РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

www.sven.fi

Мультимедийная
акустическая система 2.1

MS-2055

RUS

Мультимедийная

акустическая система 2.1

2

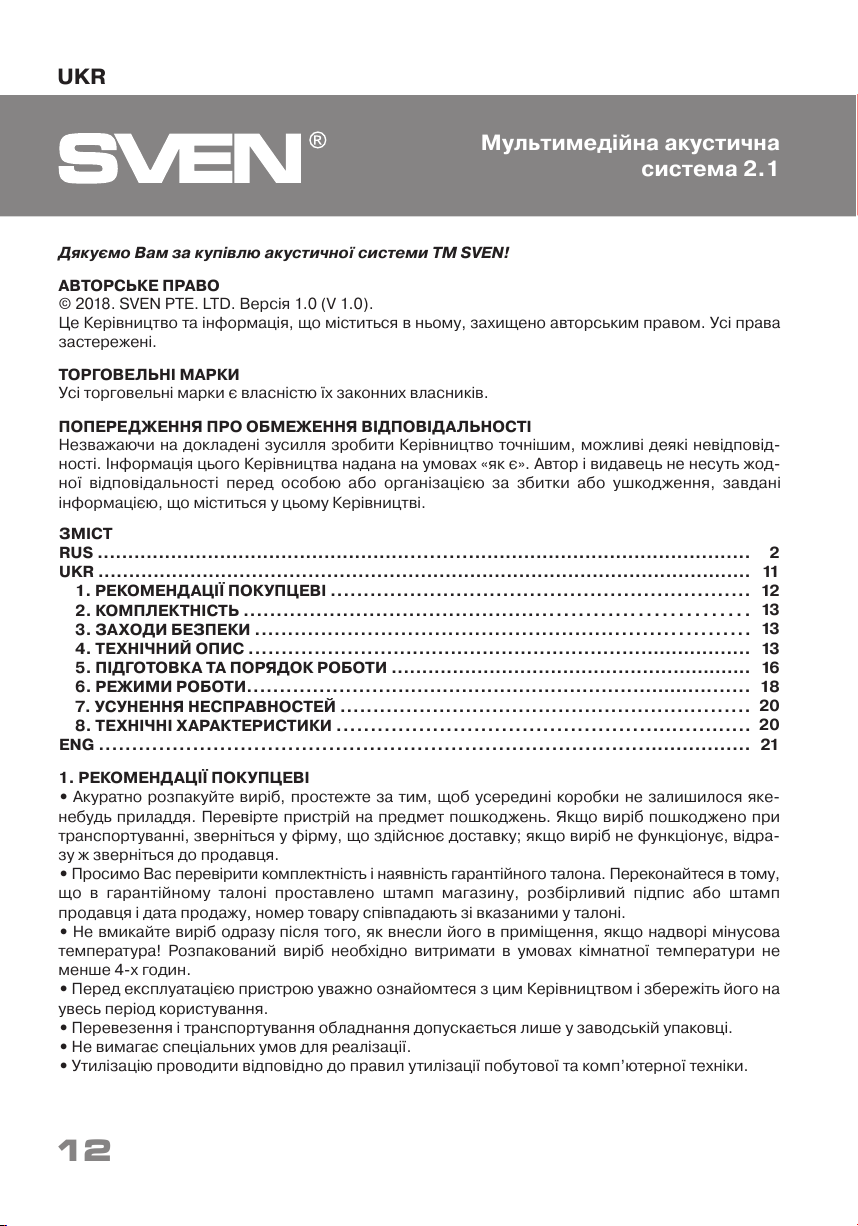

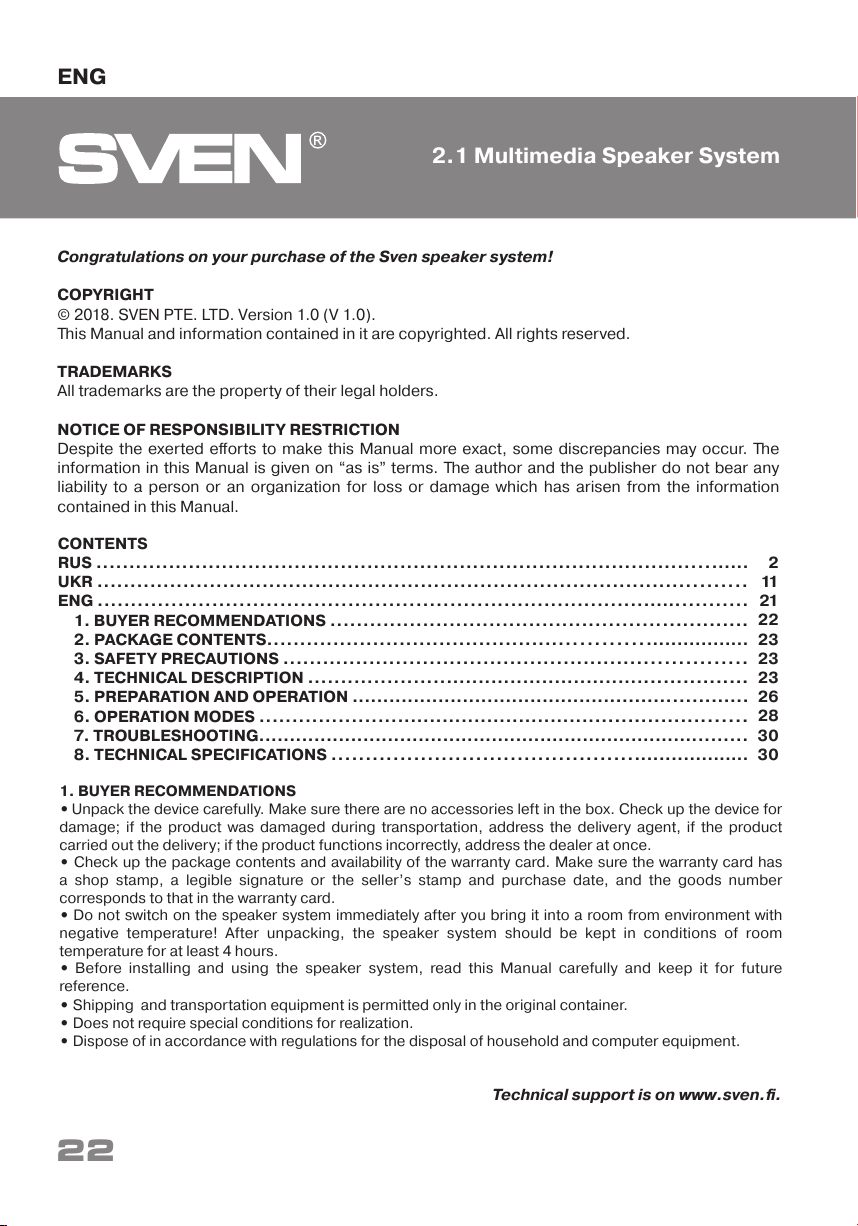

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................

2. КОМПЛЕКТНОСТЬ ........................................................................

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. РЕЖИМЫ РАБОТЫ .................................................................................

7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................

UKR ...................................................................................................

ENG ..................................................................................................

2
2

3
3
3
6
7
9

10

11

21

Техническая поддержка размещена на сайте www.sven.fi

.

Здесь же Вы сможете найти обновленную версию данного Руководства

.

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды
с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

RUS

3

Руководство по эксплуатации

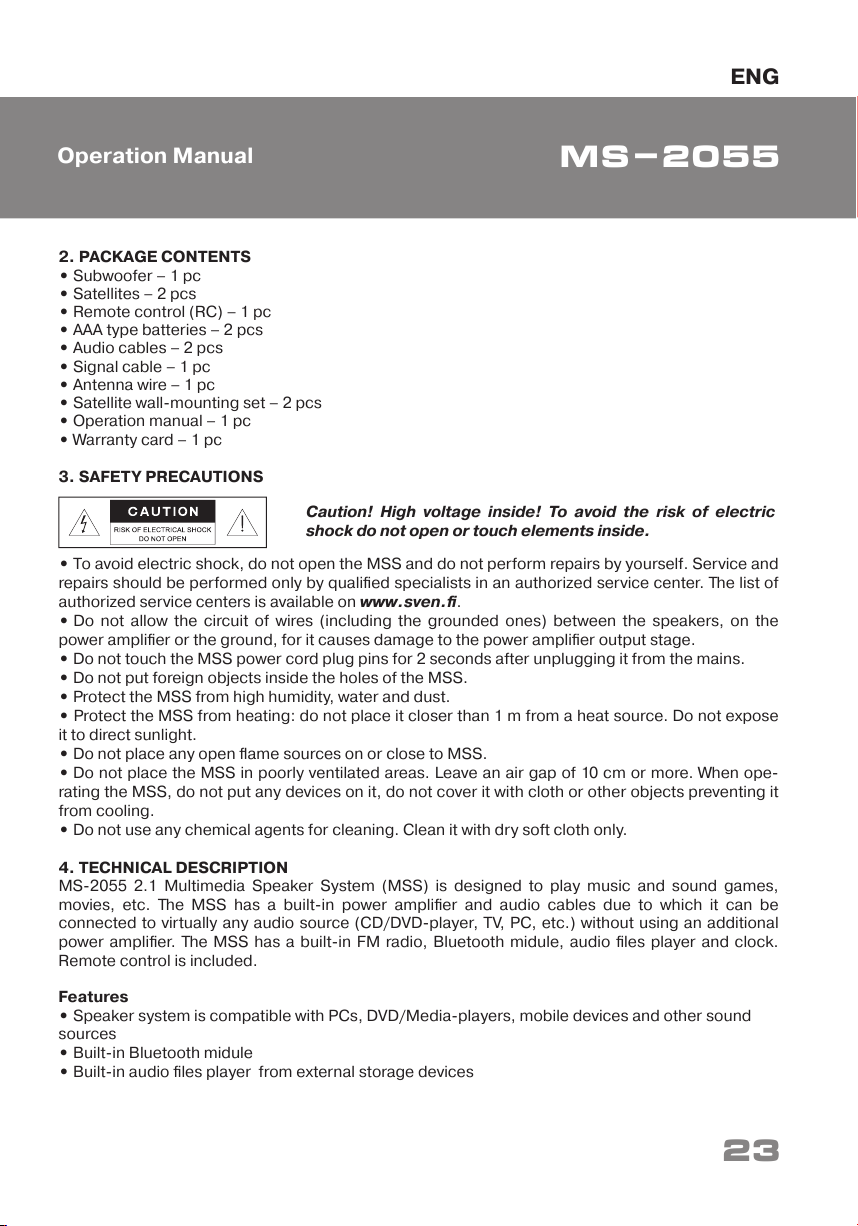

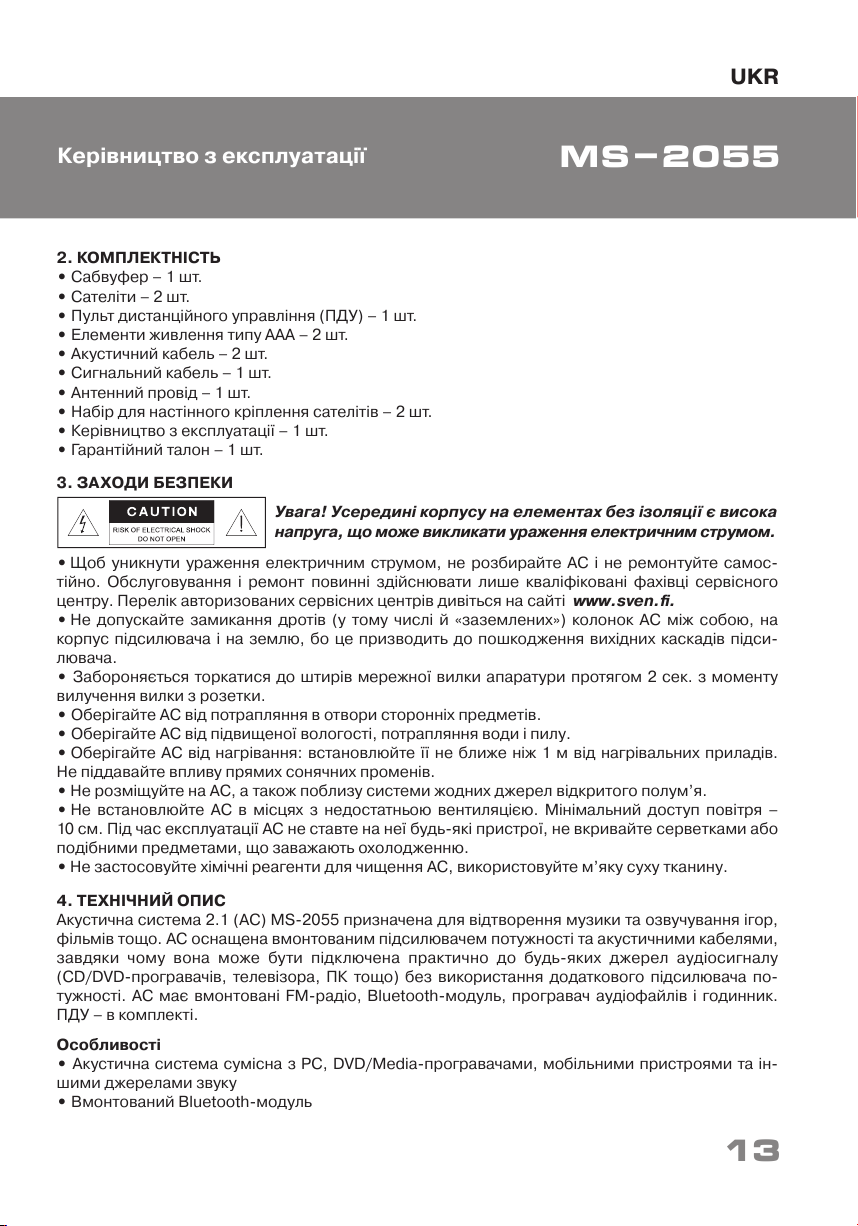

2. КОМПЛЕКТНОСТЬ

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Пульт дистанционного управления (ПДУ) – 1 шт.

• Элементы питания типа ААА – 2 шт.

• Акустический кабель – 2 шт.

• Сигнальный кабель – 1 шт.

• Антенный провод – 1 шт.

• Набор для настенного крепления сателлитов – 2 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-
моченных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный

зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не
покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-2055 предназначена для воспроизведения музыки и оз-
вучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и акус-
тическими кабелями, благодаря чему она может быть подключена практически к любым
источникам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.) без использо-
вания дополнительного усилителя мощности. АС имеет встроенные FM-радио, Bluetooth-
модуль, проигрыватель аудиофайлов и часы. В комплекте пульт ДУ.

Особенности

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными ус-

тройствами и другими источниками звука

• Встроенный Bluetooth-модуль

Внимание! Вну три корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.

MS-2055

RUS

4

Мультимедийная

акустическая система 2.1

• Встроенный проигрыватель аудиофайлов

с носителей памяти

• Встроенные FM-радио и часы

• Буквенно-цифровой LED-дисплей

• Разъемы для подключения USB flash, SD card

• Два коммутируемых входа

• Пульт дистанционного управления

• Режимы «Mute», «Sleep», «ST-BY»

• Возможность настенного крепления

сателлитов

• Материал корпуса сабвуфера и сателлитов –
дерево (MDF)

Панели управления сабвуфера

a LED-дисплей
b MENU: кнопка переключения режимов

регулировки тембра
c /AUTO: Воспроизведение/Пауза (кратко-
временное нажатие в режиме Проигрыватель);
автоматический поиск старт/стоп (длительное
нажатие в режиме радио)
d Включение изделия (из режима OFF
поворот регулятора в любую сторону);
регулировка уровня громкости (поворот
регулятора вправо/влево);
переключение входов, режимов PC/AUX/FM/
Проигрыватель/Bluetooth (кратковременное
нажатие ручки регулятора)
e ST-BY : включение/выключение изделия из
режима StandBy
f U DISK: разъем для установки USB flash носителя*
с музыкальными файлами, записанными в формате
МР3, WAV
g /СН+: переход на cледующий трек (кратковре-
менное нажатие в режиме Проигрыватель);
следующая станция** (кратковременное нажатие
в режиме радио)
h /СН-: переход на предыдущий трек (кратковре-
менное нажатие в режиме Проигрыватель);
предыдущая станция** (кратковременное нажатие
в режиме радио)
i SD/MMC CARD: разъем для установки SD/MMC-карт*
с музыкальными файлами в формате МР3, WAV

j ON/OFF: выключатель питания ON/OFF
k Шнур питания

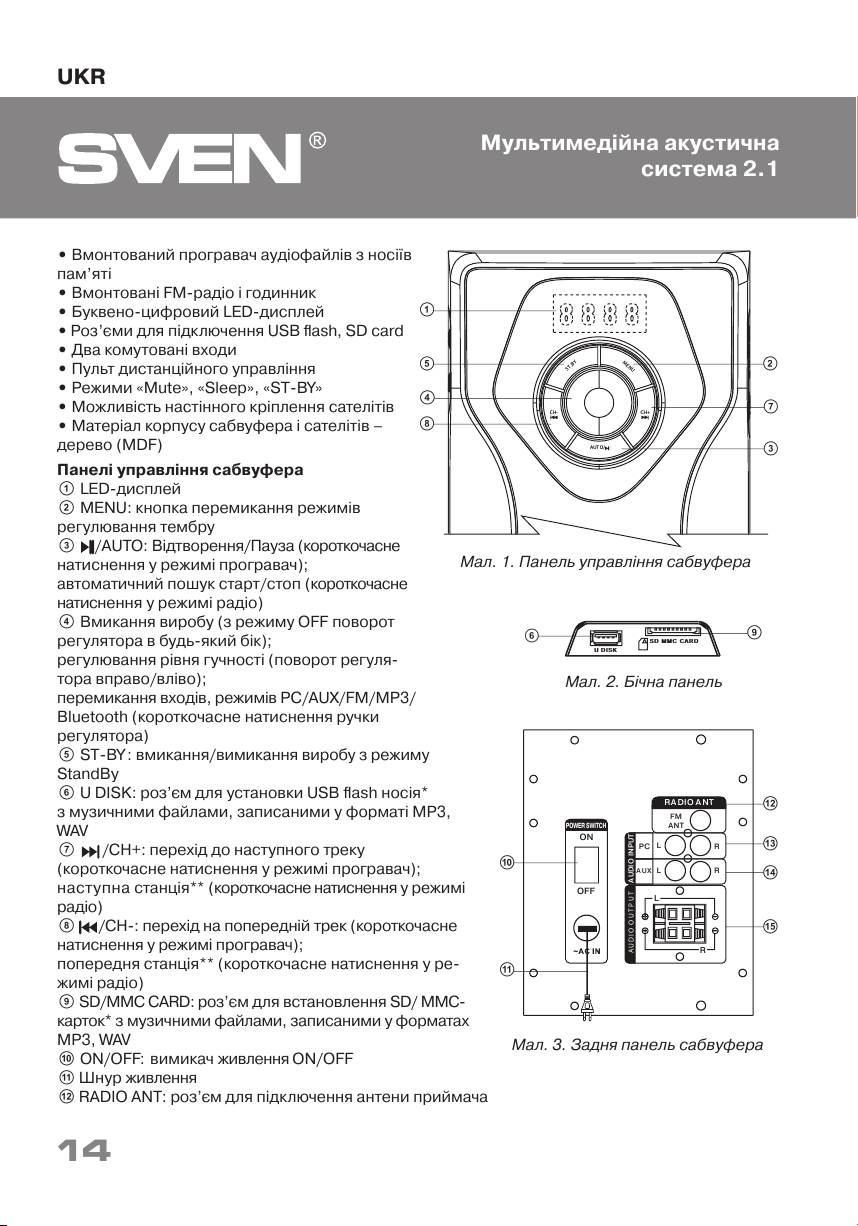

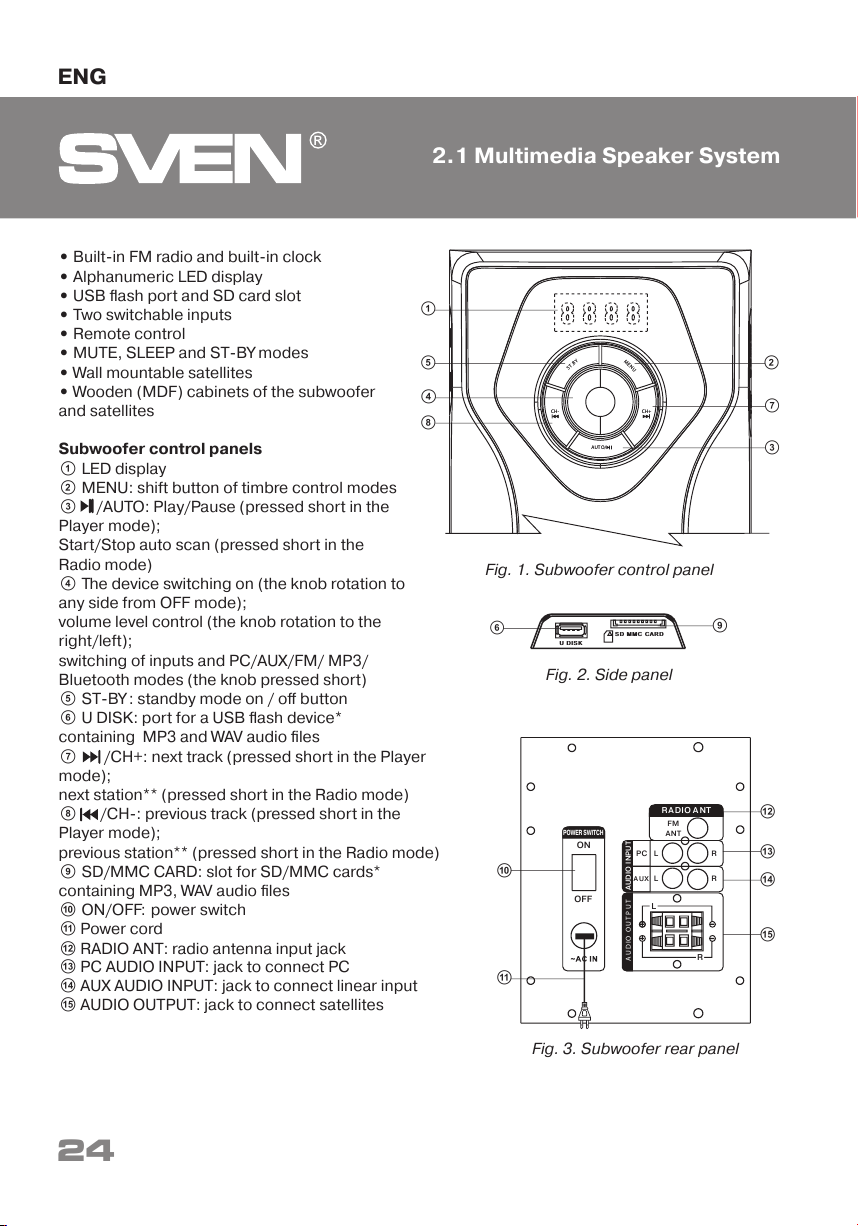

Рис. 1. Панель управления сабвуфера

Рис. 3. Задняя панель сабвуфера

FM
ANT

l

m

n

o

k

j

AUX

PC

R

R

L

L

OFF

ON

AU D IO OU T P UT

RA DIO A NT

AUDIO INPUT

R

L

POWER SWITCH

d

M

M

E

E

N

N

U

U

AAUUTTOO//

SS

TT

..

BB

YY

CCHH++CCHH--

a

b

c

e

g

h

SD MMC CARD

U DISK

Рис. 2. Боковая панель

f

i

RUS

5

Руководство по эксплуатации

l RADIO ANT: разъем для подключения антенны приемника
m PC AUDIO INPUT: разъем для подключения ПК
n AUX AUDIO INPUT: разъем для подлючения линейного входа
o AUDIO OUTPUT: разъем для подключения сателлитов

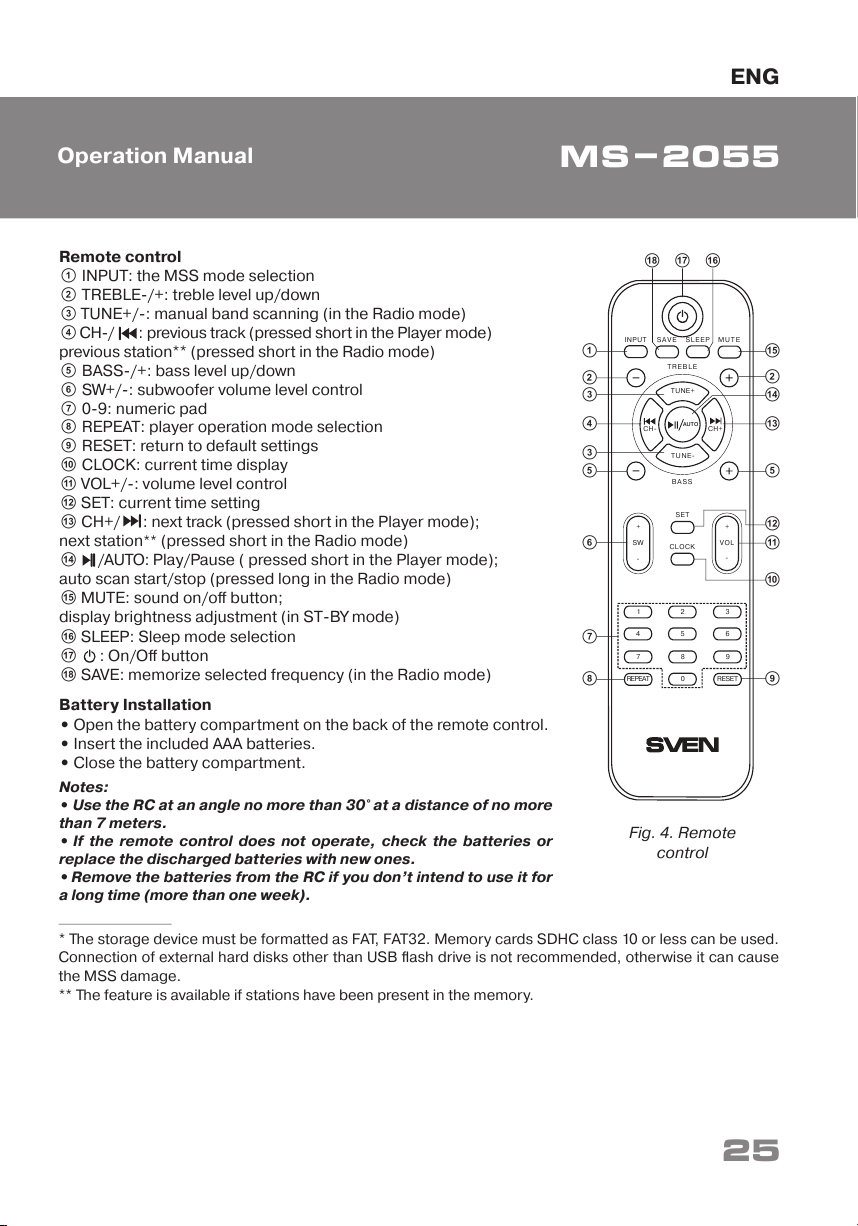

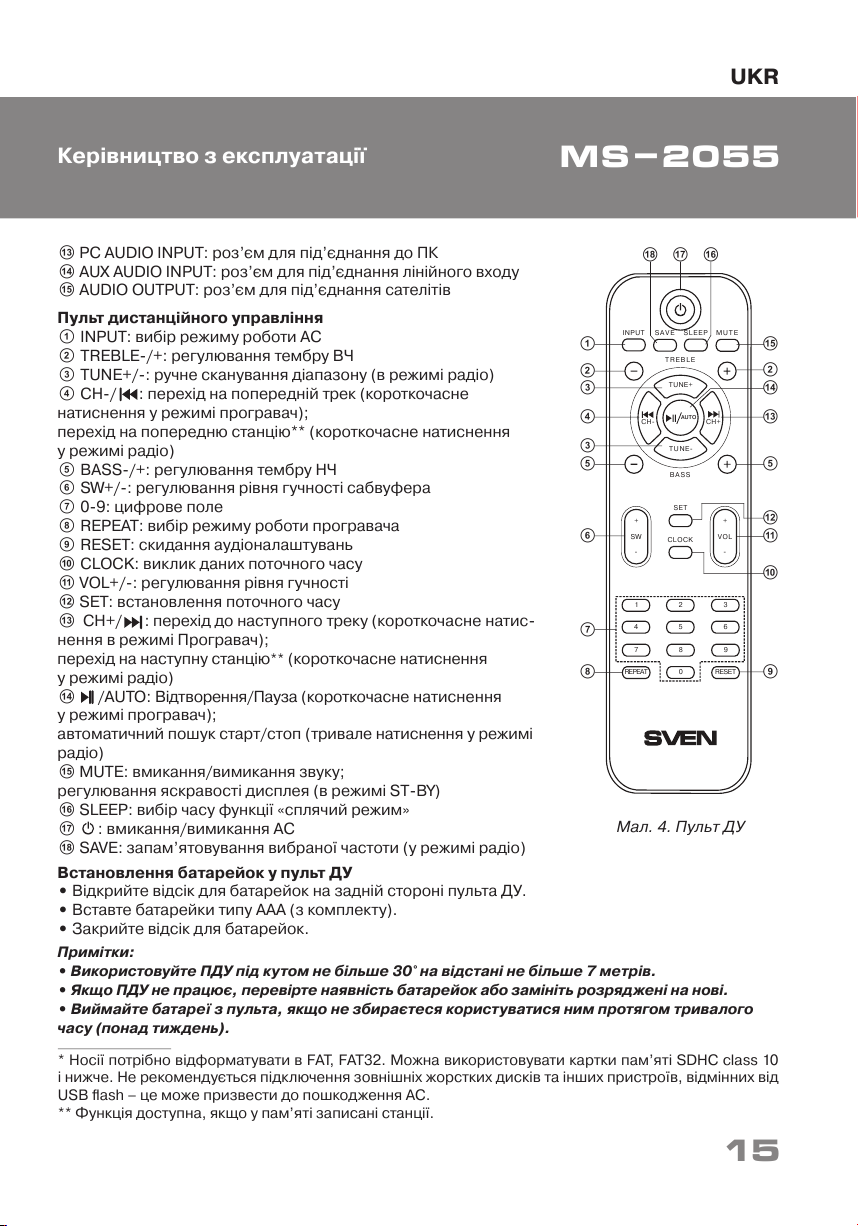

Пульт дистанционного управления

a INPUT: выбор режима работы АС
b TREBLE-/+: регулировка тембра ВЧ
c TUNE+/-: ручное сканирование диапазона (в режиме радио)
d CH-/ : переход на предыдущий трек (кратковременное

нажатие в режиме Проигрыватель)
переход на предыдущую станцию** (кратковременное нажатие
в режиме радио)

e BASS-/+: регулировка тембра НЧ
f SW+/-: регулировка громкости сабвуфера
g 0-9: цифровое поле
h REPEAT: выбор режима работы проигрывателя
i RESET: сброс аудионастроек
j CLOCK: вызов показаний текущего времени
k VOL+/-: регулировка уровня громкости
l SET: установка текущего времени
m CH+/ : переход на следующий трек (кратковременное

нажатие в режиме Проигрыватель)
переход на следующую станцию** (кратковременное нажатие
в режиме радио)
n /AUTO: воспроизведение/Пауза (кратковременное нажатие
в режиме Проигрыватель);
автоматический поиск старт/стоп (длительное нажатие
в режиме радио);
o MUTE: включение/выключение звука;
регулировка яркости дисплея (в режиме ST-BY)

p SLEEP: выбор функции «спящий режим»
q : включение/выключение АС
r SAVE: запоминание выбранной частоты (в режиме радио)

Установка батареек в пульт ДУ

• Откройте отсек для батареек на задней стороне пульта ДУ.

• Вставьте батарейки типа ААА (из комплекта).

• Закройте отсек для батареек.

Примечания:

• Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.

• Если ПДУ не работает, проверьте наличие батареек или замените разряженные на новые.

• Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение дли-
тельного времени (больше недели).

* Носитель должен быть отформатирован в FAT, FAT32. Можно использовать карты памяти SDHC
class 10 и ниже. Не рекомендуется подключение внешних жестких дисков и прочих устройств, от-
личных от USB flash – это может привести к повреждению АС.
** Функция доступна при наличии записанных в памяти станций.

b
c

c

d

e

g

a

f

h

b
n

e

l
k

j

o

m

i

RESETREPEAT

SLEE PINPUT SAVE MUTE

TREBLE

AUTO

BASS

SET

CLO CK

VOL

SW

1 2

3

4

5

6

987

+

-

+

-

TUNE-

TUNE +

CH+

CH-

0

q pr

Рис. 4. Пульт ДУ

MS-2055

RUS

6

Мультимедийная

акустическая система 2.1

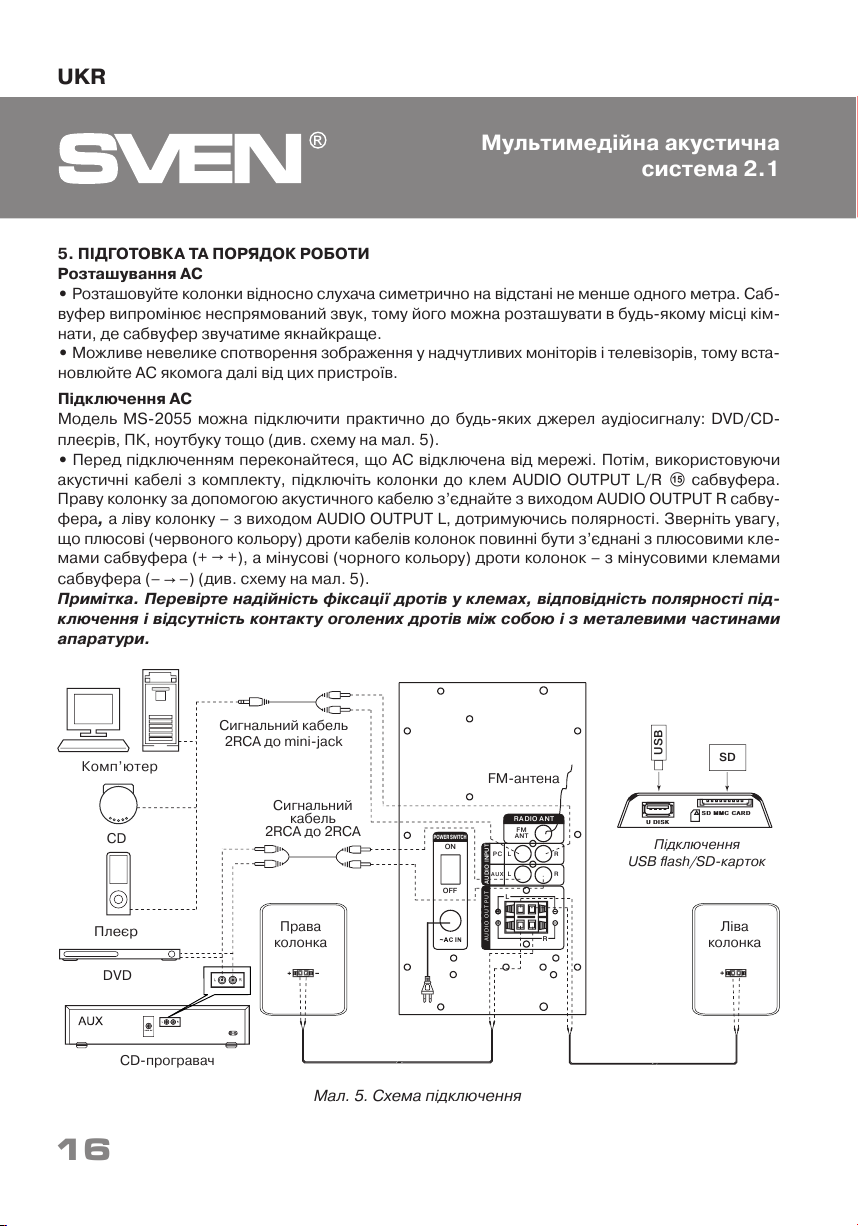

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее

одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю-
бом месте комнаты, где сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и теле-
визоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Модель MS-2055 можно подключить практически к любым источникам аудиосигнала: DVD/
CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 5).

• Перед подключением убедитесь, что АС отключена от сети. Затем, используя акустичес-
кие кабели из комплекта, подключите колонки к клеммам AUDIO OUTPUT L/R o сабвуфера.
Правую колонку при помощи акустического кабеля соедините с выходом AUDIO OUTPUT R
сабвуфера, а левую колонку – с выходом AUDIO OUTPUT L, соблюдая полярность. Обратите
внимание, что плюсовые (красного цвета) провода кабелей колонок должны быть соединены
с плюсовыми клеммами сабвуфера (+ → +), а минусовые (черного цвета) провода колонок –
с минусовыми клеммами сабвуфера (– → –) (см. схему на рис. 5).

Примечание. Проверьте надежность фиксации проводов в клеммах, соответствие по-
лярности подключения и отсутствие контакта оголенных проводов между собой и с ме-
таллическими частями аппаратуры.

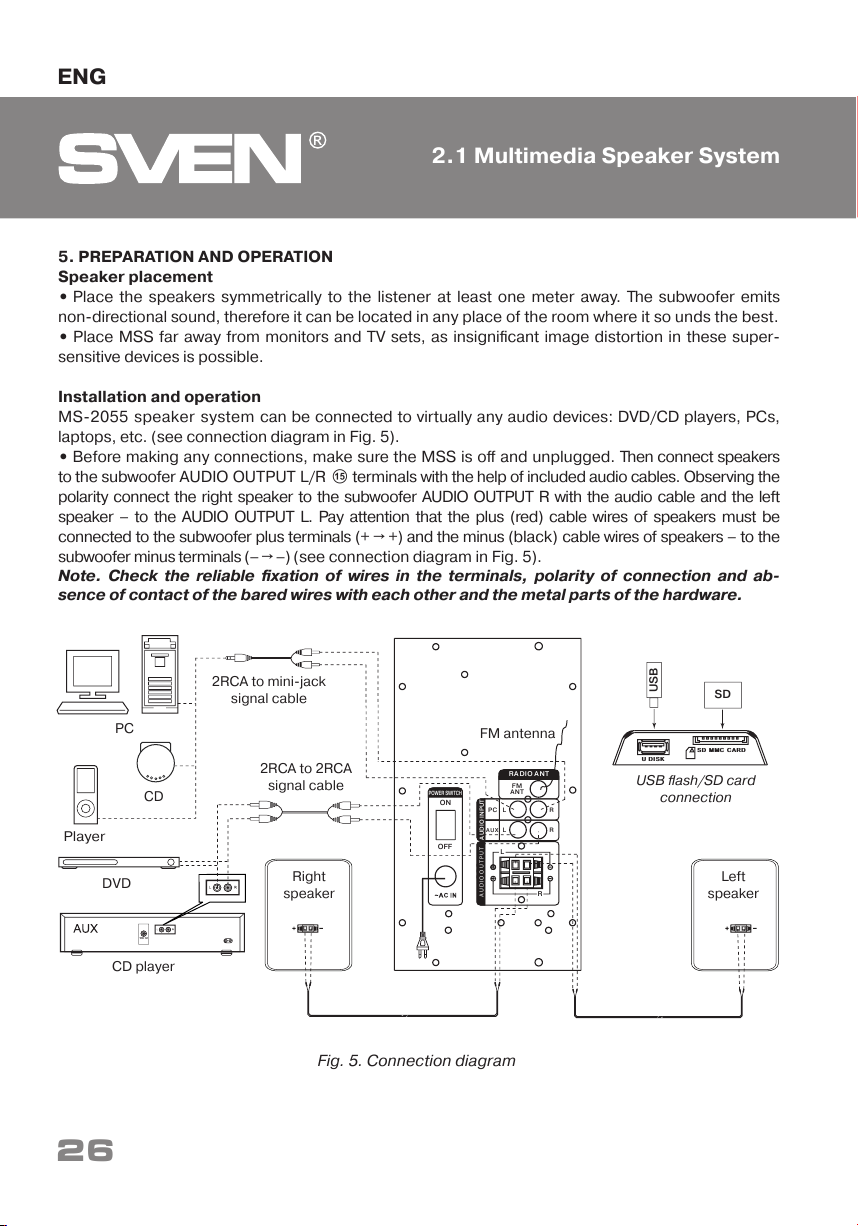

Рис. 5. Схема подключения

FM
ANT

AUX

PC

R

R

L

L

FM-антенна

OFF

ON

Правая

колонка

Левая

колонка

Подключение

USB flash/SD-карт

CD-проигрыватель

Cигнальный кабель

2RCA к 2RCA

Сигнальный кабель

2RCA к mini-jack

AU DI O O UT PU T

RA DIO ANT

AUDIO INPUT

R

L

POWER SWITCH

CD

Компьютер

DVD

Плеер

SD MMC CARD

U DISK

USB

SD

RUS

7

Руководство по эксплуатации

• Для подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA к mini-

jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля к разъе-
мам L и R аудиовхода PC AUDIO INPUT m, а затем подключите mini-jack (Ø 3,5 мм) сигналь-
ного кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD-пле-
ера, как показано на рис. 5.

• Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA
к 2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабеля
к разъемам L и R аудиовхода AUX AUDIO INPUT n, а затем подключите RCA-джеки к разъе-
мам аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 5.

• Подключите сабвуфер к сети с помощью шнура питания k.

• Включите питание АС выключателем ON/OFF (j, ON) на задней стенке сабвуфера.

• Включите АС поворотом регулятора d на передней панели или кнопкой ST-BY e на

передней панели или кнопкой q на ПДУ.

• Выберите желаемый источник сигнала кратковременным нажатием кнопки d на панели
управления или нажатием кнопки a на ПДУ.

• Выберите желаемый уровень громкости системы с помощью регулятора d на панели уп-
равления или воспользуйтесь кнопками VOL+/- k на ПДУ.

• Выберите желаемый уровень тембра НЧ/ВЧ системы с помощью кнопок BASS+/- e, TRE-
BLE+/- b на ПДУ. Также уровень тембра НЧ/ВЧ системы можно установить с помощью ре-
гулятора d на панели управления, предварительно выбрав эту опцию кнопкой MENU b.

• Уровень громкости сабвуфера настройте кнопками SW+/- f на ПДУ. Также уровень гром-
кости сабвуфера можно установить с помощью регулятора d на панели управления, предва-
рительно выбрав эту опцию кнопкой MENU b.

• При прослушивании радио направьте антенну в нужном направлении для качественного при-
ема, предварительно подключив ее к разъему RADIO ANT l (см. рис. 5).

• После окончания использования АС не забудьте выключить устройство выключателем ON/OFF
(j, положение OFF), а также вынуть шнур питания k из розетки.

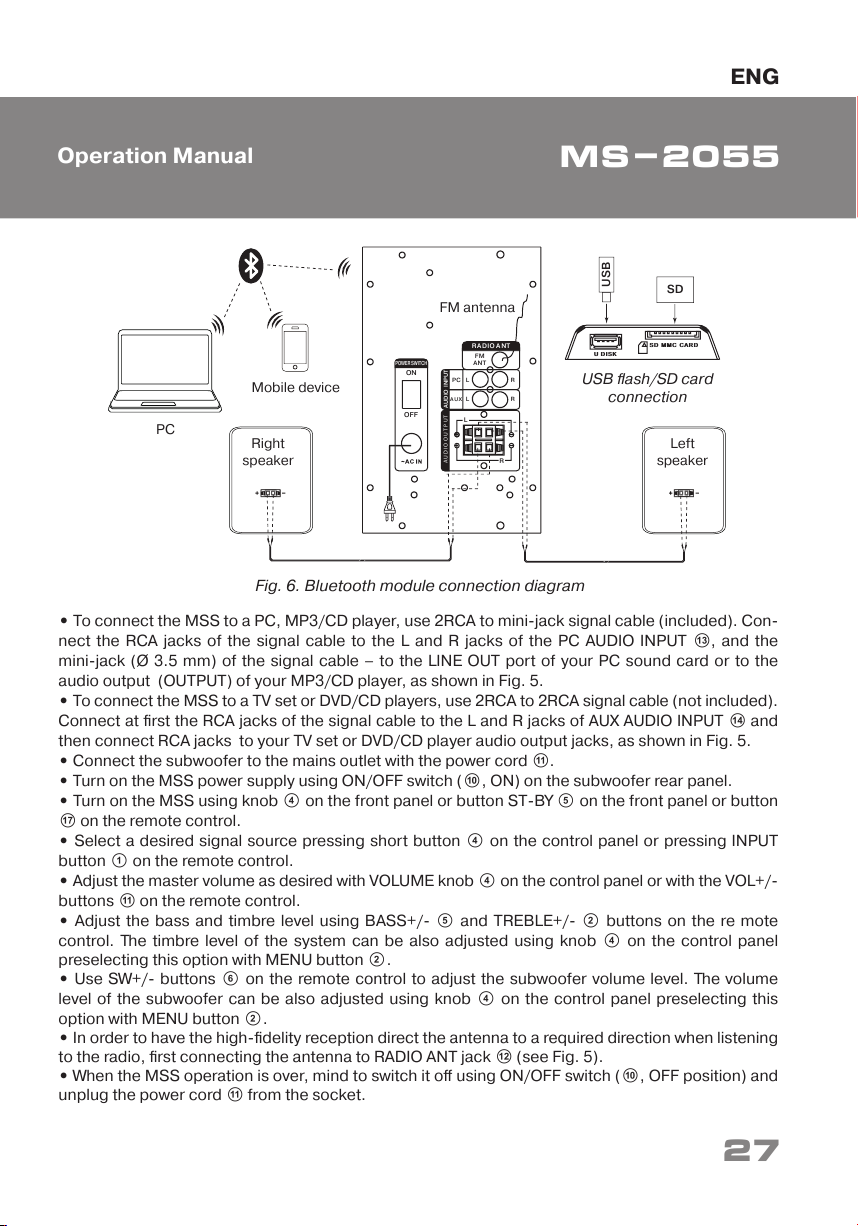

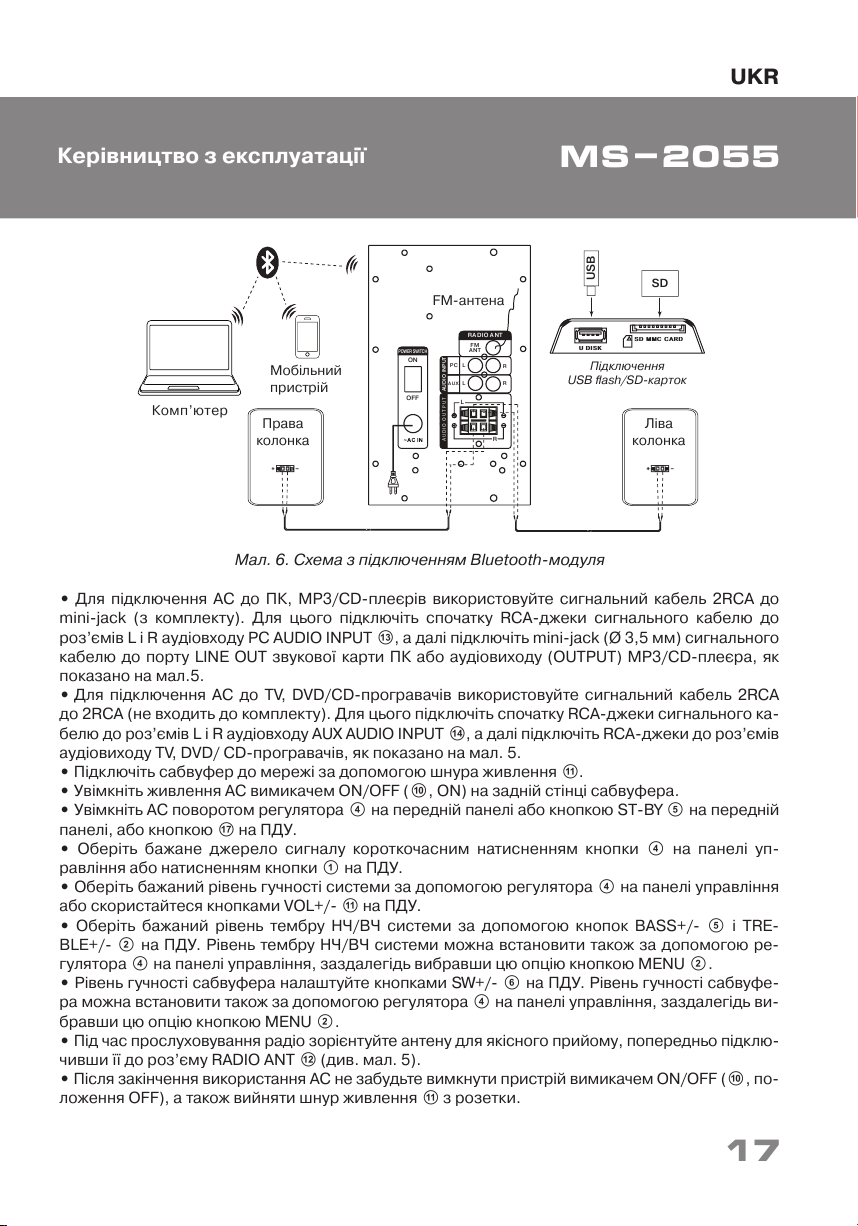

Рис. 6. Схема с подключением Bluetooth-модуля

FM
ANT

AUX

PC

R

R

L

L

FM-антенна

OFF

ON

Правая

колонка

Левая

колонка

Подключение

USB flash/SD-карт

AU DIO OU TP UT

RAD IO ANT

AUDIO INPUT

R

L

POWER SWITCH

Мобильное
устройство

Компьютер

MS-2055

SD MMC CARD

U DISK

USB

SD

RUS

8

Мультимедийная

акустическая система 2.1

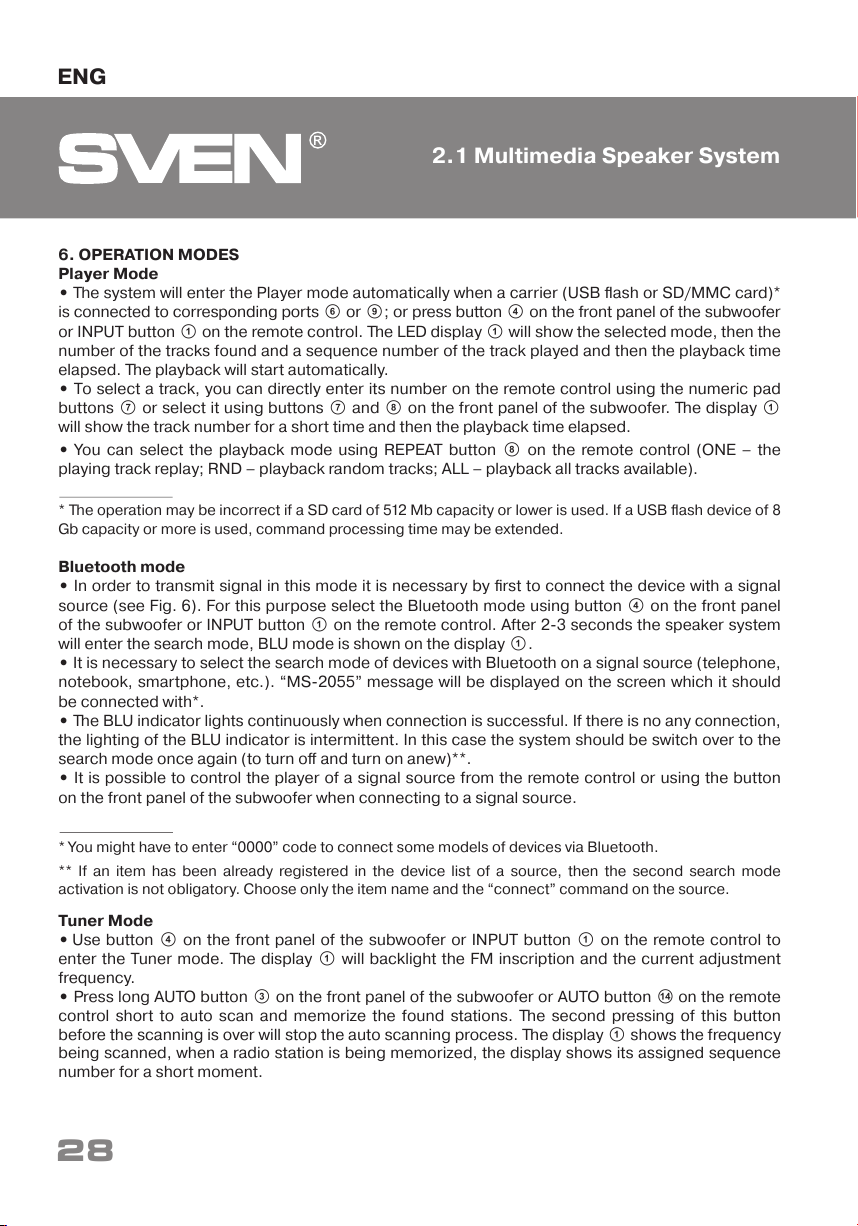

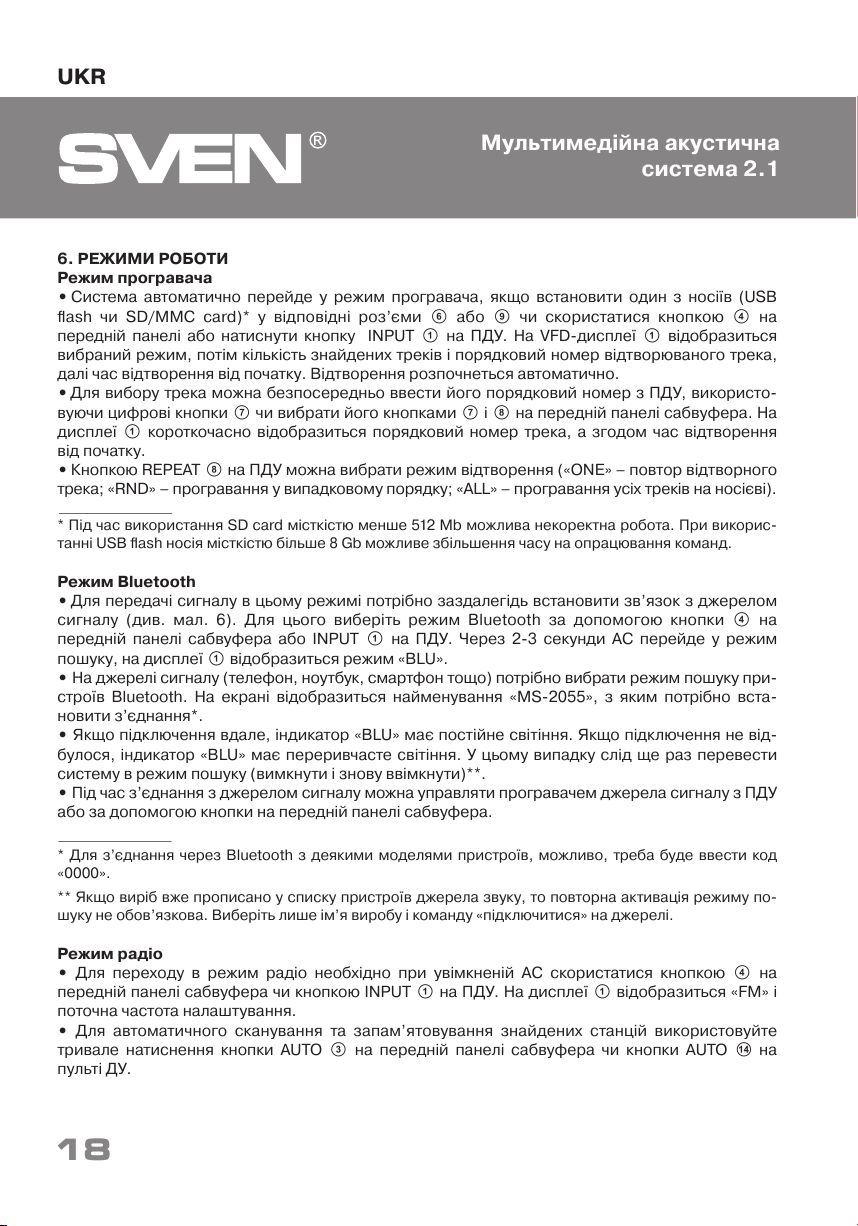

6. РЕЖИМЫ РАБОТЫ
Режим проигрывателя

• Система автоматически перейдет в режим проигрывателя, если установить один из носи-

телей (USB flash или SD/MMC card)* в соответствующие разъемы f или i или восполь-
зоваться кнопкой d на передней панели сабвуфера либо нажать кнопку INPUT a на ПДУ. На
LED-дисплее a отобразится выбранный режим, затем количество найденных треков и
порядковый номер воспроизводимого трека, далее время воспроизведения от начала.
Воспроизведение начнется автоматически.

• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя
цифровые кнопки g или выбрать его кнопками g и h на передней панели сабвуфера. На
дисплее a кратковременно отобразится порядковый номер трека, а впоследствии время
воспроизведения от начала.

• Кнопкой REPEAT h на ПДУ можно выбрать режим воспроизведения («ONE» – повтор вос-
производимого трека; «RND» – проигрывание в случайном порядке; «ALL» – проигрывание
всех треков на носителе).

* При использовании SD card емкостью менее 512 Mb возможна некорректная работа. При ис-
пользовании USB flash носителя емкостью более 8 Gb возможно увеличение времени на обработку
команд.

Режим Bluetooth

• Для передачи сигнала в этом режиме необходимо предварительно установить связь из-

делия с источником сигнала (см. рис. 6). Для этого выберите режим Bluetooth с помощью
кнопки d на передней панели сабвуфера или INPUT a на ПДУ. Через 2-3 секунды АС
перейдет в режим поиска, на дисплее a будет отображаться режим «BLU».

• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим по-
иска устройств Bluetooth. На экране отобразится наименование «MS-2055», с которым
необходимо установить соединение*.

• При удачном подключении индикатор «BLU» имеет постоянное свечение. Если подключе-
ние не состоялось, индикатор «BLU» имеет прерывистое свечение. Необходимо повторно пе-
ревести систему в режим поиска (выключить и снова включить)**.

• Во время соединения с источником сигнала можно управлять проигрывателем источника
сигнала с ПДУ или при помощи кнопки на передней панели сабвуфера.

* Для соединения по Bluetooth с некоторыми моделями устройств, возможно, потребуется ввести
код «0000».
** Если изделие уже прописано в списке устройств источника, то повторная активация режима по-
иска не обязательна. Выберите лишь имя изделия и команду «подключиться» на источнике.

Режим радио

• Для перехода в режим радио необходимо при включенной АС воспользоваться кнопкой

d

на передней панели сабвуфера или INPUT a на ПДУ. На дисплее a подсветится «FM» и
текущая частота настройки.

• Для автоматического сканирования и запоминания найденных станций используйте дли-
тельное нажатие кнопки AUTO

c

на передней панели сабвуфера или кнопки AUTO n на ПДУ.

RUS

9

Руководство по эксплуатации

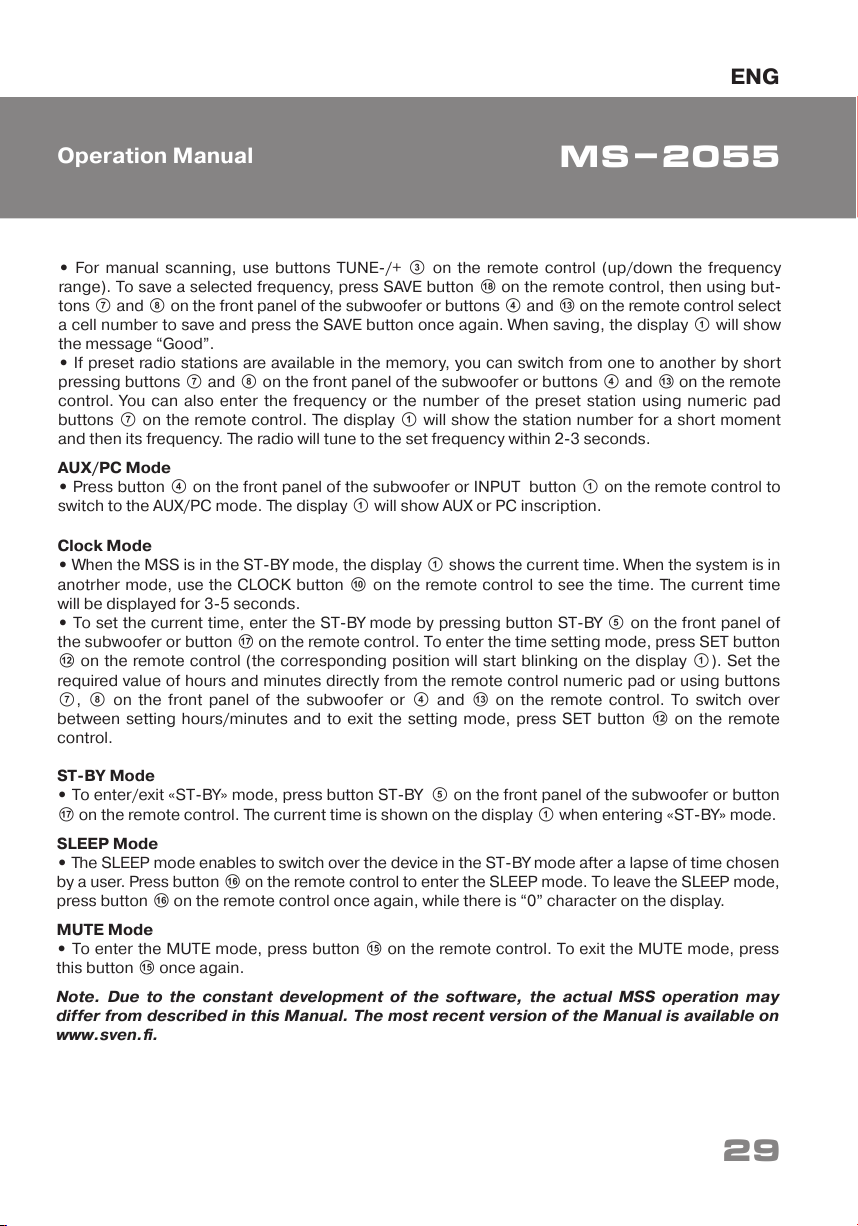

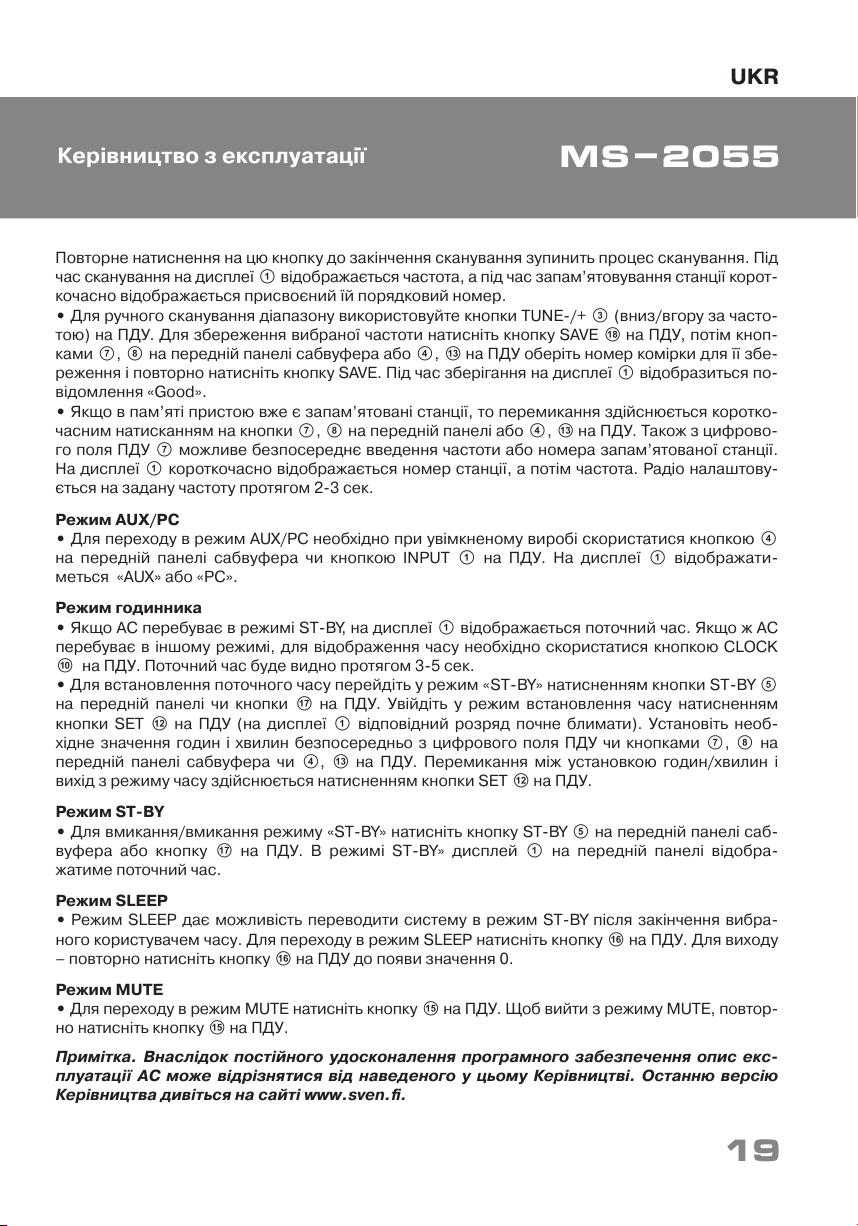

Повторное нажатие на эту кнопку до окончания сканирования остановит процесс сканирова-
ния. При сканировании на дисплее a отображается частота, при запоминании станции крат-
ковременно отображается присвоенный порядковый номер.

• Для ручного сканирования диапазона используйте кнопки TUNE-/+ c (вниз/вверх по час-
тоте) на ПДУ. Для сохранения выбранной частоты нажмите кнопку SAVE r на ПДУ, затем
кнопками g, h на передней панели сабвуфера или d, m на ПДУ выберите номер ячейки
для сохранения и повторно нажмите кнопку SAVE. При сохранении на дисплее a отобразит-
ся сообщение «Good».

• При наличии в памяти запомненных станций переключение осуществляется кратковремен-
ным нажатием кнопок g, h на передней панели сабвуфера или d, m на ПДУ. Также с циф-
рового поля ПДУ g возможен непосредственный ввод частоты или номера запомненной
станции. На дисплее a кратковременно отображается номер станции, а затем частота.
Радио настроится на заданную частоту в течении 2-3 сек.

Режим AUX/PC

• Для перехода в режим AUX/PC необходимо при включенном изделии воспользоваться

кнопкой d на передней панели сабвуфера или кнопкой INPUT a на ПДУ. На дисплее a
отобразится «AUX» или «PC».

Режим часов

• При нахождении АС в режиме «ST-BY» на дисплее a отображается текущее время. При на-

хождении системы в другом режиме для отображения времени необходимо воспользоваться
кнопкой CLOCK j на ПДУ. Текущее время отобразится на 3-5 сек.

• Для установки текущего времени перейдите в режим «ST-BY» нажатием кнопки ST-BY e на
передней панели сабвуфера или кнопки q на ПДУ. Войдите в режим установки времени
нажатием кнопки SET l на ПДУ (на дисплее a начнет мигать соответствующий разряд).
Установите необходимое значение часов, минут непосредственно с цифрового поля ПДУ или
кнопками g, h на передней панели сабвуфера или d, m на ПДУ. Переключение между
установкой часов/минут и выход из режима установки осуществляется нажатием кнопки SET
l на ПДУ.

Режим ST-BY

• Для включения/выключения режима «ST-BY» нажмите кнопку ST-BY e на передней панели

сабвуфера или кнопку q на ПДУ. В режиме «ST-BY» дисплей a на передней панели отобра-
жает текущее время.

Режим SLEEP

• Режим «SLEEP» позволяет переводить изделие в режим «ST-BY» по истечении выбранного

пользователем времени. Для переходя в режим «SLEEP» нажмите кнопку p на ПДУ. Чтобы
выйти из режима «SLEEP», повторно нажмите кнопку p на ПДУ до появления значения 0.

Режим MUTE

• Для перехода в режим «MUTE» нажмите кнопку o на ПДУ. Чтобы выйти из режима «MUTE»

повторно нажмите кнопку o на ПДУ.

Примечание. По причине постоянного совершенствования программного обеспече-
ния описание управления АС может отличаться от приведенного в данном Руковод-
стве. Последнюю версию Руководства см. на сайте www.sven.fi.

MS-2055

RUS

10

Мультимедийная

акустическая система 2.1

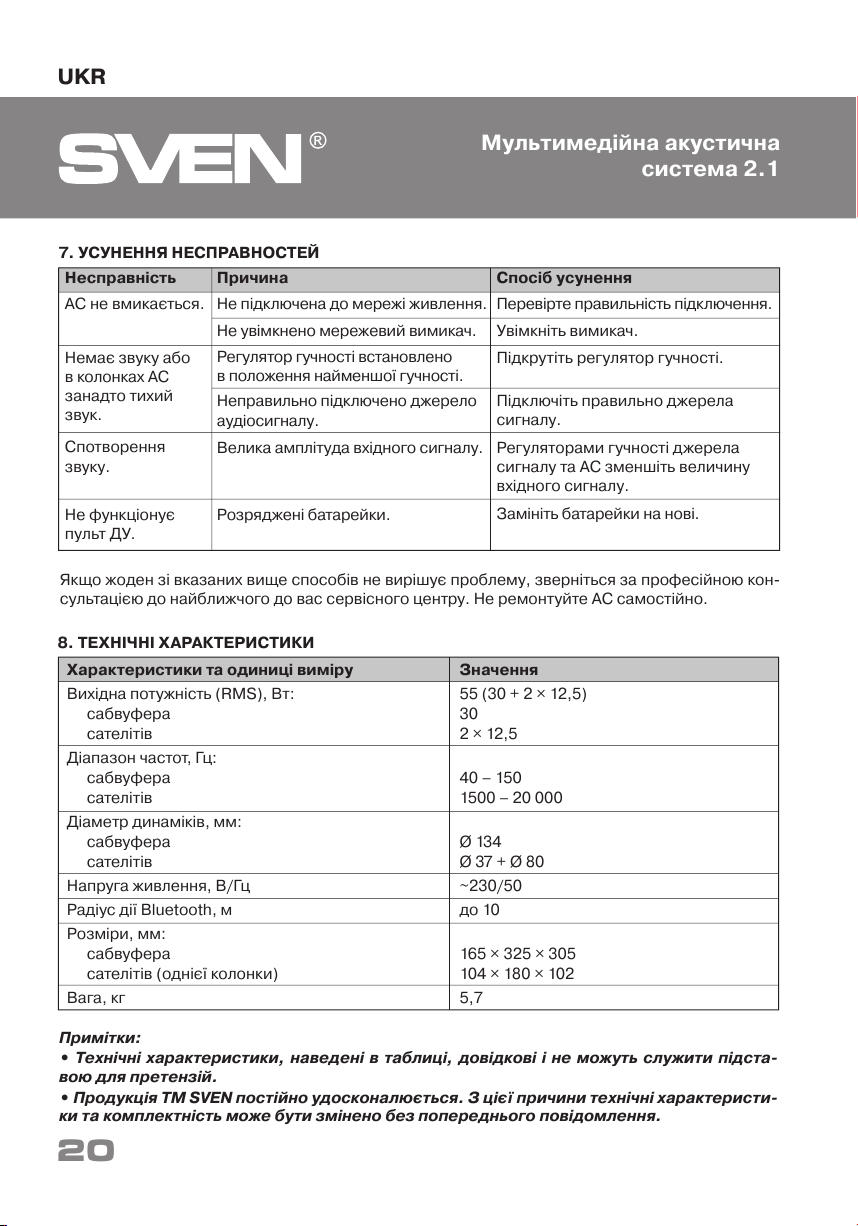

Характеристики и единицы измерения

Выходная мощность (RMS), Вт:

сабвуфера
сателлитов

Диапазон частот, Гц:

сабвуфера
сателлитов

Диаметр динамиков, мм:

сабвуфера
сателлитов

Напряжение питания, В/Гц

Дальность действия Bluetooth, м

Размеры, мм:

сабвуфера
сателлитов (одной колонки)

Вес, кг

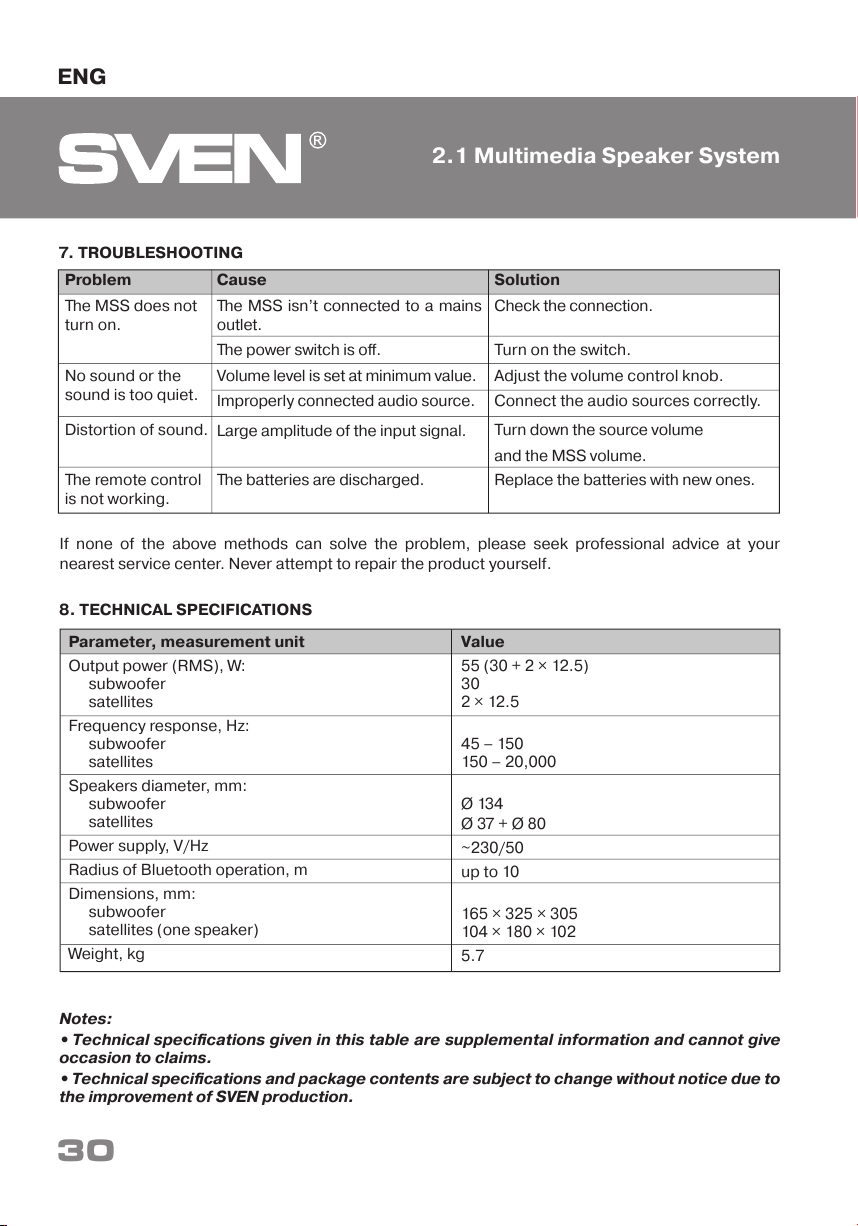

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить
основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические харак-
теристики и комплектность могут быть изменены без предварительного уведомления.

Значение

55 (30 + 2 × 12,5)
30
2 × 12,5

45 – 150
150 – 20 000

Ø 134
Ø 37 + Ø 80

~230/50

до 10

165 × 325 × 305
104 × 180 × 102

5,7

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

Неисправность

АС не включается.

Нет звука или
в колонках АС
слишком тихий
звук.

Искажение звука.

Не функционирует
пульт ДУ.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

Разряжены батарейки.

Способ устранения

Проверьте подключение к сети.

Включите выключатель.

Подстройте регулятор громкости.

Подключите правильно источник
сигнала.

Регуляторами громкости на источ-
никах сигнала и АС уменьшите ве-
личину входного сигнала.

Замените батарейки на новые.

7. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
