Sven MS-2000 User Manual [ru]

Мультимедийная
акустическая Hi-Fi система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-2000

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ......................................................................................... .........

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. .......

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-2000

10

20

1
1
2
2
2
5
9
9

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

и наличие гарантийного талона. Убедитесь в том, что в гарантий-

Техническая поддержка размещена на

сайте www.sven.fi.

1

RUS

Мультимедийная
акустическая Hi-Fi система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Пульт дистанционного управления (ПДУ) – 1 шт.

• Элементы питания типа ААА – 2 шт.

• Акустический кабель – 2 шт.

• Сигнальный кабель 2RCA к mini-jack – 1 шт.

• Антенный провод – 1 шт.

• Набор для настенного крепления сателлитов – 2 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi.

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных при-

боров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации
вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-2000 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности
ческими кабелями, благодаря чему она может быть подключена практически к любым источ­никам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.) без использования
дополнительного усилителя мощности. АС имеет встроенные FM-радио, проигрыватель
аудиофайлов и часы. В комплекте пульт ДУ.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Встроенное FM-радио и встроенные часы

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

пыли.

АС не устанавливайте на нее какие-либо устройства, не покры-

и акусти-

2

RUS

Руководство по эксплуатации

MS-2000

• Цифровой LED-дисплей

• Встроенный проигрыватель аудиофайлов

с носителей памяти

• Разъемы для подключения USB flash, SD card

• Два коммутируемых входа

TRE

• Пульт дистанционного управления

• Режимы «StandBy», «Mute», «Sleep»

• Регулируемая яркость дисплея

MP3 FM AUX IR

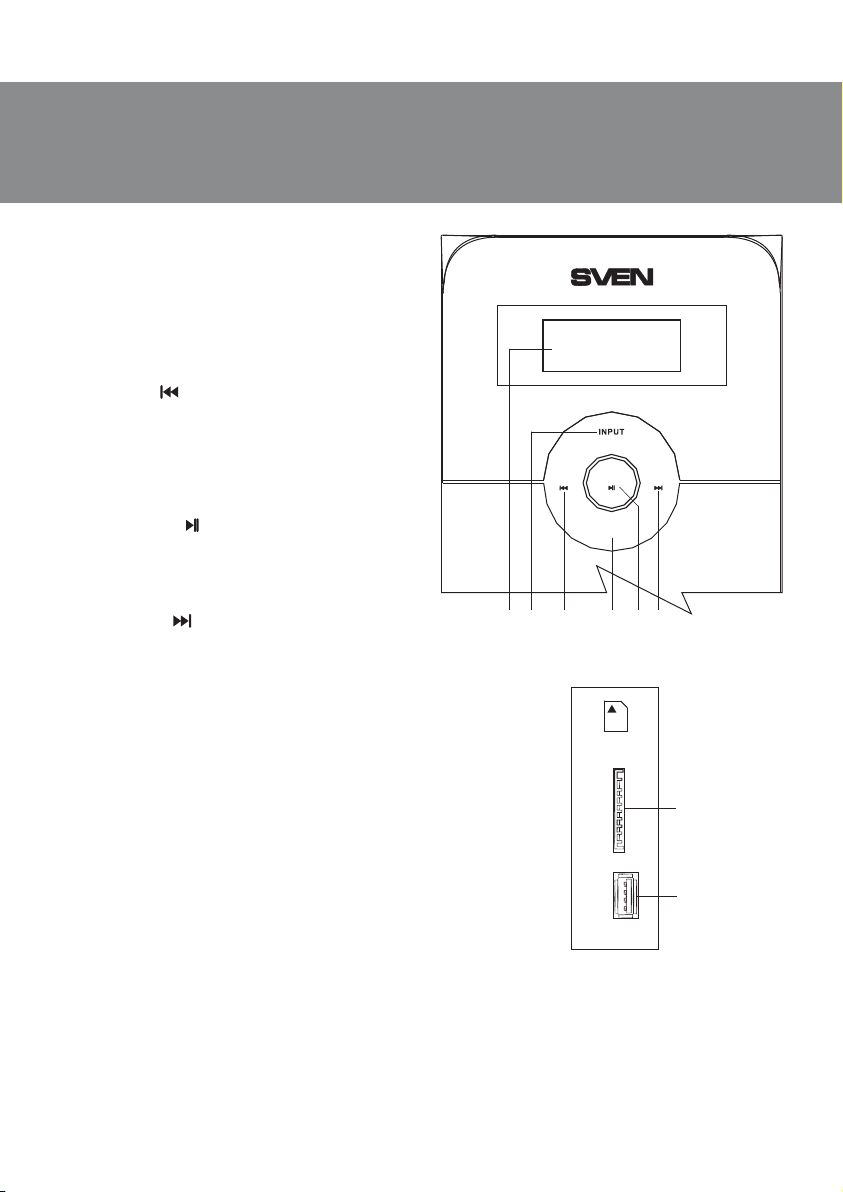

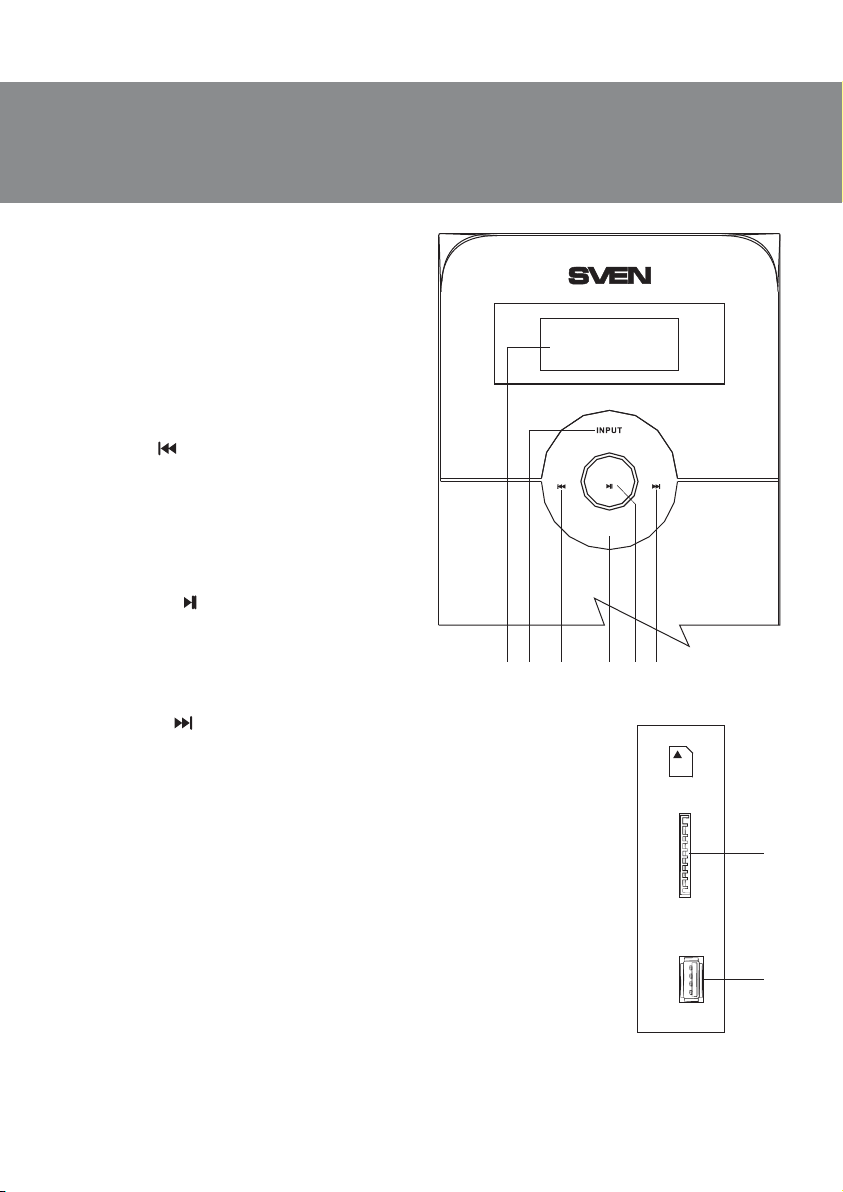

Панели управления сабвуфера

a LED-дисплей
b INPUT: переключение входов, режимов PC/

AUX/ FM/MP3 (кратковременное нажатие)
c VOL-/СН-/ : переход на предыдущий трек

ST.BY///AUTO

(при кратковременном нажатии в режиме про­игрыватель);
предыдущая станция* (при кратковременном
нажатии в режиме радио);
уменьшение громкости/тембра (длит. нажатие)
d TIMBRE: выбор тембра НЧ/ВЧ (кратковре­менное нажатие для всех режимов)
e ST-BY/AUTO/ : Воспроизведение/Пауза (при
кратковременном нажатии в режиме проигрыва­тель);
автоматический поиск старт/стоп (при кратко­временном нажатии в режиме радио);

bacdef

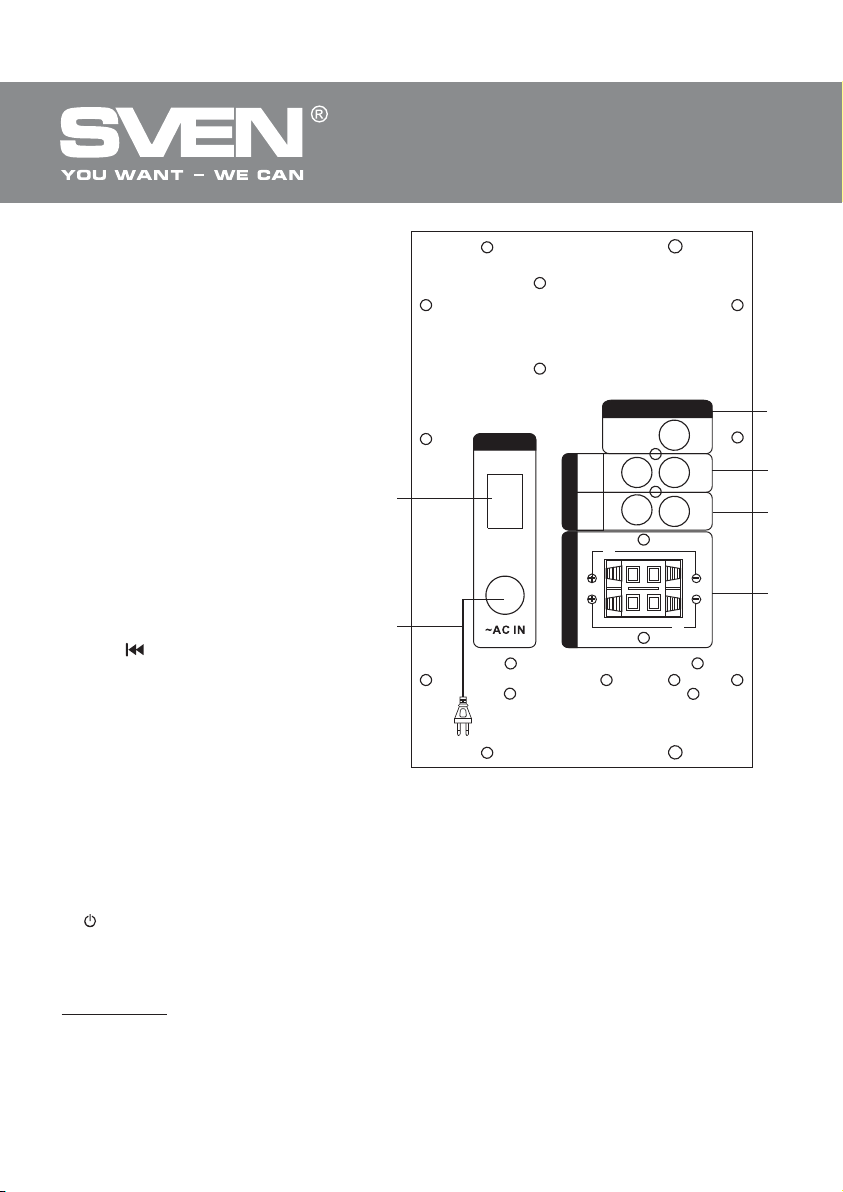

Рис. 1. Панель управления сабвуфера

дежурный режим (при длительном нажатии
для всех режимов)
f VOL+/СН+/ : переход на cледующий трек (при кратковременном
нажатии в режиме проигрыватель);
следующая станция* (при кратковременном нажатии в режиме радио);
увеличение громкости/тембра (длительное нажатие)
g SD/MMC CARD: разъем для установки SD/MMC-карт** с музыкальны­ми файлами, записанными в формате МР3
h U DISK: разъем для установки USB flash носителя** с музыкальными
файлами, записанными в формате МР3

i ON/OFF: выключатель питания (см. дальше рис. 3)
j Шнур питания
k RADIO ANT: разъем для подключения антенны приемника
l PC AUDIO INPUT: разъем для подключения ПК
m AUX AUDIO INPUT: разъем для подлючения линейного входа
n AUDIO OUTPUT: разъем для подключения сателлитов

BASS

SLEEP

++VOL-CH VOL CH-

TIMBRE

Рис. 2. Боковая

панель сабвуфера

PC

SD/MMC

CARD

U DISK

g

h

3

RUS

Мультимедийная
акустическая Hi-Fi система 2.1

Пульт дистанционного управления

(рис. 4)

a SD: кнопка включения режима МР3­проигрывателя с SD card носителя**
b USB: кнопка включения режима МР3-
проигрывателя с USB flash носителя**
c AUTO: запуск автоматического скани­рования с запоминанием станций в FM­диапазоне (в режиме радио)
d TUNE+/-: ручное сканирование диа­пазона (в режиме радио)

e CH-/ : переход на предыдущий трек
(кратковременное нажатие в режиме

проигрыватель)
переход на предыдущую станцию* (крат­ковременное нажатие в режиме радио)

f SLEEP+/-: выбор времени функции

i

POWER SWITCH

ON

OFF

«спящий режим»

g TREBLE+/-: регулировка тембра ВЧ
h SW+/-: регулировка громкости сабву-

фера

j
i 10+/-, 100+/-: множитель выбора трека
j 0-9: цифровое поле
k REPEAT: выбор режима работы про-

игрывателя
l EQ+/-: переключение предустановок
эквалайзера (только в режиме проиг­рыватель)

m FM: включение режима радио
n : включение/выключение АС

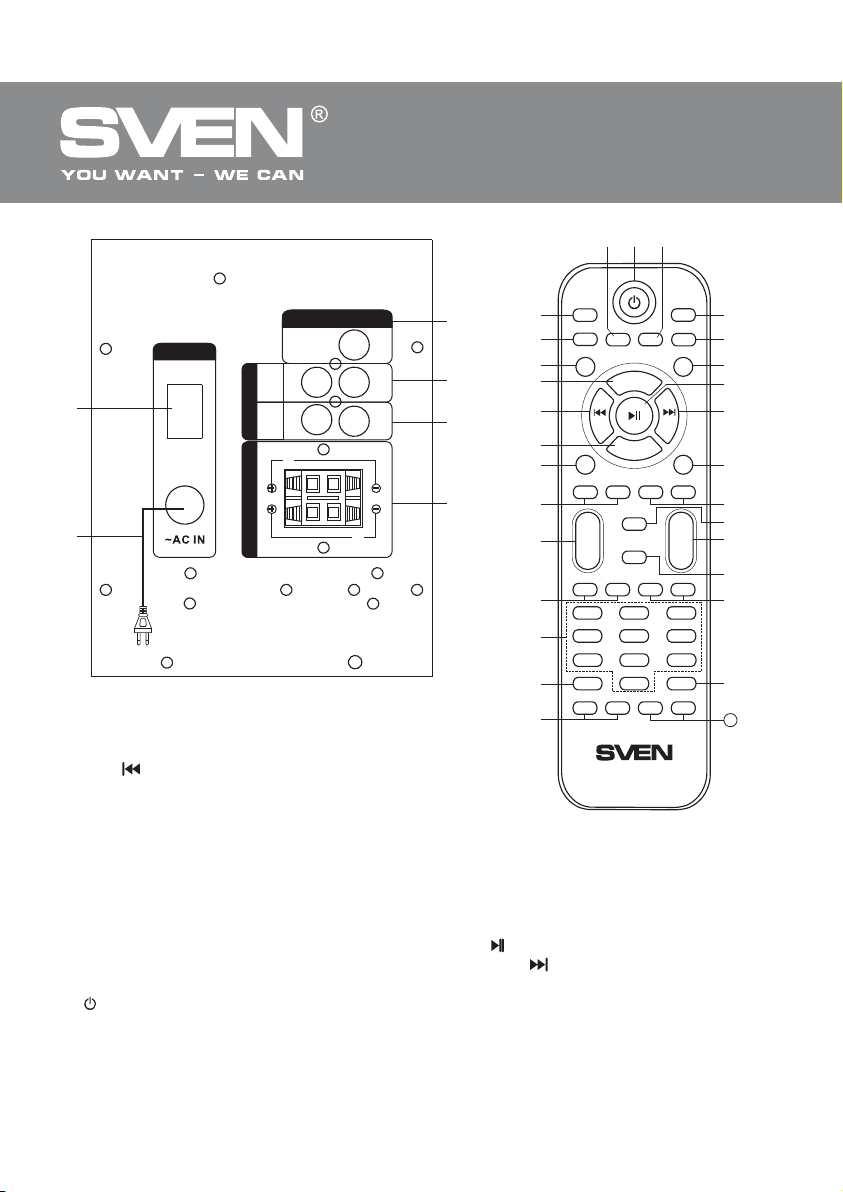

Рис. 3. Задняя панель сабвуфера

o AUX: выбор стереовхода AUX
p MUTE: включение/выключение громкости
q PC: выбор стереовхода PC
r SAVE: запоминание выбранной частоты (в режиме радио)
s : Воспроизведение/Пауза (в режиме проигрыватель)
t CH+/ : переход на след. трек (кратковременное нажатие в режиме проигрыватель)

переход на следующую станцию* (кратковременное нажатие в режиме радио)

u BASS+/-: регулировка тембра НЧ
v SET: установка текущего времени (из режима ST-BY)

UT
P

DIO IN
U
A

AUDI O OUTPUT

PC

AUX

RA DIO A NT

FM
ANT

L

L

L

R

R

R

k

l

m

n

* Переключение этих частот происходит при наличии записанных в памяти станций.
** Носитель должен быть отформатирован в FAT, FAT32. Не рекомендуется подключение устройств,

отличных от USB flash. Подключение внешних жестких дисков и прочих устройств может привести
к повреждению АС.

4

RUS

Руководство по эксплуатации

w VOL+/-: регулировка уровня громкости
x CLOCK: вызов показаний текущего времени
y RESET: сброс аудионастроек

26

DISP+/-: регулировка интенсивности свечения дисплея

Установка батареек в пульт ДУ

• Откройте отсек для батареек на задней стороне пульта ДУ.

• Вставьте батарейки типа ААА (из комплекта).

• Закройте отсек для батареек.
Примечания:

• Используйте ПДУ под углом не более 30° на расстоянии не
более 7 метров.

• Направьте ПДУ на LED-дисплей на сабвуфере.

• Если ПДУ не работает, проверьте наличие батареек или
замените разряженные на новые.

• Вынимайте батарейки из пульта, если не собираетесь

пользоваться им в течение длительного времени (больше
недели).

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично

расстоянии не менее одного метра. Сабвуфер излучает не-

на
направленный звук, потому его можно расположить в любом
месте комнаты, где сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувстви­тельных мониторов и телевизоров, поэтому устанавливайте АС
подальше от этих устройств.

MS-2000

n

om

a
b
c

d

e

d
f

g

h

i

j

k

l

SLEEP-

SD

USB

AOUT

CH-

EBLE

TR -

TREBLE

+

SW

-

100- 100+ 10- 10+

12

4

REPEAT

EQ- EQ+

FM

TUNE+

TUNE-

CLOCK

AUX PC

BASS

+

SET

5

0

DISP- DISP+

MU ET

p
q

SA EV

r
s

t

CH+

SLEEP

+

f

BASS+

-

u

+

v

VOL

w

-

x
i

3

6

987

RESET

y

26

Подключение АС

Модель MS-2000 можно подключить практически к любым ис-

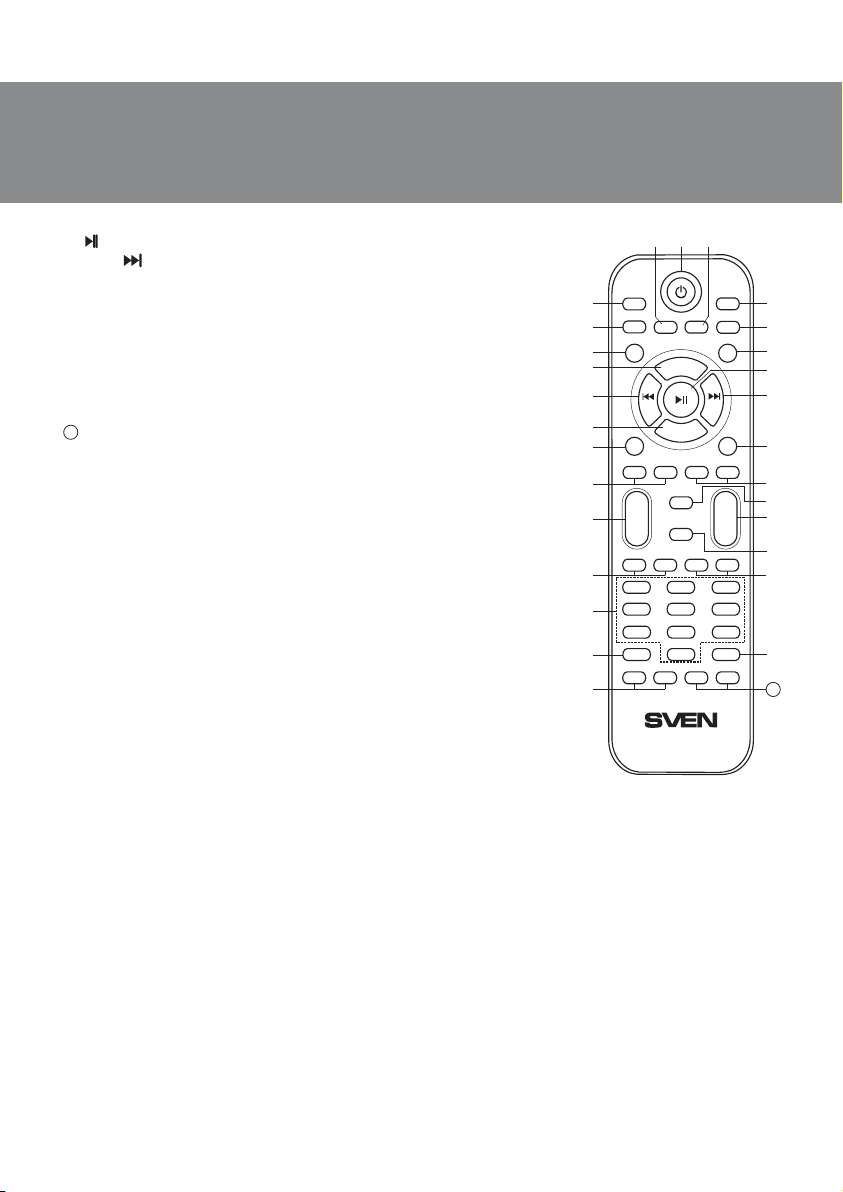

Рис. 4. Пульт ДУ

точникам аудиосигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п.
(см. схему на рис. 5).

• Перед подключением убедитесь, что АС отключена от сети. Затем, используя акустичес­кие кабели из комплекта, подключите колонки к клеммам AUDIO OUTPUT L/R n сабвуфера.
Правую колонку при помощи акустического кабеля соедините с выходом AUDIO OUTPUT R
сабвуфера, а левую колонку – с выходом AUDIO OUTPUT L, соблюдая полярность. Обратите
внимание, что плюсовые (красного цвета) провода кабелей колонок должны быть соединены
с плюсовыми клеммами сабвуфера (+ → +), а минусовые (черного цвета) провода колонок –
с минусовыми клеммами сабвуфера (– → –) (см. схему на рис. 5).

Примечание. Проверьте надежность фиксации проводов в клеммах, соответствие по­лярности подключения и отсутствие контакта оголенных проводов между собой и

с ме-

таллическими частями аппаратуры.

5

RUS

Компьютер

CD

Плеер

DVD

CD-проигрыватель

Сигнальный кабель

2RCA к mini-jack

Cигнальный кабель

2RCA к 2RCA

Правая

колонка

Мультимедийная
акустическая Hi-Fi система 2.1

SD/MMC

CARD

SD

USB

Левая

колонка

POWER SWITCH

ON

OFF

FM-антенна

RA DIO ANT

FM
ANT

UT
P

L

PC

DIO IN

L

AUX

U
A

L

R

AUDIO OUTPUT

R

R

U DISK

Подключение

USB/SD-карт

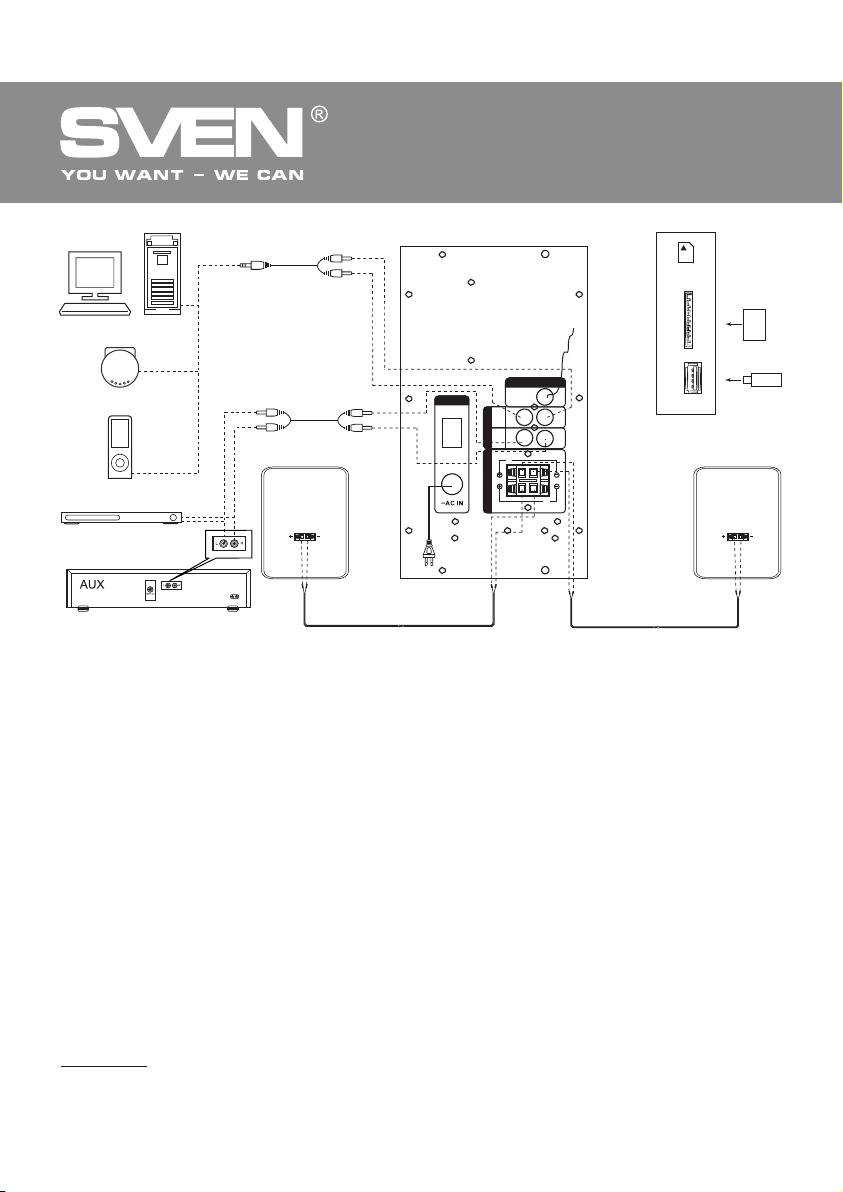

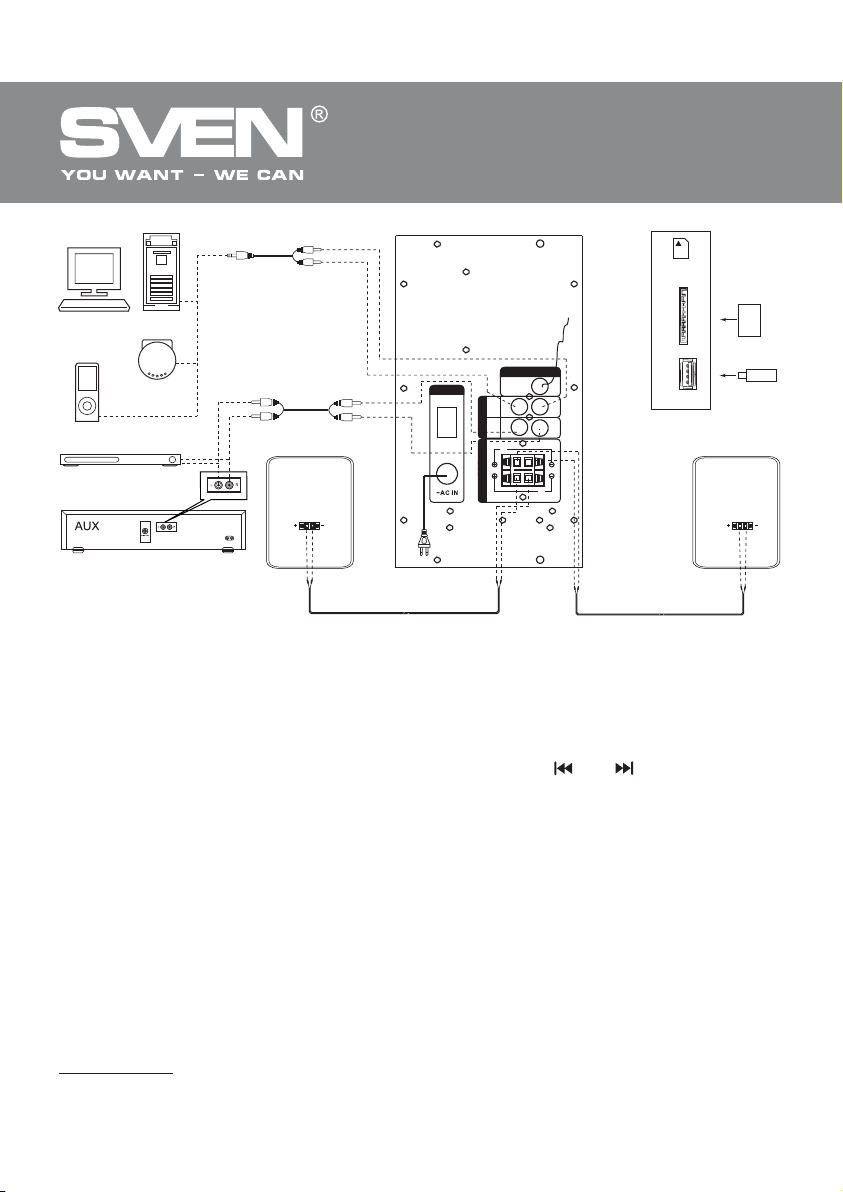

Рис. 5. Схема подключения

• Для подключения АС к ПК, МР3/CD-плеерам используйте сигнальный кабель 2RCA к mini­jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля к разъе-

мам L и R аудиовхода PC AUDIO INPUT l, а затем подключите mini-jack (Ø 3,5 мм) сигналь­ного кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD­плеера, как показано на рис. 5.

• Для подключения АС к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA
к 2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабеля
к разъемам L и R аудиовхода PC AUDIO INPUT l, а затем подключите RCA-джеки к разъемам
аудиовыхода TV, DVD/CD-проигрывателей, как показано на рис. 5.

• Подключите сабвуфер к сети с помощью шнура питания j.

• Включите питание АС выключателем ON/OFF (i, ON) на задней стенке сабвуфера.

• Включите АС кнопкой e на передней панели или кнопкой n на ПДУ.

• Выберите желаемый источник сигнала кнопкой INPUT b на панели управления или восполь-

зуйтесь кнопками на ПДУ: SD a, USB b, AUX o, PC q, FM m.

• Выберите желаемый уровень громкости системы с помощью кнопок VOL- c и VOL+ f

на

панели управления или воспользуйтесь кнопками VOL+/- w на ПДУ.

• Выберите желаемый уровень тембра НЧ/ВЧ системы с помощью кнопок TIMBRE d и c,
f на панели управления или воспользуйтесь кнопками BASS+/- u и TREBLE+/- g на ПДУ.

* Соблюдайте полярность при подключении сателлитов.

6

RUS

Руководство по эксплуатации

• Уровень громкости сабвуфера настройте кнопоками SW+/- h на ПДУ.

• При прослушивании радио сориентируйте антенну для качественного приема, предварительно

подключив ее к разъему RADIO ANT k (см. рис. 5).

• После окончания использования АС не забудьте выключить устройство выключателем ON/OFF
(i, положение OFF), а также вынуть шнур питания j из розетки.

6. РЕЖИМЫ РАБОТЫ АС
Режим проигрывателя

• Система автоматически перейдет в режим проигрывателя, если установить один из носи­телей (USB flash или SD/MMC card) в соответствующие разъемы h или g; или восполь-
зоваться кнопкой INPUT b на передней панели либо нажать кнопки SD a/USB b на ПДУ. На
LED-дисплее a отобразится выбранный режим, затем количество найденных треков и по­рядковый номер воспроизводимого трека, далее время воспроизведения от начала. Вос­произведение начнется автоматически. На передней панели также подсвечивается символ
носителя, с которого ведется воспроизведение.

• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя
цифровые кнопки j или выбрать его кнопками c и f на передней панели. На дисплее a
кратковременно отобразится порядковый номер трека, а впоследствии время воспроизве­дения от начала.

• Кнопкой REPEAT k на ПДУ можно выбрать режим воспроизведения («ONE» – повтор вос­производимого трека; «RND» – проигрывание в случайном порядке; «ALL» – проигрывание
всех треков на носителе).

• В режиме проигрывателя доступна функция эквалайзера. Для выбора предварительно
установленных настроек используйте кнопку EQ l на ПДУ.

MS-2000

* При использовании SD card емкостью менее 512 Mb возможна некорректная работа. При ис­пользовании USB flash носителя емкостью более 8 Gb возможно увеличение времени на обработку
команд.

Режим радио

• Для перехода в режим радио необходимо при включенной АС воспользоваться кнопкой

INPUT b на передней панели или FM m на ПДУ. На дисплее a сабвуфера подсветится «FM».

• Для автоматического сканирования и запоминания найденных станций используйте крат­ковременное нажатие кнопки e на передней панели или кнопки AUTO c ПДУ. Повторное
нажатие на эту кнопку до окончания сканирования остановит процесс сканирования. При
сканировании на дисплее a отображается частота, при запоминании станции кратковре­менно отображается присвоенный порядковый номер.

• Для ручного сканирования диапазона используйте кнопки TUNE-/+ d (вниз/вверх по час­тоте) на ПДУ. Для сохранения выбранной частоты нажмите кнопку SAVE r на ПДУ, затем
кнопками c,f на передней панели или e,t на ПДУ выберите номер ячейки для сохра-
нения и повторно нажмите кнопку SAVE. При сохранении на дисплее a отобразится сооб­щение «Good».

• При наличии в памяти запомненных станций переключение осуществляется кратковремен­ным нажатием кнопок c,f на передней панели или e,t на ПДУ. Также с цифрового поля
ПДУ j возможен непосредственный ввод частоты или номера запомненной станции. На

7

RUS

Мультимедийная
акустическая Hi-Fi система 2.1

дисплее a кратковременно отображается номер станции, а затем частота. Радио настроится
на заданную частоту в течении 2-3 сек.

Режим AUX/PC

• Для перехода в режим AUX/PC необходимо при включенном изделии воспользоваться

кнопкой INPUT b на передней панели или кнопками q PC/o AUX на ПДУ. На дисплее a на
передней панели отображается AUX или PC.

Режим часов

• При нахождении

хождении системы в другом режиме для отображения времени необходимо воспользоваться
кнопкой CLOCK x на ПДУ. Текущее время отобразится на 3-5 сек.

• Для установки текущего времени перейдите в режим «ST-BY» длительным нажатием кнопки e

на передней панели или кнопки n на ПДУ. Войдите
кнопки SET v на ПДУ (на дисплее a соответствующий разряд начнет мигать). Установите
необходимое значение часов, минут, непосредственно с цифрового поля ПДУ или кнопками
c,f передней панели или e,t на ПДУ. Переключение между установкой часов/минут и вы­ход из режима установки осуществляется коротким нажатием кнопки SET v на ПДУ.

Режим ST-BY

• Для перехода/выхода из этого режима нажмите и удерживайте кнопку e на передней

панели или кнопку n ПДУ. При переходе в этот режим дисплей a на передней панели отобра­жает текущее время.

Режим MUTE

• Для перехода в режим MUTE нажмите кнопку p на ПДУ. Чтобы выйти из режима MUTE

повторно нажмите кнопку p на ПДУ.

Примечание. По причине постоянного совершенствования программного обеспече­ния описание управления АС может отличаться от приведенного в данном руко­водстве. Последнюю версию руководства см. на сайте www.sven.fi.

АС в режиме ST-BY на дисплее a отображается текущее время. При на-

в режим установки времени нажатием

8
