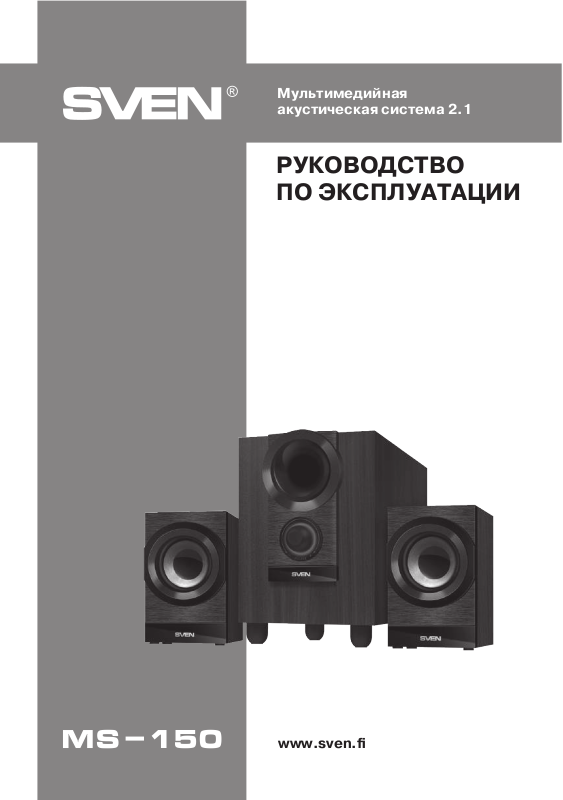

Page 1
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
www.sven.fi
Мультимедийная
акустическая система 2.1
MS-150
Page 2
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS ..................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .....................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ...................................................................................................
ENG ..................................................................................................
2
2
3
3
3
4
6
7
8
14
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гаран-
тийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и
дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате
гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный
ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать в условиях
комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто-
ящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Pуководства.
2
RUS
Мультимедийная
акустическая система 2.1
Page 3
3
MS-150
RUS
Руководство по эксплуатации

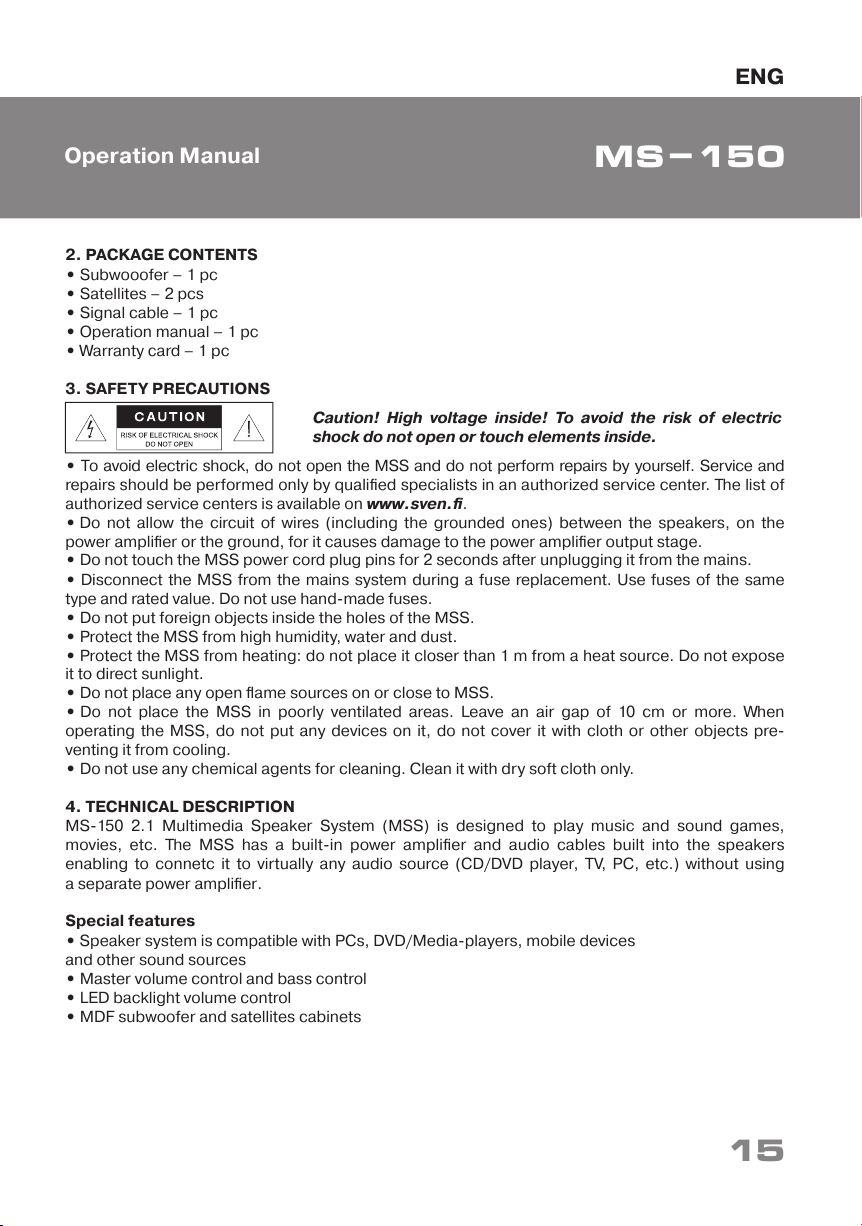

2. КОМПЛЕКТНОСТЬ АС
• Сабвуфер – 1 шт.
• Сателлиты – 2 шт.
• Сигнальный кабель – 1 шт.
• Руководство по эксплуатации – 1 шт.
• Гарантийный талон – 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква-
лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен-
ных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-
ров. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры-
вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система 2.1 (АС) MS-150 предназначена для воспроизведения музыки и озву-
чивания игр, фильмов и проч. АС оснащена встроенным в сабвуфер усилителем мощности
и встроенными в колонки акустическими кабелями, благодаря чему она может быть подклю-
чена практически к любым источникам аудиосигнала (CD/DVD–проигрывателям, телевизору,
ПК и т. п.) без использования дополнительного усилителя мощности.
Особенности АС
• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-
ствами и другими источниками звука
• Регулировка уровня общей громкости и уровня низких частот
• Светодиодная подсветка регулятора громкости
• Материал корпуса сабвуфера и сателлитов – дерево (MDF)
Внимание! Вну три корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.
Page 4
4

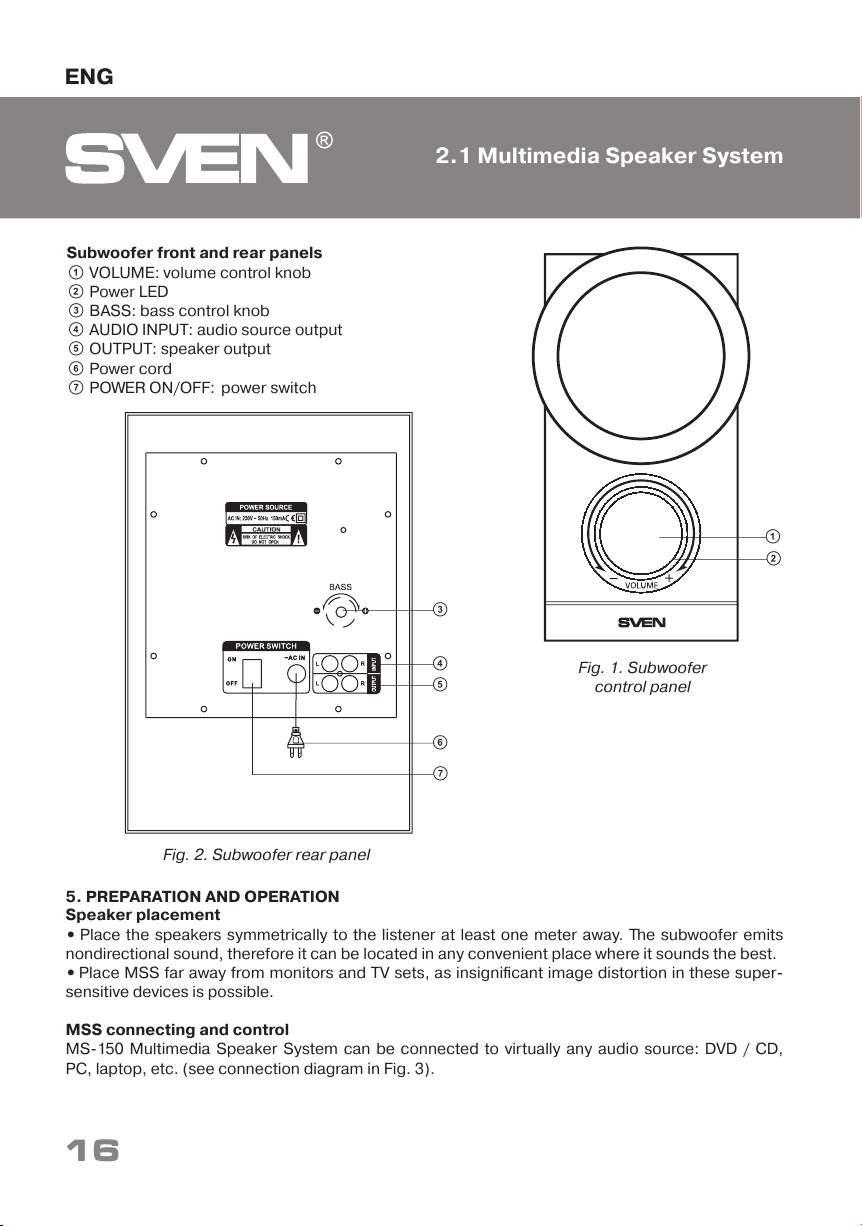

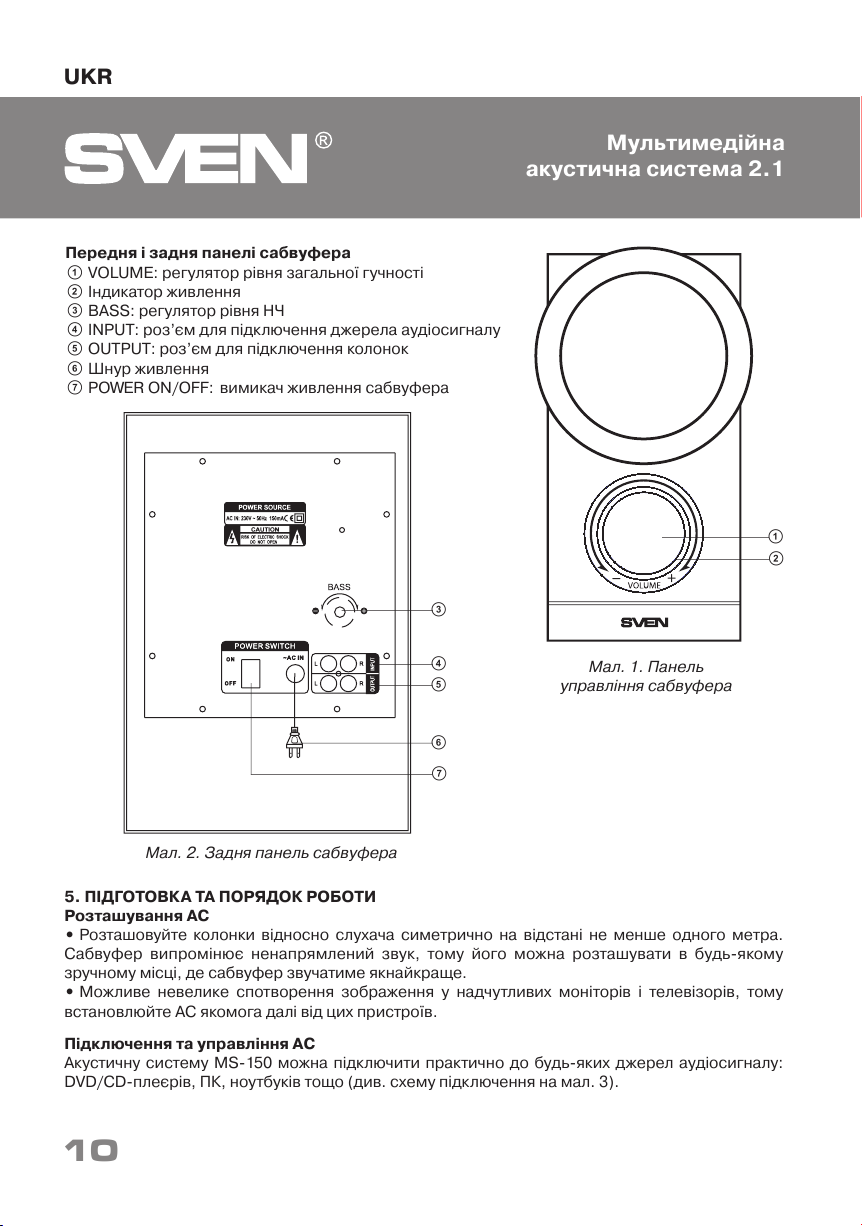

Передняя и задняя панели сабвуфера
a VOLUME: регулятор уровня общей громкости
b Индикатор питания
c BASS: регулятор уровня НЧ
d INPUT: разъем для подключения аудиосигнала
e OUTPUT: разъем для подключения колонок
f Шнур питания
g POWER ON/OFF: выключатель питания сабвуфера
Рис. 1. Панель
управления сабвуфера
Рис. 2. Задняя панель сабвуфера
RUS
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од-
ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю-
бом удобном месте, в котором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви-
зоров, поэтому устанавливайте АС как можно дальше от этих устройств.
Подключение и управление АС
Акустическую систему MS-150 можно подключить практически к любым источникам аудио-
сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему подключения на рис. 3).
b
a
Мультимедийная
акустическая система 2.1
c
d
f
e
g
Page 5
5
MS-150
RUS
Руководство по эксплуатации
Акустический кабель
Акустический
кабель
Плеер
CD
Компьютер
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-
ный в колонки акустические кабели к разъему OUTPUT e сабвуфера (см. рис. 3).
• Вставьте 2xRCA - mini-jack (3,5 мм) сигнального кабеля (из комплекта) в разъем INPUT d
сабвуфера, а потом подсоедините его к порту LINE OUT звуковой карты ПК или к аудиовы-
ходу (OUTPUT) мобильного устройства.
• Поставьте на минимум регулятор громкости VOLUME a на сабвуфере, после чего подклю-
чите сабвуфер к сети с помощью встроенного шнура питания f.
• Включите питание сабвуфера выключателем POWER (g, положение ON), загорится инди-
катор b. Затем включите источник звука и отрегулируйте уровень общей громкости сабву-
фера регулятором VOLUME a, а уровень низких частот – регулятором BASS c.
Примечание.
• Если Вы длительное время не используете АС, не забудьте выключить устройство
выключателем g (положение OFF) на задней панели и вынуть вилку сетевого шнура
f из розетки.

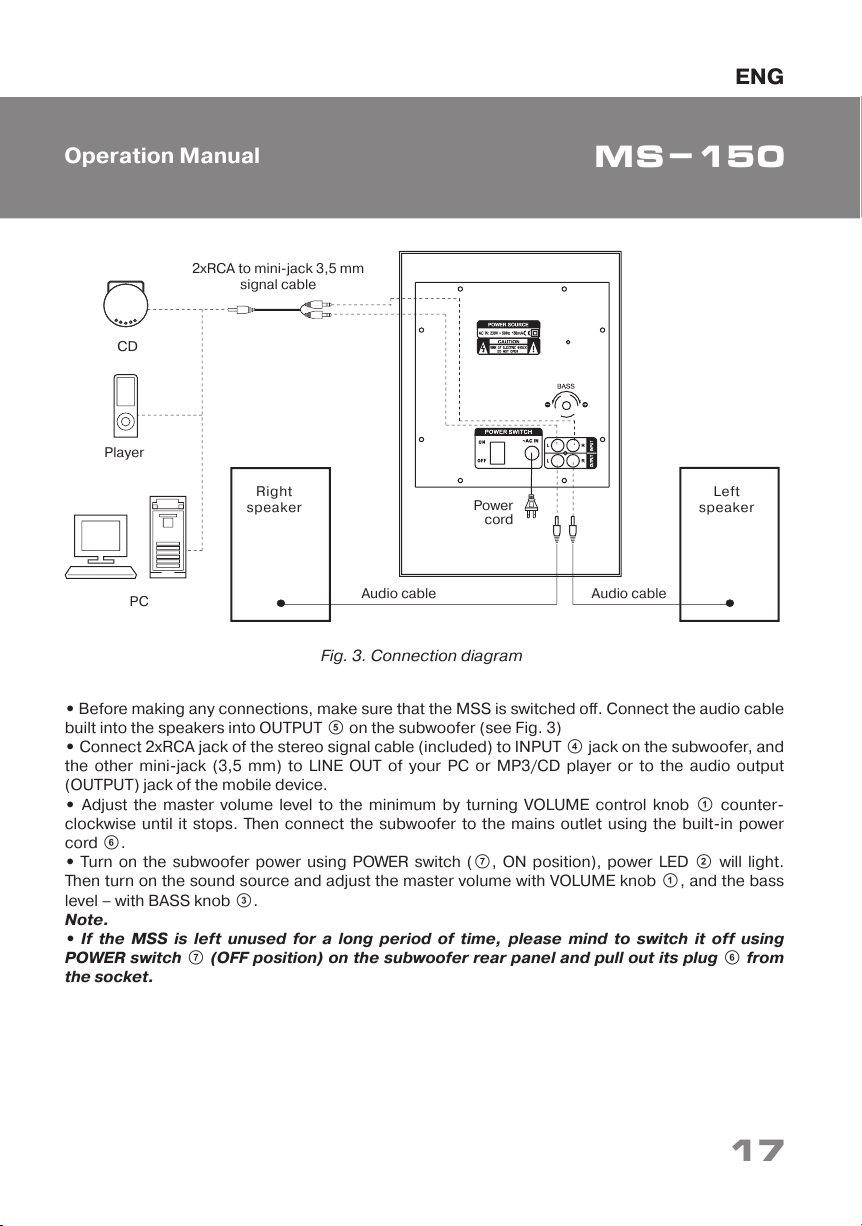

Рис. 3. Схема подключения
Сигнальный кабель
2xRCA к mini-jack 3,5 мм
Правая
колонка
Левая
колонка
Шнур
питания
Page 6

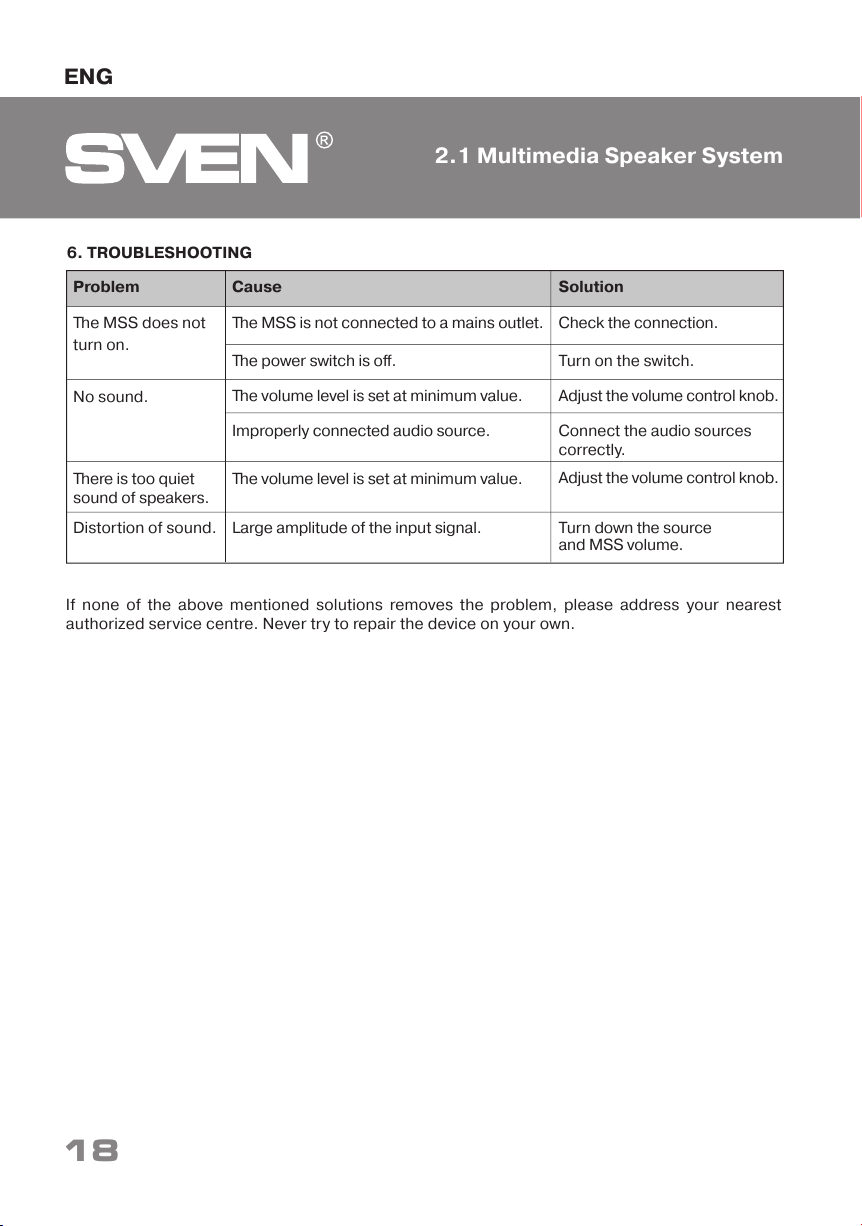

Неисправность
АС не включается.
Нет звука.
В колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена к сети.
Не включен сетевой выключатель.
Регулятор громкости установлен
в положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен
в положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала и АС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.
6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
6
RUS
Мультимедийная
акустическая система 2.1
Page 7

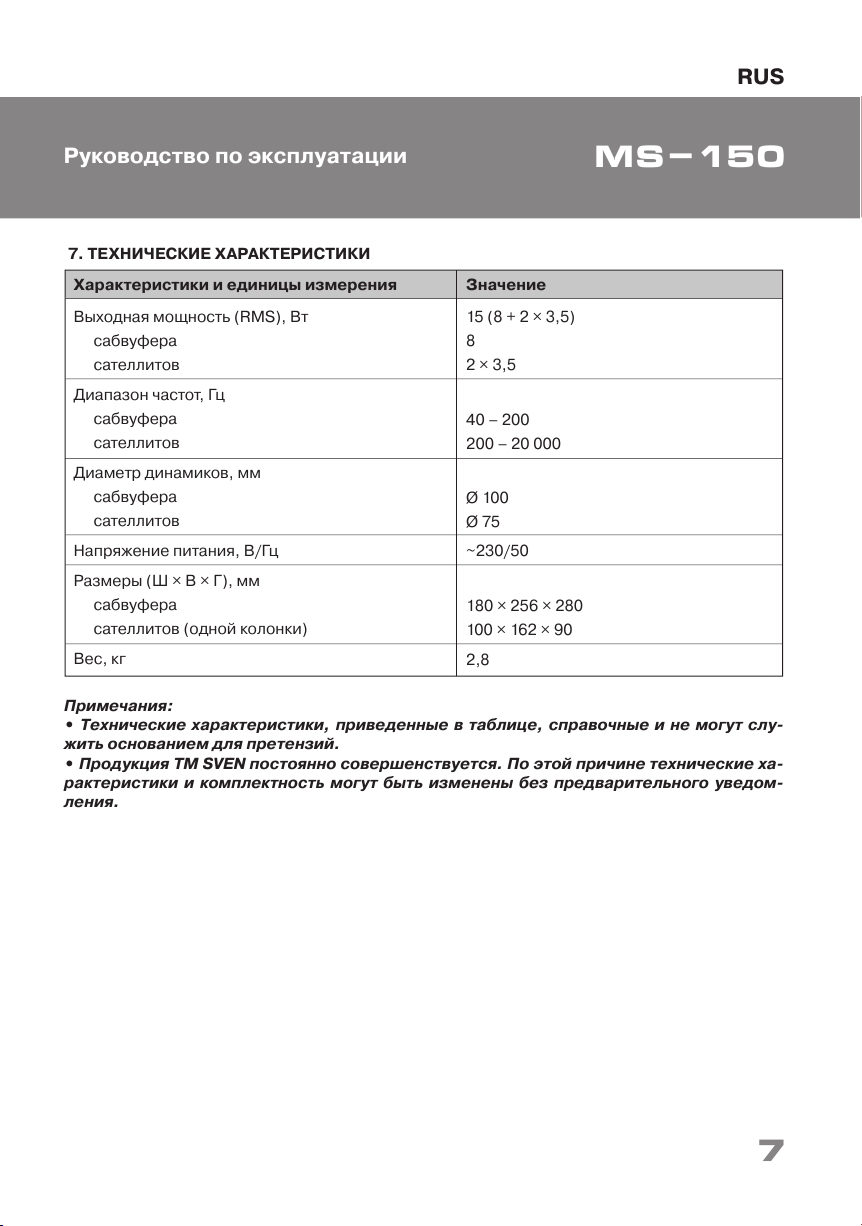

Значение
15 (8 + 2 × 3,5)
8
2 × 3,5
40 – 200
200 – 20 000
Ø 100
Ø 75
~230/50
180 × 256 × 280
100 × 162 × 90
2,8
Характеристики и единицы измерения
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
Диапазон частот, Гц
сабвуфера
сателлитов
Диаметр динамиков, мм
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш × В × Г), мм
сабвуфера
сателлитов (одной колонки)
Вес, кг
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут слу-
жить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики и комплектность могут быть изменены без предварительного уведом-
ления.
RUS
7
Руководство по эксплуатации
MS-150
Page 8

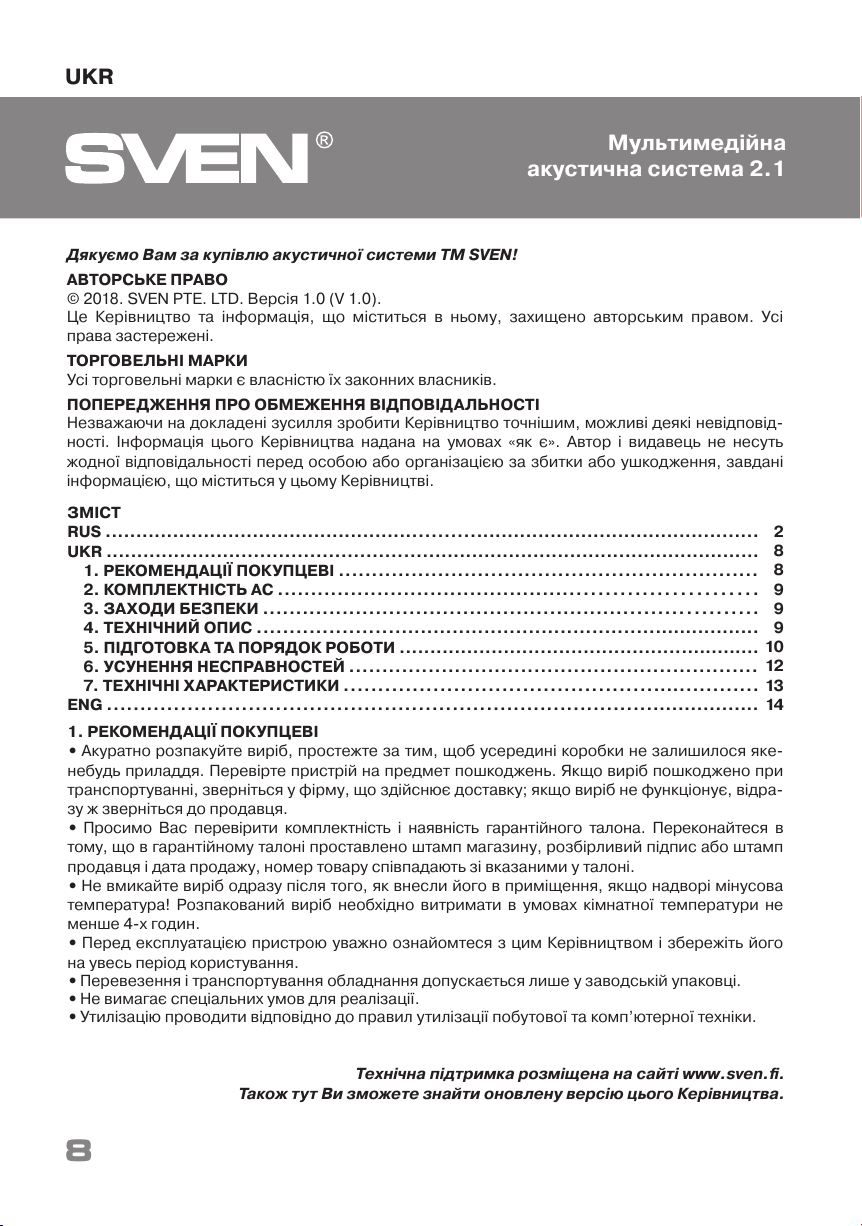

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2018. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі
права застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть
жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................
2. КОМПЛЕКТНІСТЬ АС .......................................................... ...........
3. ЗАХОДИ БЕЗПЕКИ .........................................................................
4. ТЕХНІЧНИЙ ОПИС ...............................................................................
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................
ENG ..................................................................................................
2
8
8
9
9
9
10
12
13
14
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в
тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп
продавця і дата продажу, номер товару співпадають зі вказаними у талоні.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його
на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.
8
UKR
Мультимедійна
акустична система 2.1
Page 9

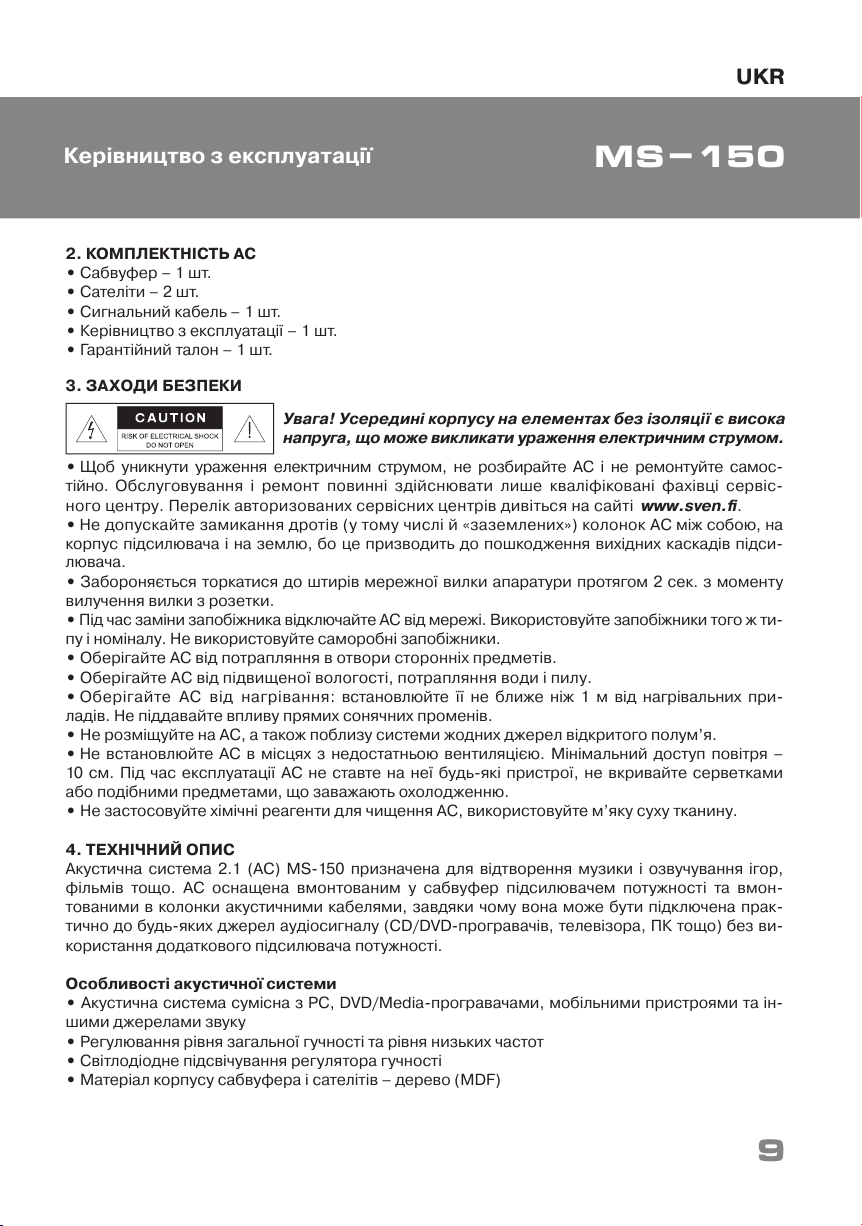

2. КОМПЛЕКТНІСТЬ АС
• Сабвуфер
– 1 шт.
• Сателіти
–
2 шт.
• Сигнальний кабель – 1 шт.
• Керівництво з експлуатації
–
1 шт.
• Гарантійний талон
–
1 шт.
3. ЗАХОДИ БЕЗПЕКИ
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-
тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс-
ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.
• Під час заміни запобіжника відключайте АС від мережі. Використовуйте запобіжники того ж ти-
пу і номіналу. Не використовуйте саморобні запобіжники.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-
ладів. Не піддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря –
10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
4. ТЕХНІЧНИЙ ОПИС
Акустична система 2.1 (АС) MS-150 призначена для відтворення музики і озвучування ігор,
фільмів тощо. АС оснащена вмонтованим у сабвуфер підсилювачем потужності та вмон-
тованими в колонки акустичними кабелями, завдяки чому вона може бути підключена прак-
тично до будь-яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без ви-
користання додаткового підсилювача потужності
.
Особливості акустичної системи
• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними пристроями та ін-
шими джерелами звуку
• Регулювання рівня загальної гучності та рівня низьких частот
• Світлодіодне підсвічування регулятора гучності
• Матеріал корпусу
cабвуфера і сателітів
– дерево (MDF)
Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.
9
MS-150
UKR
Керівництво з експлуатації
Page 10
Передня і задня панелі сабвуфера
a VOLUME: регулятор рівня загальної гучності
b Індикатор живлення
c BASS: регулятор рівня НЧ
d INPUT: роз’єм для підключення джерела аудіосигналу
e OUTPUT: роз’єм для підключення колонок
f Шнур живлення
g POWER ON/OFF: вимикач живлення сабвуфера
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому
зручному місці, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
Підключення та управління АС
Акустичну систему MS-150 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD-плеєрів, ПК, ноутбуків тощо (див. схему підключення на мал. 3).
b
a
c
d
f
e
g
Мал. 1. Панель
управління сабвуфера
Мал. 2. Задня панель сабвуфера
10
UKR
Мультимедійна
акустична система 2.1
Page 11
CD
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон-
тований в колонки акустичний кабель до роз’єму OUTPUT e сабвуфера (див. мал. 3).
• Вставте 2xRCA - mini-jack (3,5 мм) сигнального кабеля (з комплекту) до роз’єму INPUT d
сабвуфера, а потім під’єднайте його до порту LINE OUT звукової карти ПК або до аудіови-
ходу (OUTPUT) мобільного пристрою.
• Поставте на мінімум регулятор гучності VOLUME a на сабвуфері, після чого підключіть саб-
вуфер до мережі за допомогою вмонтованого шнура живлення f.
• Увімкніть живлення сабвуфера вимикачем POWER (g, положення ON), загориться індика-
тор b. Потім увімкніть джерело звуку і відрегулюйте рівень загальної гучності сабвуфера ре-
гулятором VOLUME a, а рівень низьких частот – регулятором BASS c.
Примітка.
• Якщо Ви тривалий час не використовуєте АС, не забудьте вимкнути пристрій вими-
качем g (положення OFF) на задній панелі сабвуфера та вийняти вилку мережевого
шнура f з розетки.
Акустичний кабель
Акустичний
кабель
Плеєр
Комп’ютер

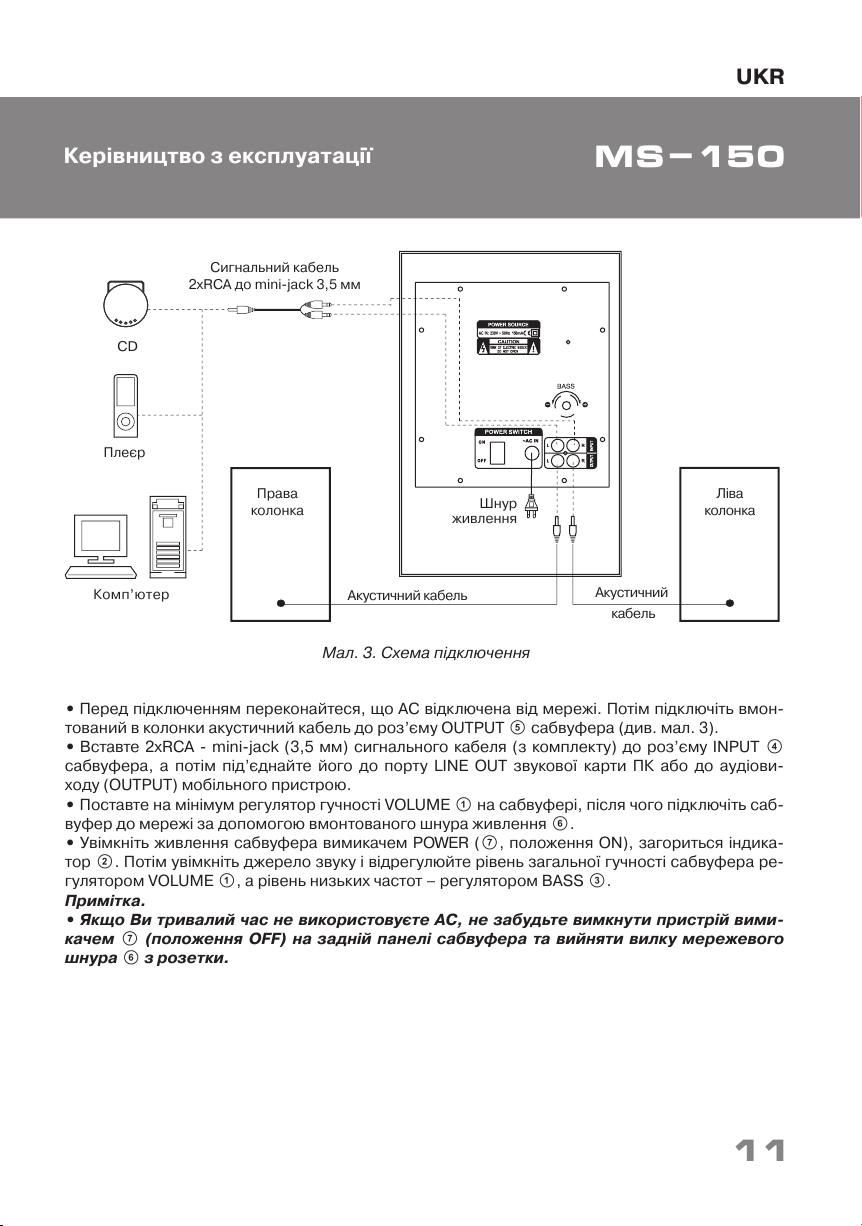

Мал. 3. Схема підключення
Сигнальний кабель
2xRCA до mini-jack 3,5 мм
Права
колонка
Ліва
колонка
Шнур
живлення
11
UKR
Керівництво з експлуатації
MS-150
Page 12

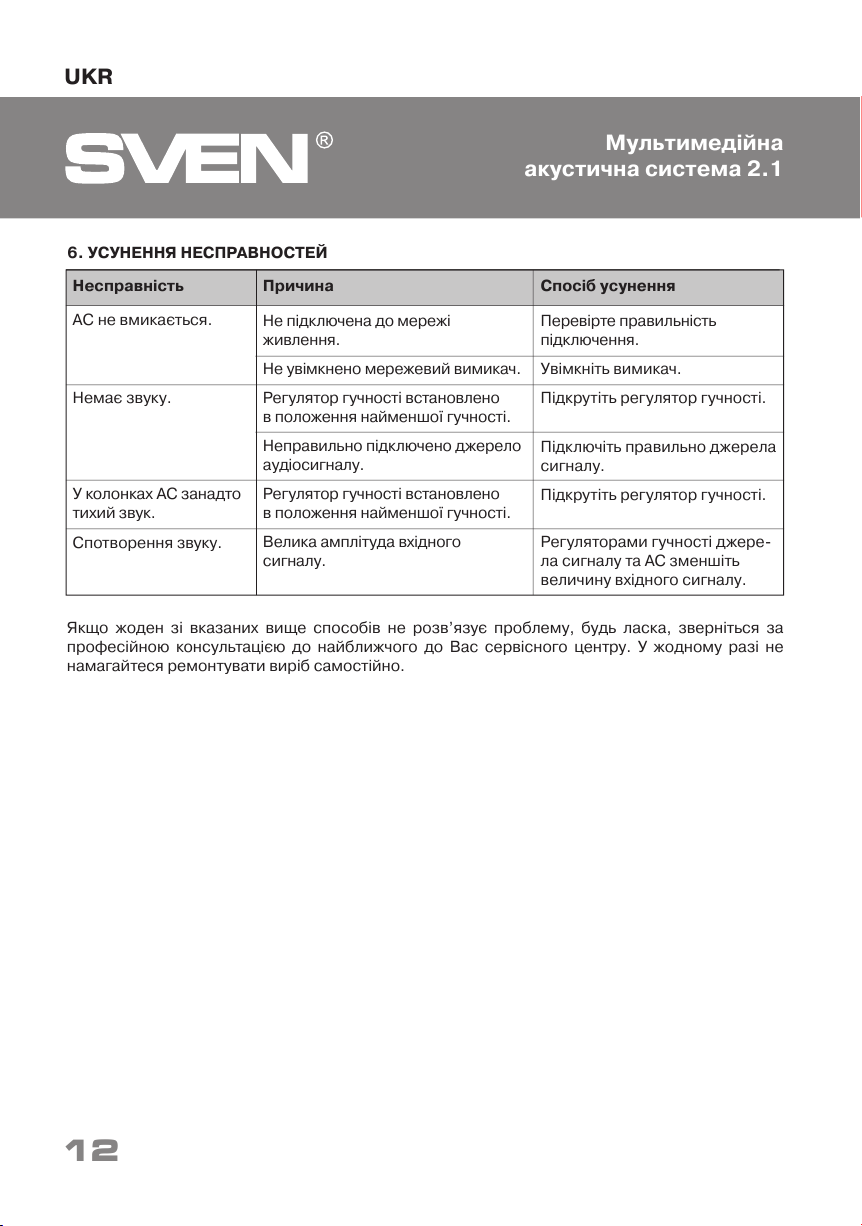

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за
професійною консультацією до найближчого до Вас сервісного центру. У жодному разі не
намагайтеся ремонтувати виріб самостійно.
Несправність
АС не вмикається.
Немає звуку.
У колонках АС занадто
тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено
в положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятор гучності встановлено
в положення найменшої гучності.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор гучності.
Підключіть правильно джерела
сигналу.
Підкрутіть регулятор гучності.
Регуляторами гучності джере-
ла сигналу та АС зменшіть
величину вхідного сигналу.
12
UKR
Мультимедійна
акустична система 2.1
Page 13
Значення
15 (8 + 2 × 3,5)
8
2 × 3,5
40 – 200
200 – 20 000
Ø 100
Ø 75
~230/50
180 × 256 × 280
100 × 162 × 90
2,8
Характеристики та одиниці виміру
Вихідна потужність (RMS), Вт
сабвуфера
сателітів
Діапазон частот, Гц
сабвуфера
сателітів
Діаметр динаміків, мм
сабвуфера
сателітів
Напруга живлення, В/Гц
Розміри (Ш × В × Г), мм
сабвуфера
сателітів (однієї колонки)
Вага, кг
13

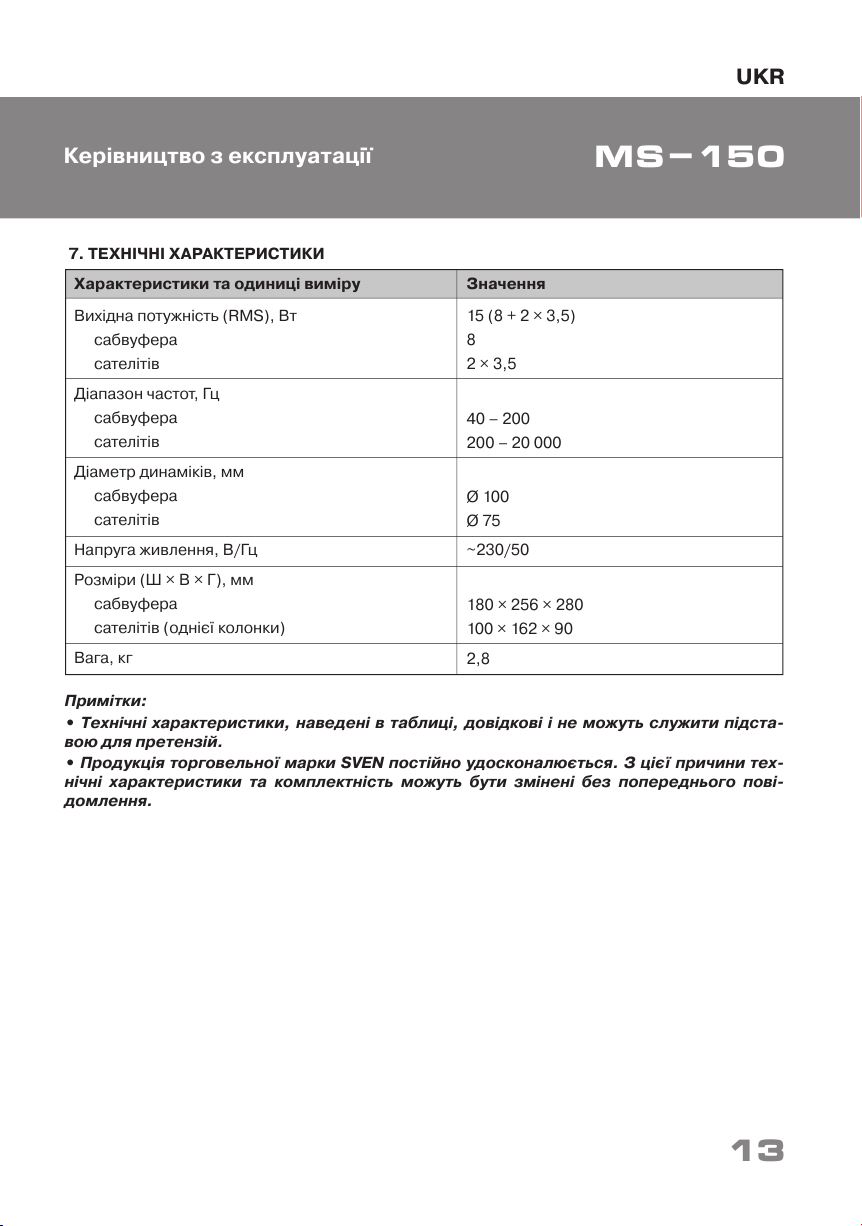

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підста-
вою для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех-
нічні характеристики та комплектність можуть бути змінені без попереднього пові-
домлення.
MS-150
UKR
Керівництво з експлуатації
Page 14

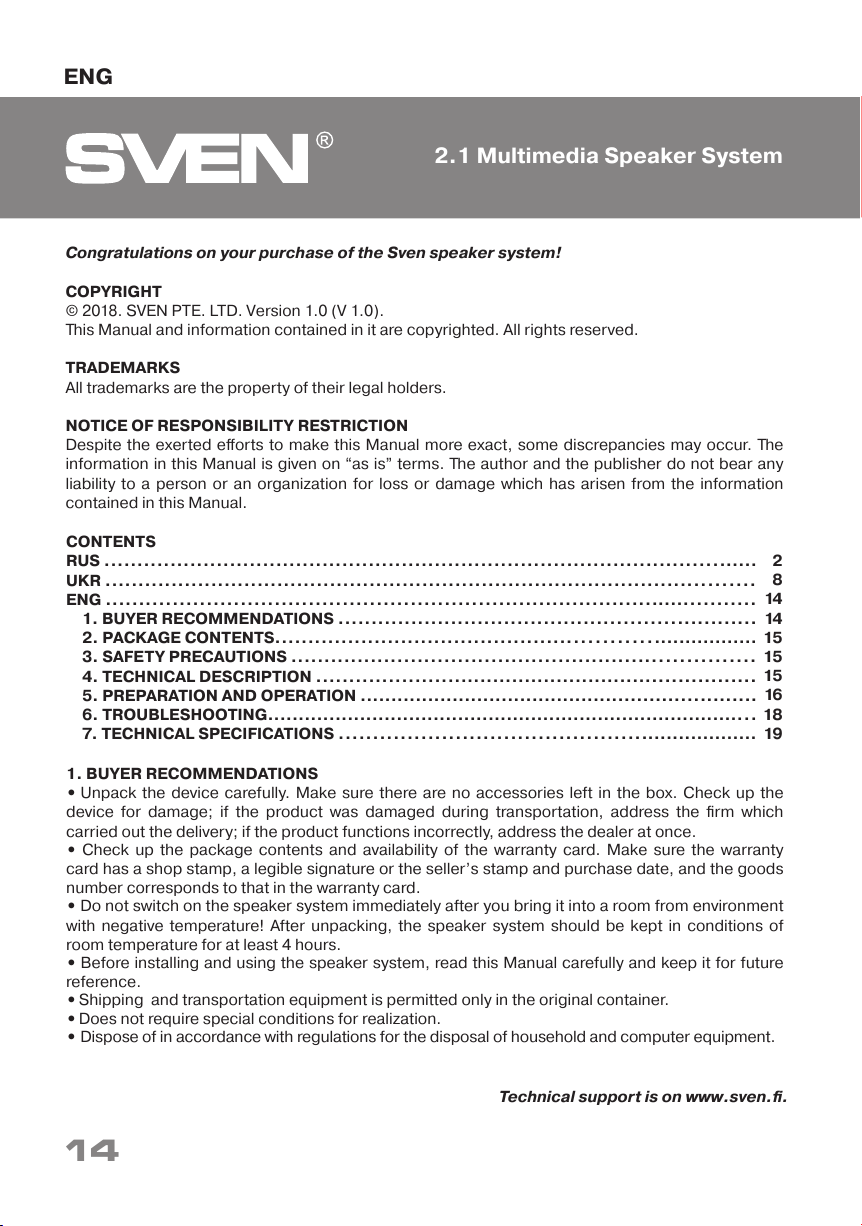

Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
© 2018. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on “as is” terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.
CONTENTS
RUS ...................................................................................................
UKR ..................................................................................................
ENG .................................................................................................
1. BUYER RECOMMENDATIONS ..................................................
.............
2. PACKAGE CONTENTS.............................................................
............
3. SAFETY PRECAUTIONS ..................................................
...................
4. TECHNICAL DESCRIPTION ....................................................
................
5. PREPARATION AND OPERATION ..........................................
......................
6. TROUBLESHOOTING.................................
...............................................
7. TECHNICAL SPECIFICATIONS ....................................................
...........
2
8
14
14
15
15
15
16
18
19
1. BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.
• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.
• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer equipment.
Technical support is on www.sven.fi.
ENG
14
2.1 Multimedia Speaker System
Page 15
2. PACKAGE CONTENTS
• Subwooofer – 1 pc
• Satellites – 2 pcs
• Signal cable – 1 pc
• Operation manual – 1 pc
• Warranty card – 1 pc
3. SAFETY PRECAUTIONS
• To avoi d elec tric sho ck, d o not o pen t he MSS and d o not p erfo rm rep airs by yo ursel f. Se rvice an d
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi.
• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.
• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.
• Disconnect the MSS from the mains system during a fuse replacement. Use fuses of the same
type and rated value. Do not use hand-made fuses.
• Do not put foreign objects inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose
it to direct sunlight.
• Do not place any open flame sources on or close to MSS.
• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When
operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre-
venting it from cooling.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
4. TECHNICAL DESCRIPTION
MS-150 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in power amplifier and audio cables built into the speakers
enabling to connetc it to virtually any audio source (CD/DVD player, TV, PC, etc.) without using
a separate power amplifier.
Special features
• Speaker system is compatible with PCs, DVD/Media-players, mobile devices
and other sound sources
• Master volume control and bass control
• LED backlight volume control
• MDF subwoofer and satellites cabinets
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
15
ENG
Operation Manual
MS-150
Page 16
Subwoofer front and rear panels
a VOLUME: volume control knob
b Power LED
c BASS: bass control knob
d AUDIO INPUT: audio source output
e OUTPUT: speaker output
f Power cord
g POWER ON/OFF: power switch
5. PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits
nondirectional sound, therefore it can be located in any convenient place where it sounds the best.
• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible.
MSS сonnecting and control
MS-150 Multimedia Speaker System can be connected to virtually any audio source: DVD / CD,
PC, laptop, etc. (see connection diagram in Fig. 3).
b
a
c
d
f
e
g
Fig. 1. Subwoofer
control panel
Fig. 2. Subwoofer rear panel
16
ENG
2.1 Multimedia Speaker System
Page 17
CD
• Before making any connections, make sure that the MSS is switched off. Connect the audio cable
built into the speakers into OUTPUT e on the subwoofer (see Fig. 3)
• Connect 2xRCA jack of the stereo signal cable (included) to INPUT d jack on the subwoofer, and
the other mini-jack (3,5 mm) to LINE OUT of your PC or МР3/CD player or to the audio output
(OUTPUT) jack of the mobile device.
• Adjust the master volume level to the minimum by turning VOLUME control knob a counter-
clockwise until it stops. Then connect the subwoofer to the mains outlet using the built-in power
cord f.
• Turn on the subwoofer power using POWER switch (g, ON position), power LED b will light.
Then turn on the sound source and adjust the master volume with VOLUME knob a, and the bass
level – with BASS knob c.
Note.
• If the MSS is left unused for a long period of time, please mind to switch it off using
POWER switch g (OFF position) on the subwoofer rear panel and pull out its plug f from
the socket.
Audio cable
Audio cable
Player
PC
Fig. 3. Connection diagram
2xRCA to mini-jack 3,5 mm
signal cable
Right
speaker
Left
speaker
Power
cord
17
MS-150
ENG
Operation Manual
Page 18
6. TROUBLESHOOTING
If none of the above mentioned solutions removes the problem, please address your nearest
authorized service centre. Never try to repair the device on your own.
Problem
The MSS does not
turn on.
No sound.
The re i s to o qu iet
sound of speakers.
Distortion of sound.
Cause
The M SS i s no t co nn ec te d to a m ai ns ou tl et .
The p ow er s wi tc h is o ff.
The v ol um e le ve l is s et a t mi ni mu m v al ue .
Improperly connected audio source.
The v ol um e le ve l is s et a t mi ni mu m v al ue .
Large amplitude of the input signal.
Solution
Check the connection.
Turn on the switch.
Adjust the volume control knob.
Connect the audio sources
correctly.
Adjust the volume control knob.
Turn down the source
and MSS volume.
18
ENG
2.1 Multimedia Speaker System
Page 19

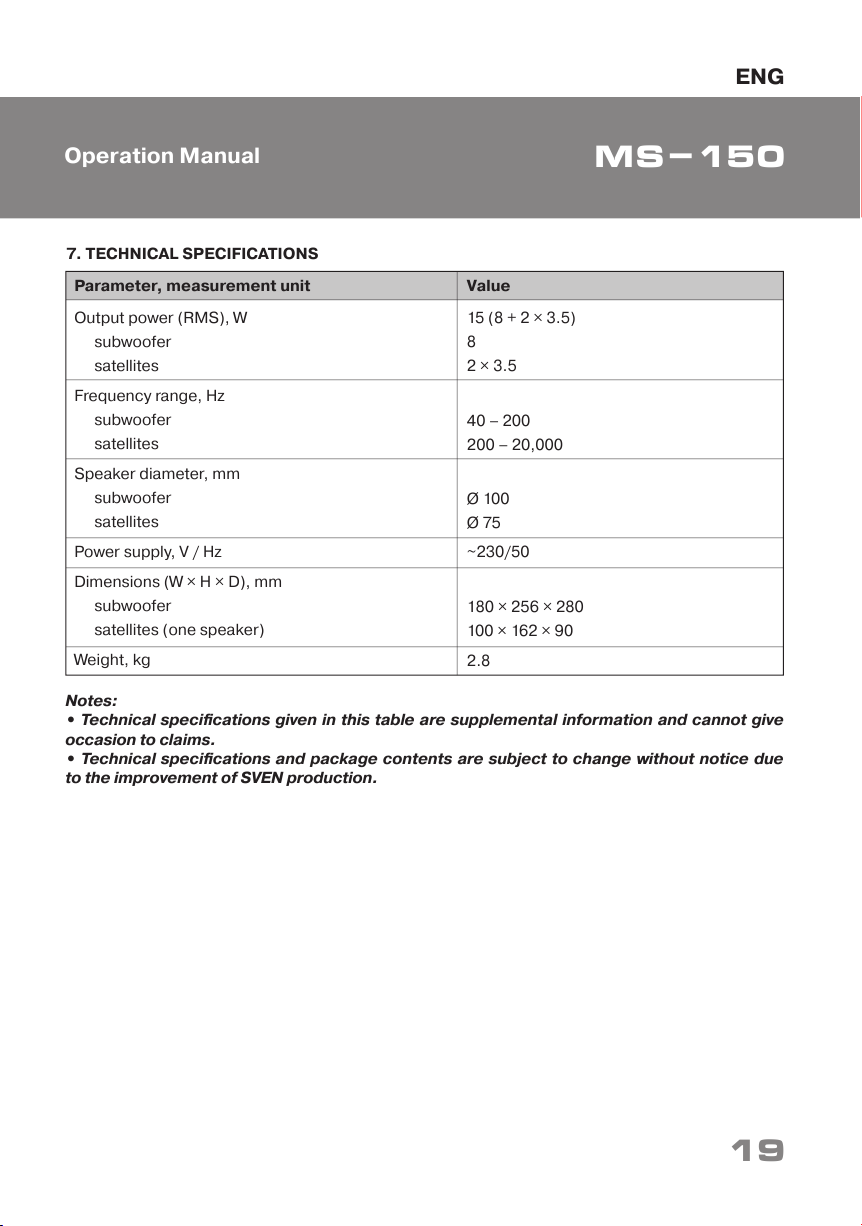

7. TECHNICAL SPECIFICATIONS
Notes:
• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.
• Technical specifications and package contents are subject to change without notice due
to the improvement of SVEN production.
Value
15 (8 + 2 × 3.5)
8
2 × 3.5
40 – 200
200 – 20,000
Ø 100
Ø 75
~230/50
180 × 256 × 280
100 × 162 × 90
2.8
Parameter, measurement unit
Output power (RMS), W
subwoofer
satellites
Frequency range, Hz
subwoofer
satellites
Speaker diameter, mm
subwoofer
satellites
Power supply, V / Hz
Dimensions (W × H × D), mm
subwoofer
satellites (one speaker)
Weight, kg
19
ENG
Operation Manual
MS-150
Page 20

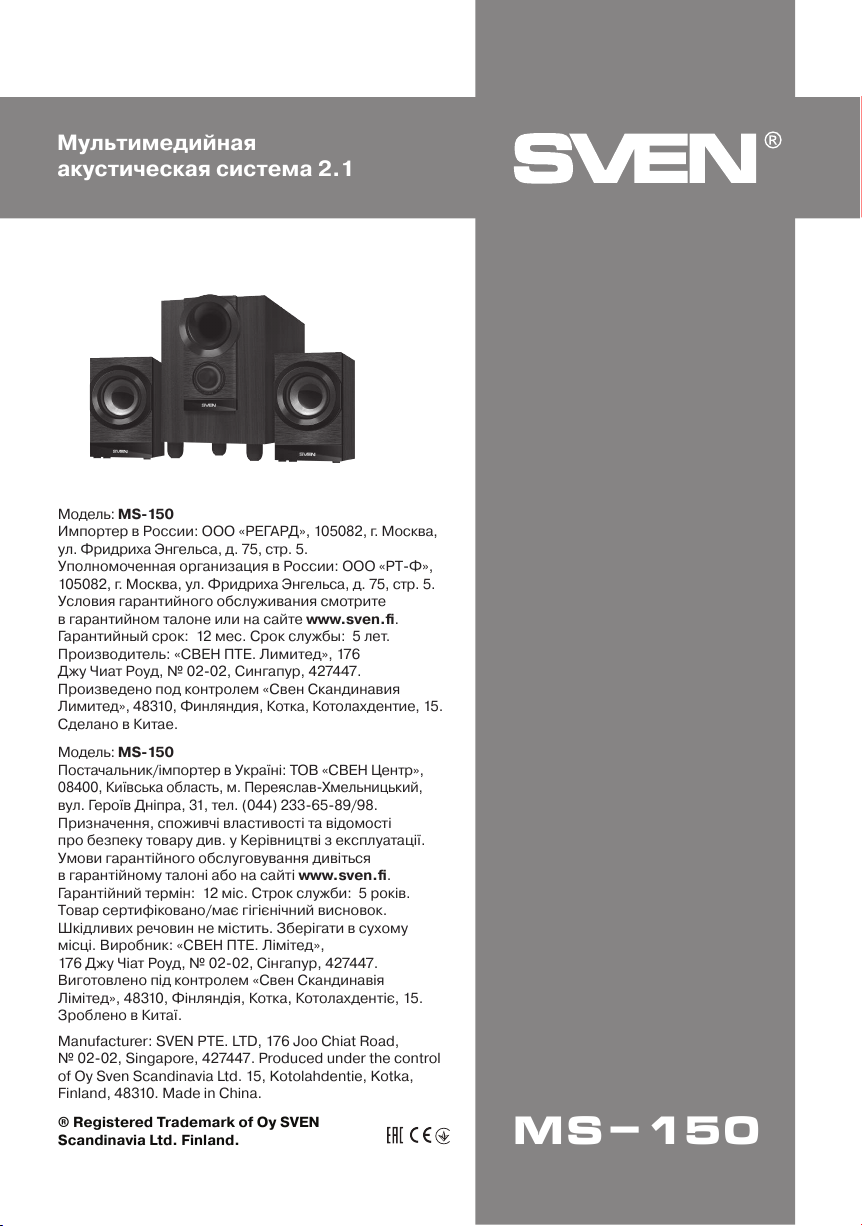

Мультимедийная
акустическая система 2.1
MS-150
Модель: MS-150
Импортер в России: ООО «РЕГАРД», 105082, г. Москва,
ул. Фридриха Энгельса, д. 75, стр. 5.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае.
Модель: MS-150
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. (044) 233-65-89/98.
Призначення, споживчі властивості та відомості
про безпеку товару див. у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті www.sven.fi.
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому
місці. Виробник: «СВЕН ПТЕ. Лімітед»,
176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447.
Виготовлено під контролем «Свен Скандинавія
Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the control
of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka,
Finland, 48310. Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.
Loading...
