Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD, Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права
защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несо­ответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и изда­тель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения,
произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS........................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ....................................................................2

2. КОМПЛЕКТНОСТЬ АС ...................................................................................... 3

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................4

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................................6

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................................6

UKR........................................................................................................7

ENG........................................................................................................13

акустическая система 2.1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо

принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при
транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функциониру­ет, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном
талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи,
номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или
несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной
температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим
Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Pуководства.

Техническая поддержка размещена на сайте www.sven..

2

RUS

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ AC

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Сигнальный кабель 2RCA к mini-jack — 1шт.

• Микрофонный кабель mini-jack к mini-jack — 1шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое
напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслу живание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на
корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

M S-10 8 5

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система (АС) MS-1085 предназначена для воспроизведения музыки и озвучива­ния игр, фильмов и проч. АС имеет встроенные усилитель, акустическиe и сигнальный кабели,
благодаря чему может быть подключена к ПК, ноутбуку, МР3 или CD-плееру либо другим источ­никам звука.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными

устройствами и другими источниками звука

• Проводной пульт дистанционного управления

• Двухполосные сателлиты

• Регулировка громкости сабвуфера

• Разъем для подключения гарнитуры на проводном ПДУ

3

RUS

you want - we can

Мультимедийная
акустическая система 2.1

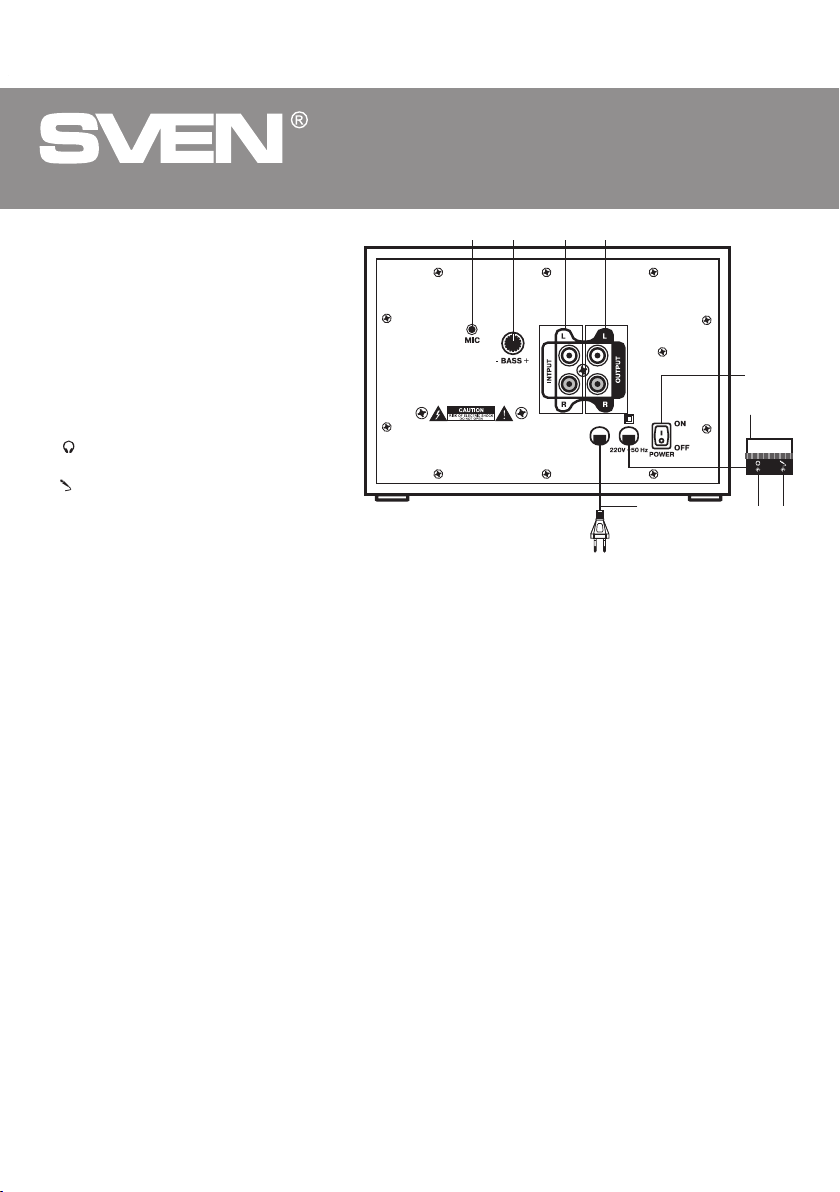

Задняя панель

a MIC: разъем для передачи сигнала
микрофона
b BASS: регулятор уровня громкости
сабвуфера
c INPUT: разъем для подключения
источника звука
d OUTPUT: разъем для подключения
сателлитов

e POWER: выключатель питания
f Регулятор громкости
g : pазъем для подключения

наушников
h : pазъем для подключения
микрофона
i Шнур питания

5. ПОДГОТОВКА И ПОРЯДОК
РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного

метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте
комнаты, в котором сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров,
поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Акустическая система MS-1085 может быть подключена практически к любым источникам ауди­осигнала: DVD/ CD, звуковой карте ПК и т. п. (см. рис. 2).

Предупреждение! Перед подключением все компоненты системы должны быть выклю­чены.

• Соедините сабвуфер с сателлитами (смотри рис. 2).

• Вставьте мини-джек сигнального кабеля 2RCA к mini-jack в линейный выход звуковой карты

компьютера Line out или mp3-плеера, затем соедините RCA-джеки сигнального кабеля с со­ответствующими входными разъемами сабвуфера OUTPUT d. Белый RCA-джек должен быть
вставлен в белый разъем усилителя, а красный RCA-джек – в красный разъем усилителя.

• Вставьте мини-джек микрофонного кабеля в микрофонный выход звуковой карты компьютера
Mic, затем соедините второй мини-джек с разъемом для передачи сигнала микрофона a MIC.

• Гарнитуру подключайте к разъемам g и h на ПДУ.

Примечание. Для подключения АС к DVD/CD-проигрывателям необходимо использовать
сигнальный кабель 2RCA к 2RCA (не входит в комплект поставки), как показано на рис. 2.

• Вставьте вилку шнура питания i в сетевую розетку.

• Поверните ручку регулятора громкости f на минимум, включите питание переключателем

POWER e на задней панели сабвуфера.

a b

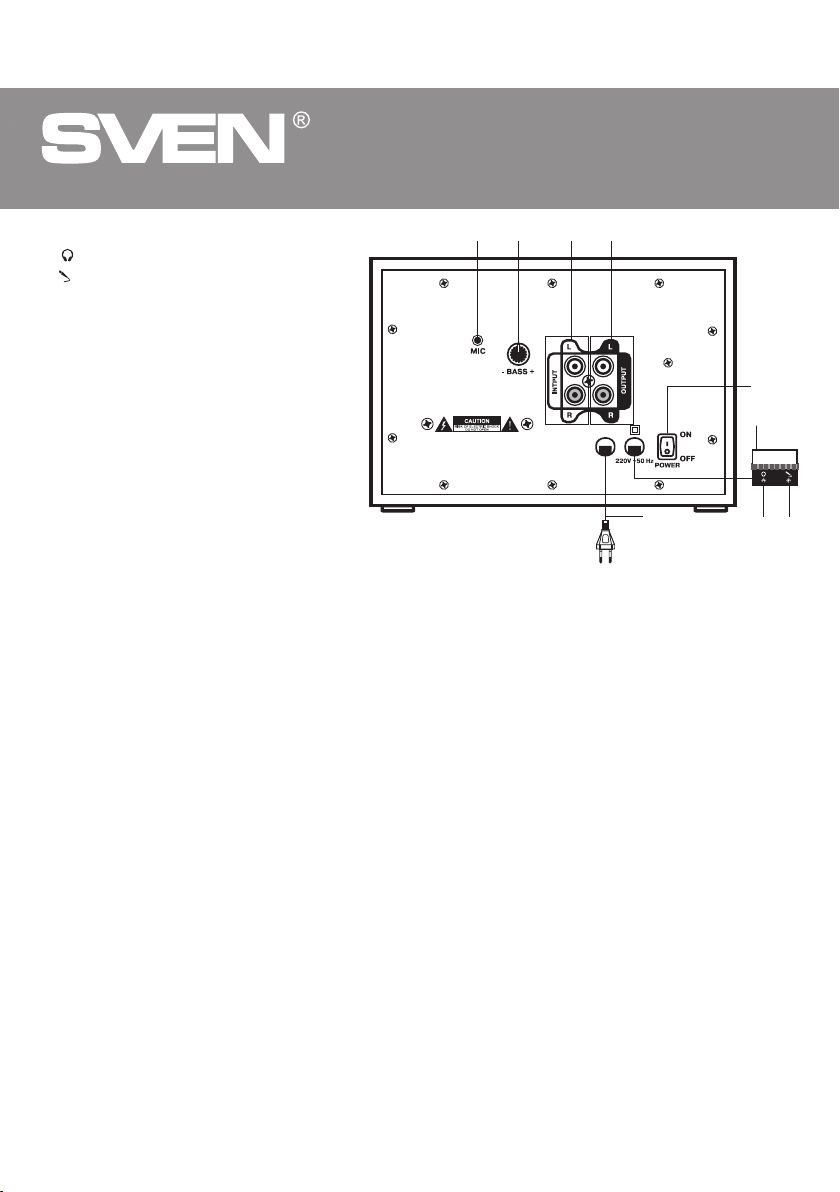

Рис. 1. Задняя панель

c d

i

e

f

g

h

4

RUS

Руководство по эксплуатации

DVD

CD

Плеер

Сигнальный кабель

2RCA к mini-jack

Компьютер

• Подстройте ручку регулятора на проводном пульте на необходимый уровень громкости.

• Ручку рег улятора уровня громкости сабвуфера рекомендуется держать в среднем положении.

Примечания:

• Если Вы длительное время не используете АС, не забудьте вык лючить устройство вы­ключателем POWER e на задней панели сабвуфера и вынуть вилку сетевого шнура из
розетки.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.

Микрофонный кабель

Шнур питания

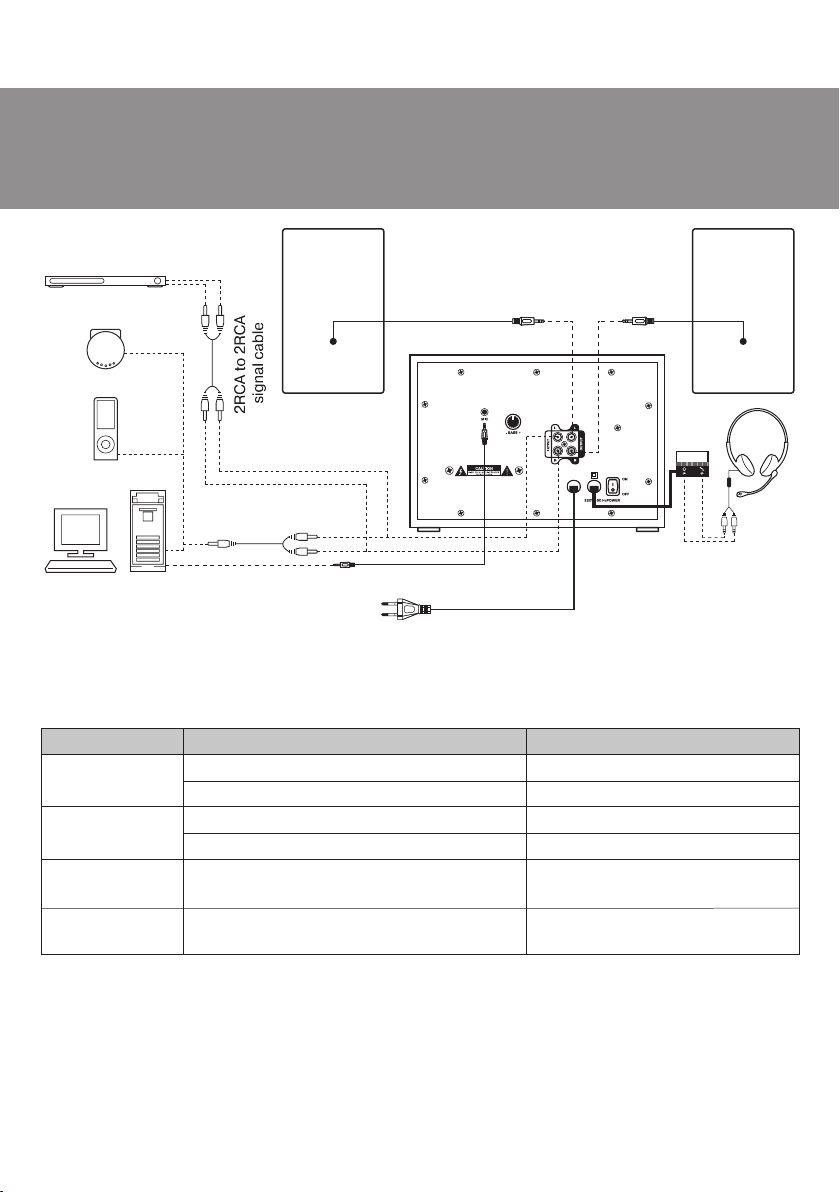

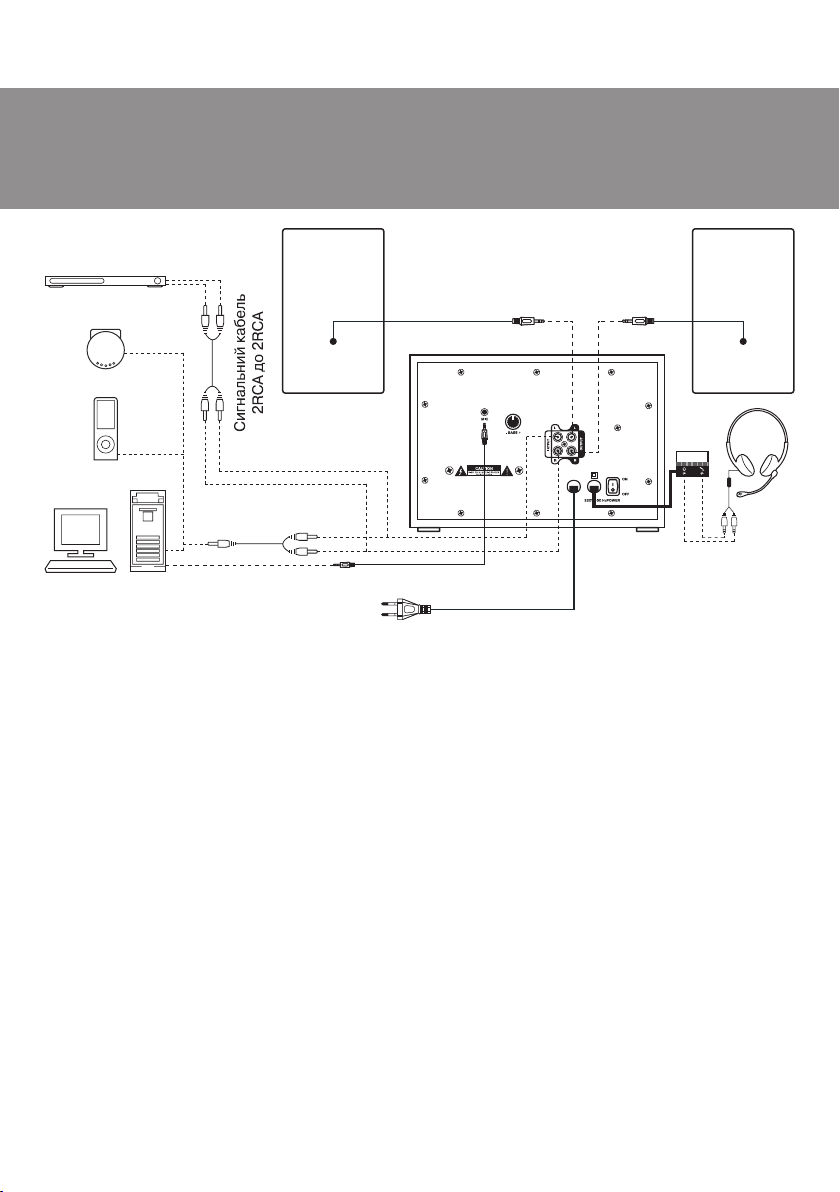

Рис. 2. Схема подключения

M S-10 8 5

ПДУ

5

RUS

Мультимедийная

you want - we can

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профес­сиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие
самостоятельно.

7. ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт:

сабвуфера
сателлитов

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регуляторы громкости установлены
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регуляторы громкости установлены
в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Значение

46 (20 + 2 × 13)

20

2 × 13

Диаметр динамиков, мм:

сабвуфера
сателлитов

Напряжение питания, В/Гц

Диапазон частот, Гц:
сабвуфера
сателлитов

Pазмеры, мм:
сабвуфера
сателлитов (одной колонки)

Вес, кг

= 125
НЧ = 75, ВЧ = 25

~220/50

40 – 150
150 – 20 000

266 × 246 × 187
101 × 111 × 166

4,96

акустическая система 2.1

Способ устранения

Проверьте правильность подключения.

Включите выключатель.

Подстройте регулятор громкости.

Подключите источники сигнала правильно.

Подстройте регулятор громкости.

Регуляторами громкости на источниках
аудиосигнала и АС уменьшите величину
входного сигнала.

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для
претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики и ком­плектность могут быть изменены без предварительного уведомления.

6
