Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD, Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права
защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несо­ответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и изда­тель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения,
произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS........................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ....................................................................2

2. КОМПЛЕКТНОСТЬ АС ...................................................................................... 3

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................5

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................................6

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................................7

UKR........................................................................................................8

ENG........................................................................................................15

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо

принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при
транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функциониру­ет, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном
талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи,
номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или
несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной
температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим
Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven..

2

RUS

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ AC

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Элемент питания (тип CR2025) — 1 шт.

• Пульт дистанционного управления (ПДУ) — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое
напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслу живание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на
корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

M S -10 6

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Изделие предназначено для эксплуатации в закрытых помещениях, озвучивания и воспроизве­дения музыки, игр, фильмов и проч. Используется с компьютером, CD-DVD плеером и другими
источниками аудиосигнала.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными

устройствами и другими источниками звука

• Разъёмы для подключения наушников и микрофона

• Информационный LED дисплей

• Пульт дистанционного управления

3

RUS

Мультимедийная
акустическая система 2.1

you want - we can

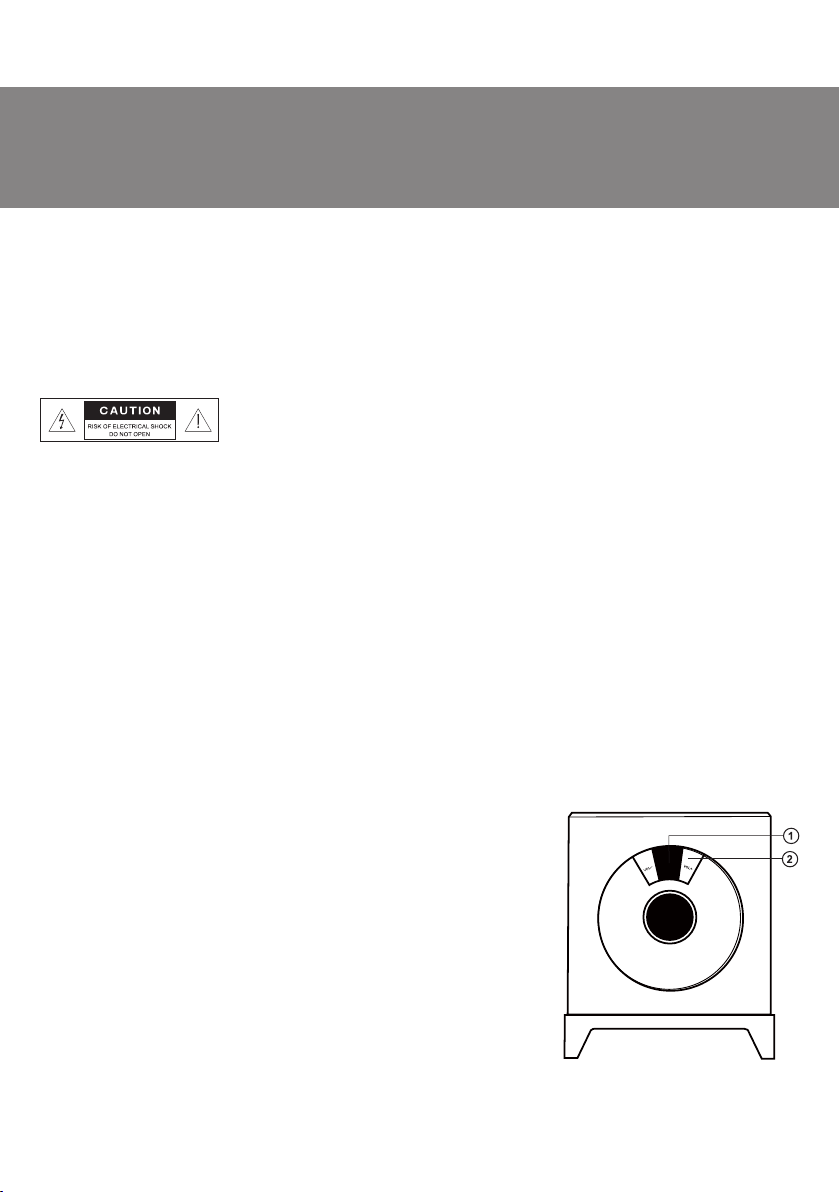

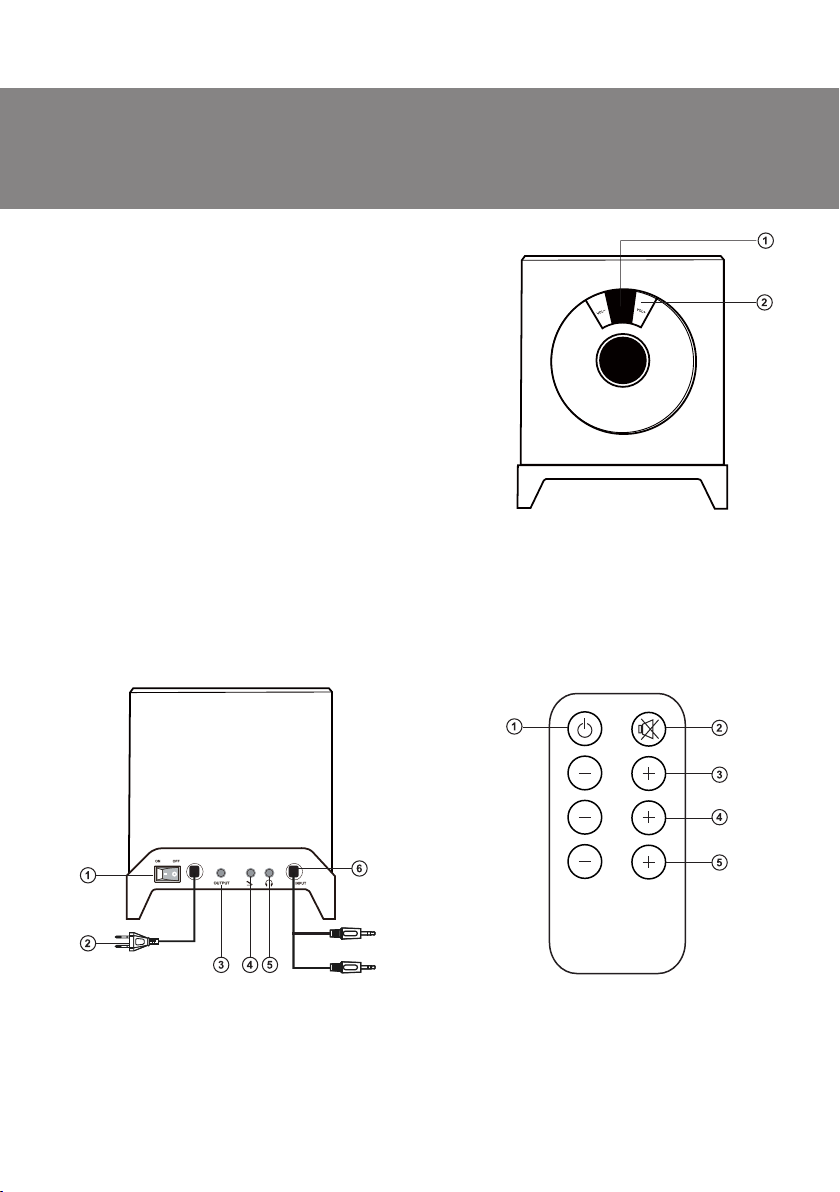

Передняя панель

a Информационный LED-дисплей
b VOL–/VOL+: кнопки регулятора громкости

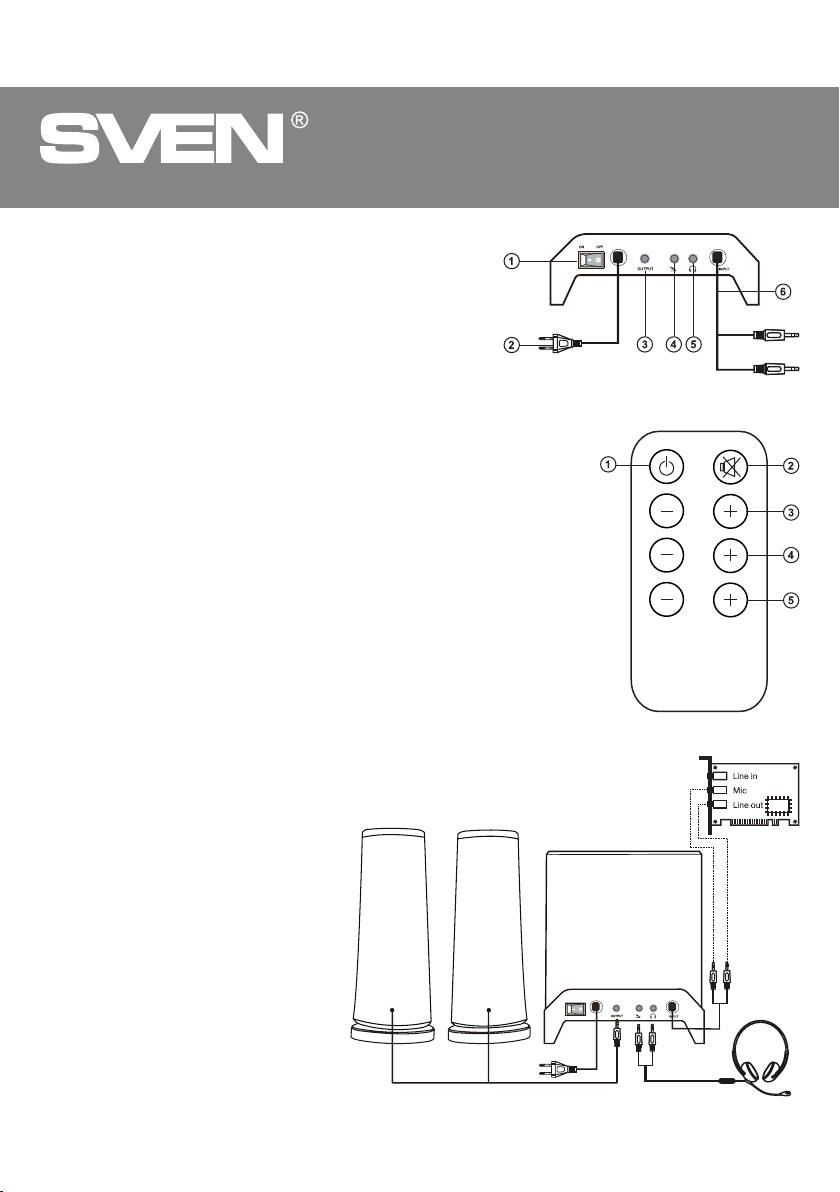

Задняя панель

a ON/OFF: выключатель питания
b Шнур питания
c OUTPUT: разъём для подключения сателлитов
d Разъём для подключения микрофона
e Разъём для подключения наушников
f INPUT: кабель линейного входа и микрофона

Пульт дистанционного управления

a 2: кнопка STANDBY
b Т: кнопка MUTE
c TRE (–/+): кнопки регулировки уровня тембра ВЧ
d SW (–/+): кнопки регулировки уровня громкости сабвуфера
e VOL (–/+): кнопки рег улировки уровня общей громкости

Примечания:

• Ес ли ПД У не рабо т ает, пр ове р ьт е на личие эл е мента пи т а ния или за м е ните ра зря ж енный
на новый.

• Используйте ПДУ под углом не более 30 градусов на расстоянии не более 7 метров.

Рис. 1. Передняя панель

4

Рис. 2. Задняя панель

TRE

SW

VOL

Mic cable

Input cable

Рис. 3. Пульт управления

RUS

Руководство по эксплуатации

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного

метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте
комнаты, в котором сабвуфер звучит наилу чшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Перед подключением все компоненты системы должны быть выключены.

• Соедините сабвуфер с сателлитами (см. рис. 4).

• Вставьте мини-джек сигнального кабеля (зелёный) в линейный выход звуковой карты ПК или

mp3-плеера, мини-джек микрофонного кабеля (розовый) в микрофонный вход звуковой карты.

• Вставьте вилку шнура питания b в сетевую розетку.

• Включите питание переключателем ON/OFF a на задней панели сабвуфера.

• Подстройте ручку регулятора на пульте на необходимый уровень громкости.

• Для повышения качества воспроизведения звука используйте выход звуковой карты Line Out.

Работа системы

• Для включения питания акустической системы воспользуйтесь переключателем a на задней

панели сабвуфера. Система включится в режиме STANDBY (цифровой дисплей на передней па­нели отображает “- -“). На жмите кнопку a на ПДУ или одну из кнопок b на передней панели
сабвуфера, система перейдет в рабочий режим. Цифровой дисплей отображает уровень гром­кости (по умолчанию 40).

M S -10 6

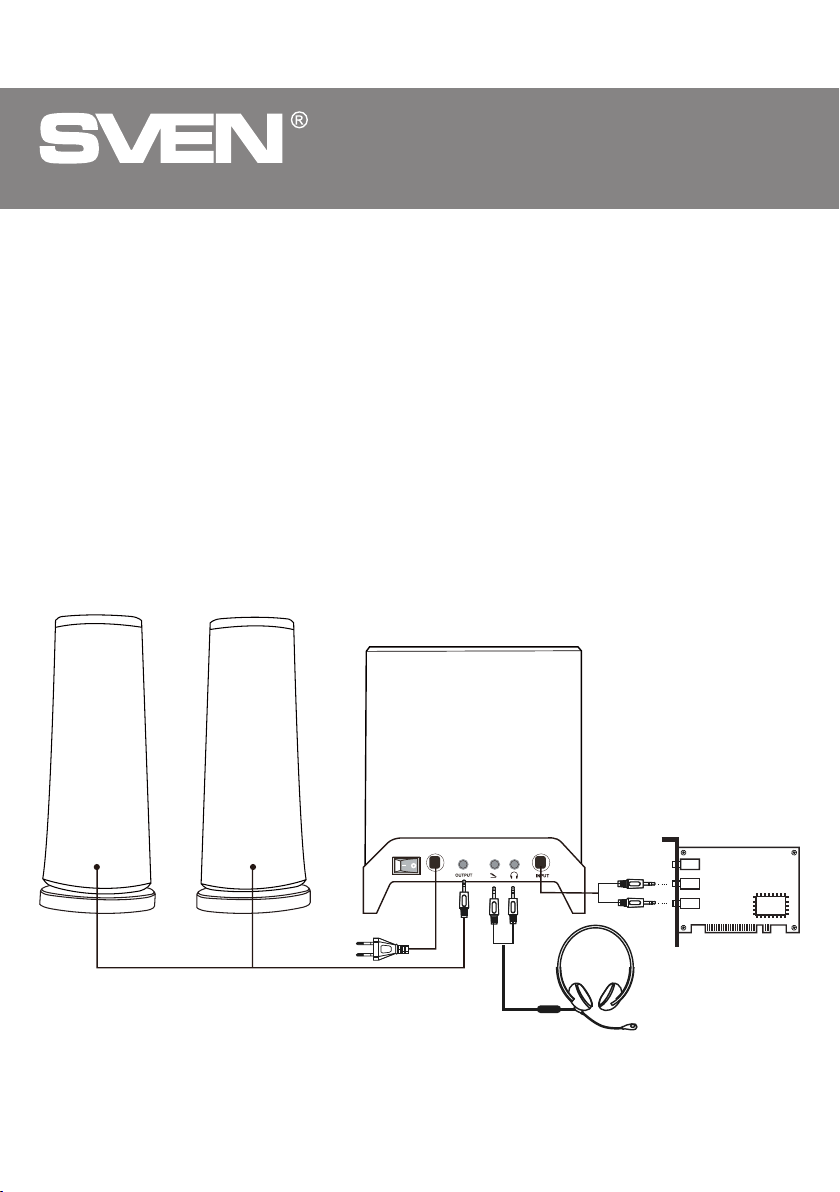

Рис. 4. Схема подключения

Line in

Mic

Line out

5

RUS

you want - we can

you want - we can

• Отрегулируйте звучание соответствующими кнопками на передней панели сабвуфера или
ПДУ: VOL (–/ +): для регули ровк и громкости системы; SW (–/+) на ПДУ для регулировк и гр омкости
сабвуфера; TRE (–/+) на ПДУ для регулировки тембра ВЧ.

• Для отключения (включения) звука следует нажать кнопк у Т, при этом световой индикатор на
передней панели сабвуфера мигает.

ВНИМАНИЕ! Если система не будет использоваться в течение длительного времени, необходи­мо выключить систему переключателем ON/OFF на задней панели сабвуфера, а шнур питания
отсоединить от сети.

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправность

АС не включается.

Причина

Не подключена к сети.

Способ устранения

Проверьте подключение к сети.

Не включен сетевой выключатель.

Нет звука.

В колонках слиш­ком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь
за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь
ремонтировать изделие самостоятельно.

Регуляторы громкости установлены
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регуляторы громкости установлены
в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Включите выключатель.

Подстройте регулятор громкости.

Подключите правильно источники
сигнала.

Подстройте регулятор громкости.

Регуляторами громкости на источни­ках аудиосигнала и АС уменьшите
величину входного сигнала.

6

RUS

Руководство пользователя

7. ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

Диаметры динамиков, мм

сабвуфера
сателлитов

Напряжение питания, В/Гц

Диапазон частот, Гц

сабвуфера

сателлитов

Размеры (одной колонки), мм

сабвуфера

сателлитов

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием

для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики

и комплектность мог ут быть изменены без предварительного уведомления.

Значения

10 (5 + 2 × 2,5)

= 78
= 50

~220/50

60 – 200
200 – 20 000

145 × 175 × 155

80 × 210 × 80

1,4

M S -10 6

M S -10 6

7

you want - we can

Мультимедійна

Мультимедійна акустична система 2.1

акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-106

www.sven.

UKR

Керівництво з експлуатації

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD, Версія 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності.
Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жодної
відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією,
що міститься у цьому Керівництві.

ЗМІСТ

RUS........................................................................................................1

UKR........................................................................................................8

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ..........................................................................9

2. КОМПЛЕКТНІСТЬ АС ..................................................................................... 10

3. ЗАХОДИ БЕЗПЕКИ ........................................................................................ 10

4. ТЕХНІЧНИЙ ОПИС ......................................................................................... 1 0

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ .................................................................. 1 2

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .......................................................................... 13

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ........................................................................... 14

ENG........................................................................................................15

M S -10 6

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра зу
ж зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому,

що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця
і дата прода жу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова тем-

пература! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше
4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на

увесь період користування.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

Технічна підтримка розміщена на сайті www.sven..

9

UKR

Мультимедійна акустична система 2.1

you want - we can

2. КОМПЛЕКТНІСТЬ AC

• Сабвуфер — 1 шт.

• Сателіти — 2 шт.

• Елемент живлення (тип CR2025) — 1 шт.

• Пульт дистанційного управління (ПДУ) — 1 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно.

Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного центру. Пе­релік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте замикання дротів (у тому числі й «з аземлених») колонок АС між собою, на корпус

підсилювача і на землю, бо це призводить до пошкод ження вихідних каскадів підсилювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту ви-

лучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів. Не

піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встано влюйте АС в місця х з недос татньою вен ти ляцією. Мініма льний дос туп повітря – 10 см.

Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або подіб­ними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти д ля чищення АС, використовуйте м’яку су ху тканину.

4. ТЕХНІЧНИЙ ОПИС

Виріб призначений для озвучування і відтворення музики, ігор, фільмів тощо. Використовується
з комп’ютером, CD-DVD плеєром та іншими джерелами аудіосигналу.

Особливості АС

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та іншими

джерелами звуку

• Роз’єм для підключення навушників та мікрофона

• Інформаційний LED дисплей

• Пульт дистанційного управління

Увага! Усередині корпусу на елементах без ізоляції є висока напруга, що може
викликати ураження електричним струмом.

10

UKR

Керівництво з експлуатації

Передня панель

a Інформаційний LED дисплей
b VO L–/VO L+: кнопки регулятора гучності

Задня панель

a ON/OFF: вимикач живлення
b Шнур живлення
c OUTPUT: роз’єм для підключення сателітів
d Роз’єм для підключення мікрофона
e Роз’єм для підключення навушників
f INPUT: кабель лінійного входу і мікрофона

Пульт дистанційного управління

a 2: кнопка STANDBY
b Т: кнопка MUTE
c TRE (–/+): кнопки регулювання рівня тембру ВЧ
d SW (–/+): кнопки регулювання рівня гучності сабвуфера
e VOL (–/+): кнопки рег улювання рівня загальної г учності

Примітка:

• Якщо ПДУ не працює, перевірте наявність елемента живлення або замініть старий новим.

• Використовуйте ПДУ під к утом не більше 30 градусів, на відстані не більше 7 метрів.

M S -10 6

Мал.1. Передня панель

Мал. 2. Задня панель

TRE

SW

VOL

Mic cable

Input cable

Мал. 3. Пульт управління

11

UKR

Мультимедійна акустична система 2.1

you want - we can

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра. Сабву-

фер випромінює ненапрямлений звук, тому його можна розташувати в будь-якому місці кімнати,
в якому сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-

новлюйте АС якомога далі від цих пристроїв.

Підключення АС

Перед підключенням всі компоненти системи повинні бути вимкнені.

• З’єднайте сабвуфер з сателітами (див. мал. 4).

• Вставте міні-джек сигнального кабелю (зелений) в лінійний вихід звукової карти ПК або mp3-

плеєра, міні-джек мікрофонного кабелю (розовий) в мікрофонний вхід звукової карти.

• Вставте вилк у шнура живлення b в розетк у.

• Увімкніть живлення перемикачем ON/OFF a на задній панелі сабвуфера.

• Налаштуйте гучність на пульті до необхідного рівня г учності.

• Для підвищення якості відтворення звук у скористайтеся виходом звукової карти Line-Out.

12

Line in

Mic

Line out

Мал. 4. Схема підключення

UKR

Керівництво з експлуатації

Робота системи

• Для вмикання живлення акустичної системи скористайтеся вимикачем a на задній панелі

сабвуфера. Система увімкнеться в режимі STANDBY (цифровий дисплей на передній панелі
відображатиме «- -»). Натисніть кнопку a на ПДУ або одну з кнопок b на передній панелі саб­вуфера, система перейде в робочий режим. Цифровий дисплей відобра жає рівень г учності (за
умовчанням 40).

• Відрегулюйте звучання відповідними кнопками на передній панелі сабвуфера або ПДУ: VOL (–/

+) – для регулювання гучності системи; SW (–/+) на ПДУ – для рег улювання гучності сабвуфера;
TRE (–/+) на ПДУ – для регулювання тембру ВЧ.

• Для вимикання (вмикання) звуку потрібно натискати кнопку Т, при цьому світловий індикатор

на передній панелі сабвуфера блиматиме.

УВАГА! Якщо система не використовуватиметься протягом тривалого часу, необхідно вимкнути
систему вимикачем ON/OFF на задній панелі сабвуфера, а шнур живлення від’єднати від ме­режі.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

Несправність

АС не вмикаєть­ся.

Немає звуку.

У колонках занад­то тихий звук.

Спотворення
звуку.

Причина

Не підключена до мережі.

Не увімкнено мережевий вимикач.

Регулятори гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятори гучності встановлено
в положення найменшої гучності.

Велика амплітуда вхідного сигналу.

M S -10 6

Спосіб усунення

Перевірте підключення до мережі.

Увімкніть вимикач.

Відрегулюйте рівень гучності.

Підключіть правильно джерела
сигналу.

Відрегулюйте рівень гучності.

Зменшіть величину вхідного сигналу
регуляторами гучності на джерелах
аудіосигналу та АС.

Якщо жоден з вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про­фесійною консультацією до найближчого до Вас сервісного центру. У жодному разі не намагайтеся
ремонтувати виріб самостійно.

13

UKR

you want - we can

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

Діаметр динаміків, мм

сабвуфера
сателітів

Мультимедійна акустична система 2.1

Значення

10 (5 + 2 × 2,5)

= 78
= 50

Напруга живлення, В/Гц

Діапазон частот, Гц

сабвуфера
сателітів

Розміри (Ш × В × Г), мм

сабвуфера

сателітів (однієї колонки)

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характе-

ристики та комплектність можуть бути змінені без попереднього повідомлення.

~220/50

60 – 200
200 – 20 000

145 × 175 × 155

80 × 210 × 80

1,4

14

you want - we can

2.1 Multimedia Speaker System

OPERATION MANUAL

ms-106

www.sven.

ENG

2.1 Multimedia Speaker System

you want - we can

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Мanual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Мanual more exact, some discrepancies may occur. The
information in this Мanual is given on «as is» terms. The author and the publisher do not bear any liability
to a person or an organization for loss or damage which has arisen from the information contained in
this Мanual.

CONTENTS

RUS........................................................................................................1

UKR........................................................................................................8

ENG........................................................................................................15

1. BUYER RECOMMENDATIONS .......................................................................... 1 6

2. PACKAGE CONTENTS .................................................................................... 17

3. SAFETY PRECAUTIONS .................................................................................. 17

4. TECHNICAL DESCRIPTION .............................................................................. 17

5. PREPARATION AND OPERATION ...................................................................... 18

6. TROUBLESHOOTING ..................................................................................... 19

7. TECHNICAL SPECIFICATIONS .......................................................................... 19

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the device

for damage; if the product was damaged during transportation, address the firm which carried out the
delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty card

has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods number
corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment

with negative temperature! After unpacking, the speaker system should be kept in conditions of room
temperature for at least 4 hours.

• Bef ore in s t alling an d using th e sp e aker sy s t e m, re a d this Ma n u a l care ful ly an d keep it fo r future re feren ce.

Technical support is on www.sven.fi.

16

ENG

Operation Manual

2. PACKAGE CONTENTS

• Subwoofer — 1 pc

• Satellites — 2 pcs

• Remote control battery (CR2025 type) — 1 pc

• Remote control (RC) — 1 pc

• Operation manual — 1 pc

• Warranty card — 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric shock do not open or
touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and

repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the power

amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose it to

direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do no t place the MSS in poorl y vent i lat e d are a s. Le a ve an ai r gap of 10 cm or mor e. Whe n opera ting the

MSS, do not put any devices on it, do not cover it with cloth or other objects preventing it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry sof t cloth only.

4. TECHNICAL DESCRIPTION

The MSS is designed for indoor use:playing music, sounding games, movies, etc. You can use this
device with a computer, TV, MP3 player and other audio signal sources.

Special features

• Speaker system is compatible with PCs, DVD/Media-players,

mobile devices and other sound sources

• Headset connection

• LED Display

• Remote control

Front panel

a LED display
b VOL–/VOL+: VOLUME control buttons

Rear panel (Fig. 2)

a ON/OFF: power switch
b Power cord
c OUTPUT: satellites output jack
d Microphone input jack
e Headphone output jack
f INPUT: sound input cable

M S -10 6

Fig. 1. Front panel

17

ENG

2.1 Multimedia Speaker System

you want - we can

Remote control

a STANDBY button
b MUTE but ton
c TRE +/–: treble volume control buttons
d SW +/–: subwoofer volume control buttons
e VOL +/–: master volume control but tons

Notes:

• If the remote control does not work, please check the

batteries or replace the discharged batteries with new ones.

• Use the remote control at an angle of no more than 30°

within 7 meters from the system.

5. PREPARATION AND OPERATION

Speaker placement

• Place the satellites symmetrically to the listener at the distance not less

than one meter.

• Place MSS far away from monitors and TV sets, as insignificant image

distortion in these super-sensitive devices is possible. We recommend that
the subwoofer should be placed on the table.

Installation and operation guide

• All the components should be switched off before connection.

• Conect the subwoofer and the satellites (see Fig.4).

• Plug the mini-jack of thesignalcable (green) into the line output of the sound

card of your PC or MP3 player, and the mini-jack of the microphone cable (pink)
into the microphone input of the sound card.

• Plug the power cordbinto a mains socket.

• Switch the power on with ON/OFF switch aon the subwoofer rear panel.

• Adjustthe volume on the remote

control to the necessary level.

• To improve sound quality, use the

sound card Line-Out por t.

• To switc h the spe aker sy stem on, us e

the power switch a on the subwoofer
rear panel. The system will be on in
STANDBY mode and the LED display on
the on the front panel will indicate “- -”.
To put the system into operation mode,
press the STANDBY button a on the
remote control or one of the volume
control buttons b on the subwoofer
front panel. The LED display shows the
volume level (40 by default).

Fig. 2. Rear control panel

Mic cable

Input cable

TRE

SW

VOL

Fig. 3. Remote control

18

Fig. 4. Connection diagram

ENG

Operation Manual

• Press the following buttons on the front panel of the subwoofer or remote control to adjust the

necessary volume level: vol +/–: to adjust the master volume level; sw +/–: to adjust the subwoofer
volume level; tre +/–: to adjust the treble level.

• To mute the sound of the system, use the mute button on the remote control. The led on the subwoofer

front panel will blink.

Attention! It is recommended that the on/off switch on the back of the subwoofer be turned off
and that the mss power cord be unplugged from power supply when the system is lef t unused
for a long time.

6. TROUBLESHOOTING

Problem

The MMS doesn’t
turn on.

No sound.

There is too quiet
sound of speakers.

Distortion of
sound.

If none of the above methods can solve the problem, please seek professional advice at your nearest service center.
Never attempt to repair the product yourself.

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

Speaker diameter, mm

subwoofer
satellites

Supply voltage, V/Hz

Frequency range, Hz
subwoofer
satellites

Dimensions (one speaker), mm
subwoofer
satellites

Weight, kg

Cause

The MMS isn’t connected to the mains outlet.

Power switch is o.

Volume level is set at minimum value.

Improperly connected audio source.

Volume level is set at minimum value.

Large amplitude of the input signal.

Value

10 (5 + 2 × 2.5)

= 78
= 50

~220/50

60 – 200
200 – 20 000

145 × 175 × 155

80 × 210 × 80

1.4

M S -10 6

Solution

Check the connection.

Turn on the switch.

Adjust the volume control knob.

Connect audio sources correctly.

Adjust the volume control knob.

Turn down the source volume and
MSS volume.

Notes:

• Technical specifications given in this table are supplemental information and cannot give occasion

to claims.

• Technical specifications and package contents are subject to change without notice due

to the improvement of SVEN production.

19

Мультимедийная
акустическая система 2.1

Модель: MS-106
Импортер в России: ООО «СКАНДИТРЕЛ», 111024,
РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России:
ООО «РТ-Ф», 105082, г. Москва,
ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven..
Гарантийный срок: 12 мес. Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15.
Сделано в Китае.

you want - we can

Модель: MS-106
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості про
безпеку товару див. у Керівництві з експлуатації. Умови
гарантійного обслуговування дивіться в гарантійному
талоні або на сайті www.sven..
Гарантійний термін: 12 міс. Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the control
of Oy Sven Scandinavia Ltd. 15, Kotolahdentie, Kotka,
Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

ms-106
