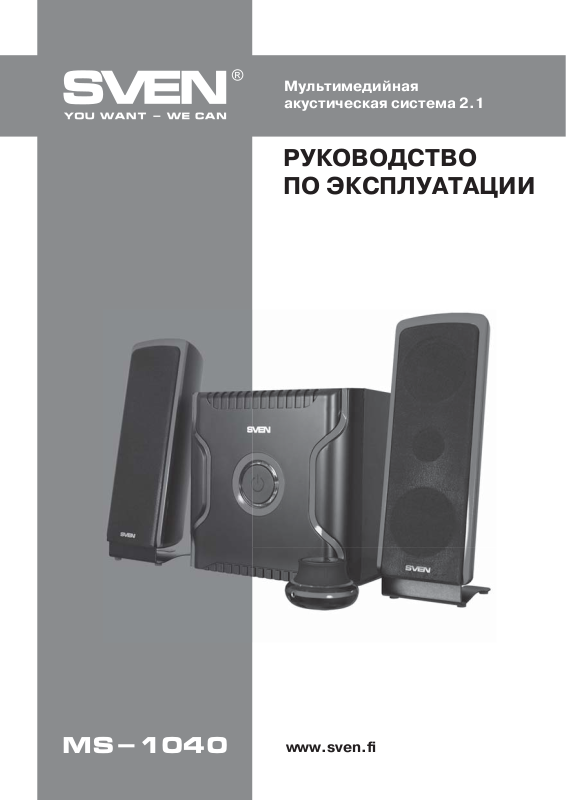

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-1040

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS ..................................................................................................

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. .......

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-1040

14

1
1
2
2
2
4
5
6
7

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

и наличие гарантийного талона. Убедитесь в том, что в гарантий-

Техническая поддержка размещена на

сайте www.sven.fi.

1

RUS

Мультимедийная
акустическая система 2.1

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Проводной пульт ДУ – 1 шт.

• Сигнальный кабель 2RCA к mini-jack Ø 3,5 мм – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.

• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-1040 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и встроенны­ми в колонки акустическими кабелями, благодаря чему она может быть подключена прак­тически к любым источникам аудиосигнала (CD/DVD–проигрывателям, телевизору, ПК и т. п.)
без использования дополнительного усилителя мощности. В комплекте имеется проводной
пульт управления.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Двухполосные сателлиты с шелковыми ВЧ-динамиками

• Проводной пульт ДУ

2

RUS

Руководство по эксплуатации

• Шелковые ВЧ-динамики

• Регулировка уровня общей громкости

• Независимая регулировка громкости сабвуфера

• Дополнительный вход для подключения источника аудиосигнала

• Магнитное экранирование

• Материал корпуса сабвуфера – дерево (MDF)

Передняя панель сабвуфера и пульт ДУ

a POWER: выключатель питания
b Индикатор питания
c Фазоинвертор
d VOLUME: регулятор уровня

громкости
e : дополнительный вход для под-
ключения источника сигнала

Задняя панель сабвуфера

f OUTPUT: разъемы для подключения
сателлитов
g INPUT: разъемы для подключения
источника аудиосигнала

h BASS: регулятор громкости сабвуфера
i LINE CONTROL: разъем для подключе-

ния проводного пульта управления

j Шнур питания

общей

a
b

Рис. 1. Передняя панель сабвуфера

MS-1040

c

Рис. 2. Проводной пульт

управления

d

e

f

g
h

i

INPUT

OUTPUT

LL

– BASS +

LINE CONTROL

RR

Рис. 3. Задняя панель сабвуфера

j

3

RUS

Мультимедийная
акустическая система 2.1

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од­ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в лю­бом месте комнаты, в котором сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телеви­зоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение и управление АС

Акустическую систему MS-1040 можно подключить практически к любым источникам аудио­сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4 ниже).

Предупреждение! Перед подключением все компоненты системы должны быть вы­ключены.

• Присоедините встроенные в колонки акустические кабели к разъемам OUTPUT f на зад­ней панели сабвуфера (рис. 4): левой колонки к разъему L белого цвета, правой – к разъему R
красного цвета.

• RCA-джеки стереофонического сигнального кабеля вставьте в разъемы аудиовхода INPUT

g сабвуфера, а противоположный mini-jack кабеля подсоедините к разъему Ø 3,5 мм порта
LINE OUT звуковой карты ПК или разъему аудиовыхода CD/MP3-проигрывателей (см. рис. 4).

Сигнальный кабель

2RCA к 2RCA

КОМПЬЮТЕР

Плеер

4

DVD

CD

или

Сигнальный кабель

2RCA к mini-jack

Пульт ДУ

Рис. 4. Схема подключения

– BASS +

LINE CONTROL

INPUT

OUTPUT

LL

RR

питания

Шнур

RUS

Руководство по эксплуатации

При подключении к разъемам аудиовыхода (OUTPUT) DVD-проигрывателей или TV вос­пользуйтесь сигнальным кабелем 2RCA к 2RCA (не входит в комплект).

• Подсоедините проводной пульт управления к соответствующему разъему на задней панели
сабвуфера LINE CОNTROL i (см. рис. 4). MP3 проигрыватель можно подключить к дополни­тельному входу e на ПДУ с помощью сигнального кабеля mini-джек к mini-джек (не входит
в комплект) (см. рис. 4).

• Вставьте вилку шнура питания j (см. рис. 3) на задней панели сабвуфера в розетку.

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME d про-

тив часовой стрелки до упора.

• Включите питание устройства выключателем a на передней панели сабвуфера. Загорится
индикатор питания b на лицевой панели сабвуфера.

• Включите источник сигнала и отрегулируйте уровень громкости сабвуфера регулятором
VOLUME d. При повороте регулятора по часовой стрелке уровень громкости увеличивается,
при повороте против часовой стрелки — уменьшается.

• Отрегулируйте уровень громкости сабвуфера регулятором BASS h. При повороте регуля­тора по часовой стрелке уровень низких частот повышается, при повороте против часовой
стрелки — снижается.

Примечание. Если вы долгое время не используете АС, не забудьте выключить систе­му выключателем a и вынуть шнур питания j из сети.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность

АС не включается.

Нет звука или
в колонках АС
слишком тихий звук.

Искажение звука.

Звук воспроизво­дится только одним
из каналов.

Не функционирует
пульт ДУ.

Причина

АС не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

Неправильно подключены колонки
к источнику аудиосигнала.

Пульт ДУ не подключен к сабвуферу.

MS-1040

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

Проверьте правильность
подключения колонок.

Подключите пульт к сабвуферу.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

5

RUS

Мультимедийная
акустическая система 2.1

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

Диапазон частот, Гц:

сабвуфера
сателлитов

Диаметр динамиков, мм:

сабвуфера
сателлитов

Напряжение питания, В/Гц

Размеры (Ш × В × Г), мм:

сабвуфера
одной колонки

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить

основанием для претензий

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-

рактеристики
ния.

и комплектность могут быть изменены без предварительного уведомле-

Значение

60 (30 + 2 × 15)

30 – 180
180 – 20 000

Ø 145
2 × Ø 70 + Ø 225

~220/50

220 × 210 × 310
100 × 290 × 90

7,24
