Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS........................................................................................................1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ....................................................................2

2. КОМПЛЕКТНОСТЬ АС ...................................................................................... 3

3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................................3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ...............................................................................3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ....................................................................4

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................................5

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....................................................................5

UKR........................................................................................................6

ENG........................................................................................................11

акустическая система 2.1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо

принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка размещена на сайте www.sven..

RUS

Руководство по эксплуатации

2. КОМПЛЕКТНОСТЬ AC

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслу живание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

M S -10 3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Изделие предназначено для озвучивания и воспроизведения музыки, игр, фильмов и проч. Используется с компьютером, CD-DVD плеером и другими источниками аудиосигнала.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Регулятор громкости на проводном пульте управления

• Возможность подключения гарнитуры к проводному пульту управления

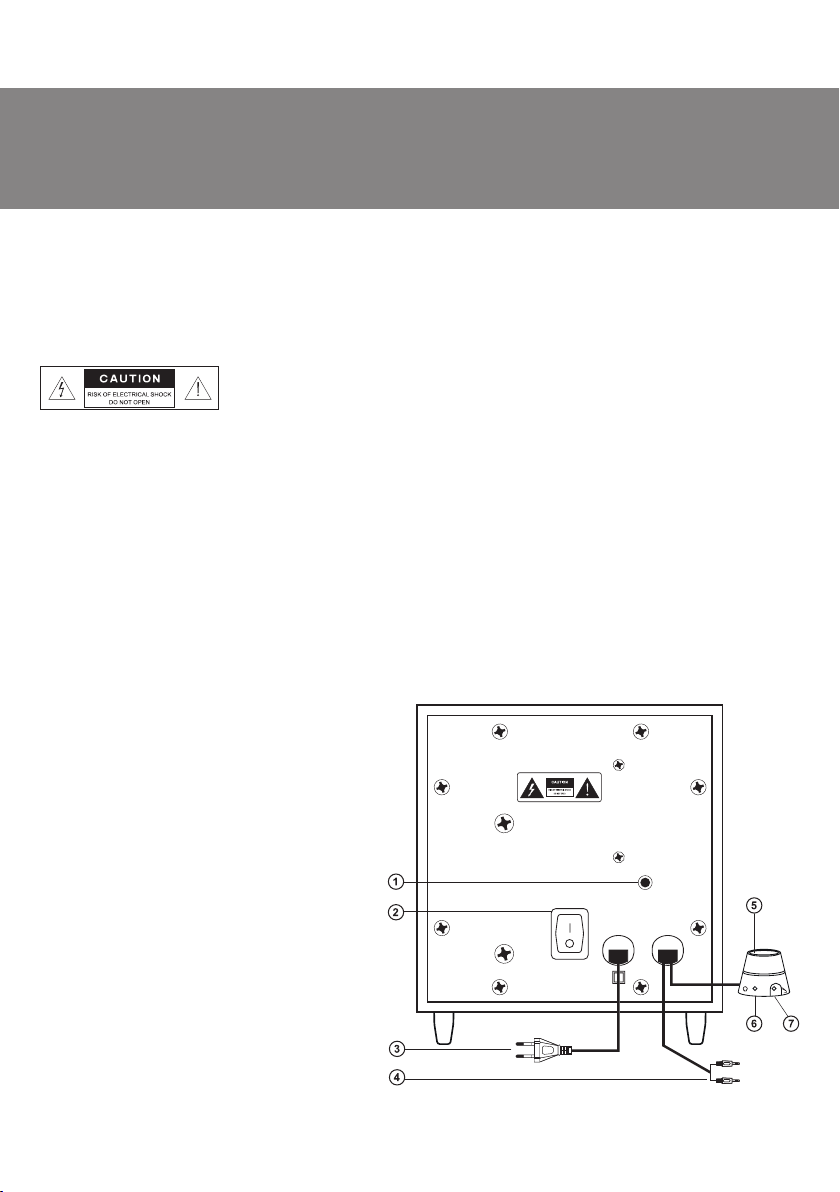

Задняя панель (рис. 1)

a OUTPUT: pазъем для подключения сателлитов b POWER ON/OFF: выключатель питания c Шнур питания d Кабель для подключения к источнику звука e Регулятор уровня громкости

f Разъем для подключения

наушников g Разъем для подключения микрофона

RUS

Мультимедийная

you want - we can

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно

слушателя симметрично на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, в котором сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Перед подключением все компоненты системы должны быть выключены.

• Соедините сабвуфер с сателлитами.

• Вставьте мини-джек сигнального кабеля

(зелёный) в линейный выход звуковой карты ПК или mp3-плеера, мини-джек микрофонного кабеля (розовый) в микрофонный вход звуковой карты (см. рис. 2).

• Вставьте вилку шнура питания в сетевую розетку.

• Поверните ручку регулятора громкости на минимум, включите питание переключателем

«POWER» на задней панели сабвуфера.

• Подстройте ручку регулятора на выносном пульте на необходимый уровень громкости.

• Для повышения качества воспроизведения воспользуйтесь выходом звуковой карты Line Out.

акустическая система 2.1

OUTPUT

INPUT

220V ~50 Hz

POWER

OFF

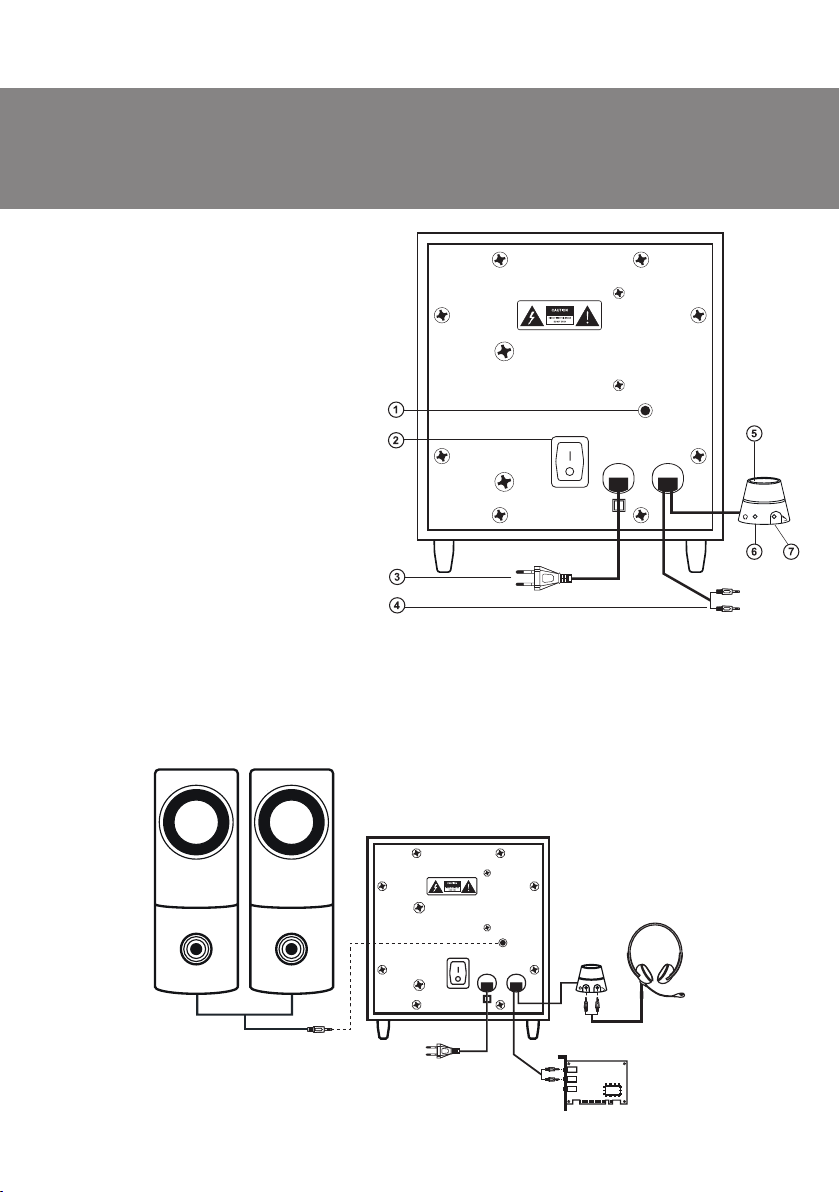

Рис. 1. Задняя панель

220V ~50 Hz

POWER

OFF

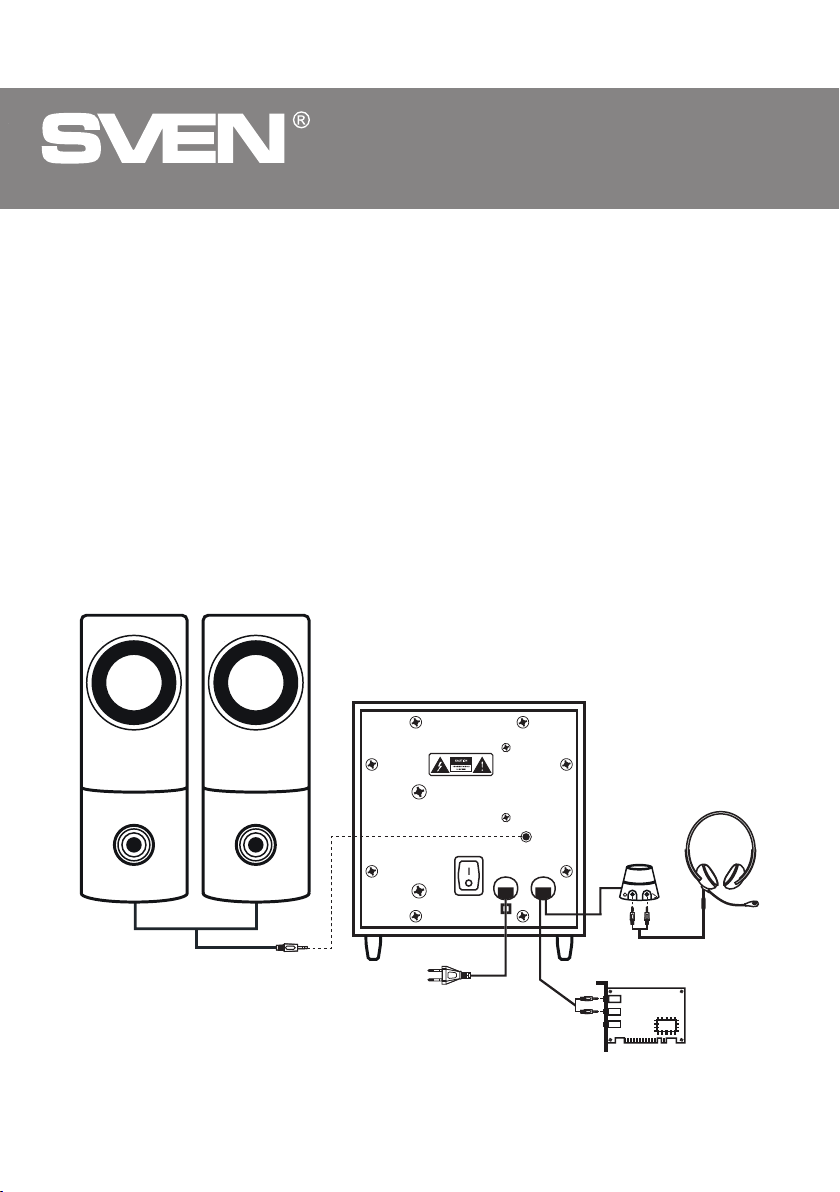

Рис. 2. Схема подключения

OUTPUT

INPUT

Line out

Mic

Line it

Sound card

RUS

Руководство по эксплуатации

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность

АС не включается.

Нет звука.

В колонках слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

7. ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ Характеристики и единицы измерения

Выходная мощность (RMS), Вт

Диаметры динамиков, мм

сабвуфера сателлитов

Напряжение питания, В/Гц

Диапазон частот, Гц

сабвуфера

сателлитов

Размеры (одной колонки), мм

сабвуфера

сателлитов

Вес, кг

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регуляторы громкости установлены в положение наименьшей громкости.

Неправильно подключен источник аудиосигнала.

Регуляторы громкости установлены в положение наименьшей громкости.

Большая амплитуда входного сигнала.

Значения

10 (5 + 2 × 2,5)

= 78

ШП = 50

~220/50

60 – 200 200 – 20 000

155 × 130 × 180

185 × 70 × 95

1,52

M S -10 3

Способ устранения

Проверьте подключение к сети.

Включите выключатель.

Подстройте регулятор громкости.

Подключите правильно источники сигнала.

Подстройте регулятор громкости.

Регуляторами громкости на источниках аудиосигнала и АС уменьшите величину входного сигнала.

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием

для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристики

и комплектность мог ут быть изменены без предварительного уведомления.
