Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-102

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. ....

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-102

12

1
1
2
2
2
3
4
5
6

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

•

Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий­ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка

размещена на сайте www.sven.fi.

1

RUS

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер — 1 шт.

• Сателлиты — 2 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

Мультимедийная
акустическая система 2.1

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра. Перечень уполномочен­ных сервисных центров

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из

• При замене предохранителя отключайте АС от сети. Используйте предохранители того же
типа и номинала. Не используйте самодельные предохранители.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС, а также вблизи системы источники открытого пламени.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) SVEN MS-102 предназначена для воспроизведения музыки
и озвучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности, встро­енным в колонки акустическим кабелем, благодаря чему она может быть подключена практи­чески

к любым источникам аудиосигнала (MP3/CD–проигрывателям, телевизору, ПК и т. п.)

без использования дополнительного усилителя мощности.

сетевой розетки.

или подобными предметами, затрудняющими охлаждение.

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

смотрите на сайте www.sven.fi

от нагревательных прибо-

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными ус-

тройствами и другими источниками звука

• Управление на боковой панели сабвуфера

• Регулировка уровня общей громкости

• Улучшенные звуковые характеристики благодаря использованию динамиков повышенной

чувствительности и мощного

• Магнитное экранирование

• Материал корпуса сабвуфера – дерево (MDF)

усилителя

2

RUS

Руководство по эксплуатации

Панель управления

a VOLUME: регулятор уровня общей громкости
b POWER ON/OFF: кнопка включения/

выключения питания
c Кабель для подключения источника
аудиосигнала

d Индикатор питания
e AUDIO OUTPUT: разъем для подключения

сателлитов
f Шнур питания

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее одного
метра. Рекомендуется располагать сабвуфер АС
на столе.

Возможно небольшое искажение изображения

•

у сверхчувствительных мониторов и телевизо­ров, поэтому устанавливайте АС подальше от
этих устройств.

Подключение и управление АС

Акустическую систему MS-102 можно подключить
практически к любым источникам аудиосигнала:
MP3/CD-плеерам, сотовым телефонам, ПК, ноут­буку и т. п. (см. рис. 2).

• Перед подключением убедитесь, что АС отклю­чена от сети.
акустический кабель к аудиовыходу на боковой панели сабвуфера AUDIO OUTPUT e (см.
рис. 2).

• Mini-jack стереофонического сигнального кабеля, встроенного в сабвуфер, подсоеди­ните к разъему Ø 3,5 мм порта LINE OUT звуковой карты компьютера или разъему аудио­выхода CD/ MP3-проигрывателей, как показано на схеме (см. рис. 2).

• Вставьте вилку шнура питания f сабвуфера в розетку

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME a про-

тив часовой стрелки до упора.

• Включите питание устройства выключателем b (положение ON) на боковой панели сабву­фера. Загорится индикатор питания d.

• Включите источник сигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. При повороте

регулятора по часовой стрелке
часовой стрелки – уменьшается.

Подключите встроенный в колонки

уровень громкости увеличивается, при повороте против

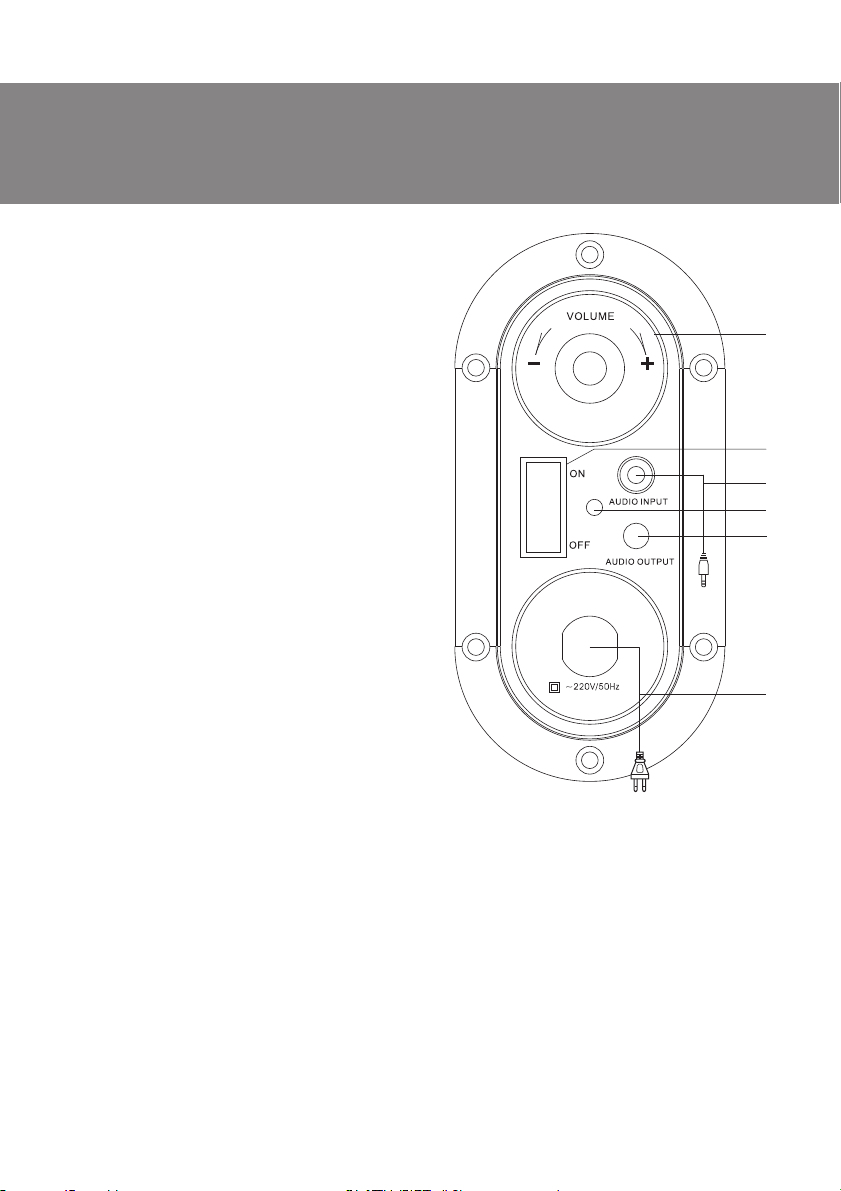

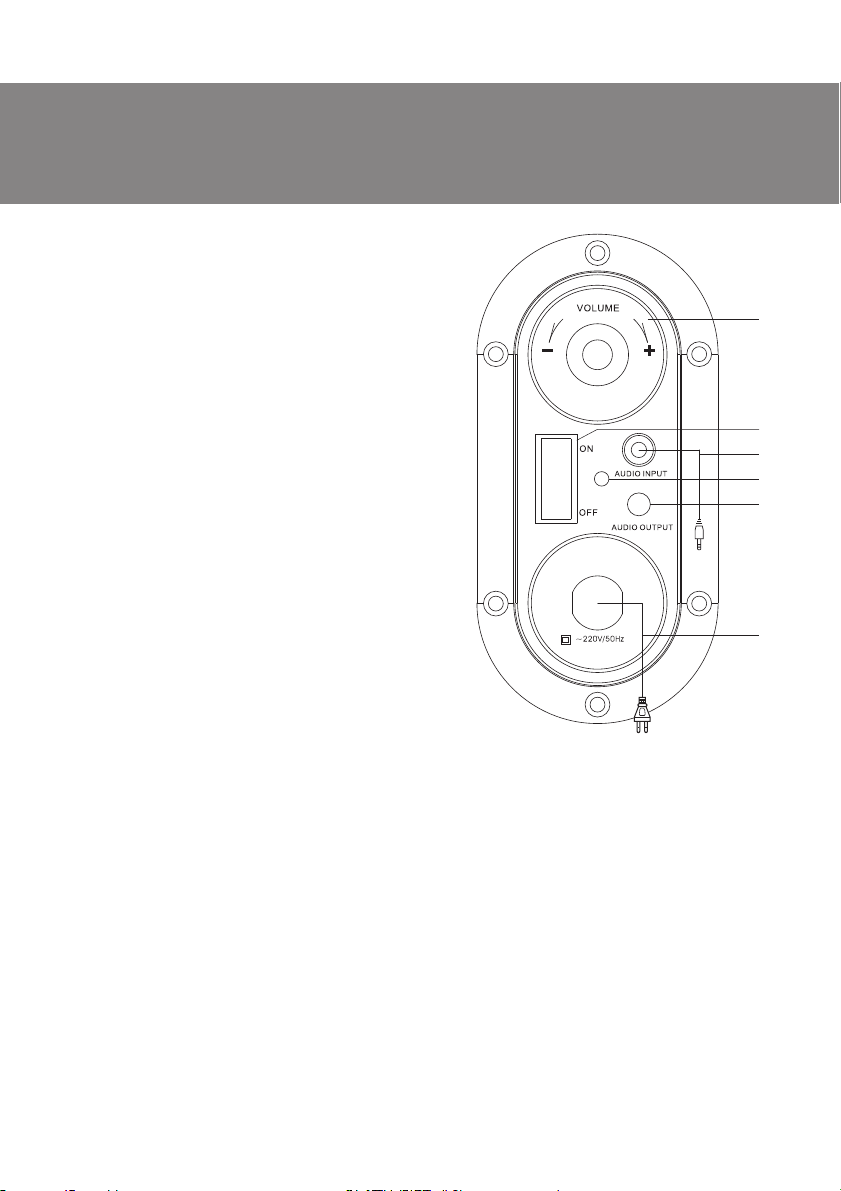

Рис. 1. Боковая панель сабвуфера

.

MS-102

a

b

c
d

e

f

3

RUS

Мультимедийная
акустическая система 2.1

Сабвуфер

Компьютер

CD

Плеер

Примечание:

• Если вы долгое время не используете АС, не забудьте выключить систему выклю­чателем b сабвуфера (положение OFF) и выдернуть шнур питания f из сети.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность

АС не включается.

Нет звука или
в колонках АС
слишком тихий звук.

Искажение звука.

Правая колонка

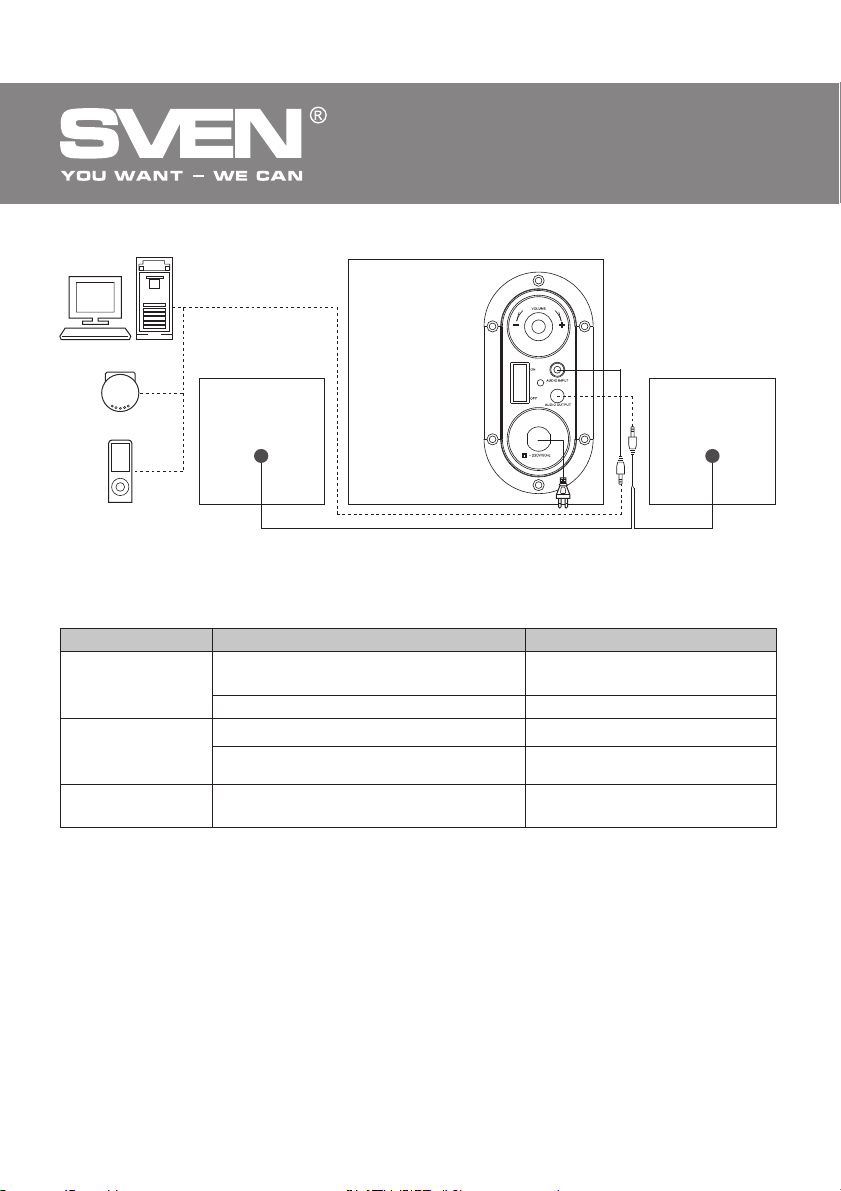

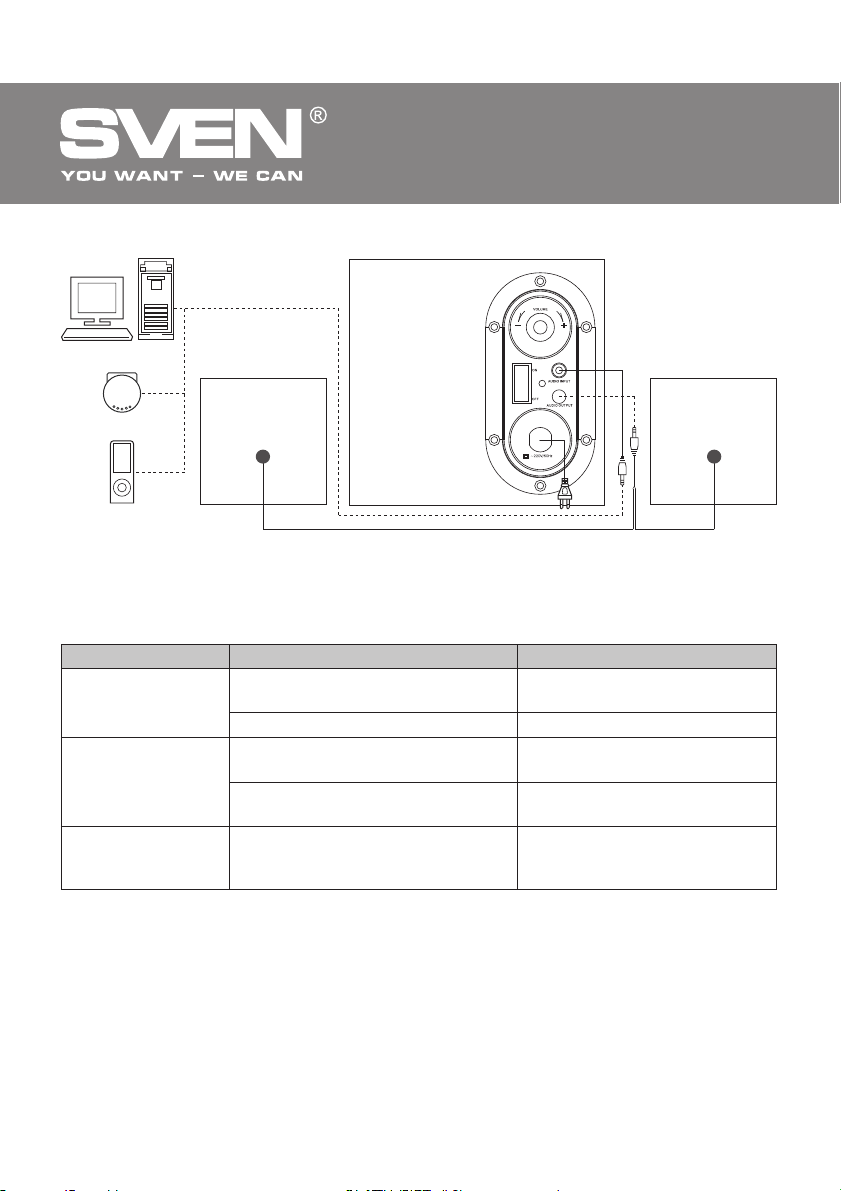

Рис. 2. Схема подключения

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Большая амплитуда входного
сигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте регулятор
громкости.

Подключите источники сигнала
правильно

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

Левая колонка

.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессио­нальной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

4

RUS

Руководство по эксплуатации

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

сабвуфера

сателлитов

Диаметр динамиков, мм

сабвуфера

сателлитов

Напряжение питания, В/Гц

Размеры (одной колонки), мм

сабвуфера

сателлитов

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу­жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-

рактеристики и
ния.

комплектность могут быть изменены без предварительного уведомле-

Значение

16 (10 + 2 × 3)

10

2 × 3

60 – 200

200 – 20000

Ø 100

Ø 50 (ШП)

~220/50

128 × 130 × 180

75 × 70 × 75

1,87

MS-102
