Sven MS-100 User Manual [en, uk, ru]

Мультимедийная
акустическая система 2.1

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

MS-100

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .............................................................................................. ....

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ ................................................ .. ... ....

2. КОМПЛЕКТНОСТЬ АС ................................................ .....................

3. МЕРЫ БЕЗОПАСНОСТИ ............................................................... .. ...

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ ...........................................................

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................

7. ТЕХНИЧЕСКИЕ

UKR ...................................................................................................

ENG ..................................................................................................

ХАРАКТЕРИСТИКИ .......................................................

MS-100

12

1
1
2
2
2
3
4
5
6

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались

какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь к продавцу.

•

Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантий­ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата
продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гаран­тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.

• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с ми­нусовыми температурами! Распакованное изделие необходимо выдержать в условиях ком­натной температуры не менее 4-х часов.

• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с насто­ящим Руководством и сохраните его на весь период использования.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Техническая поддержка

размещена на сайте www.sven.fi.

1

RUS

2. КОМПЛЕКТНОСТЬ АС

• Сабвуфер – 1 шт.

• Сателлиты – 2 шт.

• Блок питания (AC 9V, 900 мA) – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

Мультимедийная
акустическая система 2.1

3. МЕРЫ БЕЗОПАСНОСТИ

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только ква­лифицированные специалисты уполномоченного сервисного центра
ных сервисных центров смотрите на сайте www.sven.fi

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со­бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек.
изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных прибо-

ров. Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за-

зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры­вайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС,

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система 2.1 (АС) MS-100 предназначена для воспроизведения музыки и озву­чивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности, встроен­ными в колонки акустическим кабелем, благодаря чему она может быть подключена практи­чески к любым источникам аудиосигнала (CD/DVD–проигрывателям, телевизору, ПК и т. п.)
без использования
системы позволяет использовать АС как в формате 2.1, так и в формате 2.0.

Особенности АС

• Источник питания – внешний блок питания

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устрой-

ствами и другими источниками звука

• Управление на передней панели активной колонки

• Особая конструкция акустической системы позволяет использовать

так и в формате 2.0

• Полное магнитное экранирование

• Материал корпуса cабвуфера – дерево (MDF)

АС никаких источников открытого пламени, а также вблизи системы.

дополнительного усилителя мощности. Особая конструкция акустической

Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по­ражение электрическим током.

. Перечень уполномочен-

с момента

используйте мягкую сухую ткань.

АС как в формате 2.1,

2

RUS

Руководство по эксплуатации

Панель управления

a

2: выключатель питания

b Индикатор питания
c -/+: регулятор уровня громкости

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС

• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее одного метра.
Сабвуфер излучает ненаправленный звук, потому его
можно расположить в любом месте комнаты, где сабвуфер звучит наилучшим образом.

• Возможно небольшое искажение изображения у сверхчувствительных мониторов
визоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Акустическую систему MS-100 можно подключить практически к любым источникам аудио­сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. рис. 2).

DVD

Компьютер

Активная колонка Пассивная колонка

a
b

c

Сабвуфер

MS-100

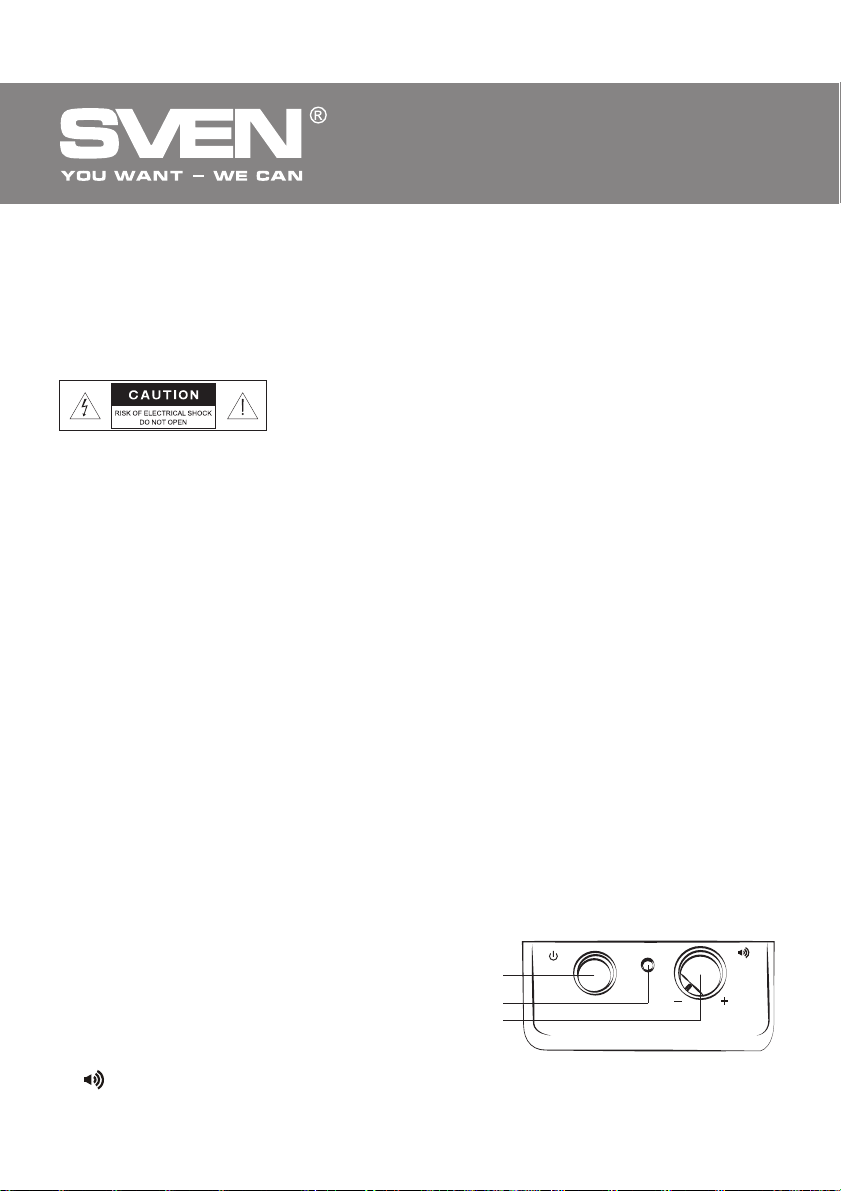

Рис. 1. Панель управления

активной колонки

и теле-

Плеер

питания

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроенный
в сабвуфер акустический кабель к разъему SUB OUTPUT на задней панели активной
лонки (см. рис. 2).

• Подсоедините mini-jack (Ø 3,5 мм) сигнального кабеля, встроенного в активную колонку,
к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) МР3/CD-плеера, как пока­зано на схеме выше.

• Подключите mini-jack кабеля блока питания (из комплекта) в разъем активной колонки, как
показано на рис. 2, и вставьте вилку блока питания в сетевую

CD

Блок

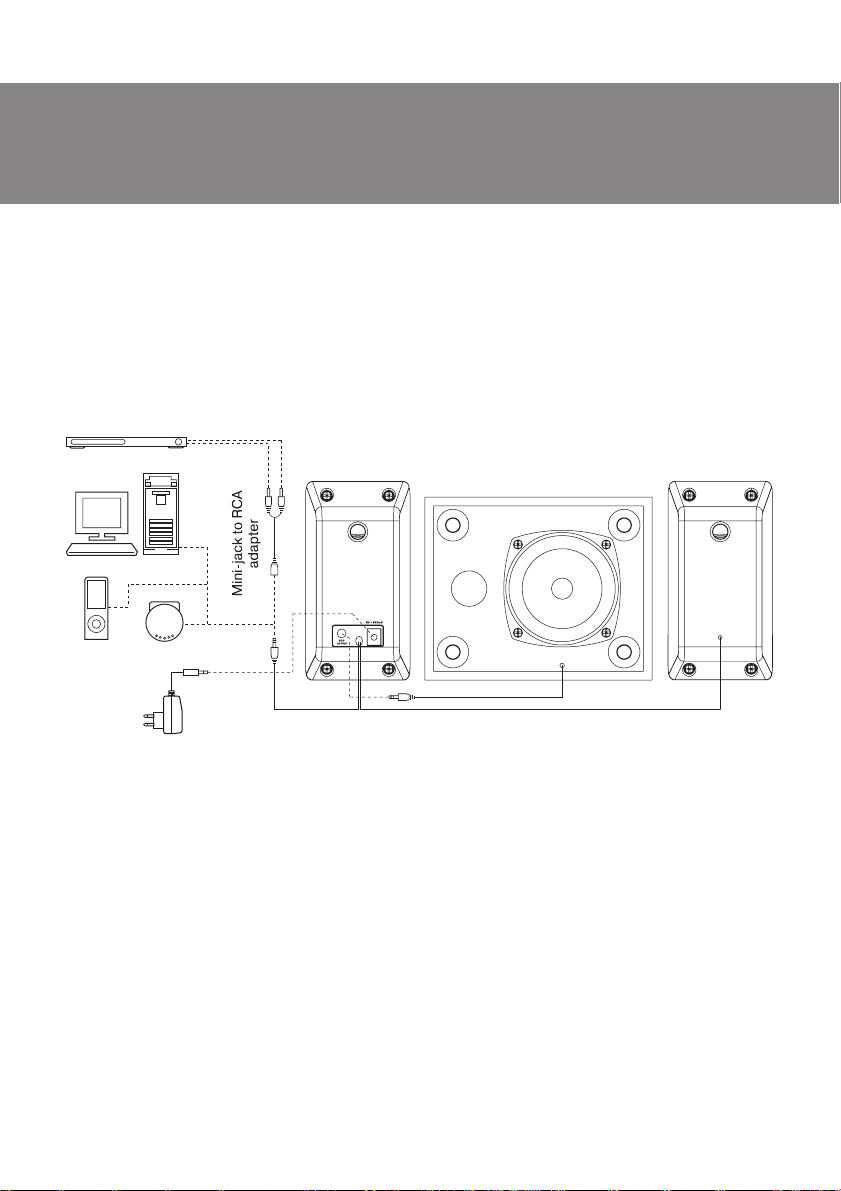

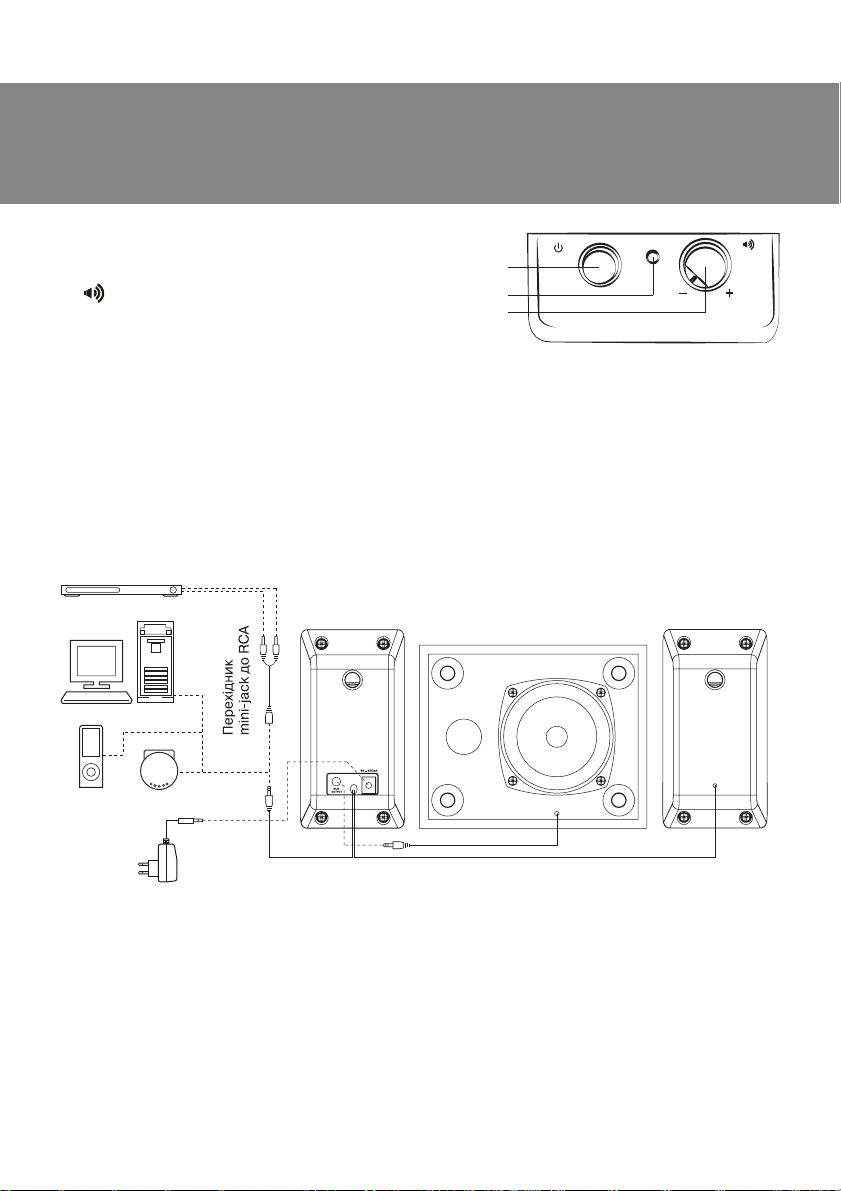

Рис. 2. Схема подключения

ко-

розетку.

3

RUS

Мультимедийная
акустическая система 2.1

Примечание. Для подключения АС к CD/DVD-проигрывателям и TV используйте
вместе с встроенным в активную колонку сигнальным кабелем переходник mini-jack
к 2RCA (не входит в комплект поставки).

• Поставьте на минимум регулятор общей громкости c на активной колонке.

• Включите питание системы выключателем

чите источник звука и отрегулируйте уровень громкости системы регулятором c. При поворо­те регулятора по часовой стрелке уровень громкости увеличивается, при повороте против
часовой стрелки – уменьшается.

• Модель MS-100 можно использовать также как систему 2.0. Схема подключения, настройки
и регулировки такие же, но без подключения сабвуфера

Примечания:

• Если Вы длительное время не используете АС, не забудьте выключить устройство

выключателем
вилку кабеля блока питания из розетки.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

2 a (положение OFF) на передней панели активной колонки и вынуть

2 a. Загорится индикатор питания b. Затем вклю-

.

Неисправность

АС не включается.

Нет звука.

В колонках АС
слишком тихий звук.

Искажение звука.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста,
обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Ни­когда не пытайтесь ремонтировать изделие самостоятельно.

Причина

Не подключена к сети.

Не включен сетевой выключатель.

Регулятор громкости установлен
в положение наименьшей громкости.

Неправильно подключен источник
аудиосигнала.

Регулятор громкости установлен
в положение наименьшей громкости.

Большая амплитуда входного
сигнала.

Способ устранения

Проверьте правильность
подключения.

Включите выключатель.

Подстройте
громкости.

Подключите источники сигнала
правильно.

Подстройте регулятор
громкости.

Регуляторами громкости на ис­точниках сигнала и АС уменьши­те величину входного сигнала.

регулятор

4

RUS

Руководство по эксплуатации

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения

Выходная мощность (RMS), Вт

сабвуфера

сателлитов

Диапазон частот, Гц

Соотношение сигнал/шум, дБ

Диаметр динамиков, мм

сабвуфера

сателлитов

Напряжение питания, В/Гц

Размеры (одной колонки), мм

сабвуфера

сателлитов

Вес, кг

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут слу­жить основанием для претензий.

• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические

характеристики и комплектность могут быть изменены без предварительного уведом­ления.

Значение

8 (4 + 2 × 2)

4

2 × 2

65 – 250 (саб.), 250 – 18000 (сат.)

≥ 65

Ø 75

Ø 50

~220/50

124 × 176 × 154

70 × 135 × 80

1,6

MS-100

5

Мультимедійна
акустична система 2.1

КЕРІВНИЦТВО
З ЕКСПЛУАТАЦІЇ

MS-100

www.sven.fi

UKR

Керівництво з експлуатації

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

© 2014. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права
застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід­ності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жод­ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS ..........................................................................................................

UKR ..........................................................................................................

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................

2. КОМПЛЕКТНІСТЬ АС ................................................ ........... ..........

3. ЗАХОДИ БЕЗПЕКИ ................................................................ ... ......

4. ТЕХНІЧНИЙ ОПИС ...............................................................................

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................

6.

УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................

ENG ..................................................................................................

MS-100

12
10

11

12

1
7
8
8
8
9

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-

небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відра­зу ж

зверніться до продавця.

• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в то­му, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп про­давця і дата продажу, номер товару співпадають зі вказаними у талоні.

• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не
менше 4-х годин.

• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на
увесь період користування.

Технічна підтримка розміщена на сайтi www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

7

UKR

Мультимедійна
акустична система 2.1

2. КОМПЛЕКТНІСТЬ АС

• Сабвуфер – 1 шт.

•

Сателіти –

• Блок живлення (AC 9V, 900 мA) – 1 шт.

• Керівництво з експлуатації – 1 шт.

• Гарантійний талон – 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самос-

тійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервіс­ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi

• Не допускайте
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси­лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних при-

ладів. Не піддавайте впливу прямих сонячних променів.

• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум’я.

• Не встановлюйте АС в

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або
подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (АС) MS-100 призначена для відтворення музики
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності, вмонтованими в колонки
акустичним кабелем, завдяки чому вона може бути підключена практично до будь-яких дже­рел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання додаткового
підсилювача потужності. Особлива конструкція акустичної системи дає змогу використову­вати АС як в форматі 2.1, так

Особливості АС

• Джерело живлення – зовнішній блок живлення

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та ін-

шими джерелами звуку

• Регулювання на передній панелі активної колонки

• Особлива конструкція акустичної системи дає змогу використовувати АС як в форматі 2.1,

так і в форматі 2.0

• Повне магнітне екранування

• Матеріал

2 шт.

Увага! Усередині корпусу на елементах без ізоляції є висока
напруга, що може викликати ураження електричним струмом.

замикання дротів (у тому числі й «заземлених») колонок АС між собою, на

предметів.

місцях з недостатньою вентиляцією. Мінімальний доступ повітря –

і озвучування ігор,

і в форматі 2.0.

корпусу сабвуфера – дерево (MDF)

8

UKR

Керівництво з експлуатації

Панель управління

2: вимикач живлення

a
b Індикатор живлення
c -/+: регулятор рівня гучності

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС

• Розташовуйте колонки відносно слухача симет­рично на відстані не менше одного метра. Сабвуфер
випромінює неспрямований звук, тому його можна
розташувати в будь-якому місці кімнати, де сабвуфер звучатиме якнайкраще.

• Можливе невелике спотворення зображення у надчутливих моніторів
встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

Акустичну систему MS-100 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD, звукової карти комп’ютера тощо (див. схему нижче).

DVD

Комп’ютер

Активна колонка Пасивна колонка

a
b

c

Сабвуфер

MS-100

Мал. 1. Панель управління

активної колонки

і телевізорів, тому

Плеєр

живлення

• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон-
тований у сабвуфер акустичний кабель до роз’єму SUB OUTPUT
колонки (див. мал. 2).

• Вставте mini-jack (Ø 3,5 мм) сигнального кабелю, вмонтованого в активну колонку до порту
LINE OUT звукової карти ПК або до аудіовиходу (OUTPUT) МР3/CD-плеєра, як показано на
схемі вище.

• Підключіть mini-jack кабелю блока живлення (з комплекту) до роз’єму активної колонки, див
на мал. 2, і вставте вилку блока живлення

CD

Блок

Мал. 2. Схема підключення

на задній панелі активної

в мережеву розетку.

9

UKR

Мультимедійна
акустична система 2.1

Примітка. Для підключення АС до CD/DVD-програвачів/TV використовуйте разом з вмон­тованим в активну колонку сигнальним кабелем перехідник mini-jack до 2RCA (не вхо­дить до комплекту).

• Поставте на мінімум регулятор гучності c на передній панелі активної колонки.

• Увімкніть живлення системи вимикачем

увімкніть джерело звуку і відрегулюйте рівень гучності системи регулятором c. При повороті
регулятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти го­динникової стрілки – зменшується.

• Модель MS-100 можна використовувати також як систему 2.0. Схема підключення, налашту­вання і регулювання такі ж, але без підключення сабвуфера

Примітки:

• Якщо Ви тривалий час не використовуєте АС, не забудьте вимкнути пристрій ви-

микачем
блока живлення від мережі з розетки.

• Для підвищення якості відтворення звуку скористайтеся виходом звукової карти
Line-Out.

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність

АС не вмикається.

Немає звуку.

У колонках АС занадто
тихий звук.

Спотворення звуку.

2 a (положення OFF) на передній панелі активної колонки та вийняти вилку

Причина

Не підключена до мережі
живлення.

Не увімкнено мережевий вимикач.

Регулятор гучності встановлено
в положення найменшої гучності.

Неправильно підключено джерело
аудіосигналу.

Регулятор гучності встановлено
в положення найменшої гучності.

Велика амплітуда вхідного
сигналу.

2 a. Загориться індикатор живлення b. Потім

.

Спосіб усунення

Перевірте правильність
підключення.

Увімкніть вимикач.

Підкрутіть регулятор гучності.

Підключіть правильно джерела
сигналу.

Підкрутіть регулятор гучності.

Регуляторами гучності джере­ла сигналу та АС зменшіть
величину вхідного сигналу.

Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про­фесійною консультацією до найближчого до Вас сервісного центру. У
гайтеся ремонтувати виріб самостійно.

жодному разі не нама-

10

UKR

Керівництво з експлуатації

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру

Вихідна потужність (RMS), Вт

сабвуфера

сателітів

Діапазон частот, Гц

Співвідношення сигнал/шум, дБ

Діаметр динаміків, мм

сабвуфера

сателітів

Напруга живлення, В/Гц

Розміри (однієї колонки), мм

сабвуфера

сателітів

Вага, кг

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою
для претензій.

• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини тех

нічні характеристики та комплектність можуть бути змінені без попереднього повідом­лення.

Значення

8 (4 + 2 × 2)

4

2 × 2

65 – 250 (саб.), 250 – 18000 (сат.)

≥ 65

Ø 75

Ø 50

~220/50

124 × 176 × 154

70 × 135 × 80

1,6

MS-100

-

11

2.1 Multimedia Speaker System

OPERATION
MANUAL

MS-100

www.sven.fi

ENG

Operation Manual

Congratulations on your purchase of the Sven speaker system!

COPYRIGHT

© 2014. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.

TRADEMARKS

All trademarks are the property of their legal holders.

NOTICE OF RESPONSIBILITY RESTRICTION

Despite the exerted efforts to make this Manual more exact, some discrepancies may occur. The
information in this Manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damage which has arisen from the information
contained in this Manual.

CONTENTS

RUS ...................................................................................................

UKR ..................................................................................................

ENG .................................................................................................

1. BUYER RECOMMENDATIONS ..................................................

2. PACKAGE CONTENTS.............................................................

3. SAFETY PRECAUTIONS ..................................................

4. TECHNICAL DESCRIPTION ....................................................

5. PREPARATION AND OPERATION ..........................................

6. TROUBLESHOOTING.................................

7. TECHNICAL SPECIFICATIONS ....................................................

.............................................. .

MS-100

12

.............

............

...................

................

......................

...........

13
14
14
14

15

16
16

1
6

1. BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Check up the package contents and availability of the warranty card. Make sure the warranty
card has a shop stamp, a legible signature or the seller’s stamp and purchase date, and the goods
number corresponds to that in the warranty card.

• Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

• Before installing and using the speaker system, read this Manual carefully and keep it for future
reference.

Technical support is on www.sven.fi.

13

ENG

2.1 Multimedia Speaker System

2. PACKAGE CONTENTS

• Subwoofer – 1 pc

• Satellites – 2 pcs

• Power supply – 1 pc

• Operation manual – 1 pc

• Warranty card – 1 pc

3. SAFETY PRECAUTIONS

Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.

• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service and
repairs should be performed only by qualified specialists in an authorized service center. The list of
authorized service centers is available on www.sven.fi

• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplifier or the ground, for it causes damage to the power amplifier output stage.

• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.

• Do not put foreign objects inside the holes of the MSS.

• Protect the MSS from high humidity, water and dust.

• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose

it to direct sunlight.

• Do not place any open flame sources on or close to MSS.

• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When

operating the MSS, do not put any devices on it, do not cover it with cloth or other objects pre­venting it from cooling.

• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.

4. TECHNICAL DESCRIPTION

MS-100 2.1 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies etc. The MSS has a built-in power amplifier, audio cable built into the satellites enabling to
connect it to virtually any audio source (CD/DVD-player, TV, PC, etc.) without an additional power
amplifier. Special design of the speaker system enables to use it both in 2.1 and 2.0 formats.

Special features

• External power supply

• MSS is compatible with PCs, DVD/Media-players, mobile devices and other sound sources

• Controls on the active speaker front panel

• Special design of the speaker system enables

to use it both in 2.1 and 2.0 formats

• Full magnetic shielding

• MDF subwoofer cabinet

Control panel

a

2: power switch button

b Power LED
c -/+: volume control knob

a
b

c

Fig. 1. Active speaker control panel

14

ENG

Operation Manual

5. PREPARATION AND OPERATION
Speaker placement

• Place the speakers symmetrically to the listener at least one meter away. The subwoofer emits

non-directional sound, therefore it can be located in any place of the room where it sounds the best.

• Place MSS far away from monitors and TV sets, as insignificant image distortion in these super-
sensitive devices is possible.

Installation and operation

MS-100 Multimedia Speaker System can be connected to virtually any audio source: DVD/CD, PC
sound card, etc. (see Fig. 2).

DVD

PC

Player

• Before making any connections, make sure that the MSS is switched off. Then connect the audio
cable built into the subwoofer to SUB OUTPUT on the active speaker rear panel (see Fig. 2).

• Insert the mini-jack (Ø 3.5 mm) of the signal cable built into the active speaker into the LINE OUT
port of the PC sound card or OUTPUT of the МР3/CD-player (see diagram above).

• Insert the mini-jack of the MSS power supply cable (included) to the active speaker 9V – 900mA
port, as shown in Fig. 2, and insert the MSS power supply plug into the mains socket.

Note. To connect the MSS to a CD/DVD player/TV, use the signal cable built into the active
speaker with a mini-jack to 2RCA adapter (not included).

• Adjust the volume control knob c on the active speaker front panel to its minimum.

• Switch on the MSS with the power switch button

an audio source and adjust the MSS volume level with the volume control knob c. When you turng
the knob clockwise, volume level increases, but when you turn it counterclockwise, it reduces.

• MS-100 model can be also used as a 2.0 speaker system. The connection diagram, settings and
adjustments are the same, but without connecting the subwoofer.

Note. If the MSS is left unused for a long time, mind to switch off the device by using
On/ Off switch on the active speaker front panel and unplug it. To improve the sound quality,
use the Line-Out output of your sound card.

CD

Рower
supply

Active speaker Passive speaker

Subwoofer

Fig. 2. Connection diagram

2 a. The power LED b lights up. Then turn on

MS-100

2 a

15

ENG

2.1 Multimedia Speaker System

6. TROUBLESHOOTING

Problem

The MSS does not
turn on.

No sound.

There is too quiet sound
of speakers.

Distortion of sound.

If none of the above mentioned solutions removes the problem, please consult a qualified
specialist at your nearest authorized service center. Never try to repair the device on your own.

7. TECHNICAL SPECIFICATIONS

Parameter, measurement unit

Output power (RMS), W

subwoofer

satellites

Frequency range, Hz

S/N ratio, dB

Speaker diameter (subwoofer + satellites), mm

Power supply, V / Hz

Dimensions (one speaker), mm

subwoofer

satellites

Weight, kg

Cause

The MSS isn’t connected to mains outlet.

The power switch is off.

Volume level is set at its minimum value.

The audio source is mproperly connected.

Volume level is set at its minimum value.

Large amplitude of the input signal.

Value

8 (4 + 2 × 2)

4

2 × 2

65 – 250 (sub.), 250 – 18000 (sat.)

≥ 65

Ø 75 + Ø 50

~220/50

124 × 176 × 154

70 × 135 × 80

1.6

Solution

Check the connection.

Turn on the switch.

Adjust the volume control
knob.

Connect audio sources
correctly.

Adjust the volume control
knob.

Turn down the source
volume and MSS volume

Notes:

• Technical specifications given in this table are supplemental information and cannot give
occasion to claims.

• Technical specifications and package contents are subject to change without notice due
to the improvement of SVEN production.

16

Мультимедийная
акустическая система 2.1

Модель:

MS-100

Импортер в России: ООО «СКАНДИТРЕЛ», 111024,
РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте
Гарантийный срок: 12 мес.
Срок службы: 5 лет.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.

Модель:
Постачальник/імпортер в Україні: ТОВ «СВЕН Центр»,
08400, Київська область, м. Переяслав-Хмельницький,
вул. Героїв Дніпра, 31, тел. [phone].
Призначення, споживчі властивості та відомості про
безпеку товару дивіться у Керівництві з експлуатації.
Умови гарантійного обслуговування дивіться
в гарантійному талоні або на сайті
Гарантійний термін: 12 міс.
Строк служби: 5 років.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.

Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.

® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland.

MS-100

www.sven.fi.

www.sven.fi.

Стабилизатор напряженияСтабилизатор напряжения

2.0 Multimedia Speaker System

2.0 Multimedia Speaker System 2.0 Multimedia Speaker System

Automatic Voltage Regulator

Automatic Voltage Regulator

MS-100

SPS-619
