РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Беспроводной микрофон

MK-720 MK-770

Благодарим Вас за покупку беспроводного микрофона ТМ SVEN!

АВТОРСКОЕ ПРАВО

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Pуковод- ства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, п роизошедшие от инфор- мации, содержащейся в данном Руководстве.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Перевозка и транспортировка оборудования допускается только в

заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и

компьютерной техники

СОДЕРЖАНИЕ

RUS ........................................................................

UKR ........................................................................

ENG .......................................................................

2 6

НАЗНАЧЕНИЕ

Микрофон MK-720/MK-770 предназначен для пения в домашних усло- виях, общения через Интернет, записи слов и фраз при дистанционном изучении иностранных языков и контроля правильности их произноше- ния. Микрофон возможно подключить как по кабелю, так и по беспро- водной связи, благодаря входящему в комплект ресиверу (приёмнику).

RUS

Беспроводной микрофон

RUS

Руководство пользователя

MK-720 MK-770

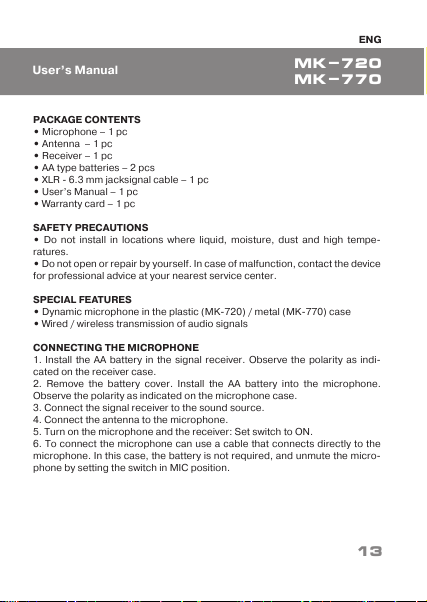

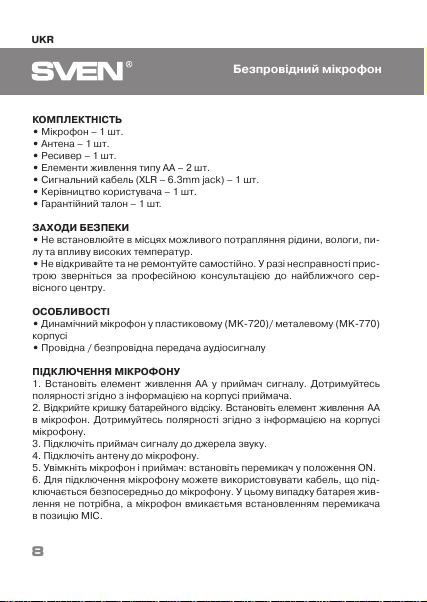

КОМПЛЕКТНОСТЬ

• Микрофон – 1 шт.

• Антенна – 1 шт.

• Ресивер – 1 шт.

• Элементы питания типа AA – 2 шт.

• Сигнальный кабель (XLR – 6.3mm jack) – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Гарантийный талон – 1 шт.

МЕРЫ БЕЗОПАСНОСТИ

• Не устанавливайте в местах возможного попадания жидкости, влаги,

пыли и воздействия высоких температур.

• Не вскрывайте и не производите ремонт самостоятельно. В случае неисправности устройства обратитесь за профессиональной консуль- тацией в ближайший сервисный центр.

ОСОБЕННОСТИ

• Динамический микрофон в пластиковом (MK-720)/ металлическом

(MK-770) корпусе

• Проводная/беспроводная передача аудиосигнала

ПОДКЛЮЧЕНИЕ МИКРОФОНА

1. Установите элемент питания АА в приемник сигнала. Соблюдайте по- лярность согласно информации на корпусе приемника.

2. Открутите крышку отделения для батареи. Установите элемент пита- ния АА в микрофон. Соблюдайте полярность согласно информации на корпусе микрофона.

3. Подключите приемник сигнала к источнику звука.

4. Подключите антенну к микрофону.

5. Включите микрофон и приемник: установите переключатель в поло- жение ON.

6. Для подключения микрофона можете использовать кабель, подклю- чаемый напрямую к микрофону. В данном случае батарея питания не требуется, а включение микрофона производится установкой переклю- чателя в позицию MIC.

RUS

Беспроводной микрофон

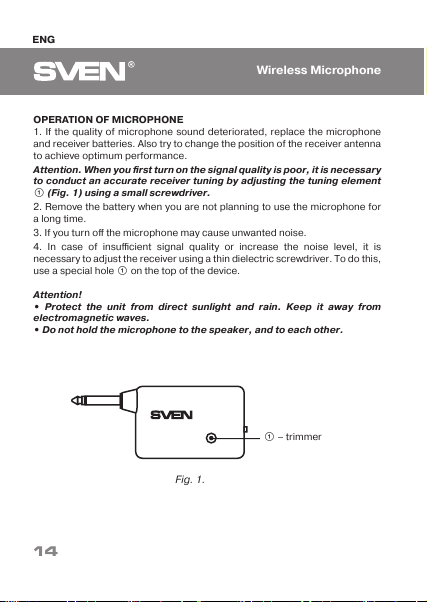

ЭКСПЛУАТАЦИЯ МИКРОФОНА

1. Если качество звучания микрофона ухудшилось, замените батареи питания микрофона и приемника. Также попробуйте изменить поло- жение антенны ресивера до достижения оптимального качества работы.

Внимание. Если при первом включении качество сигнала неудов- летворительное, то необходимо провести точную настройку при- емника путем регулировки подстроечного элемента a (рис.1) с по- мощью тонкой отвертки.

2. Вынимайте батареи питания, если не планируете использовать мик- рофон долгое время.

3. При отключении микрофона возможно появление посторонних шу- мов.

4. При недостаточном качестве сигнала или повышенном уровне шума, необходимо подстроить ресивер с помощью тонкой диэлектрический шлицевой отвертки. Для этого, на корпусе ресивера имеется специ- альное отверстие a.

Внимание!

• Защищайте устройство от воздействия прямых солнечных лучей и дождя. Держите его вдали от электромагнитных волн.

• Не подносите микрофоны к акустическим колонкам и друг к другу.

Рис. 1.

a – подстроечный элемент

RUS

Руководство пользователя

MK-720 MK-770

Примечание. Технические характеристики, приведенные в таблице, спра- вочные и не могут служить основанием для претензий. Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические характеристи- ки и комплектность могут быть изменены без предварительного уведомле- ния.

Техническая поддержка на сайтe www.sven.ﬁ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и ед. измерения

Тип микрофона

Несущая частота, МГц

Мощность передатчика, мВт

Мембрана, мм Диапазон частот микрофона, Гц Импеданс, Ом Чувствительность, дБ Питание микрофона Питание ресивера Дальность действия, м Интерфейс Длина кабеля, м Размеры микрофона, мм Размеры ресивера, мм Вес микрофона, г Вес ресивера, г

Значение

проводной/беспроводной

87.5-92.0

25 80-13 000 600 72 батарея AA 1 шт. батарея AA 1 шт. до 15 радио/6,3 мм штекер 3 Ø 47 × 181 110 × 45 × 18 100 (MK-720), 200 (MK-770) 32
