NUMERI UTILI PER IL SERVIZIO CLIENTI
Suunto Oy Tel. +358 9 875870
Fax +358 9 87587301
Suunto USA Tel. 1 (800) 543-9124
Canada Tel. 1 (800) 776-7770
Call Center Europeo Tel. +358 2 284 11 60
Problemi relativi al PC softwarehelpdesk@suunto.com
Sito Internet Suunto www.suunto.com
2
Page 3
INDICE
1. INTRODUZIONE .....................................................................................................6
1.1 LISTA DI CONTROLLO..............................................................................6
1.2 CURA E MANUTENZIONE .........................................................................6
1.3 RESISTENZA ALL’ACQUA .......................................................................7
1.4 CARICA DELLA BA TTERIA.......................................................................7
2. COME UTILIZZARE IL SUUNTO M9 .........................................................................8
2.1 DISPLA Y...................................................................................................8
2.1.1 Indicatore Modalità .......................................................................8
2.1.2 Indicatore Batterie .......................................................................8
2.1.3 Simbolo Allarme............................................................................8
2.1.4 Display della barra attività GPS e precisione ..............................8
2.2 TASTI .....................................................................................................9
2.2.1 Pressione breve e prolungata ..................................................... 9
2.2.2 Tasto Start/Data ...........................................................................9
2.2.3 Tasto Stop/Cancel........................................................................9
2.2.4 Tasto Enter.................................................................................10
2.2.5 Tasti freccia ...............................................................................10
2.2.6 Blocco tasti ................................................................................ 11
2.3 MENU ...................................................................................................12
2.3.1 Struttura di base dei menu ........................................................12
2.3.2 Navigazione tra un menu e l’altro ..............................................13
2.4 CAPIRE IL GPS .......................................................................................13
2.4.1I Introduzione ...............................................................................13
2.4.2 Linea di visibilità necessaria .....................................................14
2.4.3 Precisione ..................................................................................14
2.4.4 Utilizzo del GPS..........................................................................14
2.4.5 Versatilità ......................................................................................15
3
Page 4
3. MODALITÀ ...........................................................................................................16
3.1 INFORMAZIONI GENERALI ..................................................................... 16
3.2 MODALITÀ TIME ..................................................................................... 16
3.2.1 Display Principale ......................................................................16
3.2.2 Cronometro ................................................................................ 17
3.2.3 Menu Funzioni............................................................................17
3.2.4 Allarmi ........................................................................................17
3.2.5 Time/Date (Ora/Data) .................................................................19
3.2.6 General (Generalità) ..................................................................21
3.2.7 Units (Unità) ...............................................................................23
3.3 MODALITÀ WEATHER............................................................................ 27
3.3.1 Display Principale ......................................................................27
3.3.2 Menu Funzioni............................................................................27
3.3.3 Baro Mem (Memoria barometrica) .............................................27
3.3.4 Baro Al (Allarme Tempo)............................................................28
3.4 MODALITÀ COMP ASS ...........................................................................29
3.4.1 Display Principale ......................................................................29
3.4.2 Menu Funzioni............................................................................30

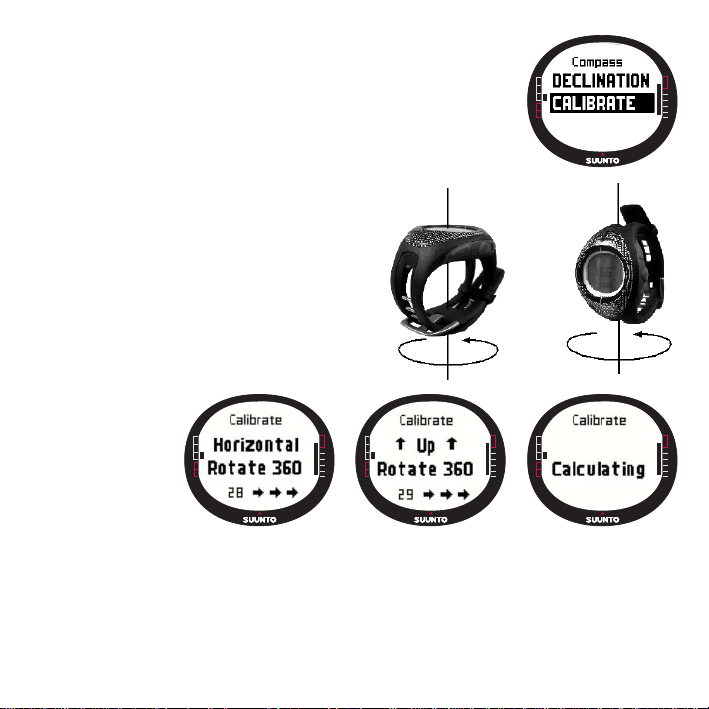

3.4.3 Taratura della bussola...............................................................30
3.4.4 Declination (Declinazione) .........................................................32
3.5 MODALITÀ SAILING ...............................................................................33
3.5.1 Display Principale ......................................................................33
3.5.2 Menu Funzioni............................................................................34
3.5.3 Tracking (Tracciamento) ...........................................................35
3.5.4 Tracks (Percorsi) ......................................................................35
3.5.5 Race (Gara)...............................................................................36
3.6 MODALITÀ NAVIGATION .......................................................................37
3.6.1 Display Principale ......................................................................37
3.6.2 Menu Funzioni............................................................................39
4
Page 5
3.6.3 Navigate (Navigazione) .............................................................39
3.6.4 Routes (Rotte) ...........................................................................40
3.6.5 Race (Gara)...............................................................................43
3.7 MODALITÀ RACING ...............................................................................44
3.7.1 Display Principale ......................................................................44
3.7.2 Menu Funzioni............................................................................47
3.8 MENU FUNZIONI .....................................................................................53
3.8.1 GPS ............................................................................................53
3.8.2 MOB ........................................................................................... 53
3.8.3 MEMPoint (Punto memoria) ........................................................55
3.8.4 POSITION (Posizione) ................................................................ 55
3.8.5 WIND DIR (Direzione vento) ......................................................56
4. FUNZIONI ADDIZIONALI.........................................................................................57
4.1 INTERFACCIA PC ...................................................................................57
4.1.1 Trasferimento dati .....................................................................57
4.2 SUUNTO SAIL MANAGER .....................................................................58
4.2.1 Caratteristiche del Suunto Sail Manager ...................................58
4.2.2 Modifica delle impostazioni del Suunto M9................................59
4.3 SUUNTOSPORTS.COM ..........................................................................60
4.3.1 Requisiti del sistema .................................................................. 60
4.3.2 Sezioni del SuuntoSports.com ..................................................60
5. SPECIFICHE TECNICHE ......................................................................................63
6. ELENCO DA TI GPS.............................................................................................64
7. GLOSSARIO ...................................................................................................71
8. NOTA SUL COPYRIGHT E SUI MARCHI DI F ABBRICA ......................................76
9. CE ....................................................................................................................76
10. LIMITI DI RESPONSABILITÀ E CONFORMITÀ ISO 9001 ....................................77
11. LIBERA T ORIA ...................................................................................................77
5
Page 6
1. INTRODUZIONE
Gongvetulazioni per aver acquistato il Suunto M9. Con questo apparecchio potrete
ottimizzare la vostra navigazione.
Il Suunto M9 è uno strumento elettronico di elevata precisione e affidabilità, destinato
ad un utilizzo ricreativo.
NOTARE: Il Suunto M9 non va utilizzato per effettuare misurazioni che richiedano un
livello di precisione professionale o industriale.
1.1 LISTA DI CONTROLLO
Al momento dell’acquisto, accertarsi che la confezione contenga i seguenti accessori:
• Suunto M9
• Supporto di appoggio
• Caricatore
• Cavo interfaccia PC
• CD contenente il software Suunto Sail Manager e il manuale di istruzioni Suunto M9
• Guida Rapida al Suunto M9
Si prega di contattare il rivenditore presso cui si è effettuato l’acquisto nel caso uno dei
suddetti accessori sia assente dalla confezione originale.
1.2 CURA E MANUTENZIONE
Effettuare esclusivamente gli interventi specificati nel presente manuale. Non tentare
mai di smontare o riparare il Suunto M9. Proteggere il Suunto M9 dai colpi, dalle alte
temperature e dall’esposizione prolungata ai raggi solari. Se non utilizzate il vostro
Suunto M9, vi consigliamo di riporlo in una stanza pulita e secca, a temperatura ambiente.
Per pulire il Suunto M9 utilizzare esclusivamente un panno leggermente inumidito in
acqua tiepida. Si consiglia di utilizzare sapone neutro in caso di macchie particolarmente
resistenti. Il Suunto M9 teme gli agenti chimici corrosivi come la benzina, i solventi per
la pulizia, l’acetone, l’alcool, gli insetticidi, le sostanze adesive e le vernici. Queste
sostanze possono danneggiare le guarnizioni, la cassa e le finiture del vostro
apparecchio. Mantenere puliti gli spinotti dell’interfaccia PC utilizzando una normale
spazzola (ad esempio, uno spazzolino da denti). Accertarsi che l’area circostante al
sensore sia pulita e priva di polvere o sabbia. Non inserire oggetti estranei nell’apertura
del sensore.
6
Page 7
1.3 RESISTENZA ALL’ACQUA
Il Suunto M9 è stato testato per l’impermeabilità fino a 10 bar (equivalenti a 100 m / 330
piedi di profondità), conformemente alla normativa ISO 2281 (www.iso.ch). Non si
tratta, tuttavia, di uno strumento per le immersioni e non dovrebbe pertanto essere
utilizzato per ottenere dati sott’acqua. Non premere i tasti durante le immersioni.
NOTARE: Il segnale di ricezione satellitare del Suunto M9 può essere disturbato in
caso di presenza di acqua o sporcizia sotto la copertura dell’apparecchio.
1.4 CARICA DELLA BATTERIA
Il Suunto M9 è dotato di una batteria interna ricaricabile. La batteria in questione può
essere ricaricata per circa 500 volte. La durata di una singola carica dipende dall’intensità
dell’utilizzo del GPS, della bussola e delle funzioni di immagazzinamento dati. Quando
l’indicatore del livello della batteria sul display raggiunge la zona rossa, il voltaggio della
batteria è basso. In questo caso occorre procedere immediatamente alla ricarica della
batteria. E’ possibile tuttavia che condizioni climatiche particolarmente rigide influenzino
il voltaggio della batteria quando la stessa è ancora pienamente operativa.
Se l’indicatore di bassa carica si attiva a temperature superiori ai 10°C
(50°F) occorre ricaricare la batteria.
Non tentare di sostituire la batteria. In tal caso, la garanzia non sarà
più valida. Per sostituire la batteria occorre portare il Suunto
M9 presso un rivenditore autorizzato dalla casa madre.
Per caricare la batteria utilizzare un caricatore a 110V o
220 V (a seconda del paese di acquisto), un caricatore
da auto (per intendersi, l’accendisigari, opzionale) o una
batteria da 9 V.
Per caricare la batteria procedere come indicato di seguito:
1. Porre il Suunto M9 sull’apposito appoggio con il display rivolto
verso l’alto.
2. Inserire il caricatore nel supporto. Collegare il caricatore ad
una presa elettrica.
3. Scollegare il caricatore dalla corrente quando l’indicatore
della batteria visualizza una carica completa. Il Suunto M9 è
quindi pronto per l’utilizzo.
NOTARE: L’uso continuo del GPS, della retroilluminazione e della bussola
riducono notevolmente il ciclo di vita della batteria.
7
Page 8
2. COME UTILIZZARE IL SUUNTO M9
2.1 DISPLA Y
2.1.1 Indicatore Modalità
Sul lato sinistro del display è collocato un indicatore della modalità che visualizza la
modalità in uso corrente. L’indicatore della modalità mostra le varie modalità dall’alto al
basso nel seguente ordine: TIME (Ora), WEATHER (Tempo), COMPASS (Bussola),
SAILING (Navigazione a vela) e NA VIGATION (Navigazione). La modalità attiva è quella
indicata dalla linea spostabile a lato della barra dell’indicatore. In caso di modalità
RACING (GARA) attiva, entrambi i segmenti SAILING e NAVIGA TION vengono visualizzati.
2.1.2 Indicatore Batterie
Sul lato destro del display è collocato un indicatore della batteria
che visualizza la tensione della stessa. Ricaricare la batteria
quando l’indicatore si trova nella zona rossa. Durante la ricarica
della batteria, l’indicatore si sposta continuamente verso l’alto,
fino a che la batteria è carica e l’indicatore viene quindi
visualizzato per tutta la lunghezza.
2.1.3. Simbolo allarme
In caso di sveglia o di allarme Baro attivi, viene visualizzato un
simbolo rettangolare sul lato destro della linea tratteggiata
orizzontale inferiore.
2.1.4. Display della barra attività GPS e precisione
Quando si imposta il GPS, compare una linea di puntini sulla
linea tratteggiata orizzontale superiore del display. Quando si
8
attiva il GPS (prima che rilevi la
posizione), viene visualizzato un punto
rettangolare vuoto. Quando il GPS rileva
la posizione, vengono visualizzati da 1
a 5 punti rettangolari in neretto. Il
numero dipende dalla qualità del
rilevamento. Un numero superiore di
punti indica una copertura satellitare e
Page 9
quindi una ricezione di segnale migliori.
2.2 TASTI
2.2.1 Pressione breve e prolungata
I tasti possono avere diverse funzioni a seconda di quanto a lungo vengono tenuti
premuti.
Con i termini
pressione
standard o
pressione breve
s’intende la pressione rapida dei
tasti.
Col termine
pressione prolungata
s’intende una pressione dei tasti che supera i 2
secondi.
2.2.2 Tasto Start/Data
Pressione breve
• Nella modalità Time si avviano i conteggi del tempo e le registrazioni dei tempi parziali.
• Attiva i display di informazione nelle modalità Sailing, Navigation e Racing e nella
funzione MOB. Ritorna al display principale dai display Sailing, Navigation, Racing e
MOB.
Pressione prolungata
• Attiva la retroilluminazione quando questa non è in posizione off. La retroilluminazione
rimarrà accesa fino a quando la selezione sarà attiva e per 5 secondi dopo l’ultima
selezione. Per avere maggiori informazioni sulle impostazioni relative alla
retroilluminazione, consultare la pagina 21.
2.2.3 Tasto Stop/Cancel
Pressione breve
• Fa ritornare al livello del menu o alla selezione precedente
senza accettare
la
selezione.
• Nelle altre modalità principali funge da tasto di accesso diretto; in questo modo viene
saltato il campo più basso del menu principale tra tre diverse alternative. La selezione
rimane attiva anche quando la modalità od il livello del menu vengono modificati. Per
modificare il tasto di accesso diretto nella modalità Time occorre resettare lo Stopwatch.
9
Page 10
• Nella modalità Time si bloccano i conteggi del tempo e si scorrono i tempi parziali sul
display.
Pressione prolungata
• Fa ritornare al display principale della modalità corrente
senza accettare
l’ultima
selezione.
• Nella modalità Time/Stopwatch, resetta lo stopwatch.
2.2.4 Tasto Enter
Pressione breve
• Porta ad un livello menu inferiore.
• Attiva il menu Funzioni in tutte le modalità principali.
• Registra tutti i parametri del menu Function nella memoria temporanea. I parametri
vengono cancellati quando l’apparecchio ritorna alla modalità principale, ad eccezione
di quelli già confermati dall’utente. Per ulteriori informazioni sul menu Function, vedere
la sezione 3.8, Menu Funzioni.
• In caso di GPS non attivo, serve ad accedere al menu funzioni per l’attivazione del
GPS stesso. Quando si accettano selezioni che richiedono l’attivazione del GPS,
questa funzione attiva il GPS stesso.
• In presenza di due possibili selezioni (per es., luce On/Off), attiva e conferma la
selezione fatta con le frecce.
• Permette di confermare le selezioni effettuate sui display informazioni e di ritornare
al display principale.
Pressione prolungata
• Fa avanzare al menu Set (Impostazioni) dal display principale. (I nomi dei singoli
menu Set - impostati sono identici ai nomi delle modalità).
• Permette di confermare le selezioni effettuate con le frecce e di ritornare al display
principale.
2.2.5 Tasti freccia
Pressione breve
• Scorrono i menu in alto e in basso.
• Permettono di spostarsi tra le modalità principali
• Dalla modalità Racing, la freccia
up (su)
passa alla modalità Sailing e la freccia
down
10
Page 11
(giù)
passa alla modalità Navigation.
NOTARE: E’ possibile accedere alla modalità Racing solamente dopo averla attivata.
(Per maggiori informazioni, consultare pagina 44).
• Permettono di modificare i valori. La freccia
down (giù)
Off), entrambi i tasti freccia modificano il valore.
2.2.6 Blocco tasti
Il blocco tasti permette di evitare che i tasti vengano premuti accidentalmente.
Attivazione del blocco tasti
Per attivare il blocco tasti:
1. Premere brevemente
Function.
2. Premere Start/Data entro 3 secondi. I tasti vengono quindi
bloccati e compare il messaggio “KEYS LOCKED” (TASTI BLOCCATI).
Il Suunto M9 passa al display principale della modalità
corrente e viene visualizzato l’indicatore della funzione di
blocco tasti.
Disattivazione del blocco tasti
Per disattivare il blocco tasti:
1. Premere
2. Premere Start/Data entro 3 secondi. Viene visualizzato il
messaggio “KEYS UNLOCKED” (tasti sbloccati).
lo fa diminuire. In presenza di due possibili selezioni (per es., luce On/
Enter
. Il Suunto M9 passa al menu
Enter
.
up (su)
fa aumentare il valore, quella
11
Page 12
2.3 MENU
2.3.1 Struttura di base dei menu
I menu sono organizzati in modo gerarchico e ripartiti in modalità. Quando si seleziona
una determinata modalità, viene visualizzato per primo il nome della stessa e quindi il
suo display principale. Con la pressione rapida delle frecce in su o in giù, vengono
visualizzati solamente i nomi delle modalità. Con una pressione breve del tasto
nel display principale di una modalità, verrà attivato il
menu Set
della stessa. Il menu Set
Enter
presenta numerose funzioni con altrettante sotto-funzioni o impostazioni. Questa è in
breve la ripartizione gerarchica della struttura dei menu.
Premendo
Enter
il Suunto M9 registra i dati nella memoria temporanea, da tutti i sensori.
I dati vengono quindi utilizzati nelle varie voci del menu Funzioni.
STOP/CANCEL
ENTER (immagazzina i dati del sensore nella memoria temporanea)
Premere ENTER per oltre 2 secondi
Scorrere il menu
Menu Ora
con UP/DOWN
ALARM
TIME/DATE
STOP/
CANCEL
Premere ENTER per oltre 2 secondi: confirma e ritorna al display principale
12
UNITS
GENERAL
STOP/
CANCEL
ENTER
TIME 24h
ENTER
DATE dd.mm
TEMP °C
ENTER: conferma e ritorna
STOP/CANCEL: elimina e ritorna
TIME 24h
DATE dd.mm
TEMP °C
Menu Funzioni
GPS On/Off
See page 53
Modificare valore con
UP/DOWN
Page 13
2.3.2 Navigazione tra un menu e l’altro
Le voci dei menu possono essere evidenziate con i tasti freccia
sul lato destro del Suunto M9. Vengono visualizzate tre voci del menu
contemporaneamente. La voce menu attiva e selezionabile viene visualizzata con
colorazione inversa. I simboli modalità visualizzati sulla barra al lato sinistro del
display indicano quale modalità è attiva: Per salire nella struttura gerarchica occorre
selezionare una voce del menu e premere
premere
effettuate all’interno del menu non vengono salvate. Occorre quindi accettare prima le
modifiche apportate col tasto
Se si desidera tornare direttamente al display principale della modalità attiva, premere
o il tasto
2 secondi.
Suunto M9 è stato studiato per guidarvi in modo logico tra i diversi menu. Quando si
effettua una determinata funzione, il Suunto M9 ritorna spesso automaticamente alla
voce del menu che viene generalmente selezionata successivamente.
Premendo brevemente
Function è praticamente identico in tutte le modalità principali. Nel menu funzioni è
possibile:
• Accendere o spegnere manualmente il GPS (GPS On/Off)
• Registrare ed immagazzinare le coordinate della situazione Man Over Board (MOB)
• Visualizzare la posizione corrente (Position)
• Archiviare un punto memoria (MEMPoint)
• Archiviare la direzione del vento (WIND DIR)
Per ulteriori informazioni sul menu Function, vedere la sezione 3.8 Menu Funzioni.
Il menu Function della modalità Racing è leggermente diverso dalle altre modalità. Per
ulteriori informazioni, fare riferimento alla sezione modalità Racing 3.7.2 menu Funzioni.
2.4. CAPIRE IL GPS
2.4.1. Introduzione
Il Suunto M9 utilizza il Sistema di Posizionamento Globale (GPS) per determinare la
posizione dell’utente. Il GPS è composto da una serie di satelliti che orbitano attorno alla
Terra ad un’altitudine di 20 000 km e ad una velocità di 4 km / sec. I satelliti inviano
segnali radio relativamente deboli a livelli energetici paragonabili ad ordinarie lampadine
Stop/Cancel.
Enter
Ricordarsi che se si preme solamente
(salva le modifiche) o
Enter.
Enter
in una delle modalità si apre il menu Function. Il menu
Enter
. Per salire di un livello nella gerarchia,
Stop/Cancel
(annulla l’ultima modifica) per più di
su e giù
che si trovano
Stop/Cancel,
le modifiche
13
Page 14
domestiche. Per questo motivo, il GPS può subire disturbi molto facilmente, ad esempio,
a causa di segnali di ricezione dei cellulari. Ciò è dovuto al fatto che i segnali GPS che
raggiungono la Terra sono migliaia di volte più deboli rispetto ai segnali della telefonia
mobile. Tuttavia, grazie all’elevata sensibilità del ricevitore radio GPS incorporato nel
vostro apparecchio, esso è in grado di rilevare anche segnali estremamente deboli.
2.4.2. Linea di visibilità necessaria
Al fine di garantire un’accurata rilevazione del posizionamento, occorre avere una
connessione in linea di visibilità tra i satelliti e il ricevitore. Ciò significa che eventuali
oggetti o materiali presenti tra i satelliti e il ricevitore GPS non devono attenuare
eccessivamente il segnale. In pratica, ciò significa che oggetti contenenti acqua, quali
persone, alberi o altro tipo di vegetazione fitta, possono creare dei problemi alla
ricezione. I segnali non penetrano inoltre anche all’interno di rocce o edifici o altri
materiali metallici. Tuttavia, il ricevitore funziona generalmente senza problemi se al
riparo di strati sottili di plastica, tessuto o legno. Quindi, ad esempio, all’interno di
imbarcazioni.
2.4.3. Precisione
Un ricevitore GPS necessita generalmente di una ricezione satellitare da almeno quattro
satelliti, per poter calcolare una posizione. La precisione della rilevazione del
posizionamento aumenta generalmente con l’aumentare del numero dei satelliti rilevati.
Tuttavia, il fattore più importante resta comunque la posizione geometrica relativa dei
satelliti. L’apparecchio effettua stime di posizionamento ottimali quando rileva satelliti
da direzioni e angoli diversi. Ciò significa che all’aumentare della visibilità del cielo da
parte dell’apparecchio, aumenta la precisione del rilevamento.
La precisione aumenta inoltre in modo direttamente proporzionale al numero di rilevamenti
effettuati dallo stesso punto. In tal modo gli eventuali errori vengono ridotti al minimo. In
condizioni di ‘tutti i satelliti visibili’, l’errore medio totale del posizionamento orizzontale è
pari a 7,8 metri (95% del livello di affidabilità). Tuttavia, a seconda della disposizione
dei satelliti e della distorsione che il segnale GPS subisce durante il viaggio all’interno
della ionosfera, il grado di precisione può variare da un paio di metri ad oltre dieci metri
di volta in volta. La stima della posizione verticale è pressappoco due volte più imprecisa
rispetto a quella orizzontale.
2.4.4. Utilizzo del GPS
Dopo aver acceso il GPS, esso comincia a ricercare i segnali radio dai satelliti e, non
14
Page 15
appena ne rileva uno, si avvia il flusso di dati dal satellite al ricevitore. I dati trasferiti
includono l’elenco delle posizioni satellitari e l’ora del GPS. L ’ora del GPS è precisissima,
grazie all’orologio atomico presente a bordo di tutti i satelliti.
Normalmente, il flusso di dati viaggia lentamente. Occorre pertanto attendere in media
circa un minuto per l’effettuazione del calcolo di stima della prima posizione. Per
minimizzare l’attesa è bene mantenere una visibilità completa del cielo dopo l’accensione
del GPS. Prima di poter effettuare il calcolo della posizione effettiva e quindi prima che
il GPS sia funzionale, occorre avere le posizioni dei satelliti e l’ora del GPS. Dopo aver
rilevato la prima posizione, occorreranno altri 10 minuti prima che tutti i dati necessari
vengano ricevuti dai satelliti. A questo punto, la precisione della stima della posizione
migliora. Infatti, è possibile utilizzare un maggior numero di satelliti per il calcolo della
posizione.
I dati scaricati sono validi approssimativamente per le quattro ore successive, durante
le quali il ricevitore si avvia in modo più rapido, in genere in meno di 10 secondi in caso
di spegnimento negli intervalli.
Si consiglia di spegnere il GPS in caso di suo mancato utilizzo. Ciò è dovuto all’elevato
consumo energetico del GPS durante la ricerca dei satelliti. Il Suunto M9 utilizza la
tecnologia GPS a minore consumo energetico attualmente disponibile. Si raccomanda
tuttavia di spegnere il GPS in caso di mancato utilizzo.
2.4.5. Versatilità
Il sistema GPS è gestito dal Ministero della Difesa statunitense ed è attivo dal 1995. Ci
sono almeno 24 satelliti operativi che ruotano attorno alla Terra ogni 12 ore in 6 livelli
orbitali. Inoltre, ogni livello ha 4 satelliti, per garantire una totale copertura del globo
terrestre. Una rete mondiale di monitoraggio da terra controlla continuamente lo stato
dei satelliti. Il sistema è attivo 24 ore al giorno, a prescindere dalle condizioni
meteorologiche. Il sistema può essere utilizzato da un numero illimitato di utenti ed è
gratuito.
NOTARE: Al primo avvio, il GPS richiederà più tempo di quanto occorra solitamente
per assenza di riferimenti dell’attuale località. Lo stesso può verificarsi quando il
GPS è rimasto inattivo per molto tempo.
Si consiglia di attivare il GPS del Suunto M9 almeno una volta prima di effettuare la prima
navigazione. I successivi avvii del GPS richiederanno meno tempo. Per minimizzare il
tempo di avvio del GPS, tenere fermo lo strumento con il display rivolto verso l’alto,
controllando di essere in area aperta, in modo che lo strumento abbia vista libera al
15
Page 16
cielo. Dopo l’avvio del GPS (quindi dopo avere un punto rilevato), lo strumento può
essere spostato più liberamente senza perdere il collegamento ai satelliti. La barra che
rappresenta la potenza del segnale sul display dello strumento indica il punto rilevato.
(Vedere la sezione 2.1.4, Display della barra attività GPS e precisione)
3. MODALITÀ
3.1 INFORMAZIONI GENERALI
Il Suunto M9 ha sei diverse modalità: TIME (Ora), WEATHER (Tempo), COMPASS
(Bussola), SAILING (Navigazione a vela) e NAVIGATION (Navigazione). Per passare
da una modalità all’altra, utilizzare i tasti a freccia. Ciascuna modalità è a sua volta
suddivisa in varie sotto-modalità. I simboli modalità visualizzati sul lato sinistro del
display indicano quale modalità è attiva.
3.2 MODALITÀ TIME
3.2.1 Display Principale
Quando si seleziona la modalità Time, il display principale verrà
visualizzato automaticamente. Il display principale dispone di
tre righe:
Data
La prima riga visualizza la data nel formato selezionato. Per
maggiori informazioni su come modificare il formato della data,
consultare pagina 23.
Ora
La seconda riga visualizza l’ora nel formato selezionato. Per
maggiori informazioni su come passare dal formato 12 a quello
24 ore, consultare pagina 23.
16
Page 17
Selezioni rapide
La terza riga visualizza alternativamente lo stopwatch, i secondi o il doppio fuso. Per
passare da una visualizzazione a quella successiva premere
brevemente Stop/Can-
cel.
• Secondi: Visualizza i secondi.
• Doppio fuso: Visualizza il doppio fuso impostato. Per avere maggiori informazioni
sulle impostazioni relative al doppio fuso, consultare la pagina 20.
• Cronometro: (Per maggiori informazioni sul funzionamento dello stopwatch, vedere
la sezione 3.2.2 di seguito).
3.2.2 Cronometro
Premere
un tempo intermedio, premere nuovamente
viene arrestato per tre (3) secondi per permettere la
visualizzazione del tempo parziale e ritorna quindi a
visualizzare il tempo che scorre.
Premere
arrestato il cronometro è possibile scorrere i tempi parziali con
Per resettare il cronometro, premere a lungo
azzeramento dello stopwatch, in seguito all’arresto del cronometro, premere
Data
Suunto M9 visualizza fino a 29 tempi parziali.
Start/Data
Stop/Cancel
per avviare il cronometro. Per visualizzare
per arrestare il cronometro. Dopo aver
Start/Data
. Il tempo
Stop/Cancel
per continuare il cronometraggio dal momento dell’arresto.
Stop/Cancel
. In caso di mancato
.
Start/
Notare: Non è possibile effettuare altre selezioni rapide dopo aver utilizzato lo
stopwatch, a meno che il cronografo non sia stato azzerato.
Notare: Lo stopwatch registra fino ad un massimo di 10 ore.
3.2.3 Menu Funzioni
Per ulteriori informazioni sul menu Function, vedere la sezione
3.8 Menu Funzioni.
3.2.4 Alarm (Allarmi)
Suunto M9 permette di impostare tre sveglie indipendenti tra di
loro. Dopo aver effettuato l’impostazione della sveglia, sul
display compare il simbolo allarme.
17
Page 18
Come attivare la sveglia
Per attivare una sveglia procedere come segue:
Alarm
1.
2. Selezionare la sveglia che si desidera impostare e premere
3. Premere la freccia
4. Premere brevemente
diventerà attiva.
5. Impostare l’
La selezione minuti verrà attivata.
6. Impostare i
breve del tasto
Disattivazione della sveglia
Per disattivare la sveglia procedere come segue:
1.
Alarm
selezionarla.
2. Selezionare la sveglia che si desidera disattivare e premere brevemente il tasto
Enter.
l’indicatore On/Off sarà visualizzato in colorazione inversa.
3. Premere la freccia
brevemente
Tacitazione delle sveglie
Quando sentite squillare la sveglia, per tacitarla potrete premere uno qualsiasi dei tasti
del Suunto M9.
18
ora
desiderata con i tasti freccia e confermare il tutto con il tasto
minuti
desiderati con i tasti freccia e confermare il tutto con una pressione
Enter.
A questo punto la sveglia è impostata.
è la prima voce nel menu Set (impostazioni). Premere brevemente
A questo punto verranno visualizzate le informazioni relative alla sveglia e
su
Enter.
o quella
Il simbolo della sveglia scomparirà dal display.
è la prima voce nel menu Set (impostazioni). Premere
brevemente
visualizzerà lo stato delle sveglie. Quando si apre il menu
per la prima volta, gli indicatori delle sveglie sono in
come impostazione di base.
il tasto
informazioni relative alla sveglia e all’indicatore on/off, che
in questo caso sarà attivo (colorazione inversa). Quando
si aprono i dati della sveglia per la prima volta, l’ora di
partenza sarà 0:00.
sveglia su
Enter
. L’indicatore sveglia andrà su on e l’ora selezionata
Enter
per selezionarla. Il menu sveglia
Enter.
A questo punto verranno visualizzate le
su
o quella
giù
per portare lo stato della
on.
Enter
giù
per portare lo stato della sveglia su
off
e premere
off
Enter.
per
Page 19
3.2.5 Time/Date (Ora/Data)
L’ora corrente viene visualizzata nella seconda riga dello schermo principale della
modalità Time.
La funzione Dual Time (doppio fuso) vi permette di visualizzare l’ora per esempio di un
altro paese, quando siete in viaggio. Il doppio fuso viene visualizzato nella terza riga
del display principale della modalità Time come accesso diretto. Per visualizzare la
selezione rapida del doppio fuso basta premere il tasto
display principale della modalità Time.
NOTARE: Il GPS controlla ed imposta l’ora e la data corrette quando è attivo solamente
se la funzione Sync è anch’essa attiva. E’ possibile modificare la differenza dell’ora
Stop/Cancel
quando si è nel
UTC nella funzione Time/Date dal menu Set o dal PC: Cambiare sempre il doppio
fuso manualmente.
Off Il GPS non influisce sulle impostazioni dell’ora
On Il GPS imposta l’ora ma non aggiorna il fuso orario (per
Sync
E’ possibile impostare la sincronizzazione dell’ora GPS su on
o su off.
Per impostare la sincronizzazione dell’ora, seguire le seguenti
indicazioni:
1. Nel menu Set, scorrere su
mezzo dello scarto UTC impostato sull’apparecchio o del
Suunto Sail Manager)
Time/Date
e premere brevemente
Enter.
2. Scorrere su
On/Off
3. Modificare lo stato
premere brevemente
terminata. Potrete quindi tornare al menu Set.
NOTARE: L’ora viene sincronizzata ogni volta che si avvia il
GPS (quando questo effettua il primo rilevamento). L’ora non
Sync
viene attivato.
e premere brevemente
Enter
On/Off
utilizzando i tasti a freccia e
Enter
. La sincronizzazione dell’ora è
. Il campo
viene però aggiornata in continuo.
19
Page 20
Impostazione dell’ora e del doppio fuso
Per impostare l’ora e il doppio fuso procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Sul display verrà visualizzato il menu con le opzioni
Time/Date
3.Scorrere su
brevemente
(ora/data) e
Time/Date
Enter.
Time/Date
Dualtime
La selezione
e premere brevemente
(doppio fuso).
o su
Dualtime
hour (ora)
e premere
verrà attivata.
NOTARE: Se si è selezionato il formato dell’ora a 12, i
simboli AM e PM verranno visualizzati sul lato sinistro
dell’ultima riga. In caso di doppio fuso, i simboli AM/PM
vengono visualizzati sul lato destro dell’ora. (Per maggiori
informazioni su come modificare il formato dell’ora, 12/24,
consultare pagina 23).
7. Impostare il
breve del tasto
8. Modificare lo
del tasto
Enter.
3. Impostare l’
il tutto con una pressione breve del tasto
minuti verrà attivata.
4. Impostare i
il tutto con una pressione breve del tasto
secondi verrà attivata.
5. Premendo il tasto freccia giù, i secondi verranno azzerati.
Per impostare i secondi specifici, premere di nuovo il tasto
freccia su ed i secondi inizieranno a scorrere. Quando le
impostazioni sono corrette, premere brevemente
selezione
6. Modificare la
con una pressione breve del tasto
mese
Enter.
anno
Lo strumento tornerà automaticamente al menu Set (impostazioni).
attivato.
desiderato con i tasti freccia e confermare il tutto con una pressione
La selezione
con i tasti freccia e confermare il tutto con una pressione breve
ora
desiderata con i tasti freccia e confermare
minuti
desiderati con i tasti freccia e confermare
data
verrà attivata.
data
con i tasti freccia e confermare il tutto
year (anno
) verrà attivata.
Enter.
Enter.
La selezione
Enter.
La selezione
Il campo
Enter.
mese
La
è
NOTARE: Quando si impostano i secondi per una determinata ora, questi verranno
aggiornati automaticamente anche per il doppio fuso.
20
Page 21
3.2.6 General (Generalità)
La funzione General (Generalità) include le impostazioni
generali del Suunto M9.
Impostazione dell’illuminazione (Light)
Per illuminazione s’intende la retroilluminazione del display
Suunto M9. Le alternative possibili sono tre:
• Normal: La luce si accende quando si preme
per più di 2 secondi. La luce rimane accesa per 5 secondi dopo la pressione del
tasto.
• Off: La luce non si accende con nessun tasto.
• Night Use: La luce si accende premendo un tasto qualsiasi e rimane accesa per 5
secondi dopo che uno dei tasti è stato premuto.
Per modificare le impostazioni della luce procedere come segue:
1. Nel menu Set, scorrere su
Enter.
2.
3. Selezionare l’alternativa desiderata con i tasti freccia e
Impostazione della luminosità (Bright)
Questa impostazione serve a regolare la luminosità della retroilluminazione del Suunto
M9. La luminosità viene misurata su una scala da 1 a 7. Si noti che un display più
luminoso consumerà più energia dalla batteria.
Per modificare la luminosità, procedere come segue:
1. Nel menu Set, scorrere su
2. Scorrere su
3. E’ possibile modificare il valore impostato mediante i tasti a
Verrà visualizzato il menu General.
Light
è la prima voce del menu. Premere brevemente
per selezionarla. L’impostazione corrente della luce viene
visualizzata in colorazione inversa.
premere il tasto
strumento tornerà al menu Set (impostazioni).
Enter.
Verrà visualizzato il menu General.
Enter.
Bright
attivata l’impostazione della luminosità.
freccia e confermare il tutto con una pressione breve del
General
e premere brevemente
Una volta eseguita l’impostazione lo
General
e premere brevemente
e premere brevemente
Start/Date
Enter
Enter
. Viene
21
Page 22
tasto
Enter.
menu Set.
Una volta eseguita l’impostazione della luminosità, potrete tornare al
NOTARE: L’impostazione predefinita della luminosità è pari a 3.
Impostazione del contrasto (Contrast)
Questa impostazione serve a regolare il contrasto del display del Suunto M9. Il contrasto
viene rilevato su una scala da 1 (minimo) a 9 (massimo). L’impostazione di massimo
contrasto consuma più energia rispetto al minimo.
Per modificare il contrasto, procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Verrà visualizzato il menu General.
2. Scorrere a
attivata l’impostazione del contrasto selezionata.
3. E’ possibile modificare il valore impostato mediante i tasti a
freccia e confermare il tutto con una pressione breve del
tasto
Enter.
Contrast
A questo punto il contrasto è impostato.
General
e premere brevemente
e premere brevemente
Enter
. Viene
NOTARE: L’impostazione predefinita del contrasto è pari a 4.
Impostazione dei toni (Tones)
I toni sono segnali acustici che indicano la corretta pressione dei tasti. I toni possono
essere messi in on o in off.
Per impostare i toni in on oppure off procedere come indicato di seguito:
1. Nel menu Set, scorrere su
Enter.
Verrà visualizzato il menu General.
2. Scorrere a
On/Off viene attivato.
3. Cambiare il valore del campo,
freccia e premere il tasto
Tones
General
e premere brevemente
e premere brevemente
On
Enter.
oppure
I toni verranno quindi impostati.
Enter
. Il campo
Off
, con i tasti
NOTARE: L’impostazione predefinita è On.
Impostazione delle informazioni del display (Info)
Le impostazioni del display visualizzano i nomi delle modalità. Esse possono essere on
oppure off.
Per attivare o disattivare le informazioni, procedere come indicato di seguito:
22
Page 23
1. Nel menu Set, scorrere su
Enter.
Verrà visualizzato il menu General.
Info
2. Scorrere su
l’impostazione del display.
3. Ruotare le informazioni del display
e premere a breve
quindi impostate.
3.2.7 Units (Unità)
Il menu Units comprende le impostazioni delle unità di misura e
dei formati utilizzati dalle varie funzioni del Suunto M9. Le
impostazioni delle unità di misura incidono sul modo in cui le
informazioni vengono visualizzate nelle diverse modalità del
Suunto M9.
Impostazione del formato ora (Time)
L’impostazione del formato time (ora) definisce il tipo di formato
utilizzato (a 12 o a 24 ore).
Per modificare il formato dell’ora procedere come segue:
1. Nel menu Set, scorrere su
Enter.
2. Scorrere su
3. Selezionare il formato dell’ora desiderato con i tasti freccia
Impostazione del formato data (Date)
L’impostazione della data definisce quale formato deve essere
utilizzato quando viene visualizzata la data. I formati sono:
• DD.MM: Giorno prima del mese, per es. 27.11.
• MM.DD: Mese prima del giorno, per es. 11.27.
Per modificare il formato della data procedere come segue:
1. Nel menu Set, scorrere su
Verrà visualizzato il menu Units.
del formato dell’ora viene attivato.
e confermare il tutto con una pressione breve del tasto
formato dell’ora è terminata.
Enter.
Verrà visualizzato il menu Units.
e premere brevemente
Time
e premere brevemente
General
e premere brevemente
Enter
. Viene attivata
on o off
Enter.
Le informazioni del display sono
Units
con i tasti freccia
e premere brevemente
Enter
Units
e premere brevemente
. Il campo
Enter.
L’impostazione del
23
Page 24
2. Scorrere su
attivato.
3. Selezionare il formato dell’ora desiderato con i tasti freccia e confermare il tutto con
una pressione breve del tasto
2. Scorrere su
temperatura) viene attivato
3. Selezionare l’unità desiderata con i tasti freccia e confermare il tutto con il tasto
Enter
Enter.
2. Scorrere su
viene attivato.
3. Selezionare l’unità desiderata con i tasti freccia e confermare il tutto con il tasto
Enter.
Impostazione del grado di altitudine (Alt)
L’impostazione
l’elevazione. Le opzioni sono metri (m) e piedi (ft).
Date
e premere brevemente
Enter.
Impostazione dell’unità della temperatura (Temp)
L’impostazione
essere utilizzata per visualizzare la temperatura. Le opzioni
sono Celsius (°C) e Fahrenheit (°F).
Per modificare l’unità della temperatura, procedere come
segue:
1. Nel menu Set, scorrere su
Enter.
T emp
e premere brevemente
. A questo punto l’unità di temperatura sarà stata impostata.
Verrà visualizzato il menu Units.
Pres
e premere brevemente
A questo punto l’unità della pressione dell’aria sarà stata impostata.
Elev
definisce l’unità di misura che deve essere utilizzata per visualizzare
Verrà visualizzato il menu Units.
Impostazione dell’unità pressione dell’aria (Pres)
L’impostazione Pres definisce l’unità di misura che deve essere
utilizzata per visualizzare la pressione dell’aria. Le opzioni
sono
hPa e inHg.
Per modificare l’unità della pressione dell’aria, procedere come
segue:
1. Nel menu Set, scorrere su
Enter
. Il campo formato della data viene
L’impostazione del formato della dat a è terminata.
Temp
definisce l’unità di misura che deve
Units
e premere brevemente
Enter
. Il campo temperature unit (unità di
Units
e premere brevemente
Enter
. Il campo unità pressione dell’aria
24
Page 25
Per modificare l’unità dell’altitudine procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Verrà visualizzato il menu Units.
Elev
2. Scorrere su
unità dell’altitudine viene attivato.
3. Selezionare l’unità desiderata con i tasti freccia e confermare
il tutto con il tasto
sarà stata impostata.
e premere brevemente
Enter.
Units
e premere brevemente
Enter
. Il campo
A questo punto l’unità dell’altitudine
NOTARE: L’altitudine viene visualizzata solamente nel display della posizione quale
altitudine GPS.
Impostazione dell’unità di misura della distanza (Dist)
L’impostazione
utilizzata per visualizzare la distanza. Le unità sono: chilometri
(km), miglia (mi) e miglia nautiche (nm). Le unità della distanza
breve sono: metri (m), piedi (ft) e iarde (yd). Esse vengono
impostate separatamente per mezzo del software Suunto Sail
Manager.
Per modificare l’unità della distanza procedere come segue:
1. Nel menu Set, scorrere su
menu Units.
2. Scorrere su
verrà attivata.
3. Selezionare l’unità desiderata con i tasti freccia e confermare il tutto con il tasto
Enter.
Impostazione dell’unità della velocità (Speed)
L’impostazione
essere utilizzata per visualizzare la velocità. Le opzioni sono:
chilometri orari (km/h), miglia orarie (mph), nodi (kt) e metri per
secondo (m/s).
Per modificare l’unità della velocità procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Dist
definisce l’unità di misura che deve essere
Units
e premere brevemente
Dist
e premere brevemente
A questo punto l’unità di misura della distanza sarà stata impostata.
Speed
definisce l’unità di misura che deve
Units
Verrà visualizzato il menu Units.
Enter
. La selezione dell’unità della distanza
e premere brevemente
Enter.
Verrà visualizzato il
25
Page 26
2. Scorrere su
attivato
3. Selezionare l’unità desiderata con i tasti freccia e confermare il tutto con il tasto
Enter.
1. Nel menu Set, scorrere su
menu Units.
2. Scorrere su
3. Selezionare il formato corretto con i tasti freccia e confermare il tutto con il tasto
Enter.
Speed
e premere brevemente
A questo punto l’unità di velocità sarà stata impostata.
Impostazione del formato posizione (Position)
L’impostazione della
essere utilizzato quando viene visualizzata la posizione. I formati
possibili sono: gradi (deg), e gradi al minuto (dm): ad esempio,
60.50000° o 60°30.000’ rispettivamente.
Per modificare il formato della posizione, procedere come
segue:
Units
e premere brevemente
Position
Il formato della posizione è quindi terminato.
e premere brevemente
Enter
. Il campo unità di velocità viene
Position
definisce quale formato deve
Enter.
Enter
.
Verrà visualizzato il
NOTARE: T utte le posizioni vengono immagazzinate in formato WGS84 nella memoria
del Suunto M9. L’impostazione del formato della posizione fa riferimento
esclusivamente alle coordinate nel display della posizione.
Impostazione del datum
L’impostazione del
diverse mappe dati e relativi numeri, vedere l’appendice
Per impostare la mappa dati, procedere come segue:
1. Nel menu Set, scorrere su
menu Units.
2. Scorrere su
3. Selezionare il numero corretto della mappa dati con i tasti freccia e confermare il
tutto con il tasto
Impostazione dell’unità vento
L’unità vento viene impostat a per mezzo dell’interfaccia PC. Per maggiori informazioni,
consultare la funzione aiuto del Suunto Sail Manager.
Datum
definisce la mappa dati in uso. (Per ulteriori informazioni sulle
Units
Datum
e premere brevemente
Enter.
Il formato della mappa dati è quindi terminato.
Elenco dati GPS
e premere brevemente
Enter
.
Enter.
Verrà visualizzato il
).
26
Page 27
3.3 MODALITÀ WEATHER
3.3.1 Display Principale
Quando si seleziona la modalità Weather, il display principale
verrà visualizzato automaticamente. Il display principale dispone di tre righe:
Pressione assoluta dell’aria
La prima riga visualizza la pressione assoluta dell’aria.
Grafico della pressione atmosferica
La seconda riga visualizza una rappresentazione grafica degli sviluppi della pressione
atmosferica durante le ultime 6 ore con intervalli di 15 minuti.
Selezioni rapide
La terza riga mostra alternativamente la temperatura o l’ora
corrente.
Per modificare le informazioni visualizzate premere
cel
.
Stop/Can-
• Temperatura: Visualizza la temperatura nell’unità di misura
selezionata. (Per avere maggiori informazioni sulle
impostazioni relative all’unità di misura della temperatura, consultare la pagina 24).
• Ora: Visualizza l’ora corrente.
3.3.2 Menu Funzioni
Per ulteriori informazioni sul menu Funzioni, vedere la sezione 3.8 Menu Funzioni.
3.3.3 Baro Mem (Memoria barometrica)
La memoria barometrica salva i dati relativi al tempo degli ultimi
7 giorni / 168 ore. I singoli giorni vengono visualizzati
separatamente.
Per visualizzare i dati meteorologici salvati in memoria, operare
come segue:
1. Nel menu Set (impostazioni), scorrere a
Baro mem
mediante
27
Page 28
i tasti freccia e premere brevemente
Enter.
Viene visualizzata
la prima pagina di informazioni ed è possibile visualizzare i dati
indicati di seguito:
• Giorno
• Rappresentazione grafica della pressione atmosferica durante il periodo rilevato
• Pressione atmosferica massima (max), durante il periodo in
questione.
• P ressione atmosferica minima (min), durante il periodo in questione.
2. Scorrere le informazioni con i tasti a freccia. La freccia
freccia
giù
scorre indietro.
su
scorre in avanti e la
3. Per arrestare la visualizzazione del contenuto della memoria, premere il tasto
o
Stop/Cancel.
3.3.4 Baro Al (Allarme tempo)
Se attivato, l’allarme tempo informa in caso di una diminuzione
della pressione atmosferica superiore a 4 hPa/0,118 inHg in 3
ore.
Per attivare o disattivare l’allarme tempo procedere come
segue:
1. Nel menu Set, selezionare la voce
Baro Al
mediante i tasti
freccia. Lo stato corrente dell’allarme è visibile nel menu Set.
2. Premere brevemente
Enter
. Il campo On/Off viene
attivato.
3. Cambiare il valore del campo,
on
oppure
off
, con i tasti freccia e premere il tasto
Enter.
Quando scatta l’allarme sul display verrà visualizzato il messaggio “WEATHER ALARM
ACTIVATED
” (allarme tempo attivato). Se la retroilluminazione è imwpostata su Night
Use, anche questa di accenderà automaticamente. Per tacitare l’allarme, premere
un tasto qualsiasi.
Enter
28
Page 29
3.4 MODALITÀ COMPASS
Suunto M9 è dotato di una bussola 3D. La bussola permette di
visualizzare letture corrette con inclinazioni fino a +/-30 gradi.
3.4.1 Display Principale
Quando si seleziona la modalità Compass, il display principale
verrà visualizzato automaticamente. La bussola visualizza
l’angolo di rotta con il valore del rilevamento e i punti cardinali
in alto.
Il sensore magnetico della bussola funziona per 45 secondi
alla volta. Dopo questo periodo la bussola passa in modalità
risparmio batteria ed il messaggio “START COMPASS” (avvia
bussola) verrà visualizzato. Per riattivare la bussola, premere
il tasto
Start/Data.
Il display principale dispone di tre righe:
Punti cardinali: La prima riga visualizza le abbreviazioni del punto cardinale e semi-
cardinale.
Rilevamento: La seconda riga visualizza il rilevamento in gradi.
Selezioni rapide:
• Blocco del rilevamento: Il blocco del rilevamento vi permette di seguire un certo
rilevamento nel terreno. Selezionare un rilevamento spostando il Suunto M9 in direzione
orizzontale, fino a quando il rilevamento viene visualizzato sulla seconda riga. A
questo punto, premere
Start/Data
. I contrassegni del rilevamento vengono visualizzati
sul lato superiore del display e l’indicatore del rilevamento compare sul bordo esterno
del display stesso. L’indicatore del rilevamento è rappresentato da un cerchio
chiuso
Quando l’indicatore del rilevamento si trova all’interno dei contrassegni
dell’avvistamento, ciò indica che vi state muovendo nella
direzione del rilevamento impostato.
L’indicatore del rilevamento si sposta in un arco a 120° nella
parte superiore del display. In caso la direzione dell’unità
devii ulteriormente rispetto al rilevamento individuato, l’unità
indica la direzione di svolta mediante le frecce. E’ possibile
seguire nuovamente il rilevamento con precisione, quando
compare un cerchio sulla parte superiore del display . Premere
.
29
Page 30
nuovamente
Start/Data
per selezionare un rilevamento
nuovo.
• Ora: Visualizza l’ora corrente.
• Rilevamento: Quando si naviga su una rotta del menu
Navigation, la terza selezione rapida visualizza il rilevamento
fino al punto di passaggio waypoint successivo. In caso
non sia stata attivata una rotta ed il GPS sia inserito, il
display dell’accesso rapido visualizzerà il rilevamento
relativo alla prima posizione fissata dal GPS. In caso di
GPS spento la selezione rapida visualizzerà l’ultimo valore
individuato dal GPS acceso.
3.4.2 Menu Funzioni
Per ulteriori informazioni sul menu Funzioni, vedere la sezione 3.8 Menu Funzioni.
3.4.3 Taratura della bussola
Come principio di base, è importante sottolineare che la bussola deve essere tarata
solo se a vostro giudizio non funziona correttamente, se visualizza un angolo di rotta
errato o se l’angolo di rotta varia troppo lentamente. La presenza di forti campi magnetici,
come per esempio le linee elettriche, gli altoparlanti ed i magneti, influisce sul
funzionamento della bussola. Occorre quindi tarare nuovamente la bussola del Suunto
M9 in caso di esposizione ai suddetti campi.
NOTA: Tarare la bussola prima di utilizzarla per la prima volta e prima di partire per
un’attività sportiva all’aperto.
NOTA: Ricordarsi di tenere il Suunto M9 a livello durante le sequenze di taratura.
Per tarare la bussola procedere come segue:
30
Page 31
1. Nel menu Set, scorrere su
Calibrate
e premere brevemente
Enter.
2. Mantenere il Suunto M9 a livello in senso orizzontale e
ruotarlo di 360° per 30 secondi.
3. Mantenere il Suunto M9 a livello in senso verticale e ruotarlo
di 360° per 30 secondi.
4. Ritornare al menu Set quando la taratura viene ultimata.
31
Page 32
3.4.4 Declination (Declinazione)
La declinazione della bussola può venire impostata
manualmente o mediante il GPS.
Impostazione manuale della declinazione della bussola
Per impostare la declinazione della bussola in modo manuale,
procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Viene attivato il campo delle impostazioni della declinazione
ed è quindi possibile impostare la stessa su
2. Selezionare On per impostare la declinazione della bussola
manualmente. Premere quindi Enter brevemente.
3. Il campo direzione viene attivato. Selezionare East/West
(Est/Ovest) con i tasti freccia e confermare il tutto premendo
brevemente il tasto
freccia e confermare il tutto con una pressione breve del tasto
5. La declinazione è ora impostata e lo strumento tornerà al menu Set (impostazioni).
Off La bussola punta verso il nord magnetico
On La bussola punta al nord geografico sulla base della
Auto La bussola punta al nord geografico sulla base della
Impostazione della declinazione della bussola mediante il GPS
Per impostare la declinazione della bussola mediante il GPS, procedere come segue:
1. Scorrere a
attivato.
2. Selezionare
tasto
Declination
Auto
Enter.
Il GPS imposta automaticamente la declinazione della bussola.
4. Il campo dei gradi viene attivato. Modificare i gradi con i tasti
declinazione impostata manualmente.
declinazione determinata mediante il valore della banca
dati del GPS per il punto in considerazione.
e premere brevemente
con i tasti freccia e confermare il tutto premendo brevemente il
Enter.
Declination
e premere brevemente
On, Off
Enter.
Enter
. Il campo On/Off/Auto viene
o su
Auto
NOTARE: La banca dati GPS relativi alla declinazione è basata su una griglia
globale di latitudine 2° x longitudine 2°.
32
.
Page 33
3.5 MODALITÀ SAILING
3.5.1 Display Principale
Quando si seleziona la modalità Sailing, il display principale
verrà visualizzato automaticamente. Il display principale dispone di tre righe:
Rotta: La prima riga visualizza la rotta in gradi.
Velocità: La seconda riga visualizza la velocità del mezzo
espressa nell’unità di misura prescelta.
Selezioni rapide:
La terza riga visualizza alternativamente l’ora o la distanza
dall’inizio o la velocità media. Per modificare le informazioni
visualizzate premere
Stop/Cancel
. E’ possibile scegliere una
delle selezioni rapide dal display Sail Data (Dati di navigazione)
in sostituzione della velocità media.
• Distanza dall’inizio (dfs): Visualizza la distanza dalla
partenza, nell’unità di misura selezionata.
• Tempo dall’inizio (tfs): Visualizza il tempo dall’inizio.
• Velocità media (avg): Visualizza la velocità media nell’unità di misura selezionata.
Display Sailing Data (Dati di navigazione)
Le modalità Sailing, Navigation e Racing nella funzione MOB
hanno display di informazione speciali che possono essere
aperti dal display principale di ciascuna modalità
rispettivamente.
Per visualizzare il display Sailing Data, procedere come segue:
1. Premere
Start/Data
nel display Sailing. Si aprirà il display
Sailing Data. La selezione rapida attiva viene visualizzata in
colorazione inversa.
2. Scorrere le informazioni con i tasti a freccia. L’elenco contiene le seguente voci:
• Velocità media (avg)
• Velocità massima (max)
33
Page 34
• Velocità effettiva sul percorso (vmc)
• Velocità contro il vento (vaw)
• Distanza rispetto al waypoint (dtw)
• Distanza al traguardo (dtf)
• Errore di rotta (xte)
• Distanza effettuata del percorso (dmc)
• Distanza ottimale (dmg)
• Ora stimata di arrivo (eta)
• Tempo stimato in rotta (ete)
• Ora dell’alba (tsr)
• Ora del tramonto (tss)
• Distanza rispetto alla lay line (dll); funziona solo in modalità Racing
• Tempo prima della lay line (dll); funziona solo in modalità Racing
3. Per impostare una delle suddette funzioni come selezione rapida occorre selezionare
la voce e premere brevemente
rapide occorre premere
Enter
Start/Data
. Se non si desidera modificare le selezioni
per ritornare al display Sailing.
NOTARE: Quando si imposta una nuova selezione rapida nel display Sailing
(Navigazione), la stessa viene anche visualizzata nelle modalità Navigation e Racing.
3.5.2 Menu Funzioni
Per ulteriori informazioni sul menu Funzioni, vedere la sezione 3.8 Menu Funzioni.
34
Page 35
3.5.3 Tracking (Tracciamento)
La funzione Tracking immagazzina l’angolo di rotta della posizione dell’imbarcazione e
la velocità nella memoria del Suunto M9 per un periodo di tempo prescelto. E’ possibile
impostare la funzione Tracking su on o su off. Se si desidera modificare l’intervallo di
tempo occorre farlo sul software Suunto Sail Manager.
NOTARE: Quando il tracciamento è attivo e il GPS è acceso compare un indicatore
nel mezzo della linea orizzontale tratteggiata inferiore del
display.
Per impostare il tracciamento su on o su off, procedere come
indicato di seguito:
1. Nel menu Set, scorrere su
Enter.
2. Modificare l’impostazione su
3.5.4 Tracks (Percorsi)
La funzione
informazioni registrate mediante la funzione Tracking.
Visualizzazione dei percorsi registrati
Per visualizzare i percorsi registrati, procedere come indicato
di seguito:
1. Nel menu Set, scorrere su
2. Selezionare un percorso con i tasti freccia e confermare
• Ora di inizio e coordinate.
• Coordinate dell’arrivo.
Il campo On/Off viene attivato.
freccia e premere brevemente
tracciamento è impostato.
Tracks
Enter.
Verrà visualizzata una lista con tutti i file salvati. La
selezione rapida attiva viene visualizzata in colorazione
inversa.
premendo brevemente il tasto
visualizzato il seguente messaggio:
Tracking
e premere brevemente
On
o su
Off
utilizzando i tasti a
Enter
. A questo punto il
viene utilizzata per visualizzare le
Tracking
e premere brevemente
Enter.
Sul display verrà
35
Page 36
• Durata totale del percorso in ore e minuti e lunghezza del percorso espressa nell’unità
selezionata.
• Velocità massima e media durante il percorso.
• Numero di punti memoria registrati. Vedere anche
Creazione di una nuova rotta
pagina 40.
3. Premere a lungo
Enter
per uscire dalla funzione Tracks.
3.5.5 Race (Gara)
Quando si seleziona
Race
, il Suunto M9 passa alla modalità
Racing. (Per maggiori informazioni sulla modalità Racing,
consultare pagina 44).
Per selezionare la modalità Racing, procedere come segue:
1. Nel menu Set, scorrere su Race e premere Enter. Il campo
On/Off viene attivato.
2. Impostare la funzione gara su On con i tasti freccia e
confermare il tutto con il tasto
Enter.
La modalità gara viene
attivata e si ritorna al menu Sailing.
36
a
Page 37
3.6 MODALITÀ NAVIGATION
3.6.1 Display Principale
Quando si seleziona la modalità Navigation, il display principale
verrà visualizzato automaticamente. Il Suunto M9 visualizza la
direzione verso la destinazione prescelta con un cerchio sul
bordo esterno del display. La parte superiore del display
visualizza i segni di riferimento e un indicatore del rilevamento
rappresentato da un cerchio. Quando l’indicatore del rilevamento si trova all’interno dei
contrassegni dell’avvistamento, ciò indica che vi state muovendo nella direzione del
rilevamento impostato.
L’indicatore del rilevamento si sposta in un arco a 120° nella parte superiore del display.
In caso la direzione dell’unità devii ulteriormente rispetto al rilevamento individuato,
l’unità indica la direzione di svolta mediante le frecce. E’ possibile seguire nuovamente
il rilevamento con precisione, quando compare un cerchio sulla parte superiore del
display.
Il display principale dispone di tre righe:
Waypoint/Rotta: Quando Navigate è su On, la prima riga visualizza il nome e il numero
del
waypoint
attivata.
Rotta/Lunghezza: Quando Navigate è su On, la seconda riga visualizza la rotta in
gradi. Se Navigate è su
navigato. Se Navigate è su
Off
, viene visualizzata la lunghezza totale della
Off
, viene visualizzato il nome della
rotta
rotta
attivata.
Notare: Se il GPS è su off, l’unità visualizza sempre la rotta selezionata e la
lunghezza totale.
Shortcuts (Selezioni rapide):
La terza riga visualizza alternativamente il rilevamento, la velocità, la velocità media o
lo stato della memoria. Per modificare le informazioni visualizzate premere
cel
. E’ possibile scegliere una delle selezioni rapide dal display Sailing (Navigazione a
vela) o Racing Data (Dati di gara) in sostituzione della velocità media.
• Rilevamento(bea): Visualizza il rilevamento rispetto al waypoint successivo, espresso in gradi.
• Velocità (spd): Visualizza la velocità dell’imbarcazione, espressa nell’unità di misura
selezionata.
Stop/Can-
37
Page 38
• Velocità media (avg): Visualizza la velocità media
dell’imbarcazione, espressa in nodi.
• Stato della memoria (mem): Visualizza la percentuale di
spazio libero della memoria.
In caso di GPS
l’ultimo valore individuato dal GPS
Quando Navigate è su
rilevamento iniziale del GPS.
NOTARE: Quando Navigate è su on, viene visualizzato un indicatore rettangolare
sul lato sinistro della linea tratteggiata inferiore orizzontale del display.
Display Navigation Data (Dati di navigazione)
Le modalità Sailing, Navigation e Racing e la funzione MOB hanno display di informazione
speciali che possono essere aperti dal display principale di ciascuna modalità
rispettivamente. Il display Navigation data mostra rispettivamente i dati relativi al Waypoint
o un riassunto della rotta. Per attivare il display , premere
tion.
38
selezioni rapide si riferiscono al punto di inizio relativo al
Quando Navigation è su on, il display Navigation Data mostra
i dati relativi al Waypoint su quattro righe:
Rotta: La prima riga visualizza il nome della rotta.
Waypoint: La seconda riga visualizza il nome e il numero del
waypoint che si sta percorrendo. Per visualizzare i vari
waypoint, utilizzare i tasti freccia. Premere a lungo Enter per
attivare il waypoint selezionato. Suunto M9 inizia a visualizzare
i dati della navigazione rispetto al nuovo waypoint. Il waypoint
attivo viene indicato con simbolo in colorazione inversa.
Distanza: La terza riga visualizza la distanza rispetto al
waypoint precedente. Quando il waypoint attivo viene
visualizzato, l’unità visualizza la distanza rispetto alla
postazione corrente.
Rilevamento (bea): I waypoint disattivati indicano solamente
il rilevamento.
off
(spento) la selezione rapida visualizzerà
off
ma il GPS è su on, i valori delle
on
(acceso).
Start/Data
nel display Naviga-
Page 39
Tempo stimato in rotta (ete): Visualizza il ETE (tempo
stimato in rotta) rispetto al waypoint attivo, sulla base della
velocità corrente.
Il riassunto contiene i seguenti dati:
Rotta: La prima riga visualizza il nome della rotta.
Lunghezza della rotta: La seconda riga visualizza la
lunghezza della rotta dal primo waypoint all’ultimo, espressa
in miglia nautiche.
Numero di waypoint: La terza riga visualizza il numero
totale di waypoint sulla rotta.
NOTARE: Quando il GPS è on, l’apparecchio visualizza i
waypoint attivi quando si accede al display informazioni.
Quando il GPS è off, viene visualizzato il riassunto della
rotta.
3.6.2 Menu Funzioni
Per ulteriori informazioni sul menu Funzioni, vedere la sezione 3.8 Menu Funzioni.
3.6.3 Navigate (Navigazione)
La funzione Navigate avvia la navigazione e permette di poter scegliere l’itinerario
preferito di navigazione attraverso una specifica rotta o verso un singolo waypoint.
Per avviare la funzione Navigation, procedere come segue:
Nel menu Set,
selezionarla. Scegliere quindi una delle quattro opzioni contrassegnate da simboli di
fianco alla voce
Freccia a destra: Attiva la rotta di navigazione nell’ordine corretto, dall’inizio o dal
waypoint attivo fino alla fine.
Freccia a sinistra: Attiva la rotta di navigazione nell’ordine inverso, dalla fine o dal
waypoint attivo fino all’inizio.
Puntino: Attiva la navigazione verso un singolo waypoint prescelto sulla rotta
selezionata.
Navigate
Navigate,
è la prima voce del menu. Premere brevemente
premendo brevemente
Enter
.
Enter
per
39
Page 40
Trattino: Quando la rotta selezionata non è attiva, esso serve ad attivare la navigazione
verso il primo punto che il GPS ha rilevato quando è stato acceso, anziché dal punto di
avvio della rotta.
NOTARE: Quando si naviga in direzione di un unico
waypoint, l’apparecchio non passa automaticamente al
waypoint successivo. Questa operazione va effettuata
manualmente. In navigazione normale di una rotta,
l’apparecchio passa automaticamente al waypoint successivo
quando l’imbarcazione entra nel raggio di 50 metri dal
waypoint o quando si passa ad una distanza superiore ai
cento metri della linea perpendicolare alla rotta (che passa
attraverso al waypoint).
3.6.4 Routes (Rotte)
Il menu Routes contiene i dati sulle rotte registrati nella memoria del Suunto M9. Le rotte
e i relativi waypoint possono essere visualizzati, modificati o cancellati.
Creazione di una nuova rotta (Create)
Per creare una nuova rotta, procedere come segue:
1. Nel menu Set, scorrere su
Routes
e premere brevemente
Enter.
2. Scorrere a
3. Sullo schermo verrà visualizzato l’ultimo rilevamento
effettuato dal GPS. E’ possibile modificare le coordinate
mediante i tasti a freccia e confermare il tutto con una pressione
breve del tasto
successivo.
4. Se non si desidera modificare una coordinata, premere
Enter
per accettarla.
5. Premere
desidera modificare.
6. Premere Enter per passare al waypoint successivo.
7. Premere
tornare al display Navigation (Navigazione).
Create
e premere brevemente
Enter.
Viene quindi attivato il waypoint
Stop/Cancel
Enter
per tornare alla coordinata che si
a lungo per confermare la nuova rotta e
Enter
.
40
Page 41
Attivazione di una rotta
Per attivare una rotta di navigazione, procedere come segue:
1. Nel menu Set, scorrere su
e premere
Enter
. Viene
Routes
visualizzato il messaggio “LOADING ROUTELIST” (CARICAMENTO
ELENCO
ROTTE) e quindi compare l’elenco suddetto.
2. Selezionare una rotta per mezzo dei tasti a freccia e premere
Enter
a lungo per attivarla.
Notare: Con una pressione prolungata su Enter si attiva la rotta selezionata. Con
una pressione breve di Enter si visualizza il menu della rotta in questione.
Creazione di un nuovo waypoint (Create WP)
Questa funzione permette di aggiungere nuovi waypoint alle rotte create
precedentemente.
Per creare un nuovo waypoint, procedere come segue:
1. Nel menu Set, scorrere su
Routes
e premere brevemente
Enter.
Viene visualizzato
l’elenco delle rotte.
2. Scorrere l’elenco mediante i tasti freccia e selezionare la rotta desiderata con una
pressione breve del tasto
3. Nel menu rotte, scorrere su
Enter.
Create WP
con i tasti freccia e premere brevemente
Enter.
4. Viene visualizzato il nuovo waypoint della rotta. Inserire il numero del waypoint sulla
rotta e le relative coordinate mediante i tasti a freccia. Premere brevemente
Enter
per confermare il nuovo waypoint.
5. Per interrompere la creazione del nuovo waypoint, premere brevemente
cel
e ritornare al menu Set.
Stop/Can-
Eliminazione di una rotta (Erase)
Per cancellare una rotta, procedere come segue:
1. Nel menu Set, scorrere su
Enter.
Viene visualizzato l’elenco delle rotte.
Routes
e premere brevemente
2. Scorrere l’elenco mediante i tasti freccia e selezionare la
rotta da cancellare con una pressione breve del tasto Enter .
3. Nel menu rotte, scorrere su
Erase
e premere brevemente
Enter.
41
Page 42
4. Suunto M9 visualizza il messaggio “ERASING ROUTE” (ROTTA ELIMINATA) e potrete quindi
tornare al menu rotte.
Visualizzazione ed eliminazione dei waypoint di una
rotta
Per visualizzare o eliminare i waypoint di una rotta, procedere
come segue:
1. Nel menu Set, scorrere su
Enter.
Viene visualizzato l’elenco delle rotte.
Routes
e premere brevemente
2. Selezionare una rotta per mezzo dei tasti a freccia e premere
brevemente
Enter
per visualizzare i dati relativi alla rotta stessa. Viene visualizzato
un elenco di waypoint.
3. Il primo waypoint viene visualizzato in colorazione inversa. Selezionare un waypoint
con i tasti a freccia e confermare il tutto con una pressione breve del tasto
4. Verrà visualizzato il menu waypoint.
brevemente
Enter
per selezionarla. Sul display verranno visualizzati i seguenti dati
View
è la prima voce del menu. Premere
Enter.
relativi al waypoint:
• Rilevamento e distanza rispetto al waypoint: Il rilevamento e la distanza
rispetto al waypoint sono visualizzati dal waypoint precedente, o, in caso di GPS
attivo, dalla postazione attuale.
• Coordinate del waypoint: Sono le coordinate del waypoint selezionato.
5. Premere brevemente
Stop/Cancel
per uscire dai dati del waypoint e ritornare all’elenco
waypoint.
6. Per eliminare un waypoint, scorrere su
brevemente
WAYPOINT
Enter.
Suunto M9 visualizza il messaggio “ERASE WAYPOINT?” (ELIMINARE
)? Premere brevemente
Enter
Erase
nel menu Waypoint e premere
per confermare la selezione. Fatto questo
tornerete all’elenco waypoint.
Modifica di un waypoint di rotta (Edit)
Per modificare un waypoint, procedere come segue:
1. Nel menu Set, scorrere su
Routes
e premere brevemente
Enter.
Viene visualizzato
l’elenco delle rotte.
2. Selezionare una rotta con i tasti a freccia e confermare il tutto con una pressione
breve del tasto
Enter.
Si apre l’elenco dei waypoint e il primo waypoint visualizzato
compare in colorazione inversa.
42
Page 43
3. Selezionare un waypoint con i tasti a freccia e confermare
il tutto con una pressione breve del tasto
visualizzato il menu waypoint.
4. Scorrere su
tutto con una pressione breve del tasto
5. Verranno attivate le caratteristiche del waypoint. Scegliere
il numero progressivo del waypoint nel relativo elenco e
modificarne le caratteristiche e coordinate mediante i tasti a
freccia. Premere brevemente
Stop/Cancel
modifiche apportate.
6. Premere
I miei punti (My Points)
La funzione
alcuna rotta nella memoria del Suunto M9. Per la creazione, visualizzazione e modifica
della funzione
Edit
mediante i tasti freccia e confermare il
Enter
se si desidera ritornare all’elenco dei waypoint senza accettare le
Enter
a lungo per accettare le modifiche e tornare al menu principale.
My Points
può immagazzinare fino a 50 singoli waypoint non abbinati ad
My Points
fare riferimento alla sezione 3.6.4 Routes (Rotte).
per accettare le modifiche apportate. Premere
Enter.
Enter.
Verrà
Notare: Quando il Suunto M9 crea delle rotte o dei waypoint, il nome loro attribuito
corrisponde automaticamente alla data ed ora correnti.
3.6.5 Race (Gara)
Quando si seleziona
alla modalità di gara. Per maggiori informazioni sulla modalità
Racing, consultare pagina 44.
Per selezionare la modalità gara, procedere come segue:
1. Nel menu Set, scorrere su
On/Off
2. E’ possibile modificare l’impostazione su
viene attivato.
il tutto con una pressione breve del tasto
Race
nel menu Set, il Suunto M9 passa
Race
e premere
Enter.
On
mediante i tasti a freccia e confermare
Enter.
Il campo
Viene attivata la modalità Racing.
43
Page 44
3.7 MODALITÀ RACING
La modalità Racing è una delle modalità principali e contiene le
funzioni di gareggiamento. Essa può essere attivata solamente
nelle modalità Sailing e Navigation. Il display principale della
modalità Racing varia a seconda delle condizioni di gara.
3.7.1 Display Principale
Prima di iniziare una gara, il Suunto M9 vi chiederà di impostare
i parametri della linea di partenza, il cronometro di gara e la
direzione del vento).
Le seguenti informazioni vengono visualizzate prima di aver
impostato i parametri nel menu Funzioni.
Set Startline (Imposta linea di partenza): La prima riga
richiede l’impostazione della linea di partenza.
Set Timer (Imposta cronometro): La seconda riga richiede
la sincronizzazione del cronometro.
Set Wind dir (Imposta la direzione del vento): La terza riga richiede di salvare la
direzione del vento.
NOTARE: Quando la Navigation (Navigazione) è inserita, compare un indicatore sul
lato sinistro della linea tratteggiata orizzontale inferiore del display.
Per impostare i parametri nel menu Funzioni, premere brevemente
Enter
nel display
principale della modalità Racing. (Per informazioni sul menu Funzioni prima della gara,
vedere pagina 47).
Dopo aver impostato i parametri, vengono visualizzate le seguenti informazioni:
Distanza alla linea di partenza (dsl): La prima riga visualizza
la distanza rispetto alla linea di partenza.
Cronometro: La seconda riga visualizza il tempo restante
prima della partenza.
44
Page 45
Tempo prima della partenza (tsl): La terza riga visualizza il tempo restante prima
di attraversare la linea di partenza, sulla base della velocità corrente e della rotta.
Il display Info visualizza la distorsione della linea (deviazione del vento rispetto alla
linea perpendicolare alla linea di partenza) e il relativo tempo (minuti) prima della partenza.
Esso visualizza inoltre il lato migliore rispetto alla linea. P indica che il vento è
avvantaggiato sulle mure a sinistra e S indica mure a dritta.
Premere
Start/Data
per accedere al display info.
Display principale durante la gara
Quando il cronometro della partenza ha raggiunto zero, il cronometraggio si avvia
automaticamente e il Suunto M9 entra nel display principale dopo la partenza. V engono
quindi visualizzate le seguenti informazioni:
Rotta: La prima riga visualizza la rotta dell’imbarcazione espressa in gradi.
Velocità: La seconda riga visualizza la velocità corrente dell’imbarcazione espressa
in nodi.
Selezioni rapide: La terza riga visualizza alternativamente il cronometro della gara,
la differenza dell’angolo di bordeggio o la velocità media. Per modificare le informazioni
visualizzate premere
Stop/Cancel
. E’ possibile scegliere una delle selezioni rapide dal
display Racing Data (Dati di gara) in sostituzione della velocità
media.
• Cronometro di gara: Visualizza il tempo intercorso
dall’avvio della gara.
• Scarto dell’angolo di bordeggio (TAD): Visualizza la
differenza dell’angolo di bordeggio dell’imbarcazione.
• Velocità media: Visualizza la velocità media
dell’imbarcazione, espressa nell’unità di misura selezionata.
Display dei dati di gara
Le modalità Sailing, Navigation e Racing hanno display di informazione speciali che
possono essere aperti dal display principale di ciascuna modalità rispettivamente.
Durante la gara, il display dei dati di gara contiene le statistiche relative alla stessa.
45
Page 46
Per visualizzare il display Racing Data, procedere come segue:
1. Premere
Start/Data
nel display principale della modalità Racing per accedere ai
display informazioni.
Sul display verranno visualizzate le seguenti informazioni:
• Velocità media (avg)
• Velocità massima (max)
• Velocità effettiva sul percorso (vmc)
• Velocità contro il vento (vaw)
• Distanza rispetto al waypoint (dtw)
• Distanza al traguardo (dtf)
• Errore di rotta (xte)
• Distanza effettuata del percorso (dmc)
• Distanza ottimale (dmg)
• Ora stimata di arrivo (eta)
• Tempo stimato in rotta (ete)
• Ora dell’alba (tsr)
• Ora del tramonto (tss)
• Distanza rispetto alla lay line (dll)
• Tempo prima della lay line (tll)
2. Scorrere l’elenco mediante i tasti freccia e premere brevemente
Enter
per scegliere
la selezione rapida desiderata. Fatto questo tornerete al display Racing (Gara).
Premere
Stop/Cancel
per tornare al display Racing senza selezionare alcuna scelta
rapida.
Display principale dopo la gara (Riassunto gara)
Al termine della gara, dopo che l’utente ha confermato la linea d’arrivo dal menu
Funzioni, il Suunto M9 visualizzerà le seguenti informazioni:
Distanza dalla partenza: La prima riga visualizza la distanza rispetto alla linea di
partenza.
Distanza totale: La seconda riga visualizza la distanza navigata durante la gara,
espressa in miglia nautiche.
Selezioni rapide: La terza riga visualizza rispettivamente la velocità media o il
cronometro. Per passare da una visualizzazione a quella successiva premere
brevemente Stop/Cancel.
46
Page 47
Velocità media: La velocità media durante la gara, espressa in nodi.
Cronometro: Tempo di navigazione, durante la gara.
3.7.2 Menu Funzioni
Menu Funzioni prima della gara
La modalità Racing ha un menu Funzioni unico, accessibile
premendo brevemente
adatta alla situazione della gara. Le seguenti opzioni sono
disponibili prima dell’avvio della gara.
GPS
La funzione GPS permette di ruotare il GPS su on o su off e di
esaminare la precisione delle letture del GPS.
Per accendere o spegnere il GPS, procedere come indicato di seguito:
1. Nel menu Funzioni, scorrere su
2. Modificare l’impostazione su
brevemente
NOTARE: Il GPS si imposta automaticamente su on nei 15
minuti precedenti alla partenza.
Course (Itinerario)
Il Suunto M9 permette di caricare 10 rotte di gara diverse nella
memoria. I singoli itinerari possono immagazzinare lo stesso
waypoint (boa) più volte, all’interno dell’elenco dei waypoint.
Se si conosce la posizione esatta delle varie boe, quando si
aggiorna la posizione di una determinata boa vengono aggiornate contemporaneamente
tutti le boe simili all’interno dell’elenco dei waypoint. Si evita in tal modo di effettuare la
stessa operazione per ogni singola boa. Il Suunto M9 è in grado di calcolare la layline
ed altre informazioni relative alle boe dopo che la loro posizione esatta è stata aggiornata
(vedere la sezione Help – aiuto – del Suunto Sail Manager).
L’utente può selezionare un determinato itinerario dalla memoria del Suunto M9.
Per selezionare un itinerario, procedere come segue:
1. Nel menu Funzioni, scorrere su
Enter.
Il contenuto di questo menu si
GPS
con i tasti freccia e premere brevemente
On
o su
Enter
. A questo punto il GPS è impostato.
Off
Course
utilizzando i tasti a freccia e premere
Enter.
con i tasti freccia e premere brevemente
Enter.
47
Page 48
2. Selezionare un itinerario con i tasti a freccia e confermare il tutto con una pressione
breve del tasto
Enter.
Timer Sync (Sincronizzazione del timer)
Per sincronizzare il cronometro, procedere come segue:
Notare: Il cronometro si avvia quando si preme enter e
l’apparecchio entra nella modalità function.
1. Nel menu Funzioni, scorrere su
brevemente
2. E’ possibile modificare l’ora mediante i tasti a freccia e
confermare il tutto con una pressione breve del tasto
Sul display verrà visualizzato il messaggio “TIMER SYNCHRONIZED”
(cronometro sincronizzato). A questo punto potrete tornare al
menu funzioni.
Il cronometro mostra l’ora a partire dal momento in cui si è
premuto enter nella modalità funzioni.
rovescia è impostato su 120 minuti. Il cronometro di avvio emette un allarme sonoro
NOTARE: Ad esempio, se si seleziona 120.00, il conto alla
Enter.
Il campo del cronometro viene attivato.
Timer sync
e premere
Enter.
ogni dieci minuti, nella fascia oraria compresa tra 120 e 60 minuti. Tra i 60 e i 15
minuti l’allarme suona ogni cinque minuti. Tra i 15 e 1 minuto l’allarme suona ogni
minuto. L’allarme suona ogni 10 secondi nel corso dell’ultimo minuto. L’allarme
suona ogni secondo durante gli ultimi dieci secondi.
Start line (Linea di partenza)
E’ possibile impostare le posizioni delle boe sulla linea di
partenza e la direzione della linea. Queste informazioni
permettono al Suunto M9 di determinare la distorsione della
linea e di calcolare il tempo rimanente alla linea di partenza. E’
possibile impostare entrambe le boe o una boa singola e la
direzione della linea.
procedere come segue:
1. Navigare la prima boa e premere brevemente
Per impostare i parametri della linea di partenza con due boe,
Enter
nel display principale della
48
Page 49
modalità Racing. La posizione della boa verrà quindi
immagazzinata nella memoria temporanea.
2. Scorrere a
3. Scorrere su
brevemente
visualizzato il messaggio “BUOY STORED” (BOA IMMAGAZZINATA).
Start line
e premere brevemente
Buoy S (Boa S)
Enter
per confermare la selezione. Viene
o
Buoy P (Boa P)
Enter
e premere
.
Stop/Cancel elimina la posizione della boa e ritorna indietro
alla modalità principale.
4. Navigare la seconda boa e premere brevemente
display principale della modalità Racing. La posizione della
boa verrà quindi immagazzinata nella memoria temporanea.
5. Scorrere a
6. Scorrere su
brevemente
visualizzato il messaggio “BUOY STORED” (BOA IMMAGAZZINAT A ). La
linea di partenza è così impostata ed è possibile tornare al
menu funzioni. Il Suunto M9 visualizzerà ora la distanza
rispetto alla linea di partenza.
Per impostare i dati relativi alla linea di partenza con una boa e
la direzione della linea, procedere come segue:
1. Navigare fino alla boa e premere brevemente
play principale della modalità Racing.
2. Scorrere a
posizione della boa verrà quindi immagazzinata nella memoria temporanea.
3. Scorrere su
brevemente
L’apparecchio torna alla modalità principale.
4. La direzione della linea di partenza viene calcolata sulla
base della lettura della bussola. Navigare lungo la linea di
partenza e allineare l’apparecchio con la stessa. Premere
brevemente Enter per immagazzinare il rilevamento della bussola nella memoria
temporanea.
Start line
e premere brevemente
Buoy S (Boa S)
Enter
per confermare la selezione. Viene
Start line
e premere brevemente
Buoy S (Boa S)
Enter
per confermare la selezione.
o
Buoy P (Boa P)
o
Buoy P (Boa P)
Enter
Enter
e premere
Enter
Enter
e premere
nel
.
nel dis-
. La
49
Page 50
5. Scorrere su
breve del tasto
Line Dir
mediante i tasti freccia e confermare il tutto con una pressione
Enter.
Il campo dei gradi viene attivato.
6. A questo punto la linea di partenza è impostata.
WIND DIR (Direzione Vento)
La funzione WIND DIR permette di registrare la direzione e la
forza del vento.
Per registrare la direzione del vento, procedere come segue:
1. Puntare il Suunto M9 verso il vento e premere brevemente
Enter.
La direzione del vento viene immagazzinata nella me-
moria temporanea.
2. Scorrere su
Wind Dir
e premere brevemente
Enter
.
Sul display verrà visualizzato il seguente messaggio:
• Cronometro di navigazione
• Distorsione della linea
• Forza del vento
3. Se si desidera modificare la forza del vento, modificare il
valore utilizzando i tasti a freccia e premere brevemente
ter
. Verrà visualizzato il messaggio “WIND DIR STORED” (DIREZIONE
DEL
VENTO IMMAGAZZINATA). Ritornerete al display principale della
En-
modalità Racing.
NOTARE: Per osservare le direzioni del vento andare al display informazioni e
premere Start/data.
NOTARE: La forza del vento è misurata in zone di 0-3, 3-6, 6-9, 9-12, 12-15, 15-18 e
18- metri per secondo o in equivalente espresso in nodi. La misura dell’intensità del
vento viene impostata mediante il software Suunto Sail Manager.
Menu Funzioni durante la gara
Durante la gara, il menu Funzioni permette di registrare le posizioni delle boe di svolta,
di impostare le rotte di bordeggio per la misurazione della differenza dell’angolo di
bordeggio, di immagazzinare e visualizzare le direzioni del vento e di immagazzinare la
50
Page 51
posizione del MOB.
Wind Data (Dati relativi al vento)
La funzione Wind Data visualizza le direzioni del vento
immagazzinate.
Per visualizzare i dati relativi al vento, procedere come segue:
1. Nel menu Funzioni, scorrere su
brevemente
2. Scorrere le direzioni del vento con i tasti a freccia. Premere
brevemente
Enter.
Sul display verrà visualizzato Wind Data.
Enter
per tornare al menu Funzioni.
Wind Data
e premere
NOTARE: Notare che la direzione del vento, prima di iniziare
una gara, è rappresentata dalla distorsione della linea
(angolo tra il vento e la perpendicolare alla linea di partenza).
Dopo aver iniziato la gara, la direzione del vento visualizza
la direzione geografica del vento (derivata dal sensore della
bussola dell’apparecchio).
Starboard/Port Tack (Bordeggio a dritta / a sinistra)
La funzione Starboard/Port Tack permette di impostare la rotta
di riferimento per la misurazione della differenza dell’angolo di
bordeggio (TAD).
1. Premere brevemente
modalità Racing per accedere al menu Funzioni.
L’apparecchio immagazzina la rotta corrente nella memoria
temporanea.
2. Scorrere su
a sinistra)
l’angolo di bordeggio. Il rilevamento TAD viene effettuato
sulla base della rotta di riferimento immagazzinata. Viene
visualizzato il messaggio “STB/PORT TACK SET
STB TACK/PORT TACK (Bordeggio a dritta /
e premere brevemente
Enter
nel display principale della
Enter.
Viene registrato
” (Bordeggio
a dritta / a sinistra impostato).
Boa di svolta
La funzione boa di svolta permette di aggiornare le posizioni
corrette delle boe di svolta durante la gara.
Per registrare le boe di svolta, procedere come segue:
51
Page 52
1. Navigare verso la prima boa. Premere brevemente
nel display principale della modalità Racing per accedere al
menu Function. L’apparecchio immagazzina la posizione nella
memoria temporanea.
2. Scorrere su
brevemente
visualizzato il messaggio “BUOY STORED” (BOA IMMAGAZZINATA).
3.Navigare verso la boa successiva. Suunto M9 suggerisce
le seguenti boe in automatico:
4. Registrare la posizione premendo brevemente
5. Per registrare altre informazioni oltre alla boa suggerita, selezionare la boa con i tasti
a freccia e premere brevemente
Turn buoy 1
Enter.
Enter
.
Viene registrata la prima boa. Viene
(Boa di svolta 1) e premere
Enter
.
Enter
NOTARE: Quando la navigazione è su On, il Suunto M9 suggerisce automaticamente
la boa da registrare. Quando si naviga nel menu funzioni, viene visualizzato il
messaggio Turn buoy 1 (Boa svolta 1) in colorazione inversa. Dopo aver registrato la
prima boa, il Suunto M9 suggerisce di registrare quella successiva (Turn buoy 2) e
così via. Suunto M9 offre tutte le boe incluse nella tipologia di gara in questione.
WIND DIR (Direzione vento)
Per maggiori informazioni sulla funzione
MOB
Questa funzione permette di registrare la posizione delle situazioni di Man Over Board.
(Per maggiori informazioni sulla funzione MOB, consultare pagina 53).
Restart (Riavvia)
Ritorna al display principale prima della gara e richiede l’azzeramento del cronometro di
gara per la partenza successiva, senza però annullare le boe
della linea di partenza e i dati relativi al vento.
Finishline (Linea del traguardo)
Selezionare la funzione linea del traguardo quando
l’imbarcazione supera il traguardo alla fine di una gara.
Per contrassegnare la linea di arrivo, procedere come segue:
1. Nel menu Function, scorrere su
WIND Dir
, consultare pagina 56.
Finishline
e premere
52
Page 53
brevemente
ARRESTATO
Enter.
Viene visualizzato il messaggio “TIMER STOPPED” (CRONOMETRO
) e si entra automaticamente nel display del riassunto gara.
3.8 MENU FUNZIONI
Per accedere al menu Funzioni, premere brevemente il tasto
qualsiasi dei display principali. Premendo il tasto
Enter
Enter
quando si è in uno
si registrano tutte le informazioni
necessarie alle funzioni nel menu funzioni. Queste informazioni sono: ora, data,
pressione barometro, temperatura, rotta bussola e posizione
GPS. Quando utilizza le sue varie funzioni, il Suunto M9 tiene
le informazioni necessarie per completare la funzione in
questione e elimina quelle non necessarie.
3.8.1 GPS
La funzione GPS permette di ruotare il GPS su on o su off e di
esaminare la precisione delle letture del GPS.
Per accendere o spegnere il GPS, procedere come indicato di
seguito:
1. Nel menu Funzioni, scorrere su
premere brevemente
2. Modificare lo stato su
e premere brevemente
Enter.
On
Enter
GPS
con i tasti freccia e
o su
Off
utilizzando i tasti a freccia
. Sul display principale com-
pare l’indicatore di funzionamento del GPS.
NOTARE: Lo stato GPS On visualizza l’EPE - Errore di
posizionamento stimato) dopo l’annotazione On. Fare
riferimento al display di posizione per maggiori informazioni
sull’EPE).
3.8.2 MOB
La funzione Man Over Board (MOB) registra la posizione in
cui si è verificata la situazione MOB. Dopo aver registrato il
punto della posizione, il Suunto M9 inizia a visualizzare il
rilevamento e la distanza rispetto alla posizione stessa.
Il display MOB visualizza le seguenti informazioni:
53
Page 54
MOB: La prima riga visualizza l’identificazione della funzione MOB.
Distanza: La seconda riga visualizza la distanza rispetto alla posizione MOB espressa
nell’unità di misura prescelta.
Rilevamento: La terza riga visualizza il rilevamento rispetto alla posizione MOB,
espresso in gradi.
Attivazione della funzione MOB
Per attivare la funzione MOB, procedere come segue:
1. La posizione MOB viene registrata premendo brevemente
enter in qualsiasi delle modalità principali. In caso di GPS non
on, esso viene attivato subito dopo aver selezionato il MOB. In
questo caso la posizione MOB viene registrata dopo che il
GPS ha effettuato il suo primo rilevamento. Nel menu Function,
scorrere su MOB e premere brevemente
Enter.
Il rilevamento e la distanza rispetto
alla posizione MOB vengono quindi visualizzati.
2. Se si desidera uscire e arrestare la funzione MOB, premere
su
Shut Down (Chiudi).
3. Se si desidera uscire e mantenere la funzione MOB, premere
su
Keep Active (Mantieni attivo).
NOTARE: Se, quando si attiva la funzione MOB, il GPS non è acceso, esso viene
attivato automaticamente e compare il messaggio “
Premere
Enter
per tornare al display principale.
MOB ACTIVATING
Stop /Cancel
Stop /Cancel
” (attivazione mob)
e scorrere
e scorrere
prima di entrare nel menu MOB.
NOTARE: Quando si chiude la funzione MOB, la posizione registrata
precedentemente viene eliminata. Quando il MOB resta attivo, la posizione MOB
resta nella memoria delle unità fino a che la funzione non viene spenta.
54
Page 55
NOTARE: Suunto M9 utilizza il GPS per orientarsi durante i vostri spostamenti.
Quando siete fermi, la direzione verso la posizione contrassegnata viene indicata
dal tracciamento della bussola.
Display dati MOB
La funzione MOB ha un display speciale per le informazioni. Esso contiene le coordinate e le registrazioni temporali del punto della posizione rilevata.
Per visualizzare il display MOB Data, procedere come segue:
1. Premere brevemente
Data nella schermata MOB.
2. Premere
3.8.3 MEMPoint (Punto memoria)
La funzione MEMPoint registra le coordinate e tutti gli altri dati
del sensore relativamente alla posizione corrente.
Per immagazzinare un punto memoria, premere
modalità principale. I dati correnti vengono registrati nella memoria temporanea:
1. Nel menu Funzioni, scorrere su
brevemente
rotta.
2. Premere brevemente
Vengono immagazzinati anche tutti i restanti dati del sensore.
Sul display verrà visualizzato il messaggio “MEMPOINT STORED”
(Punto memoria registrato) e quindi ritornerete al display principale. Premere
brevemente
NOTARE: Accertarsi che il GPS sia acceso prima di usare
la funzione Memory point. L’attivazione della funzione
Stop/Cancel
Enter.
Stop/Cancel
Start/Data
per uscire dal display MOB Data.
Vengono visualizzate le coordinate e la
Enter
per entrare nel display MOB
Enter
nella
MEMpoint
per immagazzinare la posizione.
per ritornare al menu funzioni senza archiviare la posizione.
e premere
MEMPoint non attiva il GPS.
NOTARE: E’ possibile visualizzare i punti memoria
solamente nel software Suunto Sail Manager.
3.8.4 POSITION (Posizione)
La funzione Position permette di visualizzare la posizione
55
Page 56
corrente sul display.
Per visualizzare la posizione, procedere come segue:
1. Nel menu Function, scorrere su
brevemente
messaggio:
• Sat: Il primo numero corrisponde al numero di satelliti utilizzati
nel rilevamento e il secondo numero indica i satelliti visibili.
• Coordinate del rilevamento di posizione
• Altitudine corrente
2.
Start/Data
3. Premere brevemente
attiva l’altitudine e l’ora per il primo rilevamento.
• Epe: Errore stimato di posizionamento della lettura del GPS.
Stop/Cancel
Enter.
Sul display verrà visualizzato il seguente
per tornare al display principale.
Position
e premere
NOTARE: Accertarsi che il GPS sia acceso prima di usare la funzione Position. In
caso di GPS spento, quando si entra nel menu Position, vengono visualizzate le
coordinate dell’ultimo rilevamento effettuato dal GPS.
NOTARE: Le coordinate di posizione vengono aggiornate
col variare della posizione dell’apparecchio.
3.8.5 WIND DIR (Direzione vento)
La funzione
forza del vento.
Per registrare la direzione del vento, procedere come segue:
1. Nel menu Funzioni, scorrere a
M9 in direzione del vento e premere brevemente
display verrà visualizzato il seguente messaggio:
• Cronometro: Quando non si è in gara, il cronometro
visualizza 0.00.
• Rotta: Wind geographic heading (Rotta geografica del vento)
• Forza del vento
2. Se si desidera modificare la forza del vento, modificare il
valore utilizzando i tasti a freccia e premere
verrà visualizzato il messaggio “WIND DIR STORED” (Direzione del vento archiviata)
e ritornerete al display principale.
WIND DIR
permette di registrare la direzione e la
Wind Dir
, puntare il Suunto
Enter.
Sul
Enter
. Sul display
56
Page 57
NOTARE: La forza del vento viene misurata in zone di 0-3, 3-6, 6-9, 9-12, 12-15, 1518 e 18 metri per secondo o equivalente in nodi. L’unità di
forza del vento può essere selezionata nel Suunto Sail
Manager.
4. FUNZIONI ADDIZIONALI
4.1 INTERFACCIA PC
L’interfaccia PC permette di trasferire dati tra il Suunto M9 e il
vostro computer. I dati possono essere rotte archiviate nella
memoria del Suunto M9, percorsi registrati con la funzione di rilevamento o waypoint.
Una volta trasferiti i dati, potrete organizzare, visualizzare ed aggiungere altre
informazioni ai file per mezzo del software Suunto Sail Manager.
Il cavo dell’interfaccia PC ed il software Suunto Sail Manager vengono forniti insieme al
Suunto M9. Le istruzioni d’installazione del software sono riportate nella copertina del
CD-ROM Suunto Sail Manager.
L’interfaccia PC permette l’utilizzo delle carte elettroniche ARCS. Le carte ARCS (Admiralty Raster Chart Service) sono prodotte dal centro di Idrografia britannico, l’UKHO.
Il Suunto M9 contiene l’autorizzazione dell’utente per l’utilizzo delle carte e deve essere
collegato al suo supporto di appoggio e al PC durante la lettura delle carte. Verificare
con il vostro distributore locale la disponibilità dei prodotti ARCS.
NOTARE: Al momento dell’acquisto delle carte ARCS occorre disporre
dell’autorizzazione utente e del codice PIN per potersi registrare come utenti delle
carte stesse. L’autorizzazione utente e il codice PIN sono inclusi nel pacchetto di
vendita del Suunto M9.
4.1.1 Trasferimento dati
Per trasferire dati, procedere come segue:
1. Assicurarsi che il vostro computer sia dotato di una porta seriale.
2. Porre il Suunto M9 sull’apposito appoggio con il display rivolto verso l’alto. Inserire
l’adattatore nel supporto di appoggio e collegarlo ad una presa elettrica. Collegare il
supporto di appoggio alla porta seriale del computer. Il computer da polso entrerà
automaticamente nella modalità PC INTERFACE (Interfaccia PC).
3. Aprire il Suunto Sail Manager
57
Page 58
4. Cliccare sull’angolo inferiore sinistro del display per aprire il pannello Suunto M9.
Cliccare su connect (collega) per scaricare l’elenco del contenuto e per visualizzare
le carte ad albero nel pannello del Suunto M9.
5. Per il trasferimento dei dati tra il Suunto M9 e il Suunto Sail Manager, selezionare una
voce e trascinarla nella cartella di destinazione.
6. Quando compare una finestra di conferma, fare clic per avviare lo scaricamento.
7. Dopo aver trasferito i file sul vostro PC, è possibile eliminarli dalla memoria del
Suunto M9 mediante il Suunto Sail Manager, per creare spazio per nuovi file registro.
Per ulteriori informazioni, fare riferimento alla funzione Help (Aiuto) del Suunto Sail
Manager nel menu Help.
4.2 SUUNTO SAIL MANAGER
Il software Suunto Sail Manager è incluso nel Suunto M9. Esso è contenuto in un
apposito CD-ROM. La copertina del CD contiene le istruzioni per la corretta installazione
del software.
La versione aggiornata del Suunto Sail Manager può comunque sempre essere scaricata
dai siti www.suunto.com o www.suuntosports.com. Si consiglia di controllare
periodicamente gli aggiornamenti che riflettono lo sviluppo continuo del prodotto.
4.2.1 Caratteristiche del Suunto Sail Manager
• Tracks (Percorsi):
Visualizza i percorsi su una carta o un elenco di punti, modifica le informazioni relative
ai percorsi, li suddivide in cartelle e li carica su SuuntoSports.com.
• Routes (Rotte):
Crea nuove rotte, modifica quelle esistenti, visualizza le rotte sulla carta, le suddivide
in cartelle e le carica sul Suunto M9 o su SuuntoSports.com.
• My Points (I miei punti):
Aggiunge, modifica e visualizza le rocce subacquee, le rocce di superficie, le rocce
visibili, ancore, bandiere e waypoint. Queste funzioni possono anche essere scaricate
dal sito SuuntoSports.com.
• Boat (nave):
Mantiene le informazioni relative alla(e) propria(e) imbarcazione(i) e visualizza il registro
relativo a ciascuna imbarcazione.
58
Page 59
• Charts (carte): Visualizza, effettua zoom e panoramiche delle carte, ne installa di
nuove carte o aggiorna quelle vecchie.
• M9: Modifica le impostazioni del Suunto M9 ed azzera la memoria del Suunto M9 per
creare spazio per nuovi dati.
4.2.2 Modifica delle impostazioni del Suunto M9
Cliccare sul pannello M9 nell’angolo inferiore sinistro del display. La barra delle
impostazioni del Suunto M9 si apre nel centro del display. Dopo aver modificato le
seguenti impostazioni, cliccare su update wristop (aggiorna apparecchio da polso):
- Clock (Orologio) (12h, 24h)
- Date (data) (mm.dd, dd.mm) (mese/giorno, giorno/mese)
- Altitude (Altitudine) (m, ft) (metri, piedi)
- Temperature (Temperatura) (C, F)
- Pressure (Pressione) (hPa, inHg)
- Distance (Distanza) (km, mi, nm) (chilometri, miglia, miglia nautiche)
- Short Distance (Distanza breve) (n/a, m, ft, yd) (n/a, metri, piedi, iarde)
- S peed (Velocità) (km/h, m/s, mph, kt) (chilometri per ora, metri al secondo, miglia per
ora, nodi)
- Wind unit (unità vento) (m/s, kt) (metri al secondo, nodi)
- Position (Posizione) (deg, dm) (gradi, decimetri)
- Info (off, on)
- Tones (Toni) (off, on)
- Datum (WGS84 ecc.)
- UTC Offset (Differenza UTC)
Selezionare il corretto fuso orario in relazione al meridiano di Greenwich.
- Fixrate (tasso fissaggio)
Definisce l’intervallo al quale il Suunto M9 visualizza gli aggiornamenti delle informazioni
relative al GPS. E’ possibile impostare tassi di fissaggio diversi per utilizzo normale o da
gara.
- Log interval (Intervallo registro)
Salva nella memoria del Suunto M9 ad intervalli di fissaggio pari ad x. E’ possibile
impostare intervalli di registro diversi per utilizzo normale o da gara.
59
Page 60
- UKHO Information (Informazioni UKHO), Pin code (Codice Pin) e User Permit
(Autorizzazione utente)
Questi codici vengono salvati nel Suunto M9 e non possono essere modificati. I dati
sono necessari al momento dell’acquisto delle carte ARCS.
4.3 SUUNTOSPORTS.COM
SuuntoSports.com è un sito Internet ad accesso gratuito, dove avrete la possibilità di
scambiare i dati misurati con il vostro strumento Suunto ed analizzare il rendimento
della vostra attività sportiva per mezzo dell’interfaccia PC specifico. SuuntoSports.com
offre numerose funzioni per poter sfruttare al meglio tutte le caratteristiche del vostro
M9.
Se siete già in possesso di uno strumento sportivo Suunto, potrete avere accesso a
tutte le funzioni specifiche previa la registrazione al sito. Se non disponete ancora di
tale strumento, potrete registrarvi come ospite. L’ospite ha solo la possibilità di
visualizzare i dati, mentre gli utenti registrati possono utilizzare tutte le funzioni e
partecipare ai chat.
4.3.1 Requisiti del sistema
SuuntoSports.com richiede i seguenti requisiti di sistema:
• Connessione Internet.
• Modem: raccomandato 56 k o più veloce.
• Programma di navigazione: IE 4.0 o più recente, Netscape 4.7X o più recente.
• Risoluzione: minimo 800 x 600, risultati migliori con 1024 x 768
4.3.2 Sezioni del SuuntoSports.com
SuuntoSports.com è composto da tre sezioni, le quali presentano svariate funzioni. I
paragrafi a seguito descrivono solo le funzioni di base di SuuntoSports.com. Per avere
informazioni dettagliate su tutte le funzioni del sito e le istruzioni, consultare la funzione
aiuto. La funzione Help (aiuto) è presente in ogni pagina e la sua icona si trova sul lato
destro della barra che divide lo schermo. La funzione aiuto viene aggiornata
continuamente e quindi segue costantemente l’evoluzione del sito stesso.
SuuntoSports.com offre numerose opportunità per la ricerca dati sul sito. Oltre alla
funzione di ricerca gratuita, potete, per esempio, organizzare la ricerca per gruppi,
utenti, località, file registri e sport.
60
Page 61
Le informazioni pubblicate su SuuntoSports.com contengono link interni in modo da
evitare di ricercare le informazioni da principio. Per esempio, se desiderate vedere la
descrizione di una località, basta seguire i link e quindi visualizzare i dati. Inoltre potete
visualizzare i dati personali di chi ha messo in rete le informazioni e le tabelle create dai
registri, ma solo se è stata data l’autorizzazione da parte dell’autore.
My Suunto
Questa sezione è destinata all’informazione personale. In questa sezione potete inserire
le vostre informazioni personali, quelle relative al vostro computer da polso, le vostre
regate, ecc. Quando caricate i vostri file personali in SuuntoSports.com per mezzo del
Suunto Sail Manager questi vengono visualizzati con i vostri dati personali (che però
non verranno resi disponibili a terzi). All’interno di My Suunto è anche possibile gestire
i registri e decidere se pubblicarli all’interno delle comunità o presentarli al pubblico
generico degli utenti SuuntoSports.
Dopo aver scaricato i registri su SuuntoSports.com potrete anche pubblicare i vostri
registri e paragonarli con quelli di altri utenti. Potrete usare le carte elettroniche ARCS
e le funzioni di navigazione.
La sezione My Suunto contiene anche un calendario personale che può essere utilizzato
per contrassegnare gli eventi personali e altre informazioni importanti. Il diario
d’allenamento può essere compilato con i vostri dati d’allenamento, le evoluzioni, le
località ed altre informazioni utili
My Suunto offre accesso ad un pianificatore rotta. Qui potrete pianificare le vostre
rotte e visualizzare rotte e percorsi vari. Questa funzione contiene una banca dati
mondiale delle carte elettroniche ARCS.
Comunità
Nella sezione Comunità di SuuntoSports.com gli utenti possono creare o cercare gruppi
e gestire i propri gruppi. Per esempio, potete creare un gruppo di velisti e scambiarvi
informazioni sui risultati reciproci, potete darvi consigli utili e discutere su quando
programmare la prossima partenza comune. I gruppi possono essere di tipo aperto o
chiuso. Chiuso significa che è necessario diventare membro (previa accettazione del
gruppo) per poter partecipare alle attività del gruppo stesso.
Tutti i gruppi dispongono di una propria home page, che visualizza le informazioni
relative agli eventi del gruppo ed include le news, la bacheca ed altre informazioni. I
61
Page 62
membri del gruppo possono inoltre utilizzare bacheche specifiche, chat room, calendari
per gruppi, aggiungere link e creare attività per il gruppo stesso. Tutti gli utenti registrati
su SuuntoSports diventano automaticamente membri della comunità World of Suunto
Sports.
I registri sono visibili mediante il track visualiser. I membri di una comunità possono così
osservare le rotte navigate o le singole carte.
Forum Sport
SuuntoSports.com dispone di forum specifici per ogni sport Suunto. Le funzioni e le
caratteristiche di base sono identiche per tutti i forum – news specifiche, bacheca e
chat room. Gli utenti posso inoltre suggerire link per siti relativi allo sport in questione,
consigli relativi allo sport e alle attrezzature che vengono automaticamente pubblicati
sul sito. Inoltre, è possibile pubblicare i propri diari di viaggio.
Sport forums contiene altresì le presentazioni delle principali località sportive. Gli utenti
possono fare una classifica delle località ed i risultati vengono poi pubblicati accanto
alle informazioni delle singole località. È possibile creare una classifica per esempio tra
chi ha raggiunto il picco più alto, quale gruppo vanta il maggior numero di membri, quale
ha caricato più file ecc.
Come Iniziare
Per diventare membro della comunità SuuntoSports.com, bast a collegarsi ad Internet al
sito www.suuntosports.com. Una volta aperto il sito, fare clic su
Register
(registrazione) e quindi compilare il formulario di registrazione personale e del vostro
strumento Suunto. Successivamente, sia i dati personali che quelli relativi al vostro
Suunto potranno essere aggiornati nella sezione My Suunto.
Dopo la registrazione entrerete automaticamente nel
sito SuuntoSports.com
che
comprende la struttura del sito ed i principi di funzionamento.
NOTARE: SuuntoSports.com viene aggiornato continuamente e quindi il suo
contenuto è soggetto a cambiamenti.
62
Page 63
5. SPECIFICHE TECNICHE
Dati Generali
• Temperatura operativa -20°C +60°C / -5°F +140°F
• Temperatura d’immagazzinamento da -30°C a +60°C / -22°F + 140°F
• Peso 76g
• Impermeabilità fino a 10 bar (ISO 2281 standard)
• Vetro in cristallo minerale
• Batteria ricaricabile
• Supporto di appoggio
• Interfaccia PC con connessione seriale
Caricatore
• 240V o 110V in base all’area di acquisto
• Carica batteria per accendisigari da 12V (accessorio opzionale)
Memoria
• 50 rotte (10 rotte di gara)
• 500 Waypoint
Barometro
• Campo di misurazione da 300 a 1100 hPa / da 8,90 a 32,40 inHg
• Risoluzione 1hPa / 0,05 inHg
Termometro
• Campo di misurazione -20°C +60°C / -5°F +140°F
• Risoluzione 1°C / 1°F
Bussola 3D
• Risoluzione 1°
• Compensazione inclinazione fino a ± 30 gradi rispetto al piano orizzontale
GPS
• Risoluzione 1m / 3 piedi
• 12 canali
63
Page 64
6. ELENCO DA TI GPS
Il Suunto M9 offre l’utilizzo di svariate banche dati GPS che possono essere attivate
per mezzo del software Suunto Sail Manager con l’aiuto dell’interfaccia PC. Di seguito
elenchiamo i dati GPS disponibili e i numeri di codice nel processo di attivazione. Per
informazioni relative all’attivazione dei dati GPS, consultare il Suunto Sail Manager.
Per informazioni sull’impostazione del dato GPS corretto, consultare pagina 26.
000 ADI-M Mean Solution (Ethiopian and Sudan)
001 ADI-E Burkina Faso
002 ADI-F Cameroon
003 ADI-A Ethiopia
004 ADI-C Mali
005 ADI-D Senegal
006 ADI-B Sudan
007 AFG Somalia
008 ARF-A Botswana
009 ARF-H Burundi
010 ARF-B Lesotho
011 ARF-C Malawi
012 ARF-D Swaziland
013 ARF-E Zaire
014 ARF-F Zambia
015 ARF-G Zimbabwe
016 ARS-M Mean Solution (Kenya and T anzania)
017 ARS-A Kenya
018 ARS-B Tanzania
019 PHA Djibouti
020 BID Guinea-Bissau
021 CAP South Africa
64
Page 65
022 CGE Tunisia
023 DAL Guinea
024 EUR-F Egypt
025 EUR-T Tunisia
026 LEH Ghana
027 LIB Liberia
028 MAS Eritrea
029 MER Morocco
030 MIN-A Cameroon
031 MIN-B Nigeria
032 MPO Gabon
033 NSD Algeria
034 OEG Old Egypt
035 P TB Mean Solution (Burkina Faso and Niger)
036 PTN Congo
037 SCK Namibia
038 SRL Sierra Leone
039 VOR Algeria
040 AIN-A Bahrain Island
041 AIN-B Saudi Arabia
042 B AT Sumatra (Indonesia)
043 EUR-H Iran
044 HKD Hong Kong
045 HTN Taiwan
046 IND-B Bangladesh
047 IND-I India and Nepal
048 INF-A Thailand
049 ING-A Vietnam (near 16deg N)
050 ING-B Con Son Island (Vietnam)
051 INH-A1 Thailand (1997)
65
Page 66
052 IDN Indonesia
053 KAN Sri Lanka
054 KEA West Malaysia and Singapore
055 KGS Korean Geodetic System
056 NAH-A Masirah Island (Oman)
057 NAH-B United Arab Emirates
058 NAH-C Saudi Arabia
059 FAH Oman
060 QAT Qatar
061 SOA Singapore
062 TI L Brunei and East Malaysia (Sarawak and Sabah)
063 TO Y-M Mean Solution (Japan, Okinawa and South Korea
064 TOY-A Japan
065 TOY-C Okinawa
066 TO Y -B South Korea
067 AUA Australia and Tasmania (Australian Geodetic 1966)
068 AUG Australia and Tasmania (Australian Geodetic 1984)
069 EST Estonia
070 EUR-M Mean Solution (Europe 1950)
071 EUR-A Western Europe (1950)
072 EUR-E Cyprus
073 EUR-G England, Channel Islands, Scotland and Shetland Islands
074 EUR-K England, Ireland, Scotland and Shetland Islands
075 EUR-B Greece
076 EUR-I Italy (Sardinia)
077 EUR-J Italy (Sicily)
078 EUR-L Malta
079 EUR-C Finland and Norway
080 EUR-D Portugal and Spain
66
Page 67
081 EUS Mean Solution (European 1979)
082 HJO Iceland
083 IRL Ireland
084 OGB-M Mean Solution (England, Isle of Man, Scotland, Shetland Islands
and Wales)
085 OGB-A England
086 OGB-B England, Isle of Man and Wales
087 OGB-C Scotland and Shetland Islands
088 OGB-D Wales
089 MOD Sardinia
090 SPK-A Hungary
091 SPK-B Poland
092 SPK-C Czechoslovakia
093 SPK-D Latvia
094 SPK-E Kazakhstan
095 SPK-F Albania
096 SPK-G Romania
097 CCD Czechoslovakia
098 CAC Mean Solution (Florida and Bahamas
099 NAS-C Mean Solution (CONUS)
100 NAS-B Western USA
101 NAS-A Eastern USA
102 NAS-D Alaska (excluding Aleutian islands)
103 NAS-V Aleutian islands (East of 180deg W)
104 NAS-W Aleutian islands (West of 180deg W)
105 NAS-Q Bahamas (excluding San Salvador Island)
106 NAS-R San Salvador Island
107 NAS-E Canada Mean Solution (including Newfoundland)
108 NAS-F Alberta and British Columbia
109 NAS-G Eastern Canada
67
Page 68
1 10 NAS-H Manitoba and Ontario
111 NAS-I NW Territories and Saskatchewan
112 NAS-J Yukon
113 NAS-O Canal Zone
1 14 NAS-P Caribbean
115 NAS-N Central America
11 6 NAS-T Cuba
1 17 NAS-U Greenland (Hayes Peninsula)
1 18 NAS-L Mexico
119 NAR-A Alaska (excluding Aleutian Islands)
120 NAR-E Aleutian Islands
121 NAR-B Canada
122 NAR-C CONUS
123 NAR-H Hawaii
124 NAR-D Mexico and Central America
125 BOO Colombia
126 CAI Argentina
127 CHU Paraguay
128 COA Brazil
129 PRP-M Mean Solution (Bolivia, Chile, Columbia, Ecuador, Guyana, Peru
and Venezuela)
130 PRP-A Bolivia
131 PRP-B Northern Chile (near 19deg S)
132 PRP-C Southern Chile (near 43deg S)
133 PRP-D Colombia
134 PRP-E Ecuador
135 PRP-F Guyana
136 PRP-G Peru
137 PRP-H Venezuela
68
Page 69
138 HIT Southern Chile (near 53deg S)
139 SAN-M Mean Solution
140 SAN-A Argentina
141 SAN-B Bolivia
142 SAN-C Brazil
143 SAN-D Chile
144 SAN-E Colombia
145 SAN-F Ecuador (excluding Galapagos Islands)
146 SAN-J Baltra, Galapagos Islands
147 SAN-G Guyana
148 SAN-H Paraguay
149 SAN-I Peru
150 SAN-K Trinidad and Tobago
151 SAN-L Venezuela
152 ZAN Suriname
153 AIA Antigua, Leeward Islands
154 ASC Ascension Island
155 SHB St. Helena Island
156 BER Bermuda Islands
157 DID Deception Island, Antarctica
158 FOT Nevis, St. Kitts, Leeward Islands
159 GRA Faial, Graciosa, Pico, Sao Jorge and Terceira Islands (Azores)
160 ISG South Georgia Islands
161 LCF Cayman Brac Island
162 A S M Montserrat, Leeward Islands
163 NAP Trinidad and Tobago
164 FLO Corvo and Flores Islands (Azores)
165 PLN Canary Islands
166 PO S Porto Santo and Madeira Islands
167 PUR Puerto Rico and Virgin Islands
69
Page 70
168 QUO South Greenland
169 SA O Sao Miguel, Santa Maria Islands (Azores)
170 SAP East Falkland Island
171 SGM Salvage Islands
172 TDC Tristan Da Cunha
173 ANO Cocos Islands
174 GAA Republic of Maldives
175 IS T Diego Garcia
176 KE G Kerguelen Island
177 MIK Mahe Island
178 REU Mascarene Island
179 AMA American Samoa Islands
180 ATF Iwo Jima
181 TRN Tern Island
182 AS Q Marcus Island
183 IBE Efate and Erromango Islands
184 CAO Phoenix Islands
185 CHI Chatham Islands (New Zealand)
186 GIZ Gizo Island (New Georgia Islands)
187 EAS Easter Islands
188 GE O New Zealand
189 GUA Guam
190 DOB Guadalcanal Island
191 JOH Johnston Island
192 KUS Caroline Islands, Fed. States of Micronesia
193 LUZ-A Philippines (excluding Mindanao Island)
194 LUZ-B Mindanao Island
195 MID Midway Islands
196 OHA-M Mean Solution (Old Hawaiian)
70
Page 71
197 OHA-A Hawaii
198 OHA-B Kauai
199 OHA-C Maui
200 OHA-D Oahu
201 PIT Pitcairn Islands
202 SAE Espirito Santo Island
203 MVS Viti Levu Island (Fiji Islands)
204 ENW Marshall Islands
205 WAK Wake Atoll
206 BUR Bungka and Belitung Islands
207 CAZ Camp McMurdo Area, Antarctica
208 EUR-S Iraq, Israel, Jordan, Lebanon, S. Arabia and Syria
209 GS E Kalimantan (Indonesia)
210 HEN Afghanistan
211 HER Former Yugoslavia
212 IND-P Pakistan
213 PUK Russia
214 T AN Madagascar
215 VOI Tunisia/Algeria
216 VOI-2 Tunisia/Algeria
217 YAC Uruguay
218 RT90 Sweden
254 KKJ Kartta Koordinaatisto Järjestelmä, Finland
255 WGS84 Global WGS84 coordinate system
71
Page 72
7. GLOSSARIO
72
Page 73
Bearing (Rilevamento) (bea) La direzione della bussola dalla posizione corrente
Course (Itinerario) Una rotta specifica tra due posizioni, non
Course Made Good (Itinerario percorso) (cmg)
Cross Track Error (Errore di percorso trasversale) (xte)
Distance from start (Distanza dalla partenza) (dfs)
Distance Made Good (Distanza ottimale) (dmg)
Distance Made on Course (Distanza eseguita sulla rotta) (dmc)
Distance to lay line (Distanza alla layline) (dll)
Distance to finish (Distanza al traguardo) (dtf)
Distance to start line (Distanza dalla linea di partenza) (dsl)
alla destinazione.
necessariamente una linea retta.
Rotta dal punto di partenza alla posizione corrente.
Scarto dalla rotta selezionata alla destinazione,
espresso in gradi.
Distanza dal punto di partenza.
La distanza percorsa calcolata su una linea retta dal
punto di partenza alla destinazione.
La distanza percorsa sulla rotta selezionata rispetto
ad una determinata destinazione.
Distanza rispetto alla linea ottimale verso un
waypoint.
Distanza alla linea del traguardo.
Distanza nei confronti della linea di partenza.
Estimated Time of Arrival (Ora stimata di arrivo) (eta)
L’ora di arrivo stimata per una determinata
73
Page 74
destinazione, basata sulla velocità corrente.
Estimated Time Enroute (Tempo stimato in rotta) (ete)
Global Positioning System (GPS) Sistema di rilevamento satellitare.
Heading (Rotta) (hea) Direzione della bussola sulla rotta corrente.
Knots (Nodi) (kt) Velocità in miglia nautiche per ora.
Latitudine (Latitudine) Distanza angolare a nord o sud dell’equatore.
Lay line Linea ottimale di direzione rispetto ad un waypoint, in
Longitudine (Longitudine) Distanza angolare ad ovest o est del meridiano zero.
Nautical Mile (Miglio nautico) Un miglio nautico corrisponde a 1852 metri.
Navigation (Navigazione)) Navigazione tra due punti su una rotta, conoscendo
Position (Posizione) Coordinate precise della mappa per una determinata
T ack (Direzione di navigazione) Direzione dell’imbarcazione in relazione al vento.
Tack angle difference (Scarto dell’angolo di bordeggio) (tad)
Time to Lay line (Tempo restante per la lay line) (ttl)
Il tempo di attraversamento stimato per
raggiungere la destinazione scelta, sulla base della
velocità e rotta correnti.
base alla direzione del vento.
la posizione corrente in relazione alla rotta stessa.
posizione.
Modifica dell’angolo di bordeggio determinata dal
vento.
T empo necessario per raggiungere una linea
74
Page 75
ottimale verso un waypoint.
Time to Start line (Tempo restante per la linea di partenza) (tsl)
Time of Sunrise (Ora dell’alba) (tsr) Ora stimata dell’alba, sulla base di un rilevamento
Time of Sunset (Ora del tramonto) (tsr) Ora stimata del tramonto, sulla base di un rilevamento
Time to Waypoint (Tempo restante per il waypoint) (ttw)
Velocity Made Good (Velocità migliore) (vmg)
Velocity Made on Course (Velocità raggiunta sul percorso) (vmc)
Waypoint Coordinate di posizione su una rotta, registrate nella
Wind shift (Deviazione vento) Variazione di rotta a causa del vento, espressa in
T empo necessario per raggiungere la linea di
partenza, sulla base della velocità e posizione
correnti.
GPS.
GPS.
Tempo restante stimato per raggiungere il waypoint
successivo, basato sulla velocità e posizione
correnti.
Velocità effettiva in direzione del vento.
Velocità effettuata sul percorso verso la
destinazione corrente.
memoria del Suunto M9.
gradi.
75
Page 76
8. NOTE SUL COPYRIGHT E SUL MARCHIO DI FABBRICA
Questa pubblicazione ed il suo contenuto sono di proprietà della Suunto Oy e possono
essere utilizzati solo dai suoi clienti per ottenere informazioni sul funzionamento dei
prodotti Suunto M9.
Il suo contenuto non deve essere utilizzato o distribuito per altri scopi. Inoltre non può
essere comunicato, divulgato o riprodotto senza il consenso scritto della Suunto Oy.
Suunto, Suunto M9 ed i loro logotipi sono tutti marchi di fabbrica registrati o non
registrati di proprietà della Suunto Oy. Tutti i diritti riservati.
Nonostante la completezza e l’accuratezza delle informazioni contenute in questa
documentazione , non forniamo nessuna garanzia di precisione espressa o implicita.
Il contenuto del presente manuale è soggetto a modifiche senza preavviso. La versione
aggiornata della documentazione può essere scaricata dal sito www.suunto.com.
9. CE
Il marchio CE viene utilizzato per marcare la conformità con la direttiva EMC numero 89/
336/EEC dell’Unione Europea.
76
Page 77
10. LIMITI DI RESPONSABILITÀ E CONFORMITÀ ISO 9001
Se il prodotto venduto dovesse presentare dei difetti di materiale o di fabbricazione, la
Suunto Oy, a sua esclusiva discrezione, deciderà se riparare o sostituire il prodotto
con uno nuovo o se fornire pezzi riparati gratuitamente per due (2) anni dalla data di
acquisto. Questa garanzia riguarda solo gli acquirenti originari e copre i guasti causati
dai difetti dei materiali o di fabbricazione che si manifestano durante il normale utilizzo
nel periodo di garanzia.
La garanzia non copre la sostituzione della batteria, i danni o i guasti dovuti a incidenti,
uso improprio, negligenza, alterazione o modifiche del prodotto o danni causati da un
uso del prodotto diverso da quello indicato nelle relative specifiche pubblicate. Sono
inoltre escluse anche tutte le cause non contemplate dalla presente garanzia.
Non vi sono garanzie esplicite diverse da quelle sopra indicate.
Il cliente ha il diritto di chiedere un intervento di riparazione coperto da garanzia,
contattando il nostro ufficio Assistenza Clienti, per ottenere previamente l’autorizzazione
necessaria.
La Suunto Oy e le sue filiali non saranno ritenute responsabili di danni occasionali o
indiretti relativi all’uso o al mancato uso del prodotto. La Suunto Oy e le sue filiali non si
assumono nessuna responsabilità per le perdite o le richieste di risarcimento da parte
di Terzi che potrebbero derivare dall’uso del prodotto.
Il Sistema di Controllo di Qualità Suunto è certificato da Det Norske Veritas come
conforme a ISO 9001 in tutte le operazioni di SUUNTO Oy (Certificazione di Qualità N.
96-HEL-AQ-220).
11. LIBERA TORIA
I satelliti GPS e i relativi segnali non sono di proprietà o soggetti a manutenzione da
parte della Suunto. Pertanto, la Suunto non è da ritenersi responsabile degli eventuali
guasti, delle modifiche nella qualità di posizionamento o interruzioni future del servizio
GPS. La Suunto non rimborserà i suoi prodotti a causa di eventuali modifiche nel
servizio GPS.
Questo apparecchio è conforme con la Parte 15 dei limiti FCC fissati per i dispositivi
77
Page 78
digitali di classe B. Questo apparecchio genera, utilizza e può radiare energia a
frequenza radio e, se non installato o utilizzato in conformità alle istruzioni, può causare
interferenze alle radiocomunicazioni. Non si fornisce garanzia alcuna che non si
verifichino interferenze in casi specifici. Se l’apparecchio dovesse causare interferenze
nocive ad altri apparecchi, cercare di risolvere il problema spostando l’apparecchio.
Consultare un rivenditore autorizzato Suunto o altro tecnico qualificato se il problema
non viene risolto. Il funzionamento è soggetto alle seguenti condizioni: (1) Questo
apparecchio può causare interferenze dannose e, (2), questo apparecchio accetta le
interferenze ricevute, incluse quelle che determinano un funzionamento errato. Le
eventuali riparazioni vanno effettuate esclusivamente dal personale di assistenza
autorizzato dalla Suunto. Eventuali riparazioni non autorizzate invalideranno la presente
garanzia.
ATTENZIONE:
Leggere il presente manuale. Leggere attentamente il presente manuale di istruzioni
dall’inizio alla fine, prestando attenzione alle seguenti precauzioni. Accertarsi di aver
capito il funzionamento, i display e i limiti di questo apparecchio prima di utilizzarlo.
ATTENZIONE:
Non utilizzare il Suunto M9 come unico supporto di navigazione. Utilizzare tutti i supporti
di navigazione disponibili quali: carte, bussola, rilevazioni visive, ecc. e paragonare i
dati di questi apparecchi con le informazioni di navigazione trasmesse dal Suunto M9.
Accertarsi di risolvere i casi di dati contrastanti prima di proseguire la navigazione.
ATTENZIONE:
Questo strumento è inteso per il solo uso ricreativo. Non utilizzare questo apparecchio
per ottenere dati di misurazione che richiedano un grado di precisione professionale o
industriale.
78
Page 79
79
Loading...
