SUPRA VALLAURIS RONDO User Manual [fr]

30636-06-10

30636-06-10

N

N

OTICE

OTICEDEDE

M

M

ONT

ONT

AGE

AGEETETDD

'

'

UTILISA

UTILISA

TION

TION

VALLAURIS RONDO / TABLO

Illustrations non contractuelles

Vallauris 2 -RONDO

Vallauris TABLO

2

2

VVALLA

ALLA

URIS

URIS

30636-06-10

30636-06-10

-IMPORT

-IMPORT

ANT

ANT--

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin.
Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les
règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale.
Avant la première mise en service de votre poêle, lisez attentivement le fascicule “Recommandations pour l’installation des appareils de chauffage au
bois” ainsi que la présente notice d’installation et d'utilisation. Ces documents sont indissociables. Ils se complètent mutuellement et doivent être
conservés ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l’entière
responsabilité de celui qui effectue l’intervention et le montage.

1 CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2 DIMENSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 PRÉPARATION DU SITE EXISTANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 PRINCIPE DE RACCORDEMENT - RACCOREDEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

5 VISSERIE FOURNIE ET OUTILLAGE NÉCESSAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6 NOMENCLATURE ET VUES ÉCLATÉES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7 PRÉPARATION AU RACCORDEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8 INSTALLATION DE LA CHEMINETTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9 UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

10 NETTOYAGE ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

11 SERVICE APRÈS-VENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

VVALLA

ALLA

URIS

URIS

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES TECHNIQUES

1

30636-06-10

30636-06-10

3

3

1.CARACTÉRISTIQUES TECHNIQUES

1.CARACTÉRISTIQUES TECHNIQUES

CHEMINETTE Vallauris Rondo Vallauris Tablo

Catégorie du poêle Continu
Puissance calorifique nominale

(1)

10 kW
Fonctionnement porte fermée/ouverte oui/non
Type de raccordement horizontal ou vertical
T°C moyenne des fumées 340 °C
Rendement 74 %
Taux de CO (13% O2) 0,29 %

Combustibles bois de chauffage

Taille des bûches maxi. 58 cm
Charge horaire nominale 3,15 kg
Combustibles interdits tous les autres, dont charbons et dérivés
Diamètre nominal départ des fumées (buse mâle) 150 mm

Caractéristiques du conduit de fumées

Dimensions minimales du boisseau 20 x 20 cm
Ø mini tubage ou conduit métallique isolé 150 mm
Hauteur mini du conduit au dessus de l’appareil 4 m
Ventilation du local 1 dm²

Dépression (10 Pa = 1 mm CE)

Allure nominale 12 Pa ± 2 Pa
Allure réduite (mini admissible) 6 Pa ± 1 Pa
Maxi admissible 20 Pa
Poids net / brut (kg) 171/205 173/207
Plaquette signalétique dans le boîtier cendrier

Options disponibles

Tiroir coulissant avec panier à bûches Oui
KTE 152 accélérateur de convection Option
Kit adaptateur de tirage AT01 Option
Kit rehausse de cache tuyau (à 3 m) Option

(1)

Puissance nominale en fonctionnement porte fermée, selon essais suivant EN13240.

(2)

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

(3)

DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (dispo-

nibles à l’AFNOR).

- MISES EN GARDE -

• Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.

• Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(3)

lors de l’installation et de l’utilisation de l’appareil.

• L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus
visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement).

• Cet appareil doit être installé conformément aux spécifications des normes

(3)

en vigueur. L'installation par un professionnel qualifié est recommandée.

• Les instructions de la présente notice sont à suivre scrupuleusement.

• Le cache-tuyau est un élément obligatoire de sécurité de l’appareil. l’appreil ne doit pas être utilisé sans cache-tuyau.

Conserver soigneusement cette notice.

• La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.

• Sont spécialement interdits:

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit.

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la

garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

• Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

• Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

• Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si néces­saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

214

Ø 150

2700-3000

1120

1210

1120

370

360

542660

605

497

1560

610

277

435

760

1950-2250

300

option

370

option

300

550

2400-2700

406

655

DIMENSIONS

DIMENSIONS

2

30636-06-10

30636-06-10

4

4

2.1

CHEMINETTE VALLAURIS RONDO DIMENSIONS (AVEC OPTION REHAUSSE)
LE CACHE-TUYAU FOURNI DOIT IMPÉRATIVEMENT ETRE INSTALLÉ.

DIMENSIONS

DIMENSIONS

2

30636-06-10

30636-06-10

5

5

214

Ø 150

2700-3000

955

1210

1130

370

422

542660

605

497

1560

610

277

435

760

1950-2250

300

option

370

option

300

550

2400-2700

406

2.2

CHEMINETTE VALLAURIS TABLO- DIMENSIONS (AVEC OPTION REHAUSSE)
LE CACHE-TUYAU FOURNI DOIT IMPÉRATIVEMENT ETRE INSTALLÉ.

6

6

PRÉP

PRÉP

ARA

ARA

TION DU SITE EXIST

TION DU SITE EXIST

ANT

ANT

3

30636-06-10

30636-06-10

Sol

S’assurer que le sol existant peut supporter la charge totale de
l’appareil. Dans le cas contraire, le renforcer.
Dans la zone de chargement, nous recommandons la mise en
place d'un revêtement de sol incombustible, facile d'entretien (car­relage par exemple).

Murs

La cheminette Vallauris peut être installée contre tout type de mur.
Retirer les revêtements muraux usagés de type papier peints et
textiles. En cas de renouvellement des revêtements muraux, nous
préconisons l’usage d’une finition de classification M1.

Plafonds

La zone d'emprise du cache tuyau sera obligatoirement de type
M0 et isolée avec de la laine de roche ou un matériau de protec­tion thermique. Retirer impérativement les éléments combustibles
(type dalle de plafond sur une largeur de 50 cm autour du cache
tuyau).

Environnement latéral

Les abords de la cheminette doivent être exempts de tout matériaux
combustibles (rideaux, étagères, .. . ) jusqu’à 30 cm de distance.

Evacuation des produits de combustion

Une vigilance particulière et des soins attentifs doivent être
apportés à l'examen ou à la réalisation de ce point de l'installation
(cf. norme NF DTU 24.1 et NF DTU 24.2).
Si le conduit de fumée existe, il convient :
de le faire ramoner par un moyen mécanique (hérisson).
de faire vérifier son état physique (stabilité, étanchéité, compatibi­lité des matériaux, section .. . ) par un fumiste compétent.
dans le cas d'un conduit non compatible (ancien, fissuré, forte­ment encrassé), il est nécessaire de procéder :

-soit au tubage avec un produit titulaire d'un avis technique favo­rable à cet usage.

-soit à un chemisage.

-soit à la mise en oeuvre d'un conduit adapté effectué par une
entreprise ayant les qualifications requises.

Traversée de plafonds et de planchers

Les conduits de fumée doivent être disposés avec un écart mini­mal de 16 cm entre la paroi intérieure du conduit et l'élément com­bustible le plus proche.

Entrées d'air

Une prise d'air frais extérieur supplémentaire positionnée face aux
vents dominants est nécessaire au bon fonctionnement de l'appa­reil dans les habitations fortement isolées et/ou équipées d'un
système mécanique de ventilation (VMC ou hotte aspirante).
Cette arrivée d'air ne doit pas déboucher dans l'enceinte de la
cheminette. Cette arrivée doit pouvoir être obturée en cas de non­fonctionnement du foyer et doit avoir une section minimale libre de
1 dm².

Ne pas placer d'objets et/ou de matériaux
combustibles à moins de 1 m de la vitre du foyer.

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en
Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour
fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un
tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils
fonctionnent alors dans des conditions anormales, qui provoquent:

- Une consommation de bois excessive: celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie.
Pour éviter tous ces problèmes, il n'y a qu'une solution !
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur
de tirage sur le conduit de raccordement de l'appareil.

PRINCIPE DE RACCORDEMENT

PRINCIPE DE RACCORDEMENT

4

30636-06-10

30636-06-10

7

7

4.1 RACCORDEMENT VERTICAL

2

Plaque arrière

1

Cheminette

3

Pattes de fixation

4

Faux-plafond

5

Supports de faux-plafond

6

Cache-tuyau

7

Tuyau de raccordement (non-fourni)

9

Kit de ventilation KTE 152 (option)

10

Mur d’appui

11

Conduit de cheminée

12

Isolation (non-fournie)

4.1

Raccordement du foyer

Cette question est traitée par la norme DTU 24.2 L’évacuation des
fumées comprend les tuyaux de raccordement et le conduit de
fumée. Cette installation doit permettre le ramonage et la récupé­ration des suies. Le raccordement doit se faire dans la pièce où
se trouve l’appareil par la voie la plus directe, sans pente négati­ve et doit être visible sur tout son parcours.

Il sera réalisé à l'aide :
de conduits métalliques T450 :

-tôle noire d'épaisseur mini. 2 mm.

-tôle émaillée d'épaisseur mini. 0.6 mm.

-acier inox d'épaisseur mini. 0.4 mm.

ou de tubages polycombustibles rigides ou flexibles. Ce type de

tubages est justiciable d'un avis technique favorable à cet
usage.

Sont interdits : l'aluminium, l'acier aluminé et l'acier galvanisé.

(DTU 24.2)

Distribution de l'air chaud

La convection se fera sans obstacles à condition que le cache­tuyau ait été installé suivant les instructions données.

Toute évacuation d'air chaud devra déboucher à une
distance minimale de 30 cm du plafond.

Schéma de principe

cheminette “type”

PRINCIPE DE RACCORDEMENT

PRINCIPE DE RACCORDEMENT

4

8

8

30636-06-10

30636-06-10

200mm

H

C

ATTENTION: le tuyau de raccordement ne doit pas
dépasser à l’intérieur du conduit.

Schéma de principe

cheminette “type”

Marquer l’axe de la cheminée sur le mur d’appui et au sol.
Marquer l’emplacement du trou de raccordement pour une man­chette en terre cuite (Ø 180 mm; à une distance C du plafond) à
placer dans le mur d’appui.
Percer plusieurs trous (Ø 8 mm) sur le pourtour du marquage.
Evider l’intérieur du marquage avec un marteau et un burin.
Réaliser le trou de raccordement du conduit de fumées pour une
manchette de Ø 150 mm.

4.2.1

H mm C mm
sans rehausse 2400-2700 450
avec rehausse (option) 2700-3000 750

4.2 RACCORDEMENT HORIZONTAL DERRIERE LE MUR

200

250

2

Plaque arrière

1

Cheminette

3

Pattes de fixation

4

Faux-plafond

5

Supports de faux-plafond

6

Cache-tuyau

7

Tuyau de raccordement (non-fourni)

9

Kit de ventilation KTE 152 (option)

10

Mur d’appui

11

Paroi du conduit de cheminée

8

manchette de raccordement

12

Matériau de remplacement, incombustible

13

Manchette en terre cuite pour le mur, Ø 180 mm (non fournie)

14

Manchette en terre cuite pour le conduit, Ø 150 mm (non fournie)

15

Isolation (non-fournie)

4.2

16

Isolant

200mm

H

C

PRINCIPE DE RACCORDEMENT

PRINCIPE DE RACCORDEMENT

4

30636-06-10

30636-06-10

9

9

4.3 RACCORDEMENT HORIZONTAL DEVANT LE MUR

ATTENTION: le tuyau de raccordement ne doit pas
dépasser à l’intérieur du conduit.

Schéma de principe

cheminette “type”

Marquer l’axe de la cheminée sur le mur d’appui et au sol.
Marquer l’emplacement du trou de raccordement pour une man­chette en terre cuite (Ø 150 mm à une distance C du plafond) à
placer dans la paroi du conduit de cheminée.
Percer plusieurs trous (Ø 8 mm) sur le pourtour du marquage.
Evider l’intérieur du marquage avec un marteau et un burin.

4.3.1

H mm C mm
sans rehausse 2400-2700 450
avec rehausse (option) 2700-3000 750

1

5

6

9

8

10

7

4

14

2

3

11

15

200

2

Plaque arrière

1

Cheminette

3

Pattes de fixation

4

Faux-plafond

5

Supports de faux-plafond

6

Cache-tuyau

7

Tuyau de raccordement (non-fourni)

9

Kit de ventilation KTE 152 (option)

10

Mur d’appui

11

Paroi du conduit de cheminée

8

manchette de raccordement

12

13

14

Manchette en terre cuite pour le conduit de cheminées, Ø 150 mm

15

Isolation (non-fournie)

4.3

10

10

OUTILLAGE NÉCESSAIRE ET VISSERIE FOURNIE

OUTILLAGE NÉCESSAIRE ET VISSERIE FOURNIE

5

30636-06-10

30636-06-10

Visserie Q

Vis RLZ M5x12 6

Vis à bois 6

Rondelle plate Ø 18 6

Cheville plastique 6

Le sachet de visserie peut contenir des éléments inutilisés.

Outillage nécessaire

Niveau à bulle

Perceuse à percussion avec mèches à béton de Ø 8
et foret à métal Ø 3, 5 mm

Marteau; burin

Clef Allen de 3, tournevis, gants, outillage courant
Clefs plates, clefs à pipe de 8 et de 10, cisaille à métaux

VVALLA

ALLA

URIS

URIS

NOMENCLA

NOMENCLA

TURE ET VUES ÉCLA

TURE ET VUES ÉCLA

TÉES

TÉES

6

30636-06-10

30636-06-10

11

11

A

G

C

P

E

O

D

F

J

I

K

K

K

M

L

N

B

6.1

Colis cache-tuyau

Colis base

Options

Illustrations non contractuelles.
La façade B varie diffère selon le modèle.
Modèle représenté : Vallautis Tablo.

VVALLA

ALLA

URIS

URIS

NOMENCLA

NOMENCLA

TURE ET VUES ÉCLA

TURE ET VUES ÉCLA

TÉES

TÉES

6

12

12

30636-06-10

30636-06-10

VVALLAURIS 2-3

ALLAURIS 2-3

Base Vallauris 2-3

A Base foyer 1
B Façade 1
C Support panier 1
D Dessus 1
E Protection arrière 1
F Base cache-tuyau 1
G Panier extractible 1
H Enjoliveur VALLAURIS 2 2
I Manchette Ø 180 mm 1

Cache tuyau obligatoire

J Arrière de cache-tuyau 1
K Patte d'accrochage murale 3
L Cache-tuyau 1

Option Rehausse

M Arrière de rehausse 1
N Rehausse cache-tuyau 1

Autres Options

O Adaptateur de tirage 1
P Accélérateur de convection 1

Le montage de la cheminette nécessite 2 personnes.

Travailler le plus soigneusement possible, pour éviter tout risque de rayure !

1. DÉBALLAGE DE LA HOTTE

Conserver les vis de la base du cache-tuyau.

6.1.a

6.1.b

30636-06-10

30636-06-10

13

13

PRÉP

PRÉP

ARA

ARA

TION RACCORDEMENT - RACCORDEMENT

TION RACCORDEMENT - RACCORDEMENT

7

400

120

280

280

90°90°

90°90°

90°

C

H

2. MARQUAGE ET FIXATION DES SUPPORTS

7.2.a

7.2.b

Marquer l’emplacement des 6 trous de fixation sur le mur.
Les pattes de fixation doivent être horizontales. Percer

Ø

8 mm.

Insérer les chevilles, fixer les 3 supports de cache-tuyau.

H mm C mm
sans rehausse 2400-2700 450
avec rehausse (option) 2700-3000 750

14

14

30636-06-10

30636-06-10

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

A

A

A

8.1.b

1. PREPARATION DE LA BASE

8.1.a

Extraire les vis de fixation à la palette (à jeter).
Extraire les vis A. Décrocher et déposer la façade.
Dévisser le panier du tiroir; extraire le panier.

(Modèle représenté : Vallautis Tablo.)

Centrer l’appareil par à l’axe des supports de cache-tuyau. Appuyer le foyer
en butée contre le mur. Le foyer doit être parfaitement horizontal. Contrôler
le fonctionnement des organes mobiles.

Le montage

de la cheminette

nécessite 2 personnes.

Travailler le plus

soigneusement

possible,

pour éviter tout risque

de rayure !

Pour faciliter l’nstallation de la cheminette

déposer la façade et le dessus.

(Facultatif)

8.1.c

Le panier à bûches est livré monté d’usine pour l’ouverture du coté droit.
Pour inverser le coté et le sens d’ouverture; inverser le montage vis (rou­lement + axe) de chaque coté du bûcher.

15

15

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

D

8.2.a

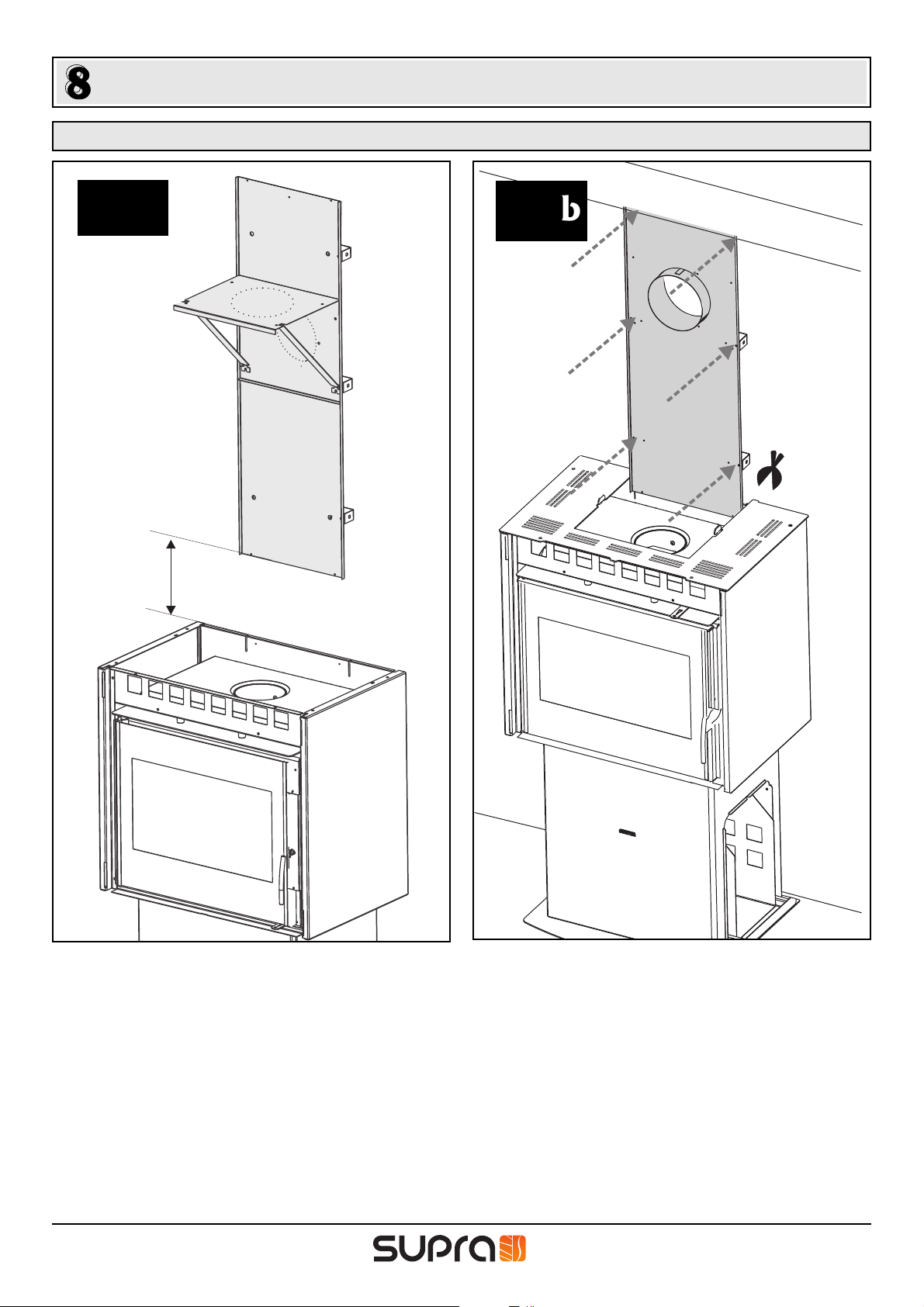

2. FIXATION DE L’ARRIÈRE DU CACHE-TUYAU

La hauteur D entre la base du cache tuyau et le poêle dépend de
la hauteur sous-plafond.Si la hauteur sous-plafond < 2450 mm;
couper les 2 attaches pour laisser passer le cache-tuyau. Mesurer
la hauteur D. Fixer la base du cache-tuyau sur les supports
muraux.

Si la hauteur sous-plafond < 2450 mm; couper les 2 attaches pour
laisser passer le cache-tuyau. Dans ce cas la protection murale
(E) n’est pas utilisée.

8.2.b

PRÉP

PRÉP

ARA

ARA

TION RACCORDEMENT - RACCORDEMENT

TION RACCORDEMENT - RACCORDEMENT

7

16

16

30636-06-10

30636-06-10

8.3.c

8.3.b 8.3.d

8.3.a

1

1

er

er

CAS

CAS

(voir §7
Préparation
du raccordement)

2

2

ème

ème

CAS

CAS

3. FIXATION DU FAUX-PLAFOND DE CACHE-TUYAU

Raccordement verticalRaccordement horizontal

1-Démonter

2-Tourner de 90°

3-Revisser

Plier les pattes de la manchette et la fixer avec 3 vis . Dans
le cas 2 (raccordement devanr le mur), contrepercer les pattes
de fixation Ø 5 mm.
La profondeur d’introduction du tube de protection varie selon
le pli des pattes de la collerette.

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

17

17

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

D

4. FIXATION DE LA BASE DU CACHE-TUYAU

Fixer la protection arrière avec 2 vis B.

Raccorder l’appareil

conformément aux normes en vigueur. (cf § 1)

D

Couper la bordure de la base du cache-tuyau (cisaille à tôle);
plier vers l’intérieur.

8.4.a

8.4.b

18

18

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

5. RACCORDEMENT

Poser une plaque d’isolant thermique percée sur le faux-plafond
face alu vers le bas. Isoler le tuyau de fumées dans la partie
supérieure du faux-plafond. Le boisseau et le plafond doivent
être totalement isolés dans l’emprise du cache-tuyau.

Raccordement horizontal

Raccordement vertical

8.5.a 8.5.b

isolant

(non fourni)

isolant

(non fourni)

Poser la plaque d’isolation (non fournie) face alu vers le bas.

19

19

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

8.6.b

E

E

E

G

G

G

G

8.6.a

Remonter le dessus. Fixer le cache-tuyau.
Le cache-tuyau est un élément essentiel de sécurité de l’appareil.
Mise en service interdite sans cache tuyau. Les conditions de la
garantie ne s’appliqueraient pas si le cache-tyau n’a pas été ins­tallé.

Engager la base du cache-tuyau en écartant les cotés. Clipser le
crochet dans la découpe.

Attention à ne ne pas rayer le cache-tuyau !

(protéger si nécessaire)

6. FINITION DE LA CHEMINETTE

20

20

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

8

8.6.c

6. FINITION DE LA CHEMINETTE

Accrocher la façade.
(modèle représenté Vallauris Tablo)

option

21

21

INST

INST

ALLA

ALLA

TION DE LA CHEMINETTE V

TION DE LA CHEMINETTE V

ALLA

ALLA

URIS

URIS

8

30636-06-10

30636-06-10

Le foyer est équipé d’un déflecteur de fumées en tôle inox. Le déflecteur
de fumées permet un échange de chaleur efficace et facilite la récupé­ration des suies lors du ramonage.
Il est nécessaire de se familiariser avec la manoeuvre de montage et de
démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises
avant la première utilisation du foyer.
Présenter le déflecteur dans l’avaloir de fumée, petit pli (B) vers le haut.
Faire glisser l’avant du déflecteur vers le haut de l’avaloir et l’arrière du
déflecteur vers le bas. Accrocher le déflecteur sur le pli retour de l’avaloir

8

7. MISE EN PLACE DU DÉFLECTEUR DE FUMÉES

8. MISE EN SERVICE DU KIT DE VENTILATION KTE152 (OPTION)

Le kit de ventilation KTE152 (disponible en option) est destiné à
accélérer la circulation de l’air de convection (afin de chauffer plus
rapidement les locaux).
Le kit de ventilation KTE152 composé de 2 ventilateurs électriques
axiaux, peut être installé après la mise en service de la cheminet­te pour améliorer l’efficacité de la chauffe.
La procédure de montage du kit de ventilation (simple et rapide)
est indiquée dans le manuel d’installation du kit KTE152.

8.5

8.6

UTILISA

UTILISA

TION

TION

9

22

22

30636-06-10

30636-06-10

9.1 COMBUSTIBLES

9.1.1.Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3
ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

- Préférer les feuillus durs (bouleau, charme, hêtre...),

- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)

- Proscrire absolument les résineux (pin, sapin,..) en usage permanent,
ainsi que les bois de récupération traités (traverses de chemin de fer,
chutes de menuiserie...) et les déchets domestiques (végétaux ou
plastiques).

- Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes
ou sarments qui provoquent des surchauffes brutales.

9.1.2.Lignite

En utilisation nominale (de jour) ou au ralenti (de nuit), en association ou
non avec le bois, la briquette de lignite est un combustible économique.
Disposer les briquettes en une couche sur un lit de braises, en se limitant
à la surface de la grille.

9.2 TIRAGE

La dépression à chaud du conduit de fumées du foyer ne doit jamais dépasser
20 Pa . Si le tirage est supérieur, installer un régulateur de tirage. Consulter
votre revendeur pour effectuer une mesure du tirage lors de l’installation
du foyer.

Le fonctionnement d’un extracteur de ventilation mécanique contrôlée
(VMC) influe sur le tirage, jusqu’à l’inverser. Il doit être en marche lors de la
mesure de tirage. En présence d’une VMC, une prise d’air frais extérieur
ouverte lors de l’utilisation du foyer est indispensable.

Tableau 9.1 Position de la manette

Allumage tirée
Allure normale position intermédiaire
Allure mini. mini.

9.3 PREMIER ALLUMAGE

Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons
de blocage et s'assurer qu'il ne reste rien dans le cendrier. Ne pas allumer
de feu si le cache-tuyau n’est pas monté sur l’appareil.
Commencer par un feu léger puis, par paliers, augmenter la charge. Cette
mise en température progressive permet la dilatation lente des matériaux
et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la
peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant
quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les
premières mises en température.
Au cours de la première chauffe, vérifier la dépression conformément au
tableau des caractéristiques, régler éventuellement le régulateur.

9.4 FONCTIONNEMENT

9.4.1.Allumage

Etaler du papier froissé, recouvrir de petit bois et de buchettes. Placer les
commandes conformément au tableau 9.1 (allumage). Allumer et fermer la
porte de chargement. Attendre la formation de braises. Lorsque le feu a
pris, charger 2 bûches et mettre les commandes en position "allure nominale"
(tableau 9.1). Charger en plusieurs fois plutôt que de manière excessive.
A l’allumage, un “bouchon” thermique du conduit de fumée peut se former.
Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal.

9.4.2.Rechargement

Recharger le poêle quand il n'y a plus qu'un lit de braises, sans flammes.
Ouvrir lentement la porte (avec la main froide) pour éviter des refoulements
de fumée ou des chutes de braises. Recharger, refermer la porte.

9.5 ALLURE NOMINALE

Régler les commandes conformément au tableau 9.1. La quantité de
combustible détermine l'intensité du feu. Le fonctionnement correct du poêle
dépend de l’alimentation en air frais.

9.6 CHARGEMENT

Charger en plusieurs fois plutôt que de manière excessive. Disposer la
charge de bois vers le fond du foyer, pour éviter les chutes de braises.
2 bûches de bois de chauffage (environ 3,15 kg par heure) suffisent pour
atteindre l’allure normale.

9.7 FONCTIONNEMENT DE NUIT

Egaliser la couche de braises, charger 2 à 3 bûches, laisser prendre le feu
puis fermer toutes les commandes. Le matin, faire un feu vif pour réchauffer
le conduit et chasser les condensations causées par la combustion ralentie.

9.8 FONCTIONNEMENT EN MI-SAISON

Eviter de fonctionner à allure réduite pendant de longues périodes. La
température des fumées n’est pas suffisante, et celles-ci ne peuvent pas
être évacuées avant leur condensation dans le conduit.

9.9 EN CAS D’INCIDENT

En cas d’incident dans l’habitation (feu de cheminée, départ de feu dans
l’habitation, vents très violents,..), fermer rapidement la porte de chargement
et toutes les commandes du poêle. Ne pas verser d’eau sur le foyer. Avertir
les pompiers.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

AATTENTIO

TTENTIONN!! L'utilisation même occasionnelle du charbon ou

tous dérivés du charbon est formellement interdite. Cet appareil

ne doit pas être utilisé pour brûler des déchets domestiques !

AATTENTION

TTENTION

- Ce poêle à bois est destiné à fonctionner porte fermée. La porte
doit rester fermée en permanence en dehors du chargement.

-Le cache-tuyau est un élément obligatoire de sécurité de l’appareil,.

- Si une niche sous le poêle sert de réserve de bois, ne jamais
l'obturer totalement (une section d'ouverture libre de 600 cm²
minimum doit rester libre en permanence).

- Laisser un espace de 5 cm minimum entre le fond du poêle et le
dessus des bûches.

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et
utiliser la main froide pour manipuler les commandes.

- Le rayonnement calorifique au travers de la vitre impose l'éloi­gnement de toute matière pouvant être détériorée par la chaleur
(mobilier, papier peint, boiseries,…). Une distance de 2 m évitera
tout risque.

9.1

9.2

ENTRETIEN

ENTRETIEN

10

23

23

30636-06-10

30636-06-10

10.1 DÉCENDRAGE

Garder l’accès libre pour le nettoyage de l’appareil et du conduit. Le décen­drage se fait avec la tirette (A) (fig. 9.1) et une balayette (non fournie).
Attendre que l’appareil soit refroidi.

- Nettoyer la grille foyère amovible.

- Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air
sous la grille, risque d'entraîner sa déformation et perturbe la combustion.

- Replacer le cendrier et la grille avant le chargement.

10.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du poêle, utiliser uniquement un chiffon doux et de
l'eau chaude savonneuse (ne pas utiliser de produit abrasif, même
légèrement). Essuyer immédiatement.

10.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, avec un chiffon humide et de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre
possible. Toutefois, en fonctionnement normal, un léger noircissement peut
apparaître dans certaines zones de la vitre. Au ralenti, le balayage de la
vitre est moins efficace.

10.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de
chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir
le carnet de ramonage par l’entreprise et conserver la facture.
Après le ramonage du conduit, replacer le déflecteur de fumée (fig. 8.5).
Avant toute nouvelle utilisation du poêle, vérifier que tous les éléments sont
bien en place.

10. 5 ENTRETIEN ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du poêle
et vérifier le bon fonctionnement des parties mobiles de l’appareil.
Remarque: une brique fissurée ne gêne pas le fonctionnement de l’appareil.

10.6 NETTOYAGE DES COTÉS

Ne jamais utiliser de produit à base d’alcool, mais uniquement de l’eau.

A

A

TTENTION !

TTENTION ! Lors du nettoyage complet de l’appareil, les parements
latéraux et la plaque d’âtre peuvent être démontés. Veiller à ce qu’ils
soient correctement remontés lors du remontage.

11.SER

11.SER

VICE APRÈS

VICE APRÈS--

VENTE

VENTE

L’appareil comporte des pièces d'usure à contrôler lors de l’entretien annuel.
Le revendeur peut fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer
la référence et le numéro de série de l’appareil figurant sur la plaquette
signalétique. N’utiliser que des pièces de rechange fournies par le fabricant.

30636-06-10

30636-06-10

SUPRA SA BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr
