РукОВОдСТВО пО экСпЛуАТАцИИ
ОснОвные ОсОбеннОсти
SFD-115U
АВТОМОБИЛЬНЫЙ MP3 РЕСИВЕР
Съемная передняя панель•
Совместимос ть с форматами MP3•
Поиск MP3 треков по папкам и файлам, о тображе-•
ние ID-тэгов
AM / FM / УКВ радиоприемник•
Встроенн ый эквалайзер (Поп / Рок / Классика)•
Выходная мощнос ть 4 х 50 Вт•
Приглушение звука / Тонкомпенсация / Часы•
2-канальный линейный выход (RCA)•
USB вход на передней панели•
Аудио вход на передней панели•
Разъем для SD/MMC карт•
СОДЕРЖАНИЕ
Меры предосторожности .....................................................................................................
Порядок установки ................................................................................................................

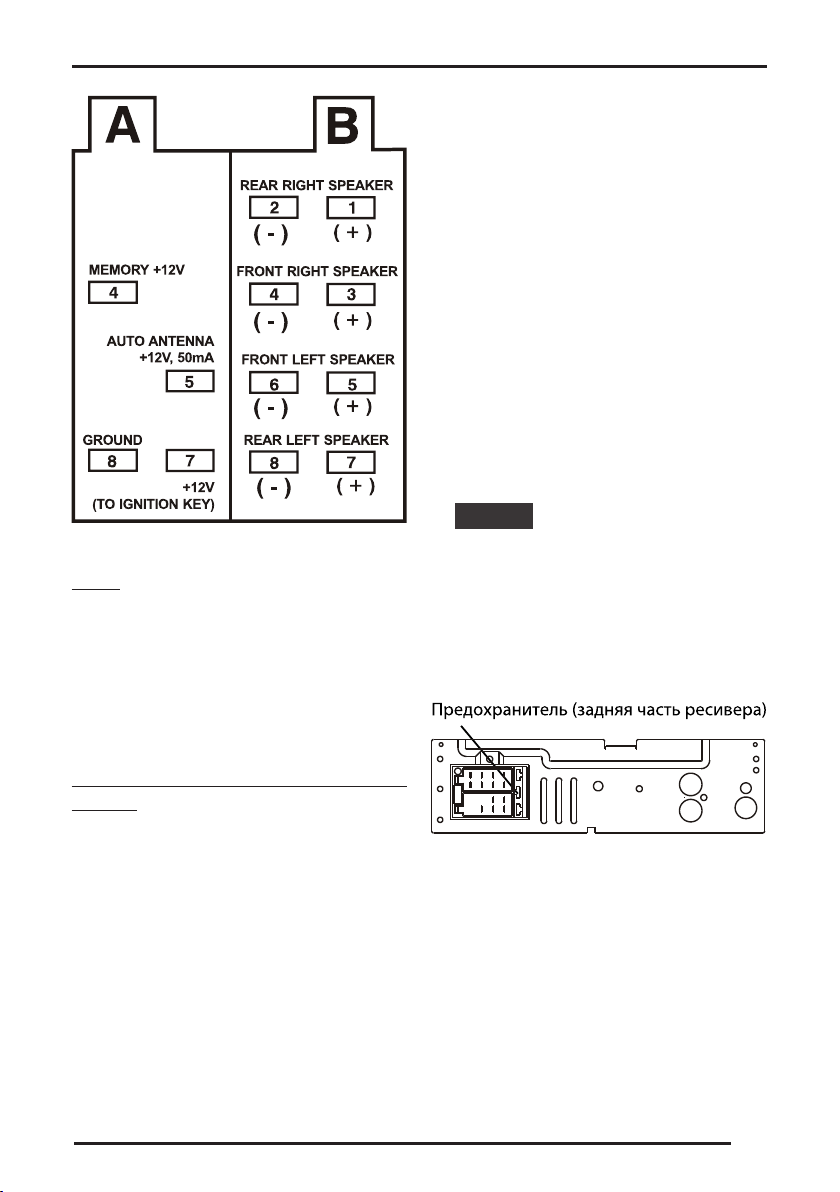

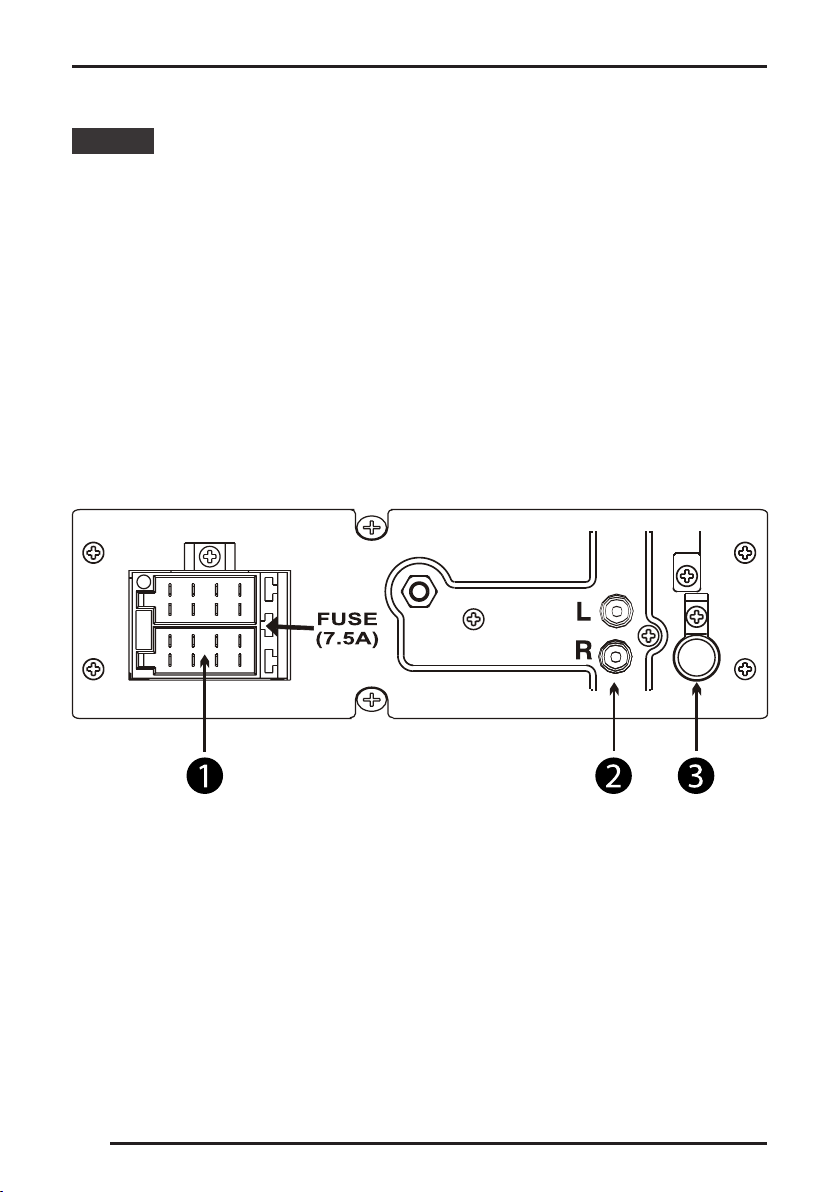

Подсоединения ......................................................................................................................

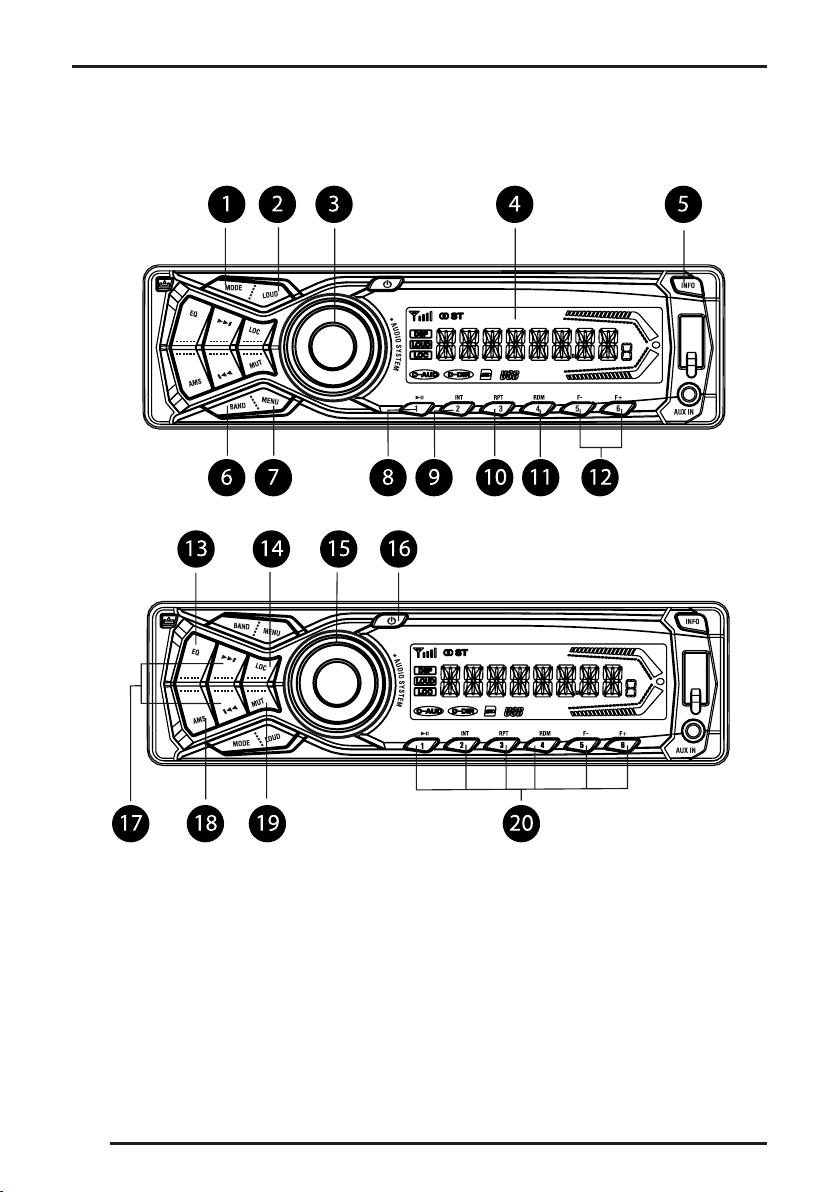

Кнопки управления аппаратом ............................................................................................
Основные операции ..............................................................................................................
Настройка звука ....................................................................................................................
Управление радиоприемником ...........................................................................................
Операции c накопителями USB ............................................................................................
Операции с картами памяти ................................................................................................
Управление воспроизведением ..........................................................................................
Возможные неполадки и способы их устранения ..............................................................
Технические характеристики ................................................................................................
Уважаемый покупатель!
Благодарим Вас за приобретение мультимедийной автомобильной системы SFD-115U. Пожалуйста, внимательно ознакомьтесь с данным руководством перед установкой и началом работы с аппаратом и сохраните его для обращения к нему в дальнейшем.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-115U
3
МеРы ПРеДОстОРОЖнОсти
Управление аппаратом не должно препятствовать
безопасному управлению автомобилем.
Чтобы избежать дорожных происшествий и аварий,
вызванных невнимательностью, водитель во время
езды не должен совершать какие-либо операции с
устройством. Если возникла такая необходимость,
припаркуйте машину в безопасном месте перед
тем, как начать работать с устройством.
Содержите прибор в чистоте, при загрязнении протрите его.
Устройство состоит из деталей, изготовленных с
высокой точностью. Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно.
Это может вызвать серьезные поломки и снимает
гарантию на бесплатный ремонт аппарата. Ремонт
должен производиться только в специализированных авторизованных сервисных центрах.
Не прикасайтесь к ЖК дисплею твердыми предметами, чтобы его не поцарапать.
Не работайте с устройством при слишком высоких
или слишком низких температурах, перед включением убедитесь, что температура в автомобиле от
0оС до +40оС.
Если в работе устройства наблюдаются какие-то
неполадки, обратитесь в раздел «Возможные неполадки и способы их устранения». Если вы не можете
устранить неполадку, нажмите кнопку RESET, чтобы вернуться к заводским установкам. Если прибор не возобновит нормальную работу, протрите
контактный разъем ресивера и передней панели
ватой, смоченной в изопропиловом спирте.
Устройство должно размещаться в горизонтальном
положении, в местах с достаточной вентиляцией.
Вентиляционные отверстия в устройстве не должны закрываться, т.к. это может привести к перегреву устройства и стать причиной неисправностей.
C целью безопасной эксплуатации прибора используйте только рекомендованные производителем
комплектующие.
Во избежание повреждений не подвергайте аппарат воздействию прямых солнечных лучей, теплового излучения или потоков горячего воздуха.
Если температура в салоне автомобиля слишком
высокая, то не включайте аппарат до тех пор, пока
температура в салоне не снизится. Не подвергайте
прибор воздействию резкой смены температуры.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-115U
Меры предосторожности при установке
Данное устройство рассчитано на подключение к
электросистеме автомобиля с напряжением +12 В
постоянного тока с минусом на корпусе, аппарат не
предназначен для подключения к источнику питания +24 В (например, в автобусе, грузовике).
Запрещается менять номинал предохранителя на
проводе питания без консультации со специалистом. Использование неподходящего предохранителя может привести к возгоранию или повредить
прибор.
Для правильной установки используйте только те
комплектующие, которые поставляются с аппаратом. Использование других комплектующих может
повлечь за собой неисправность.
Проконсультируйтесь с дилером вашей марки автомобиля прежде, чем выполнять работу, если
для установки аппарата необходимо просверлить
отверстия или произвести другие изменения в конструкции автомобиля.
Установите (закрепите) проигрыватель таким образом, чтобы он не мешал водителю и не мог нанести
травму пассажиру в случае внезапной остановки
Устройство должно размещаться в местах с достаточной вентиляцией.
ния прямых солнечных лучей или горячего воздуха
из отопителя салона, а также в местах скопления
пыли и грязи или в местах с сильной вибрацией.
Для обеспечения достаточной вентиляции прибора
и снижения риска возгорания не перекрывайте вентиляционные отверстия корпуса и область радиатора на задней стенке аппарата.
Выберите такое место для установки проигрывателя, чтобы он не мешал водителю при управлении
автомобилем.
Отключите «-» клемму аккумулятора перед началом установки для снижения вероятности повреждения аппарата и предотвращения короткого
замыкания при подключении.
Перед тем, как окончательно установить проигрыватель, временно подключите к нему электропроводку и убедитесь, что аппарат и вся аудио (видео)
система работают должным образом.
Перед установкой устройства обязательно снимите
переднюю панель. В противном случае вы не сможете ее снять после установки.
Угол наклона передней панели проигрывателя в
рабочем положении относительно вертикали не
должен превышать 30º.
Не устанавливайте проигрыватель в местах попада-
4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-115U
53m m
182 mm
ПОРЯДОК УстАнОвКи
Порядок установки ресивера
Существует два метода установки: стандартный
монтаж на передней панели и установка с помощью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
Фронтальный монтаж
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:
Кроме того, следует проверить, достаточна ли глубина отсека для размещения в ней аппарата.
Перед началом работ убедитесь, что зажигание автомобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.
1. Отсоедините от аппарата провода.
2. Снимите обрамление передней панели.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы с боков аппарата.
Извлеките проигрыватель из монтажной рамы.
«язычки» подходят под конструкцию приборной панели конкретного автомобиля, выберите
наиболее подходящие.
1. Приборная панель
2. Монтажная рама
3. Винт
5. Подсоедините к проигрывателю разъемы питания и динамиков, разъем антенны. Убедитесь,
что провода нигде не пережаты.
6. Аккуратно вставьте проигрыватель в монтажную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
7. Подсоедините провод к «-» к лемме автомобильного аккумулятора.
8. Установите обрамление.
4. Вставьте монтажную раму (без корпуса проигрывателя) в отсек приборной панели и отогните «язычки» при помощи отвертки. Не все
5
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-115U
Тыловой монтаж
Данный метод установки аппарата предполагает
установку с помощью отверстий на боковых поверхностях прибора и крепление его на кронштейн
автомобиля. При этом обрамление, монтажная
рама и металлическая скоба не используются.
1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 5х15 мм
5. Винт
6. Металлическая скоба
7. Простая шайба
Обязательно закрепите металлическую скобу, чтобы защитить заднюю часть устройства. Вы можете
согнуть скобу руками.
Порядок извлечения аппарата
1. Убедитесь, что зажигание выключено. Отсоедините провод от «-» клеммы аккумулятора автомобиля.
2. Аккуратно снимите переднюю панель и обрамление передней панели, потянув его на себя.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы на боковых поверхностях передней панели. Извлеките проигрыватель из рамки, потянув его на себя.
6
1. Вид сбоку. Расположение отверстий
2. Винты
3. Кронштейн
4. Накладка приборной панели
Выберите позицию, при которой винтовые отверстия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия проигрывателя, отмеченные
буквами, соответствующими названию марки автомобиля, совпадут, и закрепите проигрыватель с
каждой стороны при помощи 2-х винтов длиной не
более 6 мм.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-115U
УстАнОвКА и снЯтие ПеРеДней ПАнели
Перед тем как снять переднюю панель, выключите питание прибора. Затем нажмите кнопку снятия
передней панели и снимите переднюю панель.
После того как вы сняли переднюю панель, храните
ее в защитном футляре.
Если передняя панель не была надежно закреплена
на ресивере, то в результате сильной вибрации автомобиля она может упасть.
Контактная группа на задней стороне передней
панели требует осторожного обращения, не нажимайте на нее отвертками, ручками и другими
инструментами.
Меры предосторожности при обращении с
передней панелью
Передняя панель требует бережного обращения.
Запрещается подвергать переднюю панель ударам
и падениям.
После того как вы сняли переднюю панель, храните
ее в защитном футляре.
Если передняя панель не была надежно закреплена
на ресивере, то в результате сильной вибрации автомобиля она может упасть.
Чтобы установить переднюю панель, сначала закрепите ее правую часть так, чтобы части, обозначенные на рисунке буквами А и В, совпали. Затем
прижмите левую часть передней панели к ресиверу
до щелчка.
ВНИМАНИЕ:
Не пытайтесь закрепить съемную переднюю панель левой стороной, это может
привести к ее повреждению.
Меры предосторожности при обращении с
передней панелью
Передняя панель требует бережного обращения.
Запрещается подвергать переднюю панель ударам
и падениям.
Контактная группа на задней стороне передней
панели требует осторожного обращения, не нажимайте на нее отвертками, ручками и другими
инструментами.
Контактная группа на задней стороне передней
панели требует осторожного обращения, не нажимайте на нее отвертками, ручками и другими
инструментами.
Если передняя панель загрязнилась, протрите ее
сухой чистой тканью. Контактную группу следует чистить ватой, смоченной в изопропиловом спирте.
7
