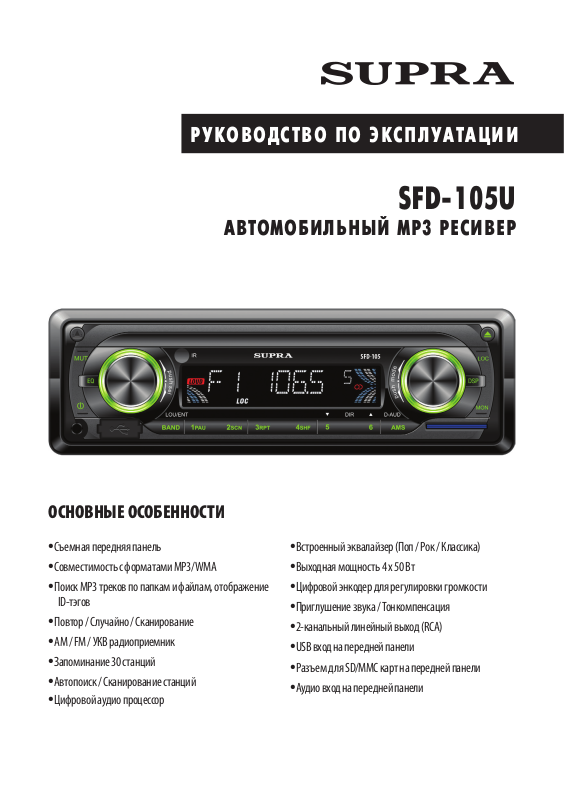

Supra SFD-105U User Manual
руководство по эксплуАтАции
ОснОвные ОсОбеннОсти
SFD-105U
Автомобильный MP3 Pесивер
Съемная передняя панель •
Совместимос ть с форматами MP3/WMA•
Поиск MP3 треков по папкам и файлам, о тображение •
ID -тэго в
Повтор / Случайно / С канирование•
AM / FM / УКВ радиоприемник•
Запоминание 30 станций•
Автопоиск / Сканиров ание станций•
Цифровой аудио процессор •
Встроен ный эквалайзер (Поп / Рок / Классика)•
Выходная мощнос ть 4 х 50 Вт•
Цифровой энкодер для р егулировки громкости•
Приглушение звука / Тонкомпенсация •
2-канальный линейный выход (RCA)•
USB вход на передней панели•
Разъем для SD/MMC карт на передней панели •
Аудио вход на передней панели•
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-105U
2
СОДЕРЖАНИЕ
Порядок установки и извлечения проигрывателя ............................................................ 3
Установка и снятие передней панели .................................................................................. 5
Подсоединения ...................................................................................................................... 6

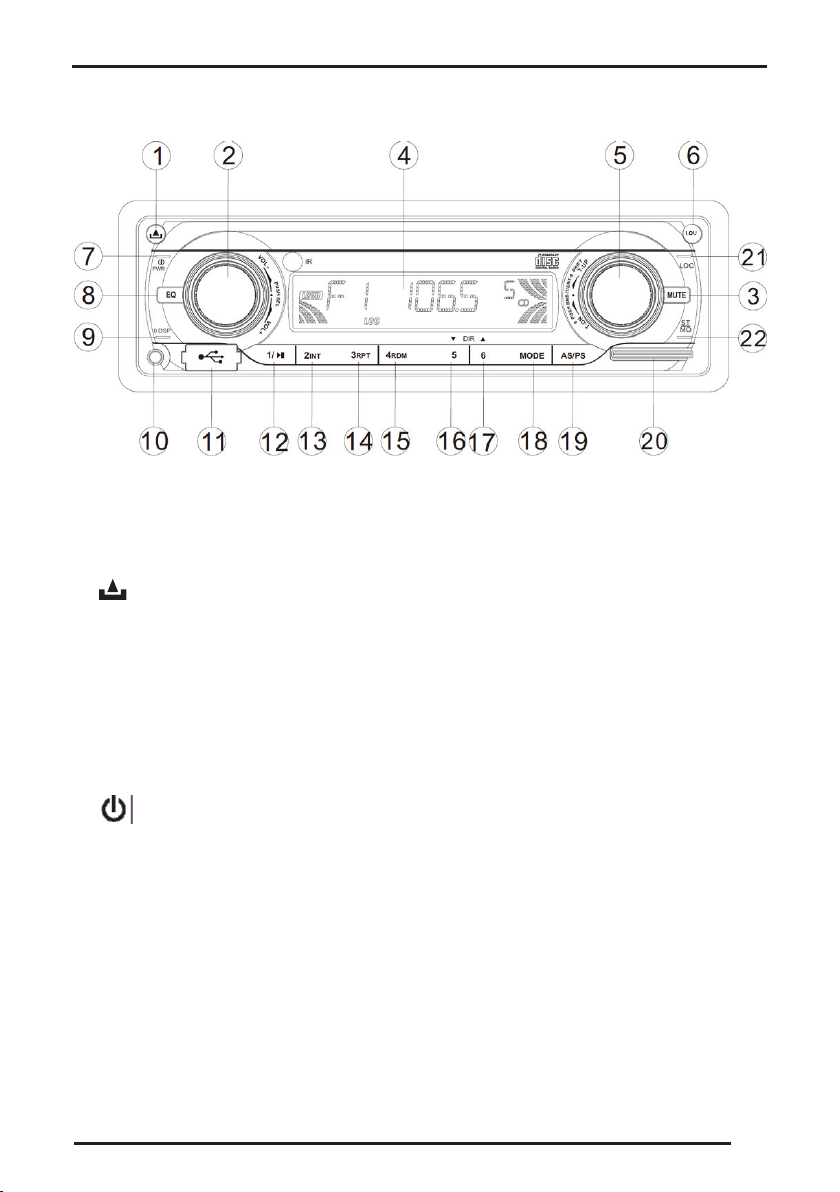

Передняя панель ................................................................................................................... 7
Основные операции .............................................................................................................. 8
Управление радиоприемником ........................................................................................... 8
Управление воспроизведением .......................................................................................... 9
Пульт дистанционного управления ..................................................................................... 10
Возможные неполадки и способы их устранения .............................................................. 11
Технические характеристики ................................................................................................ 12
2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-105U
3
ПОРЯДОК УстАнОвКи и иЗвЛеЧениЯ ПРОиГРывАтеЛЯ
- Перед началом подключения убе дитесь, что напряжение в вашем автомобиле соответствует 14,4В., постоянного тока с минусом на корпусе.
- Отключите «-» клемму аккумулятора перед началом
установки для снижения вероятности повреждения
аппарата и предотвращения короткого замыкания при
подключении.
- Выберите такое место для установки ресивера, чтобы
он не мешал водителю пр и управлении автомобилем.
- Перед тем, как окончательно установить ресивер, подключите электропроводку временно и убедитесь, что
все подсоединения выполнены верно.
- Убед итесь, чт о подсоед инения ц ветных п роводов п роизведены в соответствии со схемой и что аппарат и вся
аудиосистема работают правильно. Неправильное подсоединение может вывести из строя ресивер (привести
к сбоям в работе) или повредить элек трическую с истему автомобиля.
- Для правильной установки используйте только те комплект ующие, которые постав ляются с аппаратом. Использование других комплектующих может повлечь за
собой неисправнос ть.
- Проконсультируйтесь с вашим дилером, если для
установки необходимо просве рлить отверстия или произвести дру гие изменения в автомобиле.
- Установите ресивер таким образом, ч тобы он не мешал водителю и не повр едил пассаж ира в случае внезапной остано вки.
ПОРЯДОК УстАнОвКи АППАРАтА
Существует два метода установки: стандартный
монтаж на передней панели и ус тановка с помощью
кронштейнов. Далее приводится описание обоих
способов установки с иллюстрациями.
ФРОнтАЛьный мОнтАж (метОД 1)
Для правильной установки устройства отсек приборной панели должен соответствовать следующим
размерам:
Перед началом установки уст ройства проверьте правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы акк умулятора автомобиля.
2. Отсое дините провода и антенну, ес ли она использовалась дл я пробного включения.
3. Нажм ите кнопку снятия передней панели и извлеките с ъемную панель (см. раздел «Установка и снятие передней панели »).
4. Снимите об рамление.
5. Вс тавьте до упор а ключи, входящие в комплект поставки ресивера, в пазы на боковых поверхностях
передней панели и извлеките ресивер из мон тажной рамы.
- Угол наклона передней стороны ресивера не должен
превышать 30º.
- Не устанавл ивайте ресиве р в местах попадания прямых солнечных лучей ил и горячего воздуха из отопителя, а так же в запыленных и загрязненных мес тах и местах с сил ьной вибрацией.
- Для обеспечения достаточной вентиляции прибора и
снижения рис ка возгорания не пе рекрывайте вентиля ционные отверс тия корпуса и область радиатора.
1) Монтажная рама
2) Ключи
3) Обрамление
4) Съемная передняя панель
3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-105U
4
6. Вставьте монтажную раму (без ресивера) в отсек
приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под размер
приборной панели автомобиля, выберите наиболее
подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания
и динамиков, другие провода и кабели, разъем антенны.
8. Аккуратно вставьте проигрыватель в монтажную
раму до щелчка фиксатор ов, следя при этом за положением подк люченных проводов, чтобы случайно не повредить их .
9. Закрепите тыловую часть ресивера при помощи
металлической скобы, как показано на рисунке. При
необходимости изогните ее. При установке короткая
часть монтажно го болта должна быть ближе к ресиверу, а длинная - к приборной панели ав томобиля.
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы акк умулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройс тва (если она устанавливалась р анее).
3. Поднимите верхнюю часть обрам ления, а затем аккуратно сни мите его, потянув на себя.
4. Вс тавьте до упор а ключи, входящие в комплект поставки ресивера, в пазы на боковых поверхностях
передней панели и извлеките ресивер из приборной
панели, потянув его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применяется для
автомобилей марки Nis san, Toyota. Использу йте отверстия, отмеченные соответствующими буквами N и T,
чтобы прикрепить аппа рат к кронштейнам.
1) Крепежный болт
2) Металлическая скоб а
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильного
аккумулятора. Ус тановите обрамление и переднюю панель (см. раздел Установк а и снятие передней панели).
4
1) Вид сбоку. Расположение отверстий с отме тками T, N
2) Кронштейны
3) Винт
4) Крючок
5) Приборная панель
С помощью отвертки выкрутите винты, крепящие
крючки по бокам рес ивера, и снимите крючки.
Выберите позицию, при которой винтовые отверстия
закрепленных в автомоби ле кронштейнов и винтовые
отверстия приемника, отмеченные соответствующими
буквами названия марки машины («T» - Toyota или «N»
- Ni ssan) совпадут, и закрепите п роигрыватель пр и по-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ•SFD-105U
5
мощи 2-х винтов (5х5 мм) с каждой сторо ны.
Примечание:
Обрамление, монтажная рама и металлическая скоба
не используются пр и этом методе установки.
УстАнОвКА и снЯтие ПеРеДней
ПАнеЛи
снЯтие ПеРеДней ПАнеЛи
1. Для снятия пере дней панели нажмите кнопку .
2. Снимите переднюю панель, как показано на рисунке
ниже.
3. Храните переднюю панель в фу тляре.
УстАнОвКА ПеРеДне й ПАнеЛи
Для того, чтобы установить переднюю панель, вставьте
панель в корпус ресивера, как показано на рисунке (сначала вставьте левую сторону панели в пазы передней
части корпуса, а затем, до фикс ации правую сторону панели), и убедитесь в том, что панель установ лена правильно. Если п ередняя панель установ лена неправильно, некоторые кнопки не будут работать или появятся
сбои в работе диспл ея.
Меры предосторожности:
1. Не бросайте переднюю панель.
2. При снятии/ус тановки передней панели не нажим ай-
те на ЖК-экран или на кнопки у правления.
3. Не касайтесь контактов на тыльной с тороне передней
панели и на голов ном устройстве. Э то может стать причиной плохого контакт а.
4. При загрязнении контактов протрите их чис той сухой
ткан ью.
5. Не подвергайте переднюю панель воздействию высо-
ких температу р или прямых солнечных лучей.
6. Д ля очистк и поверхност и передней панели не ис-
пользуйте сильные чистящие средств а (например, бензин, растворитель или средство от насекомых).
7. Не пытайтесь разо брать переднюю панель.
5
