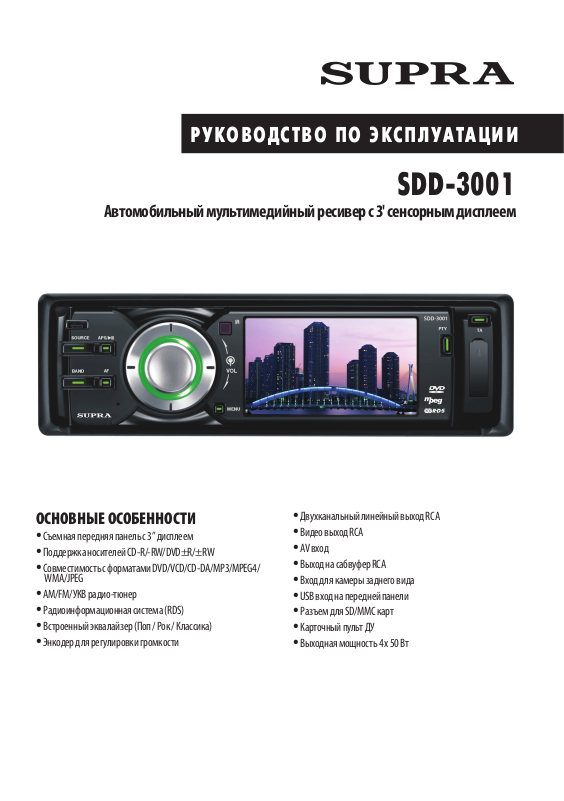

Руководство по эксплуатации
SDD-3001
Автомобильный мультимедийный ресивер с 3' сенсорным дисплеем
Основные особенности
•Cъемная передняя панель с 3” дисплеем
•Поддержка носителей CD-R/-RW/DVD±R/±RW
•Совместимость с форматами DVD/VCD/CD-DA/MP3/MPEG4/ WMA/JPEG
•AM/FM/УКВ радио-тюнер
•Радиоинформационная система (RDS)
•Встроенный эквалайзер (Поп / Рок / Классика)
•Энкодер для регулировки громкости
•Двухканальный линейный выход RCA
•Видео выход RCA
•AV вход
•Выход на сабвуфер RCA
•Вход для камеры заднего вида
•USB вход на передней панели
•Разъем для SD/MMC карт
•Карточный пульт ДУ
•Выходная мощность 4 х 50 Вт
Руководство по эксплуатации•SDD-3001 |
|
СОДЕРЖАНИЕ |
|
Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 3. . . . . . . . . . . . |
Подсоединения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
.4. . . . . . . . . . . |
Порядок установки и извлечения аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 5. . . . . . . . . . . |
Кнопки управления на передней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 6. . . . . . . . . . . . |
Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
.7. . . . . . . . . . . |
Управление проигрывателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9. . . . . . . . . . . . |
Управление воспроизведением с USB накопителей и SD/MMC карт . . . . . . . . . . . |
10. . . . |
Настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
11. . . . . . . . . . . . . |
Управление радиоприемником . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12. . . . . . . . . . . . . |
Дополнительные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
13. . . . . . . . . . . . . |
Возможные неполадки и способы их устранения . . . . . . . . . . . . . . . . . . . . . . . |
14. . . . . . . . . |
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18. . . . . . . . . . . . |
2
Руководство по эксплуатации•SDD-3001
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Внимание
1.. Аппарат может быть подсоединен только к источнику питания постоянного тока 12В (сминусомнакорпусеавтомобиля), и не предназначен для
подключения к источнику питания +24В..
2..Устанавливайтеаппараттак, чтобы он не препятствовал безопасному управлению автомобилем..
3.. Не просматривайте видео и не отвлекайтесь на манипуляции устройством во время управления автомобилем..
4.. Для снижения риска возгорания, повреждения или поражения электрическим током не подвергайте проигрыватель резкой смене
температуры и воздействию влаги или дождя..
5.. Устанавливайте предохранителитолькорекомендованного типа и номинала.. Установка предохранителей с нарушением требований мо-
жет вывести из строя аппарат или привести к пожару..
6.. Отключите аппарат и обратитесь в авторизованный сервисный центр при появлении следующих неисправностей:
а) отсутствует звук;
b) отсутствует изображение;
с) попадание внутрь аппарата воды или посторонних предметов;
d) задымление; с) запах гари..
7.. При прослушивании аудиопрограмм в движении устанавливайте уровень громкости не мешающий водителю безопасно управлять транспортным средством и слышать все, что происходит вокруг автомобиля..
Предупреждение
1..При монтаже устройство должно размещаться в горизонтальном положении в местах с достаточной вентиляцией.. Предусмотренные в устройстве вентиляционные отверстия не должны закрываться.. Перегрев устройства может стать причиной неисправностей
2..Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно.. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт аппарата..Ремонтдолженпроизводитьсятолькоквалифицированными специалистами специализированных авторизованных сервисных центров..
3..Очищайте поверхность передней панели мягкой тканьюснейтральныммоющимсредством.. Неиспользуйте абразивные, спиртосодержащие вещества, растворители любого состава..
4..При появлении нарушений работоспособности данного аппарата обратитесь к разделу «Возможные неполадкииспособыихустранения»..Еслинеудаетсярешить проблему, нажмите кнопку RESET расположенную на передней панели для инициализации системы..
5..В жаркую или холодную погоду, прежде чем включать аппарат дождитесь, пока температура воздуха в салоне нормализуется..
6..Не подвергайте прибор воздействию прямых солнечных лучей, теплового излучения или потоков горячего воздуха, а так же резкой смены температуры.. Это может стать причиной возникновения конденсата внутри устройстваипривестикповреждениюприбора..Приобразовании конденсата, перед использованием прибора, обязательно дайте ему возможность высохнуть от влаги и протрите диск..
7..Не прилагайте усилий к передней панели аппарата, когда он находится в открытом положении.. Это может повредить механизм..
8..Воизбежаниеповрежденияэкрананеприкасайтеськ нему острыми предметами..
9..Механизм открытия экрана моторизован.. Не нажимайте,нетянитеинеповорачивайтеэкранвручную..Это может повредить механизм..
10..Иллюстрации изображений экрана в данной инструкции приведены для наглядности.. Фактические изображения на экране могут отличаться..
11..Значок наэкранеаппаратозначает,чтозапрашиваемая операция не доступна или запрещена..
12..Обращайтесь с аппаратом в соответствии с данной инструкцией.. Гарантия не распространяется на случаи, вызванные не правильной эксплуатацией аппарата..
3
Руководство по эксплуатации•SDD-3001
ПОДСОЕДИНЕНИЯ
Подключение устройства производите в соответствии с приведенной схемой..
Для того чтобы просматривать видео изображение на дисплее во время стоянки на парковке провод стояночного тормоза должен быть обязательно подсоединен
передний левый RCA выход (белый)
передний правый RCA выход (красный)
видео выход (желтый)
видео вход (желтый)
видео вход камеры заднего вида
вход правого канала внешнего источника (красный)
вход левого канала внешнего источника (белый)
выход на сабвуфер (коричневый)
10
разъем подключения радиоантенны
предохранитель (10А)
провод для включения подсветки (оранжевый)
белый
провод стояночного тормоза (серый)
провод заднего хода (коричневый) |
|
белый/черный |
провод управления усилителем (розовый) |
|
серый |
провод управления антенной (синий) |
|
|
|
|
серый/черный |
|
|
зеленый |
замок зажигания |
провод зажигания (красный) |
|
|
|
|
|
провод питания к аккумулятору (желтый) |
зеленый/черный |
|
|
|
|
|
фиолетовый |
блок предохранителей
провод массы (черный)
фиолетовый/черный
аккумулятор
передний левый динамик
передний правый динамик
задний левый динамик
задний правый динамик
4
Руководство по эксплуатации•SDD-3001
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ АППАРАТА
Для установки ресивера выберите подходящее место.. Затем подключите громкоговорители и электропроводку.. Убедитесь, что все соединения выполнены правильно, аппарат и вся аудио система работают должным образом..
Следуйте дальнейшим инструкциям для правильной установки аппарата:
Установка
1..Вставьте установочную рамку в отсек приборной панели..
2..Отогните несколько наиболее подходящих «язычков», чтобы закрепить установочную рамку в приборной панели автомобиля..
3..Для исключения вибрации аппарата, закрепите его тыловую часть при помощи металлической скобы..
Извлечение
Вставьте до упора ключи в боковые зазоры между аппаратом и установочной рамкой.. Извлеките аппарат из установочной рамки и отключите разъемы..
5
Руководство по эксплуатации•SDD-3001
КНОПКИ УПРАВЛЕНИЯ
НА ПЕРЕДНЕЙ ПАНЕЛИ
Примечание:
Если аппарат не поддерживает режим RDS, то функции AF/TA/PTY (кнопки 6, 8, 11) не работают.. Если аппарат поддерживает режим RDS, то кнопками 6, 8, 11 не доступны функции ST/RPT/MUTE/CLK/H..
1..Кнопка для открывания передней панели (
)..
2..MENU: кнопка вывода на экран меню настройки..
3..BAND: кнопка выбора частотного диапазона..
4..SOURCE: кнопка выбора источника воспроизведения..
5..Кнопки перехода по пунктам меню вверх/вниз/ вправо/влево..
6..ST/RPT/TA: кнопка переключения моно/стерео режима/повторного воспроизведения/информации о дорожном движении..
7..MIC: микрофон (опция)
8..MUTE/PTY: кнопка отключения/включения звука / поиска станций по типу программ..
9..USB-вход..
10..APS/DU: кнопка сканирования радиостанций/начали или временной приостановки воспроизведения..
11..CLK/H/AF: кнопка вызова часов/остановки воспроизведения/поиска альтернативных частот..
12..ЖК экран..
13..Регулятор уровня громкости..
14..Разъем для карты SD..
15..Кнопка инициализации системы..
16..Q: кнопка извлечения диска..
