Page 1

Bedienungsanleitung

USB

Micro

SD HC

AM/FM RADIO

SUPER

SP-403M

Version 1.0

DEUTSCH

Page 2

SP-403M

Super

Bedienungsanleitung

SUPER SP-403M

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des

Multimedia Autoradios SUPER SP-403M erwiesen haben.

Wir wünschen Ihnen viel Spaß mit Ihrem neuen SUPER Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 05.02.2015

Page 3

SP-403M

Super

Thema:

Inhaltsverzeichnis

Sicherheitshinweise und Vorsichtsmaßnahmen 5

Einführung 7

Beschreibung ................................. 7

Spezikationen ............................... 7

Packungsinhalt ............................... 8

Bedienelemente am Autoradio .......... 9

Bedienelemente-Funktionen ............. 9

Fernbedienung Knopffunktionen ......11

Installation 12

Installationshinweise ......................12

Vor der Installation ........................12

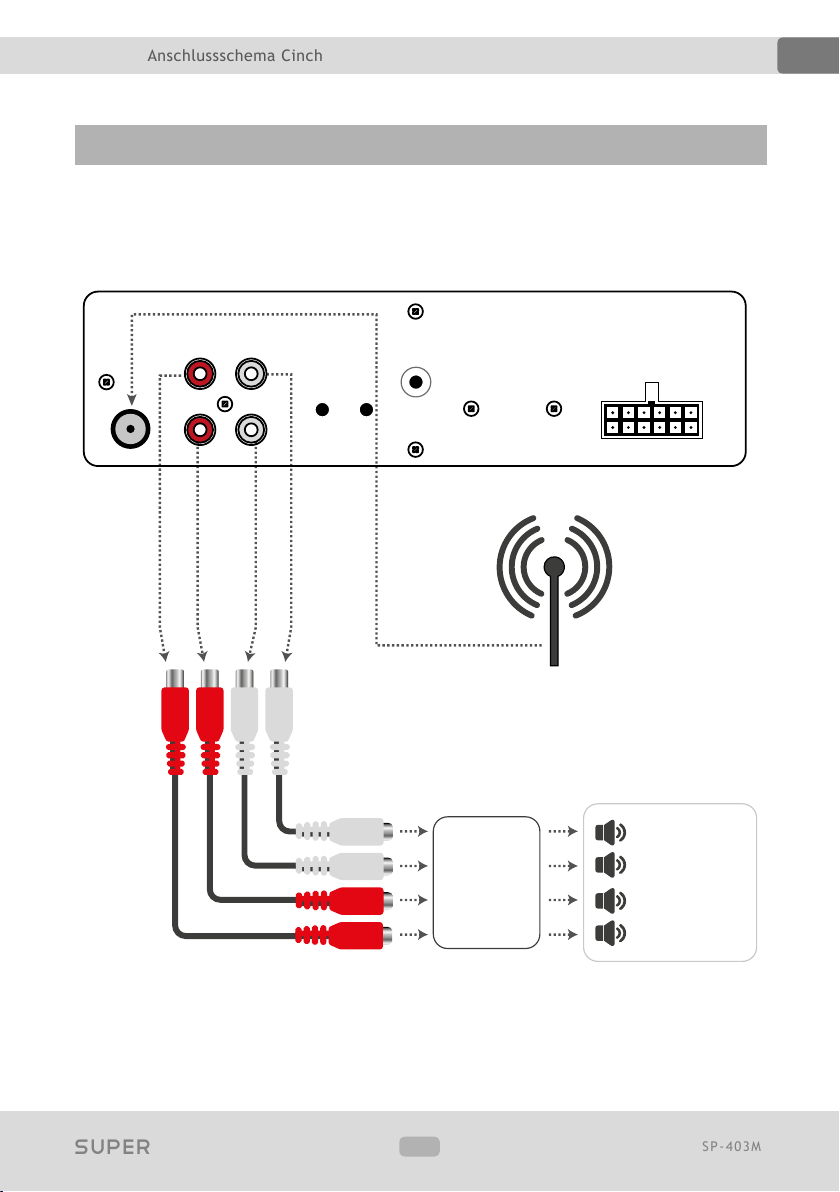

Anschlussschema Cinch 14

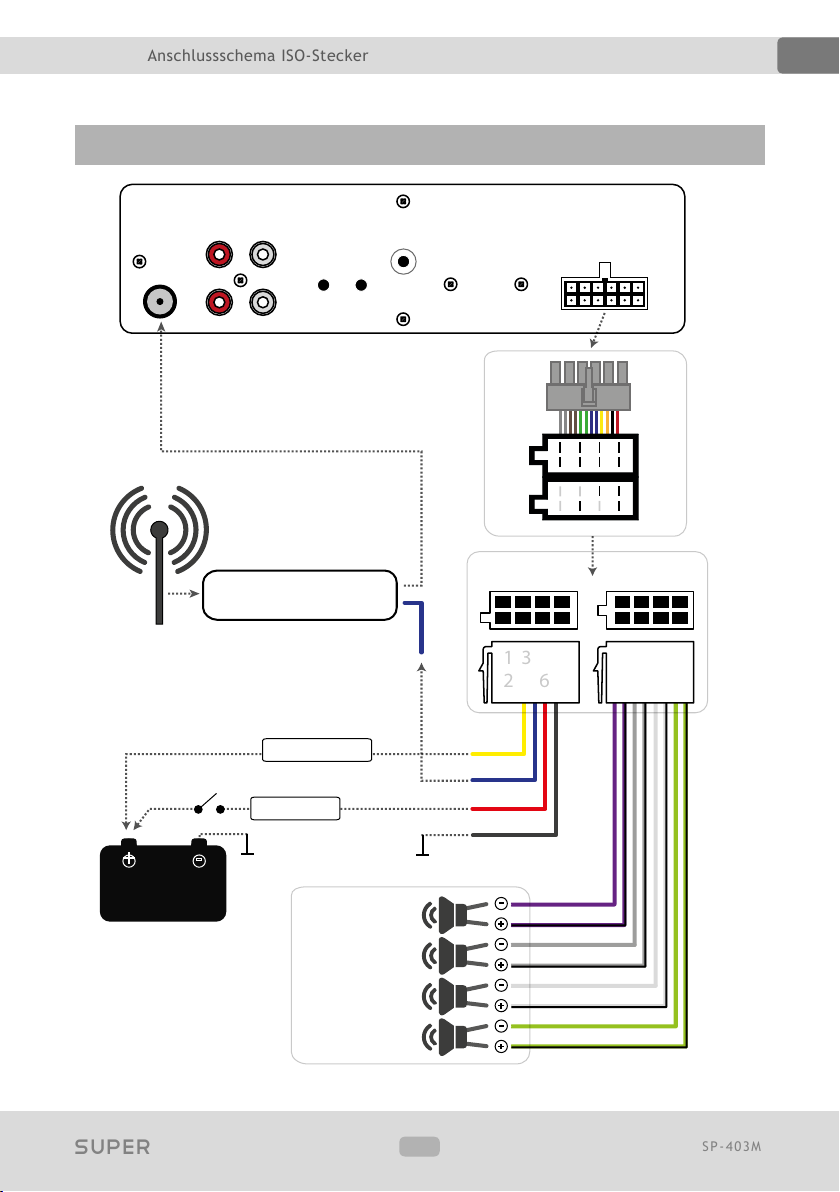

Anschlussschema ISO-Stecker 15

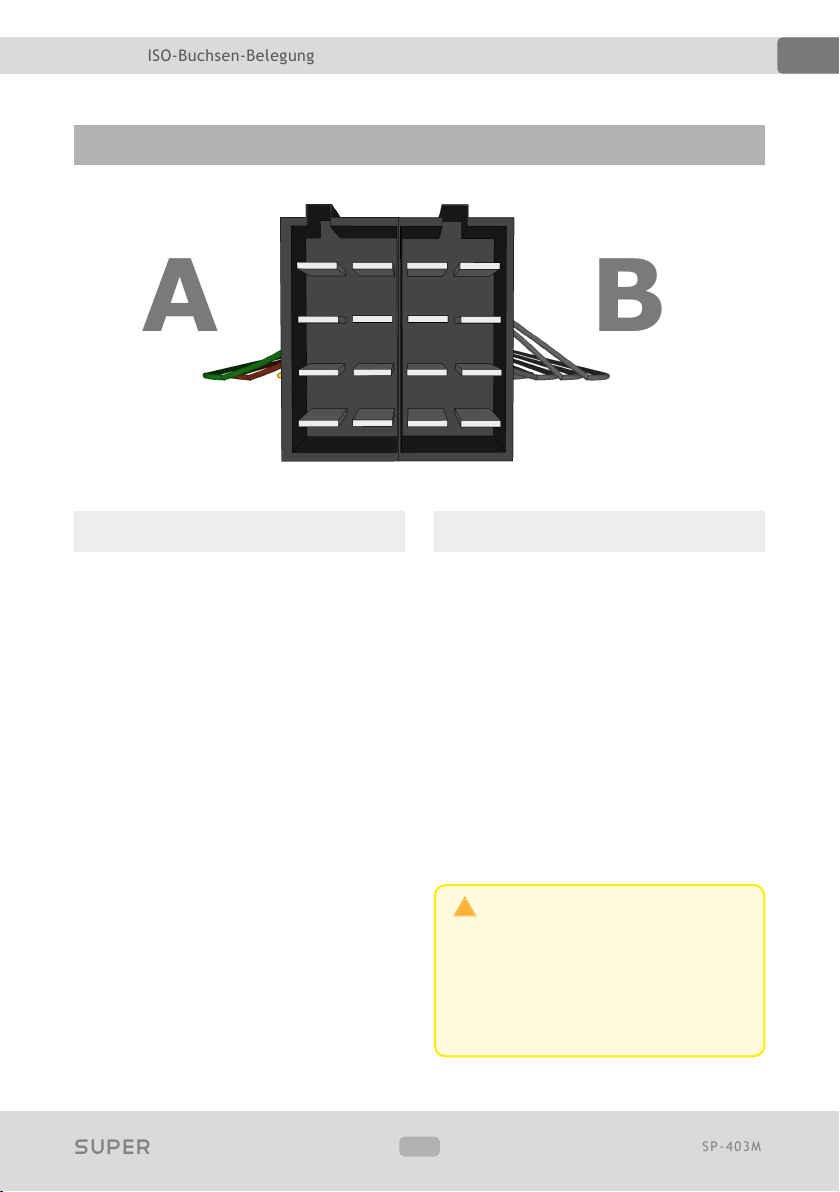

ISO-Buchsen-Belegung 16

Buchse A (Stromversorgung) ..........16

Buchse B (Lautsprecher) ................16

Inbetriebnahme 17

Fernbedienung verwenden ..............17

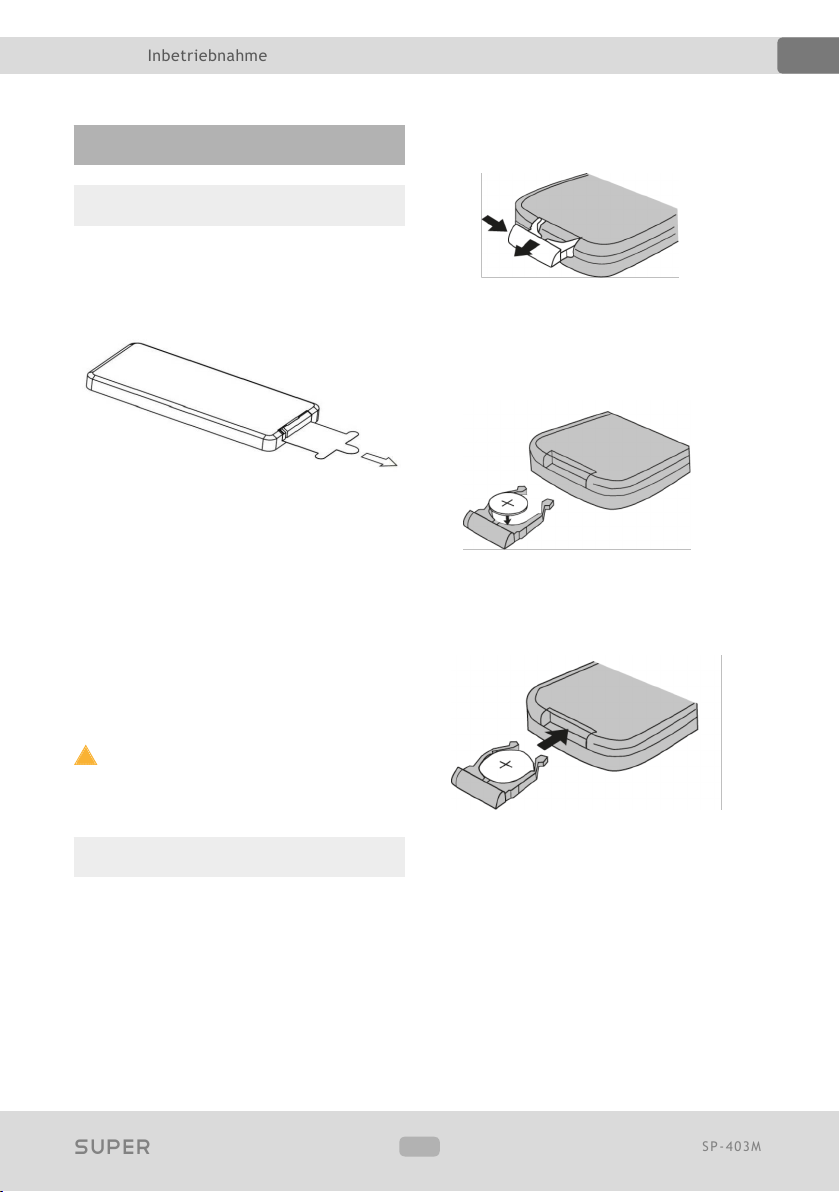

Fernbedienung Batteriewechsel .......17

Gerät einschalten/ausschalten .........18

AUX-IN anschließen .......................18

SD-Karte einschieben .....................18

MicroSD-Karte einschieben .............18

USB-Medien anschließen .................18

Grundfunktionen 19

Modus Auswahl .............................19

Lautstärke ....................................19

Ton Einstellungen ..........................19

Preset Equalizer ............................19

Loudness ......................................20

Stummschalten .............................20

Datenträger und Medien 20

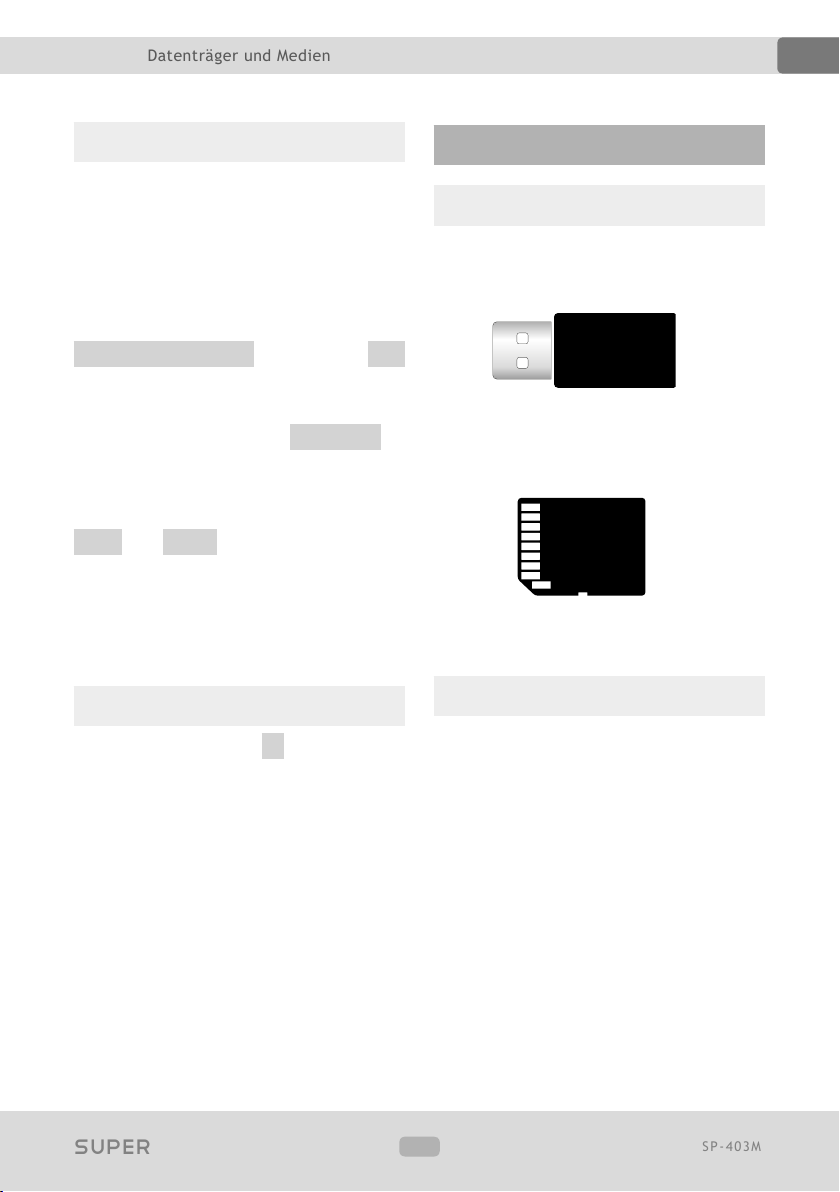

Unterstützte Datenträger ................20

Unterstützte Dateiformate ..............20

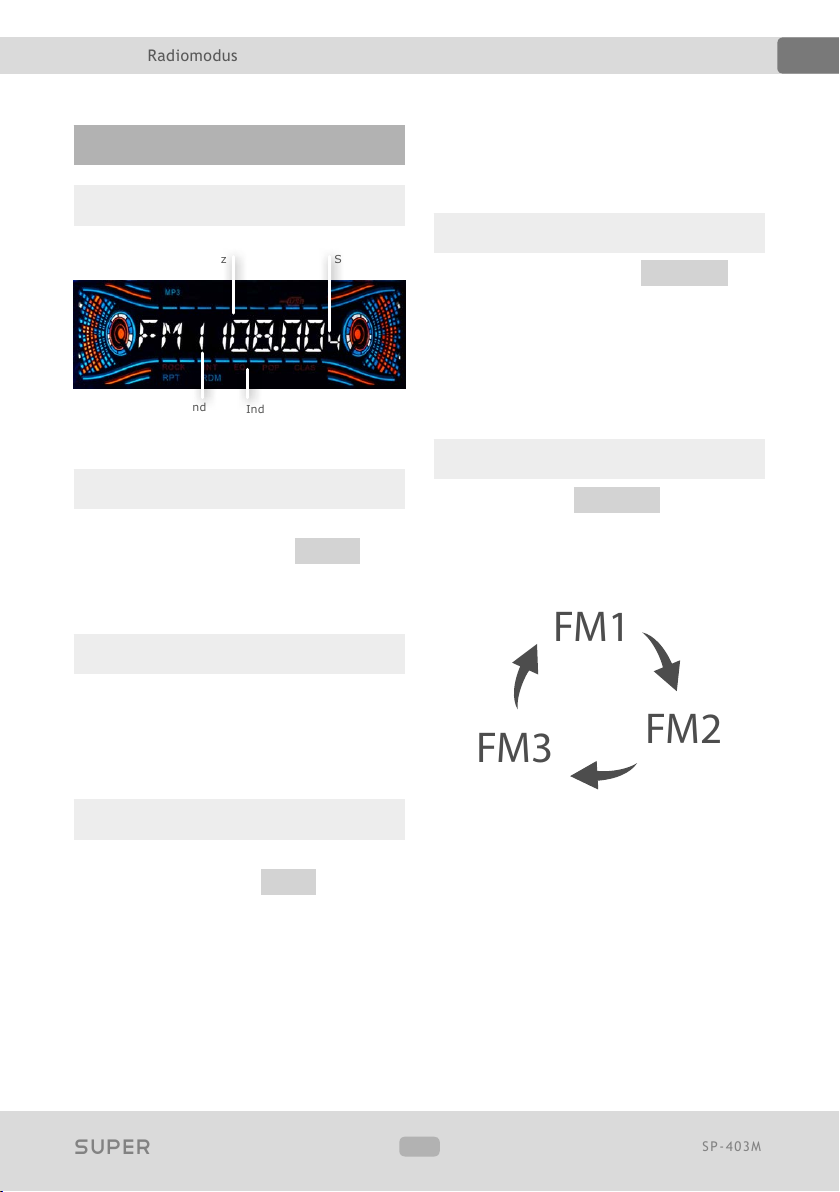

Radiomodus 21

Radio-Display ................................21

Radiomodus anschalten ..................21

Automatische Sendersuche .............21

Sender speichern ...........................21

AMS Automatischer Suchlauf ...........21

Frequenzband umschalten ..............21

Page 4

SP-403M

Super

Thema:

Inhaltsverzeichnis

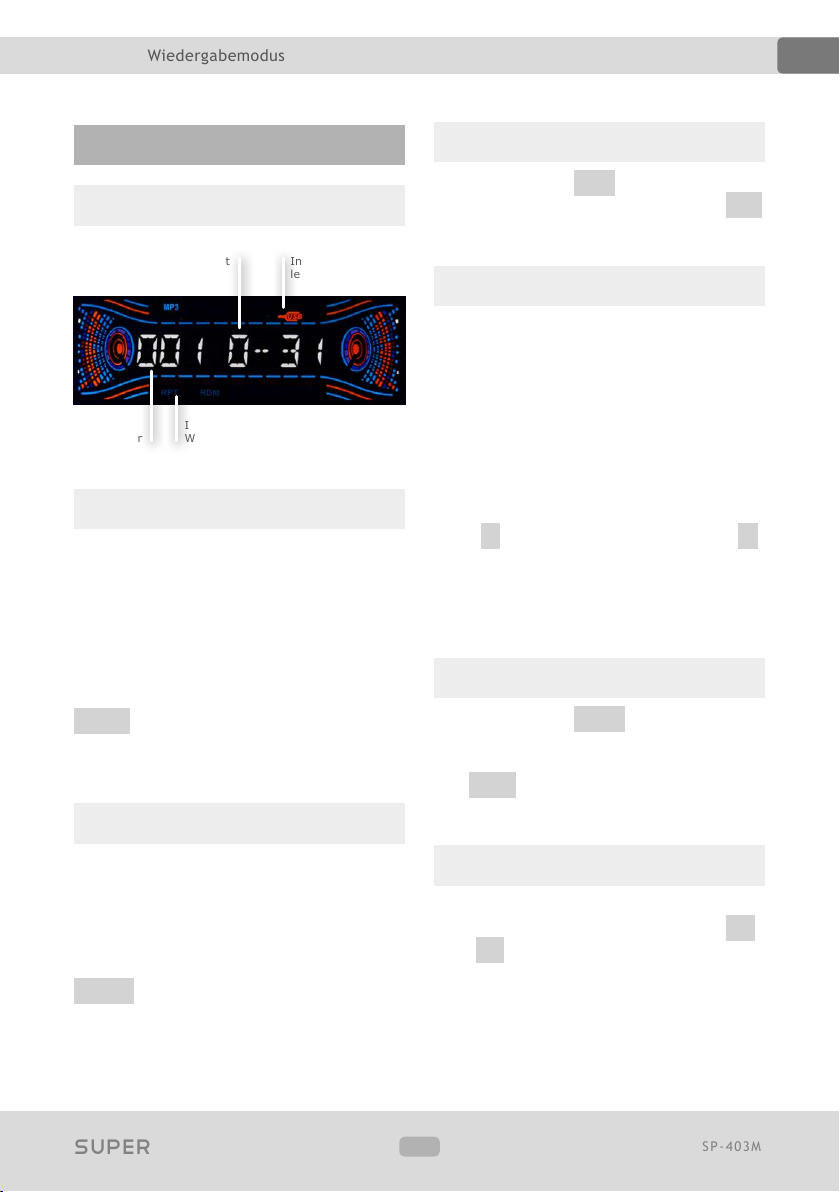

Wiedergabemodus 22

Wiedergabe Display .......................22

Wiedergabe Modus aufrufen ............22

Wiedergabe starten .......................22

10 Titel vor-/zurückspringen ...........22

Titel direkt wählen .........................22

Ordner umschalten ........................22

Titel vorwärts/Titel zurück ..............23

Vor- und Zurückspulen ...................23

Wiedergabewiederholung ................23

Zufallswiedergabe..........................23

Intro-Funktion ...............................23

AUX-IN Audio Eingang 24

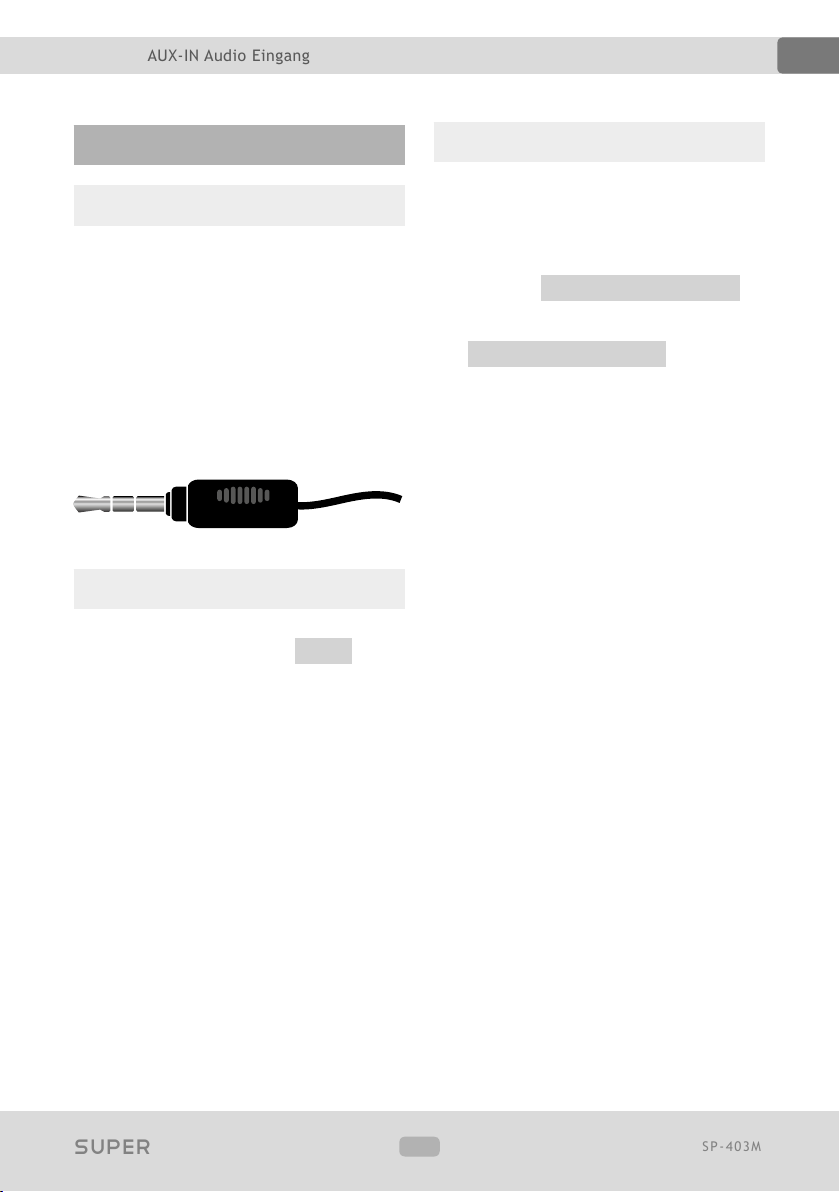

AUX-IN Anschluss ..........................24

AUX-IN Modus starten ....................24

AUX Optionen ...............................24

Allgemeine Problemlösung 25

Entsorgungshinweise 27

Alt-Geräteentsorgung .....................27

Batterieentsorgung ........................27

Page 5

SP-403M

Super

Thema:

Sicherheitshinweise und Vorsichtsmaßnahmen

Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten

einer qualizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) angeschlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Page 6

SP-403M

Super

Thema:

Sicherheitshinweise und Vorsichtsmaßnahmen

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Page 7

SP-403M

Super

Thema:

Einführung

Beschreibung

Das SUPER SP-403M ist ein mechless Multimedia Autoradio im 1DIN Einbauformat.

Ein mechless Autoradio ist ein modernes Multimedia-System ohne optisches Laufwerk. Musik und Videos können von USB-Sticks und SD-/SDHCKarten abgespielt werden.

Spezifikationen

Allgemeine Daten

Betriebsspannung .......................... 14,4V DC

Tasten-Beleuchtungsfarbe ..................... Blau

Einbaugröße ....................................... 1DIN

Audio

Ausgangsleistung ....................... 4 x 60 Watt

Ausgang .......................... für 4 Lautsprecher

Lautsprecher Impedanz .............. 4 bis 8 Ohm

Display

Display Art ........ Dot-Matrix LCD Farb-Display

Farbigkeit .................................... Multicolor

FM-Radioempfänger

Frequenzbereich ................... 87.5 - 108 MHz

FM Empndlichkeit ........................... 15 dBu

IF Frequenz ....................................10.7 MHz

USB-Anschluss

Stecker Typ ............................ Typ A, normal

Max. unterstützte Größe ..................... 32 GB

SD-Kartenslot

Slot Typ .......................... SD-/SDHC, normal

Max. unterstützte Größe ..................... 32 GB

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Page 8

SP-403M

Super

Thema:

Einführung

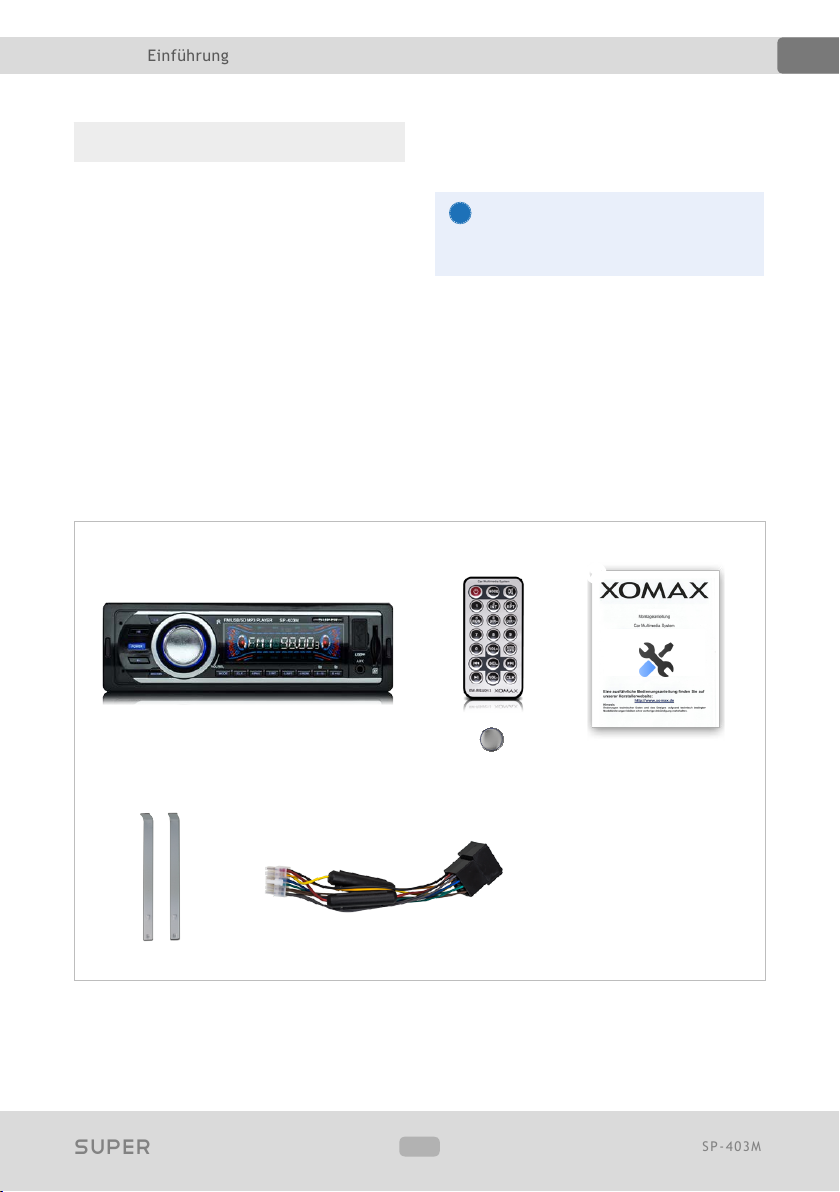

Packungsinhalt

Im Standard Lieferumfang ist neben dem Autoradio noch folgendes Zubehör enthalten:

Fernbedienung mit Batterie

Montageanleitung

Ausziehschlüssel

ISO-Kabel

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

Page 9

SP-403M

Super

Thema:

Einführung

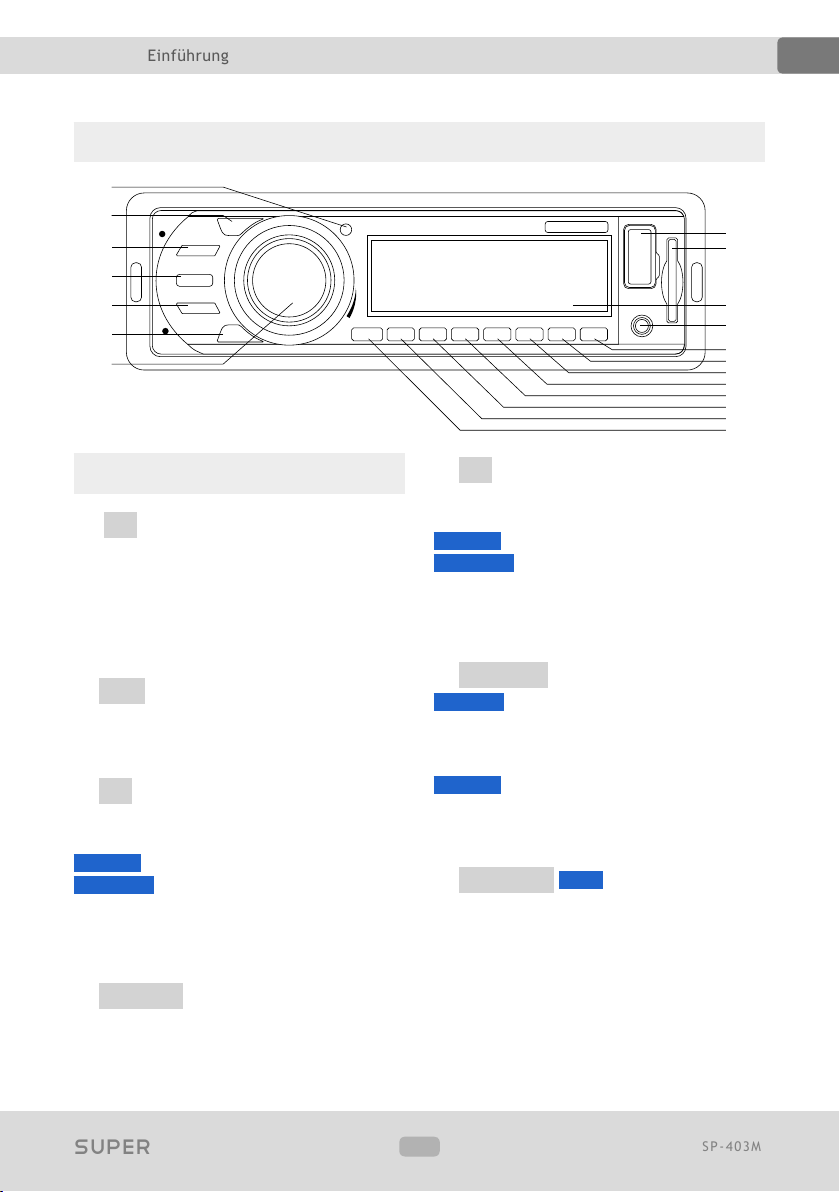

Bedienelemente am Autoradio

POWER

BND/AMS

FM/USB/SD MP3 PLAYER

VOL/SEL

MODE CLK 1/PAU 2/INT 3/RPT 4/RDM 5/-10 6/+10

Bedienelemente-Funktionen

IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

EQ Preset Equalizer

Optionen des voreingestellten Equalizers umschalten.

SP-403M

7 Titel vor/vor spulen/Sender-

Super

8 9

USB

AUX

A B

C D E F G H

suche vorwärts

[Wiedergabe]

kurz drücken

gedrüc kt halte n

Zum nächsten Titel springen.

Schnell vorspulen.

[R a d io] Sendersuche vorwärts starten,

angefangen ab der aktuellen Frequenz.

BND/AM S

kurz drücken

Frequenzband umschalten

[R a d io] Drücken Sie den Knopf kurz, um

zum das Frequenzband umzuschalten.

8 Titel zurück/zurück spulen/

Sendersuche rückwärts

[Wiedergabe]

kurz drücken

gedrüc kt halte n

Zum vorherigen Titel springen.

Schnell zurückspulen.

[R a d io] Sendersuche rückwärts starten,

angefangen ab der aktuellen Frequenz.

POWER anschalten/ausschalten

Autoradio an- oder ausschalten.

lang drücken

Automatischer Sendersuchlauf

[R a d io] Startet die automatische

Sendersuche und speichert die Sender.

Drehknopf

drücken

Toneinstellungen

Drücken Sie den Drehknopf mehrmals, um zwischen den Einstellungsoptionen zu wechseln.

Folgenden Einstellungen stehen zur Verfügung: Balance, Fader, Equalizer,

Loudness und Volu me.

Page 10

SP-403M

Super

Thema:

Einführung

Durch anschließendes Drehen des Knopfes regeln Sie die Optionen der entsprechenden Einstellung.

Drehknopf

Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

USB USB-Anschluss

Der USB-Anschluss liest USB-Sticks im FAT32-Format. Maximal unterstützte Größe: 32 GB.

Andere USB-Geräte werden nicht unterstützt.

SD Card Kartenslot SD/SDHC

Einschub für SD-/SDHC-Speicherkarten.

Display

Das Display zeigt zum Betriebsmodus relevante Informationen und eine Equalizer-Animation an.

AUX IN AUX Audio Eingang

3,5mm Klinkenbuchse für den Anschluss einer externen Audio-/Videoquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets und andere Musikwiedergabegeräte anschließen.

6/+1 0 10 Titel vor springen

[Wiedergabe] Um 10 Titel in der

Wiedergabeliste vorspringen.

[R a d io] Senderspeicherplatz 6.

drehen

Lautstärke

5/-10 10 Titel zurück springen

[Wiedergabe] Um 10 Titel in der

Wiedergabeliste zurückspringen.

[R a d io] Senderspeicherplatz 5.

4/RD M Zufallswiedergabe

[Wiedergabe] Ist die Funktion aktiviert,

werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben.

[R a d io] Senderspeicherplatz 4.

3/RPT Wiedergabewiederholung

[Wiedergabe] Die Wiedergabe des

aktuell gespielten Titels wird so lange wiederholt, wie die Funktion aktiv ist.

[R a d io] Senderspeicherplatz 3.

2/INT Intro Funktion

[Wiedergabe] Alle Titel werden nachei-

nander für je 10 Sekunden angespielt. Ein erneuter Knopfdruck hält die Intro-Funktion wieder an.

[R a d io] Senderspeicherplatz 2.

1/PAU Pause/Wiedergabe

[Wiedergabe] Pausiert die Wiedergabe

und setzt sie wieder fort.

[R a d io] Senderspeicherplatz 1.

CLK Uhrzeit anzeigen

Bei Knopfdruck wird die Uhrzeit für 3 Sekunden auf dem Display angezeigt.

MODE Modus umschalten

Wenn das Autoradio angeschaltet ist, drücken Sie kurz den MODE Knopf, um zum nächsten Modus zu schalten.

Page 11

SP-403M

Super

Thema:

Einführung

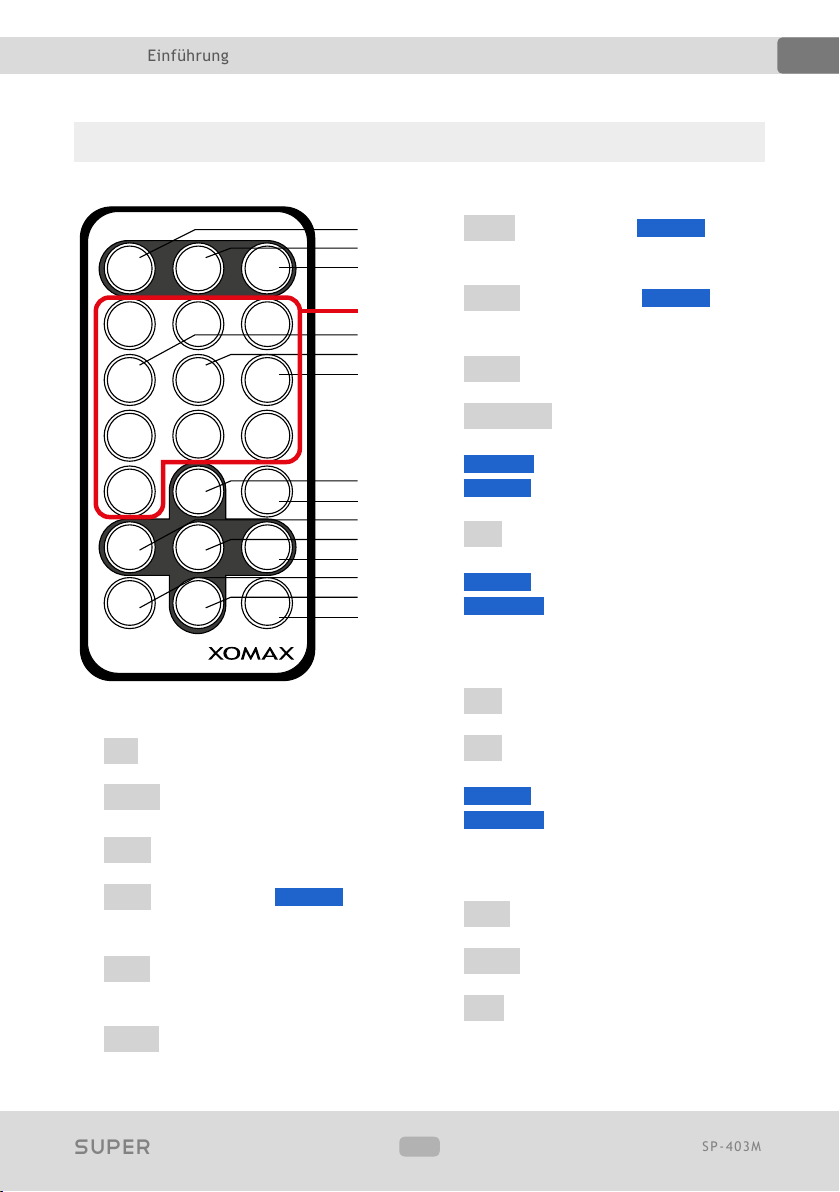

Fernbedienung Knopffunktionen

CAR MULTIMEDIA SYSTEM

? ^

MODE

21 3

RDM DIR-

54 6

DIR+

87 9

VOL+

XM-RSU213

SEL

VOL-

1.  Autoradio an-/ausschalten

2. MODE Modus umschalten

3. ^ Ton stummschalten

4. 0-9 [Wiedergabe] Eingabe der Titelnummer

1-6 [R a d i o]

Senderspeicherplätze anwählen

5. RDM Zufallswiedergabe

BND

APS

CLK

kurz drücken

1 2 3

4 5

6 7

6. DIR- [Wiedergabe] Zum vorherigen Ordner umschalten

7. DIR+ [Wiedergabe] Zum nächsten Ordner umschalten

8. VOL+ Lautstärke erhöhen

lang drücken

9. B N D/A P S

[R a d io]

8 9 A B C D E F

kurz drücken

lang drücken

10. 8

[Wiedergabe]

kurz drücken

gedrüc kt halte n

[R a d io]

Frequenzband umschalten

Automatische Sendersuche

Einen Titel zurück springen

Schnell zurückspulen

Sendersuche rückwärts

11. SEL Toneinstellungen aufrufen

12. 7

[Wiedergabe]

kurz drücken

gedrüc kt halte n

[R a d io]

Zum nächsten Titel springen

Schnell vorspulen

Sendersuche vorwärts

13. < Wiedergabe/Pause

14. VOL+ Lautstärke verringern

15. CLK Uhrzeit einblenden

Page 12

SP-403M

Super

Thema:

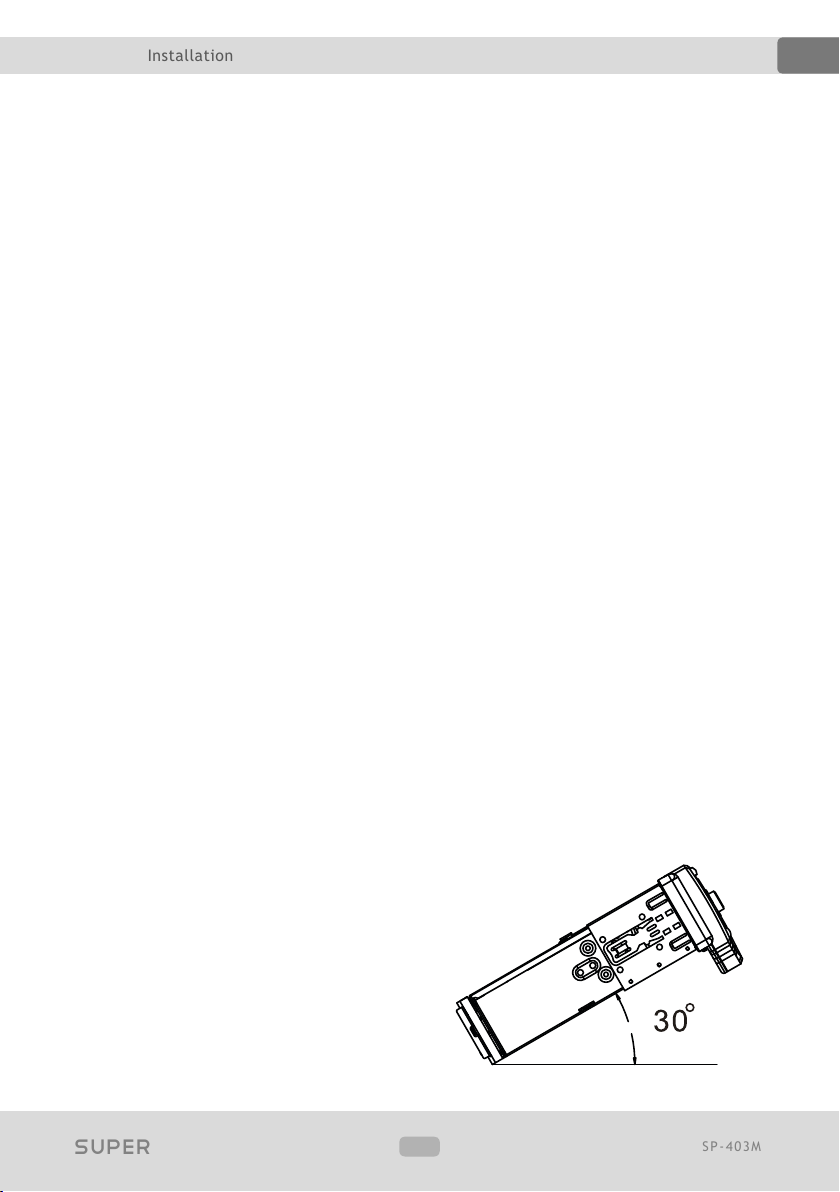

Installation

Installationshinweise

In dieser Bedienungsanleitung nden

Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte

Montageanleitung nden Sie auf

unserer Webseite.

Eine allgemeine Montageanleitung in

gedruckter Form bendet sich beim

Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

WARNUNG!

Bitte lesen Sie diese Hinweise vor der

Installation sorgfältig durch.

Schäden die durch eine unsachgemäße

Installation entstehen, sind nicht durch

die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust

nicht riskieren möchten, dann sollten Sie

das Radio von einem Fachmann instal-

lieren lassen.

» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

» Bitte beachten Sie, das diese Einbau- anleitung für ein Standard 2DIN Schacht gedacht ist.

» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 2DIN Gerät einzubauen.

» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

» Das Minus (-) muss an Masse (negativ) angeschlossen sein.

» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

» Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im

Page 13

SP-403M

Super

Thema:

Installation

Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige

Funktion der Kabel herauszunden.

» Stellen Sie sicher, dass Sie das Nega- tiv-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

» Wenn Ihr Fahrzeug keine ACC-Zün- dungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

» Verbinden Sie niemals die Laut- sprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verbinden Sie niemals die Lautspre- cher (-) mit der Autokarosserie.

» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

» Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

Page 14

SP-403M

Super

Thema:

Anschlussschema Cinch

Audioausgang VR

Audioausgang HR

Audioausgang VL

Audioausgang HL

Verstärker

optional

Radio-Antenne

Passiv

z.B.

Lautsprecher

vorne links

hinten links

hinten rechts

vorne rechts

Page 15

SP-403M

Super

Thema:

Anschlussschema ISO-Stecker

123

Lautsprecher

Anschlussschema ISO-Stecker

Radio-Antenne

Aktiv

12V

Phantomeinspeisung

Dauerstrom

Zündung

hinten rechts

vorne rechts

vorne links

hinten links

1234567

A4 A5 A7 A8

ISO-Kabel

1234567

ISO-Stecker

Page 16

SP-403M

Super

Thema:

ISO-Buchsen-Belegung

2 1 2 1

4 3 4 3

6 5 6 5

8 7 8 7

Buchse A (Stromversorgung)

Auf der Seite A nden Sie die Buchse

für die Stromversorgung.

A1 - Nicht belegt A2 - Nicht belegt A3 - Nicht belegt A4 - (+) 12V Batterie / Dauerplus * A5 - Elektrische Antenne (+) A6 - (+) 12V Tasten-Beleuchtung A7 - (+) 12V Zündungsplus* A8 - Minus / Masse (-)

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus)

häug vertauscht. Dies zeigt sich darin,

dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B benden sich die Lautsprecher-Anschlüsse.

B1 - Lautsprecher hinten rechts (+) B2 - Lautsprecher hinten rechts (-) B3 - Lautsprecher vorne rechts (+) B4 - Lautsprecher vorne rechts (-) B5 - Lautsprecher vorne links (+) B6 - Lautsprecher vorne links (-) B7 - Lautsprecher hinten links (+) B8 - Lautsprecher hinten links (-)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

Page 17

SP-403M

Super

Thema:

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

2. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

3. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Page 18

SP-403M

Super

Thema:

Inbetriebnahme

Gerät einschalten/ausschalten

Drücken Sie den  -Knopf kurz, um das Autoradio einzuschalten.

Wenn das Autoradio angeschaltet ist, drücken Sie den  -Knopf, um das Radio auszuschalten.

AUX-IN anschließen

Der AUX-IN Anschluss ist eine 3,5 mm Buchse am Frontpanel.

An den AUX-Eingang können Sie portable Medien wie z.B. MP3-Player, Smartphone, Handy und Tablet anschließen.

Dafür benötigen Sie ein Audiokabel mit einer 3,5mm Klinke.

SD-Karte einschieben

Schieben Sie die SD-Karte mit der beschrifteten Seite nach rechts und mit der Pinseite nach links in den vorsichtig in den Kartenslot ein.

USB-Medien anschließen

Stecken Sie den USB-Stick richtig herum und vorsichtig ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss im FAT32 Format formatiert sein.

Maximal unterstützte Größe: 32GB. Es werden nur USB-Sticks unterstützt, keine USB-Festplatten oder Handys.

Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

MicroSD-Karten müssen mit dem Dateisystem FAT32 formatiert sein. Maximal unterstützte Größe: 32GB.

Page 19

SP-403M

Super

Thema:

Grundfunktionen

Modus Auswahl

Drücken Sie den MODE Knopf auf dem Panel oder auf der Fernbedienung, um zwischen den Modi Radio, AUX-IN, USB und SD zu wechseln.

Lautstärke

Nutzen Sie den Lautstärkedrehknopf am Gerät, um die Lautstärke zu regeln.

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Ton Einstellungen

Drücken Sie den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung mehrmals, um zwischen den verschiedenen Toneinstellungen zu wechseln:

» 5 x Drücken: Lautstärke

(auf dem Bildschirm erscheint "VOL")

Wenn Sie die gewünschte Option gewählt haben, können Sie durch anschließendes Drehen des

Drehknopfe s die entsprechenden

Einstellungen vornehmen.

Alternativ können Sie dafür die

VOL- und VO L+ Tasten auf der

Fernbedienung verwenden.

Preset Equalizer

Der Preset Equalizer bietet bereits vorkongurierte Toneinstellungen: Pop, Rock oder Classic.

Um die gewünschte Voreinstellung zu wählen, drücken Sie 3 x auf den

Lautstärkedrehknopf oder 3 x den SEL

Knopf auf der Fernbedienung.

Wenn af dem Bildschirm EQ OFF (oder EQ-1, EQ-2, ...) erscheint, drehen Sie den Drehknopf, um zwischen den Voreinstellungen umzuschalten.

Alternativ können Sie dafür die

VOL- und VO L+ Tasten auf der Fern-

bedienung verwenden.

» 1 x Drücken: Balance Einstellung (auf dem Bildschirm erscheint "BAL")

» 2 x Drücken: Fade Einstellung (auf dem Bildschirm erscheint "FAD")

» 3 x Drücken: Equalizer an/aus (auf dem Bildschirm erscheint "EQ")

» 4 x Drücken: Loudness an/aus (auf dem Bildschirm erscheint "LOUD")

Page 20

SP-403M

Super

Thema:

Datenträger und Medien

Loudness

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Um die Loudness Funktion zu aktivieren, drücken Sie 4 x auf den

Lautstärkedrehknopf oder 4 x den SEL

Knopf auf der Fernbedienung.

Wenn auf dem Bildschirm LOUD OFF erscheint, drehen Sie den Drehknopf um eine Stufe, um die Loudness Funktion anzuschalten.

Alternativ können Sie dafür die

VOL- und VO L+ Tasten auf der Fern-

bedienung verwenden.

Wenn auf dem Display LOUD ON angezeigt wird, ist die Funktion angeschaltet.

Stummschalten

Der Ton kann mit dem ^ Knopf auf der Fernbedienung stummgeschaltet und mit dem gleichen Knopf wieder laut geschaltet werden.

Datenträger und Medien

Unterstützte Datenträger

» USB-Sticks, max. Größe 32GB, nur im

FAT32 Dateisystem

» SD- und SDHC Karten, max. Größe

32GB, nur im FAT32 Dateisystem

Unterstützte Dateiformate

Es wird das MP3 Format unterstützt.

Page 21

SP-403M

Super

Thema:

Radiomodus

FM1

FM2

FM3

Radiomodus

Radio-Display

aktuelle Frequenz

aktueller Frequenzband

Indikato r für die Equalizer Voreinstellung

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie so oft auf den MODE Knopf, bis der Radio Modus auf dem Display angezeigt wird.

Automatische Sendersuche

Drücken Sie den Knopf 8 oder 7 , um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Speicherslot

chert wurde, erscheint die Zahl des Speicherslots auf dem Display neben der Frequenz.

AMS Automatischer Suchlauf

Halten Sie die den Knopf BND/A M S für 3 Sekunden gedrückt, um den Automatischen Sendersuchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert diese unter den Speicherslots 1-6 ab.

Frequenzband umschalten

Drücken Sie den B N D/A M S Knopf am Panel oder auf der Fernbedienung, um den Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

Sender speichern

Es gibt 6 nummerierte Senderspeicherplätze (Ziffern-Knöpfe 1 - 6 ), die es ermöglichen, für jedes Band bis zu 6 verschiedene Sender zu speichern.

Möchten Sie den aktuellen Radiosender speichern, halten Sie den gewünschten Knopf 3 Sekunden lang gedrückt.

Wenn der Sender erfolgreich gespei-

Page 22

SP-403M

Super

Thema:

Wiedergabemodus

Wiedergabe Display

Wiedergabefor tschritt

Titelnummer

Indikato r für Wiedergabeoptionen

Wiedergabe Modus aufrufen

Wenn Sie einen validen USB Datenträger oder eine MicroSD-/SD-Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB- oder den SD-Modus zu gelangen, drücken Sie so oft auf den

MODE Knopf, bis der entsprechende

Betriebsmodus auf dem Bildschirm erscheint.

Wiedergabe starten

Indikato r für eingelegte Datentrüäger

um 10 Titel vor-/zurückspringen

Drücken Sie den 10+ Knopf am Panel, um 10 Titel vorzuspringen und den 10- Knopf, um 10 Titel zurückzuspringen.

Titel direkt wählen

Sie können einen Titel anhand seiner Reihenfolgennummer direkt auswählen, um die Wiedergabe zu starten.

Drücken Sie während der Wiedergabe die gewünschte Zahlenfolge mit den Zifferntasten auf der Fernbedienung.

Möchten Sie beispielsweise den Titel Nr. 13 abspielen, drücken Sie die Zifferntaste 1 und danach die Zifferntaste 3 .

3 Sekunden nach der letzten Eingabe, wechselt das Radio zum gewählten Titel.

Ordner umschalten

Drücken Sie den DI R+ Knopf auf der Fernbedienung, um zum ersten Titel des nächsten Ordners vorzuspringen und den DIR- Knopf, um zum ersten Titel des vorherigen Ordners zu springen.

Die Wiedergabe wird automatisch gestartet, sobald ein Datenträger eingelegt wurde oder der entsprechende Modus gestartet wurde.

Die Wiedergabe kann mit dem Knopf

1/PAU angehalten und wieder fortge-

setzt werden.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den 8 oder 7 Knopf auf dem Panel oder auf der Fernbedienung.

Page 23

SP-403M

Super

Thema:

Wiedergabemodus

Vor- und Zurückspulen

Drücken Sie den 8 oder 7 Knopf während der Wiedergabe und halten ihn gedrückt, wird der Titel schnell vorbzw. zurück gespult.

Wiedergabewiederholung

Mit dem Knopf RPT kann die Wiedergabewiederholung aktiviert werden.

Bei aktiver Wiedergabewiederholung leuchtet auf dem Display der "RPT" Indikator.

Ist die Wiedergabewiederholung aktiv, wird der aktuell abgespielte Titel wiederholt.

Zufallswiedergabe

Mit dem Knopf RDM kann die Wiedergabewiederholung aktiviert werden.

Bei aktiver Zufallswiedergabe leuchtet auf dem Display der "RDM" Indikator.

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 10 Sekunden an.

Mit dem Knopf 2/INT kann die Intro-Funktion gestartet werden.

Drücken Sie den Knopf erneut, wenn Sie die Intro-Funktion anhalten möchten.

Ist die Zufallswiedergabe aktiv, werden alle Titel des Datenträgers per Zufall abgespielt.

Page 24

SP-403M

Super

Thema:

AUX-IN Audio Eingang

AUX-IN Anschluss

Der AUX-IN Modus aktiviert die Tonausgabe der am Front-AUX-IN angeschlossenen Audio-Quelle.

Das könnte z.B. ein MP3-Player, Ipod, Smartphone, Handy oder Tablet sein.

Um ein Gerät an den AUX Eingang anzuschließen, benötigen Sie ein Audiokabel mit einer 3,5mm Klinke.

AUX-IN Modus starten

Um in den AUX-IN-Modus zu gelangen, drücken Sie so oft auf den MODE Knopf, bis der AUX-IN Betriebsmodus auf dem Bildschirm erscheint.

AUX Optionen

Es stehen die Toneinstellungsoptionen

Fader, Balance, Equalizer, Loudness und Volume zur Verfügung.

Diese erreichen Sie durch mehrmaliges Drücken des Lautstärkedrehknopfes . Nehmen Sie entsprechende Einstellungen durch anschließendes Drehen des Lautstärkedrehknopfes vor.

Wenn eine Audioquelle angeschlossen ist, hören Sie den Ton des Wiedergabegerätes über die Lautsprecher des Autoradios.

Die Wiedergabesteuerung erfolgt ausschließlich über das Wiedergabegerät.

Page 25

SP-403M

Super

Thema:

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung

Die Fernbedienung funktioniert nicht.

Radiosender gehen verloren: Nach

jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.

Ursache und Lösung

Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Bat terie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.

Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.

Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.

Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.

Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.

Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.

Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.

Page 26

SP-403M

Super

Thema:

Allgemeine Problemlösung

Schlechter Radioempfang:

Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.

Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.

Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.

Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.

Haischantennen oder kleine Stabantennen (unter 5 cm) sind denitiv nicht ausreichend.

Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.

Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.

Typ 3 - Aktive Antenne mit Diver sity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.

Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.

Das Gerät lässt sich nicht einschalten.

Dieses Problem ist in den meisten Fällen auf einen fehlerhaf ten Anschluss des ISO-Kabels zurückzuführen.

Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.

Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug‘n‘Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.

Page 27

SP-403M

Super

Thema:

Entsorgungshinweise

Alt-Ge rätee nts orgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie

verpichtet sind, Batterien und Akkus

in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Page 28

SP-403M

Super

SUPER und XOMAX Vertrieb:

Autoradio online kaufen: https://www.carmediashop.de
