DeVilbiss®Oxygen Concentrator

Instruction Guide

WARNING– Read instruction guide before operating this equipment.

CAUTION– Federal (U.S.A.) law restricts this device to sale by or on the order of a physician.

DANGER–NO SMOKING

Guía de Instrucciones del Concentrador
de Oxígeno de DeVilbiss

®

ADVERTENCIA– Lea la guía de instrucciones antes de poner a funcionar este equipo.
PRECAUCION– La ley federal (EE.UU.) establece que este aparato sólo lo puede vender un

médico o por prescripción del mismo.

PELIGRO–NO FUMAR

Guide d’instructions Concentrateur
d’oxygène

DeVilbiss

®

AVERTISSEMENT– Lire le mode d’emploi avant d’utiliser ce dispositif.
AVERTISSEMENT– En vertu de la Loi fédérale américaine, la vente de cet appareil n’est

autorisée que par un médecin ou sur ordonnance de ce dernier.

DANGER–NE PAS FUMER

DeVilbiss®Sauerstoffkonzentrator

Bedienungsanleitung

WARNUNG– Vor Inbetriebnahme des Gerätes Bedienungshinweise lesen.
ACHTUNG– Dieses Gerät darf US-Bundesgesetzen zufolge nur von

Ärzten oder auf deren Anweisung hin verkauft werden.

GEFAHR–RAUCHEN VERBOTEN

DeVilbiss®Manuale di istruzioni del

Concentratore di ossigeno

AVVERTENZA– Leggere il manuale di istruzioni prima di usare l’apparecchio
ATTENZIONE— La legislazione federale degli Stati Uniti limita la vendita di questo prodot-

to al personale medico o alle persone munite di prescrizione medica.

PERICOLO - NON FUMARE

515 Series

Serie de 515

Série 515
515 Serie

Serie da 515

INDICE

Specifiche..............................7

Importanti Avvertenze

di Sicurezza.........................9

Introduzione ..........................9

Perchè il Medico Ordina una

Somministrazione

Supplementare di Ossigeno....10

Come Funziona il

Concentratore di Ossigeno........10

Parti Importanti

del Concentratore ...............11

Installazione del

Concentratore ....................13

Prima di Usare

il Concentratore .................13

Funzionamento Del Concentratore

Di Ossigeno DeVilbiss..........15

Riserva di Ossigeno................17

Manutenzione del

Concentratore ....................17

Individuazione di

Guasti Minori.....................23

Individuazione di Guasti

Minori dell’OSD®..................23

ATTENZIONE - La legislazione fed­erale degli Stati Uniti limita la ven­dita di questo prodotto al personale
medico o alle persone munite di
prescrizione medica.

INDICAZIONI– L’uso del
Concentratore di Ossigeno
DeVilbiss è indicato per la som­ministrazione di una terapia di
ossigeno a basso flusso supple­mentare per uso, fra l’altro, nella
casa, nelle case di cura e nei centri
di assistenza medica.

AVVERTENZA - In alcune
condizioni la terapia a base di
ossigeno può essere pericolosa. Si
consiglia di ricorrere al parere di
un medico prima di usare il
Concentratore di ossigeno.

INHALTSVERZEICHNIS

Technische Daten....................6

Wichtige Sicherheitshinweise ....9

Einführung.............................9

Warum Ihr Arzt zusätzlichen

Sauerstoff Verschrieben Hat .10

Funktionsweise Ihres

Konzentrators.........................10

Wichtige Teile Ihres

Konzentrators......................11

Den Konzentrator

Aufstellen .........................13

Vor der Verwendung Ihres

Konzentrators ....................13

Betrieb Ihres Konzentrators ....15

Reservesauerstoffsystem.........17

Wartung und Pflege Ihres

Konzentrators ....................17

Fehlersuche bei Kleineren

Problemen..........................22

Fehlersuche bei Kleineren

OSD®-Problemen...................22

ACHTUNG–Dieses Gerät darf US­Bundesgesetzen zufolge nur von
Ärzten oder auf deren Anweisung
hin verkauft werden.

VERWENDUNGSBESTIMMUNG– Der
DeVilbiss Sauerstoff-Konzentrator
dient zur Verabreichung von
Niedrigfluß-Zusatzsauerstoff im
Rahmen einer Sauerstofftherapie
zuhause, in Alten-und Pflegeheimen
usw.

WARNUNG– Unter bestimmten
Umständen kann die
Sauerstofftherapie gefährlich
sein. Es wird empfohlen,
sich vor Verwendung des
Sauerstoffkonzentrators von
einem Arzt beraten zu lassen.

TABLE DES MATIÈRES

Caractéristiques......................5

Mises en Garde Importantes .....9

Introduction ..........................9

Pourquoi Votre Médecin

Vous a-t-il Prescrit un

Supplément d’Oxygène..........10

Comment Fonctionne

Votre Concentrateurs...........10

Pièces Importantes de Votre

Appareil Concentrateur........11

Installation de Votre

Appareil ...........................13

Avant d’Utiliser Votre

Concentrateur ...................13

Utilisation de Votre

Concentrateur....................15

Réserve d’Oxygène.................17

Entretien de Votre

Appareil Concentrateur..........17

Dépannage Mineur.................21

Dépannage Mineur

Concentrateur Munis

de L'OSD®..........................21

AVERTISSEMENT–En vertu de la Loi
fédérale américaine, la vente de
cet appareil n’est autorisée que
par un médecin ou sur ordonnance
de ce dernier.

INDICATIONS THÉRAPEUTIQUES– Le
“Concentrateur d’oxygène
DeVilbiss” est conçu pour être util­isé comme concentrateur d’oxygène,
pour administrer un supplément
d’oxygène de faible débit à des fins
thérapeutiques à domicile, aux foy­ers de soins infirmiers, aux installa­tions et services de soins aux
patients etc.

AVERTISSEMENT– Dans cer-
taines circonstances,
l’oxygénothérapie peut être dan­gereuse. L’obtention de conseils
médicaux est recommandée avant
d’utiliser le concentrateur
d’oxygéne.

INDICE

Especificaciones......................4

Normas de Seguridad

Importantes.........................9

Introducción...........................9

Por Qué su Médico le

Prescribió un Suplemento

de Oxígeno .......................10

Cómo Funciona su

Concentrador ......................10

Partes Importantes de

su Concentrador ...................11

Preparación de su

Concentrador......................13

Antes de Usar su

Concentrador......................13

Uso de su Concentrador ..........15

Sistema de Oxígeno

de Reserva ........................17

Cuidado de su

Concentrador......................17

Detección y Solución

de Problemas Menores ...........20

Detección y Solución de

Problemas Menores OSD®......20

PRECAUCION– La ley federal
(EE.UU.) establece que este apara­to sólo lo puede vender un médico
o por prescripción del mismo.

INDICACIONES DE USO– El
Concentrador de Oxígeno DeVilbiss
se usa como un concentrador de
oxígeno para proporcionar terapia
de oxígeno suplementaria de bajo
flujo en el hogar, residencias de
ancianos, establecimientos de
cuidado de pacientes, etc.

ADVERTENCIA– Bajo ciertas cir­cunstancias, la terapia de oxígeno
puede ser peligrosa. Se aconseja
pedir asesoría médica antes de usar
el concentrador de oxígeno.

TABLE OF CONTENTS

Specifications........................3

Important Safeguards.............9

Introduction..........................9

Why Your Physician Prescribed

Supplemental Oxygen.........10

How Your Concentrator

Works ..............................10

Important Parts of Your

Concentrator......................11

Setting Up Your

Concentrator.....................13

Before Operating Your

Concentrator......................13

Operating Your

Concentrator.....................15

Reserve Oxygen System.........17

Caring for Your

Concentrator.....................17

Minor Troubleshooting ..........19

Minor OSD

®

Troubleshooting ................19

CAUTION–Federal (U.S.A.) law
restricts this device to sale by or on
the order of a physician.

INDICATIONS FOR USE– The
DeVilbiss Oxygen Concentrator is
intended for use as an oxygen con­centrator to provide supplemental
low flow oxygen therapy in the
home, nursing homes, patient care
facilities, etc.

WARNING–Under certain cir-
cumstances, oxygen therapy can be
hazardous. Seeking medical advice
before using an oxygen concentrator
is advisable.

English Español Français Deutsch Italiano

SP-515

2

SP-515

English

3

DEVILBISS 4-LITER SERIES DEVILBISS 5-LITER SERIES

Catalog Number 515UK 515DS, 515DZ 515KS, 515KZ, 515NS

Delivery Rate (Lower delivery rates 1 to 4 LPM 1 to 5 LPM

available for low flow applications)

Maximum Recommended Flow 4 LPM 5 LPM

Outlet Pressure 8.5 psig (58.6 kPa)

Electrical Rating 230 V, 50 Hz, 1.4 Amp 115 V, 60 Hz, 4.2 Amp 220-230 V~, 50 Hz, 1.7 Amp

230 V~, 60 Hz, 1.9 Amp

Operating Voltage Range 195-253 V~, 50 Hz 97-127 V~, 60 Hz 187-255 V~, 50 Hz

218-253 V~, 60 Hz

Oxygen Percentage 1-4 LPM = 93%±3% 1-5 LPM=93%±3%
Operating Altitude

(tested at 21°C only) Across the voltage range: Across the voltage range: Across the voltage range:
0-1500 M (0-4921 ft) No degradation of performance No degradation of performance No degradation in performance

Tested at nominal voltage only: Tested at 230V/50Hz only:

1500-3000 M (4921-9842 ft) Not recommended/Not tested No degradation in performance ~4% oxygen perfomance drop at 5 LPM

3000-4000 M (9842-13123 ft) Not recommended/ Not tested Not recommended/Not tested Not recommended/Not tested

Operating Environment Range* No degradation in performance across No degradation in performance across ~4% oxygen performance drop at 5 LPM

10°C to 35°C, humidity range of 30% to 75% the operating voltage range the operating voltage range and 35°C condition. No degradation in

(tested at sea level). (tested at sea level). performance across the operating voltage

range at other liter flows (tested at 670 M).

Power Consumption 295 Watts Average 400 Watts Average 230v / 50 Hz - 365 Watts Average

230v / 60 Hz - 435 Watts Average

Weight 53 lbs. (24.5 Kilograms) 52 lbs. (23.5 Kilograms) 53 lbs. (24.5 Kilograms)

Sound Level (ISO 8359:1996 from front) 50.5 dbA overall average 52.5 dbA overall average** 50.5 dbA overall average (50Hz)

Dimensions 27.75"H x 16"W x 14"D (70.5 x 40.6 x 35.6 cm)

Pressure Relief Valve 44 psig±3psig (303 kPa±21 kPa)

Operating System Time Cycle / Pressure Swing

For units equipped with an OSD, Units with serial numbers less than H20000: 85%±2% (The audible alarm will alert at approximately 75%)
the visible “low oxygen” indicator Units with serial numbers of H20000 and greater: 83.5%±1.5%
will activate at the following level (The audible alarm will alert at approximately 75%. At less than 60%, the red “service required” light will activate.)

Storage Conditions -40°C to 70°C, humidity range of 10% to 100%, including condensation

Equipment Class and Type Class II Equipment Double Insulated Type B Applied Part

Approval Body TUV CSA TUV

and IEC 601-1+A1+A2 CAN/CSA-C22.2 No. 601.1-M90 IEC 601-1+A1+A2

Safety Standard EN 60601+A1+A2 EN 60601+A1+A2

ISO 8359:1996 ISO 8359:1996

(515KZ excluded)

EMC Compliance To: IEC 601-1-2

*Note: The OSD performance at 10°C to 35°C, 95% R.H. through voltage range on the 515DS verified at 670m.
**Note: This corresponds with a sound level of 50 dbA overall average as measured according to the guidelines of the now defunct ANSI Z79.13-1981 standard.
Specifications subject to change without notice.

SPECIFICATIONS

Español

SP-515

4

ESPECIFICACIONES

SERIE DE 4 LITROS DE DEVILBISS SERIE DE 5 LITROS DE DEVILBISS

Número de Catálogo 515UK 515DS, 515DZ 515KS, 515KZ, 515NS

Rapidez de Suministro (Velocidades de suministro más 1 to 4 LPM 1 to 5 LPM

bajas disponibles para aplicaciones de flujo bajo)

Flujo Máximo Recomendado 4 LPM 5 LPM

Presión de Salida 8.5 psig (58.6 kPa)

Clasificaión Eléctricos 230 V, 50 Hz, 1.4 Amp 115 V, 60 Hz, 4.2 Amp 220-230 V~, 50 Hz, 1.7 Amp

230 V~, 60 Hz, 1.9 Amp

Rango de Voltaje de Operación 195-253 V~, 50 Hz 97-127 V~, 60 Hz 187-255 V~, 50 Hz

218-253 V~, 60 Hz

Porcentaje de Oxigeno 1-4 LPM = 93%±3% 1-5 LPM=93%±3%

Altitud de Operación

(probado solamente a 21°C) A través el rango de voltaje: A través el rango de voltaje: A través el rango de voltaje:

0-1500 M (0-4921 ft) No dismunuye el rendimiento No dismunuye el rendimiento No dismunuye el rendimiento

Probado a voltaje nominal solamente: Probado a 230V/50Hz solamente:

1500-3000 M (4921-9842 ft) No recomendado/No probado No dismunuye el rendimiento ~4% de caída del rendimiento de oxígeno a 5 LPM

3000-4000 M (9842-13123 ft) No recomendado/No probado No recomendado/No probado No recomendado/No probado

Ambiente de Operación* No disminuye el rendimiento a través del No disminuye el rendimiento a través del ~4% de caída del rendimiento de oxígeno a 5 LPM

De 10°C a 35°C, rango de humedad de 30% a 75% rango de voltaje de operación rango de voltaje de operacióny 35°C. No disminuye el rendimiento a través

(probado a nivel del mar). (probado a nivel del mar). del rango de voltaje de operación con

flujos diferentes (probados a 670 m).

Consumo de Energia 295 Watts Average 400 Watts Average 230v / 50 Hz - 365 Watts Average

230v / 60 Hz - 435 Watts Average

Peso 24.5 Kilograms (53 lbs.) 23.5 Kilograms (52 lbs.) 24.5 Kilograms (53 lbs.)

Nivel de Ruido (ISO 8359:1996 de la parte anterior) 50.5 dbA promedio total 52.5 dbA promedio total** 50.5 dbA promedio total (50Hz)

Dimensiones 27.75"H x 16"W x 14"D (70.5 x 40.6 x 35.6 cm)

Válvula de Alivio de Presión 44 psig±3psig (303 kPa±21 kPa)

Sistema de Operación Oscilación de Presión / Cronometrada

Para unidades equipadas con un OSD, Unidades con números de serie menores de H20000: 85%±2% (La alarma sonora alertará cuando haya un 75% aproximadamente.)

ek undicador visual de “Bajo Oxigeno” se Unidades con números de serie mayores o iguales a H20000: 83,5%±1,5%

activará a los siguientes nivele de concentración (La alarma sonora alertará cuando haya un 75% aproximademente. A menos de 60%, la luz roja de “servicio requerido” se activará.)

Condiciones de Amacenamiento De -40°C a 70°C, rango de humedad de 10% a 100%, incluir condensación

Clase y Tipo de Equipo Equipo de Clase II con Aislamiento Doble Parte Aplicada de Tipo B

Organo de Aprobación y TUV CSA TUV

Norma de Seguridad IEC 601-1+A1+A2 CAN/CSA-C22.2 No. 601.1-M90 IEC 601-1+A1+A2

EN 60601+A1+A2 EN 60601+A1+A2

ISO 8359:1996 ISO 8359:1996

(515KZ excluido)

Acatamiento de EMC a: IEC 601-1-2

*Nota: El desempeño del ASO de 10° C a 35° C, 95% H.R., voltaje de paso en el 515DS verificado a 670m.
**Nota: Esto corresponde a un nivel de sonido de 50 dbA promedio total medido en confomidad con los lineamientos de la ahora disuelta norma ANSI Z79.13-1981.
Especificaciones sujetas a combio sin previo aviso.

SP-515

Français

5

CARACTÉRISTIQUES

SÉRIE 4-LITRES DE DEVILBISS SÉRIE 5-KITRES DE DEVILBISS

Numéro de Catalogue 515UK 515DS, 515DZ 515KS, 515KZ, 515NS

Débit (Faibles débits disponibles 1 to 4 LPM 1 to 5 LPM

pour applications à faible débit)

Débit maximal Recommandé 4 LPM 5 LPM

Pression de Sortie 8.5 psig (58.6 kPa)

Caractéristiques de Électrique 230 V, 50 Hz, 1.4 Amp 115 V, 60 Hz, 4.2 Amp 220-230 V~, 50 Hz, 1.7 Amp

230 V~, 60 Hz, 1.9 Amp

Plage de Tension de Service 195-253 V~, 50 Hz 97-127 V~, 60 Hz 187-255 V~, 50 Hz

218-253 V~, 60 Hz

Pourcentage d’Oxygène 1-4 LPM = 93%±3% 1-5 LPM=93%±3%

Altitude d’Exploitation

(essai à 21°C seulement) Dans les limites de la plage de tension: Dans les limites de la plage de tension: Dans les limites de la plage de tension:

0-1500 M (0-4921 ft) Pas de perte de performance Pas de perte de performance Pas de perte de performance

Testé uniquement sous tension nominale: Testé uniquement sous 230V/50Hz:

1500-3000 M (4921-9842 ft) Pas recommandé/Pas testé Pas de perte de performance Perte de performance d’oxygène de ~4%,

3000-4000 M (9842-13123 ft) Pas recommandé/Pas testé Pas recommandé/Pas testé dans un environnement de 5 LPM.

Pas recommandé/Pas testé

Environment d’Exploitation* Pas de perte de performance dans les limites Pas de perte de performance dans les limites Perte de performance d’oxygène de ~4%,

10°C à 35°C, humidité comprise entre 30% et 75% de la plage de tension de service de la plage de tension de service dans un environnement de 5 LPM

(testé au niveau de la mer). (testé au niveau de la mer). et de 35°C. Pas de perte de performance dans les

limites de la plage de tension de service à d’autres

niveaux d’écoulement (testé à 670 m).

Puissance Consommée 295 Watts Average 400 Watts Average 230v / 50 Hz - 365 Watts Average

230v / 60 Hz - 435 Watts Average

Poids 24.5 Kilograms (53 lbs.) 23.5 Kilograms (52 lbs.) 24.5 Kilograms (53 lbs.)

Niveau de Bruit (ISO 8359:1996 à partir de l’avant) 50.5 dbA moyenne globale 52.5 dbA moyenne globale** 50.5 dbA moyenne globale (50 Hz)

Dimensions 27.75"H x 16"W x 14"D (70.5 x 40.6 x 35.6 cm)

Soupage de Décharge 44 psig±3psig (303 kPa±21 kPa)

Système d’Exploitation Temporisé / Modulé en pression

Pour les appareils équipés d’un dispositif d’oxygénation, Unités dont les numéraux de série sont inférieurs à H20000: 85%±2% (l’alarme sonore sera déclenchée à environ 75%)

l’indicateur visuel “Low Oxygen” (manque d’oxygéne) Unités dont les numéraux de série sont supérieurs ou égal à H20000: 83.5%±1.5%

se déclenchera aux concentrations suiwantes: (L’alarme sonore sera déclenchée à environ 75%. À moins de 60%, le voyant rouge “réparation nécessaire” s’allumera.)

Conditions de Stockage -40°C à 70°C, humidité comprise entre 10% et 100%, inclure condensation

Classe et Type d’Équipement Equipement de classe II à isolation double Partie appliquée de type B

Organisme d’Approbation TUV CSA TUV

et Normes de Sécurité IEC 601-1+A1+A2 CAN/CSA-C22.2 No. 601.1-M90 IEC 601-1+A1+A2

EN 60601+A1+A2 EN 60601+A1+A2

ISO 8359:1996 ISO 8359:1996

(515KZ exclu)

Respect EMC de: IEC 601-1-2

*Remarque: Les performances de l'OSD (dispositif d'alimentation en oxygène) entre 10 et 35° C, à 95 % de RH (humidité relative), dans la gamme de tensions sur le 515DS, relevées à 670 m.
**Remarque: Ceci correspond à un niveau sonore d’une moyenne globale de 50 décibels A, mesurés selon les directives de la norme ANSI Z79.13-1981 qui maintenant est abolie.
Caractéristiques susceptibles d’être modifiées sans préavis.

Deutsch

SP-515

6

TECHNISCHE DATEN

DEVILBISS 4-LITER SERIE DEVILBISS 5-LITER SERIE

Katalognummer 515UK 515DS, 515DZ 515KS, 515KZ, 515NS

Lieferrate (Geringere Durchflußraten für 1 to 4 LPM 1 to 5 LPM

Niedrigfluß-Anwendungen erhältlich)

Empfohlener Maximaldurchfluß 4 LPM 5 LPM

Auslaßdruck 8.5 psig (58.6 kPa)

Elektrische Auslegung 230 V, 50 Hz, 1.4 Amp 115 V, 60 Hz, 4.2 Amp 220-230 V~, 50 Hz, 1.7 Amp

230 V~, 60 Hz, 1.9 Amp

Betriebsspannungsbereich 195-253 V~, 50 Hz 97-127 V~, 60 Hz 187-255 V~, 50 Hz

218-253 V~, 60 Hz

Sauerstoff-Prozentsatz 1-4 LPM = 93%±3% 1-5 LPM=93%±3%

Betriebshöhe

(bei ausschließlich 21° C getestet) Im gesamten Spannungsbereich: Im gesamten Spannungsbereich: Im gesamten Spannungsbereich:

0-1500 M (0-4921 ft) Kein Leistungsabfall Kein Leistungsabfall Kein Leistungsabfall

Nur bei Nennspannung getestet: Nur bei 230V/50Hz getestet:

1500-3000 M (4921-9842 ft) Nicht empfohlen/Nicht getestet Kein Leistungsabfall ~4% Sauerstoff-Leistungsabfall bei 5 LPM

3000-4000 M (9842-13123 ft) Nicht empfohlen/Nicht getestet Nicht empfohlen/Nicht getestet Nicht empfohlen/Nicht getestet

Betriebsumgebung* Kein Leistungsabfall im gesamten Kein Leistungsabfall im gesamten ~4% Sauerstoff-Leistungsabfall bei 5 LPM

10°C bis 35°C, Feuchtigkeitsbereich von 30% bis 75% Betriebsspannungsbereich Betriebsspannungsbereich und 35°C. Kein Leistungsabfall im gesamten

(getestet auf Meereshöhe). (getestet auf Meereshöhe). Betriebsspannungsbereich bei anderen

Durchflußraten (getestet bei 670 m).

Stromverbrauch 295 Watt Durchschn. 400 Watt Durchschn. 230v / 50 Hz - 365 Watt Durchschn.

230v / 60 Hz - 435 Watt Durchschn.

Gewicht 24.5 Kilograms (53 lbs.) 23.5 Kilograms (52 lbs.) 24.5 Kilograms (53 lbs.)

Schallstufe (ISO 8359:1996 von vorne) 50.5 dbA Gesamtdurchschnitt 52.5 dbA Gesamtdurchschnitt** 50.5 dbA Gesamtdurchschnitt (50 Hz)

Abmessungen 27.75"H x 16"W x 14"D (70.5 x 40.6 x 35.6 cm)

Druckentlastungsventil 44 psig±3psig (303 kPa±21 kPa)

Betriebssystem Auf Zeit / Druckschwingend

Bei mit einem OSD ausgestatteten Geräten wird Für Geräte mit Seriennummem unter H20000: 85%±2% (Der akustische Alarm ertönt bel ungefähr 75%)

die visuelle Anzeige “Sauerstoff niedrig” bei Für Geräte mit Seriennummem von H20000 oder darliber: 83,5%±1,5%

folgenden Konzentrationss tufen aktiviert: (Der akustische Alarm ertönt bel ungefähr 75%. Bel weniger als 60% leuchtet das rote Licht “Wartung erforderlich” auf.)

Lagerbedingungen -40°C bis 70°C, Feuchtigkeitsbereich von 10% bis 100%, tracken
Ausrüstungsklasse und Typ Klasse II, Ausrüstung doppelt isoliert Typ B angewandter Teil
Zulassungorganisation und TUV CSA TUV

Sicherheitsstandard IEC 601-1+A1+A2 CAN/CSA-C22.2 No. 601.1-M90 IEC 601-1+A1+A2

EN 60601+A1+A2 EN 60601+A1+A2

ISO 8359:1996 ISO 8359:1996

(umfasse nicht 515KZ)

EMC-Erfüllung IEC 601-1-2

*Hinweis: Die OSD-Leistung bei 10ºC bis 35ºC, 95% relative Luftfeuchtigkeit, im Voltspannungsbereich der 515DS, geprüft bei 670m.
**Hinweis: Dies entspricht einem Geräuschniveau von 50 dbA im Gesamtdurchschnitt, gemessen nach den Richtlinien der jetzt nicht mehr gültigen Norm ANSI Z79.13-1981.
Änderungen der technischen daten ohne vorherige Ankündigung vorbehalten.

SP-515

Italiano

7

SPECIFICHE

SERIE DA 4 LITRI DI DEVILBISS SERIE DA 5 LITRI DI DEVILBISS

Numero di catalogo 515UK 515DS, 515DZ 515KS, 515KZ, 515NS

Tasso de Erogazione (Erogazioni a basso livello 1 to 4 LPM 1 to 5 LPM

disponibili per applicazioni a basso flusso)

Flusso Massimo Consigliato 4 LPM 5 LPM

Pressione di Uscita 8.5 psig (58.6 kPa)

Corrente Nominale 230 V, 50 Hz, 1.4 Amp 115 V, 60 Hz, 4.2 Amp 220-230 V~, 50 Hz, 1.7 Amp

230 V~, 60 Hz, 1.9 Amp

Campo di Tensione Operativa 195-253 V~, 50 Hz 97-127 V~, 60 Hz 187-255 V~, 50 Hz

218-253 V~, 60 Hz

Percentuale di Ossigeno 1-4 LPM = 93%±3% 1-5 LPM=93%±3%

Altitudine Operativa

(provato solo a 21°C) Attraverso il campo di variazione della tensione: Attraverso il campo di variazione della tensione: Attraverso il campo di variazione della tensione:

0-1500 M (0-4921 ft) Nessuna diminuzione di prestazione Nessuna diminuzione di prestazione Nessuna diminuzione di prestazione

Testato solo a tensione nominale: Testato solo a 230V/50Hz:

1500-3000 M (4921-9842 ft) Non consigliato/Non testato Nessuna diminuzione di prestazione Discesa de -4% nella prestazione dell’ossigeno a 5 LPM

3000-4000 M (9842-13123 ft) Not recommended/ Not tested Non consigliato/Non testato Non consigliato/Non testato

Ambiente Operativo* Nessuna diminuzione de prestazione attraverso Nessuna diminuzione de prestazione attraverso Discesa de 4% nella prestazione dell’ossigeno a 5 LPM

da 10°C a 35°C, campo de umidità da 30% a 75% il campo di prestazione della tensione operativa il campo di prestazione della tensione operativa e 35°C. Nessuna diminuzione de prestazione

(testato a livello del mare). (testato a livello del mare). attraverso il campo di prestazione della tensione

operativa ad altri flussi per litro (testato a 670 m).

Consumo de Corrente 295 Watt circa 400 Watt circa 230v / 50 Hz - 365 Watt circa

230v / 60 Hz - 435 Watt circa

Peso 24.5 Kilograms (53 lbs.) 23.5 Kilograms (52 lbs.) 24.5 Kilograms (53 lbs.)

Livello del Suano (ISO 8359:1996 anteriormente) 50.5 dbA medio 52.5 dbA medio** 50.5 dbA medio (50Hz)

Dimensioni 27.75"H x 16"W x 14"D (70.5 x 40.6 x 35.6 cm)

Valvola di Scarico Della Pressione 44 psig±3psig (303 kPa±21 kPa)

Sistema Operativo Temporizzato / Oscillazione de Pressione

Per unità equipaggiate con un OSD, Unità con numeri di serie inferiori a H20000: 85%±2% (L’allarme sonoro scatterà a circa 75%)

l’indicatore visivo di “Basso livello de ossigeno” Unità con numeri di serie H20000 e superiori: 83,5%±1,5%

si attiva ai seguenti livelli di concentrazione: (L’allarme sonoro scatterà a circa 75%. A meno di 60% si attiverà la spia rossa di “richiesta di assistenza”.)

Condizioni di Conservazione da -40°C a 70°C, campo di umidità da 10% a 100%, inclusa la condensa

Classe e Tipo di Apparacchiatura Apparecchio della classe II con doppio isolamento Parte applicata di tipo B

Organismo do Approvazione TUV CSA TUV

e Standard di Sicurezza IEC 601-1+A1+A2 CAN/CSA-C22.2 No. 601.1-M90 IEC 601-1+A1+A2

EN 60601+A1+A2 EN 60601+A1+A2

ISO 8359:1996 ISO 8359:1996

(515KZ escludere)

Conformità di EMC a: IEC 601-1-2

*Nota: La prestazione dell'OSD (dispositivo di rilevazione dell'ossigeno) fra 10 e 35°C, 95% U.R., attraverso la gamma di tensione sul 515DS rilevata a 670 m.
**Nota: Questo corrisponde a un livello acustico medio di 50 dbA, misurato secondo la normativa ANSI Z79.13-1981, ormai in disuso.
Le specifiche sono soggette a modifiche senza preavviso.

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Sunrise Medical
Respiratory Products Division

Dirección:

100 DeVilbiss Drive
Somerset, PA 15501 USA

Designación del producto:

Concentradors de Oxígeno

Número de Catálogo:

515UK, 515KS, 515NS
Por medio de la presente declaramos que

los productos arriba mencionados
cumplen con los requerimientos de la
directiva EC de 93/42/EEC y con lo sigu­iente (vea en la Tabla de
Especificationes el cumplimiento especí-
fico por modelo):

Normas aplicadas del sistema de calidad:

IS09001/EN46001

Corporación RWTÜV notificada
Anexo II MDD aplicodo
Normas de seguridad aplicadas:

IEC 601-1+A1+A2
EN 60601+A1+A2
ISO8359: 1996

Acatamiento de EMC a:

IEC 601-1-2

Lugar: Somerset, PA
Firma:

Nombre:

Michael Chellson

Título: Director de calidad y

asuntos reglamentarios

Contacto en Europa:

Sunrise Medical Ltd.
Sunrise Business Park
High Street
Wollaston, West Midlands
DY8 4PS
ENGLAND
44-138-444-6688

0044

DECLARATION OF CONFORMITY

Manufacturer:

Sunrise Medical
Respiratory Products Division

Address:

100 DeVilbiss Drive
Somerset, PA 15501 USA

Product Designation: Oxygen Concentrators
Catalog Number:

515UK, 515KS, 515NS
We herewith declare that the above-men-

tioned product complies with the require­ments of EC directive 93/42/EEC and the
following (see Specifications Matrix for
specific compliance by model):

Quality System Standards Applied:

ISO9001/EN46001

Notified body RWTÜV
MDD Annex II Applied
Safety Standards Applied:

IEC 601-1+A1+A2
EN 60601+A1+A2
ISO8359: 1996

EMC Compliance To:

IEC 601-1-2

Place: Somerset, PA
Signature:

Name: Michael Chellson
Title: Director of quality and regulatory affairs
European Contact:

Sunrise Medical Ltd.
Sunrise Business Park
High Street
Wollaston, West Midlands
DY8 4PS
ENGLAND

44-138-444-6688

0044

DÉCLARATION DECONFORMITÉ

Fabricant:

Sunrise Medical
Respiratory Products Division

Adresse:

100 DeVilbiss Drive
Somerset, PA 15501 USA

Nature du produit:

Concentrateurs d’oxygène

Numéro de Catalogue:

515UK, 515KS, 515NS
Par la présente, nous déclarons que le

produit cité ci-dessus est conforme à la
directive de Communauté Européenne
93/42/EEC et aux normes suivantes (voir
le Tableau des Spécifica-tions pour des
informations sur les réglementations
applicables aux différents modèles):

Normes de qualité appliquées:

ISO9001/EN46001

Notification de l'organisme RWTÜV
Annexe II de MDD appliquée
Normes de sécurité appliquées:

IEC 601-1+A1+A2
EN 60601+A1+A2
ISO8359 : 1996

Respect EMC de:

IEC 601-1-2

Lieu: Somerset, PA
Signature:

Nom:

Michael Chellson

Titre: Directeur de la qualité et

des affaires législatives

Personne-ressource en Europe:

Sunrise Medical Ltd.
Sunrise Business Park
High Street
Wollaston, West Midlands
DY8 4PS
ENGLAND
44-138-444-6688

0044

KONFORMITÄTSERKLÄRUNG

Hersteller:

Sunrise Medical
Respiratory Products Division

Adresse:

100 DeVilbiss Drive
Somerset, PA 15501 USA

Produktbezeichnung:

Sauerstoffkonzentratoren

Katalognummer:

515UK, 515KS, 515NS
Hiermit erklären wir, daß das oben

genannte Produkt den Bestimmungen der
EG-Richtlinie 93/42/EWG und den folgen­den Richtlinien entspricht (spezifische
Konformitätsangaben nach der
Modellnummer siehe
Spezifikationenmatrix):

Qualitätssystem Gültige Standards:

ISO9001/EN46001

Benaunte Stelle: RWTÜV
MDD Anhang II angewandt
Gültige Sicherheitsstandards:

IEC 601-1+A1+A2
EN 60601+A1+A2
ISO8359: 1996

EMC-Erfüllung:

IEC 601-1-2

Ort: Somerset, PA
Unterschrift:

Name:

Michael Chellson

Titel: Leitung Qualitätssicherung

und Vorschriftenerfüllung

Kontakt in Europa:

Sunrise Medical GmbH
DeVilbiss Produkte
Industriegebiet
69254
Malsch/Heidelberg
Germany
49-7253-980-460

0044

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Sunrise Medical
Respiratory Products Division

Indirizzo:

100 DeVilbiss Drive
Somerset, PA 15501 USA

Designazione del prodotto: Concentratori

di ossigeno

Numero di catalogo:

515UK, 515KS, 515NS
Si dichiara che il prodotto menzionato Ë

conforme ai requisiti stabiliti dalla
Direttiva europea CEE93/42 e seguenti
(Vedere la tabella delle specifiche Matrix
per la conformità per modello):

Standard dei sistemi di qualità applicati:

ISO9001/EN46001

Organismo notificato RWTUV
Applicato allegato II MDD
Standard di sicurezza applicati:

IEC 601-1+A1+A2
EN 60601+A1+A2
ISO8359: 1996

Conformità EMC a:

IEC 601-1-2

Ubicazione: Somerset, PA
Firma:

Nome: Michael Chellson
Titolo:

Director of quality and regulatory affairs

Contatto in Europa:

Sunrise Medical Ltd
Sunrise Businnes Park
High Street
Wollaston, West Midlands
DY8 4PS
ENGLAND
44-138-444-6688

0044

English Español Français Deutsch Italiano

SP-515

8

SP-515

NORMAS DE SEGURIDAD
IMPORTANTES

Lea toda la guía antes de usar su concen­trador DeVilbiss. La información importante
viene enfatizada con este tipo de palabras de
aviso en toda la guía:

PELIGRO–Información de seguridad
urgente que involucra riesgos que puedan
causar serias lesiones o la muerte.

ADVERTENCIA–Información de seguridad
importante que advierte la posibilidad de
una lesión seria.

PRECAUCION–Información que previene
el daño del aparato.

NOTA– Información a la que debe prestar
atención especial.

Se indican las normas de seguridad
importantes a través de esta guía; preste
atención especial a toda la información
de seguridad.

INTRODUCCIÓN

Esta guía de instrucciones le informará
acerca del concentrador de oxígeno de
DeVilbiss. Asegúrese de leer y entender
esta guía antes de usar su unidad. Se
indican las normas de seguridad impor­tantes a través de esta guía; preste aten­ción especial a toda la información de
seguridad. Contacte a su proveedor de
equipo médico del hogar Sunrise Medical
en caso de tener cualquier duda.

ADVERTENCIA– Por su seguridad el
concentrador de oxígeno debe usarse de
acuerdo con la prescripción determinada
por su médico.

PELIGRO– El oxígeno se puede quemar
rápidamente. No fume cuando el concen­trador de oxígeno está funcionando o cuan­do está cerca de una persona que está bajo
terapia de oxígeno. No lo use dentro de
una distancia de 1,6m (5 pies) de objetos
calientes o que producen chispas ni de
fuentes de llama descubiertas.

PELIGRO–NO FUMAR

GUARDE ESTAS INSTRUCCIONES.

IMPORTANT SAFEGUARDS

Read this entire guide before using your
DeVilbiss concentrator. Important information
is highlighted by these terms throughout
this guide:

DANGER–Urgent safety information for
hazards that will cause serious injury or
death.

WARNING–Important safety information
for hazards that might cause serious
injury.

CAUTION–Information for preventing
damage to the product.

NOTE–Information to which you should
pay special attention.

Important safeguards are indicated
throughout this guide; pay special atten­tion to all safety information.

INTRODUCTION

This instruction guide will acquaint you
with the DeVilbiss oxygen concentrator.
Make sure that you read and understand
this guide before operating your unit.
Important safeguards are indicated
throughout this guide; pay special atten­tion to all safety information. Contact
your Sunrise Medical equipment provider
should you have any questions.

WARNING–For your safety,
the oxygen concentrator must be used
according to the prescription determined
by your physician.

DANGER–Oxygen causes rapid burning.
Do not smoke while your oxygen concentra­tor is operating, or when you are near a
person utilizing oxygen therapy.Do not use
within 5 feet (1.6m) of hot, sparking
objects or naked sources of flame.

DANGER–NO SMOKING

SAVE THESE INSTRUCTIONS.

MISES EN GARDE IMPORTANTES

Veuillez lire entièrement le guide avant
d’utiliser votre concentrateur DeVilbiss. Les
renseignements importants sont précédés
des termes suivants afin d’attirer votre
attention:

DANGER– Informations d'identification
des dangers susceptibles de provoquer
des blessures graves ou un accident mor­tel.

AVERTISSEMENT– Mesures de sécurité en
cas de dangers pouvant entraîner une
blessure grave.

ATTENTION–Renseignements visant à
prévenir tout dommage à l’appareil.

NOTE–Veuillez apporter une attention
particulière à ces renseignements.

Les mises en garde importantes sont
mentionnées dans ce guide; faites partic­ulièrement attention aux renseignements
relatifs á la sécurité.

INTRODUCTION

Ce guide vous familiarisera avec le concentra­teur d’oxygène DeVilbiss. Prenez le temps de
bien lire et comprendre ce guide avant d’utilis-
er votre appareil. Les mises en garde impor­tantes sont mentionnées dans ce guide; faites
particuliérement attention aux renseignements
relatifs á la sécurité. Contactez votre four-
nisseur d’appareils médicaux si vous avez
d’autres questions.

AVERTISSEMENT–Pour votre propre
sécurité, le concentrateur d’oxygène doit
être utilisé selon la prescription de votre
médecin.

DANGER–L’oxygène peut brûler rapide-
ment. Ne fumez pas lorsque votre concen­trateur d’oxygène est en marche ou si vous
êtes près d’une personne qui a recours à une
thérapie d’oxygène. Ne l’utilisez pas à moins
de 5 pieds (1,6m) d’objets qui sont chauds
ou qui font des étincelles ou de sources de
flammes vives.

DANGER–NE PAS FUMER

CONSERVER CES INSTRUCTIONS.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie bitte die gesamte genau
durch, bevor Sie Ihren DeVilbiss­Konzentrator verwenden. Wichtige
Informationen werden in diesem Handbuch
mit den folgenden Begriffen hervorgehoben:

GEFAHR–Dringende
Sicherheitsinformationen, die auf
Gefahren hinweisen, die schwere oder
tödliche Verletzungen hervorrufen kön-
nen.

WARNUNG–Wichtige Sicherheitsinformationen,
die auf Gefahren hinweisen, die schwere
Verletzungen hervorrufen können.

VORSICHT–Informationen zur Vermeidung von
Produktbeschädigungen.

HINWEIS–Informationen, auf die Sie beson-
ders achten sollten.

In der gesamten Bedienungs-anleitung wird
auf wichtige Sicherheitshinweise hingewiesen.
Bitte widmen Sie allen Sicherheitshinweisen
besondere Aufmerksamkeit.

EINFÜHRUNG

Diese Bedienungsanleitung macht Sie
mit dem DeVilbiss­Sauerstoffkonzentrator vertraut. Bitte
lesen Sie diese Anleitung aufmerksam
durch, bevor Sie das Gerät verwenden.
In der gesamten Anleitung wird auf
wichtige Sicherheitshinweise
hingewiesen. Bitte widmen sie allen
Sicherheitshinweisen besondere
Aufmerksamkeit. Wenn Sie Fragen
haben, wenden Sie sich bitte an Ihren
Zuständigen Fochhändler.

WARNUNG - Zu Ihrer Sicherheit mußder
Sauerstoffkonzentrator gemä

ß

der von Ihrem
Arzt erstellten Verschreibung verwendet wer­den.

GEFAHR–Sauerstoff wirkt stark brandun­terstützend. Rauchen Sie niemals, wenn Sie
Ihren Sauerstoffkonzentrator verwenden oder
wenn Sie sich in der Nähe einer Person befind­en, die einer Sauerstofftherapie unterzogen
wird. Verwenden Sie dieses Gerät nicht inner­halb von 1,6 m von heißen, gluhenden oder
brennenden Objekten.

GEFAHR-RAUCHEN

VERBOTEN

BEWAHREN SIE DIESE GEBRAUCH­SAN-WEISUNG AUF.

IMPORTANTI INFORMAZIONI DI
SICUREZZA

Prima di usare il Concentratore
DeVilbiss, leggere completamente questo
manuale. Le informazioni più importanti sono
evidenziate con i seguenti termini all’interno
del manuale:

PERICOLO— Informazioni urgenti per
pericoli che possono causare gravi lesioni
o la morte.

AVVERTENZA—Informazioni importanti
per pericoli che possono causare gravi
lesioni.

ATTENZIONE— Informazioni dirette ad
evitare un danno al prodotto.

NOTA—Informazione che merita partico-
lare attenzione.

Importanti informazioni di sicurezza sono
menzionate in tutto il manuale; fare
attenzione a tutte queste informazioni.

INTRODUZIONE

Questo manuale introdurrà il
Concentratore di ossigeno DeVilbiss. Si
raccomanda di leggere attentamente il
contenuto di questo manuale prima di
usare l’unità. In questa guida sono con­tenute importanti informazioni di sicurez­za alle quali si deve prestare particolare
attenzione. Per ulteriori informazioni, riv­olgersi al fornitore degli apparecchi della
Sunrise Medical.

AVVERTENZA—Come misura di
sicurezza, il Concentratore deve essere
usato secondo le indicazioni del
medico curante.

PERICOLO—L’ossigeno brucia rapida­mente. Non fumare nelle vicinanze di un
Concentratore di ossigeno in funzione o di
una persona sottoposta alla terapia di
ossigeno. Non usare l’apparecchio ad una
distanza inferiore a 1,6 m (5 feet) da una
fonte di calore, da oggetti che sprigionano
scintille o da una fiamma viva.

PERICOLO - NON FUMARE

CONSERVARE QUESTE ISTRUZIONI.

English Español Français Deutsch Italiano

9

Por qué su médico le prescribió un
suplemento de oxígeno

Hoy en día mucha gente tiene padec­imientos del corazón, pulmones y de
otras enfermedades respiratorias. Una
gran cantidad de esa gente puede
resultar beneficiada con la terapia
suplementaria de oxígeno. Su cuerpo
requiere un suministro estable de
oxígeno para funcionar apropiada­mente. Su médico le prescribió un
suplemento de oxígeno debido a que
no está recibiendo suficiente oxígeno
del aire del cuarto. El suplemento de
oxígeno aumentará la cantidad de
oxígeno que su cuerpo recibe.

El suplemento de oxígeno no crea
adicción. Su médico le prescribió un
flujo específico de oxígeno para corre­gir síntomas como dolor de cabeza,
somnolencia, confusión, fatiga o
aumento de irritabilidad. Si estos sín-
tomas persisten después de iniciar el
programa de suplemento de oxígeno,
consulte a su médico.

Cómo funciona su Concentradors de
Oxígeno DeVilbiss

Los concentradores de oxígeno son la
fuente de suplemento de oxígeno más
confiable, eficiente y conveniente que
se puede conseguir hoy en día. El con­centrador se opera eléctricamente. La
unidad separa el oxígeno del aire del
cuarto lo que le permite tener un
suplemento de oxígeno de alta pureza
proporcionado a Ud. a través del orifi­cio de oxígeno. Aunque el concen­trador filtra el oxígeno del cuarto, no
afectará la cantidad normal de oxígeno
en su cuarto.

Why Your Physician Prescribed
Supplemental Oxygen

Today, many people suffer from heart,
lung, and other respiratory diseases.
Many of these people can benefit from
supplemental oxygen therapy. Your
body requires a steady supply of oxy­gen to function properly. Your physi­cian prescribed supplemental oxygen
for you because you are not getting
enough oxygen from room air alone.
Supplemental oxygen will increase the
amount of oxygen that your body
receives.

Supplemental oxygen is not addictive.
Your physician prescribed a specific
oxygen flow to improve symptoms such
as headaches, drowsiness, confusion,
fatigue, or increased irritability. If
these symptoms persist after you
begin your supplemental oxygen pro­gram, consult your physician.

How Your DeVilbiss Oxygen
Concentrator Works

Oxygen concentrators are the most
reliable, efficient, and convenient
source of supplemental oxygen avail­able today. The oxygen concentrator
is electrically operated. The unit sepa­rates oxygen from room air which
allows high-purity supplemental oxy­gen to be delivered to you through the
oxygen outlet. Although the concen­trator filters the oxygen in a room, it
will not affect the normal amount of
oxygen in your room.

Pourquoi votre médecin vous a-t-il
prescrit un supplément d’oxygène

De nos jours un grand nombre de per­sonnes sont victimes de maladies car­diaques, pulmonaires ou d’autres mal­adies respiratoires. La plupart de ces
personnes peuvent bénéficier d’une
thérapie de supplément d’oxygène.
Votre corps requiert un apport régulier
d’oxygène pour bien fonctionner. Votre
médecin vous a prescrit un supplément
d’oxygène parce que l’air de la pièce
ne vous fournit pas suffisamment
d’oxygène. Le supplément d’oxygène
augmentera la quantité d’oxygène que
recevra votre corps.

Le supplément d’oxygène ne crée pas de
dépendance. Votre médecin a prescrit
un débit précis d’oxygène pour diminuer
des symptômes tels que des maux de
tête, de la fatigue ou une irritabilité
accrue. Si ces symptômes persistent
une fois que vous avez commencé votre
programme de supplément d’oxygène,
veuillez consulter votre médecin.

Comment fonctionne votre
Concentrateurs d’oxygène DeVilbiss

Les concentrateurs d’oxygène sont les
sources de supplément d’oxygène les
plus fiables, efficaces et pratiques
disponibles sur le marché. Le concen­trateur est électrique. L’appareil
sépare l’oxygène de l’air de la pièce;
par conséquent, le supplément
d’oxygène distribué par le port
d’oxygène est d’une plus grande
pureté. Même si le concentrateur
filtre l’oxygène de la pièce, il n’af-
fectera pas le volume normal
d’oxygène de votre pièce.

Warum Ihr Arzt zusätzlichen
Sauerstoff verschrieben hat

Heutzutage leiden viele Menschen
unter Herz-, Lungen- und Atemwegs­erkrankungen. Vielen dieser Patienten
kann mit einer Sauerstofftherapie
geholfen werden. Ihr Körper erfordert
eine stetige Versorgung mit Sauerstoff.
Ihr Arzt verschreibt Ihnen zusätzlichen
Sauerstoff, weil Sie nicht genug
Sauerstoff aus der Raumluft allein
erhalten. Zusätzlicher Sauerstoff
erhöht die Sauerstoffmenge, die Ihr
Körper erhält.

Zusätzlicher Sauerstoff macht nicht
süchtig. Ihr Arzt hat Ihnen eine be­stimmte Sauerstoffmenge verschrieben,
um Symptome wie z. B.
Kopfschmerzen, Schwindelgefühle,
Verwirrung, Ermüdung oder erhöhte
Erregbarkeit zu mildern. Sollten diese
Beschwerden nach dem Beginn Ihres
Zusatzsauerstoffprogramms anhalten,
wenden Sie sich bitte umgehend an
Ihren Arzt.

Funktionsweise Ihres DeVilbiss-O

2

Konzentrators

Sauerstoffkonzentratoren sind die
zuverlässigste, wirkungsvollste und
bequemste Quelle zusätzlichen
Sauerstoffs, die heute verfügbar ist.
Der Sauerstoffkonzentrator funktioniert
elektrisch. Das Gerät trennt Sauerstoff
aus der Raumluft, wodurch Sie über
den Sauerstoffauslaß mit hochreinem
Zusatzsauerstoff versorgt werden.
Obwohl der Konzentrator den
Sauerstoff in einem Raum filtriert,
wirkt er sich nicht auf die normale
Sauerstoffmenge in Ihrem Zimmer aus.

Perché il medico curante prescrive
una somministrazione supple­mentare di ossigeno.

Ai giorni nostri molte persone che sof­frono di problemi cardiaci, polmonari
ed altri disturbi respiratori, possono
trarre profitto da una terapia a base di
somministrazione supplementare di
ossigeno. Il corpo umano richiede una
somministrazione regolare di ossigeno
per funzionare in modo adeguato. Il
medico prescrive una somministrazione
supplementare di ossigeno quando il
paziente non riceve una quantità suffi­ciente di ossigeno respirando l’aria del­l’ambiente circostante. Una somminis­trazione supplementare aumenta la
quantità di ossigeno che riceve il
corpo del paziente.

Le somministrazioni supplementari di
ossigeno non provocano assuefazione.
Il medico prescrive un flusso supple­mentare di ossigeno per migliorare
sintomi quali il mal di testa, il tor­pore, lo stato confusionale, la fatica o
l’irritabilità. Se questi sintomi per­sistono dopo aver cominciato la ter­apia di ossigeno, consultare il medico.

Come funziona il Concentratore di
ossigeno DeVilbiss.

I Concentratori di ossigeno sono la più
affidabile, efficace e conveniente fonte
di ossigeno disponibile attualmente. Il
Concentratore di ossigeno funziona con
alimentazione elettrica. L’unità separa
l’ossigeno dall’aria ambiente, consen­tendo in tal modo una somminis­trazione al paziente di ossigeno alta­mente purificato attraverso l’uscita di
ossigeno. Il Concentratore filtra l’os­sigeno presente in una stanza ma non
ne diminuisce la quantità.

English Español Français Deutsch Italiano

SP-515

10

SP-515

PARTI IMPORTANTI
DEL CONCENTRATORE

Prendere il tempo necessario per
assimilare la struttura e il fun­zionamento del Concentratore di
ossigeno DeVilbiss prima di met­terlo in funzione.

Vista dal lato anteriore

1. Istruzioni di funzionamento

2. Spia verde di alimentazione. Si
accende quando il
Concentratore è in funzione.

3. Interruttore di accensione
I = ACCESO
O = SPENTO

4. Pomello del flussimetro

5. Flussimetro

6. Interruttore di circuito ­(unità selezionate) ripristina
l’unità dopo un arresto per
sovraccarico.

7. Uscita dell’ossigeno - L’ossigeno
viene somministrato attraverso
questa porta.

8. Spia di normale livello di
ossigeno (verde) - SOLO
nelle unità con OSD
(vedere pag. 15).

9. Pia di basso livello di ossigeno
(gialla) - SOLO nelle unità con
OSD (vedere pag. 15).

10. Spia rossa indicante necessità
di assistenza - quando si
accende, rivolgersi al fornitore
della Sunrise Medical.

WICHTIGE TEILE IHRES
O

2

KONZENTRATORS

Bitte nehmen Sie sich die
Zeit, sich mit Ihrem DeVilbiss
Sauerstoff-konzentrator ver­traut zu machen, bevor Sie
diesen verwenden.

Vorderansicht

1. Bedienungsanweisungen

2. Grüne Stromlampe – leuchtet
auf, wenn Ihr Konzentrator in
Betrieb ist.

3. Netzschalter
I = EIN
O = AUS

4. Einstellknopf Sauerstoffmemge

5. Flußmesser

6 Sicherung – (bestimmte

Einheiten) setzt das Gerät
nach einem Abschalten
aufgrund einer elektrischen
Überlastung zurück.

7. Sauerstoffauslaß – Sauerstoff
tritt durch diesen Anschluß aus.

8. Sauerstoff-Normal-Lampe
(grün) – NUR bei Geräten mit
OSD® (siehe S. 15).

9. Sauerstoff-Niedrig-Lampe
(gelb) – NUR bei Geräten mit
OSD® (siehe S. 15).

10. Rote Service-Erforderlich­Lampe – leuchtet diese Lampe
auf, kontaktieren Sie bitte Ihr
Sunrise Medical-Personal.

PIÈCES IMPORTANTES DE
VOTRE APPAREIL
CONCENTRATEUR

Veuillez prendre le temps de
vous familiariser avec votre
concentrateur d’oxygène
DeVilbiss avant de l’utiliser.

Partie avant

1. Instructions d’utilisation

2. Voyant vert – s’allume lorsque
l’appareil est en marche.

3. Interrupteur d’alimentation
I = ON
O = OFF

4. Bouton du débitmètre

5. Débitmètre

6. Disjoncteur – (Unités sélec­tionnées) Remet l’appareil
sous tension après une sur­charge électrique.

7. Sortie d’oxygène – l’oxygène
est dispersée par ce port.

8. Niveau normal d’oxygène (voy­ant vert) – SEULEMENT pour
les appareils munis d’un
appareil détecteur d’oxygène
OSD® (voir page 15).

9. Bas niveau d’oxygène (Voyant
jaune) – SEULEMENT pour les
appareils munis d’un OSD®
(voir page 15).

10. Voyant Rouge “Service
Required” – Contactez votre
prestataire si le voyant est
allumé.

PARTES IMPORTANTES DE SU
CONCENTRADOR

Sírvase tomarse un momento
para familiarizarse con su con­centrador de oxígeno DeVilbiss
antes de usarlo.

Vista frontal

1. Instrucciones para el fun­cionamiento

2. Luz verde de encendido– se
ilumina cuando su concen­trador está funcionando.

3. Interruptor de encendido
I = ON
O = OFF

4. Perilla del medidor de flujo

5. Medidor de flujo

6. Cortacircuitos – (unidades
seleccionadas) reinicializa la
unidad después de un apaga­do por exceso de corriente
eléctrica.

7. Salida de oxígeno – el oxígeno
se dispersa a través de este
orificio.

8. Luz (verde) de oxígeno normal
– SOLAMENTE en las unidades
con OSD® (vea la pàgina 15).

9. Luz (amarilla) de oxígeno bajo
– SOLAMENTE en las unidades
con OSD® (vea la pàgina 15).

10. Luz roja de necesidad de ser­vicio – cuando se enciende
contacte a su proveedor
Sunrise Medical.

IMPORTANT PARTS OF YOUR
CONCENTRATOR

Please take time to familiarize
yourself with your DeVilbiss
oxygen concentrator before
operating.

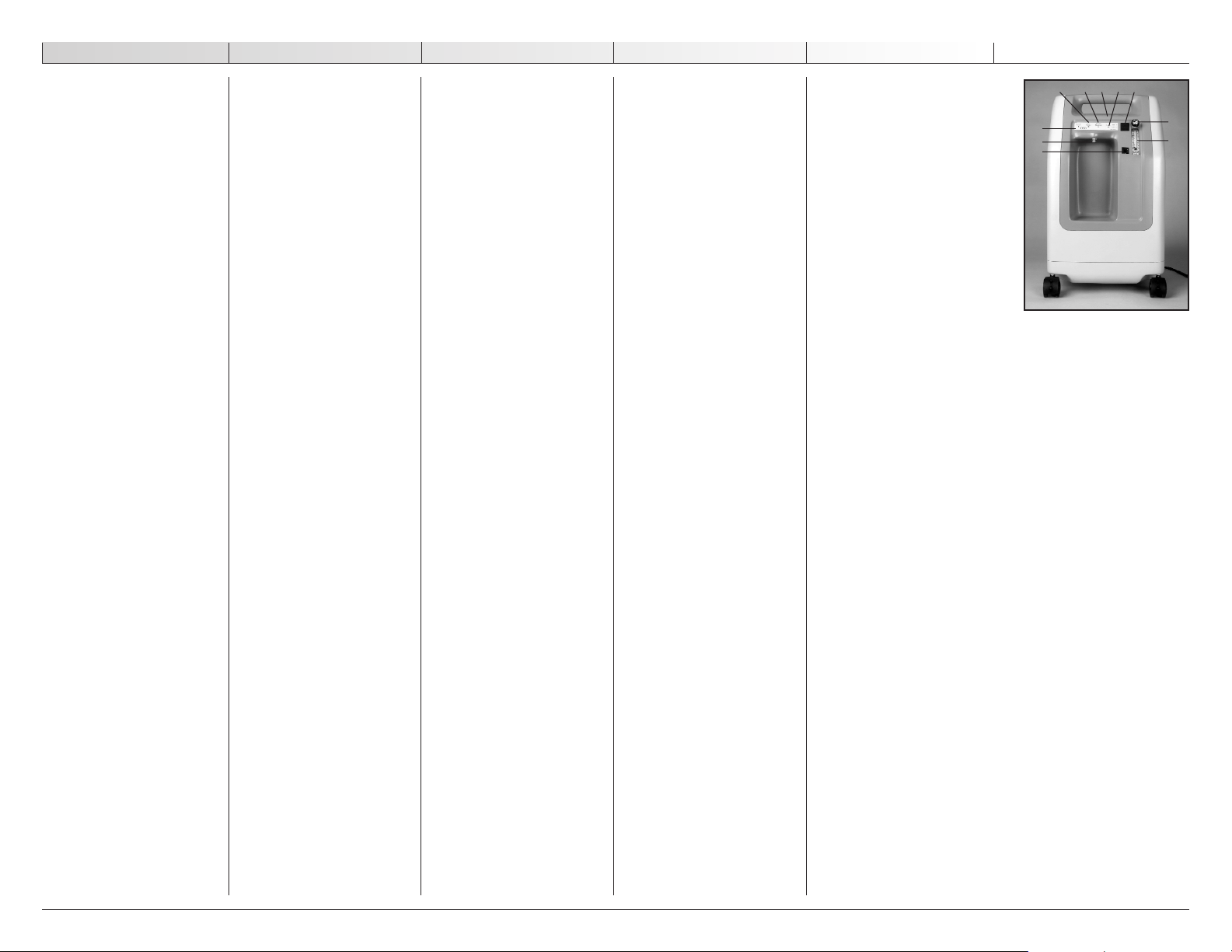

Front View

1. Operating instructions

2. Green Power light – illumi­nates when your concentrator
is operating.

3. Power Switch
I = ON
O = OFF

4. Flow meter knob

5. Flow meter

6. Circuit breaker – (selected
units) resets the unit after
electrical overload shutdown.

7. Oxygen outlet – oxygen is dis­persed through this port.

8. Normal Oxygen (green) light –
ONLY on units with the OSD®
(see page 15).

9. Low Oxygen (yellow) light –
ONLY on units with the OSD®
(see page 15).

10. Red Service Required light –
when illuminated contact your
Sunrise Medical provider.

English Español Français Deutsch Italiano

11

Figure 1.
Figura 1.
Abb 1.

1

2

3

4

5

6

7

8

9

10

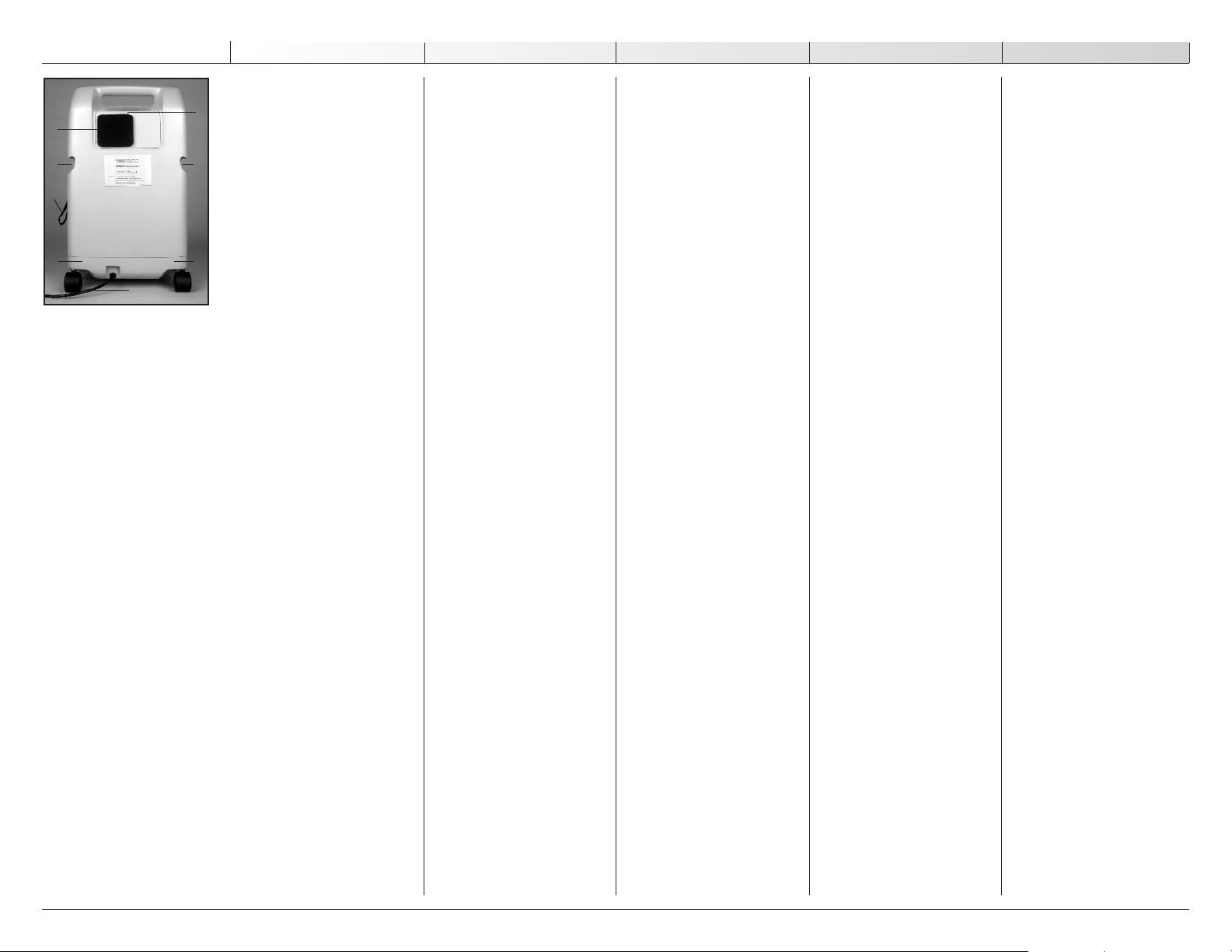

Vista dal lato posteriore

11. Importanti informazioni di
sicurezza

12. Impugnatura

13. Scarico

14. Filo elettrico e/o connettore di
alimentazione IEC.

15. Fascetta per filo elettrico.

16. Filtro dell’aria - impedisce l’en­trata nell’unità di polvere,
sporcizia e peluria.

Accessori

Gli accessori indicati qui di
seguito sono approvati per
l’uso con il Concentratore di
ossigeno DeVilbiss:

Umidificatore a bolle (capacità di

200ml): scatola di 50.........HUM16

Cannula (monouso):

scatola di 50......................CAN00

Cannula con tubazione per ossigeno

da 2,1m (7ft) (monouso).....CAN70

Connettore di uscita dell’ossigeno: in

plastica; 1 per confezione....CN100

Connettore di uscita dell’ossigeno:
metallico 1 per confezione...CN200

Tubazione per ossigeno (monouso):

2,1m (7ft); scatola da 50 .......OST07

4,2m (14ft); scatola da 50....OST015

7,5m (25ft); scatola da 50....OST025

15m (50ft); scatola da 50.....OST050

NOTA—L’uso di umidificatori e
accessori non indicati in questa
lista può limitare le ottimali
prestazioni del Concentratore
di ossigeno.

Rückansicht

11. Wichtige Sicherheitshinweise

12. Handgriff

13. Entlüftungsauslaß

14. Netzkabel und/oder IEC­Stromsteckver-binder.

15. Netzleitlungshalter

16. Luftfilter - verhindert, daß
Staub, Schmutz und Fussel in
die Einheit eindringen können.

Zubehör

Die unten angegebenen
Zubehörteile sind für die
Verwendung mit den DeVilbiss
Sauerstoffkonzentratoren
zugelassen:

Blasenbefeuchter (Kapazität: 200

ml): 50/Packung ................HUM16

Kanüle (Einweg):

50/Packung .......................CAN00

Kanüle mit 2,1 m Sauerstoffschlauch

(Einweg): 50/Packung.........CAN70

Sauerstoffauslaflverbindungsstück:

Kunststoff; 1/Packung .........CN100

Metall; 1/Packung...............CN200

Sauerstoffschlauch (Einweg):

2,1 m; 50/Packung..............OST07

4,2 m; 50/Packung..............OST15

7,5 m; 25/Packung..............OST25

15 m; 15/Packung...............OST50

HINWEIS—Bei Verwendung hier
nicht genannter Befeuchter und
Zubehörteile kann die Leistung des
Sauerstoffkonzentrators beein­trächtigt werden.

Vue arrière

11. Mises en garde importantes

12. Poignée

13. Échappement

14. Cordon d’alimentation et/ou
Connexion CEI.

15. Cordon électrique

16. Filtre à air - Empêche la
saleté, la poussière et les flo­cons de poussière de pénétrer
dans votre appareil.

Accessoires

Les accessoires ci-dessous sont
approuvés pour être utilisés
avec les concentrateurs
d’oxygène de DeVilbiss:

Humidificateur à bulles (contenance

de 200 mL): 50/caisse .......HUM16

Canule (jetable):

50/caisse ..........................CAN00

Canule avec tube à oxygène de 2,1
m (7 pi) (jetable): 50/caisseCAN70

Raccord de sortie à oxygène:

plastique, 1/sac .................CN100

métal, 1/sac ......................CN200

Tube à oxygène (jetable):

2,1 m (7 pi), 50/caisse........OST07

4,2 m (14 pi), 50/caisse ........OST15

7,5 m (25 pi), 25/caisse ........OST25

15 m (50 pi), 15/caisse.......OST50

REMARQUE—L’utilisation de cer-
tains humidificateurs et acces­soires non mentionnés ci-dessus
peut nuire au rendement du con­centrateur d’oxygène.

Vista posterior

11. Normas de seguridad
importantes

12. Manija

13. Escape

14. Cordón eléctrico y/o Conector
de suministro IEC (siglas en
inglés de “Comisión
Electrotécnica Internacional”).

15. Tira de cordón recto

16. Filtro de aire - evita la entrada
de suciedad, polvo y pelusa a
su unidad.

Accesorios

Los accesorios a continuación
están aprobados para usarse
con los Concentradores de
Oxígeno DeVilbiss:

Humidificador de Burbuja (capacidad

de 200 ml): 50/estuche......HUM16

Cánula (desechable):

50 / estuche......................CAN00

Cánula c/2,1 m (7 pies) Conducto
para Oxígeno (desechable):

50 / estuche......................CAN70

Conector de Salida de Oxígeno:

Plástico; 1 / paquete ..........CN100

Metal; 1 / paquete..............CN200

Conducto de Oxígeno (desechable):

2,1 m (7 pies); 50/estuche.....OST07

4,2 m (14 pies); 50/estuche...OST15
7,5 m (25 pies); 25/estuche...OST25

15 m (50 pies); 15/estuche....OST50

NOTA—El uso de ciertos humidifi-
cadores y accesorios no especifi­cados anteriormente puede
impedir el funcionamiento del
concentrador de oxígeno.

Back View

11. Important Safeguards

12. Handgrip

13. Exhaust

14. Power cord and/or IEC power
connector.

15. Line cord strap

16. Air filter – prevents dirt, dust,
and lint from entering your
unit.

Accessories

The accessories below are
approved for use with DeVilbiss
Oxygen Concentrators:

Bubble Humidifier (200 ml Capacity)

- 50/case ........................HUM16

Cannula (disposable)

- 50/case ..........................CAN00

Cannula w/ 2.1 m (7 ft)
Oxygen Tubing (disposable)

- 50/case ..........................CAN70

Oxygen Outlet Connector

- Plastic - 1/pack ...............CN100

- Metal - 1/pack.................CN200

Oxygen Tubing (disposable)

- 2.1 m (7 ft) - 50/case.......OST07

- 4.2 m (14 ft) - 50/case.....OST15

- 7.5 m (25 ft) - 25/case.....OST25

- 15 m (50 ft) - 15/case......OST50

NOTE—The use of certain humidi-
fiers and accessories not specified
above may impair the oxygen con­centrator’s performance.

English Español Français Deutsch Italiano

SP-515

12

Figure 2.
Figura 2.
Abb 2.

11

12

13

14

13

15

12

16

SP-515

INSTALLAZIONE DEL
CONCENTRATORE

1. Porre l’unità vicino ad una
presa elettrica nella stanza
dove si trascorre la maggior
parte del tempo.

PERICOLO—Mantenere il
Concentratore di ossigeno ad
almeno 1,6 m (5 feet) da fonti
di calore, da oggetti che genera­no scintille e dalla fiamma viva.

NOTA—Non collegare ad una presa

elettrica controllata da un inter­ruttore a muro. Nessun altro
apparecchio deve essere alimenta­to dalla stessa presa a muro.

2. Posizionare l’unità ad almeno

16 cm (6 in.) da muri, tendag­gi o altri oggetti che possano
impedire un flusso appropriato
di aria in entrata o in uscita
dal Concentratore di ossigeno.
Il Concentratore di ossigeno
deve essere situato in modo
da evitare agenti inquinanti o
esalazioni.

PRIMA DI FAR FUNZIONARE
IL CONCENTRATORE DI
OSSIGENO

1. Prima di far funzionare l’unità,

controllare sempre che il filtro
dell’aria (situato sul lato pos­teriore dell’unità) sia pulito.
La pulizia appropriata del fil­tro viene trattata nella
sezione Manutenzione del
Concentratore a pag 17.

2. Applicare gli accessori appro-

priati all’uscita dell’ossigeno.

Collegamento della
tubazione di ossigeno:

a) Avvitare il connettore di

uscita dell’ossigeno
all’apertura di uscita del­l’ossigeno.

b) Applicare la tubazione di

ossigeno direttamente al
connettore. Figura 3.

DEN KONZENTRATOR AUF­STELLEN

1. Stellen Sie das Gerät in der
Nähe einer Steckdose in dem
Zimmer auf, in dem Sie die
meiste Zeit verbringen.

WARNUNG–Halten Sie den
Sauerstoffkonzentrator stets
mindestens 1,6 m von heißen,
glühenden oder brennenden
Objekten fern.

HINWEIS–Schließen Sie das Gerät

nicht an einer Steckdose an, die mit
einem Wandschalter ein- oder aus­geschaltet werden kann. Schließen
Sie keine anderen Geräte an dersel­ben Steckdose an.

2. Stellen Sie Ihr Gerät min-

destens 16 cm von Wänden,
Vorhängen und allen anderen
Objekten entfernt auf, die
einen zufluß Strom der Luft in
und aus Ihrem
Sauerstoffkonzentrator
behindern könnten. Der
Sauerstoffkonzentrator sollte
so aurgestellt werden, daß
Verschmutzungen oder Dämpfe
vermieden werden.

VOR DER VERWENDUNG
IHRES KONZENTRATORS

1. Stellen Sie vor jeder

Verwendung des Geräts sicher,
daß der Luftfilter (an der
Rückseite Ihres Geräts) sauber
ist. Die Vorgehensweise zum
Reinigen dieses Filters wird im
Abschnitt Wartung und Pflege
Ihres Konzentrators auf Seite
17 besprochen.

2. Befestigen Sie die

entsprechenden
Sauerstoffzubehörteile am
Sauerstoffauslaß.

Anschließen des
Sauerstoffschlauchs:

a) Verbinden Sie das

Sauerstoffauslaßverbin­dungsstück mit dem
Sauerstoffauslaß.

b) Schließen Sie den

Sauerstoffschlauch direkt
am Verbindungsstück an.

Abb. 3.

INSTALLATION DE VOTRE
APPAREIL CONCENTRATEUR
D’OXYGÈNE

1. Placez votre concentrateur
d’oxygène dans la pièce où
vous consacrez la plupart de
votre temps.

ADVERTISSEMENT– Tenez le
concentrateur d’oxygène à au
moins 1,6 mètre (5 pieds) d’ob­jets qui sont chauds ou qui font
des étincelles ou de sources de
flammes vives.

REMARQUE—Ne branchez pas

votre appareil à une sortie élec­trique commutée par un interrup­teur mural. Aucun autre appareil
électrique ne devrait être branché
dans la prise de courant murale.

2. Placez votre appareil à au

moins 16cm des murs,
draperies ou de tout autre
objet qui pourrait nuire au
débit entrée/sortie de votre
concentrateur d’oxygène. Le
concentrateur d’oxygène
devrait être placé de façon
telle à éviter les produits pol­luants ou les vapeurs.

AVANT D’UTILISER VOTRE CON­CENTRATEUR

1. Avant d’utiliser votre appareil,

assurez-vous de toujours
vérifier si le filtre à air (situé
à l’arrière de votre appareil)
est propre. La procédure de
nettoyage de ce filtre est
traité à la section Entretien
de votre appareil concentra­teur à la page 17.

2. Fixez les accessoires d’oxygène

appropriés à la sortie
d’oxygène.

Connexion du tube d’oxygène:

a) Vissez le raccord de sortie

à oxygène à la sortie à
oxygène.

b) Attachez le tube à

oxygène directement au
raccord. Figure 3.

PREPARACIÓN DE SU
CONCENTRADOR DE OXÍGENO

1. Coloque su unidad cerca de
un tomacorriente en el cuarto
donde está la mayor parte
del tiempo.

ADVERTENCIA– Mantenga el
concentrador de oxígeno por lo
menos 1,6 metros (5 pies) de
objetos calientes o que pro­ducen chispas, y de fuentes de
llama descubiertas.

NOTA—No lo conecte a un toma-

corriente que se controla por medio
de un interruptor de pared. Ningún
otro aparatos se debe conectar al
tomacorriente de pared.

2. Coloque su unidad a por lo

menos 16cm (6 pulgadas) de
paredes, cortinas o de
cualquier otro objeto que
pudiera impedir el flujo apropi­ado de aire hacia adentro y
hacia afuera de su concen­trador de oxígeno. El concen­tradoe de oxígeno debe
localizarse en lugares donde no
haya contaminantes ni humos.

ANTES DE USAR SU
CONCENTRADOR

1. Antes de usar su unidad,

revise siempre que el filtro de
aire (ubicado en la parte pos­terior de su unidad) esté
limpio. La limpieza apropiada
para este filtro se discute en
la sección Cuidado de su
Concentrador en la página 17.

2. Conecte los accesorios de

oxígeno apropiados a la salida
de oxígeno.

Conexión del tubo de oxígeno:

a) Atornille el conector de

salida de oxígeno en la
salida de oxígeno.

b) Fije directamente el con-

ducto de oxígeno al
conector. Figura 3.

SETTING UP YOUR OXYGEN
CONCENTRATOR

1. Position your unit near an elec­trical outlet in the room where
you spend most of your time.

DANGER–Keep the oxygen
concentrator at least 5 feet (1.6
m) from hot, sparking objects or
naked sources of flame.

NOTE—Do not connect to an elec-

trical outlet controlled by a wall
switch. No other appliances should
be plugged into the wall outlet.

2. Position your unit at least 6

inches (16 cm) from walls,
draperies, or any other objects
that might prevent the proper
flow of air in and out of your
oxygen concentrator. The oxy­gen concentrator should be
located so as to avoid pollu­tants or fumes.

BEFORE OPERATING YOUR
OXYGEN CONCENTRATOR

1. Before operating your unit,

always check to be sure the
air filter (located on the back
of your unit) is clean.
Proper cleaning of this filter
is discussed in the Caring For
Your Concentrator section on
page 17.

2. Attach the appropriate

oxygen accessories to the
oxygen outlet.

Oxygen Tubing Connection:

a) Thread the oxygen outlet

connector onto the oxy­gen outlet.

b) Attach the oxygen tubing

directly to the connector.
Figure 3.

English Español Français Deutsch Italiano

13

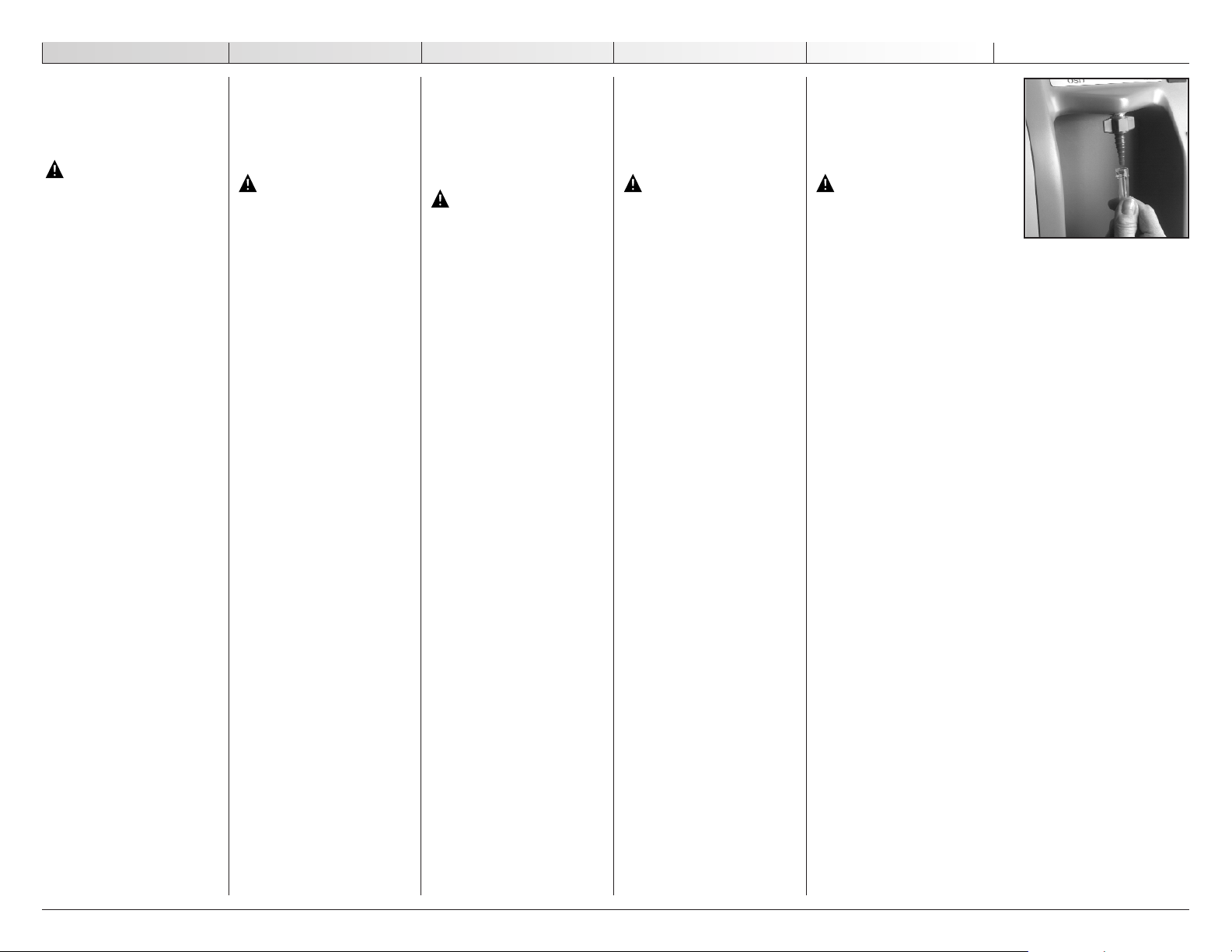

Figure 3.
Figura 3.
Abb 3.

Collegamento della tubazione
di ossigeno con umidifi­cazione:

Se il medico ha prescritto un
umidificatore di ossigeno come
parte della terapia, eseguire le
seguenti operazioni:

a) Riempire il flacone dell’u-

midificatore con acqua
distillata. Non riempire
eccessivamente (se si usa
un flacone preriempito,
passare al paragrafo b.)

b) Avvitare il galletto situato

sulla parte superiore del­l’umidificatore all’uscita
dell’ossigeno, in modo che
l’umidificatore sia sospeso.
Figura 4. Accertarsi che il
dado sia ben avvitato.

c) Attaccare la tubazione di

ossigeno direttamente al
giunto di uscita del fla­cone dell’umidificatore.
Figura 5.

3. Il medico ha prescritto una
cannula nasale, un catetere o
una maschera facciale. Nella
maggior parte dei casi, questi
accessori sono già applicati
alla tubazione di ossigeno.
Altrimenti seguire le istruzioni
del produttore dell’accessorio.

4. Rimuovere completamente il
cavo di alimentazione dalla
fascetta. Assicurarsi che l’in-
terruttore di alimentazione sia
in posizione “Off” e quindi
inserire la spina nella presa a
muro. L’unità ha doppio isola-
mento per proteggere dalle
scosse elettriche.

NOTA–(solo per le unità da 115
volt) La spina del Concentratore di
ossigeno DeVilbiss la una lama più
larga dell’altra. Per ridurre il rischio
di scossa elettrica, questa spina
combacia con una presa a muro
solo in un senso. Non cercare di
alterare questa caratteristica di
sicurezza.

AVVERTENZA–Un uso inappro-
priato del cavo di alimentazione
puù causare ustioni, incendi o
scosse elettriche. Non usare l’u-
nità se il cavo è danneggiato.

Anschließen des
Sauerstoffschlauchs an der
Befeuchtungseinheit:

Falls Ihr Arzt als Teil der Therapie die
Verwendung eines Sauerstoffbe­feuchters verschrieben hat, gehen Sie
bitte wie folgt vor:

a) Füllen Sie die

Befeuchterflasche mit ster­ilem Wasser. Lassen Sie sie
nicht überlaufen. (Wenn Sie
eine fertige Füllung verwen­den, gehen Sie zu Schritt
b über).

b) Schrauben Sie die

Flügelmutter an der
Oberseite der Befeuch-ter­flasche so auf den
Sauerstof-fauslaß, daß die
Flasche hängend befestigt
ist.

Abb. 4. Stellen Sie

sicher, daß sie richtig
befestigt ist.

c) Befestigen Sie den

Sauerstoff-schlauch
direkt am Auslaßver­bindungsstück der
Befeuchter-flasche.

Abb. 5.

3. Ihr Arzt hat entweder eine
Nasen-kanüle, einen Katheter
oder eine Gesichtsmaske ver­schrieben. In den meisten Fällen
sind diese Teile bereits am
Sauerstoffschlauch befestigt. Ist
dies nicht der Fall, folgen Sie
bitte den Anweisungen des
Herstellers, um das
entsprechende Teil
anzuschließen.

4. Nehmen Sie das Netzkabel voll­ständig von der. Stellen Sie sich­er, daß der Netzschalter auf
“AUS” steht und schließen Sie
den Stecker dann an der
Wandsteckdose an. Das Gerät ist
doppelt isoliert, um einen elek­trischen Schlag zu vermeiden.

HINWEIS–(nur 115 Volt-Geräte) -
Einer der Kontakte am Stecker des
DeVilbiss-Sauerstoffkonzentrators ist
breiter als der andere. Um das Risiko
eines elektrischen Schlages zu ver­ringern, kann dieser Stecker nur auf
eine Art und Weise an einer
Wandsteckdose angeschlossen werden.
Versuchen Sie nicht, diese
Sicherheitsfunktion durch
Gewaltanwendung o. ä. zu übergehen.

WARNUNG–Inkorrekte
Verwendung des Netzkabels und
der Stecker kann Verbrennungen,
Feuer oder andere Gefahren durch
elektrischen Schlag verursachen.
Verwenden Sie das Gerät nicht,
wenn das Netzkabel beschädigt
ist.

Connexion du tube d’oxy­gène à l’humidificateur:

Si votre médecin a inclus un
humidificateur dans votre
thérapie, veuillez suivre les
étapes suivantes:

a) Remplissez la bouteille

de l’humidificateur avec
de l’eau distillée. Évitez
de trop remplir. (Si vous
utilisez une bouteille
pré-remplie, passez à la
lettre b.)

b) Vissez l’écran papillon

situé sur le dessus de la
bouteille de l’humidifica­teur à la sortie d’oxygène
afin que la bouteille soit
suspendue Figure 4.
Assurez-vous qu’elle est
bien serrée.

c) Fixez le tube d’oxygène

directement au raccord de
sortie de la bouteille de
l’humidificateur Figure 5.

3. Votre médecin vous a prescrit
soit une canule nasale, soit un
cathéter ou un masque facial.
Dans la plupart des cas, ils
sont déjà attachés au tube
d’oxygène. Dans le cas con­traire, veuillez suivre les
directives du fabricant.

4. Retirez complètement le cor­don d’alimentation de l’ap-
pareil. Assurez-vous que l’in­terrupteur d’alimentation est
en position “Off” et insérez la
fiche dans la prise murale.
L’appareil est doté d’une dou-
ble isolation pour protège
contre tout choc électrique.

REMARQUE–(Appareils à 115 volts
seulement) Le concentrateur est
muni d’une prise polarisée (une lame
est plus large que l’autre) afin de
réduire le risque d’électrocution.
Cette fiche est conçue pour s’insérer
dans une sortie à sens unique seule-
ment. N’essayez pas de dévier cet
élément de sécurité.

AVERTISSEMENT–Une utilisa­tion inadéquate du cordon d’ali­mentation et des prises peut
causer un incendie ou d’autres
dangers de nature électrique.
N’utilisez pas l’appareil si le
cordon d’alimentation est
endommagé.

Conexión tubo de oxígeno con
humidificación:

Si su médico le ha prescrito
un humidificador de oxígeno
como parte de su terapia,
siga estos pasos:

a) Llene la botella del humid-

ificador con agua destila­da. No llene en exceso. (Si
utiliza un prellenado,
refiérase al inciso b.)

b) Enrosque la tuerca de

mariposa ubicada en la
parte superior de la botel­la del humidificador en la
salida de oxígeno de tal
manera que quede fija
Figura 4. Asegúrese que
esté apretada.

c) Conecte el tubo de

oxígeno directamente a la
unión de la salida de la
botella del humidificador
Figura 5.

3. Su médico le ha prescrito una
cánula nasal, catéter o una
mascarilla facial. En la mayoría
de los casos, vienen conecta­dos ya en el tubo de oxígeno.
En caso de que no lo estén,
siga las instrucciones del.

4. Saque el cordón de suministro
por completo de la tira de
cordón recto. Asegúrese que el
interruptor de encendido esté
apagado “Off,” y enchufe la
clavija en el tomacorriente de
pared. La unidad está doble­mente aislada para protegerla
contra choques eléctricos.

NOTA–(Sólo en los unidades de
115 Volts) La clavija del concen­trador tiene una espiga más
ancha que la otra. Para reducir el
riesgo de choque eléctrico, esta
clavija se debe conectar a un
tomacorriente de pared solamente
de una manera. No intente modi­ficar esta característica de seguridad.

ADVERTENCIA–El uso
inapropiado del cordón de sum­inistro y de las clavijas puede
causar quemaduras, incendios y
riesgos de choque eléctrico. No
use la unidad si el cordón de
suministro está deteriorado.

Oxygen Tubing Connection
With Humidification:

If your physician has prescribed
an oxygen humidifier as part of
your therapy, follow these steps:

a) Fill the humidifier bottle

with distilled water. Do
not overfill. (If using a
prefill, go to letter b.)

b) Thread the wing nut

located on the top of the
humidifier bottle to the
oxygen outlet so that it is
suspended Figure 4.
Make sure it is securely
tightened.

c) Attach the oxygen tubing

directly to the humidifier
bottle outlet fitting
Figure 5.

3. Your physician has prescribed
either a nasal cannula,
catheter, or face mask. In most
cases, they are already attached
to the oxygen tubing. If not,
follow the manufacturer’s
instructions for attachment.

4. Remove the power cord com­pletely from the line cord
strap. Make sure the power
switch is in the “Off” posi­tion, and insert the plug into
the wall outlet. The unit is
double insulated to guard
against electric shock.

NOTE–(only 115 volt units) The
plug on the DeVilbiss oxygen con­centrator has one blade wider than
the other. To reduce the risk of
electric shock, this plug is intend­ed to fit in a wall outlet only one
way. Do not attempt to defeat this
safety feature.

WARNING–Improper use of
the power cord and plugs can
cause a burn, fire, or other elec­tric shock hazards. Do not use
the unit if the power cord is
damaged.

English Español Français Deutsch Italiano

SP-515

14

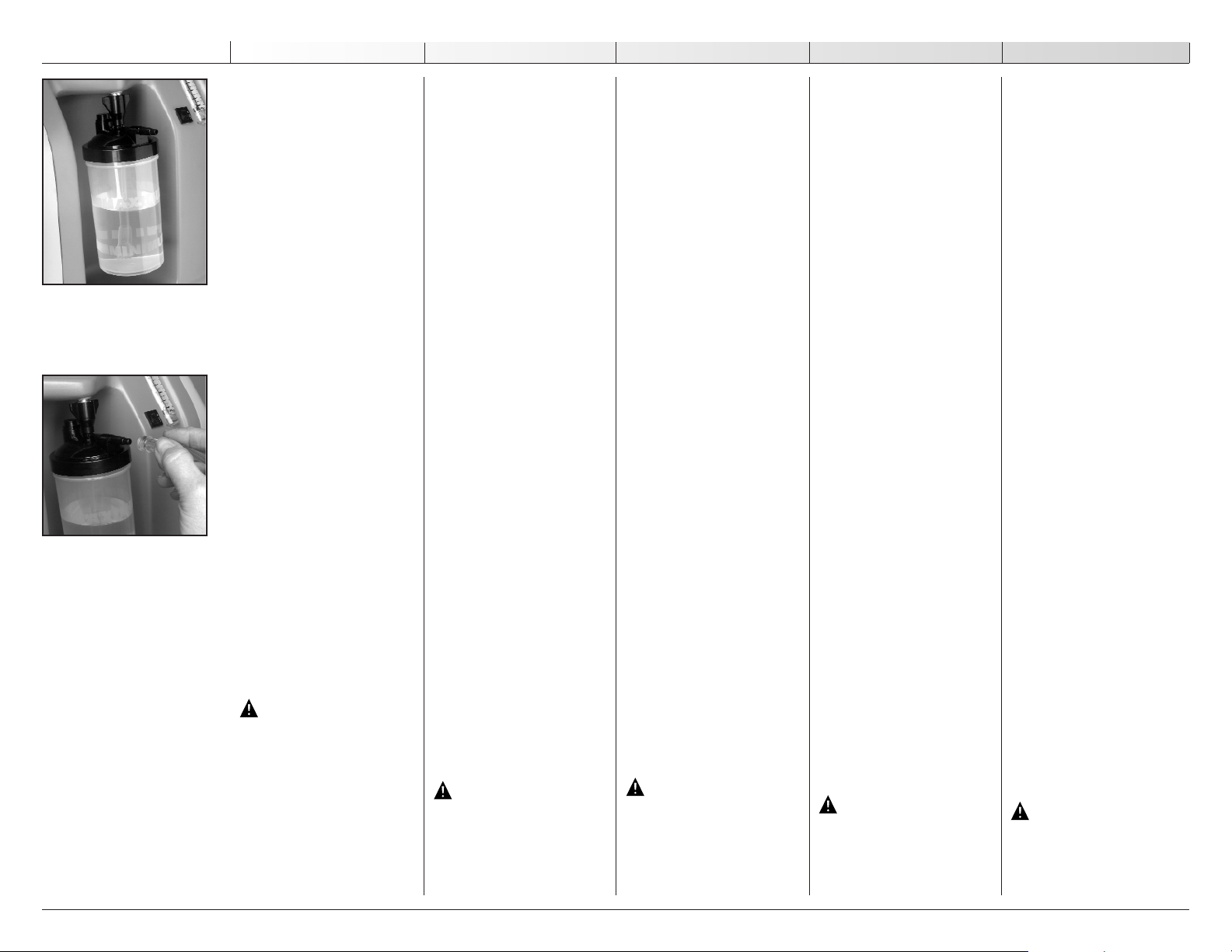

Figure 4.
Figura 4.
Abb 4.

Figure 5.
Figura 5.
Abb 5.

SP-515

USO DE SU CONCENTRADOR

PELIGRO—El oxígeno se quema ráp­idamente. No fume cuando esté usando
su concentrador de oxígeno o cuando
esté cerca de una persona que esté bajo
terapia de oxígeno. Mantenga el concen­trador de oxígeno a por lo menos 1,6m
(5 pies) de objetos calientes, con chis­pas o de fuentes de llamas.

1. Encienda el interruptor de encendido

“On.” Cuando la unidad se enciende,
la luz de encendido se ilumina y el
sistema de alerta del paciente - la luz
de necesidad de servicio y la señal
auditiva -se encenderá brevemente.

DEVILBISS CONCEN-TRADORS DE
OXÍGENO OSD SOLAMENTE

El OSD (siglas en inglés de “Aparato
Detector de Oxígeno”) es un aparato
dentro de su concentrador que moni­torea el oxígeno producido en su
unidad. Cuando la unidad se enciende
“On,” las cuatro luces (encendido,
necesidad de servicio, bajo oxígeno y
oxígeno normal) en el panel frontal se
iluminarán brevemente. Después de
algunos segundos, solamente las luces
de encendido y de oxígeno normal
quedarán encendidas.

Las luces del OSD del panel frontal se
especifican como sigue:

• Luz verde de oxígeno normal –
nivel de oxígeno aceptable.

• Luz amarilla de bajo oxígeno –
por debajo del nivel de oxígeno
aceptable.

Si la pureza del oxígeno cae por debajo
del nivel de oxígeno aceptable, la luz
verde de oxígeno normal se apagará y
se encenderá la luz amarilla de bajo
oxígeno. Utilice su sistema de reserva
de oxígeno. Consulte la sección de
Detección y solución de problemas
menores OSD en la página 20 de está
guía y contacte a su proveedor de
Sunrise Medical.

Como una característica de seguridad
adicional, en caso de que la pureza del
oxígeno continúe descendiendo, una
señal auditiva sonará intermitente­mente. Contacte a su proveedor
Sunrise Medical inmediatamente. No
realice ningún otro mantenimiento.

OPERATING YOUR DEVILBISS
OXYGEN CONCENTRATOR

DANGER—Oxygen causes rapid
burning. Do not smoke while your oxy­gen concentrator is operating, or when
you are near a person utilizing oxygen
therapy. Keep the oxygen concentrator
at least 5 feet (1.6 m) from hot, spark­ing objects or naked sources of flame.

1. Press the power switch to the “On”

position. When the unit is turned on,
the Power light will illuminate, and
the patient alert system – Service
Required light and audible
signal – will briefly alarm.

DEVILBISS OXYGEN CONCENTRATORS
WITH OSD ONLY

The OSD (Oxygen Sensing Device) is a
device within your concentrator that
monitors the oxygen produced by your
unit. When the unit is turned “On,” all
four lights (Power, Service Required, Low
Oxygen, and Normal Oxygen) on the
front panel will illuminate briefly. After
a few seconds, only the Power and
Normal Oxygen lights will remain lit.

The OSD lights on the front panel are
defined as follows:

• Green Normal Oxygen
light–acceptable oxygen level.

• Yellow Low Oxygen light– below
an acceptable oxygen level.

If the oxygen purity falls below the
acceptable level, the green Normal
Oxygen light will shut off and the yel­low Low Oxygen light will illuminate.
Switch to your reserve oxygen system.
Refer to the Minor OSD
Troubleshooting section in this guide
on page 19 and contact your Sunrise
Medical provider.

As an added safety feature should the
oxygen purity continue to drop, an
intermittent audible signal will sound.
Contact your Sunrise Medical provider
immediately. Do not attempt any other
maintenance.

UTILISATION DE VOTRE
CONCENTRATEUR

DANGER—L’oxygène peut brûler
rapidement. Ne fumez pas lorsque
votre concentrateur d’oxygène est en
marche ou si vous êtes près d’une per­sonne qui a recours à une thérapie
d’oxygène. Maintenez le concentrateur
à un minimum de 5 pieds (1,6 m) de la
chaleur, des objets provoquant des
étincelles ou de toute source inflamma­ble à air libre.

1. Mettez l’interrupteur d’alimentation

en position “On.” Lorsque vous met­trez l’appareil sous tension “On,” le
voyant s’allumera, le système d’alarme
du patient - “Service Required” s’al­lumera et un bref signal sonore se
déclenchera.

DEVILBISS CONCENTRATEURS
D’OXYGÈNE AVEC OSD

L’OSD (appareil détecteur d’oxygène)
est un mécanisme incorporé dans votre
concentrateur, qui surveille l’oxygène
produit par votre appareil. Lorsque
vous mettez votre appareil en marche
“On,” les quatre voyants (alimenta­tion, entretien, bas niveau d’oxygène
et niveau normal d’oxygène) sur le
panneau avant s’allument brièvement.
Après quelques secondes, seuls les
voyants Power (alimentation) et
Normal Oxygen (niveau normal
d’oxygène) resteront allumés. Les voy­ants l’OSD sur le panneau avant sont
définis comme suit:

• Le voyant vert Normal Oxygen
(Niveau normal d’oxygène)–
accepte le niveau d’oxygène.

• Le voyant jaune Low Oxygen (Bas
niveau d’oxygène)– Sous le
niveau d’oxygène acceptable.

Si la pureté s’oxygène descend sous le
niveau thérapeutique jugé acceptable,
le voyant vert Normal Oxygen s’étein-
dra et le vert jaune Low Oxygen s’al­lumera. Utilisez votre système
d’oxygène de réserve. Référez-vous à la
section Dépannage mineur concentra­teurs munis de l’OSD à la page 21 de
ce guide, et contactez votre four­nisseur Sunrise Medical.

Au cas où le niveau de concentration
d’oxygène s’abaisserait davantage, un
signal sonore intermittent se
déclenchera. Veuillez communiquer
immédiatement avec votre fournisseur
Sunrise Medical. N’essayez pas de solu­tionner le problème.

BETRIEB IHRES DEVILBISS-O2
KONZENTRATORS

GEFAHR—Rauchen Sie niemals,
wenn Sie Ihren Sauerstoffkonzentrator
verwenden oder wenn Sie sich in der
Nähe einer Person befinden, die einer
Sauerstofftherapie unterzogen wird.
Stellen Sie den Sauerstoffkonzentrator
mindestens 1,60 m Abstand von
heißen, funkenerzeugenden Objekten
oder offenem Feuer entfernt auf.

1. Drücken Sie den Netzschalter auf “EIN”.

Wenn das Gerät eingeschaltet ist,
leuchtet die “ein”-signal lampe auf,
und das Patientenalarmsystem - rote
Service-anfordern-Lampe und Signalton

- gibt einen kurzen Alarm ab.

NUR DEVILBISS- O2 KONZENTRA­TOREN MIT OSD

Das sog. OSD-Gerät (Oxygen Sensing
Device - Sauerstoff-fühlendes Gerät)
ist ein Gerät in Ihrem Konzentrator,
das den von Ihrem Gerät produzierten
Sauerstoff überwacht. Wird das Gerät
eingeschaltet, leuchten alle vier
Lampen an der Vorderseite (Strom,
Service erforderlich, Sauerstoff niedrig,
Sauerstoff normal) kurz auf. Nach
wenigen Sekunden leuchten nur die
Stromlampe und die Sauerstoff­Normal-Lampe auf. Die OSD-Lampen an
der Gerätevord-erseite werden wie
folgt definiert:

• Grüne Sauerstoff-Normal-Lampe –
akzeptables Sauerstoffniveau.

• Gelbe Sauerstoff-Niedrig-Lampe –
Sauerstoffwert unter einem
akzeptablen Sauerstoffniveau.

Fällt die Sauerstoffreinheit unterhalb
des akzeptablen Niveaus, wird die
grüne Sauerstoff-Normal-Lampe aus­geschaltet, und die gelbe Sauerstoff­Niedrig-Lampe leuchtet auf. Schalten
Sie auf Ihr Reservesauerstoffsystem
um. Angaben dazu finden Sie im
Abschnitt Fehlersuche bei kleineren
OSD® -Problemen auf Seite 22 in
dieser Anleitung. Kontaktieren Sie
bitte Ihr Sunrise Medical-Personal.

Als zusätzliche Sicherheitsfunktion
ertönt bei einem weiteren Abfall der
Sauerstoffreinheit ein unterbrochenes
Alarmsignal. Wenden Sie sich in
diesem Fall sofort an Ihren zuständi-
gen fachhändler. Unternehmen Sie
keine weiteren Abhilfeversuche.

FUNZIONAMENTO DEL CONCENTRA­TORE DI OSSIGENO DEVILBISS

PERICOLO—L’ossigeno brucia rapi­damente. Non fumare nelle vicinanze di
un Concentratore di ossigeno in fun­zione o di una persona sottoposta alla
terapia di ossigeno. Non usare l’ap­parecchio ad una distanza inferiore a
1,6 m (5piède) da una fonte di calore,
da oggetti che sprigionano scintille o
da una fiamma viva.

1. Premere l’interruttore di alimentazione

in posizione “ON” (acceso). Quando
l’unità è accesa, la spia di alimen­tazione si accende e il sistema di
allarme per il paziente, spia di richies­ta di assistenza e segnale acustico,
vengono attivati per un breve periodo.

CONCENTRATORI DI OSSIGENO
DEVILBISS CON OSD SOLTANTO

L’OSD (dispositivo di rilevazione del-
l’ossigeno) è un dispositivo situato
all’interno del Concentratore che con­trolla l’ossigeno prodotto dall’unità.
Quando l’unità viene accesa, le quattro
spie (alimentazione, necessità di assis­tenza, basso livello di ossigeno e nor­male livello di ossigeno) sul pannello
anteriore si accendono per un momen­to. Dopo alcuni secondi, restano
accese solo le spie di alimentazione e
di normale livello di ossigeno.

Le spie dell’OSD sono definite come
segue:

• Spia verde di livello normale di
ossigeno - livello di ossigeno
accettabile.

• Spia gialla di basso livello dell’os-
sigeno - al di sotto di un livello
accettabile di ossigeno.

Se il livello di purezza dell’ossigeno
cala al di sotto di un livello accetta­bile, la spia verde si spegne e quella
gialla si accende. Passare al sistema di
riserva di ossigeno. Fare riferimento
alla Sezione relativa alla identifi­cazione di problemi minori in questo
manuale a pag. 23 e rivolgersi al forni­tore della Sunrise Medical.

Come misura di sicurezza aggiuntiva,
se il livello di purezza dell’ossigeno
continua a calare, viene attivato un
segnale acustico intermittente.
Rivolgersi immediatamente al fornitore
della Sunrise Medical e non tentare
altra riparazione.

English Español Français Deutsch Italiano

15

NOTA– Se la spia di necessità di
assistenza si accende, e se il seg­nale di allarme acustico emette
continuamente segnali ma l’unità
non è in funzione, significa che l’u-
nità non è alimentata. Fare riferi­mento alla tabella relativa alla indi­viduazione di problemi minori a
pag. 23 e rivolgersi al fornitore
della Sunrise Medical, se necessario.

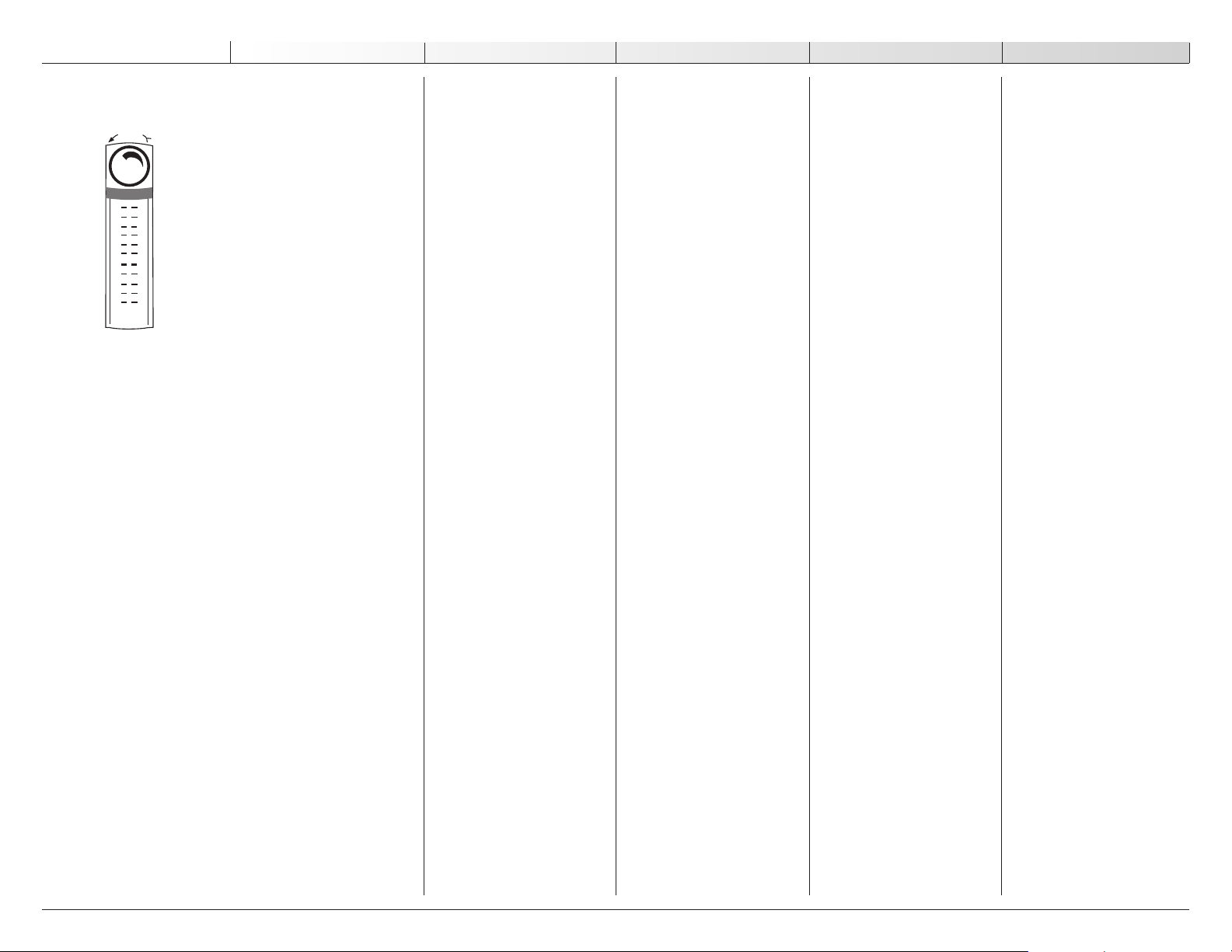

2. Controllare il flussimetro per
accertarsi che la sfera sia cen­trata sulla linea corrispon­dente al numero del tasso di
flusso prescritto.

ATTENZIONE—molto importante
attenersi alla prescrizione di
ossigeno. Non aumentare o
diminuire il flusso di ossigeno
senza consultare il medico.

NOTA—Il fornitore della Sunrise

Medical puù avere predisposto il
flussimetro in modo che non possa
essere regolato.

NOTA—Se si gira in senso orario il
pomello del flussimetro, il flusso
diminuisce (e probabilmente il flus­so si arresterà). Se il pomello viene
ruotato in senso antiorario il flusso
aumenta.

NOTA—Nei modelli più recenti del
concentratore 515 muniti di un OSD
(dispositivo di rilevazione dell’os­sigeno), l’allarme di basso livello
del flusso può essere attivato se la
stera del flussometro è al di sotto
di 1 lpm, L’unità continuerà a fun-
zionare, tuttavia la spia di neces­sità di assistenza si accenderà
accompagnata da un segnale acus­tico. Regolare il flussometro in base
al flusso prescritto.

3. Il Concentratore DeVilbiss è
ora pronto per l’uso,
posizionare la cannula o la
maschera in modo appropriato
Figura 6. Attendere 20 minuti
per consentire al
Concentratore di raggiungere
le prestazioni stabilite.

HINWEIS– Leuchtet die Service-
anfordern-Lampe auf und ertönt
der Alarmton, doch das Gerät funk­tioniert nicht, wird das Gerät nicht
mit Strom versorgt. Lesen Sie bitte
im Diagramm Fehlersuche bei
kleineren Problemen auf Seite 22
nach, und wenden Sie sich ggf. an
Ihren zuständigen Fachhändler.

2. Überprüfen Sie den
Flußmesser, um sicherzustellen,
daß die Flußmesserkugel neben
der vorgeschriebenen Zahl
Ihrer Flußrate auf der Zeile
zentriert ist.

VORSICHT–Es ist sehr wichtig,
daß Sie Ihrer Sauerstoff­Verschreibung genau folgen.
Erhöhen oder verringern Sie den
Sauerstoff-Fluß nicht, ohne
Ihren Arzt zu Rate zu ziehen.

HINWEIS–Ihren zuständigen

Fachhändler. hat den Flußmesser
möglicherweise voreingestellt, so
daß er nicht erneut eingestellt
werden kann.

HINWEIS–Wird der Flowein stellk-
lopf im Uhrzeigersinn gedreht, wird
der Fluß verringert (und der
Sauerstoff-Fluß schließlich ganz
abgestellt). Wird der Knopf gegen
den Uhrzeigersinn gedreht, wird
der Fluß erhöht.

HINWEIS–Bei den neueren
Modellen des 515-Konzentrators
mit OSD kann es sein, daß der
Niedrigflußalarm aktiviert wird,
wenn der Meßball unter 1 lpm
eingestellt ist. Die Einheit wird
weiterhin arbeiten, aber es wird
die rote Leuchte “Wartung erforder­lich” aufleuchten und ein akustis­ches Alarmsignal ertönen. Stellen
Sie den Durchflußmesser auf die
verschriebene Durchflußrate ein.

3. Ihr DeVilbiss-O2 Konzentrator
ist nun betriebsbereit. Legen
Sie die Maske oder Kanüle wie
vorgeschrieben an. Abb. 6.
Warten Sie 20 Minuten, bis
der Sauerstoffkonzentrator die
angegebene Leistungsstufe
erreicht hat.

NOTE– Si le témoin “Service
Required” s’allume et qu’on entend
l’alarme sonore sans que l’appareil
fonctionne, cela signifie que l’ap-
pareil n’est pas alimenté en
courant. Se reporter au Tableau de
Dépannage Mineur à la page 21
et, si nécessaire, contacter le
fournisseur Sunrise Medical.

2. Vérifiez le débitmètre pour
vous assurer que la bille du
débitmètre est centrée sur la
ligne près du niveau prescrit.

ATTENTION–Il est primordial de
suivre le niveau d’oxygène pre­scrit. N’augmentez pas ou ne
diminuez pas le débit d’oxygène.
Consultez votre médecin.

REMARQUE–Il est possible que

votre fournisseur Sunrise Medical ait
pré-réglé le débitmètre de façon à
ce qu’il ne puisse pas être ajusté.

REMARQUE–Si le bouton du débit­mètre est tourné dans le sens des
aiguilles d’une montre, le débit
diminue (se coupera éventuelle-
ment). Si le bouton est tourné
dans le sens contraire des aiguilles
d’une montre, le débit augmente.

REMARQUE–Sur les anciens mod-

èles de concentrateurs 515
équipés d’un OSD, l’alarme de

faible débit peut être activée si la
boule du débitmêtre est réglée en
dessous de 1 lpm. L’appareil con-
tinuera de fonctionner; cependant,
le voyant “Service Required clig­notera accompagné d’une alarme
sonore. Réglez le débitmètre au
débit prescrit.

3. Vous pouvez maintenant
utiliser votre concentrateur
DeVilbiss. Assurez-vous de
bien placer la canule ou le
masque Figure 6. Donnez 20
minutes au concentrateur
d’oxygène pour au’il atteigne
son rendement nominal.

NOTA– Si la luz de Necesidad de
Servicio se ilumina y la señal
auditiva suena pero la unidad no
está funcionando, la unidad no
tiene energía. Consulte la Tabla de
detección y solución de problemas
menores en la página 20 y con­tacte a su proveedor Sunrise
Medical de ser necesario.

2. Revise la medidor de flujo
para cerciorarse que la bola
del medidor de flujo está cen­trada en la línea junto al
número de su flujo prescrito.

PRECAUCION–Es muy importante
seguir su prescripción de
oxígeno. No aumente ni dismin­uya el flujo de oxígeno - con­sulte a su médico.

NOTA–Su proveedor Sunrise

Medical puede haber prefijado el
medidor de flujo de tal forma que
no se pueda cambiar.

NOTA–Si la perilla del medidor de
flujo se gira en sentido de las
manecillas del reloj, el flujo dis­minuirá (y eventual-mente cerrará
el suministro de oxígeno). Si la
perilla se gira en sentido contrario
de las manecillas del reloj, el flujo
aumentará.

NOTA–En modelos recientes del
concentrador 515 equipados con
OSD, la alarma de flujo bajo puede
activarse si la bola del medidor de
flujo es puesta por debajo de 1
lpm. La unidad continuará funcio­nando, sin embargo, la luz de
Necesidad de Servicio se iluminará
acompañada de una alarma audi­ble. Ajuste el medidor de flujo al
flujo prescrito.

3. Su concentrador DeVilbiss está
ahora listo para usarse, coloque
la cánula o la mascarilla apropi­adamente Figura 6. Espere 20
minutos para que el concen­trador de oxígeno alcance el
funcionamiento previsto.

NOTE– If the Service Required
light illuminates and the audible
signal alarms but the unit is not
operating, there is no power to
the unit. Refer to the Minor
Troubleshooting chart on page 19
and contact your Sunrise Medical
provider if necessary.

2. Check the flow meter to make
sure that the flow meter ball
is centered on the line next to
the prescribed number of your
flow rate.

CAUTION–It is very important to
follow your oxygen prescription.
Do not increase or decrease the
flow of oxygen– consult your
physician.

NOTE–Your Sunrise Medical provider

may have preset the flow meter so
that it can not be adjusted.

NOTE–If the flow meter knob is
turned clockwise, the flow decreases
(and eventually will shut off the
oxygen flow). If the knob is turned
counterclockwise, the flow increases.

NOTE–On later models of the 515
concentrators equipped with an
OSD, the low-flow alarm may be
activated if the flow meter ball is
set below 1 lpm. The unit will
continue to run; however, the
Service Required light will come
on accompanied by an audible
alarm. Adjust the flow meter to
your prescribed flow.

3. Your DeVilbiss concentrator is
now ready for use, properly
position the cannula or mask
Figure 6. Allow 20 minutes for
oxygen concentrator to reach
stated performance.

English Español Français Deutsch Italiano

SP-515

16

Figure 6.
Figura 6.
Abb 6.

SP-515

SISTEMA DI RISERVA DELL’OS-
SIGENO

Come misura precauzionale il
fornitore della Sunrise Medical
deve fornire un sistema di riser­va di ossigeno. Se l’unità perde
energia elettrica o non funziona
correttamente, il sistema di
allarme emetterà un segnale
acustico per segnalare la neces­sità di passare al sistema di ris­erva di ossigeno (se
fornito).Nell’ caso dovesse verifi­carsi, contattare il fornitore della
Sunrise Medical.

MANUTENZIONE DEL CONCEN­TRATORE DI OSSIGENO DEVIL­BISS

NOTA—Non usare lubrificanti, oli

o grassi.

ATTENZIONE - Prima di
accingersi ad eseguire tutte le
procedure di pulizia, spegnere
l’unità.

Umidificatore di ossigeno
(flaconi riutilizzabili)

Se il medico ha prescritto l’u-
midificazione, pulire il flacone
dell’umidificatore giornalmente.
Seguire le istruzioni fornite dal
produttore. Se non sono fornite
istruzioni di pulizia, seguire la
seguente procedura:

1. Lavare l’umidificatore in una

soluzione composta di acqua
calda e detergente per lavapi­atti. Figura 7.

2. Immergere l’umidificatore per

30 minuti in una soluzione
composta di una parte di
aceto e di tre parti di acqua
calda Figura 8. Questa
soluzione agisce come agente
germicida.

3. Sciacquare accuratamente con

acqua calda corrente e riempire
nuavamente il flacone di acqua
distillata Figura 9 per l’uso. Non
riempire eccessivamente.

RESERVESAUERSTOFFSYSTEM

Als Vorsichtsmaßnahme könen
Sie von Ihren zuständigen
Fachhändler ein
Reservesauerstoffsystem erhal­ten. Sollte der Strom ausfallen
oder Ihr Gerät nicht richtig
funktionieren, ertönt das
Patientenalarmsystem, um Sie
darauf hinzuweisen, daß Sie
zum Reservesauerstoffsystem
übergehen (falls vorhanden) und
Ihren zuständigen Fachhändler
verständigen sollten.

WARTUNG UND PFLEGE IHRES
KONZENTRATORS

HINWEIS—Keine Schmiermittel,

Öle oderSchmierstoffe verwenden.

WARNUNG - Schalten Sie
das Gerät vor allen Reinigungs
maßnahmen aus.

Sauerstoffbefeuchter
(wiederverwendbare
Flaschen)

Wenn Ihnen Ihr Arzt eine
Befeuchtungseinheit ver­schrieben hat, müssen Sie Ihre
Befeuchterflasche täglich reini­gen. Bitte folgen Sie den
Anweisungen des Herstellers,
die mit dem Befeuchter mit­geliefert wurden. Falls Sie
keine Reinigungsanweisungen
erhalten haben, gehen Sie
bitte wie folgt vor:

1. Waschen Sie den Befeuchter in

einer Lösung aus heißem
Wasser und Geschirr-spülmit­tel. Abb7.

2. Lassen Sie den Befeuchter in

einer Lösung aus einem Teil
Essig und drei Teilen heißen
Wassers 30 Minuten lang ein­weichen. Abb. 8. Diese
Lösung tötet Bakterien und
Keime ab.

3. Spülen Sie die

Befeuchtungseinheit gründlich
mit heißem Leitungswasser ab,
und füllen Sie sie wieder mit
sterilem Wasser auf. Abb. 9.
Lassen Sie sie nicht überlaufen.

RÉSERVE D’OXYGÈNE

Comme mesure de précaution,
votre fournisseur peut vous
fournir une réserve d’oxygène.
Si votre concentrateur
d’oxygène est interrompu par
une panne ou ne fonctionne
pas correctement, un avertis­seur sonore vous demandera
d’utiliser votre système de
rechange (si vous en avez un)
et de contacter votre
prestataire.

ENTRETIEN DE VOTRE
APPAREIL DEVILBISS CON­CENTRATEURS D’OXYGÈNE

REMARQUE—N’utilisez aucun

lubrifiant, huile ou graisse.

AVERTISSEMENT– Avant de
commencer toute procédure de
nettoyage, veuillez mettre l’ap­pareil sur “Off.”

Humidificateur d’oxygène
(bouteilles réutilisables)

Si votre médecin vous a pre­scrit un humidificateur, net­toyez quotidiennement la
bouteille de l’humidificateur. Si
aucune directive de nettoyage
n’a été fournie, veuillez suivre
les étapes suivantes:

1. Lavez l’humidificateuravec une

solution d’eau chaude et un
détergent à vaisselle Figure 7.

2. Trempez dans une solution

composée d’une partie de
vinaigre blanc et trois partie
d’eau chaude pendant 30 min­utes Figure 8. Cette solution
agit comme agent antiseptique.

3. Rincez bien sous le robinet

d’eau chaude et remplissez à
nouveau d’eau distillée Figure

9. Évitez de trop remplir.

SISTEMA DE OXÍGENO DE
RESERVA

Como precaución, su proveedor
Sunrise Medical le debe pro­porcionar un sistema de
oxígeno de reserva. En caso de
falta de suministro de corri­ente o que la unidad tuviera
alguna falla, el sistema de
alerta del paciente sonará para
avisarle que utilice el sistema
de oxígeno de reserva (si está
provisto) y contacte a su
proveedor Sunrise Medical.

CUIDADO DE SU DEVILBISS
CONCENTRADORS DE
OXÍGENO

NOTA—No use lubricantes, aceites
ni grasas.

ADVERTENCIA–Antes de
realizar los procedimientos de
limpieza apague la unidad “Off.”

Humidificador de oxígeno
(Botellas reusables)

Si su médico le ha prescrito
humidificación, limpie la
botella del humidificador diari­amente. Siga las instrucciones
que le provee el fabricante. Si
no se proporcionaron las
instrucciones de limpieza, siga
los siguientes pasos:

1. Lave el humidificador en una

solución de agua calientey
detergentelavaplatosFigura7.

2. Remoje el humidificador en

una solución de una parte de
vinagre blanco con tres partes
de agua caliente durante 30
minutos Figura 8. Esta solu-
ción actúa como un agente
germicida.

3. Enjuáguelo bien con agua

caliente del grifo y llénelo con
agua destilada Figura 9 para
usarlo. No llene en exceso.

RESERVE OXYGEN SYSTEM

As a precaution, your Sunrise
Medical provider should supply
you with a reserve oxygen sys­tem. If your unit loses electri­cal power or fails to operate
correctly, the Patient Alert
System will sound to signal you
to switch to your reserve oxy­gen system (if provided) and
contact your Sunrise Medical
provider.

CARING FOR YOUR DEVILBISS
OXYGEN CONCENTRATOR

NOTE—

Use no lubricants, oils

or grease.

WARNING–Before attempt­ing any cleaning procedures,
turn the unit “Off.”

Oxygen Humidifier (reusable
bottles)

If your physician has pre­scribed humidification, clean
your humidifier bottle daily.
Follow the instructions sup­plied by the manufacturer. If
no cleaning instructions were
supplied, follow these steps:

1. Wash the humidifier in a

solution of hot water anddish­washing detergent Figure 7.

2. Soak the humidifier in a

solution of one part white
vinegar to three parts hot
water for 30 minutes Figure

8. This solution acts as a
germicidal agent.

3. Rinse thoroughly with hot tap

water and refill with distilled
water Figure 9 for use. Do not
overfill.

English Español Français Deutsch Italiano

17

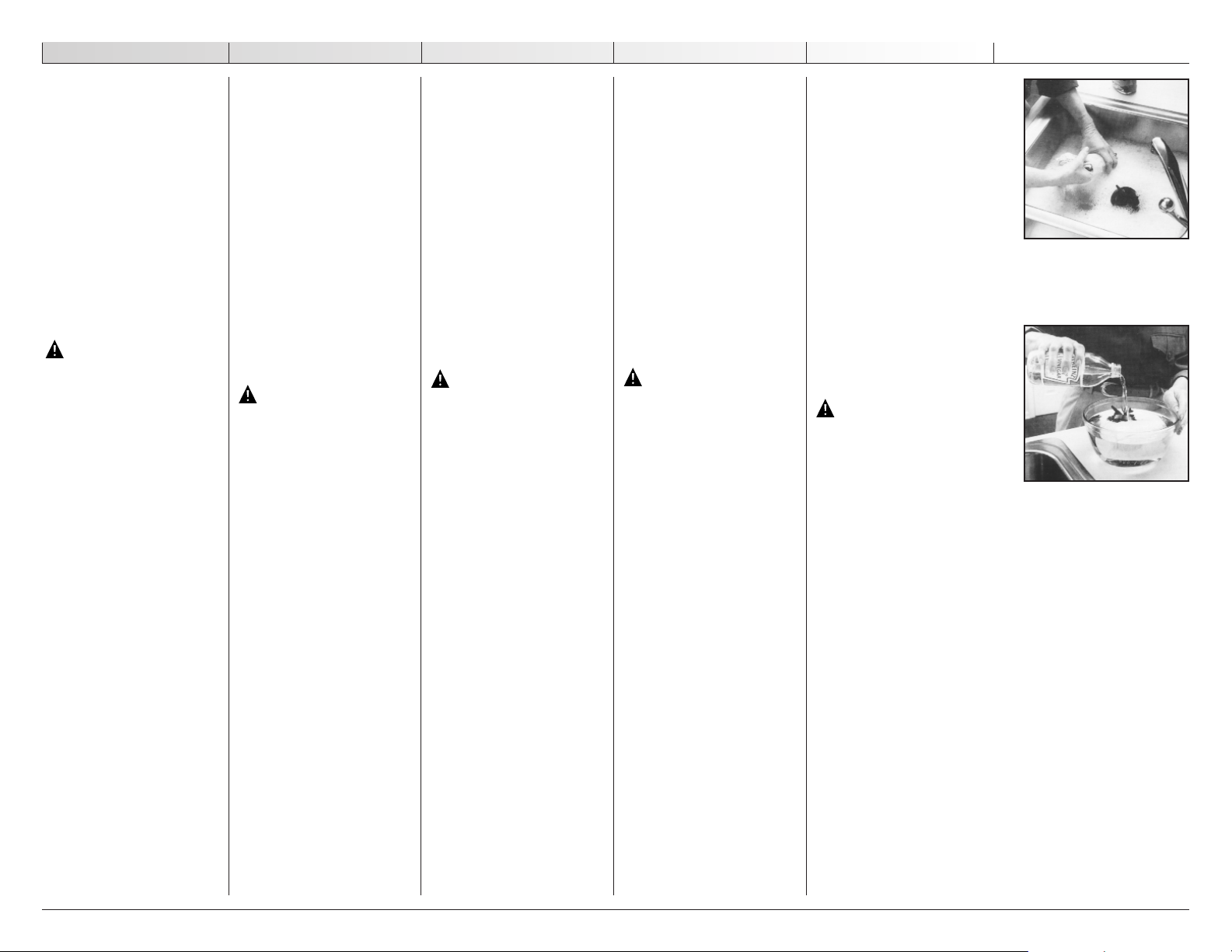

Figure 7.
Figura 7.
Abb 7.

Figure 8.
Figura 8.
Abb 8.

Cannula, Maschera e
Tubazione

Pulire e sostituire la cannula,
la maschera e la tubazione sec­ondo le indicazioni fornite dal
fornitore della Sunrise Medical.

Filtro Dell’aria e Connettore
di Uscita Dell’ossigeno

Il filtro dell’aria ed il connet­tore di uscita dell’ossigeno
debbono essere puliti almeno
una volta alla settimana, con la
seguente procedura:

1. Rimuovere il filtro dell’aria, situ­ato sul retro dell’unità.
Rimuovere il connettore di usci­ta dell’ossigeno (se montato).

2. Lavare in una soluzione com­posta di acqua calda e deter­gente per lavapiatti. Figura 10.

3. Sciacquare accuratamente con
acqua corrente calda ed asciu­gare con un panno asciutto. Il
filtro deve esserte completa­mente asciutto prima di essere
installato.

ATTENZIONE - Per evitare di dan­neggiare il prodotto, non cercare
di far funzionare l’unità senza il
filtro dell’aria o quando il filtro
è ancora bagnato.

Involucro Esterno

ATTENZIONE - Per evitare
elettroshock, non rimuovere l’in-
volucro esterno del
Concentratore. L’involucro deve
essere rimosso solo da un tecni­co qualificato della Sunrise
Medical. Non applicare liquido
direttamente sull’involucro né
utilizzare solventi a base di
petrolio o agenti detergenti.

Pulire l’involucro esterno del
Concentratore con una spug
na umida o un panno con
detergente domestico dolce
e asciugare.

Kanüle, Maske und Schlauch

Folgen Sie zum Reinigen und
Anbringen Ihrer Kanüle, Ihrer
Maske und Ihres Schlauchs den
Anweisungen Ihres Ihres
zuständigen Fachhändler.

Luftfilter und
Sauerstoffauslaßverbin­dungsstück

Der Luftfilter und das
Verbindungsstück sollten min­destens einmal pro Woche
gereinigt werden. Hierzu
gehen Sie bitte wie folgt vor:

1. Entfernen Sie den Luftfilter,
der sich an der Geräterück­seite befindet.Entfernen Sie
das Sauerstoffauslaßverbin­dungsstück (wenn benutzt).

2. Waschen Sie es in einer
Lösung aus warmem Wasser
und Geschirrspülmittel Abb.10.

3. Spülen Sie ihn gründlich mit
warmem Leitungswasser ab,
und trocknen Sie den Filter mit
einem Handtuch. Der Filter
sollte völlig trocken sein, bevor
er wieder eingesetzt wird.

VORSICHT–Um eine
Beschädigung des Produkts zu
vermeiden, das Gerät niemals
ohne Luftfilter oder mit noch
feuchtem Luftfilter betreiben.

Außenyerkleidung

WARNUNG - Um die Gefahr
eines elektrischen Schocks zu
vermeiden, niemals die
Konzentrator-verkleidung
abnehmen. Die Verkleidung darf
nur von einem qualifizierten
zuständigen Techniker abgenom­men werden. Tragen Sie keine
Flüssigkeiten direkt auf die
Verkleidung auf, und verwenden
Sie keine auf Petroleum
basierenden Lösungs- oder
Reinigungsmittel.

Reinigen Sie die
Außenverkleidung des
Konzentrators mit einem feucht­en Lappen oder Schwamm und
einem milden Haushaltsreiniger
und wischen Sie sie trocken.

Canule, masque ou tube

Nettoyez et remplacez la can­ule, le masque et le tube selon
les directives de votre four­nisseur Sunrise Medical.

Filtre à air et raccord de sor­tie à oxygène

Le filtre à air et le raccord de
sortie à oxygène devraient être
nettoyés au moins une fois par
semaine. Pour les nettoyer,
procédez de la manière suiv­ante :

1. Retirez le filtre à air situé à
l’arrière de l’appareil. Retirez
le raccord de sortie à oxygène
(s’il est utilisé).

2. Lavez dans une solution d’eau
tiède et de détergent
Figure10.

3. Rincez bien sous le robinet
d’eau chaude et asséchez
bien avec une serviette.
Assurez-vous que le filtre soit
complètement sec avant de
l’installer à nouveau.

ATTENTION–Dans le but de ne
pas endommager votre appareil,
n’essayez pas de
l’utiliser sans le filtre à air ou si
le filtre est encore humide.

Coque Extérieure

AVERTISSEMENT–Pour éviter
tout choc électrique, n’enlevez
pas le coque du concentrateur.
Seul un technicien qualifié de
Sunrise Medical doit enlever le
coque. N’appliquez aucun liquide
directement sur le coque ou n’u-
tilisez aucun dissolvant ou agent
nettoyant à base de pétrole.

Nettoyez l’extérieur du coque
avec un linge humide ou une
éponge et un nettoyant de
maison doux, et séchez-le.

Cánula, Mascarilla y Tubos

Limpie y reemplace la cánula,
mascarilla y tubos como le ha
enseñado su proveedor Sunrise
Medical.

Filtro de Aire y Conector de
Salida de Oxígeno

El filtro de aire y el conector
deben limpiarse por lo menos
una vez a la semana. Para
limpiarlos, siga los pasos
siguientes:

1. Quite el filtro de aire, ubicado
en la parte posterior de la
unidad. Quite el conector de
salida del oxígeno (si se usa).

2. Lávelos en una solución de
detergente y agua tibia.
Figura 10.

3. Enjuague bien con agua tibia
del grifo y seque con una
toalla. El filtro debe estar
completamente seco antes de
reinstalarlo.

PRECAUCION–Para prevenir que
el producto se dañe, no trate de
hacer funcionar la unidad sin el
filtro de aire o cuando el filtro
está aún húmedo.

Cubierta Exterior

ADVERTENCIA–Para evitar un
choque eléctrico no quite la
cubierta del concentrador.
Solamente un técnico calificado
de Sunrise Medical debe quitar
la cubierta. No aplique el líqui­do directamente en la cubierta
ni utilice ningún solvente
derivado del petróleo o agentes
limpiadores.

Limpie la cubierta exterior del
concentrador usando un paño o
esponja humedecida con un
limpiador de uso doméstico
suave y séquela.

Cannula, Mask, and Tubing

Clean and replace the cannula,
mask, and tubing as instructed
by your Sunrise Medical provider.

Air Filter and Oxygen Outlet
Connector

The air filter and connector
should be cleaned at least
once a week.
To clean, follow these steps:

1. Remove the air filter, located
on the back of the unit.
Remove the oxygen outlet
connector (if used).

2. Wash in a solution of warm
water and dishwashing deter­gent Figure 10.

3. Rinse thoroughly with warm
tap water and towel dry. The
filter should be completely dry
before reinstalling.

CAUTION–To prevent product
damage, do not attempt to oper­ate the unit without the air filter
or while the filter is still damp.

Exterior Cabinet

WARNING–To avoid electric
shock, do not remove the concen­trator cabinet. The cabinet
should only be removed by a
qualified Sunrise Medical techni­cian. Do not apply liquid directly
to the cabinet or utilize any
petroleum-based solvents or
cleaning agents.

Clean the concentrator exterior
cabinet by using a damp cloth
or sponge with a mild house­hold cleaner and wipe it dry.

English Español Français Deutsch Italiano

SP-515

18

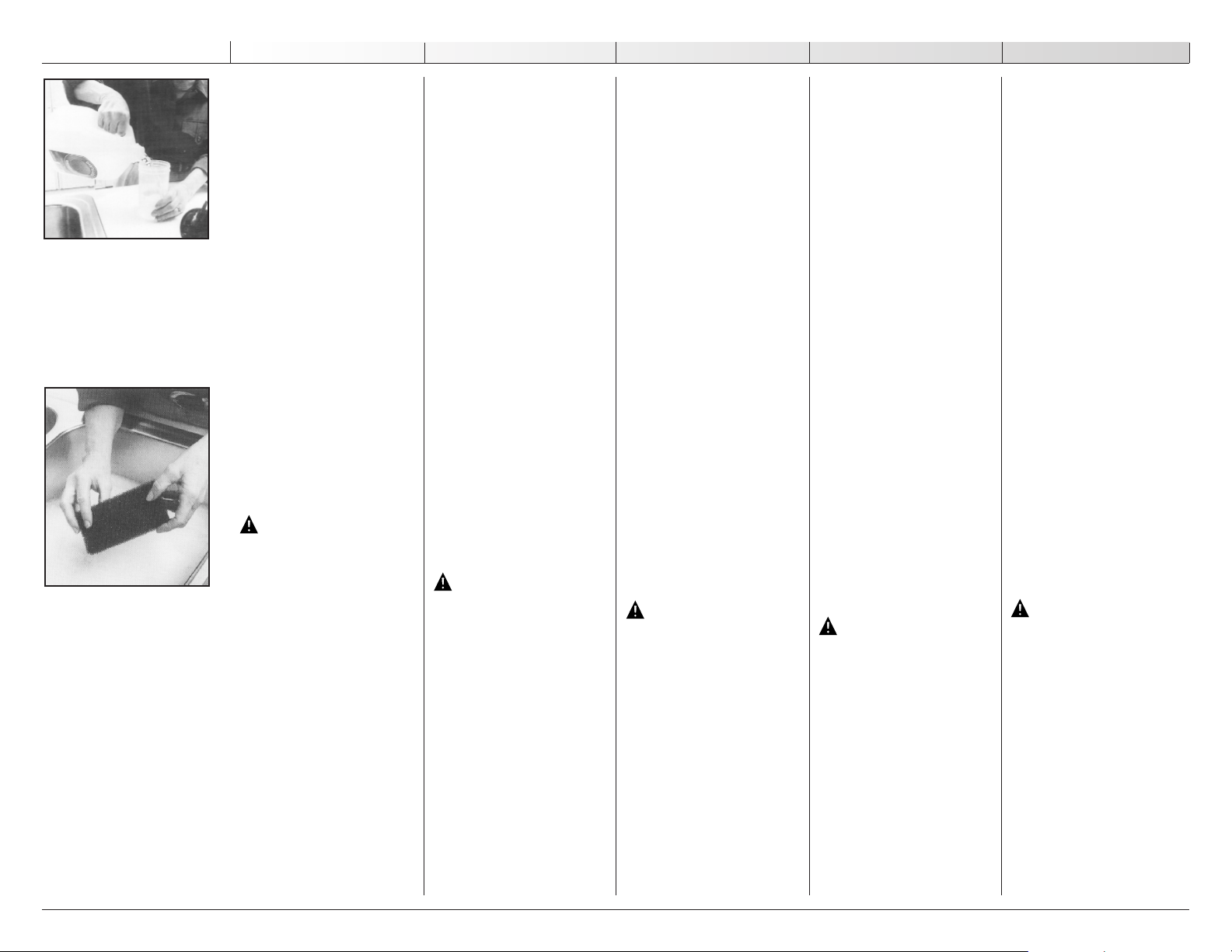

Figure 10.
Figura 10.
Abb 10.

Figure 9.
Figura 9.
Abb 9.

SP-515

English

19

Symptom

A. Unit does not operate. Power light is off when the power

switch is “On.” Audible alarm is pulsing and Service Required
light is flashing.

B. Unit operates, the Power light is on

when the power switch is “On.” Red Service Required light is
illuminated. Audible alarm may be sounding.

C. If any other problems occur with your oxygen concentrator.

Possible Cause

1. Power cord not properly inserted into wall outlet.

2. No power at wall outlet.

3. Oxygen concentrator circuit breaker activated (selected units).

1. Air filter is blocked.

2. Exhaust is blocked.

3. Blocked or defective cannula, catheter, face mask,
or oxygen tubing.

4. Blocked or defective humidifier bottle.

5. Flow meter set too low.

Remedy

1. Check power cord connection at the wall outlet. On 230 volt units,
also check the back of the unit.

2. Check your home circuit breaker and reset if necessary. Use a
different wall outlet if the situation occurs again.

3. Press the concentrator circuit breaker reset button (if equipped)

located below the power switch. Use a different wall outlet if the
situation occurs again.

If the above remedies do not work, contact your
Sunrise Medical provider.

1. Check the air filter. If the filter is dirty, wash it following the

cleaning instructions on page 18.

2. Check the exhaust area; make sure there is nothing restricting

the unit exhaust.

3. Detach cannula, catheter, or face mask. If proper flow is restored,

clean or replace if necessary. Disconnect the oxygen tubing at the
oxygen outlet. If proper flow is restored, check oxygen tubing for
obstructions or kinks. Replace if necessary.

4. Detach the humidifier from the oxygen outlet. If proper flow is

obtained, clean or replace humidifier.

5. Set flow meter to prescribed flow rate.

If the above remedies do not work, contact your
Sunrise Medical provider.

1. Turn your unit “Off.” Switch to your reserve oxygen system, and

contact your Sunrise Medical provider immediately.

MINOR TROUBLESHOOTING

The following troubleshooting chart will help you analyze and correct minor oxygen concentrator malfunctions. If the suggested procedures do not help, switch to your reserve oxygen
system and call your Sunrise Medical homecare provider. Do not attempt any other maintenance.

WARNING–To avoid electric shock hazard, do not remove the cabinet. The cabinet should only be removed by a qualified Sunrise Medical homecare technician.

MINOR TROUBLESHOOTING CHART

Visual Indicator Lights

A. Both the green Normal Oxygen and the yellow Low Oxygen lights are

either on or off.

B. Yellow Low Oxygen light is on or the yellow Low Oxygen light is on

and the intermittent audible signal is sounding.

C. Red Service Required light is on and an intermittent audible sig-

nal is sounding.

Possible Cause

1. OSD malfunction.

1. Flow meter is not properly set.

2. Air filter is blocked.

3. Exhaust is blocked.

1. Flow meter is not properly set.

2. Air filter is blocked.

3. Exhaust is blocked.

Remedy

1. Contact your Sunrise Medical provider.

1. Ensure the flow meter is properly set to the prescribed number.

2. Check the air filter. If the filter is dirty, wash it following the

cleaning instructions on page 18.

3. Check the exhaust area; make sure there is nothing restricting the

unit exhaust.

1. Ensure the flow meter is properly set to the prescribed number.

2. Check the air filter. If the filter is dirty, wash it following the

cleaning instructions on page 18.

3. Check the exhaust area; make sure there is nothing restricting the

unit exhaust.

If the above remedies do not work, contact your
Sunrise Medical provider.

MINOR TROUBLESHOOTING CHART - ONLY OSD Concentrators

Luces de indicadores visuales

A. Ambas luces, verde de oxígeno normal y amarilla de bajo oxígeno

están encendidas o apagadas.

B. La luz amarilla de bajo oxígeno está encendida o la luz amarilla

de bajo oxígeno está encendida y la señal auditiva está sonando
intermitentemente.

C. La luz de Necesidad de Servicio Rojo está iluminada y está

sonando una alarma audible intermitente.

Causa posible

1. Malfuncionamiento del OSD.

1. El medidor de flujo no está prefijado apropiadamente.

2. El filtro de aire está bloqueado.

3. El escape está bloqueado.

1. El medidor de flujo no está prefijado apropiadamente.

2. El filtro de aire está bloqueado.

3. El escape está bloqueado.

Solución

1. Contacte a su proveedor Sunrise Medical.

1. Asegúrese que el medidor de flujo esté apropiadamente prefijado al
valor prescrito.

2. Revise el filtro de aire. Si el filtro está sucio, lávelo siguiendo las
instrucciones de limpieza de la página 18.

3. Revise el área del escape; cerciórese que nada obstruye el escape de
la unidad.

Si las soluciones anteriores no funcionan, contacte a
su proveedor Sunrise Medical.

1. Asegúrese que el medidor de flujo esté apropiadamente prefijado al
valor prescrito.

2. Revise el filtro de aire. Si el filtro está sucio, lávelo siguiendo las
instrucciones de limpieza de la página 18.

3. Revise el área del escape; cerciórese que nada obstruye el escape de
la unidad.

Si las soluciones anteriores no funcionan, contacte a
su proveedor Sunrise Medical.

Síntoma

A. La unidad no funciona. La luz de encendido está apagada cuando el

interruptor de encendido está encendido. La alarma audible está
sonando y la luz de necesidad de servicio está parpadeando.

B. La unidad funciona, la luz de encendido está encendida cuando el

interruptor de encendido está encendido “On.” La luz de necesidad
de servicio está encendida. Alarma auditivo puede sonar.

C. Si ocurren otros problemas en su concentrador de oxígeno.

Causa posible

1. El cordón de suministro no está apropiadamente conectado en el
tomacorriente de la pared.

2. El tomacorriente no pasa corriente.

3. El cortacircuitos del concentrador de oxígeno está activado (unidades
seleccionadas).

1. El filtro de aire está bloqueado.

2. El escape está bloqueado.

3. Cánula, catéter, mascarilla facial o los tubos de oxígeno están bl
queados o defectuosos.

4. La botella del humidificador está bloqueada o defectuosa.

5. El medidor de flujo está prefijado demasiado bajo.

Solución

1. Revise la conexión en el tomacorriente de pared. En los unidades de
230 volts, también revise el conector del cordón de suministro en la
parte posterior de la unidad.

2. Revise el cortacircuitos de su casa y reactívelo si es necesario. Use
un tomacorriente diferente si ocurre de nuevo.

3. Pulse el botón de reposición del cortacicuitos del concentrador (si lo
hubiera) ubicado debajo del interruptor de encendido. Use un toma­corriente diferente si ocurre de nuevo.

Si las soluciones anteriores no funcionan, contacte a
su proveedor Sunrise Medical.

1. Revise el filtro de aire. si el filtro está sucio, lávelo siguiendo las
instrucciones de limpieza de la página 18.

2. Revise el área del escape; asegúrese que no hay nada que obstruya el
escape de la unidad.

3. Quite la cánula, el catéter o la mascarilla facial. Si el flujo se restau­ra apropiadamente, limpie o reemplace en caso necesario.
Desconecte los tubos de oxígeno de la salida de oxígeno. Si el flujo
se restaura apropiadamente, revise que los tubos de oxígeno no
estén obstruidos ni doblados, reemplácelos en caso necesario.

4. Quite el humidificador de la salida de oxígeno. Si se obtiene un flujo
apropiado, limpie o reemplace el humidificador.

5. Prefije el medidor de flujo al valor prescrito.

Si las soluciones anteriores no funcionan, contacte a s
u proveedor Sunrise Medical.

1. Apague su unidad “Off.” Utilice su sistema de oxígeno de reserva y
contacte a su proveedor Sunrise Medical inmediatamente.

Español

SP-515

20

DETECCIÓN Y SOLUCIÓN DE PROBLEMAS MENORES

La tabla siguiente para la detección y solución de problemas lo ayudará a analizar y corregir malfuncionamientos menores del concentrador de oxígeno. Si los procedimientos
sugeridos no ayudan, utilice su sistema de oxígeno de reserva y llame a su proveedor Sunrise Medical de cuidado en el hogar. No realice ningún otro mantenimiento.

ADVERTENCIA–Para evitar el riesgo de choque eléctrico, no quite la cubierta. Solamente un técnico calificado de Sunrise Medical de cuidado en el hogar debe quitarla.

TABLA DE DETECCIÓN Y SOLUCIÓN DE PROBLEMAS MENORES OSD - SOLAMENTE Concentradores OSD

TABLA DE DETECCIÓN Y SOLUCIÓN DE PROBLEMAS MENORES

SP-515

Français

21

DÉPANNAGE MINEUR

Le tableau suivant vous sert de guide pour analyser et corriger les défaillances mineures de votre concentrateur d’oxygène. Si les procédures suggérées ne remettent pas votre appareil en condi-

tion normale d’utilisation, utilisez votre réserve d’oxygène et appelez votre fournisseur d’appareils Sunrise Medical. N’essayez pas d’effectuer des opérations d’entretien.

AVERTISSEMENT–Ne retirez pas le coque afin d’éviter tout choc électrique. Le coque ne peut être enlevé que par un technicien Sunrise Medical.

Symptômes

A. L’appareil ne fonctionne pas. Le voyant d’alimentation est à “Off”

lorsque l’interrupteur est à “On.” Un avertisseur sonore émettra
des impulsions et le voyant "Service Required" cliqnote.

B. L’appareil fonctionne, le voyant d’alimentation est à “On” lorsque

l’interrupteur est à “On.” Le voyant rouge “Service Required” est
allumé. Une alarme sonore peut sonner.

C. Si votre concentrateur d’oxygène présente d’autres difficultés.

Cause Possible

1. Le cordon d’alimentation n’est pas bien inséré dans la prise murale.

2. Il n’y a pas d’alimentation dans la prise murale.

3. Le disjoncteur du concentrateur d’oxygène est activé
(Unités sélectionnées).

1. Le filtre à air est bouché.

2. L’échappement est bouché.

3. La canule, le cathéter, le masque facial ou le tube d’oxygène est
obstrué ou est défectueux.

4. La bouteille de l’humidificateur est obstruée ou défectueuse.

5. Le débitmètre est réglé a un trop niveau trop bas.

Solution

1. Vérifiez le cordon d’alimentation et la connexion dans la prise
murale. Appareils à 230 volts–vérifiez également la connexion du
cordon d’alimentation à l’arrière de l’appareil.

2. Vérifiez le disjoncteur de du circuit de votre maison et remettez
l’appareil en marche, au besoin.

3. Appuyer sur le bouton de réenclenchement du disjoncteur du con­centrateur (s’il est installé) situé sous l’interrupteur. Utilisez une
sortie électrique différente si la situation se reproduit.

Si les solutions ci-dessus ne corrigent pas la situation,
veuillez contacter votre fournisseur Sunrise Medical.

1. Vérifiez le filtre à air. Si le filtre est sale, lavez-le selon les
instructions de nettoyage indiquées à la page 18.

2. Vérifiez la zone d’échappement. Assurez-vous que rien ne bouché
l’échappement de l’appareil.

3. Détachez la canule, le cathéter ou le masque facial. Si le débit est
adéquat ou est rétabli, nettoyez ou remplacez, au besoin.
Débranchez le tube d’oxygène à la sortie d’oxygène. Si le débit
adéquat est rétabli, vérifiez si le tube est tortillé ou s’il n’est pas
obstrué. Remplacez le tube, si nécessaire.

4. Détachez l’humidificateur de la sortie d’oxygène. Si vous obtenez
un débit adéquat, nettoyez ou remplacez l’humidificateur.

5. Régler le débitmètre au débit prescrit par votre médecin.

Si les solutions ci-dessus ne corrigent pas la situation,
veuillez contacter votre fournisseur Sunrise Medical.

1. Mettez votre appareil à “Off.” Utilisez votre réserve d’oxygène et
contactez immédiatement votre fournisseur Sunrise Medical.

Voyants indicateurs visuels

A. Les voyant vert (Niveau normal d’oxygène) et jaune (Bas niveau

d’oxygène) sont soit à “On,” soit à “Off.”

B. Le voyant jaune (Bas niveau d’oxygène) est à “On” et le signal

sonore intermittent est activé.

C. Le voyant “Service Required” est en position “On” et un signal

sonore intermittent retentit.

Cause Possible

1. Défectuosité de l’OSD.

1. Le débitmètre n’est pas bien réglé.

2. Le filtre à air est obstrué.

3. L’échappement est bouché.

1. Le débitmètre n’est pas bien réglé.

2. Le filtre à air est obstrué.

3. L’échappement est bouché.

Solution

1. Contactez votre fournisseur Sunrise Medical.

1. Assurez-vous que le débitmètre est bien réglé au niveau prescrit.

2. Vérifiez le filtre à air. Si le filtre est sale, lavez-le selon les
instructions de nettoyage indiquées à la page 18.

3. Vérifiez la zone d’échappement. Assurez-vous que rien n’obstrue
l’échappement de l’appareil.

Si les solutions ci-dessus ne corrigent pas la situation,
veuillez contacter votre fournisseur Sunrise Medical.

1. Assurez-vous que le débitmètre est bien réglé au niveau prescrit.

2. Vérifiez le filtre à air. Si le filtre est sale, lavez-le selon les
instructions de nettoyage indiquées à la page 18.

3. Vérifiez la zone d’échappement. Assurez-vous que rien n’obstrue
l’échappement de l’appareil.

Si les solutions ci-dessus ne corrigent pas la situation,
veuillez contacter votre fournisseur Sunrise Medical.

TABLEAU DE DEPANNAGE MINEUR CONCENTRATEURS AVEC DE L’OSD - Pour les concentrateurs avec OSD seulement

TABLEAU DE DÉPANNAGE MINEUR

Visuelle Anzeigelampen

A. Sowohl die grüne Sauerstoff-Normal-Lampe als auch die gelbe

Sauerstoff-Niedrig-Lampe leuchtet auf oder leuchtet nicht auf.

B. Die gelbe Sauerstoff-Niedrig-Lampe leuchtet auf, oder die gelbe

Sauerstoff-Niedrig-Lampe leuchtet auf und der unterbrochene
Alarmton ertönt.

C. Die rote Leuchte “Wartung erforderlich” leuchtet auf, und es ertönt

ein akustisches unterbrochenes Alarmsignal.

Mögliche Ursache

1. OSD-Fehlfunktion.

1. Flußmesser ist nicht richtig eingestellt.

2. Luftfilter ist blockiert.

3. Entlüftungsauslaßist blockiert.

1. Flußmesser ist nicht richtig eingestellt.

2. Luftfilter ist blockiert.

3. Entlüftungsauslaßist blockiert.

Abhilfe

1. Wenden Sie sich an Ihren zuständigen DeVilbiss Fachhändler.

1. Sicherstellen, daßder Flußmesser auf die richtige Rate eingestellt ist.

2. Den Luftfilter überprüfen. Ist der Filter schmutzig, gemäßder
Reinigungsanweisungen auf Seite 18 reinigen.

3. Den Entlüftungsauslaßbereich überprüfen. Sicherstellen, daßder
Entlüftungsauslaßdes Geräts nicht blockiert wird.

Wenn diese Abhilfemaßnahmen nichts bewirken,
Ihren zuständigen DeVilbiss Fachhändler verständigen.

1. Sicherstellen, daßder Flußmesser auf die richtige Rate eingestellt ist.

2. Den Luftfilter überprüfen. Ist der Filter schmutzig, gemäßder
Reinigungsanweisungen auf Seite 18 reinigen.

3. Den Entlüftungsauslaßbereich überprüfen. Sicherstellen, daßder
Entlüftungsauslaßdes Geräts nicht blockiert wird.

Wenn diese Abhilfemaßnahmen nichts bewirken,
Ihren zuständigen DeVilbiss Fachhändler verständigen.

Symptom

A. Das Gerät funktioniert nicht. Die Stromlampe leuchtet nicht auf,

wenn der Netzschalter eingeschaltet ist. Der Alarmton pulsiert, und
die Service-anfordern-Lampe blinkt.

B. Gerät funktioniert, die Stromlampe leuchtet auf, wenn der

Netzschalter eingeschaltet wird. Rote Service-Erforderlich-Lampe
leuchtet auf. Alarmton kann ertönen.

C. Wenn andere Probleme mit Ihrem

Sauerstoffkonzentrator auftreten

Mögliche Ursache

1. Netzkabel nicht richtig an die Steckdose angeschlossen.

2. Steckdose steht nicht unter Strom.

3. Trennschaltersicherung des Sauerstoffkonzentrators ausgelöst
(bestimmte Einheiten).

1. Luftfilter ist blockiert.

2. Entlüftungsauslaßist blockiert.

3. Kanüle, Katheter, Gesichtsmaske oder Sauerstoffschlauch blockiert
oder defekt.

4. Befeuchterflasche blockiert oder defekt.

5. Flußmesser zu niedrig eingestellt.

Abhilfe

1. Anschlußdes Netzkabels an der Steckdose überprüfen. Bei 230 Volt­Geräten auch die Geräterückseite überprüfen.

2. Die Sicherung in Ihrem Haus überprüfen und ggf. einschalten. Eine
andere Steckdose verwenden, wenn die Situation erneut eintritt.

3. Drücken Sie den Unterbrecherschalter des Konzentrators, der sich
(sofern vorhanden) unterhalb des Netzschalters befindet. Eine andere
Steckdose verwenden, wenn die Situation erneut eintritt.

Wenn diese Abhilfemaßnahmen nichts bewirken,
Ihren zuständigen DeVilbiss Fachhändler

verständigen.

1. Den Luftfilter überprüfen. Ist der Filter schmutzig, gemäßder
Reinigungsanweisungen auf Seite 18 reinigen.

2. Den Entlüftungsauslaßbereich überprüfen. Sicherstellen, daßder
Entlüftungsauslaßdes Geräts nicht blockiert wird.

3. Kanüle, Katheter oder Gesichtsmaske abnehmen. Wird der korrekte
Flußwiederhergestellt, ggf. reinigen oder ersetzen. Den
Sauerstoffschlauch vom Sauerstoffauslaßtrennen. Wird der korrekte
Flußwiederhergestellt, den Sauerstoffschlauch auf Hindernisse oder
Knickstellen überprüfen. Ggf. ersetzen.

4. Den Befeuchter vom Sauerstoffauslaßtrennen. Wird der korrekte Flu

ß

hergestellt, Befeuchter reinigen oder ersetzen.

5. Flußmesser auf die vorgeschriebene Flußrate einstellen.

Wenn diese Abhilfemaßnahmen nichts bewirken,
Ihren zuständigen DeVilbiss Fachhändler

verständigen.

1. Einheit ausschalten. Falls verofügbar auf Reservesauerstoffsystem
wechseln und sofort Ihren zuständigen DeVilbiss Fachhändler
verständigen.

Deutsch

SP-515

22

FEHLERSUCHE BEI KLEINEREN PROBLEMEN

Das folgende Diagramm zur Fehlersuche bei kleineren Problemen soll Ihnen helfen, unbedeutendere Fehlfunktionen des Sauerstoffkonzentrators zu analysieren und zu beheben. Schaffen die vorgeschlagenen
Vorgehensweisen keine Abhilfe, wechseln Sie bitte auf Ihr Reservesauerstoffsystem und wenden Sie sich an Ihren zuständigen DeVilbiss Fachhändler. Unternehmen Sie keine weiteren Abhilfeversuche.

W

ARNUNG - Um die Gefahr eines elektrischen Schocks zu vermeiden, niemals die Konzentratorverkleidung abnehmen. Die Verkleidung darf nur von einem qualifizierten Ihren zuständigen

DeVilbiss Fachhändler abgenommen werden.

DIAGRAMM ZUR FEHLERSUCHE BEI KLEINEREN OSD-PROBLEMEN - NUR OSD-Konzentratoren

DIAGRAMM ZUR FEHLERSUCHE BEI KLEINEREN PROBLEMEN

A. L’unità non funziona. L’alimentazione è disattivata con l’interruttore

in posizione “ON” (acceso). L’allarme acustico emette un segnale
sonoro intermittente e la spia di necessità di assistenza lampeggia.

B. L’unità non funziona, ma la spia di alimentazione è accesa con l’inter-

ruttore in posizione “ON” (acceso). La spia di necessità di assistenza è
accesa e un possibile segnale acustico è emesso dall’allarme acustico.

C. Se altri problemi si presentano con il Concentratore di ossigeno.

1. La spina non è correttamente inserita nella presa a muro.

2. La presa a muro non fornisce corrente.

3. Interruttore di circuito del Concentratore di ossigeno attivato
(unità selezionate).

1. Filtro dell’aria intasato

2. Scarico intasato

3. Cannula, catetere, maschera o tubazione di ossigeno intasati
o difettosi.

4. Flacone dell’umidificatore intasato o difettoso.

5. Flussimetro regolato troppo basso.

1. Controllare il collegamento della spina nella presa a muro. Sulle
unità di 230 volt, controllare anche il retro dell’unità.

2. Controllare l’interruttore di circuito dell’appartamento e ripristinarlo, se
necessario. Usare un’altra presa a muro se la situazione si ripresenta.

3. Premere il pulsante di azzeramento (se presente) del tagliacircuito
del conventratore, situato al di sotto dell’interruttore principale.
Usare un’altra presa a muro se la situazione si ripresenta.

Se i rimedi indicati non risolvono il problema,
rivolgersi al fornitore della Sunrise Medical.

1. Controllare il filtro dell’aria e, se è sporco, lavarlo seguendo le
istruzioni a pag. 18.

2. Controllare le aree di scarico e accertarsi che non siano intasate.

3. Staccare la cannula, il catetere o la maschera. Se il flusso appropria­to viene ristabilito, pulire o sostituire, se necessario. Disconnettere
la tubazione di ossigeno all’uscita dell’ossigeno. Se il flusso appro-
priato viene ristabilito, controllare la tubazione per intasamenti o
perdite. Sostituirla, se necessario.

4. Staccare l’umidificatore dall’uscita di ossigeno. Se il flusso appropria­to viene ristabilito, pulire o sostituire l’umidificatore.

5. Vedere il flussimetro per il tasso di flusso prescritto.

Se i rimedi indicati non risolvono il problema,
rivolgersi al fornitore della Sunrise Medical.

1. Spegnere l’unità. Passare al sistema di riserva di ossigeno e rivolgersi
immediatamente al fornitore della Sunrise Medical.

SP-515

Italiano

23

TABELLA DI INDIVIDUAZIONE DI PROBLEMI MINORI

TABELLA DI INDIVIDUAZIONE DI PROBLEMI MINORI - SOLO Concentratori con OSD

Sintomo Possibile Causa Rimedio

Spie visive Possibile causa Rimedio

A. Sia la spia verde di livello normale di ossigeno, sia quella gialla di

basso livello di ossigeno sono contemporaneamente spente o accese.

B. La spia gialla di basso livello di ossigeno o la spia verde di normale liv-

ello di ossigeno è accesa e l’allarme acustico intermittente è attivato.

C. La spia rossa di necessità di assistenza è accesa ed è udibile un

segnale acustico intermittente.

1. Malfunzionamento dell’OSD.

1. Il flussimetro non è regolato correttamente.

2. Filtro dell’aria intasato

3. Scarico intasato

1. Il flussimetro non è regolato correttamente.

2. Filtro dell’aria intasato

3. Scarico intasato

1. Rivolgersi al fornitore della Sunrise Medical

1. Assicurarsi che il flussimetro sia impostato correttamente al livello prescritto.

2. Controllare il filtro dell’aria e, se è sporco, lavarlo seguendo le
istruzioni a pag. 18.

3. Controllare le aree di scarico e accertarsi che non siano intasate.

Se i rimedi indicati non risolvono il problema,
rivolgersi al fornitore della Sunrise Medical.

1. Assicurarsi che il flussimetro sia impostato correttamente al livello prescritto.

2. Controllare il filtro dell’aria e, se è sporco, lavarlo seguendo le
istruzioni a pag. 18.

3. Controllare le aree di scarico e accertarsi che non siano intasate.

Se i rimedi indicati non risolvono il problema,
rivolgersi al fornitore della Sunrise Medical.

INDIVIDUAZIONE DI PROBLEMI MINORI

La seguente tabella aiuta l’utente ad analizzare e correggere malfunzionamenti minori del Concentratore di ossigeno. Se le procedure suggerite non sono di aiuto, passare al sistema di riserva di ossigeno e consultare il fornitore della
Sunrise Medical. Non tentare di eseguire la riparazione da soli.

ATTENZIONE—Per evitare elettroshock, non rimuovere l’involucro esterno del Concentratore. L’involucro deve essere rimosso solo da un tecnico qualificato della Sunrise Medical.

Informazioni del medico curante

Nome del medico ______________
Telefono______________________
Indirizzo _____________________

Informazioni relative alla pre­scrizione

Nome: _______________________
Litri di ossigeno per minuto

a riposo
durante attività: ___________
altro: ____________________

Uso giornaliero dell’ossigeno

ore:______________________
minuti:
Commenti: ________________

Concentratore di ossigeno DeVilbiss
Numero di serie:

(scegliere uno solo)

❏ 4 Litri con OSD
❏ 5 Litri
❏ 5 Litri con OSD
❏ _______________________

Informazioni del fornitore della Sunrise
Medical Equipment

Installatore:

____________________________

Questo manuale di istruzioni è
stato discusso con me ed ho rice­vuto le istruzioni necessarie per
l’uso e la cura con misure di
sicurezza del Concentratore di
ossigeno DeVilbiss.

Firma: _______________________

Data: ________________________

Arztinformationen

Name des Arztes: ______________
Telefon:______________________
Adresse:______________________

Verschreibungsinformationen

Name: _______________________
Sauerstoffliter pro Minute

im Ruhezustand: ___________
bei Aktivität: ______________
bei sonstigen
Zuständen: _________________

Sauerstoffanwendung pro Tag

Stunden: _____________________
Minuten: _____________________
Bemerkungen:_________________

DeVilbiss-Sauerstoffkonzentrator
Seriennummer:
(zutreffenden ankreuzen)

❏ 4-Liter mit OSD
❏ 5-Liter
❏ 5-Liter mit OSD
❏ _______________________

Informationen zum verant­wortlichen

Ihren zuständigen

DeVilbiss Fachhändler

der das Gerät aufstellte:

____________________________

Diese Bedienungsanleitung wurde
mit mir besprochen und ich
wurde im sicheren Gebrauch und
in der Wartung und Pflege des
DeVilbiss Sauerstoffkonzentrators
unterrichtet.

Unterschrift: __________________

Datum:_______________________

Renseignements relatifs au médecin

Nom du médecin: ______________
Téléphone:____________________
Adresse:______________________

Renseignements relatifs à la pre­scription

Nom: ________________________
Litres d’oxygène par minute

Au repos: _________________
En activité: _______________
Autre:____________________

Utilisation quotidienne d’oxygène:

Heures: ______________________
Minutes: _____________________
Commentaires:_________________

Concentrateur d’oxygène DeVilbiss
Numéro de série:
(Cochez un modèle)

❏ 4-Liter with OSD
❏ 5-Liter
❏ 5-Liter with OSD
❏ _______________________

Données sur le prestataire de ser­vice

Nom de la personne qui a installé
l’appareil:

____________________________

Ce guide d’instructions a été
révisé en ma présence et j’ai
reçu les directives sur l’utilisa­tion sécuritaire et les soins à
apporter au concentrateur
d’oxygène DeVilbiss.

Signature: ___________________

Date: _______________________

Información del médico

Nombre del médico: ____________
Teléfono: _____________________
Dirección: ____________________

Información de la prescripción

Nombre:______________________
Litros de oxígeno por minuto

en reposo: ________________
durante actividad: __________
otra: _____________________

Uso de oxígeno por día:

horas: _______________________
minutos: _____________________
Comentarios:__________________

Concentrador de oxígeno DeVilbiss
Número de serie:
(marque uno)

❏ 4-Liter para OSD
❏ 5-Liter
❏ 5-Liter para OSD
❏ _______________________

Información del proveedor de
equipo médico en el hogar Sunrise
Medical

Persona que prepara el aparato:

____________________________

Esta guía de instrucciones se
revisó conmigo y se me ha
instruido en el uso y cuidado
seguro del concentrador de
oxígeno DeVilbiss.

Firma: _______________________

Fecha: _______________________

Physician Information

Physician Name: _______________
Telephone:____________________
Address:______________________

Prescription Information

Name: _______________________
Oxygen liters per minute

at rest: ___________________
during activity: ____________
other: ____________________

Oxygen use per day

hours: _______________________
minutes: _____________________
Comments:____________________

DeVilbiss Oxygen Concentrator
Serial Number:
(check one)

❏ 4-Liter with OSD
❏ 5-Liter
❏ 5-Liter with OSD
❏ _______________________

Sunrise Medical Equipment
Provider Information

Set-Up Person:

____________________________

This instruction guide was reviewed
with me and I have been instruct­ed on the safe use and care of the
DeVilbiss Oxygen Concentrator.

Signature: ____________________

Date: ________________________

English Español Français Deutsch Italiano

SP-515

24

00

55

LPM O

2

44
3

3

22
11

INCREASE
AUMENTO

AUGMENTER

ERHÖHEN
AUMENTO

DeVilbiss 4- and 5-Liter Series

SP-515

Notes

25

Notes

SP-515

26

©12.00 Sunrise Medical

SP-515 Rev. C

Sunrise Medical

Respiratory Products Division

100 DeVilbiss Drive

Somerset, Pennsylvania 15501

USA

814-443-4881

Sunrise Medical Canada, Inc.

237 Romina Drive, Unit 3
Concord, Ontario L4K 4V3

CANADA

905-660-2459

Sunrise Medical Ltd.

Sunrise Business Park

High Street

Wollaston, West Midlands

DY8 4PS

ENGLAND

44-138-444-6688

Sunrise Medical Pty. Limited

15 Carrington Road, Unit 7

Castle Hill NSW 2154

AUSTRALIA

61-2-9899-3144

Sunrise Medical

Division Respiratoire

Zone Industrielle

Route de Meslay

37210 Parcay-Meslay

FRANCE

33-2-47-88-58-36

Sunrise Medical

DeVilbiss Produkte

Industriegebiet

69254 Malsch/Heidelberg

GERMANY

49-7253-980-460
