Sun FireTM V20z 및 Sun Fire V40z

서버

사용 설명서

Sun Microsystems, Inc. www.sun.com

부품 번호: 819-2917-17 2005년 8월, 개정판 A

다음 사이트로 이 설명서에 대한 귀하의 의견을 보내주십시오: http://www.sun.com/hwdocs/feedback

http://www.sun.com/patents에 나열된 하나 이상의 미국 특허 및 추가 특허 또는 미국 및 기타 국가에서 특허 출원중인 응용프로그램이 포 함될 수 있습니다.

본 제품 또는 설명서는 사용, 복사, 배포 및 역 컴파일을 제한하는 라이센스 하에서 배포됩니다. 본 제품 또는 설명서의 어떠한 부분도 Sun 및 해당 사용권자의 사전 서면 승인 없이는 형식이나 수단에 상관없이 재생이 불가능합니다.

글꼴 기술을 포함한 타사 소프트웨어는 저작권이 등록되어 있으며 Sun 공급업체로부터 라이센스를 취득한 것입니다. 본 제품의 일부는 Berkeley BSD 시스템일 수 있으며 University of California로부터 라이센스를 취득했습니다. UNIX는 X/Open Company, Ltd.

를 통해 독점 라이센스를 취득한 미국 및 기타 국가의 등록 상표입니다. Sun, Sun Microsystems, Sun 로고, AnswerBook2, docs.sun.com, Sun Fire 및 Solaris는 미국 및 기타 국가에서 Sun Microsystems, Inc.의 상표 또는

등록 상표입니다. 모든 SPARC 상표는 라이센스 하에 사용되며 미국 및 기타 국가에서 SPARC International, Inc.의 상표 또는 등록 상표입니다. SPARC 상표가 부착

된 제품은 Sun Microsystems, Inc.가 개발한 아키텍처를 기반으로 합니다. OPEN LOOK 및 Sun™ Graphical User Interface는 Sun Microsystems, Inc.가 해당 사용자 및 라이센스 소유자를 위해 개발했습니다. Sun은 컴퓨

터 업계에서 시각적 또는 그래픽 사용자 인터페이스 개념을 연구하고 개발하는 데 있어 Xerox의 선구자적 업적을 인정합니다. Sun은 Xerox Graphical User Interface에 대한 Xerox의 비독점 라이센스를 보유하고 있으며 이 라이센스는 OPEN LOOK GUI를 구현하거나 그 외의 경우 Sun 의 서면 라이센스 계약을 준수하는 Sun의 라이센스 소유자에게도 적용됩니다.

U.S. 정부 권한—상용. 정부 사용자는 Sun Microsystems, Inc. 표준 사용권 계약과 FAR 의 해당 규정 및 추가 사항의 적용을 받습니다. 본 설명서는 "있는 그대로" 제공되며 상업성, 특정 목적에 대한 적합성 또는 비침해성에 대한 모든 묵시적 보증을 포함하여 모든 명시적 또는 묵

시적 조건, 표현 및 보증에 대해 어떠한 책임도 지지 않습니다. 이러한 보증 부인은 법적으로 허용된 범위 내에서만 적용됩니다.

재활용

가능

머리말 xi

본 설명서의 구성 xi

UNIX 명령어 사용 xi

쉘 프롬프트 xii

표기 규약 xii

관련 문서

최신 설명서를 보려면, 다음 사이트로 이동하십시오.

http://www.sun.com/products-n-solutions /hardware/docs/Servers/Workgroup_Servers/Sun_Fire_V20z/ index.html

일부 설명서의 경우 프랑스어, 중국어 간체 및 정체, 일본어 및 한국어로 번역된 버전을 사용할 수 있습니다.

적용 제목 부품 번호

안전 정보

안전 통지 및 국제 준수 증명서

하드웨어 및 시스템 소 프트웨어 설치

서버 관리 Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설

운영 체제 설치 Sun Fire V20z 및 Sun Fire V40z 서버—Linux 운영

문제 해결 및 진단 Sun Fire V20z 및 Sun Fire V40z 서버—문제 해결 기

최신 정보 Sun Fire V20z 및 Sun Fire V40z 서버 릴리스 노트

Important Safety Information for Sun Hardware Systems

Sun Fire V20z and Sun Fire V40z Servers—Safety and Compliance Guide

Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서

명서

체제 설치 설명서

술 및 진단

안내서

816-7190-xx

817-5251-xx

819-6145-xx

819-2922-xx

817-6155-xx

819-2927-xx

817-2912-xx

Sun 설명서 사용

다음 웹 사이트에서 번역된 버전을 포함하여 다양한 종류의 Sun 설명서를 볼 수 있으며 인쇄 또는 구입도 가능합니다.

http://www.sun.com/documentation

머리말 xiii

타사 웹 사이트

Sun은 본 설명서에서 언급된 타사 웹 사이트의 가용성 여부에 대해 책임을 지지 않습니

다. 또한 해당 사이트나 리소스를 통해 제공되는 내용, 광고, 제품 및 기타 자료에 대해 어떠한 보증도 하지 않으며 그에 대한 책임도 지지 않습니다. 따라서 타사 웹 사이트의 내용, 제품 또는 리소스의 사용으로 인해 발생한 실제 또는 주장된 손상이나 해서도 책임을 지지 않습니다.

피해에 대

Sun 기술 지원

본 제품과 관련하여 설명서에 나와 있지 않은 기술 문제가 발생할 경우, 다음 URL을 참 조하십시오.

http://www.sun.com/service/contacting

고객 의견

Sun은 설명서의 내용 개선에 노력을 기울이고 있으며, 여러분의 의견과 제안을 환영합 니다. 다음 사이트에 여러분의 의견을 제출하여 주십시오.

http://www.sun.com/hwdocs/feedback

아래와 같이 설명서의 제목과 문서 번호를 함께 적어 보내주시기 바랍니다.

Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서, 문서 번호: 819-2917-17

xiv Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

장

Sun Fire™ V20z 및 Sun Fire V40z 서버 소개

이 장에는 Sun Fire™ V20z 및 Sun Fire V40z 서버의 개요가 포함되어 있습니다.

이 장은 다음 절로 구성됩니다.

■ 1-2페이지의 "Sun Fire V20z 서버의 개요"

■ 1-6페이지의 "Sun Fire V40z 서버의 개요"

■ 1-11페이지의 "Sun Fire V20z 및 Sun Fire V40z 서버의 공유 기능"

■ 1-16페이지의 "보조 프로그램 키트"

■ 1-18페이지의 "추가 옵션 및 고객 교체 가능 구성요소"

1.1 안전 지침

IT Power System에 Sun Fire V20z 및 V40z 서버를 안전하게 연결할 수 있습니다.

제품에서 노란 바탕의 검은색 "삼각형안의 느낌표" 기호를 사용하는 것은 핀란드, 노르웨이 및 스웨덴의 National Deviations를 고려하여 다음 중요 안전 정보에 대한 참조를 표시합니다.

■ 영어: 전원 코드의 접지형 연결 플러그에는 접지형인 소켓 콘센트가 필요합니다.

■ 핀란드어: Laite on liitettävä suojamaadoituskoskettimilla varustettuun

pistorasiaan.

■ 노르웨이어: Apparatet må tilkoples jordet stikkontakt.

■ 스웨덴어: Apparaten skall anslutas till jordat uttag.

1-1

1.1.1 사용 설명서

Sun Fire V20z 및 Sun Fire V40z 서버의 최신 사용 설명서를 보려면 다음 웹 사이트를 방문하십시오.

http://www.sun.com/products-n-solutions/hardware/docs/ Servers/Workgroup_Servers/Sun_Fire_V20z/index.html

이 웹 사이트에는 사용 설명서, 릴리스 노트 및 각 CRU(고객 교체 가능 장치)에 대한 별 도의 설명서가 포함되어 있습니다.

웹 사이트 상의 설명서가 소장하고 있는 설명서보다 최근의 것인지 확인하려면 해당 설 명서의 부품 번호 마지막 두 자리 숫자를 참조하거나

릴리스 날짜를 확인합니다.

주 – 이 웹 사이트에는 출시된 Sun Fire V20z 및 Sun Fire V40z 서버 버전간의 차이점

이 설명되어 있습니다. 부품 번호(PN) 817-7185를 참조하십시오.

1.2 Sun Fire V20z 서버의 개요

Sun Fire V20z는 AMD Opteron™ 프로세서 기반 엔터프라이즈 클래스 1U 2P 서버입

니다. Sun Fire V20z는 현재 32 비트 Intel 기반 솔루션보다 훨씬 월등한 성능을 제공하 며 엔터프라이즈 환경에 성능 및 가치를 제공합니다. 균형 잡힌 서버 설계는 산업 주도

I/O 옵션을 통해 전체 성능을 최대화하고 강제 실제 작업 부하 성능을 제공합니다.

Sun Fire V20z 서버는 내장 서비스 프로세서(SP), 플래시 메모리, RAM, 개별 이더넷 인

터페이스 및 최소 전체 비용을 위한 우수한 서버 관리 도구를 갖추어 제공됩니다. 타사 프레임워크 를 갖춘 SNMP 통합 및 명령줄 인터페이스를 사용하여 SP가 있는 플랫폼을 구성 및 관 리할 수 있습니다. 전용 SP는 완벽한 운영 체제 독립 및 서버 관리의 최대 가용성을 제 공합니다.

서버 관리 소프트웨어를 포함합니다. 이것은 효과적인 제어 및 소유권의

1.2.1 응용프로그램

Sun Fire V20z 서버는 다음 응용프로그램에 대해 이상적입니다.

■ 웹 또는 응용프로그램 호스팅

■ 고성능 컴퓨트 클러스터

■ 오프사이트/원격 서버 설치

■ 데이터베이스 작업 부하

■ 통합 데이터 센터

1-2 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

1.2.2 Sun Fire V20z 기능

표 1-1은 Sun Fire V20z 서버의 주요 기능을 표시합니다.

주 – 제품 기능에 대한 최신 정보에 대해서는 다음 제품 웹 사이트를 방문하십시오.

http://www.sun.com/servers/entry/v20z.

표 1-1 Sun Fire V20z 서버 기능

구성요소 설명

CPU

메모리

하드 디스크 드라이브1 또는 2 U320 SCSI HDD

RAID 옵션 통합 미러링 전용(D-2페이지의 "통합 미러링" 참조)

SCSI 제어기 잠재 미러링 지원을 갖춘 내장 U320 제어기

네트워크 I/O 이중 내장 기가비트 이더넷

네트워크 I/O 2 PCI-X 확장 슬롯

기타 I/O 내부 CD-ROM(또는 DVD-ROM) 및 디스켓 드라이브

관리 서비스 어디에서든지 및 SP에 대한 두 개의 전용 10/100 이더넷 포트로부터

2 AMD Opteron 프로세서 64 비트 x86 구조

512 MB-16 GB ECC, Registered DDR (8 슬롯, 3.05 cm 최대 높이)

•1 전체 길이 66 MHz/64 비트 또는 133 MHz/64 비트

•1 반 길이 66 MHz/64 비트

내장 SVGA 비디오

안전 관리를 위해 내장 서버 및 SSL 암호를 실행하는 PC의 전원을 켭 니다.

, 키보드 및 마우스 커넥터

1.2.3 Sun Fire V20z 하드웨어 시스템 개요

모든 서비스 절차를 수행하기 전에, Sun Fire V20z 서버의 기능 및 물리적 방향에 대한 지식이 있어야 합니다.

1.2.3.1 Sun Fire V20z 전면 및 후면 패널

그림 1-1은 Sun Fire V20z 서버의 전면 패널을 표시합니다.

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-3

하드 디스크 드라이브 0

하드 디스크 드라이브 1

플랫폼 전원 버튼

플랫폼 전원 표시기 LED

시스템 장애

LED

그림 1-1 Sun Fire V20z 서버의 전면 패널

조작 패널에 대한 자세한 정보는 1-11페이지의 "조작 패널"을 참조하십시오.

그림 1-2는 Sun Fire V20z 서버의 후면 패널을 표시합니다.

Locate 버튼 및 LED

조작 패널 버튼

조작 패널 LCD 디스플레이

1-4 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

AC 전원 커넥터

AC 전원 스위치

AC 전원 표시기 LED

SP 10/100

이더넷커넥터

플랫폼 기가비트 이더넷커넥터

키보드 마우스 커넥터 커넥터

그림 1-2 Sun Fire V20z 서버의 후면 패널

고장 표시등 및 LED

이더넷 포트 레이블 지정

Sun Fire V20z 서버의 후면 패널의 이더넷 포트에 레이블을 붙여야 합니다. 그림 1-2에 표시된 서버의 맨 오른쪽에 나타난 대로, 인터페이스 eth1 및 eth0은 각각 위쪽 포트 에 "1", 아래쪽 포트에 "0"로 레이블이 붙어 있습니다.

PCI 슬롯 레이블 지정

PCI 슬롯은 서버 후면 패널에 PCI O(전원 공급 장치 옆) 및 PCI 1(SP 및 플랫폼 이더넷 포트 사이)로 레이블이 붙어있습니다. 그림 1-2를 참조하십시오.

■ PCI 0에 대응하는 마더보드의 슬롯은 실크스크린 레이블 "Slot 2 133MHz"로 식별됩

니다.

■ PCI 1에 대응하는 마더보드의 슬롯은 실크스크린 레이블 "Slot 1 66MHz"로 식별됩

니다.

SP 리셋 버튼

비디오 커넥터

USB

커넥터

직렬 포트 커넥터

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-5

1.2.3.2 Sun Fire V20z 시스템 구성요소

그림 1-3은 Sun Fire V20z 섀시 내부에 있는 구성요소의 위치를 표시합니다.

그림 1-3 Sun Fire V20z 서버의 시스템 구성요소 위치

1.3 Sun Fire V40z 서버의 개요

Sun Fire V40z 서버는 AMD Opteron 프로세서 기반 엔터프라이즈 클래스 3U 4P 서버

입니다. Sun Fire V40z 서버는 현재 솔루션보다 훨씬 월등한 성능을 제공하며 엔터프라 이즈 환경에 성능 및 가치를 제공합니다. AMD Opteron 프로세서는 64 비트 용량을 제 공하는 x86-64 구조를 구현합니다. 또한, 이것은 두 배의 메모리 용량 및 기존 32 비트

x86 서버의 메모리 대역폭의 세 배를 갖춘 상당한 메모리 용량 및 대역폭을 제공합니다.

Sun Fire V40z 서버는 내장

터페이스, 섀도우 암호 지원 및 서버 관리 소프트웨어를 포함합니다. 이것은 효과적인 제어 및 소유권의 최소 전체 비용을 위한 우수한 서버 관리 도구를 갖추어 제공됩니다.

1-6 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

서비스 프로세서(SP), 플래시 메모리, RAM, 개별 이더넷 인

타사 프레임워크를 갖춘 SNMP 통합 및 명령줄 인터페이스를 사용하여 SP가 있는 플랫 폼을 구성 및 관리할 수 있습니다. 전용 SP는 완벽한 운영 체제 독립 및 서버 관리의 최 대 가용성을 제공합니다.

Sun Fire V40z는 이중 코어 CPU를 지원합니다. 이중 코어는 서버의 전원 및 냉각 비용 을 늘리지 않고도 처리 기능을 두 배로 증가시킵니다.

1.3.1 응용프로그램

Sun Fire V40z 서버는 다음 응용프로그램에 대해 이상적입니다.

■ 웹 또는 응용프로그램 호스팅

■ 고성능 컴퓨트 클러스터

■ 오프사이트/원격 서버 설치

■ 데이터베이스 작업 부하

■ 통합 데이터 센터

1.3.2 Sun Fire V40z 기능

표 1-1은 Sun Fire V40z 서버의 주요 기능을 표시합니다.

주 – 제품 기능에 대한 최신 정보에 대해서는 다음 제품 웹 사이트를 방문하십시오.

http://www.sun.com/servers/entry/v40z.

표 1-2 Sun Fire V40z 서버 기능

구성요소 설명

CPU

메모리 512 MB–64 GB ECC, 등록된 DDR

하드 디스크 드라이브최대 6개의 U320 SCSI HDD

RAID 옵션 통합 미러링 전용(D-2페이지의 "통합 미러링" 참조)

SCSI 제어기 잠재 미러링 지원을 갖춘

네트워크 I/O 이중 내장 기가비트 이더넷

4 AMD Opteron 프로세서 64 비트 x86 구조

(16 슬롯, 3.05 cm 최대 높이)

참고: 서버에는 5개의 HDD 베이 및 1개의 DVD-ROM/디스켓 어셈블 리가 있습니다. DVD-ROM/디스켓 어셈블리를 제거하고 이 위치에 6 번째 HDD를 설치할 수 있습니다(하드웨어 어댑터 필요).

내장 U320 제어기

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-7

표 1-2 Sun Fire V40z 서버 기능

네트워크 I/O 7 PCI-X 확장 슬롯:

•4 전체 길이, 133 MHz/64 비트, 수직 슬롯

•1 전체 길이, 100 MHz/64 비트, 수직 슬롯

•1 반 길이, 100 MHz/64 비트, 수직 슬롯

•1 반 길이, 66MHz/64 비트, 수평 슬롯(riser 있음)

기타 I/O 내부 DVD-ROM 및 디스켓 드라이브

내장 SVGA 비디오, 키보드 및 마우스 커넥터

관리 서비스 어디에서든지 및 SP에 대한 두 개의 전용 10/100 이더넷 포트로부터

안전 관리를 위해 내장 서버 및 SSL 니다.

암호를 실행하는 PC의 전원을 켭

1.3.3 Sun Fire V40z 서버 하드웨어 시스템 방향

임의의 서비스 절차를 수행하기 전에, Sun Fire V40z 서버의 기능 및 물리적 방향에 익 숙해 지십시오.

1.3.3.1 Sun Fire V40z 전면 및 후면 패널

그림 1-4는 Sun Fire V40z 서버의 전면 패널을 표시합니다.

USB 커넥터

하드 드라이브 활동 표시기 LED

그림 1-4 Sun Fire V40z 서버의 전면 패널

1-8 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

조작 패널 LCD 디스플레이

플랫폼 전원 버튼 및 LED

조작 패널 버튼 (3)

Locate 버튼 및 LED

시스템 장애

LED

조작 패널에 대한 자세한 정보는 1-11페이지의 "조작 패널"을 참조하십시오.

그림 1-5는 Sun Fire V40z 서버의 후면 패널을 표시합니다.

수직 PCI 카드 슬롯 (6 개 )

키보드 마우스 커넥터 커넥터

위치 표시등 버튼 및 LED

그림 1-5 Sun Fire V40z 서버의 후면 패널

이더넷 포트 레이블 지정

수평 PCI 카드 슬롯

SP 리셋

버튼

비디오 커넥터

SP 10/100

이더넷커넥터

AC 전원 커넥터 ( 두 개의 전원 공급 장치가 표시됨 )

USB

커넥터

직렬 포트 커넥터

플랫폼 Gb 이더넷커넥터

Sun Fire V40z 서버의 후면 패널의 이더넷 포트에 레이블을 붙여야 합니다. 섀시 오른 쪽 모서리에 있는 플랫폼 기가비트(Gb)이더넷 포트를 기준으로(그림 1-5 참조), 하단 이 더넷 인터페이스는 eth0이고, 상단 인터페이스는 eth1입니다.

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-9

1.3.3.2 Sun Fire V40z 시스템 구성요소

그림 1-6은 Sun Fire V40z 섀시 내부에 있는 구성요소의 위치를 표시합니다.

전원 공급 장치 케이스

전원 공급 장치 (2)

CPU VRM ( 마더보드에 2)

메모리 VRM (CPU 카드에 2)

메모리 모듈 슬롯 (CPU 카드에 8)

선택적인 CPU 카드 ( 서버에서 제거된

것으로 표시됨 )

수직 PCI 슬롯 (6) ( 전원 공급 장치 케이스 아래에

수평 PCI 슬롯이 표시되지 않음 )

후면 팬 케이스

방열판을 갖춘 CPU ( 마더보드에 2)

메모리 모듈 슬롯 ( 마더보드에 8)

메모리 VRM ( 마더보드에 2)

전면 팬 케이스

DVD 드라이브 / 디스켓 드라이브 어셈블리

방열판을 갖춘 CPU

(CPU 카드에 2) CPU VRM

(CPU 카드에 2)

그림 1-6 Sun Fire V40z 시스템 구성요소

1-10 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

전면 홈

하드 디스크 드라이브

조작 패널

(5 개가 표시됨 . 어댑터를 갖춘 최대 6 개 )

1.4 Sun Fire V20z 및 Sun Fire V40z 서버의 공 유 기능

1.4.1 서버 관리

강력한 서버 관리 기능은 업무 중심 서버 유지 관리에 중요합니다. 문제점의 고급 알림 및 빠른 진단 및 수정은 약간의 서버가 작업 부하의 대부분을 견디는 환경에 중요한 기 능입니다. 이러한 서버 및 해당 대규모 서버 관리 기능은 실패를 감소시키고 잠재적으 로 실제 관리를 제거하여 비용을 줄입니다.

1.4.1.1 서비스 프로세서

이러한 서버는 완벽한 운영 체제 독립 및 서버 관리의 최대 가용성을 위해 전용 서비스 프로세서(SP)를 포함합니다. SP는 다음을 제공하는 내장 PowerPC입니다.

■ 플랫폼의 환경 모니터링(예: 온도, 전압, 팬 속도 및 패널 스위치)

■ 문제가 발생할 경우의 경고 메시지

■ 서버 작업의 원격 제어(서버의 전원을 켰다 끄고 BIOS에서 서버의 부팅 프로세스를

중지하며 BIOS를 업그레이드하여 서버의 운영 체제 부팅, 종료 및 재부팅)

SP는 내장된 Linux 버전을 실행하고 모든 서버 관리 기능은 표준 Linux 응용프로그램으

로 개발됩니다. 이것의 유일한 목적은 서버 관리를 지원하는 것입니다. 따라서 운영 체제 의 전 기능은 SP에서 사용할 수 없습니다. ftp 은 서버 관리 기능 세트를 지원하는 데 필요하지 않기 때문에 제공되지 않습니다.

및 텔넷과 같은 많은 익숙한 응용프로그램

1.4.1.2 조작 패널

서비스 프로세서에 대한 네트워크 설정을 구성하기 위해 조작 패널을 사용할 수 있습니다.

■ 그림 1-1은 Sun Fire V20z 전면 패널의 조작 패널 위치를 표시합니다.

■ 그림 1-4는 Sun Fire V40z 전면 패널의 조작 패널 위치를 표시합니다.

서버에 대한 드라이버는 이러한 메뉴 옵션에 액세스하도록 설치되어야 합니다. 일부 조 작 패널 메뉴는 다음 조건 하에서만 작동합니다.

■ 외부 파일 시스템은 NSV(Network Share Volume)와 함께 구성됩니다.

■ NSV 시스템으로부터 SP 업데이트 서버를 사용할 수 있습니다.

■ NSV 시스템에는 Java™ Runtime Environment 1.4.2(또는 이후 버전)가 설치되어 있

습니다.

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-11

조작 패널의 액정 표시(LCD) 패널은 첫 번째 행에 나타나는 Menu:를 사용하여 메뉴 옵 션을 표시하고 두 번째 행에 메뉴 옵션을 표시합니다. 사용 가능한 메뉴 옵션이 없는 경 우, 첫 번째 행은 IP 주소와 같은 SP 정보를 표시하고 두 번째 행은 플랫폼 정보를 제공 합니다. 예를 들어,

123.45.67.89 OS running

표 1-3은 메뉴 옵션을 통해 탐색하는 데 사용되는 조작 패널 버튼을 표시합니다.

표 1-3 조작 패널 버튼

버튼 기능

Back/No

Select

Forward/Yes

Enter

Cancel

버튼을 누르고 있는 동안 작업이 반복되어 Back/No 및 Forward/Yes 버튼이 자동으로 스크롤합니다. 버튼을 몇 초간 누른 후 자동 스크롤이 시작되어 값을 빠르게 늘리거나 줄입니다.

메뉴 또는 데이터 항목 화면이 작업을 수행하지 않은 상태로 30초 이상 표시되는 경우, 메뉴 또는 데이터 항목이

취소되고 디스플레이는 유휴/배경 상태로 전환됩니다.

표 1-4는 조작 패널에서 수행할 수 있는 작업을 나열합니다.

표 1-4 조작 패널 메뉴 옵션

메뉴 메뉴 옵션 설명

Server Shutdown Server

Reboot Server

Show DIMM Errs

1-12 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

서버 운영 체제가 종료되고 전원이 꺼지도록 신호를 보냅니다. OS가 멈추는 경우 전원을 강제로 끄려면 연산자는 4초간 전

원 버튼을 눌러야 합니다.

서버 OS에 신호하여 종료 및 재부팅합니다.

메모리 모듈 오류를 표시합니다.

표 1-4 조작 패널 메뉴 옵션 (계속)

메뉴 메뉴 옵션 설명

Clear DIMM Errs

메모리 모듈 오류를 지웁니다. (자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—문제

해결 기술 및 진단 안내서, 819-2927의 "시스템 장애 이벤트" 를 참조하십시오.)

Display Port 80

최신 10개의 포트 80 코드를 표시합니다(16진수로, 행 당 5). 디스플레이를 지우려면 아무 버튼이나 누르십시오. 디스플레 이가 30초 후에 자동으로 지워집니다.

이 기능은 BIOS 부팅 상태에서만 작동합니다. 모든 포스트 코 드를 보려면 하위

SP Set SP IP

Information

DHCP 또는 정적 IP 주소를 사용하여 SP 네트워크를 구성합 니다.

(자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서, 817-6145를 참조하십시오.)

Autoconfigure

하나의 SP에서 하나 이상의 다른 SP에 SP 구성 정보를 전파 합니다.

(자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설명서, 819-2922를 참조하십시오.)

Update SP Flash

SP 소프트웨어를 업데이트합니다. (자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설명서, 819-2922를 참조하십시오.)

Dump SP

다음 정보를 캡처하고 stdout에 이를 전송하거나 출력 파일에 저장하는 문제 해결 덤프 유틸리티(TDU)를 실행합니다.

• SST(system state table)

• 하드웨어 및 소프트웨어 구성요소 버전

• 시스템 점검 레지스터 값

•CPU 추적 버퍼

• CPU CSR(Configuration Space Registers)

• 이벤트 로그 파일

• LGC(Last Good Configuration)

명령 sp get port80 -m을 실행합니다.

Use Defaults

기본적으로 TDU 데이터는 stdout으로 재지정됩니다. NFS가 마운트된 디렉토리가 있는 경우, 해당 로그는 다음 경

로 및 파일 이름을 사용하여

마운트된 NFS 파일 시스템에 위

치됩니다. /logs/<sp hostname>/tdulog.tar. 참고: 또한 하위 명령 sp get tdulog를 실행하여 TDU를

실행할 수 있습니다.

기본 출고시 구성으로 SP 설정을 복원합니다. 참고: 모든 현재 데이터(사용자, 네트워크 구성, ssh 및 이벤

트) 및 IPMI 설정이 손실되고 SP가 재부팅됩니다.

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-13

표 1-4 조작 패널 메뉴 옵션 (계속)

메뉴 메뉴 옵션 설명

Set SP IP Info

DHCP 또는 정적 IP 주소를 사용하여 SP 네트워크를 구성합 니다.

(자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서, 817-6145의 2장을 참조하십시오.)

Reboot SP

SP를 강제로 종료 및 재부팅합니다. 참고: 플랫폼 OS는 영향을 받지 않습니다.

Config Console

후면 패널 직렬 포트를 SP 또는 플랫폼이 되도록 구성할 수 있습니다.

Display Sensors

각 센서 유형을 읽는 현재 센서를 표시합니다.

• 왼쪽 및 오른쪽

• Select 버튼은 고유 ID에 의해 알파벳 순서로 센서 읽기를

• LED의 경우, Select 버튼은 LED 켜기 또는 끄기 상태를 토

Display HW Inv

이 옵션을 사용하려면,

• 왼쪽 및 오른쪽 화살표 버튼이 인벤토리 항목을 표시합니다.

• Select 버튼은 각 항목에 사용 가능한 필드를 표시합니다.

• LED의 경우, Select 버튼은 LED 켜기 또는 끄기 상태를

보고된 개별 필드는 다음과 같습니다. 참고: 빈 필드를 건너 뜁니다.

• 이름

• 속성

•OEM

• 일련 번호

• 부품 번호

• 개정

• 어셈블리 번호

• 어셈블리 개정

• 펌웨어 ID

• 펌웨어 개정

• 소프트웨어 ID

• 소프트웨어 개정

• 제조 날짜

Display SW Inv

이 옵션을 사용하려면,

• 왼쪽 및 오른쪽 화살표 버튼이 인벤토리 항목을 표시합니다.

• Select 버튼은 각 항목에 사용 가능한

• 설치 버전 및 날짜도 표시됩니다.

화살표 버튼이 센서 유형을 표시합니다.

표시합니다.

글합니다.

토

글합니다.

필드를 표시합니다.

1-14 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

표 1-4 조작 패널 메뉴 옵션 (계속)

메뉴 메뉴 옵션 설명

패널

Use SP Hostname

Name for LCD

숫자 IP 주소 대신 상단 행에 SP의 네트워킹 호스트 이름을 표 시합니다.

LCD에 SP에 대한 사용자 정의 이름을 표시합니다. (자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서 를 참조하십시오.)

Clear LCD Name

SP에 대한 사용자 지정 이름을 삭제합니다. 첫 번째 행에 호 스트 이름 또는 IP 주소 중 하나가 표시됩니다.

Rotate IP/Name

5초 마다 LCD의 첫

또는 호스트 이름에 대한 사용자 정의 이름, IP 주소, 뒤로 등 의 순서로 5초 마다 표시합니다.

Name for LCD를 설정하는 경우, 상단 행에 표시됩니다. Name for LCD를 설정하지 않고 Use SP host name을 지정한

경우, 호스트 이름은 상단 행에 표시됩니다. Name for LCD 또는 Use SP host name 옵션 중 어느 것도 사용하지 않는 경 우, 숫자 IP 주소가 표시됩니다.

1.4.1.3 전면 및 후면 패널 LED

표 1-5는 서버의 전면 패널 LED의 기능을 설명하고 표 1-6은 후면 패널 LED의 기능을 설명합니다.

■ Sun Fire V20z 서버의 LED 위치에 대해서는 그림 1-1 및 그림 1-2를 참조하십시오.

■ Sun Fire V40z 서버의 LED 위치에 대해서는 그림 1-4 및 그림 1-5를 참조하십시오.

번째 행이 교체됩니다. 예를 들어, LCD

표 1-5 전면 패널 LED 기능

LED

플랫폼 전원 이 LED는 플랫폼 전원이 켜진 경우 켜집니다.

시스템 장애 과전압 조건 또는 상위 온도 제한과 같은 심각한 시스템 장애가 감지되

위치 이 LED는 서버의 전면 또는 후면의 Locate 버튼을 누를 때 켜집니다.

설명

는 경우 이 LED가 깜박입니다. Sun Fire V20z 및 Sun Fire V40z 서버—문제 해결 기술 및 진단 안내

서, 819-2927의 "시스템 장애 이벤트"를 참조하십시오.

를 사용하여 서버의 랙 전체에서 작동중인 랙의 시스템을 식별

이 LED 할 수 있습니다.

또한 SP 명령을 통해 원격으로 이 LED를 켤 수 있습니다(Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설명서, 819-2922 참조).

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-15

표 1-6 후면 패널 LED 기능

LED

AC 전원 표시기 이 LED는 AC 전원이 켜진 경우 켜집니다.

위치 이 LED는 서버의 전면 또는 후면의 Locate 버튼을 누를 때 켜집니다.

설명

이 LED를 사용하여 서버의 랙 전체에서 작동중인 랙의 시스템을 식별 할 수 있습니다.

1.5 보조 프로그램 키트

표 1-7은 Sun Fire V20z 및 Sun Fire V40z 서버용 보조 프로그램 키트의 내용을 나열합 니다. 두 보조 프로그램 키트 사이의 유일한 차이점은 각 서버의 설치 포스터입니다.

표 1-7 Sun Fire V20z 및 Sun Fire V40z 서버용 보조 프로그램 키트의 내용

항목 부품 번호 수량 납품

Sun Fire V20z and Sun Fire V40z Servers Documentation and Support Files CD-ROM.

이 CD의 상위 레벨에서, Third-Party License Agreements

다음 설명서는 /documentation 디렉토리에 포함됩 니다.

• Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서

• Sun Fire V20z 및 Sun Fire V40z 서버—사용 설명서

• Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설 명서

• Sun Fire V20z 및 Sun Fire V40z 서버—Linux 운영 체제 설치 설명서

• Sun Fire V20z and Sun Fire V40z Servers—Safety and Compliance Guide

• Sun Fire V20z 및 Sun Fire V40z 서버—문제 해결 기 술 및 진단 안내서

• Pointer Document to Web site with the most current user documentation

• ReadMe for the Bootable Diagnostics CD-ROM 819-1810

705-1308 1 CD

817-6145

819-2917

819-2922

817-6155

817-5251

819-2927

819-1777

1-16 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

표 1-7 Sun Fire V20z 및 Sun Fire V40z 서버용 보조 프로그램 키트의 내용 (계속)

항목 부품 번호 수량 납품

• ReadMe for Configuring the Solaris™ 10 OS

819-1811

Preinstalled on the Server

• Installation Guide for the ITU for Solaris™ 9 OS 819-1812

다음 파일은 /support_files 디렉토리에 포함됩니다.

• 지원 자원 파일

해당 없음 해당 디렉토리는 서버 지원에 사용되는 중요한 파일 을 포함합니다. 여기에는 네트워크된 설치 서버를 생 성하기 위한 업데이트된 드라이버 및 파일이 포함됩 니다. 자세한 정보는 이 디렉토리에 있는 README.txt 파 일을 참조하십시오.

Sun Fire V20z and Sun Fire V40z Servers Network

705-1307 1 CD

Share Volume CD-ROM

Sun Fire V20z and Sun Fire V40z Servers Bootable

705-1309 1 CD

Diagnostics CD-ROM

Sun Installation Assistant CD-ROM

705-1183 1 CD

(Linux OS 설치용)

Install-Time Update(ITU) for Solaris™ 9 OS

702-4543 1

플로피 스켓

Installation Guide for the ITU for Solaris™ 9 OS 819-1812 1

Sun Fire V20z 및 Sun Fire V40z 서버 릴리스 노트

Pointer Document to Web site with the most current

819-2912 1

819-1777 1

인쇄됨

user documentation(노란색 시트)

Next-Generation Hard Disk Drives for the Sun Fire

819-2501 1

인쇄됨

V20z and Sun Fire V40z Servers(노란색 시트)

Sun Fire V20z and Sun Fire V40z Servers Warranty

817-5254 1

인쇄됨

Pointer and Privacy Disclaimer Sheet

Setting Up the Sun Fire V20z Server(포스터)

817-5336 1

인쇄됨

(Sun Fire V20z 서버 전용)

Setting Up the Sun Fire V40z Server(포스터)

817-5337 1

인쇄됨

(Sun Fire V40z 서버 전용)

Important Safety Information for Sun Hardware

816-7190 1

인쇄됨

Systems

Sun Fire V20z and Sun Fire V40z Servers Binary

817-5253 1

인쇄됨

Code License

디

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-17

표 1-7 Sun Fire V20z 및 Sun Fire V40z 서버용 보조 프로그램 키트의 내용 (계속)

항목 부품 번호 수량 납품

Sun Fire V20z and Sun Fire V40z Servers Third-Party Software License Agreement

Sun Microsystems Software License Agreement(다국어)

Entitlement for Solaris 10 (3/05) Operating System 819-1755 1

817-5338 1

819-0764 1

인쇄됨

1.6 추가 옵션 및 고객 교체 가능 구성요소

주 – 사용 가능한 구성요소의 최신 목록은 다음 Sun 웹 사이트를 방문하십시오.

http://sunsolve.sun.com/handbook_pub/Systems/SunFireV20z/ components.html

및

http://sunsolve.sun.com/handbook_pub/Systems/SunFireV40z/ components.html

Sun은 서버에 대한 고객 교체 가능 구성요소 외에도 추가 옵션을 제공합니다. Sun Fire V20z 및 Sun Fire V40z 서버 모두에 대한 구성요소는 표 1-8에 표시됩니다.

주의 – 서버의 다른 릴리스에서 사용될 수 있는 구성요소에 대한 중요한 정보는 3-5페

이지의 "Sun Fire V20z 서버의 버전" 및 4-5페이지의 "서버의 버전"을 참조하십시오.

이러한 부품을 주문하려면 로컬 Sun 판매 담당자에게 문의하십시오. 보증 하에서 교체 할 수 있는 부품을 갖고 있을 수도 있습니다. 보증에 관한 특정 세부 사항은 다음을 참조 하십시오.

http://www.sun.com/service/support/warranty/index.html

표 1-8 Sun Fire V20z 및 Sun Fire V40z 서버에 대한 추가 옵션 및 고객 교체 가능 구성요소

Sun Fire

V20z

1-18 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

Sun Fire

V40z

X • Opteron 242, 1.6 GHz, C0 Stepping 595-7376-xx F370-6695-xx

X • Opteron 244, 1.8 GHz, C0 Stepping 595-7336-xx F370-6670-xx

X • Opteron 248, 2.2 GHz, C0 Stepping 595-7337-xx F370-6672-xx

X • Opteron 244, 1.8 GHz, CG Stepping 594-0368-xx F370-6783-xx

구성요소 추가 옵션 고객 교체 가능 구성요소

CPU/방열판 키트

표 1-8 Sun Fire V20z 및 Sun Fire V40z 서버에 대한 추가 옵션 및 고객 교체 가능 구성요소 (계속)

Sun Fire

V20z

Sun Fire

V40z

구성요소 추가 옵션 고객 교체 가능 구성요소

X • Opteron 248, 2.2 GHz, CG Stepping 594-0369-xx F370-6785-xx

X • Opteron 250, 2.4 GHz, CG Stepping 595-7579-xx F370-6786-xx

X • Opteron 252, 2.6 GHz, E Stepping 594-0371-xx F370-7272-xx

X • Opteron 844, 1.8 GHz, CG Stepping

X • Opteron 848, 2.2 GHz, CG Stepping

X • Opteron 850, 2.4 GHz, CG Stepping

X • Opteron 852, 2.6 GHz, E Stepping

해당 없음

F370-6902-xx

F370-6904-xx

F370-6939-xx

F370-7706-xx

메모리

X X • 1 GB ECC DDR/333 (2 x 512 MB DIMM) 595-7339-xx F370-6643-xx

X X • 2 GB ECC DDR/333 (2 x 1 GB DIMM) 595-7340-xx F370-6644-xx

X • 4 GB ECC DDR/333 (2 x 2 GB DIMM) 595-7341-xx F370-6645-xx

X • 4 GB ECC DDR/333 (2 x 2 GB DIMM) 595-7599-xx F370-7063-xx

X X • 1 GB ECC DDR/400 (2 x 512 MB DIMM) 594-0663-xx F540-6427-xx

X X • 2 GB ECC DDR/400 (2 x 1 GB DIMM) 594-0664-xx F540-6428-xx

X X • 4 GB ECC DDR/400 (2 x 2 GB DIMM) 594-0665-xx F540-6429-xx

하드 디스크 드라이브(HDD) 및 SCSI 백플레인

X • 36 GB, Ultra 320 SCSI, 10K rpm 595-7342-xx F370-6655-xx

X X • 73 GB, Ultra 320 SCSI, 10K rpm 595-7344-xx F370-6689-xx

X X • 73 GB, Ultra 320 SCSI, 15K rpm 595-7578-xx F370-6941-xx

X X • 146 GB, Ultra 320 SCSI, 10K rpm 595-7484-xx F370-6905-xx

X X • 146 GB, Ultra 320 SCSI, 10K rpm

594-1120-xx F370-7813-xx

(Linux 및 Windows OS 에만 지원됨)

X X • 300 GB, Ultra 320 SCSI, 10K rpm 594-0669-xx F370-7749-xx

•SCSI 백플레인 해당 없음

F370-6647-xx

F370-6926-xx

PCI 옵션 카드 및 Riser 카드

Ultra SCSI 320 이중 포트 PCI-X 카드, 전체 길이 카드

FC-AL 2 Gb/s PCI-X 카드, 낮은 프로파일 133

595-7353-xx F370-6682-xx

595-7377-xx F370-6697-xx

MHz 카드

단일

기가비트 이더넷 PCI-X NIC, 낮은 프로파일

595-7359-xx F370-6685-xx

66 또는 133 MHz 카드

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-19

표 1-8 Sun Fire V20z 및 Sun Fire V40z 서버에 대한 추가 옵션 및 고객 교체 가능 구성요소 (계속)

Sun Fire

V20z

Sun Fire

V40z

구성요소 추가 옵션 고객 교체 가능 구성요소

이중 기가비트 이더넷 PCI-X NIC, 낮은 프로파일 66 또는 133 MHz 카드

4중 기가비트 이더넷 PCI-X NIC, 낮은 프로파일 66 또는 133 MHz 카드

배터리 백업을 갖춘 PCI-X RAID LSI MegaRAID

Infiniband PCI-X HCA 카드

PCI Riser 카드 해당 없음

VRM(Voltage-Regulator Modules)

X X CPU VRM(Voltage-Regulator Module)

메모리 VRM(Voltage-Regulator Module) 해당 없음

광 드라이브

CD-ROM/디스켓 콤보 장치

DVD-ROM/디스켓 콤보 장치

DVD-ROM/디스켓

콤보 장치

전원 공급 장치

전원 공급 장치 해당 없음

전원 공급 장치(두 번째 전원 공급 장치)

전원 공급 장치 케이스 어셈블리 해당 없음

냉각 팬

냉각 팬(개별) 해당 없음

팬 케이스 어셈블리, 전면(4개의 팬 보유) 해당 없음

팬 케이스 어셈블리

, 후면(8개의 팬 보유) 해당 없음

기타

I/O 보드 해당 없음

조작 패널 해당 없음

조작 패널 어셈블리 해당 없음

시스템 케이블 키트 해당 없음

595-7360-xx F370-6687-xx

595-7361-xx F370-6688-xx

594-0668-xx F370-7748-xx

595-7580-xx F370-6943-xx

F370-6679-xx

F370-6920-xx

해당 없음

F370-7746-xx

F370-7747-xx

595-7347-xx F370-6637-xx

595-7348-xx F370-6656-xx

596-7485-xx F370-6906-xx

F370-6636-xx

595-7500-xx F370-6916-xx

F370-6921-xx

F370-6639-xx

F370-6922-xx

F370-7803-xx

F370-6924-xx

F370-6678-xx

F370-6681-xx

F370-6925-xx

F370-6676-xx

F370-6584-xx

1-20 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

표 1-8 Sun Fire V20z 및 Sun Fire V40z 서버에 대한 추가 옵션 및 고객 교체 가능 구성요소 (계속)

Sun Fire

V20z

Sun Fire

V40z

구성요소 추가 옵션 고객 교체 가능 구성요소

보조 플래너 CPU 카드 해당 없음

레일 랙 마운트 키트

케이블 관리 도구(랙 장착용)

1.7 현장 교체 장치

주 – 사용 가능한 구성요소의 최신 목록을 보려면 다음 Sun 웹 사이트를 방문하십시오.

http://sunsolve.sun.com/handbook_pub/Systems/SunFireV20z/ components.html 및

http://sunsolve.sun.com/handbook_pub/Systems/SunFireV40z/ components.html

현장 교체 장치(FRU)는 인증된 기술자에 의해서만 교체되어야 하는 구성요소입니다.

Sun Fire V20z 및 Sun Fire V40z 서버에서 사용 가능한 FRU는 표 1-9에 표시됩니다.

http://www.sun.com/service/support/warranty/index.html

595-7378-xx

595-7487-xx

F370-7778-xx

해당 없음

표 1-9 Sun Fire V20z 및 Sun Fire V40z 서버에 대한 현장 교체 장치

구성요소 현장 교체 가능 구성요소

Sun Fire V20z 서버—Super FRU (섀시 스왑)

Sun Fire V40z 서버—Super FRU (섀시 스왑)

1 장 Sun Fire™ V20z 및 Sun Fire V40z 서버 소개 1-21

F380-1194-xx

F380-1206-xx

1-22 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

2 장

전원 켜기 및 BIOS 설정 구성

이 장에는 전원 켜기 및 서버 BIOS 구성을 위한 지침이 포함되어 있습니다. BIOS 매개 변수 변경은 기본값을 변경하려는 경우에만 필요합니다.

처음으로 서버의 전원을 켜기 전에 서버를 설정하려면 Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명서의 지침을 따르십시오.

이 장은 다음 절로 구성되어 있습니다.

■ 2-1페이지의 "서버 전원 켜기"

■ 2-3페이지의 "원격 콘솔 터미널에 대한 이스케이프 시퀀스"

■ 2-4페이지의 "BIOS 설정 유틸리티"

■ 2-15페이지의 "USB 디스켓 장치에서 부팅하기"

2.1 서버 전원 켜기

주 – 처음 서버의 전원을 켜기 전에 Sun Fire V20z 및 Sun Fire V40z 서버—설치 설명

서의 설정 지침을 따르십시오.

주의 – 처음 Sun Fire V40z 서버의 전원을 켜기 전에, 서버의 PCI 카드 슬롯 및 CPU 카

드 슬롯으로부터 포장 삽입물을 제거하여 적절한 공기 흐름과 냉각이 가능한 환경을 확 보해야 합니다. 선적하는 동안 보호 역할을 하는 이러한 포장 삽입물을 버릴 수 있습니 다. PCI 슬롯에서 플라스틱 공기 조절 장치 삽입물을 제거하지 마십시오.

서버의 업데이트된 릴리스(섀시 PN 380-1206)는 PCI 카드 슬롯의 포장 운반되지 않습니다.

삽입물과 함께

2-1

서버 BIOS를 구성하려는 경우, 초기 부팅 시 PS/2 키보드를 사용해야 합니다. 기본적으 로 USB 키보드 지원은 BIOS에서 비활성화됩니다. 자세한 정보는 2-4페이지의 "BIOS 설정 유틸리티"를 참조하십시오.

주의 – 모든 팬, 구성요소 방열판, 공기 조절 장치 및 설치된 덮개를 사용하지 않고 이

서버를 작동시키지 마십시오. 서버가 적절한 냉각 시설 없이 작동될 때 서버 구성요소 에 대한 심각한 손상이 발생합니다.

다음 단계에 따라 서버를 부팅합니다.

1. AC 코드가 서버 후면의 각 전원 커넥터 및 AC 전원 콘센트에 꽂혀 있는지 확인하십시오.

2. 갖고 있는 서버의 유형에 따라 다음 두 가지 방법 중 하나를 사용하여 서버의 전원을 켜 십시오.

■ Sun Fire V20z 서버가 있는 경우, 다음 단계를 사용하십시오.

a. 서버 후면 패널에 있는 AC 전원 스위치를 켜십시오(그림 1-2 참조).

이 스위치는 SP 및 기본 하드웨어에 AC 전원을 공급합니다.

b. 서버 전면 패널의 플랫폼 전원 버튼을 눌렀다가 뗍니다(그림 1-1 참조).

이 버튼은 BIOS, 운영 체제 및 드라이버에 전원을 제공합니다.

■ Sun Fire V40z 서버가 있는 경우, 다음 단계를 사용하십시오.

a. 서버 전면 패널의 플랫폼 전원 버튼을 눌렀다가 뗍니다(그림 1-4 참조).

이 버튼은 BIOS, 운영 체제 및 드라이버에 전원을 제공합니다. Sun Fire V40z 서버에 는 별도의 AC 전원 스위치가 없습니다. 기본 AC 전원은 전원 공급 장치에 전원 코드 를 꽂을 때 적용됩니다.

주 – 서버를 처음 부팅하는 경우라면 부팅이 정지하고 모니터에 Operating system

not found 메시지가 표시되며 전면 패널의 LCD는 OS Booting 메시지를 표시합니

다. 운영 체제를 설치할 때까지 이것은 정상적인 반응입니다.

3. 프롬프트될 경우, F2 키를 눌러 BIOS 설정 유틸리티를 입력하거나 F12 키를 눌러 네트 워크로부터 부팅할 수 있습니다. 기본 부팅 장치로부터 부팅하려면 프롬프트가 시간 초 과되도록 하고 부팅 프로세스를 계속합니다.

BIOS 설정 유틸리티에 대한 자세한 정보는 2-4페이지의 "BIOS 설정 유틸리티"를 참조 하십시오. 네트워크 PXE 설치 설정에 대한 정보는 Sun Fire V20z 및 Sun Fire V40z 버—Linux 운영 체제 설치 설명서를 참조하십시오.

2-2 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

서

2.2 서버 전원 끄기

Solaris, Linux 또는 UNIX® 운영 체제를 실행하는 동안 서버를 올바르게 종료하려면 다음 절차를 사용하십시오.

주 – root 사용자로 이 명령을 실행해야 합니다.

1. 다음 명령을 입력하십시오.

# poweroff

이 명령은 OS를 종료합니다. 또한 사용중인 OS에 따라 OS 종료 후 전면 패널의 플랫폼 전원 버튼을 눌러야 할 수도

있습니다.

2. 갖고 있는 서버의 모델에 따라 다음 조치 중 하나를 수행하십시오.

■ Sun Fire V20z 서버가 있는 경우, 서버 후면 패널의 AC 전원 스위치를 꺼서 AC 전원

을 제거합니다.

■ Sun Fire V40z 서버가 있는 경우, 모든 전원 공급 장치로부터 모든 전원 코드의 연결

을 해제하여 AC 전원을 제거합니다.

2.3 원격 콘솔 터미널에 대한 이스케이프 시퀀스

원격 콘솔 터미널을 사용하는 서버에 액세스하려는 경우, 표 2-1에 표시된 이스케이프 시퀀스를 사용해야 할 수도 있습니다. 정규 기능 키가 올바르게 작동하지 않는 경우, 표 옆에 나열된 이스케이프 시퀀스를 사용하십시오.

Linux 또는 Solaris OS를 사용하려는 경우, 이스케이프 시퀀스를 사용해야 할 수도 있 습니다.

표 2-1 원격 콘솔 터미널에 대한 특수 키

기능 키 이스케이프 시퀀스

HOME <ESC> h

END <ESC> k

INSERT <ESC> +

DELETE <ESC> -

PAGE UP <ESC> ?

2 장전원 켜기 및 BIOS 설정 구성 2-3

표 2-1 원격 콘솔 터미널에 대한 특수 키 (계속)

기능 키 이스케이프 시퀀스

PAGE DOWN <ESC> /

ALT <ESC>^A

CTRL <ESC>^C

F1 <ESC> 1

F2 <ESC> 2

F3 <ESC> 3

F4 <ESC> 4

F5 <ESC> 5

F6 <ESC> 6

F7 <ESC> 7

F8 <ESC> 8

F9 <ESC> 9

F10 <ESC> 0

F11 <ESC> !

F12 <ESC> @

2.4 BIOS 설정 유틸리티

기본 입출력 시스템(BIOS) Setup 유틸리티는 BIOS 설정 구성에 사용될 수 있습니다. 컴 퓨터 전원이 켜진 경우, 이것은 부팅 시 제어권을 얻는 시스템 BIOS에 의해 BIOS ROM 에 저장된 값을 사용하여 구성됩니다. 이러한 매개변수 변경은 기본값을 변경하려는 경 우에만 필수적입니다.

시스템 매개변수를 변경하려면 시스템이 부팅할 때 프롬프트될 경우 F2 키를 눌러 BIOS Setup 유틸리티를 입력합니다.

주 – USB 키보드를 사용하려는 경우, F-Lock 키가 켜지지 않은 한 BIOS Setup를 입력

할 때 F2 키가 올바르게 작동하지 않을 수도 있습니다.

또한 시스템 부팅 중 F12 키를 눌러 네트워크를 부팅할 수도 있습니다.

2-4 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

BIOS Setup 유틸리티를 원격으로 액세스하려면 SSH 클라이언트에 의하여 로그인할 수 있습니다. 서버의 원격 관리에 대한 자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설명서를 참조하십시오.

Main 메뉴 화면에서 Security 및 Power와 같은 다른 설정 화면에 액세스할 수 있습니다.

메뉴의 항목 사이를 탐색하려면,

■ 위쪽 및 아래쪽 화살표 키를 사용하여 각 메뉴의 설정 사이를 이동합니다.

■ 각 설정에 대한 옵션을 변경하려면 왼쪽 및 오른쪽 화살표 키를 사용하십시오.

하위 메뉴를 포함하는 항목은 삼각형 아이콘으로 시작합니다. 하위 메뉴에 액세스하려 면 항목을 선택하여 강조 표시하고 Enter를 누릅니다.

주 – Fusion-MPT SCSI BIOS 구성 유틸리티를 사용하여 SCSI 호스트 어댑터의 기본 구성

을 변경할 수 있습니다. 장치 설정 간에 충돌이 있는 경우, 이러한 기본값을 교체하거나 시 스템 성능을 최적화할 수도 있습니다. 자세한 사항은 부록 D를 참조하십시오.

다음 절의 표는 BIOS 설정 유틸리티의 각 매개변수 설정을 설명합니다.

주 – NSV 버전 2.2.0.x 이상의 경우, 메뉴 옵션에 일부 변경 사항이 있습니다. 이러한 변

경 사항은 표에 표시됩니다.

2.4.1 Main 메뉴

표 2-2는 BIOS Main 메뉴에서 사용 가능한 옵션을 표시합니다.

표 2-2 BIOS Main 메뉴

Menu 옵션 설명 기본값

System Time

System Date

Legacy Diskette A

지정된 필드에 시스템 시간(시:분:초)을 입력하고 Enter를 눌 러 데이터를 저장합니다. Tab 키를 사용하여 다음 필드로 이동 하고 Shift+ Tab 키를 사용하여 이전 필드로 이동합니다.

월, 일, 년 필드에 현재 날짜를 입력합니다. Enter를 눌러 데이 터를 저장합니다. Tab 키를 사용하여 다음 필드로 이동하고 Shift+Tab 키를 사용하여 이전 필드로 이동합니다.

디스켓 션에는 다음이 포함됩니다. Disabled, 360KB 5.25 인치,

1.2MB 5.25 인치, 720KB 3.5 인치, 1.44/1.25MB 3.5 인치 및

2.88MB 3.5 인치.

참고: 1.44/1.25MB 3.5 인치는 1024 바이트 섹터 일본어 매체 형식을 참조합니다. 이 디스켓에는 세 가지 모드 플로피 디스 크 드라이브가 필요합니다.

A로 설치된 디스켓 드라이브의 유형을 설정합니다. 옵

2 장전원 켜기 및 BIOS 설정 구성 2-5

Current time

Current date

1.44MB /1.25MB

3.5 인치

표 2-2 BIOS Main 메뉴 (계속)

Menu 옵션 설명 기본값

Legacy Diskette B

참고: 이 옵션 은 NSV v2.2.0.x에 포함 되지 않습니다.

디스켓 B로 설치된 디스켓 드라이브의 유형을 설정합니다. 옵 션에는 다음이 포함됩니다. Disabled, 360KB 5.25 인치,

1.2MB 5.25 인치, 720KB 3.5 인치, 1.44/1.25MB 3.5 인치 및

2.88MB 3.5 인치.

참고: 1.44/1.25MB 3.5는 1024 바이트 섹터 일본어 매체 형식 을 참조합니다. 이 디스켓에는 세 가지 모드 플로피 디스크 드

Disabled

라이브가 필요합니다.

Primary Master

(기본값: 없음)

IDE Primary Master/Subordinate 및 IDE Secondary Master

슬롯의 매개변수를 설정합니다. Enter를 눌러 이러한 각 설정 을 구성하는 하위 메뉴 화면을 활성화합니다. 하위 메뉴 옵션 에는 다음이 포함됩니다.

Primary Subordinate

(기본값: 없음)

Secondary Master

(기본값: CD-ROM)

• Type: IDE 하드 드라이브의 유형. 옵션에는 다음이 포함됩

니다. Auto (BIOS가 자동으로 하드 드라이브의 용량, 헤드 수 등을 결정할 수 있음), User, 하드 드라이브의 사전 결정 된 유형을

선택하기 위한 1-39까지의 수, CD/DVD-ROM,

ATAP I R emovable 및 IDE Removable.

• Multi-Sector Transfers: 전송 섹터의 수. 옵션에는 다음이 포 함됩니다. Disabled, 2, 4, 8 및 16 섹터.

• LBA Mode Control: BIOS가 LBA 모드를 통해 IDE Primary

Auto

Multisector

Disabled

Master Device에 액세스하는지 여부를 결정합니다. 옵션에 는 다음이 포함됩니다. Enabled 및 Disabled.

• 32-bit I/O: 32 비트 I/O 작업을 선택합니다. 옵션에는 다음

Disabled

이 포함됩니다. Enabled 및 Disabled.

• Transfer Mode: 전송 모드를 선택합니다.

Standard

옵션에는 다음이 포함됩니다. Standard, Fast PIO1, Fast PIO2, Fast PIO3, Fast PIO4, FPIO3/DMA1 및

FPIO4/DMA2.

• Ultra DMA Mode: Ultra DMA Mode를 선택합니다. 옵션에

Disabled

는 다음이 포함됩니다. Disabled, Mode 0, Mode 1, Mode 2, Mode 3, Mode 4, Mode 5 및 Mode 6.

HDD Post

HDD Post Write Buffer 지원을 활성화 또는 비활성화합니다.

Enabled

Write Buffer

Large Disk Access Mode

UNIX, Novell Netware 또는 기타 OS의 경우, Other를 선택 합니다. 새 소프트웨어를 설치하거나 드라이브가 실패하는 경

DOS

우, 이 선택 사항을 변경하고 다시 시도하십시오. 다른 OS에는 드라이브 물리적 구조정보의 다른 표현식이 필요합니다.

옵션에는 다음이 포함됩니다. DOS 또는 Other

2-6 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

표 2-2 BIOS Main 메뉴 (계속)

Menu 옵션 설명 기본값

Boot Summary

System Memory

Extended Memory

부팅에 대한 시스템 구성의 표시를 활성화 또는 비활성화합 니다.

시스템에 표시될 때 시스템 메모리가 얼마나 인식되는지 표시 합니다.

시스템에 표시될 때 확장 메모리가 얼마나 인식되는지 표시합 니다.

2.4.2 Advanced 메뉴

표 2-3은 Advanced 메뉴에서 사용 가능한 옵션을 표시합니다.

표 2-3 BIOS Advanced 메뉴

Menu 옵션 설명 기본값

Reset Configuration Data

Multiprocessor Specification

참고: 이 옵션은 NSV v2.2.0.x에 포 함되지 않습니다.

PCI Interrupts From MP Table

Machine Check Stop

QuickBoot Mode

ECSD(Extended System Configuration Data)를 지웁니다. 옵션에는 다음이 포함됩니다. Yes 및 No

MP Specification 개정 레벨을 구성합니다. 일부 OS에는 호 환성을 위해 1.1이 필요합니다. 옵션에는 다음이 포함됩니다.

1.4 및 1.1

PCI Interrupt 항목으로 MP Table을 구성합니다. 옵션에는

다음이 포함됩니다. Yes 및 No

활성화된 경우, 시스템은 시스템 점검 오류가 발생할 때 정지 됩니다

. 비활성화된 경우, 시스템은 시스템 점검 오류가 발생 할 때 재부팅됩니다. 운영 체제에 고유 시스템 점검 처리기가 없는 경우에만 적용됩니다.

이중 장애 시나리오: 활성화된 경우, 첫 번째 치명적인 시스 템 점검을 처리하는 동안 두 번째 치명적인 시스템 점검 오류 가 발생할 때(이중 장애) 시스템이 정지됩니다. 비활성화된 경우, 시스템은 이중 장애 중 재부팅됩니다 에 고유 시스템 점검 처리기가 없는 경우 이것은 첫 번째 치 명적인 시스템 점검에서 발생하는 오류에 적용됩니다.

부팅하는 동안 시스템이 테스트를 건너뛸 수 있습니다. 옵션 에는 다음이 포함됩니다. Enabled 및 Disabled

Disabled

현재 메모리

1.4

Yes

Disabled

. 또한 운영 체제

Disabled

2 장전원 켜기 및 BIOS 설정 구성 2-7

표 2-3 BIOS Advanced 메뉴 (계속)

Menu 옵션 설명 기본값

Error Message Handling

Disabled는 감지된 오류를 표시한 후 시스템이 자동으로 계 속 부팅할 수 있도록 합니다. 다른 옵션은 SETUP entry or

Wait 30 seconds

resume boot prompt를 표시한 후 사용자가 수행할 조치 를 선택하는 동안 지정된 기간 동안 또는 계속 기다립니다. 옵션에는 다음이 포함됩니다. Disabled, Wait 5 seconds,

Wait 30 seconds, Wait Forever

Diagnostics Boot Mode

참고: 이 옵션은 NSV v2.2.0.x의 새 옵션입니다.

Diagnostics Boot Mode는 SP Diags에 제공된 동일한 BIOS 지원을 사용하여 플랫폼

진단(CD Diags)을 제공하도록 활성

화될 수 있습니다. 기본값(Disabled)은 플랫폼이 대개 정상적 으로 부팅되고 진단 지원 모드에서 부팅되지 않음을 반영합 니다.

Disabled

이 옵션의 활성화는 Disabled로 재설정된 후 다음 부팅에 대

해서만 효과적입니다.

2-8 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

표 2-3 BIOS Advanced 메뉴 (계속)

Menu 옵션 설명 기본값

Chipset Configuration

주의: 수행 중인 지 확신할 수 없 는 경우 해당 설 정을 변경하지 마 십시오. 이 메뉴 의 항목을 잘못된 값으로 설정하면 시스템 오작동을 발생시킬 수도 있 습니다.

고급 칩셋 기능에 대한 옵션. 옵션에는 다음이 포함됩니다.

• SRAT Table:SRAT를 지원하고 노드 인터리빙을 비활성화

하는 OS용 ACPI 2.0 Static Resource Affinity Table을 활 성화합니다. Disabled를 사용하여 노드 인터리빙할 수 있 습니다

. 옵션에는 다음이 포함됩니다. Enabled 및

Disabled

• Node Interleave: Auto로 설정된 경우, 메모리 크기가 일치

하고 SRAT 테이블이 비활성화되면 DRAM ECC Scrub CTL이 비활성화되면 노드 인터리빙이 활성화됩니다. 옵 션에는 다음이 포함됩니다. Auto 및 Disabled

• Bank Interleave:Auto로 설정된 경우, 메모리 크기 및 유형

Enabled

Disabled

Auto

이 일치할 경우 뱅크 인터리빙이 활성화됩니다. 옵션에는 다음이 포함됩니다. Auto 및 Disabled

• ECC: ECC 확인/오류 모드를 활성화 또는

비활성화합니다.

Enabled

이것은 CPU 코어 및 North Bridge의 모든 블록에 대한 전역 활성화 기능입니다.

• DRAM ECC: 시스템의 모든 메모리가 ECC(x72)를 지원하

Enabled

는 경우, 활성화는 초기 스크럽 DRAM을 실행하고 DRAM에 대한 시스템 요구를 활성화하여 확인 및 수정합 니다. 옵션에는 다음이 포함됩니다. Enabled 및 Disabled

• ECC Scrub Redirection: 정상 CPU 요청 중 DRAM에서 감

지된 오류를 수정하기 위해 ECC Scrubber를 활성화

Enabled

또는

비활성화합니다(전경 스크러빙).

• Chip-Kill: 모든 x4 ECC 가능 DIMMS를 사용하여 노드에

Enabled

서 ChipKill ECC를 활성화 또는 비활성화합니다.

• DCACHE ECC Scrub CTL: DCACHE 행에 대해 배경 스크

5.12 μs

러빙의 속도를 설정합니다. 옵션에는 다음이 포함됩니다.

5.12 μs, 10.2 μs, 20.5 μs, 41.0 μs, Disabled, 640 ns, 1.28 μs,

2.56 μs.

• L2 ECC Scrub CTL: L2 캐시 행에 대해 배경 스크러빙의 속

10.2 μs

도를 설정합니다. 옵션에는 다음이 포함됩니다. 10.2 μs,

20.5 μs, 41.0 μ

s, 81.9 μs, Disabled, 1.28 μs, 2.56 μs,

5.12 μs.

• DRAM ECC Scrub CTL: DRAM에 대한 배경 스크러빙의

163.8 μs

속도를 설정합니다(시스템 요청으로부터 정상 ECC 스크 러빙 외에). 배경 에이전트는 CPU 요청 및 버스 마스터에 서 독립적으로 작동하지만 먼저 DRAM ECC를 활성화하 지 않고는 활성화될 수 없습니다. 노드 인터리빙을 허용하 려면 이 옵션이 비활성화되어야 합니다. 옵션에는 다음이 포함됩니다. 163.8 μs, 327.7 μs, 655.4 μs, 1.31 ms,

Disabled, 20.5 μs, 41.0

μs, 81.9 μs.

2 장전원 켜기 및 BIOS 설정 구성 2-9

표 2-3 BIOS Advanced 메뉴 (계속)

Menu 옵션 설명 기본값

• 사양 없음 TLB Reload: 이것이 기본값(Disabled)에 있을 때,

Disabled

TLB(translation look-aside buffer)가 다시 로드됩니다. 활성 화되면, TLB 재로딩이 꺼집니다.

I/O 장치 구성

주변 장치 메뉴에 대한 옵션 옵션에는 다음이 포함됩니다.

• PS/2 Mouse: Disabled는 설치된 PS/2 마우스가 작동하지 못하도록 하지만 IRQ 12를 늘립니다. Enabled는

PS/2 마

Enabled

우스 포트가 마우스가 있는지 여부에 상관없이 강제로 활 성화시킵니다. Auto Detect는 있는 경우에만 PS/2 마우스 를 활성화합니다. OS가 마우스를 제어할 경우에는 OS

Controlled만 표시됩니다.

• Floppy Disk Controller: 옵션에는 다음이 포함됩니다.

Enabled

Enabled(사용자 구성), Disabled(구성 없음), Auto(BIOS

또는 OS가 구성을 선택) 및 OS Controlled(운영 체제에 의 해 제어될 경우 표시됨)

• USB Host Controller: USB 하드웨어를 활성화 또는 비활성화 합니다. Disabled 자원은 다른

사용자에 의해 늘어납니다.

• USB BIOS Legacy Support: USB 장치에 대한 지원을 활성

Enabled

Disabled

화 또는 비활성화합니다. DOS, Linux 또는 Solaris와 같은 비 USB 인식 OS와 함께 사용할 수 있도록 활성화합니다.

• Onboard PCI IDE: 통합 로컬 버스 IDE 어댑터를 활성화합

IDE: Both

니다. 옵션에는 다음이 포함됩니다. Disabled, Primary, Secondary, Both.

• Serial Port A: 직렬 포트 A의 제어권을 할당합니다. 옵션에

Enabled

는 다음이 포함됩니다. Enabled, Auto 또는 Disabled. 또 한 활성화된 경우, 직렬 포트

A에 대한 Base I/O Address

및 Interrupt를 선택해야 합니다.

3F8 IRQ4

Enabled

2F8 IRQ3

MAC 주소

참고: Sun Fire V40z 서버는 직

렬 포트 B를 포 함합니다. 이 옵 션은 Sun Fire V20z 서버에 대 해서는 나타나지 않습니다.

- Base I/O 주소:

- Interrupt:

• Serial Port B: 직렬 포트 B의 제어권을 할당합니다. 옵션에

는 다음이 포함됩니다. Enabled, Auto 또는 Disabled. 또 한 활성화된 경우, 직렬 포트 B에 대한 Base I/O Address 및 Interrupt를 선택해야 합니다.

- Base I/O 주소:

- Interrupt:

• Ethernet Adapter 0 MAC: Onboard Ethernet Adapter 0 MAC 주소를 표시합니다.

• Ethernet Adapter 1 MAC: Onboard Ethernet Adapter 1

MAC 주소

MAC 주소를 표시합니다.

2-10 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

표 2-3 BIOS Advanced 메뉴 (계속)

Menu 옵션 설명 기본값

PCI Configuration

참고: Sun Fire V20z 서버에는 2

개의 PCI 슬롯이 있습니다. Sun Fire V40z 서버에 는 7개의 슬롯이 있습니다.

특정 PCI 장치 슬롯 구성을 위한 항목을 설정합니다.

• Option ROM Scan: 비활성화된 경우, 장치는 부팅할 수 없지 만 OS 하에서 계속 사용 가능합니다. 활성화된 경우, 장치 확장 ROM을 초기화하고 장치를 부팅 가능하게 만듭니다.

• Enable Master: 선택한 장치를 PCI 버스 마스터로 활성화 또는 비활성화합니다.

• Latency Timer: PCI 버스 클럭의 장치에서 버스 마스터에 할당되어 보증된 최소 시간 슬라이스. 옵션에는 다음이 포

Enabled

0040h

함됩니다. 0040h, 0060h, 0080h, 00A0h, 00C0h, 00E0h, default 및 0020h.

Embedded Broadcom 장치 GBIT 0 또는 GBIT 1 구성을 위 한 항목을 설정합니다.

• Option ROM Scan: 비활성화된 경우, 장치는 부팅할 수 없지

Enabled

만 OS 하에서 계속 사용 가능합니다. 활성화된 경우, 장치 확장 ROM을 초기화하고 장치를 부팅 가능하게 만듭니다.

레거시 ISA 장치로 사용할 수

• PCI/PNP IRQ Exclusion: 레거시 ISA 장치로 사용할 수 있

있도록 특정 IRQ를 예약합니다.

Ava il ab le

도록 지정된 IRQ를 예약합니다.

• PCI/PNP UMB Exclusion: 레거시 ISA 장치로 사용할 수 있

Ava il ab le

도록 지정된 상위 메모리의 블록을 예약합니다.

참고: 이 옵션은 NSV v2.2.0.x의 새 옵션입니다.

Option ROM Expansion: 옵션 ROM이 초기화될 때 오류가 발 생한 경우, Extended를 선택하여 ROM 확장 시간 동안 메모 리를 늘립니다.

주의

: Extended가 일부 옵션 ROM과 함께 사용될 때 서버가

Normal

멈출 수도 있습니다.

참고: 이 옵션은 NSV v2.2.0.x의 새 옵션입니다.

8131 Errata 56 PCLK: 이것은 카드 문제를 표시합니다. BIOS 는 문제를 수정하거나 끕니다. Enabled를 선택한 경우, BIOS 가 이를 끕니다.

Disabled

2 장전원 켜기 및 BIOS 설정 구성 2-11

표 2-3 BIOS Advanced 메뉴 (계속)

Menu 옵션 설명 기본값

콘솔 재지정 콘솔을 구성하기 위한 추가 설정. 옵션에는 다음이 포함됩니다.

• COM port address: 활성화된 경우, 콘솔은 마더보드의 포 트를 사용합니다. 옵션에는 다음이 포함됩니다. Disabled,

On-board COM A, On-board COM B.

• Console connection: 콘솔이 시스템에 직접 또는 모뎀을 통

해 연결되는지를 표시합니다. 옵션에는 다음이 포함됩니 다. Direct 및 Modem

• Baud rate: 지정된 보오율을 활성화합니다. 옵션에는 다음 이 포함됩니다. 300, 1200, 2400, 9600, 19.2K, 38.4 K,

57.6K, 115.2 K.

• Flow control: 플로우 제어를 활성화합니다. 옵션에는 이 포함됩니다. None, XON/XOFF, CTS/RTS

• Console type: 지정된 콘솔 유형을 활성화합니다. 옵션에는 다음이 포함됩니다. VT100, VT100 8 bit, ANSI 7 bit,

ANSI, VT100 plus, UTF8.

• Continue CR after POST: 일반적으로 콘솔 재지정은 OS가 로드되기 전에 꺼집니다. 이 항목을 On으로 설정하여 BIOS 부팅 문제를 해결합니다. 참고: 일단 시작되면 일반

적으로 OS 로더가 콘솔 재지정을 방해합니다. 옵션에는 다음이 포함됩니다. On 및 Off

On-board COM A

Direct

9600

None

vt100 plus

2.4.3 Security 메뉴

표 2-4는 BIOS Security 메뉴에서 사용 가능한 옵션을 나열합니다.

표 2-4 BIOS Security 메뉴

Menu 옵션 설명 기본값

Supervisor Password Is:

User Password Is:

Set Supervisor Password

2-12 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

감독자 암호가 시스템에 입력되었는지 여부를 표시합니다. Clear는 그러한 암호가 사용되지 않았음을 의미하고 Set는 감독자 암호가 시스 템에 대해 입력되었음을 의미합니다.

사용자 암호가 시스템에 입력되었는지 여부를 표시합니다. Clear는 그러한 암호가 사용되지 않았음을 의미하고 Set는 사용자 암호가 시스 템에 대해 입력되었음을 의미합니다.

감독자 암호는 Setup 유틸리티에 대한 액세스 를 제어합니다. 감독자의 정 또는 변경합니다. BIOS에 대한 액세스를 활 성화합니다.

암호를 입력하여 설

Clear

Enter

표 2-4 BIOS Security 메뉴 (계속)

Menu 옵션 설명 기본값

Set User Password

Password on Boot

Fixed Disk Boot Sector

사용자의 암호를 입력하여 설정 또는 변경합 니다. 부팅 시간에 시스템에 대한 액세스를 활 성화합니다.

시스템이 부팅할 때 입력할 암호가 필요하게 됩니다. 옵션에는 다음이 포함됩니다. Enabled(필요한 암호) 및 Disabled(필요하지 않은 암호).

Write Protect로 설정되면 바이러스에 대해 하 드 드라이브의 부팅 섹터에 바이러스가 기록 되지 않도록 보호하는 보호책이 제공될 수도 있습니다

Protect 및 Normal

2.4.4 Power 메뉴

표 2-5는 BIOS Power 메뉴에서 사용 가능한 옵션을 표시합니다.

표 2-5 BIOS Power 메뉴

Menu 옵션 설명 기본값

Resume on Time

Resume Time

Resume Date

After Power Failure

지정된 시간에 시스템을 시작합니다. 옵션은 On 또는 Off입니다.

켜진 경우, 시스템을 시작하려는 시간을 지정합니다.

켜진 경우, 시스템을 시작하려는 날짜를 지정합니다.

AC 전원 손실이 발생할 경우 작업 모드를 설정합니다. 세 가지 모드가 사용 가능합니다.

- Stay off: 시스템을 끄기 상태로 전환합니다.

- Power on: 시스템을 전체 켜기 상태로 전환합니다.

- Last state: 전원이 꺼지기 전에 환합니다.

Enter

Disabled

Normal

. 옵션에는 다음이 포함됩니다. Write

Off

00.00.00

00/00/0000

Stay off

있던 상태로 서버를 전

2 장전원 켜기 및 BIOS 설정 구성 2-13

2.4.5 Boot 메뉴

표 2-6은 BIOS Boot 메뉴에서 사용 가능한 옵션을 표시합니다. 부팅 항목의 순서를 변 경하려면 항목을 선택하고 더하기(+) 키를 눌러 순서에서 항목을 위로 이동시키고 빼기 (-) 키를 눌러 순서에서 항목을 아래로 이동시킵니다.

표 2-6 BIOS Boot 메뉴

Menu 옵션 설명 기본 부팅 순서

Removable Devices (Floppy)

CD-ROM Drive

Hard Drive

Network Boot

MBA v7.0.x Slot 0210

MBA v7.0.x Slot 0218

2.4.6 Exit 메뉴

표 2-7은 BIOS Exit 메뉴에서 사용 가능한 옵션을 나열합니다.

표 2-7 BIOS Exit 메뉴

디스켓 드라이브에서 부팅 첫번째 부팅 장치

CD/DVD-ROM에서 부팅 두 번째 부팅 장치

하드 디스크에서 부팅 세 번째 부팅 장치

네트워크된 장치에서 부팅 네트워크 연결된 부팅 장치

온보드 NIC #1에서 부팅 네 번째 부팅 장치

온보드 NIC #2에서 부팅 다섯번째 부팅 장치

메뉴 항목 설명

Exit Saving Changes

Exit Discarding Changes

Load Setup Defaults

Discard Changes

Save Changes

시스템 설정을 종료하고 CMOS에 대한 변경 사항을 저장합니다.

변경 사항을 저장하지 않고 시스템 설정을 종료합니다.

모든 설정 항목에 대한 기본값을 로드합니다.

모든 설정 항목에 대해 CMOS로부터 이전 값을 로드합니다.

CMOS에 대한 설정 데이터를 저장합니다.

2.4.7 QuickBoot 기능

BIOS 메모리 테스트를 비활성화하는 QuickBoot 기능은 권장된 설정인 disabled를 기 본값으로 합니다.

2-14 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

주 – Quickboot를 enabled로 설정하려는 경우, 새 메모리 구성을 테스트할 수 있도록

새 메모리를 추가할 때마다 QuickBoot 기능을 비활성화하기 위해 다음 단계를 수행해 야 합니다.

1. 부팅 프로세스 중 F2 키를 눌러 서버를 부팅하고 BIOS Setup를 실행합니다.

2. Advanced 메뉴에서 QuickBoot 기능을 비활성화합니다.

이제 서버가 재부팅될 때 새 메모리에 대해 BIOS가 최소한 하나의 전체 메모리 테스트 를 실행합니다.

3. F10을 눌러 변경 사항을 저장하고 종료합니다. 시스템이 자동으로 재부팅되고 메모리 구성 테스트를 실행합니다.

4. 모든 메모리가 테스트를 통화하면 F2 키를 눌러 BIOS Setup으로 우, BIOS Advanced 메뉴의 QuickBoot 옵션을 다시 활성화합니다.

2.5 USB 디스켓 장치에서 부팅하기

이러한 서버에서는 하나의 디스켓 장치만 부팅 가능합니다. 기본적으로, 내부 디스켓 장치는 부팅할 수 있는 유일한 장치입니다.

내부 디스켓 장치가 아니라 USB 디스켓 장치로부터 서버가 부팅할 수 있도록 디스켓 장치의 할당을 변경하려면 다음 단계를 수행하십시오.

1. USB 디스켓 장치를 부착합니다.

2. 시스템 전원을 켜고 다시 부팅합니다.

3. F2 키를 누르고 BIOS Setup 유틸리티를 실행합니다.

4. Advanced 메뉴에서 I/O Device Configuration을 선택합니다.

5. USB Host Controller 합니다.

6. F10 키를 눌러 변경 사항을 저장하고 서버를 다시 부팅합니다.

및 USB BIOS Legacy Support 하위 메뉴 옵션을 Enable로 변경

들어가서 필요한 경

7. 프롬프트되면 F2 키를 누르고 BIOS Setup 유틸리티를 실행합니다.

8. Boot 메뉴에서 Removable Devices를 선택합니다.

9. Removable Devices 하위 메뉴에서 USB Floppy를 선택하고 더하기(+) 키를 눌러 USB Floppy를 장치 목록의 상단으로 이동시킵니다.

2 장전원 켜기 및 BIOS 설정 구성 2-15

10. F10 키를 눌러 변경 사항을 저장하고 다시 부팅합니다.

USB 디스켓 장치가 드라이브 A로 부팅 가능합니다. 왼쪽이 활성화된 경우, 내부 디스 켓 드라이브는 드라이브 B가 되고 부팅할 수 없습니다.

주 – 내부 디스켓 드라이브를 드라이브 A로 다시 변경하려면 USB 디스켓 장치를 연결

해제하고 서버를 다시 부팅합니다. 내부 디스켓 드라이브가 드라이브 A에 할당되고 USB 디스켓 장치를 다시 부착한 경우, 드라이브 B에 할당됩니다.

2-16 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

3 장

Sun Fire V20z 서버 유지 관리

이 장은 설정된 후 Sun Fire V20z 및 V40z 서버 서버에서 구성요소를 추가, 교체 및 구 성하는 방법에 대해 설명합니다.

주의 – 서버 내의 임의의 구성요소를 만지거나 교체하기 전에, 모든 외부 케이블을 연

결 해제합니다. 가능한 경우, 접지된 정전기 방전(ESD)패드에 서버를 놓고 항상 올바르 게 접지된 정전기 방지 손목띠를 착용하십시오.

Sun Fire V40z 서버 유지 관리에 대한 지침은 4장을 참조하십시오.

이 장은 다음 항목으로 구성되어 있습니다.

■ 3-1페이지의 "필요한 도구 및 공급 장치"

■ 3-2페이지의 "서버 끄기 및 덮개 제거"

■ 3-5페이지의 "Sun Fire V20z 서버의 릴리스"

■ 3-3페이지의 "Sun Fire V20z 구성요소의 위치"

■ 3-10페이지의 "사용자 교체 가능 장치 교체 절차"

■ 3-43페이지의 "Sun Fire V20z 표시기, 스위치 및 점퍼"

장애 구성요소를 판별 및 분리하려면 Sun Fire V20z 및 Sun Fire V40z 서버—문제 해결 기술 및 진단 안내서(819-2927)를 참조하십시오.

3.1 필요한 도구 및 공급 장치

■ #2 십자 스크루드라이버

■ 정전기 방지 손목띠

■ 알콜 패드(CPU 교체 전용)

3-1

3.2 서버 끄기 및 덮개 제거

이 절차를 수행하여 이 장의 유지 관리 절차를 위해 시스템을 끄고 덮개를 제거할 때 안 전 지침을 지키십시오.

1. 시스템OS를 실행하려는 경우, OS 종료를 수행한 후 전면 패널의 플랫폼 전원 버튼을 눌렀다 뗍니다.

2. 시스템에 연결된 모든 주변 장치를 끕니다.

3. 서버 후면 패널에 있는AC전원 스위치를 끄십시오(그림 1-2 참조). 전기 콘센트에서 버를 연결 해제하십시오.

4. 부착된 모든 주변 장치의 전원을 끄십시오.

5. 모든 주변 장치 케이블 및 I/O 커넥터 또는 시스템 후면에 있는 포트에 연결된 모든 통

신 라인에 이름을 붙인 후 연결을 해제하십시오.

서

주의 – 시스템의 인쇄된 회로 보드 및 하드 디스크 드라이브에는 정전기에 매우 민감한

구성요소가 포함되어 있습니다.

6. 구성요소를 처리하기 전에 섀시 접지(페인트칠이 안된 금속 표면)에 손목띠를 부착하십 시오.

7. 서버 전면 쪽으로 덮개를 약간 당긴 후 오른쪽 엄지를 사용하여 덮개 래치 릴리스 버튼 을 누르고(A) 정지할 때까지 섀시 후면 쪽으로 덮개를 밀어 넣습니다(B)(그림 3-1 참조).

8. 덮개를 들어 올려 제거하십시오.

그림 3-1 Sun Fire V20z 서버의 덮개 제거

3-2 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

3.2.1 서버 상단 덮개 설치

구성요소 설치 후 Sun Fire V20z 서버의 상단 덮개를 교체할 경우, 덮개 또는 서버 구성 요소를 손상시키지 않도록 주의하십시오.

덮개를 설치하기 전에 PCI 카드로부터 모든 주변 장치 케이블을 제거하십시오. PCI 카 드 케이블이 설치된 서버 덮개를 설치하는 경우, 서버 덮개의 모서리 날 및 해당 날 안쪽 의 EMC 폼 패킹이 PCI 카드 커넥터의 일부를 걸고 경우에 따라 서버 덮개 시키거나 커넥터 래치를 손상시킬 수도 있습니다.

전원 공급 장치 케이블이 올바르게 설치되었는지 확인하십시오. 서버 덮개가 올바르게 닫히지 않거나 닫기 힘들 수도 있으며 전원 공급 장치 케이블이 올바르게 설치되지 않 은 경우 서버 성능이 영향을 받을 수도 있습니다.

전원 공급 장치 케이블을 경로 전환하고 덮개 설치를 방해하지 않도록 눌러 놓아야 합 니다. 전원 공급 장치 케이블은 케이블 및 해당 연결된 묶음이 전원 공급 장치의 상단면 아래에 있지 않는 위치에 넣어 두어야 합니다. 케이블 위로 나오지 않도록 묶음을 아래 쪽으로 돌려 놓습니다.

3.3 Sun Fire V20z 구성요소의 위치

제거를 수행하고 절차를 교체하기 전에 구성요소를 찾으려면 그림 3-2를 참조하십시오.

봉인을 변형

다음 그림은 이러한 각 구성요소의 위치를 표시합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-3

그림 3-2 Sun Fire V20z 서버의 시스템 구성요소 위치, 내려다 보기

3.3.1 SCSI ID 할당

서버 전면으로부터 HDD를 볼 때 SCSI 백플레인의 SCSI 하드 디스크 드라이브 커넥터 에 대한 ID 할당은 그림 3-3에 표시됩니다.

■ SCSI 슬롯 0은 왼쪽 드라이브 베이입니다.

■ SCSI 슬롯 1은 CD-ROM/디스켓 드라이브 어셈블리 옆의 중앙 드라이브 베이입니다.

SCSI 슬롯 0

그림 3-3 HDD용 SCSI 슬롯 번호 지정

3-4 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

CD-ROM/ 디스켓SCSI 슬롯 1

3.3.1.1 Linux 기반 서버

단일 SCSI HDD가 있는 경우, 드라이브가 한쪽 슬롯에 삽입될 수 있습니다. 두 개의 HDD가 있는 경우, OS 부팅 섹터가 있는 드라이브는 채워진 슬롯 사이에서 가장 낮게 번호 지정된 슬롯에 설치되어야 합니다.

3.3.1.2 Solaris 기반 서버

Solaris 부팅 디스크는 SCSI 슬롯 0에 설치되어야 합니다.

3.4 Sun Fire V20z 서버의 릴리스

이 장은 다음에 적용됩니다.

■ 서버의 원래 릴리스(섀시 부품 번호 [PN] 380-0979)

■ 서버의 첫 번째 업데이트된 릴리스(섀시 PN 380-1168)

■ 서버의 두 번째 업데이트된 릴리스(섀시 PN 380-1194)

다음 절은 이 장의 절차 제거 및 교체 수행 시 고려해야 하는 일부 문제점을 강조합니다.

3.4.1 Sun Fire V20z 서버의 버전

Sun Fire V20z 서버의 다른 많은 버전이 릴리스되었습니다. BIOS 및 펌웨어 뿐만 아니

라 마더보드도 변경되었기 때문에 메모리 VRM 및 CPU VRM과 같은 많은 구성요소를 여러 릴리스 간에 서로 교체하여 사용할 수 없습니다.

섀시 부품 번호(PN)는 서버 전면 패널의 CD-ROM/DVD-ROM/디스켓 드라이브 어셈 블리 가까이에 붙어 있습니다.

3 장 Sun Fire V20z 서버 유지 관리 3-5

표 3-1는 각 서버 릴리스에서 사용 가능한 구성요소를 설명합니다.

표 3-1 서버 릴리스에서 사용 가능한 구성요소

Super FRU 섀시 PN 마더보드 PN

CPU 군 (스테핑 버전)

CPU VRM

필수 (PN)

메모리

DIMM유형 DDR

메모리 VRM 필수 (PN)

Sun Fire V20z 서버

380-0979 370-6730 C0 F370-6680

380-1168 370-7691 CG F370-6680

380-1194

370-7788 E5 F370-7746

단일 코어

DDR 333 F370-6646 2.1.0.9f 1.27.11

DDR 333 F370-6646 2.1.0.16b 1.30.5

DDR 333 DDR 400

3.4.1.1 Sun Fire V20z 서버에 대한 중요 정보

CPU를 교체할 경우, 6페이지의 표 3-1에 표시된 최소 BIOS 레벨이 요구됩니다. CRU 또

는 FRU에 최소 BIOS 레벨이 없을 수 있으므로 제품 다운로드 사이트에서 적절한 BIOS 가 있는지 확인하십시오.

Super FRU 섀시 PN 380-0979

이 릴리스의 경우,

■ Super FRU 섀시 PN F380-0979가 섀시 PN 380-0979 전용 교체물로 전송됩니다.

■ CPU 스테핑 버전 C0만 사용할 수 있습니다.

■ Registered DDR 333 메모리 DIMM만 사용할 수 있습니다.

Super FRU 섀시 PN 380-1168

NSV

최소 BIOS

F370-7747 2.3.0.11 1.33.5.2

이 릴리스의 경우,

■ Super FRU 섀시 PN F380-1168이 섀시 PN 380-1168에 대한 교체물로 전송됩니다.

필요한 경우, 섀시 PN 380-0979에 대한 교체물로 전송될 수 있습니다.

■ 이 Super FRU 교체물에서 CPU 스테핑 버전 C0 및 CG를 사용할 수 있습니다. 스테

핑 버전 CG를 사용하려면, 서버는 6페이지의 표 3-1의 BIOS 버전을 실행하고 있어야 합니다.

■ 이 릴리스에서는 CPU 스테핑 버전 E를 사용할 수 없습니다.

■ Registered DDR 333 메모리 DIMM만 사용할 수 있습니다.

■ 팬 속도 변조가 활성화됩니다.

■ A BCM5704 이중 GBE 제어기는 2 BCM5703 단일 GBE 제어기를 대체합니다.

■ L, LDE, L-DE, L-E로 끝나는 A55 부품 번호 및 A55D-AA XATO 섀시

3-6 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

Super FRU 섀시 PN 380-1194

이 릴리스의 경우,

■ Super FRU 섀시 PN F380-1194가 섀시 PN 380-1194 전용 교체물로 전송됩니다.

■ 올해 말에 사용 가능할 경우, Rev E 이중 코어 프로세서로 업그레이드할 수 있습니다.

■ CPU 스테핑 버전 E5만 사용할 수 있습니다.

■ CPU 스테핑 버전 C0 및 CG를 사용할 수 없습니다.

■ CPU 스테핑 버전 E5의 경우, CPU VRM PN F370-7746을 사용해야 합니다(해당

CPU에 더 높은 와트량이 필요하기 때문).

■ 고 와트량 프로세서에 대해 CPU 방열판이 수정되었습니다.

■ Registered DDR 333 또는 DDR 400 메모리 DIMM을 사용할 수 있습니다.

■ 이 Super FRU 릴리스에서는, 더 높은 DIMM 속도로 인해 메모리 VRM PN F370-

7747을 사용해야 합니다. 이것은 이 Super FRU에 지원되는 메모리 VRM이며, DRR 333 및 DDR 400 메모리 DIMM 모두를 포함합니다.

■ M, MDE, M-DE, M-E, ME로 끝나는 A55 부품 번호 및 A55E-AA XATO 섀시

3.4.1.2 Super-FRU 대체용 Solaris 9 OS 설치 시간 업데이트

Sun Fire V20z 서버의 업데이트된 릴리스에 Solaris™ 9 운영 체제를 설치하려는 경우 (섀시 PN 380-1168 또는 PN 380-1194 중 하나), 웹 사이트에서 Solaris OS 설치 시간 업 데이트(ITU)를 다운로드해야 합니다. 이 ITU는 OS 설치 중에 필요합니다.

Sun Fire V40z 서버의 업데이트된 릴리스에 Solaris 9 OS를 설치하려는 경우에도, 웹 사 이트에서 이 Solaris OS ITU를 다운로드해야 합니다. 이 ITU는 OS 설치 중 필요합니다.

Solaris OS ITU는 제품 웹 사이트에서 사용 가능합니다. http://www.sun.com/servers/entry/v20z/downloads.html

3.4.2 CPU 스테핑 버전을 혼합하지 않음

Sun Fire V20z 서버의 다른 많은 버전이 다른 스테핑 버전의 CPU와 함께 릴리스되었습

니다.

서버의 CPU를 추가 또는 교체하기 위해 CPU X 옵션을 주문할 경우, 다른 스테핑 버전 의 CPU를 혼합하지 마십시오.

주의 – 스테핑 버전 "E" CPU에 대한 새 방열판이 출고됩니다. 스테핑 버전 "E" CPU에

서 오래된 방열판을 사용하지 마십시오.

새로운 또는 교체 CPU를 주문하기 전에, CPU의 스테핑 버전을 확인한 후 동일한 스테 핑 버전을 주문하십시오.

3 장 Sun Fire V20z 서버 유지 관리 3-7

전원 요구 사항 및 높이 제한 사항으로 인해 스테핑 버전 "E" CPU는 Sun Fire V20z 서 버 릴리스 PN 380-1194에서만 작동합니다.

Sun Fire V20z 서버의 두 개의 CPU 구성에서, 두 CPU의 스테핑 버전 및 속도는 동일해 야 합니다.

3.4.2.1 CPU의 스테핑 버전 확인

로컬 서버 또는 원격 서버의 CPU 스테핑 버전을 확인할 수 있습니다.

로컬 서버의 스테핑 버전 확인

KVM이 부착된 로컬 서버의 CPU 스테핑 버전을 확인하려면 다음을 수행하십시오.

1. 서버의 전원을 켜거나 재부팅합니다. 다음 예와 유사한 메시지가 화면에 나타나고 메모리 테스트가 시작됩니다. 이 샘플은 Sun Fire V20z 서버에 대한 출력을 표시합니다.

----------------PhoenixBIOS 4.0 Release 6.0 Copyright 1985-2002 Phoenix Technologies Ltd. All Rights Reserved Production RELEASE: System BIOS Revision = V1.33.5.2 SP Interface (PRS) Revision = 92 SP - BIOS Interface Active

xxxxxxxxxxxxxxxxxxxxxxxxxx xx Sun Microsystems xx xx Sun Fire V20z xx xxxxxxxxxxxxxxxxxxxxxxxxxx

CPU = AMD Opteron(tm) Processor 250 2 Processors Detected, CG - CG PCIX - Slot1: PCIX-66 Slot2: PCIX-133 4031M System RAM Passed 1024K Cache SRAM Passed ATAPI CD-ROM: CD-224E Mouse initialized

-------------------------

3-8 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

2. 메모리 테스트 중, Pause 키를 누릅니다.

3. 다음 예와 유사한 행에서 CPU 스테핑 버전을 확인합니다.

2 Processors Detected, CG - CG

또는

2 Processors Detected, E4 - E4

4. 재부팅한 후 계속하려면 아무 키나 누르십시오.

원격 서버의 스테핑 버전 확인

원격 서버의 CPU 스테핑 버전을 확인하려면 다음을 수행하십시오.

1. SP의 SOL(Serial-Over-Lan) 기능을 활성화합니다. 자세한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버—서버 관리 설명서 (819-2922)의 4

장, "Serial Over LAN" 절을 참조하십시오.

2. SP 명령줄 인터페이스(CLI)에서 SOL 세션을 시작하여 플랫폼 콘솔에 원격으로 연결합 니다.

3. 다음 명령을 실행합니다. platform set console -s sp -e -S 보오율 여기서 보오율은 BIOS 설정에서 설정한 값입니다. BIOS 설정의 기본 보오율은 9600입

니다.

예를 들어, BIOS 설정의 보오율이 기본값으로

설정된 경우, 다음을 입력합니다.

platform set console -s sp -e -S 9600

주 – 이 명령은 BIOS 설정의 보오율과 일치하도록 SP에 대한 보오율 값을 변경합니다.

BIOS 설정의 보오율은 변경되지 않습니다.

4. 다음 명령을 실행합니다.

platform get console

5. Speed 열에 올바른 보오율이 나타나는지 확인합니다. 위 예를 사용할 경우, 출력은 다 음과 같이 나타나야 합니다.

Rear Panel Console Redirection Speed Pruning Log Trigger SP Console Enabled 9600 No 244 KB

6. 다음 명령을 실행하여 SOL 세션을 활성화합니다.

platform console

7. SP 프롬프트에서 다른 SP 세션을 생성합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-9

8. 다음 명령을 실행하여 플랫폼 OS의 전원을 껐다 켭니다.

주 – 전원을 껐다 켜기 전에 플랫폼 OS가 올바르게 종료되었는지 또는 sync 명령을 사

용하여 파일 시스템이 동기화되었는지 확인하십시오.

platform set power state cycle -W -f

9. 1단계에서 시작한 SP SOL 세션에 BIOS CPU 단계 화면이 출력됩니다. 이 출력의 예를 보려면 3-8페이지의 이전 절차에서 1단계를 참조하십시오.

10. 화면을 일시 중지하기 위해 서버의 메모리 자가 테스트 중에 원격 세션을 종료하십시오.

a. Control-e를 누릅니다.

b. 'c' 키를 누릅니다.

c. 마침표 키(.)를 누릅니다.

11. 다음 예와 유사한 행에서 CPU 스테핑 버전을 확인합니다.

2 Processors Detected, CG - CG

또는

2 Processors Detected, E4 - E4

3.4.3 제거된 반 길이 PCI 카드에 대한 지원 안내서

Sun Fire V20z 서버 최초 릴리스의 경우, 마더보드에 반 길이(Half-Length) PCI-X 카드

를 지원하기 위한 플라스틱 유도장치가 있습니다. 이 장치는 PCI 1(66 MHz)의 위치에 긴(Full-Length) PCI-X 카드를 설치하지 않도록 도와줍니다.

서버의 업데이트된 릴리스에서 해당 안내서는 제거되었습니다. 이 슬롯에 PCI-X 카드

(Full-Length)를 설치할 수 있습니다.

3.5 사용자 교체 가능 장치 교체 절차

주의 – 서버 내의 임의의 구성요소를 만지거나 교체하기 전에, 모든 외부 케이블을 연

결 해제합니다. 가능한 경우, 접지된 정전기 방전(ESD) 패드에 서버를 놓고 항상 올바르 게 접지된 정전기 방지 손목띠를 착용하십시오.

3-10 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

다음 구성요소는 고객 교체 가능 장치(CRU)입니다.

■ I/O 보드(3-11페이지의 "I/O 보드" 참조)

■ PCI 카드 및 Riser(3-12페이지의 "PCI 카드" 참조)

■ SCSI 하드 디스크 드라이브 및 캐리어(3-15페이지의 "SCSI 하드 디스크 드라이브 및

캐리어" 참조)

■ SCSI 백플레인(3-16페이지의 "SCSI 백플레인" 참조)

■ CD-ROM/DVD/디스켓 어셈블리(3-19페이지의 "CD-ROM/DVD-ROM/디스켓 드

라이브 어셈블리" 참조)

■ 조작 패널 보드 및 LCD 어셈블리(3-21페이지의 "조작 패널 보드 및 LCD 디스플레이

" 참조)

■ 전원 공급 장치(3-22페이지의 "전원 공급 장치" 참조)

■ 팬(3-24페이지의 "냉각 팬" 참조)

■ 메모리 VRM(Voltage-Regulator Module) (3-26페이지의 "메모리

VRM(Voltage-Regulator Modules)" 참조)

■ CPU VRM(Voltage-Regulator Module) (3-27페이지의 "CPU

VRM(Voltage-Regulator Modules)" 참조)

■ 메모리(3-28페이지의 "메모리 모듈" 참조)

■ 배터리(3-31페이지의 "시스템 배터리" 참조)

■ 케이블 키트(3-32페이지의 "케이블 키트" 참조)

■ CPU(3-34페이지의 "CPU 및 방열판" 참조)

■ Super FRU(섀시 스왑) (3-42페이지의 "Super FRU" 참조)

주 – 배터리를 제거하면 시스템 설정 유틸리티 또는 BIOS Setup을 사용하여 서버가 설

정된 방법에 상관없이 서버가 출고시 기본 BIOS 설정으로 되돌아갑니다.

주 – CRU를 교체해야 하는 경우, Sun에서 교체 부품을 요청할 수 있습니다. 보증 하에

교체된 모든 부품은 교체 부품을 받은 30일 이내에 Sun으로 반환해야 합니다.

3.5.1 I/O 보드

다음 단계에 따라 I/O 보드를 제거 및 교체합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 마더보드에 I/O 보드를 고정하는 두 개의 나사를 제거하십시오(그림 3-4 참조).

3 장 Sun Fire V20z 서버 유지 관리 3-11

그림 3-4 I/O 보드 제거

3. I/O 보드를 위로 들어 올려 마더보드의 커넥터에서 해체합니다.

설치는 이 절차의 반대입니다.

주 – I/O 보드를 다시 설치할 때, I/O 보드의 커넥터가 마더보드의 대응하는 커넥터에

장착되어 있는지 확인하십시오.

4. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.2 PCI 카드

주의 – +5 V PCI 카드를 사용하지 마십시오. 그렇지 않으면, 마더보드에 손상이 발생할

수도 있습니다. Sun Fire V20z 및 V40z 서버에서 +3 V PCI 카드만 사용하십시오.

PCI 및 PCI-X 핫 플러그 문제 해결 방법에 대한 정보는 Sun Fire V20z 및 Sun Fire V40z 서버 문제 해결 기술 및 진단 안내서를 참조하십시오.

3.5.2.1 지원되는 PCI 카드

Sun Fire V20z 서버에서 지원되는 PCI 카드의 현재 목록을 보려면

http://www.sun.com/servers/entry/v20z/optioncards.html을 방문하십 시오.

이 페이지에는 각 카드의 자세한 정보를 위한 타사 웹 사이트의 링크도 포함되어 있습 니다.

3-12 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

주 – Sun Fire V20z 서버에 설치된 LSI MegaRAID 카드는 외부 저장소 어레이에서만

사용 가능하도록 제한되었습니다. 따라서 내부 케이블은 교환되지 않으며 이 카드는 다 른 모든 PCI 카드와 동일한 지침으로 Sun Fire V20z 서버에 설치됩니다. 외부 저장소 어 레이에 이 카드를 장착하여 사용하는 방법에 대한 정보는 카드와 함께 제공되는 LSI 설 명서를 참조하십시오.

3.5.2.2 PCI 카드 추가 또는 교체

다음 절차는 PCI 카드 추가 또는 교체 방법에 대해 설명합니다.

주 – PCI 카드 설치 또는 교체 전에 다음 지침을 참조하십시오.

온보드 NIC 및 하나의 PCI 카드를 사용하려는 경우, 서버의 전면에서 보이는 왼쪽(전체 길이) 슬롯에 PCI 카드를 설치하십시오. 후면 패널에서 이것은 슬롯 PCI 0입니다. 그림 1-2를 참조하십시오.

온보드 NIC 및 두 개의 PCI 카드를 사용하려는 경우, 오른쪽 슬롯에 더 빠른 PCI 카드

(Full-Length) 및 왼쪽 슬롯에 더 느린 카드(Half-Length)를 PCI 1). 온보드 NIC를 사용하지 않으려면, 왼쪽 슬롯에 반 길이 카드(Half-Length) 및 오른쪽 슬롯에 카드(Full-Length)를 설치합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

설치합니다(후면 패널의

기존 PCI 카드 제거

2. 카드에 연결된 모든 케이블을 풉니다.

3. 마더보드의 PCI 카드 커넥터에서 카드 및 Riser를 꺼냅니다.

4. Riser에서 PCI 카드를 제거합니다.

주 – PCI 카드가 제거되어도, 다른 카드로 교체되지는 않습니다. 마더보드의 빈 PCI 카

드 커넥터에 빈 Riser 어셈블리를 다시 설치합니다. PCI 카드 슬롯 덮개를 다시 설치합 니다.

새 PCI 카드 설치

1. 카드 래치를 고정하는 나사를 풉니다.

2. 가능한 한 멀리 래치를 올린 후 섀시 후면쪽으로 회전시킵니다.

3 장 Sun Fire V20z 서버 유지 관리 3-13

3. PCI 카드 슬롯 덮개를 꺼냅니다(그림 3-5 참조).

그림 3-5 PCI 카드 슬롯 덮개

4. 마더보드의 PCI 카드 커넥터에서 카드 Riser 어셈블리를 제거합니다.

5. Riser 어셈블리에 PCI 카드를 설치합니다(그림 3-6 참조).

6. 마더보드의 커넥터에 Riser 및 카드를 다시 설치합니다.

그림 3-6 PCI 카드 및 Riser

7. 카드 래치를 위로 회전시킨 후 PCI 카드 브래킷이 걸릴 때까지 아래로 밀어 넣습니다. 나사를 조여 래치를 고정시킵니다(그림 3-5 참조).

8. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3-14 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

3.5.3 SCSI 하드 디스크 드라이브 및 캐리어

다음 절차는 SCSI 하드 디스크 드라이브(HDD) 및 캐리어 제거 및 교체 방법에 대해 설 명합니다.

주 – SCSI HDD는 통합 미러링(IM) 구성에서 핫 플러그 가능합니다. 자세한 정보는

D-2페이지의 "통합 미러링"를 참조하십시오.

3-4페이지의 "SCSI ID 할당"도 참조하십시오.

3.5.3.1 HDD 및 캐리어 제거

1. 통합 미러링 구성을 사용하지 않는 경우, HDD를 제거하기 전에 서버의 전원을 꺼야 합 니다. 덮개를 제거할 필요는 없습니다. 3-2페이지의 "서버 끄기 및 덮개 제거"에 설명된 대로 시스템의 전원을 끄십시오.

IM 구성을 사용하려는 경우, 2단계로 시작하십시오.

2. 릴리스 래치를 누르고 가능한 한 멀리 왼쪽으로 조심스럽게 팔을 흔듭니다(그림 3-7 참조).

그림 3-7 SCSI 하드 디스크 드라이브 캐리어 및 릴리스 래치

3. 양손으로 캐리어 홈을 잡고 주의하여 드라이브 베이 밖으로 캐리어를 꺼냅니다.

주 – 캐리어를 제거하기 위해 팔을 사용하지 마십시오.

3 장 Sun Fire V20z 서버 유지 관리 3-15

3.5.3.2 HDD 및 캐리어 설치

1. 릴리스 래치를 누르고 가능한 한 멀리 왼쪽으로 조심스럽게 팔을 흔듭니다.

2. 양손으로 드라이브 본체를 잡고 팔이 닿아 부분적으로 끝날 때까지 캐리어를 베이로 밀 어 넣어 캐리어의 커넥터 끝을 조심스럽게 드라이브 베이로 이끕니다.

3. 팔을 앞으로 밀고 캐리어가 제자리에 잠기도록 겁니다.

3.5.4 SCSI 백플레인

다음 절차는 SCSI 백플레인 교체 방법에 대해 설명합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 모든 하드 디스크 드라이브(HDD) 캐리어를 제거하십시오.

a. 릴리스 래치를 누르고 가능한 한 멀리 왼쪽으로 팔을 흔듭니다.

b. 양손으로 캐리어 홈을 잡고 주의하여

(그림 3-8 참조).

드라이브 베이 밖으로 캐리어를 꺼냅니다.

주 – 캐리어를 제거하기 위해 팔을 사용하지 마십시오.

그림 3-8 SCSI HDD 캐리어 및 릴리스 래치

3. 중앙 공기 조절 장치를 고정하는 나사를 제거하고 서버에서 조절 장치를 제거합니다(그 림 3-9 참조).

3-16 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

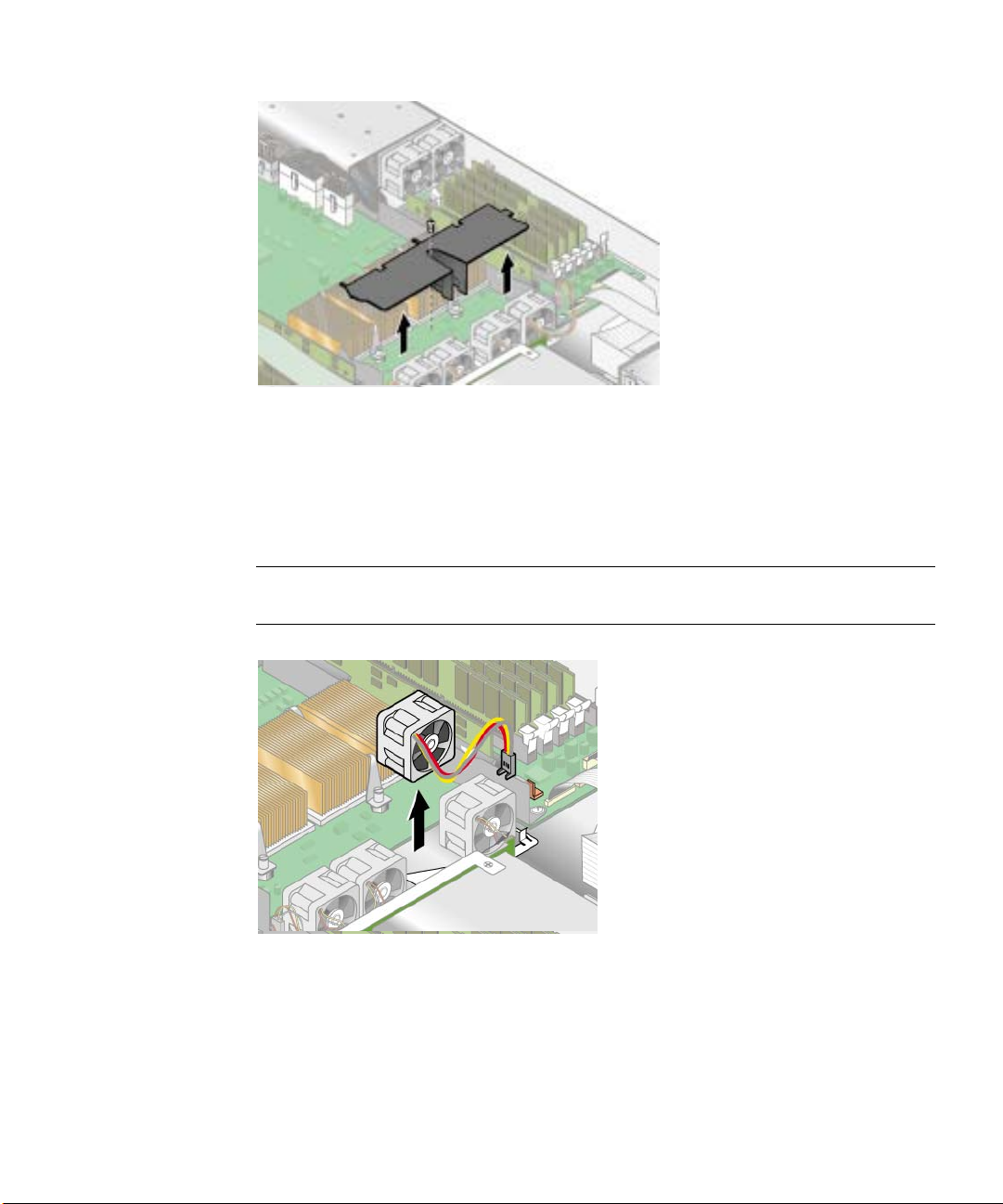

그림 3-9 중앙 공기 조절 장치 제거

4. 오른쪽에서 두 번째 프로세서 팬을 제거합니다(그림 3-10 참조).

a. 마더보드에서 팬의 전원 커넥터의 플러그를 뽑습니다.

b. 팬 트레이에서 제거하려면 팬을 위로 똑바로 당깁니다.

주 – 팬이 연결되어 있던 마더보드 커넥터를 정확하게 기록하십시오. 잘못된 커넥터에

팬을 다시 꽂으면 SP가 팬 실패를 올바르게 식별할 수 없습니다.

그림 3-10 냉각 팬 제거

5. 위로 똑바로 당겨서 해당 소켓 밖으로 CPU 1(왼쪽 CPU)에 대한 CPU VRM을 제거합 니다(그림 3-11 참조).

3 장 Sun Fire V20z 서버 유지 관리 3-17

그림 3-11 CPU 1 VRM 제거

6. SCSI 백플레인에서 5개의 핀 전원 케이블, 작고 납작한 케이블 및 68개의 리본 신호 케 이블을 연결 해제합니다(그림 3-12 참조).

주의 – 작고 납작한 케이블을 조심히 다루십시오. 해당 케이블은 손상되기 쉽습니다.

그림 3-12 SCSI 백플레인 케이블 설정 해제

7. 섀시에 백플레인을 고정하는 두 개의 나사를 풉니다.

8. SCSI 백플레인을 섀시에서 위로 들어 올립니다(그림 3-13 참조).

3-18 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

그림 3-13 SCSI 백플레인 제거

주의 – 백플레인을 다시 설치할 때 팬 와이어가 끼지 않았는지 확인하십시오.

9. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.5 CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리

다음 절차는 CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리 교체 방법에 대해 설명 합니다.

주 – 이동식 드라이브는 주의하여 다루어야 하는 손상 받기 쉬운 구성요소입니다. 시스

템에 대한 손상, 이동식 드라이브에 대한 손상 또는 정보 손실을 방지하려면 다음 예방 책을 준수하십시오. 디스켓 드라이브 또는 CD-ROM/DVD-ROM 드라이브를 제거하기 전에, 디스켓 또는 디스크가 드라이브에 없는지 확인하십시오. CD-ROM/DVD-ROM 트레이가 닫혔는지 확인하십시오. 드라이브를 다루는 동안, 커넥터를 만지지 마십시오.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 마더보드에서 CD-ROM/DVD-ROM/디스켓 드라이브 리본 케이블을 풉니다(그림 3-14 참조).

주의 – 작고 납작한 케이블을 조심하여 다루십시오. 해당 케이블은 손상되기 쉽습니다.

3 장 Sun Fire V20z 서버 유지 관리 3-19

그림 3-14 CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리 케이블 설정 해제

3. 섀시에 CD-ROM/DVD/디스켓 드라이브 어셈블리를 고정하는 단일 나사를 풉니다(그 림 3-15 참조).

4. 섀시 후면쪽으로 어셈블리를 약 0.5” (12mm) 정도 밀어 넣습니다.

그림 3-15 CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리 제거

주의 – 측면을 잡고 어셈블리를 이동시킵니다. CD-ROM/DVD-ROM 트레이에서

밀지 마십시오.

3-20 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

5. 어셈블리 후면을 약간 들어 올리고 섀시에서 꺼냅니다.

6. 어셈블리 후면에서 리본 케이블을 연결 해제합니다.

새 어셈블리를 설치할 때 이 리본 케이블을 다시 사용합니다.

7. 설치는 이 절차의 반대입니다.

8. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.6 조작 패널 보드 및 LCD 디스플레이

다음 절차는 조작 패널 보드 및 액정 표시(LCD) 교체 방법에 대해 설명합니다. 조작 패 널 보드는 CD-ROM/DVD/디스켓 드라이브 어셈블리 밑에 있습니다.

1. 시스템 전원을 끄고 3-2페이지의 "서버 끄기 및 덮개 제거"에 설명된 대로 덮개를 제거 합니다.

2. CD-ROM/DVD/디스켓 드라이브 어셈블리를 제거합니다(3-19페이지의 "CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리" 참조).

3. 전면 패널에 LCD를 고정하는 두

그림 3-16 LCD 제거

4. 마더보드에 조작 패널 보드를 연결하는 리본 케이블을 풉니다(그림 3-17 참조).

개의 나사를 제거합니다(그림 3-16 참조).

주의 – 작고 납작한 케이블을 조심하여 다루십시오. 해당 케이블은 손상되기 쉽습니다.

3 장 Sun Fire V20z 서버 유지 관리 3-21

그림 3-17 조작 패널 보드 케이블 설정 해제 및 제거

5. 섀시에 조작 패널 보드를 장착하는 두 개의 나사 및 와셔를 제거합니다(그림 3-17 참조).

6. 스위치를 손상시키지 않도록 가능한 한 먼 섀시의 후면 쪽으로 조작 패널 보드를 주의

하여 밀어 넣습니다. 먼저 보드의 후면 모서리를 올린 후 조작 패널 보드 및 LCD를 섀 시에서 꺼냅니다.

설치는 이 절차의 반대입니다.

7. 장애물이 있는지 모든

케이블의 경로를 검사한 후 덮개를 다시 설치합니다.

3.5.7 전원 공급 장치

다음 절차는 전원 공급 장치 교체 방법에 대해 설명합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 중앙 및 측면 공기 조절 장치를 고정하는 세 개의 나사를 풉니다. 제거하려면 조절 장치 를 똑바로 위로 들어 올립니다(그림

3-18 참조).

3-22 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

그림 3-18 중앙 및 측면 공기 조절 장치 제거

3. 마더보드에서 세 개의 전원 공급 장치 케이블을 연결 해제합니다(그림 3-19 참조).

그림 3-19 전원 공급 장치 케이블 연결 해제

4. 섀시 후면에 전원 공급 장치를 고정하는 단일 나사를 풉니다(그림 3-20 참조).

3 장 Sun Fire V20z 서버 유지 관리 3-23

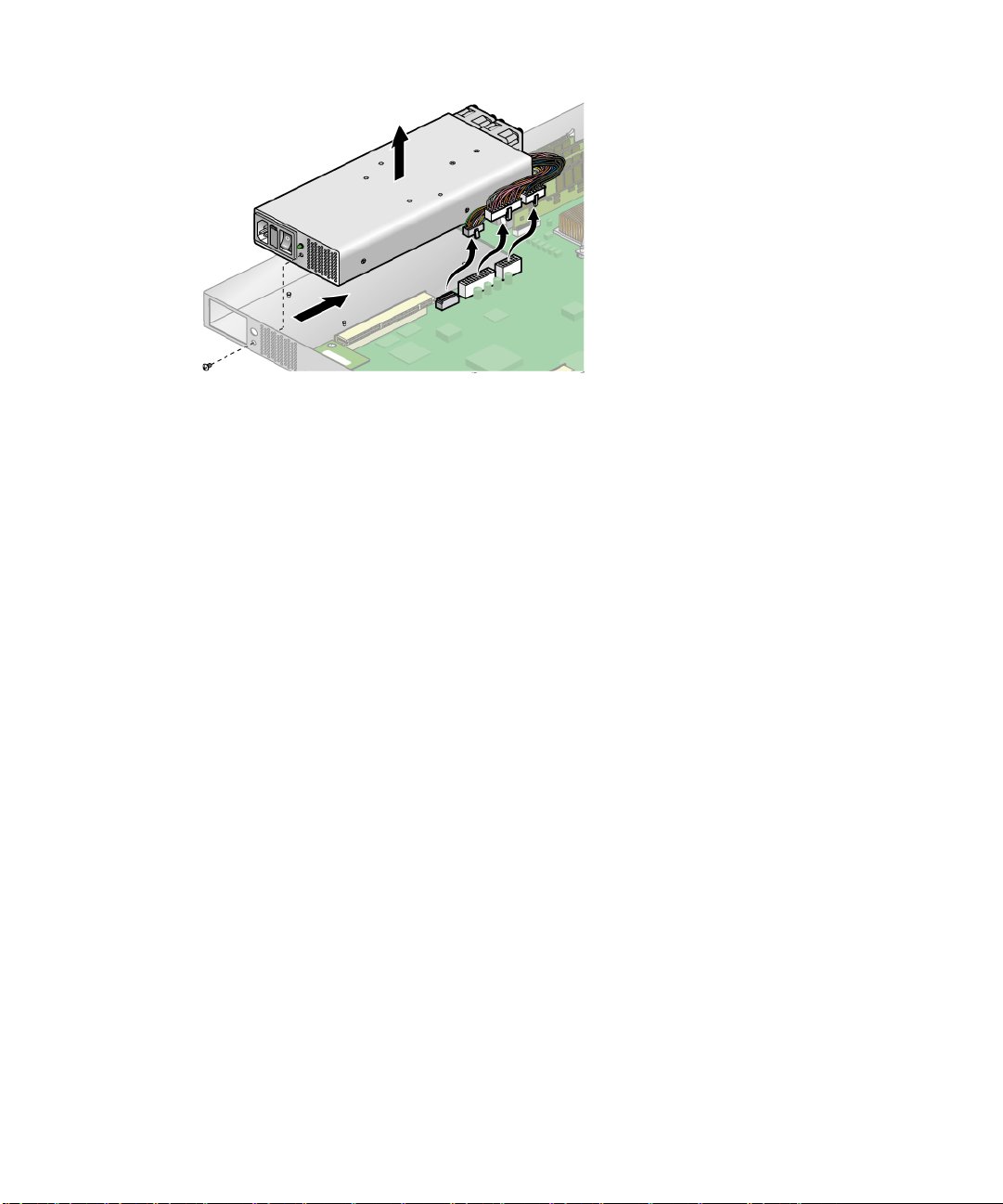

그림 3-20 전원 공급 장치 제거

5. 섀시 전면 쪽으로 전원 공급 장치를 밀어 넣고 섀시에서 꺼냅니다.

설치는 이 절차의 반대입니다.

6. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.8 냉각 팬

다음 절차는 냉각 팬 교체 방법에 대해 설명합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 교체할 팬을 확인하십시오.

3. 프로세서 냉각 팬을 교체하려는 경우, 중앙 공기 조절 장치를 고정하는 단일 나사를 풀

고 섀시 밖으로 조절 니다.

장치를 꺼냅니다(그림 3-21 참조). 그렇지 않으면 4단계를 계속합

3-24 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

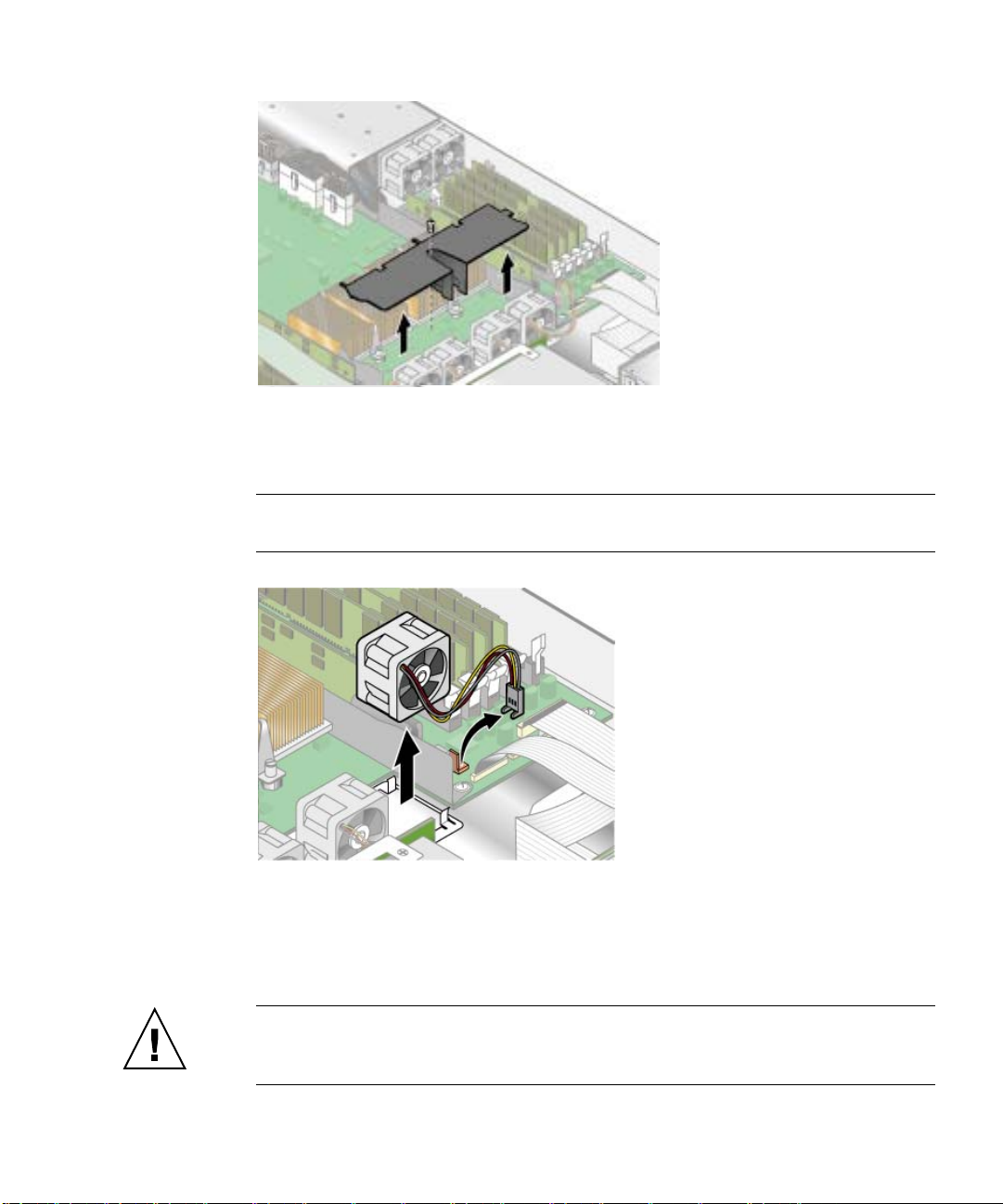

그림 3-21 중앙 공기 조절 장치 제거

4. 마더보드에서 팬의 전원 커넥터의 플러그를 뽑습니다(그림 3-22 참조).

주 – 팬이 연결되어 있던 마더보드 커넥터를 정확하게 기록하십시오. 잘못된 커넥터에

팬을 다시 꽂으면 SP가 팬 실패를 올바르게 식별할 수 없습니다.

그림 3-22 냉각 팬 제거(표시된 프로세서 팬)

5. 팬 트레이에서 제거하려면 팬을 위로 똑바로 당깁니다.

설치는 이 절차의 반대입니다.

주의 – 공기 흐름 방향 화살표가 섀시 후면 쪽을 가리키도록 팬을 설치하여 팬 공기 흐

름 방향이 올바른지(전면에서 후면으로) 확인하십시오. 새 팬을 설치한 후 시스템이 팬 을 인식하고 올바르게 작동하는지 결정하도록 충분한 시간을 허용합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-25

6. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.9 메모리 VRM(Voltage-Regulator Modules)

다음 절차는 메모리 VRM 교체 방법에 대해 설명합니다.

주의 – Registered DDR 400 메모리 DIMM은 Sun Fire V20z 서버의 두 번째 업데이트

된 릴리스(섀시 부품 번호 [PN] 380-1194)에서만 사용될 수 있습니다.

서버에 새 Registered DDR 400 메모리 DIMM을 설치하는 경우, 새 2.6V VRM(PN 370-

7747)도 설치해야 합니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 교체해야 하는 메모리 VRM을 확인하십시오. 메모리 VRM은 CPU에서 가장 먼 외장 슬롯에 있습니다.

3. 소켓 양쪽 끝의 배출기를 눌러 메모리 VRM을 제거합니다(그림 3-23 참조).

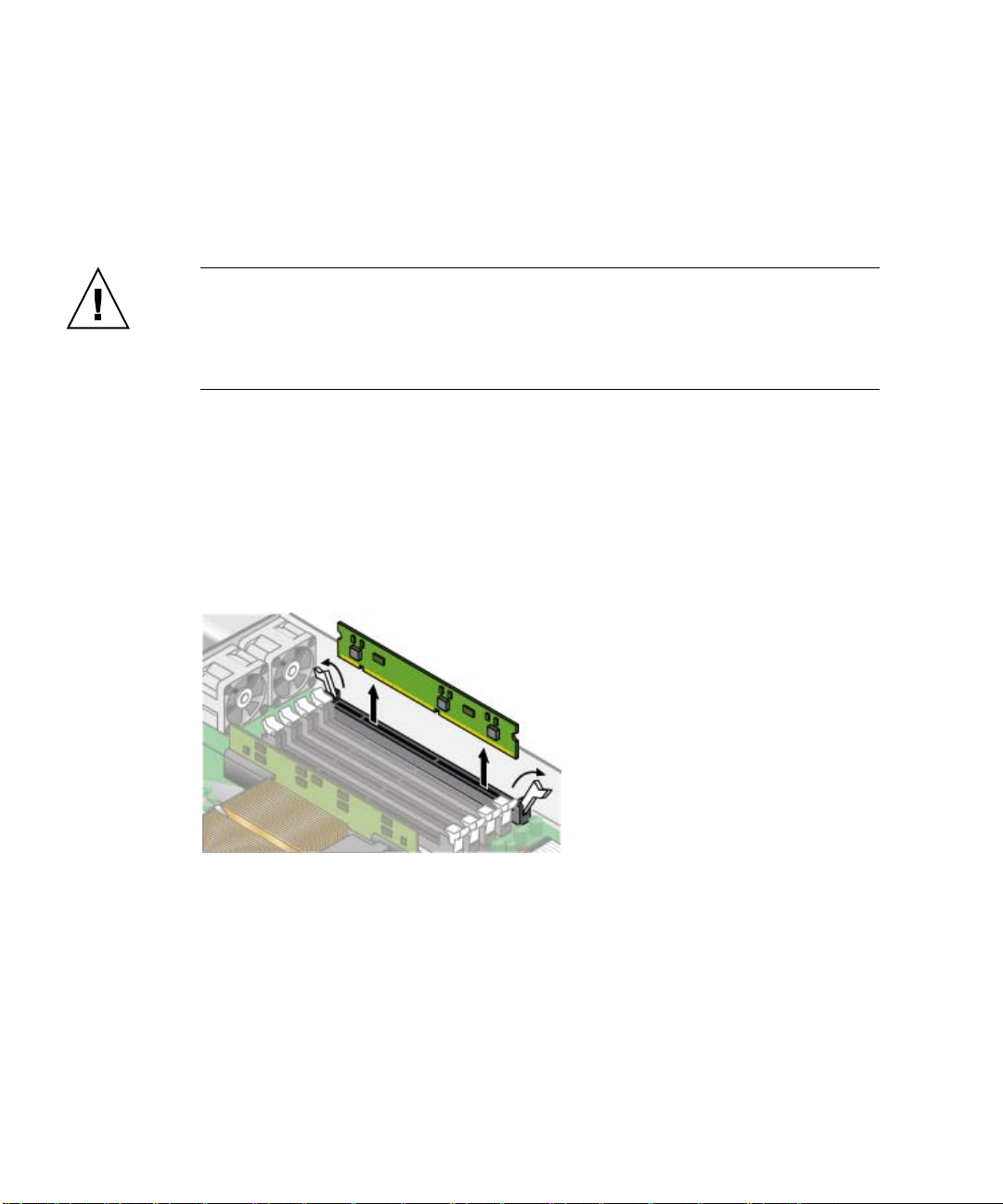

그림 3-23 메모리 VRM 제거

설치는 이 절차의 반대입니다.

4. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3-26 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

3.5.10 CPU VRM(Voltage-Regulator Modules)

다음 절차는 CPU VRM 제거 및 교체 방법에 대해 설명합니다.

3.5.10.1 사전 작업

이 절차는 Sun Fire V20z 서버의 원래 릴리스(섀시 부품 번호 [PN] 380-0979), 첫 번째 업데이트된 릴리스(섀시 PN 380-1168) 및 두 번째 업데이트된 릴리스(섀시 PN 380-1194)를 포함합니다.

■ 두 번째 업데이트된 릴리스에 대한 CPU VRM은 원래 릴리스 및 첫 번째 업데이트된

릴리스에 대한 CPU VRM보다 핀이 더 많습니다. 이러한 VRM은 상호 변경할 수 없 습니다.

■ Sun Fire V20z 서버의 원래 릴리스에 대한 CPU VRM은 Sun Fire V40z 서버의 원래

릴리스(섀시 PN 380-1010)에서 뿐 아니라 해당 서버의 첫 번째 업데이트된 릴리스에 서도 사용될 수 있습니다.

■ Sun Fire V20z 서버의 두 번째 업데이트된 릴리스에 대한 CPU VRM은 Sun Fire

V40z 서버의 업데이트된 릴리스(섀시 PN 380-1206)에서도 사용될 수 있습니다.

3.5.10.2 CPU VRM 제거

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 교체해야 하는 CPU VRM을 확인하십시오. CPU VRM은 CPU에 가장 가까운 내장 슬롯에 있습니다.

3. 소켓에서 똑바로 위로 당겨 CPU VRM을 제거합니다(그림 3-24 참조).

주의 – VRM을 손상시키지 않으려면 VRM을 제거 또는 삽입할 때 좌우로 흔들지 마십

시오. 대신, VRM을 제거할 때 양 끝에서 똑바로 위로 당기고 삽입할 때는 양 끝에서 똑 바로 아래로 밀어 넣습니다.

3 장 Sun Fire V20z 서버 유지 관리 3-27

그림 3-24 CPU VRM 제거

3.5.10.3 CPU VRM 교체

주의 – VRM을 설치할 때, VRM의 핀 "A1"이 마더보드의 "A1" 참조 위치와 일치하는지

확인하십시오.

1. CPU VRM의 키가 커넥터의 키와 일치하는지 확인하고 새 VRM을 빈 소켓에 제자리에 잠길 때까지 누릅니다.

2. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.11 메모리 모듈

다음 절차는 메모리 모듈 제거 및 교체 방법에 대해 설명합니다.

3.5.11.1 메모리 모듈 구성원 규칙

DIMM(이중 인라인 메모리 모듈)을 교체 또는 서버에 추가하기 위해 이 절의 절차를 사 용할 경우 다음 정보 및 규칙을 사용하십시오.

■ 서버에 사용된 DIMM은 모두 동일한 유형이어야 합니다. “Registered DDR 333" 또

는 “Registered DDR 400".

3-28 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

주의 – Registered DDR 400 메모리 DIMMS는 Sun Fire V20z 서버의 두 번째 업데이트

된 릴리스(섀시 부품 번호 [PN] 380-1194)에서만 사용될 수 있습니다.

서버에 새 Registered DDR 400 메모리 DIMM을 설치하는 경우, 새 2.6V VRM(PN 370-

7747)도 설치해야 합니다.

주 – DIMM의 두 가지 다른 속도를 혼합하는 경우, 메모리가 더 낮은 속도로 떨어집니

다. Sun Microsystems, Inc.는 이 구성을 지원하지 않습니다.

■ CPU 당 네 개의 DIMM이 지원됩니다. 각 CPU에 대한 네 개의 DIMM 슬롯은 각각

두 개의 슬롯을 포함하는 두 개의 뱅크(뱅크 0 및 뱅크 1)로 그룹화됩니다.

■ Sun Fire V20z 서버는 하나 또는 두 개의 CPU 구성을 지원합니다. 하나의 CPU 시스

템에서 CPU0에 근접한 네 개의 DIMM 슬롯만 사용할 수 있습니다.

■ 두 개의 CPU 시스템에서, 각 CPU는 두 개 또는 네 개의 DIMM을 사용할 수 있습니

다. 한 CPU에 대해 두 개의 DIMM만 사용할 경우, 먼저 CPU에 가장 가까운 뱅크(뱅 크 0)를 채웁니다.

■ DIMM은 일치하는 쌍으로 설치되어야 합니다(한 번에 한 뱅크). 한 뱅크의 두

DIMM은 동일한 크기, 유형 및 공급업체여야 합니다.

■ 각 CPU는 DIMM의 두 개 뱅크를 지원할 수 있습니다. 각 뱅크가 일치하는 DIMM 쌍

을 포함해야 하는 반면, 뱅크 0 및 뱅크 1 사이의 DIMM 크기 및 공급업체는 일치하 지 않아도 됩니다.

■ 예를 들어, 표 3-2는 CPU0에 대해 일부 유효한 샘플 구성을 표시합니다. 각 예에

서, DIMM 0 및 DIMM 1은 크기(및 공급업체)에서 일치하지만 DIMM 2 및 DIMM 3은 일치하지 않습니다. DIMM 2 및 DIMM 3은 해당 뱅크에서 일치해야 하지만 DIMM 0 및 DIMM 1은 일치하지 않아도 됩니다.

표 3-2 유효한 DIMM 구성 샘플

CPU 0

예 1

예 2

예 3

예 4

뱅크 0 뱅크 1

DIMM 0 = 512, DIMM 1 = 512 DIMM 2 = 1GB, DIMM 3 = 1GB

DIMM 0 = 1GB, DIMM 1 = 1GB DIMM 2 = 1GB, DIMM 3 = 1GB

DIMM 0 = 1GB, DIMM 1 = 1GB DIMM 2 = 512, DIMM 3 = 512

DIMM 0 = 2GB, DIMM 1 = 2GB DIMM 2 = 512, DIMM 3 = 512

3 장 Sun Fire V20z 서버 유지 관리 3-29

■ 표 3-3의 샘플 구성은 각 경우마다 최소한 하나의 뱅크에 일치하지 않는 DIMM 쌍

이 있기 때문에 유효하지 않습니다.

표 3-3 유효하지 않은 DIMM 구성 샘플

CPU 0

예 1

예 2

예 3

예 4

뱅크 0 뱅크 1

DIMM 0 = 512, DIMM 1 = 1GB DIMM 2 = 512, DIMM 3 = 512

DIMM 0 = 1GB, DIMM 1 = 1GB DIMM 2 = 512, DIMM 3 = 2GB

DIMM 0 = 2GB, DIMM 1 = 2GB DIMM 2 = 512, DIMM 3 = 1GB

DIMM 0 = 512, DIMM 1 = 1GB DIMM 2 = 512, DIMM 3 = 1GB

3.5.11.2 메모리 모듈 제거

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 메모리 모듈을 설치 또는 교체하려는 메모리 모듈 커넥터를 찾습니다.

3. 메모리 모듈의 소켓 양쪽 끝의 배출기를 눌러 메모리 모듈을 제거합니다(그림 3-25 참조).

그림 3-25 메모리 모듈 제거

3.5.11.3 메모리 모듈 설치

1. 새 모듈을 삽입할 수 있도록 메모리 모듈 소켓의 배출기가 열려 있는지(바깥쪽으로 돌 아감) 확인하십시오.

2. 메모리 모듈의 모서리 커넥터를 정렬 키와 정렬시키고 메모리 모듈을 커넥터에 넣습니다.

3-30 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

주 – 주어진 메모리 뱅크에 있는 양 모듈의 제조업체 및 용량이 동일해야 합니다.

3. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지 검사합니다.

3.5.12 시스템 배터리

시스템 배터리는 일반 CR2032 계산기 배터리입니다.

배터리가 약하거나 AC 전원 손실 기간 이후 BIOS가 CMOS 설정을 손실하거나 클럭의 시간이 맞지 않을 때 시스템 배터리를 교체해야 합니다.

주 – 배터리를 교체할 때 서버 BIOS는 출고 시 설정으로 재설정됩니다.

주의 – 배터리를 열거나 수리하지 마십시오. 배터리에는 리튬이 들어있어 적절하게 사

용, 처리 또는 버리지 않을 경우 폭발할 수 있습니다.

3.5.12.1 시스템 배터리 제거

1. 시스템 전원을 끄고 3-2페이지의 "서버 끄기 및 덮개 제거"에 설명된 대로 덮개를 제거 합니다.

2. 뒤로 밀거나 받침에서 빼서 시스템 배터리를 제거합니다(위치는 그림 3-26 참조).

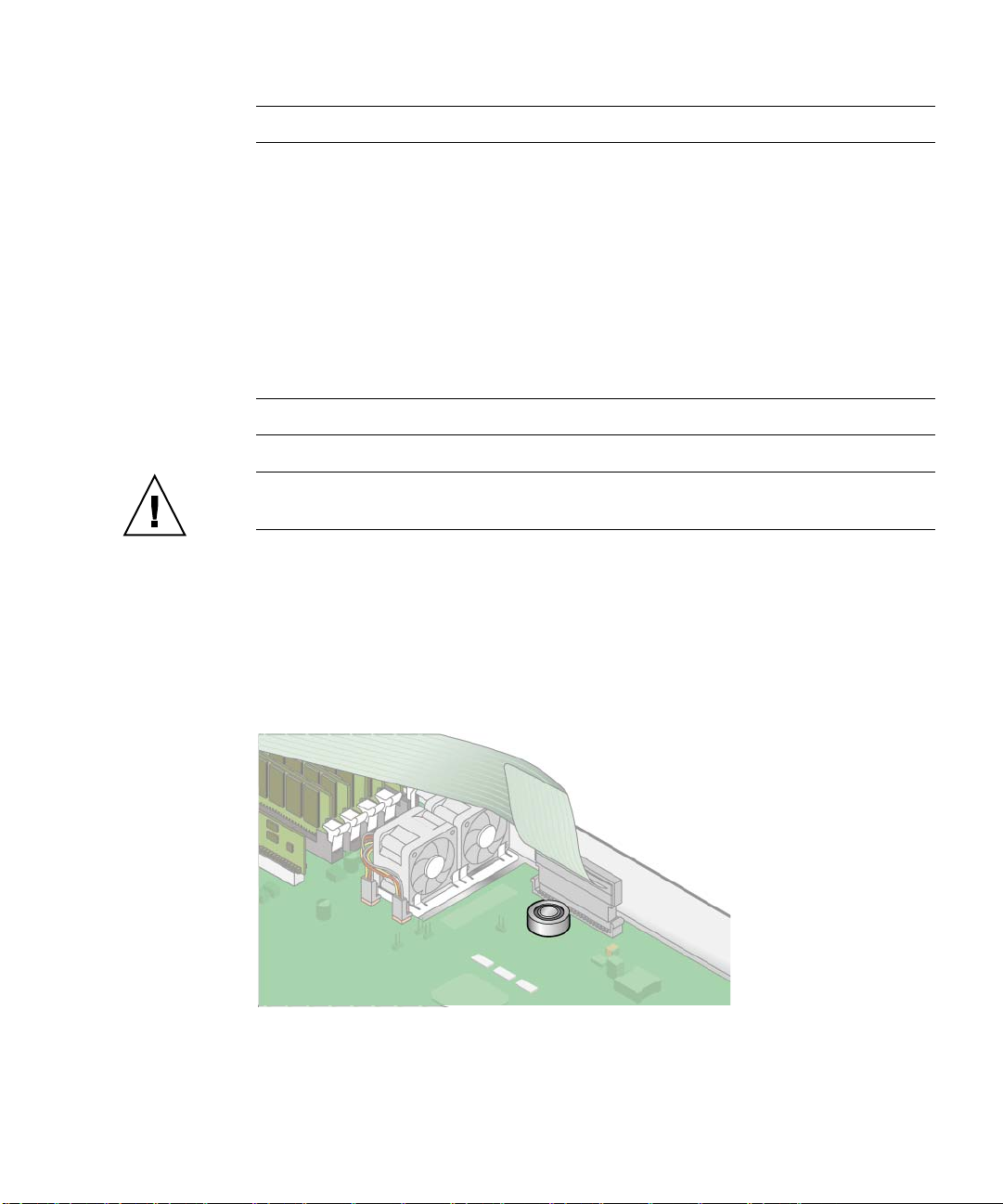

그림 3-26 시스템 배터리 제거

3 장 Sun Fire V20z 서버 유지 관리 3-31

주의 – 배터리를 일반 쓰레기와 함께 버리지 마십시오. 사용한 배터리를 제조업체의 지

침에 따라 버리거나 가장 가까운 배터리 폐기 장소는 지역 쓰레기 처리 업체에 문의하 십시오.

3.5.12.2 시스템 배터리 교체

1. 측면에 "+" 레이블이 위로 향해 있는 받침에 새 시스템 배터리를 설치하십시오.

주 – 배터리를 동일한 모델로만 교체하십시오.

2. 장애물이 있는지 모든 케이블의 경로를 검사한 후 덮개를 다시 설치합니다.

3.5.13 케이블 키트

다음 절차는 다음 케이블 제거 및 교체 방법에 대해 설명합니다.

■ 마더보드에 SCSI 백플레인을 연결하는 5개의 핀 전원 케이블(1).

■ 마더보드에 SCSI 백플레인을 연결하는 68개의 핀 리본 케이블(2).

■ 마더보드에 SCSI 백플레인을 연결하는 납작한 케이블(3).

■ 마더보드에 조작 패널 보드를 연결하는 납작한 케이블(4).

■ 마더보드에 CD-ROM/DVD를 연결하는 납작한 케이블(5).

■ 마더보드에 디스켓 드라이브를 연결하는 납작한 케이블(6).

주 – SCSI 케이블 교체 부품은 원래 SCSI 케이블과 길이가 다를 수 있습니다. DIMM 대

신 섀시 벽에 더 새로운 케이블이 경로 지정됩니다.

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 교체할 케이블을 확인하십시오(위치는 그림 3-27 참조).

3-32 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

그림 3-27 Sun Fire V20z 서버의 시스템 케이블

■ 5개의 핀 SCSI 백플레인 전원 케이블 커넥터의 두 쪽이(1) 후크로 고정됩니다.

■ 68개 핀 SCSI 리본 케이블(2)에는 잠금 처리 장치가 없습니다.

■ 작고 납작한 케이블(3, 4, 5, 6)은 삽입할 때 두 가지 다른 유형의 힘을 안 써도 되는

(ZIF) 케이블 커넥터를 사용하여 부착됩니다. 크기가 작기 때문에 한 커넥터 유형을 다른 것과 구분하기 어려울 수도 있습니다.

여러 유형의 커넥터에서 케이블을 연결 해제하는 방법은 그림 3-28을 참조하십시오.

3. 서버에 덮개를 다시 설치하기 전에, 모든 케이블 경로에 장애물이 있는지

검사합니다.

주의 – 케이블은 손상되기 쉬우므로 제거 시 주의하십시오. 작고, 납작하고 유연한 케

이블 및 케이블 커넥터는 매우 민감합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-33

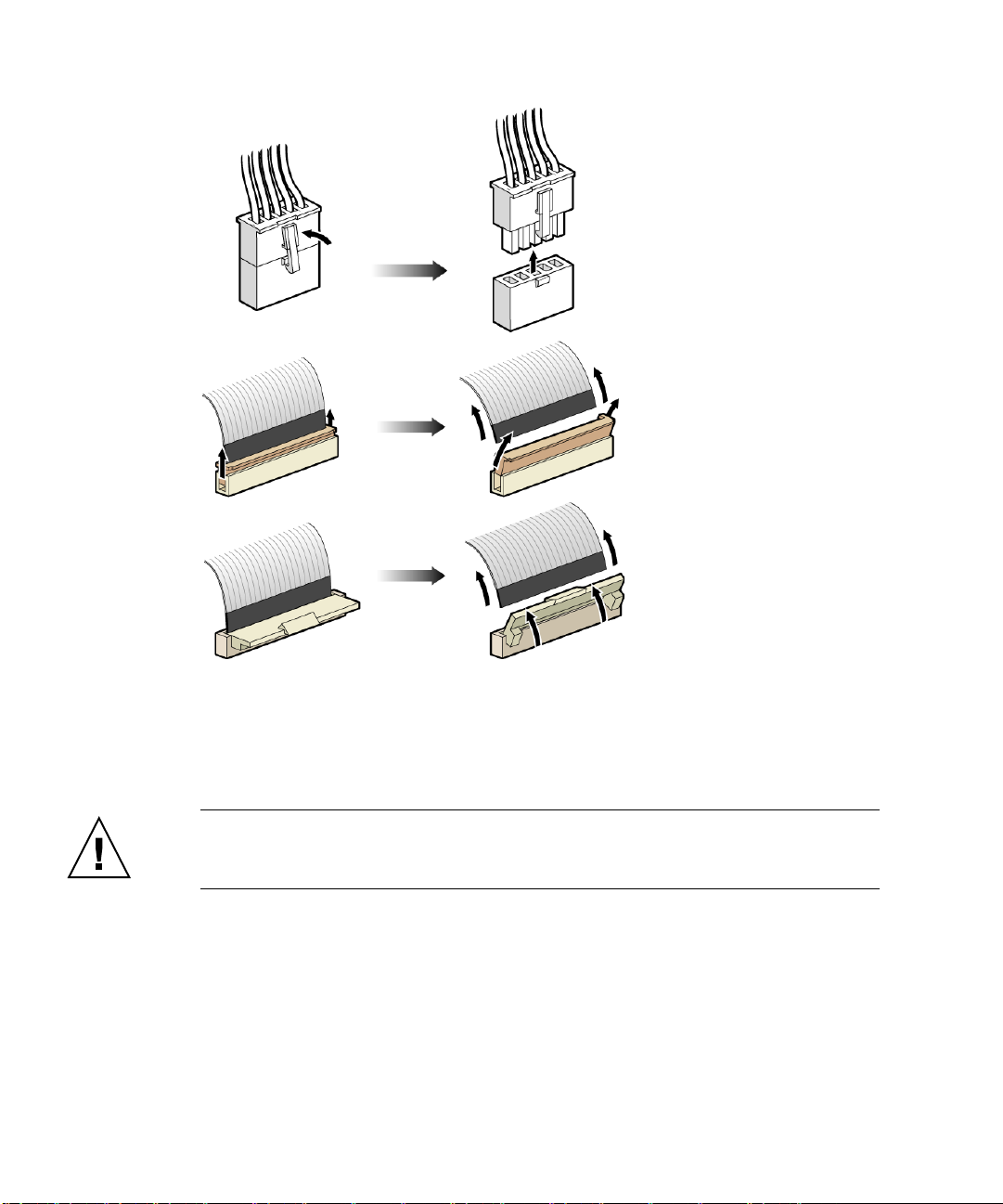

그림 3-28 케이블 커넥터의 유형

3.5.14 CPU 및 방열판

주의 – Sun Fire V20z 서버의 두 개의 CPU 구성에서, 두 CPU 모두 동일한 스테핑 버전

및 동일한 속도여야 합니다. CPU 추가 또는 교체 전에, 3-7페이지의 "CPU 스테핑 버전 을 혼합하지 않음"의 정보를 읽으셔야 합니다.

Sun Fire V20z 서버는 하나 및 두 개의 CPU 구성 모두를 지원합니다. 다음 절차는 CPU 교체 방법에 대해 설명합니다.

3-34 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

3.5.14.1 하나의 CPU 구성

Sun Fire V20z 서버에서 두 개의 CPU 구성에서 하나의 CPU 구성으로 변경하는 경우,

1. CPU0 커넥터에 단일 CPU를 설치합니다.

2. CPU1을 제거합니다.

3. CPU1용 CPU VRM을 제거합니다.

CPU1용 CPU VRM이 CPU1 커넥터에 CPU 없이 설치된 경우, 서버는 부팅하지 않 습니다.

4. CPU1용 메모리 DIMMS 및 메모리 VRM을 제거합니다.

CPU1이 설치되지 않은 경우, CPU0에는 CPU1용 슬롯의 메모리 DIMM이 나타나지 않습니다.

3.5.14.2 방열판 및 CPU 제거

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 단일 고정 나사를 풀고 중앙 공기 조절 장치를 제거합니다(그림 3-29 참조).

그림 3-29 중앙 공기 조절 장치 제거

3. 마더보드에서 방열판의 나사를 풉니다.

3 장 Sun Fire V20z 서버 유지 관리 3-35

a. (스테핑 버전 "C0" 및 "CG"의 CPU에 대해) Sun Fire V20z 서버의 원래 릴리스(섀시

PN 380-0979) 및 첫 번째 업데이트된 릴리스(섀시 PN 380-1168)에 설치된 방열판의

경우, 두 개의 고정 나사를 풀고 클립을 고정하는 방열판을 제거합니다. 그림 3-30을 참조

하십시오.

b. (스테핑 버전 "E"의 CPU에 대해) 서버의 두 번째 업데이트된 릴리스(섀시 PN

380-1194)에 설치된 방열판의 경우,

방열판의

각 측면에서 동일하게 나사를 풉니다. 방열판을 고정하는 나사 및 캡티브 스프링을 제거합니다(와셔는 방열판의 표면에 고정되어 있음). 그림 3-31을 참조하 고 3-38페이지의 "두 번째 업데이트된 릴리스(섀시 PN 380-1194)에 설치된 방열판 교 체"로 이동하십시오.

그림 3-30 스테핑 버전 "C0" 및 "CG" CPU용 고정 클립 및 방열판 제거

그림 3-31 스테핑 버전 "E" CPU용 방열판

3-36 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

주의 – 방열판이 매우 뜨거워질 수 있습니다. 다루기 전에 식을 수 있도록 충분한 시간

을 두십시오.

4. 방열판을 오른쪽이나 왼쪽으로 약간 비틀어 열 그리스로 봉인을 해체합니다.

5. CPU에서 방열판을 들어 올립니다.

6. 알콜 패드를 사용하여 방열판 아래에서 모든 열 그리스를 제거합니다.

손가락에 열 그리스가 묻지 않도록 주의하십시오. 열 그리스는 매우 끈적거리며 다룰 때 다른 구성요소를 오염시킬 수도 있습니다.

7. 열 그리스로 다른 구성요소가 오염되지 않도록 납작한 표면에

방열판 위쪽을 아래로 놓

습니다.

8. 소켓 릴리스 레버를 완전히 열린 수직 위치로 당깁니다(그림 3-32 참조).

9. 릴리스 레버를 열린 위치에 두고 소켓에서 CPU를 들어 올립니다.

주의 – 방열판으로부터 남아 있을 수도 있는 열 그리스가 CPU 소켓 또는 핀과 닿지 않

도록 하십시오.

그림 3-32 소켓에서 CPU 제거

3 장 Sun Fire V20z 서버 유지 관리 3-37

3.5.14.3 두 번째 업데이트된 릴리스(섀시 PN 380-1194)에 설치된 방열판 교체

두 번째 업데이트된 릴리스에 설치된 방열판은 스프링 너트로 고정됩니다.

주 – 올바르지 않은 방열판 제거 및 설치는 방열판 스프링 너트의 나삿니를 닳게 할 수

있습니다. 이런 일이 발생하지 않도록 하려면 아래 지침에 따라서만 방열판을 제거 및 설치하십시오.

1. 알맞은 스크루드라이버를 사용하여 풀릴 때까지 각각 세 번만 돌려서 교대로 앞 뒤의 스프링 너트를 풉니다.

2. 그들 각각의 아래에 있는 스프링 너트 및 와셔를 조심하여 제거하고 한 쪽에 둡니다.

3. 방열판을 제거합니다. 방열판을 약간 돌려 열 접착제에서 떨어뜨립니다.

주 – 방열판 핀이 구부러지거나 손상되지 않도록 주의하십시오. 손상된 핀이 방열판의

성능을 저하시킵니다.

4. 보풀 및 먼저가 있는지 방열판을 검사합니다. 필요한 경우, 진공 청소기 또는 압축 공기 로 청소합니다.

5. 열 접착제가 다른 구성요소를 오염시키지 않도록 평평한 면에 방열판 위쪽을 아래로 놓 습니다.

6. 프로세서 교체 키트에서 플라스틱 카드를 사용하여 방열판 및 마이크로프로세서의 상 단에서 열 접착제를 긁어 냅니다.

7. 프로세서 교체 키트에서 미리 적셔 로프로세서 상단 및 플라스틱 카드에서 남은 접착제를 닦아 냅니다.

놓은 정전기 방지 수건을 사용하여 방열판, 마이크

주 – 필요한 경우, 이 때 마이크로프로세서를 교체할 수 있습니다. 그런 다음 아래 방열

판 설치 지침을 계속합니다.

3.5.14.4 두 번째 업데이트된 릴리스(섀시 PN 380-1194)로부터 방열판 설치

1. 프로세서 교체 키트에서 세척기를 사용하여 열 접착제의 약 0.1 ML/CC를 원형으로 프 로세서 케이스 상단에 적용합니다.

2. 프로세서 교체 키트에서 플라스틱 카드를 사용하여 접착제를 조심하여 바릅니다. 아주 얇고 고른 층만 남을 때까지 과도한 접착제는 긁어냅니다. 공백 또는 균열이 공기 포켓 을 생성하여 적용 범위는 적지만 절대적이 되도록 합니다.

3-38 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

3. 프로세서의 방열판을 주의하여 배치합니다. 스프링 너트용 마운팅 포스트에 대해 방열 판의 한 쪽 측면에 구멍을 일치시킵니다. 양쪽 방열판 구멍이 각각의 마운팅 포스트에 대해 중앙에 놓입니다.

4. 방열판 구멍에 스프링 너트 와셔를 놓고 각각의 마운팅 포스트에 대해서도 중앙에 놓이 도록 합니다.

주 – 방열판 구멍 및 와셔를 각각의 마운팅 포스트의 중앙에 놓지 못하면 방열판 또는

와셔에 스프링 너트가 연결될 수 있습니다. 그렇게 되면 스프링의 장력이 풀릴 수 있고 스프링 너트의 나삿니 또는 균형 상태를 손상시킬 수 있습니다.

그림 3-33 방열판, 스프링 너트, 와셔 및 마운팅 포스트의 관계

5. 스프링 너트를 설치하는 동안 주의하여 방열판에 단단하고 고르게 눌러서 제자리에 안 전하게 고정되도록 합니다.

주 – 7단계를 완료할 때까지 방열판에 계속 눌러 놓습니다.

6. 후면 스프링 너트(PCI 지원 포스트에 가장 가까운 것)를 후면 마운팅 포스트에 놓고 도 구를 사용하지 않고 수동으로 허용되는 한 스프링 너트를 손으로 죕니다.

3 장 Sun Fire V20z 서버 유지 관리 3-39

주의 – 도구를 사용하여 스프링 너트를 조이지 마십시오. 도구를 사용하면 교차 스레딩

될 수도 있습니다.

7. 방열판에서 계속 단단하고 고르게 누르고 전면 마운팅 포스트에 대해 전면 스프링 너트 를 놓고 허용되는 한 스프링 너트를 손으로 죕니다.

주 – 양 스프링 너트 모두를 손으로 조이고 나면, 방열판에 적용했던 아래로 향한 압력

을 풀 수 있습니다.

8. 스프링 너트가 구멍 중앙에 오도록 하려면 방열판 상단을 잡고 부드럽게 좌우 양쪽으로 돌려 스프링 너트가 구멍 중앙에 오도록 합니다.

9. 방열판을 돌린 후 다시 너트를 손으로 조여서(다른 도구를 사용하지 않음) 와셔 및 방열 판에 대해 스프링이 가지런히 놓이도록 합니다.

10. 방열판을 다시 회전시킵니다. 스프링 너트가 구멍 중앙에 의 측면 플레이만 볼 수 있습니다.

11. 설치가 완료될 때 방열판을 부드럽게 고정시킵니다.

주의 – 도구를 사용하여 스프링 너트를 조이지 마십시오. 도구를 사용하면 교차 스레딩

될 수도 있습니다.

a. 후면 스프링을 세 번 돌려 죕니다.

b. 전면 스프링을 세 번 돌려 죕니다.

c. 양 스프링 너트 모두가 "마운팅 포스트"에서 "바닥에 닿을" 때까지 후면 및 전면 스프

링 너트의 조임을 계속 교차시킵니다.

3.5.14.5 CPU 및 방열판 설치

1. 새 CPU의 포장을 풉니다.

주의 – 적절한 ESD 예방책을 준수하십시오.

2. 소켓 릴리스 레버가 완전히 열린 수직 위치에 있는지 확인하십시오(그림 3-34 참조).

3. CPU 모서리에 있는 작은 삼각형을 소켓 모서리에 있는 삼각형과 정렬시킵니다.

완전히 위치한 경우, 적은 양

3-40 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

그림 3-34 소켓에 CPU 설치

4. 소켓에 CPU를 넣습니다.

주의 – 제대로 정렬되었을 경우, CPU가 소켓에 쉽게 삽입되어야 합니다. 약간의 저항

이 느껴지는 경우, 정지한 후 정렬을 다시 확인합니다. 소켓에 잘못 정렬된 CPU는 장치 를 영구적으로 손상시킵니다.

5. CPU가 소켓에 완전히 장착되면 소켓에 CPU를 고정시키며 제자리에 딸깍하고 잠길 때 까지 소켓 릴리스 레버를 아래로 돌립니다.

6. 세척기를 사용하여 약 0.1 ML/CC의 열 그리스를 CPU 상단에 원형으로 적용합니다.

7. 열 그리스를 부드럽게 바르고 층이 아주 얇고 고르도록 과도한 부분은 제거합니다. 공

기 포켓이 될 수 있는 공백 또는 균열이 나타나는

경우, 얇지만 촘촘하게 밀착될 때까지

그리스를 다시 적용합니다.

8. 먼지 및 보풀이 있는지 방열판을 검사합니다. 필요한 경우 다시 닦습니다.

9. 방열판 영역 아래의 폼 조각이 그대로이고 제거되거나 흐트러지거나 손상되지 않았는 지 확인하십시오. 이 폼 조각은 적절한 공기 흐름에 중요합니다.

10. CPU에 주의하여 방열판을 놓고 열 그리스 층과 처음 닿도록 한 후 움직임을 감소시키 기 위해 마운팅 포스트와 정렬시킵니다.

주의 – 설치 중 방열판이 너무 많이 이동한 경우, 열 그리스의 층이 고르지 않게 되어 구

성요소를 손상시킬 수 있습니다.

11. 방열판이 올바르게 정렬되고 나면 갖고 있는 방열판 유형에 따라,

a. 원래의 릴리스(섀시 PN 380-0979) 및 첫 번째 업데이트된 릴리스(섀시 PN 380-1168)

의 방열판이 있는 경우,

i. 더 긴 탭이 팬 쪽을 가리키도록 방열판 클립을 다시 설치합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-41

ii. 나사를 고정하는 클립을 죕니다.

또는

주의 – 방열판의 각 측면에서 동일하게 나사를 죕니다. 먼저 한 쪽의 나사를 완전히 조

인 경우, 하부에 CPU를 손상시킬 수도 있습니다.

b. 두 번째 업데이트된 릴리스(섀시 PN 380-1194)로부터 방열판을 교체하려는 경우, 설

치가 완료될 때 방열판을 제자리에 부드럽게 고정시킵니다.

주의 – 도구를 사용하여 스프링 너트를 조이지 마십시오. 도구를 사용하면 교차 스레딩

될 수도 있습니다.

i. 후면 스프링을 세 번 돌려 죕니다.

ii. 전면 스프링을 세 번 돌려 죕니다.

iii. 양 스프링 너트 모두가 "마운팅 포스트"에서 "바닥에 닿을" 때까지 후면 및 전면

스프링 너트의 조임을 계속 교차시킵니다.

12. 중앙 공기 조절 장치를 교체합니다.

13. 서버에 덮개를 다시 설치하기 전에, 모든 케이블의 경로에 장애물이 있는지

3.5.15 Super FRU

주의 – 인증된 기술자만 이 절차를 수행할 수 있습니다. 이 패키지는 고객 교체 가능 장

치(CRU)가 아닙니다.

구성요소의 위치는 섀시 덮개 안쪽에 있는 Service Label을 참조하십시오.

Super FRU는 마더보드 및 특정 고객 교체 가능 장치(CRU)를 포함하는 섀시입니다. Super FRU를 설치하려면 기존 섀시에서 모든 CRU를 제거해야 합니다. 그런 다음, 새 Super FRU 섀시에 각 해당 구성요소를 다시 설치합니다.

주 – Sun Fire V20z Super FRU는 조작 패널 보드/LCD 어셈블리, 6개의 냉각 팬 및 시

스템 배터리가 설치되어 출고됩니다. 기존 섀시에서 이러한 항목들을 제거할 필요는 없 습니다.

기존 섀시에서 다른 모든 CRU를 제거하고 새 섀시에 다시 설치해야 합니다. 여기에는 시스템 케이블이 포함됩니다.

검사합니다.

3-42 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

1. 부착된 모든 주변 장치를 포함하여 서버의 전원을 끄고 전기 콘센트에서 서버의 연결을 해제합니다.

3-2페이지의 "서버 끄기 및 덮개 제거"를 참조하십시오.

2. 다음 구성요소를 제거하고 새 Super FRU 섀시를 다시 설치하십시오. 이 장에서 적절한 지침을 참조하여 각 구성요소를 제거 및 교체합니다. 또한 구성요소

위치는 그림 3-2를 참조하십시오.

■ I/O 보드(3-11페이지의 "I/O 보드" 참조)

■ PCI 카드 및 Riser(2) (3-12페이지의 "PCI 카드" 참조)

■ 하드 디스크 드라이브(1-2) 및 캐리어(2) (3-15페이지의 "SCSI 하드 디스크 드라이브

및 캐리어" 참조)

■ SCSI 백플레인 (3-16페이지의 "SCSI 백플레인" 참조)

■ CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리 (3-19페이지의

"CD-ROM/DVD-ROM/디스켓 드라이브 어셈블리"참조)

■ 전원 공급 장치 (3-22페이지의 "전원 공급 장치" 참조)

■ 메모리 VRM (1-2) (3-26페이지의 "메모리 VRM(Voltage-Regulator Modules)" 참조)

■ CPU VRM (1-2) (3-27페이지의 "CPU VRM(Voltage-Regulator Modules)" 참조)

■ 메모리 모듈 (1-8) (3-28페이지의 "메모리 모듈" 참조)

■ 시스템 케이블(3-32페이지의 "케이블 키트" 참조)

■ CPU 및 방열판(1-2) (3-34페이지의 "CPU 및 방열판" 참조)

주 – 또한 수리 중인 시스템에서 (부품 번호 레이블이 있는) 중앙 공기 조절 장치를 제

거하고 Super FRU 섀시에 설치해야 합니다. 부품 번호 레이블은 특정 시스템의 구성요 소에 대한 중요한 정보를 포함합니다.

3.6 Sun Fire V20z 표시기, 스위치 및 점퍼

3.6.1 Sun Fire V20z 마더보드

그림 3-35는 마더보드의 표시기, 스위치 및 점퍼의 위치를 표시합니다. 이 절의 표는 이 러한 구성요소에 대한 세부 정보를 제공합니다.

3 장 Sun Fire V20z 서버 유지 관리 3-43

그림 3-35 점퍼 위치를 표시하는 Sun Fire V20z 마더보드

표 3-4는 그림 3-35에 표시된 스위치 및 점퍼의 기능을 정의합니다.

표 3-4 스위치 및 점퍼

구성요소 기능 또는 정의

SW3

SW7

J11

J12

J13

J19

3-44 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

교체 전원 켜기

플랫폼 재설정

BIOS 쓰기 보호 핀 1+2 = 활성화, 핀 2+3 = 비활성화

BIOS Boot 블록 핀 1+2 = 활성화, 핀 2+3 = 비활성화

예약됨(그림에 표시되지 않음)

직렬 포트: 핀 1+2 = SP 콘솔, 핀 2+3 = 플랫폼 포트 A

표 3-4 스위치 및 점퍼 (계속)

구성요소 기능 또는 정의

J110

CMOS 지우기:

핀 1+2 = 다음 부팅 시 CMOS 지우기, 핀 2+3 = 다음 부팅 시 CMOS 설정 유지

J108

J105

NPUI 전원 공급 장치: 핀 1+2 = 비활성화, 핀 2+3 = 활성화

예약됨(그림에 표시되지 않음)

표 3-5는 그림 3-35에 표시된 SP 표시기의 조치 및 의미를 정의합니다.

표 3-5 서비스 프로세서 표시기

표시기 초기화 실행 상태

D46

D47

D48

D56

D57

끄기, 끄기, 두 번 깜박임 켜짐

끄기, 두 번 깜박임

두 번 깜박임 켜짐

끄기, 끄기, 두 번 깜박임 이더넷 케이블이 상단 SP 포트에 연결된 경우 켜짐

끄기, 끄기, 두 번 깜박임 이더넷 케이블이 하단 SP 포트에 연결된 경우 켜짐

표 3-6은 그림 3-35에 표시된 전원 표시기의 기능 및 의미를 정의합니다.

표 3-6 전원 표시기

표시기 설명 색상

D32

D34

D35

D36

D37

D53

D54

D55

D59

D60

팬 전체가 켜짐(오류) 빨간색

기가비트(0) 10/100 모드 노란색

기가비트(0) 링크 활동 노란색

기가비트(1) 10/100 모드 노란색

기가비트(1) 링크 활동 노란색

전원 공급 장치/전원 정상 녹색

표시기 전원 켜기 녹색

표시기 재설정 노란색/끄기

Thor RAM 전원 켜기 녹색

CPU 0 전원 정상 녹색

3 장 Sun Fire V20z 서버 유지 관리 3-45

표 3-6 전원 표시기 (계속)

표시기 설명 색상

D63

D66

D67

D79

D80

D81

CPU 1 전원 정상 녹색

Thor 전원 양호 녹색

PRS 내부 오류 빨간색

SCSI 채널 A 표시기 녹색

예약됨 예약됨

SCSI 제어기 작동 가능 녹색

3.6.2 Clear-CMOS 점퍼

Sun Fire V20z 마더보드의 Clear-CMOS 점퍼(J110) 위치는 아래에 표시되어 있습니다. 이 점퍼는 서버가 특정 조건 하에서 멈춘 경우 CMOS를 지우는 데 사용될 수 있습니다.

■ 점퍼에 대한 기본 위치는 "Clear-CMOS-Removed"에 대한 설정인 핀 2+3입니다. 이

설정은 서버를 재부팅할 때마다 CMOS 설정을 유지합니다.

■ 핀 1+2로 점퍼를 이동시키는 경우, 이것은 "Clear-CMOS-Installed" 설정입니다. 이

설정은 서버를 재부팅할 때마다 CMOS 설정을 지웁니다.

그림 3-36 Clear-CMOS 점퍼 J110을 표시하는 Sun Fire V20z 마더보드

3-46 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 2005년 8월

Clear-CMOS ¡°ý¤ J110

CLR

123

DFLT

4 장

Sun Fire V40z 서버 유지 관리

이 장은 설정된 후 Sun Fire V40z 서버에서 구성요소를 추가, 교체 및 구성하는 방법에 대해 설명합니다.

주의 – 서버 내의 구성요소를 만지거나 교체하기 전에, 모든 외부 케이블을 연결 해제

합니다. 가능한 경우, 접지된 정전기 방전(ESD) 패드에 서버를 놓고 항상 올바르게 접지 된 정전기 방지 손목띠를 착용하십시오.

Sun Fire V20z 서버 유지 관리에 대한 지침은 3장을 참조하십시오.

이 장은 다음 항목으로 구성되어 있습니다.

■ 4-1페이지의 "필요한 도구 및 공급 장치"

■ 4-2페이지의 "서버 끄기 및 덮개 제거"

■ 4-3페이지의 "Sun Fire V40z 구성요소의 위치"

■ 4-10페이지의 "사용자 교체 가능 장치 교체 절차"

■ 4-71페이지의 "Sun Fire V40z 표시기, 스위치 및 점퍼"

장애 구성요소를 판별 및 분리하려면 Sun Fire V20z 및 Sun Fire V40z 서버—문제 해결 기술 및 진단 안내서(819-2927)를 참조하십시오.

4.1 필요한 도구 및 공급 장치

■ #2 십자 스크루드라이버

■ 정전기 방지 손목띠

■ 알콜 패드(CPU 교체 전용)

4-1

4.2 서버 끄기 및 덮개 제거

주의 – 처음 Sun Fire V40z 서버의 전원을 켜기 전에, 서버의 PCI 카드 슬롯 및 CPU 카

드 슬롯에서 포장 삽입물을 제거하여 적절한 공기 흐름 및 냉각을 확보해야 합니다. 선 적하는 동안 보호 역할을 하는 이러한 포장 삽입물을 버릴 수 있습니다. PCI 슬롯에서 플라스틱 공기 조절 장치 삽입물을 제거하지 마십시오.

Sun Fire V40z 서버의 업데이트된 릴리스(섀시 부품 번호[PN] 380-1206)는 PCI 카드 슬 롯의 포장 삽입물과 함께 운반되지 않습니다.

이 절차를 수행하여 이 장의 유지 관리 절차를 위해 시스템을 끄고 덮개를 제거할 때 안 전 지침을 지키십시오.

1. 시스템에 연결된 모든 주변 장치를 끕니다.

2. 시스템 OS가 실행중인 경우, OS를 종료하십시오.

3. 서버의 후면 패널에서 모든 AC 전원 코드를 연결 해제하십시오(그림 1-5 참조).

주의 – AC 전원 코드를 제거하면 시스템 접지도 제거됩니다. 정전기 방전(ESD)을 사용

하여 서버 손상을 피하려면 서버와 동일한 전압이 잠재하도록 유지해야 합니다.

4. 부착된 모든 주변 장치에 대한 전원을 끄십시오.

5. 모든 주변 장치 케이블 및 I/O 커넥터 또는 시스템 후면에 있는 포트에 연결된 모든 통 신 라인에 이름을 붙인 후 연결을 해제하십시오.

주의 – 시스템의 인쇄된 회로 보드 및 하드 디스크 드라이브에는 정전기에 매우 민감한

구성요소가 포함되어 있습니다.

6. 구성요소를 처리하기 전에 섀시 접지(페인트칠이 안된 금속 표면)에 손목띠를 부착하십 시오.

7. 덮개 래치의 캡티브 나사를 푼 후 시스템 후면 쪽으로 래치를 돌려 덮개를 뒤로 누릅니 다(그림 4-1 참조).

8. 덮개를 들어 올려 제거하십시오.

4-2 Sun Fire V20z 및 Sun Fire V40z 서버 — 사용 설명서 • 20 05 년 8월

Sun Microsystems Sun Fire V40z, Sun Fire V20z User Guide [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual
