Installationshandbok för

Sun Fire™ T2000 Server

Sun Microsystems, Inc. www.sun.com

Art.nr. 819-4534-11 April 2006, utgåva A

Skicka in kommentarer om detta dokument på adressen: http://www.sun.com/hwdocs/feedback

Copyright 2006 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, USA. Med ensamrätt. Sun Microsystems, Inc. har immaterialrättsliga anspråk relaterade till den teknik som beskrivs i dokumentet. Framför allt kan, utan någon som

helst begränsning, dessa rättigheter omfatta ett eller ﬂera av de amerikanska patent som ﬁnns nämnda på http://www.sun.com/patents och ett eller ﬂera andra patent eller inlämnade patentansökningar i USA och andra länder.

Detta dokument och den produkt det avser distribueras under licenser som begränsar användning, kopiering, distribution och dekompilering därav. Ingen del av produkten eller detta dokument får utan skriftlig tillåtelse från Sun eller Suns licensgivare (om sådana ﬁnnes) kopieras på något sätt.

Programvara från tredje part, inklusive teckensnittsteknik, är skyddad av copyright och licensierad från Suns leverantörer. Delar av denna produkt kan härröra från Berkeley BSD-system, för vilka Sun har licenser från University of California. UNIX är ett registrerat

varumärke i USA och andra länder, exklusivt licensierat via X/Open Company Ltd. Sun, Sun Microsystems, Sun-logotypen, Java, AnswerBook2, docs.sun.com, Sun Fire och Solaris är varumärken eller registrerade varumärken

för Sun Microsystems, Inc. i USA och andra länder. Alla SPARC-varumärken används under licens. De är varumärken eller registrerade varumärken för SPARC International, Inc. i USA och

andra länder. Produkter med varumärket SPARC är baserade på en arkitektur utvecklad av Sun Microsystems, Inc. De graﬁska användargränssnitten i OPEN LOOK och från Sun™ har utvecklats av Sun Microsystems Inc för användare och licenstagare.

Sun erkänner Xerox banbrytande insatser inom forskningen om, och utvecklingen av, begreppet visuellt eller graﬁskt användargränssnitt för datorindustrin. Sun har en icke-exklusiv licens från Xerox avseende Xerox graﬁska användargränssnitt, vilken också omfattar Suns licenstagare vilka utvecklar graﬁska användargränssnitt enligt OPEN LOOK, och i övrigt uppfyller Suns skriftliga licensavtal.

DOKUMENTATIONEN TILLHANDAHÅLLS I ”BEFINTLIGT SKICK”. INGET ANSVAR TAS FÖR UTTRYCKT ELLER UNDERFÖRSTÅDD INFORMATION, GARANTIER, INKLUSIVE UNDERFÖRSTÅDD GARANTI ELLER PRODUKTENS ANVÄNDBARHET FÖR EN VISS UPPGIFT, EJ HELLER INTRÅNG PÅ ANDRA FÖRETAGS VARUMÄRKEN ET CETERA, SÅVIDA INTE GÄLLANDE LAGAR PÅBJUDER ANNAT.

För

återvinning

Innehåll

Regulatory Compliance Statements xi

Declaration of Conformity xv

Förord xvii

1. Förbereda installationen 1

Nödvändiga verktyg 2

Vad som medföljer vid leverans 2

Installera tilllvalskomponenter 2

Undvika ESD 3

Installationsöversikt 3

Information om dataportar och kablage 5

Placering av portar 5

Information om kablage 6

Information om skenrälssatserna 7

Säkerhetsföreskrifter 10

iii

2. Installera Sun Fire T2000 11

Rackinstallation av servern 11

▼ Gör så här för att installera skenrälssatserna 12

▼ Gör så här för att installera kabelhanteringssatsen 19

▼ Gör så här för att kontrollera att skenrälsarna och CMA fungerar 22

Montera loss servern 25

Ansluta kablar till servern 26

Placering av kontakter 26

▼ Gör så här för att ansluta Ethernet-nätverkskablar 27

▼ Gör så här för att ansluta till SC-serieporten för hantering 28

▼ Gör så här för att ansluta till SC-nätverksporten för hantering 28

Elkablar för nätström 29

TTYA, serieport 29

USB-portar 30

Kabelhantering med CMA 30

▼ Gör så här för att öppna eller stänga ett kabelspänne 30

▼ Gör så här för att flytta ett kabelspänne 31

3. Slå på systemet 33

Slå på systemet för första gången 33

Aktivera systemstyrenhetens nätverksport för hantering 36

Logga in till systemstyrenheten 36

▼ Gör så här för att logga in till styrenheten för systemet med serieporten för

hantering 37

▼ Gör så här för att konfigurera systemstyrenhetens nätverksport för

hantering 38

▼ Gör så här för att starta om systemstyrenheten 40

▼ Gör så här för att logga in till systemstyrenheten med nätverksporten för

hantering 41

iv Installationshandbok för Sun Fire T2000 • april 2006

Använda systemstyrenheten för vanliga åtgärder 42

▼ Gör så här för att slå på systemet 42

▼ Gör så här för att ansluta till värdsystemets systemfönster 42

▼ Gör så här för att initiera systemet normalt 43

Starta operativsystemet Solaris 44

▼ Gör så här för att starta operativsystemet Solaris 44

▼ Gör så här för att starta om systemet 46

▼ Gör så här för att stänga av och slå på systemet 46

A. Uppdatera den fasta programvaran 49

Uppdatera den fasta programvaran 49

▼ Gör så här för att uppdatera den fasta programvaran 49

B. Välja startenhet 53

▼ Gör så här för att välja startenhet 53

Index 55

Innehåll v

vi Installationshandbok för Sun Fire T2000 • april 2006

Figurer

FIGUR 1-1 Sun Fire T2000 1

FIGUR 1-2 Komponenter på baksidan 5

FIGUR 1-3 USB-portar på framsidan 6

FIGUR 1-4 Delarna i en skenrälssats 7

FIGUR 1-5 Placering av låsen i skenrälssatsen 9

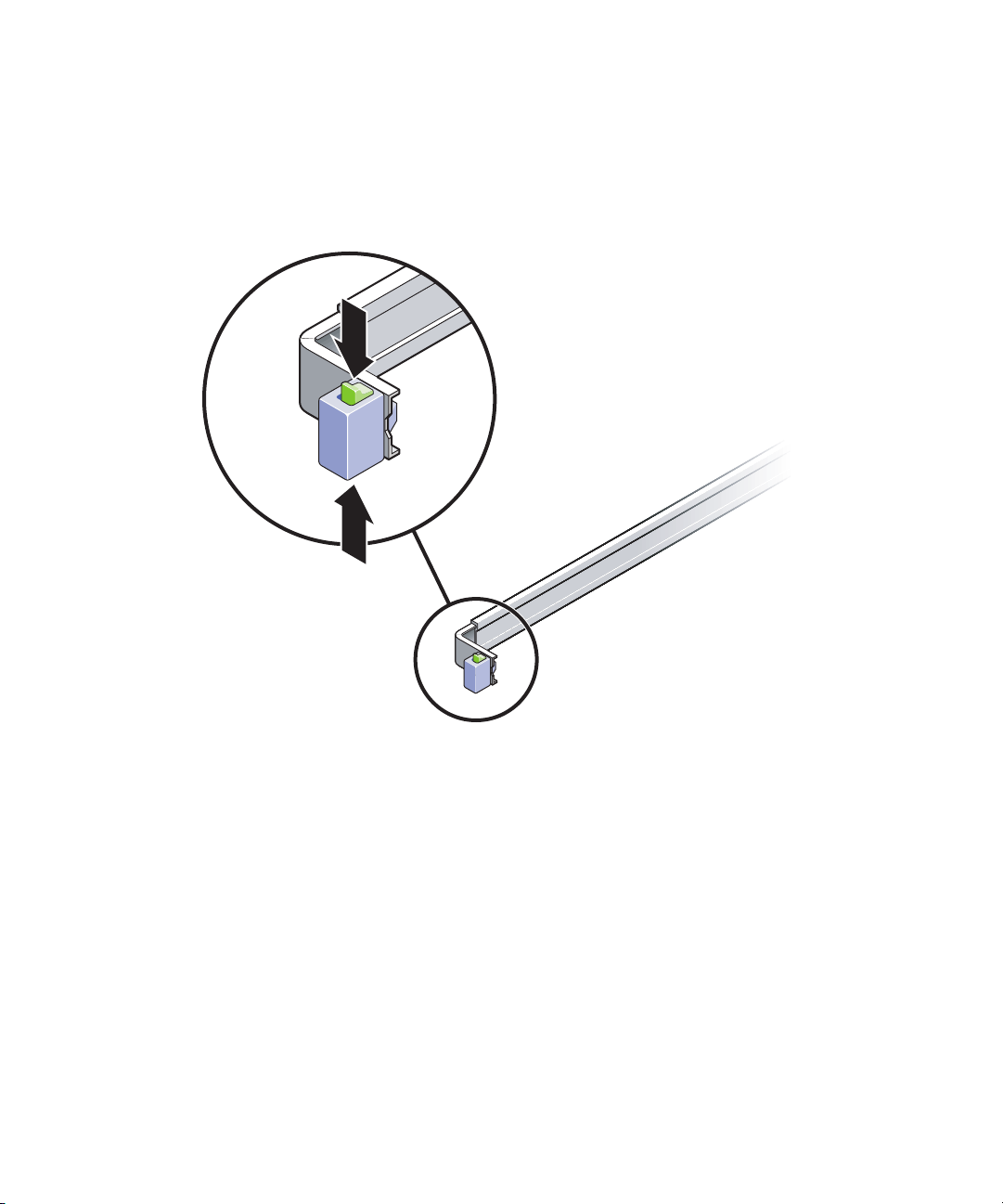

FIGUR 2-1 Låsa upp skenrälssatsen 12

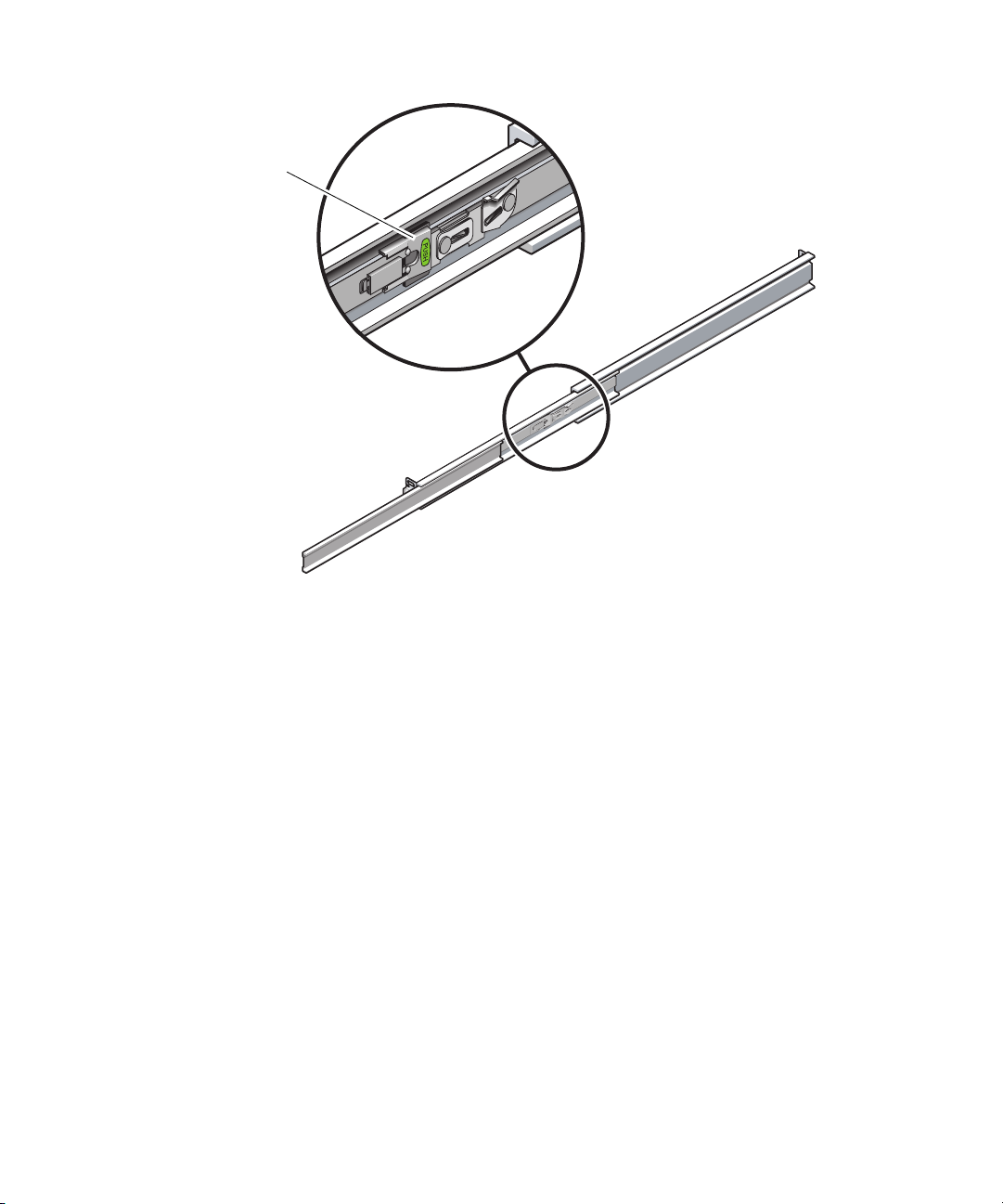

FIGUR 2-2 Placering av frigöringsknappen för monteringskonsolen 13

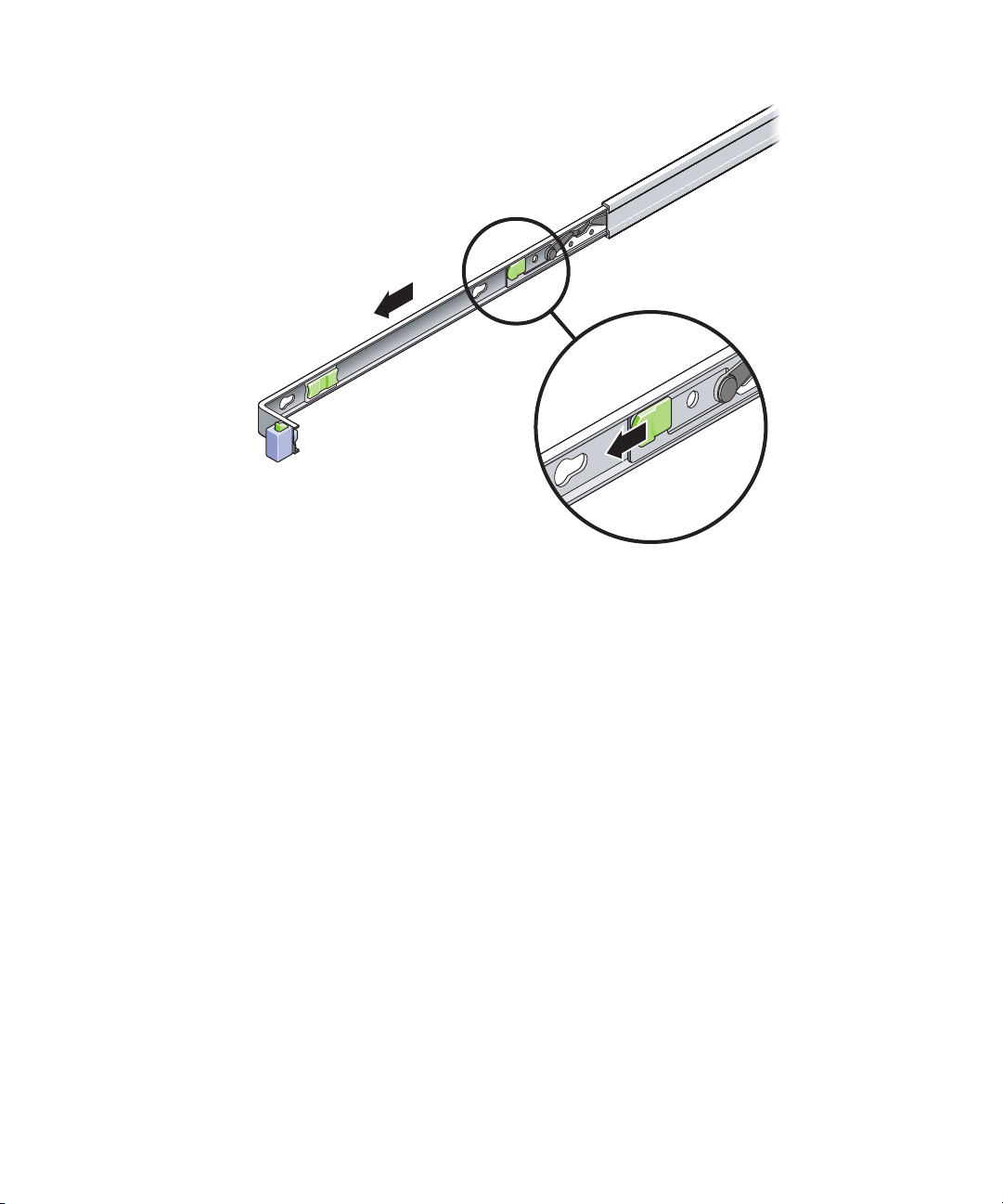

FIGUR 2-3 Låsa upp skenrälsens mittdel 14

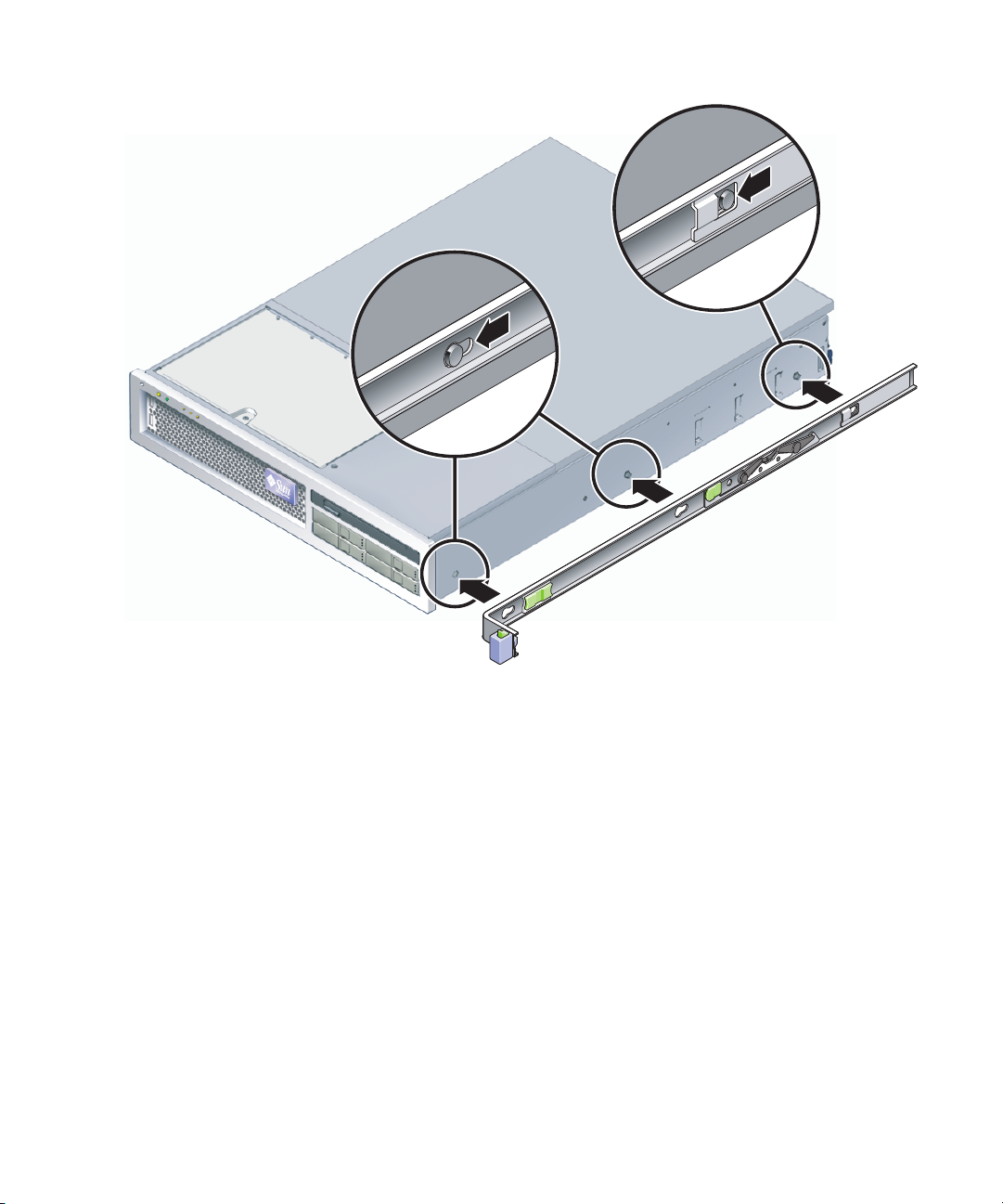

FIGUR 2-4 Fästa en monteringskonsol vid chassit 15

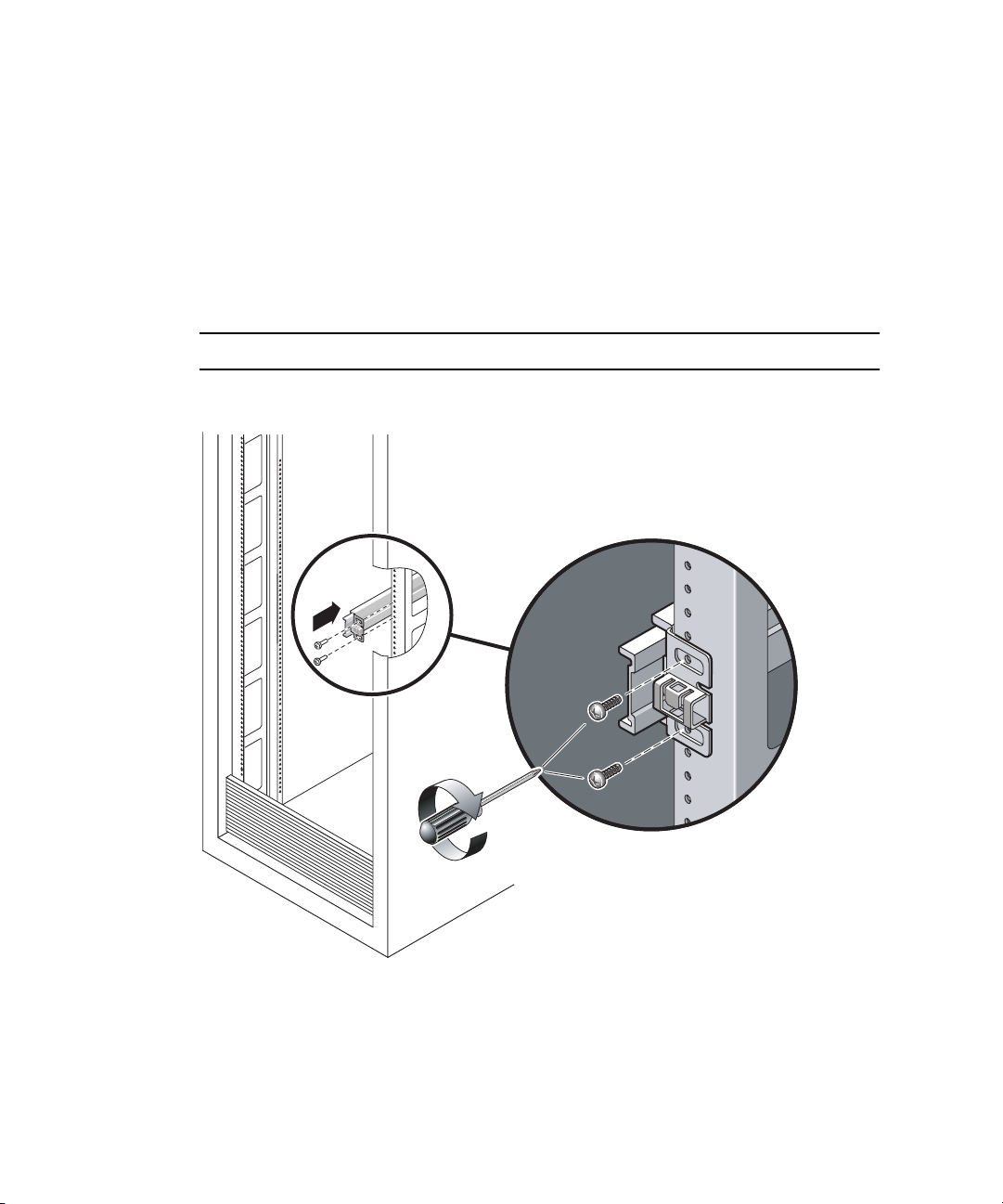

FIGUR 2-5 Montera en skenräls 16

FIGUR 2-6 Använda verktyget för skenrälsutrymme för att justera avståndet mellan skenrälsarna 17

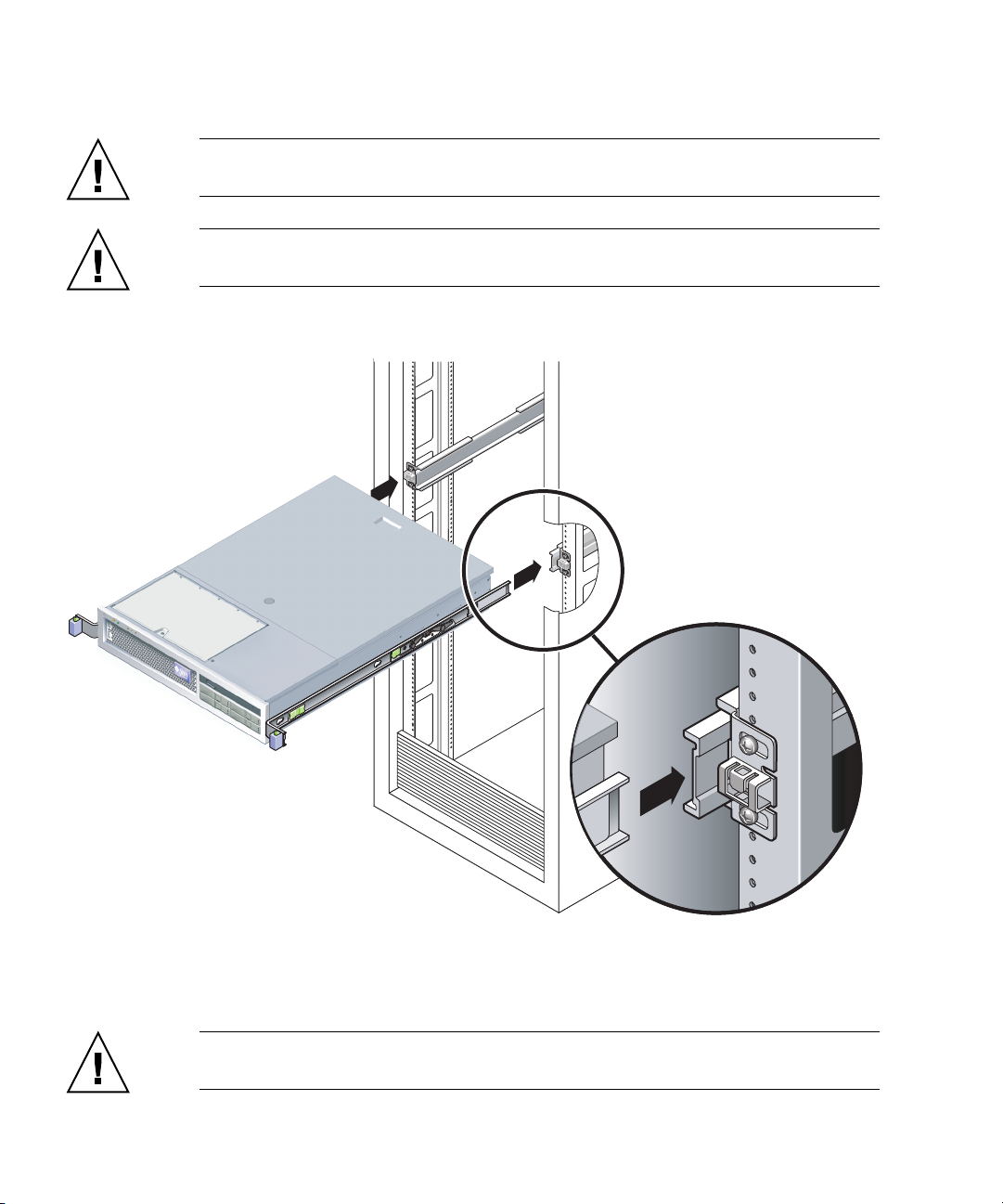

FIGUR 2-7 Montera chassit på skenrälsarna 18

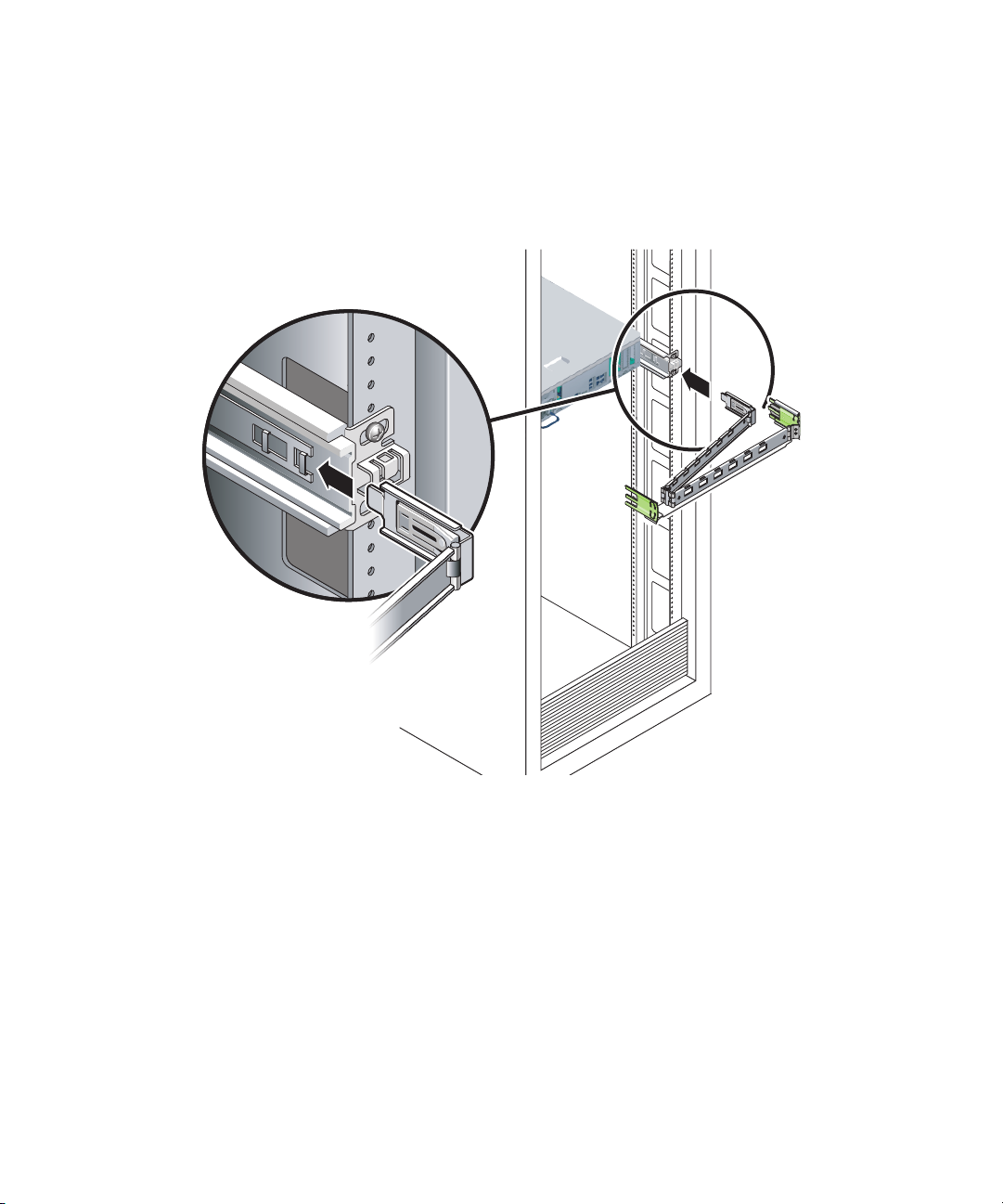

FIGUR 2-8 Föra in CMA-rälsutskottet i vänster skenräls bakre ände 19

FIGUR 2-9 Montera den inre CMA-kontakten 20

FIGUR 2-10 Fästa den yttre CMA-kontakten 21

FIGUR 2-11 Montera vänster sida av skenrälsen 22

FIGUR 2-12 Låsa upp skenrälssatsen 23

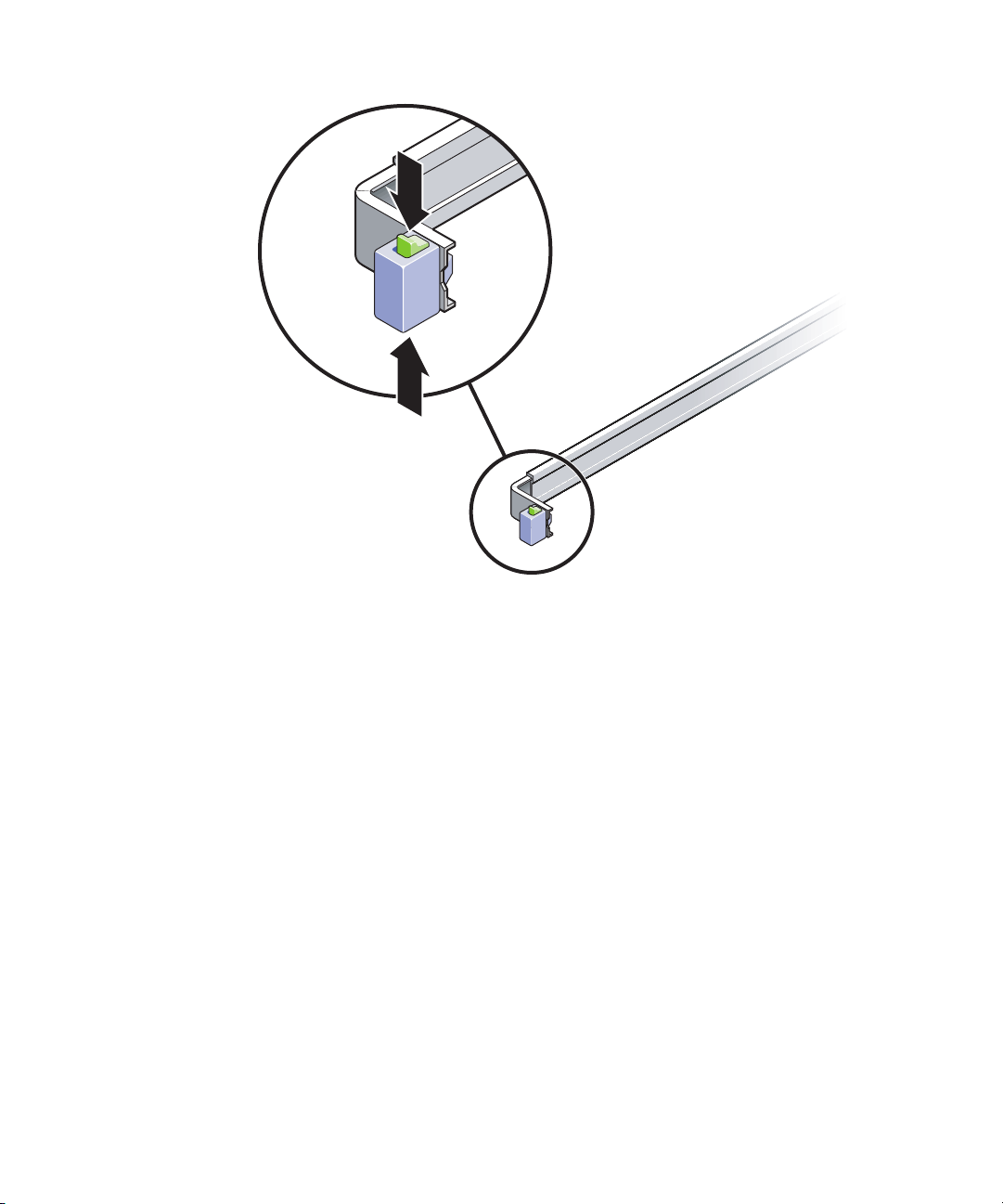

FIGUR 2-13 Låsa upp stopparna för skenrälsspakarna 24

FIGUR 2-14 Frigöringsknapp för skenräls 25

FIGUR 2-15 Komponenter på baksidan 26

vii

FIGUR 2-16 USB-portar på framsidan 27

FIGUR 2-17 Nätverksanslutningar för Ethernet 27

FIGUR 2-18 Systemstyrenhetens seriella anslutning 28

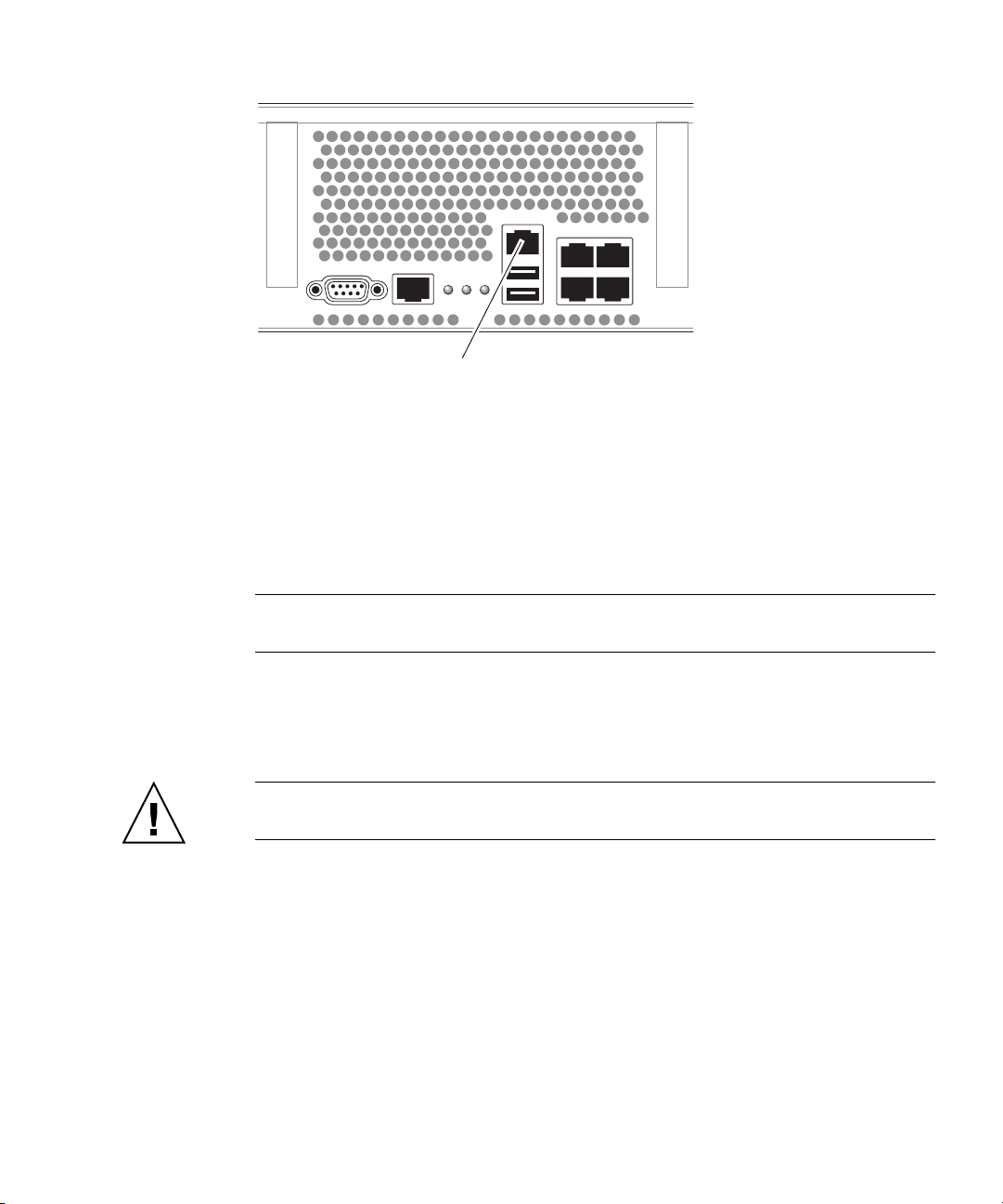

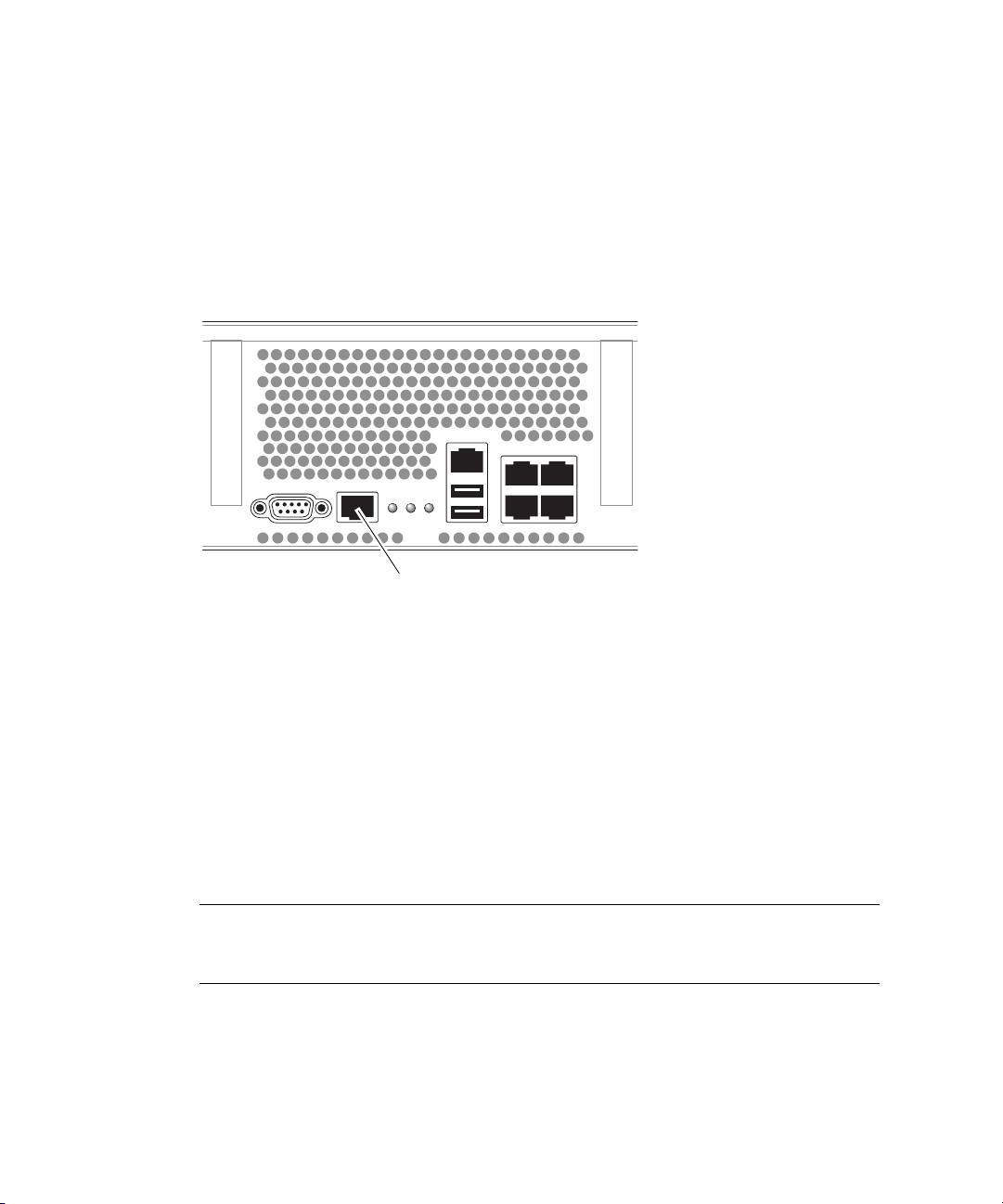

FIGUR 2-19 Systemstyrenhetens nätverksanslutning 29

FIGUR 2-20 Serieport 30

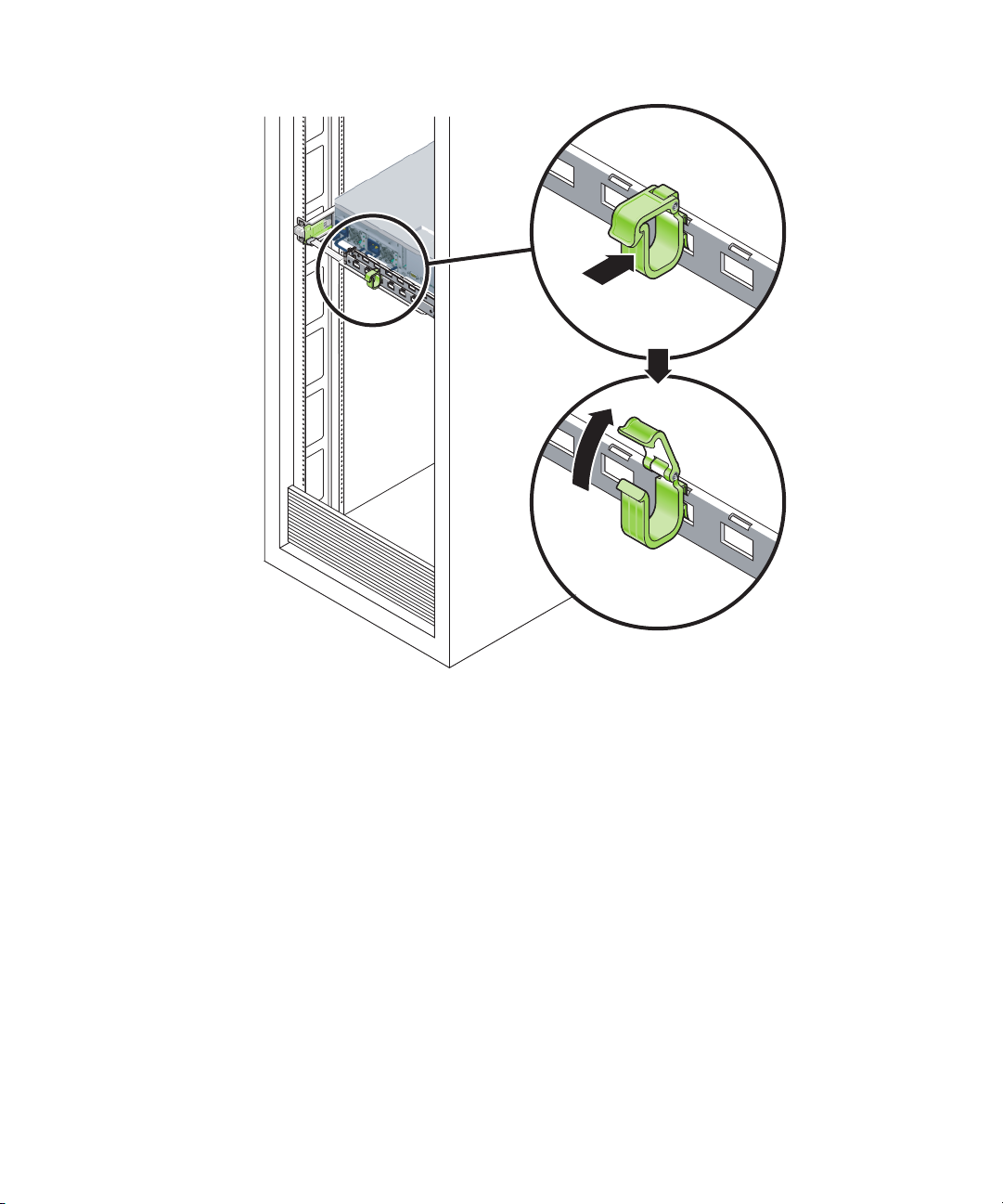

FIGUR 2-21 Öppna ett kabelspänne 31

FIGUR 2-22 Ta loss ett kabelspänne 32

FIGUR 2-23 Montera eller flytta ett kabelspänne 32

FIGUR 3-1 Strömkontakter på bakpanelen 34

viii Installationshandbok för Sun Fire T2000 • april 2006

Tabeller

TABELL 1-1 Överföringshastigheter för Ethernet 6

TABELL 3-1 Exempel på inställningar för konfigurationsparametrar 39

TABELL 3-2 Karta över enheter, OpenBoot-sökvägar och placering 44

x Installationshandbok för Sun Fire T2000 • april 2006

Regulatory Compliance Statements

Your Sun product is marked to indicate its compliance class:

• Federal Communications Commission (FCC) — USA

• Industry Canada Equipment Standard for Digital Equipment (ICES-003) — Canada

• Voluntary Control Council for Interference (VCCI) — Japan

• Bureau of Standards Metrology and Inspection (BSMI) — Taiwan Please read the appropriate section that corresponds to the marking on your Sun product before attempting to install the

product.

FCC Class A Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy, and if it is not installed and used in accordance with the instruction manual, it may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense.

Shielded Cables: Connections between the workstation and peripherals must be made using shielded cables to comply with FCC radio frequency emission limits. Networking connections can be made using unshielded twisted-pair (UTP) cables.

Modifications: Any modiﬁcations made to this device that are not approved by Sun Microsystems, Inc. may void the authority granted to the user by the FCC to operate this equipment.

FCC Class B Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/television technician for help. Shielded Cables: Connections between the workstation and peripherals must be made using shielded cables to comply with

FCC radio frequency emission limits. Networking connections can be made using unshielded twisted-pair (UTP) cables. Modifications: Any modiﬁcations made to this device that are not approved by Sun Microsystems, Inc. may void the authority

granted to the user by the FCC to operate this equipment.

ICES-003 Class A Notice - Avis NMB-003, Classe A

This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

ICES-003 Class B Notice - Avis NMB-003, Classe B

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

xii Installationshandbok för Sun Fire T2000 • april 2006

BSMI Class A Notice

The following statement is applicable to products shipped to Taiwan and marked as Class A on the product compliance label.

T33012

CCC Class A Notice

The following statement is applicable to products shipped to China and marked with “Class A” on the product’s compliance label.

GOST-R Certiﬁcation Mark

Regulatory Compliance Statements xiii

xiv Installationshandbok för Sun Fire T2000 • april 2006

Declaration of Conformity

Compliance Model Number: Product Family Name:

EMC

USA—FCC Class A

This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This equipment may not cause harmful interference.

2. This equipment must accept any interference that may cause undesired operation.

European Union

This equipment complies with the following requirements of the EMC Directive 89/336/EEC:

As Telecommunication Network Equipment (TNE) in Both Telecom Centers and Other Than Telecom Centers per (as applicable):

EN 300 386 V.1.3.2 (2003-05) Required Limits: EN 55022:1994 +A1:1995 +A2:1997 Class A EN 61000-3-2:2000 Pass EN 61000-3-3:1995 +A1:2000 Pass

IEC 61000-4-2 6 kV (Direct), 8 kV (Air) IEC 61000-4-3 3 V/m 80-1000MHz, 10 V/m 800-960 MHz, and 1400-2000 MHz IEC 61000-4-4 1 kV AC and DC Power Lines, 0.5 kV Signal Lines IEC 61000-4-5 2 kV AC Line-Gnd, 1 kV AC Line-Line and Outdoor Signal Lines, 0.5 kV Indoor signal Lines > 10m. IEC 61000-4-6 3 V IEC 61000-4-11 Pass

As Information Technology Equipment (ITE) Class A per (as applicable):

EN 55022:1994 +A1:1995 +A2:1997 Class A EN 61000-3-2:2000 Pass EN 61000-3-3:1995 +A1:2000 Pass EN 55024:1998 +A1:2001 +A2:2003 Required Limits:

IEC 61000-4-2 4 kV (Direct), 8 kV (Air) IEC 61000-4-3 3 V/m IEC 61000-4-4 1 kV AC Power Lines, 0.5 kV Signal and DC Power Lines IEC 61000-4-5 1 kV AC Line-Line and Outdoor Signal Lines, 2 kV AC Line-Gnd, 0.5 kV DC Power Lines IEC 61000-4-6 3 V IEC 61000-4-8 1 A/m IEC 61000-4-11 Pass

T2000 Sun Fire T2000 server

Safety: This equipment complies with the following requirements of the Low Voltage Directive 73/23/EEC:

EC Type Examination Certificates:

EN 60950-1:2001, 1st Edition UL/DEMKO/GS Certificate No. 140 169-02/1407 IEC 60950-1:2001, 1st Edition CB Scheme Certificate No. US/9794/UL Evaluated to all CB Countries UL 60950:2003, 1st Edition, CSA C22.2 No. 60950-01-03 File: E138989-A50-UL-1

Supplementary Information: This equipment was tested and complies with all the requirements for the CE Mark.

This equipment complies with the Restriction of Hazardous Substances (RoHS) directive 2002/95/EC.

/S/ /S/

Dennis P. Symanski DATE Worldwide, Compliance Office Sun Microsystems, Inc. 4150 Network Circle, MPK15-102 Santa Clara, CA 95054 U.S.A. Tel: 650-786-3255 Fax: 650-786-3723

Donald Cameron DATE Program Manager/Quality Systems Sun Microsystems Scotland, Limited Blackness Road, Phase I, Main Bldg. Springfield, EH49 7LR Scotland, United Kingdom Tel: +44 1 506 672 539 Fax: +44 1 506 670 011

xvi Installationshandbok för Sun Fire T2000 • april 2006

Förord

Installationshandbok för Sun Fire T2000 innehåller instruktioner, bakgrundsinformation och referensmaterial för att underlätta installationen av Sun Fire T2000.

Installationsinstruktionerna i boken antar att du är systemadministratör med erfarenhet av operativsystemet Solaris

Obs – Interna komponenter, förutom hårddiskar, får bara installeras av

kvalificerade servicetekniker.

™

Operating System (Solaris OS).

Bokens upplägg

Boken är organiserad så här:

Kapitel 1 innehåller en översikt om installationen av Sun Fire T2000.

Kapitel 2 innehåller instruktioner för rackinstallation av Sun Fire T2000.

Kapitel 3 innehåller instruktioner för att konfigurera och starta servern, och för

installation av ytterligare programvara.

Appendix A innehåller instruktioner för att uppdatera fast programvara i

systemstyrenhet och värd.

Appendix B innehåller instruktioner för att välja startenhet.

xvii

Använda UNIX-kommandon

Boken kan sakna information om grundläggande UNIX®-kommandon och enkla moment som att stänga av systemet, starta systemet och konfigurera enheter. Vi hänvisar till följande information:

■ Programvarudokumentationen som medföljde systemet

■ Dokumentationen för operativsystemet Solaris™, på adressen:

http://docs.sun.com

Ledtexter i skal

Skal Ledtext

C-skal datornamn% C-skal, superanvändare datornamn# Bourne- och Korn-skal $ Bourne- och Korn-skal, superanvändare #

Typografiska konventioner

Typsnitt

AaBbCc123 Namn på kommandon, filer och

AaBbCc123 Det du själv skriver, till skillnad

AaBbCc123 Boktitlar, nya termer eller

* Inställningarna i din läsare kan avvika från följande.

xviii Installationshandbok för Sun Fire T2000 • april 2006

Innebörd Exempel

kataloger samt-skärmutmatning

från det datorn visar på skärmen

begrepp, betonade ord. Ersätt kommandoradsvariabler med verkliga värden eller variabler.

Redigera filen .login. Använd ls -a för att få en lista med alla

filer.

% You have mail.

% su

Password:

Läs kapitel 6 i Användarhandboken. Detta är klassalternativ. Du måste vara superanvändare för att

kunna göra detta. Om du vill ta bort en fil skriver du rm filnamn.

Relaterad dokumentation

Den dokumentation som anges som tillgänglig på Internet finns på adressen:

http://www.sun.com/documentation

Titel Beskrivning Artikelnummer

Installationsplanering för Sun Fire T2000 Information som är väsentlig vid den fysiska

installationen av Sun Fire T2000

Produktinformation för Sun Fire T2000 Den senaste informationen om servern. Den senaste

versionen av dokumentet finns alltid på:

http://www.sun.com/documentation

Introduktionshandbok för Sun Fire T2000 Information om var du hittar den dokumentation

du behöver för att få systemet installerat och klart att använda

Sun Fire T2000 Server System Administration Guide

Sun Fire T2000 Server Service Manual Hur du utför diagnostik när du behöver felsöka

Advanced Lights Out Management (ALOM) CMT v1.2 Guide

Hur du utför olika administrationsuppgifter som är specifika för Sun Fire T2000

servern och hur du gör för att ta ur och byta ut komponenter i servern

Hur du använder ALOM-programvaran (Advanced Lights Out Manager) med Sun Fire T2000

819-4523

819-4513

819-4494

819-2549

819-2548

819-3250

Dokumentation, support och utbildning

Roll hos Sun URL Beskrivning

Dokumentation http://www.sun.com/documentation/ Hämta dokumentation som PDF Och

HTML, beställ tryckta versioner

Support och utbildning

http://www.sun.com/supportraining/ Få teknisk support, hämta korrigeringar

och få information om kurser från Sun

Förord xix

Webbplatser hos tredje part

Sun kan inte ställas till ansvar för tillgängligheten hos de webbplatser från tredje part som nämns i detta dokument. Sun har inte godkänt och skall inte hållas ansvarigt för innehåll, marknadsföring, produkter eller annat material som kan nås på eller genom sådana webbplatser eller resurser. Sun skall inte hållas ansvarigt eller

utsättas för skadeståndsanspråk för verklig eller påstådd skada eller förlust till följd av eller förknippat med användning av eller tilltro till information, varor eller tjänster som funnits tillgängliga på eller genom sådana webbplatser eller resurser.

Sun vill veta vad du tycker

Vi på Sun vill ständigt förbättra vår dokumentation och tar gärna emot kommentarer och förslag. Du kan skicka kommentarer genom vår webbplats:

http://www.sun.com/hwdocs/feedback

Tänk på att nämna vilken titel det gäller, inklusive artikelnummer:

Installationshandbok för Sun Fire T2000, artikelnummer 819-4534-11.

xx Installationshandbok för Sun Fire T2000 • april 2006

KAPITEL

Förbereda installationen

Detta kapitel innehåller bakgrundsinformation till installationsinstruktionerna för Sun Fire™ T2000 i

Kapitlet innehåller följande avsnitt:

■ ”Nödvändiga verktyg” på sidan 2

■ ”Vad som medföljer vid leverans” på sidan 2

■ ”Installera tilllvalskomponenter” på sidan 2

■ ”Installationsöversikt” på sidan 3

■ ”Information om dataportar och kablage” på sidan 5

■ ”Information om skenrälssatserna” på sidan 7

■ ”Säkerhetsföreskrifter” på sidan 10

Kapitel 2.

FIGUR 1-1 Sun Fire T2000

Nödvändiga verktyg

■ Phillips-skruvmejsel nr. 2

■ ESD-matta och jordningsband

Vad som medföljer vid leverans

Sun Fire T2000 får sina standardkomponenter fabriksinstallerade. Om du beställer tillval, t.ex. PCI-kort och skärm, levereras dessa separat.

Obs – Kontrollera vid leverans om något kolli har skadats. Om så är fallet bör du

begära att representanten från speditören är närvarande när kollit öppnas. Spara allt innehåll och förpackningsmaterial så att representanten kan kontrollera dem.

● Kontrollera att du har mottagit allt material relaterat till servern.

1. Serverchassi för Sun Fire T2000

2. Skenrälssatser

3. Paket med skruvar och muttrar i sorterade storlekar för montering i många olika typer av rack och skåp

4. Kabelhanteringsarm med sex förinstallerade kabelspännen

5. Tillverkarens instruktionsblad för kabelhanteringsarmen

6. Ytterligare komponenter som du beställde för servern.

Installera tilllvalskomponenter

Sun Fire T2000 får sina standardkomponenter fabriksinstallerade. Om du beställde tillval i form av mer minne eller ett PCI-kort levereras de separat. Om det går installerar du dessa komponenter innan du rackinstallerar servern.

Om du beställde tillval som inte är fabriksinstallerade hänvisar vi till installationsinstruktionerna i Sun Fire T2000 Server Service Manual.

2 Installationshandbok för Sun Fire T2000 • april 2006

Obs – Listan med tillvalskomponenter kan komma att uppdateras utan föregående

meddelande. På webbplatsen Sun aktuell lista med de komponenter som fungerar med Sun Fire T2000.

Store (http://store.sun.com) finns en

Undvika ESD

Elektronisk utrustning kan skadas av statisk elektricitet. Använd ett jordat antistatarmband, fotledsband eller motsvarande säkerhetsutrustning för att förhindra skador från statisk elektricitet (ESD) under installation eller service på Sun

Varning – Om elektroniska komponenter utsätts för elektrostatiska skador kan det leda

till att systemet slutar fungera permanent eller måste repareras av en servicetekniker från Sun. För att undvika detta bör du placera komponenterna på en antistatisk yta, t.ex. en matta för antistatiska urladdningar, en antistatpåse eller en antistatmatta för engångsbruk. Använd ett jordningsband för att undvika statiska urladdningar. Anslut bandet till någon metallyta på chassit när du hanterar systemkomponenter.

Fire T2000.

Installationsöversikt

I denna installationshandbok ﬁnns instruktioner som skall utföras i följande ordning.

1. Kontrollera att du har mottagit alla komponenter som levereras med servern. Se

”Vad som medföljer vid leverans” på sidan 2.

2. Ta fram konfigurationsinformation för systemet. Kontakta systemadministratören rörande ytterligare detaljer, inklusive följande parametrar:

■ Nätmask

■ Systemstyrenhetens IP-adress

■ IP-adress för gateway

3. Installera eventuella tillvalskomponenter från Sun™ som levererades med systemet. Om du har köpt andra tillvalskomponenter, exempelvis mer minne, installerar du dem innan du rackmonterar servern. Se

4. Montera servern i rack eller skåp. Se ”Rackinstallation av servern” på sidan 11.

”Installera tilllvalskomponenter” på sidan 2.

Kapitel 1 Förbereda installationen 3

Obs – I återstoden av handboken kan rack avse antingen ett öppet rack eller ett

slutet skåp.

5. Anslut servern till en seriell terminal eller terminalemulator (PC eller arbetsstation) för att få se systemmeddelanden. Se

”Slå på systemet för första gången” på sidan 33.

Tips – Den seriella terminalen eller terminalemulatorn bör anslutas innan du

ansluter strömkablar. Annars kan du missa systemmeddelanden.

6. Anslut datakablarna till servern, men vänta med att ansluta strömkablarna. Se

”Ansluta kablar till servern” på sidan 26.

7. Anslut elkabeln för nätström till servern och se efter om några felmeddelanden visas. Se

”Slå på systemet för första gången” på sidan 33.

Varning – En risk för elchock föreligger om servern eller relaterad utrustning inte

jordas korrekt.

Obs – Systemstyrenheten (SC) använder 3,3 V standbyström. När växelström

ansluts till systemet kommer systemstyrenheten att starta direkt, köra diagnostik och initiera den fasta programvaran för ALOM-CMT.

8. När systemstyrenheten har startats kan du nå ALOM-CMTs kommandoradsgränssnitt genom serieporten för hantering. Se

logga in till styrenheten för systemet med serieporten för hantering” på sidan 37.

9. Konfigurera nätverksadresser för SC. Se ”Gör så här för att konfigurera

systemstyrenhetens nätverksport för hantering” på sidan 38.

Obs – SC-nätverksporten för hantering fungerar inte förrän du har konfigurerat

nätverksinställningarna för systemstyrenheten (via SC-serieporten för hantering).

10. Aktivera den nya konfigurationen genom att starta om systemstyrenheten. Se

”Gör så här för att starta om systemstyrenheten” på sidan 40.

11. Slå på servern från tangentbordet, via ALOM-CMT. Se ”Gör så här för att slå på

systemet” på sidan 42.

12. Konfigurera operativsystemet Solaris™. Se ”Starta operativsystemet Solaris” på

sidan 44.

Operativsystemet är förinstallerat på servern. När du slår på systemet får du automatiskt instruktioner för hur du konfigurerar Solaris.

4 Installationshandbok för Sun Fire T2000 • april 2006

”Gör så här för att

13. Installera eventuella nödvändiga korrigeringar på servern. I Produktinformation för Sun Fire T2000 ﬁnns en lista med nödvändiga korrigeringar.

14. För in ytterligare programvara från mediasatsen för Solaris (tillval). Mediasatsen med Solaris (säljs separat) innehåller flera CD-skivor med

programvara som hjälper dig att använda, konfigurera och administrera servern. Vi hänvisar till dokumentationen i mediasatsen för en fullständig lista med den programvara som ingår samt detaljerade installationsinstruktioner.

Information om dataportar och kablage

Placering av portar

Vi hänvisar till FIGUR 1-2 och FIGUR 1-3 för information om hur portarna på Sun Fire T2000 är placerade.

SCs serieport för hantering

TTYA, serieport

Nätaggregat 0

Nätaggregat 1

PCI-E-plats 0

Knapp för placeringslampa

FIGUR 1-2 Komponenter på baksidan

USB-port 2 och 3 finns på framsidan (FIGUR 1-3).

SCs nätport för hantering

USB-port 1

Lampa för service

Lampa för ström OK

PCI-E-plats 1

NET3

NET2

PCI-E-plats 2

PCI-X-plats 0

PCI-X-plats 1

NET1

NET0

USB-port 0

Kapitel 1 Förbereda installationen 5

USB-port 3

USB-port 2

FIGUR 1-3 USB-portar på framsidan

Information om kablage

■ Nödvändiga kabelanslutningar för Sun Fire T2000:

■ Minst en Ethernet-koppling till systemets nätverk (NET-portar)

■ Systemstyrenhetens serieport för hantering (SERIAL MGT)

■ Systemstyrenhetens nätverksport för hantering (NET MGT)

■ Strömkablar för systemets två nätaggregat

■ Systemstyrenhetens hanteringsportar (SC-portarna): Det finns två SC-

hanteringsportar för ALOM-systemstyrenheten.

■ SC-serieporten för hantering (SERIAL MGT) använder en RJ-45-kabel. Den kan

alltid användas. Detta är standardanslutningen till ALOM-CMT-systemstyrenheten.

■ SC-nätverksporten för hantering (NET MGT) är en tillvalsanslutning till

ALOM-CMT-systemstyrenheten. Denna port är inte tillgänglig förrän du har konfigurerat nätverksinställningar för systemstyrenheten (genom SCserieporten för hantering). Se

hantering” på sidan 36. SC-nätverksporten för hantering använder en RJ-45-

kabel för en anslutning baserad på 10/100 BASE-T. Porten stöder inte anslutningar till Gigabit Ethernet-nätverk.

■ I Översikt till Sun Fire T2000 finns mer information.

■ Ethernet-portarna är märkta NET0, NET1, NET2 och NET3. Ethernet-gränssnitten

i Sun Fire T2000 kan använda 10, 100 och 1000 Mbps. Överföringshastigheten för Ethernet-portarna anges i

”Aktivera systemstyrenhetens nätverksport för

TABELL 1-1.

TABELL 1-1 Överföringshastigheter för Ethernet

Anslutningstyp IEEE-terminologi Överföringshastighet

Ethernet 10BASE-T 10 Mbit/s

Fast Ethernet 100BASE-TX 100 Mbit/s

Gigabit Ethernet 1000BASE-T 1000 Mbit/s

■ TTYA, serieport: Använd DB-9-kontakten på Sun Fire T2000 med en nollmodemkabel

för seriella enheter. Porten anges som ttya i meddelanden från operativsystemet Solaris och OpenBoot. Denna port är inte ansluten till SC-serieporten för hantering.

6 Installationshandbok för Sun Fire T2000 • april 2006

■ USB-portar: USB-portarna stöder inkoppling under drift. Du kan ansluta och

koppla ur USB-kablar och USB-tillbehör medan systemet kör utan att påverka funktionen.

■ Du kan bara göra detta med operativsystemet igång. Inkoppling av USB

under

drift stöds inte medan systemet befinner sig vid ok-prompten eller innan det är helt startat.

■ Du kan ansluta upp till 126 enheter till var och en av de båda USB-

styrenheterna, alltså totalt upp till 252 USB-enheter per system.

■ Elkablar för nätström: Anslut inte nätkablarna till nätaggregaten på Sun Fire

T2000 innan du har anslutit datakablarna och anslutit servern till en seriell terminal eller terminalemulator (PC eller arbetsstation). Servern går in i viloläge och initierar ALOM-CMT-systemstyrenheten så fort växelströmskablarna ansluts till en strömkälla. Du kan missa systemmeddelanden efter 60 sekunder om servern inte är ansluten till en terminal, PC eller arbetsstation när du gör detta.

Information om skenrälssatserna

I rackmonteringssatsen finns två skenrälssatser. En skenrälssats kan installeras på antingen höger eller vänster sida av racket.

Varje skenrälssats består av en skenräls med tre delar och en löstagbar monteringskonsol (

FIGUR 1-4).

onteringskonso

Bakre del

Mittdel

Främre del

FIGUR 1-4 Delarna i en skenrälssats

Kapitel 1 Förbereda installationen 7

■ Tillsammans utgör den främre delen, mittdelen, och den bakre delen en skenräls.

Mittdelen och den bakre delen har hål för monteringsskruvarna och kan justeras för att passa rackdjup mellan 61 och 93 cm (24 till 36,5

tum). Den främre delen

kan dras ut så att man kan ta ut servern ur racket.

■ Den löstagbara monteringskonsolen kan dras ut 36 cm ur skenrälsen, men låses sedan

på plats. Om du låser upp monteringskonsolen i detta steg kan du dra ut den 30 cm till innan den är helt ute ur skenrälsen. Du kan sedan montera monteringskonsolen på antingen höger eller vänster sida av chassit till Sun Fire T2000.

■ Det finns totalt fem lås (FIGUR 1-5) i varje skenrälssats. Fyra av dem finns på

monteringskonsolen och ett finns på den främre delen i skenrälsen. Hur du använder låsen beskrivs i installationsanvisningarna i

Kapitel 2.

8 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 1-5 Placering av låsen i skenrälssatsen

Kapitel 1 Förbereda installationen 9

Säkerhetsföreskrifter

Varning – Använd tippskyddsstången för skåpet eller racket innan du installerar.

Varning – Servern väger omkring 18 kg. För att kunna lyfta systemet och montera

det i ett rack i enlighet med instruktionerna i kapitlet måste ni vara två personer.

Varning – När ni utför ett moment som omfattar två personer bör ni alltid gå

igenom hur ni tänker göra före, under och efter varje steg för att ni inte skall missförstå varandra.

10 Installationshandbok för Sun Fire T2000 • april 2006

KAPITEL

Installera Sun Fire T2000

Detta kapitel innehåller instruktioner för hur du installerar Sun Fire T2000 i ett öppet rack eller slutet skåp.

Kapitlet innehåller följande avsnitt:

■ ”Rackinstallation av servern” på sidan 11

■ ”Ansluta kablar till servern” på sidan 26

■ ”Kabelhantering med CMA” på sidan 30

Obs – Hänvisningar till vänster och höger sida skall räknas med utgångspunkt från

dig, när du står vänd mot antingen serverns fram- eller baksida.

Rackinstallation av servern

Obs – Kontrollera att du har tillgång till alla delar i rackmonteringssatsen innan du

börjar installera servern. Se ”Vad som medföljer vid leverans” på sidan 2.

Rackmonteringssatsen innehåller två skenrälssatser. En skenrälssats kan installeras på antingen höger eller vänster sida av racket.

Varje skenrälssats består av två delar: en skenräls och en löstagbar monteringskonsol. Skenrälsen fästs vid rackets lodräta ben. Monteringskonsolen fästs vid chassit på Sun

Fire T2000.

▼ Gör så här för att installera skenrälssatserna

1. Dra ut båda monteringskonsolerna helt och hållet ur respektive skenräls:

a. Tryck in både den övre och nedre låsknappen för skenrälslåset samtidigt

(

FIGUR 2-1).

FIGUR 2-1 Låsa upp skenrälssatsen

b. Dra ut monteringskonsolen tills den låses i utdraget läge.

c. Dra frigöringsknappen för monteringskonsolen i den riktning som visas i

FIGUR 2-2 och dra sedan ut monteringskonsolen ur skenrälsen.

12 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-2 Placering av frigöringsknappen för monteringskonsolen

d. Tryck ned metallspaken (märkt Push) på skenrälsens mittdel (FIGUR 2-3) och

skjut sedan in mittsektionen i racket igen.

Kapitel 2 Installera Sun Fire T2000 13

Metallspak

FIGUR 2-3 Låsa upp skenrälsens mittdel

2. Fäst en monteringskonsol på höger sida av chassit till Sun Fire T2000.

a. Rikta in konsolen mot serverchassit (FIGUR 2-4) så att skenrälslåset är vänt

framåt och de tre märkta öppningarna på konsolen matchar de tre stiften på chassits sida.

14 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-4 Fästa en monteringskonsol vid chassit

b. Låt de tre stifthuvudena sticka ut genom de tre större öppningarna på

monteringskonsolen och dra den mot chassits framsida tills den låses på plats

med ett tydligt klick.

c. Kontrollera att samtliga stift har gått in i de mindre öppningarna och att det

bakersta stiftet har aktiverat konsollåset. Du kan se hur det skall se ut till höger i

FIGUR 2-4.

3. Fäst den andra monteringskonsolen på vänster sida av chassit till Sun Fire T2000.

4. Kontrollera vilka rackhålsnummer som du skall använda när du fäster skenrälsarna vid rackets ben.

Höjden på Sun Fire T2000 är två rackenheter (2 RU). Skenrälsarna använder den nedre halvan av detta område.

Kapitel 2 Installera Sun Fire T2000 15

5. Ta fram de skruvar du skall använda när du monterar skenrälsarna.

Om racket har gängade monteringshål i benen bör du kontrollera om det är metergängning eller standardgängning. Plocka fram lämpliga skruvar ur paketet i monteringssatsen.

Om racket saknar gängade monteringshål fästs monteringsskruvarna med en fästmutter.

6. Fäst en skenräls vid det främre högra benet på racket.

a. Skruva löst i den främre delen av en skenräls vid det främre högra benet på

racket (

FIGUR 2-5) med två skruvar.

Obs – Skruva inte åt dem hårt i detta steg.

FIGUR 2-5 Montera en skenräls

b. Justera skenrälsens längd genom att dra den bakre monteringskanten så att den

når ytterkanten på det bakre rackbenet.

c. Skruva löst i skenrälsens bakre del vid det bakre benet på racket med två skruvar.

16 Installationshandbok för Sun Fire T2000 • april 2006

7. Fäst den andra skenrälsen vid vänsterbenen på racket på motsvarande sätt. Skruva inte heller där i skruvarna helt.

8. Använd verktyget för skenrälsutrymme för att justera avståndet mellan skenrälsarna:

a. På rackets framsida placerar du vänster sida av verktyget i skårorna i änden på

vänster räls (

FIGUR 2-6).

FIGUR 2-6 Använda verktyget för skenrälsutrymme för att justera avståndet mellan

skenrälsarna

b. Sätt höger ände av verktyget i den främre änden av höger räls och vicka rälsänden

åt höger eller vänster så att verktygets båda ändar kan gå in i ändarna på båda rälsarna.

Avståndet mellan rälsarna motsvarar då bredden på servern med monteringskonsoler.

c. Skruva åt skruvarna så att rälsändarna låses på plats.

d. På baksidan av racket upprepar du Steg a t.o.m. Steg c för rälsarnas bakre ändar.

Kapitel 2 Installera Sun Fire T2000 17

9. Använd tippskyddsstången, om chassit eller racket har en sådan.

Varning – Serverns vikt applicerad på de utdragna skenrälsarna kan räcka för att

ett skåp skall välta framåt.

Varning – Servern väger omkring 18 kg. För att kunna lyfta systemet och montera

det i ett rack i enlighet med instruktionerna i kapitlet måste ni vara två personer.

10. För in ändarna på monteringskonsolerna i skenrälsarna (FIGUR 2-7).

FIGUR 2-7 Montera chassit på skenrälsarna

11. För in chassit i racket.

Varning – Kontrollera att servern är stadigt monterad i racket och att skenrälsarna

är låsta vid monteringskonsolerna innan ni fortsätter.

18 Installationshandbok för Sun Fire T2000 • april 2006

▼ Gör så här för att installera

kabelhanteringssatsen

Kabelhanteringssatsen (CMA) kan haka i ändarna på vänster och höger skenrälssats. Inga skruvar används i denna montering.

Varning – Håll i CMA under installationen. Belasta inte satsen med dess egen

tyngd förrän den är fäst i samtliga tre fästpunkter.

1. På baksidan av racket trycker du in CMA-rälsutskottet i änden på vänster skenrälssats (

FIGUR 2-8). Tungan i rälsutskottets framände klickar på plats.

FIGUR 2-8 Föra in CMA-rälsutskottet i vänster skenräls bakre ände

Kapitel 2 Installera Sun Fire T2000 19

Högersidorna på de två CMA-armarna har utskott på gångjärn. På instruktionsbladet från tillverkaren benämns det mindre utskottet CMA Connector for Inner Member. Det fästs vid höger monteringskonsol. Det större utskottet benämns CMA Connector for Outer Member och fästs vid höger skenräls.

2. För in det mindre utskottet i spännet i änden på monteringskonsolen (FIGUR 2-9).

FIGUR 2-9 Montera den inre CMA-kontakten

3. För in det större utskottet i änden på höger skenrälssats (FIGUR 2-10).

20 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-10 Fästa den yttre CMA-kontakten

4. För in plastkontakten på gångjärn på den vänstra sidan av CMA helt och hållet i CMA-rälsutskottet (

FIGUR 2-11).

CMA-rälsutskottets plasttunga låser gångjärnskontakten på plats.

Kapitel 2 Installera Sun Fire T2000 21

FIGUR 2-11 Montera vänster sida av skenrälsen

▼ Gör så här för att kontrollera att skenrälsarna

och CMA fungerar

Tips – Ni måste vara två under dessa steg: en person skall dra servern in och ut ur

racket medan den andre följer kablarna och CMA.

1. För skåp eller fristående rack bör du använda antitippstången.

2. Lås upp skenlåsknapparna (FIGUR 2-12) till höger och vänster om serverchassit. Dra långsamt ut servern ur racket tills skenrälsarna är helt utdragna.

22 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-12 Låsa upp skenrälssatsen

3. Kontrollera om någon av de anslutna kablarna har fastnat eller slagit knut på sig.

4. Kontrollera att CMA går att dra ut helt och inte fastnar vid skenrälsarna.

5. När servern är helt utdragen lossar du stopparna för skenrälsspakarna (FIGUR 2-13).

Tryck ned båda spakarna samtidigt och skjut tillbaka servern in i racket.

Kapitel 2 Installera Sun Fire T2000 23

Metallspak

FIGUR 2-13 Låsa upp stopparna för skenrälsspakarna

6. Lås upp båda skenrälsarnas frigöringsknappar samtidigt (FIGUR 2-14) och skjut in servern helt i racket.

24 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-14 Frigöringsknapp för skenräls

Servern bör röra sig ungefär 40 cm innan det tar stopp.

7. Kontrollera att kablar och CMA drogs in utan att fastna.

8. Justera kabelhängarna och CMA vid behov.

Montera loss servern

Om du skulle behöva plocka ut servern ur racket eller öppna servern för att utföra underhåll eller uppgradera maskinvara hänvisar vi till instruktionerna i Sun Fire T2000 Server Service Manual.

Kapitel 2 Installera Sun Fire T2000 25

Ansluta kablar till servern

■ ”Gör så här för att ansluta Ethernet-nätverkskablar” på sidan 27

■ ”Gör så här för att ansluta till SC-nätverksporten för hantering” på sidan 28

■ ”Gör så här för att ansluta till SC-serieporten för hantering” på sidan 28

■ ”Elkablar för nätström” på sidan 29

Dessutom har Sun Fire T2000 serie- och USB-portar för att ansluta tillbehör.

■ ”TTYA, serieport” på sidan 29

■ ”USB-portar” på sidan 30

Placering av kontakter

Med FIGUR 2-15 kan du identifiera placeringen av alla kontakter och nätaggregat på baksidan av Sun Fire T2000.

SCs serieport för hantering

TTYA, serieport

Nätaggregat 0

Nätaggregat 1

PCI-E-plats 0

Knapp för placeringslampa

FIGUR 2-15 Komponenter på baksidan

USB-port 2 och 3 finns på framsidan (FIGUR 2-16).

SCs nätport för hantering

USB-port 1

Lampa för service

Lampa för ström OK

PCI-E-plats 2

PCI-E-plats 1

NET3

NET2

PCI-X-plats 0

PCI-X-plats 1

NET1

NET0

USB-port 0

26 Installationshandbok för Sun Fire T2000 • april 2006

USB-port 3

USB-port 2

FIGUR 2-16 USB-portar på framsidan

▼ Gör så här för att ansluta Ethernet-

nätverkskablar

Sun Fire T2000 har fyra RJ-45 Gigabit Ethernet-nätverkskontakter. De är märkta NET0, NET1, NET2 och NET3 (

FIGUR 2-17).

NET2

NET3

NET0

NET1

FIGUR 2-17 Nätverksanslutningar för Ethernet

1. Anslut en kabel, kategori 5, från nätverksväxeln eller hubben till Ethernet-port 0 (NET0) på chassits baksida.

2. Vid behov ansluter du en kabel av kategori 5, från nätverksväxeln eller hubben till övriga Ethernet-portar (NET1, NET2, NET3).

Kapitel 2 Installera Sun Fire T2000 27

▼ Gör så här för att ansluta till SC-serieporten för

hantering

Denna port används för serverhantering. Porten behövs för att konfigurera SCnätverksporten för hantering, vilket tas upp i

nätverksport för hantering” på sidan 36.

SC-serieporten för hantering är märkt SER MGT. Det är RJ-45-porten längst till vänster på chassits baksida (

FIGUR 2-18 Systemstyrenhetens seriella anslutning

FIGUR 2-18).

SER MGT

”Aktivera systemstyrenhetens

● Anslut en kabel av kategori 5 från SC-serieporten för hantering till

terminalenheten.

▼ Gör så här för att ansluta till SC-nätverksporten

för hantering

SC-nätverksporten för hantering är märkt NET MGT. Det är den RJ-45-port som sitter ovanför de bakre USB-portarna.

Obs – Porten fungerar inte förrän du har konfigurerat nätverksinställningarna

(via

serieporten för hantering), vilket beskrivs i ”Gör så här för att konfigurera

systemstyrenhetens nätverksport för hantering” på sidan 38.

28 Installationshandbok för Sun Fire T2000 • april 2006

NET MGT

FIGUR 2-19 Systemstyrenhetens nätverksanslutning

● Anslut en kabel av kategori 5 från nätverksväxeln eller hubben till

nätverksporten för hantering.

Elkablar för nätström

Obs – Följ instruktionerna för maskinvaran i det här kapitlet, men vänta med att

ansluta elkablarna för nätström.

Att slå på systemet för första gången kräver speciella förberedelser och åtgärder. Om

du exempelvis inte har gjort i ordning någon typ av skärm innan du ansluter elkablarna kan du missa vissa systemmeddelanden. Instruktioner för när och hur du ansluter servern till elnätet finns i

Varning – Servern går in i viloläge och initierar systemstyrenheten så fort

växelströmskablarna ansluts till en strömkälla.

”Slå på systemet för första gången” på sidan 33.

TTYA, serieport

TTYA-serieportens kontakt är en DB-9-kontakt (nummer 1 i FIGUR 2-20). Använd den här porten för normala seriella dataöverföringar. Denna port är inte ansluten till

SC-serieporten för hantering.

Kapitel 2 Installera Sun Fire T2000 29

Serieport (TTYA)

FIGUR 2-20 Serieport

Med en nollmodemkabel eller adapter kan du koppla samman olika kontakter.

■ Om du ansluter till en serieport på en PC kan du använda en adapter från

Sun

med artikelnummer 530-3100-01.

■ Om du ansluter till en arbetsstation eller server från Sun kan du använda en

adapter från Sun med artikelnummer 530-2889-03.

USB-portar

Sun Fire T2000 är utrustad med fyra USB-portar (Universal Serial Bus). USBportarna 0 och 1 finns på chassits baksida ( framsidan (FIGUR 2-16).

FIGUR 2-15). Portarna 2 och 3 finns på

Kabelhantering med CMA

▼ Gör så här för att öppna eller stänga ett

kabelspänne

1. Om du vill öppna ett kabelspänne trycker du på framsidan och lyfter på gångjärnsdelen.

2. Dra kablarna genom spännet och tryck sedan på den övre delen av spännet för att låsa fast.

30 Installationshandbok för Sun Fire T2000 • april 2006

FIGUR 2-21 Öppna ett kabelspänne

▼ Gör så här för att flytta ett kabelspänne

1. Om du vill ta loss ett kabelspänne från CMA-armen lyfter du spännet cirka 10

mm för att lossa det nedre låset för kabelspännet och vrider sedan hela spännet

omkring 90 grader så att även det övre låset lossnar.

Kapitel 2 Installera Sun Fire T2000 31

FIGUR 2-22 Ta loss ett kabelspänne

2. Om du vill sätta fast ett kabelspänne placerar du in de övre och undre låsen i spännet i CMA-armens öppningar och trycker sedan ned spännet ungefär 10 mm.

FIGUR 2-23 Montera eller flytta ett kabelspänne

32 Installationshandbok för Sun Fire T2000 • april 2006

KAPITEL

Slå på systemet

Detta kapitel innehåller instruktioner för hur du startar Sun Fire T2000 och aktiverar systemstyrenhetens nätverksport för hantering.

Följande ämnen tas upp:

■ ”Slå på systemet för första gången” på sidan 33

■ ”Aktivera systemstyrenhetens nätverksport för hantering” på sidan 36

■ ”Logga in till systemstyrenheten” på sidan 36

■ ”Använda systemstyrenheten för vanliga åtgärder” på sidan 42

■ ”Starta operativsystemet Solaris” på sidan 44

Slå på systemet för första gången

Tips – Den seriella terminalen eller terminalemulatorn bör anslutas innan du

ansluter strömkablar. Annars kan du missa systemmeddelanden. viloläge och initierar ALOM-CMT-systemstyrenheten så fort växelströmskablarna ansluts till en strömkälla.

Obs – Om du inte loggar in väntar ALOM-CMT i 60 sekunder och går sedan till

systemfönstret. Mer information finns i Advanced Lights Out Management (ALOM) CMT v1.2 Guide.

Systemstyrenheten använder 3,3 V standbyström. När växelström ansluts till systemet kommer systemstyrenheten att starta, köra diagnostik och initiera den fasta

ALOM-CMT-programvaran.

Servern går in i

1. Om du inte redan har gjort det ansluter du en terminal eller terminalemulator (PC

eller arbetsstation) till SC-serieporten för hantering. Konfigurera terminalen

eller terminalemulatorn med följande inställningar:

■ 9600 baud

■ 8 bitar

■ Ingen paritet

■ 1 stoppbit

■ Ingen handskakning

Obs – När du slår på servern för första gången, och inte har någon terminal eller

terminalemulator (PC eller arbetsstation) ansluten till SC-serieporten för hantering, ser du inte systemmeddelandena. Efter cirka 60 sekunder har en tidsgräns passerats och de försvinner.

2. Slå på terminalen eller terminalemulatorn.

3. Anslut elkablarna för nätström till nätaggregat 0 och nätaggregat 1. Följ systemmeddelandena på terminalen.

Nätaggregat 0 Nätaggregat 1

FIGUR 3-1 Strömkontakter på bakpanelen

När systemstyrenheten startas visas dess inloggningsfråga i det seriella systemfönstret. Följande exempel visar en del av utmatningen från systemstyrenhetens startsekvens, som leder till inloggningsfrågan.

KODEXEMPEL 3-1 Exempel på utmatning från systemstyrenheten

ALOM POST 1.0

Dual Port Memory Test, PASSED.

TTY External - Internal Loopback Test

34 Installationshandbok för Sun Fire T2000 • april 2006

KODEXEMPEL 3-1 Exempel på utmatning från systemstyrenheten (forts.)

TTY External - Internal Loopback Test, PASSED.

TTYC - Internal Loopback Test

TTYC - Internal Loopback Test, PASSED.

TTYD - Internal Loopback Test

TTYD - Internal Loopback Test, PASSED.

....................

Full VxDiag Tests - PASSED

Status summary - Status = 7FFF

VxDiag - - PASSED

POST - - PASSED

LOOPBACK - - PASSED

I2C - - PASSED

EPROM - - PASSED

FRU PROM - - PASSED

ETHERNET - - PASSED

MAIN CRC - - PASSED

BOOT CRC - - PASSED

TTYD - - PASSED

TTYC - - PASSED

MEMORY - - PASSED

MPC885 - - PASSED

Please login:

Kapitel 3 Slå på systemet 35

Aktivera systemstyrenhetens nätverksport för hantering

Systemstyrenhetens nätverksport för hantering fungerar inte förrän du har konfigurerat nätverksinställningarna för systemstyrenheten. Konfigurera systemstyrenheten i följande ordning:

1. När systemstyrenheten har startats kan du nå ALOM-CMTs

kommandoradsgränssnitt genom serieporten för hantering. Se

logga in till styrenheten för systemet med serieporten för hantering” på sidan 37.

2. Konfigurera systemstyrenheten. Se ”Gör så här för att konfigurera

systemstyrenhetens nätverksport för hantering” på sidan 38.

3. Aktivera de nya värdena genom att starta om systemstyrenheten. Se ”Gör så här

för att starta om systemstyrenheten” på sidan 40.

Du kan nu använda nätverksporten för hantering när som helst för att nå systemstyrenheten. Se

nätverksporten för hantering” på sidan 41.

”Gör så här för att logga in till systemstyrenheten med

”Gör så här för att

Logga in till systemstyrenheten

Om du slår på systemet för första gången efter installationen kopplar du in dig till systemet via systemstyrenhetens serieport för att slå på systemet och utföra POST. Se

”Gör så här för att logga in till styrenheten för systemet med serieporten för

hantering” på sidan 37.

Om nätverksporten för hantering har konfigurerats tidigare kan du använda den i stället för serieporten för hantering. Se

systemstyrenheten med nätverksporten för hantering” på sidan 41.

36 Installationshandbok för Sun Fire T2000 • april 2006

”Gör så här för att logga in till

▼ Gör så här för att logga in till styrenheten för

systemet med serieporten för hantering

När systemstyrenheten startas kan du nå ALOM-CMTs kommandorad för att konfigurera och hantera systemet.

Ledtexten sc visas första gången systemstyrenheten startas. I standardkonfigurationen finns det ett ALOM-CMT-konto med namnet admin. Det finns inget standardlösenord. Därför måste du skapa ett lösenord via kommandot password till systemstyrenheten (sc).

1. Om det är första gången du slår på systemet använder du kommandot password för att ange lösenordet för admin.

.........................

TTYD - - PASSED TTYC - - PASSED MEMORY - - PASSED MPC885 - - PASSED sc> lösenord password: Changing password for admin Setting password for admin. New password: nytt_lösenord

Re-enter new password: nytt-lösenord

sc>

När du har angivit ett lösenord för admin visar sc i fortsättningen en inloggningsfråga när systemet startar.

2. Ange admin som inloggningsnamn och sedan lösenordet.

TTYD - - PASSED TTYC - - PASSED MEMORY - - PASSED MPC885 - - PASSED Please login: admin Please Enter password: lösenord

(Tryck två gånger på Retur)

sc>

Kapitel 3 Slå på systemet 37

▼ Gör så här för att konfigurera

systemstyrenhetens nätverksport för hantering

Första gången du vill komma åt systemstyrenheten via nätverket måste du konfigurera SCs nätverksport för hantering via serieporten för hantering.

Ange nätverksparametrarna efter förhållandena i din nätverkskonfiguration:

■ netsc_ipnetmask – Nätmasken för systemstyrenhetens delnät

■ netsc_ipaddr – Systemstyrenhetens IP-adress

■ netsc_ipgateway – IP-adress till delnätets gateway

■ if_network – Anger om SC är inkopplat till något nätverk eller ej

För att kunna konfigurera dessa parametrar måste du använda kommandot setsc. Syntaxen är:

setsc parameter

1. Ange systemstyrenhetens nätmask.

sc> setsc netsc_ipnetmask 255.255.255.0

I exemplet används 255.255.255.0 som nätmask. Vilket värde du skall ange beror på er nätverksmiljö. Använd rätt värde för er miljö.

2. Ange systemstyrenhetens IP-adress.

sc> setsc netsc_ipaddr styrenhetens-IP

3. Ange IP-adressen till systemstyrenhetens gateway.

sc> setsc netsc_ipgateway gateway-IP

4. Ställ in parametern if_network till true.

sc> setsc if_network true

5. Med kommandot showsc kan du kontrollera att parametrarna har blivit korrekt angivna.

Kommandot showsc visar alla konfigurationsparametrar med motsvarande värden,

TABELL 3-1.

Obs – De markerade parametrarna måste konfigureras efter förhållandena i ditt

nätverk för att nätverksporten för hantering skall fungera korrekt.

38 Installationshandbok för Sun Fire T2000 • april 2006

TABELL 3-1 Exempel på inställningar för konfigurationsparametrar

parameter värde

if_network true

if_modem false

if_emailalerts false

netsc_dhcp false

netsc_ipaddr xxx.xxx.xx.xx

netsc_ipnetmask 255.255.255.0

netsc_ipgateway xxx.xxx.xx.xxx

mgt_mailhost

mgt_mailalert

sc_customerinfo

sc_escapechars #.

sc_powerondelay false

sc_powerstatememory false

sc_clipasswdecho true

sc_cliprompt sc

sc_clitimeout 0

sc_clieventlevel 2

sc_backupuserdata true

diag_trigger power-on-reset

diag_verbosity max

diag_level max

diag_mode normal

sys_autorunonerror false

ser_baudrate 9600

ser_parity none

ser_stopbits 1

ser_data 8

netsc_enetaddr xx:xx:xx:xx:xx:xx

sys_enetaddr xx:xx:xx:xx:xx:xx

Kapitel 3 Slå på systemet 39

▼ Gör så här för att starta om systemstyrenheten

När du har ställt in alla konfigurationsparametrar måste du starta om systemstyrenheten för att de nya värdena skall börja gälla.

● Använd kommandot resetsc.

Du ombeds bekräfta att du vill starta om systemstyrenheten. Svara y när du får denna fråga.

sc> resetsc Are you sure you want to reset the SC [y/n]? y User Requested SC Shutdown

Obs – Du kan använda flaggan –y tillsammans med kommandot resetsc för att

slippa bekräftelsemeddelandet.

Systemstyrenheten startar om, kör diagnostik och återgår till inloggningsfrågan.

ALOM POST 1.0

Dual Port Memory Test, PASSED.

TTY External - Internal Loopback Test

TTY External - Internal Loopback Test, PASSED.

TTYC - Internal Loopback Test

TTYC - Internal Loopback Test, PASSED.

TTYD - Internal Loopback Test

TTYD - Internal Loopback Test, PASSED.

....................

Full VxDiag Tests - PASSED

Status summary - Status = 7FFF

VxDiag - - PASSED

POST - - PASSED

LOOPBACK - - PASSED

40 Installationshandbok för Sun Fire T2000 • april 2006

I2C - - PASSED

EPROM - - PASSED

FRU PROM - - PASSED

ETHERNET - - PASSED

MAIN CRC - - PASSED

BOOT CRC - - PASSED

TTYD - - PASSED

TTYC - - PASSED

MEMORY - - PASSED

MPC885 - - PASSED

Please login:

▼ Gör så här för att logga in till systemstyrenheten

med nätverksporten för hantering

Obs – Du måste konfigurera de parametrar för systemstyrenheten som nämns i

”Gör så här för att konfigurera systemstyrenhetens nätverksport för hantering” på sidan 38 innan du kan använda nätverksporten för hantering.

1. Öppna en telnet-session till systemstyrenheten genom att ange dess nätverksadress.

% telnet 129.148.40.30 Trying 129.148.40.30... Connected to 129.148.40.30. Escape character is '^]'. Copyright 2003 Sun Microsystems, Inc. Med ensamrätt. All användning regleras av licensvillkoren. Sun(tm) Advanced Lights Out Manager 1.0.11 () Please login:

2. Logga in som admin. Använd det lösenord du har ställt in.

Please login: admin Please Enter password: lösenord sc>

Kapitel 3 Slå på systemet 41

Använda systemstyrenheten för vanliga åtgärder

▼ Gör så här för att slå på systemet

När du slår på systemet måste du använda poweron-kommandot i SCsystemfönstret.

● Använd kommandot poweron för att inleda en systemstart.

Ett informationsmeddelande från sc> visas i systemfönstret. Meddelandet anger att systemet har startats om.

sc> poweron SC Alert: Host System has Reset sc>

▼ Gör så här för att ansluta till värdsystemets

systemfönster

Utmatningen från POST, OpenBoot och operativsystemet Solaris visas i systemfönstret via nätverkssystemfönstret på systemstyrenheten.

● Med kommandot console och växeln –f kan du framtvinga att systemfönstret

kopplas till din session.

Flera användare kan vara anslutna till systemfönstret, men bara en i taget kan vara kopplad (ha tangentbordsåtkomst).

sc> console –f Enter #. to return to ALOM.

42 Installationshandbok för Sun Fire T2000 • april 2006

▼ Gör så här för att initiera systemet normalt

När du har använt kommandot poweron initieras processorer och minnesstyrenheter. Slutligen laddas OpenBoot. Ett antal systemmeddelanden dyker upp varefter ledtexten ok visas.

Exemplet nedan är ett kortare klipp från hela utmatningen.

Find dropin, Copying Done, Size 0000.0000.0000.1110

Find dropin, (copied), Decompressing Done, Size

0000.0000.0006.06e0 ^Qcpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu vpci mem32base, mem64base, cfgbase: e800000000 e000000000 e900000000

pci /pci@780: Device 0 pci pci

/pci@780/pci@0: Device 0 Nothing there

/pci@780/pci@0: Device 1 pci pci

....................

/pci@7c0/pci@0: Device a Nothing there

/pci@7c0/pci@0: Device b Nothing there

/pci@7c0/pci@0: Device c Nothing there

/pci@7c0/pci@0: Device d Nothing there

/pci@7c0/pci@0: Device e Nothing there

/pci@7c0/pci@0: Device f Nothing there

Probing I/O buses

Sun Fire T200, No Keyboard

OpenBoot Ontario FW build_11***PROTOTYPE_BUILD***, 16376 MB memory installed, Serial #51454515.

[firmware obp4.x #0]

Ethernet address 0:3:ba:ce:a1:3d, Host ID: 83112233.

{0} ok

Kapitel 3 Slå på systemet 43

Mer information om de olika enheterna och deras sökvägar i OpenBoots enhetsträd finns i

TABELL 3-2. Tabellen tar upp varje enhet med fullständig sökväg och placering

eller NAC-namn för att ange fysisk placering.

TABELL 3-2 Karta över enheter, OpenBoot-sökvägar och placering

Enhetens OpenBoot-sökväg Enhet Placeringsnamn

/pci@780 Fire IO-brygga, buss A IOBD/PCIEa

/pci@780/pci@0 PLX 8532 PCI-E-växel A (U0901) IOBD/PCI-SWITCH0

/pci@780/pci@0/pci@1 Intel Ophir GBE-krets (U2401) IOBD/GBE0

/pci@780/pci@0/pci@8 PCI-E-plats 0 (J2100) PCIE0

/pci@780/pci@0/pci@9 LSI 1064-E SAS-styrenhet (U3401) IOBD/SASHBA

/pci@7c0 Fire IO-brygga, buss B IOBD/PCIEb

/pci@7c0/pci@0 PLX 8532 PCI-E-växel B (U1501) IOBD/PCI-SWITCH1

/pci@7c0/pci@0/pci@1 Intel Ophir GBE-krets (U2601) IOBD/GBE1

/pci@7c0/pci@0/pci@2 Intel 41210-bryggkrets (U2901) IOBD/PCI-BRIDGE

/pci@7c0/pci@0/pci@2/pci@0 PCI-X-plats 0 (J3201) PCIX0

/pci@7c0/pci@0/pci@2/pci@0 PCI-X-plats 1 (J3301) PCIX1

/pci@7c0/pci@0/pci@2/pci@0,2 ULI-sydbryggekrets (U3702) IOBD/PCIX-IO

/pci@7c0/pci@0/pci@8 PCI-E-plats 2 (J2202) PCIE2

/pci@7c0/pci@0/pci@9 PCI-E-plats 1 (J2201) PCIE1

Starta operativsystemet Solaris

Operativsystemet Solaris kommer förinstallerat på Sun Fire T2000-servrar, på disken i plats 0. Operativsystemet har inte konfigurerats (i betydelsen att kommandotsys- unconfig kördes innan servern lämnade fabriken). Om du startar systemet från denna disk ombeds du konfigurera operativsystemet Solaris för din miljö.

▼ Gör så här för att starta operativsystemet Solaris

1. Vid ledtexten ok startar du från hårddisken med operativsystemet Solaris.

Om du vet vilken disk du skall starta från hoppar du över Steg a och går till Steg 2.

44 Installationshandbok för Sun Fire T2000 • april 2006

a. Om du inte vet vilken disk du skall starta från använder du kommandot show-

disks vid ok-ledtexten för att få reda på sökvägen till de diskar som finns

konfigurerade.

ok show-disks a) /pci@7c0/pci@0/pci@2/pci@0,2/LSILogic,sas@4/disk q) NO SELECTION Enter Selection, q to quit: q ok

2. Skriv boot vid ledtexten ok.

Utgå från värdet i Steg 1 för att komma fram till det boot-kommando du skall ge. Du måste ange målet förutom disksökvägen. I följande exempel startas systemet från

hårddisk 0 (noll). Då läggs @0,0 till i sökvägen.

ok boot / pci@7c0/pci@0/pci@2/pci@0,2/LSILogic,sas@4/disk@0,0

Boot device: / pci@7c0/pci@0/pci@2/pci@0,2/LSILogic,sas@4/

disk@0,0

File and args:

Notice: Unimplemented procedure 'encode-unit' in /pci@7c0/pci@0/pci@2/pci@0/LSILogic,sas@4

Loading ufs-file-system package 1.4 04 Aug 1995 13:02:54.

FCode UFS Reader 1.12 00/07/17 15:48:16.

Loading: /platform/SUNW,Ontario/ufsboot

Loading: /platform/sun4v/ufsboot

SunOS Release 5.10 Version /net/spa/export/spa2/ws/pothier/grlks10-ontario:12/01/2004 64-bit

All användning regleras av licensvillkoren.

DEBUG enabled

misc/forthdebug (159760 bytes) loaded

/platform/sun4v/kernel/drv/sparcv9/px symbol intr_devino_to_sysino multiply defined

...

os-tba FPU not in use

configuring IPv4 interfaces: ipge0.

Hostname: wgs94-181

The system is coming up. Please wait.

NIS domain name is Ecd.East.Sun.COM

starting rpc services: rpcbind keyserv ypbind done.

Setting netmask of lo0 to 255.0.0.0

Setting netmask of bge0 to 255.255.255.0

Setting default IPv4 interface for multicast: add net 224.0/4: gateway wgs94-181

Kapitel 3 Slå på systemet 45

syslog service starting.

volume management starting.

Creating new rsa public/private host key pair

Creating new dsa public/private host key pair

The system is ready.

wgs94-181 console login:

▼ Gör så här för att starta om systemet

● Om du skulle behöva starta om systemet använder du kommandot uadmin.

# uadmin 2 1

Om du bara vill starta om systemet behöver du inte först stänga av systemet och sedan slå på det.

▼ Gör så här för att stänga av och slå på systemet

Om ett problem kvarstår efter en omstart kan du stänga av och slå på systemet genom att följa instruktionerna nedan.

1. Avsluta operativsystemet Solaris.

Vid operativsystemets ledtext använder du kommandot uadmin för att stanna operativsystemet och komma tillbaka till ledtexten ok.

# uadmin 2 0 WARNING: proc_exit: init exited syncing file systems... done Program terminated ok

2. Växla från systemfönstrets ledtext till SC-ledtexten med hjälp av flykttangentsekvensen “#.”.

ok #. sc>

46 Installationshandbok för Sun Fire T2000 • april 2006

3. Från SC-systemfönstret kan du ge kommandot poweroff.

sc> poweroff -fy SC Alert: SC Request to Power Off Host Immediately.

4. Använd kommandot poweron.

sc> poweron sc> SC Alert: Host System has Reset

5. Anslut till systemfönstret för värdsystemet igen med kommandot console.

sc> console -f Enter #. to return to ALOM.

Systemet visar ett antal meddelanden och väntar till slut vid ledtexten ok.

Kapitel 3 Slå på systemet 47

48 Installationshandbok för Sun Fire T2000 • april 2006

APPENDIX

Uppdatera den fasta programvaran

Kommandot flashupdate kan uppdatera fast programvara för både serviceprocessorn och värden.

Flashavbildningen innehåller följande komponenter:

■ Systemstyrenhetens fasta programvara

■ OpenBoot

■ POST

■ Reset/Config

■ Sekvenserare

■ Partitionsbeskrivning

Uppdatera den fasta programvaran

Om du vill utnyttja funktioner och korrigeringar i en ny version av den fasta programvaran följer du dessa instruktioner.

▼ Gör så här för att uppdatera den fasta

programvaran

1. Kontrollera först att SC-Ethernet-porten för hantering har konfigurerats.

Den måste vara konfigurerad för att du skall kunna överföra den nya flashavbildningen över nätverket. Se

”Slå på systemet för första gången” på sidan 33.

2. Öppna en Telnet-session till systemstyrenheten, som i följande exempel.

% telnet 129.xxx.xx.xx

Trying 129.xxx.xx.xx... Connected to 129.xxx.xx.xx. Escape character is’^]’. All användning regleras av licensvillkoren. Symptom) Advanced Lights Out Manager 1.0.11 () Please login:

Sätt in IP-adressen för den aktuella systemstyrenheten.

3. Logga in som admin. Använd det lösenord du ställde in när du konfigurerade systemstyrenheten.

Please login: admin Please Enter password: lösenord sc>

4. Använd kommandot flashupdate.

Du använder SC-kommandot flashupdate för att uppdatera systemstyrenhetens flashavbildning. flashupdate behöver följande information:

■ IP-adressen till ett system på nätverket där man kan hitta flashavbildningen.

■ Fullständig sökväg till flashavbildningen relativt datorn på den ovan angivna IP-

adressen.

■ Användarnamn och lösenord för ett konto på det angivna systemet.

Syntaxen ser ut så här:

flashupdate [-s IP-adress -f sökväg] [-v]

■ -s IP-adress är adressen till valfritt system på nätverket som kan nå avbildningen

■ -f sökväg är den fullständiga sökvägen till flashavbildningen

■ -v är en flagga för att aktivera mer detaljerade meddelanden i utmatningen

sc> flashupdate -s 129.xxx.xx.xx -f / net/macross.east/export/data5/ontario/debug/golden/latestbuild/ combined-OSP-image-1.0.7

Username: debug Password: password

............................................................... .

Update complete. Reset device to use new image. sc>

50 Installationshandbok för Sun Fire T2000 • april 2006

5. Starta om systemstyrenheten.

När flashuppdateringen är klar måste du starta om systemstyrenheten för att den nya avbildningen skall börja användas. Du startar om den med kommandot resetsc. Du ombeds bekräfta att du vill starta om systemstyrenheten när du ger

kommandot. Svara y när du får denna fråga.

Obs –Du kan använda flaggan –y tillsammans med kommandot resetsc för att

slippa bekräftelsefrågan. Om resetsc ges från en Telnet-session bryts sessionen i och med omstarten. Utmatningen under omstarten visas på det seriella systemfönster som är kopplat till systemstyrenheten.

sc> resetsc Are you sure you want to reset the SC [y/n]? y User Requested SC Shutdown

Appendix A Uppdatera den fasta programvaran 51

Systemstyrenheten startar om, kör diagnostik och återgår till inloggningsfrågan. Nedan följer ett exempel för det seriella systemfönstret.

ALOM POST 1.0

Dual Port Memory Test, PASSED.

TTY External - Internal Loopback Test TTY External - Internal Loopback Test, PASSED.

TTYC - Internal Loopback Test TTYC - Internal Loopback Test, PASSED.

TTYD - Internal Loopback Test TTYD - Internal Loopback Test, PASSED.

....................

Full VxDiag Tests - PASSED

Status summary - Status = 7FFF

VxDiag - - PASSED POST - - PASSED LOOPBACK - - PASSED

I2C - - PASSED EPROM - - PASSED FRU PROM - - PASSED

ETHERNET - - PASSED MAIN CRC - - PASSED BOOT CRC - - PASSED

TTYD - - PASSED TTYC - - PASSED MEMORY - - PASSED MPC885 - - PASSED

Please login:

52 Installationshandbok för Sun Fire T2000 • april 2006

APPENDIX

Välja startenhet

Startenheten anges genom att du ställer in en boot-device, en konfigurationsvariabel i OpenBoot. Variabelns standardinställning är disk net. Denna inställning gör att den

fasta programvaran försöker starta från systemets hårddisk. Om den inte lyckas provar den med det inbyggda Gigabit Ethernet-gränssnittet på NET0.

Instruktionerna här förutsätter att du känner väl till den fasta OpenBootprogramvaran och att du vet hur du gör för att gå in i OpenBoot-miljön. Mer

information finns i Sun Fire T200 Server Administration Guide.

Obs – Serieporten för hantering på ALOM-kortet är förkonﬁgurerad som

systemfönsterporten för systemet. Mer information ﬁnns i Översikt till Sun Fire T2000.

Om du vill starta från nätverket måste du ansluta nätverksgränssnittet till nätverket.

▼ Gör så här för att välja startenhet

● Vid ok-ledtexten skriver du:

ok setenv boot-device enhetsangivelse

Där enhetsangivelse är något av följande:

■ cdrom – DVD-spelaren

■ disk – Systemets startdisk (förvalt som disk 0)

■ disk0 – Anger intern enhet 0

■ disk1 – Anger intern enhet 1

■ disk2 – Anger intern enhet 2

■ disk3 – Anger intern enhet 3

■ net, net0, net1, net2, net3 – Anger något av nätverksgränssnitten

■ fullständig sökväg – Anger enhet eller nätverksgränssnitt via den fullständiga sökvägen

Obs – Operativsystemet Solaris omvandlar boot-device till den fullständiga

sökvägen, i stället för alias. Om du väljer ett annat värde på boot-device än det förvalda anger operativsystemet Solaris startenhetens fullständiga enhetssökväg.

Obs – Du kan ange namnet på det program som skall startas och styra dess

funktion. Mer information finns i OpenBoot 4.x Command Reference Manual i OpenBoot Collection AnswerBook för din version av operativsystemet Solaris.

Om du vill ange något annat nätverksgränssnitt än det inbyggda Ethernetgränssnittet som standardstartenhet kan du få reda på den fullständiga sökvägen till

alla gränssnitt om du skriver:

ok show-devs

Kommandot show-devs presenterar systemenheterna och visar den fullständiga sökvägen till varje PCI-enhet.

54 Installationshandbok för Sun Fire T2000 • april 2006

Index

Symboler

#., ﬂykttangentsekvens för systemfönstret, 46 ^] ﬂykttecken för telnet, 41

admin, ställa in lösenord för användarnamn, 37 administrationshandbok, xix adress, IP, 3 adresser, webb, se webbplatser Advanced Lights Out Management, se ALOM-CMT aktivera nätverksporten för hantering, 36 ALOM-CMT

60 sekunders tidsgräns utan inloggning, 33 handbok, xix nå kommandorad, 36

se även systemstyrenhet ansluta till systemfönstret, 42 avis NMB-003

classe A, xii

classe B, xii

bitinställning för seriell terminal, 34 BSMI class A notice, xiii

CCC class A notice, xiii CE mark, xv certiﬁcation mark, GOSTR, xiii CMA, se kabelhanteringssats compliance model number, xv console, kommando, 42, 47

DB-9 TTY-kontakt, 6, 29 declaration of conformity, xv deﬁnitioner, se termer, 11 diagnostik, körs när, 33 dokumentation på Internet, xix

elektriskt läge, vila med växelström, 29 EMC directive 89/336/EEC, xv exempelkonﬁguration till nätverksporten för

hantering, 39

FCC notice

class A certiﬁcation, xv class A notice, xi

class B notice, xi ﬂykttangentsekvens #. för systemfönstret, 46 ﬂykttecken ^] för telnet, 41 första gången, slå på strömmen, 33

gateway, IP-adress, 3 GOST-R certiﬁcation mark, xiii

handböcker på Internet, xix handskakning för seriell terminal, ingen, 34 hastighet för seriell terminal, 34 höger och vänster sida, deﬁnitioner, 11

höger sida, deﬁnition, 11 http://store.sun.com, 3 http://www.sun.com/documentation, xix http://www.sun.com/hwdocs/feedback, xx http://www.sun.com/supportraining, xix

ICES-003

class A notice, xii

class B notice, xii if_network, inställning, 38 initiera systemet, 43 installationsinstruktioner, tillvalskomponenter,

referens, 2 installationsplanering, xix installera tillvalskomponenter, 2 Internet-dokumentation, xix Internet-lista med tillvalskomponenter, 3 Internet-support, xix introduktionshandbok, xix IP-adress, 3

materiallista, 2 monteringsskruvar för rack, 16

nå ALOM-CMTs kommandorad, 36 nätaggregat, placering i ﬁgur, 26 nätmask, 3 nätmask för systemstyrenheten, ställa in

parametrar, 38

nätverksport för hantering

exempel på konﬁguration, 39 fungerar inte utan att konﬁgureras, 4, 36 konﬁgurera och aktivera, 36 RJ-45-kontakt, 28

NET0-NET3, portar i ﬁgur, 26, 27

netsc_ipaddr, inställning, 38 netsc_ipgateway, inställning, 38 netsc_ipnetmask, inställning, 38

nödvändiga kabelanslutningar, 6 nollmodem, kabeladaptrar, 30 nollmodemkabel för TTY-serieport, 30

kabelhanteringssats, 19 - 25 kabelspänne, använda, 30 - 32 karta över OpenBoot PROM-enheter, 44 knappar, se "skenrälssatsernas lås" kommandorad, nå för ALOM-CMT, 36 kommentarer och förslag, xx konﬁguration till nätverksporten för hantering,

exempel, 39 konﬁgurationsinformation som behövs, 3 konﬁgurera nätverksporten för hantering, 36 kontakter i ﬁgur, 26 koppla in till USB-portar under drift, 7 kortplatser, portar och lampor i ﬁgur, 5, 26

läge, vila med växelström, 29 lampor, portar och kortplatser i ﬁgur, 5, 26 lås, se "skenrälssatsernas lås" lista med tillvalskomponenter på Internet, 3 logga in till systemstyrenheten

med nätverksporten för hantering, 36, 41

med serieporten för hantering, 36, 37

OpenBoot PROM, enhetskarta, 44 Överföringshastigheter för Ethernet, 6

paritet för seriell terminal, ingen, 34 password, kommando, 37 PCI-E, PCI-X, kortplatsers placering i ﬁgur, 26 placering av portar, kortplatser och lampor, 26 placering av portar, kortplatser och lampor (ﬁgur), 5 placeringslampans knapp, placering i ﬁgur, 26 planera, handbok för installation, xix portar i ﬁgur, 26 portar, kortplatser och lampor i ﬁgur, 5, 26

poweroff, kommando, 47 poweron, kommando, 42, 47

produktinformation, xix

resetsc, kommando, 40 Restriction of Hazardous Substances (RoHS)

directive 2002/95/EC, xv

RJ-45-kabel, 6

56 Installationshandbok för Sun Fire T2000 • april 2006

SC, se systemstyrenhet seriell terminal

ansluta före start, 33

inställningar, 34 serieport (TTY), DB-9-kontakt, 29 serieport för hantering, RJ-45-kontakt, 28 service manual, xix shielded cables statement, xi show-disks, kommando, 45 skenrälsar, verktyg för utrymme, 17 skenrälssatsernas lås i ﬁgur

främre skenrälslås, 12

frigöringsknappen för monteringskonsolen, 13

mittdelens spak, 14

monteringskonsolens lås med stifthuvuden, 15

skenrälsarnas frigöringsknappar, 25 skruvar för rackmontering, 16 slå på systemet för första gången, 33 sökvägar, 44 Solaris, dokumentation för operativsystemet på

Internet, xviii Solaris, innehåll i mediasatsen, 5 spakar, låsa, se "skenrälssatsernas lås" standbyström får systemstyrenheten att starta, 4 standbyström, 3,3 V, 33 stänga av och slå på systemet, 46 starta

OpenBoot PROM-kommandot boot, 45

starta operativsystemet Solaris, 44

starta Sun Fire T2000, 33 starta om

starta om systemet med uadmin, 46

starta om systemstyrenheten med resetsc, 40 stoppbit, 34 support på nätet, xix system administration guide, xix systemfönstrets ﬂykttangentsekvens #., 46 systemstyrenheten

ansluta nätverksporten för hantering, 28

ansluta serieporten för hantering, 28

ansluta till systemfönstret, 42

nå via nätverksporten för hantering, 41

nå via serieporten för hantering, 37

nätverksporten för hantering fungerar inte utan

att konﬁgureras, 4

portars placering i ﬁgur, 26 se även ALOM-CMT slå på systemet, 42 starta om, 40

telnet, ﬂykttecken ^], 41 telnet-session, öppna, 41 termer

skenrälssats, 7 vänster och höger sida, 11

tillvalskomponenter, installationsinstruktioner i

service manual, 2 tillvalskomponenter, lista på Internet, 3 TTYA, serieport, 6

uadmin, kommando, 46 USB-portar i ﬁgur, 26, 27 utbildningsinformation, xix

vänster och höger sida, deﬁnitioner, 11 växelström, nätsladdar och viloläge, 29 VCCI class A compliance statement, xii VCCI class B compliance statement, xii verktyg för skenrälsutrymme, 17 viloläge, växelström, 29

webbplatser

http://store.sun.com, 3

http://www.sun.com/documentation, xix

http://www.sun.com/hwdocs/feedback, xx

http://www.sun.com/supportraining, xix

Index 57

58 Installationshandbok för Sun Fire T2000 • april 2006
