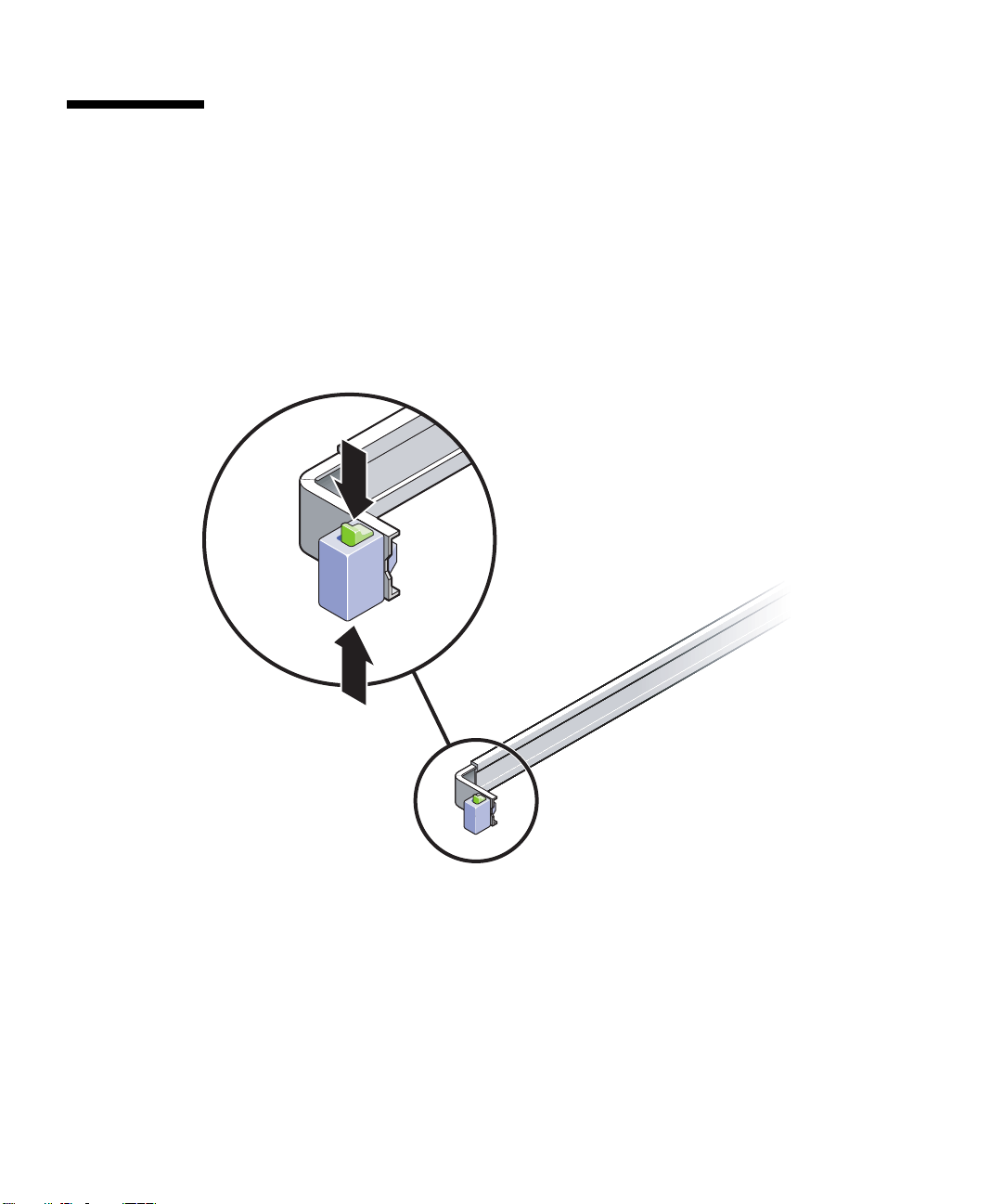

그림 2-1 슬라이드 레일 어셈블리 풀기 12
그림 2-2 마운팅 브래킷 릴리스 버튼 13
그림 2-3 섀시에 마운팅 브래킷 연결 14
그림 2-4 슬라이드 레일의 고정 나사 15
그림 2-5 확장 브래킷 사용 16
그림 2-6 슬라이드 레일 마운팅 17
그림 2-7 슬라이드 레일 간격 조정 공구를 사용하여 슬라이드 레일 간 간격 조정 18
그림 2-8 슬라이드 레일에 섀시 마운트 19
그림 2-9 후면 패널 커넥터 21
그림 2-10 시스템 제어기 직렬 및 네트워크 포트, 섀시 후면 21
그림 2-11 직렬 포트(TTYA) 22
그림 3-1 AC 커넥터 27
vii
viii Sun Fire T1000 서버 설치 안내서 • 2006년 7월
표
표 1-1 이더넷 연결 전송 속도 8
표 3-1 Sun Fire T1000 장치 목록 36
ix
x Sun Fire T1000 서버 설치 안내서 • 2006년 7월
머리말
본 안내서에서는 Sun Fire™ T1000 서버 설치 시 유용한 지침 , 배경 지식 및 참조 자료
를 제공합니다 .
본 문서의 설치 지침은 시스템 관리자에게 Solaris™ 운영체제(Solaris OS)에 대한 사용
경험이 있음을 전제로 작성된 것입니다.
주 – 모든 내부 구성요소는 정규 서비스 기술자만 설치해야 합니다.
이 설명서의 구성
본 문서는 다음과 같이 구성되어 있습니다.
1장에서는 Sun Fire T1000 서버 설치 과정의 개요를 제공합니다.
2장에서는 Sun Fire T1000 서버를 랙에 설치하는 데 필요한 지침을 제공합니다.
3장에서는 서버 구성 및 전원 켜기 지침과 추가 소프트웨어 설치 지침을 제공합니다.
부록 A에서는 시스템 제어기 펌웨어와 호스트 펌웨어의 업데이트 지침을 제공합니다.
부록 B에서는 부팅 장치 선택에 대한 지침을
부록 C에서는 Sun 시스템 펌웨어 6.2 이하의 펌웨어 버전을 사용하는 서버에 대한 구성
지침을 제공합니다.
제공합니다.
xi
UNIX 명령 사용
이 설명서에는 시스템 종료, 시스템 부팅 및 장치 구성과 같은 기본적인 UNIX® 명령어
및 절차에 대한 정보는 포함되어 있지 않을 수 있습니다. 이러한 정보에 대해서는 다음
을 참조하여 주십시오.
■ 시스템에 포함되어 있는 소프트웨어 설명서
■ Solaris 운영체제 설명서는 다음 URL을 참조하여 주시기 바랍니다.
http://docs.sun.com
쉘 프롬프트
쉘 프롬프트
C 쉘
C 쉘 수퍼유저
Bourne 쉘 및 Korn 쉘
Bourne 쉘 및 Korn 쉘 수퍼유저
machine-name%
machine-name#
$
#
활자체 규약
*
활자체
AaBbCc123
AaBbCc123
xii Sun Fire T1000 서버 설치 안내서 • 2006년 7월
의미 예
명령, 파일 및 디렉토리 이름, 컴퓨
터 화면 출력
컴퓨터 화면 출력과 대조되는, 사
용자가 입력하는 사항
.login 파일을 편집하십시오.
모든 파일 목록을 보려면 ls -a 명령어
를 사용하십시오.
% You have mail.
su
%
Password:
*
활자체
AaBbCc123
* 사용자가 사용하는 브라우저의 설정과 이 설정이 다를 수 있습니다.
의미 예
책 제목, 새 단어 또는 용어, 강조
할 단어 실제 이름 또는 값으로 대
체할 수 있는 명령줄 변수
사용 설명서의 6장을 참조하십시오.
이는 class 옵션입니다.
이를 수행하려면 반드시 수퍼유저여야
합니다.
파일을 삭제하려면 rm filename을 입력
하십시오.
Sun Fire T1000 서버 관련 문서
Sun™ 문서 웹 사이트(http://www.sun.com/documentation)에서 다음 매뉴얼을
보고 인쇄할 수 있습니다.
제목 설명 부품 번호
Sun Fire T1000 서버 현장 계획 안내서 서버에 대한 현장 계획 정보
Sun Fire T1000 서버 제품 안내서 Sun Fire T2000 서버에 대한 최신 정보. 최신 정보는
http://www.sun.com/documentation에 게시
되어 있습니다.
Sun Fire T1000 서버 시작 안내서 시스템을 신속히 설치 및 실행하는 데 필요한 설명
서 위치 정보
Sun Fire T1000 서버 개요 이 서버의 기능 개요를 제공합니다.
Sun Fire T1000 서버 관리 안내서 이 서버에 특정한 관리 작업을
Sun Fire T1000 Server Service Manual
Advanced Lights Out
Management(ALOM) CMT v1.2 안내서
Sun Fire T1000 Server Safety and
Compliance Guide
진단을 실행하여 서버 문제를 해결하고 부품을 제
거 및 교체하는 방법
이 서버에서 ALOM(Advanced Lights Out
Manager) CMT 소프트웨어를 사용하는 방법
이 서버에만 해당되는 안전 및 준수 정보를 제공합
니다.
수행하는 방법
819-5301
819-5342
819-5283
819-5292
819-5322
819-3248
819-6200
(버전 1.1)
819-7135
(버전 1.2)
819-6674
머리말 xiii
설명서, 지원 및 교육
Sun 기능
설명서
지원
교육
URL
http://www.sun.com/documentation/
http://www.sun.com/support/
http://www.sun.com/training
타사 웹 사이트
Sun은 본 설명서에서 언급된 타사 웹 사이트의 가용성 여부에 대해 책임을 지지 않습니
다. 또한 해당 사이트나 리소스를 통해 제공되는 내용, 광고, 제품 및 기타 자료에 대해
어떠한 보증도 하지 않으며 그에 대한 책임도 지지 않습니다. 따라서 타사 웹 사이트의
내용, 제품 또는 리소스의 사용으로 인해 발생한 실제 또는 주장된 손상이나
해서도 책임을 지지 않습니다.
피해에 대
고객 의견 환영
Sun은 설명서의 내용 개선에 노력을 기울이고 있으며 여러분의 의견과 제안을 환영합
니다. 다음 사이트에 여러분의 의견을 제출하여 주십시오.
http://www.sun.com/hwdocs/feedback
아래와 같이 설명서의 제목과 문서 번호를 함께 적어 보내주시기 바랍니다.
Sun Fire T1000 서버 설치 안내서, 문서 번호 819-5310-11
xiv Sun Fire T1000 서버 설치 안내서 • 2006년 7월
1 장
설치 준비
이 장에서는 Sun Fire T1000 서버의 설치에 대해 설명하고 2장에서 시작되는 설치 단계
에 대한 배경 지식을 제공합니다.
그림 1-1 Sun Fire T1000 서버
이 장에서는 다음 주제를 다룹니다.
■ 2페이지의 "필요한 공구"
■ 2페이지의 "운송 키트 인벤토리 목록"
■ 2페이지의 "선택적 구성요소"
■ 3페이지의 "설치 개요"
■ 5페이지의 "슬라이드 레일 어셈블리 관련 주의 사항"
■ 6페이지의 "케이블 관리 관련 참고 사항"
■ 7페이지의 "데이터 포트 및 케이블 연결 참고 사항"
■ 9페이지의 "안전 예방 조치"
1
필요한 공구
■ 2번 Phillips 스크루 드라이버
■ ESD 매트 및 접지 스트랩
운송 키트 인벤토리 목록
Sun Fire T1000 서버의 표준 구성요소는 출고 시 설치됩니다. 그러나 추가 메모리나
PCI 카드등의 옵션을 주문할 경우에는 별도로 배송됩니다.
주 – 배송 상자에 물리적 손상이 있는지 확인하십시오. 배송 상자가 손상된 경우, 배송
직원이 보는 앞에서 상자를 열어 모든 내용물과 포장 재료를 살펴 보십시오.
시스템 부품을 모두 받았는지 확인합니다.
■ Sun Fire T1000 서버
■ 마운팅 레일 어셈블리 (2개)
■ 마운팅 레일 확장 브래킷 (2개)
■ 마운팅 나사 및 너트 패키지
■ 케이블 관리 브래킷
■ 케이블 스트랩 패키지
■ RJ-45 커넥터 변환 케이블에 대한 직렬 DB-9 커넥터
■ 문서 및 소프트웨어 라이센스
■ 서버와 함께 주문한 선택적 구성요소
선택적 구성요소
Sun Fire T1000 서버의 표준 구성요소는 출고 시 설치됩니다. 그러나 추가 메모리나
PCI 카드등의 옵션을 주문할 경우에는 별도로 배송됩니다. 랙에 서버를 설치하기 전에
이러한 구성요소를 먼저 설치하십시오.
출고 시 설치되지 않은 기타 옵션을 주문한 경우, 필요한 설치 지침을 보려면 Sun Fire
T1000 Server Service Manual을 참조하십시오.
주 – 모든 내부 구성요소는 정규 서비스 기술자만이 설치해야 합니다.
2 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
주의 – 정전기 손상이 발생하면 시스템을 영구적으로 사용할 수 없거나 Sun 서비스 기
술자의 수리가 필요할 수 있습니다. 정전기 방지 매트, 정전기 방지 백 또는 일회용 정전
기 방지 매트와 같은 구성요소를 정전기 방지 표면에 놓으십시오. 시스템 구성요소를
취급할 때는 섀시의 금속 표면에 연결된 정전기 방지 접지 스트랩을 착용하십시오.
주 – 선택적 구성요소 목록은 예고 없이 업데이트될 수 있습니다. Sun Fire T1000 서버
에서 지원되는 구성요소의 최신 목록은 Sun Store 웹 사이트
(http://store.sun.com)를 참조하십시오.
설치 개요
이 설치 안내서의 지침을 다음과 같은 순서로 수행해야 합니다.
1. 서버와 함께 제공되는 구성요소를 모두 받았는지 확인합니다. 2페이지의 "운송 키트
인벤토리 목록"을 참조하십시오.
2. 사용중인 시스템에 대한 구성 정보를 수집합니다. 다음 매개변수를 포함한 특정 세
부 사항은 시스템 관리자에 문의하십시오.
■ 게이트웨이 IP 주소
■ 시스템 제어기의 IP 주소
■ 넷마스크
3. 시스템과 함께 제공된 선택적인 Sun 구성요소를 모두 설치합니다. 추가 메모리와 같
은 다른 선택적 구성요소를 구입한 경우, 서버를 랙에 마운트하기 전에 해당 구성요
소를 설치하십시오. 2페이지의 "선택적 구성요소"를 참조하십시오.
4. 랙 또는 캐비넷에 서버를 마운트합니다. 19페이지의 "랙에 서버를 설치하려면"을 참
조하십시오.
주 – 본 문서의 나머지 부분에서 랙이라는 용어는 오픈 랙이나 폐쇄형 캐비넷을 의미합
니다.
5. 시스템 메시지를 표시하려면 서버를 직렬 터미널이나 터미널 에뮬레이터(PC 또는
워크스테이션)에 연결합니다. 25페이지의 "처음으로 시스템 전원 켜기"를 참조하십
시오.
1 장설치 준비 3
팁 – 직렬 터미널 또는 터미널 에뮬레이터는 전원 케이블을 연결하기 전에 연결되어야
합니다. AC 전원을 시스템에 연결하면 바로 시스템 제어기의 전원이 켜져 진단이 실행
됩니다. 진단 테스트 실패는 직렬 터미널에 출력됩니다. 자세한 정보는 Advanced
Lights Out Management(ALOM) CMT v1.2 안내서를 참조하십시오.
6. 데이터 케이블만 서버에 연결하고 AC 전원 케이블은 아직 연결하지 않습니다. 20페
이지의 "서버 케이블 연결"을 참조하십시오.
7. AC 전원 케이블을 서버에 연결하고 오류 메시지가 표시되는지 확인합니다. 25페이
지의 "처음으로 시스템 전원 켜기"를 참조하십시오.
주의 – 서버와 관련 장비를 제대로 접지하지 않으면 전기 쇼크를 받을 가능성이 있습니
다.
주 – 시스템 제어기(SC)는 3.3v의 대기 전압으로 가동됩니다. AC 전원을 시스템에 연
결하면 시스템 제어기 전원이 즉시 켜져 진단을 실행하고 ALOM-CMT 펌웨어를 초기
화합니다.
8. 시스템 제어기가 부팅되면 직렬 관리 포트를 통해 ALOM-CMT 명령줄 인터페이스
에 액세스합니다. 28페이지의 "직렬 관리 포트를 사용하여 시스템 제어기에 로그인
하려면"을 참조하십시오.
9. SC 네트워크 관리 포트를 구성합니다. 30페이지의 "시스템 제어기 네트워크 관리 포
트를 구성하려면"을 참조하십시오.
10. 시스템 제어기를 재설정하여 새 구성을 활성화합니다. 33페이지의 "시스템 제어기
를 재설정하려면"을 참조하십시오
11. ALOM-CMT 소프트웨어를 사용하여 서버 전원을 켭니다. 34페이지의 "전원 켜기
시퀀스를 시작하려면"을 참조하십시오.
12. Solaris OS를 구성합니다. 37페이지의 "Solaris 운영체제를 부팅하려면"을 참조하십
시오.
Solaris OS는 서버에 미리 설치되어 있습니다. 전원을 켜면 자동으로 Solaris OS 구성
절차가 진행됩니다. 37페이지의 "Solaris 운영체제를 부팅하려면"을 참조하십시오.
13. 필요한 패치를 모두 서버에 설치합니다.
필요한 패치 목록은 Sun Fire T1000 서버 제품 안내서를
14. (선택 사항) Solaris 미디어 키트에서 추가 소프트웨어를 로드합니다.
Solaris 미디어 키트(별도 구입)에 포함된 여러 CD에는 서버를 작동, 구성 및 관리하
는 데 사용되는 소프트웨어가 들어 있습니다. 포함된 소프트웨어의 전체 목록과 자
세한 설치 지침은 미디어 키트와 함께 제공된 설명서를 참조하십시오.
4 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
.
참조하십시오.
슬라이드 레일 어셈블리 관련 주의 사항
랙 마운트 키트에는 슬라이드 레일 어셈블리가 두 개 있습니다. 각 슬라이드 레일 어셈
블리는 랙 좌측 또는 우측에 설치할 수 있습니다.
슬라이드 레일 어셈블리는 세 개의 주요 부분 즉, 앞 부분, 슬라이딩 뒷 부분 및 제거 가
능한 마운팅 브래킷으로 구성됩니다(그림 1-2). 랙마운트 키트에는 두 개의 확장 브래킷
도 포함되어 있습니다.
마운팅 브래킷
(
제거된 모습
)
확장 브래킷
앞 부분
그림 1-2 슬라이드 레일 어셈블리
뒷 부분
슬라이드 레일 어셈블리의 기능은 다음과 같습니다.
■ 앞 부분과 뒷 부분이 슬라이드 레일을 형성합니다. 앞 부분과 뒷 부분은 610mm(24인
치) ~ 737mm(29.0인치)의 랙 깊이에 맞도록 확장됩니다.
■ 확장 브래킷은 마운팅 레일 키트에 포함됩니다. 확장 브래킷을 사용하여 각 슬라이
드 레일의 길이를 73mm(2.9인치) 늘릴 수 있습니다.
■ 마운팅 브래킷이 슬라이드 레일 밖으로 330mm(13인치) 빠져 나온 다음, 제자리에서
잠깁니다. 마운팅 브래킷의 잠금을 풀면 마운팅 브래킷이 슬라이드 레일에서 분리되
기 전에 추가로 100mm(4인치) 더 빠져 나옵니다. 해당 마운팅 브래킷이 Sun Fire
T1000 섀시 측면에 바로 마운트됩니다.
1 장설치 준비 5
■ Sun Fire T1000의 각 마운팅 브래킷에는 두 개의 잠금 장치가 있습니다(그림 1-3). 마
운팅 브래킷 잠금 장치를 사용하여 마운팅 브래킷을 앞쪽으로 밀 수 있습니다. 마운
팅 브래킷 릴리스 버튼을 사용하여 슬라이드 레일에서 마운팅 브래킷을 제거할 수
있으며 마운팅 브래킷을 슬라이드 레일 안쪽으로 밀 수 있습니다.
마운팅 브래킷 릴리스 버튼
그림 1-3 마운팅 브래킷 잠금 장치
케이블 관리 관련 참고 사항
케이블 관리 브래킷(그림 1-4)은 Sun Fire T1000 슬라이드 레일 키트에 포함되어 있습니
다. 케이블 관리 브래킷은 슬라이드 레일에 고정됩니다. 케이블 고리 또는 케이블 스트
랩을 사용하여 케이블을 해당 브래킷에 연결합니다.
6 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
마운팅
브래킷 잠금 장치(버튼 2개
)
그림 1-4 케이블 관리 브래킷
데이터 포트 및 케이블 연결 참고 사항
포트 위치
그림 1-5는 Sun Fire T1000 서버의 포트를 나타냅니다.
AC 입력
그림 1-5 후면 패널의 포트 및 커넥터 위치
NET3
NET2
NET1
NET0
SC 네트워크 관리 포트
SC 직렬 관리 포트
직렬 포트
1 장설치 준비 7
케이블 연결 주의 사항
다음 목록에서는 서버의 케이블 연결 및 포트에 대해 설명합니다.
■ Sun Fire T1000 시스템에 대한 최소 케이블 연결:
■ 최소한 하나 이상의 온보드 이더넷 네트워크 연결(NET 포트)
■ 시스템 제어기 직렬 관리 포트(SERIAL MGT 포트)
■ 시스템 제어기 네트워크 관리 포트(NET MGT 포트)
■ 전원 케이블
■ 시스템 제어기(SC) 관리 포트: 다음 두 가지 SC 관리 포트를 ALOM-CMT 시스템 제
어기에 사용할 수 있습니다.
■ SC 직렬 관리 포트(SERIAL MGT라는 레이블이 붙어 있음)에는 RJ-45 케이블이
사용되며 항상 사용 가능합니다. 이것은 ALOM -CMT 시스템 제어기의 기본 연
결입니다.
■ SC 네트워크 관리 포트(NET MGT라는 레이블이 붙어 있음)는 ALOM-CMT 시스
템 제어기의 선택적 연결입니다. 30페이지의 "시스템 제어기 네트워크 관리 포트
를 구성하려면"을 참조하십시오. SC 네트워크 관리 포트에는 10/100BASE-T 연
결용 RJ-45 케이블을 사용합니다. 이 포트는 기가비트 네트워크에 대한 연결을 지
원하지 않습니다.
자세한 내용은 Sun Fire T1000 서버 개요를 참조하십시오.
■ 이더넷 포트Sun Fire T1000 서버 이더넷 인터페이스는 10Mbps, 100Mbps 또는
1000Mbps 속도로 작동합니다. 이더넷 포트의 전송 속도는 표 1-1에 나열되어 있습
니다.
표 1-1 이더넷 연결 전송 속도
연결 유형 IEEE 용어 전송 속도
이더넷
고속 이더넷
기가비트 이더넷
■ TTYA 직렬 포트. 직렬 장치용 널 모뎀 케이블이 달린 Sun Fire T1000 DB-9 커넥터를
사용합니다. 이 포트는 Solaris OS 및 OpenBoot PROM™ 메시지에서 ttya로 나타
나며 SC 직렬 관리 포트에는 연결되지 않습니다.
■ AC 전원 케이블. AC 전원 케이블을 전원에 연결하면 곧 서버가 대기 모드로 들어가
고 ALOM-CMT 시스템 제어기가 초기화됩니다.
팁 – 직렬 터미널 또는 터미널 에뮬레이터는 전원 케이블을 연결하기 전에 연결되어야
합니다. AC 전원을 시스템에 연결하면 바로 시스템 제어기의 전원이 켜져 진단이 실행
됩니다. 진단 테스트 실패는 직렬 터미널에 출력됩니다. 자세한 정보는 Advanced
Lights Out Management(ALOM) CMT v1.2 안내서를 참조하십시오.
8 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
10BASE-T 10Mbit/sec
100BASE-TX 100Mbits/sec
1000BASE-T 1000Mbit/sec
안전 예방 조치
주의 – 설치를 시작하기 전에 기울임 방지 막대를 놓으십시오(캐비닛 안에 설치할 경우).
1 장설치 준비 9
10 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
2장
Sun Fire T1000 서버 설치
이 장에서는 오픈 랙이나 폐쇄형 캐비넷에 Sun Fire T1000 서버를 설치하는 데 필요한
지침을 제공합니다. 이 장은 다음 절로 구성됩니다.
■ 11페이지의 "랙마운트 키트"
■ 12페이지의 "랙에 서버 설치"
■ 20페이지의 "사용을 위해 랙에서 서버 제거"
■ 20페이지의 "서버 케이블 연결"
주 – 서버 설치를 시작하기 전에 부품이 모두 있는지 확인하십시오. 2페이지의 "운송 키
트 인벤토리 목록"을 참조하십시오.
주 – 본 안내서에서 왼쪽 및 오른쪽은 시스템의 전면 또는 후면쪽을 바라보고 있을 때
의 지점을 기준으로 한 것입니다.
랙마운트 키트
Sun Fire T1000 서버 랙마운트 키트에는 마운팅 슬라이드 2개, 슬라이드 간격 조정 공구
및 케이블 관리 브래킷이 포함되어 있습니다. 해당 키트에는 최대 1000mm(39.5인치)
깊이의 랙에 사용할 수 있는 2개의 확장 브래킷도 포함되어 있습니다.
또한 여러 유형의 랙에 사용할 수 있는 다양한 나사 및 너트와 여분의 나사 및 너트도 함
께 포함되어 있습니다.
11
랙에 서버 설치
▼ 마운팅 브래킷을 설치하려면
1. 두 마운팅 브래킷을 각 슬라이드 레일 바깥쪽으로 완전히 잡아 당깁니다.
a. 슬라이드 레일 잠금 장치(그림 2-1)의 상단 및 하단 잠금 버튼을 동시에 누르고 있습
니다.
그림 2-1 슬라이드 레일 어셈블리 풀기
b. 마운팅 브래킷을 바깥쪽으로 멈출 때까지 당깁니다.
c. 왼쪽(그림 2-2)으로 마운팅 브래킷 릴리스 버튼을 당긴 다음 마운팅 브래킷을 슬라이
드 레일 바깥쪽으로 완전히 잡아 당깁니다.
12 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
그림 2-2 마운팅 브래킷 릴리스 버튼
2. 마운팅 브래킷을 Sun Fire T1000 섀시 오른쪽에 연결합니다.
a. 슬라이드 레일 잠금 장치가 앞쪽으로 오고 마운팅 브래킷의 키 구멍 2개가 섀시 측면
의 고정 핀 2개와 나란히 되도록 서버 섀시(그림 2-3)에 마운팅 브래킷을 배치합니다.
2장 Sun Fire T1000 서버 설치 13
그림 2-3 섀시에 마운팅 브래킷 연결
b. 2개의 고정 핀이 마운팅 브래킷에 있는 2개의 키 구멍을 통해 튀어 나오게 한 상태에
서, 브래킷 잠금 장치가 딸깍 소리를 내면서 제 위치에서 잠길 때까지 마운팅 브래킷
을 섀시 앞쪽으로 밉니다.
c. 두 고정 핀이 키 구멍에 끼워졌는지 확인하고 앞쪽 고정 핀이 마운팅 브래킷 잠금 장
치에 맞물렸는지 확인합니다(그림 2-3).
번째 마운팅 브래킷을 Sun Fire T1000 섀시 왼쪽에 연결합니다.
3. 두
▼ 슬라이드 레일을 설치하려면
1. 슬라이드 레일을 랙 포스트에 연결할 때 사용할 랙 구멍 번호를 확인합니다.
대부분의 랙에는 랙 단위(45mm 또는 1.75인치)로 표시된 포스트가 포함되어 있습니다.
Sun Fire T1000 서버는 하나의 랙 장치를 차지합니다.
2. 슬라이드 레일을 마운팅할 때 사용할 나사를 결정합니다.
■ 사용중인 랙 포스트에 나사산이 나 있는 마운팅 구멍이 있을 경우 나사산이 미터법
인지 표준인지 확인합니다. 마운팅 키트에 포함된 패키지에서 적절한 나사를 선택합
니다.
14 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
■ 랙에 나사산이 있는 마운팅 구멍이 없을 경우 마운팅 나사는 브래킷 및 랙 포스트를
통해 케이지 너트로 고정됩니다. 마운팅 키트에 포함된 패키지에서 적절한 나사 및
너트를 선택합니다.
3. 각 슬라이드 레일에 있는 2개의 고정 나사(그림 2-4)를 약 4분의 1정도 돌려 풉니다.
이렇게 하면 뒤쪽 부분을 움직일 수 있어 각 슬라이드 레일의
길이를 조정할 수 있습니
다.
전면
그림 2-4 슬라이드 레일의 고정 나사
4. 슬라이드 레일의 길이가 랙에 맞도록 적당한지 확인합니다.
■ 랙의 깊이가 737 mm(29.0 인치) 이상일 경우, M6 나사를 사용하여 확장 브래킷을 각
슬라이드 레일 뒤쪽에 연결합니다. 자세한 사항은 그림 2-5를 참조하십시오.
■ 슬라이드 레일의 길이가 충분할 경우, 확장 브래킷을 사용하지 않아도 됩니다. 랙의
슬라이드 레일 끝을 측면으로 마운팅해야 할 경우에는 그림 2-5에서와 같이 확장 브
래킷을 사용할 수 있습니다.
2장 Sun Fire T1000 서버 설치 15
후면
그림 2-5 확장 브래킷 사용
5. 슬라이드 레일을 우측 전면 랙 포스트에 연결합니다(그림 2-6).
a. 2개의 나사(랙 포스트의 나사 구멍 크기에 맞게 M5 또는 M6 사용)를 사용하여 오른
쪽 앞의 랙 포스트에 슬라이드 레일의 앞쪽을 느슨하게 연결합니다. 나사를 아직 조
이지 마십시오.
16 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
전면
그림 2-6 슬라이드 레일 마운팅
b. 뒷 부분이 후면 랙 포스트의 바깥쪽 모서리에 닿을 때까지 밀어내어 슬라이드 레일의
길이를 조정한 후 고정 나사(그림 2-4)를 조여 슬라이드 레일의 길이를 고정합니다.
c. 나사를 사용하여 슬라이드 레일의 뒤쪽을 랙 포스트 뒤쪽에 느슨하게 연결합니다.
6. 비슷한 방법으로 두 번째 슬라이드 레일을 왼쪽 랙 포스트에 연결합니다.
슬라이드 레일의 앞쪽 또는 뒤쪽의
연결 나사를 조이지 마십시오.
7. 슬라이드 레일 간격 조정 공구를 사용하여 다음과 같이 슬라이드 레일 간 간격을 조정
합니다.
a. 랙 뒤쪽에서, 공구 왼쪽 측면을 왼쪽 슬라이드 레일의 가운데 부분의 끝에 있는 슬롯
에 삽입합니다(그림 2-7).
2장 Sun Fire T1000 서버 설치 17
전면
그림 2-7 슬라이드 레일 간격 조정 공구를 사용하여 슬라이드 레일 간 간격 조정
b. 공구 끝이 양쪽 가운데 부분에 들어가도록 레일 끝을 오른쪽 또는 왼쪽으로 동시에
밀면서 공구 오른쪽을 오른쪽 레일의 끝에 있는 슬롯에 삽입합니다.
공구가 제대로 끼워지면 레일간 거리는 442mm(17.4인치)가 됩니다.
c. 나사를 조여 슬라이드 레일의 끝을 제자리에 잠급니다.
d. 슬라이드 레일 간격 조정 공구를 제거합니다.
e. 레일 앞쪽에서 간격 조정 공구를 사용하여 레일의
해당 레일의 앞쪽 끝에는 간격 조정 공구용 슬롯이 없습니다. 간격 조정 공구의 측면
이 두 레일에 닿을 때까지 레일을 필요에 따라 비스듬히 밉니다. 여기서, 각 레일 끝
사이의 거리는 442mm(17.4인치)입니다.
f. 두 개의 나사를 조여 해당 레일을 제자리에 고정시킵니다.
18 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
앞쪽 끝 사이의 거리를 조정합니다.
▼ 랙에 서버를 설치하려면
1. 랙이 장착된 경우 기울임 방지 막대를 놓습니다.
주의 – 설치를 시작하기 전에 기울임 방지 막대를 랙 위에 놓으십시오.
2. 서버를 들어올려 마운팅 브래킷의 끝을 왼쪽과 오른쪽 슬라이드 레일에 끼웁니다(그림
2-8).
전면
그림 2-8 슬라이드 레일에 섀시 마운트
3. 섀시를 랙에 밀어 넣습니다.
주의 – 계속하기 전에 서버가 랙에 완전히 마운트되었고 슬라이드 레일이 마운팅 브래
킷에 고정되었는지 확인합니다.
2장 Sun Fire T1000 서버 설치 19
▼ 케이블 관리 브래킷을 설치하려면
1. 케이블 관리 브래킷을 시스템 섀시 뒤의 슬라이드 레일 어셈블리를 가로지르도록 놓습
니다.
2. 찰칵 소리와 함께 마운팅 브래킷 위치에 끼워질 때까지 각 케이블 관리 브래킷의 끝을
누릅니다.
주 – 다음과 같은 절차에서 서버에 케이블을 연결할 때에는 케이블 관리 브래킷 위에
케이블을 놓은 후, 케이블 고리를 사용하여 각 케이블을 제자리에 고정합니다.
사용을 위해 랙에서 서버 제거
Sun Fire T1000 서버의 내부 부품을 설치 또는 교체하려면 먼저 서버를 랙에서 제거해
야 합니다.
제거 절차에 대해서는 Sun Fire T1000 Server Service Manual을 참조하십시오.
서버 케이블 연결
Sun Fire T1000 시스템을 부팅하기 위해서는 네트워크 및 직렬 포트를 연결하여 구성해
야 합니다. 해당 절차는 다음 절에 설명되어 있습니다.
■ 21페이지의 "SC 직렬 관리 포트를 연결하려면"
■ 22페이지의 "SC 네트워크 관리 포트를 연결하려면"
■ 22페이지의 "이더넷 네트워크 케이블을 연결하려면"
■ 23페이지의 "AC 전원 케이블을 서버에 연결하려면"
그림 2-9는 Sun Fire T1000 서버 후면 패널에 있는 커넥터의 모습입니다.
20 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
AC 입력
그림 2-9 후면 패널 커넥터
NET2
NET1
NET0
SC 네트워크 관리 포트
SC 직렬 관리 포트
TTYA 직렬 포트
▼ SC 직렬 관리 포트를 연결하려면
시스템 제어기 직렬 관리 포트는 SER MGT로 표시되어 있습니다(그림 2-10).
SER MGT NET MGT
그림 2-10 시스템 제어기 직렬 및 네트워크 포트, 섀시 후면
NET3
주 – 서버 관리는 SC 직렬 관리 포트만 사용하십시오. 이는 시스템 제어기와 터미널 또
는 컴퓨터 사이의 기본 연결입니다.
주의 – 이 포트에 모뎀을 연결하지 마십시오.
● 범주 5 케이블을 SER MGT 직렬 관리 포트에서 터미널 장치로 연결합니다.
DB-9 또는 DB-25 케이블을 연결할 때에는 어댑터를 사용하여 각 커넥터에 맞는 교차
연결을 수행합니다.
■ PC의 직렬 포트에 연결할 경우에는 Sun 부품 번호 530-3100-01 또는 그와 동등한 어
댑터를 사용합니다.
■ Sun 워크스테이션 또는 서버에 연결할 경우에는 Sun 부품 번호 530-2889-03 또는 그
와 동등한 어댑터를 사용합니다.
2장 Sun Fire T1000 서버 설치 21
▼ SC 네트워크 관리 포트를 연결하려면
시스템 제어기 네트워크 관리 포트는 NET MGT(그림 2-10)로 표시되어 있습니다.
주 – 기본적으로 SC 네트워크 관리 포트는 DHCP(Dynamic Host Configuration
®
Protocol)를 통해 네트워크 설정을 검색하고 SSH
연결을 허용하도록 구성됩니다. 사용중인 네트워크에 대해 이러한 설정을 수정해야 할
수 있습니다. 관련 지침은 3장에 설명되어 있습니다.
● 범주 5 케이블을 NET MGT 네트워크 관리 포트에서 네트워크 스위치 또는 허브에 연
결합니다.
(Solaris™ Secure Shell)를 사용하여
▼ 이더넷 네트워크 케이블을 연결하려면
Sun Fire T1000 서버에는 4개의 네트워크 커넥터가 있으며 NET0, NET1, NET2 및
NET3으로 표시되어 있습니다(그림 2-9). 이러한 커넥터는 RJ-45 기가비트 이더넷 커넥
터입니다.
1. 범주 5 케이블을 네트워크 스위치 또는 허브에서 섀시 뒤쪽의 이더넷 포트 0(NET0)으
로 연결합니다.
NET0은 그림 2-9에 표시된 4개 포트의 네트워크 클러스터에서 가장 왼쪽에 있는 포트
입니다.
2. 필요에 따라 범주 5 케이블을 네트워크 스위치 또는
(NET1, NET2, NET3)에 연결합니다.
허브에서 나머지 이더넷 포트
TTYA 직렬 포트
TTYA 직렬 포트에는 DB-9 커넥터가 있습니다. RJ-45 어댑터 케이블에 대한 DB-9는 운
송 키트에 포함됩니다.
주 – 이 직렬 포트는 SC 직렬 관리 포트와 동일하지 않습니다. 직렬 포트는 일반용 직렬
데이터 전송에만 사용하십시오.
15
69
그림 2-11 직렬 포트(TTYA)
22 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
▼ AC 전원 케이블을 서버에 연결하려면
처음으로 시스템을 켤 때는 특별한 준비와 절차가 필요합니다. 예를 들어 AC 전원 케이
블을 연결하기 전에 디스플레이를 준비하지 않은 경우 시스템 메시지가 나타나지 않을
수 있습니다.
1. 이 장의 하드웨어 절차를 마치되 AC 전원 케이블을 아직 연결하지 마십시오.
주의 – AC 전원 케이블을 전원에 연결하면 곧 서버가 대기 모드로 들어가고 시스템 제
어기가 초기화됩니다.
2. 25페이지의 "처음으로 시스템 전원 켜기"로 이동합니다.
2장 Sun Fire T1000 서버 설치 23
24 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
3장
시스템 전원 켜기
이 장에는 Sun Fire T1000 시스템을 부팅하고 시스템 제어기 네트워크 관리 포트를 활
성화하는 데 필요한 지침이 나와 있습니다.
이 장에서는 다음 주제를 다룹니다.
■ 25페이지의 "처음으로 시스템 전원 켜기"
■ 28페이지의 "ALOM-CMT 시스템 제어기에 로그인"
■ 34페이지의 "ALOM-CMT 시스템 제어기를 사용하여 일반 작업 수행"
■ 37페이지의 "Solaris 운영체제 부팅하기"
처음으로 시스템 전원 켜기
시스템 콘솔
시스템 전원을 켜면 시스템 콘솔의 제어 하에서 부팅 프로세스가 시작됩니다. 시스템
콘솔은 시스템 시작 시 펌웨어 기반 테스트에서 생성하는 상태 및 오류 메시지를 표시
합니다.
주 – 이러한 상태 및 오류 메시지를 보려면 터미널이나 터미널 에뮬레이터를 직렬 관리
포트(SERIAL MGT)에 연결합니다. 터미널 또는 터미널 에뮬레이터를 연결하는 기본
절차는 26페이지의 "처음으로 시스템 전원 켜기"를 참조하십시오.
시스템 콘솔 구성 및 터미널 연결에 대한 자세한 내용은 Sun Fire T1000 서버 관리 안내
서를 참조하십시오.
25
ALOM-CMT 시스템 제어기
시스템 콘솔이 낮은 수준의 시스템 진단을 마치고 나면 ALOM-CMT 시스템 제어기가
초기화되어 높은 수준의 진단을 실행합니다. 직렬 관리 포트에 연결된 장치를 사용하여
ALOM-CMT 시스템 제어기에 액세스하면 ALOM-CMT 진단의 출력이 나타납니다.
기본적으로 네트워크 관리 포트는 DHCP(Dynamic Host Configuration Protocol)를 사
용하여 네트워크 구성을 자동으로 검색하고 SSH(Secure Shell)를 사용하여 연결을 허용
하도록 구성됩니다.
주 – 네트워크에서 DHCP 및 SSH를 사용할 수 없는 경우, 네트워크 관리 포트를 재구
성하기 위해 직렬 관리 포트를 사용하여 ALOM-CMT 시스템 제어기에 연결해야 합니
다. 30페이지의 "시스템 제어기 네트워크 관리 포트를 구성하려면"을 참조하십시오.
네트워크 관리 포트(NET MGT)에 IP 주소가 할당되면 텔넷 또는 SSH를 사용하여
ALOM-CMT 시스템 제어기에 연결할 수 있습니다.
암호
직렬 관리 포트를 사용하여 처음으로 ALOM-CMT 시스템 제어기에 연결할 때에는 기
본 암호가 없습니다. admin 암호를 설정하려면 28페이지의 "직렬 관리 포트를 사용하
여 시스템 제어기에 로그인하려면"을 참조하십시오.
네트워크 관리 포트를 사용하여 처음으로 ALOM-CMT 시스템 제어기에 연결할 때 기본
암호는 섀시 일련 번호의 마지막 8자리입니다. 일련 번호는 서버의 후면에 있으며 서버
와 함께 출하된
시스템 정보 시트에도 인쇄되어 있습니다.
▼ 처음으로 시스템 전원 켜기
팁 – 직렬 터미널 또는 터미널 에뮬레이터는 전원 케이블을 연결하기 전에 연결되어야
합니다. AC 전원을 시스템에 연결하면 바로 시스템 제어기의 전원이 켜져 진단이 실행
됩니다. 진단 테스트 실패는 직렬 터미널에 출력됩니다. 자세한 정보는 Advanced
Lights Out Management(ALOM) CMT v1.2 안내서를 참조하십시오.
1. 터미널 또는 터미널 에뮬레이터(PC 또는 워크스테이션)를 SC 직렬 관리 포트에 연결합
니다.
터미널이나 터미널 에뮬레이터를 아래의 설정으로 구성합니다.
■ 9600보드
■ 8비트
■ 패리티 없음
■ 1 정지 비트
26 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
■ 핸드셰이킹 없음
2. 터미널 또는 터미널 에뮬레이터를 켭니다.
3. AC 전원 케이블을 Sun Fire T1000 서버에 연결하고 터미널에 시스템 메시지가 표시되
는지 살펴봅니다.
AC 입력
그림 3-1 AC 커넥터
시스템 제어기가 부팅되면 시스템 제어기 로그인 프롬프트가 직렬 콘솔에 표시됩니다.
아래의 예제는 로그인 프롬프트를 표시하는 시스템 제어기 부팅 시퀀스의 부분적인 출
력 결과를 보여 줍니다.
코드 예 3-1 부팅 시퀀스 예제
ALOM BOOTMON v1.2.0
ALOM Build Release: 000
Reset register: f0000000 EHRS ESRS LLRS SWRS
ALOM POST 1.0
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
....................
ETHERNET CPU LOOPBACK TEST, PASSED
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
3장 시스템 전원 켜기 27
코드 예 3-1 부팅 시퀀스 예제 (계속)
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc>
주 – 60초 이내에 사용자 입력이 없으면 ALOM-CMT 시스템 제어기 콘솔은 자동으로
시스템 콘솔에 연결됩니다.
ALOM-CMT 시스템 제어기에 로그인
직렬 관리 포트 또는 네트워크 관리 포트를 통해 시스템 제어기에 로그인할 수 있습니
다.
▼ 직렬 관리 포트를 사용하여 시스템 제어기에 로그
인하려면
시스템 제어기가 부팅되면 ALOM-CMT 명령줄 인터페이스에 액세스하여 시스템을 구
성 및 관리할 수 있습니다.
시스템 제어기를 처음 부팅하면 sc 프롬프트가 표시됩니다. 기본 구성은 admin이라는
ALOM-CMT 사용자 계정을 제공합니다. 기본 암호가 없으므로 시스템 제어기
password 명령을 사용하여 암호를 생성해야 합니다.
28 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
1. 시스템 전원을 처음 켠 경우에는 password 명령을 사용하여 admin 암호를 설정합니
다.
.........................
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc> password
password: Changing password for admin
Setting password for admin.
New password: new-password
Re-enter new password: new-password
sc>
admin 암호가 설정되면 다음 재부팅 시 sc 로그인 프롬프트가 표시됩니다.
2. 로그인 이름으로 admin을 입력하고 그 다음에 암호를 입력합니다.
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
Please login: admin
Please Enter password: password
(Press Return twice)
sc>
▼ 네트워크 관리 포트를 사용하여 시스템 제어기에
로그인하려면
기본적으로 SC 네트워크 관리 포트는 DHCP를 통해 네트워크 설정을 검색하고 SSH를
사용하여 연결을 허용하도록 구성됩니다.
DHCP 서버에 의해 네트워크 관리 포트(NET MGT)에 IP 주소가 할당되면 SSH를 사용
하여 ALOM-CMT 시스템 제어기에 연결할 수 있습니다.
주 – 네트워크에서 DHCP 및 SSH를 사용할 수 없는 경우, 네트워크 관리 포트를 재구
성하기 위해 직렬 관리 포트를 사용하여 ALOM-CMT 시스템 제어기에 연결해야 합니
다. 30페이지의 "시스템 제어기 네트워크 관리 포트를 구성하려면"을 참조하십시오.
3장 시스템 전원 켜기 29
1. 텔넷 또는 SSH 세션을 열고 네트워크 주소를 지정하여 시스템 제어기에 연결합니다.
다음 예는 텔넷 세션을 나타냅니다.
% telnet 129.xxx.xx.xx
Trying 129.xxx.xx.xx...
Connected to 129.xxx.xx.xx.
Escape character is '^]'.
Copyright 2003 Sun Microsystems, Inc. All rights reserved.
Use is subject to license terms.
Sun(tm) Advanced Lights Out Manager 1.0.11 ()
Please login:
2. 이전에 설정한 암호를 사용하여 admin으로 로그인합니다.
Please login: admin
Please Enter password: password
sc>
▼ 시스템 제어기 네트워크 관리 포트를 구성하려면
주 – 네트워크가 DHCP 및 SSH의 사용을 허용할 경우, 이 구성은 시스템을 처음 부팅
할 때 자동으로 수행됩니다.
이 절차는 다음과 같은 경우에만 사용하십시오.
■ 네트워크에서 DHCP 및 SSH를 사용할 수 없는 경우
■ SC 네트워크 관리 포트 설정을 수정해야 하는 경우
이 절차에서는 직렬 관리 포트를 사용하여 ALOM-CMT 시스템 제어기에 연결하여 수
동으로 네트워크 관리 포트를 재구성합니다.
주 – ALOM-CMT 구성에 대한 자세한 정보는 Advanced Lights Out
Management(ALOM) CMT 안내서를 참조하십시오.
사용중인 네트워크 구성의 특정 세부 사항에 따라 다음 네트워크 매개변수를 설정하십
시오.
■ if_network - SC가 네트워크 상에 있는지의 여부를 지정
■ netsc_ipaddr - 시스템 제어기의 IP 주소
■ netsc_ipgateway - 서브넷에 대한 게이트웨이의 IP 주소
■ netsc_ipnetmask - 시스템 제어기 서브넷에 대한 넷마스크
30 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
위의 매개변수를 구성하려면 setsc 명령을 사용합니다. 사용법은 아래와 같습니다.
sc> setsc parameter
1. if_network 매개변수를 true로 설정합니다.
sc> setsc if_network true
2. if_connection 매개변수를 연결 유형인 telnet 또는 ssh로 설정합니다.
sc> setsc if_connection value
여기서 해당 값은 다음 중 하나일 수 있습니다.
■ none
■ telnet
■ ssh
■ netsc_dhcp (시스템 제어기는 DHCP 서버를 통해 해당 네트워크 인터페이스 구성
을 얻습니다.)
ALOM-CMT의 SSH 지원에 대한 자세한 정보는 Advanced Lights Out
Management(ALOM) CMT v1.2 안내서를 참조하십시오.
3. 네트워크 관리자로서의 정보를 사용하여 시스템 제어기를 구성하려면 다음 방법 중 하
나를 선택하십시오.
■ DHCP를 사용하여 네트워크 설정을 검색합니다. 4단계로 이동합니다.
■ 정적 IP 구성을 설정합니다. 5단계로 이동합니다.
4. DHCP 사용을 선택할 경우, netsc_dhcp를 true로 설정합니다.
sc> setsc netsc_dhcp true
6단계로 이동합니다.
5. 정적 IP 구성 사용을 선택할 경우, 매개변수 netsc_ipaddr, netsc_ipgateway 및
netsc_ipnetmask를 다음과 같이 설정합니다.
a. 시스템 제어기의 IP 주소를 설정합니다.
sc> setsc netsc_ipaddr service-processor-IPaddr
3장 시스템 전원 켜기 31
b. 시스템 제어기 게이트웨이의 IP 주소를 설정합니다.
sc> setsc netsc_ipgateway gateway-IPaddr
c. 시스템 제어기의 넷마스크를 설정합니다.
sc> setsc netsc_ipnetmask 255.255.255.0
이 예에서는 255.255.255.0을 사용하여 넷마스크를 설정합니다. 사용중인 네트워크
환경 서브넷에서는 다른 넷마스크가 필요할 수도 있습니다. 사용자 환경에 가장 적합한
넷마스크 번호를 사용합니다.
6. showsc 명령을 사용하여 매개변수를 올바르게 설정했는지 확인합니다.
sc> showsc
Advanced Lights Out Manager CMT v1.2
parameter value
--------- ----if_network true
if_connection ssh
if_emailalerts false
netsc_dhcp true
netsc_ipaddr xxx.xxx.xxx.xxx
netsc_ipnetmask 255.255.255.0
netsc_ipgateway 0.0.0.0
mgt_mailhost
mgt_mailalert
sc_customerinfo
sc_escapechars #.
sc_powerondelay false
sc_powerstatememory false
sc_clipasswdecho true
sc_cliprompt sc
sc_clitimeout 0
sc_clieventlevel 2
sc_backupuserdata true
diag_trigger power-on-reset error-reset
diag_verbosity normal
diag_level max
diag_mode normal
sys_autorunonerror false
ser_baudrate 9600
32 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
ser_parity none
ser_stopbits 1
ser_data 8
netsc_enetaddr xx:xx:xx:xx:xx:xx
sys_enetaddr yy:yy:yy:yy:yy:yy
주 – 구성 매개변수를 설정한 후 새 값이 적용되도록 시스템 제어기를 재설정해야 합니
다. 33페이지의 "시스템 제어기를 재설정하려면"을 참조하십시오.
▼ 시스템 제어기를 재설정하려면
● resetsc 명령을 실행합니다.
시스템 제어기를 재설정할 것인지 묻는 메시지가 나타납니다. 메시지가 표시되면 y를
입력합니다.
sc> resetsc
Are you sure you want to reset the SC [y/n]? y
User Requested SC Shutdown
주 – 확인 메시지를 생략하려면 resetsc 명령에 -y 플래그를 지정합니다.
시스템 제어기가 재설정된 후 진단이 실행되고 로그인 프롬프트로 돌아갑니다.
ALOM POST 1.0
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
TTYD - Internal Loopback Test
TTYD - Internal Loopback Test, PASSED.
....................
3장 시스템 전원 켜기 33
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
Please login:
ALOM-CMT 시스템 제어기를 사용하여
일반 작업 수행
주 – ALOM-CMT 사용에 대한 자세한 정보는 Advanced Lights Out
Management(ALOM) CMT 안내서를 참조하십시오.
▼ 전원 켜기 시퀀스를 시작하려면
시스템 전원을 켜려면 SC 콘솔에서 poweron 명령을 사용해야 합니다.
● 전원 공급 시퀀스를 시작하려면 poweron 명령을 실행합니다.
34 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
시스템 콘솔에 sc> 경고 메시지가 나타납니다. 이 메시지는 시스템이 재설정되었음을
나타냅니다.
sc> poweron
SC Alert: Host System has Reset
sc>
▼ 시스템 콘솔에 연결하려면
POST, OpenBoot 및 Solaris OS의 출력 결과는 시스템 제어기에서 console 명령을 사
용하여 시스템 콘솔에 표시됩니다.
● 콘솔을 세션에 연결되게 하려면 -f 옵션과 함께 console 명령을 실행합니다.
여러 사용자가 콘솔에 연결할 수 있지만 한 명만 접속될 수 있습니다.
sc> console -f
#. (Enter #. to return to ALOM)
정상 시스템 초기화의 예
poweron 명령을 실행하면 CPU와 메모리 제어기가 초기화되어 결국 OpenBoot도 초
기화됩니다. 일련의 시스템 메시지가 표시된 후 ok 프롬프트가 나타납니다.
아래의 예제 출력은 전체 출력 중 일부분만을 나타낸 것입니다.
et5-sc> poweron -c
Enter #. to return to ALOM
SC Alert: Host System has Reset
0:0>
0:0>@(#) ERIE Integrated POST 4.x.0.build_12-erie 2005/06/14 12:19
/export/common-source/firmware_re/ontario-
fireball_fio/build_12/erie-build_12/post/Niagara/erie/integrated
(firmware_re)
0:0>Copyright © 2005 Sun Microsystems, Inc. All rights reserved
SUN PROPRIETARY/CONFIDENTIAL.
Use is subject to license terms.
0:0>VBSC selecting POST MAX Testing.
0:0>VBSC enabling L2 Cache.
0:0>VBSC enabling Full Memory Scrub.
3장 시스템 전원 켜기 35
....................
Find dropin, Copying Done, Size 0000.0000.0000.1110
Find dropin, (copied), Decompressing Done, Size
0000.0000.0006.06e0 ^Qcpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu
cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu
cpu vpci mem32base, mem64base, cfgbase: e800000000 e000000000
e900000000
pci /pci@780: Device 0 pci pci
/pci@780/pci@0: Device 0 Nothing there
/pci@780/pci@0: Device 1 pci pci
....................
/pci@7c0/pci@0: Device a Nothing there
/pci@7c0/pci@0: Device b Nothing there
/pci@7c0/pci@0: Device c Nothing there
/pci@7c0/pci@0: Device d Nothing there
/pci@7c0/pci@0: Device e Nothing there
/pci@7c0/pci@0: Device f Nothing there
Probing I/O buses
Sun Fire T1000, No Keyboard
Copyright 1998-2004 Sun Microsystems, Inc. All rights reserved.
OpenBoot FW build_11***PROTOTYPE_BUILD***, 16376 MB memory
installed, Serial #51454515.
[firmware obp4.x #0]
Ethernet address 0:3:ba:ce:a1:3d, Host ID: 83112233.
{0} ok
OpenBoot 장치 트리에 나와 있는 다양한 장치와 경로 이름을 이해하려면 표 3-1을 참조
하십시오. 이 표는 각 장치, 장치의 전체 경로 이름 및 위치 또는 장치의 실제 위치를 식
별하는 데 사용되는 NAC 이름을 표시합니다.
표 3-1 Sun Fire T1000 장치 목록
ID
MB/CMP0/Pn cpun /cpu@n, where n = {0..31}
MB/CMP0/CH0/R0/D0 dimm0 (CH0/R0/D0/J0501)
MB/CMP0/CH0/R0/D1 dimm1 (CH0/R0/D1/J0601)
MB/CMP0/CH0/R1/D0 dimm2 (CH0/R1/D0/J0701)
36 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
장치 장치 경로(위치)
표 3-1 Sun Fire T1000 장치 목록 (계속)
ID
MB/CMP0/CH0/R1/D1 dimm3 (CH0/R1/D1/J0801)
MB/CMP0/CH3/R0/D0 dimm4 (CH1/R0/D0/J1001)
MB/CMP0/CH3/R0/D1 dimm5 (CH1/R0/D1/J1101)
MB/CMP0/CH3/R1/D0 dimm6 (CH1/R1/D0/J1201)
MB/CMP0/CH3/R1/D1 dimm7 (CH1/R1/D1/J1301)
MB/PCIEb pci0 /pci@780
MB/PCIEb pci1 /pci@7c0
PCIE0 slot0 /pci@780/pci@0
MB/GBE0 net0
MB/GBE1 net2
MB/HBA SCSI /pci@7c0/pci@0/pci@8/scsi@2
장치 장치 경로(위치)
/pci@7c0/pci@0/network@4
net1
net3
/pci@7c0/pci@0/network@4,1
/pci@7c0/pci@0/pci@8/network@1
/pci@7c0/pci@0/pci@8/network@1,1
Solaris 운영체제 부팅하기
Solaris OS는 디스크 드라이브(하드 드라이브를 포함하는 Sun Fire T1000 구성용)에 사
전 설치되어 있습니다. Solaris OS는 구성되어 있지 않습니다. 이 드라이브에서 시스템
을 부팅하면 사용자 환경에 맞게 Solaris OS를 구성하라는 메시지가 나타납니다.
▼ Solaris 운영체제를 부팅하려면
● ok 프롬프트에서 boot 명령을 입력합니다.
디스크 경로에 대상을 추가해야 합니다. 예를 들어, 대상은 disk0 또는 장치나 네트워크
경로일 수 있습니다.
다음 예에서 시스템은 디스크 0(영)에서 부팅됩니다.
ok boot disk0
Boot device: /pci@7c0/pci@0/pci@8/scsi@2/disk@0,0
File and args:
Notice: Unimplemented procedure 'encode-unit' in
/pci@7c0/pci@0/pci@2/pci@0/LSILogic,sas@4
3장 시스템 전원 켜기 37
Loading ufs-file-system package 1.4 04 Aug 1995 13:02:54.
FCode UFS Reader 1.12 00/07/17 15:48:16.
Loading: /platform/SUNW,Ontario/ufsboot
Loading: /platform/sun4v/ufsboot
....................
Hostname: wgs94-181
The system is coming up. Please wait.
NIS domain name is Ecd.East.Sun.COM
starting rpc services: rpcbind keyserv ypbind done.
Setting netmask of lo0 to 255.0.0.0
Setting netmask of bge0 to 255.255.255.0
Setting default IPv4 interface for multicast: add net 224.0/4:
gateway wgs94-181
syslog service starting.
volume management starting.
Creating new rsa public/private host key pair
Creating new dsa public/private host key pair
The system is ready.
wgs94-181 console login:
▼ (선택 사항) 시스템을 재설정하려면
● 시스템을 재설정해야 하는 경우에는 uadmin 명령을 사용하십시오.
# uadmin 2 1
주 – 시스템의 전원을 끄거나 켜지 마십시오.
▼ 시스템 전원 공급 주기를 수행하려면
간단한 재설정으로 시스템 문제가 해결되지 않을 경우 아래의 절차에 따라 시스템을 끄
고 켤 수 있습니다.
1. Solaris OS를 중지합니다.
Solaris OS 프롬프트에서 uadmin 명령을 실행하여 Solaris OS를 종료하고 ok 프롬프트
38 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
로 돌아갑니다.
# uadmin 2 0
WARNING: proc_exit: init exited
syncing file systems... done
Program terminated
ok
2. #. 이스케이프 시퀀스를 입력하여 시스템 콘솔 프롬프트에서 SC 콘솔 프롬프트로 전
환합니다.
ok #.
sc>
3. SC 콘솔을 사용하여 poweroff 명령을 입력합니다.
sc> poweroff -fy
SC Alert: SC Request to Power Off Host Immediately.
4. poweron 명령을 입력합니다.
sc> poweron
sc> SC Alert: Host System has Reset
5. console 명령을 사용하여 시스템 콘솔에 다시 연결합니다.
sc> console -f
Enter #. to return to ALOM.
시스템에 여러 메시지가 표시된 후 ok 프롬프트가 표시됩니다.
3장 시스템 전원 켜기 39
40 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
부록 A
Sun Fire T1000 펌웨어 업데이트
이 부록에서는 서버 펌웨어의 업데이트 방법에 대해 설명합니다.
이 부록에는 다음 항목이 포함되어 있습니다.
■ 플래시 이미지 개요
■ 펌웨어 업데이트
플래시 이미지 개요
플래시 이미지는 다음으로 구성되어 있습니다.
■ 시스템 제어기 펌웨어
■ OpenBoot
■ POST
■ Reset/Comfit
■ 시퀀서
■ 파티션 설명
펌웨어 업데이트
flashupdate 명령은 ALOM-CMT 시스템 제어기 펌웨어와 호스트 펌웨어를 모두 업
데이트합니다.
후속 펌웨어 릴리스의 기능과 수정된 사항을 사용하려면 아래의 절차를 수행하십시오.
41
▼ 펌웨어를 업데이트하려면
1. ALOM-CMT 시스템 제어기 네트워크 관리 포트가 구성되었는지 확인합니다.
이는 네트워크를 통해 새 플래시 이미지에 액세스하기 위해 필요합니다.
30페이지의 "시스템 제어기 네트워크 관리 포트를 구성하려면"을 참조하십시오.
2. 텔넷 또는 SSH 세션을 열고 시스템 제어기에 연결합니다.
다음 예제는 텔넷용입니다.
% telnet xxx.xxx.xx.xx
Trying xxx.xxx.xx.xx...
Connected to xxx.xxx.xx.xx.
Escape character is’^]’.
Copyright 2006 Sun Microsystems, Inc. All rights reserved.
Use is subject to license terms.
Sun(tm) Advanced Lights Out Manager CMT v1.2
Please login:
3. 시스템 제어기 구성 시 정의한 암호를 사용하여 admin으로 로그인합니다.
Please login: admin
Please Enter password: password
sc>
4. flashupdate 명령을 실행합니다.
명령 flashupdate는 시스템 제어기 플래시 이미지와 호스트 펌웨어를 모두 업데
SC
이트합니다. 다음과 같은 정보가 flashupdate 명령에 필요합니다.
■ 플래시 이미지에 액세스할 수 있는 네트워크 상의 FTP 서버 IP 주소
■ IP 주소에서 액세스할 수 있는 플래시 이미지에 대한 전체 경로
■ IP 주소로 지정된 시스템에 등록된 계정의 사용자 이름과 암호
해당 명령의 사용법은 다음과 같습니다.
flashupdate [-s IPaddr -f pathname] [-v]
설명:
■ -s IPaddr은 플래시 이미지에 액세스할 수 있는 네트워크 상의 FTP 서버의 IP 주소
입니다.
■ -f pathname은 플래시 이미지에 대한 전체 경로 이름입니다.
42 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
■ -v는 상세 정보를 표시하는 메시지 출력을 설정하기 위한 플래그입니다.
sc> flashupdate -s xxx.xxx.xx.xx -f pathname
Username: username
Password: password
............................................................... .
Update complete. Reset device to use new image.
sc>
5. 시스템 제어기를 재설정합니다.
플래시를 업데이트한 후에는 새 이미지가 적용되도록 시스템 제어기를 재설정해야 합
니다. 시스템 제어기를 재설정하려면 아래와 같이 resetsc 명령을 실행합니다.
주 – 확인 프롬프트를 생략하기 위해 resetsc 명령에 -y 플래그를 사용할 수 있습니
다. resetsc를 텔넷 또는 SSH 세션에서 실행하면 재설정 완료 후 즉시 텔넷 또는 SSH
세션이 종료됩니다. 시스템 제어기의 직렬 콘솔에 재설정 결과가 표시됩니다.
sc> resetsc
Are you sure you want to reset the SC [y/n]? y
User Requested SC Shutdown
시스템 제어기가 재설정된 후 진단이 실행되고 직렬 콘솔의 로그인 프롬프트로 돌아갑
니다.
코드 예 A-1 부팅 시퀀스 예제
ALOM BOOTMON v1.2.0
ALOM Build Release: 000
Reset register: f0000000 EHRS ESRS LLRS SWRS
ALOM POST 1.0
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
부록 A Sun Fire T1000 펌웨어 업데이트 43
코드 예 A-1 부팅 시퀀스 예제 (계속)
...
ETHERNET CPU LOOPBACK TEST, PASSED
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc>
44 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
부록 B
부팅 장치 선택
부팅 장치는 OpenBoot 구성 변수인 boot-device를 설정함으로써 지정됩니다. 이 변
수의 기본 설정은 disk net입니다. 이 설정으로 인해 펌웨어는 먼저 시스템 하드 드라
이브에서 부팅을 시도하고 실패할 경우 온보드 NET0 기가비트 이더넷 인터페이스에서
부팅을 시도합니다.
이 절차에서는 사용자가 OpenBoot 펌웨어에 익숙하고 OpenBoot 환경을 시작하는 방
법을 알고 있다고 가정합 니다. 자세한 내용은 Sun Fire T1000 서버 관리 안내서를 참조
하십시오
이 부록에는 다음 항목이 포함되어 있습니다.
■ 네트워크 인터페이스의 네트워크 연결
.
네트워크 인터페이스의 네트워크 연결
네트워크에서 부팅하려면 네트워크 인터페이스를 네트워크에 연결해야 합니다.
▼ 네트워크 인터페이스를 네트워크에 연결하려면
● ok 프롬프트에서 다음을 입력합니다.
ok setenv boot-device device-specifier
여기서 device-specifier는 다음 중 하나입니다.
■ disk - 시스템 부팅 디스크를 지정합니다(기본적으로 내부 디스크 0).
■ disk0 - 내부 드라이브 0을 지정합니다.
■ net, net0, net1 - 네트워크 인터페이스를 지정합니다.
45
■ 전체 경로 이름 - 전체 경로 이름으로 장치 또는 네트워크 인터페이스를 지정합니다.
주 – Solaris OS는 boot-device 변수를 별칭 이름이 아닌 전체 경로 이름으로 수정합
니다. 기본값이 아닌 boot-device 변수를 선택하면 Solaris OS에서 해당 부팅 장치의
전체 장치 경로를 지정합니다.
주 – 부팅할 프로그램 이름과 부팅 프로그램이 실행되는 방식도 지정할 수 있습니다.
자세한 내용은 사용중인 특정 Solaris OS 릴리스에 대한 OpenBoot 4.x Command
Reference Manual을 참조하십시오.
온보드 이더넷 인터페이스 이외의 다른 네트워크 인터페이스를 기본 부팅 장치로 지정
하려면 다음과 같이 입력하여 각 인터페이스의 전체 경로 이름을 확인할 수 있습니다.
ok show-devs
show-devs 명령을 실행하면 시스템 장치 목록이 표시되고 각 PCI 장치의 전체 경로
이름이 표시됩니다.
46 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
부록 C
네트워크 관리 포트 구성
사용중인 서버가 Sun 시스템 펌웨어 6.2 또는 후속 호환 버전을 사용하는 경우, 다음 구
성을 따르지 마십시오. ALOM-CMT 시스템 제어기 네트워크 관리 포트는 공장에서 사
전 구성됩니다.
사용중인 서버가 Sun 시스템 펌웨어 6.2보다 이전 버전의 펌웨어를 사용하는 경우, 이
펌웨어를 사용하기 전에 네트워크 관리 포트를 구성해야 합니다.
이 부록에는 다음 항목이 포함되어 있습니다.
■ 시스템 제어기 네트워크 관리 포트를 구성하려면
▼ 시스템 제어기 네트워크 관리 포트를 구성하려면
네트워크를 사용하여 처음으로 시스템 제어기에 액세스하려면 먼저 SC 직렬 관리 포트
를 통해 SC 네트워크 관리 포트를 구성해야 합니다.
사용중인 네트워크 구성의 특정 세부 사항에 따라 다음 네트워크 매개변수를 설정하십
시오.
■ if_network - SC가 네트워크 상에 있는지의 여부
■ netsc_ipaddr - 시스템 제어기의 IP 주소
■ netsc_ipgateway - 서브넷에 대한 게이트웨이의 IP 주소
■ netsc_ipnetmask - 시스템 제어기 서브넷에 대한 넷마스크
주 – ALOM-CMT 구성에 대한 자세한 정보는 Advanced Lights Out
Management(ALOM) CMT 안내서를 참조하십시오.
위의 매개변수를 구성하려면 setsc 명령을 사용해야 합니다. 사용법은 아래와 같습니
다.
sc> setsc parameter
47
1. 시스템 제어기의 넷마스크를 설정합니다.
sc> setsc netsc_ipnetmask 255.255.255.0
이 예에서는 255.255.255.0을 사용하여 넷마스크를 설정합니다. 사용중인 네트워크
환경 서브넷에서는 다른 넷마스크가 필요할 수도 있습니다. 사용자 환경에 가장 적합한
넷마스크 번호를 사용합니다.
2. 시스템 제어기의 IP 주소를 설정합니다.
sc> setsc netsc_ipaddr service-processor-IPaddr
3. 시스템 제어기 게이트웨이의 IP 주소를 설정합니다.
sc> setsc netsc_ipgateway gateway-IPaddr
4. if_network 매개변수를 true로 설정합니다.
sc> setsc if_network true
5. showsc 명령을 사용하여 매개변수를 올바르게 설정했는지 확인합니다.
showsc
명령은 아래의 예에 표시된 바와 같이 모든 구성 매개변수와 각 구성 매개변수
의 값을 표시합니다.
주 – 예제의 네트워크 주소 및 매개변수는 설명 목적만을 위한 것입니다. 네트워크 관
리 포트가 제대로 작동하려면 별표로 표시된 4개의 매개변수를 사용중인 네트워크 구
성의 특정 세부 사항에 맞게 설정해야 합니다.
sc> showsc
Advanced Lights Out Manager CMT v1.2
parameter value
--------- ----if_network* true
if_connection ssh
if_emailalerts false
netsc_dhcp true
netsc_ipaddr* xxx.xxx.xxx.xxx
netsc_ipnetmask* 255.255.255.0
netsc_ipgateway*
48 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
xxx.xxx.xxx.xx
mgt_mailhost
mgt_mailalert
sc_customerinfo
sc_escapechars #.
sc_powerondelay false
sc_powerstatememory false
sc_clipasswdecho true
sc_cliprompt sc
sc_clitimeout 0
sc_clieventlevel 2
sc_backupuserdata true
diag_trigger power-on-reset error-reset
diag_verbosity normal
diag_level max
diag_mode normal
sys_autorunonerror false
ser_baudrate 9600
ser_parity none
ser_stopbits 1
ser_data 8
netsc_enetaddr xx:xx:xx:xx:xx:xx
sys_enetaddr yy:yy:yy:yy:yy:yy
부록 C 네트워크 관리 포트 구성 49
50 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
색인
ㄱ
게이트 IP 주소 필요,3
게이트웨이 설정, netsc_ipgateway, 30, 47
공구
목록,2
슬라이드 레일 간격 조정 공구,17
구성 정보, 소프트웨어 설정,3
구성요소, 내부, 정규 서비스 기술자의 설치,xi, 2
기본 부팅 장치,45
ㄴ
네트워크 관리 포트, 시스템 제어기,8
네트워크 관리 포트는 기가비트 네트워크를 지원하지
않음,8
네트워크 설정, if_network, 30, 47
넷마스크
설정, netsc_ipnetmask, 30, 47
시스템 관리자로부터,3
ㄷ
대기 모드,23
랙에서 서버 제거,20
로그인
SC 네트워크 관리 포트,29
SC 직렬 관리 포트,28
로그인 프롬프트,27
ㅁ
마운팅 브래킷
섀시의 고정 핀,12
설치 준비,12
슬라이드 레일 어셈블리 부품,5
슬라이드 레일에서 제거,12
앞쪽 잠금 장치,6
측면 릴리스 버튼,6
풀기,12
마운팅 브래킷 고정 핀,12
마운팅 브래킷 잠금 장치,6
마운팅 브래킷 풀기,12
마운팅 브래킷용 고정 핀,12
목록
Sun Fire T1000 서버 관련 문서, xiii
인벤토리,2
문서 웹 사이트, xiii
ㄹ
랙 정의,3
ㅂ
병렬 관리 포트,8
51
부팅 순서,45
부팅 장치 선택,45
부팅 장치 설정,45
브래킷, 케이블 관리,20
ㅅ
사전 설치된 소프트웨어,37
서버 제거,20
설치
마운팅 브래킷,12
하드웨어 옵션,2
설치 단계의 순서,3
슬라이드 레일
간격 조정 공구,17
길이 조정,15
깊은 랙용 확장 브래킷,15
슬라이드 레일용 간격 조정 공구,17
슬라이드 레일용 확장 브래킷,5
슬라이드 레일의 길이 조정,15
슬라이드 레일의 길이, 조정,15
시스템 전원 공급 주기,38
시스템 전원 켜기 시작,34
시스템 제어기
IP 주소
필요,3
poweron 명령,34
setsc 명령,31, 47
showsc 명령,31, 47
관리 포트 설명,8
구성 설정, 30, 47
로그인
네트워크 관리 포트,29
직렬 관리 포트,28
로그인 프롬프트,27
병렬 관리 포트,8
시스템 콘솔에 연결,35
재설정, 33, 43
전원 켜기,4
직렬 관리 포트,8
처음으로 전원 켜기,26
펌웨어 업데이트,41
시스템 콘솔 이스케이프 시퀀스(#.), 39
시스템 콘솔, 다시 연결,39
시스템 콘솔에 연결,35
ㅇ
암호, ALOM-CMT, 26
운송 키트 인벤토리 목록,2
이더넷 포트 전송 속도,8
인벤토리 목록,2
ㅈ
잠금 장치, 마운팅 브래킷,6
재설정
시스템 제어기, 33, 43
전원 공급 주기로 시스템 재설정,38
전원 주기 수행을 위한 uadmin 명령,38
전원 주기를 위한 poweron 명령,39
전체 디스크 경로의 예,37
정규 기술자, 내부 구성요소 설치,xi, 2
정규 서비스 기술자의 내부 구성요소 설치,xi, 2
지원 및 교육 웹 사이트, xiii
직렬 관리 포트, 시스템 제어기,8
직렬 케이블용 어댑터,21
ㅊ
처음으로 전원 켜기,25
ㅋ
캐비닛 정의,3
케이블
연결 목록,8
직렬 데이터 케이블용 어댑터,21
케이블 관리 브래킷,20
케이블 관리 브래킷, 설명,6
52 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
ㅌ
터미널 구성 설정,26
터미널 또는 에뮬레이터, 설치용,3
터미널 또는 에뮬레이터, 시스템 메시지,3
터미널에 대한 보드율,26
터미널에 대한 비트 설정,26
터미널에 대한 정지 비트 설정,26
터미널에 대한 패리티 설정,26
터미널에 대한 핸드셰이킹 설정,26
텔넷 세션,42
텔넷 세션에 대한 alternate 명령,42
ㅍ
펌웨어
구성요소,41
업데이트,41
펌웨어 업데이트, SC 네트워크 관리 포트,41
펌웨어 업데이트를 위한 admin 명령,42
포트 위치 설명,7
플래시 이미지, 구성요소,41
B
boot 명령,37
C
console 명령,35, 39
F
flashupdate 명령,41, 42
I
IP 주소
게이트웨이,3
설정, netsc_ipaddr, 30, 47
시스템 제어기,3
P
password 명령,28
poweron 명령,34, 39
ㅎ
하드웨어 옵션 설치,2
호스트 펌웨어 업데이트,41
A
AC 전원 케이블,8
AC 전원, 시스템 제어기,4
admin 계정에 대한 암호, 설정,29
admin 사용자 계정,28
admin 암호 설정,29
admin 암호, 설정,29
ALOM-CMT
로그인 절차,28
암호,26
직렬 및 네트워크 관리 포트,8
R
resetsc 명령,33, 43
S
SC 직렬 관리 포트에 모뎀 사용 불가,21
SC 콘솔로 전환, #. 이스케이프 시퀀스,39
setenv boot-device 명령 옵션,45
setsc 명령, 31, 47
showdevs 명령은 전체 경로 이름을 표시함,46
showsc 명령, 31, 32, 47, 48
Solaris OS 부팅,37
Solaris OS, 사전 설치,37
Sun Fire T1000 서버 관련 문서, xiii
색인 53
T
TTYA 직렬 포트,8
54 Sun Fire T1000 서버 설치 안내서 • 2006년 7월
Loading...
