Guía de instalación del servidor
Sun Fire™T1000
Sun Microsystems, Inc.
www.sun.com
Referencia 819-5307-11
Julio de 2006, Revisión A
Escriba sus comentarios sobre este documento en: http://www.sun.com/hwdocs/feedback
Copyright 2006 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, EE.UU. Reservados todos los derechos.
Sun Microsystems, Inc. tiene derechos de propiedad intelectual relacionados con la tecnología que se describe en este documento.
Concretamente, y sin limitación alguna, estos derechos de propiedad intelectual pueden incluir una o más patentes de los EE.UU.
mencionadas en http://www.sun.com/patents, y otras patentes o aplicaciones pendientes de patente en los EE.UU. y en otros países.
Este documento y el producto al que pertenece se distribuyen con licencias que limitan su uso, copia, distribución y descompilación.
Queda prohibida la reproducción total o parcial del producto o de este documento de ningún modo ni por ningún medio sin previo
consentimiento por escrito de Sun y sus concedentes, en caso de que los haya.
El software de terceros, incluida la tecnología de fuentes, tiene copyright y licencia de los proveedores de Sun.
Partes de este producto pueden derivarse de los sistemas Berkeley BSD, con licencia de la Universidad de California. UNIX es una marca
registrada en los EE.UU. y en otros países con licencia exclusiva de X/Open Company, Ltd.
Sun, Sun Microsystems, el logotipo de Sun, Java, docs.sun.com, Sun Fire y Solaris son marcas comerciales o marcas registradas de Sun
Microsystems, Inc. en los EE.UU. y otros países.
Todas las marcas comerciales SPARC se utilizan bajo licencia y son marcas comerciales o marcas registradas de SPARC International, Inc. en los
EE.UU. y en otros países. Los productos con la marca comercial SPARC se basan en una arquitectura desarrollada por Sun Microsystems, Inc.
OPEN LOOK y Sun™ Graphical User Interface han sido desarrollados por Sun Microsystems, Inc. para sus usuarios y licenciatarios. Sun
reconoce los esfuerzos de Xerox pioneros en la investigación y el desarrollo del concepto de interfaz visual o interfaz gráfica de usuario para
el sector informático. Sun posee una licencia no exclusiva de Xerox para Xerox Graphical User Interface, licencia que también cubre los
licenciatarios de Sun que implementan las interfaces gráficas de OPEN LOOK y cumplen los acuerdos de licencia escritos de Sun.
ESTA PUBLICACIÓN SE ENTREGA “TAL CUAL”, SIN GARANTÍA DE NINGUNA CLASE, NI EXPRESA NI IMPLÍCITA, LO QUE
INCLUYE CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN, ADECUACIÓN A UN PROPÓSITO ESPECÍFICO O NO
INFRACCIÓN, HASTA EL LÍMITE EN QUE TALES EXENCIONES NO SE CONSIDEREN VÁLIDAS EN TÉRMINOS LEGALES.
Papel para
reciclar
Índice
Prólogo xi
1. Preparativos para la instalación 1
Herramientas necesarias 2
Lista de componentes del paquete de transporte 2
Componentes opcionales 2
Generalidades sobre la instalación 3
Notas sobre las guías telescópicas 5
Notas sobre la organización de los cables 7
Puerto de datos y notas sobre el cableado 8
Ubicación de los puertos 8
Notas sobre el cableado 8
Medidas de seguridad 9
2. Instalación del servidor Sun Fire T1000 11
Kit de montaje en bastidor 11
Montaje del servidor en un bastidor 12
▼ Para instalar los soportes de montaje 12
▼ Para montar las guías telescópicas 15
▼ Para montar el servidor en el bastidor 19
▼ Para instalar la barra guiacables 20
iii
Desinstalación del servidor del bastidor para operaciones de servicio 20
Conexión de los cables del servidor 20
▼ Para conectar el puerto serie de gestión del SC 21
▼ Para conectar el puerto de gestión de red del SC 22
▼ Para conectar los cables de red Ethernet 22
Puerto serie TTYA 22
▼ Para conectar los cables de alimentación de CA al servidor 23
3. Encendido del sistema 25
Primer encendido del sistema 25
▼ Para encender el sistema por primera vez 26
Inicio de sesión del controlador del sistema de ALOM-CMT 28
▼ Para acceder al controlador del sistema mediante el puerto serie
de gestión 29
▼ Para acceder al controlador del sistema mediante el puerto de gestión
de red del SC 30
▼ Para configurar el puerto de gestión de red del controlador del sistema 31
▼ Para reiniciar el controlador del sistema 34
Uso del controlador del sistema ALOM-CMT para operaciones comunes 35
▼ Para iniciar la secuencia de encendido 35
▼ Para establecer conexión con la consola del sistema 36
Ejemplo de una inicialización normal del sistema 36
Inicio de Solaris 38
▼ Para iniciar Solaris 38
▼ (Opcional) Para reiniciar el sistema 39
▼ Para apagar y volver a encender el sistema 39
A. Actualización del firmware de Sun Fire T1000 41
Descripción de la imagen de actualización flash 41
Actualización del firmware 41
▼ Para actualizar el firmware 42
iv Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
B. Selección de un dispositivo de arranque 45
Conexión de la interfaz de red a la red 45
▼ Para conectar la interfaz de red a la red 46
C. Configuración del puerto de gestión de red 47
▼ Para configurar el puerto de gestión de red del controlador del
sistema 47
Índice alfabético 51
Índice v
vi Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Figuras
FIGURA 1-1 Servidor Sun Fire T1000 1
FIGURA 1-2 Ensamblaje de rieles 5
FIGURA 1-3 Botones de bloqueo del soporte de montaje 6
FIGURA 1-4 Barra guiacables 7
FIGURA 1-5 Ubicación de los puertos y conectores del panel posterior 8
FIGURA 2-1 Desbloqueo de las guías 12
FIGURA 2-2 Pestillo del soporte de montaje 13
FIGURA 2-3 Instalación del soporte de montaje en la carcasa 14
FIGURA 2-4 Tornillos cautivos en la guía telescópica 15
FIGURA 2-5 Uso de la pieza de extensión 16
FIGURA 2-6 Montaje de la guía telescópica 17
FIGURA 2-7 Uso del separador para ajustar la distancia entre las dos guías 18
FIGURA 2-8 Montaje del chasis en las guías 19
FIGURA 2-9 Conectores del panel posterior 21
FIGURA 2-10 Puerto serie de gestión y puerto de red del controlador del sistema, parte posterior del
chasis 21
FIGURA 2-11 Puerto serie (TTYA) 22
FIGURA 3-1 Conector de CA 27
vii
viii Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Tablas
TABLA 1-1 Velocidades de transferencia de las conexiones Ethernet 9
TABLA 3-1 Lista de dispositivos del servidor Sun Fire T1000 37
ix
x Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Prólogo
Esta guía contiene instrucciones y material de referencia para instalar el servidor
Sun Fire™ T1000.
En las instrucciones de instalación se da por supuesto que el administrador de
sistemas posee experiencia en el uso del sistema operativo Solaris™.
Nota – La instalación de todos los componentes internos debe dejarse en manos de
personal técnico cualificado.
Organización del documento
Este documento se compone de los siguientes capítulos:
El Capítulo 1 proporciona una descripción general del proceso de instalación del
servidor Sun Fire T1000.
El Capítulo 2 contiene instrucciones para instalar el servidor Sun Fire T1000 en un
bastidor.
El Capítulo 3 incluye instrucciones para configurar y encender el servidor, así como
para instalar otros paquetes de software.
El Apéndice A contiene instrucciones para actualizar el firmware del controlador del
sistema y sistema central.
El Apéndice B proporciona instrucciones para seleccionar un dispositivo de arranque.
El Apéndice C ofrece instrucciones de configuración para servidores que usan un
versión anterior del firmware a la Sun system firmware 6.2.
xi
Uso de comandos de UNIX
Es posible que este documento no contenga información sobre procedimientos y
®
comandos básicos de UNIX
tales como el cierre e inicio del sistema o la configuración
de los dispositivos. Para obtener este tipo de información, consulte lo siguiente:
■ La documentación del software entregado con el sistema
■ La documentación de Solaris, que se encuentra en:
http://docs.sun.com
Indicadores de shell
Shell Indicador
Shell de C nombre-máquina%
Shell de C para superusuario nombre-máquina#
Bourne shell y Korn shell $
Superusuario de Bourne shell y Korn shell #
Convenciones tipográficas
Tipo de letra
AaBbCc123 Corresponde a nombres de
AaBbCc123 Lo que escribe el usuario, a
AaBbCc123 Corresponde a títulos de
* Los valores de configuración de su navegador podrían diferir de los que figuran en esta tabla.
xii Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
*
Significado Ejemplos
comandos, archivos y
directorios; se muestran en
la pantalla del equipo-
diferencia de lo que aparece
en pantalla
libros, nuevas palabras o
términos y palabras a
resaltar. Cambie las variables
de línea de comandos por
nombres reales o valores.
Edite su archivo .login.
Utilice el comando ls -a para ver la lista de
archivos.
% Tiene correo.
% su
Password:
Consulte el capítulo 6 del Manual del usuario.
Se conocen como opciones de clase.
Necesita ser superusuario para realizar esta
operación.
Para borrar un archivo, escriba rm nombre_archivo.
Documentación del servidor
Sun Fire T1000
Los siguientes manuales pueden consultarse o imprimirse desde el centro de
documentación de Sun™ en la web:
Título Descripción Referencia
Servidor Sun Fire T1000: Guía de
planificación de la instalación
Servidor Sun Fire T1000: Notas del
producto
Guía básica del servidor Sun Fire
T1000
Descripción del servidor Sun Fire
T1000
Guía de administración del sistema
del servidor Sun Fire T1000
Sun Fire T1000 Server Service
Manual
Guía de Advanced Lights Out
Management (ALOM) CMT
Sun Fire T1000 Server Safety and
Compliance Guide
Información útil para planificar el lugar de instalación
del servidor
Información de última hora sobre el servidor.
novedades más recientes se publican en:
Las
http://www.sun.com/documentation
Información sobre el modo de localizar los documentos
necesarios para instalar el sistema y ponerlo en
funcionamiento con rapidez
Ofrece una descripción de las características de este
servidor
Describe cómo realizar tareas de administración
específicas de este servidor
Instrucciones para ejecutar pruebas de diagnóstico y
sustituir componentes
Instrucciones para utilizar el software Advanced
Lights Out Manager (ALOM) CMT en el servidor
Contiene información sobre seguridad y conformidad
con normativas específicas de este servidor
http://www.sun.com/documentation.
819-5298-11
819-5339-11
819-5280-11
819-5289-11
819-5320-11
819-3248-12
819-5330-11 (versión 1.1)
819-7133-10 (versión 1.2)
819-6674-10
Documentación, asistencia técnica y
formación
Función Sun URL
Documentación http://www.sun.com/documentation/
Asistencia http://www.sun.com/support/
Formación http://www.sun.com/training/
Prólogo xiii
Sitios Web de terceros
Sun no se hace responsable de la disponibilidad de los sitios Web de terceros que se
mencionan en este documento. Sun no aprueba ni se hace responsable del contenido,
publicidad, productos u otros materiales disponibles en dichos sitios o recursos, o
a
través de ellos. Sun no será responsable de daños o pérdidas, supuestos o reales,
provocados por o a través del uso o confianza del contenido, bienes o servicios
disponibles en dichos sitios o recursos, o a través de ellos.
Sun agradece sus comentarios
Deseamos mejorar nuestra documentación y agradecemos sus comentarios y
sugerencias. Para enviar comentarios, visite la dirección:
http://www.sun.com/hwdocs/feedback
Los comentarios deben incluir el título y el número de referencia del documento:
Guía de instalación del servidor Sun Fire T1000, número de referencia 819-5307-11.
xiv Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
CAPÍTULO
1
Preparativos para la instalación
Este capítulo contiene una descripción general de los procedimientos de instalación
del servidor Sun Fire T1000, que se describen con detalle en el
Capítulo 2.
FIGURA 1-1 Servidor Sun Fire T1000
El capítulo incluye los temas siguientes:
■ “Herramientas necesarias” en la página 2
■ “Lista de componentes del paquete de transporte” en la página 2
■ “Componentes opcionales” en la página 2
■ “Generalidades sobre la instalación” en la página 3
■ “Notas sobre las guías telescópicas” en la página 5
■ “Notas sobre la organización de los cables” en la página 7
■ “Puerto de datos y notas sobre el cableado” en la página 8
■ “Medidas de seguridad” en la página 9
1
Herramientas necesarias
■ Destornillador de estrella del nº 2
■ Alfombrilla antiestática y muñequera antiestática de puesta a tierra
Lista de componentes del paquete de transporte
Los componentes estándar del servidor Sun Fire T1000 vienen instalados de fábrica,
pero, si se solicitan componentes opcionales, tales como módulos de memoria o
una
tarjeta PCI, éstos se envían por separado.
Nota – Revise todas las cajas de embalaje para comprobar que ningún equipo
esté
dañado. Si la caja presenta daños, solicite la presencia del transportista en el
momento de abrirla y conserve todo el contenido y el material de embalaje para
que éste pueda examinarlos.
Compruebe si ha recibido todos los componentes del sistema:
■ servidor Sun Fire T1000
■ Guías telescópicas de montaje (2)
■ Piezas de extensión de las guías telescópicas (2)
■ Paquete de tornillería y tuercas de montaje
■ Barra guiacables
■ Paquete de tiras de sujeción de cables
■ Cable de conversión de conector serie DB-9 a conector RJ-45
■ Documentación y licencia del software
■ Cualquier otro componente opcional incluido en el pedido del servidor
Componentes opcionales
Los componentes estándar del servidor Sun Fire T1000 se entregan instalados de
fábrica, pero, si se piden componentes opcionales, tales como módulos de memoria o
una tarjeta PCI, se enviarán por separado. Instale dichos componentes antes de
montar el servidor en el bastidor.
2 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Si ha solicitado algún componente que no se entregue instalado de fábrica, consulte
el documento Sun Fire T1000 Server Service Manual para obtener las instrucciones de
instalación pertinentes.
Nota – La instalación de todos los componentes internos debe dejarse en manos de
personal técnico cualificado.
Precaución – Los daños producidos por la electricidad estática pueden averiar
el sistema de forma definitiva u obligar a intervenir al servicio técnico de Sun.
Coloque los componentes sobre una superficie de protección, como puede ser
una
alfombrilla antiestática o una bolsa antiestática. Póngase una muñequera
antiestática de puesta a tierra y conéctela a una superficie metálica del chasis
cuando manipule los componentes del sistema.
Nota – La lista de componentes opcionales puede actualizarse sin previo aviso.
Consulte el sitio web Sun Store (
http://store.sun.com) para ver la última
lista de componentes disponibles para el servidor Sun Fire T1000.
Generalidades sobre la instalación
Esta guía proporciona una serie de procedimientos que deben realizarse en el orden
siguiente.
1. Compruebe si ha recibido todos los componentes del servidor. Consulte “Lista de
componentes del paquete de transporte” en la página 2.
2. Recopile la información de configuración del sistema. Consulte al administrador del
sistema para obtener los detalles necesarios, incluidos los siguientes parámetros:
■ Dirección IP de la puerta de enlace
■ Dirección IP del controlador del sistema
■ Máscara de subred
3. Instale los componentes opcionales de Sun suministrados con el sistema. Si ha
adquirido componentes opcionales (por ejemplo, módulos de memoria
adicionales), instálelos antes de montar el servidor en el bastidor. Consulte
“Componentes opcionales” en la página 2.
4. Monte el servidor en un bastidor o un armario. Consulte “Para montar el servidor
en el bastidor” en la página 19.
Capítulo 1 Preparativos para la instalación 3
Nota – En el resto de este documento, el término bastidor hará referencia tanto a un
bastidor abierto como a un armario.
5. Conecte el servidor a un terminal serie o a un emulador de terminal (PC o
estación de trabajo) para ver los mensajes del sistema. Consulte
encendido del sistema” en la página 25.
“Primer
Sugerencia – Es preciso conectar el terminal o el emulador antes de enchufar los
cables de alimentación. Nada más conectar la alimentación de CA al sistema, el
controlador del sistema se enciende y ejecuta las pruebas de diagnóstico. Los fallos en
las pruebas de diagnósticos aparecerán en el terminal serie. Si desea obtener más
información, consulte la Guía de Advanced Lights Out Management (ALOM) CMT v1.2.
6. Conecte los cables de datos al servidor, pero sin conectar aún el cable de alimentación
de CA. Consulte
7. Conecte el cable de alimentación de CA al servidor y observe si aparece algún
mensaje de error en la pantalla. Consulte
página 25.
“Conexión de los cables del servidor” en la página 20.
“Primer encendido del sistema” en la
Precaución – Existe el riesgo de que se produzcan descargas eléctricas si el servidor
y los componentes relacionados no están adecuadamente conectados a tierra.
Nota – El controlador del sistema (SC) funciona con la potencia de estado de
reposo
(3,3 V). Nada más conectar la alimentación de CA al sistema, el
controlador
del sistema se enciende, ejecuta las pruebas de diagnóstico e inicia
el firmware de ALOM-CMT.
8. Una vez iniciado el controlador del sistema, acceda a la interfaz de la línea de
comandos de ALOM-CMT a través del puerto serie de gestión-. Consulte
acceder al controlador del sistema mediante el puerto serie de gestión” en la
página 29.
9. Configure el puerto de gestión de red del SC. Consulte “Para configurar el puerto
de gestión de red del controlador del sistema” en la página 31.
10. Habilite la nueva configuración reiniciando el controlador del sistema. Consulte
“Para reiniciar el controlador del sistema” en la página 34.
11. Encienda el servidor utilizando el software de ALOM-CMT. Consulte “Para
iniciar la secuencia de encendido” en la página 35.
4 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
“Para
12. Configure el sistema operativo Solaris. Consulte “Para iniciar Solaris” en la
página 38.
Solaris se entrega preinstalado en el servidor. Al encender éste, un menú le va
guiando automáticamente por el procedimiento de configuración del sistema
operativo. Consulte
13. Instale los parches necesarios en el servidor.
Consulte Servidor Sun Fire T1000: Notas del producto para ver la lista de parches.
14. (Opcional) Cargue otros paquetes de software de los discos de Solaris.
El kit de discos de Solaris (que se vende por separado) incluye varios CD que
contienen software para facilitar el manejo, la configuración y la administración
del servidor. Para obtener una lista completa del software incluido y las
instrucciones de instalación detalladas, consulte la documentación suministrada
en los discos de Solaris.
“Para iniciar Solaris” en la página 38.
Notas sobre las guías telescópicas
El kit de montaje en bastidor incluye dos conjuntos de guías telescópicas, cada
una
de las cuales puede instalarse en el lado izquierdo o derecho del bastidor.
Cada conjunto consta de tres partes fundamentales, una pieza frontal, una pieza
posterior corredera y un soporte de montaje extraíble (
de montaje incluye dos piezas de extensión.
FIGURA 1-2). Además, el kit
Soporte de montaje
(desinstalado)
Pieza frontal
FIGURA 1-2 Ensamblaje de rieles
Pieza de extensión
Pieza posterior
Capítulo 1 Preparativos para la instalación 5
El conjunto de ensamblaje de rieles tiene las características siguientes:
■ Las guías telescópicas están formadas por las piezas frontal y posterior.
Ambas
son extensibles para adaptarse a bastidores con profundidades
situadas
entre los 610 mm (24 pulgadas) y los 737 mm (29 pulgadas).
■ El kit de montaje de las guías incluye también unas piezas de extensión. Estas
piezas permiten añadir 73 mm (2,9 pulgadas) a la longitud total de cada guía.
■ El soporte de montaje puede deslizarse hasta 330 mm (13 pulgadas) fuera de la
guía y luego queda bloqueado. Si se desbloquea, puede deslizarse otros 100 mm
(4 pulgadas) más antes de separarse por completo de la guía. Los soportes de
montaje se instalan directamente en los laterales de la carcasa del servidor Sun
Fire T1000.
■ Cada soporte de montaje del servidor Sun Fire T1000 incluye dos botones de
bloqueo (
FIGURA 1-3). Su misión es permitir que el soporte se deslice hacia la
parte frontal. El pestillo del soporte de montaje permite extraer éste de las guías.
Este pestillo sirve también para volver a introducir el soporte en las guías.
FIGURA 1-3 Botones de bloqueo del soporte de montaje
6 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Pestillo del soporte de montaje
Botones de bloqueo del soporte
de montaje (2)
Notas sobre la organización de los cables
El paquete de las guías telescópicas del servidor Sun Fire T1000 incluye una
barra
guiacables (FIGURA 1-4). Esta barra se engancha a las guías telescópicas.
Utilice bridas o tiras para fijar los cables a la barra.
FIGURA 1-4 Barra guiacables
Capítulo 1 Preparativos para la instalación 7
Puerto de datos y notas sobre el cableado
Ubicación de los puertos
En la FIGURA 1-5 puede verse la ubicación de los puertos del servidor Sun Fire T1000.
Entrada de CA
FIGURA 1-5 Ubicación de los puertos y conectores del panel posterior
NET3
NET2
NET1
NET0
Puerto de gestión de red del SC
Puerto serie de gestión del SC
Puerto serie
Notas sobre el cableado
En la lista siguiente se describen las conexiones y puertos de los cables del servidor:
■ Conexiones imprescindibles para el sistema Sun Fire T1000:
■ Al menos una conexión de red Ethernet en la placa del sistema (puerto NET).
■ El puerto serie de gestión del controlador del sistema (puerto SERIAL MGT).
■ El puerto de gestión de red del controlador del sistema (puerto NET MGT).
■ El cable de alimentación
■ Puertos de gestión del controlador del sistema (SC). Hay dos puertos para
administrar el controlador del sistema de ALOM-CMT.
■ El puerto serie de gestión del SC (etiquetado como SERIAL MGT) utiliza un
cable RJ-45 y siempre está disponible. Es la conexión predeterminada para el
controlador del sistema de ALOM-CMT.
■ El puerto de gestión de red (etiquetado como NET MGT) es una conexión opcional
para la comunicación con el controlador del sistema de ALOM-CMT. Consulte
“Para configurar el puerto de gestión de red del controlador del sistema” en la
página 31. El puerto de gestión de red del SC utiliza un cable RJ-45 para la
conexión Ethernet 10/100BASE-T. No admite conexiones con redes Gigabit.
Para obtener más información, consulte el documento Descripción del servidor
Sun Fire T1000.
8 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
■ Puertos Ethernet. Las interfaces Ethernet del servidor Sun Fire T1000 funcionan a
10 Mbps, 100 Mbps y 1000 Mbps. Las diferentes velocidades de transferencia
Ethernet se indican en la
TABLA 1-1 Velocidades de transferencia de las conexiones Ethernet
Tipo de conexión Terminología del IEEE Velocidad de transferencia
Ethernet 10BASE-T 10 Mbits/s
Fast Ethernet 100BASE-TX 100 Mbits/s
Gigabit Ethernet 1000BASE-T 1000 Mbits/s
■ Puerto serie TTYA. Utilice el conector DB-9 del servidor Sun Fire T1000 con un
TABLA 1-1.
cable serie cruzado para la conexión de dispositivos serie. Este puerto aparece
designado como ttya en los mensajes de Solaris y OpenBoot PROM™, y no
se
conecta al puerto serie de gestión del SC.
■ Cables de alimentación de CA. Nada más conectar los cables de alimentación
de
CA a la red de suministro eléctrico, el servidor empieza a funcionar en
estado
de reposo y se inicializa el controlador del sistema de ALOM-CMT.
Sugerencia – Es preciso conectar el terminal o el emulador antes de enchufar los
cables de alimentación. Nada más conectar la alimentación de CA al sistema, el
controlador del sistema se enciende y ejecuta las pruebas de diagnóstico. Los fallos
en
las pruebas de diagnósticos aparecerán en el terminal serie. Si desea obtener más
información, consulte la Guía de Advanced Lights Out Management (ALOM) CMT v1.2.
Medidas de seguridad
Precaución – Si monta el servidor en un armario, despliegue la barra antivuelco
antes de proceder al montaje.
Capítulo 1 Preparativos para la instalación 9
10 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
CAPÍTULO
2
Instalación del servidor Sun Fire T1000
Este capítulo contiene instrucciones para montar el servidor Sun Fire T1000 en un
bastidor o en un armario cerrado. Este capítulo está dividido en las siguientes
secciones:
■ “Kit de montaje en bastidor” en la página 11
■ “Montaje del servidor en un bastidor” en la página 12
■ “Desinstalación del servidor del bastidor para operaciones de servicio” en la
página 20
■ “Conexión de los cables del servidor” en la página 20
Nota – Compruebe si dispone de todas las piezas necesarias antes de iniciar la
instalación. Consulte “Lista de componentes del paquete de transporte” en la página 2.
Nota – En esta guía, cualquier referencia a los lados izquierdo y derecho se hace desde
la perspectiva del lector situado de cara a la parte frontal o posterior del sistema.
Kit de montaje en bastidor
El kit de montaje en bastidor del servidor Sun Fire T1000 incluye dos guías telescópicas,
un separador de las guías y una barra guiacables. También incluye dos extensiones que
permiten montar las guías en bastidores de 1000 mm (39,5 pulgadas) de profundidad.
Por último, contiene un surtido de tornillos y tuercas para efectuar el montaje en
distintos tipos de bastidores. Se incluyen unidades extra para casos de necesidad.
11
Montaje del servidor en un bastidor
▼ Para instalar los soportes de montaje
1. Extraiga los soportes de las guías.
a. Mientras lo hace, mantenga presionados los botones de bloqueo de las guías
(
FIGURA 2-1).

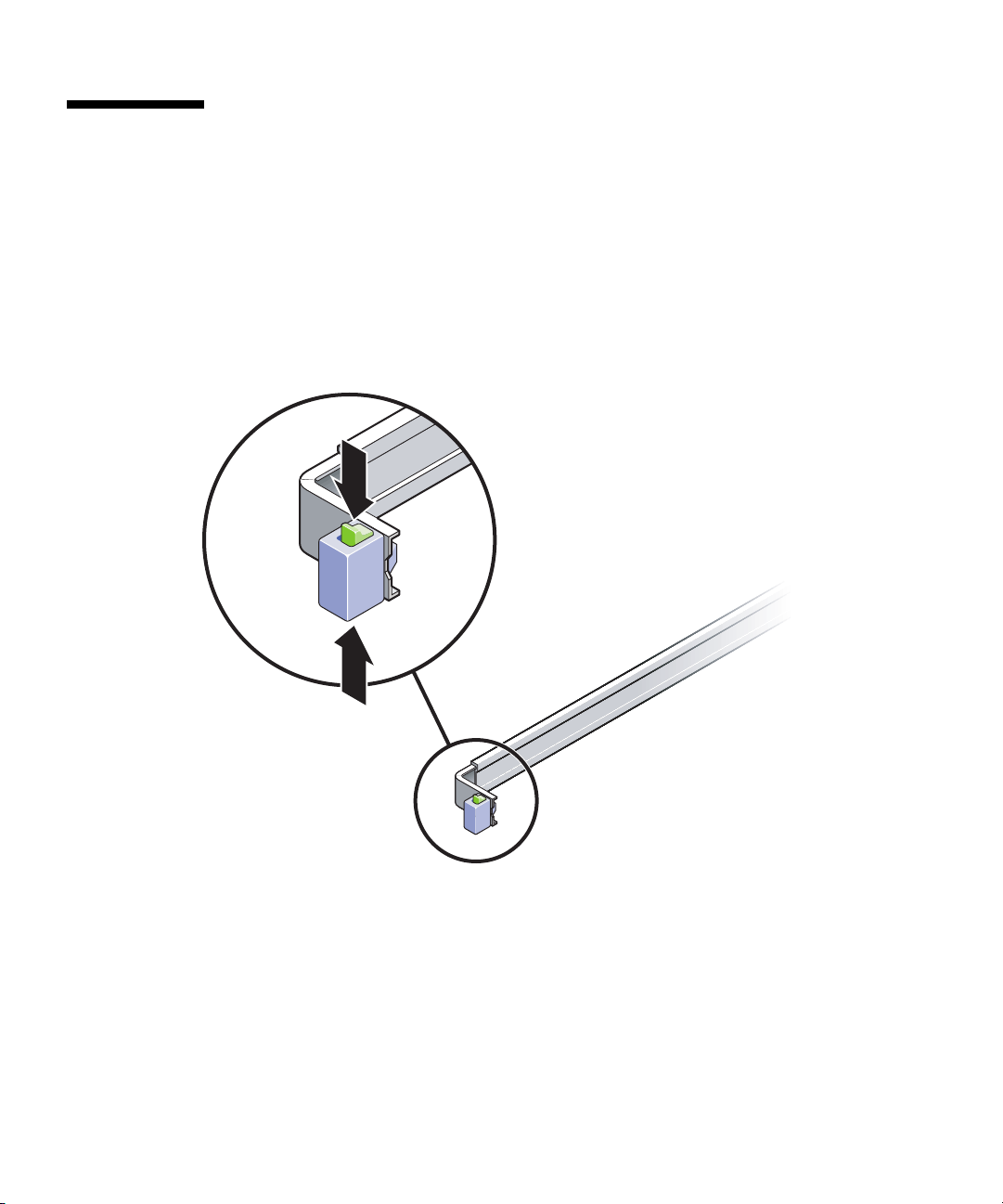

FIGURA 2-1 Desbloqueo de las guías
b. Tire del soporte de montaje hasta que llegue al tope.
c. Deslice el pestillo del soporte de montaje hacia la izquierda (FIGURA 2-2) y retire
el soporte de la guía.
12 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006

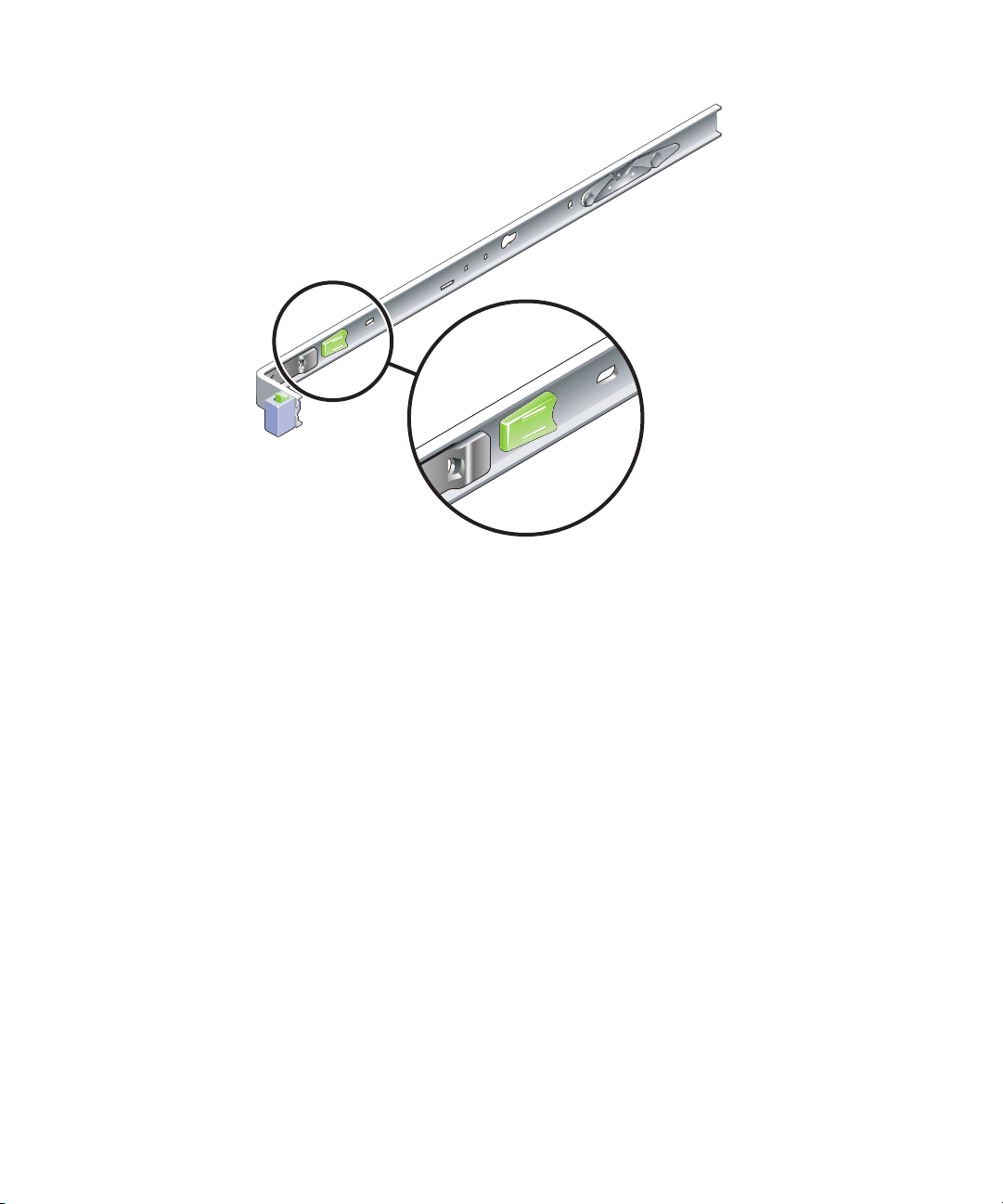

FIGURA 2-2 Pestillo del soporte de montaje
2. Instale uno de los soportes de montaje en el lado derecho de la carcasa del
servidor Sun Fire T1000.
a. Coloque el soporte contra la carcasa (FIGURA 2-3) de forma que el botón de
bloqueo de las guías quede en la parte frontal y los dos taladros del soporte
queden alineados con las dos clavijas que hay en el lateral de la carcasa.
Capítulo 2 Instalación del servidor Sun Fire T1000 13
FIGURA 2-3 Instalación del soporte de montaje en la carcasa
b. Con los extremos de las clavijas sobresaliendo a través de los taladros del
soporte, tire de éste hacia la parte frontal de la carcasa hasta que oiga un
chasquido que indica que ha quedado encajado en su posición.
c. Asegúrese de que las clavijas hayan quedado aprisionadas en los respectivos
taladros y que la clavija situada en la parte frontal haya quedado enganchada
en el punto de bloqueo del soporte (
FIGURA 2-3).
3. Coloque el otro soporte de montaje en el lado izquierdo de la carcasa del sistema
Sun Fire T1000.
14 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
▼ Para montar las guías telescópicas
1. Elija los taladros del bastidor que utilizará para montar las guías en los postes.
La mayoría de los bastidores tienen postes marcados por taladros cuyas
separaciones
corresponden a unidades de bastidor (45 mm o 1,5 pulgadas).
El
servidor Sun Fire T1000 ocupa una unidad de bastidor.
2. Elija los tornillos que utilizará para montar las guías.
■ Si los postes del bastidor ya disponen de taladros roscados para montaje,
determine si éstos son métricos o estándar. Elija los tornillos adecuados del
paquete de tornillería incluido en el kit de montaje.
■ Si el bastidor no dispone de taladros roscados, los tornillos se introducen en el
soporte y el poste, y se fijan mediante tuercas de retención. Elija los tornillos y
tuercas adecuados del paquete de tornillería incluido en el kit de montaje.
3. Afloje los dos tornillos cautivos (FIGURA 2-4) aproximadamente un cuarto de vuelta
en cada una de las guías telescópicas.
Esto permitirá mover las piezas posteriores para ajustar la longitud de cada guía.
Parte frontal
FIGURA 2-4 Tornillos cautivos en la guía telescópica
Capítulo 2 Instalación del servidor Sun Fire T1000 15
4. Compruebe si las guías tienen la longitud adecuada para el bastidor.
■ Si el bastidor tiene una profundidad superior a 737 mm (29 pulgadas), utilice
los
tornillos M6 para añadir sendas piezas de extensión a la parte posterior de
cada guía. Observe los detalles en el gráfico superior de la
■ Si las guías tienen la longitud adecuada, es posible que no necesite utilizar
las
extensiones. Éstas pueden ser necesarias si el tipo de bastidor obliga a
FIGURA 2-5.
atornillar las guías al lateral de los postes, como se muestra en el gráfico
inferior
de la FIGURA 2-5.
Parte posterior

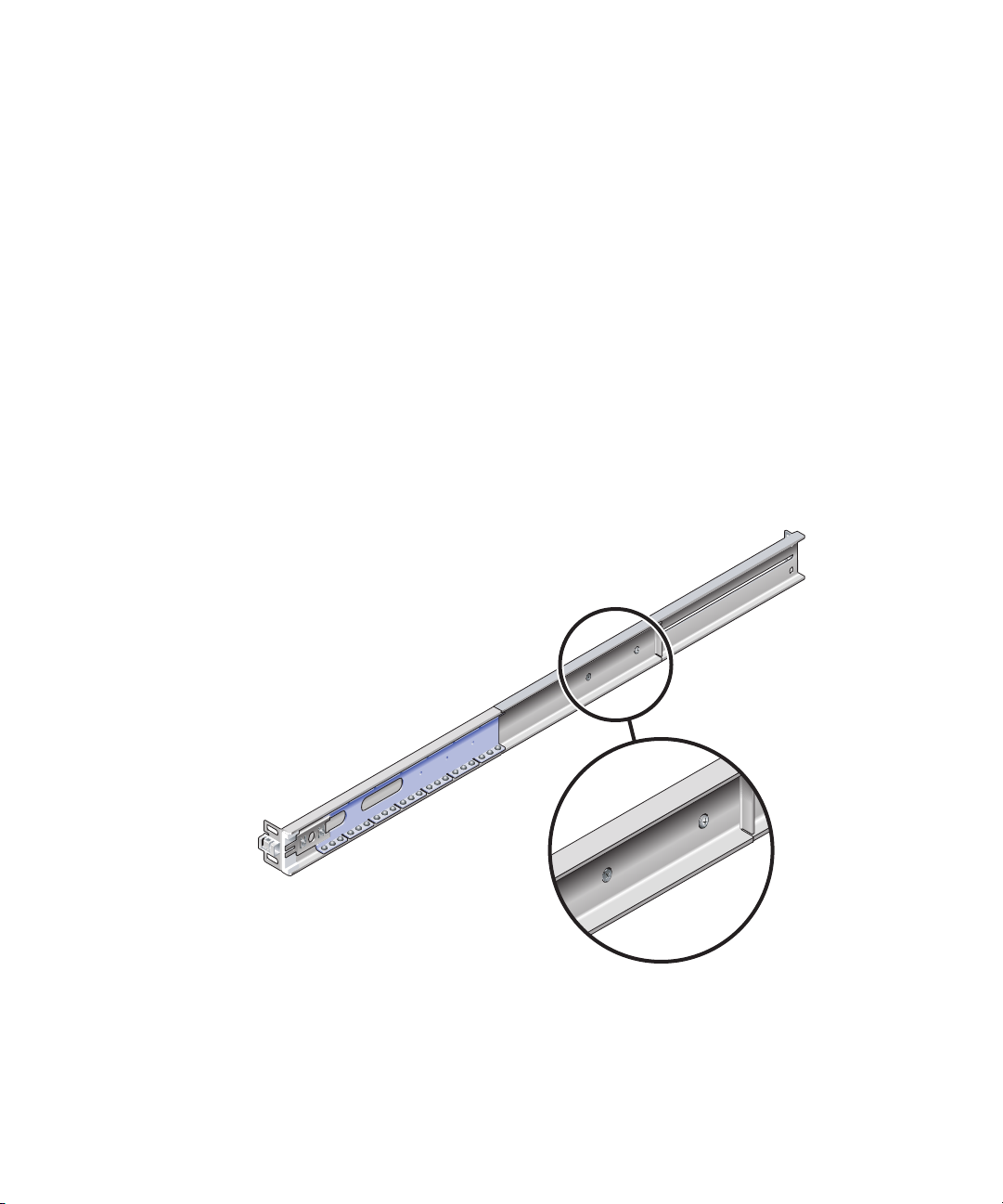

FIGURA 2-5 Uso de la pieza de extensión

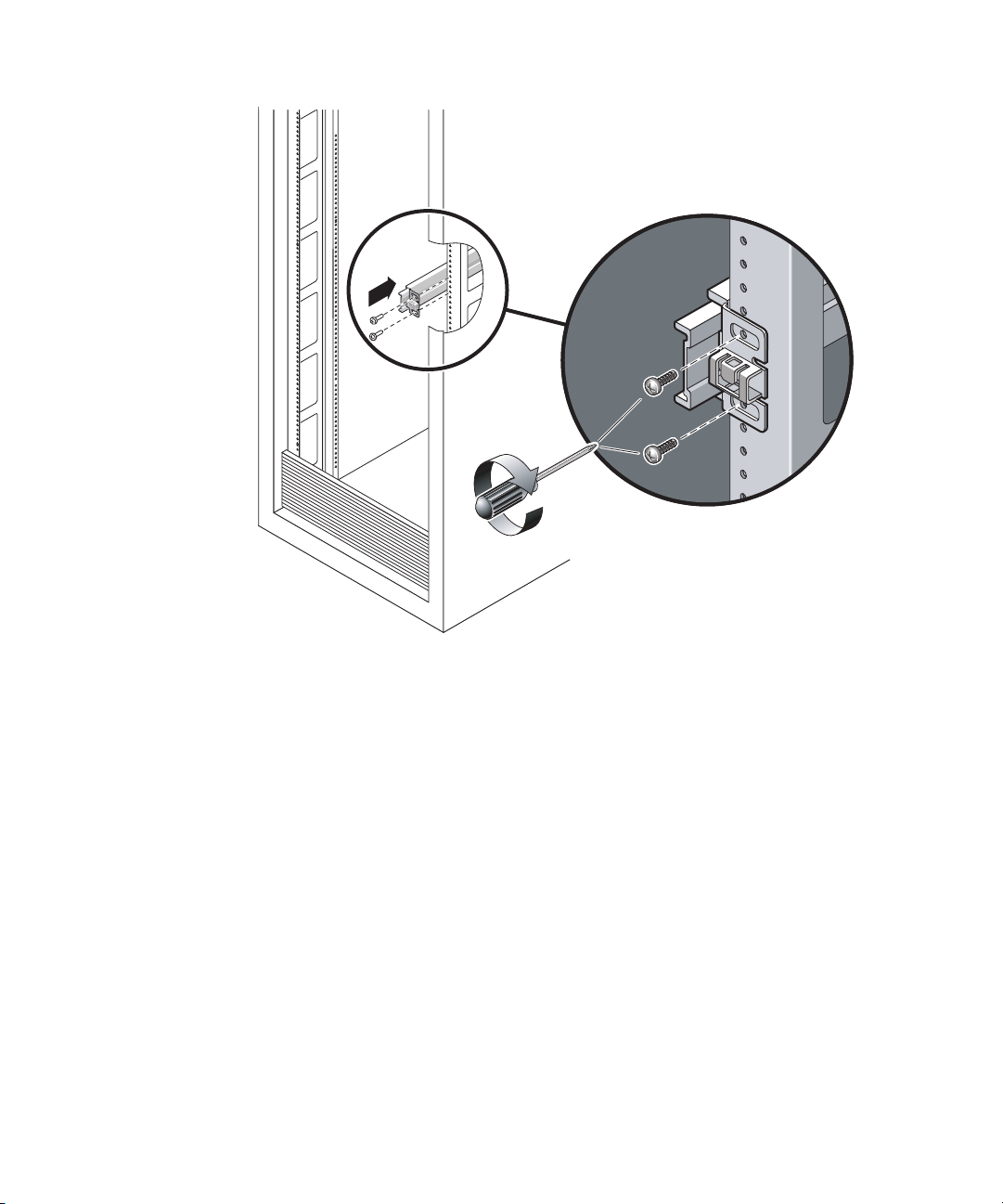

5. Instale una de las guías telescópicas en el poste frontal derecho del bastidor
(
FIGURA 2-6).
a. Monte la parte frontal de una de las guías en el poste frontal derecho del
bastidor utilizando dos tornillos (M5 o M6, según el tamaño de los taladros
del
poste). No apriete aún los tornillos.
16 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Parte frontal

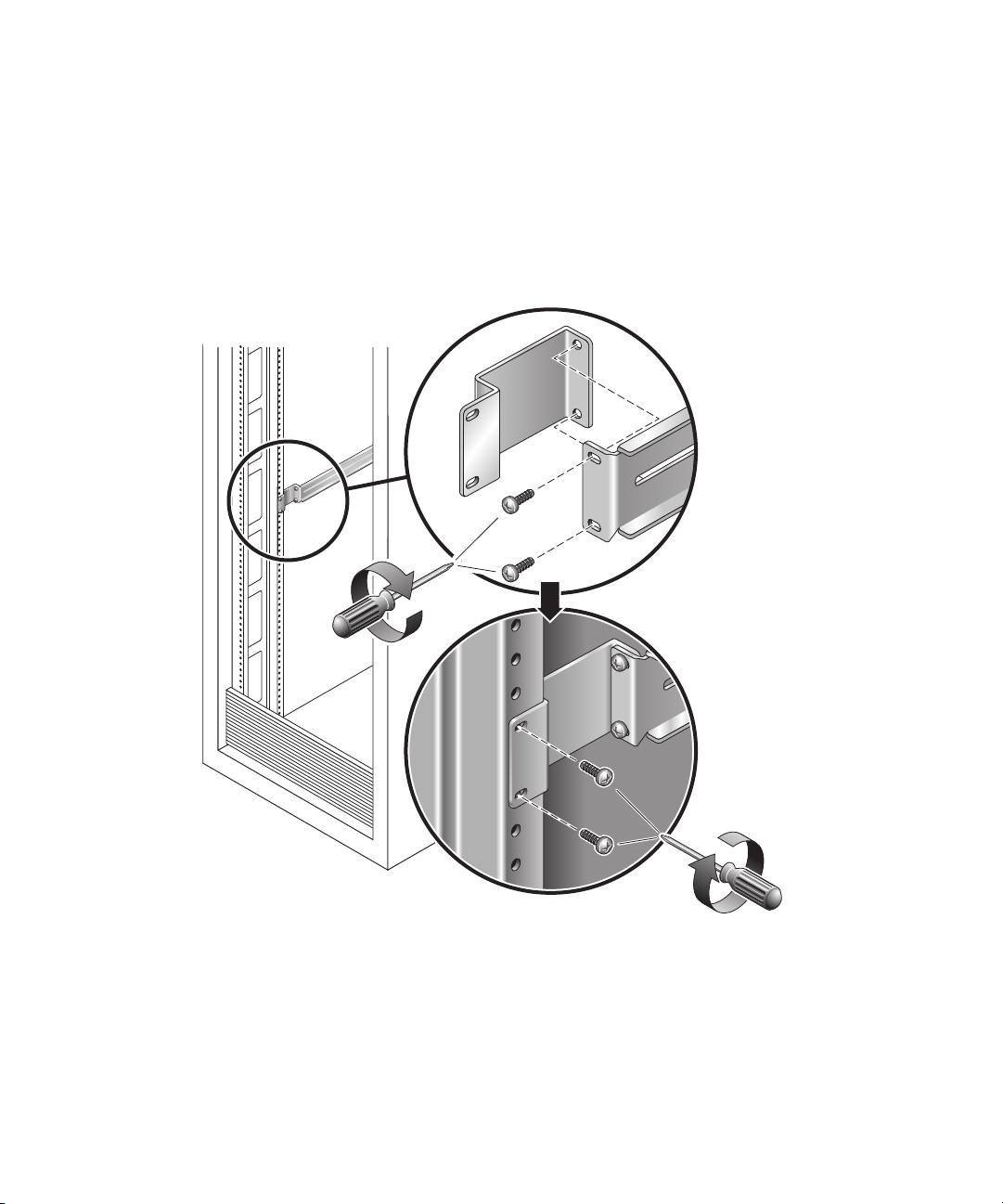

FIGURA 2-6 Montaje de la guía telescópica
b. Para fijar la longitud de la guía, deslice su pieza posterior hasta que alcance el
extremo del poste trasero del bastidor y apriete los tornillos cautivos (
FIGURA 2-4).
c. Monte la parte posterior de la guía en el poste trasero del bastidor con los
tornillos correspondientes.
6. Monte la otra guía en los postes izquierdos del bastidor siguiendo el mismo
procedimiento.
No apriete aún los tornillos en ninguno de los extremos de las guías.
7. Utilice el separador para ajustar la distancia entre ambas guías.
a. Desde la parte posterior del bastidor, introduzca el extremo izquierdo del
separador en las ranuras situadas al final de la pieza central de la guía
izquierda (
FIGURA 2-7).
Capítulo 2 Instalación del servidor Sun Fire T1000 17
Parte frontal
FIGURA 2-7 Uso del separador para ajustar la distancia entre las dos guías
b. Introduzca el extremo derecho del separador en las ranuras frontales de la
guía
derecha moviendo ésta hacia la izquierda o la derecha hasta que el
separador encaje correctamente en las piezas centrales de ambas guías.
Una vez encajado el separador, la distancia entre las guías será de 442 mm
(17,4
pulgadas).
c. Apriete los tornillos para fijar los extremos de las guías en su posición.
d. Retire el separador.
e. En la parte frontal del bastidor, utilice el separador para ajustar la distancia
entre los extremos delanteros de las guías.
Estos extremos carecen de ranuras para introducir el separador. Mueva las guías
hacia ambos lados hasta que los extremos del separador toquen ambas guías.
Cuando esto ocurra, la distancia entre las dos guías será de 442 mm (17,4 pulgadas).
f. Apriete los dos tornillos para fijar las guías en su posición.
18 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
▼ Para montar el servidor en el bastidor
1. Si el bastidor dispone de barra antivuelco, despliéguela.
Precaución – Extienda la barra antivuelco del bastidor antes de proceder a la
instalación.
2. Levante el servidor e introduzca los extremos de los soportes de montaje en las
guías telescópicas izquierda y derecha (
FIGURA 2-8).
Parte frontal
FIGURA 2-8 Montaje del chasis en las guías
3. Introduzca el servidor en el bastidor.
Precaución – Antes de continuar, asegúrese de que el servidor esté bien sujeto al
bastidor y de que los soportes de montaje estén bien colocados en las guías con el
correspondiente bloqueo de seguridad.
Capítulo 2 Instalación del servidor Sun Fire T1000 19
▼ Para instalar la barra guiacables
1. Coloque la barra guiacables entre las guías telescópicas, cruzando la parte
posterior del chasis de izquierda a derecha.
2. Presione cada extremo de la barra hasta que suene un chasquido que indica que
ha quedado enganchada a los soportes de montaje.
Nota – Cuando conecte los cables al servidor según lo descrito en los procedimientos
siguientes, condúzcalos por la barra guiacables y fíjelos con bridas o tiras de sujeción.
Desinstalación del servidor del bastidor para operaciones de servicio
Para instalar o reemplazar componentes internos del servidor Sun Fire T1000, es
preciso desmontar éste del bastidor.
Para conocer el procedimiento de desinstalación, consulte el documento Sun Fire
T1000 Server Service Manual.
Conexión de los cables del servidor
Para iniciar el sistema Sun Fire T1000, es preciso conectar y configurar los puertos serie
y de red. Los procedimientos para hacerlo se incluyen en las secciones siguientes.
■ “Para conectar el puerto serie de gestión del SC” en la página 21
■ “Para conectar el puerto de gestión de red del SC” en la página 22
■ “Para conectar los cables de red Ethernet” en la página 22
■ “Para conectar los cables de alimentación de CA al servidor” en la página 23
En la FIGURA 2-9 se identifican los conectores del panel posterior del servidor Sun
Fire T1000.
20 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Entrada de CA
FIGURA 2-9 Conectores del panel posterior
NET2
NET1
NET0
Puerto de gestión de red del SC
Puerto serie de gestión del SC
Puerto serie TTYA
▼ Para conectar el puerto serie de gestión del SC
El puerto serie de gestión está etiquetado como SER MGT (FIGURA 2-10).
SER MGT NET MGT
NET3
FIGURA 2-10 Puerto serie de gestión y puerto de red del controlador del sistema, parte
posterior del chasis
Nota – El puerto serie de gestión del SC sólo debe utilizarse para administrar el
servidor. Es la conexión predeterminada entre el controlador del sistema y un
terminal o un PC.
Precaución – No conecte ningún módem a este puerto.
● Conecte un cable de categoría 5 entre el puerto SER MGT y el terminal.
Si conecta un cable DB-9 o DB-25, utilice un adaptador para conseguir la asignación
de señales adecuada en cada conector.
■ Si lo conecta al puerto serie de un PC, puede utilizar el adaptador de Sun con el
nº de referencia 530-3100-01 u otro equivalente.
■ Si lo conecta a un servidor o una estación de trabajo de Sun, utilice el adaptador
de Sun con el nº de referencia 530-2889-03 u otro equivalente.
Capítulo 2 Instalación del servidor Sun Fire T1000 21
▼ Para conectar el puerto de gestión de red del SC
El puerto de gestión de red del controlador del sistema está etiquetado como NET
MGT (
FIGURA 2-10).
Nota – De forma predeterminada, el puerto de gestión de red del controlador del
sistema se configura para recuperar automáticamente la configuración de la red
utilizando el protocolo DHCP (Dynamic Host Configuration Protocol) y permitiendo las
conexiones utilizando el protocolo SSH
que modificar esta configuración en su red. Encontrará instrucciones en Capítulo 3.
● Conecte un cable de categoría 5 entre el puerto NET MGT y el conmutador o el
concentrador de red.
®
(Solaris™ Secure Shell). Es posible que tenga
▼ Para conectar los cables de red Ethernet
El servidor Sun Fire T1000 tiene cuatro puertos de red etiquetados como NET0,
NET1, NET2 y NET3 (
Ethernet Gigabit.
1. Conecte un cable de categoría 5 entre el conmutador o el concentrador de red y el
puerto Ethernet 0 (NET0) situado en la parte posterior del chasis.
El puerto NET0 es el situado a la izquierda en el grupo de 4 conectores de red que se
ilustra en la
FIGURA 2-9.
FIGURA 2-9). Todos ellos son de tipo RJ-45 para conexiones
2. Conecte cables de categoría 5 entre los puertos del conmutador o el concentrador y
el resto de los puertos Ethernet del servidor (NET1, NET2, NET3), según convenga.
Puerto serie TTYA
El conector del puerto serie TTYA es del tipo DB-9. En el kit suministrado se incluye
un cable adaptador DB-9 a RJ-45.
Nota – No debe confundirse este puerto serie con el puerto serie de gestión del SC.
Este puerto sólo se utiliza para transferencias de datos serie de propósito general.
15
69
FIGURA 2-11 Puerto serie (TTYA)
22 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
▼ Para conectar los cables de alimentación de CA
al servidor
Antes de conectar el sistema a la red eléctrica por primera vez, es preciso prepararlo
y realizar algunos procedimientos. Por ejemplo, si no se conecta una pantalla antes
de enchufar los cables de alimentación, es posible que se pierdan los mensajes
enviados por el sistema.
1. Lleve a cabo todos los procedimientos de instalación del hardware descritos en
este capítulo, pero no conecte aún los cables de alimentación de CA.
Precaución – Nada más conectar los cables de alimentación de CA a la red de
suministro eléctrico, el servidor empieza a funcionar en estado de reposo y se
inicia el controlador del sistema.
2. Consulte “Primer encendido del sistema” en la página 25.
Capítulo 2 Instalación del servidor Sun Fire T1000 23
24 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
CAPÍTULO
3
Encendido del sistema
Este capítulo contiene instrucciones para arrancar el servidor Sun Fire T1000 y
habilitar el puerto el gestión de red del controlador del sistema.
Se explican los siguientes temas:
■ “Primer encendido del sistema” en la página 25
■ “Inicio de sesión del controlador del sistema de ALOM-CMT” en la página 28
■ “Uso del controlador del sistema ALOM-CMT para operaciones comunes” en la
página 35
■ “Inicio de Solaris” en la página 38
Primer encendido del sistema
Consola del sistema
Al encender el sistema, se inicia el proceso de arranque bajo el control de la consola
del sistema. La consola del sistema se encarga de mostrar los mensajes de estado y
error generados por las pruebas que realiza el firmware durante el inicio del sistema.
Nota – Para ver estos mensajes de estado y de error, conecte un terminal o emulador
de terminal al puerto serie de gestión del servidor (SERIAL MGT). Para ver el
procedimiento básico de conexión de un terminal o emulador de terminal, consulte
“Para encender el sistema por primera vez” en la página 26.
Si desea ver una descripción más detallada de la configuración de la consola del
sistema, consulte Guía de administración del sistema del servidor Sun Fire T1000.
25
Controlador del sistema de ALOM
Después de que la consola de sistema finalice sus diagnósticos del sistema del bajo
nivel, el controlador del sistema ALOM-CMT inicializa y ejecuta unos diagnósticos
de mayor nivel. Cuando se accede al controlador de sistema ALOM-CMT utilizando
un dispositivo conectado al puerto serie de gestión, es posible ver la salida de los
diagnósticos ALOM-CMT.
De forma predeterminada, el puerto de gestión de red se configura para recuperar
automáticamente la configuración de la red utilizando el protocolo DHCP
(Dynamic
Host Configuration Protocol) y permitiendo las conexiones utilizando
el
protocolo SSH (Secure Shell).
Nota – Si no puede utilizar DHCP o SSH en su red, debe conectar el controlador
de
sistema ALOM-CMT mediante el puerto serie de gestión para volver a
configurar
el puerto de gestión de red. Consulte “Para configurar el puerto de
gestión de red del controlador del sistema” en la página 31.
Después de asignar una dirección IP al puerto de gestión de red (NET MGT),
podrá
conectarse al controlador de sistema ALOM-CMT utilizando Telnet o SSH.
Contraseñas
No hay una contraseña predeterminada para conectarse por primera vez al
controlador de sistema ALOM-CMT utilizando el puerto serie de gestión.
Para
establecer la contraseña de admin, consulte “Para acceder al controlador del
sistema mediante el puerto serie de gestión” en la página 29.
Cuando se realice la conexión con el controlador de sistema ALOM-CMT utilizando
el puerto de gestión de red por primera vez, la contraseña predeterminada utiliza
los
últimos ocho dígitos del número de serie del chasis. El número de serie se
encuentra en la parte posterior del servidor. También aparece impreso en la hoja
de
información de sistema incluida con el servidor.
▼ Para encender el sistema por primera vez
Sugerencia – Es preciso conectar el terminal o el emulador antes de enchufar los
cables de alimentación. Nada más conectar la alimentación de CA al sistema, el
controlador del sistema se enciende y ejecuta las pruebas de diagnóstico. Los fallos en
las pruebas de diagnósticos aparecen en el terminal serie. Si desea obtener más
información, consulte la Guía de Advanced Lights Out Management (ALOM) CMT v1.2.
26 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
1. Conecte un terminal o un emulador de terminal (PC o estación de trabajo) al
puerto serie de gestión del SC.
Configure el terminal o el emulador con los siguientes valores:
■ 9600 baudios
■ 8 bits
■ Sin paridad
■ 1 bit de parada
■ Sin protocolo de enlace
2. Encienda el terminal o emulador de terminal.
3. Conecte el cable de alimentación de CA al servidor Sun Fire T1000 y observe los
mensajes del sistema del terminal.
Entrada de CA
FIGURA 3-1 Conector de CA
Cuando arranca el controlador del sistema, su indicador de inicio de sesión
aparece
en la consola serie. En el ejemplo siguiente se muestra un fragmento de
la
secuencia de arranque del SC previa al indicador de inicio de sesión.
EJEMPLO DE CÓDIGO 3-1 Ejemplo de secuencia de arranque
ALOM BOOTMON v1.2.0
ALOM Build Release: 000
Reset register: f0000000 EHRS ESRS LLRS SWRS
ALOM POST 1.0
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
....................
ETHERNET CPU LOOPBACK TEST, PASSED
Capítulo 3 Encendido del sistema 27
EJEMPLO DE CÓDIGO 3-1 Ejemplo de secuencia de arranque (Continuación)
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc>
Nota – Si no recibe ninguna entrada por parte del usuario antes de que transcurra
60 segundos, la consola del controlador de sistema ALOM-CMT se conectará
automáticamente a la consola del sistema.
Inicio de sesión del controlador del sistema de ALOM-CMT
Es posible iniciar la sesión en el controlador de sistema a través del puerto serie de
gestión o el puerto de gestión de red.
28 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
▼ Para acceder al controlador del sistema
mediante el puerto serie de gestión
Una vez iniciado el controlador del sistema, puede acceder a la interfaz de la línea
de comandos de ALOM--CMT para configurar y administrar el servidor.
La primera vez que se inicia el controlador del sistema, aparece en pantalla el
indicador sc. La configuración predeterminada proporciona una cuenta de usuario
de ALOM-CMT predeterminada llamada admin. No existe ninguna contraseña
predeterminada, así que deberá crear una utilizando el comando password del
controlador del sistema.
1. Si es la primera vez que se enciende el servidor, utilice el comando password
para establecer la contraseña de admin.
.........................
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc> password
password: Changing password for admin
Setting password for admin.
New password: nueva-contraseña
Re-enter new password: nueva-contraseña
sc>
Una vez establecida la contraseña de admin, las próximas veces que se inicie el
sistema aparecerá el indicador de inicio de sesión sc.
2. Introduzca el nombre de acceso admin seguido de la contraseña establecida.
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
Please login: admin
Please Enter password: contraseña
(Press Return twice)
sc>
Capítulo 3 Encendido del sistema 29
▼ Para acceder al controlador del sistema
mediante el puerto de gestión de red del SC
De forma predeterminada, el puerto de gestión de red del SC se configura para
recuperar automáticamente la configuración de la red utilizando el protocolo DHCP
y permite conexiones mediante SSH.
Después de que el servidor DHCP asigne una dirección IP al puerto de gestión de red
(NET MGT), podrá conectarse al controlador de sistema ALOM-CMT utilizando SSH.
Nota – Si no puede utilizar DHCP o SSH en su red, debe conectar el controlador de
sistema ALOM-CMT mediante el puerto serie de gestión para volver a configurar el
puerto de gestión de red. Consulte
controlador del sistema” en la página 31.
1. Abra una sesión Telnet o SSH y conéctese al controlador del sistema especificando
su dirección de red.
El ejemplo siguiente muestra una sesión telnet.
% telnet 129.xxx.xx.xx
Trying 129.xxx.xx.xx...
Connected to 129.xxx.xx.xx.
Escape character is '^]'.
Copyright 2003 Sun Microsystems, Inc. All rights reserved.
Use is subject to license terms.
Sun(tm) Advanced Lights Out Manager 1.0.11 ()
Please login:
“Para configurar el puerto de gestión de red del
2. Acceda como admin y utilice la contraseña especificada con anterioridad.
Please login: admin
Please Enter password: contraseña
sc>
30 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
▼ Para configurar el puerto de gestión de red del
controlador del sistema
Nota – Si su red permite utilizar DHCP y SSH, esta configuración se realiza
automáticamente la primera vez que arranca el sistema.
Use este procedimiento sólo si:
■ No puede utilizar DHCP y SSH en su red.
■ Si necesita modificar la configuración de puerto de gestión de red del controlador
del sistema.
En este procedimiento debe conectar el controlador del sistema de ALOM-CMT
utilizando el puerto serie de gestión para reconfigurar manualmente el puerto de
gestión de red.
Nota – Si desea obtener más información acerca de la configuración de ALOM-CMT,
consulte la publicación Guía de Advanced Lights Out Management (ALOM) CMT.
Los siguientes parámetros de red deben establecerse de acuerdo con la configuración
específica de su red:
■ if_network: indica si el SC está en la red o no.
■ netsc_ipaddr: dirección IP del controlador del sistema.
■ netsc_ipgateway: dirección IP de la puerta de enlace de la subred.
■ netsc_ipnetmask: máscara de red de la subred a la que pertenezca el
controlador del sistema.
Para configurar estos parámetros, utilice el comando setsc. Tiene la siguiente
sintaxis:
sc> setsc parameter
1. Configure el parámetro if_network con el valor true.
sc> setsc if_network true
Capítulo 3 Encendido del sistema 31
2. Establezca el parámetro if_connection en el tipo de conexión, telnet o ssh.
sc> setsc if_connection valor
donde valor es uno de los siguientes:
■ none
■ telnet
■ ssh
■ netsc_dhcp (El controlador de sistema obtiene su interfaz de red a través del
servidor DHCP).
Consulte la guía ALOM-CMT v1.2 para obtener más información sobre la
compatibilidad SSH en ALOM-CMT.
3. Elija uno de estos métodos para configurar el controlador de sistema con
información del administrador de red:
■ Utilice DHCP para recuperar la configuración de red. Vaya al paso Paso 4.
■ Configure una dirección IP estática. Vaya al paso Paso 5.
4. Si decide utilizar DHCP, defina netsc_dhcp en verdadero.
sc> setsc netsc_dhcp true
Vaya al paso Paso 6.
5. Si decide utilizar una dirección IP, defina los parámetros netsc_ipaddr,
netsc_ipgateway y netsc_ipnetmask del modo siguiente.
a. Especifique la dirección IP del controlador del sistema.
sc> setsc netsc_ipaddr direcciónIP-procesador-servicios
b. Especifique la dirección IP de la puerta de enlace del controlador del sistema.
sc> setsc netsc_ipgateway direcciónIP-puerta-enlace
c. Especifique la máscara de red del controlador del sistema.
sc> setsc netsc_ipnetmask 255.255.255.0
En este ejemplo se utiliza el número 255.255.255.0 como valor de la máscara de
red, pero es posible que su instalación precise otro valor. Utilice el número más
apropiado para su entorno de red.
32 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
6. Utilice el comando showsc para comprobar si los parámetros se han configurado
correctamente.
sc> showsc
Advanced Lights Out Manager CMT v1.2
parameter value
--------- ----if_network true
if_connection ssh
if_emailalerts false
netsc_dhcp true
netsc_ipaddr xxx.xxx.xxx.xxx
netsc_ipnetmask 255.255.255.0
netsc_ipgateway 0.0.0.0
mgt_mailhost
mgt_mailalert
sc_customerinfo
sc_escapechars #.
sc_powerondelay false
sc_powerstatememory false
sc_clipasswdecho true
sc_cliprompt sc
sc_clitimeout 0
sc_clieventlevel 2
sc_backupuserdata true
diag_trigger power-on-reset error-reset
diag_verbosity normal
diag_level max
diag_mode normal
sys_autorunonerror false
ser_baudrate 9600
ser_parity none
ser_stopbits 1
ser_data 8
netsc_enetaddr xx:xx:xx:xx:xx:xx
sys_enetaddr yy:yy:yy:yy:yy:yy
Nota – Una vez configurados todos los parámetros, es preciso reiniciar el
controlador del sistema para que entren en efecto. Consulte
“Para reiniciar el
controlador del sistema” en la página 34.
Capítulo 3 Encendido del sistema 33
▼ Para reiniciar el controlador del sistema
● Ejecute el comando resetsc.
Aparecerá un mensaje solicitando confirmación para reiniciar el controlador.
Escriba
y (sí).
sc> resetsc
Are you sure you want to reset the SC [y/n]? y
User Requested SC Shutdown
Nota – Puede añadir la opción –y al comando resetsc para evitar la aparición del
mensaje de confirmación.
El controlador del sistema se reinicia, ejecuta las pruebas de diagnóstico y vuelve a
presentar el indicador de inicio de sesión.
ALOM POST 1.0
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
TTYD - Internal Loopback Test
TTYD - Internal Loopback Test, PASSED.
....................
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
34 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
Please login:
Uso del controlador del sistema ALOM-CMT para operaciones comunes
Nota – Si desea obtener más información acerca de la utilización de ALOM-CMT,
consulte la publicación Guía de Advanced Lights Out Management (ALOM) CMT.
▼ Para iniciar la secuencia de encendido
Para encender el sistema, es preciso utilizar el comando poweron en la consola del SC.
● Ejecute el comando poweron a fin de iniciar la secuencia de encendido.
Aparecerá un mensaje de advertencia del sc> en la consola del sistema. Indica que
el sistema se ha reiniciado.
sc> poweron
SC Alert: Host System has Reset
sc>
Capítulo 3 Encendido del sistema 35
▼ Para establecer conexión con la consola del
sistema
En la consola del sistema aparece la salida de los procesos de POST, OpenBoot y
Solaris utilizando el comando console del controlador del sistema.
● Ejecute el comando console y utilice la opción –f para obligar a la consola a
permanecer vinculada a su sesión.
Puede haber varios usuarios conectados a la consola de forma simultánea, pero sólo
uno de ellos tiene derecho de escritura.
sc> console –f
#. (Enter #. to return to ALOM)
Ejemplo de una inicialización normal del sistema
Después de ejecutar el comando poweron, primero se inicializan la CPU y las
controladoras de memoria, y luego el firmware de OpenBoot. Tras una serie de
mensajes, aparece el indicador ok.
En el ejemplo siguiente puede verse un pequeño fragmento de la salida completa.
et5-sc> poweron -c
Enter #. to return to ALOM
SC Alert: Host System has Reset
0:0>
0:0>@(#) ERIE Integrated POST 4.x.0.build_12-erie 2005/06/14 12:19
/export/common-source/firmware_re/ontario-
fireball_fio/build_12/erie-build_12/post/Niagara/erie/integrated
(firmware_re)
0:0>Copyright © 2005 Sun Microsystems, Inc. All rights reserved
SUN PROPRIETARY/CONFIDENTIAL.
El uso está sujeto a los términos de la licencia.
0:0>VBSC selecting POST MAX Testing.
0:0>VBSC enabling L2 Cache.
0:0>VBSC enabling Full Memory Scrub.
....................
Find dropin, Copying Done, Size 0000.0000.0000.1110
36 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Find dropin, (copied), Decompressing Done, Size
0000.0000.0006.06e0 ^Qcpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu
cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu cpu
cpu vpci mem32base, mem64base, cfgbase: e800000000 e000000000
e900000000
pci /pci@780: Device 0 pci pci
/pci@780/pci@0: Device 0 Nothing there
/pci@780/pci@0: Device 1 pci pci
....................
/pci@7c0/pci@0: Device a Nothing there
/pci@7c0/pci@0: Device b Nothing there
/pci@7c0/pci@0: Device c Nothing there
/pci@7c0/pci@0: Device d Nothing there
/pci@7c0/pci@0: Device e Nothing there
/pci@7c0/pci@0: Device f Nothing there
Probing I/O buses
Sun Fire T1000, No Keyboard
Copyright 1998-2004 Sun Microsystems, Inc. All rights reserved.
OpenBoot FW build_11***PROTOTYPE_BUILD***, 16376 MB memory
installed, Serial #51454515.
[firmware obp4.x #0]
Ethernet address 0:3:ba:ce:a1:3d, Host ID: 83112233.
{0} ok
Para reconocer los distintos dispositivos y sus rutas de acceso, tal y como se
representan en el árbol de dispositivos de OpenBoot, consulte la
TABLA 3-1. En ella se
identifica cada uno de los dispositivos con su correspondiente ruta de acceso completa
y su emplazamiento, o el nombre NAC utilizado para determinar su ubicación física.
TABLA 3-1 Lista de dispositivos del servidor Sun Fire T1000
Identificador Dispositivo Ruta de acceso del dispositivo (ubicación)
MB/CMP0/Pn cpun /cpu@n, donde n = {0..31}
MB/CMP0/CH0/R0/D0 dimm0 (CH0/R0/D0/J0501)
MB/CMP0/CH0/R0/D1 dimm1 (CH0/R0/D1/J0601)
MB/CMP0/CH0/R1/D0 dimm2 (CH0/R1/D0/J0701)
MB/CMP0/CH0/R1/D1 dimm3 (CH0/R1/D1/J0801)
MB/CMP0/CH3/R0/D0 dimm4 (CH1/R0/D0/J1001)
Capítulo 3 Encendido del sistema 37
TABLA 3-1 Lista de dispositivos del servidor Sun Fire T1000 (Continuación)
Identificador Dispositivo Ruta de acceso del dispositivo (ubicación)
MB/CMP0/CH3/R0/D1 dimm5 (CH1/R0/D1/J1101)
MB/CMP0/CH3/R1/D0 dimm6 (CH1/R1/D0/J1201)
MB/CMP0/CH3/R1/D1 dimm7 (CH1/R1/D1/J1301)
MB/PCIEb pci0 /pci@780
MB/PCIEb pci1 /pci@7c0
PCIE0 slot0 /pci@780/pci@0
MB/GBE0 net0
net1
MB/GBE1 net2
net3
MB/HBA SCSI /pci@7c0/pci@0/pci@8/scsi@2
/pci@7c0/pci@0/network@4
/pci@7c0/pci@0/network@4,1
/pci@7c0/pci@0/pci@8/network@1
/pci@7c0/pci@0/pci@8/network@1,1
Inicio de Solaris
El sistema operativo Solaris se entrega preinstalado en el disco duro del servidor (en
configuraciones de Sun Fire T1000 que incluyan disco duro), pero no se encuentra
configurado. Si inicia el sistema desde esta unidad de disco, aparecerá un mensaje
pidiéndole que configure Solaris para su entorno.
▼ Para iniciar Solaris
● Escriba el comando boot en el indicador ok.
Deberá añadir un destino a la ruta de acceso del disco. Por ejemplo, el destino puede
ser disk0 o una ruta de dispositivo o de red.
En el siguiente ejemplo, el sistema se arranca desde el disco 0 (cero).
ok boot disk0
Boot device: /pci@7c0/pci@0/pci@8/scsi@2/disk@0,0
File and args:
Notice: Unimplemented procedure 'encode-unit' in
/pci@7c0/pci@0/pci@2/pci@0/LSILogic,sas@4
Loading ufs-file-system package 1.4 04 Aug 1995 13:02:54.
FCode UFS Reader 1.12 00/07/17 15:48:16.
Loading: /platform/SUNW,Ontario/ufsboot
38 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Loading: /platform/sun4v/ufsboot
....................
Hostname: wgs94-181
The system is coming up. Please wait.
NIS domain name is Ecd.East.Sun.COM
starting rpc services: rpcbind keyserv ypbind done.
Setting netmask of lo0 to 255.0.0.0
Setting netmask of bge0 to 255.255.255.0
Setting default IPv4 interface for multicast: add net 224.0/4:
gateway wgs94-181
syslog service starting.
volume management starting.
Creating new rsa public/private host key pair
Creating new dsa public/private host key pair
The system is ready.
wgs94-181 console login:
▼ (Opcional) Para reiniciar el sistema
● Si es necesario reiniciar el sistema, utilice el comando uadmin.
# uadmin 2 1
Nota – No apague y encienda el sistema.
▼ Para apagar y volver a encender el sistema
Si se detecta un problema del sistema y no se soluciona con un simple reinicio,
puede apagar y encender el servidor mediante el siguiente procedimiento.
1. Detenga el entorno operativo Solaris.
En el indicador de Solaris, ejecute el comando uadmin para detener la ejecución del
sistema operativo y volver al indicador ok.
# uadmin 2 0
WARNING: proc_exit: init exited
syncing file systems... done
Program terminated
ok
Capítulo 3 Encendido del sistema 39
2. Trasládese del indicador de la consola del sistema al indicador de la consola del
SC utilizando #. como secuencia de escape.
ok #.
sc>
3. Ya en la consola del SC, ejecute el comando poweroff.
sc> poweroff -fy
SC Alert: SC Request to Power Off Host Immediately.
4. Escriba el comando poweron.
sc> poweron
sc> SC Alert: Host System has Reset
5. Vuelva a establecer conexión con la consola del sistema utilizando el comando
console.
sc> console -f
Enter #. to return to ALOM.
El sistema presenta varios mensajes seguidos del indicador ok.
40 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
APÉNDICE
A
Actualización del firmware de Sun Fire T1000
En este apéndice se describe como actualizar el firmware del servidor.
Este apéndice está dividido en las siguientes secciones:
■ Descripción de la imagen de actualización flash
■ Actualización del firmware
Descripción de la imagen de actualización flash
La imagen de actualización (en la memoria flash) consta de los siguientes componentes:
■ Firmware del controlador del sistema
■ OpenBoot
■ POST
■ Reinicio/Comfit
■ Secuenciador
■ Descripción de particiones
Actualización del firmware
El comando flashupdate actualiza el firmware del controlador del sistema
ALOM-CMT y del sistema central.
Para ir utilizando las nuevas funciones y correcciones de las sucesivas versiones del
firmware, lleve a cabo este procedimiento.
41
▼ Para actualizar el firmware
1. Asegúrese de que el puerto de gestión de red del SC ALOM-CMT esté
configurado.
Tiene que estarlo para poder acceder a la nueva imagen de actualización a través de
la red. Consulte
sistema” en la página 31.
2. Abra una sesión Telnet o SSH y establezca conexión con el controlador del sistema.
En el ejemplo siguiente se utiliza Telnet.
% telnet xxx.xxx.xx.xx
Trying xxx.xxx.xx.xx...
Connected to xxx.xxx.xx.xx.
Escape character is ‘^]’.
Copyright 2006 Sun Microsystems, Inc. Reservados todos los
derechos.
Use is subject to license terms.
Sun(tm) Advanced Lights Out Manager CMT v1.2
Please login:
3. Acceda como usuario admin utilizando la contraseña especificada durante la
configuración del controlador del sistema.
“Para configurar el puerto de gestión de red del controlador del
Please login: admin
Please Enter password: contraseña
sc>
4. Ejecute el comando flashupdate.
El comando flashupdate del SC actualiza la imagen de la memoria flash del
controlador del sistema y el firmware del servidor. Para ejecutarlo, es preciso
suministrar la siguiente información:
■ Dirección IP de un servidor FTP de la red que pueda acceder a la imagen de
actualización.
■ La ruta de acceso completa de la imagen a la que deberá acceder la dirección IP.
■ El nombre de usuario y la contraseña de una cuenta registrada en el sistema
identificada por la dirección IP.
42 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
La sintaxis del comando es como sigue:
flashupdate [-s direcciónIP -f ruta_acceso] [-v]
Donde:
■ -s direcciónIP es la dirección IP de cualquier servidor FTP de la red que pueda
acceder a la imagen de actualización.
■ -f ruta_acceso es la ruta de acceso completa a la imagen de actualización.
■ -v indica que la salida del comando debe ofrecer todos los mensajes del sistema.
sc> flashupdate -s xxx.xxx.xx.xx -f ruta_acceso
Username: nombreusuario
Password: contraseña
............................................................... .
Update complete. Reset device to use new image.
sc>
5. Reinicie el controlador del sistema.
Después de actualizar el firmware, es preciso reiniciar el SC a fin de que la nueva
imagen entre en efecto. Para reiniciarlo, utilice el comando resetsc como se
indica
a continuación.
Nota – Si quiere omitir el mensaje de confirmación, utilice la opción -y con el
comando resetsc. Si resetsc se ejecuta desde una sesión Telnet o SSH,
éstas
finalizarán al reiniciar el controlador. La salida del comando de reinicio
aparecerá en la consola serie del controlador del sistema.
sc> resetsc
Are you sure you want to reset the SC [y/n]? y
User Requested SC Shutdown
El controlador del sistema se reinicia, ejecuta las pruebas de diagnóstico y vuelve a
presentar el indicador de inicio de sesión (en la consola serie).
EJEMPLO DE CÓDIGO A-1 Ejemplo de secuencia de arranque
ALOM BOOTMON v1.2.0
ALOM Build Release: 000
Reset register: f0000000 EHRS ESRS LLRS SWRS
ALOM POST 1.0
Apéndice A Actualización del firmware de Sun Fire T1000 43
EJEMPLO DE CÓDIGO A-1 Ejemplo de secuencia de arranque (Continuación)
Dual Port Memory Test, PASSED.
TTY External - Internal Loopback Test
TTY External - Internal Loopback Test, PASSED.
TTYC - Internal Loopback Test
TTYC - Internal Loopback Test, PASSED.
...
ETHERNET CPU LOOPBACK TEST, PASSED
Full VxDiag Tests - PASSED
Status summary - Status = 7FFF
VxDiag - - PASSED
POST - - PASSED
LOOPBACK - - PASSED
I2C - - PASSED
EPROM - - PASSED
FRU PROM - - PASSED
ETHERNET - - PASSED
MAIN CRC - - PASSED
BOOT CRC - - PASSED
TTYD - - PASSED
TTYC - - PASSED
MEMORY - - PASSED
MPC885 - - PASSED
sc>
44 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
APÉNDICE
B
Selección de un dispositivo de arranque
El dispositivo de arranque del sistema viene determinado por el valor de una
variable de configuración de OpenBoot denominada boot-device. El valor
predeterminado de esta variable es disk net. Este valor hace que el firmware
primero intente iniciar el sistema desde el disco duro y, si no lo consigue, lo
intente
desde la interfaz Gigabit Ethernet NET0 de la placa.
En este procedimiento se da por supuesto que está familiarizado con el firmware
OpenBoot y que sabe cómo acceder al entorno de OpenBoot. Para obtener más
información, consulte el documento Guía de administración del sistema del servidor
Sun
Fire T1000.
Este apéndice está dividido en las siguientes secciones:
■ Conexión de la interfaz de red a la red
Conexión de la interfaz de red a la red
Para realizar el arranque desde una red, es preciso conectar el puerto de red a la
misma.
45
▼ Para conectar la interfaz de red a la red
● Cuando aparezca el indicador ok, escriba:
ok setenv boot-device identificador-dispositivo
donde identificador-dispositivo es uno de los siguientes:
■ disk: indica el disco de arranque del sistema (el valor predeterminado es el disco
interno 0).
■ disk0: indica el disco interno 0.
■ net, net0, net1: indican las interfaces de red.
■ ruta de acceso completa: indica el dispositivo o la interfaz de red mediante el
nombre de la ruta de acceso.
Nota – Solaris sustituye la variable boot-device por la ruta de acceso completa,
no por el alias. Si selecciona la variable boot-device con un valor que no sea el
predeterminado, Solaris especifica la ruta de acceso completa al dispositivo de
arranque.
Nota – También puede especificar el nombre del programa que se debe iniciar, así
como el modo en que funcionará dicho programa. Para obtener más información,
consulte el documento OpenBoot 4.x Command Reference Manual correspondiente a
la versión de Solaris en uso.
Si desea seleccionar una interfaz de red distinta de la interfaz Ethernet incorporada
en placa como dispositivo de inicio predeterminado, determine la ruta de acceso
completa de cada interfaz escribiendo:
ok show-devs
El comando show-devs presenta una lista de los dispositivos del sistema junto con
la ruta de acceso de cada dispositivo PCI.
46 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
APÉNDICE
C
Configuración del puerto de gestión de red
Si el servidor utiliza firmware 6.2 de Sun o cualquier versión posterior compatible,
no realice la configuración siguiente. El puerto de gestión de red del controlador del
sistema ALOM-CMT se configura en fábrica.
Si el servidor utiliza un firmware de una versión anterior a la versión 6.2, debe
configurar el puerto de gestión de red antes de utilizarlo.
Este apéndice está dividido en las siguientes secciones:
■ Para configurar el puerto de gestión de red del controlador del sistema
▼ Para configurar el puerto de gestión de red del
controlador del sistema
Para acceder al controlador del sistema utilizando la red, es preciso configurar antes
el puerto de gestión de red del SC a través del puerto serie de gestión.
Los siguientes parámetros de red deben establecerse de acuerdo con la configuración
específica de su red:
■ if_network: indica si el SC está en la red o no.
■ netsc_ipaddr: dirección IP del controlador del sistema.
■ netsc_ipgateway: dirección IP de la puerta de enlace de la subred.
■ netsc_ipnetmask: máscara de red de la subred a la que pertenezca el
controlador del sistema.
Nota – Si desea obtener más información acerca de la configuración de ALOM-CMT,
consulte la publicación Guía de Advanced Lights Out Management (ALOM) CMT.
47
Para configurar estos parámetros, es preciso utilizar el comando setsc. Tiene la
siguiente sintaxis:
sc> setsc parameter
1. Especifique la máscara de red del controlador del sistema.
sc> setsc netsc_ipnetmask 255.255.255.0
En este ejemplo se utiliza el número 255.255.255.0 como valor de la máscara de
red, pero es posible que su instalación precise otro valor. Utilice el número más
apropiado para su entorno de red.
2. Especifique la dirección IP del controlador del sistema.
sc> setsc netsc_ipaddr direcciónIP-procesador-servicios
3. Especifique la dirección IP de la puerta de enlace del controlador del sistema.
sc> setsc netsc_ipgateway direcciónIP-puerta-enlace
4. Configure el parámetro if_network con el valor true.
sc> setsc if_network true
5. Utilice el comando showsc para comprobar si los parámetros se han configurado
correctamente.
El comando showsc presenta una lista de todos los parámetros de configuración con
sus correspondientes valores, tal y como se ilustra en el ejemplo siguiente.
Nota – Los parámetros y las direcciones de red que figuran en la tabla se ofrecen a
modo de ejemplo. Los cuatro parámetros destacados con asteriscos deben definirse
de acuerdo con la configuración de cada red en particular para que el puerto de
gestión funcione correctamente.
48 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
sc> showsc
Advanced Lights Out Manager CMT v1.2
parameter value
--------- ----if_network* true
if_connection ssh
if_emailalerts false
netsc_dhcp true
netsc_ipaddr* xxx.xxx.xxx.xxx
netsc_ipnetmask* 255.255.255.0
netsc_ipgateway* xxx.xxx.xxx.xx
mgt_mailhost
mgt_mailalert
sc_customerinfo
sc_escapechars #.
sc_powerondelay false
sc_powerstatememory false
sc_clipasswdecho true
sc_cliprompt sc
sc_clitimeout 0
sc_clieventlevel 2
sc_backupuserdata true
diag_trigger power-on-reset error-reset
diag_verbosity normal
diag_level max
diag_mode normal
sys_autorunonerror false
ser_baudrate 9600
ser_parity none
ser_stopbits 1
ser_data 8
netsc_enetaddr xx:xx:xx:xx:xx:xx
sys_enetaddr yy:yy:yy:yy:yy:yy
Apéndice C Configuración del puerto de gestión de red 49
50 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Índice alfabético
Símbolos
#., secuencia de escape de la consola del sistema, 40
A
actualización del firmware, puerto de gestión de red
del SC, 41
adaptadores para cables serie, 21
admin, comando para la actualización del
firmware, 42
ajuste de la longitud de las guías, 15
alimentación CA, controlador del sistema, 4
ALOM-CMT
contraseñas, 26
procedimientos de inicio de sesión, 28
puertos de gestión serie y de red, 8
alternate, comando para sesiones telnet, 42
armario, definición, 3
B
barra guiacables, 7
barra, para organizar los cables, 20
bastidor, definición, 3
bits de parada, configuración para el terminal, 27
boot, comando, 38
botones de bloqueo, soporte de montaje, 6
C
cable de alimentación de CA, 9
cables
adaptadores para cables de datos serie, 21
barra guiacables, 20
lista de conexiones, 8
cambio a la consola del SC con la secuencia de
escape #., 40
clavijas para los soportes de montaje, 12
componentes del paquete, lista, 2
componentes internos, instalación a cargo de
personal cualificado, xi, 3
con del sistema
puerto serie de gestión, 8
conexión con la consola del sistema, 36
configuración de bits para el terminal, 27
configuración de la contraseña de admin, 29
configuración de paridad para el terminal, 27
configuración del dispositivo de arranque, 45
configuración del protocolo de enlace para el
terminal, 27
configuración del terminal, 27
consola del sistema, nueva conexión, 40
console, comando, 36, 40
contraseña de admin, configuración, 29
contraseñas, ALOM-CMT, 26
controlador del sistema
actualización del firmware, 41
conexión con la consola del sistema, 36
configuración, 31, 47
descripción de los puertos de gestión, 8
encendido, 4
indicador de inicio de sesión, 27
información necesaria, dirección IP, 3
inicio de sesión
puerto de gestión de red, 30
puerto serie de gestión, 29
51
poweron, comando, 35
primer encendido del sistema, 26
puerto paralelo de gestión, 8
reinicio, 34, 43
setsc, comando, 31, 48
showsc, comando, 31, 48
cuenta de admin, configuración de la contraseña, 29
cuenta de usuario admin, 29
D
desbloqueo, soporte de montaje, 12
desinstalación del servidor, 20
desmontaje del servidor del bastidor, 20
dirección IP
configuración, netsc_ipaddr, 31, 47
controlador del sistema, 3
puerta de enlace, 3
dispositivo de arranque predeterminado, 45
documentación del servidor Sun Fire T1000, xiii
E
Ejemplo de ruta completa de disco, 38
F
firmware
actualizar, 41
componentes, 41
flashupdate, comando, 41, 42
G
guías telescópicas
ajuste de la longitud, 15
piezas de extensión para bastidores más
profundos, 16
separador, 17
H
herramientas
lista, 2
separador de las guías telescópicas, 17
I
ilustración de los puertos, 8
imagen de actualización flash, componentes, 41
indicador de inicio de sesión, 27
información de configuración del, 3
información necesaria, IP de puerta de enlace, 3
inicio de la secuencia de encendido del sistema, 35
inicio de sesión
Puerto de gestión de red del SC, 30
Puerto serie de gestión del SC, 29
inicio de Solaris, 38
instalación
opciones de hardware, 2
soportes de montaje, 12
instalación de componentes internos, a cargo de
personal cualificado, xi, 3
L
lista
documentación del servidor Sun Fire T1000, xiii
inventory, 2
lista de componentes del paquete de transporte, 2
longitud de las guías, ajuste, 15
M
máscara de red
configuración, netsc_ipnetmask, 31, 47
desde el administrador de sistema, 3
mensajes del sistema en terminal o emulador, 3
módem, inadecuado para el puerto serie de gestión
del sc, 21
modo de espera, 23
O
opciones de hardware, instalación, 2
orden de arranque, 45
orden de los procedimientos de instalación, 3
P
password, comando, 29
piezas de extensión de las guías, 6
poweroff, comando para apagar el servidor, 40
poweron, comando, 35, 40
primer encendido del sistema, 25
procedimiento para apagar y encender el
sistema, 39
procedimientos de instalación, orden de
realización, 3
puerta de enlace, configuración de
netsc_ipgateway
, 31, 47
52 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
puerto de gestión de red
controlador del sistema, 8
redes Gigabit, 8
puerto paralelo de gestión, 8
puerto serie de gestión, controlador del sistema, 8
puerto serie TTYA, 9
R
red, configuración de if_network, 31, 47
reinicio
controlador del sistema, 34, 43
del sistema mediante su apagado, 39
resetsc, comando, 34, 43
S
selección del dispositivo de arranque, 45
separador de las guías telescópicas, 17
servicio técnico y formación, sitio web, xiii
sesión telnet, 42
setenv boot-device, opciones del comando, 46
setsc, comando, 31, 48
showdevs, comando para ver las rutas de
acceso, 46
showsc, comando, 31, 33, 48, 49
sistema central, actualización del firmware, 41
sitio web de documentación, xiii
software preinstalado, 38
Solaris, preinstalado, 38
soporte de montaje
botón de bloqueo frontal, 6
botones de bloqueo, 6
parte de las guías telescópicas, 5
pestillo lateral, 6
soportes de montaje
desbloqueo, 12
extracción de las guías, 12
preparativos para la instalación, 12
ubicación de las clavijas, 12
ubicación de las clavijas en la carcasa, 12
U
uadmin, comando para apagar y encender el
servidor, 39
V
velocidad de baudios para el terminal, 27
velocidades de transferencia Ethernet, 9
T
técnico cualificado, instalación de componentes
internos, xi, 3
terminal o emulador, para la instalación, 3
Índice alfabético 53
54 Guía de instalación del servidor Sun Fire T1000 • Julio de 2006
Loading...
