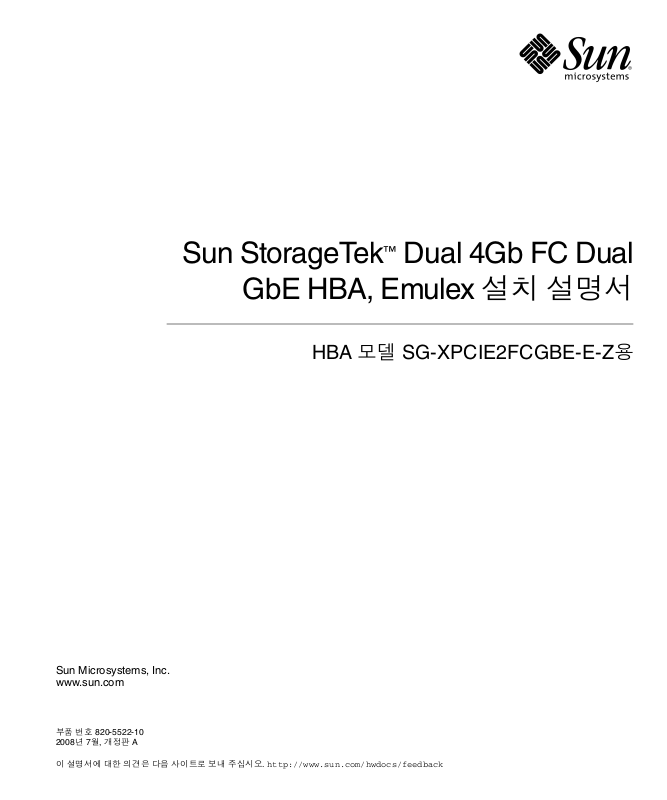

Sun StorageTek™ Dual 4Gb FC Dual
GbE HBA, Emulex 설치 설명서
HBA 모델 SG-XPCIE2FCGBE-E-Z용
Sun Microsystems, Inc.
www.sun.com
부품 번호 820-5522-10
2008년 7월, 개정판 A
이 설명서에 대한 의견은 다음 사이트로 보내 주십시오. http://www.sun.com/hwdocs/feedback
Copyright © 2008 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. 모든 권리는 저작권자의 소유입니다.
미국 정부 권한 - 상용 소프트웨어. 정부 사용자는 Sun Microsystems, Inc.의 표준 사용권 계약과 FAR의 해당 규정 및 추가 사항의 적용을 받습니다.
사용은 라이센스 계약 조건의 적용을 받습니다.
본 배포 자료에는 타사에서 개발한 자료가 포함될 수 있습니다.
본 제품의 일부는 Berkeley BSD 시스템일 수 있으며 University of California로부터 라이센스를 취득했습니다. UNIX는 X/Open Company, Ltd.
를 통해 독점 라이센스를 취득한 미국 및 기타 국가의 등록 상표입니다.
Sun, Sun Microsystems, Sun 로고, Netra, Solaris, Sun Ray, Sun StorEdge, Sun StorageTek, UNIX, Sun Blade, SunVTS 및 SunSolve는 미국 및 기타
국가에서 Sun Microsystems, Inc. 및 Sun Microsystems, Inc. 자회사의 상표 또는 등록 상표입니다.
모든 SPARC 상표는 라이센스 하에 사용되며 미국 및 기타 국가에서 SPARC International, Inc.의 상표 또는 등록 상표입니다. SPARC 상표가 부착
된 제품은 Sun Microsystems, Inc.가 개발한 아키텍처를 기반으로 합니다.
ExpressModule™.
본 제품은 미국 수출 규제법에 의해 다뤄지고 규제되며 다른 국가에서 수출입 법률의 적용을 받을 수 있습니다. 핵, 미사일, 생화학 무기 또는 핵 해
상과 관련된 최종 사용이나 최종 사용자는 직간접적으로 엄격히 금지됩니다. 미국의 수출입 금지 대상 국가나 미국의 수출 제외 목록에 포함된 단
체(금지된 개인 및 특별 지정 국민 목록 포함)에 수출 또는 재수출하는 것은 엄격히 금지됩니다.
본 설명서는 "있는 그대로" 제공되며 상업성, 특정 목적에 대한 적합성 또는 비침해성에 대한 모든 묵시적 보증을 포함하여 모든 명시적 또는
묵시적 조건, 표현 및 보증에 대해 어떠한 책임도 지지 않습니다. 이러한 보증 부인은 법적으로 허용된 범위 내에서만 적용됩니다.
목차
Declaration of Conformity vii
Safety Agency Compliance Statements ix
Regulatory Compliance Statements xxiii
머리말 xxv
1. HBA 개요 1
키트 내용물 1
HBA 기능 및 사양 2
운영 체제 및 기술 요구 사항 4
시스템 상호 운용성 5
호스트 플랫폼 지원 5
스토리지 지원 6
어레이 지원 6
테이프 스토리지 장치 지원 6
스위치 지원 7
소프트웨어 지원 8
환경 요구 사항 8
iii
2. 하드웨어 설치 및 제거 9
ESD 및 취급 예방 조치 준수 9
하드웨어 설치 10
▼ HBA를 설치하려면 10
▼ 광 케이블에 연결하려면 12
▼ 이더넷 케이블에 연결하려면 14
▼ 전원을 켜려면 14
설치 테스트 17
▼ 설치가 올바른지 확인하려면(Solaris OS용)17
▼ 연결된 스토리지를 확인하려면(Solaris OS용)18
핫 플러그 작업을 위해 HBA 구성 19
하드웨어 제거 19
▼ HBA 주의 버튼을 사용하여 HBA 제거를 준비하려면 20
▼ 핫 플러그 제거를 위해 HBA를 준비하려면(Solaris OS용)20
▼ HBA 하드웨어를 제거하려면 20
3. HBA 소프트웨어 설치 21
Solaris OS용 드라이버 소프트웨어 21
Solaris 진단 지원 21
Red Hat 및 SUSE Linux OS용 소프트웨어 설치 22
▼ Linux OS용 HBA 소프트웨어를 설치하려면 22
▼ VMware 기술용 HBA 소프트웨어를 설치하려면 23
Windows Server 2003 OS용 소프트웨어 설치 23
▼ Windows Server 2003 OS용 소프트웨어를 설치하려면 23
구성 및 진단 유틸리티 24
iv Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 •2008년 7월
4. 알려진 문제 25
Sun Blade T6300 시스템에서 HBA를 감지할 수 없음(6680542) 25
Sun Blade T6300 또는 T6320 시스템에서 PEM이 온라인 상태가 아닐 수도 있음
(6683536) 26
Sun Blade X8450 시스템에서 BIOS를 통해 HBA를 감지할 수 없음(6704510) 26
Sun Blade T6300 및 T6320 시스템에서 HBA의 FCode 버전을 확인할 수 없음
(6686545) 26
목차 v
vi Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 •2008년 7월
Declaration of Conformity
Compliance Model Number: 371-4108
Product Family Name: Sun StorageTek™ 4Gb FC Dual GbE HBA, Emulex (SG-PCIE2FCGBE-E-Z)
EMC
USA—FCC Class A
This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This equipment may not cause harmful interference.
2. This equipment must accept any interference that may cause undesired operation.
Canada
This Class A digital apparatus complies with Canadian ICES-003
European Union
This equipment complies with the following requirements of the EMC Directive 2004/108/EC:
As Information Technology Equipment (ITE) Class A per (as applicable)
EN 55022:2006 Class A
EN 61000-3-2:2000 +A2:2005 Pass
EN 61000-3-3:1995 +A1:2001 Pass
EN 55024:1998 +A1:2001 +A2:2003 Required Limits:
IEC 61000-4-2 4 kV (Direct), 8 kV (Air)
IEC 61000-4-3 3 V/m
IEC 61000-4-4 1 kV AC Power Lines, 0.5 kV Signal and DC Power Lines
IEC 61000-4-5 1 kV AC Line-Line and Outdoor Signal Lines, 2 kV AC Line-Gnd, 0.5 kV DC Power Lines
IEC 61000-4-6 3 V
IEC 61000-4-8 1 A/m
IEC 61000-4-11 Pass
:
Safety: This equipment complies with the following requirements of the Low Voltage Directive 2006/95/EC:
EC Type Examination Certificates:
EN 60950-1:2001, 1st Edition
IEC 60950-1:2001, 1st Edition CB Scheme Certificate No. US-TUVR-3410-A1
Evaluated to all CB Countries
UL 60950-1:2003, CSA C22.2 No. 60950-03 File: E157779-A12-UL-1
Supplementary Information: This product was tested and complies with all the requirements for the CE Mark. This
equipment complies with the Restriction of Hazardous Substances (RoHS) directive 2002/95/EC.
/S/
Dennis P. Symanski DATE
Worldwide Compliance Office
Sun Microsystems, Inc.
4150 Network Circle, MPK15-102
Santa Clara, CA 95054 U.S.A.
Tel: 650-786-3255
Fax: 650-786-3723
vii
viii Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Safety Agency Compliance Statements
Read this section before beginning any procedure. The
following text provides safety precautions to follow when
installing a Sun Microsystems product.
Safety Precautions
For your protection, observe the following safety
precautions when setting up your equipment:
■ Follow all cautions and instructions marked on the
equipment.
■ Ensure that the voltage and frequency of your power
source match the voltage and frequency inscribed on
the equipment’s electrical rating label.
■ Never push objects of any kind through openings in
the equipment. Dangerous voltages may be present.
Conductive foreign objects could produce a short
circuit that could cause fire, electric shock, or damage
to your equipment.
Symbols
The following symbols may appear in this book:
Caution – There is a risk of personal injury
and equipment damage. Follow the
instructions.
Caution – Hot surface. Avoid contact.
Surfaces are hot and may cause personal
injury if touched.
Depending on the type of power switch your device has,
one of the following symbols may be used:
On – Applies AC power to the system.
Off – Removes AC power from the system.
Standby – The On/Standby switch is in the
standby position.
Modifications to Equipment
Do not make mechanical or electrical modifications to the
equipment. Sun Microsystems is not responsible for
regulatory compliance of a modified Sun product.
Placement of a Sun Product
Caution – Do not block or cover the openings
of your Sun product. Never place a Sun
product near a radiator or heat register.
Failure to follow these guidelines can cause
overheating and affect the reliability of your
Sun product.
■ Product: Sun StorageTek Dual 4 Gb FC Dual GbE
HBA, Emulex
In compliance with the requirements defined in ISO 7779,
the workplace-dependent noise level of this product is less
than 70 db (A).
Caution – Hazardous voltages are present. To
reduce the risk of electric shock and danger to
personal health, follow the instructions.
SELV Compliance
Safety status of I/O connections comply to SELV
requirements.
ix
Power Cord Connection
Caution – Sun products are designed to work
with power systems having a grounded
neutral (grounded return for DC-powered
products). To reduce the risk of electric shock,
do not plug Sun products into any other type
of power system. Contact your facilities
manager or a qualified electrician if you are
not sure what type of power is supplied to
your building.
The following caution applies only to devices with a
Standby power switch:
Caution – The power switch of this product
functions as a standby type device only. The
power cord serves as the primary disconnect
device for the system. Be sure to plug the
power cord into a grounded power outlet that
is nearby the system and is readily accessible.
Do not connect the power cord when the
power supply has been removed from the
system chassis.
Caution – Not all power cords have the same
current ratings. Do not use the power cord
provided with your equipment for any other
products or use. Household extension cords
do not have overload protection and are not
meant for use with computer systems. Do not
use household extension cords with your Sun
product.
The following caution applies only to devices with multiple
power cords:
Caution – For products with multiple power
cords, all power cords must be disconnected
to completely remove power from the system.
Battery Warning
Caution – There is danger of explosion if
batteries are mishandled or incorrectly
replaced. On systems with replaceable
batteries, replace only with the same
manufacturer and type or equivalent type
recommended by the manufacturer per the
instructions provided in the product service
manual. Do not disassemble batteries or
attempt to recharge them outside the system.
Do not dispose of batteries in fire. Dispose of
batteries properly in accordance with the
manufacturer’s instructions and local
regulations. Note that on Sun CPU boards,
there is a lithium battery molded into the realtime clock. These batteries are not customer
replaceable parts.
x Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
System Unit Cover
You must remove the cover of your Sun computer system
unit to add cards, memory, or internal storage devices. Be
sure to replace the cover before powering on your computer
system.
Caution – Do not operate Sun products
without the cover in place. Failure to take this
precaution may result in personal injury and
system damage.
Laser Compliance Notice
Sun products that use laser technology comply with Class 1
laser requirements.
Class 1 Laser Product
Luokan 1 Laserlaite
Klasse 1 Laser Apparat
Laser Klasse 1
Rack System Warning
The following warnings apply to Racks and Rack Mounted
systems.
Caution – For safety, equipment should
always be loaded from the bottom up. That is,
install the equipment that will be mounted in
the lowest part of the rack first, then the next
higher systems, etc.
Caution – To prevent the rack from tipping
during equipment installation, the anti-tilt bar
on the rack must be deployed.
Caution – To prevent extreme operating
temperature within the rack insure that the
maximum temperature does not exceed the
product’s ambient rated temperatures.
Caution – To prevent extreme operating
temperatures due to reduced airflow
consideration should be made to the amount
of air flow that is required for a safe operation
of the equipment.
CD and DVD Devices
The following caution applies to CD, DVD, and other
optical devices.
Caution – Use of controls, adjustments, or
the performance of procedures other than
those specified herein may result in hazardous
radiation exposure.
Conformité aux normes de sécurité
Veuillez lire attentivement cette section avant de
commencer. Ce texte traite des mesures de sécurité qu’il
convient de prendre pour l’installation d’un produit Sun
Microsystems.
Mesures de sécurité
Pour votre sécurité, nous vous recommandons de suivre
scrupuleusement les mesures de sécurité ci-dessous lorsque
vous installez votre matériel:
■ Suivez tous les avertissements et toutes les
instructions inscrites sur le matériel.
■ Assurez-vous que la tension et la fréquence de votre
source d'alimentation correspondent à la tension et à
la fréquence indiquées sur l'étiquette de la tension
électrique nominale du matériel
■ N'introduisez jamais d'objets quels qu'ils soient dans
les ouvertures de l'équipement. Vous pourriez vous
trouver en présence de hautes tensions dangereuses.
Tout objet étranger conducteur risque de produire un
court-circuit pouvant présenter un risque d'incendie
ou de décharge électrique, ou susceptible
d'endommager le matériel.
Safety Agency Compliance Statements xi
Symboles
Vous trouverez ci-dessous la signification des différents
symboles utilisés:
Attention – Vous risquez d'endommager le
matériel ou de vous blesser. Veuillez suivre les
instructions.
Attention – Surfaces brûlantes. Evitez tout
contact. Les surfaces sont brûlantes. Vous
risquez de vous blesser si vous les touchez.
Attention – Tensions dangereuses. Pour
réduire les risques de décharge électrique et
de danger physique, observez les consignes
indiquées.
Positionnement d’un produit Sun
Attention – Evitez d'obstruer ou de recouvrir
les orifices de votre produit Sun. N'installez
jamais un produit Sun près d'un radiateur ou
d'une source de chaleur. Si vous ne respectez
pas ces consignes, votre produit Sun risque de
surchauffer et son fonctionnement en sera
altéré.
Niveau de pression acoustique
Produit : Sun StorageTek Dual 4 Gb FC Dual GbE HBA,
Emulex
Conformément à la norme ISO 7779, le niveau sonore de ce
produit sur le lieu de travail est inférieur à 70 db(A).
Conformément à la norme ISO 7779, le niveau sonore de ce
produit sur le lieu de travail est de XX db(A).
Selon le type d'interrupteur marche/arrêt dont votre
appareil est équipé, l'un des symboles suivants sera utilisé:
Marche – Met le système sous tension
alternative.
Arret – Met le système hors tension
alternative.
Veilleuse – L'interrupteur Marche/Veille est
sur la position de veille.
Modification du matériel
N'apportez aucune modification mécanique ou électrique
au matériel. Sun Microsystems décline toute responsabilité
quant à la non-conformité éventuelle d'un produit Sun
modifié.
Conformité SELV
Le niveau de sécurité des connexions E/S est conforme aux
normes SELV.
Connexion du cordon d’alimentation
Attention – Les produits Sun sont conçus
pour fonctionner avec des systèmes
d'alimentation équipés d'un conducteur
neutre relié à la terre (conducteur neutre pour
produits alimentés en CC). Pour réduire les
risques de décharge électrique, ne branchez
jamais les produits Sun sur une source
d'alimentation d'un autre type. Contactez le
gérant de votre bâtiment ou un électricien
agréé si vous avez le moindre doute quant au
type d'alimentation fourni dans votre
bâtiment.
xii Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Attention – Tous les cordons d'alimentation
ne présentent pas les mêmes caractéristiques
électriques. Les cordons d'alimentation à
usage domestique ne sont pas protégés contre
les surtensions et ne sont pas conçus pour être
utilisés avec des ordinateurs. N'utilisez jamais
de cordon d'alimentation à usage domestique
avec les produits Sun.
L'avertissement suivant s'applique uniquement aux
systèmes équipés d'un interrupteur Veille:
Attention – L'interrupteur d'alimentation de
ce produit fonctionne uniquement comme un
dispositif de mise en veille. Le cordon
d'alimentation constitue le moyen principal de
déconnexion de l'alimentation pour le
système. Assurez-vous de le brancher dans
une prise d'alimentation mise à la terre près
du système et facile d'accès. Ne le branchez
pas lorsque l'alimentation électrique ne se
trouve pas dans le châssis du système.
L'avertissement suivant s'applique uniquement aux
systèmes équipés de plusieurs cordons d'alimentation:
Mise en garde relative aux batteries
Attention – Les batteries risquent d’exploser
en cas de manipulation maladroite ou de
remplacement incorrect. Pour les systèmes
dont les batteries sont remplaçables, effectuez
les remplacements uniquement selon le
modèle du fabricant ou un modèle équivalent
recommandé par le fabricant, conformément
aux instructions fournies dans le manuel de
service du système. N’essayez en aucun cas de
démonter les batteries, ni de les recharger hors
du système. Ne les jetez pas au feu. Mettez-les
au rebut selon les instructions du fabricant et
conformément à la législation locale en
vigueur. Notez que sur les cartes processeur
de Sun, une batterie au lithium a été moulée
dans l'horloge temps réel. Les batteries ne sont
pas des pièces remplaçables par le client.
Couvercle de l'unité
Pour ajouter des cartes, de la mémoire ou des périphériques
de stockage internes, vous devez retirer le couvercle de
votre système Sun. Remettez le couvercle supérieur en
place avant de mettre votre système sous tension.
Attention – Pour mettre un système équipé
de plusieurs cordons d'alimentation hors
tension, il est nécessaire de débrancher tous
les cordons d'alimentation.
Attention – Ne mettez jamais des produits
Sun sous tension si leur couvercle supérieur
n'est pas mis en place. Si vous ne prenez pas
ces précautions, vous risquez de vous blesser
ou d'endommager le système.
Safety Agency Compliance Statements xiii
Mise en garde relative au système en rack
La mise en garde suivante s'applique aux racks et aux
systèmes montés en rack.
Attention – Pour des raisons de sécurité, le
matériel doit toujours être chargé du bas vers
le haut. En d'autres termes, vous devez
installer, en premier, le matériel qui doit se
trouver dans la partie la plus inférieure du
rack, puis installer le matériel sur le niveau
suivant, etc.
Class 1 Laser Product
Luokan 1 Laserlaite
Klasse 1 Laser Apparat
Laser Klasse 1
Périphériques CD et DVD
L'avertissement suivant s'applique aux périphériques CD,
DVD et autres périphériques optiques:
Attention – Afin d'éviter que le rack ne
penche pendant l'installation du matériel, tirez
la barre anti-basculement du rack.
Attention – Pour éviter des températures de
fonctionnement extrêmes dans le rack,
assurez-vous que la température maximale ne
dépasse pas la fourchette de températures
ambiantes du produit déterminée par le
fabricant.
Attention – Afin d'empêcher des
températures de fonctionnement extrêmes
provoquées par une aération insuffisante,
assurez-vous de fournir une aération
appropriée pour un fonctionnement du
matériel en toute sécurité
Avis de conformité des appareils laser
Les produits Sun qui font appel aux technologies lasers sont
conformes aux normes de la classe 1 en la matière.
Attention – L'utilisation de contrôles et de
réglages ou l'application de procédures autres
que ceux spécifiés dans le présent document
peuvent entraîner une exposition à des
radiations dangereuses.
Einhaltung sicherheitsbehördlicher Vorschriften
Lesen Sie vor dem Ausführen von Arbeiten diesen
Abschnitt. Im folgenden Text werden Sicherheitsvorkehrungen beschrieben, die Sie bei der Installation eines
Sun Microsystems-Produkts beachten müssen.
Sicherheitsvorkehrungen
Treffen Sie zu Ihrem eigenen Schutz bei der Installation des
Geräts die folgenden Sicherheitsvorkehrungen:
■ Beachten Sie alle auf den Geräten angebrachten
Warnhinweise und Anweisungen.
■ Stellen Sie sicher, dass Spannung und Frequenz der
Stromversorgung den Nennleistungen auf dem am
Gerät angebrachten Etikett entsprechen.
■ Führen Sie niemals Fremdobjekte in die Öffnungen
am Gerät ein. Es können gefährliche Spannungen
anliegen. Leitfähige Fremdobjekte können einen
Kurzschluss verursachen, der einen Brand, Stromschlag oder Geräteschaden herbeiführen kann.
xiv Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Symbole
Die Symbole in diesem Handbuch haben folgende
Bedeutung:
Achtung – Gefahr von Verletzung und
Geräteschaden. Befolgen Sie die Anwei-sungen.
Achtung – Heiße Oberfläche. Nicht berühren,
da Verletzungsgefahr durch heiße Oberfläche
besteht.
Achtung – Gefährliche Spannungen.
Befolgen Sie die Anweisungen, um
Stromschläge und Verletzungen zu vermeiden.
Je nach Netzschaltertyp an Ihrem Gerät kann eines der
folgenden Symbole verwendet werden:
Ein – Versorgt das System mit Wechselstrom.
Aus– Unterbricht die Wechselstromzufuhr
zum Gerät.
Aufstellung von Sun-Geräten
Achtung – Geräteöffnungen Ihres Sun-
Produkts dürfen nicht blockiert oder
abgedeckt werden. Sun-Geräte sollten niemals
in der Nähe von Heizkörpern oder Heißluftklappen aufgestellt werden. Die Nichtbeachtung dieser Richtlinien kann Überhitzung
verursachen und die Zuverlässigkeit Ihres
Sun-Geräts beeinträchtigen.
Lautstärke
Produkt: Sun StorageTek Dual 4 Gb FC Dual GbE HBA,
Emulex
Gemäß den Vorgaben in der Norm ISO 7779 beträgt der
Geräuschpegel dieses Geräts in Abhängigkeit vom
Arbeitsplatz unter 70 db(A).
Gemäß den Vorgaben in der Norm ISO 7779 beträgt der
Geräuschpegel dieses Geräts in Abhängigkeit vom
Arbeitsplatz XX db(A).
SELV-Konformität
Der Sicherheitsstatus der E/A-Verbindungen entspricht
den SELV-Anforderungen.
Wartezustand – Der Ein-/Standby-Netz-
schalter befindet sich in der Standby-Position.
Modifikationen des Geräts
Nehmen Sie keine elektrischen oder mechanischen
Gerätemodifikationen vor. Sun Microsystems ist für die
Einhaltung der Sicherheitsvorschriften von modifizierten
Sun-Produkten nicht haftbar.
Anschluss des Netzkabels
Achtung – Sun-Geräte sind für
Stromversorgungssysteme mit einem
geerdeten neutralen Leiter (geerdeter
Rückleiter bei gleichstrombetriebenen
Geräten) ausgelegt. Um die Gefahr von
Stromschlägen zu vermeiden, schließen Sie
das Gerät niemals an andere Stromversorgungssysteme an. Wenden Sie sich an den
zuständigen Gebäudeverwalter oder an einen
qualifizierten Elektriker, wenn Sie nicht sicher
wissen, an welche Art von Stromversorgungssystem Ihr Gebäude angeschlossen ist.
Safety Agency Compliance Statements xv
Achtung – Nicht alle Netzkabel verfügen
über die gleichen Nennwerte. Herkömmliche,
im Haushalt verwendete Verlängerungskabel
besitzen keinen Überlastschutz und sind
daher für Computersysteme nicht geeignet.
Verwenden Sie bei Ihrem Sun-Produkt keine
Haushalts-Verlängerungskabel.
Die folgende Warnung gilt nur für Geräte mit StandbyNetzschalter:
Achtung – Beim Netzschalter dieses Geräts
handelt es sich nur um einen Ein/StandbySchalter. Zum völligen Abtrennen des Systems
von der Stromversorgung dient hauptsächlich
das Netzkabel. Stellen Sie sicher, dass das
Netzkabel an eine frei zugängliche geerdete
Steckdose in der Nähe des Systems angeschlossen ist. Schließen Sie das Stromkabel
nicht an, wenn die Stromversorgung vom
Systemchassis entfernt wurde.
Warnung bezüglich Batterien
Achtung – Bei unsachgemäßer Handhabung
oder nicht fachgerechtem Austausch der
Batterien besteht Explosionsgefahr. Verwenden Sie bei Systemen mit austauschbaren
Batterien ausschließlich Ersatzbatterien
desselben Typs und Herstellers bzw. einen
entsprechenden, vom Hersteller gemäß den
Anweisungen im Service-Handbuch des
Produkts empfohlenen Batterietyp. Versuchen
Sie nicht, die Batterien auszubauen oder
außerhalb des Systems wiederaufzuladen.
Werfen Sie die Batterien nicht ins Feuer.
Entsorgen Sie die Batterien entsprechend den
Anweisungen des Herstellers und den vor Ort
geltenden Vorschriften. CPU-Karten von Sun
verfügen über eine Echtzeituhr mit integrierter Lithiumbatterie. Diese Batterie darf nur
von einem qualifizierten Servicetechniker ausgewechselt werden.
Die folgende Warnung gilt nur für Geräte mit mehreren
Netzkabeln:
Achtung – Bei Produkten mit mehreren
Netz-kabeln müssen alle Netzkabel abgetrennt
wer-den, um das System völlig von der
Stromver-sorgung zu trennen.
Gehäuseabdeckung
Sie müssen die Abdeckung Ihres Sun-Computersystems
entfernen, um Karten, Speicher oder interne Speichergeräte
hinzuzufügen. Bringen Sie vor dem Einschalten des
Systems die Gehäuseabdeckung wieder an.
Achtung – Nehmen Sie Sun-Geräte nicht
ohne Abdeckung in Betrieb. Die
Nichtbeachtung dieses Warnhinweises kann
Verletzungen oder Geräteschaden zur Folge
haben.
xvi Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Warnungen bezüglich in Racks eingebauter Systeme
Die folgenden Warnungen gelten für Racks und in Racks
eingebaute Systeme:
Achtung – Aus Sicherheitsgründen sollten
sämtliche Geräte von unten nach oben in
Racks eingebaut werden. Installieren Sie also
zuerst die Geräte, die an der untersten
Position im Rack eingebaut werden, gefolgt
von den Systemen, die an nächsthöherer Stelle
eingebaut werden, usw.
Achtung – Verwenden Sie beim Einbau den
Kippschutz am Rack, um ein Umkippen zu
vermeiden.
Achtung – Um extreme Betriebstemperaturen
im Rack zu vermeiden, stellen Sie sicher, dass
die Maximaltemperatur die Nennleistung der
Umgebungstemperatur für das Produkt nicht
überschreitet
Class 1 Laser Product
Luokan 1 Laserlaite
Klasse 1 Laser Apparat
Laser Klasse 1
CD- und DVD-Geräte
Die folgende Warnung gilt für CD-, DVD- und andere
optische Geräte:
Achtung – Die hier nicht aufgeführte
Verwendung von Steuerelementen,
Anpassungen oder Ausführung von
Vorgängen kann eine gefährliche
Strahlenbelastung verursachen.
Normativas de seguridad
Lea esta sección antes de realizar cualquier operación. En
ella se explican las medidas de seguridad que debe tomar al
instalar un producto de Sun Microsystems.
Achtung – Um extreme Betriebstemperaturen
durch verringerte Luftzirkulation zu vermeiden, sollte die für den sicheren Betrieb des
Geräts erforderliche Luftzirkulation eingesetzt
werden.
Hinweis zur Laser-Konformität
Sun-Produkte, die die Laser-Technologie verwenden,
entsprechen den Laser-Anforderungen der Klasse 1.
Medidas de seguridad
Para su protección, tome las medidas de seguridad
siguientes durante la instalación del equipo:
■ Siga todos los avisos e instrucciones indicados en el
equipo.
■ Asegúrese de que el voltaje y frecuencia de la fuente
de alimentación coincidan con el voltaje y frecuencia
indicados en la etiqueta de clasificación eléctrica del
equipo.
■ No introduzca objetos de ningún tipo por las rejillas
del equipo, ya que puede quedar expuesto a voltajes
peligrosos. Los objetos conductores extraños pueden
producir cortocircuitos y, en consecuencia, incendios,
descargas eléctricas o daños en el equipo.
Safety Agency Compliance Statements xvii
Símbolos
En este documento aparecen los siguientes símbolos:
Precaución – Existe el riesgo de que se
produzcan lesiones personales y daños en el
equipo. Siga las instrucciones.
Precaución – Superficie caliente. Evite todo
contacto. Las superficies están calientes y
pueden causar lesiones personales si se tocan.
Precaución – Volt a je p eli g ros o. P a ra r e duc ir
el riesgo de descargas eléctricas y lesiones
personales, siga las instrucciones.
En función del tipo de interruptor de alimentación del que
disponga el dispositivo, se utilizará uno de los símbolos
siguientes:
Encendido – Suministra alimentación de CA
al sistema.
Apagado – Corta la alimentación de CA del
sistema.
Colocación de un producto Sun
Precaución – No obstruya ni tape las rejillas
del producto Sun. Nunca coloque un producto
Sun cerca de radiadores ni fuentes de calor. Si
no sigue estas indicaciones, el producto Sun
podría sobrecalentarse y la fiabilidad de su
funcionamiento se vería afectada.
Nivel de ruido
Producto: Sun StorageTek Dual 4 Gb FC Dual GbE HBA,
Emulex
En conformidad con la norma ISO 7779, el nivel de emisión
de ruido de este producto en el puesto de trabajo es inferior
a los 70 db(A).
En conformidad con la norma ISO 7779, el nivel de emisión
de ruido de este producto en el puesto de trabajo es de
XX db(A).
Cumplimiento de la normativa para instalaciones SELV
Las condiciones de seguridad de las conexiones de entrada
y salida cumplen los requisitos para instalaciones SELV (del
inglés Safe Extra Low Voltage, voltaje bajo y seguro).
Conexión del cable de alimentación
Espera – El interruptor de encendido/espera
está en la posición de espera.
Modificaciones en el equipo
No realice modificaciones de tipo mecánico ni eléctrico en el
equipo. Sun Microsystems no se hace responsable del
cumplimiento de normativas en caso de que un producto
Sun se haya modificado.
xviii Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Precaución – Los productos Sun se han
diseñado para funcionar con sistemas de
alimentación que cuenten con un conductor
neutro a tierra (con conexión a tierra de
regreso para los productos con alimentación
de CC). Para reducir el riesgo de descargas
eléctricas, no conecte ningún producto Sun a
otro tipo de sistema de alimentación. Póngase
en contacto con el encargado de las
instalaciones de su empresa o con un
electricista cualificado en caso de que no esté
seguro del tipo de alimentación del que se
dispone en el edificio.
Precaución – No todos los cables de
alimentación tienen la misma clasificación
eléctrica. Los alargadores de uso doméstico no
cuentan con protección frente a sobrecargas y
no están diseñados para su utilización con
sistemas informáticos. No utilice alargadores
de uso doméstico con el producto Sun.
La siguiente medida solamente se aplica a aquellos
dispositivos que dispongan de un interruptor de
alimentación de espera:
Precaución – El interruptor de alimentación
de este producto funciona solamente como un
dispositivo de espera. El cable de alimentación
hace las veces de dispositivo de desconexión
principal del sistema. Asegúrese de que
conecta el cable de alimentación a una toma
de tierra situada cerca del sistema y de fácil
acceso. No conecte el cable de alimentación si
la unidad de alimentación no se encuentra en
el bastidor del sistema.
La siguiente medida solamente se aplica a aquellos
dispositivos que dispongan de varios cables de
alimentación:
Advertencia sobre las baterías
Precaución – Si las baterías no se manipulan
o reemplazan correctamente, se corre el riesgo
de que estallen. En los sistemas que cuentan
con baterías reemplazables, reemplácelas sólo
con baterías del mismo fabricante y el mismo
tipo, o un tipo equivalente recomendado por
el fabricante, de acuerdo con las instrucciones
descritas en el manual de servicio del
producto. No desmonte las baterías ni intente
recargarlas fuera del sistema. No intente
deshacerse de las baterías echándolas al fuego.
Deshágase de las baterías correctamente de
acuerdo con las instrucciones del fabricante y
las normas locales. Tenga en cuenta que en las
placas CPU de Sun, hay una batería de litio
incorporada en el reloj en tiempo real. Los
usuarios no deben reemplazar este tipo de
baterías.
Cubierta de la unidad del sistema
Debe extraer la cubierta de la unidad del sistema
informático Sun para instalar tarjetas, memoria o
dispositivos de almacenamiento internos. Vuelva a colocar
la cubierta antes de encender el sistema informático.
Precaución – En los productos que cuentan
con varios cables de alimentación, debe
desconectar todos los cables de alimentación
para cortar por completo la alimentación
eléctrica del sistema.
Precaución – No ponga en funcionamiento
los productos Sun que no tengan colocada la
cubierta. De lo contrario, puede sufrir lesiones
personales y ocasionar daños en el sistema.
Safety Agency Compliance Statements xix
Advertencia sobre el sistema en bastidor
Las advertencias siguientes se aplican a los sistemas
montados en bastidor y a los propios bastidores.
Precaución – Por seguridad, siempre deben
montarse los equipos de abajo arriba. A saber,
primero debe instalarse el equipo que se
situará en el bastidor inferior; a continuación,
el que se situará en el siguiente nivel, etc.
Precaución – Para evitar que el bastidor se
vuelque durante la instalación del equipo,
debe extenderse la barra antivolcado del
bastidor.
Precaución – Para evitar que se alcance una
temperatura de funcionamiento extrema en el
bastidor, asegúrese de que la temperatura
máxima no sea superior a la temperatura
ambiente establecida como adecuada para el
producto.
Precaución – Para evitar que se alcance una
temperatura de funcionamiento extrema
debido a una circulación de aire reducida,
debe considerarse la magnitud de la
circulación de aire requerida para que el
equipo funcione de forma segura.
Class 1 Laser Product
Luokan 1 Laserlaite
Klasse 1 Laser Apparat
Laser Klasse 1
Dispositivos de CD y DVD
La siguiente medida se aplica a los dispositivos de CD y
DVD, así como a otros dispositivos ópticos:
Precaución – La utilización de controles,
ajustes o procedimientos distintos a los aquí
especificados puede dar lugar a niveles de
radiación peligrosos.
Nordic Lithium Battery Cautions
Norge
Advarsel – Litiumbatteri — Eksplosjonsfare.
Ved utskifting benyttes kun batteri som
anbefalt av apparatfabrikanten. Brukt batteri
returneres apparatleverandøren.
Sverige
Varning – Explosionsfara vid felaktigt
Aviso de cumplimiento de la normativa para la utilización de láser
Los productos Sun que utilizan tecnología láser cumplen los
requisitos establecidos para los productos láser de clase 1.
xx Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
batteribyte. Använd samma batterityp eller en
ekvivalent typ som rekommenderas av
apparattillverkaren. Kassera använt batteri
enligt fabrikantens instruktion.
Danmark
Norge
Advarsel! – Litiumbatteri — Eksplosionsfare
ved fejlagtig håndtering. Udskiftning må kun
ske med batteri af samme fabrikat og type.
Levér det brugte batteri tilbage til
leverandøren.
Suomi
Varoitus – Paristo voi räjähtää, jos se on
virheellisesti asennettu. Vaihda paristo
ainoastaan laitevalmistajan suosittelemaan
tyyppiin. Hävitä käytetty paristo valmistajan
ohjeiden mukaisesti.
Nordic Power Distribution Cautions
English
Caution – This product is also designed for
an IT power distribution system with phaseto-phase voltage of 230V.
Advarsel – Apparatet må tilkoples jordet
stikkontakt.
Sverige
Varning – Apparaten skall anslutas till jordat
uttag.
Suomi
Varoitus – Laite on liitettävä
suojamaadoituskoskettimilla varustettuun
pistorasiaan.
Danmark
Advarsel! – Dette produkt er også beregnet til
et IT-strømfordelingssystem med en fase-tilfase spænding på 230 V.
Nordic Grounded Socket Cautions
English
Caution – The appliance must be connected to
a grounded socket.
Safety Agency Compliance Statements xxi
xxii Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
Regulatory Compliance Statements
Your Sun product is marked to indicate its compliance class:
• Federal Communications Commission (FCC) — USA
• Industry Canada Equipment Standard for Digital Equipment (ICES-003) — Canada
• Voluntary Control Council for Interference (VCCI) — Japan
• Bureau of Standards Metrology and Inspection (BSMI) — Taiwan
Please read the appropriate section that corresponds to the marking on your Sun product before attempting to install the
product.
FCC Class A Notice
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference.
2. This device must accept any interference received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment
is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy, and if it is
not installed and used in accordance with the instruction manual, it may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required
to correct the interference at his own expense.
Modifications: Any modifications made to this device that are not approved by Sun Microsystems, Inc. may void the
authority granted to the user by the FCC to operate this equipment.
ICES-003 Class A Notice - Avis NMB-003, Classe A
This Class A digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
xxiii

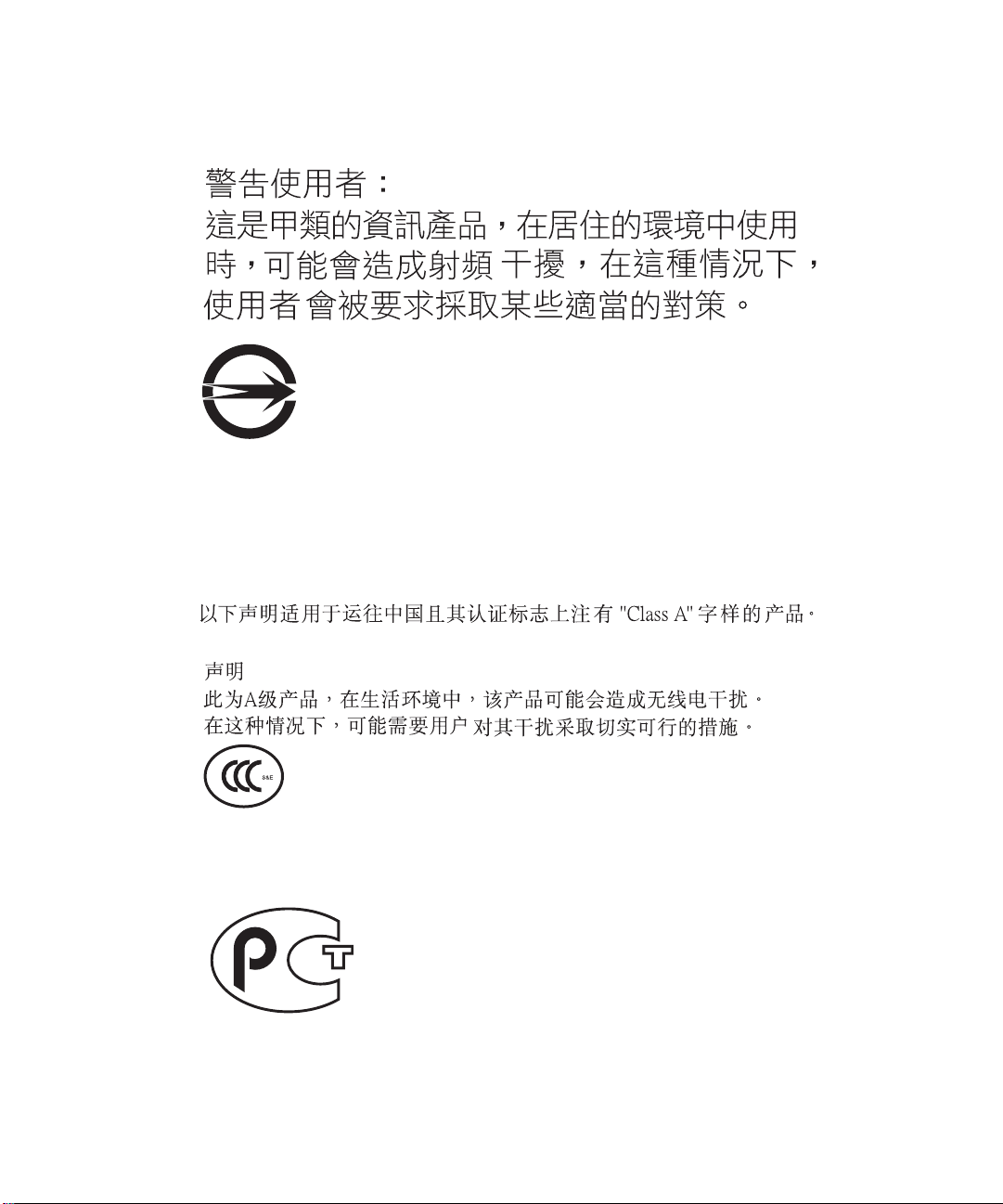

BSMI Class A Notice
The following statement is applicable to products shipped to Taiwan and marked as Class A on the product compliance
label.
CCC Class A Notice
The following statement is applicable to products shipped to China and marked with “Class A” on the product’s compliance
label.
GOST-R Certification Mark
xxiv Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
머리말
본 설치 설명서에서는 Sun StorageTek™ 이중 4기가비트 광 섬유 채널(Fibre Channel,
FC) 이중 기가비트 이더넷(Gigabit Ethernet, GbE) 호스트 버스 어댑터(Host Bus
Adapter, HBA)인 Emulex를 설치 및 제거하는 방법에 대해 설명합니다. 또한 드라이버
버전 확인 및 필요한 패치를 설치하는 방법에 대해서도 설명합니다. 이 설명서는 기술
자, 시스템 관리자, 응용 프로그램 서비스 제공업체(Application Service Provider, ASP)
및 하드웨어에 대한 문제를 해결하거나 하드웨어를 교체해 본 경험이 있는 사용자를 위
해 작성되었습니다.
이 설명서를 읽기 전에
이 설명서에 나와 있는 대로 HBA를 설치하여 사용하기 전에 다음 설명서를 읽고 이해
해야 합니다.
■ SunVTS 6.X Users Guide
■ SunVTS 6.X Reference Manual
http://docs.sun.com에서 검색하여 이러한 설명서를 찾을 수 있습니다.
xxv
이 설명서의 구성
1장에서는 제품 개요를 제공하고 HBA를 지원하는 다양한 운영 체제, 호스트 플랫폼,
스위치 및 저장 시스템을 나열합니다.
2장에서는 HBA를 설치 및 제거하는 방법에 대해 설명합니다.
3장에서는 HBA에 필요한 소프트웨어 및 유틸리티를 설치하는 방법에 대해 설명합니다.
4장에는 이 HBA 릴리스에 대해 알려진 문제가 포함되어 있습니다.
UNIX 명령어 사용
이 설명서에는 시스템 종료, 시스템 부트 및 장치 구성과 같은 기본적인 UNIX® 명령어
및 절차에 대한 정보는 포함되어 있지 않을 수 있습니다. 이러한 정보는 다음을 참조하
십시오.
■ 시스템에 포함되어 있는 소프트웨어 설명서
■ Solaris™ 운영 체제 설명서는 다음 URL을 참조하십시오.
http://docs.sun.com
쉘 프롬프트
쉘 프롬프트
C 쉘
C 쉘 수퍼유저
Bourne 쉘 및 Korn 쉘
Bourne 쉘 및 Korn 쉘 수퍼유저
xxvi Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
machine-name%
machine-name#
$
#
활자체 규약
활자체 또는 기호 의미 예
AaBbCc123
AaBbCc123
AaBbCc123
AaBbCc123
주 – 브라우저 설정에 따라 문자는 서로 다르게 표시됩니다. 문자가 제대로 표시되지
않는 경우 브라우저의 문자 인코딩을 유니코드 UTF-8로 변경하십시오.
명령 및 파일, 디렉토리 이름; 컴퓨
터 화면에 출력되는 내용입니다.
사용자가 입력하는 내용으로 컴퓨
터 화면의 출력 내용과 대조됩니다.
새로 나오는 용어, 강조 표시할 용어
입니다.
명령줄 변수를 실제 이름이나 값으로
바꾸십시오.
책 제목, 장, 절 Solaris 사용자 설명서
.login 파일을 편집하십시오.
모든 파일 목록을 보려면 ls -a 명령을
사용하십시오.
% You have mail.
%
su
Password:
class 옵션입니다.
이를 실행하기 위해서는 반드시 수퍼
유저여야 합니다.
파일 삭제 명령은 rm filename 입니다.
6장 데이터 관리를 참조하시기 바랍니다.
설명서, 지원 및 교육
Sun 기능
설명서
지원
교육
URL
http://www.sun.com/documentation/
http://www.sun.com/support/
http://www.sun.com/training/
머리말 xxvii
타사 웹 사이트
Sun은 본 설명서에서 언급된 타사 웹 사이트의 가용성 여부에 대해 책임을 지지 않습니
다. 또한 해당 사이트나 리소스를 통해 제공되는 내용, 광고, 제품 및 기타 자료에 대해
어떠한 보증도 하지 않으며 그에 대한 책임도 지지 않습니다. 따라서 타사 웹 사이트의
내용, 제품 또는 리소스의 사용으로 인해 발생한 실제 또는 주장된 손상이나 피해에 대
해서도 책임을 지지 않습니다.
Sun은 여러분의 의견을 환영합니다
Sun은 설명서의 내용 개선에 노력을 기울이고 있으며, 여러분의 의견과 제안을 환영합
니다. 다음 사이트에 여러분의 의견을 제출하여 주십시오.
http://www.sun.com/hwdocs/feedback
아래와 같이 설명서의 제목과 부품 번호를 함께 적어 보내주시기 바랍니다.
Sun StorageTek™ Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서,
부품 번호 820-5522-10
xxviii Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
1장
HBA 개요
이 장에서는 Emulex 기술을 사용하는 Sun StorageTek Dual 4Gb FC Dual GbE HBA인
Emulex(이 문서에서는 Sun StorageTek Dual 4Gb FC Dual GbE HBA라고 함)의 기본 개
요에 대해 설명합니다. 또한 HBA를 지원하는 다양한 운영 체제, 호스트 플랫폼, 스토리
지 및 인프라 구성에 대해서도 설명합니다. 이 장은 다음 내용으로 구성되어 있습니다.
■ 1페이지의 "키트 내용물"
■ 2페이지의 "HBA 기능 및 사양"
■ 5페이지의 "시스템 상호 운용성"
■ 4페이지의 "운영 체제 및 기술 요구 사항"
■ 8페이지의 "환경 요구 사항"
키트 내용물
■ Sun StorageTek Dual 4 Gb FC Dual GbE HBA
■ Accessing Documentation 문서(부품 번호: 820-2299-xx)
1
HBA 기능 및 사양
Sun StorageTek Dual 4Gb FC Dual GbE HBA(SG-XPCIE2FC-GBE-E-Z)는 단폭,
ExpressModule™ 버스 확장 보드로 구성됩니다. 보드는 2개의 광 섬유 채널(Fibre
Channel, FC) 광 매체 포트를 지원하는 레인 4개와 2개의 UTP(동선) 기가비트 이더넷
포트를 지원하는 레인 4개의 8레인 PCI-Express 버스로 연결됩니다. 2개의 독립 FC
포트는 4Gb/s로 작동하고 4/2/1 자동 협상 기능이 있습니다. 또한 HBA는 2Gb/s 및
1Gb/s로 작동하는 FC 포트와 역호환되며 기가비트 이더넷 포트는 10, 100 또는
1000Mb/s 이더넷 네트워크에서 작동되도록 구성할 수 있습니다.
HBA 기능 목록은 표 1-1을 참조하십시오.
표 1-1 HBA 기능 및 사양
기능 설명
PCI 커넥터
PCI 신호 환경 PCI Express x8(8개의 활성 레인)
PCI 레인 사용 FC x4 레인
PCI 전송 속도(최대)PCI Express 1세대(2.5Gbps) x8
FC 포트 수 2개
지원되는 장치 수 FC 루프당 장치 126개, 패브릭 모드에서 장치 510개
FC 버스 유형(외부) 광 섬유 매체, 단파, 다중 모드 광 섬유(400-M5- SN-S)
FC 전송 속도 포트당 최대 400MBps, 반이중
FC 토폴로지 스위칭 패브릭(N 포트), 중재 루프(NL 포트) 및 지점간(N 포트) 방식
GbE 포트 수 2개
GbE 인터페이스 유형(외부) IEEE 802.3 호환, 동선, UTP RJ-45
GbE 전송 속도 포트당 10/100/1000MBps, 자동 감지, 전이중 또는 반이중
RAM
BIOS ROM(FC)
BIOS ROM(GbE)
NVRAM
NVRAM(GbE)
외부 커넥터 LC 스타일 커넥터가 있는 소형 폼 팩터(Small-Form Factor, SFF) 다중 모드 광학 2개 및
x8
GbE x4 레인
포트당 최대 800MBps, 전이중
포트당 1.5MB, 패리티 보호
4MB 플래시 ROM 1개, 현장 프로그래밍 가능
1MB 플래시 ROM 1개
2KB EEPROM 1개
128KB EEPROM 1개
RJ-45 GbE 2개
2 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
표 1-1 HBA 기능 및 사양(계속)
기능 설명
최대 FC 케이블 길이 1Gbps: 1000미터(50/125µm 코어 OM3 광 섬유 사용)
500미터(50/125µm 코어 OM2 광 섬유 사용)
300미터(50/125µm 코어 OM1 광 섬유 사용)
300미터(62.5/125µm 코어 광 섬유 사용)
2Gbps: 500미터(50/125µm 코어 OM3 광 섬유 사용)
300미터(50/125µm 코어 OM2 광 섬유 사용)
150미터(50/125µm 코어 OM1 광 섬유 사용)
150미터(62.5/125µm 코어 광 섬유 사용)
4Gbps: 380미터(50/125µm 코어 OM3 광 섬유 사용)
150미터(50/125µm 코어 OM2 광 섬유 사용)
70미터(50/125µm 코어 OM1 광 섬유 사용)
70미터(62.5/125µm 코어 광 섬유 사용)
LED 표시기 전면 패널에 상태 표시기로 있는 채널당 LED 2개(노란색 및 녹색)
전원 LED, 주의 LED 및 핫스왑 기능을 지원하기 위한 전면 패널의 버튼
전원 소실 최대 17.3W
폼 팩터 PCI-Express ExpressModule, 단폭(198mm x 112mm x 21mm)
1장 HBA 개요 3
운영 체제 및 기술 요구 사항
HBA에 표 1-2에서 나열한 OS 및 기술 수준이 필요합니다.
표 1-2 지원되는 운영 체제/기술 버전
운영 체제/기술 지원되는 버전
x64 및 x86(32비트/64비트) 플랫폼용
Solaris 10 OS
SPARC(64비트) 플랫폼용 Solaris 10 OS
®
Linux
OS
®
Microsoft Windows
및 Standard Edition
VMware
®
기술
OS Enterprise
• Solaris 10 8/07(s10u4)
• Solaris 10 5/08(s10u5)
• Solaris 10 8/07(s10u4)
• Solaris 10 5/08(s10u5)
• Red Hat Enterprise Linux 4(32비트 및 64비트), U5
• Red Hat Enterprise Linux 5(32비트 및 64비트), U1
• SUSE Linux Enterprise Server 9(32비트 및 64비트), SP4
• SUSE Linux Enterprise Server 10(32비트 및 64비트), SP1
• Windows Server 2003 SP1 32비트, x64
• Windows Server 2003 SP2 32비트, x64
• Windows Server 2003 SP1/R2 32비트, x64
• Windows Server 2003 SP2/R2 32비트, x64
• ESX Server 3.0.2
• ESX Server 3.5
4 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
시스템 상호 운용성
이 절에서는 HBA의 이기종 FC 네트워크 디자인과 호환되는 일부 선택된 플랫폼 및 스
토리지에 대한 정보를 제공합니다. 이 절에서는 다음 항목으로 구성되어 있습니다.
■ 5페이지의 "호스트 플랫폼 지원"
■ 6페이지의 "스토리지 지원"
■ 7페이지의 "스위치 지원"
■ 8페이지의 "소프트웨어 지원"
호스트 플랫폼 지원
HBA는 표 1-3에 나열된 플랫폼 및 운영 체제에서 지원됩니다.
표 1-3 플랫폼 및 운영 체제 지원
플랫폼 지원되는 OS/기술
SPARC 서버
Sun Blade T6300 Solaris
Sun Blade T6320 Solaris
Sun Blade T6340 Solaris
Sun x64 서버
Sun Blade X6440
Sun Blade X6220
Sun Blade X6250
Sun Blade X8440
Sun Blade X8450 Windows, Linux, VMware, Solaris
* 특정 OS 및 기술 버전은 표 1-2를 참조하십시오.
*
Solaris, Linux, VMware 및 Windows
Solaris, Linux, VMware 및 Windows
Solaris, Linux, VMware 및 Windows
Solaris, Linux, VMware 및 Windows
시스템에는 HBA를 설치할 수 있는 사용 가능한 ExpressModule 슬롯이 있어야 합니다.
1장 HBA 개요 5
스토리지 지원
이 절에서는 HBA에서 지원되는 어레이와 테이프 스토리지가 나열되어 있습니다.
이 절에서는 다음 항목으로 구성되어 있습니다.
■ 6페이지의 "어레이 지원"
■ 6페이지의 "테이프 스토리지 장치 지원"
어레이 지원
HBA는 다음 어레이에서 지원됩니다.
■ Sun StorageTek 2540
■ Sun StorageTek 3510
■ Sun StorageTek 6140
■ Sun StorageTek 6540
테이프 스토리지 장치 지원
HBA는 다음 테이프 스토리지에서 지원됩니다.
■ Sun StorageTek SL48 테이프 라이브러리
■ Sun StorageTek SL24 테이프 자동 로더
■ Sun StorageTek L8500 모듈식 라이브러리
■ Sun StorageTek L1500 모듈식 라이브러리
■ Sun StorageTek L1400 테이프 라이브러리
■ Sun StorageTek 가상 테이프 라이브러리(Virtual Tape Library, VTL): VTL Value 및
VTL Plus
■ Sun StorageTek T10000A 테이프 드라이브
■ Sun StorageTek T9840A, T9840B, T9840C 및 T9840D 테이프 드라이브
■ Sun StorageTek T9940B 테이프 드라이브
■ Sun StorageTek LTO-2, LTO-3 및 LTO-4 테이프 드라이브
■ Sun StorageTek SDLT600 테이프 드라이브
■ Sun StorageTek DLT-S4 테이프 드라이브
6 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
스위치 지원
HBA는 다음 광 섬유 채널 스위치에서 지원됩니다.
■ Brocade® DCX 백본 스위치
■ Brocade 48000 디렉터
■ Brocade Mi10K 디렉터
■ Brocade M6140 디렉터
■ Brocade 200E 스위치
■ Brocade 300 스위치
■ Brocade 4900 스위치
■ Brocade 5000 스위치
■ Brocade 5100 스위치
■ Brocade 5300 스위치
■ Cisco® MDS 9124 24포트 다중 계층 패브릭 스위치
■ Cisco MDS 9134 다중 계층 패브릭 스위치
■ Cisco MDS 9140 패브릭 스위치
■ Cisco MDS 9216A 다중 계층 패브릭 스위치
■ Cisco MDS 9216i 다중 계층 패브릭 스위치
■ Cisco MDS 9222i 다중 서비스 모듈식 스위치
■ Cisco MDS 9509 다중 계층 디렉터
■ Cisco MDS 9513 다중 계층 디렉터
■ QLogic® SANbox 9000 Stackable Chassis FC Switch Series
■ QLogic SANbox 5600 스위치
■ QLogic SANbox 5602 스위치
HBA는 모든 1Gb 이더넷 스위치에서 지원됩니다.
1장 HBA 개요 7
소프트웨어 지원
HBA는 표 1-4에 나열된 소프트웨어 응용 프로그램에서 지원됩니다.
표 1-4 소프트웨어 지원
소프트웨어(최소 버전) 지원되는 OS
Sun Cluster 3.x Solaris
Sun StorEdge™ Enterprise Backup Storage 7.2
VERITAS NetBackup 6.0 Solaris
VxSF(VERITAS Software Foundation) 4.1 Solaris
Sun StorageTek™ Availability Suite 3.0 Solaris
Sun StorageTek Utilization Suite 3.0 Solaris
Sun StorageTek Performance Suite 3.0 Solaris
x86 BootBIOS, 버전 2.00a1 Solaris, Linux, VMware 및 Windows
Solaris, Linux, VMware 및 Windows
환경 요구 사항
표 1-5에는 HBA 환경 요구 사항이 나열되어 있습니다.
표 1-5 HBA 환경 요구 사항
사양 작동 시 비작동 시
온도 0°~43°C, 비응축, 극한의 상황에서 16시간 지속-43°C~73°C, 비응축, 극한의 상황에서 16시간
지속
습도 7%~93% RH, 비응축, 40°C, 극한의 상황에
서 16시간 지속
고도 40°C에서 3200m, 4시간 지속 0°C에서 12,200m, 4시간 지속
진동 5-500-5Hz에서 스윕된 전체 축에서 0.25G,
1옥타브/분의 전체에서 스위프 5번
충격 5.5G, 11ms 반 사인, x, y 및 z축에서 충격
±10번
8 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
93% RH, 비응축, 최대 40°C, 120시간
5-500-5Hz에서 스윕된 전체 축에서 1.2G, 1옥타브
/분의 전체에서 스위프 5번
33G, 11ms 반 사인, x, y 및 z축에서 충격 ±3번
2장
하드웨어 설치 및 제거
이 장에서는 HBA를 설치 및 제거하는 데 필요한 작업에 대해 설명합니다. 자세한 지침
은 시스템 설치 또는 서비스 설명서를 참조하십시오.
이 장은 다음 내용으로 구성되어 있습니다.
■ 9페이지의 "ESD 및 취급 예방 조치 준수"
■ 10페이지의 "하드웨어 설치"
■ 19페이지의 "핫 플러그 작업을 위해 HBA 구성"
■ 19페이지의 "하드웨어 제거"
ESD 및 취급 예방 조치 준수
주의 – 사용상의 부주의나 정전기 방전(Electrostatic Discharge, ESD)으로 인해 HBA
에 손상이 발생할 수 있습니다. 항상 HBA 취급에 주의를 기울여 정전기에 민감한 구성
요소에 대한 손상이 발생하지 않도록 하십시오.
ESD와 관련된 손상의 발생을 최소화하려면 워크스테이션 방전 매트와 ESD 손목대를
모두 사용합니다. 유명한 전자 기기 상점이나 Sun에서 부품 번호가 #250-1007인 ESD
손목대를 구할 수 있습니다. ESD 관련 문제를 방지하려면 다음 주의 사항을 준수하십
시오.
■ HBA는 시스템에 설치할 준비가 될 때까지 방전 백에 보관합니다.
■ HBA를 취급할 때는 항상 제대로 접지된 손목대 또는 기타 적합한 ESD 보호 장비를
사용하고 적절한 ESD 접지 기술을 준수합니다.
■ HBA를 잡을 때는 커넥터가 아니라 PCB의 모서리를 잡습니다.
■ 보호용 방전 백에서 꺼낼 경우 HBA를 적절히 접지된 방전 작업 패드에 놓습니다.
9
하드웨어 설치
하드웨어 설치 프로세스에는 일반적으로 다음 단계가 적용되며, 이 절에서 설명합니다.
■ 10페이지의 "HBA를 설치하려면"
■ 12페이지의 "광 케이블에 연결하려면"
■ 14페이지의 "이더넷 케이블에 연결하려면"
■ 14페이지의 "전원을 켜려면"
■ 17페이지의 "설치가 올바른지 확인하려면(Solaris OS용)"
■ 18페이지의 "연결된 스토리지를 확인하려면(Solaris OS용)"
▼ HBA를 설치하려면
1. 정전기 방지 손목대를 부착합니다(9페이지의 "ESD 및 취급 예방 조치 준수" 참조).
2. HBA를 설치할 적절한 ExpressModule 슬롯을 확인하려면 시스템 설치 또는 서비
스 설명서를 참조하십시오.
3. 플라스틱 탭을 눌러 ExpressModule 래치를 해제하고 레버를 ExpressModule 전면
패널과 직각에 가까워지도록 당깁니다.
10 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
그림 2-1 HBA 레버 잡아 당기기
4. HBA를 슬롯에 삽입합니다. 이때 레버의 아래쪽에 있는 돌기가 섀시 금속판과 닿지
않도록 주의하십시오.
5. HBA가 슬롯에 거의 다 들어가면 레버를 완전히 닫힌 위치까지 눌러 레버 돌기를
통해 HBA가 제자리에 완전히 삽입되도록 합니다.
2장하드웨어 설치 및 제거 11
▼ 광 케이블에 연결하려면
주 – HBA에서는 다른 유사하거나 호환 가능한 광 섬유 채널(Fibre Channel, FC) 제품
에 연결된 경우(즉, 다중 모드 간 연결)를 제외하고 광 링크를 통한 일반적인 데이터 전
송을 수행할 수 없습니다.
표 2-1의 사양을 따르며, 단파 레이저용으로 제작된 다중 모드 광 섬유 케이블을 사용합
니다.
표 2-1 광 케이블 사양
광 섬유 케이블 최대 길이 최소 길이 커넥터
62.5/125 µm(다중 모드)300미터(1.0625Gbps)
150미터(2.125Gbps)
70미터(4.25Gbps)
50/125
µm(다중 모드)500미터(1.0625Gbps)
300미터(2.125Gbps)
150미터(4.25Gbps)
2미터
2미터
LC
LC
1. HBA의 LC 커넥터에 광 섬유 케이블을 연결합니다.
12 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
그림 2-2 케이블 연결
표 2-2 그림 2-2에 표시되는 케이블
케이블 설명
주황색 광 섬유(Fiber-optic, FC) 케이블
청색 이더넷(GbE) 케이블
2. 케이블의 다른 쪽 끝은 FC 장치에 연결합니다.
광 케이블이 HBA에 연결되고 나면 이제 이더넷 케이블에 연결할 수 있습니다.
2장하드웨어 설치 및 제거 13
▼ 이더넷 케이블에 연결하려면
표 2-3의 사양을 준수하는 고품질 이더넷 케이블인 범주 5e 또는 범주 6을 사용합니다.
표 2-3 이더넷 케이블 사양
이더넷 케이블 최대 길이 커넥터
Cat5e UTP
Cat6 UTP
100미터
100미터
8P8C
8P8C
1. HBA의 RJ-45 커넥터에 이더넷 케이블을 연결합니다(그림 2-2 참조).
2. 케이블의 다른 쪽 끝은 이더넷 장치에 연결합니다.
이더넷 케이블이 HBA에 연결되고 나면 이제 시스템의 전원을 켤 수 있습니다. 시스템
에 전원이 이미 켜져 있는 경우에는 19페이지의 "핫 플러그 작업을 위해 HBA 구성"을
계속 진행합니다.
▼ 전원을 켜려면
1. HBA가 시스템에 제대로 설치되었는지 확인합니다.
2. 올바른 광 섬유 케이블이 연결되어 있는지 확인합니다.
3. 올바른 이더넷 케이블이 연결되어 있는지 확인합니다.
4. 시스템 블레이드의 전원을 켜는 방법을 확인하려면 시스템 설치 또는 서비스 설명
서를 참조하십시오.
14 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
5. 표 2-4에 표시된 대로 발광 다이오드(Light-Emitting Diode, LED) 상태를 통해 전원
공급 자가 테스트(Power-on Self Test, POST) 결과를 살펴봅니다.
표 2-4에서는 LED 표시기 조합이 요약되어 있습니다. LED의 위치를 확인하려면
그림 2-3을 참조하십시오. 각 FC 포트에는 작동 상태를 시각적으로 표시하는 해당
LED 세트가 있습니다.
표 2-4 광 섬유 채널 LED 표시기 상태 정의
녹색 LED 노란색 LED 상태
켜짐 빠르게 깜박임 1회 1Gb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
켜짐 빠르게 깜박임 2회 2Gb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
켜짐 빠르게 깜박임 3회 4Gb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
꺼짐 꺼짐 가동 실패(고장난 보드)
꺼짐 켜짐 POST 실패(고장난 보드)
꺼짐 느리게 깜박임 가동 실패 모니터
꺼짐 빠르게 깜박임 POST 실패
꺼짐 깜박임 POST 처리가 진행 중임
켜짐 꺼짐 작동 중 오류 발생
켜짐 켜짐 작동 중 오류 발생
느리게 깜박임 꺼짐 정상 - 링크가 다운됨
느리게 깜박임 켜짐 정의되지 않음
느리게 깜박임 느리게 깜박임 다운로드를 위해 오프라인
느리게 깜박임 빠르게 깜박임 제한된 오프라인 모드(다시 시작 대기 중)
느리게 깜박임 깜박임 제한된 오프라인 모드, 테스트 활성
표 2-5에서와 같이 이더넷 연결에 대한 LED 상태를 살펴봅니다.
6.
표 2-5에서는 LED 표시기 조합이 요약되어 있습니다. LED의 위치를 확인하려면
그림 2-3을 참조하십시오. 각 이더넷 포트에는 작동 상태를 시각적으로 표시하는
해당 LED 세트가 있습니다.
표 2-5 이더넷 LED 표시기 상태 정의
녹색 LED 녹색/노란색 LED 상태
깜박임 꺼짐 10Mb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
깜박임 녹색 100Mb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
깜박임 노란색 1Gb 링크 속도 - 정상 작동 상태, 링크가 작동 중임
2장하드웨어 설치 및 제거 15
그림 2-3 LED 및 주의 버튼
16 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
설치 테스트
이 절에서는 다음 항목으로 구성되어 있습니다.
■ 17페이지의 "설치가 올바른지 확인하려면(Solaris OS용)"
■ 18페이지의 "연결된 스토리지를 확인하려면(Solaris OS용)"
▼ 설치가 올바른지 확인하려면(Solaris OS용)
1. cfgadm 명령을 사용하여 HBA가 제대로 설치되었는지 확인합니다.
cfgadm
HBA가 제대로 설치되고 연결된 경우에는 다음과 비슷한 출력이 표시됩니다.
Ap_Id Type Receptacle Occupant Condition
c3 fc connected configured ok
c4 fc connected configured ok
pcie5 fibre/hp connected configured ok
2. HBA가 구성되지 않았거나 연결이 끊긴 것으로 표시되면 cfgadm -c configure
명령을 사용하여 HBA를 구성합니다.
2장하드웨어 설치 및 제거 17
▼ 연결된 스토리지를 확인하려면(Solaris OS용)
1. cfgadm -al 명령을 사용하여 연결된 스토리지를 확인합니다.
cfgadm -al
HBA가 제대로 설치되고 스토리지가 제대로 연결된 경우에는 다음 예와 비슷한 출력이
표시됩니다. 이 예에서는 HBA의 포트 하나가 패브릭 스위치를 통해 디스크 어레이의
두 포트에 연결되어 있습니다.
Ap_Id Type Receptacle Occupant Condition
c3 fc-fabric connected configured unknown
c3::200600a0b816005e disk connected configured unknown
c3::200700a0b816005e disk connected configured unknown
c4 fc connected unconfigured unknown
pcie5 fibre/hp connected configured ok
2. HBA가 구성되지 않은 것으로 표시되면 cfgadm -c configure 명령을 사용하여
HBA를 구성합니다.
18 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
핫 플러그 작업을 위해 HBA 구성
1. HBA 전면 패널 아래쪽 부근에 있는 녹색 전원 LED 표시기를 찾습니다(LED 위치
는
그림 2-3 참조).
전원 LED 표시기 상태는
표 2-6 전원 LED 상태 정의
LED 상태 의미 제거 상태
꺼짐 HBA 전원이 들어오지 않음 제거가 허용되지만 HBA를 구성해야 함
깜박임 핫 플러그 진행 중 HBA를 제거할 수 없음
녹색 HBA가 제대로 구성되어 있음 제거할 수 없음
2. 녹색 전원 표시기가 켜지지 않는 경우 HBA 전면 패널 아래쪽 부근에 있는 주의
버튼을 짧게 누르십시오(주의 버튼 위치는
녹색 전원 LED가 약 5초 동안 깜박인 다음 켜짐 상태가 유지되면 HBA가 제대로
구성된 것입니다.
3. 작동을 취소하려면 깜박임이 중지되기 전에 주의 버튼을 다시 누릅니다.
표 2-6에 표시됩니다.
그림 2-3 참조).
하드웨어 제거
다음 절차에서는 HBA를 제거하는 방법에 대해 설명합니다. 자세한 HBA 제거 지침은
시스템 설치 또는 서비스 설명서를 참조하십시오.
하드웨어 제거 프로세스는 일반적으로 다음 단계가 적용됩니다.
1. 운영 체제를 중지하고 서버 블레이드에서 전원을 제거하거나 다음 중 하나를 사용
하여 핫 플러그 제거를 위해 HBA를 준비합니다.
■ HBA 주의 버튼
■ Solaris OS
2. HBA 하드웨어를 제거합니다.
2장하드웨어 설치 및 제거 19
▼ HBA 주의 버튼을 사용하여 HBA 제거를 준비하려면
1. 정전기 방지 손목대를 부착합니다(9페이지의 "ESD 및 취급 예방 조치 준수" 참조).
2. HBA 전면 패널 아래쪽 부근에 있는 주의 버튼을 눌렀다 놓습니다(
버튼 옆의 녹색 주의 LED가 약 5초 동안 깜박이면 HBA가 제거 준비 중임을 나타냅
니다.
작동을 취소하려면 LED 깜빡임이 중지되기 전에 주의 버튼을 다시 누릅니다.
3. 주의 LED가 꺼지고 나면 HBA를 제거합니다.
▼ 핫 플러그 제거를 위해 HBA를 준비하려면
(Solaris OS용)
먼저 운영 체제를 중지한 다음 관련 서버 블레이드에서 전원을 제거하지 않고 HBA를
제거하려면 다음과 같이 HBA 제거를 준비할 수 있습니다.
1. cfgadm 명령을 사용하여 제거할 HBA를 확인합니다.
cfgadm
Ap_Id Type Receptacle Occupant Condition
pcie5 fibre/hp connected configured ok
pcie6 fibre/hp connected configured ok
2. cfgadm -c unconfigure 명령을 사용하여 HBA의 연결 지점 ID(Ap_Id)를 구성
해제합니다.
그림 2-3 참조).
3. cfgadm -c disconnect 명령을 사용하여 HBA 제거를 준비합니다.
전원 표시기 LED가 깜빡이면 HBA가 제거 준비 중임을 나타냅니다. 전원 표시기 LED
가 꺼지면 HBA를 제거할 준비가 완료된 것입니다.
▼ HBA 하드웨어를 제거하려면
1. 모든 케이블의 연결을 해제합니다.
2. HBA 래치를 눌러 HBA를 분리한 다음 앞쪽으로 당기고 내려서 꺼냅니다.
이제 HBA를 제거할 수 있습니다.
20 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
3장
HBA 소프트웨어 설치
하드웨어 설치가 완료되면 컴퓨터를 켠 다음 이 장에 나열된 해당 운영 체제용 지침에
따라 HBA 드라이버와 설치에 필요한 기타 유틸리티를 설치합니다.
이 장은 다음 내용으로 구성되어 있습니다.
■ 21페이지의 "Solaris OS용 드라이버 소프트웨어"
■ 22페이지의 "Red Hat 및 SUSE Linux OS용 소프트웨어 설치"
■ 23페이지의 "Windows Server 2003 OS용 소프트웨어 설치"
■ 24페이지의 "구성 및 진단 유틸리티"
Solaris OS용 드라이버 소프트웨어
Solaris OS용 HBA 드라이버는 Solaris 10 1/06(s10u1) OS 릴리스에 포함되어 있습니다.
x64/x86 시스템용 Solaris 10 OS의 지원되는 최소 버전에서는 HBA를 지원하기 위해
추가 패치 또는 패키지가 필요하지 않습니다.
Solaris 진단 지원
HBA용 진단 지원은 SunVTS™ 소프트웨어 버전 6.3 이상에 포함되어 있습니다.
SunVTS 소프트웨어는 Solaris 10 11/06 (s10u3) OS 릴리스에 포함되어 있으며 다음
사이트에서 다운로드할 수도 있습니다.
http://www.sun.com/oem/products/vts
emlxtest 유틸리티는 다음 기능을 지원합니다.
■ 연결성 확인
■ 펌웨어 버전 및 체크섬 테스트
21
■ 자가 테스트
■ 루프백 테스트
■ 외부
■ 내부, 단일 비트
■ 내부, 10비트
■ 편지함
Red Hat 및 SUSE Linux OS용 소프트웨어 설치
지원되는 최소 Linux 버전에서는 HBA를 지원하기 위해 필요한 업데이트가 없습니다.
진단을 지원하려면 Linux 드라이버를 재구성해야 할 수 있습니다. Linux용 드라이버를
재구성하려면 하드 디스크에 필요한 Linux OS가 설치되어 있어야 합니다. 드라이버 및
유틸리티는 Sun Microsystems의 Emulex 지원 사이트에서 다운로드할 수 있습니다.
▼ Linux OS용 HBA 소프트웨어를 설치하려면
드라이버 및 관리 유틸리티는 Sun Microsystems의 Emulex 지원 사이트에서 다운로드
할 수 있습니다.
1. 다음 Sun Microsystems의 Emulex 지원 사이트로 이동합니다.
http://www.emulex.com/sun/support/em-e11000.jsp
2. Sun StorageTek 섹션을 찾은 다음 설치하려는 HBA의 모델 번호
(SG-PCIE2FCGBE-E-Z)를 누릅니다.
3. Linux 드라이버 섹션을 찾은 다음 Download를 눌러 드라이버 파일을 로컬 파일
시스템으로 복사합니다.
4. Download를 눌러 관리 유틸리티를 로컬 파일 시스템에 복사합니다.
5. Manual을 눌러 PDF 설명서를 복사하고 설치 및 구성 절차를 따릅니다.
6. PDF Manual을 눌러 설치, 구성 및 문제 해결 정보를 다운로드합니다.
7. Emulex 드라이버 및 유틸리티 사용자 설명서에 설명된 대로 Linux용 드라이버를
설치합니다.
8. Emulex 드라이버 및 유틸리티 사용자 설명서에 설명된 대로 관리 유틸리티를 설치
합니다.
22 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
▼ VMware 기술용 HBA 소프트웨어를 설치하려면
관리 유틸리티는 Sun Microsystems의 Emulex 지원 사이트에서 다운로드할 수 있습
니다. 해당 드라이버를 VMware에서 구해야 합니다.
1. 다음 Sun Microsystems의 Emulex 지원 사이트로 이동합니다.
http://www.emulex.com/sun/support/em-e11000.jsp
2. VMware 섹션을 찾은 다음 설치하려는 HBA의 모델 번호(SG-PCIE2FCGBE-E-Z)를
누릅니다.
3. Download를 눌러 관리 유틸리티를 로컬 파일 시스템에 복사합니다.
4. Manual을 눌러 PDF 설명서를 복사하고 설치 및 구성 절차를 따릅니다.
5. PDF Manual을 눌러 설치, 구성 및 문제 해결 정보를 다운로드합니다.
6. VMware에서 드라이버를 구한 다음 VMware 설명서에 설명된 대로 드라이버를
설치합니다.
7. Emulex 드라이버 및 유틸리티 사용자 설명서에 설명된 대로 관리 유틸리티를 설치
합니다.
Windows Server 2003 OS용 소프트웨어 설치
Windows Server 2003 OS용 HBA 드라이버 및 응용 프로그램 키트를 Sun
Microsystems의 Emulex 지원 사이트에서 다운로드할 수 있습니다.
▼ Windows Server 2003 OS용 소프트웨어를 설치하
려면
1. 다음 Sun Microsystems의 Emulex 지원 사이트로 이동합니다.
http://www.emulex.com/sun/support/em-e11000.jsp
2. Windows용 드라이버 섹션을 찾습니다.
3. Download를 눌러 드라이버 키트를 다운로드합니다.
4. PDF Manual을 눌러 Windows OS용 설치 설명서를 다운로드합니다.
5. 설치 설명서에 설명된 대로 Windows OS용 드라이버 및 관리 유틸리티를 설치합
니다.
3장 HBA 소프트웨어 설치 23
구성 및 진단 유틸리티
HBAnywhere 유틸리티 또는 lputil 명령줄 인터페이스(Command-line Interface, CLI)
유틸리티를 사용하여 HBA를 구성합니다. 이 유틸리티는 Linux 및 Windows OS에서 사
용할 수 있으며 다음 기능을 지원합니다.
■ 로컬 및 원격 호스트, HBA, 대상 및 LUN 검색
■ HBA 재설정
■ HBA 드라이버 매개 변수 설정
■ 펌웨어 업데이트
■ 시스템 BIOS 활성화 또는 비활성화
■ HBA에서 진단 테스트 실행
■ 대역 외 HBA 관리
■ 로컬 및 대역 내 원격 HBA 관리
HBAnywhere 및 lputil 유틸리티 사용에 대한 자세한 내용은 Linux 또는 Windows OS
Emulex 사용자 설명서를 참조하십시오.
24 Sun StorageTek Dual 4Gb FC Dual GbE HBA, Emulex 설치 설명서 • 2008년 7월
4장
알려진 문제
이 장에서는 이 설명서의 이전 장에 대한 최신 추가 정보에 대해 설명합니다. 이 릴리스
와 관련하여 알려진 문제는 없습니다.
이 장은 다음 내용으로 구성되어 있습니다.
■ 25페이지의 "Sun Blade T6300 시스템에서 HBA를 감지할 수 없음(6680542)"
■ 26페이지의 "Sun Blade T6300 또는 T6320 시스템에서 PEM이 온라인 상태가 아닐
수도 있음(6683536)"
■ 26페이지의 "Sun Blade X8450 시스템에서 BIOS를 통해 HBA를 감지할 수 없음
(6704510)"
■ 26페이지의 "Sun Blade T6300 및 T6320 시스템에서 HBA의 FCode 버전을 확인할
수 없음(6686545)"
Sun Blade T6300 시스템에서 HBA를 감지 할 수 없음(6680542)
Sun Blade T6300 시스템에서 다양한 HBA 유형 간 스왑을 수행하고 나면 시스템이
Sun StorageTek Dual 4Gb FC Dual GbE HBA를 감지하지 못할 수 있습니다.
해결 방법 - 시스템음 재부트합니다.
25
Sun Blade T6300 또는 T6320 시스템에서
PEM이 온라인 상태가 아닐 수도 있음
(6683536)
드물긴 하지만 Sun Blade T6300 또는 T6320 시스템이 여러 번의 재부트를 수행하고 나
면 시스템에서 PEM
이 PEM이 오프라인 상태이면 시스템은 시스템에 연결되는 장치 중 일부를 감지하지
못합니다.
해결 방법 - 시스템을 다시 재부트하면 PEM 서비스를 온라인 상태로 복구할 수 있습
니다.
(Pluggable Express Module)이 온라인 상태가 아닐 수도 있습니다.
Sun Blade X8450 시스템에서 BIOS를 통해 HBA를 감지할 수 없음(6704510)
Sun Blade X8450 시스템에 ILOM 2.0.1.10 이전 버전이 있는 경우에는 BIOS가 HBA를
감지하지 못할 수 있습니다.
해결 방법 - ILOM 버전을 2.0.1.10 이상으로 업그레이드합니다.
Sun Blade T6300 및 T6320 시스템에서
HBA의 FCode 버전을 확인할 수 없음
(6686545)
luxadm fcode -p 명령을 사용할 때 FCode 버전이 표시되지 않습니다.
해결 방법 - FCode 버전은 ok 프롬프트에서 확인할 수 있습니다.
