OPERATOR’S MANUAL

A Division of Snow Joe

, LLC Model MJ506E Form No. SJ-MJ506E-880E-MR3

ELECTRIC REEL MOWER

16-INCH | 6.5-AMP

IMPORTANT!

Safety Instructions All Operators Must Read These

Instructions Before Use

Always follow these safety guidelines. Failure to do so may result in serious bodily injury or death.

General Safety WARNINGS!

When using this electric reel mower, basic safety precautions

should always be followed to reduce the risk of re, electric

shock, and personal injury. These precautions include:

mWARNING! Do not operate without the entire grass

collection bag or other safety protective devices in place and in proper working order.

mWARNING! The use of any other accessory or

attachment might increase the risk of injury.

mWARNING! To reduce the risk of injury, inspect the

grass collection bag frequently and replace with recommended replacement if there are signs of wear or deterioration.

Before using the lawn mower, take the time to familiarize yourself with the controls, especially how to stop the lawn mower in an emergency. The only individuals who should use the lawn mower are those who have a thorough understanding of the instructions and who know how to operate the machine. Children should never be allowed access to the lawn mower.

Retain this manual for future reference and reread it at the start of each mowing season.

FOR DOUBLE-INSULATED LAWN MOWERS

1. Replacement parts – When servicing this unit, use only

identical replacement parts. Replace or repair damaged cords immediately.

2. Polarized plug – Polarized appliance connections reduce

the risk of electric shock. This lawn mower has a polarized plug (one blade is wider than the other) and will require the use of a polarized extension cord. There is only one way

the lawn mower’s plug will t into a polarized extension cord. If the plug does not t fully into the extension cord,

reverse the plug. If the plug still does not t, obtain a

correct polarized extension cord. A polarized extension cord will require the use of a polarized wall outlet. There

is only one way the plug will t into a polarized wall outlet. If the plug does not t fully into the wall outlet, reverse the plug. If the plug still does not t, contact a qualied

electrician to install the proper wall outlet. Do not change the equipment plug, extension cord receptacle, or extension cord plug in any way.

mWARNING! Contact with moving parts may cause

entanglement, dismemberment, or other serious bodily injury. Always keep body parts (i.e. hands, feet) a safe distance away from moving parts. Ensure all covers and guards are securely in place before use.

Hot surfaces (i.e. the motor) may ignite ammable or combustible items and cause a re or explosion, which can

result in serious bodily injury. Keep the lawn mower a safe

distance away from ammable or combustible items until

surfaces that are hot have completely cooled. Do not store

the lawn mower near ammable or combustible items.

Damaged blades or worn blade nut may break o the

lawn mower assembly and cause serious injury. Replace the damaged blades or blade nut before using the lawn mower.

FOR ALL LAWN MOWERS

1. Avoid dangerous conditions – Do not use the lawn

mower in the rain or when the grass is damp or wet.

2. Keep children, bystanders, and pets away – Always keep

children and spectators a safe distance away from the lawn mower during operation and as the machine cools.

3. Dress properly – Always wear personal safety gear (i.e.

glasses, rubber gloves, protective footwear, and dust masks) and proper clothing when using the lawn mower. Loose clothing, long hair, or jewelry may get caught in the moving parts. Wear a protective covering to contain long hair.

4. Use the right appliance – Do not use the lawn mower for

any applications other than those for which it was intended.

5. Do not force the lawn mower – It will perform better with

less likelihood of personal or mechanical injury if it is used at the rate for which it was designed.

6. Do not overreach – Keep proper footing and balance at

all times.

7. Stay alert – Always stay alert and watch what you are

doing. Use common sense. Do not operate the lawn

SAVE THESE INSTRUCTIONS

mower when you are tired or under the inuence of

alcohol or drugs. This lawn mower is not designed to be used by people (including children) with limited physical, sensory or mental capacities. It should also not be used by those lacking the proper experience and/or knowledge unless they are supervised by a person who is responsible for their safety or they have received instructions from such a person on how to safely use the equipment.

8. Disconnect the lawn mower – Disconnect the lawn

mower from the power supply when it is not in use, before servicing, when changing accessories, and when performing any other maintenance task.

9. Store idle lawn mower indoors – When not in use, the

lawn mower should be stored indoors in a dry, locked place out of the reach of children.

10. Maintain the lawn mower with care – Keep cutting

edges sharp and clean for best and safest performance.

Inspect the lawn mower cord periodically and if damage

is found have it repaired by an authorized service facility. Extension cords should also be inspected periodically and immediately replaced if damaged. Keep handles dry, clean, and free from oil and grease.

Electrical Safety

1. Ground fault circuit interrupter (GFCI) protection should

be provided on the circuit(s) or outlet(s) to be used for the lawn mower. Receptacles are available having built-in GFCI protection and may be used for this measure of safety.

2. To reduce the risk of electric shock, this appliance has

a polarized plug (i.e. one blade is wider than the other). Use this appliance only with a polarized, UL-listed (CSA

certied in Canada) extension cord recommended for outdoor use. The appliance plug will t into a polarized

extension cord only one way.

If the appliance plug does not t fully into the extension

cord, reverse the plug. If the plug still does not t, obtain

a correct polarized extension cord. A polarized extension cord will require the use of a polarized wall outlet. The

extension cord plug will t into the polarized wall outlet only one way. If the plug does not t fully into the wall outlet, reverse the plug. If the plug still does not t, contact a qualied electrician to install the proper wall

outlet. Do not modify the appliance plug, extension cord receptacle, or extension cord plug in any way.

3. To prevent electric shock, use only with an extension cord

suitable for outdoor use, such as SW, SOW, STW, STOW, SJTW, or SJTOW.

Before use, check that the extension cord is in good

condition. When using an extension cord, make sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating.

m WARNING m

Electric shock may cause SEVERE INJURY or DEATH. Heed these warnings:

• Do not allow any part of the lawn mower to make

contact with water while it is in operation. If the

appliance becomes wet while turned o, wipe dry

before starting.

• Use only a UL-, CSA-, or ETL-rated extension cord for

outdoor, all-weather use.

• Do not use an extension cord over 100 ft (30 m).

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

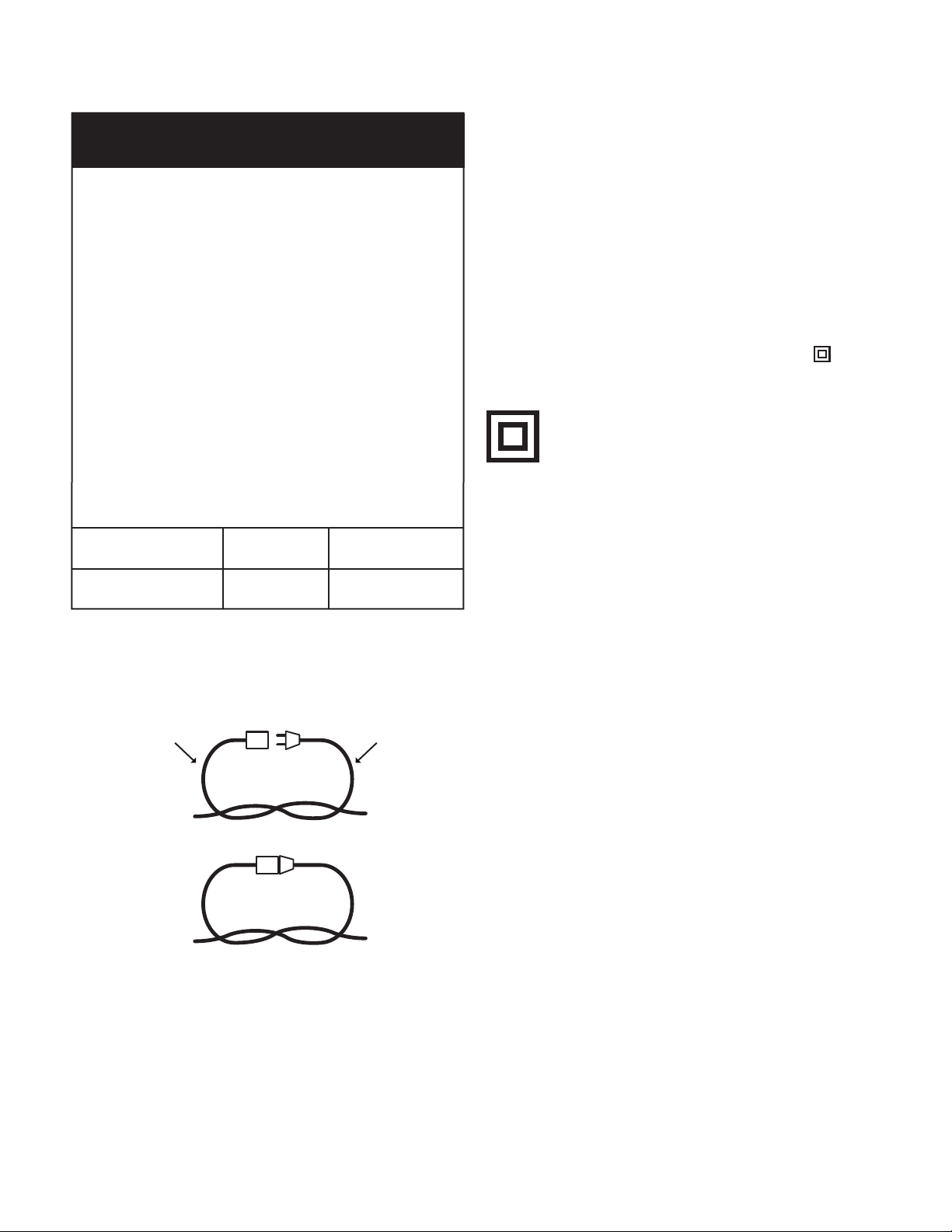

EXTENSION CORD CHART

Extension Cord

Length

Wire Gauge (A.W.G.):

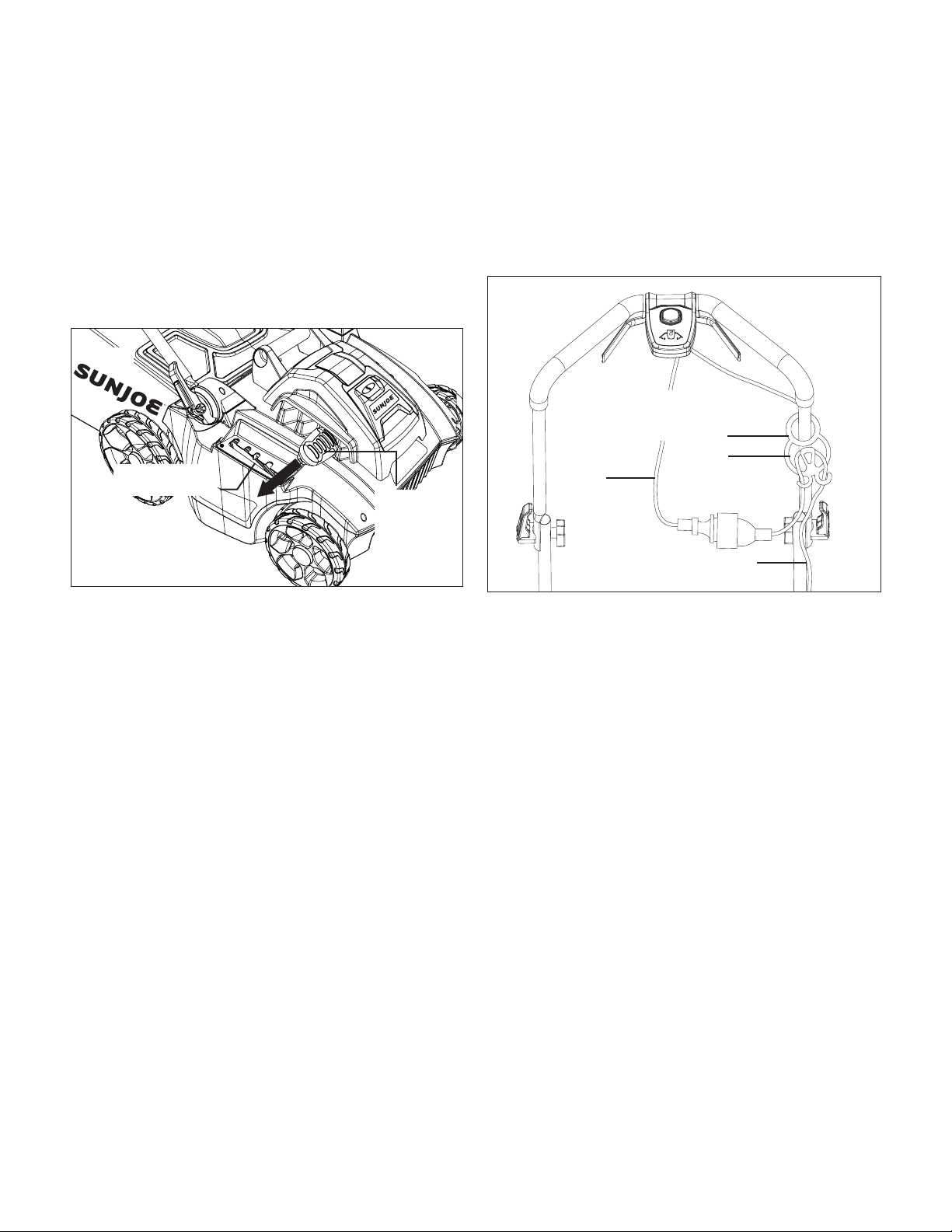

4. To prevent the appliance cord from disconnecting from the

extension cord during operation, make a knot with the two cords as shown in Table 1.

Table 1. Method of Securing Extension Cord

Cord set

(A) Tie cord as shown

(B) Connect plug and receptacle

5. Do not abuse the cord. Never pull the lawn mower by the

cord or yank the cord to disconnect it from the receptacle. Keep the cord away from heat, oil, and sharp edges.

Up to 50 ft

(15 m)

16 14

+50 ft - 100 ft

(+15 m - 30 m)

Appliance

cord

Double-Insulated Appliances

In a double-insulated appliance, two systems of insulation are provided instead of grounding. No grounding means are provided on a double-insulated appliance, nor should a means for grounding be added to the appliance. Servicing a doubleinsulated appliance requires extreme care and knowledge

of the system, and should be performed only by qualied

service personnel at an authorized Snow Joe dealer. Replacement parts for a double-insulated appliance must be identical to the parts they replace. A double-insulated appliance is marked with the words “Double Insulation” or “Double Insulated.” The symbol may also be marked on the appliance.

DOUBLE-INSULATED: GROUNDING NOT

REQUIRED. WHEN SERVICING, USE ONLY IDENTICAL REPLACEMENT PARTS.

This electric reel mower is double-insulated, eliminating the need for a separate grounding system. Use only identical replacement parts. Read the instructions before servicing double-insulated appliances. Use this lawn mower only as described in this manual.

(square within a square)

+ Sun Joe®

IMPORTANT!

Safety Instructions for Walk-Behind Mowers

General Operation

• Read, understand, and follow all instructions on the

machine and in the manual(s) before starting.

• Do not put hands or feet near or under the machine. Always stay clear of the discharge opening.

• Keep guards in place and in proper working order.

• Only responsible adults who are familiar with the

instructions should be allowed to operate this machine.

• Clear the mowing area of foreign objects such as rocks,

wire, toys, and other miscellaneous articles, which could be picked up and thrown by the blade. Stay behind the handle when the engine (motor) is running.

• Make sure that the mowing area is clear of bystanders before starting the machine. Stop the machine if anyone enters the area.

• Do not operate the machine while barefoot or while

wearing sandals. Always wear substantial footwear.

• Always look down and behind before and while moving

backward with the lawn mower.

• Never direct discharged material toward anyone. Avoid

discharging material against a wall or other obstruction.

• Never leave a running machine unattended.

• Stop the engine (motor) and wait until the blade comes to

a complete stop before cleaning the machine, removing the grass collection bag, changing accessories, or unclogging the discharge guard.

• Operate the machine only in daylight or in good

articial light.

• Do not operate the machine when you are tired or under the inuence of alcohol or drugs.

• Never operate the lawn mower in wet grass. Always be

sure of your footing; walk, never run, with the lawn mower.

• If the machine should start to vibrate abnormally, stop the engine (motor) and immediately check the machine to ascertain the cause. Vibration is generally a signal of trouble.

• Keep blades sharp.

• Keep hands and feet away from the cutting area.

• Always wear eye protection when operating the machine.

• Objects struck by the lawn mower blade can cause severe

injuries. The mowing area should always be carefully examined and cleared of all objects prior to each mowing.

• If the lawn mower strikes a foreign object, follow these steps:

i) Stop the lawn mower by releasing the ON/OFF

switch levers.

ii) Unplug the power cord. iii) Inspect for damage. iv) Repair any damage before restarting and operating

the lawn mower.

• Only use identical replacement blades.

Slope Operation

Slopes are major factors related to slip and fall accidents, which can result in severe injury. Operation on all slopes requires extra caution. If you feel uneasy on a slope, do not mow it.

• Mow across the face of slopes; never mow slopes

following an up and down traverse. Exercise extreme caution when changing direction on a slope.

• Watch for holes, ruts, bumps, rocks, or other hidden objects. These may cause an unexpected slip or fall.

• Do not mow on wet grass or excessively steep slopes. Poor footing could cause a slip and fall accident.

• Do not mow near drop os, ditches, or embankments. You could lose your footing or balance.

Children

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the machine and the mowing activity. Never assume that children will remain where you last saw them.

• Keep children out of the mowing area and under the watchful care of a responsible adult other than the operator.

• Stay alert and turn the lawn mower o if a child enters the area.

• Never let children operate the machine.

• Use extra care when approaching blind corners, shrubs,

trees, or other objects that may block your view of a child.

Service

• Keep all nuts and bolts tight.

• Never tamper with safety devices. Regularly check to

ensure these devices are in place and in proper working order.

• Keep the lawn mower free from grass, leaves, or other debris buildup.

• Never make any adjustments or repairs with the engine (motor) running. Always unplug electric reel mowers before adjusting, cleaning, or repairing.

• Check the grass bag components and the discharge guard frequently and replace with manufacturer’s recommended parts when necessary.

• Mower blades are sharp. Wrap the blade or wear gloves, and use extra caution when servicing them.

• Maintain or replace safety and instruction labels, as necessary.

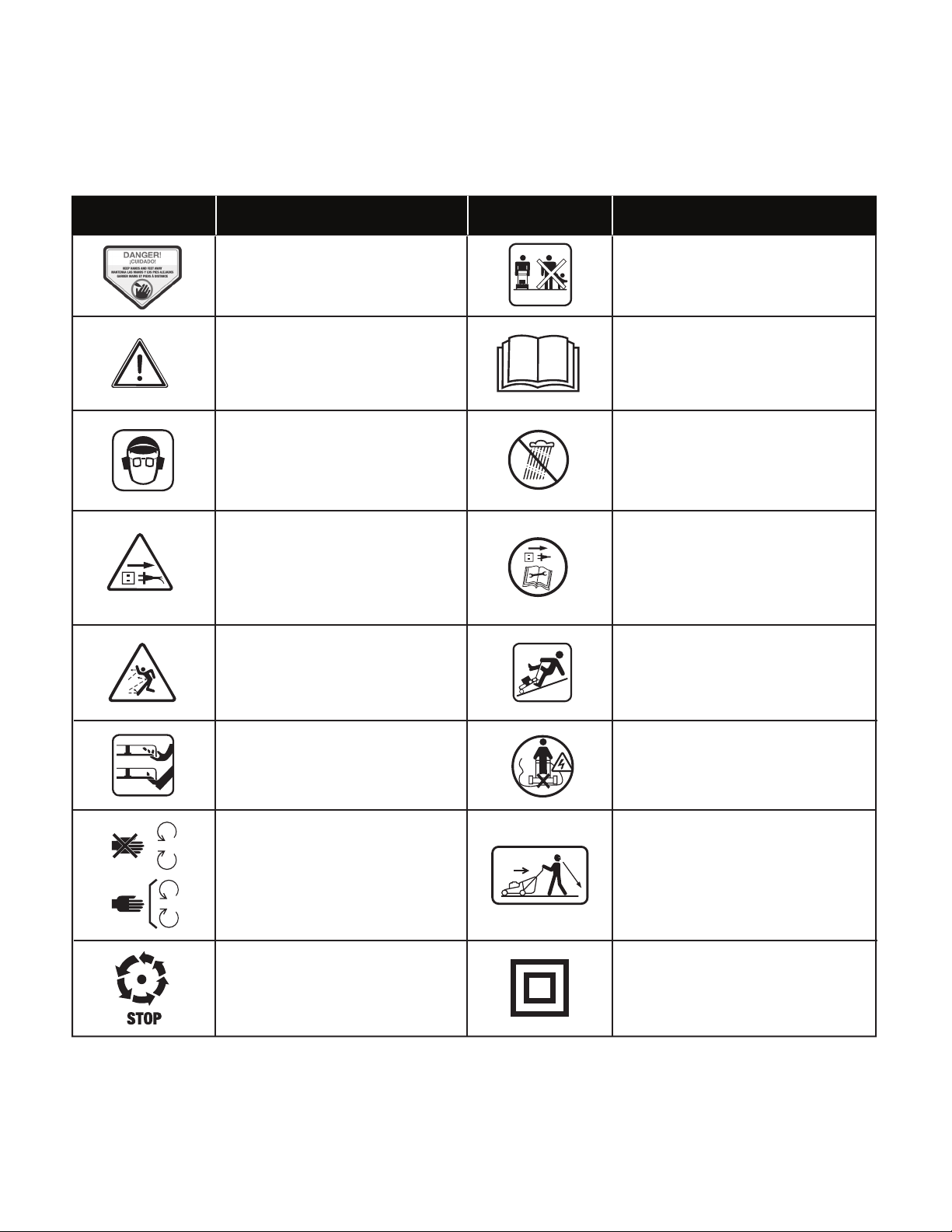

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate.

Symbols SymbolsDescriptions Descriptions

CPSC danger label.

Safety alert. Caution.

Wear eye and hearing protection. For protection against injury, wear ear defenders and safety goggles.

Disconnect the mains plug if the cord is damaged or entangled.

Thrown objects and rotating blades can cause severe injury.

Keep bystanders and children a safe distance away.

To reduce the risk of injury, user must read instruction manual.

Do not expose the unit to the rain.

WARNING! Turn the machine OFF and disconnect it from the power supply before inspecting, cleaning, changing accessories, or conducting any other maintenance task.

Slip on slope hazard – Use extra caution when mowing on slopes to prevent slip and fall accidents.

Severing of toes or ngers by

rotary mower blades.

DANGER! Rotating blades pose a serious risk of injury. Keep hands and feet away from openings while the machine is running.

Blades continue to rotate after

machine is switched o.

Keep extension cord away from cutting blades.

Look behind when backing up with the lawn mower.

Double Insulation.

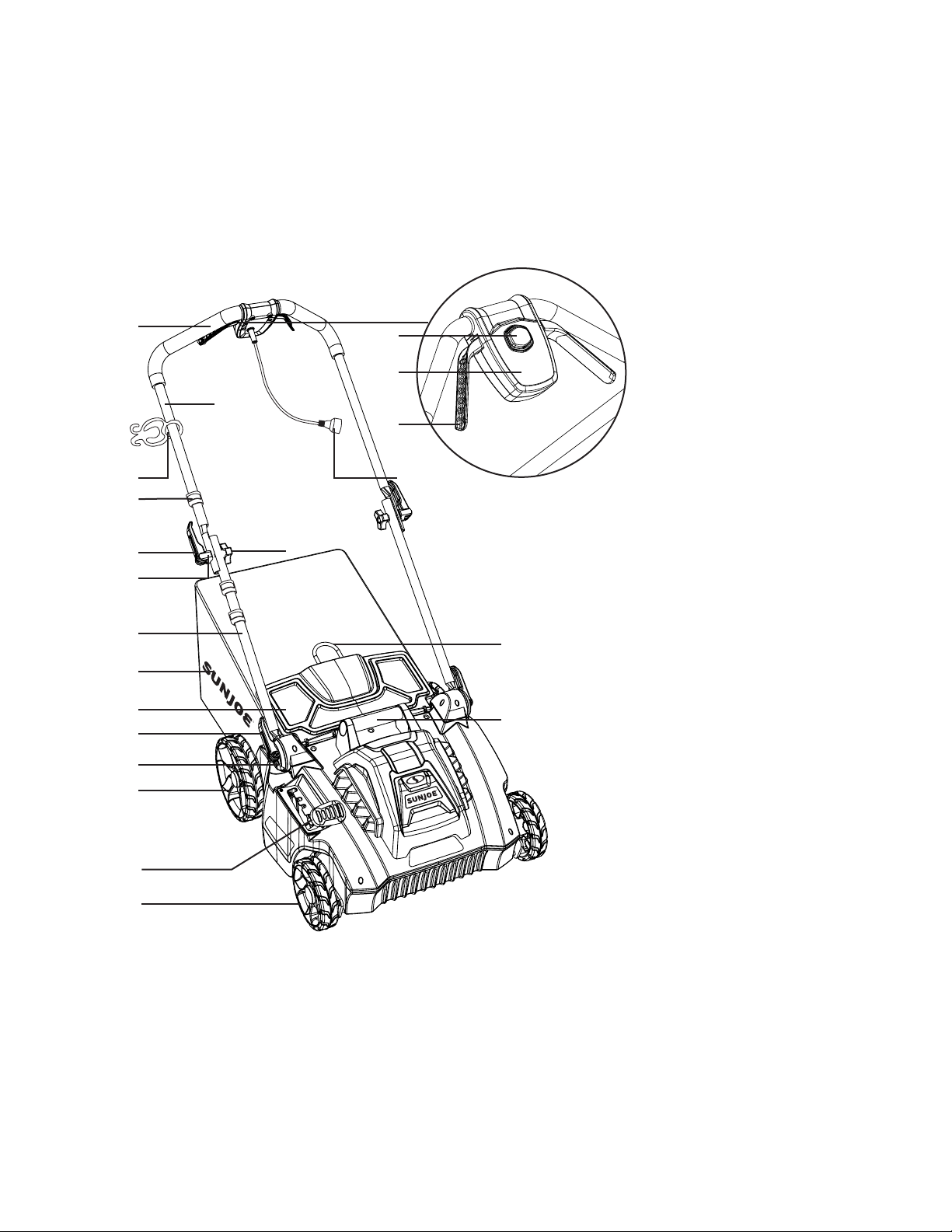

Know Your Electric Reel Mower

Read the owner’s manual and safety instructions carefully before operating the lawn mower. Compare the illustration below to the lawn mower in order to become familiar with the location of the various controls and adjustments. Save this manual for future reference.

10 11

12 13

1. Soft grip

3 4

2. Upper handle frame

3. Extension cord restraint hook

4. Cable clips (3)

5. Upper handle latches (2)

6. Upper handle knobs (2)

7. Upper handle washers (2)

8. Lower handle bars (2)

9. Grass collection bag

10. Ejector ap

11. Lower handle latches (2)

12. Lower handle base (2)

13. Rear wheels (2)

14. Height adjustment lever

15. Front wheels (2)

16. Housing handle

17. Grass collection bag handle

18. Appliance cord

19. On/O switch levers (2)

20. Switch box

21. Safety lock button

Technical Data

Rated Voltage ........................................................120V ~ 60 Hz

Motor ................................................................................... 6.5A

No Load Speed ..........................................................3,300 rpm

Rotor ................................................. 24 sharpened steel blades

Cutting Width Max .............................................16 in. (40.6 cm)

Cutting Height ................ 1.0 in. | 1.4 in. | 1.8 in. | 2.2 in. | 2.6 in.

(25 mm | 35 mm | 45 mm | 55 mm | 65 mm)

Grass Bag Capacity .............................................14.6 gal (55 L)

Net Weight .......................................................31.7 lbs (14.4 kg)

Unpacking

Carton Contents

• Electric reel mower

• Upper handle frame

• Lower handle bars (2)

• Grass collection bag

• Upper handle latches with long bolts (2)

• Upper handle knobs (2)

• Upper handle washers (2)

• Lower handle latches with short bolts (2)

• Lower handle bases (2)

• Extension cord restraint hook

• Cable clips (3)

• Manual and registration card

Handle Assembly

1. Fit the lower handle bar on the same side with the height

adjustment lever of the unit. Secure with one set of the lower handle base and latch with short bolt (Fig. 1).

Fig. 1

Lower handle

Lower handle latch + base

1. Carefully remove the lawn mower and check to see that all

of the above items are supplied.

2. Inspect the product carefully to make sure no breakage

or damage occurred during shipping. If you nd damaged

or missing parts, DO NOT return the unit to the store. Please call the Snow Joe department at 1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new electric reel mower. The packaging is made of recyclable materials. Properly dispose of these materials in accordance with local regulations.

IMPORTANT! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suocation

risk!

+ Sun Joe® customer service

Assembly

WARNING! Do not connect to the power supply

until assembly is complete. Failure to comply could result in accidental starting and serious personal injury.

mWARNING! Never operate the mower without the

proper devices in place. Never operate the mower with damaged safety devices. Failure to heed these warnings can result in serious injury.

2. Twist the latch clockwise until nearly tight (Fig. 2).

Fig. 2

3. Align latch with the notch in the latch base. Flip up and

press rmly to lock (Fig. 3).

Fig. 3

Lower handle latch

Flip up to lock

NOTE: If the latch is too dicult to ip up, loosen it 1 - 2

full rotations before trying again.

4. Repeat the above instructions to assemble the lower handle bar on the other side.

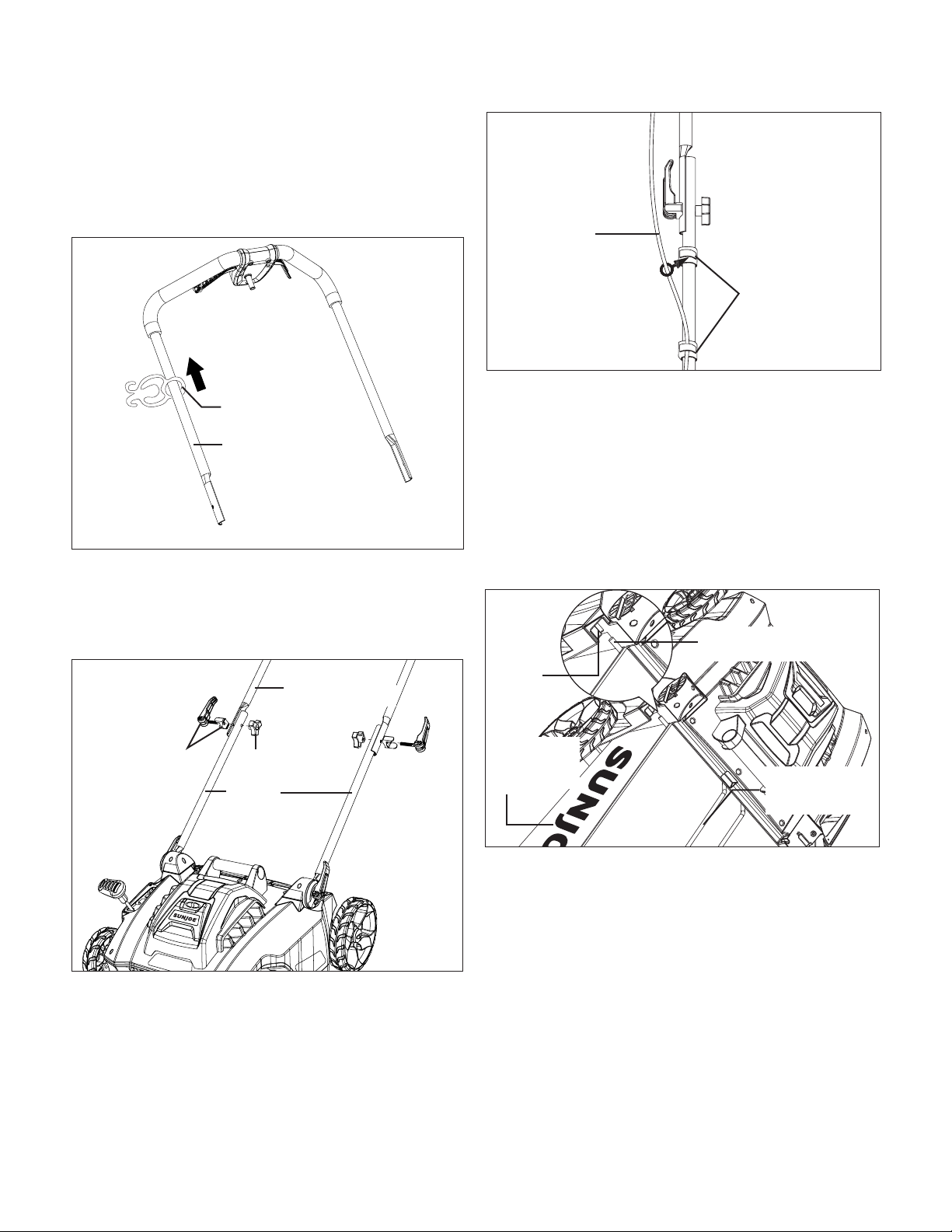

5. Slide the extension cord restraint hook onto the upper handle frame (Fig. 4).

Fig. 4

Fig. 6

Cable

Cable clips

Extension cord

restraint hook

Upper handle frame

6. Fit the upper handle frame on the ends of the lower handle

bars, and secure with the upper handle latches with long bolts, washers, and knobs, as shown. Tighten securely,

then ip latch up to lock (Fig. 5).

Fig. 5

Upper handle washer + latch

Upper handle knob

Lower handles

Upper handle frame

Grass Collection Bag Assembly + Fitting

The grass collecting bag prevents grass clippings being thrown across your lawn as you mow.

1. Lift the ejector ap with one hand. With the other hand,

hold the grass collection bag by the handle and hook it in from above. Make sure the bag rods are hooked in the slots on both sides (Fig. 7).

Fig. 7

Grass collection bag rod

Slot

Grass collection bag

Grass collection bag handle

Operation

This lawn mower is intended for private residential use to cut grass in small lawns and gardens. This lawn mower is not

intended to cut grass in public parks, playing elds, farms, or

forests. Do not use this lawn mower for any application other than that for which it is intended.

NOTE: If the latch is too dicult to ip up, loosen it 1 - 2

full rotations before trying again.

7. Clip on the cable clips, and insert the cable into the cable clips (Fig. 6)

Adjusting the Cutting Height

This electric reel mower is equipped with a 5-position height adjustment system to tailor grass cutting heights from 1.0 inch to 2.6 inch. To change the cutting height of the grass, follow the instructions below.

mWARNING! Before making these adjustments,

disconnect the power supply to the lawn mower and wait until the rotating blades have come to a complete standstill.

ALWAYS FOLLOW ALL SAFETY PRECAUTIONS AND RECOMMENDATIONS LISTED PREVIOUSLY IN THIS MANUAL.

1. Power o and unplug the lawn mower.

2. Pull the height adjustment lever out of the original slot

(Fig. 8).

Fig. 8

Fig. 9

Extension cord

restraint hook

Slot

Appliance cord

Height adjustment slot

3. Insert the lever into the desired slot.

5-Position Height Adjustment:

(1) 1.0 in. (25 mm) (2) 1.4 in. (35 mm) (3) 1.8 in. (45 mm) (4) 2.2 in. (55 mm) (5) 2.6 in. (65 mm)

4. Reconnect the power supply to the lawn mower and

resume normal use.

Height adjustment lever

Starting + Stopping

Do not switch on the lawn mower until it has been completely assembled. Before switching on the unit, always check the appliance cord and the extension cord for signs of damage. Use only intact cords.

Extension

cord

NOTE: Do not plug the extension cord into the outlet until it

had been secured with the extension cord restraint holder and connected to the lawn mower's appliance cord. Only use a UL-rated extension cord for outdoor, all-weather use. Do not use an extension cord over 100 ft (30 m). See Extension Cord Chart on page 2.

3. Place the bulk of the extension cord on the lawn closest to

the starting point.

4. Before starting the lawn mower, hold the handle assembly

with both hands and tilt the handle downward to slightly raise the front of the lawn mower. This will reduce the risk of lawn damage during start-up (Fig. 10).

Fig. 10

mWARNING! Damaged cords pose a severe risk of injury.

Replace damaged cords immediately.

mWARNING! Before switching on the lawn mower, make

sure that it is not in contact with any foreign objects. Keep your hands and feet a safe distance away from the rotating mower blades and the ejector opening. Failure to comply with these warnings can result in severe personal injury.

IMPORTANT: Do not start the lawn mower in tall grass.

1. Place the unit on a level lawn surface.

2. Push a loop of the extension cord through the slot on the

extension cord restraint hook from the opposite side and around the cord restraint hook. Insert the appliance cord into the extension cord (Fig. 9).

5. To start the lawn mower, use one hand to press and hold

the safety lock button while the other hand squeeze one of the switch levers. Once the machine powers on, release the safety lock button and squeze the two siwtch levers with both of hands (Fig. 11).

Fig. 11

Safety lock button

• When cutting thick grass, reduce your walking speed in order to allow for a more eective cut and a proper

discharge of the clippings. For a healthy lawn, always cut

o one-third or less from the total length of the grass. The

average lawn should be approximately 1.5 to 2 in. (3.8 cm to 5 cm) long during cool months, and more than 2 in. (5 cm) long during hot months. If there is growth, the lawn should be cut in the fall.

Switch bar levers

6. Let the motor get up to speed, gently lowering the lawn

mower down into the cutting position and start mowing (Fig. 12).

Fig. 12

Fig. 13

• While mowing, make sure that the electric cable is always

behind you and resting on the area of grass already cut.

• The lawn will look better if it is always cut to the same

height and in alternate directions.

• When crossing any graveled area, release the switch levers to turn o the lawn mower. The stones can be

picked up and thrown by the rotating blade.

• Set the lawn mower to the highest cutting height when

mowing on uneven ground or in tall weeds.

7. To stop the lawn mower, release the switch levers

(Fig. 11).

Mowing Tips

mWARNING! Inspect the area prior to mowing and

remove all the stones, sticks, wires, and other debris that might be thrown by the rotating blades.

NOTE: Sharp blades will greatly enhance the performance of the lawn mower, especially when cutting tall grass.

• Be sure to check the blades periodically for signs of wear

and replace them at least once per year, as described in the maintenance section.

• In order to prevent electric shock, do not operate the lawn mower in damp or wet conditions.

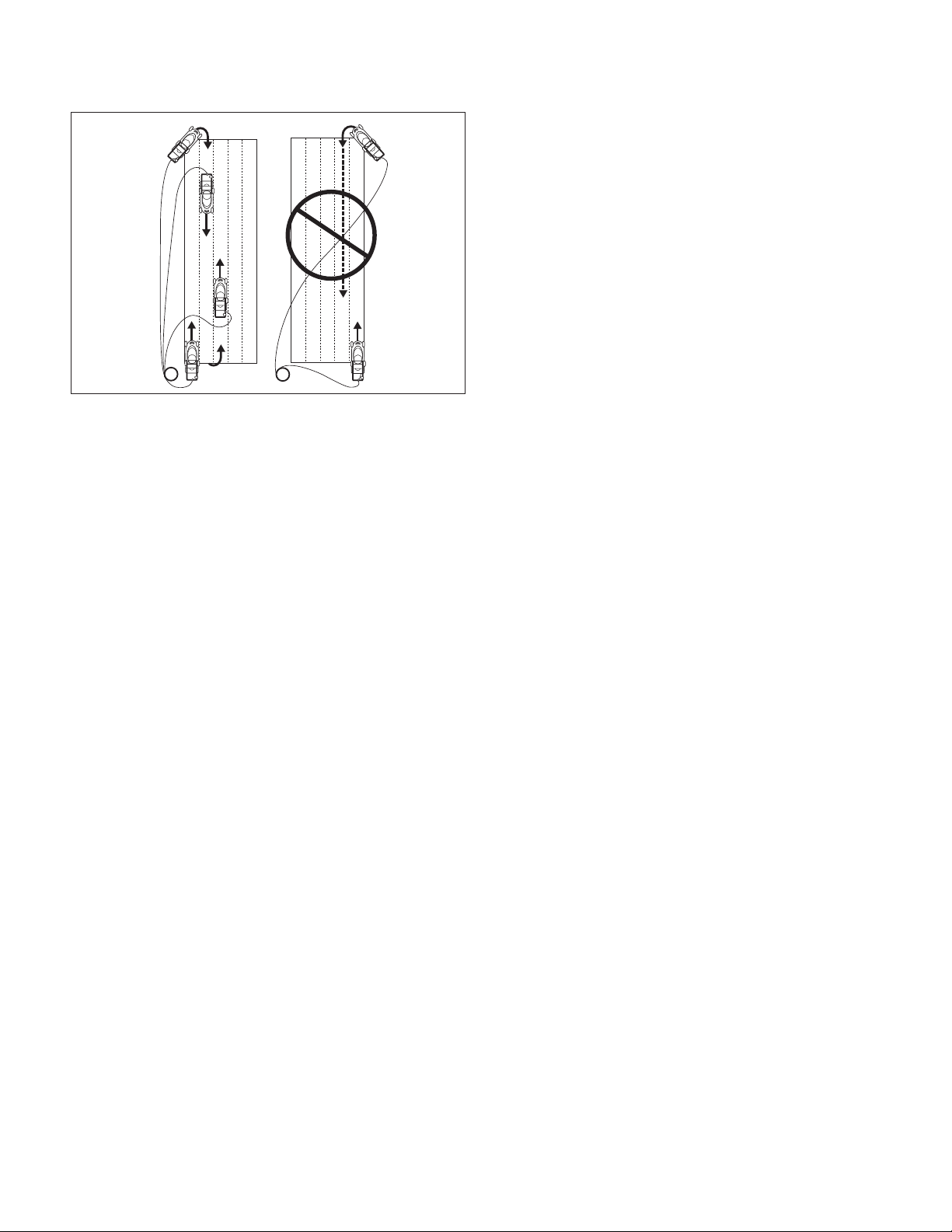

• Do not mow in a circle. Travel back and forth across the

lawn following the path outlined below (Fig. 13).

mWARNING! If you strike a foreign object, stop the motor

and disconnect the power cord. Thoroughly inspect the lawn mower for any damage. Repair any damage before operating the lawn mower.

Maintenance

WARNING! Before cleaning, repairing, or inspecting

the lawn mower, disconnect the power supply to the unit and verify that all moving parts have come to a complete stop.

General

• Always keep the lawn mower clean and free of grass, dirt,

or other debris.

• Keep the handles dry, clean, and free of oil and grease.

• After each cutting session, remove accumulated grass

clippings and debris using either a dry cloth or hand brush. You may also clean the equipment with a damp cloth. Do not use cleaning agents or harsh solvents as they may damage the equipment's plastic components. Make sure that no water penetrates the equipment's interior as intake of water can destroy the switch/plug mechanism and the electric motor.

• Do not clean the lawn mower with running water,

particularly with high-pressure water.

• Check all nuts, bolts, and screws for proper tightness

before each use.

• Frequently inspect the grass collection bag for signs of

wear and replace immediately with a genuine Snow Joe® + Sun Joe

• Replace excessively worn or damaged parts immediately.

part if damage is found.

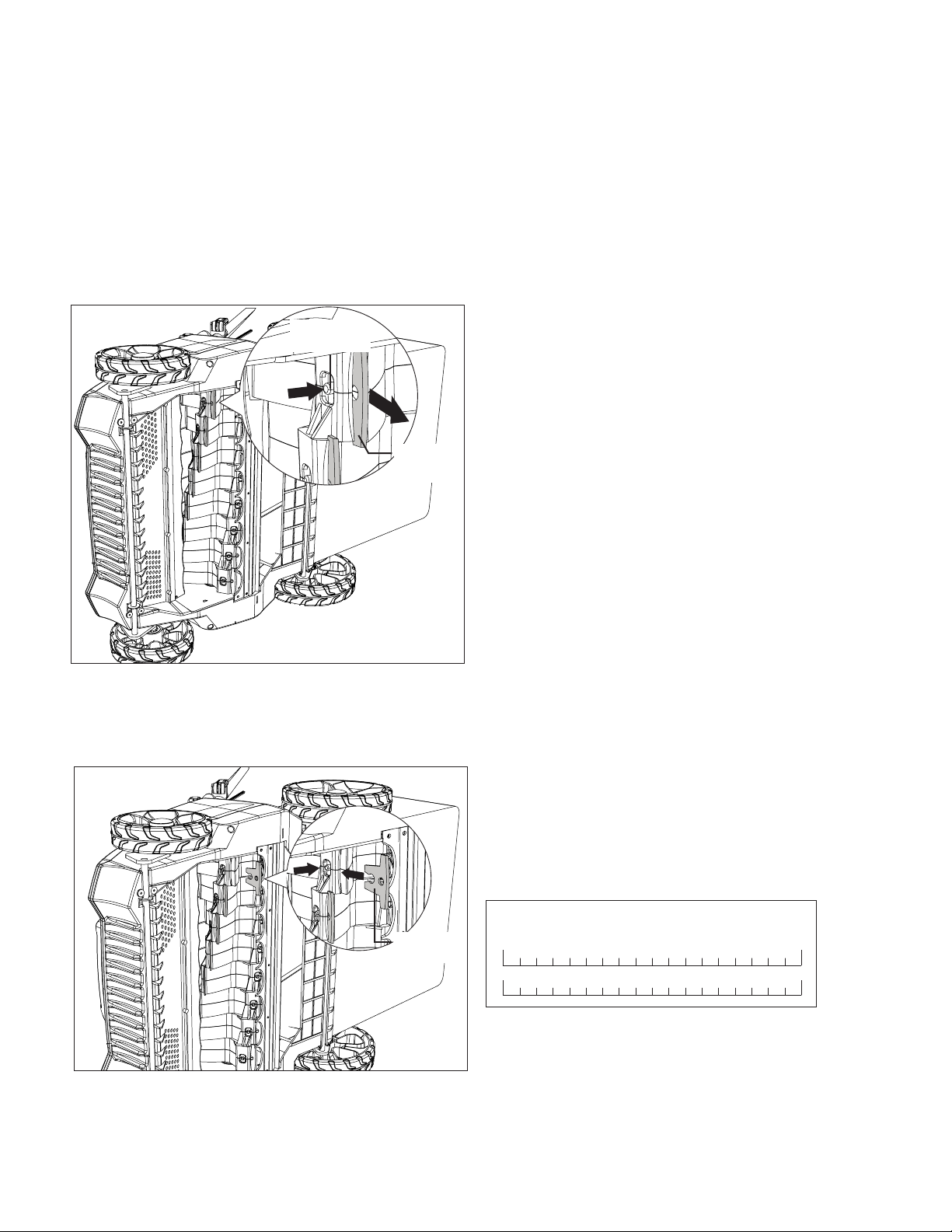

time pull the blade piece out of its slot (Fig. 14). Repeat for other pieces of old blade.

Fig. 14

Releasing pin

Lubrication

All of the bearings in this product are lubricated with a

sucient amount of high grade lubricants for the life of the

unit under normal operation conditions. Therefore, no further lubrication of the bearings is needed.

At the beginning and end of each mowing season, lubricate the springs on the rear discharger door with light oil.

Blade Maintenance

IMPORTANT: The mower blades are sharp and can cause

severe personal injury if handled incorrectly. Wear protective gloves, and use extra caution when handling.

The steel blades are designed to provide a ne cut in long or

tough grass. Deterioration in the quality of cut indicates blade wear or damage.

mWARNING! Vibrating lawn mower indicates the blade

rotor is not properly balanced or has become deformed from striking an object. In this case, please call the Snow Joe Sun Joe 1-866-SNOWJOE (1-866-766-9563).

customer service center for assistance at

Blade Replacement

Old blade

5. To t the new blade, push the releasing pin, and at the

same time, insert a new blade (1 piece) in the slot until the new blade piece clicks in securely (Fig. 15). Repeat for all other new blades.

Fig. 15

mWARNING! Wear heavy duty gloves when handling the

blades.

IMPORTANT: Only use original replacement parts specied for

this lawn mower. You can purchase a set of replacement blades (Model

MJ506E-24BLDS) and other genuine replacement parts by ordering online at snowjoe.com or, to order by phone, contact Snow Joe (1-866-766-9563). The use of parts that do not meet the

original equipment specications may lead to improper

performance of the lawn mower, may compromise operator safety, and will void the manufacturer's warranty.

1. Disconnect the electrical supply to the lawn mower.

2. Turn the lawn mower on its side to expose the underside

3. Wear heavy-duty gloves.

4. To remove the old blades, work on one piece at a time.

+ Sun Joe® customer service at 1-866-SNOWJOE

of the blades.

Press down the releasing pin of the old blade. At the same

New blade

NOTE: Make sure the releasing pin pops out and the new

blade piece is locked properly before moving to other/ additional blades.

Storage

Follow the steps below to prepare the lawn mower for storage:

1. Disconnect the power supply to the lawn mower.

2. Clean the lawn mower with a damp cloth or hand brush.

3. Inspect the lawn mower carefully for worn, loose, or

damaged parts. Check connections and screws and tighten if necessary. Pay special attention to the mower blades and replace/sharpen if they show signs of wear. Refer to the Maintenance section.

4. Store the lawn mower indoors in a dry, clean, and cool area out of the reach of children. Do not store the unit next to corrosive materials, such as fertilizer and rock salt.

5. Wipe the extension cord to remove any foreign substances, such as oil or stains. Replace the extension cord immediately if it is cut or damaged in any way.

6. Wind the cord in a series of equal loops to prevent it from tangling.

7. Do not cover the lawn mower with a solid plastic sheet. Plastic coverings trap moisture around the lawn mower, which can damage the unit.

Service + Support

If your Sun Joe® MJ506E electric reel mower requires service or maintenance, please call the Snow Joe customer service center at 1-866-SNOWJOE (1-866-766-9563) for assistance.

+ Sun Joe®

Model + Serial Numbers

When contacting the company or reordering parts, you will need to provide the model and serial numbers of your product.

These are found on the decal axed to the housing or handle

of your lawn mower. Copy these numbers into the space provided below.

Record the following numbers from the housing or handle of your new product:

M J 5 0 6 E

Model #:

Serial #:

Troubleshooting

Problem Remedy

Motor does not run

Motor power drops

Motor performance drops

Grass collection bag

not lling suciently

Only a company specialist may be able to correct faults that cannot be rectied with the aid of this table. Please call the

Snow Joe® + Sun Joe® customer service center at 1-866-SNOWJOE (1-866-766-9563).

• Check mains, extension cord, and circuit-breaker (fuse).

• Clean discharge channel/housing.

• Start lawn mower on short grass or in a previously mowed area and tilt back.

• Correct the cutting height.

• Check that you are using a suitable extension cord of proper gauge and

length (see Extension Cord Chart pg. 2).

• Power source (e.g. generator) has too low voltage.

• Correct the cutting height.

• Clean discharge channel/housing.

• Replace or resharpen mowing blades (contact an authorized Snow Joe

+ Sun Joe

• Correct the cutting height.

• Allow the lawn to dry.

• Clean the discharge channel/housing.

service center).

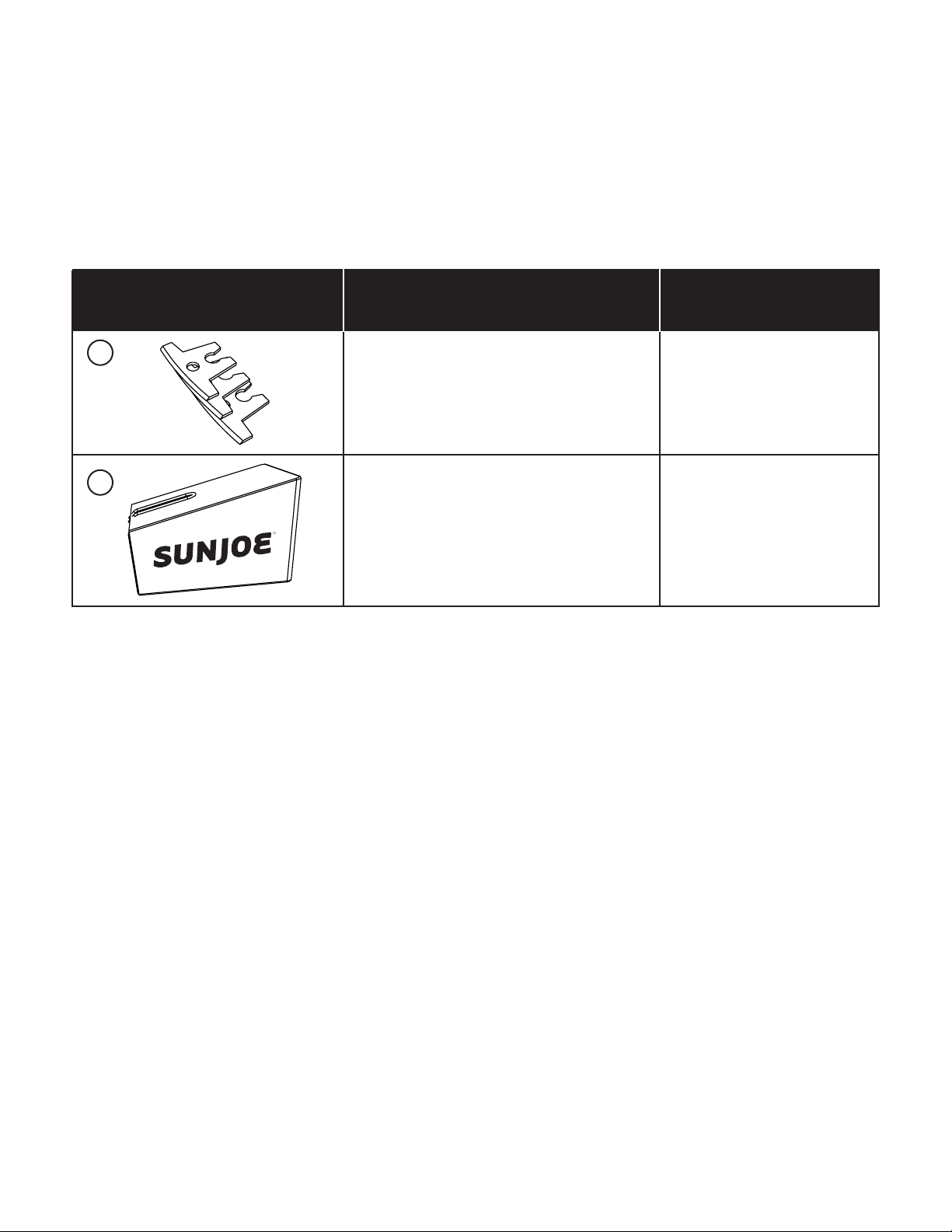

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

replacement parts or accessories that are not intended for use with this tool. Contact Snow Joe® + Sun Joe® if you are unsure whether it is safe to use a particular replacement part or accessory with your tool. The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

+ Sun Joe® replacement parts and accessories. NEVER use

ModelAccessories Item

24-pk replacement blades

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe® + Sun Joe® customer service center at 1-866-SNOWJOE (1-866-766-9563).

14.6 gal (55 L) grass collection bag

MJ506E-24BLDS

MJ506E-BAG

+ Sun Joe® to provide notice of such

SNOW JOE® + SUN JOE® CUSTOMER PROMISE

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe®, or Aqua Joe® product (“Product”) does not work or breaks under normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty (“Warranty”) for our Products.

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE (1-866-766-9563), or by e-mailing us at help@snowjoe.com. Failure to register your Product will not diminish your warranty rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

15EN16

R4_01282020

MANUAL DEL OPERADOR

Una división de Snow Joe

, LLC Modelo MJ506E Forma Nº SJ-MJ506E-880S-MR3

CORTACÉSPED ELÉCTRICO

DE CARRETE

40.6 CM | 6.5 A

¡IMPORTANTE!

Instrucciones de seguridad Todos los operadores deberán leer

estas instrucciones antes del uso

Siga siempre estas normas de seguridad. No hacerlo podría resultar en lesiones corporales severas o incluso la muerte.

¡ADVERTENCIAS generales de seguridad!

Usted debe tomar precauciones básicas de seguridad siempre que use esta cortacésped eléctrico de carrete con el propósito de reducir riesgos de incendio, choque eléctrico y lesiones personales. Estas precauciones incluyen:

m ¡ADVERTENCIA! No la opere sin toda la bolsa

recolectora de césped u otro dispositivo protector en su lugar y funcionando apropiadamente.

m ¡ADVERTENCIA! El uso de cualquier otro accesorio o

acoplamiento podría aumentar el riesgo de lesiones.

m ¡ADVERTENCIA! Para reducir el riesgo de lesiones,

inspeccione frecuentemente la bolsa recolectora de césped y reemplácela con las partes recomendadas si es que presenta signos de desgaste o deterioro.

Antes de usar la podadora de césped, tómese el tiempo para familiarizarse con los controles, sobre todo con la forma de detener la podadora de césped en caso de emergencia. Las únicas personas que deben usar la podadora de césped son aquellas que tengan un entendimiento completo de las instrucciones y sepan cómo operar la máquina. Los niños nunca deben tener acceso a la podadora de césped.

Conserve este manual para futuras referencias, y vuélvalo a leer al inicio de cada temporada de podado.

PARA PODADORAS DE CÉSPED CON DOBLE AISLAMIENTO

1. Partes de repuesto: al repararla, utilice solamente partes

de repuesto idénticas. Reemplace o repare los cables dañados inmediatamente.

2. Enchufe polarizado: las conexiones polarizadas de

artefactos reducen el riesgo de un choque eléctrico. Esta

podadora de césped tiene un enchufe polarizado (una pata es más ancha que la otra) y requerirá el uso de un cable de extensión polarizado. Solo hay una forma de que el enchufe de la podadora de césped encaje en el receptáculo de un cable de extensión polarizado. Si el enchufe no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja dentro del receptáculo del cable de extensión, obtenga un cable de extensión polarizado adecuado. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado de pared. Solo hay una forma en la que el enchufe encajará en un tomacorriente polarizado de pared. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja en el

tomacorriente, contacte a un electricista calicado para

la instalación de un tomacorriente de pared apropiado.

No modique en ninguna forma el enchufe del equipo, el

conector hembra (receptáculo) del cable de extensión, ni el enchufe del cable de extensión.

m ¡ADVERTENCIA! El contacto con las partes

móviles puede causar enredos, pérdida de miembros, u otras lesiones corporales severas. Mantenga siempre las partes del cuerpo (p. ej., manos y pies) a una distancia segura de las partes móviles de la máquina. Asegúrese de que todos los protectores y cubiertas estén colocados de forma correcta y segura antes del uso.

Las supercies calientes (por ejemplo la del motor) pueden encender objetos inamables o combustibles y causar un incendio o explosión que cause lesiones corporales

severas. Mantenga la podadora de césped a una distancia

segura lejos de objetos inamables o combustibles hasta que las supercies que estén calientes se hayan enfriado

por completo. No almacene la podadora de césped cerca

de objetos inamables o combustibles.

Las cuchillas dañadas, o la tuerca de cuchilla gastada, pueden desprenderse del ensamblado de la podadora de césped y causar lesiones personales severas. Reemplace las cuchillas dañadas o tuerca gastada antes de usar la podadora de césped.

PARA TODAS LAS PODADORAS DE CÉSPED

1. Evite entornos peligrosos: no use la podadora de

césped bajo la lluvia, ni cuando el césped esté húmedo o mojado.

GUARDE ESTAS INSTRUCCIONES

2. Mantenga alejados a los niños, espectadores y mascotas: mantenga siempre a los niños, espectadores

y mascotas a una distancia segura de la podadora de césped mientras esté funcionando y mientras se enfríe.

3. Vístase apropiadamente: Al usar esta cortacésped eléctrico de carrete, utilice siempre equipos de protección personal (por ejemplo gafas, guantes de hule, calzado protector y máscara antipolvo) y una vestimenta adecuada. Las vestimentas holgadas, el pelo largo o la joyería pueden engancharse en las partes móviles. Utilice una cubierta protectora para contener cabellos largos.

4. Use el artefacto correcto: no use la podadora de césped para cualquier otra aplicación que no sea una de aquellas para las cuales fue diseñada.

5. No fuerce la podadora de césped: tendrá un mejor funcionamiento con menos probabilidades de lesiones personales o fallas mecánicas si es usada a la velocidad para la cual fue diseñada.

6. No se extralimite: mantenga con sus pies un balance y posición adecuados durante todo el tiempo.

7. Manténgase alerta: manténgase siempre alerta y vea lo que está haciendo. Utilice su sentido común. No opere la podadora de césped si usted está cansado o bajo la

inuencia del alcohol u otras drogas. Esta podadora no

está diseñada para ser usada por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales limitadas. Tampoco debe ser usada por aquellos que no tengan la experiencia y/o conocimientos apropiados para usarla, a menos que estén supervisados por una persona responsable por su seguridad, o hayan recibido instrucciones de dicha persona sobre cómo usar la podadora.

8. Desconecte la podadora de césped: desconecte la podadora de césped de la fuente de alimentación cuando no esté siendo usada, antes de repararla, al cambiar accesorios y al realizar cualquier otra tarea de mantenimiento.

9. Guarde la podadora de césped inactiva bajo techo: cuando no esté siendo usada, la podadora de césped debe guardarse bajo techo y en un lugar seco, bajo llave y fuera del alcance de los niños.

10. Cuide su podadora de césped: mantenga las

cuchillas aladas y limpias para un mejor y más seguro

funcionamiento.

Inspeccione el cable de alimentación de la podadora

de césped periódicamente, y si está dañado hágalo reparar en un centro de servicio autorizado. Los cables de extensión también tienen que ser inspeccionados de forma periódica y reemplazados inmediatamente si están dañados. Mantenga las manos secas, limpias y sin aceite o grasa.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) para la podadora de césped. Hay receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.

2. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (es decir, una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión de enchufe polarizado, aprobado por

UL (certicado por CSA en Canadá) y recomendado para

uso en exteriores. El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado de una sola manera.

Si el enchufe del artefacto no entra por completo dentro

del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja dentro del receptáculo del cable de extensión, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado de pared. El enchufe del cable de extensión encajará en el tomacorriente polarizado de la pared de una sola manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja en el tomacorriente,

contacte a un electricista calicado para la instalación de un tomacorriente de pared apropiado. No modique

el enchufe del artefacto, ni el receptáculo del cable de extensión, ni el enchufe del cable de extensión en ninguna forma.

3. Para evitar un choque eléctrico, opere esta cortacésped

eléctrico de carrete solo con un cable de extensión adecuado para uso en exteriores, tal como SW, SOW, STW, STOW, SJTW o SJTOW.

Antes del uso, verique que el cable de extensión esté

en buenas condiciones. Asegúrese de usar un cable de

extensión lo sucientemente fuerte para poder transportar

toda la electricidad que su equipo consumirá. Un cable de

extensión demasiado no causará una caída de tensión

de alimentación produciendo pérdida de potencia y recalentamiento.

m ¡ADVERTENCIA! m

Un choque eléctrico puede causar LESIONES PERSONALES SEVERAS o LA MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte de la podadora de césped

haga contacto con agua mientras esté funcionando. Si la máquina se moja mientras está apagada, séquela antes de encenderla.

• Use solo un cable de extensión aprobado por UL,

CSA o ETL para uso en exteriores y todo tipo de clima.

• No use un cable de extensión de más de 100 pies

(30 m).

• No toque el artefacto, ni su enchufe, con las manos

mojadas ni mientras esté parado sobre agua. Usar botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud de cable de

extensión

Calibre de alambre

mínimo (AWG):

4. Para evitar que el cable del artefacto se desconecte del cable de extensión al usarlo, haga un nudo con los dos

cables tal como se muestra en el gráco 1.

Hasta 50 pies

(15 m)

16 14

+50 pies a 100 pies

(+15 m a 30 m)

Artefactos de doble aislamiento

En un artefacto de doble aislamiento se proporcionan dos sistemas de aislamiento en lugar de una conexión a tierra. Un artefacto de doble aislamiento no posee conexión a tierra, y no debe agregársele ninguna. La reparación de un artefacto de doble aislamiento requiere sumo cuidado y conocimiento del sistema, y solo debe ser realizada por personal técnico calicado en un centro de servicio autorizado por Snow Joe artefacto de doble aislamiento deben ser idénticas a las partes originales. Un artefacto de doble aislamiento está marcado con las frases “Double Insulation” (“doblemente aislado”) o “Double Insulated” (“doble aislamiento”). El símbolo cuadrado dentro de otro) puede también estar marcado en el artefacto.

DOBLE AISLAMIENTO: NO SE REQUIERE

CONEXIÓN A TIERRA. AL REPARAR, USE SOLO PARTES DE REPUESTO IDÉNTICAS.

Esta cortacésped eléctrico de carrete tiene doble aislamiento y no necesita un sistema separado de conexión a tierra. Use solo partes de repuesto idénticas. Lea las instrucciones antes de reparar artefactos de doble aislamiento. Use esta podadora de césped únicamente como se describe en este manual.

+ Sun Joe®. Las partes de repuesto de un

(un

¡IMPORTANTE!

Instrucciones de seguridad para podadoras de rodadura

Gráco 1. Método para asegurar el cable de extensión

Cable de

extensión

(A) Ate el cable como se indica

(B) Conecte el enchufe y el receptáculo

5. No maltrate el cable. Nunca jale la podadora de césped

por su cable ni tire de este para desconectarla del enchufe. Mantenga el cable alejado del calor, aceite y

bordes alados.

Cable del artefacto

Operación general

• Lea, entienda y obedezca todas las instrucciones en la

máquina y en el(los) manual(es) antes de empezar.

• No ponga sus manos o pies cerca o debajo de la máquina. Manténgase siempre alejado de la abertura de descarga.

• Mantenga los protectores en su lugar y funcionando

apropiadamente.

• Solo adultos responsables familiarizados con las

instrucciones deberán estar autorizados a operar esta máquina.

• Retire del área a podar objetos extraños como rocas,

alambres, juguetes y otros objetos que pueden ser recogidos y arrojados por las cuchillas. Manténgase detrás del mango cuando el motor esté funcionando.

• Asegúrese de que el área a podar esté libre de transeúntes antes de encender la máquina. Detenga la máquina si alguien entra al área.

• No opere la máquina descalzo o usando sandalias. Use

siempre calzado protector.

• Siempre mire hacia abajo y hacia atrás antes y durante el

movimiento en reversa de la podadora de césped.

• Nunca arroje material directamente hacia nadie. Evite

arrojar material contra paredes u otras obstrucciones.

• Nunca deje sin atender una máquina encendida.

• Apague el motor y espere a que las cuchillas se hayan

detenido por completo antes de limpiar la máquina, retirar la bolsa recolectora de césped, cambiar accesorios o desatascar el protector contra descargas.

• Opere la máquina solo bajo luz diurna o luz articial

apropiada.

• No opere la máquina si usted está cansado o bajo la inuencia de drogas o alcohol.

• Nunca opere la podadora de césped sobre césped

mojado. Siempre esté atento a dónde esté pisando. Camine, nunca corra con la podadora de césped.

• Si la máquina empieza a vibrar de manera anormal, detenga el motor, e inmediatamente inspeccione la máquina para determinar la causa. Las vibraciones generalmente son señales de problemas.

• Mantenga las cuchillas aladas.

• Mantenga las manos y los pies lejos del área de corte.

• Utilice siempre protección ocular al operar la máquina.

• Los objetos arrojados por la cuchilla de la podadora de

césped pueden causar lesiones personales severas. Siempre se debe examinar cuidadosamente el área a podar y retirar todos los objetos antes de cada poda.

• Si la podadora de césped golpea un objeto extraño, siga estas instrucciones:

i) Detenga la podadora de césped soltando las palancas

interruptoras de encendido/apagado;

ii) Desenchufe el cable de alimentación; iii) Inspeccione la unidad en busca de daños; y iv) Repare cualquier daño antes de volver a encender la

podadora.

• Use solo cuchillas de repuesto idénticas.

Trabajo en pendientes

Las pendientes son importantes causas de resbalos y caídas, los cuales pueden resultar en lesiones personales severas. La operación en todas las pendientes requiere mucho cuidado. Si no se siente seguro en una pendiente, no la pode.

• Pode el césped de forma lateral en la pendiente. Nunca

pode pendientes siguiendo una ruta transversal de arriba a abajo. Tenga mucho cuidado al cambiar de dirección en una pendiente.

• Esté atento a hoyos, surcos, baches, rocas u otros objetos ocultos. Estos pueden causar un inesperado resbalón o caída.

• No pode sobre césped mojado o pendientes demasiado

inclinadas. Una mala postura puede causar un resbalo o caída.

• No pode cerca de laderas, zanjas o terraplenes. Usted

puede perder su postura o equilibrio.

Niños

Pueden ocurrir accidentes trágicos si el operador no está alerta de la presencia de niños. Los niños son generalmente atraídos a la máquina y a la actividad de podado. Nunca asuma que los niños permanecerán en donde usted los vio por última vez.

• Mantenga a los niños lejos del área de poda y bajo la estricta vigilancia de un adulto responsable que no sea el operador.

• Esté siempre alerta y apague la podadora de césped si un

niño entra al área.

• Nunca deje que los niños operen la máquina.

• Tenga especial cuidado al acercarse a esquinas ciegas,

arbustos, árboles u otros objetos que puedan obstaculizar la visualización de un niño.

Servicio

• Mantenga ajustados todos los pernos y tuercas.

• Nunca manipule los dispositivos de seguridad.

Inspecciónelos regularmente para asegurarse de que estén en su lugar y funcionando apropiadamente.

• Mantenga la podadora de césped libre de recortes de

césped, hojas y otra acumulación de residuos.

• Nunca efectúe ningún ajuste o reparación con el motor encendido. Desenchufe siempre la podadora de césped antes de ajustarla, limpiarla o repararla.

• Verique frecuentemente los componentes de la bolsa

recolectora de césped y del protector contra descargas, y reemplácelos con repuestos recomendados por el fabricante cuando sea necesario.

• Las cuchillas de la podadora de césped están aladas.

Envuelva la cuchilla o use guantes. Tenga especial cuidado al reparar las cuchillas.

• Conserve o reemplace las etiquetas de seguridad y de instrucción, de ser necesario.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla.

Símbolo SímboloDescripción Descripción

Etiqueta de peligro CPSC.

Alerta de seguridad. Precaución.

Use protección para sus ojos y oídos. Para evitar lesiones, use protectores para los oídos y gafas de seguridad.

Desconecte el enchufe de corriente si el cable está dañado o enredado.

Los objetos arrojados y las cuchillas giratorias pueden causar lesiones personales severas.

Mantenga a los transeúntes y niños alejados a una distancia segura.

Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

No exponga la unidad a la lluvia.

¡ADVERTENCIA! Apague la máquina y desconéctela de la fuente de alimentación antes de inspeccionarla, limpiarla, cambiarle accesorios o llevar a cabo cualquier otra tarea de mantenimiento en ésta.

Peligro de resbalo en pendientes: tenga extremo cuidado al podar en pendientes para evitar resbalar y caer.

Amputación de dedos de pies o manos por cuchillas giratorias de podadora de césped.

¡PELIGRO! Las cuchillas giratorias son extremadamente peligrosas. Mantenga las manos y pies alejados de las aberturas mientras la máquina esté funcionando.

Las cuchillas continúan girando luego de que la máquina se haya apagado.

Mantenga el cable de extensión alejado de la cuchilla de corte.

Al retroceder con la podadora de césped, mire hacia atrás.

Doble aislamiento.

Conozca su cortacésped eléctrico de carrete

Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar esta cortacésped eléctrico de carrete. Compare la ilustración debajo con la podadora de césped para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este manual para futuras referencias.

10 11

12 13

1. Empuñadura suave

2. Estructura de mango superior

3. Gancho de sujeción para cable de

extensión

4. Gancho para cable (x3)

5. Pestillos de mango superiores (x2)

6. Tuerca de mariposa superior (x2)

7. Arandelas del mango superior (2)

8. Barra inferior (x2)

9. Bolsa recolectora de césped

10. Compuerta eyectora

11. Pestillo de barra inferior (x2)

12. Base del mango inferior (2)

13. Rueda posterior (x2)

14. Palanca de ajuste de altura

15. Rueda frontal (x2)

16. Mango de carcasa

17. Mango de bolsa recolectora de

césped

18. Cable del artefacto

19. Palanca interruptora de

encendido/apagado (x2)

20. Caja de interruptor

21. Botón de trabado de seguridad

Datos técnicos

Voltaje nominal .....................................................120 V ~ 60 Hz

Motor .................................................................................. 6.5 A

Velocidad sin carga .................................................. 3,300 RPM

Rotor ........................................... 24 cuchillas de acero aladas

Ancho de corte máx ......................................... 16 plg (40.6 cm)

Altura de corte .......... 1.0 plg | 1.4 plg | 1.8 plg | 2.2 plg | 2.6 plg

(25 mm | 35 mm |45 mm | 55 mm | 65 mm)

Capacidad de bolsa recolectora ..........................14.6 gal (55 L)

Peso Neto ..........................................................31.7 lb (14.4 kg)

Desembalaje

Contenido del paquete

• Cortacésped eléctrico de carrete

• Estructura del mango superior

• Barra inferior (x2)

• Bolsa recolectora de césped

• Pestillos del mango superior con pernos largos (2)

• Tuerca de mariposa superior (x2)

• Arandelas del mango superior (2)

• Pestillos del mango inferior con pernos cortos (2)

• Bases del mango inferior (2)

• Gancho de sujeción para cable de extensión

• Ganchos para cables (3)

• Manual y tarjeta de registro

1. Retire cuidadosamente la podadora de césped y

compruebe que todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante su transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Comuníquese con la central de servicio al cliente Snow Joe llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para usar su cortacésped eléctrico de carrete. El empaquetado está hecho de materiales reciclables. Deseche estos materiales en conformidad a los reglamentos locales.

¡IMPORTANTE! El artefacto y los materiales de embalaje no son juguetes. No permita que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y representan un riesgo de asxia!

+ Sun Joe®

Ensamblado

Ensamblado de mango

1. Instale la barra del mango inferior en el mismo lado que la

palanca de ajuste de altura de la unidad. Asegúrela con un juego de base y pestillo del mango inferior con un perno corto (Fig. 1)

Fig. 1

2. Gire el pestillo en sentido horario casi hasta el tope

(Fig. 2).

Fig. 2

3. Alinee el pestillo con la muesca de la base del pestillo.

Levante y presione rmemente para trabarlo (Fig. 3).

Barra inferior

Pestillo y perilla de barra inferior

Pestillo del mango inferior

¡ADVERTENCIA! No conecte la herramienta a

la fuente de alimentación hasta que esté completamente ensamblada. No obedecer esta advertencia puede resultar en un encendido accidental que cause lesiones personales severas.

m ¡ADVERTENCIA! Nunca opere la podadora sin los

dispositivos apropiados instalados. Nunca opere la podadora con sus dispositivos de seguridad dañados. No seguir estas advertencias podría causar lesiones personales graves.

Fig. 3

Levante para trabar

NOTA : Si es muy difícil levantar el pestillo, suéltelo 1 o 2

vueltas completas antes de intentarlo de nuevo.

4. Repita las instrucciones anteriores para ensamblar la barra

inferior en el otro lado.

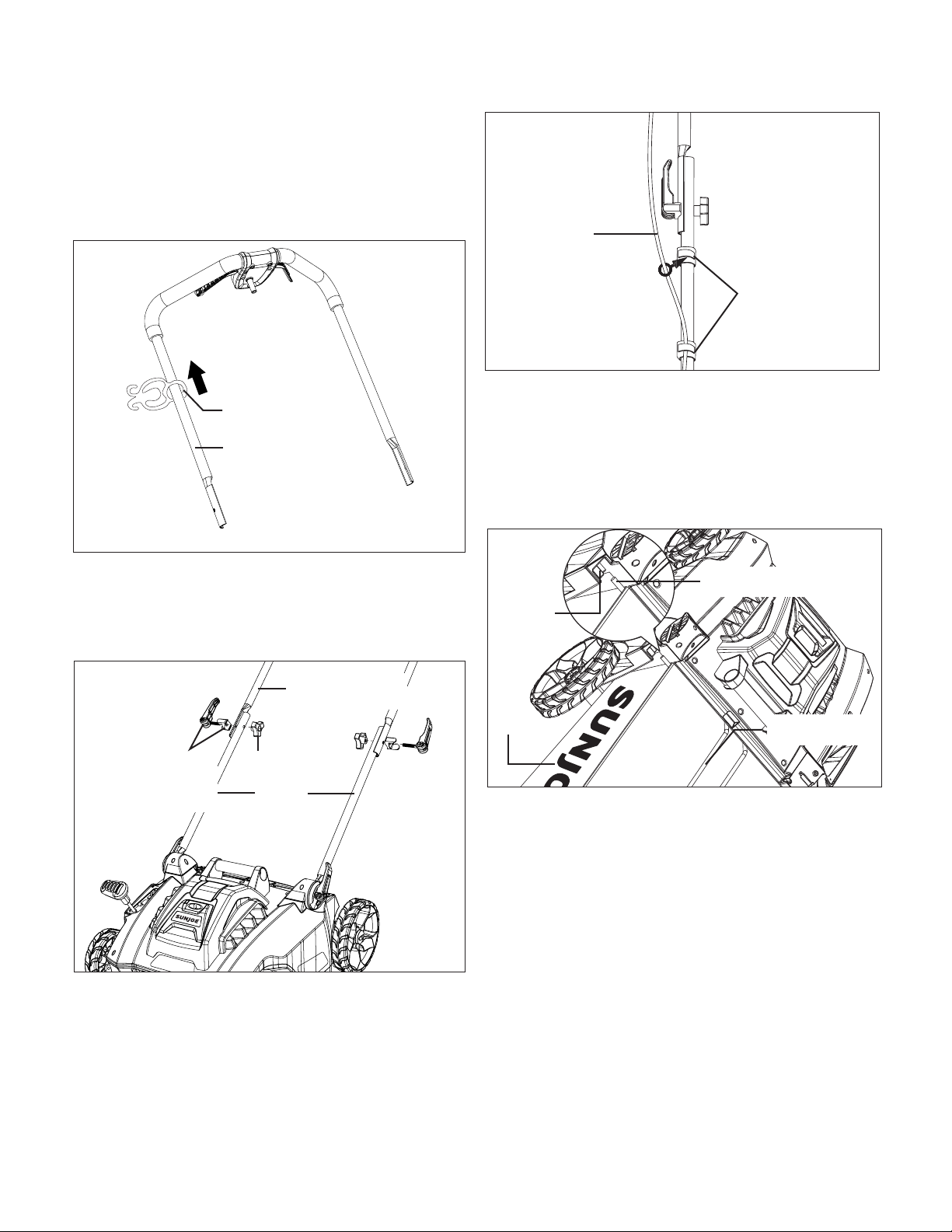

5. Deslice el gancho de sujeción del cable de extensión

hacia la estructura del mango superior (Fig. 4).

Fig. 4

Gancho de sujeción para el cable de

extensión

Estructura del mango superior

6. Instale la estructura del mango superior en los extremos

de las barras del mango inferior y asegúrela con los pestillos del mango superior utilizando pernos largos,

arandelas y perillas, como se observa en la gura. Apriete rmemente; luego levante el pestillo para trabarla (Fig. 5).

Fig. 5

Estructura del mango superior

Fig. 6

Cable

Ganchos para cable

Ensamblado y colocación de la bolsa recolectora para césped

La bolsa recolectora para césped evita que los recortes de césped sean arrojados al engramado mientras usted poda.

1. Levante la compuerta de descarga con una mano. Con la otra mano, sostenga la bolsa recolectora de césped por su mango y engánchela desde arriba. Asegúrese de que las varas de la bolsa estén enganchadas en las ranuras de ambos lados (Fig. 7).

Fig. 7

Vara de bolsa recolectora de césped

Ranura

Arandela + pestillo del mango superior

NOTA : Si es muy difícil levantar el pestillo, suéltelo 1 o 2

vueltas completas antes de intentarlo nuevamente.

7. Enganche los ganchos para cables e inserte el cable en

los ganchos para cables (Fig. 6)

Perilla del mango

superior Barras inferiores

Bolsa recolectora de césped

Mango de bolsa recolectora de césped

Operación

Esta podadora de césped está diseñada para el corte de césped en jardines y patios pequeños. Esta podadora de césped no está ha sido diseñada para cortar césped de parques públicos, campos de juego, granjas o bosques. No use esta podadora para ninguna aplicación que no sea una de las aplicaciones para la que ha sido diseñada.

Ajuste de la altura de corte

Esta cortacésped eléctrico de carrete está equipada con una palanca de ajuste de altura de cinco posiciones para ajustar las alturas de corte de césped desde 1.0 plg hasta

2.6 plg. Para cambiar la altura de corte de césped, siga las instrucciones a continuación.

m ¡ADVERTENCIA! Antes de realizar estos ajustes,

desconecte la podadora de césped de la fuente de alimentación y espere hasta que las cuchillas giratorias se hayan detenido por completo.

OBEDEZCA SIEMPRE TODAS LAS PRECAUCIONES Y RECOMENDACIONES DE SEGURIDAD MENCIONADAS PREVIAMENTE EN ESTE MANUAL.

1. Apague y desconecte la podadora de césped.

2. Saque la palanca de ajuste de altura fuera de su ranura

original (Fig. 8).

Fig. 8

Ranura de ajuste de altura

Palanca de ajuste de altura

IMPORTANTE: no encienda la podadora de césped sobre

césped alto.

1. Coloque la unidad en una supercie de césped nivelada.

2. Empuje un bucle del cable de extensión a través de la

ranura del gancho de sujeción para cable de extensión, desde el lado opuesto y alrededor de dicho gancho. Conecte el cable del artefacto al cable de extensión (Fig. 9).

Fig. 9

Gancho de

sujeción para

cable de extensión

Ranura

Cable del artefacto

Cable de

extensión

3. Inserte la palanca en la ranura deseada. Ajuste de altura de cinco posiciones:

(1) 1.0 plg (25 mm) (2) 1.4 plg (35 mm) (3) 1.8 plg (45 mm) (4) 2.2 plg (55 mm) (6) 2.6 plg (65 mm)

4. Vuelva a conectar la podadora de césped a su fuente de

alimentación y reanude la operación normal.

Arranque y parada

No encienda la podadora de césped hasta que haya sido ensamblada por completo. Antes de arrancar la podadora,

verique siempre que su cable de alimentación y cable de

extensión no muestren señales de daños. Use solo cables intactos.

m ¡ADVERTENCIA! Los cables dañados representan un

riesgo severo de lesiones. Reemplace los cables de extensión dañados inmediatamente.

m ¡ADVERTENCIA! Antes de encender la podadora

de césped, asegúrese de que no esté en contacto con ningún objeto extraño. Mantenga sus manos y pies a una distancia segura de las cuchillas podadoras giratorias y de la abertura del eyector. No obedecer estas advertencias podría causar lesiones personales severas.

NOTA: no enchufe el cable de extensión al tomacorriente hasta que haya sido asegurado con el gancho de sujeción para cable de extensión y conectado al cable de artefacto de la podadora de césped. Use solo un cable de extensión aprobado por UL para uso en exteriores y todo tipo de clima. No use un cable de extensión de más de 100 pies (30 m). Consulte la tabla de cables de extensión en la página 2.

3. Coloque la porción mayor del cable de extensión sobre el

césped, cerca al punto de inicio.

4. Antes de encender la podadora de césped, sujete el

ensamblado del mango con ambas manos e incline el mango hacia abajo para levantar levemente el frente de la podadora de césped. Esto reducirá el riesgo de un daño al césped al momento del encendido (Fig. 10).

Fig. 10

5. Para encender la podadora de césped, presione y sujete

el botón de trabado de seguridad mientras aprieta las palancas interruptoras. Una vez que la máquina se encienda, suelte el botón de trabado de seguridad (Fig. 11).

Fig. 11

6. Permita que el motor alcance su velocidad normal, baje

cuidadosamente la podadora de césped a la posición de corte y empiece a podar (Fig. 12).

Botón de trabado de seguridad

Palancas

interruptoras

Fig. 12

7. Para detener la podadora de césped, suelte las palancas

interruptoras (Fig. 11).

Consejos para la poda

m ¡ADVERTENCIA! Inspeccione el área antes del

podado y retire todas las piedras, palos, alambres y otros escombros que puedan ser lanzados por las cuchillas giratorias.

NOTA: las cuchillas aladas mejorarán de manera signicativa

el rendimiento de esta podadora de césped, especialmente al cortar césped alto.

• Asegúrese de inspeccionar periódicamente las cuchillas

para ver si hay señales de desgaste, y reemplácelas al menos una vez por año, tal como se describe en la sección de mantenimiento.

• Para evitar un choque eléctrico, no opere la podadora de césped en áreas mojadas o húmedas.

• No pode en círculos. Desplácese en ida y vuelta a

través del césped siguiendo la trayectoria descrita a continuación (Fig. 13).

• Al cortar césped grueso, reduzca su velocidad de

caminata para permitir un corte más efectivo y una descarga apropiada del césped cortado. Para un césped saludable, corte siempre un tercio o menos de la longitud total del césped. El césped deberá tener en promedio un largo de 1.5 plg a 2 plg (3.8 cm a 5 cm) durante los meses fríos, y más de 2 plg (5 cm) durante los meses calurosos. Si hay crecimiento, el césped deberá ser cortado en el otoño.

Fig. 13

• Al podar, asegúrese de que el cable eléctrico esté siempre

detrás de usted y yaciendo sobre el área de césped ya cortado.

• El césped se verá mejor si es siempre cortado a la misma

altura y en direcciones alternas.

• Al cruzar cualquier área con grava, suelte la palanca

interruptora para apagar la podadora de césped. Las piedras pueden ser recogidas y lanzadas por la cuchilla giratoria.

• Ajuste la podadora de césped a la más alta altura de corte

al podar en terreno disparejo o con maleza.

m ¡ADVERTENCIA! Si la podadora de césped golpea

un objeto extraño, detenga el motor y desenchufe el cable de alimentación. Inspeccione detenidamente la podadora de césped para ver que no haya daño alguno. Repare cualquier daño antes de continuar operando esta podadora de césped.

Mantenimiento

¡ADVERTENCIA! Antes de la limpieza, reparación o

inspección de la podadora de césped, desconecte la fuente

de alimentación de la unidad y verique que todas las partes

móviles se hayan detenido por completo.

General

• Mantenga siempre la podadora de césped limpia y libre de

recortes de césped, tierra u otros residuos.

• Mantenga los mangos secos, limpios y sin aceite o grasa.

• Luego de cada sesión de podado, retire los recortes

de césped y residuos acumulados usando un paño seco o cepillo de mano. Usted también puede limpiar el equipo con un paño húmedo. No use agentes de limpieza o solventes agresivos ya que pueden dañar los componentes plásticos en el equipo. Asegúrese de que no entre agua al interior del equipo, ya que el agua puede destruir el mecanismo interruptor y de conexión, así como el motor eléctrico.

• No limpie la podadora de césped con agua corriente,

particularmente con agua a alta presión.

• Compruebe que todas las tuercas, pernos y tornillos estén

ajustados apropiadamente antes de cada uso.

• Inspeccione frecuentemente el ensamblado de la bolsa de

césped para ver si hay señales de desgaste, y reemplace inmediatamente con partes genuinas Snow Joe Sun Joe

• Reemplace inmediatamente las partes gastadas en

exceso o dañadas.

si encuentra daños.

Lubricación

Todos los rodamientos en este producto están lubricados con

suciente cantidad de lubricantes de alto grado para todo el

ciclo de vida útil de la unidad bajo condiciones de operación normal. Por tanto, no se requiere una lubricación adicional de los rodamientos.

Al principio y n de cada temporada de poda, lubrique los

resortes en la compuerta de descarga trasera con aceite ligero.

Mantenimiento de las cuchillas

IMPORTANTE: las cuchillas podadoras son aladas y pueden

causar severas lesiones personales si son manipuladas incorrectamente. Use guantes protectores y tenga extremo cuidado al manipularlas.

Las cuchillas de acero están diseñadas para proporcionar un

corte no en césped alto o grueso. El deterioro en la calidad

de corte indica desgaste o daños en las cuchillas.

m ¡ADVERTENCIA! Una podadora de césped que

vibra indica que el rotor de cuchillas no está balanceado adecuadamente o se ha deformado debido al impacto con un objeto. Si esto ocurre, comuníquese con la central de servicio al cliente Snow Joe (1-866-766-9563) para recibir asistencia.

+ Sun Joe® llamando al 1-866-SNOWJOE

Reemplazo de las cuchillas

m ¡ADVERTENCIA! Use guantes de alta resistencia al

manipular las cuchillas. IMPORTANTE: use solo partes de repuesto originales

especicadas para esta podadora de césped.

Usted puede comprar un juego de cuchillas de repuesto (modelo MJ506E-24BLDS) y otras partes de repuesto originales ordenando en línea en snowjoe.com o por teléfono llamando a la central de servicio al cliente Snow Joe Sun Joe

partes que no cumplan con las especicaciones del equipo

original puede provocar un funcionamiento incorrecto de la podadora de césped, comprometer la seguridad del operador, e invalidar la garantía del fabricante.

al 1-866-SNOWJOE (1-866-766-9563). El uso de

1. Desconecte la podadora de césped de la fuente de

alimentación.

2. Voltee la podadora de césped sobre uno de sus lados

para exponer el lado inferior donde se encuentran las cuchillas.

3. Use guantes de alta resistencia.

4. Para retirar las cuchillas antiguas, hágalo una por vez.

Presione el pasador de liberación de la cuchilla antigua y, al mismo tiempo, saque la cuchilla fuera de su ranura (Fig. 14). Repita para las demás cuchillas antiguas.

Fig. 14

Pasador de liberación

Cuchilla antigua

Almacenamiento

Siga los pasos a continuación con el n de preparar la

podadora de césped para su almacenamiento:

1. Desconecte la podadora de césped de la fuente de

alimentación.

2. Limpie la podadora de césped con un paño mojado o

cepillo de mano.

3. Inspeccione la podadora de césped cuidadosamente para

detectar partes gastadas, sueltas o dañadas. Verique las

conexiones y tornillos, y ajústelos de ser necesario. Preste especial atención a la cuchillas podadoras y reemplácelas o reafílelas si presentan señales de desgaste. Consulte la sección de mantenimiento.

4. Guarde la podadora de césped en interiores en un área

seca, limpia y fría fuera del alcance de los niños. No guarde la unidad cerca de materiales corrosivos tales como fertilizantes y sal de roca.

5. Limpie el cable de extensión para quitar cualquier

sustancia extraña como aceite o suciedad. Reemplace el cable de extensión inmediatamente si se corta o daña en cualquier forma.

6. Enrolle el cable en una serie de bucles iguales para evitar

que se enrede.

7. No cubra la podadora de césped con una cubierta sólida

de plástico. Las cubiertas de plástico atrapan humedad alrededor de la podadora, la cual puede corroerse.

5. Para colocar la nueva cuchilla, apriete el pasador de

liberación y, al mismo tiempo, inserte una nueva cuchilla (una pieza) en la ranura hasta que la nueva pieza de cuchilla haga “clic” y se trabe de forma segura (Fig. 15). Repita para todas las demás nuevas cuchillas.

Fig. 15

Nueva cuchilla

NOTA: asegúrese de que el pasador de liberación salte de

golpe y que la nueva pieza de cuchilla se trabe de forma adecuada antes de proceder a reemplazar las siguientes cuchillas.

Servicio y soporte

Si su cortacésped eléctrico de carrete Sun Joe® MJ506E requiere servicio o mantenimiento, llame a la central de servicio Snow Joe (1-866-766-9563) para recibir asistencia.

+ Sun Joe® al 1-866-SNOWJOE

Modelo y número de serie

Al contactar a la empresa o al ordenar partes de repuesto, usted necesitará proveer el modelo y el número de serie de su producto. Estos se encuentran en la etiqueta pegada a la cubierta o guarda de su podadora de césped. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto:

M J 5 0 6 E

Modelo:

Nº de serie:

Solución de problemas

Problema Solución

El motor no funciona

La potencia del motor cae

El rendimiento del motor cae

La bolsa recolectora de césped no

se llena lo suciente

Solo un especialista de la empresa puede ser capaz de corregir fallas que no puedan ser corregidas con la ayuda de esta tabla de solución de problemas. Comuníquese con la central de servicio al cliente Snow Joe 1-866-SNOWJOE (1-866-766-9563).

• Verique la fuente de alimentación, el cable de conexión y el disyuntor

(fusible).

• Limpie el canal de descarga y la carcasa.

• Arranque la podadora de césped en césped corto o en un área previamente

podada e incline la podadora hacia atrás.

• Corrija la altura de corte.

• Compruebe que está usando un cable de extensión adecuado de calibre y

largo correctos (vea la tabla de cables de extensión en la página 2).

• La fuente de alimentación (p. ej., el generador) tiene un voltaje demasiado bajo.

• Corrija la altura de corte.

• Limpie el canal de descarga y la carcasa.

• Reemplace o reale las cuchillas podadoras (contacte a un centro de

servicio autorizado Snow Joe

• Corrija la altura de corte.

• Permita que el césped se seque.

• Limpie el canal de descarga y la carcasa.

+ Sun Joe®).

+ Sun Joe® llamando al

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

repuesto o accesorios que no estén destinados para su uso con esta cortacésped eléctrico de carrete. Comuníquese con Snow Joe cortacésped eléctrico de carrete. El uso de cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

+ Sun Joe® si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su

+ Sun Joe®. Nunca use partes de

ModeloAccesorio Descripción

Paquete de 24 cuchillas de repuesto

Bolsa recolectora de césped de

14.6 gal (55 L)

MJ506E-24BLDS

MJ506E-BAG

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al cliente Snow Joe

+ Sun Joe® al 1-866-SNOWJOE (1-866-766-9563).

+ Sun Joe® de noticar sobre

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

, Sun Joe®,

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a help@snowjoe.com. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

R4_01282020

MANUEL D’UTILISATION

Une division de Snow Joe

, LLC Modèle MJ506E

TONDEUSE À BOBINE

ÉLECTRIQUE

40,6 cm | 6,5 A

Formulaire n° SJ-MJ506E-880F-MR3

IMPORTANT!

Consignes de sécurité Tous les utilisateurs doivent lire

ces instructions avant d'utiliser la machine.

Suivez toujours ces consignes de sécurité. Ne pas s’y conformer peut entraîner de graves blessures pouvant même être fatales.

AVERTISSEMENTS d’ordre général en matière de sécurité!

Quand vous utilisez cette tondeuse à bobine électrique, les précautions de sécurité de base doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution ou

de dommages corporels. Parmi ces précautions gurent les

avertissements suivants :

mAVERTISSEMENT! Ne pas utiliser la machine

sans que le sac à herbe complet ou d'autres dispositifs de protection et de sécurité soient en place et en bon ordre de marche.

mAVERTISSEMENT! L'utilisation de tout autre

accessoire ou pièce attachée pourrait augmenter le risque de blessure.

mAVERTISSEMENT! Pour réduire le risque de blessure,

inspecter fréquemment le sac à herbe et le remplacer par une pièce de rechange recommandée s'il présente des signes d'usure ou de détérioration.

Avant d'utiliser la tondeuse à gazon, prenez le temps de vous familiariser avec les commandes, surtout la façon d'arrêter la tondeuse à gazon en cas d'urgence. Les seules personnes qui doivent utiliser la tondeuse à gazon sont celles qui comprennent parfaitement les instructions et savent comment utiliser la machine. Les enfants ne doivent jamais être autorisés à avoir accès à la tondeuse à gazon.

Conservez ce manuel pour le consulter éventuellement dans le futur et relisez-le au début de chaque saison de tonte de pelouses.

POUR LES TONDEUSES À GAZON À DOUBLE ISOLATION

1. Pièces de rechange – Pour réparer cette machine,

utilisez uniquement des pièces de rechange identiques. Remplacez ou réparez immédiatement tout cordon endommagé.

2. Fiche polarisée – Les connexions polarisées réduisent le

risque d’électrocution. Cette tondeuse à gazon est munie

d'une che polarisée (une lame est plus large que l'autre) et nécessite l'utilisation d'une rallonge à che polarisée. La che de la tondeuse à gazon ne s'insère que d'une seule façon dans une rallonge à che polarisée. Si la che

ne rentre pas complètement dans la rallonge, inversez-la.

Si la che ne s’insère toujours pas, procurez-vous une rallonge à che polarisée adéquate. Une rallonge à che

polarisée nécessite l’utilisation d’une prise de courant

murale polarisée. La che ne s'insère que d'une seule

façon dans une prise de courant murale polarisée. Si la

che ne rentre pas complètement dans la prise de courant murale, inversez-la. Si la che ne s’insère toujours pas, communiquez avec un électricien qualié pour qu’il pose une prise de courant murale adéquate. Ne modiez en aucune façon la che de la machine, la prise de la rallonge ou la che de la rallonge.

mAVERTISSEMENT! Tout contact avec des

pièces mobiles peut être la cause d’un happement, d’une mutilation ou d'autres blessures graves. Toujours maintenir les parties du corps (c.-à-d., les mains, les pieds) à bonne distance des pièces mobiles. Avant utilisation de la machine, s'assurer que tous les éléments couvrants et dispositifs de protection sont bien en place.

Les surfaces chaudes (c.-à-d., le moteur) peuvent

enammer des éléments inammables ou combustibles et déclencher un incendie ou une explosion, ce qui peut

être à l'origine de graves blessures corporelles. Maintenir la tondeuse à gazon à bonne distance des éléments

inammables ou combustibles tant que les surfaces

qui sont chaudes n'ont pas complètement refroidi. Ne

pas remiser la tondeuse à gazon à proximité d'éléments inammables ou combustibles.

Une lame endommagée ou un écrou de lame usé peut briser l'ensemble tondeuse à gazon et entraîner de graves blessures. Remplacer la lame ou l'écrou de lame endommagé avant d'utiliser la tondeuse à gazon.

CONSERVER CES INSTRUCTIONS

POUR TOUTES LES TONDEUSES À GAZON

1. Éviter les situations dangereuses – N'utilisez pas la

tondeuse à gazon sous la pluie ou quand l'herbe est mouillée ou humide.

2. Maintenir à l’écart les enfants, les spectateurs et les

animaux familiers – Tenez toujours les enfants et les spectateurs à bonne distance de la tondeuse à gazon pendant son utilisation et quand elle refroidit.

3. S'habiller en conséquence – Quand vous utilisez la

tondeuse à gazon, portez toujours un équipement de protection individuelle (c.-à-d., des lunettes, des gants en caoutchouc, des chaussures de protection et un masque antipoussières) et des vêtements appropriés. Les vêtements amples, les cheveux longs ou les bijoux peuvent se prendre dans les pièces mobiles. Les cheveux longs doivent être ramassés sous un couvre-chef.

4. Utiliser une machine adaptée au travail à faire –

N'utilisez pas la tondeuse à gazon pour un travail autre que celui auquel elle est destinée.

5. Ne pas forcer la tondeuse à gazon – Elle fonctionnera

mieux, sera moins dangereuse et moins susceptible de tomber en panne si elle est utilisée au régime pour lequel elle a été conçue.

6. Ne pas s'arc-bouter – Restez en permanence sur les

deux pieds pour ne pas perdre l'équilibre.

7. Rester vigilant – Soyez toujours à l'aût et surveillez ce

que vous faites. Faites preuve de bon sens. N'utilisez pas la tondeuse à gazon quand vous êtes fatigué ou si vous avez consommé de l'alcool ou de la drogue. Cette tondeuse à gazon n'est pas conçue pour être utilisée par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées. Elle ne doit pas être utilisée par des personnes manquant

d'expérience ou de connaissances susantes, à moins

d'être supervisées par une personne responsable de leur sécurité ou d'avoir reçu des instructions de cette personne sur la façon d'utiliser sans danger la tondeuse.

8. Débrancher la tondeuse à gazon – Débranchez la

tondeuse à gazon de la source d’alimentation électrique quand vous ne l'utilisez pas, avant d'intervenir dessus, quand vous changez d’accessoire ou quand vous

eectuez toute autre tâche d'entretien.

9. Remiser la tondeuse à gazon à l’intérieur quand elle n’est pas utilisée – Si vous ne l’utilisez pas, la tondeuse

à gazon doit être remisée à l'intérieur dans un endroit sec, sous clé et hors de portée des enfants.

10. Entretenir soigneusement la tondeuse à gazon – Pour

qu'ils puissent être utilisés au mieux de leur rendement et

sans danger, maintenez les tranchants autés et propres.

Inspectez périodiquement le cordon de la tondeuse à

gazon et, s'il est endommagé, faites-le réparer par un centre de réparation agréé. Les rallonges électriques doivent être périodiquement inspectées et immédiatement remplacées si elles sont endommagées. Maintenez le guidon et les poignées secs, propres et exempts d'huile et de graisse.

Sécurité électrique

1. Un disjoncteur diérentiel de fuite de terre (DDFT) doit être

fourni sur le ou les circuits ou la ou les prises utilisés pour la tondeuse à gazon. Des prises intégrant un DDFT sont

oertes et peuvent être utilisées pour répondre à cette

mesure de sécurité.

2. Pour réduire le risque d’électrocution, cette machine est

munie d'une che polarisée (c.-à-d., une lame est plus large que l'autre). Utilisez uniquement une rallonge à che polarisée, homologuée UL (certiée CSA au Canada) et recommandée pour une utilisation à l'extérieur. La che

de la machine ne s'insère que d'une seule façon dans une

rallonge à che polarisée.

Si la che de la machine ne rentre pas complètement dans

la rallonge, inversez-la. Si la che ne s’insère toujours pas, procurez-vous une rallonge à che polarisée adéquate. Une rallonge à che polarisée nécessite l’utilisation d’une prise de courant murale polarisée. La che polarisée de la

rallonge ne s’insère que d’une seule façon dans la prise

de courant murale polarisée. Si la che ne rentre pas

complètement dans la prise de courant murale, inversez-

la. Si la che ne s’insère toujours pas, communiquez avec un électricien qualié pour qu’il pose une prise de courant murale adéquate. Ne modiez en aucune façon la che de la machine, la prise de la rallonge ou la che de la

rallonge.

3. Pour éviter les électrocutions, utilisez uniquement une

rallonge électrique appropriée pour une utilisation à l'extérieur, par exemple les modèles SW, SOW, STW, STOW, SJTW ou SJTOW.

Avant son utilisation, vériez que la rallonge électrique est

en bon état. Quand vous utilisez une rallonge électrique,

assurez-vous qu'elle soit de calibre susant pour le

courant que votre machine va consommer. Une rallonge sous-dimensionnée provoquera une chute de tension dans les lignes, ce qui entraînera une perte de puissance

et une surchaue.

m AVERTISSEMENT m

Toute électrocution peut entraîner des BLESSURES GRAVES pouvant même être FATALES. Tenir compte de ces avertissements :

• Ne laisser aucune partie de la tondeuse à gazon

entrer en contact avec de l'eau pendant son utilisation. Si la machine se mouille quand elle est à l’arrêt, l'essuyer avant de la redémarrer.

• Utiliser uniquement une rallonge électrique

homologuée UL, CSA ou ETL pour l'extérieur et résistante aux intempéries.

• Ne pas utiliser de rallonge électrique d’une longueur

supérieure à 30 m.

• Ne pas toucher la machine ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

CARACTÉRISTIQUES DES RALLONGES

ÉLECTRIQUES

Longueur de rallonge

électrique

Calibre de l (AWG)

4. Pour empêcher que le cordon de la machine se débranche de la rallonge électrique pendant son utilisation, faites un nœud avec les deux cordons comme l'indique l’illustration du Tableau 1.

Tableau 1. Méthode d'attache de rallonge électrique

Rallonge

électrique

Jusqu’à 15 m

16 14

+15 m -30 m

Cordon

d’alimentation

Outils et machines à double isolation

Les outils ou machines à double isolation sont dotés de deux systèmes d'isolation au lieu d'une mise à la terre. Aucune mise à la terre n’est prévue sur les outils ou machines à double isolation et aucune mise à la terre ne doit être ajoutée. Toute intervention sur un outil ou une machine à double isolation exige une attention extrême et une parfaite connaissance du

système et doit être eectuée uniquement par du personnel technique qualié chez un revendeur Snow Joe

agréé. Les pièces de rechange pour un outil ou une machine à double isolation doivent être identiques aux pièces d’origine. Les indications « Double Insulation » (Double isolation) ou « Double Insulated » (Doublement isolé) sont marquées sur tous les outils ou machines à double isolation. Le symbole (carré dans un carré) peut être également marqué sur l’outil ou la machine.

DOUBLE ISOLATION : MISE À LA TERRE NON

REQUISE. POUR LES RÉPARATIONS, UTILISER UNIQUEMENT DES PIÈCES DE RECHANGE IDENTIQUES.

Cette tondeuse à bobine électrique est à double isolation, éliminant ainsi la nécessité d'un système séparé de mise à la terre. Utilisez uniquement des pièces de rechange identiques. Lisez les instructions avant d’intervenir sur un outil ou une machine à double isolation. Utilisez cette tondeuse à gazon uniquement comme le décrit ce manuel.

+ Sun Joe®

IMPORTANT!

Consignes de sécurité pour les tondeuses à pousser

Généralités concernant l'utilisation

(A) Nouer les cordons comme sur l’illustration

(B) Brancher la che dans la prise

5. Ne malmenez pas le cordon. Ne tirez jamais la tondeuse à gazon par le cordon et ne tirez pas brusquement sur le cordon pour le retirer de la prise. Maintenez le cordon éloigné de la chaleur, de l’huile et des objets tranchants.

• Avant de démarrer, lisez, comprenez et suivez toutes les

instructions sur la machine et dans le ou les manuels.

• Ne mettez ni les mains ni les pieds sous la machine. Tenez-vous toujours à l'écart de l'ouverture d'éjection.

• Maintenez en place et en bon ordre de marche les

dispositifs de sécurité.

• Seuls les adultes responsables et familiarisés avec

les instructions devraient être autorisés à utiliser cette machine.

• Débarrassez la zone à tondre de tout corps étranger, par exemple les roches, ls, jouets et autres éléments divers,

susceptibles d'être ramassés et projetés par les lames. Restez derrière le guidon pendant que le moteur tourne.

• Avant de démarrer la machine, assurez-vous qu'il n'y a plus aucun spectateur dans la zone à tondre. Arrêtez la machine si quelqu'un pénètre dans la zone à tondre.

• N'utilisez pas la machine pieds nus ou si vous portez des sandales. Portez toujours des chaussures susamment

montantes.

• Regardez toujours vers le bas et l'arrière quand vous

utilisez la tondeuse à gazon à reculons.

• Ne dirigez jamais les matières rejetées en direction de

quiconque. Évitez de diriger les matières rejetées contre un mur ou tout autre obstacle.

• Ne laissez jamais sans surveillance une machine dont le moteur tourne.

• Avant de nettoyer la machine, de retirer le sac à herbe, de changer d’accessoire ou de déboucher le déecteur de

protection d’éjection, arrêtez le moteur et attendez que les lames s'arrêtent complètement de tourner.

• Utilisez la machine uniquement à la lumière du jour ou sous un bon éclairage articiel.

• N'utilisez pas la machine quand vous êtes fatigué ou si

vous avez consommé de l'alcool ou de la drogue.

• N’utilisez jamais la tondeuse à gazon quand l’herbe est

mouillée. Assurez toujours vos pas; marchez, ne courez jamais quand vous utilisez la tondeuse à gazon.

• Si la machine commence à vibrer d'une manière anormale, arrêtez le moteur et inspectez immédiatement la machine pour rechercher ce qui est à l'origine des vibrations. Les vibrations sont généralement des signes précurseurs d'un problème.

• Maintenez les lames autées.

• Gardez les mains et les pieds à bonne distance de

l’ensemble de coupe.

• Portez toujours des lunettes de protection quand vous

utilisez la machine.

• Tout ce qui est heurté par les lames de la tondeuse à

gazon peut provoquer de graves blessures. Avant chaque tonte de pelouse, la zone à tondre doit toujours être inspectée attentivement et débarrassée de tout corps étranger.

• Si la tondeuse à gazon heurte quoi que ce soit, suivez ces étapes :

i) Arrêtez la tondeuse à gazon en relâchant les

leviers marche-arrêt.

ii) Débranchez le cordon d’alimentation. iii) Inspectez la machine pour vérier qu’elle n'est pas

endommagée.

iv) Réparez tout dommage avant de redémarrer et

d'utiliser à nouveau la tondeuse à gazon.

• Utilisez uniquement des lames de rechange identiques.

Utilisation sur terrain pentu

Les terrains pentus sont la cause majeure d’accidents dus à des glissades ou à des chutes et des graves blessures qu'ils peuvent entraîner. L'utilisation d’une tondeuse sur terrain pentu exige une extrême vigilance. Si vous ne vous sentez pas à l’aise sur un terrain pentu, ne le tondez pas.

• Tondez en travers de la pente, jamais en montant ou en

descendant. Faites preuve d’une extrême prudence quand vous changez de direction sur un terrain pentu.

• Faites attention aux trous, aux ornières, aux bosses, aux roches et à tout ce qui peut être caché. Ils peuvent vous faire glisser ou tomber sans prévenir.

• Ne tondez pas de l'herbe mouillée ou des pelouses excessivement pentues. Si vous êtes instable sur vos deux pieds, vous risquez de glisser ou de tomber.

• Ne tondez pas à proximité d'à-pics, de fossés ou de talus. Vous pourriez perdre l'équilibre.

Enfants

Des accidents tragiques peuvent se produire si l’utilisateur ne fait pas attention à la présence d’enfants. Les enfants font souvent preuve d'une grande curiosité à l'égard de la machine et de l'opération de tonte elle-même. Ne supposez jamais que les enfants resteront là où vous les avez vus pour la dernière fois.

• Maintenez les enfants à l'écart de la zone à tondre et sous la stricte surveillance d'un adulte responsable autre que l'utilisateur.

• Soyez vigilant et arrêtez la tondeuse à gazon si un enfant

pénètre dans la zone de travail.

• Ne laissez jamais un enfant utiliser la machine.

• Redoublez d'attention en approchant les coins aveugles,

les buissons, les arbres ou tout ce qui pourrait vous empêcher de voir un enfant.

Entretien et réparation

• Maintenez serrés tous les écrous et boulons.

• Ne traquez jamais les dispositifs de sécurité. Faites

des vérications régulières pour vous assurer que ces

dispositifs sont en place et en bon ordre de marche.

• Ne laissez pas de l’herbe, des feuilles ou d’autres débris s’accumuler sur la tondeuse à gazon.

• N'eectuez jamais de réglages ou de réparations quand

le moteur tourne. Débranchez toujours la tondeuse à bobine électrique avant de la régler, de la nettoyer ou de la réparer.

• Inspectez fréquemment les composants du sac à herbe et le déecteur de protection d’éjection et, au besoin,

remplacez-les par des pièces recommandées par le fabricant.

• Les lames de la tondeuse sont autées. Enveloppez les

lames ou portez des gants et faites preuve d'une extrême prudence quand vous les réparez.

• Maintenez visibles les étiquettes de sécurité et d’instructions ou remplacez-les, le cas échéant.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d'essayer de procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur cette machine.

Symboles SymbolesDescriptions Descriptions

Maintenir les spectateurs et les

Étiquette CPSC de danger.

Alerte de sécurité. Mise en garde.

Porter une protection oculaire et une protection de l'ouïe. Pour éviter de se blesser, porter des protecteurs d'oreilles et des lunettes de sécurité.

Débrancher la machine si le cordon est endommagé ou entortillé.

enfants à une distance de sécurité

susante.

Pour réduire le risque de blessure, l'utilisateur doit lire le manuel d’utilisation.

Ne pas utiliser la machine sous la pluie.

AVERTISSEMENT! Arrêter la machine et la débrancher de la source d'alimentation avant de l'inspecter, de la nettoyer, de changer d’accessoire ou de conduire tout autre travail d'entretien.

La projection d'objets et les lames rotatives peuvent provoquer de graves blessures.

Sectionnement des orteils ou des doigts par les lames rotatives de la tondeuse.

DANGER! Les lames rotatives présentent des risques de blessures graves. Tenir les mains et les pieds éloignés des ouvertures quand la machine est en marche.

Les lames continuent de tourner après avoir coupé le moteur de la machine.

Risque de glissade sur terrain pentu : pour éviter toute glissade ou chute accidentelle, faire preuve d'une extrême prudence en tondant sur une pente.

Maintenir la rallonge électrique à bonne distance des lames.

Regardez vers l'arrière quand vous utilisez la tondeuse à reculons.

Double isolation.

Apprenez à mieux connaître votre tondeuse à bobine

électrique

Avant d’utiliser la tondeuse à gazon, lisez attentivement le manuel d’utilisation et les consignes de sécurité. Comparez

l’illustration ci-dessous avec la tondeuse à gazon an de vous familiariser avec l'emplacement des diérents réglages et

commandes. Conservez ce manuel pour pouvoir le consulter dans le futur.

10 11

12 13

3 4

5 7

1. Partie rembourrée du guidon

2. Ensemble guidon supérieur

3. Crochet de retenue de rallonge électrique

4. Serre-câble (3)

5. Attache d’ensemble guidon supérieur (2)

6. Bouton d’ensemble guidon supérieur (2)

7. Rondelle d’ensemble guidon supérieur (2)

8. Tube inférieur de guidon (2)

9. Sac à herbe

10. Volet d’éjection

11. Attache d’ensemble guidon inférieur (2)

12. Support d'attache d'ensemble guidon

inférieur (2)

13. Roue arrière (2)

14. Levier de réglage de hauteur

15. Roue avant (2)

16. Poignée de caisson

17. Poignée de sac à herbe

18. Cordon d’alimentation

19. Levier marche/arrêt (2)

20. Boîtier d'interrupteurs

21. Bouton-poussoir de sécurité

Données techniques

Tension nominale ..................................................120 V ~ 60 Hz

Puissance ........................................................................... 6,5 A

Régime à vide .......................................................... 3 300 tr/min

Rotor ................................................. 24 lames acérées en acier

Largeur de coupe .......................................................... 40,6 cm

Hauteur de coupe ................................ 25 mm | 35 mm | 45 mm

| 55 mm | 65 mm

Contenance du sac à herbe ................................................. 55 l

Poids Net ........................................................................ 14,4 kg

Déballage

Contenu de la caisse

• Tondeuse à bobine électrique

• Ensemble guidon supérieur

• Tube inférieur de guidon (2)

• Sac à herbe

• Attache d'ensemble guidon supérieur à boulon long (2)

• Rondelle d'ensemble guidon supérieur (2)

• Attache de tube inférieur de guidon à boulon court (2)

• Support d'attache de tube inférieur de guidon (2)

• Crochet de retenue de rallonge électrique

• Serre-câble (3)

• Manuel et carte d’enregistrement

1. Retirez soigneusement la tondeuse à gazon de la caisse et

inspectez-la pour vérier que tous les éléments énumérés

ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer qu'aucun élément ne s’est cassé ou n’a été endommagé pendant le transport. Si vous constatez que des pièces manquent ou sont endommagées, NE PAS retourner la caisse au magasin. Veuillez appeler le service clientèle Snow Joe (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser votre nouvelle tondeuse à bobine électrique. L’emballage est fabriqué dans des matériaux recyclables. Éliminez ces matériaux de façon appropriée et conformément aux réglementations locales.

IMPORTANT! Le matériel et l’emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec les sacs en plastique, les feuilles métalliques ou les petites pièces. Ces éléments peuvent être avalés et risquent de provoquer une

suocation!

+ Sun Joe® au 1-866-SNOWJOE

Assemblage

AVERTISSEMENT! Ne pas brancher la machine sur

une source d’alimentation électrique tant que l’assemblage n'est pas terminé. Ne pas tenir compte de cet avertissement peut entraîner un démarrage accidentel et de graves blessures.

Assemblage du guidon

1. Placez le tube inférieur de guidon du côté du levier de

réglage de hauteur de la machine. Attachez à l'aide d'un support d'attache et d'une attache de tube inférieur de guidon à boulon court (Fig. 1).

Fig. 1

2. Tournez l'attache dans le sens des aiguilles d'une montre

jusqu'à ce qu'elle soit presque serrée (Fig. 2).

Fig. 2

3. Alignez l'attache avec l'encoche pratiquée dans le support

d'attache. Rabattez l'attache en appuyant fermement dessus pour la verrouiller (Fig. 3).

Fig. 3

Tube inférieur de guidon

Attache et bouton de tube inférieur de guidon

Attache de tube inférieur de guidon

Rabattre pour verrouiller

mAVERTISSEMENT! Ne jamais utiliser la tondeuse

sans que les dispositifs de sécurité adéquats soient en place. Ne pas utiliser la tondeuse si un dispositif de sécurité est endommagé. Toute personne ne tenant pas compte de cet avertissement peut se blesser gravement.

REMARQUE : s'il est trop dicile de rabattre l'attache,

desserrez-la d'un à deux tours avant d'essayer à nouveau.

4. Pour assembler le tube inférieur de guidon de l’autre côté, répétez les instructions ci-dessus.

5. Faites glisser le crochet de retenue de rallonge électrique sur l'ensemble guidon supérieur (Fig. 4).

Fig. 4

Crochet de retenue de rallonge électrique

Ensemble guidon supérieur

6. Placez l'ensemble guidon supérieur sur les extrémités de

chaque tube inférieur de guidon et attachez-les ensemble à l'aide des attaches à boulon long, des rondelles et des boutons, comme l'indique l'illustration. Serrez bien, puis rabattez l'attache pour la verrouiller (Fig. 5).

Fig. 6

Câble

Serre-câbles

Assemblage et ajustage du sac à herbe

Le sac à herbe empêche l’herbe coupée de s’éparpiller sur la pelouse quand vous la tondez.

1. D'une main, relevez le volet d'éjection. De l'autre main,

tenez le sac à herbe par la poignée et accrochez-le par le dessus. Assurez-vous que les tiges du sac sont insérées dans les encoches des deux côtés (Fig. 7).

Fig. 7

Tige de sac à herbe

Encoche

Fig. 5

Rondelle et attache d'ensemble guidon supérieur

REMARQUE : s'il est trop dicile de rabattre l'attache,

desserrez-la d'un à deux tours avant d'essayer à nouveau.

7. Attachez les serre-câbles et insérez le câble dans les serre-câbles (Fig. 6)

Bouton d'ensemble guidon supérieur

inférieurs de

Ensemble guidon supérieur

Tubes

guidon

Sac à herbe

Poignée de sac à herbe

Utilisation

Cette tondeuse à gazon est destinée à un usage résidentiel

privé consistant à tondre les pelouses de petite supercie dans

les jardins. Cette tondeuse n’est pas adaptée pour tondre le gazon dans les parcs publics, les terrains de jeu, les fermes ou les forêts. N'utilisez pas cette tondeuse à gazon pour un travail autre que celui auquel elle est destinée.

Réglage de la hauteur de coupe

Cette tondeuse à bobine électrique est équipée d'un système de réglage de hauteur à cinq positions pour régler sur mesure les hauteurs de coupe de l'herbe de 25 mm à 65 mm. Pour changer la hauteur de coupe de l’herbe, suivez les instructions ci-dessous.

mAVERTISSEMENT! Avant de procéder à ces réglages,

débrancher la tondeuse à gazon et attendre que les lames se soient complètement arrêtées de tourner.

TOUJOURS SUIVRE LES MESURES DE SÉCURITÉ ET LES RECOMMANDATIONS ÉNUMÉRÉES PRÉCÉDEMMENT DANS CE MANUEL.

1. Coupez le moteur et débranchez la tondeuse à gazon.

2. Poussez le levier de réglage de hauteur de coupe pour le

dégager de l’encoche dans laquelle il est placé (Fig. 8).

Fig. 8

Encoche de réglage de hauteur

Levier de réglage de hauteur

2. Poussez la boucle de la rallonge électrique à travers la

fente pratiquée dans le crochet de retenue de rallonge électrique en l’enroulant du côté opposé, autour du crochet de retenue. Insérez le cordon d’alimentation dans la rallonge électrique (Fig. 9).

Fig. 9

Crochet de retenue de rallonge électrique

Fente

Cordon d’alimentation

Rallonge électrique

3. Insérez la tige dans l'encoche voulue. Les 5 positions du réglage de la hauteur de coupe :

(1) 25 mm (2) 35 mm (3) 45 mm (4) 55 mm (5) 65 mm

4. Rebranchez la tondeuse à gazon et reprenez normalement

la tonte.

Démarrage et arrêt

Ne mettez pas en marche la tondeuse à gazon tant qu'elle n'est pas entièrement assemblée. Avant de mettre en marche la machine, inspectez toujours son cordon d'alimentation

et la rallonge électrique pour vérier qu'ils ne sont pas

endommagés. Utilisez uniquement des cordons intacts.

mAVERTISSEMENT! Les cordons d'alimentation

endommagés risquent de blesser gravement. Remplacer immédiatement tout cordon endommagé.

mAVERTISSEMENT! Avant de démarrer la tondeuse

à gazon, vérier que rien n’est à son contact. Maintenir les

pieds et les mains à bonne distance des lames rotatives de la tondeuse et de l'ouverture d’éjection. Toute personne ne tenant pas compte de ces avertissements peut se blesser gravement.

IMPORTANT : ne démarrez pas la tondeuse à gazon dans de l’herbe haute.

1. Placez la machine dans un endroit où la pelouse est de

niveau.

REMARQUE : ne branchez pas la rallonge électrique dans la prise tant qu'elle n’est pas attachée au crochet de retenue de la rallonge et branchée dans le cordon d'alimentation de la tondeuse à gazon. Utilisez uniquement une rallonge homologuée UL pour l'extérieur et tout temps. N’utilisez pas de rallonge supérieure à 30 m. Reportez-vous au tableau des rallonges électriques en page 3.

3. Placez la partie lâche de la rallonge électrique sur la

pelouse, à proximité de l'endroit où vous allez commencer à tondre.

4. Avant de démarrer la tondeuse à gazon, tenez le guidon

des deux mains et inclinez-le vers le bas pour lever légèrement l'avant de la machine. Vous réduirez ainsi le risque d'endommager la pelouse au démarrage (Fig. 10).

Fig. 10

5. Pour démarrer la tondeuse à gazon, en utilisant une

main, appuyez sur le bouton-poussoir de sécurité en le maintenant enfoncé et, de l'autre main, pressez un des leviers marche-arrêt. Une fois que la machine est

en marche, relâchez le bouton-poussoir de sécurité et

pressez les deux leviers marche-arrêt à l'aide des deux mains (Fig. 11).

Fig. 11

6. Laissez le moteur monter en régime en abaissant

doucement l'avant de la tondeuse à gazon et commencez à tondre (Fig. 12).

Fig. 12

Bouton-poussoir de sécurité

Leviers marche-arrêt

Conseils pour la tonte

mAVERTISSEMENT! Inspecter la zone à tondre avant

de tondre et retirer tous les bâtons, pierres, ls et autres débris

qui pourraient être projetés par les lames rotatives.

REMARQUE : des lames autées améliorent nettement

le rendement de la tondeuse à gazon, surtout s’il s’agit de couper des herbes hautes.

• Prenez soin d'inspecter périodiquement les lames pour vérier si elles présentent des signes d'usure et

remplacez-les au moins une fois par an comme cela est décrit dans la section Entretien.

• Pour éviter de vous électrocuter, n’utilisez pas la tondeuse à gazon quand l’herbe est humide ou mouillée.

• Ne tondez pas en décrivant des cercles. Déplacez-vous

d’un côté à l’autre de la pelouse en suivant le chemin tracé (Fig. 13).

• Quand vous tondez de l'herbe épaisse, réduisez votre

vitesse de progression pour vous permettre de tondre

plus ecacement et rejeter de façon appropriée l'herbe

coupée. Pour obtenir une pelouse saine, coupez toujours un tiers ou moins de la longueur totale de l’herbe. La hauteur moyenne de l'herbe d’une pelouse doit se situer approximativement entre 3,8 et 5 cm pendant la saison froide et être supérieure à 5 cm pendant la saison chaude. S’il y a repousse, la pelouse doit être tondue à l'automne.

Fig. 13

7. Pour arrêter la tondeuse à gazon, relâchez les leviers

marche-arrêt (Fig. 11).

• Pendant que vous tondez, assurez-vous que le cordon

d’alimentation est toujours derrière vous et qu’il repose sur la partie de la pelouse déjà tondue.

• La pelouse aura un meilleur aspect si elle est toujours

tondue à la même hauteur et en croisant les directions.

• Quand vous traversez des zones recouvertes de gravier, relâchez les leviers marche-arrêt pour arrêter la tondeuse

à gazon. Des pierres peuvent être ramassées et projetées par les lames rotatives.

• Quand vous tondez sur un terrain accidenté ou de

mauvaises herbes hautes, réglez la tondeuse à gazon sur la hauteur de coupe maximale.

mAVERTISSEMENT! Si la tondeuse heurte quoi que ce

soit, arrêter le moteur et débrancher le cordon d’alimentation.

Inspecter soigneusement la tondeuse à gazon pour vérier

qu’elle n'est pas endommagée. Réparer tout dommage avant d'utiliser la tondeuse à gazon.

Entretien

AVERTISSEMENT! Avant de nettoyer, réparer

ou inspecter la tondeuse à gazon, débrancher le cordon

d'alimentation de la machine et vérier que toutes les pièces

mobiles sont complètement arrêtées.

Généralités

• Veillez à ce que la tondeuse à gazon soit toujours propre

et qu'il n'y ait ni herbe, saleté ou autres débris accumulés dessus.

• Maintenez le guidon sec, propre et exempt d'huile et de

graisse.

• Après chaque tonte, retirez l'herbe coupée et les débris qui se sont accumulés à l'aide d'un chion propre ou

d'une brosse à main. Vous pouvez également nettoyer

le matériel à l'aide d'un chion humide. N'utilisez ni

agents nettoyants ni solvants corrosifs, car ils peuvent endommager les pièces en plastique de la machine. Assurez-vous qu'il n'y ait pas d'eau qui pénètre à l'intérieur de la machine et qui puisse détruire l'interrupteur et le moteur électrique.

• Ne nettoyez pas la tondeuse à gazon à l'eau courante et

bien évidemment pas à l'eau à haute pression.

• Avant chaque utilisation, vériez que tous les écrous,

boulons et vis sont correctement serrés.

• Inspectez fréquemment le sac à herbe pour déceler la

présence éventuelle de signes d'usure et remplacez immédiatement toute pièce endommagée par une pièce d'origine Snow Joe

• Remplacez immédiatement les composants

excessivement usés ou endommagés.

+ Sun Joe®.

Lubrication

Une quantité susante de lubriants de qualité supérieure a été utilisée pour lubrier tous les roulements de cette machine

pendant toute sa durée de vie, sous des conditions normales

d’utilisation. C’est pourquoi il n’est pas nécessaire de lubrier

une nouvelle fois les roulements.

Au début de chaque saison de tonte, lubriez les ressorts de la trappe d’éjection arrière en utilisant une huile ne.

Entretien des lames

IMPORTANT : les lames de la tondeuse sont acérées

et peuvent provoquer de graves blessures si elles sont manipulées de façon inappropriée. Portez des gants de protection et faites preuve d'une extrême prudence quand vous les manipulez.

Les lames d'acier sont conçues pour que la coupe de l'herbe haute ou drue soit franche. La détérioration de la qualité de tonte indique que les lames sont usées ou endommagées.

mAVERTISSEMENT! Si une tondeuse à gazon vibre

de manière excessive, cela veut dire que le rotor de lames n'est pas bien équilibré ou qu'il s'est déformé en heurtant un

obstacle. Dans ce cas, veuillez appeler le service clientèle Snow Joe pour de l’aide.

+ Sun Joe® au 1-866-SNOWJOE (1-866-766-9563)

Changement des lames

mAVERTISSEMENT! Pour manipuler les lames, porter

des gants résistants. IMPORTANT : utilisez uniquement les pièces de rechange

spéciées pour cette tondeuse à gazon.

Vous pouvez acheter un jeu de lames de rechange (modèle MJ506E-24BLDS) et d’autres pièces de rechange d’origine en passant votre commande en ligne sur le site snowjoe.com, ou par téléphone en appelant le service clientèle Snow Joe

L'utilisation de pièces qui ne répondent pas aux spécications

de la machine d'origine peut être la cause d’un rendement anormal de la tondeuse à gazon, peut compromettre la sécurité de l'utilisateur et annulera la garantie du fabricant.

1. Débranchez la tondeuse à gazon de la source

2. Retournez la tondeuse à gazon sur son anc pour pouvoir

3. Mettez des gants résistants.

4. Pour retirer les lames usées, travaillez sur une pièce à la

+ Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

d’alimentation électrique.

accéder au dessous des lames.

fois. Appuyez sur la goupille de verrouillage de la lame usée. En même temps, tirez la lame pour la dégager de son encoche (Fig. 14). Répétez la même opération pour les autres lames à changer.

Fig. 14

Goupille de verrouillage

Lame à changer

5. Pour insérer la nouvelle lame, appuyez sur la goupille

de verrouillage et, en même temps, insérez une nouvelle lame (une pièce) dans l’encoche en la poussant jusqu’à ce qu’elle se mette en place en s’encliquetant (Fig. 15). Répétez la même opération pour les autres lames de rechange.

Fig. 15

Remisage

Suivez les étapes ci-dessous pour préparer la tondeuse à gazon avant son remisage :

1. Débranchez la tondeuse à gazon de la source

d’alimentation électrique.

2. Nettoyez la tondeuse à gazon à l'aide d'un chion mouillé

ou d'une brosse à main.

3. Inspectez soigneusement la tondeuse à gazon pour

déceler la présence éventuelle de pièces usées,

desserrées ou endommagées. Vériez les raccords et les

vis et resserrez au besoin. Prenez particulièrement soin

des lames de la tondeuse et remplacez-les ou réautez-

les si elles présentent des signes d'usure. Consultez la section Entretien.

4. Remisez la tondeuse à gazon à l'intérieur dans un endroit

sec, propre, frais et hors de portée des enfants. Ne remisez pas la machine à proximité de matériaux corrosifs, par exemple de l'engrais ou du chlorure de sodium.

5. Essuyez la rallonge électrique pour retirer toute substance

étrangère, par exemple de l'huile ou des taches. Remplacez immédiatement la rallonge électrique si elle est coupée ou endommagée, d'une façon ou d'une autre.

6. Enroulez le cordon sur lui-même pour l’empêcher

de s’entortiller.

7. Ne recouvrez pas la tondeuse à gazon d’une bâche

en plastique. Les couvertures en plastique retiennent l'humidité autour de la tondeuse à gazon, ce qui peut endommager la machine.

Nouvelle lame

REMARQUE : assurez-vous que la goupille de verrouillage

saute et que la nouvelle lame soit bien verrouillée avant de passer à une autre lame à changer.

Entretien, réparations et assistance technique

Si votre tondeuse à bobine électrique Sun Joe® MJ506E nécessite une réparation ou un entretien, veuillez appeler le service clientèle Snow Joe (1-866-766-9563) pour de l’aide.

+ Sun Joe® au 1-866-SNOWJOE

Numéros de modèle et de série

Lorsque vous communiquez avec l'entreprise pour commander des pièces, vous devez fournir les numéros de modèle et de série de votre machine. Ceux-ci se trouvent sur l'étiquette autocollante apposée sur le caisson ou le guidon de votre tondeuse à gazon. Copiez ces numéros dans l'espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le caisson ou le guidon de votre nouvelle machine :

M J 5 0 6 E

N° de modèle :

N° de série :

Dépannage

Problème Solution

Le moteur ne tourne pas

La puissance du moteur faiblit

Le rendement du moteur chute

Le sac à herbe ne se remplit

pas susamment

Seul un spécialiste de l'entreprise peut solutionner les pannes qui ne peuvent pas l'être à l'aide de ce tableau. Veuillez appeler le service clientèle Snow Joe

+ Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

• Vériez la tension de secteur, la rallonge électrique et le coupe-circuit

(fusible).

• Nettoyez le conduit d’éjection et le carter.

• Démarrez la tondeuse à gazon sur de l'herbe rase ou dans un endroit

préalablement tondu et inclinez-la vers l'arrière.

• Corrigez la hauteur de coupe.

• Vériez que vous utilisez une rallonge électrique appropriée, de calibre et

de longueur adéquats (voir le tableau des caractéristiques des rallonges électriques, en page 3).

• La tension de la source d’alimentation (p. ex., générateur) est trop basse.

• Corrigez la hauteur de coupe.

• Nettoyez le conduit d’éjection et le carter.

• Remplacez ou réautez les lames de la tondeuse (communiquez avec un

centre d'entretien et de réparation Snow Joe

• Corrigez la hauteur de coupe.

• Laissez sécher la pelouse.

• Nettoyez le conduit d’éjection et le carter.

+ Sun Joe® agréé).

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette machine. Communiquez avec Snow Joe particulier avec votre machine soit sans danger. L’utilisation de tout autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

+ Sun Joe® si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un accessoire

+ Sun Joe® homologués.

ModèleAccessoires Description

Jeu de 24 lames de rechange

Sac à herbe de 55 l

MJ506E-24BLDS

MJ506E-BAG

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par téléphone en appelant le service clientèle Snow Joe

+ Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

+ Sun Joe® soit pour autant tenue

LA PROMESSE DE SNOW JOE® + SUN JOE® À SES CLIENTS

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe® ou Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe, preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l’adresse help@snowjoe.com. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

50FR51

R4_01282020

sunjoe.com

Sun Joe MJ506E Users guide

Specifications and Main Features

Frequently Asked Questions

User Manual
