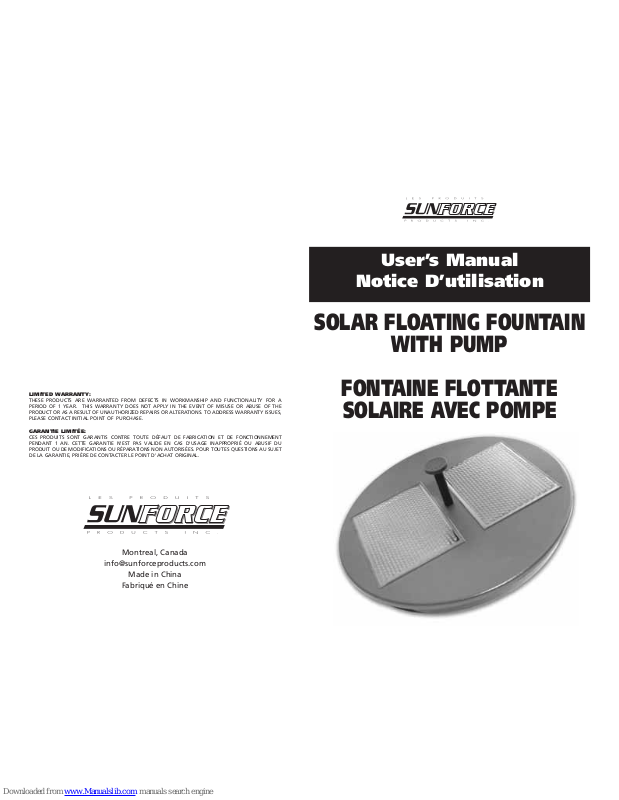

Page 1
Montreal, Canada
Made in China
Fabriqué en Chine
User’s Manual
Notice D’utilisation
SOLAR FLOATING FOUNTAIN
WITH PUMP
FONTAINE FLOTTANTE
SOLAIRE AVEC POMPE
LIMITED WARRANTY:
THESE PRODUCTS ARE WARRANTED FROM DEFECTS IN WORKMANSHIP AND FUNCTIONALITY FOR A
PERIOD OF 1 YEAR. THIS WARRANTY DOES NOT APPLY IN THE EVENT OF MISUSE OR ABUSE OF THE
PRODUCT OR AS A RESULT OF UNAUTHORIZED REPAIRS OR ALTERATIONS.TO ADDRESS WARRANTY ISSUES,
PLEASE CONTACT INITIAL POINT OF PURCHASE.
GARANTIE LIMITÉE:
CES PRODUITS SONT GARANTIS CONTRE TOUTE DÉFAUT DE FABRICATION ET DE FONCTIONNEMENT
PENDANT 1 AN. CETTE GARANTIE N'EST PAS VALIDE EN CAS D'USAGE INAPPROPRIÉ OU ABUSIF DU
PRODUIT OU DE MODIFICATIONS OU RÉPARATIONS NON AUTORISÉES. POUR TOUTESQUESTIONS AU SUJET
DE LA GARANTIE, PRIÈRE DE CONTACTER LE POINT D'ACHAT ORIGINAL.
Page 2
USER’S MANUAL
NOTICE D’UTILISATION
1. Solar cell 2. Nozzle 3. Sprinkle heads (Three pieces) 4. Filter cabinet 5. Impeller cover 6. Pump
TECHNICAL DATA
• Size: 320mm (Diameter) x 98mm (Height)
• Solar cell: Two solar cells,150x100x3mm - Peak Power output: 1.3Watt / 7V
• Operating voltage: 6 - 9V
• Fountain Height : Max. 45CM
CAUTION
• This product only works in direct sunlight. Its performance (height of fountain) depends strongly on the
strength of sunlight that shines on its built-in solar cell. It is not designed to work under cloudy
weather conditions or at night.
• A rope and weight could be used to limit the floating range of the solar fountain pump to prevent it
from floating into areas where the sun is not shining.
• To avoid possible damage to this unit do not expose the solar cells to direct sunlight until the unit is
place in its water source.
STORAGE
• Remove fountain sprinkle heads before storing.
• Take care to drain the water from fountain before storing.
• The original box serves as an excellent storage container.
• Store this fountain in a secure place out of direct sun light.
• It is not recommend to store this fountain in an area where the temperature falls below freezing point
of 32 degrees.
MAINTENANCE
• Solar cell should be cleaned periodically with a soft cloth to ensure best performance.
• Filter cabinet should be washed with clean water periodically to make sure there is no dirt or debris
blocking the flow.
• If the pump impeller becomes stuck, pull off the filter cabinet. Open the impeller cover by unscrewing
it, and then clean the impeller with clean water.
HOW TO USE
• Fountain requires a minimum of 6” of water to work.
• Submerge the solar fountain pump below the water surface, while still keeping the nozzle above the
water so as to force water to flow into the filter cabinet, and allow air to escape from the pumping
system.
• Allow the solar fountain pump to operate for a minute before attaching sprinkle head onto the nozzle.
HOW TO REPLACE AN OLD PUMP
• Remove nozzle and sprinkle head from the base.
• Unscrews the pump from the base and remove the old pump by pulling it upwards
• Unscrews the junction cabin and remove the cabin cover.
• Locate the connection of the two wires. (One wire from the old pump, and the other one from base).
The connection is usually protected by an insulated tube and white resin.
• Cut off the connection and discard the old pump
• Cut two pieces of insulate heat shrink tube of 2cm each and slide them onto the two wires (one red,
one black) coming from the base. (One tube for each wire).
• Connect the wires coming from the base to the wires from the new pump with correct polarity. Red
wire to red wire and black wire to black wire
• Cover the connection with insulate heat shrink tube and shrink. A hair dryer is recommended for such
purpose.
• It is recommended to soak the connection with silicone to prevent water from seeping into the
connection
• Put all the wires back into the junction cabin and secure the cover with screws.
• Secure the new pump to the base with screws.
1.Cellules solaires 2. Buse 3.Têtes de ruissellement (3) 4. Compartiment du filtre 5.Couvercle de la turbine 6. Pompe
FICHE TECHNIQUE :
• Dimensions : 320mm (diamètre)x 98mm (hauteur)
• Panneausolaire : Deux cellules solaires, 150x 100x 3 mm - Puissancede sortie de pointe: 1,3 watt / 7 volts
• Tension de fonctionnement : 6 - 9 volts
• Hauteurdu jetvertical : Maximum de 45 cm
AVERTISSEMENT :
•Ceproduit ne fonctionnequ'en plein soleil.Sa performance (hauteurdujet) dépendgrandement delaforce desrayons
solaires qui frappent sonpanneau solaire intégré. Il n'a pasétéconçu pour fonctionner dansdes conditions
atmosphériques nuageuses ou le soir.
• Unecorde ou unpoids peuventêtreutilisé pour limiter le rayon deflottaison de la fontaine solairepour l'empêcher de
flotter dans desendroits où le soleil ne brille pas.
• Pouréviterdes dommages possibles à cetappareil, éviter d'exposer les cellules solaires enplein soleil avant de le
placerdans l'eau.
ENTREPOSAGE :
• Retirerla tête de ruissellementdela fontaine avant l'entreposage.
• S'assurer de vider l'eau de la fontaine avant l'entreposage.
• L'emballageinitial estunexcellent contenant pourl'entreposage.
• Entreposer cette fontaine dansunendroit sûr hors de la lumière solairedirecte.
• Il n'est pas recommandéd'entreposer cette fontaine dansunendroit où la température chute sousle point de
congélation de 32 °F (0 °C).
ENTRETIEN :
• Pour assurer lameilleureperformance,lescellules solairesdevraientêtre nettoyées périodiquementavec unlinge doux.
• Le compartiment du filtredevrait être lavé périodiquementavec de l'eau proprepour assurer l'absence de saletésou
dedébrispouvant bloquerlacirculation.
• Si la turbine de la pompe se bloque, enlever le compartiment dufiltre, dévisser lecouverclede la turbineet nettoyer la
turbine à l'eau propre.
MODE D'EMPLOI :
• Pourfonctionner correctement, la fontaine requiertunminimum de 6” (15,2 cm) d'eau.
• Plongerla pompe de la fontaine solairesous la surfacede l'eau touten maintenantla buse hors de l'eau pour forcer
l'entrée de l'eau dans le compartiment du filtreetpermettre à l'air des'échapperdela pompe.
• Permettre à lapompe de la fontaine solaire de fonctionner pendant uneminuteavant de fixer la têtede ruissellement
sur la buse.
COMMENT REMPLACER UNE VIEILLE POMPE :
• Retirerla buse et la tête de ruissellement de labase.
• Dévisser la pompe de la base et retirerlavieille pompe en tirant vers le haut.
• Dévisser le compartiment de jonction et retirer le couvercle du compartiment.
• Localiser la connexion desdeux fils. (Un fil de la vieille pompe etl'autre de la base.) Laconnexionestnormalement
protégée par un tubed'isolement etde la résineblanche.
• Couper la connexionet jeter la vieillepompe.
• Couper deux piècesdetube thermo-rétrécissable d'isolement de 2 cmchacune et lesglisser sur lesdeux fils(un rouge,
unnoir) sortant de la base. (Un tube pour chaque fil.)
• Brancher lesfils sortantde la base auxfils dela nouvelle pompe en respectantlapolarité (filrouge au filrouge,fil noir
aufilnoir).
• Couvrirlesconnexions avec les tubes thermo-rétrécissables et rétrécir.Un sèche-cheveuxestrecommandé pour
cette tâche.
• Il estrecommandé de traiterla connexion au silicone pourempêcher l'eau d'ypénétrer.
• Glissertous lesfils dans le compartiment de jonction et fixer le couvercle avecles vis.
• Fixer la nouvelle pompe à la base au moyen de vis.
