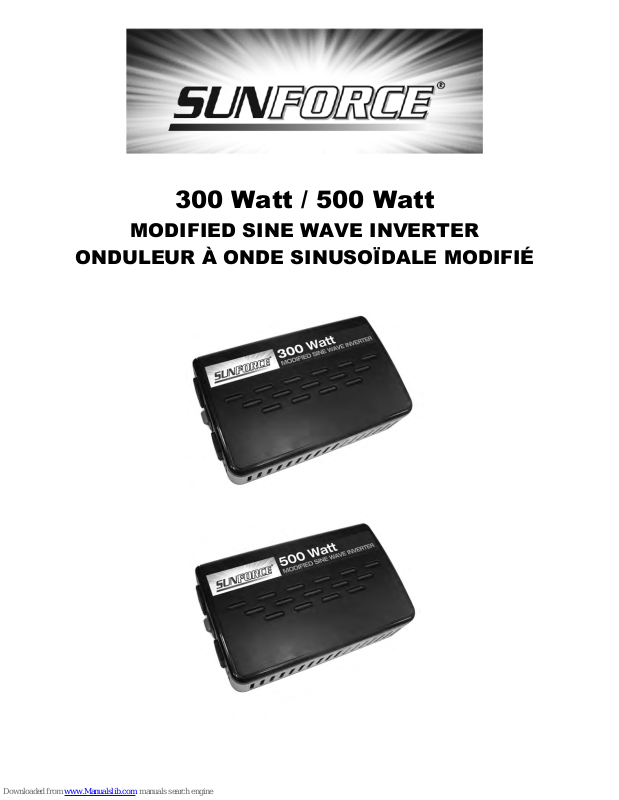

Page 1
300 Watt / 500 Watt
MODIFIED SINE WAVE INVERTER
ONDULEUR À ONDE SINUSOÏDALE MODIFIÉ
Page 2
ENGLISH
Before Using
When you turn on an appliance or a tool that runs on a motor, the appliance basically goes through two stages:
1. Start up - requiring an initial surge of power (commonly known as the "starting load" or "peak load".
2. Continuous operation - power consumption drops (commonly known as the "continuous load".)
Before using your power inverter, you need to calculate these loads, i.e.:
1. Starting load (at start up)
2. Continuous load (on continuous operation)
The formula for power consumption (measured in either WATTS (wattage) or AMPS (amperes) is:
AMPS x 110 (AC voltage)=WATTS
The wattage (WATTS) or amperes (AMPS) can normally be found stamped or printed on most appliances and
equipment, or in the user's manual. Otherwise, contact the manufacturer to find out whether the device you are using
is compatible with a modified sine wave inverter.
To calculate the starting load: Starting Load = 2 x WATTS
In general, the start up load of the appliance or power tool determines whether your inverter has the capability to
power it.
To calculate the continuous load (same as wattage in the above formula):
Continuous load = AMPS x 110 (AC voltage)
Attention:
Always run a test to establish whether the inverter will operate a particular piece of equipment or appliance.
In the event of a power overload, the inverter is designed to automatically shut
down. This safety feature prevents damaging the unit while testing appliances and
equipment within the 300 / 500 watt range.
IMPORTANT:
* Make sure you connect your inverter to a 12 volt power supply only. Do not attempt to connect the inverter to any
other power source, including any AC power source.
* Do not try extending or otherwise changing the 12 volt power cord attached to your inverter.
* 120 volts of current can be very dangerous. Incorrect operation of your inverter may result in damage to belongings,
personal injury or loss of life.
A. ON/OFF Rocker Switch
B. LED Indicator Light. (Green = Power On, Red = Overload )
C. 2 X 110V AC Outlets
D. High-speed Cooling Fan
E. Fuse
F. 12V DC Plug (300W)
G. Power Input Terminal (Black = Neg, Red = Pos)
H. 12V DC Plug & 12 AWG Black/Red Cable Clip (500W)
I. USB Port
How To Connect Inverter
1. Make sure the ON/OFF rocker switch (see diagram, part A) is in the OFF (0) position.
2. Remove the 12V DC plug from its outlet in your vehicle.
3. Push the 12 volt power plug firmly into the outlet
Warning: When using the inverter’s 12V DC plug in a vehicle, car fuses limit the input rating to 150Watts. If the 12V
DC plug is used with other power supplies then it can reach max 300W ( for 10 minutes) and continuous power for
275 Watts.
For 500 Watt Modified Sine Wave Inverter only:
Connection with alligator clamps: Connect the Black cable (negative) to the Black (negative) Power input terminal and
connect the Red cable to the Red (Positive) power input terminal.
D E F
300W
500W
D H G
E
I A B A C
C
B
I
Page 3
Important Safety Measures
* For the most effective use, place the power inverter on a flat surface.
* Keep the inverter dry.
* Do not allow it to come into contact with rain or moisture.
* DO NOT operate the inverter if you, the inverter, or the device being operated, or any other surfaces that may come
in contact with any power source are wet.
Water and many other liquids can conduct electricity, which may lead to serious injury or death.
* Do not place the inverter on or near heating vents, radiators or other sources of heat.
* Do not place the inverter in direct sunlight. The ideal air temperature for operation is between 50
o
F and 80o F
* Keep the inverter well ventilated in order to properly disperse heat generated while it is in use.
* While in use, make sure there are several inches of clearance around the top and sides of the inverter.
* Do not use the inverter near inflammable materials.
* Do not place the inverter in areas such as battery compartments where fumes or gases may accumulate.
Trouble Shooting
Problem
Reason
Solution
Low or No
Output voltage
- Poor contact with 12V DC plug.
- Using incorrect type of voltmeter to test output
voltage
- Unplug and reinsert 12V DC Plug
- Use a true RMS reading meter.
Red LED on
- Battery voltage below 10 volts.
- Equipment being operated is drawing too much
power.
- Inverter is too hot (thermal shutdown mode)
- Unit may be defective.
- Recharge or replace battery.
- Use a higher capacity inverter or do
not use this equipment.
- Allow inverter to cool.
Check for adequate ventilation.
Reduce the load on the inverter to
read continuous power output.
- Contact your vendor.
TV Interference
- Electrical interference from the inverter.
- Affix a Ferrite data line filter to the
TV power cord. Refer to the section.
- Using the Inverter .
- Inverter to Operate a TV or Audio
Appliance.
Low Battery Alarm
On ALL The Time
- Input voltage below 10 volts.
- Poor or weak battery condition.
- Inadequate power being delivered to the inverter or
excessive voltage drop.
- Recharge or replace battery to
maintain adequate power input.
- Recharge or replace battery.
- Check condition of cigarette lighter
socket. Clean or replace if necessary.
TV Does Not Work
- TV does not turn on.
- Try turning the inverter On, then
OFF, then ON again.
- Contact TV manufacturer turn for
start up surge and/or if the TV is
compatible with a modified sine wave.
- A Power Express inverter producing
a large power output may be required
SPECIFICATIONS :
Max. Continuous Power / Surge Capability (Peak Power) : 300Watt (± 25W) / 600Watt
500Watt (± 25W) / 1000Watt
No Load Current Draw : < 0.3A
Wave form : Modified Sine Wave
Input Voltage Range : 10 - 15 VDC
AC outlets : 110V AC 2 prong grounded
Dimensions: 3.94 x 6.30 x 1.97 inches / 10 x 16 x 5 cm
Limited Warranty
This product is covered by a one year limited warranty. Sunforce Products Inc warrants to the original purchaser that this
product is free from defects in materials and workmanship for the period of one year from date of purchase. This warranty
does not apply in the event of misuse or abuse of the product or as a result of unauthorized repairs or alterations.
To obtain warranty service please contact Sunforce Products for further instruction, at 1-888-478-6435 or email
[email protected]. Proof of purchase including date, and an explanation of complaint is required for warranty
service.
Page 4
FRANÇAIS
Avant l'utilisation
Lorsque vous commutez un appareil ou un outil équipé d'un moteur en circuit (ON – MARCHE), le dispositif passe
effectivement par deux phases :
1. Le démarrage – nécessitant une pointe de puissance initiale (communément connue sous le nom de "charge de
démarrage" ou "charge de pointe").
2. Le fonctionnement continu – pendant lequel la consommation électrique chute (communément connu sous le
nom de "charge continue").
Avant d'utiliser votre onduleur, vous devez calculer les valeurs de ces charges, c.-à-d., :
1. La charge de pointe (au démarrage).
2. La charge continue (pendant le fonctionnement normal).
La formule pour calculer la consommation d'énergie [mesurée en WATTS (puissance) ou en AMPÈRES (courant)] est
la suivante :
AMPÈRES x 110 (Tension CA) = WATTS
La puissance (WATTS) ou l'ampérage (AMPÈRES) peut normalement se trouver estampé ou imprimé sur la plaque
signalétique de la plupart des appareils ou de l'équipement ou dans le Manuel de l'utilisateur. Autrement, veuillez
contacter le fabricant pour déterminer si l'appareil que vous utilisez est compatible avec un onduleur à onde
sinusoïdale modifiée.
Pour calculer la charge de démarrage : Charge de pointe = 2 x WATTS.
En général, la charge de pointe de l'appareil ou de l'outil électrique détermine si oui ou non votre onduleur a la
capacité d'alimenter celui-ci.
Pour calculer la charge continue (identique à la puissance dans la formule ci-dessus) :
Charge continue = AMPÈRES x 110 (tension CA).
Attention :
Effectuez toujours un test pour déterminer si l'onduleur a la capacité d'alimenter une pièce d'équipement ou un
appareil.
Dans le cas d'une surcharge, l'onduleur a été conçu pour se fermer automatiquement (OFF – ARRÊT). Cette fonction
sécuritaire prévient les dommages à l'onduleur lors des tests des appareils et de l'équipement opérant dans une
plage de 300 à 500 watts.
IMPORTANT :
• Assurez de brancher votre onduleur à une source d'alimentation de 12 volts seulement. Ne tentez jamais de
brancher l'onduleur à toute autre source d'alimentation incluant une source d'alimentation CA.
• Ne tentez jamais de prolonger ou de changer le cordon d'alimentation de 12 volts de votre onduleur.
• La tension de 120 volts est très dangereuse. Une exploitation
incorrecte de votre onduleur peut causer des dommages
matériels, des blessures corporelles et même la mort.
D E F
300W
500W
D H G
E
I A B A C
C
B
I
Page 5
A. Interrupteur à bascule ON/OFF (MARCHE/ARRÊT)
B. Voyant DEL (Vert = alimentation en circuit (ON –
MARCHE), rouge = surcharge)
C. 2 prises de 110 volts CA
D. Ventilateur haute vitesse
E. Fusible
F. Adaptateur de 12 VCC (300 W)
G. Bornes de l'alimentation d'entrée (Noire = négatif,
H. rouge = positif)
I. Câble de calibre 12 AWG équipé de fiches 12 VCC
et de pinces de batterie rouge/noire (500 W)
1. USB Port
Comment brancher l'onduleur
1. Assurez-vous que l'interrupteur à bascule ON/OFF (MARCHE-ARRÊT) (voyez le diagramme de la partie A) se
trouve à la position OFF (ARRÊT) (0).
2. Retirez l'adaptateur de 12 VCC de la prise dans votre véhicule.
3. Branchez le fil noir à la borne d'entrée noire (négatif) de l'onduleur et le fil rouge à la borne d'entrée rouge (positif)
et rebranchez fermement l'adaptateur de 12 volts dans la prise d'alimentation du véhicule.
MISE EN GARDE : Lorsque vous branchez la fiche de 12 VCC de l'onduleur à la prise de votre véhicule, les fusibles
du véhicule limitent la consommation à 150 watts. Si la fiche de 12 VCC est branchée à d'autres sources
d'alimentation, la consommation peut s'élever à un maximum de 300 watts (pendant 10 minutes) et à une
consommation continue de 275 watts.
Pour l’Onduleur à Onde Sinusoïdale Modifié 500 Watt seulement:
Branchez le fil noir à la borne d'entrée noire (négatif) de l'onduleur et le fil rouge à la borne d'entrée rouge (positif) et
rebranchez des pinces à batterie.
Mesures de sécurité importantes
• Pour une performance maximale, placez l'onduleur sur une surface plane.
• Assurez-vous que l'onduleur demeure toujours sec.
• Évitez tout contact de l'onduleur avec la pluie ou l'humidité.
• N'OPÉREZ JAMAIS l'onduleur si vous, l'onduleur, l'appareil alimenté ou toute autre surface, pouvant venir en
contact avec toute source d'alimentation, sont humides.
• L'eau et plusieurs autres liquides conduisent l'électricité ce qui peut causer des blessures graves et même
mortelles.
• Ne placez pas l'onduleur près ou sur une bouche de chaleur, un radiateur ou toute autre source de chaleur.
• Ne placez pas l'onduleur en plein soleil. La température idéale d'exploitation se situe entre 10 °C (50
o
F) et 27 °C
(80
o
F).
• Assurez-vous que l'onduleur est bien aéré pour disperser efficacement la chaleur générée pendant le
fonctionnement.
• Lors de l'opération, assurez-vous qu'un dégagement de plusieurs pouces existe au-dessus et de chaque côté de
l'onduleur.
• N'utilisez jamais l'onduleur près de matériaux inflammables.
• Ne placez pas l'onduleur dans des endroits comme les compartiments à batteries où les vapeurs et les gaz
peuvent s'accumuler.
Dépannage
Panne
Cause
Solution
Tension de sortie
basse ou absente
− Mauvais contact entre l'adaptateur
de 12 volts et la prise du véhicule.
− Type inadéquat de voltmètre utilisé
pour mesurer la tension de sortie.
− Débranchez et rebranchez l'adaptateur de 12
volts dans la prise du véhicule.
− Utilisez un vrai voltmètre RMS.
DEL rouge allumée
− Tension de la batterie sous 10
volts.
− L'équipement alimenté tire trop de
courant.
− L'onduleur est trop chaud (mode
Interruption thermique).
− L'appareil peut être défectueux.
− Rechargez ou remplacez la batterie.
− Utilisez un onduleur de plus haute capacité ou
n'utilisez pas cet équipement.
− Permettez à l'onduleur de se refroidir.
Assurez-vous d'une ventilation adéquate.
− Réduisez la charge de l'onduleur pour vérifier
Page 6
sa puissance de sortie continue.
− Contactez votre fournisseur.
Interférence à la
télévision
− Interférence électrique causée par
l'onduleur.
− Installez un filtre de ligne de données de
ferrite sur le cordon d'alimentation de la
télévision. Référez à la Section Utilisation de
l'onduleur - Un onduleur pour alimenter une
télévision ou un appareil audio.
L'alarme 'Batterie
basse' se fait entendre
CONTINUELLEMENT.
− Tension d'entrée sous 10 volts.
− Batterie faible ou en piètre état.
− Alimentation de l'onduleur
inadéquate ou chute de tension
excessive.
− Rechargez ou remplacez la batterie pour
maintenir alimentation d'entrée adéquate.
− Rechargez ou remplacez la batterie.
− Vérifiez l'état de la prise d'alimentation de 12
volts du véhicule. Nettoyez ou remplacez au
besoin.
La télévision ne
fonctionne pas.
− La télévision ne s'allume pas.
− Commutez l'onduleur en circuit (ON –
MARCHE), hors circuit (OFF-ARRÊT) et de
nouveau en circuit (ON-MARCHE).
− Contactez le fabricant de la télévision pour
déterminer la consommation de pointe au
démarrage et si l'appareil est compatible avec
un onduleur à onde sinusoïdale modifiée.
− Un onduleur 'Power Express' générant une
puissance de sortie plus élevée peut être
requis.
SPÉCIFICATIONS :
Puissance continue maximale / Puissance de pointe maximale : 300 watts (±25 W) / 600 watts
500 watts (± 25 W) / 1000 watts
Consommation de courant sans charge : < 0,3 ampère
Forme d'onde : Onde sinusoïdale modifiée
Plage de la tension d'entrée : 10 - 15 VCC
Prises CA : 110 VCA, 2 broches, mise à la masse
Dimensions : 10 x 16 x 5 cm (3,94 x 6,30 x 1,97 pouces)
Garantie limitée
Ce produit est couvert par une garantie limitée d'un (1) an. Sunforce Products Inc. garantit à l'acheteur initial que ce produit
est libre de toute défectuosité de matériau ou de fabrication pendant une période d'un (1) an débutant à la date d'achat du
produit. Cette garantie ne s'applique pas dans les cas d'une utilisation incorrecte ou d'abus ou de défectuosités résultant de
réparations ou de modifications non-autorisées.
Pour obtenir les services de garantie, veuillez contacter Sunforce Products pour les directives à suivre au 1-888-478-6435
ou par courrier électronique à [email protected]. Une preuve d'achat incluant la date de l'achat et une explication
de la réclamation sont requises pour obtenir les services de garantie.
Loading...
