Inhaltsverzeichnis

Inhaltsverzeichnis 2

Bezeichnung und Funktion der Teile

Videoeingang 24

Computereingang /(RGB Scart-Videoeingang, 21-polig)

Einstellungen 42

Anhang 44

Für den Besitzer 3

Besonderheiten und Design 8

Vorderseite 9 Unterseite 10 Rückseite 10 Buchsen 11 Bedienungselemente und Anzeigen an der Projektoroberseite

12 Fernbedienung 13 Einsetzen der Fernbedienungsbatterien 14 Bedienungsbereich 14

Wahl der Eingangsquelle (Direktwahl) 24 Wahl der Eingangsquelle (Menüwahl) 25 Wahl des Videosystems (Video/S-Video) 26 Wahl des Videosystems (Y-Pb/Cb-Pr/Cr) 26 Wahl der des Bildpegels (Direktwahl) 27 Wahl der des Bildpegels (Menüwahl) 27 Bildpegeleinstellung 28 Bildschirmformateinstellung (Direktwahl) 30 Bildschirmformateinstellung (Menüwahl) 30

Wahl der Eingangsquelle (Direktwahl) 31 Wahl der Eingangsquelle (Menüwahl) 31 Einstellung des Computersystems 32 Kompatible Computer 33 Computereinstellung (Auto) (Direktwahl) 34 Computereinstellung (Auto) (Menüwahl) 34 Computereinstellung (Manuell) 35 Wahl der des Bildpegels (Direktwahl) 38 Wahl der des Bildpegels (Menüwahl) 38 Bildpegeleinstellung 39 Bildschirmformateinstellung (Direktwahl) 41 Bildschirmformateinstellung (Menüwahl) 41

Einstellungen 42

Ersetzen der Lampe 44 Lampenbetriebszeitzähler 45 Temperaturwarnanzeige 46 Luftfilterreinigung 46 Reinigen des Objektivs 46 Fehlersuche 47 Anzeigen und Projektorzustand 48 Technische Daten 49 Abmessungen 50 Klemmenanordnung 51 Sonderzubehör 51

Installation 15

Positionieren des Projektors 15 Neigen des Projektors 15 Verschieben des Objektivs 16 Anschluss von Videogeräten 17 Anschluss von einem Computer 18

WARENZEICHEN

● Apple, Macintosh und PowerBook sind eingetragene Warenzeichen von Apple Computer, Inc.

● IBM, VGA, XGA und PS/2 sind eingetragene Warenzeichen von International Business Machines, Inc.

● Windows und PowerPoint sind eingetragene Warenzeichen der Microsoft Corporation.

● Die in der Anleitung verwendeten Firmen- und Produktebezeichnungen sind Warenzeichen oder geschützte

Warenzeichen der betreffenden Firmen.

Sicherheitsanweisungen 4

Erfüllung von Bestimmungen 6

Grundbedienung 19

Einschalten des Projektors 19 Ausschalten des Projektors 19 Bildschärfeeinstellung 20 Zoomeinstellung 20 Trapezkorrektur 21 Bildabschaltung 21 Bildschirmmenüs 22 Menüpunkte 23

Page 3

Lesen Sie bitte diese Bedienungsanleitung zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht. Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer hohen Brand- oder Unfallgefahr führen. Nehmen Sie bei auftretenden Betriebsstörungen diese Bedienungsanleitung zur Hand, überprüfen Sie die Bedienung und die Kabelanschlüsse und versuchen Sie die Störung wie im Abschnitt “Fehlersuche” am Ende dieser Anleitung beschrieben zu beheben. Falls sich eine Störung nicht beheben lässt, wenden Sie sich bitte an BOXLIGHT.

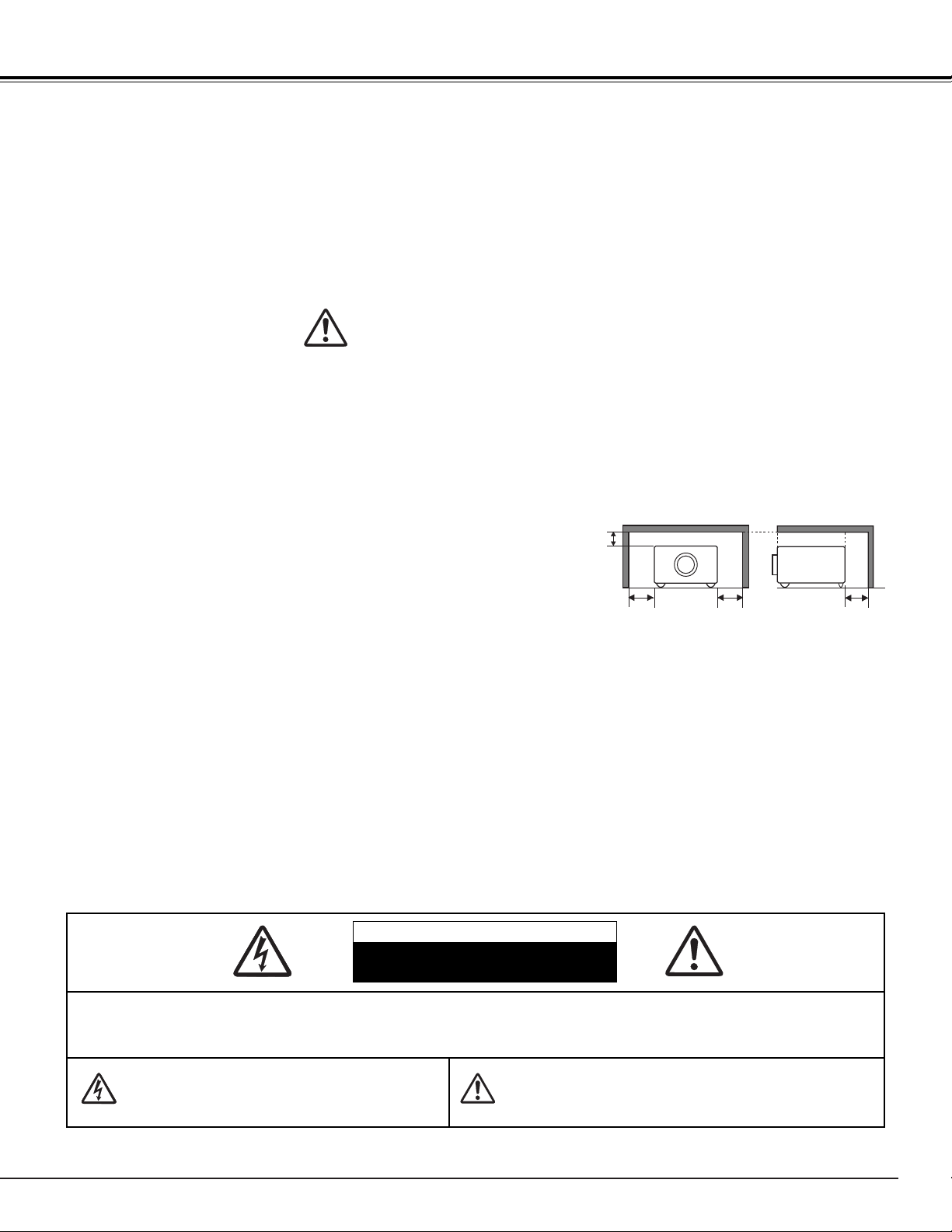

Sicherheitshinweise

WARNUNG: UM FEUERGEFAHR UND DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN,

DARF DAS GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

● Schauen Sie während des Betriebes nicht direkt in das Projektionsobjektiv. Das intensive Licht kann zu Augenschäden führen. Achten Sie diesbezüglich bitte auch auf Kinder im Projektionsraum.

● Dieser Projektor muss wie gezeigt installiert werden, weil sonst die Gefahr eines Brandausbruchs vorhanden ist.

● Bei der Aufstellung des Projektors in einem Schrank oder Regal müssen unbedingt die Mindestabstände müssen eingehalten werden, damit eine ausreichende Belüftung für die Kühlung des Projektors gewährleistet ist. Die Entlüftungsöffnungen des Projektors dürfen nicht abgedeckt werden, weil durch einen Wärmestau die Lebensdauer herabgesetzt werden kann und andere Gefahren auftreten können.

● Leicht entzündbare Gegenstände oder Sprays dürfen nicht in der Nähe der Luftauslaßöffnungen des Projektors aufgestellt werden.

● Falls Sie den Projektor für längere Zeit nicht in Betrieb nehmen, sollten Sie den Netzstecker aus der Steckdose ziehen.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN SORGFÄLTIG AUF.

Seiten und Oberseite

Rückseite

Für den Besitzer

VORSICHT : ZUR VERMINDERUNG DER GEFAHR EINES ELEKTRISCHEN SCHLAGS DARF DIE ABDECKUNG (RÜCKSEITE) NICHT

ENTFERNT WERDEN. IM INNEREN BEFINDEN SICH KEINE TEILE, DIE GEWARTET WERDEN MÜSSEN, AUSSER FÜR DEN AUSTAUSCH DER LAMPE. DAS GERÄT DARF NUR VON EINEM QUALIFIZIERTEN FACHMANN REPARIERT WERDEN.

DIESES SYMBOL BEDEUTET, DASS IM INNEREN GEFÄHRLICHE SPANNUNGEN VORHANDEN SIND, DIE ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN KÖNNEN.

DIESES SYMBOL BEDEUTET, DASS SICH IN DER BEDIENUNGSANLEITUNG DIESES GERÄTS WICHTIGE HINWEISE ZUR BEDIENUNG UND WARTUNG BEFINDEN.

VORSICHT

GEFAHR EINES ELEKTRISCHEN SCHLAGS

NICHT ÖFFNEN

20cm

50cm 50cm

50cm

Page 4

Sicherheitsanweisungen

Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Sicherheits- und Bedienungsanweisungen sorgfältig durch.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Für die Reinigung des Projektors müssen Sie den Netzstecker aus der Steckdose ziehen. Verwenden Sie zum Reinigen keine Flüssig- oder Sprayreinigungsmittel. Verwenden Sie lediglich ein angefeuchtetes Tuch.

Beachten Sie alle Hinweis- und Warnschilder, die auf dem Projektor angebracht sind.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor für längere Zeit nicht in Betrieb nehmen. Damit vermeiden Sie, daß der Projektor bei einem Gewitter oder auftretenden Spannungsstößen beschädigt werden kann.

Das Gerät darf keinem Regen oder Nässe ausgesetzt werden, wie z.B. in einem feuchten Keller, in der Nähe eines Swimmingpools usw.

Zubehör, das nicht vom Hersteller empfohlen wird, darf nicht verwendet werden.

Stellen Sie den Projektor nicht auf eine instabile Unterlage, Ständer oder Tisch, weil er herunterfallen und Verletzungen verursachen kann. Verwenden Sie nur vom Hersteller zugelassene Projektionsständer. Für die Installation an einer Wand oder in einem Gestell müssen der vom Hersteller zugelassene Installationssatz verwendet und die entsprechenden Anweisungen des Herstellers genau befolgt werden.

Bewegen Sie den Projektionsständer vorsichtig. Schnelle Bewegungen, übermäßige Kraftanwendung und Bodenunebenheiten können dazu führen, daß der Projektor herunterfällt.

An der Rückseite und an der Unterseite des Gehäuses sind Lüftungsschlitze für die Luftzufuhr vorhanden, um einen zuverlässigen Betrieb zu gewährleisten und das Gerät vor Überhitzung zu schützen.

Die Lüftungsschlitze dürfen niemals mit Stoffen oder anderen Gegenständen abgedeckt werden. Der Projektor darf auch nicht auf einer weichen Unterlage, wie z.B. auf einem Sofa oder einem Teppich aufgestellt werden, weil die Lüftungsschlitze an der Unterseite blockiert werden können. Außerdem darf der Projektor nicht in der Nähe oder über einem Heizkörper plaziert werden.

Der Projektor sollte nicht in einem Wandregal oder einem Schrank betrieben werden, wenn keine ausreichende Belüftung gesichert ist.

Stecken Sie keine Gegenstände in die Gehäuseschlitze, weil durch einen Kurzschluß ein Feuer oder ein elektrischer Schlag verursacht werden kann. Verschütten Sie keine Flüssigkeiten auf dem Projektor.

Beachten Sie unbedingt die Angaben zur Stromversorgung auf dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Verfügung haben.

Schließen Sie nicht zu viele Geräte an die gleiche Steckdose oder an das gleiche Verlängerungskabel an, weil wegen Überlastung die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages vorhanden ist. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie darauf, daß niemand über das Kabel stolpern kann.

Versuchen Sie niemals am Projektor irgendwelche Reparaturen vorzunehmen und entfernen Sie die Gehäuseabdeckungen nicht, weil Sie gefährlicher Hochspannung ausgesetzt werden können. Reparaturen sollten immer von einem qualifizierten Fachmann ausgeführt werden.

Bei folgenden Situationen müssen Sie das Netzkabel unverzüglich aus der Steckdose ziehen und einen qualifizierten Fachmann benachrichtigen: a. wenn das Netzkabel oder der Netzstecker beschädigt sind, b. wenn Flüssigkeit in das Innere des Gerätes gedrungen ist, c. wenn der Projektor Regen oder Wasser ausgesetzt war, d. wenn der Projektor nicht einwandfrei funktioniert, wenn er

gemäß den Anweisungen in der Bedienungsanleitung betrieben wird. Bedienen Sie nur die in dieser Bedienungsanleitung beschriebenen Regler zum Einstellen, weil sonst die Gefahr einer Gerätebeschädigung vorhanden ist und umfangreiche Reparaturen notwendig werden können.

e. Wenn der Projektor fallen gelassen wurde oder das

Gehäuse beschädigt ist,

f. oder wenn sich die Leistung des Projektors stark verändert.

Sollten Ersatzteile für den Projektor benötigt werden, müssen Sie sich vergewissern, daß nur Originalteile oder vom Hersteller zugelassenen gleichwertige Teile eingebaut werden, weil sonst die Gewährleistungspflicht erlischt. Durch den Einbau unzulässiger Teile kann ein Feuer oder ein elektrischer Schlag verursacht werden.

Lassen Sie nach jeder Reparatur eine Funktionsprüfung durch den Servicetechniker ausführen, um die Betriebsfähigkeit des Projektors sicherzustellen.

Voor de klanten in Nederland

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Page 5

Sicherheitsanweisungen

VORSICHTSMASSNAHMEN ZUM HERUMTRAGEN UND FÜR DEN TRANSPORT DES PROJEKTORS

● Lassen Sie den Projektor nicht fallen und setzen Sie ihn keinen starken Stößen aus, weil Betriebsstörungen auftreten können und der Projektor beschädigt werden kann.

● Verwenden Sie zum Herumtragen des Projektors einen geeigneten Koffer.

● Beim Transport in einem ungeeigneten Koffer kann der Projektor beschädigt werden. Wenden Sie sich für

Einzelheiten für den Transport des Projektors mit einem Transportdienst an Ihren Boxlight-Händler.

Ändern der Projektorstandorts

Zum Ändern des Projektorstandorts müssen Sie die Frontabdeckung schließen und die einstellbaren Füße zurückstellen, um eine Beschädigung des Objektivs und des Gehäuses zu vermeiden. Falls der Projektor für längere Zeit nicht verwendet wird, muss er in einem geeigneten Koffer aufbewahrt werden.

HINWEIS

Durch starke Temperaturschwankungen, z.B. wenn der Projektor von einem kalten in einen warmen Raum gebracht wird, kann sich das Objektiv beschlagen. Warten Sie bis der Beschlag verschwunden ist.

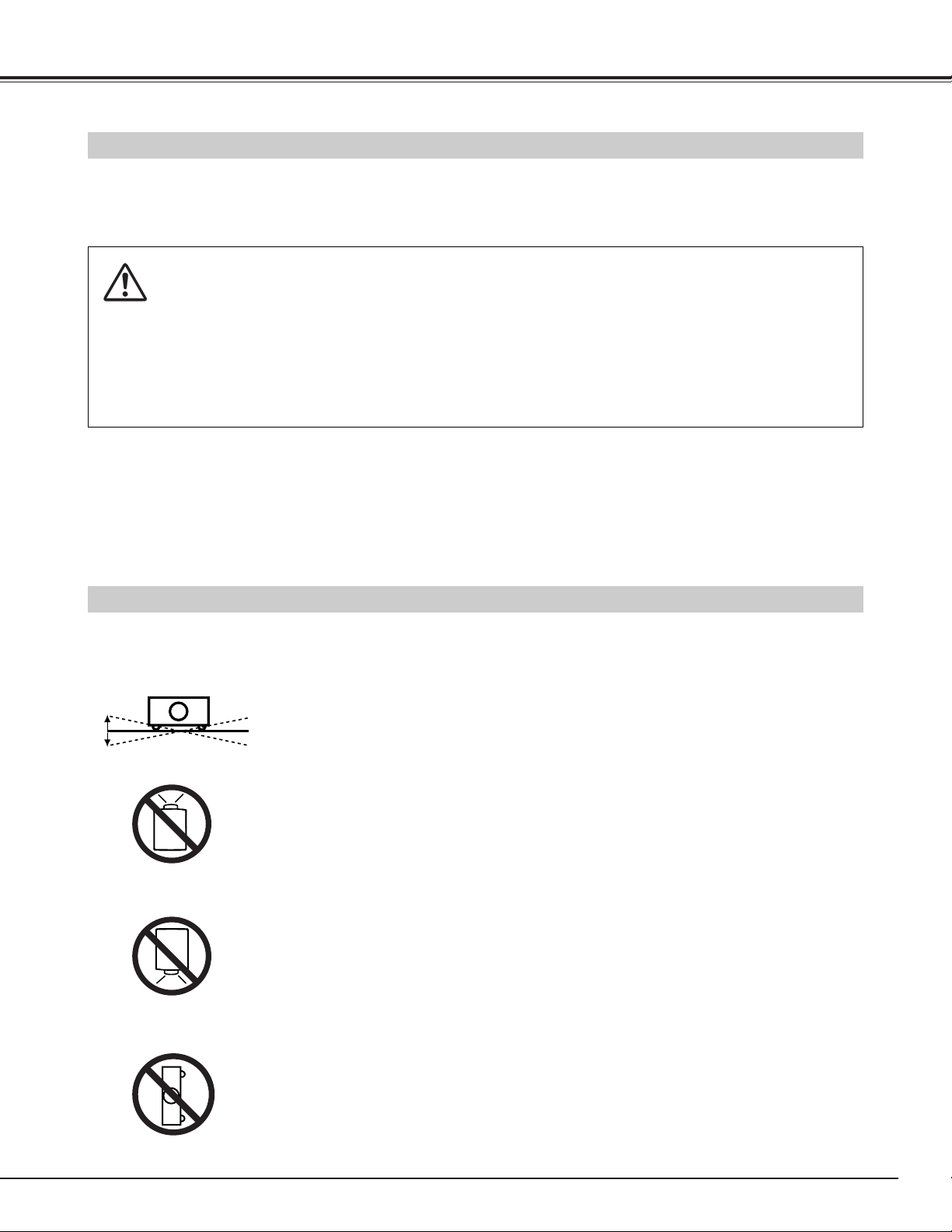

Aufstellen des Projektors an einer geeigneten Position

Stellen Sie den Projektor an einer geeigneten Position auf. In einer ungeeigneten Position kann sich die Lampenlebensdauer verkürzen und außerdem kann die Gefahr eines Brandausbruchs vorhanden sein.

Der Projektor darf nicht um mehr als 20° geneigt werden.

Der Projektor darf für eine Bildprojektion nicht nach oben gerichtet werden.

Der Projektor darf für eine Bildprojektion nicht nach unten gerichtet werden.

Der Projektor darf für die Bildprojektion nicht auf eine Seite aufgestellt werden.

NICHT NACH OBEN

NICHT NACH UNTEN

NICHT SEITWÄRTS

20˚

Page 6

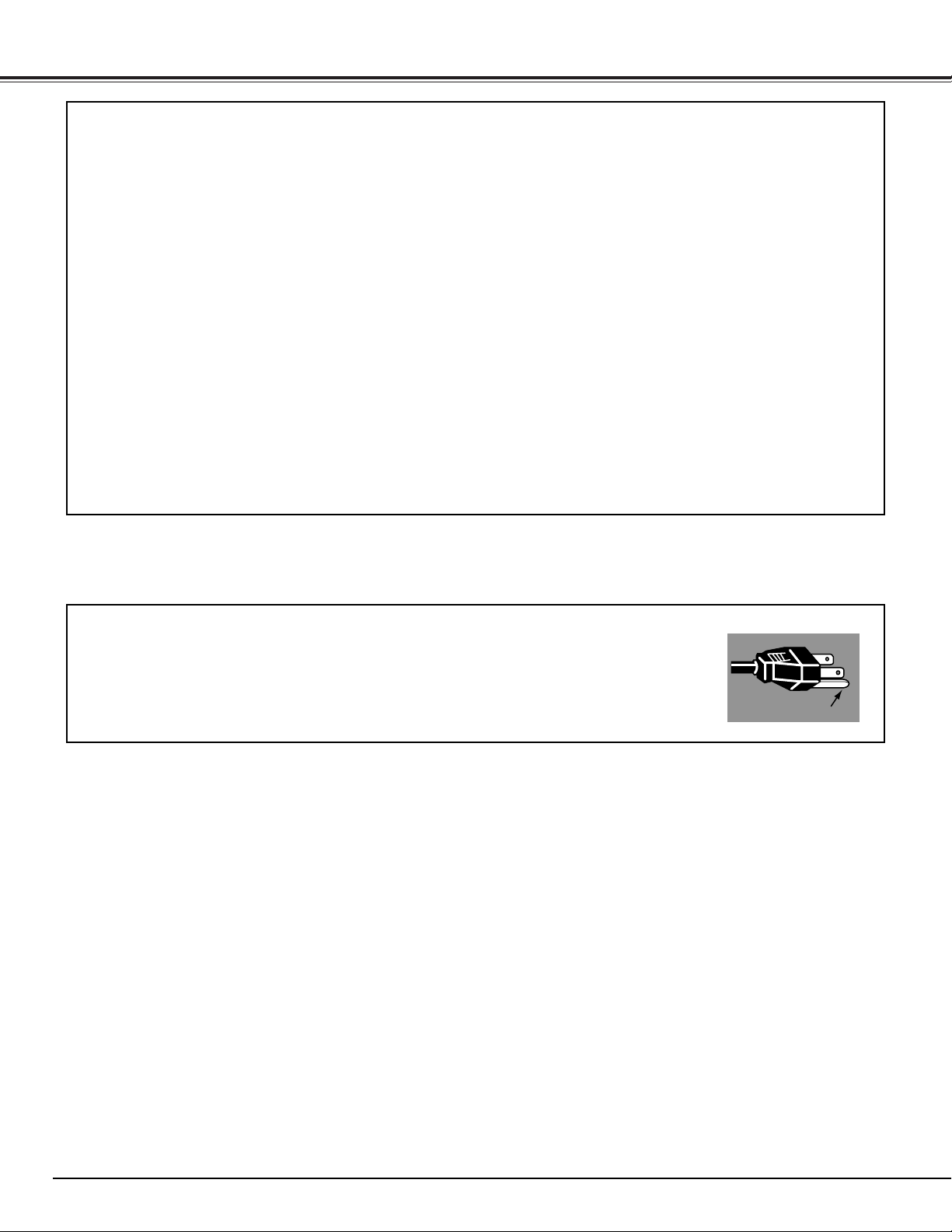

Erfüllung von Bestimmungen

Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät gekauft wurde.

DIE VERWENDETE STECKDOSE MUSS SICH IN DER NÄHE DES GERÄTES BEFINDEN UND GUT ZUGÄNGLICH SEIN.

Netzkabelanforderungen

Bestimmung der Bundeskommission zur Kommunikation

Hinweis : Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse B, entsprechend den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Wohngebiet ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt Radiofrequenzen ab und falls es nicht entprechend den Anweisungen installiert ist, können schädliche Radiokommunikationsstörungen auftreten. Es besteht keinerlei Garantie, daß bei einer bestimmten Installation keine Störungen auftreten. Falls Radio- oder Fernsehempfangsstörungsen verursacht werden, was durch Aus- und Wiedereinschalten des Gerätes überprüft werden kann, sollten Sie versuchen die Störungen auf eine der folgenden Arten zu korrigieren:

– Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne. – Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. – Schließen Sie das Gerät, an einer Steckdose an, die sich nicht im gleichen Schaltkreis befindet, wie die Steckdose,

an welcher der Empfänger angeschlossen ist.

– Lassen Sie sich von einem Händler oder einem erfahrenen Radio/Fernsehfachmann beraten.

Zur Erfüllung der Grenzwertbestimmungen in der Unterklasse B der FCC-Bestimmungen Teil 15 muß ein abgeschirmtes Kabel verwendet werden. Falls in dieser Bedienungsanleitung nicht ausdrücklich angegeben, dürfen an diesem Gerät keine Abänderungen oder Modifikationen vorgenommen werden. Unerlaubte Änderungen und Modifikationen können einen Entzug der Betriebserlaubnis zur Folge haben. Modell : Matinee 1HD Handelsbezeichnung : Boxlight Verantwortliche Stelle : BOXLIGHT Adresse : 19332 Powder Hill Place Poulsbo, WA 98370-7407 USA Tel. Nr. : (800)762-5757 und +1-360-779-7901

Netzkabel für die USA und Kanada:

Das in den USA und Kanada verwendete Netzkabel ist bei Underwriters Laboratories (UL) registriert und durch die Canadian Standard Association (CSA) zugelassen. Das Netzkabel ist mit einem geerdeten Stecker ausgerüstet. Mit dieser Sicherheitsmaßnahme wird sichergestellt, daß der Stecker in die Steckdose paßt. Diese Sicherheitsmaßnahme darf nicht umgangen werden. Wenden Sie sich an Ihren Elektriker, falls der Stecker nicht in die Steckdose passen sollte.

Erde

Page 7

Erfüllung von Bestimmungen

Der Projektor ist für den Betrieb mit Netzspannungen von 100-120 oder 200-240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muß eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. Wenden Sie sich bei Unklarheiten über die Stromversorgung an Ihren autorisierten Händler oder an eine Kundendienststelle. Schließen Sie vor dem Einschalten zuerst alle Peripheriegeräte am Projektor an. (Für den Anschluss siehe Seiten 11, 17 und 18.)

VORSICHT

Aus Sicherheitsgründen muss das Netzkabel bei Nichtverwendung des Projektors aus der Steckdose gezogen werden. Falls der Projektor mit dem Netzkabel an einer Steckdose angeschlossen ist und der Hauptschalter eingeschaltet ist, nimmt der Projektor in der Betriebsbereitschaft eine geringe Leistung auf. Schalten Sie bei Nichtverwendung des Projektors den Hauptschalter aus.

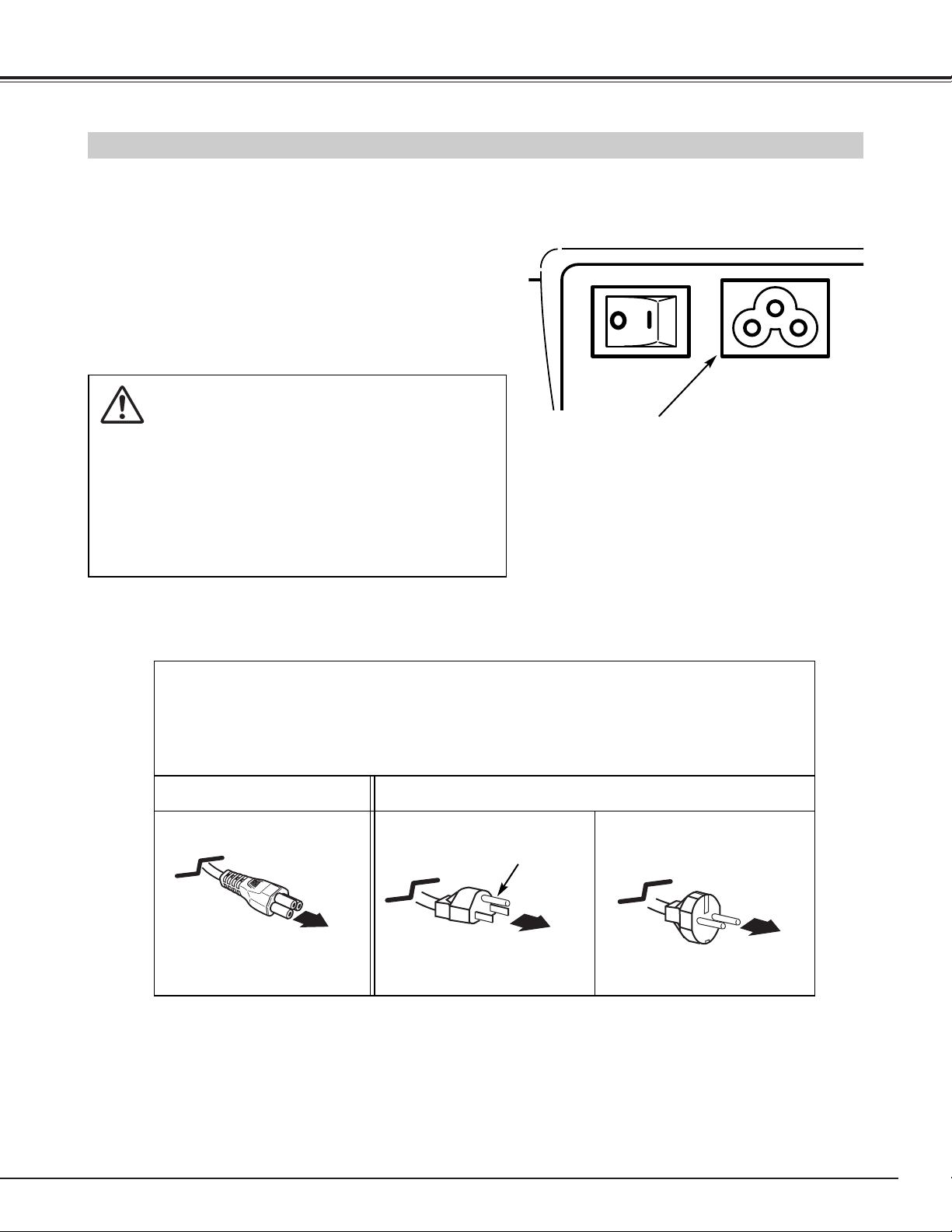

Anschluss des Netzkabels

Schließen Sie das Netzkabel (mitgeliefert) hier an. Die Netzsteckdose muß sich in der Nähe befinden und leicht zugänglich sein.

zur Netzbuchse des Projektors

Projektorseite Steckdosenseite

Erde

Hinweise zum Netzkabel

Das Netzkabel muß die Anforderungen des Landes erfüllen, in dem der Projektor betrieben wird. Überprüfen Sie die Netzsteckerform anhand der nachstehenden Tabelle für die Verwendung des richtigen Netzkabels. Falls das mitgelieferte Netzkabel nicht an einer Steckdose angeschlossen werden kann, wenden Sie sich an Ihr Verkaufsgeschäft.

zur Steckdose

(Netzspannung 120 V)

Für Kontinentaleuropa

Für die USA und Kanada

zur Steckdose

(Netzspannung 200 – 240V)

Page 8

Besonderheiten und Design

Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung.

◆ Kompatibilität

Der Projektor ist für den Betrieb mit verschiedenen Video- und Computereingangssignalen geeignet, einschließlich:

● Computer

IBM-kompatible und Macintosh-Computer mit einer Auflösung von bis zu 1280 x 1024.

● 6 Fernsehnormen

Signale der Fernsehnormen NTSC, PAL, SECAM, NTSC 4.43, PAL-M oder PAL-N lassen sich anschließen.

● Video-Komponenten

Videokomponentensignale, wie ein DVDSpielerausgang, Ausgangssignale von hochzeiligem Fernsehen einschließlich 480i, 480p, 575i, 575p, 720p, 1035i oder 1080i lassen sich verwenden.

● S-Video

S-Video-Signale, wie die Ausgangssignale eines S-Videorecorders lassen sich verwenden.

◆ Hohe Bildauflösung

Der Projektor besitzt eine Auflösung von 964 x 544 Punkten für den Computereingang. Computerbildauflösungen höher als 964 x 544 Punkte und geringer als SXGA (1280 x 1024) werden auf 964 x 544 Punkte umgewandelt. Dieser Projektor ist nicht für die Signalwiedergabe mit einer Auflösung von mehr als 1280 x 1024 Bildpunkten geeignet. Für Signale mit einer höheren Auflösung als 1280 x 1024 muss der Computerausgang auf eine geringere Auflösung eingestellt werden.

◆ Multi-Scan-System

Dieser Projektor ist mit einem Multi-Scan-System ausgerüstet, um eine Kompatibilität zu den meisten Computerausgangssignalen zu gewährleisten. Eine mühsame manuelle Einstellung der Frequenz und anderer Einstellungen erübrigt sich.

◆ Trapezverzerrungskorrektur

Bei der Ausrichtung auf die Höhe kann das Wiedergabebild trapezförmig verzerrt werden. Mit der Trapezverzerrungskorrektur wird das verzerrte Bild digital korrigiert.

◆ Mehrsprachenmenü

Das Bedienungsmenü kann in den Sprachen Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Holländisch, Schwedisch, Russisch, Chinesisch, Koreanisch und Japanisch angezeigt werden.

◆ Automatische Computeranpassung

Die optimale Einstellung für anliegende Videosignale eines Computers wird automatisch durch die automatische Computeranpassung vorgenommen. Keine komplizierte Einstellungen notwendig und die Projektion ist immer präzis.

◆ Beleuchtete Tasten

Die Fernbedienung ist für eine einfachere Verwendung im Dunkeln mit einer Beleuchtungstaste und leuchtenden Tasten ausgerüstet.

◆ Kompakte Bauweise

Dieser Projektor ist sehr kompakt und hat ein geringes Gewicht. Er lässt sich daher einfach an einen anderen Standort transportieren.

◆ Energiesparfunktion

Mit der Energiesparfunktion wird die Leistungsaufnahme verringert, wenn der Projektor nicht verwendet wird. Wird das anliegende Signal für mehr als 5 Minuten unterbrochen und keine Bedienungstaste gedrückt, so wird die Projektionslampe durch die Energiesparfunktion automatisch ausgeschaltet. Sobald wieder ein Signal anliegt oder eine Bedienungstaste betätigt wird, wird die Projektionslampe automatisch wieder eingeschaltet.

◆ Kurzes Zoomobjektiv

Dieser Projektor ist mit einem kurzen Zoomobjektiv für die Projektion auf einem 100”-Bildschirm in einem Abstand von 3,0 bis 3,6 m ausgerüstet.

◆ Objektivverschiebung

Mit der Objektivverschiebungsfunktion werden die Möglichkeiten für die Projektorpositionierung erweitert. Trapezverzerrungen lassen sich ohne weitere Bildverzerrung korrigieren.

◆ Lampenmodus

Mit dem Einstellmenü lassen sich die Projektionsbedingungen für einen hellen oder einen abgedunkelten Raum einstellen. Die Projektionsart für einen abgedunkelten Raum ist für Filmwiedergaben mit einer guten Bildqualität geeignet.

◆ 16 : 9 Breitbild

Der Projektor ist mit LCD-Panels mit einem Seitenverhältnis von 16 : 9 ausgerüstet, so dass sich Komponenten-Videosignale, wie von einem DVD-Spieler oder hochzeilige Fernsehsignale als Vollbild wiedergeben lassen.

Page 9

Bezeichnung und Funktion der Teile

Vorderseite

Frontabdeckung

Scharfeinstellring

Zoomhebel

VORSICHT

Der Projektor ist mit einem Kühlventilator ausgestattet. Bitte achten Sie darauf, daß eine ausreichende Luftzufuhr zum Ventilator gewährleistet ist.

● Die Belüftungsöffnungen dürfen nicht abgedeckt werden.

● Kontrollieren Sie, daß sich hinter und unter dem Projektor keine Gegenstände befinden, die das Ansaugen der

Kühlluft beeinträchtigen können.

VORSICHT

Keine wärmeempfindlichen Gegenstände auf die Oberseite stellen.

Lufteinlaßöffnungen

Luftauslässe

Bedienungselemente

und Anzeigen an der

Projektoroberseite

Infrator-Fernbedienungssensor

Lufteinlaßöffnungen

Projektionsobjektiv

Objektivverschiebungsknopf

(links/rechts)

Objektivverschiebungsknopf

(auf/ab)

Page 10

Bezeichnung und Funktion der Teile

Unterseite

Rückseite

VORSICHT

Aus den Luftaustrittsöffnungen tritt heiße Luft aus. Bei der Aufstellung und während des Betriebs müssen die folgenden Vorsichtsmassnahmen beachtet werden.

● Es dürfen sich keine brennbaren Gegenstände in der Nähe diese Auslässe befinden.

● Der Abstand zwischen den vorderen Belüftungsöffnungen und von Gegenstände, insbesondere

wärmeempfindliche Gegenstände, muß mindestens 1 m betragen.

● Diese Stelle (einschließlich dem oberen Gehäuse) darf nicht berührt werden, besonders nicht die Schrauben und Metallteile, weil diese Teile während des Betriebs sehr heiß werden. Bei diesem Projektor wird die Innentemperatur erfaßt und für die automatische Regelung der Stromversorgung des Kühlgebläses verwendet.

Bei diesem Projektor wird die Innentemperatur mit den Kühlgebläsen automatisch geregelt.

VORSICHT

An der Unterseite dürfen sich keine Gegenstände befinden, die eine Beeinträchtigung der Belüftung verursachen können.

Siehe nachstehende Vorsichtshinweise.

einstellbare Füße und Feststelllaschen

Objektivdeckel

Lufteinlaßöffnungen

und Luftfilter

Lufteinlaßöffnungen

Netzkabelanschlußbuchse

Anschlußbuchsen

und Klemmen

Luftauslässe

Hauptschalter

Page 11

Bezeichnung und Funktion der Teile

Wartungsbuchse

Diese Buchse wird für die Wartung des Projektors verwendet.

Schließen Sie den Composite-Videoausgang von Videogeräten an der VIDEO-Buchse an. (Siehe Seite 17.)

Videoeingangsbuchse

(VIDEO)

Schließen Sie die ComponentVideoausgänge an den Buchsen Y, Pb/Cb und Pr/Cr an. (Siehe Seite 17.)

Component-Videoeingangsbuchse

(Y-Pb/Cb-Pr/Cr)

Buchsen

Der Projektor wird mit einem Mikroprozessor gesteuert. Es kann vorkommen, daß der Mikroprozessor wegen Betriebsstörungen zurückgestellt werden muß. Drücken Sie in diesem Fall den Rückstellknopf (RESET) mit einem spitzen Gegenstand, wie mit einem Bleistift, um den Projektor aus- und danach wieder einzuschalten. Betätigen Sie diesen Knopf nicht zu häufig.

Schließen Sie einen Computerausgang an dieser Buchse an. (Siehe Seite 18.)

Computereingangsbuchse

Schließen Sie den S-VIDEOAusgang des Videogerätes an dieser Buchse an. (Siehe Seite 17.)

S-Videoeingangsbuchse

Page 12

WARNING

TEMPTEMP.

LAMP

REPLACE

READY

LAMP

INPUT

ON-OFF

SELECT

Bezeichnung und Funktion der Teile

Diese Taste dient zum Ein- und Ausschalten der Menüs. (Seite 22)

MENU-Taste Einstelltaste Zeigertasten

Für die Auswahl eines Menüpunktes oder zum Einstellen eines Werts im Bildschirmmenü. Sie wird außerdem im Digitalzoommodus zum Schwenken des Bildes verwendet. (Seite 41)

Diese Taste wird zum Ausführen eines gewählten Punktes verwendet. Sie wird außerdem im Digitalzoommodus zum Vergrößern des Bildes verwendet. (Seite 41)

Bedienungselemente und Anzeigen an der Projektoroberseite

Lampenaustauschanzeige

Diese Anzeige leuchtet gelb, sobald sich die Lebensdauer der Projektionslampe dem Ende nähert (Seite 44).

Temperaturwarnanzeige

Diese Anzeige blinkt rot, wenn die Temperatur im Innern des Projektors zu hoch ist (Seite 46).

Bereitschaftsanzeige

Diese Anzeige leuchtet grün, wenn die Lampe des Projektors eingeschaltet werden kann. Bei eingeschalteter Energiesparbetriebsart blinkt die Anzeige grün (Seite 43).

Lampenanzeige

Bei eingeschaltetem Projektor leuchtet die Anzeige schwach. In der Betriebsbereitschaft leuchtet die Anzeige hell.

ON-OFF-Taste

Mit dieser Taste können Sie den Proje ktor ein- und ausschalten (Seite 19).

INPUT-Taste

Zum Einstellen der Eingangsquelle (Seiten 24, 31).

Page 13

Bezeichnung und Funktion der Teile

MENU-Taste

Diese Taste dient zum Einund Ausschalten der Menüs. (Seite 22)

Einstelltaste

Diese Taste wird zum Ausführen eines gewählten Punktes verwendet. Sie wird außerdem im Digitalzoommodus zum Vergrößern des Bildes verwendet. (Seite 41)

Für die Auswahl eines Menüpunktes oder zum Einstellen eines Werts im Bildschirmmenü. Sie wird außerdem im Digitalzoommodus zum Schwenken des Bildes verwendet. (Seite 41)

Zeigertasten

Beleuchtungstaste

Für einen sicheren Betrieb müssen die folgenden Vorsichtsmaßnahmen beachtet werden:

● Biegen Sie die Fernbedienung nicht, lassen Sie sie nicht fallen und setzen Sie sie keiner Feuchtigkeit oder Hitze aus.

● Verwenden Sie zum Reinigen ein weiches trockenes Tuch. Verwenden Sie kein Benzin, Farbverdünner, Sprühmittel oder andere Chemikalien.

Fernbedienung

VIDEO-Taste

Diese Taste dient zum Einstellen der Videoeingangsquelle. (Seite 24)

Leuchttasten

Wenn die eingerahmten Leuchttasten im Licht ausgesetzt werden, leuchten sie im Dunkeln für eine gewisse Zeit.

AUTO PC ADJ.-Taste

Für die Verwendung der automatischen Computeranpassungsfunktion (Seite 34).

Zum Einstellen der Eingangsquelle (Seiten 24,

31).

INPUT-Taste

NO SHOW-Taste

Für die Anzeige eines schwarzen Bildschirms. (Seite 21)

ON-OFF-Taste

Diese Taste dient zum Einund Ausschalten des Projektors (Seite 19).

IMAGE-Taste

Mit dieser Taste kann der Bildpegel eingestellt werden (Seiten 27, 38).

KEYSTONE-Tasten

Diesen Tasten dient zur Korrektur der Trapezverzerrung (Seiten 21, 42).

SCREEN-Taste

Diese Taste wird zur Auswahl eines Bildschirms verwendet. (Seiten 30, 41)

Mit dieser Taste wird die Tastenbeleuchtung der Tasten LIGHT, ON-OFF, AUTO, MENU, SCREEN, INPUT und IMAGE für ungefähr 10 Sekunden eingeschaltet.

AUTO PC ADJ.

LIGHT

INPUT

VIDEO

AUTO

VIDEO

KEYSTONE

S-VIDEO

COMPONENT

COMPO

AUTO

SELECT

NO SHOW

ON-OFF

SCREEN


Page 14

Bezeichnung und Funktion der Teile

Beachten Sie die folgenden Punkte für einen störungsfreien Betrieb:

● Verwenden Sie 2 Alkalibatterien des Typs AA, UM3 oder R06.

● Tauschen Sie immer beide Batterien miteinander aus.

● Verwenden Sie keine alten und neuen Batterien zusammen.

● Vermeiden Sie Kontakt mit Wasser oder mit anderen Flüssigkeiten.

● Die Fernbedienung darf keiner Feuchtigkeit oder Hitze ausgesetzt werden.

● Lassen Sie die Fernbedienung nicht fallen.

● Falls eine Batterie ausgelaufen ist, müssen Sie das Batteriefach sorgfältig reinigen und neue Batterien

einsetzen.

● Beim Ersetzen mit einer falschen Batterie besteht Explosionsgefahr.

● Batterien müssen unter Einhaltung der örtlichen Vorschriften entsorgt werden.

Drücken Sie den Batteriefachdeckel zum Abziehen nach unten.

Öffnen Sie die Batterieabdeckung der Fernbedienung.

Legen Sie die Batterien in die Fernbedienung ein.

Schließen Sie die Abdeckung wieder.

2 Batterien Typ AA

Achten Sie auf die richtige Polarität (+ und –) und kontrollieren Sie, ob ein guter Klemmenkontakt vorhanden ist.

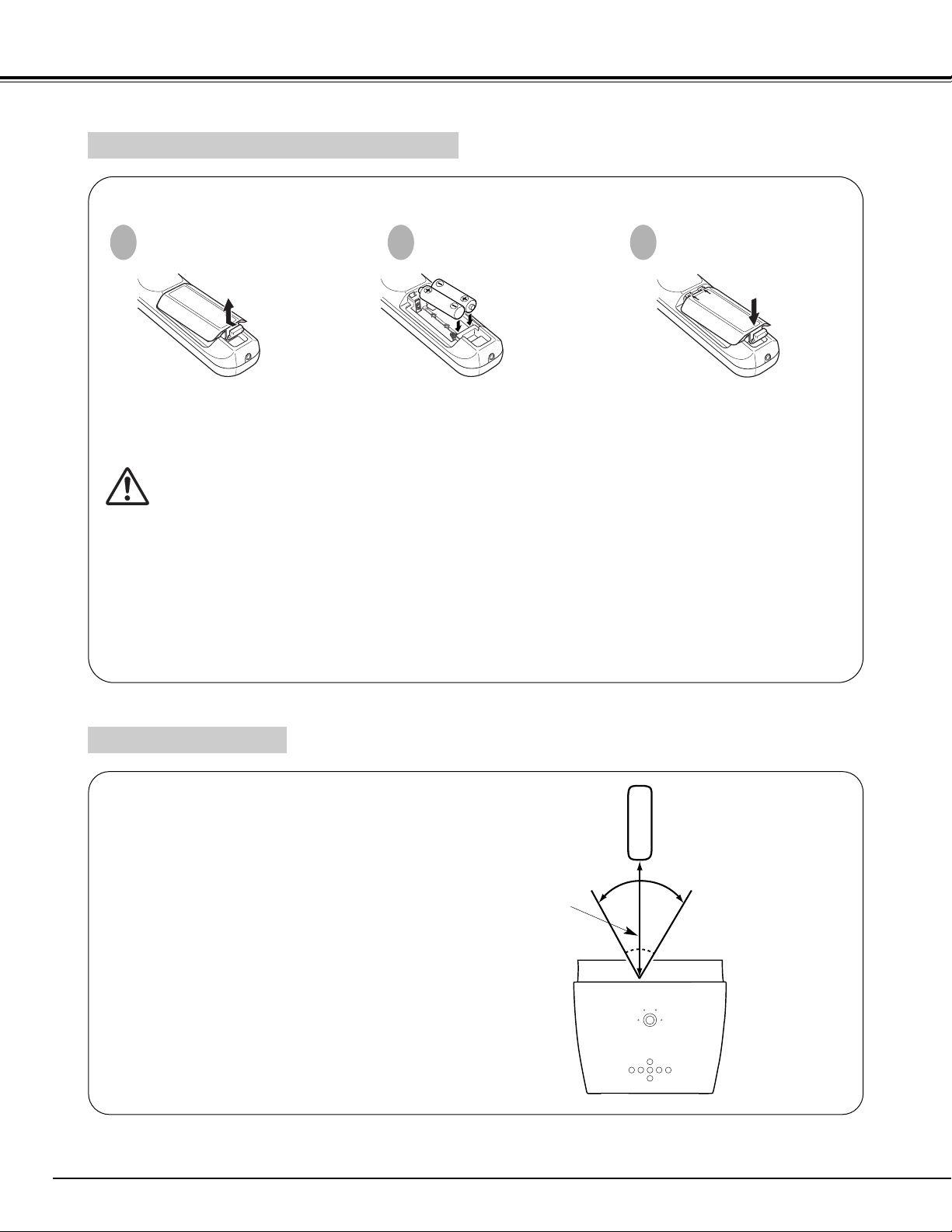

Einsetzen der Fernbedienungsbatterien

1 2 3

Richten Sie die Fernbedienung beim Betätigen einer Taste gegen den Projektor (Infrarotempfänger). Der Abstand zur Vorderseite des Projektors kann bis zu 5 m betragen und der Winkel sollte nicht größer als 60° sein.

5 m

Bedienungsbereich

60°

* Beim Ersetzen der Fernbedienungsbatterien wird der Fernbedienungscode

automatisch auf den ursprünglichen Code (Code 2) zurückgestellt (Seite 43).

Page 15

Installation

Positionieren des Projektors

Neigen des Projektors

Ein geneigten Bild und der Projektionswinkel lässt sich mit den einstellbaren Füssen einstellen. Der Projektionswinkel lässt sich mit den einstellbaren Füssen auf bis zu 11,8 Grad einstellen.

Heben Sie die Vorderseite des Projektors an und ziehen Sie die Fußsicherungen auf beiden Seiten des Projektors hoch.

einstellbare Füße

Feststelllaschen

Lassen Sie die Fußsicherungen zum Verriegeln der einstellbaren Füße los und korrigieren Sie ein geneigtes Bild und die Bildposition durch Drehen der einstellbaren Füße.

Heben Sie zum Zurückstellen der einstellbaren Füße die Vorderseite des Projektors an, ziehen Sie die Fußsicherungen und lassen Sie sie wieder los. Die Trapezverzerrung eines projizierten Bildes kann mit den Menüeinstellungen oder mit der Fernbedienung korrigiert werden. (Siehe Seiten 21 und 42.)

VORSICHT

Neigen Sie den Projektor nur innerhalb des einstellbaren Bereichs, um eine Beeinträchtigung der Lampenlebensdauer auszuschließen. Halten Sie den richtigen Winkel ein. Siehe Seite 5.

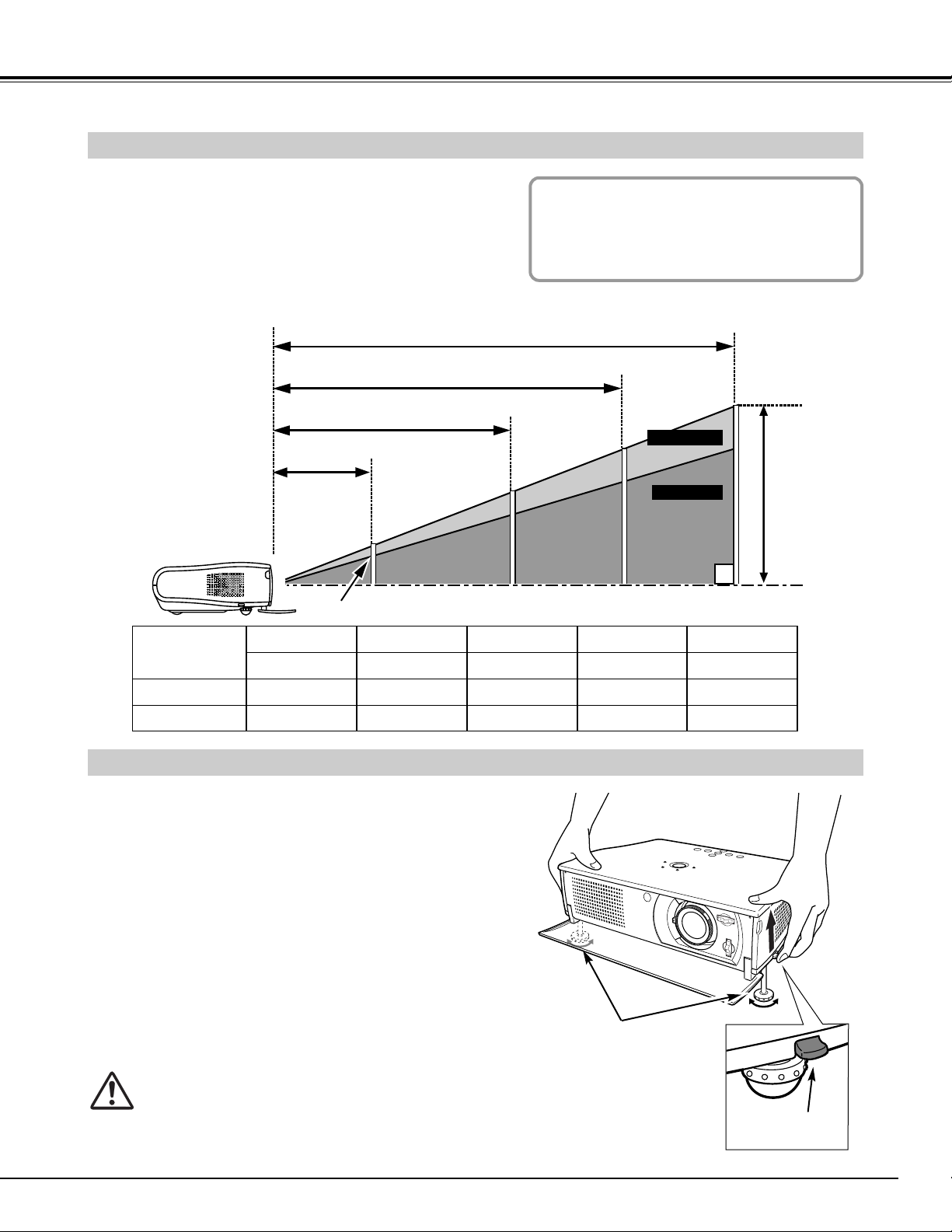

● Der Projektor ist für die Projektion auf eine flache Wand/Leinwand vorgesehen.

● Der Projektor kann in einem Abstand von 1,1 bis 6,0 m zur Leinwand verwendet werden.

● Für die Projektionsbildgröße wird auf die nachstehende Abbildung verwiesen.

6,0m

4,5m

3,0m

1,2m

RAUMBELEUCHTUNG

Die Helligkeit der Raumbeleuchtung hat einen großen Einfluß auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten.

*Das Objektiv befindet sich in der oberen Position der

Objektivverschiebung.

Bildgröße

(B x H) mm

Zoom (min.)

40”

Zoom (max.)

884 x 497

1,4m

1,2m

100”

2209 x 1244

3,6m

3,0m

150”

3314 x 1866

5,4m

4,5m

200”

4419 x 2489

–––––

6,0m

30”

663 x 373

1,1m

–––––

max. Zoom

min. Zoom

100”

40”

31”

83”

200”

150”

125”

169”

Page 16

Installation

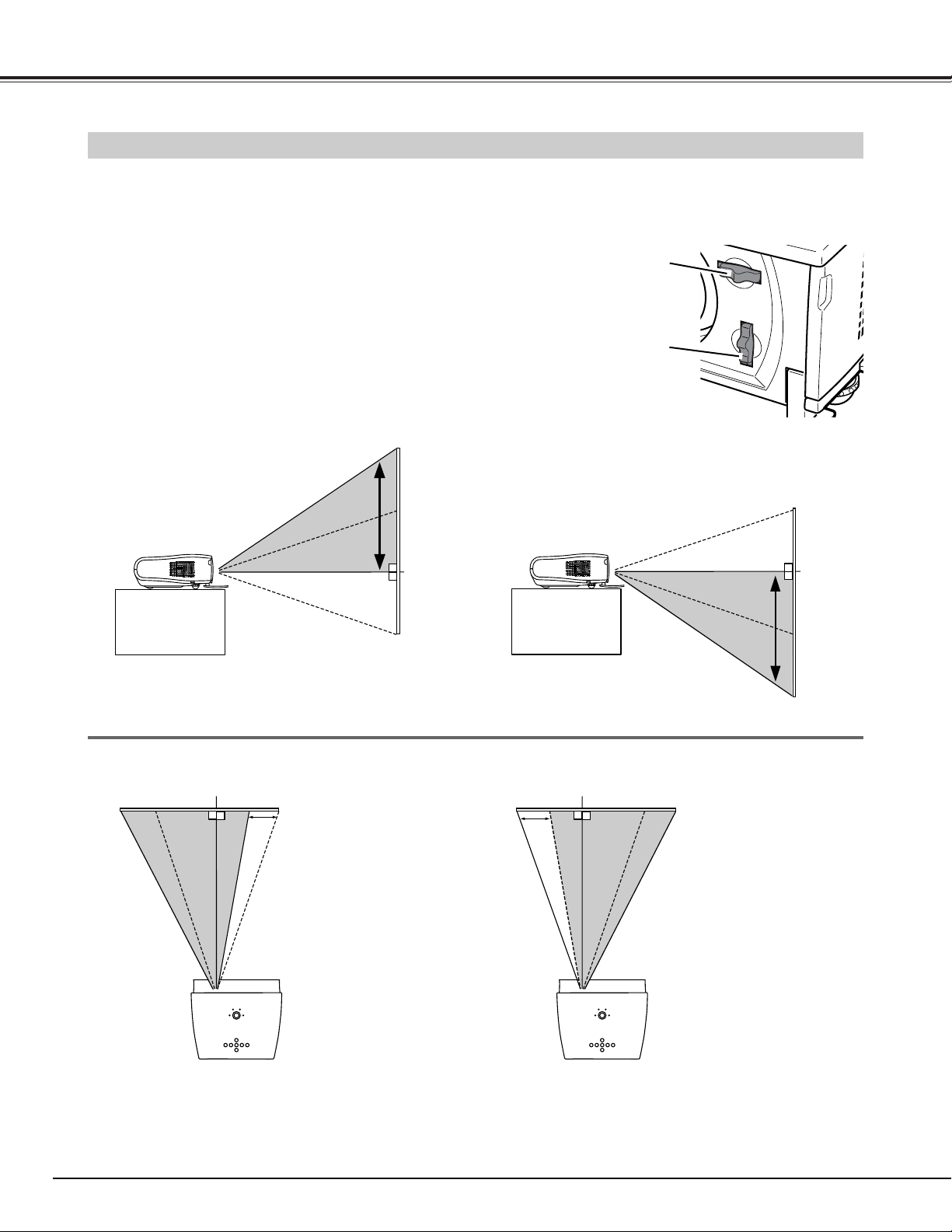

Das Projektionsobjektiv lässt sich mit der manuellen Objektivverschiebungsfunktion nach oben und unten verschieben. Mit dieser Funktion lässt sich das Projektionsbild einfach auf eine bestimmte Position einstellen. Das Verhältnis auf/ab kann von 10 : 0 ~ 0 : 10 eingestellt werden (siehe nachstehende Abbildung).

Verschieben des Objektivs

oberste Position

Objektivverschiebungsknopf (links/rechts)

Drehen Sie für die Verschiebung des Objektivs in Horizontalrichtung den Objektivverschiebungsknopf (links/rechts).

Drehen Sie für die Verschiebung des Objektivs in Vertikalrichtung den Objektivverschiebungsknopf (auf/ab).

Objektivverschiebungsknopf (auf/ab)

unterste Position

linke Position rechts Position

Objektivverschiebung auf/ab

Objektivverschiebung links/rechts

25% 25%

HINWEIS

Die beste Bildwiedergabe wird im Allgemeinen in der Mittelposition ohne Objektivverschiebung erreicht.

Page 17

Installation

Videoquelle (Beispiel)

Videorecorder Videoplattenspieler

✽ Scart-VGA-

Kabel

S-VIDEOKabel

Anschlußbuchsen

des Projektors

HINWEIS

Bei der Einstellung des Videoeingangs mit “AUTO” der Fernbedienung oder mit dem Menü werden die Anschlüsse in der folgenden Reihenfolge gewählt:

1. Y-Pb/Cb-Pr/Cr

2. S-Video

3. VIDEO

S-VIDEO-Ausgang

Anschlußkabel

• Videokabel (RCA x 1 oder RCA x 3)

• S-Videokabe

*Es wird nur ein Videokabel mitgeliefert.

• Scart-VGA-Kabel

HINWEIS : Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus den Steckdosen gezogen werden.

S-VIDEO

Y - Pb/Cb - Pr/Cr

VIDEO

Videoquellengeräte

(wie DVD-Spieler oder

Hochzeilenfernseher)

Composite

Videoausgang

Videokomponentenausgang

(Y-Pb/Cb-Pr/Cr)

Videokabel (RCA x 3)

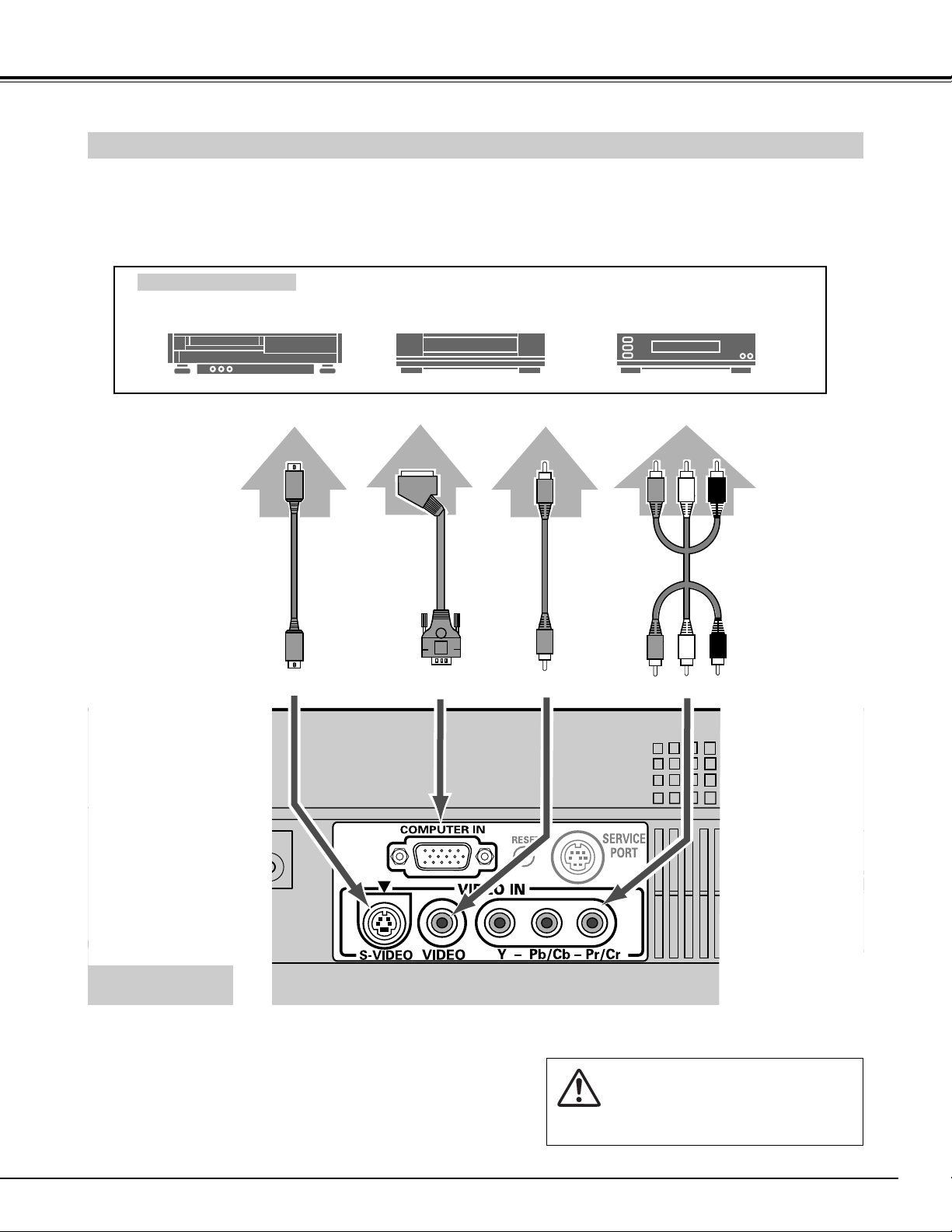

Anschluss von Videogeräten

Die Anschlüsse an diesen drei Buchsen richtig ausführen.

Videokabel (RCA x 1)

✽ Scart-VGA-

Kabelanschluss

Falls am Videogerät ein 21-poliger RGB ScartAusgang vorhanden ist, kann dieser mit einem als Sonderzubehör erhältlichen Scart-VGAKabel an der Buchse “COMPUTER IN” des Projektors angeschlossen werden. Verwenden Sie dazu ein Kabel von uns. Mit einem Kabel von anderen Herstellern kann die Leistung nicht garantiert werden. (Für die Bestellung siehe Seite 51.)

COMPUTER IN

21-poliger RGB-

Scart-Ausgang

Page 18

Installation

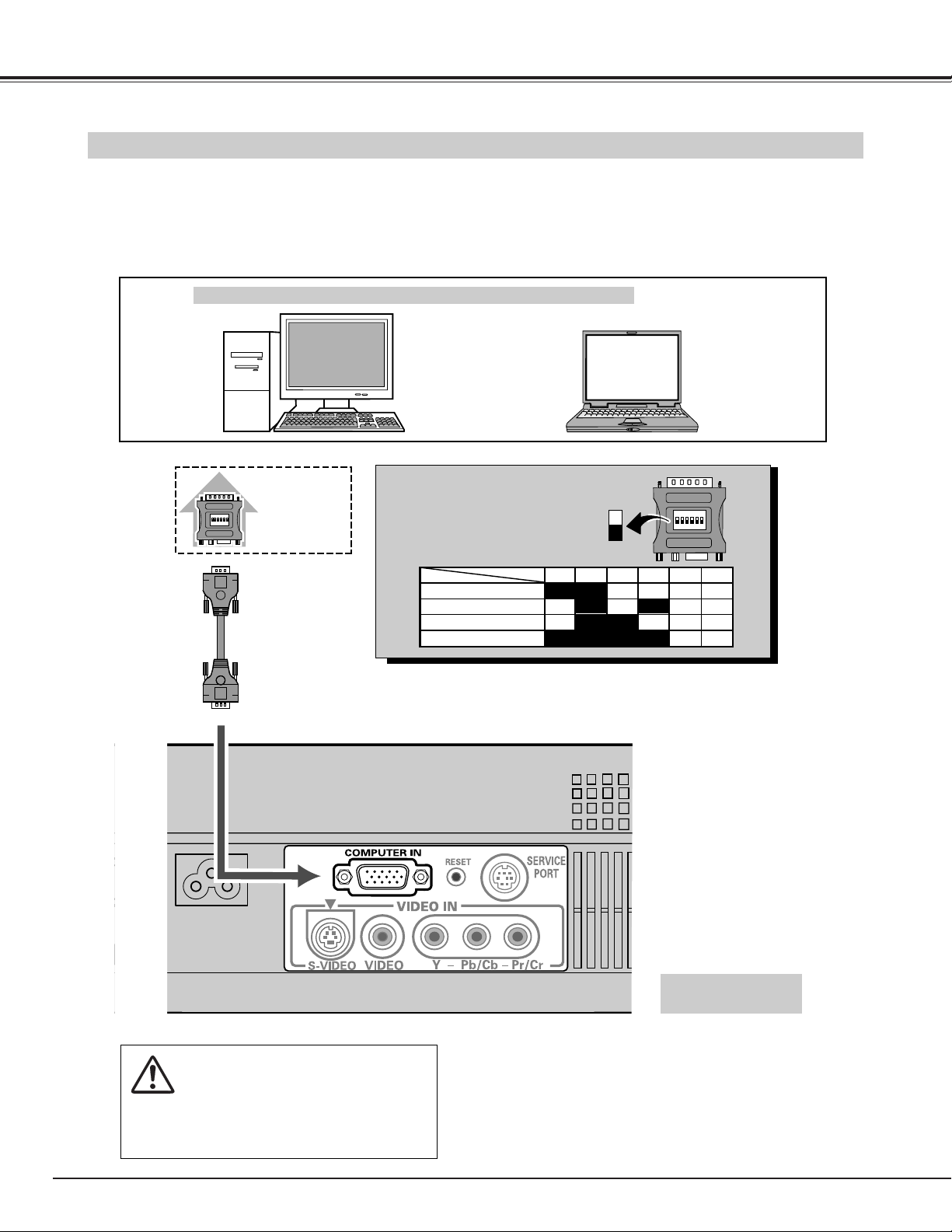

IBM-kompatible oder Macintosh Computer (VGA/SVGA/XGA/SXGA)

VGA-Kabel ✽

Monitorausgang

Desktop Laptop

COMPUTER IN

Anschlußkabel

HINWEIS :

Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus den Steckdosen gezogen werden. Schalten Sie zuerst den Projektor und die externen Geräte ein, bevor Sie den Computer einschalten.

MAC-Adapter ✽

Die Schalter nach der Tabelle einstellen.

• VGA-Kabel (HDB 15-polig) ✽

• MAC-Adapter (

für den Anschluß eines Macintosh-Computers

) ✽

✽ Sonderzubehör

Anschlußbuchsen

des Projektors

Stellen Sie die Schalter entsprechend der zu verwendenden Bildauflösung wie in der nachstehenden Tabelle gezeigt ein, bevor Sie den Projektor und den Computer einschalten.

◆ MAC-Adapter (nicht mitgeliefert)

Anschluss von einem Computer

13”-Bildschirm (640 x 480) 16”-Bildschirm (832 x 624) 19”-Bildschirm (1024 x 768) 21”-Bildschirm (1152 x 870)

123456

ON ON ON ON

OFF OFF OFF OFF

OFF

OFFON ON OFFOFF OFF OFF

DIP

2 3 4 5 6

OFF OFF OFF

OFF OFFON ONON ON

Page 19

Einschalten des Projektors

Schließen Sie das Netzkabel des Projektors an einer Steckdose an und öffnen Sie die Frontabdeckung. Schalten Sie den Hauptschalter ein. Die LAMP-Anzeige leuchtet rot und die READY-Anzeige leuchtet grün. Bei geschlossener Frontabdeckung leuchtet die READY-Anzeige nicht grün.

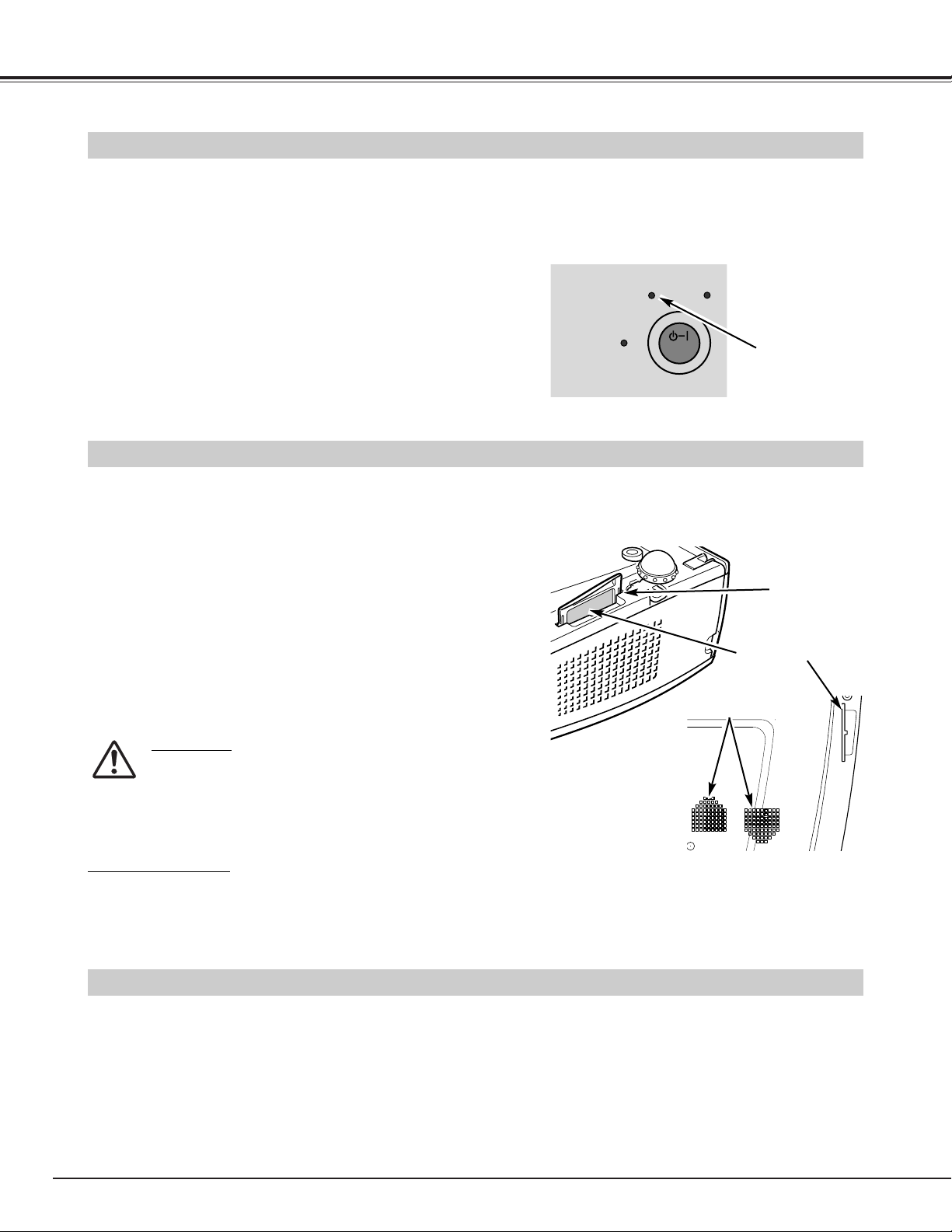

Drücken Sie die ON-OFF-Taste des Projektors oder der Fernbedienung. Die LAMP-Anzeige verblasst und das Kühlgebläse wird eingeschaltet. Die Vorbereitungsanzeige wird auf dem Bildschirm eingeblendet und das Zurückzählen beginnt (für 30 Sekunden).

Ausschalten des Projektors

Drücken Sie die ON-OFF-Taste des Projektors oder der Fernbedienung, so dass auf dem Bildschirm “Power off?” erscheint. Bei ausgeschalteter “Power off Bestätigung” erscheint keine Anzeige und der Projektor wird ausgeschaltet. (Siehe Einstellmenü auf Seite 43.)

Drücken Sie die ON-OFF-Taste nochmals, um den Projektor auszuschalten. Die LAMP-Anzeige leuchtet hell und die READYAnzeige erlischt. Das Kühlgebläse bleibt für ungefähr 90 Sekunden eingeschaltet. Während dieser “Abkühlungszeit” muss die Frontabdeckung geöffnet bleiben. (Der Projektor kann nicht eingeschaltet werden.)

Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an.

Nach dem Abkühlen des Projektors leuchtet die READY-Anzeige wieder grün. Schalten Sie den Netzschalter aus und ziehen Sie das Netzkabel aus der Steckdose. Das Netzkabel darf erst

aus der Steckdose gezogen werden, wenn die READYAnzeige grün leuchtet.

Power off?

Die Anzeige erlischt nach 4 Sekunden.

Grundbedienung

AUS EIN

Die Frontabdeckung öffnen.

Netzschalter

Wenn die WARNING TEMP.-Anzeige rot blinkt, wird der Projektor automatisch ausgeschaltet. Warten Sie in diesem Fall mindestens 5 Minuten, bevor Sie den Projektor wieder einschalten. (Siehe Abschnitt “Temperaturwarnanzeige” auf Seite 46.)

Bei eingeschalteter Energiesparbetriebsart erfaßt der Projektor die Signalunterbrechung und schaltet die Projektionslampe automatisch aus. Siehe Anschnitt “Automatische Lampenabschaltung” auf Seite 43.

HINWEIS

Lampenmodus

*Für den Lampenmodus wird auf die Seite 43 verwiesen.

Nach dem Zurückzählen wird die zuletzt eingestellte Eingangsquelle wiedergegeben und das Lampenstatussymbol erscheint. Stellen Sie als Eingangsquelle entweder Video oder Computer ein. (Siehe Seiten 24 und 31.)

Zur Erhaltung der Lebensdauer darf die Lampe nach dem Einschalten erst nach einer Brenndauer von mindestens 5 Minuten wieder ausgeschaltet werden.

VORSICHT

Wenn während des Betriebs die Frontabdeckung geschlossen wird, so wird der Projektor aus Sicherheitsgründen ausgeschaltet. Die Frontabdeckung darf allerdings nicht zum Ausschalten des Projektors verwendet werden. Schließen Sie die Frontabdeckung nachdem sich der Projektor abgekühlt hat und die READY-Anzeige grün leuchtet.

Lampensymbol hell (heller Raum)

Lampensymbol mit grauem Kopf (abgedunkelter Raum)

Verwenden Sie den Projektor ohne Unterbrechung nicht länger als 24 Stunden. Schalten Sie den Projektor mindestens einmal in 24 Stunden aus und lassen Sie ihn abkühlen. Durch einen ununterbrochenen Betrieb kann sich die Lebensdauer der Lampe verkürzen.

Lampenmodus

Page 20

Grundbedienung

Zoomeinstellung

Bildschärfeeinstellung

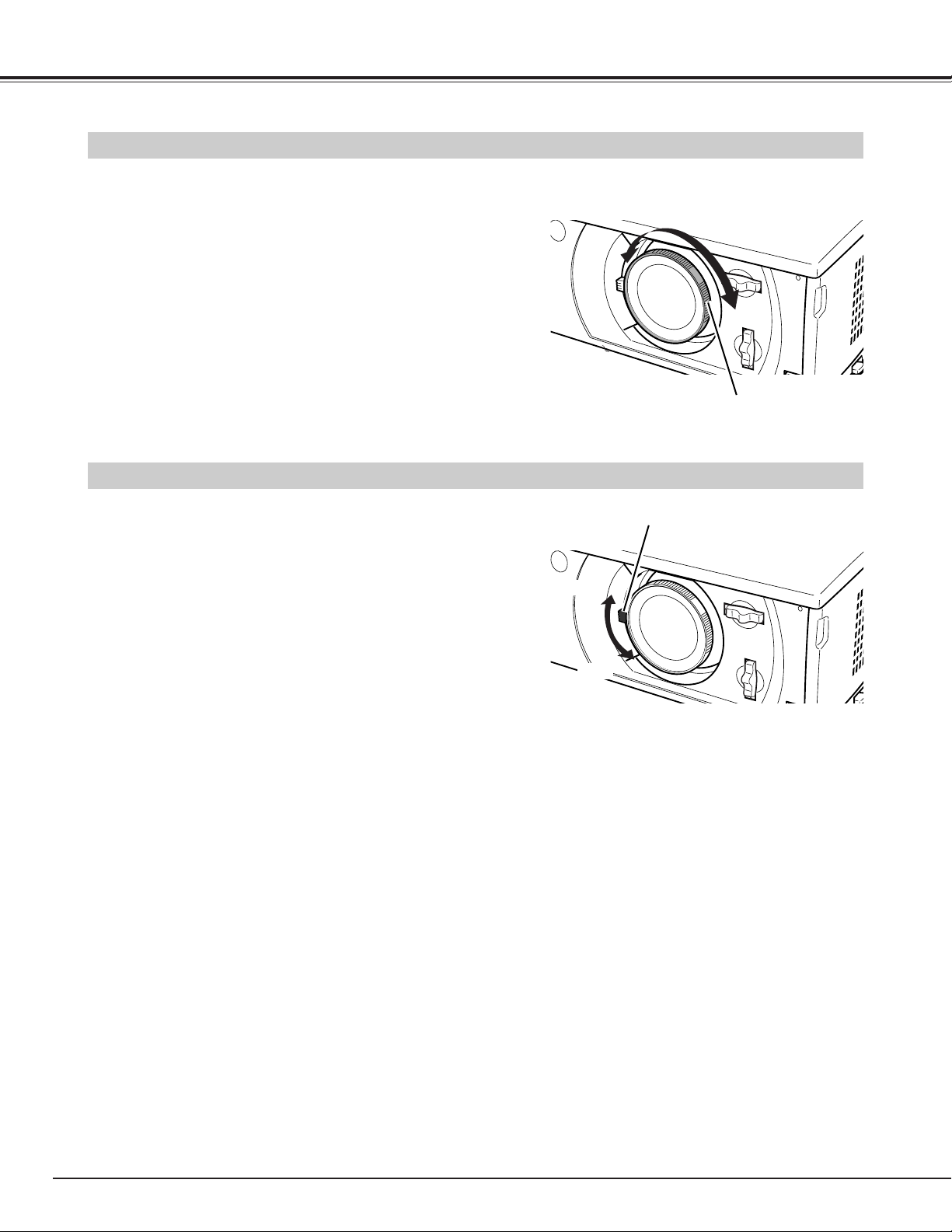

Bewegen Sie den Zoomhebel zum Vergrößern des Bildes nach oben. Wenn der Hebel nach unten gestellt wird, so wird das Bild verkleinert.

Stellen Sie das Bild mit dem Scharfeinstellring scharf ein.

Scharfeinstellring

WIDE

TELE

Zoomhebel

Page 21

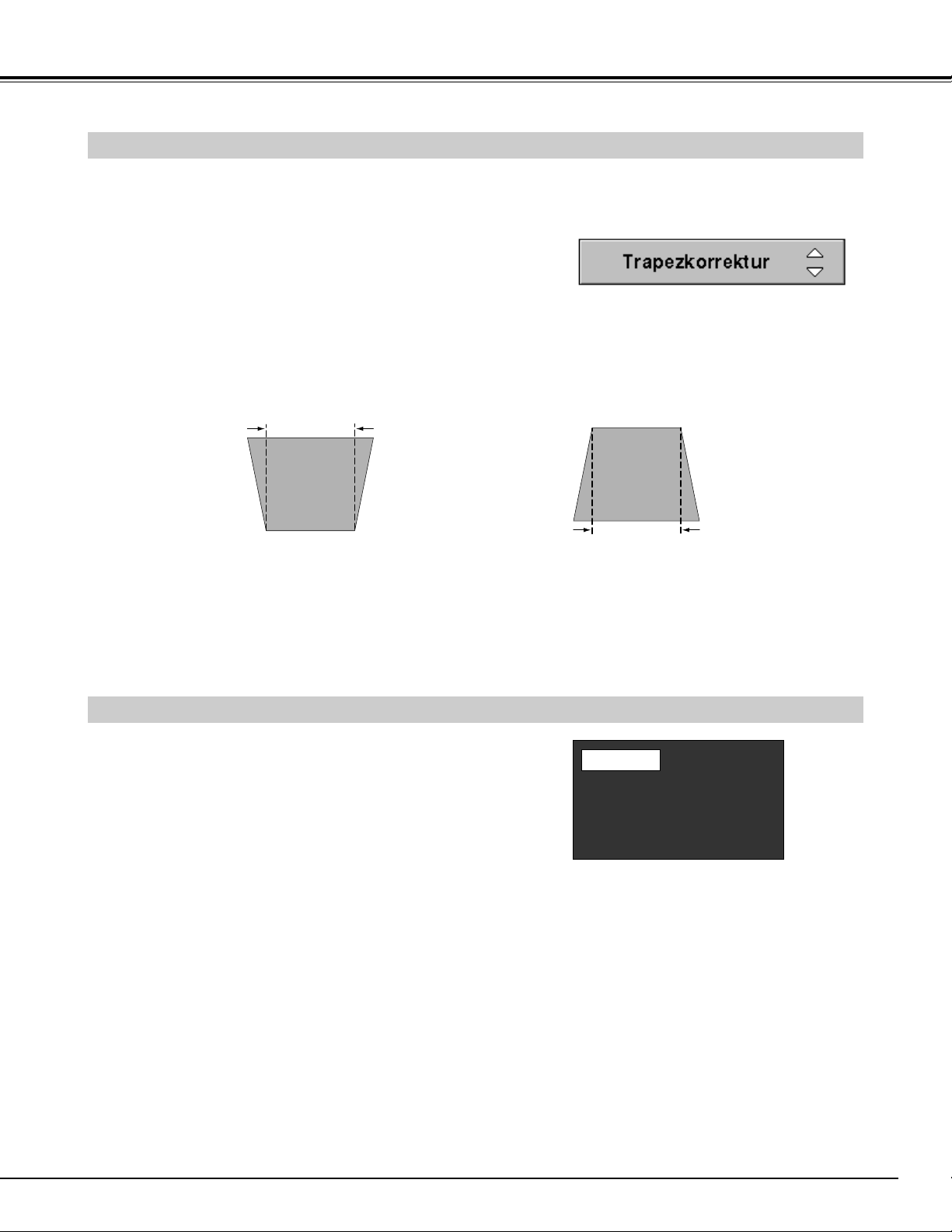

Trapezkorrektur

Drücken Sie die KEYSTONE-Tasten ▲/▼ der Fernbedienung oder wählen Sie im Einstellmenü “Trapezkorrektur”. (Siehe Seite

42.) Die Trapezkorrekturdialogbox erscheint.

Korrigieren Sie die Trapezverzerrung mit der KEYSTONE-Taste ▲/▼ oder den Zeigertasten auf/ab. Mit der KEYSTONE-Taste ▲ oder der Zeigertaste auf wird der obere Bildteil verschmälert, mit der KEYSTONE-Taste ▼ oder der Zeigertaste ab wird er untere Bildteil verschmälert.

Verschmälern des oberen Bildteils mit der KEYSTONE-Taste ▲ oder der Zeigertaste auf.

Verschmälern des unteren Bildteils mit der KEYSTONE-Taste ▼ oder der Zeigertaste ab.

Falls das projizierte Bild nach einer Objektivverschiebung eine Trapezverzerrung aufweist, kann das Bild mit der Trapezkorrektureinstellung korrigiert werden.

Grundbedienung

• Wenn keine Korrektur vorgenommen wurde, werden die Pfeile weiß angezeigt.

• Bei maximaler Korrektur verschwindet der Pfeil.

• Der Pfeil für die zu korrigierende Richtung wird rot angezeigt.

Drücken Sie zum Abschalten der Bildwiedergabe die NO SHOWTaste der Fernbedienung. Drücken Sie zum Umschalten auf die normale Wiedergabe die NO SHOW-Taste nochmals oder drücken Sie irgend eine andere Taste.

Bildabschaltung

Die Anzeige erlischt nach 4 Sekunden.

Kein Bild

Hinweis für die Trapezkorrektur

Verwenden Sie für eine gute Bildqualität zuerst die Objektivverschiebung, bevor Sie die Trapezkorrektur vornehmen. Durch die Korrektur mit Objektivverschiebung wird ein besseres Bild als durch die Trapezkorrektur erhalten.

Page 22

Grundbedienung

Bildschirmmenüs

Menü

Zeigertaste

rechts

Punkt

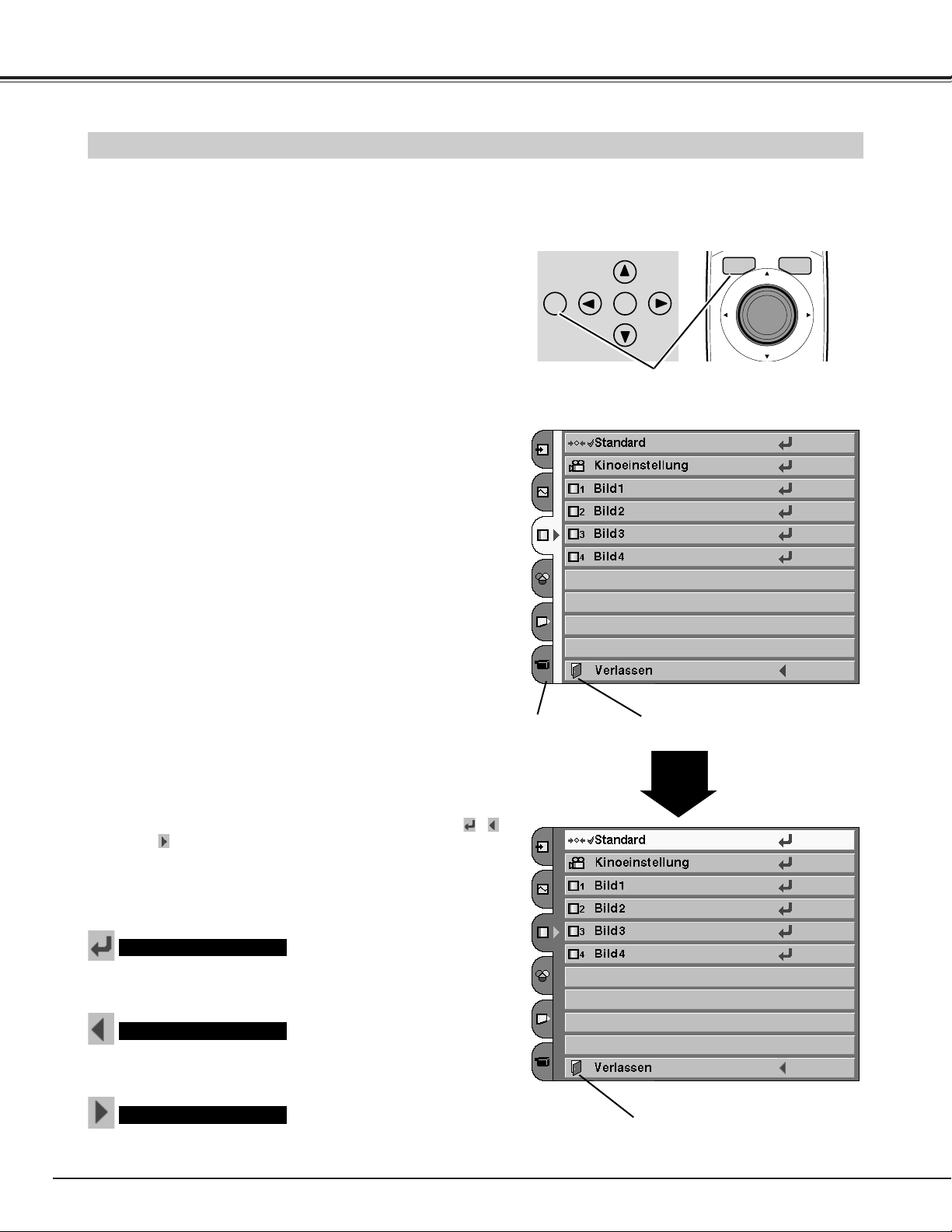

Zeigen Sie das Bildschirmmenü mit der MENU-Taste des Projektors oder der Fernbedienung an. Ein Menü wird angezeigt.

Hauptmenü

Wählen Sie den Menüpunkt mit der Zeigertaste auf/ab und aktivieren Sie den eingestellten Punkt mit der Taste , , oder .

Wählen Sie mit der Zeigertaste auf/ab aus dem Hauptmenü ein Menü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen. (Das gewählte Symbol wird gelb.)

Untermenü

Drücken Sie zum Aktivieren des gewählten Punktes die SELECT-Taste.

SELECT-Taste

Drücken Sie zum Weiterfahren oder zum Einstellen eines Werts die Zeigertaste links.

Zeigertaste links

Drücken Sie zum Weiterfahren oder zum Einstellen eines Werts die Zeigertaste rechts.

Zeigertaste rechts

WARNING

TEMP.

LAMP

REPLACE

READY

LAMP

INPUT

ON-OFF

SELECT

Projektoroberseite

Fernbedienung

Drücken Sie die MENU-Taste nochmals, um das Bildschirmmenü zu schließen.

Schließen des Menüs.

MENU-Taste

Der Projektor besitzt ein Bildschirmmenü mit dem sich verschiedene Einstellungen vornehmen lassen.

SELECT

SCREEN

SELECT

Page 23

Grundbedienung

Menüpunkte

Videomenüs

Computermenüs

Einstellung der Eingangsquelle: Wählen Sie als Eingangsquelle entweder Video (Auto, Video, S-Video, (Y-

Pb/Cb-Pr/Cr)] oder Computer. (Siehe Seiten 24 und 25.)

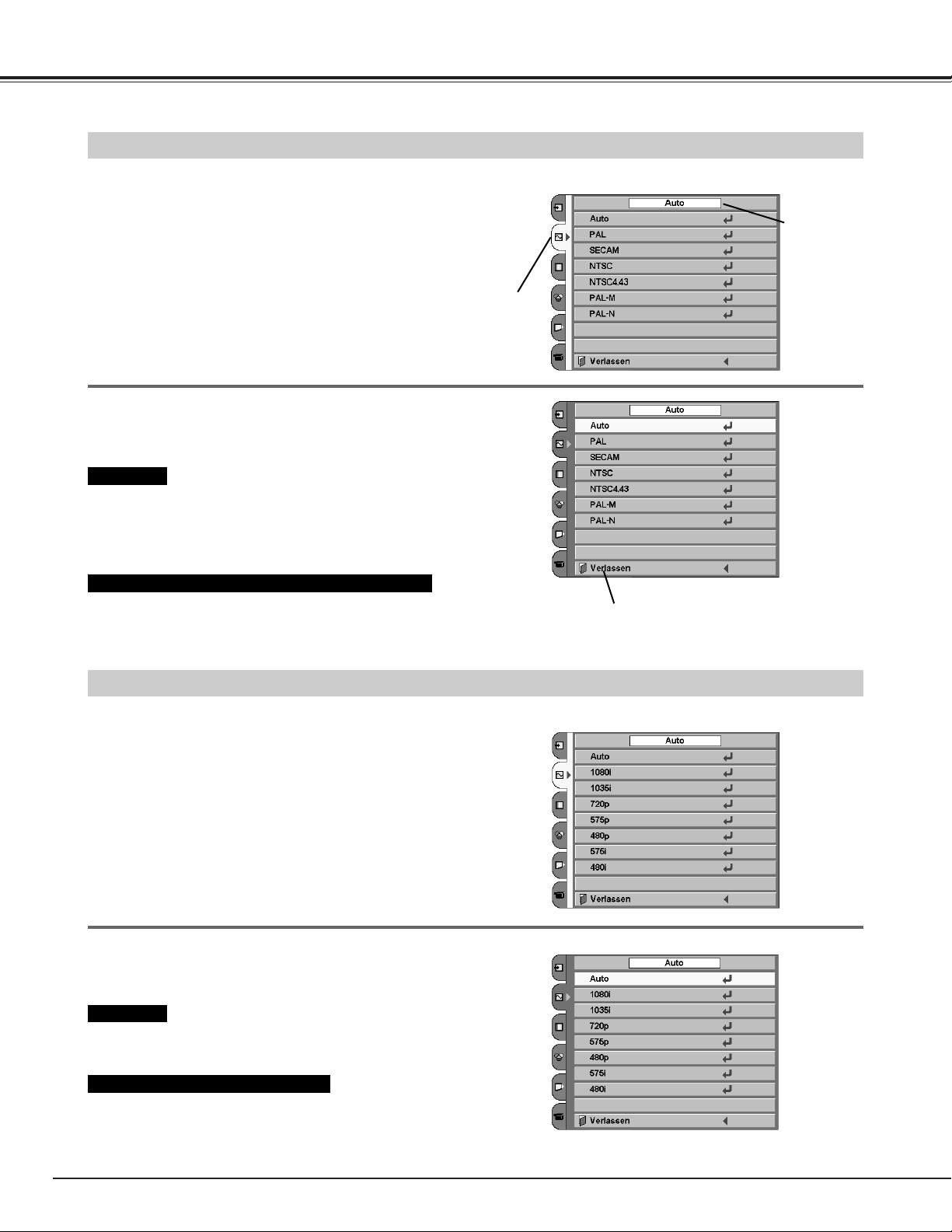

Einstellen de Videosystems: Wählen Sie das Videosystem von AUTO, PAL, SECAM, NTSC, NTSC4.43,

PAL-M, PAL-N, 1080i, 1035i, 720p, 575p, 480p, 575i, 480i. (Siehe Seite 26.)

Einstellen des Bildpegels: Wählen Sie den Bildpegel von Standard, Kinoeinstellung und Bild 1 – 4. (Siehe

Seite 27.)

Bildpegeleinstellung: Wählen Sie Kontrast, Helligkeit, Farbsättigung, Farbton, Farbtemperatur, Weißabgleich

(R/G/B), Schärfe, Gamma, Autom. Graustufen-Adjustierung und Autom. HauttpnAdjustierung. (Siehe Seiten 28 und 29.)

Einstellen des Bildschirmformats: Wählen Sie das Bildschirmformat Vollbild, Zoom oder Normal.

(Siehe Seite 30.)

Einstellungen: Nehmen Sie verschiedene Einstellungen wie, Sprache, Trapezkorrektur, Hintergrund blau, Display,

Menü Position, Logo, Decken-Proj., Rück-Proj., Automatische Lampenabschaltung, Power off Bestätigung, Lampenmodus, Fernbedienung und Lampenwechsel ein. (Siehe Seite 42.)

Einstellung der Eingangsquelle: Wählen Sie als Eingangsquelle entweder Computer oder Video (Auto, Video,

S-Video, (Y-Pb/Cb-Pr/Cr)]. (Siehe Seite 31.)

Einstellen de Computersystems: Wählen Sie das Computersystem. (Siehe Seite 32.)

Einstellen des Bildpegels: Wählen Sie den Bildpegel von Standard, Natürlich und Bild 1 – 4. (Siehe Seite 38.)

Bildpegeleinstellung: Wählen Sie Kontrast, Helligkeit, Farbtemperatur, Weißabgleich (R/G/B), Schärfe,

Gamma, Autom. Graustufen-Adjustierung und Autom. Hautton-Adjustierung. (Siehe Seiten 39 und 40.)

Einstellen des Bildschirmformats: Wählen Sie das Bildschirmformat Normal, Vollbild, Original oder Digitales

Zoom. (Siehe Seite 41.)

Einstellungen: Nehmen Sie verschiedene Einstellungen wie, Sprache, Trapezkorrektur, Hintergrund blau, Display,

Menü Position, Logo, Decken-Proj., Rück-Proj., Automatische Lampenabschaltung, Power off Bestätigung, Lampenmodus, Fernbedienung und Lampenwechsel ein. (Siehe Seite 42.)

Einstellen des Computers: Wählen Sie Auto PC-Anpassung, Fine Sync., Tracking, Horizontal, Vertikal, PC-

Konfiguration, Clamp, Display area, Display area H, Display area V, Bildschirmfüllend und verwenden Sie Reset, Löschen und Speichern. (Siehe Seiten 34 bis -37.)

Page 24

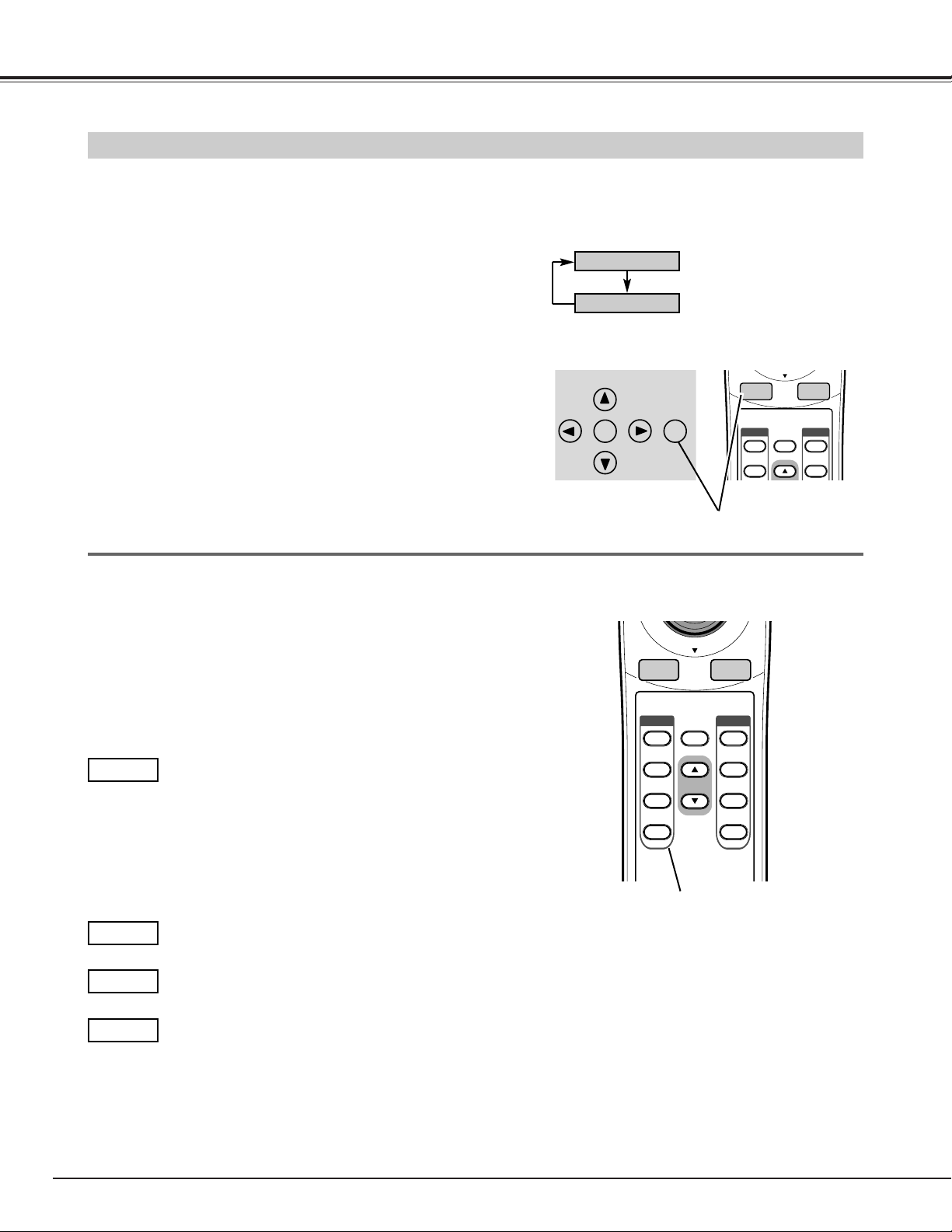

Videoeingang

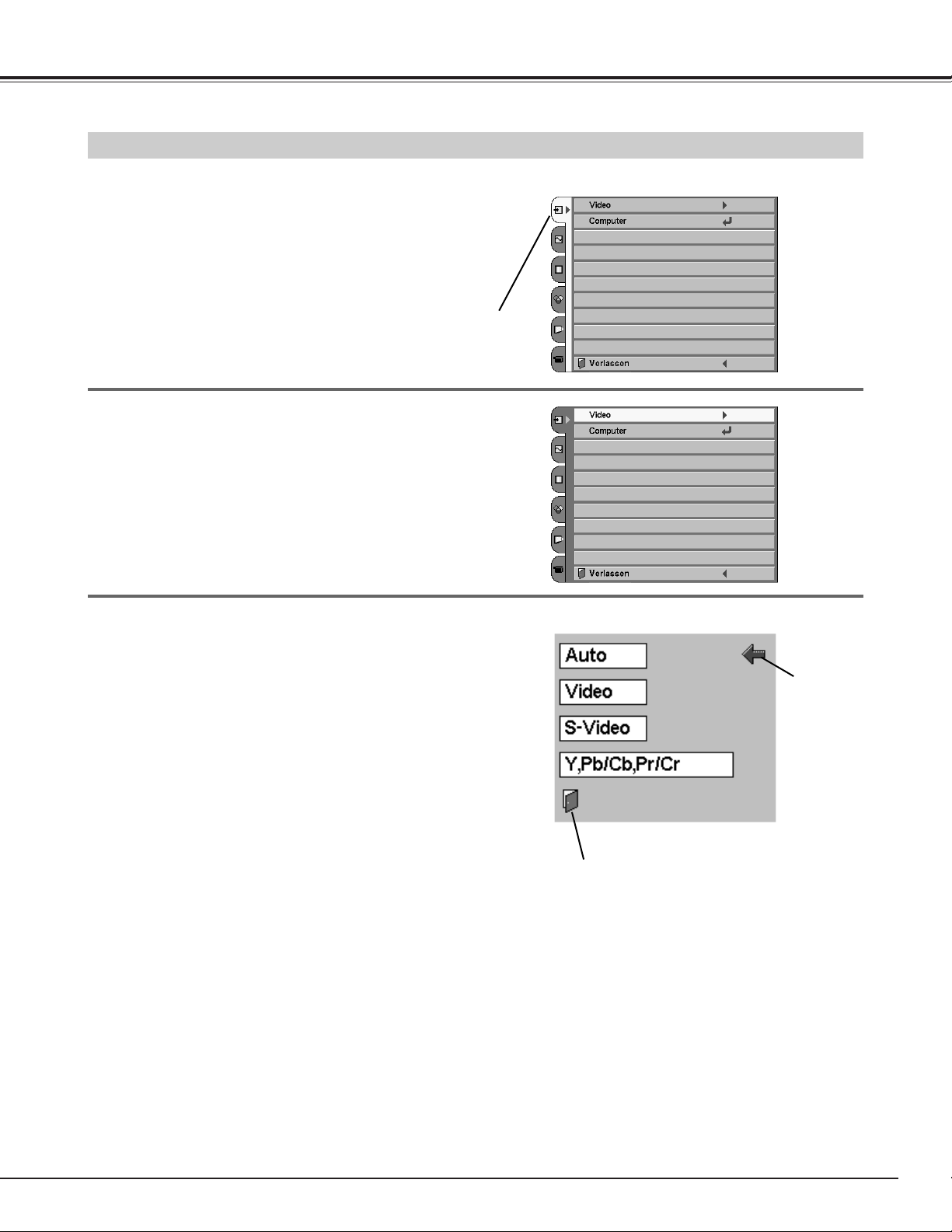

Wahl der Eingangsquelle (Direktwahl)

Mit der INPUT-Taste kann entweder Video- oder Computereingang eingestellt werden. (Beim Einschalten des Projektors wird die zuletzt eingestellte Eingangsquelle gewählt.) Falls eine Videoquelle nicht richtig wiedergegeben werden kann, muss die Eingangsquelle mit dem Menü wie auf der nächsten Seite beschrieben eingestellt werden.

INPUT-Taste

Video

Computer

READY

LAMP

INPUT

ON-OFF

SELECT

Projektoroberseite

Fernbedienung

Drücken Sie die AUTO-, VIDEO-, S-VIDEO- oder COMPO-Taste der Fernbedienung entsprechend dem Videoeingang. *Es ist bequem “AUTO” einzustellen, weil der Projektor das

Eingangssignal automatisch abtastet und sich optimal auf das Signal einstellt.

Fernbedienung

INPUT-Taste

AUTO/VIDEO/S-VIDEO/COMPO-Taste

INPUT-Taste

AUTO/VIDEO/S-VIDEO/COMPO-Taste

Mit “AUTO” tastet der Projektor das Eingangssignal automatisch ab und stellt sich optimal auf das Signal ein. Der Projektor wählt den Anschluss in der folgenden Reihenfolge:

1. Y-Pb/Cb-Pr/Cr

2. S-Video

3. VIDEO Y-Pb/Cb-Pr/Cr hat den Vorrang über S-VIDEO. S-VIDEO hat den Vorrang über VIDEO.

AUTO

Wählen Sie “Video”, wenn das Videosignal an der VIDEO-Buchse anliegt.

VIDEO

Wählen Sie “S-Video”, wenn das Videosignal an der SVIDEO-Buchse anliegt.

S-VIDEO

Stellen Sie “COMPO” ein, wenn das Videosignal an den Buchsen Y-Pb/Cb-Pr/Cr anliegt.

COMPO

RGB Scart-Eingang

Stellen Sie den 21-poligen RGB Scart-Videoeingang über die Computereingangsbuchse wie im Abschnitt “Wahl der Eingangsquelle” auf Seite 31 beschrieben ein.

INPUT

SELECT

INPUT

VIDEO

AUTO

INPUT

VIDEO

AUTO

VIDEO


NO SHOW


VIDEO

KEYSTONE

S-VIDEO

COMPONENT

COMPO

Page 25

Videoeingang

Wahl der Eingangsquelle (Menüwahl)

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Menü zum Einstellen der Eingangsquelle und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie “Video” mit der Zeigertaste auf/ab und drücken Sie die Zeigertaste rechts. Das Eingangsquellenmenü erscheint.

Eingangsquellenmenü (VIDEO)

Eingangsquellenmenü

Stellen Sie den Zeiger mit den Zeigertaste auf/ab auf die gewünschte Quelle und drücken Sie die Zeigertaste rechts. Schließen Sie das Eingangsquellenmenü.

Zeiger

Schließen Sie das Eingangsquellenmenü.

Eingangsquellenmenü

Page 26

Videoeingang

Videosystemmenu (VIDEO/S-VIDEO)Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus.

Wählen Sie mit der Zeigertaste auf/ab das Videosystemmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie das gewünschte System mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Falls der Projektor das Videobild nicht richtig wiedergeben kann, muss das Signalformat PAL, SECAM, NTSC, NTSC 4.43, PAL-M oder PALN eingestellt werden.

PAL / SECAM / NTSC / NTSC4.43 / PAL-M / PAL-N

Der Projektor erfasst das anliegende Videosignal automatisch und nimmt die Einstellungen für eine optimale Leistung vor.

Falls der Projektor das Videobild nicht richtig wiedergeben kann, müssen Sie das Component-Videosignalformat von 480i, 575i, 480p, 575p, 720p, 1035i und 1080i einstellen.

Auto

COMPONENT VIDEO-Signalformat

Wahl des Videosystems (Video/S-Video)

Wahl des Videosystems (Y-Pb/Cb-Pr/Cr)

Der Projektor erfasst das anliegende Videosignal automatisch und nimmt die Einstellungen für eine optimale Leistung vor. Das Videosystem PAL-M oder PAL-N muss manuell eingestellt werden.

Auto

Videosystemmenü

Schließen Sie das Videosystemmenü.

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Videosystemmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Videosystemmenu (Y-Pb/Cb-Pr/Cr)

Stellen Sie das gewünschte System mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Anzeige des gewählten Systems.

Page 27

Videoeingang

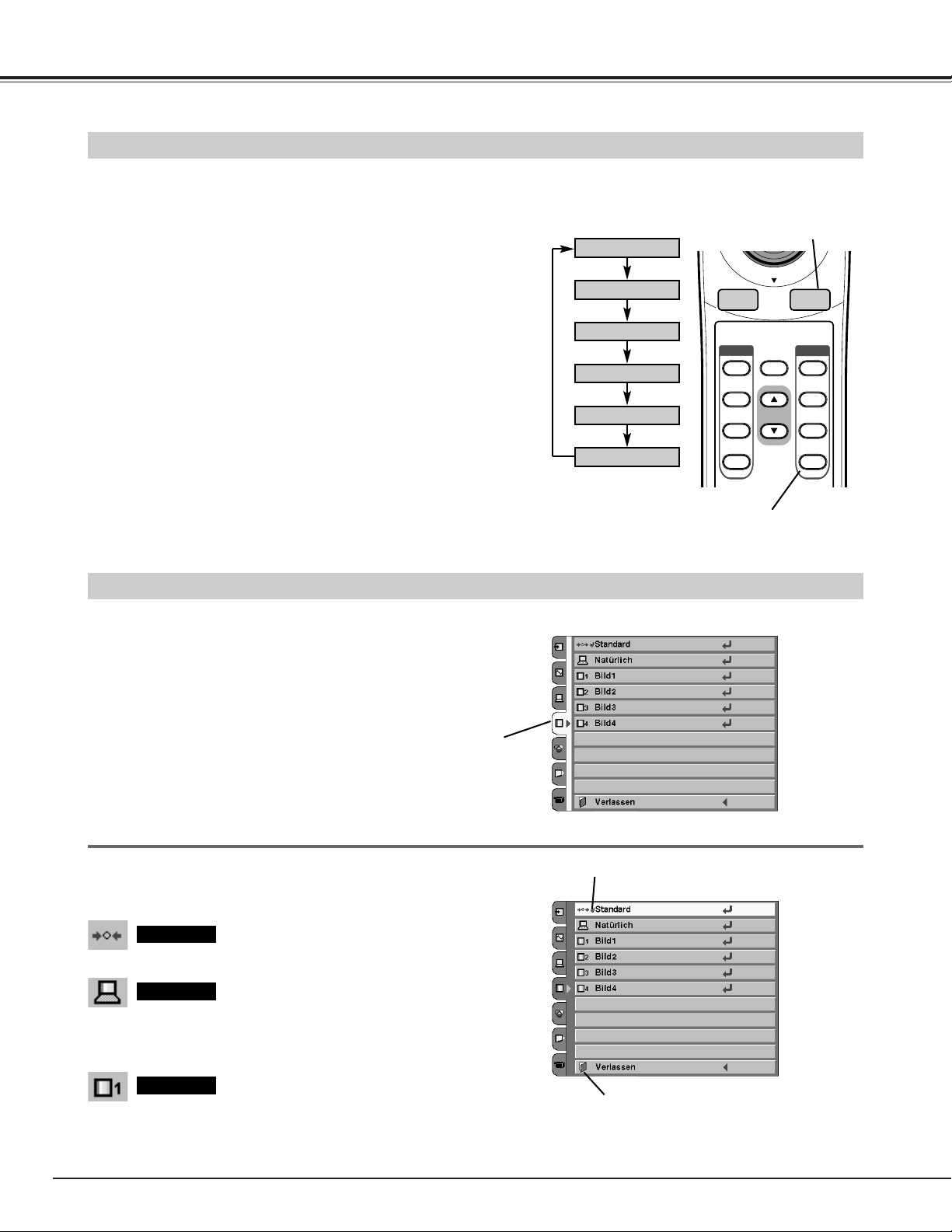

Wahl der des Bildpegels (Menüwahl)

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Bildpegelmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie den gewünschten Pegel mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Bildpegelmenu

Normale Bildeinstellung dieses Projektors.

Standard

Bildeinstellung für ein Bild mit feinen Farbtönen.

Kinoeinstellung

Anwenderspezifische Bildeinstellungen im Bildpegelmenu (Seite 28,

29)

Bild 1 - 4

Bildpegelmenu

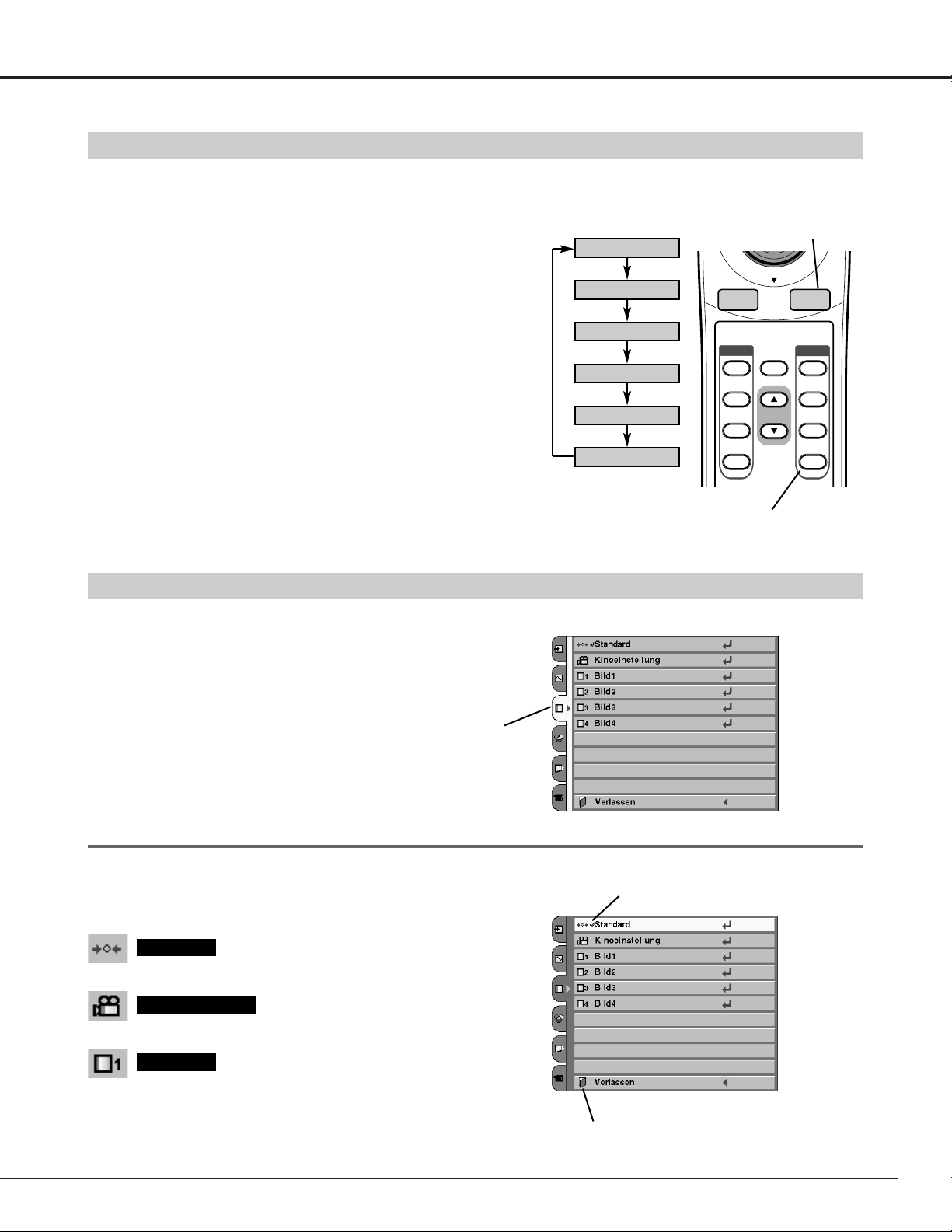

Wahl der des Bildpegels (Direktwahl)

Wählen Sie einen Bildpegel, “Standard”, “Kinoeinstellung”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildpegelmenü (Menübedienung)” für die einzelnen Punkte.)

IMAGE-Taste

Standard

Kinoeinstellung

Bild 1

Bild 2

Bild 3

Bild 4

IMAGE-Taste 1 - 4

IMAGE-Taste

Einzustellender Pegel.

Schließen Sie das Bildpegelmenu.

NO SHOW

KEYSTONE


INPUT

VIDEO

AUTO

VIDEO

S-VIDEO

COMPONENT

COMPO

Page 28

Videoeingang

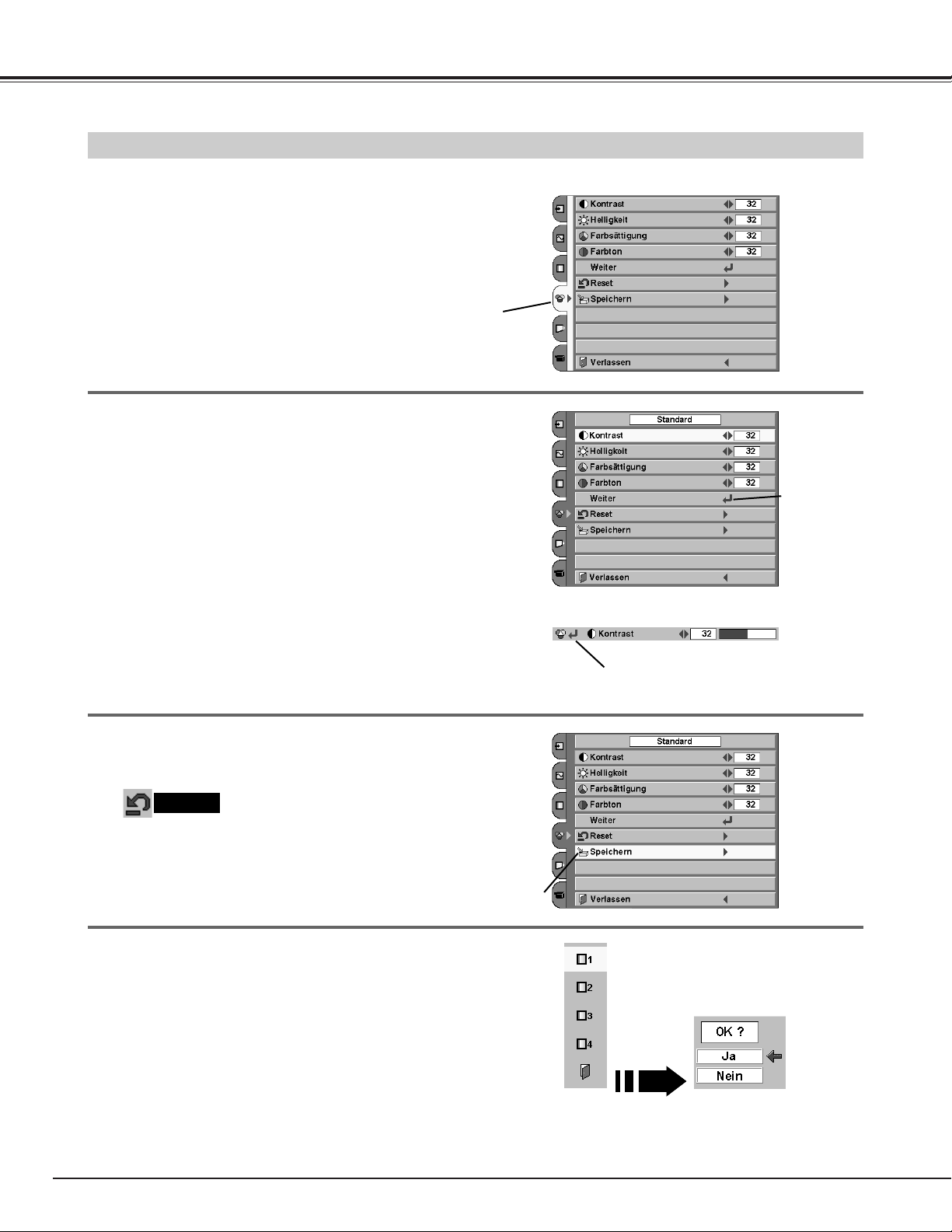

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Bildpegeleinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die Zeigertasten links/rechts zum Einstellen des Punktes. Die in einer Zeile angezeigten Punkte lassen sich einstellen, während die Änderung auf dem Bild mitverfolgt werden kann. Drücken Sie zum Abschließen der Einstellung die SELECT-Taste. Der Bildschirm wird auf das Untermenü zurückgeschaltet.

Bildpegeleinstellmenu

Bildpegeleinstellung

Drücken Sie die SELECTTaste bei diesem Symbol für die Anzeige der anderen Einstellungen.

Drücken Sie die SELECT-Taste bei diesem Symbol, um den Punkt zu schließen.

Bildpegeleinstellmenu

Die Einstelldaten können gespeichert werden, wenn Sie mit den Zeigertasten auf/ab “Speichern” einstellen und die Zeigertaste rechts drücken.

“Speichern” einstellen.

Wählen Sie mit den Zeigertasten auf/ab eine der Positionen vom Bildpegel 1 bis 4 für die Abspeicherung und drücken Sie die SELECT-Taste. Wählen Sie “Ja” mit der SELECT-Taste und schließen Sie das Menü und drücken Sie die SELECT-Taste zum Beenden.

HINWEIS

Alle Punkte auf der nächsten Seite lassen sich in Bild 1 – 4 abspeichern.

Reset

Zur Rückstellung auf den vorherigen Pegel können Sie mit den Zeigertasten auf/ab “Reset” wählen und danach die Zeigertaste rechts drücken. Wahlen Sie mit der SELECT-Taste “Ja”.

Page 29

Videoeingang

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Kontrasts. (Einstellbereich 0 bis 63)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen der Helligkeit. (Einstellbereich 0 bis 63)

Kontrast

Helligkeit

Stellen Sie die Balance des Kontraste mit den Zeigertasten links und rechts ein. (Einstellbereich 0 bis 15)

Gamma

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Farbpegels. (Einstellbereich 0 bis 63)

Stellen Sie mit den Zeigertasten links oder rechts den richtigen Farbton ein. (Einstellbereich 0 bis 63)

Farbsättigung

Farbton

Drücken Sie die Zeigertaste links für ein weicheres und die Zeigertaste rechts für ein schärferes Bild. (Einstellbereich 0 bis 15)

Schärfe

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des roten Farbpegels. (Einstellbereich 0 bis 63)

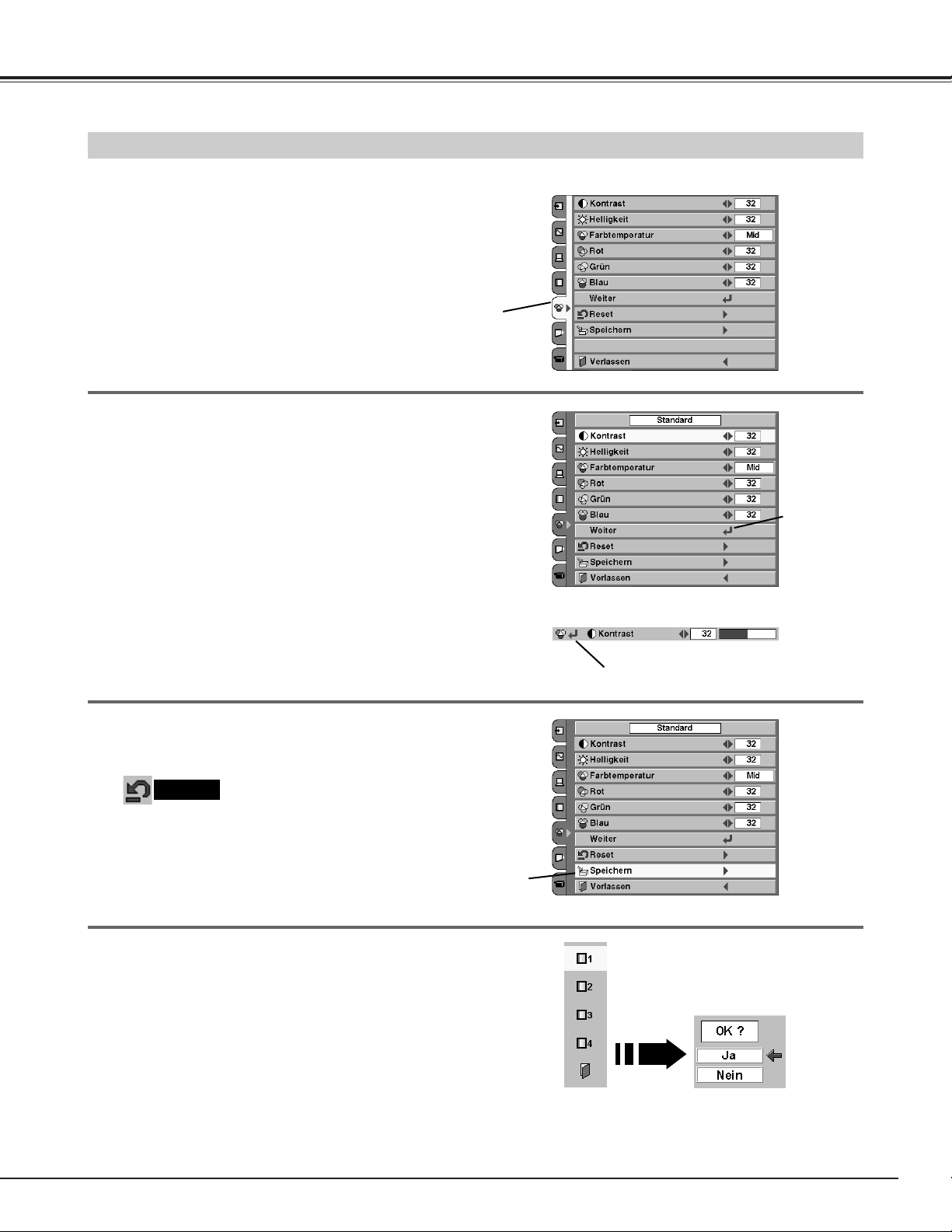

Weiß-Abgleich (Rot)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des grünen Farbpegels. (Einstellbereich 0 bis 63)

Weiß-Abgleich (Grün)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des blauen Farbpegels. (Einstellbereich 0 bis 63)

Weiß-Abgleich (Blau)

HINWEIS: Für die Fernsehnormen PAL, SECAM,

PAL-M und PAL-N kann der Farbton nicht eingestellt werden.

Wenn diese Funktion auf “Ein” eingestellt ist, wird der Kontrast von hellen und dunklen Bildstellen automatisch optimal eingestellt.

Wenn diese Funktion auf “Ein” eingestellt ist, wird je nach dem Bildzustand automatisch ein lebhafteres Bild erzeugt.

Autom. Graustufen-Adjustierung

Autom. Hautton-Adjustierung

Einstellungen ausführen:

Farbtemperatur

Stellen Sie die gewünschte Farbtemperatur mit den Pfeiltasten rechts/links ein. (XLow, Low, Mid oder High)

Abspeichern der Einstelldaten.

Zurückstellen aller Einstellungen auf die vorherigen Werte. (Die Rückstellung funktioniert nicht für gespeicherte Daten.)

Reset

Speichern

Verlassen

Schließen des Bildpegeleinstellmenus.

Page 30

Videoeingang

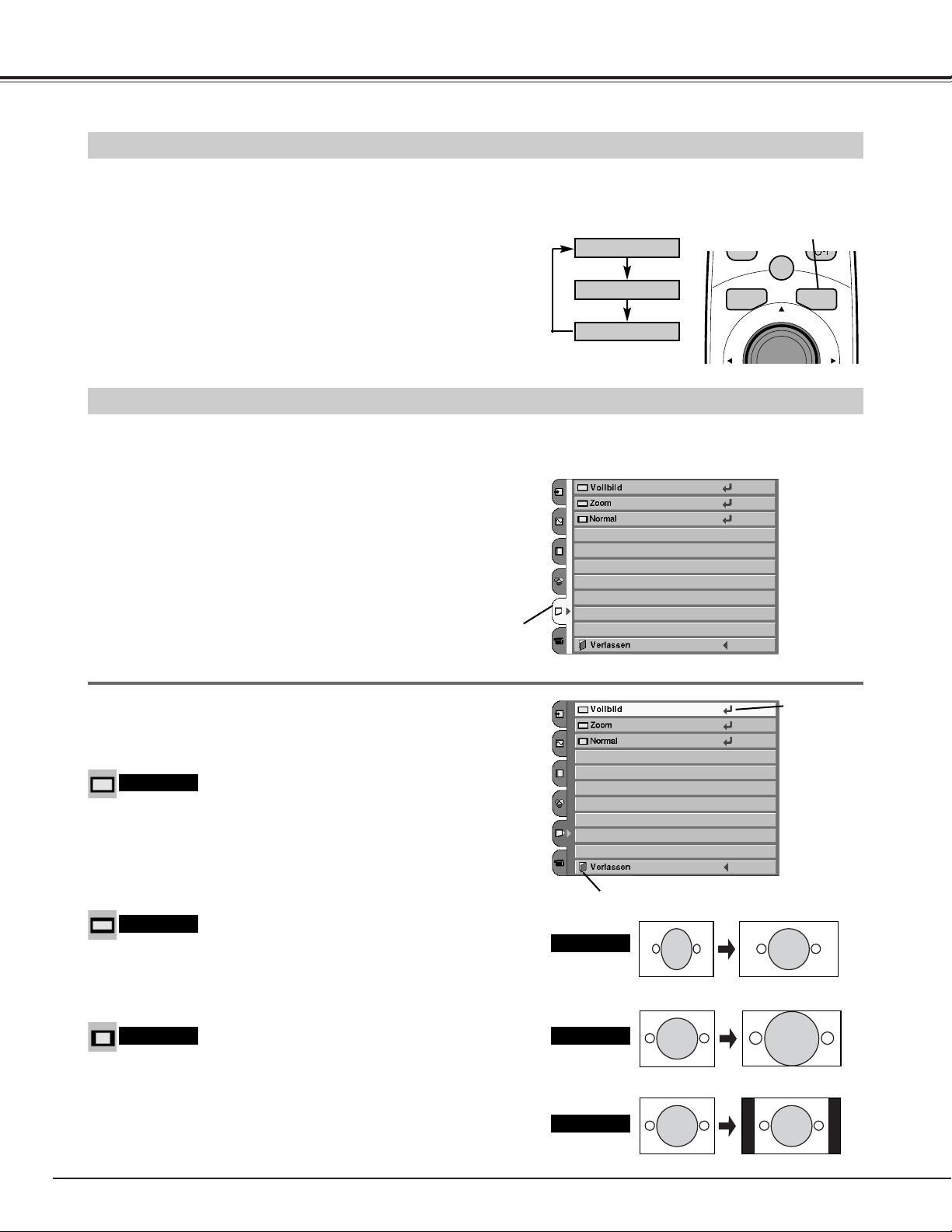

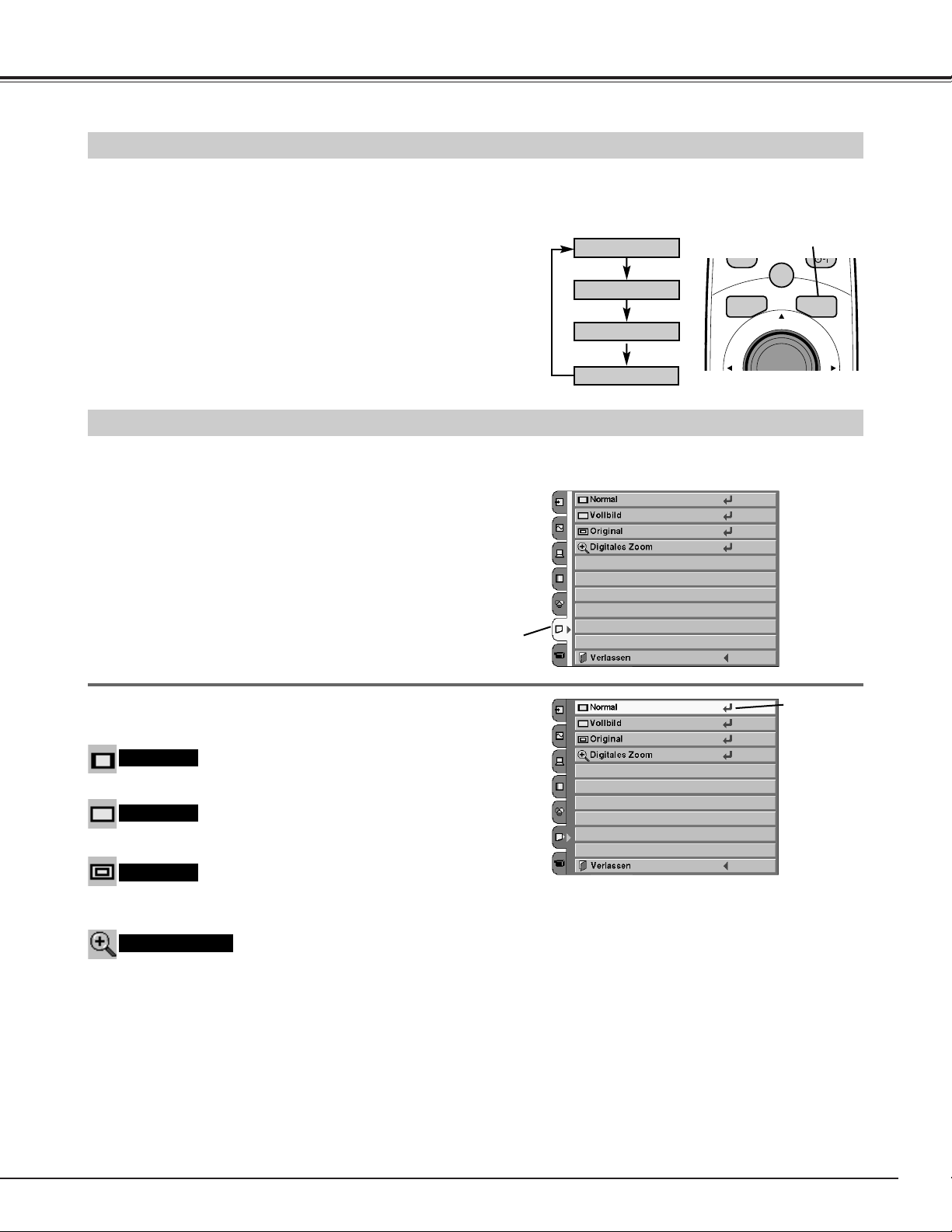

Der Projektor besitzt eine Bildschirmformatfunktion, mit welcher das gewünschte Bildschirmformat angezeigt werden kann.

HINWEIS: Die Bildschirmformateinstellung ist nicht möglich,

wenn im Videoeinstellmenü “720p”, “1035i” oder “1080i” gewählt ist (Seite 26).

Das Bild wird durch Erweitern der Bildhöhe und –breite auf die Bildschirmgröße (Seitenverhältnis 16 : 9) angepaßt. Diese Funktion ist für ein “Briefkastenbild” (Bild mit Seitenverhältnis 4 : 3 und einem schwarzen Balken oben und unten) für eine Breitbildwiedergabe (16 : 9).

Zoom

Für die normale Bildwiedergabe mit einem Seitenverhältnis von 4 : 3.

Normal

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Bildschirmformatmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Bildschirmformateinstellmenu

Drücken Sie die SELECTTaste bei diesem Symbol, um den Punkt zu aktivieren.

Bildschirmformateinstellmenu

Die Breite des Bildes wird auf die Bildschirmbreite erweitert. Mit dieser Funktion kann ein Videosignal mit einem Bildseitenverhältnis von 16 : 9 wiedergegeben werden. Falls das Videogerät (wie ein DVD-Spieler) über eine Ausgangsbetriebsart 16 : 9 verfügt, stellen Sie für eine bessere Bildqualität 16 : 9 und “Vollbild” in diesem Bildschirmmenü ein.

Vollbild

Bildschirmformateinstellung (Menüwahl)

Bildschirmformateinstellung (Direktwahl)

Wählen Sie das Bildschirmformat “Vollbild”, “Zoom” oder “Normal” mit der SELECT-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildschirmformateinstellung (Menüwahl)” für die einzelnen Punkte.)

SCREEN-Taste

Vollbild

Zoom

Normal

AUTO PC ADJ

LIGHT

SCREEN-Taste

Schließen des Bildschirmformateinstellmenüs.

Vollbild

Zoom

Normal

AUTO

SCREEN

SELECT

Page 31

Computereingang

/ (RGB Scart-Videoeingang, 21-polig)

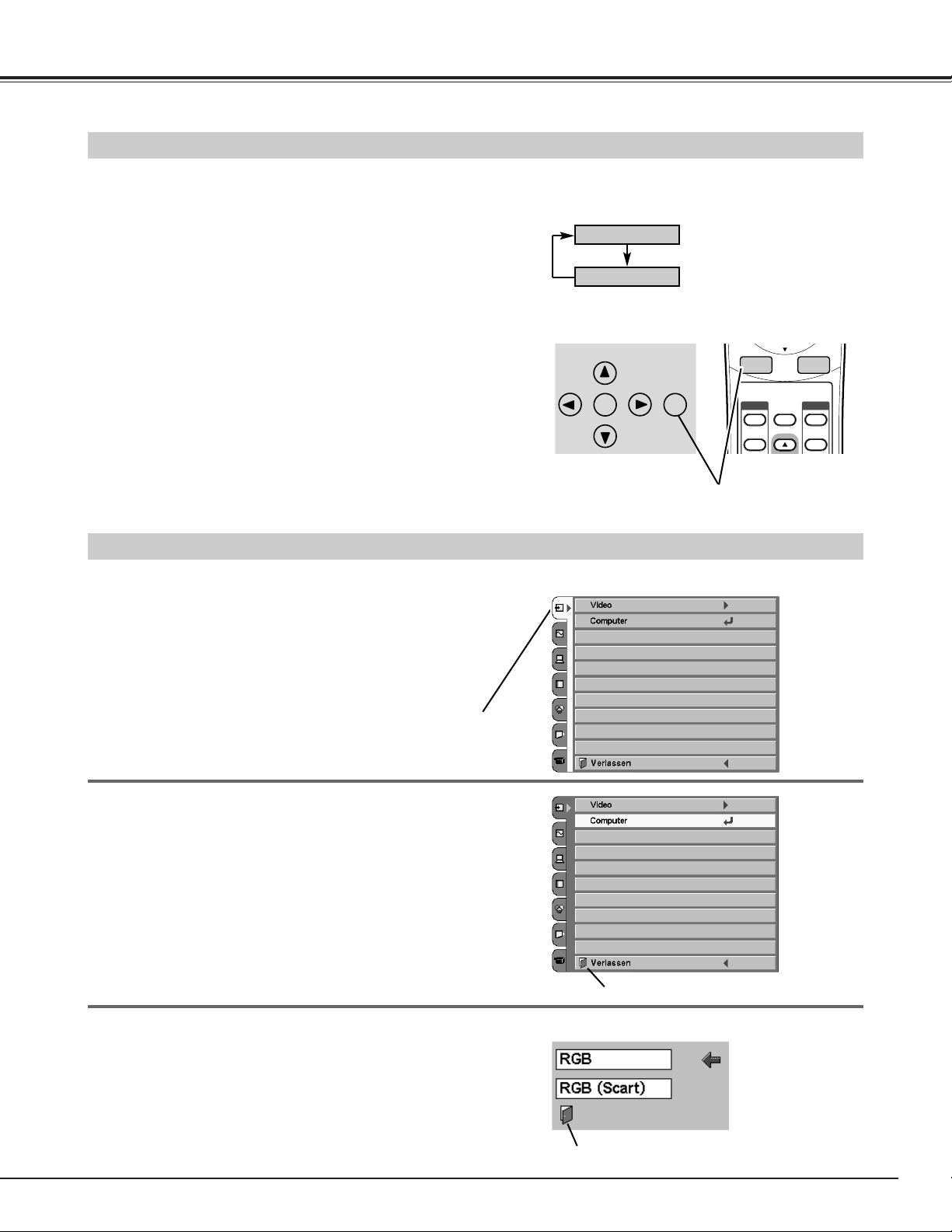

Wahl der Eingangsquelle (Menüwahl)

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Menü zum Einstellen der Eingangsquelle und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie den Computer mit der Zeigertaste auf/ab und drücken Sie die Zeigertaste rechts. Das Menü zum Einstellen der Eingangsquelle erscheint.

Eingangsquellenmenü

Wahl der Eingangsquelle (Direktwahl)

Mit der INPUT-Taste kann entweder Computer- oder Videoeingang eingestellt werden. (Beim Einschalten des Projektors wird die zuletzt eingestellte Eingangsquelle gewählt.) Falls der Projektor kein richtiges Bild wiedergeben kann, stellen Sie die richtige Eingangsquelle mit dem Menü wie nachstehend beschrieben ein.

INPUT-Taste

Computer

Video

READY

LAMP

INPUT

ON-OFF

SELECT

Projektoroberseite

Fernbedienung

INPUT-Taste

Schließen Sie das Eingangsquellenmenü.

RGB Scart-Eingang

Falls am Videogerät ein 21-poliger RGB Scart-Ausgang vorhanden ist, kann dieser mit einem als Sonderzubehör erhältlichen Scart-VGAKabel an der Buchse “COMPUTER IN” des Projektors angeschlossen werden. Damit kann bei der Wiedergabe die Auflösung gesteigert und die Bildqualität verbessert werden. Stellen Sie den RGB Scart-Eingang wie nachstehende beschrieben ein.

Hinweis

Der RGB Scart-Eingang (COMPUTER IN) ist nur für 575i.

Eingangsquellenmenü

Stellen Sie den Zeiger mit den Zeigertaste auf/ab auf die gewünschte Quelle und drücken Sie die Zeigertaste rechts. To select computer input, select the RGB. Stellen Sie für den Computereingang RGB ein. Stellen Sie für den 21-poligen RGB Scart-Videoeingang RGB (Scart) ein. Schließen Sie das Eingangsquellenmenü.

*Wählen Sie RGB (Scart) nur, wenn der Projektor mit einem

Scart-VGA-Kabel angeschlossen ist.

Schließen Sie das Eingangsquellenmenü.

INPUT

SELECT

INPUT

VIDEO

NO SHOW

AUTO

VIDEO


Page 32

Computereingang

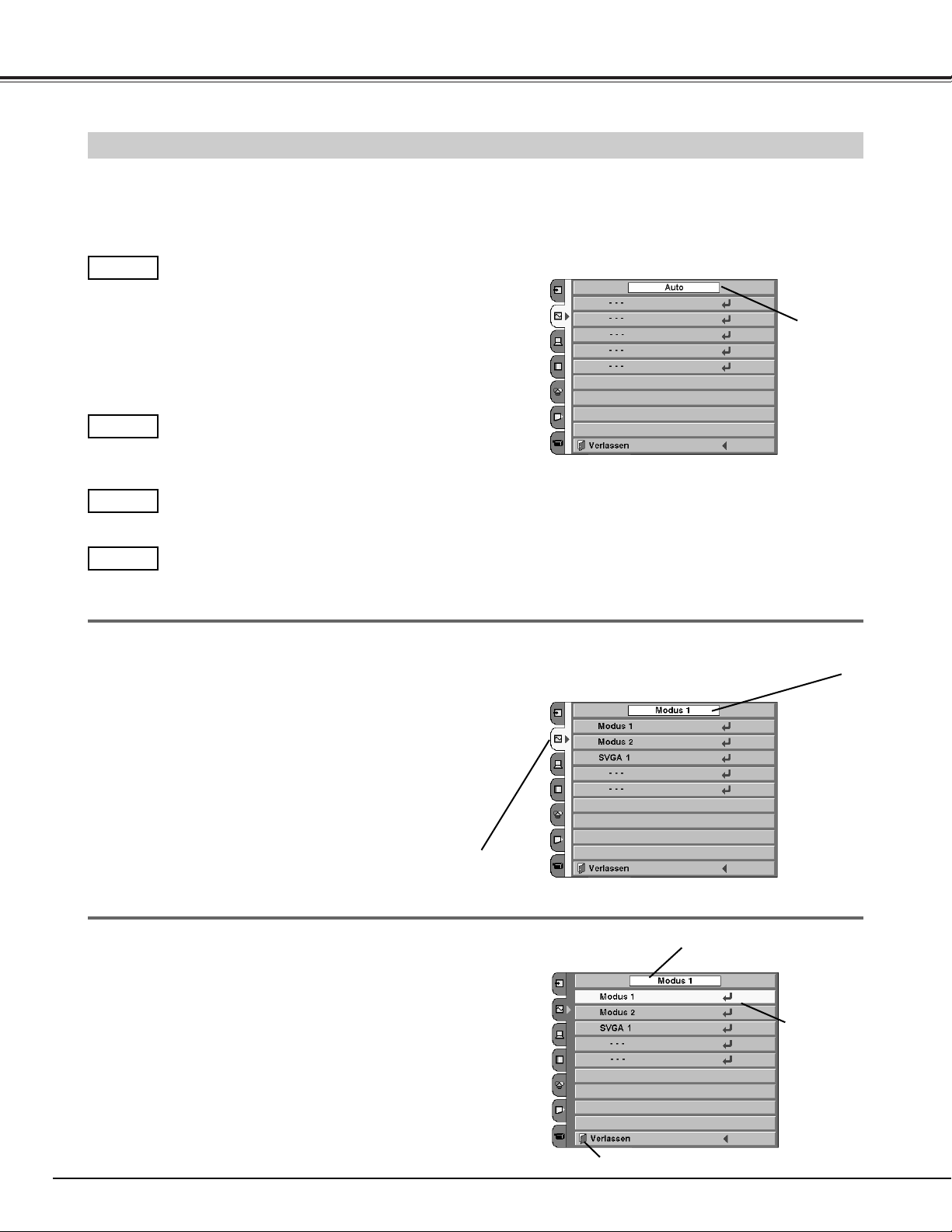

Dieser Projektor stellt sich automatisch auf die meisten Arten von Computersignalen, basierend auf VGA, SVGA, XGA und SXGA ein. (Siehe “Kompatible Computer” auf der folgenden Seite.) Nach der Wahl des Computers tastet der Projektor das anliegende Signal automatisch ab und gibt das richtige Bild wieder, ohne dass spezielle Einstellungen notwendig sind.

Der Projektor zeigt Auto, - - -, Modus 1/2/3/4/5 oder das mit dem Projektor eingestellte System an.

Vom angeschlossenen Computer ist kein Signaleingang vorhanden. Kontrollieren Sie, ob der Anschluss des Computers am Projektor richtig eingestellt ist. (Siehe Abschnitt “Fehlersuche” auf Seite 47.)

Auto

- - -

Computersystemmenü

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Computersystemmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie das gewünschte System mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Computersystemmenü

Im Systemfeld wird das eingestellte System angezeigt.

Einstellung des Computersystems

Die im Bildschirmmen ü angezeigten Systeme lassen sich einstellen.

Benutzerdefinierter Modus (1 – 5) im Computereinstellmenü. (Seiten 35 – 37)

Computersystemmenü

Eingestelltes System

Benutzerdefinierte Einstellung in Computereinstellungen (Manuell). Die Einstellung kann unter Modus 1 – 6 abgespeichert werden.

Modus 1

Computersystem des Projektors. Der Projektor wählt das richtige System und zeigt es an.

SVGA 1

*Modus 1 und SVGA 1 sind Beispiele.

Schließen Sie das Computersystemmenü.

Falls der Projektor das angeschlossene System nicht als Computer des Projektors abtasten kann, spricht die Auto PC-Anpassungsfunktion zum Einstellen des Projektors an und die Anzeige “Auto” wird im Systemfeld angezeigt. (Siehe Seite 34.) Speichern Sie die eingestellten Daten mit “Auto PC-Anpassung” ab, um das System wieder verwenden zu können. Falls kein zufrieden stellendes Bild erzielt wird, müssen Sie die Einstellungen manuell vornehmen. (Siehe Seiten 35,36 und 37.)

Page 33

Computereingang

Kompatible Computer

Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 100 MHz zu verarbeiten.

HINWEIS

Änderungen vorbehalten. Dieser Projektor kann keine höhere Auflösung als 1280 x 1024 wiedergeben. Bei einer höheren Auflösung des

Computerbildschirms als 1280 x 1024 muss die Auflösung vor dem Anschließen am Projektor verringert werden. Die Bilddaten mit einer anderen Auflösung als 964 x 544 werden zur Anpassung an die Bildschirmgröße

umgewandelt.

Bildschirmanzeige

Auflösung

Horiz.

Frequenz (kHz)

Vert.

Frequenz (Hz)

VGA 1 640 x 480 31,47 59,88 VGA 2 720 x 400 31,47 70,09 VGA 3 640 x 400 31,47 70,09 VGA 4 640 x 480 37,86 74,38 VGA 5 640 x 480 37,86 72,81 VGA 6 640 x 480 37,50 75,00

MAC LC13

640 x 480 34,97 66,60

MAC 13 640 x 480 35,00 66,67

MAC 16 832 x 624 49,72 74,55

MAC 19 1024 x 768 60,24 75,08 MAC 21

1152 x 870

68,68 75,06

SVGA 1 800 x 600 35,156 56,25 SVGA 2 800 x 600 37,88 60,32 SVGA 3 800 x 600 46,875 75,00 SVGA 4 800 x 600 53,674 85,06 SVGA 5 800 x 600 48,08 72,19 SVGA 6 800 x 600 37,90 61,03 SVGA 7 800 x 600 34,50 55,38 SVGA 8 800 x 600 38,00 60,51 SVGA 9 800 x 600 38,60 60,31

SVGA 11 800 x 600 38,00 60,51

Bildschirmanzeige

Auflösung

Horiz.

Frequenz (kHz)

Vert.

Frequenz (Hz)

XGA 10 1024 x 768 XGA 11 1024 x 768 XGA 12 1024 x 768 XGA 13 1024 x 768

62,04 77,07

XGA 14 1024 x 768

61,00 75,70

XGA 15 1024 x 768

35,522

86,96

(Zeilensprung)

46,90 58,20

XGA 8 1024 x 768

47,00 58,30

XGA 9

1024 x 768

58,03 72,00

SXGA 1 1152 x 864

63,48 79,35 36,00

87,17

(Zeilensprung)

64,20 70,40 SXGA 11 1152 x 900 SXGA 13 1280 x 1024 SXGA 14 1280 x 1024

61,20 65,20

50,00

86,00

(Zeilensprung)

720p

––––––––

50,00

94,00

(Zeilensprung)

45,00

60,00

(Progressiv)

XGA 1 1024 x 768 XGA 2 1024 x 768

575p

––––––––

XGA 4 1024 x 768

48,36 60,00

68,677 84,997

XGA 6 1024 x 768

31,25

50,00

(Progressiv)

XGA 7 1024 x 768

70,07

48,50 60,02 44,00 54,58

SXGA 17 1152 x 900 SXGA 18 1280 x 1024

61,85

66,00

46,43

86,70

(Zeilensprung)

XGA 5 1024 x 768 60,31 74,92

VGA 7 640 x 480 43,269 85,00

RGB

––––––––

15,734

60,00

(Zeilensprung)

RGB

––––––––

15,625

50,00

(Zeilensprung)

1080i60

––––––––

33,75

60,00

(Zeilensprung)

1035i

––––––––

33,75

60,00

(Zeilensprung)

SVGA 10 800 x 600 32,70 51,09

1080i50

––––––––

28,125

50,00

(Zeilensprung)

XGA 3 1024 x 768 60,023 75,03

56,476

Page 34

Computereingang

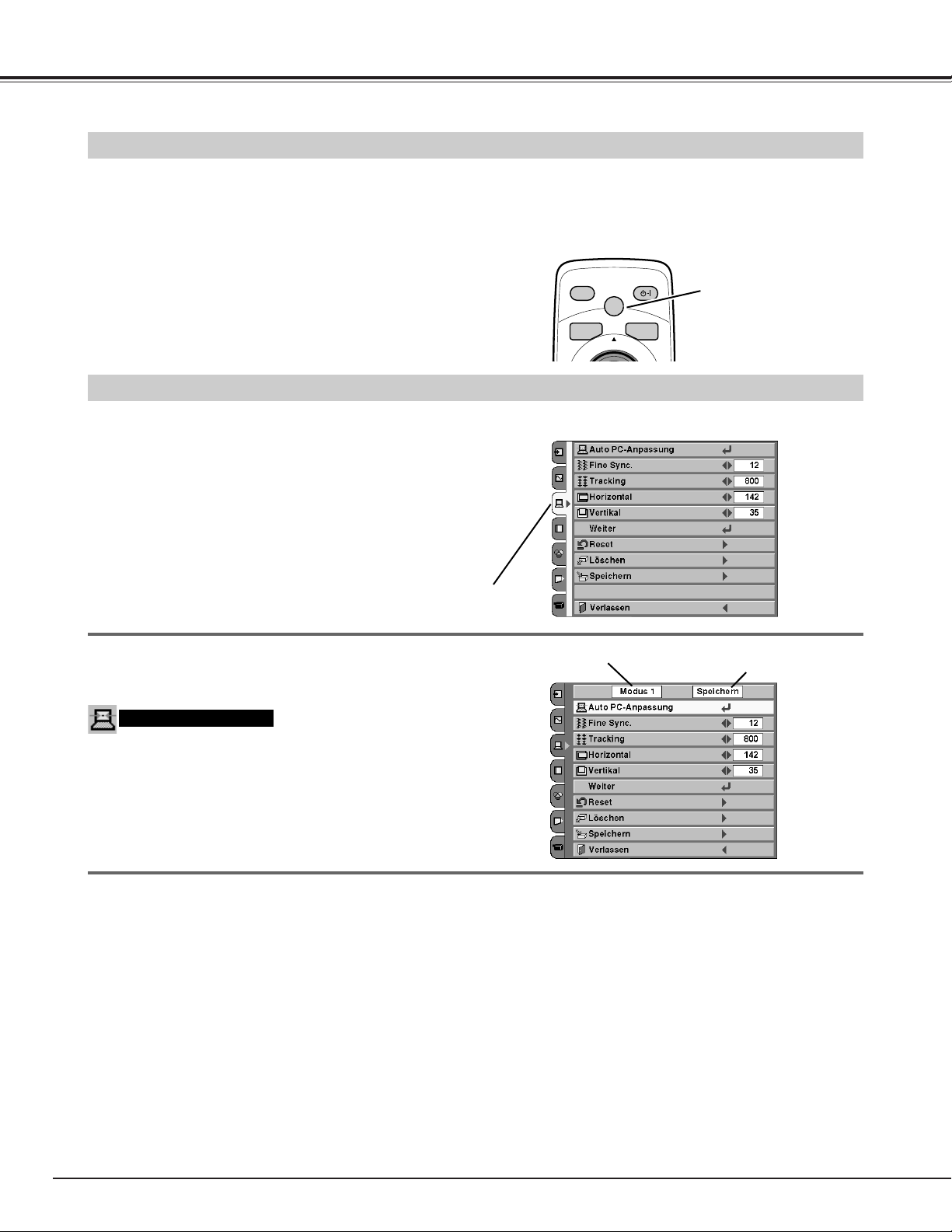

Computereinstellung (Auto) (Menüwahl)

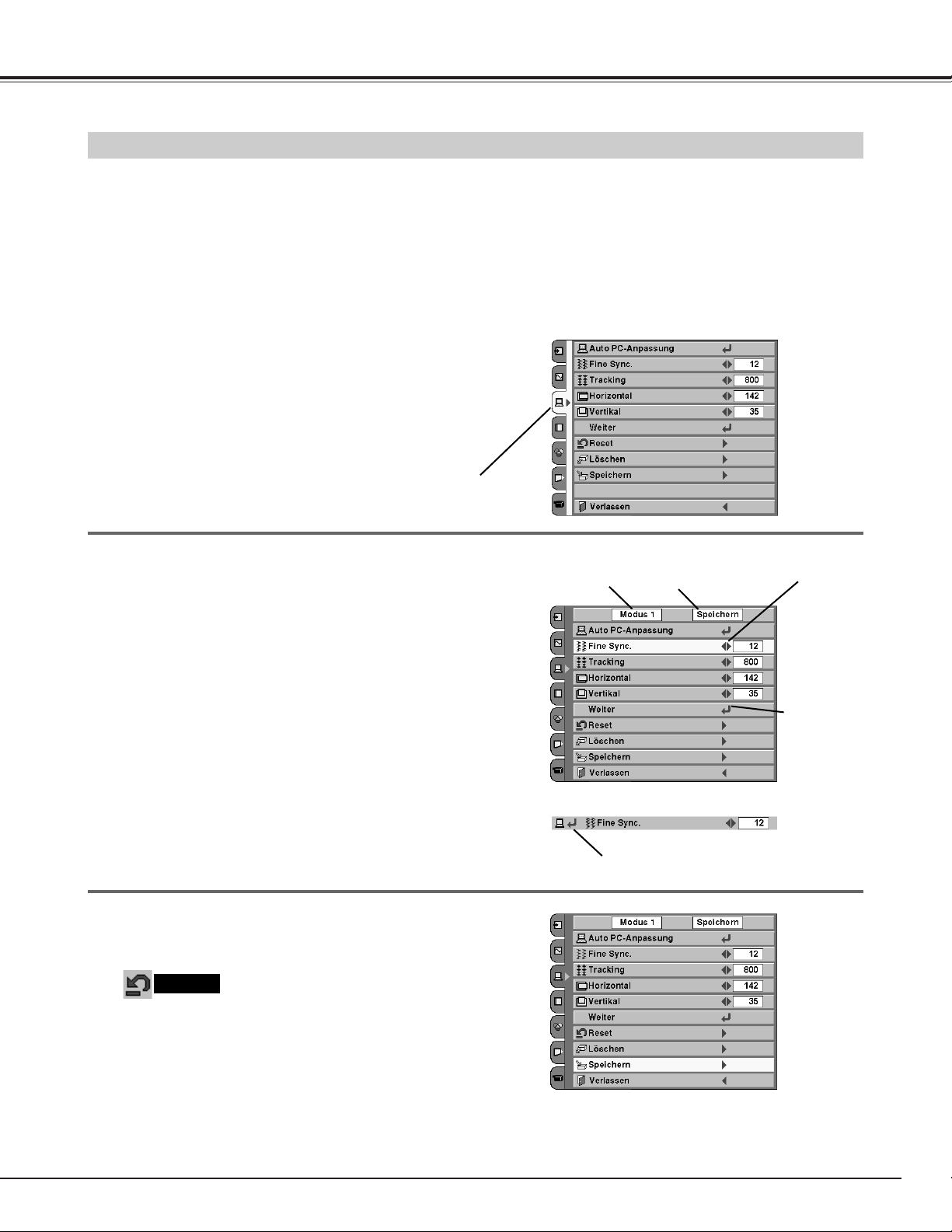

Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden.

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Computereinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie “Auto PC-Anpassung” und drücken Sie die SELECTTaste zum Aktivieren.

Computereinstellmenü

Auto PC-Anpassung

Computereinstellmenü

Eingestellte Betriebsart

Anzeige des Betriebsartenstatus (gespeichert/frei).

Einstellung von “Fine Sync.”, “Tracking”, “Horizontal” und “Vertikal” für die Anpassung an Ihren Computer.

Führen Sie für die Speicherung der eingestellten Parameter mit “Auto PC-Anpassung” die Schritte 3 und 4 auf Seite 35 und 36 aus. Nach der Abspeicherung können die Einstellungen durch die Auswahl der entsprechenden Betriebsart im Computersystemmenü aufgerufen werden.

HINWEIS

“Fine Sync.”, “Tracking”, “Horizontal” und “Vertikal” für bestimmte Computer lassen sich mit der Funktion “Auto PCAnpassung” nicht vollständig einstellen. Falls mit dieser Funktion kein zufrieden stellendes Bild erzielt wird, müssen Sie die Einstellungen manuell vornehmen. (Siehe Seiten 35 bis 37.)

Falls im Computersystemmenü “720p (HDTV)”, “1035i (HDTV)” oder “1080i (HDTV)” eingestellt ist (Seite 32), kann die Funktion “Auto PC-Anpassung” nicht verwendet werden.

Das Computereinstellmenü lässt sich nicht bedienen, wenn im Computersystemmenü “RGB” oder im Eingangsquellenmenü “RGB (Scart)” gewählt ist.

Fernbedienung

Computereinstellung (Auto) (Direktwahl)

Drücken Sie die AUTO PC ADJ.-Taste der Fernbedienung. Führen Sie zum Speichern der Einstelldaten die Schritte 3 und 4 auf Seite 35 und 36 aus.

AUTO PC ADJ.-Taste

ON-OFF

AUTO PC ADJ.

LIGHT

AUTO

SCREEN

Page 35

Computereingang

Computereinstellung (Manuell)

Dieser Projektor ist in der Lage die Signale von den meisten auf dem Markt befindlichen Computern richtig zu erfassen. Es gibt jedoch auch Computer, die spezielle Signalformate verwenden, die vom normalen Format verschieden sind, und die durch das Multiscanning des Projektors nicht richtig erfaßt werden können. In diesem Fall kann die Bildwiedergabe flimmern oder das Bild wird nicht synchronisiert, nicht zentriert oder verzogen dargestellt. Der Projektor ist mit einer manuellen PC-Einstellfunktion ausgerüstet, die eine exakte Einstellung verschiedener Parameter auf die speziellen Formate der anliegenden Signale erlaubt. Im Projektor sind fünf Speicherplätze zum Abspeichern eingestellter Parameter vorhanden. Eine Einstellung für einen bestimmten Computer läßt sich damit sehr einfach abrufen.

Computereinstellmenü

Nehmen Sie die Einstellung mit den Zeigertasten links/rechts vor.

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Computereinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie den einzustellenden Punkt und drücken Sie die Zeigertaste links/rechts, um die Einstellung vorzunehmen. “Fine Sync.” und “Tracking” werden auf einer Zeile angezeigt. Drücken Sie nach abgeschlossener Einstellung die SELECT-Taste. Der Bildschirm wird auf das Untermenü zurückgeschaltet.

Computereinstellmenü

Eingestellte Betriebsart

Anzeige des Betriebsartenstatus (gespeichert/frei).

Die Einstellparameter können gespeichert werden, wenn Sie mit den Zeigertasten auf/ab “Speichern” einstellen und die Zeigertaste rechts drücken.

Drücken Sie die SELECTTaste bei diesem Symbol für die Anzeige der anderen Einstellungen.

Drücken Sie die SELECT-Taste bei diesem Symbol, um den Punkt zu schließen.

Reset

Zur Rückstellung auf den vorherigen Pegel können Sie mit den Zeigertasten auf/ab “Reset” wählen und danach die Zeigertaste rechts drücken. Wählen Sie mit der SELECT-Taste “Ja”.

Page 36

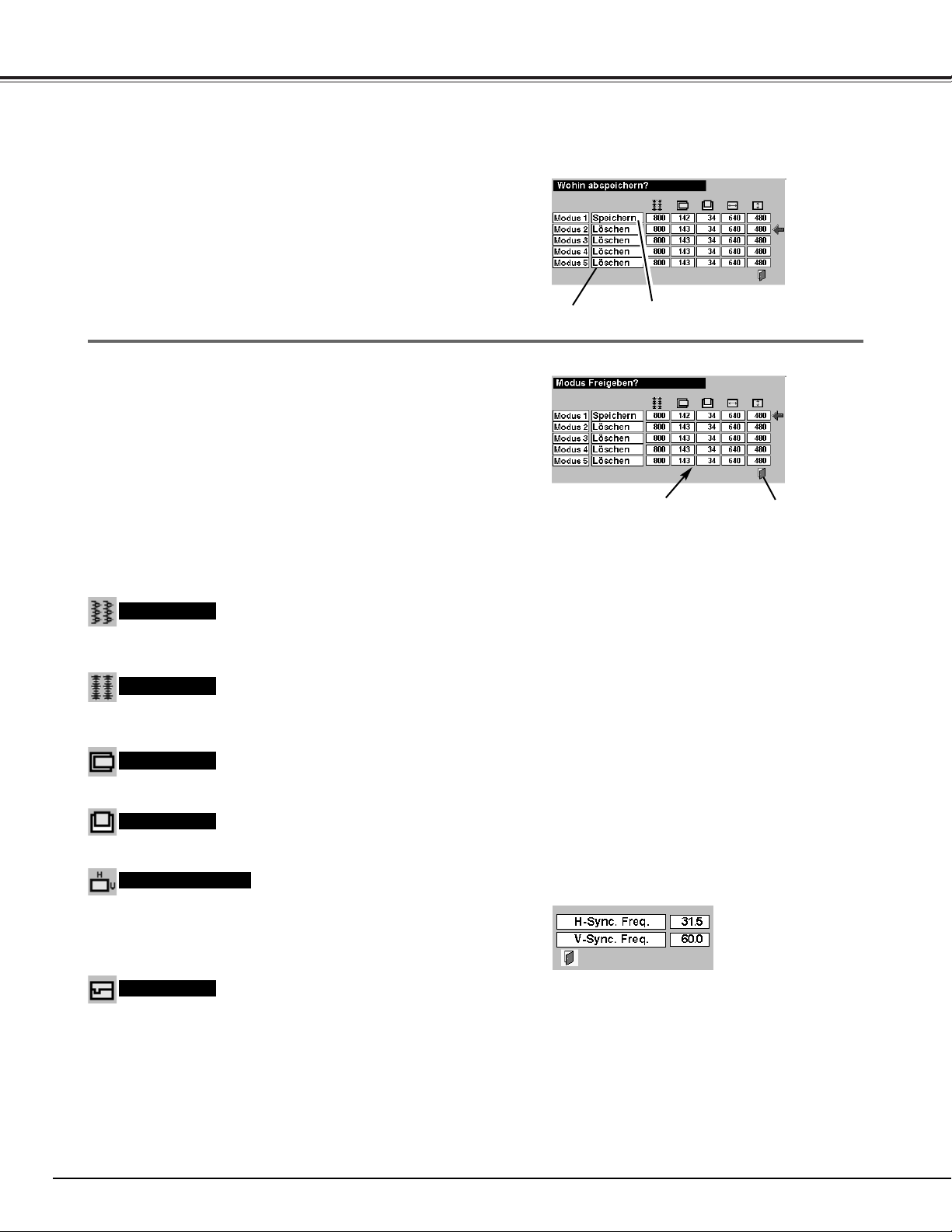

Computereingang

Abspeichern der Einstelldaten.

Löschen der Einstelldaten.

Wählen Sie mit den Zeigertasten auf/ab eine der Betriebsarten von 1 bis 5 für die Abspeicherung und drücken Sie die SELECTTaste. Wählen Sie “Ja” mit der SELECT-Taste, schließen Sie das Menü und drücken Sie die SELECT-Taste zum Beenden.

Einstellung zum Eliminieren von Bildflickern. Nehmen Sie die Einstellung mit den Zeigertasten links/rechts vor. (Einstellbereich 0 bis 31)

Fine Sync.

Gesamtzahl Bildpunkte in Horizontalrichtung. Stellen Sie die Zahl, die Ihrem Computerbild entspricht, mit den Zeigertasten links/rechts ein.

Tracking

Stellen Sie die horizontale Bildposition ein. Nehmen Sie die Positionseinstellung mit den Zeigertasten links/rechts vor.

Horizontal

Stellen Sie die vertikale Bildposition ein. Nehmen Sie die Positionseinstellung mit den Zeigertasten links/rechts vor.

Vertikal

Drücken Sie für die Anzeige von Informationen über den angeschlossenen Computer die Zeigertaste rechts.

PC-Konfiguration

Einstellung des Clamp-Pegels. Nehmen Sie diese Einstellung vor, wenn auf dem Bildschirm dunkle Balken erscheinen.

Clamp

Drücken Sie für die Anzeige von Informationen über den angeschlossenen Computer die Zeigertaste rechts in der gegenwärtigen Betriebsart.

Gegenwärtige Betriebsart

Für diese Betriebsart sind die Parameter gespeichert.

Betriebsart ohne Abspeicherung

Die Einstellparameter können gelöscht werden, wenn Sie mit den Zeigertasten auf/ab “Löschen” einstellen und die Zeigertaste rechts drücken. Stellen Sie die zu löschende Betriebsart mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste. Wählen Sie “Ja” mit der SELECT-Taste, schließen Sie das Menü und drücken Sie die SELECT-Taste zum Beenden.

Anzeige der Werte für “Tracking”, “Horizontal”, “Vertikal”, “Display area H” und “Display area V”.

Beenden

Einstellungen ausführen:

Page 37

Computereingang

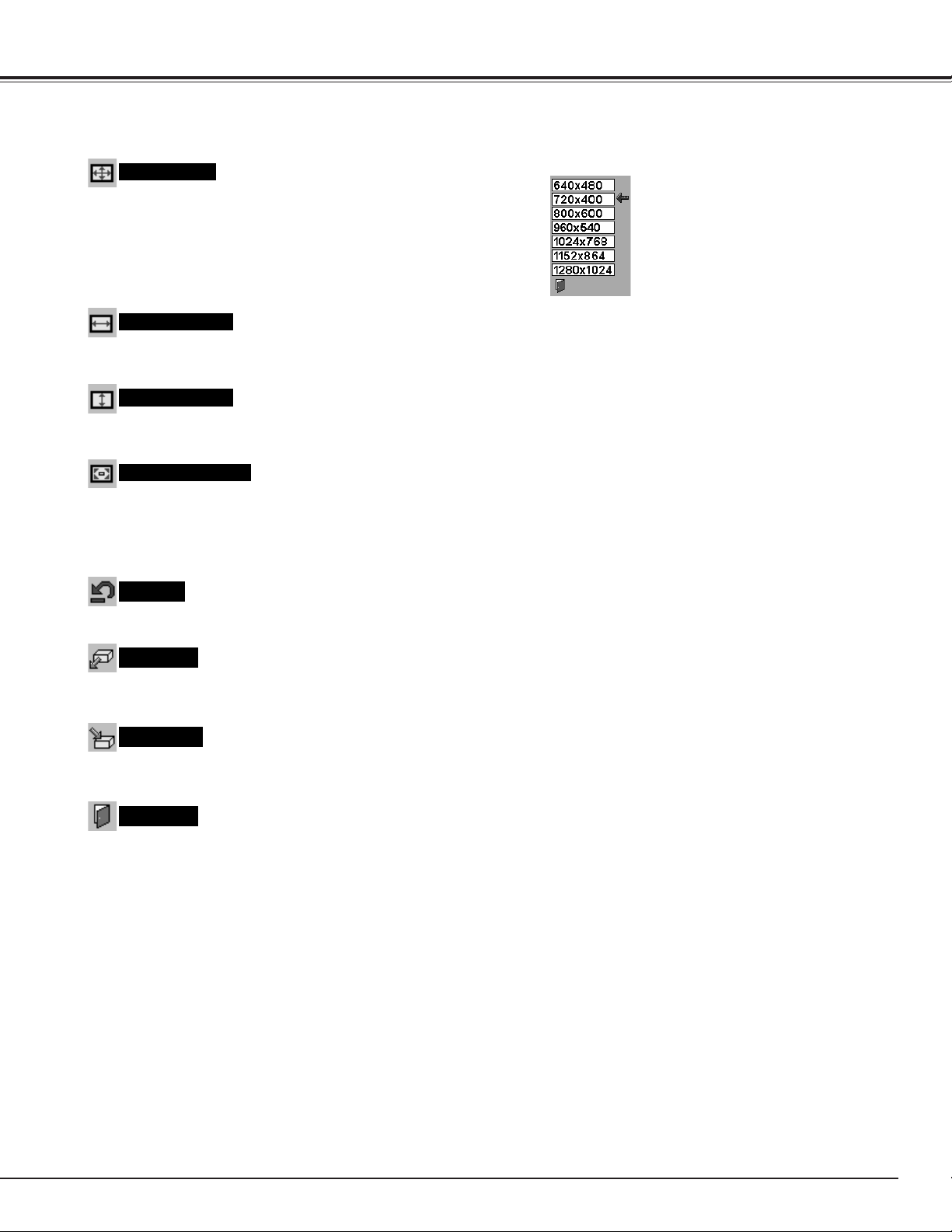

Zum Einstellen des horizontalen Anzeigebereichs dieses Projektors. Stellen Sie den Wert, der Ihrer Bildauflösung entspricht, mit den Zeigertasten links/rechts ein.

Display area H

Zum Einstellen des vertikalen Anzeigebereichs dieses Projektors. Stellen Sie den Wert, der Ihrer Bildauflösung entspricht, mit den Zeigertasten links/rechts ein.

Display area V

Bei eingeschalteter Funktion wird ein SXGA-Bild voll im Seitenverhältnis 4 : 3 angezeigt. Bei ausgeschalteter Funktion ist die Anzeige im Seitenverhältnis 5 : 4.

Bildschirmfullend

Reset

Speichern

Schließen Sie das Computereinstellmenü.

Verlassen

Um die eingestellten Parameter zu speichern, wählen Sie “Speichern” und drücken Sie die Zeigertaste rechts. Wählen Sie eine der Betriebsarten 1 bis 5 und drücken Sie die SELECT-Taste.

Zurückstellen aller Einstellungen auf die vorherigen Werte. (Die Rückstellung funktioniert nicht für gespeicherte Daten.)

Löschen

Um die vorher eingestellten Parameter zu löschen, wählen Sie “Löschen” und drücken Sie die Zeigertaste rechts. Wählen Sie die zu löschende Betriebsart und drücken Sie die SELECT-Taste.

HINWEIS: Falls im Computersystemmenü “1035i (HDTV)” oder “1080i

(HDTV)” eingestellt ist (Seite 32), kann “Display area”, “Display area (H/V)” und “Bildschirmfüllend” nicht eingestellt werden.

Zum Einstellen des Anzeigebereichs dieses Projektors. Stellen Sie die Auflösung in der Anzeigebereichdialogbox ein.

Display area

Drücken Sie die Zeigertaste rechts beim “Display area”, so dass das “Display area”Dialogfeld erscheint.

HINWEIS: Nach der Einstellung von “Display area”, “Display area H” und “Display area V” lässt sich “Bildchirmfüllend” nicht mehr einstellen.

Page 38

Computereingang

Wahl der des Bildpegels (Menüwahl)

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Bildpegelmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie den gewünschten Pegel mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes.

Bildpegelmenu

Normale Bildeinstellung dieses Projektors.

Standard

Durch die Bildeinstellung wird die Reproduktion von Halbtönen verbessert. Die Einstellung ist geeignet für eine verbesserte Bildwiedergabe in einem hellen Raum.

Natürlich

Anwenderspezifische Bildeinstellungen im Bildpegelmenu (Seite 39,

40)

Bild 1 - 4

Bildpegelmenu

Einzustellender Pegel.

Wahl der des Bildpegels (Direktwahl)

Wählen Sie einen Bildpegel, “Standard”, “Natürlich”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildpegelmenü (Menübedienung)” für die einzelnen Punkte.)

IMAGE-Taste

Standard

Natürlich

Bild 1

Bild 2

Bild 3

Bild 4

IMAGE-Taste 1 - 4

IMAGE-Taste

Schließen Sie das Bildpegelmenu.

NO SHOW

KEYSTONE


INPUT

VIDEO

AUTO

VIDEO

S-VIDEO

COMPONENT

COMPO

Page 39

Computereingang

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Bildpegeleinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Bildpegeleinstellmenu

Bildpegeleinstellung

Drücken Sie die SELECTTaste bei diesem Symbol für die Anzeige der anderen Einstellungen.

Drücken Sie die SELECT-Taste bei diesem Symbol, um den Punkt zu schließen.

Bildpegeleinstellmenu

Die Einstelldaten können gespeichert werden, wenn Sie mit den Zeigertasten auf/ab “Speichern” einstellen und die Zeigertaste rechts drücken.

“Speichern” einstellen.

HINWEIS

Alle Punkte auf der nächsten Seite lassen sich in Bild 1 – 4 abspeichern.

Reset

Zur Rückstellung auf den vorherigen Pegel können Sie mit den Zeigertasten auf/ab “Reset” wählen und danach die Zeigertaste rechts drücken. Wahlen Sie mit der SELECT-Taste “Ja”.

Page 40

Computereingang

Einstellungen ausführen:

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Kontrasts. (Einstellbereich 0 bis 63)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen der Helligkeit. (Einstellbereich 0 bis 63)

Kontrast

Helligkeit

Stellen Sie die Balance des Kontraste mit den Zeigertasten links und rechts ein. (Einstellbereich 0 bis 15)

Gamma

Drücken Sie die Zeigertaste links für ein weicheres und die Zeigertaste rechts für ein schärferes Bild. (Einstellbereich 0 bis 15)

Schärfe

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des roten Farbpegels. (Einstellbereich 0 bis 63)

Weiß-Abgleich (Rot)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des grünen Farbpegels. (Einstellbereich 0 bis 63)

Weiß-Abgleich (Grün)

Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des blauen Farbpegels. (Einstellbereich 0 bis 63)

Weiß-Abgleich (Blau)

Wenn diese Funktion auf “Ein” eingestellt ist, wird der Kontrast von hellen und dunklen Bildstellen automatisch optimal eingestellt.

Wenn diese Funktion auf “Ein” eingestellt ist, wird je nach dem Bildzustand automatisch ein lebhafteres Bild erzeugt.

Autom. Graustufen-Adjustierung

Autom. Hautton-Adjustierung

Farbtemperatur

Stellen Sie die gewünschte Farbtemperatur mit den Pfeiltasten rechts/links ein. (XLow, Low, Mid oder High)

Abspeichern der Einstelldaten.

Zurückstellen aller Einstellungen auf die vorherigen Werte. (Die Rückstellung funktioniert nicht für gespeicherte Daten.)

Reset

Speichern

Verlassen

Schließen des Bildpegeleinstellmenus.

Page 41

Computereingang

Der Projektor besitzt eine Bildschirmformatfunktion, mit welcher das gewünschte Bildschirmformat angezeigt werden kann.

Bei der Wahl von “Digitalzoom” wird das Bildschirmmenü ausgeschaltet und die Anzeige “D.Zoom” erscheint. Drücken Sie die SELECT-Taste zum Vergrößern des Bildes. Zum Schwenken des Bilds können Sie die Zeigertasten auf/ab/links/rechts verwenden. Das Schwenken ist nur möglich, wenn das originale Bild größer als der Bildschirm ist (964 x 544).

Digitales Zoom

Für eine normale Bildwiedergabe mit einem Seitenverhältnis von 4 : 3.

Normal

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Bildschirmformatmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie den einzustellenden Punkt und drücken Sie die SELECT-Taste zum Aktivieren.

Bildschirmformateinstellmenu

Drücken Sie die SELECTTaste bei diesem Symbol, um den Punkt zu aktivieren.

Bildschirmformateinstellmenu

Das Bild wird auf die Breite des Bildschirms angepasst.

Vollbild

Bild in der Originalgröße. Falls das Bild größer als der Bildschirm ist (964 x 544), wird der Projektor automatisch auf “Digitalzoom” umgeschaltet.

Original

Bildschirmformateinstellung (Menüwahl)

HINWEIS

Falls im Computersystemmenü “1035i (HDTV)”, “1080i (HDTV)” oder “720p(HDTV)” eingestellt ist (Seite 32), kann das Bildschirmformateinstellmenü nicht verwendet werden. Die Einstellung “Original” und “Digitales Zoom” lässt sich nicht verwenden, wenn im Computersystemmenü “RGB” eingestellt ist (Seite 32). Die Schwenkfunktion lässt sich nicht richtig verwenden, wenn das mit dem Computereinstellmenü gespeicherte Computersystem (Betriebsart 1 bis 5) verwendet wird.

Bildschirmformateinstellung (Direktwahl)

Wählen Sie das Bildschirmformat “Normal”, “Vollbild”, “Original” oder “D.zoom” mit der SELECT-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildschirmformateinstellung (Menüwahl)” für die einzelnen Punkte.)

SCREEN-Taste

Normal

Vollbild

Original

AUTO PC ADJ

LIGHT

SCREEN-Taste

D.Zoom

AUTO

SCREEN

ELECT

Page 42

Einstellungen

Trapezkorrektur

Wählen Sie “Trapezkorrektur” bei vertikaler Bildverzerrung. Das Bildschirmmenü verschwindet und das Trapezkorrekturdialogfeld wird angezeigt. Korrigieren Sie die Trapezverzerrung mit den Zeigertasten auf/ab. Siehe “Korrektur der Trapezverzerrung” auf Seite 21.

Sprache

Die Anzeigen können in den folgenden Sprachen angezeigt werden: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Holländisch, Schwedisch, Russisch, Chinesisch, Koreanisch und Japanisch.

Display

Hintergrund blau

Wenn bei eingeschalteter Funktion kein Signal anliegt, erscheint ein blaues Bild.

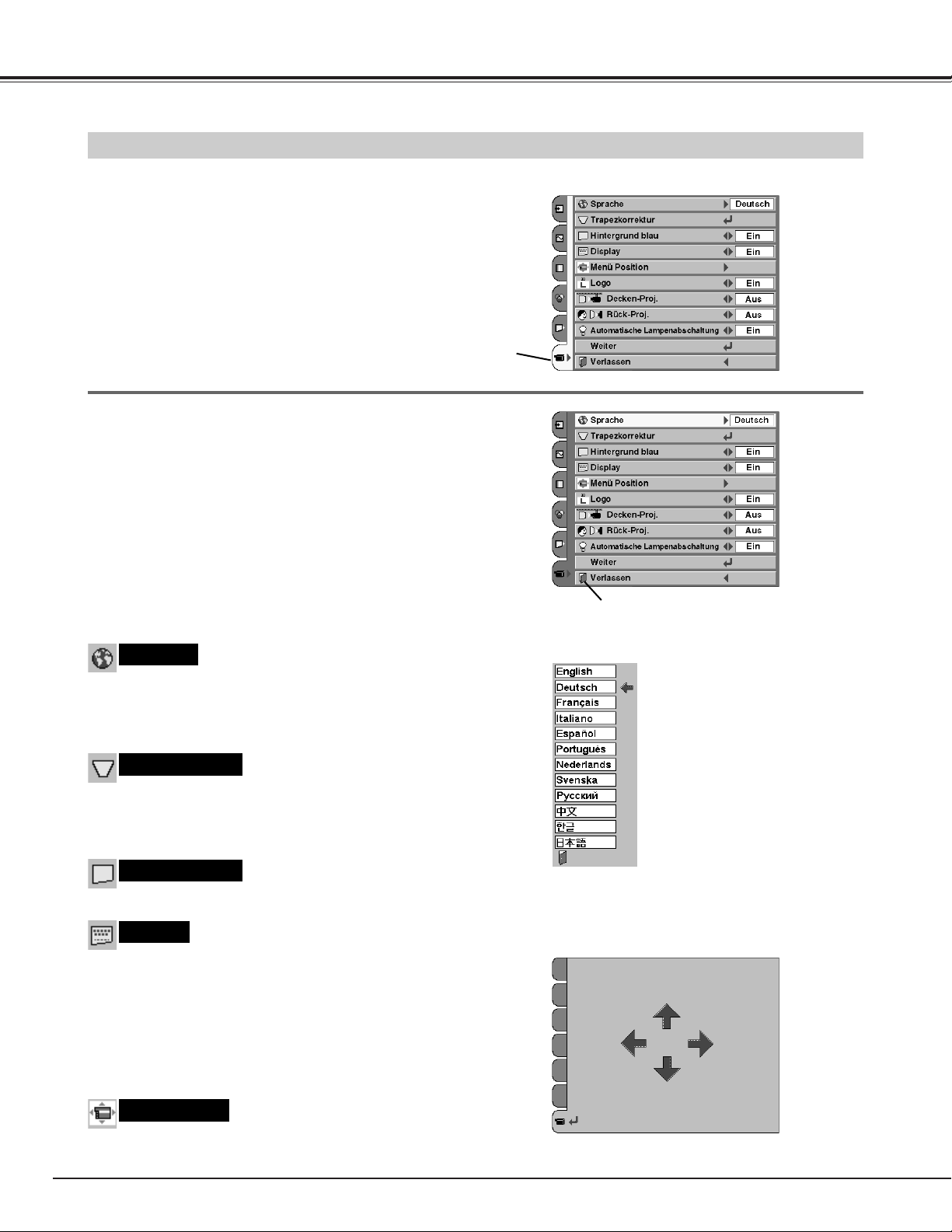

Beim Drücken der SELECT-Taste bei “Sprache” erscheint das Sprachmenü.

Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Wählen Sie mit der Zeigertaste auf/ab das Einstellungsmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die Zeigertasten links/rechts für die einzelnen Einstellungen.

Einstellungsmenü

Einstellungen ausführen:

Menü Position

Mit dieser Funktion kann die Position des Bildschirmmenüs eingestellt werden.

Menüposition

Stellen Sie die Position des Bildschirmmenüs mit den Zeigertasten ein.

Einstellungen

Schließen Sie das Menü.

Mit dieser Funktion kann eingestellt werden, welche Anzeigen auf dem Bildschirm eingeblendet werden sollen.

Ein ··· Einblendung aller Bildschirmanzeigen Aus ····Keine Einblendung der Bildschirmanzeigen, außer:

● Bildschirmmenü

● Anzeige “Power off?”

● Anzeige “Kein Signal”

● Anzeige “Einen Moment bitte”

Page 43

Einstellungen

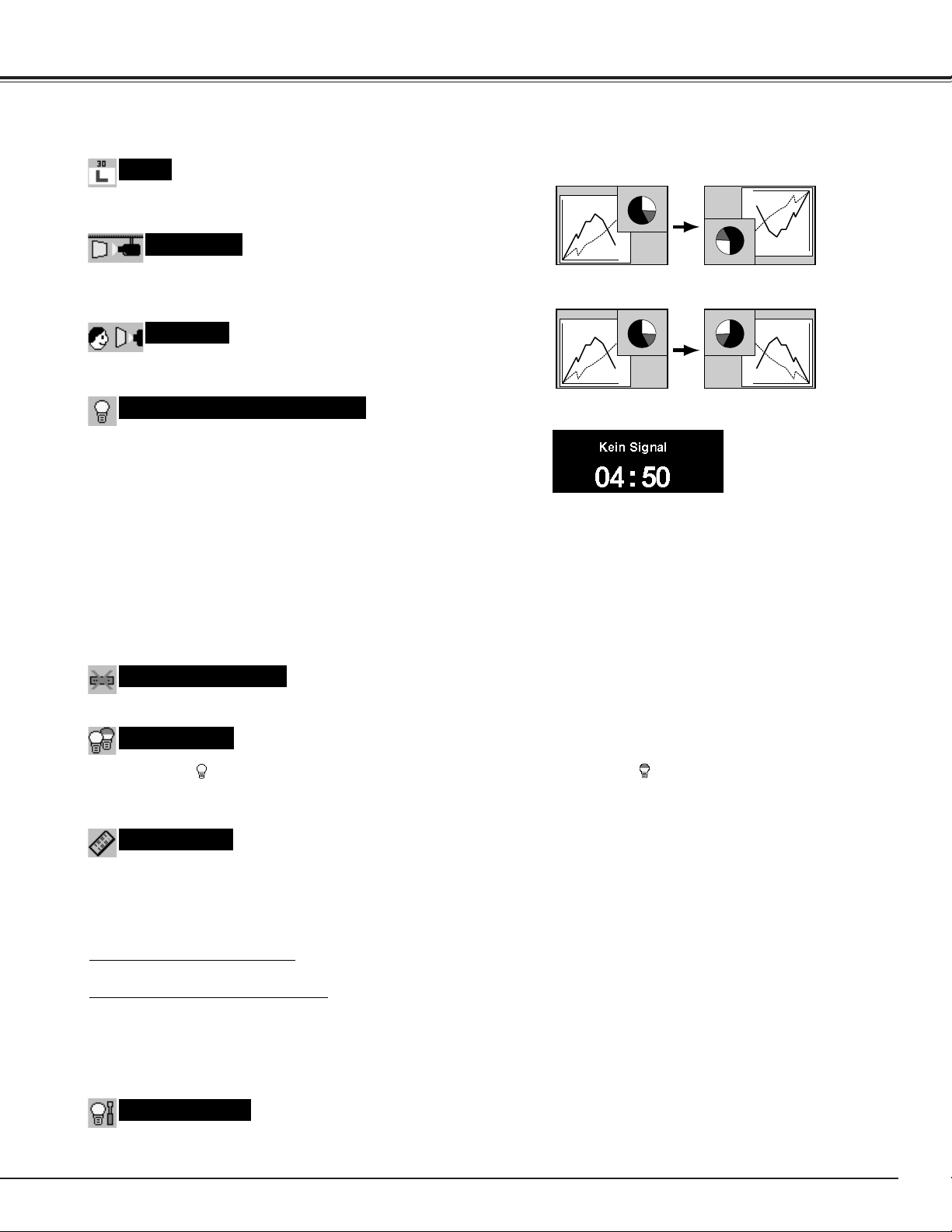

Mit dieser Funktion wird die Projektionslampe zur Energieeinsparung und zum Verlängern des Lampenlebensdauer ausgeschaltet, wenn kein Eingangssignal vorhanden ist oder der Projektor für eine bestimmte Zeit nicht verwendet wird. (Bei der Auslieferung ist diese Funktion eingeschaltet.) Die Funktion ist wie folgt:

Automatische Lampenabschaltung

Diese Funktion ist zum Zurückstellen des Lampenbetriebszeitzählers. Beim Ersetzen der Projektionslampe muss der Betriebszeitzähler mit Hilfe dieser Funktion zurückgestellt werden. Siehe Seite 45.

Lampenwechsel

Fernbedienung

Dieser Projektor besitzt zwei verschiedene Fernbedienungscodes: Code 1 und Code 2 (ursprünglich eingestellter Code). Durch die Umschaltung des Codes lassen sich Störungen vermeiden, die beim gleichzeitigen Betrieb von mehreren Projektoren oder Videogeräten auftreten können. Für den Betrieb des Projektors mit “Code 1” muss sowohl der Projektor als auch die Fernbedienung auf “Code 1” umgeschaltet werden.

Umschalten des Projektors:

Stellen Sie “Fernbedienung” im Einstellungsmenü auf “Code 1”.

Umschalten der Fernbedienung:

Halten Sie die MENU- und die IMAGE-Taste miteinander für mehr als 10 Sekunden gedrückt. Kontrollieren Sie nach dem Ändern des Codes, ob die Fernbedienung richtig funktioniert. Wiederholen Sie die obenstehenden Schritte, um die Code wieder auf den ursprünglich eingestellten Code (Code 2) zurückzustellen.

HINWEIS: Beim Ersetzen der Fernbedienungsbatterien wird der Fernbedienungscode automatisch auf den ursprünglichen

Code (Code 2) zurückgestellt.

Verbleibende Zeit bis zum Ausschalten der Lampe.

Decken-Proj.

Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Projektion eines an der Decke aufgehängten Projektors umgekehrt wiedergegeben.

Rück-Proj.

Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Rückprojektion seitenverkehrt wiedergegeben.

Logo

Wenn diese Funktion auf “Ein” gestellt ist, so erscheint das Logo beim Einschalten des Projektors.

Deckenprojektion

Rückprojektion

Lampenmodus

der Wahl von “ ” erfolgt die Projektion mit voller Helligkeit. Bei der Wahl von “ ” wird die Betriebsart für einen abgedunkelten Raum eingeschaltet und die Bildhelligkeit zum Einsparen von Energie und zum Verlängern der Lampenlebensdauer verringert. Der Projektorbetrieb ist leise.

Power off Bestätigung

Bei eingeschalteter Funktion wird ein Bestätigungsdialogfeld zum Ausschalten des Projektors angezeigt.

1. Bei einer Signalunterbrechung oder wenn während ungefähr 30 Sekunden keine Bedienungstaste gedrückt wird, erscheint die Anzeige “Kein Signal” und das Zurückzählen beginnt (für 5 Minuten).

2. Nach dem Zurückzählen für 5 Minuten werden die Projektorlampe und die READY-Anzeige ausgeschaltet. (Das Kühlgebläse bleibt eingeschaltet.)

3. Die READY-Anzeige beginnt nach einer Abkühlungszeit der Projektorlampe von ungefähr 90 Sekunden zu blinken (Energiesparbetriebsart). In der Energiesparbetriebsart wird die Projektionslampe automatisch eingeschaltet, wenn wieder ein Eingangssignal anliegt oder eine Projektor- oder Fernbedienungstaste für die Bedienung des Projektors betätigt wird.

Page 44

Anhang

Ersetzen der Lampe

Wenn die Lebensdauer der Lampe erreicht ist, leuchtet die LAMP REPLACE-Anzeige gelb. Damit wird angezeigt, dass die Projektionslampe ersetzt werden muss.

AUS SICHERHEITSGRÜNDEN DARF DIE LAMPE NUR GEGEN EINE LAMPE DES GLEICHEN TYPS AUSGETAUSCHT WERDEN. DIE LAMPE DARF NICHT FALLEN GELASSEN UND DER GLASKOLBEN DARF NICHT MIT BLOSSEN FINGERN BERÜHRT WERDEN! BEIM ZERBRECHEN DER LAMPE BESTEHT VERLETZUNGSGEFAHR.

VOR DEM ÖFFNEN DER LAMPENABDECKUNG MUSS DER PROJEKTOR FÜR MINDESTENS 45 MINUTEN ABGEKÜHLT WERDEN LASSEN. DAS INNERE DES PROJEKTORS KANN SEHR HEISS SEIN.

LAMP

EREADY

LAMP

VORSICHT

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie den Projektor für mindestens 45 Minuten abkühlen.

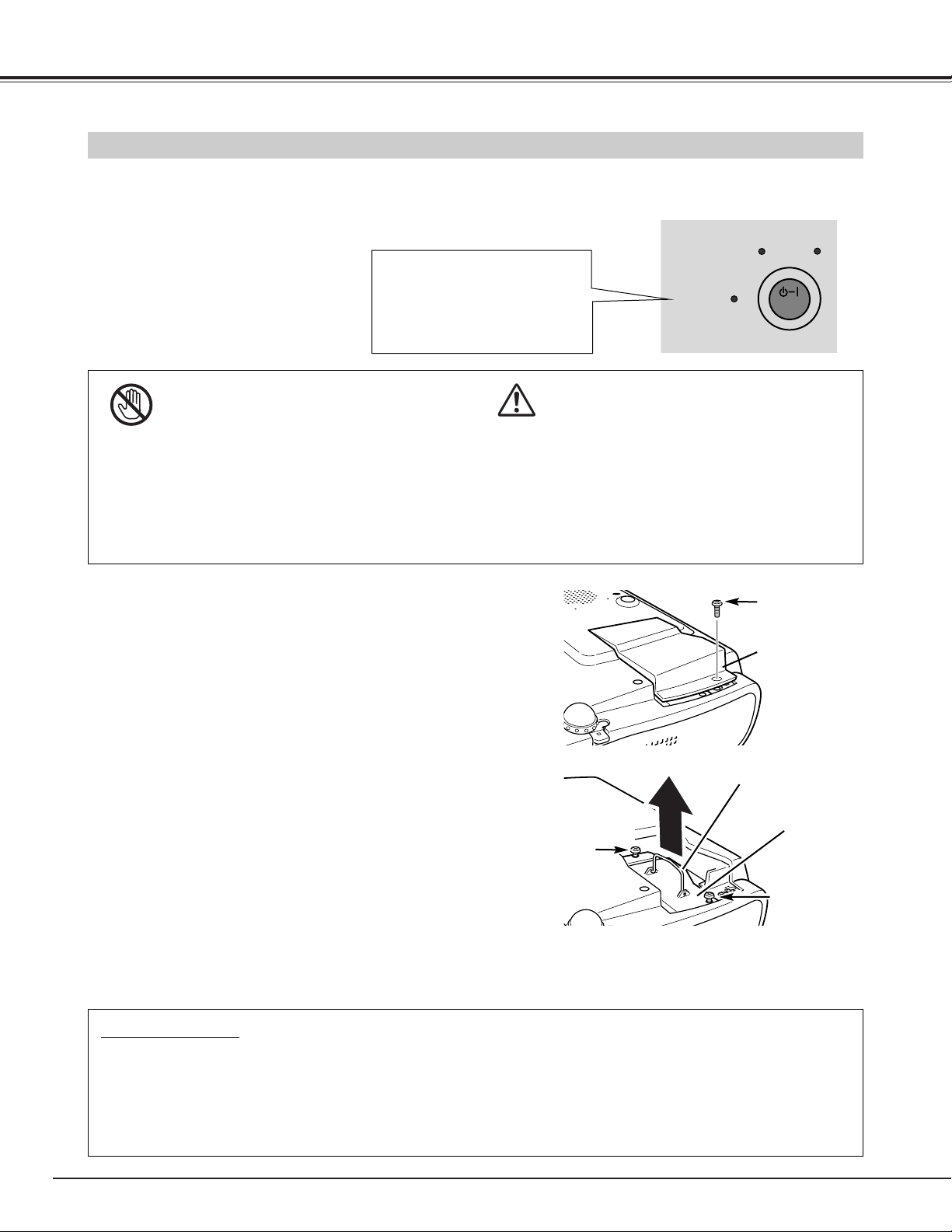

Entfernen Sie die 2 Schrauben mit einem Schraubendreher und ziehen Sie die Lampeneinheit am Griff heraus.

Tauschen Sie die Lampeneinheit aus und bringen Sie die beiden Schrauben wieder an. Kontrollieren Sie, ob die Lampe richtig befestigt ist. Bringen Sie die Lampenabdeckung an und ziehen Sie die Schraube fest.

Lösen Sie zum Entfernen der Lampenabdeckung die Schraube mit einem Schraubendreher.

Schließen Sie das Netzkabel am Projektor an und schalten Sie den Projektor ein.

Tauschen Sie die Lampe wie folgt aus.

Stellen Sie den Lampenbetriebszeitzähler zurück.

Siehe Abschnitt “Lampenbetriebszeitzähler” auf der nächsten Seite.

Lampeneinheit

Griff

Lampenabdeckung

HINWEIS: Stellen Sie den Lampenbetriebszeitzähler nur nach

dem Austausch der Projektionslampe zurück.

Die Anzeige leuchtet beim Erreichen der Lampenlebensdauer gelb. Tauschen Sie die Projektorlampe gegen eine neue aus.

Schraube

Projektoroberseite

ERSATZLAMPE

Eine Ersatzlampe können Sie bei Boxlight unter der Numer 1-800-762-5757 oder 360-779-7901 bestellen.

●

Modell-Nr. des Projektors : Matinee 1HD

● Nr. der Ersatzlampe : POA-LMP54

(Ersatzteil Nr. 610 302 5933)

LAMP

REPLACE

WARNING

TEMP.

ON-OFF

Page 45

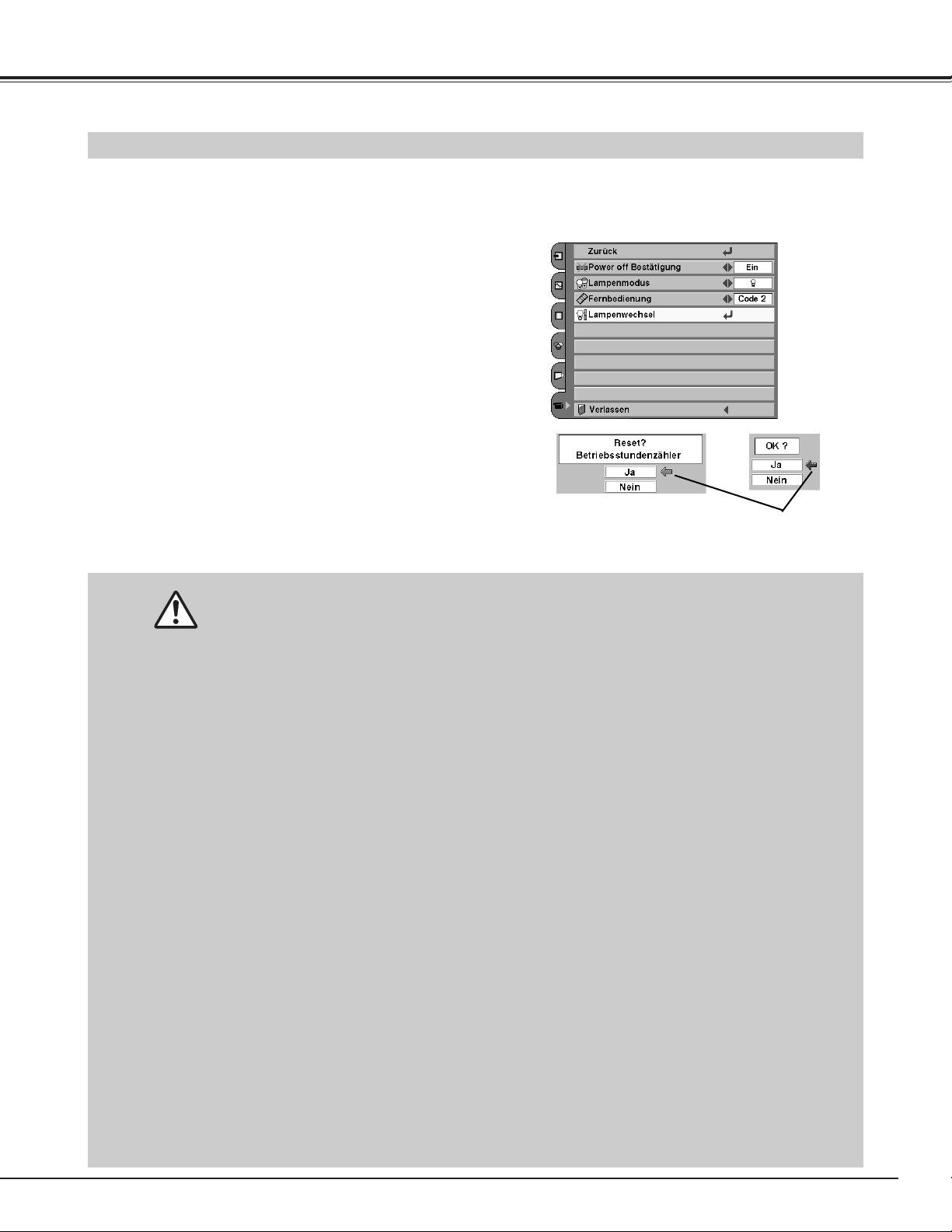

Anhang

Lampenbetriebszeitzähler

Nach dem Austauschen der Lampe muss der Lampenbetriebszeitzähler immer zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige.

HINWEIS: Stellen Sie den Lampenbetriebszeitzähler nur nach dem Austausch der Projektionslampe zurück.

Schalten Sie den Projektor ein und drücken Sie die MENUTaste. Das Hauptmenü wird angezeigt. Wählen Sie mit der Zeigertaste auf/ab das Einstellungsmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen.

Wählen Sie mit der Zeigertaste auf/ab “Lampenwechsel” und drücken Sie die SELSCT-Taste.

Die Anzeige “Reset? Betriebsstundenzähler” erscheint. Wählen Sie mit der SELSCT-Taste “Ja”, so dass die andere Bestätigungsanzeige erscheint. Wählen Sie zum Zurückstellen mit der SELECT-Taste “Ja”. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige.

Einstellungsmenü

Wählen Sie zum Zurückstellen “Ja”.

In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. Bei einer falschen Handhabung besteht die Gefahr eines Unfalls, von Verletzungen oder eines Brandausbruchs.

● Die Lebensdauer ist bei einzelnen Lampen je nach den Einsatzbedingungen unterschiedlich. Deshalb

kann die Lebensdauer der Lampe nicht garantiert werden. Gewisse Lampen können früher defekt werden als andere ähnliche Lampen.

● Falls der Projektor durch Aufleuchten der LAMP REPLACE INDICATOR-Anzeige anzeigt, dass die

Lampe ausgetauscht werden muss, so müssen Sie die Lampe unmittelbar nach dem Abkühlen des Projektors ausgetauschen. (Führen Sie die Anweisungen im Abschnitt “Austausch der Lampe” dieser Bedienungsanleitung sorgfältig aus.) Bei fortgesetzter Verwendung der Lampe bei leuchtender LAMP REPLACE INDICATOR-Anzeige ist ein erhöhtes Explosionsrisiko der Lampe vorhanden.

● Eine Lampe kann wegen Vibrationen, Stößen oder Alterung beim Erreichen der Lebensdauer

explodieren. Das Explosionsrisiko hängt von der Umgebung und den Betriebsbedingungen des Projektors und der Lampe ab.

BEI EXPLODIERTER LAMPE MÜSSEN DIE FOLGENDEN VORSICHTSMASSNAHMEN BEFOLGT WERDEN.

Bei einer Lampenexplosion muss der Netzstecker des Projektors sofort aus der Steckdose gezogen werden. Wenden Sie sich zur Überprüfung des Geräts und zum Austauschen der Lampe an einen autorisierten Kundendienst. Kontrollieren Sie außerdem, ob sich in der Nähe des Projektors keine Glassplitter, die durch die Belüftungsöffnungen ausgetreten sind, befinden. Entfernen Sie eventuell vorhandene Glassplitter sorgfältig. Das Innere des Projektors darf nur von einem autorisierten Fachmann, der mit dem Projektor vertraut ist, überprüft werden. Falls jemand, der mit dem Projektor nicht vertraut ist, versucht das Gerät zu warten, besteht die Gefahr eines Unfalls oder von Verletzungen durch Glassplitter.

VORSICHTSHINWEISE ZUR HANDHABUNG DER LAMPE

Page 46

Anhang

Reinigen des Objektivs

Befeuchten Sie ein weiches trockenes Tuch mit etwas Kameraobjektivreinigungsmittel. Wenden Sie nicht zu viel Reinigungsmittel an. Durch abrasive Reinigungsmittel, Lösungsmittel oder andere aggressive Chemikalien kann das Objektiv beschädigt werden.

Schließen Sie die Frontabdeckung, wenn der Projektor nicht verwendet wird.

Wischen Sie das Objektiv mit einem Reinigungstuch sorgfältig ab.

Reinigen Sie das Projektorobjektiv wie folgt:

Temperaturwarnanzeige

Die WARNING TEMP.-Anzeige blinkt rot, wenn die Temperatur im Innern des Projektors zu hoch angestiegen ist. Die Anzeige hört auf zu blinken, sobald die Temperatur auf die normale Betriebstemperatur absinkt. Falls die WARNING TEMP.-Anzeige nicht aufhört zu blinken, müssen Sie die folgenden Punkte kontrollieren.

Die Belüftungsöffnungen des Projektors können abgedeckt sein. In einem solchen Fall muss der Projektor so aufgestellt werden, dass keine Belüftungsöffnungen blockiert sind.

Luftfilterreinigung

Das Luftfilter kann verstopft sein. Reinigen Sie das Luftfilter, wie im folgenden Abschnitt “Luftfilterreinigung” beschrieben.

Falls die WARNING TEMP.-Anzeige auch nach den oben stehenden Kontrollen leuchtet, kann ein Defekt im Kühlgebläse oder im internen Schaltkreis vorliegen. Wenden Sie sich an den Kundendienst eines autorisierten Händlers oder an ein Kundendienstzentrum.

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose.

Kehren Sie den Projektor um und ziehen Sie das Luftfilter nach oben heraus.

1 2

Mit dem herausnehmbaren Luftfilter wird vermieden, dass Staub auf das Objektiv oder den Projektionsspiegel gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad des Kühlgebläses herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektors herabsetzen kann. Reinigen Sie das Luftfilter wie folgt.

Reinigen Sie das Luftfilter mit einer Bürste oder waschen Sie den Staub ab.

Setzen Sie das Luftfilter wieder richtig ein. Kontrollieren Sie, ob das Filter vollständig eingesetzt ist.

VORSICHT

Schalten Sie den Projektor nicht ohne eingesetztes Luftfilter ein, weil sich auf dem LCD-Panel und dem Spiegel Staub absetzen und sich die Wiedergabequalität verschlechtern kann. Stecken Sie keine kleinen Gegenstände in die Belüftungsöffnungen, weil dadurch eine Projektorstörung verursacht werden kann.

Betriebsumgebung

Für den Projektorbetrieb wird empfohlen eine staubige oder rauchige Umgebung zu vermeiden.

Beim Betrieb in einer staubigen oder rauchigen Umgebung kann sich Staub auf dem Objektiv, dem LCD-Panel oder andere optischen Teilen absetzen. Unter diesen Bedingungen kann sich die Bildqualität des projizierten Bildes Verschlechtern und die Lebensdauer des Projektors verkürzen. Wenden Sie sich in diesem Fall zum Reinigen an Ihren autorisierten Fachhändler oder an einen Kundendienst.

LAMP

EREADY

LAMP

ON-OFF

WARNING TEMP.Anzeige

Projektoroberseite

Luftfilter

Lasche

Lufteinlaßöffnungen

Reinigen Sie gleichzeitig die Luftansaugöffnung mit einem Staubsauger.

WARNING

TEMP.

LAMP

REPLACE

ON-OFF

Page 47

Anhang

Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen.

• Kontrollieren Sie, ob der Projektor und die anderen Geräte richtig, wie auf Seite 17 und 18 beschrieben angeschlossen ist.

• Überprüfen Sie die Kabelanschlüsse. Kontrollieren Sie, ob alle Video-, Computer- und Netzkabel richtig angeschlossen sind.

• Kontrollieren Sie, ob alle Geräte eingeschaltet sind.

• Falls der Projektor mit einem Computer gesteuert wird und kein Bild erscheint, starten Sie den Computer erneut.

• Wählen Sie eine andere Eingangsquelle.

Kein Strom

● Den Projektor an einer Steckdose anschließen.

● Kontrollieren Sie, ob der Netzschalter eingeschaltet ist und ob die READY-Anzeige grün

leuchtet.

● Die Frontabdeckung öffnen.

● Nach dem Ausschalten muß 90 Sekunden gewartet werden, bis der Projektor wieder

eingeschaltet werden kann.

HINWEIS: Drücken Sie die ON-OFF-Taste auf “AUS” und kontrollieren Sie, ob der Projektor

wie folgt funktioniert:

1. Die LAMP-Anzeige leuchtet hell und die READY-Anzeige erlischt.

2. Nach 90 Sekunden leuchtet die READY-Anzeige wieder grün und der Projektor kann mit der ON-OFF-Taste eingeschaltet werden.

● Die WARNING TEMP.-Anzeige kontrollieren. Falls sie rot blinkt, kann der Projektor nicht eingeschaltet werden. (Siehe HNWEIS auf Seite 19.)

● Kontrollieren Sie die Projektionslampe. (Siehe Seite 44.)

Das Bild ist unscharf

● Die Bildschärfe einstellen.

● Der Projektionsabstand muß mindestens 1,1 Meter betragen.

● Das Objektiv auf Verschmutzung kontrollieren.

HINWEIS : Durch starke Temperaturschwankungen, z.B. wenn der Projektor von einem

kalten in einen warmen Raum gebracht wird, kann sich das Objektiv beschlagen. Warten Sie bis der Beschlag verschwunden ist.

Das Bild ist seitenverkehrt

● Die Funktion Deckenmontage/Rückprojektion ist nicht richtig eingestellt. (Siehe Einstellungsmenü auf Seite 43.)

Problem: Mögliche Lösung

Das Bild steht auf dem Kopf

● Die Funktion Deckenmontage ist nicht richtig eingestellt. (Siehe Einstellungsmenü auf Seite 43.)

Einige Anzeigen werden nicht eingeblendet

● Die Funktion “Display” kontrollieren. (Siehe Einstellungsmenü auf Seite 42.)

Kein Bild

● Die Anschlüsse zwischen den Videogeräten, dem Computer und dem Projektor überprüfen.

● Kontrollieren Sie, ob die Eingangsquelle richtig eingestellt ist.

● Kontrollieren, ob die Bildabschaltfunktion eingeschaltet ist. (Siehe Seite 21.)

● Nach dem Einschalten des Projektors erscheint das Bild nach ungefähr 30 Sekunden.

● Überprüfen Sie das System, ob die Wahl dem Videogerät bzw. dem Computer entspricht.

● Kontrollieren Sie, ob die Temperatur nicht außerhalb des zulässigen Betriebsbereiches

(5 °C - 35 °C) liegt.

Fehlersuche

Keine Funktion der Fernbedienung

● Die Batterien prüfen.

● Kontrollieren Sie, ob sich zwischen dem Infrarotempfänger und der Fernbedienung kein

Hindernis befindet.

● Kontrollieren Sie, ob die Fernbedienung nicht in einem zu großen Abstand zum Projektor verwendet wird. Der maximale Bedienungsbereich beträgt 5 m.

● Kontrollieren Sie, ob der Code der Fernbedienung mit dem Code des Projektors übereinstimmt. (Siehe Einstellungsmenü auf Seite 43.)

Page 48

Anhang

Falls sich die Störung nicht mit den Anweisungen der Bedienungsanleitung beheben läßt, wenden Sie sich an das Verkaufsgeschäft oder an ein Kundendienstzentrum, und lassen Sie sich beraten wie die Reparatur an besten vorgenommen werden kann. Halten Sie zur Erklärung des Problems die Modellnummer bereit.

LAMP

Der Projektor ist ausgeschaltet.

READY

Der Projektor ist bereit zum Einschalten.

WARNING TEMP.

(Seite 46)

Anzeige Projektorzustand

LAMP REPLACE

(Seite 44)

Anzeigen und Projektorzustand

Kontrollieren Sie die Anzeige für den Projektorzustand.

Der Projektor ist eingeschaltet.

leuchtet rot

leuchtet blass

leuchtet grün

ausgeschaltet

Der Projektor ist ausgeschaltet. (Der Netzschalter ist ausgeschaltet, das Netzkabel ist nicht angeschlossen bzw. die Frontabdeckung ist geschlossen.)

blinkt rot

ausgeschaltet

Die Temperatur im Projektor ist abnormal hoch. Das Blinken hört auf, wenn die Temperatur auf die normale Betriebstemperatur abgesunken ist. Der Projektor kann nicht eingeschaltet werden bis diese Anzeige erlischt.

Die Projektor funktioniert normal.

leuchtet gelb

ausgeschaltet

Die Projektionslampe muss ersetzt werden.

Die Projektor funktioniert normal.

ausgeschaltet

Der Netzschalter ist ausgeschaltet oder das Netzkabel ist nicht angeschlossen.

Der Projektor befindet sich in der Energiesparbetriebsart.

blinkt grün

Page 49

Anhang

● Änderungen vorbehalten.

● LCD-Panels sind mit größter Sorgfalt hergestellt. Mindestens 99,99% der Bildpunkte sind fehlerfrei, bei einer geringen

Anzahl (weniger als 0,01%) können wegen der Charakteristik des LCD-Panels Fehler auftreten.

Technische Daten

WARNUNG: Für den Betrieb des Projektors wird Hochspannung verwendet. Das Gehäuse darf deshalb nicht geöffnet werden.

Dieses Symbol auf dem Modellschild bedeutet, daß das Gerät bei Underwriters Laboratories Inc. aufgelistet ist. Das Gerät erfüllt die strikten Sicherheitsanforderungen von U.L. bezüglich Brandgefahr, Unfallgefahr und elektrischen Gefahren.

0,7” Wide TFT Aktivmatrix, 3 Panels

Multimedia-Projektor

3,4 kg

333mm x 108,5mm x 246,5mm (einstellbare Füße nicht eingeschlossen)

964 x 544 Bildpunkte 1 573 248 (3 x 964 x 544) PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N

horizontal: 15 bis 80 kHz, vertikal: 50 bis 100 Hz von 30” bis 200”

5 ˚C - 35 ˚C –10 ˚C - 60 ˚C

Bedienungsanleitung Netzkabel Fernbedienung und Batterien Videokabel

Typ

Gewicht

Abmessungen (B x H x T)

Auflösung Pixelanzahl Farbsystem

Abtastfrequenz Projektionsbildgröße

(Diagonale)

Betriebstemparatur Aufbewahrungstemparatur

Zubehör

LCD-Panel

F 2,03 bis 2,34, f 21,2 mm bis 25,4 mm, manueller Zoom und manueller Fokus 1,1 m - 6,0 m 130 W RCA x 4 (Video, Y, Pb/Cb, Pr/Cr) und Mini DIN 4-polig x 1 (S-Video)

Projektionsobjektiv Projektionsabstand Projektionslampe Videoeingangsbuchsen

1 (VGA) HDB15-Buchse

Computereingangsbuchse

0 bis 11,8°

Einstellbare Füße

Stromversorgung : 2 Batterien Typ AA, UM3 oder R06 Betriebsbereich : 5 m/± 30° Abmessungen : 47 x 30 x 159 mm Gewicht : 125 g (einschließlich Batterien)

Fernbedienung

480i, 480p, 575i, 575p, 720p, 1035i und 1080i

Hochzeilen-Fernsehsignale

Netzspannung 100 - 120 V (max. 2,4 A), 50/60 Hz (USA und Kanada) Netzspannung 200 - 240 V (max. 1,2 A), 50/60 Hz (Kontinentaleuropa)

Spannung und Leistungsaufnahme

Page 50

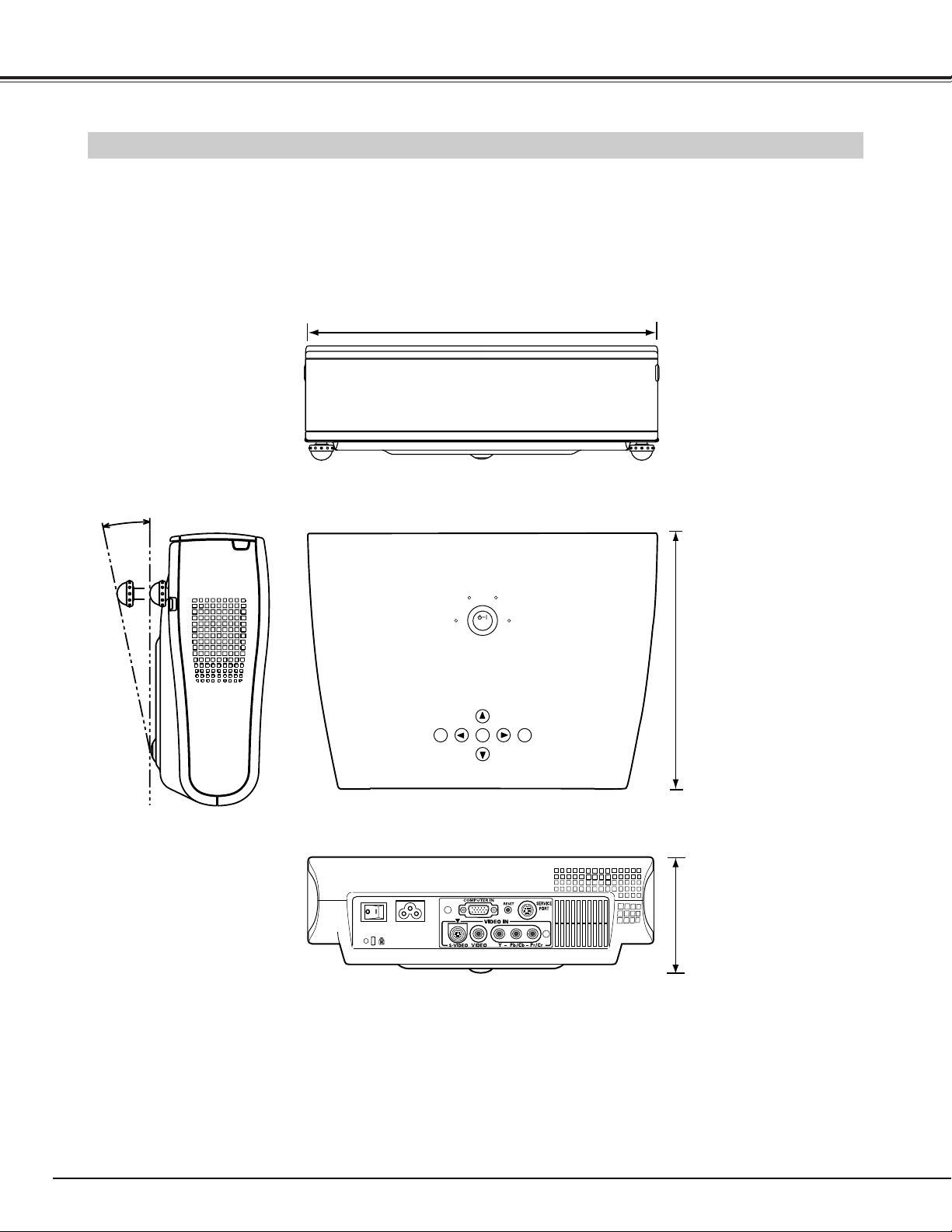

Anhang

ARNING TEMP

LAMP

ON-OFF

Einheit: mm

333

246,5

108,5

11,8˚ (max.)

Abmessungen

WARNING

TEMP

LAMP

REPLACE

READY

LAMP

ON-OFF

INPUT

SELECT

Page 51

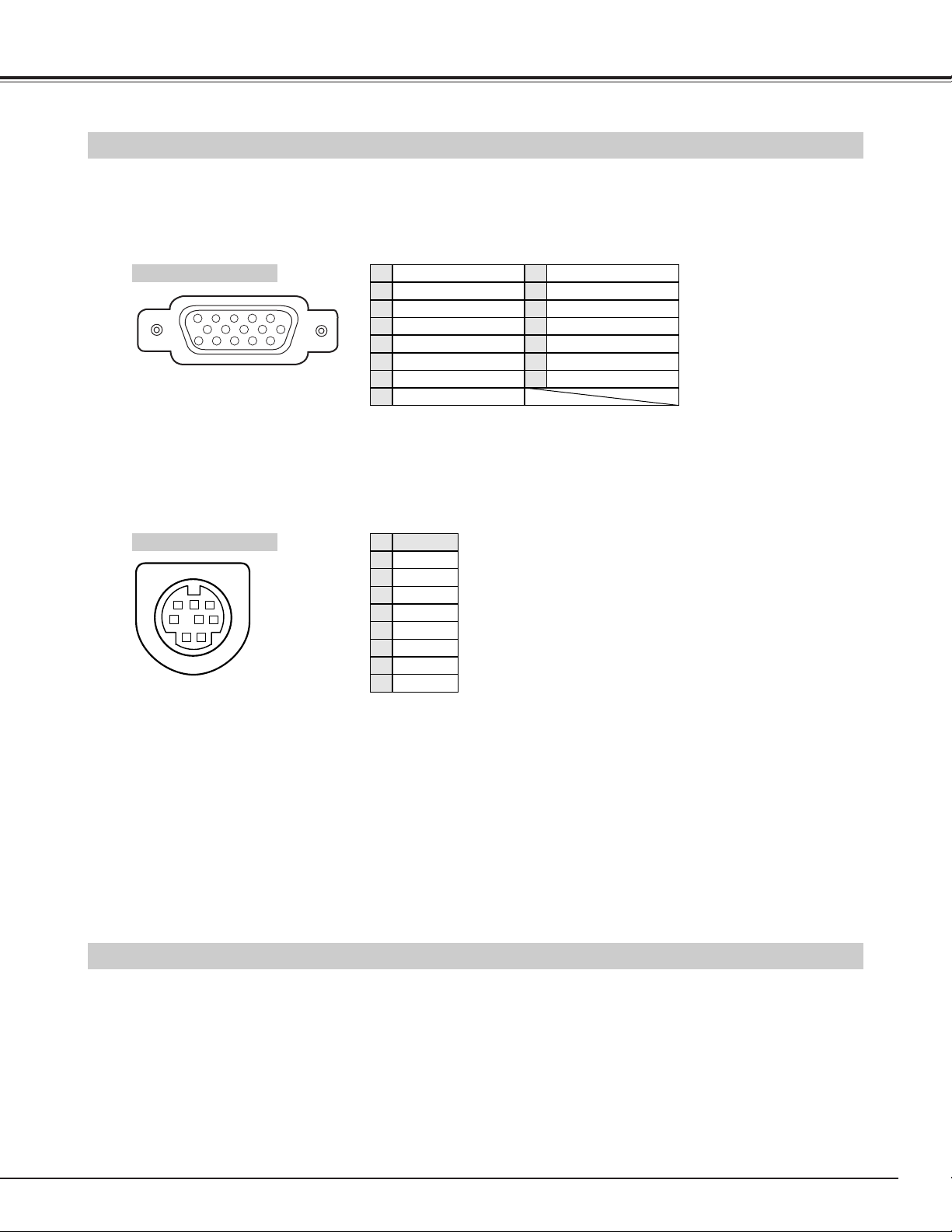

Anhang

Klemmenanordnung

Buchse COMPUTER INPUT (analog)

Buchse: HDB, 15-polig

Klemmenanordnung

Buchse: Mini DIN 8-polig

Klemmenanordnung

Wartungsbuchse

Sonderzubehör

Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und die Nummer angeben.

● MAC-Adapter Nr. : POA-MACAP

● SCART-VGA-Kabel Nr. : POA-CA-SCART

(Dieses Kabel wird für den 21-Poligen RGB ScartAusgang von Videogeräten verwendet.

*Diese Buchse wird nur für die Wartung verwendet.

Eingang rot

Masse (Horiz. sync.)

Eingang grün

Sense 2

Eingang blau

Masse rot Masse grün Masse blau

6 7 8

kein Anschluß

Horizontalsynchronisation

Masse (Vert. sync.)

Sense 1

Sense 0

Vertikalsynchronisation Reserviert

14 15

R x D

-----

Masse

RTS/CTS

T x D Masse Masse

Seriell

1 2 3 4 5 6 7 8

9 678

8 7 6

Page 52

Printed in Japan Teile-Nr. 610 304 4934 (1AA6P1P3783-- M4JE-D)

Garantiegewährleistung

BOXLIGHT Corporation (“BOXLIGHT”) garantiert, dass der Matinee 1HD (“Gerät”) mit den schriftlichen technischen Daten übereinstimmt und die Funktionen voll erfüllt. Die beschränkte Haftung erstreckt sich nur auf den Erstbesitzer, der das Gerät für persönliche oder geschäftliche Zwecke und nicht für eine Verteilung oder für den Wiederverkauf erworben hat. Diese Garantie ist für drei (3) Jahre ab dem Kaufdatum gültig. Unter den Standard-Garantiebedingungen werden Projektorlampen nach 120 Tagen und Zubehör nach einem Jahr von der beschränkten Haftung ausgeschlossen. BOXLIGHT übernimmt keine Garantie, dass mit dem Gerät die spezifischen Anforderungen des Erstbesitzers für persönliche oder geschäftliche Verwendung erfüllt werden. Die Gewährleistung von BOXLIGHT für einen Bruch der vorstehenden beschränkten Haftung beschränkt sich auf die Reparatur oder den Austausch des Gerätes oder auf die Rückerstattung des Kaufpreises, was alleinig von BOXLIGHT bestimmt wird. Bei einem Ersatzgerät kann es sich auch um ein wiederaufbereitetes Gerät in “neuwertigem” Zustand handeln, was im alleinigen Ermessen von BOXLIGHT liegt. Zur Ausübung der Käuferrechte unter der besagten Garantie muss das Gerät auf volle Kosten des Käufers an BOXLIGHT oder einen autorisierten BOXLIGHT-Kundendienst unter Beilage eines Briefs, in dem das Problem beschrieben ist und dem (i) ein Kaufbeleg, (i) der Name des Händlers und (iii) das Modell und die Seriennummer des Gerätes beiliegen, zurückgesendet werden. Verwenden Sie für das Zurücksenden für Reparaturen das Original-Verpackungsmaterial oder ein von BOXLIGHT genehmigten ATA-Transportkoffer oder lassen das Gerät von einem Verpackungsdienst fachmännisch verpacken. Versichern Sie bitte den Transport für den vollen Wert.

Eine autorisierte Rückgabenummer, die vom BOXLIGHT-Kundendienst ausgestellt wird, muss ebenfalls gut sichtbar an der Außenseite der Verpackung angebracht werden.

Garantiebeschränkung und -ausschluss

Unter der vorliegenden beschränkten Garantie lehnt BOXLIGHT jegliche Haftung für Beschädigungen die durch Missbrauch, fehlerhafter Verwendung, Nachlässigkeit, Unfall, ungewöhnliche physikalische oder elektrische Einwirkung (einschließlich ungewöhnlich lange Betriebsdauer und Aussetzung in Rauch oder anderen Luftverschmutzungen), nicht autorisierte Modifikationen, unerlaubte Eingriffe, Abänderungen oder Wartung durch nicht von BOXLIGHT autorisierte Stellen, durch nicht unvorgesehenen Betrieb oder Missachtung der richtigen Anwendung des Geräts für den vorgesehenen Verwendungszweck entstanden sind.

Gewährleistungsausschluss von nicht ausdrücklich erwähnten Garantien

Die obenstehende Garantie ist die einzige für dieses Gerät gültige Garantie. Alle anderen Garantien, ausdrücklich oder nicht ausdrücklich erwähnt, einschließlich, aber nicht beschränkt auf, implizierten Zusagen über die Marktfähigkeit und die Eignung für bestimmte Anwendungszwecke werden ausgeschlossen. Es gibt keine weiterreichenden Garantien, und die vorliegende Garantie darf nicht erweitert, abgeändert oder modifiziert werden, außer Zusagen, die von BOXLIGHT schriftlich abgegeben und unterschrieben wurden. In gewissen Ländern ist eine Einschränkung der Garantiedauer nicht zulässig, in diesen Fällen gelten solche Einschränkungen nicht.

Gewährleistungsbeschränkung

Es ist vereinbart, dass die Gewährleistung von BOXLIGHT in keinem Fall und unter keiner Garantie, bei Vernachlässigung oder andererseits, den durch den Besitzer aufgebrachten Verkaufspreis übersteigen soll und dass BOXLIGHT in keinem Fall für spezielle, indirekte oder Folgeschäden oder Verluste oder Gewinneinbussen haftbar gemacht werden kann. Der Produktpreis wird als oberste Grenze für die Haftbarkeit von BOXLIGHT betrachtet. Kein Anspruch ist gültig, unabhängig von der Form, der aus dem Kaufvertrag des Produktes abgeleitet wird, wenn er durch den Käufer nach mehr als einem Jahr vorgebracht wird. In gewissen Ländern ist ein Ausschluss oder eine Einschränkung der Garantiedauer oder der Folgeschäden nicht zulässig, in diesen Fällen gelten die obern aufgeführten Einschränkungen nicht. Mit dieser beschränkten Garantie sind legale Rechte verbunden, Sie können je nach Staat auch noch über andere Rechte verfügen.

Boxlight 19332 Powder Hill Place Poulsbo, WA 98370-7407 USA www

.boxlight.com U.S. and Canada 800-762-5757 International 1-360-779-7901
