Page 1
Page 2
TV SCARTS/PDIF
COAXIAL
TV SCART
P. SUPPLY
Page 3
TV SCARTS/PDIF
COAXIAL
TV SCART
P. SUPPLY
TV SCARTS/PDIF
COAXIAL
TV SCART
P. SUPPLY
S/PDIF
COAXIAL
Page 4
HOTLINE
BG
+359 32 634451
DK
NL
AT
0820 400 150
€ 0,12/Min. österr. Festnetz
DE
0180 501 49 91
€ 0,14/Min. deutsches Festnetz
€ 0,42/Min. max. Mobilfunknetze
+36 1 445 26 10
CEE
PL
801 702 017
UA
+380(44)228 24 73
FR
0826 029 928
€ 0,15 par mn poste fixe en France
IT
199 404 032
Da rete fissa 24,8 cent. al min.
12,5 cent. scatto alla risposta
Da rete mobile max 49 cent. al min.
15,6 cent. scatto alla risposta
Supplied by STRONG & Co, Japan
Represented by
STRONG Ges.m.b.H.
Franz-Josefs-Kai 1
1010 Vienna
Austria
Email: [email protected]
10 Feb 2016 18:33
Page 5
Italiano
10 Feb 2016 18:39
Il ricevitore é fornito di un support multimediale USB. Dopo aver scaricato il software per la registrazione
via USB dal sito www.strong.tv, il ricevitore può essere aggiornato per supportare la funzione di
registrazione (tramite USB). Questo manuale utente ne descrive il funzionamento inclusa la funzione di
registrazione che però non é attiva senza l’installazione via USB del suddetto software.
Licenses
ANY USE OF THIS PRODUCT IN ANY MANNER OTHER THAN PERSONAL USE THAT COMPLIES WITH THE MPEG2 STANDARD FOR ENCODING VIDEO INFORMATION FOR PACKAGED MEDIA IS EXPRESSLY PROHIBITED WITHOUT A
LICENSE UNDER APPLICABLE PATENTS IN THE MPEG-2 PATENT PORTFOLIO, WHICH LICENSE IS AVAILABLE FROM MPEG
LA, LLC, 6312 S. Fiddlers Green Circle, Suite 400E, Greenwood Village, Colorado 80111 U.S.A.
THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND
NONCOMMERCIAL USE OF A CONSUMER TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC
VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND
NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO.
NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION MAY BE OBTAINED
FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM
This product contains one or more programs protected under international and U.S. copyright laws as unpublished
works. They are confidential and proprietary to Dolby Laboratories. Their reproduction or disclosure, in whole or
in part, or the production of derivative works therefrom without the express permission of Dolby Laboratories is
prohibited. Copyright 2003-2009 by Dolby Laboratories. All rights reserved.
1
PART 4
Page 6
INDICE
1.0 INTRODUZIONE 3
1.1 Istruzioni di sicurezza 3
1.2 Imballaggio 3
1.3 Installazione dell’apparecchio 3
1.4 Accessori 4
1.5 Uso di dipositivi USB esterni 4
2.0 IL RICEVITORE 4
2.1 Codice PIN: 0000 4
2.2 Pannelli frontale e laterale 4
2.3 Panello Posteriore 4
2.4 Telecomando 5
2.5 Installazione delle batterie 5
2.6 Uso del telecomando 6
3.0 COLLEGAMENTI 6
3.1 Collegamento di base con cavo HDMI 6
3.2 Collegamento di base con cavo Scart 6
3.3 Collegamento di più parabole (o lnb) con un commutatore DiSEqC 6
4.0 PRIMA INSTALLAZIONE 6
4.1 Installazione 6
5.0 GUIDA RAPIDA PER L’UTILIZZO DEL RICEVITORE 7
6.0 FUNZIONAMENTO 7
6.1 Cambio Canale 7
6.2 Banner Informativo 8
6.3 Selezione della lingua audio 8
6.4 Televideo 8
6.5 Sottotitoli 8
6.6 Cambio del rapporto immagine 8
6.7 Cambio risoluzione video 8
6.8 EPG (Guida Elettronica dei Programmi) 8
6.9 Canali Favoriti 8
7.0 MENU PRINCIPALE 9
7.1 Programma 9
7.2 Impostazioni Video 10
7.3 Ricerca Canali 11
7.4 Impostazione ora 13
7.5 Opzioni 14
7.6 Impostazioni sistema 14
7.7 USB 15
A.1SOLUZIONE DEI PROBLEMI 18
A.2CARATTERISTICHE TECNICHE 19
8.0 INFORMAZIONE AGLI UTENTI 20
STRONG dichiara che questo prodotto è conforme con i requisiti di base e relativi regolamenti delle direttive CE 2004/108/EC e 73/23/EC,
RoHS 2002/95/EC
Soggetto a variazioni. Come conseguenza della continua ricerca e sviluppi tecnologici le specifiche tecniche e l’aspetto del prodotto può
cambiare. HDMI, il logo HDMI e Alta-Definizione Multimedia Interfaccia sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti
ed in altri paesi. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. Tutti i nomi dei
prodotti sono marchi o marchi registrati dei rispettivi proprietari.
© STRONG 2016. Tutti i diritti riservati
2
PART 4
Page 7
Italiano
1.0 INTRODUZIONE
1.1 Istruzioni di sicurezza
Non installate il vostro ricevitore:
In un vano chiuso o poco ventilato; sopra o sotto qualsiasi altro apparecchio; su una superficie che potrebbe
ostruire i fori di ventilazione.
Non esporre il ricevitore o i suoi accessori:
Alla luce diretta del sole o ad altra apparecchiatura che generi calore; alla pioggia o a umidità intensa; a forti
vibrazioni e a qualsiasi urto che possa causare danni permanenti al ricevitore o a qualsiasi oggetto magnetico
come amplificatori, trasformatori, etc.
Non utilizzare cavi di alimentazione danneggiati. Ciò potrebbe provocare incendi o scosse elettriche. Non toccare
il cavo di alimentazione con le mani bagnate. Potrebbe causare scosse elettriche.
Quando il ricevitore non è utilizzato per un lungo periodo di tempo, si consiglia di scollegare la spina dalla presa
a muro.
Non utilizzare alcool o liquidi a base di ammoniaca per pulire il ricevitore. Se volete, potete pulire il ricevitore
con un panno morbido con una soluzione di sapone neutro, solo dopo aver disconnesso i collegamenti di
alimentazione. Assicuratevi che nessun oggetto estraneo si inserisca nei fori di ventilazione perché questo
potrebbe causare incendi o scosse elettriche.
Non posizionate alcun oggetto sul ricevitore, in quanto ciò potrebbe ostacolare il corretto raffreddamento dei
componenti all’interno.
Precauzioni di sicurezza
Non aprite l’involucro del ricevitore. In questo modo annullereste la garanzia. È pericoloso toccare l’interno del
ricevitore a causa del voltaggio elevato e del possibile rischio elettrico. Per l’assistenza rivolgetevi esclusivamente
personale di servizio qualificato.
Quando connettete i cavi, siate sicuri che il ricevitore sia disconnesso dall’alimentazione principale. Attendete
qualche secondo prima di spostare il ricevitore o disconnettere altre apparecchiature.
Utilizzate solo prolunghe approvate con cavi compatibili al consumo elettrico dell’apparecchiatura installata.
Assicuratevi che l’alimentazione di corrente corrisponda al voltaggio indicato sul retro del ricevitore.
Se il ricevitore non funziona regolarmente nemmeno seguendo strettamente le istruzioni di questo manuale, si
raccomanda di rivolgersi al vostro rivenditore.
1.2 Imballaggio
Il vostro ricevitore e i suoi accessori sono imballati e consegnati in imballi progettati per proteggere da shock elettrici
e umidità. Quando si disimballa il prodotto, assicurarsi che vi siano tutte le parti e tenere l’imballo fuori dalla portata
dei bambini. Quando si sposta il ricevitore da un posto ad un altro o se lo si restituisce sotto garanzia, imballare
nuovamente il ricevitore nel suo imballo originale insieme agli accessori. In caso contrario, la garanzia non sarà valida.
1.3 Installazione dell’apparecchio
Si raccomanda di consultare un installatore professionista per installare il ricevitore. In caso contrario, seguire queste
istruzioni attentamente:
Consultare il manuale utente del TV e dell’antenna.
Assicurarsi che il cavo HDMI/SCART e i componenti esterni dell’antenna siano in buone condizioni e che i
collegamenti HDMI/SCART siano ben schermati.
Questo manuale fornisce tutte le istruzioni complete per l’installazione e l’uso del ricevitore.
I simboli descritti di seguito hanno le seguenti funzioni:
Attenzione Indica un’avvertenza
Note Indica un’informazione aggiuntiva importante o utile.
MENU Rappresenta un tasto sul telecomando o sul ricevitore
(Caratteri in grassetto)
3
PART 4
Page 8
Spostarsi su Rappresenta una voce del menu all’interno di una finestra
(Carattere in corsivo)
1.4 Accessori
1x Istruzioni per l‘installazione
1x telecomando
2x batterie (Tipo AAA)
NOTA: Le batterie non devono essere ricaricate, disassemblate, cortocircuitate, mischiate o utilizzate
con altri tipi di batterie.
1.5 Uso di dipositivi USB esterni
Si consiglia di utilizzare dispositivi compatibili con le specifiche USB 2.0. Se il vostro dispositivo non è compatibile
con tale specifiche la registrazione, la riproduzione e alter operazioni multimediali potrebbero non funzionare
correttamente.*
Se si usa un Hard Disk USB esterno (Hard Disk Drive),considerate che il consumo di corrente richiesto dal HDD
potrebbe essere eccessivo per il ricevitore (5 V/500 mA).Se cosi‘ fosse utilizzare un HDD dotato di alimentazione
esterna.
STRONG non può garantire la compatibilità con tutti i tipi di dispositivi di memoria USB.
Si consiglia di non conservare informazioni importanti nel dispositivo di memoria che si utilizzerà con il ricevitore.
STRONG non si assumerà la responsabilità per qualsiasi perdita di informazioni.
STRONG non può garantire la riproduzione di file nonostante le estensioni siano indicate, in quanto ciò dipende
dal codec usato, dal data bit rate e dalla risoluzione (tutti i formati codec MPEG sono supportati)
Verifivcate che il dispositivo sai formattato FAT/FAT32, oppure formattatelo con il ricevitore (vedi capitolo 7.7 per
maggiori informazioni).
* Questo manuale utente ne descrive il funzionamento inclusa la funzione di registrazione che però non é attiva senza l’installazione via USB
del suddetto software.
2.0 IL RICEVITORE
2.1 Codice PIN: 0000
2.2 Pannelli frontale e laterale

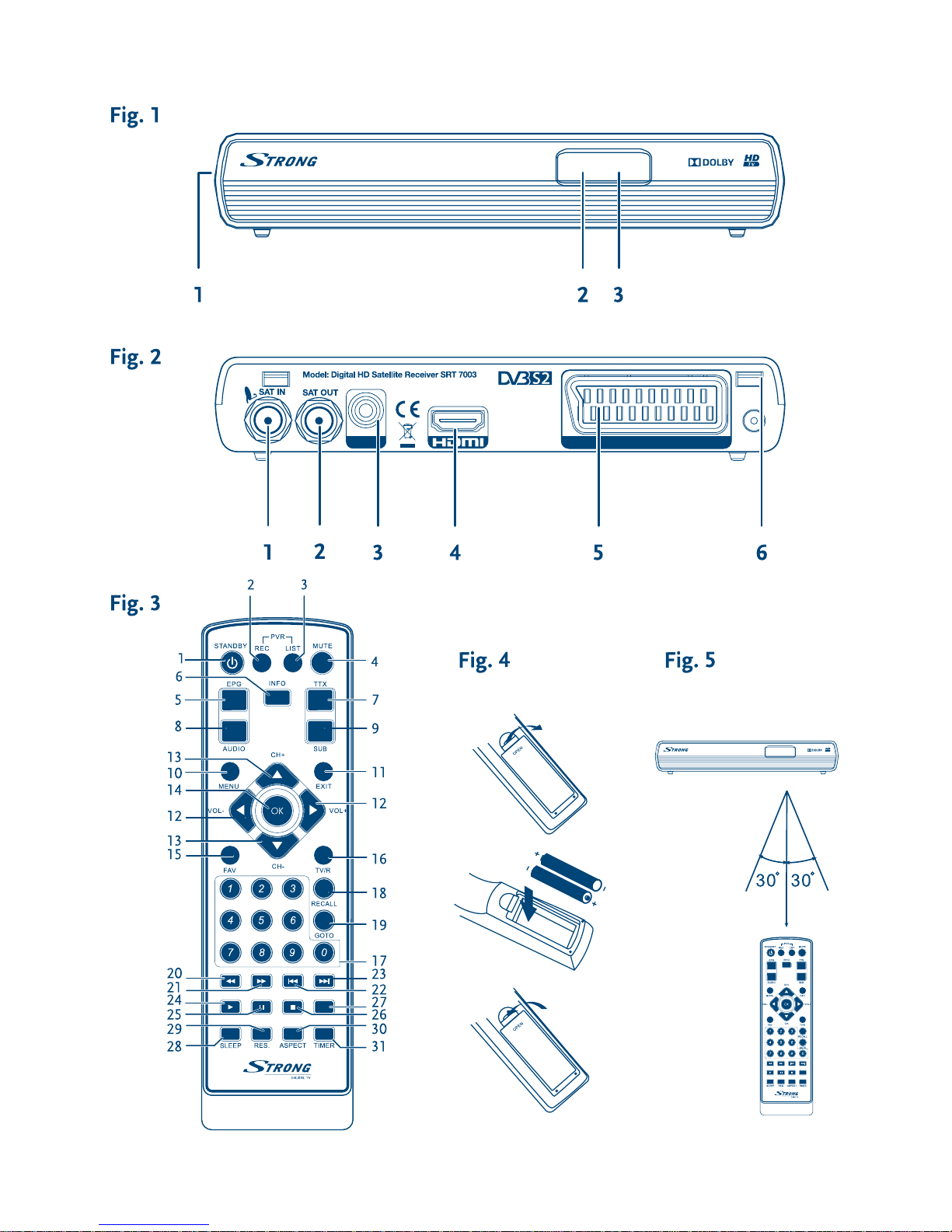

Fig. 1
1. USB: Porta USB per il collegamento di dispositivi di memoria esterni
2. Sensore telecomando: Sensore infrarosso: riceve il segnale dal telecomando
3. Indicatore Standby: Mostra lo stato del ricevitore
LED verde – ricevitore acceso
LED rosso – ricevitore in stand-by
2.3 Panello Posteriore
Fig. 2
1. SAT IN Collegamento del LNB
2. SAT OUT Collegamento ad un secondo ricevitore
3. S/PDIF Uscita audio digitale
4. HDMI Collegamento Alta Definizione HDMI
5. TV SCART Collegamento SCART al TV
6. 6. Alimentazione Per collegare l’alimentatore in dotazione (ingress 100-240 V 50-60 Hz/uscita
12V DC)
4
PART 4
Page 9
Italiano
2.4 Telecomando
Fig. 3
1. q Tasto accensione/spegnimento
2. REC Avvia la registrazione in svolgimento*
3. LIST Mostra la lista dei file registrati.
4. ! Muto.
5. EPG Visualizza le informazioni sul programma attuale e futuro.
6. INFO Premere una volta per visualizzare il numero, il nome del canale e el informazioni
sul programma. Premere due volte per visualizzare la frequenza del transponder e il
livello del segnale.
7. TTX Televideo
8. AUDIO Visualizza le lingue audio disponibili e le opzioni audio
9. SUB Selezione della lingua dei sottotitoli
10. MENU Apre il menu principale
11. EXIT Uscita dalle varie funzioni
12. tu Aumenta/diminuisce il volume durante la visione - Navigazione nei menu
13. pq Canali su/giù durante la visione - Navigazione nei menu.
14. OK Apre la lista canali principale - Conferma la selezione
15. FAV Per accedere alle liste dei canali favoriti
16. TV/R Per passare da TV a radio.
17. 0-9 Tasti numerici.
18. RECALL Per richiamare il canale visto in precedenza.
19. GOTO Visualizza la lista dei satelliti installati. Il modo di riproduzione apre la lista per
selezionare il momento per fare il salto.
20. 5 Riavvolgimento rapido
21. 6 Avanzamento veloce
22. 7 Salto alla registrazione precedente
23. 8 Salto alla registrazione successiva
24. u Riproduzione
25. 2 Blocca/riprende la riproduzione dei files multimedia.
26. 3 Blocca la riproduzione dei files multimedia.
27. REPEAT Per selezionare il tipo di ripetizione della riproduzione
28. ROSSO Funzionalità nei Menu e nel Televideo
29. VERDE Cambia la risoluzione dell’uscita HDMI 1080p, 1080i, 720p e 576i durante la visione;
Funzionalità nei Menu e nel Televideo
30. GIALLO Cambia il rapporto immagine delle uscite video durante la visone; Funzionalità nei
Menu e nel Televideo
31. BLU Visualizza la lista dei timer durante la visione; Funzionalità nei Menu e nel Televideo
* Questo manuale utente ne descrive il funzionamento inclusa la funzione di registrazione che però non é attiva senza l’installazione via USB
del suddetto software.
2.5 Installazione delle batterie
Fig. 4
Aprire il coperchio delle batterie posizionato sul retro del telecomando e inserire le due batterie AAA.
Seguire l’indicazione della polarità indicata.
Aprire il coperchio
Installare le batterie
Chiudere il coperchio
NOTA: Le batterie non devono essere ricaricate, cortocircuitate o mescolate con altre batterie.
5
PART 4
Page 10
2.6 Uso del telecomando
Fig. 5
Dirigere il telecomando verso il ricevitore. Il telecomando ha una portata di 7m e il sensore infrarosso ha un angolo di
ricezione di60 gradi.
NOTA: La luce diretta del sole o luce molto intense possono ridurre la sensibilità del sensore
infrarosso.
3.0 COLLEGAMENTI
3.1 Collegamento di base con cavo HDMI

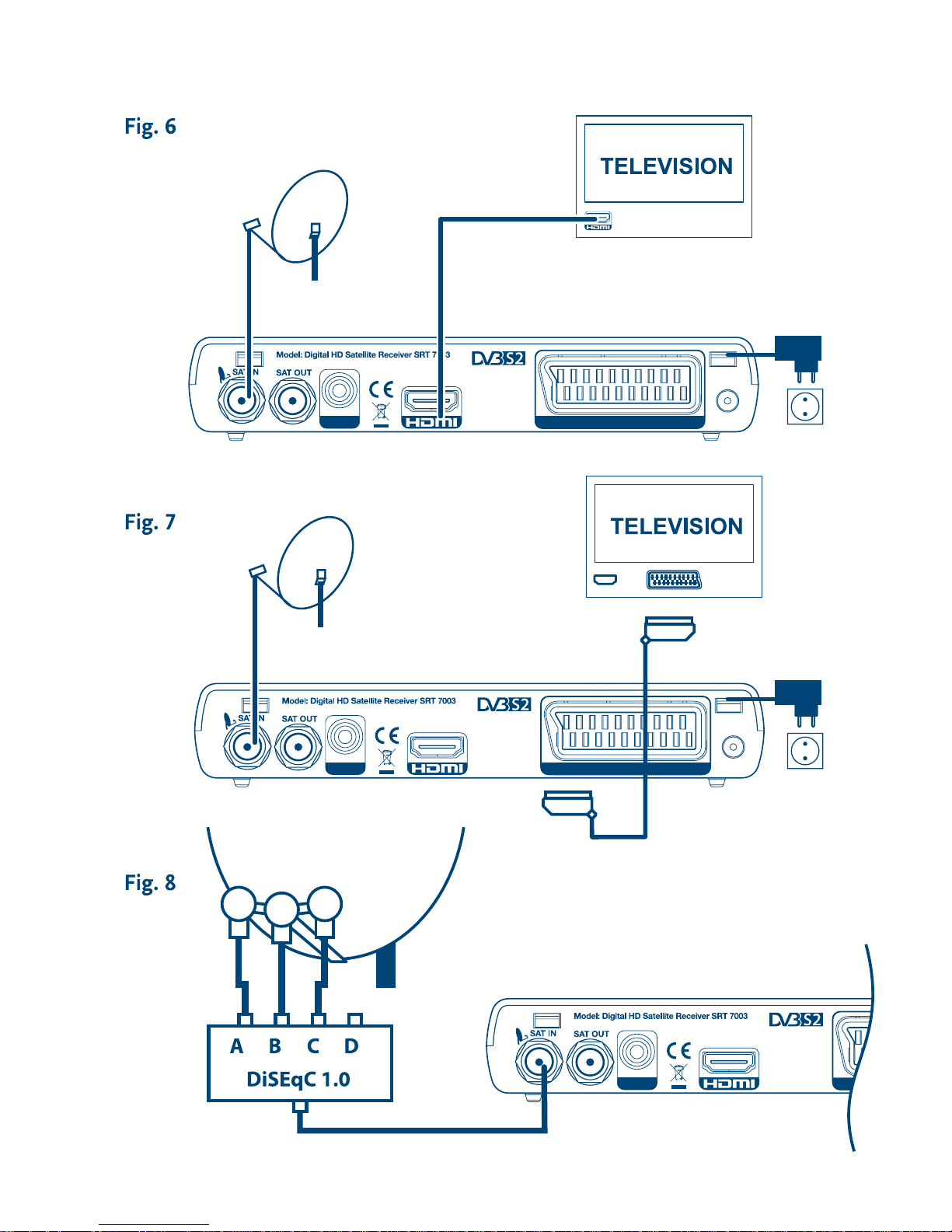

Fig. 6.
a. Collegate il LNB della parabola al connettore SAT IN del ricevitore con un cavo coassiale e un connettore F.
b. Collegate un cavo HDMI alla presa HDMI del ricevitore e alla presa HDMI del televisore.
c. Inserire l’adattatore di alimentazione nella corretta presa a muro
3.2 Collegamento di base con cavo Scart
Fig. 7.
a. Collegate il LNB della parabola al connettore SAT IN del ricevitore con un cavo coassiale e un connettore F.
b. Collegate un cavo Scart alla presa TV SCART del ricevitore e alla presa Scart del televisore.
c. Inserire l’adattatore di alimentazione nella corretta presa a muro
3.3 Collegamento di più parabole (o lnb) con un commutatore
DiSEqC
Fig. 8.
a. Collegate gli LNB’s agli ingressi del commutatore DiSEqC
b. Collegate l’uscita del commutatore DiSEqC all’ingresso SAT IN del ricevitore
c. Seguite i passi dei paragrafi 3.1 e 3.2 per il collegamento al televisore
4.0 PRIMA INSTALLAZIONE
Dopo aver realizzato i collegamenti, accendete il TV e il ricevitore. Se utilizzate il ricevitore per la prima volta o se avete
ripristinato i parametri di fabbrica apparirà sullo schermo la guida all’installazione. Utilizzate i tasti pq per muovervi
nel menu.
Con i tasti t u per selezionate la lingua del OSD e premete OK. Apparirà una pagina informativa: leggete le istruzioni e
premete il tasto INFO per procedere con il passo successivo.
NOTA: Se viene selezionato German come lingua OSD verranno memorizzati i canali del satellite
Astra 19,2E. Potete continuare con la memorizzazione di altri canali come spiegato di seguito
oppure premere EXIT e vedere solo i canali pre-installati.
4.1 Installazione
4.1.1 Selezione Satellite
Usate i tasti pq per selezionare il satellite puntato dalla vostra parabola e premete OK per confermare.
6
PART 4
Page 11
Italiano
4.1.2 Regolazione parabola
Il livello del segnale che si trova nella parte inferiore dello schermo vi permette di regolare l’orientamento della
parabola. Spostate lentamente la parabola fino ad ottenere il massimo livello. Dopodiché stringete bene le viti di
fissaggio e premete il tasto BLU per iniziare la ricerca dei canali.
4.1.3 Modo scansione
Usare pq t u per selezionare le opzioni desiderate e premere OK per iniziare la ricerca dei canali. È raccomandato
premere il tasto reset.
4.1.4 Ricerca Canali
Il ricevitore farà una ricerca automatica dei canali. Alla fine della ricerca i canali verranno memorizzati e il ricevitore
visualizzerà il canale primo canale trovato.
NOTA: Se non viene trovato nessun canale il ricevitore ritornerà al Menu di prima installazione.
Consultate il capitolo 7.3.
5.0 GUIDA RAPIDA PER L’UTILIZZO DEL RICEVITORE
Accendete il ricevitore con il tasto q del telecomando. Selezionate I canali con I tasti pq. E possibile digitare
direttamente il numero di canale con i tasti numerici 0~9. Premendo OK appare sullo schermo la lista canali.
Con i tasti t u regolate il volume audio.
6.0 FUNZIONAMENTO
6.1 Cambio Canale
E possibile cambiare canale in tre modi diversi:
con accesso diretto
attraverso la lista canali
con I tasti pq
con il tasto RECALL
6.1.1 Accesso diretto
Digitate il numero di canale con i tasti numerici 0~9.
6.1.2 Lista canali
Premendo OK appare sullo schermo la lista canali. Usate I tasti pq per evidenziare il canale. Premere OK per
selezionare il canale desiderato. La lista canali è dotata di una funzione di filtraggio dei canali per aiutarvi a trovare I
canali. Premendo il tasto ROSSO compare un banner nel quale potete scegliere con i tasti pq la lettera con la quale
inizia il canale cercato. Premendo OK comparirà la lista dei canali che cominciano con la lettera selezionata.
Nella lista canali sono disponibili anche le seguenti funzioni:
ROSSO: Apre una lista alfabetica per la ricerca veloce del canale desiderato.
TV/R: Per spostarsi dalla lista canali TV alla lista canali Radio e viceversa.
GOTO: Apre la lista dei satelliti per cambiare satellite.
FAV: Per accederei alle liste dei canali favoriti.
6.1.3 Tasti pq
p per passare al canale successivo
q per passare al canale precedente
7
PART 4
Page 12
6.1.4 Tasto RECALL
Il tasto RECALL permette di tornare al canale precedentemente visto.
6.2 Banner Informativo
Premendo il tasto INFO vengono visualizzate le informazioni sul canale corrente. Le disponibilità delle informazioni
dipende dall’operatore. Premendo il tasto INFO una seconda volta vengono visualizzati I parametri tecnici del canale
corrente. Premere nuovamente INFO per uscire.
6.3 Selezione della lingua audio
Alcuni canali dispongono di diverse lingue audio e formati audio. Premere il tasto AUDIO per visualizzare la lista dei
parametri audio disponibili. Selezionare il parametro con i tasti pq e premere OK. Con i tasti t u potete selezionare
l’altoparlante destro, sinistro o entrambe.
6.4 Televideo
Premere il tasto TTX per accedere al televideo e usare I tasti numerici 0~9 per inserire il numero di pagina. I tasti colorati
vi permettono di navigare nel televideo. Premere EXIT per uscire. Le sotto pagine possono essere selezionate con i tasti
t u. Premere il tasto TTX per uscire.
6.5 Sottotitoli
Premere il tasto SUB per accedere alla lista delle lingue dei sottotitoli disponibili. Usate i tasti t u per selezionare il
sottotitolo desiderato e premere OK.
6.6 Cambio del rapporto immagine
Premere il tasto GIALLO per accedere ai diversi tipi di rapporto immagine. Ad ogni pressione si otterà un rapporto
diverso. Vedere anche il capitolo 7.2.
6.7 Cambio risoluzione video
Premere il tasto VERDE per accedere ai diversi tipi di risoluzione video. Ad ogni pressione si otterà una risoluzione
diversa. Vedere anche il capitolo 7.2.
6.8 EPG (Guida Elettronica dei Programmi)
La Guida Elettronica dei Programmi permette di visualizzare la programmazione delle emittenti e informazioni sui
programmi. Premere il tasto EPG e usare I tasti pqt u per selezionare il canale. Premere il tasto ROSSO per accedere
alla lista programmi. Nella lista programmi usare I tasti pq per spostarsi tra I canali e i tasti t u per visualizzare
informazioni del giorno successivo e precedente. Con il tasto BLU vengono visualizzate le informazioni dettagliate. Con
il tasto GIALLO si ritorna alle informazioni del giorno corrente.
NOTA: La disponibilità della EPG dipende dall’emittente.
Programmare una registrazione con l’ EPG
Selezionare il programma come descritto sopra. Premendo il tasto OK accederete al menu del timer. Tutti I parametri
sono già inseriti. Memorizzare il timer con OK. Premere il tasto BLU per visualizzare la lista dei canali programmati.
Consultare anche il capitolo 7.2.
6.9 Canali Favoriti
Premete il tasto FAV per accedere alle liste dei canali favoriti. Vedere capitolo 7.1.1 per maggiori dettagli.
8
PART 4
Page 13
Italiano
7.0 MENU PRINCIPALE
7.1 Programma
Premere MENU e selezionare Programma con i tasti t u. Premere OK o q per entrare nel sottomenu. Premere OK o u
per modificare i parametri del programma. Premere EXIT per uscire.
7.1.1 Modica Programma
Per modificare le preferenze del programma (blocco, salto, favorito, sposta o cancella), selezionare Modifica Programma.
Per accedere a questo menu è necessario inserire la vostra password o la password ’0000’. Utilizzate i tasti pq t u
per evidenziare il programma, il tasto TV/R per passare da programmi TV a programmi Radio e GOTO per cambiare
satellite.
Impostare un programma come favorito
E’ possibile creare fino a 4 liste di canali favoriti facilmente accessibili.
1. Selezionate il programma e premete il tasto FAV sul telecomando.
Comparirà la tipologia di lista: Film, Notizie, Sport e Musica. Selezionate una di queste tipologie.
Un simbolo a stella apparirà ed il programma viene segnato come favorito. Premere EXIT per
ritornare alla lista e procedere con un’altra selezione.
2. Ripetere il passo precedente per tutti i canali che si vogliono inserire nelle liste favoriti.
3. Premere EXIT per confermare e uscire.
Eliminare un programma dalla lista favoriti
Ripetere il passo1 del paragrafo precedente e selezionare Disabilita nella finestra della tipologia dei favoriti.
Visualizzare un programma favorito
1. Durante la visione premere il tasto FAV per visualizzare le liste dei canali favoriti. Mentre si é
all’interno della lista dei favorite, premere t u per scegliere tra la disponibilità delle liste.
2. Selezionare il programma con i tasti pq e premere OK. Ora con i tasti pq vi sposterete
soltanto nella lista favoriti selezionata. Se si desidera tornare alla lista canali principale, premere
OK in viewing mode e poi premere GOTO e selezionare Tutti i satelliti.
Cancellare un programma
Selezionare il programma che volete cancellare e premere il tasto BLU. Apparirà un messaggio di conferma. Premere
OK per cancellare il programma o EXIT per uscire.
Saltare un programma
1. Selezionare il programma che volete saltare e premere il tasto VERDE.
Il programma verrà marcato per essere saltato durante lo zapping (nella lista canali questi canali
rimangono accessibili).
2. Ripetere l’operazione per saltare altri canali.
3. Per confermare ed uscire premere EXIT.
Per deselezionare un canale saltato
Premere il tasto VERDE sul programma marcato per essere saltato.
Spostare un programma
1. Selezionare il programma e premere il tasto ROSSO. Apparirà il simbolo di spostamento.
2. Spostatevi con I tasti pq fino alla posizione desiderata.
3. Premere OK o il tasto ROSSO per confermare la nuova posizione.
4. Ripetere l’operazione per gli altri canali da spostare.
Programmi protetti
E’ possibile bloccare un programma alla visione:
9
PART 4
Page 14
1. Selezionare il programma e premere il tasto GIALLO. Apparirà il simbolo di blocco canale.
2. Ripetere l’operazione per gli altri canali da spostare.
3. Per confermare ed uscire premere EXIT.
Per vedere il programma bloccato sarà necessario inserire la vostra password o la password ’0000’.
Disattivare un programma TV o radio protetto
Premere il tasto GIALLO sul programma bloccato.
Rinominare un programma
1. Selezionare il programma che volete rinominare e premere il tasto INFO. Apparirà una tastiera.
2. Spostatevi con i tasti pqt u e selezionate i caratteri uno alla volta premendo OK ad ogni
selezione.
3. Per memorizzare ed uscire premete EXIT.
7.1.2 EPG (Guida Elettronica dei Programmi)
Fatte riferimento al capitolo 6.8.
7.1.3 Ordinamento programmi
Opzioni per l’ordinamento dei programmi:
Default Ordina i programmi secondo l’ordine originale
Nome servizio Ordina i programmi in ordine alfabetico (A-Z)
Frequenza Ordina i programmi secondo la frequenza
Codificati Ordina i programmi prima i canali liberi, poi i codificati
7.2 Impostazioni Video
Premere MENU e selezionare Immagine. Premere I tasti pq per selezionare un’opzione e i tasti t u per impostare il
parametro. Premere EXIT per uscire.
Rapporto immagine
E’ possibile impostare il rapporto immagine su: 4:3 Schermo intero, 4:3 PanScan, 4:3 Letter Box, 16:9 Schermo intero o Auto.
4:3 Letter Box: Si visualizzerà l’immagine in TV con sbarre nere sopra e sotto dell’immagine.
4:3 Pan&Scan: Si visualizzerà il centro dell’immagine 16:9 in modalità schermo intero.
4:3 Full: Combinazione di Letter-box e Pan&Scan
16:9 Wide Screen: Selezionare con un formato TV 16:9.
Auto Il ricevitore negoziera‘ con il monitor l’impostazione corretta
NOTE: Potete cambiare il rapporto immagine premendo il tasto GIALLO sul telecomando.
Risoluzione
E’ possibile impostare la risoluzione video sull’uscita HDMI.
480i: per NTSC.
480p: per NTSC.
576i: per PAL.
576p: per PAL .
720p: per NTSC o PAL.
1080i: per NTSC o PAL.
1080p: per NTSC o PAL.
Potete cambiare la risoluzione premendo il tasto VERDE sul telecomando.
Formato TV
E possibile impostare il formato TV.
NTSC: standard americano.
PAL: standard europeo.
10
PART 4
Page 15
Italiano
Uscita Video
CVBS o RGB
7.3 Ricerca Canali
Premere MENU e selezionare Ricerca Canali. Premere I tasti pq per selezionare un’opzione tra Installazione e Gestione
DB (database) e premere i tasti t u per impostare il parametro. Premere EXIT per uscire.
7.3.1 Installazione
7.3.1.1 Selezione satellite
Utilizzate questo menu per modificare i parametri del satellite. Utilizzate i tasti pq per posizionarvi su Satellite e i tasti
t u per selezionare il satellite di cui volete modificare i parametri.
7.3.1.2 Impostazione parametri antenna
Si possono impostare i seguenti parametri:
Tipo LNB: Usare i tasti t u, OK per aprire la lista delle tipologie di LNB che sono mostrati come frequenze
dell’oscillatore locale. Il setting automatico é con LNB Universale (09750/10600) – i più utilizzati
dal mercato.
Alimentazione LNB: Usare i tasti t u per impostare i valori di alimentazione del LNB (13/18 V è l’impostazione per
un LNB universale)
22KHz: Usare i tasti t u per attivare o disattivare il tono a 22KHz. Auto è l’impostazione per un LNB
universale.
Tonebust: Per attivare il treno di impulsi per un commutatore di linea
DiSEqC 1.0: Per selezionare le porte da1 a 4
DiSEqC 1.1: Per selezionare le porte da1 a 16
Motor: Selezionare DiSEqC1.2 oppure GOTOX a seconda del tipo di motore utilizzato. Poi premere OK
per il menu di impostazione della posizione o il tasto VERDE per la località.
DiSEqC1.2: Muovere il motore fino a raggiungere la posizione di massimo segnale come spiegato qui di
seguito:
Moto continuo: Premere i tasti t u per spostarsi verso Est o Ovest. Il motore si muoverà finché
verrà tenuto premuto il tasto. Un solo impulse equivale ad uno spostamento di1 grado.
Moto a passo(1): premere i tasti t u per spostarsi di 0,3 gradi.
Memorizza Posizione: per memorizzare l’attuale posizione
Vai al riferimento: per raggiungere la posizione di0 gradi
GotoX: Selezionare GotoX con tasti t u. Premere VERDE per settare le coordinate. Apparirà una
videata, che permetterà i seguenti settaggi:
Luogo: Usare t u per selezionare uno dei luoghi proposti. Scegliere il
luogo più vicino. Se conosci le coordinate, puoi sceglire Manuale
e procedere con le seguenti regolazioni aggiuntive.
Direzione Longitudine: Scegliere EST o OVEST.
Angolo Longitudine: Usare i pulsanti numerici per inserire la coordinata.
Direzione Latitudine: Scegliere Nord o Sud
Angolo Latitudine: Usare i pulsanti numerici per inserire la coordinata
Inseriti I parametric, premere exit per salvare le informazioni ed
uscire dalla videata. Premere OK per entrare nel menu GotoX.
Sposterà automaticamente: La parabola al satellite selezionato.
Per Move Continue, Move Step (1) and Goto Reference fare rif alle
spiegazioni
NOTE: GotoX é una funzione conosciuta anche con il nome DiSEqC 1.3.
11
PART 4
Page 16
7.3.1.3 Ricerca Canali
Ricerca Automatica
Scansione di un singolo satellite:
Premere il tasto BLU. Viene visualizzata la finestra per le impostazioni.
Modo Scansione: Premere i tasti t u per selezionare tra: Default, Ricerca cieca o Network.
Default: Verranno cercati i canali in tutti i trasponder presenti in memoria.
Ricerca Cieca: Ricerca lenta a passo di 2MHz. Verrà fatta la ricerca su tutte le frequenze.
Network: Verrà effettuata una ricerca per operatore. Se viene trasmessa l’informazione tutti i trasponder
di un determinato operatore verranno sintonizzati.
Codificati: Premere i tasti t u per selezionare Tutti i Canali o Canali Liberi.
Tipo Servizio: Premere i tasti t u per selezionare Tutti, TV o Radio.
Dopo la configurazione premere OK o BLU per iniziare la ricerca dei canali.
Scansione Multi satellite:
Quando viene usata un’antenna multifeed (con più di1 lnb) selezionate i satelliti con il tasto OK.
I satelliti selezionati verranno segnati con il simbolo ü. Impostare l’opzione DiSEqC appropriata
e premere il tasto BLU. Apparirà la finestra delle impostazioni di ricerca da completare come al
paragrafo precedente. Premere il tasto OK o il tasto BLU per avviare la ricerca.
7.3.1.4 Ricerca Manuale
Premere il tasto GOTO per visualizzare la lista dei trasponder.
Scansione di un singolo trasponder:
Con i tasti pq selezionate il trasponder di cui desiderate i canali. Premere il tasto BLU. Apparirà
la finestra delle impostazioni di ricerca da completare come al paragrafo precedente. Premere il
tasto OK o il tasto BLU per avviare la ricerca.
Scansione Multi trasponder:
Con i tasti pq selezionate i trasponder di cui desiderate i canali e premete il tasto OK. I
trasponder selezionati verranno segnati con il simbolo ü. Premere il tasto BLU. Apparirà la
finestra delle impostazioni di ricerca da completare come al paragrafo precedente. Premere il
tasto OK o il tasto BLU per avviare la ricerca.
7.3.1.5 Opzioni modica Satellite
Aggiungere un satellite: premere i tasto ROSSO. Con la tastiera cha apparirà inserire il nome del satellite e la sua
posizione. Inserite un carattere alla volta premendo OK ogni volta per confermare il carattere. Una volt completato il
nome spostarsi su OK e confermare con il tasto OK del telecomando. Memorizzare con OK o uscire con EXIT.
Modificare i parametri di un satellite:
Premere il tasto VERDE per modificare il satellite selezionato. Procedere come sopra per
modificare i parametri. Memorizzare con OK o uscire con EXIT.
Cancellare un satellite: Premere il tasto GIALLO per cancellare il satellite selezionato. Confermare la cancellazione con
OK o uscire con EXIT.
7.3.1.6 Opzioni modica Trasponder
NOTA: I transponders possono essere rivisti solo quando la lista appare sullo schermo. Per fare ciò,
selezionare il satellite desiderato e premere GOTO per aprire la TP list.
Aggiungere un trasponder: premere i tasto ROSSO. Inserire parametri del trasponder. Memorizzare con OK o uscire
con EXIT.
Modificare i parametri di trasponder:
Premere il tasto VERDE per modificare il trasponder selezionato. Procedere come sopra per
modificare i parametri. Memorizzare con OK o uscire con EXIT.
12
PART 4
Page 17
Italiano
Cancellare un trasponder:
Premere il tasto GIALLO per cancellare il trasponder selezionato. Confermare la cancellazione
con OK o uscire con EXIT.
7.3.2 Gestione Database Canali
Questa pratica funzione permette di memorizzare le liste dei satelliti, dei trasponder, dei canali e dei canali favoriti
in una memoria USB e caricarli su un altro ricevitore o sul medesimo in caso di perdita di dati. Selezionate l’opzione
Gestione Database e collegate la memoria USB al ricevitore. Le opzioni disponibile sono.
7.3.2.1 Caricamento da USB
Premere OK per fare un backup dei dati base. Un file DBM, “HB_DATABASE_DDMM.DBM”, con i data (giorno e mese)
sarà creata. Se il DB è stato correttamente memorizzato, apparirà un messaggio sullo schermo. Premere EXIT fintanto
non sparisce il menu OSD
7.3.2.2 Memorizzazione dei dati su memoria USB
Premere OK per salvare i dati. Il successo dell’operazione verrà confermato da un messaggio. Premere EXIT per uscire
dal menu.
7.3.2.3 SatCR
Se si utilizza un LNB SatCR riferirsi alle specifiche tecniche riportate sul manuale del LNB per ottenete le bande e le
rispettive frequenze da utilizzare.
Nota SatCR funziona solo in combinazione con splitter satellitare multicanale (max8 uscite) e ad un
LNB SatCR, ad esempio con il modello Strong SRT L780 (max. 4 uscite)
SatCR Attivare la funzione solamente se si utilizza un LNB SatCR altrimenti disattivarla.
Sistema Automatico: nel ricevitore sono presenti Bande utente preinstallate. Riferirsi al manuale del
LNB per sapere quale sistema e‘ supportato dal LNB stesso, altrimenti selezionare “manuale“ ed
impostare i canali desiderati nel menu successivo.
Canale ID: Selezione manuale: Selezionare la Banda Utente secondo le specifiche del vostro LNB SatCR.
Note: Ogni ricevitore collegato al sistema SatCR necessita di un Canale ID differente dagli altri.
Frequenza: Selezione manuale: Seleziona il centro della frequenza in accordo con le specifiche del LNB
utilizzato. Note: Ogni ricevitore collegato al sistema SatCR necessita di una sua specifica
frequenza (ogni “canale ID“ deve averne una differente dalle altre)
Premere MENU o EXIT per uscire.
7.4 Impostazione ora
Premere MENU e selezione Ora. Premere i tasti pq per selezionare l’opzione e premere i tasti t u per impostare il
parametro. Premere EXIT per uscire.
Ora Auto Selezionare ON affinché l’ora e la data vengano individuate automaticamente dalla
trasmissione oppure OFF per impostare l’ora manualmente.
Zona oraria Selezionare lo scostamento dall’ora di Greenwich.
Ora legale Selezionare ON o OFF a seconda della stagione.
Data Inserire la data quando Ora AUTO è su OFF.
Ora Inserire l’ora quando Ora AUTO è su OFF.
Timer Per impostare il TIMER riferirsi al capitolo 7.4.1
7.4.1 Programmazione
In questo menu potete programmare il passaggio ad un determinato canale ad una certa data e ora. Potete visualizzare
la programmazione premendo il tasto BLU.
13
PART 4
Page 18
Aggiungi: Premere il tasto ROSSO per aggiungere una nuova programmazione. Nella finestra di dialogo
selezionate il tipo di canale e il numero, la data e ora di inizio e fine e il tipo di ripetizione (una
volta, giornaliero o settimanale).
Fissati parametri premere OK per memorizzare.
Modifica: Premere il tasto VERDE per modificare una programmazione esistente.
Cancella: Premere il tasto BLU per cancellare una programmazione dalla lista. Memorizzare con OK o
uscire con EXIT.
NOTA: Potete selezionare la programmazione direttamente dell’EPG. Per ulteriori informazioni, fare
riferimento alla sezione 6.8.
7.5 Opzioni
Premere MENU e selezionare Opzioni. In questo menu è possibile impostare Lingua OSD, Lingua sottotitoli, Lingua Audio,
Modo audio digitale e Durata Banner.
Selezionare un’opzione e premere t u per impostare il parametro.
Premere EXIT per uscire.
Lingua OSD Selezionare la lingua dell’OSD (Menu su schermo).
Lingua sottotitoli Selezionare la lingua dei sottotitoli.
Lingua Audio Selezionare la lingua audio. Se la lingua selezionata non è disponibile verrà utilizzata la lingua
originale.
Audio Digitale Selezionate il tipo di uscita audio digitale (i settaggi influiscono sia sulle uscite S/PDIF che
HDMI).
PCM – l’audio di qualsiasi formato verrà trasformato in PCM
RAW – l’audio rimane nel formato originale
RAW (HDMI On) – come RAW, ma influenza anche l’uscita HDMI
OFF – uscita audio digitale disabilitata
Durata Banner Impostare la durata dei banner informativi (da 1-10 secondi).
7.6 Impostazioni sistema
Premere MENU e selezionare Sistema. Premere i tasti pq per selezionare un’opzione e premere i tasti t u per
impostare il parametro. Premere EXIT per uscire.
Impostazione Password
Digitate la vostra vecchia password o la password ’0000’. Inserite la nuova password due volte. Una volta confermata la
nuova password premete EXIT per uscire.
Impostazioni di fabbrica
Per ripristinare i parametri di fabbrica selezionare Ripristino parametri di fabbrica e premere OK o u. Inserite la vostra
password o la password ’0000’ e premete OK per confermare. Tutti i canali e i parametri impostati verranno cancellati. Il
ricevitore si riavvierà e ripartirà dalla guida all’installazione.
ATTENZIONE: Un reset totale cancellerà permanentemente tutte le tue impostazioni personali, i timer e i
canali salvati. Siete pregati di considerare questo prima di effettuare un reset totale.
Informazioni
Visualizza le informazioni sul modello, sull’hardware e software del ricevitore.
14
PART 4
Page 19
Italiano
Richiama Lista
Impostando questa opzione su ON, premendo il tasto RECALL verrà richiamata una lista contenente tutti i canali
precedentemente visualizzati. Se questa opzione è su OFF, premendo il tasto RECALL verrà richiamato soltanto l’ultimo
canale visto.
Aggiornamento software
Selezionare Software update e premere OK o u dal menu principale.
Via USB
Scaricare il file aggiornato necessario per il vostro ricevitore dalla nostra pagina web di supporto www.strong.tv o
contattare il vostro venditore locale. Decomprimere il file, se è necessario, e copiarlo nella cartella principale del vostro
dispositivo di memoria USB. Collegare il dispositivo di memoria USB alla porta USB del vostro ricevitore. Premere MENU
e selezionare Aggiornamento Software via USB. Premere OK per visualizzare la lista software. Selezionare il file con
l’immagine software e premere OK per iniziare l’aggiornamento software. Premere OK per iniziare l’aggiornamento
o EXIT per cancellarlo. Seguire le istruzioni che si visualizzano sullo schermo. Quando il processo di aggiornamento è
finito il ricevitore mostra un messaggio “Aggiornamento software completato. Per favore premere Restart”. Scollegare il
ricevitore e collegarlo di nuovo. Il vostro ricevitore aggiornato inizierà con l’ultimo canale mostrato.
ATTENZIONE: MAI scollegare il ricevitore o il dispositivo USB durante il processo d’aggiornamento software
a fine di evitare danni irreparabili.
Auto Standby
Permette ridurre il consumo d’energia. Il ricevitore si spegnerà se non si da l’ordine per un periodo di tempo.
L’impostazione predefinita è di 180 minuti. Con i tasti t u si seleziona tra i diversi intervalli o con OFF si cancellano. Con
0000 si può introdurre l’Auto Standby desiderato usando i tasti 0-9.
7.7 USB
Premere MENU e selezionare USB. Dal menu multimedia é posibile avviare la riproduzione di musica,video e visualizzare
foto. I formati riportati nella lista qui sotto sono supportati. Il ricevitore accetta solo dispositivi USB formattati FAT e
FAT32.
NOTA:
STRONG non può garantire la compatibilità (operazione e/la gestione del USB) con tutti i dispositivi di memoria e
non assume nessuna responsabilità per qualsiasi informazione persa al collegamento con quest’unità.
Il sistema occuperà più tempo per leggere il contenuto del dispositivo USB.
Certi dispositivi non saranno riconosciuti, anche se sono in formato di supporto, alcuni files non si visualizzeranno,
a seconda del contenuto.
7.7.1 Multimedia
Se non ci sono dispositivi USB collegati apparirà il messaggio “Nessun dispositivo USB collegato”. Potete selezionare le
seguenti opzioni: Musica, Foto o Film. Premere OK e selezionare il file da riprodurre.
Musica – formati supportati MP3 e WMA*.
Foto – formati supportati JPG e BMP*.
Video – formati supportati MPG, MPEG, TS, VOB, MP4, AVI*.
* STRONG non può garantire la riproduzione di file nonostante le estensioni siano indicate, in quanto ciò dipende dal codec usato, dal data bit
rate e dalla risoluzione (tutti i formati codec MPEG sono supportati).
Musica
Selezionate il brano e premete OK per riprodurlo.
Durante la riproduzione sono disponibili le seguenti funzioni:
u o OK: Inizia la programmazione del file selezionato.
2: Bloccare/riprendere la programmazione e 3 per bloccarla.
56: Avanzamento e riavvolgimento veloci.
15
PART 4
Page 20
GOTO: Permette di impostare il tempo a cui si vuole andare.
0~9 tasti: Per introdurre il tempo e OK per confermare.
78: Riproduce il file precedente o successivo.
REPEAT: Premere una volta per una ripetizione semplice, due volte per ripetere tutti i file, tre volte per la
riproduzione casuale.
RECALL: Per selezionare la cartella superiore.
EXIT Per ritornare al menu Multimedia.
SUGGERIMENTO: La riproduzione della musica continua finché è attivo il menu Multimedia permettendo così
di visualizzare delle fotografie ascoltando la musica. E sufficiente uscire dal menu Musica e
selezionare la presentazione nel menu Foto.
Foto
Il vostro dispositivo vi permette di guardare una presentazione con tutte le foto disponibili dalla cartella selezionata.
Premete u per iniziare e 3 o EXIT per bloccare la presentazione. Ci sono diverse possibilità Photo Configure.
Durante la riproduzione sono disponibili le seguenti funzioni:
OK: Apre la foto selezionata a schermo intero.
u: Inizia la presentazione.
2: Blocca o riprende la presentazione.
3 o EXIT: Per chiudere il formato o bloccare la presentazione e tornare alla cartella dell’inizio.
INFO Apre il banner contenente le informazioni sulle foto.
ROSSO: Per utilizzare lo zoom su una foto (premere pq, t u per navigare su una parte desiderata
della foto).
VERDE: Per ruotare la foto.
GIALLO: Per ruotare la foto.
GOTO: Visualizza l’anteprima delle foto.
RECALL: Per selezionare la cartella superiore.
78: Riproduce il file precedente o successivo.
REPEAT: Come per Musica. Una volta selezionato REPEAT per la Musica questo si applica anche alle foto.
EXIT: Per ritornare al menu Multimedia.
Riproduzione di lmati
Ne menu Film troverete i film. Selezionate il file da riprodurre e premete OK per visualizzare l’anteprima. Premete il tasto
ROSSO per passare allo schermo intero. Durante la riproduzione potete usare tutte le funzioni 2, u, 3, 56, 78.
Potete controllare i dettagli del file premendo il tasto INFO in modalità schermo pieno. Per chiudere premere INFO di
nuovo o premere EXIT. Selezionare il tasto GOTO per introdurre il tempo desiderato con i tasti 0-9 e premere OK per
confermare. Con i tasti 56 potete visionare o spostare la programmazione con la velocità x2, x4, x8, x16 e x32. Se
tornate all’inizio, riprenderà la programmazione del file attuale, se andate alla fine, inizierà la programmazione del file
successivo. Con i tasti 78 potete saltare al file del video precedente o successivo. È possibile utilizzare il tasto REPEAT
nella riproduzione Movie (per ulteriori informazioni).
7.7.2 Impostazione Fotograe
Tempo visualizzazione
E’ possible impostare il tempo di visualizzazione delle foto da1 a 8 secondi.
Modalità visualizzazione
Potete selezionare la presentazione tra60 tipi possibili o casuale.
Rapporto immagine
Mantieni Visualizza l’immagine nella sua forma originale.
Scarta Visualizza l’immagine a pieno schermo.
16
PART 4
Page 21
Italiano
7.7.3 Impostazione Sottotitoli
La funzione dei sottotitoli è importante nel menu solamente per i film, che contengano files in srt o txt. Durante la
programmazione premete SUB per selezionare le lingue desiderate e confermate con OK. Durante la programmazione
dei files Movie premete due volte i tasto SUB per cambiare le impostazioni dei sottotitoli descritti a sotto:
Caratteristica sottotitoli
Piccolo: Visualizza i sottotitoli in piccole dimensioni.
Normale: Visualizza i sottotitoli in dimensioni normali.
Grande: Visualizza i sottotitoli in grandi dimensioni.
Sottotitoli BG
Bianco: Sottotitoli su sfondo bianco.
Trasparente: Sottotitoli su sfondo trasparente.
Grigio: Sottotitoli su sfondo grigio.
Giallo verde: Sottotitoli su sfondo giallo verde.
Colore sottotitoli
Rosso: Sottotitoli di colore rosso.
Blu: Sottotitoli di colore blu.
Verde: Sottotitoli di colore verde
7.7.4 My Recorder*
7.7.4.1 Registrazione istantanea
Per registrare direttamente un programma premere REC per avviare la registrazione e 3 per terminarla. Per visualizzare
un altro programma (purche’ dello stesso transponder) durante la registrazione utilizzare i tasti pq. Non e‘ possibile
utilizzare i tasti 0-9
7.7.4.2 Timeshift
Se si vuole utilizzare la funzione Timeshift basta premere il tasto 2 durante la visione. Per la riproduzione di Timeshift
premere u. Durante la riproduzione e‘ possibile utilizzare i tasti 5 6 o 2. Per terminare la funzione Timeshift premere
3 altrimenti il ricevitore continuera‘ la registrazione fino allo spegnimento del ricevitore. Premendo 3 guardando lo
stesso canale sara‘ possible accedere ai contenuti prepegistrati premendo u o 5 6.
Premendo 3 guardando lo stesso canale si sara‘ in grado di accedere ai contenuti di Timeshift premendo u o 5 6. Se
si cambia canale si potranno ottenere tracce Timeshift solo del canale che si sta guardando.
7.7.4.3 Impostazione Timer per registrare
Ci sono2 modi per impostare il timer:
Impostazione timer da menu EPG
Il modo piu‘ semplice per registrare in programma é impostandolo dal menu EPG. Premere il tasto EPG per accedere
al menu, selezionare il canale desiderato tramite i tasti pq poi premere il tasto ROSSO per passare alla selezione
degli eventi. Fatto questo premere pq per scegliere il programma da registrare selezionandolo infine con OK. A
questo punto puoi selezionare mode tramite i tasti pq e impostare registra. Se necessario é possibile modificare le
altre impostazioni con i tasti pq, t u e 0-9. Per visualizzare la lista prenotazioni contenente tutti i timer impostati
selezionare il tasto BLU.
Impostazione timer via Timer menu
Se si desidera impostare un Timer tramite menu premere il tasto BLU per entrare. Ora la lista é visualizzata. La lista é
vuota se non si ha gia‘ impostato nessun timer. Premere ROSSO per aggiungere un nuovo timer e impostalo come gia‘
descritto sopra. Per altri dettagli riguardanti questo menu riferirsi al capitolo 7.4.1Timer (Programmazione) nel libretto
istruzioni.
17
PART 4
Page 22
7.7.4.4 Riproduzione
Una volta effettuata la prima registrazione verra‘ creata una cartella dal nome MyRecords sul vostro dispositivo USB.
Premendo il tasto LIST é possibile accedere direttamente a questa cartella. Al interno della cartella MyRecords sono
supportate le seguenti funzioni:
OK Viene avviata la riproduzione in modalita‘ anteprima.
u Viene avviata la riproduzione a tutto schermo.
RECALL Accesso alla cartella/directory principale.
YELLOW Seleziona una registrazione per la cancellazione. Quando tutte le registrazioni che vuoi
cancellare sono selezionate premi OK. Un messaggio apparira‘ per confermare l‘eliminazione.
Selezionando nuovamente OK i file verranno eliminati definitivamente dal dispositivo USB.
Premi EXIT se non vuoi eliminarli.
VERDE Apre la tastiera per inserire il nome della traccia selezionata. Sulla tastiera selezionare pq t u
per la navigazione, per selezionare i caratteri premere OK. Una volta terminato selezionare OK e
premere OK per salvare il nuovo nome. Se si desidera annullare le modifiche selezionare Cancel
poi premere OK.
REPEAT Consente di modificare la modalita‘ di ripetizione: Premere una volta per la ripetizione singola,
due volte per ripetere tutte le tracce e tre volte per la ripetizione casuale. Il simbolo della
funzione attivata appare sulla parte superiore dello schermo. Premendo ancora una volta si
azzerera‘ la funzione
GOTO Consente di selezionare il tempo di inizio del file. Per inserire il tempo desiderato usa i tasti 0-9 e
premi OK per avviare la riproduzione dal tempo selezionato.
* Questo manuale utente ne descrive il funzionamento inclusa la funzione di registrazione che però non é attiva senza l’installazione via USB
del suddetto software.
7.7.5 Formattazione
ATTENZIONE: La formattazione cancellerà tutti i file e i dati presenti nella memoria. STRONG non si
assumerà nessuna responsabilità per la perdita o danneggiamento dei dati dal dispositivo di
memoria.
Se desiderate formattare il dispositivo di memoria, selezionate la partizione e il file di sistema da utilizzare. Selezionate
Formattare e premere OK. Confermate la formattazione con OK. La procedura di formattazione durerà un tempo
dipendente dalle dimensioni della memoria. Alla fine del processo apparirà il messaggio “Formattazione completata”.
A.1SOLUZIONE DEI PROBLEMI
Ci sono vari motivi che possono causare il malfunzionamento del ricevitore. Consigliamo di controllare il ricevitore
seguendo le procedure riportate nella tabella sotto riportata che vi permetterà di risolvere i problemi più comuni. Se
il ricevitore non dovesse funzionare correttamente anche dopo questo controllo contattare il vostro installatore o
un rivenditore STRONG. E’ possibile anche inviare una mail tramite il nostro sito web: www.strong.tv . NON APRITE il
coperchio in quanto all’interno sono accessibili parti sotto tensione di rete. Inoltre l’apertura del coperchio annulla la
garanzia del prodotto.
Problema Possibile causa Cosa fare
Indicatore Stand-by non
s’illumina
Il cavo della tensione è scollegato/Il
connettore multipoint è spento.
Controllare il cavo della tensione/Accendere
il connettore multipoint.
Nessuna immagine Il ricevitore non può ricevere il segnale. Controllare il cavo d’antenna, cambiare il
cavo o collegare il cavo al ricevitore.
Parametri del sintonizzatore incorretti. Impostare i valori dei parametri del
sintonizzatore correttamente nel menu
Installation.
Direzione incorretta della parabolica Controllare il segnale e adattare la parabolica
correttamente.
18
PART 4
Page 23
Italiano
Problema Possibile causa Cosa fare
Nessun’immagine o
suono in TV.
La corrente non è selezionata. Accendere l’ingresso corretto della TV.
La TV o il VCR non sono collegati al cavo
della tensione.
Nessuna connessione.
Controllare il cavo della tensione.
Collegare solidamente il cavo del ricevitore
alla TV.
Esclusione dell’audio Premere il tasto !
La TV è spenta Accendere la TV.
Messaggio criptato del
canale
Il canale è criptato Selezionare un canale diverso
Nessuna risposta del
telecomando
Il ricevitore è spento Collegare e accendere
Il telecomando non è puntato
correttamente.
Puntare il telecomando al sensore IR
Il sensore IR è ostruito Controllare l’ostruzione
Le batterie sono scaricate Cambiare le batterie
Password dimenticata Contattare il servizio locale Hotline oppure
mandare una mail alla nostra pagina web
www.strong.tv
L’USB esterno non inizia Il consumo di energia è alto Collegare un adattatore d’alimentazione di
energia extra al vostro dispositivo USB HDD
Il ricevitore si spegne
automaticamente a
Stand-by
La funzione Stand-by è attiva e il tempo
impostato è 3h.
Nel menu del sistema- Auto Stand-by,
adattare o disabilitare l’Auto Power Time.
A.2CARATTERISTICHE TECNICHE
Demodulatore
Demodulazione: QPSK, 8PSK
Symbol rate d’ingresso: DVB-S QPSK:1 ~ 45 Ms/s
DVB-S2 8PSK/QPSK: 10~30 Ms/s
FEC: Auto, 1/2, 2/3, 3/4, 5/6, 7/8 in DVB-S mode
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 in DVB-S2 mode
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 in 8PSK mode
Decoder Video
Profilo: MPEG-2 MP@ML, MP@HL, MPEG-4 H.264/AVC
Velocità d’ingresso: Max.20 Mbit/s
Rapporto immagine: 4:3 and 16:9, Pan & Scan, Pillarbox Letterbox, Full, Auto
Risoluzione video: PAL 50Hz: 576i, 576p, 720p, 1080i, 1080p
NTSC 60Hz: 480i, 480p, 720p, 1080i, 1080p
Decoder Audio
Decodifica Audio: MPEG-1 Layer 1 & 2, AC3, Dolby Digital Downmix
Modo Audio: Mono L/R, Stereo, AC3+, Dolby Digital, Dolby Digital Plus*
Frequenza di campionamento: 32, 44.1,48 kHz
* Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.
19
PART 4
Page 24
Sintonizzatore
Tipo F, IEC169-24, Femmina
Frequenza d’ingresso: 950 – 2150 MHz
Impedenza d’ingresso: 75 Ohm
Livello segnale: -65 a -25 dBm
Alimentazione LNB: 13/18 V DC (+/- 5%), max. 0.5 A, protetto da sovraccarico
Versione dello Switch: Tone burst, DiSEqC 1.0, 1.1
Opzioni LNB: Single LO, Universal, SatCR (max.4 uscite)
Opzioni parabola motorizzata: DiSEqC 1.2, GotoX.
Sistema e Memoria
CPU: MSTAR MSD7802
Flash Memory: 4 MB
System Memory: 64 MB
Multimedia
Riproduzione video: MPG, MPEG, TS, VOB, MP4, AVI*
Riproduzione audio: MP3, WMA*
Visualizzazione immagini: JPG, BMP*
* STRONG non può garantire la riproduzione di file video nonostante le loro estensioni siano compatibili poiché dipende dalla codfica utilizzata,
dal bit rate e dalla risoluzione.
Connettori
SAT IN
SAT OUT
HDMI
TV SCART (RGB, CVBS, uscita Audio L/R con controllo volume)
Uscita audio digitale coassiale S/PDIF
USB 2.0
Presa per collegamento corrente
Dati Generali
Alimentazione esterna
Tensione di alimentazione: 100 – 240 V AC 50/60 Hz
Tensione di uscita: 12 V DC 1.5 A
Consumo: max.18 W, typ. 10 W
Consumo in stand-by: max. 0.5 W
Temperatura di funzionamento: 0 ~ +40 °C
Temperatura di stoccaggio: -10 ~ +50 °C
Umidità relativa: 10 ~ 85% RH, Non condensante
Dimensioni (L x A x P) in mm: 168 x 119 x 32
Peso: 0.18 kg
8.0 INFORMAZIONE AGLI UTENTI
ai sensi dell’art.13del decreto legislativo 25 luglio 2005, n. 15”Attuazione delle Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche,
nonché allo smaltimento dei riuti”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile
deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, consegnare l’apparecchiatura alla fine della vita utile agli idonei centri di raccolta differenziata
dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente, in ragione di uno a uno.
20
PART 4
Page 25
Italiano
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui
al dlgs. n. 22/1997” (articolo50 e seguenti del dlgs. n. 22/1997).
Trattamento del dispositivo elettrico od elettronico a ne vita (Applicabile in tutti i paesi dell’Unione
Europea e in quelli con sistema di raccolta dierenziata)
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta
appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia
smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e
per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio del
materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo
prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio
dove l’avete acquistato.
21
PART 4
Page 26
22
PART 4
Loading...
