STIHL RME 235
DE
Gebrauchsanleitung
FR
Manuel d’utilisation
NL
Gebruiksaanwijzing
IT
Istruzioni per l'uso
PL
Instrukcja obsługi
RU
Инструкция по эксплуатации
RME 235.0
B
0478 121 9904 B. A22. TIM-14587-001 © 2022 STIHL Tirol GmbH
1 2
3
0478 121 9904 B
1
4 5
6 7
2
0478 121 9904 B
8
9 10
0478 121 9904 B
3
11 12 13
14 15
16
4
0478 121 9904 B
17
18
0478 121 9904 B
5
19
6
0478 121 9904 B
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL
entschieden haben. Wir entwickeln und
fertigen unsere Produkte in Spitzenqualität
entsprechend der Bedürfnisse unserer
Kunden. So entstehen Produkte mit hoher
Zuverlässigkeit auch bei extremer
Beanspruchung.
STIHL steht auch für Spitzenqualität beim
Service. Unser Fachhandel gewährleistet
kompetente Beratung und Einweisung
sowie eine umfassende technische
Betreuung.
Wir danken Ihnen für Ihr Vertrauen und
wünschen Ihnen viel Freude mit Ihrem
STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN
UND AUFBEWAHREN.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 8
Allgemein 8
Anleitung zum Lesen der
Gebrauchsanleitung 8
Ländervarianten 8
Gerätebeschreibung 9
Zu Ihrer Sicherheit 9
Allgemein 9
Warnung – Gefahren durch
elektrischen Strom 10
Bekleidung und Ausrüstung 11
Transport des Geräts 11
Vor der Arbeit 11
Während der Arbeit 12
Wartung, Reinigung, Reparaturen
und Lagerung 14
Lagerung bei längeren
Betriebspausen 14
Entsorgung 14
Symbolbeschreibung 15
Gerät betriebsbereit machen 15

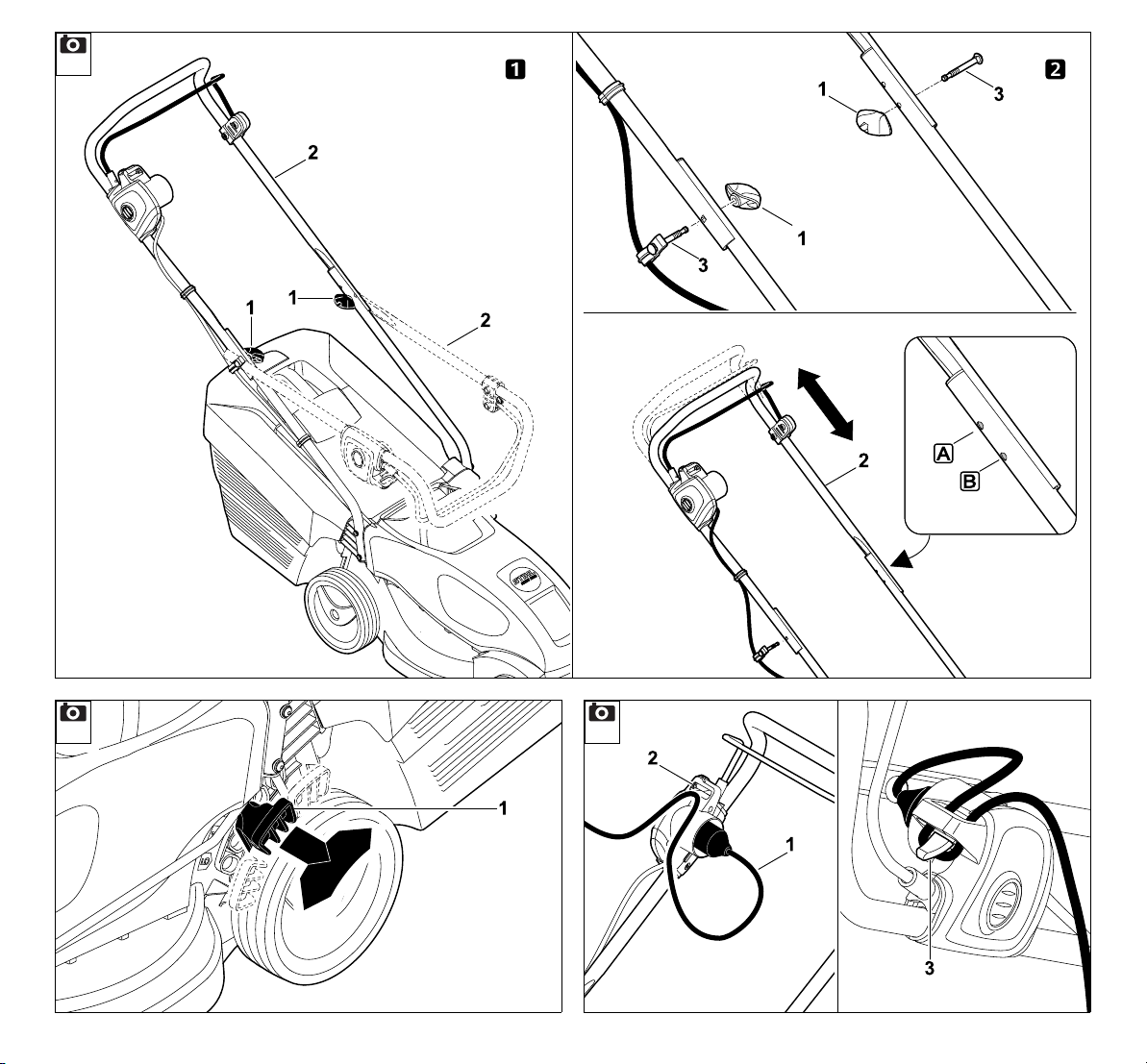

Rasenmäher zusammenbauen 15
Bedienelemente 15
Grasfangkorb 15
Füllstandsanzeige 16
Lenker 16
Zentrale Schnitthöhenverstellung 16
Hinweise zum Arbeiten 16
Allgemein 16
Richtige Belastung des
Elektromotors 17
Wenn das Mähmesser blockiert 17
Thermischer Überlastschutz des
Elektromotors 17
Arbeitsbereich des Bedieners 17
Sicherheitseinrichtungen 17
Schutzeinrichtungen 17
Zweihandbedienung 17
Auslaufbremse des Elektromotors 17
Gerät in Betrieb nehmen 18
Gerät elektrisch anschließen 18
Zugentlastung 18
Rasenmäher einschalten 18
Rasenmäher ausschalten 18
Grasfangkorb entleeren 18
Wartung 18
Allgemein 18
Gerät reinigen 19
Elektromotor und Räder 19
Lenkeroberteil 19
Mähmesser warten 19
Mähmesser aus- und einbauen 19
Mähmesser schärfen 20
Aufbewahrung (Winterpause) 20
Transport 20
Transport 20
Verschleiß minimieren und
Schäden vermeiden 21
Umweltschutz 21
Übliche Ersatzteile 22
Konformitätserklärung 22
EU-Konformitätserklärung
Rasenmäher STIHL RME 235.0 22
Anschrift STIHL Hauptverwaltung 22
Anschriften STIHL
Vertriebsgesellschaften 22
Anschriften STIHL Importeure 22
Technische Daten 23
REACH 23
Fehlersuche 23
Serviceplan 24
DEFR
NLITPLRU
0478 121 9904 B - DE
Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.
7

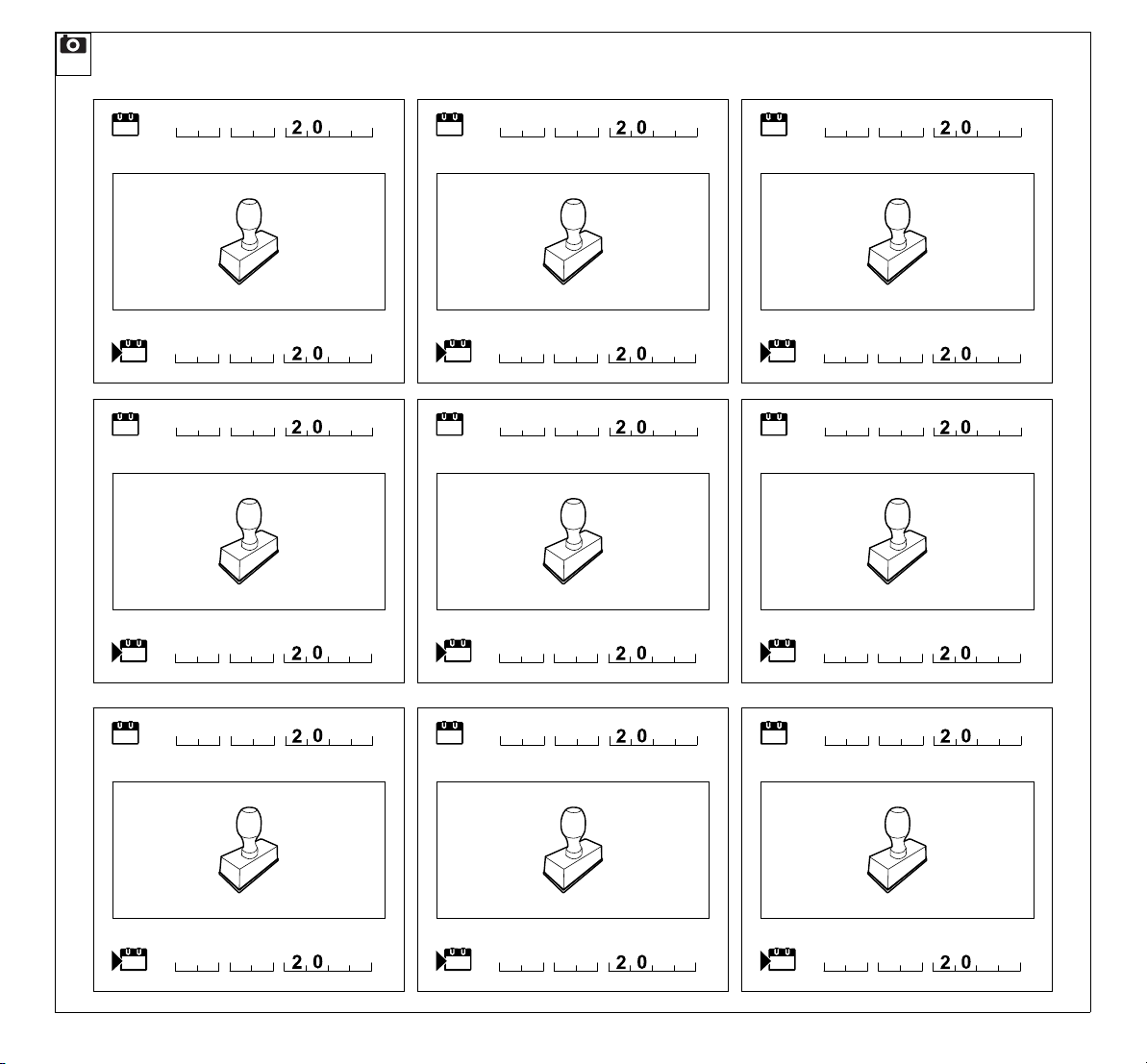

Übergabebestätigung 24
Servicebestätigung 24
2. Zu dieser Gebrauchsanleitung
2.1 Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie
2006/42/EC.
STIHL arbeitet ständig an der
Weiterentwicklung seiner Produktpalette;
Änderungen des Lieferumfanges in Form,
Technik und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses
Heftes können aus diesem Grund keine
Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind
eventuell Modelle beschrieben, welche
nicht in jedem Land verfügbar sind.
Diese Gebrauchsanleitung ist
urheberrechtlich geschützt. Alle Rechte
bleiben vorbehalten, besonders das Recht
der Vervielfältigung, Übersetzung und der
Verarbeitung mit elektronischen
Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte
Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät
angebracht sind, werden in dieser
Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung „links“ und
„rechts“ in der Gebrauchsanleitung:
Der Benutzer steht hinter dem Gerät und
blickt in Fahrtrichtung vorwärts.
Kapitelverweis:
Auf entsprechende Kapitel und
Unterkapitel für weitere Erklärungen wird
mit einem Pfeil verwiesen. Das folgende
Beispiel zeigt einen Verweis auf ein
Kapitel: (Ö 3.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können
wie in den folgenden Beispielen
gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen
des Benutzers erfordern:
● Schraube (1) mit einem
Schraubenzieher lösen, Hebel (2)
betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder
Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung
werden mit einem der nachfolgend
beschriebenen Symbole gekennzeichnet,
um diese in der Gebrauchsanleitung
zusätzlich hervorzuheben.
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten ist
notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten
verhindert mögliche oder
wahrscheinliche Verletzungen.
Vorsich t!
Leichte Verletzungen bzw.
Sachschäden können durch ein
bestimmtes Verhalten verhindert
werden.
Hinweis
Information für eine bessere
Nutzung des Gerätes und um
mögliche Fehlbedienungen zu
vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des
Geräts erklären, finden Sie ganz am
Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur
Verknüpfung der Bilder auf den
Bildseiten mit dem entsprechenden
Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
STIHL liefert abhängig vom
Auslieferungsland Geräte mit
unterschiedlichen Steckern und Schaltern
aus.
In den Abbildungen sind Geräte mit
Eurosteckern dargestellt, der
Netzanschluss von Geräten mit anderen
Steckerausführungen erfolgt auf
gleichartige Weise.
1
8
0478 121 9904 B - DE

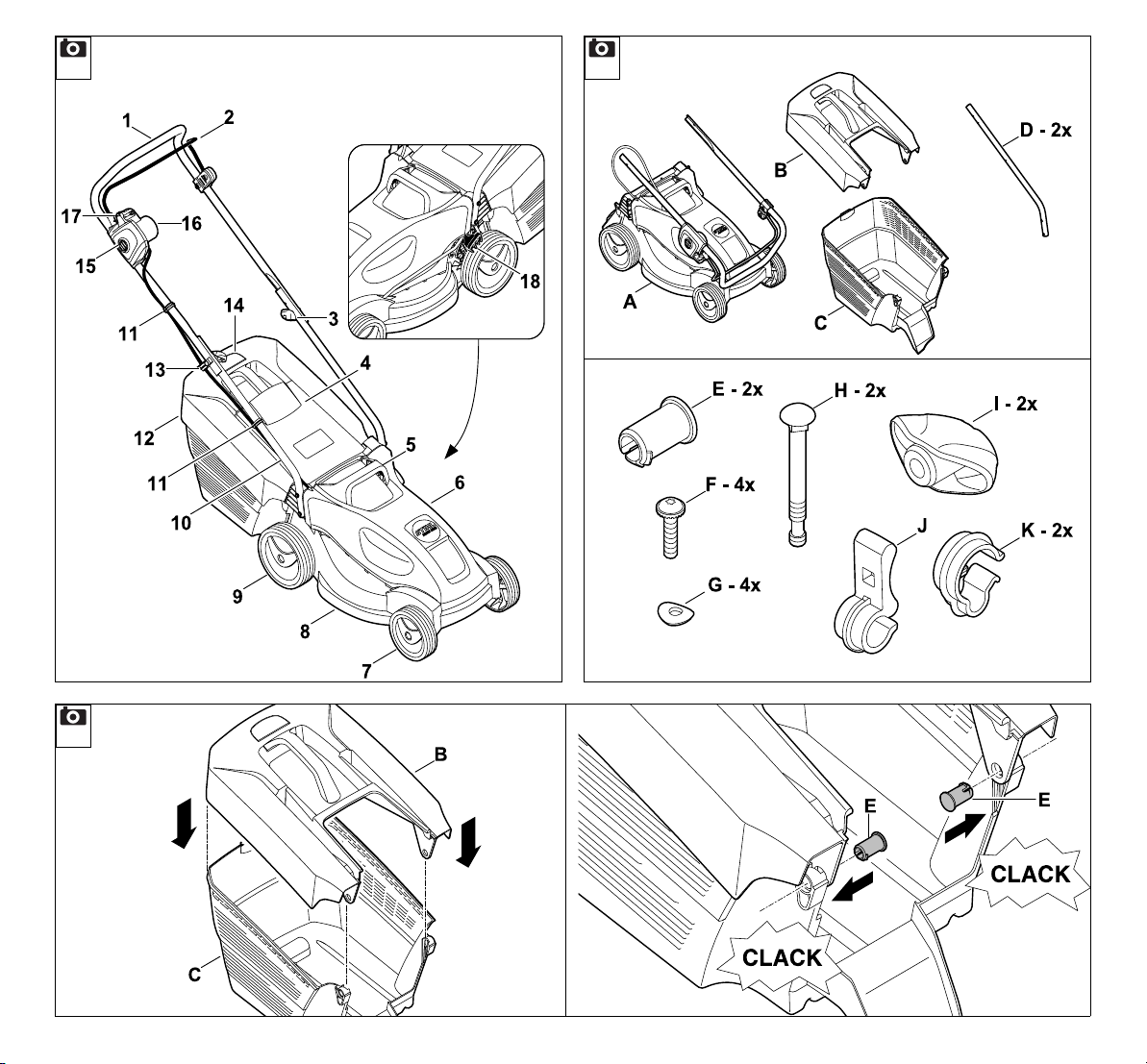

3. Gerätebeschreibung
1 Lenkeroberteil
2 Motorstoppbügel
3 Drehgriff
4 Auswurfklappe
5 Transportgriff
6 Motorhaube
7 Vorderrad
8 Gehäuse
9 Hinterrad
10 Lenkerunterteil
11 Kabelclip
12 Grasfangkorb
13 Kabelführung
14 Füllstandsanzeige
15 Startknopf
16 Netzanschluss
17 Zugentlastung
18 Höhenverstellhebel
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät
sind diese UnfallVerhütungsvorschriften
unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen werden.
Bewahren Sie die Gebrauchsanleitung für
späteren Gebrauch sorgfältig auf.
Diese Vorsichtsmaßnahmen sind für Ihre
1
Sicherheit unerlässlich, die Auflistung ist
jedoch nicht abschließend. Benutzen Sie
das Gerät stets mit Vernunft und
Verantwortungsbewusstsein und denken
Sie daran, dass der Benutzer für Unfälle
mit anderen Personen oder deren
Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und
dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt
werden, die die Gebrauchsanleitung
gelesen haben und die mit der
Handhabung des Geräts vertraut sind. Vor
der erstmaligen Inbetriebnahme muss sich
der Benutzer um eine fachkundige und
praktische Unterweisung bemühen. Dem
Benutzer muss vom Verkäufer oder von
einem anderen Fachkundigen erklärt
werden, wie das Gerät sicher zu
verwenden ist.
Bei dieser Unterweisung sollte dem
Benutzer insbesondere bewusst gemacht
werden, dass für die Arbeit mit dem Gerät
äußerste Sorgfalt und Konzentration
notwendig sind.
Auch wenn Sie dieses Gerät
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen.
Lebensgefahr durch Erstickung!
Erstickungsgefahr für Kinder beim
Spielen mit Verpackungsmaterial.
Verpackungsmaterial unbedingt
von Kindern fernhalten.
Das Gerät inklusive aller Anbauten darf
nur an Personen weitergegeben bzw.
verliehen werden, die mit diesem Modell
und seiner Handhabung grundsätzlich
vertraut sind. Die Gebrauchsanleitung ist
Teil des Geräts und muss stets
mitgegeben werden.
Benutzen Sie das Gerät nur ausgeruht und
bei guter körperlicher sowie geistiger
Verfassung. Wenn Sie gesundheitlich
beeinträchtigt sind, sollten Sie Ihren Arzt
fragen, ob die Arbeit mit dem Gerät
möglich ist. Nach der Einnahme von
Alkohol, Drogen oder Medikamenten, die
das Reaktionsvermögen beeinträchtigen,
darf nicht mit dem Gerät gearbeitet
werden.
Sicherstellen, dass der Benutzer
körperlich, sensorisch und geistig fähig ist,
das Gerät zu bedienen und damit zu
arbeiten. Falls der Benutzer körperlich,
sensorisch oder geistig eingeschränkt
dazu fähig ist, darf der Benutzer nur unter
Aufsicht oder nach Anweisung durch eine
verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig
ist oder entsprechend nationaler
Regelungen unter Aufsicht in einem Beruf
ausgebildet wird.
Das Gerät ist für den privaten Gebrauch
konzipiert.
Achtung – Unfallgefahr!
Das Gerät ist nur zum Rasenmähen
bestimmt. Eine andere Verwendung ist
nicht gestattet und kann gefährlich sein
oder zu Schäden am Gerät führen.
Wegen körperlicher Gefährdung des
Benutzers darf das Gerät für folgende
Arbeiten nicht eingesetzt werden
(unvollständige Aufzählung):
– zum Trimmen von Büschen, Hecken
und Sträuchern,
– zum Schneiden von Rankgewächsen,
DEFR
NLITPLRU
0478 121 9904 B - DE
9
– zur Rasenpflege auf
Dachbepflanzungen und in
Balkonkästen,
– zum Häckseln und Zerkleinern von
Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen
(Absaugen, Fortblasen),
– zum Einebnen von Bodenerhebungen
wie z. B. Maulwurfshügeln.
– zum Transportieren von Schnittgut,
außer im dafür vorgesehenen
Grasfangkorb.
Aus Sicherheitsgründen ist jede
Veränderung am Gerät, ausgenommen
der fachgerechte Anbau von Zubehör,
welches von STIHL zugelassen ist,
untersagt, außerdem führt dies zur
Aufhebung des Garantieanspruchs.
Auskunft über zugelassenes Zubehör
erhalten Sie bei Ihrem STIHL
Fachhändler.
Insbesondere ist jede Manipulation am
Gerät untersagt, welche die Leistung oder
die Drehzahl des Verbrennungsmotors
bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände,
Tiere oder Personen, insbesondere
Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen,
Parks, Sportstätten, an Straßen und in
land- und forstwirtschaftlichen Betrieben
ist besondere Vorsicht erforderlich.
Achtung! Gefährdung der
Gesundheit durch
Vibrationen! Übermäßige
Belastung durch Vibrationen
kann zu Kreislauf- oder Nervenschäden
führen, insbesondere bei Menschen mit
Kreislaufproblemen. Wenden Sie sich an
einen Arzt, falls Symptome auftreten, die
durch Vibrationsbelastung ausgelöst
worden sein könnten.
Solche Symptome, die hauptsächlich in
den Fingern, Händen oder Handgelenken
auftreten, sind zum Beispiel
(unvollständige Aufzählung):
– Gefühllosigkeit,
–Schmerzen,
– Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.
Den Lenker während des Betriebs fest
aber nicht verkrampft mit beiden Händen
an den vorgesehenen Stellen halten.
Arbeitszeiten so planen, dass höhere
Belastungen über einen längeren
Zeitraum vermieden werden.
4.2 Warnung – Gefahren durch elektrischen Strom
Achtung!
Stromschlaggefahr!
Besonders wichtig für die
elektrische Sicherheit
sind Netzkabel,
Netzstecker,
Ein- / Ausschalter und
Anschlussleitung. Beschädigte
Kabel, Kupplungen und Stecker
oder den Vorschriften nicht
entsprechende Anschlussleitungen
dürfen nicht verwendet werden, um
sich nicht der Gefahr eines
elektrischen Schlages
auszusetzen.
Daher Anschlussleitung regelmäßig
auf Anzeichen einer Beschädigung
oder Alterung (Brüchigkeit)
überprüfen.
Gerät nur mit abgewickelter Netzleitung in
Betrieb nehmen.
Bei Verwendung einer Kabeltrommel
muss diese vor Gebrauch immer
vollständig abgewickelt werden.
Niemals ein beschädigtes
Verlängerungskabel verwenden. Ersetzen
Sie defekte Kabel durch neue und nehmen
Sie keine Reparaturen an
Verlängerungskabeln vor.
Das Gerät darf nicht benutzt werden, wenn
Leitungen beschädigt oder abgenutzt sind.
Insbesondere ist die
Netzanschlussanleitung auf
Beschädigung und Alterung zu prüfen.
Wartungs- und Reparaturarbeiten an
Netzleitungen dürfen nur von speziell
ausgebildeten Fachleuten durchgeführt
werden.
Stromschlaggefahr!
Eine beschädigte Leitung nicht ans
Stromnetz anschließen und eine
beschädigte Leitung erst berühren, wenn
sie vom Stromnetz getrennt ist.
Stromschlaggefahr!
Beschädigte Kabel, Kupplungen und
Stecker oder den Vorschriften nicht
entsprechende Anschlussleitungen dürfen
nicht verwendet werden.
Die Schneideinheiten (Messer) erst
berühren, wenn das Gerät vom Netz
getrennt ist.
Achten Sie immer darauf, dass die
verwendeten Netzleitungen ausreichend
abgesichert sind.
Obwohl der Elektromotor gegen
Spritzwasser geschützt ist, darf
mit dem Gerät nicht bei Regen
und auch nicht in nasser
Umgebung gearbeitet werden.
10
0478 121 9904 B - DE
Ausschließlich feuchtigkeitsisolierte
Verlängerungskabel für den Außenbereich
benutzen, die für die Verwendung mit dem
Gerät geeignet sind (Ö 10.1).
Kabel beim Mähen vom Messer
fernhalten.
Anschlussleitung an Stecker und
Steckbuchse trennen und nicht an den
Anschlussleitungen ziehen.
Wird das Gerät an ein Stromaggregat
angeschlossen, ist darauf zu achten, dass
es durch Stromschwankungen beschädigt
werden kann.
Das Gerät nur an eine Stromversorgung
anschließen, die durch eine FehlerstromSchutzeinrichtung mit einem
Auslösestrom von höchstens 30 mA
geschützt ist. Nähere Auskünfte gibt der
Elektroinstallateur.

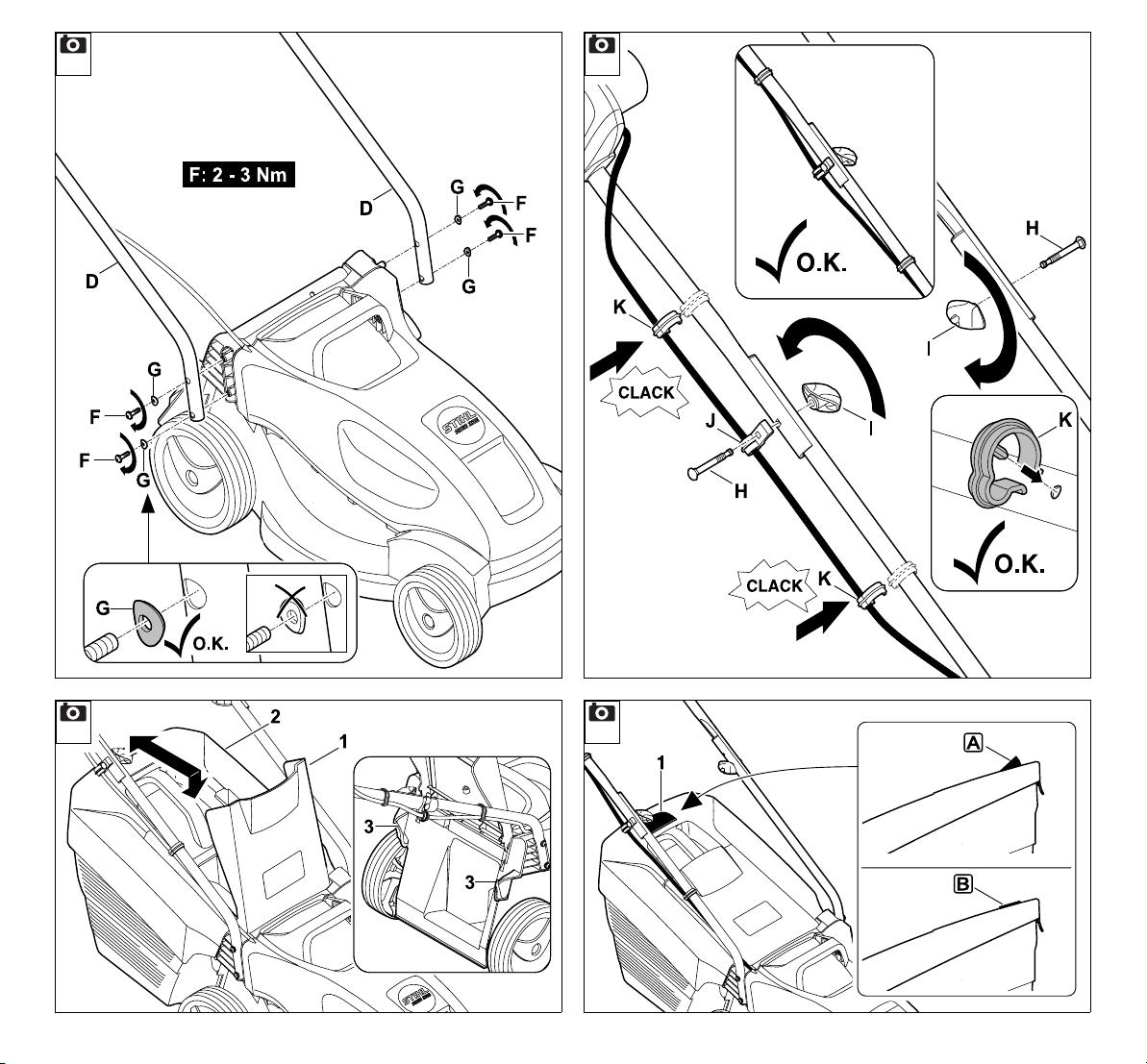

Aus Gründen der elektrischen Sicherheit
muss das Elektrokabel am Lenker immer
ordnungsgemäß montiert sein.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer
festes Schuhwerk mit griffiger
Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in
Sandalen.
Bei Wartungs- und
Reinigungsarbeiten sowie beim
Transport des Geräts zusätzlich
stets feste Handschuhe tragen
und lange Haare zusammenbinden und
sichern (Kopftuch, Mütze etc.).
Beim Schärfen des
Mähmessers muss eine
geeignete Schutzbrille getragen
werden.
Das Gerät darf nur mit langen Hosen und
eng anliegender Kleidung in Betrieb
genommen werden.
Niemals lose Kleidung tragen, die an
beweglichen Teilen (Bedienhebel) hängen
bleiben kann – auch keinen Schmuck,
keine Krawatten und keine Schals.
4.4 Transport des Geräts
Nur mit Handschuhen arbeiten, um
Verletzungen an scharfkantigen und
heißen Geräteteilen zu verhindern.
Vor dem Transport das Gerät ausschalten,
Netzkabel abziehen und Messer zum
Stillstand kommen lassen.
Das Gerät nur mit ausgekühltem
Elektromotor transportieren.
Beachten Sie das Gewicht des Geräts und
benutzen Sie bei Bedarf geeignete
Verladehilfen (Laderampen,
Hebevorrichtungen).
Gerät und mittransportierte Geräteteile
(z. B. Grasfangkorb) auf der Ladefläche
mit ausreichend dimensionierten
Befestigungsmitteln (Gurte, Seile usw.)
sichern.

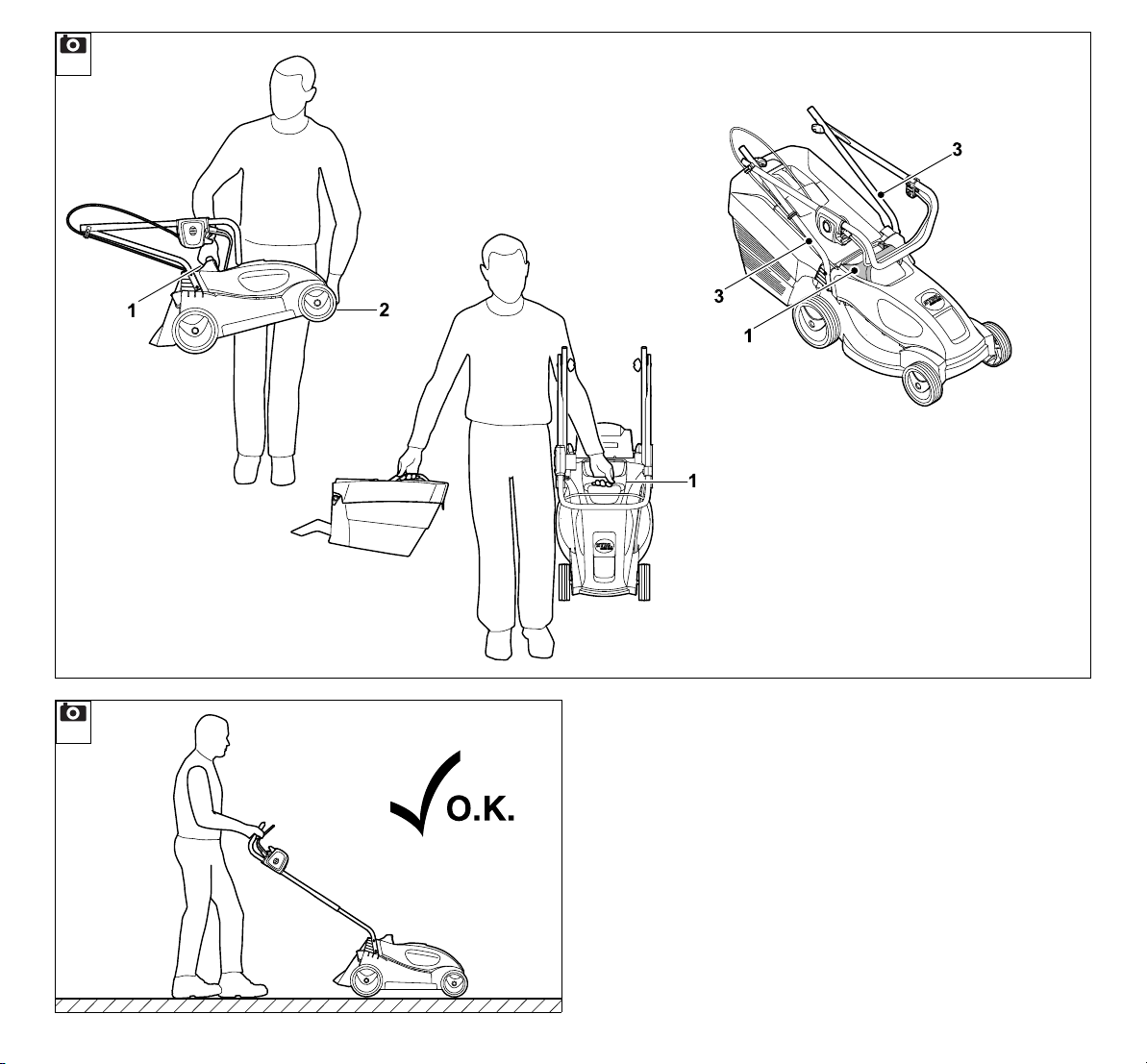

Beim Anheben und Tragen Kontakt mit
dem Mähmesser vermeiden.
Beachten Sie die Angaben im Kapitel
"Transport". Dort ist beschrieben, wie das
Gerät anzuheben bzw. zu verzurren ist.
(Ö 12.1)
Beachten Sie beim Transport des Geräts
regionale gesetzliche Vorschriften,
insbesondere was die Ladungssicherheit
und den Transport von Gegenständen auf
Ladeflächen betrifft.
4.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen
mit dem Gerät arbeiten, welche die
Gebrauchsanleitung kennen.
Beachten Sie die kommunalen
Vorschriften für die Betriebszeiten von
Gartengeräten mit Verbrennungsmotor
bzw. Elektromotor.
Überprüfen Sie vollständig das Gelände,
auf dem das Gerät eingesetzt wird, und
entfernen Sie alle Steine, Stöcke, Drähte,
Knochen und sonstigen Fremdkörper, die
von dem Gerät hochgeschleudert werden
können. Hindernisse (z. B. Baumstümpfe,
Wurzeln) können im hohen Gras leicht
übersehen werden.
Markieren Sie deshalb vor der Arbeit mit
dem Gerät alle in der Rasenfläche
verborgenen Fremdobjekte (Hindernisse),
die nicht entfernt werden können.
Vor dem ersten Gebrauch des Geräts sind
Verpackungsmaterial und
Transportsicherungen zu entfernen.
Vor dem Gebrauch des Geräts sind
defekte sowie abgenutzte und
beschädigte Teile zu ersetzen.
Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu
erneuern. Ihr STIHL Fachhändler hält
Ersatzklebeschilder und alle weiteren
Ersatzteile bereit.
Das Gerät darf nur im betriebssicheren
Zustand eingesetzt werden. Vor jeder
Inbetriebnahme ist zu kontrollieren,
– ob das Gerät in vorschriftsmäßig
montiertem Zustand ist.
DEFR
NLITPLRU
0478 121 9904 B - DE
11
– ob sich das Schneidwerkzeug und die
gesamte Schneideinheit (Mähmesser,
Befestigungselemente,
Mähwerksgehäuse) in einwandfreiem
Zustand befinden. Insbesondere ist auf
sicheren Sitz, Beschädigungen
(Kerben oder Risse) sowie Verschleiß
zu achten.
– ob die Sicherheitseinrichtungen (z. B.
Auswurfklappe, Gehäuse, Lenker,
Motorstoppbügel) in einwandfreiem
Zustand sind und ordnungsgemäß
funktionieren.
– ob der Grasfangkorb unbeschädigt und
vollständig montiert ist; ein
beschädigter Grasfangkorb darf nicht
verwendet werden.
– ob die Auslaufbremse des
Elektromotors funktioniert.
Bei Bedarf alle nötigen Arbeiten
durchführen bzw. einen Fachhändler
aufsuchen. STIHL empfiehlt den STIHL
Fachhändler.
Beachten Sie die Angaben im Kapitel
"Gefahren durch elektrischen Strom"
(Ö 4.2).
Schalten Sie den Elektromotor niemals
ohne vorschriftsmäßig montiertes Messer
ein. Gefahr der Überhitzung des
Elektromotors!
4.6 Während der Arbeit
Arbeiten Sie niemals, während
sich Tiere oder Personen,
insbesonders Kinder, im
Gefahrenbereich aufhalten.
Die am Gerät installierten Schalt- und
Sicherheitseinrichtungen dürfen nicht
entfernt oder überbrückt werden.
Insbesondere den Motorstoppbügel
niemals am Lenkholm fixieren (z. B. durch
Anbinden).
Der Lenker muss stets ordnungsgemäß
montiert sein und darf nicht verändert
werden. Das Gerät niemals mit
umgeklapptem Lenker in Betrieb nehmen.
Befestigen Sie niemals Gegenstände am
Lenker (z. B. Arbeitskleidung).
Verlängerungskabel dürfen nicht um den
Lenker gewickelt werden.
Arbeiten Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung.
Arbeiten Sie nicht bei
Umgebungstemperaturen unter +5°C.
Arbeiten Sie mit dem Gerät nicht bei
Regen, Gewitter und insbesondere nicht
bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen
verminderter Standhaftung erhöhte
Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten,
um ein Ausrutschen zu verhindern. Wenn
möglich, Einsatz des Geräts bei feuchtem
Untergrund vermeiden.
Gerät nicht im Regen stehen lassen.
Gerät einschalten:
Schalten Sie das Gerät mit Vorsicht ein,
entsprechend den Hinweisen in Kapitel
"Gerät in Betrieb nehmen". (Ö 10.)
Achten Sie auf ausreichenden Abstand
der Füße zum Schneidwerkzeug.
Das Gerät muss beim Einschalten auf
einer ebenen Fläche stehen.
Das Gerät darf vor dem Einschalten und
während des Einschaltvorganges nicht
gekippt werden.
Elektromotor nicht einschalten, wenn der
Auswurfkanal nicht mit der Auswurfklappe
bzw. dem Grasfangkorb abgedeckt ist.
Häufige Einschaltvorgänge innerhalb
kurzer Zeit, insbesondere ein "Spielen" am
Einschaltknopf sind zu vermeiden. Gefahr
der Überhitzung des Elektromotors!
Arbeiten an Hanglagen:
Hänge immer in Querrichtung bearbeiten,
niemals in Längsrichtung.
Verliert der Benutzer beim Mähen in
Längsrichtung die Kontrolle, könnte er
zusätzlich vom mähenden Gerät überrollt
werden.
Seien Sie besonders vorsichtig, wenn Sie
die Fahrtrichtung am Hang ändern.
Achten Sie immer auf einen guten Stand
an Hängen und vermeiden Sie die Arbeit
mit dem Gerät an übermäßig steilen
Hängen.
Aus Sicherheitsgründen darf das Gerät
nicht an Hängen mit einer Steigung über
25° (46,6 %) eingesetzt werden.
Verletzungsgefahr!
25° Hangneigung entsprechen einem
vertikalen Anstieg von 46,6 cm bei 100 cm
horizontaler Länge.
Arbeitseinsatz:
Achtung –
Verletzungsgefahr!
Führen Sie niemals Hände oder
Füße an oder unter sich
12
0478 121 9904 B - DE
drehende Teile. Berühren Sie niemals das
umlaufende Messer. Halten Sie sich
immer entfernt von der Auswurföffnung.
Der durch den Lenker gegebene
Sicherheitsabstand ist stets einzuhalten.
Versuchen Sie nicht das Messer
zu inspizieren, während das
Gerät in Betrieb ist. Öffnen Sie
nie die Auswurfklappe und/oder nehmen
Sie nie den Grasfangkorb ab, solange das
Mähmesser läuft. Umlaufendes Messer
kann zu Verletzungen führen.
Führen Sie das Gerät nur im Schritttempo
– beim Arbeiten mit dem Gerät niemals
laufen. Durch schnelles Führen des
Gerätes steigt die Verletzungsgefahr
durch Stolpern, Ausrutschen usw.
Seien Sie besonders vorsichtig, wenn Sie
das Gerät umkehren oder zu sich
heranziehen.
Stolpergefahr!
Heben oder tragen Sie das Gerät niemals
mit laufendem Elektromotor oder mit
angeschlossener Netzleitung.
In der Grasnarbe verborgene Objekte
(Rasensprenganlagen, Pfähle,
Wasserventile, Fundamente, elektrische
Leitungen etc.) müssen umfahren werden.
Überfahren Sie niemals solche
Fremdobjekte.
Benutzen Sie das Gerät mit besonderer
Vorsicht, wenn Sie in der Nähe von
Abhängen, Geländekanten, Gräben und
Deichen arbeiten. Insbesondere auf
ausreichenden Abstand zu solchen
Gefahrenstellen achten.
Sollte das Schneidwerkzeug oder das
Gerät auf ein Hindernis bzw. einen
Fremdkörper gestoßen sein, ist der
Elektromotor abzustellen, die Netzleitung
abzustecken und eine sachkundige
Untersuchung durchzuführen.
Achten Sie auf den Nachlauf
des Schneidwerkzeuges, der
bis zum Stillstand einige
Sekunden beträgt.
Schalten Sie den Elektromotor
aus,
– wenn das Gerät beim Transport über
andere Flächen als Gras anzukippen
ist,
– wenn Sie das Gerät zur Mähfläche hin-
und wieder wegschieben,
– bevor Sie den Grasfangkorb
abnehmen.
– bevor Sie die Schnitthöhe einstellen.
Schalten Sie den Elektromotor
aus, ziehen Sie den
Netzstecker ab und versichern
Sie sich, dass das
Schneidwerkzeug vollkommen stillsteht,
– bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal
beseitigen;
– wenn das Schneidwerkzeug auf einen
Fremdkörper getroffen ist. Das
Schneidwerkzeug muss auf eventuelle
Beschädigungen überprüft werden.
Das Gerät darf mit beschädigter oder
verbogener Messerwelle bzw. Welle
des Elektromotors nicht in Betrieb
genommen werden.
Verletzungsgefahr durch defekte
Teile!
– bevor Sie das Gerät überprüfen,
reinigen oder Arbeiten an ihm
durchführen (z. B. Einstellen der
Schnitthöhe, Umklappen/Einstellen des
Lenkers);
– bevor Sie das Gerät verlassen bzw.
wenn das Gerät unbeaufsichtigt ist;
– bevor Sie das Gerät anheben oder
tragen;
– vor dem Transport.
– wenn ein Fremdkörper getroffen wurde
oder falls das Gerät abnormal stark
vibriert. Überprüfen Sie in diesen Fällen
das Gerät, insbesondere die
Schneideinheit (Messer, Messerwelle,
Messerbefestigung), auf
Beschädigungen und führen Sie die
erforderlichen Reparaturen durch,
bevor Sie das Gerät erneut starten und
mit ihm arbeiten.
Verletzungsgefahr!
Starkes Vibrieren ist in der Regel
ein Hinweis auf eine Störung.
Das Gerät darf insbesondere mit
beschädigter oder verbogener
Messerwelle oder mit einem
beschädigten bzw. verbogenen
Mähmesser nicht in Betrieb
genommen werden.
Lassen Sie die erforderlichen
Reparaturen von einem Fachmann
– STIHL empfiehlt den STIHL
Fachhändler – durchführen, falls
Ihnen die nötigen Kenntnisse
fehlen.
Aufgrund der von diesem Gerät
verursachten Spannungsschwankungen
beim Hochlauf, können bei ungünstigen
Netzverhältnissen andere, am gleichen
Stromkreis angeschlossene Einrichtungen
gestört werden. In diesem Fall sind
angemessene Maßnahmen
durchzuführen (z. B. Anschluss an einen
anderen Stromkreis als die betroffene
Einrichtung, Betrieb des Gerätes an einem
Stromkreis mit einer niedrigeren
Impedanz).
DEFR
NLITPLRU
0478 121 9904 B - DE
13
4.7 Wartung, Reinigung, Reparaturen und Lagerung
Vor allen Arbeiten am Gerät, vor
dem Einstellen oder Säubern
des Geräts oder vor dem
Prüfen, ob die Anschlussleitung
verschlungen oder verletzt ist, das Gerät
ausschalten und den Netzstecker ziehen.
Lassen Sie das Gerät vor der
Aufbewahrung in geschlossenen Räumen,
vor Wartungsarbeiten und vor der
Reinigung vollständig auskühlen.
Reinigung:
Nach dem Arbeitseinsatz muss das
gesamte Gerät sorgfältig gereinigt
werden. (Ö 11.2)
Angesetzte Grasrückstände mit einem
Holzstab lösen. Mäherunterseite mit
Bürste und Wasser säubern.
Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das
Gerät nicht unter fließendem Wasser (z. B.
mit einem Gartenschlauch).
Benutzen Sie keine aggressiven
Reinigungsmittel. Diese können
Kunststoffe und Metalle beschädigen, was
den sicheren Betrieb Ihres STIHL Geräts
beeinträchtigen kann.
Um Brandgefahr zu vermeiden, ist der
Bereich der Kühlluftöffnungen zwischen
der Haube des Elektromotors und
Gehäuse frei von z. B. Gras, Stroh, Moos,
Blättern oder austretendem Fett zu halten.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten
durchgeführt werden, die in dieser
Gebrauchsanleitung beschrieben sind,
alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
Sollten Ihnen notwendige Kenntnisse und
Hilfsmittel fehlen, wenden Sie sich immer
an einen Fachhändler.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur vom STIHL Fachhändler
durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre
oder Anbaugeräte, welche von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile, sonst kann
die Gefahr von Unfällen mit
Personenschäden oder Schäden am
Gerät bestehen. Bei Fragen sollten Sie
sich an einen Fachhändler wenden.
STIHL Original-Werkzeuge, -Zubehör und
-Ersatzteile sind in ihren Eigenschaften
optimal auf das Gerät und die
Anforderungen des Benutzers
abgestimmt. STIHL Original-Ersatzteile
erkennt man an der STIHLErsatzteilnummer, am Schriftzug STIHL
und gegebenenfalls am STIHL
Ersatzteilkennzeichen. Auf kleinen Teilen
kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber
stets sauber und lesbar. Beschädigte oder
verloren gegangene Aufkleber sind durch
neue Originalschilder von Ihrem STIHL
Fachhändler zu ersetzen. Falls ein Bauteil
durch ein Neuteil ersetzt wird, achten Sie
darauf, dass das Neuteil dieselben
Aufkleber erhält.
Arbeiten an der Schneideinheit nur mit
dicken Arbeitshandschuhen und unter
äußerster Vorsicht vornehmen.
Halten Sie alle Muttern, Bolzen und
Schrauben, insbesondere die
Messerschraube, fest angezogen, damit
sich das Gerät in einem sicheren
Betriebszustand befindet.
Prüfen Sie das gesamte Gerät und den
Grasfangkorb regelmäßig, insbesondere
vor der Einlagerung (z. B. vor der
Winterpause), auf Verschleiß und
Beschädigungen. Abgenutzte oder
beschädigte Teile sind aus
Sicherheitsgründen sofort auszutauschen,
damit sich das Gerät immer in einem
sicheren Betriebszustand befindet.
Falls für Wartungsarbeiten Bauteile oder
Schutzeinrichtungen entfernt wurden, sind
diese umgehend und vorschriftsmäßig
wieder anzubringen.
Mähmesser regelmäßig auf sicheren Sitz
und auf Beschädigungen sowie
Verschleiß überprüfen.
4.8 Lagerung bei längeren Betriebspausen
Das abgekühlte Gerät in einem trockenen,
verschlossenen Raum einlagern.
Stellen Sie sicher, dass das Gerät vor
unbefugter Benutzung (z. B. durch Kinder)
geschützt ist.
Gerät vor der Lagerung (z. B.
Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand
lagern.
4.9 Entsorgung
Stellen Sie sicher, dass ein ausgedientes
Gerät einer fachgerechten Entsorgung
zugeführt wird. Machen Sie das Gerät vor
der Entsorgung unbrauchbar. Um Unfällen
14
0478 121 9904 B - DE
vorzubeugen, entfernen Sie dazu
insbesondere das Netzkabel bzw. das
Elektrokabel zum Elektromotor.
Verletzungsgefahr durch das
Schneidwerkzeug!
Lassen Sie auch ein ausgedientes Gerät
niemals unbeaufsichtigt. Stellen Sie
sicher, dass das Gerät und das
Schneidwerkzeug außerhalb der
Reichweite von Kindern aufbewahrt
werden.
5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung und
Sicherheitshinweise lesen
und beachten.
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr!
Hände und Füße von den
Messern fernhalten. Vorsicht vor scharfem
Mähmesser. Das Mähmesser läuft nach dem
Ausschalten wenige Sekunden nach (Motor/ Messerbremse). Vor Arbeiten am Schneidwerkzeug,
vor Wartungs- und Reinigungsarbeiten, vor dem
Prüfen, ob die Anschlussleitung verschlungen oder
verletzt ist, und vor dem Verlassen des Geräts den
Motor ausschalten und
Netzstecker ziehen.
Stromschlaggefahr!
Anschlusskabel von
Schneidwerkzeug
fernhalten.
Nicht bei Regen und nicht in
nasser Umgebung arbeiten.
6. Gerät betriebsbereit machen
6.1 Rasenmäher zusammenbauen
Verletzungsgefahr
Beachten Sie die
Sicherheitshinweise im Kapitel "Zu
Ihrer Sicherheit". (Ö 4.)
● Zusammenbau auf einem
waagrechten, ebenen und festen
Untergrund durchführen. Vor der
Montage Lieferumfang
kontrollieren.
● Grasfangkorb zusammenbauen
und Lenkerunterteile (D)
montieren – Anziehmoment
beachten.
● Lenkeroberteil in der gewünschten
Höhe auf den Lenkerunterteilen
positionieren und halten. (Ö 7.3)
● Lenkeroberteil montieren und
Stromkabel wie abgebildet in die
Kabelführung (J) einlegen sowie
mit den Kabelclips (K) am Lenker
befestigen.
● Grasfangkorb einhängen. (Ö 7.1)
DEFR
NLITPLRU
2
3
4
5
0478 121 9904 B - DE
Elektromotor einschalten.
7. Bedienelemente
7.1 Grasfangkorb
Einhängen:
● Auswurfklappe (1) öffnen und
halten.
6
15
● Grasfangkorb (2) mit den Haltenasen in
die Aufnahmen (3) an der
Geräterückseite einhängen.
● Auswurfklappe (1) schließen.
Aushängen:
● Auswurfklappe (1) öffnen und halten.
● Grasfangkorb (2) anheben und nach
hinten abnehmen.
● Auswurfklappe (1) schließen.
7.2 Füllstandsanzeige
Der vom Messer erzeugte Luftstrom
hebt die Füllstandsanzeige (1) an.
Ist der Grasfangkorb gefüllt, stoppt der
Lufstrom. Ist der Luftstrom zu gering, fällt
die Füllstandsanzeige (1) in den
Ruhezustand zurück. Dies ist ein Hinweis
den Grasfangkorb zu entleeren.
Die uneingeschränkte Funktion der
Füllstandsanzeige ist nur bei optimalem
Luftstrom gegeben. Äußere Einflüsse wie
nasses, dichtes oder hohes Gras, niedrige
Schnittstufen, Verschmutzung oder
Ähnliches können den Luftstrom und die
Funktion der Füllstandsanzeige
beeinträchtigen.
A Grasfangkorb wird befüllt
B Grasfangkorb ist gefüllt
● Gefüllten Grasfangkorb entleeren
(Ö 10.5).
7

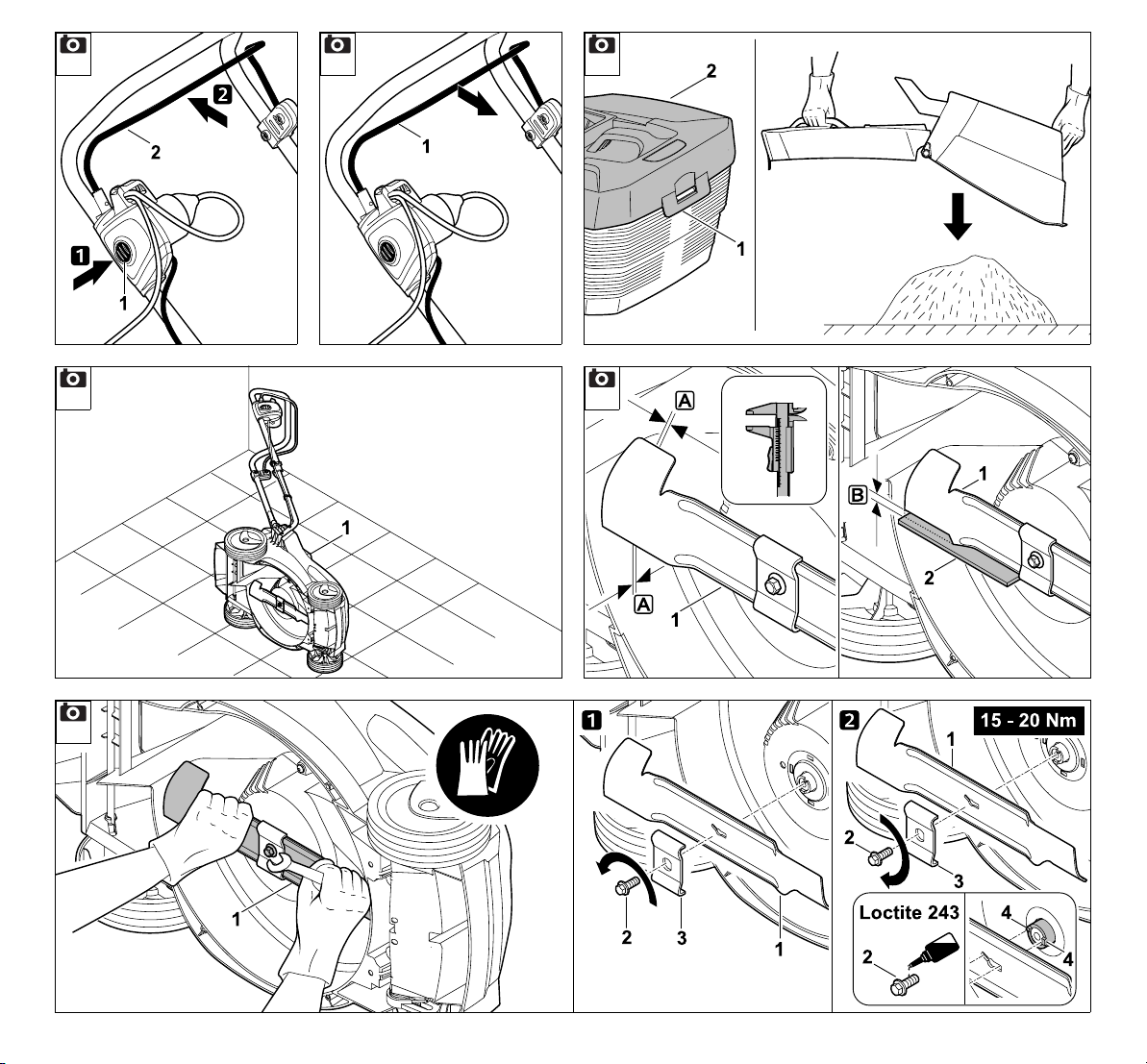

7.3 Lenker
8
Klemmgefahr!
Durch das Lösen der Drehgriffe
kann das Lenkeroberteil
umklappen. Halten Sie deshalb
stets das Lenkeroberteil (2) an der
höchsten Stelle mit einer Hand,
während Sie die Drehgriffe lockern.
1 Lenkeroberteil umklappen:
Transportposition – zum platzsparenden
Transportieren und Aufbewahren:
● Drehgriffe (1) so weit ausschrauben,
bis sie sich frei drehen und
Lenkeroberteil (2) nach vorne
umklappen. Darauf achten, dass das
Elektrokabel nicht beschädigt wird.
Arbeitsposition – zum Schieben des
Geräts:
● Lenkeroberteil (2) nach hinten
aufklappen und mit einer Hand halten.
● Drehgriffe (1) festschrauben.
2 Höhenverstellung:
Das Lenkeroberteil kann in 2 Höhen
montiert werden:
● Drehgriffe (1) abschrauben und
Schrauben (3) entnehmen.
● Lenkeroberteil (2) in die gewünschte
Höhe bringen:
Bohrung A – hohe Position
Bohrung B – niedrige Position
● Schrauben (3) durch die Bohrungen
des Lenkerunterteils und des
Lenkeroberteils führen, Drehgriffe (1)
festschrauben.
7.4 Zentrale Schnitthöhenverstellung
Es können fünf verschiedene
Schnitthöhen eingestellt werden.
Stufe 1:
kleinste Schnitthöhe (25 mm)
Stufe 5:
größte Schnitthöhe (65 mm)
Schnitthöhe einstellen:
● Rasthebel (1) nach außen drücken und
halten.
● Gewünschte Schnitthöhe durch Aufund Abbewegen des Geräts einstellen.
● Rasthebel (1) loslassen und einrasten
lassen.
9
8. Hinweise zum Arbeiten
8.1 Allgemein
Verletzungsgefahr!
Eventuelle Kabelknäuel sofort
entwirren.
Führen Sie die Anschlussleitung
beim Mähen hinter sich.
Anschlussleitungen können
versehentlich beim Mähen
abgeschnitten werden oder zur
Stolperfalle werden. Sie bergen
deshalb ein hohes Unfallrisiko.
Daher nur so mähen, dass die
Anschlussleitung immer sichtbar in
der bereits gemähten Rasenfläche
liegt.
16
0478 121 9904 B - DE
Einen schönen und dichten Rasen erhält
man durch häufiges Mähen und
Kurzhalten des Rasens.
Den Rasen bei heißem und trockenem
Klima nicht zu kurz mähen, da er sonst von
der Sonne verbrannt und unansehnlich
wird!
Mit einem scharfen Messer ist das
Schnittbild schöner als mit einem
abgestumpften, daher sollte es
regelmäßig geschärft werden
(STIHL Fachhändler).
8.2 Richtige Belastung des Elektromotors
Den Rasenmäher nicht in hohem Gras
bzw. nicht in niedrigster Schnitthöhe
einschalten.
Der Rasenmäher darf nur so stark
beansprucht werden, dass die Drehzahl
des Elektromotors dabei nicht wesentlich
absinkt.
Bei absinkender Drehzahl höhere
Schnitthöhen-Einstellung wählen und/
oder die Vorschubgeschwindigkeit
reduzieren.
8.3 Wenn das Mähmesser blockiert
Sofort den Elektromotor abstellen und
Netzstecker ziehen. Danach die Ursache
der Störung beseitigen.
8.4 Thermischer Überlastschutz des Elektromotors
Tritt beim Arbeiten eine Überlastung des
Elektromotors auf, schaltet der eingebaute
thermische Überlastschutz den
Elektromotor selbständig ab.
Ursachen für eine Überlastung:
– Mähen von zu hohem Gras oder zu tief
eingestellte Schnitthöhe,
– zu hohe Vorschubgeschwindigkeit,
– unzureichende Reinigung der
Kühlluftführung (Ansaugschlitze)
– Mähmesser ist stumpf oder
verschlissen,
– nicht geeignete oder zu lange
Anschlussleitung – Spannungsabfall
(Ö 10.1).
Wiederinbetriebnahme
Nach einer Abkühlzeit von bis zu 20 min.
(abhängig von der
Umgebungstemperatur) das Gerät wieder
normal in Betrieb nehmen (Ö 10.).
8.5 Arbeitsbereich des Bedieners
● Der Bediener muss sich bei
laufendem Elektromotor aus
Sicherheitsgründen immer im
Arbeitsbereich hinter dem Lenker
aufhalten. Der durch den Lenker
gegebene Sicherheitsabstand ist stets
einzuhalten.
● Der Rasenmäher darf ausschließlich
von einer Person alleine bedient
werden, Dritte haben sich dem
Gefahrenbereich fernzuhalten. (Ö 4.)
18
9. Sicherheitseinrichtungen
Das Gerät ist für die sichere Bedienung
und zum Schutz vor unsachgemäßer
Benutzung mit mehreren
Sicherheitseinrichtungen ausgestattet.
Verletzungsgefahr!
Wird bei einer der
Sicherheitseinrichtungen ein Defekt
festgestellt, darf das Gerät nicht in
Betrieb genommen werden.
Wenden Sie sich an einen
Fachhändler, STIHL empfiehlt den
STIHL Fachhändler.
9.1 Schutzeinrichtungen
Der Rasenmäher ist mit
Schutzeinrichtungen ausgestattet, die
einen unbeabsichtigten Kontakt mit dem
Mähmesser und mit ausgeworfenem
Schnittgut verhindern.
Dazu zählen das Gehäuse, die
Auswurfklappe, der Grasfangkorb und der
ordnungsgemäß montierte Lenker.
9.2 Zweihandbedienung
Der Elektromotor kann nur eingeschaltet
werden, wenn mit der rechten Hand der
Einschaltknopf gedrückt und gehalten
sowie danach mit der linken Hand der
Motorstoppbügel zum Lenker gezogen
wird.
9.3 Auslaufbremse des Elektromotors
Nach dem Loslassen des
Motorstoppbügels kommt das Mähmesser
nach weniger als 3 Sekunden zum
Stillstand.
Eine im Elektromotor integrierte
Auslaufbremse verkürzt die Auslaufzeit bis
zum Messerstillstand.
DEFR
NLITPLRU
0478 121 9904 B - DE
17
Nach dem Einschalten des
Elektromotors dreht sich das
Messer und ein Windgeräusch ist
hörbar. Die Nachlaufzeit entspricht
der Dauer des Windgeräusches
nach dem Ausschalten des
Elektromotors, sie kann mit einer
Stoppuhr gemessen werden.
10. Gerät in Betrieb nehmen
10.1 Gerät elektrisch anschließen
Stromschlaggefahr!
Beachten Sie die
Sicherheitshinweise im Kapitel „Zu
Ihrer Sicherheit“ (Ö 4.2).
Bei Verwendung einer
Kabeltrommel muss die
Anschlussleitung ganz abgerollt
sein, sonst kann durch elektrischen
Widerstand Leistungsverlust und
Überhitzung entstehen.
Als Anschlussleitungen dürfen nur
Leitungen verwendet werden, die nicht
leichter sind als Gummischlauchleitungen
H07 RN-F DIN/VDE 0282.
Mindestquerschnitt:
bis 25 m Länge: 3 x 1,5 mm²
bis 50 m Länge: 3 x 2,5 mm²
Die Kupplungen der Anschlusskabel
müssen aus Gummi oder
gummiüberzogen sein und der Norm
DIN/VDE 0620 entsprechen.
Netzspannung und Netzfrequenz müssen
mit den Angaben auf dem Leistungsschild
bzw. den Angaben im Kapitel
„Technische Daten“ (Ö 17.)
übereinstimmen.
Die Netzanschlussleitung muss
ausreichend abgesichert sein (Ö 17.).
Dieses Gerät ist für den Betrieb an einem
Stromversorgungsnetz mit einer
Systemimpedanz Z
Übergabepunkt (Hausanschluss) von
maximal 0,49 Ohm (bei 50 Hz)
vorgesehen.
Der Anwender hat sicherzustellen, dass
das Gerät nur an einem
Stromversorgungsnetz betrieben wird, das
diese Anforderungen erfüllt. Wenn nötig,
kann die Systemimpedanz beim lokalen
Energieversorgungsunternehmen erfragt
werden.
10.2 Zugentlastung
Während der Arbeit verhindert die
Zugentlastung ein ungewolltes
Abziehen der Anschlussleitung und
dadurch eine mögliche Beschädigung des
Netzanschlusses am Gerät.
Daher muss das Anschlusskabel durch die
Zugentlastung geführt werden.
● Mit dem Anschlusskabel (1) eine
Schlaufe bilden und diese durch die
Öffnung (2) führen.
● Die Schlaufe über den Haken (3)
stülpen und festziehen.
10.3 Rasenmäher einschalten
max
am
10
11
Den Elektromotor nicht in hohem
Gras bzw. in tiefster Schnitthöhe
einschalten, da dies den
Einschaltvorgang erschwert.
● Einschaltknopf (1) drücken und halten.
Motorstoppbügel (2) zum Lenker
ziehen und halten.
● Der Einschaltknopf (1) kann nach
Betätigen des Motorstoppbügels (2)
losgelassen werden.
10.4 Rasenmäher ausschalten
● Motorstoppbügel (1) loslassen.
Elektromotor und Mähmesser
kommen nach kurzer Auslaufzeit zum
Stillstand.
10.5 Grasfangkorb entleeren
Verletzungsgefahr!
Vor dem Entnehmen des
Grasfangkorbes den Elektromotor
aus Sicherheitsgründen abstellen.
● Grasfangkorb aushängen. (Ö 7.1)
● Grasfangkorb an der
Verschlusslasche (1) öffnen.
Grasfangkorboberteil (2) aufklappen
und halten. Grasfangkorb nach hinten
umklappen und Schnittgut entleeren.
● Grasfangkorb schließen.
● Grasfangkorb einhängen. (Ö 7.1)
11. Wartung
11.1 Allgemein
Verletzungsgefahr!
Beachten Sie die
Sicherheitshinweise im Kapitel „Zu
Ihrer Sicherheit“ (Ö 4.).
12
13
18
0478 121 9904 B - DE
Jährliche Wartung durch den
Fachhändler:
Der Rasenmäher sollte einmal jährlich von
einem Fachhändler überprüft werden.
STIHL empfiehlt den STIHL Fachhändler.
11.2 Gerät reinigen Wartungsintervall:
Nach jedem Einsatz
● Rasenmäher auf einen festen,
waagrechten und ebenen Untergrund
stellen.
● Grasfangkorb aushängen. (Ö 7.1)
● Zum Reinigen der Geräteunterseite
Rasenmäher (1) seitlich aufkippen.
● Gerät nur mit Wasser, mit einer Bürste
oder mit einem Tuch reinigen.
Angesetzte Grasrückstände mit einem
Holzstab lösen. Bei Bedarf
Spezialreiniger (z. B. STIHL
Spezialreiniger) verwenden.
● Niemals Strahlwasser oder
Hochdruckreiniger auf Schalter,
Motorteile, Dichtungen und
Lagerstellen richten.
11.3 Elektromotor und Räder
Der Elektromotor ist wartungsfrei.
Die Lager der Räder sind wartungsfrei.
14
11.4 Lenkeroberteil
Wartungsintervall:
Vor jedem Einsatz
Lenkeroberteil auf Beschädigungen
prüfen – es ist mit einer Isolierschicht
überzogen. Falls diese beschädigt ist,
Rasenmäher nicht in Betrieb nehmen und
Lenkeroberteil tauschen.
11.5 Mähmesser warten Wartungsintervall:
Vor jedem Einsatz
Verletzungsgefahr!
Messer vor jedem Einsatz auf
Beschädigungen kontrollieren. Das
Messer ist zu erneuern, wenn
Kerben oder Risse erkennbar sind
oder wenn die Verschleißgrenzen
erreicht bzw. unterschritten werden.
● Rasenmäher seitlich aufkippen.
(Ö 11.2)
● Mähmesser (1) reinigen und auf
Beschädigungen (Kerben oder Risse)
und Verschleiß kontrollieren und
gegebenenfalls tauschen.
● Messerstärke A an mehreren Stellen
mit einem Messschieber prüfen.
Insbesondere auch im Bereich der
Messerflügel nachmessen.
A > 1,6 mm
● Lineal (2) an die vordere Messerkante
anlegen und Rückschliff B messen.
B < 5 mm
15
11.6 Mähmesser aus- und
einbauen
Verletzungsgefahr!
Bei allen Arbeiten am Mähmesser
geeignete Schutzhandschuhe
tragen.
● Rasenmäher für Arbeiten am
Mähmesser seitlich aufkippen. (Ö 11.2)
1 Demontage:
● Mähmesser (1) mit einer Hand halten.
● Messerschraube (2) ausschrauben,
zusammen mit Mitnehmer (3) und
Mähmesser (1) entnehmen.
2 Montage:
Verletzungsgefahr!
Vor der Montage Zustand des
Mähmessers (Beschädigungen,
Verschleiß) kontrollieren, bei Bedarf
tauschen. (Ö 11. 5)
Das Mähmesser nur wie abgebildet
mit den hochgebogenen
Messerflügeln nach oben (zum
Gerät) montieren. Das
vorgeschriebene Anziehmoment
der Messerschraube genau
einhalten, da die sichere
Befestigung des
Schneidwerkzeuges davon
abhängt. Messerschraube
zusätzlich mit Loctite 243 sichern.
Messerschraube und Mitnehmer
bei jedem Messertausch erneuern.
● Messerauflagefläche, Mitnehmer und
Messerbuchse reinigen.
16
DEFR
NLITPLRU
0478 121 9904 B - DE
19
● Mähmesser (1) mit den
hochgebogenen Flügeln nach oben auf
die Messerbuchse aufsetzen. Die
Führungsstifte (4) der Messerbuchse in
den Ausnehmungen des Mähmessers
positionieren.
● Mähmesser (1) mit einer Hand halten
und Mitnehmer (3) aufstecken.
● Messerschraube (2) eindrehen und
festziehen.
Anziehmoment Messerschraube:
15 - 20 Nm
11.7 Mähmesser schärfen
STIHL empfiehlt, das Schärfen des
Mähmessers einem Fachmann zu
überlassen. Bei falsch geschliffenem
Messer (falscher Schärfwinkel, Unwucht
usw.) wird die Funktion des Geräts
beeinträchtigt.
Schärfanleitung:
● Mähmesser ausbauen. (Ö 11.6)
● Mähmesser beim Schleifen kühlen,
z. B. mit Wasser. Eine Blaufärbung darf
nicht auftreten, da sonst die
Schneidhaltigkeit vermindert wird.
● Messer gleichmäßig schärfen, um
Vibrationen durch Unwucht zu
vermeiden.
● Schärfwinkel von 30° einhalten.
● Schleifgrat an der Schneidkante
gegebenenfalls nach dem
Schärfvorgang mit einem feinen
Schleifpapier entfernen.
11.8 Aufbewahrung (Winterpause)
Gerät in einem trockenen, verschlossenen
und staubarmen Raum aufbewahren.
Stellen Sie sicher, dass es außerhalb der
Reichweite von Kindern ist.
Den Rasenmäher nur in betriebssicherem
Zustand einlagern, bei Bedarf Lenker
umklappen.
Halten Sie alle Muttern, Bolzen und
Schrauben fest angezogen, erneuern Sie
unleserlich gewordene Gefahren- und
Warnhinweise am Gerät, prüfen Sie die
gesamte Maschine auf Verschleiß oder
Beschädigungen. Ersetzen Sie
abgenutzte oder beschädigte Teile.
Eventuelle Störungen am Gerät sind
grundsätzlich vor der Einlagerung zu
beheben.
Bei längerer Stilllegung des Rasenmähers
(Winterpause) die nachfolgenden Punkte
beachten:
● Alle äußeren Teile des Gerätes
sorgfältig reinigen.
● Sämtliche beweglichen Teile gut
einölen bzw. einfetten.
12. Transport
12.1 Transport
17
Verletzungsgefahr!
Beachten Sie vor dem Transport
das Kapitel "Zu Ihrer Sicherheit".
(Ö 4.)
Beim Transport immer geeignete
Sicherheitsbekleidung
(Sicherheitsschuhe, feste
Handschuhe) tragen.
Vor dem Anheben bzw. Transport
immer die Netzleitung abstecken.
Tragen des Geräts:
● Rasenmäher mit einer Hand am
Transportgriff (1) und mit der anderen
Hand am Gehäuse (2) tragen. Immer
auf ausreichenden Abstand des
Mähmessers vom Körper,
insbesondere von Füßen und Beinen,
achten.
oder
● Rasenmäher mit einer Hand am
Transportgriff (1) tragen.
Verzurren des Geräts:
● Rasenmäher und Grasfangkorb auf der
Ladefläche mit geeigneten
Befestigungsmitteln sichern.
● Seile bzw. Gurte am Transportgriff (1)
und an den Lenkerunterteilen (3)
festmachen.
20
0478 121 9904 B - DE
13. Verschleiß minimieren und Schäden vermeiden
Wichtige Hinweise zur Wartung und
Pflege der Produktgruppe
Rasenmäher, handgeführt und
netzbetrieben (STIHL RME)
Für Sach- und Personenschäden, die
durch Nichtbeachtung der Hinweise in der
Bedienungsanleitung, insbesondere
hinsichtlich Sicherheit, Bedienung und
Wartung, verursacht werden, oder die
durch Verwendung nicht zugelassener
Anbau- oder Ersatzteile auftreten, schließt
die Firma STIHL jede Haftung aus.
Bitte beachten Sie unbedingt folgende
wichtige Hinweise zur Vermeidung von
Schäden oder übermäßigem Verschleiß
an Ihrem STIHL Gerät:
1. Verschleißteile
Manche Teile des STIHL Gerätes
unterliegen auch bei
bestimmungsgemäßem Gebrauch einem
normalen Verschleiß und müssen je nach
Art und Dauer der Nutzung rechtzeitig
ersetzt werden.
Dazu gehören u. a.:
–Messer
2. Einhaltung der Vorgaben dieser
Gebrauchsanleitung
Benutzung, Wartung und Lagerung des
STIHL Gerätes müssen so sorgfältig
erfolgen, wie in dieser
Gebrauchsanleitung beschrieben. Alle
Schäden, die durch Nichtbeachten der
Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden, hat
der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
– nicht ausreichend dimensionierte
Zuleitung (Querschnitt).
– falschen elektrischen Anschluss
(Spannung).
– nicht von STIHL freigegebene
Veränderungen am Produkt.
– Die Verwendung von Werkzeugen oder
Zubehören, die nicht für das Gerät
zulässig, geeignet oder qualitativ
minderwertig sind.
– nicht bestimmungsgemäße
Verwendung des Produktes.
– Einsatz des Produktes bei Sport- oder
Wettbewerbs-Veranstaltungen.
– Folgeschäden durch die
Weiterbenutzung des Produktes mit
defekten Bauteilen.
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten
Arbeiten müssen regelmäßig durchgeführt
werden.
Soweit diese Wartungsarbeiten nicht vom
Benutzer selbst ausgeführt werden
können, ist damit ein Fachhändler zu
beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL Fachhändler
durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt, können
Schäden auftreten, die der Benutzer zu
verantworten hat.
Dazu zählen unter anderem:
– Schäden am Elektromotor infolge
unzureichender Reinigung der
Kühlluftführung (Ansaugschlitze).
– Korrosions- und andere Folgeschäden
durch unsachgemäße Lagerung.
– Schäden am Gerät durch die
Verwendung von qualitativ
minderwertigen Ersatzteilen.
– Schäden infolge nicht rechtzeitig oder
unzureichend durchgeführter Wartung
bzw. Schäden durch Wartungs- oder
Reparaturarbeiten, die nicht in
Werkstätten von Fachhändlern
durchgeführt wurden.
14. Umweltschutz
Rasenschnitt gehört nicht in den
Müll, sondern soll kompostiert
werden.
Verpackungen, Gerät und
Zubehöre sind aus recyclingfähigen
Materialien hergestellt und entsprechend
zu entsorgen.
Die getrennte, umweltgerechte
Entsorgung von Materialresten fördert die
Wiederverwendbarkeit von Wertstoffen.
Aus diesem Grund ist nach Ablauf der
gewöhnlichen Gebrauchsdauer das Gerät
der Wertstoffsammlung zuzuführen. Eine
unsachgemäße Entsorgung kann die
Gesundheit schädigen und die Umwelt
belasten. Beachten Sie bei der
Entsorgung die Angaben im Kapitel
"Entsorgung". (Ö 4.9)
Wenden Sie sich an Ihr Recycling-Center
oder Ihren Fachhändler, um zu erfahren,
wie Abfallprodukte fachgerecht zu
entsorgen sind.
DEFR
NLITPLRU
0478 121 9904 B - DE
21
15. Übliche Ersatzteile
Mähmesser:
6311 702 0100
Messerschraube:
9018 321 1800
Mitnehmer:
6311 702 0600
Messerschraube und Mitnehmer
müssen bei einem Messertausch
ersetzt werden. Ersatzteile sind
beim STIHL Fachhändler erhältlich.
16. Konformitätserklärung
16.1 EU-Konformitätserklärung
Rasenmäher STIHL RME 235.0
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
– Bauart: Elektro-Rasenmäher
– Fabrikmarke: STIHL
–Typ: RME235.0
– Schnittbreite: 33 cm
– Serienidentifizierung: 6311
den einschlägigen Bestimmungen der
Richtlinien 2006/42/EG, 2000/14/EG,
2014/30/EU und 2011/65/EU entspricht
und in Übereinstimmung mit den jeweils
zum Produktionsdatum gültigen Versionen
der folgenden Normen entwickelt und
gefertigt worden ist: EN 60335-1,
EN 60335-2-77, EN 55014-1, EN 55014-2,
EN 61000-3-2 und EN 61000-3-3.
Beteiligte benannte Stelle:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, DE
Zur Ermittlung des gemessenen und des
garantierten Schallleistungspegel wurde
nach Richtlinie 2000/14/EG, Anhang VIII
verfahren.
– Gemessener Schallleistungspegel:
92,1 dB(A)
– Garantierter Schallleistungspegel:
93 dB(A)
Die Technischen Unterlagen sind bei der
STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer
sind auf dem Rasenmäher angegeben.
Langkampfen, 29.04.2021
STIHL Tirol GmbH
i. V.
Matthias Fleischer, Bereichsleiter
Forschung und Entwicklung
i. V.
Sven Zimmermann, Hauptabteilungsleiter
Qualität
16.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
16.3 Anschriften STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
16.4 Anschriften STIHL Importeure BOSNIEN-HERZEGOWINA
22
0478 121 9904 B - DE
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ
TİCARET A.Ş.
Hürriyet Mahallesi Manas Caddesi No.1
35473 Menderes, İzmir
Telefon: +90 232 210 32 32
Fax: +90 232 210 32 33
17. Technische Daten
Typ RME 235.0
Serienidentifizierung 6311
Motor, Bauart Elektromotor
Motortyp AC
Universalmotor
Spannung 230 V~
Aufnahmeleistung 1200 W
Frequenz 50 Hz
Absicherung 5 A
Schutzklasse II
Schutzart IPX 4
Schneidvorrichtung Messerbalken
Schnittbreite 33 cm
Typ RM E 235 .0
Drehzahl der
Schneidvorrichtung 3200 U/min
Gemäß 2000/14/EG / S.I. 2001/1701:
Garantierter Schall-
leistungspegel L
Unsicherheit K
WAd
WA
93 dB(A)
0,8 dB(A)
Messung gemäß EN 60335-2-77:
Schalldruckpegel am
Arbeitsplatz L
Unsicherheit K
pA
pA
80 dB(A)
2dB(A)
Antrieb
Messerbalken permanent
Anziehmoment
Messerschraube 15 - 20 Nm
Rad-Ø vorne 140 mm
Rad-Ø hinten 170 mm
Füllmenge
Grasfangkorb 30 l
Schnitthöhe 25 - 65 mm
Angegebener Schwingungskennwert
gemäß EN 12096:
Gemessener Wert
a
hw
Unsicherheit K
hw
1,40 m/sec
0,70 m/sec
2
2
Messung gemäß EN 20643, EN 60335-277
Länge 127 cm
Breite 37 cm
Höhe 108 cm
Gewicht 13 kg
14 kg (GB)
17.1 REACH
REACH bezeichnet eine EG-Verordnung
zur Registrierung, Bewertung und
Zulassung von Chemikalien.
Informationen zur Erfüllung der REACHVerordnung (EG) Nr. 1907/2006 sind
unter www.stihl.com/reach angegeben.
18. Fehlersuche
# eventuell einen Fachhändler aufsu-
chen, STIHL empfiehlt den STIHL
Fachhändler.
Störung:
Elektromotor läuft nicht an
Mögliche Ursache:
– Keine Netzspannung
– Anschlusskabel/Stecker bzw.
Steckerkupplung oder Schalter defekt
– Startknopf nicht gedrückt
– Elektromotor ist durch zu hohes oder zu
feuchtes Gras überlastet
– Schutz des Elektromotors aktiviert
– Mähergehäuse ist verstopft
– Sicherung im Stecker defekt (GB-
Version)
Abhilfe:
– Absicherung überprüfen (Ö 10.1)
– Kabel/Stecker/Schalter überprüfen,
ggf. auswechseln (Ö 10.1)
– Startknopf drücken (Ö 10.3)
– Elektromotor nicht in hohem Gras
einschalten, Schnitthöhe anpassen
(Ö 7.4)
– Gerät abkühlen lassen (Ö 8.4)
– Mähergehäuse reinigen (Ö 11.2)
– Sicherung im Stecker tauschen (#)
Störung:
Häufig auslösende Netzsicherung
Mögliche Ursache:
– nicht geeignete Anschlussleitung
– Netzüberlastung
DEFR
NLITPLRU
0478 121 9904 B - DE
23
– Gerät ist überlastet durch Mähen von
zu hohem oder zu feuchtem Gras
Abhilfe:
– Geeignete Anschlussleitung
verwenden (Ö 10.1)
– Gerät an einen anderen Stromkreis
anschließen
– Schnitthöhe und Mähgeschwindigkeit
an Mähbedingungen anpassen (Ö 7.4)
Störung:
Starke Vibrationen während des Betriebes
Mögliche Ursache:
– Messerschraube ist lose
– Messer ist nicht ausgewuchtet
Abhilfe:
– Messerschraube anziehen (Ö 11.6)
– Messer nachschleifen (auswuchten)
oder ersetzen (Ö 11.7)
Störung:
Unsauberer Schnitt, Rasen wird gelb
Mögliche Ursache:
– Mähmesser ist stumpf oder
verschlissen
– Vorschubgeschwindigkeit ist im
Verhältnis zur Schnitthöhe zu groß
Abhilfe:
– Mähmesser nachschleifen oder
ersetzen (Ö 11.7)
– Vorschubgeschwindigkeit verringern
und/oder richtige Schnitthöhe wählen
(Ö 7.4)
– Mähergehäuse ist verstopft
Abhilfe:
– Schnitthöhe und Mähgeschwindigkeit
an Mähbedingungen anpassen (Ö 7.4)
– Mähergehäuse reinigen (zum Reinigen
Netzstecker ziehen) (Ö 11.2)
Störung:
Auswurfkanal verstopft
Mögliche Ursache:
– Mähmesser ist verschlissen
– Mähen von zu hohem oder zu feuchtem
Gras
Abhilfe:
– Mähmesser ersetzen (Ö 11.7)
– Schnitthöhe und Mähgeschwindigkeit
an Mähbedingungen anpassen (Ö 7.4)
19. Serviceplan
19.1 Übergabebestätigung
19.2 Servicebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihrem STIHL
Fachhändler.
Er bestätigt auf den vorgedruckten Feldern
die Durchführung der Servicearbeiten.
Service ausgeführt am
Datum nächster Service
19
Störung:
Erschwertes Einschalten oder die
Leistung des Elektromotors lässt nach
Mögliche Ursache:
– Mähen von zu hohem oder zu feuchtem
Gras
24
0478 121 9904 B - DE
Chère cliente, cher client,
Nous sommes très heureux que vous ayez
choisi un produit STIHL. Dans le
développement et la fabrication de nos
produits, nous mettons tout en œuvre pour
garantir une excellente qualité répondant
aux besoins de nos clients. Nos produits
se distinguent par une grande fiabilité,
même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute
qualité au niveau du service après-vente.
Nos revendeurs spécialisés fournissent
des conseils compétents, aident nos
clients à se familiariser avec nos produits
et assurent une assistance technique
complète.
Nous vous remercions de votre confiance
et vous souhaitons beaucoup de plaisir
avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT ! LIRE CETTE NOTICE
AVANT D'UTILISER CE PRODUIT ET LA
CONSERVER PRÉCIEUSEMENT
1. Sommaire
À propos de ce manuel
d’utilisation 26
Généralités 26
Instructions concernant la lecture
du manuel d’utilisation 26
Différentes versions selon les pays 26
Description de l’appareil 27
Consignes de sécurité 27
Généralités 27
Avertissement – Dangers liés au
courant électrique 28
Vêtements et équipement
appropriés 29
Transport de l’appareil 29
Avant tout travail 29
Pendant l'utilisation de l'appareil 30
Entretien, nettoyage, réparation et
remisage 32
Stockage prolongé 32
Mise au rebut 33
Signification des pictogrammes 33
Préparation de l’appareil 33
Assemblage de la tondeuse 33
Éléments de commande 33
Bac de ramassage 33
Témoin du niveau de remplissage 34
Guidon 34
Réglage centralisé de la hauteur
de coupe 34
Conseils d’utilisation 35
Généralités 35
Charge adaptée au moteur
électrique 35
En cas de lame bloquée 35
Relais de surcharge thermique du
moteur électrique 35
Zone de travail de l’utilisateur 35
Dispositifs de sécurité 35
Dispositifs de protection 35
Utilisation à deux mains 36
Frein de ralentissement du moteur
électrique 36
Mise en service de l’appareil 36
Branchement électrique 36
Dispositif de maintien du câble 36
Mise en marche de la tondeuse 36
Arrêt de la tondeuse 37
Vidage du bac de ramassage 37
Entretien 37
Généralités 37
Nettoyage de l’appareil 37
Moteur électrique et roues 37
Partie supérieure du guidon 37
Entretien de la lame de coupe 37
Dépose et pose de la lame de
coupe 38
Affûtage de la lame de coupe 38
Rangement de l’appareil
(hivernage) 38
Transport 39
Transport 39
Comment limiter l’usure et éviter
les dommages 39
Protection de l’environnement 40
Pièces de rechange courantes 40
Déclaration de conformité 40
Déclaration de conformité UE pour
tondeuse STIHL RME 235.0 40
Adresse de l’administration
centrale STIHL 41
Adresses des sociétés de
distribution STIHL 41
DENLITPLRU FR
0478 121 9904 B - FR
Imprimé sur du papier non blanchi au chlore. Le papier est recyclable. L’enveloppe de protection ne contient pas
d’halogène.
25
Adresses des importateurs STIHL 41
Caractéristiques techniques 41
REACH 42
Recherche des pannes 42
Feuille d’entretien 43
Confirmation de remise 43
Confirmation d’entretien 43
2. À propos de ce manuel d’utilisation
2.1 Généralités
Le présent manuel d’utilisation est une
notice originale du fabricant
conformément à la directive de l’Union
Européenne 2006/42/EC.
La philosophie de STIHL consiste à
poursuivre le développement de tous ses
produits. Ceux-ci sont donc susceptibles
de faire l’objet de modifications et de
perfectionnements techniques.
Les représentations graphiques, les
photos ou les données techniques du
présent document peuvent être modifiées.
C’est pourquoi elles n’ont aucun caractère
contractuel.
Ce manuel d’utilisation décrit
éventuellement des modèles qui ne sont
pas disponibles dans tous les pays.
Le présent manuel d’utilisation est protégé
par la loi sur les droits d’auteur. Tous droits
réservés, notamment le droit de
reproduction, de traduction et de
traitement à l’aide de systèmes
électroniques.
2.2 Instructions concernant la lecture du manuel d’utilisation
Les illustrations et les instructions
décrivent certaines étapes de l’utilisation.
L’ensemble des symboles apparaissant
sur l’appareil est expliqué dans le présent
manuel d’utilisation.
Direction :
Utilisation de « gauche » et « droite »
dans le manuel d’utilisation :
l’utilisateur se tient derrière l’appareil (en
position de travail) et regarde vers l’avant.
Renvoi de chapitre :
Les chapitres et sous-chapitres
correspondants sont indiqués par une
flèche. L’exemple suivant montre qu’il faut
se reporter à un chapitre : (Ö 3.)
Repérage des paragraphes :
Les instructions décrites peuvent être
repérées comme illustré dans les
exemples suivants.
Étapes nécessitant l’intervention de
l’utilisateur :
● Desserrer la vis (1) avec un tournevis,
actionner le levier (2) ...
Énumérations d’ordre général :
– utilisation du produit à l’occasion de
manifestations sportives ou de
concours
Paragraphes présentant une
importance particulière :
Les paragraphes ayant une importance
particulière sont mis en évidence dans le
manuel d’utilisation par l’un des symboles
suivants :
Danger !
Met en garde contre un risque
d’accident et de blessures graves.
Une action précise est nécessaire
ou interdite.
Attention !
Risque de blessures. Une action
précise permet d’éviter des
blessures possibles ou probables.
Prudence !
Des blessures légères et des
dommages matériels peuvent être
évités en adoptant un
comportement particulier.
Remarque
Informations permettant une
meilleure utilisation de l’appareil et
d’éviter d’éventuelles pannes.
Texte avec illustration :
Vous trouverez des figures expliquant le
fonctionnement de l’appareil au tout début
du présent manuel d’utilisation.
Le symbole de l’appareil photo
indique la page où se trouvent les
illustrations correspondant au
passage du texte dans le manuel
d’utilisation.
2.3 Différentes versions selon les pays
En fonction du pays, STIHL fournit des
appareils dotés de différents interrupteurs
et prises.
Les figures correspondent à des appareils
dotés de prises aux normes européennes.
Le branchement au secteur d’appareils
dotés de prises différentes est similaire.
1
26
0478 121 9904 B - FR
3. Description de l’appareil
1 Partie supérieure du guidon
2 Arceau de coupure du moteur
3 Molette de réglage
4 Volet d’éjection
5 Poignée de transport
6 Capot-moteur
7 Roue avant
8 Carter
9 Roue arrière
10 Partie inférieure du guidon
11 Collier de câbles
12 Bac de ramassage
13 Guide-câble
14 Témoin du niveau de remplissage
15 Bouton de démarrage
16 Raccordement au secteur
17 Dispositif de maintien du câble
18 Levier de réglage de la hauteur
4. Consignes de sécurité
4.1 Généralités
Respecter impérativement les
règlements pour la prévention
des accidents de travail lors de
l’utilisation de l’appareil.
Lire attentivement le manuel
d'utilisation dans son intégralité
avant la première mise en
service de l'appareil. Conserver
soigneusement le manuel d'utilisation pour
pouvoir le réutiliser plus tard.
Ces mesures de précaution sont
1
indispensables pour garantir votre
sécurité, la liste n’est toutefois pas
exhaustive. Toujours utiliser l’appareil
raisonnablement et de manière
responsable et ne pas oublier que
l’utilisateur est responsable des accidents
causés à des tiers et à leurs biens.
Se familiariser avec les différents
composants et avec l’utilisation de
l’appareil.
L’appareil doit exclusivement être utilisé
par des personnes qui ont lu le manuel
d’utilisation et sont familiarisées avec le
maniement de l’appareil. Avant la
première mise en service, l’utilisateur doit
être instruit de manière compétente et
pratique sur l’utilisation de l’appareil.
L’utilisateur doit demander au vendeur ou
à une personne compétente de lui
expliquer comment utiliser l’appareil en
toute sécurité.
Lors de cette instruction, l’utilisateur doit
être sensibilisé au fait que l’utilisation de
l’appareil nécessite une attention et une
concentration extrêmes.
Même en cas d’utilisation conforme de cet
appareil, des risques résiduels sont
toujours possibles.
Danger de mort par étouffement !
Risque d'étouffement pour les
enfants en jouant avec les
emballages. Tenir impérativement
les emballages hors de portée des
enfants.
Ne confier ou ne prêter l’appareil et tous
ses équipements qu’à des personnes qui
sont déjà familiarisées avec le modèle et
son utilisation. Le manuel d’utilisation fait
partie de l’appareil et doit
systématiquement être remis.
Utiliser l’appareil l’esprit reposé et en
bonne forme physique et mentale. En cas
de problèmes de santé, il convient de
demander à son médecin s’il est possible
de travailler avec l’appareil. Il est interdit
d’utiliser l’appareil après avoir absorbé des
substances (drogues, alcool,
médicaments, etc.) risquant de diminuer la
réactivité.
S'assurer que l'utilisateur possède les
capacités physiques, sensorielles et
mentales pour se servir de l'appareil. Si les
capacités physiques, sensorielles ou
mentales de l'utilisateur sont limitées, ce
dernier doit utiliser l'appareil uniquement
sous la surveillance ou selon les
instructions d'une personne responsable.
S'assurer que l'utilisateur est majeur ou
qu'il est actuellement formé à un métier
conformément aux réglementations
nationales en vigueur.
Cet appareil est conçu pour un usage
privé.
Attention – Risque d’accident !
L'appareil est destiné uniquement à la
tonte. Toute autre utilisation est à proscrire
car elle pourrait être dangereuse ou
causer des dommages sur l’appareil.
Il est interdit d’utiliser l'appareil pour les
travaux suivants sous peine d’entraîner
des blessures à l’utilisateur (cette liste
n’est pas exhaustive) :
– utilisation en coupe-bordures pour les
buissons, les haies et les arbustes,
– coupe de plantes grimpantes,
– entretien du gazon sur les toits et les
balcons,
DENLITPLRU FR
0478 121 9904 B - FR
27
– broyage et hachage de branches et
chutes de haies,
– nettoyage des allées (en guise
d’aspirateur ou de souffleur),
– nivellement de terrains bosselés
(taupinières par ex.),
– transport de l’herbe coupée, excepté
avec le bac de ramassage prévu à cet
effet.
Pour des raisons de sécurité, toute
modification apportée à l’appareil, hormis
la pose conforme d’accessoires
homologués par STIHL, est interdite et
annule en outre la garantie. Pour de plus
amples informations sur les accessoires
homologués, s’adresser à un revendeur
spécialisé STIHL.
Toute manipulation de l’appareil en vue de
modifier la puissance ou le régime du
moteur à combustion ou du moteur
électrique est strictement interdite.
L’appareil ne doit en aucun cas servir à
transporter des objets, des animaux ou
des personnes, notamment des enfants.
Une attention particulière est requise en
cas d’utilisation dans des jardins publics,
des parcs, des terrains sportifs, et dans les
domaines des travaux publics, de
l’agriculture et de la sylviculture.
Attention ! Les vibrations
peuvent nuire à la santé ! Une
exposition excessive aux
vibrations peut affecter la
circulation ou le système nerveux, en
particulier sur les personnes souffrant déjà
de problèmes de circulation. Consulter un
médecin en cas d’apparition de
symptômes pouvant être déclenchés par
des vibrations.
Ces symptômes apparaissent
principalement dans les doigts, les mains
ou les poignets, p. ex. (liste non
exhaustive) :
– perte de sensibilité,
–douleurs,
– faiblesse musculaire,
– changements de couleur de la peau,
– picotements désagréables.
Pendant le fonctionnement, tenir le guidon
des deux mains aux emplacements
prévus, solidement, mais sans être crispé.
Planifier les temps de travail de manière à
éviter des sollicitations relativement
élevées sur une période assez longue.
4.2 Avertissement – Dangers liés au courant électrique
Attention !
Risque d'électrocution !
L'état des câbles
électriques, de la fiche
secteur, de l'interrupteur
marche/arrêt et du câble
de raccordement est
particulièrement important.
N’utiliser en aucun cas des câbles
électriques, raccords ou fiches
endommagés, ou des câbles de
raccordement non conformes afin
d’éviter tout risque d’électrocution.
Il est par conséquent nécessaire de
vérifier périodiquement que le câble
de raccordement ne présente pas
de traces d’endommagement ou de
vieillissement (friabilité).
Mettre l’appareil en marche uniquement
lorsque le cordon d’alimentation secteur
est déroulé.
En cas d’utilisation d’un enrouleur de
câble, il faut systématiquement le dérouler
entièrement avant utilisation.
Ne jamais utiliser de rallonge
endommagée. Remplacer tout câble
défectueux. Ne pas réparer les rallonges.
Ne pas utiliser l’appareil si les câbles sont
endommagés ou usés. Vérifier que le
câble d’alimentation plus particulièrement
ne présente pas de traces
d’endommagement ou de vieillissement.
Les travaux d’entretien et de réparation au
niveau des câbles d'alimentation secteur
doivent impérativement être effectués par
du personnel spécialisé et formé.
Risque d'électrocution !
Ne pas brancher un câble endommagé au
secteur et ne jamais toucher un câble
endommagé avant qu’il soit débranché du
secteur.
Risque d’électrocution !
N’utiliser en aucun cas des câbles
électriques, raccords ou fiches
endommagés ou des câbles de
raccordement non conformes.
Ne toucher les unités de coupe (couteaux)
qu’une fois l’appareil débranché du
secteur.
Vérifier toujours que les fusibles du réseau
d’alimentation sont suffisants.
Bien que le moteur électrique
soit protégé contre les
projections d'eau, ne pas utiliser
l'appareil lorsqu'il pleut ou que
l'herbe est mouillée.
Utiliser impérativement des rallonges
étanches pour l’utilisation en plein air et
qui sont adaptées à l’utilisation avec
l’appareil (Ö 10.1).
28
0478 121 9904 B - FR
Loading...
