Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones
Uputa za uporabu
Skötselanvisning
Käyttöohje
Istruzioni d’uso
Betjeningsvejledning
Bruksanvisning
Návod k použití
Használati utasítás
Instruções de serviço
Handleiding
Инструкция по эксплуатации
Lietošanas instrukcija
Instrukcja użytkowania
Eksploatavimo instrukcija
deutsch
Inhaltsverzeichnis
1 Vorwort........................................................2
2 Informationen zu dieser Gebrauchsanlei‐
tung............................................................. 2
3 Übersicht.....................................................3
4 Sicherheitshinweise.................................... 3
5 Rasenmäher einsatzbereit machen............ 9
6 Rasenmäher zusammenbauen...................9
7 Rasenmäher betanken..............................10
8 Rasenmäher für den Benutzer einstellen..11
9 Motor starten und abstellen...................... 11
10 Rasenmäher prüfen.................................. 12
11 Mit dem Rasenmäher arbeiten..................12
12 Nach dem Arbeiten................................... 13
13 Transportieren...........................................13
14 Aufbewahren.............................................14
15 Reinigen....................................................14
16 Warten...................................................... 15
17 Reparieren................................................ 16
18 Störungen beheben.................................. 16
19 Technische Daten..................................... 17
20 Ersatzteile und Zubehör............................17
21 Entsorgen..................................................18
22 EU-Konformitätserklärung.........................18
23 Anschriften................................................ 18
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschie‐
den haben. Wir entwickeln und fertigen unsere
Produkte in Spitzenqualität entsprechend der
Bedürfnisse unserer Kunden. So entstehen Pro‐
dukte mit hoher Zuverlässigkeit auch bei extre‐
mer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Ser‐
vice. Unser Fachhandel gewährleistet kompe‐
tente Beratung und Einweisung sowie eine
umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nach‐
haltigen und verantwortungsvollen Umgang mit
der Natur. Diese Gebrauchsanleitung soll Sie
unterstützen, Ihr STIHL Produkt über eine lange
Lebensdauer sicher und umweltfreundlich einzu‐
setzen.
Wir danken Ihnen für Ihr Vertrauen und wün‐
schen Ihnen viel Freude mit Ihrem STIHL Pro‐
dukt.
WICHTIG! VOR GEBRAUCH LESEN UND AUF‐
BEWAHREN.
2 Informationen zu dieser
Gebrauchsanleitung
2.1 Geltende Dokumente
Diese Gebrauchsanleitung ist eine Originalbet‐
riebsanleitung des Herstellers im Sinne der EGRichtlinie 2006/42/EC.
Es gelten die lokalen Sicherheitsvorschriften.
► Zusätzlich zu dieser Gebrauchsanleitung fol‐
gende Dokumente lesen, verstehen und auf‐
bewahren:
Gebrauchsanleitung Motor Kohler HD775
–
2.2 Kennzeichnung der Warnhin‐
weise im Text
GEFAHR
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen.
► Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
►
Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
Original-Gebrauchsanleitung
0000009407_008_D
Gedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG 2022
0478-111-9657-B. VA1.B22.
Dr. Nikolas Stihl
2 0478-111-9657-B
XX
L
W
A
3 Übersicht deutsch
3 Übersicht
3.1 Rasenmäher
1 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
2 Schaltbügel für Mähbetrieb
Der Schaltbügel für Mähbetrieb dient zum
Starten und Abstellen des Motors.
3 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den
Fahrantrieb ein und aus.
4 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
5 Lenkerverschraubung
Die Lenkerverschraubung befestigt den Len‐
ker am Rasenmäher.
6 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die
Öffnung zum Einfüllen des Benzins.
7 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
8 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
9 Zündkerze
Die Zündkerze entzündet das Kraftstoff-LuftGemisch im Motor.
10 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion des Rasenmähers.
11 Motoröl-Verschluss
Der Motoröl-Verschluss verschließt die Öff‐
nung zum Einfüllen des Motoröls.
12 Hebel
Der Hebel dient zum Einstellen der Schnitt‐
höhe
13 Radabstreifer
Der Radabstreifer dient zum Reinigen der
Hinterräder.
14 Transportgriff hinten
Der Transportgriff dient zum Transportieren
des Rasenmähers.
15 Transportgriff vorne
Der Transportgriff dient zum Transportieren
des Rasenmähers.
3.2 Symbole
Die Symbole können auf dem Rasenmäher sein
und bedeuten Folgendes:
Dieses Symbol gibt das Gewicht des
Rasenmähers an.
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Dieses Symbol kennzeichnet den
Kraftstofftank-Verschluss.
Dieses Symbol kennzeichnet den
Motoröl-Verschluss.
Motor starten.
Motor abstellen.
Fahrantrieb einschalten.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Rasenmäher bedeu‐
ten Folgendes:
0478-111-9657-B 3
deutsch 4 Sicherheitshinweise
►
Sicherheitshinweise und deren Maß‐
nahmen beachten.
Gebrauchsanleitung lesen, verstehen
und aufbewahren.
Sicherheitshinweise zu hochgeschleu‐
derten Gegenständen und deren Maß‐
nahmen beachten.
Sich drehendes Messer nicht berühren.
Zündkerzenstecker während des Tran‐
sports, der Aufbewahrung, Wartung
oder Reparatur abziehen.
Sicherheitsabstand einhalten.
4.2 Bestimmungsgemäße Verwen‐
dung
Der Rasenmäher STIHL RM 4.0 RTP dient zum
Mähen von Gras.
WARNUNG
■
Falls der Rasenmäher nicht bestimmungsge‐
mäß verwendet wird, können Personen
schwer verletzt oder getötet werden und Sach‐
schaden kann entstehen.
►
Rasenmäher so verwenden, wie es in die‐
ser Gebrauchsanleitung und in der
Gebrauchsanleitung des Motors beschrie‐
ben ist.
4.3 Anforderungen an den Benut‐
zer
WARNUNG
■
Benutzer ohne eine Unterweisung können die
Gefahren des Rasenmähers nicht erkennen
oder nicht einschätzen. Der Benutzer oder
andere Personen können schwer verletzt oder
getötet werden.
► Gebrauchsanleitung lesen, verste‐
hen und aufbewahren.
► Falls der Rasenmäher an eine andere Per‐
son weitergegeben wird: Gebrauchsanlei‐
tung des Rasenmähers und des Motors mit‐
geben.
Sicherstellen, dass der Benutzer folgende
Anforderungen erfüllt:
Der Benutzer ist ausgeruht.
–
Der Benutzer ist körperlich, sensorisch
–
und geistig fähig, den Rasenmäher zu
bedienen und damit zu arbeiten. Falls
der Benutzer körperlich, sensorisch
oder geistig eingeschränkt dazu fähig
ist, darf der Benutzer nur unter Aufsicht
oder nach Anweisung durch eine ver‐
antwortliche Person damit arbeiten.
Der Benutzer kann die Gefahren des
–
Rasenmähers erkennen und einschät‐
zen.
Der Benutzer ist sich bewusst, dass er
–
für Unfälle und Schäden verantwortlich
ist.
Der Benutzer ist volljährig oder der
–
Benutzer wird entsprechend nationaler
Regelungen unter Aufsicht in einem
Beruf ausgebildet.
Der Benutzer hat eine Unterweisung
–
von einem STIHL Fachhändler oder
einer fachkundigen Person erhalten,
bevor er das erste Mal mit dem Rasen‐
mäher arbeitet.
Der Benutzer ist nicht durch Alkohol,
–
Medikamente oder Drogen beeinträch‐
tigt.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
WARNUNG
■
Während der Arbeit können Gegenstände mit
hoher Geschwindigkeit hochgeschleudert wer‐
den. Der Benutzer kann verletzt werden.
►
Eine lange Hose aus widerstandsfähigem
Material tragen.
■ Während der Arbeit entsteht Lärm. Lärm kann
das Gehör schädigen.
► Einen Gehörschutz tragen.
■ Während der Arbeit kann Staub aufgewirbelt
werden. Eingeatmeter Staub kann die
Gesundheit schädigen und allergische Reakti‐
onen auslösen.
►
Falls Staub aufgewirbelt wird: Eine Staub‐
schutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz,
Gestrüpp und in dem Rasenmäher verfangen.
Benutzer ohne geeignete Bekleidung können
schwer verletzt werden.
►
Eng anliegende Bekleidung tragen.
► Schals und Schmuck ablegen.
4 0478-111-9657-B
4 Sicherheitshinweise deutsch
■ Während der Reinigung, Wartung oder dem
Transport kann der Benutzer in Kontakt mit
dem Messer kommen. Der Benutzer kann ver‐
letzt werden.
►
Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk
trägt, kann er ausrutschen. Der Benutzer kann
verletzt werden.
►
Festes, geschlossenes Schuhwerk mit grif‐
figer Sohle tragen.
■ Während des Schärfens der Messer können
Werkstoffpartikel weggeschleudert werden.
Der Benutzer kann verletzt werden.
►
Eine eng anliegende Schutzbrille tragen.
Geeignete Schutzbrillen sind nach Norm
EN 166 oder nach nationalen Vorschriften
geprüft und mit der entsprechenden Kenn‐
zeichnung im Handel erhältlich.
►
Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
4.5 Arbeitsbereich und Umgebung
WARNUNG
■ Unbeteiligte Personen, Kinder und Tiere kön‐
nen die Gefahren des Rasenmähers und
hochgeschleuderter Gegenstände nicht erken‐
nen und nicht einschätzen. Unbeteiligte Perso‐
nen, Kinder und Tiere können schwer verletzt
werden und Sachschaden kann entstehen.
► Unbeteiligte Personen, Kinder und
Tiere aus dem Arbeitsbereich fern‐
halten.
► Einen Abstand zu Gegenständen einhalten.
► Rasenmäher nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem
Rasenmäher spielen können.
■ Wenn der Motor läuft, strömen heiße Abgase
aus dem Schalldämpfer. Heiße Abgase kön‐
nen leicht entflammbare Materialien entzün‐
den und Brände auslösen.
►
Abgasstrahl von leicht entflammbaren
Materialien fernhalten.
4.6 Sicherheitsgerechter Zustand
4.6.1 Rasenmäher
Der Rasenmäher ist im sicherheitsgerechten
Zustand, falls folgende Bedingungen erfüllt sind:
Der Rasenmäher ist unbeschädigt.
–
Es tritt kein Benzin aus dem Rasenmäher aus.
–
Der Kraftstofftank-Verschluss ist verschlossen.
–
Es tritt kein Motoröl aus dem Rasenmäher
–
aus.
Der Motoröl-Verschluss ist verschlossen.
–
0478-111-9657-B 5
Der Rasenmäher ist sauber.
–
Die Bedienungselemente funktionieren und
–
sind unverändert.
Das Messer ist richtig angebaut.
–
Original STIHL Zubehör für diesen Rasenmä‐
–
her ist angebaut.
Das Zubehör ist richtig angebaut.
–
Federbelastete Mechanismen sind unbeschä‐
–
digt und funktionieren.
Beim Loslassen des Schaltbügels für Mähbe‐
–
trieb geht der Motor aus.
WARNUNG
■ In einem nicht sicherheitsgerechten Zustand
können Bauteile nicht mehr richtig funktionie‐
ren, Sicherheitseinrichtungen außer Kraft
gesetzt werden und Kraftstoff austreten. Per‐
sonen können schwer verletzt oder getötet
werden.
►
Mit einem unbeschädigten Rasenmäher
arbeiten.
► Falls Benzin aus dem Rasenmäher austritt:
Nicht mit dem Rasenmäher arbeiten und
einen STIHL Fachhändler aufsuchen.
►
Kraftstofftank-Verschluss schließen.
► Falls Motoröl aus dem Rasenmäher austritt:
Nicht mit dem Rasenmäher arbeiten und
einen STIHL Fachhändler aufsuchen.
►
Den Motoröl-Verschluss schließen.
► Falls der Rasenmäher verschmutzt ist:
Rasenmäher reinigen.
► Rasenmäher und dessen Sicherheitssys‐
teme nicht manipulieren.
► Manipulation am Rasenmäher unterlassen,
die die Leistung oder die Drehzahl des Ver‐
brennungsmotors verändert.
►
Falls die Bedienungselemente nicht funktio‐
nieren: Nicht mit dem Rasenmäher arbei‐
ten.
►
Federbelastete Mechanismen können
gespeicherte Energie abgeben.
► Original STIHL Zubehör für diesen Rasen‐
mäher anbauen.
► Messer so anbauen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
► Zubehör so anbauen, wie es in dieser
Gebrauchsanleitung oder in der
Gebrauchsanleitung des Zubehörs
beschrieben ist.
►
Gegenstände nicht in die Öffnungen des
Rasenmähers stecken.
► Abgenutzte oder beschädigte Hinweisschil‐
der ersetzen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
deutsch 4 Sicherheitshinweise
4.6.2 Messer
Das Messer ist im sicherheitsgerechten Zustand,
falls folgende Bedingungen erfüllt sind:
Das Messer und die Anbauteile sind unbe‐
–
schädigt.
Das Messer ist nicht verformt.
–
Das Messer ist richtig angebaut.
–
Das Messer ist richtig geschärft.
–
Das Messer ist gratfrei.
–
Das Messer ist richtig ausgewuchtet.
–
Die Mindeststärke und Mindestbreite des Mes‐
–
sers sind nicht unterschritten,
–
Der Schärfwinkel ist eingehalten,
19.2.
19.2.
WARNUNG
■ In einem nicht sicherheitsgerechten Zustand
können sich Teile des Messers lösen und
weggeschleudert werden. Personen können
schwer verletzt werden.
►
Mit einem unbeschädigten Messer und
unbeschädigten Anbauteilen arbeiten.
► Messer richtig anbauen.
► Messer richtig schärfen.
► Falls die Mindeststärke oder die Mindest‐
breite unterschritten ist: Messer ersetzen.
► Messer von einem STIHL Fachhändler aus‐
wuchten lassen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.7 Kraftstoff und Tanken
WARNUNG
■
Der für diesen Rasenmäher verwendete Kraft‐
stoff ist Benzin. Benzin ist hochentzündlich.
Falls Benzin in Kontakt mit offenem Feuer
oder heißen Gegenständen kommt, kann das
Benzin Brände oder Explosionen auslösen.
Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
►
Benzin vor Hitze und Feuer schützen.
► Benzin nicht verschütten.
► Falls Benzin verschüttet wurde: Benzin mit
einem Tuch aufwischen und Motor erst ver‐
suchen zu starten, wenn alle Teile des
Rasenmähers trocken sind.
►
Nicht rauchen.
► In der Nähe von Feuer nicht tanken.
► Vor dem Tanken Motor abstellen und
abkühlen lassen.
► Falls der Tank zu entleeren ist: Im Freien
durchführen.
► Motor mindestens 3 m vom Ort des Tank‐
ens entfernt starten.
► Rasenmäher niemals mit Benzin im Tank
innerhalb eines Gebäudes aufbewahren.
6 0478-111-9657-B
■ Eingeatmete Benzindämpfe können Personen
vergiften.
► Benzindämpfe nicht einatmen.
► An einem gut belüfteten Ort tanken.
■ Während der Arbeit erwärmt sich der Rasen‐
mäher. Das Benzin dehnt sich aus und im
Kraftstofftank kann Überdruck entstehen.
Wenn der Kraftstofftank-Verschluss geöffnet
wird, kann Benzin herausspritzen. Das
herausspritzende Benzin kann sich entzün‐
den. Der Benutzer kann schwer verletzt wer‐
den.
► Zuerst Rasenmäher abkühlen lassen und
dann Kraftstofftank-Verschluss öffnen.
■ Kleidung, die in Kontakt mit Benzin kommt, ist
leichter entzündlich. Personen können schwer
verletzt oder getötet werden und Sachschaden
kann entstehen.
►
Falls Kleidung in Kontakt mit Benzin
kommt: Kleidung wechseln.
■ Benzin kann die Umwelt gefährden.
► Kraftstoff nicht verschütten.
► Benzin vorschriftsmäßig und umweltfreund‐
lich entsorgen.
■ Falls Benzin in Kontakt mit der Haut oder den
Augen kommt, können die Haut oder die
Augen gereizt werden.
►
Kontakt mit Benzin vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►
Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
■
Die Zündanlage des Rasenmähers erzeugt
Funken. Funken können nach außen treten
und in leicht brennbarer oder explosiver
Umgebung Brände und Explosionen auslösen.
Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
►
Zündkerzen verwenden, die in der
Gebrauchsanleitung des Motors beschrie‐
ben sind.
►
Zündkerze eindrehen und fest anziehen.
► Zündkerzenstecker fest aufdrücken.
■ Falls der Rasenmäher mit Benzin betankt
wird, das für den Motor ungeeignet ist, kann
der Rasenmäher beschädigt werden.
►
Frisches, bleifreies Markenbenzin verwen‐
den.
► Vorgaben in der Gebrauchsanleitung des
Motors beachten.
4 Sicherheitshinweise deutsch
■
4.8 Arbeiten
WARNUNG
■
Falls der Benutzer den Motor nicht richtig star‐
tet, kann der Benutzer die Kontrolle über den
Rasenmäher verlieren. Der Benutzer kann
schwer verletzt werden.
►
Motor so starten, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■ Der Benutzer kann in bestimmten Situationen
nicht mehr konzentriert arbeiten. Der Benutzer
kann stolpern, fallen und schwer verletzt wer‐
den.
►
Ruhig und überlegt arbeiten.
► Nur bei guter Sicht mähen. Falls die Licht‐
verhältnisse und Sichtverhältnisse schlecht
sind, nicht mit dem Rasenmäher arbeiten.
►
Rasenmäher alleine bedienen.
► Auf Hindernisse achten.
► Rasenmäher nicht kippen.
► Auf dem Boden stehend arbeiten und das
Gleichgewicht halten.
► Falls Ermüdungserscheinungen auftreten:
Eine Arbeitspause einlegen.
► Falls an einem Hang gemäht wird: Quer
zum Hang mähen.
► Nicht an Hängen mit einer Steigung über
25° (46,6 %) arbeiten.
► Rasenmäher mit besonderer Vorsicht
benutzen, wenn in der Nähe von Abhän‐
gen, Geländekanten, Gräben, Müllhalden
und Deichen gearbeitet wird.
►
Arbeitszeiten so planen, dass höhere
Belastungen über einen längeren Zeitraum
vermieden werden.
■
Wenn der Motor läuft, werden Abgase
erzeugt. Eingeatmete Abgase können Perso‐
nen vergiften.
►
Abgase nicht einatmen.
► An einem gut belüfteten Ort mit dem
Rasenmäher arbeiten.
► Falls Übelkeit, Kopfschmerzen, Sehstörun‐
gen, Hörstörungen oder Schwindel auftre‐
ten: Arbeit beenden und einen Arzt aufsu‐
chen.
■
Wenn der Benutzer einen Gehörschutz trägt
und der Motor läuft, kann der Benutzer Geräu‐
sche eingeschränkt wahrnehmen und ein‐
schätzen.
►
Ruhig und überlegt arbeiten.
■ Der Rasenmäher ist mit einer Motorstoppvor‐
richtung ausgestattet.
► Motor und Messer werden durch Loslassen
des Schaltbügels für Mähbetrieb innerhalb
von 3 Sekunden gestoppt.
Das sich drehende Messer kann den Benutzer
schneiden. Der Benutzer kann schwer verletzt
werden.
► Zündkerzenstecker abziehen.
► Sich drehendes Messer nicht berüh‐
ren.
► Falls das Messer durch einen
Gegenstand blockiert ist: Motor
abstellen. Erst dann den Gegen‐
stand beseitigen.
■
Falls während der Arbeit ohne Fahrantrieb
gearbeitet wird, kann der Fahrantrieb unbeab‐
sichtigt eingeschaltet werden und der Rasen‐
mäher setzt sich in Bewegung. Personen kön‐
nen schwer verletzt werden und Sachschaden
kann entstehen.
►
Schaltbügel für Fahrantrieb nur betätigen,
wenn der Fahrantrieb eingeschaltet werden
soll.
■
Falls sich der Rasenmäher während der Arbeit
verändert oder sich ungewohnt verhält, kann
der Rasenmäher in einem nicht sicherheitsge‐
rechten Zustand sein. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
►
Arbeit beenden und einen STIHL Fach‐
händler aufsuchen.
■ Während der Arbeit können Vibrationen durch
den Rasenmäher entstehen.
► Arbeitshandschuhe tragen.
► Arbeitspausen machen.
► Falls Anzeichen einer Durchblutungsstö‐
rung auftreten: Einen Arzt aufsuchen.
■ Mähfläche besichtigen und auf Hindernisse
achten. Falls während der Arbeit das Messer
auf einen fremden Gegenstand trifft, kann die‐
ser oder Teile davon mit hoher Geschwindig‐
keit hochgeschleudert werden. Personen kön‐
nen verletzt werden und Sachschaden kann
entstehen.
► Fremde Gegenstände wie Steine,
Stöcke, Drähte, Spielzeug oder
sonstige Fremdkörper aus dem
Arbeitsbereich entfernen. Verbor‐
gene Gegenstände, die nicht ent‐
fernt werden können, markieren.
■
Wenn der Schaltbügel für Mähbetrieb losge‐
lassen wird, dreht sich das Messer noch kurze
Zeit weiter. Personen können schwer verletzt
werden.
► Warten, bis das Messer sich nicht
mehr dreht.
0478-111-9657-B 7
deutsch 4 Sicherheitshinweise
■ Falls das sich drehende Messer auf einen har‐
ten Gegenstand trifft, können Funken entste‐
hen. Funken können in leicht brennbarer
Umgebung Brände auslösen. Personen kön‐
nen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
►
Nicht in einer leicht brennbaren Umgebung
arbeiten.
■ Falls der Rasenmäher auf abschüssigen Flä‐
chen abgestellt wird, kann er unbeabsichtigt
davonrollen. Personen können verletzt werden
und Sachschaden kann entstehen.
►
Rasenmäher nur loslassen, wenn er auf
einer ebenen Fläche steht und nicht von
selbst davonrollen kann.
■
Falls Gegenstände am Lenker befestigt wer‐
den, kann der Rasenmäher durch das zusätz‐
liche Gewicht umkippen. Personen können
verletzt werden und Sachschaden kann ent‐
stehen.
►
Keine Gegenstände am Lenker befestigen.
GEFAHR
■ Falls in der Umgebung von spannungsführen‐
den Leitungen gearbeitet wird, kann das Mes‐
ser mit den spannungsführenden Leitungen in
Kontakt kommen und diese beschädigen. Der
Benutzer kann schwer verletzt oder getötet
werden.
►
Nicht in der Umgebung von spannungsführ‐
enden Leitungen arbeiten.
■ Falls bei einem Gewitter gearbeitet wird, kann
der Benutzer vom Blitz getroffen werden. Der
Benutzer kann schwer verletzt oder getötet
werden.
►
Falls es gewittert: Nicht arbeiten.
■ Falls bei Regen gearbeitet wird, kann der
Benutzer ausrutschen. Der Benutzer kann
schwer verletzt oder getötet werden.
►
Falls es regnet: Nicht arbeiten.
4.9 Transportieren
WARNUNG
■
Während des Transports kann der Rasenmä‐
her umkippen oder sich bewegen. Personen
können verletzt werden und Sachschaden
kann entstehen.
►
Motor abstellen.
► Warten, bis das Messer sich nicht
mehr dreht.
► Rasenmäher mit Spanngurten, Riemen
■
Nachdem der Motor gelaufen ist, können der
Schalldämpfer und der Motor heiß sein. Der
Benutzer kann sich beim Transport verbren‐
nen.
►

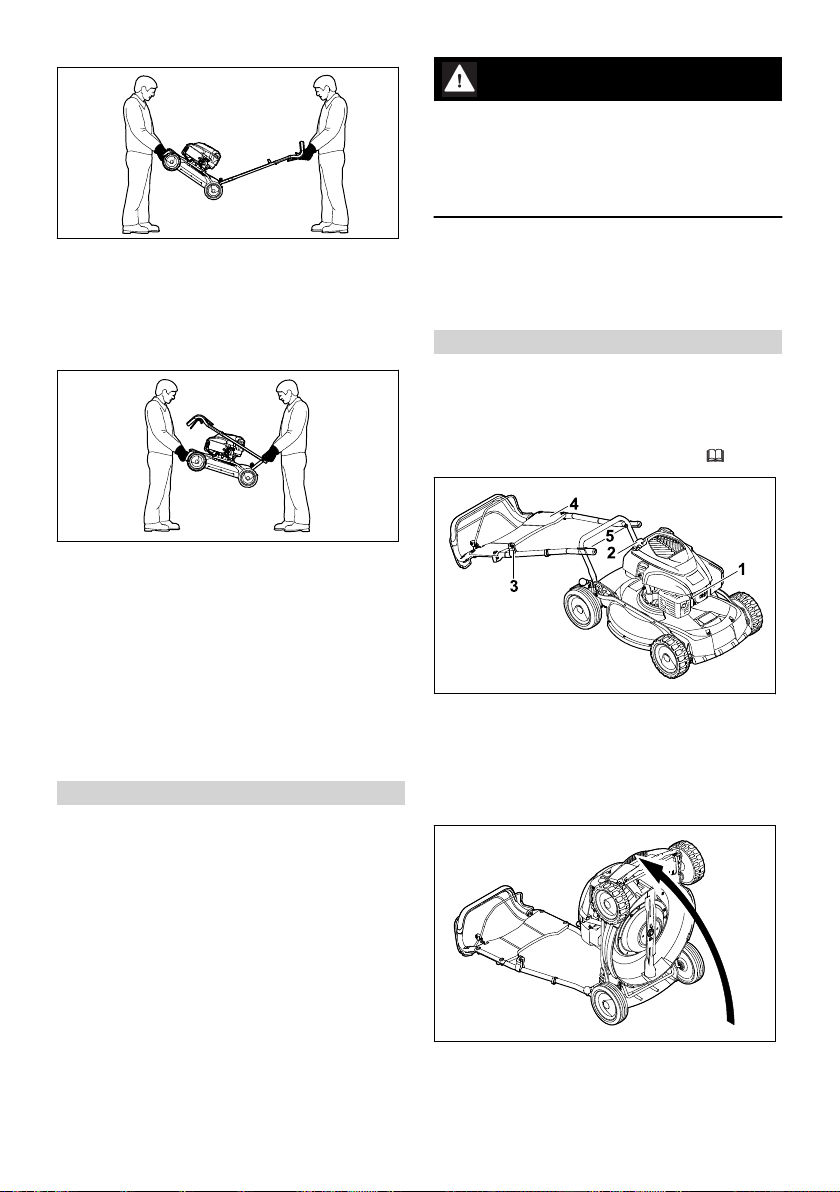

■ Der Rasenmäher ist schwer. Falls der Benut‐
zer den Rasenmäher alleine trägt, kann der
Benutzer verletzt werden.
►
► Rasenmäher zu zweit tragen.
■ Während des Transports kann Benzin auslau‐
fen und zu Verschmutzungen und Schäden
führen.
►
► Gerät ohne Benzin transportieren.
4.10 Aufbewahren
■ Kinder können die Gefahren des Rasenmä‐
hers nicht erkennen und nicht einschätzen.
Kinder können schwer verletzt werden.
►
► Rasenmäher außerhalb der Reichweite von
► Rasenmäher sauber und trocken aufbe‐
■ Falls der Rasenmäher auf abschüssigen Flä‐
chen aufbewahrt wird, kann er unbeabsichtigt
davonrollen. Personen können verletzt werden
und Sachschaden kann entstehen.
►
4.11 Reinigen, Warten und Reparie‐
■
Falls während der Reinigung, Wartung oder
Reparatur der Motor läuft, können Personen
schwer verletzt werden und Sachschaden
kann entstehen.
►
► Zündkerzenstecker abziehen.
oder einem Netz so auf einer geeigneten
Ladefläche sichern, dass er nicht umkippen
und sich nicht bewegen kann.
Rasenmäher schieben.
Arbeitshandschuhe tragen.
Rasenmäher schieben.
WARNUNG
Motor abstellen.
Kindern aufbewahren.
wahren.
Rasenmäher nur auf ebenen Flächen auf‐
bewahren.
ren
WARNUNG
Motor abstellen.
► Warten, bis das Messer sich nicht
mehr dreht.
8 0478-111-9657-B
5 Rasenmäher einsatzbereit machen deutsch
► Zündkerzenstecker abziehen.
► Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
■ Falls während der Reinigung, Wartung oder
Reparatur der Motor läuft, kann der Fahran‐
trieb unbeabsichtigt eingeschaltet werden.
Personen können schwer verletzt werden und
Sachschaden kann entstehen.
►
Motor abstellen.
► Zündkerzenstecker abziehen.
■ Nachdem der Motor gelaufen ist, können der
Schalldämpfer und der Motor heiß sein. Per‐
sonen können sich verbrennen.
►
Warten, bis der Schalldämpfer und der
Motor abgekühlt sind.
■ Scharfe Reinigungsmittel, das Reinigen mit
einem Wasserstrahl oder spitzen Gegenstän‐
den können den Rasenmäher oder das Mes‐
ser beschädigen. Falls der Rasenmäher oder
das Messer nicht richtig gereinigt werden, kön‐
nen Bauteile nicht mehr richtig funktionieren
und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer ver‐
letzt werden.
► Rasenmäher und Messer so reinigen, wie
es in dieser Gebrauchsanleitung beschrie‐
ben ist, 15.2.
■
Falls der Rasenmäher oder das Messer nicht
so gewartet oder repariert wird, wie es in die‐
ser Gebrauchsanleitung beschrieben ist, kön‐
nen Bauteile nicht mehr richtig funktionieren
und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer ver‐
letzt oder getötet werden.
►
Abgenutzte oder beschädigte Teile austau‐
schen.
► Rasenmäher so warten oder reparieren,
wie es in dieser Gebrauchsanleitung
beschrieben ist.
►
Messer so warten, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung, Wartung oder Repa‐
ratur des Messers kann der Benutzer sich an
scharfen Schneidkanten schneiden. Der
Benutzer kann verletzt werden.
►
Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
■ Während des Schärfens kann das Messer
heiß werden. Der Benutzer kann sich verbren‐
nen.
►
Warten, bis das Messer abgekühlt ist.
5 Rasenmäher einsatzbereit
machen
5.1 Rasenmäher einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Verpackungsmaterial und Transportsicherun‐
gen entfernen.
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
–
Rasenmäher, 4.6.1.
–
Messer, 4.6.2.
►
Rasenmäher reinigen, 15.2.
►
Messer prüfen, 10.2.
►
Motoröl einfüllen, 6.2.
►
Lenker aufklappen und einstellen, 8.1.
►
Rasenmäher betanken, 7.1.
►
Schnitthöhe einstellen, 11.2.
►
Bedienungselemente prüfen, 10.1.
► Falls die Schritte nicht durchgeführt werden
können: Rasenmäher nicht verwenden und
einen STIHL Fachhändler aufsuchen.
6 Rasenmäher zusammen‐
bauen

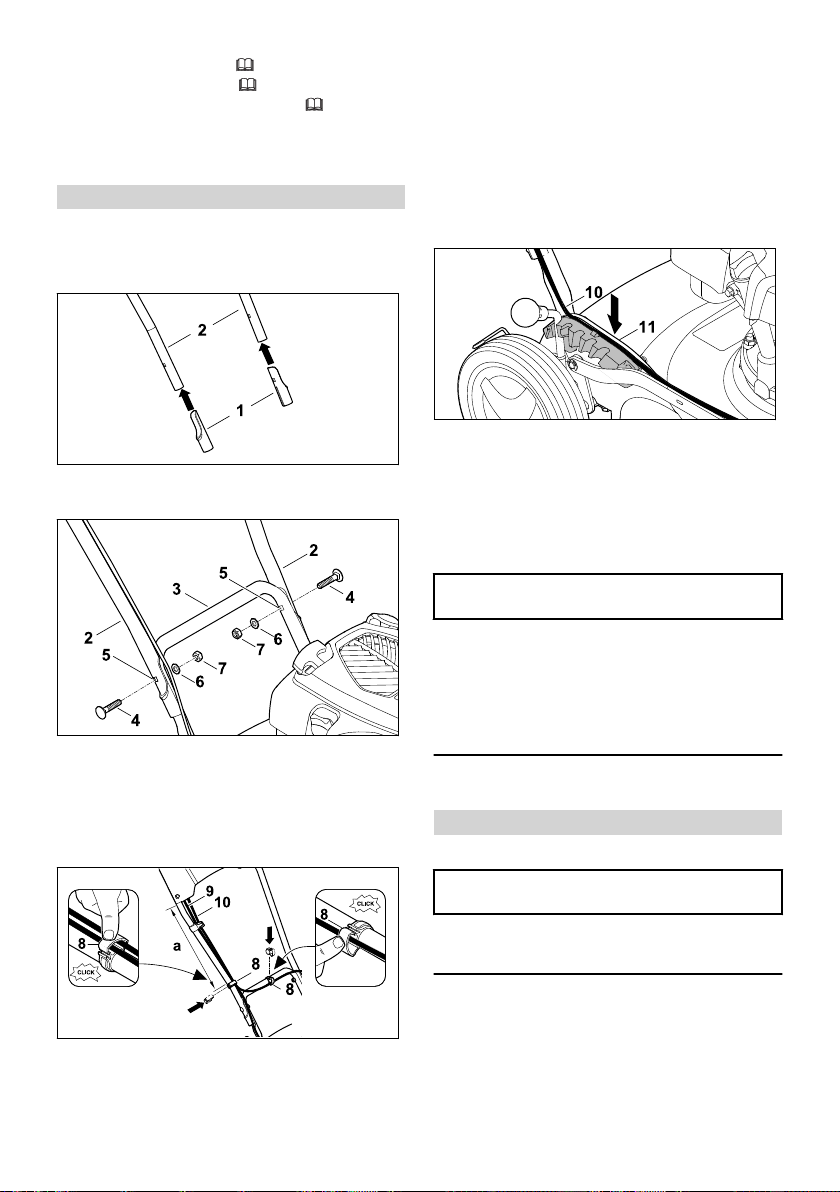

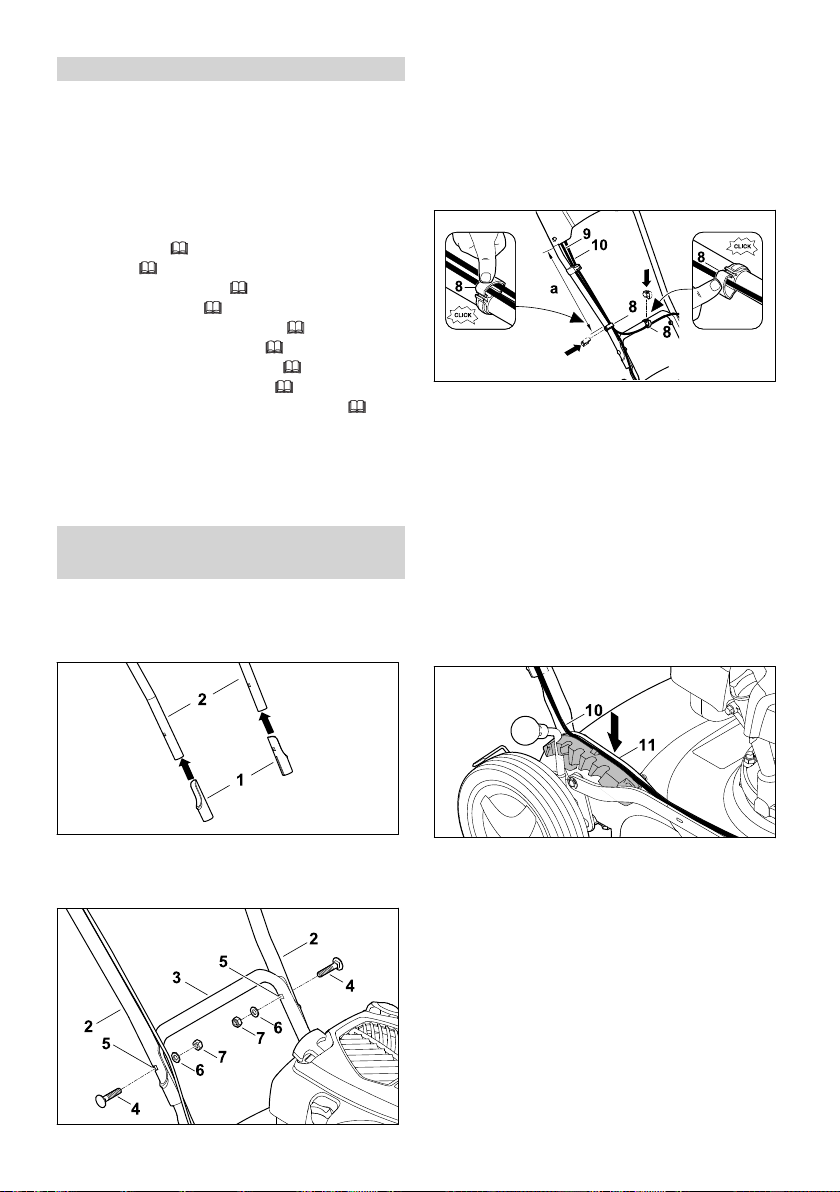

6.1 Lenker anbauen
► Motor abstellen.
► Rasenmäher auf eine ebene Fläche stellen.
► Schutzhülsen (1) mit der langen Seite nach
innen auf Lenkeroberteil (2) stecken.
0478-111-9657-B 9
deutsch 7 Rasenmäher betanken
HINWEIS
■ Im Auslieferungszustand ist kein Motoröl ein‐
gefüllt. Ein Starten des Motors ohne oder mit
zu wenig Motoröl kann den Rasenmäher
beschädigen.
►
Vor jedem Startvorgang den Motorölstand
prüfen und bei Bedarf Motoröl nachfüllen.
► Motoröl so einfüllen, wie es in der Gebrauchs‐
anleitung des Motors beschrieben ist.
► Lenkeroberteil (2) so an Lenkerunterteil (3)
halten, dass die Bohrungen fluchten.
► Schrauben (4) von außen nach innen durch
die Bohrungen (5) stecken.
► Scheiben (6) und Muttern (7) aufstecken und
festziehen.
► Kabelclips (8) auf Lenkeroberteil aufdrücken.
► Seilzüge (9 +10) in Kabelclips (8) einlegen.
► Kabelclips (8) schließen und Lasche einrasten
lassen.
► Seilzug Motorstopp (9) und Seilzug Fahran‐
trieb (10) mit Kabelclip (8) rechts am Lenkero‐
berteil mit Abstand a = 37 - 39 cm befestigen.
► Seilzug Motorstopp (9) mit Kabelclip (8) in der
Mitte des hinteren Transportgriffs befestigen.
► Seilzug Fahrantrieb (10) in die Führung (11)
am Rastsegment eindrücken.
6.2 Motoröl einfüllen
Das Motoröl schmiert und kühlt den Motor.
Die Spezifikation des Motoröls und die Einfüll‐
menge sind in der Gebrauchsanleitung des
Motors angegeben.
7 Rasenmäher betanken
7.1 Rasenmäher betanken
HINWEIS
■ Falls der Rasenmäher nicht mit dem richtigen
Kraftstoff betankt wird, kann der Rasenmäher
beschädigt werden.
►
Gebrauchsanleitung des Motors beachten.
► Motor abstellen.
► Rasenmäher auf eine ebene Fläche stellen.
► Bereich um den Kraftstofftank-Verschluss mit
einem feuchten Tuch reinigen.
► Kraftstofftank-Verschluss (1) so lange gegen
den Uhrzeigersinn drehen, bis der Kraftstoff‐
tank-Verschluss abgenommen werden kann.
► Kraftstofftank-Verschluss abnehmen.
► Kraftstoff mit geeignetem Trichter einfüllen,
sodass mindestens 15 mm bis zum Rand des
Kraftstofftanks frei bleiben.
► Kraftstofftank-Verschluss auf den Kraftstoff‐
tank setzen.
► Kraftstofftank-Verschluss im Uhrzeigersinn
drehen und von Hand fest anziehen.
Der Kraftstofftank ist verschlossen.
10 0478-111-9657-B
8 Rasenmäher für den Benutzer einstellen deutsch
8 Rasenmäher für den
Benutzer einstellen

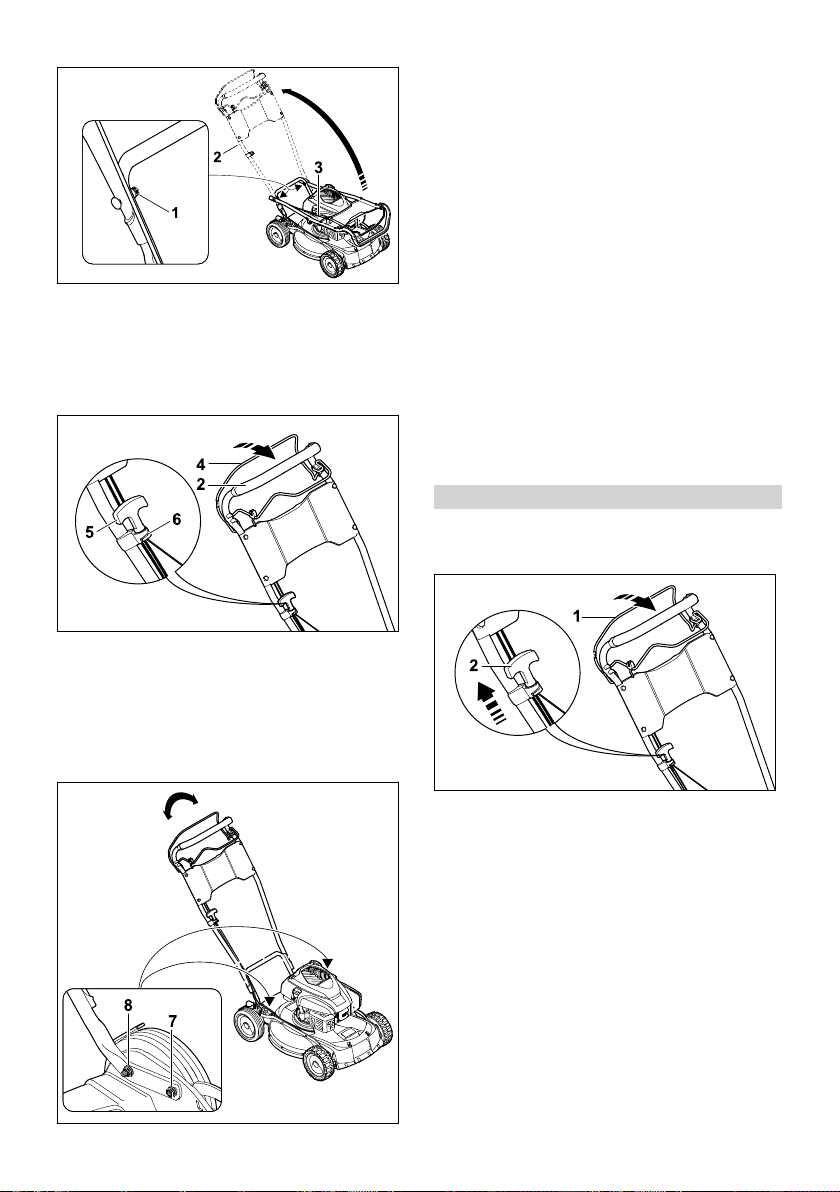

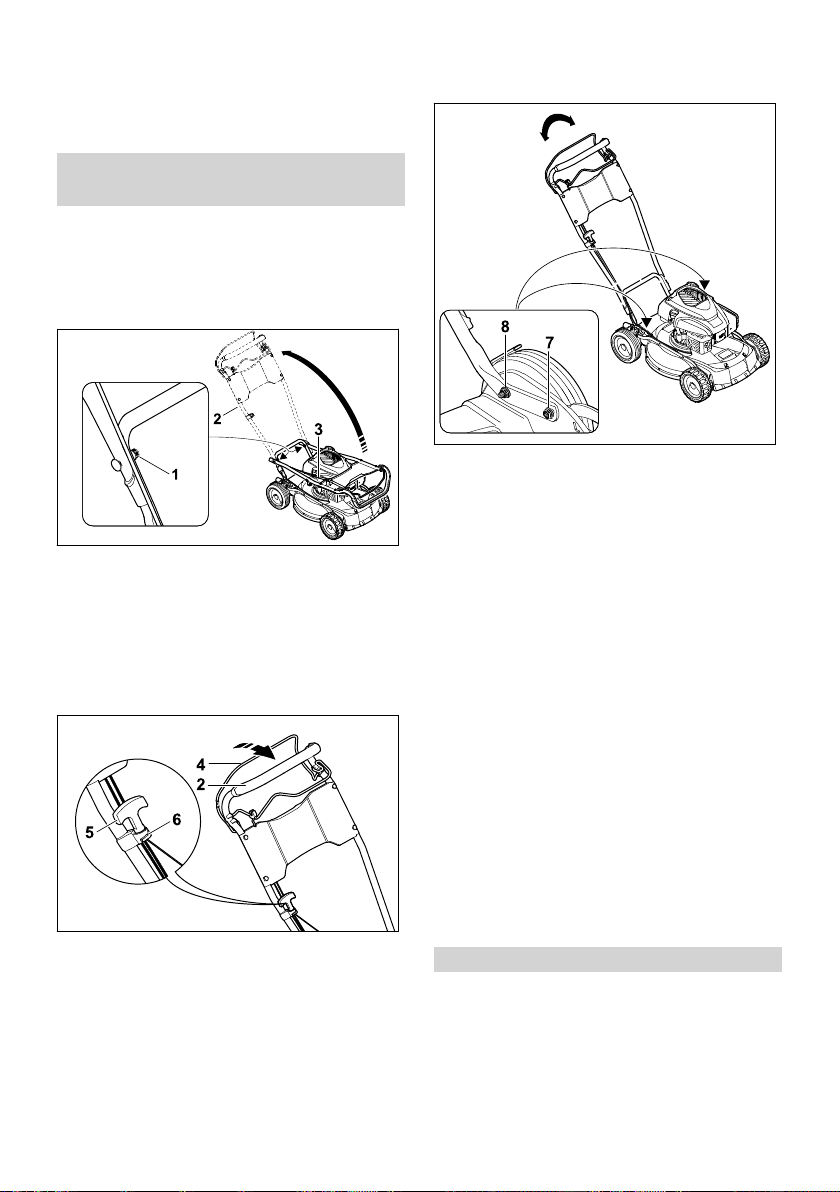

8.1 Lenker aufklappen und einstel‐
len
► Motor abstellen.
► Zündkerzenstecker abziehen.
► Rasenmäher auf eine ebene Fläche stellen.
► Muttern (7 + 8) lösen.
► Lenker durch Auf- und Abbewegung einstellen
► Muttern (1) links und rechts lösen.
► Lenker (2) aufklappen und darauf achten,
dass die Seilzüge (3) nicht eingeklemmt wer‐
den.
► Muttern (1) links und rechts festziehen.
Der Lenker (2) ist fest mit dem Rasenmäher
verbunden.
► Schaltbügel für Mähbetrieb (4) zum Lenker (2)
drücken und gedrückt halten.
► Anwerfgriff (5) langsam in Richtung Seilzug‐
führung (6) ziehen.
► Anwerfgriff (5) in die Seilzugführung (6) ein‐
hängen.
► Schaltbügel für Mähbetrieb (4) loslassen.
► Zündkerzenstecker wieder anstecken.
und halten.
► Muttern (7 + 8) festziehen.
Der Lenker ist fest mit dem Rasenmäher ver‐
bunden.
8.2 Lenker zusammenklappen
Der Lenker kann zum platzsparenden Transpor‐
tieren oder Aufbewahren zusammengeklappt
werden.
► Motor abstellen.
► Zündkerzenstecker abziehen.
► Rasenmäher auf eine ebene Fläche stellen.
► Schaltbügel für Mähbetrieb zum Lenker drü‐
cken und gedrückt halten.
► Anwerfgriff aus der Seilzugführung aushängen
und langsam in Richtung Motor zurück führen.
► Schaltbügel für Mähbetrieb loslassen.
► Lenker festhalten und Muttern der Lenkerver‐
schraubungen lösen.
► Lenker nach vorne umklappen.
9 Motor starten und abstellen
9.1 Motor starten
► Rasenmäher auf eine ebene Fläche stellen.
0478-111-9657-B 11

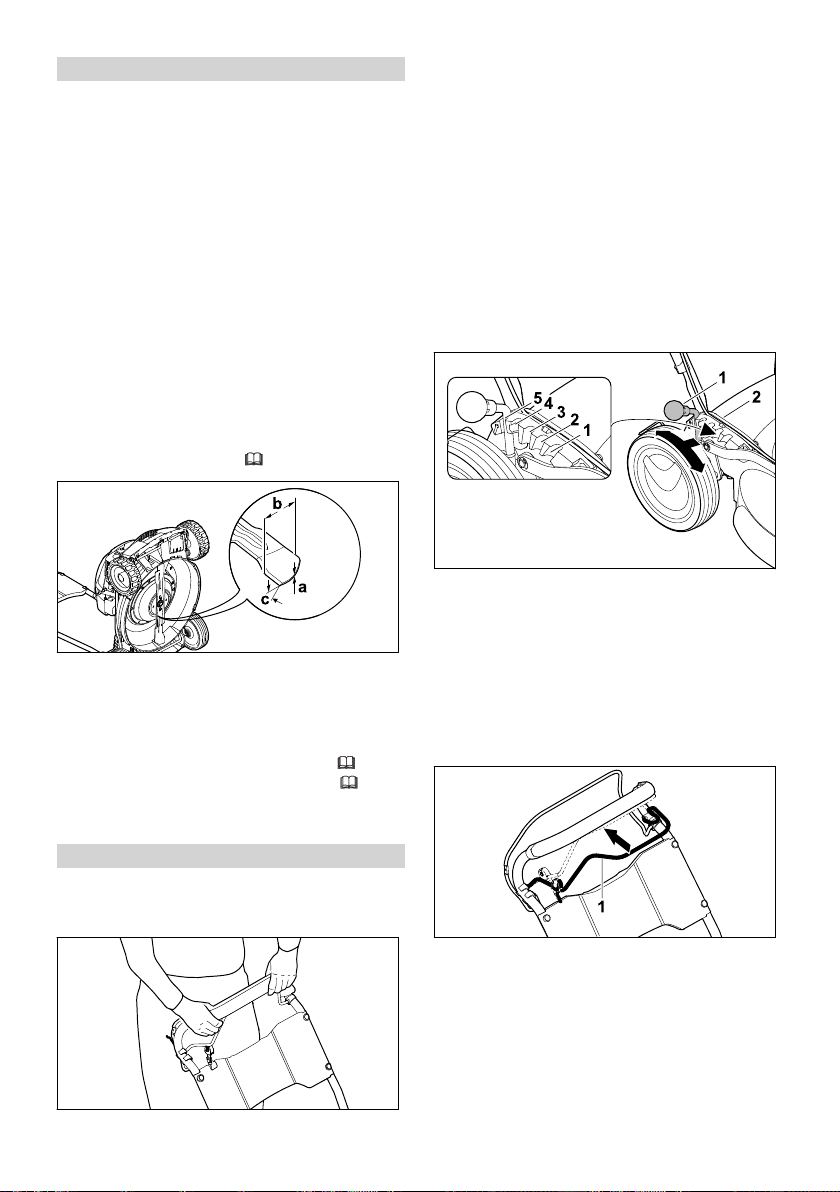

deutsch 10 Rasenmäher prüfen
► Folgendes messen:
Stärke a
–
Breite b
► Schaltbügel für Mähbetrieb (1) mit der linken
Hand zum Lenker drücken und gedrückt hal‐
ten.
► Anwerfgriff (2) mit der rechten Hand langsam
bis zum spürbaren Widerstand herausziehen.
► So lange den Anwerfgriff (2) schnell heraus‐
ziehen und zurückführen, bis der Motor läuft.
► Falls der Motor nicht startet: Gebrauchsanlei‐
tung des Motors beachten.
9.2 Motor abstellen
► Rasenmäher auf eine ebene Fläche stellen.
► Schaltbügel für Mähbetrieb loslassen.
Der Motor geht aus.
► Benutzerposition verlassen.
–
Schärfwinkel c
–
► Falls die Mindeststärke oder die Mindestbreite
unterschritten ist: Messer ersetzen,
► Falls der Schärfwinkel nicht eingehalten ist:
Messer schärfen, 19.2.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
19.2.
11 Mit dem Rasenmäher
arbeiten
11.1 Rasenmäher halten und führen
10 Rasenmäher prüfen
10.1 Bedienungselemente prüfen
Schaltbügel für Mähbetrieb und Schaltbügel für
Fahrantrieb
► Motor abstellen.
► Schaltbügel für Mähbetrieb und Schaltbügel
für Fahrantrieb vollständig in Richtung des
Lenkers ziehen und wieder loslassen.
► Falls der Schaltbügel für Mähbetrieb oder der
Schaltbügel für Fahrantrieb schwergängig ist
oder nicht in die Ausgangsposition zurückfe‐
dert: Rasenmäher nicht verwenden und einen
STIHL Fachhändler aufsuchen.
Der Schaltbügel für Mähbetrieb oder der
Schaltbügel für Fahrantrieb ist defekt.
10.2 Messer prüfen
► Motor abstellen.
► Zündkerzenstecker abziehen.
►
Rasenmäher aufstellen, 15.1.
► Lenker mit beiden Händen so festhalten, dass
die Daumen den Lenker umschließen.

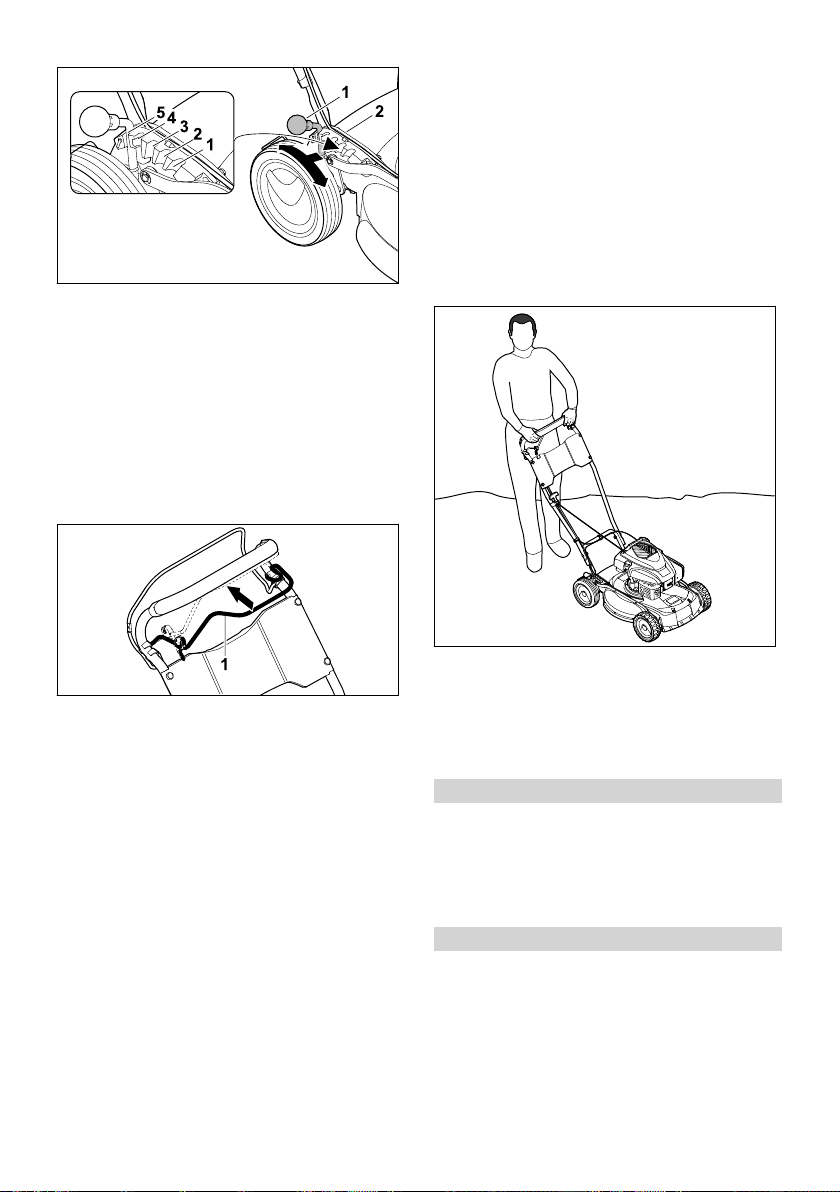

11.2 Schnitthöhe einstellen
Es können 5 Schnitthöhen eingestellt werden:
30 mm = Position 1
–
40 mm = Position 2
–
50 mm = Position 3
–
60 mm = Position 4
–
70 mm = Position 5
–
Schnitthöhe einstellen
► Motor abstellen.
Das Messer darf sich nicht drehen.
► Rasenmäher auf eine ebene Fläche stellen.
12 0478-111-9657-B
12 Nach dem Arbeiten deutsch
Möglichst bei trockenem Rasen arbeiten.
–
Gut geschärfte Schneidmesser verwenden.
–
Kleine Vorschubgeschwindigkeit wählen.
–
Mährichtung variieren und auf Überlappung
–
der Mähbahnen achten.
Sehr hohen Rasen immer stufenweise mähen.
–
► Hebel (1) nach außen zum Hinterrad drücken
und halten.
► Hebel (1) in die gewünschte Position (2) stel‐
len und einrasten lassen.
11.3 Fahrantrieb einschalten und ausschalten
11.3.1 Fahrantrieb einschalten
► Rasenmäher auf eine ebene Fläche stellen.
► Motor starten.
► Falls mit eingeschaltetem Fahrantrieb gearbei‐
tet wird: Rasenmäher kontrolliert vorwärts fah‐
ren.
► Falls mit ausgeschaltetem Fahrantrieb gear‐
beitet wird: Rasenmäher langsam und kontrol‐
liert vorwärts schieben.
► Schaltbügel für Fahrantrieb (1) vollständig in
Richtung des Lenkers ziehen und so halten,
dass der Daumen den Lenker umschließt.
Der Rasenmäher setzt sich in Bewegung.
11.3.2 Fahrantrieb ausschalten
► Schaltbügel für Fahrantrieb loslassen.
► Warten, bis der Rasenmäher stehen bleibt.
11.4 Mulchen
Beim Mulchen wird das abgeschnittene Gras
durch eine spezielle Führung des Luftstroms im
Messerbereich mehrmals zerschnitten und
danach wieder in die Grasnarbe zurück gebla‐
sen. Das Schnittgut verbleibt auf der Rasenflä‐
che, wo es leicht verrottet und als natürlicher
Dünger dient. Einen schönen und dichten Rasen
erhält man durch häufiges Mulchen, dabei sollte
ein Drittel der Grashöhe geschnitten werden.
Voraussetzungen für ein gutes Mulchergebnis:
Häufigkeit: Im Frühling (Hauptwachstumsperi‐
–
ode) mindestens 2-mal pro Woche, im Som‐
mer und im Herbst 1-mal pro Woche.
0478-111-9657-B 13
12.1 Nach dem Arbeiten
► Motor abstellen.
► Falls der Rasenmäher nass ist: Rasenmäher
trocknen lassen.
► Rasenmäher reinigen.
13 Transportieren
13.1 Rasenmäher transportieren
► Motor abstellen.
Das Messer darf sich nicht drehen.
► Zündkerzenstecker abziehen.
Rasenmäher schieben
► Rasenmäher langsam und kontrolliert vorwärts
schieben.
Rasenmäher tragen
► Arbeitshandschuhe aus widerstandsfähigem
Material tragen.
12 Nach dem Arbeiten
deutsch 14 Aufbewahren
► Kraftstofftank von einem STIHL Fachhänd‐
ler reinigen lassen.
► Motoröl wechseln, wie es in der Gebrauchs‐
anleitung des Motors angegeben ist.
► Zündkerze herausdrehen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker
der Anwerfgriff herausgezogen wird, können
► Falls der Rasenmäher mit ausgeklapptem
Lenker getragen wird:
► Rasenmäher von einer Person mit beiden
Händen am Transportgriff vorne festhalten
und von einer anderen Person mit beiden
Händen am Lenker festhalten.
► Rasenmäher zu zweit anheben und tragen.
Funken nach außen treten. Funken können in
leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden
und Sachschaden kann entstehen.
►
Zündkerzenstecker von der Zündker‐
zenöffnung weg halten.
► Anwerfgriff mehrmals herausziehen und
zurückführen.
► Zündkerze eindrehen und fest anziehen.
15 Reinigen

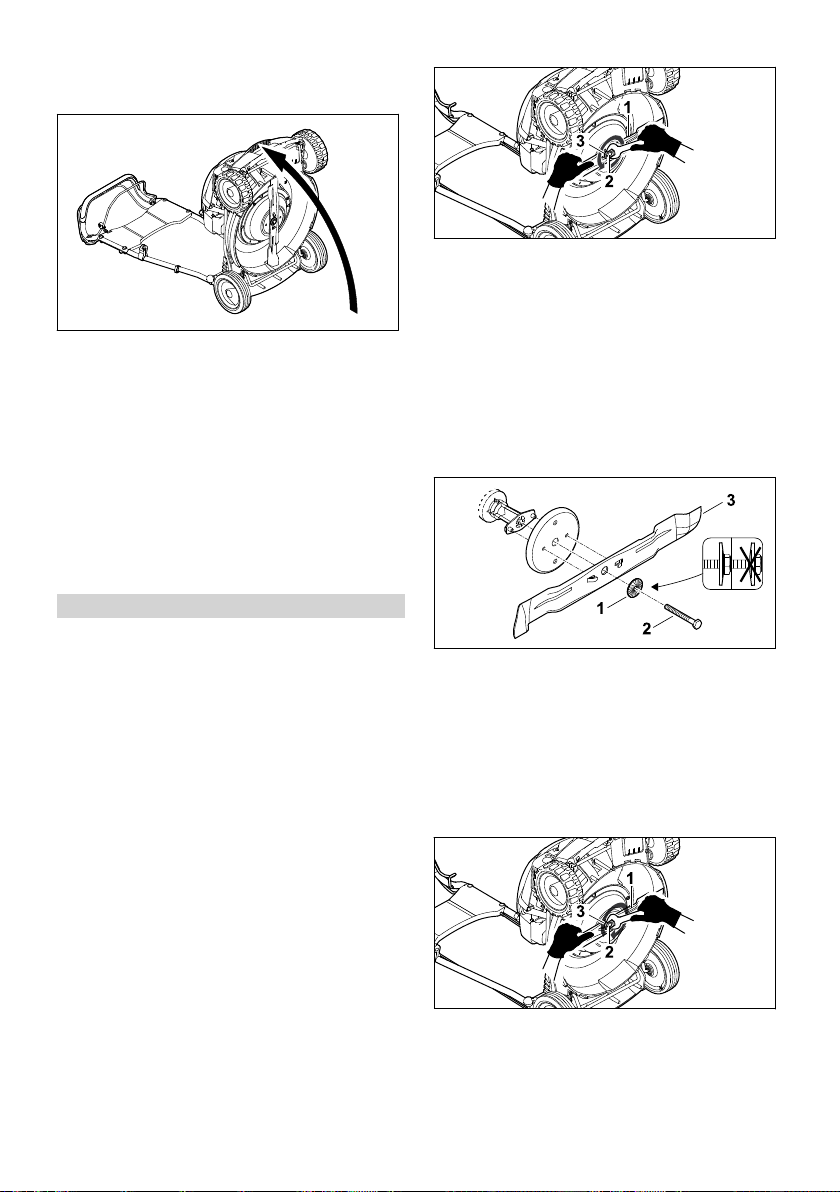

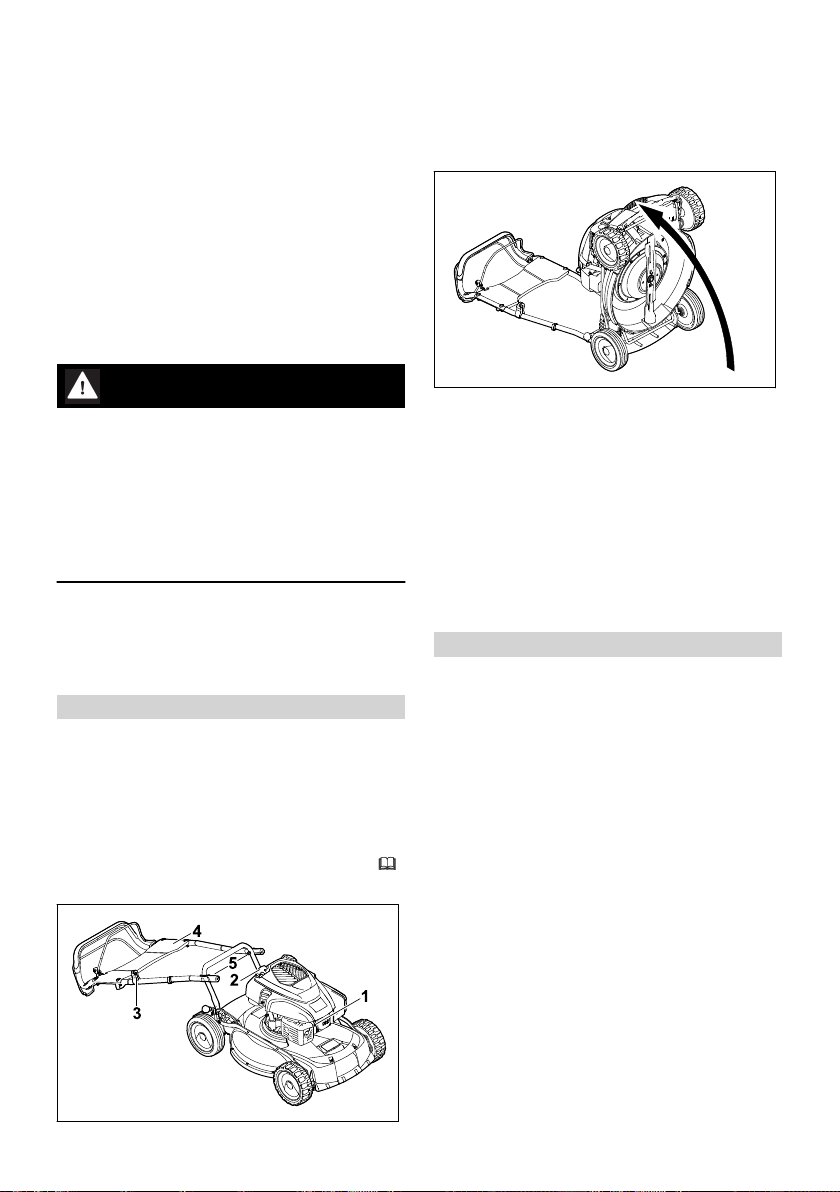

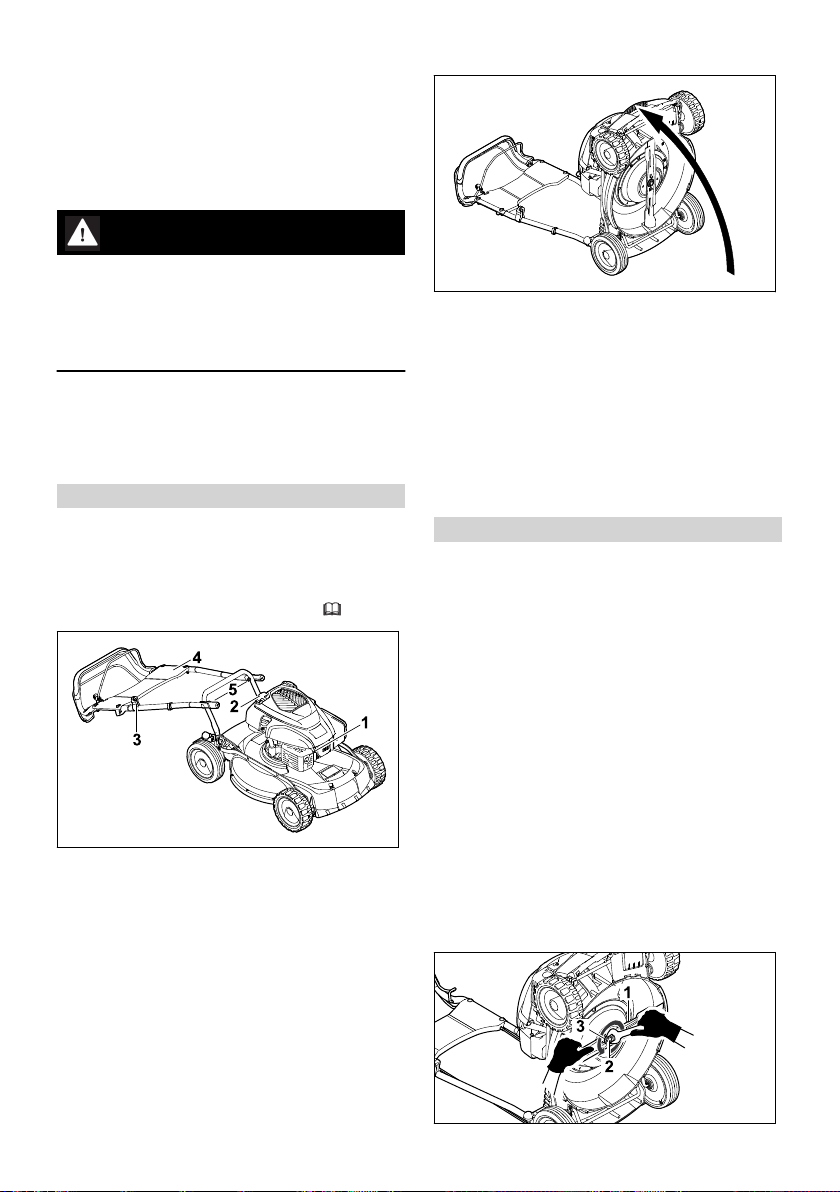

15.1 Rasenmäher aufstellen
► Kraftstofftank leer fahren.
Der Motor geht aus.
► Rasenmäher auf eine ebene Fläche stellen.
►
► Falls der Rasenmäher mit zusammengeklapp‐
tem Lenker getragen wird:
► Lenker zusammenklappen.
► Rasenmäher von einer Person mit beiden
Händen am Transportgriff vorne festhalten
und von einer anderen Person mit beiden
Händen am Transportgriff hinten festhalten.
► Rasenmäher zu zweit anheben und tragen.
Rasenmäher in einem Fahrzeug transportieren
► Rasenmäher stehend so sichern, dass der
Rasenmäher nicht umkippt und sich nicht
bewegen kann.
14 Aufbewahren
14.1 Rasenmäher aufbewahren
► Motor abstellen und abkühlen lassen.
► Zündkerzenstecker abziehen.
► Rasenmäher so aufbewahren, dass folgende
Bedingungen erfüllt sind:
Der Rasenmäher ist außerhalb der Reich‐
–
weite von Kindern.
Der Rasenmäher ist sauber und trocken.
–
Der Rasenmäher kann nicht umkippen.
–
Der Rasenmäher kann nicht davonrollen.
–
Falls der Rasenmäher länger als 3 Monate
aufbewahrt wird:
► Kraftstofftank leer fahren.
Schnitthöhe auf Position 1 einstellen, 11.2.
► Zündkerzenstecker (1) abziehen.
► Anwerfgriff (2) aus Seilzugführung (3) aushän‐
gen.
► Lenker (4) festhalten und Muttern (5) lösen.
► Lenker (4) nach hinten ablegen.
14 0478-111-9657-B
16 Warten deutsch
► Messer (1) festhalten.
► Schraube (2) herausdrehen und mit
► Rasenmäher nach hinten aufstellen.
15.2 Rasenmäher reinigen
► Motor abstellen.
► Rasenmäher abkühlen lassen.
► Zündkerzenstecker abziehen.
► Rasenmäher mit einem feuchten Tuch reini‐
gen.
► Lüftungsschlitze mit einem Pinsel reinigen.
► Rasenmäher aufstellen.
► Bereich um das Messer und das Messer mit
einem Holzstab, einer weichen Bürste oder
einem feuchten Tuch reinigen.
Scheibe (3) abnehmen.
► Messer (1) abnehmen.
► Schraube (2) und Scheibe (3) entsorgen.
Für den Anbau des Messers (1) eine neue
Schraube und Scheibe verwenden.
16.2.2 Messer anbauen
► Motor abstellen.
► Zündkerzenstecker abziehen.
► Rasenmäher aufstellen.
16 Warten
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den
Umgebungsbedingungen und den Arbeitsbedin‐
gungen. STIHL empfiehlt folgende Wartungsin‐
tervalle:
Motor
► Motor so warten, wie es in der Gebrauchsan‐
leitung des Motors angegeben ist.
Rasenmäher
► Rasenmäher jährlich von einem STIHL Fach‐
händler prüfen lassen.

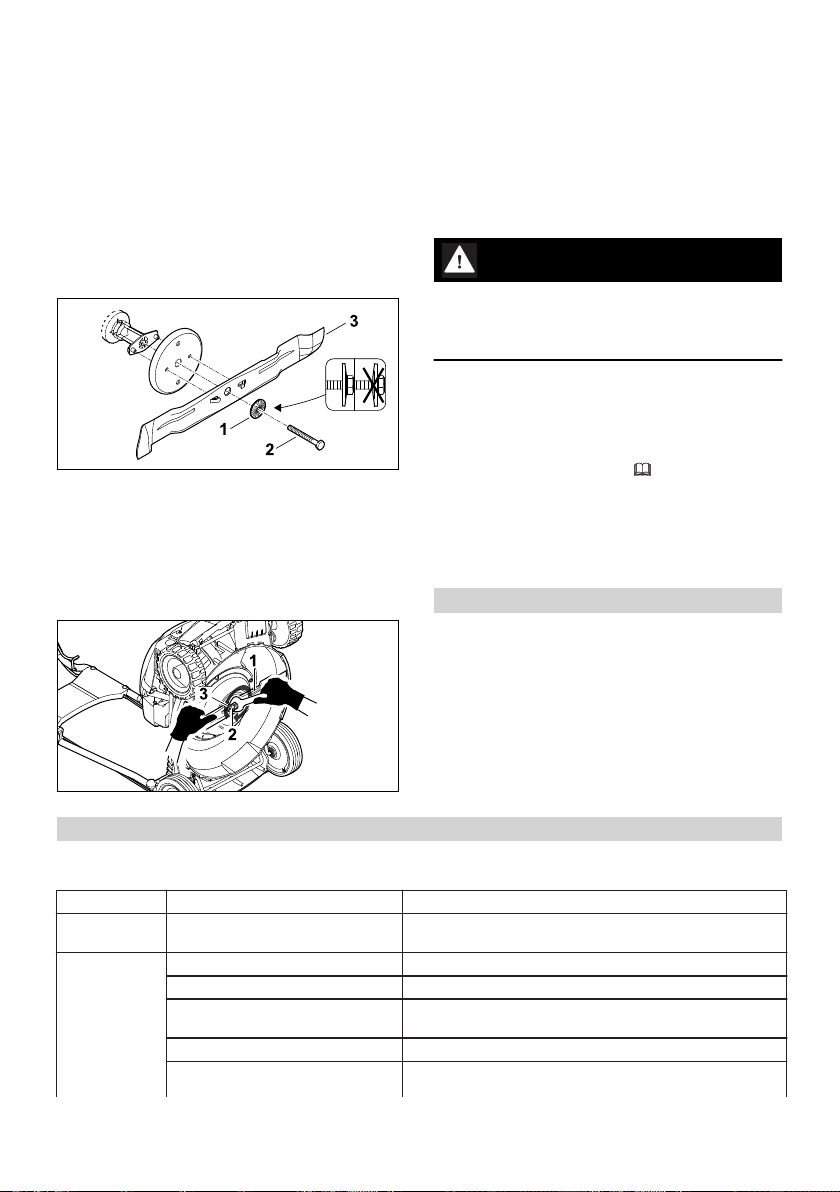

16.2 Messer abbauen und anbauen
16.2.1 Messer abbauen
► Motor abstellen.
► Zündkerzenstecker abziehen.
► Rasenmäher aufstellen.
► Die neue Scheibe (1) auf die neue
Schraube (2) legen.
► Schraubensicherung Loctite 243 auf das
Gewinde der Schraube (2) auftragen.
► Messer (3) so ansetzen, dass die Erhebungen
auf der Anlagefläche in die Aussparungen am
Messer (3) greifen.
► Schraube (2) zusammen mit Scheibe (1) ein‐
drehen.
► Messer (3) festhalten.
► Schraube (2) mit 65 Nm anziehen.
0478-111-9657-B 15
deutsch 17 Reparieren
16.3 Messer schärfen und auswuch‐
ten
Es erfordert viel Übung das Messer richtig zu
schärfen und auszuwuchten.
STIHL empfiehlt, das Messer von einem STIHL
Fachhändler schärfen und auswuchten zu las‐
sen.
WARNUNG
■ Die Schneidkanten des Messers sind scharf.
Der Benutzer kann sich schneiden.
► Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
► Motor abstellen.
► Zündkerzenstecker abziehen.
► Rasenmäher aufstellen.
► Messer abbauen.
► Messer schärfen. Dabei den Schärfwinkel
beachten und das Messer kühlen, 19.2.
Das Messer darf während des Schärfens nicht
blau anlaufen.
► Messer anbauen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
17 Reparieren
17.1 Rasenmäher reparieren
Der Benutzer kann den Rasenmäher und das
Messer nicht selbst reparieren.
► Falls der Rasenmäher oder das Messer
beschädigt ist: Rasenmäher oder Messer nicht
verwenden und einen STIHL Fachhändler auf‐
suchen.
► Falls Hinweisschilder unleserlich oder beschä‐
digt sind: Hinweisschilder von einem STIHL
Fachhändler ersetzen lassen.
18 Störungen beheben
18.1 Störungen des Rasenmähers beheben
Störung Ursache Abhilfe
Der Motor
lässt sich
nicht starten.
Der Kraftstofftank ist leer. ► Rasenmäher betanken.
Der Motor
lässt sich
schwer star‐
ten oder die
Leistung des
Motors lässt
nach.
Der Schaltbügel für Mähbetrieb
ist nicht gedrückt.
Die Kraftstoffleitung ist ver‐
stopft.
Es befindet sich schlechter, ver‐
schmutzter oder alter Kraftstoff
im Tank.
Der Luftfilter ist verschmutzt. ► Einen STIHL Fachhändler aufsuchen.
Der Zündkerzenstecker ist von
der Zündkerze abgezogen oder
das Zündkabel schlecht am Ste‐
cker befestigt.
Die Zündkerze ist verrußt,
beschädigt oder der Elektroden‐
abstand ist falsch.
Der Widerstand am Messer ist
zu groß.
Das Rasenmähergehäuse ist
verstopft.
Die Schnitthöhe ist zu tief ein‐
gestellt oder die Vorschubge‐
schwindigkeit ist zu groß.
► Motor so starten, wie es in dieser Gebrauchsanlei‐
tung beschrieben ist.
► Einen STIHL Fachhändler aufsuchen.
► Frischen Markenkraftstoff Benzin bleifrei verwen‐
den.
► Zündkerzenstecker aufstecken.
► Verbindung zwischen Zündkabel und Stecker prü‐
fen.
► Zündkerze reinigen oder ersetzen.
► Elektrodenabstand einstellen.
► Größere Schnitthöhe einstellen.
► Motor in niedrigerem Gras starten.
Rasenmäher reinigen.
Schnitthöhe anpassen oder langsamer mähen.
16 0478-111-9657-B
19 Technische Daten deutsch
Störung Ursache Abhilfe
Im Kraftstofftank und Vergaser
Der Motor
wird sehr
heiß.
Der Rasen‐
mäher vibriert
stark.
Das Gras wird
nicht sauber
abgeschnit‐
ten.
ist Wasser oder der Vergaser ist
verstopft.
Der Kraftstofftank ist ver‐
schmutzt.
Der Luftfilter ist verschmutzt. Einen STIHL Fachhändler aufsuchen.
Die Zündkerze ist verrußt. Zündkerze reinigen oder ersetzen.
Der Ölstand vom Motoröl ist zu
gering.
Die Kühlrippen sind ver‐
schmutzt.
Das Messer ist beschädigt. Messer ersetzen.
Das Messer ist nicht richtig
angebaut.
Das Messer ist stumpf oder ver‐
schlissen.
19 Technische Daten
19.1 Rasenmäher STIHL RM 4.0
Kraftstofftank entleeren, Kraftstoffleitung und Verga‐
ser reinigen.
Einen STIHL Fachhändler aufsuchen.
Motoröl auffüllen oder wechseln, wie es in der
Gebrauchsanleitung des Motors beschrieben ist.
Rasenmäher reinigen.
Messer anbauen.
Messer schärfen oder ersetzen.
Informationen zur Erfüllung der Arbeitgeberricht‐
linie Vibration 2002/44/EG und S.I. 2005/1093
sind unter www.stihl.com/vib angegeben.
RTP
Motortyp: Kohler HD775
–
Hubraum: 173 cm³
–
–
Leistung: 2,6 KW (3,5 PS) bei 2800 min
Drehzahl: 2800 U/min
–
Maximaler Inhalt des Kraftstofftanks: 1400 cm³
–
(1,4 l)
Gewicht: 44 kg
–
Schnittbreite: 53 cm
–
-1
19.2 Messer
Mindeststärke a: 2,5 mm
–
Mindestbreite b: 55 mm
–
Schärfwinkel = 30°
–
19.3 Schallwerte und Vibrations‐
werte
Der K-Wert für den Schalldruckpegel beträgt
2 dB(A). Der K-Wert für den Schallleistungspegel
beträgt 2,2 dB(A). Der K-Wert für den Vibrations‐
wert beträgt 1,20 m/s².
Schalldruckpegel LpA gemessen nach
–
EN ISO 5395-2: 79 dB(A)
Garantierter Schallleistungspegel L
–
gemessen nach 2000/14/EG / S.I. 2001/1701:
93 dB(A)
Vibrationswert ahv gemessen nach EN 12096,
–
EN 20643, EN ISO 5395-2, Lenker: 2,40 m/s²
WAd
19.4 REACH
REACH bezeichnet eine EG-Verordnung zur
Registrierung, Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH Verord‐
nung sind unter www.stihl.com/reach angege‐
ben.
20 Ersatzteile und Zubehör
20.1 Ersatzteile und Zubehör
Diese Symbole kennzeichnen original
STIHL Ersatzteile und original STIHL
Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und
original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller kön‐
nen durch STIHL hinsichtlich Zuverlässigkeit,
Sicherheit und Eignung trotz laufender Marktbeo‐
bachtung nicht beurteilt werden und STIHL kann
für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL
Zubehör sind bei einem STIHL Fachhändler
erhältlich.
0478-111-9657-B 17
deutsch 21 Entsorgen
Garantierter Schallleistungspegel: 93 dB(A)
20.2 Wichtige Ersatzteile
Für Sach- und Personenschäden, die durch Ver‐
wendung nicht zugelassener Anbau- oder
Ersatzteile auftreten, schließt die Firma STIHL
jede Haftung aus.
Messer: 6383 702 0100
–
Messerschraube: 9008 319 9075
–
Scheibe: 0000 702 6600
–
–
Die Technischen Unterlagen sind bei der STIHL
Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf
dem Rasenmäher angegeben.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
21 Entsorgen
21.1 Rasenmäher entsorgen
Informationen zur Entsorgung sind bei der örtli‐
chen Verwaltung oder bei einem STIHL Fach‐
händler erhältlich.
Eine unsachgemäße Entsorgung kann die
Gesundheit schädigen und die Umwelt belasten.
► STIHL Produkte einschließlich Verpackung
gemäß den örtlichen Vorschriften einer geeig‐
neten Sammelstelle für Wiederverwertung
zuführen.
► Nicht mit dem Hausmüll entsorgen.
22 EU-Konformitätserklärung
22.1 Rasenmäher STIHL RM 4.0 RTP
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
Bauart: Rasenmäher
–
Fabrikmarke: STIHL
–
Typ: RM 4.0 RTP
–
Schnittbreite: 53 cm
–
Serienidentifizierung: 6383
–
den einschlägigen Bestimmungen der Richtlinien
2000/14/EG, 2006/42/EG, 2014/30/EU und
2011/65/EU entspricht und in Übereinstimmung
mit den jeweils zum Produktionsdatum gültigen
Versionen der folgenden Normen entwickelt und
gefertigt worden ist: EN ISO 5395-1,
EN ISO 5395-2, EN ISO 14982.
Beteiligte benannte Stelle:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, DE
Zur Ermittlung des gemessenen und des garan‐
tierten Schallleistungspegels wurde nach Richtli‐
nie 2000/14/EG, Anhang VIII verfahren.
Gemessener Schallleistungspegel: 91,2 dB(A)
–
i. V.
Matthias Fleischer, Bereichsleiter Forschung und
Entwicklung
i. V.
Sven Zimmermann, Bereichsleiter Qualität
23 Anschriften
23.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
23.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
18 0478-111-9657-B
23.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
Hürriyet Mahallesi Manas Caddesi No.1
35473 Menderes, İzmir
Telefon: +90 232 210 32 32
Fax: +90 232 210 32 33
English
Thank you for choosing STIHL. We develop and
manufacture our quality products to meet our
customers’ requirements. The products are
designed for reliability even under extreme con‐
ditions.
STIHL also stands for premium service quality.
Our dealers guarantee competent advice and
instruction as well as comprehensive service
support.
STIHL expressly commit themselves to a sus‐
tainable and responsible handling of natural
resources. This user manual is intended to help
you use your STIHL product safely and in an
environmentally friendly manner over a long
service life.
We thank you for your confidence in us and hope
you will enjoy working with your STIHL product.
Dr. Nikolas Stihl
IMPORTANT! READ BEFORE USING AND
KEEP IN A SAFE PLACE FOR REFERENCE.
Translation of Original Instruction Manual
0000009461_009_GB
Printed on chlorine-free paper
Printing inks contain vegetable oils, paper can be recycled.
Contents
1
Introduction............................................... 19
2 Guide to Using this Manual.......................19
3 Overview................................................... 20
4 Safety Precautions....................................21
5 Preparing the Lawn Mower for Operation. 26
6 Assembling the Lawn Mower.................... 26
7 Refuelling the Lawn Mower.......................27
8 Adjusting the Lawn Mower for the User.... 27
9 Starting and Stopping the Engine............. 28
10 Checking the Lawn Mower........................28
11 Operating the Lawn Mower.......................29
12 After Finishing Work..................................30
13 Transporting..............................................30
14 Storing.......................................................30
15 Cleaning....................................................31
16 Maintenance............................................. 31
17 Repairing...................................................32
18 Troubleshooting........................................ 32
19 Specifications............................................33
20 Spare Parts and Accessories....................33
21 Disposal.................................................... 34
22 EC Declaration of Conformity................... 34
23 UKCA Declaration of Conformity.............. 34
1 Introduction
Dear Customer,
0478-111-9657-B 19
2 Guide to Using this Manual
2.1 Applicable Documents
This instruction manual constitutes original man‐
ufacturer's instructions in the sense of EC Direc‐
tive 2006/42/EC.
Local safety regulations apply.
► In addition to this instruction manual, read,
understand and keep the following documents:
Instruction manual for the Kohler HD775
–
engine
2.2 Warning Notices in Text
DANGER
■ This notice refers to risks which result in seri‐
ous or fatal injury.
► Serious or fatal injuries can be avoided by
taking the precautions mentioned.
WARNING
■ This notice refers to risks which can result in
serious or fatal injury.
► Serious or fatal injuries can be avoided by
taking the precautions mentioned.
© ANDREAS STIHL AG & Co. KG 2022
0478-111-9657-B. VA1.B22.
XX
L
W
A
English 3 Overview
NOTICE
■ This notice refers to risks which can result in
damage to property.
► Damage to property can be avoided by tak‐
ing the precautions mentioned.
2.3 Symbols in Text
This symbol refers to a chapter in this
instruction manual.
3 Overview
3.1 Lawn Mower
1 Starter handle
The starter handle is used to start the engine.
2 Control bar for mowing
The control bar for mowing is used to start
and stop the engine.
3 Control bar for self-propulsion
The control bar for self-propulsion engages
and disengages self-propulsion.
4 Handlebar
The handlebar is used to hold, guide and
transport the lawn mower.
5 Handlebar screw fastening
The handlebar screw fastening secures the
handlebar to the lawn mower.
6 Fuel tank cap
The fuel tank cap seals the opening for add‐
ing petrol.
7 Filter cover
The filter cover provides protection for the air
filter.
8 Spark plug socket
The spark plug socket connects the ignition
lead to the spark plug.
9 Spark plug
The spark plug ignites the fuel/air mixture in
the engine.
10 Muffler
The muffler reduces the lawn mower's noise
level.
11 Engine oil cap
The engine oil cap seals the opening for add‐
ing engine oil.
12 Lever
The lever is used to set the cutting height.
13 Wheel scraper
The wheel scraper is used to clean the rear
wheels.
14 Rear transport handle
The transport handle is used to transport the
lawn mower.
15 Front transport handle
The transport handle is used to transport the
lawn mower.
3.2 Symbols
The symbols can be on the lawn mower and
have the following meaning:
This symbol indicates the lawn mower
weight.
Guaranteed sound power level in
accordance with Directive 2000/14/EC
in dB(A) for the purpose of comparing
the sound emissions of products.
This symbol identifies the fuel tank
cap.
This symbol identifies the engine oil
cap.
Start the engine.
20 0478-111-9657-B
4 Safety Precautions English
Stop the engine.
► Read, understand and keep the
instruction manual.
Engage self-propulsion.
4 Safety Precautions
4.1 Warning Symbols
The warning symbols on the lawn mower have
the following meaning:
Follow the safety instructions and their
measures.
Read, understand and keep the
instruction manual.
Observe the safety instructions on
objects expelled at high speed by the
lawn mower and their measures.
Do not touch a turning blade.
Detach the spark plug socket during
transport, storage, maintenance or
repair.
Maintain a safety distance.
► If passing on the lawn mower to another
person: provide them with the lawn mower
and engine instruction manuals also.
►
Make sure that the user meets the following
conditions:
The user is rested.
–
The user is physically, sensorily and
–
mentally capable of operating the lawn
mower and working with it. If the user is
physically, sensorily or mentally
impaired, the machine must only be
used under supervision or following
instruction by a responsible person.
The user can recognise and evaluate
–
the dangers posed by the lawn mower.
The user is aware that they are respon‐
–
sible for accidents and damage.
The user is of legal age or the user is
–
being trained under supervision in a
profession in accordance with national
regulations.
The user has received instruction from a
–
STIHL specialist dealer or a competent
person before using the lawn mower for
the first time.
The user is not impaired by alcohol,
–
medicines or drugs.
► If anything is unclear: consult a STIHL spe‐
cialist dealer.
4.4 Clothing and Equipment
4.2 Intended Use
The STIHL RM 4.0 RTP lawn mower is used to
mow grass.
WARNING
■
Failure to use the lawn mower as intended
may result in serious or fatal injury to people
and damage to property.
►
Use the lawn mower as described in this
instruction manual and in the engine
instruction manual.
4.3 Requirements for the User
WARNING
■
Uninstructed users cannot recognise or evalu‐
ate the dangers posed by the lawn mower.
This may result in serious or fatal injury to the
user or other people.
0478-111-9657-B 21
■
Objects may be thrown up at high velocity
while working. This may result in injury to the
user.
►
Wear long trousers made from resistant
material.
■ Noise is produced while working. Noise may
damage the hearing.
► Wear hearing protection.
■ Dust may be stirred up while working. Breath‐
ing in dust may be harmful to health and
cause allergic reactions.
►
If dust is stirred up: wear a dust mask.
■ Unsuitable clothing may get caught on wood,
briars and in the lawn mower. This may result
in serious injury to the user.
►
Wear close-fitting clothing.
► Remove scarves and jewellery.
WARNING
English 4 Safety Precautions
■ The user may come into contact with the blade
during cleaning, maintenance or transport.
This may result in injury to the user.
►
Wear work gloves made from resistant
material.
■ Wearing unsuitable footwear may cause the
user to slip. This may result in injury to the
user.
►
Wear sturdy, closed-toed footwear with
high-grip soles.
■ Material particles may be expelled when
sharpening the blade. This may result in injury
to the user.
►
Wear close-fitting safety glasses. Suitable
safety glasses are tested in accordance
with EN 166 or national regulations and
available commercially with the correspond‐
ing marking.
►
Wear work gloves made from resistant
material.
4.5 Work Area and Surroundings
WARNING
■ Bystanding people, children and animals can‐
not recognise or evaluate the dangers posed
by the lawn mower and objects thrown up by
the machine. This may result in serious injury
to bystanding people, children and animals
and damage to property.
► Keep bystanding people, children
and animals out of the work area.
► Maintain a distance from objects.
► Do not leave the lawn mower unattended.
► Make sure that children cannot play with
the lawn mower.
■ Hot exhaust gases are emitted from the muf‐
fler when the engine is running. Hot exhaust
gases may ignite easily inflammable materials
and cause fires.
►
Keep the exhaust gas flow away from easily
inflammable materials.
4.6 Safe Condition
4.6.1 Lawn Mower
The lawn mower is in safe condition when the
following conditions are met:
The lawn mower is undamaged.
–
There is no petrol leaking from the lawn
–
mower.
The fuel tank cap is closed.
–
There is no engine oil leaking from the lawn
–
mower.
The engine oil cap is closed.
–
22 0478-111-9657-B
The lawn mower is clean.
–
The controls are working and have not been
–
modified.
The blade is correctly attached.
–
Genuine STIHL accessories for this lawn
–
mower are attached.
The accessories are correctly attached.
–
Spring-loaded mechanisms are undamaged
–
and working.
The engine stops when the control bar for
–
mowing is released.
WARNING
■ If not in safe condition, components may no
longer operate correctly, safety devices may
be disabled and fuel may leak. This may result
in serous or fatal injury to people.
►
Do not use a damaged lawn mower.
► If there is petrol leaking from the lawn
mower: do not use the lawn mower and
consult a STIHL specialist dealer.
►
Close the fuel tank cap.
► If there is engine oil leaking from the lawn
mower: do not use the lawn mower and
consult a STIHL specialist dealer.
►
Close the engine oil cap.
► If the lawn mower is dirty: clean the lawn
mower.
► Do not tamper with the lawn mower and its
safety systems.
► Tampering with the lawn mower which
increases the power output or the engine
speed is forbidden.
►
If the controls are not working: do not use
the lawn mower.
► Spring-loaded mechanisms may release
stored energy.
► Attach genuine STIHL accessories for this
lawn mower.
► Attach the blade as described in this
instruction manual.
► Attach accessories as described in this
instruction manual or in the instruction man‐
ual for the accessories.
►
Do not insert objects into the apertures in
the lawn mower.
► Replace worn or damaged warning signs.
► If anything is unclear: consult a STIHL spe‐
cialist dealer.
4.6.2 Blade
The blade is in safe condition when the following
conditions are met:
The blade and attachments are undamaged.
–
The blade is not deformed.
–
The blade is correctly attached.
–
4 Safety Precautions English
The blade is correctly sharpened.
–
The blade is burr-free.
–
The blade is correctly balanced.
–
The minimum thickness and minimum width of
–
the blade are not fallen below,
–
The sharpening angle is observed, 19.2.
19.2.
WARNING
■ In unsafe condition, blade parts may come
loose and be expelled. This may result in seri‐
ous injury to people.
►
Use an undamaged blade and attachments.
► Attach the blade correctly.
► Sharpen the blade correctly.
► If the minimum thickness or minimum width
is fallen below: replace the blade.
► Have the blade balanced by a STIHL spe‐
cialist dealer.
► If anything is unclear: consult a STIHL spe‐
cialist dealer.
4.7 Fuel and Refuelling
WARNING
■ The fuel used for this lawn mower is petrol.
Petrol is extremely inflammable. If petrol
comes into contact with an open flame or hot
objects, it may cause fires or explosions. This
may result in serious or fatal injury to people
and damage to property.
►
Protect petrol from heat and fire.
► Do not spill petrol.
► If petrol is spilled: wipe up the petrol with a
cloth and wait until all parts of the lawn
mower are dry before attempting to start the
engine.
►
Do not smoke.
► Do not refuel in the vicinity of flames.
► Before refilling the tank, stop the engine
and allow it to cool.
► If the tank needs to be emptied: do this out
of doors.
► Start the engine at least 3 m away from the
refuelling site.
► Never store the lawn mower with petrol in
the tank inside a building.
■ Breathing in petrol fumes may result in poison‐
ing.
► Do not breathe in petrol fumes.
► Refuel in a well-ventilated place.
■ The lawn mower warms up while working. The
petrol expands and overpressure may occur in
the fuel tank. Petrol may gush out when the
fuel tank cap is opened. The gushing petrol
may ignite. This may result in serious injury to
the user.
0478-111-9657-B 23
►
Allow the lawn mower to cool down before
opening the fuel tank cap.
■ Clothing that comes into contact with petrol is
highly inflammable. This may result in serious
or fatal injury to people and damage to prop‐
erty.
►
If clothing comes into contact with petrol:
change clothing.
■ Petrol poses a risk to the environment.
► Do not spill fuel.
► Dispose of petrol in accordance with regula‐
tions and in an environmentally acceptable
way.
■
If petrol comes into contact with the skin or
eyes, this may cause irritation.
► Avoid contact with petrol.
► In the event of contact with the skin: wash
the affected areas with plenty of soap and
water.
►
In the event of contact with the eyes: rinse
the eyes with plenty of water for at least 15
minutes and seek medical attention.
■
The lawn mower's ignition system generates
sparks. Sparks may escape and cause fires
and explosions in highly inflammable or explo‐
sive environments. This may result in serious
or fatal injury to people and damage to prop‐
erty.
►
Use the spark plugs described in the engine
instruction manual.
► Screw in the spark plug and tighten.
► Press on the spark plug socket firmly.
■ The lawn mower may be damaged if it is refu‐
elled with petrol that is not suitable for the
engine.
►
Use fresh, good-quality unleaded petrol.
► Observe the specifications in the engine
instruction manual.
4.8 Working
WARNING
■
The user may lose control of the lawn mower if
they do not start the engine correctly. This
may result in serious injury to the user.
►
Start the engine as described in this instruc‐
tion manual.
■ In certain situations, the user may no longer
be able to concentrate on their work. This may
result in the user stumbling, falling and becom‐
ing seriously injured.
►
Work calmly and carefully.
► Only mow when visibility is good. Do not
use the lawn mower if the light and visibility
conditions are poor.
►
Operate the lawn mower alone.
English 4 Safety Precautions
► Watch out for obstacles.
► Do not tilt the lawn mower.
► Work standing on the ground and maintain
balance.
► If signs of fatigue occur: take a break.
► If mowing on a slope: mow across the
slope.
► Do not work on slopes with an inclination
greater than 25° (46.6%).
► Use the lawn mower with particular care
when working near slopes, terraces,
ditches, rubbish piles and embankments.
►
Plan your working times so that more
severe physical strains over a longer period
are avoided.
■
Exhaust gases are produced when the engine
is running. Breathing in exhaust gases may
result in poisoning.
►
Do not breathe in exhaust gases.
► Use the lawn mower in a well-ventilated
place.
► If nausea, headaches, vision problems,
hearing problems or dizziness occur: stop
working and consult a doctor.
■
If the user is wearing hearing protection and
the engine is running, their perception and
assessment of noise may be limited.
►
Work calmly and carefully.
■ The lawn mower is equipped with a motorstop
device.
► Releasing the control bar for mowing cau‐
ses the engine and blade to stop within 3
seconds.
■
The turning blade may cut the user. This may
result in serious injury to the user.
► Detach the spark plug socket.
► Do not touch a turning blade.
► If the blade is blocked by an object:
stop the engine. Only then remove
the object.
■
If working without self-propulsion when mow‐
ing, self-propulsion may unintentionally be
engaged and the lawn mower may start mov‐
ing. This may result in serious injury to people
and damage to property.
►
Only press the control bar for self-propul‐
sion if self-propulsion is to be engaged.
■ If the lawn mower changes or starts to behave
differently when working, it may not be in safe
condition. This may result in serious injury to
people and damage to property.
►
Stop working and consult a STIHL special‐
ist dealer.
■ The lawn mower may cause vibrations when
working.
► Wear work gloves.
► Take breaks.
► If signs of a circulatory disturbance occur:
consult a doctor.
■ Inspect the mowing area and look out for
obstacles. If the blade hits a foreign object
when working, the foreign object or parts of it
may be thrown up at high velocity. This may
result in injury to people and damage to prop‐
erty.
► Remove foreign objects such as
stones, sticks, wires, toys or other
foreign objects from the working
area. Mark hidden objects that can‐
not be removed.
■
When the control bar for mowing is released,
the blade continues to turn for a short time.
This may result in serious injury to people.
► Wait until the blade is no longer turn‐
ing.
■ Sparks may be produced if the turning blade
hits a hard object. Sparks may cause fires in
highly flammable environments. This may
result in serious or fatal injury to people and
damage to property.
►
Do not work in a highly flammable environ‐
ment.
■ If the lawn mower is stopped on a sloping sur‐
face, it may unintentionally roll away. This may
result in injury to people and damage to prop‐
erty.
►
Only release the lawn mower if it is on a
level surface and cannot roll away by itself.
■ If objects are attached to the handlebar, the
additional weight may cause the lawn mower
to tip over. This may result in injury to people
and damage to property.
►
Do not attach objects to the handlebar.
DANGER
■
If working near live wires, the blade may come
into contact with the live wires and damage
them. This may result in serious or fatal injury
to the user.
►
Do not work near live wires.
■ The user may be struck by lighting if working
during a thunderstorm. This may result in seri‐
ous or fatal injury to the user.
►
Do not work during thunderstorms.
■ Working in the rain may cause the user to slip.
This may result in serious or fatal injury to the
user.
24 0478-111-9657-B
4 Safety Precautions English
► Do not work when it is raining.
4.9 Transporting
WARNING
■
The lawn mower may tip over or move during
transport. This may result in injury to people
and damage to property.
►
Stop the engine.
► Wait until the blade is no longer turn‐
ing.
4.11 Cleaning, Maintenance and
Repair
WARNING
■
Having the engine running during cleaning,
maintenance or repair may result in serious
injury to people and damage to property.
►
Stop the engine.
► Wait until the blade is no longer turn‐
ing.
► Detach the spark plug socket.
► Secure the lawn mower on a suitable load
floor with lashing straps, belts or a net so it
cannot tip over and move.
■
The muffler and engine may be hot after the
engine has been running. This may result in
the user burning themselves when transport‐
ing the machine.
►
Push the lawn mower.
■ The lawn mower is heavy. Attempting to carry
the lawn mower without assistance may result
in injury to the user.
►
Wear work gloves.
► The lawn mower must be carried by two
people.
■ During transport, petrol may leak and cause
contamination and damage.
► Push the lawn mower.
► Transport the machine without petrol in it.
4.10 Storing
WARNING
■
Children cannot recognise or evaluate the
dangers posed by the lawn mower. There is a
risk of serious injury to children.
►
Stop the engine.
► Keep the lawn mower out of reach of chil‐
dren.
► Keep the lawn mower clean and dry.
■ If the lawn mower is kept on a sloping surface,
it may unintentionally roll away. This may
result in injury to people and damage to prop‐
erty.
►
The lawn mower should only be kept on
level surfaces.
► Detach the spark plug socket.
■ The self-propulsion may be unintentionally
engaged if the engine is running during clean‐
ing, maintenance or repair. This may result in
serious injury to people and damage to prop‐
erty.
►
Stop the engine.
► Detach the spark plug socket.
■ The muffler and engine may be hot after the
engine has been running. This may result in
people burning themselves.
►
Wait until the muffler and engine have
cooled down.
■ Abrasive cleaning agents or using a water jet
or sharp objects for cleaning may result in
damage to the lawn mower or blade. If the
lawn mower or blade is not cleaned correctly,
components may no longer operate correctly
and safety devices may be disabled. This may
result in serious injury to people.
►
Clean the lawn mower and blade as descri‐
bed in this instruction manual, 15.2.
■ If the lawn mower or blade is not maintained
or repaired as described in this instruction
manual, components may no longer operate
correctly and safety devices may be disabled.
This may result in serious or fatal injury to
people.
►
Replace worn or damaged parts.
► Maintain or repair the lawn mower as
described in this instruction manual.
► Maintain the blade as described in this
instruction manual.
■ The user may cut themselves on sharp cutting
edges during blade cleaning, maintenance or
repair. This may result in injury to the user.
►
Wear work gloves made from resistant
material.
0478-111-9657-B 25
English 5 Preparing the Lawn Mower for Operation
■ The blade may become hot during sharpening.
This may result in the user burning them‐
selves.
►
Wait until the blade has cooled down.
► Wear work gloves made from resistant
material.
5 Preparing the Lawn Mower
for Operation
5.1 Preparing the Lawn Mower for
Operation
The following steps must be performed before
commencing work:
► Remove packaging material and transport
locks.
► Make sure that the following components are
in safe condition:
–
Lawn mower, 4.6.1.
–
Blade, 4.6.2.
►
Clean the lawn mower, 15.2.
►
Check the blade, 10.2.
►
Add engine oil, 6.2.
►
Fold up and adjust the handlebar, 8.1.
►
Refuel the lawn mower, 7.1.
►
Set the cutting height, 11.2.
►
Check the controls, 10.1.
► If the steps cannot be performed: do not use
the lawn mower and consult a STIHL special‐
ist dealer.
6 Assembling the Lawn
Mower
6.1 Attaching the Handlebar
► Stop the engine.
► Place the lawn mower on a level surface.
► Hold upper handlebar (2) against lower han‐
dlebar (3) so the bores align.
► Push bolts (4) through bores (5) from the out‐
side to the inside.
► Fit washers (6) and screw on nuts (7).
► Press cable clips (8) onto the upper handle‐
bar.
► Insert cables (9 + 10) in cable clips (8).
► Close cable clips (8) and allow the tab to
engage.
► Fasten motorstop cable (9) and self-propulsion
cable (10) on the right on the upper handlebar
using cable clip (8), maintaining the distance a
= 37 - 39 cm.
► Fasten motorstop cable (9) to the centre of the
rear transport handle using cable clip (8).
► Fit protective sleeves (1) onto upper handle‐
bar (2) with the long side facing inwards.
► Press self-propulsion cable (10) into
guide (11) on the detent segment.
6.2 Adding Engine Oil
The engine oil lubricates and cools the engine.
The engine oil specification and capacity can be
found in the engine instruction manual.
26 0478-111-9657-B
7 Refuelling the Lawn Mower English
NOTICE
■ The lawn mower does not contain any engine
oil on delivery. Starting the engine with no or
too little engine oil may damage the lawn
mower.
►
Always check the engine oil level before
starting and if necessary top up.
► Add the engine oil as described in the engine
instruction manual.
7 Refuelling the Lawn Mower
7.1 Refuelling the Lawn Mower
NOTICE
■ The lawn mower may be damaged if the cor‐
rect fuel is not used.
► See the engine instruction manual.
► Stop the engine.
► Place the lawn mower on a level surface.
► Clean the area around the fuel tank cap with a
damp cloth.
► Turn fuel tank cap (1) anti-clockwise until it
can be removed.
► Remove the fuel tank cap.
► Add fuel using a suitable funnel, stopping at
least 15 mm short of the fuel tank brim.
► Place the fuel tank cap on the fuel tank.
► Turn the fuel tank cap clockwise and tighten
firmly by hand.
The fuel tank is sealed.
► Loosen nuts (1) on the left and right.
► Fold up handlebar (2), ensuring that cables (3)
are not trapped.
► Tighten nuts (1) on the left and right.
Handlebar (2) is firmly attached to the lawn
mower.
► Press control bar for mowing (4) to handle‐
bar (2) and hold.
► Slowly pull starter handle (5) in the direction of
starter rope guide (6).
► Hook starter handle (5) into starter rope
guide (6).
► Release control bar for mowing (4).
► Re-attach the spark plug socket.
8 Adjusting the Lawn Mower
for the User
8.1 Folding Up and Adjusting the Handlebar
► Stop the engine.
► Detach the spark plug socket.
► Place the lawn mower on a level surface.
0478-111-9657-B 27
English 9 Starting and Stopping the Engine
► Press control bar for mowing (1) to the handle‐
bar with the left hand and hold.
► Slowly pull out starter handle (2) to the point of
noticeable resistance with the right hand.
► Keep quickly pulling out and returning starter
handle (2) until the engine is running.
► Loosen nuts (7 + 8).
► Adjust the handlebar by moving it upwards or
downwards and hold it in position.
► Tighten nuts (7 + 8).
The handlebar is firmly attached to the lawn
mower.
8.2 Folding the Handlebar
The handlebar can be folded for space-saving
transport or storage.
► Stop the engine.
► Detach the spark plug socket.
► Place the lawn mower on a level surface.
► Press the control bar for mowing to the han‐
dlebar and hold.
► Detach the starter handle from the starter rope
guide and slowly guide back towards the
engine.
► Release the control bar for mowing.
► Hold the handlebar and loosen the nuts of the
handlebar screw fastenings.
► Fold down the handlebar forwards.
9 Starting and Stopping the
Engine
9.1 Starting the Engine
► Place the lawn mower on a level surface.
► If the engine does not start: see the engine
instruction manual.
9.2 Stopping the Engine
► Place the lawn mower on a level surface.
► Release the control bar for mowing.
The engine stops.
► Leave the user position.
10 Checking the Lawn Mower
10.1 Checking the Controls
Control bar for mowing and control bar for selfpropulsion
► Stop the engine.
► Pull the control bar for mowing and the control
bar for self-propulsion fully in the direction of
the handlebar and release again.
► If the control bar for mowing or the control bar
for self-propulsion is stiff or does not spring
back into the initial position: do not use the
lawn mower and consult a STIHL specialist
dealer.
The control bar for mowing or the control bar
for self-propulsion is defective.
10.2 Checking the Blade
► Stop the engine.
► Detach the spark plug socket.
►
Upend the lawn mower, 15.1.
28 0478-111-9657-B
11 Operating the Lawn Mower English
► Measure the following:
Thickness a
–
Width b
–
Sharpening angle c
–
► If the minimum thickness or minimum width is
fallen below: replace the blade,
► If the sharpening angle is not correct: sharpen
the blade, 19.2.
► If anything is unclear: consult a STIHL special‐
ist dealer.
19.2.
11 Operating the Lawn Mower
► Press lever (1) outwards towards the rear
wheel and hold in position.
► Move lever (1) to the desired position (2) and
allow it to engage.
11.3 Switching the Drive On and Off
11.3.1 Engaging Self-propulsion
► Place the lawn mower on a level surface.
► Start the engine.
11.1 Holding and Guiding the Lawn
Mower
► Pull control bar for self-propulsion (1) fully in
the direction of the handlebar and hold so the
thumb encloses the handlebar.
► Hold the handlebar with both hands so the
thumbs enclose the handlebar.
11.2 Setting the Cutting Height
Five cutting heights can be set:
30 mm = position 1
–
40 mm = position 2
–
50 mm = position 3
–
60 mm = position 4
–
70 mm = position 5
–
Setting the cutting height
► Stop the engine.
The blade must not be turning.
► Place the lawn mower on a level surface.
0478-111-9657-B 29
The lawn mower starts moving.
11.3.2 Disengaging Self-propulsion
► Release the control bar for self-propulsion.
► Wait until the lawn mower comes to a stand‐
still.
11.4 Mulching
During mulching, the cut grass is chopped up
several times through a special air flow guidance
system in the mower blade area and then blown
back into the turf. The clippings remain on the
lawn surface where they partially decompose
and serve as a natural fertiliser. To ensure a per‐
fect, thick lawn, mulch regularly, removing one
third of the grass height.
Requirements for good mulching results:
Frequency: at least twice a week in the spring
–
(main period of growth) and once a week in
the summer and autumn.
Mow the lawn when dry if possible.
–
English 12 After Finishing Work
Use well-sharpened cutting blades.
–
Select a low rate of feed.
–
Vary the mowing direction and ensure that the
–
mowing strips overlap.
Always mow very tall grass in stages.
–
► If the lawn mower is being carried with the
handlebar unfolded:
► One person holds the lawn mower by the
front transport handle using both hands and
another person holds the handlebar using
both hands.
► The lawn mower must be lifted and carried
by two people.
► If working with self-propulsion engaged: drive
the lawn mower forwards in a controlled man‐
ner.
► If working with self-propulsion disengaged:
push the lawn mower forwards slowly and in a
controlled manner.
12 After Finishing Work
12.1 After Finishing Work
► Stop the engine.
► If the lawn mower is wet: allow the lawn
mower to dry.
► Clean the lawn mower.
13 Transporting
13.1 Transporting the Lawn Mower
► Stop the engine.
The blade must not be turning.
► Detach the spark plug socket.
Pushing the lawn mower
► Push the lawn mower forwards slowly and in a
controlled manner.
Carrying the lawn mower
► Wear work gloves made from resistant mate‐
rial.
► If the lawn mower is being carried with the
handlebar folded:
► Fold down the handlebar.
► One person holds the lawn mower by the
front transport handle using both hands and
another person holds the rear transport han‐
dle using both hands.
► The lawn mower must be lifted and carried
by two people.
Transporting the lawn mower in a vehicle
► Secure the lawn mower upright so it does not
tip over and cannot move.
14 Storing
14.1 Storing the Lawn Mower
► Stop the engine and allow it to cool down.
► Detach the spark plug socket.
► Store the lawn mower in accordance with the
following conditions:
The lawn mower is out of reach of children.
–
The lawn mower is clean and dry.
–
The lawn mower cannot tip over.
–
The lawn mower cannot roll away.
–
30 0478-111-9657-B
Loading...
