STIHL RE 130 PLUS
Gebrauchsanleitung
Inhaltsverzeichnis
deutsch
1 Vorwort
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Informationen zu dieser Gebrauchsanleitung
2.1 Geltende Dokumente
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Kennzeichnung der Warnhinweise im Text
2.3 Symbole im Text
3 Übersicht
3.1 Hochdruckreiniger
3.2 Spritzeinrichtung
3.3 Symbole
Original-GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
4 Sicherheitshinweise
4.1 Warnsymbole
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Bestimmungsgemäße Verwendung
4.3 Anforderungen an den Benutzer
4.4 Bekleidung und Ausstattung
. . . . . . . . . . . . . . . . . . . . . . . . .
4.5 Arbeitsbereich und Umgebung
4.6 Sicherheitsgerechter Zustand
4.7 Arbeiten
4.8 Reinigungsmittel
4.9 Wasser anschließen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.10 Elektrisch anschließen
4.11 Transportieren
4.12 Aufbewahren
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.13 Reinigen, Warten und Reparieren
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
5 Sicherheitshinweise – Zubehör
5.1 Strahlrohrverlängerung, Flächenreiniger,
Rohrreinigungsset, Abgewinkeltes Strahlrohr und
Winkeldüse
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Hochdruckreiniger einsatzbereit machen
6.1 Hochdruckreiniger einsatzbereit machen
7 Hochdruckreiniger zusammenbauen
7.1 Hochdruckreiniger zusammenbauen
7.2 Griff herausziehen und einschieben
7.3 Spritzpistole anbauen und abbauen
7.4 Strahlrohr anbauen und abbauen
. . . . . . . .
. . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . .
. . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
7.5 Düse anbauen und abbauen
2
8 An eine Wasserquelle anschließen
2
8.1 Wasserfilter anschließen
2
8.2 Hochdruckreiniger an das Wassernetz
3
3
3
3
5
5
6
6
6
7
7
7
8
9
11
11
12
13
14
14
15
anschließen
8.3 Hochdruckreiniger an eine andere Wasserquelle
anschließen
9 Hochdruckreiniger elektrisch anschließen
9.1 Hochdruckreiniger elektrisch anschließen
10 Hochdruckreiniger einschalten und ausschalten
10.1 Hochdruckreiniger einschalten
10.2 Hochdruckreiniger ausschalten
11 Mit dem Hochdruckreiniger arbeiten
11.1 Spritzpistole halten und führen
11.2 Hochdruckschlauch abwickeln
11.3 Hebel der Spritzpistole drücken und verriegeln
11.4 Reinigen
11.5 Mit Reinigungsmittel arbeiten
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
12.2 Hochdruckreiniger mit einem Frostschutzmittel
schützen
13 Transportieren
13.1 Hochdruckreiniger transportieren
14 Aufbewahren
14.1 Hochdruckreiniger aufbewahren
15
15 Reinigen
16
15.1 Hochdruckreiniger und Zubehör reinigen
16
15.2 Düse und Strahlrohr reinigen
16
15.3 Wasserzulaufsieb reinigen
16
15.4 Wasserfilter reinigen
17
16 Warten
18
16.1 Wartungsintervalle
18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . .
. . . .
. . . . . . . . . . . . . . . .
. . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . .
19
19
19
20
20
22
22
22
22
22
23
23
23
24
24
25
25
25
26
27
27
27
27
28
28
28
28
28
29
29
{
© ANDREAS STIHL AG & Co. KG 2018
0458-624-0021-A. VA1.K18.
0000008115_006_D
0458-624-0021-A
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
1 Vorwort
17 Reparieren
17.1 Hochdruckreiniger reparieren
18 Störungen beheben
18.1 Störungen des Hochdruckreinigers beheben
18.2 Dichtungen fetten
19 Technische Daten
19.1 Hochdruckreiniger STIHL RE 130 PLUS
19.2 Verlängerungsleitungen
19.3 Schallwerte und Vibrationswerte RE 130 PLUS
19.4 REACH
20 Ersatzteile und Zubehör
20.1 Ersatzteile und Zubehör
21 Entsorgen
21.1 Hochdruckreiniger entsorgen
22 EU-Konformitätserklärung
22.1 Hochdruckreiniger STIHL RE 130 PLUS
23 Anschriften
23.1 STIHL Hauptverwaltung
23.2 STIHL Vertriebsgesellschaften
23.3 STIHL Importeure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . .
29
1Vorwort
29
30
Liebe Kundin, lieber Kunde,
30
es freut uns, dass Sie sich für STIHL entschieden haben.
32
Wir entwickeln und fertigen unsere Produkte in
32
Spitzenqualität entsprechend der Bedürfnisse unserer
32
Kunden. So entstehen Produkte mit hoher Zuverlässigkeit
32
auch bei extremer Beanspruchung.
33
STIHL steht auch für Spitzenqualität beim Service. Unser
33
Fachhandel gewährleistet kompetente Beratung und
Einweisung sowie eine umfassende technische Betreuung.
33
33
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel
Freude mit Ihrem STIHL Produkt.
33
33
33
33
34
34
Dr. Nikolas Stihl
34
34
WICHTIG! VOR GEBRAUCH LESEN UND
AUFBEWAHREN.
2 Informationen zu dieser
Gebrauchsanleitung
2.1 Geltende Dokumente
Es gelten die lokalen Sicherheitsvorschriften.
► Zusätzlich zu dieser Gebrauchsanleitung folgende
Dokumente lesen, verstehen und aufbewahren:
– Gebrauchsanleitung und Verpackung des verwendeten
Zubehörs
– Gebrauchsanleitung und Verpackung des verwendeten
Reinigungsmittels
2
0458-624-0021-A
3 Übersicht
deutsch
2.2 Kennzeichnung der Warnhinweise im Text
GEFAHR
Der Hinweis weist auf Gefahren hin, die zu schweren
Verletzungen oder zum Tod führen.
► Die genannten Maßnahmen können schwere
Verletzungen oder Tod vermeiden.
WARNUNG
Der Hinweis weist auf Gefahren hin, die zu schweren
Verletzungen oder zum Tod führen können.
► Die genannten Maßnahmen können schwere
Verletzungen oder Tod vermeiden.
HINWEIS
Der Hinweis weist auf Gefahren hin, die zu Sachschaden
führen können.
► Die genannten Maßnahmen können Sachschaden
vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser
Gebrauchsanleitung.
3Übersicht
3.1 Hochdruckreiniger
10
9
8
7
6
5
4
3
2
1
11
12
13
14
15
16
14
17
18
0458-624-0021-A
19
1221
20
#
0000-GXX-4337-A0
3
deutsch
3 Übersicht
1Fächer
Die Fächer dienen zum Aufbewahren der mitgelieferten
Düsen.
2Halter
Der Halter dient zum Aufbewahren der Reinigungsnadel.
3Fach
Das Fach dient zum Aufbewahren weiterer Düsen aus
dem Zubehör für Hochdruckreiniger.
4 Anschlussleitung
Die Anschlussleitung verbindet den Hochdruckreiniger
mit dem Netzstecker.
5 Netzstecker
Der Netzstecker verbindet die Anschlussleit ung m it e iner
Steckdose.
6 Clip
Der Clip hält den Netzstecker an der aufgewickelten
Anschlussleitung.
7Halter
Der Halter dient zum Abnehmen und Aufbewahren der
Anschlussleitung und ist drehbar.
8 Klappe
Die Klappe deckt die Düsen, die Anschlussleitung und
die Reinigungsnadel ab.
9Halter
Der Halter dient zum Aufbewahren der Spritzpistole.
10 Kurbel
Die Kurbel dient zum Drehen der Schlauchtrommel.
11 Schlauchtrommel
Die Schlauchtrommel dient zum Aufwickeln des
Hochdruckschlauchs.
12 Hochdruckschlauch
Der Hochdruckschlauch leitet das Wasser von der
Hochdruckpumpe zur Spritzpistole.
13 Führungsbügel
Der Führungsbügel führt den Hochdruckschlauch von
vorne auf die Schlauchtrommel.
14 Halter
Der Halter dient zum Aufbewahren der Spritzeinrichtung.
15 Stutzen
Der Stutzen verbindet den Hochdruckschlauch mit der
Spritzpistole.
16 Drehschalter
Der Drehschalter dient zum Einschalten und
Ausschalten des Hochdruckreinigers.
17 Stutzen
Der Stutzen dient zum Anschluss des Wasserschlauchs.
18 Transportgriff
Der Transportgriff dient zum Tragen des
Hochdruckreinigers.
19 Griff
Der Griff dient zum Tragen und Bewegen des
Hochdruckreinigers.
20 Halter
Der Halter dient zum Aufbewahren des Sprühsets.
21 Sperrknopf
Der Sperrknopf blockiert die Verstellung des Griffs.
# Leistungsschild mit Maschinennummer
4
0458-624-0021-A
3 Übersicht
A
deutsch
3.2 Spritzeinrichtung
1 3 4
2
11
13
10
8
9
7
12
1 Verriegelung
Die Verriegelung hält die Düse im Strahlrohr.
2 Strahlrohr
Das Strahlrohr verbindet die Spritzpistole mit der Düse.
3 Spritzpistole
Die Spritzpistole dient zum Halten und Führen der
Spritzeinrichtung.
4 Rasthebel
Der Rasthebel entsperrt den Hebel.
5 Hebel
Der Hebel öffnet und schließt das Ventil in der
Spritzpistole. Der Hebel startet und stoppt den
Wasserstrahl.
6 Sperrhebel
Der Sperrhebel hält den Stutzen in der Spritzpistole.
7 Reinigungsnadel
Die Reinigungsnadel dient zum Reinigen der Düsen.
8Sprühset
Das Sprühset dient zum Reinigen mit Reinigungsmitteln.
9 Flasche
Die Flasche enthält das Reinigungsmittel.
5
6
0000-GXX-4340-A0
10 Verstellring
Der Verstellring dosiert das Reinigungsmittel.
11 Sprühdüse
Die Sprühdüse mischt dem Wasser das Reinigungsmittel
bei.
12 Flachstrahldüse
Die Flachstrahldüse erzeugt einen flachen Wasserstrahl.
13 Rotordüse
Die Rotordüse erzeugt einen harten, rotierenden
Wasserstrahl.
3.3 Symbole
Die Symbole können auf dem Hochdruckreiniger, der
Spritzeinrichtung und des Sprühsets sein und bedeuten
Folgendes:
Der Rasthebel entsperrt in dieser Position den Hebel.
Der Rasthebel sperrt in dieser Position den Hebel.
Sprühset vor dem Transport leeren oder so
sichern, dass es nicht umkippen und sich nicht
bewegen kann.
Produkt nicht mit dem Hausmüll entsorgen.
Garantierter Schallleistungspegel nach
L
W
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten vergleichbar
zu machen.
Diese Symbole kennzeichnen original STIHL
Ersatzteile und original STIHL Zubehör.
0458-624-0021-A
5
deutsch
4 Sicherheitshinweise
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Hochdruckreiniger bedeuten
Folgendes:
Sicherheitshinweise und deren Maßnahmen
beachten.
Gebrauchsanleitung lesen, verstehen und
aufbewahren.
Schutzbrille tragen.
Wasserstrahl nicht auf Personen und Tiere
richten.
Wasserstrahl nicht auf elektrische Anlagen,
elektrische Anschlüsse, Steckdosen und
stromführende Leitungen richten.
Wasserstrahl nicht auf Elektrogeräte und den
Hochdruckreiniger richten.
Falls die Anschlussleitung oder die
Verlängerungsleitung beschädigt ist:
Netzstecker aus der Steckdose ziehen.
Hochdruckreiniger nicht direkt an das
Trinkwassernetz anschließen.
Hochdruckreiniger während
Arbeitsunterbrechungen, des Transports, der
Aufbewahrung, Wartung oder Reparatur
ausschalten.
Hochdruckreiniger nicht bei Temperaturen unter
0 °C verwenden, transportieren und
aufbewahren.
4.2 Bestimmungsgemäße Verwendung
Der Hochdruckreiniger STIHL RE 130 PLUS dient zum
Reinigen von zum Beispiel Fahrzeugen, Anhängern,
Terrassen, Wegen und Fassaden.
Der Hochdruckreiniger ist nicht für die gewerbliche Nutzung
geeignet.
Der Hochdruckreiniger darf bei Regen nicht verwendet
werden.
WARNUNG
￭ Falls der Hochdruckreiniger nicht bestimmungsgemäß
verwendet wird, können Personen schwer verletzt oder
getötet werden und Sachschaden kann entstehen.
► Hochdruckreiniger so verwenden, wie es in dieser
Gebrauchsanleitung beschrieben ist.
Der Hochdruckreiniger STIHL RE 130 PLUS dient nicht für
folgende Anwendungen:
– Reinigen von Asbestzement und ähnlichen Oberflächen
– Reinigen von Oberflächen, die mit bleihaltiger Farbe
gestrichen oder lackiert sind
– Reinigen von Oberflächen, die mit Lebensmitteln in
Kontakt kommen
– Reinigen des Hochdruckreinigers selbst
6
0458-624-0021-A
4 Sicherheitshinweise
deutsch
4.3 Anforderungen an den Benutzer
WARNUNG
￭ Benutzer ohne eine Unterweisung können die Gefahren
des Hochdruckreinigers nicht erkennen oder nicht
einschätzen. Der Benutzer oder andere Personen können
schwer verletzt oder getötet werden.
► Gebrauchsanleitung lesen, verstehen und
aufbewahren.
► Falls der Hochdruckreiniger an eine andere Person
weitergegeben wird: Gebrauchsanleitung mitgeben.
► Sicherstellen, dass der Benutzer folgende
Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
– Der Benutzer ist körperlich, sensorisch
und geistig fähig, den
Hochdruckreiniger zu bedienen und
damit zu arbeiten.
– Der Benutzer ist volljährig oder der
Benutzer wird entsprechend nationaler
Regelungen unter Aufsicht in einem
Beruf ausgebildet.
– Der Benutzer hat eine Unterweisung
von einem STIHL Fachhändler oder
einer fachkundigen Person erhalten,
bevor er das erste Mal den
Hochdruckreiniger verwendet.
– Der Benutzer ist nicht durch Alkohol, Medikamente
oder Drogen beeinträchtigt.
4.4 Bekleidung und Ausstattung
WARNUNG
￭ Während der Arbeit können Gegenstände mit hoher
Geschwindigkeit hochgeschleudert werden. Der Benutzer
kann verletzt werden.
► Eine eng anliegende Schutzbrille tragen.
Geeignete Schutzbrillen sind nach Norm
EN 166 oder nach nationalen Vorschriften
geprüft und mit der entsprechenden
Kennzeichnung im Handel erhältlich.
► Ein langärmliges, eng anliegendes Oberteil und eine
lange Hose tragen.
￭ Während der Arbeit können sich Aerosole bilden.
Eingeatmete Aerosole können die Gesundheit schädigen
und allergische Reaktionen auslösen.
► Eine Risikobeurteilung in Abhängigkeit von der zu
reinigenden Oberfläche und deren Umfeld durchführen.
► Falls die Risikobeurteilung ergibt, dass sich Aerosole
bilden: Eine Atemschutzmaske der Schutzklasse FFP2
oder einer vergleichbaren Schutzklasse tragen.
￭ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er
ausrutschen. Der Benutzer kann verletzt werden.
► Festes, geschlossenes Schuhwerk mit griffiger Sohle
tragen.
4.5 Arbeitsbereich und Umgebung
WARNUNG
￭ Unbeteiligte Personen, Kinder und Tiere können die
Gefahren des Hochdruckreinigers und
hochgeschleuderter Gegenstände nicht erkennen und
nicht einschätzen. Unbeteiligte Personen, Kinder und
Tiere können schwer verletzt werden und Sachschaden
kann entstehen.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.
0458-624-0021-A
►Unbeteiligte Personen, Kinder und Tiere
aus dem Arbeitsbereich fernhalten.
►Hochdruckreiniger nicht unbeaufsichtigt
lassen.
7
deutsch
4 Sicherheitshinweise
►Sicherstellen, dass Kinder nicht mit dem
Hochdruckreiniger spielen können.
￭ Falls im Regen oder in feuchter Umgebung gearbeitet
wird, kann es zu einem elektrischen Schlag kommen. Der
Benutzer kann schwer verletzt oder getötet werden und
der Hochdruckreiniger kann beschädigt werden.
► Nicht im Regen arbeiten.
► Hochdruckreiniger so aufstellen, dass er nicht durch
herabtropfendes Wasser nass wird.
► Hochdruckreiniger außerhalb des feuchten
Arbeitsbereichs aufstellen.
￭ Elektrische Bauteile des Hochdruckreinigers können
Funken erzeugen. Funken können in leicht brennbarer
oder explosiver Umgebung Brände und Explosionen
auslösen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
► Nicht in einer leicht brennbaren und nicht in einer
explosiven Umgebung arbeiten.
4.6 Sicherheitsgerechter Zustand
Der Hochdruckreiniger ist im sicherheitsgerechten Zustand,
falls folgende Bedingungen erfüllt sind:
– Der Hochdruckreiniger ist unbeschädigt.
– Der Hochdruckschlauch, die Kupplungen und die
Spritzeinrichtung sind unbeschädigt.
– Die Spritzeinrichtung ist richtig angebaut.
– Die Anschlussleitung, die Verlängerungsleitung und deren
Netzstecker sind unbeschädigt.
– Der Hochdruckreiniger ist sauber und trocken.
– Die Spritzeinrichtung ist sauber.
– Die Bedienungselemente funktionieren und sind
unverändert.
– Nur original STIHL Zubehör für diesen Hochdruckreiniger
ist angebaut.
– Das Zubehör ist richtig angebaut.
WARNUNG
￭ In einem nicht sicherheitsgerechten Zustand können
Bauteile nicht mehr richtig funktionieren und
Sicherheitseinrichtungen außer Kraft gesetzt werden.
Personen können schwer verletzt oder getötet werden.
► Mit einem unbeschädigten Hochdruckreiniger arbeiten.
► Mit einem unbeschädigten Hochdruckschlauch,
unbeschädigten Kupplungen und einer unbeschädigten
Spritzeinrichtung arbeiten.
► Spritzeinrichtung so anbauen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
► Mit einer unbeschädigten Anschlussleitung,
Verlängerungsleitung und einem unbeschädigten
Netzstecker arbeiten.
► Falls der Hochdruckreiniger verschmutzt oder nass ist:
Hochdruckreiniger reinigen und trocknen lassen.
► Falls die Spritzeinrichtung verschmutzt ist:
Spritzeinrichtung reinigen.
► Hochdruckreiniger nicht verändern.
► Falls die Bedienungselemente nicht funktionieren: Nicht
mit dem Hochdruckreiniger arbeiten.
► Nur original STIHL Zubehör für diesen
Hochdruckreiniger anbauen.
► Zubehör so anbauen, wie es in dieser
Gebrauchsanleitung oder in der Gebrauchsanleitung
des Zubehörs beschrieben ist.
► Gegenstände nicht in die Öffnungen des
Hochdruckreinigers stecken.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.
8
0458-624-0021-A
4 Sicherheitshinweise
deutsch
4.7 Arbeiten
WARNUNG
￭ Der Benutzer kann in bestimmten Situationen nicht mehr
konzentriert arbeiten. Der Benutzer kann stolpern, fallen
und schwer verletzt werden.
► Ruhig und überlegt arbeiten.
► Falls die Lichtverhältnisse und Sichtverhältnisse
schlecht sind: Nicht mit dem Hochdruckreiniger
arbeiten.
► Hochdruckreiniger alleine bedienen.
► Auf Hindernisse achten.
► Auf dem Boden stehend arbeiten und das
Gleichgewicht halten. Falls in der Höhe gearbeitet
werden muss: Eine Hubarbeitsbühne oder ein sicheres
Gerüst verwenden.
► Falls Ermüdungserscheinungen auftreten: Eine
Arbeitspause einlegen.
￭ Falls sich der Hochdruckreiniger während der Arbeit
verändert oder sich ungewohnt verhält, kann der
Hochdruckreiniger in einem nicht sicherheitsgerechten
Zustand sein. Personen können schwer verletzt werden
und Sachschaden kann entstehen.
► Arbeit beenden, Netzstecker aus der Steckdose ziehen
und einen STIHL Fachhändler aufsuchen.
► Hochdruckreiniger stehend betreiben.
► Hochdruckreiniger nicht abdecken um für einen
ausreichenden Austausch der Kühlluft zu sorgen.
￭ Wenn der Hebel der Spritzpistole losgelassen wird,
schaltet sich die Hochdruckpumpe automatisch aus und
Wasser strömt nicht mehr aus der Düse. Der
Hochdruckreiniger ist im Stand-By Betrieb und bleibt
weiterhin eingeschaltet. Falls der Hebel der Spritzpistole
gedrückt wird, schaltet sich die Hochdruckpumpe
automatisch wieder ein und Wasser strömt aus der Düse.
Personen können schwer verletzt werden und
Sachschaden kann entstehen.
► Wenn nicht gearbeitet wird: Hebel der Spritzpistole
verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus der Steckdose
ziehen.
￭ Wasser kann bei Temperaturen unter 0 °C auf der zu
reinigenden Oberfläche und in Bauteilen des
Hochdruckreinigers gefrieren. Der Benutzer kann
ausrutschen, fallen und schwer verletzt werden.
Sachschaden kann entstehen.
► Hochdruckreiniger nicht bei Temperaturen unter 0 °C
verwenden.
￭ Falls am Hochdruckschlauch, am Wasserschlauch oder
an der Anschlussleitung gezogen wird, kann sich der
Hochdruckreiniger bewegen und umfallen. Sachschaden
kann entstehen.
► Nicht am Hochdruckschlauch, am Wasserschlauch oder
an der Anschlussleitung ziehen.
￭ Falls der Hochdruckreiniger auf einer schrägen,
unebenen oder unbefestigten Fläche steht, kann er sich
bewegen und umfallen. Sachschaden kann entstehen.
► Hochdruckreiniger auf eine waagerechte, ebene und
befestigte Fläche stellen.
￭ Falls in der Höhe gearbeitet wird, kann der
Hochdruckreiniger oder die Spritzeinrichtung
herunterfallen. Personen können schwer verletzt werden
und Sachschaden kann entstehen.
► Eine Hubarbeitsbühne oder ein sicheres Gerüst
verwenden.
► Hochdruckreiniger nicht auf eine Hubarbeitsbühne oder
ein Gerüst stellen.
► Falls die Reichweite des Hochdruckschlauchs nicht
ausreicht: Hochdruckschlauch mit einer
Hochdruckschlauchverlängerung verlängern.
0458-624-0021-A
9
deutsch
4 Sicherheitshinweise
► Spritzeinrichtung gegen Herunterfallen sichern.
￭ Der Wasserstrahl kann Asbestfasern aus Oberflächen
lösen. Asbestfasern können sich nach dem Trocknen in
der Luft verteilen und eingeatmet werden. Eingeatmete
Asbestfasern können die Gesundheit schädigen.
► Asbesthaltige Oberflächen nicht reinigen.
￭ Der Wasserstrahl kann Öl von Fahrzeugen oder
Maschinen lösen. Das ölhaltige Wasser kann in die Erde,
in Gewässer oder in die Kanalisation gelangen. Die
Umwelt wird gefährdet.
► Fahrzeugen oder Maschinen nur an Orten mit
Ölabscheider im Wasserabfluss reinigen.
￭ Der Wasserstrahl kann zusammen mit bleihaltiger Farbe
bleihaltige Aerosole und bleihaltiges Wasser bilden.
Bleihaltige Aerosole und bleihaltiges Wasser können in
die Erde, in Gewässer oder in die Kanalisation gelangen.
Eingeatmete Aerosole können die Gesundheit schädigen
und allergische Reaktionen auslösen. Die Umwelt wird
gefährdet.
► Oberflächen, die mit bleihaltiger Farbe gestrichen oder
lackiert sind, nicht reinigen.
￭ Der Wasserstrahl kann empfindliche Oberflächen
beschädigen. Sachschaden kann entstehen.
► Empfindliche Oberflächen nicht mit der Rotordüse
reinigen.
► Empfindliche Oberflächen aus Gummi, Stoff, Holz und
ähnlichen Materialien mit verringertem Arbeitsdruck
und größerem Abstand reinigen.
￭ Falls die Rotordüse während der Arbeit in verschmutztes
Wasser getaucht und betrieben wird, kann die Rotordüse
beschädigt werden.
► Rotordüse nicht in verschmutzem Wasser betreiben.
► Falls ein Behälter gereinigt wird: Behälter leeren und
Wasser während des Reinigens abfließen lassen.
￭ Angesaugte leicht brennbare und explosive Flüssigkeiten
können Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
► Leicht brennbare oder explosive Flüssigkeiten nicht
ansaugen oder ausbringen.
￭ Angesaugte reizende, ätzende und giftige Flüssigkeiten
können die Gesundheit gefährden und Bauteile des
Hochdruckreinigers beschädigen. Personen können
schwer verletzt oder getötet werden und Sachschaden
kann entstehen.
► Reizende, ätzende oder giftige Flüssigkeiten nicht
ansaugen oder ausbringen.
￭ Der starke Wasserstrahl kann Personen und Tiere schwer
verletzen und Sachschaden kann entstehen.
► Wasserstrahl nicht auf Personen und Tiere
richten.
► Wasserstrahl nicht auf schlecht einsehbare Stellen
richten.
► Kleidung nicht reinigen, während sie getragen wird.
► Schuhe nicht reinigen, während sie getragen werden.
￭ Falls elektrische Anlagen, elektrische Anschlüsse,
Steckdosen und stromführende Leitungen mit Wasser in
Kontakt kommen, kann es zu einem elektrischen Schlag
kommen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
► Wasserstrahl nicht auf elektrische Anlagen,
elektrische Anschlüsse, Steckdosen und
stromführende Leitungen richten.
► Wasserstrahl nicht auf die Anschlussleitung oder die
Verlängerungsleitung richten.
￭ Falls Elektrogeräte oder der Hochdruckreiniger mit
Wasser in Kontakt kommen, kann es zu einem
elektrischen Schlag kommen. Der Benutzer kann schwer
verletzt oder getötet werden und Sachschaden kann
entstehen.
10
0458-624-0021-A
4 Sicherheitshinweise
deutsch
► Wasserstrahl nicht auf Elektrogeräte oder
auf den Hochdruckreiniger richten.
► Elektrogeräte und den Hochdruckreiniger von der zu
reinigenden Oberfläche fernhalten.
￭ Ein falsch verlegter Hochdruckschlauch kann beschädigt
werden. Durch die Beschädigung kann Wasser mit hohem
Druck unkontrolliert in die Umgebung entweichen.
Personen können schwer verletzt werden und
Sachschaden kann entstehen.
► Wasserstrahl nicht auf den Hochdruckschlauch richten.
► Hochdruckschlauch so verlegen, dass er nicht gespannt
oder verwickelt ist.
► Hochdruckschlauch so verlegen, dass er nicht
beschädigt, geknickt oder gequetscht wird oder
scheuert.
► Hochdruckschlauch vor Hitze, Öl und Chemikalien
schützen.
￭ Ein falsch verlegter Wasserschlauch kann beschädigt
werden und Personen können darüber stolpern. Personen
können verletzt werden und der Wasserschlauch kann
beschädigt werden.
► Wasserstrahl nicht auf den Wasserschlauch richten.
► Wasserschlauch so verlegen und kennzeichnen, dass
Personen nicht stolpern können.
► Wasserschlauch so verlegen, dass er nicht gespannt
oder verwickelt ist.
► Wasserschlauch so verlegen, dass er nicht beschädigt,
geknickt oder gequetscht wird oder scheuert.
► Wasserschlauch vor Hitze, Öl und Chemikalien
schützen.
￭ Der starke Wasserstrahl verursacht Reaktionskräfte.
Durch die auftretenden Reaktionskräfte kann der
Benutzer die Kontrolle über die Spritzeinrichtung
verlieren. Der Benutzer kann schwer verletzt werden und
Sachschaden kann entstehen.
► Spritzpistole mit beiden Händen festhalten.
► So arbeiten, wie es in dieser Gebrauchsanleitung
beschrieben ist.
4.8 Reinigungsmittel
WARNUNG
￭ Falls Reinigungsmittel mit der Haut oder den Augen in
Kontakt kommen, können die Haut oder die Augen gereizt
werden.
► Gebrauchsanleitung des Reinigungsmittels beachten.
► Kontakt mit Reinigungsmitteln vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist: Betroffene
Hautstellen mit reichlich Wasser und Seife abwaschen.
► Falls Kontakt mit den Augen aufgetreten ist: Augen
mindestens 15 Minuten mit reichlich Wasser spülen und
einen Arzt aufsuchen.
￭ Falsche Reinigungsmittel können den Hochdruckreiniger
oder die Oberfläche des zu reinigenden Objektes
beschädigen und die Umwelt schädigen.
► Reinigungsmittel verwenden, die für die Anwendung mit
Hochdruckreinigern freigegeben sind.
► Gebrauchsanleitung des Reinigungsmittels beachten.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.

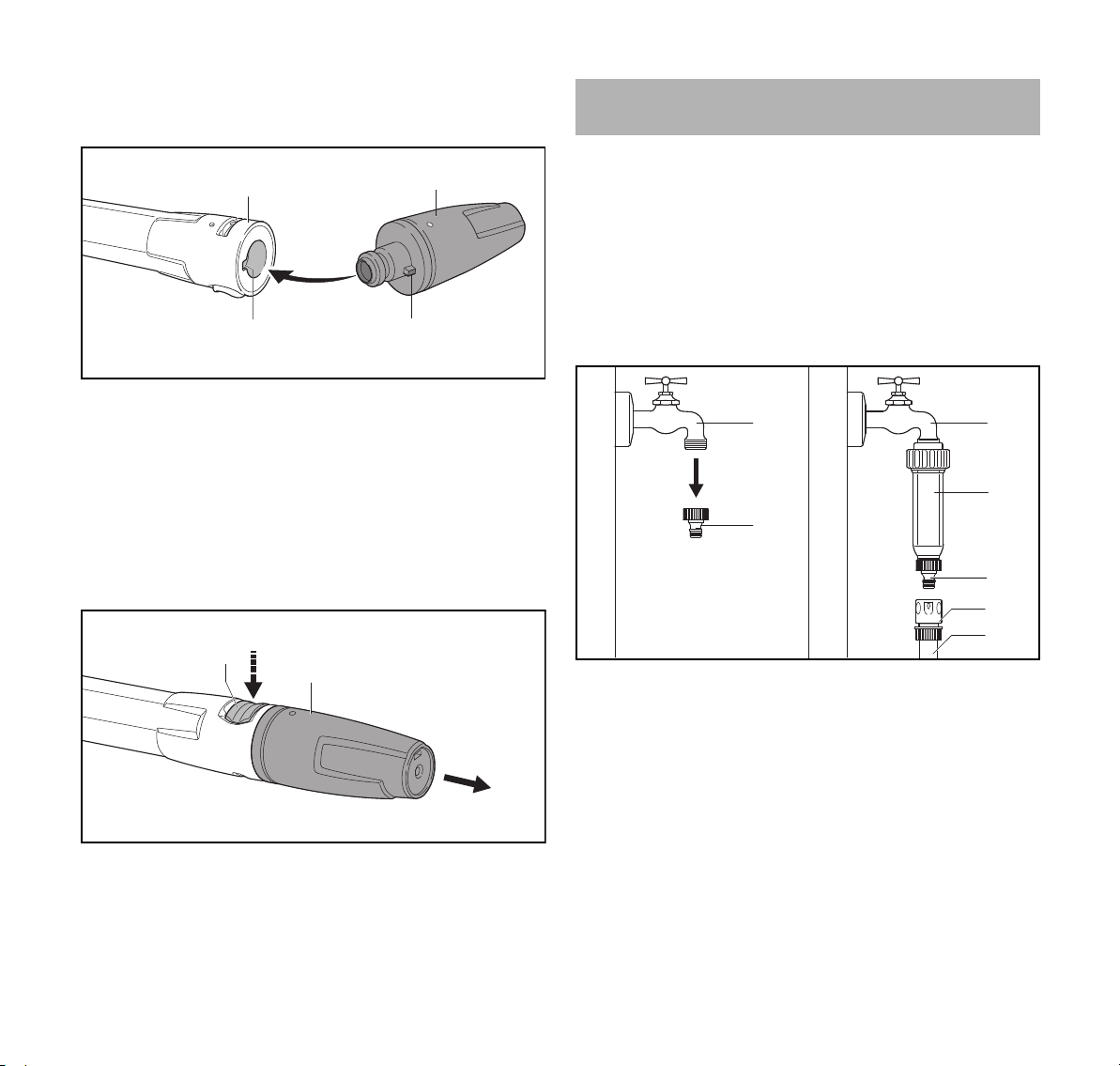

4.9 Wasser anschließen
0458-624-0021-A
WARNUNG
￭ Wenn der Hebel der Spritzpistole losgelassen wird
entsteht im Wasserschlauch ein Rückstoß. Durch einen
Rückstoß kann verschmutztes Wasser zurück in das
Trinkwassernetz gedrückt werden. Das Trinkwasser kann
verunreinigt werden.
11
deutsch
4 Sicherheitshinweise
► Hochdruckreiniger nicht direkt an das
Trinkwassernetz anschließen.
► Hochdruckreiniger zusammen mit einem
vorschriftsmäßigen Rückflussverhinderer an das
Trinkwassernetz anschließen. Wenn Trinkwasser den
Rückflussverhinderer durchflossen hat, wird es nicht
mehr als Trinkwasser betrachtet.
￭ Verschmutztes oder sandhaltiges Wasser kann Bauteile
des Hochdruckreinigers beschädigen.
► Sauberes Wasser verwenden.
► Falls verschmutztes oder sandhaltiges Wasser
verwendet wird: Hochdruckreiniger zusammen mit
einem Wasserfilter betreiben.
￭ Falls der Hochdruckreiniger mit zu wenig Wasser versorgt
wird, können Bauteile des Hochdruckreinigers beschädigt
werden.
► Wasserhahn vollständig aufdrehen.
► Sicherstellen, dass der Hochdruckreiniger mit
ausreichend Wasser versorgt wird, @ 19.
4.10 Elektrisch anschließen
Kontakt mit stromführenden Bauteilen kann durch folgende
Ursachen entstehen:
– Die Anschlussleitung oder die Verlängerungsleitung ist
beschädigt.
– Der Netzstecker der Anschlussleitung oder der
Verlängerungsleitung ist beschädigt.
– Die Steckdose ist nicht richtig installiert.
GEFAHR
￭ Kontakt mit stromführenden Bauteilen kann zu einem
Stromschlag führen. Der Benutzer kann schwer verletzt
oder getötet werden.
► Sicherstellen, dass die Anschlussleitung,
Verlängerungsleitung und deren Netzstecker
unbeschädigt sind.
Falls die Anschlussleitung oder die
Verlängerungsleitung beschädigt ist:
► Beschädigte Stelle nicht berühren.
► Netzstecker aus der Steckdose ziehen.
► Anschlussleitung, Verlängerungsleitung und deren
Netzstecker mit trockenen Händen anfassen.
► Netzstecker der Anschlussleitung oder
Verlängerungsleitung in eine richtig installierte und
abgesicherte Steckdose mit Schutzkontakt stecken.
► Hochdruckreiniger über einen Fehlerstrom-
Schutzschalter (30 mA, 30 ms) anschließen.
￭ Eine beschädigte oder ungeeignete Verlängerungsleitung
kann zu einem elektrischen Schlag führen. Personen
können schwer verletzt oder getötet werden.
► Eine Verlängerungsleitung mit dem richtigen
Leitungsquerschnitt verwenden, @ 19.2.
► Eine spritzwassergeschützte und für den Außeneinsatz
zulässige Verlängerungsleitung verwenden.
► Eine Verlängerungsleitung verwenden, die die gleichen
Eigenschaften besitzt, wie die Anschlussleitung des
Hochdruckreinigers, @ 19.2.
12
0458-624-0021-A
4 Sicherheitshinweise
deutsch
WARNUNG
￭ Während des Arbeitens kann eine falsche Netzspannung
oder eine falsche Netzfrequenz zu einer Überspannung in
dem Hochdruckreiniger führen. Der Hochdruckreiniger
kann beschädigt werden.
► Sicherstellen, dass die Netzspannung und die
Netzfrequenz des Stromnetzes mit den Angaben auf
dem Leistungsschild des Hochdruckreinigers
übereinstimmen.
￭ Falls mehrere Elektrogeräte an einer Mehrfach-Steckdose
angeschlossen sind, können während der Arbeit
elektrische Bauteile überlastet werden. Die elektrischen
Bauteile können sich erwärmen und einen Brand
auslösen. Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
► Hochdruckreiniger einzeln an eine Steckdose
anschließen.
► Hochdruckreiniger nicht an Mehrfach-Steckdosen
anschließen.
￭ Eine falsch verlegte Anschlussleitung und
Verlängerungsleitung kann beschädigt werden und
Personen können darüber stolpern. Personen können
verletzt werden und die Anschlussleitung oder
Verlängerungsleitung kann beschädigt werden.
► Anschlussleitung und Verlängerungsleitung so
verlegen, dass der Wasserstrahl sie nicht berühren
kann.
► Anschlussleitung und Verlängerungsleitung so verlegen
und kennzeichnen, dass Personen nicht stolpern
können.
► Anschlussleitung und Verlängerungsleitung so
verlegen, dass sie nicht gespannt oder verwickelt sind.
► Anschlussleitung und Verlängerungsleitung so
verlegen, dass sie nicht beschädigt, geknickt oder
gequetscht werden oder scheuern.
► Anschlussleitung und Verlängerungsleitung vor Hitze,
Öl und Chemikalien schützen.
► Anschlussleitung und Verlängerungsleitung auf einem
trockenen Untergrund verlegen.
￭ Während der Arbeit erwärmt sich die
Verlängerungsleitung. Wenn die Wärme nicht abfließen
kann, kann die Wärme einen Brand auslösen.
► Falls eine Kabeltrommel verwendet wird: Kabeltrommel
vollständig abwickeln.
4.11 Transportieren
WARNUNG
￭ Während des Transports kann der Hochdruckreiniger
umkippen oder sich bewegen. Personen können verletzt
werden und Sachschaden kann entstehen.
► Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus der Steckdose
ziehen.
► Sprühset leeren oder so sichern, dass es
nicht umkippen und sich nicht bewegen
kann.
► Hochdruckreiniger mit Spanngurten, Riemen oder
einem Netz so sichern, dass er nicht umkippen und sich
nicht bewegen kann.
￭ Wasser kann bei Temperaturen unter 0 °C in Bauteilen
des Hochdruckreinigers gefrieren. Der Hochdruckreiniger
kann beschädigt werden.
► Hochdruckschlauch und Spritzeinrichtung entleeren.
► Falls der Hochdruckreiniger nicht
frostsicher transportiert werden kann:
Hochdruckreiniger mit einem
Frostschutzmittel auf Glykolbasis schützen.
0458-624-0021-A
13
deutsch
4 Sicherheitshinweise
4.12 Aufbewahren
WARNUNG
￭ Kinder können die Gefahren des Hochdruckreinigers nicht
erkennen und nicht einschätzen. Kinder können schwer
verletzt werden.
► Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus der Steckdose
ziehen.
► Hochdruckreiniger außerhalb der Reichweite von
Kindern aufbewahren.
￭ Die elektrischen Kontakte an dem Hochdruckreiniger und
metallische Bauteile können durch Feuchtigkeit
korrodieren. Der Hochdruckreiniger kann beschädigt
werden.
► Hochdruckreiniger sauber und trocken aufbewahren.
￭ Wasser kann bei Temperaturen unter 0 °C in Bauteilen
des Hochdruckreinigers gefrieren. Der Hochdruckreiniger
kann beschädigt werden.
► Hochdruckschlauch und Spritzeinrichtung entleeren.
► Falls der Hochdruckreiniger nicht
frostsicher aufbewahrt werden kann:
Hochdruckreiniger mit einem
Frostschutzmittel auf Glykolbasis schützen.
4.13 Reinigen, Warten und Reparieren
WARNUNG
￭ Falls während der Reinigung, Wartung oder Reparatur der
Netzstecker in eine Steckdose eingesteckt ist, kann der
Hochdruckreiniger unbeabsichtigt eingeschaltet werden.
Personen können schwer verletzt werden und
Sachschaden kann entstehen.
► Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus der Steckdose
ziehen.
￭ Scharfe Reinigungsmittel, das Reinigen mit einem
Wasserstrahl oder spitze Gegenstände können den
Hochdruckreiniger beschädigen. Falls der
Hochdruckreiniger nicht richtig gereinigt wird, können
Bauteile nicht mehr richtig funktionieren und
Sicherheitseinrichtungen außer Kraft gesetzt werden.
Personen können schwer verletzt werden.
► Hochdruckreiniger so reinigen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
￭ Falls der Hochdruckreiniger nicht richtig gewartet oder
repariert wird, können Bauteile nicht mehr richtig
funktionieren und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer verletzt oder
getötet werden.
► Hochdruckreiniger nicht selbst warten oder reparieren.
14
►Falls die Anschlussleitung defekt oder
beschädigt ist: Anschlussleitung von
einem STIHL Fachhändler ersetzen
lassen.
► Falls der Hochdruckreiniger gewartet oder repariert
werden muss: Einen STIHL Fachhändler aufsuchen.
0458-624-0021-A
5 Sicherheitshinweise – Zubehör
deutsch
5 Sicherheitshinweise – Zubehör
5.1 Strahlrohrverlängerung, Flächenreiniger, Rohrreinigungsset, Abgewinkeltes Strahlrohr und Winkeldüse

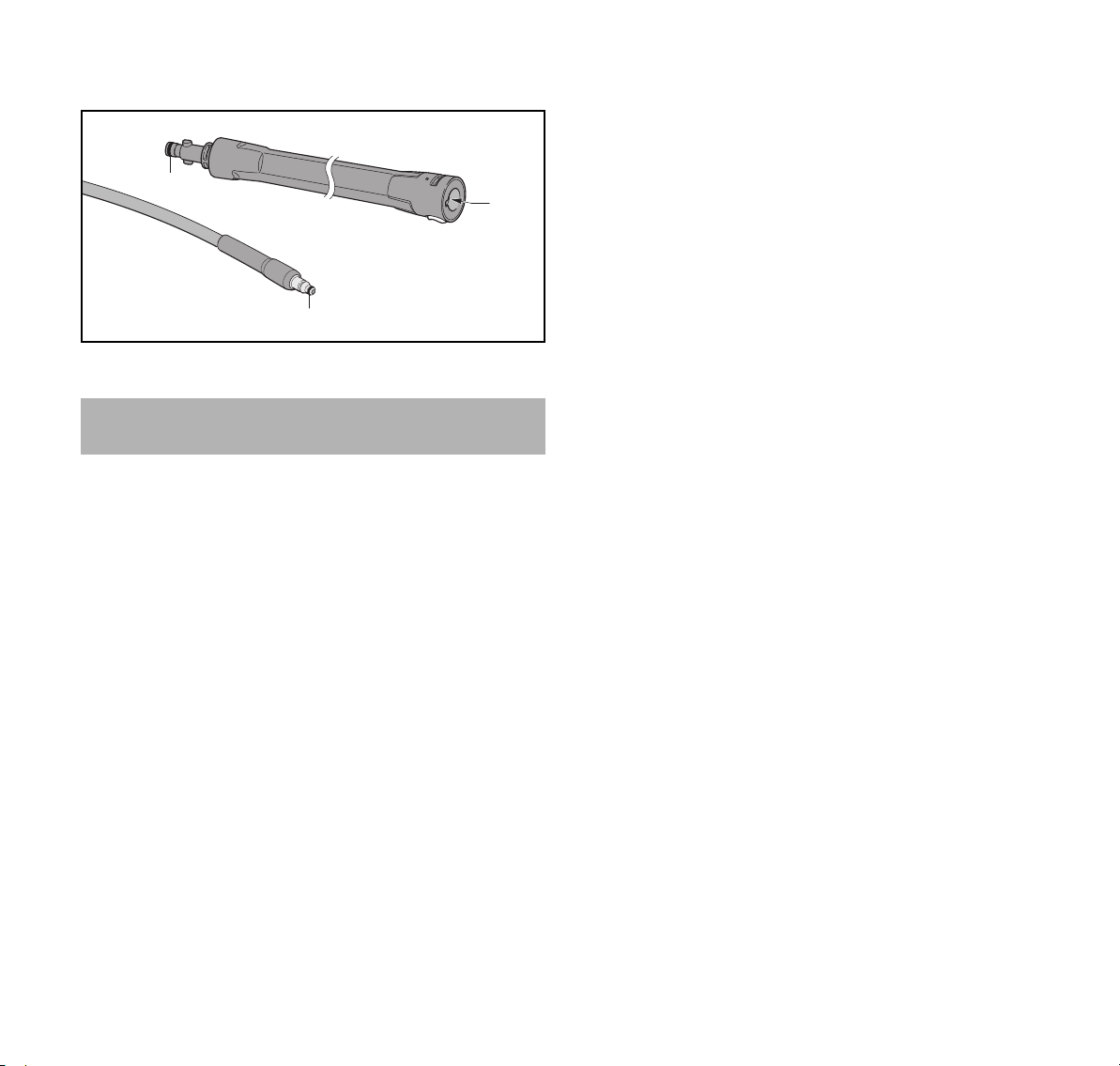

Strahlrohrverlängerung
WARNUNG
￭ Die Strahlrohrverlängerung verstärkt die Reaktionskräfte.
Durch die auftretenden Reaktionskräfte kann der
Benutzer die Kontrolle über die Spritzeinrichtung
verlieren. Der Benutzer kann schwer verletzt werden und
Sachschaden kann entstehen.
► Nur eine Strahlrohrverlängerung anbauen.
► Spritzpistole mit beiden Händen festhalten.
► So arbeiten, wie es in dieser Gebrauchsanleitung
beschrieben ist.
Flächenreiniger
WARNUNG
￭ Der Wasserstrahl kann den Benutzer verletzen.
► Nicht unter den Flächenreiniger greifen.
unkontrolliert umherschlagen. Der Benutzer kann die
Kontrolle über den Rohrreinigungsschlauch verlieren. Der
Benutzer kann schwer verletzt werden und Sachschaden
kann entstehen.
￭
1

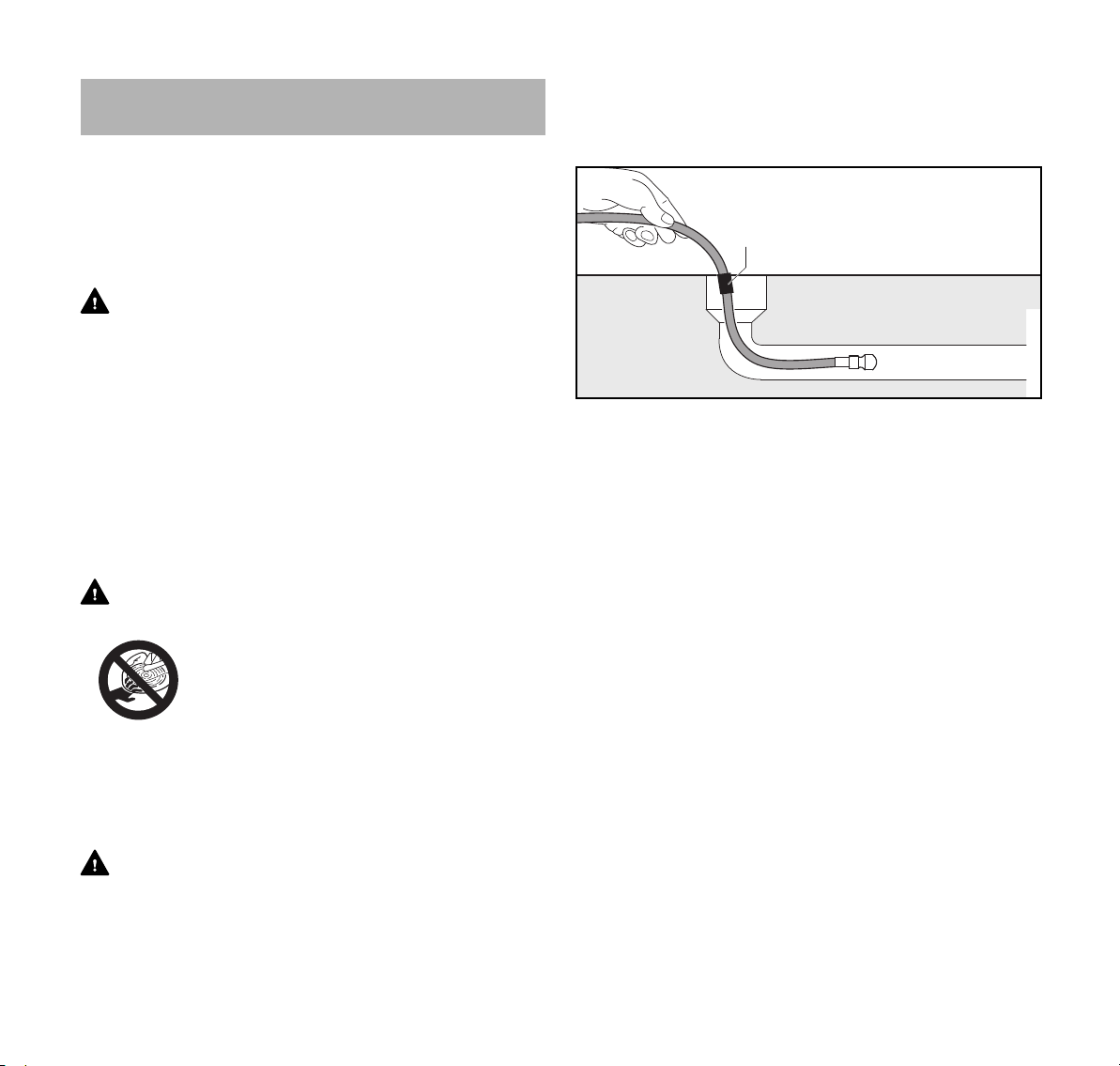

► Hochdruckreiniger erst einschalten und Hebel der
Spritzpistole erst drücken, wenn der
Rohrreinigungsschlauch bis zur Markierung (1) in das
Rohr eingeschoben ist.
► Wenn die Markierung am Rohrreinigungsschlauch beim
Herausziehen sichtbar ist:
– Hebel der Spritzpistole loslassen
– Hochdruckreiniger ausschalten
– Wasserhahn schließen
– Spritzpistole betätigen: Der Wasserdruck wird
abgebaut
– Hebel der Spritzpistole verriegeln
0000-GXX-5101-A0
► Flächenreiniger so halten und führen, wie es in der
Gebrauchsanleitung des Flächenreinigers beschrieben
ist.
Rohrreinigungsset
WARNUNG
￭ Die Rohrreinigungsschlauch verstärkt die
Reaktionskräfte. Falls der Hebel der Spritzpistole
gedrückt wird und der Rohrreinigungsschlauch außerhalb
des Rohrs ist, kann der Rohrreinigungsschlauch
0458-624-0021-A
￭ Innerhalb eines großen Rohrs kann der
Rohrreinigungsschlauch die Richtung ändern und wieder
aus der Öffnung des Rohrs herauskommen. Der Benutzer
15
deutsch
0000-GXX-4609-A0
1
6 Hochdruckreiniger einsatzbereit machen
kann die Kontrolle über den Rohrreinigungsschlauch
verlieren. Der Benutzer kann schwer verletzt werden und
Sachschaden kann entstehen.
► Rohr beobachten.
► Falls die Düse vom Rohrreinigungsschlauch aus dem
Rohr herauskommt:
– Hebel der Spritzpistole loslassen
– Hebel der Spritzpistole verriegeln
– Hochdruckreiniger ausschalten
Abgewinkeltes Strahlrohr und Winkeldüse
WARNUNG
￭ Ein abgewinkeltes Strahlrohr und die Winkeldüse
verstärken die seitlichen Reaktionskräfte. Durch die
auftretenden Reaktionskräfte kann der Benutzer die
Kontrolle über die Spritzeinrichtung verlieren. Der
Benutzer kann schwer verletzt werden und Sachschaden
kann entstehen.
► Nur eine Strahlrohrverlängerung anbauen.
► Spritzpistole mit beiden Händen festhalten.
6 Hochdruckreiniger einsatzbereit
machen
► Hochdruckreiniger auf einem standfesten und ebenen
Untergrund rutsch- und kippsicher aufstellen.
► Hochdruckschlauch von der Schlauchtrommel komplett
abwickeln, @ 11.2.
► Spritzpistole anbauen, @ 7.3.
► Strahlrohr anbauen, @ 7.4.
► Falls eine Düse verwendet wird: Düse anbauen, @ 7.5.
► Falls Reinigungsmittel verwendet wird: Mit
Reinigungsmittel und dem Sprühset arbeiten, @ 11.5.
► Falls Zubehör verwendet wird: Zubehör anbauen, @ 5.1.
► Wasser anschließen, @ 8.
► Hochdruckreiniger elektrisch anschließen, @ 9.1.
► Falls die Schritte nicht durchgeführt werden können:
Hochdruckreiniger nicht verwenden und einen STIHL
Fachhändler aufsuchen.
7 Hochdruckreiniger zusammenbauen
7.1 Hochdruckreiniger zusammenbauen
Kurbel anbauen
6.1 Hochdruckreiniger einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte
durchgeführt werden:
► Sicherstellen, dass sich der Hochdruckreiniger, der
Hochdruckschlauch, die Schlauchkupplung und die
Anschlussleitung im sicherheitsgerechten Zustand
befinden, @ 4.6.
► Hochdruckreiniger reinigen, @ 15.
► Falls ein Wasserfilter verwendet wird: Wasserfilter auf
Verschmutzung prüfen und bei Verschmutzung reinigen,
@ 15.4.
16

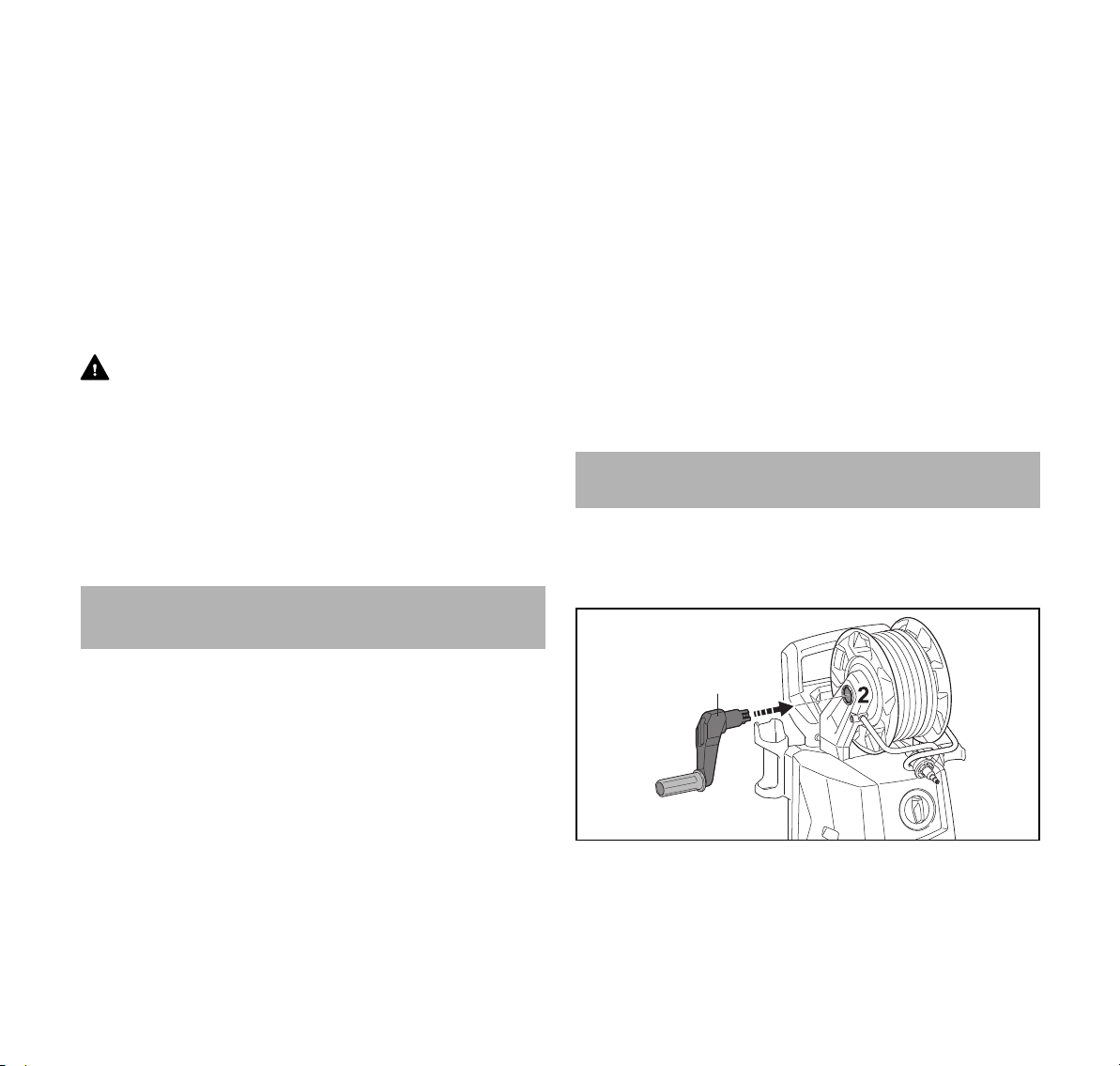

► Kurbel (1) in die Aufnahme (2) schieben.
Die Kurbel (1) rastet hörbar ein.
0458-624-0021-A
7 Hochdruckreiniger zusammenbauen
deutsch
Sprühset anbauen
► Sprühset (1) einsetzen.
Düsen und Reinigungsnadel einsetzen
1
4
2
3
► Klappe (1) öffnen.
► Flachstrahldüse (2) und Rotordüse (3) einsetzen.
► Reinigungsnadel (4) einsetzen.
7.2 Griff herausziehen und einschieben
7.2.1 Griff herausziehen
2
3
0000-GXX-5099-A0
► Sperrknopf (1) drücken und Griff (2) herausziehen.
► Sperrknopf (1) loslassen und Griff (2) so lange
herausziehen, bis er hörbar einrastet.
7.2.2 Griff einschieben
1
0000-GXX-4621-A0
2
0000-GXX-4614-A0
1
0000-GXX-4622-A0
► Sperrknopf (1) drücken und Griff (2) einschieben.
► Sperrknopf (1) loslassen und Griff (2) so lange
einschieben, bis er hörbar einrastet.
0458-624-0021-A
17
deutsch
0000-GXX-5096-A0
1
2
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
7 Hochdruckreiniger zusammenbauen
7.3 Spritzpistole anbauen und abbauen
7.3.1 Spritzpistole anbauen
2
1
► Stutzen (1) in die Spritzpistole (2) schieben.
Der Stutzen (1) rastet hörbar ein.
► Falls sich der Stutzen schwer in die Spritzpistole (2)
schieben lässt: Dichtung am Stutzen (1) mit einem
Armaturenfett fetten.
7.3.2 Spritzpistole abbauen
7.4 Strahlrohr anbauen und abbauen
7.4.1 Strahlrohr anbauen
0000-GXX-5095-A0
► Strahlrohr (1) in die Spritzpistole (2) schieben.
► Strahlrohr (1) so lange drehen, bis es einrastet.
► Falls sich das Strahlrohr (1) schwer in die Spritzpistole (2)
schieben lässt: Dichtung am Strahlrohr (1) mit einem
Armaturenfett fetten.
7.4.2 Strahlrohr abbauen
► Sperrhebel (1) drücken und gedrückt halten.
► Stutzen (2) herausziehen.
18
► Strahlrohr (1) und Spritzpistole (2) zusammendrücken
und bis zum Anschlag drehen.
► Strahlrohr (1) und Spritzpistole (2) auseinanderziehen.
0458-624-0021-A
8 An eine Wasserquelle anschließen
deutsch
7.5 Düse anbauen und abbauen
7.5.1 Düse anbauen
4
3
► Falls die Flachstrahldüse angebaut wird: Düse (1) so
ansetzen, dass die Nase (2) mit der Aussparung (3) des
Strahlrohrs (4) fluchtet.
► Düse (1) in das Strahlrohr (4) drücken.
Die Düse (1) rastet hörbar ein.
► Falls sich die Düse (1) schwer in das Strahlrohr (4)
schieben lässt: Dichtung an der Düse (1) mit einem
Armaturenfett fetten.
7.5.2 Düse abbauen
1
2
1
2
► Verriegelung (1) drücken und gedrückt halten.
► Düse (2) herausziehen.
8 An eine Wasserquelle anschließen
8.1 Wasserfilter anschließen
Falls der Hochdruckreiniger mit sandhaltigem Wasser oder
mit Wasser aus Zisternen betrieben wird, muss zwischen
dem Wasserhahn und dem Wasserschlauch ein Wasserfilter
angeschlossen sein. Der Wasserfilter filtert Sand und
Schmutz aus dem Wasser und schützt dadurch die Bauteile
des Hochdruckreinigers vor Beschädigung.
Der Wasserfilter kann dem Hochdruckreiniger
marktabhängig beiliegen.
0000-GXX-4352-A0
2
1
► Stutzen (1) vom Wasserhahn (2) abschrauben.
► Wasserfilter (3) auf den Wasserhahn (2) drehen und von
Hand fest anziehen.
► Stutzen (1) auf den Wasserfilter (3) drehen und von Hand
fest anziehen.
► Schlauchkupplung (4) des Wasserschlauchs (5) auf den
Stutzen (1) schieben.
0000-GXX-4353-A0
2
3
1
4
5
0000-GXX-4629-A0
0458-624-0021-A
19
deutsch
0000-GXX-4355-A0
1
2
a
0000-GXX-5088-A0
8 An eine Wasserquelle anschließen
8.2 Hochdruckreiniger an das Wassernetz anschließen
Wasserschlauch anschließen
Der Wasserschlauch muss folgende Bedingungen erfüllen:
– Der Wasserschlauch hat einen Durchmesser von 1/2“.
– Der Wasserschlauch ist zwischen 10 m und 25 m lang.
► Wasserschlauch an einen Wasserhahn anschließen.
► Wasserhahn vollständig öffnen und Wasserschlauch mit
Wasser spülen.
Sand und Schmutz werden aus dem Wasserschlauch
gespült. Der Wasserschlauch wird entlüftet.
► Wasserhahn schließen.
Wasserschlauch abziehen
2
1
0000-GXX-4632-A0
► Wasserhahn schließen.
► Zum Entriegeln der Kupplung: Ring (1) ziehen oder
drehen und halten.
► Kupplung vom Stutzen (2) ziehen.
8.3 Hochdruckreiniger an eine andere Wasserquelle anschließen
Der Hochdruckreiniger kann Wasser aus Regentonnen,
Zisternen und aus fließenden oder stehenden Gewässern
ansaugen.
► Kupplung (1) auf den Stutzen (2) schieben.
Die Kupplung (1) rastet hörbar ein.
► Wasserhahn vollständig öffnen.
► Falls das Strahlrohr an der Spritzpistole angebaut ist:
Strahlrohr abbauen.
► Hebel der Spritzpistole so lange drücken, bis ein
gleichmäßiger Wasserstrahl aus der Spritzpistole austritt.
► Hebel der Spritzpistole loslassen.
► Hebel der Spritzpistole verriegeln.
► Strahlrohr anbauen.
► Düse anbauen.
20
Damit das Wasser angesaugt werden kann, darf der
Höhenunterschied zwischen dem Hochdruckreiniger und
der Wasserquelle die maximale Saughöhe (a) nicht
überschreiten, @ 19.1.
0458-624-0021-A
8 An eine Wasserquelle anschließen
deutsch
Das passende STIHL Saugset muss verwendet werden.
Dem Saugset liegt ein Wasserschlauch mit spezieller
Kupplung bei.
Das passende STIHL Saugset kann dem Hochdruckreiniger
marktabhängig beiliegen.
Wasserfilter anschließen
Falls der Hochdruckreiniger mit sandhaltigem Wasser aus
Regentonnen, Zisternen, aus fließenden oder stehenden
Gewässern betrieben wird, muss zwischen dem
Wasserschlauch und dem Hochdruckreiniger ein
Wasserfilter angeschlossen sein.
Der Wasserfilter kann dem Hochdruckreiniger
marktabhängig beiliegen.
3
2
1
► Stutzen (1) abschrauben.
► Wasserfilter (2) auf den Stutzen (3) drehen und von Hand
fest anziehen.
Wasserschlauch anschließen
1
3
4
2
1
► Wasserschlauch (1) so mit Wasser füllen, dass sich keine
Luft mehr im Wasserschlauch befindet.
► Kupplung (2) auf den Anschlussstutzen des
Wasserfilters (3) drehen und von Hand fest anziehen.
► Saugglocke (4) so in die Wasserquelle hängen, dass die
Saugglocke (4) nicht den Boden berührt.
► Falls die Spritzpistole am Hochdruckschlauch angebaut
ist: Spritzpistole abbauen.
► Hochdruckschlauch nach unten halten.
► Hochdruckreiniger so lange einschalten, bis ein
gleichmäßiger Wasserstrahl aus dem Hochdruckschlauch
austritt.
0000-GXX-4336-A0
► Hochdruckreiniger ausschalten.
► Spritzpistole an den Hochdruckschlauch anbauen.
► Hebel der Spritzpistole drücken und gedrückt halten.
► Hochdruckreiniger einschalten.
0000-GXX-4356-A0
0458-624-0021-A
21
deutsch
1
0000-GXX-4371-A0
3
4
2
0000-GXX-4358-A0
9 Hochdruckreiniger elektrisch anschließen
9 Hochdruckreiniger elektrisch
anschließen
9.1 Hochdruckreiniger elektrisch anschließen
► Drehschalter (1) in die Position 0 stellen.
► Klappe (2) öffnen.
► Halter (3) nach unten schwenken.
► Anschlussleitung (4) abnehmen.
2
10 Hochdruckreiniger einschalten und
ausschalten
10.1 Hochdruckreiniger einschalten
Wenn der Hochdruckreiniger eingeschaltet wird, können bei
ungünstigen Netzverhältnissen mit einer Netzimpedanz
größer als 0,15 Ohm Spannungsschwankungen auftreten.
Die Spannungsschwankungen können andere
angeschlossenen Verbraucher beeinträchtigen.
0000-GXX-4357-A0
► Drehschalter in die Position I stellen.
10.2 Hochdruckreiniger ausschalten
4
0000-GXX-5091-A0
► Anschlussleitung (4) in die Vertiefung legen.
► Klappe (2) schließen.
► Stecker der Anschlussleitung (4) in eine richtig installierte
Steckdose stecken.
► Drehschalter in die Position 0 stellen.
22
0458-624-0021-A
11 Mit dem Hochdruckreiniger arbeiten
deutsch
11 Mit dem Hochdruckreiniger arbeiten
11.1 Spritzpistole halten und führen
► Spritzpistole mit einer Hand am Griff so festhalten, dass
der Daumen den Griff umschließt.
► Strahlrohr mit der anderen Hand so festhalten, dass der
Daumen das Strahlrohr umschließt.
► Düse auf den Boden richten.
11.2 Hochdruckschlauch abwickeln
1
WARNUNG
Wenn der Hebel der Spritzpistole losgelassen wird entsteht
im Hochdruckschlauch ein Rückstoß. Durch einen Rückstoß
dehnt sich der Hochdruckschlauch aus. Falls der
Hochdruckschlauch nicht vollständig von der
Schlauchtrommel abgewickelt ist, hat der
Hochdruckschlauch keinen Platz sich auszudehnen und der
Hochdruckschlauch kann beschädigt werden. Wasser kann
mit hohem Druck unkontrolliert in die Umgebung
entweichen. Personen können schwer verletzt werden und
Sachschaden kann entstehen.
► Hochdruckschlauch vollständig abwickeln.
0000-GXX-4359-A0
► Hochdruckschlauch (1) vollständig abwickeln.
0000-GXX-5103-A0
0458-624-0021-A
23
deutsch
11 Mit dem Hochdruckreiniger arbeiten
11.3 Hebel der Spritzpistole drücken und verriegeln
Hebel der Spritzpistole drücken
1
2
► Rasthebel (1) in die Position schieben.
► Hebel (2) drücken und gedrückt halten.
Der Hochdruckpumpe schaltet sich automatisch ein und
Wasser strömt aus der Düse.
Hebel der Spritzpistole verriegeln
1
11.4 Reinigen
Mit folgenden Düsen kann abhängig von der Anwendung
gearbeitet werden:
– Flachstrahldüse: Die Flachstrahldüse eignet sich zum
Reinigen großer Flächen.
– Rotordüse: Die Rotordüse eignet sich zum Entfernen von
hartnäckigem Schmutz.
Mit geringem Abstand kann gearbeitet werden, wenn
hartnäckige Verschmutzungen entfernt werden sollen.
Mit großem Abstand kann gearbeitet werden, falls folgende
Oberflächen gereinigt werden sollen:
– lackierte Oberflächen
0000-GXX-4360-A0
– Oberflächen aus Holz
– Oberflächen aus Gummi
2
► Hebel (2) loslassen.
Die Hochdruckpumpe schaltet sich automatisch aus, und
Wasser strömt nicht mehr aus der Düse. Der
Hochdruckreiniger ist weiterhin eingeschaltet.
► Rasthebel (1) in die Position schieben.
24
Die Flachstrahldüse kann eingestellt werden.
Wenn die Flachstrahldüse in Richtung + gedreht wird, steigt
0000-GXX-4612-A0
der Arbeitsdruck.
Wenn die Flachstrahldüse in Richtung – gedreht wird, sinkt
der Arbeitsdruck.
► Wasserstrahl vor der Reinigung auf eine unauffällige
Stelle auf der Oberfläche richten und prüfen, dass die
Oberfläche nicht beschädigt wird.
► Abstand der Düse zur zu reinigenden Oberfläche so
wählen, dass die zu reinigende Oberfläche nicht
beschädigt wird.
0458-624-0021-A
0000-GXX-4628-A0
12 Nach dem Arbeiten
0000-GXX-5094-A0
► Flachstrahldüse so einstellen, dass die zu reinigende
Oberfläche nicht beschädigt wird.
► Spritzeinrichtung gleichmäßig entlang der zu reinigenden
Oberfläche bewegen.
► Langsam und kontrolliert vorwärts gehen.
11.5 Mit Reinigungsmittel arbeiten
Reinigungsmittel können die Reinigungswirkung des
Wassers verstärken. Das mitgelieferte STIHL Sprühset
muss verwendet werden.
2
1
deutsch
3
500 ml
400 ml
4
300 ml
200 ml
100 ml
► Falls eine Düse an das Strahlrohr (3) angebaut ist: Düse
abbauen.
► Sprühset (4) an das Strahlrohr (3) anbauen.
► Verstellring (5) zur Einstellen der gewünschten Dosierung
drehen.
► Verstellring Richtung + drehen: Die Zumischung von
Reinigungsmittel wird erhöht.
► Verstellring Richtung - drehen: Die Zumischung von
Reinigungsmittel wird reduziert.
► Stark verschmutzte Oberflächen vor dem Reinigen mit
Wasser einweichen.
► Hebel der Spritzpistole drücken und Reinigungsmittel auf
die zu reinigende Oberfläche sprühen.
► Reinigungsmittel von unten nach oben auftragen und
nicht antrocknen lassen.
► Sprühset abbauen.
► Düse anbauen.
► Oberfläche reinigen.
5
0000-GXX-4363-A0
► Reinigungsmittel so dosieren und verwenden, wie es in
der Gebrauchsanleitung des Reinigungsmittels
beschrieben ist.
► Flasche (1) mit maximal 500 ml des Reinigungsmittels
befüllen.
► Sprühdüse (2) auf die Flasche (1) drehen und von Hand
fest anziehen.
0458-624-0021-A
12 Nach dem Arbeiten
0000-GXX-5098-A0
12.1 Nach dem Arbeiten
► Hochdruckreiniger ausschalten und Netzstecker aus der
Steckdose ziehen.
► Falls der Hochdruckreiniger an das Wassernetz
angeschlossen ist: Wasserhahn schließen.
25
deutsch
0000-GXX-7020-A0
6
7
0000-GXX-4630-A1
8
8
8
8
0000-GXX-4365-A1
8
► Hebel der Spritzpistole drücken.
Der Wasserdruck wird abgebaut.
► Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger von der Wasserquelle trennen.
► Wasserschlauch abbauen.
► Düse und Strahlrohr abbauen und reinigen.
► Spritzpistole abbauen und das restliche Wasser aus der
Spritzpistole laufen lassen.
► Hochdruckreiniger reinigen.
12 Nach dem Arbeiten
1
3
2
4
5
► Halter (1) nach oben schwenken.
► Anschlussleitung (2) auf die Halter (1) wickeln.
► Anschlussleitung (2) mit dem Clip (3) befestigen.
► Flachstrahldüse (4) oder Rotordüse (5) einsetzen.
► Sprühset (6) einsetzen.
26
► Hochdruckschlauch (7) gleichmäßig verteilt aufwickeln.
0000-GXX-4615-A0
► Spritzeinrichtung in den Haltern (8) am Hochdruckreiniger
aufbewahren.
12.2 Hochdruckreiniger mit einem Frostschutzmittel schützen
Falls der Hochdruckreiniger nicht frostsicher transportiert
oder aufbewahrt werden kann, muss der Hochdruckreiniger
mit einem Frostschutzmittel auf Glykolbasis geschützt
werden. Das Frostschutzmittel verhindert, dass Wasser im
Hochdruckreiniger gefriert und der Hochdruckreiniger
beschädigt wird.
► Strahlrohr abbauen.
► Einen möglichst kurzen Wasserschlauch an den
Hochdruckreiniger anschließen.
Je kürzer der Wasserschlauch ist, desto weniger
Frostschutzmittel ist notwendig.
0458-624-0021-A
13 Transportieren
► Frostschutzmittel so mischen, wie es in der
Gebrauchsanleitung des Frostschutzmittels beschrieben
ist.
► Frostschutzmittel in einen sauberen Behälter füllen.
► Wasserschlauch in den Behälter mit Frostschutzmittel
tauchen.
► Hebel der Spritzpistole drücken und gedrückt halten.
► Hochdruckreiniger einschalten.
► Hebel der Spritzpistole so lange gedrückt halten, bis ein
gleichmäßiger Strahl mit Frostschutzmittel aus der
Spritzpistole austritt und Spritzpistole in den Behälter
richten.
► Hebel der Spritzpistole mehrmals drücken und wieder
loslassen.
► Hochdruckreiniger ausschalten und Netzstecker aus der
Steckdose ziehen.
► Spritzpistole und Wasserschlauch abbauen und
Frostschutzmittel in den Behälter laufen lassen.
► Frostschutzmittel vorschriftsmäßig und umweltfreundlich
aufbewahren oder entsorgen.
13 Transportieren
13.1 Hochdruckreiniger transportieren
► Hochdruckreiniger ausschalten und Netzstecker aus der
Steckdose ziehen.
► Behälter für Reinigungsmittel leeren oder so sichern, dass
er nicht umkippen, herunterfallen und sich nicht bewegen
kann.
deutsch
1
1
► Falls der Hochdruckreiniger gezogen wird:
Hochdruckreiniger am Griff (1) ziehen.
► Falls der Hochdruckreiniger getragen wird:
Hochdruckreiniger am Griff (1) und am Transportgriff (2)
tragen.
► Falls der Hochdruckreiniger in einem Fahrzeug
transportiert wird, sicherstellen, dass folgende
Bedingungen erfüllt sind:
– Der Hochdruckreiniger steht aufrecht oder liegt auf der
Rückseite.
– Der Hochdruckreiniger ist mit Spanngurten, Riemen
oder einem Netz gesichert und kann nicht umkippen
und sich nicht bewegen.
– Falls der Hochdruckreiniger nicht frostsicher
transportiert werden kann: Hochdruckreiniger mit einem
Frostschutzmittel schützen.
14 Aufbewahren
2
0000-GXX-4624-A0
0458-624-0021-A
14.1 Hochdruckreiniger aufbewahren
► Hochdruckreiniger ausschalten und Netzstecker aus der
Steckdose ziehen.
► Hochdruckreiniger so aufbewahren, dass folgende
Bedingungen erfüllt sind:
– Der Hochdruckreiniger ist außerhalb der Reichweite
von Kindern.
– Der Hochdruckreiniger ist sauber und trocken.
27
deutsch
– Der Hochdruckreiniger ist in einem geschlossenen
Raum.
– Der Hochdruckreiniger ist in einem Temperaturbereich
über 0 °C.
– Falls der Hochdruckreiniger nicht frostsicher
aufbewahrt werden kann: Hochdruckreiniger mit einem
Frostschutzmittel schützen.
15 Reinigen
15.1 Hochdruckreiniger und Zubehör reinigen
► Hochdruckreiniger ausschalten und Netzstecker aus der
Steckdose ziehen.
► Hochdruckreiniger, Hochdruckschlauch, Spritzpistole und
Zubehör mit einem feuchten Tuch reinigen.
► Stutzen und Kupplungen am Hochdruckreiniger,
Hochdruckschlauch und an der Spritzpistole mit einem
feuchten Tuch reinigen.
15.2 Düse und Strahlrohr reinigen
15 Reinigen
0000-GXX-4370-A0
► Falls die Düse verstopft ist: Düse mit der Reinigungsnadel
reinigen.
15.3 Wasserzulaufsieb reinigen
1
► Düse und Strahlrohr unter fließendem Wasser abspülen
und mit einem Tuch trocknen.
28
2
0000-GXX-5092-A0
► Stutzen (1) des Wasseranschlusses abschrauben.
► Wasserzulaufsieb (2) aus dem Wasseranschluss ziehen.
► Wasserzulaufsieb (2) unter fließendem Wasser abspülen.
► Wasserzulaufsieb (2) in den Wasseranschluss einsetzen.
► Stutzen (1) aufdrehen und von Hand fest anziehen.
0000-GXX-4369-A0
15.4 Wasserfilter reinigen
Der Wasserfilter muss zum Reinigen auseinandergebaut
werden.
0458-624-0021-A
16 Warten
1
1
2
3
4
5
► Dichtung (1) aus dem Verschluss (2) nehmen.
► Verschluss (2) vom Filtergehäuse (5) abschrauben.
► Dichtung (3) aus dem Verschluss (2) nehmen.
► Filter (4) aus dem Filtergehäuse (5) nehmen.
► Dichtungen (1 und 3), Verschluss (2) und Filter (4) unter
fließendem Wasser abspülen.
► Dichtungen (1 und 3) mit einem Armaturenfett fetten.
► Wasserfilter wieder zusammenbauen.
16 Warten
deutsch
► Falls der Hochdruckreiniger oder das Zubehör beschädigt
sind: Hochdruckreiniger oder das Zubehör nicht
verwenden und einen STIHL Fachhändler aufsuchen.
0000-GXX-4373-A0
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den
Umgebungsbedingungen und den Arbeitsbedingungen.
STIHL empfiehlt folgende Wartungsintervalle:
Monatlich
► Wasserzulaufsieb reinigen.
17 Reparieren
17.1 Hochdruckreiniger reparieren
Der Benutzer kann den Hochdruckreiniger und das Zubehör
nicht selbst reparieren.
0458-624-0021-A
29
deutsch
18 Störungen beheben
18.1 Störungen des Hochdruckreinigers beheben
Störung Ursache Abhilfe
Der Hochdruckreiniger
läuft nicht an, obwohl der
Hebel der Spritzpistole
gedrückt wird.
Der Hochdruckreiniger
läuft beim Einschalten
nicht an. Der Elektromotor
brummt.
Der Hochdruckreiniger
schaltet im Betrieb ab.
Der Stecker der Anschlussleitung oder der
Verlängerungsleitung ist nicht eingesteckt.
Der Leitungsschutzschalter (Sicherung) oder
der FI-Schutzschalter hat ausgelöst. Der
Stromkreis ist elektrisch überlastet oder defekt.
Die Steckdose ist zu gering abgesichert. ► Stecker der Anschlussleitung in eine richtig
Die Verlängerungsleitung hat einen falschen
Querschnitt.
Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen
Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abkühlen
Die Netzspannung ist zu niedrig. ► Hebel der Spritzpistole drücken und gedrückt
Die Verlängerungsleitung hat einen falschen
Querschnitt.
Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der richtigen
Der Stecker der Anschlussleitung oder der
Verlängerungsleitung wurde aus der Steckdose
gezogen.
► Stecker der Anschlussleitung oder der
Verlängerungsleitung einstecken.
► Ursache für das Auslösen suchen und
beheben. Leitungsschutzschalter
(Sicherung) oder FI-Schutzschalter einlegen.
► Andere, im gleichen Stromkreis
angeschlossene Stromverbraucher
ausschalten.
abgesicherte Steckdose stecken, @ 19.
► Eine Verlängerungsleitung mit einem
ausreichenden Querschnitt verwenden,
@ 19.2
Länge verwenden, @ 19.2
lassen.
► Düse reinigen.
halten und den Hochdruckreiniger
einschalten.
► Andere, im gleichen Stromkreis
angeschlossene Stromverbraucher
ausschalten.
► Eine Verlängerungsleitung mit einem
ausreichenden Querschnitt verwenden,
@ 19.2
Länge verwenden, @ 19.2
► Stecker der Anschlussleitung oder der
Verlängerungsleitung einstecken.
18 Störungen beheben
30
0458-624-0021-A
18 Störungen beheben
Störung Ursache Abhilfe
Der Leitungsschutzschalter (Sicherung) oder
der FI-Schutzschalter hat ausgelöst. Der
Stromkreis ist elektrisch überlastet oder defekt.
► Ursache für das Auslösen suchen und
beheben. Leitungsschutzschalter
(Sicherung) oder FI-Schutzschalter einlegen.
► Andere, im gleichen Stromkreis
angeschlossene Stromverbraucher
ausschalten.
Die Steckdose ist zu gering abgesichert. ► Stecker der Anschlussleitung in eine richtig
abgesicherte Steckdose stecken, @ 19.
Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abkühlen
lassen.
► Düse reinigen.
Die Hochdruckpumpe
schaltet sich wiederholt
Die Hochdruckpumpe, der Hochdruckschlauch
oder die Spritzeinrichtung sind undicht.
► Hochdruckreiniger von einem STIHL
Fachhändler prüfen lassen.
ein und aus, ohne dass
der Hebel der Spritzpistole
gedrückt wird.
Der Arbeitsdruck
schwankt oder fällt ab.
Es besteht Wassermangel. ► Wasserhahn ganz öffnen.
► Sicherstellen, dass eine ausreichende
Wassermenge zur Verfügung steht.
Die Düse ist verstopft. ► Düse reinigen.
Das Wasserzulaufsieb oder der Wasserfilter
► Wasserzulaufsieb und Wasserfilter reinigen.
sind verstopft.
Die Hochdruckpumpe, der Hochdruckschlauch
oder die Spritzeinrichtung sind undicht oder
► Hochdruckreiniger von einem STIHL
Fachhändler prüfen lassen.
defekt.
Der Wasserstrahl hat eine
Die Düse ist verstopft. ► Düse reinigen.
veränderte Form.
Die Düse ist verschlissen. ► Düse ersetzen.
Zusätzliches
Die Flasche ist leer. ► Flasche mit Reinigungsmittel füllen.
Reinigungsmittel wird
nicht angesaugt.
Die Düse des Sprühsets ist verstopft. ► Düse des Sprühsets reinigen.
Anschlüsse an
Hochdruckreiniger,
Die Dichtungen der Anschlüsse sind nicht
gefettet.
► Dichtungen fetten. @ 18.2
Hochdruckschlauch,
Spritzpistole oder
Strahlrohr lassen sich
schwer miteinander
verbinden.
deutsch
0458-624-0021-A
31
deutsch
19 Technische Daten
18.2 Dichtungen fetten
1
1
1
► Dichtungen (1) mit einem Armaturenfett fetten.
19 Technische Daten
19.1 Hochdruckreiniger STIHL RE 130 PLUS
Ausführung 220 V - 240 V / 50 Hz
– Absicherung (Charakteristik „C“ oder „K“): 10 A
– Leistungsaufnahme: 2,3 kW
– elektrische Schutzklasse: I
– elektrische Schutzart: IPX5 (Schutz gegen Strahlwasser
aus allen Richtungen)
– Arbeitsdruck (p): 13,5 MPa (135 bar)
– Maximal zulässiger Druck (p max.): 15 MPa (150 bar)
– Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
– Maximaler Wasserdurchsatz (Q min): 8,3 l/min (462 l/h)
– Maximale Saughöhe: 1 m
– Maximale Wassertemperatur im Druckbetrieb (t in max):
40 °C
– Maximale Wassertemperatur im Saugbetrieb: 20 °C
–Maße
– Länge: 400 mm
– Breite: 408 mm
– Höhe Betriebstellung: 925 mm
– Höhe Transportstellung: 717 mm
– Länge des Hochdruckschlauchs: 9 m
– Gewicht (m) mit angebautem Zubehör: 21,2 kg bis
21,3 kg
Ausführung 120 V / 60 Hz
– Absicherung (Charakteristik „C“ oder „K“): 15 A
– Leistungsaufnahme: 1,4 kW
0000-GXX-4618-A0
– elektrische Schutzklasse: I
– elektrische Schutzart: IPX5 (Schutz gegen Strahlwasser
aus allen Richtungen)
– Arbeitsdruck (p): 9,5 MPa (95 bar)
– Maximal zulässiger Druck (p max.): 11 MPa (110 bar)
– Maximaler Wasserzulaufdruck (p in max.): 1 MPa (10 bar)
– Maximaler Wasserdurchsatz (Q min): 7,3 l/min (408 l/h)
– Maximale Saughöhe: 0,5 m
– Maximale Wassertemperatur im Druckbetrieb (t in max):
40 °C
– Maximale Wassertemperatur im Saugbetrieb: 20 °C
–Maße
– Länge: 400 mm
– Breite: 408 mm
– Höhe Betriebstellung: 925 mm
– Höhe Transportstellung: 717 mm
– Länge des Hochdruckschlauchs: 9 m
– Gewicht (m) mit angebautem Zubehör: 20,1 kg
19.2 Verlängerungsleitungen
Wenn eine Verlängerungsleitung verwendet wird, muss sie
einen Schutzleiter haben und deren Adern müssen
abhängig von der Spannung und der Länge der
Verlängerungsleitung mindestens folgende Querschnitte
haben:
32
0458-624-0021-A
20 Ersatzteile und Zubehör
deutsch
220 V bis 240 V
– Leitungslänge bis 20 m: AWG 15 / 1,5 mm²
– Leitungslänge 20 m bis 50 m: AWG 13 / 2,5 mm²
100 V bis 127 V
– Leitungslänge bis 10 m: AWG 14 / 2,0 mm²
– Leitungslänge 10 m bis 30 m: AWG 12 / 3,5 mm²
19.3 Schallwerte und Vibrationswerte RE 130 PLUS
Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der KWert für die Schallleistungspegel beträgt 2 dB(A). Der KWert für die Vibrationswerte beträgt 2 m/s².
– Schalldruckpegel L
– 220 V - 240 V / 50 Hz Ausführung: 72 dB(A)
– Schallleistungspegel LwA gemessen nach
EN 60335-2-79:
– 220 V - 240 V / 50 Hz Ausführung: 86 dB(A)
– Vibrationswert a
Spritzpistole: ≤ 2,5 m/s².
Informationen zur Erfüllung der Arbeitgeberrichtlinie
Vibration 2002/44/EG sind unter www.stihl.com/vib
angegeben.
gemessen nach EN 60335-2-79:
pA
gemessen nach EN 60335-2- 79,
h
20 Ersatzteile und Zubehör
20.1 Ersatzteile und Zubehör
Diese Symbole kennzeichnen original STIHL
Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original
STIHL Zubehör zu verwenden.
Original STIHL Ersatzteile und original STIHL Zubehör sind
bei einem STIHL Fachhändler erhältlich.
21 Entsorgen
21.1 Hochdruckreiniger entsorgen
Informationen zur Entsorgung sind bei einem STIHL
Fachhändler erhältlich.
► Hochdruckreiniger, Hochdruckschlauch, Düsen, Zubehör
und Verpackung vorschriftsmäßig und umweltfreundlich
entsorgen.
22 EU-Konformitätserklärung
19.4 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung,
Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind
unter www.stihl.com/reach angegeben.
0458-624-0021-A
22.1 Hochdruckreiniger STIHL RE 130 PLUS
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
– Bauart: Hochdruckreiniger
– Fabrikmarke: STIHL
– Typ: RE 130 PLUS
– Serienidentifizierung: 4950
33
deutsch
23 Anschriften
den einschlägigen Bestimmungen der Richtlinien
2011/65/EU, 2006/42/EG, 2014/30/EU entspricht und in
Übereinstimmung mit den jeweils zum Produktionsdatum
gültigen Versionen der folgenden Normen entwickelt und
gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60335-1,
EN 60335-2-79, EN 61000-3-2, EN 61000- 3-11.
Zur Ermittlung des gemessenen und des garantierten
Schallleistungspegels wurde nach Richtlinie 2000/14/EG,
Anhang V, unter Anwendung der Norm ISO 3744 verfahren.
– gemessener Schallleistungspegel: 86 dB(A)
– garantierter Schallleistungspegel: 88 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung
der ANDREAS STIHL AG & Co. KG aufbewahrt.
Das Baujahr, das Herstellungsland und die
Maschinennummer sind auf dem Hochdruckreiniger
angegeben.
Waiblingen, 15.01.2018
ANDREAS STIHL AG & Co. KG
i. V.
Thomas Elsner, Leiter Produktmanagement und Services
23 Anschriften
23.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
23.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
23.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010
34
0458-624-0021-A
23 Anschriften
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
deutsch
0458-624-0021-A
35
deutsch
23 Anschriften
36
0458-624-0021-A
0458-624-0021-A
deutsch
D
www.stihl.com
*04586240021A*
0458-624-0021-A
Loading...
