Stihl RE 130 PLUS Instruction Manual [cs]

{
STIHL RE 130 PLUS
Návod k použití
Obsah
česky
1 Úvod
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Označení varovných odkazů v textu
2.3 Symboly v textu 3 Přehled
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Vysokotlaký čistič
3.2 Postřikovací zařízení
Překlad originálního návodu k
použití
3.3 Symboly
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Bezpečnostní pokyny
4.1 Varovné symboly
4.2 Řádné používání
4.3 Požadavky na uživatele
4.4 Oblečení a vybavení
4.5 Pracovní pásmo a okolí
4.6 Bezpečnosti odpovídající stav
4.7 Pracovní postup
4.8 Čisticí prostředky
4.9 Připojení vody
4.10 Elektrické připojení
4.11 Přeprava
4.12 Skladování
4.13 Čištění, údržba, opravy
Vytištěno na bezchlórově běleném papíru.
Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.
5 Bezpečnostní pokyny – příslušenství
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Prodlužovací trubka, plošný čistič, souprava na čištění trubek, zalomená stříkací trubka a zalomená tryska
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Připrava vysokotlakého čističe k práci
6.1 Příprava vysokotlakého čističe k použití
7 Smontování vysokotlakého čističe

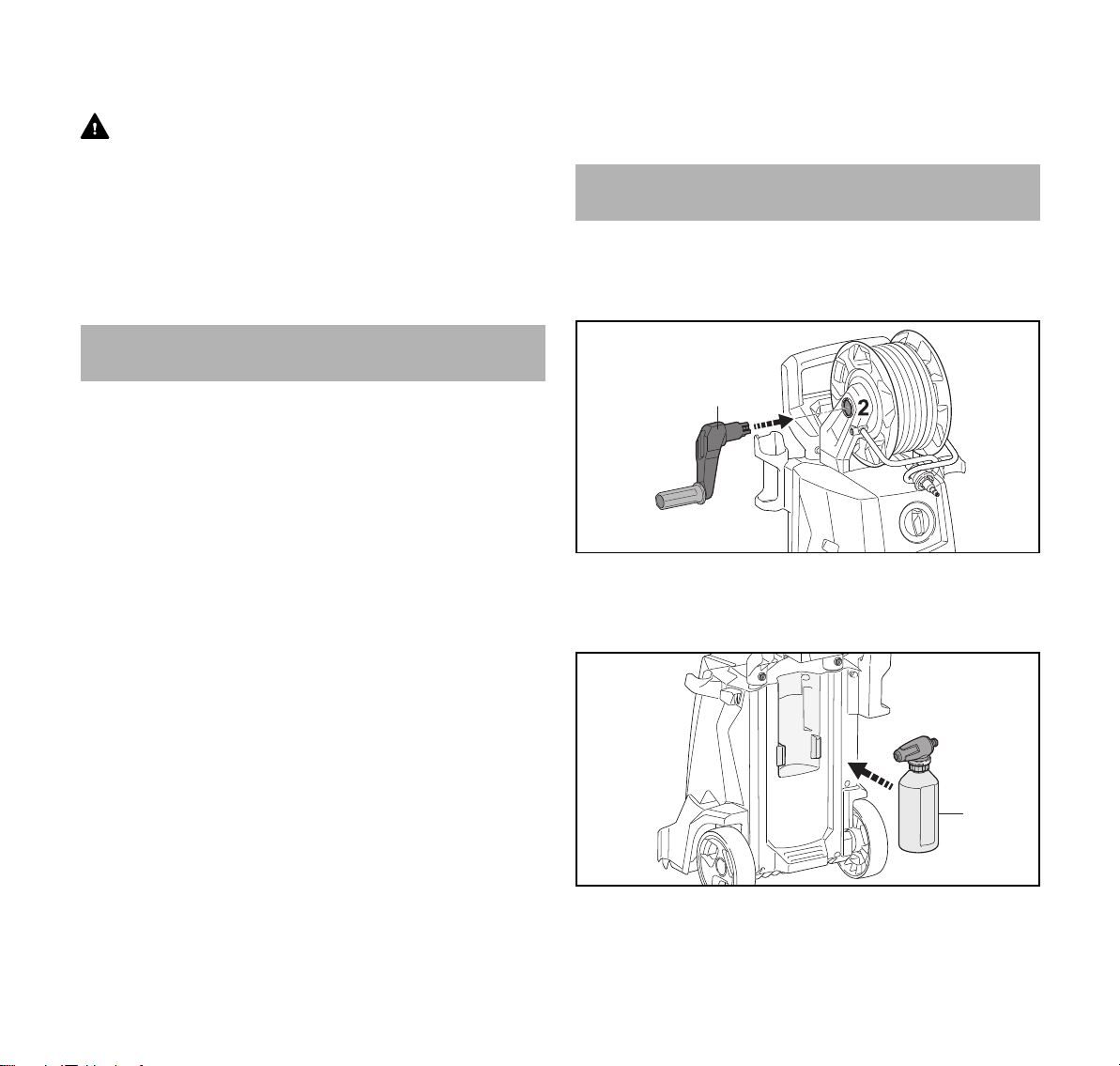

7.1 Sestavení vysokotlakého čističe
7.2 Vytažení a zasunutí rukojeti
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
7.3 Montáž a demontáž stříkací pistole
7.4 Montáž a demontáž stříkací trubky
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
7.5 Montáž a demontáž trysky
2
8 Připojení na vodní zdroj
2
8.1 Připojení vodního filtru
2
8.2 Připojení vysokotlakého čističe k vodovodní síti
3
8.3 Připojení vysokotlakého čističe na jiný vodní
3 3
9 Elektrické připojení vysokotlakého čističe
3
9.1 Elektrické připojení vysokotlakého čističe
4
10 Zapínání a vypínaní vysokotlakého čističe
5
10.1 Zapnutí vysokotlakého čističe
5
10.2 Vypnutí vysokotlakého čističe
5
11 Práce s vysokotlakým čističem
6
11.1 Jak držet a vést stříkací pistoli
6
11.2 Odvinutí vysokotlaké hadice
7
11.3 Stisknutí a zaaretování páčky stříkací pistole
7
11.4 Čištění
8

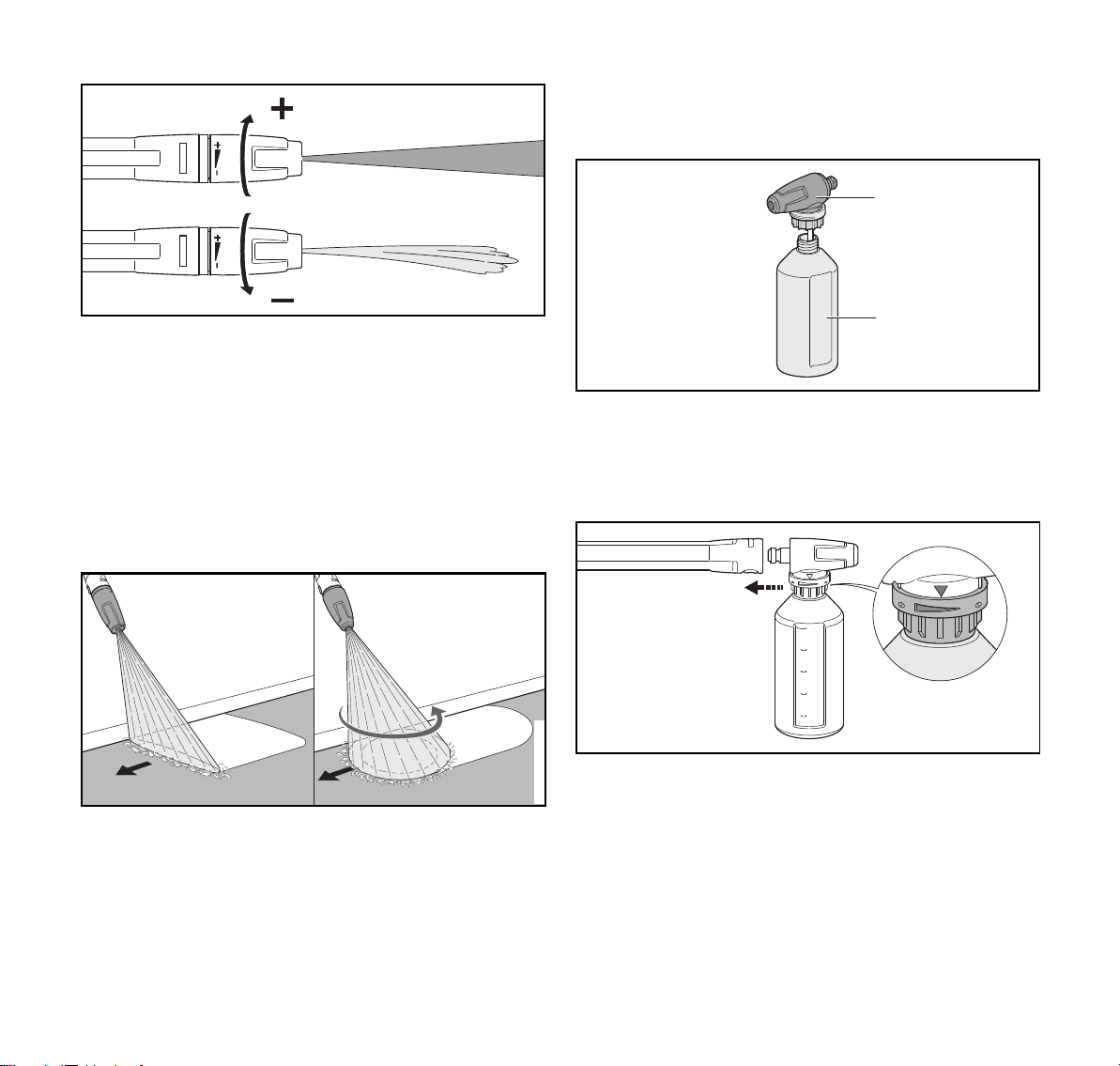

11.5 Práce s čisticími prostředky
8
11
12 Po skončení práce
11
12.1 Po skončení práce
12
12.2 Chraňte vysokotlaký čistič mrazuvzdorným 13 13
13 Přeprava
14
13.1 Přeprava vysokotlakého čističe 14
14 Skladování
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
zdroj
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
prostředkem
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
14.1 Skaldování vysokotlakého čističe
15 Čištění
14
15.1 Čištění vysokotlakého čističe a příslušenství 16
15.2 Čištění trysky a stříkací trubky 16
15.3 Čistění vstupního vodního sítka 16
15.4 Čištění vodního filtru 16
16 Údržba
17
16.1 Časové intervaly pro údržbu 17
17 Oprava
18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . .
. . . . . . . . . .
. . . . . . . . . . .
. . . . . . . . . .
. . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . .
. . . . . . . . . . . . . . . . . . . .
18 19
19 19
20 21
21 22
22 22
22 22 23 23 23 24
25 25
26 26
26 27
27 27
27 27 27 28
28 28
28
{
© ANDREAS STIHL AG & Co. KG 2018
0000008115_006_CZ
0458-624-1021-A
Tento návod k použití je chráněn autorským zákonem. Veškerá práva zůstávají vyhražena, zejména právo reprodukce, překladu a zpracování elektronickými systémy.
1
česky

1 Úvod

17.1 Oprava vysokotlakého čističe 18 Odstranění poruch
18.1 Odstranění poruch vysokotlakého čističe
18.2 Namazání těsnění 19 Technická data
19.1 Vysokotlaký čistič STIHL RE 130 PLUS
19.2 Prodlužovací kabely
19.3 Akustické a vibrační hodnoty RE 130 PLUS
19.4 REACH 20 Náhradní díly a příslušenství
20.1 Náhradní díly a příslušenství 21 Likvidace
21.1 Likvidace vysokotlakého čističe 22 Prohlášení o konformitě EU
22.1 Vysokotlaký čistič STIHL RE 130 PLUS 23 Adresy
23.1 Hlavní sídlo firmy STIHL
23.2 Distribuční společnosti STIHL
23.3 Dovozci firmy STIHL
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . .
28
vod
29 29
Vážená zákaznice, vážený zákazníku,
31
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a
31
vyrábíme naše výrobky ve špičkové kvalitě odpovídajícně
31
potřebám našich zákazníků. Tím vznikají výrobky s vysokým
31
stupněm spolehlivosti i při extrémním namáhání.
32
STIHL je zárukou špičkové kvality také v servisních
32
službách. Náš odborný prodej zajišťuje kompetentní
32
poradenství a instruktáž jakož i obsáhlý technický suport.
32
Děkujeme Vám za Vaši důvěru a přejeme mnoho
32
spokojenosti s Vaším výrobkem STIHL.
32 32
32 33
33
Dr. Nikolas Stihl
33 33
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČÍST A ULOŽIT PRO DALŠÍ POTŘEBU.

2 Informace k tomuto návodu k použití

2.1 Platné dokumenty

Platí lokální bezpečnostní předpisy. ► Navíc k tomuto návodu k použití si přečíst, porozumět jim
a uložit pro další potřebu níže uvedené dokumenty: – návod k použití a obal používaného příslušenství
– návod k použití a obal používaného čisticího prostředku
2
0458-624-1021-A

3 Přehled

česky

2.2 Označení varovných odkazů v textu

NEBEZPEČÍ
Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí.
► Uvedená opatření mohou zabránit těžkým úrazům či
úmrtí.
VAROVÁNÍ
Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí.
► Uvedená opatření mohou zabránit těžkým úrazům či
úmrtí.
UPOZORNĚNÍ
Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
► Uvedená opatření mohou zabránit věcným škodám.

2.3 Symboly v textu

Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3Přehled

3.1 Vysokotlaký čistič

10
9
8 7 6
5 4 3
2
1
11 12 13 14
15 16
14 17
18
0458-624-1021-A
19
1221
20
#
0000-GXX-4337-A0
3
česky
3 Přehled
1Přihrádky
Přihrádky slouží k uchovávání dodaných trysek.
2Držák
Držák slouží k uchovávání čisticí jehly.
3Přihrádka
Přihrádka slouží k uchovávání dalších trysek z příslušenství pro vysokotlaké čističe.
4 Připojovací kabel
Připojovací kabel spojuje vysokotlaký čistič s elektrickou vidlicí.
5 Elektrická vidlice
Elektrická vidlice spojuje připojovací kabel se zásuvkou.
6Klip
Klip přidržuje elektrickou vidlici na navinutém připojovacím kabelu.
7Držák
Držák slouží k odebrání a uchovávání připojovacího kabelu a je otočný.
8Klapka
Klapka zakrývá trysky, připojovací kabel a čisticí jehlu.
9Držák
Držák slouží k uchovávání stříkací pistole.
10 Klička
Klička slouží k otáčení hadicového bubnu.
11 Hadicový buben
Hadicový buben slouží k navinování vysokotlaké hadice.
12 Vysokotlaká hadice
Vysokotlaká hadice vede vodu z vysokotlakého čerpadla ke stříkací pistoli.
13 Vodicí třmen
Vodicí třmen přivádí vysokotlakou hadici zepředu na hadicový buben.
14 Držák
Držák slouží k uchovávání stříkacího zařízení.
15 Nátrubek
Nátrubek spojuje vysokotlakou hadici se stříkací pistolí.
16 Otočný spínač
Otočný spínač slouží k zapnutí a vypnutí vysokotlakého čističe.
17 Nátrubek
Nátrubek slouží k připojení vodní hadice.
18 Přepravní držadlo
Přepravní držadlo slouží k přenášení vysokotlakého čističe.
19 Rukojeť
Rukojeť slouží k přenášení a pohybování s vysokotlakým čističem.
20 Držák
Držák slouží k uchovávání stříkací soupravy.
21 Pojistné tlačítko
Pojistné tlačítko blokuje přestavování délky rukojeti.
# Výkonový štítek s výrobním číslem

3.2 Postřikovací zařízení

1 3 4
2
11
13
10
8
9
7
12
1Aretace
Aretace udržuje trysky ve stříkací trubce.
5
6
0000-GXX-4340-A0
4
0458-624-1021-A

4 Bezpečnostní pokyny

A
česky
2 Stříkací trubka
Stříkací trubka spojuje stříkací pistoli s tryskou.
3 Stříkací pistole
Stříkací pistole slouží k podpoře a vedení stříkacího zařízení.
4 Zarážková páčka
Zarážková páčka odjišťuje páčku.
5 Páčka
Páčka otevírá a zavírá ventil stříkací pistole. Páčka spouští a zastavuje vodní proud.
6 Aretační páčka
Aretační páčka udržuje nátrubek ve stříkací pistoli.
7 Čisticí jehla
Čisticí jehla slouží k čištění trysek.
8 Stříkací souprava
Stříkací souprava slouží k čištění s čisticím prostředkem.
9 Láhev
Láhev obsahuje čisticí prostředek.
10 Stavěcí kroužek
Stavěcí kroužek dávkuje čisticí prostředek.
11 Stříkací tryska
Stříkací tryska přiměšuje do vody čisticí prostředek.
12 Plochá tryska
Plochá tryska vytváří plochý vodní proud.
13 Rotační tryska
Rotační tryska vytváří tvrdý, rotující vodní proud.
Zarážková páčka blokuje v této poloze páčku.
Stříkací soupravu zajistit tak, aby se nemohla převrátit a nemohla se pohnout.
Výrobek nelikvidovat s domácím odpadem.
Zaručená hladina akustického výkonu podle
L
W
směrnice 2000/14/EG v dB(A) za účelem porovnatelnosti akustických emisí výrobků.
Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
4 Bezpečnostní pokyny

4.1 Varovné symboly

Varovné symboly na vysokotlakém čističi mají následující význam:
Dbát na bezpečnostní odkazy a na jejich opatření.
Tento návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.

3.3 Symboly

Na vysokotlakém čističi, stříkacím zařízení a stříkací soupravě se mohou nacházet symboly s následujícím významem:
Zarážková páčka deblokuje v této poloze páčku.
0458-624-1021-A
Nosit ochranné brýle.
5
česky
4 Bezpečnostní pokyny
Vodní proud nikdy nesměrovat na osoby nebo zvířata.
Vodní proud nesměrovat na elektrická zařízení, elektrické přípojky, zásuvky a elektrický proud vodící kabely.
Vodní proud nesměrovat na elektropřístroje a na vysokotlaký čistič.
Pokud je připojovací kabel nebo prodlužovací kabel poškozen: vytáhnout elektrickou vidlici ze zásuvky.
Vysokotlaký čistič nikdy nepřipojovat přímo na síť pitné vody.
Vysokotlaký čistič během přerušení práce, přepravy, skladování, údržby nebo opravy vždy vypnout.
Vysokotlaký čistič nepoužívat při teplotách pod 0°C, ani ho při nich nepřepravovat a neskladovat.
VAROVÁNÍ
■ V případě používání vysokotlakého čističe v rozporu s
účelem použití může dojít k těžkým úrazům nebo úmrtí osob a ke vzniku věcných škod.
► Vysokotlaký čistič je třeba používat tak, jak je to
popsáno v tomto návodu k použití.
Vysokotlaký čistič STIHL RE 130 PLUS neslouží pro níže uvedená použití:
– čištění azbest-cementu a podobných povrchů – čištění povrchů, které jsou natřené nebo lakované
olovnatou barvou
– čištění povrchů, které se dostávají do kontaktu s
potravinami
– čištění samotného vysokotlakého čističe

4.3 Požadavky na uživatele

VAROVÁNÍ
■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře
odhadnout nebezpečí hrozící vysokotlakým čističem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zranění.
► Tento návod k použití je třeba si přečíst,
porozumět mu a uložit ho pro další potřebu.

4.2 Řádné používání

Vysokotlaký čistič STIHL RE 130 PLUS slouží k čištění například vozidel, přívěsů, teras, cest a fasád.
Vysokotlaký čistič není vhodný pro průmyslové použití. Vysokotlaký čistič se nesmí používat za deště.
6
► Pokud bude vysokotlaký čistič předáván další osobě:
zároveň s ním předat návod k použití.
0458-624-1021-A
4 Bezpečnostní pokyny
česky
► Zajistit, aby uživatel splňoval níže uvedené požadavky:
– Uživatel je odpočatý.
– Uživatel je tělesně, senzoricky a
duševně schopen vysokotlaký čistič obsluhovat a pracovat s ním.
– Uživatel je plnoletý nebo bude uživatel
podle národních předpisů pod dohledem pro povolání vyškolován.
– Uživatel obdržel instruktáž od
odborného prodejce výrobků STIHL nebo od odborné tématiky znalé osoby ještě dříve, než poprvé vysokotlaký čistič použije.
– Uživatel není negativně ovlivněn alkoholem, léky
nebo drogami.
► V případě nejasností vyhledat odborného prodejce
výrobků STIHL.

4.4 Oblečení a vybavení

VAROVÁNÍ
■ Během práce mohou být předměty velkou rychlostí
vymrštěny nahoru. Uživatel může být zraněn.
► Nosit těsně přiléhající ochranné brýle.
Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a jsou s patřičným označením k dostání na trhu.
► Nosit těsně přiléhající bundu, košili s dlouhým rukávem
a dlouhé kalhoty.
■ Při práci může dojít k tvorbě aerosolů. Vdechované
aerosoly mohou škodit zdraví a vyvolat alergické reakce. ► Provést odhad rizik v závislosti na k čištění určenému
povrchu a jeho okolí.
► Pokud z odhadu rizik vyjde najevo, že se budou vytvářet
aerosoly: nosit ochrannou dýchací masku ochranné kategorie FFP2 nebo jiné srovnatelné ochranné kategorie.
■ Pokud nosí uživatel nevhodnou obuv, může uklouznout.
Uživatel může být zraněn. ► Nosit pevnou, uzavřenou obuv s hrubou podrážkou.

4.5 Pracovní pásmo a okolí

VAROVÁNÍ
■ Nezúčastněné osoby, děti a zvířata nemohou rozpoznat
ani odhadnout nebezpečí hrozící vysokotlakým čističem a do výšky vymrštěnými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.
►Nepouštějte nezúčastněné osoby, děti a
zvířata do pracovního pásma.
►Vysokotlaký čistič nenechávejte bez
dohledu.
►Zajistěte, aby si děti s vysokotlakým
čističem nemohly hrát.
■ Pokud by se pracovalo v dešti nebo ve vlhkém prostředí,
může dojít k úrazu elektrickým proudem. Uživatel se může těžce zranit nebo být usmrcen a vysokotlaký čistič se může poškodit.
► Nepracujte v dešti. ► Vysokotlaký čistič postavte tak, aby na něj nekapala
voda a on se nenamočil.
► Vysokotlaký čistič postavte mimo vlhké pracovní místo.
0458-624-1021-A
7
česky
4 Bezpečnostní pokyny
■ Elektrické součástky vysokotlakého čističe mohou
vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod.
► Nikdy nepracujte ve snadno hořlavém nebo explozivním
okolí.

4.6 Bezpečnosti odpovídající stav

Vysokotlaký čistič je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Vysokotlaký čistič je nepoškozený. – Vysokotlaká hadice, spojky a postřikovací zařízení jsou
nepoškozené. – Postřikovací zařízení je správně namontováno. – Připojovací kabel, prodlužovací kabel a jejich elektrické
vidlice nejsou poškozeny. – Vysokotlaký čistič je čistý a suchý. – Postřikovací zařízení je čisté. – Ovládací prvky fungují a nejsou změněny. – Je namontováno pouze originální příslušenství STIHL
určené pro tento vysokotlaký čistič. – Příslušenství je namontováno správně.
VAROVÁNÍ
■ V bezpečnosti neodpovídajícím stavu nemohou
konstrukční díly již bezpečně fungovat a bezpečnostní
zařízení mohou být vyřazena z provozu. Může dojít k
těžkým úrazům nebo usmrcení osob.
► Pracujte s nepoškozeným vysokotlakým čističem.
► Pracujte s nepoškozenou vysokotlakou hadicí,
nepoškozenými spojkami a nepoškozeným postřikovacím zařízením.
► Postřikovací zařízení namontujte tak, jak je to popsáno
v tomto návodu k použití.
► Pracujte s nepoškozeným připojovacím kabelem,
prodlužovacím kabelem a s nepoškozenou elektrickou vidlicí.
► Pokud je vysokotlaký čistič znečištěný nebo mokrý:
vysokotlaký čistič vyčistěte a nechte uschnout.
► Pokud je postřikovací zařízení zašpiněné: očistěte
postřikovací zařízení. ► Vysokotlaký čistič neměňte. ► Pokud nefungují ovládací prvky, s vysokotlakým
čističem nepracujte. ► Montujte pouze originální příslušenství STIHL určené
pro tento vysokotlaký čistič. ► Příslušenství namontujte tak, jak je popsáno v tomto
návodu k použití nebo v návodu k použití daného
příslušenství. ► Do otvorů vysokotlakého čističe nestrkejte žádné
předměty. ► V případě nejasností vyhledejte odborného prodejce
výrobků STIHL.

4.7 Pracovní postup

VAROVÁNÍ
■ Uživatel nemůže za určitých situací již koncentrovaně
pracovat. Uživatel může zakopnout, upadnout a těžce se zranit.
► Pracovat klidně a s rozvahou. ► Pokud jsou světelné poměry a viditelnost špatné: s
vysokotlakým čističem nepracovat. ► Vysokotlaký čistič obsluhovat sám/sama. ► Dbát na překážky. ► Při práci stát na zemi a udržovat dobrou rovnováhu.
Pokud je nutné pracovat ve výšce: používat
vysokozdvižnou pracovní plošinu nebo bezpečné
lešení. ► Pokud se projeví náznaky únavy: práci přerušit
přestávkou.
8
0458-624-1021-A
4 Bezpečnostní pokyny
česky
■ Pokud se vysokotlaký čistič během práce změní nebo se
chová nezvyklým způsobem, může být vysokotlaký čistič v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
► Práci ukončit, síťovou vidlici vytáhnout ze zásuvky a
vyhledat odborného prodejce STIHL. ► Vysokotlaký čistič provozovat ve stoje. ► Vysokotlaký čistič ničím nezakrývat, aby byla zajištěna
dostatečná výměna chladicího vzduchu.
■ Když se pustí páčka stříkací pistole, vysokotlaké čerpadlo
se automaticky vypne a voda pak už nevytéká ze stříkací pistole. Vysokotlaký čistič je v standby režimu a zůstává i nadále zapnutý. Pokud bude páčka stříkací pistole stisknutá, vysokotlaký čistič se opět automaticky zapne a voda vytéká z trysky. Může dojít k těžkým úrazům osob a ke vzniku věcné škody.
► Pokud se nebude pracovat: páčku stříkací pistole
zablokovat.
► Vysokotlaký čistič vypnout.
► Síťovou vidlici vysokotlakého čističe vytáhnout ze
zásuvky.
■ Voda může při teplotách pod 0°C na površích určených k
čištění a na konstrukčních dílech namrznout. Uživatel může ukloouznout, upadnout a těžce se zranit. Může dojít k věcné škodě.
► Vysokotlaký čistič nepoužívat při teplotách pod 0°C.
■ Pokud se bude tahat za vysokotlakou hadici, za vodní
hadici nebo za připojovací kabel, může se vysokotlaký čistič pohnout a upadnout. Může dojít k věcné škodě.
► Nikdy za vysokotlakou hadici, za vodní hadici ani za
připojovací kabel netahat.
■ Pokud vysokotlaký čistič stojí na šikmé, nerovné nebo
nezpevněné ploše, může se pohnout a upadnout. Může dojít k věcné škodě.
► Vysokotlaký čistič postavit na vodorovnu, rovnou a
zpevněnou plochu.
■ Pokud se pracuje ve výšce, může vysokotlaký čistič nebo
stříkací zařízení spadnout dolů. Může dojít k těžkým úrazům osob a ke vzniku věcné škody.
► Používat vysokozdvižnou pracovní plošinu nebo
bezpečné lešení.
► Vysokotlaký čistič nestavět na vysokozdvižnou
pracovní plošinu nebo na lešení.
► Pokud dosah vysokotlaké hadice není dostatečný:
vysokotlakou hadici prodloužit prodlužovací vysokotlakou hadicí.
► Stříkací zařízení zajistit proti pádu dolů.
0458-624-1021-A
9
česky
4 Bezpečnostní pokyny
■ Proud vody může z povrchů uvolnit azbestová vlákna.
Azbestová vlákna se mohou po uschnutí vznášet vzduchem a mohou být vdechována. Vdechnutá azbestová vlákna mohou způsobit škody na zdraví.
► Azbest obsahující plochy nečistit.
■ Vodní proud může uvolnit olej z vozidel nebo strojů. Olej
obsahující voda se může dostat do půdy, do vodních toků nebo do kanalizace. Ohrožuje to životní prostředí.
► Vozidla nebo stroje čistit pouze na místech s odlučovači
oleje v odtoku vody.
■ Vodní proud může společně s olovo obsahující barvou
vytvářet olovo obsahující aerosoly a olovo obsahující vodu. Olovo obsahující aerosoly a olovo obsahující voda se mohou dostat do půdy, do vodních toků nebo do kanalizace. Vdechované aerosoly mohou škodit zdraví a vyvolat alergické reakce. Ohrožuje to životní prostředí.
► Povrchy, které jsou natřeny nebo nalakovány olovo
obsahující barvou, nečistit.
■ Vodní proud může choulostivé povrchy poškodit. Může
dojít k věcné škodě. ► Choulostivé povrchy nečistit rotační tryskou.
► Choulostivé povrchy z pryže, tkaniny, dřeva a z
podobných materiálů čistit se sníženým pracovním
tlakem a při zachování větší vzdálenosti.
■ Pokud bude rotační tryska během práce ponořena do
špinavé vody nebo s takovou provozována, může dojít k jejímu poškození.
► Rotační trysku neprovozovat ve špinavé vodě. ► Při čištění nádoby: nádobu vyprázdnit a vodu nechat
během čištění odtéct.
■ Nasáté snadno hořlavé nebo explozivní kapaliny mohou
vyvolat požáry a exploze. Může tím dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
► Snadno hořlavé nebo explozivní kapaliny nenasávat a
nevystřikovat.
■ Nasáté dráždivé, žíravé a jedovaté kapaliny mohou být
zdraví škodlivé a konstrukční díly vysokotlakého čističe poškodit. Může tím dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
► Dráždivé, žíravé nebo jedovaté kapaliny nenasávat a
nevystřikovat.
■ Silný proud vody může těžce zranit osoby nebo zvířata a
může způsobit věcné škody.
► Vodní proud nikdy nesměrovat na osoby
nebo zvířata.
► Vodní proud nikdy nesměrovat na špatně viditelná
místa. ► Nečistit oděv během doby nošení. ► Nečistit boty během jejich nošení.
■ Pokud se elektrická zařízení, elektrické přípojky, zásuvky
a proud vodící kabely dostanout do kontaktu s vodou, může dojít k elektrické ráně. Může tím dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
► Vodní proud nesměrovat na elektrická
zařízení, elektrické přípojky, zásuvky a elektrický proud vodící kabely.
► Vodní proud nesměrovat na připojovací kabel nebo na
prodlužovací kabel.
■ Pokud se elektrické přístroje nebo vysokotlaký čistič
dostanou do styku s vodou, může dojít k elektrické ráně. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
10
0458-624-1021-A
4 Bezpečnostní pokyny
česky
► Vodní proud nesměrovat na elektrické
přístroje nebo na vysokotlaký čistič.
► Elektrické přístroje a vysokotlaký čistič se nesmějí
nacházet v blízkosti k čištění určených povrchů.
■ Nesprávně vedená vysokotlaká hadice může být
poškozena. Poškozením může voda s vysokým tlakem nekontrolovatelně unikat do okolí. Může dojít k těžkým úrazům osob a ke vzniku věcné škody.
► Vodní proud nesměrovat na vysokotlakou hadici. ► Vysokotlakou hadici uložit a vést tak, aby nebyla
napnutá a smotaná.
► Vysokotlakou hadici uložit a vést tak, aby nebyla
poškozená, zlomená nebo smáčklá a aby se nikde neodírala.
► Vysokotlakou hadici chránit před horkem, olejem a
chemikáliemi.
■ Nesprávně uložená a vedená vodní hadice může být
poškozena a osoby o ni mohou zakopnout. Osoby mohou být zraněny a vodní hadice může být poškozena.
► Vodní proud nesměrovat na vodní hadici. ► Vodní hadici tak uložit a vést, aby o ni osoby nemohly
zakopnout.
► Vysokotlakou hadici uložit a vést tak, aby nebyla
napnutá a smotaná.
► Vysokotlakou hadici uložit a vést tak, aby nebyla
poškozená, zlomená nebo smáčklá, a aby se nikde neodírala.
► Vodní hadici chránit před horkem, olejem a
chemikáliemi.
■ Silný vodní proud způsobuje reakční síly. Vzniklými
reakčními silami může uživatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
► Stříkací pistoli držet pevně oběma rukama. ► Pracovat tak, jak je to popsáno v tomto návodu k
použití.

4.8 Čisticí prostředky

VAROVÁNÍ
■ Pokud by se čisticí prostředky dostaly do styku s
pokožkou nebo očima, může dojít k podráždění pokožky či očí.
► Dbát na návod k použití čisticího prostředku. ► Vyhnout se kontaktu s čisticími prostředky. ► Pokud došlo ke kontaktu s pokožkou: dotčená místa
pokožky umýt velkým množstvím vody a mýdlem. ► Pokud došlo ke kontaktu s očima: oči nejméně po dobu
15 minut vyplachovat velkým množstvím vody a
vyhledat lékaře.
■ Nesprávné čisticí prostředky mohou vysokotlaký čistič a
povrch k čištění určeného objektu poškodit a poškodit životní prostředí.
► Používat čisticí prostředky, které jsou povoleny pro
použití s vysokotlakým čističem. ► Dbát na návod k použití čisticího prostředku. ► V případě stávajících nejasností: vyhledat odborného
prodejce výrobků STIHL.

4.9 Připojení vody

0458-624-1021-A
VAROVÁNÍ
■ Když se pustí páčka stříkací pistole vznikne ve vodní
hadici zpětný ráz. Zpětným rázem může být znečištěná voda zatlačena zpět do sítě pitné vody. Pitná voda může být znečištěna.
11
česky
4 Bezpečnostní pokyny
► Vysokotlaký čistič nikdy nepřipojovat přímo
na síť pitné vody.
► Vysokotlaký čistič připojovat na síť pitné vody společně
s předpisovým přípravkem pro zabraňování zpětného toku. Pokud pitná voda protekla zpětným ventilem, nelze ji již dále pokládat za pitnou vodu.
■ Znečištěná nebo písek obsahující voda může poškodit
konstrukční díly vysokotlakého čističe. ► Používat čistou vodu.
► Pokud bude používána znečištěná nebo písek
obsahující voda: vysokotlaký čistič používat společně s vodním filtrem.
■ Pokud bude vysokotlaký čistič používán s příliš malým
množstvím vody, mohou být konstrukční díly vysokotlakého čističe poškozeny.
► Vodní kohoutek zcela otevřít. ► Zajistit, aby byl vysokotlaký čistič zásobován
dostatečným množstvím vody, @ 19.

4.10 Elektrické připojení

Kontakt s konstrukčními díly vedoucími elektrický proud může být způsoben níže uvedenými příčinami:
– Připojovací kabel nebo prodlužovací kabel je poškozen. – Elektrická vidlice připojovacího kabelu nebo
prodlužovacího kabelu je poškozená.
– Zásuvka není správně nainstalovaná.
NEBEZPEČÍ
■ Kontakt s konstrukčními díly vedoucími elektrický proud
může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění.
► Zajistěte, aby připojovací kabel, prodlužovací kabel a
jejich elektrické vidlice nebyly poškozeny.
Pokud je připojovací kabel nebo prodlužovací kabel poškozen:
► Poškozeného místa se nedotýkejte. ► Elektrickou vidlici vytáhněte ze zásuvky.
► Připojovacího kabelu, prodlužovacího kabelu a jejich
elektrických vidlic se dotýkejte pouze suchýma rukama. ► Elektrickou vidlici připojovacího kabelu nebo
prodlužovacího kabelu zasuňte do správně
nainstalované a zajištěné zásuvky s ochranným
kontaktem. ► Vysokotlaký čistič připojte přes ochranný spínač
(30 mA, 30 ms).
■ Poškozený nebo nevhodný prodlužovací kabel může vést
k elektrické ráně. Může dojít k těžkým úrazům nebo usmrcení osob.
► Použijte prodlužovací kabel se správným kabelovým
průřezem, @ 19.2. ► Používejte prodlužovací kabel s ochranou proti stříkající
vodě a určení pro použití venku. ► Použijte prodlužovací kabel, který má stejné vlastnosti
jako připojovací kabel vysokotlakého čističe, @ 19.2.
12
0458-624-1021-A
4 Bezpečnostní pokyny
česky
VAROVÁNÍ
■ Během práce může nesprávné síťové napětí nebo
nesprávná síťová frekvence vést k přepětí vysokotlakého čističe. Vysokotlaký čistič se může poškodit.
► Zajistěte, aby síťové napětí a síťová frekvence
elektrické sítě souhlasily s údaji na výkonovém štítku vysokotlakého čističe.
■ Pokud je na vícenásobnou zásuvku připojeno více
elektrických strojů, může během práce dojít k přetížení součástek. Elektrické kabely se mohou zahřát a způsobit požár. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod.
► Vysokotlaký čistič připojujte na zásuvku jednotlivě. ► Vysokotlaký čistič nepřipojujte na vícenásobné
zásuvky.
■ Nesprávně vedený připojovací kabel a prodlužovací kabel
může být poškozen a osoby o něj mohou zakopnout. Osoby mohou být zraněny a připojovací nebo prodlužovací kabel může být poškozen.
► Připojovací kabel a prodlužovací kabel veďte tak, aby
se jich proud vody nemohl dotknout.
► Připojovací kabel a prodlužovací kabel pokládejte a
označte tak, aby o něj osoby nemohly zakopnout.
► Připojovací kabel a prodlužovací kabel veďte tak, aby
nebyly napnuté nebo smotané.
► Připojovací kabel a prodlužovací kabel veďte tak, aby
nemohly být poškozeny, zlomeny, otlačeny nebo odřeny.
► Připojovací kabel a prodlužovací kabel chraňte před
horkem, olejem a chemikáliemi.
► Připojovací kabel a prodlužovací kabel veďte po
suchém podkladu.
■ Během práce se prodlužovací kabel zahřívá. Pokud teplo
nemůže odtékat, může způsobit požár. ► Pokud se používá kabelový buben: kabelový buben
kompletně odviňte.

4.11 Přeprava

VAROVÁNÍ
■ Během přepravy se může vysokotlaký čistič převrátit nebo
se pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
► Zablokování páčky stříkací pistole.
► Vysokotlaký čistič vypnout.
► Síťovou vidlici vysokotlakého čističe vytáhnout ze
zásuvky.
► Stříkací soupravu zajistit tak, aby se
nemohla převrátit a nemohla se pohnout.
► Vysokotlaký čistič zajistit upínacími pásy, řemeny nebo
sítí tak, aby se nemohl převrátit a nemohl se pohnout.
■ Voda může při teplotách pod 0°C v konstrukčních dílech
zmrznout. Vysokotlaký čistič může být poškozen. ► Vysokotlakou hadici a stříkací zařízení vyprázdnit.
► Pokud nemůže být vysokotlaký čistič
přepravován v proti mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným prostředkem na bázi glykolu.

4.12 Skladování

VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí
vysokotlakého čističe. Děti mohou utrpět těžké úrazy. ► Zajistěte páku stříkací pistole.
► Vypněte vysokotlaký čistič.
0458-624-1021-A
► Vysokotlaký čistič vytáhněte ze zásuvky.
13
česky

5 Bezpečnostní pokyny – příslušenství

► Vysokotlaký čistič skladujte mimo dosah dětí.
■ Elektrické kontakty na vysokotlakém čističi a kovové
konstrukční díly mohou vlivem vlhka korodovat. Vysokotlaký čistič se může poškodit.
► Vysokotlaký čistič skladujte v čistém a suchém stavu.
■ Voda může při teplotách pod 0 °C v součástkách
vysokotlakého čističe zamrznout. Vysokotlaký čistič se může poškodit.
► Vyprázdněte vysokotlakou hadici a stříkací zařízení.
► Pokud nelze vysokotlaký čistič skladovat se
zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostředkem na základě glykolu.

4.13 Čištění, údržba, opravy

VAROVÁNÍ
■ Pokud je během čištění, údržby či opravy elektrická vidlice
zasunutá do zásuvky, může se vysokotlaký čistič nechtěně zapnout. Může dojít k těžkým úrazům osob a ke vzniku věcné škody.
► Zablokování páčky stříkací pistole.
► Vysokotlaký čistič vypnout.
► Síťovou vidlici vysokotlakého čističe vytáhnout ze
zásuvky.
■ Ostré čisticí prostředky, čištění vodním proudem nebo
špičatými předměty mohou vysokotlaký čistič poškodit. Pokud vysokotlaký čistič není správně vyčištěn, nemohou
konstrukční díly již správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění.
► Vysokotlaký čistič čistit tak, jak je to popsáno v tomto
návodu k použití.
■ Pokud údržbářské úkony či opravy nejsou správně
provedeny, nemohou konstrukční díly již správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
► Vysokotlaký čistič nikdy neopravovat ani neprovádět
údržbářské úkony sám/sama.
►Pokud je připojovací kabel defektní nebo
poškozený: připojovací kabel nechat
opravit odborným prodejcem
výrobků STIHL.
► Pokud musí být provedena údržba či oprava
vysokotlakého čističe: vyhledat odborného prodejce
výrobků STIHL.
5 Bezpečnostní pokyny – příslušenství

5.1 Prodlužovací trubka, plošný čistič, souprava na čištění trubek, zalomená stříkací trubka a zalomená tryska

Prodlužovací stříkací trubka
VAROVÁNÍ
■ Prodlužovací stříkací trubka zesiluje reakční síly.
Vzniklými reakčními silami může uživatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
► Montovat pouze jednu prodlužovací stříkací trubku. ► Stříkací pistoli držet pevně oběma rukama.
14
0458-624-1021-A
5 Bezpečnostní pokyny – příslušenství
česky
► Pracovat tak, jak je to popsáno v tomto návodu k
použití.
Plošný čistič
VAROVÁNÍ
■ Vodní proud může uživatele zranit.
► Nesahat pod plošný čistič.
► Plošný čistič držet a vést tak, jak je to popsáno v návodu
k použití pro plošný čistič.
Souprava na čištění trubek
VAROVÁNÍ
■ Hadice na čištění trubek zesiluje reakční síly. Pokud se
páčka stříkací pistole stiskne a hadice na čištění trubek je mimo trubku, může sebou hadice na čištění trubek nekontrolovaně házet kolem sebe. Uživatel může ztratit kontrolu nad hadicí na čištění trubek. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
1
0000-GXX-5101-A0
► Vysokotlaký čistič teprve zapnout a páčku stříkací
pistole teprve stisknout, až když je hadice na čištění trubek až ke značce (1) zasunutá do trubky.
► Když je značka na hadici na čištění trubek při
vytahování viditelná: – Páčku na stříkací pistoli pustit. – Vysokotlaký čistič vypnout. – Zavřít vodní kohoutek. – Zaktivat stříkací pistoli: vodní tlak se odbourá. – Páčku stříkací pistole zaaretovat.
■ Uvnitř velké trubky může hadice na čištění trubek změnit
svůj směr a vylézt opět z otvoru trubky. Uživatel může zt ratit kon trolu na d hadicí na čištění trubek. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
► Trubku pozorovat. ► Pokud tryska hadice na čištění trubek vyleze z trubky:
– Páčku na stříkací pistoli pustit. – Páčku stříkací pistole zaaretovat. – Vysokotlaký čistič vypnout.
0458-624-1021-A
15
česky
0000-GXX-4609-A0
1
0000-GXX-5099-A0
3

6 Připrava vysokotlakého čističe k práci

Zalomená stříkací trubka a zalomená tryska
VAROVÁNÍ
■ Zalomená stříkací trubka a zalomená tryska zesilují boční
reakční síly. Vzniklými reakčními silami může uživatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžké zranění nebo být usmrcen a mohou vzniknout věcné škody.
► Montovat pouze jednu prodlužovací stříkací trubku. ► Stříkací pistoli držet pevně oběma rukama.
6 Připrava vysokotlakého čističe k práci

6.1 Příprava vysokotlakého čističe k použití

Před každým započetím práce se musí provést níže uvedené kroky:
► Zajistěte, aby se vysokotlaký čistič, vysokotlaká hadice,
hadicová spojka a připojovací kabel nacházely ve stavu
bezpečném pro použití, @ 4.6. ► Vyčistěte vysokotlaký čistič, @ 15. ► Pokud se používá vodní filtr: zkontrolujte zašpinění a v
případě potřeby jej vyčistěte, @ 15.4. ► Vysokotlaký čistič stavte jen na stabilní a rovný podklad
tak, aby se nemohl převrátit či uklouznout. ► Vysokotlakou hadici celou odviňte z hadicového bubnu,
@ 11.2. ► Namontuje stříkací pistoli, @ 7.3. ► Namontujte stříkací trubku, @ 7.4. ► Pokud se používá tryska: namontujte trysku, @ 7.5. ► Pokud se používá čisticí prostředek: pracujte s čistícím
prostředkem a stříkací soupravou, @ 11.5. ► Pokud se používá příslušenství: namontujte příslušenství,
@ 5.1. ► Připojte vodu, @ 8. ► Elektrické připojení vysokotlakého čističe, @ 9.1.
► Pokud tyto kroky nemohou být provedeny: vysokotlaký
čistič nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.

7 Smontování vysokotlakého čističe

7.1 Sestavení vysokotlakého čističe

Montáž kličky
► Kličku (1) vsuňte do do vybrání (2).
Klička (1) se slyšitelně zajistí.
Montáž stříkací soupravy
► Vsaďte stříkací soupravu (1).
16
0458-624-1021-A
7 Smontování vysokotlakého čističe
2
0000-GXX-4621-A0
1
česky
Vsazení trysek a čisticí jehly
1
4
2 3
► Otevřete klapku (1). ► Nasaďte plochou trysku (2) a rotační trysku (3). ► Vsaďte čisticí jehlu (4).

7.2 Vytažení a zasunutí rukojeti

7.2.1 Vytažení rukojeti

7.2.2 Zasunutí rukojeti

2
1
0000-GXX-4614-A0
► Stiskněte pojistné tlačítko (1) a zasuňte rukojeť (2). ► Uvolněte pojistné tlačítko (1) a zasunujte rukojeť (2) tak
dlouho, až se slyšitelně zajistí.

7.3 Montáž a demontáž stříkací pistole

7.3.1 Montáž stříkací pistole

2
0000-GXX-4622-A0
► Stiskněte pojistné tlačítko (1) a vytáhněte rukojeť (2). ► Uvolněte pojistné tlačítko (1) a vytahujte rukojeť (2) tak
dlouho, až se slyšitelně zajistí.
0458-624-1021-A
1
► Nátrubek (1) nasuňte do stříkací pistole (2).
Nátrubek (1) se slyšitelně zajistí.
► Pokud se nátrubek na stříkací pistoli (2) nasouvá ztěžka:
namažte těsnění na nátrubku (1) mazivem na armatury.
17
0000-GXX-5095-A0
česky
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
7 Smontování vysokotlakého čističe

7.3.2 Demontáž stříkací pistole

1
2
► Stiskněte aretační páčku (1) a držte ji stisknutou. ► Vytáhněte nátrubek (2).

7.4 Montáž a demontáž stříkací trubky

7.4.1 Montáž stříkací trubky

7.4.2 Demontáž stříkací trubky

0000-GXX-5096-A0
► Stříkací trubku (1) a stříkací pistoli (2) stlačit dohromady a
až na doraz jimi otočit.
► Stříkací trubku (1) a stříkací pistoli (2) vzájemným
odtažením rozpojit.

7.5 Montáž a demontáž trysky

7.5.1 Montáž trysky

4
1
► Stříkací trubku (1) vsunout do stříkací pistole (2). ► Stříkací trubkou (1) tak dlouho otáčet, až se zaaretuje. ► Pokud se dá stříkací trubka (1) jen těžce zasunout do
stříkací pistole (2): těsnění na stříkací trubce (1) namazat
tukem na armatury.
18
3
► Pokud se bude montovat plochá tryska: trysku (1) vsadit
tak, aby nos (2) lícoval s vybráním (3) stříkací trubky (4).
► Trysku (1) vtlačit do stříkací trubky (4).
Tryska (1) se slyšitelně zaaretuje.
► Pokud se dá tryska (1) jen těžce zasunout do stříkací
trubky (4): těsnění na trysce (1) namazat tukem na armatury.
2
0458-624-1021-A
0000-GXX-4352-A0

8 Připojení na vodní zdroj

7.5.2 Demontáž trysky

česky
1
2
► Stisknout aretaci (1) a stisknutou ji držet. ► Trysku (2) vytáhnout.
8 Připojení na vodní zdroj

8.1 Připojení vodního filtru

Pokud bude vysokotlaký čistič provozován písek obsahující vodou nebo vodou z cisteren, musí být mezi vodní kohoutek a vodní hadici připojen vodní filtr. Vodní filtr filtruje písek a nečistotu z vody a chrání tím konstrukční díly vysokotlakého čističe před znečištěním.
Vodní fltr může být v závislosti na trhu přiložen k vysokotlakému čističi.
2
1
0000-GXX-4353-A0
► Nátrubek (1) odšroubovat od vodního kohoutku (2). ► Vodní filtr (3) našroubovat na vodní kohoutek (2) a rukou
ho pevně utáhnout.
► Nátrubek (1) našroubovat na vodní filtr (3) a rukou ho
pevně utáhnout.
► Hadicovou spojku (4) vodní hadice (5) nasunout na
nátrubek (1).

8.2 Připojení vysokotlakého čističe k vodovodní síti

Připojení vodní hadice Vodní hadice musí splňovat následující podmínky: – Vodní hadice má průměr 1/2“. – Vodní hadice má délku mezi 10 m a 25 m.
2
3
1 4
5
0000-GXX-4629-A0
0458-624-1021-A
► Připojte vodní hadici na vodní kohout. ► Vodní kohout zcela otevřete a vodní hadici vypláchněte
vodou. Z vodní hadice se vymyje písek a nečistoty. Vodní hadice se odvzdušní.
► Zavřete vodní kohout.
19
česky
8 Připojení na vodní zdroj
8.3 Připojení vysokotlakého čističe na jiný vodní
2
1
zdroj
Vysokotlaký čistič může nasávat vodu z dešťových sudů, cisteren a z tekoucích nebo stojatých vod.
► Spojku (1) nasuňte na nátrubek (2).
Spojka (1) se slyšitelně zajistí. ► Zcela otevřete vodní kohout. ► Pokud je stříkací trubka namontována na stříkací pistoli:
odmontujte stříkací trubku. ► Páku stříkací pistole tiskněte tak dlouho, až ze stříkací
pistole bude vystupovat rovnoměrný vodní proud. ► Uvolněte páku stříkací pistole. ► Zajistěte páku stříkací pistole. ► Namontujte stříkací trubku. ► Namontujte trysku.
Stáhnutí vodní hadice
2
1
0000-GXX-4355-A0
a
0000-GXX-5088-A0
Aby bylo možné nasávat vodu, nesmí výškový rozdíl mezi vysokotlakým čističem a vodním zdrojem překročit maximální sací výšku (a), @ 19.1.
Je nutno použít vhodnou sací soupravu STIHL. K sací soupravě je přiložena vodní hadice se speciální spojkou.
V závislosti na trhu může být vhodná sací souprava STIHL součástí dodávky vysokotlakého čističe.
Připojení vodního filtru Pokud je vysokotlaký čistič provozován s vodou z dešťových
sudů, cisteren, z tekoucích nebo stojatých vod s obsahem písku, je nutno mezi vodní hadici a vysokotlaký čistič připojit vodní filtr.
V závislosti na trhu může být vodní filtr součástí dodávky vysokotlakého čističe.
► Zavřete vodní kohout. ► Pro odjištění spojky: zatáhněte nebo otočte kroužek (1) a
podržte. ► Spojku stáhněte z nátrubku (2).
20
0000-GXX-4632-A0
0458-624-1021-A

9 Elektrické připojení vysokotlakého čističe

1
0000-GXX-4371-A0
3
4
2
3
2
1
► Odšroubujte nátrubek (1). ► Vodní filtr (2) našroubujte na nátrubek (3) a rukou pevně
utáhněte.
Připojení vodní hadice
1
► Vypněte vysokotlaký čistič. ► Namontujte stříkací pistole na vysokotlakou hadici. ► Stiskněte páku stříkací pistole a držte stisknutou. ► Zapněte vysokotlaký čistič.
9 Elektrické připojení vysokotlakého
čističe

9.1 Elektrické připojení vysokotlakého čističe

0000-GXX-4336-A0
česky
3
4
2
1
► Vodní hadici (1) naplňte vodou tak, aby se v ní
nenacházel žádný vzduch. ► Spojku (2) našroubujte na připojovací nátrubek vodního
filtru (3) a rukou pevně utáhněte. ► Odsávací zvon (4) zavěste do vodního zdroje tak, aby se
odsávací zvon (4) nedotýkal dna. ► Pokud je na vysokotlaké hadici namontována stříkací
pistole: odmontujte stříkací pistoli. ► Vysokotlakou hadici je nutno držet směrem dolů. ► Vysokotlaký čistič nechte zapnutý tak dlouho, až z
vysokotlaké hadice začne vytékat rovnoměrný proud
vody.
0458-624-1021-A
► Otočte otočný spínač (1) do polohy 0. ► Otevřete klapku (2). ► Držák (3) sklopte dolů. ► Odeberte připojovací kabel (4).
0000-GXX-4356-A0
2
4
0000-GXX-5091-A0
► Vložte připojovací kabel (4) do prohlubně. ► Zavřete klapku (2).
21
česky

10 Zapínání a vypínaní vysokotlakého čističe

► Zasuňte zástrčku připojovacího kabelu (4) do správně
nainstalované zásuvky.
10 Zapínání a vypínaní vysokotlakého
čističe

10.1 Zapnutí vysokotlakého čističe

Po zapnutí vysokotlakého čističe může při nepříznivých poměrech v síti s impedancí sítě vyšší než 0,15 Ohm dojít k výkyvům napětí. Výkyvy napětí mohou negativně ovlivnit ostatní připojené spotřebiče.
► Otočit otočný spínač do polohy I.

11 Práce s vysokotlakým čističem

11.1 Jak držet a vést stříkací pistoli

0000-GXX-4357-A00000-GXX-4358-A0

10.2 Vypnutí vysokotlakého čističe

► Otočit otočný spínač do polohy 0.
22
0000-GXX-4359-A0
► Stříkací pistoli držet pevně jednou rukou za rukojeť tak,
aby palec obepínal rukojeť.
► Stříkací trubku druhou rukou pevně držet tak, aby palec
obepínal stříkací trubku.
► Trysku nasměrovat k zemi.
0458-624-1021-A
11 Práce s vysokotlakým čističem
0000-GXX-4612-A0
1
2
česky

11.2 Odvinutí vysokotlaké hadice

1
VAROVÁNÍ
Když se pustí páka stříkací pistole vznikne na vysokotlaké hadici zpětný náraz. Zpětným rázem se vysokotlaká hadice rozšíří. Pokud se vysokotlaká hadice zcela neodvinula od hadicového bubnu, nemá vysokotlaká hadice dost místa na rozvinutí a může se poškodit. Voda může kvůli vysokému tlaku nekontrolovaně unikat do okolí. Může dojít k těžkým úrazům a ke vzniku věcné škody.
► Vysokotlakou hadici kompletně odviňte.
► Vysokotlakou hadici (1) kompletně odviňte.

11.3 Stisknutí a zaaretování páčky stříkací pistole

Páčku stříkací pistole stisknout.
► Zarážkovou páčku (1) posunout do polohy . ► Páčku (2) stisknout a stisknutou ji držet.
Vysokotlaké čerpadlo se automaticky zapne a voda proudí z trysky.
Páčku stříkací pistole zablokovat.
0000-GXX-5103-A0
► Páčku (2) pustit.
Vysokotlaké čerpadlo se automaticky vypne a voda již přestane proudit z trysky. Vysokotlaký čistič je i nadále zapnutý.
► Zarážkovou páčku (1) posunout do polohy .

11.4 Čištění

V závislosti na použití je možno pracovat s níže uvedenými tryskami:
– Plochá tryska: Plochá tryska je vhodná pro čištění velkých
ploch.
– Rotační tryska: Rotační tyska je vhodná pro odstraňování
tvrdošíjně ulpívajících nečistot.
0458-624-1021-A
1
2
S malým odstupem se může pracovat, když mají být odstraněny tvrdošíjné nečistoty.
S velkým odstupem se může pracovat, když mají být čištěny níže uvedené povrchy:
– lakované povrchy – povrchy ze dřeva
0000-GXX-4360-A0
– povrchy z pryže
23
česky
11 Práce s vysokotlakým čističem

11.5 Práce s čisticími prostředky

Čisticí prostředky mohou zintenzivnit čisticí účinek vody. Je nutno použít dodanou stříkací soupravu STIHL.
2
Plochá tryska může být seřizována. Otočí-li se plochou tryskou směrem +, pracovní tlak
stoupne. Otočí-li se plochou tryskou směrem –, pracovní tlak klesne. ► Vodní proud před čištěním nasměrovat na nenápadné
místo a přezkoušet, nebude-li povrch poškozen. ► Vzdálenost trysky k čištění určenému povrchu zvolit tak,
aby k čištění určený povrch nebyl poškozen. ► Plochou trysku nastavit tak, aby k čištění určený povrch
nebyl poškozen.
► Stříkací zařízení pohybovat stejnoměrně podél k čištění
určeného povrchu. ► Pomalu a kontrolovaně kráčet vpřed.
0000-GXX-4628-A0
1
► Čisticí prostředek dávkujte tak, jak je popsáno v návodu k
použití čisticího prostředku. ► Láhev (1) naplňte maximálně 500 ml čisticího prostředku. ► Stříkací trysku (2) našroubujte na láhev (1) a rukou pevně
utáhněte.
3
500 ml
400 ml
4
300 ml
200 ml
100 ml
► Pokud je na stříkací trubici (3) namontována tryska:
odmontujte trysku.
0000-GXX-5094-A0
► Stříkací soupravu (4) namontujte na stříkací trubku (3). ► Pro nastavení požadovaného dávkování otočte stavěcí
kroužek (5).
► Otáčení stavěcího kroužku ve směru +: je zvýšeno
přiměšování čisticího prostředku.
► Otáčení stavěcího kroužku ve směru -: je sníženo
přiměšování čisticího prostředku.
0000-GXX-5098-A0
5
0000-GXX-4363-A0
24
0458-624-1021-A

12 Po skončení práce

česky
► Silně znečištěné povrchy před čištěním namočte vodou. ► Stiskněte páčku stříkací pistole a nastříkejte čisticí
prostředek na čištěný povrch.
► Čisticí prostředek aplikujte odspodu nahoru a nenechejte
ho zaschnout. ► Odmontujte stříkací soupravu. ► Namontujte trysku. ► Vyčistěte povrch.
12 Po skončení práce

12.1 Po skončení práce

► Vypněte vysokotlaký čistič a vytáhněte zástrčku ze
zásuvky. ► Pokud je vysokotlaký čistič připojen k vodovodní síti:
zavřete vodní kohout. ► Stiskněte páčku stříkací pistole.
Dojde k odbourání vodního tlaku. ► Zaaretujte páčku stříkací pistole. ► Odpojte vysokotlaký čistič od vodního zdroje. ► Demontujte vodní hadici. ► Demontujte a vyčistěte trysku a stříkací trubku. ► Demontujte stříkací pistoli a nechejte z ní vytéct zbývající
vodu. ► Vyčistěte vysokotlaký čistič.
► Držáky (1) odklopte nahoru. ► Naviňte připojovací kabel (2) na držáky (1). ► Připevněte připojovací kabel (2) klipem (3). ► Nasaďte plochou trysku (4) nebo rotační trysku (5).
6
0000-GXX-7020-A0
► Nasaďte stříkací soupravu (6).
7
0000-GXX-4630-A1
► Rovnoměrně naviňte vysokotlakou hadici (7).
1 3 2
0458-624-1021-A
8
8
8
4 5
0000-GXX-4615-A0
8
8
0000-GXX-4365-A1
25
česky

13 Přeprava

► Stříkací zařízení přechovávejte v držácích (8) na
vysokotlakém čističi.
12.2 Chraňte vysokotlaký čistič mrazuvzdorným
prostředkem
Pokud nelze vysokotlaký čistič transportovat nebo skladovat se zajištěním proti mrazu, vysokotlaký čistič se musí chránit mrazuvzdorným prostředkem na základě glykolu. Mrazuvzdorný prostředek zabraňuje tomu, aby ve vysokotlakém čističi zamrzla voda a vysokotlaký čistič poškodila.
► Demontujte vysokotlakou hadici. ► Na vysokotlaký čistič připojte co nejkratší vodní hadici.
Čím je vodní hadice kratší, tím méně mrazuvzdorného
prostředku je potřeba. ► Mrazuvzdorný prostředek namíchejte tak, jak je to
popsáno v návodu k použití mrazuvzdorného prostředku. ► Mrazuvzdorný prostředek nalijte do čisté nádoby. ► Hadici na vodu ponořte do nádoby s mrazuvzdorným
prostředkem. ► Stiskněte páku stříkací pistole a držte stisknutou. ► Zapněte vysokotlaký čistič. ► Páku stříkací pistole držte tak dlouho stisknutou, až ze
stříkací pistole bude vystupovat rovnoměrný vodní proud
s mrazuvzdorným prostředkem a stříkací pistoli
nasměrujte do nádob. ► Několikrát stiskněte a zase uvolněte páku stříkací pistole. ► Vypněte vysokotlaký čistič a elektrickou vidlici vytáhněte
ze zásuvky. ► Stříkací pistoli a hadici na vodu demontujte a do nádoby
nechte natéct mrazuvzdorný prostředek. ► Mrazuvzdorný prostředek skladujte a likvidujte dle
předpisů a s ohledem na životní prostředí.
13 Přeprava

13.1 Přeprava vysokotlakého čističe

► Vypněte vysokotlaký čistič a elektrickou vidlici vytáhněte
ze zásuvky.
► Nádržku na čisticí prostředek vyprázdněte nebo zajistěte
tak, aby se nemohla převrátit, spadnout a pohybovat.
1
1
► Pokud je vysokotlaký čistič tažen: vysokotlaký čistič
táhněte za rukojeť (1).
► Pokud je vysokotlaký čistič přenášen: vysokotlaký čistič
přenášejte za rukojeť (1) a přepravní držadlo (2).
► Pokud je vysokotlaký čistič přepravován ve vozidle, je
nutno zajistit, aby byly splněny následující podmínky: – Vysokotlaký čistič stojí rovně nebo je položený na zadní
stranu.
– Vysokotlaký čistič je zajištěn upínacím popruhem,
řemenem nebo síťkou tak, aby se nemohl převrátit ani pohybovat.
– Pokud nelze vysokotlaký čistič přepravovat se
zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostředkem.
2
0000-GXX-4624-A0
26
0458-624-1021-A

14 Skladování

1
2
0000-GXX-5092-A0
česky
14 Skladování

14.1 Skaldování vysokotlakého čističe

► Vysokotlaký čistič vypnout a síťovou vidlici vytáhnout ze
zásuvky. ► Vysokotlaký čistič skladovat tak, aby byly splněny níže
uvedené podmínky:
– Vysokotlaký čistič je mimo dosah dětí.
– Vysokotlaký čistič je čistý a suchý.
– Vysokotlaký čistič je v uzavřeném prostoru.
– Vysokotlaký čistič se nachází v tepelném pásmu nad
0°C.
– Pokud nemůže být vysokotlaký čistič skladován v proti
mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným prostředkem.

15 Čištění

15.1 Čištění vysokotlakého čističe a příslušenství

► Vysokotlaký čistič vypnout a síťovou vidlici vytáhnout ze
zásuvky. ► Vysokotlaký čistič, vysokotlakou hadici, stříkací pistoli a
příslušenství čistit vlhkým hadrem. ► Nátrubky a spojky na vysokotlakém čističi, vysokotlaké
hadici a na stříkací pistoli čistit vlhkým hadrem.

15.2 Čištění trysky a stříkací trubky

0000-GXX-4369-A0
► Trysku a stříkací trubku vypláchnout pod tekoucí vodou a
hadrem je osušit.
0000-GXX-4370-A0
► Pokud je tryska ucpaná: trysku vyčistit jehlou na čištění.

15.3 Čistění vstupního vodního sítka

0458-624-1021-A
27
česky

16 Údržba

► Odšroubujte nátrubek (1) vodní přípojky. ► Sítko pro přívodní vodu (2) vyjměte z vodní přípojky. ► Sítko pro přívodní vodu (2) vypláchněte pod tekoucí
vodou. ► Sítko pro přívodní vodu (2) vsaďte do vodní přípojky. ► Nátrubek (1) našroubujte a rukou pevně utáhněte.

15.4 Čištění vodního filtru

Vodní filtr musí být k čištění rozmontován.
1
1
2
3
4
5
► Těsnění (1) vyjmout z uzávěru (2). ► Uzávěr (2) odšroubovat ze skříně filtru (5). ► Těsnění (3) vyjmout z uzávěru (2). ► Filtr (4) vyjmout ze skříně filtru (5). ► Těsnění (1 a 3), uzávěr (2) a filtr (4) vypláchnout pod
tekoucí vodou. ► Těsnění (1 a 3) namazat tukem na armatury. ► Vodní filtr opět smontovat.
Měsíčně ► Čištění sítka přívodní vody.

17 Oprava

17.1 Oprava vysokotlakého čističe

Uživatel nemůže vysokotlaký čistič a příslušenství opravovat sám.
► Pokud jsou vysokotlaký čistič nebo příslušenství
poškozeny: vysokotlaký čistič nebo příslušenství nepoužívat a vyhledat odborného prodejce výrobků STIHL.
0000-GXX-4373-A0
16 Údržba

16.1 Časové intervaly pro údržbu

Časové intervaly pro údržbu jsou závislé na okolních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:
28
0458-624-1021-A

18 Odstranění poruch

18 Odstranění poruch

18.1 Odstranění poruch vysokotlakého čističe

Porucha Příčina Odstranění závady Vysokotlaký čistič se
nerozběhne i když je páčka stříkací pistole stisknutá.
Vysokotlaký čistič se při zapnutí nerozeběhne. Elektromotor bručí.
Vysokotlaký čistič se za provozu vypíná.
Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu není zastrčená.
Jistič vedení (jištění) nebo ochranný spínač Fl zareagoval. Elektrický obvod je elektricky přetížený nebo defektní.
Zásuvka je málo zajištěna. ► Zasunout zástrčku připojovacího kabelu do
Prodlužovací kabel má špatný průřez. ► Použít prodlužovací kabel s dostatečným
Prodlužovací kabel je příliš dlouhý. ► Použít prodlužovací kabel se správnou
Elektromotor je příliš horký. ► Vysokotlaký čistič nechat 5°minut ochladit.
Síťové napětí je příliš nízké. ► Stisknout páčku stříkací pistole, stisknutou ji
Prodlužovací kabel má špatný průřez. ► Použít prodlužovací kabel s dostatečným
Prodlužovací kabel je příliš dlouhý. ► Použít prodlužovací kabel se správnou
Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu byla vytažena ze zásuvky.
Jistič vedení (jištění) nebo ochranný spínač Fl zareagoval. Elektrický obvod je elektricky přetížený nebo defektní.
► Elektrickou vidlici připojovacího kabelu nebo
prodlužovacího kabelu zasunout.
► Zjistit a odstranit příčinu vypnutí. Jistič
vedení (jištění) nebo ochranný spínač Fl vmáčknout.
► Vypnout další elektrické spotřebiče zapojené
ve stejném elektrickém obvodu.
správně zajištěné zásuvky, @ 19.
průřezem, @ 19.2.
délkou, @ 19.2.
► Trysku vyčistit.
držet a zapnout vysokotlaký čistič.
► Vypnout další elektrické spotřebiče zapojené
ve stejném elektrickém obvodu.
průřezem, @ 19.2.
délkou, @ 19.2.
► Elektrickou vidlici připojovacího kabelu nebo
prodlužovacího kabelu zasunout.
► Zjistit a odstranit příčinu vypnutí. Jistič
vedení (jištění) nebo ochranný spínač Fl vmáčknout.
► Vypnout další elektrické spotřebiče zapojené
ve stejném elektrickém obvodu.
česky
0458-624-1021-A
29
česky
Porucha Příčina Odstranění závady
Zásuvka je málo zajištěna. ► Zasunout zástrčku připojovacího kabelu do
správně zajištěné zásuvky, @ 19.
Elektromotor je příliš horký. ► Vysokotlaký čistič nechat 5°minut ochladit.
► Trysku vyčistit.
Vysokotlaké čerpadlo se opakovaně zapíná a
Vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení jsou netěsné.
► Vysokotlaký čistič nechat zkontrolovat
odborným prodejcem výrobků STIHL. vypíná, aniž by páčka stříkací pistole byla stisknutá.
Pracovní tlak kolísá nebo klesá.
Je zde nedostatek vody. ► Zcela otevřít vodovodní kohoutek.
► Zajistit, aby bylo k dispozici dostatečné
množství vody.
Tryska je ucpaná. ► Trysku vyčistit.
Proud vody má změněnou
Filtrační sítko přívodní vody nebo vodní filtr je zanešený.
Vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení jsou netěsné nebo defektní.
Tryska je ucpaná. ► Trysku vyčistit.
► Sítko pro přívodní vodu a vodního filtru
vyčistit.
► Vysokotlaký čistič nechat zkontrolovat
odborným prodejcem výrobků STIHL.
formu.
Tryska je opotřebovaná. ► Trysku vyměnit.
Není nasáván přídavný
Láhev je prázdná. ► Láhev naplnit čisticím prostředkem.
čisticí prostředek.
Tryska stříkací soupravy je ucpaná. ► Trysku stříkací soupravy vyčisit.
Přípojky na vysokotlaký
Těsnění přípojek nejsou namazaná tukem. ► Těsnění namazat tukem. @ 18.2 čistič, vysokotlakou hadici, stříkací pistoli nebo stříkací trubku je těžké vzájemně spojit.
18 Odstranění poruch
30
0458-624-1021-A

19 Technická data

česky

18.2 Namazání těsnění

1
1
1
► Těsnění (1) namažte mazivem na armatury.
19 Technická data

19.1 Vysokotlaký čistič STIHL RE 130 PLUS

Provedení 220 V – 240 V / 50 Hz – Jištění (charakteristika „C“ nebo „K“): 10 A – Příkon: 2,3 kW – Třída ochrany: I – Druh krytí: IPX5 (ochrana proti stříkající vodě ze všech
směrů) – Pracovní tlak (p): 13,5 MPa (135 barů) – Maximální přípustný tlak (p max): 15 MPa (150 barů) – Maximální tlak přívodní vody (p in max): 1 MPa (10 barů) – Maximální průtok vody (Q min): 8,3 l/min (462 l/h) – Maximální sací výška: 1 m – Maximální teplota vody v tlakovém provozu (t in max):
40 °C – Maximální teplota vody v sacím provozu: 20 °C – Rozměry
– délka: 400 mm
– šířka: 408 mm – výška v provozní poloze: 925 mm – výška v přepravní poloze: 717 mm
– Délka vysokotlaké hadice: 9 m – Hmotnost (m) s namontovaným příslušenstvím:
21,2 kg°až°21,3°kg
Provedení 120 V / 60 Hz – Jištění (charakteristika „C“ nebo „K“): 15 A – Příkon: 1,4 kW
0000-GXX-4618-A0
– Třída ochrany: I – Druh krytí: IPX5 (ochrana proti stříkající vodě ze všech
směrů) – Pracovní tlak (p): 9,5 MPa (95 barů) – Maximální přípustný tlak (p max): 11 MPa (110 barů) – Maximální tlak přívodní vody (p in max): 1 MPa (10 barů) – Maximální průtok vody (Q min): 7,3 l/min (408 l/h) – Maximální sací výška: 0,5 m – Maximální teplota vody v tlakovém provozu (t in max):
40 °C – Maximální teplota vody v sacím provozu: 20 °C – Rozměry
– délka: 400 mm
– šířka: 408 mm
– výška v provozní poloze: 925 mm
– výška v přepravní poloze: 717 mm – Délka vysokotlaké hadice: 9 m
– Hmotnost (m) s namontovaným příslušenstvím: 20,1 kg

19.2 Prodlužovací kabely

Pokud se používá prodlužovací kabel, musí mít ochranný vodič a jeho žíly musí mít v závislosti na napětí a na délce prodlužovacího kabelu nejméně níže uvedené průřezy:
0458-624-1021-A
31
česky

20 Náhradní díly a příslušenství

220V až 240V – délka kabelu do 20 m: AWG 15 / 1,5 mm² – délka kabelu 20 m až 50 m: AWG 13 / 2,5 mm²
100V až 127V – délka kabelu do 10 m: AWG 14 / 2,0 mm² – délka kabelu 10 m až 30 m: AWG 12 / 3,5 mm²

19.3 Akustické a vibrační hodnoty RE 130 PLUS

Hodnota K°pro hladinu akustického tlaku je 2 dB(A). Hodnota K°pro hladinu akustického výkonu je 2 dB(A). Hodnota K°pro vibrační hodnoty je 2 m/s².
– Hladina akustického tlaku L
EN 60335-2-79: – Provedení 220 V – 240 V / 50 Hz: 72 dB(A)
– Hladina akustického výkonu L
EN 60335-2-79: – Provedení 220 V – 240 V / 50 Hz: 86 dB(A)
– Vibrační hodnota a
stříkací pistole: ≤ 2,5 m/s².
měřená podle EN 60335-2-79,
h
měřená podle
pA
měřená podle
wA
20 Náhradní díly a příslušenství

20.1 Náhradní díly a příslušenství

Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání v odborných prodejnách STIHL.

21 Likvidace

21.1 Likvidace vysokotlakého čističe

Informace týkající se likvidace jsou k dostání u odborného prodejce výrobků STIHL.
► Vysokotlaký čistič, vysokotlakou hadici, trysky,
příslušenství a balení zlikvidovat předpisově a s ohledem
na životní prostředí.
Informace ohledně splnění požadavků podle směrnice pro zaměstnavatele 2002/44/ES o vibracích viz www.stihl.com/vib.

19.4 REACH

REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach .
32

22 Prohlášení o konformitě EU

22.1 Vysokotlaký čistič STIHL RE 130 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Německo
na vlastní zodpovědnost prohlašuje, že – druh konstrukce: vysokotlaký čistič – Výrobní značka: STIHL – Typ: RE 130 PLUS
0458-624-1021-A

23 Adresy

česky
– Sériová identifikace: 4950
odpovídá příslušným předpisům ve znění směrnic 2011/65/EU, 2006/42/EG, 2014/30/EU a je vyvinut a vyroben podle vždy k datu výroby platných verzí následujících norem: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.
Ke zjištění naměřené a zaručené hladiny akustického výkonu se postupovalo dle směrnice 2000/14/ES, příloha V, za aplikace normy ISO 3744.
– naměřená hladina akustického výkonu: 86 dB(A) – zaručená hladina akustického výkonu: 88 dB(A)
Technické podklady jsou uloženy u homologace firmy ANDREAS STIHL AG & Co. KG.
Rok výroby, země výroby a výrobní číslo jsou uvedeny na vysokotlakém čističi.
Waiblingen, 15.1.2018 ANDREAS STIHL AG & Co. KG v zast.

23.2 Distribuční společnosti STIHL

NĚMECKO STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358
RAKOUSKO STIHL Ges.m.b.H.
Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370
ŠVÝCARSKO STIHL Vertriebs AG
Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030
ČESKÁ REPUBLIKA Andreas STIHL, spol. s r.o.
Chrlická 753 664 42 Modřice

23.3 Dovozci firmy STIHL

Thomas Elsner, vedoucí managementu výrobků a služeb
23 Adresy

23.1 Hlavní sídlo firmy STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen
0458-624-1021-A
BOSNA-HERCEGOVINA UNIKOMERC d. o. o.
Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536
CHORVATSKO UNIKOMERC – UVOZ d.o.o.
Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010
33
česky
Fax: +385 1 6221569
TURECKO SADAL TARIM MAKİNALARI DIŞ TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44
23 Adresy
34
0458-624-1021-A
23 Adresy
česky
0458-624-1021-A
35
česky
23 Adresy
36
0458-624-1021-A
0458-624-1021-A
tschechisch
c
www.stihl.com
*04586241021A*
0458-624-1021-A
Loading...
