Gebrauchsanleitung Návod k použití Használati utasítás Instrukcja użytkowania Ръководство за употреба Instrucţiuni de utilizare

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Sicherheitshinweise – Zubehör................. 11

6 Hochdruckreiniger einsatzbereit machen..12

7 Hochdruckreiniger zusammenbauen........ 12

8 An eine Wasserquelle anschließen...........14

9 Hochdruckreiniger elektrisch anschließen 16 10 Hochdruckreiniger einschalten und aus‐

schalten.....................................................16

11 Mit dem Hochdruckreiniger arbeiten......... 16

12 Nach dem Arbeiten................................... 18

13 Transportieren...........................................19

14 Aufbewahren.............................................19

15 Reinigen....................................................20

16 Warten...................................................... 20

17 Reparieren................................................ 21

18 Störungen beheben.................................. 21

19 Technische Daten..................................... 22

20 Ersatzteile und Zubehör............................23

21 Entsorgen..................................................23

22 EU-Konformitätserklärung.........................23

23 Anschriften................................................ 24

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung und Verpackung des

–

verwendeten Zubehörs Gebrauchsanleitung und Verpackung des

–

verwendeten Reinigungsmittels

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

Original-Gebrauchsanleitung

0000009742_001_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-834-9801-A. VA0.E21.

Dr. Nikolas Stihl

2 0458-834-9801-A

13 14 15

1220

0000098473 _002

3 Übersicht deutsch

3 Übersicht

3.1 Hochdruckreiniger

1 Fächer

Die Fächer dienen zum Aufbewahren der mit‐ gelieferten Düsen.

2 Halter

Der Halter dient zum Aufbewahren der Reini‐ gungsnadel.

3 Fach

Das Fach dient zum Aufbewahren weiterer Düsen aus dem Zubehör für Hochdruckreini‐ ger.

4 Anschlussleitung

Die Anschlussleitung verbindet den Hoch‐ druckreiniger mit dem Netzstecker.

5 Netzstecker

Der Netzstecker verbindet die Anschlusslei‐ tung mit einer Steckdose.

6 Clip

Der Clip hält den Netzstecker an der aufgewi‐ ckelten Anschlussleitung.

7 Halter

Der Halter dient zum Abnehmen und Aufbe‐ wahren der Anschlussleitung und ist drehbar.

8 Klappe

Die Klappe deckt die Düsen, die Anschluss‐ leitung und die Reinigungsnadel ab.

9 Halter

Der Halter dient zum Aufbewahren der Spritz‐ pistole.

10 Kurbel

Die Kurbel dient zum Drehen der Schlauch‐ trommel.

11 Schlauchtrommel

Die Schlauchtrommel dient zum Aufwickeln des Hochdruckschlauchs.

12 Hochdruckschlauch

Der Hochdruckschlauch leitet das Wasser von der Hochdruckpumpe zur Spritzpistole.

13 Halter

Der Halter dient zum Aufbewahren der Spritz‐ einrichtung.

14 Stutzen

Der Stutzen verbindet den Hochdruck‐ schlauch mit der Spritzpistole.

15 Drehschalter

Der Drehschalter dient zum Einschalten und Ausschalten des Hochdruckreinigers.

16 Stutzen

Der Stutzen dient zum Anschluss des Was‐ serschlauchs.

17 Transportgriff

Der Transportgriff dient zum Tragen des Hochdruckreinigers.

18 Griff

Der Griff dient zum Tragen und Bewegen des Hochdruckreinigers.

19 Halter

Der Halter dient zum Aufbewahren des Sprühsets.

20 Sperrknopf

Der Sperrknopf blockiert die Verstellung des Griffs.

# Leistungsschild mit Maschinennummer

0458-834-9801-A 3

0000098479_002

deutsch 4 Sicherheitshinweise

3.2 Spritzeinrichtung

1 Strahlrohr

Das Strahlrohr verbindet die Spritzpistole mit der Düse.

2 Spritzpistole

Die Spritzpistole dient zum Halten und Füh‐ ren der Spritzeinrichtung.

3 Hebel

Der Hebel öffnet und schließt das Ventil in der Spritzpistole. Der Hebel startet und stoppt den Wasserstrahl.

4 Rasthebel

Der Rasthebel entsperrt den Hebel.

5 Sperrhebel

Der Sperrhebel hält den Stutzen in der Spritz‐ pistole.

6 Reinigungsnadel

Die Reinigungsnadel dient zum Reinigen der Düsen.

7 Sprühset

Das Sprühset dient zum Reinigen mit Reini‐ gungsmitteln.

8 Sprühdüse

Die Sprühdüse mischt dem Wasser das Rei‐ nigungsmittel bei.

9 Flasche

Die Flasche enthält das Reinigungsmittel.

10 Rotordüse

Die Rotordüse erzeugt einen harten, rotieren‐ den Wasserstrahl.

11 Flachstrahldüse

Die Flachstrahldüse erzeugt einen flachen Wasserstrahl.

3.3 Symbole

Die Symbole können auf dem Hochdruckreiniger, der Spritzeinrichtung und des Sprühsets sein und bedeuten Folgendes:

Der Rasthebel entsperrt in dieser Position den Hebel.

4 0458-834-9801-A

Der Rasthebel sperrt in dieser Position den Hebel.

Sprühset vor dem Transport leeren oder so sichern, dass es nicht umkip‐ pen und sich nicht bewegen kann.

Produkt nicht mit dem Hausmüll entsorgen.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf dem Hochdruckreiniger bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

Wasserstrahl nicht auf Perso‐

–

nen und Tiere richten. Wasserstrahl nicht auf elektri‐

–

sche Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen rich‐ ten. Wasserstrahl nicht auf Elekt‐

–

rogeräte und den Hochdruck‐ reiniger richten.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: Netzstecker aus der Steckdose ziehen.

Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen.

Hochdruckreiniger während Arbeitsun‐ terbrechungen, des Transports, der Aufbewahrung, Wartung oder Repara‐ tur ausschalten.

Hochdruckreiniger nicht bei Tempera‐ turen unter 0 °C verwenden, transpor‐ tieren und aufbewahren.

4 Sicherheitshinweise deutsch

4.2 Bestimmungsgemäße Verwen‐ dung

Der Hochdruckreiniger STIHL RE 110 PLUS dient zum Reinigen von zum Beispiel Fahrzeu‐ gen, Anhängern, Terrassen, Wegen und Fass‐ aden.

Der Hochdruckreiniger ist nicht für die gewerbli‐ che Nutzung geeignet.

Der Hochdruckreiniger darf bei Regen nicht ver‐ wendet werden.

schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

Der Benutzer kann die Gefahren des

–

Hochdruckreinigers erkennen und ein‐ schätzen.

Der Benutzer ist volljährig

–

oder der Benutzer wird

WARNUNG

■ Falls der Hochdruckreiniger nicht bestim‐

mungsgemäß verwendet wird, können Perso‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Hochdruckreiniger so verwenden, wie es in

dieser Gebrauchsanleitung beschrieben ist. Der Hochdruckreiniger STIHL RE 110 PLUS dient nicht für folgende Anwendungen:

Reinigen von Asbestzement und ähnlichen

–

Oberflächen Reinigen von Oberflächen, die mit bleihaltiger

–

Farbe gestrichen oder lackiert sind Reinigen von Oberflächen, die mit Lebensmit‐

–

teln in Kontakt kommen Reinigen des Hochdruckreinigers selbst

–

4.3 Anforderungen an den Benut‐

zer

WARNUNG

■

Benutzer ohne eine Unterweisung können die Gefahren des Hochdruckreinigers nicht erken‐ nen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

► Falls der Hochdruckreiniger an eine andere

Person weitergegeben wird: Gebrauchsan‐

leitung mitgeben.

►

Sicherstellen, dass der Benutzer folgende

Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Diese Maschine darf nicht

–

von Personen (einschließ‐ lich Kinder) mit verringer‐ ten physischen, sensori‐

0458-834-9801-A 5

entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebil‐ det.

Der Benutzer hat eine

–

Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal den Hochdruck‐ reiniger verwendet.

Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

►

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

Ein langärmliges, eng anliegendes Oberteil und eine lange Hose tragen.

■ Während der Arbeit können sich Aerosole bil‐ den. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reakti‐ onen auslösen. ►

Eine Risikobeurteilung in Abhängigkeit von der zu reinigenden Oberfläche und deren Umfeld durchführen.

deutsch 4 Sicherheitshinweise

► Falls die Risikobeurteilung ergibt, dass sich

Aerosole bilden: Eine Atemschutzmaske der Schutzklasse FFP2 oder einer ver‐ gleichbaren Schutzklasse tragen.

■

Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden. ►

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG

■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Hochdruckreinigers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

►Unbeteiligte Personen, Kin‐

der und Tiere aus dem Arbeitsbereich fernhalten.

►Hochdruckreiniger nicht

unbeaufsichtigt lassen.

►Sicherstellen, dass Kinder

nicht mit dem Hochdruckrei‐ niger spielen können.

■

Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und der Hoch‐ druckreiniger kann beschädigt werden. ►

Nicht im Regen arbeiten.

► Hochdruckreiniger so aufstellen, dass er

nicht durch herabtropfendes Wasser nass wird.

►

Hochdruckreiniger außerhalb des feuchten Arbeitsbereichs aufstellen.

■ Elektrische Bauteile des Hochdruckreinigers können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6 Sicherheitsgerechter Zustand

Der Hochdruckreiniger ist im sicherheitsgerech‐ ten Zustand, falls folgende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist unbeschädigt.

–

Der Hochdruckschlauch, die Kupplungen und

–

die Spritzeinrichtung sind unbeschädigt. Die Spritzeinrichtung ist richtig angebaut.

–

Die Anschlussleitung, die Verlängerungslei‐

–

tung und deren Netzstecker sind unbeschä‐ digt. Der Hochdruckreiniger ist sauber und trocken.

–

Die Spritzeinrichtung ist sauber.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Original STIHL Zubehör für diesen Hochdruck‐

–

reiniger ist angebaut. Das Zubehör ist richtig angebaut.

–

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einem unbeschädigten Hochdruckreini‐ ger arbeiten.

► Mit einem unbeschädigten Hochdruck‐

schlauch, unbeschädigten Kupplungen und einer unbeschädigten Spritzeinrichtung arbeiten.

►

Spritzeinrichtung so anbauen, wie es in die‐ ser Gebrauchsanleitung beschrieben ist.

► Mit einer unbeschädigten Anschlussleitung,

Verlängerungsleitung und einem unbeschä‐ digten Netzstecker arbeiten.

►

Falls der Hochdruckreiniger verschmutzt oder nass ist: Hochdruckreiniger reinigen und trocknen lassen.

►

Falls die Spritzeinrichtung verschmutzt ist:

Spritzeinrichtung reinigen. ► Hochdruckreiniger nicht verändern. ► Falls die Bedienungselemente nicht funktio‐

nieren: Nicht mit dem Hochdruckreiniger

arbeiten. ►

Original STIHL Zubehör für diesen Hoch‐

druckreiniger anbauen. ► Zubehör so anbauen, wie es in dieser

Gebrauchsanleitung oder in der

Gebrauchsanleitung des Zubehörs

beschrieben ist. ►

Gegenstände nicht in die Öffnungen des

Hochdruckreinigers stecken. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

6 0458-834-9801-A

4 Sicherheitshinweise deutsch

4.7 Arbeiten

WARNUNG

■

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten.

► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit dem Hoch‐ druckreiniger arbeiten.

►

Hochdruckreiniger alleine bedienen. ► Auf Hindernisse achten. ► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe

gearbeitet werden muss: Eine Hubarbeits‐

bühne oder ein sicheres Gerüst verwenden. ►

Falls Ermüdungserscheinungen auftreten:

Eine Arbeitspause einlegen.

■ Falls sich der Hochdruckreiniger während der Arbeit verändert oder sich ungewohnt verhält, kann der Hochdruckreiniger in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sach‐ schaden kann entstehen. ►

Arbeit beenden, Netzstecker aus der Steck‐ dose ziehen und einen STIHL Fachhändler aufsuchen.

►

Hochdruckreiniger stehend betreiben.

► Hochdruckreiniger nicht abdecken um für

einen ausreichenden Austausch der Kühl‐ luft zu sorgen.

■

Wenn der Hebel der Spritzpistole losgelassen wird, schaltet sich die Hochdruckpumpe auto‐ matisch aus und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist im Stand-By Betrieb und bleibt weiterhin einge‐ schaltet. Falls der Hebel der Spritzpistole gedrückt wird, schaltet sich die Hochdruck‐ pumpe automatisch wieder ein und Wasser strömt aus der Düse. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Wenn nicht gearbeitet wird: Hebel der

Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

■ Wasser kann bei Temperaturen unter 0 °C auf der zu reinigenden Oberfläche und in Bautei‐ len des Hochdruckreinigers gefrieren. Der Benutzer kann ausrutschen, fallen und schwer

verletzt werden. Sachschaden kann entste‐ hen. ► Hochdruckreiniger nicht bei Temperaturen

unter 0 °C verwenden.

■ Falls am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung gezo‐ gen wird, kann sich der Hochdruckreiniger bewegen und umfallen. Sachschaden kann entstehen. ►

Nicht am Hochdruckschlauch, am Wasser‐ schlauch oder an der Anschlussleitung zie‐ hen.

■

Falls der Hochdruckreiniger auf einer schrä‐ gen, unebenen oder unbefestigten Fläche steht, kann er sich bewegen und umfallen. Sachschaden kann entstehen. ►

Hochdruckreiniger auf eine waagerechte, ebene und befestigte Fläche stellen.

■ Falls in der Höhe gearbeitet wird, kann der Hochdruckreiniger oder die Spritzeinrichtung herunterfallen. Personen können schwer ver‐ letzt werden und Sachschaden kann entste‐ hen. ►

Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.

► Hochdruckreiniger nicht auf eine Hubar‐

beitsbühne oder ein Gerüst stellen.

► Falls die Reichweite des Hochdruck‐

schlauchs nicht ausreicht: Hochdruck‐ schlauch mit einer Hochdruckschlauchver‐ längerung verlängern.

►

Spritzeinrichtung gegen Herunterfallen sichern.

■ Der Wasserstrahl kann Asbestfasern aus Oberflächen lösen. Asbestfasern können sich nach dem Trocknen in der Luft verteilen und eingeatmet werden. Eingeatmete Asbestfa‐ sern können die Gesundheit schädigen. ►

Asbesthaltige Oberflächen nicht reinigen.

■ Der Wasserstrahl kann Öl von Fahrzeugen oder Maschinen lösen. Das ölhaltige Wasser kann in die Erde, in Gewässer oder in die Kanalisation gelangen. Die Umwelt wird gefährdet. ►

Fahrzeugen oder Maschinen nur an Orten mit Ölabscheider im Wasserabfluss reini‐ gen.

■

Der Wasserstrahl kann zusammen mit bleihal‐ tiger Farbe bleihaltige Aerosole und bleihalti‐ ges Wasser bilden. Bleihaltige Aerosole und bleihaltiges Wasser können in die Erde, in Gewässer oder in die Kanalisation gelangen. Eingeatmete Aerosole können die Gesundheit schädigen und allergische Reaktionen auslö‐ sen. Die Umwelt wird gefährdet.

0458-834-9801-A 7

deutsch 4 Sicherheitshinweise

► Oberflächen, die mit bleihaltiger Farbe

gestrichen oder lackiert sind, nicht reinigen.

■ Der Wasserstrahl kann empfindliche Oberflä‐ chen beschädigen. Sachschaden kann entste‐ hen. ►

Empfindliche Oberflächen nicht mit der Rotordüse reinigen.

► Empfindliche Oberflächen aus Gummi,

Stoff, Holz und ähnlichen Materialien mit verringertem Arbeitsdruck und größerem Abstand reinigen.

■

Falls die Rotordüse während der Arbeit in ver‐ schmutztes Wasser getaucht und betrieben wird, kann die Rotordüse beschädigt werden. ►

Rotordüse nicht in verschmutzem Wasser betreiben.

► Falls ein Behälter gereinigt wird: Behälter

leeren und Wasser während des Reinigens abfließen lassen.

■

Angesaugte leicht brennbare und explosive Flüssigkeiten können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Leicht brennbare oder explosive Flüssigkei‐ ten nicht ansaugen oder ausbringen.

■ Angesaugte reizende, ätzende und giftige Flüssigkeiten können die Gesundheit gefähr‐ den und Bauteile des Hochdruckreinigers beschädigen. Personen können schwer ver‐ letzt oder getötet werden und Sachschaden kann entstehen. ►

Reizende, ätzende oder giftige Flüssigkei‐ ten nicht ansaugen oder ausbringen.

■ Der starke Wasserstrahl kann Personen und Tiere schwer verletzen und Sachschaden kann entstehen.

► Wasserstrahl nicht auf Per‐

sonen und Tiere richten.

► Wasserstrahl nicht auf schlecht einsehbare

Stellen richten.

► Kleidung nicht reinigen, während sie getra‐

gen wird.

► Schuhe nicht reinigen, während sie getra‐

gen werden.

■ Falls elektrische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kom‐ men. Personen können schwer verletzt oder getötet werden und Sachschaden kann entste‐ hen.

►

Wasserstrahl nicht auf die Anschlussleitung oder die Verlängerungsleitung richten.

■ Falls Elektrogeräte oder der Hochdruckreini‐ ger mit Wasser in Kontakt kommen, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann schwer verletzt oder getötet werden und Sachschaden kann entstehen.

► Elektrogeräte und den Hochdruckreiniger

von der zu reinigenden Oberfläche fernhal‐ ten.

■

Ein falsch verlegter Hochdruckschlauch kann beschädigt werden. Durch die Beschädigung kann Wasser mit hohem Druck unkontrolliert in die Umgebung entweichen. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen. ►

Wasserstrahl nicht auf den Hochdruck‐ schlauch richten.

► Hochdruckschlauch so verlegen, dass er

nicht gespannt oder verwickelt ist.

► Hochdruckschlauch so verlegen, dass er

nicht beschädigt, geknickt oder gequetscht wird oder scheuert.

►

Hochdruckschlauch vor Hitze, Öl und Che‐ mikalien schützen.

■ Ein falsch verlegter Wasserschlauch kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und der Wasserschlauch kann beschädigt werden. ►

Wasserstrahl nicht auf den Wasserschlauch richten.

► Wasserschlauch so verlegen und kenn‐

zeichnen, dass Personen nicht stolpern können.

►

Wasserschlauch so verlegen, dass er nicht gespannt oder verwickelt ist.

► Wasserschlauch so verlegen, dass er nicht

beschädigt, geknickt oder gequetscht wird oder scheuert.

►

Wasserschlauch vor Hitze, Öl und Chemi‐ kalien schützen.

■ Der starke Wasserstrahl verursacht Reaktions‐ kräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann

► Wasserstrahl nicht auf elekt‐

rische Anlagen, elektrische Anschlüsse, Steckdosen und stromführende Leitungen richten.

► Wasserstrahl nicht auf Elekt‐

rogeräte und den Hochdruck‐ reiniger richten.

8 0458-834-9801-A

4 Sicherheitshinweise deutsch

schwer verletzt werden und Sachschaden kann entstehen. ► Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

4.8 Reinigungsmittel

WARNUNG

■ Falls Reinigungsmittel mit der Haut oder den Augen in Kontakt kommen, können die Haut oder die Augen gereizt werden. ►

Gebrauchsanleitung des Reinigungsmittels

beachten. ► Kontakt mit Reinigungsmitteln vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser

und Seife abwaschen. ►

Falls Kontakt mit den Augen aufgetreten ist:

Augen mindestens 15 Minuten mit reichlich

Wasser spülen und einen Arzt aufsuchen.

■

Falsche oder ungeeignete Reinigungsmittel können den Hochdruckreiniger oder die Ober‐ fläche des zu reinigenden Objektes beschädi‐ gen und die Umwelt schädigen. ►

STIHL empfiehlt, original STIHL Reini‐

gungsmittel zu verwenden. ► Gebrauchsanleitung des Reinigungsmittels

beachten. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.9 Wasser anschließen

WARNUNG

■

Wenn der Hebel der Spritzpistole losgelassen wird entsteht im Wasserschlauch ein Rück‐ stoß. Durch einen Rückstoß kann verschmutz‐ tes Wasser zurück in das Trinkwassernetz gedrückt werden. Das Trinkwasser kann ver‐ unreinigt werden.

► Hochdruckreiniger nicht direkt an

das Trinkwassernetz anschließen.

► Vorschriften des Wasserversorgungsunter‐

nehmens beachten. Sofern gefordert, bei

Anschluss an Trinkwassernetz vorschrifts‐

gemäße Systemtrennung (z.B. Rückfluss‐

verhinderer) verwenden.

■

Verschmutztes oder sandhaltiges Wasser kann Bauteile des Hochdruckreinigers beschä‐ digen. ►

Sauberes Wasser verwenden. ► Falls verschmutztes oder sandhaltiges

Wasser verwendet wird: Hochdruckreiniger

zusammen mit einem Wasserfilter betrei‐ ben.

■ Falls der Hochdruckreiniger mit zu wenig Was‐ ser versorgt wird, können Bauteile des Hoch‐ druckreinigers beschädigt werden. ►

Wasserhahn vollständig aufdrehen.

► Sicherstellen, dass der Hochdruckreiniger

mit ausreichend Wasser versorgt wird,

19.

4.10 Elektrisch anschließen

Kontakt mit stromführenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung oder die Verlängerungs‐

–

leitung ist beschädigt. Der Netzstecker der Anschlussleitung oder der

–

Verlängerungsleitung ist beschädigt. Die Steckdose ist nicht richtig installiert.

–

GEFAHR

■ Kontakt mit stromführenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Sicherstellen, dass die Anschlussleitung, Verlängerungsleitung und deren Netzste‐ cker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist: ► Beschädigte Stelle nicht berühren. ► Netzstecker aus der Steckdose zie‐

hen.

►

Anschlussleitung, Verlängerungsleitung und deren Netzstecker mit trockenen Händen anfassen.

►

Netzstecker der Anschlussleitung oder Ver‐ längerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutz‐ kontakt stecken.

►

Der Netzanschluss muss von einem qualifi‐ zierten Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen. Es wird empfohlen, dass die Stromversorgung zu dieser Maschine ent‐ weder über einen Fehlerstromschutzschal‐ ter angeschlossen werden sollte, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms über‐ schreitet, oder über einen Erdungsprüfer verfügt.

■ Eine beschädigte oder ungeeignete Verlänge‐ rungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer ver‐ letzt oder getötet werden. ►

Eine Verlängerungsleitung mit dem richti‐ gen Leitungsquerschnitt verwenden,

19.2.

0458-834-9801-A 9

deutsch 4 Sicherheitshinweise

► Eine spritzwassergeschützte und für den

Außeneinsatz zulässige Verlängerungslei‐ tung verwenden.

►

Eine Verlängerungsleitung verwenden, die die gleichen Eigenschaften besitzt, wie die Anschlussleitung des Hochdruckreinigers,

19.2.

►

Es wird empfohlen, hierzu eine Kabeltrom‐ mel zu verwenden, die die Steckdose min‐ destens 60 mm über dem Boden hält.

WARNUNG

■ Während des Arbeitens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Hochdruckrei‐ niger führen. Der Hochdruckreiniger kann beschädigt werden. ►

Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Hochdruckreinigers übereinstimmen.

■

Falls mehrere Elektrogeräte an einer Mehr‐ fach-Steckdose angeschlossen sind, können während der Arbeit elektrische Bauteile über‐ lastet werden. Die elektrischen Bauteile kön‐ nen sich erwärmen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Hochdruckreiniger einzeln an eine Steck‐ dose anschließen.

► Hochdruckreiniger nicht an Mehrfach-

Steckdosen anschließen.

■ Eine falsch verlegte Anschlussleitung und Ver‐ längerungsleitung kann beschädigt werden und Personen können darüber stolpern. Per‐ sonen können verletzt werden und die Anschlussleitung oder Verlängerungsleitung kann beschädigt werden. ►

Anschlussleitung und Verlängerungsleitung so verlegen, dass der Wasserstrahl sie nicht berühren kann.

►

Anschlussleitung und Verlängerungsleitung so verlegen und kennzeichnen, dass Perso‐ nen nicht stolpern können.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.

►

Anschlussleitung und Verlängerungsleitung so verlegen, dass sie nicht beschädigt, geknickt oder gequetscht werden oder scheuern.

►

Anschlussleitung und Verlängerungsleitung vor Hitze, Öl und Chemikalien schützen.

► Anschlussleitung und Verlängerungsleitung

auf einem trockenen Untergrund verlegen.

■ Während der Arbeit erwärmt sich die Verlän‐ gerungsleitung. Wenn die Wärme nicht abflie‐ ßen kann, kann die Wärme einen Brand auslö‐ sen. ►

Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

4.11 Transportieren

WARNUNG

■ Während des Transports kann der Hochdruck‐ reiniger umkippen oder sich bewegen. Perso‐ nen können verletzt werden und Sachschaden kann entstehen. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

► Sprühset leeren oder so sichern,

dass es nicht umkippen und sich nicht bewegen kann.

► Hochdruckreiniger mit Spanngurten, Rie‐

men oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

■

Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt wer‐ den. ►

Hochdruckschlauch und Spritzeinrichtung entleeren.

► Falls der Hochdruckreiniger nicht

frostsicher transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.12 Aufbewahren

WARNUNG

■

Kinder können die Gefahren des Hochdruck‐ reinigers nicht erkennen und nicht einschät‐ zen. Kinder können schwer verletzt werden. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

► Hochdruckreiniger außerhalb der Reich‐

weite von Kindern aufbewahren.

■ Die elektrischen Kontakte an dem Hochdruck‐ reiniger und metallische Bauteile können

10 0458-834-9801-A

0000-GXX-5101-A0

5 Sicherheitshinweise – Zubehör deutsch

durch Feuchtigkeit korrodieren. Der Hoch‐ druckreiniger kann beschädigt werden. ► Hochdruckreiniger sauber und trocken auf‐

bewahren.

■ Wasser kann bei Temperaturen unter 0 °C in Bauteilen des Hochdruckreinigers gefrieren. Der Hochdruckreiniger kann beschädigt wer‐ den. ►

Hochdruckschlauch und Spritzeinrichtung entleeren.

► Falls der Hochdruckreiniger nicht

frostsicher aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel auf Glykolbasis schützen.

4.13 Reinigen, Warten und Reparie‐

ren

WARNUNG

■ Falls während der Reinigung, Wartung oder Reparatur der Netzstecker in eine Steckdose eingesteckt ist, kann der Hochdruckreiniger unbeabsichtigt eingeschaltet werden. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen. ►

Hebel der Spritzpistole verriegeln.

► Hochdruckreiniger ausschalten.

► Netzstecker des Hochdruckreinigers aus

der Steckdose ziehen.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Hochdruckreiniger beschädi‐ gen. Falls der Hochdruckreiniger nicht richtig gereinigt wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Hochdruckreiniger so reinigen, wie es in

dieser Gebrauchsanleitung beschrieben ist.

■ Falls der Hochdruckreiniger nicht richtig gewartet oder repariert wird, können Bauteile nicht mehr richtig funktionieren und Sicher‐ heitseinrichtungen außer Kraft gesetzt wer‐ den. Personen können schwer verletzt oder getötet werden. ►

Hochdruckreiniger nicht selbst warten oder reparieren.

► Falls die Anschlussleitung defekt oder

beschädigt ist: Anschlussleitung von einem STIHL Fachhändler ersetzen lassen.

►

Falls der Hochdruckreiniger gewartet oder repariert werden muss: Einen STIHL Fach‐ händler aufsuchen.

5 Sicherheitshinweise –

Zubehör

5.1 Strahlrohrverlängerung, Flä‐ chenreiniger, Rohrreinigungs‐ set, Abgewinkeltes Strahlrohr und Winkeldüse

Strahlrohrverlängerung

WARNUNG

■ Die Strahlrohrverlängerung verstärkt die Reak‐

tionskräfte. Durch die auftretenden Reaktions‐ kräfte kann der Benutzer die Kontrolle über die Spritzeinrichtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. ►

Nur eine Strahlrohrverlängerung anbauen. ► Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

Flächenreiniger

WARNUNG

■ Der Wasserstrahl kann den Benutzer verlet‐ zen.

► Nicht unter den Flächenreiniger grei‐

fen.

► Flächenreiniger so halten und führen, wie

es in der Gebrauchsanleitung des Flächen‐ reinigers beschrieben ist.

Rohrreinigungsset

WARNUNG

Die Rohrreinigungsschlauch verstärkt die

■ Reaktionskräfte. Falls der Hebel der Spritzpis‐

tole gedrückt wird und der Rohrreinigungs‐ schlauch außerhalb des Rohrs ist, kann der Rohrreinigungsschlauch unkontrolliert umher‐ schlagen. Der Benutzer kann die Kontrolle über den Rohrreinigungsschlauch verlieren.

0458-834-9801-A 11

0000098475 _001

0000-GXX-5099-A0

deutsch 6 Hochdruckreiniger einsatzbereit machen

Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. ► Hochdruckreiniger erst einschalten und

Hebel der Spritzpistole erst drücken, wenn der Rohrreinigungsschlauch bis zur Markie‐ rung (1) in das Rohr eingeschoben ist.

►

Wenn die Markierung am Rohrreinigungs‐ schlauch beim Herausziehen sichtbar ist:

Hebel der Spritzpistole loslassen

–

Hochdruckreiniger ausschalten

–

Wasserhahn schließen

–

Spritzpistole betätigen: Der Wasser‐

–

druck wird abgebaut Hebel der Spritzpistole verriegeln

–

■

Innerhalb eines großen Rohrs kann der Rohr‐ reinigungsschlauch die Richtung ändern und wieder aus der Öffnung des Rohrs heraus‐ kommen. Der Benutzer kann die Kontrolle über den Rohrreinigungsschlauch verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen. ►

Rohr beobachten.

► Falls die Düse vom Rohrreinigungs‐

schlauch aus dem Rohr herauskommt:

Hebel der Spritzpistole loslassen

–

Hebel der Spritzpistole verriegeln

–

Hochdruckreiniger ausschalten

–

Abgewinkeltes Strahlrohr und Winkeldüse

WARNUNG

■

Ein abgewinkeltes Strahlrohr und die Winkel‐ düse verstärken die seitlichen Reaktionskräfte. Durch die auftretenden Reaktionskräfte kann der Benutzer die Kontrolle über die Spritzein‐ richtung verlieren. Der Benutzer kann schwer verletzt werden und Sachschaden kann ent‐ stehen. ►

Nur eine Strahlrohrverlängerung anbauen. ► Spritzpistole mit beiden Händen festhalten. ► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

6 Hochdruckreiniger einsatz‐

bereit machen

► Falls ein Wasserfilter verwendet wird: Wasser‐

filter auf Verschmutzung prüfen und bei Ver‐ schmutzung reinigen, 15.4.

► Hochdruckreiniger auf einem standfesten und

ebenen Untergrund rutsch- und kippsicher auf‐ stellen.

► Hochdruckschlauch von der Schlauchtrommel

komplett abwickeln,

►

Spritzpistole anbauen, 7.3.1.

►

Strahlrohr anbauen, 7.4.

► Falls eine Düse verwendet wird: Düse

anbauen, 7.5.1.

► Falls Reinigungsmittel verwendet wird: Mit

Reinigungsmittel und dem Sprühset arbeiten,

11.5.

► Falls Zubehör verwendet wird: Zubehör

anbauen,

►

Wasser anschließen, 8.

►

Hochdruckreiniger elektrisch anschließen,

9.1.

► Falls die Schritte nicht durchgeführt werden

können: Hochdruckreiniger nicht verwenden und einen STIHL Fachhändler aufsuchen.

5.1.

11.2.

7 Hochdruckreiniger zusam‐

menbauen

7.1 Hochdruckreiniger zusammen‐ bauen

Kurbel anbauen

► Kurbel (1) in die Aufnahme (2) schieben.

Die Kurbel (1) rastet hörbar ein.

Sprühset anbauen

6.1 Hochdruckreiniger einsatzbe‐ reit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich der Hochdruckreini‐

ger, der Hochdruckschlauch, die Schlauch‐ kupplung und die Anschlussleitung im sicher‐ heitsgerechten Zustand befinden, 4.6.

►

Hochdruckreiniger reinigen,

12 0458-834-9801-A

15.

► Sprühset (1) einsetzen.

0000-GXX-4614-A0

0000-GXX-4621-A0

0000-GXX-4622-A0

0000097566_001

0000097567_002

0000-GXX-4350-A0

7 Hochdruckreiniger zusammenbauen deutsch

Düsen und Reinigungsnadel einsetzen

7.3 Spritzpistole anbauen und abbauen

7.3.1 Spritzpistole anbauen

► Klappe (1) öffnen. ► Flachstrahldüse (2) und Rotordüse (3) einset‐

zen.

► Reinigungsnadel (4) einsetzen.

7.2 Griff herausziehen und ein‐ schieben

7.2.1 Griff herausziehen

► Stutzen (2) in die Spritzpistole (1) schieben.

Der Stutzen (2) rastet hörbar ein.

► Falls sich der Stutzen (2) schwer in die Spritz‐

pistole (1) schieben lässt: Dichtung am Stut‐ zen (2) mit einem Armaturenfett fetten.

7.3.2 Spritzpistole abbauen

► Sperrknopf (1) drücken und Griff (2) heraus‐

ziehen.

► Sperrknopf (1) loslassen und Griff (2) so lange

herausziehen, bis er hörbar einrastet.

7.2.2 Griff einschieben

► Sperrhebel (1) drücken und gedrückt halten. ► Stutzen (2) herausziehen.

7.4 Strahlrohr anbauen und abbauen

7.4.1 Strahlrohr anbauen

► Sperrknopf (1) drücken und Griff (2) einschie‐

ben.

► Sperrknopf (1) loslassen und Griff (2) so lange

einschieben, bis er hörbar einrastet.

► Strahlrohr (1) in die Spritzpistole (2) schieben. ► Strahlrohr (1) so lange drehen, bis es einras‐

tet.

► Falls sich das Strahlrohr (1) schwer in die

0458-834-9801-A 13

Spritzpistole (2) schieben lässt: Dichtung am Strahlrohr (1) mit einem Armaturenfett fetten.

0000-GXX-4351-A0

0000098881_001

0000098882_001

0000-GXX-9919-A1

deutsch 8 An eine Wasserquelle anschließen

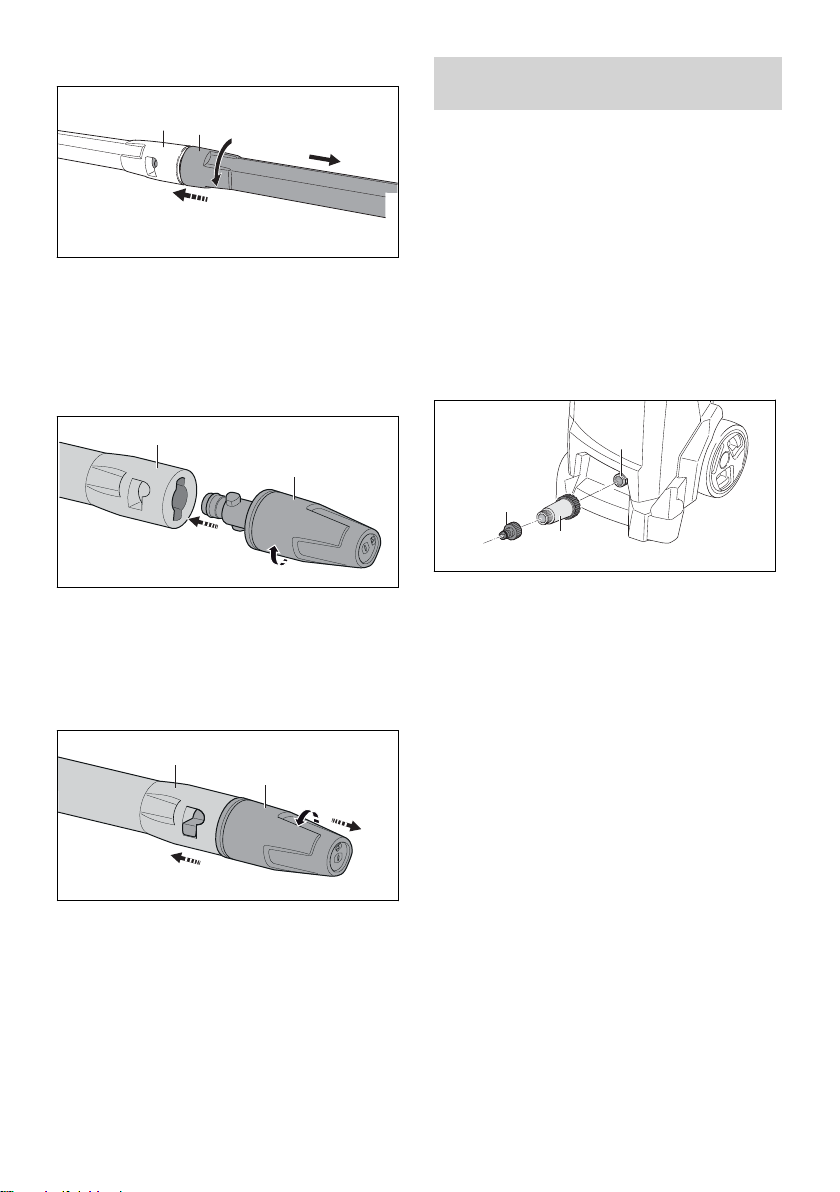

7.4.2 Strahlrohr abbauen

8 An eine Wasserquelle

anschließen

8.1 Hochdruckreiniger an das Was‐ sernetz anschließen

Wasserfilter anschließen Falls der Hochdruckreiniger mit sandhaltigem

Wasser oder mit Wasser aus Zisternen betrieben

► Strahlrohr (1) und Spritzpistole (2) zusammen‐

drücken und bis zum Anschlag drehen.

► Strahlrohr (1) und Spritzpistole (2) auseinan‐

derziehen.

7.5 Düse anbauen und abbauen

7.5.1 Düse anbauen

wird, muss an dem Hochdruckreiniger ein Was‐ serfilter angeschlossen sein. Der Wasserfilter fil‐ tert Sand und Schmutz aus dem Wasser und schützt dadurch die Bauteile des Hochdruckreini‐ gers vor Beschädigung.

Der Wasserfilter kann dem Hochdruckreiniger marktabhängig beiliegen.

► Düse (1) in das Strahlrohr (2) schieben. ► Düse (1) so lange drehen, bis sie einrastet. ► Falls sich die Düse (1) schwer in das Strahl‐

rohr (2) schieben lässt: Dichtung an der Düse (1) mit einem Armaturenfett fetten.

7.5.2 Düse abbauen

► Wasserfilter (2) auf den Wasseranschluss dre‐

hen und von Hand fest anziehen.

► Stutzen (1) auf Wasserfilter (2) drehen und

von Hand fest anziehen.

Wasserschlauch anschließen Der Wasserschlauch muss folgende Bedingun‐ gen erfüllen:

► Stutzen (1) abschrauben.

Der Wasserschlauch hat einen Durchmesser

–

von 1/2“. Der Wasserschlauch ist zwischen 10 m und

–

25 m lang.

► Wasserschlauch an einen Wasserhahn

anschließen.

► Wasserhahn vollständig öffnen und Wasser‐

schlauch mit Wasser spülen.

► Düse (1) und Strahlrohr (2) zusammendrücken

und bis zum Anschlag drehen.

► Düse (1) und Strahlrohr (2) auseinanderzie‐

hen.

Sand und Schmutz werden aus dem Wasser‐ schlauch gespült. Der Wasserschlauch wird entlüftet.

► Wasserhahn schließen.

14 0458-834-9801-A

0000-GXX-4355

0000-GXX-4632-A2

0000-GXX-5088-A1

0000-GXX-4336-A2

0000-GXX-4356-A1

8 An eine Wasserquelle anschließen deutsch

Damit das Wasser angesaugt werden kann, darf der Höhenunterschied zwischen dem Hoch‐ druckreiniger und der Wasserquelle die maxi‐ male Saughöhe (a) nicht überschreiten,

19.1.

Das passende STIHL Saugset muss verwendet werden. Dem Saugset liegt ein Wasserschlauch mit spezieller Kupplung bei.

Das passende STIHL Saugset kann dem Hoch‐

► Kupplung (1) auf den Stutzen (2) schieben.

Die Kupplung (1) rastet hörbar ein. ► Wasserhahn vollständig öffnen. ► Falls das Strahlrohr an der Spritzpistole ange‐

baut ist: Strahlrohr abbauen. ► Hebel der Spritzpistole so lange drücken, bis

ein gleichmäßiger Wasserstrahl aus der

Spritzpistole austritt. ► Hebel der Spritzpistole loslassen. ► Hebel der Spritzpistole verriegeln. ► Strahlrohr anbauen.

druckreiniger marktabhängig beiliegen. Wasserfilter anschließen

Falls der Hochdruckreiniger mit sandhaltigem Wasser aus Regentonnen, Zisternen, aus fließ‐ enden oder stehenden Gewässern betrieben wird, muss zwischen dem Wasserschlauch und dem Hochdruckreiniger ein Wasserfilter ange‐ schlossen sein.

Der Wasserfilter kann dem Hochdruckreiniger marktabhängig beiliegen.

► Düse anbauen. Wasserschlauch abziehen

► Stutzen (1) abschrauben. ► Wasserfilter (2) auf den Stutzen (3) drehen

► Wasserhahn schließen. ► Zum Entriegeln der Kupplung: Ring (1) ziehen

und von Hand fest anziehen.

Wasserschlauch anschließen

oder drehen und halten. ► Kupplung vom Stutzen (2) ziehen.

8.2 Hochdruckreiniger an eine

andere Wasserquelle anschlie‐ ßen

Der Hochdruckreiniger kann Wasser aus Regentonnen, Zisternen und aus fließenden oder stehenden Gewässern ansaugen.

► Wasserschlauch (1) so mit Wasser füllen,

dass sich keine Luft mehr im Wasserschlauch befindet.

► Kupplung (2) auf den Anschlussstutzen des

Wasserfilters (3) drehen und von Hand fest anziehen.

0458-834-9801-A 15

► Saugglocke (4) so in die Wasserquelle hän‐

gen, dass die Saugglocke (4) nicht den Boden berührt.

► Falls die Spritzpistole am Hochdruckschlauch

angebaut ist: Spritzpistole abbauen.

0000-GXX-4371-A0

0000-GXX-5091-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

0000098900_001

deutsch 9 Hochdruckreiniger elektrisch anschließen ► Hochdruckschlauch nach unten halten.

► Hochdruckreiniger so lange einschalten, bis

ein gleichmäßiger Wasserstrahl aus dem

Hochdruckschlauch austritt. ► Hochdruckreiniger ausschalten. ► Spritzpistole an den Hochdruckschlauch

anbauen. ► Hebel der Spritzpistole drücken und gedrückt

halten. ► Hochdruckreiniger einschalten.

9 Hochdruckreiniger elekt‐

► Drehschalter in die Position I stellen.

10.2 Hochdruckreiniger ausschalten

risch anschließen

9.1 Hochdruckreiniger elektrisch

anschließen

► Drehschalter in die Position 0 stellen.

11 Mit dem Hochdruckreiniger

► Drehschalter (1) in die Position 0 stellen. ► Klappe (2) öffnen. ► Halter (3) nach unten schwenken. ► Anschlussleitung (4) abnehmen.

arbeiten

11.1 Spritzpistole halten und führen

► Anschlussleitung (4) in die Vertiefung legen. ► Klappe (2) schließen. ► Stecker der Anschlussleitung (4) in eine richtig

installierte Steckdose stecken.

10 Hochdruckreiniger ein‐

► Spritzpistole mit einer Hand am Griff so fest‐

halten, dass der Daumen den Griff umschließt.

► Strahlrohr mit der anderen Hand so festhalten,

dass der Daumen das Strahlrohr umschließt.

► Düse auf den Boden richten.

schalten und ausschalten

10.1 Hochdruckreiniger einschalten

Wenn der Hochdruckreiniger eingeschaltet wird, können bei ungünstigen Netzverhältnissen Spannungsschwankungen auftreten. Die Span‐ nungsschwankungen können andere ange‐ schlossene Verbraucher beeinträchtigen.

16 0458-834-9801-A

0000098478_001

0000097568_002

0000097575_002

0000-GXX-4628-A0

11 Mit dem Hochdruckreiniger arbeiten deutsch

11.2 Hochdruckschlauch abwickeln

Hebel der Spritzpistole verriegeln

WARNUNG

■ Wenn der Hebel der Spritzpistole losgelassen

wird entsteht im Hochdruckschlauch ein Rück‐

stoß. Durch einen Rückstoß dehnt sich der

Hochdruckschlauch aus. Falls der Hochdruck‐

schlauch nicht vollständig von der Schlauch‐

trommel abgewickelt ist, hat der Hochdruck‐

schlauch keinen Platz sich auszudehnen und

der Hochdruckschlauch kann beschädigt wer‐

den. Wasser kann mit hohem Druck unkontrol‐

liert in die Umgebung entweichen. Personen

können schwer verletzt werden und Sach‐

schaden kann entstehen.

► Hochdruckschlauch vollständig abwickeln. ► Hochdruckschlauch (1) vollständig abwi‐

ckeln.

11.3 Hebel der Spritzpistole drücken

und verriegeln

Hebel der Spritzpistole drücken

► Hebel (2) loslassen.

Die Hochdruckpumpe schaltet sich automa‐ tisch aus, und Wasser strömt nicht mehr aus der Düse. Der Hochdruckreiniger ist weiterhin eingeschaltet.

►

Rasthebel (1) in die Position

stellen.

11.4 Reinigen

Mit folgenden Düsen kann abhängig von der Anwendung gearbeitet werden:

Flachstrahldüse: Die Flachstrahldüse eignet

–

sich zum Reinigen großer Flächen. Rotordüse: Die Rotordüse eignet sich zum

–

Entfernen von hartnäckigem Schmutz.

Mit geringem Abstand kann gearbeitet werden, wenn hartnäckige Verschmutzungen entfernt werden sollen. Mit großem Abstand kann gearbeitet werden, falls folgende Oberflächen gereinigt werden sol‐ len:

lackierte Oberflächen

–

Oberflächen aus Holz

–

Oberflächen aus Gummi

–

►

Rasthebel (1) in die Position ► Hebel (2) drücken und gedrückt halten.

Die Hochdruckpumpe schaltet sich automa‐

tisch ein und Wasser strömt aus der Düse.

stellen.

Die Flachstrahldüse kann eingestellt werden. Wenn die Flachstrahldüse in Richtung + gedreht

wird, steigt der Arbeitsdruck. Wenn die Flachstrahldüse in Richtung – gedreht

wird, sinkt der Arbeitsdruck. ► Wasserstrahl vor der Reinigung auf eine

unauffällige Stelle auf der Oberfläche richten und prüfen, dass die Oberfläche nicht beschä‐ digt wird.

0458-834-9801-A 17

0000-GXX-5094-A0

0000097580_001

0000097581_002

3 2

0000-GXX-4615-A0

0000-GXX-7020-A0

deutsch 12 Nach dem Arbeiten ► Abstand der Düse zur zu reinigenden Oberflä‐

che so wählen, dass die zu reinigende Ober‐

fläche nicht beschädigt wird. ► Flachstrahldüse so einstellen, dass die zu rei‐

nigende Oberfläche nicht beschädigt wird.

► Hebel der Spritzpistole drücken und Reini‐

gungsmittel auf die zu reinigende Oberfläche sprühen.

► Reinigungsmittel von unten nach oben auftra‐

gen und nicht antrocknen lassen. ► Sprühset abbauen. ► Düse anbauen. ► Oberfläche reinigen.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen. ► Falls der Hochdruckreiniger an das Wasser‐

► Spritzeinrichtung gleichmäßig entlang der zu

reinigenden Oberfläche bewegen.

► Langsam und kontrolliert vorwärts gehen.

11.5 Mit Reinigungsmittel arbeiten

Reinigungsmittel können die Reinigungswirkung des Wassers verstärken. Das mitgelieferte STIHL Sprühset muss verwendet werden.

netz angeschlossen ist: Wasserhahn schlie‐

ßen. ► Hebel der Spritzpistole drücken.

Der Wasserdruck wird abgebaut. ► Hebel der Spritzpistole verriegeln. ► Hochdruckreiniger von der Wasserquelle tren‐

nen. ► Wasserschlauch abbauen. ► Düse und Strahlrohr abbauen und reinigen. ► Spritzpistole abbauen und das restliche Was‐

ser aus der Spritzpistole laufen lassen. ► Hochdruckreiniger reinigen.

► Reinigungsmittel so dosieren und verwenden,

wie es in der Gebrauchsanleitung des Reini‐ gungsmittels beschrieben ist.

► Flasche (1) mit maximal 500 ml des Reini‐

gungsmittels befüllen.

► Sprühdüse (2) auf die Flasche (1) drehen und

von Hand fest anziehen.

► Halter (1) nach oben schwenken. ► Anschlussleitung (2) auf die Halter (1) wickeln. ► Anschlussleitung (2) mit dem Clip (3) befesti‐

gen. ► Flachstrahldüse (4) oder Rotordüse (5) einset‐

zen.

► Falls eine Düse an das Strahlrohr (3) ange‐

baut ist: Düse abbauen. ► Sprühset (4) an das Strahlrohr (3) anbauen. ► Stark verschmutzte Oberflächen vor dem Rei‐

► Sprühset (6) einsetzen.

nigen mit Wasser einweichen.

18 0458-834-9801-A

0000098477_001

0000098474 _001

0000098476_001

13 Transportieren deutsch

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Spritzpistole und Wasserschlauch abbauen

und Frostschutzmittel in den Behälter laufen lassen.

► Frostschutzmittel vorschriftsmäßig und

umweltfreundlich aufbewahren oder entsor‐ gen.

► Hochdruckschlauch (7) gleichmäßig verteilt

aufwickeln.

► Spritzeinrichtung in den Haltern (8) am Hoch‐

druckreiniger aufbewahren.

12.2 Hochdruckreiniger mit einem

Frostschutzmittel schützen

Falls der Hochdruckreiniger nicht frostsicher transportiert oder aufbewahrt werden kann, muss der Hochdruckreiniger mit einem Frostschutzmit‐ tel auf Glykolbasis geschützt werden. Das Frost‐ schutzmittel verhindert, dass Wasser im Hoch‐ druckreiniger gefriert und der Hochdruckreiniger beschädigt wird. ► Strahlrohr abbauen. ► Einen möglichst kurzen Wasserschlauch an

den Hochdruckreiniger anschließen.

Je kürzer der Wasserschlauch ist, desto weni‐

ger Frostschutzmittel ist notwendig. ► Frostschutzmittel so mischen, wie es in der

Gebrauchsanleitung des Frostschutzmittels

beschrieben ist. ► Frostschutzmittel in einen sauberen Behälter

füllen. ► Wasserschlauch in den Behälter mit Frost‐

schutzmittel tauchen. ► Hebel der Spritzpistole drücken und gedrückt

halten. ► Hochdruckreiniger einschalten. ► Hebel der Spritzpistole so lange gedrückt hal‐

ten, bis ein gleichmäßiger Strahl mit Frost‐

schutzmittel aus der Spritzpistole austritt und

Spritzpistole in den Behälter richten. ► Hebel der Spritzpistole mehrmals drücken und

wieder loslassen.

0458-834-9801-A 19

13.1 Hochdruckreiniger transportie‐ ren

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Behälter für Reinigungsmittel leeren oder so

sichern, dass er nicht umkippen, herunterfal‐ len und sich nicht bewegen kann.

Hochdruckreiniger ziehen oder tragen

► Hochdruckreiniger am Griff (1) ziehen. ► Hochdruckreiniger am Griff (1) und am Trans‐

portgriff (2) tragen.

Hochdruckreiniger in einem Fahrzeug transpor‐ tieren ► Hochdruckreiniger so sichern, dass der Hoch‐

druckreiniger nicht umkippen und sich nicht bewegen kann.

► Falls der Hochdruckreiniger nicht frostsicher

transportiert werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

14 Aufbewahren

14.1 Hochdruckreiniger aufbewah‐ ren

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

13 Transportieren

0000098883_A1

0000-GXX-4370-A0

0000-GXX-5092-A0

0000-GXX-4373-A0

deutsch 15 Reinigen ► Hochdruckreiniger so aufbewahren, dass fol‐

gende Bedingungen erfüllt sind:

Der Hochdruckreiniger ist außerhalb der

–

Reichweite von Kindern. Der Hochdruckreiniger ist sauber und tro‐

–

cken. Der Hochdruckreiniger ist in einem

–

geschlossenen Raum. Der Hochdruckreiniger ist in einem Tempe‐

–

raturbereich über 0 °C. Falls der Hochdruckreiniger nicht frostsicher

–

aufbewahrt werden kann: Hochdruckreiniger mit einem Frostschutzmittel schützen.

15 Reinigen

15.1 Hochdruckreiniger und Zube‐ hör reinigen

► Hochdruckreiniger ausschalten und Netzste‐

cker aus der Steckdose ziehen.

► Hochdruckreiniger, Hochdruckschlauch,

Spritzpistole und Zubehör mit einem feuchten Tuch reinigen.

► Stutzen und Kupplungen am Hochdruckreini‐

ger, Hochdruckschlauch und an der Spritzpis‐ tole mit einem feuchten Tuch reinigen.

► Lüftungsschlitze mit einem Pinsel reinigen.

15.3 Wasserzulaufsieb reinigen

► Stutzen (1) des Wasseranschlusses abschrau‐

ben.

► Wasserzulaufsieb (2) aus dem Wasseran‐

schluss ziehen.

► Wasserzulaufsieb (2) unter fließendem Was‐

ser abspülen.

► Wasserzulaufsieb (2) in den Wasseranschluss

einsetzen.

► Stutzen (1) aufdrehen und von Hand fest

anziehen.

15.4 Wasserfilter reinigen

Der Wasserfilter muss zum Reinigen auseinan‐ dergebaut werden.

15.2 Düse und Strahlrohr reinigen

► Dichtung (1) aus dem Verschluss (2) nehmen. ► Verschluss (2) vom Filtergehäuse (5)

abschrauben.

► Düse und Strahlrohr unter fließendem Wasser

abspülen und mit einem Tuch trocknen.

► Dichtung (3) aus dem Verschluss (2) nehmen. ► Filter (4) aus dem Filtergehäuse (5) nehmen. ► Dichtungen (1 und 3), Verschluss (2) und Fil‐

ter (4) unter fließendem Wasser abspülen.

► Dichtungen (1 und 3) mit einem Armaturenfett

fetten.

► Wasserfilter wieder zusammenbauen.

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den

► Falls die Düse verstopft ist: Düse mit der Rei‐

nigungsnadel reinigen.

20 0458-834-9801-A

Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle:

Monatlich ► Wasserzulaufsieb reinigen.

17 Reparieren deutsch

17 Reparieren

Zubehör nicht verwenden und einen STIHL Fachhändler aufsuchen.

17.1 Hochdruckreiniger reparieren

Der Benutzer kann den Hochdruckreiniger und das Zubehör nicht selbst reparieren. ► Falls der Hochdruckreiniger oder das Zubehör

beschädigt sind: Hochdruckreiniger oder das

18 Störungen beheben

18.1 Störungen des Hochdruckreinigers beheben

Störung Ursache Abhilfe Der Hochdruckreini‐

ger läuft nicht an, obwohl der Hebel der Spritzpistole gedrückt wird.

Der Hochdruckreini‐ ger läuft beim Ein‐ schalten nicht an. Der Elektromotor brummt.

Der Hochdruckreini‐ ger schaltet im Betrieb ab.

Der Stecker der Anschlussleitung oder der Verlängerungsleitung ist nicht ein‐ gesteckt.

Der Leitungsschutzschalter (Siche‐ rung) oder der Fehlerstrom-Schutz‐ schalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.

Die Steckdose ist zu gering abgesi‐ chert.

Die Verlängerungsleitung hat einen fal‐ schen Querschnitt.

Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der

Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐

Die Netzspannung ist zu niedrig. ► Hebel der Spritzpistole drücken und

Die Verlängerungsleitung hat einen fal‐ schen Querschnitt.

Die Verlängerungsleitung ist zu lang. ► Eine Verlängerungsleitung mit der

Der Stecker der Anschlussleitung oder der Verlängerungsleitung wurde aus der Steckdose gezogen.

Der Leitungsschutzschalter (Siche‐ rung) oder der Fehlerstrom-Schutz‐ schalter hat ausgelöst. Der Stromkreis ist elektrisch überlastet oder defekt.

► Stecker der Anschlussleitung oder

der Verlängerungsleitung einste‐ cken.

► Ursache für das Auslösen suchen

und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FehlerstromSchutzschalter einlegen.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

► Stecker der Anschlussleitung in eine

richtig abgesicherte Steckdose ste‐ cken, 19.

► Eine Verlängerungsleitung mit

einem ausreichenden Querschnitt verwenden, 19.2

richtigen Länge verwenden, 19.2

len lassen.

► Düse reinigen.

gedrückt halten und den Hochdruck‐ reiniger einschalten.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

► Eine Verlängerungsleitung mit

einem ausreichenden Querschnitt verwenden, 19.2

richtigen Länge verwenden, 19.2

► Stecker der Anschlussleitung oder

der Verlängerungsleitung einste‐ cken.

► Ursache für das Auslösen suchen

und beheben. Leitungsschutzschal‐ ter (Sicherung) oder FehlerstromSchutzschalter einlegen.

► Andere, im gleichen Stromkreis

angeschlossene Stromverbraucher ausschalten.

0458-834-9801-A 21

0000098906_001

deutsch 19 Technische Daten

Störung Ursache Abhilfe Die Steckdose ist zu gering abgesi‐

Die Hochdruckpumpe schaltet sich wieder‐ holt ein und aus, ohne dass der Hebel der Spritzpistole gedrückt wird.

Der Arbeitsdruck schwankt oder fällt ab.

Der Wasserstrahl hat eine veränderte Form.

Zusätzliches Reini‐ gungsmittel wird nicht angesaugt.

Anschlüsse an Hoch‐ druckreiniger, Hoch‐ druckschlauch, Spritzpistole oder Strahlrohr lassen sich schwer miteinander verbinden.

18.2 Dichtungen fetten

chert.

Der Elektromotor ist zu warm. ► Hochdruckreiniger 5 Minuten abküh‐

Die Hochdruckpumpe, der Hochdruck‐ schlauch oder die Spritzeinrichtung sind undicht.

Es besteht Wassermangel. ► Wasserhahn ganz öffnen.

Die Düse ist verstopft. ► Düse reinigen. Das Wasserzulaufsieb oder der Was‐

serfilter sind verstopft. Die Hochdruckpumpe, der Hochdruck‐

schlauch oder die Spritzeinrichtung sind undicht oder defekt.

Die Düse ist verstopft. ► Düse reinigen.

Die Düse ist verschlissen. ► Düse ersetzen. Die Flasche ist leer. ► Flasche mit Reinigungsmittel füllen.

Die Düse des Sprühsets ist verstopft. ► Düse des Sprühsets reinigen. Die Dichtungen der Anschlüsse sind

nicht gefettet.

19 Technische Daten

► Stecker der Anschlussleitung in eine

richtig abgesicherte Steckdose ste‐ cken, 19.

len lassen.

► Düse reinigen. ► Hochdruckreiniger von einem STIHL

Fachhändler prüfen lassen.

► Sicherstellen, dass eine ausrei‐

chende Wassermenge zur Verfü‐ gung steht.

► Wasserzulaufsieb und Wasserfilter

reinigen.

► Hochdruckreiniger von einem STIHL

Fachhändler prüfen lassen.

►

Dichtungen fetten. 18.2

19.1 Hochdruckreiniger STIHL RE 110 PLUS

Ausführungen von 220 V bis 240 V / 50 Hz

Absicherung (Charakteristik „C“ oder „K“):

–

10 A Leistungsaufnahme (EU) 2019/1781 §2(2) (j):

–

1,7 kW Maximal zulässige Netzimpedanz: 0,42 Ohm

–

elektrische Schutzklasse: I

► Dichtungen (1) mit einem Armaturenfett fetten.

–

elektrische Schutzart: IPX5

–

Arbeitsdruck (p): 11 MPa (110 bar)

–

Maximal zulässiger Druck (p max.): 15 MPa

–

(150 bar) Maximaler Wasserzulaufdruck (p in max.):

–

1 MPa (10 bar)

22 0458-834-9801-A

20 Ersatzteile und Zubehör

Maximaler Wasserdurchsatz (Q max.):

–

7,2 l/min (430 l/h) Minimaler Wasserdurchsatz (Q min.): 6,3 l/min

–

(380 l/h) Maximale Saughöhe: 0,5 m

–

Maximale Wassertemperatur im Druckbetrieb

–

(t in max): 40 °C Maximale Wassertemperatur im Saugbetrieb:

–

20 °C Maße

Länge: 410 mm

–

Breite: 395 mm

–

Maximale Höhe: 895 mm

–

Minimale Höhe: 693 mm

–

Länge des Hochdruckschlauchs: 8 m

–

Gewicht (m) mit angebautem Zubehör: 20,3 kg

–

bis 20,4 kg

Vom Druck abhängige Daten wurden bei einem Zulaufdruck von 0,3 MPa (3 bar) gemessen.

19.2 Verlängerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, muss sie einen Schutzleiter haben und deren Adern müssen abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

Leitungslänge bis 20 m: AWG 15 / 1,5 mm²

–

Leitungslänge 20 m bis 50 m: AWG 13 /

–

2,5 mm²

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

Leitungslänge bis 10 m: AWG 14 / 2,0 mm²

–

Leitungslänge 10 m bis 30 m: AWG 12 /

–

3,5 mm²

19.3 Schallwerte und Vibrations‐ werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

Schalldruckpegel LpA gemessen nach

–

EN 60335‑2‑79: 73 dB(A) Schallleistungspegel LwA gemessen nach

–

EN 60335‑2‑79: 85 dB(A) Vibrationswert ah gemessen nach

–

EN 60335‑2‑79, Flachstrahldüse: ≤ 2,5 m/s².

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

deutsch

19.4 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

21 Entsorgen

21.1 Hochdruckreiniger entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich. ► Hochdruckreiniger, Hochdruckschlauch,

Düsen, Zubehör und Verpackung vorschrifts‐ mäßig und umweltfreundlich entsorgen.

22 EU-Konformitätserklärung

22.1 Hochdruckreiniger STIHL RE 110 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Hochdruckreiniger

–

Fabrikmarke: STIHL

–

Typ: RE 110 PLUS

–

Serienidentifizierung: 4950

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU, 2009/125/EC entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und

0458-834-9801-A 23

česky 23 Anschriften

gefertigt worden ist: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 3744 verfahren.

gemessener Schallleistungspegel: 85 dB(A)

–

garantierter Schallleistungspegel: 87 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Hochdruckreini‐ ger angegeben.

Waiblingen, 18.01.2021 ANDREAS STIHL AG & Co. KG

HRA 260269, Amtsgericht Stuttgart

i. V. Dr. Jürgen Hoffmann, Leiter Erzeugnisdaten, -

vorschriften und Zulassung

23 Anschriften

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

23.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

Obsah

Úvod..........................................................25

2 Informace k tomuto návodu k použití........ 25

3 Přehled......................................................26

4 Bezpečnostní pokyny................................27

5 Bezpečnostní pokyny – příslušenství........33

6 Připrava vysokotlakého čističe k práci...... 34

7 Smontování vysokotlakého čističe............ 35

8 Připojení na vodní zdroj............................ 36

9 Elektrické připojení vysokotlakého čističe.38 10 Zapínání a vypínaní vysokotlakého čističe

.................................................................. 38

11 Práce s vysokotlakým čističem................. 39

12 Po skončení práce.................................... 40

13 Přeprava................................................... 41

14 Skladování................................................ 42

15 Čištění.......................................................42

16 Údržba...................................................... 43

17 Oprava...................................................... 43

18 Odstranění poruch.................................... 43

19 Technická data..........................................44

Překlad originálního návodu k použití

0000009742_001_CZ

Vytištěno na bezchlórově běleném papíru.

Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.

0458-834-9801-A. VA0.E21.

24 0458-834-9801-A

1 Úvod česky

20 Náhradní díly a příslušenství.................... 45

21 Likvidace................................................... 45

22 Prohlášení o konformitě EU...................... 45

23 Adresy.......................................................46

1 Úvod

Vážená zákaznice, vážený zákazníku, těší nás, že jste se rozhodli pro firmu STIHL.

Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vzni‐ kají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.

STIHL je zárukou špičkové kvality také v servis‐ ních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.

STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpeč‐ ném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.

Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.

2.2 Označení varovných odkazů v

textu

NEBEZPEČÍ

■ Odkaz upozorňuje na nebezpečí, která vedou

k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým

úrazům či úmrtí.

VAROVÁNÍ

■ Odkaz upozorňuje na nebezpečí, která mohou

vést k těžkým úrazům či úmrtí. ► Uvedená opatření mohou zabránit těžkým

úrazům či úmrtí.

UPOZORNĚNÍ

■ Odkaz upozorňuje na nebezpečí, která mohou

vést k věcným škodám. ► Uvedená opatření mohou zabránit věcným

škodám.

2.3 Symboly v textu

Tento symbol odkazuje na kapitolu v tomto návodu k použití.

Dr. Nikolas Stihl

DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘE‐ ČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.

2 Informace k tomuto návodu

k použití

2.1 Platné dokumenty

Platí lokální bezpečnostní předpisy. ► Navíc k tomuto návodu k použití si přečíst,

porozumět jim a uložit pro další potřebu níže uvedené dokumenty:

návod k použití a obal používaného příslu‐

–

šenství návod k použití a obal používaného čisticího

–

prostředku

0458-834-9801-A 25

13 14

1220

0000098473 _002

0000098479_002

česky 3 Přehled

3 Přehled

3.1 Vysokotlaký čistič

1 Přihrádky

Přihrádky slouží k uložení dodaných trysek.

2 Držák

Držák slouží k uchovávání čisticí jehly.

3 Přihrádka

Přihrádka slouží k uchovávání dalších trysek z příslušenství pro vysokotlaké čističe.

4 Připojovací kabel

Připojovací kabel spojuje vysokotlaký čistič se síťovou zástrčkou.

5 Síťový konektor

Síťová zástrčka spojuje připojovací kabel se zásuvkou.

6 klip

Klip přidržuje síťový konektor na navinutém připojovacím kabelu.

7 Držák

Držák slouží k odebrání a uchovávání připojo‐ vacího kabelu a je otočný.

26 0458-834-9801-A

8 Klapka

Klapka zakrývá trysky, připojovací kabel a čisticí jehlu.

9 Držák

Držák slouží k uložení stříkací pistole.

10 Klička

Klička slouží k otáčení hadicového bubnu.

11 Hadicový buben

Hadicový buben slouží k navinování vysoko‐ tlaké hadice.

12 Vysokotlaká hadice

Vysokotlaká hadice vede vodu z vysokotla‐ kého čerpadla do stříkací pistole.

13 Držák

Držák slouží k uložení stříkacího zařízení.

14 nátrubek

Nátrubek spojuje vysokotlakou hadici se stří‐ kací pistolí.

15 Otočný spínač

Otočný spínač slouží k zapnutí a vypnutí vysokotlakého čističe.

16 nátrubek

Nátrubek slouží k připojení vodovodní hadice.

17 Přepravní držadlo

Přepravní držadlo slouží k přenášení vysoko‐ tlakého čističe.

18 Rukojeť

Rukojeť slouží k přenášení vysokotlakého čističe a k manipulaci s ním.

19 Držák

Držák slouží k uložení stříkací soupravy.

20 Blokovací tlačítko

Pojistné tlačítko blokuje přestavování délky rukojeti.

# Výkonový štítek s výrobním číslem

3.2 Stříkací zařízení

1 Stříkací trubka

Stříkací trubka spojuje stříkací pistoli s try‐ skou.

4 Bezpečnostní pokyny česky

2 Stříkací pistole

Stříkací pistole slouží k držení a vedení stří‐ kacího zařízení.

3 Spoušť

Spoušť otevírá a zavírá ventil ve stříkací pistoli. Páčka spouští a zastavuje proud vody.

4 Zarážková páčka

Zarážková páčka odjišťuje spoušť.

5 Aretační páčka

Aretační páčka drží nátrubek ve stříkací pistoli.

6 Čisticí jehla

Čisticí jehla slouží k čištění trysek.

7 Stříkací souprava

Stříkací souprava slouží k čištění čisticími prostředky.

8 Stříkací tryska

Stříkací tryska směšuje vodu s čisticím pro‐ středkem.

9 Láhev

Láhev obsahuje čisticí prostředek.

10 Rotační tryska

Rotační tryska vytváří tvrdý rotační proud vody.

11 Plochá tryska

Plochá tryska vytváří plochý proud vody.

3.3 Symboly

Na vysokotlakém čističi, stříkacím zařízení a stří‐ kací soupravě se mohou nacházet symboly s následujícím významem:

Zarážková páčka deblokuje v této poloze páčku.

Zarážková páčka blokuje v této poloze páčku.

Stříkací soupravu zajistit tak, aby se nemohla převrátit a nemohla se pohnout.

Výrobek nelikvidovat s domácím odpadem.

Zaručená hladina akustického výkonu podle směrnice 2000/14/EG v dB(A) za účelem porovnatelnosti akustických emisí výrobků.

Tyto symboly označují originální náhradní díly STIHL a originální příslu‐ šenství STIHL.

4 Bezpečnostní pokyny

4.1 Varovné symboly

Varovné symboly na vysokotlakém čističi mají následující význam:

Dodržujte bezpečnostní pokyny a jejich opatření.

Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.

Noste ochranné brýle.

Nemiřte proudem vody na

–

osoby a zvířata. Nemiřte proudem vody na

–

elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud. Nemiřte proudem vody na

–

elektrické přístroje a vysoko‐ tlaký čistič.

Pokud je připojovací nebo prodlužo‐ vací kabel poškozen: vytáhněte síťo‐ vou zástrčku ze zásuvky.

Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.

Během přerušení práce, přepravy, skladování, údržby nebo opravy vyso‐ kotlaký čistič vypněte.

Nepoužívejte, nepřepravujte a neskla‐ dujte vysokotlaký čistič při teplotách pod 0 °C.

4.2 Řádné používání

Vysokotlaký čistič STIHL RE 110 PLUS slouží k čištění například vozidel, přívěsů, teras, cest a fasád.

Vysokotlaký čistič není vhodný pro komerční použití.

Vysokotlaký čistič se nesmí používat za deště.

VAROVÁNÍ

■

V případě použití vysokotlakého čističe v roz‐ poru s určením může dojít k závažnému pora‐ nění nebo usmrcení osob a ke vzniku věcných škod. ►

Používejte vysokotlaký čistič tak, jak je to

popsáno v tomto návodu k použití.

0458-834-9801-A 27

česky 4 Bezpečnostní pokyny Vysokotlaký čistič STIHL RE 110 PLUS neslouží

pro níže uvedená použití:

čištění azbestového cementu a podobných

–

povrchů čištění povrchů, které jsou natřeny nebo nala‐

–

kovány olovnatou barvou čištění povrchů, které přicházejí do kontaktu

–

s potravinami čištění samotného vysokotlakého čističe

–

4.3 Požadavky na uživatele

VAROVÁNÍ

■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící vysokotlakým čističem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zra‐ nění.

► Je třeba si přečíst návod k použití,

porozumět mu a uschovat jej.

► Pokud bude vysokotlaký čistič předáván

další osobě: zároveň s ním předejte i návod k použití.

►

Zajistěte, aby uživatel splňoval níže uve‐ dené požadavky:

Uživatel je odpočatý.

–

Tento stroj nesmí používat

–

osoby (včetně dětí) se sní‐ ženými psychickými, senzorickými nebo mentál‐ ními schopnostmi nebo s nedostatkem zkušeností a znalostí.

Uživatel je schopen rozpoznat a posou‐

–

dit nebezpečí hrozící vysokotlakým čisti‐ čem.

Uživatel je plnoletý nebo je

–

v souladu s národními předpisy pod dohledem zaškolován pro výkon povolání.

dejce STIHL nebo jiného specialisty.

Uživatel není pod vlivem alkoholu, léků

–

nebo drog.

►

V případě nejasností: vyhledejte specializo‐ vaného prodejce STIHL.

4.4 Oblečení a vybavení

VAROVÁNÍ

■ Během práce mohou být předměty velkou rychlostí vymrštěny nahoru. Uživatel může být zraněn.

► Nosit těsně přiléhající ochranné

brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a jsou s patřičným označením k dostání na trhu.

►

Nosit těsně přiléhající bundu, košili s dlou‐ hým rukávem a dlouhé kalhoty.

■ Při práci může dojít k tvorbě aerosolů. Vde‐ chované aerosoly mohou škodit zdraví a vyvo‐ lat alergické reakce. ►

Provést odhad rizik v závislosti na k čištění určenému povrchu a jeho okolí.

► Pokud z odhadu rizik vyjde najevo, že se

budou vytvářet aerosoly: nosit ochrannou dýchací masku ochranné kategorie FFP2 nebo jiné srovnatelné ochranné kategorie.

■

Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel může být zraněn. ► Nosit pevnou, uzavřenou obuv s hrubou

podrážkou.

4.5 Pracovní pásmo a okolí

VAROVÁNÍ

■

Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí hrozící vysokotlakým čističem a do výšky vymrště‐ nými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.

►Nepouštějte nezúčastněné

osoby, děti a zvířata do pra‐ covního pásma.

►Vysokotlaký čistič nenechá‐

Před prvním použitím

–

vejte bez dohledu.

vysokotlakého čističe obdržel uživatel instruktáž od specializovaného pro‐

28 0458-834-9801-A

4 Bezpečnostní pokyny česky

►Zajistěte, aby si děti s vyso‐

kotlakým čističem nemohly hrát.

■

Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým pro‐ udem. Uživatel se může těžce zranit nebo být usmrcen a vysokotlaký čistič se může poško‐ dit. ►

Nepracujte v dešti.

► Vysokotlaký čistič postavte tak, aby na něj

nekapala voda a on se nenamočil.

► Vysokotlaký čistič postavte mimo vlhké pra‐

covní místo.

■ Elektrické součástky vysokotlakého čističe mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod. ►

Nikdy nepracujte ve snadno hořlavém nebo explozivním okolí.

4.6 Stav odpovídající bezpečnosti

Vysokotlaký čistič je ve stavu odpovídajícím bez‐ pečnosti, když jsou splněny níže uvedené pod‐ mínky:

Vysokotlaký čistič je nepoškozený.

–

Vysokotlaká hadice, spojky a postřikovací

–

zařízení jsou nepoškozené. Postřikovací zařízení je správně namonto‐

–

váno. Připojovací kabel, prodlužovací kabel a jejich

–

síťové zátrčky jsou nepoškozené. Vysokotlaký čistič je čistý a suchý.

–

Stříkací zařízení je čisté.

–

Ovládací prvky fungují a nejsou změněny.

–

Je namontováno pouze originální příslušen‐

–

ství STIHL určené pro tento vysokotlaký čistič. Příslušenství je namontováno správně.

–

VAROVÁNÍ

■

Ve stavu neodpovídajícím bezpečnosti nemo‐ hou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Pracujte s nepoškozeným vysokotlakým čističem.

► Pracujte s nepoškozenou vysokotlakou

hadicí, nepoškozenými spojkami a nepo‐ škozeným postřikovacím zařízením.

►

Postřikovací zařízení namontujte tak, jak je to popsáno v tomto návodu k použití.

► Pracujte s připojovacím kabelem, prodlužo‐

vacím kabelem a se síťovou zástrčkou jen tehdy, pokud nejsou poškozené.

►

Pokud je vysokotlaký čistič znečištěný nebo mokrý: vyčistěte vysokotlaký čistič a nechte jej uschnout.

►

Pokud je stříkací zařízení znečištěné: vyči‐

stěte stříkací zařízení. ► Nepozměňujte vysokotlaký čistič. ► Pokud nefungují ovládací prvky: nepracujte

s vysokotlakým čističem. ► Montujte pouze originální příslušen‐

ství STIHL určené pro tento vysokotlaký

čistič. ►

Příslušenství montujte tak, jak je to

popsáno v tomto návodu k použití nebo v

návodu k použití daného příslušenství. ►

Nestrkejte do otvorů vysokotlakého čističe

žádné předměty. ► Opotřebované nebo poškozené informační

štítky vyměňte. ► V případě nejasností: vyhledejte specializo‐

vaného prodejce STIHL.

4.7 Pracovní postup

VAROVÁNÍ

■ Uživatel již v určitých situacích nemůže sou‐ středěně pracovat. Uživatel může zakopnout, upadnout a těžce se zranit. ►

Pracujte klidně a s rozvahou.

► Pokud jsou světelné poměry a viditelnost

špatné: nepracujte s vysokotlakým čističem. ► Obsluhujte vysokotlaký čistič sami. ► Dávejte pozor na překážky. ► Při práci stůjte na zemi a udržujte rovno‐

váhu. Pokud je nutné pracovat ve výškách:

používejte vysokozdvižnou pracovní plošinu

nebo bezpečné lešení. ►

Pokud se dostaví známky únavy: udělejte si

pracovní přestávku.

■ Pokud se vysokotlaký čistič během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Ukončete práci, vytáhněte síťovou zástrčku ze zásuvky a vyhledejte specializovaného prodejce STIHL.

►

Používejte vysokotlaký čistič vestoje.

► Nezakrývejte vysokotlaký čistič, jinak

nebude zajištěna dostatečná výměna chla‐ dicího vzduchu.

■

Při puštění spouště stříkací pistole se vysoko‐ tlaké čerpadlo automaticky vypne a z trysky přestane proudit voda. Vysokotlaký čistič je

0458-834-9801-A 29

česky 4 Bezpečnostní pokyny

v pohotovostním režimu a zůstává nadále zapnutý. Při stisknutí spouště stříkací pistole se vysokotlaké čerpadlo automaticky opět zapne a z trysky začne proudit voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Pokud se nepracuje: zamkněte spoušť stří‐ kací pistole.

► Vypněte vysokotlaký čistič.

► Vytáhněte síťovou zástrčku vysokotlakého

čističe ze zásuvky.

■ Při teplotách pod 0 °C může na čištěných površích a v konstrukčních dílech vysokotla‐ kého čističe zamrznout voda. Uživatel může uklouznout, upadnout a těžce se zranit. Mohou vzniknout věcné škody. ►

Při teplotách pod 0 °C vysokotlaký čistič nepoužívejte.

■ Pokud se tahá za vysokotlakou hadici, vodo‐ vodní hadici nebo připojovací kabel, může se vysokotlaký čistič pohnout a převrátit. Mohou vzniknout věcné škody. ►

Netahejte za vysokotlakou hadici, vodo‐ vodní hadici ani připojovací kabel.

■ Pokud vysokotlaký čistič stojí na šikmé, nerovné nebo nezpevněné ploše, může se pohnout a převrátit. Mohou vzniknout věcné škody. ►

Stavte vysokotlaký čistič na vodorovnou plochou zpevněnou plochu.

■ Pokud se pracuje ve výšce, může vysokotlaký čistič nebo stříkací zařízení spadnout dolů. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Používejte vysokozdvižnou pracovní plo‐ šinu nebo bezpečné lešení.

► Vysokotlaký čistič na vysokozdvižnou pra‐

covní plošinu ani lešení nestavte.

► Pokud není dosah vysokotlaké hadice

dostatečný: prodlužte vysokotlakou hadici prodlužovací vysokotlakou hadicí.

►

Zajistěte stříkací zařízení proti pádu dolů.

■ Proud vody může z povrchů uvolnit azbestová vlákna. Azbestová vlákna se po uschnutí mohou dostat do vzduchu a mohou pak být vdechnuta. Vdechovaná azbestová vlákna mohou poškodit zdraví. ►

Nečistěte azbestové povrchy.

■ Proud vody může z vozidel nebo strojů uvolnit olej. Olejnatá voda se může dostat do země, vody nebo kanalizace. Je tak ohroženo životní prostředí.

►

Čistěte vozidla nebo stroje jen na místech, kde je v odtoku vody nainstalován odlučo‐ vač oleje.

■

Proud vody může spolu s olovnatou barvou vytvářet olovnaté aerosoly a vodu. Olovnaté aerosoly a olovnatá voda se mohou dostat do země, vody nebo kanalizace. Vdechované aerosoly mohou poškodit zdraví a vyvolat aler‐ gické reakce. Je tak ohroženo životní pro‐ středí. ►

Nečistěte povrchy, které jsou natřeny nebo nalakovány olovnatou barvou.

■ Proud vody může poškodit choulostivé povrchy. Mohou vzniknout věcné škody. ► Nečistěte choulostivé povrchy rotační try‐

skou.

► Choulostivé povrchy z gumy, látky, ze

dřeva nebo z podobných materiálů čistěte se sníženým pracovním tlakem a s větším odstupem.

■

Pokud se rotační tryska během práce ponoří do znečištěné vody nebo se v ní používá, může se poškodit. ►

Nepoužívejte rotační trysku ve znečištěné vodě.

► Při čištění nádob: vyprázdněte nádobu a

během čištění nechte odtékat vodu.

■ Nasáté snadno hořlavé nebo explozivní kapa‐ liny mohou vyvolat požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Nenasávejte snadno hořlavé nebo explo‐ zivní kapaliny a nepostřikujte je.

■ Nasáté dráždivé, žíravé a jedovaté kapaliny mohou ohrozit zdraví a poškodit konstrukční díly vysokotlakého čističe. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Nenasávejte dráždivé, žíravé a jedovaté kapaliny a nepostřikujte je.

■ Silný proud vody může způsobit závažná poranění osob a zvířat nebo věcné škody.

► Nemiřte proudem vody na

osoby a zvířata.

► Nemiřte proudem vody do míst, kam není

dobře vidět. ► Nečistěte oblečené oblečení. ► Nečistěte nazuté boty.

■ Pokud se elektrická zařízení, elektrické pří‐ pojky, zásuvky a vedení vedoucí elektrický proud dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Může tak

30 0458-834-9801-A

4 Bezpečnostní pokyny česky

dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.

► Nemiřte proudem vody na

elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.

►

Nemiřte proudem vody na připojovací nebo na prodlužovací kabel.

■ Pokud se elektrická zařízení nebo vysokotlaký čistič dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Uživatel může utrpět těžká nebo smrtelná zranění a mohou vzniknout věcné škody.

► Nemiřte proudem vody na

elektrické přístroje a vysoko‐ tlaký čistič.

► Zajistěte, aby elektrická zařízení a vysoko‐

tlaký čistič byly daleko od čištěného povrchu.

■

Nesprávně uložená vysokotlaká hadice se může poškodit. V důsledku poškození může do okolí nekontrolovaně pod vysokým tlakem unikat voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Nemiřte proudem vody na vysokotlakou hadici.

► Uložte vysokotlakou hadici tak, aby nebyla

napnutá nebo zamotaná.

► Uložte vysokotlakou hadici tak, aby nebyla

poškozená, zalomená nebo stlačená a nikde se neodírala.

►

Chraňte vysokotlakou hadici před horkem, olejem a chemikáliemi.

■ Nesprávně uložená vodovodní hadice se může poškodit a osoby o ni mohou zakopnout. Osoby se mohou poranit a vodovodní hadice se může poškodit. ►

Nemiřte proudem vody na vodovodní hadici.

► Uložte a označte vodovodní hadici tak, aby

o ni osoby nemohly zakopnout.

► Uložte vodovodní hadici tak, aby nebyla

napnutá nebo zamotaná.

► Uložte vodovodní hadici tak, aby nebyla

poškozená, zalomená nebo stlačená a nikde se neodírala.

►

Chraňte vodovodní hadici před horkem, ole‐ jem a chemikáliemi.

■ Silný proud vody způsobuje reakční síly. V důsledku vzniklých reakčních sil může uži‐ vatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžká zranění a mohou vzniknout věcné škody. ►

Držte stříkací pistoli pevně oběma rukama.

► Pracujte tak, jak je to popsáno v tomto

návodu k použití.

4.8 Čisticí prostředky

VAROVÁNÍ

■

Pokud by se čisticí prostředky dostaly do styku s pokožkou nebo očima, může dojít k podráž‐ dění pokožky či očí. ►

Dbejte na návod k použití čisticího pro‐

středku. ► Vyhněte se kontaktu s čisticími prostředky. ► Pokud došlo ke kontaktu s pokožkou:

dotčená místa pokožky umyjte velkým

množstvím vody a mýdlem. ►

Pokud došlo ke kontaktu s očima: vypla‐

chujte oči nejméně po dobu 15 minut vel‐

kým množstvím vody a vyhledejte lékaře.

■

Nesprávné nebo nevhodné čisticí prostředky mohou poškodit vysokotlaký čistič nebo povrch čištěného předmětu nebo uškodit život‐ nímu prostředí. ►

STIHL doporučuje používat originální čisticí

prostředky STIHL. ► Dbejte na návod k použití čisticího pro‐

středku. ► V případě nejasností: vyhledejte specializo‐

vaného prodejce STIHL.

4.9 Připojení vody

VAROVÁNÍ

■

Při puštění spouště stříkací pistole vznikne ve vodovodní hadici zpětný ráz. V důsledku zpět‐ ného rázu může dojít ke vtlačení znečištěné vody zpět do sítě pitné vody. Může dojít ke znečištění pitné vody.

► Nepřipojujte vysokotlaký čistič přímo

k síti pitné vody.

► Dodržujte předpisy vodáren. Pokud je to

vyžadováno, použijte pro připojení k síti

pitné vody systémové oddělovací zařízení

odpovídající předpisům (např. zábranu proti

zpětnému průtoku).

■

Znečištěná voda nebo voda obsahující písek mohou poškodit konstrukční díly vysokotla‐ kého čističe. ►

Používejte čistou vodu. ► Pokud se používá znečištěná voda nebo

voda obsahující písek: používejte spolu

s vysokotlakým čističem vodní filtr.

■

Pokud je do vysokotlakého čističe přiváděno příliš málo vody, mohou se jeho konstrukční díly poškodit.

0458-834-9801-A 31

česky 4 Bezpečnostní pokyny

► Zcela otevřete vodní kohoutek. ► Zajistěte, aby bylo do vysokotlakého čističe

přiváděno dostatek vody, 19.

4.10 Elektrické připojení

Kontakt s konstrukčními díly vedoucími elektrický proud může vzniknout z těchto příčin:

Je poškozen připojovací kabel nebo prodlužo‐

–

vací kabel. Elektrická vidlice připojovacího kabelu nebo

–

prodlužovacího kabelu je poškozená. Zásuvka není správně nainstalovaná.

–

NEBEZPEČÍ

■ Kontakt s konstrukčními díly vedoucími elek‐ trický proud může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění. ►

Zajistěte, aby připojovací kabel, prodlužo‐ vací kabel a jejich elektrické vidlice nebyly poškozeny.

Pokud je připojovací kabel nebo pro‐ dlužovací kabel poškozen: ► Poškozeného místa se nedotýkejte. ► Vytáhněte elektrickou vidlici ze

zásuvky.

►

Připojovacího kabelu, prodlužovacího kabelu a jejich elektrických vidlic se dotý‐ kejte pouze suchýma rukama.

►

Zasuňte síťovou zástrčku připojovacího nebo prodlužovacího kabelu do správně nainstalované a jištěné zásuvky s ochran‐ ným kontaktem.

►

Síťové připojení musí provést kvalifikovaný elektrikář v souladu s požadavky normy IEC 60364-1. Doporučujeme připojit elektrické napájení k tomuto stroji buď přes proudový chránič, který při překročení 30mA svodo‐ vého proudu unikajícího do země po dobu 30 ms přeruší přívod energie, nebo přes zemnicí jistič.

■ Poškozený nebo nevhodný prodlužovací kabel může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Používejte prodlužovací kabel se správným kabelovým průřezem, 19.2.

► Používejte prodlužovací kabel chráněný

proti stříkající vodě, který je schválený pro použití venku.

►

Používejte prodlužovací kabel, který má stejné vlastnosti jako připojovací kabel vysokotlakého čističe, 19.2.

►

Doporučujeme k tomu používat kabelový buben, který zajistí, aby zásuvka byla mini‐ málně 60 mm nad úrovní země.

VAROVÁNÍ

■ Během práce může nesprávné síťové napětí nebo nesprávná síťová frekvence vést k pře‐ pětí ve vysokotlakém čističi. Vysokotlaký čistič se může poškodit. ►

Zajistěte, aby síťové napětí a síťová frek‐ vence elektrické sítě souhlasily s údaji na výkonnostním štítku vysokotlakého čističe.

■

Pokud je na vícenásobnou zásuvku připojeno více elektrických spotřebičů, může během práce dojít k přetížení elektrických konstrukč‐ ních dílů. Elektrické konstrukční díly se mohou zahřát a způsobit požár. Může tak dojít k těž‐ kým úrazům či úmrtí osob a ke vzniku věcných škod. ►

Připojujte do zásuvky jen samotný vysoko‐ tlaký čistič.

► Nepřipojujte vysokotlaký čistič do vícená‐

sobných zásuvek.

■ Nesprávně vedený připojovací nebo prodlužo‐ vací kabel může být poškozen a osoby o něj mohou zakopnout. Osoby se mohou zranit a připojovací nebo prodlužovací kabel se může poškodit. ►

Uložte připojovací i prodlužovací kabel tak, aby nemohly přijít do kontaktu s proudem vody.

►

Uložte a označte připojovací i prodlužovací kabel tak, aby o ně osoby nemohly zakop‐ nout.

►

Připojovací kabel a prodlužovací kabel veďte tak, aby nebyly napnuté nebo smo‐ tané.

►

Připojovací kabel a prodlužovací kabel veďte tak, aby nemohly být poškozeny, zlo‐ meny, skřípnuty a neodíraly se.

►

Připojovací kabel a prodlužovací kabel chraňte před horkem, olejem a chemiká‐ liemi.

►

Připojovací kabel a prodlužovací kabel veďte po suchém podkladu.

■ Během práce se prodlužovací kabel zahřívá. Pokud teplo nemůže odcházet, může způsobit požár. ►

Pokud se používá kabelový buben: kabe‐ lový buben kompletně odviňte.

4.11 Přeprava

VAROVÁNÍ

■

Během přepravy se může vysokotlaký čistič převrátit nebo se pohnout. Může dojít k úra‐ zům osob a ke vzniku věcných škod. ►

Zablokování páčky stříkací pistole.

32 0458-834-9801-A

5 Bezpečnostní pokyny – příslušenství česky

► Vysokotlaký čistič vypnout.

► Síťovou vidlici vysokotlakého čističe vytáh‐

nout ze zásuvky.

► Stříkací soupravu zajistit tak, aby se

nemohla převrátit a nemohla se pohnout.

► Vysokotlaký čistič zajistit upínacími pásy,

řemeny nebo sítí tak, aby se nemohl pře‐ vrátit a nemohl se pohnout.

■

Voda může při teplotách pod 0°C v konstrukč‐ ních dílech zmrznout. Vysokotlaký čistič může být poškozen. ►

Vysokotlakou hadici a stříkací zařízení vyprázdnit.

► Pokud nemůže být vysokotlaký

čistič přepravován v proti mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným pro‐ středkem na bázi glykolu.

4.12 Skladování

VAROVÁNÍ

■ Děti nemohou rozpoznat ani odhadnout nebezpečí vysokotlakého čističe. Děti mohou utrpět těžké úrazy. ►

Zajistěte páku stříkací pistole.

► Vypněte vysokotlaký čistič.

► Vysokotlaký čistič vytáhněte ze zásuvky. ► Vysokotlaký čistič skladujte mimo dosah

dětí.

■ Elektrické kontakty na vysokotlakém čističi a kovové konstrukční díly mohou vlivem vlhka korodovat. Vysokotlaký čistič se může poško‐ dit. ►

Vysokotlaký čistič skladujte v čistém a suchém stavu.

■ Voda může při teplotách pod 0 °C v součást‐ kách vysokotlakého čističe zamrznout. Vyso‐ kotlaký čistič se může poškodit. ►

Vyprázdněte vysokotlakou hadici a stříkací zařízení.

► Pokud nelze vysokotlaký čistič

skladovat se zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostřed‐ kem na základě glykolu.

4.13 Čištění, údržba a opravy

VAROVÁNÍ

■

Pokud je během čištění, údržby či opravy zasunutá síťová zástrčka do zásuvky, může

se vysokotlaký čistič nechtěně zapnout. Může dojít k těžkým úrazům osob a ke vzniku věcných škod. ►

Zamkněte spoušť stříkací pistole.

► Vypněte vysokotlaký čistič.

► Vytáhněte síťovou zástrčku vysokotlakého

čističe ze zásuvky.

■ Ostré čisticí pomůcky, čištění proudem vody nebo špičatými předměty mohou vysokotlaký čistič poškodit. Pokud se vysokotlaký čistič nečistí správně, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění. ►

Čistěte vysokotlaký čistič tak, jak je to popsáno v tomto návodu k použití.

■ Pokud vysokotlaký čistič není správně udržo‐ ván nebo opravován, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob. ►

Nikdy na vysokotlakém čističi neprovádějte opravy ani údržbářské úkony sami.

► Pokud je připojovací kabel defektní nebo

poškozený: nechte připojovací kabel vymě‐ nit specializovaným prodejcem STIHL.

►

Pokud musí být provedena údržba či oprava vysokotlakého čističe: vyhledejte specializovaného prodejce STIHL.

5 Bezpečnostní pokyny – pří‐

slušenství

5.1 Prodloužení stříkací trubky,

plošný mycí kartáč, souprava na čištění trubek, zahnutá stří‐ kací trubka a zaúhlená tryska

Prodloužení stříkací trubky

VAROVÁNÍ

■

Prodloužení stříkací trubky posiluje reakční síly. Vznikajícími reakčními silami může uživa‐ tel ztratit vládu nad stříkacím zařízením. Uži‐ vatel může být těžce zraněn a může dojít ke vzniku věcných škod. ►

Používejte pouze jedno prodloužení stříkací

trubky. ► Stříkací pistoli držte pevně oběma rukama. ► Pracujte tak, jak je to popsáno v tomto

návodu k použití.

0458-834-9801-A 33

0000-GXX-5101-A0

česky 6 Připrava vysokotlakého čističe k práci

Vysokotlaký čistič vypněte.

Plošný mycí kartáč

VAROVÁNÍ

■

Prudký vodní proud může uživatele zranit.

► Nesahejte pod plošný mycí kartáč.

► Plošný mycí kartáč držte a veďte tak, jak je

to popsáno v návodu k použití plošného mycího kartáče.

Souprava na čištění trubek

VAROVÁNÍ

–

Zahnutá stříkací trubka a zaúhlená tryska

VAROVÁNÍ

■

Zahnutá stříkací trubka a zaúhlená tryska zesilují boční reakční síly. Vznikajícími reakč‐ ními silami může uživatel ztratit vládu nad stří‐ kacím zařízením. Uživatel může být těžce zra‐ něn a může dojít ke vzniku věcných škod. ►

Používejte pouze jedno prodloužení stříkací

trubky. ► Stříkací pistoli držte pevně oběma rukama. ► Pracujte tak, jak je to popsáno v tomto

návodu k použití.

6 Připrava vysokotlakého

čističe k práci

6.1 Příprava vysokotlakého čističe k použití

Před každým započetím práce se musí provést níže uvedené kroky:

Hadice pro čištění trubek posiluje reakční síly.

■ Pokud je páčka stříkací pistole stisknutá a

hadice pro čištění trubek je mimo trubku, může sebou hadice pro čištění trubek nekon‐ trolovaně házet sem a tam. Uživatel může nad hadicí pro čištění trubek ztratit kontrolu. Uživa‐ tel může být těžce zraněn a může dojít ke vzniku věcných škod. ► Vysokotlaký čistič zapněte a páčku stříkací

pistole stiskněte, až když je hadice pro čištění trubek až po značku (1) zasunuta do trubky.

►

Když je značka při vytahování hadice pro čištění trubek z trubky viditelná:

Páčku stříkací pistole pusťte.

–

Vysokotlaký čistič vypněte.

–

Vodní kohout zavřete.

–

Zaktivujte stříkací pistoli: vodní tlak se

–

zredukuje. Zaaretujte páčku stříkací pistole.

–

■

Ve velké trubce může hadice pro čištění tru‐ bek uvnitř trubky změnit směr a opět se vymrštit z trubkového otvoru ven. Uživatel může nad hadicí pro čištění trubek ztratit kon‐ trolu. Uživatel může být těžce zraněn a může dojít ke vzniku věcných škod. ►

Trubku stále pozorujte.

► Pokud se tryska hadice pro čištění trubek z

trubky vysune ven:

Páčku stříkací pistole pusťte.

–

Zaaretujte páčku stříkací pistole.

–

► Zajistěte, aby se vysokotlaký čistič, vysoko‐

tlaká hadice, hadicová spojka a připojovací kabel nacházely ve stavu bezpečném pro pou‐

4.6.

žití,

►

Vyčistěte vysokotlaký čistič,

► Pokud se používá vodní filtr: zkontrolujte

zašpinění a v případě potřeby jej vyčistěte,

15.4.

► Vysokotlaký čistič stavte jen na stabilní a

rovný podklad tak, aby se nemohl převrátit či uklouznout.

► Vysokotlakou hadici celou odviňte z hadico‐

vého bubnu,

►

Namontuje stříkací pistoli, 7.3.1.

►

Namontujte stříkací trubku, 7.4.

► Pokud se používá tryska: namontujte trysku,

7.5.1.

► Pokud se používá čisticí prostředek: pracujte s

čistícím prostředkem a stříkací soupravou,

11.5.

► Pokud se používá příslušenství: namontujte

příslušenství,

►

Připojte vodu, 8.

►

Elektrické připojení vysokotlakého čističe,

9.1.

► Pokud tyto kroky nemohou být provedeny:

vysokotlaký čistič nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.

11.2.

5.1.

15.

34 0458-834-9801-A

0000098475 _001

0000-GXX-5099-A0

0000-GXX-4614-A0

0000-GXX-4621-A0

0000-GXX-4622-A0

0000097566_001

7 Smontování vysokotlakého čističe česky

7 Smontování vysokotlakého

čističe

7.2 Vytažení a zasunutí rukojeti

7.2.1 Vytažení rukojeti

7.1 Smontování vysokotlakého

čističe

Montáž kličky

► Stiskněte pojistné tlačítko (1) a vytáhněte

rukojeť (2).

► Uvolněte pojistné tlačítko (1) a vytahujte ruko‐

jeť (2) tak dlouho, až se slyšitelně zajistí.

► Kličku (1) vsuňte do do vybrání (2).

7.2.2 Zasunutí rukojeti

Klička (1) se slyšitelně zajistí.

Montáž stříkací soupravy

► Stiskněte pojistné tlačítko (1) a zasuňte ruko‐

jeť (2).

► Vložte stříkací soupravu (1). Vsazení trysek a čisticí jehly

► Uvolněte pojistné tlačítko (1) a zasunujte ruko‐

jeť (2) tak dlouho, až se slyšitelně zajistí.

7.3 Montáž a demontáž stříkací pistole

7.3.1 Montáž stříkací pistole

► Otevřete klapku (1). ► Vložte plochou trysku (2) a rotační trysku (3). ► Vsaďte čisticí jehlu (4).

► Vsuňte nátrubek (2) do stříkací pistole (1).

Nátrubek (2) slyšitelně zacvakne.

► Pokud lze nátrubek (2) zasunout do stříkací

pistole (1) těžko: namažte těsnění nátrubku (2)

0458-834-9801-A 35

mazivem na armatury.

0000097567_002

0000-GXX-4350-A0

0000-GXX-4351-A0

0000098881_001

0000098882_001

česky 8 Připojení na vodní zdroj

7.3.2 Demontáž stříkací pistole

7.5 Montáž a demontáž trysky

7.5.1 Montáž trysky

► Stiskněte aretační páčku (1) a držte ji stisknu‐

tou.

► Vytáhněte nátrubek (2).

► Nasuňte trysku (1) do stříkací trubky (2). ► Otáčejte tryskou (1) tak dlouho, dokud nezac‐

7.4 Montáž a demontáž stříkací trubky

7.4.1 Montáž stříkací trubky

vakne.

► Pokud lze trysku (1) zasunout do stříkací

trubky (2) těžko: promažte těsnění trysky (1) mazivem na armatury.

7.5.2 Demontáž trysky

► Stříkací trubku (1) vsunout do stříkací

pistole (2).

► Stříkací trubkou (1) tak dlouho otáčet, až se

zaaretuje.

► Pokud se dá stříkací trubka (1) jen těžce zasu‐

nout do stříkací pistole (2): těsnění na stříkací trubce (1) namazat tukem na armatury.

7.4.2 Demontáž stříkací trubky

► Tiskněte trysku (1) a stříkací trubku (2) proti

sobě a otočte jimi až na doraz.

► Rozpojte trysku (1) a stříkací trubku (2) tahem

od sebe.

8 Připojení na vodní zdroj

8.1 Připojení vysokotlakého čističe k vodovodní síti

Připojení vodního filtru Pokud se vysokotlaký čistič používá s vodou

obsahující písek nebo vodou z cistern, musí být k vysokotlakému čističi připojený vodní filtr. Vodní filtr filtruje z vody písek a nečistoty a chrání tím konstrukční díly vysokotlakého

► Stříkací trubku (1) a stříkací pistoli (2) stlačit

dohromady a až na doraz jimi otočit.

► Stříkací trubku (1) a stříkací pistoli (2) vzájem‐

ným odtažením rozpojit.

36 0458-834-9801-A

čističe před poškozením. Vodní filtr může být v závislosti na trhu přiložen

k vysokotlakému čističi.

0000-GXX-9919-A1

0000-GXX-4355

0000-GXX-4632-A2

0000-GXX-5088-A1

8 Připojení na vodní zdroj česky

Sejmutí vodovodní hadice

► Odšroubujte nátrubek (1). ► Našroubujte vodní filtr (2) na přívod vody a

rukou jej pevně utáhněte.

► Našroubujte nátrubek (1) na vodní filtr (2) a

rukou jej pevně utáhněte.

Připojení vodovodní hadice Vodovodní hadice musí splňovat následující pod‐ mínky:

Vodovodní hadice má průměr 1/2″.

–

Vodovodní hadice je dlouhá 10–25 m.

–

► Připojte vodovodní hadici na vodovodní

kohoutek.

► Zavřete vodovodní kohoutek. ► Pro odjištění spojky: zatáhněte za kroužek (1)

nebo jím otočte a podržte jej tak.

► Stáhněte spojku z nátrubku (2).

8.2 Připojení vysokotlakého čističe k jinému vodnímu zdroji

Vysokotlaký čistič může nasávat vodu z barelů na dešťovou vodu, cisteren a z tekoucích nebo stojatých vod.

► Zcela otevřete vodovodní kohoutek a proplá‐

chněte vodovodní hadici vodou. Z vodovodní hadice se vypláchne písek a nečistoty. Vodovodní hadice se odvzdušní.

► Zavřete vodovodní kohoutek.

Aby bylo možné nasávat vodu, nesmí výškový rozdíl mezi vysokotlakým čističem a vodním zdrojem překročit maximální sací výšku (a),

19.1.

► Nasuňte spojku (1) na nátrubek (2).

Spojka (1) slyšitelně zacvakne. ► Zcela otevřete vodovodní kohoutek. ► Pokud je na stříkací pistoli namontována stří‐

kací trubka: demontujte stříkací trubku. ► Stlačujte spoušť stříkací pistole tak dlouho,

dokud ze stříkací pistole nebude vystupovat

rovnoměrný proud vody. ► Pusťte spoušť stříkací pistole. ► Zamkněte spoušť stříkací pistole. ► Namontujte stříkací trubku. ► Namontujte trysku.

Je nutné použít správnou odsávací sadu STIHL. K odsávací sadě je přiložena vodovodní hadice se speciální spojkou.

Správná odsávací sada STIHL může být v závi‐ slosti na trhu přiložena k vysokotlakému čističi.

Připojení vodního filtru Pokud je vysokotlaký čistič provozován s vodou

z dešťových sudů, cisteren, z tekoucích nebo stojatých vod s obsahem písku, je nutno mezi vodní hadici a vysokotlaký čistič připojit vodní filtr.

Vodní filtr může být v závislosti na trhu přiložen k vysokotlakému čističi.

0458-834-9801-A 37

0000-GXX-4336-A2

0000-GXX-4356-A1

0000-GXX-4371-A0

0000-GXX-5091-A0

0000-GXX-4357-A0

česky 9 Elektrické připojení vysokotlakého čističe

9 Elektrické připojení vysoko‐

tlakého čističe

9.1 Elektrické připojení vysokotla‐ kého čističe

► Odšroubujte nátrubek (1). ► Vodní filtr (2) našroubujte na nátrubek (3) a

rukou pevně utáhněte.

Připojení vodovodní hadice

► Otočte otočný spínač (1) do polohy 0. ► Otevřete klapku (2). ► Držák (3) sklopte dolů. ► Odeberte připojovací kabel (4).

► Naplňte vodovodní hadici (1) vodou tak, aby

v ní nezbyl žádný vzduch.

► Našroubujte na připojovací hrdlo vodního fil‐

tru (3) spojku (2) a rukou ji utáhněte.

► Zavěste sací zvon (4) do vodního zdroje tak,

aby se sací zvon (4) nedotýkal dna.

► Pokud je na vysokotlaké hadici namontována

stříkací pistole: demontujte stříkací pistoli. ► Podržte vysokotlakou hadici dolů. ► Pusťte vysokotlaký čistič na tak dlouho, dokud

z vysokotlaké hadice nebude vystupovat rov‐

noměrný proud vody. ► Vypněte vysokotlaký čistič. ► Namontujte stříkací pistoli na vysokotlakou

hadici. ► Stiskněte a podržte spoušť stříkací pistole. ► Zapněte vysokotlaký čistič.

► Vložte připojovací kabel (4) do prohlubně. ► Zavřete klapku (2). ► Zasuňte zástrčku připojovacího kabelu (4) do

správně nainstalované zásuvky.

10 Zapínání a vypínaní vyso‐

kotlakého čističe

10.1 Zapněte vysokotlaký čistič

Při zapnutí vysokotlakého čističe může při nepří‐ znivých poměrech v elektrické síti docházet ke kolísání napětí. Kolísání napětí může mít nega‐ tivní vliv na jiné připojené spotřebiče.

38 0458-834-9801-A

► Otočte otočný spínač do polohy I.

0000-GXX-4358-A0

0000098900_001

0000098478_001

0000097568_002

0000097575_002

11 Práce s vysokotlakým čističem česky

10.2 Vypnutí vysokotlakého čističe

VAROVÁNÍ

■ Když se pustí páka stříkací pistole vznikne na vysokotlaké hadici zpětný náraz. Zpětným rázem se vysokotlaká hadice rozšíří. Pokud se vysokotlaká hadice zcela neodvinula od hadi‐ cového bubnu, nemá vysokotlaká hadice dost místa na rozvinutí a může se poškodit. Voda může kvůli vysokému tlaku nekontrolovaně unikat do okolí. Může dojít k těžkým úrazům

► Otočit otočný spínač do polohy 0.

11 Práce s vysokotlakým čisti‐

čem

11.1 Držení a vedení stříkací pistole

osob a ke vzniku věcných škod. ► Vysokotlakou hadici kompletně odviňte.

► Vysokotlakou hadici (1) kompletně odviňte.

11.3 Stisknutí a zamknutí spouště

stříkací pistole

Stisknutí spouště stříkací pistole

►

► Držte stříkací pistoli pevně jednou rukou za

rukojeť tak, aby palec obepínal rukojeť.

► Držte stříkací trubku pevně druhou rukou tak,

aby palec obepínal stříkací trubku.

► Nasměrujte trysku k zemi.

Posuňte zarážkovou páčku (1) do polohy

► Stiskněte a podržte spoušť (2).

Vysokotlaké čerpadlo se automaticky zapne a z trysky proudí voda.

Zamknutí spouště stříkací pistole

11.2 Odvinutí vysokotlaké hadice

► Pusťte spoušť (2).

Vysokotlaké čerpadlo se automaticky vypne a z trysky už neproudí voda. Vysokotlaký čistič je nadále zapnutý.

►

Posuňte zarážkovou páčku (1) do polohy

11.4 Čištění

V závislosti na použití je možno pracovat s níže uvedenými tryskami:

Plochá tryska: Plochá tryska je vhodná pro

–

čištění velkých ploch.

0458-834-9801-A 39

0000-GXX-4628-A0

0000-GXX-5094-A0

0000097580_001

0000097581_002

česky 12 Po skončení práce

Rotační tryska: Rotační tyska je vhodná pro

–

odstraňování tvrdošíjně ulpívajících nečistot.

S malým odstupem se může pracovat, když mají být odstraněny tvrdošíjné nečistoty. S velkým odstupem se může pracovat, když mají být čištěny níže uvedené povrchy:

lakované povrchy

–

povrchy ze dřeva

–

povrchy z pryže

–

► Dávkujte a používejte čisticí prostředek podle

popisu v návodu k použití čisticího prostředku.

► Naplňte láhev (1) maximálně 500 ml čisticího

prostředku.

► Našroubujte stříkací trysku (2) na láhev (1) a

rukou ji pevně utáhněte.

Plochá tryska může být seřizována. Otočí-li se plochou tryskou směrem +, pracovní

tlak stoupne. Otočí-li se plochou tryskou směrem –, pracovní

tlak klesne. ► Vodní proud před čištěním nasměrovat na

nenápadné místo a přezkoušet, nebude-li povrch poškozen.

► Vzdálenost trysky k čištění určenému povrchu

zvolit tak, aby k čištění určený povrch nebyl poškozen.

► Plochou trysku nastavit tak, aby k čištění

určený povrch nebyl poškozen.

► Pokud je na stříkací trubce (3) namontována

tryska: demontujte trysku.

► Namontujte stříkací soupravu (4) na stříkací

trubku (3).

► Silně znečištěné povrchy namočte před čiště‐

ním vodou.

► Stiskněte spoušť stříkací pistole a nastříkejte

na čištěný povrch čisticí prostředek.

► Naneste čisticí prostředek zespodu nahoru

a nenechávejte jej zaschnout.

► Demontujte stříkací soupravu. ► Namontujte trysku. ► Vyčistěte povrch.

12 Po skončení práce

12.1 Po skončení práce

► Vypněte vysokotlaký čistič a vytáhněte síťovou

► Stříkací zařízení pohybovat stejnoměrně podél

k čištění určeného povrchu.

► Pomalu a kontrolovaně kráčet vpřed.

11.5 Práce s čisticími prostředky

Čisticí prostředky mohou zesílit čisticí účinek vody. Je nutné použít dodávanou stříkací sou‐ pravu STIHL.

40 0458-834-9801-A

zástrčku ze zásuvky.

► Pokud je vysokotlaký čistič připojen k vodo‐

vodní síti: zavřete vodovodní kohoutek.

► Stiskněte spoušť stříkací pistole.

Tlak vody se odbourá.

► Zamkněte spoušť stříkací pistole. ► Odpojte vysokotlaký čistič od vodního zdroje. ► Demontujte vodovodní hadici. ► Demontujte a vyčistěte trysku a stříkací

trubku.

► Demontujte stříkací pistoli a nechte z ní vytéct

zbylou vodu.

3 2

0000-GXX-4615-A0

0000-GXX-7020-A0

0000098477_001

0000098474 _001

0000098476_001

13 Přeprava česky ► Vyčistěte vysokotlaký čistič.

kotlaký čistič se musí chránit mrazuvzdorným prostředkem na základě glykolu. Mrazuvzdorný prostředek zabraňuje tomu, aby ve vysokotlakém čističi zamrzla voda a vysokotlaký čistič poško‐ dila. ► Demontujte vysokotlakou hadici. ► Na vysokotlaký čistič připojte co nejkratší

vodní hadici. Čím je vodní hadice kratší, tím méně mrazu‐ vzdorného prostředku je potřeba.

► Držáky (1) odklopte nahoru. ► Naviňte připojovací kabel (2) na držáky (1). ► Připevněte připojovací kabel (2) klipem (3). ► Nasaďte plochou trysku (4) nebo rotační try‐

sku (5).

► Mrazuvzdorný prostředek namíchejte tak, jak

je to popsáno v návodu k použití mrazuvzdor‐ ného prostředku.

► Mrazuvzdorný prostředek nalijte do čisté nád‐

oby.

► Hadici na vodu ponořte do nádoby s mrazu‐

vzdorným prostředkem.

► Stiskněte páku stříkací pistole a držte stisknu‐

tou.

► Zapněte vysokotlaký čistič. ► Páku stříkací pistole držte tak dlouho stisknu‐

tou, až ze stříkací pistole bude vystupovat rov‐ noměrný vodní proud s mrazuvzdorným pro‐ středkem a stříkací pistoli nasměrujte do nádob.

► Vložte stříkací soupravu (6).

► Několikrát stiskněte a zase uvolněte páku stří‐

kací pistole.

► Vypněte vysokotlaký čistič a elektrickou vidlici

vytáhněte ze zásuvky.

► Stříkací pistoli a hadici na vodu demontujte a

do nádoby nechte natéct mrazuvzdorný pro‐ středek.

► Mrazuvzdorný prostředek skladujte a likvidujte

dle předpisů a s ohledem na životní prostředí.

► Vysokotlakou hadici (7) hadici naviňte rovno‐

měrně.

► Uložte stříkací zařízení do držáků (8) na vyso‐

kotlakém čističi.

12.2 Chraňte vysokotlaký čistič mra‐

Pokud nelze vysokotlaký čistič transportovat nebo skladovat se zajištěním proti mrazu, vyso‐

0458-834-9801-A 41

zuvzdorným prostředkem

13.1 Přeprava vysokotlakého čističe

► Vypněte vysokotlaký čistič a vytáhněte síťovou

zástrčku ze zásuvky.

► Vyprázdněte nebo zajistěte nádržku na čisticí

prostředek tak, aby se nemohla převrátit, spadnout ani pohnout.

Tažení nebo nošení vysokotlakého čističe

► Táhněte vysokotlaký čistič za rukojeť (1).

13 Přeprava

0000098883_A1

0000-GXX-4370-A0

0000-GXX-5092-A0

0000-GXX-4373-A0

česky 14 Skladování

► Noste vysokotlaký čistič za rukojeť (1) a pře‐

pravní držadlo (2).

Přeprava vysokotlakého čističe ve vozidle ► Zajistěte vysokotlaký čistič tak, aby se nemohl

převrátit ani pohnout.

► Pokud nelze vysokotlaký čistič přepravovat

tak, aby byl zabezpečený proti mrazu: chraňte vysokotlaký čistič nemrznoucí směsí.

14 Skladování

► Pokud je tryska ucpaná: vyčistěte trysku čisticí

jehlou.

14.1 Skaldování vysokotlakého čističe

► Vysokotlaký čistič vypnout a síťovou vidlici

vytáhnout ze zásuvky.

► Vysokotlaký čistič skladovat tak, aby byly spl‐

něny níže uvedené podmínky:

Vysokotlaký čistič je mimo dosah dětí.

–

Vysokotlaký čistič je čistý a suchý.

–

Vysokotlaký čistič je v uzavřeném prostoru.

–

Vysokotlaký čistič se nachází v tepelném

–

pásmu nad 0 °C. Pokud nemůže být vysokotlaký čistič skla‐

–

dován v proti mrazu zajištěném stavu: vyso‐ kotlaký čistič chránit mrazuvzdorným pro‐ středkem.

15 Čištění

15.1 Čištění vysokotlakého čističe a příslušenství

► Vypněte vysokotlaký čistič a vytáhněte síťovou

zástrčku ze zásuvky.

► Vyčistěte vysokotlaký čistič, vysokotlakou

hadici, stříkací pistoli a příslušenství vlhkou utěrkou.

► Vyčistěte nátrubky a spojky vysokotlakého

čističe, vysokotlaké hadice a stříkací pistole vlhkou utěrkou.

► Vyčistěte větrací štěrbiny štětcem.

15.3 Čistění vstupního vodního sítka

► Odšroubujte nátrubek (1) vodní přípojky. ► Sítko pro přívodní vodu (2) vyjměte z vodní

přípojky.

► Sítko pro přívodní vodu (2) vypláchněte pod

tekoucí vodou.

► Sítko pro přívodní vodu (2) vsaďte do vodní

přípojky.

► Nátrubek (1) našroubujte a rukou pevně utáh‐

něte.

15.4 Čištění vodního filtru

Vodní filtr musí být k čištění rozmontován.

15.2 Čištění trysky a stříkací trubky

► Těsnění (1) vyjmout z uzávěru (2). ► Uzávěr (2) odšroubovat ze skříně filtru (5). ► Těsnění (3) vyjmout z uzávěru (2). ► Filtr (4) vyjmout ze skříně filtru (5). ► Těsnění (1 a 3), uzávěr (2) a filtr (4) vyplá‐

► Opláchněte trysku a stříkací trubku pod

tekoucí vodou a osušte je utěrkou.

42 0458-834-9801-A

chnout pod tekoucí vodou. ► Těsnění (1 a 3) namazat tukem na armatury. ► Vodní filtr opět smontovat.

16 Údržba česky

16 Údržba

16.1 Časové intervaly pro údržbu

Časové intervaly pro údržbu jsou závislé na okol‐ ních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:

Měsíčně ► Čištění sítka přívodní vody.

17 Oprava

17.1 Oprava vysokotlakého čističe

Uživatel nemůže vysokotlaký čistič a příslušen‐ ství opravovat sám. ► Pokud jsou vysokotlaký čistič nebo příslušen‐

ství poškozeny: vysokotlaký čistič nebo příslu‐

šenství nepoužívat a vyhledat odborného pro‐

dejce výrobků STIHL.

18 Odstranění poruch

18.1 Odstranění poruch vysokotlakého čističe

Porucha Příčina Odstranění poruchy Vysokotlaký čistič se

nerozběhne, ačkoliv byla stisknuta spoušť stříkací pistole.

Vysokotlaký čistič se při zapnutí neroze‐ běhne. Elektromotor bzučí.

Vysokotlaký čistič se za provozu vypnul.

Není zastrčená zástrčka připojovacího nebo prodlužovacího kabelu.

Zareagoval jistič vedení (pojistka) nebo proudový chránič. Elektrický obvod je elektricky přetížený nebo defektní.

Zásuvka je zajištěna na příliš nízkou hodnotu.

Prodlužovací kabel má nesprávný průřez.

Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel se

Elektromotor je příliš teplý. ► Nechte vysokotlaký čistič 5 minut

Síťové napětí je příliš nízké. ► Stiskněte a podržte spoušť stříkací

Prodlužovací kabel má nesprávný průřez.

Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel se

Zástrčka připojovacího nebo prodlužo‐ vacího kabelu byla vytažena ze zásuvky.

Zareagoval jistič vedení (pojistka) nebo proudový chránič. Elektrický obvod je elektricky přetížený nebo defektní.

Zásuvka je zajištěna na příliš nízkou hodnotu.

Elektromotor je příliš teplý. ► Nechte vysokotlaký čistič 5 minut

► Zastrčte zástrčku připojovacího

nebo prodlužovacího kabelu.

► Zjistěte a odstraňte příčinu zareago‐

vání. Zapněte jistič vedení (pojistku) nebo proudový chránič.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

► Zasuňte zástrčku připojovacího

kabelu do správně zajištěné zásuvky, 19.

► Použijte prodlužovací kabel s dosta‐

tečným průřezem, 19.2.

správnou délkou, 19.2.

ochlazovat.

► Vyčistěte trysku.

pistole a zapněte vysokotlaký čistič.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

► Použijte prodlužovací kabel s dosta‐

tečným průřezem, 19.2.

správnou délkou, 19.2.

► Zastrčte zástrčku připojovacího

nebo prodlužovacího kabelu.

► Zjistěte a odstraňte příčinu zareago‐

vání. Zapněte jistič vedení (pojistku) nebo proudový chránič.

► Vypněte další elektrické spotřebiče

zapojené ve stejném elektrickém obvodu.

► Zasuňte zástrčku připojovacího

kabelu do správně zajištěné zásuvky, 19.

ochlazovat.

0458-834-9801-A 43

0000098906_001

česky 19 Technická data

Porucha Příčina Odstranění poruchy

► Vyčistěte trysku.

Vysokotlaké čerpadlo se opakovaně zapíná a vypíná, aniž by byla stisknuta spoušť stříkací pistole.

Pracovní tlak kolísá nebo opadá.

Proud vody má změ‐ něný tvar.

Nenasává se doplň‐ kový čisticí prostředek.

Přípojky vysokotla‐ kého čističe, vysokot‐ laké hadice, stříkací pistole nebo stříkací trubky lze spolu těžko propojit.

18.2 Mazání těsnění

► Promažte těsnění (1) mazivem na armatury.

19 Technická data

19.1 Vysokotlaký čistič STIHL RE 110 PLUS

Provedení od 220 V do 240 V / 50 Hz

elektrický jistič (typu C nebo K): 10 A

–

Příkon (EU) 2019/1781 §2(2) (j): 1,7 kW

–

maximálně přípustná impedance sítě:

–

0,42 ohmů elektrický stupeň krytí: I

–

elektrický druh krytí: IPX5

–

pracovní tlak (p): 11 MPa (110 barů)

–

Je netěsné vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení.

Není dostatek vody. ► Zcela otevřete vodní kohoutek.

Tryska je ucpaná. ► Vyčistěte trysku. Je ucpané sítko přívodní vody nebo

vodní filtr. Je netěsné nebo poškozené vysokot‐

laké čerpadlo, vysokotlaká hadice nebo stříkací zařízení.

Tryska je ucpaná. ► Vyčistěte trysku.

Tryska je opotřebovaná. ► Vyměňte trysku. Láhev je prázdná. ► Naplňte láhev čisticím prostředkem.

Tryska stříkací soupravy je ucpaná. ► Vyčistěte trysku stříkací soupravy. Těsnění přípojek nejsou promazaná. ►

–

– –

–

– –

Údaje závislé na tlaku byly naměřeny při přívod‐ ním tlaku 0,3 MPa (3 bary).

► Nechte vysokotlaký čistič zkontrolo‐

vat specializovaným prodejcem STIHL.

► Zajistěte, aby bylo k dispozici dosta‐

tečné množství vody.

► Vyčistěte sítko přívodní vody

a vodní filtr.

► Nechte vysokotlaký čistič zkontrolo‐

vat specializovaným prodejcem STIHL.

Promažte těsnění. 18.2

maximálně přípustný tlak (p max.): 15 MPa (150 barů) maximální tlak přívodu vody (p in max.): 1 MPa (10 barů) maximální průtok vody (Q max.): 7,2 l/min (430 l/h) minimální průtok vody (Q min.): 6,3 l/min (380 l/h) maximální sací výška: 0,5 m maximální teplota vody v tlakovém režimu (t in max): 40 °C maximální teplota vody v režimu sání: 20 °C rozměry

délka: 410 mm

–

šířka: 395 mm

–

Maximální výška: 895 mm

–

Minimální výška: 693 mm

–

délka vysokotlaké hadice: 8 m Hmotnost (m) s namontovaným příslušen‐ stvím: 20,3 kg°až°20,4°kg

44 0458-834-9801-A

20 Náhradní díly a příslušenství česky

19.2 Prodlužovací kabely

Pokud se používá prodlužovací kabel, musí mít ochranný vodič a žíly prodlužovacího kabelu musí mít v závislosti na napětí a na délce prodlu‐ žovacího kabelu nejméně níže uvedené průřezy:

Pokud je jmenovité napětí na výkonovém štítku 220 V až 240 V:

délka kabelu do 20 m: AWG 15 / 1,5 mm²

–

délka kabelu 20 m až 50 m: AWG 13 /

–

2,5 mm²

Pokud je jmenovité napětí na výkonovém štítku 100 V až 127 V:

délka kabelu do 10 m: AWG 14 / 2,0 mm²

–

délka kabelu 10 m až 30 m: AWG 12 /

–

3,5 mm²

19.3 Akustické a vibrační hodnoty

Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hod‐ noty je 2 m/s².

Hladina akustického tlaku LpA měřená podle

–

EN 60335‑2‑79: 73 dB(A) hladina akustického výkonu LwA měřená podle

–

normy EN 60335‑2‑79: 85 dB(A) vibrační hodnota ah měřená podle normy

–

EN 60335‑2‑79, plochá tryska: ≤ 2,5 m/s²

Údaje ke splnění směrnice 2002/44/ES pro zaměstnavatele o vibracích viz www.stihl.com/ vib.

19.4 REACH

REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.

Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach .

20 Náhradní díly a příslušen‐

ství

20.1 Náhradní díly a příslušenství

Tyto symboly označují originální náhradní díly STIHL a originální příslu‐ šenství STIHL.

STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.

Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu fir‐ mou STIHL posouzeny ohledně jejich spolehli‐ vosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.

Originální náhradní díly STIHL a originální příslu‐ šenství STIHL jsou k dostání u odborného pro‐ dejce výrobků STIHL.

21 Likvidace

21.1 Likvidace vysokotlakého čističe

Informace týkající se likvidace jsou k dostání u odborného prodejce výrobků STIHL. ► Vysokotlaký čistič, vysokotlakou hadici, trysky,

příslušenství a balení zlikvidovat předpisově a s ohledem na životní prostředí.

22 Prohlášení o konfor‐

mitě EU

22.1 Vysokotlaký čistič STIHL RE 110 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Německo na vlastní zodpovědnost prohlašuje, že výrobek

konstrukce: vysokotlaký čistič

–

výrobní značka: STIHL

–

Typ: RE 110 PLUS

–

sériová identifikace: 4950

–

odpovídá relevantním ustanovením směrnic 2011/65/EU, 2006/42/ES, 2014/30/EU a 2009/125/EC a byl vyvinut a vyroben v souladu s následujícími normami ve verzích platných k datu výroby: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Ke zjištění naměřené a zaručené hladiny akustic‐ kého výkonu se postupovalo podle směrnice 2000/14/ES, příloha V, za aplikace normy ISO 3744.

naměřená hladina akustického výkonu:

–

85 dB(A) zaručená hladina akustického výkonu:

–

87 dB(A)

Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND‐ REAS STIHL AG & Co. KG.

Rok výroby, země výroby a výrobní číslo jsou uvedeny na vysokotlakém čističi.

Waiblingen, 18.1.2021 ANDREAS STIHL AG & Co. KG

HRA 260269, obvodní soud Stuttgart

0458-834-9801-A 45

magyar 23 Adresy

Ulica Kneza Ljudevita Posavskog 56, 10410 Vel‐ ika Gorica Telefon: +385 1 6370010

V zast. Dr. Jürgen Hoffmann, vedoucí oddělení dat,

předpisů a homologace výrobků

23 Adresy

23.1 Hlavní sídlo firmy STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Distribuční společnosti STIHL

NĚMECKO STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

RAKOUSKO STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVÝCARSKO STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČESKÁ REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

23.3 Dovozci firmy STIHL

BOSNA-HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

CHORVATSKO UNIKOMERC – UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja:

Fax: +385 1 6221569 TURECKO

SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş. Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

Tartalomjegyzék

1 Előszó....................................................... 46

2 Erre a használati útmutatóra vonatkozó

információk................................................47

3 Áttekintés.................................................. 47

4 Biztonsági tudnivalók................................ 49

5 Biztonsági utasítások – Tartozék ............. 56

6 A magasnyomású tisztítóberendezés fel‐

készítése használatra............................... 56

7 A magasnyomású tisztítóberendezés öss‐

zeszerelése...............................................57

8 Vízforráshoz való csatlakoztatás.............. 59

9 A magasnyomású tisztítóberendezés elekt‐

romos csatlakoztatása.............................. 60

10 A magasnyomású tisztítóberendezés

bekapcsolása és kikapcsolása..................61

11 A magasnyomású tisztítóberendezéssel

való munkavégzés.................................... 61

12 Munka után............................................... 63

13 Szállítás.................................................... 64

14 Tárolás...................................................... 64

15 Tisztítás.....................................................65

16 Karbantartás............................................. 66

17 Javítás.......................................................66

18 Hibaelhárítás.............................................66

19 Műszaki adatok......................................... 68

20 Pótalkatrészek és tartozékok.................... 68

21 Ártalmatlanítás.......................................... 69

22 EK Megfelelőségi nyilatkozat.................... 69

1 Előszó

Tisztelt Vásárlónk! Örömünkre szolgál, hogy STIHL-termék mellett

döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségle‐ teinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igény‐ bevétel próbáját is kiállják.

Az eredeti használati útmutató fordítása

0000009728_001_H

Klórmentesen fehérített papírra nyomtatott.

A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható.

0458-834-9801-A. VA0.E21.

46 0458-834-9801-A

13 14

1220

0000098473 _002

2 Erre a használati útmutatóra vonatkozó információk magyar

A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanács‐ adást és betanítást, valamint átfogó műszaki segítséget nyújtanak.

A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon hasz‐ nálhassa STIHL-termékét, annak hosszú élettar‐ tamán keresztül.

Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.

Dr. Nikolas Stihl

FONTOS! HASZNÁLAT ELŐTT OLVASSA EL ÉS ŐRIZZE MEG.

2 Erre a használati útmuta‐

tóra vonatkozó információk

2.1 Érvényes dokumentumok

A helyi biztonsági előírások érvényesek. ► Ezen a használati útmutatón kívül olvassa el,

értse meg és őrizze meg a következő doku‐ mentumokat:

A használt tartozék használati útmutatója és

–

csomagolása A használt tisztítószer használati útmutatója

–

és csomagolása

2.2 A figyelmeztetések jelölése a

■ Olyan veszélyekre utal, amelyek súlyos sérü‐

szövegben

VESZÉLY

léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos

sérülések vagy halál kerülhető el.

TUDNIVALÓ

■ Olyan veszélyekre utal, amelyek anyagi káro‐

kat okozhatnak. ► A megnevezett intézkedésekkel anyagi

károk kerülhetők el.

2.3 Szimbólumok a szövegben

Ez a szimbólum e használati útmutató egyik fejezetére utal.

3 Áttekintés

3.1 Magasnyomású tisztítóberen‐

dezés

FIGYELMEZTETÉS

■ Olyan veszélyekre utal, amelyek súlyos sérü‐ léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos

sérülések vagy halál kerülhető el.

0458-834-9801-A 47

1 Rekeszek

A rekeszek a csomagban lévő fúvókák tárolá‐ sára szolgálnak.

2 Tartó

A tartó a tisztítótű tárolására szolgál.

3 Rekesz

A rekesz a magasnyomású tisztítóberende‐ zés tartozék-fúvókáinak tárolására szolgál.

0000098479_002

magyar 3 Áttekintés

4 Csatlakozóvezeték

A csatlakozóvezeték köti össze a magasnyo‐ mású tisztítóberendezést a hálózati csatlako‐ zóval.

5 Hálózati dugasz

A hálózati dugasz köti össze a csatlakozóve‐ zetéket a konnektorral.

6 Kapocs

A kapocs tartja a hálózati csatlakozót a felte‐ kert csatlakozóvezetéken.

7 Tartó

A tartó a csatlakozóvezeték levételére és tárolására szolgál és elforgatható.

8 Fedél

A fedél fedi le a fúvókákat, a csatlakozóveze‐ téket és a tisztítótűt.

9 Tartó

A tartó a szórópisztoly tárolására szolgál.

10 Hajtókar

A hajtókar a tömlődob forgatására szolgál.

11 Tömlődob

A tömlődob a magasnyomású tömlő felteke‐ résére szolgál.

12 Magasnyomású tömlő

A magasnyomású tömlő tereli a vizet a magasnyomású szivattyútól a szórópisztolyig.

13 Tartó

A tartó a szóróberendezés tárolására szolgál.

14 Csőcsonk

A csőcsonk köti össze a magasnyomású töm‐ lőt a szórópisztollyal.

15 Forgókapcsoló

A forgókapcsoló a magasnyomású tisztítóbe‐ rendezés be-/és kikapcsolására szolgál.

16 Csőcsonk

A csőcsonk a víztömlő csatlakoztatására szolgál.

17 Szállítófogantyú

A szállítófogantyú a magasnyomású tisztító‐ berendezés hordozására szolgál.

18 Fogantyú

A fogantyú a magasnyomású tisztítóberende‐ zés hordozására és mozgatására szolgál.

19 Tartó

A tartó a szórókészlet tárolására szolgál.

20 Reteszelőgomb

A reteszelőgomb blokkolja a fogantyú elállítá‐ sát.

# Teljesítménytábla a gépszámmal

48 0458-834-9801-A

3.2 Szóróberendezés

1 Szórócső

A szórócső köti össze a szórópisztolyt a fúvó‐ kával.

2 Szórópisztoly

A szórópisztoly a szóróberendezés tartására és vezetésére szolgál.

3 Kar

A kar kinyitja és bezárja a szórópisztolyban lévő szelepet. A kar nyitja meg és zárja el a vízsugarat.

4 Kikapcsolókar

A kikapcsoló kar kioldja a kart.

5 Záremeltyű

A záremeltyű tartja a csőcsonkot a szórópisz‐ tolyban.

6 Tisztítótű

A tisztítótű a fúvókák tisztítására szolgál.

7 Szórókészlet

A szórókészlet a tisztítószerrel való tisztításra szolgál.

8 Szóró fúvóka

A szóró fúvóka keveri el a vízben a tisztító‐ szert.

9 Flakon

A flakonban található a tisztítószer.

10 Forgó fúvóka

A forgó fúvóka kemény, forgó vízsugarat generál.

11 Lapos sugarú fúvóka

A lapos sugarú fúvóka lapos vízsugarat gene‐ rál.

3.3 Szimbólumok

A magasnyomású tisztítóberendezésen, a szóró‐ berendezésen, és a szórókészleten lévő figyel‐ meztető szimbólumok jelentése:

A kikapcsoló kar ebben a pozícióban oldja ki a kart.

4 Biztonsági tudnivalók magyar

A kikapcsoló kar ebben a pozícióban zárja le a kart.

Szállítás előtt ürítse ki a szórókészle‐ tet, vagy biztosítsa úgy, hogy ne tudjon felborulni és mozogni.

A terméket ne dobja a háztartási sze‐ métbe.

A 2000/14/EK irányelvnek megfelelően dB(A)-ban garantált zajteljesítmény‐ szintnek az összehasonlíthatósága az elektromos termékek zajkibocsátásá‐ val.

Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar‐ tozékokat jelölnek.

4 Biztonsági tudnivalók

4.1 Figyelmeztető szimbólumok

A magasnyomású tisztítóberendezésen lévő figyelmeztető szimbólumok jelentése:

Tartsa be a biztonsági előírásokat és azok intézkedéseit.

Olvassa el, értse meg, és tartsa meg a használati utasítást.

Viseljen védőszemüveget.

Ne irányítsa a vízsugarat sze‐

–

mélyekre és állatokra. Ne irányítsa a vízsugarat

–

elektromos berendezésekre, elektromos csatlakozásokra, konnektorokra és elektromos vezetékekre. Ne irányítsa a vízsugarat

–

elektromos berendezésekre és a magasnyomású tisztító‐ berendezésre.

Amennyiben a csatlakozóvezeték vagy a hosszabbítóvezeték megsérült: A hálózati csatlakozót húzza ki a konnek‐ torból.

A magasnyomású tisztítóberendezést ne csatlakoztassa közvetlenül az ivó‐ vízhálózatra.

A munka megszakításakor, szállítás‐ kor, tároláskor, karbantartáskor vagy javításkor kapcsolja ki a magasnyo‐ mású tisztítóberendezést.

4.2 Rendeltetésszerű használat

A STIHL RE 110 PLUS magasnyomású tisztító‐ berendezés pl. járművek, utánfutók, teraszok, utak és homlokzatok tisztítására szolgál.

A magasnyomású tisztítóberendezés ipari fel‐ használásra nem alkalmas.

A magasnyomású tisztítóberendezést esőben tilos használni.

■ Amennyiben a magasnyomású tisztítóberen‐

A STIHL RE 110 PLUS magasnyomású tisztító‐ berendezést a következő feladatokra nem sza‐ bad használni:

–

4.3 A felhasználóval szemben

■

Ne használja, ne szállítsa és ne tárolja a magasnyomású tisztítóberendezést 0 °C alatti hőmérsékleten.

FIGYELMEZTETÉS

dezést nem rendeltetés szerint használják, súlyos vagy halálos személyi sérülések, és anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést a jelen használati utasításban leírt módon használja.

Azbesztcement vagy hasonló felületek tisztítá‐ sára Ólomtartalmú festékkel festett vagy lakkozott felületek tisztítására Élelmiszerrel érintkezésbe kerülő felületek tisztítására Magának a magasnyomású tisztítóberende‐ zésnek a tisztítására

támasztott követelmények

FIGYELMEZTETÉS

A felhasználók oktatás nélkül nem tudják a magasnyomású tisztítóberendezés veszélyeit felismerni vagy felbecsülni. A felhasználó vagy más személyek súlyos személyi sérüléseket szenvedhetnek el vagy meg is halhatnak.

► Olvassa el, értse meg, és tartsa meg

a használati utasítást.

► Ha a nagynyomású tisztítót másnak adják

át: Használati utasítás: Adja át neki a keze‐ lési utasítást.

►

Bizonyosodjon meg arról, hogy a felhasz‐ náló megfelel a következő követelmények‐ nek:

A felhasználó kipihent.

–

0458-834-9801-A 49

magyar 4 Biztonsági tudnivalók

►

Ezt a gépet nem használ‐

–

hatják olyan személyek (beleértve a gyermekeket is), akiknek csökkent fizi‐ kai, érzékszervi vagy men‐ tális képességeik vannak, vagy nincs tapasztalatuk és tudásuk.

A felhasználó képes felismerni és felbe‐

–

csülni a magasnyomású tisztítóberen‐ dezést veszélyeit.

A felhasználó nagykorú

–

vagy a felhasználó a nem‐ zeti jogszabályok szerint felügyelet mellett képzést fog kapni a szakmára.

Végezzen el kockázatelemzést a megtisztí‐ tandó felületre és annak környezetére vonatkozólag.

►

Ha a kockázatelemzés azt az eredmény adja, hogy aeroszolok képződnek: Viseljen FFP2 védelmi osztályú légzésvédő maszkot vagy egy hasonló védőmaszkot.

■

Ha a felhasználó nem megfelelő lábbelit visel, elcsúszhat. A felhasználó sérülést szenvedhet el. ►

Viseljen kemény, recézett talpú, zárt lábbe‐ lit.

4.5 Munkaterület és környezet

FIGYELMEZTETÉS

■ A beavatatlan személyek, a gyermekek és állatok nem tudják a magasnyomású tisztító‐ berendezés és a felrepített tárgyak veszélyeit felismerni és felbecsülni. A beavatatlan sze‐ mélyek, a gyermekek és állatok súlyos sérülé‐ seket szenvedhetnek és anyagi károk kelet‐ kezhetnek.

►A beavatatlan személyeket,

A felhasználó részesült

–

STIHL márkaszerviz általi oktatásban, mielőtt először használná a magasnyo‐ mású tisztítóberendezést.

A felhasználó nem áll alkohol, orvossá‐

–

gok vagy drogok hatása alatt.

►

Amennyiben bizonytalanságok merülnének fel: Forduljon STIHL márkaszervizhez.

gyermekeket és állatokat tartsa távol a munkaterület‐ től.

►Ne hagyja őrizetlenül a

magasnyomású tisztítóbe‐ rendezést.

►Gondoskodjon róla, hogy a

gyermekek ne tudjanak a

4.4 Ruházat és felszerelés

FIGYELMEZTETÉS

■

A munkavégzés során a tárgyak nagy sebes‐ séggel repülhetnek fel. A felhasználó sérülést szenvedhet el.

► Viseljen szorosan illeszkedő védő‐

szemüveget. A megfelelő védősze‐ müvegek megfelelnek az EN 166 szabványnak vagy a nemzeti előírá‐ soknak és a megfelelő jelöléssel kaphatók a boltban.

►

Viseljen hosszú ujjú, szorosan illeszkedő felső részt és hosszú nadrágot.

■ A munka közben aeroszolok keletkezhetnek. A belélegzett aeroszolok károsíthatják az egészséget és allergiás reakciókat válthatnak ki.

magasnyomású tisztítóbe‐ rendezéssel játszani.

■

Amennyiben esőben vagy nedves környezet‐ ben dolgozik, fennáll az áramütés veszélye. A kezelő súlyosan megsérülhet, vagy halálos sérülést szenvedhet, továbbá a magasnyo‐ mású tisztítóberendezés is megsérülhet. ►

Ne dolgozzon esőben.

► Úgy állítsa fel a magasnyomású tisztítóbe‐

rendezést, hogy ne legyen nedves a lecse‐ pegő víz által.

►

A magasnyomású tisztítóberendezést a nedves munkaterületen kívül állítsa fel.

■ A magasnyomású tisztítóberendezés elektro‐ mos alkatrészei szikrákat gerjeszthetnek. A szikrák gyúlékony vagy robbanékony környe‐ zetben tűzvészeket és robbanásokat okozhat‐

50 0458-834-9801-A

4 Biztonsági tudnivalók magyar

nak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Ne dolgozzon gyúlékony vagy robbanékony környezetben.

4.6 Biztonságos állapot

A magasnyomású tisztítóberendezés akkor van biztonságos állapotban, amikor a következő fel‐ tételek teljesülnek:

A magasnyomású tisztítóberendezés sértet‐

–

len. A magasnyomású tömlő, a kuplung, és a szó‐

–

róberendezés sértetlenek. A szóróberendezés helyesen van felszerelve.

–

A csatlakozóvezeték, a hosszabbítóvezeték és

–

azok hálózati csatlakozói sértetlenek. A magasnyomású tisztítóberendezés tiszta és

–

száraz. A szóróberendezés tiszta.

–

A kezelőelemek működnek és nincsenek

–

módosítva. Ehhez a nyomásmosóhoz eredeti STIHL tarto‐

–

zékokat mellékeltek. A tartozék megfelelően van beszerelve.

–

FIGYELMEZTETÉS

■ Nem biztonságos állapotban az alkatrészek nem működnek megfelelően, és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések keletkezhet‐ nek. ►

Ne dolgozzon sérült magasnyomású tisztí‐ tóberendezéssel.

► Csak sértetlen magasnyomású tömlővel,

sértetlen tengelykapcsolóval és sértetlen szóróberendezéssel dolgozzon.

►

A szóróberendezést a jelen használati uta‐ sításban leírt módon használja.

► Sérülésmentes csatlakozóvezetékkel, hosz‐

szabbítóvezetékkel és sérülésmentes háló‐ zati csatlakozóval dolgozzon.

►

Ha a magasnyomású tisztítóberendezés bepiszkolódott vagy nedves: Tisztítsa meg és hagyja megszáradni a magasnyomású tisztítóberendezést.

►

Ha a szóróberendezés bepiszkolódott: Tisz‐ títsa meg a szóróberendezést.

► Ne módosítsa a magasnyomású tisztítóbe‐

rendezést.

► Amennyiben a kezelőelemek nem működ‐

nek: Ne dolgozzon a magasnyomású tisztí‐ tóberendezéssel.

►

Ehhez a nagynyomású mosóhoz eredeti STIHL kiegészítőket kell felszerelni.

► A tartozékot a jelen használati utasításban

vagy a tartozék használati utasításában leírt módon szerelje fel.

►

Ne dugjon tárgyakat a magasnyomású tisz‐ títóberendezés nyílásaiba.

► Az elhasználódott vagy megrongálódott

táblákat ki kell cserélni.

► Amennyiben bizonytalanságok merülnének

fel: Forduljon STIHL márkaszervizhez.

4.7 Munkálatok

FIGYELMEZTETÉS

■ A felhasználó bizonyos helyzetekben nem tud koncentrált odafigyeléssel tovább dolgozni. A kezelő megbotolhat, eleshet és súlyosan meg‐ sérülhet. ►

Nyugodtan és megfontoltan dolgozzon.

► Amennyiben a fény- és látásviszonyok

gyengék: Ne dolgozzon a magasnyomású tisztítóberendezéssel.

►

Egyedül kezelje a magasnyomású tisztító‐

berendezést. ► Ügyeljen az akadályokra. ► A talajon állva dolgozzon és tartsa meg

egyensúlyát. Ha a magasban kell dolgoz‐

nia: Használjon emelő munkaállványt vagy

egy biztonságos állványt. ►

Ha fáradság jelei jelentkeznének: Iktasson

be egy szünetet.

■ Amennyiben a magasnyomású tisztítóberen‐ dezés munkavégzés közben változik vagy szokatlanul viselkedik, előfordulhat, hogy a magasnyomású tisztítóberendezés nincs biz‐ tonságos állapotban. Súlyos személyi sérülé‐ sek és anyagi károk keletkezhetnek. ►

Hagyja abba a munkát, húzza ki a hálózati csatlakozót a konnektorból, és keressen fel egy STIHL márkaszervizt.

►

A magasnyomású tisztítóberendezést álló helyzetben üzemeltesse.

► Ne takarja le a magasnyomású tisztítóbe‐

rendezést, hogy megfelelőképpen tudjon áramolni a hűtőlevegő.

■

Ha a szórópisztoly karját elengedi, a magas‐ nyomású szivattyú automatikusan kikapcsol és nem áramlik ki több víz a fúvókából. A magasnyomású tisztítóberendezés Stand-By üzemmódban is bekapcsolva marad. Ha a szórópisztoly karját lenyomja, a magasnyo‐ mású szivattyú automatikusan bekapcsol és víz áramlik ki a fúvókából. Súlyos személyi sérülések és anyagi károk keletkezhetnek. ► Ha nem dolgozik: Zárja le a szórópisztoly

karját.

0458-834-9801-A 51

magyar 4 Biztonsági tudnivalók

■

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

■ A megtisztítandó felületen és a magasnyo‐ mású tisztítóberendezés alkatrészeiben víz 0 °C alatti hőmérsékleten megfagyhat. A fel‐ használó megcsúszhat, eleshet vagy súlyos sérüléseket szenvedhet. Anyagi károk kelet‐ kezhetnek. ►

Ne használja a magasnyomású tisztítóbe‐ rendezést 0 °C alatti hőmérsékleteken.

■ Amennyiben a magasnyomású tömlőt, a víz‐ tömlőt vagy a csatlakozóvezetéket meghúz‐ zák, a magasnyomású tisztítóberendezés megmozdulhat és felborulhat. Anyagi károk keletkezhetnek. ►

Ne húzza meg a magasnyomású tömlőt, a víztömlőt vagy a csatlakozóvezetéket.

■ Amennyiben a magasnyomású tisztítóberen‐ dezés egy ferde, egyenletlen vagy nem rögzí‐ tett felületen áll, megmozdulhat és felborulhat. Anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést egy vízszintes, egyenletes és rögzített felületre állítsa.

■

Amennyiben magasban dolgozik, a magas‐ nyomású tisztítóberendezés vagy a szóróbe‐ rendezés leeshetnek. Súlyos személyi sérülé‐ sek és anyagi károk keletkezhetnek. ►

Használjon emelő munkaállványt vagy biz‐ tonságos állványzatot.

► Ne helyezze a magasnyomású tisztítóbe‐

rendezést az emelő munkaállványra vagy az állványzatra.

►

Amennyiben a magasnyomású tisztítóbe‐ rendezés nem ér el a megfelelő távolságig: Hosszabbítsa meg a magasnyomású tömlőt egy magasnyomású tömlőhosszabbítóval.

►

Gondoskodjon arról, hogy a szóróberende‐ zés ne essen le.

■ A vízsugár azbesztszálakat moshat ki a felüle‐ tekből. A megszáradt azbesztszálak szétter‐ jedhetnek a levegőben és belélegezhetik őket. A belélegzett azbesztszálak károsíthatják az egészséget. ►

Ne tisztítsa meg az azbeszttartalmú felüle‐ teket.

■ A vízsugár oldhatja a járművek vagy a gépek olaját. Az olajtartalmú víz bejuthat a földbe, a vizekbe vagy a csatornahálózatba. Ez veszé‐ lyezteti a környezetet. ►

A járműveket vagy a gépeket csak olajelvá‐ lasztóval rendelkező vízlefolyóval ellátott helyeken tisztítsa.

52 0458-834-9801-A

A vízsugár ólomtartlamú színekkel ólomtar‐ talmú aeroszolokat és ólomtartalmú vizet hoz‐ hat létre. Az ólomtartalmú aeroszolok és az ólomtartalmú víz bejuthatnak a földbe, a viz‐ ekbe vagy a csatornahálózatba. A belélegzett aeroszolok károsíthatják az egészséget és allergiás reakciókat válthatnak ki. Ez veszé‐ lyezteti a környezetet. ► Ne tisztítsa meg az ólomtartalmú színnel

festett vagy lakkozott felületeket.

■ A vízsugár megrongálhatja az érzékeny felüle‐ teket. Anyagi károk keletkezhetnek. ► Az érzékeny felületeket ne a forgó fúvóká‐

val tisztítsa.

► A gumiból, anyagokból, fából, és hasonló

anyagokból készült felületeket csökkentett nyomással vagy nagyobb távolságból tisz‐ títsa.

■

Amennyiben a forgó fúvókát a munka közben piszkos vízbe mártja vagy abban működteti, a forgó fúvóka megrongálódhat. ►

Ne használja a forgófúvókát szennyezett vízben.

► Ha a tartályt tisztítja: Ürítse ki a tartályt és

folyassa le a vizet a tisztítás közben.

■ A felszívott gyúlékony és robbanékony folya‐ dékok tűzvészeket és robbanásokat okozhat‐ nak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Gyúlékony vagy robbanékony folyadékokat ne szívjon fel és ne szórjon ki.

■ Az irritáló, maró, és mérgező folyadékok káro‐ síthatják az egészséget és megrongálhatják a magasnyomású tisztítóberendezés alkatré‐ szeit. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkez‐ hetnek. ►

Ne szívjon fel és ne szórjon ki irritáló, maró, és mérgező folyadékokat.

■ Az erős vízsugár súlyos sérülést okozhat sze‐ mélyeknek és állatoknak és anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

személyekre és állatokra.

► Ne irányítsa a vízsugarat kevésbé hozzá‐

férhető helyekre. ► Viselés közben ne tisztítsa meg a ruhát. ► Viselés közben ne tisztítsa meg a cipőt.

■ Amennyiben elektromos berendezések, elekt‐ romos csatlakozások, konnektorok és elektro‐ mos vezetékek vízzel érintkeznek, áramütés veszélye áll fenn. Súlyos, akár halálos szemé‐

4 Biztonsági tudnivalók magyar

lyi sérülések következhetnek be, és anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

elektromos berendezésekre, elektromos csatlakozásokra, konnektorokra és elektromos vezetékekre.

►

Ne irányítsa a vízsugarat a csatlakozóveze‐ tékre vagy a hosszabbító vezetékre.

■ Amennyiben elektromos berendezések vagy a magasnyomású tisztítóberendezés vízzel érintkeznek, áramütés veszélye áll fenn. A fel‐ használó súlyos vagy halálos kimenetelű sérü‐ léseket szenvedhet el, továbbá anyagi károk keletkezhetnek.

► Ne irányítsa a vízsugarat

elektromos berendezésekre és a magasnyomású tisztító‐ berendezésre.

►

Tartsa távol az elektromos berendezéseket és a magasnyomású tisztítóberendezést a megtisztítandó felülettől.

■

Egy nem megfelelően lefektetett magasnyo‐ mású tömlő megrongálódhat. A sérülés hatá‐ sára a víz nagy nyomással ellenőrizetlenül távozik a környezetbe. Súlyos személyi sérü‐ lések és anyagi károk keletkezhetnek. ►

Ne irányítsa a vízsugarat a magasnyomású tömlőre.

► A nagynyomású tömlőt úgy helyezze el,

hogy az ne feszüljön és ne akadjon el.

► A nagynyomású tömlőt úgy helyezze el,

hogy az ne sérüljön, ne törjön meg, ne akadjon be, és azt ne dörzsölje semmi.

►

Védje a nagynyomású tömlőt forróság, olaj és vegyszerek ellen.

■ Egy rosszul elhelyezett víztömlő megsérülhet, és botlásveszélyt okozhat. Személyi sérülések keletkezhetnek, és a víztömlő megrongálód‐ hat. ►

Ne irányítsa a vízsugarat a víztömlőre.

► A víztömlőt úgy vezesse és jelölje, hogy ne

lehessen megbotlani benne.

► A vízömlőt úgy helyezze el, hogy az ne

feszüljön és ne akadjon el.

► A víztömlőt úgy helyezze el, hogy az ne

sérüljön, ne törjön meg, ne akadjon be, és azt ne dörzsölje semmi.

►

Védje a víztömlőt forróság, olaj és vegysze‐ rek ellen.

■ Az erős vízsugár reaktív erők fellépését okozza. A fellépő reaktív erők következtében a felhasználó elveszítheti uralmát a szóróberen‐ dezés felett. A felhasználó súlyos sérüléseket szenvedhet el, továbbá anyagi károk keletkez‐ hetnek.

►

Fogja két kézzel a szórópisztolyt.

► A használati utasításban leírt módon dol‐

gozzon.

4.8 Tisztítószerek

FIGYELMEZTETÉS

■

Amennyiben a tisztítószerek bőrrel vagy szemmel érintkeznek, bőr- és szemirritáció következhet be. ►

Tartsa be a tisztítószerek használati utasí‐

tását. ► Kerülje a tisztítószerekkel való érintkezést. ► Amennyiben érintkezésbe került a bőrrel:

Mossa le az érintett bőrfelületet bő vízzel és

szappannal. ►

Amennyiben érintkezésbe került a szem‐

mel: Öblítse a szemet minimum 15 percen

át bő vízzel és forduljon orvoshoz.

■

A helytelen vagy nem megfelelő tisztítószerek károsíthatják a mosógépet vagy a tisztítandó tárgy felületét, és károsíthatják a környezetet. ►

Az STIHL eredeti STIHL tisztítószerek

használatát javasolja. ► Tartsa be a tisztítószerek használati utasí‐

tását. ► Amennyiben bizonytalanságok merülnének

fel: Forduljon STIHL márkaszervizhez.

4.9 A víz csatlakoztatása

FIGYELMEZTETÉS

■

Amikor elengedi a szórópisztoly karját, visz‐ szaütés jön létre a víztömlőben. Egy visszaü‐ tés által a szennyezett víz visszajuthat az ivó‐ vízhálózatba. Így az ivóvíz beszennyeződhet.

► A magasnyomású tisztítóberende‐

zést ne csatlakoztassa közvetlenül az ivóvízhálózatra.

► Tartsa be a vízszolgáltató előírásait. Ha

szükséges, az ivóvíz-rendszerhez történő

csatlakozáskor használja a rendszer meg‐

felelő elválasztását (pl. Visszafolyásgátlót).

■

A piszkos és homokos víz megrongálhatja a magasnyomású tisztítóberendezés alkatré‐ szeit. ►

Használjon tiszta vizet. ► Ha piszkos vagy homokos vizet használ: A

magasnyomású tisztítóberendezést vízszű‐

rővel működtesse.

■

Amennyiben a magasnyomású berendezést túl kevés vízzel látja el, a magasnyomású berendezés alkatrészei megsérülhetnek. ►

Teljesen nyissa ki a vízcsapot.

0458-834-9801-A 53

magyar 4 Biztonsági tudnivalók

► Bizonyosodjon meg arról, hogy a magas‐

nyomású tisztítóberendezés elég vízzel van ellátva, 19.

4.10 Elektromos csatlakoztatás

Az áramvezető alkatrészekkel történő érintkezés a következő okokból jöhet létre:

A csatlakozóvezeték vagy a hosszabbítóveze‐

–

ték megsérült. A csatlakozóvezeték vagy a hosszabbítóveze‐

–

ték hálózati csatlakozódugasza megsérült. A dugaszoló aljzat nincs megfelelően besze‐

–

relve.

VESZÉLY

■ Az áramvezető alkatrészekkel való érintkezés áramütéshez vezethet. A felhasználó súlyos vagy halálos sérülést szenvedhet. ►

Biztosítsa, hogy a csatlakozóvezeték, a hosszabbítóvezeték és a hálózati csatlako‐ zódugasz sértetlen legyen.

Amennyiben a csatlakozóvezeték vagy a hosszabbítóvezeték megsérült: ► Ne érintse meg a sérülés helyét. ► Húzza ki a hálózati csatlakozódugót

a konnektorból.

►

A csatlakozóvezetéket, a hosszabbítóveze‐ téket és azok hálózati csatlakozóit csak száraz kézzel fogja meg.

►

A csatlakozóvezeték hálózati csatlakozódu‐ góját vagy a hosszabbítóvezetéket egy védővezetővel ellátott, megfelelően besze‐ relt és biztosított konnektorba dugja.

►

A hálózati csatlakozást képzett villanysze‐ relőnek kell elvégeznie, és meg kell felelnie az IEC 60364-1 követelményeinek. Java‐ soljuk, hogy a gép tápellátását vagy mara‐ dékáramú megszakítón keresztül kell csat‐ lakoztatni, amely megszakítja az áramellá‐ tást, amint a földre szivárgó áram megha‐ ladja a 30 mA-t 30 ms-ig, vagy rendelkeznie kell egy földszivárgás-tesztelővel.

■ A sérült vagy alkalmatlan hosszabbítóvezeték áramütést okozhat. Súlyos vagy halálos sze‐ mélyi sérülések következhetnek be. ►

Megfelelő átmérőjű hosszabbítóvezetéket használjon, 19.2.

► Egy freccsenő víz ellen védett és kültéri

használatra engedélyezett hosszabbítóve‐ zetéket használjon.

►

Olyan hosszabbítóvezetéket haszáljon, amelynek a tulajdonságai megegyzenek a magasnyomású tisztítóberendezés csatla‐ kozóvezetékével,

19.2.

►

Erre a célra kábeltekercset ajánlott hasz‐ nálni, az aljzatot legalább 60 mm-rel a padló felett kell tartani.

FIGYELMEZTETÉS

■

Munka közben nem megfelelő hálózati feszült‐ ség vagy frekvencia túlfeszültséget okozhat a magasnyomású tisztítóberendezésben. A magasnyomású tisztítóberendezés megsérül‐ het. ►

Győződjön meg arról, hogy az elektromos hálózat hálózati feszültsége és hálózati frekvenciája megegyezik a magasnyomású tisztítóberendezés teljesítménytábláján lévő adatokkal.

■

Amennyiben a többszörös konnektorhoz több elektromos berendezés csatlakozik, a munka során az elektromos alkatrészek túlterhelőd‐ hetnek. Az elektromos alkatrészek túlmele‐ gedhetnek és tüzet okozhatnak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkezhetnek. ►

A magasnyomású tisztítóberendezést külön csatlakoztassa egy konnektorhoz.

► Ne csatlakoztassa a magasnyomású tisztí‐

tóberendezést többszörös konnektorhoz.

■ A tévesen elhelyezett csatlakozóvezeték és hosszabbítóvezeték megsérülhet, és botlásve‐ szélyt okoz. Személyi sérülések keletkezhet‐ nek, és a csatlakozóvezeték vagy a hosszab‐ bítóvezeték megrongálódhat. ►

Úgy fektesse le a csatlakozóvezetéket és a hosszabbítóvezetéket, hogy a vízsugár ne érintse azokat.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket úgy vezesse el és úgy jelölje meg, hogy ne lehessen megbotlani bennük.

►

Úgy fektesse le a csatlakozóvezetéket és a hosszabbítóvezetéket, hogy azok ne feszül‐ jenek és ne gabalyodjanak össze.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket úgy helyezze el, hogy azok ne sérüljenek, ne törjenek meg, ne akadjanak be, és ne dörzsölődjenek.

►

Védje a csatlakozóvezetéket és a hosszab‐ bítóvezetéket forróság, olaj és vegyszerek ellen.

►

A csatlakozóvezetéket és a hosszabbítóve‐ zetéket száraz felületre fektesse.

■ Munka közben a hosszabbítóvezeték felme‐ legszik. Amennyiben a hő nem tud távozni, úgy tüzet okozhat. ►

Ha kábeldobot használ: Teljesen teker‐ cselje le a kábeldobot.

54 0458-834-9801-A

4 Biztonsági tudnivalók magyar

►

4.11 Szállítás

FIGYELMEZTETÉS

■

A szállítás alatt a magasnyomású tisztítóbe‐ rendezés felborulhat vagy mozoghat. Szemé‐ lyi sérülések és anyagi károk keletkezhetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

Ürítse ki a magasnyomású tömlőt és a szó‐ róberendezést.

► Amennyiben a magasnyomú tisztí‐

tóberendezést nem tudja fagybiz‐ tosan tárolni: Védje a magasnyo‐ mású tisztítóberendezést glikol alapú fagyálló szerrel.

4.13 Tisztítás, karbantartás és javí‐

tás

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

► Ürítse ki a szórókészletet, vagy biz‐

tosítsa úgy, hogy ne tudjon felborulni és mozogni.

► Biztosítsa a magasnyomású tisztítóberen‐

dezést feszítőhevederrel, szíjjal vagy egy hálóval úgy, hogy ne tudjon felborulni és mozogni.

■

A magasnyomású tisztítóberendezés alkatré‐ szeiben a víz 0 °C alatti hőmérsékleten meg‐ fagyhat. A magasnyomású tisztítóberendezés megsérülhet. ►

Ürítse ki a magasnyomású tömlőt és a szó‐ róberendezést.

► Amennyiben a magasnyomú tisztí‐

tóberendezést nem tudja fagybiz‐ tosan szállítani: Védje a magas‐ nyomású tisztítóberendezést glikol alapú fagyálló szerrel.

4.12 Tárolás

FIGYELMEZTETÉS

■

A gyermekek nem tudják a magasnyomású tisztítóberendezés veszélyeit felismerni és fel‐ becsülni. A gyermekek súlyos sérüléseket szenvedhetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

► A magasnyomású tisztítóberendezés gyer‐

mekektől távol tartandó.

■ A magasnyomású tisztítóberendezés elektro‐ mos érintkezői és fém alkatrészei nedvesség hatására berozsdásodhatnak. A magasnyo‐ mású tisztítóberendezés megsérülhet. ►

A magasnyomású tisztítóberendezést tisz‐ tán és szárazon tárolja.

■ A magasnyomású tisztítóberendezés alkatré‐ szeiben a víz 0 °C alatti hőmérsékleten meg‐ fagyhat. A magasnyomású tisztítóberendezés megsérülhet.

FIGYELMEZTETÉS

■ Amennyiben tisztítás, karbantartás vagy javí‐ tás során a hálózati csatlakozó be van dugva egy konnektorba úgy a magasnyomású tisztí‐ tóberendezés véletlenül beindulhat. Súlyos személyi sérülések és anyagi károk keletkez‐ hetnek. ►

Zárja le a szórópisztoly karját.

► Kapcsolja ki a magasnyomású tisztí‐

tóberendezést.

► Húzza ki a magasnyomású tisztítóberende‐

zés hálózati csatlakozóját a konnektorból.

■ Éles tisztítószerek, vízsugárral vagy hegyes tárgyakkal történő tisztítás károsíthatja a nagy‐ nyomású tisztítót. Amennyiben a magasnyo‐ mású tisztítóberendezést nem megfelelőkép‐ pen tisztítják, az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos személyi sérülé‐ sek következhetnek be. ► A magasnyomású tisztítóberendezést a

használati útmutatóban leírt módon tisztítsa meg.

■

Amennyiben a magasnyomású tisztítóberen‐ dezést nem megfelelően tartják karban vagy javítják, az alkatrészek nem működnek megfe‐ lelően és a biztonsági berendezések hatásta‐ lanná válnak. Súlyos vagy halálos személyi sérülések keletkezhetnek. ►

A magasnyomású tisztítóberendezést ne tartsa karban vagy javítsa saját maga.

► Amennyiben a csatlakozóvezeték hibás

vagy megsérült: Adja le a csatlakozó veze‐ téket STIHL márkaszervizben csere céljá‐ ból.

►

Amennyiben a magasnyomású tisztítóbe‐ rendezés karbantartása vagy javítása szük‐ séges: Forduljon egy STIHL márkaszerviz‐ hez.

0458-834-9801-A 55

0000-GXX-5101-A0

magyar 5 Biztonsági utasítások – Tartozék

5 Biztonsági utasítások –

Tartozék

5.1 Szórócső-hosszabbító, felület‐ tisztító, csőtisztító készlet, ívelt szórócső és szög fúvóka

Szórócső-hosszabbító

FIGYELMEZTETÉS

■ A szórócső-hosszabbító felerősíti a visszaható

erőket. A fellépő reaktív erők következtében a felhasználó elveszítheti uralmát a szóróberen‐ dezés felett. A felhasználó súlyos sérüléseket szenvedhet el, továbbá anyagi károk keletkez‐ hetnek. ►

Csak egy szórócső-hosszabbítót szereljen

fel. ► Fogja két kézzel a szórópisztolyt. ► A használati utasításban leírt módon dol‐

gozzon.

Felülettisztító

FIGYELMEZTETÉS

■ A vízsugár megsértheti a felhasználót. ► Ne nyúljon a felülettisztító alá.

► A felülettisztítót a használati utasításban

leírt módon tartsa és vezesse.

Csőtisztító készlet

FIGYELMEZTETÉS

a szórópisztoly karját, ha a csőtisztító tömlő a jelölésig (1) be van tolva a csőbe.

► Ha a csőtisztító tömlőn lévő jelölés a kihú‐

záskor látható:

Engedje el a szórópisztoly karját

–

A magasnyomású tisztítóberendezés

–

kikapcsolása Zárja el a vízcsapot.

–

A szórópisztoly működtetése: A víznyo‐

–

más lecsökken Zárja le a szórópisztoly karját

–

■

Egy nagy csövön belül a csőtisztító tömlő irányt változtathat és ismét kijöhet a cső nyilá‐ sán. A felhasználó elveszítheti az uralmát a csőtisztító tömlő felett. A felhasználó súlyos sérüléseket szenvedhet el, továbbá anyagi károk keletkezhetnek. ►

Figyelje a csövet.

► Amennyiben kijön a csőtisztító tömlő fúvó‐

kája kijön a csőből:

Engedje el a szórópisztoly karját

–

Zárja le a szórópisztoly karját

–

A magasnyomású tisztítóberendezés

–

kikapcsolása

Ívelt szórócső és szög fúvóka

FIGYELMEZTETÉS

■ Egy ívelt szórócső és a hajlított fúvóka felerő‐ sítik az oldalirányú reaktív erőket. A fellépő reaktív erők következtében a felhasználó elve‐ szítheti uralmát a szóróberendezés felett. A felhasználó súlyos sérüléseket szenvedhet el, továbbá anyagi károk keletkezhetnek. ►

Csak egy szórócső-hosszabbítót szereljen

fel. ► Fogja két kézzel a szórópisztolyt. ► A használati utasításban leírt módon dol‐

gozzon.

6 A magasnyomású tisztító‐

berendezés felkészítése használatra

A csőtisztító készlet felerősíti a visszaható

■ erőket. Ha a szórópisztoly karját lenyomja és

csőtisztító tömlő a csövön kívül van, a csőtisz‐ tító tömlő ellenőrizetlenül csapkodhat ide-oda. A felhasználó elveszítheti az uralmát a cső‐ tisztító tömlő felett. A felhasználó súlyos sérü‐ léseket szenvedhet el, továbbá anyagi károk keletkezhetnek. ► Csak akkor kapcsolja be a magasnyomású

tisztítóberendezést és csak akkor nyomja le

56 0458-834-9801-A

6.1 A magasnyomású tisztítóbe‐ rendezés felkészítése haszná‐ latra

Minden munkakezdés előtt a következő lépése‐ ket kell megtenni: ► Bizonyosodjon meg arról, hogy a magasnyo‐

mású tisztítóberendezés, a magasnyomású tömlőcsatlakozó és a csatlakozóvezeték biz‐ tonságos állapotban vannak, 4.6.

0000098475 _001

0000-GXX-5099-A0

0000-GXX-4614-A0

0000-GXX-4621-A0

7 A magasnyomású tisztítóberendezés összeszerelése magyar ► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést, 15.

► Amennyiben vízszűrőt használ: Ellenőrizze a

vízszűrőt szennyezettség szempontjából és szennyezettség esetén tisztítsa meg, 15.4.

► Állítsa a magasnyomású tisztítóberendezést

egy csúszás- és billenésbiztos, rögzített, sima talapzatra.

► Teljesen tekercselje le a magasnyomású töm‐

lőt a tömlődobról,

►

Szerelje fel a szórópisztolyt, 7.3.1.

►

Szerelje fel a szórócsövet, 7.4.

► Amennyiben fúvókát használ: Szerelje fel a

fúvókát, 7.5.1.

► Amennyiben tisztítószert használ: Dolgozzon

a tisztítószerrel és a szórókészlettel, 11.5.

► Amennyiben tartozékokat használ: Szerelje fel

a tartozékokat, 5.1.

►

Csatlakoztassa a vizet, 8.

► Csatlakoztassa az elektromos hálózathoz a

magasnyomású tisztítóberendezést, 9.1.

► Amennyiben nem tudja az összes lépést kivi‐

telezni: Ne használja a magasnyomású tisztí‐ tóberendezés – forduljon egy STIHL márka‐ szervizhez.

11.2.

7 A magasnyomású tisztító‐

berendezés összeszere‐ lése

7.1 A magasnyomású tisztítóbe‐ rendezés összeszerelése

Hajtókar felszerelése

A szórókészlet felszerelése

► Tegye be a szórókészletet (1). Fúvókák és tisztítótű behelyezése

► Nyissa ki a fedelet (1). ► Helyezze be a lapos sugarú fúvókát (2) és a

forgó fúvókát (3).

► Helyezze be a tisztítótűt (4).

7.2 A fogantyú kihúzása és beto‐ lása

7.2.1 A fogantyú kihúzása

► Nyomja le a reteszelőgombot (1) és húzza ki a

fogantyút (2).

► Tolja a hajtókart (1) a befogóba (2).

A hajtókar (1) hallhatóan bekattan.

► Engedje el a reteszelőgombot (1) és addig

húzza ki a fogantyút (2), amíg az hallhatóan bekattan.

0458-834-9801-A 57

0000-GXX-4622-A0

0000097566_001

0000097567_002

0000-GXX-4350-A0

0000-GXX-4351-A0

0000098881_001

magyar 7 A magasnyomású tisztítóberendezés összeszerelése

7.2.2 A fogantyú betolása

7.4 A szórócső felszerelése és leszerelése

7.4.1 A szórócső felszerelése

► Nyomja le a reteszelőgombot (1) és tolja be a

fogantyút (2).

► Engedje el a reteszelőgombot (1) és tolja be a

fogantyút (2) annyira, hogy az hallhatóan bekattanjon.

7.3 A szórópisztoly felszerelése és leszerelése

7.3.1 A szórópisztoly felszerelése

► Tolja be a szórócsövet (1) a szórópisztolyba

(2).

► Forgassa a szórócsövet (1) addig, amíg az

bekattan.

► Amennyiben a szórócsövet (1) nehezen tudja

betolni a szórópisztolyba (2): Zsírozza be a szórócsövön (1) lévő tömítést szerelvényzsír‐ ral.

7.4.2 A szórócső leszerelése

► Tolja be a csőcsonkoy (2) a szórópisztolyba

(1). A csőcsonk (2) hallhatóan bekattan.

► Amennyiben a csőcsonkot (2) nehezen tudja

betolni a szórópisztolyba (1): Zsírozza be a csőcsonkon (2) lévő tömítést szerelvényzsír‐ ral.

7.3.2 A szórópisztoly leszerelése

► Nyomja össze a szórócsövet (1) és a szóró‐

pisztolyt (2) és forgassa ütközésig.

► Húzza szét a szórócsövet (1) és a szórópisz‐

tolyt (2).

7.5 A fúvóka felszerelése és lesze‐ relése

7.5.1 Szerelje fel a fúvókát

► Nyomja le a záremeltyűt (1), és tartsa

lenyomva.

► Húzza ki a csőcsonkot (2).

58 0458-834-9801-A

► Tolja a fúvókát (1) a robbantócsőbe (2). ► Forgassa a fúvókát (1) addig, amíg az be nem

kattan.

0000098882_001

0000-GXX-9919-A1

0000-GXX-4355

0000-GXX-4632-A2

8 Vízforráshoz való csatlakoztatás magyar

► Amennyiben a fúvókát (1) nehezen tudja

betolni a robbantócsövet (2): Zsírozza be a fúvókán (1) lévő tömítést szerelvényzsírral.

7.5.2 A szórófej leszerelése

► Nyomja össze a fúvókát (1) és a robbantócsö‐

vet (2), és fordítsa őket, amennyire csak tud‐ nak.

► Húzza szét a fúvókát (1) és a robbantócsövet

(2).

8 Vízforráshoz való csatla‐

koztatás

8.1 A magasnyomású tisztítóbe‐ rendezés csatlakoztatása a víz‐ hálózathoz

A vízszűrő csatlakoztatása Ha a nagynyomású mosót homokot tartalmazó

vízzel vagy ciszternákból származó vízzel működtetik, akkor a nyomásmosóhoz vízszűrőt kell csatlakoztatni. A vízszűrő kiszűri a homokot és a piszkot a vízből és az által megóvja a magasnyomású tisztítóberendezés alkatrészeit a sérüléstől.

A magasnyomású tisztítóberendezés csomagja piactól függően tartalmazhatja a vízszűrőt is.

A víztömlő csatlakoztatása A víztömlőnek a következő követelményeknek kell megfelelnie:

A víztömlő 1/2“ átmérővel rendelkezik.

–

A víztömlő 10 m és 25 m közötti hosszúságú.

–

► Csatlakoztassa a víztömlőt a vízcsaphoz. ► Teljesen nyissa ki a vízcsapot és öblítse ki a

víztömlőt vízzel. A homok és a piszok kimosódik a víztömlőből. A víztömlő légtelenedik.

► Zárja el a vízcsapot.

► Tolja rá a csatlakozót (1) a csőcsonkra (2).

A csatlakozó (1) hallhatóan bekattan. ► Teljesen nyissa ki a vízcsapot. ► Amennyiben szórócsövet szereltek fel a szóró‐

pisztolyra: Szerelje le a szórócsövet. ► Addig nyomja a szórópisztoly karját, hogy

egyenletes vízsugár lépjen ki a szórópisztoly‐

ból. ► Engedje el a szórópisztoly karját. ► Zárja le a szórópisztoly karját. ► A szórócső felszerelése. ► Szerelje fel a fúvókát.

A víztömlő lehúzása

► Zárja el a vízcsapot. ► A csatlakozó kioldásához: Húzza meg vagy

forgassa el a gyűrűt (1) és tartsa ott. ► Húzza le a csőcsonkról (2) a csatlakozót.

► Csavarja le a csőcsonkot (1). ► Fordítsa a vízszűrőt (2) a vízcsatlakozásra, és

húzza meg kézzel.

► Fordítsa a fúvókát (1) a vízszűrőre (2), és

húzza meg kézzel.

0458-834-9801-A 59

0000-GXX-5088-A1

0000-GXX-4336-A2

0000-GXX-4356-A1

0000-GXX-4371-A0

magyar 9 A magasnyomású tisztítóberendezés elektromos csatlakoztatása

8.2 A magasnyomású tisztítóbe‐

A víztömlő csatlakoztatása

rendezés csatlakoztatása egy másik vízforráshoz

A magasnyomású tisztítóberendezés esővízgyűj‐ tőkből, ciszternákból és folyó vagy álló vízből is képes vizet felszívni.

► A víztömlőt (1) annyira töltse meg vízzel, hogy

ne maradjon levegő a víztömlőben. ► Csavarja rá a csatlakozót (2) a vízszűrő (3)

csatlakozócsonkjára és szorosan húzza meg

kézzel. ► Úgy eressze bele a szívóharangot (4) a vízfor‐

Ahhoz, hogy a vizet fel tudja szívni, a magasnyo‐ mású tisztítóberendezés és a vízforrás közötti szintbeli eltérés nem haladhatja meg a maximális szívási magasságot (a),

Használja a megfelelő STIHL szívókészletet. A szívókészlethez tartozik egy speciális csatlako‐ zóval ellátott víztömlő.

A megfelelő STIHL szívókészlet piactól függően együtt kapható a magasnyomású tisztítóberen‐ dezéssel.

A vízszűrő csatlakoztatása Ha a magasnyomású tisztítóberendezést víz‐

gyűjtőkből, ciszternából származó homokos víz‐ zel, folyó vagy álló vízből származó vízzel működteti, a víztömlő és a magasnyomású tisztí‐ tóberendezés közé vízszűrőt kell becsatlakoz‐ tatni.

A magasnyomású tisztítóberendezés csomagja piactól függően tartalmazhatja a vízszűrőt is.

19.1.

rásba, hogy a szívóharang (4) ne érintse a

talajt. ► Amennyiben rá van szerelve a szórópisztoly a

magasnyomású tömlőre: Szerelje le a szóró‐

pisztolyt. ► Tartsa lefelé a magasnyomású tömlőt. ► Addig tartsa bekapcsolva a magasnyomású

tisztítóberendezést, amíg egyenletes sugár lép

ki a magasnyomású tömlőből. ► Kapcsolja ki a magasnyomású tisztítóberende‐

zést. ► Szerelje fel a szórópisztolyt a magasnyomású

tömlőre. ► Nyomja le a szórópisztoly karját és tartsa

lenyomva. ► Kapcsolja be a magasnyomású tisztítóberen‐

dezést.

9 A magasnyomású tisztító‐

berendezés elektromos csatlakoztatása

9.1 A magasnyomású tisztítóbe‐

rendezés elektromos csatla‐ koztatása

► Csavarja le a csőcsonkot (1). ► Csavarja rá a vízszűrőt (2) a csőcsonkra (3)

és szorosan húzza meg kézzel.

60 0458-834-9801-A

► Állítsa a forgókapcsolót (1) a 0 állásba. ► Nyissa ki a fedelet (2).

0000-GXX-5091-A0

0000-GXX-4357-A0

0000-GXX-4358-A0

0000098900_001

0000098478_001

10 A magasnyomású tisztítóberendezés bekapcsolása és kikapcsolása magyar

► Fordítsa lefelé a tartót (3). ► Vegye le a csatlakozóvezetéket (4).

► Tegye a csatlakozóvezetéket (4) a mélye‐

désbe. ► Zárja le a fedelet (2). ► Dugja a csatlakozóvezeték (4) hálózati csatla‐

kozóját egy megfelelően beszerelt konnek‐

torba.

10 A magasnyomású tisztító‐

berendezés bekapcsolása és kikapcsolása

10.1 A magasnyomású tisztítóbe‐

rendezés bekapcsolása

Amikor a magasnyomású tisztítóberendezést bekapcsolják, kialakuló kedvezőtlen hálózati fel‐ tételek mellett feszültségingadozás jöhet lértre. A feszültségingadozások negatív hatással lehetnek egyéb csatlakoztatott fogyasztókra.

► Állítsa a forgókapcsolót a 0 állásba.

11 A magasnyomású tisztító‐

berendezéssel való mun‐ kavégzés

11.1 A szórópisztoly tartása és vezetése

► A szórópisztolyt úgy tartsa egy kézzel a fogan‐

tyúnál fogva, hogy a hüvelykujja körbefogja a fogantyút.

► A szórócsövet úgy tartsa a másik kézzel, hogy

a hüvelykujja körbefogja a szórócsövet.

► Irányítsa a fúvókát a talajra.

11.2 A magasnyomású tömlő lete‐ kercselése

► Állítsa a forgókapcsolót az I állásba.

10.2 A magasnyomású tisztítóbe‐ rendezés kikapcsolása

0458-834-9801-A 61

0000097568_002

0000097575_002

0000-GXX-4628-A0

0000-GXX-5094-A0

magyar 11 A magasnyomású tisztítóberendezéssel való munkavégzés

11.4 Tisztítás

FIGYELMEZTETÉS

■ Amikor elengedi a szórópisztoly karját, vissza‐

rúgás jön létre a magasnyomású víztömlőben. A visszarúgás következtében a magasnyo‐ mású tömlő kitágul. Amennyiben a magasnyo‐ mású tömlő nincs teljesen letekercselve a tömlődobról, a magasnyomású tömlőnek nincs elég helye a kitáguláshoz, és károsodhat. A víz magas nyomással ellenőrizetlenül távozhat a környezetbe. Súlyos személyi sérülések és anyagi károk keletkezhetnek. ► Teljesen tekercselje le a magasnyomású

tömlőt.

► Teljesen tekercselje le a magasnyomású

tömlőt (1).

Az alkalmazástól függően a következő fúvókák‐ kal tud dolgozni:

Lapos sugarú fúvóka: A lapos sugarú fúvóka

–

nagy felületek tisztítására alkalmas. Forgó fúvóka: A forgó fúvóka makacs szeny‐

–

nyeződés eltávolítására alkalmas.

Kisebb távolsággal tud dolgozni, ha makacs szennyeződéseket kell eltávolítania. Nagyobb távolsággal tud dolgozni, amennyiben a következő felületeket szeretné megtisztítani:

Lakkozott felületek

–

Fából készült felületek

–

Gumiból készült felületek

–

11.3 A szórópisztoly karjának lenyo‐ mása és lezárása

A szórópisztoly karjának lenyomása

A lapos sugarú fúvókát be lehet állítani. Amennyiben a lapos sugarú fúvókát + irányba

forgatja, megnő az üzemi nyomás. Amennyiben a lapos sugarú fúvókát – irányba

forgatja, csökken az üzemi nyomás.

►

Állítsa a reteszelő kart (1) a helyzetébe

► Nyomja le a kart (2) és tartsa lenyomva.

A magasnyomású szivattyú automatikusan kikapcsolódik és víz áramlik ki a fúvókából.

Zárja le a szórópisztoly karját

► Irányítsa a vízsugarat a tisztítás előtt a felület

egy nem feltűnő helyére és ellenőrizze, hogy az nem sérül-e meg.

► Úgy válassza ki a fúvóka a tisztítandó felülettől

való távolságát, hogy a tisztítandó felület ne sérüljön meg.

► Úgy állítsa be a lapos sugarú fúvókát, hogy a

tisztítandó felület ne sérüljön.

► Engedje el a kart (2).

A magasnyomású szivattyú automatikusan kikapcsolódik és nem áramlik ki több víz a fúvókából. A magasnyomású tisztíítóberende‐ zés továbbra is be van kapcsolva.

►

Állítsa a reteszelő kart (1) a helyzetébe

► A szóróberendezést a tisztítandó felülettel

mentén egyenletesen mozgassa.

► Menjen lassan és céltudatosan előre.

62 0458-834-9801-A

0000097580_001

0000097581_002

3 2

0000-GXX-4615-A0

0000-GXX-7020-A0

0000098477_001

12 Munka után magyar

11.5 Munkavégzés tisztítószerrel

A tisztítószerek felerősíthetik a víz tisztító hatá‐ sát. A csomagban lévő STIHL szórókészlet hasz‐ nálata kötelező.

► Válassza le a magasnyomású tisztítóberende‐

zést a vízforrásról. ► Szerelje le a víztömlőt. ► Szerelje le és tisztítsa meg a fúvókát és a szó‐

rócsövet. ► Szerelje le a szórópisztolyt és folyassa ki a

maradék vizet a szórópisztolyból. ► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést.

► A tisztítószert a tisztítószer használati utasítá‐

sában leírt módon adagolja és használja.

► A flakont (1) maximum 500 ml tisztítószerrel

töltse meg.

► Csavarja rá a szórófúvókát (2) a flakonra (1)

és szorosan húzza meg kézzel.

► Fordítsa felfelé a tartót (1). ► Tekerje fel a csatlakozóvezetéket (2) a tar‐

tókra (1). ► Rögzítse a csatakozóvezetéket (2) a kapocs‐

csal (3). ► Helyezze be a lapos sugarú fúvókát (4) és a

forgófúvókát (5).

► Amennyiben egy fúvóka rá van szerelve a

szórócsőre (3): Szerelje le a fúvókát.

► Szerelje fel a szórókészletet (4) a szóró‐

csőre (3).

► A nagyon piszkos felületeket tisztításuk előtt

vízbe be kell áztatni.

► Nyomja meg a szórópisztoly karját és fújjon

► Tegye be a szórókészletet (6).

tisztítószert a tisztítandó felületre.

► A tisztítószert alulról felfelé kell felvinni és nem

szabad rászáradni hagyni. ► Szerelje le a szórókészletet. ► Szerelje fel a fúvókát. ► Tisztítsa meg a felületet.

12 Munka után

12.1 Munkavégzés után

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐

nektorból. ► Amennyiben a magasnyomású tisztítóberen‐

dezés csatlakoztatva van a vízhálózathoz:

Zárja el a vízcsapot. ► Nyomja le a szórópisztoly karját.

A víznyomás lecsökken. ► Zárja le a szórópisztoly karját.

0458-834-9801-A 63

► Egyenletesen elosztva tekercselje fel a

magasnyomású tömlőt (7).

0000098474 _001

0000098476_001

magyar 13 Szállítás

13 Szállítás

13.1 A magasnyomású tisztítóbe‐ rendezés szállítása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Ürítse ki a tisztítószer tartályát, vagy biztosítsa

úgy, hogy ne tudjon felborulni, leesni vagy

► A szóróberendezést a magasnyomású tisztító‐

berendezésen lévő tartókban (8) tárolja.

12.2 A magasnyomású tisztítóbe‐ rendezés fagyálló szerrel való védelme

Amennyiben a magasnyomású tisztítóberende‐ zést nem tudják fagybiztosan szállítani, a magas‐ nyomású tisztítóberendezést glikol alapú fagyálló szerrel kell védeni. A fagyálló szer megakadá‐ lyozza, hogy a víz a magasnyomású tisztítóbe‐ rendezésben megfagyjon és hogy ezáltal a magasnyomású tisztítóberendezés megsérüljön. ► Szerelje le a szórócsövet. ► Csatlakoztasson egy lehetőleg rövid víztömlőt

a magasnyomású tisztítóberendezéshez. Minél rövidebb a víztömlő, annál kevesebb fagyálló szer szükséges.

► A fagyálló szert a fagyálló szer használati

útmutatóban leírt módon keverje. ► A fagyálló szert egy tiszta tartályba öntse bele. ► A víztömlőt merítse a fagyállószeres tartályba. ► Nyomja le a szórópisztoly karját és tartsa

lenyomva. ► Kapcsolja be a magasnyomású tisztítóberen‐

dezést. ► A szórópisztoly karját addig tartsa lenyomva,

hogy a fagyálló szer egyenletes sugárban

lövelljen ki a szórópisztolyból és irányítsa a

szórópisztolyt a tartályba. ► Nyomja le többször a szórópisztoly karját majd

engedje el. ► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐

nektorból. ► Szerelje le a szórópisztolyt és a víztömlőt,

majd folyasson fagyálló szert a tartályba. ► A fagyálló szert előírásszerűen és környezet‐

barát módon távolítsa el.

mozogni.

A nagynyomású tisztító meghúzása vagy hordo‐ zása

► A magasnyomású tisztítóberendezést a fogan‐

tyúnál (1) fogva húzza.

► A magasnyomású tisztítóberendezést a fogan‐

tyúnál (1) és a szállítófogantyúnál (2) fogva hordozza.

A magasnyomású tisztítóberendezés járműben történő szállítás ► Rögzítse a nagynyomású mosót úgy, hogy az

ne borulhasson fel vagy mozdulhasson el.

► Amennyiben a magasnyomú tisztítóberende‐

zést nem tudja fagytól védve szállítani: Védje a magasnyomású tisztítóberendezést fagyálló szerrel.

14 Tárolás

14.1 A magasnyomású tisztítóbe‐ rendezés tárolása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést és húzza ki a hálózati csatlakozót a kon‐ nektorból.

64 0458-834-9801-A

0000098883_A1

0000-GXX-4370-A0

0000-GXX-5092-A0

0000-GXX-4373-A0

15 Tisztítás magyar ► A magasnyomású tisztítóberendezést úgy

tárolja, hogy a következő feltételek teljesülje‐ nek:

A magasnyomású tisztítóberendezés táro‐

–

lása gyermekektől távol történik. A magasnyomású tisztítóberendezés tiszta

–

és száraz. A magasnyomású tisztítóberendezés zárt

–

helyiségben van. A magasnyomású tisztítóberendezés 0 °C-

–

nál magasabb hőmérsékleten van. Amennyiben a magasnyomú tisztítóberen‐

–

dezést nem tudja fagybiztosan tárolni: Védje a magasnyomású tisztítóberendezést fagyálló szerrel.

► Amennyiben a fúvóka eltömődött: Tisztítsa

meg a fúvókát a tisztítótűvel.

15.3 A vízbevezető szita tisztítása

15 Tisztítás

15.1 A magasnyomású tisztítóbe‐ rendezést és a tartozékok tisz‐ títása

► Kapcsolja ki a magasnyomású tisztítóberende‐

zést, és húzza ki a hálózati csatlakozót a kon‐ nektorból.

► Tisztítsa meg a magasnyomású tisztítóberen‐

dezést, a magasnyomású tömlőt, a szórópisz‐ tolyt és a tartozékokat egy nedves ronggyal.

► A magasnyomású tisztítóberendezés cső‐

csonkjait és tengelykapcsolóit, valamint a szó‐ rópisztolyon lévő magasnyomású tömlőt egy nedves ronggyal tisztítsa.

► Tisztítsa meg a szellőzőnyílásokat ecsettel.

15.2 A fúvóka és a szórócső tisztí‐ tása

► Csavarja le a vízcsatlakozó csőcsonkját (1). ► Húzza ki a vízbevezető szitát (2) a vízcsatla‐

kozóból.

► Öblítse le a vízbevezető szitát (2) folyó víz

alatt.

► Tegye be a vízbevezető szitát (2) a vízcsatla‐

kozóba.

► Csavarja fel a csőcsonkot (1) és szorosan

húzza meg kézzel.

15.4 A vízszűrő tisztítása

A tisztításhoz a vízszűrőt szét kell szerelni.

► Öblítse le a fúvókát és a szórócsövet folyó víz

alatt és törölje meg egy ronggyal.

0458-834-9801-A 65

► Vegye ki az tömítést (1) a zárból (2). ► Csavarozza le a zárat (2) a szűrőházról (5). ► Vegye ki az tömítést (3) a zárból (2). ► Vegye ki a szűrőt (4) a szűrőházból (5). ► Ömlítse le a tömítéseket (1 és 3), a zárat (2)

és a szűrőt (4) folyó víz alatt.

► Zsírozza be a tömítéseket (1 és 3) szerelvény‐

zsírral.

► Szerelje össze ismét a vízszűrőt.

magyar 16 Karbantartás

16 Karbantartás

16.1 Karbantartási időközök

A karbantartási időközök a környezeti feltételek és a munkafeltételek függvényei. A STIHL cég az alábbi karbantartási intervallumokat ajánlja:

Havonta ► A vízbevezető szita tisztítása

használja a magasnyomású tisztítóberende‐ zést vagy a tartozékokat, és forduljon egy STIHL márkaszervizhez.

17 Javítás

17.1 A magasnyomású tisztítóbe‐ rendezés javítása

A felhasználó nem tudja a magasnyomású tisztí‐ tóberendezést és a tartozékokat saját maga megjavítani. ► Amennyiben a magasnyomású tisztítóberen‐

dezés vagy a tartozékok megsérültek: Ne

18 Hibaelhárítás

18.1 A magasnyomású tisztítóberendezés üzemzavarainak elhárítása

Üzemzavar Oka Megoldás A magasnyomású

tisztítóberendezés nem indul be annak ellenére, hogy a szó‐ rópisztoly karja le van nyomva.

A magasnyomású tisztítóberendezés nem indul be a bekapcsoláskor. Az elektromotor búgó hangot hallat.

A csatlakozóvezeték vagy a hosszab‐ bítóvezeték dugaszos csatlakozója nincs bedugva.

A megszakító (biztosíték) vagy a maradékáramú készülék kioldott. Az áramkör elektromosan túl van terhelve vagy meghibásodott.

A konnektor biztosítéka túl gyenge. ► A csatlakozóvezeték dugaszát egy

A hosszabbítóvezeték nem megfelelő keresztmetszetű.

A hosszabbítóvezeték túl hosszú. ► Megfelelő hosszúságú hosszabbító‐

Az elektromotor túl meleg. ► A magasnyomású tisztítóberende‐

A hálózati feszültség túl alacsony. ► Nyomja le a szórópisztoly karját,

A hosszabbítóvezeték nem megfelelő keresztmetszetű.

A hosszabbítóvezeték túl hosszú. ► Megfelelő hosszúságú hosszabbító‐

► Dugja be a csatlakozóvezeték vagy

a hosszabbítóvezeték dugaszos csatlakozóját.

► Keresse meg a kioldás okát és

hárítsa el. Helyezze be a megszakí‐ tót (biztosítékot) vagy a maradéká‐ ramú eszközt.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

megfelelő biztosítékkal rendelkező konnektorba dugja, 19.

► Megfelelő keresztmetszetű hosszab‐

bítóvezetéket használjon, 19.2

vezetéket használjon, 19.2

zést hagyja lehűlni 5 percig.

► Tisztítsa meg a fúvókát.

tartsa lenyomva és kapcsolja be a magasnyomású tisztítóberendezést.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

► Megfelelő keresztmetszetű hosszab‐

bítóvezetéket használjon, 19.2

vezetéket használjon, 19.2

66 0458-834-9801-A

18 Hibaelhárítás magyar

Üzemzavar Oka Megoldás A magasnyomású

tisztítóberendezés üzem közben kikapc‐ solódik.

A magasnyomású szivattyú ismét be- és kikapcsol anélkül, hogy megnyomná a szórópisztoly karját.

Az üzemi nyomás ingadozik vagy lec‐ sökken.

A vízsugárnak meg‐ változott a formája.

A kiegészítő tisztí‐ tószert nem szívja fel.

A magasnyomású tisztítóberendezés, a magasnyomású tömlő, a szórópisztoly vagy a szórócső nehezen illeszthetőek össze.

A csatlakozóvezeték vagy a hosszab‐ bítóvezeték dugaszos csatlakozóját kihúzták a konnektorból.

A megszakító (biztosíték) vagy a maradékáramú készülék kioldott. Az áramkör elektromosan túl van terhelve vagy meghibásodott.

A konnektor biztosítéka túl gyenge. ► A csatlakozóvezeték dugaszát egy

Az elektromotor túl meleg. ► A magasnyomású tisztítóberende‐

A magasnyomású szivattyú, a magas‐ nyomású tömlő vagy a szóróberende‐ zés tömítetlen.

Vízhiány áll fenn. ► Nyissa meg a vízcsapot teljesen.

A fúvóka eltömődött. ► Tisztítsa meg a fúvókát. A vízbevezető szita vagy a vízszűrő el

vannak tömődve. A magasnyomású szivattyú, a magas‐

nyomású tömlő vagy a szóróberende‐ zés tömítetlen vagy hibás.

A fúvóka eltömődött. ► Tisztítsa meg a fúvókát.

A fúvóka elkopott. ► Cserélje ki a fúvókát. A flakon üres. ► Töltse meg a flakont tisztítószerrel.

A szórókészlet fúvókája eltömődött. ► Tisztítsa meg a szórókészlet fúvóká‐

A csatlakozások tömítései nincsenek bezsírozva.

► Dugja be a csatlakozóvezeték vagy

a hosszabbítóvezeték dugaszos csatlakozóját.

► Keresse meg a kioldás okát és

hárítsa el. Helyezze be a megszakí‐ tót (biztosítékot) vagy a maradéká‐ ramú eszközt.

► Kapcsolja ki az ugyanazon áram‐

körre csatlakoztatott áramfogyasztó‐ kat.

megfelelő biztosítékkal rendelkező konnektorba dugja, 19.

zést hagyja lehűlni 5 percig.

► Tisztítsa meg a fúvókát. ► Vizsgáltassa meg a magasnyomású

tisztítóberendezést egy STIHL márk‐ aszervizben.

► Bizonyosodjon meg arról, hogy

megfelelő mennyiségű víz áll rendel‐ kezésre.

► Tisztítsa meg a vízbevezető szitát

és a vízszűrőt.

► Vizsgáltassa meg a magasnyomású

tisztítóberendezést egy STIHL márk‐ aszervizben.

ját.

►

Zsírozza be a tömítéseket. 18.2

0458-834-9801-A 67

0000098906_001

magyar 19 Műszaki adatok

18.2 A tömítések megzsírozása

► Zsírozza be a tömítéseket (1) szerelvényzsír‐

ral.

19 Műszaki adatok

19.1 Magasnyomású tisztítóberen‐ dezés STIHL RE 110 PLUS

Modellek 220 V és 240 V / 50 Hz között

Biztosíték („C“ vagy „K“ jelleggörbe): 10 A

–

Teljesítményfelvétel: (EU) 2019/1781 §2(2) (j):

–

1,7 kW A hálózati megengedett legnagyobb impedan‐

–

cia: 0,42 Ohm Elektromos védelmi osztály: I

–

elektromos védelmi fokozat: IPX5

–

Üzemi nyomás (p): 11 MPa (110 bar)

–

Engedélyezett max. nyomás (p max.): 15 MPa

–

(150 bar) Max. vízbevezetési nyomás (p in max.):

–

1 MPa (10 bar) Max. vízáteresztő képesség (Q max.):

–

7,2 l/min (430 l/h) Min. vízáteresztő képesség (Q min): 6,3 l/min

–

(380 l/h) Max. szívási magasság: 0,5 m

–

Max. vízhőmérséklet nyomás alatti üzemmód‐

–

ban (t in max): 40 °C Max. vízhőmérséklet szívó üzemmódban:

–

20 °C Méretek

Hosszúság: 410 mm

–

Szélesség: 395 mm

–

Maximalis magasság: 895 mm

–

Minimális magasság: 693 mm

–

A magasnyomású tömlő hossza: 8 m

–

Súly (m) felszerelt tartozékokkal: 20,3 kg és

–

20,4 kg között

A nyomásfüggő adatokat 0,3 MPa (3 bar) beme‐ neti nyomáson mértük.

19.2 Hosszabbítóvezetékek

Amennyiben hosszabbítóvezetéket használ, annak rendelkeznie kell egy védővezetékkel, és

annak ereinek a feszültségtől és a hosszabbító‐ vezeték hosszától függően legalább a következő átmérővel kell rendelkezniük:

Amennyiben a teljesítménytáblán a névleges feszültség 220 V és 240 V közötti:

Vezetékhossz 20 m-ig: AWG 15 / 1,5 mm²

–

Vezetékhossz 20 m-től 50 m-ig: AWG 13 /

–

2,5 mm²

Amennyiben a teljesítménytáblán a névleges feszültség 100 V és 127 V közötti:

Vezetékhossz 10 m-ig: AWG 14 / 2,0 mm²

–

Vezetékhossz 10 m-től 30 m-ig: AWG 12 /

–

3,5 mm²

19.3 Zaj- és rezgésértékek

A zajszint K-értéke 2 dB(A). A zajteljesítmény‐ szint K-értéke 2 dB(A). A rezgésértékek K-értéke 2 m/s².

Zajszint LpA az EN 60335‑2‑79 szerint mérve:

–

73 dB(A) Zajteljesítményszint LwA az EN 60335‑2‑79

–

szerint mérve: 85 dB(A) Rezgésérték ah az EN 60335‑2‑79, szerint

–

mérve: Lapos sugárfúvóka: ≤ 2,5 m / s².

A 2002/44/EK irányelv munkaadókra vonatkozó rezgéssel kapcsolatos előírásainak betartásáról szóló információk a www.stihl.com/vib webhe‐ lyen találhatók.

19.4 REACH

A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regiszt‐ rálásához, értékeléséhez és engedélyezéséhez.

A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.

20 Pótalkatrészek és tartozé‐

kok

20.1 Pótalkatrészek és tartozékok

Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar‐ tozékokat jelölnek.

A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.

A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkal‐ masság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.

68 0458-834-9801-A

21 Ártalmatlanítás polski

Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kapha‐ tók.

ANDREAS STIHL AG & Co. KG HRA 260269, helyi bíróság Stuttgart

21 Ártalmatlanítás

21.1 A magasnyomású tisztítóbe‐ rendezés ártalmatlanítása

A hulladékkezeléssel kapcsolatos aktuális infor‐ mációk a STIHL márkaszervizben elérhetők. ► A magasnyomású tisztítóberendezést, a

magasnyomású tömlőt, a fúvókákat, a tartozé‐ kokat és a csomagolást előírásszerűen és kör‐ nyezetbarát módon távolítsa el.

22 EK Megfelelőségi nyilatko‐

zat

22.1 Magasnyomású tisztítóberen‐ dezés STIHL RE 110 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Németország teljes felelőssége tudatában nyilatkozik, hogy a

Kivitel: Magasnyomású tisztítóberendezés

–

Gyártó márkaneve: STIHL

–

Típus: RE 110 PLUS

–

Sorozatszám: 4950

–

megfelel a 2011/65/EU, 2006/42/EK és 2014/30/EU, 2009/125/EC irányelvek vonatkozó előírásainak, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

A mért és a garantált zajteljesítményszint meg‐ határozása a 2000/14/EK irányelv V. függeléke szerint, az ISO 3744 szabványnak megfelelően történt.

mért zajteljesítményszint: 85 dB(A)

–

garantált zajteljesítményszint: 87 dB(A)

–

A műszaki dokumentációt az AND‐ REAS STIHL AG & Co. KG Produktzulassung részlege őrzi.

A gép gyártási éve, a gyártó ország és a gép száma a magasnyomású tisztítóberendezésen vannak feltüntetve.

Waiblingen, 2021. 01. 18.

nevében Dr. Jürgen Hoffmann, Termékinformációk, előírá‐

sok és engedélyezések igazgatója

Spis treści

1 Przedmowa............................................... 69

2 Informacje o instrukcji użytkowania.......... 70

3 Przegląd....................................................70

4 Wskazówki dotyczące bezpieczeństwa

pracy......................................................... 72

5 Zasady bezpieczeństwa – akcesoria........ 78

6 Przygotowanie myjki wysokociśnieniowej do

pracy......................................................... 79

7 Zmontowanie myjki wysokociśnieniowej...80

8 Podłączenie do źródła wody..................... 81

9 Podłączenie myjki wysokociśnieniowej do

zasilania elektrycznego.............................83

10 Włączanie i wyłączanie myjki wysokociśni‐

eniowej......................................................83

11 Używanie myjki wysokociśnieniowej.........84

12 Po zakończeniu pracy...............................86

13 Transport...................................................87

14 Przechowywanie....................................... 87

15 Czyszczenie..............................................87

16 Konserwacja............................................. 88

17 Naprawa....................................................88

18 Rozwiązywanie problemów.......................88

19 Dane techniczne....................................... 90

20 Części zamienne i akcesoria.................... 90

21 Utylizacja...................................................91

22 Deklaracja zgodności UE..........................91

1 Przedmowa

Szanowni Państwo, dziękujemy za zakup produktu marki STIHL.

STIHL projektuje i produkuje urządzenia o naj‐ wyższej jakości, które w pełni spełniają oczeki‐ wania klientów. Produkowane przez nas urzą‐ dzenia wyróżniają się najwyższą niezawodnością nawet w najcięższych warunkach pracy.

Marka STIHL to również najwyższej klasy obsługa klienta. Nasi sprzedawcy oferują fachowe doradztwo, pomoc w doborze odpo‐ wiednich produktów oraz kompleksowe wsparcie techniczne.

Przekład oryginalnej instrukcji użytkowania

0000009728_001_PL

Wydrukowano na papierze bielonym bez stosowania chloru.

Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji.

0458-834-9801-A. VA0.E21.

0458-834-9801-A 69

13 14

1220

0000098473 _002

polski 2 Informacje o instrukcji użytkowania

Firma STIHL przywiązuje szczególną wagę do zrównoważonego rozwoju i ochrony środowiska. Celem niniejszej instrukcji obsługi jest zapewnie‐ nie bezpiecznej i przyjaznej dla środowiska eks‐ ploatacji produktu STIHL przez długi okres użyt‐ kowania.

Dziękujemy Państwu za zaufanie. Życzymy satysfakcji z użytkowania produktu marki STIHL.

Dr Nikolas Stihl

WAŻNE! PRZECZYTAĆ PRZED UŻYCIEM I ZACHOWAĆ.

2.3 Symbole w tekście

Ten symbol odsyła do rozdziału niniejszej instrukcji obsługi.

3 Przegląd

3.1 Myjka wysokociśnieniowa

2 Informacje o instrukcji użyt‐

kowania

2.1 Obowiązujące dokumenty

Zastosowanie mają lokalne przepisy dotyczące bezpieczeństwa. ► Oprócz niniejszej instrukcji użytkowania prze‐

czytać, zrozumieć i zachować następujące dokumenty:

Instrukcja użytkowania i opakowanie używa‐

–

nych akcesoriów Instrukcja użytkowania i opakowanie używa‐

–

nego środka czyszczącego

2.2 Ostrzeżenia w treści instrukcji

NIEBEZPIECZEŃSTWO

■ Ten piktogram oznacza bezpośrednie zagro‐ żenie poważnym lub wręcz śmiertelnym wypadkiem. ►

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

OSTRZEŻENIE

■ Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem. ► Oznaczone nim środki mogą zapobiec

poważnemu lub śmiertelnemu wypadkowi.

WSKAZÓWKA

■ Ten piktogram oznacza potencjalne zagroże‐ nie szkodami w mieniu. ► Oznaczone nim środki mogą zapobiec

szkodom w mieniu.

1 Przegródki

Przegródki służą do przechowywania dołą‐ czonych dysz.

2 Uchwyt

Mocowanie służy do przechowywania igły czyszczącej.

3 Przegródka

Przegródka służy do przechowywania innych dyszy z zestawu akcesoriów do myjki wyso‐ kociśnieniowej.

4 Kabel zasilający

Kabel zasilający łączy myjkę wysokociśnie‐ niową z wtyczką zasilającą.

5 Wtyczka zasilająca

Wtyczka zasilająca łączy kabel zasilający z gniazdkiem elektrycznym.

70 0458-834-9801-A

0000098479_002

3 Przegląd polski

6 Klips

Klips mocuje wtyczkę zasilania na zwiniętym przewodzie zasilającym.

7 Uchwyt

Obrotowe mocowanie służy do zdejmowania i przechowywania przewodu zasilającego.

8 Klapka

Klapa zasłania dysze, przewód zasilający i igłę czyszczącą.

9 Uchwyt

Uchwyt służy do przechowywania pistoletu natryskowego.

10 Korba

Korba służy do kręcenia bębnem.

11 Bęben nawojowy węża

Bęben służy do nawijania węża wysokociś‐ nieniowego.

12 Wąż wysokociśnieniowy

Wężem wysokociśnieniowym woda płynie z pompy wysokociśnieniowej do pistoletu.

13 Uchwyt

Uchwyt służy do przechowywania urządzenia natryskowego.

14 Króciec

Króciec łączy wąż wysokociśnieniowy z pisto‐ letem natryskowym.

15 Przełącznik obrotowy

Pokrętło służy do włączania i wyłączania myjki wysokociśnieniowej.

16 Króciec

Króciec służy do podłączania węża dopływu wody.

17 Uchwyt transportowy

Uchwyt transportowy służy do przenoszenia myjki wysokociśnieniowej.

18 Rączka

Uchwyt służy do przenoszenia i przesuwania myjki wysokociśnieniowej.

19 Uchwyt

Uchwyt służy do przechowywania zestawu dozującego.

20 Przycisk blokady

Przycisk blokady uniemożliwia przestawienie uchwytu.

# Tabliczka znamionowa z numerem seryjnym

0458-834-9801-A 71

3.2 Urządzenie natryskowe

1 Lanca natryskowa

Lanca natryskowa łączy pistolet z dyszą.

2 Pistolet natryskowy

Pistolet natryskowy służy do trzymania i pro‐ wadzenia urządzenia natryskowego.

3 Dźwignia

Dźwignia otwiera i zamyka zawór w pistolecie natryskowym. Dźwignia włącza i wyłącza strumień wody.

4 Dźwignia blokująca

Dźwignia blokująca odblokowuje dźwignię.

5 Dźwignia blokady

Dźwignia blokady trzyma króciec w pistolecie natryskowym.

6 Igła czyszcząca

Igła czyszcząca służy do czyszczenia dysz.

7 Zestaw dozujący

Zestaw dozujący służy do mycia z użyciem środków czyszczących.

8 Dysza dozująca

Dysza dozująca dodaje środek czyszczący do wody.

9 Butelka

Butelka zawiera środek czyszczący.

10 Dysza rotacyjna

Dysza rotacyjna wytwarza twardy, obracający się strumień wody.

11 Dysza płaska

Dysza płaskostrumieniowa wytwarza płaski strumień wody.

3.3 Symbole

Symbole mogą znajdować się na myjce wysoko‐ ciśnieniowej, osprzęcie natryskowym i zestawie rozpylającym i mają następujące znaczenie:

W tej pozycji dźwignia ryglująca odbloko‐ wuje dźwignię.

W tej pozycji dźwignia ryglująca blokuje dźwignię.

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

Zestaw rozpylający opróżnić lub zabezpieczyć przed transportem w taki sposób, aby nie mógł się przewrócić ani przesunąć.

Produktu nie wolno utylizować z odpadami komunalnymi.

Gwarantowany poziom mocy akustycz‐ nej według dyrektywy 2000/14/WE w dB(A), aby móc porównać emisję hałasu produktów.

Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL.

4 Wskazówki dotyczące bez‐

pieczeństwa pracy

4.1 Symbole ostrzegawcze

Symbole ostrzegawcze na myjce wysokociśnie‐ niowej mają następujące znaczenie:

Przestrzegać zasad bezpieczeństwa i środków ostrożności.

Przeczytać niniejszą instrukcję obsługi, przestrzegać jej i zachować ją na przyszłość.

Nosić okulary ochronne.

4.2 Użytkowanie zgodnie z prze‐ znaczeniem

Myjka wysokociśnieniowa STIHL RE 110 PLUS służy do mycia pojazdów, przyczep, tarasów, chodników i elewacji.

Myjka wysokociśnieniowa nie jest przeznaczona do użytku profesjonalnego.

Myjki wysokociśnieniowej nie wolno używać w deszczu.

OSTRZEŻENIE

■ Użytkowanie myjki wysokociśnieniowej nie‐

zgodnie z przeznaczeniem może prowadzić do poważnych obrażeń lub śmierci osób oraz strat materialnych. ►

Myjkę wysokociśnieniową stosować w spo‐ sób opisany w niniejszej instrukcji użytko‐

wania. Myjka wysokociśnieniowa STIHL RE 110 PLUS nie nadaje się do następujących zastosowań:

Mycie płyt azbestowo-cementowych i podob‐

–

nych powierzchni Mycie powierzchni malowanych lub lakierowa‐

–

nych farbą zawierającą ołów Mycie powierzchni mających kontakt ze środ‐

–

kami spożywczymi Mycie samej myjki wysokociśnieniowej

–

4.3 Wymagania dotyczące użyt‐

Nie kierować strumienia wody

–

w stronę osób i zwierząt. Nie kierować strumienia wody

–

w stronę instalacji elektrycz‐ nych, złączy elektrycznych, gniazd i przewodów pod napięciem. Nie kierować strumienia wody

–

na urządzenia elektryczne i myjkę wysokociśnieniową.

W razie uszkodzenia przewodu zasila‐ jącego lub przedłużacza wyciągnąć wtyczkę z gniazdka.

Nie podłączać myjki wysokociśnienio‐ wej bezpośrednio do sieci wody pitnej.

Podczas przerw w pracy, transportu, przechowywania, konserwacji lub napraw wyłączać myjkę wysokociśnie‐ niową.

Nie używać, nie transportować i nie przechowywać myjki wysokociśnienio‐ wej w temperaturach poniżej 0°C.

■

kownika

OSTRZEŻENIE

Użytkownicy, którzy nie przejdą przeszkolenia, nie są w stanie rozpoznać ani oszacować zagrożeń stwarzanych przez myjkę wysoko‐ ciśnieniową. Może dojść do poważnych obra‐ żeń lub śmierci użytkownika i osób postron‐ nych.

► Przeczytać niniejszą instrukcję

obsługi, przestrzegać jej i zachować na przyszłość.

► W razie przekazania myjki wysokociśnienio‐

wej innej osobie: Przekazać również

instrukcję użytkowania.

►

Użytkownik musi spełniać następujące

wymagania:

Użytkownik jest wypoczęty.

–

Ta maszyna nie może być

–

użytkowana przez osoby

72 0458-834-9801-A

4 Wskazówki dotyczące bezpieczeństwa pracy polski

■

(w tym dzieci) o ograniczo‐ nej sprawności fizycznej, sensorycznej lub umysło‐ wej lub nieposiadające odpowiedniego doświad‐ czenia i wiedzy.

Użytkownik jest w stanie rozpoznać i

–

ocenić zagrożenia powodowane przez myjkę wysokociśnieniową.

Użytkownik jest pełnoletni

–

lub odbywa naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.

Użytkownik został prze‐

–

szkolony przez autoryzo‐ wanego dealera STIHL lub specjalistę przed pierw‐ szym użyciem myjki wyso‐ kociśnieniowej.

Użytkownik nie znajduje się pod wpły‐

–

wem alkoholu, leków lub narkotyków.

►

W razie wątpliwości skontaktować się z autoryzowanym dealerem STIHL.

4.4 Odzież i wyposażenie

OSTRZEŻENIE

■

Podczas pracy urządzenie może wyrzucać z dużą prędkością różne przedmioty. Niebezpie‐ czeństwo zranienia.

► Nosić okulary ochronne ściśle przy‐

legające do twarzy. Odpowiednie okulary ochronne są sprawdzone zgodnie z normą EN 166 lub z prze‐ pisami krajowymi i są dostępne w handlu z odpowiednim oznaczeniem.

►

Należy nosić mocno przylegającą odzież z długimi rękawami i nogawkami.

■ Podczas pracy mogą powstawać aerozole. Wdychanie aerozoli grozi utratą zdrowia i może powodować reakcje alergiczne. ►

Przeprowadzić ocenę ryzyka w zależności od czyszczonej powierzchni i jej otoczenia.

► Jeżeli ocena ryzyka wykaże powstawanie

aerozoli: Nosić maskę ochronną o klasie ochrony FFP2 lub równoważnej.

Nieodpowiednie obuwie grozi poślizgnięciem się. Niebezpieczeństwo zranienia. ► Nosić wysokie, zamknięte obuwie z pod‐

eszwami o dobrej przyczepności.

4.5 Stanowisko pracy i otoczenie

OSTRZEŻENIE

■ Osoby postronne, dzieci i zwierzęta nie są w stanie rozpoznać, ani tym bardziej prawidłowo ocenić zagrożeń powodowanych przez myjkę wysokociśnieniową i wyrzucane przedmioty. Możliwe są poważne obrażenia tych osób, dzieci i zwierząt oraz znaczne straty mate‐ rialne.

►Osoby postronne, dzieci i

zwierzęta należy trzymać z dala od obszaru pracy.

►Nie pozostawiać myjki wyso‐

kociśnieniowej bez nadzoru.

►Nie pozwolić dzieciom na

zabawę myjką wysokociśnie‐ niową.

■

W przypadku pracy w deszczu lub w wilgot‐ nym otoczeniu może dojść do porażenia prą‐ dem elektrycznym. Może to spowodować cięż‐ kie obrażenia lub śmierć użytkownika oraz uszkodzenie myjki wysokociśnieniowej. ►

Nie pracować w deszczu.

► Myjkę wysokociśnieniową ustawiać w taki

sposób, aby nie została zmoczona przez kapiącą wodę.

►

Myjkę wysokociśnieniową ustawiać poza obszarem wilgotnym.

■ Elementy elektryczne myjki wysokociśnienio‐ wej mogą wytwarzać iskry. Iskry grożą zapró‐ szeniem ognia lub wybuchem w pobliżu sub‐ stancji skrajnie łatwopalnych lub wybucho‐ wych. Możliwe są poważne obrażenia ciała lub śmierć oraz znaczne straty materialne. ►

Nie wolno pracować z urządzeniem w miejscach skrajnie zagrożonych pożarem lub wybuchem.

4.6 Bezpieczny stan

Myjka wysokociśnieniowa znajduje się w bez‐ piecznym stanie, jeśli są spełnione następujące warunki:

Myjka wysokociśnieniowa nie jest uszko‐

–

dzona. Wąż wysokociśnieniowy, złączki i urządzenie

–

natryskowe nie są uszkodzone.

0458-834-9801-A 73

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

Urządzenie natryskowe jest zamontowane

–

prawidłowo. Kabel zasilający i przedłużacz oraz ich wtyczki

–

nie są uszkodzone. Myjka wysokociśnieniowa jest czysta i sucha.

–

Urządzenie natryskowe jest czyste.

–

Elementy obsługowe działają i nie zostały

–

zmienione. Myjka wysokociśnieniowa jest wyposażona

–

w oryginalne akcesoria marki STIHL. Akcesoria są zamontowane prawidłowo.

–

OSTRZEŻENIE

■ Jeśli urządzenie nie znajduje się w bezpiecz‐ nym stanie, jego elementy mogą działać nie‐ prawidłowo, a zabezpieczenia być nieaktywne. Może dojść do poważnych obrażeń lub śmierci. ►

Nie używać uszkodzonej myjki wysokociś‐ nieniowej.

► Nie używać myjki z uszkodzonym wężem

wysokociśnieniowym, uszkodzonym urzą‐ dzeniem natryskowym lub uszkodzonymi złączkami.

►

Urządzenie natryskowe zamontować w sposób opisany w niniejszej instrukcji.

► Nie używać odkurzacza z uszkodzonym

kablem zasilającym, przedłużaczem lub uszkodzoną wtyczką zasilającą.

►

Jeśli myjka wysokociśnieniowa jest zabru‐ dzona lub mokra: wyczyścić myjkę i pocze‐ kać do jej wyschnięcia.

►

Jeśli urządzenie natryskowe jest zabru‐ dzone: wyczyścić urządzenie natryskowe.

► Nie dokonywać żadnych modyfikacji

w myjce wysokociśnieniowej.

► Jeśli elementy obsługowe nie działają: nie

używać myjki wysokociśnieniowej.

► Montować oryginalne akcesoria

STIHL przeznaczone do tej myjki wysoko‐ ciśnieniowej.

►

Akcesoria montować wyłącznie w sposób opisany w niniejszej instrukcji obsługi lub w instrukcji obsługi akcesoriów.

►

Nie wkładać niczego do otworów w myjce wysokociśnieniowej.

► Wymienić zużyte lub uszkodzone etykiety

ostrzegawcze.

► W razie wątpliwości skontaktować się z

autoryzowanym dealerem STIHL.

4.7 Praca

OSTRZEŻENIE

■

W określonych sytuacjach użytkownik może nie zachować koncentracji podczas pracy.

74 0458-834-9801-A

Użytkownik może potknąć się, upaść i poważ‐ nie zranić. ► Pracę wykonywać spokojnie i w sposób

przemyślany.

► Jeśli oświetlenie jest słabe, a widoczność

niewystarczająca: nie używać myjki wyso‐ kociśnieniowej.

►

Myjkę wysokociśnieniową obsługiwać

w pojedynkę. ► Uważać na przeszkody. ► Pracować stojąc na ziemi i zachowując

równowagę. W przypadku konieczności

pracy na wysokości użyć podestu robo‐

czego lub bezpiecznego rusztowania. ►

W przypadku zmęczenia zrobić przerwę w

pracy.

■ Jeśli myjka wysokociśnieniowa zacznie dzia‐ łać podczas pracy w sposób zmieniony lub nietypowy, może znajdować się w niebez‐ piecznym stanie. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Zakończyć pracę, wyjąć wtyczkę z gniazdka elektrycznego i skontaktować się z autoryzowanym dealerem STIHL.

►

Myjki wysokociśnieniowej używać na sto‐ jąco.

► Nie zasłaniać myjki wysokociśnieniowej,

aby zapewnić odpowiednią wymianę powie‐ trza chłodzącego.

■

Po puszczeniu dźwigni pistoletu natryskowego pompa wysokociśnieniowa wyłącza się auto‐ matycznie i z dyszy przestaje płynąć woda. Myjka wysokociśnieniowa znajduje się w trybie czuwania i pozostaje włączona. Po naciśnięciu dźwigni pistoletu natryskowego pompa wyso‐ kociśnieniowa włącza się automatycznie i z dyszy zaczyna płynąć woda. Może dojść do poważnych obrażeń lub szkód materialnych. ► Po zakończeniu pracy: zablokować dźwig‐

nię pistoletu natryskowego.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

■ W temperaturach poniżej 0°C woda może zamarzać na czyszczonej powierzchni i w ele‐ mentach myjki wysokociśnieniowej. Użytkow‐ nik może się poślizgnąć, przewrócić i poważ‐ nie zranić. Grozi to szkodami w mieniu. ►

Myjki wysokociśnieniowej nie używać w temperaturach poniżej 0°C.

■ Pociągnięcie za wąż wysokociśnieniowy, wąż wody lub przewód zasilający może spowodo‐ wać poruszenie i przewrócenie myjki wysoko‐ ciśnieniowej. Grozi to szkodami w mieniu.

4 Wskazówki dotyczące bezpieczeństwa pracy polski

► Nie ciągnąć za wąż wysokociśnieniowy,

wąż wody ani przewód zasilający.

■ Jeśli myjka wysokociśnieniowa stoi na pochy‐ łej, nierównej lub nieutwardzonej powierzchni, może się poruszyć i przewrócić. Grozi to szko‐ dami w mieniu. ►

Myjkę wysokociśnieniową ustawiać na poziomej, równej i utwardzonej powierz‐ chni.

■

W razie pracy na wysokości myjka wysokociś‐ nieniowa lub osprzęt natryskowy mogą spaść. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Używać podestu roboczego lub bezpiecz‐ nego rusztowania.

► Myjki wysokociśnieniowej nie ustawiać na

podnośniku roboczym ani na rusztowaniu.

► Jeśli zasięg węża wysokociśnieniowego

będzie niewystarczający: przedłużyć wąż wysokociśnieniowy za pomocą przedłuża‐ cza węża wysokociśnieniowego.

►

Osprzęt natryskowy zabezpieczyć przed upadkiem.

■ Strumień wody może oderwać włókna azbes‐ towe z powierzchni. Włókna azbestowe mogą rozprzestrzenić się po wyschnięciu w powie‐ trzu i dostać się do dróg oddechowych. Włókna azbestowe mogą spowodować utratę zdrowia. ►

Nie czyścić powierzchni z materiałów zawierających azbest.

■ Strumień wody może rozpuścić olej na pojaz‐ dach lub maszynach. Woda zawierająca olej może dostać się do ziemi, wód lub kanalizacji. Stanowi to zagrożenie dla środowiska. ►

Pojazdy i maszyny czyścić wyłącznie w miejscach wyposażonych w oddzielacz oleju w odpływie wody.

■

Strumień wody w połączeniu z farbami zawie‐ rającymi ołów może powodować powstanie aerozoli i wody z zawartością ołowiu. Aerozole i woda z zawartością ołowiu może dostać się do ziemi, wód lub kanalizacji. Wdychanie aerozoli jest niebezpieczne dla zdrowia i może powodować reakcje alergiczne. Stanowi to zagrożenie dla środowiska. ► Nie czyścić powierzchni pomalowanych

farbą lub lakierem z zawartością ołowiu.

■ Strumień wody może uszkodzić wrażliwe powierzchnie. Grozi to szkodami w mieniu. ► Wrażliwych powierzchni nie czyścić dyszą

rotacyjną.

► Wrażliwe powierzchnie z gumy, tkaniny,

drewna i podobnych materiałów czyścić z niższym ciśnieniem roboczym i z większej odległości.

0458-834-9801-A 75

■

Jeśli dysza rotacyjna podczas pracy zostanie zanurzona lub będzie używana w brudnej wodzie, może to spowodować jej uszkodzenie. ►

Nie używać dyszy rotacyjnej w brudnej wodzie.

► Czyszczenie zbiornika: opróżnić zbiornik

i zapewnić odpływ wody podczas czyszcze‐ nia.

■

Zassane łatwopalne i wybuchowe płyny mogą spowodować pożar lub wybuch. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Nie zasysać i nie stosować łatwopalnych lub wybuchowych cieczy.

■ Zasysane drażniące, żrące i toksyczne płyny mogą zagrażać zdrowiu i spowodować uszko‐ dzenie elementów myjki wysokociśnieniowej. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Nie zasysać i nie stosować drażniących, żrących lub toksycznych płynów.

■ Silny strumień wody może spowodować cięż‐ kie obrażenia osób lub zwierząt oraz szkody materialne.

► Nie kierować strumienia

wody w stronę osób i zwie‐ rząt.

► Strumienia wody nie kierować na słabo

widoczne miejsca. ► Nie czyścić ubrania na ciele. ► Nie czyścić butów założonych na nogach.

■ Jeśli urządzenia i złącza elektryczne, gniazdka i przewody elektryczne będą miały kontakt z wodą, może dojść do porażenia prądem elektrycznym. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych.

► Nie kierować strumienia

wody w stronę instalacji elek‐ trycznych, złączy elektrycz‐ nych, gniazd i przewodów pod napięciem.

►

Nie kierować strumienia wody na przewód zasilający lub przedłużacz.

■ Jeśli elektronarzędzia lub myjka wysokociśnie‐ niowa będą miały kontakt z wodą, może dojść do porażenia prądem elektrycznym. Grozi to ciężkimi obrażeniami użytkownika nawet ze skutkiem śmiertelnym oraz szkodami material‐ nymi.

► Nie kierować strumienia

wody na urządzenia elek‐ tryczne i myjkę wysokociś‐ nieniową.

polski 4 Wskazówki dotyczące bezpieczeństwa pracy

► Elektronarzędzia i myjkę wysokociśnie‐

niową trzymać z dala od czyszczonej powierzchni.

■

Nieprawidłowo ułożony wąż wysokociśnie‐ niowy może ulec uszkodzeniu. Na skutek usz‐ kodzenia woda może wypływać w sposób nie‐ kontrolowany. Może dojść do poważnych obrażeń lub szkód materialnych. ►

Nie kierować strumienia wody na wąż wysokociśnieniowy.

► Wąż wysokociśnieniowy ułożyć w taki spo‐

sób, aby nie był naprężony ani splątany.

► Wąż wysokociśnieniowy ułożyć w taki spo‐

sób, aby nie był uszkodzony, zgięty ani ściśnięty oraz aby o nic nie ocierał.

►

Wąż wysokociśnieniowy chronić przed wysoką temperaturą, olejem i chemikaliami.

■ Nieprawidłowo ułożony wąż dopływu wody może ulec uszkodzeniu i powodować ryzyko potknięcia. Może dojść do obrażeń lub uszko‐ dzenia węża dopływu wody. ►

Nie kierować strumienia wody na wąż dopływu wody.

► Wąż dopływu wody ułożyć i oznakować

w taki sposób, aby nie groził potknięciem.

► Wąż dopływu wody ułożyć w taki sposób,

aby nie był naprężony ani splątany.

► Wąż dopływu wody ułożyć w taki sposób,

aby nie był uszkodzony, zgięty ani ściśnięty oraz aby o nic nie ocierał.

►

Wąż dopływu wody chronić przed wysoką temperaturą, olejem i chemikaliami.

■ Silny strumień wody powoduje siły reakcji. Powstałe siły reakcji mogą spowodować utratę kontroli nad urządzeniem natryskowym przez użytkownika. Grozi to ciężkimi obrażeniami użytkownika oraz szkodami materialnymi. ►

Pistolet trzymać mocno oburącz.

► Pracować wyłącznie w sposób opisany

w niniejszej instrukcji użytkowania.

4.8 Środek czyszczący

OSTRZEŻENIE

■

Kontakt środka czyszczącego ze skórą lub z oczami grozi ich podrażnieniem. ► Przestrzegać instrukcji użycia środka czy‐

szczącego. ► Unikać kontaktu z środkami czyszczącymi. ► W razie kontaktu ze skórą należy umyć

dane miejsce dużą ilością wody z mydłem. ► W razie kontaktu z oczami należy płukać

oczy dużą ilością wody przez co najmniej

15 minut i zasięgnąć porady lekarza.

■

Niewłaściwe lub nieodpowiednie środki czy‐ szczące mogą uszkodzić myjkę wysokociśnie‐

niową lub czyszczoną powierzchnię oraz zanieczyścić środowisko. ► STIHL zaleca stosowanie oryginalnego

środka czyszczącego firmy STIHL.

► Przestrzegać instrukcji użycia środka czy‐

szczącego.

► W razie wątpliwości skontaktować się z

autoryzowanym dealerem STIHL.

4.9 Podłączenie wody

OSTRZEŻENIE

■ Puszczenie dźwigni pistoletu natryskowego powoduje odbicie w wężu dopływu wody. Odbicie może spowodować przepływ zabru‐ dzonej wody do instalacji wodnej. Może to spowodować zabrudzenie wody przeznaczo‐ nej do spożycia.

► Nie podłączać myjki wysokociśnie‐

niowej bezpośrednio do sieci wody pitnej.

► Stosować się do przepisów zakładu wodo‐

ciągowego. Jeżeli to wymagane, zastoso‐ wać odpowiednią separację systemów (np. zawór zwrotny) podczas podłączania do sieci wody pitnej.

■

Woda zabrudzona lub zawierająca piasek może uszkodzić elementy myjki wysokociśnie‐ niowej. ►

Używać czystej wody.

► W przypadku używania wody zabrudzonej

lub zawierającej piasek: myjkę wysokociś‐ nieniową stosować razem z filtrem wody.

■

Jeśli myjka wysokociśnieniowa jest zasilana zbyt małą ilością wody, może dojść do uszko‐ dzenia elementów myjki wysokociśnieniowej. ►

Otworzyć całkowicie zawór wody.

► Zapewnić, aby myjka wysokociśnieniowa

była zasilana wystarczającą ilością wody,

19.

4.10 Podłączenie elektryczne

Kontakt z elementami przewodzącymi może powstać z następujących przyczyn:

Kabel zasilający lub przedłużacz są uszko‐

–

dzone. Wtyczka kabla zasilającego lub przedłużacza

–

jest uszkodzona. Gniazdko jest zainstalowane nieprawidłowo.

–

NIEBEZPIECZEŃSTWO

■

Kontakt z elementami przewodzącymi może spowodować porażenie prądem elektrycznym. Może to spowodować poważne obrażenia lub śmierć użytkownika.

76 0458-834-9801-A

4 Wskazówki dotyczące bezpieczeństwa pracy polski

► Kabel zasilający i przedłużacz oraz ich

wtyczki nie mogą być uszkodzone.

W przypadku uszkodzenia kabla zasi‐ lającego lub przedłużacza: ► Nie dotykać uszkodzonego miejsca. ► Wyciągnąć wtyczkę z gniazdka.

►

Kabel zasilający, przedłużacz oraz ich wtyczki dotykać suchymi rękami.

► Wtyczkę kabla zasilającego lub przedłuża‐

cza podłączyć do zainstalowanego i zabez‐ pieczonego prawidłowo gniazdka ze sty‐ kiem ochronnym.

►

Połączenie sieciowe musi być wykonane przez wykwalifikowanego elektryka i speł‐ niać wymagania normy IEC 60364-1. Zaleca się, aby zasilanie elektryczne do tej maszyny podłączone było przez wyłącznik ochronny prądu uszkodzeniowego, który odcina dopływ energii w sytuacji, w której wartość napięcia odprowadzanego do ziemi przekroczy 30 mA przez 30 ms, lub posia‐ dało miernik uziemienia.

■ Uszkodzony lub nieodpowiedni przedłużacz może być przyczyną porażenia prądem elek‐ trycznym. Może dojść do poważnych obrażeń lub śmierci. ►

Używać przedłużacza o odpowiednim prze‐ kroju, 19.2.

► Używać wodoszczelnego przedłużacza

dopuszczonego do użytku na zewnątrz.

► Używać przedłużacza o takich samych

właściwościach, co przewód zasilający myjki wysokociśnieniowej, 19.2.

►

Zaleca się używanie bębna kablowego, tak aby gniazdo znajdowało się co najmniej 60 mm nad podłożem.

OSTRZEŻENIE

■

Nieprawidłowe napięcie sieciowe lub niepra‐ widłowa częstotliwość sieci mogą spowodo‐ wać podczas pracy przepięcie w myjce wyso‐ kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Upewnić się, że napięcie i częstotliwość sieci elektrycznej są zgodne z danymi zna‐ mionowymi podanym na tabliczce znamio‐ nowej myjki wysokociśnieniowej.

■

W przypadku podłączenia kilku urządzeń elek‐ trycznych do jednego gniazdka, może dojść do przeciążenia elementów elektrycznych podczas pracy. Elementy elektryczne mogą się nagrzać i spowodować pożar. Może dojść do poważnych obrażeń lub śmierci oraz szkód materialnych. ►

Myjkę wysokociśnieniową podłączać do osobnego gniazdka elektrycznego.

0458-834-9801-A 77

► Nie podłączać myjki wysokociśnieniowej do

gniazdek zespolonych.

■ Ułożony nieprawidłowo kabel zasilający i przedłużacz może zostać uszkodzony oraz grozi potknięciem. Może dojść do obrażeń ludzi oraz uszkodzenia kabla zasilającego lub przedłużacza. ►

Przewód zasilający lub przedłużacz ułożyć w taki sposób, aby nie były narażone na kontakt ze strumieniem wody.

►

Kabel zasilający i przedłużacz ułożyć i oznakować w taki sposób, aby nie groziły potknięciem.

►

Kabel zasilający i przedłużacz ułożyć w taki sposób, aby nie były naprężone lub poplą‐ tane.

►

Kabel zasilający i przedłużacz ułożyć w taki sposób, aby nie zostały uszkodzone, zagięte lub przygniecione oraz aby o nic nie ocierały.

►

Kabel zasilający i przedłużacz chronić przed wysokimi temperaturami, olejem i chemikaliami.

►

Kabel zasilający i przedłużacz układać na suchym podłożu.

■ Podczas pracy przedłużacz nagrzewa się. Jeśli ciepło nie może zostać odprowadzone, może dojść do pożaru. ►

W przypadku korzystania z bębna kablo‐ wego należy rozwinąć cały kabel.

4.11 Transport

OSTRZEŻENIE

■

Myjka wysokociśnieniowa może się przewró‐ cić lub przesunąć podczas transportu. Niebez‐ pieczeństwo odniesienia obrażeń oraz strat w mieniu. ►

Zablokować dźwignię pistoletu natrysko‐ wego.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

► Zestaw rozpylający opróżnić lub

zabezpieczyć w taki sposób, aby nie mógł się przewrócić ani przesunąć.

► Myjkę wysokociśnieniową zabezpieczyć

pasami mocującymi lub siatką w taki spo‐ sób, aby nie mogła się przewrócić ani prze‐ sunąć.

■

W temperaturach poniżej 0 °C może dojść do zamarznięcia wody w elementach myjki wyso‐ kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu.

polski 5 Zasady bezpieczeństwa – akcesoria

► Opróżnić wąż wysokociśnieniowy i osprzęt

natryskowy.

► Jeśli myjki wysokociśnieniowej nie

można transportować w warun‐ kach niegrożących zamarznię‐ ciem: Myjkę wysokociśnieniową zabezpieczyć środkiem zapobie‐ gającym zamarzaniu na bazie gli‐ kolu.

4.12 Przechowywanie

OSTRZEŻENIE

■ Dzieci nie są w stanie rozpoznać ani ocenić zagrożeń powodowanych przez myjkę wyso‐ kociśnieniową. Skutkiem mogą być poważne obrażenia. ►

Zablokować dźwignię pistoletu.

► Wyłączyć myjkę wysokociśnieniową.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

wej z gniazdka.

► Myjkę wysokociśnieniową przechowywać

w miejscu niedostępnym dla dzieci.

■ Styki elektryczne w myjce wysokociśnieniowej i elementy z metalu mogą zardzewieć od wil‐ goci. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Myjkę wysokociśnieniową przechowywać w suchym i czystym miejscu.

■ W temperaturach poniżej 0°C może dojść do zamarzania wody w elementach myjki wyso‐ kociśnieniowej. Myjka wysokociśnieniowa może ulec uszkodzeniu. ►

Opróżnić wąż wysokociśnieniowy i urządze‐ nie natryskowe.

► Jeśli nie ma możliwości schowania

myjki wysokociśnieniowej w miejscu zabezpieczonym przed mrozem: Myjkę wysokociśnie‐ niową zabezpieczyć płynem zapo‐ biegającym zamarzaniu na bazie glikolu.

4.13 Czyszczenie, konserwacja i

naprawy

OSTRZEŻENIE

■

Jeżeli podczas naprawy, przeglądu lub naprawy wtyczka jest podłączona do gniazdka, może nastąpić nieoczekiwane włą‐ czenie myjki wysokociśnieniowej. Może dojść do poważnych obrażeń lub szkód material‐ nych. ►

Zablokować dźwignię pistoletu.

► Wyciągnąć wtyczkę myjki wysokociśnienio‐

■ Czyszczenie agresywnymi środkami, strumie‐ niem wody lub ostrymi przedmiotami może spowodować uszkodzenie myjki wysokociśnie‐ niowej. Nieprawidłowe czyszczenie myjki wysokociśnieniowej może spowodować nie‐ prawidłowe działanie podzespołów i wyłącze‐ nie działania urządzeń zabezpieczających. Skutkiem mogą być poważne obrażenia. ► Myjkę wysokociśnieniową czyścić w sposób

■ Nieprawidłowa konserwacja lub naprawa myjki wysokociśnieniowej może spowodować nie‐ prawidłowe działanie podzespołów i wyłącze‐ nie działania urządzeń zabezpieczających. Może dojść do poważnych obrażeń lub śmierci. ►

► W przypadku uszkodzenia kabla zasilają‐

►

5 Zasady bezpieczeństwa –

5.1 Przedłużenie lancy natrysko‐

Przedłużenie lancy natryskowej

■

Przedłużenie lancy natryskowej wzmacnia siły reakcji. Powstałe siły reakcji mogą spowodo‐ wać utratę kontroli nad urządzeniem natrysko‐ wym przez użytkownika. Może dojść do poważnych obrażeń użytkownika oraz szkód materialnych. ►

► Pistolet trzymać mocno oburącz. ► Pracować wyłącznie w sposób opisany w

► Wyłączyć myjkę wysokociśnieniową.

wej z gniazdka.

opisany w niniejszej instrukcji użytkowania.

Nie dokonywać samodzielnych przeglądów i napraw myjki wysokociśnieniowej.

cego należy wymienić go w punkcie autory‐ zowanego dealera STIHL. W razie konieczności przeglądu lub naprawy myjki wysokociśnieniowej: skon‐ taktować się z dealerem marki STIHL.

akcesoria

wej, myjka do powierzchni pła‐ skich, zestaw do czyszczenia rur, zaokrąglona rura stalowa i dysza kątowa

OSTRZEŻENIE

Należy stosować tylko jedno przedłużenie lancy natryskowej.

niniejszej instrukcji użytkowania.

78 0458-834-9801-A

0000-GXX-5101-A0

6 Przygotowanie myjki wysokociśnieniowej do pracy polski

Myjka do powierzchni płaskich

OSTRZEŻENIE

■

Strumień wody może spowodować obrażenia ciała użytkownika.

► Nie wkładać rąk pod myjkę do

powierzchni płaskich.

► Myjkę do powierzchni płaskich trzymać i

prowadzić w sposób opisany w jej instrukcji obsługi.

Zestaw do czyszczenia rur

OSTRZEŻENIE

Wąż do czyszczenia rur wzmacnia siły reakcji.

■ Kiedy naciśnięta zostanie dźwignia pistoletu i

wąż do czyszczenia rur znajduje się poza rurą, może dojść do jego niekontrolowanych odbić. Użytkownik może utracić kontrolę nad wężem do czyszczenia rur. Może dojść do poważnych obrażeń użytkownika oraz szkód materialnych. ►

Myjkę wysokociśnieniową włączać, a dźwignię pistoletu naciskać dopiero po wsu‐ nięciu węża do czyszczenia w rurę do oznaczenia (1).

►

Jeżeli podczas wyciągania na wężu do czy‐ szczenia widoczne jest oznaczenie:

Puścić dźwignię pistoletu

–

Wyłączenie myjki wysokociśnieniowej

–

Zamknąć zawór wody

–

Nacisnąć pistolet: Ciśnienie wody zosta‐

–

nie rozprężone Zablokować dźwignię pistoletu

–

■

W dużej rurze wąż do czyszczenia może zmie‐ nić kierunek i wysunąć się z otworu rury. Użyt‐ kownik może utracić kontrolę nad wężem do czyszczenia rur. Może dojść do poważnych obrażeń użytkownika oraz szkód materialnych. ►

Obserwować rurę.

► Jeśli dysza węża do czyszczenia rur wysko‐

czy z rury:

Puścić dźwignię pistoletu

–

Zablokować dźwignię pistoletu

–

Wyłączenie myjki wysokociśnieniowej

–

Zaokrąglona rura stalowa i dysza kątowa

OSTRZEŻENIE

■

Zaokrąglona rura stalowa i dysza kątowa wzmacniają boczne siły reakcji. Powstałe siły reakcji mogą spowodować utratę kontroli nad urządzeniem natryskowym przez użytkownika. Może dojść do poważnych obrażeń użytkow‐ nika oraz szkód materialnych. ►

Należy stosować tylko jedno przedłużenie

lancy natryskowej. ► Pistolet trzymać mocno oburącz. ► Pracować wyłącznie w sposób opisany w

niniejszej instrukcji użytkowania.

6 Przygotowanie myjki wyso‐

kociśnieniowej do pracy

6.1 Przygotowanie myjki wysoko‐ ciśnieniowej do pracy

Przed każdym rozpoczęciem pracy wykonać poniższe czynności: ► Sprawdzić, czy myjka wysokociśnieniowa, wąż

wysokociśnieniowy, złączka węża i przewód zasilający znajdują się w nienagannym stanie technicznym,

►

Wyczyścić myjkę wysokociśnieniową,

► W przypadku używania filtra wody: Sprawdzić

czystość filtra wody i w razie zabrudzenia wyczyścić, 15.4.

► Myjkę wysokociśnieniową ustawić na stabilnej

i równej powierzchni, aby nie dopuścić do jej ześlizgnięcia i przewrócenia.

► Odwinąć cały wąż wysokociśnieniowy z

bębna,

►

Zamontować pistolet, 7.3.1.

►

Zamontować lancę natryskową, 7.4.

► W razie używania dyszy: Zamontować dyszę,

7.5.1.

► W razie używania środka czyszczącego: Uży‐

wać środka czyszczącego i zestawu dozują‐ cego, 11.5.

► W przypadku używania akcesoriów: Zamoco‐

wać akcesoria,

►

Podłączyć wodę, 8.

► Podłączyć myjkę wysokociśnieniową do zasi‐

lania elektrycznego, 9.1.

► Jeśli nie można wykonać opisanych czyn‐

ności: Nie używać myjki wysokociśnieniowej i skontaktować się z autoryzowanym deale‐ rem STIHL.

4.6.

15.

11.2.

5.1.

0458-834-9801-A 79

0000098475 _001

0000-GXX-5099-A0

0000-GXX-4614-A0

0000-GXX-4621-A0

0000-GXX-4622-A0

0000097566_001

polski 7 Zmontowanie myjki wysokociśnieniowej

7 Zmontowanie myjki wyso‐

kociśnieniowej

7.1 Montaż elementów myjki wyso‐

7.2 Wyciągnięcie i wsunięcie uch‐ wytu

7.2.1 Wyciągnięcie rączki

kociśnieniowej

Montaż korby

► Nacisnąć przycisk blokujący (1) i wyciągnąć

rączkę (2).

► Puścić przycisk blokujący (1) i wyciągać

► Wsunąć korbkę (1) w otwór (2).

Będzie słychać zablokowanie korbki (1).

Montaż zestawu dozującego

rączkę (2), aż będzie słychać jej zablokowa‐ nie.

7.2.2 Schowanie rączki

► Włożyć zestaw dozujący (1). Włożenie dyszy i igły czyszczącej

► Nacisnąć przycisk blokujący (1) i schować

rączkę (2).

► Puścić przycisk blokujący (1) i chować

rączkę (2), aż będzie słychać jej zablokowa‐ nie.

7.3 Montaż i demontaż pistoletu natryskowego

7.3.1 Montaż pistoletu

► Otworzyć klapkę (1). ► Włożyć dyszę płaską (2) i dyszę rotacyjną (3). ► Włożyć igłę czyszczącą (4).

► Wsunąć króciec (2) w pistolet (1).

80 0458-834-9801-A

Będzie słychać dźwięk zatrzaśnięcia króćca (2).

► W razie trudności z wsunięciem króćca (2)

w pistolet (1): posmarować uszczelkę króćca (2) smarem do armatury.

0000097567_002

0000-GXX-4350-A0

0000-GXX-4351-A0

0000098881_001

0000098882_001

8 Podłączenie do źródła wody polski

7.3.2 Demontaż pistoletu

7.5 Montaż i demontaż dyszy

7.5.1 Montaż dyszy

► Nacisnąć i przytrzymać dźwignię bloku‐

jącą (1).

► Wyciągnąć króciec (2).

► Wsunąć dyszę (1) do lancy natryskowej (2). ► Przekręcić dyszę (1) na tyle, aby się zabloko‐

7.4 Montaż i demontaż lancy natryskowej

7.4.1 Montaż lancy natryskowej

wała.

► W razie trudności z wsunięciem dyszy (1)

w lancę natryskową (2): uszczelkę na dyszy (1) posmarować smarem do armatury.

7.5.2 Demontaż dyszy

► Lancę natryskową (1) wsunąć w pistolet

natryskowy (2).

► Lancę natryskową (1) obracać do momentu

zablokowania.

► W razie trudności z wsunięciem lancy natrys‐

kowej (1) w pistolet natryskowy (2): Uszczelkę na lancy natryskowej (1) posmarować smarem do armatury.

7.4.2 Demontaż lancy natryskowej

► Ścisnąć dyszę (1) i lancę natryskową (2)

i przekręcić do oporu.

► Rozłożyć dyszę (1) i lancę natryskową (2).

8 Podłączenie do źródła

wody

8.1 Podłączanie myjki wysokociś‐ nieniowej do sieci wodociągo‐ wej

Podłączanie filtra wody Jeśli do myjki wysokociśnieniowej jest używana

woda zawierająca piasek lub woda z cysterny, do myjki wysokociśnieniowej musi być podłą‐ czony filtr wody. Filtr wody usuwa piasek i zabru‐

► Ścisnąć lancę natryskową (1) i pistolet natrys‐

kowy (2) i przekręcić do oporu.

► Rozłożyć lancę natryskową (1) i pistolet

natryskowy (2).

0458-834-9801-A 81

dzenia z wody, chroniąc elementy myjki wysoko‐ ciśnieniowej przed uszkodzeniem.

Filtr wody może być dołączony do myjki wysoko‐ ciśnieniowej tylko na określonych rynkach.

0000-GXX-9919-A1

0000-GXX-4355

0000-GXX-4632-A2

0000-GXX-5088-A1

polski 8 Podłączenie do źródła wody

Odłączanie węża dopływu wody

► Odkręcić króciec (1). ► Filtr wody (2) przykręcić na przyłącze wody

i dokręcić ręką.

► Przykręcić króciec (1) na filtr wody (2) i dokrę‐

cić ręką.

Podłączanie węża dopływu wody Wąż dopływu wody musi spełniać następujące wymagania:

Średnica węża wody musi wynosić 1/2“.

–

Długość węża wody musi wynosić od 10 m do

–

25 m.

► Wąż dopływu wody podłączyć do zaworu

► Zamknąć zawór wody. ► Odblokowanie złączki: pociągnąć lub przekrę‐

cić pierścień (1) i przytrzymać.

► Zdjąć złączkę z króćca (2).

8.2 Podłączyć myjkę wysokociśnie‐ niową do innego źródła wody

Myjka wysokociśnieniowa może pobierać wodę z beczek z deszczówką, cystern oraz wód płyną‐ cych i stojących.

wody.

► Otworzyć całkowicie zawór i przepłukać wąż

wodą. Spowoduje to usunięcie z węża piasku i zabrudzeń. Wąż dopływu wody zostanie odpowietrzony.

► Zamknąć zawór wody.

Aby myjka mogła zasysać wodę, różnica wyso‐ kości między myjką wysokociśnieniową a źród‐ łem wody nie może przekraczać maksymalnej wysokości zasysania (a),

19.1.

Należy użyć odpowiedniego zestawu ssącego STIHL. Do zestawu ssącego jest dołączony wąż

► Nasunąć złączkę (1) na króciec (2).

Będzie słychać dźwięk zatrzaśnięcia

złączki (1). ► Otworzyć całkowicie zawór wody. ► Jeśli na pistolecie jest zamontowana lanca

natryskowa: zdemontować lancę natryskową. ► Dźwignię pistoletu naciskać tak długo, aż

z pistoletu zacznie wypływać jednolity stru‐

mień wody. ► Puścić dźwignię pistoletu. ► Zablokować dźwignię pistoletu. ► Zamontować lancę natryskową. ► Zamontować dyszę.

82 0458-834-9801-A

dopływu wody ze specjalną złączką. Odpowiedni zestaw ssący STIHL może być dołą‐

czony do myjki wysokociśnieniowej tylko na określonych rynkach.

Podłączanie filtra wody Jeżeli myjka wysokociśnieniowa jest używana do

zapiaszczonej wody z beczek z deszczówką, cystern, wód płynących lub stojących, między wężem dopływu wody a myjką trzeba podłączyć filtr wody.

Filtr wody może być dołączony do myjki wysoko‐ ciśnieniowej tylko na określonych rynkach.

0000-GXX-4336-A2

0000-GXX-4356-A1

0000-GXX-4371-A0

0000-GXX-5091-A0

9 Podłączenie myjki wysokociśnieniowej do zasilania elektrycznego polski

9 Podłączenie myjki wysoko‐

ciśnieniowej do zasilania elektrycznego

9.1 Podłączenie myjki wysokociś‐ nieniowej do zasilania elek‐ trycznego

► Odkręcić króciec (1). ► Filtr wody (2) przykręcić na króciec (3) i dokrę‐

cić ręką.

Podłączanie węża dopływu wody

► Pokrętło (1) przełączyć do pozycji 0. ► Otworzyć klapkę (2). ► Obrócić uchwyty (3) w dół. ► Zdjąć przewód zasilający (4).

► Wąż dopływu wody (1) napełnić wodą, usuwa‐

jąc z niego całkowicie powietrze.

► Przykręcić złączkę (2) do króćca przyłączenio‐

wego filtra wody (3) i dokręcić ją ręcznie.

► Ssawkę (4) zawiesić w źródle wody w taki

sposób, aby ssawka (4) nie dotykała podłoża.

► Jeśli na wężu wysokociśnieniowym jest

zamontowany pistolet: zdemontować pistolet. ► Wąż wysokociśnieniowy skierować w dół. ► Włączyć myjkę wysokociśnieniową na tak

długo, aż z węża wysokociśnieniowego zacz‐

nie płynąć równomierny strumień wody. ► Wyłączyć myjkę wysokociśnieniową. ► Zamontować pistolet natryskowy na wężu

wysokociśnieniowym. ► Wcisnąć i przytrzymać dźwignię pistoletu

natryskowego. ► Włączyć myjkę wysokociśnieniową.

► Przewód zasilający (4) włożyć we wgłębienie. ► Zamknąć klapkę (2). ► Wtyczkę przewodu zasilającego (4) podłączyć

do zainstalowanego prawidłowo gniazdka elektrycznego.

10 Włączanie i wyłączanie

myjki wysokociśnieniowej

10.1 Włączanie myjki wysokociśnie‐ niowej

Przy włączaniu myjki wysokociśnieniowej w nie‐ korzystnych warunkach w sieci mogą wystąpić wahania napięcia. Wahania napięcia mogą wpły‐ wać na inne podłączone urządzenia.

0458-834-9801-A 83

0000-GXX-4357-A0

0000-GXX-4358-A0

0000098900_001

0000098478_001

0000097568_002

polski 11 Używanie myjki wysokociśnieniowej

11.2 Odwinięcie węża wysokociśnie‐ niowego

► Pokrętło ustawić w pozycji I.

10.2 Wyłączenie myjki wysokociś‐ nieniowej

► Pokrętło ustawić w pozycji 0.

11 Używanie myjki wysokociś‐

nieniowej

11.1 Trzymanie i prowadzenie pisto‐ letu natryskowego

OSTRZEŻENIE

■ Puszczenie dźwigni pistoletu powoduje odbi‐ cie w wężu. Odbicie powoduje rozszerzenie węża. Jeśli wąż wysokociśnieniowy nie zosta‐ nie całkowicie rozwinięty ze szpuli, nie ma miejsca na rozszerzenie i może dojść do jego uszkodzenia. Woda może wypłynąć w sposób niekontrolowany. Może dojść do poważnych obrażeń lub szkód materialnych. ► Odwinąć całkowicie wąż wysokociśnie‐

niowy.

► Odwinąć całkowicie wąż wysokociśnie‐

niowy (1).

11.3 Wciśnięcie i zablokowanie

dźwigni pistoletu natryskowego

Naciskanie dźwigni pistoletu

►

Dźwignię ryglowania (1) ustawić w pozycji

► Pistolet natryskowy trzymać jedną ręką za

uchwyt w taki sposób, aby kciuk obejmował uchwyt.

► Lancę natryskową trzymać drugą ręką w taki

sposób, aby kciuk obejmował lancę.

► Skierować dyszę w stronę ziemi.

► Wcisnąć i przytrzymać dźwignię (2).

Pompa wysokociśnieniowa włączy się auto‐ matycznie i z dyszy zacznie płynąć woda.

84 0458-834-9801-A

0000097575_002

0000-GXX-4628-A0

0000-GXX-5094-A0

0000097580_001

0000097581_002

11 Używanie myjki wysokociśnieniowej polski

Zablokować dźwignię pistoletu

► Osprzęt natryskowy prowadzić równomiernie

► Puścić dźwignię (2).

Pompa wysokociśnieniowa wyłączy się auto‐ matycznie i z dyszy przestanie płynąć woda. Myjka wysokociśnieniowa jest nadal włączona.

►

Dźwignię ryglowania (1) ustawić w pozycji

11.4 Czyszczenie

W zależności od zastosowania można używać

wzdłuż czyszczonej powierzchni.

► Pracować powoli i miarowo.

11.5 Używanie środka czyszczą‐

cego

Środki czyszczące mogą zwiększać skuteczność mycia wodą. Należy użyć odpowiedniego zes‐ tawu dozującego STIHL.

następujących dyszy:

Dysza płaska: Dysza płaska nadaje się do

–

czyszczenia dużych powierzchni. Dysza rotacyjna: Dysza rotacyjna nadaje się

–

do usuwania uporczywych zabrudzeń.

Odległość dyszy można zmniejszyć przy usuwa‐ niu uporczywych zabrudzeń. Odległość dyszy można zwiększyć przy czy‐ szczeniu następujących powierzchni:

powierzchnie lakierowane

–

powierzchnie drewniane

–

powierzchnie gumowe

–

► Środki czyszczące dozować i stosować zgod‐

nie z instrukcją użytkowania środka.

► Napełnić butelkę (1) środkiem czyszczącym

maks. do poziomu 500 ml.

► Przykręcić dyszę (2) na butelkę (1) i dokręcić

ręką.

Dysza płaska jest regulowana. Przekręcenie dyszy płaskiej w kierunku + powo‐

duje zwiększenie ciśnienia roboczego. Przekręcenie dyszy płaskiej w kierunku – powo‐

duje zmniejszenie ciśnienia roboczego. ► Przed rozpoczęciem czyszczenia strumień

wody skierować najpierw na nieeksponowaną powierzchnię, aby sprawdzić, czy nie strumień wody jej nie uszkodzi.

► Dyszę trzymać w takiej odległości od czy‐

szczonej powierzchni, aby jej nie uszkodzić.

► Dyszę płaską ustawić w taki sposób, aby nie

uszkodzić czyszczonej powierzchni.

► Jeśli na lancy (3) jest zamontowana dysza:

zdemontować dyszę.

► Zamontować zestaw dozujący (4) na lancy (3). ► Silnie zanieczyszczone powierzchnie przed

przystąpieniem do czyszczenia rozmoczyć wodą.

► Nacisnąć dźwignię pistoletu i spryskać czy‐

szczoną powierzchnię środkiem czyszczącym.

► Środek czyszczący należy nakładać od dołu

do góry i nie można zostawiać go do wyschnięcia.

0458-834-9801-A 85

3 2

0000-GXX-4615-A0

0000-GXX-7020-A0

0000098477_001

0000098474 _001

polski 12 Po zakończeniu pracy ► Zdemontować zestaw dozujący.

► Zamontować dyszę. ► Wyczyścić powierzchnię.

12 Po zakończeniu pracy

12.1 Po zakończeniu pracy

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Jeśli myjka wysokociśnieniowa jest podłą‐

czona do sieci wodociągowej: zamknąć zawór wody.

► Nacisnąć dźwignię pistoletu.

Ciśnienie wody zostanie zmniejszone. ► Zablokować dźwignię pistoletu. ► Odłączyć myjkę wysokociśnieniową od źródła

wody. ► Zdemontować wąż dopływu wody. ► Zdemontować i wyczyścić dyszę oraz lancę. ► Zdemontować pistolet i spuścić z niego pozos‐

tałą wodę. ► Wyczyścić myjkę wysokociśnieniową.

► Obrócić uchwyty (1) do góry. ► Nawinąć kabel zasilający (2) na uchwyty (1). ► Przymocować kabel zasilający (2) klipsem (3). ► Włożyć dyszę płaską (4) lub dyszę rota‐

cyjną (5).

► Włożyć zestaw dozujący (6).

86 0458-834-9801-A

► Zwinąć równomiernie wąż wysokociśnie‐

niowy (7).

► Urządzenie natryskowe przechowywać w uch‐

wytach (8) na myjce.

12.2 Ochrona myjki wysokociśnie‐ niowej środkiem zapobiegają‐ cym zamarzaniu

Jeśli podczas transportu lub przechowywania myjki wysokociśnieniowej mogą wystąpić tempe‐ ratury ujemne, należy ją zabezpieczyć środkiem zapobiegającym zamarzaniu na bazie glikolu. Środek ten zapobiega zamarzaniu wody w myjce wysokociśnieniowej i uszkodzeniu myjki wysoko‐ ciśnieniowej. ► Zdemontować lancę natryskową. ► Podłączyć do myjki wysokociśnieniowej możli‐

wie jak najkrótszy wąż wody. Im krótszy jest wąż wody, tym mniej trzeba użyć środka zapobiegającego zamarzaniu.

► Mieszankę środka zapobiegającego zamarza‐

niu z wodą przygotować w sposób opisany

w instrukcji użycia środka. ► Wlać środek do czystego zbiornika. ► Zanurzyć wąż wody w zbiorniku ze środkiem

zapobiegającym zamarzaniu. ► Nacisnąć i przytrzymać dźwignię pistoletu

natryskowego. ► Włączyć myjkę wysokociśnieniową. ► Dźwignię pistoletu naciskać tak długo, aż z

pistoletu zacznie płynąć jednolity strumień

środka i skierować go do pojemnika. ► Nacisnąć kilka razy i puścić dźwignię pistoletu. ► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

0000098476_001

0000098883_A1

0000-GXX-4370-A0

13 Transport polski ► Zdemontować pistolet i wąż wody, spuścić

środek do zbiornika.

► Środek zapobiegający zamarzaniu należy

przechowywać lub utylizować zgodnie z prze‐ pisami i w sposób przyjazny dla środowiska.

13 Transport

13.1 Transport myjki wysokociśnie‐ niowej

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Opróżnić zbiornik na płyn czyszczący lub

zabezpieczyć go przed przewróceniem lub przesunięciem.

Ciągnięcie lub przenoszenie myjki wysokociśnie‐ niowej

Myjkę wysokociśnieniową przechowywać w

–

temperaturze powyżej 0 °C. Jeśli myjki wysokociśnieniowej nie można

–

przechowywać w warunkach niegrożących zamarznięciem: Myjkę wysokociśnieniową zabezpieczyć środkiem zapobiegającym zamarzaniu.

15 Czyszczenie

15.1 Czyszczenie myjki wysokociś‐ nieniowej i akcesoriów

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Myjkę wysokociśnieniową, wąż wysokociśnie‐

niowy, pistolet natryskowy i akcesoria czyścić wilgotną szmatką.

► Króciec i złączki na myjce wysokociśnieniowej,

wężu wysokociśnieniowym i pistolecie natrys‐ kowym czyścić wilgotną szmatką.

► Wyczyścić pędzlem otwory wentylacyjne.

15.2 Czyszczenie dyszy i lancy natryskowej

► Ciągnąć myjkę za rączkę (1). ► Przenosić myjkę wysokociśnieniową za

rączkę (1) i za uchwyt transportowy (2).

Transport myjki wysokociśnieniowej w pojeździe ► Myjkę wysokociśnieniową zabezpieczyć w taki

sposób, aby nie mogła się przewrócić ani przesunąć.

► Jeśli myjki wysokociśnieniowej nie można

transportować w warunkach niegrożących zamarznięciem: myjkę wysokociśnieniową zabezpieczyć płynem zapobiegającym zama‐ rzaniu.

► Dyszę i lancę natryskową wypłukać pod bie‐

żącą wodą i wytrzeć szmatką.

14 Przechowywanie

14.1 Przechowywanie myjki wysoko‐ ciśnieniowej

► Wyłączyć myjkę wysokociśnieniową i wyciąg‐

nąć wtyczkę z gniazdka.

► Myjkę wysokociśnieniową przechowywać w

następujący sposób:

Myjkę wysokociśnieniową przechowywać w

–

miejscu niedostępnym dla dzieci. Myjka wysokociśnieniowa musi być czysta i

–

sucha. Myjkę wysokociśnieniową przechowywać

–

w zamkniętym pomieszczeniu.

0458-834-9801-A 87

► Jeśli dysza jest zatkana: wyczyścić dyszę przy

pomocy igły czyszczącej.

0000-GXX-5092-A0

0000-GXX-4373-A0

polski 16 Konserwacja

15.3 Czyszczenie sitka dopływu wody

► Wyjąć uszczelkę (1) z zamknięcia (2). ► Zamknięcie (2) odkręcić od obudowy filtra (5). ► Wyjąć uszczelkę (3) z zamknięcia (2). ► Wyjąć filtr (4) z obudowy filtra (5). ► Uszczelki (1 i 3), zamknięcie (2) i filtr (4)

wypłukać pod bieżącą wodą.

► Uszczelki (1 i 3) posmarować smarem do

armatury.

► Zmontować z powrotem filtr wody.

16 Konserwacja

► Odkręcić króciec (1) złączki wody. ► Wyciągnąć sitko dopływu wody (2) ze złączki

wody. ► Wypłukać sitko (2) pod bieżącą wodą. ► Włożyć sitko (2) do złączki wody. ► Nakręcić króciec (1) i dokręcić do ręką.

15.4 Czyszczenie filtra wody

Filtr wody musi zostać rozmontowany do wyczy‐ szczenia.

16.1 Częstotliwość konserwacji

Częstotliwość konserwacji zależy od warunków otoczenia oraz warunków roboczych. Firma STIHL zaleca następującą częstotliwość konserwacji:

Co miesiąc ► Wyczyścić sitko dopływu wody.

17 Naprawa

17.1 Naprawa myjki wysokociśnie‐ niowej

Użytkownik nie może samodzielnie naprawiać myjki wysokociśnieniowej ani akcesoriów. ► Jeśli myjka wysokociśnieniowa lub akcesoria

są uszkodzone: Nie używać myjki wysokociś‐ nieniowej ani akcesoriów i skontaktować się z autoryzowanym dealerem STIHL.

18 Rozwiązywanie problemów

18.1 Usuwanie usterek myjki wysokociśnieniowej

Usterka Przyczyna Sposób usunięcia Myjka wysokociśnien‐

iowa nie uruchamia się mimo naciśnięcia dźwigni pistoletu.

88 0458-834-9801-A

Wtyczka kabla zasilającego lub przed‐ łużacza nie jest podłączona do gni‐ azdka.

Zadziałał wyłącznik nadprądowy (bez‐ piecznik) lub wyłącznik różnicowo-prą‐ dowy. Obwód elektryczny jest przecią‐ żony lub uszkodzony.

Gniazdo elektryczne ma niedosta‐ teczne zabezpieczenie.

Przedłużacz ma nieodpowiedni prze‐ krój.

Przedłużacz jest zbyt długi. ► Użyć przedłużacza o odpowiedniej

► Włożyć wtyczkę przewodu zasilają‐

cego lub przedłużacza.

► Znaleźć i usunąć przyczynę zadzia‐

łania. Włączyć wyłącznik nadprą‐ dowy (bezpiecznik) lub wyłącznik różnicowo-prądowy.

► Wyłączyć inne odbiorniki podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Podłączyć wtyczkę kabla zasilają‐

cego do zabezpieczonego prawid‐ łowo gniazdka, 19.

► Użyć przedłużacza o odpowiednim

przekroju, 19.2

długości, 19.2

18 Rozwiązywanie problemów polski

Usterka Przyczyna Sposób usunięcia Silnik elektryczny jest zbyt ciepły. ► Poczekać 5 minut do schłodzenia

Myjka wysokociśnien‐ iowa nie uruchamia się po włączeniu. Sil‐ nik elektryczny buczy.

Myjka wysokociśnien‐ iowa wyłącza się podczas pracy.

Pompa wysokociśni‐ eniowa włącza się i wyłącza wielokrotnie bez naciskania dźwigni pistoletu.

Ciśnienie robocze zmienia się lub spada.

Strumień wody ma zmieniony kształt.

Dodatkowy środek czyszczący nie jest zasysany.

Problemy z połącze‐ niem ze sobą złączek myjki wysokociśnieni‐ owej, węża wysoko‐

Napięcie sieciowe jest za niskie. ► Nacisnąć i przytrzymać dźwignię

Przedłużacz ma nieodpowiedni prze‐ krój.

Przedłużacz jest zbyt długi. ► Użyć przedłużacza o odpowiedniej

Wtyczka przewodu zasilającego lub przedłużacza została wyciągnięta z gniazdka.

Zadziałał wyłącznik nadprądowy (bez‐ piecznik) lub wyłącznik różnicowo-prą‐ dowy. Obwód elektryczny jest przecią‐ żony lub uszkodzony.

Gniazdo elektryczne ma niedosta‐ teczne zabezpieczenie.

Silnik elektryczny jest zbyt ciepły. ► Poczekać 5 minut do schłodzenia

Pompa wysokociśnieniowa, wąż wyso‐ kociśnieniowy lub urządzenie natrys‐ kowe są nieszczelne.

Zbyt mało wody. ► Otworzyć całkowicie zawór wody.

Dysza jest zatkana. ► Wyczyścić dyszę. Sitko na wlocie wody lub filtr wody są

zatkane. Pompa wysokociśnieniowa, wąż wyso‐

kociśnieniowy lub urządzenie natrys‐ kowe są nieszczelne lub uszkodzone.

Dysza jest zatkana. ► Wyczyścić dyszę.

Dysza jest zużyta. ► Wymienić dyszę. Butelka jest pusta. ► Napełnić butelkę środkiem czyszc‐

Dysza zestawu dozującego jest zat‐ kana.

Uszczelki złączek nie są nasmaro‐ wane.

się myjki wysokociśnieniowej.

► Wyczyścić dyszę.

pistoletu i włączyć myjkę wysokociś‐ nieniową.

► Wyłączyć inne odbiorniki podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Użyć przedłużacza o odpowiednim

przekroju, 19.2

długości, 19.2

► Włożyć wtyczkę przewodu zasilają‐

cego lub przedłużacza.

► Znaleźć i usunąć przyczynę zadzia‐

łania. Włączyć wyłącznik nadprą‐ dowy (bezpiecznik) lub wyłącznik różnicowo-prądowy.

► Wyłączyć inne odbiorniki podłąc‐

zone do tego samego obwodu elekt‐ rycznego.

► Podłączyć wtyczkę kabla zasilają‐

cego do zabezpieczonego prawid‐ łowo gniazdka, 19.

się myjki wysokociśnieniowej.

► Wyczyścić dyszę. ► Sprawdzić myjkę wysokociśnieni‐

ową w serwisie autoryzowanego dealera STIHL.

► Zapewnić wystarczającą ilość wody.

► Wyczyścić sitko na wlocie wody lub

filtr wody.

► Sprawdzić myjkę wysokociśnieni‐

ową w serwisie autoryzowanego dealera STIHL.

zącym.

► Wyczyścić dyszę zestawu dozują‐

cego.

►

Nasmarować uszczelki. 18.2

0458-834-9801-A 89

0000098906_001

polski 19 Dane techniczne

Usterka Przyczyna Sposób usunięcia ciśnieniowego, pisto‐

letu lub lancy.

18.2 Smarowanie uszczelek

► Posmarować uszczelki (1) smarem do arma‐

tury.

19 Dane techniczne

19.1 Myjka wysokociśnieniowa STIHL RE 110 PLUS

Wersje od 220 V do 240 V / 50 Hz

Bezpiecznik (charakterystyka „C“ lub „K“):

–

10 A Pobór mocy (UE) 2019/1781 §2(2) (j): 1,7 kW

–

Maksymalna dozwolona impedancja sieci:

–

0,42 Ω Klasa ochronności: I

–

Stopień ochrony: IPX5

–

Ciśnienie robocze (p): 11 MPa (110 bar)

–

Maksymalne dopuszczalne ciśnienie (p max.):

–

15 MPa (150 barów) Maksymalne ciśnienie dopływu wody

–

(p in max.): 1 MPa (10 barów) Maksymalny przepływ wody (Q max.):

–

7,2 l/min (430 l/h) Minimalny przepływ wody (Q min.): 6,3 l/min

–

(380 l/h) Maksymalna wysokość zasysania: 0,5 m

–

Maks. temperatura wody podczas tłoczenia

–

(t in max): 40°C Maks. temperatura wody podczas ssania:

–

20°C Wymiary

Długość: 410 mm

–

Szerokość: 395 mm

–

Maksymalna wysokość 895 mm

–

Minimalna wysokość: 693 mm

–

Długość węża wysokociśnieniowego: 8 m

–

Masa (m) z zamontowanym osprzętem:

–

20,3 kg do 20,4 kg

Dane dotyczące ciśnienia zmierzono przy ciśnie‐ niu dopływu wynoszącym 0,3 MPa (3 bar).

19.2 Przedłużacze

W przypadku używania przedłużacza musi on mieć przewód ochronny. W zależności od napię‐ cia i długości przedłużacza jego żyły muszą mieć następujący przekrój:

Jeśli napięcie znamionowe na tabliczce znamio‐ nowej wynosi 220 V do 240 V:

Długość kabla do 20 m: AWG 15 / 1,5 mm²

–

Długość kabla 20 m do 50 m: AWG 13 /

–

2,5 mm²

Jeśli napięcie znamionowe na tabliczce znamio‐ nowej wynosi 100 V do 127 V:

Długość kabla do 10 m: AWG 14 / 2,0 mm²

–

Długość kabla 10 m do 30 m: AWG 12 /

–

3,5 mm²

19.3 Poziomy hałasu i wibracji

Wartość korekcji poziomu ciśnienia akustycz‐ nego wynosi 2 dB(A). Wartość korekcji poziomu mocy akustycznej wynosi 2 dB(A). Wartość korekcji drgań wynosi 2 m/s².

Poziom ciśnienia akustycznego LpA zmierzony

–

wg EN 60335‑2‑79: 73 dB(A) Poziom mocy akustycznej LwA zmierzony wg

–

EN 60335‑2‑79: 85 dB(A) Poziom drgań ah zmierzony wg

–

EN 60335‑2‑79, dysza płaska: ≤ 2,5 m/s².

Informacje na temat spełnienia wymagań dyrek‐ tywy 2002/44/WE dotyczącej ochrony pracowni‐ ków przed wibracjami podano na stronie: www.stihl.com/vib.

19.4 REACH

Rozporządzenie REACH jest unijnym rozporzą‐ dzeniem w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów.

Informacje dotyczące zgodności z rozporządze‐ niem REACH znajdują się pod adresem: www.stihl.com/reach .

20 Części zamienne i akceso‐

ria

20.1 Części zamienne i akcesoria

Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL.

90 0458-834-9801-A

21 Utylizacja

Firma STIHL zaleca używanie oryginalnych części zamiennych i akcesoriów STIHL.

Mimo nieustannej obserwacji rynku firma STIHL nie jest w stanie ocenić niezawodności, bezpie‐ czeństwa i przydatności części zamiennych i akcesoriów innych producentów i dlatego nie może ręczyć za ich używanie.

Oryginalne części zamienne i akcesoria STIHL można nabyć u dealerów STIHL.

Dokumentacja techniczna jest przechowywana w Dziale certyfikacji produktów firmy AND‐ REAS STIHL AG & Co. KG.

Rok produkcji, kraj produkcji oraz numer seryjny są podane na myjce wysokociśnieniowej.

Waiblingen, 18.01.2021 r. ANDREAS STIHL AG & Co. KG

HRA 260269, Sąd Rejonowy w Stuttgarcie

български

21 Utylizacja

21.1 Utylizacja myjki wysokociśnie‐ niowej

Informacje o utylizacji produktów można uzyskać u autoryzowanego dealera STIHL. ► Myjkę wysokociśnieniową, wąż wysokociśnie‐

niowy, dysze, akcesoria i opakowanie należy przekazać do utylizacji zgodnie z obowiązują‐ cymi przepisami.

22 Deklaracja zgodności UE

22.1 Myjka wysokociśnieniowa STIHL RE 110 PLUS

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Niemcy oświadcza na własną odpowiedzialność, że

rodzaj konstrukcji: myjka wysokociśnieniowa

–

Producent: STIHL

–

Typ: RE 110 PLUS

–

Nr identyfikacji serii: 4950

–

spełnia odnośne postanowienia dyrek‐ tyw 2011/65/UE, 2006/42/WE, 2014/30/UE oraz 2009/125/WE i została skonstruowana i wypro‐ dukowana zgodnie z następującymi normami w wersji obowiązującej w dniu produkcji: EN 55014‑1, EN 55014‑2, EN 60335‑1, EN 60335‑2‑79, EN 61000‑3‑2, EN 61000‑3‑11.

Przy ustalaniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej zastosowano procedurę przewi‐ dzianą przez dyrektywę 2000/14/WE, załącz‐ nik V, z uwzględnieniem wymagań określonych w normie ISO 3744.

zmierzony poziom mocy akustycznej:

–

85 dB(A) gwarantowany poziom mocy akustycznej:

–

87 dB(A)

0458-834-9801-A 91

z up. Dr. Jürgen Hoffmann, dyrektor działu danych,

przepisów oraz certyfikacji produktów

Съдържание

1 Предговор................................................ 91

2 Информация относно настоящото

Ръководството за употреба....................92

3 Преглед на съдържанието......................93

4 Указания за безопасност........................ 94

5 Указания за безопасност –

принадлежности.................................... 102

6 Подготовка на апарата за почистване

под високо налягане за работа............103

7 Сглобяване на апарата за почистване

под високо налягане............................. 103

8 Свързване с източника на вода........... 105

9 Свързване на апарата за почистване под

високо налягане към електрическата

мрежа..................................................... 106

Включване и изключване на апарата за

почистване под високо налягане......... 107

11 Работа с апарата за почистване под

високо налягане.................................... 107

12 След работа...........................................109

13 Транспортиране.................................... 110

14 Съхранение........................................... 111

15 Почистване............................................ 111

16 Поддръжка /обслужване....................... 112

17 Ремонт....................................................112

18 Отстраняване на неизправности......... 112

19 Технически данни..................................114

20 Резервни части и принадлежности......115

21 Отстраняване /изхвърляне...................115

22 Декларация на ЕС (EU) за съответствие

................................................................ 115

1 Предговор

Уважаеми клиенти,

Превод на оригинала на Ръководството за употреба

0000009728_001_BG

Напечатано на хартия, избелена без употребата на хлор.

Печатарските бои съдържат растителни масла: хартията е годна за вторична употреба.

0458-834-9801-A. VA0.E21.

български 2 Информация относно настоящото Ръководството за употреба

Радваме се, че сте избрали изделие на фирма STIHL. Ние разработваме и произвеж‐ даме продукти с най-високо качество в съот‐ ветствие с изискванията на нашите клиенти. Така се създават продукти, които се отлича‐ ват с висока надеждност дори при изключи‐ телно високо натоварване.

STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализи‐ раните ни търговски обекти са готови да ви дадат компетентна консултация и съвети, както и да поемат комплексно техническо обс‐ лужване на закупените от Вас апарати.

STIHL е категоричен привърженик на устойчи‐ вото и отговорно отношение към природата. Настоящото ръководство за употреба следва да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.

Благодарим Ви за доверието и Ви пожела‐ ваме удоволствие от употребата на изде‐ лието от фирма STIHL.

Dr. Nikolas Stihl

ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.

2.2 Обозначение на предупреди‐

телни указания, които се сре‐ щат в текста

ОПАСНОСТ

■ Това указание предупреждава за опасно‐

стите, които могат да доведат до тежки наранявания или до смърт. ►

Посочените мерки ще помогнат за пред‐

отвратяването на тежки наранявания

или смърт.

ПРЕДУПРЕЖДЕНИЕ

■ Това указание предупреждава за опасно‐

стите, които могат да доведат до тежки наранявания или до смърт. ►

Посочените мерки ще помогнат за пред‐

отвратяването на тежки наранявания

или смърт.

УКАЗАНИЕ

■ Това указание предупреждава за опасно‐

сти, които могат да доведат до материални щети. ►

Посочените мерки ще помогнат за пред‐

отвратяването на материални щети.

2.3 Символи в текста

Този символ насочва към глава от настоящото ръководството за употреба.

2 Информация относно

настоящото Ръковод‐ ството за употреба

2.1 Действащи документи

Валидни са местните предписания за безо‐ пасност. ► Допълнително към настоящото ръковод‐

ство за употреба да се прочетат, разберат и съхраняват следните документи:

Ръководство за употреба и опаковка на

–

използваните принадлежности Ръководство за употреба и опаковка на

–

използвания почистващ препарат

92 0458-834-9801-A

13 14

1220

0000098473 _002

3 Преглед на съдържанието български

3 Преглед на съдържа‐

нието

3.1 Водоструйка

1 Отделения

Отделенията служат за съхранение на доставените дюзи.

2 Държател

Държателят служи за съхранение на почи‐ стващата игла.

3 Отделение

Отделението служи за съхранение на допълните дюзи от принадлежностите за водоструйката.

4 Захранващ кабел

Захранващият кабел свързва водоструй‐ ката с щепсела.

5 Щепсел

Щепселът свързва захранващия кабел с контакта.

6 Скоба

Скобата държи щепсела към навития захранващ кабел.

7 Държател

Държателят служи за снемане и съхране‐ ние на захранващия кабел и може да се върти.

8 Клапа

Клапата покрива дюзите, захранващия кабел и почистващата игла.

9 Държател

Държателят служи за съхранение на пистолета за разпръскване.

10 Манивела

Манивелата служи за завъртане на мака‐ рата с маркуч.

11 Макара с маркуч

Макарата с маркуча служи за навиване на високонапорния маркуч.

12 Високонапорен маркуч

Високонапорният маркуч отвежда водата от високонапорната помпа към пистолета за разпръскване.

13 Държател

Държателят служи за съхранение на пръ‐ скащото устройство.

14 Накрайник

Накрайникът свързва високонапорния мар‐ куч с пистолета за разпръскване.

15 Въртящ се комутатор

Въртящият се комутатор служи за включ‐ ване и изключване на водоструйката.

16 Накрайник

Накрайникът служи за свързване на мар‐ куча за вода.

17 Транспортна дръжка

Транспортната дръжка служи за носене на водоструйката.

18 Ръкохватка

Ръкохватката служи за носене и преме‐ стване на водоструйката.

19 Държател

Държателят служи за съхранение на ком‐ плекта за разпръскване.

20 Блокиращо копче

Блокиращото копче блокира настройката на ръкохватката.

# Табелка с техническите данни с машинния

номер

0458-834-9801-A 93

0000098479_002

български 4 Указания за безопасност

3.2 Пръскащо устройство

1 Струйна тръба

Струйната тръба свързва пистолета за разпръскване с дюзата.

2 Пистолет за разпръскване

Пистолетът за разпръскване служи за задържане и водене на пръскащото устройство.

3 Лост

Лостът отваря и затваря вентила в писто‐ лета за разпръскване. Лостът пуска и спира водната струя.

4 Фиксиращ лост

Фиксиращият лост деблокира лоста.

5 Блокиращ лост

Блокиращият лост държи накрайника в пистолета за разпръскване.

6 Почистваща игла

Почистващата игла служи за почистване на дюзите.

7 Комплект за разпръскване

Комплектът за разпръскване служи за почистване с почистващ препарат.

8 Разпръсквателна дюза

Разпръсквателната дюза смесва водата с почистващия препарат.

9 Бутилка

Бутилката съдържа почистващ препарат.

10 Ротационна дюза

Ротационната дюза произвежда устойчива, въртяща се водна струя.

11 Дюза с плоска струя

Дюзата с плоска струя произвежда плоска водна струя.

3.3 Символи

Върху апарата за почистване под високо налягане, пръскащото устройство и комплекта за разпръскване на почистващи препарати могат да се намират символи, които имат следното значение:

94 0458-834-9801-A

Фиксаторният лост отключва лоста в тази позиция.

Фиксаторният лост заключва лоста в тази позиция.

Изпразнете комплекта за разпръск‐ ване на почистващи препарати преди транспортирането или го обе‐ зопасете така, че да не може да се преобърне или да се измести.

Изделието да не се отстранява / изхвърля заедно с битовите отпадъци.

Гарантирано максимално ниво на акустичното налягане (ниво на зву‐ ковата мощност) в съответствие с директивата 2000/14/EG в децибели /dB(A), за да се направят сравними звуковите емисии на изде‐ лията.

С тези символи се обозначават ори‐ гинални резервни части на STIHL и оригинални принадлежности на STIHL.

4 Указания за безопасност

4.1 Предупредителни символи

Предупредителните символи върху водо‐ струйката означават следното:

Да се спазват указанията за безо‐ пасност и мерките, свързани с тях.

Да се прочете, разбере и съхранява настоящото Ръководство за упо‐ треба.

Да се носят предпазни очила.

Водната струя да не се

–

насочва към хора и животни. Водната струя да не се

–

насочва към електрически инсталации, електрически връзки, контакти и токопро‐ водящи проводници. Водната струя да не се

–

насочва към електрически уреди и водоструйката.

В случай, че захранващият или удължителният кабел е повреден: извадете щепсела от контакта.

Водоструйката да не се свързва директно към водопроводната мрежа за питейна вода.

4 Указания за безопасност български

Водоструйката да се изключва при спиране на работа, транспортиране, съхранение, извършване на под‐ дръжка или ремонт.

Водоструйката да не се използва, транспортира или съхранява при температури под 0 °C.

Тази машина не трябва

–

да с използва от хора (включително деца) с намалени физически, сетивни или умствени

4.2 Употреба по предназначение

Водоструйката STIHL RE 110 PLUS служи за почистване например на превозни средства, ремаркета, тераси, пътища и фасади.

Водоструйката не е подходяща за промиш‐ лена употреба.

Водоструйката не трябва да се използва когато вали дъжд.

ПРЕДУПРЕЖДЕНИЕ

■ Ако водоструйката не се използва по пред‐ назначение, може да се стигне до тежки наранявания или смърт на хора, както и до материални щети. ►

Използвайте водоструйката така, както е

описано в това ръководство за употреба. Водоструйката STIHL RE 110 PLUS не е пред‐ назначена за следните приложения:

почистване на азбестов цимент и подобни

–

повърхности почистване на повърхности, които са боя‐

–

дисани или лакирани с боя, съдържаща олово почистване на повърхности, които влизат в

–

контакт с хранителни продукти почистване на самата водоструйка

–

4.3 Изисквания към ползвателя

ПРЕДУПРЕЖДЕНИЕ

■

Ползвателите, които не са инструктирани предварително, не са в състояние да раз‐ познаят или преценят опасностите, свър‐ зани с водоструйката. Ползвателят или други хора могат да получат тежки или смъртоносни наранявания.

► Прочетете, разберете и съхраня‐

вайте настоящото ръководство за употреба.

► Когато водоструйката се дава на друг

ползвател: да му се предаде също и

ръководството за употреба.

►

Уверете се, че ползвателят удовлетво‐

рява следните изисквания:

Ползвателят е отпочинал.

–

способности или липса на опит и знания.

Ползвателят е в състояние да раз‐

–

познае и прецени опасностите от водоструйката.

Ползвателят е пълно‐

–

летно лице или се обу‐ чава професионално в съответствие с нацио‐ налните разпоредби под надзора на друго лице.

Ползвателят трябва да е

–

получил инструкции от сътрудник в специализи‐ ран търговски обект на фирма STIHL или от друго компетентно лице, преди да пристъпи към работа с водоструйката за първи път.

Ползвателят не бива да работи с

–

водоструйката когато се намира под въздействие на алкохол, медика‐ менти или наркотици.

►

При съмнения се обърнете към специа‐ лизиран търговски обект на STIHL.

4.4 Облекло и екипировка

ПРЕДУПРЕЖДЕНИЕ

■

По време на работа могат да се изхвърча‐ ват нагоре предмети с висока скорост. Ползвателят може да получи нараняване.

► Носете плътно прилягащи

защитни очила. Подходящи защитни очила са тези, които са минали проверка по стандарт EN 166 или по националните нор‐ мативи и със съответна марки‐

0458-834-9801-A 95

български 4 Указания за безопасност

ровка се предлагат в търговската мрежа.

► Трябва да се носи плътно прилягаща

риза с дълги ръкави и дълъг панталон.

■ По време на работа могат да се образуват

аерозоли. Вдишаните аерозоли могат да увредят здравето и да предизвикат алер‐ гични реакции. ►

Необходимо да се извърши оценка на

риска в зависимост от почистваната

повърхност и обкръжението й.

►

Ако оценката на риска покаже, че се

образуват аерозоли: носете респира‐

торна маска с клас на защита FFP2 или

сравним клас.

■

Ако ползвателят носи неподходящи обувки, той може да се подхлъзне. Ползвателят може да получи нараняване. ►

Да се носят здрави затворени обувки с

предпазващи от хлъзгане подметки с

грайфери.

4.5 Работен участък и неговата

околност

ПРЕДУПРЕЖДЕНИЕ

■ Външни хора, деца и животни не могат да

разпознават и оценяват опасности, свър‐ зани с работа на апарата за почистване с високо налягане и опасностите от евен‐ туално изхвърчащи предмети. Външни хора, деца и животни могат да получат тежки наранявания и да бъдат причинени материални щети.

►Външни лица, деца и

животни да не се допускат

в работната зона.

►Не оставяйте апарата за

почистване с високо наля‐

гане без наблюдение.

►Уверете се, че деца не

могат да играят с апарата

за почистване с високо

налягане.

■

Ако се работи по време на дъжд или във влажна среда, може да се получи електри‐ чески удар. Той може да причини тежко нараняване на ползвателя или дори смър‐ тен изход, както и повреждане на апарата за почистване с високо налягане. ►

Не работете в дъждовно време.

96 0458-834-9801-A

► Монтирайте апарата за почистване с

високо налягане така, че да не се мокри от капещата вода.

►

Монтирайте апарата за почистване с високо налягане ивън мокър работен участък.

■

Електрическите компоненти на апарата за почистване с високо налягане могат да произвеждат искри. В лесно възпламенима или експлозивна среда искрите могат да предизвикат пожар или експлозия. Може да се стигне до тежки наранявания и смърт на хора и до материални щети. ►

Да не се работи в лесно възпламенима или експлозивна среда.

4.6 Състояние, съответстващо на изискванията за безопас‐ ност

Водоструйката се намира в състояние, съо‐ тветстващо на изискванията за безопасност, ако са изпълнени следните условия:

Водоструйката не е повредена.

–

Високонапорният маркуч, муфите и пръска‐

–

щото устройство не са повредени. Пръскащото устройство е монтирано пра‐

–

вилно. Захранващият кабел, удължителният кабел

–

и щепселите им не са повредени. Водоструйката е чиста и суха.

–

Пръскащото устройство е чисто.

–

Елементите на управлението функционират

–

нормално и не са променени. Монтирани са оригинални аксесоари на

–

STIHL за тази водоструйка. Аксесоарите са монтирани правилно.

–

ПРЕДУПРЕЖДЕНИЕ

■

При състояние, неотговарящо на изисква‐ нията за техническа безопасност, е въз‐ можно конструктивни части вече да не функционират правилно, а предпазните устройства - да не действат. Може да се стигне до сериозни наранявания на хора или смърт. ►

Работете с изправна водоструйка.

► Работете с изправен високонапорен мар‐

куч, изправни муфи и изправно пръскащо устройство.

►

Монтирайте пръскащото устройство така, както е описано в това ръководство за употреба.

►

Работете с изправен захранващ кабел, изправен удължителен кабел и изправен щепсел.

4 Указания за безопасност български

► Ако водоструйката е замърсена или

мокра: почистете водоструйката и я оста‐ вете да изсъхне.

►

Ако пръскащото устройство е замърсено:

почистете го. ► Не модифицирайте водоструйката. ► Ако елементите за управление не функ‐

ционират: не работете с водоструйката. ► Монтирайте оригинални аксесоари на

STIHL за тази водоструйка. ► Монтирайте принадлежностите така,

както е описано в това ръководство за

употреба или както е описано в ръковод‐

ството за употреба на принадлежно‐

стите. ►

Не пъхайте предмети в отворите на

водоструйката. ► Сменете износените или повредени ука‐

зателни табелки. ► При съмнения се обърнете към специа‐

лизиран търговски обект на STIHL.

4.7 Работа

ПРЕДУПРЕЖДЕНИЕ

■ В някои ситуации ползвателят не може да работи концентрирано. Тогава ползвателят може да се спъне, да падне и тежко да се нарани. ►

Работете спокойно и съсредоточено.

► Ако условията на видимост или осветле‐

ние са лоши: не работете с водоструй‐ ката.

►

Работете сами с водоструйката. ► Внимавайте за препятствия. ► Докато работите, стойте на земята и

пазете равновесие. Ако се налага да се

работи на високо: използвайте повдига‐

телна работна платформа или устойчиви

скелета. ►

Ако се появят признаци на умора: напра‐

вете почивка по време на работата.

■ Ако по време на работа забележите про‐ мени или нещо необичайно в поведението на водоструйката, това означава, че състоянието ѝ може да не съответства на изискванията за техническа безопасност. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети. ► Прекъснете работа, извадете щепсела

от контакта и се обърнете към специали‐ зиран търговски обект на STIHL.

►

Работете с водоструйката в изправено положение.

► Не покривайте водоструйката, за да се

осигури достатъчен обмен на охлажда‐ щия въздух.

■

Когато лостът на пистолета за разпръск‐ ване се пусне, водоструйката се изключва автоматично и водата вече престава да излиза от дюзата. Водоструйката е в режим на готовност и остава включена. Ако лостът на пистолета за разпръскване се натисне, водоструйката се включва автоматично и от дщзата излиза вода. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети. ► Когато не се работи: блокирайте лоста

на пистолета за разпръскване.

► Изключете водоструйката.

► Извадете щепсела на водоструйката от

контакта.

■ При температури под 0 °C върху повърх‐ ността, която трябва да бъде почистена, и в частите на водоструйката може да замръзне вода. Тогава ползвателят може да се подхлъзне, да падне и да се нарани тежко. Могат да възникнат материални щети. ►

Не използвайте водоструйката при тем‐ ператури под 0 °C.

■ Ако се тегли за високонапорния маркуч, маркуча за вода или захранващия кабел, водоструйката може да се измести или да се преобърне. Могат да възникнат мате‐ риални щети. ►

Не теглете за високонапорния маркуч, маркуча за вода или захранващия кабел.

■ Ако водоструйката е поставена върху наклонена, неравна или повърхност без настилка, тя може да се измести и да се преобърне. Могат да възникнат материални щети. ►

Поставете водоструйката върху хоризон‐ тална, равна и твърда повърхност.

■ Ако се работи на височина, водоструйката или пръскащото устройство може да падне надолу. В резултат от това може да се стигне до тежки наранявания на хора и въз‐ никване на материални щети. ►

Използвайте подемна работна плат‐ форма или скеле.

► Не поставяйте водоструйката върху под‐

емна работна платформа или скеле.

► Ако обсегът на високонапорния маркуч

не е достатъчен: удължете високонапор‐ ния маркуч с удължител.

0458-834-9801-A 97

български 4 Указания за безопасност

► Обезопасете пръскащото устройство

срещу падане.

■ Водната струя може да отдели азбестови влака от третираната повърхност. След изсъхване азбестовите влакна могат да се разпръснат във въздуха и да се вдишат. Вдишаните азбестови влакна могат да нанесат вреди на здравето. ►

Не почиствайте повърхности, съдър‐ жащи азбест.

■ Водната струя може да отдели масло от автомобили или машини. Водата, съдър‐ жаща масло, може да попадне в почвата, във водоемите или в канализацията. Това представлява опасност за околната среда. ►

Почиствайте превозните средства или машините само на места, снабдени с маслен сепаратор в отвеждането на отпадъчните води.

■

Водната струя заедно с боята, съдържаща олово, може да образува аерозоли и вода, които съдържат олово. Аерозолите и водата, съдържащи олово, могат да попад‐ нат в почвата, във водоемите или в канали‐ зацията. Вдишаните аерозоли могат да нанесат вреди на здравето и да предизви‐ кат алергични реакции. Това представлява опасност за околната среда. ► Не почиствайте повърхности, които са

боядисани или лакирани с боя, съдър‐ жаща олово.

■

Водната струя може да повреди чувстви‐ телните повърхности. Могат да възникнат материални щети. ►

Не почиствайте чувствителните повърх‐ ности с ротационната дюза.

► Почиствайте чувствителните повърхно‐

сти от гума, плат, дърво или други подобни материали с намалено работно налягане и от по-голямо разстояние.

■

Роторната дюза може да се повреди, ако по време на работа се потопи и експлоатира в замърсена вода. ►

Не използвайте роторната дюза в замър‐ сена вода.

► Ако се почиства резервоар: изпразнете

резервоара и по време на почистването оставете водата да изтече.

■

Всмуканите лесно запалими и експлозивни течности могат да предизвикат пожари и експлозии. Може да се стигне до тежки наранявания и смърт на хора и до мате‐ риални щети. ►

Не всмуквайте или разпръсквайте лесно запалими и експлозивни течности.

■ Всмуканите дразнещи, разяждащи и отровни течности могат да представляват опасност за здравето и да повредят частите на водоструйката. Може да се стигне до тежки наранявания и смърт на хора и до материални щети. ►

Не всмуквайте или разпръсквайте драз‐ нещи, разяждащи или отровни течности.

■ Мощната водна струя може тежко да нарани хората и животните и да причини материални щети

► Водната струя да не се

насочва към хора и животни.

► не насочвайте водната струя към трудно‐

видими места.

► Не почиствайте дрехите, докато се

носят.

► Не почиствайте обувките, докато се

носят.

■ Ако електрическите инсталации, електриче‐ ските връзки, контактите и токопроводя‐ щите проводници влязат в контакт с водата, може да се стигне до токов удар. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.

► Водната струя да не се

насочва към електрически инсталации, електрически връзки, контакти и токопро‐ водящи проводници.

►

Не насочвайте водната струя към захранващия или удължителния кабел.

■ Ако електрическите уреди или водоструй‐ ката влязат в контакт с водата, може да се стигне до токов удар. Може да се стигне до тежки наранявания и смърт на ползвателя и до материални щети.

► Водната струя да не се

насочва към електрически уреди и водоструйката.

► Дръжте електрическите уреди и водо‐

струйката далеч от повърхността, която трябва да бъде почистена.

■

Неправилно прокаран високонапорен мар‐ куч може да бъде повреден. В случай на повреждането му водата може неконтроли‐ рано да излезе навън под високо налягане. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети. ►

Не насочвайте водната струя към висо‐ конапорния маркуч.

98 0458-834-9801-A

4 Указания за безопасност български

► Прокарайте висконапорния маркуч така,

че да не е опънат или усукан.

► Прокарайте високонапорния маркуч така,

че да не се повреди, прегъне, смачка или протрие.

►

Пазете високонапорния маркуч от горе‐ щина, масло и химикали.

■ Неправилно прокаран маркуч за вода може да се повреди, а хората ще се спъват в него. Хората могат да се наранят, а марку‐ чът за вода да се повреди. ►

Не насочвайте водната струя към мар‐ куча за вода.

► Прокарайте и обозначете маркуча за

вода така, че хората да не се спъват в него.

►

Прокарайте маркуча за вода така, че да не е опънат или усукан.

► Прокарайте маркуча за вода така, че да

не се повреди, прегъне, смачка или про‐ трие.

►

Пазете маркуча за вода от горещина, масло и химикали.

■ Мощната водна струя предизвика противо‐ действащи сили. В резултат от възникна‐ лите реактивни сили ползвателят може да изгуби контрол върху пръскащото устрой‐ ство. Може да се стигне до тежки наранява‐ ния на ползвателя и до материални щети. ►

Дръжте пистолет за разпръскване здраво с две ръце.

► Работете така, както е описано в това

ръководство за употреба.

4.8 Почистващ препарат

ПРЕДУПРЕЖДЕНИЕ

■

Ако почистващият препарат влезе в контакт с кожата или очите, той може да предиз‐ вика дразнене на кожата или очите. ►

Съблюдавайте ръководството за упо‐ треба на почистващия препарат.

► Избягвайте контакт с почистващи препа‐

рати.

► При контакт с кожата: засегнатите учас‐

тъци на кожата да се измият обилно с вода и сапун.

►

При контакт с очите: очите да се изплак‐ ват обилно с вода в продължение на най-малко 15 минути и да се потърси лекар.

■

Неправилните или неподходящите почи‐ стващи препарати могат да повредят водо‐ струйката или повърхността на обекта, който трябва да бъде почистен, както и да замърсят околната среда.

►

STIHL препоръчва използването на ори‐ гинални почистващи препарати на STIHL.

►

Съблюдавайте ръководството за упо‐ треба на почистващия препарат.

► При съмнения се обърнете към специа‐

лизиран търговски обект на STIHL.

4.9 Присъединяване към водо‐ проводната мрежа

ПРЕДУПРЕЖДЕНИЕ

■ При пускане на лоста на пистолета за раз‐

пръскване в маркуча за вода възниква обратен удар. При обратния удар замърсе‐ ната вода може да бъде изтласкана обратно във водопроводната мрежа за питейна вода. Питейната вода може да се замърси.

► Водоструйката да не се свързва

директно към водопроводната мрежа за питейна вода.

► Спазвайте разпоредбите на водоснабди‐

телната компания. Ако е необходимо, при свързване към водопроводната мрежа за питейна вода използвайте раз‐ деляне на системата, отговарящо на изискванията (напр. устройство, предот‐ вратяващо обратното оттичане).

■

Замърсената вода или водата, съдържаща пясък, може да повреди частите на водо‐ струйката. ►

Използвайте чиста вода.

► При използване на замърсена или

съдържаща пясък вода: използвайте водоструйката заедно с филтър за вода.

■

Ако към водоструйката се подава твърде малко количество вода, частите на водо‐ струйката могат да се повредят. ►

Отворете крана за вода докрай

► Уверете се, че към водоструйката се

подава достатъчно количество вода,

19.

4.10 Електрическо свързване

Докосване до токопроводящите части може да настъпи по следните причини:

Захранващият кабел или удължителният

–

проводник е повреден. Щепселът на захранващия кабел или удъл‐

–

жителния проводник е повреден. Контактът не е монтиран правилно.

–

0458-834-9801-A 99

български 4 Указания за безопасност

►

ОПАСНОСТ

■ Докосването на токопроводящите части може да доведе до електрически удар. Ползвателят може да получи тежки, дори смъртоносни наранявания. ►

Уверете се, че захранващият кабел, удължителният кабел и щепселът не са повредени.

Ако захранващият кабел или удъл‐ жителният проводник е повреден: ► Не докосвайте повреденото

място.

► Извадете щепсела от контакта.

►

Хващайте захранващия кабел, удължи‐ телния проводник и техните щепсели само със сухи ръце.

►

Включвайте щепсела на захранващия или на удължителния кабел в правилно монтиран контакт с предпазител със защитна контактна система.

►

Присъединяването към мрежата трябва да се извършва от квалифициран елек‐ тротехник и да отговаря на изискванията на IEC 60364-1. Препоръчително е източ‐ никът на електрозахранване към тази машина да бъде свързан или чрез защи‐ тен прекъсвач срещу утечен ток, който прекъсва електрозахранването веднага щом утечният ток към земята надвиши 30 mA за 30 ms, или да има тестер за заземяване.

■ Повреден или неподходящ удължителен кабел може да предизвика електрически удар. Може да се стигне до сериозни нара‐ нявания на хора или смърт. ►

Използвайте удължителен проводник с правилно подбрано сечение, 19.2.

► Използвайте удължителен кабел, под‐

ходящ за работа на открито и със защита от водни пръски.

►

Използвайте удължителен кабел, който притежава същите характеристики, като захранващия кабел на водоструйката,

19.2.

►

Препоръчително е използването на кабе‐ лен барабан, който държи контакта наймалко на 60 mm над земята.

ПРЕДУПРЕЖДЕНИЕ

■

По време на работа неправилното напре‐ жение на мрежата и неправилната честота на мрежата могат да доведат до свръхна‐ прежние във водоструйката. Водоструйката може да се повреди.

Уверете с, че напрежението и честотата на мрежата съвпадат с данните, посо‐ чени на табелката с техническите данни на водоструйката.

■

Ако няколко електрически уреда са свър‐ зани към контакт с няколко гнезда, електри‐ ческите компоненти могат да се претоварят по време на работа. Електрическите компо‐ ненти могат да се загреят и да предизвикат пожар. Може да се стигне до тежки нараня‐ вания и смърт на хора и до материални щети. ► Свързвайте водоструйката само към

един контакт.

► Не свързвайте водоструйката към кон‐

такт с няколко гнезда.

■ Неправилно прокарани захранващ и удъл‐ жителен кабел могат лесно да се повредят, а и хората ще се спъват в тях. Това може да стане причина за травми на хората и за повреждане на захранващия или на удъл‐ жителния кабел. ►

Прокарайте захранващия и удължител‐ ния кабел така, че водната струя да не ги докосва.

►

Прокарайте и обозначете захранващия и удължителния кабел така, че хората да не се спъват в тях.

►

Прокарайте захранващия кабел и удъл‐ жителния проводник така, че да не са обтегнати или преплетени.

►

Прокарайте захранващия кабел и удъл‐ жителния проводник така, че да не се повредят, прегънат или сплескат, или трият.

►

Пазете захранващия кабел и удължител‐ ния проводник от топлина, масло и хими‐ кали.

►

Захранващият кабел и удължителният проводник се прокарват по суха основа.

■ По време на работа удължителният про‐ водник се нагрява. Ако образуваната топлина не се отвежда, тя може да предиз‐ вика пожар. ►

В случай, че се използва кабелен бара‐ бан: кабелът трябва изцяло да се отвие от барабана.

4.11 Транспортиране

ПРЕДУПРЕЖДЕНИЕ

■

При транспортирането апаратът апаратът за почистване под високо налягане може да се преобърне или да се измести. Това може да причини тежки наранявания на хора и материални щети.

100 0458-834-9801-A

Stihl RE 110 PLUS Instruction Manual [bg, cs, de, hu, pl, ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL RE 110 PLUS

1 Vorwort

2.1 Geltende Dokumente

2.3 Symbole im Text

3 Übersicht deutsch

3.1 Hochdruckreiniger

deutsch 4 Sicherheitshinweise

3.2 Spritzeinrichtung

3.3 Symbole

4.1 Warnsymbole

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Arbeiten

4.8 Reinigungsmittel

4.9 Wasser anschließen

4.10 Elektrisch anschließen

4.11 Transportieren

4.12 Aufbewahren

5 Sicherheitshinweise – Zubehör deutsch

deutsch 6 Hochdruckreiniger einsatzbereit machen

7.3 Spritzpistole anbauen und abbauen

7.4 Strahlrohr anbauen und abbauen

deutsch 8 An eine Wasserquelle anschließen

7.5 Düse anbauen und abbauen

deutsch 9 Hochdruckreiniger elektrisch anschließen ► Hochdruckschlauch nach unten halten.

10.2 Hochdruckreiniger ausschalten

11.1 Spritzpistole halten und führen

10.1 Hochdruckreiniger einschalten

11.2 Hochdruckschlauch abwickeln

11.4 Reinigen

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

11.5 Mit Reinigungsmittel arbeiten

13 Transportieren deutsch

14 Aufbewahren

15 Reinigen

15.3 Wasserzulaufsieb reinigen

15.4 Wasserfilter reinigen

15.2 Düse und Strahlrohr reinigen

16 Warten

16.1 Wartungsintervalle

17 Reparieren deutsch

17.1 Hochdruckreiniger reparieren

18 Störungen beheben

18.1 Störungen des Hochdruckreinigers beheben

deutsch 19 Technische Daten

18.2 Dichtungen fetten

19.1 Hochdruckreiniger STIHL RE 110 PLUS

20 Ersatzteile und Zubehör

19.2 Verlängerungsleitungen

19.4 REACH

20.1 Ersatzteile und Zubehör

21 Entsorgen

21.1 Hochdruckreiniger entsorgen

22 EU-Konformitätserklärung

22.1 Hochdruckreiniger STIHL RE 110 PLUS

česky 23 Anschriften

23.3 STIHL Importeure

23.1 STIHL Hauptverwaltung

23.2 STIHL Vertriebsgesellschaften

1 Úvod česky

2.3 Symboly v textu

2.1 Platné dokumenty

česky 3 Přehled

3.1 Vysokotlaký čistič

3.2 Stříkací zařízení

4 Bezpečnostní pokyny česky

3.3 Symboly

4.1 Varovné symboly

4.2 Řádné používání

4.3 Požadavky na uživatele

4.4 Oblečení a vybavení

4.5 Pracovní pásmo a okolí

4.6 Stav odpovídající bezpečnosti

4.7 Pracovní postup
