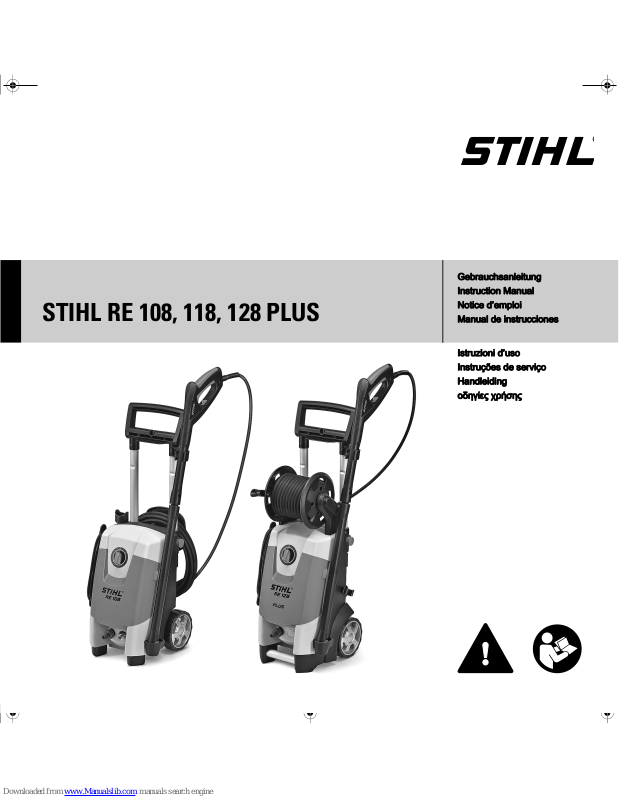

STIHL RE 108, 118, 128 PLUS

Gebrauchsanleitung Instruction Manual Notice d’emploi Manual de instrucciones

Istruzioni d’uso Instruções de serviço Handleiding οδηγίες χρήσης

D Gebrauchsanleitung

1 - 26

G Instruction Manual

27 - 52

F Notice d’emploi

53 - 79

E Manual de instrucciones

80 - 107

I Istruzioni d’uso

108 - 133

P Instruções de serviço

134 - 161

n Handleiding

162 - 188

g οδηγίες χρήσης

189 - 216

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-650-9021. VA5.B13.

0000000927_011_D

RE 108, RE 118, RE 128 PLUS

deutsch

{

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

Inhaltsverzeichnis

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise und

Arbeitstechnik 2 Gerät komplettieren 7 Gerät transportieren 8 Strahlrohr anbauen, abbauen 8 Hochdruckschlauch anbauen,

abbauen 9 Wasserversorgung herstellen 10 Drucklose Wasserversorgung

herstellen 11 Gerät elektrisch anschließen 11 Gerät einschalten 12 Arbeiten 12 Reinigungsmittel beimischen 13 Gerät ausschalten 14 Gerät aufbewahren 14 Wartungs- und Pflegehinweise 15 Wartung 16 Inbetriebnahme nach langer

Lagerung 16 Verschleiß minimieren und

Schäden vermeiden 17 Wichtige Bauteile 18 Technische Daten 19 Sonderzubehör 21 Betriebsstörungen beheben 23 Reparaturhinweise 24 Entsorgung 24 EG Konformitätserklärung 24 Anschriften 25 Qualitäts-Zertifikat 26

RE 108, RE 118, RE 128 PLUS

deutsch

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

WARNUNG

– Minderjährige dürfen nicht mit dem

Hochdruckreiniger arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

– Kinder beaufsichtigen, um

sicherzustellen, dass sie nicht mit dem Gerät spielen.

– Gerät nur an Personen weitergeben

oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

– Gerät nicht verwenden, wenn

Personen ohne Schutzkleidung auf der Arbeitsfläche sind.

– Vor allen Arbeiten am Gerät, z. B.

Reinigung, Wartung, Austausch von Teilen – Netzstecker ziehen!

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wird das Gerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern, Netzstecker ziehen.

Personen, die aufgrund eingeschränkter physischer, sensorischer oder geistiger Fähigkeit nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht.

In einigen Ländern kann der Betrieb Schall emittierender Geräte durch kommunale Bestimmungen eingeschränkt sein. Länderbezogene Vorschriften beachten.

Vor jedem Arbeitsbeginn Gerät auf vorschriftsmäßigen Zustand prüfen. Besonders auf Anschlussleitung,

Zu dieser Gebrauchsanleitung

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Gerät nötig, weil mit elektrischem Strom gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

RE 108, RE 118, RE 128 PLUS

deutsch

Netzstecker, Hochdruckschlauch, Spritzeinrichtung und Sicherheitseinrichtungen achten.

Niemals mit beschädigtem Hochdruckschlauch arbeiten – sofort austauschen.

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt sind.

Der Hochdruckschlauch darf nicht überfahren, gezogen, geknickt oder verdreht werden.

Hochdruckschlauch oder Anschlussleitung nicht zum Ziehen oder Transportieren des Gerätes verwenden.

Der Hochdruckschlauch muss für den zulässigen Betriebsüberdruck des Gerätes zugelassen sein.

Der zulässige Betriebsüberdruck, die höchstzulässige Temperatur und das Herstelldatum sind auf der Ummantelung des Hochdruckschlauches aufgedruckt. Auf den Armaturen sind zulässiger Druck und Herstelldatum angegeben.

Zubehör und Ersatzteile

WARNUNG

– Hochdruckschläuche, Armaturen

und Kupplungen sind wichtig für die Gerätesicherheit. Nur Hochdruckschläuche, Armaturen, Kupplungen und anderes Zubehör anbauen, das von STIHL für dieses Gerät zugelassen ist, oder technisch gleichartige Teile. Bei

Fragen dazu an einen Fachhändler wenden. Nur hochwertiges Zubehör verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

– STIHL empfiehlt STIHL Original

Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit diesem Gerät möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Gerät gearbeitet werden.

Einsatzbereiche

Der Hochdruckeiniger ist geeignet zum Reinigen von Fahrzeugen, Maschinen, Behältern, Fassaden, Stallungen und zum staub- und funkenfreien Entrosten.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen.

Bekleidung und Ausrüstung

Schuhe mit griffiger Sohle tragen.

Gerät transportieren

Zum sicheren Transport in und auf Fahrzeugen das Gerät rutsch- und kippsicher mit Bändern befestigen.

Wenn Gerät und Zubehör bei Temperaturen um oder unter 0 °C (32 °F) transportiert werden, empfehlen wir die Benutzung von Frostschutzmittel – siehe "Gerät aufbewahren".

Schutzbrille und Schutzkleidung tragen. STIHL empfiehlt die Verwendung eines Arbeitsanzuges, um das Risiko einer Verletzung bei unbeabsichtigter Berührung mit dem Hochdruckstrahl zu vermindern.

RE 108, RE 118, RE 128 PLUS

deutsch

Reinigungsmittel

WARNUNG

– Das Gerät wurde so entwickelt,

dass die vom Hersteller angebotenen oder empfohlenen Reinigungsmittel verwendet werden können.

– Nur Reinigungsmittel verwenden,

die für die Anwendung mit Hochdruckreinigern zugelassen sind. Die Verwendung ungeeigneter Reinigungsmittel oder Chemikalien können zu Gesundheitsgefährdung, zur Beschädigung der Maschine und des zu reinigenden Objektes führen. Bei Fragen dazu an einen Fachhändler wenden.

– Reinigungsmittel immer in der

vorgeschriebenen Dosierung verwenden – entsprechende Anwendungshinweise des Reinigungsmittels beachten.

– Reinigungsmittel können

gesundheitsgefährdende (giftige, ätzende, reizende), brennbare, leicht entzündliche Stoffe enthalten. Reinigungsmittel bei Kontakt mit den Augen oder der Haut sofort gründlich mit reichlich sauberem Wasser ausspülen. Bei Verschlucken sofort einen Arzt konsultieren. Sicherheitsdatenblätter des Herstellers beachten!

Vor dem Arbeiten

Hochdruckreiniger nur in Verbindung mit einem Rückflussverhinderer an das Trinkwassernetz anschließen – siehe "Sonderzubehör".

WARNUNG

– Wenn Trinkwasser den

Rückflussverhinderer durchflossen hat, wird es nicht mehr als Trinkwasser betrachtet.

Gerät nicht mit verschmutztem Wasser betreiben.

Bei Gefahr des Auftretens von verschmutztem Wasser (z. B. Fließsand) muss ein entsprechender Wasserfilter verwendet werden.

Hochdruckeiniger prüfen

WARNUNG

– Der Hochdruckreiniger darf nur in

betriebssicherem Zustand betrieben werden – Unfallgefahr!

– Geräteschalter muss sich leicht auf

0 betätigen lassen

– Geräteschalter muss sich in

Stellung 0 befinden

– Hochdruckschlauch,

Spritzeinrichtung und Sicherheitseinrichtungen auf Beschädigungen prüfen

– Hochdruckschlauch und

Spritzeinrichtung in einwandfreiem Zustand (sauber, leichtgängig), korrekte Montage

– zur sicheren Führung müssen die

Handgriffe sauber und trocken sowie frei von Öl und Schmutz sein

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

Elektrischer Anschluss

WARNUNG Stromschlaggefahr vermindern: – Spannung und Frequenz des

Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen

– Anschlussleitung, Netzstecker und

Verlängerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden

– elektrischer Anschluss nur an einer

vorschriftsmäßig installierten Steckdose

– Isolierung von Anschluss- und

Verlängerungsleitung, Stecker und Kupplung in einwandfreiem Zustand

– Netzstecker, Anschluss- und

Verlängerungsleitung, sowie elektrische Steckverbindungen niemals mit nassen Händen anfassen

Hochdruckreiniger nicht direkt an das Trinkwassernetz anschließen.

RE 108, RE 118, RE 128 PLUS

deutsch

WARNUNG

Anschluss- und Verlängerungsleitung sachgemäß verlegen:

– Mindestquerschnitte der einzelnen

Leitungen beachten – siehe "Gerät elektrisch anschließen"

– Anschlussleitung so verlegen und

kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann – Stolpergefahr!

– Die Verwendung ungeeigneter

Verlängerungsleitungen kann gefährlich sein. Nur Verlängerungsleitungen verwenden, die für den Außeneinsatz zugelassen und entsprechend gekennzeichnet sind, sowie einen ausreichenden Leitungsquerschnitt haben

– Stecker und Kupplung der

Verlängerungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen

– Es wird empfohlen, die

Steckverbindung z. B. durch Verwendung einer Kabeltrommel mindestens 60 mm über dem Boden zu halten

– nicht an Kanten, spitzen oder

scharfen Gegenständen scheuern lassen

– nicht durch Türritzen oder

Fensterspalten quetschen

– bei verschlungenen Leitungen –

Netzstecker ziehen und Kabel entwirren

– Kabeltrommeln immer ganz

abwickeln, um Brandgefahr durch Überhitzung zu vermeiden

Während der Arbeit

WARNUNG

– Keine lösungsmittelhaltigen

Flüssigkeiten oder unverdünnte Säuren sowie Lösungsmittel (z. B. Benzin, Heizöl, Farbverdünner oder Aceton) ansaugen. Diese Stoffe beschädigen die am Gerät verwendeten Materialien. Der Sprühnebel ist hochentzündlich, explosiv und giftig.

Immer für festen und sicheren Stand sorgen.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen oder auf unebenem Gelände – Rutschgefahr!

Hochdruckreiniger vom Reinigungsobjekt möglichst weit entfernt abstellen.

Gerät nur stehend betreiben. Gerät nicht abdecken, auf ausreichende Motorbelüftung achten.

Hochdruckstrahl nicht auf Tiere richten. Hochdruckstrahl nicht auf uneinsehbare

Stellen richten. Kinder, Tiere und Zuschauer fernhalten. Beim Reinigen dürfen keine

gefährlichen Stoffe (z. B. Asbest, Öl) von dem zu reinigenden Objekt in die Umwelt gelangen. Unbedingt einschlägige Umweltrichtlinien beachten!

Keine Oberflächen aus Asbestzement mit dem Hochdruckstrahl bearbeiten. Außer dem Schmutz könnten gefährliche, lungengängige Asbestfasern gelöst werden. Gefahr besteht besonders nach der Trocknung der bearbeiteten Oberfläche.

Bei Beschädigung der Netzanschlussleitung sofort den Netzstecker ziehen – Lebensgefahr durch Stromschlag!

Gerät selbst und andere Elektrogeräte niemals mit dem Hochdruckstrahl oder dem Wasserschlauch abspritzen – Kurzschlussgefahr!

Elektrische Anlagen, Anschlüsse und stromführende Leitungen nicht mit dem Hochdruckstrahl oder dem Wasserschlauch abspritzen – Kurzschlussgefahr!

Die Bedienungsperson darf den Flüssigkeitsstrahl weder auf sich selbst noch auf andere Personen richten, auch nicht um Kleidung oder Schuhe zu reinigen – Verletzungsgefahr!

RE 108, RE 118, RE 128 PLUS

deutsch

Empfindliche Teile aus Gummi, Stoff o. ä. nicht mit einem Rundstrahl, z. B. mit der Rotordüse reinigen. Beim Reinigen auf genügend Abstand zwischen Hochdruckdüse und Oberfläche achten, um eine Beschädigung der zu reinigenden Oberfläche zu vermeiden.

Der Hebel der Spritzpistole muss leichtgängig sein, und sich von selbst in die Ausgangsstellung bewegen, nachdem er losgelassen wurde.

Spritzeinrichtung mit beiden Händen festhalten, um Rückstoßkraft und bei Spritzeinrichtungen mit abgewinkeltem Strahlrohr zusätzlich entstehendes Drehmoment sicher aufnehmen zu können.

Anschlussleitung und Hochdruckschlauch nicht durch Überfahren, Quetschen, Zerren usw. beschädigen, vor Hitze und Öl schützen.

Anschlussleitung nicht mit dem Hochdruckstrahl berühren.

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Arbeiten". Auch die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Vor dem Verlassen des Gerätes: Gerät ausschalten – Netzstecker ziehen.

Sicherheitseinrichtung Unzulässig hoher Druck wird beim

Ansprechen der Sicherheitseinrichtung über ein Überströmventil in die Saugseite der Hochdruckpumpe zurückgeleitet. Die Sicherheitseinrichtung ist werksseitig eingestellt und darf nicht verstellt werden.

Nach der Arbeit

– Netzstecker aus der Steckdose

ziehen

– Wasserzulaufschlauch zwischen

Gerät und Wasserversorgung trennen

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen, am Netzstecker anfassen.

Wartung und Reparaturen

WARNUNG

– Nur hochwertige Ersatzteile

verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

– Arbeiten am Gerät (z. B.

Anschlussleitung ersetzen) dürfen nur von autorisierten ElektroFachkräften ausgeführt werden, um Gefährdungen zu vermeiden.

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Kühlluftschlitze im Motorgehäuse bei Bedarf reinigen.

Gerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Gerät vor dem Verlassen ausschalten!

Vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

RE 108, RE 118, RE 128 PLUS

deutsch

Bei gewerblich genutzten Hochdruckreinigern gilt:

Hochdruckreiniger sind bei Bedarf, mindestens jedoch alle 12 Monate durch einen Sachkundigen auf ihren arbeitssicheren Zustand zu prüfen. Bei stillgelegten Geräten kann die Überprüfung bis zur nächsten Inbetriebnahme ausgesetzt werden. Die Ergebnisse der Prüfung sind schriftlich festzuhalten und bis zur nächsten Prüfung aufzubewahren. Sie sind auf Verlangen vorzuzeigen.

Die für einen gefahrlosen Betrieb des Hochdruckreinigers vorgeschriebenen Regelungen sind in der "Arbeiten mit Flüssigkeitsstrahlern“ (BGR 500, Kapitel

2.36) und „Elektrische Anlagen und Betriebsmittel“ (BGV A3) enthalten. Diese Unfallverhütungsvorschrift ist unbedingt zu beachten.

Bezugsquelle: Carl Heymanns Verlag KG Luxemburger Straße 449 50939 Köln

Vor der ersten Inbetriebnahme müssen verschiedene Zubehörteile montiert werden.

Anschlussstutzen am Wasserzulauf

N Anschlussstutzen (1) am

Wasserzulauf aufdrehen und von Hand festziehen

RE 108, 118

Handgriff

N Handgriff (1) von oben auf die

Teleskopschienen schieben und mit den beiden Schrauben (2) und Muttern befestigen

Halter für Hochdruckschlauch

N Halter (1) für den

Hochdruckschlauch am Verstellelement platzieren und mit den Schrauben (2) befestigen

RE 128 PLUS

Kurbel für Schlauchtrommel

N Kurbel in die Schlauchtrommel

einrasten Halter für Flachschlauchkassette Die Flachschlauchkassette ist als

Sonderzubehör erhältlich. Der Halter für die

Flachschlauchkassette ist im Lieferumfang enthalten und kann bei Bedarf montiert werden.

Gerät komplettieren

650BA003 KN

1 1

650BA000 KN

650BA001 KN

650BA022 KN

RE 108, RE 118, RE 128 PLUS

deutsch

N Haltering (1) über den Halter der

Spritzeinrichtung schieben

N Halter (2) für die

Flachschlauchkassette mit den mitgelieferten Schrauben befestigen

Höhenverstellbarer Handgriff

N Knopf (1) drücken und den

Handgriff (2) bis zum Anschlag nach oben ziehen

N Knopf loslassen und am Handgriff

nochmals ziehen / schieben bis die Teleskopschienen einrasten

Transportgriff (nur RE 118, 128 PLUS)

Mit Hilfe des Transportgriffs kann das Gerät getragen werden.

Strahlrohr

N Strahlrohr (1) in die Aufnahme der

Spritzpistole (2) schieben, um 90°

drehen und einrasten abbauen N Strahlrohr (1) in die Aufnahme der

Spritzpistole (2) schieben, um 90°

drehen und aus der Aufnahme

herausziehen

Düse

N Düse (3) in Strahlrohr stecken bis

die Verriegelung (4) einrastet –

dabei springt der Knopf der

Verriegelung wieder heraus – die

650BA029 KN

Gerät transportieren

650BA004 KN

650BA023 KN

Strahlrohr anbauen, abbauen

650BA012 KN

666BA014 KN

RE 108, RE 118, RE 128 PLUS

deutsch

verstellbare Flachstrahldüse hat eine Verdrehsicherung, diese an der Nut am Strahlrohr ausrichten

abbauen N Verriegelung (4) drücken und

Düse (3) herausziehen

RE 108, RE 118

Hochdruckschlauch anbauen

N Hochdruckschlauch auf den

Anschlussstutzen (2) schieben

N Überwurfmutter (1) ansetzen, von

Hand aufdrehen und festziehen

Hochdruckschlauch abbauen

N Überwurfmutter (1) herunterdrehen N Hochdruckschlauch vom

Anschlussstutzen (2) ziehen

RE 128 PLUS

Der Hochdruckschlauch ist bereits angeschlossen.

Hochdruckschlauch abbauen

N Federstecker (1) herausziehen und

den Hochdruckschlauch (2) aus

dem Anschlussstutzen ziehen Hochdruckschlauch anbauen N Hochdruckschlauch (2) auf den

Anschlussstutzen der

Schlauchtrommel schieben N Federstecker (1) in den

Anschlussstutzen stecken

Hochdruckschlauch an der Spritzpistole

anbauen

N Anschlussstutzen vom

Hochdruckschlauch (3) in die

Aufnahme der Spritzpistole (4)

schieben – bis er einrastet

Hochdruckschlauch anbauen, abbauen

650BA024 KN

650BA006 KN

650BA013 KN

RE 108, RE 118, RE 128 PLUS

deutsch

abbauen N Sperrhebel (5) betätigen und den

Hochdruckschlauch (3) aus der Aufnahme der Spritzpistole ziehen

Hochdruckschlauchverlängerung

Grundsätzlich immer nur eine Hochdruckschlauchverlängerung verwenden – siehe "Sonderzubehör"

Das Gerät kann im Saugbetrieb auch aus Gewässern, Zisternen, Behältern o. ä. gespeist werden – siehe "Drucklose Wasserversorgung herstellen".

Schlauch vor Anschluss an das Gerät kurz mit Wasser spülen, damit Sand und andere Schmutzteilchen nicht in das Gerät gelangen können.

Schlauch anschließen

N Schlauch am Wasserhahn

anschließen (Durchmesser 1/2", Länge mindestens 10 m um Druckimpulse abzufangen. Maximale Länge 25 m)

N Kupplung (1) auf den

Schlauchanschluss (2) schieben

N Wasserhahn öffnen

Anschluss an das Trinkwassernetz

Beim Anschluss an das Trinkwassernetz muss zwischen Wasserhahn und Schlauch ein Rückflussverhinderer gemäß IEC/EN 60335-2-79 installiert sein.

Wenn Trinkwasser den Rückflussverhinderer durchflossen hat, wird es nicht mehr als Trinkwasser betrachtet.

Die Regelungen des örtlichen Wasserversorgungsunternehmens zur Verhinderung des Rückfließens von Wasser aus dem Hochdruckreiniger in das Trinkwassernetz sind zu beachten.

Wasserversorgung herstellen

650BA025 KN

003BA003 KN

RE 108, RE 118, RE 128 PLUS

deutsch

Der Hochdruckreiniger kann im Saugbetrieb nur mit dem Saugset (Sonderzubehör) betrieben werden.

HINWEIS

Die Verwendung eines Wasserfilters wird grundsätzlich empfohlen.

N Gerät an Druckwasserversorgung

anschließen und gemäß der vorliegenden Gebrauchsanleitung kurzfristig in Betrieb nehmen

N Gerät ausschalten N Spritzeinrichtung vom

Hochdruckschlauch abbauen

N Schlauchkupplung vom

Wasseranschluss abdrehen

N Saugset mit dem mitgelieferten

Anschlussstück am Wasseranschluss anschließen

Unbedingt das im Saugset mitgelieferte Anschlussstück verwenden. Die mit dem Hochdruckreiniger serienmäßig mitgelieferten Schlauchkupplungen sind im Saugbetrieb nicht dicht und daher für das Ansaugen von Wasser nicht geeignet.

N Saugschlauch mit Wasser füllen

und Saugglocke des Saugschlauches in Wasserbehälter tauchen – kein verschmutztes Wasser verwenden

N Hochdruckschlauch mit der Hand

nach unten halten

N Gerät einschalten

N warten, bis ein gleichmäßiger Strahl

am Hochdruckschlauch austritt

N Gerät ausschalten N Spritzeinrichtung anschließen N Gerät mit geöffneter Spritzpistole

einschalten

N Spritzpistole mehrfach kurzzeitig

betätigen, um Gerät möglichst schnell zu entlüften

Spannung und Frequenz des Gerätes (siehe Typenschild) muss mit Spannung und Frequenz des Netzanschlusses übereinstimmen.

Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführt sein – siehe "Technische Daten".

Das Gerät muss an die Spannungsversorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA für 30 ms überschreitet.

Der Netzanschluss muss IEC 60364-1 sowie den länderbezogenen Vorschriften entsprechen.

Beim Einschalten des Gerätes können auftretende Spannungsschwankungen bei ungünstigen Netzverhältnissen (hohe Netzimpedanz) andere angeschlossene Verbraucher beeinträchtigen. Bei Netzimpedanzen kleiner als 0,15 Ω sind keine Störungen zu erwarten.

Die Verlängerungsleitung muss abhängig von Netzspannung und Leitungslänge den aufgeführten Mindestquerschnitt haben.

Drucklose Wasserversorgung herstellen

Gerät elektrisch anschließen

RE 108, RE 118, RE 128 PLUS

deutsch

Anschluss an die Netzsteckdose

Vor Anschluss an die Spannungsversorgung prüfen, ob das Gerät ausgeschaltet ist – siehe "Gerät ausschalten"

N unteren Halter nach oben

schwenken und Anschlussleitung abnehmen

N Netzstecker des Gerätes oder

Netzstecker der Verlängerungsleitung in vorschriftsmäßig installierte Steckdose stecken

N Wasserhahn öffnen

HINWEIS

Gerät nur bei angeschlossenem Wasserzulaufschlauch und geöffnetem Wasserhahn einschalten. Sonst entsteht Wassermangel, der zu Beschädigungen des Gerätes führen kann.

N Hochdruckschlauch vollständig

ausrollen

N Geräteschalter auf Stellung I

drehen – Gerät ist nun im StandbyBetrieb

Spritzpistole betätigen

N Spritzpistole auf den zu reinigenden

Gegenstand richten – nie auf

Personen! N Rotordüse, wenn verwendet, beim

Starten nach unten halten

N Sicherungshebel (2) nach unten

schieben – der Hebel (1) wird

entriegelt N Hebel (1) durchdrücken Der Motor wird beim Loslassen des

Hebels ausgeschaltet.

Standby-Betrieb

HINWEIS

Das Gerät maximal 5 min im StandbyBetrieb betreiben. Bei Arbeitsunterbrechungen länger als 5 min, bei Arbeitspausen oder wenn das Gerät unbeaufsichtigt zurück gelassen wird, Gerät am Geräteschalter ausschalten – siehe "Gerät ausschalten".

Leitungslänge Mindestquerschnitt 220 V – 240 V: bis 20 m 1,5 mm

20 m bis 50 m 2,5 mm

100 V – 127 V: bis 10 m AWG 14 / 2,0 mm

10 m bis 30 m AWG 12 / 3,5 mm

1607BA035 KN

Gerät einschalten

1607BA011 KN

Arbeiten

650BA014 KN

RE 108, RE 118, RE 128 PLUS

deutsch

Hochdruckschlauch

HINWEIS

Hochdruckschlauch nicht knicken und keine Schlingen bilden.

Auf den Hochdruckschlauch keine schweren Gegenstände stellen, und nicht mit Fahrzeugen darüber fahren.

Düsen

Flachstrahldüse (1) Der Arbeitsdruck kann an der Düse

stufenlos verstellt werden. Strahlwinkel 15°, maximaler Effekt bei

einem Abstand von ca. 7 cm. N Stellhülse drehen Rotordüse (2) Düse mit rotierendem Strahl für

hartnäckigen Schmutz auf harten Oberflächen. Maximaler Effekt bei einem Abstand von ca. 10 cm.

Die Spritzeinrichtung kann auch ohne Düsen im Niederdruck betrieben werden, z. B. zum Spülen mit höherer Wassermenge.

Aufbewahrungsfach für Düsen

N Klappe öffnen – in den Haltern kann

die Rotordüse und die Flachstrahldüse aufbewahrt werden

Zubehör aufbewahren

Spritzpistole, Strahlrohr, Reinigungsflasche und Reinigungsnadel können direkt am Gerät aufbewahrt werden – siehe "Wichtige Bauteile".

Reinigungsmittel dürfen nicht auf dem zu reinigenden Gegenstand antrocknen.

N Düse vom Strahlrohr abbauen –

siehe "Strahlrohr anbauen,

abbauen"

N Sprüh-Set (3) an das Strahlrohr (1)

anbauen – das Sprüh-Set hat eine

Verdrehsicherung, diese an der Nut

am Strahlrohr ausrichten Behälter von Sprüh-Set mit STIHL

Reinigungsmittel in der vorgeschriebenen Verdünnung befüllen (ca. 0,5 Liter).

N nur RE 118 und 128 Plus: mit dem

Verstellring (4) die Menge des

beizumischenden

Reinigungsmittels einstellen N Reinigungsmittel von unten nach

oben auftragen Maximaler Effekt bei einem Abstand von

1m.

666BA015 KN

650BA026 KN

Reinigungsmittel beimischen

666BA016 KN

RE 108, RE 118, RE 128 PLUS

deutsch

N Geräteschalter auf 0 drehen und

den Wasserhahn schließen

N Spritzpistole betätigen, bis das

Wasser nur noch aus der Düse tropft (Gerät ist jetzt drucklos)

N Hebel loslassen

N Sicherungshebel der Spritzpistole

nach oben schieben – der Hebel wird verriegelt, unbeabsichtigtes Einschalten wird so verhindert

N Netzstecker aus der Steckdose

ziehen

N Schlauch vom Wasserhahn und

vom Gerät entfernen

Nach Gebrauch

N Verriegelung des Strahlrohrs und

die Düse mit Wasser ausspülen, damit sich keine Ablagerungen bilden

N Hochdruckschlauch und die

Anschlussleitung auf die dafür vorgesehenen Halter aufwickeln – siehe "Wichtige Bauteile"

Gerät in einem trockenen, frostsicheren Raum aufbewahren.

Ist Frostsicherheit nicht gewährleistet Frostschutzmittel auf Glykolbasis – wie bei Kraftfahrzeugen – in die Pumpe einsaugen:

N Wasserzulaufschlauch in Behälter

mit Frostschutzmittel tauchen N Spritzpistole ohne Strahlrohr in den

gleichen Behälter tauchen N Gerät mit geöffneter Spritzpistole

einschalten N Spritzpistole so lange betätigen, bis

ein gleichmäßiger Strahl austritt N Restfrostschutzmittel in einem

geschlossenen Behälter

aufbewahren

Gerät ausschalten

1607BA018 KN

650BA015 KN

666BA017 KN

Gerät aufbewahren

RE 108, RE 118, RE 128 PLUS

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

monatlich

bei Beschädigung

bei Bedarf

Komplette Maschine

Sichtprüfung (Zustand, Dichtheit) X

reinigen XX

Anschlüsse am Hochdruckschlauch

reinigen XX

fetten X

Kupplungsstecker vom Strahlrohr und Kupplungsmuffe der Spritzpistole

reinigen XX

Wasserzulaufsieb im Hochdruckeingang

reinigen XX

ersetzen X

Hochdruckdüse

reinigen X

ersetzen X

Belüftungsöffnungen reinigen X

Stützfüße

prüfen X

ersetzen X

RE 108, RE 118, RE 128 PLUS

deutsch

Vor Pflege oder Reinigung des Gerätes immer den Netzstecker ziehen.

Um einen problemlosen Betrieb sicherzustellen, empfehlen wir die folgenden Arbeiten bei jeder Benutzung des Gerätes durchzuführen:

N Wasserschlauch,

Hochdruckschlauch, Strahlrohr und Zubehör vor Montage mit Wasser durchspülen

N Kupplungen von Sand und Staub

befreien

N Sprüh-Set nach Gebrauch abspülen

Düse reinigen

Eine verstopfte Düse hat einen zu hohen Pumpendruck zur Folge, weshalb eine Reinigung sofort erforderlich ist.

N Gerät ausschalten N Spritzpistole betätigen, bis Wasser

nur noch aus dem Spritzkopf tropft – das Gerät ist jetzt drucklos

N Düse abbauen N Düse mit Reinigungsnadel reinigen

HINWEIS

Düse nur reinigen, wenn sie abgebaut ist

N Düse von vorne mit Wasser

durchspülen

Wasserzulaufsieb reinigen

Wasserzulaufsieb je nach Bedarf einmal monatlich oder öfter reinigen.

N Schlauchanschluss lösen N Sieb vorsichtig mit einer Zange

herausziehen und mit Wasser abspülen

N vor dem Einsetzen sicherstellen,

dass das Sieb intakt ist – ein beschädigtes Sieb ersetzen

Belüftungsöffnungen reinigen

Das Gerät sauber halten, damit die Kühlluft an den Öffnungen des Gerätes frei ein- und austreten kann.

Kupplungen fetten

Die Kupplungen an der Spritzpistole zum Anschluss von Hochdruckschlauch und Strahlrohr bei Bedarf fetten.

Durch lange Lagerzeiten können sich mineralische Rückstände des Wassers in der Pumpe ablagern. Dadurch läuft der Motor schwer oder gar nicht an.

N Gerät an die Wasserleitung

anschließen und mit

Leitungswasser gründlich

durchspülen, Netzstecker dabei

nicht einstecken

N Netzstecker in Steckdose stecken N Gerät mit geöffneter Spritzpistole

einschalten

Wartung

666BA018 KN

650BA027 KN

Inbetriebnahme nach langer Lagerung

RE 108, RE 118, RE 128 PLUS

deutsch

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Zubehören,

die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

– Frostschäden – Schäden durch falsche

Spannungsversorgung

– Schäden durch schlechte

Wasserversorgung (z. B. Querschnitt des Zulaufschlauches zu klein)

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zählen unter anderem:

– Schäden an Gerätekomponenten

infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung von qualitativ minderwertigen Ersatzteilen

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Hochdruck-Düsen – Hochdruck-Schläuche

Verschleiß minimieren und Schäden vermeiden

RE 108, RE 118, RE 128 PLUS

deutsch

Wichtige Bauteile

650BA028 KN

RE 128 PLUS

RE 118

RE 108

6 7

RE 108 RE 118

RE 108, RE 118, RE 128 PLUS

deutsch

1 Spritzpistole 2 Hebel 3 Sicherungshebel 4 Sperrhebel 5 Hochdruckschlauch 6 Strahlrohr 7 Flachstrahldüse, verstellbar 8 Rotordüse 9 Sprüh-Set 10 Handgriff 11 Aufnahme für Flächenwaschbürste 12 Aufnahme für Strahlrohr 13 Anschluss für Hochdruckschlauch 14 Schlauchtrommel 15 Kurbel für Schlauchtrommel 16 Aufnahme für Reinigungsnadel 17 Geräteschalter 18 Knopf für Höhenverstellung des

Handgriffs 19 Aufnahme für Anschlussleitung 20 Klappe für Aufbewahrungsfach 21 Wasseranschluss 22 Transportgriff 23 Schlauchhalter 24 Aufnahme für Sprüh-Set 25 Halter für Flachschlauchkassette # Typenschild

Elektrische Daten

RE 108

RE 118

RE 128 PLUS

Technische Daten

Netzanschlussdaten:

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

220 V / 1~ / 50 Hz

110 V / 1~ / 60 Hz

120 V / 1~ / 60 Hz

Leistung: 1,7 kW

1) 2) 3)

1,4 kW

4) 5)

Stromaufnahme: 8 A

1) 2)

13 A

11,7 A

Absicherung: 10 A

1) 2) 3)

15 A

4) 5)

Schutzklasse: I Schutzart: IP X5

Netzanschlussdaten:

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

Leistung: 2,1 kW

1) 2)

Stromaufnahme: 9,2 A

1) 2)

Absicherung: 10 A

1) 2)

Schutzklasse: I Schutzart: IP X5

Netzanschlussdaten:

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

120 V / 1~ / 60 Hz

220 V / 1~ / 60 Hz

Leistung: 2,3 kW

1) 2) 6)

1,4 kW

Stromaufnahme: 10 A

1) 2)

13 A

13,5 A

Absicherung: 10 A

1) 2)

15 A

5) 6)

Schutzklasse: I Schutzart: IP X5

230V/50Hz Ausführung

230 V - 240 V / 50 Hz Ausführung

220V/50Hz Ausführung

110V/60Hz Ausführung

120V/60Hz Ausführung

220V/60Hz Ausführung

RE 108, RE 118, RE 128 PLUS

deutsch

Hydraulische Daten

RE 108

RE 118

RE 128 PLUS

Maße

RE 108

RE 118

RE 128 PLUS

Arbeitsdruck: 11 MPa

1) 2) 3)

(110 bar) 8,4 MPa

4) 5)

(84 bar)

Max. zulässiger Druck: 12 MPa

1) 2) 3)

(120 bar) 10 MPa

4) 5)

(100 bar)

Max. Wasserzulaufdruck: 1 MPa (10 bar)

Max. Wasserdurchsatz:

440 l/h

1) 2) 3) 5)

430 l/h

Wasserdurchsatz nach EN 60335-2-79:

380 l/h

1) 2) 3)

370 l/h

355 l/h

Max. Saughöhe: 1 m

1) 2) 3)

0,5 m

4) 5)

Max. Wasserzulauftemperatur Druckwasserbetrieb: 40 °C Saugbetrieb: 20 °C Max. Rückstoßkraft: 15,6 N

1) 2) 3)

13,2 N

12,7 N

Arbeitsdruck: 12,5 MPa

1) 2)

(125 bar)

Max. zulässiger Druck: 14 MPa

1) 2)

(140 bar)

Max. Wasserzulaufdruck: 1 MPa (10 bar)

Max. Wasserdurchsatz: 500 l/h

1) 2)

Wasserdurchsatz nach EN 60335-2-79: 400 l/h

1) 2)

Max. Saughöhe: 1 m

1) 2)

Max. Wasserzulauftemperatur Druckwasserbetrieb: 60 °C Saugbetrieb: 20 °C Max. Rückstoßkraft: 17,7 N

1) 2)

Arbeitsdruck: 13,5 MPa

1) 2)

(135 bar) 14 MPa 6)

(140 bar) 9,5 MPa 5)

(95 bar)

Max. zulässiger Druck: 15 MPa

1) 2) 6)

(150 bar) 11,1 MPa 5)

(111 bar)

Max. Wasserzulaufdruck: 1 MPa (10 bar)

Max. Wasserdurchsatz:

500 l/h

1) 2) 6)

440 l/h

Wasserdurchsatz nach EN 60335-2-79:

420 l/h

1) 2) 6)

355 l/h

Max. Saughöhe: 1 m

1) 2) 6)

0,5 m

Max. Wasserzulauftemperatur Druckwasserbetrieb: 60 °C Saugbetrieb: 20 °C Max. Rückstoßkraft: 19,2 N

1) 2)

19,5 N

13,6 N

230V/50Hz Ausführung

230 V - 240 V / 50 Hz Ausführung

220V/50Hz Ausführung

110V/60Hz Ausführung

120V/60Hz Ausführung

220V/60Hz Ausführung

Länge ca.: 360 mm Breite ca.: 340 mm Höhe ca.: 610 mm / 870 mm

Länge ca.: 360 mm Breite ca.: 340 mm Höhe ca.: 640 mm / 900 mm

Länge ca.: 319 mm Breite ca.: 366 mm Höhe ca.: 696 mm / 900 mm

RE 108, RE 118, RE 128 PLUS

deutsch

Gewicht

RE 108

RE 118

RE 128 PLUS

Hochdruckschlauch

Schall- und Vibrationswerte

Schalldruckpegel L

nach ISO 3744

(1 m Abstand)

Schallleistungspegel L

nach ISO 3744

Vibrationswert a

am Griff nach

ISO 5349

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 1,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG = 2,0 m/s

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Anwendungshinweise und Anwendungseinschränkungen

Strahlrohrverlängerung

Es darf grundsätzlich nur eine Strahlrohrverlängerung (1) zwischen Spritzpistole und dem serienmäßigen Strahlrohr (2) eingesetzt werden.

RA 101 RA 101 entweder direkt, oder

zusammen mit der mitgelieferten Strahlrohrverlängerung an der Spritzpistole betreiben. Keine weitere Strahlrohrverlängerung anbauen.

Sand-Nassstrahleinrichtung Sand-Nassstrahleinrichtung entweder

direkt, oder zusammen mit einer Strahlrohrverlängerung an der Spritzpistole betreiben. Keine weitere Strahlrohrverlängerung anbauen.

Gerät: 16 kg Betriebsbereit: 18,3 kg

Gerät: 17 kg Betriebsbereit: 18,8 kg

Gerät: 17 kg Betriebsbereit: 20 kg

RE 108

: 7 m, Textilgewebe

8 m, stahlarmiertes Gewebe

RE 118: 8 m, stahlarmiertes

Gewebe

RE 128 PLUS: 9 m, stahlarmiertes

Gewebe

je nach Ausstattung

RE 108: 71,3 dB(A)

1)2)3)

72,7 dB(A)

RE 118: 68,7 dB(A)

1) 2)

71,3 dB(A)

RE 128 PLUS: 69,9 dB(A)

RE 108: 84 dB(A)

1)2)3)

85,3 dB(A)

RE 118: 81,4 dB(A)

1) 2)

84,1 dB(A)

RE 128 PLUS: 82,6 dB(A)

RE 108: < 2,5 m/s

RE 118: < 2,5 m/s

RE 128 PLUS: < 2,5 m/s

230 V Ausführung

230 V - 240 V Ausführung

220 V Ausführung

110 V Ausführung

Sonderzubehör

650BA016 KN

RE 108, RE 118, RE 128 PLUS

deutsch

Rohrreinigungs-Set, 15m

Am Reinigungsschlauch befindet sich unterhalb der Düse eine Markierung (siehe Pfeil).

N Schlauch bis zur Markierung in das

zu reinigende Rohr einschieben –

erst dann Gerät einschalten Wird beim Herausziehen des

Schlauches aus dem Rohr die Markierung sichtbar:

N Gerät ausschalten N Spritzpistole betätigen bis Gerät

drucklos ist N Schlauch komplett aus dem Rohr

herausziehen Reinigungsschlauch nie bei

eingeschaltetem Gerät aus dem Rohr herausziehen.

Textilflachschlauch mit Kassette Niederdruckschlauch zum Anschließen

des Hochdruckreinigers an den Wasserhahn. Mit der Kassette lässt sich der Textilflachschlauch ab- und aufwickeln, sowie platzsparend direkt am Gerät lagern.

Hochdruckschlauchverlängerungen

– Textilgewebe, 7 m – Stahlgewebe, 7 m – Stahlgewebe, 10 m

Immer nur eine Hochdruckschlauchverlängerung zwischen Gerät und Hochdruckschlauch anschließen.

Rotierende Waschbürste Rotierende Waschbürste entweder

direkt, oder zusammen mit einer Strahlrohrverlängerung an der Spritzpistole betreiben. Keine weitere Strahlrohrverlängerung anbauen.

Abgewinkeltes Strahlrohr Abgewinkeltes Strahlrohr entweder

direkt, oder zusammen mit einer Strahlrohrverlängerung an der Spritzpistole betreiben. Keine weitere Strahlrohrverlängerung anbauen.

Düse kann mit Hilfe der mitgelieferten Reinigungsnadel gereinigt werden.

Abgewinkeltes Strahlrohr, lang

Langes, abgewinkeltes Strahlrohr nur direkt an der Spritzpistole betreiben. Keine Strahlrohrverlängerung anbauen.

Nicht um uneinsehbare Ecken richten, wo sich Personen aufhalten können. Düse kann mit Hilfe der mitgelieferten Reinigungsnadel gereinigt werden.

Wasserfilter Zur Reinigung des Wassers aus dem

Wassernetz sowie im drucklosen Saugbetrieb.

Rückflussverhinderer Verhindert das Rückfließen des

Wassers aus dem Hochdruckreiniger in das Trinkwassernetz.

Weiteres Sonderzubehör

– Flächenwaschbürste – Reinigungsset – Saugset – Reinigungs- und Pflegemittel für

unterschiedliche Einsatzbereiche

Aktuelle Informationen zu diesem und weiterem Sonderzubehör sind beim STIHL Fachhändler erhältlich.

669BA010 KN

1607BA024 KN

RE 108, RE 118, RE 128 PLUS

deutsch

Betriebsstörungen beheben

Vor Arbeiten an der Maschine Netzstecker ziehen, Wasserhahn schließen und Spritzpistole so lange betätigen, bis der Druck abgebaut ist.

Störung Ursache Abhilfe Motor läuft beim Einschalten nicht an

(brummt beim Einschalten)

Netzspannung ist zu niedrig bzw. nicht in Ordnung

Elektrischen Anschluss überprüfen Stecker, Kabel und Schalter überprüfen

Kabelverlängerung mit falschem Querschnitt Verlängerung mit ausreichendem Quer-

schnitt verwenden, siehe "Gerät elektrisch anschließen"

Kabelverlängerung zu lang Gerät ohne, oder kürzerer

Kabelverlängerung anschließen

Netzsicherung ist abgeschaltet Gerät ausschalten, Spritzpistole betätigen

bis Wasser nur noch aus Spritzkopf tropft, Sicherungshebel einlegen, Netzsicherung einschalten

Spritzpistole nicht betätigt Spritzpistole beim Einschalten betätigen

Motor schaltet laufend aus und ein Hochdruckpumpe oder Spritzeinrichtung

undicht

Gerät vom Fachhändler

instandsetzen

lassen

Motor bleibt stehen Gerät schaltet wegen Überhitzung des Motors abÜbereinstimmung von Versorgungs- und

Gerätespannung prüfen, den Motor mindestens 5 Minuten abkühlen lassen

Schlechte, unklare, unsaubere Strahlform

Düse verschmutzt Düse reinigen, siehe "Wartung"

Druckschwankungen bzw. Druckabfall Wassermangel Wasserhahn ganz öffnen

zulässige Saughöhe einhalten (nur bei

Saugbetrieb) Hochdruckdüse im Spritzkopf verschmutzt Hochdruckdüse reinigen, siehe "Wartung" Wasserzulaufsieb im Pumpeneingang

verstopft

Wasserzulaufsieb reinigen, siehe

"Wartung" Hochdruckpumpe undicht, Ventile defekt Gerät vom Fachhändler 1) instandsetzen

lassen Düse verstopft Düse reinigen

Reinigungsmittel bleiben aus Reinigungsmittelbehälter ist leer Reinigungsmittelbehälter füllen

Reinigungsmittelansaugung verstopft Verstopfung beseitigen

STIHL empfiehlt den STIHL Fachhändler

RE 108, RE 118, RE 128 PLUS

deutsch

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

bestätigt, dass

den Vorschriften in Umsetzung der Richtlinien 2011/65/EU, 2006/42/EG, 2004/108/EG und 2000/14/EG entspricht und in Übereinstimmung mit den folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 3744 verfahren.

Reparaturhinweise Entsorgung

000BA073 KN

EG Konformitätserklärung

Bauart: Hochdruckreini-

ger Fabrikmarke: STIHL Typ: RE 108 Serienidentifizierung: 4765 Typ: RE 118 Serienidentifizierung 4766 Typ: RE 128 PLUS Serienidentifizierung 4767

RE 108, RE 118, RE 128 PLUS

deutsch

Gemessener Schallleistungspegel

Garantierter Schallleistungspegel

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr des Gerätes ist auf dem CE-Schild des Gerätes angegeben.

Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG i. V.

Thomas Elsner Leiter Produktgruppen Management

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 (0) 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Mühlgasse 93 2380 Perchtoldsdorf Telefon: +43 (0) 1 8659637

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 (0) 44 9493030

STIHL Importeure

BOSNIEN-HERZEGOWINA Unikomerc d. o. o.

Bišće polje, Konjusi bb 88000 Mostar Telefon: +387 (0) 36 352560 Fax: +387 (0) 36 350536

RE 108 84,0 dB(A)

1), 2), 3)

79,5 dB(A)

85,3 dB(A)

5), 6), 7)

83,3 dB(A)

83,6 dB(A)

RE 118 81,4 dB(A)

1), 2)

86,7 dB(A)

86,9 dB(A)

RE 128 PLUS 82,6 dB(A)

1), 2), 4)

86,7 dB(A)

RE 108 86 dB(A)

1), 2), 3), 4), 8), 9)

87 dB(A)

5), 6), 7)

RE 118 83 dB(A)

1), 2)

88 dB(A)

8), 9)

RE 128 PLUS 84 dB(A)

1), 2), 4)

88 dB(A)

230 V / 50 Hz Ausführung

230 V - 240 V / 50 Hz Ausführung

220 V / 50 Hz Ausführung

220 V / 60 Hz Ausführung

127 V / 60 Hz Ausführung

120 V / 60 Hz Ausführung

110 V / 60 Hz Ausführung

100 V / 60 Hz Ausführung

100 V / 50 Hz Ausführung

Anschriften

RE 108, RE 118, RE 128 PLUS

deutsch

KROATIEN UNIKOMERC - UVOZ d.o.o.

Amruševa 10, 10000 Zagreb Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 (0) 1 6221591 Fax: +385 (0) 1 6221569

TÜRKEI SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 (0) 216 394 00 40 Fax: +90 (0) 216 394 00 44

Sämtliche Produkte von STIHL entsprechen höchsten Qualitätsanforderungen.

Mit der Zertifizierung durch eine unabhängige Gesellschaft wird dem Hersteller STIHL bescheinigt, dass sämtliche Produkte bezüglich Produktentwicklung, Materialbeschaffung, Produktion, Montage, Dokumentation und Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen.

Qualitäts-Zertifikat

000BA025 LÄ

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-650-9021. VA5.B13.

0000000989_013_GB

RE 108, RE 118, RE 128 PLUS

English

{

Contents

Dear Customer, Thank you for choosing a quality

engineered STIHL product. It has been built using modern

production techniques and comprehensive quality assurance. Every effort has been made to ensure your satisfaction and troublefree use of the product.

Please contact your dealer or our sales company if you have any queries concerning this product.

Your

Dr. Nikolas Stihl

Guide to Using this Manual 28 Safety Precautions and Working

Techniques 28 Assembling the Unit 32 Transporting the Unit 33 Fitting, removing spray lance 34 Fitting, removing high-pressure

hose 34 Connecting the water supply 35 Connecting to a pressureless water

supply 36 Connecting to Power Supply 37 Switching On 37 Working 38 Adding detergent 39 Switching Off 39 Storing the Machine 40 Maintenance and Care 41 Maintenance 42 First use after long periods of

storage 43 Minimize Wear and Avoid Damage 43 Main Parts 44 Specifications 45 Special Accessories 47 Troubleshooting 49 Maintenance and Repairs 51 Disposal 51 EC Declaration of Conformity 51 Quality Certification 52

RE 108, RE 118, RE 128 PLUS

English

Pictograms

All the pictograms attached to the machine are shown and explained in this manual.

Symbols in text

WARNING

Warning where there is a risk of an accident or personal injury or serious damage to property.

NOTICE

Caution where there is a risk of damaging the machine or its individual components.

Engineering improvements

STIHL's philosophy is to continually improve all of its products. For this reason we may modify the design, engineering and appearance of our products periodically.

Therefore, some changes, modifications and improvements may not be covered in this manual.

WARNING

– Minors should never be allowed to

use the high-pressure cleaner – except for young trainees over the age of 16 when working under supervision.

– Supervise children to ensure that

they do not play with the machine.

– The machine should only be

provided or loaned to people familiar with this model and its operation. The instruction manual should always be handed over with the machine.

– Do not use the machine if anyone

not wearing protective clothing is in the working area.

– Before starting any work on the

machine, e. g., cleaning, servicing, replacement of parts – unplug the power plug!

Observe the national safety regulations issued, e. g. by the employers' liability insurance association, social security institutions, occupational safety and health authorities or other organizations.

When not using the machine, it must be put down in such a way that it does not endanger anyone. Ensure that the machine cannot be used without authorization; unplug the power cord.

Persons who are unable to operate the machine safely due to limited physical, sensory or mental capacity may only use the machine under the supervision of or after instruction by a responsible person.

The user is responsible for accidents or risks involving third parties or their property.

If using the machine for the first time: Have your STIHL dealer or another expert show you how to use it safely.

In some countries, operation of machines that emit noise may be restricted by municipal regulations. Observe national regulations.

Always check that the machine is in good working order before starting work. Pay particular attention to the power cord, mains plug, high-pressure hose, spray attachment and safety mechanisms.

Guide to Using this Manual Safety Precautions and

Working Techniques

Special safety precautions must be observed when using this machine because it uses electrical power.

It is important that you carefully read the entire Instruction Manual before using the machine for the first time and keep it in a safe place for future reference. Non-compliance with the Instruction Manual may cause serious or even fatal injury.

RE 108, RE 118, RE 128 PLUS

English

Never operate the machine with a defective high-pressure hose – ensure that it is replaced immediately.

The machine may only be used when all parts are in perfect working order.

The high-pressure hose must not be driven over, pulled, buckled or twisted.

Do not use the high-pressure hose or power cord to pull or transport the machine.

The high-pressure hose must be approved for the permissible excess pressure of the machine.

The permissible excess pressure, the maximum permitted temperature and the date of manufacture are stated on the cladding of the high-pressure hose. The permissible pressure and date of manufacture are specified on the fittings.

Accessories and spare parts

WARNING

– High-pressure hoses, fittings and

couplings are important for machine safety. Only high-pressure hoses, fittings, couplings and other accessories which have been approved by STIHL for this machine or technically equivalent parts may be mounted on the machine.

Contact a servicing dealer if in doubt. Use only high-quality accessories, Otherwise, there may be a risk of accidents or damage to the machine.

– STIHL recommends the use of

genuine STIHL parts and accessories. These have been optimized for the product and the user's requirements.

Never modify the machine in any way, as this could be extremely dangerous. STIHL excludes all liability for personal injury and damage to property caused while using unauthorized attachments.

Physical suitability

The machine may only be operated by people who are fit, in good physical health and in good mental condition. If you have any condition that might be aggravated by strenuous work, check with your doctor before operating a machine.

Anyone who has consumed alcohol, medicines affecting their ability to react or drugs must not operate the machine.

Spheres of application

The high-pressure cleaner can be used to clean motor vehicles, machines, tanks, facades or stables and to remove rust without dust or sparks.

Other uses are not permitted and may lead to accidents or damage to the machine.

Clothing and equipment

Wear shoes with non-slip soles.

Transporting the machine

When transporting the machine in or on a vehicle, it must be secured, e.g. with straps, so that it cannot slip or tip over.

Antifreeze is recommended if the machine and accessories are to be transported at temperatures near or below 0 °C (32 °F) - see “Storage”.

Detergents

WARNING

– The machine was designed for use

with the detergents offered or recommended by the manufacturer.

– Use only detergents that are

approved for use with high-pressure cleaners. Use of unsuitable detergents can cause damage to health, as well as to the machine and the object to be cleaned. Contact a servicing dealer if in doubt.

Wear goggles and protective clothing. STIHL recommends that a boilersuit be worn in order to reduce the risk of injury due to accidental exposure to the highpressure jet.

RE 108, RE 118, RE 128 PLUS

English

– Always use detergent in the

specified dosage – follow the corresponding instructions for use of the detergent.

– Chemical detergents may contain

physiologically harmful (toxic, caustic, irritant), flammable or explosive substances. In the event of skin or eye contact with detergent, flush the affected body parts with plenty of clean water immediately. If detergent is swallowed, seek medical attention immediately. Note the manufacturer's safety data sheets!

Before starting work

Only connect the high-pressure cleaner to the drinking water main in conjunction with a backflow preventer – see "Special accessories".

WARNING

– If drinking water has passed

through the backflow preventer, it can no longer be regarded as

drinking water. Do not use the machine with dirty water. If there is a risk that dirty water will occur

(e. g., flowing sand), an appropriate water filter must be used.

Inspecting the high-pressure cleaner

WARNING

– The high-pressure cleaner should

only be used if it is in full working order – risk of accident!

– It must be possible to move the

switch to the 0 position easily

– The switch must be in the 0 position – Inspect the high-pressure hose,

spray attachment and safety mechanisms for damage

– High-pressure hose and spray

attachment in good condition (clean, moving easily) and correctly assembled

– For good control of the machine, the

handles should be clean and dry with no oil or dirt on them

– Never attempt to modify the controls

or safety devices

Electrical connection

WARNING Minimize the risk of electrical shock: – Voltage and frequency of the

machine (see rating plate) must match the voltage and frequency of the mains supply

– Examine the power cord, power

plug and extension cord for damage. Damaged cords, couplings and plugs or power cords that do not comply with the regulations must not be used

– Only connect the machine to a

correctly installed power socket

– The insulation on the power cord

and any extension cord, the plug and the coupling must be fully intact

– Never touch the power plug, power

cord and extension cord and electrical plug connections with wet hands

WARNING

Route the power cord and extension cord properly:

– Observe the minimum cross-section

of the individual cords – see "Connecting the machine to the power supply"

– Route and mark the power cord so

that it cannot become damaged and no one is endangered – danger of stumbling!

– Use of unsuitable extension cords

can be dangerous. Use only extension cords that are approved for outdoor use and are correspondingly marked and have a sufficient cross-section

– The connector and coupling of the

extension cord must be waterproof and not lie in water

– It is advisable to keep the plug

connection at least 60 mm above the ground/floor, e. g. by using a cable reel

– don't let the cord rub against edges

or pointed or sharp objects

– don't squeeze the cord under doors

or windows

Do not connect the highpressure cleaner directly to the drinking water main.

RE 108, RE 118, RE 128 PLUS

English

– if cords become snarled – unplug

the power plug and unsnarl the cord

– always unroll the power cord from

the cable reel completely to avoid risk of fire due to overheating

During work

WARNING

– Never draw in fluids containing

solvents or undiluted acids and solvents (e. g., gasoline, heating oil, paint thinner or acetone). These substances damage the materials used in the machine. The spray is highly combustible, explosive and poisonous.

Ensure you always have a firm and safe footing.

Beware of slipping on ice, water, snow or uneven ground!

Keep the high-pressure cleaner as far away as possible from the object being cleaned.

The machine may only be operated in an upright position. Do not cover the machine and ensure adequate motor ventilation.

Do not direct the high-pressure jet against animals.

Do not direct the high-pressure jet onto places you cannot see.

Children, animals and bystanders must remain at a distance.

Hazardous substances (e. g. asbestos or oil) must not be allowed to escape into the environment unchecked when working with the machine. The applicable environmental regulations must be observed without fail.

Surfaces of asbestos cement must never be cleaned with a high-pressure jet. Hazardous, breathable asbestos fibers may be released in addition to the dirt. The danger is greatest when the washed surface has dried.

Delicate parts made of rubber, fabric or similar materials must not be cleaned with a pencil jet, e. g. from the rotary nozzle. Maintain a sufficient distance

between the high-pressure hose and the surface when cleaning to avoid any damage to the surface being cleaned.

The trigger on the spray gun must move easily and automatically return to its starting position when released.

Hold the spray attachment firmly with both hands in order safely to withstand the kickback force and additional torque produced when using spray attachments with angled spray lance.

Ensure that the power cord and the highpressure hose are not damaged by being driven over, squashed or pulled; protect them against heat and oil.

Do not touch the power cord with the high-pressure jet.

If the machine is subjected to unusually high loads for which it was not designed (e. g., heavy impact or a fall), always check that it is in good condition before continuing work - refer also to the chapter "Before starting work". Also make certain that the safety mechanisms are working properly. Never continue using a machine that is not in perfect working order. Consult a servicing dealer if in doubt.

Before leaving the machine: Switch off the machine – unplug the power cord.

Safety equipment When the safety equipment is activated,

excessive pressure is returned to the intake side of the pump via a safety valve. This safety feature has been set by the manufacturer and must not be adjusted.

The plug must be disconnected immediately if the cord is damaged – danger of electrocution!

Never direct the highpressure jet or water hose against the machine itself or against other electrical appliances and equipment – danger of short-circuiting!

Never direct the highpressure jet or water hose against electrical equipment, connections and power cords – danger of short-circuiting!

Never direct the highpressure jet against yourself or other people, not even to clean clothing or shoes – risk of injury!

RE 108, RE 118, RE 128 PLUS

English

After finishing work

– Unplug the power plug from the

socket

– Disconnect water intake hose

between machine and water supply

Never unplug the power plug by pulling on the cord: always grip the plug itself.

Maintenance and repairs

WARNING

– Use only high-quality spare parts.

Otherwise, there may be a risk of accidents or damage to the machine. Contact a servicing dealer if in doubt.

– To avoid risks, work on the machine

(e. g., power cord replacement) may only be carried out by qualified electricians.

Clean plastic parts with a cloth. Harsh detergents can damage the plastic.

Cleaning ventilation slots in motor housing as needed.

The machine must be serviced regularly. Do not attempt any maintenance or repair work not described in the Instruction Manual. All other work should be carried out by a servicing dealer.

STIHL recommends the use of genuine STIHL spare parts. Such parts have been optimized for the machine and the user's requirements.

STIHL recommends that maintenance and repair work be carried out only by authorized STIHL dealers. STIHL dealers receive regular training and are supplied with technical information.

The following accessory parts must be fitted before using the machine for the first time.

Connector on water inlet

N Attach the connector (1) to the

water inlet and tighten it by hand

RE 108, 118

Handle

N Press the handle (1) onto the

telescopic shafts from above and fasten it with the two bolts (2) and nuts

Switch off the machine before leaving it!

Before starting any work on the machine: Always disconnect the machine from the mains power supply.

Assembling the Unit

650BA003 KN

1 1

650BA000 KN

RE 108, RE 118, RE 128 PLUS

English

Holder for high-pressure hose

N Position the holder (1) for the high-

pressure hose on the adjuster and fasten it with the screws (2)

RE 128 PLUS

Crank for hose reel

N Engage crank handle in hose reel Holder for flat hose cassette A flat hose cassette is available as

special accessory. The holder for the flat hose cassette is

included and can be installed as needed.

N Slide the locking ring (1) over the

spray attachment holder

N Fasten the holder (2) for the flat

hose cassette with the included screws

Height adjustable handle

N Press button (1) and pull handle (2)

upward as far as it will go

N Release button and pull/push on the

handle again until the telescopic shafts engage

Transport handle (RE 118, 128 PLUS only)

The machine can be carried using the transport handle.

650BA001 KN

650BA022 KN

650BA029 KN

Transporting the Unit

650BA004 KN

650BA023 KN

RE 108, RE 118, RE 128 PLUS

English

Spray lance

N Press the spray lance (1) into the

mount on the spray gun (2), turn it by 90° so that it engages

Removing N Press the spray lance (1) into the

mount on the spray gun (2), turn it by 90° and pull it out of the mount

Nozzle

N Insert nozzle (3) in spray lance until

the safety latch (4) engages – at which point the safety latch button will spring out again – the adjustable fan jet nozzle has an anti-twist device; orient this according to the groove on the spray lance

Removing N Press the safety latch (4) and pull

out the nozzle (3)

RE 108, RE 118

Connecting the high-pressure hose

N Push high-pressure hose onto the

connector (2)

N Attach union nut (1) and screw it on

and tighten by hand

Disconnecting the high-pressure hose

N Unscrew the union nut (1) N Pull high-pressure hose off of

connector (2)

RE 128 PLUS

The high-pressure hose is already connected.

Fitting, removing spray lance

650BA012 KN

666BA014 KN

Fitting, removing highpressure hose

650BA024 KN

RE 108, RE 118, RE 128 PLUS

English

Disconnecting the high-pressure hose

N Pull out the spring clip (1) and pull

the high-pressure hose (2) out of the connector

Connecting the high-pressure hose N Push the high-pressure hose (2)

onto the connector of the hose reel

N Push the spring clip (1) into the

connector

Connecting the high-pressure hose to the spray gun

Fitting

N Push the connector of the high-

pressure hose (3) into the mount on the spray gun (4) – until it engages

Removing N Actuate the safety catch (5) and pull

the high-pressure hose (3) out of the mount on the spray gun

High-pressure hose extension

As a rule, always use only one highpressure hose extension – see "Special accessories"

In suction operation, the machine can also be connected to rivers, lakes, cisterns and tanks, etc. – see "Connecting to a pressureless water supply".

Briefly rinse out the hose before connecting it to the machine to prevent sand and other particles from entering the machine.

Connect hose

N Connect hose to water supply (1/2"

diameter, length at least 10 m to absorb pressure surges. Maximum length 25 m)

N Push the coupling (1) on to the hose

connector (2)

N Turn on water supply

650BA006 KN

650BA013 KN

Connecting the water supply

650BA025 KN

RE 108, RE 118, RE 128 PLUS

English

Connection to the drinking water main

When hooking up to the drinking water main, a backflow preventer (in accordance with IEC/EN 60335-2-79) must be installed between the water tap and the hose.

If drinking water has passed through the backflow preventer, it can no longer be regarded as drinking water.

Follow the rules laid down by the local water supply company to prevent water flowing back from the high-pressure cleaner into the drinking water main.

The high-pressure cleaner can only be used in suction operation with the suction set (special accessory).

NOTICE As a rule, it is advisable to use a water

filter. N Connect the machine to the

pressurized water supply and start it up briefly in accordance with the Instruction Manual

N Switch off the machine N Disconnect the spray attachment

from the high-pressure hose

N Unscrew the hose coupling from the

water connection

N Connect the suction set to the water

connection with the included connector

Always use the connector included in the suction set. The hose couplings included as standard with the highpressure cleaner are not leakproof in suction operation and thus are not suitable for drawing in water.

N Fill the suction hose with water and

immerse the suction cup of the suction hose in the water tank – do not use dirty water

N Hold down the high-pressure hose

by hand

N Switch on the machine N Wait until a steady jet exits the high-

pressure hose

N Switch off the machine N Connect spray attachment N Switch on the machine with the

spray gun open

N Actuate the spray gun several times

briefly in order to bleed the air out of the machine as quickly as possible

003BA003 KN

Connecting to a pressureless water supply

RE 108, RE 118, RE 128 PLUS

English

The voltage and frequency of the machine (see rating plate) must match the voltage and frequency of the power connection.

The minimum fuse protection of the power connection must comply with the specifications – see "Specifications".

The machine must be connected to the power supply via an earth-leakage circuit breaker to disconnect the power supply if the differential current to earth exceeds 30 mA for 30 ms.

The power connection must correspond to IEC 60364-1 and relevant national regulations.

When the machine is switched on, voltage fluctuations that occur under unfavorable mains conditions (high power line impedance) may negatively affect other connected electrical appliances. Trouble is not anticipated at power line impedances less than

0.15 Ω. Depending on the supply voltage and

cord length, the minimum conductor cross section of the extension cord must be as follows:

Connection to the power supply socket

Before connection to the power supply, check that the machine is switched off – see "Switching off the machine"

N Swivel the lower holder upward and

remove the power cord

N Plug the power cord or extension

cord into a properly installed outlet

N Turn on water supply

NOTICE

The machine may only be switched on when the water intake hose is connected and the water supply has been turned on. Otherwise the machine may be damaged due to lack of water.

N Completely unroll the high-pressure

hose

N Turn the master switch to I – now

the machine is in standby mode

Connecting to Power Supply

Cord length Minimum cross

section 220 V – 240 V: up to 20 m 1.5 mm

20 m to 50 m 2.5 mm

100 V – 127 V: up to 10 m AWG 14 / 2.0 mm

10 m to 30 m AWG 12 / 3.5 mm

1607BA035 KN

Switching On

1607BA011 KN

RE 108, RE 118, RE 128 PLUS

English

Actuating the spray gun

N Point the spray gun at the object to

be cleaned – never at persons!

N Point the rotary nozzle downwards

when starting (if fitted)

N Press the safety latch (2) downward

– the lever (1) is unlatched

N Squeeze the lever (1) The motor stops when the lever is

released.

Standby mode

NOTICE

The machine must not be operated in standby mode for more than 5 minutes. If work is interrupted for more than 5 min., during breaks or if the machine is left unattended, switch off the machine at the master switch – see "Switching off the machine".

High-pressure hose

NOTICE

Do not buckle or loop the high-pressure hose.

Do not place any heavy objects on the high-pressure hose, and do not drive any vehicles over it.

Nozzles

Fan-jet nozzle (1) The operating pressure can be infinitely

adjusted at the nozzle. Jet angle 15°, maximum effect at a

distance of approx. 7 cm. N Turn nozzle sleeve Rotary nozzle (2) Nozzle with rotating jet for stubborn dirt

on hard surfaces. Maximum effect at a distance of 10 cm.

The spray attachment can also be used without nozzles at low pressure, e.g., for rinsing with a large flow of water.

Storage compartment for nozzles

N Open the flap – the rotary nozzle

and fan jet nozzle can be stored in the holders

Storing accessories

Spray gun, spray lance, detergent bottle and cleaning pin can be stored directly on the machine – see "Main Parts".

Working

650BA014 KN

666BA015 KN

650BA026 KN

RE 108, RE 118, RE 128 PLUS

English

Detergent must not be allowed to dry on the object to be cleaned.

N Remove nozzle from spray lance –

see "Fitting, removing spray lance"

N Install spray set (3) on spray

lance (1) – the spray set has an antitwist device; orient this according to the groove on the spray lance

Fill the container of the spray set with STIHL detergent diluted as directed (approx. 0.5 liters).

N RE 118 and 128 Plus only: Use the

adjusting ring (4) to set the quantity of detergent to be added

N When applying detergent, start at

the bottom and work upwards

Maximum effect at a distance of 1 m.

N Turn the master switch to 0 and turn

off the water supply

N Actuate the spray gun until water

only drips from the spray head (the machine is now depressurized)

N Release trigger

N Press the safety latch upward – the

spray gun is locked to prevent inadvertent operation

N Unplug the power plug from the

socket

N Disconnect hose from the water

supply and from the machine

After use

N Rinse the connection latches of the

spray lance and nozzle with water so that no deposits form

N Roll the high-pressure hose and

power cable up on the holders provided for this purpose – see "Main Parts"

Adding detergent

666BA016 KN

Switching Off

1607BA018 KN

650BA015 KN

666BA017 KN

RE 108, RE 118, RE 128 PLUS

English

Store the machine in a dry room where it is protected from frost.

If protection from frost cannot be guaranteed, draw glycol-based antifreeze – like that used in motor vehicles – into the pump:

N Insert water intake hose in container

with antifreeze

N Insert spray gun without spray lance

in the same container

N Switch on the machine with the

spray gun open

N Actuate the spray gun until a

uniform jet emerges

N Keep leftover antifreeze in a sealed

container

Storing the Machine

RE 108, RE 118, RE 128 PLUS

English

Maintenance and Care

The following maintenance intervals apply in normal operating conditions. The specified intervals must be shortened accordingly for longer daily working hours. If the machine is only used occasionally, the intervals can be extended accordingly.

before starting work

at the end of work and/or

daily

monthly

if damaged

as required

Complete machine

visual inspection (condition, leaks) X

clean XX

Connectors on high-pressure hose

clean XX

grease X

Plug-type coupling of the spray lance and the coupling sleeve of the spray gun

clean XX

Water intake screen in the high-pressure inlet

clean XX

replace X

High pressure nozzle

clean X

replace X

Ventilation openings clean X

Machine supports

check X

replace X

RE 108, RE 118, RE 128 PLUS

English

Always unplug the power cord before servicing or cleaning the machine.

In order to ensure trouble free operation, we recommend carrying out the following steps whenever the machine is used:

N Rinse the water hose, high-

pressure hose, spray lance and accessories with water before fitting them

N Remove all dust and sand from the

couplings

N Rinse out the spray set after use

Cleaning the nozzle

Since the pump pressure increases if the nozzle is clogged, it must be cleaned immediately.

N Switch off the machine N Actuate the spray gun until water

merely drips from the spray head – the machine is now depressurized

N Remove the nozzle N Clean the nozzle with the cleaning

NOTICE

Always remove the nozzle before cleaning it

N Rinse the nozzle with water from the

front

Cleaning the water intake screen

The water intake screen must be cleaned once per month or more often if necessary.

N Unscrew the hose connection N Carefully remove the screen with

pliers and rinse it with water

N Before refitting the strainer, ensure

that it is undamaged and replace if necessary

Cleaning the ventilation openings

The machine must be kept clean so that cooling air can flow freely through the openings in the machine.

Greasing couplings

The couplings on the spray gun for connecting the high-pressure hose and the spray lance must be greased as required.

Maintenance

666BA018 KN

650BA027 KN

RE 108, RE 118, RE 128 PLUS

English

During long periods of storage, mineral residue from the water may be deposited in the pump. This may cause the motor to start with difficulty or not at all.

N Connect the machine to the water

supply and flush thoroughly with tap water, leave the power cord unplugged while doing so

N Plug the power plug into the wall

socket

N Switch on the machine with the

spray gun open

Compliance with the specifications of this owner's manual will avoid excessive wear and damage to the machine.

The machine must be used, maintained and stored as carefully as described in this owner's manual.

The user is responsible for all damage caused by failure to comply with the safety, operating and maintenance instructions. This applies in particular for:

– Product modifications not

authorized by STIHL

– Use of accessories that are not

approved for the machine, unsuitable or of inferior quality

– Use of the machine in a manner not

in keeping with the intended use

– Use of the machine in sporting

events or competitions

– Consequential damages due to

continued use of a machine with defective components

– Damage due to freezing – Damage due to improper power

supply voltage

– Damage due to poor water supply

(e.g., cross-section of the intake hose too small)

Maintenance work

All of the tasks listed under "Maintenance and Repairs" must be carried out periodically. If the user does

not carry out these maintenance tasks him- or herself, they should be delegated to a dealer.

STIHL recommends that maintenance and repair work be carried out only by authorized STIHL dealers. STIHL dealers receive regular training and are supplied with technical information.

If these tasks are not performed or are performed improperly, this may result in damage for which the user is responsible. Among other things, this includes:

– Damage to machine components

due to delayed or insufficient performance of maintenance

– Corrosion damage and other

consequential damages due to improper storage

– Damage to the machine as a result

of using replacement parts of inferior quality

Parts Subject to Wear and Tear

Some parts of the machine are subject to normal wear and tear even when the machine is used in conformity with its intended use. These parts must be replaced in due time, depending on the nature and duration of use. These include, among others:

– High-pressure nozzles – High-pressure hoses

First use after long periods of storage

Minimize Wear and Avoid Damage

RE 108, RE 118, RE 128 PLUS

English

Main Parts

650BA028 KN

RE 128 PLUS

RE 118

RE 108

6 7

RE 108 RE 118

RE 108, RE 118, RE 128 PLUS

English

1 Spray gun 2 Lever 3 Safety catch 4 Trigger interlock 5 High-pressure hose 6 Spray lance 7 Fan jet nozzle, adjustable 8 Rotary nozzle 9 Spray set 10 Handle 11 Bracket for surface washing brush 12 Bracket for spray lance 13 High-pressure hose connection 14 Hose reel 15 Crank for hose reel 16 Bracket for cleaning pin 17 Machine switch 18 Button for height adjustment of

handle 19 Bracket for power cable 20 Flap for storage compartment 21 Water attachment 22 Carrying handle 23 Hose holder 24 Bracket for spray set 25 Holder for flat hose cassette # Model plate

Electrical Specifications

RE 108

RE 118

RE 128 PLUS

Specifications

Power supply: 230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

220 V / 1~ / 50 Hz

110 V / 1~ / 60 Hz

120 V / 1~ / 60 Hz

Power output: 1.7 kW

1) 2) 3)

1.4 kW

4) 5)

Ampere rating: 8 A

1) 2)

13 A

11.7 A

Fuse: 10 A

1) 2) 3)

15 A

4) 5)

Protection class: I Type of

protection: IP X5

Power supply: 230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

Power output: 2.1 kW

1) 2)

Ampere rating: 9.2 A

1) 2)

Fuse: 10 A

1) 2)

Protection class: I Type of

protection: IP X5

Power supply: 230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

120 V / 1~ / 60 Hz

220 V / 1~ / 60 Hz

Power output: 2.3 kW

1) 2) 6)

1.4 kW

Ampere rating: 10 A

1) 2)

13 A

13.5 A

Fuse: 10 A

1) 2)

15 A

5) 6)

Protection class: I Type of

protection: IP X5

230 V / 50 Hz version

230 V - 240 V / 50 Hz version

220 V / 50 Hz version

110 V / 60 Hz version

120 V / 60 Hz version

220 V / 60 Hz version

RE 108, RE 118, RE 128 PLUS

English

Hydraulic specifications

RE 108

RE 118

RE 128 PLUS

Dimensions

RE 108

RE 118

RE 128 PLUS

Working pressure: 11 MPa

1) 2) 3)

(110 bar)

8.4 MPa

4) 5)

(84 bar)

Max. permissible pressure:

12 MPa

1) 2) 3)

(120 bar) 10 MPa

4) 5)

(100 bar)

Max. water feed pressure: 1 MPa (10 bar)

Max. water throughput: 440 l/h

1) 2) 3) 5)

430 l/h

Water throughput as per EN 60335-2-79:

380 l/h

1) 2) 3)

370 l/h

355 l/h

Max. suction lift: 1 m

1) 2) 3)

0.5 m

4) 5)

Max. water feed temperature With pressurized water

supply: 40 °C Suction operation: 20 °C Max. kickback force: 15.6 N

1) 2) 3)

13.2 N

12.7 N

Working pressure: 12.5 MPa

1) 2)

(125 bar)

Max. permissible pressure:

14 MPa

1) 2)

(140 bar)

Max. water feed pressure: 1 MPa (10 bar)

Max. water throughput: 500 l/h

1) 2)

Water throughput as per EN 60335-2-79: 400 l/h

1) 2)

Max. suction lift: 1 m

1) 2)

Max. water feed temperature With pressurized water

supply: 60 °C Suction operation: 20 °C Max. kickback force: 17.7 N

1) 2)

Working pressure: 13.5 MPa

1) 2)

(135 bar) 14 MPa 6)

(140 bar)

9.5 MPa 5) (95 bar)

Max. permissible pressure:

15 MPa

1) 2) 6)

(150 bar)

11.1 MPa 5) (111 bar)

Max. water feed pressure: 1 MPa (10 bar)

Max. water throughput: 500 l/h

1) 2) 6)

440 l/h

Water throughput as per EN 60335-2-79:

420 l/h

1) 2) 6)

355 l/h

Max. suction lift: 1 m

1) 2) 6)

0.5 m

Max. water feed temperature With pressurized water

supply: 60 °C Suction operation: 20 °C Max. kickback force: 19.2 N

1) 2)

19.5 N

13.6 N

230 V / 50 Hz version

230 V - 240 V / 50 Hz version

220 V / 50 Hz version

110 V / 60 Hz version

120 V / 60 Hz version

220 V / 60 Hz version

Length approx.: 360 mm Width approx.: 340 mm Height approx.: 610 mm / 870 mm

Length approx.: 360 mm Width approx.: 340 mm Height approx.: 640 mm / 900 mm

Length approx.: 319 mm Width approx.: 366 mm Height approx.: 696 mm / 900 mm

RE 108, RE 118, RE 128 PLUS

English

Weight

RE 108

RE 118

RE 128 PLUS

High-pressure hose

Sound and vibration levels

Sound pressure level Lp to ISO 3744 (at a distance of 1 m)

Sound power level L

to ISO 3744

Vibration level a

at the handle

according to ISO 5349

For the sound pressure level and the sound power level, the K-factor in accordance with Directive 2006/42/EC =

1.5 dB(A); for the vibration level, the K-factor in accordance with Directive 2006/42/EC = 2.0 m/s

REACH

REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.

For information on compliance with the REACH regulation (EC) No. 1907/2006 see www.stihl.com/reach.

Notes and restrictions for use

Spray lance extension

As a rule, only one spray lance extension (1) may be used between spray gun and standard spray lance (2).

RA 101 Use the RA 101 either directly or

together with the included spray lance extension on the spray gun. Do not install any additional spray lance extension.

Wet sand jet-stream appliance Use the wet sand jet-stream appliance

either directly or together with a spray lance extension on the spray gun. Do not install any additional spray lance extension.

Device: 16 kg Ready for operation: 18.3 kg

Device: 17 kg Ready for operation: 18.8 kg

Device: 17 kg Ready for operation: 20 kg

RE 108

: 7 m, textile braided

8 m, steel braided RE 118: 8 m, steel braided RE 128 PLUS: 9 m, steel braided

According to equipment version

RE 108: 71.3 dB(A)

1)2)3)

72.7 dB(A)

RE 118: 68.7 dB(A)

1) 2)

71.3 dB(A)

RE 128 PLUS: 69.9 dB(A)

RE 108: 84 dB(A)

1)2)3)

85.3 dB(A)

RE 118: 81.4 dB(A)

1) 2)

84.1 dB(A)

RE 128 PLUS: 82.6 dB(A)

RE 108: < 2.5 m/s

RE 118: < 2.5 m/s

RE 128 PLUS: < 2.5 m/s

230 V version

230 V - 240 V version

220 V version

110 V version

Special Accessories

650BA016 KN

RE 108, RE 118, RE 128 PLUS

English

Pipe cleaning set, 15 m

There is a mark on the cleaning hose underneath the nozzle (see arrow).

N Push the hose into the pipe to be

cleaned until this mark is reached – then switch on the machine

When this mark appears as the hose is pulled out of the pipe:

N Switch off the machine N Actuate the spray gun until the

machine has been depressurized

N Pull the hose out of the pipe

completely

The hose must never be pulled out of the pipe when the machine is switched on.

Flat textile hose with cassette Low-pressure hose for connecting the

high-pressure cleaner to the water supply. The cassette permits reeling in and unreeling of the flat textile hose as well as storage in a minimum of space right on the machine

High-pressure hose extensions

– 7 m, textile braided – 7 m, steel braided – 10 m, steel braided

Always connect only one high-pressure hose extension between machine and high-pressure hose.

Rotating washing brush Use the rotating wash brush either

directly or together with a spray lance extension on the spray gun. Do not install any additional spray lance extension.

Angled spray lance Use the angled spray lance either

directly or together with a spray lance extension on the spray gun. Do not install any additional spray lance extension.

The nozzle can be cleaned with the aid of the cleaning pin supplied.

Angled spay lance, long

Use the long, angled spray lance only directly on the spray gun. Do not install a spray lance extension.

Do not aim around blind corners behind which people may be concealed. The nozzle can be cleaned with the aid of the cleaning pin supplied.

Water filter For filtering water from the water main,

as well as for use in pressureless suction operation.

Backflow preventer Prevents the water from flowing back

from the high-pressure cleaner into the drinking water main.

Other special accessories

– Wash brush – Cleaning kit – Suction set – Detergents and care products for

various spheres of application

Ask your STIHL servicing dealer for current information about this and other special accessories.

669BA010 KN

1607BA024 KN

RE 108, RE 118, RE 128 PLUS

English

Troubleshooting

Before working on the machine, unplug the power cord, turn off the water supply and actuate the spray gun until the pressure has been relieved.

Fault Cause Remedy Motor does not run when switched on

(hums when switched on)

Mains voltage is too low or improper Check electrical connection

Check plug, cable and switch

Extension cord with wrong cross-section Use an extension cord with a sufficient

cross-section, see "Connecting the machine to the power supply"

Extension cord is too long Connect the machine without an exten-

sion cord or with a shorter one

Mains circuit-breaker has been tripped Switch off the machine, actuate the spray

gun until water only drips out of the head, engage the safety catch, reset the mains circuit-breaker

Spray gun not actuated Actuate spray gun when switching on the

machine

Motor constantly switches on and off High-pressure pump or spray attachment is

leaky

Have the machine checked by a servicing dealer

Engine stops Machine switches off because the motor is

overheating

Check whether the supply voltage and machine voltage match; let the motor cool down for at least 5 minutes

Weak, ragged, unclean jet Nozzle fouled Clean nozzle, see "Maintenance"

RE 108, RE 118, RE 128 PLUS

English

Pressure fluctuates or drops Shortage of water Open water tap completely

Comply with permissible suction lift (suction mode only)

High-pressure nozzle in spray head is dirty Clean high-pressure nozzle; see

"Maintenance"

Water intake strainer in pump inflow clogged Clean water intake strainer; see

"Maintenance"

High-pressure pump is leaky, valves are defective

Have the machine checked by a servicing dealer

Nozzle clogged Clean nozzle

No supply of detergents Detergent tank is empty Fill detergent tank

Detergent intake is clogged Eliminate clog

STIHL recommends STIHL servicing dealers

Before working on the machine, unplug the power cord, turn off the water supply and actuate the spray gun until the pressure has been relieved.

Fault Cause Remedy

RE 108, RE 118, RE 128 PLUS

English

Users of this machine may only carry out the maintenance and service work described in this user manual. All other repairs must be carried out by a servicing dealer.

STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer. STIHL dealers are regularly given the opportunity to attend training courses and are supplied with the necessary technical information.

When repairing the machine, only use replacement parts which have been approved by STIHL for this power tool or are technically identical. Only use highquality replacement parts in order to avoid the risk of accidents and damage to the machine.

STIHL recommends the use of original STIHL replacement parts.

Original STIHL parts can be identified by the STIHL part number, the { logo and the STIHL parts symbol K (the symbol may appear alone on small parts).

Observe all country-specific waste disposal rules and regulations.

STIHL products must not be thrown in the garbage can. Take the product, accessories and packaging to an approved disposal site for environmentfriendly recycling.

Contact your STIHL servicing dealer for the latest information on waste disposal.

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

hereby confirms that

conforms to the specifications of Directives 2011/65/EU, 2006/42/EC, 2004/108/EC and 2000/14/EC and has been developed and built in compliance with the following standards:

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3

The measured and guaranteed equivalent sound power level has been determined in accordance with Directive 2000/14/EC, Annex V, and standard ISO 3744.

Maintenance and Repairs Disposal

000BA073 KN

EC Declaration of Conformity

Model: High-pressure

cleaners Make: STIHL Type: RE 108 Serial identification

number:

4765

Type: RE 118 Serial identification

number

4766

Type: RE 128 PLUS Serial identification

number

4767

RE 108, RE 118, RE 128 PLUS

English

Measured sound power level

Guaranteed sound power level

The technical documentation has been retained by:

ANDREAS STIHL AG & Co. KG Product approval

The year of construction of the machine is shown on the CE plate on the machine.

Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG pp.

Thomas Elsner Head of Product Group Management

All STIHL products comply with the highest quality standards.

An independent organization has certified that all products manufactured by STIHL meet the strict requirements of the ISO 9001 standard for quality management systems in terms of product development, materials purchasing, production, assembly, documentation and customer service.

RE 108 84.0 dB(A)

1), 2), 3)

79.5 dB(A)

85.3 dB(A)

5), 6), 7)

83.3 dB(A)

83.6 dB(A)

RE 118 81.4 dB(A)

1), 2)

86.7 dB(A)

86.9 dB(A)

RE 128 PLUS 82.6 dB(A)

1), 2), 4)

86.7 dB(A)

RE 108 86 dB(A)

1), 2), 3), 4), 8), 9)

87 dB(A)

5), 6), 7)

RE 118 83 dB(A)

1), 2)

88 dB(A)

8), 9)

RE 128 PLUS 84 dB(A)

1), 2), 4)

88 dB(A)

230 V / 50 Hz version

230 V - 240 V / 50 Hz version

220 V / 50 Hz version

220 V / 60 Hz version

127 V / 60 Hz version

120 V / 60 Hz version

110 V / 60 Hz version

100 V / 60 Hz version

100 V / 50 Hz version

Quality Certification

000BA025 LÄ

Notice d'emploi d'origineImprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

0458-650-9021. VA5.B13.

0000000989_013_F

RE 108, RE 118, RE 128 PLUS

français

{

Table des matières

Chère cliente, cher client, nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL. Ce produit a été fabriqué avec les

procédés les plus modernes et les méthodes de surveillance de qualité les plus avancées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

Indications concernant la présente Notice d'emploi 54

Prescriptions de sécurité et techniques de travail 54

Assemblage 59 Transport de l'appareil 60 Démontage, montage de la lance 60 Montage, démontage du flexible

haute pression 61 Établissement de l'alimentation en

eau 62 Établissement d'une alimentation

en eau hors pression 63 Branchement électrique 63 Mise en marche 64 Utilisation 64 Apport de détergent 65 Arrêt 66 Rangement 66 Instructions pour la maintenance et

l'entretien 67 Maintenance 68 Mise en service après un arrêt

prolongé 69 Conseils à suivre pour réduire

l'usure et éviter les avaries 69 Principales pièces 71 Caractéristiques techniques 72 Accessoires optionnels 74 Dépannage 76 Instructions pour les réparations 78 Mise au rebut 78 Déclaration de conformité CE 78

Certificat de qualité 79

RE 108, RE 118, RE 128 PLUS

français

Pictogrammes

Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la présente Notice d'emploi.

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

AVIS

Avertissement contre un risque de détérioration du dispositif ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

AVERTISSEMENT

– L’utilisation du nettoyeur haute

pression par des mineurs est interdites, sauf par des jeunes de plus de 16 ans qui sont formés sous surveillance.

– Surveiller les enfants afin de

s’assurer qu’ils ne jouent pas avec l’appareil.

– L’appareil ne doit être remis ou

prêté qu’à des personnes qui sont familiarisées avec ce modèle et sa manipulation et toujours accompagné du mode d’emploi.

– Ne pas utiliser l’appareil lorsque des

personnes ne portant pas de vêtements de protection se trouvent sur la surface de travail.

– Avant toute intervention sur

l’appareil, par exemple nettoyage, maintenance, remplacement de pièces – Retirer la fiche secteur !

Respecter les consignes de sécurité nationales spécifiques, par exemple des caisses de prévoyance des accidents, des caisses d’assurance maladie, des autorités chargées de la protection du travail, etc.

Arrêter l’appareil lorsqu’il n’est pas utilisé afin que personne ne soit exposé à des risques inutiles. L’appareil doit être inaccessible aux personnes non autorisées, retirer la fiche secteur.

Les personnes qui ne sont pas en mesure d’utiliser l’appareil en toute sécurité en raison de capacités physiques, sensorielles ou intellectuelles limitées doivent impérativement se placer sous la surveillance ou suivre les instructions d’une personne responsable pour travailler avec l’appareil.

L’utilisateur est responsable des accidents ou des risques que pourraient subir d’autres personnes ou leurs biens.

Toute personne qui utilise pour la première fois l’appareil doit se faire expliquer par le vendeur ou par un autre spécialiste comment utiliser celui-ci en toute sécurité.

Dans certains pays, l’utilisation d’appareils émettant du bruit peut être restreinte par des dispositions locales. Respecter les consignes nationales spécifiques.

Indications concernant la présente Notice d'emploi

Prescriptions de sécurité et techniques de travail

Le travail avec appareil impose des consignes de sécurité particulières, car il utilise du courant électrique.

Lire attentivement l’intégralité du mode d’emploi avant la première mise en service et le conserver en lieu sûr pour pouvoir le consulter ultérieurement. Le nonrespect du mode d’emploi peut entraîner un danger de mort.

RE 108, RE 118, RE 128 PLUS

français

Avant toute utilisation, vérifier si l’appareil est en bon état de fonctionnement et conforme aux règles de sécurité. Il faut être particulièrement attentif au câble électrique, à la fiche secteur, au flexible haute pression, au dispositif de projection et aux dispositifs de sécurité.

Ne jamais travailler avec un flexible haute pression endommagé – le remplacer immédiatement.

L’appareil ne doit être mis en service que si aucun de ses composants n’est endommagé.

Il ne faut pas rouler sur le flexible haute pression, ni l’étirer, le plier ou le vriller.

Ne pas utiliser le flexible haute pression ou le câble de raccordement pour tirer ou transporter l’appareil.

Le flexible haute pression doit être homologué pour la pression de service maximale admissible du nettoyeur.

La pression de service maximale admissible, la température maximale admissible et la date de fabrication sont indiquées sur la gaine du flexible haute pression. La pression admissible et la date de fabrication sont indiquées sur les éléments de robinetterie.

Accessoires et pièces de rechange

AVERTISSEMENT

– Les flexibles haute pression, les

raccords et les éléments de robinetterie sont essentiels pour la sécurité de l’appareil. Il faut exclusivement monter des flexibles haute pression, des éléments de

robinetterie, des raccords et autres accessoires qui sont autorisés par STIHL pour cet appareil ou alors des pièces techniquement équivalentes. Consulter un distributeur agréé pour toute question à ce sujet. N’utiliser que des accessoires de haute qualité afin de réduire au maximum tout risque d’accident ou de dommages à l’appareil.

– STIHL recommande d’utiliser des

pièces et des accessoires originaux STIHL. Les propriétés de ceux-ci sont adaptées de manière optimale au produit et aux exigences de l’utilisateur.

N’apporter aucune modification à l’appareil – la sécurité risquerait d’en être affectée. STIHL exclue toute responsabilité pour les dommages corporels et matériels qui résultent de l’utilisation d’accessoires non homologués.

Condition physique

Quiconque utilise l’appareil doit être reposé, en bonne santé et en bonne condition physique. Il est conseillé à toute personne qui ne doit pas se fatiguer pour des raisons de santé de consulter son médecin pour savoir si l’utilisation de cet appareil ne présente aucun risque.

Il est interdit d’utiliser l’appareil après avoir consommé de l’alcool, des médicaments qui affectent la réactivité ou des drogues.

Domaines d’applications

Le nettoyeur haute pression convient tout spécialement pour le nettoyage de véhicules automobiles, machines, réservoirs, façades, locaux d’une exploitation agricole et pour le décapage d’objets rouillés, sans dégagement de poussière ni d’étincelles.

Il est interdit d’utiliser cet appareil pour d’autres travaux – cela pourrait causer des accidents ou détériorer l’appareil.

Vêtements et équipements

Porter des chaussures munies d’une semelle antidérapante.

Transport de l’appareil

Pour transporter l’appareil en toute sécurité dans ou sur un véhicule, le fixer avec des sangles de telle sorte qu’il ne risque pas de glisser ou de se renverser.

Si l’appareil et les accessoires doivent être transportés à des températures proches de 0 °C (32 °F) ou plus basses, il est recommandé d’utiliser de l’antigel, voir « Rangement de l’appareil ».

Porter des lunettes de protection et des vêtements de protection. STIHL recommande de porter une salopette pour réduire le risque de blessures en cas de contact accidentel avec le jet haute pression.

RE 108, RE 118, RE 128 PLUS

français

Produits de nettoyage

AVERTISSEMENT

– L’appareil a été conçu de manière à

pouvoir utiliser les détergents proposés ou recommandés par le fabricant.

– Utiliser exclusivement des

détergents qui sont homologués pour une utilisation avec des nettoyeurs haute pression. L’utilisation de détergents ou de produits chimiques inadéquats peut donner lieu à des risques pour la santé ou provoquer des dommages à la machine et à l’objet à nettoyer. Consulter un distributeur agréé pour toute question à ce sujet.

– Il faut toujours utiliser le détergent

avec le dosage préconisé – observer les consignes d’utilisation correspondantes du détergent.

– Les détergents peuvent renfermer

des substances nocives (toxiques, caustiques, irritantes), combustibles ou facilement inflammables. Si du détergent devait entrer en contact avec les yeux ou la peau, rincer immédiatement et abondamment à l’eau claire. Consulter immédiatement un médecin en cas d’ingestion. Se conformer aux fiches techniques de sécurité du fabricant !

Avant le travail

Il faut impérativement utiliser un clapet de non-retour pour raccorder le nettoyeur haute pression au réseau d’eau potable – voir « accessoires optionnels ».

AVERTISSEMENT

– De l’eau potable qui a traversé le

clapet de non-retour n’est plus considérée comme de l’eau potable.

Ne pas utiliser l’appareil avec de l’eau sale.

S’il y a risque de présence d’eau sale (par exemple sable mouvant), il faut employer un filtre à eau en conséquence.

Contrôle du nettoyeur haute pression

AVERTISSEMENT

– Le nettoyeur haute pression ne doit

être utilisé que s’il présente une parfaite sécurité de fonctionnement – Risque d’accident !

– L’interrupteur de l’appareil doit

pouvoir être facilement amené sur

– L’interrupteur de l’appareil doit se

trouver sur 0.

– Il faut vérifier si le flexible haute

pression, le dispositif de projection et les dispositifs de sécurité ne sont pas endommagés.

– Flexible haute pression et dispositif

de pulvérisation en parfait état (propres, faciles à manipuler), montage correct

– Pour une conduite en toute sécurité,

les poignées doivent être propres et sèches, exemptes d’huile et propres.

– N’apporter aucune modification aux

dispositifs de commande et de sécurité

Branchement électrique

AVERTISSEMENT

Précautions à prendre pour réduire les risques d’électrocution :

– La tension et la fréquence de

l’appareil (voir la plaque signalétique) doivent coïncider avec la tension et la fréquence du réseau électrique.

– Il faut vérifier si le câble de

raccordement, la fiche secteur et la rallonge ne sont pas endommagés. Il est interdit d’utiliser des câbles, prises et fiches endommagés ou des câbles électriques non conformes aux instructions.

– Branchement électrique

uniquement à une prise installée conformément à la réglementation

Ne pas brancher le nettoyeur haute pression directement au réseau d’eau potable.

RE 108, RE 118, RE 128 PLUS

français

– Isolation du câble de raccordement

et de la rallonge, fiches et prises en parfait état

– Ne jamais saisir la fiche secteur, le

câble de raccordement et la rallonge ainsi que les connecteurs électriques avec des mains mouillées

AVERTISSEMENT

Le câble de raccordement et la rallonge doivent être posés correctement :

– Il faut tenir compte des sections

minimales des différents câbles (voir « Branchement électrique de l’appareil »).

– Poser et identifier le câble de

raccordement de telle sorte qu’il ne puisse pas être endommagé et ne constitue pas un danger – Risque de trébucher !

– L’utilisation de rallonges électriques

inappropriées peut s’avérer dangereuse. Il faut exclusivement utiliser des rallonges homologuées pour une utilisation à l’extérieur et identifiées en conséquence et aussi qui possèdent une section suffisante.

– La fiche et la prise de la rallonge

électrique doivent être étanches et ne doivent pas reposer dans l’eau.

– Il est recommandé de maintenir la

connexion à au moins 60 mm audessus du sol, par exemple à l’aide d’un enrouleur de câble.

– Ne pas risquer de les cisailler au

niveau des arêtes, pointes ou autres objets acérés

– Ne pas les coincer dans les

ouvertures de porte ou de fenêtre

– Si les câbles sont emmêlés, retirer

la fiche secteur et démêler le câble

– Avant d’utiliser des câbles

électriques sur enrouleur, toujours les débobiner complètement afin d’écarter le risque de surchauffe et d’incendie

Pendant le travail

AVERTISSEMENT

– Ne pas aspirer de liquides

contenant un solvant ou des acides, ni des solvants non dilués (par exemple essence, mazout, diluant pour peinture ou acétone) ! Ces substances endommagent les matériaux employés sur l’appareil. Le brouillard pulvérisé est hautement inflammable, explosible et toxique.

Toujours veiller à une position stable et sécurisée.

Prudence en présence de sol glissant, pluie, neige, verglas dans les pentes ou les terrains irréguliers – Risque de glissade !

Positionner le nettoyeur haute pression le plus loin possible de l’objet à nettoyer.

L’appareil ne doit être utilisé qu’en position verticale. Ne pas recouvrir l’appareil et veiller à ce que la ventilation du moteur soit suffisante.

Ne pas diriger le jet haute pression sur des animaux.

Ne pas diriger le jet haute pression vers des endroits non visibles.

Les enfants, les animaux et les spectateurs doivent être tenus à distance.

Au cours du nettoyage, veiller à ce que des substances dangereuses (p. ex. amiante, huile) provenant de l’objet nettoyé ne parviennent pas dans

Retirer immédiatement la fiche de la prise de courant si le câble secteur est endommagé – Danger de mort par électrocution !

Ne jamais nettoyer l’appareil lui-même et d’autres appareils électriques avec le jet haute pression ou au jet d’eau – Risque de courtcircuit !

Ne pas nettoyer les équipements électriques, branchements et câbles sous tension avec le jet haute pression ou au jet d’eau – Risque de courtcircuit !

L’utilisateur ne doit jamais orienter le jet d’eau sur lui-même ou sur d’autres personnes, pas même pour nettoyer des vêtements ou des chaussures – Risque de blessure !

RE 108, RE 118, RE 128 PLUS

français

l’environnement. Il faut impérativement respecter les directives en vigueur pour la protection de l’environnement !

Ne pas nettoyer des surfaces en amiante-ciment avec le jet haute pression. Outre les saletés, le jet peut détacher des fibres d’amiante dangereuses car elles risquent de pénétrer dans les poumons. Il existe notamment un danger après le séchage de la surface traitée.

Ne jamais nettoyer les pièces sensibles en caoutchouc, en tissu ou similaire avec un jet rond, par exemple avec la turbobuse. Lors du nettoyage, laisser un espace suffisant entre la buse à haute pression et la surface pour éviter d’endommager la surface à nettoyer.

La gâchette du pistolet doit pouvoir être actionnée facilement et revenir d’ellemême en position initiale lorsqu’on la relâche.

Il faut toujours tenir le dispositif de projection à deux mains pour pouvoir maîtriser le recul ainsi que le couple supplémentaire qui se produit dans le cas des dispositifs de projection équipés d’une lance coudée.

Il ne faut pas rouler sur le câble électrique et sur le flexible haute pression, ni l’écraser, l’étirer etc. pour ne pas l’endommager. Le protéger de la chaleur et de l’huile.

Le jet à haute pression ne doit pas entrer en contact avec le câble de raccordement.

Si l’appareil a subit des contraintes inhabituelles (par exemple choc ou chute), il faut impérativement vérifier avant toute nouvelle utilisation s’il présente une parfaite sécurité de

fonctionnement – voir aussi la section « Avant le travail ». Il faut également vérifier le bon fonctionnement des dispositifs de sécurité. Il ne faut en aucun cas continuer d’utiliser un appareil qui ne présente pas une parfaite sécurité de fonctionnement. En cas de doute, prendre contact avec un distributeur.

Avant de laisser l’appareil : Arrêter l’appareil et retirer la fiche secteur.

Dispositif de sécurité En cas de déclenchement du dispositif

de sécurité, une pression excessivement élevée est renvoyée dans le côté aspiration de la pompe haute pression par le biais d’une soupape de décharge. Le dispositif de sécurité est réglé en usine et son réglage ne doit pas être modifié.

Après le travail

– Retirer la fiche de la prise

électrique.

– Débrancher le tuyau d’arrivée d’eau

entre l’appareil et la source d’eau

Ne pas tirer sur le câble électrique pour retirer la fiche de la prise électrique, mais tenir la fiche !

Maintenance et réparations

AVERTISSEMENT

– Utiliser exclusivement des pièces

de rechange de haute qualité. En ne respectant pas ces prescriptions, on risquerait de causer un accident ou d'endommager l'appareil. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.

– Pour éviter les risques

d'électrocution ou autres, les opérations de maintenance ou les réparations de l'appareil (par ex. le remplacement du cordon d'alimentation électrique) doivent être effectuées exclusivement par un électricien professionnel.

Nettoyer les pièces en matière synthétique avec un chiffon. Des détergents agressifs risqueraient d'endommager les pièces en matière synthétique.

Nettoyer si nécessaire les ouïes d'admission d'air de refroidissement du carter du moteur.

L'appareil doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.

Éteindre l’appareil avant de le laisser !

Avant toute intervention sur l'appareil : retirer la fiche de la prise de courant !

RE 108, RE 118, RE 128 PLUS

français

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cet appareil, et pour répondre aux exigences de l'utilisateur.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Il faut monter les différents accessoires avant la première mise en service.

Raccord sur l’arrivée d’eau

N Visser et serrer à la main le

manchon de raccordement (1) sur l’arrivée d’eau.

RE 108, 118

Poignée

N Emmancher la poignée (1) par le

haut sur les rails télescopiques et la fixer avec les deux vis (2) et les écrous.

Support pour flexible haute pression

N Placer le support (1) du flexible

haute pression sur l’élément de réglage et le fixer avec les vis (2).

RE 128 PLUS

Manivelle de l’enrouleur de flexible

N Enclipser la manivelle dans

l’enrouleur de flexible Support pour cassette à tuyau plat La cassette à tuyau plat est disponible

en option. Le support pour cassette à tuyau plat est

fourni et peut être monté en cas de besoin.

Assemblage

650BA003 KN

1 1

650BA000 KN

650BA001 KN

650BA022 KN

RE 108, RE 118, RE 128 PLUS

français

N Glisser l’anneau de retenue (1) sur

le support du dispositif de pulvérisation

N Fixer le support (2) pour cassette à

tuyau plat avec les vis fournies

Poignée réglable en hauteur

N Enfoncer le bouton (1) et tirer la

poignée (2) vers le haut jusqu’en butée.

N Relâcher le bouton et tirer / faire

coulisser une nouvelle fois la poignée jusqu’à ce que les rails télescopiques s’enclenchent.

Poignée de transport (RE 118, 128 PLUS seulement)

La poignée de transport permet de porter l’appareil.

Lance

N Insérer la lance (1) dans le

logement du pistolet

pulvérisateur (2), la tourner de 90°

et l’enclencher. Démontage N Insérer la lance (1) dans le

logement du pistolet

pulvérisateur (2), la tourner de 90°

et l’extraire du logement.

Buse

N Insérer la buse (3) dans la lance

jusqu’à ce que le verrou (4)

s’enclenche. La tête du verrou est

alors de nouveau projetée vers

l’extérieur. La buse à jet plat

650BA029 KN

Transport de l'appareil

650BA004 KN

650BA023 KN

Démontage, montage de la lance

650BA012 KN

666BA014 KN

RE 108, RE 118, RE 128 PLUS

français

réglable est équipée d’une sécurité anti-torsion qu’il faut aligner sur la rainure de la lance.

Démontage N Pousser sur le verrou (4) est

extraire la buse (3)

RE 108, RE 118

Montage du flexible haute pression

N Glisser le flexible haute pression sur

le raccord (2)

N Visser et serrer à la main l’écrou

d’accouplement (1)

Démontage du flexible haute pression

N Dévisser l’écrou d’accouplement (1) N Tirer le flexible haute pression du

raccord (2)

RE 128 PLUS

Le flexible à haute pression est déjà raccordé.

Démontage du flexible haute pression

N Extraire la fiche à ressort (1), puis

tirer le flexible haute pression (2)

hors du raccord Montage du flexible haute pression N Glisser le flexible haute pression sur

le raccord (2) de l’enrouleur N Insérer la fiche à ressort (1) dans le

raccord

Flexible haute pression sur le pistolet pulvérisateur

Montage

N Insérer le raccord du flexible haute

pression (3) dans le logement du

pistolet pulvérisateur (4) jusqu’à ce

qu’il s’enclenche

Montage, démontage du flexible haute pression

650BA024 KN

650BA006 KN

650BA013 KN

RE 108, RE 118, RE 128 PLUS

français

Démontage N Actionner le levier d’arrêt (5) et

extraire le flexible haute pression (3) du logement du pistolet pulvérisateur

Rallonge pour flexible haute pression

Il ne faut utiliser qu’une seule rallonge pour flexible haute pression à la fois (voir « accessoires optionnels »)

En mode aspiration, l’appareil peut également être alimenté à partir de plans d’eau, de citernes, de réservoirs ou équivalents, voir « Établissement d’une alimentation en eau hors pression ».

Rincer brièvement le tuyau avec de l’eau avant de le raccorder à l’appareil afin d’éviter que du sable et d’autres impuretés ne puissent pénétrer dans l’appareil.

Branchement du tuyau

N Raccorder le tuyau au robinet

(diamètre 1/2", longueur minimale 10 m pour absorber les impulsions de pression. Longueur maximale 25 m).

N Glisser le coupleur (1) sur le raccord

pour flexible (2)

N Ouvrir le robinet d’eau

Raccordement au réseau d’eau potable

Lors du raccordement au réseau d’eau potable, il faut poser un clapet de nonretour selon CEI/EN 60335-2-79 entre le robinet et le tuyau.

De l’eau potable qui a traversé le clapet de non-retour n’est plus considérée comme de l’eau potable.

Il faut respecter la réglementation du réseau de distribution d’eau local afin d’éviter que l’eau provenant du nettoyeur haute pression ne puisse revenir dans le réseau d’eau potable.

Établissement de l'alimentation en eau

650BA025 KN

003BA003 KN

RE 108, RE 118, RE 128 PLUS

français

Le nettoyeur haute pression ne peut être utilisé en mode aspiration qu’avec le kit d’aspiration (accessoire optionnel).

AVIS

Il est conseillé d’utiliser systématiquement un filtre à eau.

N Raccorder l’appareil à la source

d’eau sous pression et le mettre en service pendant un court instant conformément au présent mode d’emploi.

N Arrêter l’appareil N Démonter le dispositif de

pulvérisation du flexible haute pression

N Dévisser le coupleur de flexible du

raccord d’eau

N Raccorder le kit d’aspiration au

raccord d’eau avec la pièce de raccordement fournie

Il faut impérativement utiliser la pièce de raccordement fournie dans le kit d’aspiration. Les raccords de flexible fournis de série avec le nettoyeur haute pression ne sont pas étanches lors d’un fonctionnement en aspiration et ne conviennent donc pas pour l’aspiration de l’eau.

N Remplir le tuyau d’aspiration avec

de l’eau et immerger la crépine d’aspiration dans un récipient d’eau, ne pas utiliser d’eau sale

N Maintenir le flexible haute pression

vers le bas avec la main

N Allumer l’appareil N Patienter jusqu’à ce qu’un jet

régulier sorte du flexible haute pression

N Arrêter l’appareil N Raccorder le dispositif de

pulvérisation

N Allumer l’appareil en tenant le

pistolet pulvérisateur ouvert.

N Actionner plusieurs fois brièvement

le pistolet pulvérisateur afin de purger l’appareil le plus rapidement possible

La tension et la fréquence de l’appareil (voir la plaque signalétique) doivent coïncider avec la tension et la fréquence du réseau électrique.

La protection du branchement au réseau doit être exécutée conformément aux indications dans les caractéristiques techniques – voir « Caractéristiques techniques ».

L’appareil doit être branché au réseau d’alimentation électrique par le biais d’un disjoncteur différentiel à courant de fuite qui coupe l’alimentation lorsque le courant différentiel dépasse 30 mA pendant 30 ms.

Le branchement secteur doit être réalisé conformément à la norme CEI 60364-1 et à la réglementation nationale.

Lors de la mise sous tension de l’appareil, si les conditions du réseau sont défavorables (impédance élevée), d’autres charges raccordées peuvent être affectées par les fluctuations de tension qui se produisent. Aucune perturbation n’est à attendre en présence d’impédances de réseau inférieures à 0,15 Ω.

Les fils de la rallonge doivent avoir la section minimale indiquée en fonction de la tension du secteur et de la longueur du câble.

Établissement d'une alimentation en eau hors pression

Branchement électrique

RE 108, RE 118, RE 128 PLUS

français

Raccordement à la prise secteur

Vérifier que l’appareil soit éteint avant de le brancher à l’alimentation électrique – voir « Arrêt de l’appareil ».

N Pivoter le support inférieur vers le

haut et retirer le câble électrique

N Insérer la fiche secteur de l’appareil

ou de la rallonge électrique dans une prise posée conformément à la réglementation

N Ouvrir le robinet d’eau

AVIS

L’appareil ne doit être mis en marche que lorsque le tuyau d’arrivée d’eau est branché et le robinet ouvert, sinon le manque d’eau peut provoquer des dommages à l’appareil.

N Dérouler complètement le flexible

haute pression

N Tourner l’interrupteur de l’appareil

en position I, l’appareil est à présent en mode de repos.

Actionnement du pistolet pulvérisateur

N Diriger le pistolet de pulvérisation

vers l’objet à nettoyer – jamais sur

des personnes ! N En cas d’utilisation de la turbobuse,

la tenir vers le bas lors du

démarrage

N Pousser le bouton de sécurité (2)

vers le bas – le levier (1) est

déverrouillé N Enfoncer le levier (1) Le moteur s’arrête en relâchant le levier.

Mode de repos

AVIS

Laisser fonctionner l’appareil en mode de repos au maximum pendant 5 minutes. Arrêter l’appareil par son interrupteur lors des interruptions du travail supérieures à 5 minutes ou si l’appareil est laissé sans surveillance – voir « Arrêt de l’appareil ».

Longueur de câble Section minimale 220 V – 240 V : jusqu'à 20 m 1,5 mm

de 20 m à 50 m 2,5 mm

100 V – 127 V : jusqu'à 10 m AWG 14 / 2,0 mm

de 10 m à 30 m AWG 12 / 3,5 mm

1607BA035 KN

Mise en marche

1607BA011 KN

Utilisation

650BA014 KN

RE 108, RE 118, RE 128 PLUS

français

Flexible haute pression

AVIS

Ne pas couder le flexible haute pression et ne pas faire de boucles.

Ne pas poser d’objets lourds sur le flexible haute pression et ne pas rouler sur celui-ci avec un véhicule.

Buses

Buse à jet plat (1) La pression de service peut être réglée

graduellement sur la buse. Angle de pulvérisation 15°, effet

maximum à une distance d’environ 7cm.

N Tourner la douille de réglage Turbobuse (2) Buse à jet rotatif pour des impuretés

tenaces sur des surfaces dures. Effet maximum à une distance d’environ 10 cm.

Le dispositif de pulvérisation peut également fonctionner à basse pression sans buses, par exemple pour rincer avec un volume d’eau plus élevé.

Casier de rangement pour buses

N Ouvrir la trappe – la turbobuse et la

buse à jet plat peuvent être conservées dans les supports

Rangement des accessoires

Le pistolet, la lance, le flacon de nettoyage et l’aiguille de nettoyage peuvent être rangés directement sur l’appareil, voir « Principaux composants ».

Le détergent ne doit pas sécher sur l’objet à nettoyer.

N Démonter la buse de la lance – voir

« Démontage, montage de la

lance »

N Monter le kit de pulvérisation (3) sur

la lance (1) en alignant la sécurité

anti-torsion du kit sur la rainure de la

lance Remplir le récipient du kit de

pulvérisation de détergent STIHL en appliquant la dilution préconisée (approx. 0,5 l).

N RE 118 et 128 Plus seulement :

Régler la quantité de détergent à

ajouter avec la bague de

réglage (4). N Appliquer le détergent du bas vers

le haut Effet maximum à une distance d’environ

1m.

666BA015 KN

650BA026 KN

Apport de détergent

666BA016 KN

RE 108, RE 118, RE 128 PLUS

français

N Tourner le commutateur de

l’appareil sur 0 et fermer le robinet.

N Actionner le pistolet jusqu’à ce que

l’eau s’égoutte seulement de la buse (l’appareil est à présent dépressurisé)

N Relâcher le levier

N Glisser le bouton de sécurité du

pistolet vers le haut – le levier est alors verrouillé, ce qui évite une mise en marche involontaire

N Retirer la fiche de la prise

électrique.

N Retirer le tuyau du robinet et de

l’appareil

Après utilisation

N Rincer le verrou de la lance et la

buse à l’eau afin d’éviter la formation de dépôts.

N Enrouler le flexible à haute pression

et le câble de raccordement sur les supports prévus à cet effet, voir « Principaux composants »

Conserver l'appareil en un endroit sec et à l’abri du gel.

Si la situation hors gel n'est pas garantie, aspirer dans la pompe un produit antigel à base de glycol tel que celui qui est utilisé sur les véhicules automobiles :

N Immerger le tuyau d'aspiration

d'eau dans le récipient contenant le

produit antigel. N Immerger le pistolet pulvérisateur

sans lance dans le même récipient. N Allumer l'appareil en tenant le

pistolet pulvérisateur ouvert. N Actionner le pistolet pulvérisateur

jusqu'à ce qu'un jet régulier en

sorte. N Conserver le reste de produit

antigel dans un récipient fermé.

Arrêt

1607BA018 KN

650BA015 KN

666BA017 KN

Rangement

RE 108, RE 118, RE 128 PLUS

français

Instructions pour la maintenance et l'entretien

Les indications se rapportent à des conditions d'utilisation normales. Si les temps de travail quotidiens sont plus longs, il faut raccourcir en conséquence les intervalles indiqués. Ces derniers peuvent être rallongés si l'utilisation est seulement occasionnelle.

avant de commencer le

travail

à la fin du travail ou

quotidiennement

mensuellement

en cas de dommage

selon besoin

Machine complète

Contrôle visuel (état, étanchéité) X

nettoyer XX

Raccords sur le flexible haute pression

nettoyer XX

graisser X

Fiche de la lance et prise du pistolet pulvérisateur

nettoyer XX

Filtre d'arrivée d'eau dans l'entrée haute pression

nettoyer XX

remplacer X

Buse haute pression

nettoyer X

remplacer X

Ouvertures de ventilation nettoyer X

Béquilles

vérifier X

remplacer X

RE 108, RE 118, RE 128 PLUS

français

Il faut toujours retirer la fiche secteur avant toute opération d’entretien ou de réparation de l’appareil.

Pour garantir un fonctionnement sans problème, il est recommandé d’effectuer les opérations suivantes à chaque utilisation de l’appareil :

N Avant le montage, rincer le tuyau à

eau, le flexible haute pression, la lance et les accessoires avec de l’eau

N Éliminer le sable et la poussière des

raccords

N Rincer le kit de pulvérisation après

utilisation

Nettoyer la buse

Le nettoyage doit être réalisé immédiatement, car une buse bouchée peut entraîner une pression excessive de la pompe.

N Arrêter l’appareil N Actionner le pistolet jusqu’à ce que

l’eau s’égoutte seulement de la tête de pulvérisation – l’appareil est à présent dépressurisé

N Demonter la buse N Nettoyer la buse avec une aiguille

AVIS

Ne nettoyer la buse que lorsqu’elle est démontée

N Rincer la buse avec de l’eau par

l’avant

Nettoyage du filtre d’arrivée d’eau

Nettoyer le filtre d’arrivée d’eau une fois par mois ou plus souvent, suivant le besoin.

N Dévisser le raccord pour flexible N Extraire prudemment le filtre avec

une pince et le rincer à l’eau

N Vérifier que le filtre est intact avant

de le remettre en place, le remplacer s’il est endommagé

Nettoyage des ouvertures de ventilation

Garder l’appareil propre afin que l’air de refroidissement puisse entrer et sortie librement par les ouvertures de l’appareil.

Graissage des coupleurs

Au besoin, graisser les coupleurs de raccordement du flexible haute pression sur le pistolet de pulvérisation et la lance.

Maintenance

666BA018 KN

650BA027 KN

RE 108, RE 118, RE 128 PLUS

français

Les résidus minéraux présents dans l'eau peuvent se déposer dans la pompe lors de périodes de stockage prolongées. Le moteur démarre alors difficilement ou pas du tout.

N Raccorder l'appareil à la conduite

d'eau et le rincer soigneusement à l'eau courante. Ne pas brancher la fiche secteur pendant cette opération.

N Insérer la fiche secteur dans la

prise.

N Allumer l'appareil en tenant le

pistolet pulvérisateur ouvert.

L'observation des indications du présent mode d'emploi permet d'éviter une usure excessive et des dommages à l'appareil.

L'utilisation, l'entretien et le stockage de l'appareil doivent se dérouler conformément à leur description dans le présent mode d'emploi.

L'utilisateur est seul responsable des dommages qui résultent du non-respect des consignes de sécurité, d'utilisation et d'entretien. Cela s'applique notamment aux situations suivantes :

– modifications au produit non

validées par STIHL

– utilisation d'accessoires non

autorisés pour l'appareil, inappropriés ou de mauvaise qualité

– utilisation non conforme de

l'appareil

– utilisation de l'appareil lors de

manifestations sportives ou de compétitions

– dommages résultant de la poursuite

de l'utilisation de l'appareil avec des composants défectueux

– dommages résultant du gel – dommages résultant d'une tension

d'alimentation électrique incorrecte

– dommages résultant d'une

alimentation en eau incorrecte (par exemple section du tuyau d'arrivée trop faible)

Travaux de maintenance

Tous les travaux mentionnés dans le chapitre « Instructions de maintenance et d'entretien » doivent être effectués régulièrement. Si ces travaux de maintenance ne peuvent pas être réalisés par l'utilisateur lui-même, il faut alors faire appel à un distributeur.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez un distributeur agréé STIHL. Les distributeurs agréés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Si ces travaux sont négligés ou exécutés de manière non conforme, il peut se produire des dommages sont seul l'utilisateur sera responsable. En font notamment partie :

– Des dommages aux composants de

l'appareil résultant d'un entretien

non effectué en temps voulu ou

insuffisant – De la corrosion ou d'autres

dommages conséquents résultant

d'un stockage inapproprié – Des dommages à l'appareil

résultant de l'utilisation de pièces de

rechange de mauvaise qualité

Mise en service après un arrêt prolongé

Conseils à suivre pour réduire l'usure et éviter les avaries

RE 108, RE 118, RE 128 PLUS

français

Pièces d'usure

Même avec une utilisation en toute conformité, certaines pièces de l'appareil motorisé sont soumises à une usure normale et doivent être remplacées en temps voulu suivant la nature et la durée de l'utilisation. En font notamment partie :

– Buses haute pression – Flexibles haute pression

RE 108, RE 118, RE 128 PLUS

français

Principales pièces

650BA028 KN

RE 128 PLUS

RE 118

RE 108

6 7

RE 108 RE 118

RE 108, RE 118, RE 128 PLUS

français

1 Pistolet pulvérisateur 2 Levier 3 Bouton de sécurité 4 Levier d’arrêt 5 Flexible haute pression 6 Lance 7 Buse à jet plat réglable 8 Turbobuse 9 Kit de pulvérisation 10 Poignée 11 Logement pour brosse de lavage

grandes surfaces 12 Logement pour lance 13 Raccord pour flexible haute

pression 14 Enrouleur de flexible 15 Manivelle de l’enrouleur de flexible 16 Logement pour aiguille de

nettoyage 17 Interrupteur de l’appareil 18 Bouton de réglage en hauteur de la

poignée 19 Logement pour câble électrique 20 Trappe du casier de rangement 21 Raccord d’arrosage 22 Poignée de transport 23 Support de tuyau flexible 24 Logement pour kit de pulvérisation 25 Support pour cassette à tuyau plat # Plaque signalétique

Caractéristiques électriques

RE 108

RE 118

RE 128 PLUS

Caractéristiques techniques

Caractéristiques de branchement au réseau :

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

220 V / 1~ / 50 Hz

110 V / 1~ / 60 Hz

120 V / 1~ / 60 Hz

Puissance : 1,7 kW

1) 2) 3)

1,4 kW

4) 5)

Consommation : 8 A

1) 2)

13 A

11,7 A

Protection par fusible :

10 A

1) 2) 3)

15 A

4) 5)

Classe de protection : I

Degré de protection : IP X5

Caractéristiques de branchement au réseau :

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

Puissance: 2,1kW

1) 2)

Consommation : 9,2 A

1) 2)

Protection par fusible : 10 A

1) 2)

Classe de protection : I

Degré de protection : IP X5

Caractéristiques de branchement au réseau :

230 V / 1~ / 50 Hz

230 V - 240 V 1~ / 50 Hz

120 V / 1~ / 60 Hz

220 V / 1~ / 60 Hz

Puissance: 2,3kW

1) 2) 6)

1,4 kW

Consommation : 10 A

1) 2)

13 A

13,5 A

Protection par fusible :

10 A

1) 2)

15 A

5) 6)

Classe de protection : I

Degré de protection : IP X5

Exécution 230 V / 50 Hz

Exécution 230 V - 240 V / 50 Hz

Exécution 220 V / 50 Hz

Exécution 110 V / 60 Hz

Exécution 120 V / 60 Hz

Exécution 220 V / 60 Hz

RE 108, RE 118, RE 128 PLUS

français

Caractéristiques hydrauliques

RE 108

RE 118

RE 128 PLUS

Dimensions

RE 108

RE 118

RE 128 PLUS

Pression de service : 11 MPa

1) 2) 3)

(110 bar) 8,4 MPa

4) 5)

(84 bar)

Pression maximale admissible :

12 MPa

1) 2) 3)

(120 bar) 10 MPa

4) 5)

(100 bar)

Pression max. d’arrivée d’eau : 1 MPa (10 bar)

Débit d’eau max. : 440 l/h

1) 2) 3) 5)

430 l/h

Débit d’eau selon EN 60335-2-79 :

380 l/h

1) 2) 3)

370 l/h

355 l/h

Hauteur d’aspiration maximale :

1) 2) 3)

0,5 m

4) 5)

Température max. d’arrivée d’eau Alimentation en eau

sous pression : 40 °C Alimentation par

aspiration : 20 °C Force de recul

maximale :

15,6 N

1) 2) 3)

13,2 N

12,7 N

Pression de service : 12,5 MPa

1) 2)

(125 bar)

Pression maximale admissible :

14 MPa

1) 2)

(140 bar)

Pression max. d’arrivée d’eau : 1 MPa (10 bar)

Débit d’eau max. : 500 l/h

1) 2)

Débit d’eau selon EN 60335-2-79 : 400 l/h

1) 2)

Hauteur d’aspiration maximale : 1 m

1) 2)

Température max. d’arrivée d’eau Alimentation en eau

sous pression : 60 °C Alimentation par

aspiration : 20 °C Force de recul

maximale : 17,7 N

1) 2)

Pression de service : 13,5 MPa

1) 2)

(135 bar) 14 MPa 6)

(140 bar) 9,5 MPa 5)

(95 bar)

Pression maximale admissible :

15 MPa

1) 2) 6)

(150 bar) 11,1 MPa

(111 bar)

Pression max. d’arrivée d’eau : 1 MPa (10 bar)

Débit d’eau max. : 500 l/h

1) 2) 6)

440 l/h

Débit d’eau selon EN 60335-2-79 :

420 l/h

1) 2) 6)

355 l/h

Hauteur d’aspiration maximale :

1) 2) 6)

0,5 m

Température max. d’arrivée d’eau Alimentation en eau

sous pression : 60 °C Alimentation par

aspiration : 20 °C Force de recul

maximale :

19,2 N

1) 2)

19,5 N

13,6 N

Exécution 230 V / 50 Hz

Exécution 230 V - 240 V / 50 Hz

Exécution 220 V / 50 Hz

Exécution 110 V / 60 Hz

Exécution 120 V / 60 Hz

Exécution 220 V / 60 Hz

Longueur approx. : 360 mm Largeur approx. : 340 mm Hauteur approx. : 610 mm / 870 mm

Longueur approx. : 360 mm Largeur approx. : 340 mm Hauteur approx. : 640 mm / 900 mm

Longueur approx. : 319 mm Largeur approx. : 366 mm Hauteur approx. : 696 mm / 900 mm

RE 108, RE 118, RE 128 PLUS

français

Poids

RE 108

RE 118

RE 128 PLUS

Flexible haute pression

Valeurs du bruit et des vibrations

Niveau de pression acoustique Lp selon ISO 3744 (à 1 m de distance)

Niveau de puissance acoustique L

selon ISO 3744

Indice de vibration a

au niveau de la

poignée selon ISO 5349

Pour le niveau de pression acoustique et le niveau de puissance acoustique, le facteur-K selon la Directive 2006/42/CE = 1,5 dB(A) ; pour l'indice de vibration, le facteur-K selon la Directive 2006/42/CE = 2,0 m/s

REACH

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach

Consignes d’utilisation et restrictions d’utilisation

Prolongateur de lance

Il ne faut en principe utiliser qu’un seul prolongateur de lance (1) entre le pistolet et la lance de série (2).

RA 101 Utiliser le RA 101 soit directement sur le

pistolet, soit en combinaison avec le prolongateur de lance fourni. Ne monter aucun prolongateur de lance supplémentaire.

Dispositif de sablage humide Utiliser le dispositif de sablage humide

soit directement sur le pistolet, soit en combinaison avec un prolongateur de lance. Ne monter aucun prolongateur de lance supplémentaire.

Appareil : 16 kg Prêt à l’emploi : 18,3 kg

Appareil : 17 kg Prêt à l’emploi : 18,8 kg

Appareil : 17 kg Prêt à l’emploi : 20 kg

RE 108

: 7 m, armature

textile 8 m, armature à

blindage acier

RE 118 : 8 m, armature à

blindage acier

RE 128 PLUS : 9 m, armature à

blindage acier

suivant l’équipement

RE 108 : 71,3 dB(A)

1)2)3)

72,7 dB(A)

RE 118 : 68,7 dB(A)

1) 2)

71,3 dB(A)

RE 128 PLUS : 69,9 dB(A)

RE 108 : 84 dB(A)

1)2)3)

85,3 dB(A)

RE 118 : 81,4 dB(A)

1) 2)

84,1 dB(A)

RE 128 PLUS : 82,6 dB(A)

RE 108 : < 2,5 m/s

RE 118 : < 2,5 m/s

RE 128 PLUS : < 2,5 m/s

Exécution 230 V

Exécution 230 V - 240 V

Exécution 220 V

Exécution 110 V

Accessoires optionnels

650BA016 KN

RE 108, RE 118, RE 128 PLUS

français

Kit de nettoyage de canalisation, 15 m

Un marquage (flèche) se trouve sur le tuyau de nettoyage, sous la buse.

N Introduire le tuyau dans la

canalisation à nettoyer jusqu’au

marquage avant d’allumer l’appareil Lorsque le marquage apparaît lors de

l’extraction du tuyau hors de la canalisation :

N Arrêter l’appareil N Actionner le pistolet jusqu’à ce

l’appareil soit dépressurisé N Sortir complètement le tuyau de la

canalisation Ne jamais sortir le tuyau de nettoyage

lorsque l’appareil est en marche.

Tuyau plat en textile avec cassette Tuyau à basse pression pour brancher

le nettoyeur haute pression au robinet d’eau. La cassette permet d’enrouler et de dérouler le tuyau plat en textile et aussi de le ranger directement sur l’appareil de manière peu encombrante.

Rallonges pour flexible haute pression

– Armature textile, 7 m – Armature acier, 7 m – Armature acier, 10 m

Ne jamais brancher plus d’une rallonge pour flexible haute pression entre l’appareil et le flexible haute pression.

Turbo-brosse Utiliser la turbo-brosse soit directement

sur le pistolet, soit en combinaison avec un prolongateur de lance. Ne monter aucun prolongateur de lance supplémentaire.

Lance coudée Utiliser la lance coudée soit directement

sur le pistolet, soit en combinaison avec un prolongateur de lance. Ne monter aucun prolongateur de lance supplémentaire.

La buse peut être nettoyée à l’aide de l’aiguille de nettoyage fournie.

Lance coudée, longue

La lance coudée longue ne doit être utilisée que directement sur le pistolet. Ne monter aucun prolongateur de lance.

Ne pas la diriger dans des coins hors de portée visuelle où peuvent se trouver des personnes. La buse peut être nettoyée à l’aide de l’aiguille de nettoyage fournie.

Filtre à eau Pour nettoyer l’eau en provenance du

réseau et lors d’une aspiration hors pression.

Clapet de non-retour Empêche que l’eau provenant du

nettoyeur haute pression ne puisse revenir dans le réseau d’eau potable.

Autres accessoires

– Brosse de lavage grandes surfaces – Kit nettoyage – Kit d’aspiration – Produit de nettoyage et d’entretien

pour différents domaines d’application

Vous trouverez des informations à jour sur ces accessoires ainsi que d’autres auprès de votre distributeur STIHL.

669BA010 KN

1607BA024 KN

RE 108, RE 118, RE 128 PLUS

français

Dépannage

Avant toute intervention sur la machine, retirer la fiche secteur, fermer le robinet d’eau et actionner le pistolet pulvérisateur jusqu’à élimination de la pression.

Défaut Cause Solution Le moteur ne démarre pas lors de la

mise sous tension (ronflement à la mise sous tension)

Tension réseau trop faible ou incorrecte Vérifier le branchement électrique

Vérifier la fiche, le câble et le commutateur

Section incorrecte de la rallonge du câble Utiliser une rallonge ayant une section

suffisante, voir « Branchement électrique de l’appareil »

Rallonge électrique trop longue Brancher l’appareil sans rallonge

électrique ou avec une rallonge plus courte

Disjoncteur secteur coupé Éteindre l’appareil, actionner le pistolet

jusqu’à ce que l’eau s’égoutte seulement de la tête de pulvérisation, enfoncer le bouton de sécurité, enclencher le disjoncteur

Pistolet de pulvérisation non actionné Actionner le pistolet de pulvérisation à la

mise sous tension

Le moteur s’allume et s’éteint continuellement

Pompe haute pression ou dispositif de pulvérisation non étanche

Faire réparer l’appareil par un distributeur

Le moteur reste immobile L’appareil s’arrête en raison d’une surchauffe

du moteur

Vérifier si la tension d’alimentation concorde avec celle de l’appareil, laisser refroidir le moteur pendant au moins 5 minutes

Jet déformé, non transparent, imprécis Buse encrassée Nettoyer la buse, voir « Entretien »

RE 108, RE 118, RE 128 PLUS

français

Variations de pression ou chute de pression

Manque d’eau Ouvrir complètement le robinet

respecter la hauteur d’aspiration admissible (mode aspiration seulement)

Buse haute pression dans la tête de pulvérisation encrassée

Nettoyer la buse haute pression, voir « Entretien »

Filtre d’arrivée d’eau dans l’entrée de la pompe bouché

Nettoyer le filtre d’arrivée d’eau, voir « Entretien »

Pompe haute pression non étanche, vannes défectueuses

Faire réparer l’appareil par un distributeur

Buse bouchée Nettoyer la buse

Le détergent n’entre pas Réservoir à détergent vide Remplir le réservoir à détergent

Aspiration de détergent bouchée Supprimer l’obstruction

STIHL recommande de contacter un distributeur STIHL.

Avant toute intervention sur la machine, retirer la fiche secteur, fermer le robinet d’eau et actionner le pistolet pulvérisateur jusqu’à élimination de la pression.

Défaut Cause Solution

RE 108, RE 118, RE 128 PLUS

français

L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.

Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.

Les pièces de rechange d'origine STlHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom { et, le cas échéant, au symbole d'identification des pièces de rechange STlHL K (les petites pièces ne portent parfois que ce symbole).

Pour l'élimination des déchets, respecter les prescriptions nationales spécifiques.

Les produits STIHL ne doivent pas être jetés à la poubelle. Le produit STIHL, la batterie, les accessoires et leur emballage doivent être mis au recyclage.

Consulter le revendeur spécialisé STIHL pour obtenir les informations d'actualité concernant l'élimination écocompatible des déchets.

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

certifie que

est conforme aux prescriptions dans la transposition des Directives 2011/65/UE, 2006/42/CE, 2004/108/CE et 2000/14/CE et a été conçu et fabriqué conformément aux normes ci-après :

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3

La détermination du niveau sonore mesuré et garanti a été effectuée conformément à la Directive 2000/14/CE, Annexe V, en appliquant la norme ISO 3744.

Instructions pour les réparations

Mise au rebut

000BA073 KN

Déclaration de conformité CE

Type : Nettoyeur haute

pression

Marque de fabrication :

STIHL

Modèle : RE 108 Identification de la

série :

4765

Modèle : RE 118 Identification de la

série

4766

Modèle : RE 128 PLUS Identification de la

série

4767

RE 108, RE 118, RE 128 PLUS

français

Niveau sonore mesuré

Niveau sonore garanti

Conservation des documents techniques :

ANDREAS STIHL AG & Co. KG Produktzulassung

L’année de fabrication de l’appareil est indiqué sur la plaque signalétique de celui-ci.

Waiblingen, le 01/08/2012 ANDREAS STIHL AG & Co. KG P. O.

Thomas Elsner Directeur Management groupes de

produits

Tous les produits de STIHL répondent aux exigences de qualité les plus sévères.

Une certification établie par une société indépendante atteste au fabricant STIHL que tous ses produits répondent aux exigences sévères de la norme internationale ISO 9001 applicable aux systèmes de management de la qualité.

RE 108 84,0 dB(A)

1), 2), 3)

79,5 dB(A)

85,3 dB(A)

5), 6), 7)

83,3 dB(A)

83,6 dB(A)

RE 118 81,4 dB(A)

1), 2)

86,7 dB(A)

86,9 dB(A)

RE 128 PLUS 82,6 dB(A)

1), 2), 4)

86,7 dB(A)

RE 108 86 dB(A)

1), 2), 3), 4), 8), 9)

87 dB(A)

5), 6), 7)

RE 118 83 dB(A)

1), 2)

88 dB(A)

8), 9)

RE 128 PLUS 84 dB(A)

1), 2), 4)

88 dB(A)

Exécution 230 V / 50 Hz

Exécution 230 V - 240 V / 50 Hz

Exécution 220 V / 50 Hz

Exécution 220 V / 60 Hz

Exécution 127 V / 60 Hz

Exécution 120 V / 60 Hz

Exécution 110 V / 60 Hz

Exécution 100 V / 60 Hz

Exécution 100 V / 50 Hz

Certificat de qualité

000BA025 LÄ

Original de Instrucciones de

servicio

Impreso en papel blanqueado sin cloro.

Los colores de la impresión contienen aceites vegetales, por lo

que el papel es reciclable.

0458-650-9021. VA5.B13.

0000000989_013_E

RE 108, RE 118, RE 128 PLUS

español

{

Este manual de instrucciones está protegido por derechos de autor. Nos reservamos todos los derechos, especialmente el derecho a la reproducción, traducción y elaboración con sistemas electrónicos.

Índice

Distinguidos clientes: Muchas gracias por haber depositado

su confianza en un producto de calidad de la empresa STIHL.

Este producto se ha confeccionado con modernos procedimientos de fabricación y amplias medidas para afianzar la calidad. Procuramos hacer todo lo posible para que usted esté satisfecho con este producto y pueda trabajar con él sin problemas.

En el caso de que tenga usted alguna pregunta sobre este producto, diríjase a su distribuidor STIHL o directamente a nuestra empresa de distribución.

Atentamente

Dr. Nikolas Stihl

Notas relativas a este manual de instrucciones 81

Indicaciones relativas a la seguridad y técnica de trabajo 81

Completar la máquina 86 Transporte de la máquina 87 Montar, desmontar el tubo de

proyección 87 Montar, desmontar la manguera de

alta presión 88 Establecer la alimentación de agua 89 Establecer la alimentación de agua

sin presión 90 Conectar la máquina a la red

eléctrica 90 Conectar la máquina 91 Trabajar 91 Mezclar detergente 92 Desconectar la máquina 93 Guardar la máquina 93 Instrucciones de mantenimiento y

conservación 94 Mantenimiento 95 Puesta en servicio tras un

almacenamiento de cierta duración 96 Minimizar el desgaste y evitar

daños 96 Componentes importantes 98 Datos técnicos 99 Accesorios especiales 101 Subsanar irregularidades de

funcionamiento 104 Indicaciones para la reparación 106

Gestión de residuos 106 Declaración de conformidad CE 106 Certificado de calidad 107

RE 108, RE 118, RE 128 PLUS

español

Símbolos gráficos

Todos los símbolos gráficos existentes en la máquina están explicados en este manual de instrucciones.

Marcación de párrafos de texto

ADVERTENCIA

Advertencia de peligro de accidente y riesgo de lesiones para personas y de daños materiales graves.

INDICACIÓN

Advertencia de daños de la máquina o de los diferentes componentes.

Perfeccionamiento técnico

STIHL trabaja permanentemente en el perfeccionamiento de todas las máquinas y dispositivos; por ello, nos reservamos los derechos relativos a las modificaciones del volumen de suministro en la forma, técnica y equipamiento.

De los datos e ilustraciones de este manual de instrucciones no se pueden deducir por lo tanto derechos a reclamar.

ADVERTENCIA

– Los menores de edad no deberán

trabajar con esta hidrolimpiadora de alta presión – a excepción de jóvenes de más de 16 años que estén aprendiendo bajo tutela.

– Vigilar a los niños para asegurarse

de que no jueguen con la máquina.

– Prestar o alquilar esta máquina

únicamente a personas que estén familiarizadas con este modelo y su manejo – entregarles siempre también el manual de instrucciones.

– No utilizar la máquina si hay

personas sin ropa protectora en la superficie de trabajo.

– Ante cualesquiera trabajos en la

máquina, p. ej. limpieza, mantenimiento, cambio de piezas – ¡desenchufarla de la red!

Observar las normas de seguridad del país, de p. ej. las Asociaciones Profesionales del ramo, organismos sociales y autoridades competentes para asuntos de prevención de accidentes en el trabajo y otras.

Si la máquina no se utiliza, se deberá colocar de forma que nadie corra peligro. Dejar la máquina, de manera que no la toquen personas ajenas, desenchufarla de la red.

La personas que no estén en condiciones de manejar esta máquina por motivos de limitación de la capacidad física, sensorial o psíquica sólo deben trabajar con la misma bajo tutela y según las indicaciones de una persona responsable.

El usuario es el responsable de los accidentes o peligros que afecten a otras personas o sus propiedades.

Al trabajar por primera vez con esta máquina: dejar que el vendedor o un especialista le aclare cómo manejarla de forma segura.

En algunos países, el uso de máquinas a motor que emitan ruidos puede estar limitado por disposiciones comunales. Tener en cuenta las normas en cuestión del país.

Antes de comenzar el trabajo, comprobar siempre la máquina en cuanto al estado reglamentario.

Notas relativas a este manual de instrucciones

Indicaciones relativas a la seguridad y técnica de trabajo

Será necesario observar medidas de seguridad especiales al trabajar con esta máquina porque se trabaja con corriente eléctrica.

Antes de ponerla en servicio por primera vez, leer con atención todo el manual de instrucciones y guardarlo en un lugar seguro para posteriores consultas. La inobservancia del manual de instrucciones puede tener consecuencias mortales.

RE 108, RE 118, RE 128 PLUS

español

Especialmente importantes son el cable de conexión a la red, el enchufe, la manguera de alta presión, el equipo de proyección y los dispositivos de seguridad.

No trabajar nunca estando dañada la manguera de alta presión – sustituirla inmediatamente.

Poner la máquina en funcionamiento sólo si todos los componentes están exentos de daños.

La manguera de alta presión no se deberá pisar con vehículos, estirar, plegar ni retorcer.

No emplear la manguera de alta presión o el cable de conexión para tirar de la máquina o transportarla.

La manguera de alta presión tiene que estar homologada para la presión de servicio admisible de la máquina.

La presión de servicio admisible, la temperatura máxima admisible y la fecha de fabricación están impresas en la superficie de la manguera de alta presión. En los instrumentos se indican la presión admisible y la fecha de fabricación.

Accesorios y piezas de repuesto

ADVERTENCIA

– Las mangueras de alta presión, los

instrumentos y los acoplamientos

son importantes para la seguridad

de la máquina. Acoplar únicamente

mangueras de alta presión,

instrumentos, acoplamientos y

otros accesorios autorizados por

STIHL para esta máquina o piezas

técnicamente iguales. Si tiene preguntas al respecto, consulte a un distribuidor especializado. Emplear sólo accesorios de gran calidad. De no hacerlo, existe el peligro de que se produzcan accidentes o daños en la máquina.

– STIHL recomienda emplear piezas

y accesorios originales STIHL. Las propiedades de éstos armonizan óptimamente con el producto y las exigencias del usuario.

No realizar modificaciones en la máquina – ello puede ir en perjuicio de la seguridad. STIHL excluye cualquier responsabilidad ante daños personales y materiales que se produzcan al emplear equipos de acople no autorizados.

Aptitud física

Quien trabaje con esta máquina a motor deberá estar descansado, encontrarse bien y estar en buenas condiciones. Quien por motivos de salud no pueda realizar esfuerzos, debería consultar a su médico sobre la posibilidad de trabajar con esta máquina a motor.

Tras haber ingerido bebidas alcohólicas, medicamentos que disminuyan la capacidad de reacción, o drogas, no se deberá trabajar con esta máquina.

Campos de aplicación

La hidrolimpiadora de alta presión es apropiada para limpiar vehículos, máquinas, depósitos, fachadas, establos y para quitar óxido sin producir polvo ni chispas.

No se permite utilizar la máquina para otros fines, ya que se pueden producir accidentes o daños en la misma.

Ropa y equipo

Ponerse zapatos con suela adherente.

Transporte de la máquina

Para transportar de forma segura la máquina en vehículos y sobre éstos, fijarla con cintas a prueba de resbalamiento y vuelcos.

Si se transporta la máquina y los accesorios a temperaturas en torno a 0 °C (32 °F) o a una temperatura inferior, recomendamos utilizar anticongelante – véase "Guardar la máquina".

Ponerse gafas protectoras y ropa protectora. STIHL recomienda ponerse un traje de trabajo, con el fin de reducir el riesgo de lesiones al entrar accidentalmente en contacto con el chorro de alta presión.

RE 108, RE 118, RE 128 PLUS

español

Detergente

ADVERTENCIA

– La máquina se ha desarrollado, de

manera que se pueden emplear los

detergentes que ofrece o

recomienda el fabricante. – Emplear sólo detergentes que

estén permitidos aplicarse con

limpiadoras de alta presión. La

utilización de detergentes

inapropiados o de productos

químicos puede ser nociva para la

salud, dañar la máquina y el objeto

a limpiar. Si tiene preguntas al

respecto, consulte a un distribuidor

especializado. – Emplear el detergente siempre en

la dosis prescrita – tener en cuenta

las correspondientes indicaciones

para la aplicación del detergente. – Los detergentes pueden contener

sustancias nocivas para la salud

(tóxicas, corrosivas, irritantes),

combustibles y fácilmente

inflamables. Si el detergente entra

en contacto con los ojos o la piel,

enjuagarlo inmediatamente con

suficiente cantidad de agua limpia.

En caso de ingerirlo, consultar

inmediatamente a un médico.

Prestar atención a las hojas de

datos de seguridad del fabricante.

Antes de empezar el trabajo

Empalmar la hidrolimpiadora de alta presión a la red de agua potable sólo en combinación con un dispositivo antirretorno – véase "Accesorios especiales".

ADVERTENCIA

– Una vez ha pasado el agua potable

por el dispositivo antirretorno, deja de considerarse agua potable.

No trabajar con la máquina empleando agua sucia.

Ante el peligro de que aparezca agua sucia (p. ej. arena fluida), se ha de emplear un filtro de agua apropiado.

Comprobar la hidrolimpiadora de alta presión

ADVERTENCIA

– La hidrolimpiadora de alta presión

sólo se deberá utilizar en un estado que ofrezca condiciones de seguridad para el servicio – ¡peligro de accidente!

– El interruptor de la máquina se

deberá poder accionar con facilidad a 0

– El interruptor de la máquina tiene

que encontrarse en la posición 0

– Comprobar la manguera de alta

presión, el equipo de proyección y los dispositivos de seguridad en cuanto a daños

– Manguera de alta presión y equipo

de proyección, en perfecto estado (limpios, funcionamiento suave), montaje correcto

– Para un manejo seguro, las

empuñaduras deberán estar limpias y secas, y exentas de aceite y suciedad

– No modificar los dispositivos de

mando ni los de seguridad

Conexión eléctrica

ADVERTENCIA

Disminuir el riesgo de descarga eléctrica:

– La tensión y la frecuencia de la

máquina (véase el rótulo de modelo) tienen que coincidir con las de la red.

– Comprobar el cable de conexión, el

enchufe de la red y el cable de prolongación en cuanto a daños. No se admite emplear cables, acoplamientos ni enchufes que estén dañados o cables de conexión que no correspondan a las normas.

– Enchufándola sólo a una caja de

enchufe que esté debidamente instalada

No empalmar la hidrolimpiadora directamente a la red de agua potable.

RE 108, RE 118, RE 128 PLUS

español

– El aislamiento del cable de

conexión y del de prolongación, el

enchufe y el acoplamiento deben

estar en perfecto estado – No asir nunca el enchufe de

conexión a la red, el cable de

conexión, así como las uniones por

enchufe con las manos mojadas

ADVERTENCIA

Tender debidamente el cable de conexión y el de prolongación:

– Observar las secciones mínimas de

los distintos cables – véase

"Conectar la máquina a la red

eléctrica" – Tender el cable de conexión y

marcarlo, de manera que no sufra

daños y que nadie pueda correr

peligro – ¡peligro de tropezar! – El uso de cables de prolongación

inapropiados pueden ser peligroso.

Emplear sólo cables de

prolongación que estén

homologados para su uso en el

exterior y estén

correspondientemente marcados

así como que tengan una sección

suficiente – El enchufe y el acoplamiento del

cable de prolongación tienen que

ser impermeables al agua y no

deberán estar dentro del agua. – Se recomienda mantener la unión

por enchufe al menos 60 mm sobre

el suelo utilizando p. ej. un tambor

para cables – No dejar que el cable roce en

cantos ni en objetos puntiagudos o

de cantos vivos

– No aplastar el cable en resquicios

de puertas o resquicios de ventanas

– En el caso de cables enredados –

desenchufarlos y ponerlos en orden

– Desenrollar siempre los tambores

de los cables por completo, a fin de evitar el riesgo de incendio por sobrecalentamiento

Durante el trabajo

ADVERTENCIA

– ¡No succionar nunca líquidos que

contengan disolventes o ácidos sin diluir, así como disolventes (p. ej. gasolina, gasóleo de calefacción, disolvente de pinturas o acetona)! Estas sustancias dañan los materiales empleados en la máquina. La neblina de rociado es altamente combustible, explosiva y tóxica.

Adoptar siempre una postura estable y segura.

Cuidado con suelo helado, mojado, con nieve o hielo, en pendientes o en terrenos irregulares – ¡peligro de resbalamiento!

Poner la hidrolimpiadora de alta presión lo más lejos posible del objeto a limpiar.

Trabajar con la máquina sólo estando ésta en posición vertical. No cubrir la máquina; prestar atención a que el motor esté suficientemente ventilado.

No dirigir el chorro hacia animales. No dirigir el chorro de alta presión hacia

puntos sobre los que no se tenga visibilidad.

No dejar que se acerquen niños, animales ni espectadores.

Al limpiar, no deberán llegar al medio ambiente sustancias peligrosas (p. ej., amianto, aceite) procedentes del objeto a limpiar. ¡Tener en cuenta sin falta las directrices habituales sobre el medio ambiente!

En caso de dañarse el cable de conexión a la red, desenchufar inmediatamente la máquina – ¡peligro de muerte por descarga eléctrica!

No dirigir el chorro de alta presión o la manguera de agua hacia la máquina misma y otros aparatos eléctricos – ¡peligro de cortocircuito!

No mojar sistemas eléctricos, empalmes ni cables conductores de corriente con el chorro de alta presión o la manguera – ¡peligro de cortocircuito!

El operario no deberá dirigir el chorro de líquido hacia sí mismo ni hacia otras personas, ni siquiera para limpiar ropa o zapatos – ¡peligro de lesiones!

RE 108, RE 118, RE 128 PLUS

español

No aplicar el chorro de presión a superficies de cemento de amianto. Además de la suciedad, se podrían soltar fibras de amianto peligrosas y respirables. El peligro se agudiza especialmente después de secarse la superficie sobre la que ha actuado el chorro.

No limpiar piezas sensibles de goma, material o similares con un chorro redondo, p. ej. con la tobera de rotor. Al limpiar, prestar atención a que haya suficiente distancia entre la tobera de alta presión y la superficie, a fin de evitar que se dañe la superficie a limpiar.

La palanca de la pistola deberá moverse con suavidad y volver por sí misma a la posición de partida tras haberla soltado.

Sujetar el dispositivo de proyección con ambas manos, con el fin de absorber de forma segura la fuerza de retroceso y el par adicional que se produce al emplear equipos de proyección con tubo acodado.

No dañar el cable de conexión ni la manguera de alta presión pisándolos con vehículos, aplastándolos, tirando violentamente de ellos, etc., protegerlos contra el calor y el aceite

No tocar el cable de conexión con el chorro de alta presión.

En el caso de que la máquina haya sufrido incidencias para las que no ha sido diseñada (p. ej., golpes o caídas), se ha de verificar sin falta su funcionamiento seguro antes de seguir utilizándola – véase también "Antes de trabajar". Comprobar también la operatividad de los dispositivos de seguridad. No seguir utilizando la máquina en ningún caso si no reúne

condiciones de seguridad. En caso de dudas, consultar a un distribuidor especializado.

Antes de ausentarse de la máquina: desconectarla – desenchufarla de la red.

Dispositivo de seguridad Al reaccionar el dispositivo de

seguridad, la presión inadmisiblemente elevada se reconduce al lado de aspiración de la bomba de alta presión por medio de una válvula de rebose. El dispositivo de seguridad está ajustado de origen y no se deberá modificar el ajuste del mismo.

Después de trabajar

– Desenchufarlo de la red – Separar la manguera de afluencia

de agua entre la máquina y el suministro de agua

No desenchufar la máquina de la red tirando del cable de conexión, agarrar el enchufe mismo.

Mantenimiento y reparaciones

ADVERTENCIA

– Emplear sólo repuestos de gran

calidad. De no hacerlo, existe el peligro de que se produzcan accidentes o daños en la máquina. Si tiene preguntas al respecto, consulte a un distribuidor especializado.

– Los trabajos en la máquina (p. ej. la

sustitución del cable de conexión) sólo pueden efectuarlos electricistas profesionales autorizados, a fin de evitar peligros.

Limpiar las piezas de plástico con un paño. Los detergentes agresivos pueden dañar el plástico.

Limpiar las hendiduras de aire de refrigeración en la carcasa del motor si lo requiere su estado.

Efectuar con regularidad los trabajos de mantenimiento de la máquina. Efectuar únicamente trabajos de mantenimiento y reparaciones que estén descritos en el manual de instrucciones. Encargar todos los demás trabajos a un distribuidor especializado.

STIHL recomienda emplear piezas de repuesto originales STIHL. Las propiedades de éstas armonizan óptimamente con el producto y las exigencias del usuario.

¡Desconectar la máquina antes de ausentarse de ella!

Ante cualesquiera trabajos en la máquina: desenchufarla de la red.

RE 108, RE 118, RE 128 PLUS

español

STIHL recomienda encargar los trabajos de mantenimiento y las reparaciones siempre a un distribuidor especializado STIHL. Los distribuidores especializados STIHL siguen periódicamente cursillos de instrucción y tienen a su disposición las informaciones técnicas.

Antes de ponerla en funcionamiento por primera vez, se han de montar distintas piezas accesorias.

Racor de empalme en la afluencia de agua

N Enroscar el racor de empalme (1)

en la afluencia de agua y apretarlo a mano

RE 108, 118

Asidero

N Calar desde arriba el asidero (1) en

los rieles telescópicos y fijarlo con los dos tornillos (2) y tuercas

Soporte para manguera de alta presión

N Colocar el soporte (1) para la

manguera de alta presión en el elemento de ajuste y fijarlo con los tornillos (2)

RE 128 PLUS

Manivela del tambor para la manguera

N Encastrar la manivela en el tambor

para la manguera

Soporte para casete de tubo flexible plano

El casete de tubo flexible plano se puede adquirir como accesorio especial.

El soporte para el casete de tubo flexible plano está contenido en el volumen de suministro y se puede montar en caso de necesitarse.

Completar la máquina

650BA003 KN

1 1

650BA000 KN

650BA001 KN

650BA022 KN

RE 108, RE 118, RE 128 PLUS

español

N Deslizar el anillo de retención (1)

sobre el soporte del equipo de

proyección N Fijar el soporte (2) para el casete de

tubo flexible plano con los tornillos

contenidos en el suministro

Empuñadura ajustable en la altura

N Oprimir el botón (1) y tirar de la

empuñadura (2) hacia arriba hasta el tope

N Soltar el botón y hacer encastrar los

rieles telescópicos tirando de nuevo de la empuñadura o empujando ésta

Asidero para el transporte (sólo RE 118, 128 PLUS)

La máquina se puede llevar con la ayuda del asidero para el transporte.

Tubo de proyección

N Colocar el tubo de proyección (1)

en el alojamiento de la pistola (2), girarlo en 90° y encastrarlo

Desmontar N Introducir el tubo de proyección (1)

en el alojamiento de la pistola (2), girarlo en 90° y extraerlo del alojamiento

Tobera

N Insertar la tobera (3) en el tubo de

proyección hasta que encastre el elemento de enclavamiento (4) – al hacerlo, el botón del elemento de enclavamiento vuelve a saltar hacia fuera – la tobera chorro plano

650BA029 KN

Transporte de la máquina

650BA004 KN

650BA023 KN

Montar, desmontar el tubo de proyección

650BA012 KN

666BA014 KN

RE 108, RE 118, RE 128 PLUS

español

regulable tiene un seguro antigiro

que se ha de alinear respecto de la

ranura existente en el tubo de

proyección Desmontar N Presionar el elemento de

enclavamiento (4) y extraer la

tobera (3)

RE 108, RE 118

Montar la manguera de alta presión

N Calar la manguera de alta presión

en el racor de empalme (2)

N Aplicar la tuerca de racor (1),

enroscarla y apretarla a mano

Desmontar la manguera de alta presión

N Desenroscar la tuerca de racor (1) N Extraer la manguera de alta presión

del racor de empalme (2)

RE 128 PLUS

La manguera de alta presión ya está empalmada.

Desmontar la manguera de alta presión

N Extraer el pasador elástico (1) y

sacar la manguera de alta presión (2) del racor de empalme tirando de ella

Montar la manguera de alta presión N Calar la manguera de alta

presión (2) en el racor de empalme del tambor para dicha manguera

N Introducir el pasador elástico (1) en

el racor de empalme

Montar la manguera de alta presión

en la pistola de proyección

N Introducir el racor de empalme de la

manguera de alta presión (3) en el alojamiento de la pistola de proyección (4) – hasta que encastre

Montar, desmontar la manguera de alta presión

650BA024 KN

650BA006 KN

650BA013 KN

RE 108, RE 118, RE 128 PLUS

español

Desmontar N Accionar la palanca de bloqueo (5)

y extraer la manguera de alta

presión (3) del alojamiento de la

pistola de proyección

Prolongación de manguera de alta presión

Emplear por principio siempre sólo una prolongación de manguera de alta presión – véase "Accesorios especiales"

En el servicio de aspiración, la máquina se puede alimentar también de aguas estancadas, aljibes, depósitos o similares – véase "Establecer la alimentación de agua sin presión".

Antes de empalmar la manguera a la máquina, enjuagarla brevemente con agua, para que no puedan penetrar arena ni otras partículas de suciedad en la máquina.

Empalmar la manguera

N Empalmar la manguera al grifo del

agua (diámetro 1/2", longitud mínima 10 m para absorber los impulsos de presión. Longitud máxima 25 m)

N Calar el acoplamiento (1) en el

empalme para la manguera (2)

N Abrir el grifo del agua

Empalme a la red de agua potable

En caso de empalmarla a la red de agua potable, se ha de instalar antes un dispositivo antirretorno entre el grifo y la manguera según IEC/EN 60335-2-79.

Una vez ha pasado el agua potable por el dispositivo antirretorno, deja de considerarse agua potable.

Se han de observar las normas reguladoras de la empresa de abastecimiento de agua local para impedir el reflujo de agua de la hidrolimpiadora de alta presión a la red de agua potable.

Establecer la alimentación de agua

650BA025 KN

003BA003 KN

RE 108, RE 118, RE 128 PLUS

español

La hidrolimpiadora de alta presión sólo se puede utilizar en servicio de aspiración empleando el juego de aspiración (accesorios especiales).

INDICACIÓN

Se recomienda utilizar por principio un filtro de agua.

N Empalmar la máquina a la

alimentación de agua a presión y

ponerla brevemente en

funcionamiento con arreglo al

presente manual de instrucciones

N Desconectar la máquina N Desmontar el equipo de proyección

de la manguera de alta presión N Desenroscar el acoplamiento de la

manguera del empalme de agua N Empalmar el juego de aspiración al

empalme de agua con la pieza de

empalme Emplear sin falta la pieza de empalme

adjuntada al juego de aspiración. Los acoplamientos de manguera adjuntados de serie a la hidrolimpiadora de alta presión no son estancos en el servicio de aspiración, por lo que no son apropiados para aspirar agua.

N Llenar de agua la manguera de

aspiración y sumergir la alcachofa

de la manguera de aspiración en el

depósito de agua, no emplear agua

sucia

N Sujetar la manguera de alta presión

hacia abajo con la mano

N Conectar la máquina N Esperar hasta que salga un chorro

uniforme por la manguera de alta presión

N Desconectar la máquina N Empalmar el equipo de proyección N Conectar la máquina estando

abierta la pistola de proyección

N Accionar varias veces la pistola de

proyección brevemente, a fin de purgar de aire la máquina lo más rápidamente posible

La tensión y la frecuencia de la máquina (véase el rótulo de modelo) tienen que coincidir con las de la red.

La protección mínima de la conexión a la red tiene que corresponder a lo establecido en los datos técnicos – véase "Datos técnicos".

La máquina se debe conectar a la alimentación de tensión por medio de un interruptor de corriente de defecto que interrumpa la alimentación de corriente, cuando la corriente diferencial hacia tierra sobrepase 30 mA durante 30 ms.

La conexión a la red tiene que corresponder a IEC 60364-1 así como a las prescripciones específicas relativas a los países.

Al conectar la máquina, las oscilaciones de tensión que se producen en caso de condiciones desfavorables de la red (alta impedancia de la red) pueden perjudicar otros consumidores conectados. En caso que las impedancias de la red sean inferiores a 0,15 Ω, no es de esperar que se produzcan perturbaciones.

El cable de prolongación tiene que tener la sección mínima indicada en función de la tensión de la red y la longitud del cable.

Establecer la alimentación de agua sin presión

Conectar la máquina a la red eléctrica

RE 108, RE 118, RE 128 PLUS

español

Conexión a la caja de enchufe a la red

Antes de conectarla a la alimentación de tensión, comprobar si la máquina está desconectada – véase "Desconectar la máquina"

N Girar el soporte inferior hacia arriba

y quitar el cable de conexión N Insertar el enchufe de conexión a la

red de la máquina o el del cable de

prolongación en una caja de

enchufe debidamente instalada

N Abrir el grifo del agua

INDICACIÓN

Conectar la máquina únicamente estando empalmada la manguera de afluencia de agua y estando abierto el grifo del agua. De lo contrario, se produce una carencia de agua que puede originar daños en la máquina.

N Desenrollar por completo la

manguera de alta presión

N Girar el interruptor de la máquina a

la posición I – la máquina está ahora en estado de espera

Accionar la pistola de proyección

N Dirigir la pistola de proyección hacia

el objeto a limpiar – ¡nunca hacia personas!

N Al arrancar, sujetar la tobera de

rotor hacia abajo, si se está utilizando

N Empujar la palanca de retención (2)

hacia abajo – la palanca (1) se desencastra

N Oprimir a fondo la palanca (1) El motor se desconecta al soltar la

palanca.

Estado de espera

INDICACIÓN

Dejar la máquina en régimen de espera durante 5 min, como máximo. Al interrumpir el trabajo durante más de 5 min, al hacer pausas en el trabajo o si se deja sin vigilancia la máquina, desconectar ésta accionando el interruptor de la misma – véase "Desconectar la máquina".

Longitud de cable Sección mínima 220 V – 240 V: hasta 20 m 1,5 mm

20 m hasta 50 m 2,5 mm

100 V – 127 V: hasta 10 m AWG 14 / 2,0 mm

10 m hasta 30 m AWG 12 / 3,5 mm

1607BA035 KN

Conectar la máquina

1607BA011 KN

Trabajar

650BA014 KN

RE 108, RE 118, RE 128 PLUS

español

Manguera de alta presión

INDICACIÓN

No plegar la manguera de alta presión ni formar lazos con ella.

No depositar objetos pesados sobre la manguera de alta presión ni pisarla con vehículos.

Toberas

Tobera de chorro plano (1) La presión de trabajo se puede regular

progresivamente en la tobera. Ángulo del chorro 15°, efecto máximo a

una distancia de aprox. 7 cm. N Girar el manguito de ajuste Tobera de rotor (2) Tobera de chorro giratorio para

suciedad resistente sobre superficies duras. Efecto máximo, a una distancia de aprox. 10 cm.

El equipo de proyección se puede emplear también sin toberas en el servicio de baja presión, p. ej. para enjuagar con un caudal de agua bastante elevado.

Compartimento para guardar toberas

N Abrir la tapa – en los soportes se

pueden guardar la tobera de rotor y la tobera de chorro plano

Guardar los accesorios

La pistola de proyección, el tubo de proyección, la botella de detergente y la aguja de limpiar se pueden guardar en la máquina misma – véase "Componentes importantes".

Los detergentes no deberán secarse sobre el objeto a limpiar

N Desmontar la tobera del tubo de

proyección – véase "Montar, desmontar el tubo de proyección"

N Acoplar el juego de rociado (3) al

tubo de proyección (1) – el juego de rociado tiene un seguro antigiro que se ha de alinear respecto de la ranura existente en el tubo de proyección

Echar detergente STIHL en el depósito del juego de rociado observando la dilución prescrita (aprox. 0,5 litros).

N Sólo RE 118 y 128 Plus: ajustar la

cantidad del detergente a mezclar con el anillo (4)

N Aplicar el detergente de abajo hacia

arriba

Efecto máximo, a una distancia de 1 m.

666BA015 KN

650BA026 KN

Mezclar detergente

666BA016 KN

RE 108, RE 118, RE 128 PLUS

español

N Girar el interruptor de la máquina

a 0 y cerrar el grifo N Accionar la pistola de proyección,

hasta que el agua sólo salga ya

goteando de la tobera (ahora está la

máquina sin presión)

N Soltar la palanca

N Empujar la palanca de retención de

la pistola hacia arriba – la palanca

queda enclavada, con lo que se

impide cualquier conexión

accidental

N Desenchufarla de la red N Quitar la manguera del grifo y de la

máquina

Después del uso

N Enjuagar con agua el elemento de

enclavamiento del tubo de proyección y la tobera a fin de que no se formen depositaciones

N Enrollar la manguera de alta

presión y el cable de conexión en los soportes previstos para ello – véase "Componentes importantes"

Guardar la máquina de forma segura en un local seco a prueba de heladas.

Si existe el riesgo de que pueda verse afectada por heladas, aspirar líquido refrigerante en base a glicol en la bomba – como en los vehículos:

N Sumergir la manguera de

alimentación de agua en un depósito que contenga líquido refrigerante

N Sumergir la pistola sin tubo de

proyección en el mismo depósito

N Conectar la máquina estando

abierta la pistola de proyección

N Accionar la pistola hasta que salga

un chorro uniforme

N Guardar el líquido refrigerante que

sobre en un depósito cerrado

Desconectar la máquina

1607BA018 KN

650BA015 KN

666BA017 KN

Guardar la máquina

RE 108, RE 118, RE 128 PLUS

español

Instrucciones de mantenimiento y conservación

Estos datos se refieren a condiciones de trabajo normales. En caso de jornadas de mayor duración, acortar correspondientemente los intervalos indicados. Al tratarse de servicios ocasionales, se pueden prolongar correspondientemente los intervalos.

Antes de comenzar el trabajo

Tras finalizar el trabajo o

diariamente

Mensualmente

En caso de daños

Si lo requiere su estado

Máquina completa

control visual (estado, estanqueidad) X

limpiar XX

Empalmes en la manguera de alta presión

limpiar XX

engrasar X

Enchufe de acoplamiento del tubo de proyección y corona de acoplamiento de la pistola de proyección

limpiar XX

Tamiz de afluencia de agua en la entrada de alta presión

limpiar XX

sustituir X

Tobera de alta presión

limpiar X

sustituir X

Aberturas de ventilación limpiar X

Apoyos

comprobar X

sustituir X

RE 108, RE 118, RE 128 PLUS

español

Antes de efectuar trabajos de conservación en la máquina o de limpiarla, desenchufarla siempre de la red.

Para asegurar un servicio exento de problemas, recomendamos realizar los siguientes trabajos cada vez que utilice la máquina:

N Enjuagar la manguera del agua, la

manguera de alta presión, el tubo

de proyección y los accesorios con

agua antes de montarlos N Limpiar de arena y polvo los

acoplamientos N Enjuagar el equipo de rociado tras

haberlo usado

Limpiar la tobera

Una tobera obstruida tiene por consecuencia una presión de bomba demasiado elevada, por lo que es necesario limpiarla inmediatamente.

N Desconectar la máquina N Accionar la pistola de proyección

hasta que el agua salga de la tobera

de proyección sólo goteando –

ahora está sin presión la máquina

N Desmontar la tobera N Limpiar la tobera con la aguja al

efecto

INDICACIÓN

Limpiar la tobera sólo si está desmontada.

N Enjuagar la tobera desde delante

con agua

Limpiar el tamiz de afluencia de agua

Limpiar el tamiz de afluencia de agua, según sea necesario, una vez al mes o más a menudo.

N Soltar el empalme para la

manguera

N Extraer con cuidado el tamiz con

unas tenazas y enjuagarlo con agua

N Antes de montarlo, cerciorarse de

que el tamiz esté intacto – sustituirlo si está dañado

Limpiar las aberturas de ventilación

Mantener limpia la máquina, para que el aire de refrigeración pueda entrar y salir sin obstáculos por las correspondientes aberturas de la máquina.

Engrasar los acoplamientos

Engrasar si es necesario los acoplamientos rápidos en la pistola de proyección para empalmar la manguera de alta presión y el tubo de proyección.

Mantenimiento

666BA018 KN

650BA027 KN

RE 108, RE 118, RE 128 PLUS

español

El almacenamiento prolongado de la máquina puede puede originar la sedimentación de residuos minerales del agua en la bomba. Debido a ello, el motor arranca con dificultad o no lo hace.

N Empalmar la máquina a la tubería

de agua y enjuagarla a fondo con

agua de cañería; al hacerlo, no

enchufar la máquina

N Enchufar la máquina N Conectar la máquina estando

abierta la pistola de proyección

La observancia de las instrucciones de este manual de instrucciones evita un desgaste excesivo y daños en la máquina.

El uso, mantenimiento y almacenamiento de la máquina se han de realizar con el esmero descrito en este manual de instrucciones.

Todos los daños originados por la inobservancia de las instrucciones de seguridad manejo y mantenimiento son responsabilidad del usuario mismo. Ello rige en especial para:

– Modificaciones del producto no

autorizadas por STIHL

– El empleo de accesorios que no

estén autorizados para la máquina o que sean de calidad deficiente

– El empleo de la máquina para fines

inapropiados

– Empleo de la máquina en actos

deportivos o competiciones

– Daños derivados de seguir

utilizando la máquina pese a la existencia de componentes averiados

– Daños causados por congelación – Daños causados por una

alimentación de tensión errónea

– Daños causados por una deficiente

alimentación de agua (p. ej. sección demasiado pequeña de la manguera de alimentación)

Trabajos de mantenimiento

Todos los trabajos especificados en el capítulo "Instrucciones de mantenimiento y conservación" se han de realizar con regularidad. Si el usuario mismo no puede realizar estos trabajos de mantenimiento, deberá encargarlos a un distribuidor especializado.

De no realizar a tiempo estos trabajos o si no se realizan como es debido, pueden producirse daños que serán responsabilidad del usuario mismo. De ellos forman parte, entre otros:

– Daños en componentes de la

máquina como consecuencia de de un mantenimiento inoportuno o insuficiente

– Daños por corrosión y otros daños

derivados de un almacenamiento inadecuado

– Daños en la máquina como

consecuencia del empleo de piezas de repuesto de calidad deficiente

Puesta en servicio tras un almacenamiento de cierta duración

Minimizar el desgaste y evitar daños

RE 108, RE 118, RE 128 PLUS

español

Piezas de desgaste

Algunas piezas de la máquina están sometidas a un desgaste normal aun cuando el uso sea el apropiado y se han de sustituir oportunamente en función del tipo y la duración de su utilización. De ellos forman parte, entre otros:

– Toberas de alta presión – Mangueras de alta presión

RE 108, RE 118, RE 128 PLUS

español

Componentes importantes

650BA028 KN

RE 128 PLUS

RE 118

RE 108

6 7

RE 108 RE 118

Stihl RE 108, RE 118, RE 128 PLUS Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
