STIHL RE 100
Návod na obsluhu
Obsah
slovensky
1 Úvod
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Informácie k tomuto návodu na obsluhu
2.1 Platné dokumenty
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Označenie výstražných upozornení v texte
2.3 Symboly v texte
3 Prehľad
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Vysokotlakový čistič
3.2 Ostrekovacie zariadenie
Preklad originálneho návodu na
obsluhu
3.3 Symboly
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Bezpečnostné upozornenia
4.1 Výstražné symboly
4.2 Použitie v súlade s určením
4.3 Požiadavky na používateľa
4.4 Odev a vybavenie
4.5 Pracovná oblasť a okolie
4.6 Bezpečný stav
4.7 Práca
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.8 Čistiace prostriedky
4.9 Pripojenie vody
4.10 Elektrické pripojenie
4.11 Preprava
4.12 Skladovanie
4.13 Čistenie, údržba a oprava
Vytlačené na bezchlórovo bielenom papieri.
Tlačiarenské farby obsahujú rastlinné oleje, papier je
recyklovateľný.
5 Bezpečnostné pokyny – príslušenstvo
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Predĺženie ostrekovacej rúrky, dýza s plochým
nástrekom, súprava na čistenie rúr, zahrnutá
ostrekovacia rúrka a uhlová dýza
6 Príprava vysokotlakového čističa na použitie
6.1 Príprava vysokotlakového čističa na použitie
7 Montáž vysokotlakového čističa
7.1 Montáž vysokotlakového čističa
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .

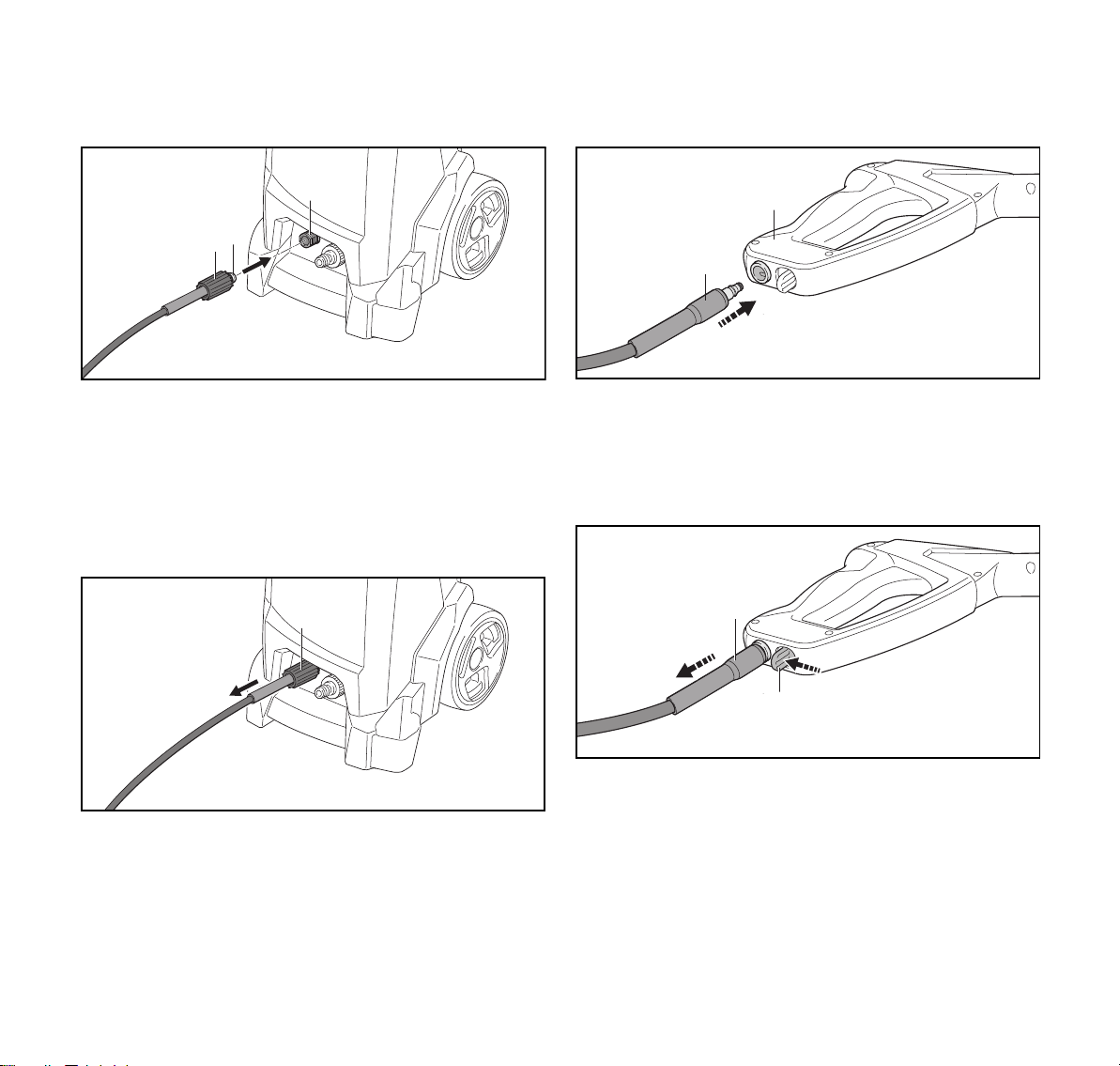

7.2 Montáž a demontáž vysokotlakovej hadice
7.3 Montáž a demontáž striekacej pištole
7.4 Montáž a demontáž ostrekovacej rúrky
. . . . . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . .
. . . . . . .
. . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . .
7.5 Montáž a demontáž dýzy
2
8 Pripojenie na zdroj vody
2
8.1 Pripojenie vodného filtra
2
8.2 Pripojenie vysokotlakového čističa do vodnej
3
3
8.3 Pripojenie vysokotlakového čističa na iný zdroj
3
3
9 Elektrické pripojenie vysokotlakového čističa
4
9.1 Elektrické pripojenie vysokotlakového čističa
5
10 Zapnutie a vypnutie vysokotlakového čističa
5
10.1 Zapnutie vysokotlakového čističa
5
10.2 Vypnutie vysokotlakového čističa
6
11 Práca s vysokotlakovým čističom
6

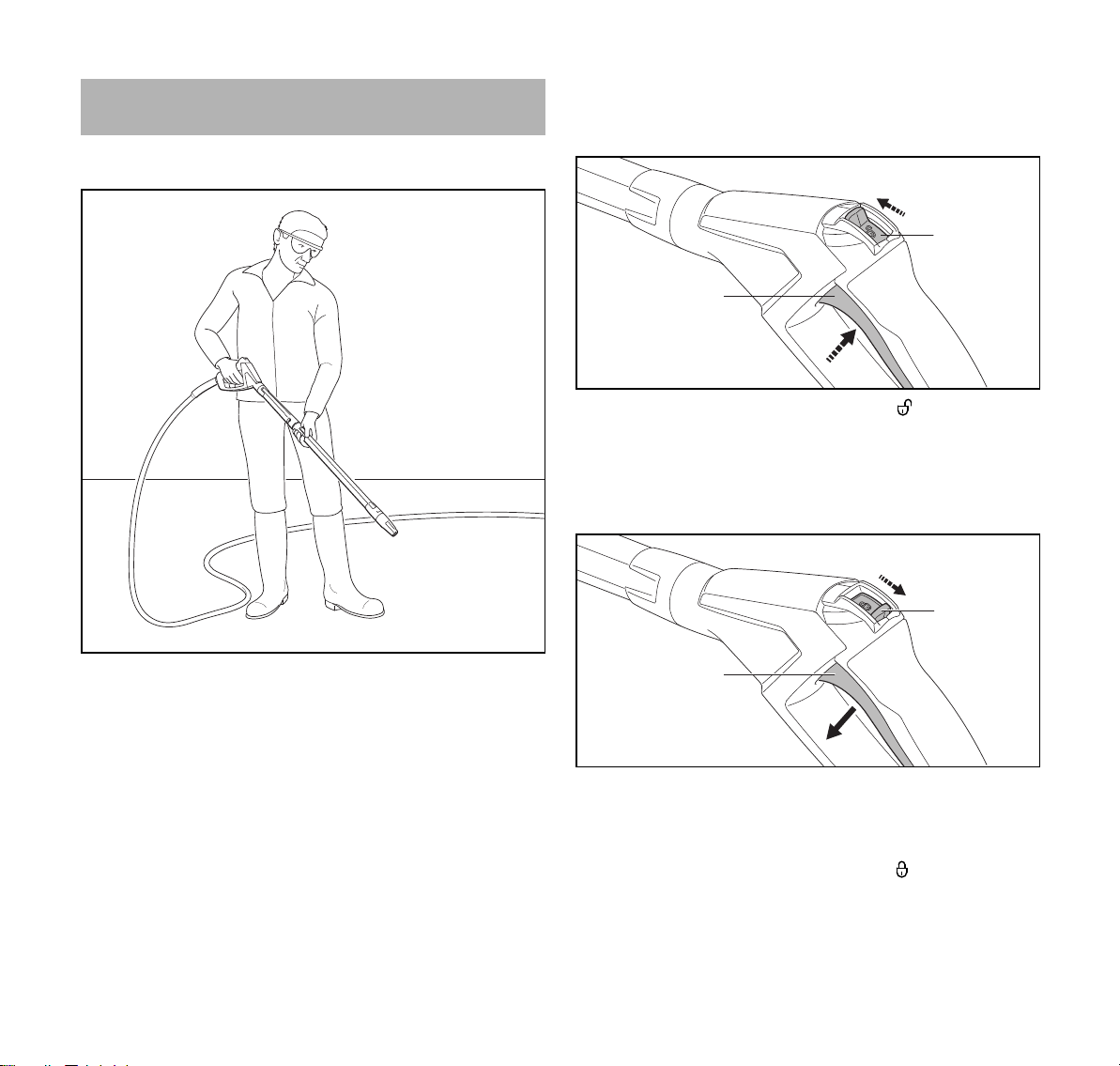

11.1 Držanie a vedenie striekacej pištole
6
11.2 Stlačenie a zaistenie páky striekacej pištole
7
11.3 Čistenie
7

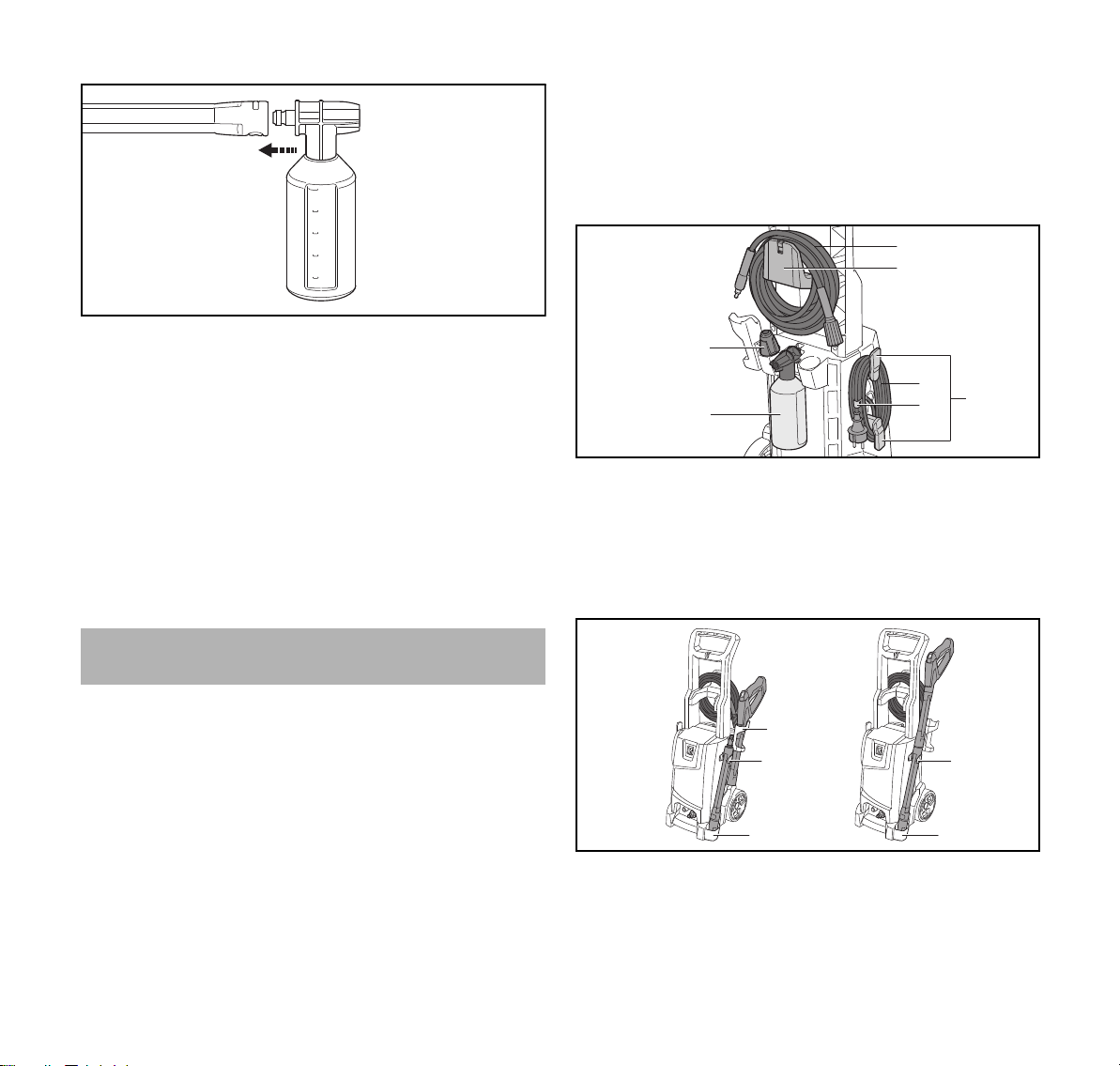

11.4 Práca s čistiacim prostriedkom
8
12 Po ukončení práce
11
12.1 Po ukončení práce
11
12.2 Ochrana vysokotlakového čističa ochranným
11
12
13
13 Preprava
13
13.1 Preprava vysokotlakového čističa
14
14 Skladovanie
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
siete
vody
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
prostriedkom proti mrazu
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
14.1 Uskladnenie vysokotlakového čističa
15 Čistenie
14
15.1 Čistenie vysokotlakového čističa a príslušenstva
15

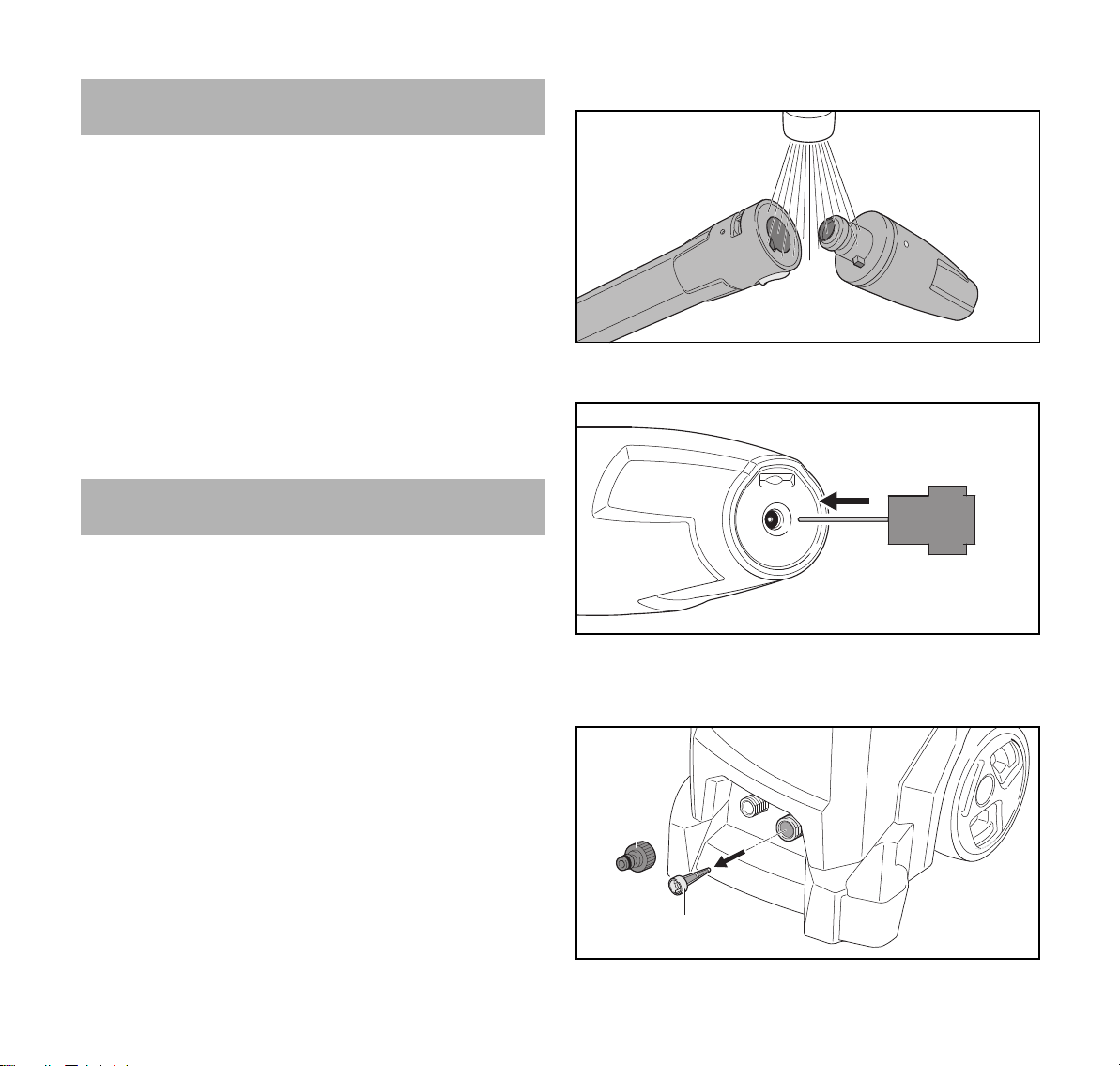

15.2 Čistenie dýzy a ostrekovacej rúrky
15
15.3 Čistenie sitka na prívode vody
16
15.4 Čistenie vodného filtra
16
16 Údržba
17
16.1 Intervaly údržby
17
17 Oprava
18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . .
. . . . . . .
. . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . .
. . . . . . . . . . . . . . . . .
18
19
19
19
20
21
21
21
21
21
22
22
22
23
23
24
24
25
25
25
26
26
26
26
26
26
27
27
27
27
{
© ANDREAS STIHL AG & Co. KG 2018
0458-616-1421-A. VA0.E18.
0000007909_006_SK
0458-616-1421-A
Tento návod na obsluhu je chránený autorským právom. Všetky práva zostávajú vyhradené, najmä právo rozmnožovania, prekladania a spracovania elektronickými systémami.
1
slovensky
1 Úvod
17.1 Oprava vysokotlakového čističa
18 Odstraňovanie porúch
18.1 Odstránenie porúch vysokotlakového čističa
18.2 Namazanie tesnení
19 Technické údaje
19.1 Vysokotlakový čistič STIHL RE100
19.2 Predlžovacie káble
19.3 Hodnoty hluku a vibrácií
19.4 REACH
20 Náhradné diely a príslušenstvo
20.1 Náhradné diely a príslušenstvo
21 Likvidácia
21.1 Likvidácia vysokotlakového čističa
22 EÚ vyhlásenie o zhode
22.1 Vysokotlakový čistič STIHL RE100
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . .
27
1Úvod
28
28
Milá zákazníčka, milý zákazník,
30
teší nás, že ste sa rozhodli pre výrobok spoločnosti STIHL.
30
Naše výrobky vyvíjame a vyrábame v špičkovej kvalite podľa
30
požiadaviek našich zákazníkov. Tým vznikajú výrobky s
30
vysokou spoľahlivosťou aj pri extrémnom namáhaní.
30
Spoločnosť STIHL je tiež zárukou kvalitného servisu. Naše
30
špecializované predajne zabezpečujú kompetentné
31
poradenstvo a zaškolenie, ako aj rozsiahlu technickú
31
podporu.
31
Ďakujeme vám za vašu dôveru a želáme vám veľa radosti s
31
výrobkom spoločnosti STIHL.
31
31
Dr. Nikolas Stihl
DÔLEŽITÉ! PRED POUŽITÍM PREČÍTAJTE A
USCHOVAJTE.
2 Informácie k tomuto návodu na
obsluhu
2.1 Platné dokumenty
Platia miestne bezpečnostné predpisy.
► Okrem tohto návodu na obsluhu si prečítajte tieto
dokumenty, porozumejte im a uschovajte ich:
– Návod na použitie a obal použitého príslušenstva
– Návod na použitie a obal použitého čistiaceho
prostriedku
2
0458-616-1421-A
3 Prehľad
slovensky
2.2 Označenie výstražných upozornení v texte
NEBEZPEČENSTVO
Upozornenie poukazuje na nebezpečenstvá, ktoré vedú k
ťažkým zraneniam alebo smrti.
► Uvedené opatrenia môžu ťažkým zraneniam alebo smrti
zabrániť.
VAROVANIE
Upozornenie poukazuje na nebezpečenstvá, ktoré môžu
viesť k ťažkým zraneniam alebo smrti.
► Uvedené opatrenia môžu ťažkým zraneniam alebo smrti
zabrániť.
UPOZORNENIE
Upozornenie poukazuje na nebezpečenstvá, ktoré môžu
viesť k vecným škodám.
► Uvedené opatrenia môžu vecným škodám zabrániť.
2.3 Symboly v texte
Tento symbol odkazuje na kapitolu v tomto návode
na obsluhu.
3Prehľad
3.1 Vysokotlakový čistič
1
2
7
3
6
5
4
0458-616-1421-A
15
14
13
12
9
10
8
11
#
0000-GXX-5290-A0
3
slovensky
6
1 3 4
5
2
10
7
8
13
0000-GXX-5291-A0
9
14
15
12
11
3 Prehľad
1 Rukoväť
Rukoväť slúži na prenášanie a manipuláciu s
vysokotlakovým čističom.
2Držiak
Držiak slúži na uloženie striekacej pištole.
3Držiak
Držiak slúži na uloženie ostrekovacieho zariadenia.
4 Prepravná rukoväť
Prepravná rukoväť slúži na prenášanie vysokotlakového
čističa.
5Hrdlo
Hrdlo slúži na pripojenie vodnej hadice.
6Hrdlo
Hrdlo slúži na pripojenie vysokotlakovej hadice.
7 Kolískový spínač
Kolískový spínač slúži na zapnutie a vypnutie
vysokotlakového čističa.
8Držiak
Držiak slúži na uloženie prívodného kábla.
9 Prívodný kábel
Prívodný kábel spája vysokotlakový čistič so sieťovou
zástrčkou.
10 Úchytka
Úchytka drží sieťovú zástrčku na navinutom prívodnom
kábli,
11 Sieťová zástrčka
Sieťová zástrčka spája prívodný kábel so zásuvkou.
12 Úložné priehradky
Úložné priehradky slúžia na uloženie dodaných dýz.
13 Držiak
Držiak slúži na uloženie ostrekovacej súpravy.
14 Držiak
Držiak slúži na uloženie vysokotlakovej hadice.
15 Čistiaca ihla
Čistiaca ihla slúži na čistenie dýzy.
4
# Výkonový štítok s číslom stroja
3.2 Ostrekovacie zariadenie
1 Blokovanie
Blokovanie drží dýzu v ostrekovacej rúrke.
2 Ostrekovacia rúrka
Ostrekovacia rúrka spája striekaciu pištoľ s dýzou.
3 Striekacia pištoľ
Striekacia pištoľ slúži na držanie a vedenie
ostrekovacieho zariadenia.
4 Aretačná páčka
Aretačná páčka odblokuje páku.
5Páka
Páka otvára a zatvára ventil na striekacej pištoli. Páka
spúšťa a zastavuje prúd vody.
6 Blokovacia páčka
Blokovacia páčka drží hrdlo v striekacej pištoli.
7 Vysokotlaková hadica
Vysokotlaková hadica vedie vodu z vysokotlakového
čerpadla do striekacej pištole.
8 Spojka
Spojka spája vysokotlakovú hadicu s vysokotlakovým
čerpadlom.
0458-616-1421-A
4 Bezpečnostné upozornenia
A
slovensky
9Hrdlo
Hrdlo spája vysokotlakovú hadicu so striekacou pištoľou.
10 Čistiaca ihla
Čistiaca ihla slúži na čistenie dýz.
11 Ostrekovacia súprava
Ostrekovacia súprava slúži na čistenie s použitím
čistiacich prostriedkov.
12 Fľaša
Fľaša obsahuje čistiaci prostriedok.
13 Ostrekovacia dýza
Ostrekovacia dýza primiešava čistiaci prostriedok do
vody.
14 Rotorová dýza
Rotorová dýza vytvára tvrdý rotujúci prúd vody.
15 Dýza s plochým nástrekom
Dýza s plochým nástrekom vytvára plochý prúd vody.
3.3 Symboly
Symboly sa môžu nachádzať na vysokotlakovom čističi,
ostrekovacom zariadení a ostrekovacej súprave a
znamenajú nasledovné:
Aretačná páčka odblokuje v tejto polohe páku.
Tieto symboly označujú originálne náhradné
diely STIHL a originálne príslušenstvo STIHL.
4 Bezpečnostné upozornenia
4.1 Výstražné symboly
Výstražné symboly na vysokotlakovom čističi majú
nasledujúci význam:
Dodržiavajte bezpečnostné pokyny a ich
opatrenia.
Návod na obsluhu si prečítajte, porozumejte mu
a uschovajte ho.
Noste ochranné okuliare.
Nemierte prúdom vody na osoby a zvieratá.
Aretačná páčka zablokuje v tejto polohe páku.
Výrobok nelikvidujte spolu s domovým odpadom.
L
W
0458-616-1421-A
Pred prepravou vyprázdnite ostrekovaciu
súpravu alebo ju zaistite tak, aby sa nemohla
prevrátiť ani pohybovať.
Garantovaná hladina akustického výkonu podľa
smernice 2000/14/ES v dB(A), aby sa dali
porovnať emisie hluku výrobkov.
Nestriekajte prúd vody na elektrické zariadenia,
elektrické prípojky, zásuvky a vedenia pod
napätím.
Nemierte prúdom vody na elektrické náradie a
vysokotlakový čistič.
5
slovensky
4 Bezpečnostné upozornenia
Ak sú prívodný alebo predlžovací kábel
poškodené: Vytiahnite sieťovú zástrčku zo
zásuvky.
Vysokotlakový čistič nepripájajte priamo na
vodovodnú sieť pitnej vody.
Vysokotlakový čistič vypnite počas prestávok v
práci, prepravy, uskladnenia, údržby alebo
opravy.
Vysokotlakový čistič nepoužívajte,
neprepravujte a neskladujte pri teplote pod 0°C.
4.2 Použitie v súlade s určením
Vysokotlakový čistič STIHL RE100 slúži napr. na čistenie
áut, prívesov, terás, chodníkov a fasád.
Vysokotlakový čistič nie je vhodný na komerčné použitie.
Vysokotlakový čistič sa nesmie používať, keď prší.
VAROVANIE
￭ Ak sa vysokotlakový čistič nepoužíva v súlade s určením,
môže dôjsť k ťažkému zraneniu alebo usmrteniu osôb a
vecným škodám.
► Vysokotlakový čistič používajte tak, ako je to popísané
v tomto návode na obsluhu.
4.3 Požiadavky na používateľa
VAROVANIE
￭ Používatelia bez poučenia nevedia rozpoznať a odhadnúť
nebezpečenstvá vyplývajúce z vysokotlakového čističa.
Môže dôjsť k ťažkému zraneniu alebo usmrteniu
používateľa alebo iných osôb.
► Návod na obsluhu si prečítajte, porozumejte
mu a uschovajte ho.
► Ak odovzdávate vysokotlakový čistič ďalším osobám:
Odovzdajte súčasne návod na obsluhu.
► Uistite sa, že používateľ spĺňa nasledujúce požiadavky:
– Používateľ je oddýchnutý.
– Používateľ je telesne, zmyslovo a
duševne schopný obsluhovať
vysokotlakový čistič a pracovať s ním.
– Používateľ je plnoletý.
– Používateľ bol poučený
špecializovaným predajcom STIHL
alebo odborne spôsobilou osobou, skôr
ako začal prvýkrát pracovať s
vysokotlakovým čističom.
– Používateľ nie je pod vplyvom alkoholu, liekov alebo
drog.
Vysokotlakový čistič STIHL RE 100 nie je určený na
nasledujúce použitia:
– čistenie azbestového cementu a podobných povrchov
– čistenie povrchov, ktoré sú natreté alebo lakované farbou
s obsahom olova
– čistenie povrchov, ktoré prichádzajú do kontaktu s
potravinami
– čistenie samotného vysokotlakového čističa
6
► Ak vzniknú nejasnosti: Vyhľadajte špecializovaného
predajcu STIHL.
4.4 Odev a vybavenie
VAROVANIE
￭ Počas práce sa môžu vymršťovať predmety vysokou
rýchlosťou. Môže dôjsť k zraneniu používateľa.
0458-616-1421-A
4 Bezpečnostné upozornenia
slovensky
► Noste tesne priliehajúce ochranné okuliare.
Vhodné ochranné okuliare sú testované
podľa normy EN 166 alebo podľa národných
predpisov a spríslušným označením sú
dostupné v predaji.
► Noste tesne priliehavú vrchnú časť odevu s dlhým
rukávom a dlhé nohavice.
￭ Počas práce sa môžu tvoriť aerosóly. Vdýchnuté aerosóly
môžu poškodiť zdravie a vyvolať alergické reakcie.
► Vykonajte zhodnotenie rizika v závislosti od čistených
povrchov a ich okolia.
► Ak z hodnotenia rizika vyplýva, že sa môžu tvoriť
aerosóly: Noste ochrannú masku s triedou ochrany
FFP2 alebo porovnateľnou triedou ochrany.
￭ Ak nosí používateľ nevhodnú obuv, môže sa pošmyknúť.
Môže dôjsť k zraneniu používateľa.
► Noste pevnú uzatvorenú obuv s drsnou podrážkou.
4.5 Pracovná oblasť a okolie
VAROVANIE
￭ Nezúčastnené osoby, deti a zvieratá nevedia rozpoznať a
odhadnúť nebezpečenstvá vyplývajúce z
vysokotlakového čističa a vymršťovaných predmetov.
Môže dôjsť k ťažkému zraneniu nezúčastnených osôb,
detí a zvierat a môžu vzniknúť vecné škody.
►Nezúčastnené osoby, deti a zvieratá
nepúšťajte do pracovnej oblasti.
►Nenechávajte vysokotlakový čistič bez
dozoru.
►Zabezpečte, aby sa deti nemohli hrať s
vysokotlakovým čističom.
￭ Ak sa pracuje vdaždi alebo vo vlhkom prostredí, môže
dôjsť kzásahu elektrickým prúdom. Môže dôjsť k
ťažkému poraneniu alebo usmrteniu používateľa a
poškodeniu vysokotlakového čističa.
► Nepracujte v daždi.
► Vysokotlakový čistič postavte tak, aby naň nekvapkala
voda.
► Vysokotlakový čistič postavte mimo vlhkej pracovnej
oblasti.
￭ Elektrické konštrukčné diely vysokotlakového čističa
môžu vytvárať iskry. Iskry môžu vo veľmi horľavom
prostredí alebo výbušnom prostredí vyvolať požiar a
výbuch. Môže dôjsť k ťažkému zraneniu alebo usmrteniu
osôb a vecným škodám.
► Nepracujte vo veľmi horľavom a výbušnom prostredí.
4.6 Bezpečný stav
Vysokotlakový čistič je v bezpečnom stave, ak sú splnené
nasledujúce podmienky:
– Vysokotlakový čistič je nepoškodený.
– Vysokotlaková hadica, spojky a ostrekovacie zariadenie
sú nepoškodené.
– Vysokotlaková hadica, spojky a ostrekovacie zariadenie
sú správne namontované.
– Prívodný kábel, predlžovací kábel a ich sieťové zástrčky
sú nepoškodené.
– Vysokotlakový čistič je čistý a suchý.
– Ostrekovacie zariadenie je čisté.
– Ovládacie prvky fungujú a neboli na nich vykonané
zmeny.
– Je namontované len originálne príslušenstvo STIHL
určené pre tento vysokotlakový čistič.
– Príslušenstvo je namontované správne.
0458-616-1421-A
7
slovensky
4 Bezpečnostné upozornenia
VAROVANIE
￭ V stave nevyhovujúcom bezpečnosti nemôžu konštrukčné
diely správne fungovať a bezpečnostné zariadenia môžu
byť vyradené z prevádzky. Môže dôjsť k ťažkému
zraneniu alebo usmrteniu osôb.
► Pracujte s nepoškodeným vysokotlakovým čističom.
► Pracujte s nepoškodeným vysokotlakovým čističom,
nepoškodenými spojkami a nepoškodeným
ostrekovacím zariadením.
► Vysokotlakový čistič, spojky a ostrekovacie zariadenie
namontujte tak, ako je to uvedené v tomto návode na
obsluhu.
► Pracujte s nepoškodeným prívodným káblom,
predlžovacím káblom a nepoškodenými sieťovými
zástrčkami.
► Ak je vysokotlakový čistič znečistený alebo mokrý:
Vysokotlakový čistič vyčistite a nechajte vyschnúť.
► Ak je ostrekovacie zariadenie znečistené: Ostrekovacie
zariadenie vyčistite.
► Nevykonávajte zmeny na vysokotlakovom čističi.
► Ak ovládacie prvky nie sú funkčné: Nepracujte s
vysokotlakovým čističom.
► Namontujte iba originálne príslušenstvo STIHL určené
pre tento vysokotlakový čistič.
► Príslušenstvo montujte tak, ako je to uvedené v tomto
návode na obsluhu alebo v návode na obsluhu
príslušenstva.
► Do otvorov vysokotlakového čističa nestrkajte
predmety.
► Ak vzniknú nejasnosti: Vyhľadajte špecializovaného
predajcu STIHL.
4.7 Práca
VAROVANIE
￭ Používateľ v určitých situáciách už nedokáže
koncentrovane pracovať. Používateľ sa môže potknúť,
spadnúť a ťažko sa zraniť.
► Pracujte pokojne a premyslene.
► Ak sú svetelné a rozhľadové pomery zlé: Nepracujte s
vysokotlakovým čističom.
► Vysokotlakový čistič obsluhujte sami.
► Dávajte pozor na prekážky.
► Pracujte stojac na zemi a udržujte stabilitu. Ak sa musí
pracovať vo výške: Použite zdvíhaciu pracovnú plošinu
alebo bezpečné lešenie.
► Ak sa objavia známky únavy: Urobte si prestávku.
￭ Ak sa vysokotlakový čistič počas práce správa inak alebo
nezvyčajne, môže byť vysokotlakový čistič v stave
nevyhovujúcom bezpečnosti. Môže dôjsť k ťažkému
zraneniu osôb a vecným škodám.
► Ukončite prácu, vytiahnite sieťovú zástrčku zo zásuvky
a vyhľadajte špecializovaného predajcu STIHL.
► Vysokotlakový čistič prevádzkujte v stojatej polohe.
► Vysokotlakový čistič nezakrývajte, aby bola
zabezpečená dostatočná výmena chladiaceho
vzduchu.
￭ Keď sa pustí páka striekacej pištole, automaticky sa
vypne vysokotlakové čerpadlo a z dýzy prestane prúdiť
voda. Vysokotlakový čistič je v stand-by režime a zostáva
naďalej zapnutý. Keď sa stlačí páka striekacej pištole,
8
0458-616-1421-A
4 Bezpečnostné upozornenia
slovensky
vysokotlakové čerpadlo sa automaticky znova zapne a z
dýzy prúdi voda. Môže dôjsť k ťažkému zraneniu osôb a
vecným škodám.
► Keď sa s čističom nepracuje: Zaistite pákustriekacej
pištole.
► Vypnite vysokotlakový čistič.
► Sieťovú zástrčku vysokotlakového čističa vytiahnite zo
zásuvky.
￭ Pri teplote pod 0 °C môže voda na čistených povrchoch a
v konštrukčných dieloch vysokotlakového čističa zamŕzať.
Používateľ sa môže pošmyknúť, spadnúť a ťažko sa
zraniť. Môžu vzniknúť vecné škody.
► Vysokotlakový čistič nepoužívajte pri teplote pod 0°C.
￭ V prípade potiahnutia za vysokotlakovú hadicu, vodnú
hadicu alebo prívodný kábel sa môže vysokotlakový čistič
pohnúť a spadnúť. Môžu vzniknúť vecné škody.
► Neťahajte za vysokotlakovú hadicu, vodnú hadicu ani
prívodný kábel.
￭ Ak stojí vysokotlakový čistič na šikmom, nerovnom alebo
nepevnom podklade, môže sa pohnúť a spadnúť. Môžu
vzniknúť vecné škody.
► Vysokotlakový čistič postavte na vodorovnú, rovnú a
spevnenú plochu.
￭ Ak sa pracuje vo výškach, môže vysokotlakový čistič
alebo ostrekovacie zariadenie spadnúť. Môže dôjsť k
ťažkému zraneniu osôb a vecným škodám.
► Použite zdvíhaciu pracovnú plošinu alebo bezpečné
lešenie.
► Vysokotlakový čistič neumiestňujte na zdvíhaciu
pracovnú plošinu ani na lešenie.
► Ak nie je dosah vysokotlakového čističa dostatočný:
Vysokotlakovú hadicu predĺžte pomocou predĺženia
vysokotlakovej hadice.
► Ostrekovacie zariadenie zaistite proti pádu.
￭ Prúd vody môže z povrchov uvoľniť azbestové vlákna.
Azbestové vlákna sa môžu po vyschnutí rozptýliť do
ovzdušia a môžu byť vdýchnuté. Vdýchnuté azbestové
vlákna môžu spôsobiť poškodenie zdravia.
► Nečistite povrchy s obsahom azbestu.
￭ Prúd vody môže uvoľniť olej z automobilov alebo strojov.
Zabráňte vsiaknutiu vody s obsahom oleja do pôdy, vôd a
kanalizácie. Predstavuje to ohrozenie životného
prostredia.
► Automobily alebo stroje čistite iba na miestach s
odlučovačom oleja v odtoku vody.
￭ Prúd vody môže spolu s farbami s obsahom olova tvoriť
aerosóly a vodu s obsahom olova. Aerosóly a voda s
obsahom olova sa môžu dostať do pôdy, vôd a
kanalizácie. Vdýchnuté aerosóly môžu poškodiť zdravie a
vyvolať alergické reakcie. Predstavuje to ohrozenie
životného prostredia.
► Nečistite povrchy, ktoré sú natreté alebo lakované
farbou s obsahom olova.
￭ Prúd vody môže poškodiť citlivé povrchy. Môžu vzniknúť
vecné škody.
► Citlivé povrchy nečistite rotorovou dýzou.
► Citlivé povrchy z gumy, textílie, dreva a podobných
materiálov čistite s nízkym tlakom a väčším odstupom.
￭ Ak sa rotorová dýza počas práce ponorí alebo
prevádzkuje v znečistenej vode, môže dôjsť k jej
poškodeniu.
► Rotorovú dýzu neprevádzkujte v znečistenej vode.
► Pri čistení nádoby: Nádobu vyprázdnite a vodu nechajte
počas čistenia odtekať.
0458-616-1421-A
9
slovensky
4 Bezpečnostné upozornenia
￭ Nasaté ľahko horľavé a výbušné kvapaliny môžu vyvolať
požiare a výbuchy. Môže dôjsť k ťažkému zraneniu alebo
usmrteniu osôb a vecným škodám.
► Nenasávajte ani nevynášajte ľahko horľavé alebo
výbušné kvapaliny.
￭ Nasaté dráždivé, leptavé a jedovaté kvapaliny môžu
ohroziť zdravie a poškodiť konštrukčné diely
vysokotlakového čističa. Môže dôjsť k ťažkému zraneniu
alebo usmrteniu osôb a vecným škodám.
► Nenasávajte ani nevynášajte dráždivé, leptavé alebo
jedovaté kvapaliny.
￭ Silný prúd vody môže ťažko zraniť osoby a zvieratá a
spôsobiť vecné škody.
► Nemierte prúdom vody na osoby a zvieratá.
► Prúd vody nesmerujte na miesta, ktoré sú neprehľadné.
► Nečistite odevy, keď sú oblečené.
► Nečistite obuv, keď sú obuté.
￭ Ak sa elektrické zariadenia, elektrické prípojky, zásuvky a
vedenia pod napätím dostanú do kontaktu s vodou, môže
to spôsobiť zásah elektrickým prúdom. Môže dôjsť k
ťažkému zraneniu alebo usmrteniu osôb a vecným
škodám.
► Nestriekajte prúd vody na elektrické
zariadenia, elektrické prípojky, zásuvky a
vedenia pod napätím.
► Prúd vody nesmerujte na prívodný kábel ani
predlžovací kábel.
￭ Ak sa elektrické náradie alebo vysokotlakový čistič
dostanú do kontaktu s vodou, môže to spôsobiť zásah
elektrickým prúdom. Môže dôjsť k ťažkému zraneniu
alebo usmrteniu používateľa a vecným škodám.
► Nemierte prúdom vody na elektrické
spotrebiče ani vysokotlakový čistič.
► Elektrické spotrebiče a vysokotlakový čistič umiestnite v
bezpečnej vzdialenosti od čisteného povrchu.
￭ Nesprávne položená vysokotlaková hadica sa môže
poškodiť. V dôsledku poškodenia môže voda pod
vysokým tlakom nekontrolovane unikať do okolia. Môže
dôjsť k ťažkému zraneniu osôb a vecným škodám.
► Nemierte prúdom vody na vysokotlakovú hadicu.
► Vysokotlakovú hadicu položte tak, aby nebola napnutá
ani zamotaná.
► Vysokotlakovú hadicu položte tak, aby sa nepoškodila,
nezalomila, nestlačila ani neodierala.
► Vysokotlakovú hadicu chráňte pred horúčavou, olejom
a chemikáliami.
￭ V prípade nesprávne položenej vodnej hadice môže dôjsť
k jej poškodeniu a nebezpečenstvu potknutia. Môže dôjsť
k zraneniu osôb a poškodeniu vodnej hadice.
► Nemierte prúdom vody na vodnú hadicu.
► Vodnú hadicu položte tak, aby nepredstavovala
nebezpečenstvo potknutia.
► Vodnú hadicu položte tak, aby nebola napnutá ani
zamotaná.
► Vodnú hadicu položte tak, aby sa nepoškodila,
nezalomila, nestlačila ani neodierala.
► Vodnú hadicu chráňte pred horúčavou, olejom a
chemikáliami.
￭ Silný prúd vody zapríčiňuje reakčné sily. Vzniknuté
reakčné sily môžu spôsobiť stratu kontroly používateľa
nad ostrekovacím zariadením. Môže dôjsť k ťažkému
zraneniu používateľa a vecným škodám.
► Striekaciu pištoľ držte pevne obidvomi rukami.
► Pracujte tak, ako je to popísané v tomto návode na
obsluhu.
10
0458-616-1421-A
4 Bezpečnostné upozornenia
slovensky
4.8 Čistiace prostriedky
VAROVANIE
￭ Ak sa čistiace prostriedky dostanú do kontaktu s
pokožkou alebo očami, môže dôjsť k ich podráždeniu.
► Dodržiavajte návod na použitie čistiaceho prostriedku.
► Zabráňte kontaktu s čistiacimi prostriedkami.
► V prípade kontaktu s pokožkou: Zasiahnuté miesta
pokožky umyte dostatočným množstvom vody a
mydlom.
► V prípade kontaktu s očami: Oči minimálne 15 minút
vyplachujte dostatočným množstvom vody a vyhľadajte
lekára.
￭ Nesprávne čistiace prostriedky môžu poškodiť
vysokotlakový čistič, povrch čisteného objektu alebo
okolie.
► Používajte čistiace prostriedky, ktoré sú schválené na
použitie vo vysokotlakových čističoch.
► Dodržiavajte návod na použitie čistiaceho prostriedku.
► Ak vzniknú nejasnosti: Vyhľadajte špecializovaného
predajcu STIHL.
4.9 Pripojenie vody
VAROVANIE
￭ Keď sa pustí páka striekacej pištole, vznikne vo vodnej
hadici spätný ráz. V dôsledku spätného rázu môže byť
znečistená voda spätne stlačená do siete s pitnou vodou.
Môže dôjsť k znečisteniu pitnej vody.
► Vysokotlakový čistič nepripájajte priamo na
vodovodnú sieť pitnej vody.
► Vysokotlakový čistič pripájajte do siete s pitnou vodou
spolu s poistkou proti spätnému toku, ktorá spĺňa
predpisy. Po prietoku pitnej vody poistkou proti
spätnému toku nie je možné vodu ďalej pokladať za
pitnú.
￭ Znečistená voda alebo voda s obsahom piesku môže
poškodiť konštrukčné diely vysokotlakového čističa.
► Používajte čistú vodu.
► V prípade použitia znečistenej vody alebo vody s
obsahom piesku: Prevádzkujte vysokotlakový čistič
spolu s vodným filtrom.
￭ Ak je vysokotlakový čistič zásobovaný príliš malým
množstvom vody, môže dôjsť k poškodeniu
konštrukčných dielov vysokotlakového čističa.
► Vodovodný kohútik úplne odkrúťte.
► Zabezpečte, aby bol vysokotlakový čistič zásobovaný
dostatočným množstvom vody, @ 19.1.
4.10 Elektrické pripojenie
Kontakt svodivými konštrukčnými dielmi môže vzniknúť
znasledujúcich príčin:
– Prívodný alebo predlžovací kábel sú poškodené.
– Sieťová zástrčka prívodného alebo predlžovacieho kábla
je poškodená.
– Nesprávne nainštalovaná zásuvka.
NEBEZPEČENSTVO
￭ Kontakt svodivými konštrukčnými dielmi môže viesť
kzásahu elektrickým prúdom. Môže dôjsť k zraneniu
alebo usmrteniu používateľa.
► Ubezpečte sa, že prívodný kábel, predlžovací kábel a
ich sieťové zástrčky sú nepoškodené.
Ak je prívodný alebo predlžovací kábel
poškodený:
► Nedotýkajte sa poškodených miest.
► Vytiahnite sieťovú zástrčku zo zásuvky.
► Prívodný kábel, predlžovacie vedenie a ich sieťové
zástrčky uchopte suchými rukami.
0458-616-1421-A
11
slovensky
4 Bezpečnostné upozornenia
► Sieťovú zástrčku prívodného kábla alebo
predlžovacieho kábla zastrčte do správne
nainštalovanej a zaistenej zásuvky s ochranným
kontaktom.
► Vysokotlakový čistič pripojte pomocou ochranného
spínača proti chybnému prúdu (30mA, 30ms).
￭ Poškodený alebo nevhodný predlžovací kábel môže
spôsobiť zásah elektrickým prúdom. Môže dôjsť k
ťažkému zraneniu alebo usmrteniu osôb.
► Používajte predlžovací kábel so správnym prierezom,
@ 19.2.
► Používajte predlžovací kábel s ochranou proti
striekajúcej vode, ktorý je prípustný na vonkajšie
použitie.
► Používajte predlžovací kábel, ktorý má rovnaké
vlastnosti ako prívodný kábel vysokotlakového čističa,
@ 19.2.
VAROVANIE
￭ Počas práce môže nesprávne sieťové napätie alebo
nesprávna sieťová frekvencia viesť k prepätiu vo
vysokotlakovom čističi. Môže dôjsť k poškodeniu
vysokotlakového čističa.
► Ubezpečte sa, že sa sieťové napätie a sieťová
frekvencia siete zhodujú s údajmi na výkonovom štítku
vysokotlakového čističa.
￭ Ak sú vo viacnásobnej zásuvke zapojené viaceré
elektrické spotrebiče, môžu sa počas práce preťažiť
elektrické konštrukčné diely. Elektrické konštrukčné diely
sa môžu zohriať a vyvolať požiar. Môže dôjsť k ťažkému
zraneniu alebo usmrteniu osôb a vecným škodám.
► Vysokotlakový čistič zapájajte do zásuvky jednotlivo.
► Vysokotlakový čistič nezapájajte do viacnásobných
zásuviek.
￭ V prípade nesprávne položeného prívodného a
predlžovacieho kábla môže dôjsť k ich poškodeniu a
nebezpečenstvu potknutia. Môže dôjsť k zraneniu osôb a
poškodeniu prívodného alebo predlžovacieho kábla.
► Prívodný a predlžovací kábel položte tak, aby nemohli
prísť do kontaktu s prúdom vody.
► Prívodný a predlžovací kábel položte tak, aby
nepredstavovali nebezpečenstvo potknutia.
► Prívodný a predlžovací kábel položte tak, aby neboli
napnuté alebo zamotané.
► Prívodný a predlžovací kábel položte tak, aby sa
nepoškodili, nezalomili, nestlačili ani neodierali.
► Prívodný a predlžovací kábel chráňte pred horúčavou,
olejom a chemikáliami.
► Prívodný a predlžovací kábel položte na suchom
podklade.
￭ Počas práce sa predlžovací kábel zahrieva. Ak nemôže
teplo unikať, môže spôsobiť vznik požiaru.
► Ak sa používa káblový bubon: Káblový bubon úplne
odmotajte.
4.11 Preprava
VAROVANIE
￭ Počas prepravy sa môže vysokotlakový čistič prevrátiť
alebo sa pohybovať. Môže dôjsť k zraneniu osôb a
vecným škodám.
► Zaistite pákustriekacej pištole.
► Vypnite vysokotlakový čistič.
► Sieťovú zástrčku vysokotlakového čističa vytiahnite zo
zásuvky.
12
0458-616-1421-A
4 Bezpečnostné upozornenia
slovensky
► Vyprázdnite ostrekovaciu súpravu alebo ju
zaistite tak, aby sa nemohla prevrátiť ani
pohybovať.
► Vysokotlakový čistič zaistite upínacími popruhmi,
remeňmi alebo sieťkou tak, aby sa nemohol prevrátiť
ani pohybovať.
￭ Pri teplote pod 0 °C môže voda v konštrukčných dieloch
vysokotlakového čističa zamŕzať. Môže dôjsť k
poškodeniu vysokotlakového čističa.
► Vyprázdnite vysokotlakovú hadicu a ostrekovacie
zariadenie.
► Ak sa vysokotlakový čistič nedá
prepravovať v podmienkach bez mrazu:
Vysokotlakový čistič chráňte ochranným
prostriedkom proti mrazu na báze glykolu.
4.12 Skladovanie
VAROVANIE
￭ Deti nevedia rozpoznať a odhadnúť nebezpečenstvá
vyplývajúce z vysokotlakového čističa. Môže dôjsť
kťažkému zraneniu detí.
► Zaistite páku striekacej pištole.
► Vypnite vysokotlakový čistič.
￭ Elektrické kontakty na vysokotlakovom čističi a kovové
konštrukčné diely môžu v dôsledku vlhkosti skorodovať.
Môže dôjsť k poškodeniu vysokotlakového čističa.
► Vysokotlakový čistič skladujte na čistom a suchom
mieste.
￭ Pri teplote pod 0 °C môže voda v konštrukčných dieloch
vysokotlakového čističa zamŕzať. Môže dôjsť k
poškodeniu vysokotlakového čističa.
► Vyprázdnite vysokotlakovú hadicu a ostrekovacie
zariadenie.
► Ak sa vysokotlakový čistič nedá skladovať v
podmienkach bez mrazu: Vysokotlakový
čistič chráňte ochranným prostriedkom proti
mrazu na báze glykolu.
4.13 Čistenie, údržba a oprava
VAROVANIE
￭ Ak je počas čistenia, údržby alebo opravy sieťová
zástrčka v zásuvke, môže sa vysokotlakový čistič
neúmyselne zapnúť. Môže dôjsť k ťažkému zraneniu osôb
a vecným škodám.
► Zaistite pákustriekacej pištole.
► Vypnite vysokotlakový čistič.
► Sieťovú zástrčku vysokotlakového čističa vytiahnite zo
zásuvky.
► Vysokotlakový čistič uchovávajte mimo dosahu detí.
0458-616-1421-A
► Sieťovú zástrčku vysokotlakového čističa vytiahnite zo
zásuvky.
￭ Ostré čistiace prostriedky, čistenie prúdom vody alebo
ostré predmety môžu poškodiť vysokotlakový čistič. Ak sa
vysokotlakový čistič nevyčistí správne, nemusia
13
slovensky
5 Bezpečnostné pokyny – príslušenstvo
konštrukčné diely už správne fungovať a bezpečnostné
zariadenia môžu byť vyradené z prevádzky. Môže dôjsť k
ťažkému zraneniu osôb.
► Vysokotlakový čistič čistite tak, ako je to popísané v
tomto návode na obsluhu.
￭ Ak sa na vysokotlakovom čističi nevykoná údržba alebo
oprava správne, nemusia konštrukčné diely už správne
fungovať a bezpečnostné zariadenia môžu byť vyradené
z prevádzky. Môže dôjsť k ťažkému zraneniu alebo
usmrteniu osôb.
► Údržbu alebo opravu vysokotlakového čističa
nevykonávajte sami.
►Ak je prívodný kábel pokazený alebo
poškodený: Prívodný kábel nechajte
vymeniť špecializovanému predajcovi
STIHL.
► Ak sa na vysokotlakovom čističi musí vykonať údržba
alebo oprava: Vyhľadajte špecializovaného predajcu
STIHL.
5 Bezpečnostné pokyny – príslušenstvo
5.1 Predĺženie ostrekovacej rúrky, dýza s plochým nástrekom, súprava na čistenie rúr, zahrnutá ostrekovacia rúrka a uhlová dýza
Plošný čistič
VAROVANIE
￭ Prúd vody môže zraniť používateľa.
► Nesiahajte pod plošný čistič.
► Plošný čistič držte a veďte tak, ako je to popísané v
návode na používanie plošného čističa.
Súprava na čistenie rúrok
VAROVANIE
￭ Hadica na čistenie rúr zosilňuje reakčné sily. Ak sa stlačí
páka striekacej pištole a hadica na čistenie rúr je mimo
rúry, môže sa hadica na čistenie rúr nekontrolovane
pohybovať. Používateľ môže stratiť kontrolu nad hadicou
na čistenie rúr. Môže dôjsť k ťažkému zraneniu
používateľa a vecným škodám.
Predĺženie ostrekovacej rúrky
VAROVANIE
￭ Predĺženie ostrekovacej rúrky zosilňuje reakčné sily.
Vzniknuté reakčné sily môžu spôsobiť stratu kontroly
používateľa nad ostrekovacím zariadením. Môže dôjsť k
ťažkému zraneniu používateľa a vecným škodám.
► Namontujte iba jedno predĺženie ostrekovacej rúrky.
► Striekaciu pištoľ držte pevne obidvomi rukami.
► Pracujte tak, ako je to popísané v tomto návode na
obsluhu.
14
0458-616-1421-A
6 Príprava vysokotlakového čističa na použitie
slovensky
￭
1
► Zapnutie vysokotlakového čističa a stlačenie striekacej
pištole vykonajte až vtedy, keď je hadica na čistenie rúr
zasunutá do rúry až po značku (1).
► Keď je značka na hadici na čistenie rúr viditeľná pri
vyťahovaní:
– Pustite pákustriekacej pištole.
– Vypnutie vysokotlakového čističa
– Uzatvorte vodný kohútik
– Aktivujte striekaciu pištoľ: Tlak vody sa zníži.
– Zaistite pákustriekacej pištole.
￭ Vnútri veľkej rúry môže hadica na čistenie rúr zmeniť smer
a znova sa vysunúť z otvoru rúry. Používateľ môže stratiť
kontrolu nad hadicou na čistenie rúr. Môže dôjsť k
ťažkému zraneniu používateľa a vecným škodám.
► Sledujte rúru.
► Ak sa dýza hadica na čistenie rúry vysunie z rúry:
– Pustite pákustriekacej pištole.
– Zaistite pákustriekacej pištole.
– Vypnite vysokotlakový čistič.
Zahnutá ostrekovacia rúrka a uhlová dýza
VAROVANIE
￭ Zahnutá ostrekovacia rúrka a uhlová dýza zosilňujú bočné
reakčné sily. Vzniknuté reakčné sily môžu spôsobiť stratu
kontroly používateľa nad ostrekovacím zariadením. Môže
dôjsť k ťažkému zraneniu používateľa a vecným škodám.
► Namontujte iba jedno predĺženie ostrekovacej rúrky.
► Striekaciu pištoľ držte pevne obidvomi rukami.
0000-GXX-5101-A0
6 Príprava vysokotlakového čističa na
použitie
6.1 Príprava vysokotlakového čističa na použitie
Pred začiatkom každej práce sa musia vykonať nasledujúce
kroky:
► Zabezpečte, aby sa vysokotlakový čistič, vysokotlaková
hadica, hadicová spojka a prívodný kábel nachádzali v
bezpečnom stave, @ 4.6.
► Vyčistite vysokotlakový čistič, @ 15.
► Ak sa používa vodný filter a ak je vodný filter znečistený:
Vyčistite vodný filter, @ 15.4.
► Vysokotlakový čistič postavte na stabilný a rovný podklad
tak, aby sa nemohol zošmyknúť ani prevrátiť.
► Namontujte vysokotlakovú hadicu, @ 7.2.1.
► Namontujte striekaciu pištoľ, @ 7.3.1.
► Namontujte ostrekovaciu rúrku, @ 7.4.1.
► Namontujte dýzu, @ 7.5.1.
► Ak sa použije čistiaci prostriedok: Práca s čistiacim
prostriedkom, @ 11.4.
► Ak sa používa príslušenstvo: Namontujte príslušenstvo,
@ 5.
► Pripojte vysokotlakový čistič na zdroj vody, @ 8.
► Vykonajte elektrické pripojenie vysokotlakového čističa,
@ 9.1.
0458-616-1421-A
15
slovensky
2
0000-GXX-5292-A0
1
3
7 Montáž vysokotlakového čističa
► Ak sa jednotlivé kroky nedajú vykonať: Vysokotlakový
čistič nepoužívajte a vyhľadajte špecializovaného
predajcu STIHL.
7 Montáž vysokotlakového čističa
7.1 Montáž vysokotlakového čističa
Montáž rukoväti
► Rukoväť(1) nasuňte na držiak(2).
► Skrutky (3) zaskrutkujte a pevne dotiahnite.
► Nasaďte čistiacu ihlu(3).
Nasadenie dýz
1
2
0000-GXX-5296-A0
► Nasaďte dýzu s plochým nástrekom (1) a rotorovú dýzu
(2).
Montáž ostrekovacej súpravy
Montáž držiaka a nasadenie čistiacej ihly
3
2
1
► Zasuňte držiak (1) do vedení (2).
Držiak(1) počuteľne zaskočí.
16
1
0000-GXX-5295-A0
► Nasaďte ostrekovaciu súpravu (1).
0000-GXX-5293-A0
0458-616-1421-A
7 Montáž vysokotlakového čističa
2
0000-GXX-5297-A0
1
3
2
1
0000-GXX-4349-A0
slovensky
7.2 Montáž a demontáž vysokotlakovej hadice
7.2.1 Namontovanie vysokotlakovej hadice
► Zasuňte spojku(1) do hrdla(2).
► Naskrutkujte presuvnú maticu (3) na hrdlo(2).
► Ak sa spojka (1) ťažko zasúva do hrdla: Spojku (1)
namažte tukom na armatúry.
► Ak sa presuvná matica (3) ťažko skrutkuje na hrdlo:
Presuvnú maticu (3) namažte tukom na armatúry.
7.2.2 Demontáž vysokotlakovej hadice
1
7.3 Montáž a demontáž striekacej pištole
7.3.1 Montáž striekacej pištole
2
1
0000-GXX-4348-A0
► Zasuňte hrdlo (1) do striekacej pištole (2).
Hrdlo(1) počuteľne zaskočí.
► Ak sa hrdlo (1) ťažko zasúva do striekacej pištole (2):
Tesnenie na hrdle (1) namažte tukom na armatúry.
7.3.2 Demontáž striekacej pištole
► Odskrutkujte presuvnú maticu (1).
► Vytiahnite vysokotlakovú hadicu.
0458-616-1421-A
► Stlačte blokovaciu páčku (1) a držte ju stlačenú.
0000-GXX-5298-A0
► Vytiahnite hrdlo(2).
17
slovensky
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
2
1
0000-GXX-4353-A0
7 Montáž vysokotlakového čističa
7.4 Montáž a demontáž ostrekovacej rúrky
7.4.1 Montáž ostrekovacej rúrky
► Zasuňte ostrekovaciu rúrku (1) do striekacej pištole (2).
► Ostrekovaciu rúrku (1) otáčajte dovtedy, kým nezapadne.
► Ak sa ostrekovacia rúrka (1) ťažko zasúva do striekacej
pištole (2): Tesnenie na ostrekovacej rúrke (1) namažte
tukom na armatúry.
7.4.2 Demontáž ostrekovacej rúrky
7.5 Montáž a demontáž dýzy
7.5.1 Namontovanie dýzy
4
3
► Ak je namontovaná dýza s plochým nástrekom: Dýzu (1)
nasaďte tak, aby výstupok (2) lícoval s drážkou (3)
ostrekovacej rúrky (4).
► Dýzu (1) zatlačte do ostrekovacej rúrky (4).
Dýza(1) počuteľne zaskočí.
► Ak sa dýza (1) ťažko zasúva do ostrekovacej rúrky (4):
Tesnenie na dýze (1) namažte tukom na armatúry.
7.5.2 Demontáž dýzy
1
2
0000-GXX-4352-A0
► Stlačte dokopy ostrekovaciu rúrku (1) a striekaciu pištoľ
(2) a otočte ich až na doraz.
► Ostrekovaciu rúrku (1) vytiahnite zo striekacej pištole (2).
18
► Stlačte odblokovanie (1) a podržte ho stlačené.
► Vytiahnite dýzu(2).
0458-616-1421-A
8 Pripojenie na zdroj vody
slovensky
8 Pripojenie na zdroj vody
8.1 Pripojenie vodného filtra
Ak sa vysokotlakový čistič prevádzkuje s vodou s obsahom
piesku alebo s vodou z cisterien, musí sa medzi vodovodný
kohútik a vodnú hadicu pripojiť vodný filter. Vodný filter
filtruje piesok a nečistoty z vody a chráni tým konštrukčné
diely vysokotlakového čističa pred poškodením.
Vodný filter môže byť priložený k vysokotlakovému čističu v
závislosti od trhu.
2
1
► Odskrutkujte hrdlo (1) z vodovodného kohútika (2).
► Naskrutkujte vodný filter (3) na vodovodný kohútik (2) a
rukou pevne dotiahnite.
► Naskrutkujte hrdlo (1) na vodný filter (3) a rukou pevne
dotiahnite.
► Nasuňte hadicovú spojku (4) vodnej hadice (5) na hrdlo
(1).
2
3
1
4
5
8.2 Pripojenie vysokotlakového čističa do vodnej
siete
Pripojenie vodnej hadice
Vodná hadica musí spĺňať nasledujúce podmienky:
– Vodná hadica má priemer 1/2“.
– Vodná hadica má dĺžku medzi 10 m a 25 m.
► Vodnú hadicu pripojte na vodovodný kohútik.
► Vodovodný kohútik úplne otvorte a vodnú hadicu
prepláchnite vodou.
Piesok a nečistoty sa vypláchnu z vodnej hadice. Vodná
hadica sa odvzdušní.
► Uzatvorte vodovodný kohútik.
2
1
0000-GXX-4629-A0
► Nasuňte spojku(1) na hrdlo(2).
Spojka(1) počuteľne zaskočí.
► Vodovodný kohútik úplne otvorte.
► Ak je ostrekovacia rúrka namontovaná na striekacej
pištoli: Demontujte ostrekovaciu rúrku.
► Páku striekacej pištole držte stlačenú dovtedy, kým
nebude zo striekacej pištole vystupovať rovnomerný prúd
vody.
► Pustite pákustriekacej pištole.
► Zaistite pákustriekacej pištole.
► Namontujte dýzu.
0000-GXX-5299-A0
0458-616-1421-A
19
slovensky
a
0000-GXX-5301-A0
2
3
1
0000-GXX-5302-A0
8 Pripojenie na zdroj vody
Odpojenie vodnej hadice
2
1
► Uzatvorte vodovodný kohútik.
► Na odistenie spojky: Stiahnite krúžok (1) alebo ho otočte
a podržte.
► Stiahnite spojku z hrdla (2).
8.3 Pripojenie vysokotlakového čističa na iný zdroj vody
Vysokotlakový čistič môže nasávať vodu z dažďových
sudov, cisterien a z tečúcich alebo stojacich vôd.
Vhodná nasávacia súprava STIHL môže byť priložená k
vysokotlakovému čističu vzávislosti od trhu.
Pripojenie vodného filtra
Ak sa vysokotlakový čistič prevádzkuje s vodou z dažďových
sudov, cisterien, tečúcich alebo stojacich vôd s obsahom
piesku, musí sa medzi vodnú hadicu a vysokotlakový čistič
pripojiť vodný filter.
Vodný filter môže byť priložený k vysokotlakovému čističu v
závislosti od trhu.
0000-GXX-5300-A0
► Odskrutkujte hrdlo(1).
► Naskrutkujte vodný filter(2) na hrdlo(3) a rukou pevne
dotiahnite.
Aby sa voda mohla nasávať, nesmie výškový rozdiel medzi
vysokotlakovým čističom a zdrojom vody prekročiť
maximálnu výšku nasávania(a), @ 19.1.
Pritom sa musí použiť vhodná nasávacia súprava STIHL. K
nasávacej súprave je priložená vodná hadica so špeciálnou
spojkou.
20
Pripojenie vodnej hadice
1
4
3
2
1
► Vodnú hadicu(1) naplňte vodou tak, aby sa vo vodnej
hadici nenachádzal žiadny vzduch.
0458-616-1421-A
0000-GXX-5303-A0
9 Elektrické pripojenie vysokotlakového čističa
slovensky
► Naskrutkujte spojku(2) na pripojovacie hrdlo vodného
filtra(3) a rukou pevne dotiahnite.
► Prísavný zvon(4) zaveste do vodného zdroja tak, aby sa
prísavný zvon(4) nedotýkal zeme.
► Ak je striekacia pištoľ namontovaná na vysokotlakovej
hadici: Striekaciu pištoľ demontujte.
► Vysokotlakovú hadicu držte smerom nadol.
► Vysokotlakový čistič zapínajte dovtedy, kým nebude z
vysokotlakovej hadice vystupovať rovnomerný prúd vody.
► Vypnite vysokotlakový čistič.
► Striekaciu pištoľ namontujte na vysokotlakovú hadicu.
► Stlačte páku striekacej pištole a podržte ju stlačenú.
► Zapnite vysokotlakový čistič.
9 Elektrické pripojenie vysokotlakového
čističa
9.1 Elektrické pripojenie vysokotlakového čističa
3
1
2
10 Zapnutie a vypnutie vysokotlakového
čističa
10.1 Zapnutie vysokotlakového čističa
Pri zapnutí vysokotlakového čističa sa môžu v prípade
nepriaznivých sieťových pomerov s impedanciou siete
väčšou ako 0,15 ohmov vyskytnúť kolísania napätia.
Kolísania napätia môžu obmedziť fungovanie ostatných
pripojených spotrebičov.
0000-GXX-5305-A00000-GXX-5306-A0
► Kolískový spínač nastavte do polohy I.
10.2 Vypnutie vysokotlakového čističa
3
► Kolískový spínač (1) nastavte do polohy 0.
► Prívodný kábel (2) odoberte z držiaka (3).
► Zástrčku prívodného kábla (2) zastrčte do správne
nainštalovanej zásuvky.
0458-616-1421-A
0000-GXX-5304-A0
► Kolískový spínač nastavte do polohy 0.
21
slovensky
11 Práca s vysokotlakovým čističom
11 Práca s vysokotlakovým čističom
11.1 Držanie a vedenie striekacej pištole
► Striekaciu pištoľ pridržte pevne jednou rukou za rukoväť
tak, aby palec obopínal rukoväť.
► Ostrekovaciu rúrku pridržte pevne druhou rukou tak, aby
palec obopínal ostrekovaciu rúrku.
► Dýzu nasmerujte k zemi.
11.2 Stlačenie a zaistenie páky striekacej pištole
Stlačenie pákystriekacej pištole
1
2
0000-GXX-4360-A0
► Aretačnú páčku (1) posuňte do polohy .
► Stlačte páku (2) a držte ju stlačenú.
Vysokotlakové čerpadlo sa automaticky zapne a z dýzy
prúdi voda.
Zaistenie pákystriekacej pištole
1
0000-GXX-4359-A0
2
0000-GXX-4612-A0
► Uvoľnite páku (2).
Vysokotlakové čerpadlo sa automaticky vypne a z dýzy
prestane prúdiť voda. Vysokotlakový čistič je naďalej
zapnutý.
► Aretačnú páčku (1) posuňte do polohy .
22
0458-616-1421-A
11 Práca s vysokotlakovým čističom
0000-GXX-5094-A0
slovensky
11.3 Čistenie
S nasledujúcimi dýzami je možné pracovať v závislosti od
použitia:
– Dýza s plochým nástrekom: Dýza s plochým nástrekom je
vhodná na čistenie veľkých plôch.
– Rotorová dýza: Rotorová dýza je vhodná na odstránenie
odolných nečistôt.
Ak chcete odstrániť odolné znečistenia, je možné pracovať
s malým odstupom od čisteného povrchu.
S veľkým odstupom je možné pracovať, keď chcete vyčistiť
nasledujúce povrchy:
– lakované povrchy
– povrchy z dreva
– povrchy z gumy
► Dýzu s plochým nástrekom nastavte tak, aby nemohlo
dôjsť k poškodeniu čisteného povrchu.
► Ostrekovacím zariadením pohybujte rovnomerne pozdĺž
čisteného povrchu.
► Pomaly a kontrolovane sa pohybujte dopredu.
11.4 Práca s čistiacim prostriedkom
Čistiace prostriedky môžu zosilniť čistiaci účinok vody.
Pritom sa musí použiť dodaná ostrekovacia súprava STIHL.
2
Dýza s plochým nástrekom sa dá nastaviť.
Keď sa dýza s plochým nástrekom otočí v smere +, zvýši sa
pracovný tlak.
Keď sa dýza s plochým nástrekom otočí v smere –, zníži sa
pracovný tlak.
► Prúd vody pred čistením nasmerujte na nenápadné
miesto a otestujte, či nedôjde k poškodeniu povrchu.
► Vzdialenosť dýzy od čisteného povrchu zvoľte tak, aby
nemohlo dôjsť k poškodeniu čisteného povrchu.
0458-616-1421-A
0000-GXX-4628-A0
1
0000-GXX-4345-A0
► Čistiaci prostriedok dávkujte a používajte tak, ako je to
popísané v návode na používanie čistiaceho prostriedku.
► Naplňte fľašu (1) max. 500 ml čistiaceho prostriedku.
► Ostrekovaciu dýzu (2) prikrúťte na fľašu (1) a rukou pevne
dotiahnite.
23
slovensky
7
0000-GXX-5307-A0
6
1
4
3
2
5
8
0000-GXX-5308-A0
8
8
8
8
3
500 ml
400 ml
4
► Ak je dýza namontovaná na ostrekovacej rúrke (3):
Demontujte dýzu.
► Ostrekovaciu súpravu (4) namontujte na ostrekovaciu
rúrku (3).
► Silne znečistené povrchy pred čistením zmäkčite vodou.
► Stlačte páku striekacej pištole a nastriekajte čistiaci
prostriedok na čistený povrch.
► Čistiaci prostriedok naneste zhora nadol a nenechajte
zaschnúť.
► Demontujte ostrekovaciu súpravu.
► Namontujte dýzu.
► Vyčistite povrch.
300 ml
200 ml
100 ml
12 Po ukončení práce
► Demontujte vysokotlakovú hadicu a zvyšok vody nechajte
vytiecť z vysokotlakovej hadice.
► Demontujte dýzu a ostrekovaciu rúrku a vyčistite ich.
► Demontujte striekaciu pištoľ a zvyšok vody nechajte
vytiecť zo striekacej pištole.
► Vyčistite vysokotlakový čistič.
0000-GXX-5097-A0
► Zmontujte vysokotlakovú hadicu (1) a zaveste ju na držiak
(2).
► Prívodný kábel(3) naviňte na držiak(4).
► Prívodný kábel(3) upevnite do úchytky(5).
► Nasaďte ostrekovaciu súpravu (6).
► Nasaďte dýzu (7).
12 Po ukončení práce
12.1 Po ukončení práce
► Vypnite vysokotlakový čistič a vytiahnite sieťovú zástrčku
zo zásuvky.
► Ak je vysokotlakový čistič pripojený na vodovodnú sieť.
Uzatvorte vodovodný kohútik.
► Stlačte pákustriekacej pištole.
Tlak vody sa zníži.
► Zaistite pákustriekacej pištole.
► Odpojte vysokotlakový čistič od zdroja vody.
► Demontujte vodnú hadicu.
24
► Ostrekovacie zariadenie uložte do držiakov (8) na
vysokotlakovom čističi.
0458-616-1421-A
13 Preprava
slovensky
12.2 Ochrana vysokotlakového čističa ochranným
prostriedkom proti mrazu
Ak sa vysokotlakový čistič nedá prepravovať alebo uskladniť
v podmienkach bez mrazu, musí sa vysokotlakový čistič
chrániť ochranným prostriedkom proti mrazu na báze
glykolu. Ochranný prostriedok proti mrazu zabraňuje
zamrznutiu vody vo vysokotlakovom čističi a jeho
poškodeniu.
► Demontujte ostrekovaciu rúrku.
► Na vysokotlakový čistič pripojte čo najkratšiu vodnú
hadicu.
Čím kratšia je vodná hadica, tým je potrebné menšie
množstvo ochranného prostriedku proti mrazu.
► Ochranný prostriedok proti mrazu namiešajte tak, ako je
to popísané v návode na použitie ochranného prostriedku
proti mrazu.
► Ochranný prostriedok proti mrazu naplňte do čistej
nádržky.
► Ponorte vodnú hadicu do nádržky s ochranným
prostriedkom proti mrazu.
► Stlačte páku striekacej pištole a podržte ju stlačenú.
► Zapnite vysokotlakový čistič.
► Páku striekacej pištole podržte stlačenú dovtedy, kým
nebude zo striekacej pištole vystupovať rovnomerný prúd
ochranného prostriedku proti mrazu, a striekaciu pištoľ
nasmerujte do nádržky.
► Páku striekacej pištole stlačte viackrát a znova pustite.
► Vypnite vysokotlakový čistič a vytiahnite sieťovú zástrčku
zo zásuvky.
► Demontujte striekaciu pištoľ, vysokotlakovú hadicu a
vodnú hadicu a nechajte ochranný prostriedok proti mrazu
tiecť do nádržky.
► Ochranný prostriedok proti mrazu skladujte a zlikvidujte
podľa predpisov a ekologicky.
13 Preprava
13.1 Preprava vysokotlakového čističa
► Vypnite vysokotlakový čistič a vytiahnite sieťovú zástrčku
zo zásuvky.
► Vyprázdnite nádržku na čistiacu kvapalinu alebo ju
zaistite tak, aby sa nemohla prevrátiť, spadnúť ani
pohybovať.
1
1
► V prípade ťahania vysokotlakového čističa:
Vysokotlakový čistič ťahajte za rukoväť (1).
► V prípade nosenia vysokotlakového čističa:
Vysokotlakový čistič prenášajte uchopením za rukoväť (1)
alebo prepravnú rukoväť (2).
► Ak sa vysokotlakový čistič prepravuje vo vozidle,
zabezpečte, aby boli splnené nasledujúce podmienky:
– Vysokotlakový čistič stojí rovno alebo leží na zadnej
strane.
– Vysokotlakový čistič je upínacími popruhmi, remeňmi
alebo sieťkou zaistený a nemôže sa prevrátiť ani
pohybovať.
– Ak sa vysokotlakový čistič nedá prepravovať v
podmienkach bez mrazu: Vysokotlakový čistič chráňte
ochranným prostriedkom proti mrazu.
2
0000-GXX-5309-A0
0458-616-1421-A
25
slovensky
0000-GXX-5310-A0
1
2
14 Skladovanie
14 Skladovanie
14.1 Uskladnenie vysokotlakového čističa
► Vypnite vysokotlakový čistič a vytiahnite sieťovú zástrčku
zo zásuvky.
► Vysokotlakový čistič skladujte tak, aby boli splnené
nasledujúce podmienky:
– Vysokotlakový čistič je mimo dosahu detí.
– Vysokotlakový čistič je čistý a suchý.
– Vysokotlakový čistič je v uzavretej miestnosti.
– Vysokotlakový čistič sa nachádza v teplotnom rozsahu
nad 0°C.
– Ak sa vysokotlakový čistič nedá skladovať v
podmienkach bez mrazu: Vysokotlakový čistič chráňte
ochranným prostriedkom proti mrazu.
15 Čistenie
15.1 Čistenie vysokotlakového čističa a
príslušenstva
► Vypnite vysokotlakový čistič a vytiahnite sieťovú zástrčku
zo zásuvky.
► Vysokotlakový čistič, vysokotlakovú hadicu, striekaciu
pištoľ a príslušenstvo vyčistite vlhkou handrou.
► Hrdlá a spojky na vysokotlakovom čističi, vysokotlakovej
hadici a striekacej pištoli vyčistite vlhkou handrou.
15.2 Čistenie dýzy a ostrekovacej rúrky
0000-GXX-4369-A0
► Opláchnite dýzu a ostrekovaciu rúrku pod tečúcou vodou
a utrite ich suchou handrou.
0000-GXX-4370-A0
► Ak je dýza upchatá: Dýzu vyčistite pomocou čistiacej ihly.
15.3 Čistenie sitka na prívode vody
26
0458-616-1421-A
16 Údržba
slovensky
► Odskrutkujte hrdlo (1) vodnej prípojky.
► Vytiahnite sitko na prívode vody(2) z vodnej prípojky.
► Sitko na prívode vody (2) opláchnite pod tečúcou vodou.
► Vložte sitko na prívode vody(2) do vodnej prípojky.
► Hrdlo (1) zakrúťte a rukou pevne utiahnite.
15.4 Čistenie vodného filtra
Pred čistením sa musí vodný filter rozobrať.
1
1
2
3
4
5
► Odoberte tesnenie (1) z uzáveru (2).
► Uzáver (2) odskrutkujte z telesa filtra (5).
► Odoberte tesnenie (3) z uzáveru (2).
► Odoberte filter (4) z telesa filtra (5).
► Tesnenia(1 a 3), uzáver(2) a filter(4) opláchnite pod
tečúcou vodou.
► Tesnenia (1 a 3) namažte tukom na armatúry.
► Vodný filter znova zmontujte.
17 Oprava
17.1 Oprava vysokotlakového čističa
Používateľ nemôže vysokotlakový čistič a príslušenstvo
opravovať sám.
► Ak sú vysokotlakový čistič alebo príslušenstvo
poškodené: Vysokotlakový čistič alebo príslušenstvo
nepoužívajte a vyhľadajte špecializovaného predajcu
STIHL.
0000-GXX-4373-A0
16 Údržba
16.1 Intervaly údržby
Intervaly údržby závisia od podmienok okolia a pracovných
podmienok. STIHL odporúča nasledujúce intervaly údržby:
Mesačne
► Vyčistite sitko na prívode vody.
0458-616-1421-A
27
slovensky
18 Odstraňovanie porúch
18.1 Odstránenie porúch vysokotlakového čističa
Porucha Príčina Náprava
Vysokotlakový čistič
nenabehne, aj keď je páka
striekacej pištole stlačená.
Vysokotlakový čistič po
zapnutí nenabehne.
Elektromotor hučí.
Vysokotlakový čistič sa v
prevádzke vypne.
Zástrčka prívodného alebo predlžovacieho
kábla nie je zastrčená.
Istič vedenia (poistka) alebo ochranný spínač
proti chybnému prúdu sa vypli. Prúdový okruh
je elektricky preťažený alebo chybný.
Zásuvka je príliš slabo istená. ► Zástrčku prívodného kábla zastrčte do
Predlžovací kábel má nesprávny prierez. ► Používajte predlžovací kábel s dostatočným
Predlžovací kábel je príliš dlhý. ► Používajte predlžovací kábel so správnou
Elektromotor je príliš teplý. ► Vysokotlakový čistič nechajte 5 minút
Sieťové napätie je príliš nízke. ► Stlačte páku striekacej pištole, podržte ju
Predlžovací kábel má nesprávny prierez. ► Používajte predlžovací kábel s dostatočným
Predlžovací kábel je príliš dlhý. ► Používajte predlžovací kábel so správnou
Zástrčka prívodného alebo predlžovacieho
kábla bola vytiahnutá zo zásuvky.
Istič vedenia (poistka) alebo ochranný spínač
proti chybnému prúdu sa vypli. Prúdový okruh
je elektricky preťažený alebo chybný.
Zásuvka je príliš slabo istená. ► Zástrčku prívodného kábla zastrčte do
► Zástrčku prívodného alebo predlžovacieho
kábla zasuňte.
► Zistite príčinu vypnutia a odstráňte ju.
Zapnite istič vedenia (poistka) alebo
ochranný spínač proti chybnému prúdu.
► Vypnite iné spotrebiče zapojené do
rovnakého prúdového okruhu.
správne zaistenej zásuvky, @ 19.1.
prierezom. @ 19.2
dĺžkou. @ 19.2
vychladnúť.
► Vyčistite dýzu.
stlačenú a zapnite vysokotlakový čistič.
► Vypnite iné spotrebiče zapojené do
rovnakého prúdového okruhu.
prierezom. @ 19.2
dĺžkou. @ 19.2
► Zástrčku prívodného alebo predlžovacieho
kábla zasuňte.
► Zistite príčinu vypnutia a odstráňte ju.
Zapnite istič vedenia (poistka) alebo
ochranný spínač proti chybnému prúdu.
► Vypnite iné spotrebiče zapojené do
rovnakého prúdového okruhu.
správne zaistenej zásuvky, @ 19.1.
18 Odstraňovanie porúch
28
0458-616-1421-A
18 Odstraňovanie porúch
Porucha Príčina Náprava
Elektromotor je príliš teplý. ► Vysokotlakový čistič nechajte 5 minút
vychladnúť.
► Vyčistite dýzu.
Vysokotlakové čerpadlo
sa opakovane zapína a
Vysokotlakové čerpadlo, vysokotlaková hadica
alebo striekacie zariadenie sú netesné.
► Vysokotlakový čistič nechajte skontrolovať
špecializovanému predajcovi STIHL.
vypína bez toho, aby bola
stlačená páka striekacej
pištole.
Pracovný tlak kolíše alebo
klesá.
Je nedostatok vody. ► Otvorte úplne vodný kohútik.
► Zabezpečte, aby bolo k dispozícii dostatočné
množstvo vody.
Dýza je upchatá. ► Vyčistite dýzu.
Sitko na prívode vody alebo vodný filter sú
► Sitko na prívode vody a vodný filter vyčistite.
upchaté.
Vysokotlakové čerpadlo, vysokotlaková hadica
alebo striekacie zariadenie sú netesné alebo
► Vysokotlakový čistič nechajte skontrolovať
špecializovanému predajcovi STIHL.
chybné.
Prúd vody má zmenenú
Dýza je upchatá. ► Vyčistite dýzu.
formu.
Dýza je opotrebovaná. ► Vymeňte dýzu.
Pridaný čistiaci
Fľaša je prázdna. ► Doplňte fľašu s čistiacim prostriedkom.
prostriedok sa nenasáva.
Dýza ostrekovacej súpravy je upchatá. ► Vyčistite dýzu ostrekovacej súpravy.
Prípojky na
Tesnenia prípojok nie sú namazané. ► Namažte tesnenia. @ 18.2
vysokotlakovom čističi,
vysokotlakovej hadici
alebo ostrekovacej rúrke
sa dajú spojiť len ťažko.
slovensky
0458-616-1421-A
29
slovensky
19 Technické údaje
18.2 Namazanie tesnení
1
1
1
1
► Tesnenia (1) namažte tukom na armatúry.
19 Technické údaje
19.1 Vysokotlakový čistič STIHL RE100
– Poistka (charakteristika „C“ alebo „K“): 10 A
– Príkon: 1,7kW
– Trieda ochrany elektrických zariadení: I
– Elektrické krytie: IPX5 (ochrana proti tryskajúcej vode zo
všetkých strán)
– Pracovný tlak (p): 11MPa (110bar)
– Maximálne prípustný tlak (pmax.): 12MPa (120bar)
– Maximálny tlak privádzanej vody (pvmax.): 1MPa
(10bar)
– Maximálny prietok vody (Qmin): 7,3l/min (440l/h)
– Maximálna nasávacia výška: 0,5m
– Maximálna teplota vody v prevádzke s tlakom (tvmax):
40 ℃
– Maximálna teplota vody v nasávacej prevádzke: 20°C
– Rozmery
– dĺžka: 301mm
– šírka: 317mm
– výška: 857mm
– Dĺžka vysokotlakovej hadice: 6m
– Hmotnosť (m) s namontovaným príslušenstvom: 16,6kg
19.2 Predlžovacie káble
Ak sa používa predlžovací kábel, musí mať ochranný vodič
a jeho žily musia mať v závislosti od napätia a dĺžky
predlžovacieho kábla minimálne nasledujúce prierezy:
220V až 240V
– Dĺžka kábla do 20m: AWG15 / 1,5mm²
0000-GXX-5311-A0
– Dĺžka kábla 20m až 50m: AWG13 / 2,5mm²
100V až 127V
– Dĺžka kábla do 10m: AWG14 / 2,0mm²
– Dĺžka kábla 10m až 30m: AWG12 / 3,5mm²
19.3 Hodnoty hluku a vibrácií
– Hladina akustického tlaku LpA meraná podľa
EN60335-2- 79: 67dB(A). Hodnota K pre hladinu
akustického tlaku je 2 dB(A).
– Hladina akustického výkonu L
EN60335-2- 79: 81dB(A). Hodnota K pre hladinu
akustického výkonu je 2dB(A).
– Hodnota vibrácií a
striekacia pištoľ: ≤2,5m/s². Hodnota K pre hodnotu
vibrácií je 2 m/s².
Informácie na splnenie smernice pre zamestnávateľov o
vibráciách 2002/44/ES sú uvedené na stránke
www.stihl.com/vib.
meraná podľa EN60335-2-79,
h
meraná podľa
wA
19.4 REACH
REACH označuje nariadenie ES pre registráciu, hodnotenie
a autorizáciu chemikálií.
30
0458-616-1421-A
20 Náhradné diely a príslušenstvo
slovensky
Informácie na splnenie Nariadenia REACH sú uvedené na
stránke www.stihl.com/reach.
20 Náhradné diely a príslušenstvo
20.1 Náhradné diely a príslušenstvo
Tieto symboly označujú originálne náhradné
diely STIHL a originálne príslušenstvo STIHL.
STIHL odporúča používanie originálnych náhradných dielov
STIHL a príslušenstva značky STIHL.
Originálne náhradné diely STIHL a originálne príslušenstvo
STIHL sú dostupné u špecializovaného obchodníka značky
STIHL.
21 Likvidácia
21.1 Likvidácia vysokotlakového čističa
Informácie o likvidácii dostanete u špecializovaného
predajcu STIHL.
► Vysokotlakový čistič, vysokotlakovú hadicu, dýzy,
príslušenstvo a obal zlikvidujte podľa predpisov a
ekologicky.
– Druh konštrukcie: Vysokotlakový čistič
– Firemná značka: STIHL
– Typ: RE100
– Sériové ident. číslo: 4950
zodpovedá príslušným ustanoveniam smerníc 2011/65/ES,
2006/42/EÚ, 2014/30/EÚ a výrobok bol vyvinutý a vyrobený
v súlade s verziami nasledujúcich noriem platnými k dátumu
výroby: EN55014-1, EN55014-2, EN60335- 1,
EN60335-2-79, EN61000-3-2, EN61000-3-11.
Pri zisťovaní nameranej a zaručenej hladiny akustického
výkonu sa postupovalo podľa smernice 2000/14/ES,
dodatokV, s použitím normy ISO3744.
– Nameraná hladina akustického výkonu: 81dB(A)
– Zaručená hladina akustického výkonu: 83dB(A)
Technické dokumenty sú uschované na oddelení
Produktzulassung spoločnosti
ANDREASSTIHLAG&Co.KG.
Rok výroby, krajina pôvodu a číslo stroja sú uvedené na
vysokotlakovom čističi.
Waiblingen 11. 7. 2017
ANDREASSTIHLAG&Co.KG
v zastúpení
22 EÚ vyhlásenie o zhode
22.1 Vysokotlakový čistič STIHL RE100
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Nemecko
vyhlasuje na vlastnú zodpovednosť, že
0458-616-1421-A
Thomas Elsner, vedúci manažmentu výrobkov a služieb
31
slovensky
22 EÚ vyhlásenie o zhode
32
0458-616-1421-A
0458-616-1421-A
slowakisch
s
www.stihl.com
*04586161421A*
0458-616-1421-A
Loading...
