1 Вступ
15.2 Чищення насадки та струменевої трубки
15.3 Чистка фільтра на подачі води
15.4 Чистка фільтру для води
16 Технічне обслуговування
16.1 Інтервали технічного обслуговування
17 Ремонт
17.1 Ремонт мийки високого тиску
18 Усунення неполадок
18.1 Усунення несправностей мийки високого тиску
18.2 Змащення ущільнень
19 Технічні дані
19.1 Мийка високого тиску STIHL RE 100
19.2 Подовжуючі проводи
19.3 Рівень звуку та вібрації
19.4 REACH
19.5 Встановлена тривалість використання
20 Комплектуючі та приладдя
20.1 Комплектуючі та приладдя
21 Утилізація
21.1 Утилізувати мийку високого тиску.
22 Сертифікат відповідності нормам ЄС
ми раді, що Ви обрали компанію STIHL. Ми розробляємо
то виробляємо нашу продукцію з найвищою якістю та у
28
від по ві дн ост і і з п отр еб ам и на ши х к ліє нт ів . Т ак в ин ик ают ь
28
товари, що мають високу надійність також при
29
екстремальному навантаженні.
29
Компанія STIHL також гарантує найвищу якість
32
сервісного обслуговування. Наші спеціалізовані дилери
забезпечують компетентну консультацію та інструктаж, а
32
також повне технічне обслуговування.
32
32
Ми вдячні Вам за Вашу довіру та бажаємо Вам
32
задоволення від придбаного Вами продукту STIHL.
33
33
33
33
33
Доктор Nikolas Stihl
33
33
33
ВАЖЛИВО! ПЕРЕД ВИКОРИСТАННЯМ ПРОЧИТАТИ ТА
34
ЗБЕРЕГТИ.
34
34
2Інформація до інструкції з
34
34
34
експлуатації
2.1Документи, що мають силу
Діють місцеві правила з техніки безпеки.
► Додатково до даної інструкції з експлуатації слід
прочитати, розібрати та зберегти наступні документи:
– Інструкція з експлуатації та упаковка приладдя, що
використовується
– Інструкція з експлуатації та упаковка миючих
засобів, що використовується
2
0458-616-2021-A
3 Огляд
українська
2.2Позначення попереджувальних індикацій у
тексті
НЕБЕЗПЕКА
Індикація вказує на небезпеку, яка може призвести до
отримання тяжких травм або смерті.
► Перелічені заходи можуть усунути можливість
отримання тяжких травм або смерті.
ПОПЕРЕДЖЕННЯ
Індикація вказує на небезпеку, яка може призвести до
отримання тяжких травм або смерті.
► Перелічені заходи можуть усунути можливість
отримання тяжких травм або смерті.
ВКАЗІВКА
Індикація вказує на небезпеку, яка може призвести до
матеріальних збитків.
► Перелічені заходи можуть усунути можливість
матеріальних збитків.
2.3Символи у тексті
3Огляд

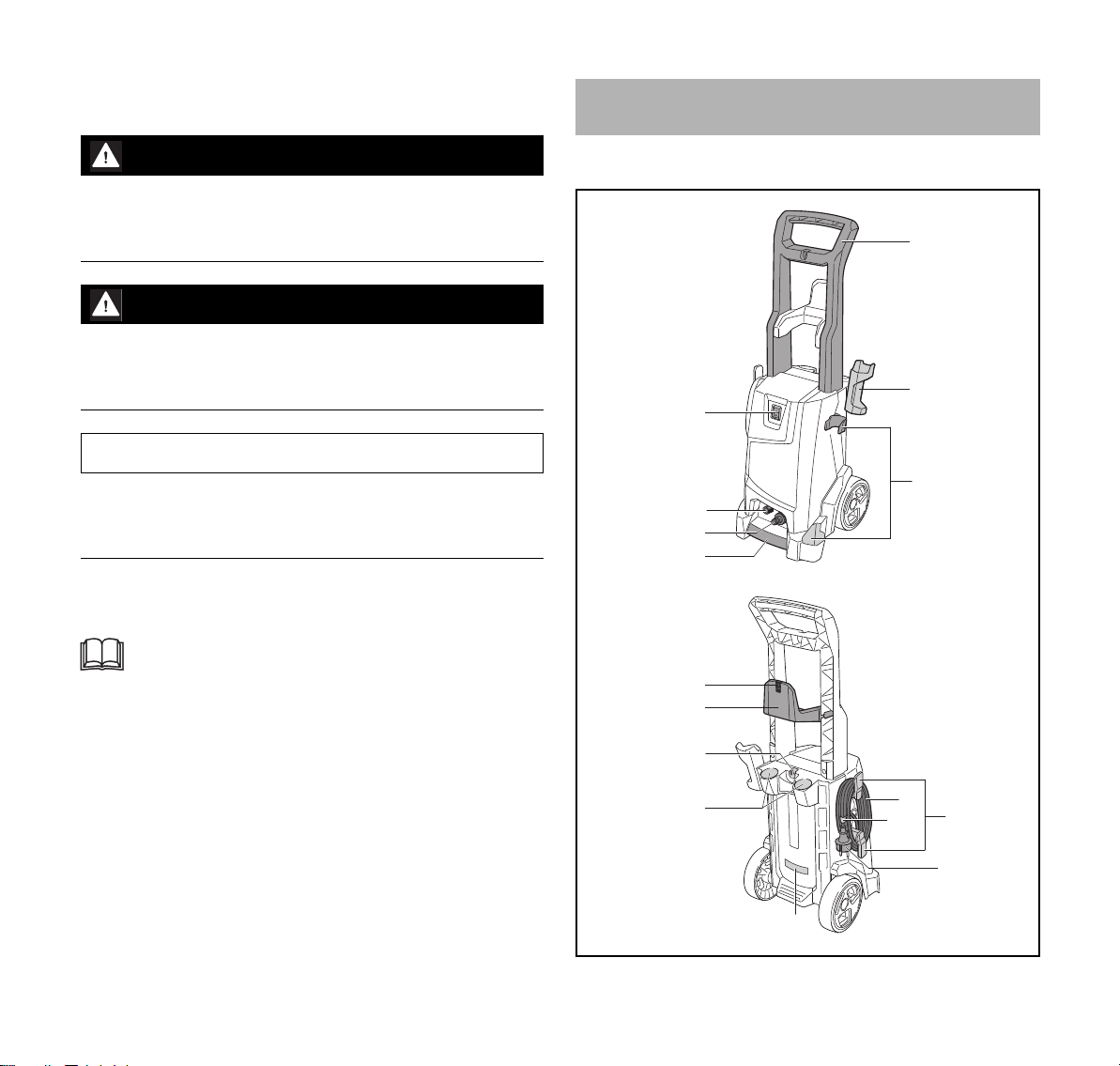

3.1Мийка високого тиску
1
2
7
3
6
5
4
Цей символ вказують на розділ у даній інструкції з
експлуатації.
0458-616-2021-A
15
14
13
12
9
10
8
11
#
0000-GXX-5290-A0
3
українська
6
13 4
5
2
10
7
8
13
0000-GXX-5291-A0
9
14
15
12
11
3 Огляд
1Ручка
Ручка слугує для того, щоб переносити та рухати
мийку високого тиску.
2Тримач
Тримач слугує для зберігання пістолетарозпилювача.
3Тримач
Тримач слугує для зберігання розбризкувача.
4 Ручка для транспортування
Ручка для транспортування слугує для того, щоб
переносити мийку високого тиску.
5Штуцер
Штуцер слугує для приєднання шлангу для води.
6Штуцер
Штуцер слугує для приєднання високонапірного
шлангу.
7 Тригерний перемикач
Тригерний перемикач слугує для того, щоб вмикати
та вимикати мийку високого тиску.
8Тримач
Тримач слугує для зберігання сполучного кабелю
9 Сполучний кабель
Сполучний кабель поєднує мийку високого тиску із
штепсельною вилкою.
10 Затиск
Затиск
11 Штепсельна вилка
Штепсельна вилка поєднує сполучний провід із
штепсельною розеткою.
12 Віяло
Віяло слугує для зберігання насадок, що
поставляються разом із агрегатом.
13 Тримач
Тримач слугує для зберігання набору для
розбризкування.
4
14 Тримач
Тримач слугує для зберігання високонапірного
шлангу.
15 Голка для чистки
Голка для чищення слугує для чищення насадки.
# Фірмова табличка із номером агрегату
3.2Пристрій для розпилення
1Фіксатор
Фіксатор утримає сопло в струменевій трубці
2 Струменева трубка
Струменева трубка з'єднує пістолет-розпилювач з
соплом.
3 Пістолет-розпилювач
Пістолет-розпилювач призначений для тримання та
управління пристроєм для розпилення.
4 Фіксуючий важіль
Фіксувальний важіль відпускає важіль.
5Важіль
Важіль відкривається та закриває клапан пістолетарозпилювача. Важіль викликає та зупиняє струмінь
води
0458-616-2021-A
4 Вказівки щодо безпеки
A
українська
6 Стопорний важіль
Стопорний важіль тримає патрубок у пістолетірозпилювачі.
7 Високонапірний шланг
Високонапірний шланг направляє воду з насосу
високого тиску до пістолета-розпилювача.
8Муфта
Муфта з'єднує високонапірний шланг з насосом
високого тиску.
9 Патрубок
Патрубок з'єднує високонапірний шланг з пістолетомрозпилювачем.
10 Голка для чистки
Гілка для очищення призначена для очищення сопел.
11 Комплект для розпилення
Комплект для розпилення призначений для очищення
предметів з використанням миючих засобів.
12 Пляшка
Пляшка вміщую засіб для очищення.
13 Розпилювальне сопло
Розпилювальне сопло змішую воду з засобом для
очищення.
14 Роторна насадка
Роторна насадка створює сильний обертальний
струмінь води.
15 Плоскоструменева насадка
Плоскоструменева насадка створює плоский
струмінь води.
Фіксаторний важіль у даному положенні
заблоковує важіль.
Набір для розпилювання перед
транспортуванням спорожнити та
зафіксувати таким чином, щоб він не міг
перевернутися та рухатись.
Продукт не утилізувати разом із домашнім
сміттям.
Гарантований рівень потужності звуку згідно
L
W
директиви 2000/14/EG у дБ(A) з метою
зробити шумові забруднення продуктами
порівнюваними.
Дані символи позначають оригінальні
комплектуючі STIHL та оригінальне
приладдя STIHL.
4Вказівки щодо безпеки
4.1Попереджувальні символи
Попереджувальні символи на мийці високого тиску
означають наступне:
Дотримуватись правил техніки безпеки та
вживати відповідні заходи.
Прочитати, розібрати та зберегти інструкцію з
експлуатації.
3.3Символи
Символи можуть знаходитись на самій мийці високого
тиску, розбризкувачі та на наборі для розпилювання і
означають наступне:
Фіксаторний важіль у даному положенні
розблоковує важіль.
0458-616-2021-A
Носити захисні окуляри.
5
українська
4 Вказівки щодо безпеки
Потік води не спрямовувати на людей та
тварин.
Потік води не спрямовувати на електричні
установки, електричні сполучення,
штепсельні розетки та електропровідні
кабелі.
Потік води не спрямовувати на
електроприлади та мийку високого тиску.
Якщо сполучний провід або подовжувальний
кабель пошкоджені: штепсельну вилку
вийняти із штепсельної розетки.
Мийку високого тиску не під'єднувати
безпосередньо до мережі постачання питної
води.
Мийку високого тиску під час перерв у роботі,
транспортування, зберігання, технічного
обслуговування або ремонту вимикати.
Мийку високого тиску не експлуатувати, не
транспортувати та не зберігати при
температурі нижче 0°C.
ПОПЕРЕДЖЕННЯ
■ Якщо мийка високого тиску використовуються не за
призначенням, то можуть бути поранені або вбиті
люди, а також можливі матеріальні збитки.
► Використовуйте мийку високого тиску так, як це
описано у цій інструкції з експлуатації.
Мийка високого тиску STIHL RE 100 не призначена для
такого використання:
– очищення азбоцементу та інших подібних поверхонь
– очищення поверхонь, що пофарбовані фарбою, що
вміщую свинець або має лакове покриття
– очищення поверхонь, що мають контакт з харчовими
продуктами
– очищення самої мийки високого тиску.
4.3Вимоги до користувача
ПОПЕРЕДЖЕННЯ
■ Користувачі без інструктажу не можуть розпізнати або
оцінити небезпеки, пов'язані із мийкою високого тиску.
Користувач або інші люди можуть бути тяжко
пораненні або вбиті.
► Прочитати, розібрати та зберегти
інструкцію з експлуатації.
4.2Використання за призначенням
Мийка високого тиску STIHL RE 100 призначена для
очищення автомобілів, причепів, терас, доріг, фасадів
т.і.
Мийка високого тиску не придатна для промислового
використання.
Мийку високого тиску не дозволяється використовувати
під час дощу.
6
► Якщо мийка високого тиску дається у користування
іншим людям: слід давати інструкцію з експлуатації.
0458-616-2021-A
4 Вказівки щодо безпеки
українська
► Переконатись, що користувач виконує наступні
вимоги:
– Користувач не втомлений.
– Користувач знаходиться у
відповідному фізичному, сенсорному
та психічному стані, який необхідний
для обслуговування мийки високого
тиску та роботи з нею.
– Користувач повнолітній
– Перш ніж користувач працюватиме із
мийкою високого тиску вперше, він
повинен отримати інструктаж
спеціалізованого дилера STIHL або
компетентної людини.
– Користувач не знаходиться під дією алкоголю,
медикаментів або наркотиків.
► Якщо щось незрозуміло: слід звернутися до
спеціалізованого дилера STIHL.
4.4Одяг та спорядження
ПОПЕРЕДЖЕННЯ
■ Під час роботи на високій швидкості можуть
підкидатись предмети. Користувач може бути
травмований.
► Слід носити захисні окуляри, які щільно
прилягають. Відповідні захисні окуляри
перевірені згідно норми EN 166 а також
згідно національним нормам та
продаються із відповідною позначкою.
► Носити щільно прилягаючий верхній одяг із довгими
рукавами та довгі штани.
■ Під час роботи можуть утворюватись аерозолі.
Аерозолі, що вдихаються, можуть зашкодити здоров'ю
та викликати алергічні реакції.
► Слід провести оцінку ризиків у залежності від
поверхні, що підлягається чищенню, та її оточення.
► Якщо оцінка ризиків дає інформацію, що
утворюються аерозолі: слід носити маску для
захисту дихання із захистом класу FFP2 або
порівнюваним класом захисту.
■ Якщо користувач носить не відповідне взуття, він може
послизнутись. Користувач може бути травмований.
► Носити цупке, закрите взуття із не ковзкою
підошвою.
4.5Робоча область та оточення
ПОПЕРЕДЖЕННЯ
■ Особи, що не приймають участь у роботі, діти та
тварини можуть не розпізнати та не оцінити небезпеки
від мийки високого тиску та предметів, що
підкидаються. Особи, що не приймають участь у
роботі, діти та тварини можуть отримати тяжкі травми,
також можливі матеріальні збитки.
►Осіб, що не приймають участь у роботі,
дітей та тварин тримати на відстані від
робочої зони.
►Не залишати мийку високого тиску без
догляду.
►Прийняти необхідні заходи для
виключення можливості гри дітей з
мийкою високого тиску.
■ Якщо роботи виконуються під дощем або у вологому
середовищі, це може призвести до удару струмом.
Користувач може бути тяжко травмований або вбитий,
а також може бути пошкоджена мийка високого тиску.
► Не працювати у дощ.
► Встановити мийку високого тиску так, щоб вона не
була мокрою від краплин води, що падають згори.
0458-616-2021-A
7
українська
4 Вказівки щодо безпеки
► Встановлювати мийку високого тиску за межами
вологої робочою зони.
■ Електричні компоненти мийки високого тиску можуть
викликати іскри. Іскри у легко займистому та
вибухонебезпечному середовищі можуть викликати
пожежу або вибух. Можуть бути поранені або вбиті
люди, а також можливі матеріальні збитки.
► Не експлуатувати у легкозаймистому або
вибухонебезпечному середовищі.
4.6Безпечний стан
Мийка високого тиску знаходиться у безпечному стані,
коли виконуються наступні умови:
– Мийка високого тиску не пошкоджена.
– Високонапірний шланг, муфти та розбризкувач не
пошкоджені.
– Високонапірний шланг, муфти та розбризкувач
правильно монтовані.
– Сполучний кабель, подовжувальний кабель та їх
штепсельна вилка не пошкоджені.
– Мийка високого тиску чиста та суха.
– Розбризкувач чистий.
– Елементи системи управління працюють та не змінені.
– Для даної мийки високого тиску монтоване лише
■ У не безпечному стані комплектуючі більше не можуть
правильно функціонувати та система безпеки не
спрацьовує. Люди можуть бути тяжко поранені або
вбиті.
► Працювати із не пошкодженою мийкою високого
тиску.
► Працювати із не пошкодженим високонапірним
шлангом, не пошкодженими муфтами та не
пошкодженим розбризкувачем.
► Високонапірний шланг, муфти та розбризкувач
монтувати таким чином, як це описано у даній
інструкції з експлуатації.
► Прац юват и із не по шкод жени м сп олуч ним п ров одом ,
подовжувальним проводом ті не пошкодженою
штепсельною вилкою.
► Якщо мийка високого тиску забруднена або волога:
мийку високого тиску почистити та просушити.
► Якщо мийка високого тиску забруднилася: мийку
високого тиску почистити.
► Не робити змін на мийці високого тиску.
► Якщо елементи системи управління не працюють: із
мийкою високого тиску не працювати.
► Для даної мийки високого тиску монтувати лише
оригінальне приладдя STIHL.
► Приладдя монтувати таким чином, як це описано у
даній інструкції з експлуатації або у інструкції з
експлуатації приладдя
► Сторонні предмети не встромляти у отвори мийки
високого тиску.
► Якщо щось незрозуміло: слід звернутися до
спеціалізованого дилера STIHL.
4.7Робота
ПОПЕРЕДЖЕННЯ
■ У певних ситуаціях користувач більше не може
працювати концентровано. Користувач може
спіткнутися, впасти та отримати важкі травми.
► Працювати спокійно та розважливо.
► Якщо погане освітлення та погана видимість: із
мийкою високого тиску не працювати.
► Мийку високого тиску повинна експлуатувати одна
особа.
► Звертати увагу на перешкоди.
8
0458-616-2021-A
4 Вказівки щодо безпеки
українська
► Працювати стоячи на землі та тримати рівновагу.
Якщо роботи повинні виконувати на висоті:
використовувати підіймальну робочу платформу або
надійні ліси.
► Якщо виникають ознаки втоми: зробити паузу у
роботі.
■ Якщо мийка високого тиску під час роботи змінюється
або працює незвичним чином, значить мийка високого
тиску може знаходитись не у безпечному для роботи
стані. Можуть бути тяжко травмовані люди, також
можливі матеріальні збитки.
► Закінчити роботу, штепсельну вилку вийняти із
розетки та звернутись до спеціалізованого
дилера STIHL.
► Мийку високого тиску експлуатувати у положенні
стоячи.
► Мийку високого тиску не накривати, щоб
забезпечити достатній обмін охолоджувального
повітря.
■Коли важіль пістолета-розпилювача відпускається,
високонапірний насос автоматично вимикається та
вода із насадки більше не тече. Мийка високого тиску
знаходиться у режимі очікування та далі залишається
увімкненою. Коли важіль пістолета-розпилювача
натискається, високонапірний насос автоматично
вмикається і тече вода із насадки. Люди можуть бути
тяжко травмовані, також можливі матеріальні збитки.
► Коли роботи не виконуються: важіль пістолета-
розпилювача заблокувати
► Мийку високого тиску вимкнути.
■ При температурі нижче 0 °C вода може замерзнути на
поверхні, що підлягає чищенню та у комплектуючих
мийки високого тиску. Користувач може послизнутись,
впасти та отримати важкі травми. Можливі матеріальні
збитки.
► Мийку високого тиску не експлуатувати при
температурі нижче 0°C.
■ Якщо потягнути за високонапірний шланг, шланг для
води або сполучний кабель, мийка високого тиску
може рухатись та перекинутись. Можливі матеріальні
збитки.
► Не тягнути за високонапірний шланг, за шланг для
води або сполучний кабель.
■ Якщо мийка високого тиску стоїть на поверхні під
нахилом, нерівній або не закріпленій поверхні, вона
може рухатись та перекинутись. Можливі матеріальні
збитки.
► Мийку високого тиску ставити на горизонтальну,
рівну та закріплену поверхню.
■ Якщо роботи виконуються на висоті, мийка високого
тиску або розбризкувач може впасти. Люди можуть
бути тяжко травмовані, також можливі матеріальні
збитки.
► Використовувати підіймальний робочий майданчик
або надійні підмостки.
► Мийку високого тиску не ставити на підіймальний
робочий майданчик або підмостки.
► Якщо радіус дії високонапірного шлангу не
достатній: високонапірний шланг подовжити за
допомогою подовжувача високонапірного шлангу.
► Розбризкувач зафіксувати від падіння.
► Штепсельну вилку мийки високого тиску вийняти із
розетки.
0458-616-2021-A
9
українська
4 Вказівки щодо безпеки
■ Потік води може розчинити на поверхні азбестове
волокно. Азбестове волокно під час висихання може
потрапляти у повітря та вдихатись. Азбестове волокно
що вдихається може зашкодити здоров'ю.
► Не чистити поверхні із вмістом азбесту.
■ Потік води може розчинити масло від транспортних
засобів або машин. Вода із вмістом масла, може
потрапити у водойми або у каналізацію. Навколишнє
середовище забруднюється.
► Транспортні засоби або машини мити лише у місцях
із очищувачем масла у зливі води.
■ Потік води може разом із фарбою, що містить свинець
утворювати аерозолі та воду із вмістом свинцю.
Аерозолі та вода із вмістом свинцю можуть потрапити
у землю, водойми або каналізацію. Аерозолі, що
вдихаються, можуть зашкодити здоров'ю та викликати
алергічні реакції. Навколишнє середовище
забруднюється.
► Не чистити поверхні, які пофарбовані або покриті
лаком, що містить свинець.
■ Потік води може пошкодити чутливі поверхні. Можливі
матеріальні збитки.
► Чутливі поверхні не чистити із використанням
роторної насадки
► Чутливі поверхні із гуми, тканини, дерева та
подібних матеріалів чистити із зниженим робочим
тиском та на більшій відстані.
■ Якщо під час роботи роторна насадка занурюється у
забруднену воду а потім експлуатується, роторна
насадка може бути пошкоджена.
► Роторну насадку не експлуатувати у забрудненій
воді.
► Якщо чиститься резервуар: резервуар спорожнити
та воду під час чищення злити.
■ Усмоктані легко горючі або вибухові рідини можуть
спричинити пожежі або вибухи. Можуть бути поранені
або вбиті люди, а також можливі матеріальні збитки.
► Не усмоктувати та не розпилювати легко займисті
або вибухові рідини.
■ Усмоктані рідини, що викликають подразнення,
роз'їдають або отруйні рідини можуть зашкодити
здоров'ю та пошкодити комплектуючі мийки високого
тиску. Можуть бути поранені або вбиті люди, а також
можливі матеріальні збитки.
► Не усмоктувати та не розпилювати рідини, що
викликають подразнення, роз'їдають або отруйні
рідини.
■ Сильний потік води може тяжко поранити людей чи
тварин та нанети матеріальні збитки.
► Потік води не спрямовувати на людей та
тварин.
► Потік води не спрямовувати на місця, що погано
проглядаються.
► Не чистити одяг, коли він одягнений.
► Не чистити взуття, коли воно одягнено.
■ Якщо електричні пристрої, електричні сполучення,
штепсельні розетки та електропровідні кабелі
вступають у контакт із водою, це може призвести до
удару електричним струмом. Можуть бути поранені
або вбиті люди, а також можливі матеріальні збитки.
►Потік води не спрямовувати на
електричні установки, електричні
сполучення, штепсельні розетки та
електропровідні кабелі.
► Потік води не спрямовувати на сполучний кабель
або подовжувальний кабель.
■ Якщо електроприлади або мийка високого тиску
вступають у контакт із водою, це може призвести до
удару електричним струмом. Користувач може бути
поранений або вбитий, а також можливі матеріальні
збитки.
10
0458-616-2021-A
4 Вказівки щодо безпеки
українська
► Потік води не спрямовувати на
електроприлади або мийку високого
тиску.
► Електроприлади та мийку високого тиску тримати на
відстані від поверхні, яка підлягає чищенню.
■ Не вірно укладений високонапірний шланг може бути
пошкоджений. Через пошкодження вода із не
контрольованим тиском може потрапляти у довкілля.
Люди можуть бути тяжко травмовані, також можливі
матеріальні збитки.
► По тік во ди не сп ря мов ув ат и н а ми йк у в ис ок ого ти ск у.
► Високонапірний шланг укласти таким чином, щоб він
не затискався та не заплутувався.
► Високонапірний шланг укласти таким чином, щоб він
не пошкодився, не перегинався та затискався, або
перетирався.
► Високонапірний шланг захищати від впливу жару,
потрапляння мастила та хімікалій.
■ Не вірно укладений шланг для води може бути
пошкоджений, а також люди можуть об нього
спіткнутись. Люди можуть бути травмовані, а шланг
для води може бути пошкоджений.
► Потік води не спрямовувати на шланг для води.
► Шланг для води укласти таким чином та позначити,
щоб люди не могли спіткнутись.
► Шланг для води укласти таким чином, щоб він не
затискався та не заплутувався.
► Шланг для води укласти таким чином, щоб він не
пошкодився, не перегинався та затискався, або
перетирався.
► Шланг для води захищати від впливу жару,
потрапляння мастила та хімікалій.
■ Сильний потік води спричиняє реакційні сили. Через
реакційні сили, що виникають, користувач може
втратити контроль над розбризкувачем. Користувач
може бути тяжко поранений або вбитий, а також
можливі матеріальні збитки.

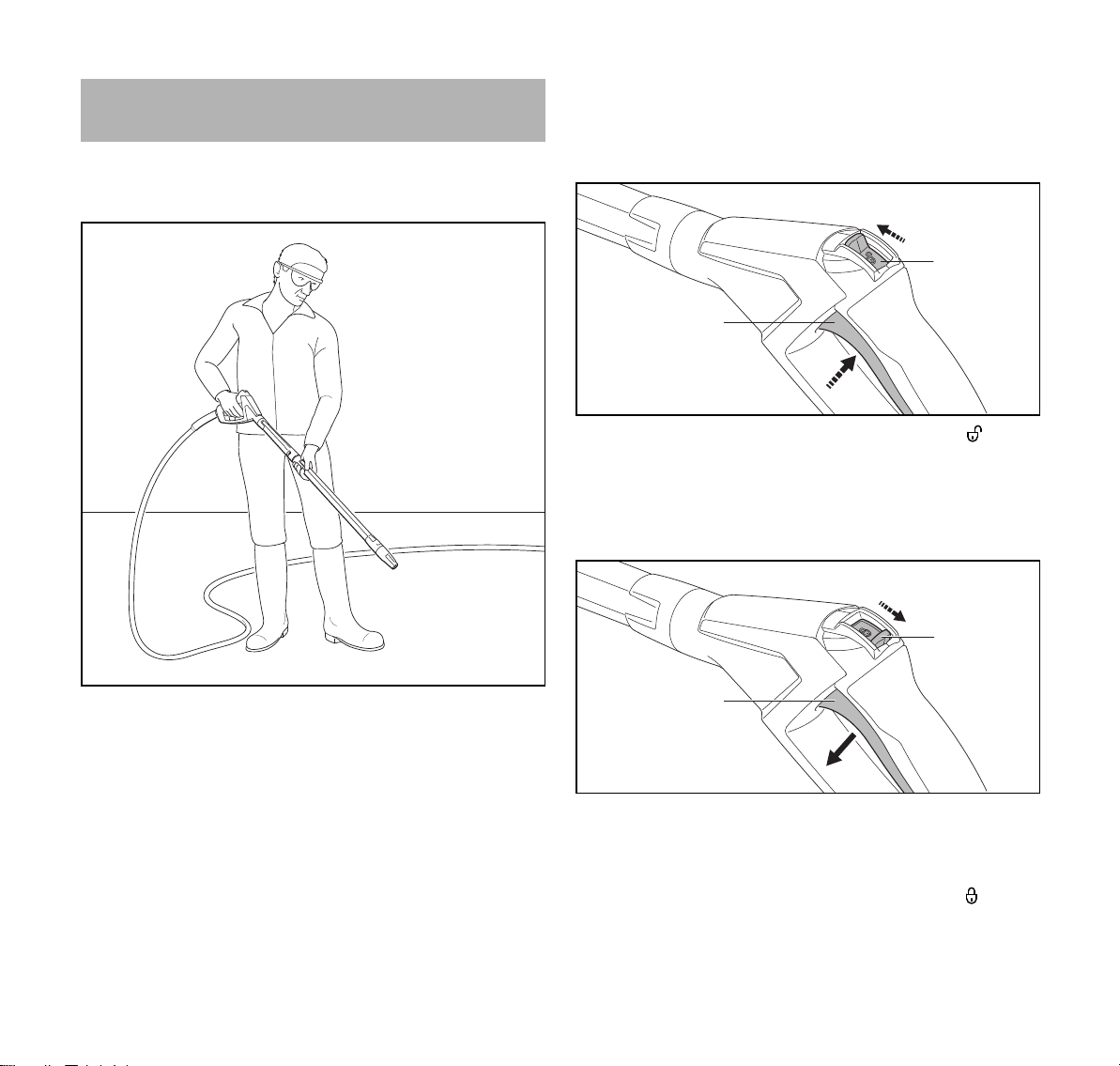

► Пістолет-розпилювач тримати обома руками.
► Працювати таким чином, як це описано у даній
інструкції з експлуатації.
4.8Засоби для чищення
ПОПЕРЕДЖЕННЯ
■ Якщо засоби для чищення контактують зі шкірою або
очима, можуть виникнути подразнення шкіри або очей.
► Дотримуватись інструкції з експлуатації засобів для
чищення.
► Уникати контакту із засобами для чищення.
► Якщо відбувається контакт із шкірою: ушкоджені
ділянки шкіри промити великою кількістю води та
милом.
► Якщо відбувається контакт із очима: очі мінімум
15 хвилин промити великою кількістю води та
звернутись до лікаря.
■ Не правильно підібрані засоби для чищення можуть
пошкодити мийку високого тиску або поверхню об'єкту,
який підлягає чищенню та зашкодити навколишньому
середовищу.
► Використовувати лише ті засоби для чищення, які
допущені для використання із мийкою високого
тиску.
► Дотримуватись інструкції з експлуатації засобів для
чищення.
► Якщо щось незрозуміло: слід звернутися до
спеціалізованого дилера STIHL.
0458-616-2021-A
11
українська
4 Вказівки щодо безпеки
4.9Під'єднання подачі води
ПОПЕРЕДЖЕННЯ
■Коли важіль пістолета-розпилювача відпускається, у
шлангу для води виникає зворотній удар. Через
зворотній удар забруднена вода може витиснутись
назад у питну воду. Питна вода може бути
забруднена.
► Мийку високого тиску не під'єднувати
безпосередньо до мережі постачання
питної води.
► Мийку високого тиску разом із відповідним
переривачем зворотного потоку під'єднати до
мережі питної води Якщо питна вода протекла через
клапан зворотного потоку, то вона більше не
розглядається у якості питної води.
■ Забруднена вода або вода із вмістом піску може
пошкодити комплектуючі мийки високого тиску.
► Використовувати чисту воду.
► Якщо використовується забруднена або вода із
вмістом п іску: м ийку вис окого ти ску вико р истову вати
разом із фільтром для води.
■ Якщо до мийки високого тиску подається замало води,
комплектуючі мийки високого тиску можуть бути
пошкоджені.
► Повністю прикрутити водопровідний кран.
► Переконатись, що до мийки високого тиску
подається достатня кількість води, @ 19.1.
4.10 Під'єднання до електромережі
Контакт із електропровідними комплектуючими може
виникнути у наслідок наступних причин:
– Сполучний або подовжувальний провід пошкоджений.
– Штепсельна вилка сполучного проводу або
подовжувальний провід пошкоджений.
– Штепсельна розетка не інстальована.
НЕБЕЗПЕКА
■ Контакт із електропровідними комплектуючими може
призвести до удару струмом. Користувач може бути
травмований або вбитий.
► Переконатись, що сполучний провід,
подовжувальний провід та їх штепсельна вилка не
пошкоджені.
Якщо сполучний провід або
подовжувальний провід несправний або
пошкоджений:
► не торкатись місця пошкодження.
► Штепсельну вилку вийняти із
штепсельної розетки.
► Не торкатись мокрими руками сполучного проводу,
подовжувального проводу та їх вилок.
► Вставити сполучний провід або подовжувальний
провід з розетку з захисним контактом, змонтовану
належним чином.
► Підключите мийку високого тиску через вимикач
захисту від струмів пошкодження (30мA, 30см).
■ Пошкоджений або не відповідний подовжувальний
провід може призвести то удару струмом. Люди
можуть бути тяжко поранені або вбиті.
► Використовувати подовжувальний провід із
необхідним поперечним перетином проводів,
@ 19.2.
► Використовувати подовжувальний провід, що має
захист від бризок води та дозволений для приданий
для зовнішнього використання.
► Використовувати подовжувальний провід, що має
такі ж властивості, як подовжувальний провід мийки
високого тиску. @ 19.2.
12
0458-616-2021-A
4 Вказівки щодо безпеки
українська
ПОПЕРЕДЖЕННЯ
■ Під час роботи неправильна напруга мережі або
неправильна частота мережі може призвести до
перевантаження мийки високого тиску. Мийка високого
тиску може бути пошкоджена.
► Переконатись, що напруга мережі та частота
електричної мережі збігається із даними на фірмовій
табличці мийки високого тиску.
■ Якщо декілька електричних пристроїв підключено до
одної штепсельної розетки подовжувача, то під час
роботи можуть бути перевантажені електричні деталі.
Електричні деталі можуть нагрітись та викликати
пожежу. Можуть бути поранені або вбиті люди, а також
можливі матеріальні збитки.
► Мийку високого тиску підключати до штепсельної
розетки поодинці.
► Мийку високого тиску не підключати до блоку
розеток.
■ Неправильно прокладений сполучний або
подовжувальний провід може бути пошкоджений, а
люди можуть об нього спіткнутись. Люди можуть бути
травмовані, а сполучний або подовжувальний провід
може бути пошкоджений.
► Сполучний та подовжувальний провід укладати
таким чином, щоб був виключений їх контакт з
струмом води.
► Прокладати та позначати сполучний та
подовжувальний провід так, щоб люди не
спіткнулись.
► Прокладати сполучний та подовжувальний провід
так, щоб вони не були натягнуті або скручені.
► Прокладати сполучний та подовжувальний провід
так, щоб вони не були пошкоджені, зігнуті,
роздавлені або перетерті.
► Захищайте сполучний та подовжувальний провід від
спеки, нагрівання та хімікатів.
► Сполучний та подовжувальний провід укладати на
суху підставку.
■ Під час роботи подовжувальний провід нагрівається.
Якщо тепло не може виводитись, це може призвести
до пожежі.
► При використанні кабельного барабану: Повністю
розмотати кабельний барабан.
4.11 Транспортування
ПОПЕРЕДЖЕННЯ
■ Під час транспортування мийка високого тиску може
перевертатись та рухатись. Люди можуть бути
травмовані, також можливі матеріальні збитки.
► Заблокувати важіль пістолета-розпилювача.
► Мийку високого тиску вимкнути.
► Штепсельну вилку мийки високого тиску вийняти із
розетки.
► Набір для розпилювання зафіксувати
таким чином, щоб він не міг
перевернутися та рухатись.
► Мийку високого тиску зафіксувати стяжними
ременями або сіткою таким чином, щоб вона не
могла перевернутися та рухатись.
■ При температурі нижче 0°C вода може замерзнути у
комплектуючих мийки високого тиску. Мийка високого
тиску може бути пошкоджена.
► Спорожнити високонапірний шланг та розбризкувач.
► Якщо мийка високого тиску не може
транспортуватись із захистом від морозу:
мийку високого тиску захистити засобом
для захисту від морозу на основі гліколю.
0458-616-2021-A
13
українська
4 Вказівки щодо безпеки
4.12 Зберігання
ПОПЕРЕДЖЕННЯ
■ Діти можуть не розпізнати та не оцінити небезпеку від
мийки високого тиску. Діти можуть бути тяжко
травмовані
►Зафіксувати важіль пістолета-розпилювача.
► Вимкніть мийку високого тиску.
► Штепсельну вилку мийки високого тиску вийняти із
штепсельної розетки.
► Мийку високого тиску зберігати поза зоною
досяжності дітей
■ Електричні контакти мийки високого тиску і металеві
деталі під дією вологи можуть роз'їдатись корозією.
Мийка високого тиску може бути пошкоджена.
► Зберігати мийку високого тиску чистою та сухою.
■ Воді при температурі нижче 0 °C може замерзати
всередині частин мийки високого тиску. Мийка
високого тиску може бути пошкоджена.
► Спорожнювати високонапірний шланг та пристрій
для розпилення.
► При неможливості зберігання мийки
високого тиску при температурах вище 0
°C: захищати мийку високого тиску
антифризом на базі гліколю.
4.13 Чищення, технічне обслуговування та
ремонт
ПОПЕРЕДЖЕННЯ
■ Якщо під час чищення, технічного обслуговування або
ремонту штепсельна вилка встромлена у штепсельну
розетку, мийка високого тиску може ненавмисно
увімкнутись. Люди можуть бути тяжко травмовані,
також можливі матеріальні збитки.
► Заблокувати важіль пістолета-розпилювача.
► Мийку високого тиску вимкнути.
► Штепсельну вилку мийки високого тиску вийняти із
розетки.
■ Гострі засоби для чищення, чищення за допомогою
потоку води або гострих предметів можуть пошкодити
мийку високого тиску. Якщо мийка високого тиску не
правильно чиститься, комплектуючі більше не можуть
правильно функціонувати та система безпеки не
спрацьовує. Люди можуть бути тяжко травмовані.
► Мийку високого тиску чистити таким чином, як це
описано у даній інструкції з експлуатації.
■ Якщо мийка високого тиску обслуговується або
ремонтується не правильно, комплектуючі тоді більше
не можуть правильно функціонувати та система
безпеки не спрацьовує. Люди можуть бути тяжко
поранені або вбиті.
► Мийку високого тиску не обслуговувати та не
ремонтувати самостійно.
14
►Якщо сполучний кабель несправний
або пошкоджений: сполучний кабель
віддати у ремонт спеціалізованому
дилеру.
► Якщо мийка високого тиску потребує технічного
обслуговування або ремонту: звернутись до
спеціалізованого дилера STIHL.
0458-616-2021-A
5 Інструкції з техніки безпеки - приладдя
українська
5Інструкції з техніки безпеки -
приладдя
5.1Подовжувач струменевої трубки, очищувач
поверхонь, набір для чищення трубок,
загнута струменева трубка та кутова насадка
сили. Через реакційні сили, що виникають, користувач
може втратити контроль над розбризкувачем.
Користувач може бути тяжко поранений або вбитий, а
також можливі матеріальні збитки.
► Використовувати лише один подовжувач
струменевої трубки.
► Пістолет-розпилювач тримати обома руками.
► Працювати таким чином, як це описано у даній
інструкції з експлуатації.
Мийка для прибирання поверхонь
ПОПЕРЕДЖЕННЯ
■ Струмінь води може поранити користувача.
► Не братись рукою під очищувачем
поверхонь.
► Очищувач поверхонь тримати та вести таким чином,
як це описано у інструкції з експлуатації очищувача
поверхонь.
Набір для чистки труб
ПОПЕРЕДЖЕННЯ
■ Шланг для очищення труб підвищує реакційні сили.
Якщо важіль пістолета-розпилювача натиснутий та
шланг для очищення труб знаходиться за межами
труби, шланг для очищення труб може
неконтрольовано підкидатись. Користувач може
втратити контроль над шлангом для очищення труб.
Користувач може бути тяжко поранений або вбитий, а
також можливі матеріальні збитки.
■
1
► Спочатку увімкнути мийку високого тиску та важіль
пістолета-розпилювача натискати лише тоді, коли
шланг для чищення труб введений у трубу до
позначки (1).
► Якщо позначку на шлангу для чищення труб при
вийманні видно:
– Відпустити важіль пістолета-розпилювача
– Мийку високого тиску вимкнути
– Закрити водопровідний кран
– Привести в дію пістолет-розпилювач: тиск води
падає.
– Заблокувати важіль пістолета-розпилювача.
0000-GXX-5101-A0
0458-616-2021-A
■ Всередині великої труби шланг для чищення труб
може змін ити напр ямок та з нову вийти із отвору труби.
Користувач може втратити контроль над шлангом для
15
українська
2
0000-GXX-5292-A0
1
3
6 Приведення мийки високого тиску у готовність до роботи
очищення труб. Користувач може бути тяжко
поранений або вбитий, а також можливі матеріальні
збитки.
► Стежити за трубою.
► Якщо насадка шлангу для очищення труб виходить
із труби:
– Відпустити важіль пістолета-розпилювача
– Заблокувати важіль пістолета-розпилювача
– Мийку високого тиску вимкнути
Загнута струменева трубка та кутова насадка
ПОПЕРЕДЖЕННЯ
■ Загнута струменева трубка та кутова насадка
збільшують бокові реакційні сили. Через реакційні
сили, що виникають, користувач може втратити
контроль над розбризкувачем. Користувач може бути
тяжко поранений або вбитий, а також можливі
матеріальні збитки.
Якщо мийка високого тиску експлуатується із
використанням води, що містить пісок, або води із
цистерн, між водопровідним краном та шлангом для
води повинен бути приєднаний фільтр для води. Фільтр
для води фільтрує пісок та бруд у воді і таким чином
захищає комплектуючі мийки високого тиску від
пошкодження.
Фільтр для води може додаватись до мийки високу, у
залежності від ринку.
► Якщо монтується пласкоструменева насадка:
насадку (1) встановити таким чином, щоб виступ (2)
збігався із виїмкою (3) струменевої трубки (4).
► Насадку (1) натиснути у струменеву трубку (4).
Насадка (1) фіксується зі звуком.
► Якщо насадка (1) важко вводиться у пістолет-
розпилювач (4): ущільнення на насадці (1) змастити
мастилом для арматури.
0458-616-2021-A
0000-GXX-4352-A0
19
українська
8 Під'єднання до джерела води
2
2
3
1
1
4
5
► Штуцер (1) відкрутити від водопровідного крану (2).
► Фільтр для води (3) прикрутити до водопровідного
крану (2) та вручну щільно затягнути.
► Штуцер (1) прикрутити до фільтру для води (3) та
вручну щільно затягнути.
► Шлангову муфту (4) шлангу для води (5) одягти на
штуцер (1).
8.2Мийку високого тиску під'єднати до мережі
постачання води
Під'єднання шлангу для подачі води
Шланг для води повинен виконувати наступні умови:
– Шланг для води має діаметр 1/2“.
– Шланг для води має довжину між 10 м та 25 м.
2
1
► Муфту (1) одягти на штуцер (2).
Муфта (1) фіксується зі звуком.
0000-GXX-4629-A0
► Повністю відкрити водопровідний кран.
► Якщо струменева трубка монтована на пістолеті-
розпилювачі: демонтувати струменеву трубку.
► Важіль пістолета-розпилювача натискати до тих пір,
► Шланг для води під'єднати до водопровідного шлангу.
► Водопровідний шланг повністю відкрити та шланг для
води промити водою.
Пісок та бруд будуть вимиті із шлангу для води. Зі
шланг для води викачується повітря.
► Закрити водопровідний кран.
20
1
0000-GXX-5300-A0
► Закрити водопровідний кран.
► Для розблокування муфти: кільце (1) потягнути або
повернути та утримувати.
► Муфту зняти зі штуцера (2).
0458-616-2021-A
8 Під'єднання до джерела води
3
2
1
0000-GXX-5303-A0
1
4
8.3Приєднання мийки високого тиску до іншого
джерела води
Мийка високого тиску може всмоктувати воду з дощових
бочок, цистерн а також проточних та стоячих водоймищ.
українська
3
a
Для можливості всмоктування води різниця висот мийки
високого тиску та джерела води не повинна
перевищувати висоти всмоктування (a). @ 19.1.
Необхідно використовувати відповідний комплект для
всмоктування STIHL. В комплекті для всмоктування є
шланг для води з спеціальною муфтою.
Відповідний комплект для всмоктування може
додаватись до мийки високого тиску (залежно від її
марки).
Під'єднання водяного фільтра
При роботі мийки високого тиску з водою з піском з
дощових бочок, цистерн а також проточних та стоячих
водоймищ необхідно між шлангом для води та мийкою
високого тиску встановити водяний фільтр.
Водяний фільтр може додаватись до мийка високого
тиску (залежно від її марки).
2
► Відкрутити патрубок (1)
► Завернути водяний фільтр (2) на патрубок (3) та
щільно затягнути від руки.
0000-GXX-5301-A0
Під'єднання шлангу для подачі води
► Наповнити водяний шланг (1) водою так, щоб в ньому
більше не було повітря.
► Завернути муфту (2) на приєднувальний штуцер
водяного фільтра (3) та щільно затягнути від руки.
► Повісити всмоктувальний дзвін (4) на джерело води
так, щоб дзвін (4) не торкався дна.
► У разі приєднання пістолета-розпилювача до шлангу
високого тиску: зніміть пістолет-розпилювач.
► Тримайте шланг високого тиску в напрямку на низ.
► Увімкніть мийку високого тиску та почекайте, поки з
шлангу високого тиску не буде виходити рівномірний
струмінь води.
1
0000-GXX-5302-A0
0458-616-2021-A
21
українська
► Вимкніть мийку високого тиску.
► Встановіть пістолет-розпилювача на шланг високого
тиску.
► Натисніть важіль пістолета-розпилювача та тримайте
його натиснутим.
► Увімкніть мийку високого тиску.
9Мийку високого тиску під'єднати до
електромережі.
9.1Мийку високого тиску під'єднати до
електромережі.
3
1
2
3
9 Мийку високого тиску під'єднати до електромережі.
0000-GXX-5305-A00000-GXX-5306-A0
► Тригерний перемикач встановити у положенні I.
10.2 Мийку високого тиску вимкнути
► Тригерний перемикач (1) встановити у положенні 0.
► Сполучний кабель (2) зняти з тримачів (3).
► Штепсельну вилку сполучного кабелю (2) устромити у
правильно інстальовану штепсельну розетку.
10 Вмикання та вимикання мийки
високого тиску
10.1 Увімкнути мийку високого тиску
Коли мийка високого тиску вмикається, при не
сприятливих параметрах мережі із опором мережі
більше 0,15 Ом можуть виникати коливання напруги.
Коливання напруги можуть негативно впливати на інших
підключених споживачів.
22
0000-GXX-5304-A0
► Тригерний перемикач встановити у положенні 0.
0458-616-2021-A
11 Робота із використанням мийки високого тиску
0000-GXX-4359-A0
0000-GXX-4612-A0
1
2
українська
11 Робота із використанням мийки
високого тиску
11.1 Яким чином потрібно тримати та вести
пістолет-розпилювач
11.2 Важіль пістолета-розпилювача натиснути та
зафіксувати
Натиснути важіль пістолета-розпилювача.
1
2
0000-GXX-4360-A0
► Фіксаторний важіль (1) змістити у положення .
► Натиснути важіль (2) та тримати натиснутим.
Високонапірний насос автоматично вмикається та
вода виходить із насадки.
Заблокувати важіль пістолета-розпилювача.
► Пістолет-розпилювач однією рукою тримати за
рукоятку таким чином, щоб великий палець
обхоплював рукоятку.
► Струменеву трубку іншою рукою утримувати таким
чином, щоб великий палець обхоплював струменеву
трубку.
► Насадку спрямовувати на землю.
0458-616-2021-A
► Відпустити важіль (2).
Високонапірний насос автоматично вимикається та
вод а б іл ьше ви хо дит ь і з н асадки. Мийка високого тиску
далі залишається увімкненою.
► Фіксаторний важіль (1) змістити у положення .
23
українська
0000-GXX-5094-A0
11 Робота із використанням мийки високого тиску
11.3 Чистка
У залежності від застосування можна працювати із
наступними насадками:
– Пласкоструменева насадка: пласкоструменева
насадка підходить для чищення великих поверхонь.
– Роторна насадка: роторна насадка підходить для
видалення сильного забруднення.
У випадку коли потрібно видалити сильне забруднення,
можна працювати на невеликій відстані.
На великій відстані роботи виконуються, коли потрібно
почистити наступні поверхні:
– лаковані поверхні
– поверхні із деревини
– поверхні із гуми
► Пласкоструменеву насадку відрегулювати таким
чином, щоб очищувана поверхня не пошкоджувалась.
► Розбризкувач рухати рівномірно вздовж очищуваної
поверхні.
► Повільно та під контролем йти вперед.
11.4 Робота із використанням засобів для
чищення
Засоби для чищення можуть підвищити ефективність
чищення води. Повинен використовуватись набір для
усмоктування STIHL, що поставляється разом із
агрегатом.
Пласкоструменева насадка може регулюватись.
Коли пласкоструменева насадка повертається у
напрямку +, підвищується робочий тиск.
Коли пласкоструменева насадка повертається у
напрямку -, робочий тиск падає.
► Потік води спрямувати на непомітне місце на поверхні
та перевірити, щоб не пошкоджувалась поверхня.
► Відстань насадки до поверхні, яка підлягає чищенню,
обирати таким чином, щоб очищувана поверхня не
пошкоджувалась.
24
2
0000-GXX-4628-A0
1
0000-GXX-4345-A0
► Засоби для чищення використовувати таким чином, як
це описано у інструкції з експлуатації засобів для
чищення.
► Пляшку (1) заповнити засобом для чищення максимум
500 мл.
0458-616-2021-A
12 Після закінчення роботи
0000-GXX-5097-A0
4
3
500 ml
400 ml
300 ml
200 ml
100 ml
8
0000-GXX-5308-A0
8
8
8
8
українська
► Розпилюючу насадку (2) прикрутити до пляшки (1) та
щільно затягнути вручну.
► Якщо насадка монтована на струменеву трубку (3):
демонтувати насадку.
► Набір для розпилювання (4) монтувати на струменеву
трубку (3).
► Сильно забруднені поверхні перед чищення
розмочити водою.
► Важіль пістолета-розпилювача натиснути та засоби
для чищення розпили на очищувану поверхню.
► Засоби для чищення наносити знизу вгору та не
залишати висихати.
► Демонтувати набір для розпилювання.
► Монтувати насадку.
► Почистити поверхню.
► Мийку високого тиску від'єднати від джерела води.
► Демонтувати шланг для води.
► Демонтувати високонапірний шланг та залишок води
злити із високонапірного шлангу.
► Насадку та струменеву трубку демонтувати та
почистити.
► Демонтувати пістолет-розпилювач та залишок води
злити з пістолета-розпилювача.
► Почистити мийку високого тиску.
1
2
7
3
4
6
► Високонапірний шланг (1) змотати та повісити на
тримач (2).
► Сполучний кабель (3) намотати на тримач (4).
► Сполучний кабель (3) закріпити затиском (5).
► Встановити набір для розпилювання (6).
► Встановити насадку (7).
5
0000-GXX-5307-A0
12 Після закінчення роботи
12.1 Після закінчення роботи
► Мийку високого тиску вимкнути та штепсельну вилку
вийняти із розетки.
► Якщо мийка високого тиску під'єднана до мережі
постачання води: закрити водопровідний кран.
► Натиснути важіль пістолета-розпилювача.
Тиск води знижується.
► Заблокувати важіль пістолета-розпилювача.
0458-616-2021-A
25
українська
13 Транспортування
► Розбризкувач зберігати на тримачах (8) на мийці
високого тиску.
12.2 Захист мийки високого тиску засобом від
обмерзання
Якщо мийка високого тиску не може транспортуватись
або зберігатись із захистом від морозу: мийку високого
тиску слід захистити засобом від обмерзання на основі
гліколю. Засіб від обмерзання запобігає тому, щоб вода
у мийці високого тиску замерзла та мийка високого тиску
пошкодилась.
► Демонтаж струменевої трубки.
► До мийки високого тиску приєднати якомога коротший
шланг для води.
Чим ко рот ши м б уд е шл ан г д ля в од и, ти м ме нш е з асо бу
від обмерзання буде потрібно.
► Засіб від обмерзання домішувати таким чином, як це
описано у інструкції з експлуатації засобу від
обмерзання.
► Засіб від обмерзання заправити у чистий резервуар.
► Шланг для води занурити у резервуар із засобом від
обмерзання.
► Натиснути важіль пістолета-розпилювача та тримати
натиснутим.
► Увімкнути мийку високого тиску.
► Важіль пістолета-розпилювача натискати до тих пір,
поки із пістолета-розпилювача не буде виходити
рівномірний струмінь із засобом від обмерзання та
пістолет-розпилювач спрямувати у резервуар.
► Декілька разів натиснути важіль пістолета-
розпилювача та знову відпустити.
► Мийку високого тиску вимкнути та штепсельну вилку
вийняти із розетки.
► Пістолет-розпилювач, високонапірний шланг та шланг
для води демонтувати та засобу від обмерзання
дозволити стекти у резервуар.
► Засоби від обмерзання зберігати та утилізувати згідно
правил та із дотриманням норм з охорони
навколишнього середовища.
13 Транспортування
13.1 Транспортування мийки високого тиску
► Мийку високого тиску вимкнути та штепсельну вилку
вийняти із розетки.
► Резервуар для засобів для чищення спорожнити та
зафіксувати таким чином, щоб він не міг
перевернутися та рухатись.
1
1
► Якщо мийка високого тиску тягнеться: мийку високого
тиску тягнути за ручку (1).
► Якщо мийка високого тиску переноситься: мийку
високого тиску переносити за ручку (1) та за ручку для
транспортування (2).
► Якщо мийка високого тиску транспортується у
транспортному засобі, переконатись, що виконуються
наступні умови:
– Мийка високого тиску стоїть прямо або лежить на
задній стороні.
– Мийка високого тиску зафіксована стяжними
ременями, ременями або сіткою таким чином, щоб
вона не могла перевернутися та рухатись.
– Якщо мийка високого тиску не може
транспортуватись із захистом від морозу: мийку
високого тиску захистити засобом від обмерзання.
2
0000-GXX-5309-A0
26
0458-616-2021-A
14 Зберігання
українська
14 Зберігання
14.1 Зберігання мийки високого тиску
► Мийку високого тиску вимкнути та штепсельну вилку
вийняти із розетки.
► Мийку високого тиску зберігати таким чином, щоб
виконувались наступні умови:
– Мийка високого тиску знаходиться поза зоною
досяжності дітей.
– Мийка високого тиску чиста та суха.
– Мийка високого тиску знаходиться у закритому
приміщенні.
– Мийка високого тиску знаходиться у діапазоні
температур вище 0°C.
– Якщо мийка високого тиску не може зберігатись із
захистом від морозу: мийку високого тиску захистити
засобом від обмерзання.
15 Чистка
15.1 Чищення мийки високого тиску та приладдя
► Мийку високого тиску вимкнути та штепсельну вилку
вийняти із розетки.
► Мийку високого тиску, високонапірний шланг, пістолет-
розпилювач та приладдя почистити вологою
серветкою.
► Штуцера та муфти на мийці високого тиску,
високонапірному шлангу та пістолеті-розпилювачі
почистити вологою серветкою.
15.2 Чищення насадки та струменевої трубки
0000-GXX-4369-A0
► Насадку та струменеву трубку промити під проточною
водою та просушити серветкою.
0000-GXX-4370-A0
► Якщо насадка забилася: насадку почистити голкою
для чищення.
0458-616-2021-A
27
українська
5
1
0000-GXX-4373-A0
2
3
1
4
16 Технічне обслуговування
15.3 Чистка фільтра на подачі води
1
2
► Відкрутити штуцер (1) під'єднання до подачі води.
► Фільтр на подачі води (2) вийняти із під'єднання до
подачі води.
► Фільтр на подачі води (2) промити під проточною
водою.
► Фільтр на подачі води (2) встановити у під'єднання до
подачі води.
► Штуцер (1) прикрутити та затягнути вручну.
15.4 Чистка фільтру для води
Фільтр для води для проведення чищення повинен
розбиратись.
► Вийняти фільтр (4) із корпусу фільтра (5).
► Ущільнення (1 та 3), кріплення (2) та фільтр (4)
промити під проточною водою.
► Ущільнення (1 та 3) змастити мастилом для арматури.
► Фільтр для води знову зібрати.
16 Технічне обслуговування
16.1 Інтервали технічного обслуговування
0000-GXX-5310-A0
Інтервали технічного обслуговування залежать від умов
навколишнього середовища та умов роботи. Компанія
STIHL рекомендує наступні інтервали технічного
обслуговування:
Щомісяця
► Почистити фільтр на подачі води.
17 Ремонт
17.1 Ремонт мийки високого тиску
Користувач не може самостійно ремонтувати мийку
високого тиску та приладдя.
► Якщо мийка високого тиску або приладдя пошкоджені:
мийку високого тиску або приладдя не
використовувати та звернутись до спеціалізованого
дилера STIHL.
► Вийняти ущільнення (1) із кріплення (2).
► Кріплення (2) відкрутити від корпусу фільтра (5).
► Вийняти ущільнення (3) із кріплення (2).
28
0458-616-2021-A
18 Усунення неполадок
18 Усунення неполадок
18.1 Усунення несправностей мийки високого тиску
НеполадкаПричинаУсунення
Мийка високого тиску не
вмикається, хоча
натиснутий важіль
пістолета-розпилювача.
Мийка високого тиску
при вмиканні не
запускається.
Електродвигун гудить.
Штепсельна вилка сполучного проводу або
подовжувального проводу не увімкнута.
Спрацював лінійний захисний автомат
(запобіжник) або автомат захисного
вимикання. Електричний ланцюг
перевантажений або пошкоджений.
Надто низький захист розетки.► Штепсельну вилку сполучного проводу
Неправильний перетин подовжувального
проводу.
Надто довгий подовжувальний провід.► Використовувати подовжувальний провід
Електродвигун надто гарячий. ► Вимкнути мийку високого тиску на 5
Надто низька напруга електричної мережі.► Натиснути важіль пістолета-розпилювача,
Неправильний перетин подовжувального
проводу.
Надто довгий подовжувальний провід.► Використовувати подовжувальний провід
► Встромити штепсельну вилку сполучного
або подовжувального проводу.
► Встановити причину спрацювання та
усунути її. Увімкнути лінійний захисний
автомат або автомат захисного
вимикання.
► Вимкнути інших електричних споживачів,
приєднаних до цього електричного
електричного ланцюга.
устромити у штепсельну розетку з
належним захистом. @ 19.1.
► Використовувати подовжувальний провід
із достатнім поперечним перетином,
@ 19.2
належної довжини, @ 19.2
хвилин для її охолодження.
► Почистити насадку.
тримати його натиснутим та увімкнути
мийку високого тиску.
► Вимкнути інших електричних споживачів,
приєднаних до цього електричного
електричного ланцюга.
► Використовувати подовжувальний провід
із достатнім поперечним перетином,
@ 19.2
належної довжини, @ 19.2
українська
0458-616-2021-A
29
українська
НеполадкаПричинаУсунення
Мийка високого тиску
вимикається під час
роботи.
Штепсельна вилка сполучного проводу або
подовжувального проводу була вийнята із
штепсельної розетки.
Спрацював лінійний захисний автомат
(запобіжник) або автомат захисного
вимикання. Електричний ланцюг
перевантажений або пошкоджений.
► Встромити штепсельну вилку сполучного
або подовжувального проводу.
► Встановити причину спрацювання та
усунути її. Увімкнути лінійний захисний
автомат або автомат захисного
вимикання.
► Вимкнути інших електричних споживачів,
приєднаних до цього електричного
електричного ланцюга.
Надто низький захист розетки.► Штепсельну вилку сполучного проводу
устромити у штепсельну розетку з
належним захистом. @ 19.1.
Електродвигун надто гарячий. ► Вимкнути мийку високого тиску на 5
хвилин для її охолодження.
► Почистити насадку.
Насос високого тиску
весь час вмикається та
вимикається без
Негерметичність насосу високого тиску,
високонапірного шлангу або пристрою для
розпилення.
► Віддати мийку високого тиску на перевірку
спеціалізованому дилеру STIHL.
натиснення важеля
пістолета-розпилювача.
Робочий тиск
коливається або зникає.
Нестача води.► Повністю відкрити кран води.
► Забезпечити достатню кількість води.
Насадка засмічена.► Почистити насадку.
Засмічений фільтр подачі води або водяний
фільтр.
Негерметичність або пошкодження насосу
високого тиску, високонапірного шлангу або
► Очистити фільтр подачі води або водяний
фільтр.
► Віддати мийку високого тиску на перевірку
спеціалізованому дилеру STIHL.
пристрою для розпилення.
Змінилась форма струму
Насадка засмічена.► Почистити насадку.
води.
Насадка зношена.► Замінити насадку.
18 Усунення неполадок
30
0458-616-2021-A
18 Усунення неполадок
НеполадкаПричинаУсунення
Не всмоктується
Пляшка порожня.► Заповнити пляшку миючим засобом.
додатковий миючий
засіб.
Засмічено сопло комплекту для розпилення. ► Очистити сопло комплекту для
розпилення.
Важко з'єднати мийку
Ущільнення місць приєднання не змащені.► Змастити ущільнення. @ 18.2
високого тиску,
високонапірний шланг,
пістолет-розпилювач або
струменеву трубку.
українська
0458-616-2021-A
31
українська
19 Технічні дані
18.2 Змащення ущільнень
1
1
1
1
► Ущільнення (1) змастити мастилом для арматури.
19 Технічні дані
19.1 Мийка високого тиску STIHL RE 100
– Запобіжник (характеристика "C" або "K"): 10 A
– Потужність що споживається: 1,7 кВт
– Клас електричного захисту: I
– Вид електричного захисту: IPX5 (захист від струменю
води із будь-яких напрямків)
– Робочий тиск (р): 11 МПа (110 бар)
– Максимальний допустимий тиск (p макс.): 12 МПа
(120 бар)
– Максимальний тиск на подачі води (p у макс.): 1 МПа
(10 бар)
– Максимальна пропускна спроможніть води (Q хв):
7,3 літр/хв (440 літр/год)
– Максимальна висота усмоктування: 0,5 м
– Максимальна температура води при роботі під тиском
(t у макс): 40°C
– Максимальна температура води при роботі на
усмоктування: 20°C
– Розміри
– Довжина: 301 мм
– Ширина: 317 мм
– Висота: 857 мм
– Довжина високонапірного шлангу: 6 м
– Вага (м) із монтованим приладдям: 16,6 кг
19.2 Подовжуючі проводи
Якщо використовується подовжувальний провід, то він
повинен мати захисний провід, а його жили залежно від
напруги та довжини подовжувального проводу повинні
мати мінімум такий поперечний перетин:
0000-GXX-5311-A0
від 220 В до 240 В
– Довжина проводу до 20 м: AWG 15 / 1,5 мм²
– Довжина проводу від 20 м до 50 м: AWG 13 / 2,5 мм²
Від 100 В до 127 В
– Довжина проводу до 10 м: AWG 14 / 2,0 мм²
– Довжина проводу від 10 до 30 м: AWG 12 / 3,5 мм²
19.3 Рівень звуку та вібрації
– Рівень звукового тиску LpA виміряний згідно
EN 60335-2- 79: 67 дБ (A) Величина K для рівня
звукового тиску дорівнює 2 дБ (A).
–Рівень потужності звукуL
EN 60335-2- 79: 81 дБ (A) Величина K для рівня
потужності звуку дорівнює 2 дБ (A).
– Величина вібрації a
пістолет-розпилювач: ≤ 2,5 м/с². Величина K для
величини вібрацій дорівнює 2 м/с².
Дані стосовно виконання директиви роботодавців
відносно рівня вібрацій 2002/44/EG див. за посиланням
www.stihl.com/vib .
виміряна згідно EN 60335-2-79,
h
виміряний згідно
wA
32
0458-616-2021-A
20 Комплектуючі та приладдя
українська
19.4 REACH
REACH означає розпорядження ЄС для реєстрації,
оцінки та допуску хімікалій.
Інформація щодо виконання розпорядження REACH
подана за посиланням www.stihl.com/reach .
19.5 Встановлена тривалість використання
Повна встановлена тривалість використання становить
до 30 років.
Встановлена тривалість використання передбачає
регулярне технічне обслуговування та догляд відповідно
до вимог інструкції з використання.
20 Комплектуючі та приладдя
20.1 Комплектуючі та приладдя
Дані символи позначають оригінальні
комплектуючі STIHL та оригінальне приладдя
STIHL.
Компанія STIHL рекомендує використовувати
оригінальні запчастини STIHL та оригінальне приладдя
STIHL.
Оригінальні запчастини STIHL та оригінальне приладдя
STIHL можна придбати у спеціалізованих дилерів STIHL.
22 Сертифікат відповідності
нормам ЄС
22.1 Мийка високого тиску STIHL RE 100
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Німеччина
заявляє у повній відповідальності, що
– Конструкція: мийка високого тиску
– Фабрична марка: STIHL
–Тип: RE100
– Серійна ідентифікація: 4950
Відповідає інструкціям по виконанню директив2011/65/
EU, 2006/42/EG, 2014/30/EU, а також розроблено та
виготовлено у відповідності із дійсними версіями
наступних норм, відповідно до дати виготовлення:
EN 55014-1, EN 55014-2, EN 60335- 1, EN 60335-2- 79,
EN 61000-3-2, EN 61000-3-11.
Для визначення виміряного та гарантованого рівня
потужності звуку були виконані процедури згідно
директиви 2000/14/EG, додаток V, із застосуванням
норми ISO 3744.
– Виміряний рівень потужності звуку: 81 дБ (А)
– Гарантований рівень потужності звуку: 83 дБ (А)
21 Утилізація
21.1 Утилізувати мийку високого тиску.
Інформацію стосовно утилізації можна отримати у
спеціалізованого дилера STIHL.
► Мийку високого тиску, високонапірний шланг, насадки,
приладдя та упаковку утилізувати згідно норм та з
дотриманням правил з охорони навколишнього
середовища.
0458-616-2021-A
Технічна документація зберігається у відділі
"Produktzulassung" (допуску продукції) компанії
ANDREAS STIHL AG & Co. KG.
Рік виготовлення, країна виробника та номер агрегату
вказані на мийці високого тиску.
Waiblingen, 11.07.2017
ANDREAS STIHL AG & Co. KG
33
українська
23 Адреси
Ваш
Thomas Elsner, Керівник відділу по менеджменту
продукції та сервісу
22.2 Знак відповідності
Інформація щодо сертифікатів та заяв про
відповідність вимогам EAC, які підтверджують
виконання технічних Директив та вимог Митного
Союзу є на сайтах www.stihl.ru/eac або її можна
замовити по телефону у відповідному
національному представництві STIHL. @ 23.
Технічні Директиви та вимоги України
виконуються.
23 Адреси
23.1 Штаб-квартира STIHL
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Waiblingen
Німеччина
вул. Антонова 10, с. Чайки
08135 Київська обл.
Телефон: +38 044 393-35-30
Факс: +380 044 393-35-70
Гаряча лінія: +38 0800 501 930
E-mail: info@stihl.ua
23.3 Представники STIHL
БІЛАРУСЬ
Представництво
ANDREAS STIHL AG & Co. KG
вул. К. Цеткін, 51-11a
220004 Мінськ, Білорусь
Гаряча лінія: +375 17 200 23 76
КАЗАХСТАН
Представництво
ANDREAS STIHL AG & Co. KG
вул. Шагабутдінова, 125А, оф. 2
050026 Алмати, Казахстан
Гаряча лінія: +7 727 225 55 17
23.4 Імпортери STIHL
РОСІЙСЬКА ФЕДЕРАЦІЯ
ООО «ШТИЛЬ ЗЮДВЕСТ»
тер. відділ. №2 АФ "Солнечная", буд. 7/2
350000 Краснодар, Росія
23.2 Дочірні компанії STIHL
РОСІЙСЬКА ФЕДЕРАЦІЯ
ООО «АНДРЕАС ШТИЛЬ МАРКЕТИНГ»
вул. Тамбовська, буд. 12, літ. В, офіс 52
192007 Санкт-Петербург
Гаряча лінія: +7 800 4444 180
E-mail: info@stihl.ru
УКРАЇНА
ТОВ «Андреас Штіль»
34
ООО «ЕТАЛОН»
лін. 5-та В.О., буд 32, літ. Б
199004 Санкт-Петербург, Росія
ООО «ПРОГРЕСС»
вул. Маленковская, буд. 32, корп. 2
107113 Москва, Росія
ООО «АРНАУ»
вул. Космонавта Леонова, буд. 64 А, п. V
0458-616-2021-A
23 Адреси
українська
236023 Калінінград, Росія
ООО «ИНКОР»
вул. Павла Корчагина, буд. 1Б
610030 Кіров, Росія
ООО «УРАЛТЕХНО»
вул. Карьерная, буд. 2, оф. 202
620030 Єкатеринбург, Росія
ООО «ТЕХНОТОРГ»
вул. Парашютная, буд. 15 A
660121 Красноярск, Росія
ООО «ЛЕСОТЕХНИКА»
вул. Чапаева, буд 1, оф. 39
664540 с. Хомутово, Росія
УКРАЇНА
ТОВ «Андреас Штіль»
вул. Антонова 10, с. Чайки
08135 Київська обл., Україна
БІЛАРУСЬ
ООО «ПИЛАКОС»
вул. Тимирязева 121/4 офіс 6
220020 Мінськ, Білорусь
АРМЕНІЯ
ООО «ЮНИТУЛЗ»
вул. Г. Парпеци 22
0002 Єреван, Вірменія
УП «Беллесэкспорт»
вул. Скрыганова 6, 403
220073 Мінськ, Білорусь
КАЗАХСТАН
ИП «ВОРОНИНА Д.И.»
пр. Райымбека 312
050005 Алматы, Казахстан
КИРГИЗСТАН
ОсОО «Муза»
вул. Киевская 107
720001 Бишкек, Киргизія
0458-616-2021-A
35
українська
23 Адреси
36
0458-616-2021-A
0458-616-2021-A
ukrainisch
u
www.stihl.com
*04586162021A*
0458-616-2021-A
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
