STIHL RE 100

{

Skötselanvisning Käyttöohje Betjeningsvejledning Bruksanvisning

S Skötselanvisning

1 - 30

f Käyttöohje

31 - 61

d Betjeningsvejledning

62 - 92

N Bruksanvisning

93 - 123

Innehållsförteckning

svenska

1 Förord 2 Information bruksanvisningen

2.1 Kompletterande dokument

2.2 Varningar i texten

2.3 Symboler i texten 3 Översikt

3.1 högtryckstvätt

3.2 Spolanordning

3.3 Symboler

Översättning av

originalbruksanvisningen

4 Säkerhetsanvisningar

4.1 Varningssymboler

4.2 Avsedd användning

4.3 Krav på användaren

4.4 Klädsel och utrustning

4.5 Arbetsområde och omgivning

4.6 Säker användning

4.7 Arbete

4.8 Rengöringsmedel

4.9 Anslut vatten

4.10 Elanslutning

4.11 Transport

4.12 Förvaring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.13 Rengöring, underhåll och reparation

Tryckt på klorfritt blekt papper.

Tryckfärger innehåller vegetabiliska oljor, återvinningsbart

papper.

5 Säkerhetsanvisningar - tillbehör

5.1 Spolrörsförlängning, ytrengörare, rörrengöringssats, vinklat spolrör och vinkelmunstycke

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Gör högtrycksrengöring redo för användning

6.1 Gör högtrycksrengöring redo för användning

7 Sätt ihop högtryckstvätten

7.1 Sätt ihop högtryckstvätten

. . . . . . . . . . . . . . . . . . . . . . . . . .

7.2 Demontera och montera högtrycksslang

7.3 Demontera och montera sprutpistolen

7.4 Demontera och montera spolröret

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . .

. . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

7.5 Montera och demontera munstycket

8 Anslut till en vattenkälla

8.1 Anslut vattenfiltret

8.2 Anslut högtryckstvätten till vattennätet

8.3 Anslut högtryckstvätten till en andra vattenkälla

9 Anslut högtryckstvätten elektriskt

9.1 Anslut högtryckstvätten elektriskt

10 Sätt på och stäng av högtryckstvätten

10.1 Sätt på högtryckstvätten.

10.2 Stäng av högtryckstvätten

11 Arbeta med högtryckstvätten

11.1 Håll i och styr sprutpistolen

11.2 Tryck och lås spaken på sprutanordningen

11.3 Rengöring

11.4 Arbeta med rengöringsmedel

7 7

12 Efter arbetet

12.1 Efter arbetet

12.2 Skydda högtryckstvätten med frostskyddsmedel

13 Transport

13.1 Transportera högtryckstvätten

14 Förvaring

14.1 Förvara högtryckstvätten

15 Rengöring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

15.1 Rengör högtryckstvätten och tillbehör

15.2 Rengör munstycket och spolröret

15.3 Rengör vattentillflödessilen

15.4 Rengör vattenfiltret

15 15

16 Underhåll

16.1 Underhållsintervall

15 15

17 Reparera

17.1 Reparera högtryckstvätten

18 Felavhjälpning

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . .

. . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

18 18

18 18 19

20 20

21 21 21

21 21 22 22 23

23 23 24

24 24

25 25

25 25 25 26 26

26 26

{

0458-616-9121-A. VA0.G18.

0000007909_006_S

0458-616-9121-A

Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och bearbetning med elektroniska system.

svenska

1 Förord

18.1 Reparera felet i högtryckstvätten

18.2 Smörj in tätningarna med fett

19 Tekniska data

19.1 Högtryckstvätt STIHL RE 100

19.2 Förlängningskablar

19.3 Buller- och vibrationsvärden

19.4 REACH

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

21 Kassering

21.1 Kassera högtryckstvätten

22 EU-försäkran om överensstämmelse

22.1 Högtryckstvätt STIHL RE 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

1Förord

29 29

Hej!

29 29

Tack för att du valt en produkt från STIHL. Vi utvecklar och

tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även

när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra

återförsäljare får du kompetent rådgivning och instruktioner

samt tekniska råd.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till

med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

2.1 Kompletterande dokument

Följ lokala säkerhetsföreskrifter. ► Läs följande kompletterande dokument till den här

bruksanvisningen, se till att du förstått dem och spara dem:

– Bruksanvisning och förpackning till tillbehöret som

används

– Bruksanvisning och förpackning till rengöringsmedlet

som används

0458-616-9121-A

3 Översikt

svenska

2.2 Varningar i texten

FARA

Varnar för faror som leder till allvarliga skador eller dödsfall. ► Med åtgärderna kan man förhindra allvarliga skador eller

dödsfall.

VARNING

Varnar för faror som kan leda till allvarliga skador eller dödsfall.

► Med åtgärderna kan man förhindra allvarliga skador eller

dödsfall.

OBS!

Varnar för faror som kan leda till materialskador. ► Med åtgärderna kan man förhindra materialskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna

bruksanvisning.

3Översikt

3.1 högtryckstvätt

3 6 5 4

0458-616-9121-A

15 14

0000-GXX-5290-A0

svenska

3 Översikt

1 Handtag

Handtaget används för att bära och flytta högtryckstvätten.

2Hållare

Hållaren tjänar till att lagra sprutpistolen.

3Hållare

Hållaren tjänar till att lagra sprutanordningen.

4 Transporthandtag

Transporthandtaget används för att bära högtryckstvätten.

5 Anslutning

Munstycket används för att ansluta vattenslangen.

6 Anslutning

Anslutningarna fungerar i anslutning till högtrycksslangen.

7 Tippomkopplare

Tippomkopplaren används för att slå på och stänga av högtryckstvätten.

8Hållare

Hållaren tjänar till att lagra anslutningskabeln.

9 Anslutningskabel

Anslutningskabeln ansluter högtryckstvätten till elkontakten.

10 Klämma

Klämman håller strömkontakten på anslutningskabeln.

11 Elkontakt

Kontakten förbinder anslutningskabeln till eluttaget.

12 Fack

Facken används för att förvara de medföljande munstyckena.

13 Hållare

Hållaren tjänar till att lagra sprutningssettet.

14 Hållare

Hållaren tjänar till att förvara högtrycksslangen.

15 Rengöringsnål

Rengöringsnålen fungerar för att rengöra munstycket.

# Typskylt med serienummer

3.2 Spolanordning

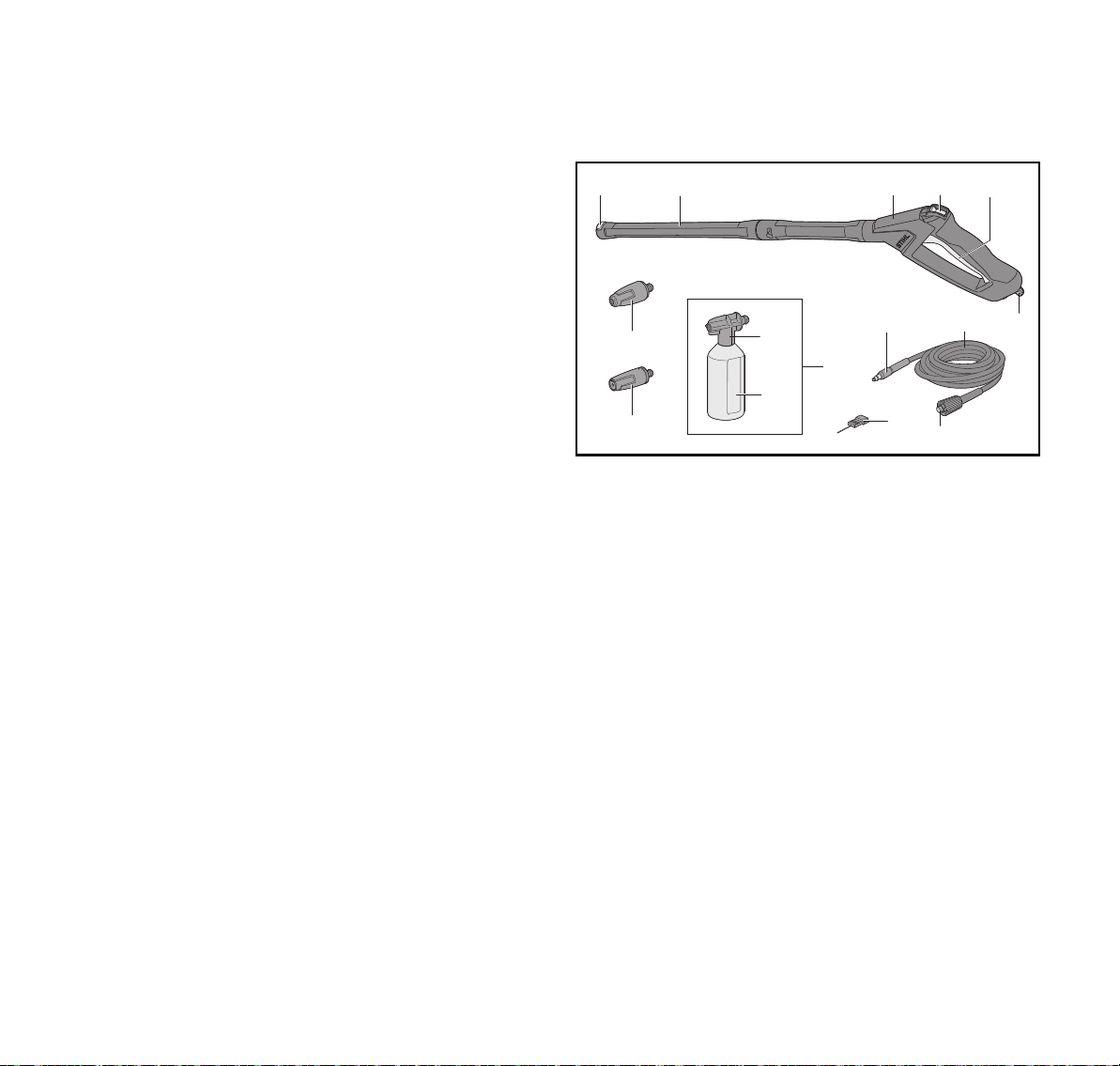

1 3 4

1 Reglering

Regleringen håller munstycket i spolröret.

2 Spolrör

Spolröret förbinder sprutpistolen med munstycket.

3 Sprutpistol

Sprutpistolen används för att hålla och styra sprutanordningen.

4 Spärrspak

Spärrhaken låser upp spaken.

5 Spak

Spaken öppnar och stänger ventilen i sprutpistolen. Spaken startar och stoppar vattenstrålen.

6 Spärrarm

Spärrarmen håller munstycket i sprutpistolen.

7 Högtrycksslang

Högtrycksslangen leder vattnet från högtryckspumpen till sprutpistolen.

0000-GXX-5291-A0

0458-616-9121-A

4 Säkerhetsanvisningar

svenska

8 Koppling

Kopplingen kopplar högtrycksslangen till högtryckspumpen.

9 Anslutning

Munstycket förbinder högtrycksslangen med sprutpistolen.

10 Rengöringsnål

Rengöringsnålen fungerar för att rengöra munstycket.

11 Sprutningsset

Spruntningssettet fungerar för rengöring med rengöringsmedel.

12 Flaska

Flaskan innehåller rengöringsmedlet.

13 Sprutningsmunstycke

Sprutningsmunstycket blandar rengöringsmedlet med vattnet.

14 Rotormunstycke

Rotormunstycket ger en hård roterande vattenstråle.

15 Platt spolmunstycke

Det platta spolmunstycket ger en platt vattenstråle.

3.3 Symboler

Symbolerna kan vara på högtryckstvätten, sprutanordningen och sprutsettet och betyder följande:

Spaken låser upp strömbrytaren i detta läge.

Garanterad ljudeffektnivå enligt direktiv 2000/

14/EG i dB(A) för att jämföra buller från produkter.

De här symbolerna kännetecknar STIHLoriginaldelar och STIHL-originaltillbehör.

4 Säkerhetsanvisningar

4.1 Varningssymboler

Varningssymbolerna på högtryckstvätten har följande innebörd:

Följ säkerhetsföreskrifterna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

Använd skyddsglasögon.

Rikta inte vattenstråle mot personer eller djur.

Spaken låser upp strömbrytaren i detta läge.

Släng inte produkten i hushållsavfallet.

0458-616-9121-A

Rikta inte vattenstrålen mot elektrisk utrustning, elanslutningar, eluttag och kraftledningar.

Töm sprutanordningen före transporten eller se till att den inte kan välta eller röra sig.

Rikta inte vattenstråle mot elektriska apparater och mot högtryckstvätten.

svenska

4 Säkerhetsanvisningar

Om anslutningskabeln eller förlängningskabeln är defekt eller skadad: Dra anslutningskabeln ur kontakten.

Anslut inte högtryckstvätten direkt till dricksvattennätet.

Stäng av högtryckstvätten under arbetspauser, transport, förvaring, underhåll och reparation.

Använd inte, transportera eller förvara högtryckstvätten vid temperaturer under 0 °C.

4.2 Avsedd användning

Högtryckstvätten STIHL RE 100 används för att rengöra exempelvis fordon, släpvagnar, terrasser, vägar och fasader.

Högtryckstvätten är inte lämplig för kommersiell användning.

Högtryckstvätten får inte användas när det regnar.

VARNING

￭ Om högtryckstvätten inte används på rätt sätt kan det leda

till allvarliga personskador, dödsfall eller materialskador. ► Använd högtryckstvätten enligt anvisningarna i den här

bruksanvisningen.

Högtryckstvätten STIHL RE 100 får inte användas för följande:

– Rengör asbestcement och liknande ytor – Rengör ytor målade eller lackade med blyfärg – Rengör ytor som kommer i kontakt med livsmedel – Rengöring av själva högtryckstvätten

4.3 Krav på användaren

VARNING

￭ Användare som inte utbildats känner inte till farorna med

högtryckstvätten. Användaren eller andra personer kan skadas allvarligt eller dödas.

► Läs bruksanvisningen, se till att du har

förstått den och spara den.

► Om högtryckstvätten lämnas vidare till en annan

person: ska bruksanvisningen medfölja.

► Kontrollera att användaren uppfyller följande krav:

– Användaren är utvilad.

– Användaren är skick, både fysiskt,

motoriskt och mentalt, att arbeta med

och använda högtryckstvätten. – Användaren måste vara myndig. – Användaren måste ha instruerats av en

STIHL-återförsäljare eller en sakkunnig

person innan denne använder

högtryckstvätten för första gången.

– Användaren får inte vara påverkad av alkohol,

läkemedel eller droger.

► Om något är oklart: Kontakta en STIHL-återförsäljare.

4.4 Klädsel och utrustning

VARNING

￭ Föremål kan slungas iväg med hög hastighet under

arbetet. Användaren kan skadas.

0458-616-9121-A

4 Säkerhetsanvisningar

svenska

► Använd tätt sittande skyddsglasögon.

Skyddsglasögonen ska vara kontrollerade enligt EN 166 eller nationella bestämmelser och vara märkta när de säljs.

► Använd tätt sittande kläder med långa ärmar och

byxben.

￭ Det kan bildas aerosoler när man arbetar. Aerosol som

andas in kan skada hälsan och leda till allergiska reaktioner.

► En riskanalys ska göras av ytan som ska rengöras och

dess omgivning.

► Om riskbedömningen indikerar att aerosoler bildas:

Använd andningsskydd i skyddsklass FFP2 eller en jämförbar skyddsklass.

￭ Användaren kan halka om olämpliga skor används.

Användaren kan skadas. ► Använd stabila, slutna skor med halkfria sulor.

4.5 Arbetsområde och omgivning

VARNING

￭ Utomstående personer, barn och djur kan inte uppfatta

och bedöma farorna med högtryckstvätten och föremål som slungas iväg. Utomstående personer, barn och djur kan skadas allvarligt och utrustningsskador kan uppstå.

►Utomstående personer, barn och djur

måste hållas på avstånd från

arbetsområdet. ►Lämna inte högtryckstvätten utan uppsikt. ►Se till att barn inte kan leka med

högtryckstvätten.

￭ Om man arbetar när det regnar eller i fuktig miljö kan det

leda till en elektrisk stöt. Användaren kan skadas allvarligt eller dö och högtryckstvätten kan skadas.

► Arbeta inte i regn. ► Placera högtryckstvätten så att den inte blir våt med

droppande vatten.

► Installera högtrycksrengörare utanför det våta

arbetsområdet.

￭ Elektriska komponenter på högtryckstvätten kan orsaka

gnistor. Gnistorna kan orsaka brand eller explosion i brännbar eller explosiv miljö. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

► Använd inte maskinen i brandfarlig eller explosiv miljö.

4.6 Säker användning

Högtryckstvätten är säkert att använda när följande uppfylls: – Högtryckstvätten är oskadad. – Högtrycksslangen, kopplingar och sprutanordningar är

oskadade.

– Högtrycksslangen, kopplingar och sprutanordningar är

korrekt monterad.

– Anslutningskabeln, förlängningskabeln och kontakterna

är skadade. – Högtryckstvätt är ren och torr. – Hållare för sprutanordningen. – Manöverdonen fungerar och är oförändrade. – Endast originaltillbehör från STIHL används på

högtryckstvätten. – Tillbehören är korrekt monterade.

VARNING

￭ Vid icke-säker användning fungerar eventuellt inte

komponenterna och säkerhetsanordningar korrekt.

Personer kan skadas allvarligt eller förolyckas.

► Arbeta med en oskadad högtryckstvätt.

► Arbeta med en oskadad högtrycksslang, oskadade

kopplingar och en oskadad sprutanordning.

► Installera högtrycksslang, kopplingar och

sprutanordning enligt beskrivningen i denna bruksanvisning.

► Arbeta endast med oskadade anslutningskablar,

förlängningskablar och kontakter.

0458-616-9121-A

svenska

4 Säkerhetsanvisningar

► Om högtryckstvätten är nedsmutsad eller fuktig: rengör

högtryckstvätten och låt den torka.

► Om sprutanordningen är smutsig: Rengör

sprutanordningen. ► Gör inga ändringar på högtryckstvätten. ► Om manöverdonen inte fungerar: Arbeta inte med

högtryckstvätten. ► Endast originaltillbehör från STIHL används på

högtryckstvätten. ► Montera tillbehören enligt anvisningarna i den här

bruksanvisningen eller enligt tillbehörets

bruksanvisning. ► Stick inte in föremål i hålen på högtryckstvätten. ► Om något är oklart: Kontakta en STIHL-återförsäljare.

4.7 Arbete

VARNING

￭ I vissa situationer kan det vara svårt att koncentrera sig.

Det kan leda till att man snubblar, ramlar och skadas allvarligt.

► Arbeta lugnt och med eftertanke. ► Om ljusförhållandena och sikten är dåliga: Arbeta inte

med högtryckstvätten. ► Var ensam vid användning av högtryckstvätten. ► Var uppmärksam på hinder. ► Stå på marken och ha god balans när du arbetar. Om du

måste arbeta uppe i luften: Använd en lyftplattform eller

en säker ställning. ► Om du börjar bli trött: Ta en paus i arbetet.

￭ Om högtryckstvätten förändras under arbetet eller beter

sig konstigt kan högtryckstvätten vara i ett felaktigt tillstånd. Det kan leda till allvarliga personskador och materialskador kan uppstå.

► Avsluta arbetet, dra ut kontakten ur eluttaget och

kontakta en STIHL-återförsäljare. ► Använd högtryckstvätten stående. ► Täck inte högtryckstvätten för att säkerställa tillräckligt

med kylluft.

￭ När sprutanordningens spak frigörs stängs

högtryckspumpen automatiskt och vattnet slutar att strömma ut ur munstycket. Högtryckstvätten är i viloläge och är fortfarande påslagen. Om sprutanordningens spak trycks trycks högtryckspumpen automatiskt på igen och vatten strömmar ut ur munstycket. Det kan leda till allvarliga personskador och materialskador kan uppstå.

► Om den inte fungerar: Lås spaken på sprutanordningen.

► Stäng av högtryckstvätten.

► Dra ut kontakten för högtryckstvätten ur eluttaget.

0458-616-9121-A

4 Säkerhetsanvisningar

svenska

￭ Vatten kan frysa vid temperaturer under 0 °C på ytan som

ska rengöras och i komponenter i högtryckstvätten. Det kan leda till att man halkar, ramlar och skadas allvarligt. Det kan leda till materialskador.

► Använd inte högtryckstvätten vid temperaturer under

0°C.

￭ Om högtrycksslangen, vattenslangen eller

anslutningsledningen dras, kan högtrycksrengöringen röra sig och falla över. Det kan leda till materialskador.

► Dra inte i högtrycksslangen, vattenslangen eller

anslutningsledningen.

￭ Om högtryckstvätten står på en sluttande, ojämn eller

obelagd yta, kan den röra sig och falla över. Det kan leda till materialskador.

► Placera högtryckstvätten på en vågrät, jämn och fast

yta.

￭ Vid arbete på höjd kan högtryckstvätten eller

sprutanordningen falla ner. Det kan leda till allvarliga personskador och materialskador kan uppstå.

► Använd en lyftplattform eller en säker ställning. ► Placera inte högtryckstvätten på en lyftplattform eller

ställning.

► Om högtrycksslangens räckvidd är otillräckligt: Förläng

högtrycksslangen med en högtrycksslangförlängning.

► Säkra sprutanordningen från att falla ner.

￭ Vattenstrålen kan lösa upp asbestfibrer från ytor.

Asbestfibrer kan spridas i luften efter torkning och inandas. Inandade asbestfibrer kan skada din hälsa.

► Rengör inte asbesthaltiga ytor.

￭ Vattenstrålen kan lösa olja från fordon eller maskiner. Det

oljiga vattnet kan komma in i marken, vattnet eller avloppet. Miljön är hotad.

► Rengör endast fordon eller maskiner på platser med en

oljeseparator i vattenavloppet.

￭ Vattenstrålen, tillsammans med blyhaltig färg, kan bilda

blyhaltiga aerosoler och blyhaltigt vatten. Blyinnehållande aerosoler och blyhaltigt vatten kan komma in i jorden, vattnet eller avloppet. Aerosol som andas in kan skada hälsan och leda till allergiska reaktioner. Miljön är hotad.

► Rengör inte ytor målade eller lackade med blyfärg.

￭ Vattenstrålen kan skada känsliga ytor. Det kan leda till

materialskador. ► Rengör inte känsliga ytor med rotorns munstycke.

► Rengör känsligt gummi, tyg, trä och liknande ytor med

reducerat arbetstryck och avstånd.

￭ Om rotorns munstycke doppas i smutsigt vatten under

drift kan rotorns munstycke vara skadat. ► Använd inte rotormunstycket i förorenat vatten.

► Om en behållare rengörs: töm behållaren och låt vatten

rinna ut under rengöring.

￭ Aspirerade brandfarliga och explosiva vätskor kan orsaka

brand och explosioner. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

► Aspirera eller kassera ej brandfarliga eller explosiva

vätskor.

￭ Irriterande, frätande och giftiga vätskor kan äventyra

hälsan och skada delar av högtryckstvätten. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

► Sug inte upp eller sprid inte irriterande, frätande eller

giftiga vätskor.

￭ Den starka vattenstrålen kan allvarligt skada människor

och djur och egendomsskador kan uppstå.

0458-616-9121-A

svenska

4 Säkerhetsanvisningar

► Rikta inte vattenstråle mot personer eller

djur.

► Vrid inte vattenstrålen mot dåligt synliga platser. ► Rengör inte kläderna när de bärs. ► Rengör inte skor när de bärs.

￭ Om elektrisk utrustning, elanslutningar, eluttag och

kraftledningar kommer i kontakt med vatten kan det orsaka elektriska stötar. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

► Rikta inte vattenstrålen mot elektrisk

utrustning, elanslutningar, eluttag och kraftledningar.

► Vrid inte vattenstrålen till anslutningskabeln eller

förlängningskabeln.

￭ Om elektriska apparater eller högtryckstvätten kommer i

kontakt med vatten kan det uppstå elektriska stötar. Det kan leda till allvarliga personskador eller dödsfall för användaren och materialskador kan uppstå.

► Rikta inte vattenstråle mot elektriska

apparater eller till högtryckstvätten.

► Håll elektriska apparater och högtryckstvätten borta

från ytan som ska rengöras.

￭ En felplacerad högtrycksslang kan skadas. Skadorna kan

orsaka att vatten flyter okontrollerbart i miljön vid högt tryck. Det kan leda till allvarliga personskador och materialskador kan uppstå.

► Rikta inte vattenstrålen mot högtrycksslangen. ► Placera högtrycksslangen så att den inte sträcker sig

eller trasslar in sig.

► Placera högtrycksslangen så att den inte skadas, kläms

eller krossas eller skruvas.

► Skydda högtrycksslangen från värme, olja och

kemikalier.

￭ En felplacerad vattenslang kan skadas och personer kan

snubbla över den. Personer kan skadas och vattenslangen kan gå sönder.

► Rikta inte vattenstrålen mot vattenslangen. ► Märk ut vattenslangen så att ingen kan snubbla på den. ► Placera vattenslangen så att den inte sträcker sig eller

trasslar in sig. ► Placera vattenslangen så att den inte skadas, kläms

eller krossas eller skruvas. ► Skydda vattenslangen från värme, olja och kemikalier.

￭ Den starka vattenstrålen orsakar reaktionskrafter.

Reaktionskrafterna kan leda till att man förlorar kontrollen över sprutanordningen. Det kan leda till allvarliga personskador på användaren och materialskador kan uppstå.

► Håll fast i sprutpistolen med båda händerna. ► Arbeta enligt anvisningarna i den här bruksanvisningen.

4.8 Rengöringsmedel

VARNING

￭ Om rengöringsmedlet kommer i kontakt med huden eller

ögonen kan huden eller ögonen bli irriterade. ► Var uppmärksam på bruksanvisningen för

rengöringsmedlet. ► Undvik kontakt med rengöringsmedlet. ► Om du fått vätska på huden: Tvätta de berörda ställena

med mycket vatten och tvål. ► Vid kontakt med ögonen: Skölj ögonen med mycket

vatten i minst 15 minuter och kontakta läkare.

0458-616-9121-A

4 Säkerhetsanvisningar

svenska

￭ Felaktiga rengöringsmedel kan skada högtryckstvätten

eller ytan på objektet som ska rengöras och skada omgivningen.

► Använd bara rengöringsmedel som är lämpade för

högtryckstvättar.

► Var uppmärksam på bruksanvisningen för

rengöringsmedlet.

► Om något är oklart: Kontakta en STIHL-återförsäljare.

4.9 Anslut vatten

VARNING

￭ När sprutpistolens spak frigörs uppstår en återhämtning i

vattenslangen. En ryckstöt pressar förorenat vatten tillbaka i dricksvattennätverket. Dricksvattnet kan vara förorenat.

► Anslut inte högtryckstvätten direkt till

dricksvattennätet.

► Anslut högtryckstvätten till dricksvattennätet

tillsammans med en standardventil. När dricksvatten har passerat backventilen är det inte längre dricksvatten.

￭ Smutsigt eller sandhaltig vatten kan skada

komponenterna i högtryckstvätten. ► Använd rent vatten.

► Om smutsigt eller grusigt vatten används: använd

högtryckstvätt tillsammans med ett vattenfilter.

￭ Om högtryckstvätten förses med för lite vatten kan

komponenter i högtrycksrengöringen skadas. ► Slå på vattenkranen helt.

► Se till att högtryckstvätten levereras med tillräckligt med

vatten, @ 19.1.

4.10 Elanslutning

Det kan uppstå kontakt med strömförande komponenter av följande orsaker:

– Anslutningskabeln eller förlängningskabeln är skadad. – Anslutningskabelns eller förlängningskabelns kontakt är

defekt.

– Eluttaget är inte korrekt installerat.

FARA

￭ Kontakt med strömförande komponenter kan leda till

elstöt. Användaren kan skadas allvarligt eller dödas. ► Kontrollera att anslutningskabeln, förlängningskabeln

och kontakterna är oskadade.

Om anslutningskabeln eller förlängningskabeln är defekt eller skadad:

► Rör inte vid platsen för skadan. ► Dra ut kontakten ur eluttaget.

► Fatta tag i anslutningskabeln, förlängningskabeln och

kontakter med torra händer. ► Anslut nätkabeln på anslutningskabeln eller

förlängningskabeln till ett korrekt installerat och säkrat

eluttag med skyddskontakt. ► Anslut högtryckstvätten via en jordfelsbrytare (30 mA,

30 ms).

￭ En skadad eller olämplig förlängningskabel kan orsaka

elstötar. Personer kan skadas allvarligt eller förolyckas. ► Använd en förlängningskabel med rätt ledartvärsnitt,

@ 19.2. ► Använd en förlängningskabel som är skyddad mot

vattenstänk och lämplig för utomhusbruk. ► Använd en förlängningsledning som har samma

egenskaper som högtryckstvättens anslutningsledning,

@ 19.2.

0458-616-9121-A

svenska

4 Säkerhetsanvisningar

VARNING

￭ Under arbetet kan fel nätspänning eller fel nätfrekvens

leda till överspänning i högtryckstvätten. Högtryckstvätten kan skadas.

► Kontrollera att elnätets nätspänning och nätfrekvens

motsvarar uppgifterna på högtryckstvättens typskylt.

￭ Om flera elektriska apparater ansluts till ett gren-eluttag

kan elkomponenter överbelastas under arbetet. De elektriska komponenterna kan överhettas och orsaka brand. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

► Anslut en högtryckstvätt i taget till ett eluttag. ► Anslut inte högtryckstvätten till grenuttag.

￭ En felaktigt dragen anslutningskabel och

förlängningskabel kan skadas och man kan snubbla. Personer kan skadas och anslutningskabeln eller förlängningskabeln kan gå skadas.

► Dra anslutningskabeln och förlängningskabeln så att de

inte kan komma i kontakt med vattenstrålen.

► Dra och märk ut anslutningskabeln och

förlängningskabeln så att ingen kan snubbla.

► Dra anslutningskabeln och förlängningskabeln så att de

inte spänns eller fastnar.

► Dra anslutningskabeln och förlängningskabeln så att de

inte kan skadas, vikas, eller nötas.

► Skydda anslutningskabeln och förlängningskabeln från

värme, olja och kemikalier.

► Dra anslutningskabeln och förlängningskabeln på ett

torrt underlag.

￭ Förlängningskabeln blir varm under arbetet. Om värmen

inte kan avledas kan det leda till brand. ► Om en kabeltrumma används: Linda ut hela

kabeltrumman.

4.11 Transport

VARNING

￭ Högtryckstvätten kan välta eller röra sig under

transporten. Det kan leda till personskador eller materialskador.

► Lås spaken på sprutanordningen.

► Stäng av högtryckstvätten.

► Dra ut kontakten för högtryckstvätten ur eluttaget.

► Töm sprutanordningen eller se till att den

inte kan välta eller röra sig.

► Säkra högtryckstvätten med spännremmar, bälten eller

ett nät så att det inte kan falla eller komma i rörelse.

￭ Vatten kan frysa vid temperaturer under 0 °C i

komponenter i högtryckstvätten. Högtryckstvätten kan skadas.

► Töm högtrycksslang och sprutanordning.

► Om högtryckstvätten inte kan transporteras

på ett frostsäkert sätt: Skydda högtryckstvätten med glykolbaserad frostskyddsmedel.

4.12 Förvaring

VARNING

￭ Barn känner inte till farorna med högtryckstvätten. Barn

kan skadas allvarligt. ► Lås spaken på sprutanordningen.

► Stäng av högtryckstvätten.

► Dra ut kontakten för högtryckstvätten ur eluttaget. ► Förvara högtryckstvätten utom räckhåll för barn.

0458-616-9121-A

5 Säkerhetsanvisningar - tillbehör

svenska

￭ De elektriska kontakterna på högtryckstvätten och

metallkomponenter kan korrodera på grund av fukt. Högtryckstvätten kan skadas.

► Högtryckstvätten är ren och torr.

￭ Vatten kan frysa vid temperaturer under 0 °C i

komponenter i högtryckstvätten. Högtryckstvätten kan skadas.

► Töm högtrycksslang och sprutanordning.

► Om högtryckstvätten inte kan förvaras på ett

frostsäkert sätt: Skydda högtryckstvätten med glykolbaserad frostskyddsmedel.

4.13 Rengöring, underhåll och reparation

VARNING

￭ Om kontakten sitter i ett eluttag under rengöring,

underhåll eller reparation kan högtryckstvätten plötsligt starta. Det kan leda till allvarliga personskador och materialskador kan uppstå.

► Lås spaken på sprutanordningen.

► Stäng av högtryckstvätten.

korrekt, slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt.

► Rengör högtryckstvätten enligt anvisningarna i den här

bruksanvisningen.

￭ Om högtryckstvätten inte underhålls eller repareras

ordentligt kan komponenterna inte längre fungera korrekt och säkerhetsfunktionerna kan vara inaktiverade. Personer kan skadas allvarligt eller förolyckas.

► Underhåll och reparera inte högtryckstvätten själv.

►Om anslutningskabeln är defekt eller

skadad: Låt anslutningskabeln bytas ut av

en STIHL-återförsäljare.

► Om högtryckstvätten måste underhållas eller repareras:

Uppsök en STIHL-återförsäljare.

5 Säkerhetsanvisningar - tillbehör

5.1 Spolrörsförlängning, ytrengörare, rörrengöringssats, vinklat spolrör och vinkelmunstycke

► Dra ut kontakten för högtryckstvätten ur eluttaget.

￭ Aggressiva rengöringsmedel, rengöring med en

vattenstråle eller vassa föremål kan skada högtryckstvätten. Om högtryckstvätten inte rengörs

0458-616-9121-A

Spolrörsförlängning

VARNING

￭ Spolrörsförlängningen förstärker reaktionskrafterna.

Reaktionskrafterna kan leda till att man förlorar kontrollen över sprutanordningen. Det kan leda till allvarliga personskador på användaren och materialskador kan uppstå.

► Installera bara en spolrörsförlängning. ► Håll fast i sprutpistolen med båda händerna. ► Arbeta enligt anvisningarna i den här bruksanvisningen.

svenska

5 Säkerhetsanvisningar - tillbehör

Ytrengörare

VARNING

￭ Vattenstrålen kan skada användaren.

► Ta inte tag under ytrengöraren.

► Håll och för ytrengöraren enligt anvisningarna i

bruksanvisningen för ytrengöraren.

Rörrengöringsset

VARNING

￭ Rörrengöringsslangen förstärker reaktionskrafterna. Om

sprutpistolens spak trycks och rörrengöringsslangen ligger utanför röret, kan rörrengöringsslangen löpa runt okontrollerat. Användaren kan förlora kontrollen av rörrengöringsslangen. Det kan leda till allvarliga personskador på användaren och materialskador kan uppstå.

￭

0000-GXX-5101-A0

► Tryck först på högtryckstvätten och tryck inte spaken på

sprutpistolen tills rörrengöringsslangen har satts in i röret upp till markeringen (1).

► Om märket på rörrengöringsslangen är synligt vid

utdragning: – Lossa sprutpistolens spak – Stäng av högtryckstvätten – Stäng vattenkranen – Tryck på sprutpistolen: Vattentrycket reduceras – Lås spaken på sprutanordningen

￭ Inom ett stort rör kan rörrengöringsslangen byta riktning

och komma ut ur röröppningen. Användaren kan förlora kontrollen av rörrengöringsslangen. Det kan leda till allvarliga personskador på användaren och materialskador kan uppstå.

► Var uppmärksam på röret. ► Om munstycket kommer ut ur röret från

rörrengöringsslangen: – Lossa sprutpistolens spak – Lås spaken på sprutanordningen – Stäng av högtryckstvätten

0458-616-9121-A

6 Gör högtrycksrengöring redo för användning

svenska

Vinklat spolrör och vinkelmunstycke

VARNING

￭ Ett vinklat spolrör och vinkelmunstycket ökar de laterala

reaktionskrafterna. Reaktionskrafterna kan leda till att man förlorar kontrollen över sprutanordningen. Det kan leda till allvarliga personskador på användaren och materialskador kan uppstå.

► Installera bara en spolrörsförlängning. ► Håll fast i sprutpistolen med båda händerna.

6 Gör högtrycksrengöring redo för

användning

6.1 Gör högtrycksrengöring redo för användning

Varje gång innan maskinen används måste följande göras: ► Se till att högtryckstvätten, högtrycksslangen,

slangkopplingen och anslutningskabeln är i ett säkert

skick, @ 4.6. ► Rengör högtryckstvätten, @ 15. ► Om ett vattenfilter används och vattenfiltret är smutsigt:

rengör vattenfiltret, @ 15.4. ► Placera högtryckstvätten på en stabil och jämn yta så att

den inte kan glida eller välta. ► Montera högtrycksslangen, @ 7.2.1. ► Montera sprutpistolen, @ 7.3.1. ► Montera stålröret, @ 7.4.1. ► Montera munstycket, @ 7.5.1. ► Om ett rengöringsmedel används: Arbeta med

rengöringsmedel, @ 11.4. ► Om tillbehör används: Montera tillbehör, @ 5. ► Anslut en högtryckstvätt i taget till ett vattenkälla, @ 8. ► Anslut högtryckstvätten elektriskt, @ 9.1. ► Om stegen inte kan genomföras: Använd inte

högtryckstvätten och uppsök en STIHL-återförsäljare.

7 Sätt ihop högtryckstvätten

7.1 Sätt ihop högtryckstvätten

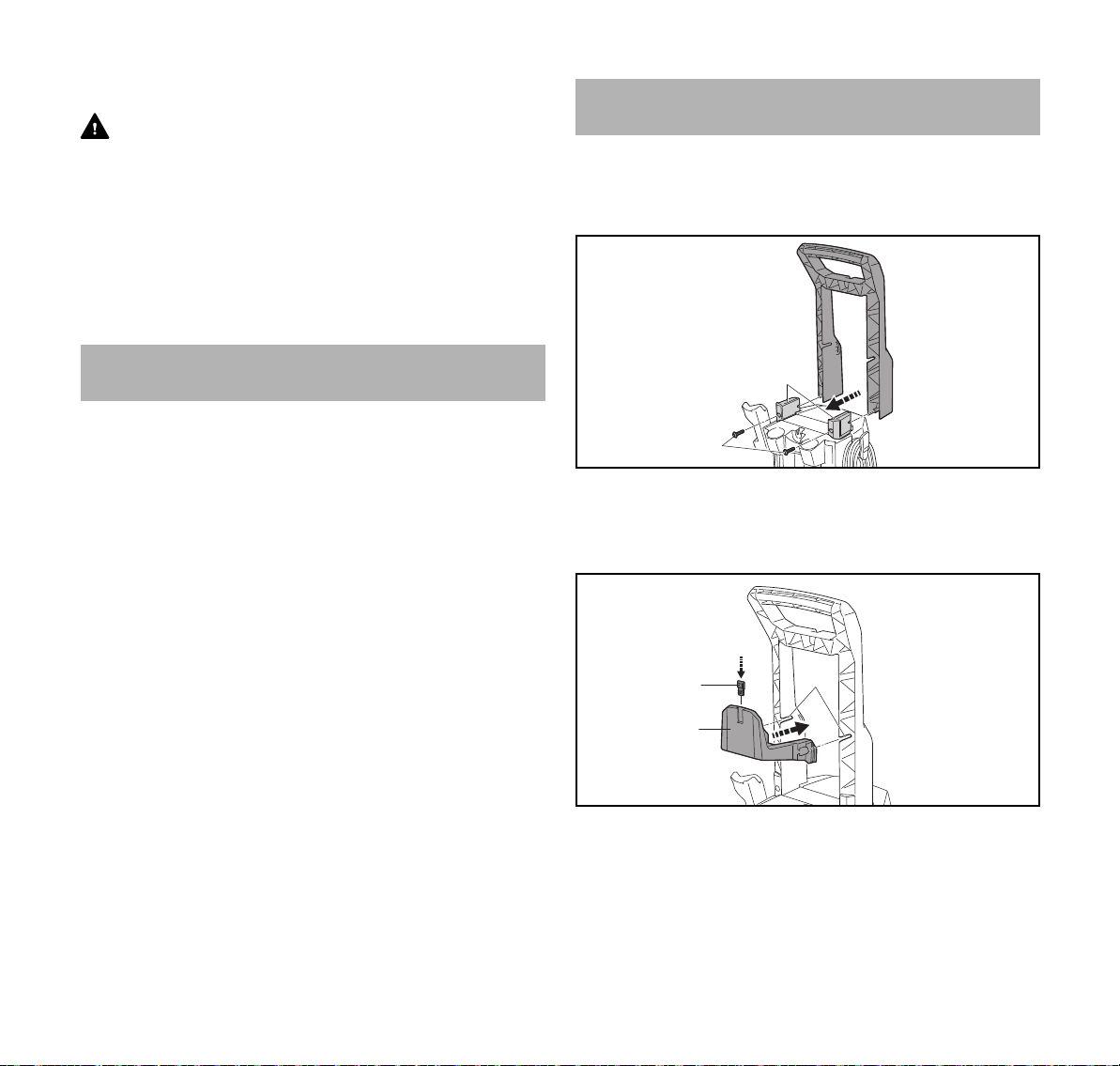

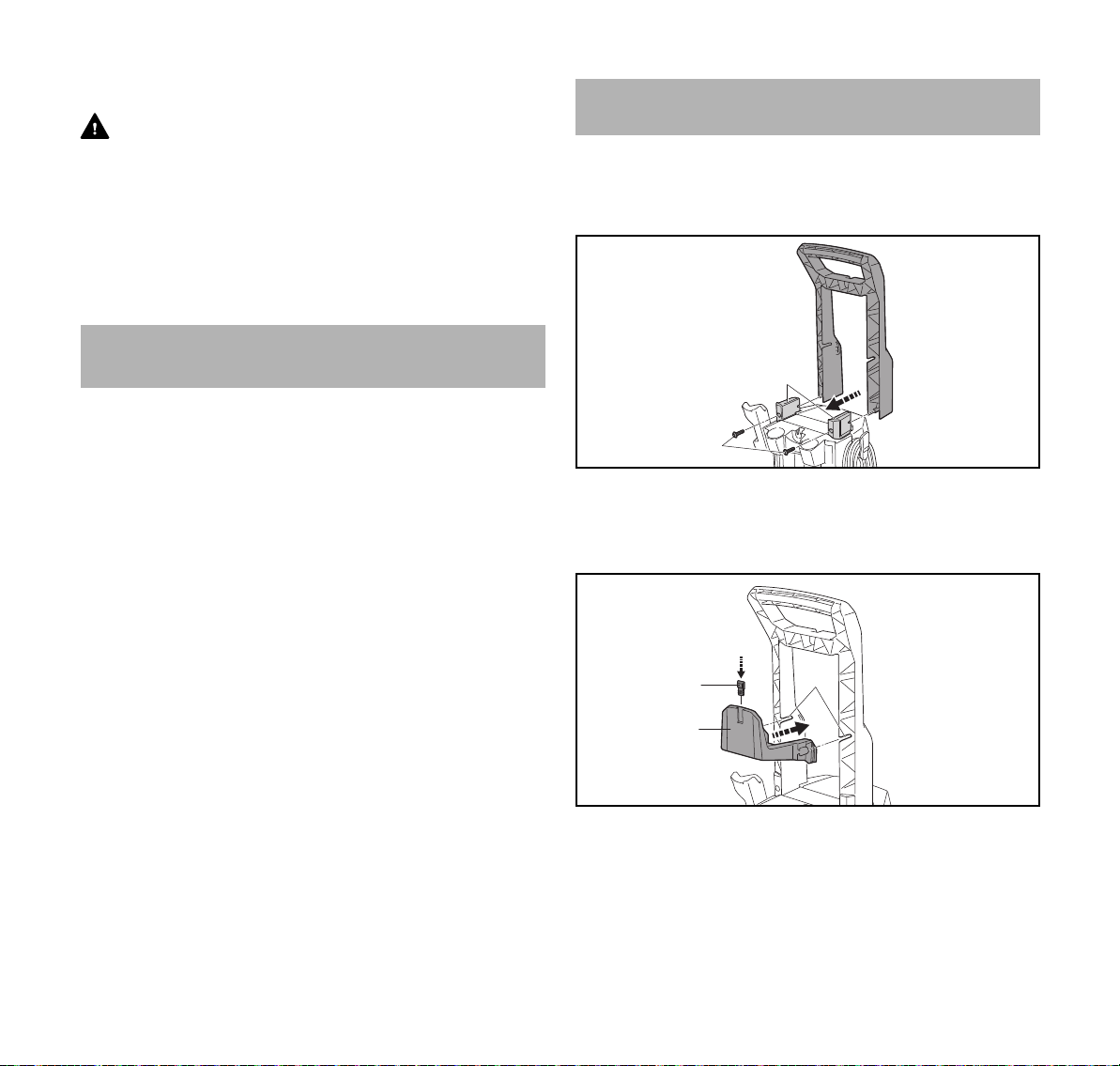

Montera handtag

► Skjut handtaget (1) på hållarna (2). ► Skruva in skruvarna (3) och dra åt.

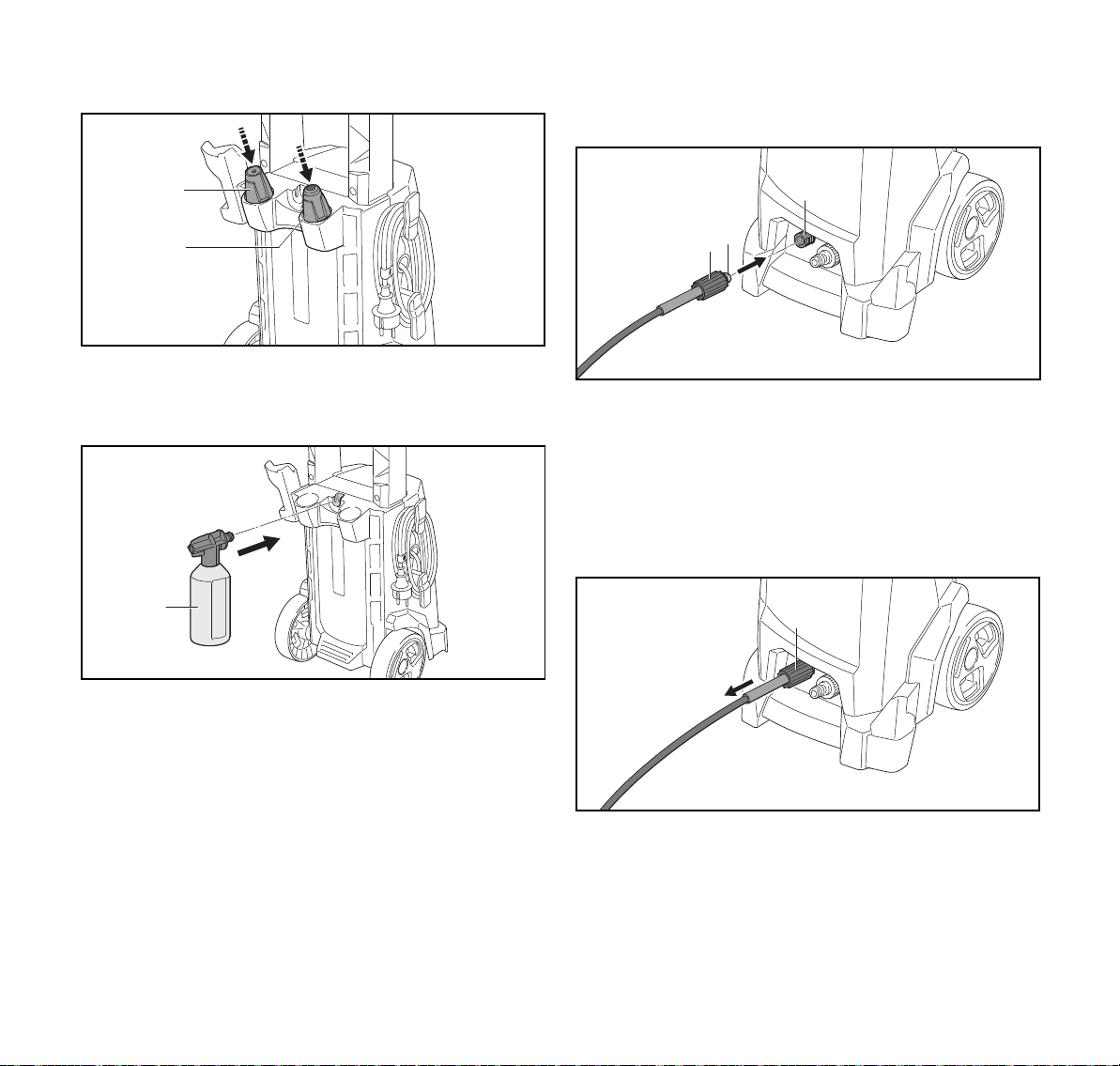

Fäst greppet och sätt i rengöringsnålen

► Skjut hållaren (1) i styrningarna (2).

Hållaren (1) ger från sig ett ljud när de kommer på plats.

► Sätt i rengöringsnålen (3).

0000-GXX-5292-A0

0000-GXX-5293-A0

0458-616-9121-A

svenska

0000-GXX-5297-A0

7 Sätt ihop högtryckstvätten

Sätt i munstycket

► Sätt i det platta spolröret (1) och rotorns munstycke (2).

Montera sprutningssettet

7.2 Demontera och montera högtrycksslang

7.2.1 Montera högtrycksslangen

0000-GXX-5296-A0

► Trä på kopplingen (1) på stöden (2). ► Vrid fackmuttern (3) på anslutningen (2). ► Om kopplingen (1) är svår att trycka in i munstycket: Smörj

in kopplingen (1) med ett smörjfett.

► Om fackmuttern (3) knappt kan sättas på

anslutningsdelen: Smörj in fackmuttern (3) med ett smörjfett.

7.2.2 Demontera högtrycksslang

► Sätt i sprutningssettet (1).

0000-GXX-5295-A0

► Skruva av hattmuttern (1). ► Skruva ur högtrycksslangen.

0000-GXX-5298-A0

0458-616-9121-A

7 Sätt ihop högtryckstvätten

0000-GXX-4349-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

svenska

7.3 Demontera och montera sprutpistolen

7.3.1 Montera sprutpistolen

► Skjut stödet (1) i sprutpistolen (2).

Stödet (1) ger ett ljud ifrån sig när dem kommer på plats. ► Om stödet (1) är svårt att trycka in i stödet (2): Smörj

förseglingen på spolröret (1) med ett kranfett.

7.3.2 Demontera sprutpistolen

7.4 Demontera och montera spolröret

7.4.1 Montera stålröret

0000-GXX-4348-A0

► Skjut spolröret (1) i sprutpistolen (2). ► Vrid spolröret (1) tills det hakar fast. ► Om spolröret (1) är svårt att trycka in i sprutpistolen (2):

Smörj förseglingen på spolröret (1) med ett kranfett.

7.4.2 Ta bort spolröret

► Tryck på spärrspaken (1) och håll kvar. ► Dra ur stödet (2).

0458-616-9121-A

► Komprimera spolröret (1) och sprutpistolen (2) och vrid

tills det stannar.

► Dra ut spolröret (1) och sprutpistolen (2) ifrån varandra.

svenska

0000-GXX-4353-A0

8 Anslut till en vattenkälla

7.5 Montera och demontera munstycket

7.5.1 Montera munstycket

► Om flaskmunstycket är fastsatt: Montera munstycket (1)

så att näsan (2) är inriktad mot spårets (4) urtagning (3). ► Tryck in munstycket (1) i spolröret (4).

Munstycket (1) ger ett ljud ifrån sig när det är på plats. ► Om munstycket (1) är svårt att trycka in i spolröret (4):

Smörj tätningen på munstycket (1) med ett kranfett.

7.5.2 Demontera munstycket

8 Anslut till en vattenkälla

8.1 Anslut vattenfiltret

Om högtryckstvätten drivs med sandhaltigt vatten eller med vatten från cisterner, måste ett vattenfilter anslutas mellan kranen och vattenslangen. Vattenfiltret filtrerar sönder och smuts ut ur vattnet och skyddar därigenom högtryckstvättens komponenter från skador.

Vattenfiltret kan inkluderas i högtryckstvätten beroende på marknad.

0000-GXX-4352-A0

► Skruva loss anslutningsdelen (1) från vattenkranen (2). ► Vrid vattenfiltret (3) på kranen (2) och dra åt för hand. ► Vrid anslutningsdelen (1) på vattenfiltret (3) och dra åt det

med hand.

► Tryck slangkopplingen (4) på vattenslangen (5) på

anslutningsdelen (1).

1 4

0000-GXX-4629-A0

► Tryck på låsningen (1) och håll kvar. ► Dra ur munstycket (2).

8.2 Anslut högtryckstvätten till vattennätet

Ansluta vattenslangen Vattenslangen måste uppfylla följande villkor: – Vattenslangen har en diameter på 1/2".

0458-616-9121-A

8 Anslut till en vattenkälla

0000-GXX-5299-A0

svenska

– Vattenslangen är mellan 10 m och 25 m lång.

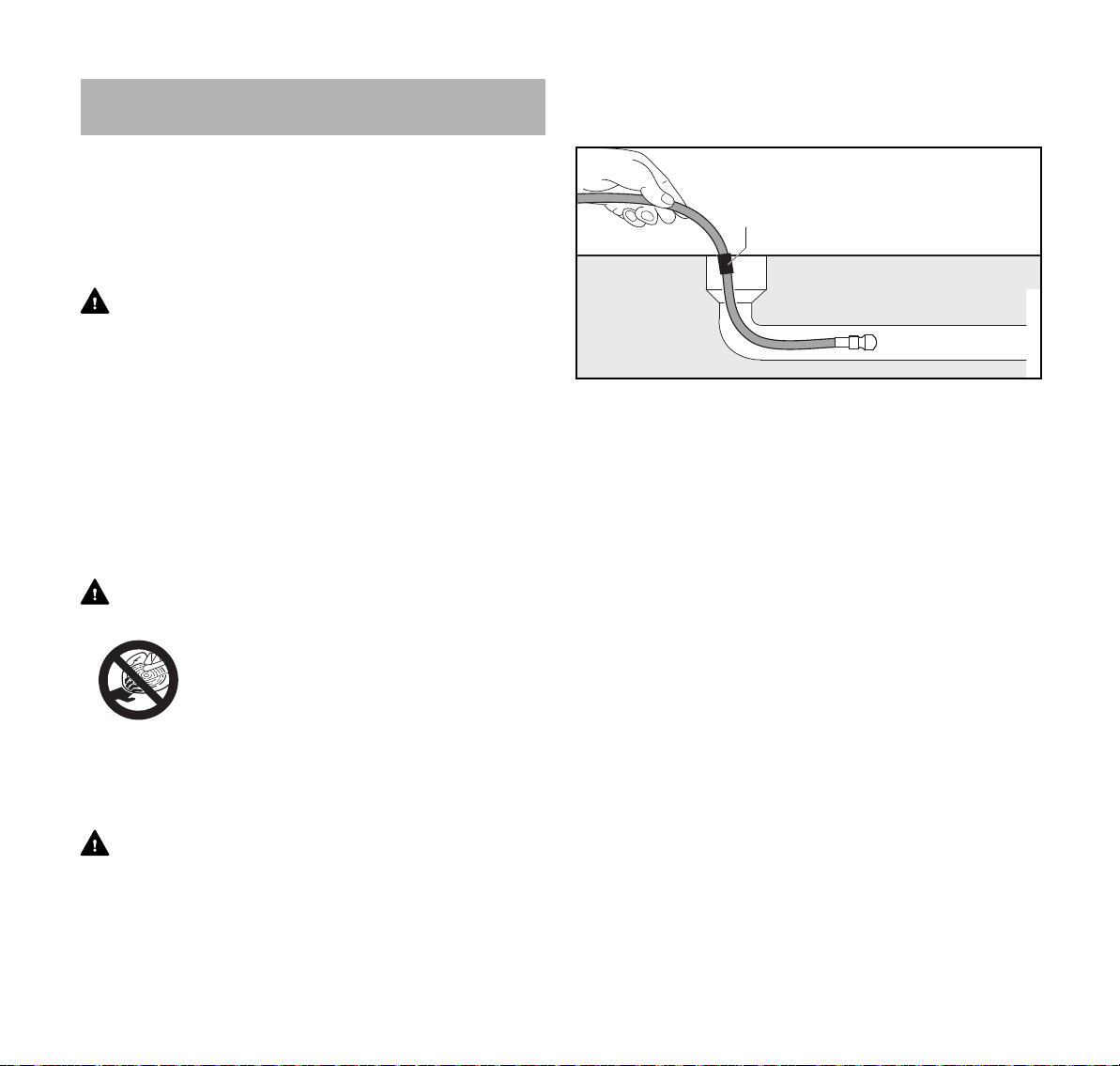

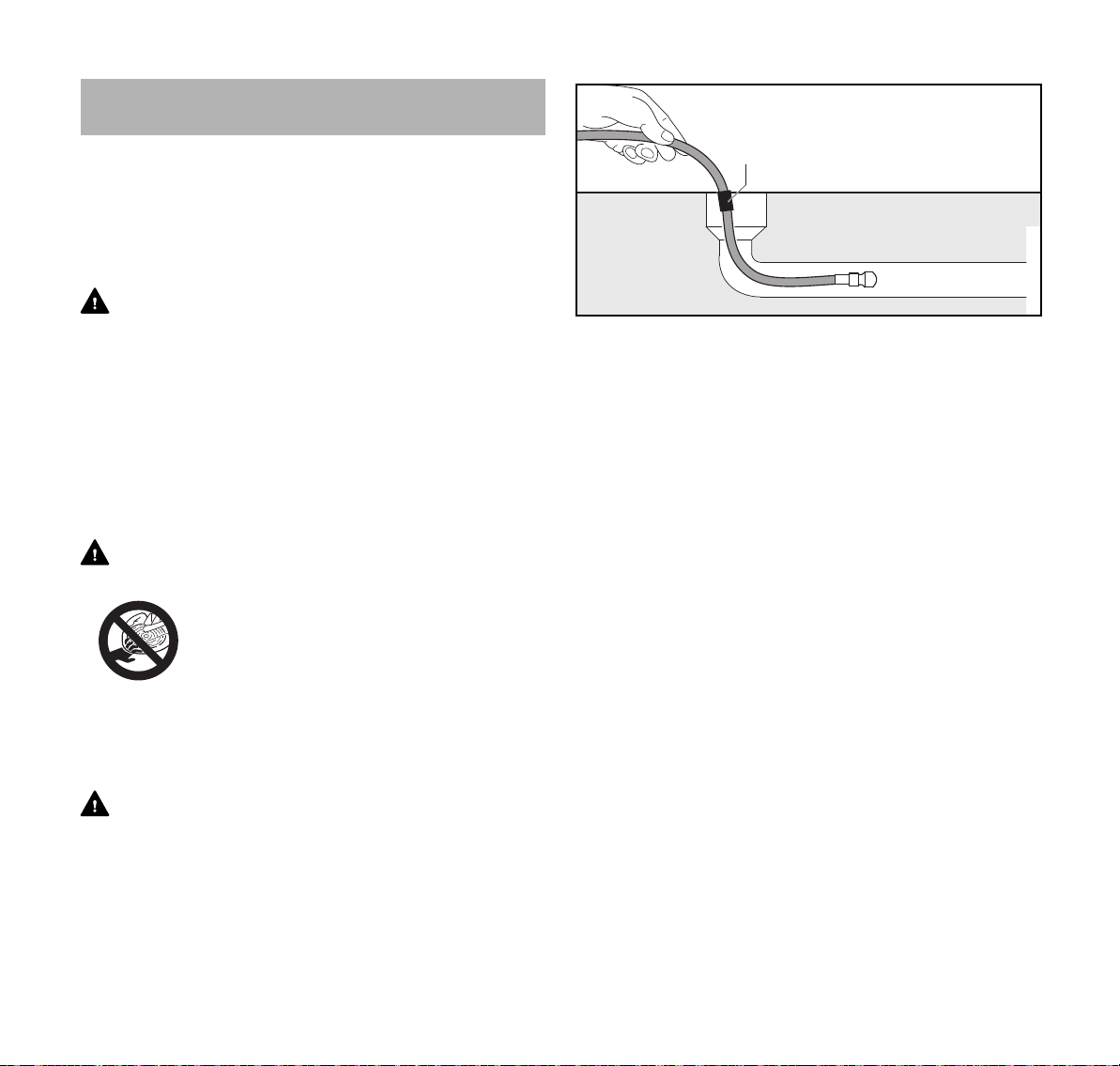

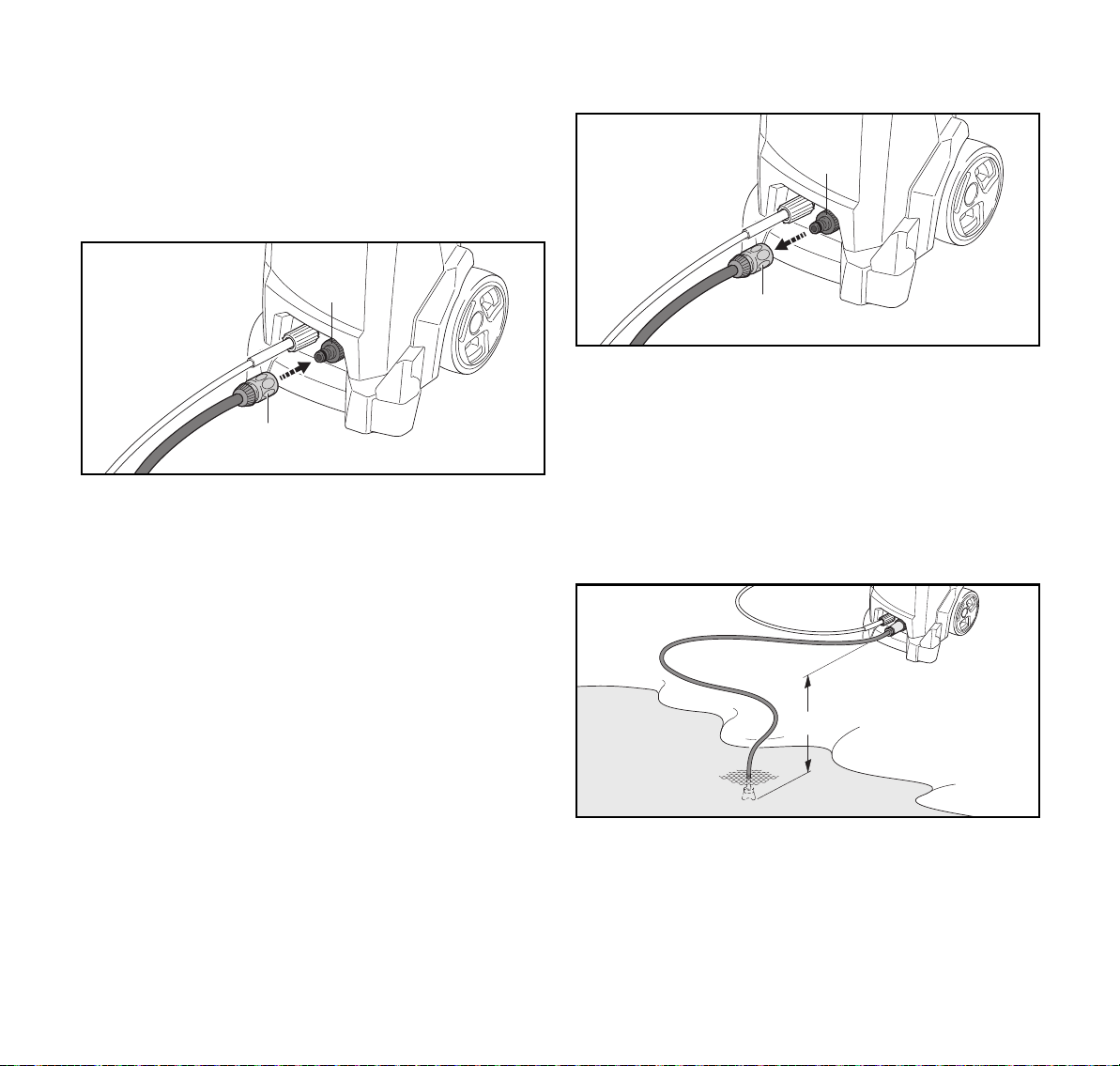

► Anslut vattenslangen till en vattenkran. ► Öppna vattenkranen helt och skölj vattenslangen med

vatten.

Sand och smuts spolas ut ur vattenslangen.

Vattenslangen ventileras. ► Stäng vattenkranen.

► Trä på kopplingen (1) på stöden (2).

Kopplingen (1) ger ett ljud ifrån sig när det är på plats. ► Öppna vattenkranen helt. ► Om spolröret är fastsatt på sprutpistolen: Ta bort

spolröret. ► Tryck på sprutpistolens spak tills en stadig ström av vatten

kommer ut från sprutpistolen. ► Lossa sprutpistolens spak. ► Lås spaken på sprutanordningen. ► Montera munstycket.

Dra av vattenslang

0000-GXX-5300-A0

► Stäng vattenkranen. ► För att låsa upp kopplingen: Dra eller vrid ringen (1) och

håll den intryckt.

► Drag av kopplingen från stödet (2).

8.3 Anslut högtryckstvätten till en andra vattenkälla

Högtrycksrengöraren kan dra i vatten från regnfat, cisterner och från flytande eller stillastående vatten.

0458-616-9121-A

0000-GXX-5301-A0

Så att vattnet kan sugs in, får höjdskillnaden mellan högtryckstvätten och vattenkällan inte överskrida den maximala sughöjden (a), @ 19.1.

Den matchande STIHL sugsettet måste användas. Sugsettet innehåller en vattenslang med en speciell koppling.

svenska

0000-GXX-5302-A0

9 Anslut högtryckstvätten elektriskt

Det matchande STIHL sugsettet kan inkluderas i högtryckstvätten beroende på marknad.

Anslut vattenfiltret Om högtryckstvätten drivs med sandhaltigt vatten från

regnfat, cisterner, från flytande eller stillastående vatten, måste ett vattenfilter anslutas mellan vattenslangen och högtryckstvätten.

Vattenfiltret kan inkluderas i högtryckstvätten beroende på marknad.

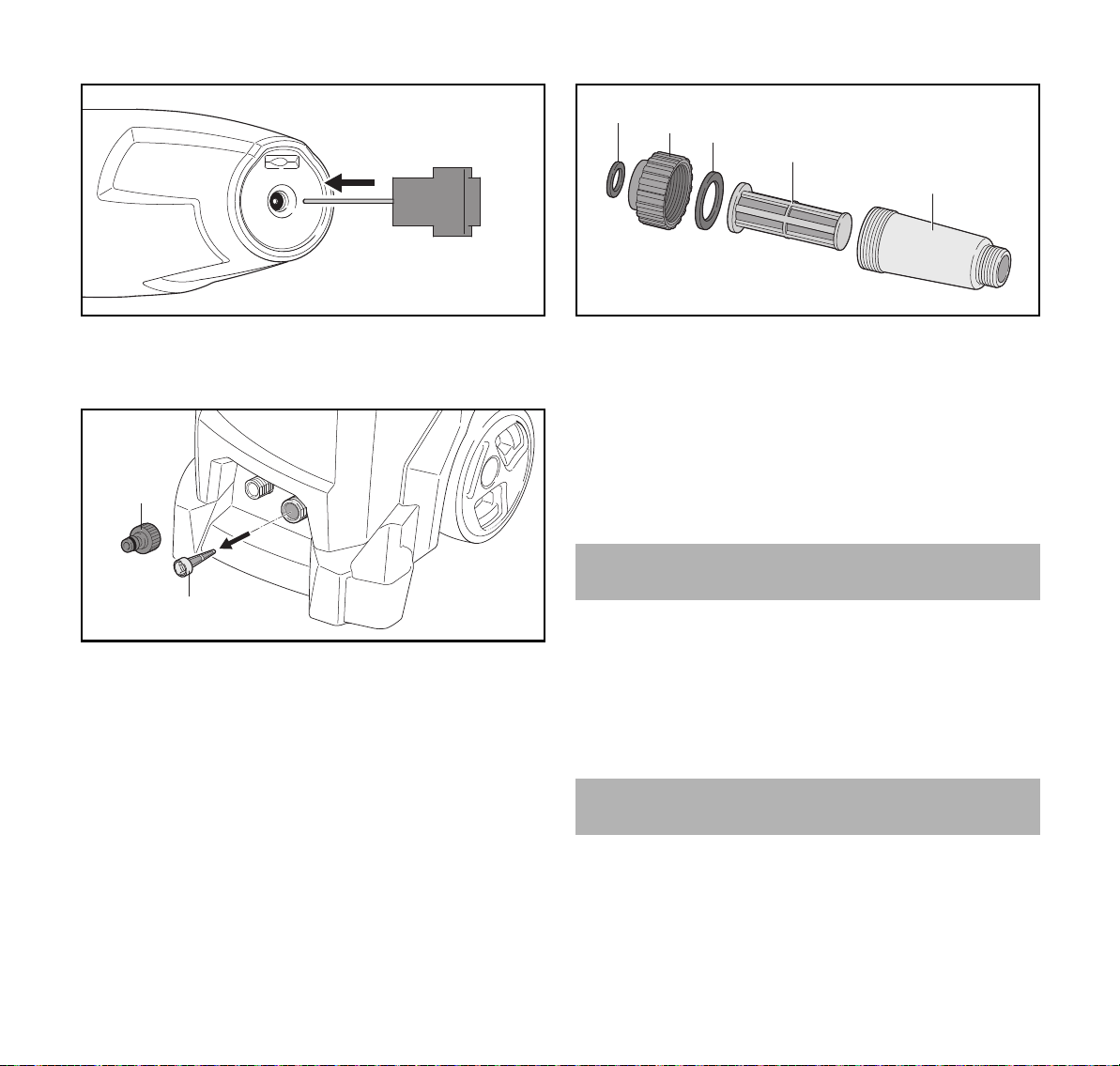

► Skruva loss anslutningsdelen (1). ► Vrid vattenfiltret (2) på munstycket (3) och dra åt för hand.

Ansluta vattenslangen

► Vrid kopplingen (2) på vattenfiltrets (3) anslutningsstycke

och dra åt för hand.

► Häng sugkoppen (4) i vattenkällan så att sugkoppen (4)

inte rör marken.

► Om sprutpistolen är monterad på högtrycksslangen: Ta

bort sprutpistolen. ► Håll högtrycksslangen nedåt. ► Slå på högtryckstvätten tills en stadig ström av vatten

kommer ut från högtrycksslangen. ► Stäng av högtryckstvätten. ► Fäst sprutpistolen på högtrycksslangen. ► Tryck och håll ned spaken på sprutpistolen. ► Sätt på högtryckstvätten.

9 Anslut högtryckstvätten elektriskt

9.1 Anslut högtryckstvätten elektriskt

► Fyll vattenslangen (1) med vatten så att det inte längre

finns luft i vattenslangen.

0000-GXX-5304-A0

► Ställ omkopplaren (1) till läge 0. ► Ta bort anslutningskabeln (2) från hållarna (3). ► Sätt in anslutningskabelns kontakt (2) i ett korrekt

installerat eluttag.

0000-GXX-5303-A0

0458-616-9121-A

10 Sätt på och stäng av högtryckstvätten

svenska

10 Sätt på och stäng av högtryckstvätten

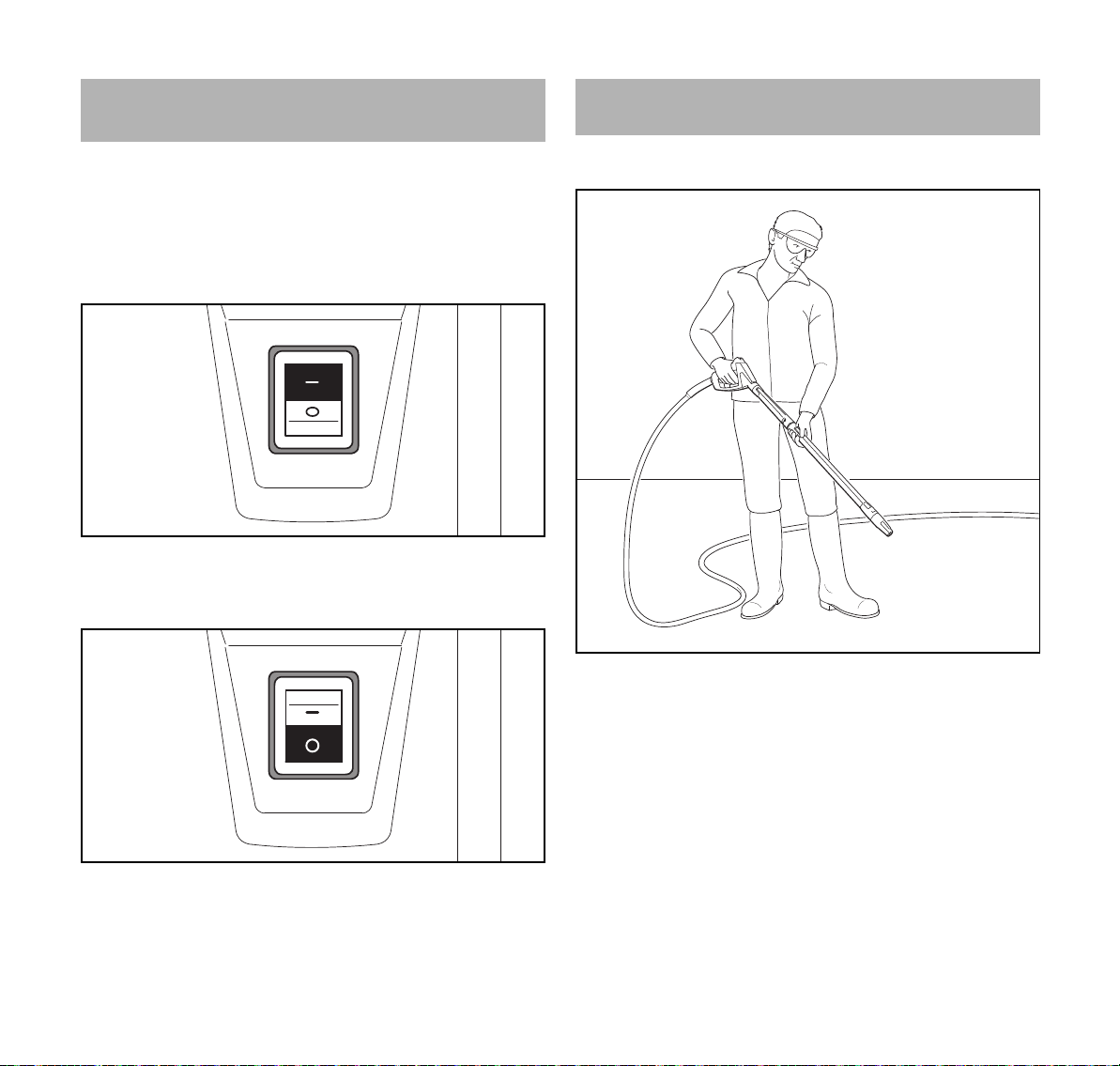

10.1 Sätt på högtryckstvätten.

När högtrycksrengöringen är påslagen kan spänningsfluktuationer uppstå vid nackdeliga nätverksförhållanden med en nätimpedans större än 0,15 ohm. Spänningsfluktuationer kan påverka andra anslutna belastningar.

► Ställ omkopplaren till läge I.

10.2 Stäng av högtryckstvätten

11 Arbeta med högtryckstvätten

11.1 Håll i och styr sprutpistolen

0000-GXX-5305-A00000-GXX-5306-A0

0000-GXX-4359-A0

► Håll sprutpistolen med en hand på handtaget så att

tummen omsluter handtaget. ► Håll spolröret med den andra handen så att tummen

omsluter spolröret. ► Rikta munstycket mot marken.

► Ställ omkopplaren till läge 0.

0458-616-9121-A

svenska

11 Arbeta med högtryckstvätten

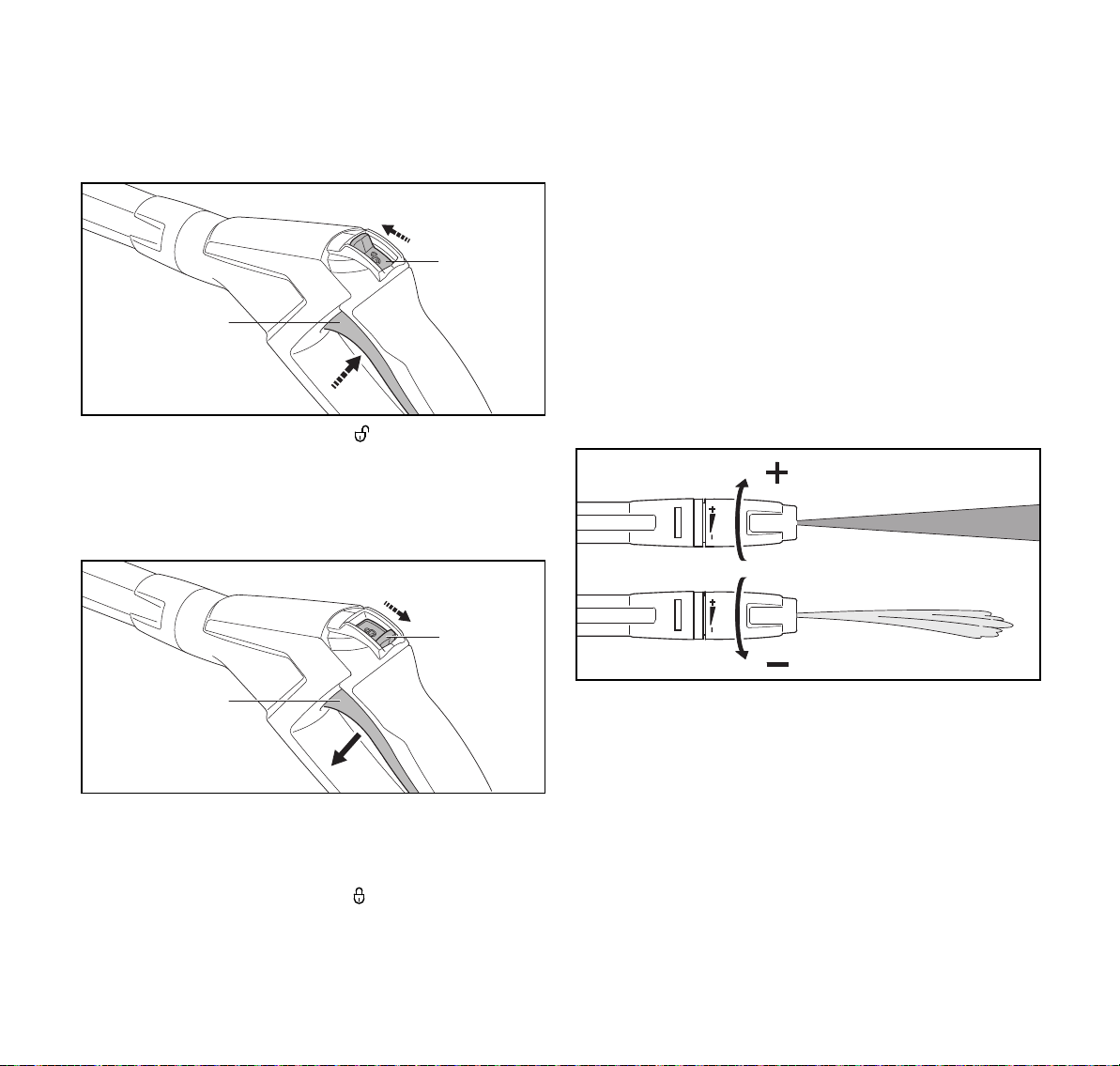

11.2 Tryck och lås spaken på sprutanordningen

Tryck spaken på sprutanordningen

► Skjut spärrspaken (1) till läget . ► Tryck och håll ned spaken (2).

Högtryckspumpen tänds automatiskt och vatten strömmar ut ur munstycket.

Lås spaken på sprutanordningen

11.3 Rengöring

Följande munstycken kan användas beroende på applikationen:

– Platt spolmunstycke: Det platta spolmunstycket är

lämpligt för rengöring av stora ytor. – Rotormunstycket: Rotorns munstycke är lämplig för att

avlägsna envis smuts.

På ett kort avstånd kan man arbeta när envis smuts ska avlägsnas.

På långt avstånd kan arbetet utföras om följande ytor ska rengöras:

– lackerade ytor

0000-GXX-4360-A0

– Ytor av trä – Ytor av gummi

► Släpp spaken (2).

Högtryckspumpen stängs automatiskt av och vattnet rinner inte längre ut ur munstycket. Högtryckstvätten är fortfarande påslagen.

► Skjut spärrspaken (1) till läget .

Det platta spolmunstycket kan justeras. När fläktens stråle vrids + ökar arbetstrycket.

0000-GXX-4612-A0

När fläktens stråle vrids - sjunker arbetstrycket. ► Rikta vattentråden till en ogenomskinlig plats på ytan

innan man rengör och kontrollera att ytan inte är skadad. ► Välj munstyckets avstånd till ytan som ska rengöras så att

den yta som ska rengöras inte är skadad. ► Ställ in spolmunstycket så att den yta som ska rengöras

inte skadas.

0458-616-9121-A

0000-GXX-4628-A0

12 Efter arbetet

► Flytta sprutan jämnt längs den yta som ska rengöras. ► Gå framåt långsamt och kontrollerat.

11.4 Arbeta med rengöringsmedel

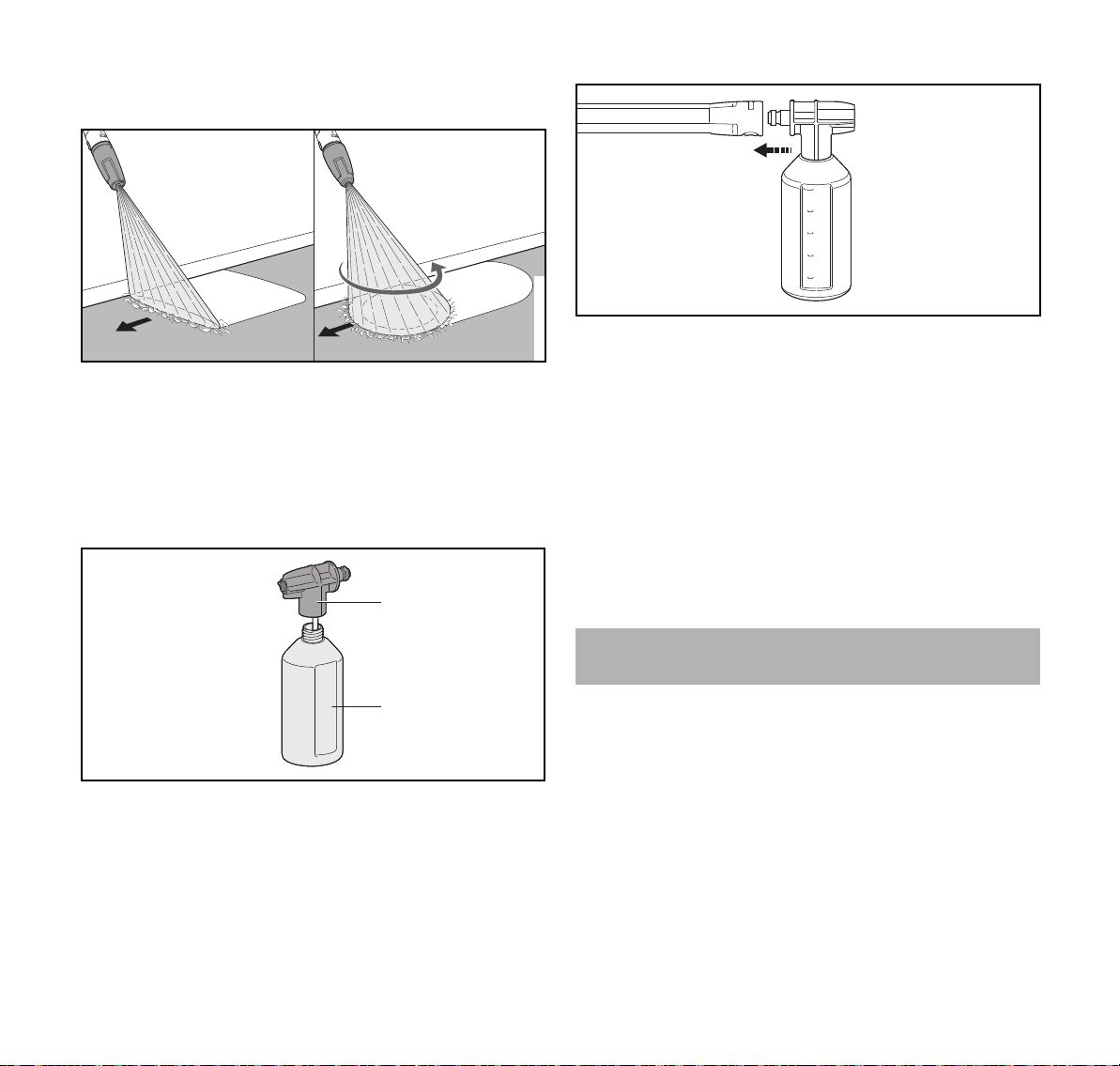

Rengöringsmedel kan förbättra vattnets rengöringseffekt. Det medföljande STIHL-sprutningsset måste användas.

500 ml

400 ml

0000-GXX-5094-A0

► Om ett munstycke är fäst vid spolröret (3): Ta bort

munstycket. ► Installera sprutsettet (4) på spolröret (3). ► Blötlägg mycket smutsiga ytor med vatten före rengöring. ► Tryck spaken på sprutpistolen och sprutrengöringsmedlet

på ytan som ska rengöras. ► Applicera rengöringsmedel från botten till toppen och låt

inte torka. ► Demontera sprutningssettet. ► Montera munstycket. ► Rengör ytan.

300 ml

200 ml

100 ml

svenska

0000-GXX-5097-A0

► Dosera och använd rengöringsmedlet enligt

beskrivningen i bruksanvisningen för rengöringsmedlet. ► Fyll flaska (1) med högst 500 ml rengöringsmedel. ► Vrid sprutmunstycket (2) på flaskan (1) och dra åt för

hand.

0458-616-9121-A

12 Efter arbetet

12.1 Efter arbetet

0000-GXX-4345-A0

► Stäng av högtryckstvätten och dra ut kontakten ur

eluttaget.

► Om högtryckstvätten är ansluten till vattenförsörjningen:

Stäng vattenkranen.

► Tryck spaken på sprutanordningen.

Vattentrycket reduceras. ► Lås spaken på sprutanordningen. ► Koppla bort högtryckstvätten från vattenkällan. ► Demontera vattenslangen. ► Koppla bort högtrycksslangen och låt det kvarvarande

vattnet rinna ur högtrycksslangen.

svenska

13 Transport

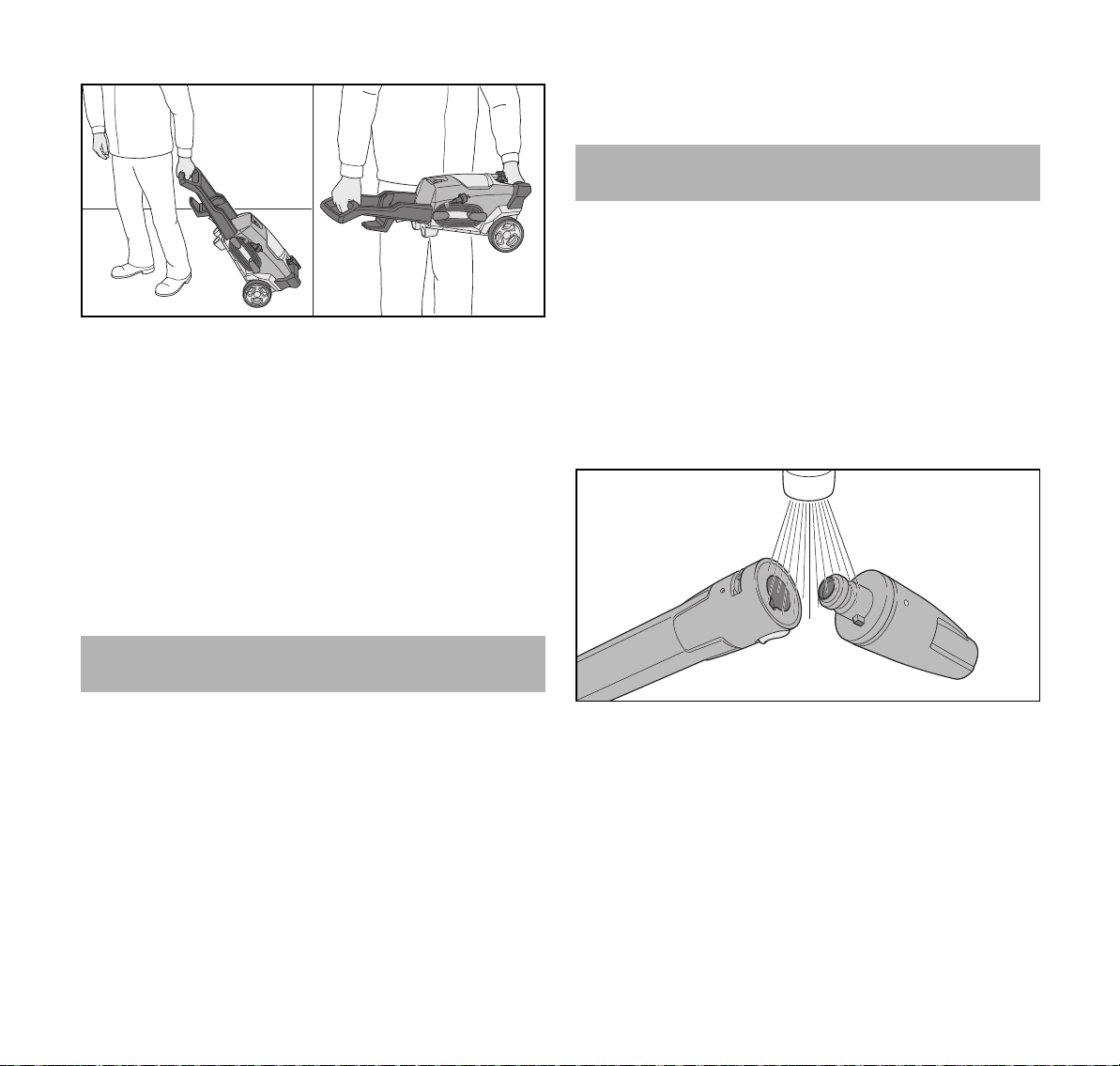

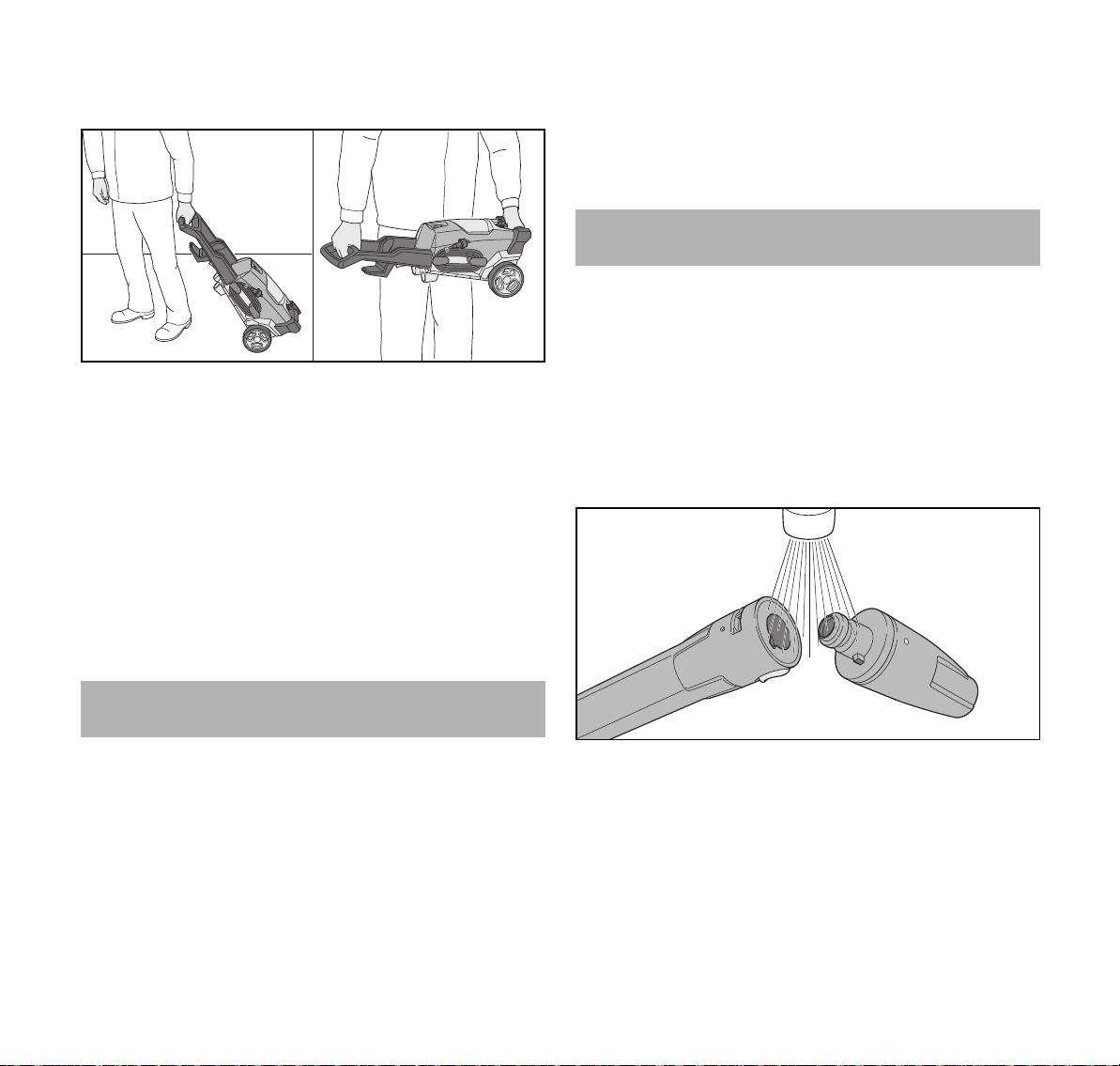

► Demontera och rengör munstycket och spolröret. ► Ta bort sprutpistolen och låt det kvarvarande vattnet rinna

ur sprutpistolen.

► Rengör högtryckstvätten.

1 2

► Vrid upp högtrycksslangen (1) och sätt den på hållaren

(2). ► Sätta i anslutningskabeln (3) på hållarna (4). ► Säkra anslutningskabeln (3) med klämman (5). ► Sätt i sprutningssettet (6). ► Sätt i munstycket (7).

12.2 Skydda högtryckstvätten med frostskyddsmedel

Om högtryckstvätten inte kan transporteras eller förvaras på ett frostfritt sätt, måste högtryckstvätten skyddas med ett glykolbaserat frostskyddsmedel. Frostskyddsmedlet förhindrar att vattnet i högtryckstvätten fryser och skadar högtryckstvätten.

► Ta bort spolröret. ► Anslut den kortaste möjliga vattenslangen till

högtryckstvätten. Ju kortare vattenslangen är desto mindre frostskyddsmedel behövs.

► Blanda frostskyddsmedel enligt beskrivningen i

bruksanvisningen för frostskyddsmedel.

0000-GXX-5307-A0

► Fyll i forstskyddsmedlet i en ren behållare. ► Sänk vattenslangen i frostskyddshållaren. ► Tryck och håll ned spaken på sprutpistolen. ► Sätt på högtryckstvätten. ► Tryck och håll in sprutpistolens spak tills en stadig ström

av frostskyddsmedel kommer ut från sprutpistolen och

rikta sprutpistolen i behållaren. ► Tryck spaken på sprutpistolen flera gånger och släpp loss. ► Stäng av högtryckstvätten och dra ut kontakten ur

eluttaget. ► Ta bort sprutpistol, högtrycksslang och vattenslang och låt

frostskydd löpa in i tanken. ► Förvara eller kassera frostskyddsmedel korrekt och på ett

miljövänligt sätt.

► Förvara sprutanordningen i hållarna (8) på

högtryckstvätten.

13 Transport

0000-GXX-5308-A0

13.1 Transportera högtryckstvätten

► Stäng av högtryckstvätten och dra ut kontakten ur

eluttaget. ► Töm rengöringsmedelbehållaren eller säkra den så att

den inte faller över, faller ner och inte kan röra sig.

0458-616-9121-A

14 Förvaring

svenska

15 Rengöring

► Om högtryckstvätten dras: Dra högtryckstvätten med

handtaget (1).

► Om högtryckstvätt används: Använd en högtryckstvätt på

handtaget (1) och på transporthandtaget (2).

► Om högtryckstvätten ska transporteras i ett fordon:

– Högtryckstvätten står upprätt eller ligger på baksidan. – Högtryckstvätten är fastsatt med remmar, band eller ett

nät och kan inte vika över och röra sig.

– Om högtryckstvätten inte kan transporteras på ett

frostsäkert sätt: Skydda högtryckstvätten med frostskyddsmedel.

14 Förvaring

14.1 Förvara högtryckstvätten

► Stäng av högtryckstvätten och dra ut kontakten ur

eluttaget.

► Förvara högtryckstvätten enligt följande:

– Förvara högtryckstvätten utom räckhåll för barn. – Högtryckstvätten är ren och torr. – Förvara högtryckstvätten i ett stängt rum. – Förvara högtryckstvätten vid temperaturer över 0 °C. – Om högtryckstvätten inte kan förvaras på ett frostsäkert

sätt: Skydda högtryckstvätten med frostskyddsmedel.

15.1 Rengör högtryckstvätten och tillbehör

► Stäng av högtryckstvätten och dra ut kontakten ur

eluttaget. ► Rengör högtryckstvätten, högtrycksslangen, sprutpistolen

och tillbehören med en fuktig trasa. ► Rengör munstycken och kopplingar på högtryckstvätten,

högtrycksslangen och sprutpistolen med en fuktig trasa.

0000-GXX-5309-A0

15.2 Rengör munstycket och spolröret

► Skölj munstycket och spolröret under rinnande vatten och

torka med en trasa.

► Om munstycket är igensatt: Rengör munstycket med

rengöringsnålen.

0000-GXX-4369-A0

0000-GXX-4370-A0

0458-616-9121-A

svenska

16 Underhåll

15.3 Rengör vattentillflödessilen

► Skruva loss anslutningsdelen (1) på vattenanslutningen. ► Dra vattenintagssilen (2) ur vattenanslutningen. ► Skölj vattenintagssilen (2) under rinnande vatten. ► Sätt in vattenintagssilen (2) i vattenanslutningen. ► Skruva av anslutningsdelen (1) och dra åt för hand.

15.4 Rengör vattenfiltret

Vattenfiltret måste demonteras för rengöring.

► Fettförseglingar (1 och 3) med ett smörjfett. ► Sätt ihop vattenfiltret igen.

16 Underhåll

16.1 Underhållsintervall

Underhållsintervallen beror på omgivningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsintervall:

0000-GXX-5310-A0

En gång i månaden ► Rengör vattentillflödessilen.

17 Reparera

17.1 Reparera högtryckstvätten

Användaren kan inte reparera högtryckstvätten eller tillbehören själv.

► Om högtryckstvätten eller tillbehören är skadade: Använd

inte högtryckstvätten eller tillbehören och kontakta en

STIHL-återförsäljare.

► Ta bort tätningen (1) från förslutningen (2). ► Skruva av locket (2) från filterhuset (5). ► Ta bort tätningen (3) från förslutningen (2). ► Ta bort filtret (4) från filterhuset (5). ► Skölj tätningar (1 och 3), lock (2) och filter (4) under

rinnande vatten.

0000-GXX-4373-A0

0458-616-9121-A

18 Felavhjälpning

18.1 Reparera felet i högtryckstvätten

Fel Orsak Åtgärd Högtryckstvätten startar

inte, trots att sprutpistolens spak trycks.

Högtryckstvätten startar inte. Elmotorn brummar.

Högtryckstvätten stängs av under drift.

Anslutningskabelns eller förlängningskabelns kontakt är inte isatt.

Kretsbrytaren (säkring) eller strömbrytaren har blivit avstängda. Kretsen är elektriskt överbelastad eller defekt.

Eluttagets säkring räcker inte. ► Sätt in anslutningskabelns kontakt i ett

Förlängningslinjen har ett felaktigt tvärsnitt. ► Använd ett förlängningsrör med tillräckligt

Förlängningskabeln är för lång. ► Använd en förlängningskabel med rätt längd,

Elmotorn är för varm. ► Låt högtryckstvätten svalna i 5 minuter.

Nätspänningen är för låg. ► Tryck och håll in sprutpistolspaken och sätt

Förlängningslinjen har ett felaktigt tvärsnitt. ► Använd ett förlängningsrör med tillräckligt

Förlängningskabeln är för lång. ► Använd en förlängningskabel med rätt längd,

Anslutningskabelns eller förlängningskabelns kontakt har dragits ut ur eluttaget.

Kretsbrytaren (säkring) eller strömbrytaren har blivit avstängda. Kretsen är elektriskt överbelastad eller defekt.

Eluttagets säkring räcker inte. ► Sätt in anslutningskabelns kontakt i ett

Elmotorn är för varm. ► Låt högtryckstvätten svalna i 5 minuter.

► Sätt in anslutningskabelns eller

förlängningskabelns kontakt i eluttaget.

► Hitta och åtgärda utlösningens orsak. Lägg i

kretsbrytaren (säkring) eller strömbrytaren.

► Stäng av andra strömförbrukare som är

anslutna i samma strömkrets.

korrekt säkrat eluttag, @ 19.1.

tvärsnitt, @ 19.2

@ 19.2

► Rengör munstycket.

på högtryckstvätten.

► Stäng av andra strömförbrukare som är

anslutna i samma strömkrets.

tvärsnitt, @ 19.2

@ 19.2

► Sätt in anslutningskabelns eller

förlängningskabelns kontakt i eluttaget.

► Hitta och åtgärda utlösningens orsak. Lägg i

kretsbrytaren (säkring) eller strömbrytaren.

► Stäng av andra strömförbrukare som är

anslutna i samma strömkrets.

korrekt säkrat eluttag, @ 19.1.

► Rengör munstycket.

svenska

0458-616-9121-A

svenska

Fel Orsak Åtgärd Högtryckspumpen

kommer upprepade

Högtryckspumpen, högtrycksslangen eller sprutanordningen är inte tät.

► Låt en STIHL-återförsäljare kontrollera

högtryckstvätten. gånger att sättas på och av utan att sprutpistolens spak trycks.

Arbetstrycket fluktuerar eller faller.

Det finns brist på vatten. ► Öppna vattenkranen helt.

► Se till att tillräckligt med vatten är tillgängligt. Munstycket är blockerat. ► Rengör munstycket. Vatteninloppsfiltret eller vattenfiltret är igensatt. ► Rengör vatteninloppsfiltret och vattenfiltret.

Vattenstrålen har en

Högtryckspumpen, högtrycksslangen eller sprutanordningen är inte tät eller defekt.

Munstycket är blockerat. ► Rengör munstycket.

► Låt en STIHL-återförsäljare kontrollera

högtryckstvätten.

förändrad form.

Munstycket är slitet. ► Ersätt munstycket.

Ytterligare

Flaskan är tom. ► Fyll på flaskan med rengöringsmedel.

rengöringsmedel sugs inte upp.

Sprutanordningens munstycke är igentäppt. ► Rengör munstycket på

sprutningsanordningen.

Anslutningar till

Anslutningarnas tätningar är inte smorda. ► Smörj in tätningarna med fett. @ 18.2

högtrycksrengöraren, högtrycksslangen, sprutpistolen eller spolröret är svåra att ansluta.

18 Felavhjälpning

0458-616-9121-A

19 Tekniska data

svenska

18.2 Smörj in tätningarna med fett

► Fettförseglingar (1) med ett smörjfett.

19 Tekniska data

19.1 Högtryckstvätt STIHL RE 100

– Säkring (karakteristik ”C” eller ”K”): 10 A – Effektförbrukning: 1,7 kW – elektrisk skyddsklass: I – elektriskt skydd: IPX5 (skydd mot vattenstrålar från alla

håll) – Arbetstryck (p): 11 MPa (110 bar) – Maximalt tillåtet tryck (p max.): 12 MPa (120 bar) – Max. vattenframledningstryck: (p i max.): 1 MPa (10 bar) – Max. vattengenomflöde (Q min): 7,3 l/min (440 l/h) – Max. sughöjd: 0,5 m – Maximal vattentemperatur under tryckdrift (t i max): 40 °C – Maximal vattentemperatur i sugläge: 20 °C –Mått

– Längd: 301 mm

– Bredd: 317 mm

– Höjd: 857 mm

– Längd på högtrycksslangen: 6 m – Vikt (m) med monterade tillbehör: ca 16,6 kg

19.2 Förlängningskablar

Om en förlängningskabel används, måste den ha en skyddsledare och dess ledningar måste ha åtminstone följande tvärsnitt beroende på spänningen och längden på förlängningskabeln:

220 V till 240 V – Till 20 m lång kabel AWG 15 / 1,5 mm²

0000-GXX-5311-A0

– 20 till 50 m lång kabel: AWG 13 / 2,5 mm²

100 V till 127 V – Till 10 m lång kabel AWG 14 / 2,0 mm² – 10 till 30 m lång kabel: AWG 12 / 3,5 mm²

19.3 Buller- och vibrationsvärden

– Ljudtrycksnivå LpA uppmätt enligt EN ISO 60335-2-79:

67 dB(A). K-faktorn för ljudtrycksnivån är 2 dB(A).

– Ljudeffektnivå L

81 dB(A). K-faktorn för bullernivån är 2 dB(A).

– Vibrationsvärde a

sprutpistol: ≤ 2,5 m/s². K-faktorn för vibrationsvärdet är 2 m/s².

Information om uppfyllandet av arbetsgivardirektivet vibration 2002/44/EG är angivna på www.stihl.com/vib.

uppmätt enligt EN 60335-2-79:

uppmätt enligt EN 60335-2- 79,

19.4 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/ reach .

0458-616-9121-A

svenska

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

De här symbolerna kännetecknar STIHLoriginaldelar och STIHL-originaltillbehör.

STIHL rekommenderar att du använder originaldelar och tillbehör från STIHL.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

21 Kassering

21.1 Kassera högtryckstvätten

Information om återvinning kan fås av en STIHLåterförsäljare.

► Kassera högtryckstvätten, högtrycksslang, munstycken,

tillbehören och emballaget enligt gällande

miljöbestämmelser.

22 EU-försäkran om överensstämmelse

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/ EG, 2014/30/EU samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014-1, EN 55014-2, EN 60335- 1, EN 60335-2- 79, EN 61000-3-2, EN 61000-3-11.

För beräkning av uppmätt och garanterad ljudeffektsnivå enligt direktiv 2000/14/EG, bilaga V, har standarden ISO 3744 tillämpats.

– uppmätt ljudeffektsnivå: 81 dB(A) – garanterad ljudeffektsnivå: 83 dB(A)

Den tekniska dokumentationen förvaras hos avdelningen för produktgodkännande hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienummer står på högtryckstvätten.

Waiblingen, 2017-07-11 ANDREAS STIHL AG & Co. KG enligt fullmakt

Thomas Elsner, chef för produkthantering och tjänster

22.1 Högtryckstvätt STIHL RE 100

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Tyskland

intygar på eget ansvar att – Komponent: Högtryckstvätt – Fabrikat: STIHL – Typ: RE 100 – Serieidentifiering: 4950

0458-616-9121-A

Sisällysluettelo

suomi

1 Alkusanat 2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Tekstin sisältämien varoitusten merkitseminen

2.3 Tekstissä käytetyt symbolit 3 Yleiskuva

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Korkeapainepesuri

3.2 Ruiskutuslaite

Alkuperäisen käyttöohjeen

käännös

3.3 Symbolit

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Turvallisuusohjeet

4.1 Varoitusmerkit

4.2 Käyttötarkoitus

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

4.3 Käyttäjälle asetettavat vaatimukset

4.4 Vaatetus ja varustus

4.5 Työskentelyalue ja ympäristö

4.6 Turvallinen toimintakunto

4.7 Työskentely

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.8 Puhdistusaineet

4.9 Vesiliitäntä

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.10 Sähköliitännän yhdistäminen

4.11 Kuljettaminen

4.12 Säilytys

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.13 Puhdistaminen, huoltaminen ja korjaaminen

Painettu kloorittomalle paperille.

Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista.

5 Turvallisuusohjeet – lisävarusteet

5.1 Suihkuputken jatke, pinnanpuhdistin, putkenpuhdistussarja, taitettu ruiskuputki ja kulmasuutin

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Korkeapainepesurin valmistelu käyttöön

6.1 Korkeapainepesurin valmistelu käyttöön

7 Korkeapainepesurin kokoaminen

7.1 Korkeapainepesurin kokoaminen

. . . . . . . . . . . . . . . . . . .

7.2 Korkeapaineletkun asentaminen ja irrottaminen

7.3 Ruiskupistoolin asentaminen ja irrottaminen

7.4 Suihkuputken asentaminen ja irrottaminen

. . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . .

. . . . . . . .

. . . . . . . . . .

7.5 Suuttimen asentaminen ja irrottaminen

8 Liittäminen vesilähteeseen

8.1 Vesisuodattimen liitäntä

8.2 Korkeapainepesurin yhdistäminen vesijohtoon

8.3 Korkeapainepesurin liittäminen toiseen

33 33

33 34 35

35 35 36 36 37 37 37 38 40 41 41 42 43 43

vesilähteeseen

9 Korkeapainepesurin yhdistäminen

sähköliitäntään

9.1 Korkeapainepesurin yhdistäminen sähköliitäntään

10 Korkeapainepesurin kytkeminen päälle ja pois

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

päältä

10.1 Korkeapainepesurin päälle kytkeminen

10.2 Korkeapainepesurin sammuttaminen

11 Työskentely korkeapainepesurin kanssa

11.1 Ruiskupistoolin ote ja ohjaus

11.2 Ruiskupistoolin vivun painaminen ja lukitseminen

11.3 Puhdistaminen

11.4 Työskentely puhdistusaineiden kanssa

12 Työskentelyn jälkeen

12.1 Työskentelyn jälkeen

12.2 Korkeapainepesuri suojaaminen pakkasnesteellä

13 Kuljettaminen

13.1 Korkeapainepesurin kuljettaminen

14 Säilytys

14.1 Korkeapainepesurin säilytys

15 Puhdistaminen

15.1 Korkeapainepesurin ja lisälaitteiden

45 45 46 47 47

puhdistaminen

15.2 Suuttimen ja ruiskuputken puhdistaminen

15.3 Tulovesisiivilän puhdistaminen

15.4 Vedensuodattimen puhdistaminen

16 Huoltaminen

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . .

. . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . .

48 48

51 51 51

51 51 52 52 53

53 53

54 54

54 55

55 55

55 55 56 56

{

0458-616-9121-A. VA0.G18.

0000007909_006_FIN

0458-616-9121-A

Tämä käyttöohje on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, erityisesti jäljennys-, käännös- ja elektroniset käsittelyoikeudet.

suomi

1 Alkusanat

16.1 Huoltovälit 17 Korjaaminen

17.1 Korkeapainepesurin korjaaminen 18 Häiriöiden poistaminen

18.1 Korkeapainepesurin häiriöiden poistaminen

18.2 Tiivisteiden voitelu 19 Tekniset tiedot

19.1 Korkeapainepesuri STIHL RE 100

19.2 Jatkokaapelit

19.3 Meluarvot ja tärinäarvot

19.4 REACH-asetus 20 Varaosat ja varusteet

20.1 Varaosat ja varusteet 21 Hävittäminen

21.1 Korkeapainepesurin hävittäminen 22 EU-vaatimustenmukaisuusvakuutus

22.1 Korkeapainepesuri STIHL RE 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . .

1 Alkusanat

56 56

Arvoisa asiakas,

kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää

ja valmistaa huippuluokan tuotteita pitäen suunnittelun

lähtökohtana asiakkaidensa tarpeita. Näin pystymme

tarjoamaan asiakkaillemme tuotteita, jotka toimivat

luotettavasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan.

Jälleenmyyjämme huolehtivat sekä asiantuntevasta

neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

61 61

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen

hankkimaasi STIHL-tuotteeseen.

61 61

Dr. Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

Käyttöpaikassa voimassa olevia turvallisuusohjeita on noudatettava.

► Lue tämän käyttöohjeen lisäksi myös seuraavat oppaat ja

varmista niin ikään, että olet ymmärtänyt kyseisten oppaiden sisällön. Säilytä myös nämä oppaat vastaisen käytön varalle:

– Lisätarvikkeiden käyttöohje ja pakkausohje – Puhdistusaineiden käyttöohje ja pakkausohje

0458-616-9121-A

3 Yleiskuva

suomi

2.2 Tekstin sisältämien varoitusten merkitseminen

VAARA

Tämä teksti muistuttaa vaaroista, jotka johtavat vakavaan loukkaantumiseen tai jopa kuolemaan.

► Tekstissä mainittujen toimenpiteiden avulla on

mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

VAROITUS

Tämä teksti muistuttaa vaaroista, jotka voivat johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

► Tekstissä mainittujen toimenpiteiden avulla on

mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

HUOMAUTUS

Tämä teksti muistuttaa vaaroista, jotka voivat johtaa esinevahinkoihin.

► Tekstissä mainittujen toimenpiteiden avulla on

mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

3 Yleiskuva

3.1 Korkeapainepesuri

3 6 5 4

Tämä merkki viittaa johonkin tämän käyttöohjeen lukuun.

0458-616-9121-A

15 14

0000-GXX-5290-A0

suomi

1 3 4

0000-GXX-5291-A0

3 Yleiskuva

1Kahva

Kahva on tarkoitettu korkeapainepesurin kantamiseen ja kuljettamiseen.

2 Pidike

Pidikettä käytetään ruiskupistoolin säilyttämiseen.

3 Pidike

Pidikettä käytetään ruiskuyksikön säilyttämiseen.

4 Kuljetuskahva

Kuljetuskahva on tarkoitettu korkeapainepesurin kantamiseen ja kuljettamiseen.

5Yhde

Yhteitä käytetään vesiletkun liittämiseen.

6Yhde

Yhdettä käytetään korkeapaineletkun liittämiseen.

7 Keinukytkin

Keinukytkimellä korkeapainepesuri käynnistetään ja sammutetaan.

8 Pidike

Pidikettä käytetään liitoskaapelin säilyttämiseen.

9 Liitoskaapeli

Liitoskaapeli yhdistää korkeapainepesurin verkkopistokkeeseen.

10 Kiinnitin

Kiinnike pitää verkkopistokkeen kelatussa liitoskaapelissa.

11 Verkkopistoke

Verkkopistoke yhdistää liitoskaapelin pistorasiaan.

12 Kotelot

Koteloissa säilytetään mukana toimitettuja suuttimia.

13 Pidike

Pidikettä käytetään ruiskusarjan säilyttämiseen.

14 Pidike

Pidikettä käytetään korkeapaineletkun säilyttämiseen.

15 Puhdistusneula

Puhdistusneulalla puhdistetaan suutin.

# Koneen numerolla varustettu arvokilpi

3.2 Ruiskutuslaite

1 Lukitus

Lukko pitää suuttimen suihkuputkessa.

2 Suihkuputki

Suihkuputki yhdistää ruiskupistoolin suuttimeen.

3 Ruiskutuspistooli

Ruiskupistoolia käytetään laitteen pitämiseen ja ohjaamiseen.

4 Lukitusvipu

Vipu avaa kytkentävivun lukituksen.

5Vipu

Vipu avaa ja sulkee ruiskupistoolin venttiilin. Vipu käynnistää ja pysäyttää vesisuihkun.

6 Lukitusvipu

Lukitusvipu pitää yhteen ruiskupistoolin sisällä.

7 Korkeapaineletku

Korkeapaineletku ohjaa vettä korkeapainepumpusta ruiskupistooliin.

8 Kytkin

Kytkin yhdistää korkeapaineletkun korkeapainepumppuun.

0458-616-9121-A

4 Turvallisuusohjeet

suomi

9 Yhteet

Yhde yhdistää korkeapaineletkun ruiskupistooliin.

10 Puhdistusneula

Puhdistusneulalla puhdistetaan suuttimet.

11 Ruiskusarja

Ruiskusarjaa käytetään puhdistamiseen puhdistusaineella.

12 Pullo

Pullo sisältää puhdistusainetta.

13 Ruiskusuutin

Ruiskusuutin sekoittaa pesuaineen veteen.

14 Roottorisuutin

Roottorisuutin tuottaa kovan, pyörivän vesiruiskun.

15 Litteä ruiskusuutin

Litteä ruiskusuutin tuottaa litteän vesiruiskun.

3.3 Symbolit

Korkeapainepesuri, ruiskuyksikkö ja ruiskusarja voivat olla varustettuja erilaisilla symboleilla. Symbolien merkitys on seuraava:

Vipu avaa tässä asennossa kytkentävivun lukituksen.

Alkuperäiset STIHL-varaosat ja alkuperäiset STIHL-varusteet tunnistaa näistä merkeistä.

4 Turvallisuusohjeet

4.1 Varoitusmerkit

Korkeapainepesuriin sijoitettujen varoitusmerkkien merkitys on seuraava:

Noudata turvallisuusohjeita ja toimi niiden sisältämien ohjeiden mukaisesti.

Lue käyttöohje ja varmista, että olet ymmärtänyt oppaan sisällön. Säilytä käyttöohje myöhempää käyttöä varten.

Käytä suojalaseja.

Älä suuntaa vesisuihkua henkilöihin tai eläimiin.

Vipu lukitsee tässä asennossa kytkentävivun lukituksen.

Älä hävitä tuotetta talousjätteen mukana.

0458-616-9121-A

Tyhjennä tai kiinnitä ruiskusarja ennen kuljetusta niin, ettei se voi kaatua eikä liikkua paikaltaan.

Taattu äänenpainetaso dB(A) direktiivin 2000/ 14/EY mukaan. Direktiivissä määriteltyä mittausmenetelmää noudattamalla on mahdollista vertailla keskenään erilaisten tuotteiden melupäästöjä.

Älä suuntaa vesisuihkua sähkölaitteisiin, sähköliitäntöihin, pistorasioihin ja sähköä johtaviin johtoihin.

Älä suuntaa vesisuihkua sähkölaitteisiin ja korkeapainepesuriin.

suomi

4 Turvallisuusohjeet

Jos liitoskaapeli tai jatkokaapeli on vaurioitunut: irrota verkkopistoke pistorasiasta.

Älä yhdistä painepesuria suoraan vesijohtoverkkoon.

Sammuta korkeapainepesuri työtaukojen sekä laitteen kuljettamisen, säilyttämisen, huoltamisen ja korjaamisen ajaksi.

Älä kuljeta tai säilytä korkeapainepesuria alle 0 °C:n lämpötiloissa.

4.2 Käyttötarkoitus

STIHL RE 100 -korkeapainepesuri on tarkoitettu käytettäväksi esimerkiksi ajoneuvojen, perävaunujen, terassien, polkujen ja julkisivujen puhdistukseen.

Korkeapainepesuri ei sovellu kaupalliseen käyttöön. Korkeapainepesuria ei saa käyttää sateella.

VAROITUS

￭ Jos korkeapainepesuria ei käytetä sille määriteltyyn

käyttötarkoitukseen, seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen sekä esinevahinkoja.

► Käytä korkeapainepesuria tämän käyttöohjeen

kuvauksen mukaisesti.

STIHL RE 100 -korkeapainepesuria ei saa käyttää seuraaviin tarkoituksiin:

– Asbestisementin ja vastaavien pintojen puhdistamiseen – Lyijymaalilla päällystettyjen tai maalattujen pintojen

puhdistamiseen

– Elintarvikkeen kanssa kosketukseen joutuvien pintojen

puhdistamiseen

– Itse korkeapainepesurin puhdistamiseen

4.3 Käyttäjälle asetettavat vaatimukset

VAROITUS

￭ Käyttäjä ei pysty tunnistamaan eikä arvioimaan

korkeapainepesuriin liittyviä vaaroja, ellei hän ei ole saanut asianmukaista perehdytystä korkeapainepesurin käyttöön. Käyttäjä itse tai sivulliset saattavat loukkaantua vakavasti tai jopa hengenvaarallisesti.

► Lue käyttöohje ja varmista, että olet

ymmärtänyt oppaan sisällön. Säilytä käyttöohje myöhempää käyttöä varten.

► Jos luovutat korkeapainepesurin toiselle henkilölle:

anna käyttöohjeet mukaan.

► Varmista, että käyttäjä täyttää seuraavat vaatimukset:

– Käyttäjä on levännyt.

– Käyttäjä pystyy fyysisten,

aistinvaraisten ja henkisten kykyjensä puolesta käyttämään korkeapainepesuria ja siten

työskentelemään laitteen avulla. – Käyttäjä on täysi-ikäinen. – Käyttäjä on saanut STIHL-

erikoisliikkeeltä tai joltakin muulta

asiantuntevalta henkilöltä

perehdytyksen korkeapainepesurin

käyttöön, ennen kuin hän käyttää

korkeapainepesuria ensimmäisen

kerran.

– Käyttäjä ei ole alkoholin, lääkkeiden tai

huumausaineiden vaikutuksen alainen.

► Jos jokin asia on jäänyt sinulle epäselväksi: ota yhteyttä

STIHL-erikoisliikkeeseen.

0458-616-9121-A

4 Turvallisuusohjeet

suomi

4.4 Vaatetus ja varustus

VAROITUS

￭ Erilaiset sirut ja kappaleet saattavat sinkoutua

työskentelyn aikana ilmaan suurella nopeudella. Käyttäjä voi loukkaantua.

► Käytä tiiviisti istuvia suojalaseja. Sopivat

suojalasit on testattu standardin EN 166 tai kansallisten määräysten mukaisesti ja ne on myytävänä asiaankuuluvalla merkinnällä varustettuina.

► Käytä pitkähihaista, tiiviisti kehoa vasten olevaa

ylävartalon vaatetusta ja pitkälahkeisia housuja.

￭ Työn aikana voi muodostua aerosoleja. Sisään hengitetyt

aerosolit voivat olla haitallisia terveydelle ja laukaista allergisia reaktioita.

► Suorita riskiarviointi puhdistettavan pinnan ja sen

ympäristön mukaan.

► Jos riskinarviointi osoittaa, että aerosoleja muodostuu:

käytä suojausluokan FFP2 tai vastaavan suojausluokan hengityssuojainta.

￭ Käyttäjä voi liukastua, mikäli hänellä ei ole yllään

työskentelyyn sopivia jalkineita. Käyttäjä voi loukkaantua. ► Käytä tukevia, umpinaisia ja karkeapohjaisia jalkineita.

4.5 Työskentelyalue ja ympäristö

VAROITUS

￭ Sivulliset, lapset ja eläimet eivät pysty tunnistamaan

eivätkä arvioimaan korkeapainepesurista ja ilmaan nousevista kappaleista aiheutuvia vaaroja. Sivulliset, lapset ja eläimet saattavat loukkaantua vakavasti, minkä lisäksi seurauksena voi olla esinevahinkoja.

►Pidä sivulliset, lapset ja eläimet loitolla

työskentelyalueesta. ►Älä jätä korkeapainepesuria valvomatta. ►Varmista, että lapset eivät voi leikkiä

korkeapainepesurilla.

￭ Seurauksena voi olla sähköiskuja, mikäli laitteella

työskennellään sateessa tai kosteassa ympäristössä. Käyttäjä voi altistua vakavalle tai jopa hengenvaaralliselle loukkaantumiselle, minkä lisäksi myös korkeapainepesuri voi vaurioitua.

► Älä työskentele sateessa. ► Aseta korkeapainepesuri niin, ettei se kastu tippuvasta

vedestä.

► Aseta korkeapainepesuri märän työskentelyalueen

ulkopuolelle.

￭ Korkeapainepesurin sähköosat voivat synnyttää kipinöitä.

Kipinät voivat aiheuttaa helposti syttyvässä tai räjähdysalttiissa ympäristössä tulipalon ja räjähdyksen. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja.

► Älä työskentele helposti syttyvässä tai räjähdysalttiissa

ympäristössä.

4.6 Turvallinen toimintakunto

Korkeapainepesuri on turvallisessa toimintakunnossa, jos seuraavat edellytykset täyttyvät:

– Korkeapainepesuri on ehjä. – Korkeapaineletku, liitännät ja ruiskutusyksikkö ovat

vahingoittumattomia.

– Korkeapaineletku, liitännät ja ruiskutusyksikkö ovat oikein

asennettuja.

– Liitoskaapeli, jatkokaapeli ja näiden verkkopistoke ovat

ehjiä. – Korkeapainepesuri on puhdas ja kuiva. – Ruiskutusyksikkö on puhdas. – Hallintalaitteet toimivat moitteettomasti, eikä

hallintalaitteissa ei ilmennyt muutoksia. – Korkeapainepesuriin on asennettu ainoastaan siihen

tarkoitettuja alkuperäisiä STIHL-varusteita. – Varusteet on asennettu oikein.

0458-616-9121-A

suomi

4 Turvallisuusohjeet

VAROITUS

￭ Jos laite ei ole turvallisessa toimintakunnossa,

komponentit saattavat toimia virheellisesti. Myös turvalaitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai jopa hengenvaaralliseen loukkaantumiseen.

► Käytä korkeapainepesuria vain, jos se on ehjä. ► Käytä ainoastaan vahingoittumatonta

korkeapaineletkua, vahingoittumattomia liitäntöjä ja ruiskutusyksikköä, jossa ei ole minkäänlaisia vaurioita.

► Asenna korkeapaineletku, liitännät ja ruiskutusyksikkö

tämän käyttöohjeen kuvauksen mukaisesti.

► Käytä laitetta ainoastaan ehjällä liitoskaapelilla,

jatkokaapelilla ja verkkopistokkeella varustettuna.

► Jos korkeapainepesuri on likainen tai märkä: puhdista

korkeapainepesuri ja anna kuivua.

► Jos ruiskutusyksikkö on likainen: puhdista

ruiskutusyksikkö. ► Älä tee muutoksia korkeapainepesuriin. ► Jos hallintalaitteet eivät toimi: älä käytä

korkeapainepesuria. ► Asenna korkeapainepesuriin ainoastaan siihen

tarkoitettuja alkuperäisiä STIHL-varusteita. ► Asenna varusteet käyttöohjeen tai lisävarusteen

käyttöohjeen kuvauksen mukaisesti. ► Älä työnnä esineitä korkeapainepesurissa oleviin

aukkoihin. ► Jos jokin asia on jäänyt sinulle epäselväksi: ota yhteyttä

STIHL-erikoisliikkeeseen.

4.7 Työskentely

VAROITUS

￭ Eräissä tilanteissa käyttäjä ei enää pysty

työskentelemään keskittyneesti. Käyttäjä voi kompastua, kaatua ja loukkaantua vakavasti.

► Työskentele rauhallisesti ja harkitusti. ► Jos valaistus ja näkyvyys on heikko: älä työskentele

korkeapainepesurilla. ► Käytä korkeapainepesuria yksin. ► Kiinnitä huomiota esteisiin. ► Työskentele maanpinnalla seisten ja huolehdi

tasapainosi säilymisestä. Jos sinun on työskenneltävä

korkealla: käytä nostolavaa tai tukevaa telinettä. ► Jos tunnet itsesi väsyneeksi: pidä tauko työskentelyssä.

￭ Jos korkeapainepesurissa tapahtuu muutoksia tai

pensasaitaleikkurin käyttäytyminen muuttuu työskentelyn aikana, korkeapainepesuri ei ole enää turvallisessa toimintakunnossa. Seurauksena voi olla vakava loukkaantuminen ja esinevahinkoja.

► Lopeta työt, irrota verkkopistoke pistorasiasta ja ota

yhteys STIHL jälleenmyyjään. ► Käytä korkeapainepesuria seisten. ► Älä peitä korkeapainepesuria, jotta jäähdytysilma voi

vaihtua riittävästi.

￭ Kun ruiskupistoolin vipu vapautetaan,

korkeapainepumppu sammuu automaattisesti ja veden tulo suuttimesta pysähtyy. Korkeapainepesuri on valmiustilassa ja pysyy päällä. Jos ruiskupistoolin vipua painetaan, korkeapainepumppu käynnistyy automaattisesti ja veden tulo suuttimesta alkaa uudelleen. Seurauksena voi olla vakava loukkaantuminen ja esinevahinkoja.

► Jos laitetta ei käytetä: lukitse ruiskupistoolin vipu.

► Sammuta korkeapainepesuri.

► Irrota korkeapainepesurin verkkopistoke pistorasiasta.

0458-616-9121-A

4 Turvallisuusohjeet

suomi

￭ Vesi voi jäätyä alle 0 °C:n lämpötiloissa puhdistettavalle

pinnalle ja korkeapainepesurin osiin. Käyttäjä voi liukastua, kaatua ja loukkaantua vakavasti. Tämä voi johtaa esinevahinkoihin.

► Älä käytä korkeapainepesuria alle 0 °C:n lämpötiloissa.

￭ Jos korkeapaineletkua, vesiletkua tai liitoskaapelia

vedetään, korkeapainepesuri voi liikkua ja kaatua. Tämä voi johtaa esinevahinkoihin.

► Älä vedä korkeapaineletkua, vesiletkua tai

liitoskaapelia.

￭ Jos korkeapainepesuri seisoo kaltevalla, epätasaisella tai

epäsäännöllisellä pinnalla, se voi liikkua ja kaatua. Tämä voi johtaa esinevahinkoihin.

► Aseta korkeapainepesuri vaakasuoralle, tasaiselle ja

kiinteälle alustalle.

￭ Jos työskentelet korkealla, korkeapainepesuri tai

ruiskuyksikkö saattaa pudota. Seurauksena voi olla vakava loukkaantuminen ja esinevahinkoja.

► Käytä nostolavaa tai tukevaa telinettä. ► Älä aseta korkeapainepesuria nostolavalle tai telineelle. ► Jos korkeapaineletkun pituus ei ole riittävä: pidennä

korkeapaineletkua korkeapaineletkun jatkeella.

► Suojaa ruiskuyksikkö putoamiselta.

￭ Vesisuihku voi liuottaa pinnoilta asbestikuituja.

Asbestikuidut voivat levitä ilmassa kuivauksen jälkeen ja joutua hengitysilmaan. Sisään hengitettynä asbesti voi olla haitallista terveydelle ja laukaista allergisia reaktioita.

► Älä puhdista asbestipitoisia pintoja.

￭ Vesisuihku voi liuottaa öljyä ajoneuvoista tai koneista.

Öljyinen vesi voi päästä maaperään, veteen tai viemäreihin. Ympäristö joutuu vaaraan.

► Puhdista ajoneuvoja tai koneita vain paikoissa, joissa

on öljynerotin vedenpoistossa.

￭ Vesisuihkutus yhdessä lyijypitoisen maalin kanssa voi

muodostaa lyijypitoisia aerosoleja ja lyijypitoista vettä. Lyijypitoiset aerosolit ja lyijypitoinen vesi voivat päästä

maaperään, veteen tai viemäreihin. Sisään hengitetyt aerosolit voivat olla haitallisia terveydelle ja laukaista allergisia reaktioita. Ympäristö joutuu vaaraan.

► Älä puhdista lyijymaalilla päällystettyjä tai maalattuja

pintoja.

￭ Vesisuihku voi vahingoittaa herkkiä pintoja. Tämä voi

johtaa esinevahinkoihin. ► Älä puhdista herkkiä pintoja roottorisuihkusuuttimen

avulla. ► Puhdista herkät kumiset, kankaiset, puiset ja vastaavat

pinnat pienemmällä käyttöpaineella ja pidemmältä

etäisyydeltä.

￭ Jos roottorisuutin joutuu käytön aikana kosketuksiin

likaisen veden kanssa, roottorisuutin saattaa vaurioitua. ► Älä käytä roottorisuutinta likaisen veden kanssa.

► Kun säiliö puhdistetaan: tyhjennä säiliö ja anna veden

valua ulos puhdistuksen aikana.

￭ Ulos imetyt syttyvät ja räjähtävät nesteet voivat aiheuttaa

tulipaloja ja räjähdyksiä. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja.

► Älä ime tai puhalla ulos syttyviä tai räjähtäviä nesteitä.

￭ Imetty ärsyttävä, syövyttävä ja myrkyllinen neste voi

vaarantaa terveyttä ja vaurioittaa korkeapainepesurin osia. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja.

► Älä ime tai puhalla ulos ärsyttäviä tai myrkyllisiä

nesteitä.

￭ Voimakas vesisuihku voi aiheuttaa ihmisten ja eläinten

loukkaantumisen sekä esinevahinkoja.

► Älä suuntaa vesisuihkua henkilöihin tai

eläimiin.

► Älä ohjaa vesisuihkua huonosti näkyviin kohteisiin. ► Älä puhdista vaatteita niiden ollessa päällä. ► Älä puhdista kenkiä niiden ollessa jalassa.

0458-616-9121-A

suomi

4 Turvallisuusohjeet

￭ Jos sähkölaitteet, sähköliitännät, pistorasiat ja

sähköjohdot joutuvat kosketuksiin veden kanssa, voi aiheutua sähköisku. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja.

► Älä suuntaa vesisuihkua sähkölaitteisiin,

sähköliitäntöihin, pistorasioihin ja sähköä johtaviin johtoihin.

► Älä kohdista vesisuihkua liitoskaapeliin tai jatkojohtoon.

￭ Jos sähkölaitteet tai korkeapainepesuri joutuvat

kosketuksiin veden kanssa, voi aiheutua sähköisku. Käyttäjä saattaa loukkaantua vakavasti tai kuolla ja lisäksi saattaa syntyä esinevahinkoja.

► Älä suuntaa vesisuihkua sähkölaitteisiin tai

korkeapainepesuriin.

► Pidä sähkölaitteet ja korkeapainepesuri etäällä

puhdistettavasta pinnasta.

￭ Väärin sijoitettu korkeapaineletku voi vaurioitua. Vaurio

voi aiheuttaa veden pääsemisen ympäristöön hallitsemattomasti suurella paineella. Seurauksena voi olla vakava loukkaantuminen ja esinevahinkoja.

► Älä suuntaa vesisuihkua korkeapaineletkuun. ► Sijoita korkeapaineletku siten, että se ei ole jännitetty tai

kiertynyt.

► Aseta korkeapaineletku niin, ettei se vahingoitu,

rikkoudu ja ettei siihen kohdistu puristusta tai hankausta.

► Suojaa korkeapaineletku kuumuudelta, öljyltä ja

kemikaaleilta.

￭ Väärin asennettu vesiletku voi vaurioitua ja johtaa

kompastumiseen. Tästä voi olla seurauksena sekä loukkaantuminen että vesiletkun vaurioituminen.

► Älä suuntaa vesisuihkua vesiletkuun. ► Vedä ja merkitse vesiletku siten, ettei siihen voi

kompastua.

► Sijoita vesiletku siten, että se ei ole jännitetty tai

kiertynyt. ► Aseta vesiletku niin, ettei se vahingoitu, rikkoudu ja ettei

siihen kohdistu puristusta tai hankausta. ► Suojaa vesiletku kuumuudelta, öljyltä ja kemikaaleilta.

￭ Voimakas vesisuihku aiheuttaa vastavoimia. Tässä

tilanteessa esiintyvien vastavoimien vaikutuksesta käyttäjä saattaa menettää ruiskuyksikön hallinnan ja loukkaantua vakavasti. Käyttäjä saattaa loukkaantua vakavasti ja lisäksi saattaa syntyä esinevahinkoja.

► Pidä ruiskupistoolista kiinni molemmin käsin. ► Työskentele tämän käyttöohjeen mukaisesti.

4.8 Puhdistusaineet

VAROITUS

￭ Iho tai silmät voivat ärsyyntyä, jos puhdistusaineita joutuu

kosketuksiin ihon tai silmien kanssa. ► Noudata puhdistusaineen käyttöohjetta.

► Vältä koskettamasta puhdistusaineisiin. ► Jos iho on joutunut kosketuksiin nesteen kanssa: pese

altistuneet ihoalueet käyttämällä tarkoitukseen

runsaasti vettä ja saippuaa. ► Jos ainetta on joutunut silmiin: huuhtele silmiä vedellä

vähintään 15 minuutin ajan ja hakeudu lääkäriin.

￭ Väärät puhdistusaineet voivat vahingoittaa

korkeapainepesuria tai puhdistettavan esineen pintaa ja vahingoittaa ympäristöä.

► Käytä korkeapainepesureissa vain hyväksyttyjä

puhdistusaineita. ► Noudata puhdistusaineen käyttöohjetta. ► Jos jokin asia on jäänyt sinulle epäselväksi: ota yhteyttä

STIHL-erikoisliikkeeseen.

0458-616-9121-A

4 Turvallisuusohjeet

suomi

4.9 Vesiliitäntä

VAROITUS

￭ Kun ruiskupistoolin vipu vapautetaan, vesiletkussa syntyy

takapotku. Takapotku työntää likaantunutta vettä takaisin juomavesiverkkoon. Juomavesi voi saastua.

► Älä yhdistä painepesuria suoraan

vesijohtoverkkoon.

► Yhdistä korkeapainepesuri vesijohtoverkkoon yhdessä

säännöstenmukaisen vastaventtiilin välityksellä. Juomavettä ei katsota enää juomavedeksi sen virrattua vastaventtiilin läpi.

￭ Likaantunut tai hiekkaa sisältävä vesi voi vaurioittaa

korkeapainepesurin osia. ► Käytä puhdasta vettä.

► Jos käytetään likaista tai hiekkapitoista vettä: käytä

korkeapainepesuria yhdessä vesisuodattimen kanssa.

￭ Jos korkeapainepesuri saa liian vähän vettä,

korkeapainepesurin komponentit voivat vaurioitua. ► Avaa vesihana kokonaan.

► Varmista, että korkeapainepesurin vedensyöttö on

riittävä, @ 19.1.

4.10 Sähköliitännän yhdistäminen

Seuraavien tekijöiden vuoksi on mahdollista joutua kosketuksiin jännitteisten osien kanssa:

– Liitoskaapeli tai jatkokaapeli on vaurioitunut. – Liitoskaapelin tai jatkokaapelin verkkopistoke on

vaurioitunut.

– Pistorasiaa ei ole asennettu oikein.

VAARA

￭ Jännitteisten osien koskettaminen saattaa aiheuttaa

sähköiskun. Käyttäjä voi loukkaantua vakavasti tai jopa hengenvaarallisesti.

► Varmista, että sekä liitoskaapeli, jatkokaapeli että

näiden verkkopistokkeet ovat ehjiä.

Jos liitoskaapeli tai jatkokaapeli on vaurioitunut:

► Älä koske vaurioituneeseen paikkaan. ► Irrota verkkopistoke pistorasiasta.

► Liitoskaapeliin, jatkojohtoon ja niiden

verkkopistokkeeseen saa koskettaa vain kuivin käsin. ► Yhdistä liitoskaapeli tai jatkokaapelin verkkopistoke

asianmukaisesti asennettuun ja suojattuun

suojakoskettimella varustettuun pistorasiaan. ► Yhdistä korkeapainepesuri liitäntään, joka on varustettu

vikavirtasuojakytkimellä (30 mA, 30 ms).

￭ Vaurioitunut tai vääränlainen jatkokaapeli voi johtaa

sähköiskuihin. Tämä voi johtaa vakavaan tai jopa hengenvaaralliseen loukkaantumiseen.

► Käytä vain jatkokaapelia, jonka poikkipinta-ala on

ohjeiden mukainen, @ 19.2. ► Käytä roiskevesisuojattua ja ulkokäyttöön hyväksyttyä

jatkojohtoa. ► Käytä jatkojohtoa, jolla on samat ominaisuudet kuin

korkeapainepesurin liitoskaapelissa, @ 19.2.

0458-616-9121-A

suomi

4 Turvallisuusohjeet

VAROITUS

￭ Jos verkkojännite tai verkkotaajuus on väärä,

korkeapainepesurin jännite voi kasvaa työskentelyn aikana liian suureksi. Korkeapainepesuri voi vaurioitua.

► Varmista, että sähköverkon verkkojännite ja

verkkotaajuus vastaavat korkeapainepesurin arvokilvessä ilmoitettuja arvoja.

￭ Jos moniosaiseen pistorasiaan on yhdistetty useita

sähkölaitteita, sähkökomponentit voivat ylikuormittua työskentelyn aikana. Komponentit voivat kuumentua ja aiheuttaa tulipalon. Seurauksena voi olla vakava tai jopa hengenvaarallinen loukkaantuminen ja esinevahinkoja.

► Yhdistä samaan pistorasiaan vain yksi

korkeapainepesuri.

► Älä yhdistä korkeapainepesuria monipaikkaiseen

pistorasiaan.

￭ Väärin sijoitettu liitoskaapeli ja jatkokaapeli voi vaurioitua

ja aiheuttaa kompastumisen. Tästä voi olla seurauksena sekä loukkaantuminen että liitoskaapelin tai jatkokaapelin vaurioituminen.

► Sijoita liitoskaapeli ja jatkokaapeli siten, ettei vesisuihku

voi koskettaa kaapeleita.

► Vedä ja merkitse liitäntäjohto ja jatkojohto siten, että

niihin ei voi kompastua.

► Sijoita liitoskaapeli ja jatkokaapeli siten, että kaapelit

eivät ole jännitettyjä tai kiertyneitä.

► Sijoita liitoskaapeli ja jatkokaapeli siten, että kaapelit

eivät vaurioidu, rikkoudu tai joudu puristuksiin tai hankaudu.

► Suojaa liitoskaapeli ja jatkokaapeli kuumuudelta, öljyltä

ja kemikaaleilta.

► Sijoita liitoskaapeli ja jatkokaapeli kuivalle alustalle.

￭ Jatkokaapeli lämpenee työskentelyn aikana. Muodostunut

lämpö voi aiheuttaa tulipalon, jos lämpö ei pääse poistumaan.

► Kaapelirumpua käytettäessä: kelaa kaapeli kokonaan

pois kaapelirummulta.

4.11 Kuljettaminen

VAROITUS

￭ Korkeapainepesuri voi kaatua tai liikkua paikaltaan

kuljetuksen aikana. Tästä voi olla seurauksena loukkaantuminen sekä esinevahinkoja.

► Lukitse ruiskupistoolin vipu.

► Sammuta korkeapainepesuri.

► Irrota korkeapainepesurin verkkopistoke pistorasiasta.

► Tyhjennä tai kiinnitä suihkusarja niin, ettei

se voi kaatua eikä liikkua paikaltaan.

► Varmista korkeapainepesuri kiinnityshihnoilla, vöillä tai

verkolla siten, että se ei pääse kaatumaan ja

liikkumaan.

￭ Vesi voi jäätyä alle 0 °C:n lämpötiloissa

korkeapainepesurin osiin. Korkeapainepesuri voi vaurioitua.

► Tyhjennä korkeapaineletku ja korkeapaineyksikkö.

► Jos korkeapainepesuria ei voida kuljettaa

pakkaselta suojassa: suojaa korkeapainepesuri glykolipohjaisella pakkasnesteellä.

0458-616-9121-A

4 Turvallisuusohjeet

suomi

4.12 Säilytys

VAROITUS

￭ Lapset eivät pysty tunnistamaan eivätkä arvioimaan

korkeapainepesurista aiheutuvia vaaroja. Lapset voivat loukkaantua vakavasti.

► Lukitse ruiskupistoolin vipu.

► Sammuta korkeapainepesuri.

► Irrota korkeapainepesurin verkkopistoke pistorasiasta. ► Säilytä korkeapainepesuria poissa lasten ulottuvilta.

￭ Kosteus voi syövyttää korkeapainepesurin

sähkökoskettimia ja metalliosia. Korkeapainepesuri voi vaurioitua.

► Säilytä korkeapainepesuri puhtaana ja kuivana.

￭ Vesi voi jäätyä alle 0 °C:n lämpötiloissa

korkeapainepesurin osiin. Korkeapainepesuri voi vaurioitua.

► Tyhjennä korkeapaineletku ja korkeapaineyksikkö.

► Jos korkeapainepesuria ei voida säilyttää

pakkaselta suojassa: suojaa korkeapainepesuri glykolipohjaisella pakkasnesteellä.

4.13 Puhdistaminen, huoltaminen ja korjaaminen

VAROITUS

￭ Korkeapainepesuri saattaa käynnistyä vahingossa, jos

verkkopistoke on yhdistetty pistorasiaan puhdistamisen, huoltamisen tai korjaamisen ajaksi. Seurauksena voi olla vakava loukkaantuminen samoin kuin esinevahinkoja.

► Lukitse ruiskupistoolin vipu.

► Sammuta korkeapainepesuri.

► Irrota korkeapainepesurin verkkopistoke pistorasiasta.

￭ Vahvat puhdistusaineet, vesisuihkeella peseminen tai

terävät esineet voivat vaurioittaa korkeapainepesuria. Jos korkeapainepesuria ei puhdisteta oikein, korkeapainepesurin osat saattavat toimia virheellisesti. Myös turvalaitteet saattavat tällöin lakata toimimasta. Tästä voi olla seurauksena vakava loukkaantuminen.

► Puhdista korkeapainepesuri tämän käyttöohjeen

kuvauksen mukaisesti.

￭ Jos korkeapainepesuri ei huolleta tai korjata oikein,

korkeapainepesurin osat saattavat toimia virheellisesti. Myös turvalaitteet saattavat tällöin lakata toimimasta. Tämä voi johtaa vakavaan tai jopa hengenvaaralliseen loukkaantumiseen.

► Älä yritä itse huoltaa tai korjata korkeapainepesuria.

0458-616-9121-A

►Jos liitoskaapeli on viallinen tai

vaurioitunut: anna STIHL-erikoisliikkeen

vaihtaa liitoskaapeli.

► Jos korkeapainepesuri vaatii huoltamista tai

korjaamista: ota yhteyttä STIHL-erikoisliikkeeseen.

suomi

5 Turvallisuusohjeet – lisävarusteet

￭

5.1 Suihkuputken jatke, pinnanpuhdistin, putkenpuhdistussarja, taitettu ruiskuputki ja kulmasuutin

Ruiskuputken jatke

VAROITUS

￭ Ruiskuputken jatke vahvistaa vastavoimaa. Vastavoimien

vaikutuksesta käyttäjä saattaa menettää ruiskuyksikön hallinnan. Käyttäjä saattaa loukkaantua vakavasti ja lisäksi saattaa syntyä esinevahinkoja.

► Asenna vain yksi ruiskuputken jatke. ► Pidä ruiskupistoolista kiinni molemmin käsin. ► Työskentele tämän käyttöohjeen mukaisesti.

Pinnanpuhdistin

VAROITUS

￭ Vesiruisku voi vahingoittaa käyttäjää.

► Älä tartu pinnanpuhdistimeen alapuolelta.

► Pidä ja ohjaa pinnanpuhdistinta kuten

pinnanpuhdistimen käyttöohjeessa sanotaan.

Putkenpuhdistussarja

VAROITUS

￭ Putkenpuhdistussarja vahvistaa vastavoimaa. Jos

ruiskupistoolin vipua painetaan ja putkenpuhdistusletku on putken ulkopuolella, putkenpuhdistusletku saattaa käyttäytyä hallitsemattomasti. Käyttäjä voi menettää putkenpuhdistusletkun hallinnan. Käyttäjä saattaa loukkaantua vakavasti ja lisäksi saattaa syntyä esinevahinkoja.

0000-GXX-5101-A0

► Kytke ensin korkeapainepesuri päälle ja paina

ruiskupistoolin vipua vasta, kun putkenpuhdistusletku on työnnetty putkeen merkintään (1) asti.

► Jos putkenpuhdistusletkussa oleva merkintä on ulos

vedettäessä näkyvissä: – Vapauta ruiskupistoolin vipu – Korkeapainepesuri sammuttaminen – Sulje vesihana – Paina ruiskupistoolia: veden paine laskee – Ruiskupistoolin vivun lukitseminen

￭ Suuressa putkessa putkenpuhdistusletku voi muuttaa

suuntaa ja tulla takaisin ulos putken aukosta. Käyttäjä voi menettää putkenpuhdistusletkun hallinnan. Käyttäjä saattaa loukkaantua vakavasti ja lisäksi saattaa syntyä esinevahinkoja.

► Huomio putkea. ► Jos putkenpuhdistusletkun suutin tulee ulos putkesta:

– Vapauta ruiskupistoolin vipu – Ruiskupistoolin vivun lukitseminen – Korkeapainepesuri sammuttaminen

0458-616-9121-A

6 Korkeapainepesurin valmistelu käyttöön

suomi

Taitettu ruiskuputki ja kulmasuutin

VAROITUS

￭ Taitettu ruiskuputki ja kulmasuutin vahvistavat

vastavoimaa. Vastavoimien vaikutuksesta käyttäjä saattaa menettää ruiskuyksikön hallinnan. Käyttäjä saattaa loukkaantua vakavasti ja lisäksi saattaa syntyä esinevahinkoja.

► Asenna vain yksi ruiskuputken jatke. ► Pidä ruiskupistoolista kiinni molemmin käsin.

6 Korkeapainepesurin valmistelu

käyttöön

6.1 Korkeapainepesurin valmistelu käyttöön

Seuraavat toimenpiteet on suoritettava aina ennen työskentelyn aloittamista:

► Varmista, että korkeapainepesuri, korkeapaineletku,

letkuliitäntä ja liitoskaapeli ovat kunnossa ja turvallisia

käyttää kunnossa ja turvallisia käyttää, @ 4.6. ► Puhdista korkeapainepesuri, @ 15. ► Jos käytetään vesisuodatinta ja vesisuodatin on likainen:

puhdista vesisuodatin, @ 15.4. ► Käytä korkeapainepesuria vain tukevalla ja tasaisella

alustalla, joka ei luista eikä kallistu. ► Asenna korkeapaineletku, @ 7.2.1. ► Asenna ruiskutuspistooli, @ 7.3.1. ► Asenna ruiskuputki, @ 7.4.1. ► Asenna suutin, @ 7.5.1. ► Jos käytetään pesuainetta: työskentele pesuaineella,

@ 11.4. ► Jos käytät varusteita: asenna varusteet, @ 5. ► Liitä korkeapainepesuri vesilähteeseen, @ 8. ► Yhdistä korkeapainepesuri sähköliitäntään, @ 9.1. ► Jos kuvattuja vaiheita ei voida suorittaa: älä käytä

korkeapainepesuria ja ota yhteys STIHL-

erikoisliikkeeseen.

7 Korkeapainepesurin kokoaminen

7.1 Korkeapainepesurin kokoaminen

Kahvan asentaminen

► Työnnä kahva (1) pitimiin (2). ► Kierrä ruuvit (3) paikalleen ja kiristä ne.

Pidikkeen kiinnittäminen ja puhdistusneulan asettaminen

► Työnnä pidike (1) ohjaimiin (2).

Pidike (1) napsahtaa kuuluvasti paikalleen.

► Aseta puhdistusneula (3).

0000-GXX-5292-A0

0000-GXX-5293-A0

0458-616-9121-A

suomi

0000-GXX-5297-A0

7 Korkeapainepesurin kokoaminen

Suuttimien asettaminen

► Aseta litteä ruiskusuutin (1) ja roottorisuutin (2).

Ruiskusarjan asentaminen

► Sijoita ruiskusarja (1) paikalleen.

7.2 Korkeapaineletkun asentaminen ja irrottaminen

7.2.1 Korkeapaineletkun asentaminen

0000-GXX-5296-A0

► Työnnä kytkin (1) yhteeseen (2). ► Kierrä liitosmutteri (3) yhteeseen (2). ► Jos kytkimen (1) työntäminen yhteeseen on vaikeaa:

rasvaa kytkin (1) asennusrasvalla.

► Jos liitosmutterin (3) työntäminen yhteeseen on vaikeaa:

rasvaa liitosmutteri (3) asennusrasvalla.

7.2.2 Korkeapaineletkun irrottaminen

0000-GXX-5295-A0

0000-GXX-5298-A0

► Avaa liitosmutteri (1). ► Vedä korkeapaineletku irti.

0458-616-9121-A

7 Korkeapainepesurin kokoaminen

0000-GXX-4349-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

suomi

7.3 Ruiskupistoolin asentaminen ja irrottaminen

7.3.1 Ruiskupistoolin asentaminen

► Työnnä yhde (1) ruiskupistooliin (2).

Yhde (1) napsahtaa kuuluvasti paikalleen. ► Jos yhteen (1) työntäminen ruiskupistooliin (2) on

vaikeaa: rasvaa yhteen (1) tiiviste asennusrasvalla.

7.3.2 Ruiskupistoolin asentaminen

7.4 Suihkuputken asentaminen ja irrottaminen

7.4.1 Ruiskuputken asentaminen

0000-GXX-4348-A0

► Työnnä ruiskuputki (1) ruiskupistoolin (2) sisään. ► Kierrä ruiskuputkea (1), kunnes se lukittuu paikalleen. ► Jos ruiskuputken (1) työntäminen ruiskupistooliin (2) on

vaikeaa: rasvaa ruiskuputken (1) tiiviste asennusrasvalla.

7.4.2 Ruiskuputken irrottaminen

► Paina lukitusvipua (1) yhtäjaksoisesti. ► Vedä yhteet (2) ulos.

0458-616-9121-A

► Paina ruiskuputki (1) ja ruiskupistooli (2) yhteen ja käännä

vasteeseen saakka.

► Vedä ruiskuputki (1) ruiskupistooli (2) irti toisistaan.

suomi

0000-GXX-4353-A0

8 Liittäminen vesilähteeseen

7.5 Suuttimen asentaminen ja irrottaminen

7.5.1 Suuttimen asentaminen

► Jos litteä ruiskusuutin asennetaan: aseta suutin (1) siten,

että nokka (2) on kohdakkain ruiskuputken (4)

syvennyksen (3) kanssa. ► Paina suutin (1) ruiskuputkeen (4).

Suutin (1) napsahtaa kuuluvasti paikalleen. ► Jos suuttimen (1) työntäminen ruiskuputkeen (4) on

vaikeaa: rasvaa suuttimen (1) tiiviste asennusrasvalla.

7.5.2 Suuttimen irrottaminen

8 Liittäminen vesilähteeseen

8.1 Vesisuodattimen liitäntä

Jos korkeapainepesuria käytetään hiekkaa sisältävällä vedellä tai säiliöistä tulevalla vedellä, on vesisuodatin kytkettävä hanaan ja vesiletkuun. Vedensuodatin suodattaa hiekan ja lian pois vedestä suojaten korkeapainepesurin komponentteja vaurioilta.

Vedensuodatin voidaan sisältyä korkeapainepesurin toimitukseen markkinoiden mukaan.

0000-GXX-4352-A0

► Ruuvaa yhde (1) irti vesihanasta (2). ► Kierrä vesisuodatin (3) vesihanaan (2) ja kiristä se käsin

kireälle.

► Kierrä yhde (1) vesisuodattimeen (3) ja kiristä se käsin

kireälle.

► Työnnä vesiletkun (5) letkuliitäntä (4) yhteeseen (1).

1 4

0000-GXX-4629-A0

► Paina lukitusta (1) yhtäjaksoisesti. ► Vedä suutin (2) ulos.

8.2 Korkeapainepesurin yhdistäminen vesijohtoon

Vesiletkun liittäminen Vesiletkun on täytettävä seuraavat ehdot: – Vesiletkun halkaisija on 1/2“.

0458-616-9121-A

8 Liittäminen vesilähteeseen

0000-GXX-5299-A0

0000-GXX-5301-A0

suomi

– Vesiletkun pituus on 10 - 25 m.

► Liitä vesiletku vesihanaan. ► Avaa vesihana kokonaan ja huuhtele vesiletku vedellä.

Hiekka ja lika huuhdotaan vesiletkusta. Vesiletku

ilmataan. ► Sulje vesihana.

► Työnnä liitäntä (1) yhteeseen (2).

Liitäntä (1) napsahtaa kuuluvasti paikalleen. ► Avaa vesihana kokonaan. ► Jos ruiskuputki on asennettu ruiskupistooliin: irrota

ruiskuputki. ► Paina ruiskupistoolin vipua, kunnes ruiskupistoolista

purkautuva vesisuihku on tasainen. ► Vapauta ruiskupistoolin vipu. ► Lukitse ruiskupistoolin vipu. ► Asenna suutin.

Vesiletkun irrottaminen

0000-GXX-5300-A0

► Sulje vesihana. ► Liitännän lukituksen avaaminen: vedä tai käännä

rengasta (1) ja pidä sitä kiinni.

► Vedä liitäntä yhteestä (2).

8.3 Korkeapainepesurin liittäminen toiseen vesilähteeseen

Korkeapainepesuri voi imeä vettä sadevesitynnyreistä, säiliöistä ja virtaavasta tai seisovasta vedestä.

0458-616-9121-A

Veden kunnollista imemistä varten korkeapainepesurin ja vesilähteen välinen korkeusero ei saa ylittää korkeinta imukorkeutta (a), @ 19.1.

Asianmukaista STIHL-imusarjaa on käytettävä. Imusarjaan kuuluu vesiletku, jossa on erityinen kytkin.

suomi

0000-GXX-5302-A0

0000-GXX-5304-A0

9 Korkeapainepesurin yhdistäminen sähköliitäntään

Asianmukainen STIHL-imusarja voi sisältyä korkeapainepesurin toimitukseen markkinoiden mukaan.

Vesisuodattimen liitäntä Jos korkeapainepesuria käytetään hiekkaa sisältävällä

vedellä, joka on peräisin sadevesitynnyristä, säiliöistä, virtaavasta tai seisovasta vesilähteestä, on vesiletkun ja korkeapainepesurin väliin kytkettävä vesisuodatin.

Vedensuodatin voi sisältyä korkeapainepesurin toimitukseen markkinoiden mukaan.

► Ruuvaa auki yhde (1). ► Kierrä vedensuodatin (2) kiinni yhteeseen (3) ja kiristä se

käsin kireälle.

► Kierrä kytkin (2) kiinni vedensuodattimen

liitäntäyhteeseen (3) ja kiristä se käsin kireälle.

► Kiinnitä imukuppi (4) vesilähteeseen niin, ettei imukuppi

(4) kosketa pohjaa.

► Jos ruiskupistooli on asennettu korkeapaineletkuun: irrota

ruiskupistooli. ► Pidä korkeapaineletkua alhaalla. ► Kytke korkeapainepesuri päälle, kunnes

korkeapaineletkusta tulee ulos tasainen vesiruisku. ► Sammuta korkeapainepesuri. ► Asenna ruiskupistooli korkeapaineletkuun. ► Paina ruiskupistoolin vipua yhtäjaksoisesti. ► Kytke korkeapainepesurin päälle.

9 Korkeapainepesurin yhdistäminen

sähköliitäntään

9.1 Korkeapainepesurin yhdistäminen

sähköliitäntään

Vesiletkun liittäminen

► Täytä vesiletku (1) vedellä niin, ettei vesiletkussa enää ole

ilmaa.

► Siirrä keinukytkin (1) asentoon 0. ► Irrota liitoskaapeli (2) pitimistä (3). ► Yhdistä liitoskaapelin (2) pistoke asianmukaisesti

asennettuun pistorasiaan.

0000-GXX-5303-A0

0458-616-9121-A

10 Korkeapainepesurin kytkeminen päälle ja pois päältä

suomi

10 Korkeapainepesurin kytkeminen

päälle ja pois päältä

10.1 Korkeapainepesurin päälle kytkeminen

Kun korkeapainepesuri kytketään päälle epäedullisissa verkko-olosuhteissa, joissa verkkoimpedanssi on suurempi kuin 0,15 ohmia, voi esiintyä jännitteen vaihteluita. Jännitteen vaihtelut voivat vaikuttaa muihin kytkettyihin laitteisiin.

► Siirrä keinukytkin asentoon I.

10.2 Korkeapainepesurin sammuttaminen

11 Työskentely korkeapainepesurin

kanssa

11.1 Ruiskupistoolin ote ja ohjaus

0000-GXX-5305-A00000-GXX-5306-A0

► Siirrä keinukytkin asentoon 0.

0458-616-9121-A

0000-GXX-4359-A0

► Tartu toisella kädellä ruiskupistoolin kahvaan siten, että

peukalo on kahvan ympärillä. ► Tartu toisella kädellä ruiskuputkeen siten, että peukalo on

ruiskuputken ympärillä. ► Suuntaa suutin maata kohti.

suomi

0000-GXX-4612-A0

11 Työskentely korkeapainepesurin kanssa

11.2 Ruiskupistoolin vivun painaminen ja lukitseminen

Paina ruiskupistoolin vipua

► Työnnä lukitusvipu (1) asentoon . ► Paina vipua (2) yhtäjaksoisesti.

Korkeapainepumppu käynnistyy automaattisesti ja veden virtaus suuttimesta alkaa.

Ruiskupistoolin vivun lukitseminen

11.3 Puhdistaminen

Seuraavia suuttimia voidaan käyttää sovelluksen mukaan: – Litteä ruiskusuutin: litteä ruiskusuutin sopii suurien

pintojen puhdistamiseen.

– Roottorisuutin: roottorisuutin sopii kiinnipinttyneen lian

irrottamiseen.

Kiinnipinttynyttä likaa irrotettaessa voidaan työskennellä lähietäisyydellä.

Seuraavia pintoja puhdistettaessa työskennellään suurella etäisyydellä:

– maalatut pinnat – puupinnat

0000-GXX-4360-A0

– kumipinnat

► Vapauta vipu (2).

Korkeapainepumppu pysähtyy automaattisesti ja vesi ei enää virtaa suuttimesta. Korkeapainepesuri on pysyy edelleen päällä.

► Työnnä lukitusvipu (1) asentoon .

0000-GXX-4628-A0

Litteää ruiskusuutinta voidaan säätää. Kun litteää ruiskusuutinta käännetään suuntaan +, työpaine

kasvaa. Kun litteää ruiskusuutinta käännetään suuntaan –, työpaine

pienenee. ► Kohdista vesisuihku pinnan huomaamattomaan kohtaan

ennen puhdistusta ja tarkista, ettei pinta vaurioidu.

► Valitse suuttimen etäisyys puhdistettavaan pintaan siten,

että puhdistettava pinta vaurioidu.

► Säädä litteä suutin siten, ettei puhdistettava pinta

vaurioidu.

0458-616-9121-A

12 Työskentelyn jälkeen

► Siirrä ruiskua tasaisesti puhdistettavan pinnan päällä. ► Liiku hitaasti ja varovasti eteenpäin.

11.4 Työskentely puhdistusaineiden kanssa

Puhdistusaineet voivat parantaa veden puhdistusvaikutusta. On käytettävä mukana toimitettua STIHL-ruiskusarjaa.

500 ml

400 ml

0000-GXX-5094-A0

► Jos suutin on asennettu ruiskuputkeen (3): irrota suutin. ► Asenna ruiskusarja (4) ruiskuputkeen (3). ► Liota erittäin likaiset pinnat vedellä ennen puhdistamista. ► Paina ruiskutuspistoolin vipua ja ruiskuta puhdistusaine

puhdistettavalle pinnalle.

► Levitä puhdistusainetta alhaalta ylöspäin äläkä anna

kuivua. ► Irrota ruiskusarja. ► Asenna suutin. ► Puhdista pinta.

300 ml

200 ml

100 ml

suomi

0000-GXX-5097-A0

► Annostele puhdistusainetta puhdistusaineen käyttöohjeen

kuvauksen mukaisesti. ► Täytä pulloon (1) enintään 500 ml puhdistusainetta. ► Kierrä ruiskusuutin (2) pulloon (1) ja kiristä se käsin

kireälle.

0458-616-9121-A

12 Työskentelyn jälkeen

12.1 Työskentelyn jälkeen

► Kytke korkeapainepesuri pois päältä ja irrota

0000-GXX-4345-A0

verkkopistoke pistorasiasta.

► Jos korkeapainepesuri on kytketty vesijohtoon: sulje

vesihanka.

► Paina ruiskupistoolin vipua.

Veden paine laskee. ► Lukitse ruiskupistoolin vipu. ► Irrota korkeapainepesuri vesilähteestä. ► Irrota vesiletku. ► Irrota korkeapaineletku ja anna jäljelle jääneen veden

valua korkeapaineletkusta.

suomi

13 Kuljettaminen

► Irrota ja puhdista suutin ja ruiskuputki. ► Irrota ruiskupistooli ja anna jäljellä olevan veden valua

ulos ruiskupistoolista.

► Puhdista korkeapainepesuri.

1 2

► Kierrä korkeapaineletku (1) rullalle ja ripusta se

pidikkeeseen (2). ► Kääri liitosjohto (3) pidikkeisiin (4). ► Kiinnitä liitosjohto (3) kiinnittimellä (5). ► Sijoita ruiskusarja (6) paikalleen. ► Sijoita suutin (7) paikalleen.

12.2 Korkeapainepesuri suojaaminen pakkasnesteellä

Jos korkeapainepesuria ei voida kuljettaa tai säilyttää suojassa pakkaselta: korkeapainepesuri täytyy suojata glykolipohjaisella pakkasnesteellä. Pakkasneste estää korkeapainesuodattimen veden jäätymisen ja korkeapainepesuria vahingoittumasta.

► Irrota ruiskuputki. ► Yhdistä korkeapainepesuriin mahdollisimman lyhyt

vesiletku. Mitä lyhyempi vesiletku on, sitä vähemmän pakkasnestettä tarvitaan.

► Sekoita pakkasneste pakkasnesteen käyttöohjeen

mukaisesti.

0000-GXX-5307-A0

► Täytä pakkasneste puhtaaseen astiaan. ► Upota vesiletku pakkasnesteastiaan. ► Paina ruiskupistoolin vipua yhtäjaksoisesti. ► Kytke korkeapainepesurin päälle. ► Paina ruiskupistoolin vipua yhtäjaksoisesti, kunnes

ruiskupistoolista purkautuva pakkasnestesuihku on

tasainen ja kohdista ruiskupistooli astiaan. ► Paina ruiskupistoolin vipua useita kertoja ja vapauta. ► Kytke korkeapainepesuri pois päältä ja irrota

verkkopistoke pistorasiasta. ► Irrota ruiskupistooli, korkeapaineletku ja vesiletku ja anna

pakkasnesteen virrata säiliöön. ► Hävitä tai säilytä pakkasneste määräysten mukaisesti ja

ympäristöystävällisesti.

► Säilytä ruiskutusyksikkö korkeapainepesurin

pidikkeissä (8).

13 Kuljettaminen

0000-GXX-5308-A0

13.1 Korkeapainepesurin kuljettaminen

► Kytke korkeapainepesuri pois päältä ja irrota

verkkopistoke pistorasiasta. ► Tyhjennä tai kiinnitä puhdistusainesäiliö niin, ettei se voi

kaatua. pudota eikä liikkua paikaltaan.

0458-616-9121-A

14 Säilytys

0000-GXX-4369-A0

suomi

– Jos korkeapainepesuria ei voida säilyttää suojassa

pakkaselta: suojaa korkeapainepesuri pakkasnesteellä.

► Jos korkeapainepesuria vedetään: vedä

korkeapainepesuria kahvasta (1).

► Jos korkeapainepesuria kannetaan: kanna

korkeapainepesuria kahvasta (1) ja kuljetuskahvasta (2).

► Jos korkeapainepesuria kuljetaan ajoneuvossa, varmista,

että seuraavat edellytykset täyttyvät: – Korkeapainepesuri on pystyasennossa tai selkäpuoli

alaspäin.

– Varmista, että korkeapainepesuri varmistettu

kiinnityshihnoilla, vöillä tai verkolla ja ettei se pääse kaatumaan ja liikkumaan.

– Jos korkeapainepesuria ei voida kuljettaa pakkaselta

suojassa: suojaa korkeapainepesuri pakkasnesteellä.

14 Säilytys

15 Puhdistaminen

15.1 Korkeapainepesurin ja lisälaitteiden

puhdistaminen

► Kytke korkeapainepesuri pois päältä ja irrota

verkkopistoke pistorasiasta.

0000-GXX-5309-A0

► Puhdista korkeapainepesuri, korkeapaineletku,

ruiskupistooli ja lisälaitteet kostealla liinalla. ► Puhdista korkeapainepesurin, korkeapaineletkun ja

ruiskupistoolin liittimet ja liitännät kostealla liinalla.

15.2 Suuttimen ja ruiskuputken puhdistaminen

14.1 Korkeapainepesurin säilytys

► Kytke korkeapainepesuri pois päältä ja irrota

verkkopistoke pistorasiasta.

► Säilytä korkeapainepesuria siten, että seuraavat

edellytykset täyttyvät: – Korkeapainepesuria on poissa lasten ulottuvilta. – Korkeapainepesuri on puhdas ja kuiva. – Korkeapainepesuri on suljetussa tilassa. – Korkeapainepesuri on lämpötila-alueella yli 0 °C.

0458-616-9121-A

► Huuhtele suutin ja ruiskuputki juoksevan veden alla ja

kuivaa liinalla.

suomi

16 Huoltaminen

► Jos suutin on tukossa: puhdista suutin puhdistusneulalla.

15.3 Tulovesisiivilän puhdistaminen

► Ruuvaa auki vesiliitännän yhde (1). ► Vedä tulovesisiivilä (2) ulos vesiliitännästä. ► Huuhtele tulovesisiivilä (2) juoksevan veden alla. ► Aseta tulovesisiivilä (2) vesiliitäntään. ► Asenna ja kiristä yhteet (1) käsin tiukalle.

15.4 Vedensuodattimen puhdistaminen

Vedensuodatin täytyy purkaa puhdistamista varten.

0000-GXX-4370-A0

► Irrota tiiviste (1) kannesta (2). ► Ruuvaa kansi (2) irti suodatinkotelosta (5). ► Irrota tiiviste (3) kannesta (2). ► Poista suodatin (4) suodatinkotelosta (5). ► Huuhtele tiivisteet (1 ja 3), kansi (2) ja suodatin (4)

juoksevan veden alla. ► Voitele tiivisteet (1 ja 3) asennusrasvalla. ► Kokoa vedensuodatin.

16 Huoltaminen

0000-GXX-5310-A0

16.1 Huoltovälit

Huoltovälit riippuvat ympäristö- ja työskentelyolosuhteista. STIHL suosittelee noudattamaan seuraavia huoltovälejä:

Kuukausittain ► Puhdista tulovesisiivilä.

17 Korjaaminen

17.1 Korkeapainepesurin korjaaminen

Käyttäjä ei voi itse korjata korkeapainepesuria eikä varusteita.

0000-GXX-4373-A0

0458-616-9121-A

17 Korjaaminen

► Jos korkeapainepesuri on vaurioitunut, älä käytä

korkeapainepesuria tai varusteita ja ota yhteyttä STIHLerikoisliikkeeseen.

suomi

0458-616-9121-A

suomi

18 Häiriöiden poistaminen

18.1 Korkeapainepesurin häiriöiden poistaminen

Häiriö Syy Korjaus Korkeapainepesuri ei

käynnisty, vaikka ruiskupistoolin vipua painetaan.

Korkeapainepesuri ei käynnisty käynnistämisen yhteydessä. Sähkömoottori humisee.

Korkeapainepesuri pysähtyy käytön aikana itsestään.

Liitoskaapelin tai jatkokaapelin pistoketta ei ole yhdistetty.

Suojakytkin (varoke) tai FI-suojakytkin on lauennut. Virtapiiri on sähköisesti ylikuormittunut tai viallinen.

Pistorasian suojaus on riittämätön. ► Yhdistä liitoskaapelin verkkopistoke

Jatkokaapelilla on väärä poikkipinta-ala. ► Käytä korkeapainepesuria johtimien riittävän

Jatkokaapeli on liian pitkä. ► Käytä vain oikeanpituista jatkokaapelia,

Sähkömoottori liian kuuma. ► Anna korkeapainepesurin jäähtyä

Verkkojännite on liian alhainen. ► Pidä ruiskupistoolin vipua painettuna ja

Jatkokaapelilla on väärä poikkipinta-ala. ► Käytä korkeapainepesuria johtimien riittävän

Jatkokaapeli on liian pitkä. ► Käytä vain oikeanpituista jatkokaapelia,

Liitoskaapelin tai jatkokaapelin pistoke on irrotettu pistorasiasta.

► Yhdistä liitoskaapelin tai jatkokaapelin

pistoke.

► Etsi ja korjaa laukaisun syy. Kytke

suojakytkin (varoke) tai FI-suojakytkin päälle.

► Kytke pois samaan virtapiiriin kytketyt muut

laitteet.

asianmukaisesti suojattuun pistorasiaan, @ 19.1.

poikkipinta-ala omaavalla jatkokaapelilla,

@ 19.2

5 minuuttia.

► Puhdista suutin.

käynnistä korkeapainepesuri.

► Kytke pois samaan virtapiiriin kytketyt muut

laitteet.

poikkipinta-ala omaavalla jatkokaapelilla,

@ 19.2

► Yhdistä liitoskaapelin tai jatkokaapelin

pistoke.

18 Häiriöiden poistaminen

0458-616-9121-A

18 Häiriöiden poistaminen

Häiriö Syy Korjaus

Suojakytkin (varoke) tai FI-suojakytkin on lauennut. Virtapiiri on sähköisesti ylikuormittunut tai viallinen.

► Etsi ja korjaa laukaisun syy. Kytke

suojakytkin (varoke) tai FI-suojakytkin päälle.

► Kytke pois samaan virtapiiriin kytketyt muut

laitteet.

Pistorasian suojaus on riittämätön. ► Yhdistä liitoskaapelin verkkopistoke

asianmukaisesti suojattuun pistorasiaan, @ 19.1.

Sähkömoottori liian kuuma. ► Anna korkeapainepesurin jäähtyä

5 minuuttia.

► Puhdista suutin.

Korkeapainepumppu käynnistyy ja pysähtyy

Korkeapainepumppu, korkeapaineletku tai ruiskutusyksikkö eivät ole tiiviitä.

► Anna STIHL-erikoisliikkeen tarkastaa

korkeapainepesuri. itsestään ilman, että ruiskupistoolin vipua painetaan.

Työpaine vaihtelee tai putoaa.

Vettä ei tule riittävästi. ► Avaa vesihana kokonaan.

► Varmista, että käytettävissä on riittävästi

vettä.

Suutin on tukossa. ► Puhdista suutin. Tulovesisiivilä tai vedensuodatin ovat tukossa. ► Puhdista tulovesisiivilä ja vedensuodatin. Korkeapainepumppu, korkeapaineletku tai

ruiskutusyksikkö eivät ole tiiviitä tai ovat

► Anna STIHL-erikoisliikkeen tarkastaa

korkeapainepesuri.

viallisia.

Vesiruiskun muoto on

Suutin on tukossa. ► Puhdista suutin.

muuttunut.

Suutin on kulunut. ► Vaihda suutin.

Lisäpesuainetta ei imetä. Pullo on tyhjä. ► Täytä pullo puhdistusaineella.

Ruiskusuuttimen suutin on tukossa. ► Puhdista ruiskusuutin.

Korkeapainepesuriin,

Liittimien tiivisteitä ei ole voideltu. ► Voitele tiivisteet. @ 18.2 korkeapaineletkun, ruiskupistoolin tai ruiskuputken liittimiä on vaikea liittää.

suomi

0458-616-9121-A

suomi

19 Tekniset tiedot

18.2 Tiivisteiden voitelu

► Voitele tiivisteet (1) asennusrasvalla.

19 Tekniset tiedot

19.1 Korkeapainepesuri STIHL RE 100

– Varmiste (tunnus "C" tai "K"): 10 A – Tehonotto: 1,7 kW – Suojausluokka/sähkö: I – Suojausluokka/sähkö: IPX5 (Suojaus vesisuihkuilta

kaikista suunnista) – Työpaine (p): 11 MPa (110 bar) – Suurin sallittu paine (p max.): 12 MPa (120 bar) – Suurin tuloveden paine (p in max.): 1 MPa (10 bar) – Suurin veden virtausnopeus (Q min): 7,3 l/min (440 l/h) – Suurin imukorkeus: 0,5 m: – Suurin veden lämpötila painekäytön aikana (t in max):

40 °C – Suurin veden lämpötila imukäytön aikana: 20 °C –Mitat

– Pituus: 301 mm

– Leveys: 317 mm

– Korkeus: 857 mm

0000-GXX-5311-A0

– Korkeapaineletkun pituus: 6 m – Paino (m) lisävarusteiden kanssa: 16,6 kg

19.2 Jatkokaapelit

Jos laitteen yhteydessä käytetään jatkokaapelia, siinä täytyy olla suojajohdin ja jatkokaapelin johdinten paksuuden on täytettävä vähintään seuraavat vaatimukset, jotka määräytyvät verkkojännitteen ja jatkokaapelin pituuden perusteella:

220 V – 240 V – Kaapelin pituus enintään 20 m: AWG 15 / 1,5 mm² – Kaapelin pituus 20 m - 50 m: AWG 13 / 2,5 mm²

100 V – 127 V – Kaapelin pituus enintään 10 m: AWG 14 / 2,0 mm² – Kaapelin pituus 10 m - 30 m: AWG 12 / 3,5 mm²

19.3 Meluarvot ja tärinäarvot

– Äänenpainetaso LpA mitattu standardin EN 60335-2- 79

mukaan: 67 dB(A). Äänenpainetason laskennassa käytettävä korjauskerroin on 2 dB(A).

– Äänitehotaso L

mukaan: 81 dB(A). Äänitehotason laskennassa käytettävä korjauskerroin on 2 dB(A).

– Tärinäarvo a

mukaan, ruiskupistooli: ≤ 2,5 m/s². Tärinän laskennassa käytettävä korjauskerroin on 2 m/s².

Tietoja työnantajia koskevan tärinädirektiivin 2002/44/EY vaatimusten täyttämisestä löytyy osoitteesta www.stihl.com/ vib.

mitattu standardin EN 60335-2-79

19.4 REACH-asetus

REACH-asetuksella tarkoitetaan EY:n kemikaalien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.

0458-616-9121-A

20 Varaosat ja varusteet

suomi

Lisätietoja REACH-asetuksen vaatimusten täyttämisestä on saatavissa osoitteesta www.stihl.com/reach .

20 Varaosat ja varusteet

20.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkuperäiset STIHL-varusteet tunnistaa näistä merkeistä.

STIHL suosittelee käyttämään ainoastaan alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita.

Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHLvarusteita on saatavissa STIHL-jälleenmyyjältä.

21 Hävittäminen

21.1 Korkeapainepesurin hävittäminen

Lisätietoja hävittämisestä saat STIHL-erikoisliikkeestä. ► Hävitä korkeapainepesuri, korkeapaineletku, suuttimet,

lisälaitteet ja pakkaus määräysten mukaisesti ja

ympäristöystävällisesti.

– Sarjatunniste: 4950

vastaa soveltuvilta osin direktiivien 2011/65/EU, 2006/42/ EY ja 2014/30/EU säännöksiä ja että tuote on kehitetty ja valmistettu seuraavien standardien tuotteen valmistuspäivänä voimassa olevien versioiden mukaisesti: EN 55014-1, EN 55014-2, EN 60335- 1, EN 60335-2- 79, EN 61000-3-2, EN 61000-3-11.

Mitattu ja taattu äänitehotaso on määritetty direktiivin 2000/ 14/EY liitteen V ja standardin ISO 3744 mukaisesti.

– mitattu äänitehotaso: 81 dB(A) – taattu äänitehotaso: 83 dB(A)

Teknisten asiakirjojen säilytyksestä vastaa ANDREAS STIHL AG & Co. KG:n tuotteiden lupamenettelyistä vastaava osasto "Produktzulassung".

Valmistusvuosi, valmistusmaa ja koneen numero on ilmoitettu korkeapainepesurin päällä.

Waiblingen, 11.7.2017 ANDREAS STIHL AG & Co. KG puolesta

22 EU-vaatimustenmukaisuusvakuutus

22.1 Korkeapainepesuri STIHL RE 100

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Saksa

vakuuttaa, että – Tyyppi: korkeapainepesuri –Merkki: STIHL – Malli: RE 100

0458-616-9121-A

Thomas Elsner, tuotehallinta- ja palveluasioista vastaava johtaja

Indholdsfortegnelse

dansk

1 Forord 2 Oplysninger om denne brugsvejledning

2.1 Gældende dokumenter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Markering af advarselshenvisninger i teksten

2.3 Symboler i teksten 3 Oversigt

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Højtryksrenser

3.2 Sprøjteanordning

3.3 Symboler

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

4.2 Formålsbestemt anvendelse

4.3 Krav til brugeren

4.4 Beklædning og udstyr

4.5 Arbejdsområde og omgivelser

4.6 Sikkerhedskonform tilstand

4.7 Arbejde

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.8 Rengøringsmiddel

4.9 Tilslutning af vand

4.10 Elektrisk tilslutning

4.11 Transport

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.12 Opbevaring

4.13 Rengøring, vedligeholdelse og reparation 5 Sikkerhedshenvisninger – Tilbehør

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . .

5.1 Strålerørsforlænger, overfladerrenser, rørrengøringssæt, vinklet strålerør og vinkelmundstykke

6 Klargøring af højtryksrenseren

6.1 Klargøring af højtryksrenseren

7 Samling af højtryksrenseren

7.1 Samling af højtryksrenseren

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

7.2 Montering og afmontering af højtryksrenseren

7.3 Montering og afmontering af sprøjtepistolen

. . . . . . .

. . . . . .

. . . . . . . .

7.4 Montering og afmontering af strålerøret

7.5 Montering og afmontering af mundstykket

8 Tilslut til vandforsyning

8.1 Tilslutning af vandfilter

8.2 Tilslutning af højtryksrenseren til vandnettet

8.3 Tilslutning højtryksrenseren til en anden

64 64 65 66

66 66 67 67 67 68 68 69 72 72 72 73 74 74

vandforsyning

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Elektrisk tilslutning af højtryksrenseren

9.1 Elektrisk tilslutning af højtryksrenseren 10 Sådan tændes og slukkes højtryksrenseren

10.1 Sådan tændes højtryksrenseren

10.2 Sådan slukkes højtryksrenseren 11 Arbejde med højtryksrenseren

11.1 Fastholdelse og føring af sprøjtepistolen

11.2 Sådan trykkes sprøjtepistolens arm ned og låses

11.3 Rengøring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11.4 Anvendelse af rengøringsmiddel 12 Efter arbejdet

12.1 Efter arbejdet

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12.2 Beskyt højtryksrenseren med et frostbeskyttelsesmiddel

13 Transport

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13.1 Transport af højtryksrenseren

14 Opbevaring

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14.1 Opbevaring af højtryksrenseren

15 Rengøring

15.1 Rensning af højtryksrenser og tilbehør

15.2 Rensning af mundstykke og strålerør

15.3 Rensning af vandtilførselssien

15.4 Rensning af vandfilteret

16 Vedligeholdelse

16.1 Vedligeholdelsesintervaller

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . .

. . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . .

. . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . .

78 79

79 79 79

80 81

81 82

82 82

82 82 83 83 84

84 84

85 85

85 86

86 86

86 86 87 87

87 87

Oversættelse af den originale

brugsvejledning på tysk

Trykt på klorfrit bleget papir.

Trykfarverne indeholder vegetabilske olier, papiret kan

genbruges.

0458-616-9121-A. VA0.G18.

0000007909_006_DK

{

Denne betjeningsvejledning er beskyttet af ophavsretten. Alle rettigheder forbeholdes, især retten til kopiering, oversættelse og behandling med elektroniske systemer.

0458-616-9121-A

1 Forord

dansk

17 Reparation

17.1 Reparation af højtryksrenseren 18 Afhjælpning af fejl

18.1 Afhjælpning af fejl på højtryksrenseren

18.2 Smøring af pakninger 19 Tekniske data

19.1 Højtryksrenser STIHL RE 100

19.2 Forlængerledninger

19.3 Støj- og vibrationsværdier

19.4 REACH 20 Reservedele og tilbehør

20.1 Reservedele og tilbehør 21 Bortskaffelse

21.1 Bortskaffelse af højtryksrenseren 22 EU-overensstemmelseserklæring

22.1 Højtryksrenser STIHL RE 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

1Forord

87 89

Kære kunde

Vi er glade for, at du har valgt STIHL. Vi udvikler og

producerer vores produkter i topkvalitet efter vores kunders

behov. Dermed kan vi fremstille produkter med høj

pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet ved service. Vores

forhandlere giver garanti for kompetent rådgivning og

vejledning samt omfattende teknisk service.

Vi takker for din tillid og håber, at du får stor glæde af dit

STIHL-produkt. 92 92

92 92

Dr. Nikolas Stihl

VIGTIGT! SKAL LÆSES FØR BRUG OG OPBEVARES.

2 Oplysninger om denne

brugsvejledning

0458-616-9121-A

2.1 Gældende dokumenter

De lokale sikkerhedsforskrifter er gældende.

► Ud over denne brugsvejledning skal følgende dokumenter

læses, forstås og opbevares: – Brugsvejledning og emballage for det anvendte tilbehør

– Brugsvejledning og emballage for det anvendte

rengøringsmiddel

dansk

3 Oversigt

2.2 Markering af advarselshenvisninger i teksten

FARE

Henvisningen gør opmærksom på farer, som medfører alvorlige kvæstelser eller død.

► De nævnte foranstaltninger kan medføre alvorlige

kvæstelser eller død.

ADVARSEL

Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død.

► De nævnte foranstaltninger kan medføre alvorlige

kvæstelser eller død.

BEMÆRK

Henvisningen henviser til farer, som kan medføre materielle skader.

► De nævnte foranstaltninger kan forhindre materielle

skader.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning.

3Oversigt

3.1 Højtryksrenser

3 6 5 4

15 14

0000-GXX-5290-A0

0458-616-9121-A

3 Oversigt

dansk

1 Håndtag

Håndtaget er beregnet til at bære og bevæge højtryksrenseren.

2 Holder

Holderen er beregnet til opbevaring af sprøjtepistolen.

3 Holder

Holderen er beregnet til opbevaring af sprøjteanordningen.

4 Transporthåndtag

Transporthåndtaget er beregnet til at bære højtryksrenseren.

5 Studs

Studsen er beregnet til tilslutning af vandslangen.

6 Studs

Studsen er beregnet til tilslutning af højtryksslangen.

7 Vippekontakt

Vippekontakten tænder og slukker for højtryksrenseren.

8 Holder

Holderen er beregnet til opbevaring af tilslutningsledningen.

9 Tilslutningsledning

Tilslutningsledningen forbinder højtryksrenseren med netstikket.

10 Klips

Klipsen holder netstikket fast på den udrullede tilslutningsledning.

11 Netstik

Netstikket forbinder tilslutningsledningen med en stikdåse.

12 Rum

Rummene er beregnet til opbevaring af de medfølgende mundstykker.

13 Holder

Holderen er beregnet til opbevaring af sprøjtesættet.

14 Holder

Holderen er beregnet til opbevaring af højtryksslangen.

15 Rensenål

Rensenålen renser mundstykket.

# Effektskilt med maskinnummer

3.2 Sprøjteanordning

1 3 4

1 Lås

Låsen holder mundstykket fast i strålerøret.

2 Strålerør

Strålerøret forbinder sprøjtepistolen med mundstykket.

3 Sprøjtepistol

Sprøjtepistolen fastholder og fører sprøjteanordningen.

4 Låsearm

Låsearmen låser op for armen.

5Arm

Armen åbner og lukker ventilen i sprøjtepistolen. Armen standser og stopper vandstrålen.

6 Spærrehåndtag

Spærrehåndtaget holder studsen på plads i sprøjtepistolen.

7 Højtryksslange

Højtryksslangen fører vand fra højtrykspumpen og ind i sprøjtepistolen.

0000-GXX-5291-A0

0458-616-9121-A

dansk

4 Sikkerhedshenvisninger

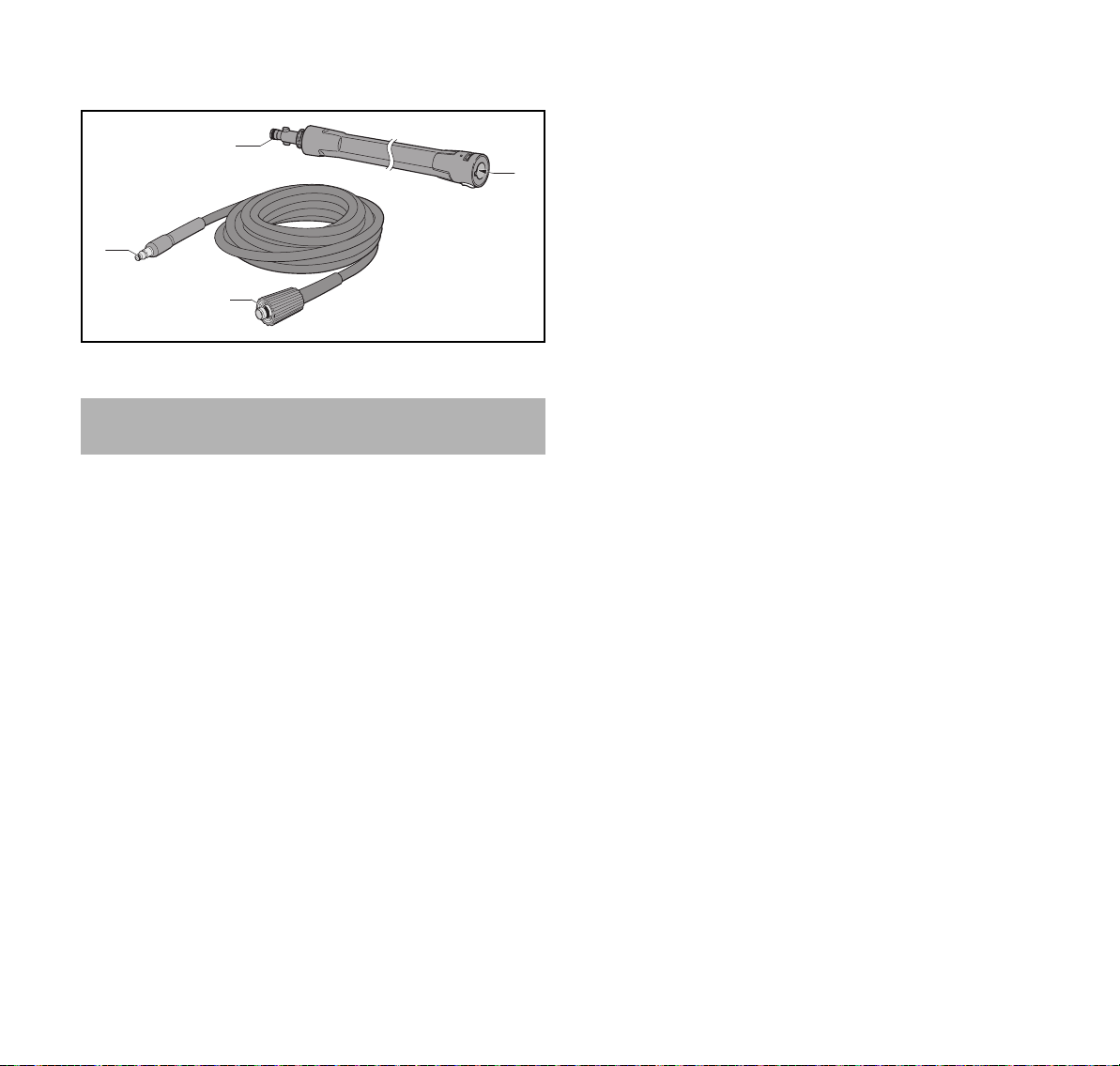

8 Kobling

Koblingen forbinder højtryksslangen med højtrykspumpen.

9 Studs

Studsen forbinder højtryksslangen med sprøjtepistolen.

10 Rensenål

Rensenålen renser mundstykkerne.

11 Sprøjtesæt

Sprøjtesættet er egnet til rengøring med rengøringsmiddel.

12 Flaske

Flasken indeholder rengøringsmiddel.

13 Spraymundstykke

Spraymundstykke blander vandet med rengøringsmidlet.

14 Rotormundstykke

Rotormundstykket giver en hård, roterende vandstråle.

15 Mundstykke til flad stråle

Mundstykket til flad stråle giver en flad vandstråle.

3.3 Symboler

Symbolerne kan være at finde på højtryksrenseren, sprøjteanordningen og sprøjtesættet og har følgende betydning:

Låsearmen låser i denne position armen op.

Garanteret lydeffektniveau iht. direktivet 2000/

14/EF i dB(A) for at kunne sammenligne lydemissioner fra produkter.

Disse symboler kendetegner originale reservedele fra STIHL og originalt tilbehør fra STIHL.

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på højtryksrenseren har følgende betydning:

Følg sikkerhedsanvisninger og tilhørende foranstaltninger.

Sørg for, at denne brugsvejledning læses, forstås og opbevares.

Bær sikkerhedsbriller.

Ret ikke vandstrålen mod personer og dyr.

Låsearmen låser i denne position armen.

Sørg for at tømme sprøjtesættet inden transport eller sikre det, så det ikke kan vælte eller flytte sig.

Produktet må ikke bortskaffes som husholdningsaffald.

Ret ikke vandstrålen mod elektriske anlæg, elektriske tilslutninger, stikdåser elller strømførende ledninger.

Ret ikke vandstrålen mod elektriske apparater eller højtryksrenseren.

0458-616-9121-A

4 Sikkerhedshenvisninger

dansk

Hvis tilslutningsledningen eller forlængerledningen er beskadiget: Træk netstikket ud af stikdåsen.

Højtryksrenseren må ikke tilsluttes direkte til drikkevandsnettet.

Tag højtryksrenseren ud under afbrydelse af arbejdet samt under transport, opbevaring, vedligeholdelse eller reparation.

Anvend, transporter eller opbevar ikke højtryksrenseren ved en temperatur under 0 °C.

4.2 Formålsbestemt anvendelse

Højtryksrenseren STIHL RE 100 er beregnet til rengøring af for eksempel køretøjer, anhængere, terrasser, vægge og facader.

Højtryksrenseren er ikke beregnet til industriel brug. Højtryksrenseren må ikke anvendes i regnvejr.

ADVARSEL

￭ Hvis højtryksrenseren ikke anvendes i overensstemmelse

med formålet, kan personer pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Anvend højtryksrenseren, som det er beskrevet i denne

brugsvejledning.

– Rengøring af selve højtryksrenseren

4.3 Krav til brugeren

ADVARSEL

￭ Brugere, der ikke er blevet instrueret, kan ikke genkende

eller vurdere de farer, som højtryksrenseren udgør. Brugeren eller andre personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

► Sørg for, at denne brugsvejledning læses,

forstås og opbevares.

► Hvis højtryksrenseren overdrages til en anden person:

Lad brugsvejledningen følge med.

► Kontrollér, at brugeren opfylder følgende krav:

– Brugeren er udhvilet.

– Brugeren er fysisk, sensorisk og mentalt

i stand til at betjene højtryksrenseren og

arbejde med den. – Brugeren er myndig. – Brugeren har modtaget instruktion fra

en STIHL-forhandler eller en fagkyndig

person inden første anvendelse af

højtryksrenseren.

– Brugeren er ikke påvirket af alkohol, medicin eller

stoffer.

Højtryksrenseren STIHL RE 100 er ikke beregnet til følgende anvendelsesformål:

– Rengøring af asbestcement og lignende overflader – Rengøring af overflader, der er malet eller lakeret med

blyholdig maling

– Rengøring af overflader, der kommer i kontakt med

næringsmidler

0458-616-9121-A

► Hvis du er i tvivl: Kontakt en STIHL-forhandler.

4.4 Beklædning og udstyr

ADVARSEL

￭ Under arbejdet kan genstande slynges op med høj

hastighed. Brugeren kan pådrage sig kvæstelser.

dansk

4 Sikkerhedshenvisninger

► Bær tætsiddende sikkerhedsbriller. Egnede

sikkerhedsbriller er kontrolleret iht. standard EN 166 eller landespecifikke forskrifter og kan købes i handlen med den pågældende identifikation.

► Bær en tætsiddende overdel med lange ærmer og lange

bukser.

￭ Under arbejdet kan der dannes aerosoler. Indåndet

aerosol kan skade helbreddet og udløse allergiske reaktioner.

► Foretag en risikovurdering afhængigt af de overflader,

der skal rengøres, og deres omgivelser.

► Hvis risikovurderingen viser, at der dannes aerosol:

Anvend en beskyttelsesmaske i beskyttelsesklasse FFP2 eller tilsvarende.

￭ Ved brug af sko, der er uegnede til arbejdet, kan brugeren

glide. Brugeren kan pådrage sig kvæstelser. ► Bær fast og lukket skotøj med skridsikker sål.

4.5 Arbejdsområde og omgivelser

ADVARSEL

￭ Uvedkommende personer, børn og dyr kan ikke genkende

og vurdere de farer, der udgår fra højtryksrenseren og de udslyngede genstande. Uvedkommende personer, børn og dyr kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

►Udenforstående personer, børn og dyr

skal holdes væk fra arbejdsområdet.

►Efterlad ikke højtryksrenseren uden

opsyn.

►Sørg for, at børn ikke kan lege med

højtryksrenseren.

￭ Hvis der arbejdes i regn eller fugtige omgivelser, kan der

opstå elektrisk stød. Brugeren kan blive alvorligt kvæstet, og højtryksrenseren kan blive beskadiget.

► Arbejd ikke i regnvejr. ► Opstil højtryksrenseren et sted, hvor den ikke kan blive

våd af dryppende vand.

► Opstil højtryksrenseren væk fra det fugtige

arbejdsområde.

￭ Højtryksrenserens elektriske komponenter kan generere

gnister. Gnister kan udløse brande eller eksplosioner i let antændelige eller eksplosive omgivelser. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

► Arbejd ikke i omgivelser, der er let antændelige eller

eksplosive.

4.6 Sikkerhedskonform tilstand

Højtryksrenseren er i sikker tilstand, når følgende betingelser er opfyldt:

– Højtryksrenseren er ubeskadiget. – Højtryksslangen, koblingerne og sprøjteanordningen er

ubeskadigede.

– Højtryksslangen, koblingerne og sprøjteanordningen er

korret monteret.

– Tilslutningsledningen, forlængerledningen og deres

netstik er ubeskadigede. – Højtryksrenseren er ren og tør. – Sprøjteanordningen er ren. – Betjeningselementerne fungerer og er ikke blevet ændret. – Der er kun monteret originalt STIHL-tilbehør til til denne

højtryksrenser. – Tilbehøret er monteret korrekt.

0458-616-9121-A

4 Sikkerhedshenvisninger

dansk

ADVARSEL

￭ I tilfælde af en ikke-sikkerhedskonform tilstand kan

komponenterne ikke længere fungere korrekt, og sikkerhedsanordningerne sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

► Arbejd ikke, hvis højtryksrenseren er beskadiget. ► Arbejd med en ubeskadiget højtryksslange

ubeskadigede koblinger og en ubeskadiget sprøjteanordning.

► Montér højtryksslange, koblinger og sprøjteanordning

på den måde, som er beskrevet i denne brugsanvisning.

► Arbejd med en ubeskadiget tilslutningsledning,

forlængerledning og et ubeskadiget netstik.

► Hvis højtryksrenseren er tilsmudset eller våd: Rengør

højtryksrenseren, og lad den tørre.

► Hvis sprøjteanordningen er tilsmudset: Rengør

sprøjteanordningen. ► Foretag ikke ændringer ved højtryksrenseren. ► Hvis betjeningselementerne ikke fungerer: Arbejd ikke

med højtryksrenseren. ► Montér kun originalt STIHL-tilbehør til til denne

højtryksrenser. ► Montér tilbehøret på den måde, som beskrives i denne

brugsvejledning eller i tilbehørets brugsvejledning. ► Der må ikke stikkes genstande gennem

højtryksrenserens åbninger. ► Hvis du er i tvivl: Kontakt en STIHL-forhandler.

4.7 Arbejde

ADVARSEL

￭ I visse situationer kan brugeren ikke længere arbejde

koncentreret. Brugeren kan snuble, falde og pådrage sig alvorlige kvæstelser.

► Arbejdet skal udføres roligt og velovervejet. ► Hvis lysforholdene og udsynet er dårligt: Arbejd ikke

med højtryksrenseren. ► Betjen højtryksrenseren alene. ► Vær opmærksom på forhindringer. ► Arbejd stående på jorden, og hold ligevægten. Hvis der

skal arbejdes i højden: Anvend en løfteplatform eller et

sikkert stillads. ► Hvis der opstår træthedssymptoner: Hold en pause i

arbejdet.

￭ Hvis højtryksrenseren ændrer sig eller reagerer på en

usædvanlig måde under arbejdet, kan højtryksrenseren være i en ikke-sikkerhedskonform tilstand. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Afslut arbejdet, tag netstikket ud af stikkontakten, og

kontakt en STIHL-forhandler. ► Anvend højtryksrenseren i stående position. ► Tildæk ikke højtryksrenseren, da der kræves

tilstrækkelig tilgang af afkølingsluft.

￭ Når sprøjtepistolens arm slippes, slukkes højtrykspumpen

automatisk, og der strømmer ikke længere vand ud af mundstykket. Højtryksrenseren er nu i standbytilstand og tændes igen. Når sprøjtepistolens arm trykkes ned, tændes højtrykspumpen automatisk, og der strømmer vand ud af mundstykket. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Når der ikke arbejdes: Lås sprøjtepistolens arm.

► Sluk højtryksrenseren.

0458-616-9121-A

► Træk højtryksrenserens netstik ud af stikdåsen.

dansk

4 Sikkerhedshenvisninger

￭ Ved temperaturer under 0 °C kan vand fryse i

højtryksrenserens komponenter. Brugeren kan snuble, falde og pådrage sig alvorlige kvæstelser. Der kan opstå materielle skader.

► Anvend ikke højtryksrenseren ved temperaturer under

0°C.

￭ Hvis der trækkes i højtryksslangen, vandslangen eller

tilslutningsledningen, kan højtryksrenseren bevæge sig og vælte. Der kan opstå materielle skader.

► Træk ikke i højtryksslangen, vandslangen eller

tilslutningsledningen.

￭ Hvis højtryksrenseren anvendes på en skrånende, ujævn

eller ikke-fastgjort overflade, kan den bevæge sig og vælte. Der kan opstå materielle skader.

► Anvend højtryksrenseren på en vandret, jævn og

fastgjort overflade.

￭ Hvis der arbejdes i højden, kan højtryksrenseren eller

sprøjteanordningen falde ned. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Anvend en løfteplatform eller et sikkert stillads. ► Anvend ikke højtryksrenseren på en løfteplatform eller

et stillads.

► Hvis højtryksslangens rækkevidde ikke er stor nok:

Forlæng højtryksslangen med en højtryksslangeforlænger.

► Sikr sprøjteanordningen mod fald.

￭ Vandstrålen kan løsne asbestfibre fra overflader.

Asbestfibre kan, når de er tørre, fordele sig i luften og indåndes. Indåndede asbestfibre kan skade helbredet og udløse allergiske reaktioner.

► Rengør ikke asbestholdige overflader.

￭ Vandstrålen kan løsne olie fra køretøjer eller maskiner.

Olieholdigt vand kan ende i jorden, i vandet eller i kloakeringen. Det udgør fare for miljøet.

► Rengør kun køretøjer eller maskiner på steder, hvor der

findes en olieudskiller i vandafløbet.

￭ Vandstrålen kan sammen med blyholdig maling danne

blyholdige aerosoler og blyholdigt vand. Blyholdige aerosoler og blyholdigt vand kan ende i jorden, i vandet eller i kloakeringen. Indåndet aerosol kan skade helbredet og udløse allergiske reaktioner. Det udgør fare for miljøet.

► Rengør ikke overflader, der er malet eller lakeret med

blyholdig maling.

￭ Vandstrålen kan beskadige følsomme overflader. Der kan

opstå materielle skader. ► Rengør ikke følsomme overflader med

rotormundstykket. ► Rengør følsomme overflader af gummi, tekstil, trl og

lignende materialer med lavere arbejdstryk og større

afstand.

￭ Hvis rotormundstykket under arbejdet dyppes ned i

beskidt vand og anvendes, kan rotormundstykket beskadiges.

► Anvend ikke rotormundstykket i beskidt vand. ► Hvis en bholder skal rengøres: Tøm beholderen, og lad

vandet flyde ud af beholderen under rengøringen.

0458-616-9121-A

4 Sikkerhedshenvisninger

dansk

￭ Opsugede let brændbare og eksplosive væsker kan

udløse brande og eksplosioner. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

► Sug ikke let brændbare eller eksplosive væsker op, og

lad dem ikke flyde ud.

￭ Opsugede korrosive, ætsende og giftige væsker kan

skade helbredet og højtryksrenserens komponenter. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

► Sug ikke korrosive, ætsende eller giftige væsker op, og

lad dem ikke flyde ud.

￭ Den stærke vandstråle kan påføre personer og dyr svære

kvæstelser, og der kan opstå materielle skader.

► Ret ikke vandstrålen mod personer og dyr.

► Ret ikke vandstrålen mod steder med ringe udsyn. ► Rengør ikke tøj, mens det bæres. ► Rengør ikke sko, mens de bæres.

￭ Hvis elektriske anlæg, elektriske tilslutninger, stikdåser

eller strømførende ledninger kommer i kontakt med vandet, kan det føre til elektrisk stød. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

► Ret ikke vandstrålen mod elektriske anlæg,

elektriske tilslutninger, stikdåser eller strømførende ledninger.

► Ret ikke vandstrålen mod tilslutningsledningen eller

forlængerledningen.

￭ Hvis elektriske apparater eller højtryksrenseren kommer i

kontakt med vandet, kan det føre til elektrisk stød. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Ret ikke vandstrålen mod elektriske

apparater eller højtryksrenseren.

► Hold elektriske apparater og højtryksrenseren væk fra

den overflade, der skal rengøres.

￭ En forkert ført højtryksslange kan blive beskadiget. Ved

beskadigelse kan vand med højt tryk sendes ukontrolleret ud i omgivelserne. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Ret ikke vandstrålen mod højtryksslangen. ► Før højtryksslangen på en sådan måde, at den ikke

bliver spændt ud eller viklet ind. ► Før højtryksslangen, så den ikke bliver beskadiget og

ikke har knæk, klemmes eller gnubbes. ► Beskyt højtryksslangen mod varme, olie og kemikalier.

￭ Hvis vandslangen er ført forkert, kan den blive beskadiget,

og personer kan snuble over den. Personer kan pådrage sig kvæstelser, og vandslangen kan blive beskadiget.

► Ret ikke vandstrålen mod vandslangen. ► Vandslangen skal føres og mærkes således, at

personer ikke kan snuble. ► Før vandslangen på en sådan måde, at den ikke bliver

spændt ud eller viklet ind. ► Før vandslangen, så den ikke bliver beskadiget og ikke

har knæk, klemmes eller gnubbes. ► Beskyt vandslangen mod varme, olie og kemikalier.

￭ Den stærke vandstråle afgiver reaktionskræfter. Som

følge af de faktiske reaktionskræfter kan brugeren miste kontrollen over sprøjteanordningen. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Hold sprøjtepistolen fast med begge hænder. ► Arbejd på den måde, som beskrives i denne

brugsvejledning.

0458-616-9121-A

dansk

4 Sikkerhedshenvisninger

4.8 Rengøringsmiddel

ADVARSEL

￭ Hvis rengøringsmidlet kommer i kontakt med huden eller

øjnene, kan huden eller øjnene blive irriterede. ► Følg brugsvejledningen for rengøringsmidlet.

► Undgå kontakt med rengøringsmidler. ► Hvis der er opstået kontakt med huden: Vask det

pågældende sted på huden med rigeligt vand og sæbe.

► Hvis der er opstået kontakt med øjnene: Skyl øjnene i

mindst 15 minutter med rigeligt vand, og søg læge.

￭ Forkerte rengøringsmidler kan beskadige

højtryksrenseren eller overfladen på den genstand, der rengøres, samt miljøet.

► Anvend rengøringsmidler, som er godkendt til

anvendelse med højtryksrensere. ► Følg brugsvejledningen for rengøringsmidlet. ► Hvis du er i tvivl: Kontakt en STIHL-forhandler.

4.9 Tilslutning af vand

ADVARSEL

￭ Når sprøjtepistolens arm slippes, opstår der et tilbagestød

i vandslangen. Ved et tilbagestød kan beskidt vand løbe tilbage i drikkevandsnettet. Drikkevandet kan blive forurenet.

► Højtryksrenseren må ikke tilsluttes direkte

til drikkevandsnettet.

► Højtryksrenseren må kun tilsluttes drikkevandet i

sammen med en godkendt kontraventil. Når der er løbet

drikkevand gennem kontraventilen, betragtes dette ikke

længere som drikkevand.

￭ Beskidt eller sandholdigt vand kan beskadige

højtryksrenserens komponenter. ► Anvend rent vand.

► Hvis der anvendes beskidt eller sandholdigt vand:

Anvend højtryksrenseren sammen med et vandfilter.

￭ Hvis højtryksrenseren tilføres for lidt vand, kan dens

komponenter beskadiges. ► Skru helt op for vandhanen.

► Sørg for, at højtryksrenseren tilføres rigeligt vand,

@ 19.1.

4.10 Elektrisk tilslutning

Kontakt med strømførende komponenter kan have følgende årsager:

– Tilslutningsledningen eller forlængerledningen er

beskadiget.

– Tilslutningsledningens eller forlængerledningens netstik

er beskadiget.

– Stikdåsen er ikke installeret korrekt.

FARE

￭ Kontakt med strømførende komponenter kan medføre

strømstød. Brugeren kan blive alvorligt kvæstet eller udsættes for livsfare.

► Kontrollér, at tilslutningsledningen, forlængerledningen

og deres netstik ikke er beskadiget.

Hvis tilslutningsledningen eller forlængerledningen er defekt eller beskadiget:

► Berør ikke det beskadigede sted. ► Træk netstikket ud af stikdåsen.

► Tilslutningsledning, forlængerledning og deres netstik

må kun berøres med tørre hænder.

► Stik tilslutningsledningens eller forlængerledningens

netstik ind i en korrekt installeret og afsikret stikdåse med beskyttelseskontakt.

0458-616-9121-A

4 Sikkerhedshenvisninger

dansk

► Tilslut højtryksrenseren via en fejlstrømsafbryder

(30 mA, 30 ms).

￭ En beskadiget eller uegnet forlængerledning kan medføre

elektrisk stød. Personer kan pådrage sig alvorlige kvæstelser eller komme i livsfare.

► Anvend en forlængerledning, der har det korrekte

ledningstværsnit, @ 19.2. ► Anvend stænkvandbeskyttede forlængerledninger, der

er godkendt til udendørs brug. ► Anvend en forlængerledning, der besidder de samme

egenskaber som højtryksrenserens tilslutningsledning,

@ 19.2.

ADVARSEL

￭ Under arbejdet kan en forkert netspænding eller en forkert

netfrekvens medføre overspænding i højtryksrenseren. Højtryksrenseren kan blive beskadiget.

► Kontrollér, at netspændingen og netfrekvensen i

strømnettet stemmer overens med angivelserne på

højtryksrenseren effektskilt.

￭ Hvis der er tilsluttet flere el-værktøjer til en multistikdåse,

kan de elektriske komponenter overbelastes under opladningen. De elektriske komponenter kan blive varme og være årsag til en brand. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

► Sæt højtryksrenseren i sin egen stikdåse. ► Sæt ikke højtryksrenseren i en multistikdåse.

￭ Hvis tilslutningsledningen og forlængerledningen er ført

forkert, kan de blive beskadiget, og personer kan snuble over dem. Personer kan pådrage sig kvæstelser, og tilslutningsledningen eller forlængerledningen kan blive beskadiget.

► Før tilslutningsledningen og forlængerledningen på en

sådan måde, at de ikke kan rammes af vandstrålen. ► Tilslutningsledningen og forlængerledningen skal

installeres og mærkes således, at personer ikke kan

snuble.

► Før tilslutningsledningen og forlængerledningen på en

sådan måde, at de ikke bliver spændt eller vikles ind i hinanden.

► Tilslutningsledningen og forlængerledningen skal

installeres således, at de ikke kan blive beskadiget, bukket, klemt eller gnider mod hinanden.

► Beskyt tilslutningsledningen og forlængerledningen

mod varme, olie og kemikalier.

► Før tilslutningsledningen og forlængerledningen på en

tør undergrund.

￭ Forlængerledningen bliver varm under arbejdet. Der er

brandfare, hvis varmen ikke kan bortledes. ► Hvis der anvendes en kabeltromle: Afvikl kabeltromlen

fuldstændigt.

4.11 Transport

ADVARSEL

￭ Under transporten kan højtryksrenseren vælte eller flytte

sig. Personer kan pådrage sig kvæstelser, og der kan opstå materielle skader.

► Lås sprøjtepistolens arm.

► Sluk højtryksrenseren.

► Træk højtryksrenserens netstik ud af stikdåsen.

► Sørg for at tømme sprøjtesættet eller sikre

det, så det ikke kan vælte eller flytte sig.

► Sørg for at sikre højtryksrenseren med gjorde, remme

eller et net, så den ikke kan vælte eller flytte sig.

0458-616-9121-A

dansk

4 Sikkerhedshenvisninger

￭ Ved temepaturer under 0 °C kan vand fryse i

højtryksrenserens komponenter. Højtryksrenseren kan blive beskadiget.

► Tøm sprøjteanordningen og højtryksslangen.

► Hvis højtryksrenseren ikke kan

transporteres frostsikret: Beskyt højtryksrenseren med et frostbeskyttelsesmiddel baseret på glykol.

4.12 Opbevaring

ADVARSEL

￭ Børn kan ikke genkende eller vurdere de farer, som udgår

fra højtryksrenseren. Børn kan pådrage sig alvorlige kvæstelser.

► Lås sprøjtepistolens arm.

► Sluk højtryksrenseren.

► Træk højtryksrenserens netstik ud af stikdåsen. ► Opbevar højtryksrenseren uden for børns rækkevidde.

￭ De elektriske kontakter og de metalliske komponenter på

højtryksrenseren kan korrodere pga. fugt. Højtryksrenseren kan blive beskadiget.

► Opbevar højtryksrenseren rent og tørt.

￭ Ved temepaturer under 0 °C kan vand fryse i

højtryksrenserens komponenter. Højtryksrenseren kan blive beskadiget.

► Tøm sprøjteanordningen og højtryksslangen.

► Hvis højtryksrenseren ikke kan opbevares

frostsikret: Beskyt højtryksrenseren med et frostbeskyttelsesmiddel.

4.13 Rengøring, vedligeholdelse og reparation

ADVARSEL

￭ Hvis netstikket er sat i en stikdåse under rengøring,

vedligeholdelse eller reparation, kan højtryksrenseren gå i gang utilsigtet. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Lås sprøjtepistolens arm.

► Sluk højtryksrenseren.

► Træk højtryksrenserens netstik ud af stikdåsen.

￭ Aggressive rengøringsmidler, rengøring med en anden

højtryksrenser eller spidse genstande kan beskadige højtryksrenseren. Hvis højtryksrenseren ikke rengøres korrekt, er der risiko for, at komponenterne ikke længere fungerer korrekt, og at sikkerhedsanordningerne sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser.

► Rengør højtryksrenseren, som det er beskrevet i denne

brugsvejledning.

￭ Hvis højtryksrenseren ikke vedligeholdes eller repareres

korrekt, er der risiko for, at komponenterne ikke længere fungerer korrekt, og at sikkerhedsanordningerne sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser eller komme i livsfare.

► Forsøg ikke selv at vedligeholde eller reparere

højtryksrenseren.

►Hvis tilslutningsledningen er defekt eller

beskadiget: Få tilslutningsledningen udskiftet hos en STIHL-forhandler.

► Hvis højtryksrenseren skal vedligeholdes eller

repareres: Kontakt en STIHL forhandler.

0458-616-9121-A

5 Sikkerhedshenvisninger – Tilbehør

dansk

5 Sikkerhedshenvisninger – Tilbehør

5.1 Strålerørsforlænger, overfladerrenser, rørrengøringssæt, vinklet strålerør og vinkelmundstykke

Strålerørsforlænger

ADVARSEL

￭ Strålerærsforlængeren forstærker reaktionskræfterne.

Som følge af de faktiske reaktionskræfter kan brugeren miste kontrollen over sprøjteanordningen og pådrage sig alvorlige kvæstelser. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Monter kun én strålerørsforlænger. ► Hold sprøjtepistolen fast med begge hænder. ► Arbejd på den måde, som beskrives i denne

brugsvejledning.

Overfladerenser

ADVARSEL

￭ Vandstrålen kan påføre brugeren kvæstelser.

► Før ikke hånden ind under

overfladerengøringen.

► Hold og før overfladerengøringen på den måde, som

beskrives i brugsvejledningen til denne.

Rørengøringssæt

ADVARSEL

￭ Rørrengøringsslangen forstærker reaktionskræfterne.

Hvis sprøjtepistolens arm trykkes ned, og rørrengøringsslangen befinder sig uden for røret, kan rørrengøringsslangen bevæge sig ukontrolleret rundt.

Brugeren kan miste kontrollen over rørrengøringsslangen. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

￭

► Tænd først for højtryksrensren, og tryk først ned på

sprøjtepistolen, når rørrengøringsslangen er skubbet ind i røret indtil markeringen (1).

► Når markeringen på rørengøringsslangen kan ses ved

udtrækning: – Slip sprøjtepistolens arm – Sluk højtryksrenseren – Luk for vandhanen – Aktivér sprøjtepistolen: Der opbygges vandtryk. – Lås sprøjtepistolens arm

￭ Inde i et stort rør kan rørrengøringsslangen ændre retning

og slippe ud af rørets åbning. Brugeren kan miste kontrollen over rørrengøringsslangen. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Hold øje med røret. ► Hvis mundstykket fra rørrengøringsslangen falder ud af

røret: – Slip sprøjtepistolens arm – Lås sprøjtepistolens arm – Sluk højtryksrenseren

0000-GXX-5101-A0

0458-616-9121-A

dansk

6 Klargøring af højtryksrenseren

Vinklet strålerør og vinkelmundstykke

ADVARSEL

￭ Et vinklet strålerør og vinkelmundstykket forstærker

reaktionskræfterne til siden. Som følge af de faktiske reaktionskræfter kan brugeren miste kontrollen over sprøjteanordningen og pådrage sig alvorlige kvæstelser. Brugeren kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

► Monter kun én strålerørsforlænger. ► Hold sprøjtepistolen fast med begge hænder.

6 Klargøring af højtryksrenseren

6.1 Klargøring af højtryksrenseren

Udfør altid følgende trin, inden arbejdet påbegyndes: ► Kontrollér athøjtryksrenseren og tilslutningsledningen

befinder sig i sikkerhedskonform tilstand,@ 4.6. ► Rens højtryksrenseren, @ 15. ► Hvis der anvendes et vandfilter, og vandfilteret er

tilsmudset: Rens vandfilteret, @ 15.4. ► Stil højtryksrenseren på et stabilt og jævnt underlag. ► Monter højtryksslangen, @ 7.2.1. ► Monter sprøjtepistolen, @ 7.3.1. ► Monter strålerøret, @ 7.4.1. ► Monter mundstykket, @ 7.5.1. ► Hvis der anvendes et rengøringsmiddel: Arbejd med

rengøringsmidlet, @ 11.4. ► Hvis der anvendes tilbehør: Monter tilbehøret, @ 5. ► Tilslut højtryksrenseren til en vandforsyning, @ 8. ► Tilslut højtryksrenseren til elektricitet, @ 9.1. ► Hvis disse trin ikke kan gennemføres: Anvend ikke

højtryksrenseren, og kontakt en STIHL-forhandler.

7 Samling af højtryksrenseren

7.1 Samling af højtryksrenseren

Montering af greb

► Skub grebet (1) på holderen (2). ► Skru skruerne (3) i, og spænd dem.

Monter holderen og indsæt rensenålen

► Skub holderen (1) ind i føringerne (2).

Holderen (1) går hørbart i indgreb.

► Indsæt rensenålen (3).

0000-GXX-5292-A0

0000-GXX-5293-A0

0458-616-9121-A

7 Samling af højtryksrenseren

0000-GXX-5297-A0

dansk

Isætning af mundstykke

► Indsæt mundstykke til flad stråle (1) og

rotormundstykke (2).

Montering af sprøjtesæt

7.2 Montering og afmontering af højtryksrenseren

7.2.1 Montering af højtryksslangen

0000-GXX-5296-A0

► Sæt koblingen (1) ind i studsen (2). ► Skru omløbermøtrikken (3) på studsen (2). ► Hvis koblingen (1) er svær at skubbe ind i studsen: Smør

koblingen (1) med armaturfedt.

► Hvis omløbermøtrikken (3) er svær at skrue på studsen:

Smør omløbermøtrikken (3) med armaturfedt.

7.2.2 Afmontering af højtryksslangen

► Indsæt sprøjtesættet (1).

0458-616-9121-A

0000-GXX-5295-A0

0000-GXX-5298-A0

► Skru omløbermøtrikken (1) af. ► Træk højtryksslangen ud.

dansk

0000-GXX-4349-A0

0000-GXX-4350-A0

0000-GXX-4351-A0

7 Samling af højtryksrenseren

7.3 Montering og afmontering af sprøjtepistolen

7.3.1 Montering af sprøjtepistolen

► Skub studsen (1) ind i sprøjtepistolen (2).

Studsen (1) går hørbart i hak. ► Hvis studsen (1) er svær at skubbe ind i

sprøjtepistolen (2): Smør pakningen på studsen (1) med

armaturfedt.

7.3.2 Afmontering af sprøjtepistolen

7.4 Montering og afmontering af strålerøret

7.4.1 Montering af strålerøret

0000-GXX-4348-A0

► Skub strålerøret (1) ind i sprøjtepistolen (2). ► Drej strålerøret (1), indtil det går i indgreb. ► Hvis strålerøret (1) er svært at skubbe ind i

sprøjtepistolen (2): Smør pakningen på strålerøret (1) med armaturfedt.

7.4.2 Afmontering af strålerøret

► Tryk på spærrearmen (1), og hold den trykket ned. ► Træk studsen (2) ud.

► Tryk strålerøret (1) og sprøjtepistolen (2) sammen, og drej

indtil anslag.

► Træk strålerøret (1) og sprøjtepistolen (2) fra hinanden.

0458-616-9121-A

8 Tilslut til vandforsyning

dansk

7.5 Montering og afmontering af mundstykket

7.5.1 Montering af mundstykke

► Ved montering af mundstykke til flad stråle: Placer

mundstykket (1), således at næsen (2) flugter med

strålerørets (4) udsparing (3). ► Tryk mundstykket (1) ind i strålerøret (4).

Mundstykket (1) går hørbart i hak. ► Hvis mundstykket (1) er svært at skubbe ind i

strålerøret (4): Smør pakningen på mundstykket (1) med

armaturfedt.

7.5.2 Afmontering af mundstykke

8 Tilslut til vandforsyning

8.1 Tilslutning af vandfilter

Hvis højtryksrenseren anvendes med sandholdigt vand eller vand fra cisterner, skal der tilsluttes et vandfilter mellem vandhanen og vandslangen. Vandfilteret filtrerer sand og snavs ud af vandet og beskytter således højtryksrenserens komponenter mod beskadigelse.

Vandfilteret kan for nogle markeder følge med højtryksrenseren.

0000-GXX-4352-A0

► Skru studsen (1) af vandhanen (2). ► Drej vandfilteret (3) på vandhanen (2), og stram det med

hånden.

► Drej studsen (1) på vandfilteret (3), og stram den med

hånden.

► Skub vandslangens (5) slangekobling (4) på studsen (1).

1 4

0000-GXX-4629-A0

► Tryk på låsen (1), og hold den nede. ► Træk mundstykket (2) ud.

0458-616-9121-A

8.2 Tilslutning af højtryksrenseren til vandnettet

0000-GXX-4353-A0

Tilslutning af vandslange Vandslangen skal opfylde følgende betingelser: – Vandslangen har en diameter på 1/2".

dansk

0000-GXX-5299-A0

0000-GXX-5301-A0

8 Tilslut til vandforsyning

– Vandslangen er mellem 10 m og 25 m lang.

► Vandslangen er tilsluttet til en vandhane. ► Skru helt op for vandhanen, og skyl vandslangen med

vand.

Sand og snavns skylles ud af vandslangen. Vandslangen

luftes igennem. ► Luk for vandhanen.

► Skub koblingen (1) på studsen (2).

Koblingen (1) går hørbart i hak. ► Skru helt op for vandhanen. ► Hvis der er monteret et strålerør på sprøjtepistolen:

Afmonter strålerøret. ► Tryk på sprøjtepistolens arm, indtil der sprøjtes en

ensartet vandstråle ud af sprøjtepistolen. ► Slip sprøjtepistolens arm. ► Lås sprøjtepistolens arm. ► Monter mundstykket.

Sådan trækkes vandslangen af

0000-GXX-5300-A0

► Luk for vandhanen. ► Sådan løses op for koblingen: Træk eller drej ringen (1).

og hold den.

► Træk koblingen af studsen (2).

8.3 Tilslutning højtryksrenseren til en anden vandforsyning

Højtryksrenseren kan suge vand fra regntønder, cisterner og fra flydende eller stillestående vandløb.

For at vandet skal kunne suges op, må højdeforskellen mellem højtryksrenseren og vandforsyningen ikke overskride den maksimale sugehøjde (a), @ 19.1.

Det passende STIHL-sugesæt skal anvendes. Sugesættet leveres med en vandslange med en særlig kobling.

0458-616-9121-A

9 Elektrisk tilslutning af højtryksrenseren

0000-GXX-5302-A0

dansk

Det passende sugesæt kan for nogle markeder følge med højtryksrenseren.

Tilslutning af vandfilter Hvis højtryksrenseren anvendes med sandholdigt vand eller

vand fra regntønder, cisterner eller flydende eller stillestående vandløb, skal der tilsluttes et vandfilter mellem vandslangen og højtryksrenseren.

Vandfilteret kan for nogle markeder følge med højtryksrenseren.

► Skru studsen (1) af. ► Drej vandfilteret (2) på studsen (3), og stram det med

hånden.

Tilslutning af vandslange

► Drej koblingen (2) på vandfilterets tilslutningsstuds (3), og

stram den med hånden.

► Hæng sugeklokken (4) i vandforsyningen, således at

sugeklokken (4) ikke berører bunden.

► Hvis der er monteret en sprøjtepistol på højtryksslangen:

Afmonter sprøjtepistolen. ► Hold højtryksslangen nedad. ► Tænd for højtryksrenseren, indtil der løber en jævn

vandstråle ud af højtryksslangen. ► Sluk højtryksrenseren. ► Monter sprøjtepistolen på højtryksslangen. ► Tryk sprøjtepistolens arm ned, og hold den nede. ► Tænd for højtryksrenseren.

9 Elektrisk tilslutning af højtryksrenseren

9.1 Elektrisk tilslutning af højtryksrenseren

► Fyld vandslangen (1) med vand, således at der ikke findes

noget luft tilbage i vandslangen.

0458-616-9121-A

0000-GXX-5304-A0

► Sæt vippekontakten (1) i position 0. ► Tag tilslutningsledningen (2) af holderne (3). ► Sæt tilslutningsledningens (2) stik i en korrekt installeret

stikdåse.

0000-GXX-5303-A0

dansk

10 Sådan tændes og slukkes højtryksrenseren

10 Sådan tændes og slukkes

højtryksrenseren

10.1 Sådan tændes højtryksrenseren

Når højtryksrenseren tændes, kan der ved uhensigtsmæssige netstrømforhold med en netimpedans på over 0,15 ohm opstå spændingsudsving. Spændingsudsvingene kan forringe andre tilsluttede forbrugeres spænding.

► Sæt vippekontakten i position I.

10.2 Sådan slukkes højtryksrenseren

11 Arbejde med højtryksrenseren

11.1 Fastholdelse og føring af sprøjtepistolen

0000-GXX-5305-A00000-GXX-5306-A0

0000-GXX-4359-A0

► Hold sprøjtepistolen med en hånd på håndtaget, således

at tommelfingeren når rundt om håndtaget. ► Hold strålerøret med den anden hånd, således at

tommelfingeren når rundt om strålerøret. ► Ret mundstykket mod jorden.

► Sæt vippekontakten i position 0.

0458-616-9121-A

11 Arbejde med højtryksrenseren

0000-GXX-4612-A0

dansk

11.2 Sådan trykkes sprøjtepistolens arm ned og låses

Sådan trykkes sprøjtepistolens arm ned

► Skub låsearmen (1) i positionen . ► Tryk armen (2) ned, og hold den nede.

Højtrykspumpen tændes automatisk, og der strømmer vand ud af mundstykket.

Sådan låses sprøjtepistolens arm

11.3 Rengøring

Der kan arbejdes med følgende mundstykker alt efter anvendelsestype:

– Mundstykke til flad stråle: Mundstykket til flad stråle egner

sig til rengøring af større overflader.

– Rotormundstykke: Rotormundstykket egner sig til at fjerne

indgroet snavs.

Der kan arbejdes med kort afstand, når indgroet snavs skal fjernes.

Der kan arbejdes med stor afstand, når følgende overflade skal rengøres:

– lakerede overflader – overflader af træ

0000-GXX-4360-A0

– overflader af gummi

► Slip armen (2).

Højtrykspumpen slukkes automatisk, og der strømmer ikke længere vand ud af mundstykket. Højtryksrenseren tændes igen.

► Skub låsearmen (1) i positionen .

0458-616-9121-A

0000-GXX-4628-A0

Mundstykket til flad stråle kan indstilles. Når mundstykket til flad stråle drejes i retning af +, øges

arbejdstrykket. Når mundstykket til flad stråle drejes i retning af +, sænkes

arbejdstrykket. ► Inden rengøringen påbegyndes, skal vandstrålen rettes

mod et diskret sted på overfladen, så det kan testes, om overfladen beskadiges.

► Vælg en passende afstand mellem mundstykket og den

overflade, der skal rengøres, så overfladen ikke beskadiges.

dansk

0000-GXX-5094-A0

► Indstil mundstykket til flad stråle, således at den

overflade, der skal rengøres, ikke beskadiges.

► Bevæg sprøjteanordningen ensartet over den overflade,

der skal rengøres.

► Arbejd langsomt og kontrolleret.

11.4 Anvendelse af rengøringsmiddel

Rengøringsmiddel kan forstærke vandets rengørende effekt. Det medfølgende STIHL-sprøjtesæt skal anvendes.

12 Efter arbejdet

500 ml

400 ml

► Hvis der er monteret et mundstykke på strålerøret (3):

Afmonter mundstykket. ►Monter sprøjtesættet(4) på strålerøret (3). ► Blødgør groft snavsede overflader med vand inden

rengøringen. ► Tryk ned på sprøjtepistolens arm, og spray

rengøringsmiddel på den overflade, der skal rengøres. ► Påfør rensemiddel nedefra og opad, og lad det ikke tørre

ind. ► Afmonter sprøjtesættet. ► Monter mundstykket. ► Rengør overfladen.

300 ml

200 ml

100 ml

0000-GXX-5097-A0

► Doser og anvend rengøringsmidlet, som det er beskrevet

i brugsvejledningen for rengøringsmidlet. ► Fyld flasken (1) med maks. 500 ml rengøringsmiddel. ► Drej spraymundstykket (2) på flasken (1), og stram det

med hånden.

12 Efter arbejdet

12.1 Efter arbejdet

► Sluk for højtryksrenseren, og træk netstikket ud af

stikdåsen.

0000-GXX-4345-A0

► Hvis højtryksrenseren er tilsluttet til vandnettet: Luk for

vandhanen.

► Tryk sprøjtepistolens arm.

Der opbygges vandtryk. ► Lås sprøjtepistolens arm. ► Frakobl højtryksrenseren fra vandkilden. ► Afmonter vandslangen.

0458-616-9121-A

13 Transport

0000-GXX-5307-A0

dansk

► Afmonter højtryksslangen, og lad resten af vandet løbe ud

af højtryksslangen. ► Afmonter og rens mundstykke og strålerør. ► Afmonter sprøjtepistoln, og lad resten af vandet løbe ud af

sprøjtepistolen. ► Rens højtryksrenseren.

► Vikl højtryksslangen (1) op, og hæng den på holderen (2). ► Vikl tilslutningsledningen (3) op på holderen (4). ► Fastgør tilslutningsledningen (3) med klipsen (5). ► Indsæt sprøjtesættet (6). ► Indsæt mundstykket (7).

12.2 Beskyt højtryksrenseren med et frostbeskyttelsesmiddel

Hvis højtryksrenseren ikke kan transporteres frostsikret, skal højtryksrenseren beskyttes med et frostbeskyttelsesmiddel baseret på glykol. Frostbeskyttelsesmidlet forhindrer, at vandet i højtryksrenseren fryser, og at højtryksrenseren dermed bliver beskadiget.

► Afmonter strålerøret. ► Tilslut den kortest mulige vandslange til højtryksrenseren.

Jo kortere vandslangen er, jo mindre frostbeskyttelsesmiddel kræves der.

► Bland frostbeskyttelsesmidlet, som det er beskrevet i

brugsvejledningen for frostbeskyttelsesmidlet. ► Fyld frostbeskyttelsesmidlet i en ren beholder. ► Dyp vandslangen ned i beholderen med

frostbeskyttelsesmiddel. ► Tryk sprøjtepistolens arm ned, og hold den nede. ► Tænd for højtryksrenseren. ► Hold sprøjtepistolens arm nede så længe, at der kommer

en jævn stråle af frostbeskyttelsesmiddel ud af

sprøjtepistolen, og ret sprøjtepistolen mod beholderen. ► Tryk flere gange på sprøjtepistolens arm, og slip igen. ► Sluk for højtryksrenseren, og træk netstikket ud af

stikdåsen. ► Afmonter sprøjtepistolen, højtryksslangen og

vandslangen, og lader frostbeskyttelsesmidlet løbe ned i

beholderen. ► Opbevar eller bortskaf frostbeskyttelsesmidlet på korrekt

og miljøvenlig vis.

► Opbevar sprøjteanordningen i holderen (8) på

højtryksrenseren.

0458-616-9121-A

13 Transport

0000-GXX-5308-A0

13.1 Transport af højtryksrenseren

► Sluk for højtryksrenseren, og træk netstikket ud af

stikdåsen.

dansk

14 Opbevaring

► Sørg for at beholderen til rengøringsmiddel eller sikre den,

så den ikke kan vælte, falde ned eller flytte sig.

► Hvis der skal hives i højtryksrenseren: Hiv i

højtryksrenseren ved håndtaget (1).

► Hvis højtryksrenseren skal bæres: Bær højtryksrenseren

ved håndtaget (1) og transporthåndtaget (2).

► Hvis højtryksrenseren transporteres i et køretøj, skal det

sikres, at de følgende betingelser er opfyldt: – Højtryksrenseren står oprejst eller ligger med bagsiden

nedad.

– Højtryksrenseren er sikret med gjorde, remme eller et

net, så den ikke kan vælte eller flytte sig.

– Hvis højtryksrenseren ikke kan transporteres

frostsikret: Beskyt højtryksrenseren med et frostbeskyttelsesmiddel.

– Højtryksrenseren befinder sig i et temperaturinterval

over 0 °C.

– Hvis højtryksrenseren ikke kan opbevares frostsikret:

Beskyt højtryksrenseren med et frostbeskyttelsesmiddel.

15 Rengøring

15.1 Rensning af højtryksrenser og tilbehør

► Sluk for højtryksrenseren, og træk netstikket ud af

stikdåsen.

0000-GXX-5309-A0

► Rens højtryksrenseren, højtryksslangen, sprøjtepistolen

og tilbehøret med en fugtig klud. ► Rens studser og koblinger på højtryksrenseren,

højtryksslangen og på sprøjtepistolen med en fugtig klud.

15.2 Rensning af mundstykke og strålerør

14 Opbevaring

14.1 Opbevaring af højtryksrenseren

► Sluk for højtryksrenseren, og træk netstikket ud af

stikdåsen.

► Opbevar højtryksrenseren, så følgende betingelser

opfyldes: – Højtryksrenseren er uden for børns rækkevidde. – Højtryksrenseren er ren og tør. – Højtryksrenseren er i et lukket rum.

0000-GXX-4369-A0

► Skyl mundstykke og strålerør under rindende vand, og tør

med en klud.

0458-616-9121-A

16 Vedligeholdelse

dansk

► Hvis mundstykket er tilstoppet: Rens mundstykket med

rensenålen.

15.3 Rensning af vandtilførselssien

► Skru studsen (1) til vandforsyningen af. ► Træk vandtilførselssien (2) af vandtilslutningen. ► Skyl vandtilførselssien (2) under rindende vand. ► Sæt vandtilførselssien (2) ind i vandtilslutningen. ► Skru studsen (1) på med hånden, og spænd til.

15.4 Rensning af vandfilteret

Vandfilteret skal skilles ad for at kunne renses.

0000-GXX-4370-A0

► Tag pakningen (1) ud af dækslet (2). ► Skru dækslet (2) af filterhuset (5). ► Tag pakningen (3) af dækslet (2). ► Tag filteret (4) ud af filterhuset (5). ► Skyl pakningerne (1 og 3), dækslet (2) og filteret (4) under

rindende vand. ► Smør pakningerne (1 og 3) med armaturfedt. ► Saml vandfilteret igen.

16 Vedligeholdelse

16.1 Vedligeholdelsesintervaller

0000-GXX-5310-A0

Vedligeholdelsesintervallerne afhænger af omgivelsesbetingelserne og arbejdsbetingelserne. STIHL anbefaler følgende vedligeholdelsesintervaller:

Månedligt ► Rens vandtilførselssien.

17 Reparation

17.1 Reparation af højtryksrenseren

Brugeren kan ikke selv reparere højtryksrenseren og tilbehøret.

0000-GXX-4373-A0

0458-616-9121-A

dansk

► Hvis højtryksrenseren eller tilbehøret er beskadiget: Brug

ikke højtryksrenseren eller tilbehøret, og kontakt en STIHL-forhandler.

17 Reparation

0458-616-9121-A

18 Afhjælpning af fejl

18.1 Afhjælpning af fejl på højtryksrenseren

Fejl Årsag Afhjælpning Højtryksrenseren starter

ikke, selv om der trykkes ned på sprøjtepistolen.

Højtryksrenseren starter ikke, når den tændes. Elmotoren afgiver en brummende lyd.

Højtryksrenseren slukker under drift.

Tilslutningsledningens eller forlængerledningens stik er ikke sat i.

Strømbeskyttelseskontakten (sikring) eller FIfejlstrømsafbryderen er udløst. Strømkedsløbet er overbelastet eller defekt.

Stikdåsen er for lavt afsikret. ► Sæt tilslutningsledningens stik i en korrekt

Forlængerledningen har en forkert diameter. ► Anvend en forlængerledning med

Forlængerledningen er for lang. ► Anvend en forlængerledning, der har den

Elmotoren er for varm. ► Lad højtryksrenseren køle af i 5 minutter.

Netspændingen er for lav. ► Tryk sprøjtepistolens arm ned, og hold den

Forlængerledningen har en forkert diameter. ► Anvend en forlængerledning med

Forlængerledningen er for lang. ► Anvend en forlængerledning, der har den

Tilslutningsledningens eller forlængerledningens stik er trukket ud af stikdåsen.

Strømbeskyttelseskontakten (sikring) eller FIfejlstrømsafbryderen er udløst. Strømkedsløbet er overbelastet eller defekt.

Stikdåsen er for lavt afsikret. ► Sæt tilslutningsledningens stik i en korrekt

► Sæt tilslutningsledningens eller

forlængerledningens stik i.

► Find og afhjælp årsagen til udløsningen.

Nulstil strømbeskyttelseskontakten (sikring) eller FI-fejlstrømsafbryderen.

► Alternativt: Sluk for andre strømforbrugende

apparater tilsluttet samme kredsløb.

sikret stikdåse, @ 19.1.

tilstrækkelig diameter, .@ 19.2

rigtige længde, .@ 19.2

► Rengør mundstykket.

nede, og tænd så for højtryksrenseren.

► Alternativt: Sluk for andre strømforbrugende

apparater tilsluttet samme kredsløb.

tilstrækkelig diameter, .@ 19.2

rigtige længde, .@ 19.2

► Sæt tilslutningsledningens eller

forlængerledningens stik i.

► Find og afhjælp årsagen til udløsningen.

Nulstil strømbeskyttelseskontakten (sikring) eller FI-fejlstrømsafbryderen.

► Alternativt: Sluk for andre strømforbrugende

apparater tilsluttet samme kredsløb.

sikret stikdåse, @ 19.1.

dansk

0458-616-9121-A

dansk

Fejl Årsag Afhjælpning

Elmotoren er for varm. ► Lad højtryksrenseren køle af i 5 minutter.

► Rengør mundstykket.

Højtrykspumpen slukkes og tændes af sig selv,

Højtrykspumpen, højtryksslangen eller sprøjteanordningen er utæt.

► Få en STIHL-forhandler til at kontrollere

højtryksrenseren. uden at sprøjtepistolens arm trykkes ned.

Arbejdstrykket svinger eller aftager.

Der mangler vand. ► Skru helt op for vandhanen.

► Sørg for, at der er en passende vandmængde

til stede.

Mundstykket er tilstoppet. ► Rengør mundstykket. Vandtilførselssien eller vandfilteret er

► Rens vandtilførselssien og vandfilteret.

tilstoppet.

Vandtrålen har ændret

Højtrykspumpen, højtryksslangen eller sprøjteanordningen er utæt eller defekt.

Mundstykket er tilstoppet. ► Rengør mundstykket.

► Få en STIHL-forhandler til at kontrollere

højtryksrenseren.

form.

Mundstykket er slidt. ► Udskift mundstykket.

Rengøringsmidlet suges

Flasken er tom. ► Fyld flasken med rengøringsmiddel.

ikke op.

Sprøjtesættets mundstykke er tilstoppet. ► Rengør sprøjtesættets mundstykke.

Tilslutningerne mellem

Tilslutningernes pakninger er ikke smurt. ► Smør pakningerne. @ 18.2 højtryksrenseren højtryksslangen, sprøjtepistolen eller strålerøret er svære at forbinde med hinanden.

18 Afhjælpning af fejl

0458-616-9121-A

19 Tekniske data

dansk

18.2 Smøring af pakninger

► Smør pakningerne (1) med armaturfedt.

19 Tekniske data

19.1 Højtryksrenser STIHL RE 100

– Sikring (karakteristik "C" eller "K"): 10 A – Strømforbrug: 1,7 kW – elektrisk beskyttelsesklasse I – elektrisk beskyttelsestype: IPX5 (beskyttelse mod

vandstråler fra alle retninger) – Arbejdstryk: (p): 11 MPa (110 bar) – Maks. tilladt tryk: (p max.): 12 MPa (120 bar) – Maks. vandtilførselstryk: (p in max.): 1 MPa (10 bar) – Maks. vandgennemstrømning: (Q min): 7,3 l/min (440 l/t) – Maks. sugehøjde: 0,5 m – Maks. vandtemperatur ved trykdrift (t in max): 40 °C – Maks. vandtemperatur ved sugedrift: 20 °C –Mål

– Længde: 301 mm

– Bredde: 317 mm

– Højde: 857 mm

– Højtryksslangens længde: 6 m – Vægt (m) med monteret tilbehør: 16,6 kg

19.2 Forlængerledninger

Hvis der anvendes en forlængerledning, skal du have en beskyttelsesleder. Dennes ledere skal mindst have følgende tværsnit afhængigt af spændingen og forlængerledningens længde:

220 V til 240 V – Ledningslængde op til 20 m: AWG 15/1,5 mm²

0000-GXX-5311-A0

– Ledningslængde 20 m til 50 m: AWG 13/2,5 mm²

100 V til 127 V – Ledningslængde op til 10 m: AWG 14/2,0 mm² – Ledningslængde 10 m til 30 m: AWG 12/3,5 mm²

19.3 Støj- og vibrationsværdier

– Lydtryksniveau LpA målt iht. EN 60335-2-79: 67 dB(A). K-

værdien for lydtryskniveauet er 2 dB (A).

– Lydeffektniveau L

K-værdien for lydstyrkeniveauet er 2 dB (A).

– Vibrationsværdi a

sprøjtepistol: ≤ 2,5 m/s². K-værdien for vibrationer er 2 m/s².

Oplysninger om opfyldelse af direktivet for arbejdstagernes eksponering for risici på grund af fysiske agenser (vibrationer) 2002/44/EC findes her www.stihl.com/vib.

målt iht. EN 60335-2- 79: 81 dB(A).

målt efter EN 60335-2- 79,

19.4 REACH

REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.

Informationer om overholdelse af REACH-forordningen kan findes på www.stihl.com/reach .

0458-616-9121-A

dansk

20 Reservedele og tilbehør

20.1 Reservedele og tilbehør

Sidde symboler kendetegner originale reservedele fra STIHL og originalt tilbehør fra STIHL.

STIHL anbefaler at anvende originale reservedele fra STIHL og originalt tilbehør fra STIHL.

Originale reservedele fra STIHL og originalt tilbehør fra STIHL kan fås hos en STIHL-forhandler.

21 Bortskaffelse

21.1 Bortskaffelse af højtryksrenseren

Informationer om bortskaffelsen kan fås hos en STIHLforhandler.

► Højtryksrenseren, højtryksslangen, mundstykkerne,

tilbehøret og emballagen skal bortskaffes på en korrekt og

miljøvenlig måde.

overholder de gældende bestemmelser i direktiverne 2011/ 65/EU, 2006/42/EF, 2014/30/EU og er udviklet og produceret i overensstemmelse med de på produktionsdatoen gældende versioner af standarderne: EN 55014-1, EN 55014-2, EN 60335- 1, EN 60335-2- 79, EN 61000-3-2 og EN 61000-3-11.

Til påvisning af det målte og garanterede lydeffektniveau blev der anvendt retningslinjerne i direktiv 2000/14/EF, bilag V, under anvendelse af standarden ISO 3744.

– målt lydeffektniveau: 81 dB(A) – garanteret lydeffektniveau: 83 dB(A)

De tekniske dokumenter opbevares sammen med produktgodkendelse tilhørende ANDREAS STIHL AG & Co. KG.

Fremstillingsåret, fremstillingslandet og maskinnummeret er angivet på højtryksrenseren.

Waiblingen, 11.07.2017 ANDREAS STIHL AG & Co. KG p.p.

22 EU-overensstemmelseserklæring

22.1 Højtryksrenser STIHL RE 100

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Tyskland

erklærer som eneansvarlig, at – Konstruktionstype: Højtryksrenser – Fabriksmærke: STIHL – Type: RE 100 – Serienummer: 4950

Thomas Elsner, leder af produktmanagement og services

0458-616-9121-A

Innholdsfortegnelse

norsk

1 Forord

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Informasjon om denne bruksanvisningen

2.1 Gjeldende dokumenter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Merking av advarslene i teksten

2.3 Symboler i teksten 3 Oversikt

3.1 Høytrykksvasker

3.2 Sprøyteinnretning

3.3 Symboler

Oversettelse av den originale

bruksanvisningen

4 Sikkerhetsforskrifter

4.1 Varselsymboler

4.2 Tiltenkt bruk

4.3 Krav til brukeren

4.4 Klær og utstyr
