MSE 170 C, 190 C, 210 C, 230 C

2 - 43

Упатство за употреба

македонски

Содржина

1 Кон ова упатство за употреба.................. 2

2 Безбедносни упатства.............................. 3

3 Сили на реакција....................................... 7

4 Начин на работа........................................9

5 Испорачан комплет................................. 17

6 Гарнитура за сечење.............................. 17

7 Монтажа на меч и синџир за пила

(странично затегнување на синџирот)...17

8 Монтажа на меч и синџир за пила (брзо

затегнување на синџирот)...................... 19

9 Затегнување на синџирот за пила

(странично затегнување на синџирот)...21

10 Затегнување на синџирот за пила (брзо

затегнување на синџирот)...................... 21

11 Проверка на затегнатоста на синџирот.21

12 Масло за подмачкување на синџирот....21

13 Полнење масло за подмачкување на

синџирот...................................................22

14 Проверка на подмачканоста на синџирот

.................................................................. 24

15 Сопирачка на последователното

движење...................................................25

16 Сопирачка на синџирот...........................25

17 Вклучување на уредот во струја............ 26

18 Вклучување на уредот............................ 26

19 Исклучување на уредот.......................... 27

20 Заштита од преоптоварување................27

21 Упатства за работа................................. 28

22 Одржување на мечот.............................. 29

23 Ладење на моторот.................................29

24 Чување на уредот................................... 29

25 Проверка на запчаникот и замена......... 29

26 Одржување и острење на синџирите за

пили.......................................................... 30

27 Совети за чување и одржување.............34

28 Намалување на абењето и избегнување

штети........................................................35

29 Важни делови.......................................... 36

30 Технички податоци..................................36

31 Набавка на резервни делови................. 39

32 Упатства за вршење поправки............... 39

33 Фрлање.................................................... 39

34 ЕЗ Изјава за сообразност....................... 40

35 Општи безбедносни упатства за

електричните алати.................................40

Почитуван купувачу,

Ви благодариме што се одлучивте за квалитетниот производ на фирмата STIHL.

Овој производ е направен со современ начин на изработка и при обемни мерки за контрола на квалитетот. Ние се обидуваме да сториме се’ за да бидете задоволни со овој уред и да работите со него без проблем.

Доколку имате прашања во врска со Вашиот уред, Ве молиме да се обратите до Вашиот продавач или директно до нашата продажна служба.

Вашиот

Dr. Nikolas Stihl

1 Кон ова упатство за

употреба

Ова упатство за употреба се однесува на електрична моторна пила STIHL, што во упатството се нарекува моторна пила, моторен уред или уред.

1.1 Сликовни ознаки

Сликовните ознаки што се наоѓаат на уредот се објаснети во ова упатство за употреба.

Во зависност од уредот и опремата, на уредот се наоѓаат следниве сликовни ознаки.

Резервоар за масло за подмачкување синџири; масло за подмачкување синџири

Насока на движење на синџирот

Затегнување на синџирот

Температура на заштитата од преоптоварување

Одбравување

Забравување

Оригинално упатство за употреба

0000006380_020_MK

Печатено на хартија белена без хлор.

Печатните бои содржат растителни масла, хартијата може да се рециклира.

0458-756-5821-B. VA1.C22.

2 0458-756-5821-B

2 Безбедносни упатства македонски

1.2 Ознаки пред делови од текст

ПРЕДУПРЕДУВАЊЕ

Предупредување поради опасност од несреќи и повреди на лица, како и од големи материјални штети.

УПАТСТВО

Предупредување поради оштетувања на уредот или на делови од уредот.

1.3 Техничко усовршување

STIHL постојано ги усовршува сите машини и уреди; од тие причини мораме да го задржиме правото за правење измени во обемот на испораката, во вид на формата, техниката и опременоста на уредите.

Од тие причини, од податоците и илустрациите во ова упатство за употреба не може да се изведат никакви побарувања.

2 Безбедносни упатства

При работењето со моторната пила се неопходни посебни безбедносни мерки, бидејќи се работи со синџир со многу остри режни запци и со голема брзина на синџирот.

Пред првото користење, прочитајте го внимателно целото упатство за употреба и чувајте го на сигурно место за подоцнежна употреба. Непочитувањето на упатствата може да биде опасно по животот.

2.1 Општи препораки

Внимавајте на безбедносните прописи специфични за секоја држава, како на пр. од синдикалните и социјалните здруженија, од службите за безбедност на работа и други.

Употребата на моторни пили што создаваат бучава може да биде временски ограничена како со државни, така и со локални прописи.

Ако првпат работите со моторна пила: Од продавачот или од друго стручно лице побарајте објаснување како безбедно се ракува со уредот – или учествувајте на стручен семинар.

Малолетни лица не смеат да работат со моторна пила – освен постари од 16 години, обучувани под надзор.

Деца, животни и нестручни лица да се држат подалеку од уредот.

0458-756-5821-B 3

Корисникот е одговорен за настанатите незгоди со други лица или туѓа сопственост.

Моторната пила смее да се дава или да се изнајмува само на лица запознаени со начинот на ракување – секогаш првин да им се даде упатството за употреба.

Лица, што заради ограничени физички, перцептивни или ментални способности не се во состојба да ракуваат со уредот безбедно, смеат да работат само под надзор или според упатствата на одговорно лице.

Лицето што работи со моторната пила мора да биде одморено, здраво и во добра психичка состојба. Лицата што не смеат да се напрегаат од здравствени причини треба да го прашаат својот лекар дали смеат да работат со моторна пила.

По консумирање алкохол, лекови што негативно влијаат врз способноста за реагирање или дрога, не смее да се работи со моторната пила.

При неповолно време (дожд, снег, мраз, ветер) одложете ја работата – зголемена опасност од незгоди!

2.2 Наменска употреба

Моторната пила служи само за сечење дрво и дрвени предмети. Моторната пила е особено погодна за сечење огревно дрво и воопшто, за сечење во близина на домот.

Моторната пила не смее да се користи за друга намена – опасност од несреќи!

Не вршете промени на моторната пила – со тоа се загрозува безбедноста. За штети врз лица и предмети што се јавуваат при користење недозволени алати за надоградба, STIHL е ослободен од секаква одговорност.

2.3 Облека и опрема

Носете прописна облека и опрема.

Облеката мора да биде соодветна и не смее да пречи во работата. Носете облека што е добро припиена до телото и има вградени заштитни подметки против исеченици – не носете работен мантил.

Не носете облека што може да се заплетка во дрво, грмушки или во подвижните делови на моторната пила. Не носете шал, вратоврска или накит. Соберете ја долгата коса (под шамија, капа, шлем и сл.).

македонски 2 Безбедносни упатства

Носете соодветни обувки – со заштита од исеченици, со ѓон што не се лизга и со челична капа.

ПРЕДУПРЕДУВАЊЕ

За да се намали опасноста од повреди на очите, носете добро припиени заштитни очила според стандардот EN 166. Запазете ја добрата наместеност на заштитните очила.

Носете заштита за лицето, запазете ја добрата наместеност.

Препорачлива е „лична“ заштита од бучава, ако работите подолго од 2,5 часа дневно.

Носете заштитен шлем кога постои опасност од предмети што паѓаат.

Носете робусни работни ракавици од отпорен материјал (на пр. од кожа).

STIHL нуди широк асортиман на прибор за лична заштита.

2.4 Транспортирање

Пред да се транспортира – исто и на покуси растојанија – секогаш исклучете ја моторната пила, приклучникот за струја извлечете го од штекерот, штитникот за рака ставете го на ƒ и наместете штитник за синџир. Така се спречува ненамерно придвижување на моторот.

Држете ја моторната пила само за цевчестата рачка – мечот свртен наназад.

При превоз во возила: заштитете ја моторната пила од превртување, оштетување и од истекување на маслото за синџирот.

2.5 Чистење

Пластичните делови се чистат со крпа. Агресивните средства за чистење може да ја оштетат пластиката.

Исчистете ја моторната пила од прав и нечистотија – без употреба на средства за отстранување маснотии.

Ако е потребно, исчистете ги отворите на воздушното ладење.

За чистење на моторната пила не смее да се користи уред за чистење под висок притисок. Силниот воден млаз може да оштети делови на моторната пила.

4 0458-756-5821-B

Моторната пила не смее да се прска со вода.

2.6 Прибор

Смеат да се употребуваат само алати, мечеви, синџири за пила, запчаници, прибор и технички истоветни делови, што STIHL ги одобрува за оваа моторна пила. За сите прашања во врска со тоа побарајте совет од специјализиран продавач. Употребувајте само висококвалитетни алати и прибор. Во спротивно постои опасност од повреди или оштетувања на моторната пила.

STIHL препорачува употреба на оригиналните алати, мечеви, синџири, запчаници и прибор од STIHL. Со нивните карактеристики тие се оптимални како за уредот, така и за потребите на корисникот.

2.7 Погон

2.7.1 Електричен приклучок

Штекерот за струја мора да биде опремен со заштитна склопка против диференцијална струја, односно заштитната склопка мора да биде вметната при приклучувањето – погледнете под „Вклучување на уредот во струја“.

При оштетување или пресекување на кабелот за струја, веднаш извлечете го приклучникот за струја – опасност по живот од струен удар!

Намалување на опасноста од струен удар:

напонот и фреквенцијата на уредот

–

(погледнете на плочката со податоци) мора да одговараат на напонот и фреквенцијата на електричната мрежа кабелот за струја, приклучникот за струја,

–

продолжниот кабел и безбедносните механизми да се проверат да не се оштетени. Не употребувајте оштетени проводници, спојки и приклучници или кабли за струја што не одговараат на прописите приклучникот за струја е приклучен во

–

прописно инсталиран штекер беспрекорна изолација на кабелот за

–

струја, продолжниот кабел, приклучникот и спојката не извлекувајте го приклучникот за струја

–

од штекерот со влечење на кабелот, туку секогаш држејќи го приклучникот!

Кабелот и продолжниот кабел треба да се наместат прописно:

9931BA042 KN

2 Безбедносни упатства македонски

внимавајте на минималните напречни

–

пресеци на поединечните проводници – погледнете под „Вклучување на уредот во струја“ кабелот треба да се положи и означи така

–

што никој нема да може да го оштети или да биде загрозен од него – опасност од сопнување! користењето несоодветни продолжни кабли

–

може да биде опасно. Користете само продолжни кабли што одговараат на прописите за дадениот случај на примена приклучникот и спојката на продолжниот

–

кабел мора да се непропустливи за вода и не смеат да лежат во вода да не се дозволи триење од рабови,

–

шпицести или остри предмети ниту притискање со врати или прозорци

–

при заплеткани кабли – извлечете го

–

приклучникот за струја и отплеткајте ги каблите намотката на продолжниот кабел одмотајте

–

ја секогаш докрај за да се избегне прегрејување – опасност од пожар! кабелот мора секогаш да се наоѓа одзади

–

(зад корисникот) внимавјте во текот на сечењето да не ве

–

погодат гранки кабелот за струја наместете го така што

–

нема да дојде во допир со синџирот на пилата во движење.

Не оштетувајте го кабелот со газење, пристискање, истегнување итн., чувајте го од топлина, масло и остри рабови.

2.8 Пред работа

приклучникот за струја извлечете го од штекерот при:

проверка, штелување, чистење

–

интервенции на гарнитурата за сечење

–

оддалечување од моторната пила

–

транспортирање

–

чување

–

поправки и одржување

–

при опасност и во итен случај

–

Проверете ја моторната пила во смисла на безбедноста при работата – внимавајте на соодветното поглавје во упатството:

беспрекорно работење на сопирачката на

–

синџирот, предниот штитник за раката правилно вграден меч

–

правилно затегнат синџир за пила

–

прекинувачот и копчето за блокирање мора

–

да бидат лесно подвижни – отпуштениот

прекинувач мора да се врати сам во почетната положба прекинувачот треба да е блокиран при

–

непритиснато копче за блокирање не вршете никакви измени на командните и

–

на безбедносните механизми рачките за држење секогаш да се чисти и

–

суви, без масло и смола на нив – за да може сигурно да се ракува со моторната пила доволно масло за подмачкување на

–

синџирот во резервоарот

Моторната пила смее да се користи само ако е безбедна за употреба – опасност од несреќи!

2.9 Вклучување на моторната пила

Само на рамна подлога. Застанете цврсто и стабилно. Држете ја цврсто моторната пила – гарнитурата за сечење не смее да допира предмети ниту тлото.

Со моторната пила смее да работи само едно лице. Не дозволувајте присуство на други лица во работната зона – дури ни при вклучување.

Моторната пила не смее да се вклучува кога синџирот на пилата се наоѓа во засек.

Уредот се вклучува според описот во упатството за употреба.

2.10 За време на работата

Секогаш стојте цврсто и стабилно. Внимавајте при мокра кора на дрвото – опасност од лизгање!

Моторната пила држете ја секогаш цврсто со двете раце: десната рака на задната рачка за држење – исто и за левораки лица. За безбедно ракување, командната рачка и рачката за држење треба цврсто да се опфатат со палците.

0458-756-5821-B 5

македонски 2 Безбедносни упатства

При опасност или во итен случај, веднаш исклучете ја моторната пила, штитникот за раката ставете го на ƒ и извлечете го приклучникот од штекерот за струја.

Со уредот не смее да се работи на дожд или во мокра или многу влажна околина – погонскиот мотор не е водоотпорен.

Не оставајте го уредот да стои на дожд и не користете го додека е влажен.

Внимавајте при подмразица, влага, снег, мраз, на наклони, на нерамно земјиште и при свежо излупена кора од дрво.– опасност од лизгање!

Внимавајте во близина на трупци од дрва, корења и дупки – опасност од сопнување!

Не работете сами – бидете секогаш во близина на други лица што се обучени за давање прва помош, за да побарате помош во итен случај. Доколку на местото каде што се работи има помошен персонал, истиот мора да носи заштитна облека (заштитен шлем!) и не смее да стои директно под гранките што се сечат.

При употреба на средства за заштита на слухот, потребно е зголемено внимание – способноста за забележување звуци што би можеле да укажуваат на опасност (повици, сигнали и др.) е намалена.

Благовремено правете паузи, за да се намалат заморот и изнемоштеноста – опасност од несреќи!

Правот што се создава при сечењето (на пр. прав од дрво), пареата и чадот, може да бидат опасни по здравјето. Носете заштитна маска кога се крева прав.

Синџирот на пилата треба да се проверува редовно, во куси интервали, а при видливи промени веднаш:

исклучете ја моторната пила, почекајте да

–

застане синџирот, извлечете го приклучникот од штекерот за струја проверете ги состојбата и стабилноста

–

запазете ја наостреноста

–

Не допирајте го синџирот ако е вклучена моторната пила. Доколку некој предмет го блокира синџирот, веднаш исклучете ја моторната пила и извлечете го приклучникот од штекерот – дури потоа отстранете го предметот – опасност од повреди!

Пред да ја одложите моторната пила, моторната пила мора да се исклучи, штитникот за раката да се намести на ƒ и да се извлече приклучникот од штекерот за струја за да се спречи ненамерното вклучување.

При замена на синџирот исклучете ја моторната пила, штитникот за раката ставете го на ƒ и извлечете го приклучникот од штекерот за струја. При несакано придвижување на моторот – опасност од повреди!

Моторната пила е опремена со систем за брзо сопирање на синџирот – синџирот застанува непосредно по отпуштањето на прекинувачот – погледнете под „Сопирачка на последователно движење“.

Контролирајте ја оваа функција редовно и во куси временски интервали. Моторната пила не смее да се користи ако синџирот се движи по отпуштањето на прекинувачот– погледнете под „Сопирачка на последователно движење“ – опасност од повреди! Побарајте помош од специјализиран продавач.

Никогаш не работете без подмачкување на синџирот; внимавајте на количеството масло во резервоарот за масло. Ако во резервоарот за масло има премалку масло, веднаш прекинете ја работата и дополнете масло за подмачкување на синџирот – погледнете и под „Дополнување масло за подмачкување“ и „Проверка на подмачканоста на синџирот“.

Доколку моторната пила била изложена на непрописна употреба (на пр. била удрена или паднала), исправноста треба веднаш да се провери пред повторната употреба – погледнете и под „Пред работа“. Особено проверувајте ја функционалноста на безбедносните механизми. Моторна пила што не е безбедна за работа во ниеден случај да не се користи понатаму. Доколку не сте сигурни – прашајте специјализиран продавач.

2.11 По работата

Исклучете ја моторната пила, наместете го штитникот за раката на ƒ, извлечете го приклучникот за струја од штекерот и наместете штитник за синџирот.

2.12 Чување

Ако моторната пила не се користи, треба да биде одложена безбедно – никој да не биде

6 0458-756-5821-B

3 Сили на реакција македонски

загрозен. Чувајте ја моторната пила недостапна за нестручни лица.

Чувајте ја моторната пила во сува просторија, со штитникот за рака наместен на ƒ и само со приклучник за струја што е извлечен од штекерот за струја.

2.13 Вибрации

При подолготрајно користење на уредот, вибрациите може да доведат до проблеми со циркулација во рацете („болест на бели прсти“).

Не е можно да се одреди општоважечко правило за должината на користењето, бидејќи истото зависи од повеќе фактори.

Должината на користењето може да се продолжи со:

заштита за рацете (топли ракавици)

–

правење паузи

–

Должината на користењето може да се скрати поради:

особена лична предиспонираност за лоша

–

циркулација на крвта (симптоми: прстите се често ладни, трнење) ниски надворешни температури

–

силата со која се притиска при држењето

–

(цврстото држење ја попречува циркулацијата)

При редовно и долготрајно користење на уредот и при честа појава на наведените симптоми (на пр., трнење на прстите) се препорачува медицински преглед.

2.14 Одржување и поправки

Пред да почнете со поправка, чистење и одржување, како и при интервенции на гарнитурата за сечење, секогаш првин исклучете ја моторната пила, штитникот за раката наместете го на ƒ и извлечете го приклучникот на моторната пила од штекрот за струја. При несакано придвижување на синџирот на пилата – опасност од повреди!

Моторната пила одржувајте ја редовно. Извршувајте ги само одржувањата и поправките што се наведени во упатството за употреба. Сите останати интервенции треба да ги изврши специјализиран продавач.

STIHL препорачува одржување и поправки само преку специјализирани продавачи на STIHL. На специјализираните продавачи на

STIHL им се нудат редовни обуки и достапни им се технички информации.

Употребувајте само висококвалитетни резервни делови. Во спротивно постои опасност од повреди или оштетувања на моторната пила. За сите прашања во врска со тоа побарајте совет од специјализиран продавач.

Не вршете никакви промени на моторната пила – со тоа се загрозува безбедноста – опасност од несреќи!

Редовно контролирајте ја беспрекорната изолација и староста (кртоста) на електричните контакти, на каблите и на приклучникот за струја.

Електричните делови, како на пр. кабелот за струја, смеат да ги поправаат, односно менуваат само стручни електричари.

Проверете ја водилката на синџирот – доколку е оштетена, заменете ја.

Запазете го упатството за острење – за сигурно и правилно ракување, синџирот на пилата и мечот мора да бидат во беспрекорна состојба, синџирот правилно наострен, затегнат и добро подмачкан.

Синџирот за пила, мечот и запчаникот менувајте ги навремено.

Маслото за подмачкување на синџирот чувајте го само во дозволени и беспрекорно означени садови. Складирањето треба да е на суво, свежо и безбедно место, заштитено од светлина и сонце.

При пречки во работата на сопирачката на синџирот, веднаш исклучете ја моторната пила, штитникот за раката ставете го на ƒ и извлечете го приклучникот од штекерот за струја – опасност од повреди! Побарајте помош од специјализиран продавач – не употребувајте ја моторната пила се’ додека пречките не бидат отстранети; погледнете под „Сопирачка на синџирот“.

3 Сили на реакција

Силите на реакција што најчесто се јавуваат се: повратен удар, одбивање и вовлекување.

3.1 Опасност од повратен удар

Повратниот удар може да доведе до смртоносни исеченици.

0458-756-5821-B 7

001BA036 KN

001BA257 KN

001BA037 KN

001BA038 KN

македонски 3 Сили на реакција

не сечете со врвот од мечот

–

претпазливост при мали и жилави гранки,

–

грмушки и млади растенија – синџирот на пилата може да се заглави никогаш не сечете повеќе гранки одеднаш

–

не работете во премногу наведната

–

положба не сечете над висина на рамената

–

ставајте го мечот во веќе започнат засек

–

само со најголема претпазливост работете со „прободување“ само ако Ви е

–

При повратен удар (Kickback), пилата наеднаш и неконтролирано се отфрла кон опслужителот.

3.2 Повратниот удар може да се случи на пр. кога

позната таа работна техника внимавајте на положбата на стеблото и на

–

силите што може да го затворат засекот и да го заглават синџирот на пилата работете само со правилно наострен и

–

затегнат синџир – растојанието на ограничувачот на длабочина да не биде премногу големо користете синџири што го намалуваат

–

повратниот удар и мечеви со мала глава

3.5 Вовлекување (A)

синџирот на пилата во областа на горната

–

четвртина на врвот од мечот случајно ќе удри во дрво или друг цврст предмет – на пр. кога при сечење гранка случајно ќе се допре друга гранка синџирот на врвот од мечот за момент ќе се

–

заглави во засекот

3.3 Сопирачка за синџир QuickStop:

На тој начин во одредени ситуации може да се намали опасноста од повреди – иако самиот повратен удар не може да се оневозможи. При активирање на сопирачката на синџирот, синџирот на пилата застанува за дел од секунда погледнете во поглавјето „Сопирачка на синџирот“ во ова упатство за употреба.

Ако при сечење со долната страна на мечот – сечење со предна рака – синџирот се заглави или удри во цврст предмет во дрвото, моторната пила може одеднаш да биде повлечена кон стеблото – за да се избегне тоа, запчестиот граничник треба секогаш да биде добро наместен.

3.6 Одбивање (B)

3.4 Намалување на опасноста од повратен удар

со промислено, правилно работење

–

со цврсто и сигурно држење на моторната

–

пила со двете раце со сечење само под полн гас

–

со набљудување на врвот од мечот

–

8 0458-756-5821-B

001BA082 KN

4 Начин на работа македонски

Ако при сечење со горната страна на мечот – сечење со задната рака – синџирот се заглави или удри во цврст предмет во дрвото, моторната пила може да биде турната назад кон опслужителот – за да се избегне тоа:

не дозволувајте да се заглави горната

–

страна на мечот не вртете го мечот додека се наоѓа во засек

–

3.7 Работете со најголема претпазливост

на нагорнини

–

кај стебла што незгодно паднале меѓу други

–

дрвја и се во напрегната состојба при работа со дрвја што ги соборил или

–

искршил ветар

Во тој случај, не работете со моторна пила – користете дигалки, макари или влечни возила.

Извлечете ги надвор стеблата што слободно лежат и се исечени. Понатамошната обработка по можност да биде на поширок простор.

Мртвото дрво (исушено, гнило или изумрено дрво) претставува голема опасност што тешко може да се процени. Препознавањето на опасноста е многу тешко или е речиси невозможно. Користете помошни средства како макари или влечни возила.

При соборување дрвја во близина на патишта, пруги, електрични проводници итн, работете особено претпазливо. Ако е потребно, информирајте ја полицијата, електродистрибуцијата или железницата.

4 Начин на работа

Сите работи во врска со сечењето и соборувањето стебла (прободување, кастрење гранки итн.) смеат да ги извршуваат само посебно обучени и школувани лица. Лица без искуство во работата со моторната пила и во работната техника не треба да извршуваат ниедна од овие работи – зголемена опасност од несреќи!

Бензинските моторни пили се посоодветни за сечење стебла и кастрење отколку електричните моторни пили. При таквата работа неопходна е слобода на движење што кабелот за струја ја намалува.

Електричната моторна пила не е погодна за сечење стебла искршени од ветер и не смее да се користи за таа цел.

Ако со електричната моторна пила сепак се соборува или се кастри дрво, тогаш задолжително запазете ги регионалните прописи во врска со техниката за соборување дрвја.

4.1 Сечење

Работете мирно и промислено – само при добра осветленост и видливост. Не загрозувајте други лица – работете внимателно.

За почетниците се препорачува да вежбаат сечење на тркалезно дрво со помош на ногарки за пилење – погледнете под „Сечење тенко дрво“.

Ако е можно, користете краток меч: синџирот на пилата, мечот и запчаникот мора да одговараат меѓусебно и со моторната пила.

Ниеден дел од телото не смее да се наоѓа во продолжената зона на движење на синџирот на пилата.

Моторната пила смее да се извлече од дрвото само кога синџирот на пилата е во движење.

Користете ја моторната пила само за сечење – не и за кревање како со лост или за собирање гранки и корења како со лопата.

Не сечете ги од долната страна гранките што слободно висат.

Бидете претпазливи при сечење грмушки и млади дрвја. Синџирот на пилата може да ги зафати тенките изданоци и да ги отфрли кон корисникот.

Внимавајте при сечење напукнато дрво – опасност од повреди поради отфрлените парчиња дрво!

Не дозволувајте странски предмети да дојдат во контакт со моторната пила: камења, шајки и сл. може да бидат отфрлени, а може и да го

0458-756-5821-B 9

001BA033 KN

001BA151 KN

001BA152 KN

македонски 4 Начин на работа

оштетат синџирот. Моторната пила може да отскокне - опасност од несреќи!

Доколку синџирот на пилата во движење удри во камен или друг цврст предмет, можно е да дојде до искрење што во дадени услови може да доведе до пожар кај лесно запаливите материјали. Сувите растенија и грмушки се исто така лесно запаливи, особено при жешки и суви временски услови. Доколку постои опасност од пожар, моторната пила не смее да се користи во близина на лесно запаливи материјали, растенија или грмушки. Задолжително распрашајте се кај надлежен орган за шумарство дали постои опасност од пожар.

При работа на падини, секогаш застанете од горната страна или странично во однос на стеблото или дрвото што лежи. Внимавајте на стеблата што се тркалаат.

При работа на високо:

секогаш користете подвижна работна

–

платформа никогаш не работете стоејќи на скала или

–

качени на дрво никогаш не работете на нестабилна

–

подлога никогаш не работете над висината на

–

рамената никогаш не работете со една рака

–

Ставете ја пилата во засек под полн гас и со добро наместен запчест граничник – дури потоа започнете со сечење.

Никогаш не работете без запчестиот граничник, зашто пилата може да го повлече корисникот нанапред. Запчестиот граничник секогаш мора да биде добро наместен.

На крајот од засекот, моторната пила веќе не се потпира во него со гарнитурата за сечење. Корисникот мора да ја прифати силата на тежината на моторната пила – опасност од губење контрола!

10 0458-756-5821-B

Сечење тенко дрво:

користете стабилен и цврст систем за

–

затегнување – ногарки за пилење не држете го дрвото со нога

–

други лица не смеаат ниту да го држат

–

дрвото, ниту да помагаат на друг начин

Кастрење гранки

користете синџир за пила со мал повратен

–

удар ако е можно, потпрете ја моторната пила

–

не кастрате гранки кога сте качени на дрво

–

не сечете со врвот од мечот

–

внимавајте на гранки што се наоѓаат во

–

напрегната состојба никогаш не сечете повеќе гранки одеднаш

–

Стебла што лежат или стојат под притисок:

Неопходно е да го запазите точниот редослед на работните чекори (првин страната што притиска (1), потоа страната што влече (2)), во спротивно, гарнитурата за сечење може да се заглави во засекот или да биде отфрлена наназад – опасност од повреди!

► направете го засекот за растоварување на

страната што притиска (1)

► направете го засекот за раздвојување на

страната што влече (2)

Засекот за раздвојување се прави со движење од долу нагоре (засек со задната рака) – опасност од одбивање!

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

4 Начин на работа македонски

на природната наведнатост на дрвото

УПАТСТВО

Дрвото што лежи не смее да го допира тлото на местото каде што се сече – во спротивно, оштетувања на синџирот на пилата.

Надолжен засек:

Техника на сечење без употреба на запчест граничник – опасност од вовлекување – работете со мечот под што е можно помал агол – работете со крајна претпазливост – зголемена опасност од повратен удар!

4.2 Подготовка за соборување

Во подрачјето каде што се соборуваат стебла смеат да се задржуваат само лица што работат на соборувањето.

Внимавајте никој да не биде загрозен од дрвото што паѓа – повиците може да не се слушнат поради бучавата на моторните уреди.

Растојанието до следното работно место треба да биде најмалку 2 1/2 должини од дрвото што се сече.

Одредување на насоката на соборување и на местото за засолнување

Изберете слободен простор меѓу дрвјата каде што може да се собори стеблото.

Притоа, внимавајте на следново:

0458-756-5821-B 11

–

на невообичаено дебели гранки,

–

асиметрични израстоци, оштетувања на дрвото на насоката и брзината на ветерот – не

–

соборувајте дрвја при силен ветер на насоката на падината

–

на соседните дрвја

–

на снежната покривка

–

на здравствената состојба на дрвото –

–

работете особено претпазливо при оштетувања на стеблото или со мртви дрвја (исушени, гнили или изумрени дрвја)

A Насока на соборување

B Место за засолнување (аналогно на

патеката за избегнување)

одредете ги местата за засолнување за

–

сите вработени – под агол од 45° и спротивно од насоката на соборување исчистете ги местата за засолнување,

–

тргнете ги пречките тргнете ги алатите и уредите на сигурно

–

растојание – но не на местата за засолнување при соборување стебла секогаш застанете

–

странично од дрвото што паѓа и само странично тргнете кон местото за засолнување одредете ги местата за засолнување на

–

стрмни падини секогаш паралелно со падината при одење наназад, внимавајте на гранките

–

што паѓаат и набљудувајте ја крошната на дрвото

Подготвување на работниот простор при стеблото

исчистете ја работната зона на стеблото од

–

гранки, грмушки и од сите други пречки – безбедна положба за сите вработени исчистете го темелно подножјето на

–

стеблото (на пр. со секира) – песокот, камењата и другите предмети го затапуваат синџирот на пилата

001BA146 KN

001BA271 KN

001BA246 KN

001BA247 KN

македонски 4 Начин на работа

исечете ги поголемите корења: почнете од

–

најголемата жила – сечете првин вертикално, а потоа хоризонтално – само при здраво дрво

4.3 Бразда за соборување

Подготовка на браздата за соборување

Браздата за соборување (C) ја одредува насоката на соборување.

Важно:

браздата за соборување направете ја под

–

прав агол во однос на насоката на соборување по можност, сечете близу до тлото

–

засечете отприлика 1/5 до најмногу 1/3 од

–

пречникот на стеблото

Одредување на насоката на соборување – без контролната лента на хаубата и на куќиштето на вентилаторот

Доколку моторната пила не е опремена со контролна лента на хаубата и на куќиштето на вентилаторот, тогаш насоката на соборувањето може да се одреди или да се контролира со помош на дрвен метар:

► превиткајте го дрвениот метар на половина

за да добиете рамнокрак триаголник

► двата краја на дрвениот метар наместете

ги на предниот дел од стеблото (1/5 до најмногу 1/3 од пречникот на стеблото) – насочете го врвот на дрвениот метар во одредената насока на соборување

► означете го стеблото на двата краја на

дрвениот метар за да се ограничи брзадата за соборување

Правење бразда за соборување

При правењето бразда за соборување насочете ја моторната пила така, што браздата за соборување ќе лежи под прав агол во однос на насоката на соборување.

При правењето бразда за соборување со помош на долен (хоризонтален) и горен (кос) засек, дозволен е различен редослед на работните чекори – запазете ги регионалните прописи во врска со техниката за соборување стебла. ► направете го долниот (хоризонталниот)

засек – така што мечот ќе стигне до двете ознаки на стеблото

► горниот (косиот) засек направете го под

агол од прибл. 45°‑ 60° во однос на долниот засек

12 0458-756-5821-B

001BA243 KN

001BA150 KN

001BA259 KN

1/10

4 Начин на работа македонски

Проверка на насоката на соборување

Долниот и горниот засек мора да се сретнат долж правото дно на браздата за

4.5 Засек за соборување – основна техника

Референтни мерки

соборување.

► наместете го дрвениот метар на двете

клучни точки на дното на браздата за соборување – врвот на дрвениот метар мора да покажува во насоката на соборување – потребните корекции на насоката на соборување направете ги со соодветна доработка на браздата за соборување

4.4 Помошни засеци

Помошните засеци спречуваат распукнување на стеблото при неговото соборување – на двете страни од браздата за соборување засечете околу 1/10 од пречникот на стеблото – кај подебели стебла, најмногу до ширината на мечот.

Доколку дрвото е болно, не треба да се прават помошни засеци.

Браздата за соборување (C) ја одредува насоката на соборување.

Лентата за прекршување (D) го води дрвото кон тлото како шарка.

ширина на лентата за прекршување: околу

–

1/10 од пречникот на стеблото во ниеден случај не засекувајте ја лентата

–

за прекршување додека правите засек за соборување – во спротивно, можно е отстапување од предвидената насока на соборување – опасност од несреќи! кај гнили стебла оставете поширока лента

–

за прекршување

Дрвото го соборува засекот за соборување (E).

точно хоризонтално

–

1/10 (најмалку 3 cm) од ширината на

–

лентата за прекршување (D) над долниот засек на браздата за соборување (C)

Потпорната лента (F) или безбедносната лента (G) го потпираат дрвото и го обезбедуваат од предвремено паѓање.

ширина на лентата: околу 1/10 до 1/5 од

–

пречникот на стеблото во ниеден случај не засекувајте ја лентата

–

додека правите засек за соборување при гнили стебла оставете поширока лента

–

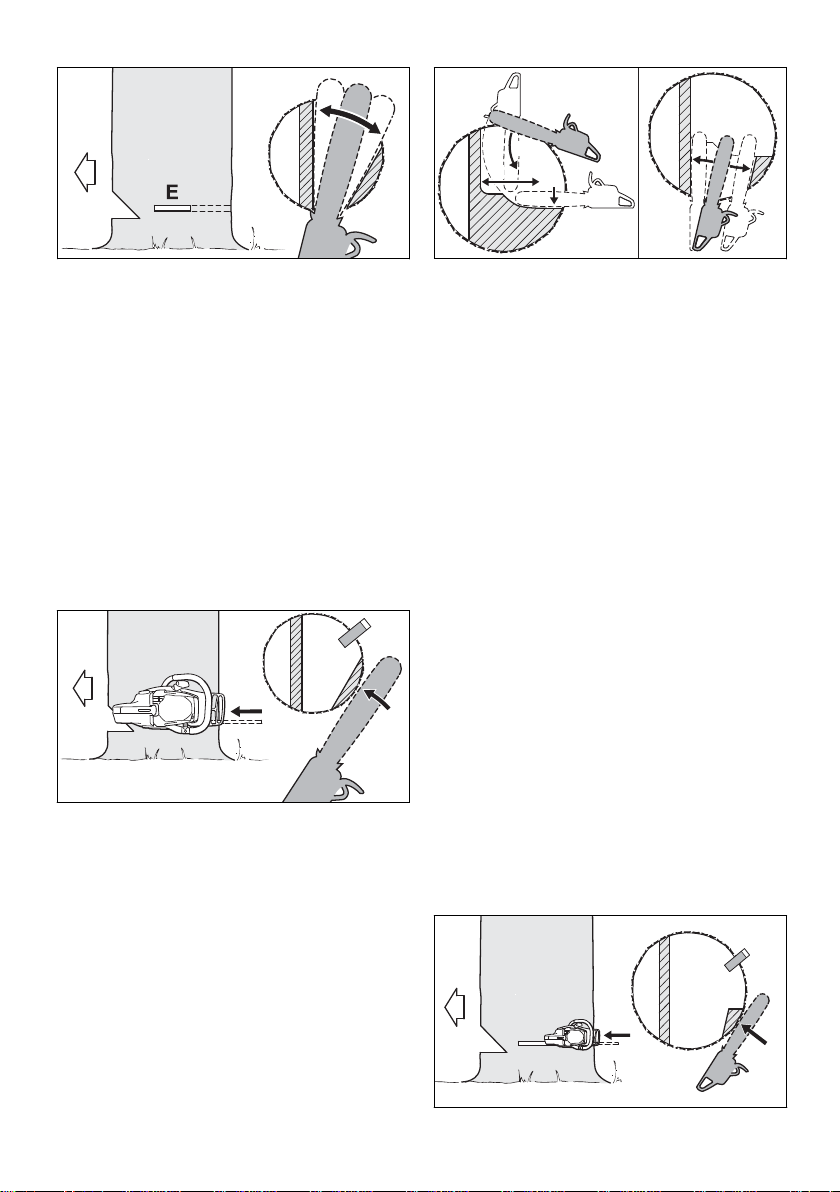

Прободување

како засек за растоварување при

–

скратување при резбарење

–

0458-756-5821-B 13

001BA269 KN

001BA270 KN

001BA260 KN

македонски 4 Начин на работа

тешки оштетувања на синџирот на пилата и опасен повратен удар.

Изборот на соодветните клинови за соборување зависи од пречникот на стеблото и од ширината на засекот (аналогно засек за соборување (E)).

При изборот на клинови за соборување (соодветна должина, ширина и висина) побарајте совет од специјализиран продавач

► користете синџир за пила со мал повратен

удар и работете особено внимателно

1. Наместете го мечот со долната страна од врвот – не со горната страна – опасност од повратен удар! Сечете под полн гас додека мечот влезе во стеблото со двојна ширина

2. Полека завртете до точката на прободувањето – опасност од повратен удар и одбивање!

3. Прободете внимателно – опасност од одбивање!

на STIHL.

4.6 Избор на соодветен засек за соборување

Изборот на соодветен засек за соборување зависи од истите карактеристики што треба да се запазат и при одредувањето насока на соборување и на местото за засолнување.

Овие карактеристики се разликуваат според манифестирањето на повеќе различни својства. Во ова упатство за употреба ќе бидат опишани две својства што најчесто се среќаваат:

Ако е можно, користете ја прободната лента. Прободната лента и горната, односно долната страна на мечот се паралелни.

При прободувањето, прободната лента помага да добиете паралелен засек, т.е. засек со еднаква дебелина. За таа цел, прободната лента водете ја паралелно во однос на дното на браздата за соборување.

Клинови за соборување

Ако е можно, клинот за соборување треба да се намести порано, односно кога не очекувате пречки во сечењето. Наместете го клинот за соборување во засекот за соборување и втерајте го со помош на соодветен алат.

лево: нормално дрво – дрвото стои

вертикално и има рамномерна крошна

десно: наведнато дрво – крошната

покажува во насоката на соборување

4.7 Засек за соборување со безбедносна лента (нормално дрво)

A) Тенки стебла

Овој засек за соборување треба да се направи кога пречникот на стеблото е помал од должината на засекот на моторната пила.

Користете само клинови од алуминиум или од пластика – не користете челични клинови. Челичните клинови може да предизвикаат

14 0458-756-5821-B

001BA261 KN

001BA273 KN

001BA263 KN

001BA274 KN

4 Начин на работа македонски

Пред да го направите засекот за соборување, повикајте „внимание!“ ► засекот за соборување (E) направете го со

прободување – притоа целосно прободете со мечот

► запчестиот граничник наместете го зад

лентата за прекршување и користете го како точка на вртење – движете ја моторната пила колку е можно помалку за правење нов засек

► формирајте (1) засек за соборување до

лентата за прекршување

притоа не сечете ја лентата за

–

прекршување

► формирајте (2) засек за соборување до

безбедносната лента

притоа не сечете ја безбедносната лента

–

► ставете клин за соборување (3)

Непосредно пред стеблото да падне, повикајте вторпат „внимание!“ ► пресечете ја безбедносната лента со

испружени раце однадвор, хоризонтално во рамнината на засекот за соборување

B) Дебели стебла

Овој засек за соборување треба да се направи кога пречникот на стеблото е поголем од должината на засекот на моторната пила.

Пред да го направите засекот за соборување, повикајте „внимание!“ ► запчестиот граничник наместете го во

височина на засекот за соборување и користете го како точка на вртење – движете ја моторната пила колку е можно помалку за правење нов засек

► врвот од мечот оди во дрвото (1) пред

лентата за прекршување – држете ја моторната пила апсолутно хоризонтално и завртете колку е можно повеќе

► формирајте (2) засек за соборување до

лентата за прекршување

притоа не сечете ја лентата за

–

прекршување

► формирајте (3) засек за соборување до

безбедносната лента

притоа не сечете ја безбедносната лента

–

Засекот за соборување треба да биде продолжен на спротивната страна на стеблото.

Внимавајте, вториот засек мора да биде на иста височина како првиот засек. ► засекот за соборување направете го со

прободување

► формирајте (4) засек за соборување до

лентата за прекршување

притоа не сечете ја лентата за

–

прекршување

► формирајте (5) засек за соборување до

безбедносната лента

притоа не сечете ја безбедносната лента

–

► ставете клин за соборување (6)

0458-756-5821-B 15

001BA265 KN

001BA266 KN

001BA267 KN

македонски 4 Начин на работа

Непосредно пред стеблото да падне, повикајте вторпат „внимание!“ ► пресечете ја безбедносната лента со

испружени раце однадвор, хоризонтално во рамнината на засекот за соборување

4.8 Засек за соборување со потпорна лента (наведнато дрво)

A) Тенки стебла

► прободете со мечот во стеблото така што

ќе излезе од другата страна

► формирајте (1) засек за соборување (E) сè

до лентата за прекршување

точно хоризонтално

–

притоа не сечете ја лентата за

–

прекршување

► формирајте (2) засек за соборување сè до

потпорната лента

точно хоризонтално

–

притоа не сечете ја потпорната лента

–

Непосредно пред стеблото да падне, повикајте вторпат „внимание!“ ► пресечете ја потпорната лента со

испружени раце однадвор, косо озгора

B) Дебели стебла

Овој засек за соборување треба да се направи кога пречникот на стеблото е поголем од должината на засекот на моторната пила. ► запчестиот граничник наместете го зад

потпорната лента и користете го како точка на вртење – движете ја моторната пила колку е можно помалку за правење нов засек

► врвот од мечот оди во дрвото (1) пред

лентата за прекршување – држете ја моторната пила апсолутно хоризонтално и завртете колку е можно повеќе

притоа не сечете ги потпорната лента и

–

лентата за прекршување

► формирајте (2) засек за соборување до

лентата за прекршување

притоа не сечете ја лентата за

–

прекршување

► формирајте (3) засек за соборување до

потпорната лента

притоа не сечете ја потпорната лента

–

Засекот за соборување треба да биде продолжен на спротивната страна на стеблото.

Внимавајте, вториот засек мора да биде на иста височина како првиот засек. ► запчестиот граничник наместете го зад

► врвот од мечот оди во дрвото (4) пред

потпорната лента – држете ја моторната пила апсолутно хоризонтално и завртете колку е можно повеќе

► формирајте (5) засек за соборување до

лентата за прекршување

притоа не сечете ја лентата за

–

прекршување

► формирајте (6) засек за соборување до

потпорната лента

16 0458-756-5821-B

001BA268 KN

001BA248 KN

001BA244 KN

9931BA034 KN

5 Испорачан комплет македонски

притоа не сечете ја потпорната лента

–

Правењето комбинации од делови што меѓусебно не одговараат, веќе по кусо работење доведува до непоправливи оштетувања на гарнитурата за сечење.

6.1 Штитник за синџирот

Непосредно пред стеблото да падне, повикајте вторпат „внимание!“ ► пресечете ја потпорната лента со

испружени раце однадвор, косо озгора

5 Испорачан комплет

Извадете го уредот од амбалажата и проверете дали се достапни следниве делови:

Електрична моторна пила

–

Меч

–

Синџир за пила

–

Штитник за синџирот

–

Упатство за употреба

–

само кај уреди без систем за брзо затегнување на синџирот

Комби-клуч

–

6 Гарнитура за сечење

Гарнитурата за сечење се состои од синџир за пила, меч и запчаник.

Испорачаната гарнитура за сечење е оптимално прилагодена кон моторната пила.

Во испорачаниот комплет се наоѓа штитник за синџир кој што соодветствува за гарнитурата за сечење.

Доколку на моторната пила се користат мечеви со различни должини, секогаш мора да се користи соодветен штитник што ќе го покрие целиот меч.

Странично на штитникот за синџир е гравирана должината на мечот што соодветствува.

7 Монтажа на меч и синџир

за пила (странично затегнување на синџирот)

ПРЕДУПРЕДУВАЊЕ

Се’ уште не ставајте го приклучникот за струја во штекерот.

7.1 Демонтажа на капакот на запчаникот

поделбата (t) на синџирот (1), на

–

запчаникот и на преклопната sвезда на мечот Rollomatic мора да соодветствуваат дебелината на погонското членче (2) на

–

синџирот (1) мора да одговара на дебелината на жлебот во мечот (3)

0458-756-5821-B 17

► одвртете ги навртките и извадете го

капакот од запчаникот

9931BA017 KN

9931BA015 KN

143BA003 KN

9931BA018 KN

9931BA026 KN

македонски 7 Монтажа на меч и синџир за пила (странично затегнување на синџирот)

► завртката за затегнување (1) вртете ја

налево се’ додека лизгачот за затегнување (2) лево не налегне во отворот на куќиштето

7.2 Отпуштање на сопирачката на синџирот

► повлечете го штитникот за рака во насока

на цевчестата рачка додека не слушнете како се вклопил – сопирачката на синџирот е отпуштена

7.3 Местење на синџирот

ПРЕДУПРЕДУВАЊЕ

Ставете заштитни ракавици – опасност од повреди поради острите режни запци

► свртете го мечот така што положбата на

синџирот ќе се совпадне со пиктограмот (1) – стрелките ја покажуваат насоката на движење на синџирот

► наместете го мечот врз завртките (2), а

отворот за позиционирање (3) врз лизгачот за затегнување – истовремено наместете го синџирот на запчаникот (4)

► завртката за затегнување (5) свртете ја

надесно така што синџирот долу ќе виси уште малку, а запците на погонските членчиња ќе се вклопат во жлебот на мечот

► наместете го капакот на запчаникот и само

малку затегнете ја навртката со рака – навртката затегнете ја цврсто дури откако ќе го затегнете синџирот

► понатаму во „Затегнување на синџирот“

► наместете го синџирот почнувајќи од врвот

на мечот

18 0458-756-5821-B

9931BA019 KN

9931BA025 KN

2310BA015 KN

2310BA016 KN

2310BA017 KN

9931BA015 KN

8 Монтажа на меч и синџир за пила (брзо затегнување на синџирот) македонски

8 Монтажа на меч и синџир

за пила (брзо затегнување на синџирот)

ПРЕДУПРЕДУВАЊЕ

Се’ уште не ставајте го приклучникот за струја во штекерот.

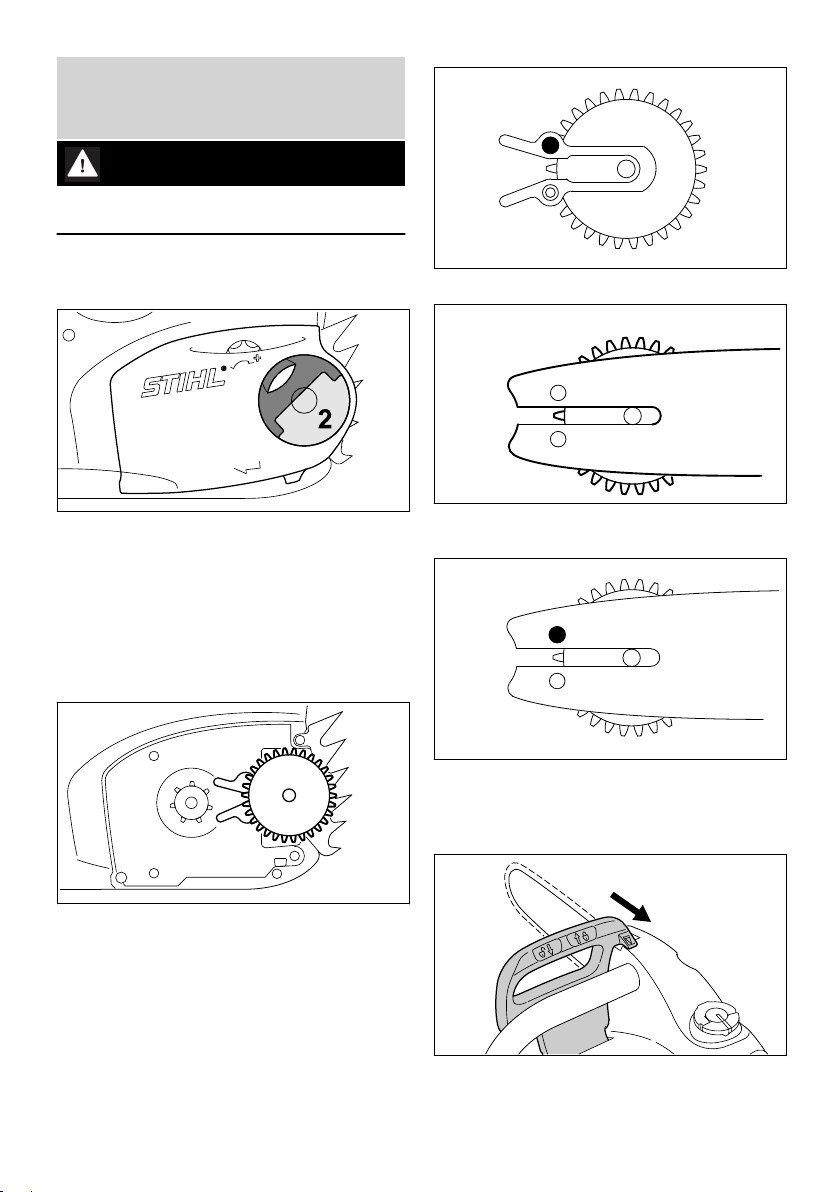

8.1 Демонтажа на капакот на запчаникот

► одвртете ја завртката (2)

► расклопете ја рачката (1) (така што ќе се

вклопи)

► вртете ја навртката со крилце (2) налево,

се’ додека не почне да виси лабаво во капакот од запчаникот (3)

► извадете го капакот на запчаникот (3)

8.2 Монтажа на дискот за затегнување

► извадете го дискот за затегнување (1) и

свртете го

► позиционирајте ги меѓусебно дискот за

затегнување (1) и мечот (3)

► наместете ја завртката (2) и затегнете ја

8.3 Отпуштање на сопирачката на синџирот

0458-756-5821-B 19

181BA012 KN

181BA013 KN

9931BA020 KN

9931BA021 KN

9931BA022 KN

македонски 8 Монтажа на меч и синџир за пила (брзо затегнување на синџирот)

► повлечете го штитникот за рака во насока

на цевчестата рачка додека не слушнете како се вклопил – сопирачката на синџирот е отпуштена

► навлечете го мечот преку ободната

завртка (3); главата на задната ободна завртка мора да се вклопи во долгиот жлеб

8.4 Местење на синџирот

ПРЕДУПРЕДУВАЊЕ

Ставете заштитни ракавици – опасност од повреди поради острите режни запци

► наместете го погонското членче во жлебот

од мечот (стрелка) и дискот за затегнување завртете го налево до граничникот

► наместете го капакот на запчаникот, притоа

запците за позиционирање вовлечете ги во отворите на куќиштето на рачката

► наместете го синџирот – почнете од врвот

на мечот – внимавајте на положбата на дискот за затегнување и на остриците

► завртете го дискот за затегнување (1)

надесно, до граничникот

► завртете го мечот така што дискот за

затегнување ќе биде насочен кон корисникот

При местење на капакот на запчаникот, запците на тркалото за затегнување и на дискот за затегнување во даден случај мора да влегуваат едни во други. ► завртете го малку тркалото за

затегнување (4), за да може да се вклопи

► наместете го синџирот врз запчаникот (2)

капакот на запчаникот во куќиштето на рачката

► расклопете ја рачката (5) (така што ќе се

вклопи)

20 0458-756-5821-B

9931BA023 KN

9931BA024 KN

9931BA012 KN

9 Затегнување на синџирот за пила (странично затегнување на синџирот)

► наместете ја навртката со крилце и

затегнете ја лесно – навртката со крилце затегнете ја цврсто со рака дури по затегнувањето на синџирот

► понатаму во „Затегнување на синџирот“

9 Затегнување на синџирот

за пила (странично затегнување на синџирот)

За дополнително затегнување при работа: ► извлечете го приклучникот за струја ► расклопете ја рачката со навртката со

крилце и олабавете ја навртката

► завртете го тркалото за затегнување (1)

надесно, до граничникот ► затегнете ја рачно навртката со крилце (2) ► спуштете ја рачката во навртката со крилце ► понатаму: погледнете под „Проверка на

затегнатоста на синџирот“

Нов синџир мора да се затегнува почесто од синџир што се користел подолго време! ► затегнатоста на синџирот контролирајте ја

почесто – погледнете под „Упатства за

работа“

македонски

11 Проверка на затегнатоста

на синџирот

За дополнително затегнување при работа: ► извлечете го приклучникот за струја ► олабавете ја навртката ► фатете го мечот при врвот и кренете го ► вртете ја завртката (1) на десно со помош

на одвртка, се’ додека синџирот не налегне на долната страна од мечот

► поткренете го мечот понатаму и затегнете

ја навртката

► понатаму: погледнете под „Проверка на

затегнатоста на синџирот“

Нов синџир мора почесто да се затегнува отколку синџир што се користел подолго време! ► контролирајте ја затегнатоста на синџирот

почесто – погледнете под „Упатства за работа“

10 Затегнување на синџирот

за пила (брзо затегнување на синџирот)

0458-756-5821-B 21

► извлечете го приклучникот за струја ► ставете заштитни ракавици ► отпуштете ја сопирачката на синџирот така

што ќе го повлечете штитникот за рака (1)

кон цевчестата рачка – во оваа положба

сопирачките за синџирот и за

последователното движење се отпуштени ► синџирот мора да лежи на долната страна

од мечот и мора да може рачно да се

повлече преку мечот ► ако е потребно, затегнете го синџирот

дополнително

Нов синџир мора почесто да се затегнува отколку синџир што се користел подолго време. ► контролирајте ја затегнатоста на синџирот

почесто, погледнете под „Упатства за

работа“

12 Масло за подмачкување

на синџирот

За автоматаското, постојано подмачкување на синџирот на пилата користете само еколошко масло за подмачување синџири со

9931BA039 KN

001BA236 KN

001BA251 KN

001BA252 KN

македонски 13 Полнење масло за подмачкување на синџирот

висок квалитет – по можност, масло што биолошки брзо се разложува: STIHL BioPlus.

УПАТСТВО

Био-маслата за подмачкување мора да бидат доволно отпорни на стареење (како на пр. STIHL BioPlus). Маслото со мала отпорност кон стареење брзо се претвора во смола. Како последица се јавуваат цврсти талози што тешко се отстрануваат, особено во подрачјето на погонот на синџирот и на синџирот на пилата – тоа може да доведе дури и до блокирање на пумпата за масло.

Работниот век на синџирот и на мечот битно зависи од квалитетот на маслото за подмачкување – затоа, користете само специјално масло за подмачкување.

ПРЕДУПРЕДУВАЊЕ

Не употребувајте старо масло! Старото масло е штетно по природата, и, доколку е често и долго во контакт со кожата, може да предизвика рак на кожата!

► исчистете ги капачето на резервоарот(1) и

просторот околу него за да не падне

нечистотија во резервоарот за масло ► наместете го уредот со капачето на

резервоарот свртено нагоре

13.2 отворете го капачето на

резервоарот

► отворете го крилцето

УПАТСТВО

Старото масло ги нема неопходните квалитети за подмачкување и не е соодветно за подмачкување на синџирот.

13 Полнење масло за

► свртете го капачето за резервоар

(прибл. 1/4 вртеж)

подмачкување на синџирот

13.1 Подготвување на уредот

Ознаките на капачето и на резервоарот за масло мора да се поклопат

22 0458-756-5821-B

001BA237 KN

001BA252 KN

001BA253 KN

001BA254 KN

001BA235 KN

001BA255 KN

13 Полнење масло за подмачкување на синџирот македонски

► извадете го капачето

13.3 наполнете масло за подмачкување на синџирот

При полнење не истурајте масло за подмачкување на синџирот и не полнете го резервоарот докрај.

STIHL препорачува употреба на Систем за полнење масло за подмачкување синџири STIHL (специјален прибор). ► наполнете масло за подмачкување на

синџирот

13.4 Затворање на капачето на резервоарот

Крилцето е исправено: ► наместете го капачето на резервоарот –

ознаките на капачето и на резервоарот за масло мора да се поклопат

► притиснете го капачето надолу до

налегнување

► држете го капачето притиснато и завртете

го надесно така што ќе се вклопи

Тогаш се поклопуваат ознаките на капачето и на резервоарот за масло

► затворете го крилцето

капачето на резервоарот е забравено

0458-756-5821-B 23

001BA238 KN

001BA256 KN

9931BA040 KN

143BA024 KN

македонски 14 Проверка на подмачканоста на синџирот

13.5 Кога капачето не може да го забрави резервоарот за

13.6 Проверка на нивото на наполнетост

масло

Долниот дел на капачето е извртен во однос на горниот дел. ► извадете го капачето од резервоарот за

масло и погледнете го од горната страна

► контролирајте го нивото на наполнетост во

текот на работата

► дотурете масло за подмачкување најдоцна

кога количеството ќе стигне до ознаката(1) „min“

лево: долниот дел на капачето за

резервоар е извртен – внатрешната ознака (1) се поклопува со надворешната ознака

десно: долниот дел на капачето за

резервоар е во исправна положба – внатрешната ознака се наоѓа под крилцето. Таа не се поклопува со надворешната ознака

Доколку количеството масло во резервоарот за масло не се намалува, можно е да постојат пречки во системот за дистрибуција на маслото за подмачкување: проверете ја подмачканоста на синџирот, исчистете ги каналите за масло или побарајте совет од специјализиран продавач. STIHL препорачува одржување и поправки само преку специјализирани продавачи на STIHL

14 Проверка на

подмачканоста на синџирот

► наместете го капачето и вртете го налево

додека не зафати во лежиштето на наглавокот за полнење

► свртете го капачето уште малку налево

(прибл. 1/4 вртеж) – со тоа долниот дел на капачето се врти во исправна положба

► завртете го капачето надесно и затворете

го погледнете во поглавјето „Затворање на капачето на резервоарот“

Синџирот секогаш мора да фрла малку масло.

24 0458-756-5821-B

9931BA002 KN

9931BA003 KN

9931BA015 KN

15 Сопирачка на последователното движење македонски

УПАТСТВО

Никогаш не работете без подмачкување на синџирот! Кога синџирот работи на суво, гарнитурата за сечење се уништува за кусо време. Пред да започнете со работа, проверете ја подмачканоста на синџирот и количеството на масло во резервоарот.

На секој нов синџир му треба 2 до 3 минути за да се разработи.

Откако ќе се разработи, проверете ја затегнатоста на синџирот и ако е потребно, направете корекција – погледнете под „Проверка на затегнатоста на синџирот“.

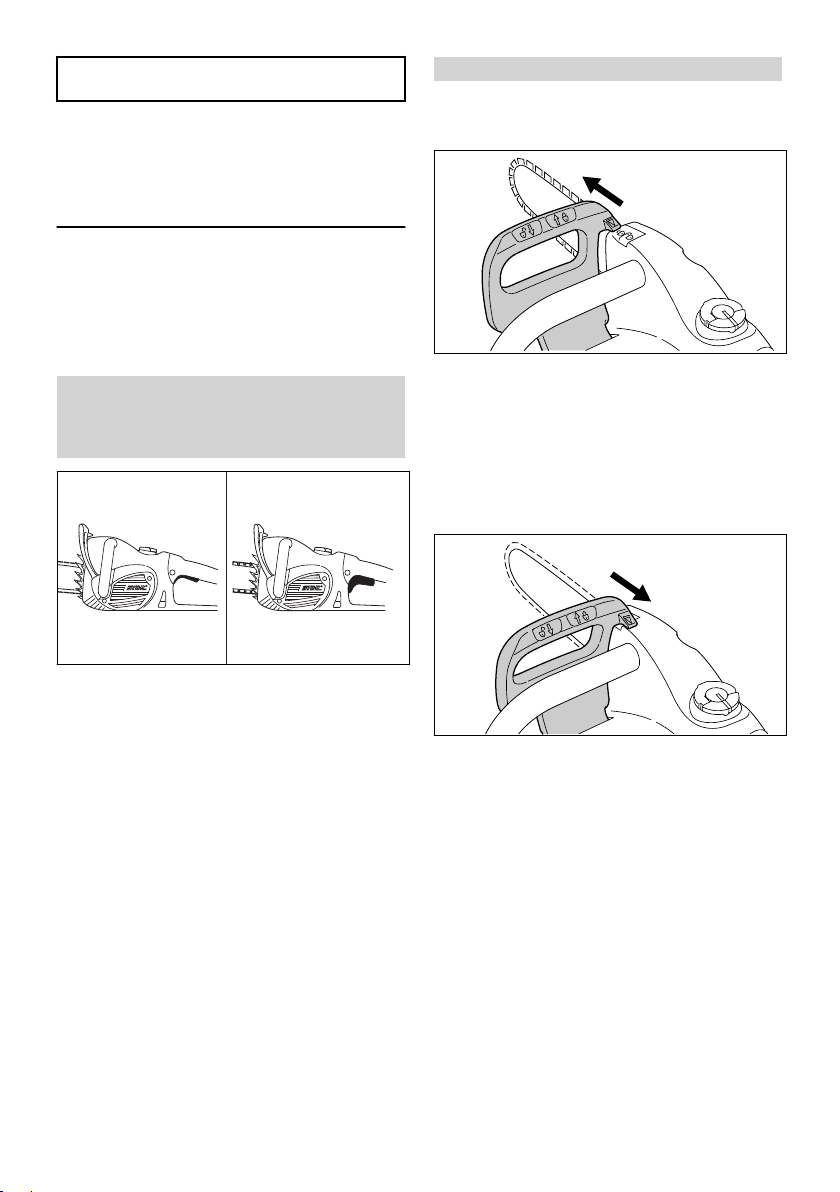

15 Сопирачка на

последователното движење

16 Сопирачка на синџирот

16.1 Блокирање на синџирот на пилата

во итен случај

–

Со левата рака притиснете го штитникот за рака кон врвот од мечот (положба ƒ) – или, автоматски при повратен удар на пилата: синџирот на пилата се блокира – и застанува.

16.2 Отпуштање на сопирачката на синџирот

Сопирачката на последователното движење го сопира синџирот во движење штом ќе се отпушти прекинувачот целосно.

1 Сопирачката на последователното

движење не е активна

2 Сопирачката на последователното

движење е активна

► повлечете го штитникот за рака кон

цевчестата рачка (положба ‚)

Сопирачката на синџирот се активира автоматски при доволно силен повратен удар на пилата – според принципот на инерција на штитникот за рака: штитникот за рака моментално се придвижува нанапред кон врвот од мечот – исто и кога левата рака не се наоѓа на цевчестата рачка зад штитникот за рака, како на пр. кога се прави хоризонтален засек.

Сопирачката на синџирот функционира само доколку на штитникот за раката ништо не се менува.

16.3 Контрола на работата на сопирачката

0458-756-5821-B 25

Секојпат, пред да почнете со работа:

9931BA015 KN

македонски 17 Вклучување на уредот во струја

► штитникот за раката наместете го во

положба ‚ – сопирачката на синџирот е

отпуштена ► вклучете го уредот ► штитникот за раката придвижете го во

насока кон врвот од мечот (положба ƒ)

Сопирачката на синџирот е исправна доколку го сопира синџирот на пилата во дел од секунда.

Штитникот за раката мора да биде чист и лесно подвижен.

16.4 Одржување на сопирачката

на синџирот

Сопирачката на синџирот е подложна на абење што е последица на триењето (природно абење). За да ја исполнува својата функција, неа редовно мора да ја одржуваат обучени лица. STIHL препорачува одржување и поправки само преку специјализирани продавачи на STIHL. Следниве интервали мора да се запазат:

користење при полно работно време: користење при половина работно време: повремено користење: годишно

на секои три месеци на шест месеци

17 Вклучување на уредот во

струја

Напонот и фреквенцијата на уредот (погледнете на типската плочка) мора да одговараат со напонот и фреквенцијата на штекерот за струја.

Минималното електрично осигурување на штекерот за струја мора да биде изведено согласно одредницата во техничките податоци – погледнете под „Технички податоци“.

Уредот мора да се приклучи на напон преку штекер со осигурувач против неисправна струја, што ќе го прекине напојувањето штом диференцијалната струја кон вземјувањето ќе надмине 30 mA.

Штекерот за струја мора да е изработен според нормата IEC 60364-1, како и според прописите специфични за секоја земја.

Во случај на промени на напонот и при неповолни услови во електричната мрежа (висока импенданса на мрежата), вклучувањето на уредот може да влијае врз останатите приклучени потрошувачи.

Информации за имендансата на мрежата може да добиете кај надлежниот снабдувач со струја. Уредот смее да се приклучи само на соодветна мрежа – за максималната дозволена импенданса на мрежата погледнете под „Технички податоци“.

17.1 Продолжен кабел

Типот на продолжниот кабел мора да има минимум исти карактеристики како кабелот за струја на уредот. Запазете ја ознаката за типот (типска ознака) на кабелот за струја.

Проводниците во кабелот мора да го имаат наведениот минимален напречен пресек во зависност од напонот во мрежата и должината на кабелот.

Должина на кабелот Минимален напречен

220 V – 240 V: до 20 m

20 m до 50 m 100 V – 127 V:

до 10 m 10 m до 30 m

пресек

1,5 mm

2,5 mm

AWG 14 / 2,0 mm AWG 12 / 3,5 mm

17.2 Приклучување на штекер за струја

► приклучникот за струја од уредот или од

продолжниот кабел ставете го во прописно инсталиран штекер за струја

18 Вклучување на уредот

► застанете сигурно и стабилно ► внимавајте да нема други лица во

работниот простор на уредот

► држете го уредот цврсто со двете раце –

држачите опфатете ги цврсто

► внимавајте, синџирот на пилата се’ уште не

треба да се намести за сечење, ниту да допира предмети

26 0458-756-5821-B

9931BA004 KN

9931BA033 KN

9931BA003 KN

19 Исклучување на уредот македонски

► повлечете го штитникот за рака во насока

на цевчестата рачка додека не слушнете како се вклопил; штитникот за рака стои во положба ‚ – сопирачката на синџирот е отпуштена

► копчето за блокирање (1) притиснете го со

палецот

► прекинувачот (2) притиснете го со

показалецот

► уредот се става во дрвото кога синџирот на

пилата е во движење

Моторот работи само кога штитникот за рака стои во положба ‚ и при истовремено активирање на копчето за блокирање (1) и на прекинувачот (2).

19 Исклучување на уредот

ПРЕДУПРЕДУВАЊЕ

Сопирачката на последователното движење се активира веднаш само при целосно отпуштен прекинувач. При бавно или делумно отпуштање на прекинувачот, синџирот на пилата се движи понатаму уште неколку секунди.

►

штитникот за рака ставете го на ƒ – синџирот на пилата е блокиран

При подолги паузи – извлечете го приклучникот од струја.

Ако уредот не се користи, чувајте го безбедно – никој да не биде загрозен.

Чувајте го уредот непристапен за нестручни лица.

20 Заштита од

преоптоварување

Заштитата од преоптоварување ја прекинува струјата при механичко преоптоварување предизвикано, на пр.

кога сечете со премногу силно туркање

–

нанапред кога бројот на вртежите на моторот ќе се

–

► отпуштете го прекинувачот (2) за да се

врати во почетната положба – во почетната положба копчето за блокирање (1) одново го блокира прекинувачот

Сопирачката на последователно движење го сопира синџирот.

0458-756-5821-B 27

„задуши“ кога синџирот ќе се заглави во засекот

–

Кога заштитата од преоптоварување ќе ја прекине струјата: ► извадете го мечот од засекот ► ако е потребно, отпуштете ја сопирачката

на синџирот, погледнете под „Сопирачка на синџирот“

20.1 MSE 170 C, MSE 190 C, MSE 210 C

► почекајте да се излади заштитниот

прекинувач од преоптоварување

9931BA006 KN

9931BA035 KN

македонски 21 Упатства за работа

проработи со намален број вртежи, тогаш не се изладил доволно – оставете го уредот да се излади толку што по вклучувањето нема да работи со намален број вртежи

Сигналната лампичка свети само кога прекинувачот се држи притиснат.

При секое вклучување на моторот, сигналната лампичка трепка заради контрола на функционирањето.

► копчето за ресетирање (1) притиснете го до

граничникот – ако по вклучувањето моторот не проработи, заштитниот прекинувач од преоптоварување не се изладил доволно – почекајте уште малку и одново притиснете го копчето за ресетирање до граничникот

Кога моторот повторно ќе проработи: ► оставете го моторот да работи без

оптоварување уште отприлика 15 секунди – така се лади моторот и значително се одложува повторното активирање на заштитниот прекинувач од преоптоварување

20.2 MSE 230 C

Моделот MSE 230 C е опремен со електронска заштита од преоптоварување што ја мери температурата на моторот и протокот на струја.

21 Упатства за работа

21.1 За време на работата

► контролирајте го количеството масло за

подмачкување на синџирот во резервоарот

► дотурете масло за подмачкување на

синџирот најдоцна кога количеството ќе стигне до ознаката‑„min“ – погледнте под „Полнење масло за подмачкување на синџирот“

21.1.1 Контролирајте ја затегнатоста на

синџирот почесто

Нов синџир мора почесто да се затегнува отколу синџир што се користел подолго време.

21.1.2 Во студена состојба

Синџирот мора да лежи на долната страна на мечот, но сепак да може да се повлече преку мечот со рака. Ако е потребно, затегнете го синџирот – погледнете под „Затегнување на синџирот“.

21.1.3 При работна температура

Синџирот се истегнува и почнува да виси. Погонските членчиња на долната страна од мечот не смеат да испаднат од жлебот – инаку, синџирот може да испадне. Затегнете го синџирот – погледнете под „Затегнување на синџирот“

► доколку сигналната лампичка (1) при

преоптоварување свети подолго од 2 секунди, напојувањето со струја се прекинува и уредот се исклучува автоматски – отпуштете го прекинувачот и одново вклучете го уредот

► доколку уредот по вклучувањето проработи

со намален број вртежи, тогаш уредот е прегреан и се исклучува автоматски по отприлика 10 секунди – отпуштете го прекинувачот и почекајте околу една минута да се излади уредот; потоа одново вклучете го уредот. Доколку уредот одново

28 0458-756-5821-B

УПАТСТВО

Синџирот се собира при ладење. Неотпуштен синџир може да ги оштети погонското вратило и лагерот.

21.2 По работата

► извлечете го приклучникот за струја ► отпуштете го синџирот, доколку истиот при

работна температура бил затегнат во текот на работата

143BA026 KN

9931BA010 KN

9931BA008 KN

1 2

22 Одржување на мечот македонски

УПАТСТВО

По завршената работа, задолжително отпуштете го синџирот! Синџирот се собира при ладење. Неотпуштен синџир може да ги оштети погонското вратило и лагерот.

21.2.1 При подолго мирување

погледнете под „Чување на уредот“

22 Одржување на мечот

► свртете го мечот – при секое острење и при

секоја замена на синџирот – така се избегнува нерамномерно абење, особено на заоблениот дел и на долната страна

► чистете ги редовно отворот за доток на

масло (1), каналот за одлив на масло (2) и жлебот на мечот (3)

► измерете ја длабочината на жлебот – со

мерната прачка на шаблонот за турпијање (специјален прибор) – во зоната каде што абењето е најголемо

Тип на синџирот

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Кога жлебот ја нема најмалата длабочина што е наведена: ► заменете го мечот

Во спротивно, погонските членчиња го гребат дното на жлебот – основата на запците и спојните членчиња не лежат на патеката на мечот.Во спротивно, погонските членчиња го гребат дното на жлебот – основата на запците и спојните членчиња не лежат на патеката на мечот.

Поделба на синџирот

Минималн а длабочин а на жлебот

23 Ладење на моторот

► редовно чистете ги отворите за воздушно

ладење со сува четка и сл. – погледнете под „Совети за чување и одржување“

24 Чување на уредот

При работни паузи подолги од околу 30 дена ► извлечете го приклучникот за струја ► извадете ги синџирот и мечот, исчистете ги

и испрскајте ги со заштитно масло

► исчистете го уредот темелно, особено

отворите за воздушното ладење

► при употреба на биолошко масло за

подмачкување на синџирот (на пр. STIHL BioPlus), наполнете го докрај резервоарот за масло за подмачкување

► чувајте го уредот на суво и сигурно место –

чувајте го од несакана употреба (на пр. од деца)

25 Проверка на запчаникот и

замена

► извлечете го приклучникот за струја ► извадете ги капакот од запчаникот,

синџирот и мечот

25.1 Замена на запчаникот

1 Запчаник со 7 запци (MSE 210 C,

MSE 230 C)

2 Запчаник со 6 запци и со подлошка

(MSE 170 C, MSE 190 C)

0458-756-5821-B 29

9931BA016 KN

9931BA009 KN

689BA027 KN

македонски 26 Одржување и острење на синџирите за пили

откако ќе се истрошат два синџира или

–

порано откако браздите (a) ќе станат подлабоки од

–

0,5 mm – во спротивно се намалува работниот век на синџирот на пилата – за проверка користете шаблон за проверка (специјален прибор)

Запчаникот се штеди при употреба на два синџира наизменично.

За да се обезбеди оптимално работење на сопирачката на синџирот, STIHL препорачува употреба на оригинални запчаници STIHL.

MSE 170 C и MSE 190 C

► сигурносната подлошка (1) истиснете ја од

вратилото

► извадете го запчаникот со вградената

подлошка (3) и проверете го – ако има траги од абење, заменете го

► вградете го новиот запчаник по обратен

редослед

MSE 210 C и MSE 230 C

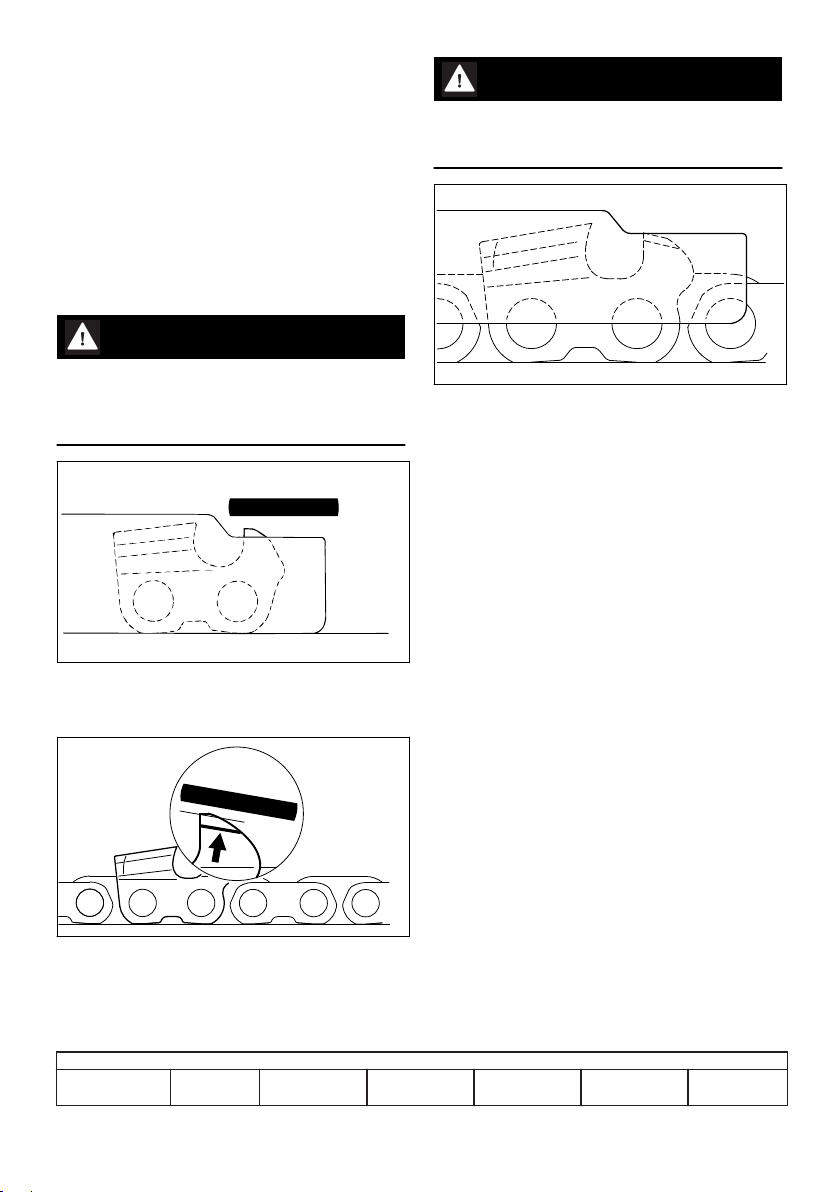

26 Одржување и острење на

синџирите за пили

26.1 Сечење без мака со исправно наострен синџир за пила

Беспрекорно наострениот синџир продира во дрвото без мака дури и при мал притисок.

Не работете со тап или оштетен синџир за пила – тоа доведува до напрегнување на телото, големо оптоварување од вибрациите, незадоволителни резултати на сечењето и до големо абење. ► исчистете го синџирот ► проверете го синџирот дали има пукнатини

или оштетени нитни

► заменете ги оштетените или истрошените

делови на синџирот и прилагодете ги новите делови кон старите, според обликот и степенот на истрошеноста – обработете ги соодветно

Синџирите од тврд метал (Duro) се особено отпорни на абење. За оптимална наостреност на синџирот, STIHL го препорачува спицијализираниот продавач на STIHL.

ПРЕДУПРЕДУВАЊЕ

Задолжително запазете ги аглите и мерките што ќе бидат наведени. Непрописно наострениот синџир – особено премногу ниски ограничувачи на длабочина – може да доведат до повисока осетливост на моторната пила кон повратен удар – опасност од повреди!

26.2 Поделба на синџирот

► сигурносната подлошка (1) истиснете ја од

вратилото

► извадете ја подлошката (2) и проверете ја –

ако има траги од абење, заменете ја ► извадете го запчаникот (3) ► вградете го новиот запчаник по обратен

редослед

Ознаката (a) за поделбата на синџирот е гравирана во областа на ограничувачот на длабочината на секој режен забец.

30 0458-756-5821-B

689BA021 KN

689BA025 KN

001BA203 KN

26 Одржување и острење на синџирите за пили македонски

Ознака (a) Поделба на

синџирот цоли mm 7 1/4 P 6,35 1 или 1/4 1/4 6,35 6, P или PM 3/8 P 9,32 2 или 325 0.325 8,25 3 или 3/8 3/8 9,32 4 или 404 0.404 10,26

Одредувањето на пречникот на турпијата се прави според поделбата на синџирот – видете во табелата „Алат за острење“.

Аглите на режните запци мора да останат исти по острењето.

26.3 Агол на острење и граден

агол

26.4 Држач за турпии

► Користете држач за турпии

Острете го синџирот на пилата рачно само со помош на држач за турпија (специјален прибор, погледнете во табелата „Алат за острење“). Држачот за турпии има ознаки за аголот на острење.

Користете само специјални турпии за синџири! Другите турпии не се соодветни според формата и структурата.

26.5 За контрола на аголот

А Агол на острење

Аголот на острење кај синџирите STIHL изнесува 30°. Исклучок се синџирите за надолжен засек со агол на острење од 10°. Синџирите за надолжен засек имаат X во ознаката.

В Граден агол

При употребата на пропишаниот држач за турпија со соодветен пречник на турпијата, исправниот граден агол се добива автоматски.

Форми на запците Агол (°) А В Micro = полудлетест забец, на пр. 63 PM3, 26 RM3, 36 RM Super = длетест забец, на пр. 63 PS3, 26 RS, 36 RS3 Синџири за надолжен засек, на пр. 63 PMX, 36 RMX

Аглите мора да бидат исти кај сите режни запци на синџирот. При различни агли: грубо и нерамномерно движење на синџирот, висок степен на абење, па се’ до кинење на синџирот.

0458-756-5821-B 31

30 75

30 60

10 75

Шаблонот за турпија STIHL (специјален прибор, погледнете во табелата „Алат за острење“) е универзален алат за контрола на аголот на острење и градниот агол, за растојанието на ограничувачот на длабочина, за должината на забецот, за длабочината на жлебот и за чистење на жлебот и отворите за доток на масло.

26.6 Исправно острење

► извлечете го приклучникот за струја ► одберете алат за острење според

поделбата на синџирот ► ако е потребно, затегнете го мечот ► за понатамошно влечење на синџирот,

повлечете го штитникот за рака кон

цевчестата рачка: сопирачката на синџирот

е отпуштена. Држете го штитникот за рака

во оваа положба – сопирачката на

последователното движење е отпуштена

689BA018 KN

90°

689BA043 KN

689BA023 KN

689BA061 KN

македонски 26 Одржување и острење на синџирите за пили

► острете почесто, за помало трошење на

материјалот – за едноставно доострување, најчесто се доволни два до три потега со турпијата

– најдобро од страна на специјализираниот

продавач, со електричен уред за острење

26.7 Растојание на ограничувачот

на длабочина

Ограничувачот на длабочина ја одредува длабочината на продирање во дрвото, односно големината на растојанието.

а потребно растојание меѓу ограничувачот

на длабочината и работ на острицата

При сечење меки дрвја надвор од периодот на мразови, растојанието може да биде поголемо за 0,2 mm (0.008").

► водење на турпијата: хоризонтално (под

прав агол кон страничната површина на мечот) и соодветно на зададените агли – според ознаките на држачот на турпијата, наместете го држачот на покривот од забот и на ограничувачот на длабочина

► водете ја турпијата само однатре кон

надвор

► турпијата зафаќа само при движење

нанапред – кренете ја турпијата при враќање наназад

► не стругајте ги сврзните и погонските

членчиња

► вртете ја турпијата по малку на

рамномерни растојанија, за да се спречи еднострано абење

► отстранете ги струганиците со парче тврдо

дрво

► проверете го аголот со шаблон за турпии

Сите режни запци мора да имаат иста должина.

При различни должини на запците, различни се и височините на запците, што предизвикува грубо движење на синџирот и пукнатини во него. ► прилагодете ги должините на сите режни

запци според должината на најкусиот забец

32 0458-756-5821-B

Поделба на синџирот Ограничувач на

длабочина Растојание (a) цоли (mm) mm (цоли) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

26.8 Дополнително турпијање на

ограничувачот на длабочина

Растојанието на ограничувачот на длабочина се намалува при острење на режниот забец. ► проверете го растојанието на

ограничувачот на длабочината по секое острење

689BA051 KN

689BA044 KN

689BA052 KN

26 Одржување и острење на синџирите за пили македонски

► наместете го на синџирот соодветниот

шаблон за турпии (1) што одговара на поделбата на синџирот и притиснете го до режниот забец што треба да се провери – ако ограничувачот на длабочината е повисок од шаблонот за турпија, истиот

ПРЕДУПРЕДУВАЊЕ

Премногу низок ограничувач на длабочина ја зголемува чувствителноста на моторната пила кон повратен удар.

мора да се обработи дополнително

Кај синџирите со погонско членче со испакнување (2) – горниот дел на погонското членче со испакнување (2) (со сервисна ознака) истовремено се обработува со ограничувачот на длабочината на режниот забец.

ПРЕДУПРЕДУВАЊЕ

Останатиот дел на погонското членче со испакнување не смее да се обработува, инаку се зголемува осетливоста на моторната пила кон повратен удар.

► наместете го шаблонот за турпија на

синџирот – највисоката точка на ограничувачот на длабочината мора да биде во иста линија со шаблонот за турпија

► откако ќе го наострите синџирот, исчистете

го темелно и отстранете ги залепените струганки и правот – добро подмачкајте го синџирот

► при подолги прекини на работата,

исчистете го синџирот и чувајте го подмачкан

► обработете го ограничувачот на

длабочината така што ќе биде во иста линија со шаблонот за турпијата

► на крај, паралелно со сервисната ознака

(види стрелка), обработете го накосо ограничувачот на длабочината со турпија – притоа, не намалувајте ја највисоката точка на ограничувачот на длабочина

Алат за острење (специјален прибор) Поделба на синџирот

Кружна турпија ^

Кружна турпија

Држач за турпии

Шаблон за турпија

Рамна турпија

Комплет за острење

0458-756-5821-B 33

македонски 27 Совети за чување и одржување

Алат за острење (специјален прибор) цоли (mm) mm (цоли) Број на делот Број на делот Број на делот Број на делот Број на

1/4 P (6,35) 3,2 (1/8) 5605 771

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

3/8 P (9,32) 4,0 (5/32) 5605 772

0.325 (8,25) 4,8 (3/16) 5605 772

3/8 (9,32) 5,2 (13/64) 5605 772

0.404 (10,26)5,5 (7/32) 5605 772

се состои од држач за турпија со кружна турпија, од рамна турпија и шаблон за турпија

3206

4006

4806

5206

5506

5605 750 4300

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

0000 893 4005

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

делот 5605 007 1000

1027 5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

27 Совети за чување и одржување

Наведените интервенции се однесуваат на нормални услови на употреба. При отежнати услови (појава на многу прав, дрвја со многу смола, тропски дрвја итн.) и при подолга и секојдневна употреба, намалете ги зададените интервали соодветно.

пред да почнете со работа

неделно

месечно

при пречка

при оштетување

по потреба

Целата машина визуелна проверка

Прекинувач проверка на

Сопирачка на синџирот, сопирачка на последователното движење

Резервоар за масло за подмачкување

Подмачкување на синџирот проверка X Синџир за пила проверка, внимавајте

Меч проверка

34 0458-756-5821-B

(состојба, дихтување)

чистење X

функционалноста проверка на

функционалноста

проверка чистење X

дали е наострен проверка на

затегнатоста на синџирот

острење X

(истрошеност, оштетувања)

1)2)

по крајот на работата, одн. секојдневно

28 Намалување на абењето и избегнување штети македонски

пред да почнете со работа

неделно

месечно

при пречка

при оштетување

по потреба

чистење и замена на страната

израмнување X

замена X X Синџирник проверка X Отвори за воздушно ладење чистење X Достапни завртки и навртки дотегнување X Фаќач на синџирот на капакот на

синџирникот

Приклучен кабел проверка X

Безбедносна налепница замена X

STIHL препорачува специјализирани продавачи STIHL

погледнете во „Сопирачка на синџирот“

28 Намалување на абењето

и избегнување штети

Со придржување кон одредниците во ова упатство за употреба се намалува прекумерното абење и оштетување на уредот.

Употребата, одржувањето и чувањето на уредот мора да биде направено според описот во ова упатство за употреба.

За сите штети настанати како последица на непридржувањето кон упатствата за безбедност, за ракување и одржување, одговорноста паѓа на самиот корисник. Ова особено важи за:

вршење измени на производот што STIHL

–

не ги одобрил употреба на алати и прибор што не се

–

одобрени за овој уред, не се соодветни или се со низок квалитет

проверка X

замена на капакот на

синџирникот

замена

ненеменска употреба на уредот

–

употреба на уредот при спортски или

–

натпреварувачки активности штети што настануваат како последица на

–

користењето на уредот со расипани составни делови

28.1 Одржување

Сите работи што се наведени во поглавјето „Совети за чување и одржување“ мора да се изведуваат редовно. Доколку самиот корисник не може да ги изврши работите на одржување на уредот, истите треба да му ги препушти на специјализиран продавач.

STIHL препорачува одржување и поправки само преку специјализирани продавачи на STIHL. На специјализираните продавачи на STIHL им се нудат редовни обуки и достапни им се технички информации.

по крајот на работата, одн. секојдневно

X X

0458-756-5821-B 35

9931BA048 KN

македонски 29 Важни делови

Доколку тие работи се пропуштат или се направат нестручно, може да дојде до штети за кои е одговорен самиот корисник. Меѓу другото, тука спаѓаат и:

оштетувања на електромоторот како

–

последица од неправовремено или недоволно добро извршено одржување (на пр. недоволно чистење на отворите за воздух) оштетувања поради погрешен електричен

–

приклучок (напон, недоволна дебелина на електричните водови) корозија и други штети настанати како

–

последица на неправилно чување оштетувања на уредот што се последица

–

од употреба на неквалитетни резервни делови

28.2 Потрошни делови

Некои делови на уредот подлежат на нормално абење и покрај исправната употреба, па тие мора правовремено да се заменат, во зависност од начинот и должината на употребата. Тука, меѓу другото спаѓаат и:

синџирот, мечот, запчаникот

–

графитните четкички

–

29 Важни делови

1 Заштитен прекинувач од преоптоварување

(MSE 170 C, 190 C, 210 C) Сигнална лампичка на електронската заштита од преоптоварување (MSE 230 C)

2 Запчаник

3 Капак на запчаникот

4 Фаќач на синџирот

5 Механизам за затегнување на синџирот,

странично

6 Запчест граничник

7 Меч

8 Синџир за пила Oilomatic

Тркало за затегнување1) (брзо затегнување на синџирот)

Рачка на навртката со крилце1) (брзо затегнување на синџирот)

11 Преден штитник за рака

12 Предна рачка за држење (цевчеста рачка)

13 Капаче на резервоарот за масло

14 Индикатор на нивото на масло

15 Копче за блокирање

16 Прекинувач

17 Задна рачка за држење

18 Заден штитник за рака

19 Капак на запчаникот (брзо затегнување на

синџирот)

# Број на машината

30 Технички податоци

Зависно од изведбата

36 0458-756-5821-B

30.1 Мотор

30.1.1 MSE 170 C, изведба 230 V

Номинален напон: Фреквенција: 50 Hz Моќност: 1,7 kW Осигурувач:

*: 0,34 Ω

max

Вид заштита: IP 20 Безбедносна класа:

30.1.2 MSE 170 C, изведба 220 V

Номинален напон:

230 V

16 A

II, E

220 V

Фреквенција: 60 Hz Моќност: 1,7 kW Осигурувач:

16 A

30 Технички податоци македонски

*: без ограничување

max

Вид заштита: IP 20 Безбедносна класа:

II, E

30.1.3 MSE 170 C, изведба 100 V

Номинален напон: 100 V Фреквенција:

Номинална струја: Z

*: без ограничување

max

Вид заштита: IP 20 Безбедносна класа:

50-60 Hz 13,1 A

II, E

30.1.4 MSE 170 C, изведба 127 V

Номинален напон: Фреквенција:

127 V

60 Hz Моќност: 1,7 kW Осигурувач:

*: без ограничување

max

Вид заштита: IP 20 Безбедносна класа:

15 A

II, E

30.1.5 MSE 190 C

Номинален напон: Фреквенција:

230 V

50 Hz Моќност: 1,9 kW Осигурувач: 16 A Z

*: 0,34 Ω

max

Вид заштита: IP 20 Безбедносна класа:

II, E

30.1.6 MSE 210 C, изведба 230 V

Номинален напон: Фреквенција:

230 V

50 Hz Моќност: 2,1 kW Осигурувач:

*: 0,34 Ω

max

Вид заштита: IP 20 Безбедносна класа:

16 A

II, E

30.1.7 MSE 210 C, изведба 100 V

Номинален напон: 100 V Фреквенција:

50-60 Hz Номинална струја: 15 A Z

*: без ограничување

max

Вид заштита: IP 20 Безбедносна класа:

II, E

30.1.8 MSE 230 C, изведба 230 V

Номинален напон: Фреквенција:

230 V

50 Hz Моќност: 2,3 kW Осигурувач: 16 A Z

*: без ограничување

max

Вид заштита: IP 20 Безбедносна класа:

II, E

30.1.9 MSE 230 C, изведба 230 V за Швајцарија

Номинален напон: Фреквенција:

230 V

50 Hz Номинална струја: 10 A Осигурувач: 10 A

max

Вид заштита: IP 20 Безбедносна класа:

без ограничување

II, E

30.2 Подмачкување на синџирот

Потполно автоматска пумпа за масло со потисен клип, зависна од бројот на вртежите

Зафатнина на резервоарот за масло:

200 cm3 (0,2 l)

30.3 Тежина

со гарнитура за сечење, без кабел MSE 170 C: 4,2 kg MSE 170 C со брзо

4,3 kg затегнување на синџирот: MSE 190 C: 4,4 kg MSE 190 C со брзо

4,5 kg затегнување на синџирот: MSE 210 C: 4,6 kg MSE 230 C: 4,8 kg

30.4 Гарнитура за сечење

MSE 170 C

Фактичката должина на засекот може да биде помала од наведената должина на засекот.

30.4.1 Мечеви Rollomatic E Mini Light

Должини на засекот: 25, 30, 35 cm Поделба: 3/8"P (9,32 mm) Ширина на жлебот: 1,1 mm Преклопна ѕвезда: со 7 запци

30.4.2 Мечеви Rollomatic E Mini

Должини на засекот: 30, 35, 40 cm Поделба: 3/8"P (9,32 mm) Ширина на жлебот: 1,1 mm Преклопна ѕвезда: со 7 запци

30.4.3 Синџир 3/8"Picco

Picco Micro Mini 3 (61 PMM3) тип 3610 Поделба: 3/8"P (9,32 mm) Дебелина на погонското членче:

30.4.4 Мечеви Rollomatic E

Должини на засекот: 30, 35, 40 cm Поделба: 3/8"P (9,32 mm) Ширина на жлебот: 1,3 mm Преклопна ѕвезда: со 9 запци

1,1 mm

максимално дозволена мрежна импеданса на домашниот приклучок

0458-756-5821-B 37

македонски 30 Технички податоци

30.4.5 Синџир 3/8"Picco

Picco Micro 3 (63 PM3) тип 3636 Picco Duro 3 (63 PD3) тип 3612 Поделба: 3/8"P (9,32 mm) Дебелина на погонското

1,3 mm

членче:

30.4.6 Мечеви Carving

Должини на засекот: 25, 30 cm Поделба: 1/4" (6,35 mm) Ширина на жлебот: 1,3 mm

30.4.7 Синџири за пила 1/4"

Rapid Micro Spezial (13 RMS) тип 3661 Поделба: 1/4" (6,35 mm) Дебелина на погонското

1,3 mm

членче:

30.4.8 Запчаник

со 6 запци за 3/8"P со 8 запци за 1/4"

30.5 Гарнитура за сечење MSE 190 C, MSE 210 C, MSE 230 C

Фактичката должина на засекот може да биде помала од наведената должина на засекот.

30.5.1 Мечеви Rollomatic E Light и

Должини на засекот: 30, 35, 40 cm Поделба: 3/8"P (9,32 mm) Ширина на жлебот: 1,3 mm Преклопна ѕвезда: со 9 запци

30.5.2 Синџир 3/8"Picco

Picco Micro 3 (63 PM3) тип 3636 Picco Duro 3 (63 PD3) тип 3612 Поделба: 3/8"P (9,32 mm) Дебелина на погонското членче:

30.5.3 Мечеви Rollomatic E

Должини на засекот: 45 cm Поделба: 3/8"P (9,32 mm) Ширина на жлебот: 1,3 mm Преклопна ѕвезда: со 9 запци

30.5.4 Синџир 3/8"Picco

Picco Micro 3 (63 PM3) тип 3636 Поделба: 3/8"P (9,32 mm) Дебелина на погонското членче:

30.5.5 Мечеви Carving

Должини на засекот: 25, 30 cm Поделба: 1/4" (6,35 mm) Ширина на жлебот: 1,3 mm

Rollomatic E

1,3 mm

30.5.6 Синџири за пила 1/4"

Rapid Micro Spezial (13 RMS) тип 3661 Поделба: 1/4" (6,35 mm) Дебелина на погонското

1,3 mm

членче:

30.5.7 Запчаник

MSE 190 C

со 6 запци за 3/8"P со 8 запци за 1/4"

MSE 210 C, MSE 230 C

со 7 запци за 3/8"P со 8 запци за 1/4"

30.6 Вредности за звукот и вибрациите

При мерењето на вредностите за звукот се зема предвид работната состојба при номинално најголемиот број вртежи.

При мерењето на вредностите за вибрациите се зема предвид работната состојба при максимално оптоварување.

За подетални информации во врска со одредниците за работодавци „Vibration 2002/44/EG“ погледнете на: www.stihl.com/vib

30.6.1 Ниво на притисок на звукот L

според EN 60745‑2‑13

MSE 170 C: 92 dB(A) MSE 190 C: 92 dB(A) MSE 210 C: 93 dB(A) MSE 230 C: 93 dB(A)

30.6.2 Ниво на моќност на звукот L

според EN 60745‑2‑13

MSE 170 C: 103 dB(A) MSE 190 C: 103 dB(A) MSE 210 C: 104 dB(A) MSE 230 C: 104 dB(A)

30.6.3 Вибрациска вредност ahv според

EN 60745‑2‑13

Рачка за

држење лево

MSE 170 C: MSE 190 C: MSE 210 C: MSE 230 C:

2,9 m/s 2,9 m/s 3,4 m/s 3,4 m/s

За нивото на притисокот на звукот и за нивото на моќноста на звукот, К‑вредноста, според директивата 2006/42/EG = 2,0 dB(A); за вибрациската вредност, К‑вредноста според

Рачка за држење десно

3,4 m/s 3,4 m/s 4,2 m/s 4,2 m/s

директивата 2006/42/EG = 2,0 m/s2.

38 0458-756-5821-B

000BA073 KN

31 Набавка на резервни делови македонски

Наведените вибрациски вредности се измерени според нормирана контролна постапка и истите може да послужат за споредување електрични уреди.

Во зависност од примената, вредностите на фактичките вибрации што се јавуваат може да отстапуваат од тука наведените вредности.

Наведените вибрациски вредности може да бидат употребени за почетна проценка на вибрациското оптоварување.

Фактичкото вибрациско оптоварување мора да се земе предвид. Притоа може да се земат предвид и временските интервали во кои електричниот уред е исклучен и оние во кои е вклучен, но работи без оптоварување.

Запазете ги мерките за намалување на вибрациското оптоварување и за заштита на корисникот, прочитајте го делот „Вибрации“ во поглавјето „Мерки за безбедност и упатства за работа“.

30.7 REACH

Со REACH се означува законот на ЕЗ во врска со регистрирање, оценување и одобрување хемикалии.

За информации околу исполнувањето законски прописи во врска со REACH (ЕЗ) бр. 1907/2006 погледнете на

www.stihl.com/reach

31 Набавка на резервни

делови

Кога порачувате резервни делови, Ве молиме да ги внесете продажната ознака на моторната пила, бројот на машината и броевите на мечот и синџирот во долната табела. На тој начин се олеснува купувањето нова гарнитура за сечење.

Мечовите и синџирите се потрошен материјал. При купување нови делови, доволно е да ја наведете продажната ознака на моторната пила, како и броевите и називите на деловите.

Продажна ознака

Број на машината

Број на мечот

Број на синџирот

32 Упатства за вршење

поправки

Лицата што го користат овој уред смеат да ги извршуваат само оние работи за одржување и нега на уредот што се опишани во ова упатство за употреба. Останатите поправки смее да ги извршува само специјализираниот продавач.

При вршење поправки смеат да се употребуваат само резервните делови што STIHL ги одобрува за овој уред или технички истоветни делови. Употребувајте само висококвалитетни резервни делови. Во спротивно, постои опасност од повреди или оштетувања на уредот.

STIHL советува да се употребуваат оригинални резервни делови STIHL.

Оригиналните резервни делови STIHL ќе ги препознаете според бројот на резервниот дел од STIHL, според логото { и, во даден случај, според ознаката за резервни делови STIHL K (на помалите делови може да стои и само таа ознака).

33 Фрлање

Информации во врска со расходувањето ќе ги добиете кај локалната управа или кај специјализираниот продавач на STIHL.

Неправилното расходување може да биде штетно по здравјето и може да ја загади животната средина.

0458-756-5821-B 39

македонски 34 ЕЗ Изјава за сообразност

► Производите STIHL вклучително

амбалажата однесете ги на соодветно собирно место за рециклирање во согласност со локалните прописи.

► Не фрлајте заедно со домашното ѓубре.

34 ЕЗ Изјава за сообразност

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Германија

изјавува под целосна одговорност дека

Вид на конструкција: Електрична

Фабричка марка: STIHL Тип: MSE 170 C: MSE 170 C-B MSE 190 C MSE 190 C-B MSE 210 C MSE 210 C-B MSE 230 C MSE 230-C-B Идентификација на серијата:

ги задоволува релевантните прописи во директивите 2011/65/EU, 2006/42/EG, 2014/30/EU и 2000/14/EG и дека производот е развиен и произведен во согласност со верзиите на следниве стандарди што се валидни за датумот на производството:

EN 60745‑1, EN 60745‑2‑13, EN 55014‑1, EN 55014‑2, EN 61000‑3‑2, EN 61000‑3‑3, EN 61000‑3‑11

При утврдувањето на измерените и на гарантираните вредности за нивото на моќност на звукот постапено е според директивата 2000/14/EG, додаток V, со примена на нормата ISO 22868.

Измерено ниво на моќност на звукот

сите MSE 170 C: 105 dB(A) сите MSE 190 C: 105 dB(A) сите MSE 210 C: 106 dB(A) сите MSE 230 C: 106 dB(A)

Гарантирано ниво на моќност на звукот

сите MSE 170 C: 106 dB(A) сите MSE 190 C: 106 dB(A) сите MSE 210 C: 107 dB(A) сите MSE 230 C: 107 dB(A)

EG испитувањето на прототипот е направено кај

VDE Prüf- und Zertifizierungsinstitut (NB 0366) Merianstrasse 28

40 0458-756-5821-B

моторна пила

1209

D-63069 Offenbach

Бр. на сертификат сите MSE 170 C: 40035918 сите MSE 190 C: 40035918 сите MSE 210 C: 40035918 сите MSE 230 C: 40035918

Грижа за техничката документација:

ANDREAS STIHL AG & Co. KG Produktzulassung

Годината на производството, земјата на производството и бројот на машината се наведени на уредот.

Вајблинген, 03.02.2020

ANDREAS STIHL AG & Co. KG

по овластување

Dr. Jürgen Hoffmann

Раководител на одделот за одобрување и регулација на производи

35 Општи безбедносни

упатства за електричните алати

Во ова поглавие се наведени општите безбедносни упатства според формулацијата во стандардот EN 60745 за рачно водените електромоторни алати. STIHL е обврзан да го отпечати овој текст дословно.

Безбедносните упатства наведени под „2) Безбедност при работа со струја“ за спречување струен удар не се применливи на електричните алати со акумулаторски батерии STIHL.

ПРЕДУПРЕДУВАЊЕ

Прочитајте ги сите безбедносни упатства и совети. Пропустите во запазувањето на безбедносните упатства и совети може да предизвикаат струен удар, пожар и/или тешки повреди.

Чувајте ги сите безбедносни упатства и совети и за во иднина.

35 Општи безбедносни упатства за електричните алати македонски

Во безбедносните упатства се користи израз „електричен алат“ и тој се однесува на сите електрични алати што работат на струја (со кабел за струја) како и на електричните алати што работат со акумулаторски батерии (без кабел за струја).

35.1 1) Безбедност на работното место

а) Работното место треба да биде чисто и

добро осветлено. Нередот или неосветлените работни места може да предизвикаат несреќи.

b) Не работете со електричниот алат во

околина каде што постои опасност од експлозија, или каде што има запаливи течности, гасови и прав. Електричните алати создаваат искри што може да го запалат правот или испарувањата.

c) Децата и останатите лица држете ги

подалеку додека работите со електричниот алат. Доколку ви го свртат вниманието, може да ја изгубите контролата врз уредот.

35.2 2) Безбедност при работа со струја

а)

Приклучникот за струја на електричниот алат мора да одговара на штекерот за струја. Приклучникот за струја не смее да се менува на ниеден начин. Не употребувајте штекер со адаптер заедно со вземјени електрични алати. Неизменетите приклучници за струја и штекери ја намалуваат опасноста од струен удар.

b) Избегнувајте телесен допир со вземјени

површини, како на пр. цевки, печки, шпорети и фрижидери. Постои зголемена опасност од електричен удар кога е вземјено и Вашето тело.

c) Чувајте ги електричните алати подалеку

од дожд и влага. Навлезената вода во електричниот алат ја зголемува опасноста од струен удар.

d) Не злоупотребувајте го кабелот за да го

повлечете електричниот алат, за да го закачите или да го извлечете од штекерот за струја. Чувајте го кабелот подалеку од топлина, масло, остри рабови и од подвижните делови на уредот. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.

e) Доколку го користите електричниот алат

на отворено, употребувајте само продолжни кабли што се предвидени за употреба на отворено. Употребата на продолжни кабли за употреба на отворено ја намалува опасноста од струен удар.

f) Доколку употребата на електричниот алат

во влажна средина не може да се избегне, користете штекер со осигурувач против неисправна струја. Користењето штекер со осигурувач против неисправна струја ја намалува опасноста од струен удар.

35.3 3) Безбедност на лица

а) Бидете вниматели, работете промислено

и претпазливо со електричните алати. Не користете електричен алат кога сте изморени или кога сте под влијание на дрога, алкохол или лекови. При употреба на електрични алати доволен е само еден миг на невнимателност што може да предизвика сериозни повреди.

b) Носете лична заштитна опрема и секогаш

очила. Носењето лична заштитна опрема, како што е маска против прав, заштитни чевли што не се лизгаат, заштитен шлем и заштита на слухот, а во зависност од начинот на примената на електричниот алат, ја намалува опасноста од повреди.

c) Избегнете ненамерно вклучување на

уредот. Проверете дали електричниот алат е исклучен пред да го приклучите на напојување со струја и/или акумулаторска батерија и пред да го земете или носите. Доколку прстот ви се наоѓа на прекинувачот додека го носите електричниот алат, или уредот бил вклучен пред да го приклучите на електрично напојување, постои опасност од несреќи.

d) Алатот за штелување и клучот за

завртките мора да бидат отстранети пред да го вклучите електричниот алат. Алатот или клучот може да предизвикаат повреди доколку се наоѓаат на некој од подвижните делови на уредот.

e) Избегнувајте невообичаени положби на

телото. Внимавајте на стабилната положба и секогаш бидете во рамнотежа. Така ќе задржите подобра контрола врз електричниот алат и во неочекувани ситуации.

0458-756-5821-B 41

македонски 35 Општи безбедносни упатства за електричните алати

f) Носете соодветна облека. Не носете

широка облека или накит. Косата, облеката и ракавиците мора секогаш да бидат подалеку од подвижните делови. Отпуштената облека, накитот или долгата коса може да се закачат во подвижните делови.

g) Доколку користите правосмукалка и

‑системи за собирање на исечениот материјал, уверете се дека истите се приклучени и дека исправно се користат. Со користење правосмукалка се намалуваат опасностите од правот.

Одржувајте го алатот за сечење наострен и чист. Внимателно одржуваните алати за сечење со остри рабови на остриците се заглавуваат поретко и со нив се работи полесно.

g) Користете ги електричните алати, прибор

итн. секогаш според овие упатства. Запазете ги притоа работните услови и работата што треба да се изврши. Употребата на електричните алати за намени различни од предвидените може да предизвика опасни ситуации.

35.5 5) Сервисирање

35.4 4) Употреба и чување на електричниот алат

а) Не дозволувајте преоптоварување на

уредот. Користете соодветен електричен алат при работата. Изборот на соодветен електричен алат ви овозможува подобро и побезбедно работење.

b) Не користете електричен алат со расипан

прекинувач. Електричниот алат што веќе не може да се вклучи или исклучи е опасен и мора се поправи.

c) Извлечете го приклучникот за струја од

штекерот и/или извадете ја акумулаторската батерија пред да започнете со штелување на уредот, пред да почнете со замена на деловите и пред да го одложите уредот. Оваа безбедносна мерка служи за спречување на ненамерното вклучување на електричниот алат.

d) Електричните уреди што не се користат

мора да се чуваат подалеку од деца. Не дозволувајте употреба на уредот од страна на лица што не се запознаени со работењето на уредот или што не ги прочитале упатствата за уредот. Електричните алати се опасни кога со нив работат неискусни лица.

e) Електричните уреди мора да се

одржуваат внимателно. Контролирајте дали подвижните делови беспрекорно функционираат и не заглавуваат, дали има делови скршени или оштетени на начин што ќе влијае врз функционалноста на електричниот алат. Пред да го користите уредот, расипаните делови мора да се поправат. Лошото одржување на електричните алати е причина за многу несреќи.

а) Електричниот алат смеат да го поправаат

само квалифицирани и стручни лица што ќе користат само оригинални резервни делови. На тој начин елетричниот алат ќе биде во состојба што е сигурна за работењето.

35.6 Безбедносни упатства за моторни пили

Деловите на телото мора да се подалеку од

–

синџирот што се движи. Пред да ја стартувате пилата, уверете се дека синџирот ништо не допира. При работа со моторна пила, доволен е само еден миг на невнимание при кој облеката или делови од телото може да бидат зафатени од синџирот на пилата. Моторната пила држете ја секогаш со

–

десната рака на задната рачка и со левата рака на предната рачка. Држењето на моторната пила со обратен редослед го зголемува ризикот од повреди и затоа не смее да се користи. Држете го електричниот уред за

–

изолираната површина на држачите, бидејќи синџирот на пилата може да дојде во допир со скриени електрични водови или со сопствениот кабел за струја. Допирот на синџирот со електричен кабел под напон ќе ги стави под напон и металните делови на уредот и може да предизвика струен удар. Носете заштитни очила и заштита од

–

бучава. Се препорачува користење и на друга заштитна опрема за главата, рацете, нозете и стапалата. Соодветната заштитна облека ја намалува опасноста од повреди предизвикани од отфрлените струганици или од случен допир со синџирот на пилата.

42 0458-756-5821-B

35 Општи безбедносни упатства за електричните алати македонски

Не работете со моторната пила ако сте

–

качени на дрво. При работење на дрво постои опасност од повреди. Секогаш погрижете се да стоите стабилно и

–

користете ја моторната пила само стоејќи на цврста, сигурна и рамна подлога. Лизгавата подлога или нестабилните површини за стоење, на пр. скали може да предизвикаат губиток на контролата над моторната пила. При сечење гранка што се наоѓа во

–

напрегната состојба сметајте и на тоа дека гранката може да се придвижи по принцип на пружина. При ослободување од напрегнатоста во дрвото се јавува опасност ослободената гранка да го погоди корисникот и да ја стави моторната пила надвор од контрола. Бидете особено претпазливи кога сечете

–

грмушки и млади дрвја. Тенкиот материјал може да се заглави во синџирот и да Ве удри или исфрли од рамнотежа. Моторната пила носете ја за предниот

–

држач, секогаш исклучена и со синџирот свртен подалеку од телото. При превоз или складирање на моторната пила секогаш навлечете ја заштитната покривка. Со претпазливо работење со моторната пила се намалува веројатноста од случаен допир со синџирот во движење. Запазете ги упатствата за подмачување, за

–

затегнатост на синџирот и за замена на приборот. Непрописно затегнатиот или подмачаниот синџир може да пукне или да ја зголеми опасноста од повратен удар. Држачите мора да бидат суви, чисти и без

–

траги од масло или маст. Масните држачи се лизгави и предизвикуваат губење контрола. Сечете само дрво. Моторната пила не смее

–

да се користи за работи за кои не е предвидена. Пример: Моторната пила не смее да се користи за сечење пластика и ѕидни или градежни материјали што не се од дрво. Ненаменската употреба на моторната пила може да предизвика опасни ситуации.

реакција што е насочена наназад и што го отфрла мечот нагоре и во насока на корисникот.

Ако синџирот на пилата се заглави на горниот раб на мечот, тоа може да го отфрли мечот во насока на корисникот.

Секоја од овие реакции може да доведе до губиток на контролата врз пилата, а со тоа и до тешки повреди. Не ослонувајте се исклучиво на безбедносните механизми со кои е опремена моторната пила. Корисникот на моторната пила треба да преземе разни мерки за да работи без незгоди и повреди.

Повратниот удар е последица на погрешна или несоодветна примена на електричниот алат. Повратниот удар може да се спречи со соодветни мерки на претпазливост на следниов начин:

Држете ја пилата цврсто со двете раце, при

–

што палците и прстите ги опфаќаат држачите на моторната пила. Телото и рацете држете ги во положба во која може да ја прифатите силата на повратниот удар. Ако преземе соодветни мерки, корисникот може да ги совлада силите на повратниот удар. Никогаш не испуштајте ја моторната пила. Избегнувајте ненормални положби на

–

телото и не сечете над висина на рамената. Така се спречува ненамерниот допир со врвот на мечот и се постигнува подобра контрола врз моторната пила во неочекувани ситуации. Секогаш користете резервни мечови и

–

синџири за пила што ги пропишал производителот. Погрешни резервни мечови и синџири за пила може да предизвикаат пукање на синџирот и/или повратен удар. При острење и одржување на синџирот,

–

запазете ги упатствата на производителот. Премногу ниски ограничувачи на длабочина ја зголемуваат осетливоста кон повратен удар.

35.7 Причини и избегнување на повратниот удар

Повратниот удар може да се јави ако врвот на мечот допре некаков предмет или ако дрвото се свитка и го заглави синџирот во засекот.

Во даден случај, допир со врвот од мечот може да предизвика неочекувана сила на

0458-756-5821-B 43

www.stihl.com

*04587565821B*

0458-756-5821-B

*04587565821B*

0458-756-5821-B

Stihl MSE 170 C, MSE 190 C, MSE 210 C, MSE 230 C Instruction Manual [mk]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1 Сликовни ознаки

2 Безбедносни упатства македонски

1.2 Ознаки пред делови од текст

1.3 Техничко усовршување

2.1 Општи препораки

2.2 Наменска употреба

2.3 Облека и опрема

2.4 Транспортирање

2.5 Чистење

2.6 Прибор

2.7 Погон

2.8 Пред работа

2.9 Вклучување на моторната пила

2.10 За време на работата

2.11 По работата

2.12 Чување

3 Сили на реакција македонски

2.13 Вибрации

2.14 Одржување и поправки

3.1 Опасност од повратен удар

3.2 Повратниот удар може да се случи на пр. кога

3.5 Вовлекување (A)

3.3 Сопирачка за синџир QuickStop:

3.6 Одбивање (B)

3.4 Намалување на опасноста од повратен удар

4 Начин на работа македонски

3.7 Работете со најголема претпазливост

4.1 Сечење

4.2 Подготовка за соборување

4.3 Бразда за соборување

4.5 Засек за соборување – основна техника

4.4 Помошни засеци

4.6 Избор на соодветен засек за соборување

4.7 Засек за соборување со безбедносна лента (нормално дрво)

4.8 Засек за соборување со потпорна лента (наведнато дрво)

5 Испорачан комплет македонски

6.1 Штитник за синџирот

6 Гарнитура за сечење

7.1 Демонтажа на капакот на запчаникот

7.2 Отпуштање на сопирачката на синџирот

7.3 Местење на синџирот

8 Монтажа на меч и синџир за пила (брзо затегнување на синџирот) македонски

8.1 Демонтажа на капакот на запчаникот

8.2 Монтажа на дискот за затегнување

8.3 Отпуштање на сопирачката на синџирот

8.4 Местење на синџирот

9 Затегнување на синџирот за пила (странично затегнување на синџирот)

македонски 13 Полнење масло за подмачкување на синџирот

13.1 Подготвување на уредот

13.3 наполнете масло за подмачкување на синџирот

13.4 Затворање на капачето на резервоарот

македонски 14 Проверка на подмачканоста на синџирот

13.6 Проверка на нивото на наполнетост

15 Сопирачка на последователното движење македонски

16 Сопирачка на синџирот

16.1 Блокирање на синџирот на пилата

16.2 Отпуштање на сопирачката на синџирот

16.3 Контрола на работата на сопирачката

македонски 17 Вклучување на уредот во струја

17.1 Продолжен кабел

17.2 Приклучување на штекер за струја

18 Вклучување на уредот

19 Исклучување на уредот македонски

20.1 MSE 170 C, MSE 190 C, MSE 210 C

македонски 21 Упатства за работа

20.2 MSE 230 C

21.1 За време на работата

21.2 По работата

22 Одржување на мечот македонски

23 Ладење на моторот

24 Чување на уредот

25.1 Замена на запчаникот

македонски 26 Одржување и острење на синџирите за пили

26.1 Сечење без мака со исправно наострен синџир за пила

26.2 Поделба на синџирот

26.4 Држач за турпии
