STIHL MS 341, 361

Instrukcja użytkowania

Spis treści

polski

Wprowadzenie do niniejszej Instrukcji użytkowania 2

Wskazówki dotyczące bezpieczeństwa i techniki pracy 3

Zespół tnący 17 Montowanie prowadnicy i piły

łańcuchowej (system bocznego napinania piły łańcuchowej) 17

Montowanie prowadnicy i piły

Oryginalna Instrukcja

Użytkowania

łańcuchowej (system szybkiego napinania piły łańcuchowej) 18

Napinanie piły łańcuchowej (system bocznego napinania piły łańcuchowej) 20

Napinanie piły łańcuchowej (system szybkiego napinania piły łańcuchowej) 20

Sprawdzanie napięcia piły łańcuchowej 21

Paliwo 21 Tankowanie paliwa 22 Olej do smarowania piły

łańcuchowej 24 Tankowanie oleju do smarowania

Wydrukowano na papierze bielonym bez stosowania chloru.

Farby drukarskie zawierają oleje roślinne, papier ulega

recyrkulacji.

piły łańcuchowej 25 Sprawdzić układ smarowania piły

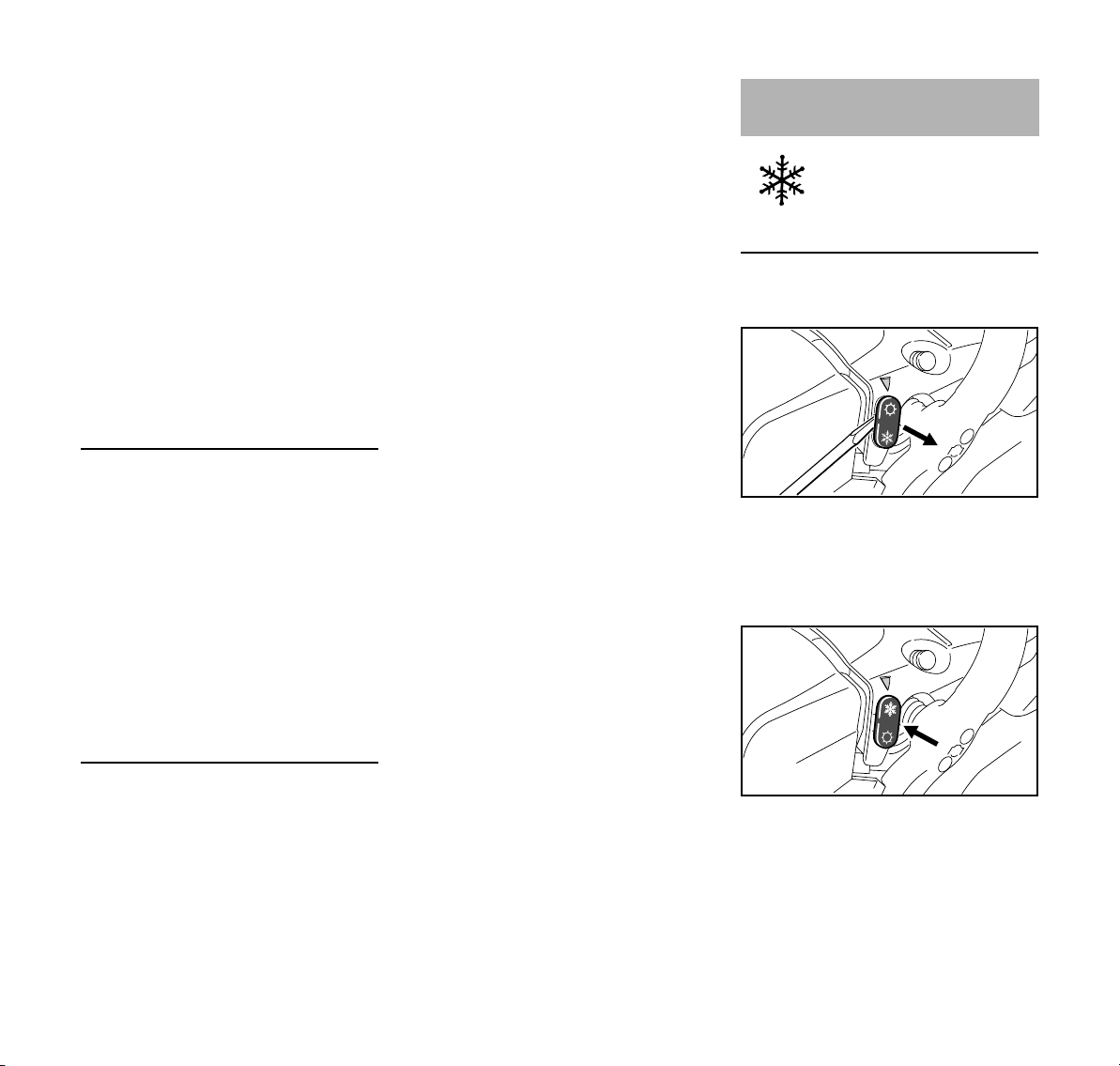

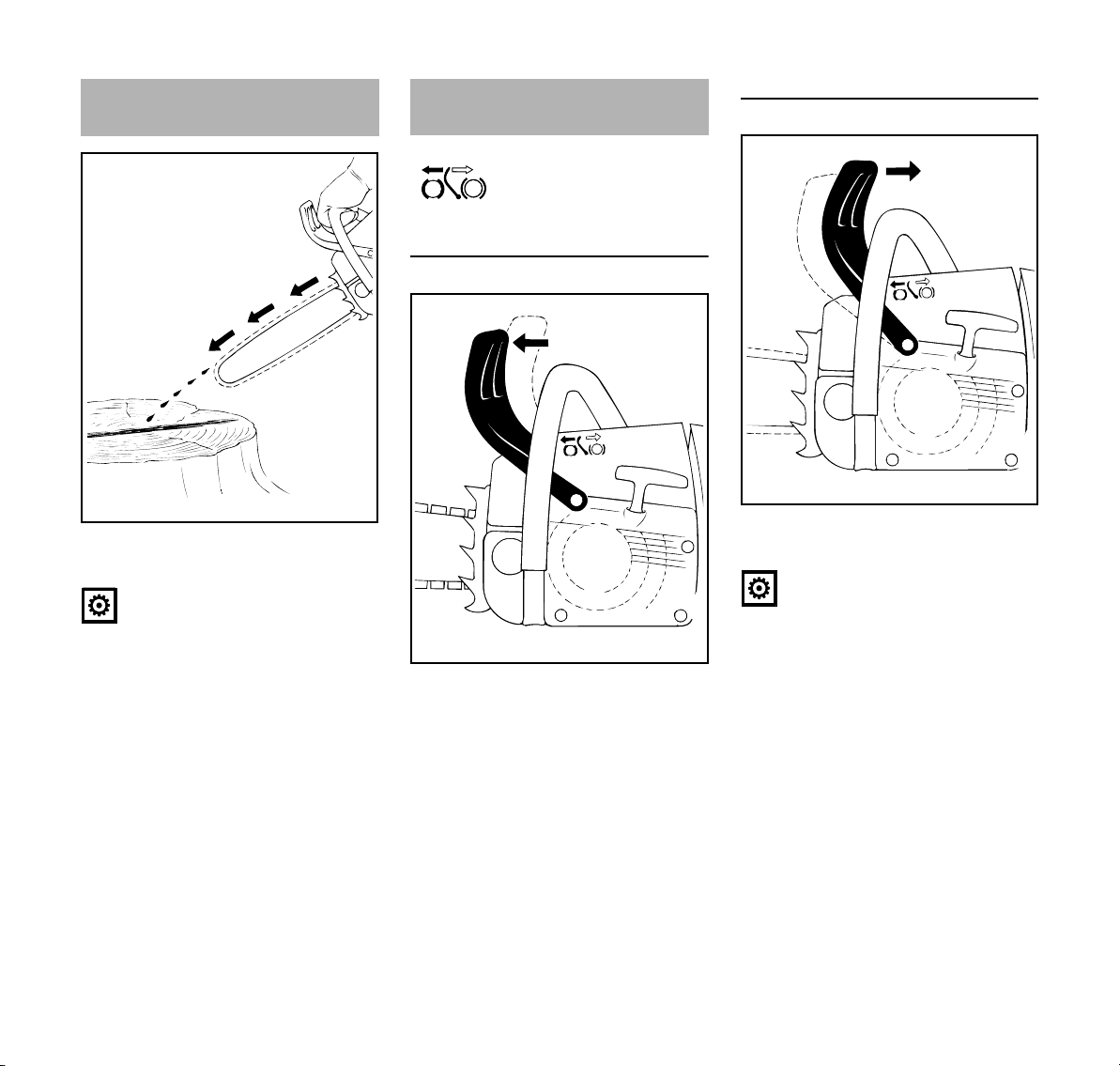

łańcuchowej 26 Hamulec piły łańcuchowej 26 Eksploatacja w warunkach

zimowych 27 Elektryczne ogrzewanie rękojeści 28 Uruchamianie i wyłączanie silnika 29 Wskazówki dotyczące eksploatacji 32

Regulacja wydajności pompy olejowej 33

Prawidłowa eksploatacja prowadnicy 34

System filtrowania powietrza 34 Czyszczenie filtra powietrza 35 Regulacja gaźnika 35 Kratka przeciwiskrowa w tłumiku

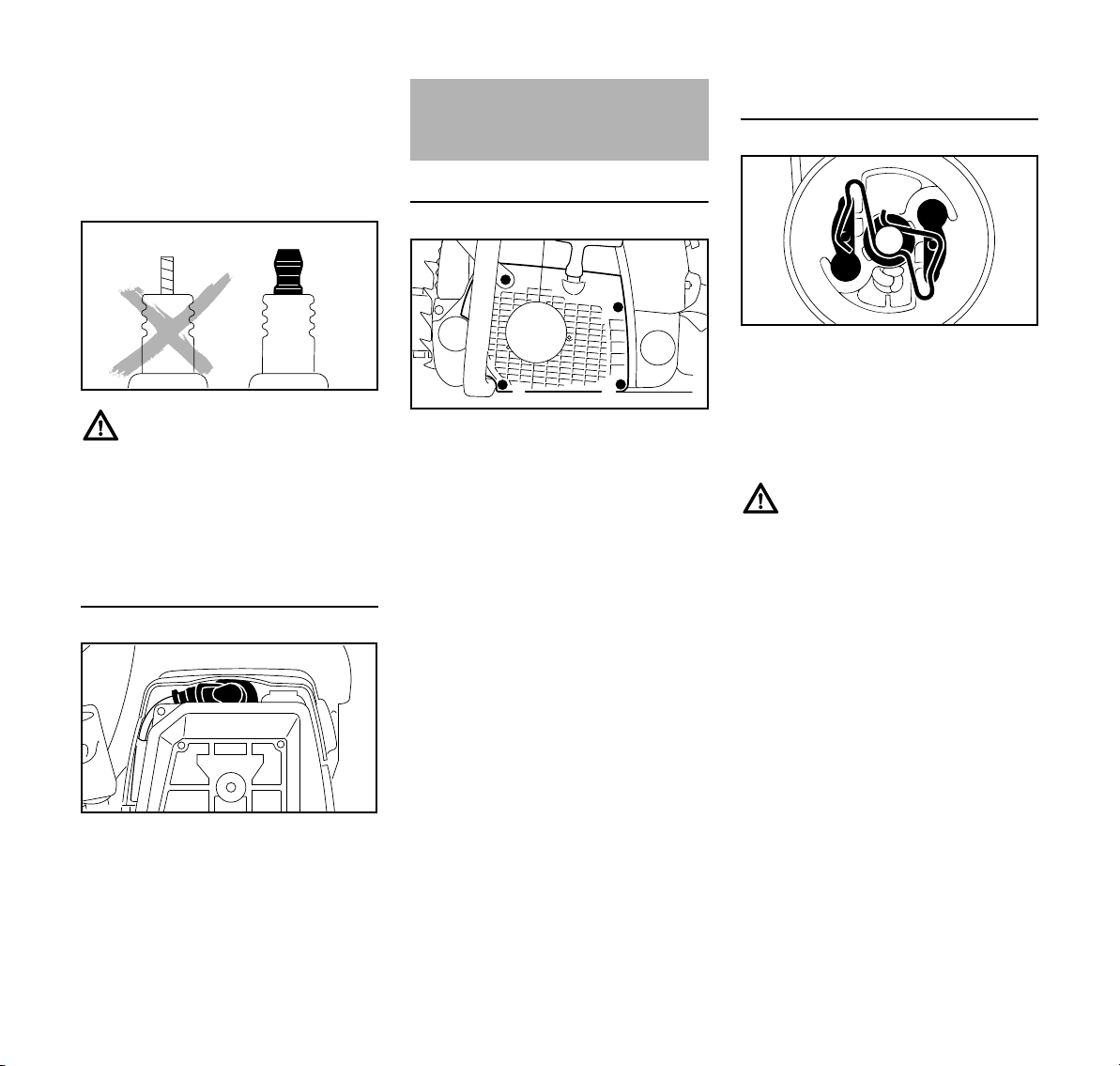

wydechu spalin 37 Świeca zapłonowa 37 Wymiana linki urządzenia

rozruchowego / sprężyny powrotnej 38 Przechowywanie urządzenia 40 Badanie stanu technicznego i

wymiana koła napędu piły łańcuchowej 41

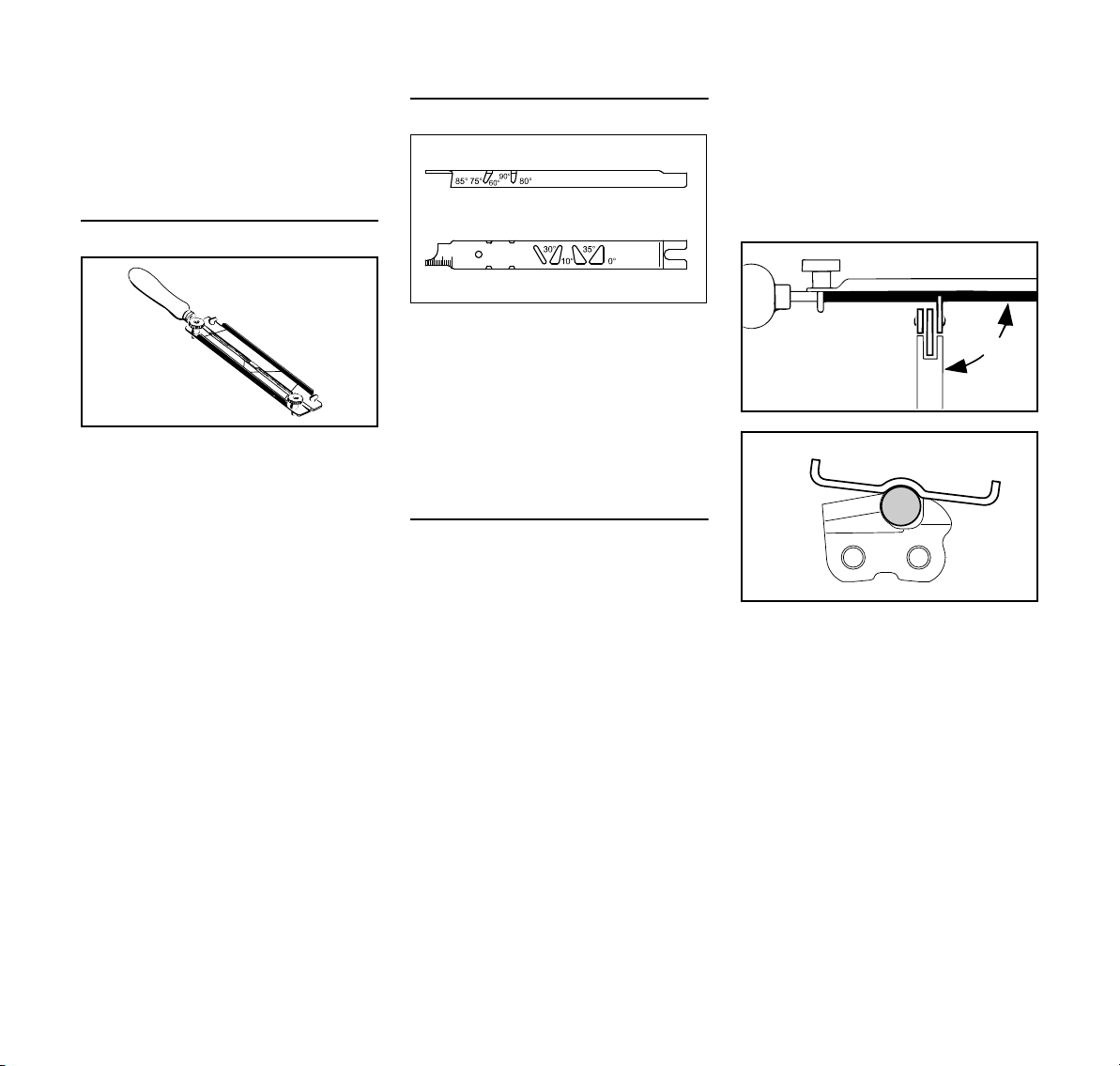

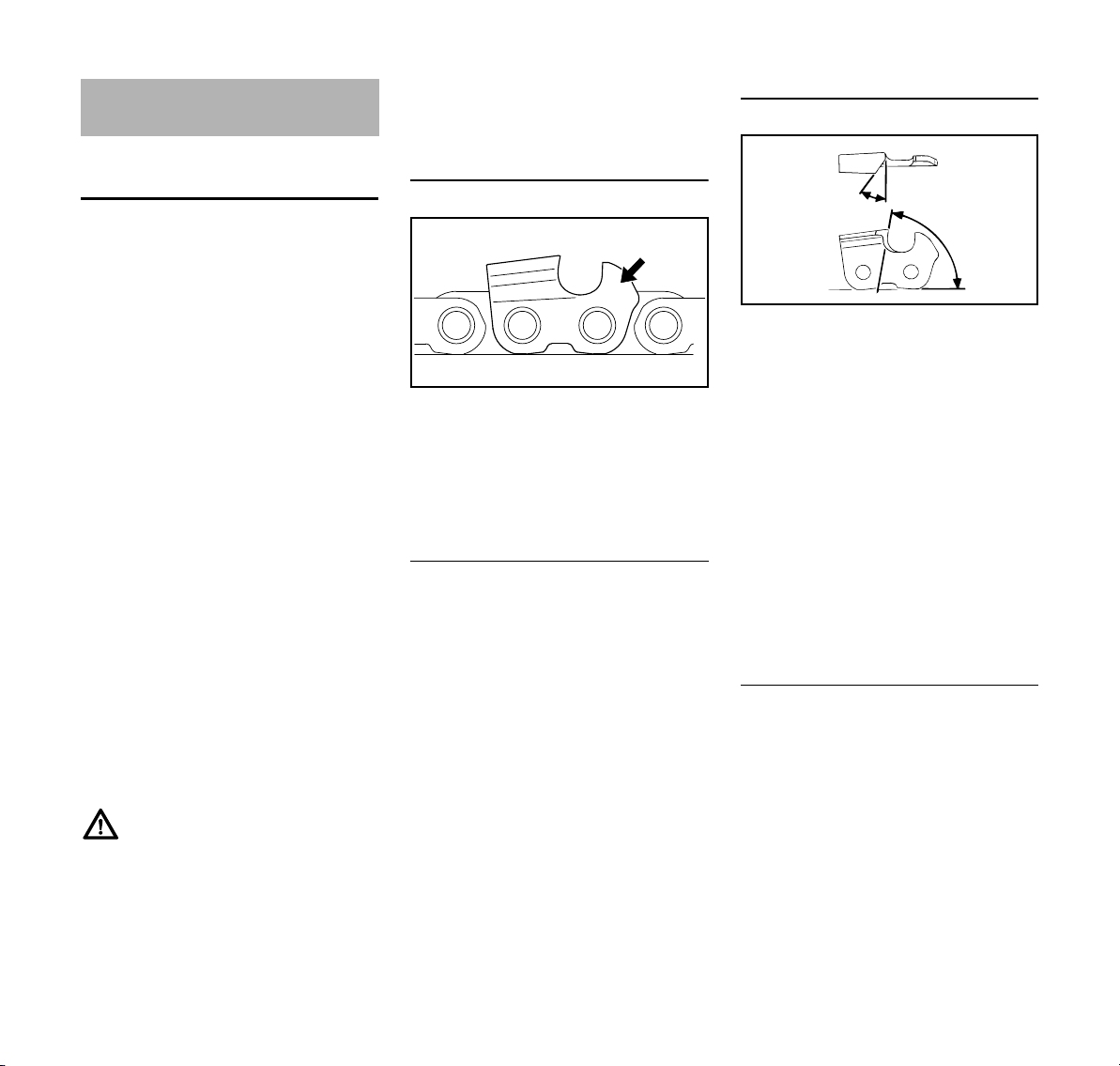

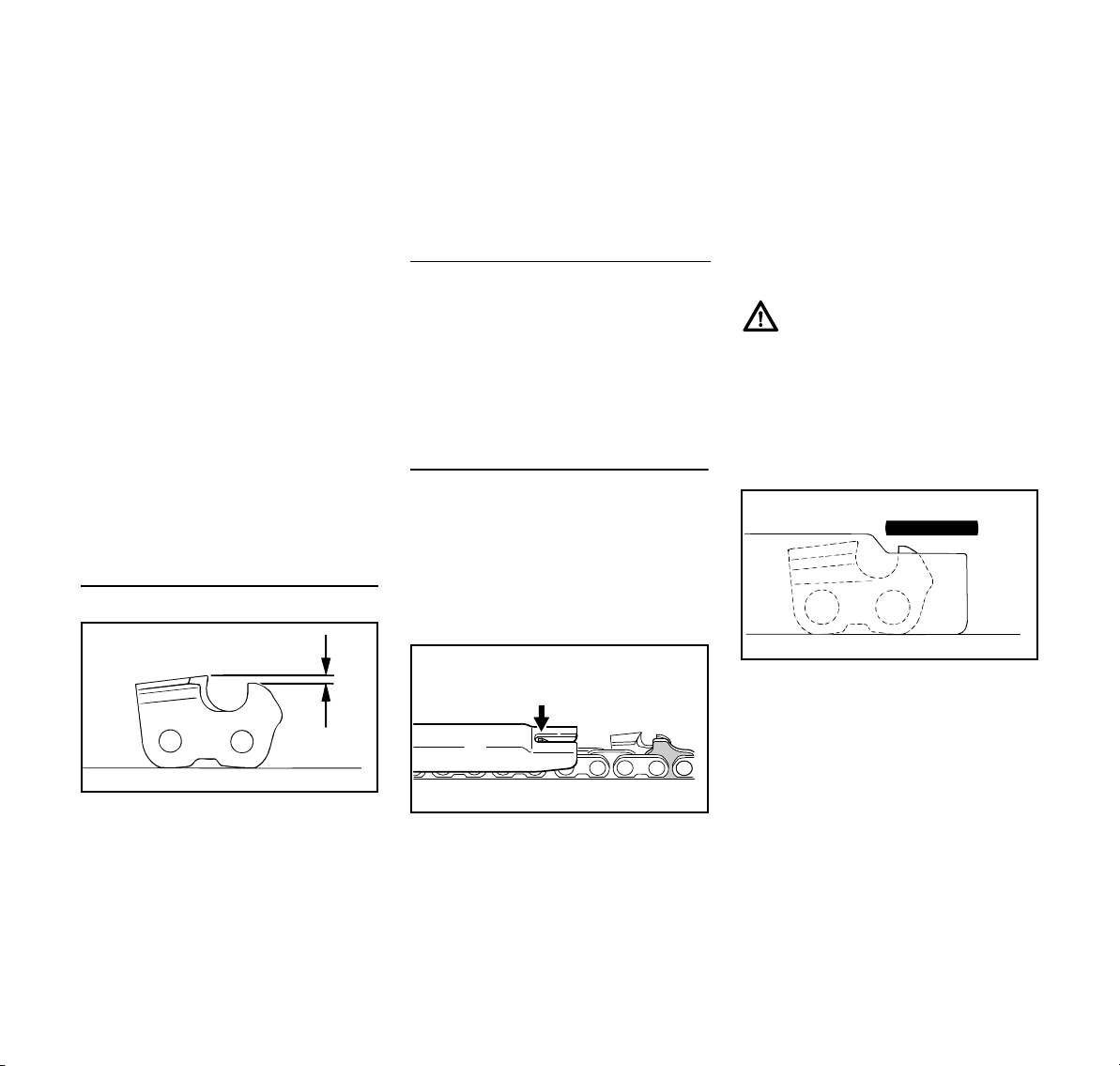

Pielęgnacja i ostrzenie piły łańcuchowej 42

Wskazówki dotyczące przeglądów technicznych i konserwacji 46

Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń 48

Zasadnicze podzespoły urządzenia 49 Dane techniczne 50 Wyposażenie specjalne 51 Organizacja zaopatrzenia w części

zamienne 52 Wskazówki dotyczące napraw 52 EG Oświadczenie o zgodności ze

strony producenta 53 Certyfikat jakościowy 54

Szanowni klienci, uprzejmie dziękujemy za to, że

zdecydowaliście się Państwo na nabycie najwyższej jakości produktu firmy STIHL.

Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować.

Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do Waszego dystrybutora lub bezpośrednio do naszej spółki dystrybucyjnej.

Wasz

Hans Peter Stihl

{

0458-212-5121-A. VA2.M11.

0000001482_006_PL

MS 341, MS 361, MS 361 C

polski

Wprowadzenie do niniejszej Instrukcji użytkowania

Piktogramy

Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej instrukcji użytkowania.

W zależności od modelu urządzenia oraz jego wyposażenia, na urządzeniu mogą zostać umieszczone następujące symbole graficzne.

Zbiornik paliwa; mie szanka paliwowa z benzyny i oleju silnikowego

Zbiornik oleju do smaro wania piły łańcuchowej; olej do smarowania piły łańcuchowej

Blokowanie i luzowanie hamulca piły łańcuchowej

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warun kach zimowych

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warun kach letnich

Ogrzewanie rękojeści

Nacisnąć zawór dekompresyjny

Nacisnąć pompę paliwową

Oznaczenie akapitów

zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie

formy, techniki oraz wyposażenia. W związku z powyższym wyklucza się

prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej instrukcji użytkowania.

Hamulec wybiegu bezwładnościowego

Kierunek ruchu piły łańcuchowej

Ematic; sterowanie ilością podawanego oleju do smarowania piły łańcuchowej

Napinanie piły łańcuchowej

Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach.

Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów.

Rozwój techniczny

Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego

MS 341, MS 361, MS 361 C

polski

Wskazówki dotyczące bezpieczeństwa i techniki pracy

Przy pracy z mechaniczną pilarką łańcuchową niezbędne jest zastosowanie szczególnych środków ostrożności, gdyż praca tym urządzeniem prze biega znacznie szybciej niż toporem czy piłą ręczną oraz, że praca wykonywana jest piłą łańcuchową poruszającą się z bardzo dużą prędkością.

Przed pierwszym użyciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję obsługi i starannie przechowywać ją w celu późniejszego użycia. Niestosowanie się do zasad bezpieczeństwa pracy zamieszczonych w Instrukcji użytkowania może spowodować zagrożenie dla życia.

Należy stosować się do lokalnych zasad bezpieczeństwa pracy (BHP) opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne.

Kto zamierza po raz pierwszy podjąć pracę przy pomocy urządzenia mechanicznego powinien: poprosić sprzedawcę lub inną osobę umiejącą

obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym.

Osobom niepełnoletnim nie wolno pracować urządzeniem mechanicznym – wyjątek stanowią młodociani powyżej lat 16, którzy pod nadzorem, pobierają naukę zawodu.

Z miejsca pracy urządzenia należy usunąć dzieci, zwierzęta oraz osoby postronne!

Jeżeli urządzenie nie będzie przez dłuższy czas użytkowane, to należy je tak odstawić, żeby nie stanowiło dla nikogo zagrożenia. Zabezpieczyć urządzenie przed użyciem przez osoby nieupoważnione.

Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku!

Powyższe urządzenie mechaniczne można udostępnić bądź wypożyczyć tylko tym osobom, które są zaznajomione z tym modelem i umieją się nim posługiwać – wraz z maszyną należy zawsze wręczyć użytkownikowi instrukcję użytkowania!

Czas użytkowania urządzeń emitujących hałas może zostać ograniczony przepisami ogólnokrajowymi lub lokalnymi.

Kto pracuje urządzeniem mechanicznym musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. Jeżeli ze względów zdrowotnych osoba, która ma obsługiwać maszynę nie może wykonywać robót związanych z

obciążeniami fizycznymi, to powinna się ona zwrócić do swojego lekarza z zapytaniem czy może wykonywać ten rodzaj pracy.

Dotyczy wyłącznie osób ze stymulatorami rytmu serca: układ zapłonowy tego urządzenia wytwarza pole magnetyczne o niewielkiej intensywności. Ewentualnego wpływu takiego pola magnetycznego na niektóre typy stymulatorów nie można jednak całkowicie wykluczyć. W celu uniknięcia ryzyka zdrowotnego fima STIHL zaleca uzyskanie w powyższej sprawie opinii lekarza stosującego terapię oraz od producenta stymulatora.

Nie wolno pracować urządzeniem mechanicznym po spożyciu alkoholu, medykamentów, które osłabiają zdolność reagowania lub narkotyków.

Przy niekorzystnych warunkach atmosferycznych (deszcz, śnieg, lód, wiatr) należy przełożyć wykonywanie robót na inny termin – zwiększone zagrożenie wypadkiem!

Ciąć wyłącznie drewno i przedmioty drewniane.

Nie należy używać urządzenia mechanicznego do innych celów – zagrożenie wystąpieniem wypadku!

Należy stosować tylko takie narzędzia tnące oraz elementy wyposażenia, które zostały dozwolone przez firmę STIHL dla powyższego urządzenia mechanicznego lub, które są technicznie równorzędne. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora. Stosować wyłącznie kwalifikowane narzędzia i wyposażenie. W przeciwnym razie może to

MS 341, MS 361, MS 361 C

polski

doprowadzić do zagrożenia wystąpieniem wypadku lub do uszkodzeniem urządzenia.

Firma STIHL zaleca stosowanie oryginalnych narzędzi, prowadnic, pił łańcuchowych, kół napędu pił łańcuchowych oraz elementów wyposażenia tej firmy. Właściwości powyższych części zamiennych zostały w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użytkownika.

Nie należy dokonywać żadnych zmian technicznych urządzenia – może to prowadzić do zagrożenia bezpieczeństwa pracy. Firma STIHL wyklucza swoją ewentualną odpowiedzialność za szkody na osobach lub na rzeczach jakie powstaną w następstwie stosowania niedozwolonych narzędzi roboczych.

Nie stosować myjni wysokociśnieniowych do czyszczenia urządzenia. Strumień wody pod wysokim ciśnieniem może uszkodzić urządzenie.

Odzież robocza i sprzęt ochronny

Należy nosić przepisową odzież roboczą i sprzęt ochronny.

Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki i posiadać warstwę ochronną zabezpieczającą przez przecięciem – może to być kombinezon, ale nie płaszcz.

Nie wolno stosować żadnej odzieży, która mogłaby się zaplątać w gałęziach, zaroślach bądź w wirujących elementach urządzenia. Nie należy nosić podczas pracy także szali, krawatów oraz biżuterii. Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.).

Należy stosować obuwie ochronne z cholewkami, wyposażone w zelówki o dobrej przyczepności oraz okute blachą noski!

Jeżeli z góry mogą spadać jakieś przed mioty, to należy nosić hełm ochronny.

Należy nosić okulary ochronne lub osłonę twarzy i "osobistą" ochronę narządu słuchu jak np. kapsuły chroniące narząd słuchu przed hałasem.

Nosić mocne rękawice ochronne.

Firma STIHL oferuje szeroki program osobistego wyposażenia ochronnego.

Transportowanie mechanicznej pilarki łańcuchowej

Należy zawsze uaktywnić (zaciągnąć) hamulec i założyć osłonę piły łańcuchowej – także przy transporcie na krótkie odległości. Przy transporcie na dłuższe odległości (powyżej 50 m) należy dodatkowo wyłączyć silnik.

Mechaniczną pilarkę łańcuchową należy wyłącznie przenosić trzymając za przedni uchwyt – trzymać z dala od ciała rozgrzany tłumik wydechu spalin, prowadnica skierowana do tyłu. Nie dotykać rozgrzanych podzespołów maszyny, a szczególnie powierzchni tłumika wydechu spalin – niebezpieczeństwo oparzenia!

Podczas transportu samochodem: zabezpieczyć urządzenie mechaniczne przed przewróceniem, uszkodzeniem oraz przed wylaniem się z niego paliwa.

Tankowanie

Benzyna jest materiałem szczególnie łatwopalnym – należy pozostawać z dala od źródeł otwartego ognia – nie rozlewać paliwa – nie palić tytoniu.

Przed tankowaniem wyłączyć silnik urządzenia.

Nie należy tankować urządzenia zanim nie ostygnie silnik – paliwo może się przelać – niebezpieczeństwo pożaru!

MS 341, MS 361, MS 361 C

polski

Zamknięcie (korek) zbiornika paliwa należy otwierać z największą ostrożnością tak, żeby powoli zlikwidować ciśnienie panujące w zbiorniku i zapobiec rozpryskaniu paliwa.

Paliwo należy tankować tylko w miejscach o dobrej cyrkulacji powietrza. Jeżeli paliwo zostało rozlane, to należy natychmiast oczyścić urządzenie mechaniczne – unikać rozlania paliwa na odzież – jeżeli to nastąpiło, należy ją natychmiast zmienić.

Urządzenia mechaniczne mogą być wyposażone seryjnie w różne zamknięcia zbiorników paliwa (korki).

Po zakończeniu tankowa nia paliwa należy możliwie najmocniej dokręcić korek (zakrętkę zamknięcia) zbiornika.

Zakrętkę zamknięcia zbiornika (korek) wyposażoną w składany uchwyt (zamknięcie bag netowe) należy prawidłowo nakręcić oraz dokręcić aż do oporu i następnie złożyć uchwyt.

W ten sposób zmniejsza się ryzyko samoczynnego otwarcia zakrętki zbiornika (korka) wskutek wibracji silnika oraz związanego z tym rozlania paliwa.

Przed uruchomieniem

Skontrolować stan techniczny urządzenia mechanicznego – należy przy tym przestrzegać wskazówek zamieszczonych w odpowiednich rozdziałach instrukcji użytkowania. Sprawdzić czy:

– sprawność techniczną hamulca piły

łańcuchowej i przedniej osłony dłoni

– właściwe zamontowanie

prowadnicy;

– odpowiednie napięcie piły

łańcuchowej

– łatwość poruszania się przycisku

przyspiesznika (dźwigni sterowania główną przepustnicą) oraz przycisku blokady – przycisk przyspiesznika (dźwignia sterowania główną przepustnicą) musi się samoczynnie przemieszczać do pozycji biegu jałowego

– czy dźwignia przełącznika

wielofunkcyjnego / wyłącznik STOP jest sprawny technicznie – czy można je łatwo przesunąć do pozycji STOP lub 0.

– czy wtyczka (fajka) świecy

zapłonowej jest mocno osadzona – przy luźno osadzonej wtyczce może wystąpić iskrzenie, które w konsekwencji może spowodować zapłon wyciekającej mieszanki paliwowo–powietrznej – niebezpieczeństwo wybuchu pożaru!

– nie należy podejmować żadnych

zmian konstrukcyjnych przy elementach manipulacyjnych czy urządzeniach zabezpieczających

– czy, w celu pewnego prowadzenia

urządzenia mechanicznego, rękojeści są czyste i suche – wolne od oleju i zanieczyszczeń.

Urządzenie mechaniczne można eksploatować tylko wtedy, jeżeli znajduje się ono w prawidłowym stanie technicznym – niebezpieczeństwo wypadku!

Uruchamianie silnika

Może nastąpić w odległości minimum 3 metrów od miejsca tankowania. Nie wolno uruchamiać urządzenia w zamkniętych pomieszczeniach.

Uruchamiać tylko na równym terenie – należy zwracać uwagę na wybór pewnego i stabilnego stanowiska, mocno przytrzymać urządzenie mechaniczne – narzędzie tnące nie może dotykać żadnych przedmiotów ani podłoża, gdyż podczas uruchamiania silnika może się ono poruszać.

Urządzenie jest obsługiwane wyłącznie przez jedną osobę – nie należy tolerować obecności innych osób na stanowisku pracy – także podczas uruchamiania maszyny

Przed rozpoczęciem uruchamiania należy uaktywnić hamulec piły łańcuchowej (zablokować piłę łańcuchową) – niebezpieczeństwo odniesienia obrażeń ze strony piły łańcuchowej znajdującej się w ruchu!

MS 341, MS 361, MS 361 C

polski

001BA087 LÄ

Nie należy uruchamiać silnika trzymając maszynę w rękach. Uruchamianie należy wykonać tak, jak to zostało opisane w instrukcji obsługi.

Nie uruchamiać mechanicznej pilarki łańcuchowej, której piła łańcuchowa znajduje się w rzazie.

Trzymanie i prowadzenie urządzenia

Mechaniczną pilarkę łańcuchową należy zawsze trzymać obydwoma rękami: prawa dłoń na tylnym uchwycie – także w przypadku osób leworęcznych. W celu pewnego i bezpiecznego prowadzenia maszyny należy objąć kciukami uchwyt przedni i uchwyt tylny. W celu pewnego i bezpiecznego prowadzenia maszyny należy objąć kciukami uchwyty (przedni i tylny).

Podczas pracy

Zawsze wybierać do uruchamiania pewne i bezpieczne stanowisko.

W przypadku zagrażającego niebezpieczeństwa lub w krytycznej sytuacji należy natychmiast wyłączyć silnik – suwak przełącznika wielofunkcyjnego / dźwignię przełącznika STOP przesunąć do pozycji 0.

Urządzenie jest obsługiwane wyłącznie przez jedną osobę – nie należy tolerować obecności dalszych osób na stanowisku pracy.

Nigdy nie pozostawiać pracującego urządzenia bez dozoru.

Po podjęciu pracy przez silnik: Po zwolnieniu przycisku przyspiesznika (dźwigni sterowania główną przepustnicą) piła łańcuchowa porusza się jeszcze przez pewien czas – efekt bezwładnego wybiegu!

Ostrożnie na śliskim i mokrym podłożu, śniegu, lodzie, pochyłościach, nierównym terenie oraz na świeżo okorowanym drewnie (kora) – niebezpieczeństwo poślizgnięcia!

Zwracać uwagę na przeszkody: pieńki, korzenie, wykroty – niebezpieczeństwo potknięcia!

Nie należy pracować samotnie (w pojedynkę) – należy stale znajdować się w zasięgu głosu w stosunku do innych osób, które w krytycznej sytuacji mogą udzielić pomocy.

Przy stosowaniu ochrony narządu słuchu zalecane jest zachowanie szczególnej ostrożności oraz orientacji – percepcja sygnałów alarmowych przy wystąpieniu zagrożeń (takich jak okrzyki ostrzegawcze, sygnały alarmowe, itp.) jest wtedy znacznie ograniczona.

W odpowiednim czasie robić przerwy w pracy. Należy zapobiegać zmęczeniu i utracie sił – niebezpieczeństwo zaistnienia wypadku!

Należy uważać, żeby gorący strumień spalin nie został skierowany na materiały łatwozapalne (np. trociny, korę, suchą trawę czy paliwo). Należy

także uniemożliwić kontakt w/w materiałów z rozgrzaną powierzchnią tłumika wydechu spalin – niebezpieczeństwo pożaru! Tłumiki wydechu spalin wyposażone w katalizatory mogą być szczególnie gorące.

Z chwilą uruchomienia silnika przecinarka wytwarza spaliny zawierające trujące gazy. Gazy zawarte w spali

nach mogą być niewidoczne i bez zapa

chu, a także mogą zawierać niedopalone węglowodory bądź ben

zol. Nie należy nigdy pracować urządzeniem mechanicznym w zamkniętych bądź niewystarczająco wenty lowanych pomieszczeniach – doty czy to także maszyn wyposażonych w katalizatory!

Podczas pracy w rowach, obniżeniach, wykopach lub warunkach ograniczonej swobody ruchu należy stale zwracać uwagę na wystarczającą wymianę powietrza (np. poprzez stosowanie wyciągów spalin) – zagrożenie dla życia wskutek zatrucia spalinami! Zagrożenie dla życia wskutek zatrucia!

W razie wystąpienia mdłości, bólu głowy, zakłóceń wzroku (zawężenie pola widzenia), zakłóceń słuchu, zawrotów głowy, spadku koncentracji należy natychmiast przerwać pracę – powyższe symptomy mogą między

MS 341, MS 361, MS 361 C

polski

001BA036 KN

innymi być wywołane wskutek wysokiej koncentracji spalin – niebezpieczeństwo zaistnienia wypadku!

Podczas pracy powyższym urządzeniem mechanicznym emitowane są pyły (np. pył drzewny), które mogą stanowić zagrożenie dla zdrowia. Przy intensywnym występowaniu pyłów należy stosować osłonę dróg oddechowych.

Regularnie i w krótkich odstępach czasu należy kontrolować piłę łańcuchową, a przy wyczuwalnych zmianach charakterystyki pracy, należy to uczynić natychmiast:

– wyłączyć silnik, odczekać aż

zatrzyma się piła łańcuchowa

– sprawdzić stan techniczny i

zamocowanie

– zwrócić uwagę na stan naostrzenia

łańcucha

Nie należy dotykać piły łańcuchowej przy pracującym silniku. Jeżeli piła łańcuchowa została zablokowana przez jakiś przedmiot, należy natychmiast wyłączyć silnik – dopiero wtedy usunąć blokujący przedmiot – niebezpieczeństwo odniesienia obrażeń!

W celu wymiany piły łańcuchowej należy wyłączyć silnik – niebezpieczeństwo odniesienia obrażeń!

Nie palić tytoniu w czasie pracy urządzeniem mechanicznym oraz w jego najbliższym otoczeniu – niebezpieczeństwo pożaru! Z układu zasilania mogą się wydobywać łatwopalne pary benzyny.

Jeżeli urządzenie mechaniczne zostało poddane ponadnormatywnym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeństwa eksploatacyjnego maszyny – patrz także rozdział "Przed uruchomieniem". Szczególną uwagę należy zwrócić na szczelność układu zasilania oraz na sprawność funkcjonalną urządzeń zabezpieczających. Nie należy w żadnym wypadku pracować urządzeniem mechanicznym, którego stan bezpieczeństwa eksploatacyjnego nie pozostaje bez zastrzeżeń. W razie wątpliwości należy zwrócić się do wyspecjalizowanego dystrybutora.

Zwrócić uwagę na prawidłową regulację biegu jałowego – po zwolnieniu dźwigni sterowania główną przepustnicą (gazem) narzędzie tnące powinno zaprzestać pracę. Systematycznie kontrolować regulację biegu jałowego – jeżeli zachodzi potrzeba, korygować. Jeżeli pomimo to piła łańcuchowa będzie się poruszać podczas pracy silnika na biegu jałowym, należy zlecić naprawę urządzenia fachowemu dystrybutorowi.

Siły reakcyjne

Do najczęściej spotykanych sił reakcyjnych należą: odbicie wsteczne, odepchnięcie wsteczne oraz szarpnięcie piły łańcuchowej do przodu.

Zagrożenie wskutek odbicia

Odbicie wsteczne może spowodować rany cięte ze skutkiem śmiertelnym.

Przy odbiciu (kickback) pilarka łańcuchowa zostaje niespodziewanie i w niekontrolowany sposób odrzucona w kierunku operatora.

MS 341, MS 361, MS 361 C

polski

001BA093 LÄ

001BA037 KN

001BA038 KN

Odbicie wsteczne następuje wtedy, gdy:

– piła łańcuchowa w niezamierzony

sposób natrafi górnym sektorem wierzchołka prowadnicy na drewno czy inny twardy przedmiot – np. przy okrzesywaniu piła dotknie drugiej gałęzi jednocześnie

– piła łańcuchowa zostanie na

wierzchołku prowadnicy przychwycona przez moment w rzazie

Hamulec piły łańcuchowej QuickStop: zmniejsza w określonych sytuacjach

niebezpieczeństwo odniesienia obrażeń – samego odrzucenia wstecznego nie można jednak zupełnie wyeliminować. Podczas aktywacji hamulca piła łańcuchowa zostaje zatrzymana w ułamku sekundy – dokładny opis zamieszczono w niniejszej Instrukcji użytkowania w rozdziale "Hamulec piły łańcuchowej".

Zagrożenie odbiciem można zmniejszyć poprzez:

– prowadzenie robót w przemyślany i

prawidłowy sposób;

– mocne trzymanie pilarki obydwoma

rękami;

– wykonywanie pracy wyłącznie przy

pełnym otwarciu przepustnicy

– stałą obserwację wierzchołka

prowadnicy

– nie piłować wierzchołkiem

prowadnicy

– zachowanie ostrożności przy cięciu

młodych elastycznych gałęzi czy pędów – piła łańcuchowa może się w nich zaplątać;

– nie okrzesywać kilku gałęzi

jednocześnie

– unikanie pracy w nadmiernie

wychylonej pozycji;

– niewykonywanie robót powyżej

wysokości barków;

– wprowadzanie prowadnicy do już

rozpoczętego rzazu z najwyższą ostrożnością;

– wykonywanie rzazu "wcinania" tylko

wtedy, gdy jest się zaznajomionym z tą techniką pracy;

– zwracanie uwagi na położenie pnia

oraz na siły, które mogą prowadzić do zaciśnięcia rzazu i przychwycenia piły łańcuchowej;

– pracę tylko dobrze naostrzoną i

napiętą piłą łańcuchową – wysokość ogranicznika zagłębiania nie może być zbyt duża;

– stosowanie pił łańcuchowych o

niskiej skłonności do odbijania oraz prowadnic o małych średnicach wierzchołków.

Szarpnięcie do przodu (A)

Jeżeli przy piłowaniu dolną krawędzią prowadnicy (forehand) piła łańcuchowa zostanie przychwycona lub natrafi w drewnie na twardy przedmiot, to pilarka może zostać raptownie szarpnięta w kierunku pnia – należy zawsze pewnie osadzać zęby przypory.

Uderzenie wsteczne (B)

Jeżeli przy piłowaniu górną krawędzią prowadnicy (backhand) piła łańcuchowa zostanie przychwycona lub natrafi w drewnie na twardy przedmiot, to pilarka może zostać raptownie odepchnięta do tyłu w kierunku operatora maszyny – w celu uniknięcia powyższej sytuacji:

– nie powodować przychwycenia

górnej krawędzi tnącej prowadnicy w rzazie

– nie skręcać prowadnicy w rzazie

MS 341, MS 361, MS 361 C

polski

001BA082 KN

001BA033 KN

Zaleca się zachowanie najwyższej ostrożności:

– przy pniach na pochyłościach; – przy pniach, które wskutek

niekorzystnej pozycji mogą się

znajdować w stanie naprężenia; – podczas robót przy wiatrołomach W powyższych sytuacjach należy

zrezygnować z pracy mechaniczną pilarką łańcuchową – w zamian tego należy posłużyć się wyciągami chwytakowymi, podnośnikami linowymi lub ciągnikiem.

Wolnoleżące pnie i uformowane kłody należy usunąć z miejsca pracy. Dalszą obróbkę prowadzić możliwie na wolnej przestrzeni.

Drewno martwe (suche, spróchniałe lub obumarłe pnie) tworzy poważne i trudne do oceny zagrożenia. Rozpoznanie zagrożenia jest bardzo utrudnione, jeżeli w ogóle możliwe. W takiej sytuacji należy posłużyć się środkami pomocniczymi, takimi jak podnośniki linowe czy ciągnik.

Podczas obalania drzew w pobliżu ulic, torowisk kolejowych, linii energetycznych itd. należy pracować z zachowaniem szczególnej uwagi. Jeżeli zachodzi konieczność, należy poinformować o robotach policję, właściwe przedsiębiorstwo energetyczne, czy zarząd kolei.

Piłowanie

Nie należy pracować urządzeniem w pozycji gazu rozruchowego. Przy powyższym ustawieniu dźwigni

sterowania główną przepustnicą nie można regulować obrotów silnika maszyny.

Pracować w spokojny i przemyślany sposób; tylko w warunkach dobrej widoczności. Nie należy powodować zagrożenia dla innych.

Stosować możliwie najkrótszą prowadnicę: piła łańcuchowa, prowadnica i koło napędu piły łańcuchowej muszą pasować wzajemnie do siebie oraz do mechanicznej pilarki łańcuchowej.

W przedłużeniu linii pracy piły łańcuchowej nie mogą się znajdować żadne części ciała.

Pilarkę łańcuchową należy wyprowadzać z rzazu w drewnie tylko przy poruszającej się pile łańcuchowej.

Pilarkę łańcuchową należy używać wyłącznie do piłowania – nie stosować urządzenia do np. heblowania lub szuflowania gałęzi czy korzeni.

Nie obcinać wolno zwisających gałęzi od dołu.

Przy cięciu rozszczepionego drewna należy zachować szczególną ostrożność – niebezpieczeństwo odniesienia obrażeń wskutek uderzenia kawałkami drewna!

Unikać kontaktu pilarki łańcuchowej z niebezpiecznymi przedmiotami: przedmioty takie jak kamienie, gwoździe itp. mogą zostać odrzucone, może nastąpić uszkodzenie piły łańcuchowej – pilarka łańcuchowa może zostać podrzucona do góry.

Przy pracy na pochyłościach należy pozostawać zawsze powyżej lub z boku pnia lub obalonego drzewa. Zwracać uwagę na staczające się kłody.

Podczas prac wykonywanych na wysokości:

– zawsze stosować pomosty

podnośnikowe;

– nie pracować stojąc na drabinie lub

znajdując się w koronie drzewa

– nie należy nigdy pracować na

niestabilnych stanowiskach pracy

MS 341, MS 361, MS 361 C

polski

001BA088 LÄ

1 1

001BA040 KN

45°

– nie należy nigdy pracować powyżej

wysokości barków – nie pracować trzymając urządzenie

jedną ręką Pilarkę łańcuchową wprowadzać do

rzazu przy pełnym otwarciu przepustnicy i mocno osadzić w drewnie zęby przypory – dopiero wtedy można rozpocząć piłowanie.

Nie należy nigdy pracować bez przypory zębatej, w przeciwnym razie pilarka łańcuchowa może szarpnąć obsługującego do przodu. Zęby przypory należy zawsze mocno osadzić w drewnie.

Przy zakończeniu rzazu pilarka łańcuchowa straci oparcie o zespół tnący w rzazie. Obsługujący musi przejąć na siebie ciężar urządzenia – niebezpieczeństwo utraty kontroli nad maszyną!

Obalanie

Obalanie może wykonywać tylko ten, kto został w tym zakresie odpowiednio przeszkolony. Osoba nie posiadająca doświadczenia nie powinna wykonywać ani obalania ani okrzesywania – najwyższy stopień zagrożenia wypadkiem!

Należy stosować się do specyficznych przepisów lokalnych regulujących technikę obalania.

Na stanowisku, na którym ma nastąpić obalanie mogą się znajdować wyłącznie osoby, które są zatrudnione przy obalaniu.

Należy sprawdzić, czy obalane drzewo nikomu nie zagraża – okrzyki ostrzegawcze mogą zostać niedosłyszane w hałasie jaki powodują silniki urządzeń.

Odległość w stosunku do następnego stanowiska pracy musi wynosić minimum 2 1/2 długości obalanego drzewa.

Ustalanie kierunku obalania oraz wyznaczanie dróg ewakuacyjnych

Wybrać lukę w drzewostanie, w którą ma nastąpić upadek obalanego drzewa.

Należy przy tym zwrócić uwagę na:

– naturalne pochylenie drzewa; – nienaturalnie rozwiniętą koronę,

asymetryczny kształt, uszkodzenia;

– kierunek i siłę wiatru – przy silnym

wietrze należy zrezygnować z obalania;

– kierunek pochylenia zbocza; – sąsiednie drzewa; – obciążenie korony śniegiem; – stan zdrowia drzewa – szczególna

ostrożność zalecana jest przy uszkodzeniach pnia lub przy drzewie martwym (uschniętym, zmurszałym lub obumarłym drewnie)

A Kierunek obalania B Drogi ewakuacyjne

– drogi ewakuacyjne muszą być

wyznaczone dla każdego z zatrudnionych przy obalaniu – pod kątem około 45° ukośnie w kierunku do tyłu;

– oczyścić drogi ewakuacyjne i

usunąć z nich przeszkody;

– narzędzia i urządzenia odłożyć w

bezpiecznej odległości – jednakże nie na drogach ewakuacyjnych;

– podczas obalania należy znajdować

się zawsze z boku w stosunku do upadającego drzewa i również z boku wycofać się drogą ewakuacyjną;

MS 341, MS 361, MS 361 C

polski

001BA146 KN

001BA153 KN

001BA143 KN

– drogi ewakuacyjne na stromych

zboczach wyznaczyć zawsze

równolegle do zbocza; – podczas wycofywania się należy

obserwować spadające gałęzie

oraz koronę drzewa.

Przygotowanie stanowiska pracy wokół pnia

– oczyścić stanowisko pracy wokół

pnia z utrudniających pracę gałęzi,

zarośli oraz innych przeszkód –

bezpieczne stanowisko pracy dla

wszystkich zatrudnionych przy

obalaniu; – dokładnie oczyścić podstawę pnia

(np. przy pomocy topora) – piasek,

kamienie i inne obce ciała powodują

stępienie piły łańcuchowej;

– podpiłować odnogi korzeni:

najpierw największą odnogę – jako

pierwszy wykonać rzaz pionowy, a

następnie poziomy – tylko w

zdrowym drewnie;

Wykonanie karbu kierunkowego

Przy pomocy listwy kierunkowej na pokrywie i obudowie wentylatora pilarki łańcuchowej można podczas wykonywania karbu kierunkowego ustalić kierunek obalania drzewa.

Podczas wykonywania karbu kierunkowego należy prowadzić pilarkę łańcuchową tak, żeby listwa kierunkowa dokładnie wskazywała kierunek, w którym ma nastąpić upadek drzewa.

W kwestii kolejności poziomego i ukośnego rzazu dozwolone są różne możliwości – należy stosować się do lokalnych przepisów regulujących technikę obalania.

Karb kierunkowy (C) określa kierunek obalania.

STIHL zaleca stosowanie następującej metody:

N wykonać rzaz poziomy – należy

przy tym kontrolować kierunek obalania przy pomocy listwy kierunkowej

N wykonać rzaz ukośny pod kątem

około 45°

N sprawdzić wykonany karb

kierunkowy – jeżeli to niezbędne,

skorygować Ważne: – karb kierunkowy pod kątem prostym

do kierunku obalania

– możliwie jak najbliżej podłoża – na głębokość 1/5 do 1/3 średnicy

pnia drzewa

MS 341, MS 361, MS 361 C

polski

001BA150 KN

001BA144 KN

001BA145 KN

Rzazy w drewnie bielastym

Rzazy w drewnie bielastym zapobiegają przy długowłóknistych gatunkach drewna rozrywaniu drewna bielastego przy obalaniu pnia – po obydwóch stronach pnia, na wysokości podstawy karbu kierunkowego należy wykonać rzazy na głębokość około 1/10 średnicy pnia – przy pniach o większych średnicach, najwyżej na głębokość równą szerokości prowadnicy.

Przy drzewach chorych należy zrezygnować z wykonywania rzazów w drewnie bielastym.

Rzaz obalający

Przed rozpoczęciem wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N rzaz obalający (D) należy wykonać

trochę powyżej poziomego rzazu karbu kierunkowego

– dokładnie w pozycji poziomej – pomiędzy rzazem obalającym i

karbem kierunkowym musi pozostać nieprzepiłowana część około 1/10 średnicy pnia = zawiasa

We właściwym czasie należy osadzić w rzazie obalającym kliny – stosować wyłącznie kliny wykonane z drewna, z lekkiego metalu lub z tworzywa sztucznego – nie należy stosować klinów stalowych. Kliny stalowe mogą uszkodzić piłę łańcuchową oraz mogą spowodować jej odbicie wsteczne.

Zawiasa (E) prowadzi obalany pień jak przegub w kierunku podłoża.

– nie należy w żadnym przypadku

dalej pogłębiać rzazu obalającego –

w przeciwnym razie może wystąpić

odchylenie od wyznaczonego

kierunku obalania –

niebezpieczeństwo wypadku! – przy murszejących pniach należy

pozostawić szerszą zawiasę Bezpośrednio przed rozpoczęciem

wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

MS 341, MS 361, MS 361 C

polski

001BA147 KN

001BA148 KN

Przy słabszych drzewostanach: stosować zwykły rzaz wachlarzowy

N Przyporę zębatą należy osadzić za

zawiasą. Odchylić pilarkę łańcuchową wokół powstałej w ten sposób osi obrotu – tylko do zawiasy – przypora zębata "stoczy" się przy tym z pnia.

Przy pniach o dużych średnicach: wielosektorowy rzaz wachlarzowy

Jeżeli średnica pnia jest większa od długości prowadnicy, to rzaz obalający zostaje wykonany jako wielosektorowy rzaz wachlarzowy.

1. Pierwszy rzaz Wierzchołek prowadnicy zostaje

wprowadzony do drewna za zawiasą – pilarkę łańcuchową należy przy tym prowadzić dokładnie w pozycji poziomej i możliwie jak najdalej odchylać – przypora stanowi punkt obrotu – stosować jak najmniej rzazów powtarzalnych.

2. w celu uniknięcia nierówności rzazu obalającego należy przy przygotowywaniu rzazu powtarzalnego pozostawić prowadnicę w całości w rzazie – ponownie osadzić przyporę zębatą itd.

3. osadzić klin (3) w rzazie

4. ostatni rzaz: poprowadzić pilarkę łańcuchową tak, jak przy prostym rzazie wachlarzowym – nie podpiłowywać zawiasy!

Szczególne techniki wykonywania rzazów

Rzaz wcinania oraz rzaz sercowy może wykonywać tylko osoba, która posiada odpowiednie przeszkolenie oraz dysponuje doświadczeniem.

Rzaz wcinania – przy obalaniu zwisów

MS 341, MS 361, MS 361 C

polski

001BA179 KN

– jako rzaz odciążający przy

formowaniu kłód

– przy majsterkowaniu

N stosować piły łańcuchowe o niskiej

skłonności do odbijania i postępować z zachowaniem szczególnej ostrożności

1. wprowadzić prowadnicę dolną częścią wierzchołka – nie wprowadzać prowadnicy górną częścią wierzchołka – niebezpieczeństwo odbicia wstecznego! wykonać wcięcie, aż prowadnica wsunie się do pnia na głębokość równą swojej podwójnej szerokości

2. powoli odchylić prowadnicę od pozycji wcięcia – niebezpieczeństwo odbicia lub odepchnięcia wstecznego!

3. kontynuować wcinanie – niebezpieczeństwo odepchnięcia wstecznego!

Rzaz sercowy

– stosuje się go wtedy, gdy średnica

pnia przekracza dwukrotnie długość prowadnicy

– jeżeli przy szczególnie grubych

pniach nie nastąpiło przecięcie rdzenia

– przy drzewach szczególnie

trudnych do obalania (dęby, buki), w celu dokładnego zachowania kierunku obalania oraz w celu uniknięcia zerwania rdzenia pnia

– przy miękkim drewnie liściastym w

celu zlikwidowania naprężeń występujących w pniu i w celu uniknięcia wyrwania drzazg z pnia

N zachować szczególną ostrożność

podczas wcinania w karbie kierunkowym – niebezpieczeństwo odepchnięcia wstecznego! – następnie odchylać prowadnicę w kierunku wskazanym przez strzałkę

Okrzesywanie

Okrzesywanie może wykonywać osoba, która została odpowiednio przeszkolona i przygotowana. Kto nie posiada odpowiedniego doświadczenia w pracy mechaniczną pilarką łańcuchową nie

powinien wykonywać ani obalania ani okrzesywania – zagrożenie wystąpieniem wypadku!

– stosować piły łańcuchowe o niskiej

skłonności do odbijania

– w miarę możliwości podeprzeć

pilarkę mechaniczną

– nie okrzesywać stojąc na pniu – nie piłować wierzchołkiem

prowadnicy

– uważać na gałęzie znajdujące się w

stanie naprężenia

– nie okrzesywać kilku gałęzi

jednocześnie

Piłowanie słabszych drzewostanów

– stosować stabilny stelaż – koziołek

mocujący

– nie stabilizować ciętego drewna

stawiając na nim stopę

– innym osobom nie wolno trzymać

ciętego drewna ani pomagać w inny sposób

Leżące lub stojące pnie, znajdujące się w stanie naprężenia

Należy bezwzględnie zachować prawidłową kolejność wykonywania rzazów: najpierw po stronie ściskania (1), następnie po stronie rozciągania (2). W przeciwnym razie piła łańcuchowa może zostać przychwycona w rzazie lub odrzucona do tyłu – niebezpieczeństwo odniesienia obrażeń!

MS 341, MS 361, MS 361 C

polski

001BA151 KN

001BA152 KN

001BA189 KN

N wykonać rzaz odciążający po

stronie ściskania (1)

N wykonać rzaz dzielący po stronie

rozciągania (2)

Przy rzazie dzielącym wykonywanym od dołu do góry (backhand) – niebezpieczeństwo odepchnięcia wstecznego!

Pień w pozycji leżącej nie może w miejscu wykonywania rzazu dotykać podłoża – w przeciwnym razie może nastąpić uszkodzenie piły łańcuchowej.

Rzaz wzdłużny

Technika piłowania bez stosowania przypory zębatej – niebezpieczeństwo szarpnięcia do przodu – prowadnicę należy osadzić pod możliwie najbardziej wypłaszczonym kątem – pracować z najwyższą ostrożnością – wysoki stopień zagrożenia uderzeniem wstecznym!

Drgania (wibracje)

Dłuższe użytkowanie urządzenia mechanicznego może doprowadzić do spowodowanych przez drgania zakłóceń w funkcjonowaniu układu krążenia w obszarze rąk operatora ("niedokrwienie palców rąk").

Nie można określić w sposób ogólny czasu użytkowania maszyny, gdyż zależy to od wielu różnorodnych czynników.

Czas użytkowania maszyny można wydłużyć poprzez:

– stosowanie ocieplenia dłoni (ciepłe

rękawice) – stosowanie przerw Czas użytkowania maszyny ulega

skróceniu przy: – szczególnych, indywidualnych

skłonnościach w kierunku

niedokrwienia (objawy: często

występujące zimne palce,

cierpnięcie), – niskich temperaturach

zewnętrznych, – intensywności chwytu (mocny

chwyt rękojeści maszyny zakłóca

dokrwienie) Przy regularnym użytkowaniu

urządzenia mechanicznego oraz przy powtarzającym się występowaniu określonych symptomów (np. cierpnięcie palców) zaleca się poddanie badaniom lekarskim.

Obsługa techniczna i naprawy

Przy powyższym urządzeniu mechanicznym należy regularnie wykonywać czynności obsługi technicznej. Wykonywać należy tylko te przeglądy okresowe i naprawy, które zostały opisane w Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi.

Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy

MS 341, MS 361, MS 361 C

polski

STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzenia urządzenia. W razie wątpliwości prosimy zwracać się z pytaniami do wyspecjalizowanego dystrybutora.

Firma STIHL zaleca stosowanie oryginalnych podzespołów zamiennych STIHL. Właściwości techniczne tych podzespołów zostały w optymalny sposób dostosowane do urządzenia oraz do wymagań stawianych przez użytkownika.

Przed rozpoczęciem napraw, czynności obsługi technicznej lub czyszczenia należy zawsze wyłączyć silnik – niebezpieczeństwo odniesienia obrażeń! – wyjątek: regulacje gaźnika i biegu jałowego.

Obracać układem korbowo–tłokowym silnika przy pomocy urządzenia rozruchowego można po zdjęciu fajki (wtyczki przewodu zapłonowego) ze świecy lub po całkowitym wykręceniu świecy, tylko wtedy, gdy suwak przełącznika wielofunkcyjnego / dźwignia przełącznika STOP znajduje się w pozycji STOP lub 0 – niebezpieczeństwo pożaru wskutek przeskoku iskry poza cylindrem.

Nie należy wykonywać obsługi technicznej ani przechowywać urządzenia mechanicznego w pobliżu źródeł otwartego ognia – zagrożenie wybuchem pożaru ze względu na paliwo!

Regularnie sprawdzać szczelność zamknięcia zbiornika paliwa (korka)

Stosować wyłącznie sprawne technicznie i dozwolone świece zapłonowe – patrz rozdział "Dane techniczne"

Sprawdzić stan techniczny przewodu zapłonowego (izolacja w nienagannym stanie, mocne połączenia).

Sprawdzić stan techniczny tłumika wydechu spalin.

Nie należy eksploatować urządzenia z uszkodzonym lub zdemontowanym tłumikiem wydechu spalin – niebezpieczeństwo pożaru! – zagrożenie uszkodzeniem narządu słuchu!

Nie należy dotykać rozgrzanego tłumika wydechu spalin – niebezpieczeństwo poparzenia!

Stan techniczny elementów układu tłumienia drgań (AV) wywiera wpływ na intensywność wibracji – należy regularnie kontrolować stan techniczny elementów AV.

Zbadać stan techniczny wychwytu piły łańcuchowej – jeżeli jest uszkodzony, wymienić.

Wyłączanie silnika – sprawdzenia napięcia piły

łańcuchowej

– skorygowania napięcia piły

łańcuchowej

– wymiany piły łańcuchowejl – usunięcia zakłóceń w pracy

Należy stosować się do instrukcji ostrzenia – umożliwia to pewną i bezpieczną pracę. Piłę łańcuchową oraz

prowadnicę należy utrzymywać we właściwym stanie technicznym. Piła łańcuchowa musi być prawidłowo naostrzona, napięta i dobrze nasmarowaną.

We właściwym czasie należy dokonać wymiany piły łańcuchowej, prowadnicy oraz koła napędu łańcucha.

Regularnie sprawdzać stan techniczny bębna sprzęgłowego.

Paliwo i olej do smarowania piły łańcuchowej należy przechowywać wyłącznie w przepisowych i prawidłowo opisanych pojemnikach. Unikać bezpośredniego kontaktu benzyny z ci ałem i nie wdychać jej par – zagrożenie dla zdrowia!

Przy zakłóceniach w funkcji hamulca piły łańcuchowej natychmiast wyłączyć mechaniczną pilarkę łańcuchową – niebezpieczeństwo odniesienia obrażeń! Z powyższym problemem należy się zwrócić do fachowego dystrybutora – urządzenia mechanicznego nie należy eksploatować aż do usunięcia zakłócenia, patrz rozdział "Hamulec piły łańcuchowej".

MS 341, MS 361, MS 361 C

polski

001BA191 KN

t = a : 2

143BA034 KN

001BA185 KN

001BA186 KN

143BA003 KN

Zespół tnący

Firma STIHL jest niezależnym i wyłącznym producentem powyższych mechanicznych pilarek łańcuchowych, prowadnic, pił łańcuchowych oraz kół napędu pił łańcuchowych.

Piła łańcuchowa, prowadnica i koło napędu piły łańcuchowej tworzą zespół tnący.

Zespół tnący należący do zakresu dostawy został w optymalny sposób dobrany do właściwości technicznych mechanicznej pilarki łańcuchowej.

– Podziałka (t) piły łańcuchowej (1),

koła napędu piły łańcuchowej, oraz zwrotnicy gwiaździstej prowadnic typu Rollomatic muszą być prawidłowo dobrane

– Grubość ogniwa napędowego (2)

piły łańcuchowej (1) musi być dobrana do szerokości rowka prowadnicy (3)

Przy zastosowaniu komponentów, które do siebie nie pasują, zespół tnący może już po krótkim okresie eksploatacji ulec nieodwracalnemu uszkodzeniu.

Montowanie prowadnicy i piły łańcuchowej (system bocznego napinania piły łańcuchowej)

Wymontowanie koła napędu piły łańcuchowej

N odkręcić nakrętki i zdjąć pokrywę

koła napędu piły łańcuchowej

N obracać śrubę (1) w lewo, aż suwak

napinacza (2) zacznie przylegać do wpustu w obudowie

poluzować hamulec piły łańcuchowej

N przyciągnąć przednią osłonę dłoni

w kierunku przedniego uchwytu aż

do wyraźnego odgłosu

zaryglowania – hamulec piły

łańcuchowej został zluzowany (nie

blokuje)

Zakładanie piły łańcuchowej

założyć rękawice ochronne – niebezpieczeństwo odniesienia obrażeń wskutek skaleczenia ostrymi krawędziami zębów tnących

N zakładanie piły łańcuchowej należy

rozpocząć od wierzchołka

prowadnicy

MS 341, MS 361, MS 361 C

polski

001BA187 KN

133BA026 KN

172BA007 KN

172BA008 KN

172BA009 KN

N założyć prowadnicę na śrubach

dwustronnych (1) – krawędzie tnące piły łańcuchowej muszą być zwrócone w prawo

N otwór ustalający (2) umieścić na

kołku suwaka napinającego – jednocześnie założyć piłę łańcuchową na kole napędu piły łańcuchowej (3)

N obracać śrubę (4) w prawo aż do

momentu, w którym piła łańcuchowa będzie jeszcze minimalnie zwisała po dolnej stronie prowadnicy – a noski ogniw napędowych wsuną się do rowka prowadnicy

N ponownie założyć pokrywę koła

napędu łańcucha tnącego – lekko, ręcznie dokręcić nakrętki

N dalsze czynności – patrz rozdział

"Napinanie piły łańcuchowej"

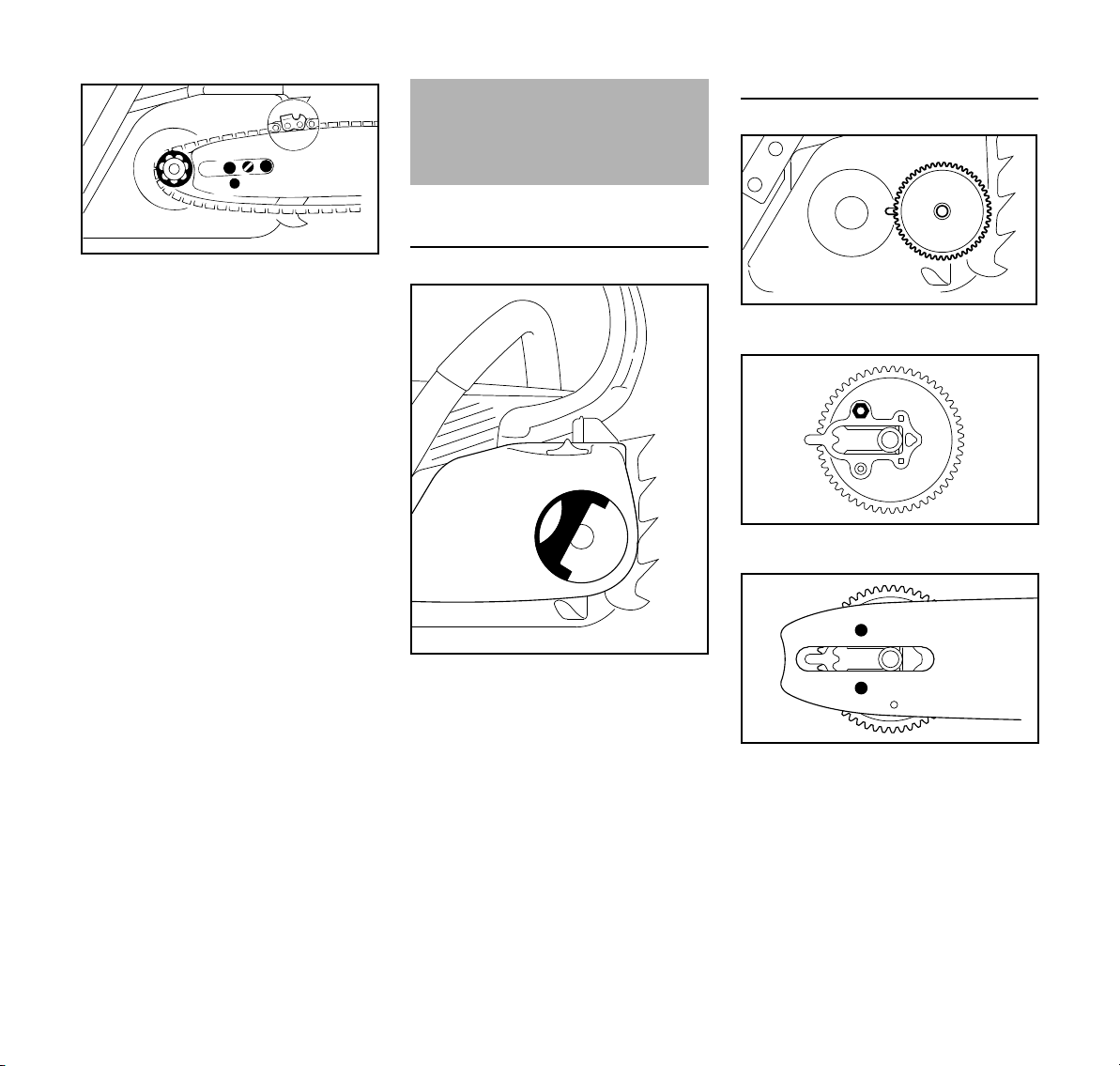

Montowanie prowadnicy i piły łańcuchowej (system szybkiego napinania piły łańcuchowej)

Wymontowanie koła napędu piły łańcuchowej

N rozłożyć uchwyt (1) (aż nastąpi jego

zaryglowanie)

N obracać nakrętkę skrzydełkową (2)

w lewą stronę, aż będzie ona luźno

N zwisać w pokrywie koła napędu piły

łańcuchowej (3)

N zdjąć pokrywę koła napędu piły

łańcuchowej

zamontować tarczę napinacza

N zdjąć i obrócić tarczę napinacza (1)

N odkręcić nakrętkę (2)

N tarczę napinacza (1) oraz

prowadnicę (3) ustawić wzajemnie

do siebie w takiej pozycji, żeby

śruba z gwintem dwustronnym (4)

została przełożona przez górny

otwór prowadnicy a krótki kołek

ustalający (5) został przełożony

przez dolny otwór w prowadnicy

MS 341, MS 361, MS 361 C

Zakładanie piły łańcuchowej

172BA010 KN

001BA186 KN

172BA011 KN

172BA012 KN

172BA013 KN

polski

N założyć nakrętkę (2) na śrubę z

gwintem dwustronnym i dokręcić ją ręcznie aż do oporu

poluzować hamulec piły łańcuchowej

N przyciągnąć przednią osłonę dłoni

w kierunku przedniego uchwytu aż do wyraźnego odgłosu zaryglowania – hamulec piły łańcuchowej został zluzowany (nie blokuje)

założyć rękawice ochronne – niebezpieczeństwo odniesienia obrażeń wskutek skaleczenia ostrymi krawędziami zębów tnących

N założyć piłę łańcuchową –

zakładanie rozpocząć od wierzchołka prowadnicy – zwracać uwagę na położenie tarczy napinacza oraz na krawędzi tnących

N obrócić tarczę napinacza (1) aż do

oporu w prawą stronę

N obrócić prowadnicę w taki sposób,

żeby tarcza napinacza była zwrócona w kierunku obsługującego

N założyć piłę łańcuchową na kole

napędu piły łańcuchowej (2) N przyłożyć prowadnicę – śrubę

kołnierzową (3) należy przy tym

wprowadzić do otworu w tarczy

napinacza – łby obydwóch

krótszych śrub kołnierzowych

należy wprowadzić do owalnego

otworu w prowadnicy

N wprowadzić ogniwo napędowe do

rowka prowadnicy (patrz strzałka) i

obrócić tarczę napinacza aż do

oporu w lewą stronę

MS 341, MS 361, MS 361 C

polski

172BA014 KN

172BA015 KN

133BA024 KN

001BA112 KN

N założyć pokrywę koła napędu piły

łańcuchowej, śruba kołnierzowa (3) zostaje wprowadzona do środka nakrętki skrzydełkowej

przy zakładaniu pokrywy koła napędu piły łańcuchowej musi nastąpić zazębienie koła napinacza z tarczą napinacza, jeżrli zachodzi potrzeba należy trochę obrócić koło

N napinacza (4), aż będzie można

dokładnie przyłożyć pokrywę koła napędu piły łańcuchowej do obudowy silnika

N rozłożyć uchwyt (5) (aż nastąpi jego

zaryglowanie)

N założyć nakrętkę skrzydełkową i

lekko dokręcić

N dalsze czynności – patrz rozdział

"Napinanie piły łańcuchowej"

Napinanie piły łańcuchowej (system bocznego napinania piły łańcuchowej)

W celu skorygowania napięcia łańcucha tnącego podczas eksploatacji:

N Wyłączyć silnik N poluzować nakrętki N unieść do góry wierzchołek

prowadnicy

N przy pomocy śrubokręta obracać w

prawo śrubę (1), aż piła łańcuchowa zacznie przylegać do dolnej krawędzi prowadnicy

N unieść dalej prowadnicę i mocno

dokręcić nakrętki

N dalsze czynności: patrz rozdział

"Badanie napięcia piły łańcuchowej"

Napięcie nowej piły łańcuchowej musi być częściej korygowane niż napięcie piły, która już od dłuższego czasu znajduje się w eksploatacji.

N Należy częściej sprawdzać napięcie

piły łańcuchowej – (patrz rozdział "Wskazówki dotyczące eksploatacji").

Napinanie piły łańcuchowej (system szybkiego napinania piły łańcuchowej)

W celu skorygowania napięcia łańcucha tnącego podczas eksploatacji:

N Wyłączyć silnik N rozłożyć uchwyt nakrętki

skrzydełkowej i poluzować nakrętkę N obracać koło napinacza (1) aż do

oporu w prawą stronę N dokręcić ręcznie nakrętkę

skrzydełkową (2) N złożyć uchwyt nakrętki

skrzydełkowej N dalsze czynności: patrz rozdział

"Badanie napięcia piły łańcuchowej" Napięcie nowego łańcucha tnącego

musi być częściej korygowane niż napięcie łańcucha, który już od dłuższego czasu znajduje się w eksploatacji.

N Należy częściej sprawdzać napięcie

łańcucha tnącego – (patrz rozdział

"Wskazówki dotyczące

eksploatacji").

MS 341, MS 361, MS 361 C

polski

143BA007 KN

Sprawdzanie napięcia piły łańcuchowej

N Wyłączyć silnik N założyć rękawice ochronne N piła łańcuchowa musi przylegać do

dolnej części prowadnicy – przy zluzowanym hamulcu musi jednak istnieć możliwość ręcznego przesuwania piły łańcuchowej po prowadnicy.

N jeżeli zachodzi potrzeba, należy

skorygować napięcie piły łańcuchowej

Nowa piła łańcuchowa musi być częściej napinana od piły łańcuchowej, która już od dłuższego czasu znajduje się w eksploatacji.

N Należy częściej sprawdzać napięcie

piły łańcuchowej – (patrz rozdział "Wskazówki dotyczące eksploatacji").

Paliwo

Do napędu silnika należy stosować wyłącznie mieszankę paliwową składającą się z benzyny oraz oleju silnikowego.

Należy unikać bezpośredniego kontaktu paliwa z ciałem oraz wdychania jego par.

STIHL MotoMix

STIHL zaleca stosowanie mieszanki paliwowej STIHL MotoMix. Powyższa gotowa mieszanka paliwowa nie zawiera benzolu i, ołowiu, charakteryzuje się wysoką liczbą oktanową i oferuje niezmiennie prawidłowy stosunek mieszanki.

Właściwości mieszanki paliwowej STIHL MotoMix zostały dostosowane do potrzeb silników STlHL oraz zapewniają ich długą żywotność.

Mieszanka paliwowa MotoMix nie jest oferowana na niektórych rynkach.

Przygotowywanie mieszanki paliwowej

Niewłaściwe składniki paliwa lub stosunek mieszanki odbiegający od przepisowego mogą prowadzić do poważnych uszkodzeń jednostki napędowej. Benzyna lub olej silnikowy niższej jakości mogą spowodować

uszkodzenia silnika, pierścieni tłokowych, przewodów paliwowych oraz zbiornika paliwa.

Benzyna Należy stosować wyłącznie benzynę

markową o liczbie oktanowej minimum 90 ROZ – zaołowionej lub bezołowiowej.

Do silników maszyn wyposażonych w katalizatory należy bezwzględnie stosować benzynę bezołowiową.

Po wykonaniu wielu tankowań zbiornika benzyną zaołowioną skuteczność funkcji katalizatora może ulec wyraźnemu pogorszeniu.

Benzyna z udziałem alkoholu powyżej 10% może przy gaźnikach z ręczną regulacją powodować zakłócenia regularnego biegu silnika i w związku z tym nie należy jej stosować do tych silników.

Silniki wyposażone w system M-Tronic rozwijają pełną moc przy udziale alkoholu w paliwie w wysokości do 25% (E25).

Olej silnikowy Należy stosować tylko kwalifikowane

oleje do silników dwusuwowych – najlepiej oleje do silników dwusuwowych marki STIHL, których właściwości zostały dobrane do silników STIHL i gwarantują ich długą żywotność.

Jeżeli nie dysponują Państwo olejem do silników dwusuwowych STIHL to należy stosować olej do silników dwusuwowych chłodzonych powietrzem – nie stosować oleju silnikowego przeznaczonego do

MS 341, MS 361, MS 361 C

polski

001BA229 KN

001BA218 KN

silników chłodzonych wodą, a także oleju silnikowego do silników z niezależnym obiegiem oleju (np. konwencjonalne silniki czterosuwowe).

Do urządzeń mechanicznych wyposażonych w silniki z katalizatorami, do przygotowania mieszanki paliwowej należy stosować wyłącznie olej do silników dwusuwowych STIHL w stosunku 1:50.

Stosunek mieszanki przy oleju do silników dwusuwowych

STIHL 1:50; 1:50 = 1 część oleju + 50 części benzyny

Przykłady

Ilość benzyny Olej do silników dwusu

wowych STIHL 1:50 Litr Litr (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N do kanistra dozwolonego do

przechowywania paliwa należy najpierw wlać olej silnikowy, następnie benzynę i dokładnie wymieszać obydwa składniki

Paliwo się starzeje – przygotowany zapas paliwa powinien starczać na kilka tygodni. Mieszanka paliwowa nie może być przechowywana przez okres dłuższy niż 3 miesiące. Wskutek działania światła, słońca, niskich lub wysokich temperatur mieszanka paliwowa może stać się bezużyteczna już po krótszym okresie czasu.

N Przed tankowaniem należy mocno

wstrząsnąć kanistrem, w którym znajduje się mieszanka paliwowa.

W kanistrze mogło powstać ciśnienie – należy zachować ostrożność podczas otwierania!

N Zbiornik paliwa i kanister należy od

czasu do czasu dokładnie wyczyścić.

Pozostałości paliwa oraz ciecz użytą do czyszczenia należy zdeponować zgodnie z przepisami o usuwaniu odpadów oraz w sposób nieszkodliwy dla środowiska naturalnego!

Tankowanie paliwa

Przygotowanie urządzenia

N dokładnie oczyścić zamknięcie

zbiornika paliwa (korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczyszczenia

N ustawić urządzenie w takiej pozycji,

żeby otwór zamknięcia zbiornika był skierowany ku górze

Demontaż

Przechowywanie paliwa

Paliwo należy przechowywać w specjalnie atestowanych kanistrach, w suchym, chłodnym i bezpiecznym miejscu, osłonięte przed działaniem światła i promieni słonecznych.

N rozłożyć kabłąk aż znajdzie się on w

pozycji pionowej

MS 341, MS 361, MS 361 C

Zamykanie

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

polski

N obrócić zakrętkę (korek) w kierunku

przeciwnym do ruchu wskazówek zegara (o około 1/4 obrotu)

N Otwieranie

napełnić zbiornik paliwem

Nie rozlewać paliwa podczas tankowania, ani napełniać zbiornika po same brzegi.

Firma STIHL zaleca stosowanie systemu tankowania paliwa STIHL (wyposażenie specjalne).

N napełnić zbiornik paliwem

kabłąk znajduje się pozycji pionowej: N założyć zakrętkę (korek) –

oznaczenia pozycji na zakrętce oraz na króćcu napełniania muszą się wzajemnie pokrywać

N wcisnąć zakrętkę aż do oporu w

kierunku do dołu

N przytrzymać zakrętkę w pozycji

wciśniętej i następnie obrócić ją w kierunku zgodnym z ruchem wskazówek zegara, aż do zaryglowania

N złożyć kabłąk aż do oporu

sprawdzić skuteczność zaryglowania

– nosek kabłąka musi się znajdować

w całości we wpuście (strzałka)

N uchwycić zakrętkę – zakrętka

została prawidłowo zaryglowana, jeżeli nie można jej ani poruszyć ani wyjąć

MS 341, MS 361, MS 361 C

polski

001BA227 KN

001BA226 KN

jeżeli nakrętkę można poruszyć lub wyjąć

dolna część nakrętki została skręcona w stosunku do górnej:

po lewej: skręcona dolna część

zakrętki

po prawej:

dolna część zakrętki w prawidłowej pozycji montażowej

N założyć zakrętkę i obracać ją tak

długo w kierunku przeciwnym do ruchu wskazówek zegara aż wsunie się ona do gniazda króćca napełniania

N obracać w dalszym ciągu zakrętkę

w kierunku przeciwnym do ruchu wskazówek zegara (około 1/4 obrotu) – dolna część

zakrętki zostanie wskutek tego obrócona do prawidłowej pozycji montażowej

N obrócić zakrętkę (korek) w kierunku

zgodnym z ruchem wskazówek zegara i zamknąć – patrz rozdział "Zamykanie" oraz "Badanie skuteczności zaryglowania"

Olej do smarowania piły łańcuchowej

Do automatycznego, trwałego smarowania łańcucha tnącego i prowadnicy należy stosować – wyłącznie kwalifikowany olej smarujący – szczególnie zaleca się stosowanie oleju STIHL Bioplus ulegającego szybkiemu rozkładowi biologicznemu.

Biologiczny olej do smarowania łańcuchów tnących musi posiadać wystarczającą odporność na starzenie (np. STIHL Bioplus). Olej o mniejszej odporności na starzenie wykazuje tendencje do szybkiego wytrącania żywic. Następstwem takiego stanu rzeczy jest powstawanie trwałych, trudnych do usunięcia osadów w strefie napędu piły łańcuchowej, sprzęgła oraz na samej pile łańcuchowej – aż do zablokowania pompy olejowej.

Trwałość eksploatacyjna piły łańcuchowej i prowadnicy zależy w znacznym zakresie od właściwości oleju smarującego – w związku z tym należy stosować wyłącznie specjalny olej do smarowania pił łańcuchów!

Nie stosować przepracowanego oleju silnikowego! Przy dłuższym i powtarzającym się kontakcie z ciałem przepracowany olej może wywołać chorobę nowotworową i jest szkodliwy dla środowiska naturalnego!

MS 341, MS 361, MS 361 C

polski

001BA158 KN

Przepracowany olej nie dysponuje niezbędnymi właściwościami smarującymi i nie nadaje się do smarowania łańcuchów tnących.

Tankowanie oleju do smarowania piły łańcuchowej

Przygotowanie urządzenia

N dokładnie oczyścić zamknięcie

zbiornika oleju (korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczyszczenia

N ustawić urządzenie w takiej pozycji,

żeby otwór zamknięcia zbiornika był skierowany ku górze

N otworzyć zamknięcie zbiornika

STIHL zaleca stosowanie praktycznego systemu tankowania oleju firmy STIHL (wyposażenie specjalne).

N zamknąć zbiornik paliwa W sytuacji, w której paliwo zostało

wypracowane do końca, w zbiorniku oleju musi zawsze pozostawać reszta oleju do smarowania piły łańcuchowej.

Jeżeli ilość oleju w zbiorniku się nie zmniejsza, to może to oznaczać zakłócenie w pracy układu podawania oleju: sprawdzić układ smarowania piły łańcuchowej, wyczyścić kanały olejowe, ewentualnie zwrócić się do wyspecjalizowanego dystrybutora. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy.

MS 341, MS 361, MS 361 C

Tankowanie oleju do smarowania piły łańcuchowej

N Tankowanie oleju do smarowania

piły łańcuchowej – za każdym razem kiedy ma miejsce tankowanie paliwa

Nie należy podczas tankowania rozlewać oleju ani napełniać zbiornika po same brzegi.

polski

143BA024 KN

143BA011 KN

143BA012 KN

Sprawdzić układ smarowania piły łańcuchowej

Piła łańcuchowa musi zawsze odrzucać trochę oleju.

Nigdy nie pracować bez smarowania piły łańcuchowej! Przy pile łańcuchowej pracującej na sucho zespół tnący już po krótkiej chwili ulegnie niodwracalnemu zniszczeniu. Przed rozpoczęciem robót należy sprawdzić sprawność układu smarowania piły łańcuchowej oraz stan oleju w zbiorniku.

Każda nowa piła łańcuchowa wymaga dotarcia przez okres od 2 do 3 minut.

Po zakończeniu docierania należy sprawdzić napięcie piły łańcuchowej i jeżeli to niezbędne, skorygować – patrz rozdział "Sprawdzanie napięcia piły łańcuchowej".

Hamulec piły łańcuchowej

Blokowanie piły łańcuchowej

– w razie niebezpieczeństwa – przy uruchamianiu urządzenia – na biegu jałowym

Przednią osłonę dłoni odsunąć lewą dłonią w kierunku wierzchołka prowadnicy – lub nastąpi to automatycznie wskutek odrzucenia pilarki do tyłu: piła łańcuchowa zostaje zablokowana – nie porusza się.

Luzowanie hamulca piły łańcuchowej

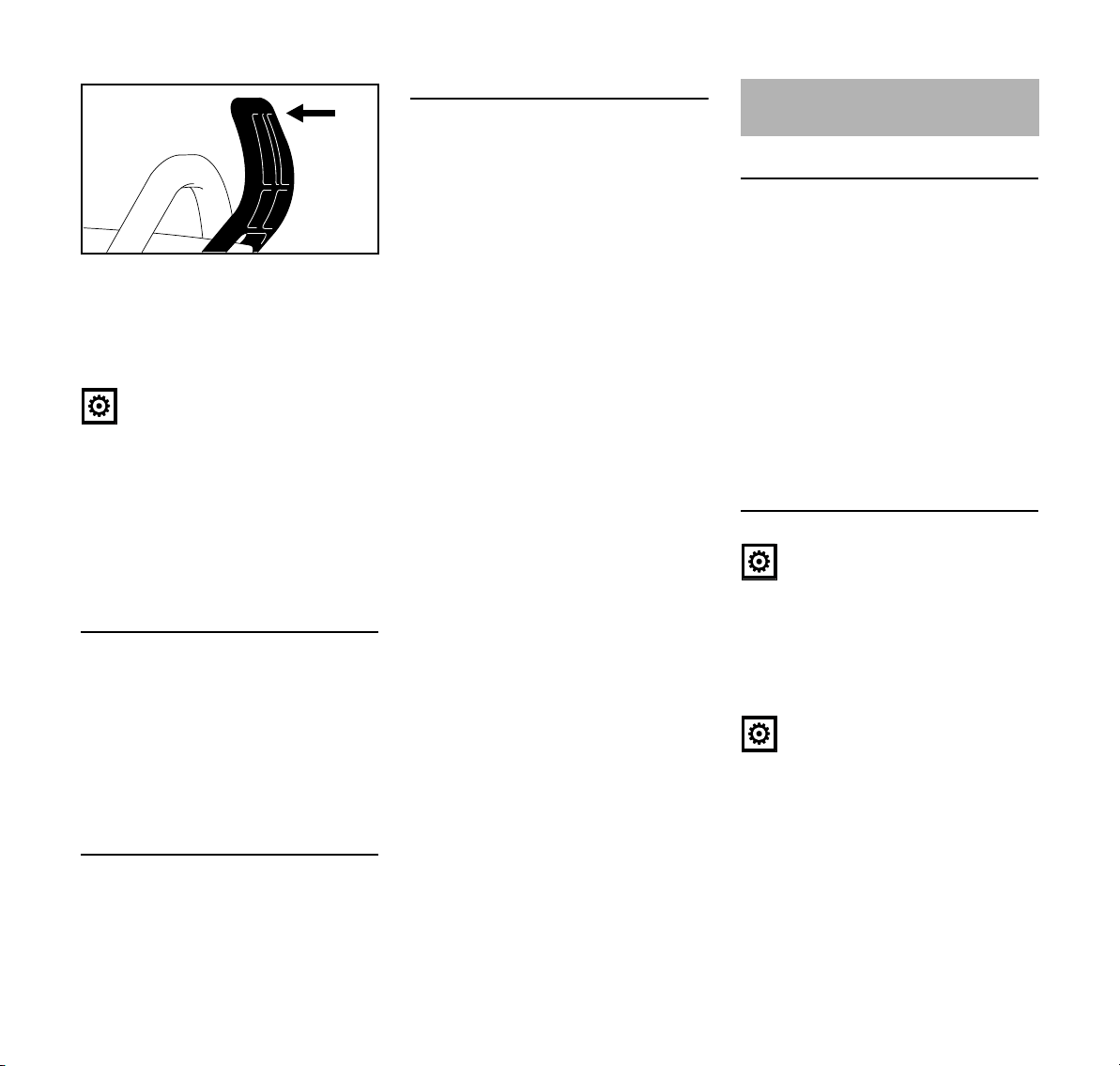

N przyciągnąć osłonę dłoni do

przedniego uchwytu

Hamulec piły łańcuchowej musi zostać zluzowany przed wciśnięciem przycisku przyspiesznika (dodaniem gazu) – (z wyjątkiem sprawdzania sprawności funkcjonalnej) – oraz przed rozpoczęciem piłowania.

Podwyższona liczba obrotów silnika przy aktywnym hamulcu piły łańcuchowej (piła łańcuchowa się nie porusza) może już w krótkim czasie doprowadzić do uszkodzenia jednostki napędowej oraz układu napędu piły łańcuchowej (sprzęgło, hamulec piły łańcuchowej).

MS 341, MS 361, MS 361 C

polski

213BA024 KN

213BA025 KN

Hamulec piły łańcuchowej zostaje automatycznie aktywizowany przy wystarczająco silnym odrzuceniu wstecznym pilarki – wskutek działania siły bezwładności przedniej osłony dłoni: osłona dłoni zostaje w takim przypadku pchnięta do przodu, w kierunku wierzchołka prowadnicy – także wtedy, gdy lewa dłoń nie spoczywa na przednim uchwycie za osłoną, jak to ma miejsce np. przy rzazie obalającym.

Hamulec piły łańcuchowej funkcjonuje sprawnie tylko wtedy, gdy nie dokonano żadnych zmian w konstrukcji osłony dłoni.

Badanie sprawności funkcjonalnej hamulca piły łańcuchowej

Należy ją przeprowadzić przed każdym rozpoczęciem pracy: podczas pracy silnika na biegu jałowym zablokować piłę łańcuchową (osłona dłoni przesunięta w kierunku wierzchołka prowadnicy) i następnie przez chwilę (maks. 3 sek.) wcisnąć przycisk przyspiesznika (pełny gaz). Piła łańcuchowanie może się przy tym poruszać. Osłona dłoni musi być czysta i swobodnie się poruszać.

okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Czynności obsługi technicznej należy wykonywać w następujących odstępach czasu:

przy eksploatacji całodziennej: co kwartał

przy eksploatacji przerywanej: co pół roku

przy użytkowaniu okazjonalnym: co roku

Eksploatacja w warunkach zimowych

Wstępne podgrzewanie gaźnika

Przy temperaturach poniżej -10 °C

N przy pomocy klucza

wielofunkcyjnego lub odpowiedniego śrubokręta wyważyć suwak (1) z pozycji s (eksploatacja w warunkach letnich)

Obsługa techniczna hamulca piły łańcuchowej

Hamulec piły łańcuchowej ulega, wskutek występowania tarcia, naturalnemu zużyciu eksploatacyjnemu. Żeby mógł on spełniać swoją funkcję, musi być regularnie poddawany obsługom technicznym i konserwacjom poprzez przeszkolony personel. Firma STIHL zaleca wykonywanie obsług

MS 341, MS 361, MS 361 C

N założyć suwak w pozycji r

(eksploatacja w warunkach zimowych) – r w kierunku do góry

Gaźnik będzie teraz opływać strumień ciepłego powietrza z okolicy cylindra – zabezpiecza to gaźnik przed oblodzeniem.

polski

213BA023 KN

N przy temperaturach powyżej 20 °C

należy suwak bezwzględnie obrócić do pozycji s (eksploatacja w warunkach letnich) – w przeciwnym razie powstaje zagrożenie zakłócenia pracy silnika wskutek przegrzania

Przy temperaturach poniżej -10 °C W ekstremalnych warunkach zimowych

(temperatura poniżej -10 °C, sypki śnieg, zamieć śnieżna) zaleca się stosowanie zestawu "Osłona" (wyposażenie specjalne).

Przy nierównomiernej liczbie obrotów podczas pracy silnika na biegu jałowym lub przy niezadowalającym przyspieszaniu

N obrócić śrubę regulacyjną biegu

jałowego (L) o 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara

Po korektach wykonanych przy pomocy śruby regulacyjnej biegu jałowego (L) najczęściej niezbędna jest także zmiana położenia śruby zderzakowej regulacji obrotów biegu jałowego (LA).

N Przy silnym ochłodzeniu

mechanicznej pilarki łańcuchowej (oszronienie) – po uruchomieniu silnika należy – stosując podwyższone obroty biegu jałowego (w tym celu zluzować uprzednio hamulec piły łańcuchowej!) – rozgrzać go, aż do osiągnięcia temperatury roboczej.

Przystawka

Przystawka zapobiega przedostaniu do wnętrza gaźnika sypkiego lub lotnego śniegu.

Przy stosowaniu przystawki suwak musi się znajdować w pozycji eksploatacja w warunkach zimowych.

W razie wystąpienia zakłóceń w pracy silnika należy najpierw stwierdzić konieczność stosowania przystawki.

Elektryczne ogrzewanie rękojeści

Włączanie ogrzewania rękojeści (zależnie od wyposażenia)

N Przełącznik przesunąć do pozycji F

– w celu wyłączenia ponownie do pozycji 0

Przegrzanie w czasie długotrwałej eksploatacji jest wykluczone. Instalacja grzewcza nie wymaga obsługi technicznej.

MS 341, MS 361, MS 361 C

polski

STOP

001BA140 KN

Uruchamianie i wyłączanie silnika

Pozycje dźwigni przełącznika wielofunkcyjnego

Stop 0 – silnik zostaje wyłączony – układ zapłonowy zostaje wyłączony

Eksploatacja zasadnicza F – silnik pracuje lub można go uruchomić

Gaz rozruchowy n – w tej pozycji należy uruchamiać rozgrzany silnik – przy wciśnięciu przycisku przyspiesznika (gazu) dźwignia przełącznika wielofunkcyjnego przeskoczy do pozycji eksploatacji zasadniczej

Zamknięta przepustnica układu rozruchowego l – w tej pozycji należy uruchamiać zimny silnik

Regulacja położenia dźwigni przełącznika wielofunkcyjnego

W celu przemieszczenia dźwigni przełącznika wielofunkcyjnego z pozycji eksploatacji zasadniczej F do pozycji zamknięcia przysłony przepustnicy układu rozruchowego l wcisnąć jednocześnie i przytrzymać w pozycji wciśniętej przycisk blokady przyspiesznika oraz przycisk przyspiesznika (gazu) – następnie przemieścić dźwignię przełącznika wielofunkcyjnego.

W celu wyboru pozycji uruchamiania ciepłego silnika n należy najpierw ustawić dźwignię przełącznika wielofunkcyjnego w pozycji uruchamiania zimnego silnika l, a następnie przestawić dźwignię do pozycji uruchamianie ciepłego silnika n.

Przejście do pozycji gazu rozruchowego n może nastąpić wyłącznie z pozycji zamkniętej przepustnicy układu rozruchowego l.

Poprzez naciśnięcie przycisku blokady przyspiesznika (gazu) oraz przez jednoczesne krótkie naciśnięcie przycisku przyspiesznika, dźwignia przełącznika uniwersalnego przeskoczy z pozycji gazu rozruchowego n do pozycji eksploatacji zasadniczej F.

W celu wyłączenia silnika należy ustawić dźwignię przełącznika wielofunkcyjnego w pozycji STOP 0.

Zamknięta przepustnica układu rozruchowego l

– Przy zimnym silniku – jeżeli po uruchomieniu silnik

przerywa pracę po dodaniu gazu

– jeżeli paliwo w zbiorniku zostało do

końca wypracowane (silnik przerwał pracę)

Pozycja gazu rozruchowego n – przy rozgrzanym silniku – z chwilą,

gdy silnik przepracował już około jednej minuty

– po pierwszym zapłonie – po przewietrzeniu komory spalania,

jeżeli uprzednio została zalana paliwem

Pozycja mechanicznej pilarki łańcuchowej podczas uruchamiania

Istnieją dwie możliwości trzymania mechanicznej pilarki łańcuchowej podczas uruchamiania.

MS 341, MS 361, MS 361 C

polski

213BA004 KN

213BA005 KN

213BA006 KN

Na podłożu

N postawić mechaniczną pilarkę

łańcuchową pewnie na podłożu – należy wybrać do tego bezpieczne stanowisko – piła łańcuchowa nie może przy tym dotykać żadnych przedmiotów ani podłoża

N trzymając lewą dłonią za przedni

uchwyt mocno docisnąć mechaniczną pilarkę łańcuchową do podłoża – kciuk obejmuje uchwyt od dołu

N prawą stopę postawić na tylnej

rękojeści,

Pomiędzy kolanami lub udami

N tylną rękojeść ścisnąć pomiędzy

kolanami lub udami,

N lewą dłonią przytrzymać mocno

maszynę za przedni uchwyt – kciuk obejmuje uchwyt od dołu

Uruchamianie

N prawą dłonią wyciągnąć powoli

uchwyt linki, aż do zaryglowania mechanizmu zapadkowego – następnie szybkim i energicznym ruchem szarpnąć – przedni uchwyt należy przy tym dociskać do dołu – nie wyciągać linki do końca z urządzenia rozruchowego – niebezpieczeństwo zerwania! nie zwalniać swobodnie uchwytu linki, tylko powoli wprowadzić ją pionowo do urządzenia rozruchowego tak, żeby się mogła prawidłowo nawinąć

Przy nowym silniku lub po dłuższym okresie postoju urządzenia przy maszynach nieposiadających ręcznej pompki paliwowej, w celu podania wystarczającej ilości paliwa może być niezbędne wielokrotne zaciągnięcie linką urządzenia rozruchowego.

MS 341, MS 361, MS 361 C

polski

001BA193 KN

213BA034 KN

STOP

213BA035 KN

STOP

213BA036 KN

STOP

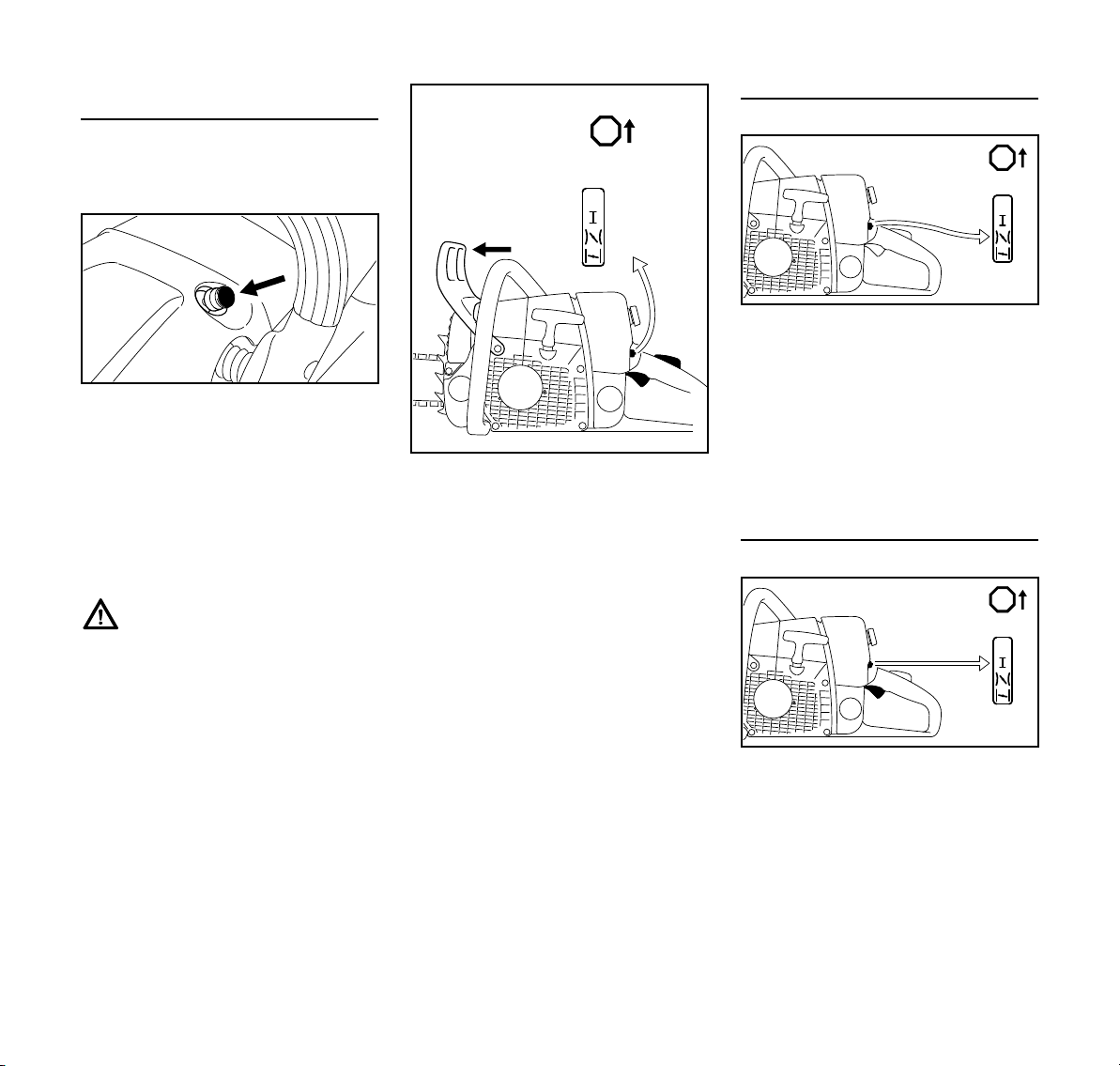

uruchomić mechaniczną pilarkę łańcuchową

tylko do wykonań z zaworem dekompresyjnym

N wcisnąć przycisk, zawór

dekompresyjny zostaje otwarty

Przy pierwszym zapłonie zawór dekompresyjny zostaje automatycznie zamknięty. W związku z tym, przed każdym dalszym cyklem uruchamiania należy ponownie wcisnąć przycisk

przy wszystkich wykonaniach

W zasięgu pracy mechanicznej pilarki łańcuchowej nie mogą się znajdować żadne dalsze osoby!

MS 341, MS 361, MS 361 C

N nacisnąć w kierunku do przodu

osłonę dłoni (1) i – piła łańcuchowa zostaje zablokowana

N wcisnąć i przytrzymać w pozycji

wciśniętej blokadę dźwigni sterowania główną przepustnicą (2) oraz dźwignię sterowania główną przepustnicą (gazem) (3) – ustawić dźwignię przełącznika wielofunkcyjnego w odpowiedniej pozycji

Zamknięta przepustnica układu rozruchowego l

– przy zimnym silniku (jeżeli po

uruchomieniu silnik przerywa pracę

po dodaniu gazu) Pozycja gazu rozruchowego n – przy rozgrzanym silniku – z chwilą,

gdy silnik przepracował już około

jednej minuty N Przytrzymać i uruchomić

mechaniczną pilarkę łańcuchową

Po pierwszym zapłonie

N przemieścić dźwignię przełącznika

wielofunkcyjnego (1) do pozycji gazu rozruchowego n

N wcisnąć przycisk zaworu

dekompresyjnego (jeżeli należy do wyposażenia)

N Przytrzymać i uruchomić

mechaniczną pilarkę łańcuchową

Z chwilą podjęcia pracy przez silnik

N krótko nacisnąć na przycisk blokady

dźwigni gazu (2), dźwignia przełącznika wielofunkcyjnego (1) przeskoczy do pozycji eksploatacji zasadniczej F i silnik przejdzie do pracy na biegu jałowym

polski

001BA186 KN

N przyciągnąć osłonę dłoni do

przedniego uchwytu

Hamulec piły łańcuchowej został zwolniony – mechaniczna pilarka łańcuchowa jest teraz gotowa do pracy.

Dodawanie gazu może następować tylko przy zluzowanym hamulcu piły łańcuchowej. Zwiększenie obrotów silnika przy blokującym hamulcu piły łańcuchowej (piła łańcuchowa pozostaje nieruchoma) doprowadzi już po krótkim czasie do uszkodzenia sprzęgła i hamulca piły łańcuchowej.

Przy bardzo niskiej temperaturze:

N przez krótką chwilę rozgrzać silnik

przy niewielkim otwarciu głównej przepustnicy

N ewentualnie zmienić tryb pracy

urządzenia na dostosowany do warunków zimowych, patrz rozdział "Eksploatacja zimowa"

Wyłączanie silnika

N przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji wyłączenia 0

Jeżeli silnik nie podejmuje pracy

Po pierwszym zapłonie silnika dźwignia przełącznika wielofunkcyjnego nie została we właściwym czasie przesunięta z pozycji zamknięcia przepustnicy układu rozruchowego l do pozycji gazu rozruchowego n i nastąpiło zalanie komory spalania paliwem.

N przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji

wyłączenia 0 N wykręcić świecę zapłonową – patrz

rozdział "Świeca zapłonowa"

N osuszyć świecę zapłonową N kilkakrotnie zaciągnąć linką

urządzenia rozruchowego w celu

przewietrzenia komory spalania N ponownie zamontować świecę

zapłonową – patrz rozdział "Świeca

zapłonowa" N ustawić dźwignię przełącznika

wielofunkcyjnego w pozycji gazu

rozruchowego n – także, jeżeli

silnik jest jeszcze zimny! N wcisnąć przycisk zaworu

dekompresyjnego (jeżeli należy do

wyposażenia) N ponowić czynność uruchamiania

silnika

Wskazówki dotyczące eksploatacji

Podczas wstępnej fazy eksploatacyjnej

Aż do trzeciego tankowania nie należy eksploatować fabrycznie nowego urządzenia na wysokich obrotach bez obciążenia. W ten sposób zapobiega się wystąpieniu dodatkowych obciążeń w fazie docierania. Podczas fazy docieranie wszystkie poruszające się podzespoły maszyny muszą się wzajemnie do siebie dopasować – w jednostce napędowej występuje wtedy wysoki opór powodowany przez tarcie. Silnik rozwija swoją pełną moc po okresie 5 do 15 tankowań.

Podczas pracy

Nie należy regulować gaźnika w kierunku "zubożenia" mieszanki chcąc przez to uzyskać zwiększenie mocy silnika – silnik może wskutek tego ulec uszkodzeniu – patrz rozdział "Regulacja gaźnika".

MS 341, MS 361, MS 361 C

polski

001BA157 KN

Częściej kontrolować napięcie piły łańcuchowej

Napięcie nowej piły łańcuchowej musi być częściej korygowane niż napięcie piły łańcuchowej, która już od dłuższego czasu znajduje się w eksploatacji.

W stanie zimnym Piła łańcuchowa musi przylegać do

dolnej części prowadnicy – przy zluzowanym hamulcu musi jednak istnieć możliwość przesuwania piły łańcuchowej ręcznie po prowadnicy. Jeżeli zachodzi potrzeba, należy skorygować napięcie piły łańcuchowej – patrz rozdział "Napinanie piły łańcuchowej".

W temperaturze roboczej Piła łańcuchowa rozciąga się i zaczyna

zwisać. Ogniwa napędowe po dolnej stronie prowadnicy nie mogą się wysunąć z rowka – piła łańcuchowa może w takiej sytuacji spaść. Korygowanie napięcia piły łańcuchowej: patrz rozdział "Napinanie piły łańcuchowej".

Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcuchowa, która nie została poluzowana, może uszkodzić wał korbowy i łożyska.

Po dłuższej pracy pod pełnym obciążeniem

Nie należy natychmiast wyłączać silnika, lecz pozostawić go przez chwilę na biegu jałowym tak, żeby nagromadzone ciepło zostało odprowadzone przez strumień chłodnego powietrza. Zapobiega to

ekstremalnemu obciążeniu termicznemu podzespołów jednostki napędowej (układ zapłonowy, gaźnik), co może nastąpić wskutek spiętrzenia ciepła.

Po zakończeniu pracy

N Jeżeli piła łańcuchowa była

napinana podczas pracy w

temperaturze roboczej, to należy ją

zluzować.

Po zakończonej pracy należy bezwzględnie odprężyć piłę łańcuchową! Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcuchowa, która nie została poluzowana, może uszkodzić wał korbowy i łożyska.

Przy krótkotrwałych przerwach w eksploatacji

Ochłodzić silnik. Odstawić urządzenie aż do ponownego użycia z zatankowanym do pełna zbiornikiem, w suchym miejscu, z dala od źródeł ognia.

Przy dłuższych przerwach w eksploatacji

patrz rozdział "Przechowywanie urządzenia mechanicznego"

Regulacja wydajności pompy olejowej

Pompa olejowa o regulowanej wydajności należy do wyposażenia specjalnego.

Zróżnicowane długości krawędzi tnących, różne rodzaje drewna i techniki pracy wymagają różnych ilości oleju.

Przy pomocy trzpienia regulacyjnego (1) (po dolnej stronie maszyny) można regulować ilość podawanego oleju w zależności od potrzeb.

pozycja Ematic (E), średnia wydajność pompy olejowej –

N obrócić trzpień regulacyjny do

pozycji "E" (pozycja Ematic) zwiększenie wydajności pompy – N obracać trzpień regulacyjny w

kierunku zgodnym z ruchem

wskazówek zegara zmniejszenie wydajności pompy – N obracać trzpień regulacyjny w

kierunku przeciwnym do ruchu

wskazówek zegara

Łańcuch tnący musi stale posiadać powłokę z oleju do smarowania łańcuchów tnących.

MS 341, MS 361, MS 361 C

polski

143BA026 KN

Prawidłowa eksploatacja prowadnicy

N obrócić prowadnicę – po każdym

naostrzeniu piły łańcuchowej i po każdej wymianie koła napędu piły łańcuchowej – czynność ta ma na celu uniknięcie jednostronnego zużycia prowadnicy, szczególnie w strefie zwrotnicy i po dolnej stronie

N regularnie czyścić otwór

dopływu (1), kanał wypływu oleju (2) i rowek prowadnicy (3)

N regularnie prowadzić pomiar

głębokości rowka prowadnicy – najlepiej przy pomocy przymiaru usystuowanego na prowadniku pilników (wyposażenie specjalne) – pomiar należy wykonywać w miejscu, w którym występuje największe zużycie bieżni

Typ piły łańcuchowej

Picco 3/8“ P 5,0 mm Rapid 1/4“ 4,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Jeżeli minimalna głębokość rowka prowadnicy jest mniejsza:

N wymienić prowadnicę W przeciwnym razie ogniwa napędowe

trą o dno rowka prowadnicy – podstawy zęba tnącego i ogniwa łączącego nie spoczywają na bieżniach prowadnicy.

Podziałka piły łańcuchowej

Minimalna głębokość rowka prowadnicy

System filtrowania powietrza

Wskutek zastosowania różnych filtrów system filtrowania powietrza może zostać dostosowany do występujących warunków eksploatacyjnych. Przezbrojenia są proste i nieskomplikowane.

W zależności od wyposażenia urządzenie mechaniczne może posiadać filtr tekstylny lub włókninowy.

Filtr tekstylny

Do stosowania w normalnych warunkach eksploatacyjnych a także w porze zimowej

Filtr włókninowy

Do stosowania w warunkach suchych, o bardzo intensywnyn występowaniu kurzu

MS 341, MS 361, MS 361 C

polski

213BA009 KN

Czyszczenie filtra powietrza

Jeżeli wyraźnie spada moc silnika:

Zdjąć pokrywę komory gaźnika N suwak przełącznika

wielofunkcyjnego przesunąć do pozycji wyłączenia 0

N odkręcić pokrętło (1) w kierunku

wskazanym przez strzałkę

N zdjąć pokrywę komory gaźnika (2)

wymontować filtr powietrza, N usunąć z otoczenia filtra grubsze

zanieczyszczenia.

Do wymontowania i zamontowanioa filtra powietrza nie potrzeba stosować narzędzi – filtr powietrza mógłby ulec przy tym uszkodzeniu.

N zdjąć filtr

Czyszczenie filtra powietrza N otrzepać filtr lub przedmuchać go

sprężonym powietrzem od wewnątrz na zewnątrz

przy uporczywych zanieczyszczeniach:

N wymyć podzespoły filtra w środku

czyszczącym STIHLUniversalreiniger lub w czystym, niepalnym płynie do mycia (np. w ciepłych mydlinach) i następnie wysuszyć.

Nie szczotkować filtrów włókninowych! N bezwzględnie wymienić

uszkodzony filtr powietrza

Zamontowanie filtra powietrza

N zamontować filtr (3) i ustawić go we

właściwej pozycji roboczej

N zamontować pokrywę komory

gaźnika

Regulacja gaźnika

Podstawowe informacje

Gaźnik otrzymuje w zakładzie producenta regulację standardową.

Powyższe ustawienie powoduje, że w każdej fazie eksploatacyjnej do silnika zostaje dostarczona mieszanka paliwowo-powietrzna o optymalnym stosunku.

Przy tym gaźniku korekty przy pomocy śrub regulacyjnych mogą być podejmowane tylko w wąskich granicach!

Przy zbyt "ubogim" ustawieniu istnieje niebezpieczeństwo uszkodzenia jednostki napędowej wskutek niedoboru środków smarujących lub przegrzania.

Regulacja standardowa

N Wyłączanie silnika N sprawdzić stan techniczny filtra

powietrza – jeżeli zachodzi potrzeba

oczyścić lub wymienić N sprawdzić stan techniczny kratki

przeciwiskrowej (oferowana nie na

wszystkich rynkach) – jeżeli

zachodzi potrzeba, oczyścić lub

wymienić

MS 341, MS 361, MS 361 C

polski

213BA015 KN

N główną śrubę regulacyjną (H)

wkręcić ostrożnie w kierunku przeciwnym do ruchu wskazówek zegara aż do oparcia w gnieździe (maksymalnie o 3/4 obrotu)

N śrubę regulacyjną biegu

jałowego (L) obracać z wyczuciem aż do oporu w kierunku zgodnym z ruchem wskazówek zegara i następnie otworzyć o 1/4 obrotu w przeciwnym kierunku.

Regulacja biegu jałowego

Silnik przerywa pracę na biegu jałowym N śrubę regulacyjną biegu

jałowego (L) obrócić o 1/4 obrotu w kierunku otwarcia

N śrubę zderzakową regulacji obrotów

biegu jałowego (LA) należy powoli obracać w kierunku zgodnym z ruchem wskazówek zegara do momentu, w którym piła łańcuchowa zacznie się obracać – następnie obrócić śrubę o 1/4 obrotu w przeciwnym kierunku

piła łańcuchowa porusza się podczas pracy silnika na biegu jałowym

N śrubę regulacyjną biegu

jałowego (L) obrócić o 1/4 obrotu w kierunku otwarcia

N śrubę zderzakową regulacji obrotów

biegu jałowego (LA) obracać w kierunku przeciwnym do ruchu wskazówek zegara do momentu, w którym piła łańcuchowa przestanie się poruszać i następnie obrócić ją o dalszą 1/4 obrotu w tym samym kierunku

Jeżeli po wykonaniu regulacji piła łańcuchowa porusza się podczas pracy silnika na biegu jałowym, należy zlecić naprawę mechanicznej pilarki łańcuchowej wyspecjalizowanemu dystrybutorowi.

Nieregularna praca silnika na biegu jałowym, niezadowalające przyspieszanie (pomimo ustawienia śruby regulacyjnej biegu jałowego w pozycji regulacji standardowej)

N Zbyt "uboga" regulacja mieszanki

paliwowo-powietrznej na biegu jałowym, śrubę regulacyjną biegu jałowego (L) obracać w kierunku przeciwnym do ruchu wskazówek zegara, aż silnik zacznie równomiernie pracować i dobrze przyspieszać – maksymalnie aż do oporu.

Po korektach wykonanych przy pomocy śruby regulacyjnej biegu jałowego (L) najczęściej niezbędna jest także zmiana położenia śruby zderzakowej regulacji obrotów biegu jałowego (LA).

Korekta ustawień gaźnika przy eksploatacji urządzenia na dużych wysokościach

Jeżeli silnik pracuje niezadowalająco, to może okazać się niezbędnym dokonanie niewielkiej korekty regulacji gaźnika.

N sprawdzić regulację standardową N rozgrzać silnik N główną śrubę regulacyjną (H)

obracać w kierunku zgodnym z

ruchem wskazówek zegara

("zubożenie") – maksymalnie aż do

oporu

Przy zbyt "ubogim" ustawieniu istnieje niebezpieczeństwo uszkodzenia jednostki napędowej wskutek niedoboru środków smarujących lub przegrzania.

MS 341, MS 361, MS 361 C

polski

213BA016 KN

213BA009 KN

213BA037 KN

000BA039 KN

Kratka przeciwiskrowa w tłumiku wydechu spalin

Odpowiednio do wymagań niektórych rynków tłumiki wydechu spalin zostały wyposażone w kratki przeciwiskrowe.

N przy spadku mocy silnika należy

sprawdzić stan techniczny kratki przeciwiskrowej w tłumiku wydechu spalin

N ostudzić tłumik wydechu spalin

N wykręcić śrubę (1) N wyjąć kratkę przeciwiskrową (2) N oczyścić zanieczyszczoną kratkę

przeciwiskrową, w przypadku uszkodzenia lub intensywnego pokrycia nagarem – wymienić

N ponownie zamontować kratkę

przeciwiskrową

N wkręcić i dokręcić śrubę

Świeca zapłonowa

N Przy niezadowalającej mocy silnika,

trudnościach w uruchamianiu lub zakłóceniach w pracy silnika na biegu jałowym należy najpierw sprawdzić stan techniczny świecy zapłonowej.

N Świecę należy wymienić po

upływie 100 godzin eksploatacyjnych – przy intensywnie nadpalonych elektrodach świecę należy wymienić już wcześniej – stosować tylko odkłócone świece zapłonowe dozwolone przez firmę STIHL – patrz rozdział "Dane techniczne".

Wymontowaniee świecy zapłonowej

N suwak przełącznika

wielofunkcyjnego przesunąć do pozycji wyłączenia 0

N odkręcić pokrętło (1) w kierunku

wskazanym przez strzałkę

N zdjąć pokrywę komory gaźnika (2)

N zdjąć wtyczkę (fajkę) ze świecy

zapłonowej N wykręcić świecę zapłonową

Badanie stanu technicznego świecy zapłonowej

N zanieczyszczone świece

zapłonowe należy oczyścić N sprawdzić odstęp (A) pomiędzy

elektrodami i jeżeli zachodzi

potrzeba, wyregulować –

prawidłowa wartość odstępu – patrz

rozdział "Dane techniczne" N należy usunąć przyczynę

zanieczyszczenia świecy

zapłonowej

MS 341, MS 361, MS 361 C

polski

000BA045 KN

213BA037 KN

1 1

213BA017 KN

001BA096 KN

Do ewentualnych przyczyn należą: – zbyt duża ilość oleju silnikowego w

paliwie

– zanieczyszczony filtr powietrza – niekorzystne warunki eksploatacji

Przy świecach wyposażonych w oddzielne nakrętki połączeniowe (1) należy bezwzględnie nakręcić je na gwint i mocno dokręcić – zagrożenie wybuchem pożaru wskutek przeskoku iskier!

Zamontowanie świecy zapłonowej

Wymiana linki urządzenia rozruchowego / sprężyny powrotnej

Demontowanie korpusu wentylatora

N wykręcić śruby (1) N przesunąć osłonę dłoni w kierunku

do góry

N odciągnąć dolną część obudowy

wentylatora i zdjąć ją ze skrzyni korbowej w kierunku do dołu

Wymiana zerwanej linki urządzenia rozruchowego

N przy pomocy śrubokręta lub

odpowiednich szczypiec ostrożnie

wyważyć klamrę (2) z osi N ostrożnie zdjąć rolkę linki razem z

podkładką (3) i ryglami

zapadkowymi (4)

Podczas tej czynności może wyskoczyć sprężyna powrotna – niebezpieczeństwo odniesienia obrażeń!

Przy wykonaniach z systemem ElastoStart

N przy pomocy śrubokręta wyważyć

linkę z uchwytu linki urządzenia

rozruchowego N ewentualnie usunąć pozostałości

zerwanej linki z rolki i z uchwytu

N wkręcić świecę zapłonową i mocno

wcisnąć na nią wtyczkę (fajkę) przewodu zapłonowego

N zamontować pokrywę komory

gaźnika

MS 341, MS 361, MS 361 C

przy wszystkich wykonaniach

213BA019 KN

213BA018 KN

213BA020 KN

001BA096 KN

213BA021 KN

polski

N przełożyć nową linkę urządzenia

rozruchowego przez uchwyt w kierunku od góry do dołu

Przy wykonaniach bez systemu ElastoStart

N przy pomocy śrubokręta wyważyć

linkę z uchwytu linki urządzenia rozruchowego

N ewentualnie usunąć pozostałości

zerwanej linki z rolki i z uchwytu

N przewlec linkę urządzenia

rozruchowego przez uchwyt i zabezpieczyć ją węzłem specjalnym

N wciągnąć węzeł do uchwytu linki

N przełożyć końcówkę linki od góry do

dołu przez tulejkę prowadnikową (5) oraz przez rolkę linki (6) i zabezpieczyć przy pomocy węzła prostego

N piastę rolki linki urządzenia

rozruchowego nasmarować olejem nie zawierającym żywicy

N założyć rolkę na osi – lekko obracać

w obydwu kierunkach aż do zaryglowania ucha sprężyny powrotnej

N założyć rygle zapadkowe (4) w

rolce linki oraz podkładkę (3) na oś N przy pomocy śrubokręta lub

odpowiednich cęgów założyć

klamrę (2) na oś i wcisnąć ją na

czop rygla zapadkowego – klamra

musi być zwrócona w kierunku

zgodnym z ruchem wskazówek

zegara – tak, jak to przedstawiono

na rysunku

Napinanie sprężyny powrotnej

N przy pomocy pętli wykonanej z

rozwiniętej linki obrócić rolkę linki o

pięć obrotów w kierunku

wskazanym przez strzałkę

MS 341, MS 361, MS 361 C

polski

213BA022 KN

N przytrzymać rolkę – wyciągnąć i

uporządkować poskręcaną linkę

N zwolnić rolkę linki N powoli zwalniać linkę, tak żeby się

mogła równomiernie nawinąć na rolce

Uchwyt linki musi być mocno wciągnięty do tulejki prowadzącej w obudowie. Jeżeli zwisa luźno z boku, to należy napiąć sprężynę powrotną o kolejny obrót.

Przy pełnym wyciągnięciu linki, rolka musi posiadać możliwość obrócenia się o dodatkowe pół obrotu. Jeżeli nie jest to możliwe, to znaczy, że sprężyna jest zbyt mocno napięta – niebezpieczeństwo zerwania!

N odwinąć z rolki jeden zwój linki. N zamontować korpus wentylatora na

skrzyni korbowej

Uchwyt linki urządzenia rozruchowego z systemem ElastoStart (w zależności od rodzaju wyposażenia)

N przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji STOP 0 i wtedy wcisnąć pozostałą linkę do uchwytu – aż końcówka wsunie się w całości do uchwytu

Wymiana pękniętej sprężyny powrotnej

N wymontować rolkę linki,

niebezpieczeństwo odniesienia obrażeń! Należy nosić osłonę twarzy i rękawice ochronne.

N przy pomocy śrubokręta ostrożnie

wyważyć odłamki sprężyny

N nową sprężynę skropić kilkoma

kroplami oleju nie zawierającego żywicy

N wprowadzić sprężynę zamienną

razem z ramką montażową do niszy korpusu wentylatora – ucho sprężyny założyć na nosku znajdującym się w korpusie wentylatora

N umieścić we wpustach (strzałki)

odpowiednie narzędzia (śrubokręty, przebijaki itp.) i przy ich pomocy wsunąć sprężynę powrotną do niszy w korpusie wentylatora – sprężyna wysunie się przy tym z ramki montażowej

N zamontować rolkę linki urządzenia

rozruchowego, napiąć sprężynę powrotną, założyć i przykręcić korpus wentylatora

Przechowywanie urządzenia

Przy przerwach w eksploatacji trwających powyżej 3 miesięcy

N opróżnić i wyczyścić zbiornik paliwa

w miejscu o dobrej wymianie

powietrza N Paliwo należy utylizować zgodnie z

obowiązującymi przepisami i w

sposób, który nie zagraża

środowisku naturalnemu. N wypracować do końca paliwo

znajdujące się w gaźniku, w

przeciwnym razie może nastąpić

sklejenie membran N zdjąć piłę łańcuchową i prowadnicę,

oczyścić spryskać olejem

konserwującym N dokładnie oczyścić urządzenie, a

szczególnie ożebrowanie cylindra i

filtr powietrza N przy stosowaniu biologicznego oleju

do smarowania piły łańcuchowej

(np. STIHL-Bioplus) napełnić w

całości zbiornik oleju N Przechowywać urządzenie w

suchym i bezpiecznym miejscu.

Chronić przed użyciem przez osoby

nieupoważnione (np. przez dzieci).

Części połamanej sprężyny powrotnej mogą się znajdować w stanie naprężenia. W związku z tym, przy ich wyjmowaniu z pokrywy wentylatora mogą niespodziewanie odskoczyć –

MS 341, MS 361, MS 361 C

polski

001BA121 KN

001BA122 KN

Badanie stanu technicznego i wymiana koła napędu piły łańcuchowej

N zdemontować pokrywę koła napędu

piły łańcuchowej, piłę łańcuchową i prowadnicę

N zluzować (odblokować) hamulec

piły łańcuchowej – przednią osłonę dłoni przyciągnąć do przedniego uchwytu

Wymiana koła napędu piły łańcuchowej

– po zużyciu dwóch pił łańcuchowych

lub wcześniej

– jeżeli ślady zużycia (strzałki) są

gł ębs ze n iż 0 ,5 mm – w p rzeci wnym razie będzie to miało negatywny wpływ na trwałość piły łańcuchowej – do pomiaru należy stosować przymiar kontrolny (wyposażenie specjalne)

Pozytywny wpływ na trwałość koła napędu piły łańcuchowej będzie miała eksploatacja koła z dwoma piłami łańcuchowymi na przemian.

W celu zapewnienia optymalnej sprawności funkcjonalnej hamulca piły łańcuchowej firma STIHL zaleca stosowanie oryginalnych kół napędu piły łańcuchowej STIHL

N przy pomocy śrubokręta wyważyć

podkładkę zabezpieczającą (1)

N zdjąć podkładkę (2) N zdjąć pierścieniowe koło napędu

piły łańcuchowej (3)

N sprawdzić stan techniczny

zdawczego elementu napędowego na bębnie sprzęgłowym (4) – przy intensywnych śladach zużycia wymienić także bęben sprzęgłowy

N zdjąć bęben sprzęgłowy lub

profilowe koło napędu piły łańcuchowej (5) razem z łożyskiem igłowym (6) z wału korbowego – jeżeli zastosowany został system

hamowania piły łańcuchowej

QuickStop Super, należy najpierw

wcisnąć przycisk blokady

Zamontowanie profilowego/pierścieniowego koła napędu piły łańcuchowej

N oczyścić czop wału korbowego oraz

łożysko igłowe i nasmarować je

smarem STIHL (wyposażenie

specjalne) N założyć łożysko igłowe na czopie

wału korbowego N bęben sprzęgłowy lub profilowe

koło napędu piły łańcuchowej

należy po założeniu obrócić o około

1 obrotu, w celu zaryglowania

zabieraka napędu pompy olejowej –

jeżeli zastosowany został system

hamowania piły łańcuchowej

QuickStop Super, należy najpierw

wcisnąć przycisk blokady N założyć pierścieniowe koło napędu

piły łańcuchowej – drążenia

skierowane na zewnątrz N założyć podkładkę i pierścień

zabezpieczający na wale korbowym

MS 341, MS 361, MS 361 C

polski

689BA027 KN

689BA021 KN

Pielęgnacja i ostrzenie piły łańcuchowej

Piłowanie dobrze naostrzoną piłą łańcuchową jest łatwe

Dobrze naostrzona piła łańcuchowa wcina się łatwo w drewno już przy niewielkim nacisku awansującym.

Nie należy pracować tępym ani uszkodzonym łańcuchem – praca jest wtedy bardzo męcząca, występuje wysoka wibracja, wyniki piłowania są niezadowalające i ma miejsce intensywne, naturalne zużycie eksploatacyjne.

N Czyszczenie łańcucha N Sprawdzić, czy na łańcuchu nie

widać pęknięć, ani czy nity nie są uszkodzone

N Uszkodzone lub zużyte elementy

łańcucha należy wymienić oraz dostosować je formą do stopnia zużycia pozostałych elementów

Piły łańcuchowe (Duro) opancerzone elementami z proszków spiekanych (Widia) są szczególnie odporne na naturalne zużycie eksploatacyjne. W celu uzyskania optymalnego wyniku ostrzenia STIHL radzimy zlecenie wykonania tej czynności fachowemu dystrybutorowi firmy STIHL.

Należy przy tym zachować wartości wszystkich podanych kątów i wymiarów. Nieprawidłowo naostrzony łańcuch – a szczególnie zbyt niski ogranicznik zagłębiania – może powodować zwiększoną skłonność do odrzucania

wstecznego pilarki spalinowej – niebezpieczeństwo odniesienia obrażeń!

Podziałka piły łańcuchowej

Oznaczenie (a) podziałki piły łańcuchowej zostało wytłoczone w strefie ogranicznika zagłębiania każdego zęba tnącego.

Oznaczenie (a) Podziałka piły

łańcuchowej

cal mm 7 1/4 P 6,35 1 lub 1/4 1/4 6,35 6, P lub PM 3/8 P 9,32 2 lub 325 0.325 8,25 3 lub 3/8 3/8 9,32 4 lub 404 0.404 10,26

Przyporządkowanie pilnika następuje wyłącznie na podstawie podziałki piły łańcuchowej – patrz tabela "Narzędzia ostrzące"

Podczas ostrzenia wartości kątów zęba tnącego muszą zostać bezwzględnie zachowane.

Kąt ostrzenia i kąt natarcia

A Kąt ostrzenia Do ostrzenia pił łańcuchowych STIHL

stosuje się kąt ostrzenia o wartości 30°. Wyjątek stanowią piły łańcuchowe do wykonywania rzazów wzdłużnych, których kąt ostrzenia wynosi 10°. W oznaczeniu pił łańcuchowych do wykonywania rzazów wzdłużnych jako identyfikator zastosowano znak X.

B kąt natarcia Przy stosowaniu przepisowego

prowadnika pilnika oraz pilnika o przepisowej średnicy kąt natarcia powstanie automatycznie.

Forma zęba tnącego kąt (°)

Micro = ząb półstrugowy np. 63 PMC3, 26 RMC3, 36 RMC 30 75

Super = ząb strugowy np. 63 PS3, 26 RSC, 36 RSC3 30 60

Piła łańcuchowa do wyko nywania rzazów wzdłużnych np. 63 PMX, 36 RMX 10 75

MS 341, MS 361, MS 361 C

polski

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Kąty muszą być identyczne dla każdego zęba łańcucha. Przy nierównych kątach wystąpi nieregularny bieg łańcucha, intensywne zużycie eksploatacyjne – aż do zerwania włącznie.

Prowadnik pilnika

N Stosowanie prowadnika pilnika Piły łańcuchowe można ostrzyć ręcznie

tylko z zastosowaniem prowadników pilnika! (wyposażenie specjalne, patrz także rozdział "Narzędzia ostrzące"). Prowadniki posiadają wzorzec dla kąta ostrzenia.

Do ostrzenia należy stosować wyłącznie specjalne pilniki do pił łańcuchowych! Inne pilniki nie nadają się do tego ze względu na rodzaj zacięcia.

Do kontroli kątów

Przymiar STIHL (wyposażenie specjalne) – uniwersalne narzędzie do kontroli wartości kąta ostrzenia i kąta natarcia, wysokości ogranicznika zagłębiania i długości zęba oraz do czyszczenia i badania głębokości rowka, a także do czyszczenia otworów dopływu oleju.

Prawidłowe ostrzenie

N narzędzia ostrzące należy wybrać

odpowiednio do podziałki piły łańcuchowej

N jeżeli zachodzi potrzeba, wymienić i

napiąć prowadnicę

N zablokowanie piły łańcuchowej –

przesunąć przednią osłonę dłoni do przodu

N w celu przesunięcia piły

łańcuchowej po prowadnicy przyciągnąć osłonę dłoni do uchwytu przedniego – piła łańcuchowa zostaje odblokowana. przy systemach hamowania pił łańcuchowych QuickStop Super

należy dodatkowo wcisnąć przycisk blokady dźwigni głównej przepustnicy (gazu)

N częściej ostrzyć, lecz zbierać mniej

metalu – do zwykłego podostrzenia wystarczą najczęściej dwa do trzech ruchów pilnika

N prowadzenie pilnika: w pozycji

poziomej (pod kątem prostym w stosunku do bocznej powierzchni prowadnicy) odpowiednio do podanej wartości kątów – zgodnie z oznaczeniami na prowadnikach pilników

N piłować tylko w kierunku od

wewnątrz na zewnątrz

N pilnik zbiera metal tylko podczas

ruchu do przodu – przy ruchu powrotnym pilnik należy lekko unieść

N nie piłować ogniw łączących i

napędowych

MS 341, MS 361, MS 361 C

polski

689BA023 KN

689BA061 KN

689BA051 KN

N w celu uniknięcia jednostronnego

zużycia pilniki należy w regularnych odstępach czasu obracać w niewielkim zakresie

N grat powstały przy piłowaniu usunąć

kawałkiem twardego drewna

N przy pomocy przymiaru kontrolnego

sprawdzić wartości kątów

Wszystkie zęby tnące muszą posiadać równą długość.

Przy nierównej długości zębów nierówna jest także ich wysokość co może prowadzić do szorstkiego biegu, a nawet zerwania łańcucha.

N wszystkie zęby tnące należy

podpiłować do długości najkrótszego zęba tnącego – najlepiej zlecić to specjalistycznemu serwisowi, który wykona tę czynność elektrycznym urządzeniem ostrzącym

Odstęp ogranicznika zagłębiania

Przy cięciu miękkiego drewna poza porą mrozów, odstęp ogranicznika zagłębiania można zwiększyć o 0,2 mm (0,008").

Podziałka piły łańcuchowej

Ogranicznik zagłębiania

Odstęp (a) cal (mm) mm (cal) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Podszlifowywanie ogranicznika zagłębiania

Odstęp ogranicznika zagłębiania zmniejsza się poprzez ostrzenie zęba tnącego.

N W związku z tym należy po każdym

ostrzeniu sprawdzić wysokość ogranicznika zagłębiania

go podpiłować płaskim pilnikiem do wysokości wskazanej przez przymiar

Piły łańcuchowe z wygarbionym ogniwem napędowym (2) – górna część wygarbionego ogniwa napędowego (z oznaczeniami serwisowymi) jest obrabiana jednocześnie z ogranicznikiem zagłębiania zęba tnącego.

Pozostała część potrójnie wygarbionego lub standardowo wygarbionego ogniwa napędowego nie może być poddana obróbce, ponieważ w przeciwnym razie mogłaby się zwiększyć skłonność mechanicznej pilarki łańcuchowej do odbijania.

Ogranicznik zagłębiania (OZ) określa poziom zagłębiania zęba tnącego w drewnie i tym samym grubość wióra.

a standardowa wartość odstępu

pomiędzy ogranicznikiem zagłębiania a krawędzią tnącą

N zeszlifować ogranicznik zagłębiania

do wysokości wskazanej przez przymiar

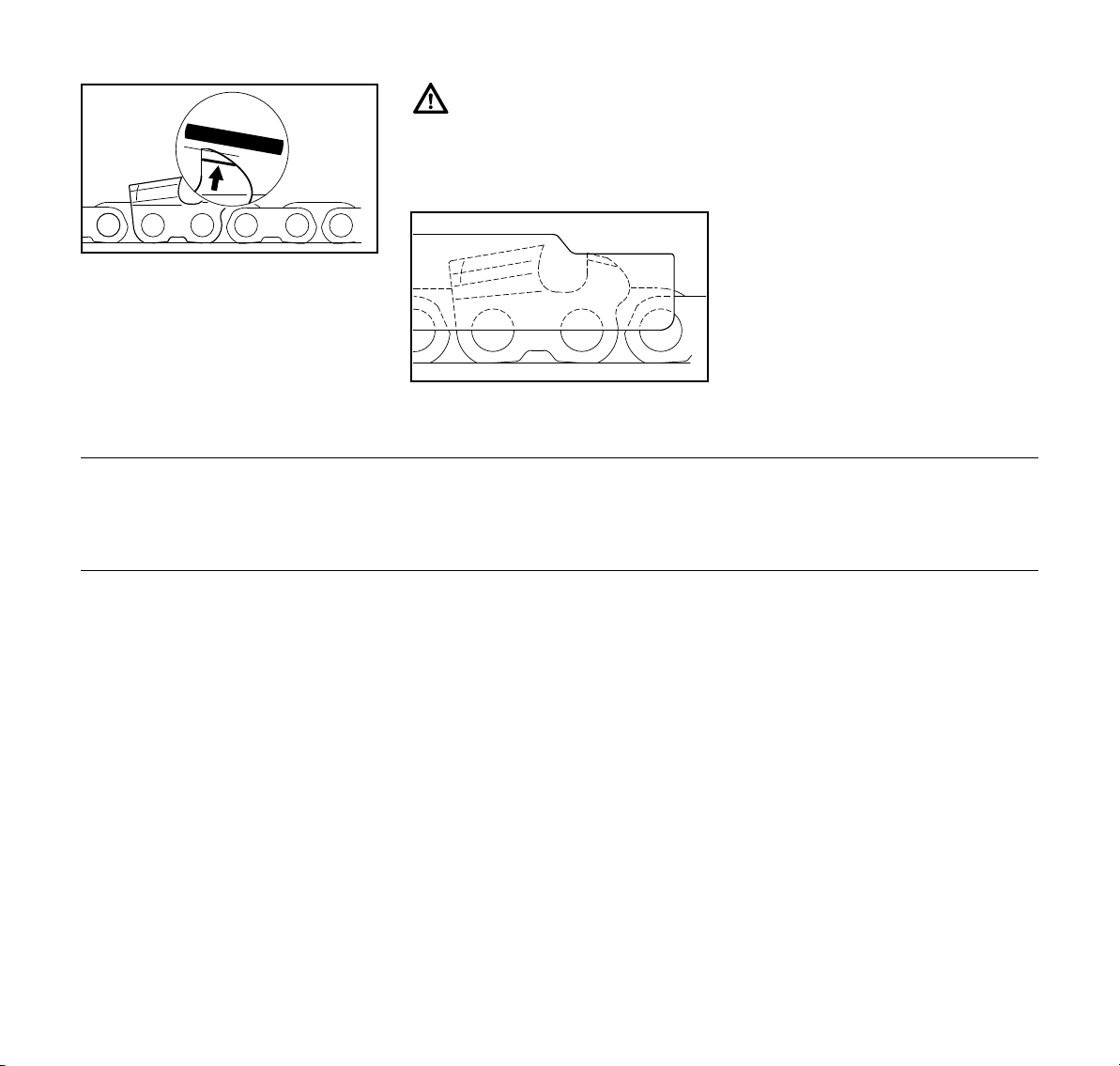

N położyć na pile łańcuchowej

przymiar kontrolny (1) odpowiedni do podziałki piły łańcuchowej – jeżeli ogranicznik zagłębiania wystaje ponad przymiar, to należy

MS 341, MS 361, MS 361 C

polski

689BA044 KN

689BA052 KN

musi się znaleźć w jednej

płaszczyźnie z przymiarem Zbyt niskie ograniczniki zagłębiania zwiększają skłonność mechanicznej pilarki łańcuchowej do odrzucania wstecznego.

kontrolnym

N po zakończeniu ostrzenia należy

dokładnie oczyścić piłę

łańcuchową, usunąć wióry i pył

szlifierski – poddać piłę łańcuchową

intensywnemu smarowaniu.

N następnie należy obrobić ukośnie

górną połać ogranicznika zagłębiania równolegle do wybitego oznaczenia serwisowego (strzałka)

N Przed dłuższymi przerwami w

eksploatacji oczyścić łańcuch i

przechowywać go w naolejonym

stanie

– nie należy przy tym zeszlifowywać najwyższego punktu ogranicznika zagłębiania w kierunku do tyłu

N położyć na pile łańcuchowej

przymiar kontrolny – najwyższy

punkt ogranicznika zagłębiania Narzędzia ostrzące (wyposażenie specjalne) Podziałka piły

łańcuchowej cal (mm) mm (cal) Numer

Pilnik okrągły ^pilnik okrągły Prowadnik pilnika Przymiar Pilnik płaski Zestaw ostrzący

katalogowy

Numer katalogowy

Numer

katalogowy 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

składający się z prowadnika z pilnikiem okrągłym, pilnikiem płaskim oraz przymiarem kontrolnym

MS 341, MS 361, MS 361 C

polski

Wskazówki dotyczące przeglądów technicznych i konserwacji

Następujące czynności dotyczą pracy urządzenia w normalnych warunkach eksploatacyjnych. W przypadku wystąpienia utrudnionych warunków eksploatacyjnych (występowanie intensywnego kurzu, drewno intensywnie żywiczne, tropikalne gatunki drewna itp.) oraz w przypadku wydłużonego dnia pracy, podane poniżej interwały muszą ulec odpowiedniemu skróceniu. Tylko przy użytkowaniu okazjonalnym interwały te można odpowiednio wydłużyć.

przed rozpoczęciem pracy

po zakończeniu pracy lub

codziennie

po każdym zatankowaniu

co tydzień

Badanie wzrokowe (ogólny stan techniczny,

Kompletna maszyna

dźwignia sterowania główną przepustnicą (gazem), blokada dźwigni gazu, dźwignia układu rozruchowego, dźwignia sterowania przysłoną układu rozruchowego, przełącznik STOP, dźwignia przełącznika wielofunkcyjnego (zależnie od wyposażenia)

Hamulec piły łańcuchowej

Głowica ssąca/filtr w zbiorniku paliwa

Zbiornik paliwa czyszczenie X

Zbiornik oleju smarującego czyszczenie X

Układ smarowania piły łańcuchowej sprawdzenie X

Piła łańcuchowa

Prowadnica

Koło napędu piły łańcuchowej sprawdzenie X

szczelność)

czyszczenie X

Badanie sprawności funkcjonalnej XX

badanie przez fachowego dystrybutora

sprawdzenie X

oczyścić, wymienić wkład filtrujący XX

wymiana XXX

sprawdzić, zwrócić uwagę także na stan naostrzenia

Zbadać stan napięcia piły łańcuchowej XX

naostrzyć X

sprawdzić (stan zużycia, uszkodzenia) X

oczyścić i obrócić X

ogratować X

wymiana XX

co miesiąc

co roku

przy wystąpieniu zakłóceń

przy wystąpieniu uszkodzeń

jeżeli zachodzi potrzeba

MS 341, MS 361, MS 361 C

przed rozpoczęciem pracy

po zakończeniu pracy lub

codziennie

po każdym zatankowaniu

co tydzień

co miesiąc

co roku

przy wystąpieniu zakłóceń

Filtr powietrza

Elementy antywibracyjne

czyszczenie XX

wymiana X

sprawdzenie XX

wymiana przez fachowego dystrybutora

Szczeliny zasysania powietrza chłodzącego czyszczenie X

Ożebrowanie cylindra czyszczenie XX

Gaźnik

sprawdzić regulację biegu jałowego – piła łańcuchowa nie może się poruszać

Regulacja biegu jałowego X

wyregulować odstęp pomiędzy elektrodami X

Świeca zapłonowa

wymienić po upływie 100 godzin eksploatacyjnych

Wszystkie dostępne śruby i nakrętki (poza śrubami regulacyjnymi gaźnika)

Kratka przeciwiskrowa w tłumiku wydechu spalin (występuje tylko na niektórych rynkach)

Wychwytnik piły łańcuchowej

dokręcić X

sprawdzić

oczyścić i, jeżeli zachodzi potrzeba, wymienić

sprawdzenie X

wymiana X

Naklejki ostrzegające o zagrożeniach wymiana X

STIHL zaleca zwrócenie się do fachowego dystrybutora firmy STIHL

Przy pierwszym włączeniu profesjonalnej pilarki łańcuchowej (o mocy powyżej 3,4 kW) do eksploatacji śruby podstawy cylindra należy dokręcić po upływie 10 do 20 godzin pracy urządzenia

przy wystąpieniu uszkodzeń

polski

jeżeli zachodzi potrzeba

MS 341, MS 361, MS 361 C

polski

Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń

Stosowanie się do wskazówek niniejszej Instrukcji użytkowania pozwoli uniknąć ponadnormatywnego zużycia eksploatacyjnego urządzenia oraz uszkodzeń urządzenia.

Użytkowanie, obsługi techniczne oraz przechowywanie musi się odbywać z taką starannością, jak to opisano w niniejszej Instrukcji obsługi.

Za wszystkie szkody jakie wystąpią wskutek nieprzestrzegania wskazówek dotyczących bezpieczeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy:

– dokonano zmian konstrukcyjnych

produktu bez zezwolenia firmy STIHL

– zastosowano narzędzia lub

elementy wyposażenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się, lub nie przedstawiały odpowiedniej jakości

– użytkowano urządzenie w sposób

sprzeczny z jego przeznaczeniem

– urządzeniem posługiwano się

podczas imprez sportowych czy zawodów

– wystąpiły szkody będące

konsekwencją użytkowania urządzenia z podzespołami niesprawnymi technicznie

Czynności obsługi technicznej

Należy regularnie wykonywać wszystkie czynności, które zostały opisane w rozdziale "Wskazówki dotyczące obsługi technicznej i konserwacji". Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowanemu dystrybutorowi.

Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkownik. Należą do tego między innymi:

– uszkodzenia jednostki napędowej,

które powstaną w wyniku przeglądów technicznych nie wykonanych we właściwych terminach lub w nieodpowiednim zakresie (np. filtry powietrza i paliwa), niewłaściwa regulacja

gaźnika lub niedostateczny stan czystości szczelin dopływu powietrza chłodzącego (szczeliny zasysania powietrza, ożebrowanie cylindra)

– korozja oraz szkody powstałe

wskutek nieprawidłowego magazynowania

– uszkodzenia urządzenia w wyniku

zastosowania części zamiennych nieodpowiedniej jakości

Podzespoły ulegające zużyciu eksploatacyjnemu

Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowania, zostać w odpowiednim czasie wymienione. Należą do tego między innymi:

– piła łańcuchowa, prowadnica – podzespoły układu napędowego

(sprzęgło odśrodkowe, bęben sprzęgłowy, piła łańcuchowa)

– filtry (powietrza, oleju, paliwa) – Urządzenie rozruchowe – Świeca zapłonowa – elementy amortyzujące systemu

antywibracyjnego

MS 341, MS 361, MS 361 C

Zasadnicze podzespoły urządzenia

213BA011 KN

polski

1 Zamknięcie pokrywy komory

gaźnika 2 Śruby regulacyjne gaźnika 3 Przełącznik ogrzewania uchwytu

(zależnie od wyposażenia) 4 Wtyczka świecy zapłonowej (fajka) 5 Suwak (eksploatacja w warunkach

letnich i zimowych) 6 Zawór dekompresyjny 7 Hamulec piły łańcuchowej 8 Koło napędu piły łańcuchowej 9 Pokrywa koła napędu piły

łańcuchowej 10 Wychwytnik piły łańcuchowej 11 Układ bocznego napinania piły

łańcuchowej (zależnie od

wyposażenia) 12 Koło napinacza (układ szybkiego

napinania piły łańcuchowej zależnie

od wyposażenia) 13 Przypora zębata 14 Prowadnica 15 Piła łańcuchowa Oilomatic 16 Zamknięcie zbiornika oleju (korek) 17 Tłumik wydechu spalin 18 Przednia osłona dłoni 19 Przedni uchwyt (rura uchwytu) 20 Uchwyt linki urządzenia

rozruchowego 21 Zamknięcie zbiornika paliwa (korek) 22 Dźwignia przełącznika

wielofunkcyjnego 23 Przycisk przyspiesznika (gazu)

MS 341, MS 361, MS 361 C

polski

24 Blokada przycisku przyspiesznika

(gazu) 25 Tylny uchwyt 26 Tylna osłona dłoni # Numer fabryczny maszyny

Dane techniczne

Jednostka napędowa

jednocylindrowy silnik dwusuwowy STIHL

MS 341

Pojemność skokowa: 59,0 cm Średnica cylindra: 47 mm Skok tłoka: 34 mm Moc odpowiednio do

ISO 7293:

3,1 kW (4,2 KM) przy 9500 1/min

Liczba obrotów biegu jałowego: 2800 1/min

Maksymalna, dozwo

lona prędkość obrotowa z zespołem tnącym: 13500 1/min

MS 361, MS 361 C

Pojemność skokowa: 59,0 cm Średnica cylindra: 47 mm Skok tłoka: 34 mm Moc odpowiednio do

ISO 7293:

3,4 kW (4,6 KM) przy 9500 1/min

Liczba obrotów biegu jałowego: 2800 1/min

Maksymalna, dozwo

lona prędkość obrotowa z zespołem tnącym: 14000 1/min

Świeca zapłonowa (odkłócona):

Bosch WSR 6 F, NGK BPMR 7 A

Odstęp pomiędzy elektrodami: 0,5 mm

Układ zasilania

Gaźnik: niezależny od położenia roboczego gaźnik membranowy z integrowaną pompą paliwową

pojemność zbiornika paliwa: 0,685 l

Układ smarowania piły łańcuchowej

zależna od obrotów silnika (automatyczna), pompa olejowa z tłokiem obrotowym – dodatkowo ręczna regulacja ilości podawanego oleju

pojemność zbiornika oleju: 0,325 l

Ciężar

w stanie niezatankowanym, bez zespołu tnącego

MS 341: 5,5 kg MS 361: 5,6 kg MS 361 C: 5,7 kg MS 361 z ogrzewaniem

rękojeści: 5,8 kg

Układ zapłonowy

sterowany elektronicznie zapłon magnetyczny

MS 341, MS 361, MS 361 C

polski

001BA207 KN

INCH

Zespół tnący

prowadnice Rollomatic

długości krawędzi tnących (podziałka 3/8") 37, 40, 45, 50 cm

Szerokość rowka prowadnicy: 1,6 mm

Piły łańcuchowe

Rapid Micro Comfort (36 RMC) Rapid Micro Comfort 3 (36 RMC3) Rapid Super Comfort (36 RSC) Rapid Super Comfort 3 (36 RSC3) Podziałka: 3/8" (9,32 mm) Grubość ogniwa

napędowego: 1,6 mm

Koła napędu piły łańcuchowej

7-zębowe do 3/8" (pierścieniowe koło napędu piły łańcuchowej)

7-zębowe do 3/8" (profilowe koło napędu piły łańcuchowej)

Wartości hałasu i drgań

Poziom ciśnienia akustycznego L

peq

odpowiednio do normy ISO 7182

MS 341: 102 dB(A) MS 361: 101 dB(A) MS 361 C: 101 dB(A)

Poziom mocy akustycznej L

weq

odpowiednio do normy ISO 9207

MS 341: 113 dB(A) MS 361: 113 dB(A) MS 361 C: 113 dB(A)

Wartość drgań a

odpowiednio do

hv, eq

normy ISO 7505

Przedni

uchwyt MS 341: 3,1 m/s MS 361: 2,9 m/s23,6 m/s MS 361 C: 2,9 m/s23,6 m/s

Tylny uchwyt

3,1 m/s

2 2 2

Wartość K- dla poziomu ciśnienia akustycznego oraz akustycznego poziomu mocy wynosi zgodnie z RL 2006/42/EG = 2,5 dB(A). Natomiast dla przyspieszenia drgań wartość K- ta wynosi zgodnie z RL 2006/42/EG =

2,0 m/s

Wyposażenie specjalne

Osłona piły łańcuchowej

Jeżeli do tej samej mechanicznej pilarki łańcuchowej będą użytkowane prowadnice o różnej długości, to w celu uniknięcia zagrożenia wypadkiem musi zostać dostosowana długość osłony piły łańcuchowej.

Jeżeli osłona nie pokrywa komletnie piły łańcuchowej, to niezbędna będzie odpowiednia osłona piły łańcuchowej lub przedłużenie osłony.

W zależności od wyposażenia, do zakresu dostawy należy odpowiednie przedłużenie osłony piły łańcuchowej lub można je uzyskać jako wyposażenie specjalne.

Założyć przedłużenie osłony piły łańcuchowej

Podczas ustalania wartości hałasu i drgań, fazy biegu jałowego i najwyższej nominalnej liczby obrotów zostały uwzględnione w równych częściach

Dalsze informacje dot. spełnienia wymagań Wytycznych dla pracodawców Wibracje 2002/44/EG patrz www.stihl.com/vib/

MS 341, MS 361, MS 361 C

REACH

Skrót REACH oznacza Zarządzenie UE w przedmiocie rejestracji, oceny i zezwoleń eksploatacyjnych dla chemikaliów.

Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reach

N Nasuwać przedłużenie osłony piły

łańcuchowej z zatrzaskami (1) na osłonę piły łańcuchowej aż osiągną one razem długość odpowiadającą długości krawędzi tnącej

polski

Dalsze wyposażenie specjalne

– Prowadnik pilników okrągłych – Przymiar – Przymiar kontrolny – Smar STIHL – System tankowania paliwa STIHL –

zapobiega rozlaniu paliwa i przepełnieniu zbiornika

– System tankowania oleju

smarującego STIHL – zapobiega rozlaniu paliwa i przepełnieniu zbiornika

Aktualne informacje dotyczące zamieszczonych powyżej oraz innych elementów wyposażenia specjalnego można uzyskać u autoryzowanych dystrybutorów firmy STIHL.

Organizacja zaopatrzenia w części zamienne

Podczas zamawiania części zamiennych należy podać w zamieszczonej poniżej tabeli nazwę handlową mechanicznej pilarki łańcuchowej, numer maszyny oraz numery prowadnicy i piły łańcuchowej. Ułatwi to zakup nowego zespołu tnącego.

W przypadku prowadnicy i piły łańcuchowej chodzi o części ulegające zużyciu eksploatacyjnemu. Przy zakupie części zamiennych wystarcza, jeżeli zostanie podana nazwa handlowa mechanicznej pilarki łańcuchowej, numer katalogowy części oraz jej nazwa.

Nazwa handlowa

Numer fabryczny maszyny

Numer prowadnicy

Numer piły łańcuchowej

Wskazówki dotyczące napraw

Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zostały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi.

Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia.

Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy.

Oryginalne części zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniejszych częściach zamiennych znak ten może występować samodzielnie).

MS 341, MS 361, MS 361 C

polski

EG Oświadczenie o zgodności ze strony producenta

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

stwierdza niniejszym, że

Rodzaj konstrukcji: Mechaniczna

pilarka

łańcuchowa Firma: STIHL Typ: MS 341

MS 361

MS 361 C

MS 361 C-B

MS 361-N

MS 361-W

MS 361-VW Numer identyfikacyjny

serii: 1135 Pojemność skokowa: MS 341: 59,0 cm wszystkie MS 361: 59,0 cm

spełnia wymagania określone przez przepisy wprowadzające Wytyczne 2006/42/EG, 2004/108/EG oraz 2000/14/EG i została opracowana oraz wykonana zgodnie z następującymi normami:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Przy ustaleniu zmierzonego oraz gwarantowanego poziomu mocy akustycznej zastosowano postępowanie przewidziane przez Wytyczne

3 3

2000/14/EG, Załącznik V, z uwzględnieniem wymagań stawianych przez normę ISO 9207.

Zmierzony poziom mocy akustycznej:

MS 341: 115 dB(A) wszystkie MS 361: 114 dB(A)

Gwarantowany poziom mocy akustycznej:

MS 341: 116 dB(A) wszystkie MS 361: 115 dB(A)

Badanie wzoru budowlanego wg EG zostało wykonane przez

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Certyfikacja-nr MS 341: K-EG-2009/3731 wszystkie MS 361: K-EG-2009/3730

Archiwizacja dokumentacji technicznej: ANDREAS STIHL AG & Co. KG

Produktzulassung Rok produkcji i numer seryjny maszyny

podane są na urządzeniu.

Waiblingen, 11.08.2010 ANDREAS STIHL AG & Co. KG zup.

Elsner Szef Wydziału Zarządzanie

Grup Asortymentowych

MS 341, MS 361, MS 361 C

polski

000BA025 LÄ

Certyfikat jakościowy

Wszystkie produkty firmy STIHL spełniają najwyższe wymagania w zakresie jakości.

W wyniku procesu certyfikacyjnego przeprowadzonego przez niezależne stowarzyszenie zaświadcza się, że wszystkie produkty firmy STIHL spełniają w zakresie projektowania, opracowania materiałów, produkcji, montażu, dokumentacji i obsługi technicznej, rygorystyczne wymagania międzynarodowej normy ISO 9001 dla Systemów Zarządzania Jakościowego

MS 341, MS 361, MS 361 C

polski

MS 341, MS 361, MS 361 C

polski

MS 341, MS 361, MS 361 C

0458-212-5121-A

polnisch

www.stihl.com

*04582125121A*

0458-212-5121-A

Stihl MS 341, MS 361 Instruction Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
