STIHL MS 311, 391

Návod na obsluhu2 - 41

slovensky

Obsah

1 K tomuto návodu na obsluhu...................... 2

2 Bezpečnostné upozornenia........................ 3

3 Reakčné sily................................................7

4 Pracovná technika...................................... 9

5 Rezná súprava..........................................15

6 Namontovanie vodiacej lišty a pílovej reťaze

.................................................................. 16

7 Napínanie pílovej reťaze...........................17

8 Kontrola napnutia pílovej reťaze...............17

9 Palivo........................................................ 17

10 Plnenie paliva............................................18

11 Reťazový mazací olej............................... 20

12 Doplňovanie reťazového mazacieho oleja21

13 Kontrola mazania reťaze...........................21

14 Reťazová brzda........................................ 21

15 Zimná prevádzka...................................... 22

16 Štartovanie / vypnutie motora................... 23

17 Prevádzkové pokyny.................................26

18 Nastavenie množstva oleja....................... 27

19 Vodiace lišty udržiavajte v poriadku..........27

20 Čistenie vzduchového filtra....................... 27

21 Nastavenie karburátora.............................28

22 Zapaľovacia sviečka..................................30

23 Skladovanie náradia................................. 31

24 Kontrola a výmena reťazového kolesa..... 31

25 Údržba a ostrenie pílovej reťaze...............32

26 Pokyny pre údržbu a ošetrovanie............. 36

27 Minimalizovanie opotrebenia a zabránenie

škodám..................................................... 38

28 Dôležité konštrukčné dielce...................... 39

29 Technické údaje........................................39

30 Objednávanie náhradných dielov..............40

31 Pokyny pre opravy.................................... 40

32 Likvidácia.................................................. 41

33 EÚ vyhlásenie o zhode............................. 41

Vážená zákazníčka, milý zákazník, ďakujeme vám, že ste sa rozhodli pre kvalitný

produkt firmy STIHL. Tento produkt bol vyrobený pomocou moderných

výrobných technológií a rozsiahlych opatrení na zaistenie kvality. Snažíme sa urobiť všetko pre to, aby ste s týmto náradím boli spokojní a mohli s ním bez problémov pracovať.

Ak budete mať otázky týkajúce sa náradia, obráťte sa na svojho predajcu alebo priamo na našu distribučnú spoločnosť.

Váš

Dr. Nikolas Stihl

1 K tomuto návodu na

obsluhu

Tento návod na obsluhu sa vzťahuje na moto‐ rovú motorovú pílu STIHL, v tomto návode na obsluhu nazývanú aj motorové náradie.

1.1 Piktogramy

Piktogramy, ktoré sú umiestnené na náradí, sú v tomto návode na obsluhu vysvetlené.

V závislosti na náradí a vybavení sa na náradí môžu nachádzať nasledujúce piktogramy.

Palivová nádržka; palivová zmes pozostávajúca z benzínu a motoro‐ vého oleja

Nádržka s reťazovým mazacím ole‐ jom; reťazový mazací olej

Zablokovanie a uvoľnenie reťazovej brzdy

Brzda dobehu

Smer behu reťaze

Ematic; prestavenie množstva reťa‐ zového mazacieho oleja

Napínanie pílovej reťaze

Vedenie nasávacieho vzduchu: Zimná prevádzka

Vedenie nasávacieho vzduchu: Letná prevádzka

Ohrev rúrkového držadla

Ovládanie dekompresného ventilu

Originálny návod na obsluhu

0000006484_012_SK

Vytlačené na bezchlórovo bielenom papieri.

Tlačiarenské farby obsahujú rastlinné oleje, papier je recyklovateľný.

0458-542-1421-D. VA0.D21.

2 0458-542-1421-D

2 Bezpečnostné upozornenia slovensky

Ovládanie ručného čerpadla palivovej zmesi

1.2 Označenie textových odsekov

VAROVANIE

Varovanie pred nebezpečenstvom úrazu a pora‐ nenia osôb, ako aj pred závažnými vecnými ško‐ dami.

UPOZORNENIE

Varovanie pred poškodením náradia alebo jed‐ notlivých konštrukčných dielcov.

1.3 Ďalší technický vývoj

Firma STIHL sa neustále zaoberá ďalším vývo‐ jom všetkých strojov a náradí; z tohto dôvodu si musíme vyhradiť právo na zmeny rozsahu dodá‐ vok v tvare, technike a vybavení.

Z údajov a vyobrazení v tomto návode na obsluhu sa preto nedajú vyvodzovať žiadne nároky.

2 Bezpečnostné upozornenia

Pri práci s motorovou pílou sú potrebné zvláštne bezpečnostné opa‐ trenia, pretože pracovná rýchlosť pílovej reťaze je veľmi vysoká a rezné zuby sú veľmi ostré.

Pred prvým uvedením do prevádzky si pozorne prečítajte celý návod na obsluhu a bezpečne ho uschovajte na ďalšie použitie. Nedodržiavanie návodu na obsluhu môže byť životu nebezpečné.

2.1 Všeobecné pokyny

Dodržiavajte národné bezpečnostné predpisy, napr. odborových združení, sociálnych fondov, úradov na ochranu zdravia pri práci a ostatných.

Použitie motorových píl, ktoré vydávajú hluk, môže byť časovo obmedzené národnými, ako aj miestnymi, lokálnymi predpismi.

Ak pracujete s motorovou pílou prvý raz: Nechajte si vysvetliť od predavača alebo iného odborníka, ako sa s ním bezpečne zaobchádza – alebo sa zúčastnite odborného školenia.

Neplnoleté osoby nesmú s motorovou pílou pra‐ covať – s výnimkou mladistvých, starších ako 16 rokov, ktorí absolvujú prax pod dohľadom.

Deti, zvieratá a prizerajúce sa osoby sa nesmú zdržiavať v pracovnej oblasti.

Za úrazy alebo ohrozenia, ktoré spôsobí iným osobám, ako aj za škody na majetku iných osôb, je zodpovedný používateľ.

Motorovú pílu odovzdávajte alebo požičiavajte iba takým osobám, ktoré sú s jej manipuláciou oboznámené. Nikdy nezabudnite súčasne poskytnúť návod na obsluhu.

Ten, kto pracuje s motorovou pílou, musí byť oddýchnutý, zdravý a v dobrej kondícii. Kto sa zo zdravotných dôvodov nesmie namáhať, mal by sa spýtať svojho lekára, či je práca s motorovou pílou možná.

Po požití alkoholu, liekov znižujúcich reakčnú schopnosť alebo drog sa nesmie pracovať s motorovou pílou.

Pri nepriaznivom počasí (dážď, sneh, ľad, vietor) prácu odložte – zvýšené nebezpečenstvo úrazu!

Iba pre osoby s implantovaným kardiostimuláto‐ rom: Zapaľovacia sústava tejto motorovej píly vytvára nepatrné elektromagnetické pole. Preto nie je možné úplne vylúčiť ovplyvnenie jednotli‐ vých typov kardiostimulátorov. Aby sa predišlo zdravotným rizikám, odporúča firma STIHL kon‐ zultáciu s lekárom a výrobcom kardiostimulátora.

2.2 Použitie v súlade s určením

Motorová píla sa smie používať len na rezanie dreva a drevených predmetov.

Je zakázané používať motorovú pílu na iné účely – nebezpečenstvo úrazu!

Nevykonávajte na motorovej píle žiadne zmeny, môže tým byť ohrozená bezpečnosť. Za škody na zdraví osôb a vecných hodnotách, ktorých príčinou je používanie neschváleného prídav‐ ného náradia, nepreberá firma STIHL žiadnu záruku.

2.3 Odev a vybavenie

Noste predpísaný odev a vybavenie.

Odev musí byť účelný a nesmie brá‐ niť v pohybe. Tesne priliehajúci odev s ochrannou vložkou proti porezaniu – nie pracovný plášť.

Nenoste odevy, ktoré sa môžu zachytiť o drevo, chrasť alebo pohybujúce sa časti motorovej píly. Taktiež nenoste šály, viazanky ani šperky. Dlhé vlasy zviažte a zachyťte (šatkou, čiapkou, prilbou a pod.).

0458-542-1421-D 3

001BA115 KN

slovensky 2 Bezpečnostné upozornenia

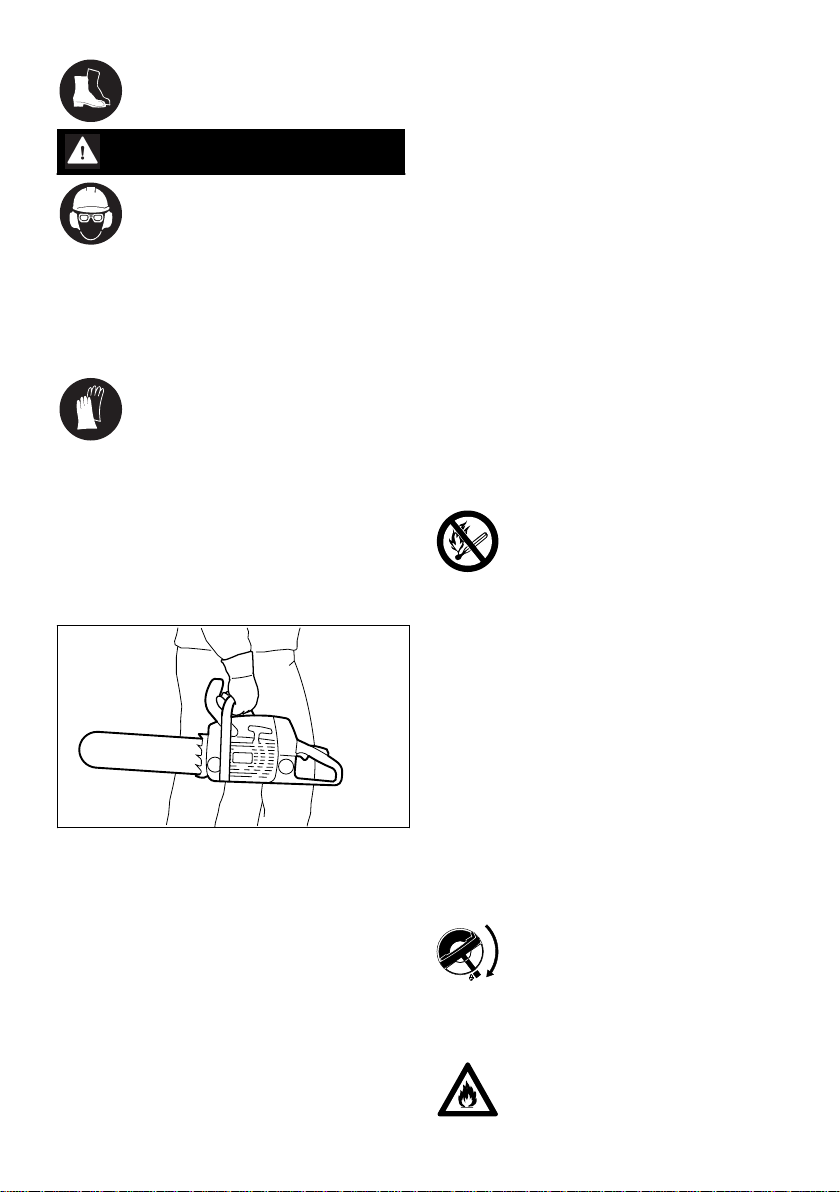

Noste vhodnú obuv – s ochranou proti porezaniu, drsnou podrážkou a oceľovou špičkou.

VAROVANIE

Na zníženie nebezpečenstva porane‐ nia očí noste tesne priliehavé ochranné okuliare podľa normy EN 166 alebo ochranu tváre. Dbajte na správne nasadenie ochranných oku‐ liarov a ochrany tváre.

Noste „osobné“ protihlukové ochranné pro‐ striedky – napr. ochranné slúchadlá na uši.

Noste ochrannú prilbu, ak hrozí nebezpečenstvo zhora padajúcich predmetov.

Noste pevné pracovné rukavice z odolného materiálu (napr. koža).

STIHL ponúka bohatý program osobného ochranného vybavenia.

2.4 Preprave

Pred prepravou, aj na krátke vzdialenosti, moto‐ rovú pílu vždy vypnite, reťazovú brzdu zablokujte a namontujte ochranu reťaze. Tým sa zabráni neúmyselnému rozbehu pílovej reťaze.

Motorovú pílu noste iba za rúrkové držadlo – horúci tlmič výfuku smerom od tela, vodiaca lišta musí smerovať dozadu. Nedotýkajte sa horúcich častí stroja, najmä povrchu tlmiča výfuku – nebezpečenstvo popálenia!

V motorových vozidlách: Zaistite motorovú pílu proti preklopeniu, poškodeniu alebo vytečeniu paliva.

2.5 Čistenie

Umelohmotné diely vyčistite handrou. Ostré čistiace prostriedky môžu umelú hmotu poškodiť.

Očistite motorovú pílu od prachu a nečistôt – nepoužívajte prostriedky na rozpúšťanie tukov.

4 0458-542-1421-D

V prípade potreby vyčistite štrbiny chladiaceho vzduchu.

Na čistenie motorovej píly nepoužívajte vysoko‐ tlakové čističe. Silný prúd vody môže poškodiť časti motorovej píly.

2.6 Príslušenstvo

Používajte iba také nástroje, vodiace lišty, pílové reťaze, reťazové kolesá, príslušenstvo, alebo technicky rovnaké diely, ktoré schválila firma STIHL pre túto motorovú pílu. V prípade otázok sa obráťte na špecializovaného obchodníka. Používajte len vysoko kvalitné nástroje alebo prí‐ slušenstvo. V opačnom prípade vzniká nebezpe‐ čenstvo úrazu alebo poškodenie motorovej píly.

Firma STIHL odporúča používanie originálnych nástrojov, vodiacich líšt, pílových reťazí, reťazo‐ vých kolies a príslušenstva STIHL. Tieto sú svo‐ jimi vlastnosťami optimálne prispôsobené výrobku a požiadavkám používateľa.

2.7 Tankovanie

Benzín je mimoriadne horľavý – nepri‐ bližujte sa k otvorenému plameňu – nevylievajte palivo – nefajčite.

Pred tankovaním vypnite motor. Nedopĺňajte palivo, pokiaľ je motor ešte horúci –

palivo môže pretiecť – nebezpečenstvo požiaru! Opatrne otvorte uzáver palivovej nádržky tak,

aby sa mierny pretlak postupne vyrovnal a aby palivo nevystreklo.

Palivo doplňujte iba na dostatočne vetraných miestach. Ak sa palivo vyleje, motorovú pílu okamžite vyčistite. Palivo nesmie zasiahnuť odev, v opačnom prípade odev okamžite vymeňte.

Motorové píly môžu byť sériovo vybavené nasle‐ dovnými uzávermi palivovej nádržky.

Uzáver palivovej nádržky so záklopkou (bajone‐ tový uzáver)

Uzáver palivovej nádržky so záklop‐ kou (bajonetový uzáver) správne nasaďte, zatočte až na doraz a záklopku priklopte.

Tým sa znižuje riziko, že uzáver nádržky sa vibráciami motora samovoľne uvoľní a vyleje sa palivo.

Dávajte pozor na netesnosti! Ak vyte‐ čie palivo, motor neštartujte, hrozí nebezpečenstvo ohrozenia života popálením!

001BA087 LÄ

2 Bezpečnostné upozornenia

2.8 Pred začiatkom práce

Prekontrolujte prevádzkovú bezpečnosť motoro‐ vej píly – dbajte na príslušné kapitoly v návode na obsluhu:

palivovú sústavu skontrolujte vzhľadom na tes‐

–

nosť, najmä viditeľné diely, ako uzáver palivo‐ vej nádržky, hadicové spojenia, ručné palivové čerpadlo (len pri motorových pílach s ručným palivovým čerpadlom). Pri netesnosti alebo poškodení motor neštartujte – nebezpečen‐ stvo požiaru! Motorovú pílu pred uvedením do prevádzky nechajte opraviť špecializovaným obchodníkom. Funkčná reťazová brzda, predná ochrana ruky

–

Správne namontovaná vodiaca lišta

–

Správne napnutá pílová reťaz

–

Plynová páčka a poistka plynovej páčky sa

–

musia ľahko pohybovať – plynová páčka sa po pustení musí vrátiť do východiskovej polohy Kombinovaná ovládacia páčka sa musí dať

–

ľahko prestaviť do polohy STOP, 0 , resp. † Skontrolujte spoľahlivé zaistenie koncovky

–

kábla zapaľovacej sviečky – v prípade voľne nasadenej koncovky sa môžu tvoriť iskry, ktoré by mohli zapáliť zmes unikajúceho paliva so vzduchom – nebezpečenstvo požiaru! Nevykonávajte zmeny na ovládacích a bez‐

–

pečnostných zariadeniach Rukoväti musia byť v čistom a suchom stave,

–

neznečistené od oleja a nečistôt – dôležité pre bezpečné vedenie motorovej píly Dostatok paliva a reťazového mazacieho oleja

–

v nádržke

Motorová píla sa smie prevádzkovať len v pre‐ vádzkovo bezpečnom stave – nebezpečenstvo úrazu!

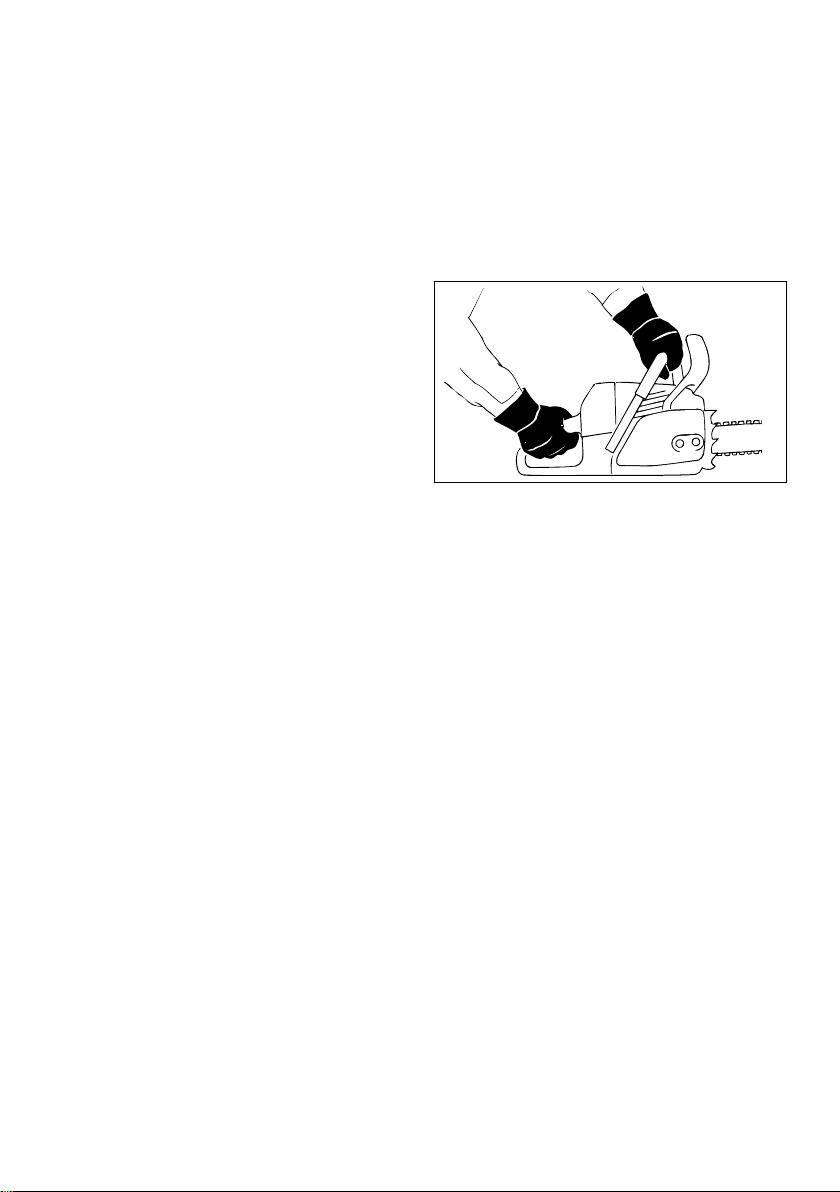

2.9 Štartovanie motorovej píly

Iba na rovnom podklade. Dbajte na pevný a bez‐ pečný postoj. Motorovú pílu pritom pevne držte, rezná súprava sa nesmie dotýkať žiadnych pred‐ metov ani zeme – nebezpečenstvo poranenia bežiacou pílovou reťazou.

Motorová píla smie byť obsluhovaná iba jednou osobou. Zabráňte prístupu ďalších osôb do pra‐ covného priestoru – to platí aj pre fázu štartu.

Motorovú pílu neštartujte, keď sa pílová reťaz nachádza v štrbine rezu.

Motor štartujte vo vzdialenosti najmenej 3 m od miesta tankovania a nie v uzavretých priesto‐ roch.

0458-542-1421-D 5

Pred naštartovaním zablokujte reťazovú brzdu hrozí – nebezpečenstvo poranenia bežiacou pílovou reťazou!

Nenahadzujte motor „z ruky“ – štartujte podľa pokynov v návode na obsluhu.

2.10 Počas práce

Vždy majte pevný a bezpečný postoj. Dávajte pozor, ak je kôra stromu mokrá – nebezpečen‐ stvo pošmyknutia!

Motorovú pílu vždy držte obidvomi rukami: Pravá ruka je na zadnej rukoväti – platí tiež pre ľavá‐ kov. Za účelom bezpečného vedenia rúrkové držadlo a rukoväť pevne obomknite palcami.

Pri hroziacom nebezpečenstve príp. v núdzových situáciách okamžite vypnite motor – kombino‐ vanú ovládaciu páčku/spínač pre zastavenie nastavte do polohy STOP, 0, resp. †.

Motorovú pílu nikdy nenechajte v chode bez dozoru.

Pozor na šmykľavom a vlhkom teréne, na snehu, ľade, na svahoch, na nerovnom teréne alebo na čerstvo olúpanom dreve alebo kôre – nebezpe‐ čenstvo pošmyknutia!

Pozor na pne, korene a priekopy – nebezpečen‐ stvo zakopnutia!

Nepracujte osamote – nevzďaľujte sa príliš od iných osôb, ktoré sú vycvičené pre prípady núdze a mohli by vám na zavolanie prísť na pomoc. Ak sa v mieste nasadenia nachádzajú pomocníci, musia mať tieto osoby tiež ochranný odev (prilbu!) a nesmú stáť priamo pod odrezá‐ vanými vetvami.

Pri použití prostriedkov na ochranu sluchu je nevyhnutná zvýšená pozornosť a ostražitosť – vnímanie hlukov signalizujúcich nebezpečenstvo (výkriky, signalizácia a pod.) je obmedzené.

Urobte si včas pracovnú prestávku, aby ste pred‐ chádzali únave a vysileniu – nebezpečenstvo úrazu!

slovensky

slovensky 2 Bezpečnostné upozornenia

Prachy (napr. drevný prach), výpary a dym vzni‐ kajúce počas rezania môžu byť zdraviu škodlivé. Pri tvorbe prachu používajte protiprachovú ochranu.

Ak je motor v chode: Po pustení plynovej páčky beží pílová reťaz ešte krátku dobu ďalej – dobe‐ hový efekt.

Nefajčite pri používaní motorovej píly a v jej blíz‐ kom okruhu, hrozí nebezpečenstvo požiaru! Z palivového systému sa môžu uvoľňovať zápalné benzínové pary.

Pílovú reťaz kontrolujte pravidelne, v krátkych intervaloch a pri zreteľných zmenách okamžite:

Vypnite motor, vyčkajte, kým pílová reťaz

–

zastane Skontrolujte stav a pevné uloženie

–

Zohľadnite stav ostria

–

Ak je motor v chode, nedotýkajte sa pílovej reťaze. Ak je pílová reťaz blokovaná nejakým predmetom, okamžite vypnite motor – až potom predmet odstráňte – nebezpečenstvo poranenia!

Pred opustením motorovej píly vypnite motor. Pri výmene pílovej reťaze vypnite motor. Vply‐

vom neúmyselného rozbehu motora hrozí nebez‐ pečenstvo poranenia!

Vysoko horľavé materiály (napr. piliny, stromová kôra, suchá tráva, palivo) udržiavajte v dostatoč‐ nej vzdialenosti od prúdu horúcich výfukových plynov alebo od horúceho tlmiča výfuku – nebez‐ pečenstvo požiaru! Tlmič výfuku s katalyzátorom môžu byť obzvlášť horúce.

Nikdy nepracujte bez mazania reťaze, k tomu sledujte hladinu oleja v olejovej nádržke. Okam‐ žite prestaňte pracovať, keď je hladina oleja v olejovej nádržke príliš nízka a doplňte reťazový mazací olej - pozri aj „Doplnenie reťazového mazacieho oleja“ a „Kontrola reťazového maza‐ cieho oleja“.

Pokiaľ bol akumulátor vystavený zaťaženiu, ktoré nezodpovedá stanovenému použitiu (napr. pôso‐ benie násilia vplyvom nárazu alebo pádu), bez‐ podmienečne pred ďalšou prevádzkou prekon‐ trolujte, či sa nachádza v prevádzkovo bezpeč‐ nom stave – pozri aj „Pred začiatkom práce“.

Prekontrolujte najmä tesnosť palivového systému a funkčnosť bezpečnostných zariadení. Pokiaľ nie je motorová píla v prevádzkovo bez‐ pečnom stave, nesmie sa v žiadnom prípade používať. V prípade pochybností vyhľadajte špe‐ cializovaného obchodníka.

6 0458-542-1421-D

Dbajte na bezchybný voľnobežný chod motora, aby sa pílová reťaz po pustení plynovej páčky nepohybovala ďalej. Pravidelne kontrolujte, resp. keď je to možné, upravte nastavenie voľnobež‐ ných otáčok. Ak sa pílová reťaz aj napriek tomu pri voľnobehu pohybuje, nechajte opraviť špecia‐ lizovanému obchodníkovi.

Po rozbehnutí motora produkuje motorová píla jedovaté spaliny. Tieto plyny môžu byť bez zápachu a nevidi‐ teľné a môžu obsahovať nespálené uhľovodíky a benzén. Nikdy nepra‐ cujte s motorovou pílou v uzavretých alebo zle vetraných priestoroch – ani s katalyzátorom.

Pri práci v priekopách, priehlbniach alebo v prie‐ storovo obmedzených miestach neustále dbajte na dostatočnú cirkuláciu vzduchu, hrozí životu nebezpečná otrava!

Pri nevoľnosti, bolestiach hlavy, poruchách zra‐ kovej schopnosti (napr. menšie zorné pole), poruchách sluchu, závratoch, znižujúcej sa schopnosti koncentrácie okamžite zastavte prácu – tieto symptómy môžu okrem iného spôsobovať privysoké koncentrácie výfukových plynov – nebezpečenstvo úrazu!

2.11 Po ukončení práce

vypnite motor, zablokujte reťazovú brzdu a namontujte ochranu reťaze.

2.12 Skladovanie

Ak sa motorová píla nepoužíva, odložte ju tak, aby nebol nikto ohrozený. Motorovú pílu zaistite proti použitiu nepovolanou osobou.

Motorovú pílu bezpečne uschovajte na suchom mieste.

2.13 Vibrácie

Dlhšia doba používania náradia môže viesť k zhoršeniu krvného obehu rúk v dôsledku vibrácií („choroba bielych prstov“).

Všeobecne platnú prípustnú dobu používania nie je možné stanoviť, pretože tú môže ovplyvňovať množstvo rôznych faktorov.

Doba používania sa predĺži zásluhou:

ochrany rúk (teplé rukavice)

–

prestávok

–

Doba používania sa skráti zásluhou:

zvláštnej osobnej náchylnosti na zhoršené

–

prekrvenie (príznak: často studené prsty, svrbenie) nízkych vonkajších teplôt

–

3 Reakčné sily slovensky

sily uchopenia (pevnejšie držanie bráni pre‐

–

krveniu)

Pri pravidelnom a dlhodobom používaní náradia a v prípade opakovania príslušných symptómov (napr. svrbenie prstov), sa odporúča podrobiť sa lekárskemu vyšetreniu.

2.14 Údržba a opravy

Pred všetkými opravnými, čistiacimi a údržbo‐ vými prácami, ako aj prácami na reznej súprave vždy vypnite motor. Vplyvom neúmyselného roz‐ behu pílovej reťaze – nebezpečenstvo porane‐ nia!

Výnimka: nastavenie karburátora a voľnobež‐ ných otáčok.

Na motorovej píle vykonávajte pravidelnú údržbu. Vykonávajte iba tie údržbárske práce a opravy, ktoré sú popísané v návode na obsluhu. Všetky ostatné práce nechajte vykonať špeciali‐ zovanému obchodníkovi.

Firma STIHL odporúča vykonávanie údržbár‐ skych prác a opráv len u špecializovaného obchodníka STIHL. Špecializovaným obchodní‐ kom STIHL sú pravidelne ponúkané školenia a majú k dispozícii technické informácie.

Používajte len vysoko kvalitné náhradné diely. V opačnom prípade vzniká nebezpečenstvo úrazu alebo poškodenie motorovej píly. V prípade otá‐ zok sa obráťte na špecializovaného obchodníka.

Nevykonávajte na motorovej píle žiadne zmeny, môže tým byť ohrozená bezpečnosť – nebezpe‐ čenstvo úrazu!

Motorovú pílu pri odpojenej koncovke kábla zapaľovania alebo pri vyskrutkovanej zapaľova‐ cej sviečke uvádzajte do chodu len vtedy, ak je kombinovaná páčka v polohe STOP, 0, resp. † – nebezpečenstvo požiaru od zapaľovacích iskier mimo valca!

Nevykonávajte na motorovom náradí údržbu a neskladujte ho v blízkosti otvoreného ohňa – nebezpečenstvo požiaru spôsobeného palivom!

Pravidelne kontrolujte tesnosť uzáveru palivovej nádrže.

Používajte iba bezchybné zapaľovacie sviečky povolené firmou STIHL – pozri „Technické údaje“.

Skontrolujte zapaľovací kábel (bezchybná izolá‐ cia, pevné pripojenie).

Skontrolujte bezchybný stav tlmiča výfuku.

Nepracujte s poškodeným alebo odmontovaným tlmičom výfuku – nebezpečenstvo požiaru, poškodenia sluchu!

Nedotýkajte sa horúceho tlmiča výfuku – nebez‐ pečenstvo popálenia!

Stav prvkov tlmenia vibrácií ovplyvňuje správanie sa pri vibráciách – pravidelne kontrolujte prvky tlmenia vibrácií.

Skontrolujte zachytávač reťaze – ak je poško‐ dený, vymeňte ho.

Vypnite motor

pri kontrole napnutia reťaze

–

pri dodatočnom napínaní pílovej reťaze

–

pri výmene pílovej reťaze

–

pri odstraňovaní porúch

–

Dodržiavajte návod na ostrenie reťaze bezpečnému a správnemu zaobchádzaniu udr‐ žiavajte pílovú reťaz a vodiacu lištu stále v bez‐ chybnom stave, pílovú reťaz udržiavajte správne naostrenú, napnutú a dobre namazanú.

Pílovú reťaz, vodiacu lištu a reťazové koleso včas vymeňte.

Pravidelne prekontrolujte bezchybný stav bubna spojky.

Palivo a reťazový mazací olej skladujte iba v povolených a presne popísaných nádobách. Skladovanie na suchom, chladnom a bezpečnom mieste, chránenom pred svetlom a slnkom.

Pri poruche funkcie reťazovej brzdy motor okam‐ žite vypnite – nebezpečenstvo poranenia! Vyhľa‐ dajte špecializovaného obchodníka – motorovú pílu nepoužívajte, kým nie je porucha odstránená – pozri „Reťazová brzda“.

– kvôli

3 Reakčné sily

Najčastejšie sa vyskytujúce reakčné sily sú: spätný ráz, odrazenie a vtiahnutie.

3.1 Nebezpečenstvo vplyvom spät‐ ného rázu

Spätný ráz môže viesť k smrteľným poraneniam porezaním.

0458-542-1421-D 7

001BA036 KN

001BA257 KN

001BA037 KN

001BA038 KN

slovensky 3 Reakčné sily

nepracujte v príliš veľkom predklone

–

nepíľte vo výške presahujúcej výšku ramien

–

Lištu zavádzajte do už začatého rezu iba s

–

maximálnou opatrnosťou systémom „zápichu“ pracujte iba v tom prí‐

–

pade, ak ste s touto pracovnou technikou veľmi dobre oboznámený dbajte na polohu kmeňa a na sily, ktoré uza‐

–

tvárajú štrbinu rezu a ktoré by mohli spôsobiť zaklinenie pílovej reťaze pracujte iba so správne naostrenou a napnu‐

–

Pri spätnom ráze (kickback) dochádza k náhlemu a nekontrolovateľnému vymršteniu píly smerom k používateľovi.

3.2 K spätnému rázu dôjde, napr

ak sa pílová reťaz dostane v hornej štvrtine

–

hrotu lišty náhodne do styku s drevom alebo iným tvrdým predmetom – napr. ak pri odve‐ tvovaní dôjde k náhodnému dotyku inej vetvy ak sa pílová reťaz krátkodobo zakliesni hrotom

–

lišty do rezu

3.3 Reťazová brzda Quickstop:

Toto zariadenie znižuje v určitých situáciách nebezpečenstvo poranenia – samotnému spät‐ nému rázu však nemôže zabrániť. Pri aktivovaní reťazovej brzdy sa pílová reťaz v zlomku sek‐ undy zastaví – pozri kapitolu „Reťazová brzda“ v tomto návode na obsluhu.

tou pílovou reťazou – dbajte na to, aby zníže‐ nie obmedzovača hĺbky nebolo príliš veľké Používajte pílové reťaze, ktoré obmedzujú

–

spätný ráz, ako aj vodiace lišty s malou hlavou

3.5 Vtiahnutie (A)

K vtiahnutiu môže dôjsť, ak sa pri rezaní spod‐ nou stranou vodiacej lišty – smerom nadol – pílová reťaz zasekne alebo narazí na nejaký pevný predmet v dreve. Motorová píla môže byť rázom vtiahnutá do kmeňa – na zabránenie vždy pevne nasaďte ozubený doraz.

3.6 Odrazenie (B)

3.4 Ako znížiť nebezpečenstvo spätného rázu

pracujte rozvážne a správne

–

Motorovú pílu držte pevne a s istotou obidvomi

–

rukami píľte len s plným plynom

–

Pozorujte hrot lišty

–

nepíľte hrotom lišty

–

Dávajte pozor pri malých pevných vetvách,

–

nízkom poraste a mladých výhonkoch – pílová reťaz sa v nich môže zachytiť nikdy neodrezávajte viac vetiev naraz

–

8 0458-542-1421-D

K odrazeniu môže dôjsť, ak sa pri rezaní hornou stranou vodiacej lišty – smerom nahor - spätný rez – pílová reťaz zasekne alebo narazí na nej‐ aký pevný predmet v dreve. Motorová píla sa môže odraziť smerom k používateľovi – na zabránenie:

001BA082 KN

4 Pracovná technika slovensky

Horná strana vodiacej lišty sa nesmie zasek‐

–

núť Vodiaca lišta sa nesmie v reze otočiť

–

3.7 S najväčšou opatrnosťou sa musí pracovať

pri zavesených kmeňoch

–

pri kmeňoch, ktoré sú po chybnom páde

–

zakliesnené pod pnutím medzi iné stromy pri práci vo víchrici

–

V týchto prípadoch nepracujte s motorovou pílou – ale s drapákom, kladkou alebo traktorom.

Voľne ležiace alebo z prekážok uvoľnené kmene vytiahnite. Ďalšie opracovanie vykonávajte, pokiaľ je to možné, na voľnom priestranstve.

Mŕtve drevo (suché, spráchnivené alebo odum‐ reté drevo) predstavuje značné, ťažko odhadnu‐ teľné nebezpečenstvo. Rozoznanie nebezpečen‐ stva je veľmi sťažené alebo takmer nemožné. Používajte pomocné prostriedky, ako sú kladka alebo traktor.

Pri rúbaní v blízkosti ciest, železničných tratí, elektrického vedenia atď. pracujte obzvlášť sta‐ rostlivo. Ak je to nutné, informujte políciu, elek‐ tráreň alebo železničnú správu.

4 Pracovná technika

Píliace a rúbacie práce, ako aj všetky s tým spo‐ jené práce (zápich, odvetvovanie atď.) smie vykonávať len ten, kto je na to špeciálne vyučený a vyškolený. Kto nemá žiadnu skúse‐ nosť s motorovou pílou alebo s pracovnými tech‐ nikami, nemal by vykonávať žiadne s týchto prác

- zvýšené nebezpečenstvo úrazu!

Pri rúbacích prácach sa musia bezpodmienečne dodržiavať predpisy pre techniku rúbania, špeci‐ fické v danej krajine.

4.1 Pílenie

Nepracujte v polohe štartovacieho plynu. Otáčky motora sú v tejto polohe plynovej páčky neovlá‐ dateľné.

Pracujte pokojne a s rozvahou, iba pri dobrých svetelných pomeroch a dobrej viditeľnosti. Neohrozujte iné osoby – pracujte opatrne.

Prvým užívateľom sa odporúča, cvičiť pílenie guľatiny na koze – pozri „Pílenie tenkého dreva“.

Používajte čo najkratšiu vodiacu lištu: Pílová reťaz, vodiaca lišta a reťazové koleso sa musia hodiť k sebe, ako aj k motorovej píle.

Žiadna časť tela sa nesmie nachádzať v predĺže‐ nom akčnom dosahu pílovej reťaze.

Motorovú pílu vyťahujte z dreva iba pri bežiacej pílovej reťazi.

Motorovú pílu používajte iba na pílenie – nie na odhobľovanie alebo na odhrabovanie vetiev alebo nábehov koreňov.

Voľne visiace vetvy nikdy neodrezávajte odspodu.

Pozor pri rezaní chrasti a mladých stromčekov. Tenké výhonky môžu byť zachytené pílovou reťazou a vymrštené v smere používateľa.

Pozor pri pílení rozštiepeného dreva – hrozí nebezpečenstvo poranenia kusmi dreva, ktoré by píla mohla strhnúť so sebou!

Dbajte na to, aby sa do blízkosti motorovej píly nedostali cudzie predmety: kamene, klince a pod. môžu byť odmrštené a môžu poškodiť pílovú reťaz. Motorová píla sa môže odraziť nahor – nebezpečenstvo úrazu!

Keď rotujúca pílová reťaz narazí na kameň alebo iný tvrdý predmet, môže dôjsť k tvorbe iskier, v dôsledku čoho by sa za určitých okolností mohli vznietiť ľahko zápalné látky. Aj suché rastliny a chrastie sú ľahko zápalné, zvlášť pri horúcom a suchom počasí. Ak hrozí nebezpečenstvo požiaru, nepoužívajte motorovú pílu v blízkosti ľahko zápalných látok, suchých rastlín alebo chrastia. Bezpodmienečne sa na príslušnom les‐ nom úrade informujte, či hrozí nebezpečenstvo požiaru.

0458-542-1421-D 9

001BA033 KN

001BA151 KN

001BA152 KN

001BA189 KN

slovensky 4 Pracovná technika

súprava zacviknúť v reze, alebo by mohla byť odmrštená späť – nebezpečenstvo poranenia!

Na svahu stojte vždy nad kmeňom či spíleným stromom, alebo vedľa neho. Pozor na valiace sa kmene.

Práca vo výškach:

vždy používajte zdvíhacie pracovné plošiny

–

nikdy nepracujte na rebríku alebo stojac na

–

strome nikdy nepracujte na nestabilných miestach

–

nikdy nepracujte vo výške presahujúcej výšku

–

ramien nikdy iba jednou rukou

–

Do rezu nasadzujte motorovú pílu vždy s plným plynom a pevne nasaďte ozubený doraz – až potom režte.

Nikdy nepracujte bez použitia ozubeného dorazu, píla by mohla používateľa strhnúť dopredu. Ozubený doraz vždy pevne nasaďte.

Na konci rezu už nie je motorová píla v reze viac podporovaná prostredníctvom reznej súpravy. Používateľ musí prebrať silu hmotnosti motorovej píly – nebezpečenstvo straty kontroly!

Pílenie tenkého dreva:

používajte stabilné, pevné upínacie zariadenie

–

– kozu Drevo nepridržiavajte nohou

–

iné osoby nesmú drevo pridržiavať ani iným

–

spôsobom pomáhať

Vyvetvovanie

používajte pílovú reťaz so zníženou tenden‐

–

ciou k spätnému rázu Ak je to možné, motorovú pílu podoprite

–

pPri odvetvovaní nestojte nikdy na kmeniri

–

odvetvovaní nestojte nikdy na kmeni nepíľte hrotom lišty

–

dávajte pozor na vetvy, ktoré sú pod pnutím

–

nikdy neodrezávajte viac vetiev naraz

–

Ležiace alebo stojace drevo pod pnutím: Bezpodmienečne dodržiavajte správne poradie

rezov (najskôr strana tlaku (1), potom strana ťahu (2), v opačnom prípade by mohla rezná

10 0458-542-1421-D

► Napíľte na strane tlaku (1) odľahčovací rez ► Napíľte na strane ťahu (2) deliaci rez

Pri deliacom reze zdola nahor (spätný rez) – nebezpečenstvo odrazenia!

UPOZORNENIE

Ležiace drevo sa nesmie v mieste rezu dotýkať zeme – inak dôjde k poškodeniu pílovej reťaze.

Pozdĺžny rez:

Technika pílenia bez použitia ozubeného dorazu – nebezpečenstvo vtiahnutia – vodiacu lištu nasaďte pokiaľ možno pod plochým uhlom – postupujte zvlášť opatrne – zvýšené nebezpe‐ čenstvo spätného rázu!

001BA088 LÄ

1 1

001BA040 KN

001BA146 KN

001BA271 KN

4 Pracovná technika slovensky

Vyčistite bezpečnú pozíciu, odstráňte pre‐

4.2 Príprava rúbania

V priestore rúbania stromov sa smú zdržiavať iba osoby, ktoré rúbanie vykonávajú.

Skontrolujte, či padajúcim stromom nebude nikto ohrozený – samotné volanie môže byť kvôli hluku motora prepočuté.

Vzdialenosť k ďalšiemu pracovnému miestu musí byť najmenej 2 1/2 dĺžky stromu.

Stanovenie smeru pádu stromu a bezpečnej pozície

Zvoľte medzeru v poraste, do ktorej môže strom padnúť.

Pritom dbajte na:

Prirodzený sklon stromu

–

Neobvykle silnú hrčovitosť, asymetrický rast,

–

poškodenie dreva Smer a rýchlosť vetra – nerúbať pri silnom

–

vetre Sklon svahu

–

Susedné stromy

–

Sneh

–

Zdravotný stav stromu – osobitná opatrnosť pri

–

poškodeniach kmeňa alebo mŕtvom dreve (suché, spráchnivené alebo odumreté drevo)

–

kážky Náradie a prístroje odložte v bezpečnej vzdia‐

–

lenosti – nie však na bezpečných pozíciách Pri rúbaní stojte bokom od padajúceho kmeňa

–

a k bezpečnej pozícii sa vráťte tiež iba bokom od kmeňa Na svahu pripravte bezpečné pozície para‐

–

lelne k nemu Pri chôdzi dozadu dávajte pozor na padajúce

–

vetvy a pozorujte korunu stromu

Príprava pracovného priestoru kmeňa

Pracovný priestor kmeňa vyčistite od prekáža‐

–

júcich vetiev, krovia a prekážok – každý pra‐ covník musí mať stabilný postoj Pätu kmeňa dôkladne očistite (napr. sekerou)

–

– piesok, kamene a iné cudzie predmety spô‐ sobujú otupenie pílovej reťaze

Odpílenie veľkých koreňových nábehov: Naj‐

–

skôr napíľte najväčší nábeh koreňa – najskôr zvisle, potom vodorovne – iba pri zdravom dreve

4.3 Zásek

Príprava záseku

Zásek (C) určuje smer pádu stromu.

A Smer pádu stromu B Bezpečná pozícia (analogicky k únikovej

ceste)

Pripravte pre každého pracovníka bezpečnú

–

pozíciu – cca 45° šikmo proti smeru pádu

0458-542-1421-D 11

Dôležité:

zásek vykonajte v pravom uhle k smeru pádu

–

stromu píľte čo najbližšie k zemi

–

narežte cca 1/5 až max. 1/3 priemeru kmeňa

–

001BA153 KN

001BA150 KN

001BA259 KN

1/10

slovensky 4 Pracovná technika

Stanovte smer pádu – pomocou rúbacej lišty

4.4 Zárezy do beli kmeňa

umiestnenej na kryte a telese ventilátora

Zárezy do beli kmeňa zabránia pri dlhovláknitých

drevinách pri rúbaní kmeňa rozštiepeniu beľo‐ Táto motorová píla je vybavená rúbacou lištou umiestnenou na kryte a telese ventilátora. Použí‐ vajte túto rúbaciu lištu.

Vykonanie záseku Pri vedení záseku motorovú pílu vyrovnajte tak,

že zásek leží v pravom uhle k smeru pádu. Pri postupe k vedeniu záseku s nízkym rezom

(vodorovný rez) a vysokým rezom (šikmý rez) sú prípustné rôzne poradia - dbajte na predpisy pre

vého dreva – na obidvoch stranách kmeňa

napíľte zárez vo výške spodného záseku, cca

1/10 priemeru kmeňa – pri hrubších kmeňoch

maximálne do šírky vodiacej lišty.

Pri chorom dreve zárezy do beli kmeňa nevyko‐

návajte.

4.5 Základy pre hlavný rez

Palicová miera techniku rúbania, špecifické v danej krajine.

► Pripravte nízky rez (vodorovný rez) ► Vysoký rez (šikmý rez) zaveďte cca 45°‑ 60°

voči nízkemu rezu

Kontrola smeru pádu

Zásek (C) určuje smer pádu stromu.

Zlomová lišta (D) pôsobí ako vedenie pre pád

kmeňa.

Šírka zlomovej lišty: cca 1/10 priemeru kmeňa

–

Zlomovú lištu v žiadnom prípade počas hlav‐

–

► Motorovú pílu s vodiacou lištou založte do

spodného záseku. Rúbacia lišta musí ukazo‐ vať v smere určeného smeru pádu, pokiaľ je to potrebné, smer pádu upravte príslušným dore‐ zaním záseku

ného rezu nenadrezávajte – inak dôjde k odchýlke od predpokladaného smeru pádu – nebezpečenstvo úrazu! Pri práchnivých kmeňoch nechajte širšiu zlo‐

–

movú lištu

S hlavným rezom (E) sa strom vyrúbe.

Presne vodorovne

–

1/10 (min. 3 cm) priemeru kmeňa cez spodok

–

záseku (C)

Prídržný pás (F) alebo bezpečnostný pás (G)

podopiera strom a zaisťuje ho proti predčas‐

nému pádu.

Šírka pásu: cca 1/10 do 1/5 priemeru kmeňa

12 0458-542-1421-D

–

001BA269 KN

001BA270 KN

001BA260 KN

001BA261 KN

4 Pracovná technika slovensky

Pás v žiadnom prípade počas hlavného rezu

–

nenadrezávajte pri práchnivých kmeňoch nechajte stáť širší

–

pás

Zápich

ako odľahčovací rez pri rozrezávaní kmeňov

–

na kusy v prípade rezných prác

–

Používajte len hliníkové alebo umelohmotné

kliny - nepoužívajte žiadne oceľové kliny. Oce‐

ľové kliny môžu poškodiť pílovú reťaz a môžu

spôsobiť nebezpečný spätný ráz.

Vhodné rúbacie kliny vyberte v závislosti od prie‐

meru kmeňa a od šírky medzery rezu (analo‐

gicky k hlavnému rezu (E)).

Pre výber rúbacieho klinu (vhodná dĺžka, šírka a

výška) sa obráťte na špecializovaného predajcu

STIHL.

4.6 Výber vhodného hlavného rezu

Výber vhodného hlavného rezu závisí od rovna‐

kých znakov, ktoré sa musia brať do úvahy pri

stanovení smeru pádu a bezpečnej pozície.

Rozlišujú sa viaceré rôzne charakteristiky týchto

znakov. V tomto návode na obsluhu sú popísané ► Používajte pílovú reťaz so zníženou tenden‐

ciou k spätnému rázu a pracujte zvlášť pozorne

1.Nasaďte vodiacu lištu spodnou stranou hrotu – nikdy nie hornou stranou – nebezpečenstvo spät‐ ného rázu! Zarežte na plný plyn, až kým lišta neleží v dvojnásobnej šírke v kmeni2.Pomaly pootáčajte v pozícii zápichu – nebezpečenstvo spätného rázu a odrazenia!3.Opatrne zapichujte – nebezpečenstvo odrazenia!

len dve najčastejšie sa vyskytujúce charakteri‐

stiky:

vľavo: bežný strom - kolmo stojaci strom s

rovnomernou korunou

vpravo: naklonený strom - koruna stromu

ukazuje v smere pádu

4.7 Hlavný rez s bezpečnostným pásom (bežný strom)

Keď je to možné, používajte rozpichovaciu lištu. Rozpichovacia lišta a horná príp. spodná strana vodiacej lišty sú paralelné.

Pri zápichu pomáha rozpichovacia lišta vyformo‐ vať zlomovú lištu paralelne, to znamená na všet‐ kých miestach rovnako hrubú. K tomu veďte roz‐ pichovaciu lištu paralelne ku koncu záseku.

Rúbacie kliny Rúbací klin vložte, pokiaľ je to možné, včas, to

znamená, hneď ako sa neočakáva žiadne obme‐ dzenie vedenia rezu. Rúbací klin vložte do hlav‐ ného rezu a zatlčte ho prostredníctvom vhod‐ ného náradia.

0458-542-1421-D 13

A) Tenké kmene Tento hlavný rez vykonávajte, keď je priemer

kmeňa menší ako rezná dĺžka motorovej píly.

001BA273 KN

001BA263 KN

001BA274 KN

001BA265 KN

slovensky 4 Pracovná technika

Pred začiatkom hlavného rezu zavolajte výstrahu „Pozor!“. ► Zápich hlavného rezu (E) - vodiacu lištu pritom

úplne zapichnite

► Ozubený doraz nasaďte za zlomovú lištu a

použite ho ako bod otáčania - motorovú pílu nasadzujte čo najmenej

► Vyformujte hlavný rez až po zlomovú lištu (1)

Zlomovú lištu nenadrezávajte

–

► Vyformujte hlavný rez až po bezpečnostný pás

(2)

Bezpečnostný pás pritom nenadrezávajte

–

► Vyformujte hlavný rez až po bezpečnostný pás

(3)

Bezpečnostný pás pritom nenadrezávajte

–

Hlavným rezom pokračujte z oproti ležiacej strany kmeňa.

Dávajte pozor na to, aby druhý rez ležal na rov‐ nakej úrovni ako prvý rez. ► Zápich hlavného rezu ► Vyformujte hlavný rez až po zlomovú lištu (4)

Zlomovú lištu nenadrezávajte

–

► Vyformujte hlavný rez až po bezpečnostný pás

(5)

Bezpečnostný pás pritom nenadrezávajte

–

► Vložte rúbací klin (3) Bezprostredne pred padnutím stromu zavolajte

druhú výstrahu „Pozor!“. ► Bezpečnostný pás odrežte zvonku horizon‐

tálne v úrovni hlavného rezu s vystretými rukami

B) Hrubé kmene Tento hlavný rez vykonávajte, keď je priemer

kmeňa väčší ako rezná dĺžka motorovej píly.

► Vložte rúbací klin (6) Bezprostredne pred padnutím stromu zavolajte

druhú výstrahu „Pozor!“. ► Bezpečnostný pás odrežte zvonku horizon‐

tálne v úrovni hlavného rezu s vystretými rukami

4.8 Hlavný rez s prídržným pásom (naklonený strom)

A) Tenké kmene Tento hlavný rez vykonávajte, keď je priemer

kmeňa menší ako rezná dĺžka motorovej píly.

Pred začiatkom hlavného rezu zavolajte výstrahu „Pozor!“. ► Ozubený doraz nasaďte na výšku hlavného

rezu a použite ho ako bod otáčania - motorovú pílu nasadzujte čo najmenej

► Hrot vodiacej lišty sa zareže do dreva pred

zlomovou lištou (1) - motorovú pílu veďte absolútne vodorovne a pootáčajte ju čo naj‐ viac

► Vyformujte hlavný rez až po zlomovú lištu (2)

Zlomovú lištu nenadrezávajte

–

► Vodiacu lištu zapichnite do kmeňa až po

výstup na druhej strane

► Vyformujte hlavný rez (E) až k zlomovej lište

(1)

Presne vodorovne

–

Zlomovú lištu nenadrezávajte

–

14 0458-542-1421-D

001BA266 KN

001BA267 KN

001BA268 KN

001BA248 KN

5 Rezná súprava slovensky

► Vyformujte hlavný rez k prídržnému pásu (2)

Presne vodorovne

–

Prídržný pás pritom nenadrezávajte

–

Bezprostredne pred padnutím stromu zavolajte druhú výstrahu „Pozor!“. ► Prídržný pás odrežte zvonku, šikmo hore s

vystretými rukami

B) Hrubé kmene

absolútne vodorovne a pootáčajte ju čo naj‐ viac

► Vyformujte hlavný rez až po zlomovú lištu (5)

Zlomovú lištu nenadrezávajte

–

► Vyformujte hlavný rez až po prídržný pás (6)

Prídržný pás pritom nenadrezávajte

–

Bezprostredne pred padnutím stromu zavolajte druhú výstrahu „Pozor!“. ► Prídržný pás odrežte zvonku, šikmo hore s

vystretými rukami

5 Rezná súprava

Pílová reťaz, vodiaca lišta a reťazové koleso tvo‐ ria reznú súpravu.

Rezná súprava obsiahnutá v rozsahu dodávky je optimálne prispôsobená motorovej píle.

Tento hlavný rez vykonávajte, keď je priemer kmeňa väčší ako rezná dĺžka motorovej píly. ► Ozubený doraz nasaďte za prídržný pás a

použite ho ako bod otáčania – motorovú pílu nasadzujte čo najmenej

► Hrot vodiacej lišty sa zareže do dreva pred

zlomovou lištou (1) – motorovú pílu veďte absolútne vodorovne a pootáčajte ju čo naj‐ viac

Prídržný pás a zlomovú lištu pritom nena‐

–

drezávajte

► Vyformujte hlavný rez až po zlomovú lištu (2)

Zlomovú lištu nenadrezávajte

–

► Vyformujte hlavný rez až po prídržný pás (3)

Prídržný pás pritom nenadrezávajte

–

Hlavným rezom pokračujte z oproti ležiacej strany kmeňa.

Dávajte pozor na to, aby druhý rez ležal na rov‐ nakej úrovni ako prvý rez. ► Ozubený doraz nasaďte za zlomovú lištu a

použite ho ako bod otáčania - motorovú pílu nasadzujte čo najmenej

► Hrot vodiacej lišty sa zareže do dreva pred

0458-542-1421-D 15

prídržným pásom (4) – motorovú pílu veďte

Rozstupy (t) pílovej reťaze (1), reťazového

–

kolesa a vratnej hviezdy vodiacej lišty Rollo‐ matic musia súhlasiť. Hrúbka vodiaceho článku (2) pílovej reťaze (1)

–

musí byť prispôsobená na šírku drážky vodia‐ cej lišty (3).

Pri párovaní komponentov, ktoré nie sú vzá‐ jomne prispôsobené, môže už po krátkom čase prevádzky dôjsť k nenapraviteľnému poškodeniu reznej súpravy.

001BA244 KN

001BA245 KN

143BA034 KN

001BA185 KN

001BA186 KN

slovensky 6 Namontovanie vodiacej lišty a pílovej reťaze

5.1 Ochrana reťaze

6 Namontovanie vodiacej

lišty a pílovej reťaze

6.1 Demontáž krytu reťazového kolesa

V rozsahu dodávky je obsiahnutá ochrana reťaze, ktorá je vhodná pre reznú súpravu.

Ak sa na motorovej píle používajú vodiace lišty rôznej dĺžky, musí sa vždy použiť vhodná ochrana reťaze, ktorá zakryje celú vodiacu lištu.

Na ochrane reťaze je na boku vyrazený údaj o dĺžke vodiacich líšt, pre ktoré je vhodná.

Pri vodiacich lištách dlhších ako 90 cm je nutné predĺženie ochrany reťaze. Pri vodiacich lištách dlhších ako 120 cm sú nutné dve predĺženia ochrany reťaze.

Podľa vybavenia je predĺženie ochrany reťaze obsiahnuté v rozsahu dodávky alebo je možné ho dostať ako zvláštne príslušenstvo.

5.2 Nasadenie predĺženia ochrany reťaze

► Odskrutkujte matice a snímte kryt reťazového

kolesa

► Skrutku (1) otáčajte doľava, až napínací posú‐

vač (2) priľahne vľavo na vybranie v kryte

6.2 Uvoľnenie reťazovej brzdy

► Predĺženie ochrany reťaze a ochranu reťaze

zasuňte do seba – západka (1) musí zapadnúť v ochrane reťaze

► Ochranu ruky pritiahnite smerom k rúrkovému

držadlu, až počuteľne klikne – reťazová brzda je uvoľnená

16 0458-542-1421-D

143BA003 KN

001BA187 KN

133BA024 KN

143BA007 KN

7 Napínanie pílovej reťaze slovensky

6.3 Položenie pílovej reťaze

VAROVANIE

Natiahnite si ochranné rukavice – nebezpečen‐ stvo poranenia na ostrých rezných zuboch

► Položte pílovú reťaz, začnite na hrote lišty

Dodatočné napínanie počas prevádzky: ► Vypnite motor ► Uvoľnite matice ► Nadvihnite vodiacu lištu na hrote ► Pomocou skrutkovača otáčajte skrutkou (1)

smerom doprava, až pílová reťaz prilieha k spodnej strane lišty

► Vodiacu lištu držte ešte stále nadvihnutú a

matice pevne dotiahnite

► Ďalej: pozri „Kontrola napnutia pílovej reťaze“ U novej pílovej reťaze musí byť dodatočné napí‐

nanie vykonávané častejšie, ako u reťaze, ktorá je už v prevádzke dlhší čas! ► Napnutie pílovej reťaze kontrolujte častejšie –

pozri „Prevádzkové pokyny“

8 Kontrola napnutia pílovej

reťaze

► Vodiacu lištu položte nad skrutky (1) – rezné

hrany pílovej reťaze musia smerovať doprava

► Fixačný otvor (2) umiestnite nad čap napína‐

ceho posúvača – zároveň položte pílovú reťaz na reťazové koleso (3)

► Skrutku (4)otáčajte smerom doprava, až

ostane pílová reťaz dole iba málo prevesená – a výstupky vodiacich článkov zapadnú do drážky lišty

► Kryt reťazového kolesa opäť nasaďte – a

matice rukou zľahka pritiahnite

► Ďalej pozri „Napínanie pílovej reťaze“

7 Napínanie pílovej reťaze

► Vypnite motor ► Natiahnite si ochranné rukavice ► Pílová reťaz musí priliehať k spodnej strane

lišty – musí sa, pri uvoľnenej reťazovej brzde, dať rukou posúvať po vodiacej lište

► V prípade nutnosti pílovú reťaz dodatočne

napnite

U novej pílovej reťaze musí byť dodatočné napí‐ nanie vykonávané častejšie, ako u reťaze, ktorá je už v prevádzke dlhší čas. ► Napnutie pílovej reťaze kontrolujte častejšie –

pozri „Prevádzkové pokyny“

9 Palivo

Motor musí byť poháňaný zmesou pozostávajú‐ cou z benzínu a motorového oleja.

0458-542-1421-D 17

slovensky 10 Plnenie paliva

VAROVANIE

Zabráňte priamemu kontaktu pokožky s palivom a vdychovaniu palivových pár.

9.1 STIHL MotoMix

STIHL odporúča používanie paliva STIHL Moto‐ Mix. Toto hotovo namiešané palivo neobsahuje benzény, olovo, vyznačuje sa vysokým oktáno‐ vým číslom a ponúka vždy správny zmiešavací pomer.

STIHL MotoMix je pre maximálnu životnosť motora zmiešaný s olejom pre dvojtaktné motory STIHL HP Ultra.

MotoMix nie je k dispozícii na všetkých trhoch.

9.2 Miešanie paliva

UPOZORNENIE

Nevhodné prevádzkové látky alebo zmiešavacie pomery, ktoré sa líšia od predpisov, môžu viesť k vážnym poškodeniam hnacieho ústrojenstva. Benzín alebo motorový olej nižšej kvality môžu poškodiť motor, tesniace krúžky, vedenia a pali‐ vovú nádržku.

9.2.1 Benzín

Používajte iba značkový benzín s najmenším oktánovým číslom 90 ROZ – bezolovnatý alebo s obsahom olova.

Benzín s podielom alkoholu vyšším ako 10 % môže pri motoroch s manuálne prestaviteľnými karburátormi spôsobiť poruchy chodu a nemal by sa preto pre prevádzku týchto motorov používať.

Motory s M-Tronic podávajú s benzínom, ktorý má podiel alkoholu až 25 % (E25), plný výkon.

9.2.2 Motorový olej

Ak miešate palivo sami, smie sa použiť iba olej pre dvojtaktné motory STIHL alebo iný vysokový‐ konný motorový olej triedy JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC alebo ISO-LEGD.

STIHL predpisuje olej pre dvojtaktné motory STIHL HP Ultra alebo rovnocenný vysokový‐ konný motorový olej, aby boli zaručené hraničné emisné hodnoty počas celej životnosti stroja.

9.2.3 Zmiešavací pomer

Pri oleji pre dvojtaktné motory STIHL 1:50; 1:50 = 1 diel oleja + 50 dielov benzínu

9.2.4 Príklady Množstvo benzínu Olej pre dvojtaktné

motory STIHL 1:50 l l (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► Do kanistra, ktorý je schválený na uchováva‐

nie pohonných hmôt, najskôr nalejte motorový olej, potom benzín a dôkladne premiešajte.

9.3 Skladovanie palivovej zmesi

Skladujte iba v kanistroch schválených pre pohonné hmoty na bezpečnom, suchom a chlad‐ nom mieste, chránenom pred svetlom a slneč‐ ným žiarením.

Palivová zmes podlieha starnutiu – miešajte iba množstvo potrebné na niekoľko týždňov. Pali‐ vovú zmes neskladujte dlhšie ako 30 dní. Vply‐ vom pôsobenia svetla, slnečného žiarenia, níz‐ kych alebo vysokých teplôt môže byť palivová zmes nepoužiteľná rýchlejšie.

STIHL MotoMix sa však môže bez problémov skladovať až 2 roky. ► Pred tankovaním kanistrom s palivovou zme‐

sou dôkladne potraste.

VAROVANIE

V kanistri sa môže vytvoriť tlak – otvárajte opatrne.

► Palivovú nádržku a kanister občas dôkladne

vyčistite.

Kvapalinu, ktorú ste na čistenie použili, a zvyšok paliva zlikvidujte ekologicky a podľa predpisov!

10 Plnenie paliva

18 0458-542-1421-D

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

10 Plnenie paliva slovensky

10.1 Príprava náradia

Značky na uzávere nádržky a palivovej nádržke musia byť v jednej osi.

► Uzáver a jeho okolie pred tankovaním vyči‐

stite, aby sa do palivovej nádržky nedostala

► Odstráňte uzáver nádržky.

žiadna nečistota

► Náradie postavte tak, aby uzáver smeroval

nahor

10.2 Otvorenie

10.3 Tankovanie pohonných hmôt

Pri tankovaní palivo nerozlejte a nádržku neplňte až po okraj.

STIHL odporúča plniaci systém pre palivo STIHL (zvláštne príslušenstvo). ► Natankujte pohonné hmoty.

10.4 Zatvorenie

► Odklopte záklopku.

Záklopka je zvisle: ► Nasaďte uzáver nádržky – značky na uzávere

nádržky a palivovej nádržke musia byť v jed‐ nej osi.

► Zatlačte uzáver nádržky smerom nadol až na

doraz.

► Otočte uzáver nádržky (cca 1/4 otáčky).

► Držte uzáver nádržky stlačený a otáčajte ním

v smere hodinových ručičiek, kým zaskočí.

0458-542-1421-D 19

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

slovensky 11 Reťazový mazací olej

Potom sú značky na uzávere nádržky a palivovej nádržke v jednej osi.

► Priklopte záklopku.

Uzáver nádržky je zablokovaný.

10.5 Ak nie je možné uzáver nád‐ ržky s palivovou nádržkou zablokovať

Spodná časť uzáveru nádržky je voči vrchnej časti pootočená. ► Odoberte uzáver z palivovej nádržky a pozrite

sa naň zhora.

vľavo: Spodná časť uzáveru nádržky je

pootočená – vnútorná značka (1) je v jednej osi s vonkajšou značkou.

vpravo: Spodná časť uzáveru nádržky je v

správnej polohe – vnútorná značka je pod záklopkou. Nie je s vonkaj‐ šou značkou v jednej osi.

► Nasaďte uzáver nádržky a otáčajte ním proti

smeru hodinových ručičiek, kým nezasahuje do sedla plniaceho hrdla.

► Otáčajte ďalej uzáver nádržky proti smeru

hodinových ručičiek (cca 1/4 otáčky) – spodná časť uzáveru nádržky sa tým natočí do správ‐ nej polohy.

► Otáčajte uzáver nádržky v smere hodinových

ručičiek a zatvorte ho – pozri odsek „Zatvore‐ nie“.

11 Reťazový mazací olej

Na zaistenie automatického dlhodobého maza‐ nia pílovej reťaze a vodiacej lišty – používajte iba akostný reťazový mazací olej, nezaťažujúci životné prostredie – prednostne biologicky rýchlo odbúrateľný olej STIHL BioPlus.

20 0458-542-1421-D

001BA158 KN

143BA024 KN

12 Doplňovanie reťazového mazacieho oleja slovensky

UPOZORNENIE

Biologický reťazový mazací olej musí mať dosta‐ točnú odolnosť proti starnutiu (napr. STIHL Bio‐ Plus). Olej s príliš nízkou odolnosťou proti star‐ nutiu rýchlejšie zoživičnatie. Spôsobuje tvorbu tvrdých, ťažko odstrániteľných usadenín, predov‐ šetkým v okolí pohonu reťaze a na pílovej reťazi – až do zablokovania olejového čerpadla.

Vlastnosti použitého mazacieho oleja majú významný vplyv na životnosť pílovej reťaze a vodiacej lišty – preto výhradne používajte špe‐ ciálny olej na mazanie reťazí.

VAROVANIE

Nepoužívajte opotrebovaný olej! Pri dlhšom a opakovanom kontakte s pokožkou môže opotre‐ bovaný olej zapríčiniť rakovinu kože a je škodlivý pre životné prostredie!

12.2 Doplňovanie reťazového maza‐ cieho oleja

► Doplňte reťazový mazací olej – pri každom

tankovaní paliva

Pri plnení reťazový mazací olej nerozlejte a nád‐ ržku neplňte až po okraj.

STIHL odporúča plniaci systém pre reťazový mazací olej STIHL (zvláštne príslušenstvo). ► Zatvorte uzáver palivovej nádržky

V olejovej nádržke sa musí nachádzať ešte zvy‐ šok reťazového mazacieho oleja, aj keď je pali‐ vová nádržka úplne vyprázdnená.

Ak množstvo oleja v olejovej nádržke neklesá, môže byť porucha v dopravovaní mazacieho oleja: Prekontrolujte mazanie reťaze, vyčistite olejové kanáliky, event. vyhľadajte špecializova‐ ného obchodníka. Firma STIHL odporúča nechať vykonávať údržbárske práce a opravy len u špe‐ cializovaného obchodníka STIHL.

UPOZORNENIE

Opotrebovaný olej nemá potrebné mazacie vlast‐ nosti a nie je vhodný na mazanie reťazí.

12 Doplňovanie reťazového

mazacieho oleja

12.1 Príprava náradia

► Uzáver palivovej nádržky a jeho okolie

dôkladne vyčistite, aby sa do olejovej nádržky nedostala žiadna nečistota

► Náradie postavte tak, aby uzáver palivovej

nádržky smeroval nahor

► Otvorte uzáver palivovej nádržky

13 Kontrola mazania reťaze

Pílová reťaz musí vždy vyhadzovať malé množ‐ stvo oleja.

UPOZORNENIE

Nikdy nepracujte bez mazania reťaze! Ak beží pílová reťaz nasucho, dôjde v krátkom čase k nenapraviteľnému poškodeniu reznej súpravy. Pred začiatkom práce vždy prekontrolujte maza‐ nie reťaze a hladinu oleja v nádržke.

Každá nová pílová reťaz potrebuje dobu zábehu 2 až 3 minúty.

Po zabehnutí prekontrolujte napnutie reťaze a v prípade potreby ho korigujte – pozri „Kontrola napnutia pílovej reťaze“.

14 Reťazová brzda

0458-542-1421-D 21

143BA011 KN

143BA012 KN

4903BA002 KN

slovensky 15 Zimná prevádzka

14.1 Blokovanie pílovej reťaze

14.3 Kontrola funkcie reťazovej brzdy

Vždy pred začatím práce: Zablokujte pri voľno‐ behu motora pílovú reťaz (ochranu ruky posuňte proti hrotu lišty) a krátkodobo (max. 3 s) dajte plný plyn – pílová reťaz sa pritom nesmie pohy‐ bovať. Ochrana ruky musí byť čistá a ľahko pohyblivá.

14.4 Údržba reťazovej brzdy

v núdzovom prípade

–

pri štartovaní

–

pri voľnobehu

–

Posunutím ochrany ruky smerom k hrotu lišty ľavou rukou – alebo automaticky pri spätnom ráze píly: Pílová reťaz je zablokovaná – a zastaví sa.

14.2 Uvoľnite reťazovú brzdu

Reťazová brzda podlieha opotrebovaniu trením (prirodzené opotrebovanie). Aby mohla plniť svoju funkciu, musí byť pravidelne udržiavaná a ošetrovaná zaučeným personálom. STIHL odpo‐ rúča vykonávanie údržbových prác a opráv len u špecializovaného obchodníka STIHL. Musia sa dodržiavať nasledujúce intervaly:

Používanie po celú pracovnú dobu: Čiastočné používanie: polročne príležitostné používanie: ročne

štvrťročne

15 Zimná prevádzka

15.1 Demontáž krytu

► Kombinovanú ovládaciu páčku nastavte do

polohy STOP 0

► Prednú ochranu ruky zatlačte smerom

► Pritiahnite ochranu ruky k rúrkovej rukoväti

dopredu – pílová reťaz je blokovaná

UPOZORNENIE

Pred pridaním plynu (mimo funkčnej kontroly) a pred rezaním musí byť reťazová brzda uvoľnená.

Zvýšený počet otáčok motora pri zablokovanej reťazovej brzde (pílová reťaz nie je v chode) vedie už po krátkej dobe k poškodeniu hnacej sústavy a pohonu reťaze (spojka, reťazová brzda).

Reťazová brzda je automaticky aktivovaná pri dostatočne silnom spätnom ráze píly – to je spô‐ sobené hmotnostnou zotrvačnosťou ochrany ruky: Ochrana ruky sa prirazí smerom dopredu k hrotu lišty – a to aj v prípade, keď nie je ľavá ruka za ochranou ruky na rúrkovom držadle, ako napr. pri hlavnom reze.

Reťazová brzda funguje iba vtedy, ak neboli na ochrane ruky vykonané žiadne zmeny.

► Vytočte skrutky (1) ► Demontujte kryt (2)

22 0458-542-1421-D

0001BA002 KN

0001BA003 KN

4903BA004 KN

STOP

001BA140 KN

16 Štartovanie / vypnutie motora slovensky

15.2 Predohrev karburátora

15.2.1 Pri teplotách pod +10 °C

► Pri silne ochladenej motorovej píle (tvorenie

inovatky) privieďte motor po štarte so zvýše‐ ným počtom voľnobežných otáčok na prevádz‐ kovú teplotu (reťazová brzda je uvoľnená!)

15.4 Krycia doska

Krycia doska (zvláštne príslušenstvo) zabráni vnikaniu práškového alebo poletujúceho snehu.

Pri použití zakrytia musí byť posúvač v zimnej polohe.

Ak sa vyskytnú poruchy motora je treba najskôr skontrolovať nevyhnutnosť použitia krycej dosky.

►

Vytiahnite posúvač (1) z polohy s (letná pre‐ vádzka)

►

Nastavte posúvač do polohy r (zimná pre‐ vádzka) – r smeruje nahor

► Kryt znova nasaďte a skrutky pevne utiahnite Teraz nasáva karburátor teplý vzduch z okolia

valca – zabráni sa zľadovateniu karburátora.

15.2.2 Pri teplotách nad +20 °C ► Posúvač bezpodmienečne otočte opäť do

polohy s (letná prevádzka) – v opačnom prí‐ pade vzniká nebezpečenstvo porúch behu motora vplyvom prehriatia

15.4.1 Namontovanie krycej dosky

► Nasaďte kryciu dosku (1) s obomi príložkami

(šípky) a upevnite skrutkami (2)

16 Štartovanie / vypnutie

motora

16.1 Polohy kombinovanej ovládacej páčky

15.3 Pri teplotách pod -10 °C

Pri nasadení v extrémnych zimných podmien‐ kach (teploty pod -10 °C, práškový alebo poletu‐ júci sneh) sa odporúča použitie montážnej súpravy „Krycia doska“ (zvláštne príslušenstvo).

Pri nepravidelných otáčkach voľnobehu alebo zlom zrýchlení ► Otáčajte skrutkou nastavenia voľnobežných

otáčok (L) o 1/4 otáčky proti smeru pohybu hodinových ručičiek

Po každej korektúre na skrutke nastavenia voľ‐ nobežných otáčok (L) je väčšinou nutná tiež zmena nastavenia dorazovej skrutky nastavenia voľnobežných otáčok (LA), pozri „Nastavenie karburátora“.

0458-542-1421-D 23

Stop 0 – motor je vypnutý, zapaľovanie je vypnuté.

Prevádzková poloha F – motor je v chode alebo môže naskočiť

Poloha štartovacieho plynu n – v tejto polohe sa štartuje teplý motor – kombinovaná ovládacia páčka skočí pri stlačení plynovej páčky do pre‐ vádzkovej polohy

0001BA017 KN

0001BA018 KN

0001BA019 KN

slovensky 16 Štartovanie / vypnutie motora

Štartovacia klapka zatvorená l – v tejto polohe sa štartuje studený motor

16.2 Nastavenie kombinovanej ovlá‐ dacej páčky

Na prestavenie kombinovanej ovládacej páčky z prevádzkovej polohy F do polohy Štartovacia klapka zatvorená l stlačte súčasne poistku ply‐ novej páčky a plynovú páčku a držte ich stisnuté – nastavte kombinovanú ovládaciu páčku.

Pre nastavenie na štartovací plyn n nastavte najskôr kombinovanú ovládaciu páčku do polohy Štartovacia klapka zatvorená l, a potom ju stlačte do polohy štartovacieho plynu n.

Zmena do polohy štartovacieho plynu n je možná len z polohy Štartovacia klapka zatvo‐ rená l.

Stlačením poistky plynovej páčky a súčasne krát‐ kym stisnutím plynovej páčky skočí kombinovaná ovládacia páčka z polohy štartovacieho plynu n do prevádzkovej polohy F.

Pre vypnutie motora nastavte kombinovanú ovlá‐ daciu páčku do polohy Stop 0.

16.2.1 Poloha Štartovacia klapka zatvo‐

– –

–

16.2.2

–

– –

rená l pri studenom motore keď motor po štartovaní pri pridaní plynu zastane ak bolo palivo spotrebované (motor zhasol)

Poloha Štartovací plyn n keď je motor teplý (hneď ako motor beží asi jednu minútu) po prvom naskočení motora po prevetraní spaľovacieho priestoru, ak motor prevlhol

16.3 Držanie motorovej píly

Jestvujú dve možnosti držania motorovej píly pri štarte.

16.3.1 Na zemi

► Motorovú pílu bezpečne položte na zem, zauj‐

mite bezpečný postoj – pílová reťaz sa nesmie dotýkať žiadnych predmetov ani zeme

► Motorovú pílu tlačte ľavou rukou za rúrkovú

rukoväť pevne k zemi, palec držte pod rúrko‐ vou rukoväťou

► pravou nohou stúpte do zadnej rukoväti

16.3.2 Medzi kolenami alebo stehnami

► zadnú rukoväť zovrite medzi kolenami alebo

stehnami

► lavou rukou držte pevne rúrkovú rukoväť –

palec je pod rúrkovou rukoväťou

16.4 Naštartovanie

► Pravou rukou vyťahujte pomaly až na doraz

štartovaciu rukoväť a potom ju rýchlo a silno potiahnite, pritom tlačte rúrkovú rukoväť sme‐ rom nadol, lanko nevyťahujte až na koniec – nebezpečenstvo pretrhnutia! Štartovaciu ruko‐ väť nepúšťajte rýchlo, veďte ju pomaly zvisle späť, aby sa štartovacie lanko správne naví‐ jalo

Pri novom motore alebo po dlhšom pokojovom stave môže byť v prípade náradia bez prídav‐ ného manuálneho palivového čerpadla potrebné niekoľkonásobné pretiahnutie štartovacieho lanka, kým sa nasaje dostatočné množstvo paliva.

24 0458-542-1421-D

0001BA020 KN

0001BA021 KN

0001BA022 KN

STOP

0001BA023 KN

STOP

001BA186 KN

16 Štartovanie / vypnutie motora slovensky

16.5 Štartovanie motorovej píly

VAROVANIE

V dosahu záberu motorovej píly sa nesmie zdržiavať žiadna ďalšia osoba.

Poloha Štartovací plyn n

keď je motor teplý (hneď ako motor beží asi

–

jednu minútu)

► Motorovú pílu držte a štartujte

16.6 Po prvom naskočení motora

► Stlačte gombík, otvorí sa dekompresný ventil Pri prvom naskočení motora sa dekompresný

ventil automaticky zatvorí. Z tohto dôvodu je nutné gombík stisnúť pred každým jednotlivým štartom.

► Kombinovanú ovládaciu páčku (1) nastavte do

polohy štartovacieho plynu n ► Stlačte gombík dekompresného ventilu ► Motorovú pílu držte a štartujte

16.7 akonáhle je motor v chode

► Stlačte poistku plynovej páčky a krátko stlačte

plynovú páčku (2), kombinovaná ovládacia

páčka (1) skočí do prevádzkovej polohy F a

motor prejde do voľnobehu

► Ochranu ruky (1) zatlačte smerom dopredu.

Pílová reťaz je blokovaná

► Stlačte súčasne poistku plynovej páčky (2) a

plynovú páčku (3) a držte ich stisnuté – nastavte kombinovanú ovládaciu páčku (4)

Poloha Štartovacia klapka zatvorená l

pri studenom motore (aj keď motor po štarto‐

–

vaní pri pridaní plynu zastal)

► Pritiahnite ochranu ruky k rúrkovej rukoväti Reťazová brzda je uvoľnená – motorová píla je

pripravená na prevádzku.

0458-542-1421-D 25

slovensky 17 Prevádzkové pokyny

UPOZORNENIE

Plyn pridávajte iba pri uvoľnenej reťazovej brzde. Zvýšený počet otáčok motora pri zablokovanej reťazovej brzde (pílová reťaz nie je v chode) vedie už po krátkej dobe k poškodeniu spojky a reťazovej brzdy.

16.8 Pri veľmi nízkej teplote

► Nechajte motor krátko s malým plynom v behu

zohriaťNechajte motor krátko s malým plynom v behu zohriať

► príp. nastavte zimnú prevádzku – pozri „Zimná

prevádzka“

16.9 Odstavenie motora

► Kombinovanú ovládaciu páčku nastavte do

polohy Stop 0

Ak bola kombinovaná ovládacia páčka prepnutá z polohy štartovacieho plynu n do polohy Stop 0 – nakoniec stlačte poistku plynovej páčky a súčasne plynovú páčku.

16.10 Ak motor nenaskočí

Po prvom naskočení motora nebola kombino‐ vaná ovládacia páčka včas prepnutá z polohy Štartovacia klapka zatvorená l do polohy štar‐ tovacieho plynu n, motor sa pravdepodobne prehltil. ► Kombinovanú ovládaciu páčku nastavte do

polohy Stop 0

► Demontujte zapaľovaciu sviečku, pozri „Zapa‐

ľovacia sviečka“ ► Zapaľovaciu sviečku osušte ► Štartovacie zariadenie niekoľkokrát potiahnite,

tým sa prevetrá spaľovací priestor ► Namontujte znova zapaľovaciu sviečku, pozri

„Zapaľovacia sviečka“ ► Kombinovanú ovládaciu páčku nastavte do

polohy štartovacieho plynu n – aj pri stude‐

nom motore ► Stlačte gombík dekompresného ventilu ► Motor znova naštartujte

17 Prevádzkové pokyny

17.1 Počas prvej doby prevádzky

Nové, dosiaľ nepoužité náradie neprevádzkujte až do tretieho naplnenia palivovej nádržky bez zaťaženia s vysokým počtom otáčok, aby sa počas zábehu zamedzilo dodatočnému zaťaže‐ niu. Pri zábehu sa pohyblivé diely musia sebe vzájomne prispôsobiť – v hnacom ústrojenstve je vyšší trecí odpor. Motor dosiahne svoj maxi‐

málny výkon až po spotrebovaní 5 až 15 náplní palivovej nádržky.

17.2 Počas práce

UPOZORNENIE

Nenastavujte karburátor na chudobnejšiu zmes, aby ste dosiahli údajné zvýšenie výkonu – môže to spôsobiť poškodenie motora – pozri „Nastave‐ nie karburátora“.

UPOZORNENIE

17.2.1 Častejšie prekontrolujte napnutie reťaze

U novej pílovej reťaze musí byť dodatočné napí‐ nanie vykonávané častejšie, ako u reťaze, ktorá je už v prevádzke dlhší čas.

17.2.2 V studenom stave

Pílová reťaz musí priliehať na spodnú stranu lišty, ale musí sa ešte dať rukou posúvať po vodiacej lište. Ak je to potrebné, napnite doda‐ točne pílovú reťaz – pozri „Napínanie pílovej reťaze“.

17.2.3 Pri prevádzkovej teplote

Pílová reťaz sa naťahuje a prevesuje. Vodiace články na spodnej strane lišty nesmú vypadnúť z drážky – pílová reťaz by mohla vyskočiť. Doda‐ točné napínanie pílovej reťaze – pozri kapitola „Napínanie pílovej reťaze“.

UPOZORNENIE

Pílová reťaz sa v priebehu ochladzovania zmršťuje. Nepovolená pílová reťaz môže spôso‐ biť poškodenie kľukového hriadeľa a ložiska.

17.2.4 Po dlhšej prevádzke pri plnom zaťa‐ žení

Nechajte motor ešte krátky čas bežať vo voľno‐ behu, kým sa prúdom chladiaceho vzduchu neodvedie väčšia časť vzniknutého tepla. Tým sa zamedzí extrémnemu tepelnému zaťaženiu súčastí na hnacom ústrojenstve (zapaľovacia

26 0458-542-1421-D

001BA157 KN

143BA026 KN

18 Nastavenie množstva oleja slovensky

sústava, karburátor), následkom nahromadenia tepla.

17.3 Po ukončení práce

► Ak bola reťaz počas práce doťahovaná pri

prevádzkovej teplote, povoľte ju

► otáčajte nastavovacím čapom proti smeru

pohybu hodinových ručičiek

UPOZORNENIE

Pílová reťaz musí byť vždy pokrytá reťazovým mazacím olejom.

UPOZORNENIE

19 Vodiace lišty udržiavajte v

Po ukončení práce pílovú reťaz bezpodmie‐ nečne opäť povoľte! Pílová reťaz sa v priebehu ochladzovania zmršťuje. Nepovolená pílová reťaz môže spôsobiť poškodenie kľukového hria‐ deľa a ložiska.

17.3.1 Pri krátkodobom zastavení Nechajte motor vychladnúť. Náradie s plnou pali‐

vovou nádržkou skladujte na suchom mieste, nie v blízkosti zdrojov plameňa, až do nasledujúceho použitia.

17.3.2 Pri dlhšom odstavení Pozri „Skladovanie náradia“

18 Nastavenie množstva oleja

Prestaviteľné olejové čerpadlo je špeciálna výbava.

Rozdielne dĺžky rezu, druhy dreva a pracovné techniky vyžadujú rozdielne množstvá oleja.

Pomocou nastavovacieho čapu (1) (na spodnej strane náradia) je možné regulovať dopravované množstvo oleja podľa potreby.

Poloha Ematic (E), stredné množstvo dopravova‐ ného oleja – ► nastavovací čap natočte do polohy „E“ (poloha

Ematic)

Zvýšenie dopravovaného množstva oleja – ► otáčajte nastavovacím čapom v smere pohybu

Zníženie dopravovaného množstva oleja –

hodinových ručičiek

poriadku

► Vodiacu lištu otáčajte – po každom naostrení

reťaze a po každej výmene reťaze – tým sa zabráni jednostrannému opotrebeniu, najmä v ohybe lišty a na jej spodnej strane

► Pravidelne čistite vstupný otvor oleja (1),

kanálik pre výstup oleja (2) a drážku lišty (3)

► Zmerajte hĺbku drážky – pomocou hĺbkomera

na pilníkovej mierke (zvláštne príslušenstvo) – v pásme, v ktorom je opotrebovanie obvodu lišty najväčšie

Typ reťaze Rozstup reťaze Najmenšia

hĺbka

drážky Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Ak nemá drážka túto minimálnu hĺbku: ► Vodiacu lištu vymeňte

V opačnom prípade by sa vodiace články odierali o dno drážky – päta zuba a spojovacie články by potom nedoliehali na obvod lišty.

20 Čistenie vzduchového filtra

20.1 Ak sa výrazne zníži výkon

motora

20.1.1 Demontáž krytu ► Kombinovanú ovládaciu páčku nastavte do

polohy STOP 0

► Prednú ochranu ruky zatlačte smerom

dopredu – pílová reťaz je blokovaná

0458-542-1421-D 27

4903BA002 KN

2710BA000 KN

2710BA001 KN

slovensky 21 Nastavenie karburátora

20.1.4 Montáž vzduchového filtra

► Otvorte rýchlouzávery (1) – pomocou kombi‐

novaného kľúča otáčajte o 1/4 otáčky proti smeru hodinových ručičiek

► Demontujte kryt (2)

20.1.2 Demontáž vzduchového filtra ► Očistite okolie filtra od hrubých nečistôt

UPOZORNENIE

Na demontáž a montáž vzduchového filtra nepoužívajte žiadne náradie – vzduchový filter by sa pritom mohol poškodiť.

► Nasaďte vzduchový filter ► Zatlačte vzduchový filter v smere telesa filtra a

súčasne ním otáčajte v smere hodinových ručičiek, kým vzduchový filter nezaskočí – nápis „STIHL“ musí byť horizontálne

► Namontujte kryt

21 Nastavenie karburátora

21.1 Základné informácie

Karburátor je z výroby vybavený štandardným nastavením.

Nastavenie karburátora je vyladené tak, aby vo všetkých prevádzkových režimoch bola do motora dodávaná optimálna zmes paliva so vzduchom.

Pri tomto karburátore je možné vykonávať korek‐ cie na skrutkách nastavenia iba v úzkych medzi‐ ach.

21.2 Príprava náradia

► Odstavenie motora

► Otočte vzduchový filter o 1/4 otáčky proti

smeru hodinových ručičiek a vyberte ho v smere zadnej rukoväti

► Poškodený filter bezpodmienečne vymeňte

20.1.3 Čistenie vzduchového filtra ► Filter vyperte v špeciálnom čističi STIHL

(zvláštne príslušenstvo) alebo v čistej, nehor‐ ľavej čistiacej kvapaline (napr. teplej mydlovej vode). Filter vypláchnite pod prúdom vody smerom znútra von, nepoužívajte vysokotla‐

kové čističe ► Časti filtra osušte, nikdy nie extrémnym teplom ► Filter neolejujte ► Filter opäť namontujte

28 0458-542-1421-D

► Skontrolujte vzduchový filter, podľa potreby ho

vyčistite alebo vymeňte.

► Skontrolujte ochrannú mriežku proti iskreniu v

tlmiči výfuku (k dispozícii len v závislosti od krajiny), podľa potreby ju vyčistite alebo vymeňte.

21.3 Rôzne štandardné nastavenia

Motorové píly tohto konštrukčného radu sú vyba‐ vené karburátormi s rôznymi štandardnými nastaveniami:

21.3.1 Štandardné nastavenie A Hlavná skrutka nastavenia (H) = 3/4

–

Skrutka nastavenia voľnobehu (L) = 1

–

21.3.2 Štandardné nastavenie B Hlavná skrutka nastavenia (H) = 3/4

–

Skrutka nastavenia voľnobehu (L) = 1/4

–

0001BA026 KN

0001BA027 KN

0001BA028 KN

21 Nastavenie karburátora slovensky

21.3.3 Určenie štandardných nastavení

21.5 Štandardné nastavenie B

► Na určenie štandardných nastavení opatrne

zakrúťte skrutku nastavenia voľnobehu (L) v smere hodinových ručičiek až na doraz, resp. po bod pevného utiahnutia, potom otáčajte proti smeru hodinových ručičiek.

Je prestavovacia oblasť väčšia ako 1 otáčka? ► Ďalej pokračujte bodom „Štandardné nastave‐

nie A“.

Je prestavovacia oblasť menšia ako 1 otáčka? ► Ďalej pokračujte bodom „štandardné nastave‐

nie B“.

21.4 Štandardné nastavenie A

► Otáčajte hlavnou skrutkou nastavenia (H) proti

smeru hodinových ručičiek až na doraz – max. 3/4 otáčky.

► Otáčajte opatrne skrutkou nastavenia voľno‐

behu (L) v smere hodinových ručičiek až po bod pevného utiahnutia, potom otočte o 1 otáčku proti smeru hodinových ručičiek.

► Otáčajte hlavnou skrutkou nastavenia (H) proti

smeru hodinových ručičiek až na doraz – max. 3/4 otáčky.

► Otáčajte skrutkou nastavenia voľnobehu (L) v

smere hodinových ručičiek až na doraz, potom otočte o 1/4 otáčky proti smeru hodinových ručičiek.

21.6 Nastavenie voľnobehu

► Vykonajte štandardné nastavenie. ► Naštartujte a nechajte zohriať motor.

21.6.1 Motor sa pri voľnobehu zastaví.

► Otáčajte dorazovou skrutkou nastavenia voľ‐

nobehu (LA) v smere hodinových ručičiek, kým nebude pílová reťaz tiež bežať – potom o 1 1/2 otáčky naspäť.

21.6.2 Pílová reťaz sa pri voľnobehu pohy‐

buje.

► Otáčajte dorazovou skrutkou nastavenia voľ‐

nobehu (LA) proti smeru hodinových ručičiek, kým pílová reťaz nezastane – potom v rovna‐ kom smere o 1 1/2 otáčky.

0458-542-1421-D 29

4903BA002 KN

4903BA007 KN

000BA039 KN

slovensky 22 Zapaľovacia sviečka

VAROVANIE

Ak pílová reťaz beží aj po vykonanom nastavení vo voľnobehu ďalej, nechajte motorovú pílu opra‐ viť špecializovanému predajcovi.

► Prednú ochranu ruky zatlačte smerom

dopredu – pílová reťaz je blokovaná

21.6.3 Nepravidelné otáčky vo voľnobehu; nesprávne zrýchlenie (napriek skrutke nastavenia voľnobehu (L) = 1 pri štan‐ dardnom nastavení A alebo skrutke nastavenia voľnobehu (L) = 1/4 pri štandardnom nastavení B)

Nastavenie voľnobehu má príliš chudobnú zmes. ► Otáčajte skrutkou nastavenia voľnobehu (L)

proti smeru hodinových ručičiek, kým motor nezačne rovnomerne bežať a dobre akcelero‐ vať.

Po každej korekcii na skrutke nastavenia voľno‐ behu (L) je väčšinou potrebná tiež zmena na dorazovej skrutke nastavenia voľnobehu (LA).

21.7 Korekcia nastavenia karburá‐

tora pri nasadení vo výškach

Ak nie je výkon motora dostačujúci, môže byť potrebná nepatrná korekcia: ► Vykonajte štandardné nastavenie. ► Nechajte zohriať motor. ► Otáčajte nepatrne hlavnou skrutkou nastave‐

nia (H) v smere hodinových ručičiek (chudob‐ nejšia zmes), max. až na doraz.

UPOZORNENIE

Po návrate z veľkej výšky opäť karburátor nastavte na štandardné nastavenie.

Pri nastavení príliš chudobnej zmesi hrozí nebezpečenstvo poškodenia hnacej sústavy v dôsledku nedostatku maziva a prehriatia.

► Vytočte skrutky (1) ► Demontujte kryt (2)

► Stiahnite nástrčku zapaľovacej sviečky ► Vyskrutkujte zapaľovaciu sviečku

22.2 Kontrola zapaľovacej sviečky

22 Zapaľovacia sviečka

► Pri neuspokojivom výkone motora, zlom štar‐

tovaní alebo poruchách pri voľnobehu je potrebné najprv prekontrolovať zapaľovaciu sviečku

► Po cca 100 prevádzkových hodinách zapaľo‐

vaciu sviečku vymeňte – pri silne opálených elektródach aj skôr – používajte iba odrušené zapaľovacie sviečky, povolené firmou STIHL – pozri „Technické údaje“

► Znečistenú zapaľovaciu sviečku vyčistite ► Skontrolujte vzdialenosť medzi elektródami (A)

a v prípade potreby vykonajte korekciu, hod‐ nota pre vzdialenosť – pozri „Technické údaje“

► Odstráňte príčiny znečistenia zapaľovacej

sviečky

Možné príčiny sú:

príliš veľa motorového oleja v palive

–

znečistený vzduchový filter

–

nepriaznivé prevádzkové podmienky

–

22.1 Demontáž zapaľovacej sviečky

► Kombinovanú ovládaciu páčku nastavte do

polohy STOP 0

30 0458-542-1421-D

000BA045 KN

4903BA008 KN

001BA121 KN

23 Skladovanie náradia slovensky

► Pri použití biologického oleja na mazanie

reťazí (napr. STIHL BioPlus) sa musí nádržka na mazací olej úplne naplniť

► Náradie uschovajte na suchom a bezpečnom

mieste. Chráňte proti neoprávnenému použitiu (napr. deťmi)

24 Kontrola a výmena reťazo‐

vého kolesa

► Snímte kryt reťazového kolesa, pílovú reťaz a

vodiacu lištu

VAROVANIE

V prípade nedostatočne utiahnutej alebo chýba‐ júcej pripojovacej matice (1) sa môžu tvoriť iskry. Ak pracujete v ľahko zápalnom alebo výbušnom prostredí, môže dôjsť k požiarom alebo výbu‐ chom. Môže dôjsť k ťažkému zraneniu osôb alebo môžu vzniknúť vecné škody.

► Používajte odrušené zapaľovacie sviečky s

pevne utiahnutou pripojovacou maticou

22.3 Namontovanie zapaľovacej

sviečky

► Zapaľovaciu sviečku zaskrutkujte a pevne

nasaďte nástrčku zapaľovacej sviečky

► Kryt znova nasaďte a skrutky pevne utiahnite

► Uvoľnite reťazovú brzdu – pritiahnite ochranu

ruky proti rúrkovému držadlu

24.1 Výmena reťazového kolesa

Po opotrebení dvoch pílových reťazí alebo

–

skôr V prípade, že stopy opotrebovania (šípky) sú

–

hlbšie ako 0,5 mm – v opačnom prípade je nepriaznivým spôsobom ovplyvnená životnosť pílovej reťaze – na preskúšanie použite skú‐ šobnú mierku (zvláštne príslušenstvo)

Reťazové koleso dosiahne dlhšiu životnosť pri striedavom používaní dvoch pílových reťazí.

Firma STIHL odporúča používanie originálnych reťazových kolies STIHL, aby bola zaručená optimálna funkcia reťazovej brzdy.

23 Skladovanie náradia

Pri prevádzkových prestávkach dlhších ako cca 3 mesiace ► Vyprázdnite a vyčistite palivovú nádržku na

dobre vetranom mieste

► Palivo zlikvidujte podľa predpisov a s ohľadom

na životné prostredie

► Karburátor nechajte bežať do prázdna, v

opačnom prípade sa môžu zalepiť membrány karburátora

► Snímte pílovú reťaz a vodiacu lištu, vyčistite

ich a postriekajte ochranným olejom

► Náradie dôkladne vyčistite, predovšetkým

rebrá hlavy valca a vzduchový filter

0458-542-1421-D 31

001BA122 KN

689BA027 KN

slovensky 25 Údržba a ostrenie pílovej reťaze

25 Údržba a ostrenie pílovej

reťaze

25.1 Pílenie bez námahy so správne naostrenou pílovou reťazou

Dokonale naostrená pílová reťaz vniká do dreva už pri nepatrnom posuvovom tlaku.

Nepracujte s tupou alebo poškodenou pílovou reťazou – vedie to k prílišnej telesnej námahe, vysokému zaťaženiu vplyvom vibrácií, neuspo‐ kojujúcemu výsledku pílenia a vysokému stupňu opotrebenia. ► Vyčistite pílovú reťaz ► Skontrolujte, či nie je pílová reťaz prasknutá

alebo nie sú poškodené nity

► Poškodené alebo opotrebované časti reťaze

vymeňte a tieto nové dielce prispôsobte ostat‐ ným častiam, ich forme a stavu opotrebenia – vykonajte ich patričné opracovanie

Pílové reťaze s osadením z tvrdokovu (Duro) sú mimoriadne odolné proti opotrebeniu. Pre opti‐

► Pomocou skrutkovača odtlačte poistnú pod‐

ložku (1) ► Snímte podložku (2) ► Stiahnite prstencové reťazové koleso (3) ► Skontrolujte unášací profil na bubne spojky (4)

– v prípade stôp nadmerného opotrebenia

vymeňte aj bubon spojky ► Stiahnite z kľukového hriadeľa bubon spojky

alebo profilové reťazové koleso (5) spoločne s

klietkou ihličkového ložiska (6) – pri systéme

reťazovej brzdy QuickStop Super stlačte naj‐

skôr poistku plynovej páčky

24.2 Namontovanie profilového /

prstencového reťazového kolesa

► Vyčistite čap kľukového hriadeľa a klietku ihlič‐

kového ložiska a namažte ich mazacím tukom

fy STIHL (zvláštne príslušenstvo) ► Nasuňte klietku ihličkového ložiska na čap kľu‐

kového hriadeľa ► Bubon spojky, príp. profilové reťazové koleso

pootočte po nasadení približne o 1 otáčku, aby

zaskočil unášač pohonu olejového čerpadla –

pri systéme reťazovej brzdy QuickStop Super

stlačte najskôr poistku plynovej páčky ► Nastrčte prstencové reťazové koleso – dutiny

smerom von ► Podložku a poistnú podložku znova nasaďte

na kľukový hriadeľ

málny výsledok ostrenia odporúča firma STIHL špecializovaného obchodníka STIHL.

VAROVANIE

Bezpodmienečne dodržiavajte uhly a rozmery, uvedené ďalej v texte. Nesprávne naostrená pílová reťaz – predovšetkým príliš malá výška obmedzovača hĺbky – môže zvyšovať tendencie motorovej píly k spätným rázom – nebezpečen‐ stvo poranenia!

25.2 Rozstup reťaze

Označenie (a) rozstupu reťaze je vyrazené na obmedzovači hĺbky každého rezného zuba.

Označenie (a) Rozstup reťaze palce mm 7 1/4 P 6,35 1 alebo 1/4 1/4 6,35 6, P alebo PM 3/8 P 9,32 2 alebo 325 0.325 8,25

32 0458-542-1421-D

689BA021 KN

689BA025 KN

001BA203 KN

25 Údržba a ostrenie pílovej reťaze slovensky

3 alebo 3/8 3/8 9,32 4 alebo 404 0.404 10,26

Príslušný priemer používaných pilníkov je závislý na rozstupu reťaze – pozri tabuľku „Náradie na ostrenie“.

Pri preostrovaní sa musia dodržiavať uhly na reznom zube.

25.4 Držiak pilníka

25.3 Ostriaci uhol a nábehový uhol

ostria

► Používajte držiaky pilníkov Pílové reťaze ostrite ručne iba s použitím držiaka

pilníka (zvláštne príslušenstvo, pozri tabuľku „Nástroje na ostrenie“). Na držiakoch pilníkov sú vyznačené ostriace uhly.

Používajte iba špeciálne pilníky na pílové reťaze! Všetky ostatné pilníky sú čo do tvaru a druhu úberu nevhodné.

A Ostriaci uhol

Pílové reťaze STIHL sú ostrené s ostriacim uhlom 30°. Výnimkou sú pílové reťaze na pozdĺžny rez s ostriacim uhlom 10°. Pílové reťaze na pozdĺžny rez majú v názve X.

B Nábehový uhol ostria

25.5 Pre kontrolu uhlov

Pri použití predpísaného držiaka pilníka a prie‐ meru pilníka vyplýva automaticky správny nábe‐ hový uhol ostria.

Tvary zubov Uhol (°) A B Micro = polodlátový zub, napr. 63 PM3, 26 RM3, 36 RM Super = dlátový zub, napr. 63 PS3, 26 RS, 36 RS3 Pílová reťaz na pozdĺžny rez, napr. 63 PMX, 36 RMX

Uhly na všetkých zuboch pílovej reťaze musia byť rovnaké. Pri nerovnakých uhloch: vzniká hrubší, nerovnomernejší beh pílovej reťaze, intenzívnejšie opotrebenie – ktoré vedie až k pre‐ trhnutiu pílovej reťaze.

30 75

30 60

10 75

0458-542-1421-D 33

Pilníková mierka STIHL (zvláštne príslušenstvo, pozri tabuľku „Nástroje na ostrenie“) – je univer‐ zálnym nástrojom pre kontrolu ostriaceho uhla a nábehového uhla ostria, vzdialenosti obmedzo‐ vača hĺbky, dĺžky zuba, hĺbky drážky a súčasne aj pre čistenie drážky a vstupných otvorov oleja.

25.6 Správne ostrenie

► Zvoľte správny nástroj na ostrenie podľa roz‐

stupu reťaze ► Vodiacu lištu popr. upnite ► Pílovú reťaz zablokujte – k tomu posuňte

ochranu ruky smerom dopredu ► Pre ďalšie ťahanie pílovej reťaze zatlačte

ochranu ruky k rúrkovému držadlu: reťazová

brzda je uvoľnená. Pri systéme reťazovej

brzdy Quickstop Super súčasne stlačte

poistku plynovej páčky ► Ostrite často, avšak uberajte málo materiálu –

pre jednoduché doostrenie stačia väčšinou

dva až tri zábery pilníkom

689BA018 KN

90°

689BA043 KN

689BA023 KN

689BA061 KN

slovensky 25 Údržba a ostrenie pílovej reťaze

25.7 Vzdialenosť obmedzovača

hĺbky

Obmedzovač hĺbky určuje ponor reťaze do dreva a tým aj hrúbku triesok.

a Požadovaná vzdialenosť medzi obmedzova‐

čom hĺbky a reznou hranou

Pri rezaní mäkkého dreva, v obdobiach bez mrazu, môže byť tento rozdiel zväčšený až o 0,2 mm (0.008").

► Ako viesť pilník: Vodorovne (pod pravým

uhlom k bočnej ploche vodiacej lišty) príslušne podľa zadaných uhlov – podľa označenia na držiaku pilníka – držiak pilníka priložte nahor

na zub a na obmedzovač hĺbky ► Pilujte iba smerom znútra von ► Pilník zaberá iba pri pohybe vpred – pri spät‐

nom pohybe ho nadvihnite ► Neostrite spojovacie a vodiace články ► Pilník v pravidelných intervaloch mierne

pootočte, aby sa zabránilo jeho jednostran‐

nému opotrebeniu ► Pilovacie ostriny odstráňte kúskom tvrdého

dreva ► Uhol prekontrolujte pomocou pilníkovej mierky

Všetky rezné zuby musia byť rovnako dlhé. Pri nerovnakej dĺžke zubov sú rozdielne aj výšky

zubov a to spôsobuje drsný chod pílovej reťaze a vznik prasklín na reťazi. ► Je nutné spilovať všetky rezné zuby na dĺžku

najkratšieho rezného zuba – najlepšie je zveriť

túto prácu špecializovanému obchodníkovi,

ktorý je vybavený elektrickým brúsnym prístro‐

jom

34 0458-542-1421-D

Rozstup reťaze Obmedzovač hĺbky Vzdialenosť (a) palce (mm) mm (palce) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

25.8 Opilovanie obmedzovača hĺbky

Vzdialenosť obmedzovača hĺbky sa pri ostrení rezného zuba zmenšuje. ► Skontrolujte vzdialenosť obmedzovača hĺbky

po každom ostrení

► Položte pilníkovú mierku (1), ktorá sa hodí k

rozstupu reťaze, na pílovú reťaz a pritlačte ju na kontrolovaný rezný zub – ak obmedzovač hĺbky presahuje cez pilníkovú mierku, musí sa opracovať

Pílové reťaze s hnacím článkom s výstup‐ kami (2) – horná časť hnacieho článku s výstup‐

689BA051 KN

689BA044 KN

689BA052 KN

25 Údržba a ostrenie pílovej reťaze slovensky

kami (2) (so servisnou značkou) sa opracováva súčasne s obmedzovačom hĺbky rezného zuba.

VAROVANIE

Ostatná časť hnacieho článku s výstupkami sa nesmie opracovávať, pretože v opačnom prí‐ pade by sa mohlo zvýšiť nebezpečenstvo spät‐

► Položte pilníkovú mierku na pílovú reťaz – naj‐

vyššie miesto obmedzovača hĺbky musí byť v jednej rovine s pilníkovou mierkou

► Po ostrení pílovú reťaz dôkladne vyčistite,

nalepené triesky a prach z ostrenia odstráňte – pílovú reťaz intenzívne premažte

► Pri dlhšom prerušení práce pílovú reťaz oči‐

stite a naolejovanú uložte

ného rázu motorovej píly.

► Obmedzovač hĺbky znížte do roviny s pilníko‐

vou mierkou

► Nakoniec paralelne k servisnej značke (pozri

šípka) obmedzovač hĺbky šikmo dopilujte – pri

tom jeho najvyššie miesto ďalej neznižujte

VAROVANIE

Príliš nízke obmedzovače hĺbky zvyšujú riziko spätného rázu motorovej píly.

0458-542-1421-D 35

slovensky 26 Pokyny pre údržbu a ošetrovanie

Nástroje na ostrenie (zvláštne príslušenstvo) Rozstup reťaze Kruhový pil‐

ník ^

Kruhový pilník Držiak pilníka Pilníková

mierka

Plochý pilník Ostriaca

súprava

palce (mm) mm (palce) Číslo dielca Číslo dielca Číslo dielca Číslo dielca Číslo dielca 1/4P (6,35) 3,2 (1/8) 5605 771

3206

5605 750 4300

0000 893 4005

0814 252 3356

5605 007 1000

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027

3/8 P (9,32) 4,0 (5/32) 5605 772

4006

0.325 (8,25) 4,8 (3/16) 5605 772

4806

3/8 (9,32) 5,2 (13/64) 5605 772

5206

0.404 (10,26)5,5 (7/32) 5605 772

5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

1)Pozostáva z držiaka pilníka s kruhovým pilníkom, plochého pilníka a pilníkovej mierky

26 Pokyny pre údržbu a ošetrovanie

Nižšie uvedené práce sa vzťahujú na bežné podmienky pou‐ žitia. V sťažených podmienkach (vysoká prašnosť, dreviny so zvýšeným vylučovaním živíc, tropické drevá a pod.) a v prí‐ pade dlhšej dennej pracovnej doby sa musia uvedené inter‐ valy príslušným spôsobom skrátiť. Pri iba príležitostnom pou‐ žívaní je možné uvedené intervaly príslušným spôsobom predĺžiť.

týždenne

pred začiatkom práce

ročne

mesačne

pri poruche

v prípade poškodenia

v prípade potreby

po skončení práce, príp. denne

po každom naplnení palivovej nádržky

kompletný stroj Vizuálna kontrola (stav, tes‐

X X

nosť) vyčistiť X

Plynová páčka, poistka plyno‐

Funkčná skúška X X vej páčky, páčka sýtiča, páčka štartovacej klapky, spínač Stop, kombinovaná ovládacia páčka (podľa vybavenia)

Reťazová brzda Funkčná skúška X X

Ručné palivové čerpadlo (ak je k dispozícii)

Sacia hlava/filter v palivovej nádržke

preskúšať špecializovaným

obchodníkom

skontrolovať X

opraviť špecializovaným

obchodníkom

skontrolovať X

vyčistiť, vymeniť filtračnú

vložku

X X

vymeniť X X X Palivová nádržka vyčistiť X

STIHL odporúča špecializovaného obchodníka STIHL

Pri prvom uvedení profesionálnych motorových píl (od výkonu 3,4 kW) do prevádzky utiahnite po 10

až 20 hodinách chodu skrutky pätiek valca 36 0458-542-1421-D

26 Pokyny pre údržbu a ošetrovanie slovensky

týždenne

ročne

mesačne

pri poruche

predĺžiť.

pred začiatkom práce

v prípade poškodenia

po skončení práce, príp. denne

v prípade potreby

Nádržka mazacieho oleja vyčistiť X

po každom naplnení palivovej nádržky

Mazanie reťaze skontrolovať X Pílová reťaz skontrolovať a dbať aj na

X X

ostrosť

skontrolovať napnutie reťaze X X

naostriť X Vodiaca lišta skontrolovať (opotrebovanie,

poškodenie)

vyčistiť a otočiť X

odstrániť ostriny X

vymeniť X X Reťazové koleso skontrolovať X Vzduchový filter vyčistiť X X

vymeniť X Prvky tlmenia vibrácií skontrolovať X X

Prívod vzduchu na telese

vymeniť prostredníctvom špe‐

cializovaného predajcu

vyčistiť X X X

ventilátora Rebrá valca vyčistiť X X X Karburátor skontrolovať voľnobeh, pílová

X X

reťaz sa nesmie pohybovať

Nastaviť voľnobeh, príp.

nechať opraviť motorovú pílu

špecializovanému obchodní‐

kovi Zapaľovacia sviečka nastaviť vzdialenosť medzi

elektródami

vždy vymeniť po 100 pre‐

vádzkových hodinách Prístupné skrutky a matice

(okrem nastavovacích skru‐

dotiahnuť

tiek) Zachytávač reťaze skontrolovať X

STIHL odporúča špecializovaného obchodníka STIHL

Pri prvom uvedení profesionálnych motorových píl (od výkonu 3,4 kW) do prevádzky utiahnite po 10

až 20 hodinách chodu skrutky pätiek valca 0458-542-1421-D 37

slovensky 27 Minimalizovanie opotrebenia a zabránenie škodám

týždenne

pred začiatkom práce

po skončení práce, príp. denne

ročne

mesačne

pri poruche

v prípade poškodenia

v prípade potreby

vymeniť X Bezpečnostná nálepka vymeniť X

27 Minimalizovanie opotrebe‐

nia a zabránenie škodám

Dodržiavanie údajov v tomto návode na obsluhu zabraňuje nadmernému opotrebeniu a poškode‐ niu náradia.

Náradie je potrebné používať, udržiavať a skla‐ dovať starostlivo podľa popisu v tomto návode na obsluhu.

Za všetky škody spôsobené nerešpektovaním bezpečnostných, obslužných a údržbárskych pokynov, je zodpovedný sám používateľ. Toto platí najmä pre:

zmeny na výrobku, neschválené firmou STIHL

–

použitie nástrojov alebo príslušenstva

–

neschválených, nevhodných pre toto náradie alebo menejhodnotnej kvality použitie náradia nezodpovedajúce stanove‐

–

nému použitiu nasadenie náradia pri športových alebo súťaž‐

–

ných podujatiach následné škody spôsobené ďalším použitím

–

náradia s chybnými konštrukčnými dielcami

27.1 Údržbárske práce

Všetky práce uvedené v kapitole „Pokyny pre údržbu a ošetrovanie“ sa musia vykonávať pravi‐ delne. Ak nie je možné údržbárske práce vyko‐ nať samotným používateľom, je potrebné touto prácou poveriť špecializovaného obchodníka.

Firma STIHL odporúča nechať vykonávať údrž‐ bárske práce a opravy len u špecializovaných obchodníkov STIHL. Špecializovaným obchodní‐

STIHL odporúča špecializovaného obchodníka STIHL

Pri prvom uvedení profesionálnych motorových píl (od výkonu 3,4 kW) do prevádzky utiahnite po 10

až 20 hodinách chodu skrutky pätiek valca 38 0458-542-1421-D

kom STIHL sú pravidelne ponúkané školenia a odovzdávané technické informácie k dispozícii.

Pri opomenutí alebo neodbornom vykonaní týchto prác môže dôjsť ku škodám, za ktoré je zodpovedný sám používateľ. K nim patria o. i.:

škody na hnacom ústrojenstve spôsobené

–

neskoro alebo nedostatočne vykonanou údrž‐ bou (na pr. vzduchového a palivového filtra), nesprávnym nastavením karburátora alebo nedostatočným čistením vedenia chladiaceho vzduchu (otvory pre nasávanie, rebrá hlavy valca) korózia a iné následné škody spôsobené

–

nesprávnym skladovaním škody na náradí, vzniknuté vplyvom použitia

–

náhradných dielov s menejhodnotnou kvalitou

27.2 Diely podliehajúce rýchlemu opotrebeniu

Niektoré diely motorového náradia podliehajú aj pri stanovenom použití normálnemu opotrebeniu a podľa typu a doby užívania sa musia včas vymeniť. K nim patria o. i.:

pílová reťaz, vodiaca lišta

–

hnacie časti (odstredivá spojka, bubon spojky,

–

reťazové koleso) filtre (pre vzduch, olej, palivo)

–

štartovacie zariadenie

–

zapaľovacia sviečka

–

tlmiace prvky antivibračného systému

–

po každom naplnení palivovej nádržky

4903BA009 KN

28 Dôležité konštrukčné dielce slovensky

28 Dôležité konštrukčné dielce

24 Zadná ochrana ruky # Číslo stroja

29 Technické údaje

29.1 Hnacia sústava

Jednovalcový, dvojtaktný motor STIHL

29.1.1 MS 311

Zdvihový objem: Vnútorný priemer valca: 47 mm

Zdvih piesta: 34 mm Výkon podľa ISO 7293: 3,1 kW (4,2 PS) pri

Voľnobežné otáčky:

29.1.2 MS 391

Zdvihový objem: Vnútorný priemer valca: 49 mm

Zdvih piesta: 34 mm Výkon podľa ISO 7293: 3,3 kW (4,5 PS) pri

Voľnobežné otáčky:

29.2 Zapaľovacia sústava

1 Uzáver krytu 2 Nastavovacie skrutky karburátora 3 Nástrčka zapaľovacej sviečky 4 Posúvač (letná a zimná prevádzka) 5 Dekompresný ventil 6 Reťazová brzda 7 Reťazové koleso 8 Kryt reťazového kolesa 9 Zachytávač reťaze 10 Stranové napnutie reťaze 11 Ozubený doraz 12 Vodiaca lišta 13 Pílová reťaz Oilomatic 14 Uzáver olejovej nádržky 15 Tlmič výfuku 16 Predná ochrana ruky 17 Predná rukoväť (rúrkové držadlo) 18 Štartovacia rukoväť 19 Uzáver palivovej nádržky 20 Kombinovaná ovládacia páčka 21 Plynová páčka 22 Poistka plynovej páčky 23 Zadná rukoväť

podľa ISO 11681 +/- 50 1/min.

0458-542-1421-D 39

Elektronicky riadené magnetické zapaľovanie Zapaľovacia sviečka (odru‐

šená): Vzdialenosť elektród: 0,5 mm

29.3 Palivový systém

Membránový karburátor necitlivý na polohu, s integrovaným palivovým čerpadlom

Objem palivovej nádržky:

29.4 Mazanie reťaze

Plnoautomatické olejové čerpadlo, závislé od počtu otáčok, s rotujúcim piestom – doplnkovo ručná regulácia množstva oleja

Objem olejovej nádržky:

350 cm3 (0,35 l)

29.5 Hmotnosť

nenatankovaná, bez reznej súpravy MS 311: 6,2 kg MS 391: 6,2 kg

29.6 Rezná súprava

Skutočná rezná dĺžka môže byť menšia ako uve‐ dená rezná dĺžka.

29.6.1 Vodiace lišty Rollomatic E

Rezné dĺžky: 37, 40, 45 cm Rozstup: 3/8" (9,32 mm)

59,0 cm

9500 1/min. 2800 1/min.

64,1 cm

9500 1/min. 2800 1/min.

Bosch WSR 6 F, NG K BPMR 7 A

600 cm3 (0,6 l)

slovensky 30 Objednávanie náhradných dielov

Šírka drážky: 1,6 mm Koncová hviezdica: 10-zubová

29.6.2 Pílové reťaze 3/8" Rapid Micro (36 RM) typ 3652

Rapid Super (36 RS) typ 3621 Rapid Super 3 (36 RS3) typ 3626 Rozstup: 3/8" (9,32 mm) Hrúbka vodiaceho článku: 1,6 mm

29.6.3 Reťazové kolesá 7-zubové pre 3/8" (prstencové reťazové koleso)

Max. rýchlosť reťaze podľa ISO 11681: Rýchlosť reťaze pri maximálnom výkone:

27,5 m/s

21,7 m/s

29.7 Hodnoty hluku a vibrácií

Ďalšie údaje na splnenie Smernice zamestnáva‐ teľov o vibráciách 2002/44/ES pozri www.stihl.com/vib

29.7.1

MS 311: 105 dB(A) MS 391: 105 dB(A)

29.7.2 Hladina akustického výkonu Lw podľa

MS 311: 117 dB(A) MS 391: 117 dB(A)

29.7.3 Hodnota vibrácií a

Ľavá rukoväť Pravá

MS 311: MS 391:

Pre hladinu akustického tlaku a hladinu akustic‐ kého výkonu je hodnota‑K podľa smer‐ nice 2006/42/ES = 2,0 dB(A); pre zrýchlenie vibrácií je hodnota‑K podľa smernice 2006/42/ES

= 2,0 m/s2.

Hladina akustického tlaku L ISO 22868

ISO 22868

podľa

ISO 22867

4,0 m/s 4,0 m/s

hv, eq

2 2

rukoväť 4,0 m/s 4,0 m/s

peq

podľa

2 2

29.8 REACH

REACH označuje nariadenie ES pre registráciu, hodnotenie a autorizáciu chemikálií.

Informácie na splnenie Nariadenia REACH (ES) č. 1907/2006 pozri www.stihl.com/reach

29.9 Emisná hodnota výfukových plynov

Hodnota CO2 nameraná v procese schvaľovania typu EÚ je uvedená na stránke

www.stihl.com/co2 v časti s Technickými listami špecifickými pre výrobok.

Nameraná hodnota CO2 bola zistená na repre‐ zentatívnom motore podľa normovaného skúšob‐

ného postupu v laboratórnych podmienkach a nepredstavuje výslovnú ani implicitnú záruku výkonu motora.

Používanie a údržba v súlade s určením popísa‐ ným v tomto návode na obsluhu spĺňajú platné požiadavky na emisie výfukových plynov. V prí‐ pade zmien vykonaných na motore zaniká povo‐ lenie na prevádzku.

30 Objednávanie náhradných

dielov

Pre objednávky náhradných dielov zaznačte, prosím, predajné označenie motorovej píly, číslo stroja a čísla vodiacej lišty a pílovej reťaze do dolnej tabuľky. Tým si zjednodušíte nákup novej reznej súpravy.

Pri vodiacej lište a pílovej reťazi sa jedná o diely podliehajúce opotrebovaniu. Pri nákupe dielov stačí uviesť predajné označenie motorovej píly, čísla dielov a ich pomenovanie.

Predajné označenie

Číslo stroja

Číslo lišty

Číslo pílovej reťaze

31 Pokyny pre opravy

Používatelia tohto náradia smú vykonávať iba tie údržbárske a ošetrovacie práce, ktoré sú popí‐ sané v tomto návode na obsluhu. Ďalšie opravy smú vykonávať iba špecializovaní obchodníci.

Firma STIHL odporúča vykonávanie údržbár‐ skych prác a opráv len u špecializovaného obchodníka STIHL. Špecializovaným obchodní‐ kom STIHL sú pravidelne ponúkané školenia a odovzdávané technické informácie k dispozícii.

Pri opravách vmontujte iba také náhradné diely, ktoré schválila firma STIHL pre toto náradie alebo technicky rovnaké diely. Používajte len vysoko hodnotné náhradné diely. V opačnom prí‐ pade vzniká nebezpečenstvo úrazu alebo poško‐ denie náradia.

40 0458-542-1421-D

000BA073 KN

32 Likvidácia slovensky

Firma STIHL odporúča používanie originálnych náhradných dielov STIHL.

Originálne náhradné diely STlHL sa dajú rozoz‐ nať podľa čísla náhradných dielov STIHL, podľa nápisu { a eventuálne podľa značky náhradných dielov STIHL K (na drobných súčiastkach môže byť uvedená iba táto značka).

32 Likvidácia

Pri likvidácii dodržiavajte predpisy o likvidácii platné v danej krajine.

Výrobky STIHL nepatria do domového odpadu. Výrobok STIHL, akumulátor, príslušenstvo a obal odovzdajte na ekologickú recykláciu.

Aktuálne informácie o likvidácii dostanete u špe‐ cializovaného obchodníka STIHL.

33 EÚ vyhlásenie o zhode

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Nemecko vyhlasuje na vlastnú zodpovednosť, že Druh konštrukcie: Motorová píla

Firemná značka: STIHL Typ: MS 311

Sériové ident. číslo: 1140 Zdvihový objem MS 311

MS 391 zodpovedá príslušným ustanoveniam smerníc

2011/65/EÚ, 2006/42/ES, 2014/30/EÚ a 2000/14/ES a výrobok bol vyvinutý a vyrobený v súlade s verziami nasledujúcich noriem platnými k dátumu výroby:

EN ISO 11681-1, EN 55012, EN 61000-6-1 Pri zisťovaní nameranej a zaručenej hladiny aku‐

stického výkonu sa postupovalo podľa smernice

MS 391

59,0 cm 64,1 cm

3 3

2000/14/ES, dodatok V, s použitím normy ISO 9207.

Nameraná hladina akustického výkonu MS 311 117 dB(A)

MS 391 117 dB(A)

Zaručená hladina akustického výkonu MS 311 119 dB(A)

MS 391 119 dB(A)

Preskúšanie konštrukčného vzoru ES bolo vyko‐ nané v inštitúte

DPLF Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Č. certifikácie MS 311 KEG-2009/5202 MS 391 KEG-2009/5143

Uschovanie technických podkladov: ANDREAS STIHL AG & Co. KG

Produktzulassung Rok výroby a číslo stroja sú uvedené na náradí. Waiblingen, 3. 2. 2020 ANDREAS STIHL AG & Co. KG v zastúpení

Dr. Jürgen Hoffmann vedúci oddelenia pre zabezpečenie údajov,

predpisov a schvaľovania výrobkov

0458-542-1421-D 41

slovensky 33 EÚ vyhlásenie o zhode

42 0458-542-1421-D

33 EÚ vyhlásenie o zhode slovensky

0458-542-1421-D 43

www.stihl.com

*04585421421D*

0458-542-1421-D

*04585421421D*

0458-542-1421-D

Stihl MS 311, MS 391 Instruction Manual [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 311, 391

1.1 Piktogramy

2 Bezpečnostné upozornenia slovensky

1.2 Označenie textových odsekov

1.3 Ďalší technický vývoj

2.1 Všeobecné pokyny

2.2 Použitie v súlade s určením

2.3 Odev a vybavenie

2.4 Preprave

2.5 Čistenie

2.6 Príslušenstvo

2.7 Tankovanie

2.8 Pred začiatkom práce

2.9 Štartovanie motorovej píly

2.10 Počas práce

2.11 Po ukončení práce

2.12 Skladovanie

2.13 Vibrácie

3 Reakčné sily slovensky

2.14 Údržba a opravy

3.2 K spätnému rázu dôjde, napr

3.3 Reťazová brzda Quickstop:

3.5 Vtiahnutie (A)

3.6 Odrazenie (B)

3.4 Ako znížiť nebezpečenstvo spätného rázu

4 Pracovná technika slovensky

3.7 S najväčšou opatrnosťou sa musí pracovať

4.1 Pílenie

4.2 Príprava rúbania

4.3 Zásek

4.4 Zárezy do beli kmeňa

4.5 Základy pre hlavný rez

4.6 Výber vhodného hlavného rezu

4.7 Hlavný rez s bezpečnostným pásom (bežný strom)

4.8 Hlavný rez s prídržným pásom (naklonený strom)

5 Rezná súprava slovensky

slovensky 6 Namontovanie vodiacej lišty a pílovej reťaze

5.1 Ochrana reťaze

6.1 Demontáž krytu reťazového kolesa

5.2 Nasadenie predĺženia ochrany reťaze

6.2 Uvoľnenie reťazovej brzdy

7 Napínanie pílovej reťaze slovensky

6.3 Položenie pílovej reťaze

9 Palivo

slovensky 10 Plnenie paliva

9.1 STIHL MotoMix

9.2 Miešanie paliva

9.3 Skladovanie palivovej zmesi

10.1 Príprava náradia

10.2 Otvorenie

10.3 Tankovanie pohonných hmôt

10.4 Zatvorenie

slovensky 11 Reťazový mazací olej

12 Doplňovanie reťazového mazacieho oleja slovensky

12.1 Príprava náradia

13 Kontrola mazania reťaze

14 Reťazová brzda

slovensky 15 Zimná prevádzka

14.1 Blokovanie pílovej reťaze

14.3 Kontrola funkcie reťazovej brzdy

14.4 Údržba reťazovej brzdy

14.2 Uvoľnite reťazovú brzdu

15.1 Demontáž krytu

16 Štartovanie / vypnutie motora slovensky

15.2 Predohrev karburátora

15.4 Krycia doska

16.1 Polohy kombinovanej ovládacej páčky

15.3 Pri teplotách pod -10 °C

16.3 Držanie motorovej píly

16.4 Naštartovanie

16.5 Štartovanie motorovej píly

16.6 Po prvom naskočení motora

16.7 akonáhle je motor v chode

slovensky 17 Prevádzkové pokyny

16.8 Pri veľmi nízkej teplote

16.9 Odstavenie motora
