STIHL MS 311, 391

Használati utasítás

Tartalomjegyzék

magyar

Ehhez a használati utasításhoz 2 Biztonsági tudnivalók 3 Visszaható erők 8 Munkatechnika 10 Vágóberendezés 19 Vezetőlemez és fűrészlánc

felszerelése 20 Fűrészlánc feszítése 21

Eredeti használati utasításKlórmentesen fehérített papírra nyomtatott.

Fűrészlánc feszítésének ellenőrzése 21

Üzemanyag 21 Üzemanyag betöltése 23 Lánckenőolaj 24 Lánckenőolaj betöltése 25 Lánckenés ellenőrzése 25 Láncfék 26 Téli működtetés 27 Motor beindítása / leállítása 28 Üzemeltetési tanácsok 31 Olajmennyiség beállítása 32 Vezetőlemez rendbentartása 32 Levegőszűrő tisztítása 33

A nyomdafesték növényi olajokat tartalmaz, a papír újból

felhasználható.

A gázosító beállítása 34 Gyújtógyertya 35 A berendezés tárolása 36 Lánckerék ellenőrzése és cseréje 37 Fűrészlánc ápolása és élezése 38 Karbantartási és ápolási tanácsok 42 Az elkopás csökkentése és a

károsodások elkerülése 44 Fontos alkotórészek 45 Műszaki adatok 46

Alkatrészbeszerzés 47 Javítási tanácsok 47 Eltávolítása 48 EK Megfelelőségi nyilatkozat 48

Tisztelt vevő! Köszönjük, hogy a STIHL cég minőségi

áruját vásárolta. Ez a termék modern gyártási

technikával és széleskörű, jó minőséget biztosító módszerekkel készült. Cégünk mindent megtesz azért, hogy Ön ezzel a berendezéssel elégedett legyen és azzal minden probléma nélkül dolgozhasson.

Ha a berendezéssel kapcsolatban kérdései lennének, kérjük forduljon a kereskedőjéhez, vagy közvetlenül cégünk képviseletéhez.

Tisztelettel,

Dr. Nikolas Stihl

{

0458-542-1121-B. VA3.A17.

0000006484_007_H

MS 311, MS 391

Ez a használati utasítás szerzői jogvédelem alatt áll. Minden jog fenntartva, különös tekintettel a sokszorosításra, a fordításra és az elektronikus rendszerekben történő feldolgozásra.

magyar

Ehhez a használati utasításhoz

Ez a használati utasítás STIHL motorfűrészre vonatkozik, amely a szövegben mint motoros berendezés is szerepel.

Képi szimbólumok

A berendezésen található képi szimbólumok jelentését ebben a használati utasításban részletesen ismertettük.

A készüléktől és a felszereltségtől függően a készüléken a következő képi szimbólumokat helyezhetik el.

Üzemanyagtartály; benzinből és motorolajból álló üzemanyag-keverék

A lánckenőolaj tartálya; lánckenőolaj

A láncfék reteszelése és kioldása

Utánfutófék

A fűrészlánc megfeszítése

A beszívott levegő vezetése: téli működtetés

A beszívott levegő vezetése: nyári működtetés

Fogantyúfűtés

A dekompresszorszelep működtetése

A kézi üzemanyagszivattyú működtetése

A szövegrészek jelölése

FIGYELMEZTETÉS

Figyelmeztetés baleset- és személyi sérülés, valamint jelentős anyagi károk veszélyére.

Műszaki továbbfejlesztés

A STIHL cég valamennyi gépének és munkaeszközének állandó továbbfejlesztésén fáradozik; ezért a gép formájára, műszaki paramétereire és felszerelésére vonatkozóan a változtatás jogát fenntartjuk.

Ezért az ebben a használati utasításban közöltek alapján, és az ábrák szerint támasztott követeléseknek eleget tenni nem tudunk.

A lánc haladási iránya

Ematic; a lánckenőolajmennyiség átállítása

TUDNIVALÓ

Figyelmeztetés a berendezés vagy az alkotórészek sérülésének veszélyére.

MS 311, MS 391

magyar

Biztonsági tudnivalók

A motorfűrésszel végzett munka során különleges óvintézkedéseket kell foganatosítani, mert a munkavégzés nagy láncsebességgel történik, a vágófogak pedig nagyon élesek.

Az első üzembe helyezés előtt figyelmesen át kell olvasni a teljes használati utasítást és biztonságos helyen kell őrizni azt a későbbi használathoz. A használati utasításban közölt szabályok figyelmen kívül hagyása életveszélyt okozhat.

Figyelembe veendő általános útmutatások

Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítási pénztárak, a munkavédelmi hatóságok és hasonlók előírásait.

A hangot kibocsátó motorfűrészek használatának időtartamát országos és helyi előírások korlátozhatják.

Aki először dolgozik a motorfűrésszel berendezéssel: Kérje meg az eladót vagy más szakembert, hogy mutassa be a berendezés biztonságos használatát – vagy vegyen részt szaktanfolyamon.

Fiatalkorúak nem dolgozhatnak a motorfűrésszel – kivéve azokat a 16 éven felüli fiatalokat, akik felügyelet melletti betanításon vesznek részt.

A gyermekek, állatok és nézelődők távol tartandók.

A felhasználó tartozik felelősséggel a más személyeket vagy azok tulajdonát érintő balesetekért, illetve veszélyekért.

A motorfűrészt csakis olyan személyeknek adja oda vagy kölcsönözze, akik annak kezelését jól ismerik – minden esetben adja át a használati utasítást is.

Aki a motorfűrésszel dolgozik, legyen kipihent, egészséges és jó testi állapotban. Aki egészségügyi okok miatt nem végezhet nehéz testi munkát, az kérdezze meg kezelőorvosát, hogy dolgozhat-e a motorfűrésszel.

Alkohol fogyasztása után, ill. a reakcióképességet csökkentő gyógyszerek vagy drogok hatása alatt tilos a motorfűrésszel dolgozni.

Rossz idő esetén (eső, hó, jég, szél) napolja el a munkát – Fokozott balesetveszély!

Csak szívritmus-szabályozóval rendelkezőknek szóló tanácsok: A motorfűrész gyújtóberendezése nagyon gyenge elektromágneses erőteret gerjeszt. Ennek hatása bizonyos típusú szívritmus-szabályozók esetén nem zárható ki teljesen. A testi épség megőrzése érdekében a STIHL cég a kezelőorvos és a szívritmusszabályozó gyártója ezzel kapcsolatos tanácsainak betartását javasolja.

Rendeltetésszerű használat

A motorfűrészt csak fa és fából készült tárgyak fűrészelésére szabad használni.

Más célra nem használható a motorfűrész – Balesetveszély!

A motorfűrészen ne végezzen semmiféle változtatást – az a biztonságot veszélyeztetheti. Azokért a személyi sérülésekért és anyagi károkért, amelyek a nem engedélyezett adapterek használata miatt következnek be, a STIHL semminemű felelősséget nem vállal.

Ruházat és felszerelés

Viseljen az előírásnak megfelelő ruházatot és felszerelést.

A ruházat legyen a célnak megfelelő, és ne akadályozza a mozgásban. Testhez simuló ruházat vágásbéléssel – nem munkaköpeny.

Ne viseljen olyan ruházatot, mely a fába vagy bozótba, ill. a motorfűrész mozgó alkatrészeibe akadhat. Sál, nyakkendő és ékszer viselete is tilos. A hosszú hajat kösse össze és rögzítse (fejkendővel, sapkával, sisakkal stb.).

Alkalmas lábbelit kell viselni – vágásvédővel, recézett talppal és fémbetéttel.

MS 311, MS 391

magyar

001BA115 KN

FIGYELMEZTETÉS

A szemsérülések veszélyének elkerülése érdekében az EN 166 szabvány szerinti, szorosan az archoz simuló védőszemüveget kell viselni. Ügyeljen a védőszemüveg szabályos illeszkedésére.

Viseljen arcvédőt és ügyeljen annak szabályos illeszkedésére. Az arcvédő nem elegendő a szem védelmére.

Viseljen "személyre szabott" hallásvédőt – pl. fülvédő tokot.

Ha leeső tárgyakra is lehet számítani, viseljen védősisakot.

Ellenálló anyagú (pl. bőr) erős munkakesztyűt kell viselni.

A STIHL a személyi védőfelszerelések széles skáláját kínálja.

Szállítás

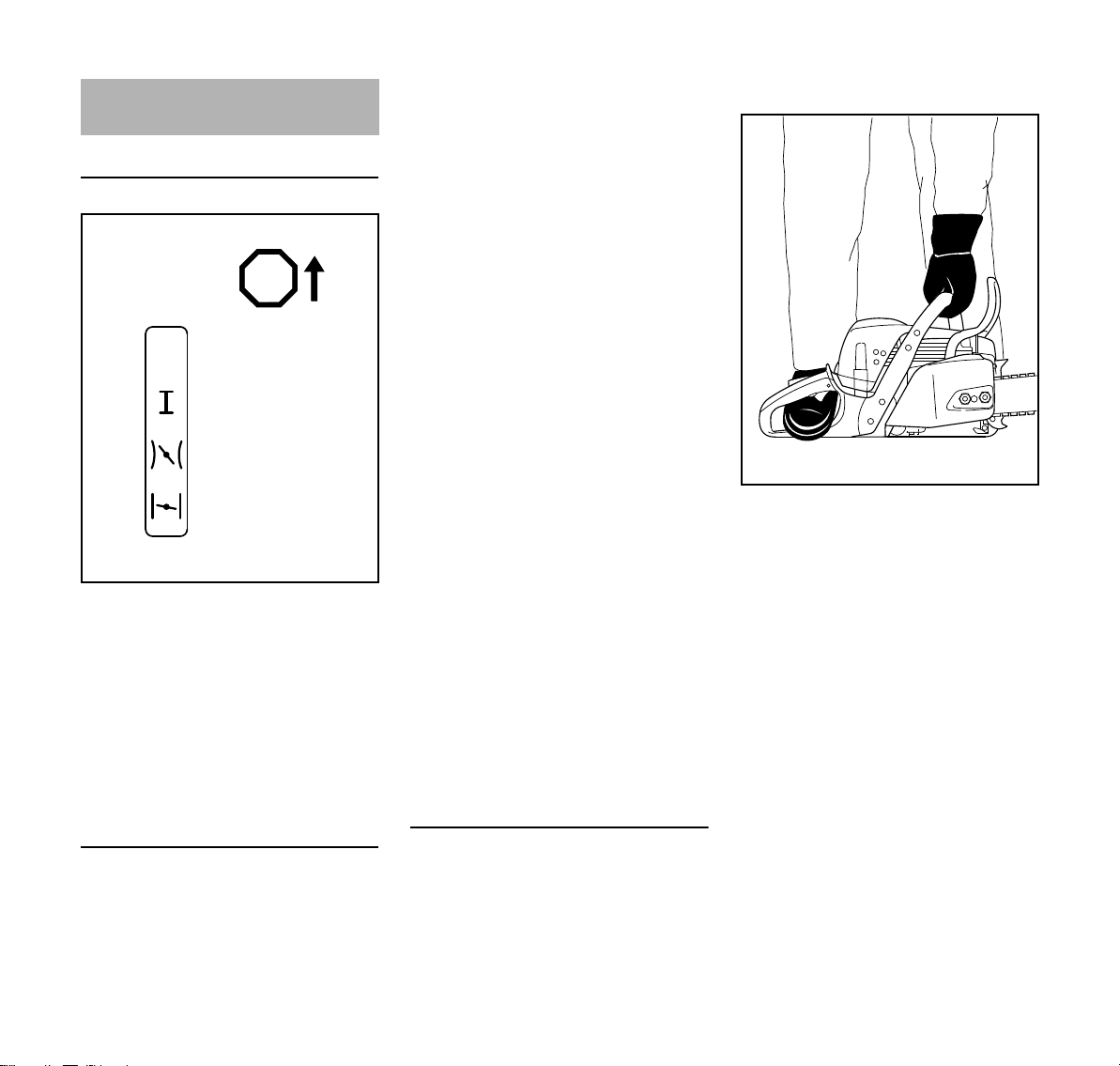

A szállítást megelőzően – rövid útszakaszokon is – a motorfűrészt minden esetben le kell állítani, blokkolni kell a láncféket és fel kell helyezni a láncvédőt. Így nem lehet véletlenül beindítani a fűrészláncot.

A motorfűrészt csakis a fogantyúcsőnél fogva vigye – a forró kipufogó testétől távol legyen, a vezetőlemez pedig hátrafelé nézzen. A gép forró részeit, mindenek előtt a kipufogó felületét, tilos megérinteni – Égési sérülés veszélye!

Járműveken: Ügyeljen arra, nehogy a berendezés eldőljön el, megsérüljön és az üzemanyag, ill. a lánckenőolaj abból kifolyjon.

Tisztítás

A műanyag alkatrészeket tisztítsa meg egy ronggyal. A dörzshatású tisztítószerek könnyen megrongálhatják a műanyagot.

A motorfűrészt tisztogassa meg a portól és szennyeződéstől – zsíroldószerek használata tilos.

Szükség esetén tisztítsa ki a hűtőlevegő nyílásait.

A motorfűrész tisztításához nem szabad nagynyomású tisztítóberendezést használni. Az erős vízsugár megrongálhatja a motorfűrészt.

Tartozékok

Csakis azokat a szerszámokat, vezetőlemezeket, fűrészláncokat, lánckerekeket, tartozékokat vagy műszakilag egyenértékű alkatrészeket használja, amelyeket a STIHL ehhez a motorfűrészhez engedélyezett. Az ezzel kapcsolatos kérdéseikkel forduljanak a szállítóhoz. Csak nagyon jó minőségű szerszámokat vagy tartozékokat használjon. Különben balesetek adódhatnak, vagy a motorfűrészben károk keletkezhetnek.

A STIHL eredeti STIHL szerszámok, vezetőlemezek, fűrészláncok, lánckerekek és tartozékok használatát ajánlja. Azok tulajdonságaik szempontjából optimálisan megfelelnek a terméknek és a felhasználó követelményeinek.

Tankolás

A benzin rendkívül gyúlékony – A nyílt lángtól tartson megfelelő távolságot – az üzemanyagot ne csepegtesse el –

dohányozni tilos. Tankolás előtt állítsa le a motort. Addig ne tankoljon, amíg a motor forró –

az üzemanyag kifolyhat – Tűzveszély! A tankelzárót óvatosan nyissa ki, hogy a

fennálló túlnyomás lassan csökkenjen és az üzemanyag ne freccsenjen ki.

A tankolás csakis jól szellőzött helyen történjen. Ha az üzemanyag véletlenül kiömlött, akkor a motorfűrészt azonnal

MS 311, MS 391

magyar

001BA087 LÄ

meg kell tisztítani. Ügyeljen arra, nehogy üzemanyag kerüljön a ruházatra; ha ez mégis megtörténne, akkor azonnal cserélje ki a ruházatot.

A motorfűrészek alapkivitelben az alábbi tankelzárókkal lehetnek felszerelve.

Lehajtható kengyeles (bajonettzáras) tanksapka

A csapószárnyas (bajonettzáras) tanksapkát megfelelően helyezze be, csavarja be ütközésig és csukja le a szárnyat.

Ezáltal csökken annak veszélye, hogy a ta nkel zár ó a m oto r re zgés e mi att kinyílik és az üzemanyag kifolyik.

Figyeljen a szivárgásra! Ha üzemanyag szivárog ki, akkor a motort beindítani tilos – Életveszély égési sérülések miatt!

A munka megkezdése előtt

Ellenőrizze a motorfűrész üzembiztos állapotát – ehhez a használati utasítás megfelelő fejezeteit vegye figyelembe:

– Vizsgálja meg az

üzemanyagrendszert a tömítettség szempontjából, különös tekintettel az olyan látható alkatrészekre, mint pl. a tankelzáró, a csavarkötések és a kézi üzemanyagpumpa (csak kézi üzemanyagpumpával felszerelt motorfűrészeknél). Tömítetlenség

vagy sérülés esetén a motort nem szabad beindítani – Tűzveszély! Az üzembe helyezést megelőzően a motorfűrészt márkaszervizben meg kell javíttatni.

– Jól működő láncfék, elülső kézvédő. – Megfelelően felszerelt vezetőlemez. – Megfelelően megfeszített

fűrészlánc.

– A gázemeltyű és a gázemeltyűzár

könnyű mozgású legyen - a gázemeltyű felengedéskor ugorjoan vissza a kiindulási helyzetbe.

– A kombiemeltyű legyen könnyen a

STOP, 0 ill. a † állásba állítható.

– Ellenőrizze a gyújtásvezeték-

dugasz szoros illeszkedését – lazán illeszkedő dugasz esetén szikra képződhet, amely meggyújthatja a kiáramló üzemanyag-levegő keveréket – Tűzveszély!

– Ne végezzen semmiféle

változtatást a kezelőelemeken és a biztonsági berendezéseken.

– A fogantyúk legyenek tiszták és

szárazak, olaj- és szennyeződésmentesek – ez fontos a motorfűrész biztonságos vezetéséhez.

– elegendő üzemanyag és

lánckenőolaj van a tartályban

A motorfűrészt csakis üzembiztos állapotban szabad működtetni – Balesetveszély!

A motorfűrész beindítása

Csak sík alapfelületen. Ügyeljen a biztos és stabil állásra. A motorfűrészt ekkor biztosan fogja - a vágókészlet nem érhet hozzá semmilyen tárgyhoz és nem érintheti a talajt sem – a körbefutó fűrészlánc miatt sérülésveszély áll fenn.

A motorfűrészt csak egy személy kezelheti. Senki mást nem szabad megtűrni a munkaterületen – még beindításkor sem.

A motorfűrészt ne indítsa be, ha a fűrészlánc a vágáshézagban van.

A tankolási helytől legalább 3 méterre, és ne zárt térben indítsa be a motort.

A beindítás előtt blokkolja a láncféket – a forgó fűrészlánc miatt Sérülésveszély!

A motort kézből beindítani tilos – a beindítást a használati utasításban leírtak szerint végezze.

Munkavégzés közben

Mindig ügyeljen arra, hogy stabilan és biztonságosan álljon. Vigyázzon, ha a fa kérge nedves – Csúszásveszély!

A motorfűrészt mindig két kézzel tartsa: Jobb keze a hátulsó kézi fogantyún legyen – akkor is, ha balkezes. A biztos

MS 311, MS 391

magyar

vezetés érdekében a fogantyúcsövet és a kézi fogantyút fogja át erősen a hüvelykujjával.

Veszély esetén, ill. vészhelyzetben azonnal állítsa le a motort – a kombiemeltyűt/a stop-kapcsolót állítsa STOP, 0 ill. † állásba.

A motorfűrészt sose járassa felügyelet nélkül.

Vigyázat jeges talajon, nedvesség, hó, jég esetén, lejtőkön, egyenletlen felületeken vagy frissen hántott fa (fakéreg) esetén – Csúszásveszély!

Vigyázat fatörzsek, gyökerek és árkok esetén – Botlásveszély!

Ne dolgozzon egyedül – másoktól legyen mindig hallótávolságra vészhelyzetre kiképzett személyektől, így azok szükség esetén segítségére lehetnek. Amennyiben segédmunkások is tartózkodnak a munkavégzés helyszínén, úgy azoknak is védőruházatot (sisak!) kell viselniük és nem állhatnak közvetlenül a lefűrészelendő ágak alatt.

Hallásvédő viselete esetén még nagyobb figyelem és körültekintés szükséges – a veszélyt jelző zajok (kiáltások, jelzőhangok, és hasonlók) kevésbé észlelhetőek.

Idejében tartson munkaszünetet a fáradtság és a kimerültség elkerülése érdekében – Balesetveszély!

A fűrészelés közben keletkező por (pl. fűrészpor), gőz és füst az egészségre ártalmas lehet. Erős porképződés esetén viseljen porvédő maszkot.

Amikor a motor jár: A fűrészlánc rövid ideig még továbbfut, miután a gázemeltyűt elengedte – utánfutási hatás.

Dohányozni tilos a motorfűrész használatakor és annak közvetlen közelében – Tűzveszély! Az üzemanyagrendszerből elillanó benzingőz rendkívül tűzveszélyes.

A fűrészláncot rendszeresen, rövid időközönként és az érzékelhető elváltozás esetén azonnal ellenőrizze:

– Állítsa le a motort és várja meg,

amíg a fűrészlánc leáll.

– Ellenőrizze az állapotot és a szoros

illeszkedést. – Figyelje meg az élek állapotát. Amikor a motor jár, a fűrészláncot tilos

megérinteni. Ha a fűrészlánc idegen tárgy miatt leblokkol, akkor a motort azonnal állítsa le – és csak azután távolítsa el az idegen tárgyat – Sérülésveszély!

Állítsa le a motort, mielőtt magára hagyná a motorfűrészt.

A fűrészlánc cseréjéhez állítsa le a motort. A motor véletlen beindulása miatt – Sérülésveszély!

Tartsa távol a gyúlékony anyagokat (pl. faforgács, fakéreg, száraz fű, üzemanyag) a forró kipufogógáztól és a kipufogó forró felületétől – Tűzveszély! A katalizátoros kipufogók különösen felforrósodhatnak.

Semmiképpen ne dolgozzon lánckenőanyag nélkül; ehhez figyelje a kenőolajszintet az olajtartályban. Azonnal hagyja abba a munkát, ha túl alacsony az olajszint az olajtartályban

és töltsön utána kenőolajat – lásd még az „A lánckenőolaj feltöltése” és az „A lánc kenésének vizsgálata” című fejezetet.

Ha a motorfűrész igénybe vétele a szokványostól eltérő (pl. erőszakos hatások, ütés, vagy esés miatt), akkor feltétlenül ellenőrizze azt a további használat előtt, hogy üzembiztos állapotú-e – lásd még a "Munkavégzés előtt" c. részt is.

Mindenek előtt az üzemanyagrendszer szigetelését és a biztonsági berendezések megfelelő működését ellenőrizze. Azokat a motorfűrészeket, melyek működése nem üzembiztos, semmi esetre sem szabad tovább használni. Kétség esetén forduljon szakszervizhez.

Ügyelni kell arra, hogy a motor kifogástalanul járjon üresjáratban, nehogy a fűrészlánc tovább mozogjon a gázemeltyű elengedését követően. Rendszeresen ellenőrizni, illetve lehetőség szerint korrigálni kell az üresjárat beállítását. Ha a fűrészlánc mégis tovább mozog a motorral üresjáratban, akkor szakszervizben meg kell javíttatni azt.

MS 311, MS 391

magyar

Amikor a motor jár, a motorfűrész mérgező kipufogógázokat bocsát ki. Ezek a gázok esetleg szagtalanok és láthatatlanok, és el nem égett szénhidrogénvegyületeket, ill. benzolt tartalmazhatnak. A motorfűrésszel tilos zárt, vagy rosszul szellőzött helyiségekben dolgozni – ez a katalizátoros gépekre is vonatkozik.

Ha árokban, gödörben, vagy szűk helyen dolgozik, akkor mindig ügyeljen a megfelelő légcserére – Életveszély mérgezés miatt!

A munkálatot azonnal hagyja abba hányinger, fejfájás, látási zavarok (pl. ha a látókör beszűkül), hallászavarok, szédülés, csökkenő koncentráló képesség esetén – ezek a tünetek többek között a túl nagy mennyiségű kipufogófüst hatását is jelezhetik – Balesetveszély!

Munkavégzés után

Állítsa le a motort, blokkolja láncféket és tegye fel a láncvédőt.

Tárolás

Ha a motorfűrészt nem használja, akkor azt úgy állítsa le, hogy az senkit se veszélyeztessen. Illetéktelenek ne férjenek hozzá a motorfűrészhez.

A motorfűrészt feltétlenül száraz helyiségben tárolja.

Rezgések

A berendezés huzamos használata esetén a rezgésektől vérkeringési zavarok jelentkezhetnek a kezekben ("fehérujj betegség").

Ezzel kapcsolatban általános érvényű használati időtartam nem adható meg, mivel az több tényezőtől függ.

A berendezés hosszabb időn keresztül használható, ha:

– a kezek védettek (meleg

kesztyűvel) – munkaszüneteket iktatnak be A berendezés csak rövidebb ideig

használható, ha: – a berendezés kezelőjének

különleges egyéni hajlam miatt

rossz a vérkeringése (ismertetőjele:

gyakran hideg ujjak, bizsergés)

– alacsony a külső hőmérséklet – erősen szorítja a berendezést (az

erős szorítás akadályozza a

vérkeringést) A berendezés rendszeres, huzamos

használata és a felsorolt jelek (pl. ujjbizsergés) ismételt jelentkezése esetén forduljon szakorvoshoz.

Karbantartás és javítások

Mindenfajta javítási, tisztítási és karbantartási munkát, valamint a vágókészleten végzett munkákat megelőzően minden esetben állítsa le a motort. A fűrészlánc véletlen beindulása miatt – Sérülésveszély!

Kivétel: A gázosító és az üresjárati fordulatszám beállítása.

Rendszeresen tartsa karban a motorfűrészt. Csak a használati utasításban ismertetett karbantartási és javítási munkálatokat szabad elvégezni. Minden más munkát márkaszervizzel végeztessen.

A STIHL javasolja, hogy a karbantartást és a javítást kizárólag STIHL márkaszervizben végeztesse. A STIHL márkaszervizek dolgozói rendszeres továbbképzésen vesznek részt, és ismerik a műszaki információkat.

Kizárólag nagyon jó minőségű alkatrészeket használjon. Különben balesetek adódhatnak, vagy a motorfűrészben károk keletkezhetnek. Az ezzel kapcsolatos kérdéseikkel forduljanak a szállítóhoz.

A motorfűrész bármilyen megváltoztatása tilos – a módosítás veszélyeztetné a biztonságot – Balesetveszély!

Ha ki van húzva a gyújtásvezeték dugasza vagy ki van csavarva a gyújtógyertya, akkor a motorfűrészt csak akkor indítsa be, ha a kombiemeltyű STOP, 0, illetve † állásban van – tűzveszély a hengeren kívüli nyújtószikra miatt!

A motoros berendezésnek sem a karbantartása, sem pedig tárolása ne történjen nyílt láng közelében – Tűzveszély az üzemanyag miatt!

A tanksapka szigetelését rendszeresen ellenőrizze.

Csakis kifogástalan állapotú, a STIHL cég által engedélyezett gyújtógyertyát – lásd: "Műszaki adatok" – használjon.

MS 311, MS 391

magyar

001BA036 KN

Ellenőrizze a gyújtókábelt (kifogástalan szigetelés, biztos csatlakozás).

Ellenőrizze a kipufogó kifogástalan állapotát.

Ne dolgozzon rossz kipufogóval vagy kipufogó nélkül – Tűzveszély, halláskárosodás!

A forró kipufogót tilos megérinteni – Égési sérülés veszélye!

A rezgéscsillapító elemek állapota határozza meg, hogy a gép mennyire rezeg – a rezgéscsillapító elemek állapotát rendszeresen ellenőrizze.

A láncfogót ellenőrizze – ha sérült, cserélje ki.

A motor leállítása

– a láncfeszesség ellenőrzéséhez – a fűrészlánc utánfeszítéséhez – a fűrészlánc cseréjéhez – a zavarok elhárításához

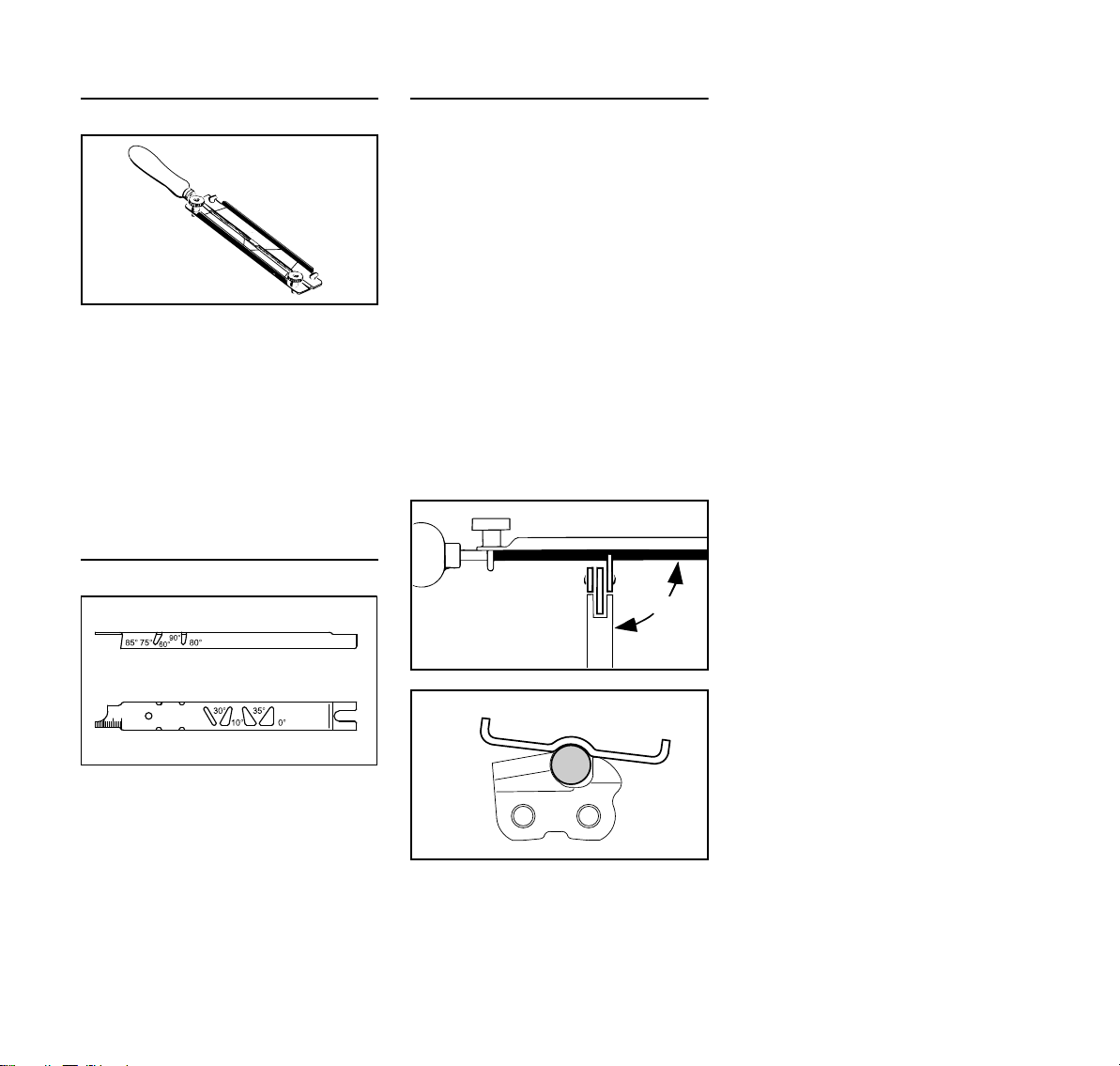

Tartsa be az élezési utasítást – a biztonságos és megfelelő működtetés érdekében tartsa mindig kifogástalan állapotban a fűrészláncot és a vezetőlemezt; a fűrészlánc legyen élezett, feszes és jól kent állapotban.

Idejében cserélje a fűrészláncot, a vezetőlemezt és a lánckereket.

A kuplungdob kifogástalan állapotát rendszeresen ellenőrizze.

Az üzemanyagot és a lánckenőolajat csakis engedélyezett és kifogástalan felirattal ellátott tartályokban szabad tárolni. Száraz, hűvös és biztonságos helyen, fénytől és naptól védetten kell tárolni.

Ha a láncfék működésében zavarokat észlel, akkor azonnal állítsa le a motort – Sérülésveszély! Keresse fel a márkakereskedést – a motorfűrész használata tilos addig, míg a zavart el nem hárítják, lásd a "Láncfék" c. fejezetet.

Visszaható erők

A leggyakrabban előforduló visszaható erők a következők: visszacsapódás, visszaütés és behúzás.

Veszély a visszacsapódás miatt

A visszacsapódás halálos vágási sérüléseket okozhat.

A visszacsapódás (Kickback) esetén a fűrész hirtelen és megakadályozhatatlanul a berendezés kezelője felé csapódik.

MS 311, MS 391

magyar

001BA257 KN

001BA037 KN

001BA038 KN

Visszacsapás történik, pl. ha:

– A fűrészlánc a lemezcsúcs felső

negyedében véletlenül fába vagy szilárd testbe ütközik – pl. ha gallyazáskor véletlenül hozzáér egy másik ághoz.

– A fűrészlánc a lemezcsúcsnál rövid

ideig beszorul a vágásba.

QuickStop láncfék:

Ezzel adott helyzetben a sérülésveszély csökken – maga a visszacsapódás azonban nem akadályozható meg. A láncfék kioldásakor a lánc egy másodperc töredéke alatt leáll – lásd a használati utasítás "Láncfék“ c. fejezetét.

– Vigyázat kicsi, szívós ágaknál, talaj

közeli növényzet és facsemeték

esetén – a fűrészlánc ezekbe

könnyen beakadhat. – Sose fűrészeljen több ágat

egyszerre. – Ne dolgozzon túlságosan

előrehajolva.

– Ne fűrészeljen vállmagasság felett. – A vezetőlemezt nagy

elővigyázatossággal illessze egy

már megkezdett vágásba. – Csak akkor végezzen "beszúrást",

ha ismeri ezt a munkamódszert. – A törzs elhelyezkedésére és az

erőtényezőkre ügyeljen; ezek

hatására a vágási nyílás bezárulhat

és a fűrészlánc beszorulhat. – Csak megfelelően élezett és

megfeszített fűrészlánccal

dolgozzon – a mélységhatároló

távolsága ne legyen túl nagy. – A visszacsapódás veszélyét

csökkentő fűrészláncot, valamint kis

fejű vezetőlemezt alkalmazzon.

Behúzás (A)

Ha a vezetőlemez alsó részével történő fűrészeléskor – tenyeres vágás – a fűrészlánc beakad vagy a fában kemény tárgyba ütközik, akkor a motorfűrész megrándulva hirtelen a törzsbe húzódhat – Ez megelőzhető, ha a rönktámaszt mindig biztonságosan helyezi fel.

Visszaütés (B)

A visszacsapódás veszélyének csökkentése

– Meggondolt, helyes

munkavégzéssel.

– A motorfűrészt két kézzel és

biztosan tartsa.

– Csakis teljes gázzal fűrészeljen. – A lemezcsúcsot figyelje. – Ne fűrészeljen a lemezcsúccsal.

MS 311, MS 391

Ha a vezetőlemez felső részével történő fűrészeléskor – visszakéz vágás – a fűrészlánc beakad vagy a fában kemény tárgyba ütközik, a motorfűrész visszaüthet a kezelőszemély irányába – Ennek elkerülésére:

– A vezetőlemez felső része ne

szoruljon be.

– A vezetőlemezt a vágásban ne

fordítsa el.

magyar

001BA082 KN

Nagyon vigyázzon:

– lejtős területeken – olyan törzseknél, amelyek más fák

közé előnytelen helyzetbe esve

mechanikai feszültség alatt állnak – a szél irányába való döntéskor Ezekben az esetekben ne dolgozzon a

motorfűrésszel – hanem használjon huzalfeszítő kulcsot, kötélmotollát vagy vontatót.

A szabadon levő vagy szabaddá vágott törzseket vontassa ki. A fa feldolgozását lehetőleg szabad területen végezze.

A lábon elszáradt (száraz, elkorhadt vagy elhalt) fával történő munkavégzés sokkal nagyobb, nehezen felmérhető veszélyt jelent. A veszély felmérése jóval nehezebb, vagy szinte lehetetlen. Segédeszközként használjon kötélmotollát vagy vontatót.

Ha utak, vasútvonalak, villanyvezetékek stb. közelében dolgozik, akkor legyen rendkívül elővigyázatos. Ha szükséges, értesítse a rendőrséget, az elektromos műveket vagy a vasúti felügyelet.

Munkatechnika

Fűrészelési és fadöntési munkát, valamint minden azzal kapcsolatos munkát (beszúrás, gallyazás stb.) csak megfelelő szakmai végzettséggel és megfelelő oktatásban részesített személyek végezhetnek. Ha valaki nem rendelkezik tapasztalattal a motorfűrésszel vagy a munkamódszerekkel kapcsolatban, akkor e munkák egyikét sem végezheti – fokozott balesetveszély!

A fadöntési munkánál feltétlenül figyelembe kell venni az adott ország fadöntési technikára vonatkozó speciális előírásait.

Fűrészelés

Indítógáz állásban tilos a munkavégzés. A motor fordulatszáma ennél a gázemeltyű-állásnál nem szabályozható.

Nyugodtan és megfontoltan – csak jó fény- és látási viszonyok mellett dolgozzon. Másokat ne veszélyeztessen – körültekintéssel dolgozzon.

Kezdő felhasználóknak ajánljuk, hogy a szálfa vágását gyakorolják be fűrészbakon – lásd a ”Vékony fa fűrészelése” c. fejezetet.

Lehetőleg rövid vezetőlemezt alkalmazzon: a fűrészlánc, vezetőlemez és a lánckerék egymáshoz és a motorfűrészhez illő legyen.

Semmilyen testrésze ne legyen a fűrészlánc kilengésének területén.

A motorfűrészt csakis mozgó fűrészlánccal húzza ki a fából.

A motorfűrészt csakis fűrészelésre használja – ne használja azt ágak vagy gyökerek eltávolítására.

A szabadon lógó ágakat ne alulról vágja át.

Bozót vagy növendékfa vágását óvatosan kell végezni. A vékony ágakat a fűrészlánc megragadhatja és a felhasználó felé hajíthatja.

Körültekintően járjon el szilánkosodó fa vágásakor – Sérülésveszély a kitépett fadarabkák miatt!

Idegen tárgyak ne kerüljenek a motorfűrészhez: A kövek, szegek stb. kivágódhatnak, és károsíthatják a fűrészláncot. A motorfűrész felugorhat – Balesetveszély!

Ha forgó fűrészlánc kőbe vagy kemény tárgyba ütközik, akkor szikra képződhet, miáltal bizonyos körülmények között gyúlékony anyagok tüzet foghatnak. A száraz növényzet és a bozót és gyúlékony, különösen forró, száraz időjárási viszonyok mellett. Tűzveszély esetén ne használja a motorfűrészt gyúlékony anyag, ill. száraz növényzet

MS 311, MS 391

magyar

001BA033 KN

001BA151 KN

001BA152 KN

vagy bozót közelében. Az illetékes erdészeti hatóságoknál feltétlenül meg kell érdeklődni, hogy van-e tűzveszély.

Lejtős területen mindig a törzstől vagy a fekvő fától felfelé vagy annak oldalán álljon. Vigyázzon a leguruló törzsekre.

Ha magasban dolgozik: – mindig használjon emelő

munkaállványt. – Sose dolgozzon létrán vagy a fán

állva.

– Ne dolgozzon instabil helyzetben. – Vállmagasság felett dolgozni tilos. – Sose dolgozzon egy kézzel.

A motorfűrészt teljes gázzal vigye a vágásba és biztonságosan támassza fel a rönktámaszt – csak azután fűrészeljen.

Sose dolgozzon rönktámasz nélkül, a fűrész a berendezés kezelőjét könnyen előre ránthatja. A rönktámaszt mindig biztonságosan helyezze fel.

A vágás végén a motorfűrészt a vágásban már nem támasztja meg a vágókészlet. A motorfűrész kezelőjének kell felfognia a berendezés súlya által keltett erőhatást – Elveszítheti az ellenőrzést a berendezés felett!

Vékony fa fűrészelése: – Használjon szilárd, stabil

befogószerkezetet – fűrészbakot.

– A fát ne a lábával fogja. – Mások még a fát sem foghatják és

nem segédkezhetnek másképpen

sem. Gallyazás: – Használjon visszacsapódásra

kevésbé hajlamos fűrészláncot. – A motorfűrészt lehetőleg támassza

fel. – A gallyazást tilos a törzsön állva

végezni.

– Ne fűrészeljen a lemezcsúccsal. – Ügyeljen azokra az ágakra,

amelyek feszülnek. – Sose fűrészeljen több ágat

egyszerre. Feszülő fekvő vagy álló fatörzsek: A vágás megfelelő sorrendjét feltétlenül

be kell tartani (először a nyomott (1), azután pedig a húzott oldalon (2)); máskülönben a vágókészlet könnyen beszorulhat a vágásban vagy visszaüthet – Sérülésveszély!

N Fűrészelje be a könnyítő vágást a

nyomott oldalon (1).

N Fűrészelje be a leválasztó vágást a

húzott oldalon (2)

Leválasztó vágás esetén alulról felfelé fűrészeljen (visszakéz vágás) – Visszaütésveszély!

TUDNIVALÓ

A fekvő fa a vágás helyén a földet nem érintheti – különben a fűrészlánc megsérül.

MS 311, MS 391

magyar

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

45°

Hosszoló vágás:

Fűrészelési technika a rönktámasz használata nélkül – behúzódás veszélye – a vezetőlemezt lehetőleg kis szögben helyezze fel – nagyon óvatosan dolgozzon – nagyobb a visszaütésveszély!

A fadöntés előkészítése

A döntés területén csakis azok a személyek tartózkodhatnak, akik a döntési munkálatokat végzik.

Ellenőrizze, hogy a leeső fa senkit sem veszélyeztet-e – a kiáltások a motorzaj miatt esetleg nem hallhatók.

A távolság a következő munkaterületig legyen legalább 2 1/2 fatörzs hosszúságú.

A döntési irány és a visszavonulási terület meghatározása

Határozza meg a tisztás területét, ahová a fa lezuhanhat.

Eközben ügyeljen:

– a fa természetes dőlési irányára; – a szokatlanul erős gallyképződésre,

az aszimmetrikus kinövésekre, a fa

sérüléseire; – a szél irányára és sebességére –

erős szélben ne végezzen döntést;

– a lejtés irányára; – a szomszédos fákra; – a hóteherre; – A fa egészségi állapota – nagyon

vigyázzon, ha a törzsön vagy a

fatönkön elszáradt fa esetén

sérüléseket észlel (kiszáradt,

korhadt vagy elhalt fa).

A Döntési irány B Visszavonulási terület (a

menekülési útvonalhoz hasonlóan)

– Minden egyes foglalkoztatott

számára meg kell határozni a visszavonulási területet – körülbelül 45° ferde szögben a döntés irányához képest.

– A visszavonulási területet

tisztogassa meg, az akadályokat távolítsa el.

– A szerszámokat és a gépeket biztos

távolságban helyezze el – de ne a visszavonulási területen.

– A döntésnél a ledőlő törzstől csakis

oldalirányban tartózkodjon, és csakis oldalirányban menjen vissza a visszavonulási területre.

MS 311, MS 391

magyar

001BA146 KN

001BA271 KN

001BA153 KN

– Meredek lejtőn a visszavonulási

területet a lejtővel párhuzamosan jelölje ki.

– Visszamenetelkor ügyeljen a leeső

gallyakra és vegye figyelembe a korona nagyságát.

A munkaterületet előkészítése a fatörzsnél

– A fatörzsnél távolítsa el a

munkaterületről a zavaró ágakat, a bozótos részeket és az akadályokat – valamennyi dolgozó álljon biztonságosan.

– A fatörzs alsó részét alaposan

tisztogassa meg (pl. baltával) – a homok, a kövek és más idegen tárgyak tompíthatják a fűrészlánc élét.

– A nagyobb gyökérterpeszeket

fűrészelje be: először a legnagyobb gyökérterpeszt – először függőlegesen, azután vízszintesen fűrészelje be – csak egészséges fa esetén.

Hajkolás

A hajk előkészítése

A hajk (C) a dőntési irányt határozza meg.

Fontos: – A hajk a dőntési irányra merőleges

legyen. – A talajhoz minél közelebb

fűrészeljen. – A törzs átmérőjének mintegy 1/5 -

1/3 részét vágja be.

A döntési irány meghatározása – a burkolaton és a szellőzőházon található döntőléccel

Ez a motorfűrész a burkolaton és a szellőzőházon döntőléccel van felszerelve. Ezt a döntőlécet használni kell.

Hajkolás Hajkoláskor a motorfűrészt úgy kell

kiigazítani, hogy a hajk derékszöget zárjon be a dőntési iránnyal.

Megengedett eltérő műveleti sorrendek alkalmazása a hajk alsó (vízszintes vágás), ill. felső (ferde vágás) bevágásakor – be kell tartani az adott országban érvényes döntéstechnikai előírásokat.

N Végezze el a talpvágást (vízszintes

vágás).

N Végezze el a felső vágást (ferde

vágás) kb. 45- 60° szögben az alsó vágáshoz képest.

MS 311, MS 391

magyar

001BA153 KN

001BA150 KN

001BA259 KN

1/10

Ellenőrizze a dőntési irányt.

N Tegye a motorfűrészt a

vezetőlemezzel a hajkfenékbe. A döntőlécnek a meghatározott döntési irányba kell mutatnia – szükség esetén a hajk megfelelő utánvágásával korrigálja a szükséges döntési irányt.

Szíjácsbevágások

felszakadását – fűrészeljen be a törzs mindkét oldalán a hajkfenék magasságában a törzsátmérő mintegy 1/10-ig – vastagabb törzs esetén maximálisan a vezetőlemez szélességéig.

Ne végezzen szíjácsbevágást beteg fa esetén.

A döntő fűrészvágás alapjai

Tuskóméret

A hajk (C) határozza meg a döntési irányt.

A törési léc (D) a fát csuklóként irányítja a földre.

– A törési léc szélessége: a törzs

átmérőjének kb. 1/10 része

– A törési lécet semmi esetre sem

szabad a döntővágáskor befűrészelni – különben a döntési irány eltérhet az előre meghatározottól – Balesetveszély!

– Az elkorhadt törzsek esetén

szélesebb törési lécet hagyjon.

A döntő fűrészvágással (E) a fát kidöntjük.

– Pontosan vízszintesen. – 1/10 (legalább 3 cm) a törési léc (D)

szélességéhez képest a hajkfenék felett (C)

A tartópánt (F) vagy abiztonsági sáv (G) védi a fát és megakadályozza annak korai eldőlését.

– A tartópánt szélessége: a

törzsátmérő kb. 1/10… 1/5 része

– A döntővágás közben

semmiképpen sem szabad a tartópántba fűrészelni.

– Korhadt törzsek esetén szélesebb

törési lécet hagyjon. Beszúrás – tehermentesítő vágásként

darabolásnál; – fafaragási munkáknál

A szíjácsbevágás a hosszúrostos fafajták esetén a törzs döntésekor megakadályozza a szíjács

MS 311, MS 391

N Kevésbé visszacsapódó

001BA269 KN

001BA270 KN

001BA260 KN

fűrészláncot használjon és dolgozzon rendkívül óvatosan.

1. A vezetőlemezt a csúcs alulsó részével helyezze fel – ne a felső részével – Visszaütésveszély! Teljes gázzal fűrészeljen be annyira, hogy a vezetőlemez kétszeres szélességben helyezkedjen el a törzsben.

2. A vezetőlemezt lassan forgassa el beszúrási helyzetbe – Visszaütésvagy visszacsapódásveszély!

3. Óvatosan végezze a beszúrást – Visszacsapódásveszély!

Ha lehetséges, akkor beszúrólécet kell használni. A beszúróléc és a vezetőlemez felső, illetve alsó oldala párhuzamos egymással.

A beszúráskor a beszúróléc segítségével párhuzamos, azaz minden pontban egyenlő vastagságú törési lécet lehet kialakítani. Ehhez a beszúrólécet a hajfenékvonallal párhuzamosan kell vezetni.

Döntőékek A döntőéket lehetőség szerint idejében

kell behelyezni, azaz akkor, amikor már nem lehet számítani arra, hogy valami akadályozni fogja a vágást. A döntőéket a döntővágásba kell helyezni és alkalmas szerszámok segítségével behajtani.

Csak alumínium- vagy műanyag ékeket szabad használni – ne használjanak acél ékeket. Az acélékek súlyosan megrongálhatják a fűrészláncot és visszacsapódást okozhatnak.

A törzsátmérőnek és a vágási hézag szélességének megfelelő alkalmas döntőékeket (a döntővágáshoz (E) hasonlóan) kell választani.

A döntőék (a megfelelő szélesség és magasság) kiválasztásához forduljanak a STIHL márkakereskedőhöz.

magyar

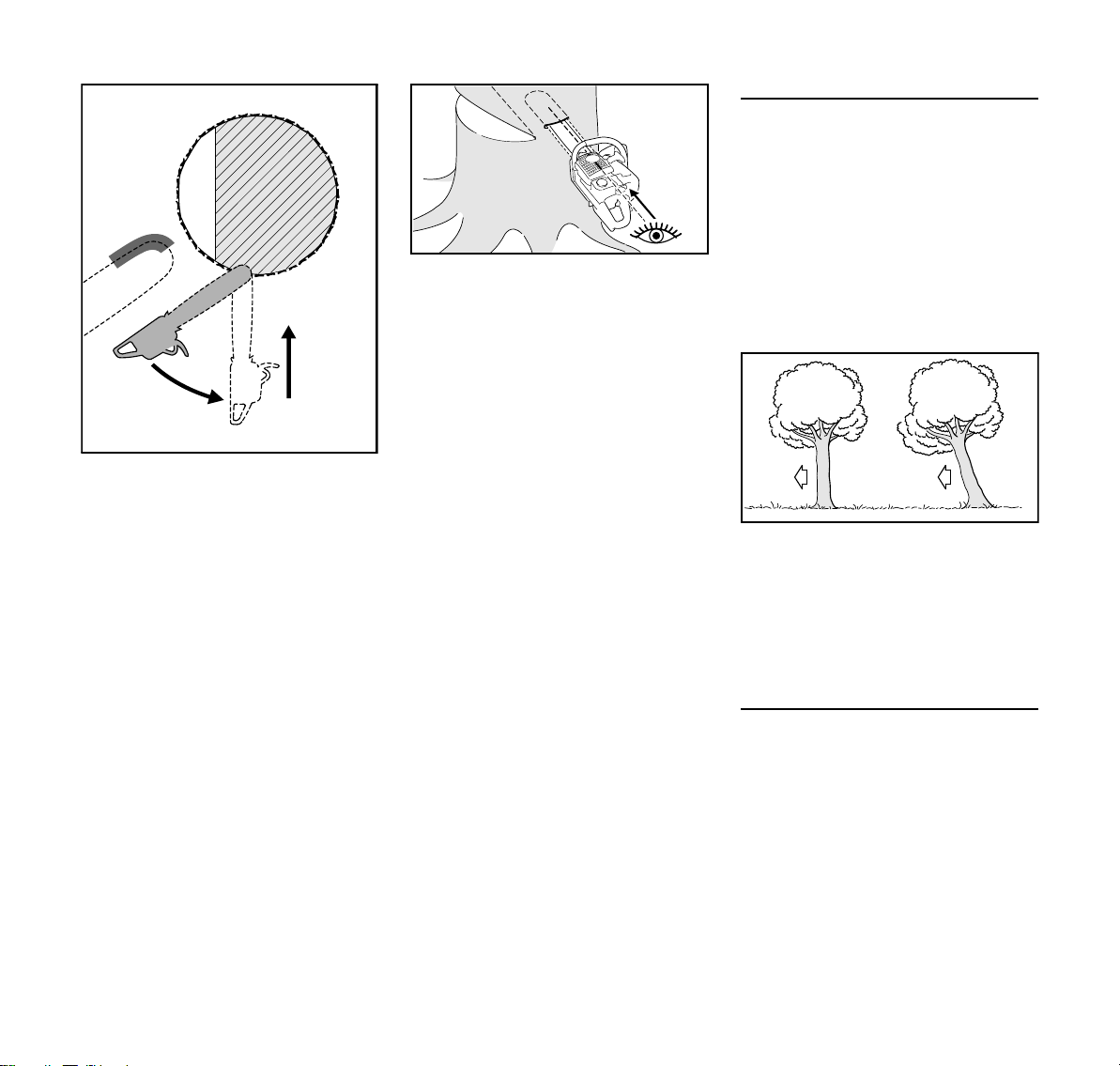

Alkalmas döntővágás kiválasztása

Az alkalmas döntővágás kiválasztása ugyanazoktól a tényezőktől függ, mint amelyeket a döntési irány és a visszavonulási terület meghatározásakor kell figyelembe venni.

Ezeket a jellemzőket különbözőképpen szokták kifejezni. Ebben a használati utasításban csak a két leggyakoribb kifejezési formát ismertetjük:

bal oldalt:

jobb oldalt:

Normál fa – egyenletes koronájú, függőlegesen álló fa

Döntési irányba húzó fa – a fa koronája döntési irányba mutat

Döntővágás biztonsági sávval (normál fa)

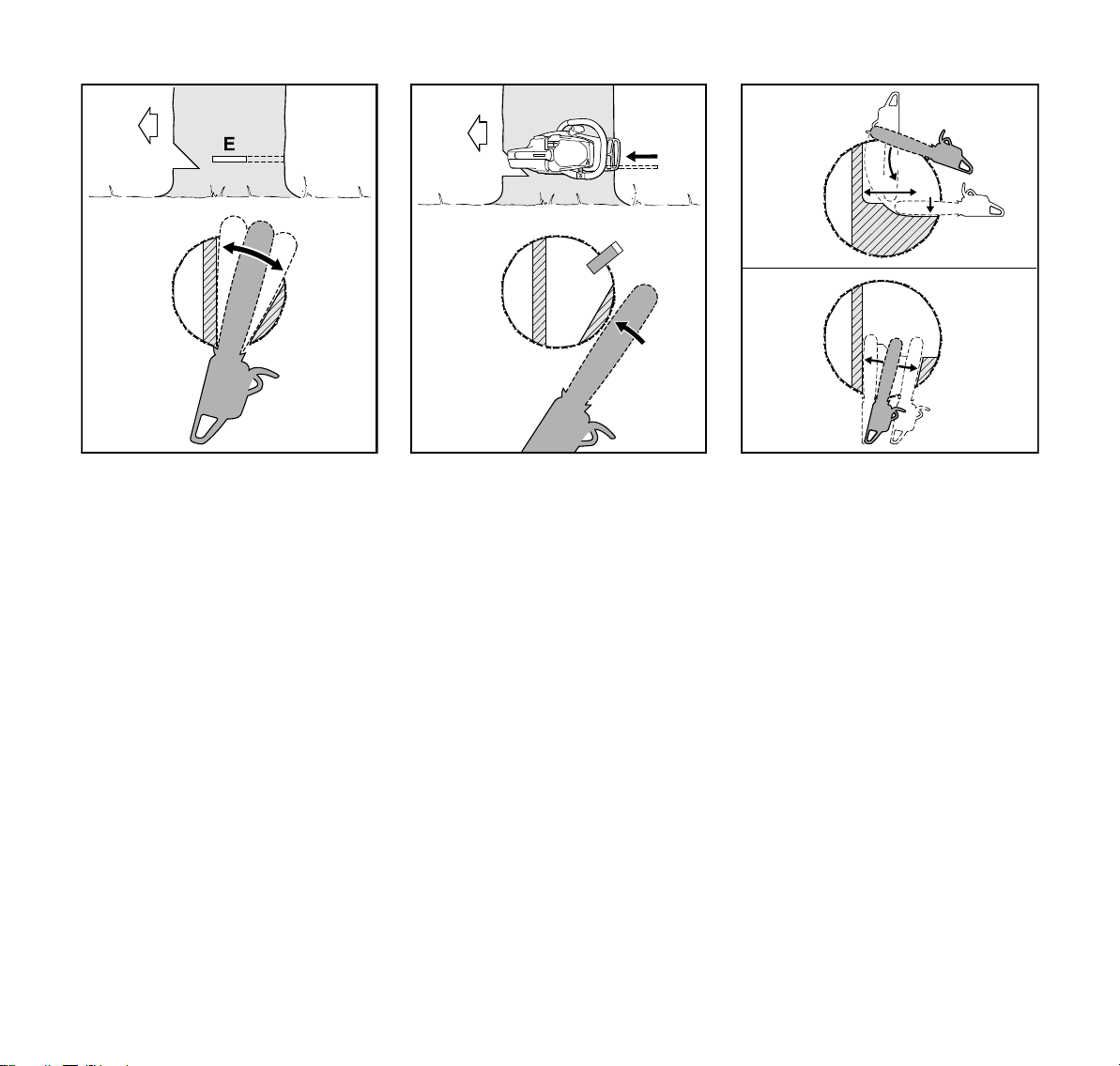

A) Vékony törzsek Ezt a döntővágást akkor kell végezni, ha

a a törzsátmérő kisebb a motorfűrész a vágási hosszánál.

MS 311, MS 391

magyar

001BA261 KN

001BA273 KN

001BA263 KN

Mielőtt a döntővágáshoz kezdene, figyelmeztetésként kiáltsa hangosan: "Vigyázz!".

N Szúrja be a döntővágást (E) – ekkor

teljesen szúrja be a vezetőlemezt.

N A rönktámaszt a törési léc mögött

helyezze fel és használja azt forgáspontként – lehetőleg minél kevesebbszer állítsa utána a motorfűrészt.

N Alakítsa ki a döntővágást a törési

lécig (1).

– Eközben ne fűrészeljen a törési

lécbe.

N Alakítsa ki a döntővágást a

biztonsági sávig (2).

– Eközben ne fűrészeljen a biztonsági

sávba.

N Tegye be a döntőéket (3). Közvetlenül a fa döntése előtt

figyelmeztetésként még egyszer kiáltsa: "Vigyázz!"

N A biztonsági sávot kívülről,

vízszintesen, a döntővágás síkjában, kinyújtott kézzel kell

átvágni. B) Vastag törzsek Ezt a döntővágást akkor végezze, ha a

törzs átmérője nagyobb, mint a motorfűrész vágási hossza.

Mielőtt a döntővágáshoz kezdene, figyelmeztetésként kiáltsa hangosan: "Vigyázz!".

N A rönktámaszt a döntővágás

magasságában helyezze fel és használja azt forgáspontként – minél kevesebbszer helyezze át a motorfűrészt.

N A vezetőlemezek csúcsa a törési léc

előtt hatol a fába (1) – vezesse a motorfűrészt teljesen vízszintesen és minél szélesebb sugárban forgassa azt.

N Alakítsa ki a döntővágást a törési

lécig (2).

– Eközben ne fűrészeljen a törési

lécbe.

N Alakítsa ki a döntővágást a

biztonsági sávig (3).

– Eközben ne fűrészeljen a biztonsági

sávba.

MS 311, MS 391

magyar

001BA274 KN

001BA265 KN

001BA266 KN

A döntővágást a törzs szemközti oldalán kell folytatni.

Ügyeljen arra, hogy a második vágás ugyanolyan magasságban legyen, mint az első.

N Döntővágás beszúrással N Alakítsa ki a döntővágást a törési

lécig (4).

– Eközben ne fűrészeljen a törési

lécbe.

N Alakítsa ki a döntővágást a

biztonsági sávig (5).

– Eközben ne fűrészeljen a biztonsági

sávba.

N A biztonsági sávot kívülről,

vízszintesen, a döntővágás

síkjában, kinyújtott kézzel kell

átvágni.

Döntővágás tartópánttal (döntési irányba húzó fa)

A) Vékony törzsek Ezt a döntővágást akkor kell végezni, ha

a a törzsátmérő kisebb a motorfűrész a vágási hosszánál.

– Pontosan vízszintesen. – Eközben ne fűrészeljen a

tartópántba.

Közvetlenül a fa döntése előtt figyelmeztetésként még egyszer kiáltsa: "Vigyázz!"

N Kívülről, ferdén fent, kinyújtott karral

vágja át a tartópántot.

N Tegye be a döntőéket (6). Közvetlenül a fa döntése előtt

figyelmeztetésként még egyszer kiáltsa: "Vigyázz!"

MS 311, MS 391

N Szúrja vezetőlemezt a törzsbe,

amíg az ki nem lép a másik oldalon. N A törési lécig alakítsa ki a

döntővágást (1).

– Pontosan vízszintesen. – Eközben ne fűrészeljen a törési

lécbe. N A tartópántig alakítsa ki a

döntővágást (2).

magyar

001BA267 KN

001BA268 KN

B) Vastag törzsek

Ezt a döntővágást akkor végezze, ha a törzsátmérő nagyobb a motorfűrész vágási hosszánál.

N A rönktámaszt a tartópánt mögött

helyezze fel és használja azt forgáspontként - minél kevesebbszer állítsa utána a motorfűrészt.

N A vezetőlemez csúcsa a törési léc

előtt hatoljon a fába (1) – a motorfűrészt teljesen vízszintesen vezesse és lehetőleg minél szélesebb sugarú körben forgassa azt.

– Eközben ne fűrészeljen a

tartópántba és a törési lécbe.

N Alakítsa ki a döntővágást a törési

lécig (2).

– Eközben ne fűrészeljen a törési

lécbe.

N Alakítsa ki a döntővágást a

tartópántig (3). – Eközben ne fűrészeljen a

tartópántba. A döntővágást a törzs szemközti oldalán

kell folytatni. Ügyeljen arra, hogy a második vágás

ugyanolyan magasságban legyen, mint az első.

N A rönktámaszt a törési léc mögött

helyezze fel és használja azt

forgáspontként – a motorfűrészt

lehetőség szerint minél

kevesebbszer állítsa utána. N A vezetőlemez csúcsa a tartópánt

előtt hatol a fába (4) – a

motorfűrészt teljesen vízszintesen

vezesse és lehetőleg minél

szélesebb sugarú körben forgassa

azt. N Alakítsa ki a döntővágást a törési

lécig (5). – Eközben ne fűrészeljen a törési

lécbe. N Alakítsa ki a döntővágást a

tartópántig (6). – Eközben ne fűrészeljen a

tartópántba.

Közvetlenül a fa döntése előtt figyelmeztetésként még egyszer kiáltsa: "Vigyázz!"

N Kívülről, ferdén fent, kinyújtott karral

vágja át a tartópántot.

MS 311, MS 391

magyar

001BA248 KN

001BA244 KN

001BA245 KN

Vágóberendezés

A vágóberendezés a fűrészláncot, a vezetőlemezt és a lánckereket tartalmazza.

A berendezéssel együtt szállított vágóberendezés a motoros fűrésznek optimálisan megfelelő.

– A fűrészlánc (1), a lánckerék és a

Rollomatic vezetőlemez vezetőcsillagának osztása (t) legyen ugyanakkora.

– A fűrészlánc (1) meghajtótagjainak

vastagsága (2) a vezetőlemez (3) horonyszélességének megfelelő legyen.

Ha olyan komponensek használtak együtt, amelyek nem illenek egymáshoz, akkor a vágókészlet már rövid üzemeltetési idő után javíthatatlanul megsérülhet.

Láncvédő

A berendezés készlete tartalmaz egy, a láncvédőhöz illő vágókészletet.

Amennyiben egy motorfűrészen különböző hosszúságú vezetőlemezeket használnak, úgy minden esetben olyan, hozzáillő láncvédőt kell használni, amely a teljes vezetőlemezt lefedi.

A láncvédőbe oldalt bevésték a hozzáillő vezetőlemezek hosszára vonatkozó adatokat.

90 cm-nél hosszabb vezetőlemezek esetén szükség van egy láncvédő hosszabbítóra. 120 cm-nél hosszabb vezetőlemezek esetén szükség van két láncvédő hosszabbítóra.

A felszereltségtől függően a láncvédő hosszabbító alap- vagy külön tartozék.

A láncvédő hosszabbító felhúzása

N Dugja össze a láncvédő

hosszabbítót és a láncvédőt – a bekattintható peckeknek (1) be kell kattanniuk a láncvédőben.

MS 311, MS 391

magyar

143BA034 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

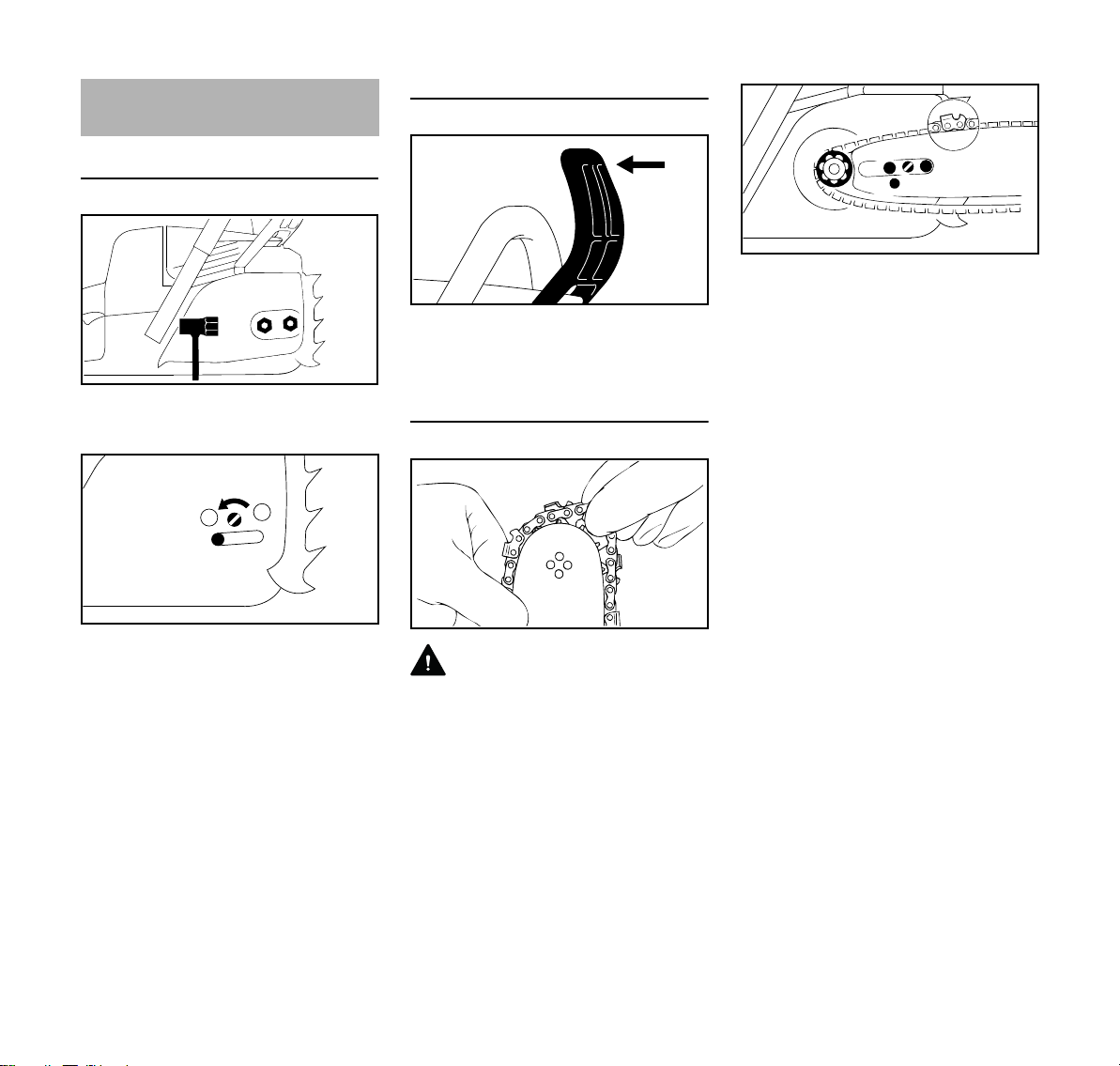

Vezetőlemez és fűrészlánc felszerelése

Lánckerékfedél leszerelése

N Az anyát csavarozzuk le és a

lánckerékházfedelet vegyük le.

N A csavart (1) csavarozzuk el balra

addig, míg a feszítőtolóka (2) balra a gépház nyílásnál helyezkedik el.

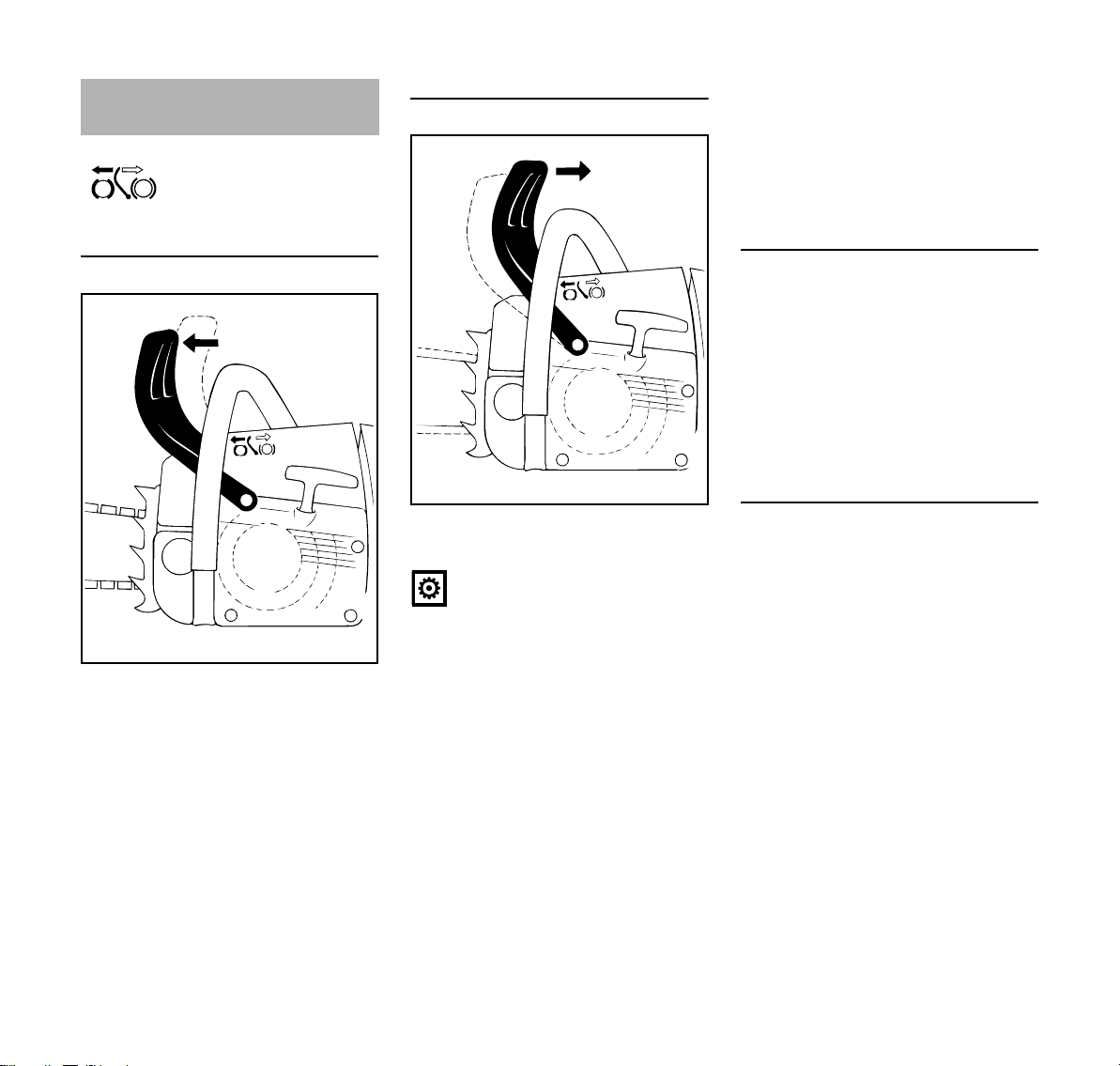

A láncfék oldása

N A kézvédőt a fogantyúcső felé

húzzuk, amíg hallhatóan be nem

kattan - a láncfék kioldott.

A fűrészlánc felhelyezése

FIGYELMEZTETÉS

Vegyünk fel védőkesztyűt – Sérülésveszély az éles vágófogak miatt.

N A fűrészláncot fektessük fel – a

vezetőlemez csúcsánál kezdve.

N A vezető sínt helyezze a csavar (1)

fölé – a fűrészlánc vágóperemeinek jobbra kell nézni.

N A rögzítő furatot (2) helyezze a

feszítőretesz csapjai fölé – ezzel együtt a fűrészlánc a lánckerék (3) fölött feküdjön.

N A csavart (4) csavarozzuk el jobbra

addig, míg a fűrészlánc alul még egy kicsit belóg – és a meghajtó tagok szemei a vezetőlemez hornyában helyezkednek el.

N A lánckerékházfedelet helyezzük fel

újból – és az anyát kézzel csak könnyedén húzzuk meg.

N Tovább a "fűrész lánc feszítése"

résszel.

MS 311, MS 391

magyar

133BA024 KN

143BA007 KN

Fűrészlánc feszítése

Az utánfeszítéshez a működés közben:

N A motort állítsuk le N Az anyákat oldjuk N A vezetőlemezt emeljük meg a

csúcsnál

N A csavarhúzóval forgassuk el a

csavart (1) jobbra addig, míg a fűrészlánc a vezetőlemez alsó részén felfekszik

N A vezetőlemezt tartsuk továbbra is

megemelve, és az anyákat húzzuk meg feszesen

N A továbbiakban: Lásd a "Fűrészlánc

feszítésének ellenőrzése"

Egy új fűrészláncot gyakrabban kell utánfeszíteni, mint azt a fűrészláncot, mely már régebben használatra került!

N A láncfeszességet gyakran

ellenőrizzük – lásd "Üzemeltetési tanácsok"

Fűrészlánc feszítésének ellenőrzése

N Állítsuk le a motort N Vegyünk fel védőkesztyűt N A fűrészlánc a vezetőlemez alulsó

részére feküdjön fel – és a lánc

kioldott láncfék esetén kézzel még a

vezetőlemezen kihúzható legyen N Ha szükséges, a fűrészláncot utána

kell feszíteni Egy új fűrészláncot gyakrabban kell

utánfeszíteni, mint azt a láncot, mely már régebben használatra került.

N A láncfeszességet gyakran

ellenőrizzük – lásd "Üzemeltetési

tanácsok"

Üzemanyag

A motor működtetéséhez benzinből és motorból álló üzemanyag keverék szükséges.

FIGYELMEZTETÉS

Az üzemanyag közvetlen bőrrel való érintkezését kerülje és az üzemanyag páráját ne lélegezze be.

STIHL MotoMix

A STIHL cég a STIHL MotoMix használatát ajánlja. Ez az előre elkészített üzemanyag nem tartalmaz benzol-vegyületeket, ólommentes, magas oktánszámú és mindig a megfelelő keverési arányt biztosítja.

A motor maximális élettartamának biztosítása érdekében a STIHL MotoMix STIHL HP Ultra kétütemű motorolajjal van összekeverve.

A MotoMix nem minden országban kapható.

Az üzemanyag keverése

TUDNIVALÓ

A nem megfelelő üzemanyag használata, vagy az előírásoktól eltérő keverési arány a hajtómű komoly károsodását okozhatja. A rosszabb minőségű benzin vagy motorolaj a motor, a tömítőgyűrűk, a vezetékek és az üzemanyagtartály károsodását okozhatja.

MS 311, MS 391

magyar

Benzin Csakis márkás benzint használjon,

amelynek oktánszáma legalább 90 ROZ – ólommentes vagy ólmozott.

A kipufogó katalizátorral ellátott berendezések esetén ólommentes benzint kell használni.

TUDNIVALÓ

Ha az üzemanyagtartály többszöri feltöltésekor ólmozott benzint használ, akkor a katalizátor hatásfoka jelentősen csökken.

A 10%-nál több alkoholt tartalmazó benzin a kézzel állítható gázosítóval rendelkező motoroknál működési zavarokat okozhat, ezért ilyen motorok üzemeltetéséhez nem szabad használni azt.

Az M-Tronic vezérléssel rendelkező motorok akár 25% alkoholt tartalmazó benzinnel (E25) is teljes teljesítményt biztosítanak.

Motorolaj Csak jó minőségű kétütemű motorolajat

használjon – a legjobb megoldás a STIHL HP kétütemű motorolaj, a HP Super vagy a HP Ultra; ezeket optimálisan STIHL motorokhoz adaptálták. A legnagyobb teljesítményt és a motor leghosszabb élettartamát a HP Ultra biztosítja.

A motorolajok nem minden piacon kaphatók.

A kipufogó katalizátorral ellátott motoros berendezések esetén az üzemanyag elkészítéséhez csakis STIHL kétütemű motorolajat használjon 1:50 keverési arányban.

Keverési arány a STIHL kétütemű motorolajnál 1:50;

1:50 = 1 rész olaj + 50 rész benzin

Példák

Benzinmennyi ség

Liter Liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Egy, az üzemanyag tárolására

engedélyezett tartályba először a

motorolajat, majd a benzint töltse be

és alaposan keverje össze azokat.

Az üzemanyag-keverék tárolása

A tárolás csakis az üzemanyag tárolására engedélyezett tartályokban, száraz és hűvös helyen, fénytől és naptól védetten történjen.

Az üzemanyag-keverék elöregszik – csakis az üzemanyag-keverék néhány hétre szükséges mennyiségét készítse el. Az üzemanyag-keveréket ne tárolja 30 napnál tovább. A fény, napsugár, az alacsony vagy a magas hőmérséklet hatására az üzemanyag-keverék már rövidebb időn belül használhatatlanná válik.

A STIHL MotoMix azonban 2 éven keresztül problémamentesen tárolható.

N Az üzemanyag-keveréket

tartalmazó tartályt tankolás előtt

erősen rázza fel.

STIHL kétütemű olaj 1:50

FIGYELMEZTETÉS

A tartályban nyomás keletkezhet – a tartályt óvatosan nyissa fel.

N Az üzemanyagtartályt és a

tárolóedényt időnként alaposan tisztogassa meg.

A maradék üzemanyagot és a tisztításhoz használt folyadékot az előírásoknak és a környezetvédelmi szempontoknak megfelelően távolítsa el!

MS 311, MS 391

magyar

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

Üzemanyag betöltése

A berendezés előkészítése

N A sapkát és annak környékét a

tankolás előtt tisztogassa meg, hogy ne kerülhessen szennyeződés az üzemanyagtartályba.

N A berendezést úgy helyezze el,

hogy a sapka felfelé álljon.

N Forgassa el a tankelzárót

(kb. 1/4 fordulattal).

A tankelzárón és az üzemanyagtartályon lévő jelöléseknek egybe kell esniük.

A STIHL cég az üzemanyaghoz való STIHL betöltőrendszer (külön tartozék) használatát ajánlja.

N Az üzemanyag betöltése

Zárás

A kengyel függőleges helyzetben: N Tegye fel a tankelzárót – a

tankelzárón és az üzemanyagtartályon lévő jelöléseknek egybe kell esniük.

N Ütközésig nyomja lefelé a

tankelzárót.

Megnyitás

N Hajtsa fel a kengyelt.

MS 311, MS 391

N Vegye le a tanksapkát.

Az üzemanyag betöltése

Tankoláskor ne loccsantsa ki az üzemanyagot és a tartályt ne töltse túl.

N A tankelzárót lenyomva tartva

fordítsa el azt balról jobbra, amíg az be nem kattan.

magyar

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

Ezután a tankelzárón és az üzemanyagtartályon lévő jelölések egybe fognak esni.

N Hajtsa le a kengyelt.

N Vegye le a tankelzárót az

üzemanyagtartályról és annak felső

oldalától kezdve vizsgálja meg azt.

bal oldalt:

A tankelzáró alsó része elcsavarodott – a belső jelölés (1) egybeesik a külsővel.

jobb oldalt:

A tankelzáró alsó része szabályos helyzetben van – a belső jelölés a kengyel alatt található. Az nem esik egybe a külső jelöléssel.

Lánckenőolaj

A fűrészlánc és a vezetőlemez tartós, automatikus kenéséhez – kizárólag környezetbarát, minőségi lánckenőolajat használjon – lehetőleg a biológiailag könnyen lebomló STIHL BioPlus-t.

TUDNIVALÓ

A biológiai lánckenőolajnak (pl. STIHL BioPlus) megfelelő mértékben időtállónak kell lennie. A kisebb mértékben időtálló olaj gyorsabban elgyantásodik. Ennek következtében kemény, nehezen eltávolítható lerakódások képződnek, mindenek előtt a láncmeghajtás környezetében és a fűrészláncon – sőt az olajszivattyú is blokkolódhat emiatt.

A fűrészlánc és a vezetőlemez élettartamát lényegében a kenőolaj minősége határozza meg – ezért kizárólag speciális lánckenőolajat használjon.

A tankelzáró reteszelve.

Ha a tankelzáró nem reteszelődik az üzemanyagtartályon

A tankelzáró alsó része elcsavarodott a felső részhez képest:

N Tegye fel a tankelzárót, majd

forgassa azt jobbról balra, amíg be

nem akad a betöltőcsonk

illesztésébe. N Fordítsa tovább a tankelzárót

jobbról balra (kb. 1/4 fordulattal) – a

tankelzáró része ezáltal elfordul a

megfelelő helyzetbe. N Fordítsa el a tankelzárót balról

jobbra és zárja le azt – lásd a

"Zárás" c. fejezetet.

FIGYELMEZTETÉS

Fáradt olaj használata tilos! Ha a fáradt olaj hosszabb időn keresztül vagy ismételten érintkezik a bőrrel, bőrrákot okozhat, és a környezetre is káros!

TUDNIVALÓ

A fáradt olaj nem rendelkezik a szükséges kenési tulajdonságokkal, és alkalmatlan a lánckenésre.

MS 311, MS 391

magyar

001BA158 KN

143BA024 KN

Lánckenőolaj betöltése

A berendezés előkészítése

N A tartályzárat és annak környékét

alaposan tisztogassuk meg, így szennyeződés nem kerülhet az olajtartályba

N A berendezést úgy helyezzük el,

hogy a tartályzár felfelé mutasson

N A tartályzárat nyissuk ki

A lánckenőolaj betöltése

N Töltsük be a lánckenőolajat –

minden alkalommal, amikor az üzemanyag betöltött

A betöltéskor a lánckenőolajat ne csepegtessük el és a tartályt ne töltsük fel egészen a tartály széléig.

A STIHL-cég a STIHL lánckenőolaj betöltésrendszer (külön rendelhető tartozék) használatát ajánlja.

N A tartályzárat zárjuk

Az olajtartályban még legyen maradék lánckenőolaj, amikor az üzemanyagtartály már teljesen kiürült.

Ha az olajtartályban az olaj mennyisége nem csökken, a zavar a kenőolajtovábbításban lehet: a lánckenést ellenőrizzük, ha szükséges, keressük fel a szakkereskedést. A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHL szakkereskedéssel végeztessük el.

Lánckenés ellenőrzése

A fűrészlánc mindig egy kevés olajat kell eresszen magából.

TUDNIVALÓ

Sose dolgozzunk lánckenés nélkül! Szárazon futó lánc esetén a vágószerkezet már rövid idő alatt megjavíthatatlanul tönkremegy. A munkálatok megkezdése előtt mindig ellenőrizzük a lánckenést és a tartályban levő olaj mennyiségét.

Valamennyi új fűrészlánc 2 - 3 perces bejáratási időt kíván.

A bejáratás után ellenőrizzük a láncfeszességet, és ha szükséges, változtassunk rajta – lásd a "Fűrészlánc feszességének ellenőrzése".

MS 311, MS 391

magyar

143BA011 KN

143BA012 KN

Láncfék

A fűrészláncot blokkoljuk le

– vész esetén – beindításkor – üresjárati fordulatban

A kézvédőt bal kezünkkel nyomjuk a vezetőlemez csúcsa felé – vagy automatikusan a fűrészlánc visszacsapódása miatt: a fűrészlánc leblokkolódik – és leáll.

A láncfék oldása

N A kézvédőt húzzuk a fogantyúcső

felé

TUDNIVALÓ

A gázadagolás előtt (kivéve a működési ellenőrzést) és a fűrészelés megkezdése előtt oldjuk a láncféket.

A magasabb motorfordulatszám a leblokkolt láncfék esetén (a fűrészlánc nyugalmi helyzetben) már rövid idő elteltével a hajtómű és a láncmeghajtás (kupplung, láncfék) károsodását okozza.

A láncfék automatikusan működtetett a fűrész egy megfelelően erős visszacsapódása esetén – a kézvédő tömegtehetetlensége miatt: A kézvédő előrefelé irányba üt a vezetőlemez

csúcsa felé – akkor is, ha a bal kéz nincs a fogantyúcsövön a kézvédő mögött, mint pld. a döntővágás esetén.

A láncfék csakis akkor működik, ha a kézvédőn semmi sem lett megváltoztatva.

A láncfék működésének ellenőrzése

Mindig, mielőtt a munkához kezdenénk: Blokkoljuk le a láncféket a motor üresjárati fordulata esetén (kézvédőt nyomjuk a vezetőlemez csúcsa felé) és adjunk röviden (max. 3 másodperc) teljes gázt – a fűrészlánc nem mozoghat. A kézvédő legyen szennyeződésmentes és könnyen mozgatható.

A láncfék karbantartása

A láncfék kidörzsölés miatti elkopásnak kitett (természetes elkopás). Annak érdekében, hogy a láncfék jól működjön, annak rendszeres, szakképzett személyzet általi karbantartása és ápolása szükséges. A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHL szakkereskedéssel végeztessük el. A következő időközök betartása kötelező:

Teljes idejű működtetés: negyedévente

Rész idejű működtetés: félévente Alkalmankénti

használat: évente

MS 311, MS 391

magyar

4903BA002 KN

0001BA002 KN

0001BA003 KN

4903BA004 KN

Téli működtetés

A burkolat leszerelése

N Állítsa a kombiemeltyűt Stop 0

állásba.

N Nyomja előre az elülső kézvédőt – a

fűrészlánc reteszelődik.

N Csavarja ki a csavarokat (1). N Vegye le le a burkolatot (2).

A gázosító előmelegítése

+10 °C alatti hőmérsékleten

N Húzza ki a tolókát (1) az s (nyári

működtetés) állásból.

MS 311, MS 391

N Állítsa a tolókát r (téli működtetés)

állásba – a r szimbólum felfelé

mutasson. N Tegye vissza a burkolatot és húzza

meg a csavarokat. A gázosítót ekkor meleg levegő

áramolja körül a henger környezetéből – így az nem jegesedik.

+20 °C feletti hőmérsékleten

N Feltétlenül forgassa vissza a tolókát

s (nyári működtetés) állásba –

ellenkező esetben túlmelegedés

miatt a motor járásában zavarok

léphetnek fel.

-10 °C alatti hőmérsékleten

Szélsőséges téli körülmények esetén (a hőmérséklet -10 °C alatt, por, vagy szálló hó) javasoljuk a rászerelhető "Takaró lapot" (külön rendelhető tartozék).

Nem egyenletes üresjárati fordulatszám vagy rossz gyorsulás esetén

N Az üresjárati beállítócsavart (L)

1/4 fordulattal forgassa el az

óramutató járásával ellentétesen. Az üresjárati beállítócsavar (L)

beállításának módosítása után általában szükség van az üresjárati

ütközőcsavar (LA) beállításának változtatására is. Lásd: "A gázosító beállítása".

N Ha erősen lehűlt a motorfűrész

(deres), akkor a motort a beindítás után magas üresjárati fordulatszámon (láncfék kioldva) melegítse fel üzemi hőmérsékletre.

Fedőlemez

A fedőlemez (külön tartozék) megakadályozza a por vagy a szálló hó bejutását a gépbe.

A fedél használatánál a tolattyút téli állásba kell állítani.

A motor esetleges üzemzavarai esetén először is meg kell vizsgálni, hogy kell-e használni a fedőlemezt.

A fedőlemez felszerelése

N Tegye fel a fedőlemezt (1) a két

füllel (nyilakkal jelölve) és rögzítse azt a csavarokkal (2).

magyar

STOP

001BA140 KN

0001BA017 KN

Motor beindítása / leállítása

A kombiemeltyű állásai

Stop 0 – Motor ki – gyújtás kikapcsolva. Üzemi állás F – A motor jár vagy

indítható. Indítógáz ?n – ebben az állásban kell

indítani a meleg motort – a kombiemeltyű a gázemeltyű működtetésekor üzemi állásba ugrik.

Indítócsappantyú zárva l – ebben az állásban kell indítani a hideg motort.

A kombiemeltyű beállítása

A kombiemeltyű üzemi állásból F az indítócsappantyú zárt állásába l való átállításához egyidejűleg nyomja le a

gázemeltyűzárat és a gázemeltyűt, majd tartsa lenyomva azokat – ezután állítsa be a kombiemeltyűt.

A startgázra n való beállításhoz a kombiemeltyűt először az indítócsappantyú zárt l állásába kell kapcsolni, majd a startgáz n állásba kell nyomni azt.

A startgáz n állásba történő átkapcsolás csak az indítócsappantyú zárt l állásából lehetséges.

Ha lenyomja a gázemeltyűzárat és egyidejűleg enyhén megérinti a gázemeltyűt, akkor a kombiemeltyű a startgáz n állásból üzemi F állásba ugrik.

A motor kikapcsolásához állítsa a kombiemeltyűt Stop 0 állásba.

Indítócsappantyú zárva l állás

– hideg motornál – ha az indítás után gázadáskor a

motor leáll – ha kiürül a tartály (a motor leáll)

Startgáz n állás – meleg motornál (ha a motor már kb.

egy perce működik)

– az első begyújtást követően – az égéstér átszellőztetése után, ha

a motor megszívta magát

A motorfűrész tartása

Indításnál kétféleképpen tarthatja a motorfűrészt.

A földön

N A motorfűrészt állítsa

biztonságosan a földre – az stabilan álljon – a fűrészlánc semmilyen tárgyat nem érinthet, még a földet sem.

N A motorfűrészt bal kézzel a

fogantyúcsőnél fogva erősen nyomja a földre – hüvelykujja legyen a fogantyúcső alatt.

N Jobb lábbal lépjen a hátulsó

fogantyúba.

MS 311, MS 391

magyar

0001BA018 KN

0001BA019 KN

0001BA020 KN

A térdek vagy a combok között

N Fogja a hátsó fogantyút térdei vagy

combjai közé.

N A fogantyúcsövet tartsa erősen bal

kézzel – hüvelykujja legyen a fogantyúcső alatt.

Berántás

N Jobb kézzel húzza ki az

indítófogantyút lassan az első

érzékelhető megakadásig – majd

húzza meg gyorsan és erőteljesen –

miközben lefelé nyomja a

fogantyúcsövet – de ne húzza ki a

berántókötelet annak végéig –

Szakadásveszély! Ne engedje

visszarándulni az indítófogantyút –

függőlegesen vezesse vissza, így a

berántókötél megfelelően

csavarodhat fel. Új motor esetén, vagy ha hosszabb ideig

nem használta a gépet és nincs hozzá kiegészítő kézi üzemanyagpumpa, akkor a berántó kötelet adott esetben többször ki kell húzni - amíg elegendő üzemanyag nem jut a gépbe.

A motorfűrész beindítása

FIGYELMEZTETÉS

A fűrész kilengési zónájában mások nem tartózkodhatnak.

N Nyomja le a gombot, mire a

dekompresszor szelep megnyílik.

Az első gyújtásnál a dekompresszor szelep automatikusan zárul. A gombot ezért minden további indítás előtt le kell nyomni.

MS 311, MS 391

magyar

0001BA021 KN

0001BA022 KN

STOP

0001BA023 KN

STOP

001BA186 KN

N Nyomja előre a kézvédőt (1) – a

fűrészlánc reteszelődik.

N Nyomja le egyszerre és tartsa

lenyomva a gázemeltyűzárat (2), valamint a gázemeltyűt (3), majd állítsa a kombiemeltyűt (4) a kívánt állásba.

Indítócsappantyú zárva l állás – hideg motornál (akkor is, ha a motor

az indítás után gázadáskor leáll)

Startgáz n állás – meleg motornál (ha a motor már kb.

egy perce működik)

N Tartsa erősen a motorfűrészt és

rántsa be azt.

Az első begyújtást követően

N Állítsa a kombiemeltyűt (1)

Startgáz n állásba. N Nyomja le a dekompresszor szelep

gombját. N Tartsa erősen a motorfűrészt és

rántsa be azt.

Amint a motor jár

N Nyomja le a gázemeltyűzárat és egy

pillanatra érintse meg a

gázemeltyűt (2); a

kombiemeltyű (1) üzemi F állásba

ugrik, a motor pedig üresjáratba

kapcsol.

N Húzza a kézvédőt a fogantyúcső

felé.

A láncfék kioldva – a motorfűrész használatra kész.

TUDNIVALÓ

Csak kioldott láncfék esetén szabad gázt adni. Magasabb motorfordulatszámon reteszelt láncfék esetén (a fűrészlánc nyugalmi helyzetben) a kuplung és a láncfék már rövid idő elteltével is károsodhat.

Nagyon alacsony hőmérsékleten

N A motort rövid ideig kis gázadással

melegítse.

N Ha szükséges, állítsa át téli

működtetésre, lásd: "Téli működtetés".

Állítsa le a motort.

N Állítsa a kombiemeltyűt Stop 0

állásba.

Miután a kombiemeltyűt Startgáz n állásból Stop 0 állásba kapcsolták – egyidejűleg le kell nyomni a gázemeltyűzárat és a gázemeltyűt.

MS 311, MS 391

magyar

Ha a motor nem indul be

Ha az első begyújtás után a kombiemeltyű nem áll át időben az Indítócsappantyú zárt l állásából a Startgáz n állásba, akkor valószínűleg megszívta magát a motor.

N Állítsa a kombiemeltyűt Stop 0

állásba.

N Szerelje ki a gyújtógyertyát – lásd:

"Gyújtógyertya".

N Szárítsa ki a gyújtógyertyát. N Húzza meg többször a berántó

szerkezetet – az égéstér átszellőztetése céljából.

N Szerelje vissza a gyújtógyertyát –

lásd: "Gyújtógyertya".

N Állítsa a kombiemeltyűt startgáz n

állásba – hideg motor esetén is.

N Nyomja le a dekompresszor szelep

gombját.

N Rántsa be újra a motort.

Üzemeltetési tanácsok

Kezdeti üzemeltetéskor

A gyárból újonnan kikerülő gépet a harmadik tartályfeltöltésig ne járassuk megterhelés nélkül magas fordulatszámmal, így a bejáratási időben a megterhelés nem túlságosan nagy feleslegesen. A bejáratási idő alatt a mozgatott részek működése összhangba kell kerüljön – a hajtóműben nagyobb a súrlódási ellenállás. A motor a maximális teljesítményét az 5 - 15-szöri tartályfeltöltésnyi bejáratás után éri el.

Munkavégzés közben

TUDNIVALÓ

A porlasztót ne állítsuk hígabbra annak érdekében, hogy magasabb teljesítményt érjünk el – a motor esetleg megsérülhet – lásd "Porlasztó beállítása".

TUDNIVALÓ

Gázadagolás csakis oldott láncfék esetén. A magasabb fordulatszám leblokkolt láncfék esetén (a fűrészlánc nyugalmi helyzetben) már rövid idő elteltével a hajtómű és a láncmeghajtás (kupplung, láncfék) károsodását okozza.

A láncfeszességet gyakran ellenőrizzük Egy új fűrészláncot gyakrabban utána

kell feszíteni, mint azt, mely már hosszabb ideje működtetett.

Hideg állapotban A fűrészlánc a vezetőlemez alulsó

részére feküdjön fel, míg kézzel a vezetőlemez felett kihúzható. Ha szükséges, a fűrészláncot utána kell feszíteni – lásd "Fűrészlánc feszítése".

Üzemhőmérsékleten A fűrészlánc kitágul és belóg. A

vezetőlemez alulsó részén elhelyezkedő meghajtótagok nem léphetnek ki a horonyból – a fűrészlánc különben lecsúszhat. A fűrészlánc utánfeszítése – lásd "Fűrészlánc feszítése".

TUDNIVALÓ

A lehűléskor a fűrészlánc összehúzódik. Egy nem lazított fűrészlánc a forgattyústengelyt és a csapágyat megsértheti.

Hosszabb idejű teljes gázzal történő működtetés után

A motort rövid ideig járassuk még üresjárati fordulatban, míg a hő nagy része a hideg légáramlattal levezetődik, így a hajtóműnél elhelyezkedő alkotóelemek (gyújtóberendezés, porlasztó) nem terheltek meg túlságosan a hőtorlódás miatt.

MS 311, MS 391

magyar

001BA157 KN

143BA026 KN

Munkavégzés után

N A fűrészláncot lazítsuk, ha annak

feszítése a munkavégzés közben az üzemhőmérsékleten történt

TUDNIVALÓ

A fűrészláncot a munkavégzés után feltétlenül újból lazítani kell! A lehűléskor a fűrészlánc összehúzódik. Egy nem lazított fűrészlánc a forgattyústengelyt és a csapágyat megsértheti.

Ha a gép rövid időre leállított A motort engedjük lehűlni. A

berendezést a következő használatig a feltöltött üzemanyagtartállyal egy száraz, biztonságos, tűzveszélytől távoli helyen tároljuk.

Ha a gép hosszabb időre leállított lásd "A berendezés tárolása"

Olajmennyiség beállítása

A beállítható olajszivattyú külön rendelhető felszerelés.

A különböző vágáshosszak, fafajták és munkatechnikák szerint a szükséges olajmennyiség változó.

A beállítócsapszeggel (1) (a gép alsó részén) a szállított olaj mennyisége szükség szerint szabályozható.

Az Ematic-beállítás (E), középső szállított olajmennyiség –

N A beállítócsapszeget forgassuk az

„E“ (Ematic-helyzetbe) A szállított olajmennyiség növelése – N A beállítócsapszeget forgassuk el

az óramutató járásának irányába A szállított olajmennyiség csökkentése – N A beállítócsapszeget forgassuk el

az óramutató járásával ellentétesen

TUDNIVALÓ

A fűrészlánc legyen mindig lánckenőolajjal benedvesítve.

Vezetőlemez rendbentartása

N Fordítsa meg a vezetőlemezt –

minden láncélezés és minden lánccsere után – így elkerülhető a féloldalas elhasználódás, különösen az átfordulásnál és az alulsó résznél.

N Rendszeresen tisztítsa meg az

olajbelépő furatot (1), az olajkilépő csatornát (2) és a vezetőlemez hornyát (3).

N Mérje meg a horonymélységet a

reszelősablonon található mércével (külön rendelhető tartozék) azon a részen, ahol a futófelület kopása a legnagyobb

MS 311, MS 391

magyar

4903BA002 KN

2710BA000 KN

Lánctípus Láncosztás Minimális

horonymélys

ég Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0,325“ 6,0 mm Rapid 0,404“ 7,0 mm

Ha a horonymélység nem éri el ezt a méretet:

N Cserélje ki a vezetőlemezt. Különben a vezetőszemek súrolják a

horony alját – a fogláb és az összekötőszemek nem fekszenek fel a vezetőlemez futófelületén.

Levegőszűrő tisztítása

Ha a motor teljesítménye érzékelhetően csökken

A burkolat leszerelése N Állítsa a kombiemeltyűt Stop 0

állásba.

N Nyomja előre az elülső kézvédőt – a

fűrészlánc reteszelődik.

N Nyissa a gyorszárakat (1) –

forgassa el azokat a kombikulccsal 1/4 fordulattal az óramutató járásával ellentétesen.

N Szerelje le a burkolatot (2).

A levegőszűrő kiszerelése N A szűrő környékét tisztogassa meg

a durvább szennyeződéstől.

N 1/4 fordulattal fordítsa el a légszűrőt

jobbról balra, majd a hátsó fogantyú irányába vegye le azt.

N A sérült szűrőt feltétlenül ki kell

cserélni.

A levegőszűrő tisztítása N A szűrőt STIHL különleges

tisztítószerben (külön tartozék) vagy tiszta, nem gyúlékony tisztítószerben (pl. meleg szappanos víz) mossa ki – a szűrőt ezután belülről kifelé öblítse át folyó vízben – ne használjon nagynyomású tisztítót.

N Szárítsa meg a szűrő alkatrészeit –

ne használjon nagyon meleg levegőt.

N Ne olajozza meg a szűrőt. N Szerelje vissza a szűrőt.

MS 311, MS 391

TUDNIVALÓ

A levegőszűrő ki- és beszerelésekor tilos szerszámot használni – a levegőszűrő könnyen megsérülhet.

magyar

2710BA001 KN

0001BA027 KN

0001BA028 KN

A levegőszűrő beépítése

N Tegye fel a levegőszűrőt. N Nyomja a levegőszűrőt a szűrőház

irányába, egyidejűleg pedig forgassa azt balról jobbra, amíg az be nem kattan – a "STIHL" feliratnak vízszintesen kell elhelyezkednie.

N A burkolat felszerelése

A gázosító beállítása

Alapismeretek

A gázosító alapbeállítását már a gyárban elvégezték.

A gázosítót úgy állították be, hogy az a motor valamennyi üzemállapotában optimális üzemanyag-levegő keveréket kapjon.

E gázosító beállítócsavarjai csak szűk határok között állíthatók.

Alapbeállítás

N Állítsa le a motort. N Ellenőrizze a levegőszűrőt – ha

szükséges, tisztítsa meg vagy cserélje ki azt.

N A szikravédő rácsot (csak országtól

függően van beszerelve) a kipufogóban ellenőrizze – ha szükséges, akkor tisztítsa meg vagy cserélje ki azt.

N A főállítócsavart (H) forgassa el

ütközésig az óramutató járásával ellentétesen – (max. 3/4 fordulattal).

N Az üresjárati beállítócsavart (L)

csavarja be óvatosan az óramutató járásának irányába a szoros illeszkedésig – azután csavarja vissza azt 1 fordulattal.

Az üresjárat beállítása

N Végezze el a standardbeállítást. N Indítsa be a motort és járassa azt

melegre.

A motor üresjáratban leáll N Az üresjárati ütközőcsavart (LA)

forgassa el az óramutató járásának irányába, amíg a fűrészlánc is mozogni kezd – azután 1 1/2 fordulattal fogassa vissza azt.

MS 311, MS 391

magyar

4903BA002 KN

A fűrészlánc üresjáratban is forog N Az üresjárati ütközőcsavart (LA)

forgassa el az óramutató járásával ellentétes irányba, annyira, hogy a fűrészlánc leálljon – azután 1 1/2 fordulattal fogassa tovább azt ugyanabba az irányba

FIGYELMEZTETÉS

Ha a fűrészlánc az üresjárati beállítás ellenére is forog, akkor javíttassa meg a motorfűrészt szakszervizben.

Nem egyenletes a fordulatszám üresjáratban; rossz a gyorsulás (az üresjárati beállítócsavar = 1 beállítása ellenére)

Az üresjárati beállítás túl híg: N Az üresjárati beállítócsavart (L)

forgassa el az óramutató járásával ellentétesen, addig, amíg a motor járása egyenletes és a gyorsítás megfelelő nem lesz.

Az üresjárati állítócsavar (L) beállításának módosítása után általában szükség van az üresjárati ütközőcsavar (LA) beállításának változtatására is.

N Végezze el a standardbeállítást. N A motort addig járassa, amíg az

bemelegszik.

N A fő állítócsavart (H) forgassa el

kissé az óramutató járásának irányába (hígabb keverék) – max. az ütközésig.

TUDNIVALÓ

Nagy tengerszint feletti magasságból való visszatérést követően a gázosítót vissza kell állítani a szabványos értékre.

Túl sovány keverék beállítása esetén fennáll veszélye annak, hogy a hajtómű elégtelen kenés és túlmelegedés miatt károsodik.

Gyújtógyertya

N Elégtelen motorteljesítmény, rossz

beindítás vagy az üresjárati fordulatban jelentkező zavarok esetén először a gyújtógyertyát ellenőrizzük

N Kb. 100 üzemóra leteltével

cseréljük a gyújtógyertyát – erősen leégett elektródák esetén már hamarabb – csak a STIHL-cég által engedélyezett, zavarmentes gyújtógyertyát alkalmazzuk – lásd "Műszaki adatok"

A gyújtógyertya kiszerelése

N Állítsa a kombiemeltyűt Stop 0

állásba.

N Nyomja előre az elülső kézvédőt – a

fűrészlánc reteszelődik.

A gázosító beállításának módosítása nagyobb tengerszint feletti magasságban történő használatkor

Amikor a motor teljesítménye nem megfelelő, a gázosító beállításának kis mértékű változtatása szükséges lehet:

MS 311, MS 391

N Csavarja ki a csavarokat (1). N Vegye le le a burkolatot (2).

magyar

4903BA007 KN

000BA039 KN

000BA045 KN

4903BA008 KN

N Húzza le a gyújtógyertya dugaszt. N Csavarja ki a gyújtógyertyát.

Gyújtógyertya ellenőrzése

N Az elszennyeződött gyújtógyertyát

tisztogassuk meg

N Az elektródatávolságot (A)

ellenőrizzük – ha szükséges, állítsuk utána – a távolság értékére vonatkozóan lásd "Műszaki adatok"

N A gyújtógyertya elszennyeződését

okozó körülményeket szüntessük meg

Az elszennyeződést okozhatják:

– túl sok motorolaj az üzemanyagban – elszennyeződött levegőszűrő – nem megfelelő üzemfeltételek

FIGYELMEZTETÉS

Nem fixen meghúzott vagy hiányzó csatlakozóanya (1) esetén szikra képződhet. Amennyiben a munkavégzés gyúlékony vagy robbanékony környezetben történik, tűzvészek vagy robbanások keletkezhetnek. Súlyos személyi sérülések vagy anyagi károk keletkezhetnek.

N Zavarmentesített, fix

csatlakozóanyával rendelkező gyújtógyertyákat kell használni.

A gyújtógyertya beszerelése

N Csavarja be a gyújtógyertyát, majd

szorosan nyomja rá arra a gyújtógyertya dugaszt.

N Tegye vissza a burkolatot és húzza

meg a csavarokat.

A berendezés tárolása

Több mint kb. 3 hónapos munkaszünet esetén

N Az üzemanyagtartályt egy jól

átszellőztetett helyiségben ürítsük ki és tisztogassuk meg

N Az üzemanyagot az előírásoknak

megfelelően és környezetvédelmi szempontok szerint távolítsuk el

N A porlasztót járatással ürítsük,

máskülönben a porlasztóban levő membránok összeragadhatnak

N A fűrészláncot és a vezetőlemezt

vegyük le, tisztogassuk meg és fújjuk be védőolajjal

N A berendezést alaposan

tisztogassuk meg, különsen a hengerbordákat és a levegőszűrőt

N Ha biológiai lánckenőolajat

használunk (pld. STIHL BioPlus-t) a kenőolaj tartályt töltsük fel teljesen

N A berendezést egy száraz és

biztonságos helyen tároljuk. Ügyejünk arra, hogy mások (pld. gyermekek) a géphez ne juthassanak

MS 311, MS 391

magyar

001BA121 KN

001BA122 KN

Lánckerék ellenőrzése és cseréje

N Szerelje le a lánckerékfedelet, a

fűrészláncot és a vezetőlemezt.

N A láncféket oldja – a kézvédőt húzza

a fogantyúcső felé.

A lánckerék cseréje

– Két fűrészlánc elhasználódása után

vagy már hamarabb.

– Ha a bejáratási nyomok (nyilak)

nagysága 0,5 mm-nél mélyebb – különben csökken a fűrészlánc élettartama – az ellenőrzéshez használja az ellenőrzősablont (külön tartozék).

A lánckerék védelme szempontjából előnyös, ha két fűrészláncot váltakozva használ.

A STIHL cég eredeti STIHL lánckerekek alkalmazását ajánlja; így biztosított a láncfék legoptimálisabb működése.

N A biztosítótárcsát (1) a

csavarhúzóval nyomja le.

N A tárcsát (2) vegye le. N A csillagkereket (3) húzza le. N Vizsgálja meg a menetsztőpofát a

kupplungdobnál (4) – erős kopás esetén a kupplungdobot is cserélje.

N A kupplungdobot vagy a

szelvénylánckereket (5) a tűgörgős kosárral (6) együtt húzza le a forgattyústengelyről – QuickStop Super láncfékrendszer esetén előbb nyomja le a gázemeltyűzárat.

A profillánckerék/a csillagkerék beszerelése

N A forgattyústengely csonkját és a

tűgörgős kosarat tisztogassa meg és zsírozza be STIHL kenőzsírral (külön rendelhető tartozék).

N A tűgörgős kosarat tolja fel a

forgattyústengely csonkjára

N A kupplungdobot ill. a

szelvénylánckereket a felhelyezés után kb. 1 fordulattal forgassa el, hogy az olajszivattyú meghajtásához szükséges menesztő bekattanjon – QuickStop Super láncfékrendszer esetén előbb nyomja le a gázemeltyűzárat.

N Helyezze fel a csillagkereket – a

lyukacsos részek kifelé mutassanak.

N A tárcsát és a biztosítótárcsát

helyezze vissza a forgattyústengelyre.

MS 311, MS 391

magyar

689BA027 KN

689BA021 KN

Fűrészlánc ápolása és élezése

Könnyed fűrészelés megfelelően élezett fűrészlánccal

A kifogástalanul élezett fűrészlánc már kis előretolási erővel is könnyedén hatol a fába.

Ne dolgozzon életlen vagy sérült fűrészlánccal, mert az túl nagy fizikai megterhelést, nagy rezgés általi terhelést, nem kielégítő vágásminőséget és fokozott kopást okoz.

N Tisztítsa meg a fűrészláncot. N Ellenőrizze, hogy a fűrészlánc nem

repedezett-e, valamint hogy a szegecsek épek-e.

N Cserélje ki a sérült vagy

elhasználódott lánctagokat, és az újakat igazítsa hozzá a többi lánctag alakjához és elhasználódottsági fokához – szükség esetén reszelje meg azokat.

A keményfém lapkás (Duro) fűrészláncok különösen kopásállóak. Az optimális élezési eredmény elérése érdekében a STIHL a STIHL márkaszervizt ajánlja.

FIGYELMEZTETÉS

Feltétlenül tartsa be a következőkben megadott szögeket és méreteket. Ha a fűrészlánc rosszul élezett – mindenek előtt a túl alacsony mélységhatároló

miatt – akkor nagyobb a veszélye a motorfűrész visszacsapódásának – Sérülésveszély!

Láncosztás

A láncosztás jelölése (a) be van vésve minden vágófog mélységhatárolójánál.

Jelölés (a) Láncosztás

Hüvelyk mm 7 1/4 P 6,35 1 vagy 1/4 1/4 6,35 6, P vagy PM 3/8 P 9,32 2 vagy 325 0,325 8,25 3 vagy 3/8 3/8 9,32 4 vagy 404 0,404 10,26

A reszelők átmérője a láncosztás szerint van meghatározva – lásd az "Élezőszerszámok" c. táblázatban.

Utánélezéskor be kell tartani a vágófog szögét.

Élezési és homlokszög

A Élezési szög A STIHL fűrészláncokat 30° élezési

szöggel élezik. Kivételt képeznek a hossztoló fűrészhez való láncok 10° élezési szögükkel. A hossztoló fűrészhez való láncok megnevezésében "X" jelölés található.

B Homlokszög Az előírt reszelőtartó és reszelőátmérő

alkalmazása esetén automatikusan a megfelelő homlokszög adódik.

Fogalakok Szög (°)

Micro = félvésőfog, pl. 63 PM3, 26 RM3, 36 RM

Super = teljes vésőfog, pl. 63 PS3, 26 RS, 36 RS3

Hossztoló fűrészhez való láncok, pl. 63 PMX, 36 RMX

A szögek legyenek azonosak a fűrészlánc valamennyi foga esetén. Ha a szögek nem egyformák: Durva és egyenetlen a fűrészlánc futása, fokozott a kopás – a fűrészlánc akár el is szakadhat.

30 75

30 60

10 75

MS 311, MS 391

magyar

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Reszelőtartó

N Használjon reszelőtartót. A fűrészláncot kézzel csak reszelőtartót

használva élezze (külön tartozék, lásd az "Élezőszerszámok" c. táblázatot). A reszelőtartón megtalálhatók az élezési szögre vonatkozó jelölések.

Kizárólag speciális fűrészláncreszelőket használjon! Másfajta reszelők alakjuk és vágásmódjuk miatt alkalmatlanok.

A szögek ellenőrzése

Szabályos élezés

N Az élezőszerszámokat a

láncosztásnak megfelelően válassza ki.

N Ha szükséges, fogja be satuba a

vezetőlemezt.

N A fűrészláncot blokkolja le – a

kézvédőt húzza előre.

N A fűrészlánc továbbhúzásához a

kézvédőt húzza a fogantyúcső felé: A láncfék kioldott. A Quickstop Super láncfék rendszer esetén nyomja meg a gázemeltyűzárat is.

N Gyakran élezzen, egyszerre csak

keveset reszeljen le – az egyszerű utánélezéshez legtöbbször elegendő két-három reszelőhúzás.

levő jelöléseknek megfelelően – a reszelőtartót helyezze a fogtetőre és a mélységhatárolóra.

N Csak belülről kifelé reszeljen. N A reszelő csak előrenyomáskor

reszel – visszahúzáskor emelje meg a reszelőt.

N Ne reszelje utána az összekötő- és

a vezetőszemeket.

N A reszelőt rendszeres időközönként

kissé fordítsa el az egyoldali elhasználódás elkerülésére.

N Távolítsa el a sorját egy darab

keményfával.

N Ellenőrizze a szöget a

reszelősablon segítségével.

Valamennyi vágófog azonos hosszúságú legyen.

Egyenlőtlen foghosszúságok esetén a fogmagasságok is eltérőek, ami a fűrészlánc durva futását és a lánc szakadását okozhatja.

N Reszelje vissza az összes

vágófogat a legrövidebb vágófog hosszúságára – a legjobb, ha ezt a munkát szakműhelyben, elektromos élezőkészülékkel végezteti el.

STIHL reszelősablon (külön tartozék, lásd az "Élezőszerszámok" c. táblázatot) – univerzális szerszám az élezési és homlokszög, a mélységhatároló-méret, a foghossz és a horonymélység ellenőrzésére, valamint a horony és az olajbetöltő furatok tisztítására.

MS 311, MS 391

N A reszelő vezetése: Vízszintesen (a

vezetőlemez oldalfelületéhez képest derékszögben) a megadott szögek szerint – a reszelőtartón

magyar

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

A mélységhatároló távolsága

A mélységhatároló távolsága határozza meg a vágóél fába hatolási mélységét és ezáltal a forgács vastagságát.

a A mélységhatároló és a vágóél közti

névleges távolság

Puhafa fagyos időszakon kívüli vágásakor ez a távolság maximum 0,2 mm-el (0,008") nagyobb lehet.

Láncosztás Mélységhatároló

Távolság (a) Hüvelyk (mm) mm (hüvelyk) 1/4 P (6,35) 0,45 (0,018) 1/4 (6,35) 0,65 (0,026) 3/8 P (9,32) 0,65 (0,026) 0,325 (8,25) 0,65 (0,026) 3/8 (9,32) 0,65 (0,026) 0,404 (10,26) 0,80 (0,031)

A mélységhatároló utánreszelése

A mélységhatároló távolsága a vágóél élezésekor csökken.

N Minden egyes élezés után

ellenőrizze a mélységhatároló távolságát.

N Helyezze a fűrészláncra a

láncosztásnak megfelelő reszelősablont (1) és nyomja azt a vizsgálandó vágófoghoz – ha a mélységhatároló túlnyúlik a reszelősablonon, akkor után kell reszelni azt.

Fűrészláncok bütykös vezetőszemmel (2) – a bütykös vezetőszem (2) felső része (szervizjelöléssel ellátva) a vágófog mélységhatárolójával egyidejűleg kerül megmunkálásra.

FIGYELMEZTETÉS

A bütykös vezetőszem további felületének megmunkálása tilos, mert az a motorfűrész visszacsapódásának veszélyét növelheti.

N Annyit reszeljen le a

mélységhatárolóból, hogy az szintbe kerüljön a reszelősablonnal.

N Ezután reszelje le a

mélységhatároló tetejét a szervizjelzéssel párhuzamosan (lásd nyíllal jelölve) ferdére – eközben a mélységhatároló legmagasabb részéből már ne reszeljen le.

FIGYELMEZTETÉS

A túl alacsonyan kialakított mélységhatároló miatt a motorfűrész könnyebben visszacsapódik.

N Helyezze a reszelősablont a

fűrészláncra – a mélységhatároló legmagasabb része legyen szintben a reszelősablonnal.

MS 311, MS 391

magyar

N Alaposan tisztítsa meg a

fűrészláncot az élezés után, távolítsa el a rátapadt reszeléket vagy élezési port – és kenje meg alaposan a fűrészláncot.

N Hosszabb munkaszünet esetén

tisztítsa meg a fűrészláncot, és beolajozva tárolja azt.

Élezőszerszámok (külön tartozék) Láncosztás Kerek reszelő ^Kerek reszelő Reszelőtartó Reszelősablon Lapos reszelő Élezőkészlet

Hüvelyk (mm) mm (hüvelyk) Alkatrészszám Alkatrészszám Alkatrészszám Alkatrészszám Alkatrészszám 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 0,325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029 0,404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

Tartalmazza a reszelőtartót a kerek reszelővel, a lapos reszelőt és a reszelősablont.

MS 311, MS 391

magyar

Karbantartási és ápolási tanácsok

Az alábbiakban közölt adatok normális használati feltételek esetén érvényesek. Ha a munkakörülmények nehezebbek (nagyobb porképződés, erősebben gyantaképző fafajták, trópikus fafajok, stb.) és ha a gép napi használata hosszabb ideig tart, akkor a megadott időközöket ennek megfelelően rövidítsék le. Ha a gépet csak ritkán használja, akkor a megadott időközök annak megfelelően hosszabbak is lehetnek.

munkakezdés előtt

munkavégzés után, ill.

naponta

az üzemanyagtartály minden

feltöltése után

hetente

teljes gép

Gázemeltyű, gázemeltyűzár, szivatókar, indítócsappanyú-emeltyű stop-kapcsoló, kombiemeltyű (a felszereltségtől függően)

Láncfék

Kézi üzemanyagpumpa (ha van)

Szívófej/szűrő az üzemanyagtartályban

Üzemanyagtartály Tisztítás X

Kenőolajtartály Tisztítás X

Lánckenés Ellenőrzés X

Fűrészlánc

Vezetőlemez

Lánckerék Ellenőrzés X

Légszűrő

Szemrevételezés (állapot, tömítés) XX

Tisztítás X

A működés ellenőrzése XX

Vizsgálat szakszervizben

Ellenőrzés X

Javítás szakszervizben

Ellenőrzés X

Tisztítás, a szűrőbetét cseréje XX

Csere XXX

Ellenőrzés; ügyeljen az élességre is. XX

A láncfeszesség ellenőrzése XX

Élezés X

Ellenőrzés (elhasználódás, károsodás) X

Tisztítás és megfordítás X

Sorjátlanítás X

Csere XX

Tisztítás XX

Csere X

havonta

évente

hiba esetén

károsodás esetén

szükség esetén

MS 311, MS 391

magyar

munkakezdés előtt

munkavégzés után, ill.

naponta

az üzemanyagtartály minden

feltöltése után

hetente

havonta

évente

hiba esetén

károsodás esetén

szükség esetén

Rezgéscsökkentő elemek

A levegő bevezetése a szellőzőházon Tisztítás XX X

Hengerbordák Tisztítás XX X

Gázosító

Gyújtógyertya

Hozzáférhető csavarok és anyák (kivéve: beállítócsavarok)

Láncfogó

Kiömlőcsatorna

Biztonsági matrica Csere X

A STIHL cég a STIHL márkaszervizt ajánlja.

A Profi-motorfűrészek esetén (3,4 kW teljesítménytől) a hengerlábcsavarokat 10 - 20 órányi működés után erősen húzza meg

Ellenőrzés XX

Csere szakszervizben

Üresjárati fordulat ellenőrzése; a fűrészlánc eközben nem mozoghat

Állítsa be az üresjáratot; esetleg javíttassa meg a motorfűrészt márkaszervizben

Az elektródatávolság utánállítása X

csere 100 üzemóránként

Utánhúzás

Ellenőrzés X

Csere X

Kokszmentesítés 139 üzemóra elteltével, majd 150 üzemóránként

MS 311, MS 391

magyar

Az elkopás csökkentése és a károsodások elkerülése

Az ebben a használati utasításban leírtak betartása esetén a gép túlzott mértékű elkopása és károsodása elkerülhető.

A berendezés használata, karbantartása és tárolása ugyanolyan gondosan történjen, mint az ebben a használati utasításban ismertetett.

Az összes olyan károsodásért, mely a biztonsági előírások, a használati utasítások vagy a karbantartási utasításban leírtak be nem tartása miatt történtek, a berendezés kezelője saját maga felelős. Ez mindenek előtt akkor érvényes, ha:

– a STIHL-cég a berendezésen

történt változtatásokat nem engedélyezte

– olyan szerszámok vagy tartozékok

alkalmazottak, melyek a berendezéshez nem engedélyezettek, nem ahhoz tartoznak, vagy rosszabb minőségűek

– a berendezés nem rendeltetésének

megfelelően alkalmazott

– a berendezés sport- vagy

versenyszerű rendezvények esetén alkalmazott

– a berendezés elromlott

alkatrészekkel is műdödtetett, és a károsodás emiatt történik

Karbantartási munkálatok

Valamennyi, a "Karbantartási- és ápolási tanácsok" fejezetben ismertetett munkálatot rendszeresen végezzük el. Ha a berendezés kezelője ezeket a karbantartási munkálatokat saját maga nem tudja elvégezni, ezeket a munkálatokat bízzuk a szakkereskedésre.

A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHLszakkereskedéssel végeztessük. A STIHL-szakkereskedések dolgozói rendszeres továbbképzésen vesznek részt, és ott a Műszaki Ismertetések is rendelkezésre állnak.

Ha ezekre a munkálatokra nem kerül sor, vagy ha ezek a munkálatok nem szakszerűen végzettek, károsodások történhetnek, melyekért maga a berendezés kezelője felelős. Ezek közé tartoznak többek között:

– a hajtómű olyan károsodásai,

melyek a nem idejében, vagy a nem megfelelően elvégzett karbantartási munkálatok miatt történtek (pld. levegő- és üzemanyagszűrő), a porlasztó beállítása nem megfelelő, vagy a hűtőlevegő járatainak tisztítása nem megfelelő (beszívási nyílások, hengerfuratok)

– a helytelen tárolás miatt okozott

rozsdásodás, és másfajta, annak következtében létrejött károsodások

– a berendezés károsodása, mely

silányabb minőségű alkatrészek használata miatt történt

Elkopásnak kitett alkatrészek

A motoros berendezés egyes alkatrészei az előírásnak megfelelő használat esetén is természetes elkopásnak kitettek, és ezek cseréje a használat módjának és idejének megfelelően egy bizonyos használati időszak leteltével szükséges. Ehhez tartozik többet közt a:

– fűrészlánc, vezetőlemez – meghajtás alkatrészei (röpsúly-

kupplung, kupplungbod, lánckerék)

– szűrő (levegő-, olaj-,

üzemanyagszűrő)

– beindító berendezés – gyújtógyertya – rezgéscsökkentő rendszer

rezgéscsökkentő elemei

MS 311, MS 391

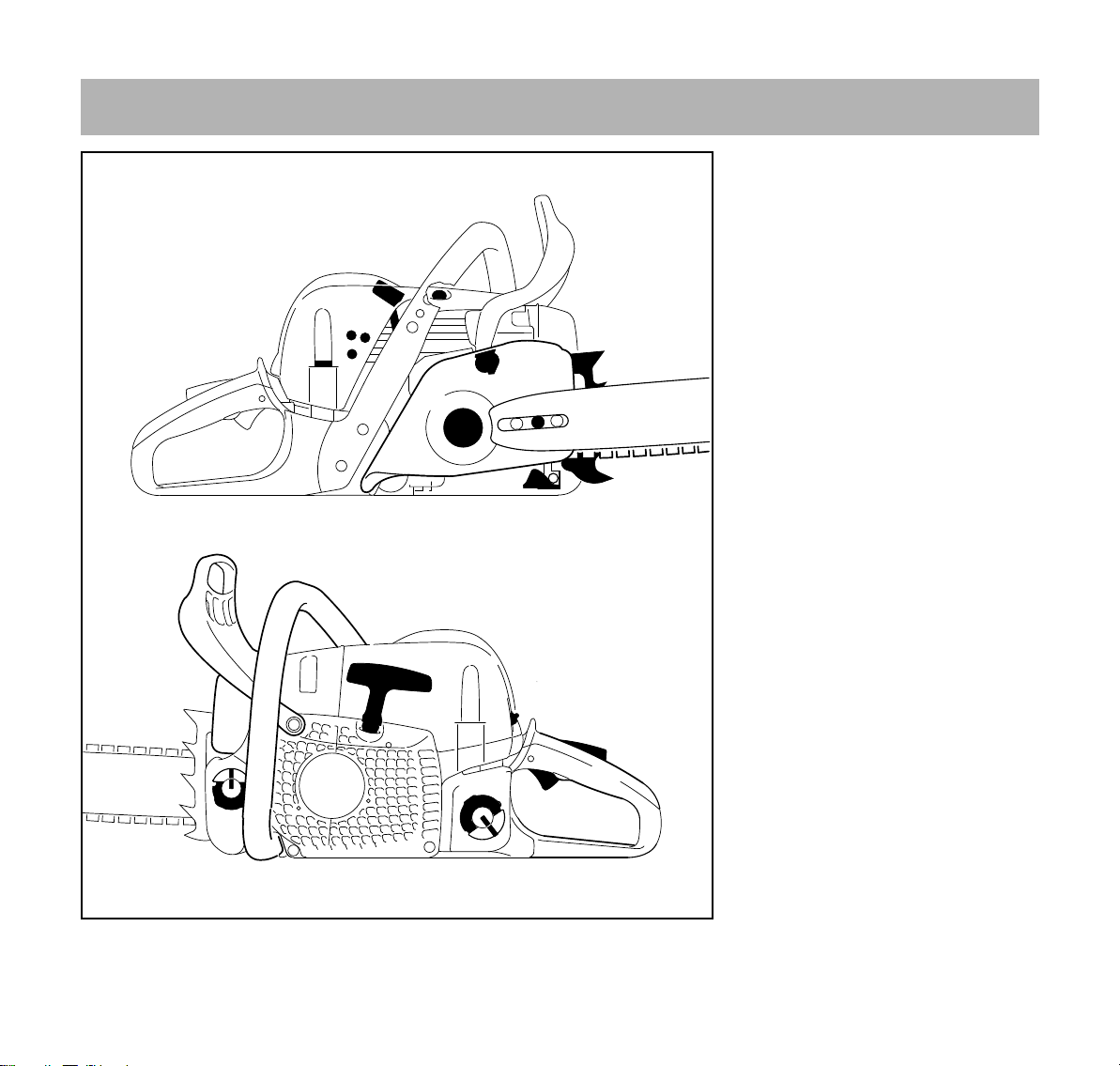

Fontos alkotórészek

4903BA009 KN

magyar

1 Burkolatzár 2 A gázosító beállítócsavarjai 3 Gyújtógyertya dugasz 4 Tolóka (nyári és téli működtetés) 5 Dekompresszor szelep 6 Láncfék 7 Lánckerék 8 Lánckerékfedél 9 Láncfogó 10 Oldalsó láncfeszítő 11 Rönktámasz 12 Vezetőlemez 13 Oilomatic fűrészlánc 14 Olajtankelzáró 15 Kipufogó 16 Elülső kézvédő 17 Elülső fogantyú (fogantyúcső) 18 Indítófogantyú 19 Üzemanyagtartály-elzáró 20 Kombiemeltyű 21 Gázemeltyű 22 Gázemeltyűzár 23 Hátsó fogantyú 24 Hátsó kézvédő # Gépszám

MS 311, MS 391

magyar

Műszaki adatok

Hajtómű

Egyhengeres, kétütemű STIHL motor

MS 311

Lökettérfogat: 59,0 cm Hengerfurat: 47 mm Dugattyúlöket: 34 mm Az ISO 7293 szerinti

teljesítmény:

3,1 kW (4,2 PS) 9500 1/min esetén

Üresjárati fordulatszám:

2800 1/min

MS 391

Lökettérfogat: 64,1 cm Hengerfurat: 49 mm Dugattyúlöket: 34 mm Az ISO 7293 szerinti

teljesítmény:

3,3 kW (4,5 PS) 9500 1/min esetén

Üresjárati fordulatszám:

az ISO 11681 szerint +/- 50 1/min

2800 1/min

Gyújtóberendezés

Elektronikusan szabályozott gyújtómágnes

Gyújtógyertya (zavarvédett):

Elektródahézag: 0,5 mm

Bosch WSR 6 F, NGK BPMR 7 A

Üzemanyagrendszer

Helyzetre érzéketlen membrános gázosító integrált üzemanyagpumpával

Az üzemanyagtartály űrtartalma: 600 cm

(0,6 l)

Lánckenés

Fordulatszámfüggő, teljesen automatikus olajszivattyú forgódugattyúval - kiegészítésképpen kézi olajmennyiség-szabályozás

Az olajtartály űrtartalma: 350 cm

(0,35 l)

Súly

üzemanyag és vágókészlet nélkül MS 311: 6,2 kg MS 391: 6,2 kg

Vágókészlet

Előfordulhat, hogy a tényleges vágási hossz kisebb a megadottnál.

Rollomatic E vezetőlemezek

Vágási hossz: 37, 40, 45 cm Osztás: 3/8" (9,32 mm) Horonyszélesség: 1,6 mm Láncvezető: 10 fogú

3/8" fűrészláncok

Rapid Micro (36 RM) 3652 típus Rapid Super (36 RS) 3621 típus Rapid Super 3 (36 RS3) 3626 típus Osztás: 3/8" (9,32 mm) A vezetőszem

vastagsága: 1,6 mm

Lánckerekek

7 fogú a 3/8" méretűhöz (gyűrűs lánckerék)

Max. láncsebesség az ISO 11681 szerint: 27,5 m/s

A lánc átlagos sebessége üzem közben rendszerint kb. 20%-al kisebb az ISO 11681 szerinti maximális láncsebességnél. A személyi védőfelszerelés kiválasztásához forduljon STIHL márkakereskedőhöz.

Zaj- és rezgésértékek

További információk a 2002/44/EK irányelv munkaadókra vonatkozó rezgéssel kapcsolatos előírásainak betartásáról a www.stihl.com/vib webhelyen találhatók.

Zajszint L

az ISO 22868 szerint

peq

MS 311: 105 dB(A) MS 391: 105 dB(A)

Zajteljesítményszint Lw az ISO 22868 szerint

MS 311: 117 dB(A) MS 391: 117 dB(A)

MS 311, MS 391

magyar

Rezgésérték a

az ISO 22867

hv, eq

szerint

Fogantyú,

balos MS 311: 4,0 m/s MS 391: 4,0 m/s

Fogantyú, jobbos

4,0 m/s

A zajszint és zaj teljesítményszint K-tényező a 2006/42/EK irányelv szerint = 2,5 dB(A); a rezgési szint K-tényező a 2006/42/EK irányelv szerint = 2,0 m/s

REACH

A REACH megnevezés az Európai Unió átal meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.

A REACH előírás (EG) Nr. 1907/2006 szerinti minősítéssel kapcsolatban lásd www.stihl.com/reach

Alkatrészbeszerzés

Kérjük, az alkatrész megrendeléséhez a motoros fűrész eladási megnevezését, a gép számát, és a vezetőlemez és a fűrészlánc számát az itt megjelölt sorokba írja be. Ezáltal az új vágóberendezés vásárlása egyszerűbb.

A vezetőlemez és a fűrészlánc könnyen elkopik. Az alkatrészek megrendelésekor elegendő, ha a motoros fűrész eladási megnevezését, az alkatrész-számot és az alkatrész megnevezését jelöljük meg.

Eladási megnevezés

Gép száma

Vezetőlemez száma

Fűrészlánc száma

Javítási tanácsok

Ennek a berendezésnek a kezelője csakis azokat a karbantartási és javítási munkálatokat végezheti el, melyek ebben a használati utasításban leírtak. Az ezen túlmenő javításokat csakis a szakkereskedés végezheti.

A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHLszakkereskedéssel végeztessük el. A STIHL-szakkereskedések dolgozói rendszeres továbbképzésen vesznek részt, és ott a műszaki ismertetések is rendelkezésre állnak.

A javítások esetén csakis olyan alkatrészek beszerelése engedélyezett, melyeket a STIHL-cég ehhez a berendezéshez kifejezetten engedélyezett, vagy melyek technikai szempontból egyenértékűek. Kizárólag nagyon jó minőségű alkatrészeket alkalmazzunk. Máskülönben balesetek történhetnek, vagy a berendezés megsérülhet.

A STIHL-cég az eredeti STIHL alkatrészek használatát ajánlja.

Az eredeti STlHL alkatrészek a STlHL alkatrész-számról, a { írásmódról, és általában a STlHL K alkatrészjelről (kisebb alkatrészeken ez a jel egymagában is állhat) felismerhetőek.

MS 311, MS 391

magyar

000BA073 KN

Eltávolítása

A hulladékkezelés során tartsa be az adott ország speciális hulladékkezelési előírásait.

A STIHL termékeknek nem háztartási hulladékban a helyük. A STIHL terméket, az akkumulátort, a tartozékokat és a csomagolást a környezetvédelmi szempontok szerint távolítsa el.

A hulladékkezeléssel kapcsolatos aktuális információk a STIHL szakkereskedésekben elérhetők.

EK Megfelelőségi nyilatkozat

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Németország kizárólagos felelőssége tudatában

kijelenti, hogy a

Kivitel: Motorfűrész Gyártó: STIHL Típus: MS 311

MS 391 Sorozatszám: 1140 Lökettérfogat MS 311: 59,0 cm MS 391: 64,1 cm

megfelel a 2006/42/EK, 2014/30/EU és 2000/14/EK irányelvek vonatkozó előírásainak, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival:

EN ISO 11681-1, EN 55012, EN 61000-6-1

A mért és a garantált zajszint megállapítása a 2000/14/EK irányelv V függelékének előírásai szerint, az ISO 9207 sz. szabványnak megfelelően történt.

Mért zaj teljesítményszint

A termék EK minősítését végezte: DPLF

Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

A tanúsítvány száma MS 311: K-EG-2009/5202 MS 391: K-EG-2009/5143

A műszaki iratok helye: ANDREAS STIHL AG & Co. KG

Produktzulassung A gép gyártási éve és a gép száma a

berendezésen van feltüntetve. Waiblingen, 2016.10.28. ANDREAS STIHL AG & Co. KG nevében

Thomas Elsner Termék- és szolgáltatás menedzser

MS 311: 117 dB(A) MS 391: 117 dB(A)

Garantált hangteljesítmény-szint

MS 311: 119 dB(A) MS 391: 119 dB(A)

MS 311, MS 391

0458-542-1121-B

ungarisch

www.stihl.com

*04585421121B*

0458-542-1121-B

Stihl MS 311, MS 391 Instruction Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
