Inhaltsverzeichnis
deutsch
Kettenbremssystem QuickStop Super 2
Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise 3 Reaktionskräfte 9 Arbeitstechnik 10 Schneidgarnitur 19 Führungsschiene und Sägekette
montieren 20
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Sägekette spannen 21 Spannung der Sägekette prüfen 22 Kraftstoff 22 Kraftstoff einfüllen 23 Kettenschmieröl 25 Kettenschmieröl einfüllen 26 Kettenschmierung prüfen 26 Kettenbremse 27 Winterbetrieb 28 Motor starten / abstellen 29 Betriebshinweise 32 Ölmenge einstellen 33 Führungsschiene in Ordnung
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
halten 34 Haube 34 Luftfilter reinigen 35 M-Tronic 35 Zündkerze 36 Gerät aufbewahren 37 Kettenrad prüfen und wechseln 37 Sägekette pflegen und schärfen 38 Wartungs- und Pflegehinweise 42
Verschleiß minimieren und Schäden vermeiden 44
Wichtige Bauteile 45 Technische Daten 46 Ersatzteilbeschaffung 47 Reparaturhinweise 47 Entsorgung 47 EU-Konformitätserklärung 48 Anschriften 48
Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL entschieden haben.
Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2017
0458-160-7521-A. VA2.M17.
0000006469_008_D
MS 261 C-MQ
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel­fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
2
1
150BA000 KN
Kettenbremssystem QuickStop Super
Diese STIHL Motorsäge ist mit einem Kettenbremssystem ausgerüstet, das auf drei verschiedene Arten ausgelöst werden kann. Wie bisher wird die Kettenbremse automatisch, bei einem ausreichend starken Sägenrückschlag – durch Massenträgheit des Handschutzes – und manuell, durch Drücken des vorderen Handschutzes zur Schienenspitze ausgelöst und stoppt die Bewegung der Sägekette im Bruchteil einer Sekunde. Zusätzlich zu diesen Funktionen stoppt die Nachlaufbremse dieses Systems die Bewegung der Sägekette, innerhalb einer Sekunde, sobald der hintere Handgriff der Motorsäge losgelassen wird. Umgekehrt wird die blockierte Sägekette erst freigegeben, wenn zum Gasgeben die Gashebelsperre gedrückt wird.
Die Kettenbremse kann auf drei Arten ausgelöst werden:
3 manuell (durch Loslassen des
hinteren Handgriffes)
Der Auslösemechanismus der QuickStop Super Nachlaufbremse ist ohne weitere Bedienungselemente in die Gashebelsperre (hinterer Handgriff) integriert. Ein wesentlicher Vorteil bei der Arbeit ist, dass die Sägekette (z.B. beim Transport) mit laufendem Motor automatisch blockiert ist, solange der hintere Handgriff losgelassen ist.
Zu dieser Gebrauchsanleitung
Diese Gebrauchsanleitung bezieht sich auf eine STIHL Motorsäge, in dieser Gebrauchsanleitung auch Motorgerät genannt.
Bildsymbole
Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.
Kraftstofftank; Kraftstoff­gemisch aus Benzin und Motoröl
Tank für Kettenschmieröl; Kettenschmieröl
Kettenbremse blockieren und lösen
Nachlaufbremse
WARNUNG
1 automatisch (Trägheitsauslösung) 2 manuell (durch Drücken des
vorderen Handschutzes in Richtung Schienenspitze)
Zur Vermeidung von Schäden oder Verletzungen bei der Arbeit müssen einige Besonderheiten beachtet werden, die diese Motorsäge in ihrem Verhalten zu Motorsägen ohne Nachlaufbremse unterscheiden. Vor der ersten Arbeit mit der Motorsäge unbedingt mit der Wirkungsweise des Kettenbremssystems vertraut machen! Siehe dazu besonders "Kettenbremse“.
Kettenlaufrichtung
Ematic; Mengenverstel­lung Kettenschmieröl
2
MS 261 C-MQ
deutsch
Sägekette spannen
Ansaugluftführung: Winterbetrieb
Ansaugluftführung: Sommerbetrieb
Griffheizung
Dekompressionsventil betätigen
Kraftstoffhandpumpe betätigen
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.
Sicherheitshinweise
Besondere Sicherheits­maßnahmen sind beim Arbeiten mit der Motor­säge erforderlich, weil mit sehr hoher Kettenge­schwindigkeit gearbeitet wird und die Schneide­zähne sehr scharf sind.
Die gesamte Gebrauchs­anleitung vor der ersten Inbetriebnahme aufmerk­sam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.
Allgemein beachten
Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.
Der Einsatz Schall emittierender Motorsägen kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.
Wer zum ersten Mal mit der Motorsäge arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.
MS 261 C-MQ
3
deutsch
Minderjährige dürfen nicht mit der Motorsäge arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten. Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.
Motorsäge nur an Personen weitergeben oder ausleihen, die mit seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.
Wer mit der Motorsäge arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einer Motorsäge möglich ist.
Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit der Motorsäge gearbeitet werden.
Bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) die Arbeit verschieben – erhöhte Unfallgefahr!
Nur Träger von Herzschrittmachern: Die Zündanlage dieser Motorsäge erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.
Bestimmungsgemäße Verwendung
Die Motorsäge nur zum Sägen von Holz und hölzernen Gegenständen verwenden.
Für andere Zwecke darf die Motorsäge nicht benutzt werden – Unfallgefahr!
Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.
Bekleidung und Ausstattung
Vorschriftsmäßige Bekleidung und Ausstattung tragen.
Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung mit Schnittschutzeinlage – kein Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen der Motorsäge verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).
Geeignetes Schuhwerk tragen – mit Schnitt­schutz, griffiger Sohle und Stahlkappe.
WARNUNG
Um die Gefahr von Augenverletzungen zu reduzieren enganlie­gende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutz­brille achten.
Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.
"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.
Schutzhelm tragen bei Gefahr von herabfallenden Gegenständen.
Robuste Arbeitshand­schuhe aus widerstandsfähigem Material tragen (z. B. Leder).
STIHL bietet ein umfangreiches Programm für persönliche Schutzausstattung an.
Transport
Vor dem Transport – auch über kürzere Strecken – Motorsäge immer abstellen, Kettenbremse blockieren und Kettenschutz anbringen. Dadurch kein unbeabsichtigtes Anlaufen der Sägekette.
4
MS 261 C-MQ
deutsch
001BA115 KN
Motorsäge nur am Griffrohr tragen – heißer Schalldämpfer vom Körper weg, Führungsschiene nach hinten. Heiße Maschinenteile, insbesondere die Schalldämpferoberfläche, nicht berühren – Verbrennungsgefahr!
In Fahrzeugen: Motorsäge gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff und Kettenöl sichern.
Reinigen
Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.
Motorsäge von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.
Kühlluftschlitze bei Bedarf reinigen. Zur Reinigung der Motorsäge keine
Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile der Motorsäge beschädigen.
Zubehör
Nur solche Werkzeuge, Führungsschienen, Sägeketten, Kettenräder, Zubehöre oder technisch gleichartige Teile anbauen, die von
STIHL für diese Motorsäge freigegeben sind. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen.
STIHL empfiehlt STIHL Original Werkzeuge, Führungsschienen, Sägeketten, Kettenräder und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.
Tanken
Benzin ist extrem leicht entzündlich – von offe­nem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht
rauchen. Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen – Brandgefahr!
Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.
Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorsäge sofort davon säubern. Keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.
Die Motorsägen können serienmäßig mit folgenden Tankverschlüssen ausgerüstet sein:
Tankverschluss mit Klappbügel (Bajonettverschluss)
Tankverschluss mit Klappflügel (Bajonettver­schluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.
Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.
Auf Undichtigkeiten ach­ten! Wenn Kraftstoff ausläuft, Motor nicht star­ten – Lebensgefahr durch Verbrennungen!
Vor der Arbeit
Motorsäge auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:
Kraftstoffsystem auf Dichtheit
prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorsägen mit Kraftstoffhandpumpe). Bei Undichtigkeit oder Beschädigung Motor nicht starten – Brandgefahr! Motorsäge vor Inbetriebnahme durch Fachhändler instand setzen lassen.
funktionstüchtige Kettenbremse,
vorderer Handschutz
richtig montierte Führungsschiene richtig gespannte Sägekette
MS 261 C-MQ
5
deutsch
001BA087 LÄ
Gashebel und Gashebelsperre
müssen leichtgängig sein – Gashebel muss nach dem Loslassen in die Ausgangsposition zurückfedern
Kombihebel leicht auf STOP, 0
bzw. stellbar
Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!
keine Änderung an den
Bedienungs- und Sicherheitseinrichtungen vornehmen
Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung der Motorsäge
ausreichend Kraftstoff und
Kettenschmieröl im Tank
Die Motorsäge darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!
Motorsäge starten
Nur auf ebenem Untergrund. Auf festen und sicheren Stand achten. Motorsäge dabei sicher festhalten – die Schneidgarnitur darf keine Gegestände und nicht den Boden berühren – durch die umlaufende Sägekette Verletzungsgefahr.
Die Motorsäge wird nur von einer Person bedient. Keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.
Motorsäge nicht starten wenn sich die Sägekette in einem Schnittspalt befindet.
Motor mindestens 3 m vom Ort des Tankens entfernt und nicht in geschlossenen Räumen starten.
Vor dem Starten Kettenbremse blockieren – durch die umlaufende Sägekette Verletzungsgefahr!
Motor nicht aus der Hand anwerfen – Starten wie in der Gebrauchsanleitung beschrieben.
Während der Arbeit
Immer für festen und sicheren Stand sorgen. Vorsicht, wenn die Rinde des Baumes nass ist – Rutschgefahr!
Motorsäge immer mit beiden Händen festhalten: Rechte Hand am hinteren Handgriff – auch bei Linkshändern. Zur sicheren Führung Griffrohr und Handgriff mit den Daumen fest umfassen.
Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – den Kombihebel/Stoppschalter in Richtung STOP, 0 bzw. stellen.
Motorsäge niemals unbeaufsichtigt laufen lassen.
Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände, auf frisch geschältem Holz oder Rinde – Rutschgefahr!
Vorsicht bei Baumstümpfen, Wurzeln und Gräben – Stolpergefahr!
Nicht alleine arbeiten – stets Rufweite einhalten zu anderen Personen, die in Notfall-Maßnahmen ausgebildet sind und im Notfall Hilfe leisten können. Wenn sich Hilfskräfte am Einsatzort aufhalten, müssen diese auch Schutzkleidung tragen (Helm!) und dürfen nicht direkt unter den zu sägenden Ästen stehen.
Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!
Während des Sägens entstehende Stäube (z. B. Holzstaub), Dunst und Rauch können gesundheitsgefährdend sein. Bei Staubentwicklung Staubschutzmaske tragen.
Wenn der Motor läuft: Die Sägekette läuft noch kurze Zeit weiter, nachdem der Gashebel losgelassen wurde – Nachlaufeffekt.
Nicht rauchen bei der Benutzung und in der näheren Umgebung der Motorsäge– Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.
6
MS 261 C-MQ
deutsch
Sägekette regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:
Motor abstellen, abwarten, bis die
Sägekette still steht
Zustand und festen Sitz prüfen Schärfzustand beachten
Bei laufendem Motor Sägekette nicht berühren. Wird die Sägekette durch einen Gegenstand blockiert, sofort Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr!
Vor dem Verlassen der Motorsäge Motor abstellen.
Zum Wechseln der Sägekette Motor abstellen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!
Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und vom heißen Schalldämpfer fernhalten – Brandgefahr! Schalldämpfer mit Katalysator können besonders heiß werden.
Niemals ohne Kettenschmierung arbeiten, dazu den Ölstand im Öltank beachten. Arbeiten sofort einstellen, wenn der Ölstand im Öltank zu niedrig ist und Kettenschmieröl auffüllen – siehe auch "Kettenschmieröl auffüllen" und "Kettenschmierung prüfen".
Falls die Motorsäge nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor der der Arbeit".
Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssichere Motorsäge auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.
Auf einwandfreien Motorleerlauf achten, damit die Sägekette nach dem Loslassen des Gashebels nicht mehr mitläuft. Regelmäßig Leerlaufeinstellung kontrollieren bzw. wenn möglich korrigieren. Wenn die Sägekette im Leerlauf trotzdem mitläuft, vom Fachhändler instandsetzen lassen.
Die Motorsäge erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlen-
wasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räu-
men mit der Motorsäge
arbeiten – auch nicht mit
Katalysator. Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!
Nach der Arbeit
Motor abstellen, Kettenbremse blockieren und Kettenschutz anbringen.
Aufbewahren
Wird die Motorsäge nicht benutzt, ist sie so abzustellen, dass niemand gefährdet wird. Motorsäge vor unbefugtem Zugriff sichern.
Motorsäge sicher in einem trockenen Raum aufbewahren.
Vibrationen
Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert durch:
Schutz der Hände (warme
Handschuhe)
Pausen
MS 261 C-MQ
7
deutsch
Die Benutzungsdauer wird verkürzt durch:
besondere persönliche
Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
niedrige Außentemperaturen Größe der Greifkräfte (festes
Zugreifen behindert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.
Wartung und Reparaturen
Vor allen Reparatur-, Reinigungs und Wartungsarbeiten sowie Arbeiten an der Schneidgarnitur immer Motor abstellen. Durch unbeabsichtigtes Anlaufen der Sägekette – Verletzungsgefahr!
Motorsäge regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen. Bei Fragen dazu an einen Fachhändler wenden.
Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden – Unfallgefahr!
Motorsäge bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nur dann in Bewegung setzen, wenn der Kombihebel auf STOP, 0 bzw. steht – Brandgefahr durch Zündfunken ausserhalb des Zylinders!
Motorsäge nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!
Tankverschluss regelmäßig auf Dichtheit prüfen.
Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien Zustand prüfen.
Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr, Gehörschäden!
Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!
Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.
Kettenfänger prüfen – falls beschädigt austauschen.
Motor abstellen
zum Prüfen der Kettenspannung zum Nachspannen der Sägekette zum Wechseln der Sägekette zum Beseitigen von Störungen
Schärfanleitung beachten – zur sicheren und richtigen Handhabung Sägekette und Führungsschiene immer in einwandfreiem Zustand halten, Sägekette richtig geschärft, gespannt und gut geschmiert.
Sägekette, Führungsschiene und Kettenrad rechtzeitig wechseln.
Kupplungstrommel regelmäßig auf einwandfreien Zustand prüfen.
Kraftstoff und Kettenschmieröl nur in dafür zugelassenen und einwandfrei beschrifteten Behältern lagern. Lagerung an einem trockenen, kühlen und sicheren Ort, gegen Licht und Sonne geschützt.
Bei Störung der Funktion der Kettenbremse, Motor sofort abstellen – Verletzungsgefahr! Fachhändler aufsuchen – Motorsäge nicht benutzen, bis die Störung behoben ist – siehe "Kettenbremse".
8
MS 261 C-MQ
deutsch
001BA036 KN
001BA257 KN
Reaktionskräfte
Die am häufigsten auftretenden Reaktionskräfte sind: Rückschlag, Rückstoß und Hineinziehen.
Gefahr durch Rückschlag
Rückschlag kann zu tödli­chen Schnittverletzungen führen.
Ein Rückschlag entsteht, z. B. wenn
die Sägekette im Bereich um das
obere Viertel der Schienenspitze unbeabsichtigt auf Holz oder einen festen Gegenstand trifft – z. B. beim Entasten unbeabsichtigt einen anderen Ast berührt
die Sägekette an der
Schienenspitze im Schnitt kurz eingeklemmt wird
QuickStop-Kettenbremse:
Damit wird in bestimmten Situationen die Verletzungsgefahr verringert – der Rückschlag selbst kann nicht verhindert werden. Beim Auslösen der Kettenbremse kommt die Sägekette im Bruchteil einer Sekunde zum Stillstand – siehe Kapitel “Kettenbremse“ in dieser Gebrauchsanleitung.
nicht mit der Schienenspitze sägen Vorsicht bei kleinen, zähen Ästen,
niedrigem Unterholz und Sprösslingen – die Sägekette kann sich darin verfangen
nie mehrere Äste auf einmal sägen nicht zu weit vorgebeugt arbeiten nicht über Schulterhöhe sägen Schiene nur mit äußerster Vorsicht
in einen begonnenen Schnitt einbringen
nur “einstechen“, wenn man mit
dieser Arbeitstechnik vertraut ist
auf Lage des Stammes achten und
auf Kräfte, die den Schnittspalt schließen und die Sägekette einklemmen können
nur mit richtig geschärfter und
gespannter Sägekette arbeiten – Tiefenbegrenzerabstand nicht zu groß
Rückschlag reduzierende
Sägekette sowie Führungsschiene mit kleinem Schienenkopf verwenden
Bei einem Rückschlag (Kickback) wird die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.
MS 261 C-MQ
Rückschlaggefahr vermindern
durch überlegtes, richtiges Arbeiten Motorsäge fest mit beiden Händen
und mit sicherem Griff halten
nur mit Vollgas sägen Schienenspitze beobachten
9
deutsch
001BA037 KN
A
001BA038 KN
B
Hineinziehen (A)
Wenn beim Sägen mit der Unterseite der Führungsschiene – Vorhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge ruckartig zum Stamm gezogen werden – zur Vermeidung Krallenanschlag immer sicher ansetzen.
Rückstoß (B)
Wenn beim Sägen mit der Oberseite der Führungsschiene – Rückhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge in Richtung Benutzer zurück gestoßen werden – zur Vermeidung:
Oberseite der Führungsschiene
nicht einklemmen
Führungsschiene im Schnitt nicht
verdrehen
Größte Vorsicht ist geboten
bei Hängern bei Stämmen, die durch
ungünstiges Fallen zwischen andere Bäume unter Spannung
stehen – beim Arbeiten im Windwurf In diesen Fällen nicht mit der Motorsäge
arbeiten – sondern Greifzug, Seilwinde oder Schlepper einsetzen.
Frei liegende und frei geschnittene Stämme heraus ziehen. Aufarbeiten möglichst an freien Plätzen.
Totholz (dürres, morsches oder abgestorbenes Holz) stellt eine erhebliche, schwer einschätzbare Gefahr dar. Ein Erkennen der Gefahr ist sehr erschwert oder so gut wie nicht möglich. Hilfsmittel wie Seilwinde oder Schlepper verwenden.
Beim Fällen in der Nähe von Straßen, Bahnlinien, Stromleitungen usw. besonders umsichtig arbeiten. Wenn nötig, Polizei, Energie­Versorgungsunternehmen oder Bahnbehörde informieren.
Arbeitstechnik
Säge- und Fällarbeiten, sowie sämtliche damit verbundenen Arbeiten (Einstechen, Entasten etc.) darf nur ausführen, wer dafür besonders ausgebildet und geschult ist. Wer keine Erfahrung mit der Motorsäge oder den Arbeitstechniken hat, sollte keine dieser Arbeiten ausführen – erhöhte Unfallgefahr!
Bei Fällarbeiten müssen unbedingt länderspezifische Vorschriften zur Fälltechnik beachtet werden.
Sägen
Nicht mit Startgasstellung arbeiten. Die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.
Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Andere nicht gefährden – umsichtig arbeiten.
Erstbenutzern wird empfohlen, das Schneiden von Rundholz auf einem Sägebock zu üben – siehe "Dünnes Holz sägen".
Möglichst kurze Führungsschiene verwenden: Sägekette, Führungsschiene und Kettenrad müssen zueinander und zur Motorsäge passen.
10
MS 261 C-MQ
deutsch
001BA082 KN
001BA033 KN
Kein Körperteil im verlängerten Schwenkbereich der Sägekette.
Motorsäge nur mit laufender Sägekette aus dem Holz ziehen.
Motorsäge nur zum Sägen verwenden – nicht zum Abhebeln oder Wegschaufeln von Ästen oder Wurzelanläufen.
Frei hängende Äste nicht von unten durchtrennen.
Vorsicht beim Schneiden von Gestrüpp und jungen Bäumen. Dünne Triebe können von der Sägekette erfasst und in Richtung des Benutzers geschleudert werden.
Vorsicht beim Schneiden von gesplittertem Holz – Verletzungsgefahr durch mitgerissene Holzstücke!
Keine Fremdkörper an die Motorsäge kommen lassen: Steine, Nägel usw. können weggeschleudert werden und die Sägekette beschädigen. Die Motorsäge kann hochprellen – Unfallgefahr!
Wenn eine rotierende Sägekette auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar,
besonders bei heißen, trockenen Wetterbedingungen. Wenn Brandgefahr besteht, Motorsäge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden. Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.
Am Hang immer oberhalb oder seitlich vom Stamm oder liegenden Baum stehen. Auf abrollende Stämme achten.
Bei Arbeiten in der Höhe:
immer Hubarbeitsbühne benutzen niemals auf einer Leiter oder im
Baum stehend arbeiten
niemals an unstabilen Standorten niemals über Schulterhöhe arbeiten niemals mit einer Hand arbeiten
Motorsäge mit Vollgas in den Schnitt bringen und Krallenanschlag fest ansetzen – dann erst sägen.
Niemals ohne Krallenanschlag arbeiten, die Säge kann den Benutzer nach vorn reißen. Krallenanschlag immer sicher ansetzen.
Am Ende des Schnittes wird die Motorsäge nicht mehr über die Schneidgarnitur im Schnitt abgestützt. Der Benutzer muss die Gewichtskraft der Motorsäge aufnehmen – Gefahr des Kontrollverlustes!
Dünnes Holz sägen: – stabile, standfeste
Spannvorrichtung verwenden – Sägebock
Holz nicht mit dem Fuß festhalten andere Personen dürfen weder das
Holz festhalten noch sonst
mithelfen Entasten: – rückschlagarme Sägekette
verwenden
Motorsäge möglichst abstützen nicht auf dem Stamm stehend
entasten
nicht mit der Schienenspitze sägen auf Äste achten, die unter
Spannung stehen – nie mehrere Äste auf einmal sägen Liegendes oder stehendes Holz unter
Spannung: Die richtige Reihenfolge der Schnitte
(zuerst Druckseite (1), dann Zugseite (2) unbedingt einhalten, sonst kann die Schneidgarnitur im Schnitt einklemmen oder zurück schlagen – Verletzungsgefahr!
MS 261 C-MQ
11
deutsch
1
001BA151 KN
2
1
001BA152 KN
2
001BA189 KN
001BA088 LÄ
2
/
1
2
1 1
/
1
2

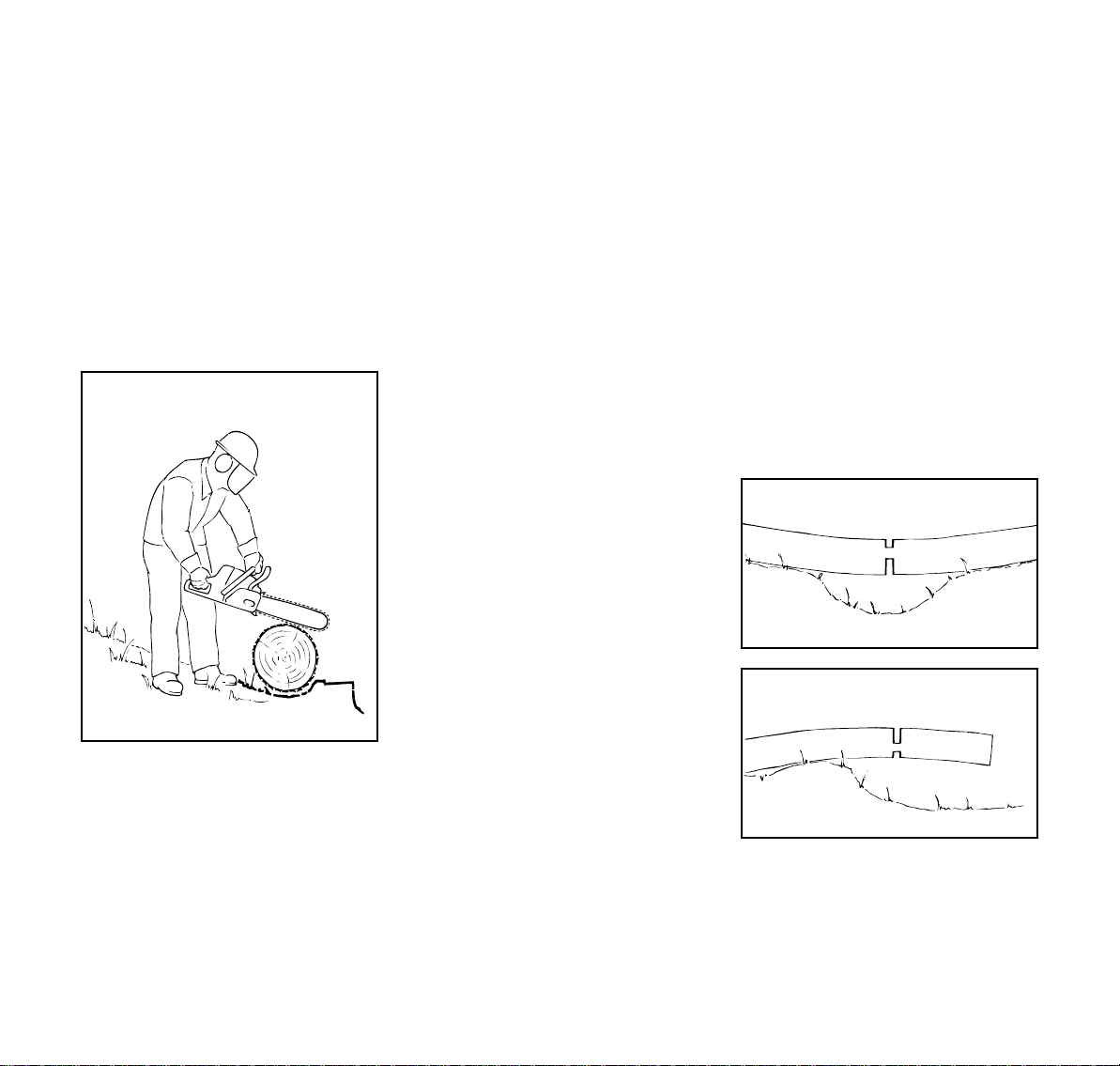

N Entlastungsschnitt in Druckseite (1)
sägen
N Trennschnitt in Zugseite (2) sägen Bei Trennschnitt von unten nach oben
(Rückhandschnitt) – Rückstoßgefahr!
HINWEIS
Liegendes Holz darf an der Schnittstelle nicht den Boden berühren – die Sägekette wird sonst beschädigt.
Längsschnitt:
Sägetechnik ohne Benutzung des Krallenanschlages – Gefahr des Hineinziehens – Führungsschiene in möglichst flachem Winkel ansetzen – besonders vorsichtig vorgehen – erhöhte Rückschlaggefahr!
Fällen vorbereiten
Im Fällbereich dürfen sich nur Personen aufhalten, die mit dem Fällen beschäftigt sind.
Kontrollieren, dass niemand durch den fallenden Baum gefährdet wird – Zurufe können bei Motorenlärm überhört werden.
Entfernung zum nächsten Arbeitsplatz mindestens 2 1/2 Baumlängen.
Fällrichtung und Rückweiche festlegen Bestandslücke auswählen, in die der
Baum gefällt werden kann. Dabei beachten:
die natürliche Neigung des Baumes ungewöhnlich starke Astbildung,
asymmetrischer Wuchs,
Holzschäden – Windrichtung und
Windgeschwindigkeit – bei starkem
Wind nicht fällen
Hangrichtung Nachbarbäume Schneelast Gesundheitszustand des Baumes –
besondere Vorsicht bei
Stammschäden oder Totholz
(dürres, morsches oder
abgestorbenes Holz)
12
MS 261 C-MQ
deutsch
B
001BA040 KN
A
45°
45°
B
001BA146 KN
001BA271 KN
C
C
A Fällrichtung B Rückweiche (analog Fluchtweg)
Rückweiche für jeden Beschäftigten
anlegen – ca. 45° schräg entgegen der Fällrichtung
Rückweiche säubern, Hindernisse
beseitigen
Werkzeuge und Geräte in sicherer
Entfernung ablegen – aber nicht auf der Rückweiche
beim Fällen nur seitwärts vom
fallenden Stamm aufhalten und nur seitwärts auf die Rückweiche zurück gehen
Rückweiche am Steilhang parallel
zum Hang anlegen
beim Zurückgehen auf fallende Äste
achten und Kronenraum beobachten
Arbeitsbereich am Stamm vorbereiten – Arbeitsbereich am Stamm von
störenden Ästen, Gestrüpp und Hindernissen säubern – sicherer Stand für alle Beschäftigten
Stammfuß gründlich säubern (z. B.
mit der Axt) – Sand, Steine und andere Fremdkörper machen die Sägekette stumpf
große Wurzelanläufe beisägen:
zuerst den größten Wurzelanlauf – erst senkrecht, dann waagerecht einsägen – nur bei gesundem Holz
Fallkerb
Fallkerb vorbereiten
Der Fallkerb (C) bestimmt die Fällrichtung.
Wichtig: – Fallkerb im rechten Winkel zur
Fällrichtung anlegen
möglichst bodennah sägen etwa 1/5 bis max. 1/3 des
Stammdurchmessers einschneiden
MS 261 C-MQ
13
deutsch
001BA153 KN
001BA153 KN
001BA150 KN
Fällrichtung festlegen – mit Fällleiste an Haube und Lüftergehäuse
Diese Motorsäge ist mit einer Fälleiste an Haube und Lüftergehäuse versehen. Diese Fälleiste verwenden.
Fallkerb anlegen Beim Anlegen des Fallkerbes die
Motorsäge so ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung liegt.
Bei der Vorgehensweise zur Anlage des Fallkerbes mit Sohlenschnitt (waagrechter Schnitt) und Dachschnitt (schräger Schnitt) sind unterschiedliche Reihenfolgen zulässig – länderspezifische Vorschriften zur Fälltechnik beachten.
N Sohlenschnitt (waagrechter Schnitt)
anlegen
N Dachschnitt (schräger Schnitt)
ca. 45°- 60° zum Sohlenschnitt anlegen
Fällrichtung überprüfen
N Motorsäge mit Führungsschiene in
die Fallkerbsohle legen. Die Fälleiste muss in Richtung der festgelegten Fällrichtung zeigen – sofern erforderlich Fällrichtung durch entsprechendes Nachschneiden des Fallkerbes korrigieren
Splintschnitte
Splintschnitte verhindern bei langfaserigen Hölzern das Aufreißen des Splintholzes beim Fallen des Stammes – an beiden Seiten des Stammes auf Höhe der Fallkerbsohle etwa 1/10 des Stammdurchmessers – bei dickeren Stämmen höchstens bis Breite der Führungsschiene – einsägen.
Bei krankem Holz auf Splintschnitte verzichten.
14
MS 261 C-MQ
deutsch
G
001BA259 KN
C
E
D
1/10
C
3.
001BA269 KN
1.
2.
Grundlagen zum Fällschnitt
Stockmaße
Der Fallkerb (C) bestimmt die Fällrichtung.
Die Bruchleiste (D) führt den Baum wie ein Scharnier zu Boden.
Breite der Bruchleiste: ca. 1/10 des
Stammdurchmessers
Bruchleiste auf keinen Fall während
des Fällschnittes ansägen – sonst Abweichung von der vorgesehenen Fallrichtung – Unfallgefahr!
bei faulen Stämmen breitere
Bruchleiste stehen lassen
Mit dem Fällschnitt (E) wird der Baum gefällt.
exakt waagerecht 1/10 (mind. 3 cm) der Breite der
Bruchleiste (D) über der Sohle des Fallkerbs (C)
Das Halteband (F) oder das Sicherheitsband (G) stützt den Baum und sichert ihn gegen vorzeitiges Umfallen.
Breite des Bandes: ca. 1/10 bis 1/5
des Stammdurchmessers
Band auf keinen Fall während des
Fällschnittes ansägen
bei faulen Stämmen breiteres Band
stehen lassen Einstechen – als Entlastungsschnitt beim
Ablängen – bei Schnitzarbeiten
N rückschlagarme Sägekette
verwenden und besonders vorsichtig vorgehen
1. Führungsschiene mit der Unterseite der Spitze ansetzen – nicht mit der Oberseite – Rückschlaggefahr! Mit Vollgas einsägen, bis die Schiene in doppelter Breite im Stamm liegt
2. langsam in die Einstichposition schwenken – Rückschlag- und Rückstoßgefahr!
3. vorsichtig einstechen – Rückstoßgefahr!
MS 261 C-MQ
15
deutsch
001BA270 KN
001BA260 KN
001BA261 KN
1.
2.
Wenn möglich, Stechleiste verwenden. Die Stechleiste und die Ober- bzw. Unterseite der Führungsschiene sind parallel.
Beim Einstechen hilft die Stechleiste die Bruchleiste parallel, d.h. an allen Stellen gleich dick, auszuformen. Dazu die Stechleiste parallel zu Fallkerbsehne führen.
Fällkeile Den Fällkeil möglichst frühzeitig
einsetzen, d.h. sobald keine Behinderung der Schnittführung zu erwarten ist. Den Fällkeil im Fällschnitt ansetzen und mittels geeigneter Werkzeuge eintreiben.
Nur Aluminium- oder Kunststoffkeile verwenden – keine Stahlkeile verwenden. Stahlkeile können die Sägekette schwer beschädigen und gefährlichen Rückschlag verursachen.
Geeignete Fällkeile abhängig vom Stammdurchmessser und von der Breite der Schnittfuge (analog Fällschnitt (E)) auswählen.
Für die Auswahl des Fällkeils (geeignete Länge, Breite und Höhe) an den STIHL Fachhändler wenden.
Geeigneten Fällschnitt wählen
Die Auswahl des geeigneten Fällschnitts ist abhängig von den selben Merkmalen, die bei der Festlegung der Fällrichtung und der Rückweiche beachtet werden müssen.
Es werden mehrere verschiedene Ausprägungen dieser Merkmale unterschieden. In dieser Gebrauchsanleitung werden nur die zwei am häufigsten vorkommenden Ausprägungen beschrieben:
links: Normalbaum –senkrecht ste-
hender Baum mit gleichmäßiger Baumkrone
rechts: Vorhänger – Baumkrone zeigt
in Fällrichtung
Fällschnitt mit Sicherheitsband (Normalbaum)
A) Dünne Stämme Diesen Fällschnitt ausführen, wenn der
Stammdurchmesser kleiner ist als die Schnittlänge der Motorsäge.
Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben.
N Fällschnitt (E) einstechen –
Führungsschiene dabei vollständig einstechen
N Krallenanschlag hinter der
Bruchleiste ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen
N Fällschnitt bis zur Bruchleiste
ausformen (1)
Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband
ausformen (2)
Sicherheitsband dabei nicht
ansägen
16
MS 261 C-MQ
deutsch
3.
001BA273 KN
4.
001BA263 KN
1.
2.
3.
5.
6.
001BA274 KN
Darauf achten, dass der zweite Schnitt auf der gleichen Ebene liegt wie der erste Schnitt.
N Fällschnitt einstechen N Fällschnitt bis zur Bruchleiste
ausformen (4)
Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband
ausformen (5)
Sicherheitsband dabei nicht
ansägen
N Fällkeil setzen (3) Unmittelbar vor dem Fallen des Baumes
zweiten Warnruf “Achtung!“ abgeben. N Sicherheitsband von außen,
horizontal in der Ebene des Fällschnitts mit ausgestreckten
Armen durchtrennen B) Dicke Stämme Diesen Fällschnitt ausführen, wenn der
Stammdurchmesser größer ist als die Schnittlänge der Motorsäge.
MS 261 C-MQ
Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben.
N Krallenanschlag auf Höhe des
Fällschnitts ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen
N Spitze der Führungsschiene geht
vor der Bruchleiste ins Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken
N Fällschnitt bis zur Bruchleiste
ausformen (2)
Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband
ausformen (3)
Sicherheitsband dabei nicht
ansägen
Der Fällschnitt wird von der gegenüberliegenden Seite des Stammes fortgesetzt.
N Fällkeil setzen (6) Unmittelbar vor dem Fallen des Baumes
zweiten Warnruf “Achtung!“ abgeben. N Sicherheitsband von außen,
horizontal in der Ebene des Fällschnitts mit ausgestreckten Armen durchtrennen
17
deutsch
1.
2.
001BA265 KN
001BA266 KN
001BA267 KN
1.
2.
3.
4.
5.
6.
Fällschnitt mit Halteband (Vorhänger)
A) Dünne Stämme Diesen Fällschnitt ausführen, wenn der
Stammdurchmesser kleiner ist als die Schnittlänge der Motorsäge.
N Führungschiene bis zum Austritt auf
der anderen Seite in den Stamm
einstechen N Fällschnitt (E) zur Bruchleiste hin
ausformen (1)
exakt waagerecht Bruchleiste dabei nicht ansägen
N Fällschnitt zum Halteband hin
ausformen (2)
exakt waagerecht Halteband dabei nicht ansägen
18
Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben.
N Halteband von außen, schräg oben
mit ausgestreckten Armen durchtrennen
B) Dicke Stämme
Diesen Fällschnitt ausführen, wenn der Stammdurchmesser größer als die Schnittlänge der Motorsäge ist.
N Krallenanschlag hinter dem
Halteband ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen
N Spitze der Führungsschiene geht
vor der Bruchleiste in Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken
Halteband und Bruchleiste dabei
nicht ansägen
N Fällschnitt bis zur Bruchleiste
ausformen (2)
Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Halteband
ausformen (3)
Halteband dabei nicht ansägen
MS 261 C-MQ
deutsch
001BA268 KN
001BA248 KN
1
2
3
a
Der Fällschnitt wird von der gegenüberliegenden Seite des Stammes fortgesetzt.
Darauf achten, dass der zweite Schnitt auf der gleichen Ebene liegt wie der erste Schnitt.
N Krallenanschlag hinter der
Bruchleiste ansetzen und als
Drehpunkt benutzen – Motorsäge
so wenig wie möglich nachsetzen N Spitze der Führungsschiene geht
vor dem Halteband ins Holz (4) –
Motorsäge absolut waagerecht
führen und möglichst weit
schwenken N Fällschnitt bis zur Bruchleiste
ausformen (5) – Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Halteband
ausformen (6) – Halteband dabei nicht ansägen
Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben.
N Halteband von außen, schräg oben
mit ausgestreckten Armen durchtrennen
Schneidgarnitur
Sägekette, Führungsschiene und Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Motorsäge abgestimmt.
Teilung (t) der Sägekette (1), des
Kettenrades und des Umlenksterns der Rollomatic Führungsschiene müssen übereinstimmen
Treibglieddicke (2) der
Sägekette (1) muss auf die Nutbreite der Führungsschiene (3) abgestimmt sein
Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.
MS 261 C-MQ
19
deutsch
001BA244 KN
001BA245 KN
1
1
5902BA020 KN
1
2
001BA185 KN
Kettenschutz
Im Lieferumfang ist ein zur Schneidgarnitur passender Kettenschutz enthalten.
Werden Führungsschienen unterschiedlicher Länge auf einer Motorsäge verwendet, muss immer ein passender Kettenschutz verwendet werden, der die komplette Führungsschiene abdeckt.
Am Kettenschutz ist seitlich die Angabe zur Länge der dazu passenden Führungsschienen eingeprägt.
Bei Führungsschienen größer 90 cm ist eine Kettenschutzverlängerung notwendig. Bei Führungsschienen größer 120 cm sind zwei Kettenschutzverlängerungen notwendig.
Je nach Ausstattung befindet sich die Kettenschutzverlängerung im Lieferumfang oder ist als Sonderzubehör erhältlich.
Kettenschutzverlängerung aufstecken
N Kettenschutzverlängerung und
Kettenschutz zusammenstecken – Rastnasen (1) müssen im Kettenschutz einrasten
Führungsschiene und Sägekette montieren
Kettenraddeckel abbauen
N verliersichere Muttern nach links
drehen, bis diese locker im Kettenraddeckel hängt
N Kettenraddeckel mit verliersicheren
Muttern abnehmen
N Schraube (1) nach links drehen, bis
der Spannschieber (2) links an der Gehäuseaussparung anliegt
20
MS 261 C-MQ
deutsch
001BA186 KN
143BA003 KN
3
1
1
2
4
001BA187 KN
1
133BA024 KN
Kettenbremse lösen
N Handschutz in Richtung des
Griffrohrs ziehen, bis es hörbar
klickt – Kettenbremse ist gelöst
Sägekette auflegen
WARNUNG
Schutzhandschuhe anziehen – Verletzungsgefahr durch die scharfen Schneidezähne
N Sägekette an der Schienenspitze
beginnend auflegen
N Führungsschiene über die
Schrauben (1) legen – die Schneidkanten der Sägekette müssen nach rechts zeigen
N Fixierbohrung (2) über den Zapfen
des Spannschiebers legen – gleichzeitig die Sägekette über das Kettenrad (3) legen
N Gashebelsperre drücken, um die
Kettenbremse zu lösen
N Schraube (4) nach rechts drehen,
bis die Sägekette unten nur noch ein wenig durchhängt und die Nasen der Treibglieder sich in die Schienennut einlegen
N Kettenraddeckel wieder aufsetzen –
und die Muttern von Hand nur leicht anziehen (Muttern erst nach dem Sägekette spannen fest anziehen)
N weiter mit "Sägekette spannen"
Sägekette spannen
Zum Nachspannen während des Betriebs:
N Motor abstellen N Muttern lösen N Führungsschiene an der Spitze
anheben
N mit dem Schraubendreher die
Schraube (1) nach rechts drehen, bis die Sägekette an der Schienenunterseite anliegt
N Führungsschiene weiterhin
anheben und die Muttern fest anziehen
N weiter: siehe "Spannung der
Sägekette prüfen"
Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist!
N Kettenspannung öfter kontrollieren
– siehe "Betriebshinweise"
MS 261 C-MQ
21
deutsch
143BA007 KN
Spannung der Sägekette prüfen
N Motor abstellen N Schutzhandschuhe anziehen N Gashebelsperre drücken, um die
Quickstop Super Kettenbremse zu
lösen N Sägekette muss an der
Schienenunterseite anliegen – und
sie muss sich bei gelöster
Kettenbremse von Hand über die
Führungsschiene ziehen lassen N wenn nötig, Sägekette
nachspannen Eine neue Sägekette muss öfter
nachgespannt werden, als eine, die schon länger in Betrieb ist.
N Kettenspannung öfter kontrollieren
– siehe "Betriebshinweise"
Kraftstoff
Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.
WARNUNG
Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.
STIHL MotoMix
STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.
STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL ­Zweitaktmotoröl HP Ultra gemischt.
MotoMix ist nicht in allen Märkten verfügbar.
Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.
Benzin Nur Markenbenzin mit einer Oktanzahl
von mindestens 90 ROZ verwenden – bleifrei oder verbleit.
Maschinen mit Abgaskatalysator müssen mit bleifreiem Benzin betrieben werden.
HINWEIS
Bei Verwendung mehrerer Tankfüllungen verbleiten Benzins kann sich die Wirkung des Katalysators deutlich verringern.
Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.
Motoröl Nur Qualitäts-Zweitakt-Motoröl
verwenden – am besten STIHL Zweitakt-Motoröl HP, HP Super oder HP Ultra, diese sind auf STIHL Motoren optimal abgestimmt. Allerhöchste Leistung und Motorlebensdauer gewährleistet HP Ultra.
Die Motoröle sind nicht in allen Märkten verfügbar.
Bei Motorgeräten mit Abgaskatalysator darf zum Ansetzen der Kraftstoffmischung nur STIHL Zweitakt­Motoröl 1:50 verwendet werden.
22
MS 261 C-MQ
deutsch
001BA229 KN
001BA236 KN
Mischungsverhältnis bei STIHL Zweitakt-Motoröl 1:50; 1:50 =
1 Teil Öl + 50 Teile Benzin
Beispiele
Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)
N in einen für Kraftstoff zugelassenen
Kanister zuerst Motoröl, dann
Benzin einfüllen und gründlich
mischen
Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.
Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.
N Kanister mit dem Kraftstoffgemisch
vor dem Auftanken kräftig schütteln
WARNUNG
Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.
N Kraftstofftank und Kanister von Zeit
zu Zeit gründlich reinigen
Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!
Kraftstoff einfüllen
Gerät vorbereiten
N Verschluss und Umgebung vor dem
Auftanken reinigen, damit kein Schmutz in den Kraftstofftank fällt
N Gerät so positionieren, dass der
Verschluss nach oben weist
Öffnen
N Bügel aufklappen
MS 261 C-MQ
23
deutsch
001BA232 KN
001BA234 KN
001BA237 KN
001BA234 KN
001BA233 KN
001BA231 KN
001BA235 KN
001BA241 KN
STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).
N Kraftstoff einfüllen
Schließen
N Tankverschluss drehen
(ca. 1/4 Umdrehung)
Markierungen an Tankverschluss und Kraftstofftank müssen miteinander fluchten
N Tankverschluss abnehmen
Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.
Bügel ist senkrecht: N Tankverschluss ansetzen –
Markierungen an Tankverschluss und Kraftstofftank müssen miteinander fluchten
N Tankverschluss bis zur Anlage nach
unten drücken
N Tankverschluss gedrückt halten
und im Uhrzeigersinn drehen bis er einrastet
Dann fluchten Markierungen an Tankverschluss und Kraftstofftank miteinander
N Bügel zuklappen
Tankverschluss ist verriegelt
Wenn sich der Tankverschluss nicht mit dem Kraftstofftank verriegeln lässt
Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht.
24
MS 261 C-MQ
deutsch
1
001BA238 KN
001BA239 KN
N Tankverschluss vom Kraftstofftank
abnehmen und von der Oberseite
aus betrachten
links: Unterteil des Tankverschlus-
ses verdreht – innenliegende Markierung (1) fluchtet mit der äußeren Markierung
rechts: Unterteil des Tankverschlus-
ses in richtiger Position – innenliegende Markierung befindet sich unterhalb des Bügels. Sie fluchtet nicht mit der äußeren Markierung
N Tankverschluss ansetzen und so
lange gegen den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift
N Tankverschluss weiter gegen den
Uhrzeigersinn drehen (ca. 1/4 Umdrehung) – Unterteil des Tankverschlusses wird dadurch in die richtige Position gedreht
N Tankverschluss im Uhrzeigersinn
drehen und schließen – siehe Abschnitt "Schließen"
Kettenschmieröl
Zur automatischen, dauerhaften Schmierung von Sägekette und Führungsschiene – nur umweltfreundliches Qualitäts­Kettenschmieröl verwenden – vorzugsweise das biologisch schnell abbaubare STIHL BioPlus.
HINWEIS
Biologisches Kettenschmieröl muss ausreichende Alterungs-Beständigkeit haben (z. B. STIHL BioPlus). Öl mit zu geringer Alterungs-Beständigkeit neigt zu schnellem Verharzen. Die Folge sind feste, schwer entfernbare Ablagerungen, insbesondere im Bereich des Kettenantriebes und an der Sägekette – bis hin zum Blockieren der Ölpumpe.
Die Lebensdauer von Sägekette und Führungsschiene wird wesentlich von der Beschaffenheit des Schmieröls beeinflusst – deshalb nur spezielles Kettenschmieröl verwenden.
MS 261 C-MQ
WARNUNG
Kein Altöl verwenden! Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verursachen und ist umweltschädlich!
HINWEIS
Altöl hat nicht die erforderlichen Schmiereigenschaften und ist für die Kettenschmierung ungeeignet.
25
deutsch
001BA158 KN
143BA024 KN
Kettenschmieröl einfüllen
Gerät vorbereiten
N Tankverschluss und Umgebung
gründlich reinigen, damit kein
Schmutz in den Öltank fällt N Gerät so positionieren, dass der
Tankverschluss nach oben weist N Tankverschluss öffnen
Kettenschmieröl einfüllen
N Kettenschmieröl einfüllen – jedes
Mal wenn Kraftstoff eingefüllt wurde Beim Auftanken kein Kettenschmieröl
verschütten und den Tank nicht randvoll füllen.
STIHL empfiehlt das STIHL Einfüllsystem für Kettenschmieröl (Sonderzubehör).
N Tankverschluss schließen Es muss noch ein Rest Kettenschmieröl
im Öltank sein, wenn der Kraftstofftank leer gefahren ist.
Verringert sich die Ölmenge im Öltank nicht, kann eine Störung der Schmierölförderung vorliegen: Kettenschmierung prüfen, Ölkanäle reinigen, evtl. Fachhändler aufsuchen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.
Kettenschmierung prüfen
Die Sägekette muss immer etwas Öl abschleudern.
HINWEIS
Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.
Jede neue Sägekette braucht eine Einlaufzeit von 2 bis 3 Minuten.
Nach dem Einlaufen Kettenspannung prüfen und wenn nötig korrigieren – siehe "Spannung der Sägekette prüfen".
26
MS 261 C-MQ
deutsch
Kettenbremse
Das Kettenbremssystem hat zwei Funktionen:
N STIHL Rückschlagbremse N STIHL Nachlaufbremse
Die Nachlaufbremse stoppt die Bewegung der Sägekette, sobald der hintere Handgriff der Motorsäge losgelassen wird.
Zur Vermeidung von Schäden oder Verletzungen bei der Arbeit müssen einige Besonderheiten beachtet werden, die diese Motorsäge in ihrem Verhalten zu Motorsägen ohne Nachlaufbremse unterscheiden. Vor der ersten Arbeit unbedingt mit der Wirkungsweise der Nachlaufbremse vertraut machen!
Nachlaufbremse ist aktiviert
Nachlaufbremse lösen
N Gashebelsperre drücken, das
Bremsband gibt die Kupplungstrommel frei – die Sägekette kann mitlaufen
Rückschlagbremse wird aktiviert
Rückschlagbremse lösen
N Handschutz zum Griffrohr ziehen
HINWEIS
Vor dem Gasgeben (außer bei der Funktionskontrolle) und vor dem Sägen muss die Kettenbremse gelöst werden.
Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).
Die Kettenbremse wird automatisch ausgelöst
N bei Loslassen des hinteren
Handgriffes
MS 261 C-MQ
N durch Drücken des Handschutzes
mit der linken Hand zur Schienenspitze – oder automatisch durch einen ausreichend starken Sägenrückschlag
Die Sägekette wird blockiert und steht.
Bei einem ausreichend starken Sägenrückschlag – durch die Massenträgheit des Handschutzes.
Der Handschutz schlägt nach vorn zur Schienenspitze – auch wenn die linke Hand nicht am Griffrohr hinter dem Handschutz ist, wie z.B. beim Fällschnitt.
Die Rückschlagbremse funktioniert nur, wenn am vorderen Handschutz nichts verändert wird.
27
deutsch
5902BA002 KN
5902BA003 KN
1
Funktion der Nachlaufbremse kontrollieren
Jedes Mal vor Arbeitsbeginn: Vollgas geben – hinteren Handgriff loslassen – die Sägekette muss in weniger als einer Sekunde stehen!
Funktion der Rückschlagbremse kontrollieren
Jedes Mal vor Arbeitsbeginn: Bei Motorleerlauf Sägekette blockieren (Handschutz gegen die Schienenspitze) und kurzzeitig (max. 3 Sek.) Vollgas geben – die Sägekette darf nicht mitlaufen. Der Handschutz muss frei von Schmutz und leicht beweglich sein.
Sind die Funktionen nicht gewährleistet – Fachhändler aufsuchen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen!
Kettenbremse warten
Die Kettenbremse ist Verschleiß durch Reibung (natürlicher Verschleiß) unterworfen. Damit sie ihre Funktion erfüllen kann, muss sie regelmäßig durch geschultes Personal gewartet und gepflegt werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. Folgende Intervalle müssen eingehalten werden:
Vollzeit-Einsatz: vierteljährlich Teilzeit-Einsatz: halbjährlich gelegentlicher Einsatz: jährlich
Winterbetrieb
Vergaser vorwärmen
N Haube abbauen – siehe "Haube"
Bei Temperaturen unter +10 °C
N mit dem Kombischlüssel oder
einem Schraubendreher Schieber aus der Stellung s (Sommerbetrieb) heraushebeln
N Schieber mit der Öffnung Richtung
Motorsäge einsetzen (Winterbetrieb) – Pfeil weist zum Symbol r – Schieber muss hörbar einrasten
In der Stellung Winterbetrieb ist die Pfeilspitze (1) sichtbar.
N Haube anbauen – siehe "Haube" Der Vergaser wird nun mit Warmluft aus
der Umgebung des Zylinders umströmt – keine Vereisung des Vergasers.
Bei Temperaturen über +20 °C N Schieber unbedingt wieder in
Stellung s (Sommerbetrieb) drehen
HINWEIS
Gefahr von Motorlaufstörung durch Überhitzung!
Bei Temperaturen unter -10 °C
Bei extrem winterlichen Bedingungen (Temperaturen unter -10 °C, Pulver­oder Flugschnee) wird die Verwendung des Anbausatzes "Abdeckplatte" (Sonderzubehör) empfohlen.
Die Abdeckplatte (Sonderzubehör) verhindert das Eindringen von Pulver­oder Flugschnee.
Bei Verwendung der Abdeckung muss der Schieber in Winterstellung stehen.
Bei auftretenden Motorstörungen zunächst prüfen, ob der Einsatz der Abdeckplatte notwendig ist.
28
MS 261 C-MQ
deutsch
5902BA004 KN
5902BA042 KN
STOP

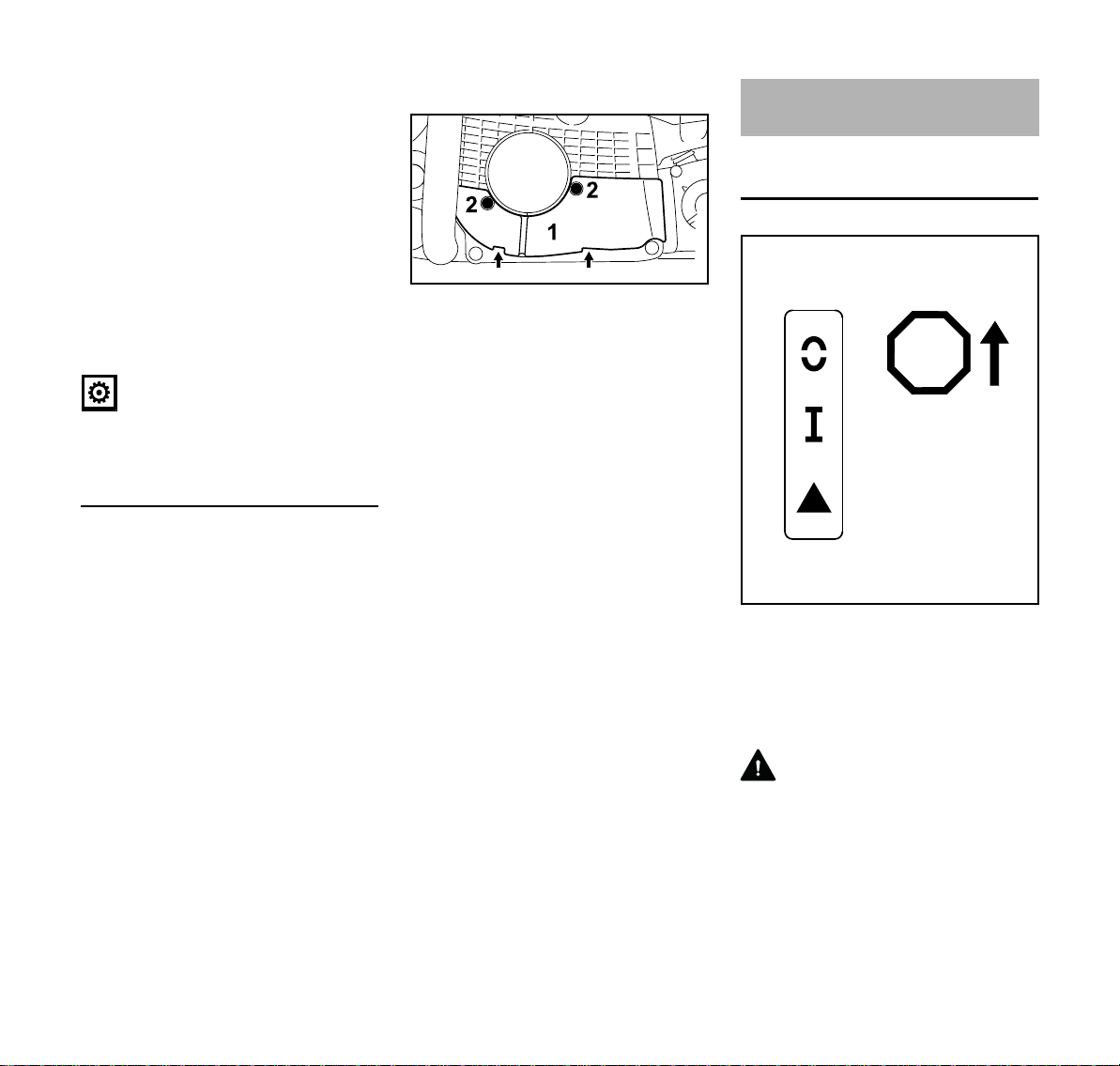

Abdeckplatte anbauen
N Abdeckplatte (1) mit beiden
Laschen (Pfeile) einsetzen und mit
den Schrauben (2) befestigen Bei Verwendung des Anbausatzes
muss der Schieber in Winterstellung eingesetzt sein.
Bei auftretenden Motorstörungen die Notwendigkeit der Abdeckplatte überprüfen.
Motor starten / abstellen

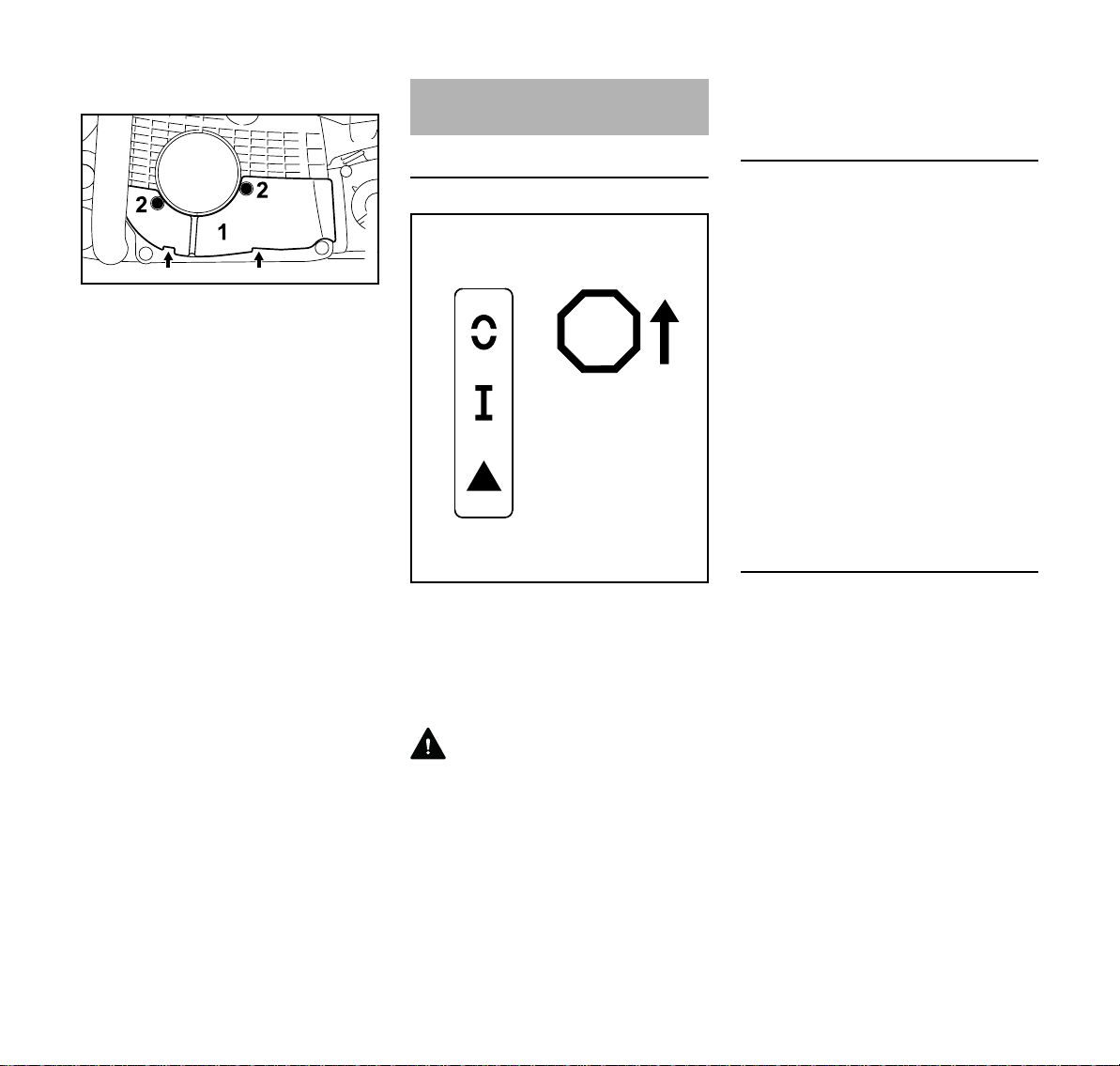

Stellungen des Kombihebels
STOP bzw. – zum Ausschalten der Zündung muss der Kombihebel in Richtung STOP bzw. gedrückt werden. Nach Loslassen federt der Kombihebel in die Betriebsstellung F zurück.
Start } – in dieser Stellung wird der kalte Motor gestartet
Kombihebel einstellen
Zum Verstellen des Kombihebels von Betriebsstellung F nach Start } Gashebelsperre und gleichzeitig Gashebel drücken und festhalten – Kombihebel auf Start } einstellen und gleichzeitig Gashebel und Gashebelsperre loslassen.
Durch Drücken der Gashebelsperre und gleichzeitiges Drücken des Gashebels springt der Kombihebel aus der Stellung Start } in die Betriebsstellung F.
Zum Ausschalten des Motors den Kombihebel in Richtung STOP bzw. betätigen – nach Loslassen federt der Kombihebel in die Betriebstellung F zurück.
Motorsäge halten
Es gibt zwei Möglichkeiten die Motorsäge beim Starten zu halten.
MS 261 C-MQ
WARNUNG
Nach dem Stillstand des Motors wird die Zündung automatisch wieder eingeschaltet. Durch Betätigen der Anwerfvorrichtung kann der Motor jederzeit anspringen.
Betriebsstellung F – in dieser Stellung wird der warme Motor gestartet oder läuft der Motor
29
deutsch
5902BA043 KN
5902BA044 KN
5902BA045 KN
Auf dem Boden
N Motorsäge sicher auf den Boden
stellen – sicheren Stand einnehmen
– die Sägekette darf keine
Gegenstände und auch nicht den
Boden berühren N Motorsäge mit der linken Hand am
Griffrohr fest an den Boden drücken
– Daumen unter dem Griffrohr N mit dem rechten Fuß in den hinteren
Handgriff treten oder mit dem
Absatz des rechten Fußes auf den
hinteren Handschutz treten
Zwischen Knie oder Oberschenkel
N hinteren Handgriff zwischen Knie
oder Oberschenkel klemmen
N mit der linken Hand das Griffrohr
festhalten – Daumen unter dem Griffrohr
Anwerfen
N mit der rechten Hand den
Anwerfgriff langsam bis zum Anschlag herausziehen – und dann schnell und kräftig durchziehen – dabei das Griffrohr nach unten drücken – Seil nicht bis zum Seilende herausziehen – Bruchgefahr! Anwerfgriff nicht zurückschnellen lassen – senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt
Bei neuem Motor oder nach längerer Standzeit oder wenn der Tank leergefahren wurde (Motor ging aus) kann bei Maschinen ohne zusätzliche Kraftstoffhandpumpe mehrmaliges Durchziehen des Anwerfseils notwendig sein - bis genügend Kraftstoff gefördert wird.
30
MS 261 C-MQ
deutsch
5902BA006 KN
2
4
4
3
1
5902BA047 KN
2
3
4
4
5902BA048 KN
001BA186 KN
Motorsäge starten
Dekompressionsventil
N Knopf drücken, das
Dekompressionsventil wird geöffnet Bei der ersten Zündung wird das
Dekompressionsventil automatisch geschlossen. Deshalb Knopf vor jedem weiteren Startvorgang drücken.
WARNUNG
Im Schwenkbereich der Motorsäge darf sich keine weitere Person aufhalten.
N Handschutz (1) nach vorn drücken
– Sägekette ist blockiert
Der Kombihebel (4) ist in der Betriebsstellung F.
N Falls der Motor kalt ist:
Gashebelsperre (2) und Gashebel (3) gleichzeitig drücken und festhalten – Kombihebel (4) auf Start } einstellen
N Motorsäge festhalten N Anwerfgriff sooft schnell und kräftig
ziehen, bis der Motor startet
N Falls der Motor dennoch nicht
startet: Kombihebel in die Stellung Start } stellen und Motorsäge erneut starten
Sobald der Motor läuft
N Falls der Motor in Stellung Start }
gestartet wurde: Gashebelsperre (2) und Gashebel (3) gleichzeitig kurz drücken, der Kombihebel (4) springt in Betriebsstellung F und der Motor geht in den Leerlauf
N Handschutz zum Griffrohr ziehen Die Kettenbremse ist gelöst – die
Motorsäge ist einsatzbereit.
HINWEIS
Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Kupplung und Kettenbremse.
MS 261 C-MQ
31
deutsch
5902BA049 KN
STOP
Bei sehr niedriger Temperatur
N evtl. Winterbetrieb einstellen, siehe
"Winterbetrieb"
Motor abstellen
N Kombihebel in Richtung STOP bzw.
drücken – nach Loslassen federt
der Kombihebel in die
Betriebstellung F zurück
Wenn der Motor nicht anspringt
N prüfen, ob alle
Bedienungselemente richtig
eingestellt sind N prüfen, ob Kraftstoff im Tank ist, ggf.
auffüllen N prüfen, ob Zündkerzenstecker fest
aufgesteckt ist N Startvorgang wiederholen oder: Möglicherweise befindet sich ein zu
fettes, nicht zündfähiges Kraftstoff-Luft­Gemisch im Brennraum des Motors – der Motor ist abgesoffen.
N Zündkerze ausbauen – siehe
"Zündkerze"
N Zündkerze trocknen N Motorsäge auf dem Boden halten N Kombihebel bis zum Anschlag in
Richtung STOP bzw. gedrückt halten
WARNUNG
Wird der Kombihebel nicht dauerhaft in Richtung STOP bzw. gedrückt, kann ein Zündfunke enstehen.
N Anwerfvorrichtung mehrmals
betätigen
N Kombihebel loslassen – der
Kombihebel springt in Betriebsstellung F
N Zündkerze einbauen – siehe
"Zündkerze"
N Motorsäge halten und anwerfen
Betriebshinweise
Während der ersten Betriebszeit
Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.
Während der Arbeit
HINWEIS
Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).
Kettenspannung öfter kontrollieren Eine neue Sägekette muss öfter
nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist.
Im kalten Zustand Die Sägekette muss an der
Schienenunterseite anliegen, aber von Hand noch über die Führungsschiene
32
MS 261 C-MQ
deutsch
001BA157 KN
1
gezogen werden können. Wenn nötig, Sägekette nachspannen – siehe "Sägekette spannen".
Bei Betriebstemperatur Die Sägekette dehnt sich und hängt
durch. Die Treibglieder an der Schienenunterseite dürfen nicht aus der Nut heraustreten – die Sägekette kann sonst abspringen. Sägekette nachspannen – siehe "Sägekette spannen".
HINWEIS
Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.
Nach längerem Volllastbetrieb Motor noch kurze Zeit im Leerlauf laufen
lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.
Nach der Arbeit
N Sägekette entspannen, wenn sie
während der Arbeit bei
Betriebstemperatur gespannt wurde
HINWEIS
Sägekette nach der Arbeit unbedingt wieder entspannen! Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.
Bei kurzzeitigem Stillsetzen Motor abkühlen lassen. Gerät mit
gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren.
Bei längerer Stilllegung siehe "Gerät aufbewahren"
Ölmenge einstellen
Verstellbare Ölpumpe ist Sonderausstattung.
Unterschiedliche Schnittlängen, Holzarten und Arbeitstechniken erfordern unterschiedliche Ölmengen.
Mit dem Einstellbolzen (1) (an der Unterseite der Maschine) kann die Ölfördermenge je nach Bedarf reguliert werden.
Ematic-Stellung (E), mittlere Ölfördermenge –
N Einstellbolzen auf „E“ (Ematic-
Stellung) drehen
Ölfördermenge erhöhen – N Einstellbolzen im Uhrzeigersinn
drehen
Ölfördermenge verringern – N Einstellbolzen entgegen dem
Uhrzeigersinn drehen
HINWEIS
Die Sägekette muss immer mit Kettenschmieröl benetzt sein.
MS 261 C-MQ
33
deutsch
2
3
1
143BA026 KN
1
1
1
001BA199 KN
2

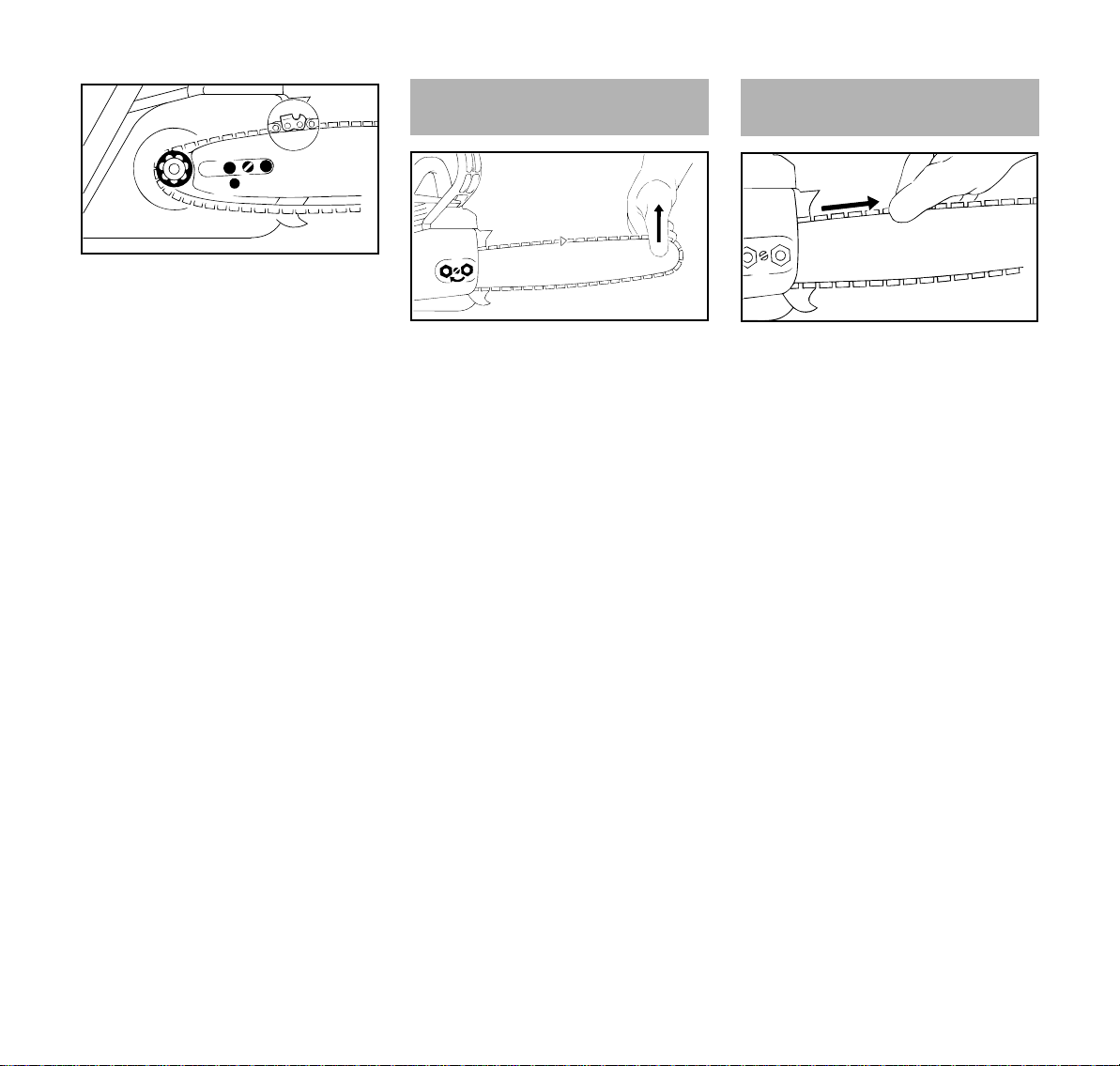

Führungsschiene in Ordnung halten
N Führungsschiene wenden – nach
jedem Kettenschärfen und nach
jedem Kettenwechsel – um eine
einseitige Abnutzung zu vermeiden,
besonders an der Umlenkung und
an der Unterseite N Öleintrittsbohrung (1),
Ölaustrittskanal (2) und
Schienennut (3) regelmäßig
reinigen N Nuttiefe messen – mit dem
Messstab an der Feillehre
(Sonderzubehör) – in dem Bereich,
in dem der Laufbahnverschleiß am
größten ist

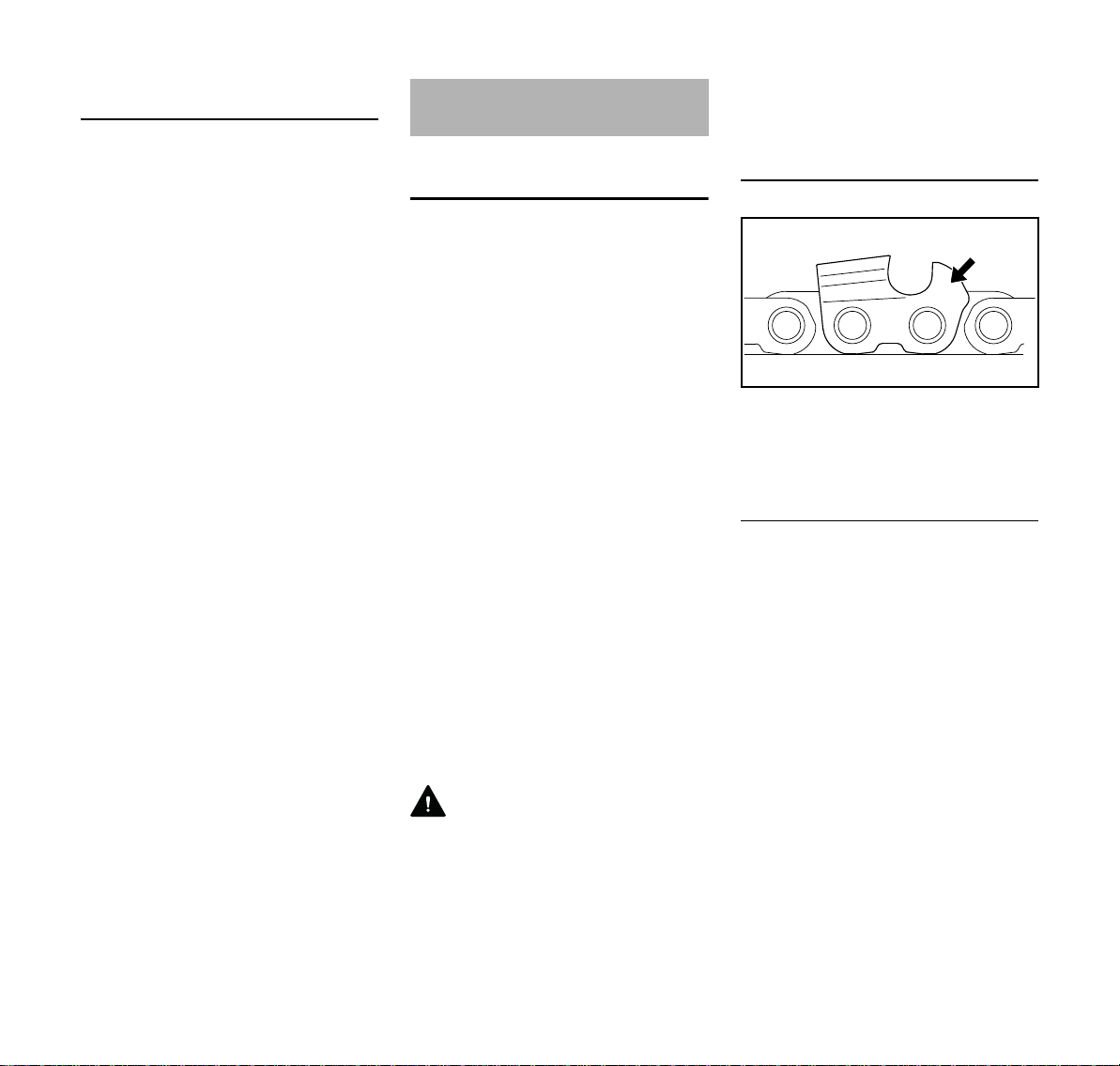

Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm
Ist die Nut nicht mindestens so tief: N Führungsschiene ersetzen Die Treibglieder schleifen sonst auf dem
Nutgrund – Zahnfuß und Verbindungsglieder liegen nicht auf der Schienenlaufbahn auf.
Haube
Haube abbauen
N zum Ausschalten des Motors den
Kombihebel in Richtung STOP bzw . drücken – nach Loslassen federt der Kombihebel in die Betriebstellung F zurück.
N vorderer Handschutz nach vorn
drücken – Sägekette ist blockiert
N Verschlüsse (1) öffnen – mit dem
Kombischlüssel 1/4 Umdrehung gegen den Uhrzeigersinn drehen
N Haube (2) abnehmen
Haube anbauen
N Haube aufsetzen N Verschlüsse verriegeln –
Verschlüsse 1/4 Umdrehung im Uhrzeigersinn drehen
Kettentyp Kettentei-
lung Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm
Mindestnut­tiefe
34
MS 261 C-MQ
deutsch
1.
5902BA010 KN
2.
5902BA011 KN
2.
1.
Luftfilter reinigen
Wenn die Motorleistung spürbar nachlässt
N Haube abbauen – siehe "Haube"
Luftfilter ausbauen N Umgebung des Luftfilters von
grobem Schmutz befreien
HINWEIS
Zum Aus- und Einbau des Luftfilters keine Werkzeuge verwenden – der Luftfilter könnte dabei beschädigt werden.
Luftfilter reinigen
N Luftfilter abklopfen N Außenseite des Luftfilters mit STIHL
Spezialreiniger oder warmem Seifenwasser einsprühen
N Außenseite des Luftfilters unter
fließendem Wasser spülen
HINWEIS
Hohe Temperaturen und Öl können den Luftfilter beschädigen. Die Filterwirkung kann beeinträchtigt werden.
Luftfilter ohne zusätzliche Wärme
trocknen lassen
Luftfilter nicht beölen
N Luftfilter trocknen lassen N Luftfilter einbauen
Luftfilter einbauen
M-Tronic
Basisinformationen
M-Tronic regelt Kraftstoffmenge und Zündzeitpunkt für alle Betriebszustände elektronisch.
M-Tronic steht für einfaches, schnelles Starten, stets optimale Motorleistung, sehr gute Beschleunigung und automatische Anpassung an veränderte Bedingungen.
Manuelle Korrekturen am Vergaser entfallen – der Vergaser hat keine Stellschrauben.
automatisches Anpassen
Unter extrem veränderter Einsatzbedingungen kann das Erreichen der optimalen Einstellung wie folgt beschleunigt werden:
N fünf gleichmäßige Ablängschnitte
unter Volllast durchführen
N Luftfilter 1/4 Umdrehung gegen den
Uhrzeigersinn drehen und Richtung hinteren Handgriff abnehmen
N beschädigte Luftfilter unbedingt
ersetzen
MS 261 C-MQ
N Luftfilter ansetzen N Luftfilter in Richtung Filtergehäuse
drücken und gleichzeitig im Uhrzeigersinn drehen bis der Luftfilter einrastet – Schriftzug "STIHL" muss horizontal ausgerichtet sein
N Haube anbauen – siehe "Haube"
35
deutsch
5902BA013 KN
5902BA014 KN
1
000BA039 KN
A
1
000BA045 KN
5902BA016 KN
Zündkerze
N bei ungenügender Motorleistung,
schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
N nach ca. 100 Betriebsstunden die
Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"
Zündkerze ausbauen
N Haube abnehmen – siehe "Haube"
N Kombischlüssel durch die Tülle (1)
führen und ggf. verdrehen damit der Kombischlüssel am Sechskant der Zündkerze ansetzt
N Kombischlüssel bis zur Anlage am
Zylinder aufschieben
N Zündkerze herausdrehen
Zündkerze prüfen
WARNUNG
Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.
N entstörte Zündkerzen mit fester
Anschlussmutter verwenden
Zündkerze einbauen
N Zündkerzenstecker abziehen N Umgebung der Zündkerze von
grobem Schmutz befreien
36
N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen und
falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
N Ursachen für die Verschmutzung
der Zündkerze beseitigen
Mögliche Ursachen sind:
zu viel Motoröl im Kraftstoff verschmutzter Luftfilter ungünstige Betriebsbedingungen
N Zündkerze durch die Tülle führen
und von Hand ansetzen
N Zündkerze anziehen und
Kerzenstecker fest aufdrücken
N Haube anbauen – siehe "Haube"
MS 261 C-MQ
Gerät aufbewahren Kettenrad prüfen und
001BA121 KN
001BA122 KN
1
2
4
5
6
1
2
3
6
wechseln
Bei Betriebspausen ab ca. 3 Monaten N Kraftstofftank an gut belüftetem Ort
entleeren und reinigen
N Kraftstoff vorschriften- und
umweltgerecht entsorgen
N Vergaser leerfahren, andernfalls
können die Membranen im Vergaser verkleben
N Sägekette und Führungsschiene
abnehmen, reinigen und mit Schutzöl einsprühen
N Gerät gründlich säubern, besonders
Zylinderrippen und Luftfilter
N bei Verwendung von biologischem
Kettenschmieröl (z. B. STIHL BioPlus) Schmieröltank ganz auffüllen
N Gerät an einem trockenen und
sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen
N Kettenraddeckel, Sägekette und
Führungsschiene abnehmen
N Kettenbremse lösen – Handschutz
gegen das Griffrohr ziehen
Kettenrad erneuern
nach dem Verbrauch von zwei
Sägeketten oder früher
wenn die Einlaufspuren (Pfeile)
tiefer als 0,5 mm sind – sonst wird die Lebensdauer der Sägekette beeinträchtigt – zur Prüfung Prüflehre (Sonderzubehör) verwenden
Das Kettenrad wird geschont, wenn zwei Sägeketten im Wechsel betrieben werden.
STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Kettenbremse gewährleistet ist.
deutsch
N Sicherungsscheibe (1) mit dem
Schraubendreher abdrücken
N Scheibe (2) abnehmen N Ringkettenrad (3) abziehen N Mitnahmeprofil an der
Kupplungstrommel (4) untersuchen – bei starken Verschleißspuren auch die Kupplungstrommel ersetzen
N Kupplungstrommel oder
Profilkettenrad (5) samt Nadelkäfig (6) von der Kurbelwelle abziehen – bei Kettenbremssystem QuickStop Super vorher Gashebelsperre drücken
MS 261 C-MQ
37
deutsch
689BA027 KN
a
Profil- /Ringkettenrad einbauen
N Kurbelwellenstumpf und Nadelkäfig
reinigen und mit STIHL Schmierfett (Sonderzubehör) einfetten
N Nadelkäfig auf Kurbelwellenstumpf
schieben
N Kupplungstrommel bzw.
Profilkettenrad nach dem Aufstecken ca. 1 Umdrehung drehen, damit die Mitnahme für den Ölpumpenantrieb einrastet – bei Kettenbremssystem QuickStop Super vorher Gashebelsperre drücken
N Ringkettenrad aufstecken –
Hohlräume nach außen
N Scheibe und Sicherungsscheibe
wieder auf die Kurbelwelle setzen
Sägekette pflegen und schärfen
Mühelos sägen mit richtig geschärfter Sägekette
Eine einwandfrei geschärfte Sägekette zieht sich schon bei geringem Vorschubdruck mühelos in das Holz.
Nicht mit stumpfer oder beschädigter Sägekette arbeiten – dies führt zu starker körperlicher Beanspruchung, hoher Schwingungsbelastung, unbefriedigendem Schnittergebnis und hohem Verschleiß.
N Sägekette reinigen N Sägekette auf Risse und
beschädigte Niete kontrollieren
N beschädigte oder abgenützte
Kettenteile erneuern und diese Teile den übrigen Teilen in Form und Abnutzungsgrad anpassen – entsprechend nacharbeiten
Hartmetallbestückte Sägeketten (Duro) sind besonders verschleißfest. Für ein optimales Schärfergebnis empfiehlt STIHL den STIHL Fachhändler.
WARNUNG
Die nachfolgend aufgeführten Winkel und Maße sind unbedingt einzuhalten. Eine falsch geschärfte Sägekette – insbesondere zu niedrige Tiefenbegrenzer – kann zu erhöhter Rückschlagneigung der Motorsäge führen – Verletzungsgefahr!
Kettenteilung
Die Kennzeichnung (a) der Kettenteilung ist im Bereich des Tiefenbegrenzers jedes Schneidezahnes eingeprägt.
Kennzeichnung (a) Kettenteilung
Zoll mm 7 1/4 P 6,35 1 oder 1/4 1/4 6,35 6, P oder PM 3/8 P 9,32 2 oder 325 0.325 8,25 3 oder 3/8 3/8 9,32 4 oder 404 0.404 10,26
Die Zuordnung des Feilendurchmessers erfolgt nach der Kettenteilung – siehe Tabelle "Werkzeuge zum Schärfen".
Die Winkel am Schneidezahn müssen beim Nachschärfen eingehalten werden.
38
MS 261 C-MQ
deutsch
A
B
689BA021 KN
689BA025 KN
001BA203 KN
689BA018 KN
90°
689BA043 KN
Schärf- und Brustwinkel
A Schärfwinkel STIHL Sägeketten werden mit 30°
Schärfwinkel geschärft. Ausnahmen sind Längsschnitt-Sägeketten mit 10° Schärfwinkel. Längsschnitt-Sägeketten führen ein X in der Benennung.
B Brustwinkel Bei Verwendung des vorgeschriebenen
Feilenhalters und Feilendurchmessers ergibt sich automatisch der richtige Brustwinkel.
Zahnformen Winkel (°)
AB
Micro = Halbmeißelzahn
30 75 z. B. 63 PM3, 26 RM3, 36 RM
Super = Vollmeißelzahn
30 60 z. B. 63 PS3, 26 RS, 36 RS3
Längsschnitt-Sägekette
10 75 z. B. 63 PMX, 36 RMX
Die Winkel müssen bei allen Zähnen der Sägekette gleich sein. Bei ungleichen Winkeln: Rauer, ungleichmäßiger Sägekettenlauf, stärkerer Verschleiß – bis zum Bruch der Sägekette.
Feilenhalter
N Feilenhalter verwenden Sägeketten von Hand nur mit Hilfe eines
Feilenhalters (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") schärfen. Feilenhalter haben Markierungen für den Schärfwinkel.
Nur Spezial-Sägekettenfeilen verwenden! Andere Feilen sind in Form und Hiebart ungeeignet.
Zur Kontrolle der Winkel
STIHL Feillehre (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") – ein Universalwerkzeug zur Kontrolle von Schärf- und Brustwinkel, Tiefenbegrenzer-Abstand, Zahnlänge, Nuttiefe und zur Reinigung von Nut und Öleintrittsbohrungen.
Richtig schärfen
N Schärf-Werkzeuge entsprechend
der Kettenteilung auswählen
N Führungsschiene ggf. einspannen N Sägekette blockieren – Handschutz
nach vorn
N zum Weiterziehen der Sägekette
Handschutz zum Griffrohr ziehen: Kettenbremse ist gelöst. Bei Kettenbremssystem Quickstop Super zusätzlich Gashebelsperre drücken
N oft schärfen, wenig wegnehmen –
für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche
N Feile führen: Waagerecht (im
rechten Winkel zur Seitenfläche der Führungsschiene) entsprechend den angegebenen Winkeln – nach den Markierungen auf dem
MS 261 C-MQ
39
deutsch
689BA023 KN
a
2
689BA061 KN
1
689BA051 KN
Feilenhalter – Feilenhalter auf dem Zahndach und auf dem Tiefenbegrenzer auflegen
N nur von innen nach außen feilen N die Feile greift nur im Vorwärtsstrich
– beim Rückführen Feile abheben
N Verbindungs- und Treibglieder nicht
anfeilen
N Feile in regelmäßigen Abständen
etwas drehen, um eine einseitige Abnützung zu vermeiden
N Feilgrat mit einem Stück Hartholz
entfernen
N Winkel mit der Feillehre prüfen Alle Schneidezähne müssen gleich lang
sein. Bei ungleichen Zahnlängen sind auch
die Zahnhöhen unterschiedlich und verursachen einen rauen Sägekettenlauf und Kettenrisse.
N alle Schneidezähne auf die Länge
des kürzesten Schneidezahnes zurückfeilen – am besten vom Fachhändler mit einem Elektro­Schärfgerät machen lassen
Tiefenbegrenzer-Abstand
Der Tiefenbegrenzer bestimmt die Eindringtiefe in das Holz und damit die Spandicke.
a Sollabstand zwischen
Tiefenbegrenzer und Schneidkante
Beim Schneiden im Weichholz außerhalb der Frostperiode kann der Abstand bis zu 0,2 mm (0.008") größer gehalten werden.
Kettenteilung Tiefenbegrenzer
Abstand (a) Zoll (mm) mm (Zoll) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)
0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)
0.404 (10,26) 0,80 (0.031)
N zur Kettenteilung passende
Feillehre (1) auf die Sägekette legen und am zu prüfenden Schneidezahn andrücken – ragt der Tiefenbegrenzer über die Feillehre heraus muss der Tiefenbegrenzer nachgearbeitet werden
Sägeketten mit Höcker-Treibglied (2) – oberer Teil des Höcker-Treibgliedes (2) (mit Servicemarkierung) wird gleichzeitig mit dem Tiefenbegrenzer des Schneidezahnes bearbeitet.
WARNUNG
Der übrige Bereich des Höcker­Treibgliedes darf nicht bearbeitet werden, sonst könnte sich die Rückschlagneigung der Motorsäge erhöhen.
Tiefenbegrenzer nachfeilen
Der Tiefenbegrenzer-Abstand verringert sich beim Schärfen des Schneidezahnes.
N Tiefenbegrenzer-Abstand nach
N Tiefenbegrenzer bündig zur
Feillehre nacharbeiten
jedem Schärfen prüfen
40
MS 261 C-MQ
deutsch
689BA044 KN
689BA052 KN
WARNUNG
Zu niedrige Tiefenbegrenzer erhöhen die Rückschlagneigung der Motorsäge.
gründlich reinigen, anhaftende Feilspäne oder Schleifstaub entfernen – Sägekette intensiv schmieren
N bei längeren
Arbeitsunterbrechungen Sägekette reinigen und eingeölt aufbewahren
N anschließend parallel zur Service-
Markierung (siehe Pfeil) das Tiefenbegrenzerdach schräg nachfeilen – dabei die höchste Stelle des Tiefenbegrenzers nicht
N nach dem Schärfen Sägekette
weiter zurück setzen
N Feillehre auf die Sägekette legen –
höchste Stelle des Tiefenbegrenzers muss mit der Feillehre bündig sein
Werkzeuge zum Schärfen (Sonderzubehör) Kettenteilung Rundfeile ^ Rundfeile Feilenhalter Feillehre Flachfeile Schärfset
1)
Zoll (mm) mm (Zoll) Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029
0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030
1)
bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre
MS 261 C-MQ
41
deutsch
Wartungs- und Pflegehinweise
Die folgenden Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall, stark harzende Hölzer, tropische Hölzer etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle ent­sprechend verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.
vor Arbeitsbeginn
nach Arbeitsende bzw.
täglich
nach jeder Tankfüllung
wöchentlich
komplette Maschine
Gashebel, Gashebelsperre, Chokehebel, Startklappenhebel, Stoppschalter, Kombi­hebel (je nach Ausstattung)
Kettenbremse
Kraftstoffhandpumpe (falls vorhanden)
Saugkopf/Filter im Kraftstofftank
Kraftstofftank reinigen X
Schmieröltank reinigen X
Kettenschmierung prüfen X
Sägekette
Führungsschiene
Kettenrad prüfen X
Luftfilter
Sichtprüfung (Zustand, Dichtheit) XX
reinigen X
Funktionsprüfung XX
Funktionsprüfung XX
prüfen durch Fachhändler
prüfen X
instandsetzen durch Fachhändler
prüfen X
reinigen, Filtereinsatz ersetzen XX
ersetzen XXX
prüfen, auch auf Schärfzustand achten XX
Kettenspannung prüfen XX
schärfen X
prüfen (Abnutzung, Beschädigung) X
reinigen und wenden X
entgraten X
ersetzen XX
reinigen XX
ersetzen X
1)
1)
monatlich
jährlich
bei Störung
bei Beschädigung
bei Bedarf
X
X
42
MS 261 C-MQ
deutsch
Die folgenden Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall, stark harzende Hölzer, tropische Hölzer etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle ent­sprechend verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.
vor Arbeitsbeginn
nach Arbeitsende bzw.
täglich
nach jeder Tankfüllung
wöchentlich
monatlich
jährlich
bei Störung
bei Beschädigung
bei Bedarf
Antivibrationselemente
Luftzufuhr am Lüftergehäuse reinigen XX X
Zylinderrippen reinigen XX X
Vergaser
Zündkerze
zugängliche Schrauben und Muttern nachziehen
Kettenfänger
Auslasskanal
Sicherheitsaufkleber ersetzen X
1)
STIHL empfiehlt den STIHL Fachhändler
2)
Zylinderfußschrauben bei Erstinbetriebnahme von Motorsägen (ab 3,4 kW Leistung) nach einer Laufzeit von 10 bis 20 Stunden fest anziehen
prüfen XX
ersetzen durch Fachhändler
Leerlauf kontrollieren, Sägekette darf nicht mitlaufen
1)
X
XX
bleibt die Sägekette im Leerlauf nicht stehen, Motorsäge vom Fachhändler instandsetzen lassen
1)
X
Elektrodenabstand nachstellen X
jeweils nach 100 Betriebsstunden ersetzen
2)
X
X
prüfen X
ersetzen X
entkoken nach 139 Betriebsstunden, danach jeweils nach 150 Betriebsstunden
X
MS 261 C-MQ
43
deutsch
Verschleiß minimieren und Schäden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:
nicht von STIHL freigegebene
Änderungen am Produkt
die Verwendung von Werkzeugen
oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
nicht bestimmungsgemäße
Verwendung des Gerätes
Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
Folgeschäden infolge der
Weiterbenutzung des Gerätes mit defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:
Schäden am Triebwerk infolge nicht
rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft­und Kraftstofffilter) oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
Korrosions- und andere
Folgeschäden infolge unsachgemäßer Lagerung
Schäden am Gerät infolge
Verwendung qualitativ minderwertiger Ersatzteile
Verschleißteile
Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:
Sägekette, Führungsschiene Antriebsteile (Fliehkraft-Kupplung,
Kupplungstrommel, Kettenrad)
Filter (für Luft, Öl, Kraftstoff) Anwerfvorrichtung
Zündkerze Dämpfungselemente des
Antivibrationssystems
44
MS 261 C-MQ
Wichtige Bauteile
18
14
13
12
23
20
19
21
22
17
1
3
9
7
16
5902BA055 KN
5
8
10
11
6
15
1
2
4
#
1
deutsch
1 Verschluss der Haube 2 Schieber (Sommerbetrieb und
Winterbetrieb) 3 Dekompressionsventil 4 Kettenbremse 5 Kettenrad 6 Kettenraddeckel 7 Kettenfänger 8 seitliche Kettenspannvorrichtung 9 Krallenanschlag 10 Führungsschiene 11 Oilomatic-Sägekette 12 Öltankverschluss 13 Schalldämpfer 14 vorderer Handschutz 15 vorderer Handgriff (Griffrohr) 16 Zündkerzenstecker 17 Anwerfgriff 18 Kraftstofftankverschluss 19 Kombihebel 20 Gashebel 21 Auslösehebel Nachlaufbremse
(Gashebelsperre) 22 hinterer Handgriff 23 hinterer Handschutz # Maschinennummer
MS 261 C-MQ
45
deutsch
Technische Daten
Triebwerk
STIHL Einzylinder-Zweitaktmotor
Hubraum: 50,2 cm Zylinderbohrung: 44,7 mm Kolbenhub: 32 mm Leistung nach
ISO 7293: Leerlaufdrehzahl:
1)
nach ISO 11681 +/- 50 1/min
3,0 kW (4,1 PS) bei 10000 1/min
1)
2800 1/min
Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört): Bosch WSR 6 F,
NGK BPMR 7 A
Elektrodenabstand: 0,5 mm
Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe
Kraftstofftankinhalt: 500 cm3 (0,5 l)
Kettenschmierung
Drehzahlabhängige vollautomatische Ölpumpe mit Drehkolben - zusätzlich manuelle Ölmengenregulierung
Öltankinhalt: 270 cm3 (0,27 l)
3
Gewicht
unbetankt, ohne Schneidgarnitur: 5,0 kg
Schneidgarnitur
Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.
Führungsschienen Rollomatic
Schnittlängen (Tei­lung .325"): 32, 37, 40, 45 cm
Nutbreite: 1,6 mm Umlenkstern: 11 zähnig
Sägeketten .325"
Rapid Micro (26 RM) Typ 3629 Rapid Super (26 RS) Typ 3639 Rapid Super 3 (26 RM3) Typ 3634 Teilung: .325" (8,25 mm) Treibglieddicke: 1,6 mm
Kettenrad
7-zähnig für .325" Max. Kettengeschwindig-
keit nach ISO 11681: 25,6 m/s In der Regel ist die durchschnittliche
Kettengeschwindigkeit im Betrieb um ca. 20% geringer als die maximale Kettengeschwindigkeit nach ISO 11681. Zur Auswahl der persönlichen Schutzausstattung STIHL Fachhändler kontaktieren.
Schall- und Vibrationswerte
Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib
Schalldruckpegel L
nach ISO 22868
peq
104 dB(A)
Schallleistungspegel L
nach
w
ISO 22868
116 dB(A)
Vibrationswert a
Handgriff links: 3,5 m/s Handgriff rechts: 3,5 m/s
nach ISO 22867
hv,eq
2
2
Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 2,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG =
2
2,0 m/s
.
REACH
REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach
46
MS 261 C-MQ
deutsch
000BA073 KN
Ersatzteilbeschaffung
Bitte tragen Sie für Ersatzbestellungen die Verkaufsbezeichnung der Motorsäge, die Maschinennummer und die Nummern von Führungsschiene und Sägekette in unten stehende Tabelle ein. Sie erleichtern sich damit den Kauf einer neuen Schneidgarnitur.
Bei Führungsschiene und Sägekette handelt es sich um Verschleißteile. Beim Kauf der Teile genügt es, wenn die Verkaufsbezeichnung der Motorsäge, die Teilenummer und die Benennung der Teile angegeben wird.
Verkaufsbezeichnung
Maschinennummer
Nummer der Schiene
Nummer der Sägekette
Reparaturhinweise Entsorgung
Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.
STIHL empfiehlt STIHL Original­Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).
Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.
Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.
MS 261 C-MQ
47
deutsch
EU-Konformitätserklärung
ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen
Deutschland erklärt in alleiniger Verantwortung, dass
Bauart: Motorsäge Fabrikmarke: STIHL Typ: MS 261 C-M
MS 261 C-MVW MS 261 C-BM
MS 261 C-MQ Serienidentifizierung: 1141 Hubraum: 50,2 cm
den einschlägigen Bestimmungen der Richtlinien 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:
EN ISO 11681-1, EN 55012, EN 61000-6-1
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 22868 verfahren.
Gemessener Schallleistungspegel
3
DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt
Zertifizierungs-Nr. K-EG-2009/5306
Aufbewahrung der Technischen Unterlagen:
ANDREAS STIHL AG & Co. KG Produktzulassung
Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.
Waiblingen, 28.10.2016 ANDREAS STIHL AG & Co. KG i. V.
Thomas Elsner Leiter Produktmanagement und
Services
Anschriften
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358
ÖSTERREICH STIHL Ges.m.b.H.
Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370
SCHWEIZ STIHL Vertriebs AG
Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.
Chrlická 753 664 42 Modřice
116 dB(A) Garantierter Schallleistungspegel
118 dB(A) Die EG-Baumusterprüfung wurde
durchgeführt bei
48
MS 261 C-MQ
STIHL Importeure
BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.
Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536
KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište:
Amruševa 10, 10000 Zagreb Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010 Fax: +385 1 6221569
TÜRKEI SADAL TARIM MAKİNALARI DIŞ
TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44
deutsch
MS 261 C-MQ
49
Table des matières
français
Système de frein de chaîne Quickstop Super 51
Indications concernant la présente Notice d'emploi 52
Prescriptions de sécurité 53 Forces de réaction 59 Technique de travail 61 Dispositif de coupe 70 Montage du guide-chaîne et de la
chaîne 71 Tension de la chaîne 72 Contrôle de la tension de la chaîne 72 Carburant 73 Ravitaillement en carburant 74 Huile de graissage de chaîne 76 Ravitaillement en huile de
graissage de chaîne 77 Contrôle du graissage de la chaîne 77 Frein de chaîne 78 Utilisation en hiver 79 Mise en route / arrêt du moteur 80 Instructions de service 84 Réglage du débit d'huile 85 Entretien du guide-chaîne 85 Capot 86 Nettoyage du filtre à air 86 M-Tronic 87 Bougie 87 Rangement 89 Contrôle et remplacement du
pignon 89 Entretien et affûtage de la chaîne 90
Instructions pour la maintenance et l'entretien 94
Conseils à suivre pour réduire l'usure et éviter les avaries 96
Principales pièces 98 Caractéristiques techniques 99 Approvisionnement en pièces de
rechange 100 Instructions pour les réparations 100 Mise au rebut 101 Déclaration de conformité UE 101 Adresses 102
Chère cliente, cher client, nous vous félicitons d'avoir choisi un
produit de qualité de la société STIHL. Ce produit a été fabriqué avec les
procédés les plus modernes et les méthodes de surveillance de qualité les plus avancées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.
Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.
Dr. Nikolas Stihl
Notice d'emploi d'origine Imprimé sur papier blanchi sans chlore
L'encre d'imprimerie contient des huiles végétales, le papier
est recyclable.
© ANDREAS STIHL AG & Co. KG, 2017
0458-160-7521-A. VA2.M17.
0000006469_008_F
{
50
La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra­duction et de traitement avec des systèmes électroniques quelconques.
MS 261 C-MQ
français
2
1
150BA000 KN
Système de frein de chaîne Quickstop Super
Cette tronçonneuse est équipée d'un système de frein de chaîne pouvant être déclenché de trois manières différentes. Comme jusqu'à présent, le frein de chaîne est déclenché automatiquement en cas de rebond assez violent – par la force d'inertie du protège-main – et manuellement lorsqu'on pousse le protège-main avant en direction du nez du guide-chaîne et il immobilise la chaîne en une fraction de seconde. En plus de ces fonctions, le nouveau système immobilise la chaîne, dans un délai d'une seconde, dès qu'on relâche la poignée arrière de la tronçonneuse. Par contre, la chaîne bloquée est débloquée seulement lorsqu'on enfonce le levier du blocage de gâchette d'accélérateur, pour pouvoir accélérer.
La chaîne peut être freinée de trois manières différentes :
il faut impérativement se familiariser avec le mode de fonctionnement du système du frein de chaîne ! Voir en particulier le chapitre « Frein de chaîne ».
3 manuellement (déclenchement au
relâchement de la poignée arrière)
Le mécanisme de déclenchement du frein d'arrêt de chaîne instantané est intégré dans le blocage de la gâchette d'accélérateur (poignée arrière) et ce, sans aucun élément de commande supplémentaire. Un avantage essentiel du système est que la chaîne est automatiquement bloquée (par ex. lors du transport) lorsque le moteur est en marche, tant qu'on lâche la poignée arrière.
AVERTISSEMENT
1 automatiquement (par inertie) 2 manuellement (en poussant le
protège-main avant en direction du nez du guide-chaîne)
Afin d'éviter le risque de détériorations ou de blessures en travaillant avec cette tronçonneuse, il faut impérativement tenir compte du fait que son comportement présente quelques particularités différentes par rapport aux tronçonneuses sans système de ce genre. Avant d'entreprendre les premiers travaux avec la tronçonneuse,
MS 261 C-MQ
51
français
Indications concernant la présente Notice d'emploi
La présente Notice d'emploi se rapporte à une tronçonneuse STIHL. Dans cette Notice d'emploi, la tronçonneuse est également appelée « machine ».
Pictogrammes
Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.
Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.
Carburant ; mélange d'essence et d'huile moteur
Réservoir à huile de graissage de chaîne ; huile adhésive pour graissage de chaîne
Blocage et déblocage du frein de chaîne
Tendre la chaîne
Préchauffage de l'air aspiré : utilisation en hiver
Préchauffage de l'air aspiré : utilisation en été
Chauffage de poignées
Actionner la soupape de décompression
Actionner la pompe d'amorçage manuelle
Repérage des différents types de textes
Développement technique
La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.
On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.
52
Frein d'arrêt instantané
Sens de rotation de la chaîne
Ematic ; réglage du débit d'huile de graissage de chaîne
AVERTISSEMENT
Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.
AVIS
Avertissement contre un risque de détérioration de la machine ou de certains composants.
MS 261 C-MQ
français
Prescriptions de sécurité
En travaillant avec la tronçonneuse, il faut res­pecter des prescriptions de sécurité particulières, parce que la chaîne tourne à très haute vitesse et que les dents de coupe sont très acérées.
Avant la première mise en service, lire attentive­ment et intégralement la présente Notice d'emploi. La conserver précieuse­ment pour pouvoir la relire lors d'une utilisa­tion ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire même mortel.
Consignes générales
Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.
L'utilisation de tronçonneuses bruyantes peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.
Une personne qui travaille pour la première fois avec la tronçonneuse doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.
Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette tronçonneuse – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.
Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.
L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.
Ne confier la tronçonneuse qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.
L'utilisateur de la tronçonneuse doit être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec une tronçonneuse.
Il est interdit de travailler avec la tronçonneuse après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.
En cas d'intempéries défavorables (pluie, neige, verglas, vent), repousser le travail à plus tard – grand risque d'accident !
Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette tronçonneuse engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.
Utilisation conforme à la destination
Utiliser cette tronçonneuse exclusivement pour scier du bois ou des objets en bois.
Il est interdit d'utiliser la tronçonneuse pour d'autres travaux – risque d'accident !
N'apporter aucune modification à la tronçonneuse – cela risquerait d'en compromettre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.
Vêtements et équipement
Porter des vêtements et équipements de protection réglementaires.
MS 261 C-MQ
53
français
001BA115 KN
Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Por­ter des vêtements bien ajustés, avec garnitures anticoupures – ne pas porter une blouse de travail.
Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la tronçonneuse. Ne porter ni écharpe ou cravate, ni bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer (foulard, casquette, casque etc.).
Porter des chaussures adéquates – avec garni­ture anticoupure, semelle antidérapante et calotte en acier.
AVERTISSEMENT
Étant donné le risque de blessure des yeux, il faut impérativement porter des lunettes de protec­tion couvrant étroitement les yeux, conformément à la norme EN 166. Veil­ler à ce que les lunettes soient parfaitement ajustées.
Porter une visière pour la protection du visage et veiller à ce qu'elle soit bien ajustée. Une visière n'offre pas une protection oculaire suffisante.
Porter un dispositif antibruit « individuel » – par ex. des capsules protège-oreilles.
Pour se protéger la tête, porter un casque – chaque fois qu'un risque de chute d'objets se présente.
Porter des gants de tra­vail robustes (par ex. en cuir).
STIHL propose une gamme complète d'équipements pour la protection individuelle.
Transport
Avant le transport – même sur de courtes distances – toujours arrêter la tronçonneuse, bloquer le frein de chaîne et mettre le protège-chaîne. Cela écarte le risque d'une mise en marche accidentelle de la chaîne.
Toujours porter la tronçonneuse seulement par la poignée tubulaire – le silencieux très chaud étant tourné du côté opposé au corps – et le guide­chaîne étant orienté vers l'arrière. Ne pas toucher aux parties très chaudes de la machine, tout spécialement à la surface du silencieux – risque de brûlure !
Pour le transport dans un véhicule : assurer la tronçonneuse de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.
Nettoyage
Nettoyer les pièces en matière synthétique avec un chiffon. Des détergents agressifs risqueraient d'endommager les pièces en matière synthétique.
Enlever la poussière et les saletés déposées sur la tronçonneuse – ne pas employer de produits dissolvant la graisse.
Si nécessaire, nettoyer les ouïes d'admission d'air de refroidissement.
Pour le nettoyage de cette tronçonneuse, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la tronçonneuse.
Accessoires
Monter exclusivement des outils, guide­chaînes, chaînes, pignons, accessoires, ou pièces similaires du point de vue technique, qui sont autorisés par STIHL pour cette tronçonneuse. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la tronçonneuse risquerait d'être endommagée.
STIHL recommande d'utiliser les outils, guide-chaînes, chaînes, pignons et accessoires d'origine STIHL. Leurs
54
MS 261 C-MQ
français
caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur.
Ravitaillement
L'essence est un carbu­rant extrêmement inflammable – rester à une distance suffisante de toute flamme ou source d'inflammation – ne pas renverser du car­burant – ne pas fumer.
Arrêter le moteur avant de refaire le plein.
Ne pas refaire le plein tant que le moteur est très chaud – du carburant peut déborder – risque d'incendie !
Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.
Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, nettoyer immédiatement la tronçonneuse. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.
De série, les tronçonneuses peuvent être équipées des bouchons de réservoir suivants :
Bouchon de réservoir à ailette rabattable (verrouillage à baïonnette)
Dans le cas du bouchon de réservoir à ailette rabattable (verrouillage à baïonnette), le présenter correctement, le faire tourner jusqu'en butée et rabattre l'ailette.
Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.
S'assurer qu'il n'y a pas de fuites ! Si l'on constate une fuite de carburant, ne pas mettre le moteur en marche – danger de mort par suite de brûlures !
Avant d'entreprendre le travail
S'assurer que la tronçonneuse se trouve en parfait état pour un fonctionnement en toute sécurité – conformément aux indications des chapitres correspondants de la Notice d'emploi :
contrôler l'étanchéité du système
d'alimentation en carburant, en examinant tout particulièrement les pièces visibles telles que le bouchon du réservoir, les raccords de flexibles, la pompe d'amorçage manuelle (seulement sur les tronçonneuses munies d'une pompe d'amorçage manuelle). Ne pas démarrer le moteur en cas de manque d'étanchéité ou
d'endommagement – risque d'incendie ! Avant de remettre la tronçonneuse en service, la faire contrôler par le revendeur spécialisé ;
fonctionnement impeccable du frein
de chaîne et du protège-main avant ;
guide-chaîne parfaitement monté ; chaîne correctement tendue ; la gâchette d'accélérateur et le
blocage de gâchette d'accélérateur doivent fonctionner facilement – dès qu'on la relâche, la gâchette d'accélérateur doivent revenir dans la position de départ, sous l'effet de son ressort de rappel ;
le curseur combiné doit pouvoir être
amené facilement sur la position STOP, 0 ou † ;
contrôler le serrage du contact de
câble d'allumage sur la bougie – un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburé qui aurait pu s'échapper – risque d'incendie !
n'apporter aucune modification aux
dispositifs de commande et de sécurité ;
les poignées doivent être propres et
sèches – sans huile ni autres salissures – un point très important pour que l'on puisse manier la tronçonneuse en toute sécurité ;
s'assurer que les réservoirs
renferment suffisamment de carburant et d'huile de graissage de chaîne.
MS 261 C-MQ
55
français
001BA087 LÄ
Il est interdit d'utiliser la tronçonneuse si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !
Mise en route de la tronçonneuse
Pour cette procédure, toujours choisir une aire plane. Se tenir dans une position stable et sûre. Tenir fermement la tronçonneuse – le dispositif de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque – risque de blessure étant donné que la chaîne peut être déjà entraînée à la mise en route.
La tronçonneuse est conçue pour être maniée par une seule personne. Ne pas tolérer la présence d'autres personnes dans la zone de travail – pas même à la mise en route du moteur.
Ne pas démarrer la tronçonneuse lorsque la chaîne se trouve dans une coupe.
Pour lancer le moteur, aller au moins à 3 m du lieu où l'on a fait le plein et ne pas démarrer le moteur dans un local fermé.
Bloquer le frein de chaîne avant de lancer le moteur, sinon la chaîne pourrait être entraînée au démarrage – risque de blessure !
Ne pas lancer le moteur en tenant la machine à bout de bras – pour la mise en route du moteur, procéder comme décrit dans la Notice d'emploi.
Au cours du travail
Toujours se tenir dans une position stable et sûre. Faire très attention lorsque l'écorce de l'arbre est humide – risque de dérapage !
Toujours tenir fermement la tronçonneuse à deux mains : main droite sur la poignée arrière – ceci est également valable pour les gauchers. Pour pouvoir guider la machine en toute sécurité, empoigner fermement la poignée tubulaire et la poignée de commande en les entourant avec les pouces.
En cas d'urgence ou de danger imminent, arrêter immédiatement le moteur – placer le levier de commande universel / commutateur d'arrêt dans la position STOP, 0 ou †.
Ne jamais laisser la tronçonneuse en marche sans surveillance.
Faire particulièrement attention sur un sol glissant, mouillé, couvert de neige ou de verglas – de même qu'en travaillant à flanc de coteau, sur un terrain inégal ou sur du bois qui vient d'être écorcé (ou sur les morceaux d'écorce) – risque de dérappage !
Faire attention aux souches d'arbres, racines, fossés – pour ne pas risquer de trébucher !
Ne pas travailler seul – toujours rester à portée de voix d'autres personnes que l'on peut appeler au secours – ces personnes devant être dotées de la formation requise pour savoir comment intervenir en cas d'urgence. Les aides
qui se trouvent sur l'aire de travail doivent aussi porter des vêtements de sécurité (casque !). Ces personnes ne doivent pas se tenir directement en dessous des branches à couper.
En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.
Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !
Les poussières (par ex. la poussière de bois), les vapeurs et les fumées dégagées au cours du sciage peuvent nuire à la santé. En cas de dégagement de poussière, porter un masque antipoussière.
Lorsque le moteur est en marche et que l'on relâche la gâchette d'accélérateur, la chaîne tourne encore pendant quelques instants – par inertie.
Ne pas fumer en travaillant ou à proximité de la tronçonneuse – risque d'incendie ! Des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.
Vérifier la chaîne à de courts intervalles réguliers – et immédiatement si son comportement change :
arrêter le moteur, attendre que la
chaîne soit arrêtée ;
contrôler l'état et la bonne fixation ; vérifier l'affûtage.
Tant que le moteur est en marche, ne pas toucher à la chaîne. Si la chaîne est bloquée par un objet quelconque,
56
MS 261 C-MQ
français
arrêter immédiatement le moteur – et enlever seulement ensuite l'objet coincé – risque de blessure !
Avant de quitter la tronçonneuse : arrêter le moteur.
Pour remplacer la chaîne, arrêter le moteur afin d'exclure le risque de mise en marche accidentelle du moteur – risque de blessure !
Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et du silencieux très chaud – risque d'incendie ! Les silencieux à catalyseur peuvent atteindre une très haute température.
Il ne faut jamais travailler sans graissage de la chaîne, c'est pourquoi il est nécessaire de toujours surveiller le niveau d'huile dans le réservoir. Si le niveau d'huile du réservoir est trop bas, il faut arrêter immédiatement le travail – voir également « Faire le plein d'huile de graissage de chaîne » et « Contrôle du graissage de la chaîne ».
Si la tronçonneuse a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant le travail ».
Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la tronçonneuse si elle ne se trouve pas dans l'état impeccable requis pour
garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.
Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gâchette d'accélérateur la chaîne ne soit plus entraînée. Contrôler régulièrement le réglage du ralenti et le rectifier si possible. Si la chaîne est entraînée au ralenti, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé.
Dès que le moteur est en marche, la tronçonneuse dégage des gaz d'échap­pement toxiques. Ces gaz peuvent être ino­dores et invisibles, et renfermer des hydrocar­bures imbrûlés et du benzène. Ne jamais tra­vailler avec la tronçonneuse dans des locaux fermés ou mal aérés – pas non plus si le moteur est équipé d'un catalyseur.
En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours veiller à ce qu'une ventilation suffisante soit assurée – danger de mort par intoxication !
En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouïe, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail – ces symptômes peuvent, entre autres,
provenir d'une trop forte concentration de gaz d'échappement dans l'air ambiant – risque d'accident !
Après le travail
Arrêter le moteur, bloquer le frein de chaîne et mettre le protège-chaîne.
Rangement
Lorsque la tronçonneuse n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la tronçonneuse à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.
Conserver la tronçonneuse dans un local sec.
Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
Les précautions suivantes permettent de prolonger la durée d'utilisation :
garder les mains au chaud (porter
des gants chauds) ;
faire des pauses.
MS 261 C-MQ
57
français
Les facteurs suivants raccourcissent la durée d'utilisation :
tendance personnelle à souffrir
d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, fourmillements) ;
utilisation à de basses températures
ambiantes ;
effort exercé sur les poignées (une
prise très ferme gêne l'irrigation sanguine).
Si l'on utilise régulièrement la machine pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.
Maintenance et réparations
Avant toute intervention pour la réparation, la maintenance et le nettoyage, de même qu'avant toute opération touchant le dispositif de coupe, il faut toujours arrêter le moteur afin d'exclure le risque de mise en marche inopinée de la chaîne – risque de blessure !
La tronçonneuse doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL
participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir ou la tronçonneuse risquerait d'être endommagée. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
N'apporter aucune modification à la tronçonneuse – cela risquerait d'en compromettre la sécurité – risque d'accident !
Lorsque le contact du câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne jamais faire tourner le moteur avec le lanceur sans avoir préalablement placé le curseur combiné en position STOP, 0 ou – risque d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre !
Ne pas procéder à la maintenance de la tronçonneuse à proximité d'un feu et ne pas non plus ranger la machine à proximité d'un feu – le carburant présente un risque d'incendie !
Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.
Utiliser exclusivement une bougie autorisée par STIHL – voir « Caractéristiques techniques » – et dans un état impeccable.
Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).
S'assurer que le silencieux est dans un état impeccable.
Ne pas travailler avec un silencieux endommagé ou sans silencieux – risque d'incendie, risque de lésion de l'ouïe !
Ne pas toucher au silencieux très chaud – risque de brûlure !
L'état des éléments antivibratoires AV a une influence sur les caractéristiques du point de vue vibrations – c'est pourquoi il faut régulièrement contrôler les éléments AV.
Contrôler l'arrêt de chaîne – le remplacer s'il est endommagé.
Arrêter le moteur – avant de contrôler la tension de la
chaîne ;
avant de retendre la chaîne ; avant de remplacer la chaîne ; avant toute intervention pour
éliminer un dérangement quelconque.
Respecter les instructions pour l'affûtage – pour pouvoir utiliser correctement la machine, sans encourir de risques, toujours veiller à ce que la chaîne et le guide-chaîne se trouvent dans un état impeccable, et que la chaîne soit correctement affûtée et tendue, et bien lubrifiée.
Remplacer à temps la chaîne, le guide­chaîne et le pignon.
Vérifier régulièrement l'état impeccable du tambour d'embrayage.
Conserver le carburant et l'huile de graissage de chaîne exclusivement dans des bidons réglementaires, homologués pour de tels produits et correctement étiquetés. Conserver les
58
MS 261 C-MQ
français
001BA036 KN
001BA257 KN
bidons à un endroit sec, frais et sûr, à l'abri de la lumière et des rayons du soleil.
Si le frein de chaîne ne fonctionne pas impeccablement, arrêter immédiatement le moteur – risque de blessure ! Consulter le revendeur spécialisé – ne pas utiliser la tronçonneuse tant que le dérangement n'a pas été éliminé – voir « Frein de chaîne ».
Forces de réaction
Les forces de réaction les plus fréquentes sont : le rebond, le contrecoup et la traction.
Danger en cas de rebond
Le rebond peut causer des coupures mortelles.
Un rebond se produit par exemple
si le quart supérieur de la tête du
guide-chaîne entre accidentellement en contact avec le bois ou avec un objet solide – par ex. à l'ébranchage, si la chaîne touche accidentellement une autre branche ;
si la chaîne se trouve brièvement
coincée dans la coupe, au niveau de la tête du guide-chaîne.
Frein de chaîne QuickStop :
Cet équipement réduit le risque de blessure dans certaines situations – il ne peut toutefois pas empêcher un rebond. Lorsqu'il se déclenche, le frein de chaîne immobilise la chaîne en une fraction de seconde – voir le chapitre « Frein de chaîne » de la présente Notice d'emploi.
MS 261 C-MQ
En cas de rebond (kick-back), la tronçonneuse est brusquement projetée vers l'utilisateur en décrivant un mouvement incontrôlable.
Pour réduire le risque de rebond :
travailler de façon réfléchie, en
appliquant la technique qui convient ;
toujours prendre la tronçonneuse à
deux mains et la tenir fermement ;
59
français
001BA037 KN
A
001BA038 KN
B
toujours scier à pleins gaz ; toujours observer la tête du guide-
chaîne ;
ne pas scier avec la tête du guide-
chaîne ;
faire attention aux petites branches
dures, aux rejets et à la végétation basse des sous-bois – dans lesquels la chaîne risque d'accrocher ;
ne jamais scier plusieurs branches
à la fois ;
ne pas trop se pencher en avant ; ne pas scier à bras levés ; faire extrêmement attention en
engageant la tronçonneuse dans une coupe déjà commencée ;
ne pas essayer d'effectuer une
coupe en plongée sans être familiarisé avec cette technique de travail ;
faire attention à la position du tronc
et aux forces qui pourraient refermer la coupe et coincer la chaîne ;
toujours travailler avec une chaîne
correctement affûtée et bien tendue – le retrait du limiteur de profondeur ne doit pas être trop grand ;
utiliser une chaîne réduisant la
tendance au rebond et un guide­chaîne à tête de renvoi de faible diamètre.
Traction (A)
Si lorsqu'on coupe avec le côté inférieur du guide-chaîne – coupe sur le dessus – la chaîne se coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être brusquement attirée vers le tronc – pour éviter ce phénomène, toujours fermement appliquer la griffe contre le bois à couper.
Contrecoup (B)
Si lorsqu'on coupe avec le côté supérieur du guide-chaîne – coupe par le dessous – la chaîne coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être repoussée en arrière, en direction de l'utilisateur – pour éviter ce phénomène :
veiller à ce que le côté supérieur du
guide-chaîne ne se coince pas ;
ne pas gauchir le guide-chaîne
dans la coupe.
Il faut faire très attention
dans le cas d'arbres inclinés ; dans le cas d'arbres qui, par suite
d'un abattage dans des conditions défavorables, sont restés accrochés à des arbres voisins et se
trouvent sous contraintes ; – en travaillant dans les chablis. Dans de tels cas, ne pas travailler avec
la tronçonneuse – mais utiliser un grappin à câble, un treuil ou un tracteur.
Sortir les troncs accessibles et dégagés. Poursuivre les travaux si possible sur une aire dégagée.
60
MS 261 C-MQ
français
001BA082 KN
Le bois mort (bois desséché, pourri) présente un grand danger et il est très difficile ou presque impossible d'évaluer les risques. C'est pourquoi il faut utiliser le matériel adéquat, par ex. un treuil ou un tracteur.
À l'abattage à proximité de routes, voies ferrées, lignes électriques etc., travailler très prudemment. Si nécessaire, informer la police, la centrale électrique ou la société des chemins de fer.
Technique de travail
Les travaux de sciage et d'abattage, ainsi que tous les travaux qui y sont liés (coupe en mortaise, ébranchage etc.) ne doivent être effectués que par des personnes dotées de la formation requise. Une personne manquant d'expérience en ce qui concerne l'utilisation de la tronçonneuse ou les techniques de travail ne devrait exécuter aucun de ces travaux – grand risque d'accident !
Pour les travaux d'abattage, il faut impérativement respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.
Sciage
Ne pas travailler avec la commande d'accélérateur en position de démarrage. Dans cette position de la gâchette d'accélérateur, il est impossible de contrôler le régime du moteur.
Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Travailler prudemment – ne pas mettre d'autres personnes en danger.
Les personnes qui utilisent cette machine pour la première fois devraient s'exercer à tronçonner des rondins sur un chevalet – voir « Sciage du bois de faible section ».
Utiliser le guide-chaîne le plus court possible : la chaîne, le guide-chaîne et le pignon doivent être appariés, et convenir pour cette tronçonneuse.
Tenir la tronçonneuse de telle sorte qu'aucune partie du corps ne se trouve dans le prolongement du plan de basculement de la chaîne.
Toujours laisser la chaîne en rotation en sortant la tronçonneuse de la coupe.
Utiliser la tronçonneuse exclusivement pour le sciage – ne pas s'en servir pour faire levier ou pour écarter des branches ou les morceaux coupés des contreforts du pied d'arbre.
Ne pas couper par le dessous les branches qui pendent librement.
Il faut donc être très prudent en coupant des broussailles et des arbres de faible section. Des pousses de faible section peuvent être happées par la chaîne et projetées en direction de l'utilisateur.
Faire attention en coupant du bois éclaté – pour ne pas risquer d'être blessé par des morceaux de bois entraînés !
Veiller à ce que la tronçonneuse n'entre pas en contact avec des corps étrangers : des pierres, des clous etc. peuvent endommager la chaîne, et être projetés au loin. Ces corps étrangers peuvent aussi provoquer un rebond inattendu – risque d'accident !
Si une chaîne en rotation heurte une pierre ou un autre objet dur, cela peut provoquer un jaillissement d'étincelles
MS 261 C-MQ
61
français
001BA033 KN
1
001BA151 KN
2
1
001BA152 KN
2
et, dans certaines circonstances, mettre le feu à des matières aisément inflammables. Même les plantes et broussailles sèches sont aisément inflammables, surtout en cas de conditions météorologiques très chaudes et sèches. En présence d'un risque d'incendie, ne pas utiliser la tronçonneuse à proximité de matières inflammables ou de plantes ou broussailles sèches ! Consulter impérativement l'administration des Eaux et Forêts pour savoir s'il y a des risques d'incendie.
À flanc de coteau, toujours se tenir en amont ou de côté par rapport au tronc ou à l'arbre couché. Faire attention aux troncs qui pourraient rouler.
Pour travailler en hauteur : – toujours utiliser une nacelle
élévatrice ;
ne jamais travailler en se tenant sur
une échelle ou dans un arbre ;
jamais sur des échafaudages
instables ;
ne jamais travailler à bras levés –
c'est-à-dire à une hauteur supérieure aux épaules ;
ne jamais travailler d'une seule
main.
Attaquer la coupe en accélérant à pleins gaz et en plaquant fermement la griffe contre le bois – commencer à scier seulement une fois que ces conditions sont remplies.
Ne jamais travailler sans la griffe, car la tronçonneuse peut entraîner l'utilisateur vers l'avant. Toujours appliquer fermement la griffe contre le bois.
À la fin de la coupe, la tronçonneuse n'est plus soutenue dans la coupe, par le guide-chaîne. L'utilisateur doit donc reprendre tout le poids de la tronçonneuse – risque de perte de contrôle !
Sciage du bois de faible section : – utiliser un dispositif de fixation
robuste et stable – tel qu'un chevalet ;
ne pas retenir le bois avec le pied ; ne pas faire tenir le morceau de bois
par une autre personne – d'une manière générale, ne pas se faire
aider par une autre personne. Ébranchage : – utiliser une chaîne à faible tendance
au rebond ; – dans la mesure du possible, mettre
la tronçonneuse en appui sur le
tronc ;
ne pas se tenir sur le tronc au cours
de l'ébranchage ;
ne pas scier avec la tête du guide-
chaîne ;
faire attention aux branches qui se
trouvent sous contrainte ;
ne jamais scier plusieurs branches
à la fois. Bois sous tension, couché ou debout : respecter impérativement l'ordre
chronologique correct – exécuter tout d'abord la coupe du côté de compression (1), puis la coupe du côté de tension (2) – sinon le dispositif de coupe risquerait de se coincer dans la coupe ou un rebond pourrait se produire – risque de blessure !
N Exécuter la coupe de dégagement
du côté de compression (1) ; N exécuter la coupe de séparation du
côté de tension (2).
62
MS 261 C-MQ
français
001BA189 KN
001BA088 LÄ
2
/
1
2
1 1
/
1
2
B
001BA040 KN
A
45°
45°
B
S'il est nécessaire d'exécuter la coupe de séparation de bas en haut (coupe par le dessous), il faut faire très attention – risque de contrecoup !
AVIS
Au tronçonnage du bois couché, la zone de coupe ne doit pas toucher le sol – sinon la chaîne serait endommagée.
Coupe en long :
technique de sciage sans utilisation de la griffe – risque de traction vers l'avant – maintenir le guide-chaîne sous l'angle le plus faible possible – travailler très prudemment – grand risque de rebond !
Préparatifs avant l'abattage
Seules les personnes chargées des travaux d'abattage doivent se trouver dans la zone d'abattage.
Avant d'abattre un arbre, s'assurer qu'il ne présente aucun risque pour d'autres personnes – tenir compte du fait que des appels ou cris d'avertissement peuvent être étouffés par le bruit des moteurs.
La distance par rapport à tout autre poste de travail le plus proche devrait être au moins égale à 2 fois et 1/2 la longueur d'un arbre.
Définition de la direction de chute et aménagement des chemins de repli
Déterminer l'espace, entre les autres arbres, dans lequel l'arbre peut être abattu.
Tenir alors compte des points suivants :
inclinaison naturelle de l'arbre ; toute structure extraordinairement
forte des branches – forme asymétrique, endommagement du bois ;
direction et vitesse du vent – ne pas
abattre des arbres en cas de vent fort ;
déclivité du terrain ; arbres voisins ;
charge de neige ; état de santé de l'arbre – il faut être
particulièrement prudent dans le
cas de troncs endommagés ou de
bois mort (desséché ou pourri).
A Direction de chute B Chemins de repli
Aménager pour chaque personne
des chemins de repli – dans le sens
opposé à la direction de chute de
l'arbre, sous un angle d'env. 45° par
rapport à la direction de chute de
l'arbre ; – nettoyer les chemins de repli,
enlever les obstacles ; – déposer les outils et autres
équipements à une distance
suffisante – mais pas sur les
chemins de repli ;
MS 261 C-MQ
63
français
001BA146 KN
001BA271 KN
C
C
001BA153 KN
à l'abattage, toujours se tenir de
côté par rapport au tronc qui tombe et s'écarter toujours latéralement pour rejoindre le chemin de repli ;
en cas de forte déclivité du terrain,
aménager les chemins de repli parallèlement à la pente ;
en s'écartant, faire attention aux
branches qui pourraient tomber et surveiller la cime de l'arbre.
Préparation de la zone de travail autour du tronc
Au pied de l'arbre, éliminer les
branches gênantes, les broussailles et tout obstacle – de telle sorte que rien ne gêne les personnes qui travaillent autour de l'arbre ;
nettoyer soigneusement le pied de
l'arbre (par ex. avec une hache) – du sable, des pierres ou d'autres corps étrangers émousseraient la chaîne de la tronçonneuse ;
couper les renforts en commençant
par le plus gros – tout d'abord à la verticale, puis à l'horizontale – mais seulement si le bois du tronc est en bon état.
Entaille d'abattage
Préparation de l'entaille d'abattage
L'entaille d'abattage (C) détermine la direction de chute.
Important : – l'entaille d'abattage doit être
exécutée à angle droit par rapport à la direction de chute ;
le plus près possible du sol ; la profondeur de l'entaille
d'abattage doit atteindre entre 1/5 et au maximum 1/3 du diamètre du tronc.
Détermination de la direction de chute – avec nervure de visée sur le capot et sur le carter de ventilateur
Cette tronçonneuse est munie d'une nervure de visée, sur le capot et sur le carter de ventilateur, qui aide à déterminer la direction de chute. Utiliser cette nervure de visée.
Exécution de l'entaille d'abattage En exécutant l'entaille d'abattage,
orienter la tronçonneuse de telle sorte que l'entaille d'abattage forme un angle droit par rapport à la direction de chute.
En ce qui concerne l'ordre chronologique d'exécution de l'entaille d'abattage avec coupe horizontale (plancher ou sole) et coupe inclinée (plafond ou pan oblique), différentes procédures sont permises – respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.
N Exécuter la coupe à l'horizontale
(plancher ou sole) ; N exécuter la coupe inclinée (plafond
ou pan oblique) sous un angle
d'env. 45 à 60°.
64
MS 261 C-MQ
français
001BA153 KN
001BA150 KN
G
001BA259 KN
C
E
D
1/10
C
Vérification de la direction de chute
N Placer la tronçonneuse de telle
sorte que le guide-chaîne se trouve sur le plancher (ou la sole) de l'entaille d'abattage. La nervure de visée d'abattage doit être dans l'axe de la direction de chute fixée – si nécessaire, corriger la direction de chute en recoupant l'entaille d'abattage selon besoin.
Entailles dans l'aubier
En cas de bois à longues fibres, les entailles dans l'aubier empêchent l'éclatement de l'aubier à l'abattage de l'arbre – exécuter ces entailles des deux côtés du tronc, au niveau de la base de l'entaille d'abattage, sur une largeur correspondant à env. 1/10 du diamètre du tronc – en cas de troncs de très grand diamètre, exécuter des entailles d'une profondeur maximale égale à la largeur du guide-chaîne.
En cas de bois en mauvais état, il ne faut pas effectuer d'entailles dans l'aubier.
Principes de la technique d'abattage
Cotes essentielles
L'entaille d'abattage (C), ou entaille de direction, détermine la direction de chute de l'arbre.
La partie non coupée fait office de charnière (D) et guide l'arbre au cours de sa chute.
Largeur de la charnière : env. 1/10
du diamètre du tronc – Il ne faut en aucun cas entailler la
charnière en exécutant la coupe
d'abattage – l'arbre ne tomberait
pas dans la direction de chute
prévue – risque d'accident ! – Si le tronc de l'arbre est pourri, il faut
laisser une charnière de plus
grande largeur.
MS 261 C-MQ
65
français
3.
001BA269 KN
1.
2.
001BA270 KN
La coupe d'abattage (E) fait tomber l'arbre.
Exactement à l'horizontale À une hauteur équivalant à 1/10 de
la largeur de la charnière (D) (au moins 3 cm), par rapport au plancher de l'entaille d'abattage (C)
La patte de retenue (F) ou la patte de sécurité (G) retient l'arbre pour qu'il ne tombe pas prématurément.
Largeur de cette patte : env. 1/10 à
1/5 du diamètre du tronc
Il ne faut en aucun cas entailler
cette patte en exécutant la coupe d'abattage.
Si le tronc de l' arbre est pou rri , il faut
laisser une patte de plus grande
largeur. Coupe en plongée – Pour exécuter une coupe de
dégagement au tronçonnage – Pour les travaux de sculpture du
bois
N Utiliser une chaîne à faible
tendance au rebond et faire très attention en appliquant cette technique.
1. Attaquer le bois avec le côté inférieur de la tête du guide-chaîne – pas avec la partie supérieure – risque de rebond ! Scier à pleins gaz jusqu'à ce que la profondeur de l'incision dans le tronc corresponde à deux fois la largeur du guide­chaîne.
2. Faire lentement pivoter la tronçonneuse dans la position de plongée – risque de rebond et de contrecoup !
3. Exécuter la coupe en plongée avec prudence – risque de contrecoup !
Si possible, utiliser la nervure de visée pour mortaisage La nervure de visée pour mortaisage est parallèle au bord supérieur ou inférieur du guide-chaîne.
Au mortaisage, la nervure de visée pour mortaisage aide à réaliser une charnière à côtés parallèles, c'est-à-dire d'une même épaisseur de chaque côté. À cet effet, orienter la nervure de visée pour mortaisage parallèlement à la ligne formée entre la coupe horizontale et la coupe inclinée de l'entaille d'abattage.
Coins d'abattage Insérer le coin d'abattage le plus tôt
possible, c'est-à-dire dès qu'il ne risque plus de gêner le travail de coupe. Insérer le coin dans la coupe d'abattage et l'emmancher à l'aide d'outils adéquats.
Utiliser exclusivement des coins en aluminium ou en matière synthétique – ne pas utiliser des coins en acier. Des coins en acier risqueraient d'endommager gravement la chaîne et pourraient provoquer un rebond dangereux.
Choisir des coins appropriés selon le diamètre du tronc et la largeur de la fente de coupe (analogue à la coupe d'abattage (E)).
66
MS 261 C-MQ
français
001BA260 KN
001BA261 KN
1.
2.
3.
001BA273 KN
Pour le choix du coin qui convient le mieux (longueur, largeur et hauteur adéquates) s'adresser au revendeur spécialisé STIHL.
Choix de la méthode de coupe d'abattage adéquate
Le choix de la méthode de coupe d'abattage adéquate dépend des mêmes critères que pour la détermination de la direction de chute et des chemins de repli.
On distingue plusieurs variantes de ces critères. La présente Notice d'emploi ne décrit que les deux variantes les plus courantes :
À gauche :
arbre normal – arbre bien vertical avec une cime régulière
À droite : arbre incliné – la cime est
inclinée dans la direction de chute
Coupe d'abattage avec patte de sécurité (arbre normal)
A) Troncs de faible diamètre Choisir ce genre de coupe d'abattage
lorsque le diamètre du tronc est inférieur à la longueur de coupe de la tronçonneuse.
Avant de commencer la coupe d'abattage, lancer un avertissement « Attention ! ».
N Attaquer la coupe d'abattage (E) en
plongée – introduire alors intégralement le guide-chaîne ;
N appliquer la griffe en arrière de la
charnière et l'utiliser comme pivot – changer de place le moins souvent possible ;
N exécuter la coupe d'abattage
jusqu'à la charnière (1) ;
mais ne pas entailler la charnière ;
N exécuter la coupe d'abattage
jusqu'à la patte de sécurité (2) ;
mais ne pas entailler la patte de
sécurité ;
N introduire un coin (3) ; Immédiatement avant la chute de
l'arbre, donner un deuxième avertissement « Attention ! ».
N en agissant depuis l'extérieur, avec
les bras tendus, couper la patte de sécurité à l'horizontale, dans le plan
de la coupe d'abattage. B) Troncs de grand diamètre Choisir ce genre de coupe d'abattage
lorsque le diamètre du tronc est supérieur à la longueur de coupe de la tronçonneuse.
MS 261 C-MQ
67
français
4.
001BA263 KN
1.
2.
3.
5.
6.
001BA274 KN
1.
2.
001BA265 KN
Avant de commencer la coupe d'abattage, lancer un avertissement « Attention ! ».
N Appliquer la griffe au niveau de la
coupe d'abattage et l'utiliser comme pivot – changer de place le moins souvent possible ;
N attaquer le tronc (1) avec la tête du
guide-chaîne, avant la charnière – mener la tronçonneuse parfaitement à l'horizontale et la faire pivoter le plus loin possible ;
N exécuter la coupe d'abattage
jusqu'à la charnière (2) ;
mais ne pas entailler la charnière ; N exécuter la coupe d'abattage
jusqu'à la patte de sécurité (3) ;
mais ne pas entailler la patte de
sécurité ;
Poursuivre la coupe d'abattage du côté opposé du tronc.
Veiller à ce que la deuxième coupe se situe au même niveau que la première coupe.
N attaquer la coupe d'abattage en
plongée ;
N exécuter la coupe d'abattage
jusqu'à la charnière (4) ;
mais ne pas entailler la charnière ; N exécuter la coupe d'abattage
jusqu'à la patte de sécurité (5) ;
mais ne pas entailler la patte de
sécurité ;
N introduire un coin (6) ; Immédiatement avant la chute de
l'arbre, donner un deuxième avertissement « Attention ! ».
N en agissant depuis l'extérieur, avec
les bras tendus, couper la patte de sécurité à l'horizontale, dans le plan de la coupe d'abattage.
Coupe d'abattage avec patte de retenue (arbre incliné vers l'avant)
A) Troncs de faible diamètre Choisir ce genre de coupe d'abattage
lorsque le diamètre du tronc est inférieur à la longueur de coupe de la tronçonneuse.
N Attaquer la coupe en plongée et
introduire le guide-chaîne jusqu'à ce
qu'il ressorte de l'autre côté du
tronc ; N exécuter la coupe d'abattage (E) en
direction de la charnière (1) ;
exactement à l'horizontale ; mais ne pas entailler la charnière ;
N exécuter la coupe d'abattage en
direction de la patte de retenue (2) ;
68
MS 261 C-MQ
français
001BA266 KN
001BA267 KN
1.
2.
3.
4.
5.
6.
exactement à l'horizontale ; mais ne pas entailler la patte de
retenue ;
Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « Attention ! ».
N en agissant depuis l'extérieur, avec
les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut.
MS 261 C-MQ
B) Troncs de grand diamètre
Choisir ce genre de coupe d'abattage lorsque le diamètre du tronc est supérieur à la longueur de coupe de la tronçonneuse.
N Appliquer la griffe derrière la patte
de retenue et l'utiliser comme pivot – changer de place le moins souvent possible ;
N attaquer le tronc (1) avec la tête du
guide-chaîne, avant la charnière – mener la tronçonneuse parfaitement à l'horizontale et la faire pivoter le plus loin possible ;
mais ne pas entailler la patte de
retenue, ni la charnière ;
N exécuter la coupe d'abattage
jusqu'à la charnière (2) ;
mais ne pas entailler la charnière ; N exécuter la coupe d'abattage
jusqu'à la patte de retenue (3) ;
mais ne pas entailler la patte de
retenue ; Poursuivre la coupe d'abattage du côté
opposé du tronc. Veiller à ce que la deuxième coupe se
situe au même niveau que la première coupe.
N appliquer la griffe en arrière de la
charnière et l'utiliser comme pivot –
changer de place le moins souvent
possible ; N attaquer le tronc (4) avec la tête du
guide-chaîne, en avant de la patte
de retenue – mener la tronçonneuse
parfaitement à l'horizontale et la
faire pivoter le plus loin possible ; N exécuter la coupe d'abattage
jusqu'à la charnière (5) ; – mais ne pas entailler la charnière ; N exécuter la coupe d'abattage
jusqu'à la patte de retenue (6) ; – mais ne pas entailler la patte de
retenue ;
69
français
001BA268 KN
001BA248 KN
1
2
3
a
001BA244 KN
Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « Attention ! ».
N en agissant depuis l'extérieur, avec
les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut.
Dispositif de coupe
La chaîne, le guide-chaîne et le pignon constituent le dispositif de coupe.
Le dispositif de coupe fourni à la livraison de la machine est parfaitement adapté à cette tronçonneuse.
Le pignon d'entraînement de la
chaîne et le pignon de renvoi du guide-chaîne Rollomatic doivent avoir le même pas (t) que la chaîne (1).
La jauge (épaisseur) des maillons
d'entraînement (2) de la chaîne (1) doit correspondre à la jauge (largeur) de la rainure du guide­chaîne (3).
En cas d'appariement de composants incompatibles, le dispositif de coupe risque de subir des dommages irréparables au bout de quelques instants de fonctionnement.
Protège-chaîne
Un protège-chaîne convenant pour le dispositif de coupe respectif est joint à la livraison de la machine.
Si l'on utilise une tronçonneuse avec des guide-chaînes de différentes longueurs, il faut toujours utiliser un protège-chaîne adéquat recouvrant toute la longueur du guide-chaîne.
Le protège-chaîne porte sur le côté l'indication de la longueur des guide­chaînes pour lesquels il convient.
Pour les guide-chaînes de plus de 90 cm de long, une rallonge de protège­chaîne est nécessaire. Pour les guide­chaînes de plus de 120 cm de long, deux rallonges de protège-chaîne sont nécessaires.
Suivant l'équipement, la rallonge de protège-chaîne fait partie du jeu de pièces joint à la livraison ou est livrable en tant qu'accessoire optionnel.
70
MS 261 C-MQ
français
001BA245 KN
1
1
5902BA020 KN
1
2
001BA185 KN
001BA186 KN
143BA003 KN
Emboîtement de la rallonge de protège­chaîne
N Emboîter la rallonge de protège-
chaîne et le protège-chaîne l'un dans l'autre – les ergots d'encliquetage (1) doivent s'encliqueter dans le protège­chaîne.
Montage du guide-chaîne et de la chaîne
Démontage du couvercle de pignon
N Tourner les écrous imperdables
vers la gauche jusqu'à ce qu'ils soient desserrés mais restent encore accrochés dans le couvercle de pignon ;
N enlever le couvercle du pignon avec
les écrous imperdables ;
Desserrage du frein de chaîne
N Tirer le protège-main en direction de
la poignée tubulaire jusqu'à ce qu'il
produise un déclic audible – le frein
de chaîne est desserré.
Montage de la chaîne
MS 261 C-MQ
N faire tourner la vis (1) vers la
gauche jusqu'à ce que le coulisseau de tension (2) bute contre le bord de la découpure du carter, à gauche.
AVERTISSEMENT
Mettre des gants de protection – risque de blessure sur les dents de coupe acérées.
N Poser la chaîne en commençant par
la tête du guide-chaîne ;
71
français
3
1
1
2
4
001BA187 KN
1
133BA024 KN
143BA007 KN
N poser le guide-chaîne par-dessus
les vis (1) – les tranchants des dents de la chaîne doivent être orientés vers la droite ;
N passer le trou de calage (2) sur le
tourillon du coulisseau de tension – poser en même temps la chaîne sur le pignon (3).
N enfoncer le blocage de gâchette
d'accélérateur pour débloquer le frein de chaîne ;
N tourner la vis (4) vers la droite
jusqu'à ce que la chaîne présente seulement très peu de mou sur la partie inférieure du guide-chaîne et que les talons des maillons de guidage et d'entraînement soient bien introduits dans la rainure du guide-chaîne ;
N remonter le couvercle de pignon – et
serrer seulement légèrement les écrous à la main (ne serrer fermement les écrous qu'après la tension de la chaîne) ;
N pour continuer, voir « Tension de la
chaîne ».
Tension de la chaîne
Pour retendre la chaîne au cours du travail :
N arrêter le moteur ; N desserrer les écrous ; N soulever le nez du guide-chaîne ; N à l'aide d'un tournevis, faire tourner
la vis (1) vers la droite, jusqu'à ce que la chaîne porte sur la partie inférieure du guide-chaîne ;
N en maintenant le nez du guide-
chaîne en position relevée, resserrer fermement les écrous ;
N pour continuer : voir « Contrôle de
la tension de la chaîne » ;
Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps !
N contrôler assez souvent la tension
de la chaîne – voir « Instructions de service ».
Contrôle de la tension de la chaîne
N Arrêter le moteur ; N mettre des gants de protection ; N enfoncer le blocage de gâchette
d'accélérateur pour débloquer le
frein de chaîne Quickstop Super ; N la chaîne doit porter sur la partie
inférieure du guide-chaîne – et,
lorsque le frein de chaîne est
desserré, il doit être possible de la
faire glisser sur le guide-chaîne en
la tirant à la main ; N si nécessaire, retendre la chaîne ; Une chaîne neuve doit être retendue
plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps.
N contrôler assez souvent la tension
de la chaîne – voir « Instructions de
service ».
72
MS 261 C-MQ
français
Carburant
Le moteur doit être alimenté avec un mélange d'essence et d'huile moteur.
AVERTISSEMENT
Éviter un contact direct de la peau avec le carburant et l'inhalation des vapeurs de carburant.
STIHL MotoMix
STIHL recommande l'utilisation du carburant STIHL MotoMix. Ce mélange prêt à l'usage ne contient ni benzène, ni plomb. Il se distingue par un indice d'octane élevé et présente l'avantage de toujours garantir le taux de mélange qui convient.
Le carburant STIHL MotoMix est mélangé avec de l'huile STIHL HP Ultra pour moteurs deux-temps, pour garantir la plus grande longévité du moteur.
Le MotoMix n'est pas disponible sur tous les marchés.
Composition du mélange
AVIS
Des essences et huiles qui ne conviennent pas ou un taux de mélange non conforme aux prescriptions peuvent entraîner de graves avaries du moteur. Des essences et huiles moteur de qualité inférieure risquent de détériorer le moteur, les bagues d'étanchéité, les conduites et le réservoir à carburant.
Essence Utiliser seulement de l'essence de
marque – sans plomb ou avec plomb – dont l'indice d'octane atteint au moins 90 RON.
Pour les machines équipées d'un catalyseur d'échappement, il faut impérativement utiliser de l'essence sans plomb.
AVIS
Si l'on fait plusieurs fois le plein avec un mélange composé d'essence plombée, l'effet catalytique peut être considérablement réduit.
Une essence à teneur en alcool supérieure à 10% peut causer des perturbations du fonctionnement des moteurs équipés d'un carburateur à réglage manuel et c'est pourquoi il convient de ne pas l'employer sur ces moteurs.
Les moteurs équipés de la M-Tronic développent leur pleine puissance également avec une essence dont la teneur en alcool atteint jusqu'à 25% (E25).
Huile moteur Utiliser seulement de l'huile de qualité
pour moteur deux-temps – de préférence l'huile STIHL HP, HP Super ou HP Ultra pour moteur deux-temps. Ces huiles spécialement élaborées offrent les caractéristiques optimales pour les moteurs STIHL. L'huile HP Ultra garantit les plus hautes performances du moteur et sa plus grande longévité.
Ces huiles moteur ne sont pas disponibles sur tous les marchés.
Pour les machines avec catalyseur d'échappement, il faut composer le mélange exclusivement avec de l'huile STIHL pour moteur deux-temps 1:50.
Taux du mélange Avec de l'huile moteur deux-temps
STIHL 1:50 ; 1:50 = 1 volume d'huile + 50 volumes d'essence
Exemples
Essence Huile deux-temps
STIHL 1:50 Litres Litres (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)
N Verser dans un bidon homologué
pour carburant d'abord l'huile moteur, puis l'essence – et mélanger soigneusement.
Stockage du mélange
Stocker le mélange exclusivement dans des bidons homologués pour le carburant, à un endroit sec, frais et sûr, à l'abri de la lumière et des rayons du soleil.
Le mélange vieillit – ne préparer le mélange que pour quelques semaines à l'avance. Ne pas stocker le mélange pendant plus de 30 jours. Sous l'effet de la lumière, des rayons du soleil ou de
MS 261 C-MQ
73
français
001BA229 KN
001BA236 KN
001BA232 KN
001BA234 KN
001BA237 KN
températures trop basses ou trop fortes, le mélange peut se dégrader plus rapidement et devenir inutilisable au bout d'une très courte période.
Le carburant STIHL MotoMix peut toutefois être stocké, sans inconvénient, durant une période maximale de 2 ans.
N Avant de faire le plein, agiter
vigoureusement le bidon de mélange.
AVERTISSEMENT
Une pression peut s'établir dans le bidon – ouvrir le bouchon avec précaution.
N Nettoyer régulièrement et
soigneusement le réservoir à carburant et les bidons.
Pour l'élimination des restes de carburant et du liquide employé pour le nettoyage, procéder conformément à la législation et de façon écologique !
Ravitaillement en carburant
Préparation de l'appareil
N Nettoyer le bouchon et ses
alentours avant de faire le plein pour éviter que des impuretés ne tombent dans le réservoir
N Positionner l'appareil de manière à
ce que le bouchon soit dirigé vers le haut
N tourner le bouchon du réservoir à
carburant (env. 1/4 de tour) ;
Les repères du réservoir et du bouchon du réservoir doivent coïncider.
74
Ouverture
N Relever l'ailette ;
N enlever le bouchon du réservoir.
Ravitaillement en carburant
En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord.
MS 261 C-MQ
français
001BA234 KN
001BA233 KN
001BA231 KN
001BA235 KN
001BA241 KN
1
001BA238 KN
001BA239 KN
STIHL recommande d'utiliser le système de remplissage STIHL pour carburant (accessoire optionnel).
N Refaire le plein de carburant.
Fermeture
L'ailette étant relevée à la verticale : N présenter le bouchon du réservoir à
carburant – les repères du réservoir et du bouchon du réservoir doivent coïncider ;
N pousser le bouchon du réservoir à
carburant vers le bas, jusqu'en butée ;
Après cela, les repères du réservoir et du bouchon du réservoir coïncident.
N rabattre l'ailette.
N Enlever le bouchon du réservoir à
carburant et le regarder par le haut ;
À gauche :
la partie inférieure du bou­chon du réservoir est décalée – le repère intérieur (1) coïncide avec le repère extérieur.
À droite : la partie inférieure du bou-
chon du réservoir est dans la position correcte – le repère intérieur se trouve en des­sous de l'ailette. Il ne coïncide pas avec le repère extérieur.
N en maintenant la pression sur le
bouchon du réservoir, le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'encliquette ;
MS 261 C-MQ
Le bouchon de réservoir est verrouillé.
Si le bouchon du réservoir ne se verrouille pas sur le réservoir à carburant
La partie inférieure du bouchon du réservoir est décalée par rapport à la partie supérieure.
N Présenter le bouchon du réservoir
et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'engage dans le siège du goulot de remplissage ;
N continuer de tourner le bouchon du
réservoir dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) – la partie
75
français
inférieure du bouchon du réservoir est ainsi tournée dans la position correcte ;
N tourner le bouchon du réservoir
dans le sens des aiguilles d'une montre et le fermer – voir la section « Fermeture ».
Huile de graissage de chaîne
Pour le graissage automatique et durable de la chaîne et du guide-chaîne – utiliser exclusivement de l'huile de graissage de chaîne éco-compatible et de bonne qualité – de préférence l'huile STIHL BioPlus à biodégradabilité rapide.
AVIS
L'huile biologique pour le graissage de la chaîne doit présenter une résistance suffisante au vieillissement (comme par ex. l'huile STIHL BioPlus). De l'huile à résistance au vieillissement insuffisante a tendance à se résinifier rapidement. La conséquence est que des dépôts durs, difficiles à enlever, se forment en particulier sur les pièces d'entraînement de la chaîne et sur la chaîne – et cela peut même entraîner le blocage de la pompe à huile.
La longévité de la chaîne et du guide­chaîne dépend essentiellement de la bonne qualité de l'huile de graissage – c'est pourquoi il faut utiliser exclusivement de l'huile spécialement élaborée pour le graissage de la chaîne.
AVIS
L'huile de vidange n'a pas le pouvoir lubrifiant requis et ne convient pas pour le graissage de la chaîne.
76
AVERTISSEMENT
Ne pas utiliser de l'huile de vidange ! L'huile de vidange est polluante et un contact prolongé et répété avec la peau peut avoir un effet cancérigène !
MS 261 C-MQ
français
001BA158 KN
143BA024 KN
Ravitaillement en huile de graissage de chaîne
Préparatifs
N Nettoyer soigneusement le
bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir d'huile ;
N positionner la machine de telle sorte
que le bouchon du réservoir soit orienté vers le haut ;
N ouvrir le bouchon du réservoir.
Ravitaillement en huile de graissage de chaîne
N Refaire le plein d'huile de graissage
de chaîne – à chaque plein de carburant ;
En faisant le plein, ne pas renverser de l'huile de graissage de chaîne et ne pas remplir le réservoir jusqu'au bord.
STIHL recommande d'utiliser le système de remplissage STIHL pour huile de graissage de chaîne (accessoire optionnel).
N fermer le bouchon du réservoir. Lorsque la machine tombe en « panne
sèche », il faut impérativement que le réservoir d'huile contienne encore une certaine quantité d'huile de graissage de chaîne.
Si par contre le niveau d'huile ne baisse pas, cela peut signaler une perturbation du débit d'huile de graissage : contrôler le graissage de la chaîne, nettoyer les canalisations d'huile, consulter au besoin le revendeur spécialisé. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.
Contrôle du graissage de la chaîne
La chaîne doit toujours projeter un peu d'huile.
AVIS
Ne jamais travailler sans graissage de la chaîne ! Si la chaîne tourne à sec, il suffit de quelques instants de fonctionnement pour que le dispositif de coupe subisse des dommages irréparables. Avant d'entreprendre le travail, il faut donc toujours contrôler le graissage de la chaîne et le niveau d'huile dans le réservoir.
Toute chaîne neuve nécessite une période de rodage de 2 à 3 minutes.
Après ce rodage, vérifier la tension de la chaîne et la rectifier si nécessaire – voir « Contrôle de la tension de la chaîne ».
MS 261 C-MQ
77
français
Frein de chaîne
Le système du frein de chaîne assume deux fonctions :
N frein de chaîne STIHL intervenant
en cas de rebond et
N frein STIHL d'arrêt de chaîne
instantané.
Le frein d'arrêt de chaîne instantané immobilise la chaîne dès qu'on relâche la poignée arrière de la tronçonneuse.
Afin d'éviter le risque de détériorations ou de blessures en travaillant avec cette tronçonneuse, il faut impérativement tenir compte du fait que son comportement présente quelques particularités différentes par rapport aux tronçonneuses sans système de ce genre. Avant d'entreprendre les premiers travaux avec cette tronçonneuse, il faut donc absolument se familiariser avec le mode de fonctionnement de l'arrêt de chaîne instantané !
Le frein d'arrêt de chaîne instantané est activé
N lorsqu'on relâche la poignée arrière.
Déblocage du frein d'arrêt de chaîne instantané
N Enfoncer le blocage de gâchette
d'accélérateur, le collier de frein libère le tambour d'embrayage – la chaîne peut être entraînée.
Le frein de chaîne intervenant en cas de rebond est activé
N lorsqu'on pousse le protège-main
en direction du nez du guide­chaîne, avec la main gauche – ou automatiquement sous l'effet d'un rebond suffisamment violent.
La chaîne bloquée est immobilisée.
Déblocage du frein de chaîne intervenant en cas de rebond
78
N Tirer le protège-main en direction de
la poignée tubulaire.
AVIS
Avant d'accélérer (sauf pour un contrôle du fonctionnement) et avant d'entreprendre le travail, il faut débloquer le frein de chaîne.
MS 261 C-MQ
français
5902BA002 KN
5902BA003 KN
1
Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une détérioration du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne).
Le frein de chaîne est enclenché automatiquement
en cas de rebond assez violent de la tronçonneuse – sous l'effet de l'inertie du protège-main.
Le protège-main se rabat vers l'avant, en direction du nez du guide-chaîne – même si la main gauche tenant la poignée tubulaire ne se trouve pas derrière le protège-main, comme par ex. lors de la coupe d'abattage.
Le frein intervenant en cas de rebond ne fonctionne que si aucune modification n'a été apportée au protège-main avant.
Contrôle du fonctionnement du frein d'arrêt de chaîne instantané
Chaque fois, avant de commencer le travail : accélérer à fond – lâcher la poignée arrière – la chaîne doit être immobilisée en moins d'une seconde !
chaîne ne doit pas être entraînée. Le protège-main doit être propre, et il doit pouvoir fonctionner facilement.
Si ces fonctions ne sont pas garanties – consulter un revendeur spécialisé. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL !
Entretien du frein de chaîne
Le frein de chaîne est soumis à l'usure, sous l'effet de la friction (usure normale). Afin qu'il puisse assumer sa fonction, il doit faire l'objet d'une maintenance périodique à effectuer par un personnel doté de la formation requise. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les intervalles de maintenance suivants sont à respecter :
Utilisation profession­nelle à plein temps :
Utilisation à temps partiel :
Utilisation occasionnelle :
tous les trois mois
tous les six mois
une fois par an
Utilisation en hiver
Préchauffage du carburateur
N Démonter le capot – voir « Capot » ;
À des températures inférieures à +10 °C
N en faisant levier avec la clé multiple
ou un tournevis, extraire le tiroir de la position s (utilisation en été) ;
Contrôle du fonctionnement du frein intervenant en cas de rebond
Chaque fois, avant de commencer le travail : le moteur tournant au ralenti, bloquer la chaîne (pousser le protège­main en direction du nez du guide­chaîne) et accélérer brièvement à fond (pendant 3 secondes au maximum) – la
MS 261 C-MQ
N monter le tiroir avec l'orifice orienté
en direction de la tronçonneuse (utilisation en hiver) – la flèche est orientée vers le symbole r – le tiroir doit s'encliqueter avec un bruit perceptible ;
79
français
5902BA004 KN
5902BA042 KN
STOP
Dans la position d'utilisation en hiver, la pointe de la flèche (1) est visible.
N monter le capot – voir « Capot ». Le carburateur est alors balayé par de
l'air réchauffé dans le voisinage du cylindre – cela évite le givrage du carburateur.
À des températures supérieures à +20 °C
N il faut impérativement tourner le
tiroir pour le ramener en position s (utilisation en été).
AVIS
Risque de dysfonctionnement du moteur par suite d'une surchauffe !
À des températures inférieures à -10 °C
Dans des conditions hivernales extrêmes (températures inférieures à ­10 °C, neige poudreuse ou soulevée par le vent), il est recommandé d'utiliser le kit « plaque de recouvrement » (accessoire optionnel).
La plaque de recouvrement (accessoire optionnel) empêche la pénétration de la neige poudreuse ou soulevée par le vent.
Lorsqu'on utilise la plaque de recouvrement, le tiroir doit se trouver en position d'hiver.
En cas de perturbations du fonctionnement du moteur, vérifier tout d'abord si l'utilisation de la plaque de recouvrement est encore nécessaire.
Montage de la plaque de recouvrement
N Positionner la plaque de
recouvrement (1) avec ses deux languettes (flèches) et la fixer avec les vis (2).
Lorsqu'on utilise ce kit, le tiroir doit être placé en position d'hiver.
En cas de perturbations du fonctionnement du moteur, vérifier s'il est encore nécessaire d'utiliser la plaque de recouvrement.
Mise en route / arrêt du moteur
Positions du levier de commande universel
STOP ou – pour couper le contact, il faut pousser le levier de commande universel en direction de STOP ou . Lorsqu'on le relâche, le levier de commande universel revient en position F, sous l'effet de son ressort.
AVERTISSEMENT
Après l'arrêt du moteur, le contact d'allumage est remis automatiquement. Le moteur peut alors démarrer à tout moment dès que l'on actionne le lanceur.
80
MS 261 C-MQ
français
5902BA043 KN
5902BA044 KN
Position de marche normale F – c'est dans cette position que l'on démarre le moteur chaud et que le moteur fonctionne normalement.
Démarrage } – c'est dans cette position que l'on démarre le moteur froid.
Réglage du levier de commande universel
Pour déplacer le levier de commande universel de la position de marche normale F vers la position de démarrage }, enfoncer simultanément le blocage de gâchette d'accélérateur et la gâchette d'accélérateur et les maintenir enfoncés – placer le levier de commande universel dans la position de démarrage } et relâcher simultanément la gâchette d'accélérateur et le blocage de gâchette d'accélérateur.
Lorsqu'on enfonce le blocage de gâchette d'accélérateur en donnant simultanément une impulsion sur la gâchette d'accélérateur, le levier de commande universel quitte la position de démarrage } et passe en position de marche normale F.
Pour arrêter le moteur, actionner le levier de commande universel en direction de STOP ou – lorsqu'on le relâche, le levier de commande universel revient dans la position de marche normale F, sous l'effet de son ressort.
Tenue de la tronçonneuse
Il y a deux possibilités pour tenir la tronçonneuse à la mise en route.
Sur le sol
N Poser la tronçonneuse sur le sol,
dans une position sûre – se tenir dans une position stable – la chaîne ne doit toucher ni le sol, ni un objet quelconque ;
N en tenant la poignée tubulaire de la
main gauche, plaquer fermement la tronçonneuse sur le sol – l'empoigner en passant le pouce en dessous de la poignée tubulaire ;
N pour plaquer la machine sur le sol,
engager le pied droit dans la poignée arrière ou poser le talon du pied droit sur le protège-main arrière.
Entre les genoux ou les cuisses
N Serrer la poignée arrière entre les
genoux ou les cuisses ;
N tenir la poignée tubulaire de la main
gauche – l'empoigner en passant le pouce en dessous de la poignée tubulaire.
MS 261 C-MQ
81
français
5902BA045 KN
5902BA006 KN
2
4
4
3
1
5902BA047 KN
Lancement du moteur
N De la main droite, tirer lentement la
poignée du lanceur jusqu'au point dur, puis tirer vigoureusement d'un coup sec – tout en poussant la poignée tubulaire vers le bas – ne pas sortir le câble sur toute sa longueur – il risquerait de casser ! Ne pas lâcher la poignée de lancement – elle reviendrait brusquement en arrière – mais la guider à la main dans le sens opposé à la traction, à la verticale, de telle sorte que le câble de lancement s'embobine correctement.
Sur un moteur neuf ou après une assez longue période d'arrêt, ou bien après une panne sèche (réservoir totalement vidé), sur les machines sans pompe d'amorçage manuelle, il peut être indispensable de tirer plusieurs fois sur
le câble de lancement – jusqu'à ce qu'une quantité de carburant suffisante soit débitée.
Mise en route de la tronçonneuse
Soupape de décompression
N Enfoncer le bouton, la soupape de
décompression s'ouvre ;
La soupape de décompression se referme automatiquement après le premier coup d'allumage. C'est pourquoi il est nécessaire d'enfoncer le bouton avant chaque nouvelle tentative de mise en route.
AVERTISSEMENT
Aucune autre personne ne doit se trouver dans le rayon d'action de la tronçonneuse.
N pousser le protège-main (1) vers
l'avant – la chaîne est bloquée ;
Le levier de commande universel (4) se trouve dans la position de marche normale F.
N si le moteur est froid : enfoncer le
blocage de gâchette d'accélérateur (2) et simultanément la gâchette d'accélérateur (3) et les maintenir – placer le levier de commande universel (4) dans la position de démarrage } ;
N tenir fermement la tronçonneuse ; N tirer vigoureusement et rapidement
la poignée de lancement jusqu'à ce que le moteur démarre ;
N si toutefois le moteur ne démarre
pas : placer le levier de commande universel dans la position de démarrage } et relancer le moteur de la tronçonneuse ;
82
MS 261 C-MQ
français
2
3
4
4
5902BA048 KN
001BA186 KN
5902BA049 KN
STOP
Dès que le moteur tourne
N si le moteur a été mis en route en
position de démarrage } : appuyer brièvement et simultanément sur le blocage de gâchette d'accélérateur (2) et sur la gâchette d'accélérateur (3) – le levier de commande universel (4) saute en position de marche normale F et le moteur passe au ralenti ;
N tirer le protège-main en direction de
la poignée tubulaire ;
Le frein de chaîne est débloqué – la tronçonneuse est prête à l'utilisation.
AVIS
Accélérer uniquement lorsque le frein de chaîne est desserré. Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout
MS 261 C-MQ
de quelques instants seulement, une détérioration de l'embrayage et du frein de chaîne.
À une température très basse
N le cas échéant, procéder au réglage
pour l'utilisation en hiver, voir « Utilisation en hiver ».
Arrêt du moteur
N Actionner le levier de commande
universel en direction de STOP ou – lorsqu'on le relâche, le levier de commande universel revient dans la position de marche normale F, sous l'effet de son ressort.
Si le moteur ne démarre pas
N Contrôler si tous les éléments de
commande sont réglés correctement ;
N contrôler s'il y a du carburant dans
le réservoir, refaire le plein si nécessaire ;
N contrôler si le contact du câble
d'allumage est fermement emboîté sur la bougie ;
N répéter la procédure de mise en
route du moteur ; ou bien : Il est probable que la chambre de
combustion du moteur renferme un mélange carburant-air trop riche qui ne peut pas s'allumer – le moteur est noyé.
N démonter la bougie – voir
«Bougie»;
N sécher la bougie ; N poser la tronçonneuse sur le sol ; N maintenir le levier de commande
universel actionné à fond en
direction de STOP ou † ;
AVERTISSEMENT
Si le levier de commande universel n'est pas maintenu continuellement actionné en direction de STOP ou , une étincelle d'allumage peut se produire.
N actionner plusieurs fois le lanceur ; N relâcher le levier de commande
universel – le levier de commande
universel saute dans la position de
marche normale F ;
N monter la bougie – voir « Bougie » ; N tenir la tronçonneuse et lancer le
moteur.
83
français
Instructions de service
Au cours de la première période d'utilisation
Jusqu'à l'épuisement des trois premiers pleins du réservoir, ne pas faire tourner la machine neuve à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres – les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.
Au cours du travail
AVIS
Accélérer uniquement lorsque le frein de chaîne est desserré. Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une détérioration du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne).
Contrôler assez souvent la tension de la chaîne
Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps.
À froid La chaîne doit porter sur la partie
inférieure du guide-chaîne, mais il doit être possible de la faire glisser le long du guide-chaîne en la tirant à la main. Si nécessaire, retendre la chaîne – voir « Tension de la chaîne ».
À la température de service La chaîne s'allonge et pend. Les
maillons de guidage et d'entraînement ne doivent pas sortir de la rainure, sur la partie inférieure du guide-chaîne, sinon la chaîne risque de sauter. Retendre la chaîne – voir « Tension de la chaîne ».
AVIS
En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager le vilebrequin et les roulements.
Après une utilisation prolongée à pleine charge
Laisser le moteur tourner au ralenti pendant quelques instants – le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (allumage, carburateur) à des sollicitations thermiques extrêmes.
Après le travail
N Détendre la chaîne si elle a été
retendue au cours du travail, à la température de service.
AVIS
Après le travail, il faut impérativement relâcher la tension de la chaîne ! En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager le vilebrequin et les roulements.
Pour une immobilisation de courte durée Laisser le moteur refroidir. Veiller à ce
que le réservoir à carburant soit complètement rempli et, jusqu'à la prochaine utilisation, ranger la machine à un endroit sec, à l'écart de toute source d'inflammation.
Pour une immobilisation prolongée Voir « Rangement du dispositif ».
84
MS 261 C-MQ
français
001BA157 KN
1
2
3
1
143BA026 KN
Réglage du débit d'huile
La pompe à huile à débit réglable est un équipement optionnel.
Suivant les longueurs de coupe, les espèces de bois et les techniques de travail, différents débits d'huile sont nécessaires.
Le boulon de réglage (1) (sur la face inférieure de la machine) permet de régler le débit d'huile suivant besoin.
Position Ematic (E), débit d'huile moyen –
N tourner le boulon de réglage en
position (E) (Ematic).
Augmentation du débit d'huile – N tourner le boulon de réglage dans le
sens des aiguilles d'une montre.
Réduction du débit d'huile – N tourner le boulon de réglage dans le
sens inverse des aiguilles d'une montre.
AVIS
La chaîne doit toujours être humectée avec de l'huile de graissage de chaîne.
Entretien du guide-chaîne
N Retourner le guide-chaîne – après
chaque affûtage de la chaîne et après chaque remplacement de la chaîne – pour éviter une usure unilatérale, surtout sur la tête de renvoi et sur la partie inférieure ;
N nettoyer régulièrement l'orifice
d'entrée d'huile (1), le canal de sortie d'huile (2) et la rainure du guide-chaîne (3) ;
N mesurer la profondeur de la rainure
– à l'aide de la jauge du calibre d'affûtage (accessoire optionnel) – dans la zone du guide-chaîne où l'on constate la plus forte usure des portées.
Type de chaîne
Picco 1/4" P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8" P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm
Si la profondeur de la rainure n'atteint pas au moins la valeur minimale :
N remplacer le guide-chaîne. Sinon, les maillons de guidage et
d'entraînement frottent sur le fond de la rainure – le pied des dents et les maillons intermédiaires ne portent pas sur les surfaces de glissement du guide­chaîne.
Pas de chaîne
Profondeur minimale de la rainure
MS 261 C-MQ
85
français
1
1
1
001BA199 KN
2
1.
5902BA010 KN
2.
5902BA011 KN
2.
1.
Capot
Démontage du capot
N Pour arrêter le moteur, pousser le
levier de commande universel en direction de STOP ou – lorsqu'on le relâche, le levier de commande universel revient dans la position de marche normale F, sous l'effet de son ressort ;
N pousser le protège-main avant vers
l'avant – la chaîne est bloquée ;
N ouvrir les verrous (1) – à l'aide de la
clé multiple, les faire tourner de 1/4 de tour dans le sens inverse des aiguilles d'une montre ;
N enlever le capot (2).
Montage du capot
N Monter le capot ; N fermer les verrous – les faire tourner
de 1/4 de tour dans le sens des aiguilles d'une montre.
Nettoyage du filtre à air
Si la puissance du moteur baisse sensiblement
N Démonter le capot – voir « Capot ».
Démontage du filtre à air N Nettoyer grossièrement le voisinage
du filtre à air.
AVIS
N'utiliser aucun outil pour le démontage et le remontage du filtre à air – cela risquerait d'endommager le filtre à air.
N Faire tourner le filtre à air, en
exécutant 1/4 de tour dans le sens inverse des aiguilles d'une montre, et l'enlever en direction de la poignée arrière.
N Si le filtre est endommagé, il faut
impérativement le remplacer.
Nettoyage du filtre à air
N Battre le filtre à air. N Pulvériser du produit de nettoyage
spécial STIHL ou de l'eau
savonneuse chaude sur la face
extérieure du filtre à air. N Rincer la face extérieure du filtre à
air à l'eau courante.
AVIS
Le filtre à air peut être endommagé par de l'huile ou des températures élevées. Cela risque alors de réduire l'efficacité de la filtration.
Laisser sécher le filtre à air sans
l'exposer à une chaleur
supplémentaire. – Ne pas huiler le filtre à air.
N Laisser sécher le filtre à air. N Monter le filtre à air.
Montage du filtre à air
N Appliquer le filtre à air. N Pousser le filtre à air en direction du
boîtier du filtre et le faire
simultanément tourner dans le sens
des aiguilles d'une montre jusqu'à
86
MS 261 C-MQ
français
5902BA013 KN
ce qu'il s'encliquette – l'inscription « STIHL » doit se trouver à l'horizontale.
N Monter le capot – voir « Capot ».
M-Tronic Bougie
Informations de base
Le système M-Tronic assure la régulation électronique du débit de carburant et du point d'allumage.
La régulation M-Tronic garantit une mise en route simple et rapide, le rendement optimal du moteur en toutes circonstances, une excellente reprise et une adaptation automatique en fonction des variations des conditions de fonctionnement.
Plus aucune correction manuelle du réglage du carburateur n'est nécessaire – le carburateur ne possède pas de vis de réglage.
Adaptation automatique
En cas de changement extrême de conditions d'utilisation, la procédure suivante permet d'atteindre plus rapidement le réglage optimal :
N exécuter cinq tronçonnages
réguliers à pleine charge.
N En cas de manque de puissance du
moteur, de difficultés de démarrage
ou de perturbations au ralenti,
contrôler tout d'abord la bougie ; N après env. 100 heures de
fonctionnement, remplacer la
bougie – la remplacer plus tôt si les
électrodes sont fortement usées –
utiliser exclusivement les bougies
antiparasitées autorisées par STIHL
– voir « Caractéristiques
techniques ».
Démontage de la bougie
N Démonter le capot – voir « Capot » ;
N débrancher le contact de câble
d'allumage de la bougie ; N nettoyer grossièrement le voisinage
de la bougie ;
MS 261 C-MQ
87
français
5902BA014 KN
1
000BA039 KN
A
1
000BA045 KN
5902BA016 KN
N introduire la clé multiple à travers la
douille (1) et, si nécessaire, tourner la clé multiple de telle sorte qu'elle s'adapte sur le six-pans de la bougie ;
N pousser la clé multiple jusqu'à ce
qu'elle bute contre le cylindre ;
N dévisser la bougie.
Contrôler la bougie
N Nettoyer la bougie si elle est
encrassée ;
N contrôler l'écartement des
électrodes (A) et le rectifier si nécessaire – pour la valeur correcte, voir « Caractéristiques techniques » ;
N éliminer les causes de
l'encrassement de la bougie.
Causes possibles : – trop d'huile moteur dans le
carburant ;
filtre à air encrassé ; conditions d'utilisation
défavorables.
AVERTISSEMENT
Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisinage de matières inflammables ou présentant des risques d'explosion, cela peut déclencher un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
N Utiliser des bougies antiparasitées
avec écrou de connexion fixe.
Montage de la bougie
N Introduire la bougie à travers la
douille et engager, à la main, son
filetage dans le taraudage ; N serrer la bougie et emboîter
fermement le contact de câble
d'allumage sur la bougie ; N monter le capot – voir « Capot ».
88
MS 261 C-MQ
Rangement Contrôle et remplacement du
001BA121 KN
001BA122 KN
1
2
4
5
6
1
2
3
6
pignon
Pour un arrêt de travail de 3 mois ou plus,
N vider et nettoyer le réservoir à
carburant à un endroit bien aéré ;
N éliminer le carburant conformément
à la législation et aux prescriptions pour la protection de l'environnement ;
N mettre le moteur en marche et le
laisser tourner jusqu'à ce que le carburateur soit vide, sinon les membranes du carburateur risqueraient de se coller ;
N enlever la chaîne et le guide-
chaîne, les nettoyer et les enduire d'une couche d'huile de protection (en bombe aérosol) ;
N nettoyer soigneusement la
machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air ;
N si l'on utilise de l'huile de graissage
de chaîne biologique (par ex. STIHL BioPlus), remplir complètement le réservoir à huile de graissage de chaîne ;
N conserver la machine à un endroit
sec et sûr. La ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (p. ex. par des enfants).
N Enlever le couvercle de pignon, la
chaîne et le guide-chaîne ;
N desserrer le frein de chaîne – tirer le
protège-main contre la poignée tubulaire.
Remplacement du pignon
Après avoir usé deux chaînes ou
plus tôt,
si la profondeur des traces d'usure
(flèches) dépasse 0,5 mm – sinon la durée de vie de la chaîne serait réduite – pour le contrôle, utiliser le calibre de contrôle (accessoire optionnel).
Le fait de travailler alternativement avec deux chaînes présente l'avantage de ménager le pignon.
STIHL recommande d'utiliser des pignons d'origine STIHL pour garantir le fonctionnement optimal du frein de chaîne.
français
N Dégager la rondelle d'arrêt (1) en
faisant levier avec le tournevis ;
N enlever la rondelle (2) ; N enlever le pignon à anneau (3) ; N examiner le profil d'entraînement du
tambour d'embrayage (4) – en cas
d'usure prononcée, remplacer
également le tambour
d'embrayage ; N enlever le tambour d'embrayage ou
le pignon profilé (5), et la cage à
aiguilles (6), du vilebrequin – en cas
de système de frein de chaîne
QuickStop Super, enfoncer
préalablement le blocage de
gâchette d'accélérateur.
MS 261 C-MQ
89
français
689BA027 KN
a
Montage du pignon profilé / du pignon à anneau
N Nettoyer le tourillon du vilebrequin
et la cage à aiguilles et les graisser avec de la graisse STIHL (accessoire optionnel) ;
N glisser la cage à aiguilles sur le
tourillon du vilebrequin ;
N après l'emboîtement, faire tourner le
tambour d'embrayage ou le pignon profilé, en exécutant env. 1 tour complet pour que l'entraîneur de commande de la pompe à huile s'encliquette – en cas de système de frein de chaîne QuickStop Super, enfoncer préalablement le blocage de gâchette d'accélérateur ;
N glisser le pignon à anneau – avec
les cavités orientées vers l'extérieur ;
N remonter la rondelle et la rondelle
d'arrêt sur le vilebrequin.
Entretien et affûtage de la chaîne
Sciage facile avec une chaîne correctement affûtée
Une chaîne parfaitement affûtée pénètre sans peine dans le bois, même sous une faible pression d'avance.
Ne pas travailler avec une chaîne émoussée ou endommagée – dans ces conditions, le travail est plus fatigant, le taux de vibrations est plus élevé, le rendement de coupe n'est pas satisfaisant et les pièces s'usent plus fortement.
N Nettoyer la chaîne ; N vérifier si des maillons ne sont pas
fissurés et si des rivets ne sont pas endommagés ;
N remplacer les éléments de chaîne
endommagés ou usés et rectifier les éléments neufs suivant la forme et le degré d'usure des éléments restants.
Les chaînes garnies de plaquettes de carbure (Duro) offrent une très haute résistance à l'usure. Pour un affûtage optimal, STIHL recommande de s'adresser au revendeur spécialisé STIHL.
du limiteur de profondeur – peut accroître le risque de rebond de la tronçonneuse – risque de blessure !
Pas de chaîne
Le code (a) du pas de chaîne est estampé sur chaque dent de coupe, dans la zone du limiteur de profondeur.
Code (a) Pas de chaîne
Pouces mm 7 1/4 P 6,35 1 ou 1/4 1/4 6,35 6, P ou PM 3/8 P 9,32 2 ou 325 0.325 8,25 3 ou 3/8 3/8 9,32 4 ou 404 0.404 10,26
Le diamètre de la lime doit être choisi en fonction du pas de la chaîne – voir le tableau « Outils d'affûtage ».
Au réaffûtage des dents de coupe, il faut respecter les angles prescrits.
90
AVERTISSEMENT
Les angles et cotes indiqués ci-après doivent être impérativement respectés. Une chaîne pas correctement affûtée – en particulier avec un trop grand retrait
MS 261 C-MQ
français
A
B
689BA021 KN
689BA025 KN
001BA203 KN
Angle d'affûtage et angle de front
A Angle d'affûtage Les chaînes STIHL doivent être affûtées
avec un angle d'affûtage de 30°. Seule exception : les chaînes STIHL de coupe en long doivent être affûtées avec un angle d'affûtage de 10°. La chaînes de coupe en long se distinguent par le fait que leur dénomination comporte la lettre X.
B Angle de front Si l'on utilise le porte-lime prescrit et une
lime du diamètre prescrit, on obtient automatiquement l'angle de front correct.
Formes de dents Angle (°)
AB
Micro = dent à gouge semi-
30 75 carrée, par ex. 63 PM3, 26 RM3, 36 RM
Super = dent à gouge car-
30 60 rée, par ex. 63 PS3, 26 RS, 36 RSC3
Chaîne de coupe en long,
10 75 par ex. 63 PMX, 36 RMX
De plus, toutes les dents de la chaîne doivent présenter les mêmes angles. En cas d'angles inégaux : fonctionnement irrégulier et par à-coups, usure plus rapide – jusqu'à la rupture de la chaîne.
Porte-lime
N Utiliser un porte-lime. Pour l'affûtage manuel de la chaîne, il
faut donc absolument utiliser un porte­lime (accessoire optionnel, voir le tableau « Outils d'affûtage »). Les porte­limes sont munis de marques de repérage pour l'angle d'affûtage.
Utiliser exclusivement des limes spéciales pour chaînes de tronçonneuses ! La forme et la taille d'autres limes ne conviennent pas.
Pour le contrôle des angles
Utiliser le calibre d'affûtage STIHL (accessoire optionnel, voir le tableau « Outils d'affûtage ») – un outil universel pour contrôler l'angle d'affûtage, l'angle de front, le retrait du limiteur de profondeur, la longueur des dents et la profondeur de la rainure ainsi que pour nettoyer la rainure et les orifices d'entrée d'huile.
Affûtage correct
N Choisir les outils d'affûtage suivant
le pas de la chaîne ;
N au besoin, prendre le guide-chaîne
dans un étau ;
N bloquer la chaîne – en basculant le
protège-main vers l'avant ;
N pour pouvoir faire avancer la chaîne
en tirant à la main, tirer le protège­main en direction de la poignée tubulaire : le frein de chaîne est ainsi desserré. En cas de système
MS 261 C-MQ
91
français
689BA018 KN
90°
689BA043 KN
689BA023 KN
a
2
689BA061 KN
1
de frein de chaîne Quickstop Super, enfoncer en plus le blocage de gâchette d'accélérateur ;
N affûter assez souvent, mais en
enlevant peu de matière – pour un simple réaffûtage, il suffit généralement de donner deux ou trois coups de lime ;
N faire légèrement tourner la lime à
intervalles réguliers, pour éviter une usure unilatérale ;
N enlever le morfil à l'aide d'un
morceau de bois dur ;
N contrôler les angles avec le calibre
d'affûtage.
Toutes les dents de coupe doivent avoir la même longueur.
Des longueurs de dents inégales se traduisent par des hauteurs de dents différentes, ce qui provoque un fonctionnement par à-coups et la fissuration de la chaîne.
N Rectifier toutes les dents de coupe
sur la longueur de la dent de coupe la plus courte. Cette opération peut être assez laborieuse – il est donc préférable de la faire effectuer par le revendeur spécialisé, à l'aide d'une affûteuse électrique.
Retrait du limiteur de profondeur
Pour couper du bois tendre en dehors de la période de gel, il est permis d'augmenter le retrait du limiteur de profondeur, de 0,2 mm (0.008") au maximum.
Pas de chaîne Limiteur de
profondeur
Retrait (a) Pouces (mm) mm (Pouces) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)
0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)
0.404 (10,26) 0,80 (0.031)
Réajustage du limiteur de profondeur
Le retrait du limiteur de profondeur diminue à l'affûtage de la dent de coupe.
N Après chaque affûtage, contrôler le
retrait du limiteur de profondeur ;
N mener la lime : à l'horizontale (à
angle droit par rapport au flanc du guide-chaîne) sous les angles indiqués – en suivant les marques appliquées sur le porte-lime – appliquer le porte-lime sur le toit de la dent et sur le limiteur de profondeur ;
N ne limer que de l'intérieur vers
l'extérieur ;
N la lime ne mord qu'en avançant – la
relever au retour ;
N avec la lime, n'attaquer ni les
maillons intermédiaires, ni les maillons d'entraînement ;
92
Le limiteur de profondeur détermine la profondeur de pénétration dans le bois et, par conséquent, l'épaisseur des copeaux.
a Retrait prescrit entre le limiteur de
profondeur et le tranchant d'attaque
N poser sur la chaîne le calibre
d'affûtage (1) qui convient pour le pas de la chaîne et le presser sur la dent de coupe à contrôler – si le limiteur de profondeur dépasse du calibre d'affûtage, il faut rectifier le limiteur de profondeur ;
MS 261 C-MQ
français
689BA051 KN
689BA044 KN
689BA052 KN
Chaînes avec maillon d'entraînement à bossage(s) (2) – la partie supérieure du maillon d'entraînement à bossage(s) (2) (avec repère de maintenance) est rectifiée en même temps que le limiteur de profondeur de la dent de coupe.
AVERTISSEMENT
Le reste du maillon d'entraînement à bossage(s) ne doit pas être attaqué par la lime, car cela risquerait d'accroître la tendance au rebond de la tronçonneuse.
N après cela, rectifier le haut du
limiteur de profondeur en biais, parallèlement au repère de maintenance (voir la flèche) – en veillant à ne pas raccourcir davantage le sommet du limiteur de profondeur ;
N poser le calibre d'affûtage sur la
chaîne – le sommet du limiteur de profondeur doit affleurer avec le calibre d'affûtage ;
N après l'affûtage, nettoyer
soigneusement la chaîne, enlever la limaille ou la poussière d'affûtage adhérant à la chaîne – lubrifier
AVERTISSEMENT
Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la tendance au rebond de la tronçonneuse.
N rectifier le limiteur de profondeur de
abondamment la chaîne ;
N pour un arrêt de travail prolongé,
nettoyer la chaîne à la brosse et la conserver en veillant à ce qu'elle soit toujours bien huilée.
telle sorte qu'il affleure avec le calibre d'affûtage ;
Outils d'affûtage (accessoires optionnels) Pas de chaîne Lime ronde ^ Lime ronde Porte-lime Calibre d'affûtage Lime plate Jeu d'outils
d'affûtage
1)
Pouces (mm) mm (Pouces) Référence Référence Référence Référence Référence 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029
0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030
1)
Jeu d'outils d'affûtage comprenant porte-lime avec lime ronde, lime plate et calibre d'affûtage
MS 261 C-MQ
93
français
Instructions pour la maintenance et l'entretien
Les indications ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse, bois très résineux, bois exotiques etc.) et des journées de travail plus longues, réduire en conséquence les intervalles indiqués. En cas d'utilisation seulement occasionnelle, il est possible de prolonger les intervalles en conséquence.
avant de commencer le
travail
après le travail ou une fois
par jour
après chaque ravitaillement
une fois par semaine
Machine complète
Gâchette d'accélérateur, blocage de gâchette d'accélérateur, levier de starter, levier du volet de starter, commutateur d'arrêt, levier de commande universel (suivant l'équipement)
Frein de chaîne
Pompe d'amorçage manuelle (si la machine en est équipée)
Crépine d'aspiration/filtre dans le réservoir à carburant
Réservoir à carburant Nettoyage X
Réservoir à huile de graissage Nettoyage X
Graissage de la chaîne Contrôle X
Chaîne
Guide-chaîne
Contrôle visuel (état, étanchéité) XX
Nettoyage X
Contrôle du fonctionnement XX
Contrôle du fonctionnement XX
Contrôle par revendeur spécialisé
Contrôle X
Remise en état par revendeur spécialisé
Contrôle X
Nettoyage, remplacement de l'élément filtrant
Remplacement XXX
Contrôle, également vérification de l'affûtage
Contrôle de la tension de la chaîne XX
Affûtage X
Contrôle (usure, endommagement) X
Nettoyage et retournement X
Ébavurage X
Remplacement XX
1)
1)
XX
une fois par mois
une fois par an
en cas de panne
en cas de détérioration
X
XX
au besoin
X
94
MS 261 C-MQ
français
Les indications ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse, bois très résineux, bois exotiques etc.) et des journées de travail plus longues, réduire en conséquence les intervalles indiqués. En cas d'utilisation seulement occasionnelle, il est possible de prolonger les intervalles en conséquence.
avant de commencer le
travail
après le travail ou une fois
par jour
après chaque ravitaillement
une fois par semaine
une fois par mois
une fois par an
en cas de panne
en cas de détérioration
au besoin
Pignon Contrôle X
Filtre à air
Éléments antivibratoires
Prise d'air sur le carter de ventilateur Nettoyage XX X
Ailettes du cylindre Nettoyage XX X
Carburateur
Bougie
Vis et écrous accessibles Resserrage
Arrêt de chaîne
Canal d'échappement
Étiquettes de sécurité Remplacement X
1)
STIHL recommande de s'adresser au revendeur spécialisé STIHL
2)
À la première mise en service de tronçonneuses (à partir d'une puissance de 3,4 kW), il faut resserrer les vis du pied du cylindre au bout de 10 à 20 heures de fonctionnement
Nettoyage XX
Remplacement X
Contrôle XX
Remplacement par revendeur spécialisé
Contrôle du ralenti, la chaîne ne doit pas être entraînée au ralenti
Si la chaîne ne s'arrête pas au ralenti, bien que le réglage correct ait été effec­tué, faire réparer la tronçonneuse par le revendeur spécialisé
1)
1)
XX
X
X
Réglage de l'écartement des électrodes X
Remplacement toutes les 100 h de fonctionnement
2)
X
X
Contrôle X
Remplacement X
Décalaminage au bout de 139 h de fonc­tionnement, puis toutes les 150 h
X
MS 261 C-MQ
95
français
Conseils à suivre pour réduire l'usure et éviter les avaries
Le fait de respecter les prescriptions de la présente Notice d'emploi permet d'éviter une usure excessive et l'endommagement de la machine.
Pour l'utilisation, la maintenance et le rangement de la machine, procéder avec précaution, comme décrit dans la présente Notice d'emploi.
L'utilisateur assume toute la responsabilité des dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :
modifications apportées au produit
sans l'autorisation de STIHL ;
utilisation d'outils ou d'accessoires
qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité ;
utilisation de la machine pour des
travaux autres que ceux prévus pour cette machine ;
utilisation de la machine dans des
concours ou dans des épreuves sportives ;
avaries découlant du fait que la
machine a été utilisée avec des pièces défectueuses.
Travaux de maintenance
Toutes les opérations décrites au chapitre « Instructions pour la maintenance et l'entretien » doivent être effectuées régulièrement. Dans le cas où l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.
STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utilisateur devra assumer l'entière responsabilité. Il s'agit, entre autres, des pièces suivantes :
avaries du moteur par suite du fait
que la maintenance n'a pas été effectuée à temps ou n'a pas été intégralement effectuée (par ex. filtres à air et à carburant) ou bien par suite d'un nettoyage insuffisant des pièces de canalisation d'air de refroidissement (fentes d'aspiration d'air, ailettes du cylindre) ;
corrosion et autres avaries
subséquentes imputables au fait que la machine n'a pas été rangée correctement ;
avaries et dommages subséquents
survenus sur la machine par suite de l'utilisation de pièces de rechange de mauvaise qualité.
Pièces d'usure
Même lorsqu'on utilise la machine pour les travaux prévus dans sa conception, certaines pièces subissent une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pièces suivantes :
Chaîne, guide-chaîne Pièces de transmission de
puissance (embrayage centrifuge, tambour d'embrayage, pignon)
Filtres (pour air, huile, carburant) Lanceur
96
MS 261 C-MQ
Bougie Éléments amortisseurs du système
antivibratoire
français
MS 261 C-MQ
97
français
18
14
13
12
23
20
19
21
22
17
1
3
9
7
16
5902BA055 KN
5
8
10
11
6
15
1
2
4
#
1
Principales pièces
1 Verrou du capot 2 Tiroir (utilisation été/hiver) 3 Soupape de décompression 4 Frein de chaîne 5 Pignon 6 Couvercle de pignon 7 Arrêt de chaîne 8 Tendeur de chaîne latéral 9 Griffe 10 Guide-chaîne 11 Chaîne Oilomatic 12 Bouchon du réservoir à huile 13 Silencieux 14 Protège-main avant 15 Poignée avant (poignée tubulaire) 16 Contact de câble d'allumage sur
bougie 17 Poignée de lancement 18 Bouchon de réservoir à carburant 19 Levier de commande universel 20 Gâchette d'accélérateur 21 Levier de déclenchement du frein
d'arrêt instantané (blocage de
gâchette d'accélérateur) 22 Poignée arrière 23 Protège-main arrière # Numéro de machine
98
MS 261 C-MQ
Loading...
