STIHL MS 261 C-MQ

Инструкция по эксплуатации

Содержание

pyccкий

Система торможения цепи QuickStop Super 2

К данной инструкции по эксплуатации 3

Указания по технике безопасности 4

Реакционные силы 10 Техника работы 12 Режущая гарнитура 21

Оригинальная инструкция по

эксплуатации

Монтаж направляющей шины и пильной цепи 22

Заточка пильной цепи 23 Контроль натяжения пильной

цепи 23 Топливо 23 Заправка топливом 25 Масло для смазки цепей 27 Залейте масло для смазки цепей 27 Контроль системы смазки

пильной цепи 28 Тормоз пильной цепи 28 Зимний режим работы 30 Пуск / остановка мотора 31

Напечатано на отбеленной бумаге не содержащей хлора.

Краски для печати содержат растительные масла, бумага

подлежит вторичной переработке.

Указания по эксплуатации 34 Регулирование количества масла 35 Технический уход за

направляющей шиной 36 Крышка 36 Очистка воздушного фильтра 37 M-Tronic 37 Свеча зажигания 38 Устройство запуска 39

Хранение устройства 39 Контроль и замена цепной

звездочки 40 Техобслуживание и заточка

пильной цепи 41 Указания по техобслуживанию и

техническому уходу 45 Минимизация износа, а также

избежание повреждений 48 Важные комплектующие 49 Технические данные 50 Специальные принадлежности 51 Заказ запасных частей 51 Указания по ремонту 52 Устранение отходов 52 Декларация о соответствии

стандартам ЕС 52

Уважаемые покупатели,

большое спасибо за то, что вы решили приобрести высококачественное изделие фирмы STIHL.

Данное изделие было изготовлено с применением передовых технологий производства, а также с учетом всех необходимых мер по обеспечению качества. Мы стараемся делать все возможное, чтобы Вы были довольны данным агрегатом и могли беспрепятственно работать с ним.

При возникновении вопросов относительно Вашего агрегата, просим вас обратиться, к Вашему дилеру или непосредственно в нашу сбытовую компанию.

Ваш

Др. Nikolas Stihl

{

0458-160-1821-A. VA1.A14.

0000006384_002_RUS

MS 261 C-MQ

Данная инструкция по эксплуатации защищена авторским правом. Компания оставляет за собой все права, особенно право на распространение, перевод и обработку материала с помощью электронных систем.

pyccкий

150BA000 KN

Система торможения цепи QuickStop Super

Данная бензопила STIHL оснащена системой тормоза цепи, которая может приводится в действие тремя разными способами. Как и ранее тормоз цепи приводится в действие автоматически, когда обратная отдача пильной цепи достаточно сильная – из-за инерционности массы защиты руки – и вручную, посредством нажатия передней защиты руки к вершине шины и останавливается при движении пильной цепи за долю секунды. Дополнительно к данным функциям инерционный тормоз данной системы останавливает движение пильной цепи за секунду, как только задняя рукоятка бензопилы отпущена. Наоборот заблокированная пильная цепь отпускается лишь тогда, когда при нажатии газа нажимается стопор рычага газа.

Тормоз цепи может быть приведён в действие тремя способами:

1 автоматически (приведение в

действие через силу инерции)

2 вручную (нажатием передней

защиты руки по направлению вершины шины)

3 вручную (посредством

отпускания задней рукоятки)

Механизм приведения в действие инерционного тормоза QuickStop Super интегрирован без других элементов управления в стопор рычага газа (задняя рукоятка). Существенное преимущество при работе в том, что пильная цепь (например, при транспортировке) с работающим двигателем автоматически блокируется, в течении того времени пока задняя рукоятка отпущена.

ПРЕДУПРЕЖДЕНИЕ

Во избежание повреждений либо травм при работе должны приниматься во внимание некоторые особенности, которые отличают данную бензопилу в её поведении при работе от бензопил без инерционного тормоза. Прежде чем начинать первую работу с бензопилой, обязательно ознакомиться с принципом работы системы тормоза цепи! Для этого см. специальный раздел "Тормоз цепи“.

MS 261 C-MQ

pyccкий

К данной инструкции по эксплуатации

Данное руководство по эксплуатации касается бензопилы STIHL, в данной инструкции также указывается мотоустройство.

Символы на картинках

Все символы на картинках, которые нанесены на устройство, объясняются в данной инструкции по эксплуатации.

В зависимости от устройства и оснащения на устройстве могут быть нанесены следующие картинкисимволы.

Топливный бак; топливная смесь из бензина и моторного масла

Бак для смазочного масла цепи; смазочное масло цепи

Тормоз цепи блокировать и отпустить

Направление движения цепи

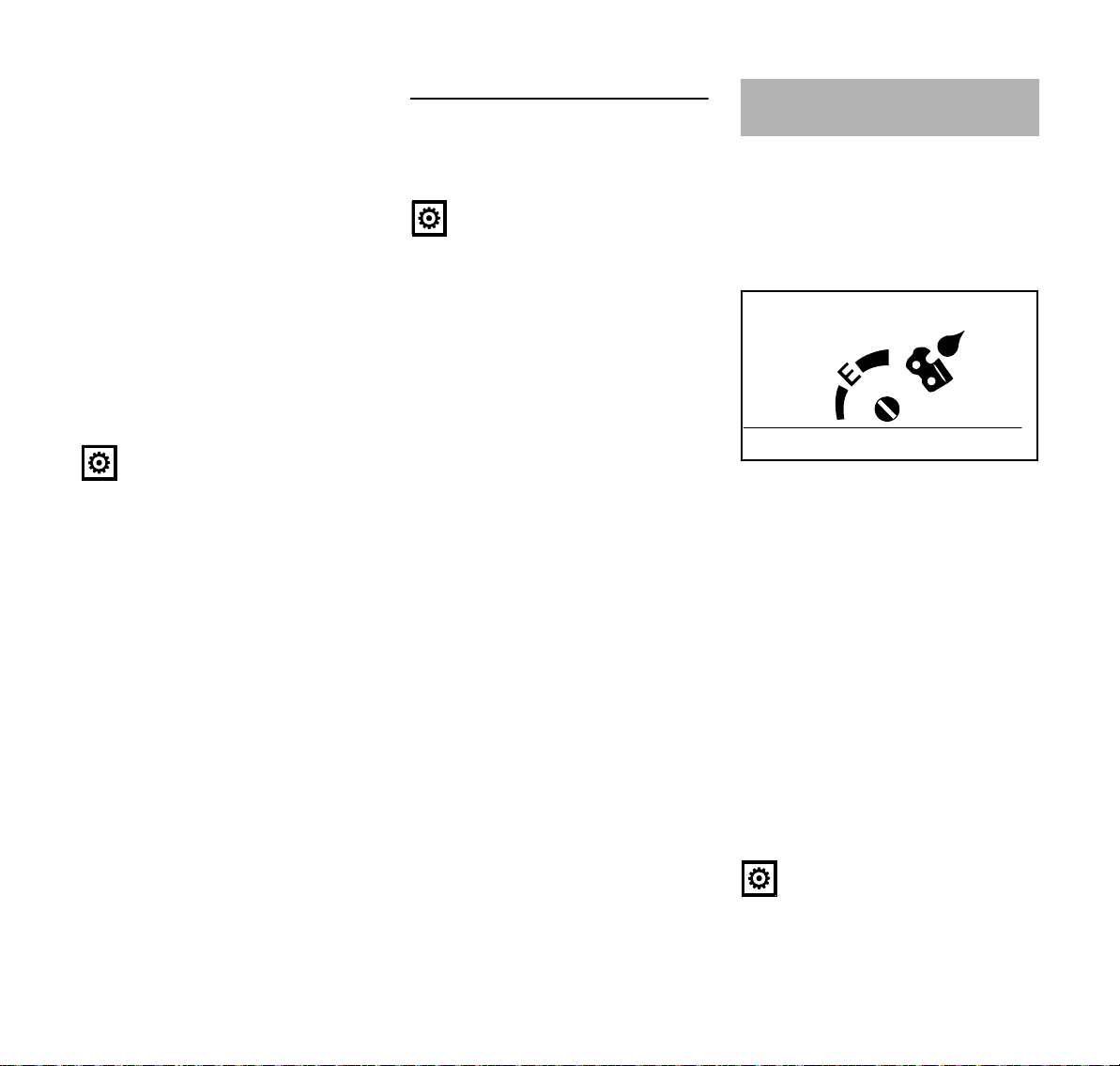

Ematic; регулировка кол-ва подачи смазочного масла для цепи

Натяжение пильной цепи

Направляющая для всасываемого воздуха: эксплуатация зимой

Направляющая для всасываемого воздуха: эксплуатация летом

Обогрев рукоятки

Приведение в действие декомпрессионного клапана

Приведение в действие ручного топливного насоса

Обозначение разделов текста

ПРЕДУПРЕЖДЕНИЕ

Предупреждение об опасности несчастного случая и травмы для людей а также тяжёлого материального ущерба.

УКАЗАНИЕ

Предупреждение о возможности повреждения устройства либо отдельных комплектующих.

Техническая разработка

Компания STIHL постоянно работает над дальнейшими разработками всех машин и устройств; поэтому права на все изменения комплектации поставки по форме, технике и оборудованию мы должны оставить за собой.

Поэтому относительно указаний и рисунков данной инструкции по эксплуатации не могут быть предъявлены никакие претензии.

MS 261 C-MQ

Инерционный тормоз

pyccкий

Указания по технике безопасности

При работе с бензопилой требуются особые меры безопасности, поскольку работа выполняется с высокой скоростью движения цепи и режущие зубья очень острые.

Перед первичным вводом в эксплуатацию внимательно ознакомиться с инструкцией по эксплуатации, хранить ее в надёжном месте для последующего пользования. Несоблюдение инструкции по эксплуатации может оказаться опасным для жизни.

Общие указания

Соблюдайте местные правила техники безопасности, например, правила профсоюзов, социальных касс, органов по охране труда и других учреждений.

Применение агрегатов, вырабатывающих сильный шум, может быть по времени ограничено как национальными, так и местными предписаниями.

Каждый работающий с агрегатом впервые: должен быть проинструктирован продавцом или другим специалистом, как следует правильно обращаться с агрегатом – либо пройти специальный курс обучения.

Несовершеннолетние к работе с заточным устройством не допускаются – за исключением молодых людей старше 16 лет, проходящих обучение под присмотром.

Дети, животные и посторонние должны находиться на расстоянии.

Пользователь несет ответственность за несчастные случаи или опасности, угрожающие другим людям либо их имуществу.

Бензопилу разрешается передавать или давать напрокат только тем лицам, которые обучены обращению с нею – всегда предоставлять инструкцию .

Работающие с бензопилой люди должны быть отдохнувшими, здоровыми и в хорошем физическом состоянии. Тот, кому по состоянию здоровья не рекомендуются нагрузки, должен обратиться за советом к врачу, может ли он работать с бензопилой.

Работа с бензопилой после употребления алкоголя, лекарств, снижающих способность реагирования, или наркотиков не разрешается.

При неблагоприятной погоде (дождь, снег, лёд, ветер) следует отложить проведение работ – повышенная опасность несчастного случая!

Только для людей с имплантированным кардиостимулятором: система зажигания данного агрегата генерирует очень незначительное электромагнитное поле. Влияние электромагнитного поля на отдельные типы кардиостимуляторов не удается исключить полностью. Во избежание риска для здоровья компания STIHL рекомендует обратиться за консультацией к лечащему врачу и изготовителю кардиостимулятора.

Применение по назначению

Использовать бензопилу только для распила древесины и предметов из дерева.

Нельзя использовать бензопилу для других целей – опасность несчастного случая!

Не вносить какие-либо изменения в конструкцию бензопилы – это может нанести ущерб безопасности. Компания STIHL снимает с себя ответственность за ущерб, нанесенный людям и имуществу, вследствие применения не допущенных к эксплуатации навесных устройств.

Одежда и оснащение

Носить предписанные одежду и оснащение.

MS 261 C-MQ

pyccкий

001BA115 KN

Одежда должна соответствовать цели применения и не должна мешать при работе. Рекомендуется плотно прилегающая одежда с защитной прокладкой от порезов – не рабочий халат.

Не носить одежду, которая могла бы зацепиться за дерево, кустарник или подвижные детали бензопилы. А также шарф, галстук и какие-либо украшения. Длинные волосы связать и закрепить (платок, шапка, каска и т.п.).

Носить защитные сапоги – с защитой от порезов, ребристой подошвой и носками со стальной вставкой

Носить защитный шлем – при опасности падения предметов сверху. Носить защитные очки либо защитную маску и средства "индивидуальной" защиты слуха – например, беруши.

Носить прочные рабочие перчатки из износостойкого материала (например, из кожи).

Компания STIHL предлагает обширную программу средств индивидуальной защиты.

Транспортировка

Перед транспортировкой – даже на короткие расстояния – бензопилу всегда выключать, блокировать тормоз цепи и монтировать защиту цепи. Благодаря этому исключается непреднамеренный запуск пильной цепи.

Бензопилу переносить, держа только за трубчатую рукоятку – горячий глушитель держать в сторону от тела, направляющая шина направлена назад. Не дотрагиваться до горячих деталей агрегата, в особенности до поверхности глушителя – опасность ожога!

В автомобиле: предохранять бензопилу от опрокидывания, повреждения и вытекания топлива и масла для смазки цепи.

Очистка

Пластмассовые детали следует очищать тряпкой. Острые предметы при чистке могут повредить полимерные детали

Бензопилу очистить от пыли и грязи – не применять жирорастворители.

Шлицы для охлаждающего воздуха при необходимости следует почистить.

Не использовать для очистки бензопилы мойки высокого давления. Сильная струя воды может повредить детали бензопилы.

Принадлежности

Устанавливать только такой инструмент, направляющие шины, пильные цепи, цепные звездочки, оснастку или аналогичные детали, который допущен к применению для данной бензопилы фирмой STIHL. При возникновении вопросов обратиться к специализированному дилеру. Применять только высококачественные инструменты или принадлежности. В противном случае существует опасность несчастных случаев или повреждения бензопилы.

Компания STIHL рекомендует применение оригинальных инструментов, направляющих шин, пильных цепей, цепных звездочек и принадлежностей STIHL. Они оптимально согласованы по своим свойствам с агрегатом и соответствуют требованиям пользователя.

Заправка топливом

Бензин легко воспламеняется – не работать вблизи открытого огня – не разливать топливо – не курить.

MS 261 C-MQ

pyccкий

Перед заправкой топливом выключить двигатель.

Не заправлять топливом, пока двигатель не охладится полностью – топливо может перелиться – опасность пожара!

Крышку бака открывать осторожно, чтобы избыточное давление понижалось медленно и топливо не могло выбрызгиваться.

Заправку производить только в хорошо проветриваемых местах. Если вылилось топливо, незамедлительно очистить от него бензопилу. Не допускать попадания топлива на одежду, в противном случае немедленно заменить.

Бензопилы могут серийно поставляться с крышками бака следующего типа:

Запорное устройство бака с откидным хомутиком (байонетный затвор)

Правильно установить крышку бака с откидным хомутиком (байонетный затвор), повернуть до упора и захлопнуть хомутик.

Благодаря этому снижается опасность отвинчивания запорного устройства бака из-за вибраций мотора и, в результате этого, опасность вытекания топлива.

Обратить внимание на наличие негерметичности! При утечках топлива, двигатель не запускать – опасность для жизни вследствие ожогов!

Перед началом работы

Проверить безупречное рабочее состояние бензопилы – обратить внимание на соответствующую главу в инструкции по эксплуатации:

– Проверить топливную систему на

герметичность, особенно видимые детали, например, замок бака, шланговые соединения, ручной топливный насос (только у бензопил с ручным топливным насосом). При наличии негерметичности либо повреждения двигатель не запускать – опасность возникновения пожара! До ввода в эксплуатацию следует отдать бензопилу для наладки специализированному дилеру

– Исправный тормоз цепи,

передняя защита руки

– Правильно монтирована

направляющая шина

– Правильно натянутая пильная

цепь

– Рычаг газа и фиксатор рычага

газа должны легко двигаться – рычаг газа после отпускания должен возвращаться в исходное положение

– Комбинированный рычаг легко

устанавливается в положение STOP, 0 или †

– Проверить плотность посадки

контактного наконечника провода зажигания – при неплотно сидящем наконечнике возможно искрообразование, искры могут воспламенить топливовоздушную смесь – опасность пожара!

– Запрещается вносить любые

изменения в элементы управления или защитные механизмы

– Ручки должны быть чистыми и

сухими, очищенными от масла и грязи – важно для надежного управления бензопилой

– достаточно топлива и смазки для

цепи в баке

Бензопила должна эксплуатироваться только в надежном эксплуатационном состоянии – опасность несчастного случая!

Запуск бензопилы

Только на ровном основании. Занять надежное и устойчивое положение. При этом надежно удерживать бензопилу – режущая гарнитура не должна касаться предметов и пола – опасность получения травмы от циркулирующей цепи.

Бензопила обслуживается только одним человеком. Посторонние лица не должны находиться на участке выполнения работ – в том числе и во время запуска.

MS 261 C-MQ

pyccкий

001BA087 LÄ

Не запускать бензопилу, если пильная цепь находится в щели разреза.

Запуск двигателя производить на расстоянии не менее 3 метров от места заправки топливом и не в закрытых помещениях.

Перед запуском двигателя блокировать тормоз цепи – из-за вращающейся пильной цепи существует опасность получения травмы!

Двигатель не запускать из руки – запуск производить, как описано в инструкции по эксплуатации.

Во время работы

Всегда занимать надежное и устойчивое положение. Осторожно, если кора дерева влажная – опасность поскользнуться!

При работе бензопилу всегда надежно удерживать обеими руками: правая рука на задней рукоятке – также для левши. Для надежного управления бензопилой трубчатую рукоятку и рукоятку плотно обхватить большими пальцами.

При угрожающей опасности или в экстренном случае сразу же выключить двигатель – установить комбинированный рычаг/выключатель в направлении STOP, 0 или †.

Никогда не оставлять бензопилу работать без присмотра.

Осторожно, при гололедице, влажности, на снегу, льду, на склонах гор, на неровной местности либо после окорки древесины – можно поскользнуться!

Обратить внимание на препятствия: пни, корни, канавы – можно споткнуться!

Не работать в одиночку – всегда держаться на расстоянии слышимости от других людей, которые обучены оказанию помощи в аварийной ситуации. Если в зоне работы агрегата находятся также помощники, то они также должны носить защитную одежду (шлем!) и не должны стоять непосредственно под спиливаемыми ветками.

При пользовании берушами необходимо быть особенно внимательным и осмотрительным – так как восприятие предупреждающих звуков (крики, сигнальные звуки и т.д.) ограничено.

Для предотвращения чрезмерного утомления следует своевременно делать перерывы в работе – опасность несчастного случая!

Образующаяся при работе пыль (например, древесная пыль), пары и дым могут нанести серьезный вред здоровью. При сильном образовании пыли носить противопылевую маску.

Если двигатель работает, то после отпускания рычага газа пильная цепь продолжает двигаться еще некоторое время – эффект движения по инерции.

Не курить при работе с бензопилой и вблизи работающего бензопилы – опасность пожара! Из топливной системы могут улетучиваться горючие бензиновые пары.

Пильную цепь проверять регулярно, через короткие промежутки времени и немедленно при заметных изменениях:

– Остановить двигатель,

подождать, пока пильная цепь остановится

– Проверить состояние и прочность

посадки

– Учитывать степень заточки ножей

Не дотрагиваться до пильной цепи при работающем двигателе. При блокировании пильной цепи какимлибо предметом немедленно остановить двигатель – только после этого устранить предмет – опасность получения травмы!

Перед тем, как отойти от пилы, отключить двигатель.

Остановить двигатель для замены пильной цепи. При непреднамеренном запуске двигателя – опасность получения травмы!

Легковоспламеняющиеся материалы (например, щепки, кору, сухую траву, топливо) держать вдали от горячего потока отработавших газов и от поверхности горячего глушителя –

MS 261 C-MQ

pyccкий

опасность пожара! Глушители с катализатором могут нагреваться особенно сильно.

Никогда не работать без смазки цепи, для этого следить за уровнем масла в масляном баке. Работу сразу же прекратить, если уровень масла в масляном баке слишком низкий и дозаправить маслом для смазки цепи – см. также "Долить масло для заправки цепи" и "Проверить смазку цепи".

В случае если бензопила подверглась нагрузке не по назначению (например, воздействие силы в результате удара или падения), то перед дальнейшей работой обязательно проверить эксплуатационное состояние агрегата – см. также раздел "Перед началом работы".

В частности проверить герметичность топливной системы и работу защитных устройств. Небезопасные в работе пилы ни в коем случае не продолжать использовать. В сомнительном случае обратиться к специализированному дилеру.

Обратите внимание на безупречное вращение двигателя на холостом ходу, чтобы пильная цепь после отпускания рычага газа больше не двигалась. Регулярно контролировать настройки холостого хода и при возможности исправлять. Если пильная цепь в режиме холостого хода всё же двигается, её следует отдать в ремонт специализированному дилеру.

Бензопила вырабатывает ядовитые выхлопные газы, сразу же как только запускается двигатель. Данные газы могут не иметь запаха и быть невидимыми, а также содержать углеводороды и бензол. Ни в коем случае не эксплуатировать бензопилу в закрытых или плохо проветриваемых помещениях – в том числе оборудованные катализатором.

При работе в канавах, впадинах или в стесненных условиях непременно необходимо обеспечить достаточный воздухообмен – опасность для жизни вследствие отравления!

При возникновении тошноты, головной боли, нарушениях зрения (например, уменьшение поля зрения), нарушениях слуха, головокружениях, понижении способности концентрировать внимание, немедленно прекратить работу – эти симптомы могут быть вызваны, среди прочего, повышенной концентрацией отработавших газов – опасность несчастного случая!

По окончании работы

Остановить двигатель, заблокировать тормоз цепи и установить защиту цепи.

Хранение

Если бензопила не используется, ее следует отставить в сторону так, чтобы она никому не мешал. Защищать бензопилу от несанкционированного использования

Надежно хранить бензопилу в сухом помещении.

Вибрации

Более длительное пользование мотоустройством может привести к вызванным вибрацией нарушениям кровообращения рук (синдром "белых пальцев").

Общепринятая продолжительность пользования устройством не может быть установлена, так как это зависит от многих факторов.

Длительность пользования устройством увеличивается благодаря следующим мерам:

– защита рук (теплые перчатки);

– перерывы в работе.

Длительность пользования сокращается вследствие:

– личного предрасположения

рабочего к плохому кровообращению ( признаки: часто холодные пальцы, зуд пальцев);

– низких наружных температур;

– больших усилий при захвате

мотоустройства (крепкий захват мешает кровообращению).

MS 261 C-MQ

pyccкий

При регулярном, длительном пользовании мотоустройством и при повторном появлении соответствующих симптомов (например, зуд пальцев) рекомендуется проводить регулярное медицинское обследование.

Ремонт и техническое обслуживание

Перед проведением работ по ремонту, очистке и техническому обслуживанию, а также работ с режущей гарнитурой, всегда останавливать двигатель. Из-за непреднамеренного запуска пильной цепи – опасность получения травм!

Регулярно проводить техническое обслуживание бензопилы. Производить только те работы по техобслуживанию и ремонту, которые описаны в данной инструкции по эксплуатации. Все другие виды работ следует поручать специализированному дилеру.

Компания STIHL рекомендует поручать проведение работ по техобслуживанию и ремонту только специализированному дилеру STIHL. Специализированные дилеры STIHL регулярно посещают обучения и в их распоряжение предоставляется техническая информация.

Использовать только высококачественные комплектующие. В противном случае существует опасность несчастных случаев или повреждения бензопилы. При возникновении вопросов обратиться к специализированному дилеру.

Не вносить какие-либо изменения в конструкцию бензопилы – это может нанести ущерб безопасности – опасность несчастного случая!

Запускать бензопилу при снятом штекере провода зажигания или при выкрученной свече зажигания только в том случае, если комбинированный рычаг установлен на STOP, 0 или † – опасность возгорания из=за искрения снаружи цилиндра!

Запрещается производить техобслуживание бензопилы и хранить ее в непосредственной близости от открытого огня – опасность пожара, вызванного возгоранием топлива!

Регулярно проверять герметичность крышки бака.

Использовать только исправные, допущенные компанией STIHL свечи зажигания – см. "Технические характеристики".

Проверить кабель цепи зажигания (безупречность изоляции, плотность подключения).

Проверить безупречное состояние глушителя.

Запрещается работать с неисправным или снятым глушителем – опасность возгорания, повреждение слуха!

Не дотрагиваться до горячего глушителя – опасность ожога!

Состояние антивибрационных элементов влияет на поведение агрегата при вибрации – необходимо регулярно проверять антивибрационные элементы.

Проверить уловитель цепи – если поврежден, заменить.

остановить двигатель

– Для проверки натяжения пильной

цепи

– для подтягивания пильной цепи

– для смены пильной цепи

– для устранения неисправностей

Соблюдать инструкцию по заточке – для надежной и правильной работы пильная цепь и направляющая шина должны содержаться в безупречном состоянии, пильная цепь должна быть правильно заточена и хорошо смазана.

Своевременно заменять пильную цепь, направляющую шину и цепную звездочку.

Регулярно контролировать безупречное состояние барабана сцепления.

Топливо и смазочное масло цепи хранить только в разрешенных и промаркированных согласно инструкциям ёмкостях. Хранение в сухом, прохладном и надежном месте, предохранять от света и солнца.

При нарушении функционирования тормоза пильной цепи немедленно остановить двигатель – опасность травмы! Обратиться к специализированному дилеру – не пользоваться бензопилой, пока неисправность не будет устранена – см. раздел "Тормоз пильной цепи".

MS 261 C-MQ

pyccкий

001BA036 KN

001BA257 KN

Реакционные силы

Наиболее часто возникают следующие реакционные силы: обратная отдача, обратный удар и затягивание в распил.

Опасность при обратной отдаче

Обратная отдача может привести к смертельным резаным ранам.

При обратной отдаче (Kickback) пила, выйдя из под контроля, неожиданно ускоряется в сторону пользователя.

Обратная отдача возникает, например, если

– Пильная цепь в зоне верхней

четверти верхушки шины случайно наталкивается на дерево или другой твердый предмет – например, при обрезке сучьев непреднамеренно касается другого сучка

– Пильная цепь у верхушки шины

на небольшой промежуток времени защемляется в разрезе

Тормоз пильной цепи QuickStop:

В определенных ситуациях снижает опасность травмы – однако, отдачи, как таковой избежать нельзя. При срабатывании тормоза цепь пилы останавливается в течение доли секунды – см. раздел "Тормоз цепи пилы" в данном руководстве по эксплуатации.

Снижение опасности возникновения обратной отдачи

– Работать обдуманно, применяя

правильную технику работы

– Бензопилу крепко держать

обеими руками

– Работать только при полном газе

– Наблюдать за верхушкой шины

– Не пилить верхушкой шины

– Соблюдать осторожность в

случае наличия небольших крепких сучьев, низкой поросли и отростков – пильная цепь может запутаться в них

– Никогда не пилить несколько

сучьев одновременно

– При работе не наклоняться

сильно вперед

– Не пилить выше уровня плеча

– Шину устанавливать в начатый

распил очень осторожно

– "Врезание" производить только

при наличии навыка в технике работы подобным образом

– Обратить внимание на

положение ствола и на силы, закрывающие щель распила, которые также могли бы защемить пильную цепь

MS 261 C-MQ

pyccкий

001BA037 KN

001BA038 KN

– Работать только с правильно

заточенной и натянутой пильной цепью – расстояние ограничителя глубины не очень большое

– Применять пильную цепь,

снижающую отдачу, а также направляющую шину с небольшой головкой шины

Втягивание (A)

Если при пилении нижней стороной направляющей шины – передний рез – цепь защемляется или наталкивается на твердый предмет в древесине, то пила может быть затянута рывком в сторону ствола – поэтому во избежание этого всегда надежно устанавливать зубчатый упор.

Обратный удар (B)

Если при пилении верхней стороной направляющей шины – обратный пропил – пильная цепь защемляется или наталкивается на твердый предмет в древесине, то пила может быть отброшена в сторону пользователя – во избежание этого:

– Не защемлять верхнюю сторону

направляющей шины

– Не поворачивать направляющую

шину в разрезе

Быть особенно внимательным

– В случае наличия зависших при

валке деревьев,

– В случае наличия стволов с

внутренним напряжением, возникшим вследствие неудачного падения ствола между другими деревьями,

– При работах в поврежденных

ветром зонах.

В подобных случаях бензопилой не работать – а применять захват, лебедку или тягач.

Вытянуть свободно лежащие и освобожденные при распиловке стволы. Доработку произвести, по возможности, на открытых местах.

Сухостой (сухая, гнилая или отмершая древесина) представляет собой повышенную, тяжело предсказуемую опасность. Распознавание опасности затруднено или почти невозможно. Применять вспомогательные средства, например, лебедку или тягач.

При валке леса, вблизи дорог, железнодорожных линий, линий электропередач и т.д. работать особенно осторожно. Если необходимо, проинформировать полицию, энергоснабжающее предприятие или управление железной дорогой.

MS 261 C-MQ

pyccкий

001BA082 KN

001BA033 KN

Техника работы

Работы по пилению и валке, а также все связанные с этим работы (распил, обрезка сучьев и т.п.) может выполнять только обученный и инструктированный персонал. При отсутствии опыта работы с бензопилой или при незнании технологии, работы выполнять нельзя – высокая опасность несчастного случая!

При валке леса необходимо в обязательном порядке соблюдать предписания соответствующей страны по выполнению данных работ.

Пиление

Не работать в положении газа запуска. Частота вращения двигателя при этом положении рычага газа не поддается регулированию.

Работать спокойно и обдуманно – только при хорошей освещенности и видимости. Работать осмотрительно – не подвергать опасности других людей.

Тем, кто впервые пользуется инструментом, рекомендовано производить пиление круглого лесоматериала на козлах для пиления – см. раздел "Пиление тонкой древесины".

Использовать, по возможности, короткую направляющую шину: пильная цепь, направляющая шина и цепная звездочка должны быть согласованы между собой, а также с конструкцией бензопилы.

Следить за тем, чтобы в увеличенной зоне поворота пильной цепи не находились какие-либо части тела.

Бензопилу вытягивать из древесины только с движущейся пильной цепью.

Бензопилу использовать только для пиления – не применять бензопилу в качестве лопаты для удаления обрезанных ветвей или комлей.

Зависшие ветви не подрезать снизу.

Осторожно при резке расщепленной древесины – опасность травмы захваченными кусками дерева!

Следить за тем, чтобы при пилении бензопила не соприкасалась с какими-либо посторонними предметами: камни, гвозди и т.п. могут отбрасываться с силой в сторону и повредить пильную цепь. Бензопила может подскочить – опасность несчастного случая!

Если движущаяся пильная цепь коснется камня или иного твердого предмета, может появиться искра, вследствие чего при определенных обстоятельствах могут загореться легко воспламеняющиеся материалы. Сухие растения и кустарник являются легковоспламеняемыми, особенно в жаркую, сухую погоду. Если существует опасность пожара, не

работать бензопилой вблизи легковоспламеняющихся материалов, сухих растений и кустарника. Обязательно выяснять у компетентных органов лесного хозяйства, не существует ли опасность пожара.

При работе на склоне всегда занимать положение выше или сбоку ствола либо лежащего дерева. Обратить внимание на катящиеся стволы.

При работе на высоте:

– всегда пользоваться подъемной

рабочей платформой

– никогда не работать на стремянке

или стоя на дереве

– никогда не стоять на

нестабильном месте

MS 261 C-MQ

pyccкий

001BA151 KN

001BA152 KN

001BA189 KN

– никогда не работать выше уровня

плеча

– никогда не работать одной рукой

Мо топи л у вставля ть в р ез п ри п олн ом газе и установить прочно зубчатый упор – лишь после этого производить пиление.

Никогда не работать без зубчатого упора, пила может потянуть пользователя рывком вперед. Всегда надёжно устанавливать зубчатый упор.

В конце реза бензопила не опирается больше о режущую гарнитуру в резе. Оператор должен принимать на себя вес бензопилы – опасность потери контроля над устройством!

Пиление тонкомерной древесины:

– Использовать стабильное

устойчивое зажимное приспособление – козлы для пиления

– Не придерживать дерево ногой

– Придерживание дерева или

какая-либо иная помощь со стороны других людей не разрешается

Обрезка сучьев:

– Применять пильные цепи с

небольшой отдачей

– По возможности, подпереть

бензопилу

– Не обрезать сучья, стоя на стволе

– Не пилить верхушкой шины

– Обратить внимание на сучья,

которые находятся под напряжением

– Никогда не пилить несколько

сучьев одновременно

Поваленные или стоящие деревья под напряжением:

Обязательно соблюдать правильную последовательность резов (сначала сторона сжатия (1), затем сторона растяжения (2)), иначе режущая гарнитура может заклиниться или отскочить назад – опасность получения травмы!

N Сделать послабляющий рез со

стороны действия сил сжатия (1)

N Сделать подпил со стороны

действия сил растяжения (2)

Подпил производить снизу вверх (обратный рез) – опасность обратного удара!

УКАЗАНИЕ

Поваленные деревья не должны соприкасаться с землей в месте распила – иначе можно повредить пильную цепь.

Продольный распил:

Техника пиления без использования зубчатого упора – опасность втягивания – направляющую шину устанавливать под как можно более плоским углом – работать особенно осторожно – повышенная опасность обратного удара!

Подготовка к валке леса

В з оне валк и леса д олжны на ходитьс я только те люди, которые задействованы в валке леса.

MS 261 C-MQ

pyccкий

001BA088 LÄ

1 1

001BA040 KN

45°

001BA146 KN

Проконтролировать, не подвергается ли кто-нибудь опасности при падении дерева – крики могут заглушаться шумом двигателя.

Расстояние до следующего рабочего места минимум 2 1/2 длины дерева.

Определить направление падения и путь отхода

Выбрать зазор между деревьями, в который может упасть дерево.

При этом необходимо обратить внимание на следующее:

– Естественный наклон дерева,

– Необычайно сильное

образование сучьев, ассиметричный рост, повреждение древесины,

– Направление и скорость ветра –

при сильном ветре валка не разрешается,

– Направление наклона дерева,

– Соседние деревья,

– Снеговая нагрузка,

– Санитарное состояние дерева –

обратить особое внимание на повреждение ствола или сухостой (сухая, гнилая или отмершая древесина)

A Направление валки В Путь отхода (путь эвакуации)

– Определить путь отхода для

каждого рабочего – под углом около 45° против направления падения

– Расчистить путь отхода,

устранить препятствия

– Отложить на безопасном

расстоянии инструменты и агрегаты – но не на путях эвакуации

– При валке держаться только

сбоку от падающего дерева и возвращаться назад только сбоку по пути эвакуации

– На крутом склоне пути эвакуации

прокладывать параллельно склону

– На обратном пути обратить

внимание на падающие сучья и наблюдать за распространением кроны

Подготовка рабочей зоны около ствола дерева

– Рабочую зону около ствола

дерева очистить от мешающих сучьев, кустарника и других препятствий – каждый участник должен занять устойчивое рабочее положение

– Тщательно очистить комлевой

конец ствола (например, топором) – песок, камни и другие посторонние предметы затупляют пильную цепь

– Подпилить большие прикорневые

наплывы: первым должен подпиливаться наибольший корневой наплыв – сначала вертикально, затем горизонтально – только у здорового дерева

MS 261 C-MQ

pyccкий

001BA271 KN

001BA153 KN

Подпил

Подготовка подпила

Подпил (С) определяет направление валки дерева.

Важно:

– Подпил производить под прямым

углом к направлению валки дерева

– по возможности близко к земле

– Врезание производить

приблизительно от 1/5 до 1/3 диаметра ствола

Установить направление валки – с помощью валовой планки на кожухе и корпусе вентилятора

Данная бензопила предусмотрена с валовой планкой на кожухе о корпусе вентилятора. Использовать данную валовую планку.

Как делать подпил

При установке подпила бензопилу следует выровнять таким образом, чтобы подпил располагался в правом углу к направлению валки.

Во время выполнения подпила с помощью уреза (горизонтального реза) и верхнего косого подпила дерева (косой рез) допускается различная последовательность действий – соблюдать специфические для отдельно взятой страны предписания относительно техники валки деревьев.

N Установить урез (горизонтальный

рез)

N Верхний косой подпил дерева

(косой рез) установить на ок. 45° - 60° к урезу

Проверка направления валки

N Установить бензопилу с

направляющей шиной в основание подпила. Валовая планка должна быть направлена в сторону падения – если необходимо откорректировать направление падения путем соответствующей подрезки подпила

MS 261 C-MQ

pyccкий

001BA150 KN

001BA259 KN

1/10

Заболонные резы

У длинноволокнистой древесины заболонные резы предотвращают разрыв заболони при падении ствола – запиливание производить с обеих сторон ствола на уровне основания подпила на глубину приблизительно 1/10 диаметра ствола – у толстых стволов максимально на ширину направляющей шины.

У больной древесины от заболонных резов отказаться.

Подготовка к спиливанию

Размеры ствола

Подпил (С) определяет направление валки дерева.

Недопил (D) подобно шарниру направляет дерево к земле.

– Ширина недопила: около 1/10

диаметра ствола

– Ни в коем случае не подпиливать

во время основного пропила – т.к. иначе возможно отклонение от предусмотренного направления валки дерева – опасность несчастного случая!

– У гнилых стволов оставлять

более широкий пропил

С помощью основного пропила (E) дерево заваливается.

– Строго горизонтально

– 1/10 (мин. 3 см) ширины

недопила (D) над основанием подпила (C)

Удерживающий ремень (F) или защитный ремень (G) подпирает дерево и предохраняет его от преждевременного падения.

– Ширина ремня: около 1/10 – 1/5

диаметра ствола

– Ни в коем случае не подпилить

ремень во время основного пропила

– для гнилых стволов

устанавливать более широкий ремень

Врезание

– с целью разгрузки при

поперечной распиловке

– при выполнении резки по дереву

MS 261 C-MQ

N Применять пильную цепь со

001BA269 KN

001BA270 KN

001BA260 KN

слабой отдачей и работать особенно осторожно

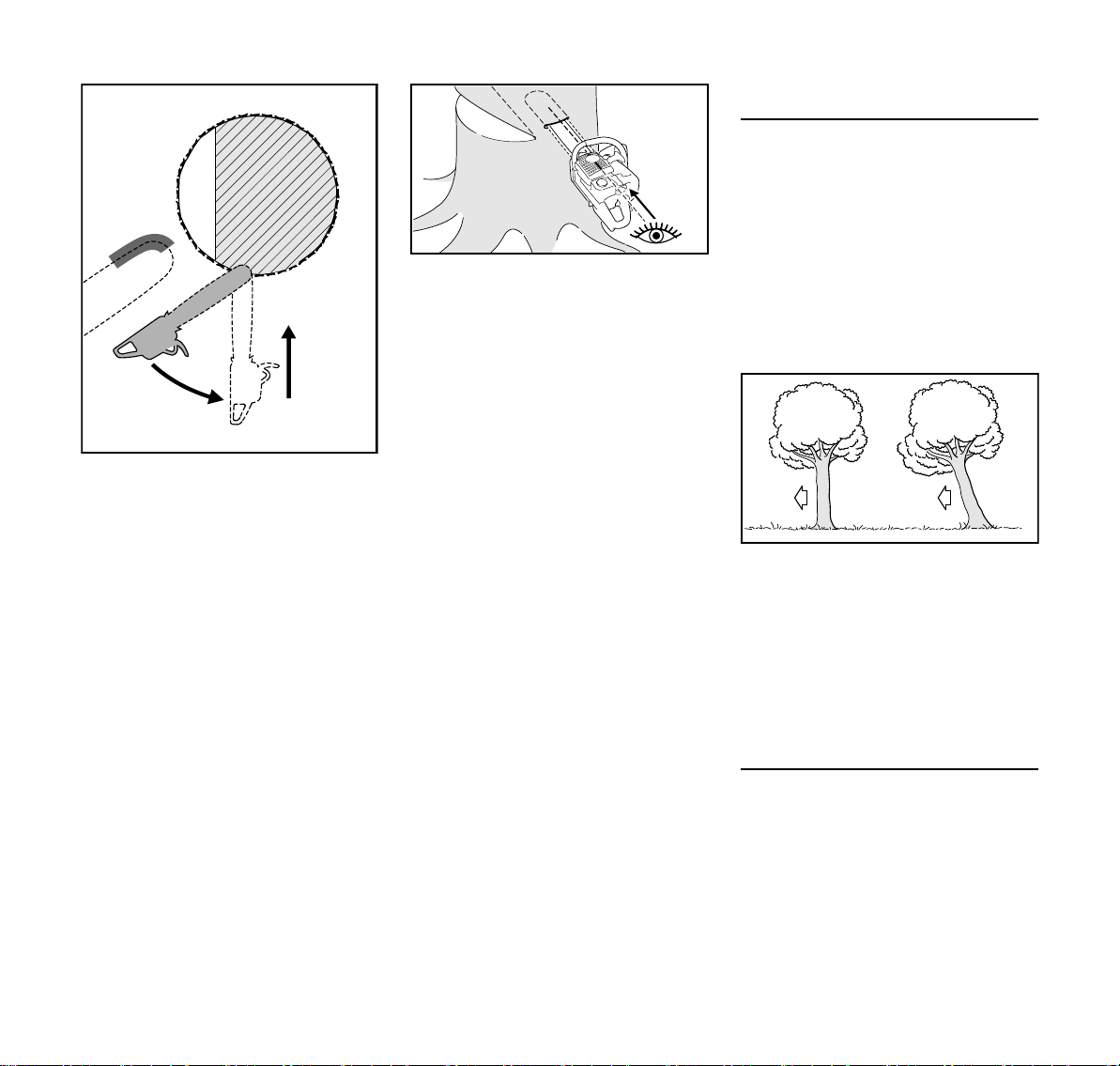

1. Направляющую шину устанавливать нижней – а не верхней стороной головки – опасность обратной отдачи! Запиливать на полном газу, пока шина не войдет в ствол на двукратную ширину

2. шину медленно повернуть в позицию врезания – опасность отдачи или обратного удара!

3. Врезание производить осторожно – опасность обратной отдачи!

MS 261 C-MQ

Если возможно, использовать прорезную планку. Прорезная планка и верхняя и нижняя стороны направляющей шины параллельны.

При врезании прорезная планка помогает оформить недопил параллельным, то есть с одинаковой толщиной во всех местах. Для этого прорезную планку вести параллельно к месту разрыва волокон древесины подпила.

Клинья для валки деревьев

Клин для валки дерева использовать как можно раньше, т.е. пока нет препятствия для ведения реза. Вставить клин в разрез и с помощью соответствующего инструмента вколотить.

Использовать только алюминиевые или пластиковые клинья – не использовать стальные клинья. Стальные клинья могут сильно повредить пильную цепь и быть причиной опасной отдачи.

Выбирать соответствующие клинья для валки деревьев в зависимости от диаметра ствола и от ширины разреза (основного пропила (E)).

Обращаться к дилерам STIHL для выбора клина для валки деревьев (соответствующей длины, ширины и высоты).

pyccкий

Выбирать подходящий основной пропил

Выбор соответствующего основного пропила зависит от тех же признаков, которые должны учитываться при определении направления валки и путей эвакуации.

Существуют различные проявления данных признаков. В данной инструкции по применению описываются только два из наиболее часто встречающихся:

слева: Обычное дерево –

вертикально стоящее дерево с равномерной кроной

справа: Зависшее дерево с центром

тяжести, расположенным в направлении валки

Основной пропил с защитным ремнем (нормальное дерево)

A) Тонкий ствол

Выполнить данный основной пропил, если диаметр ствола меньше длины реза бензопилы.

pyccкий

001BA261 KN

001BA273 KN

001BA263 KN

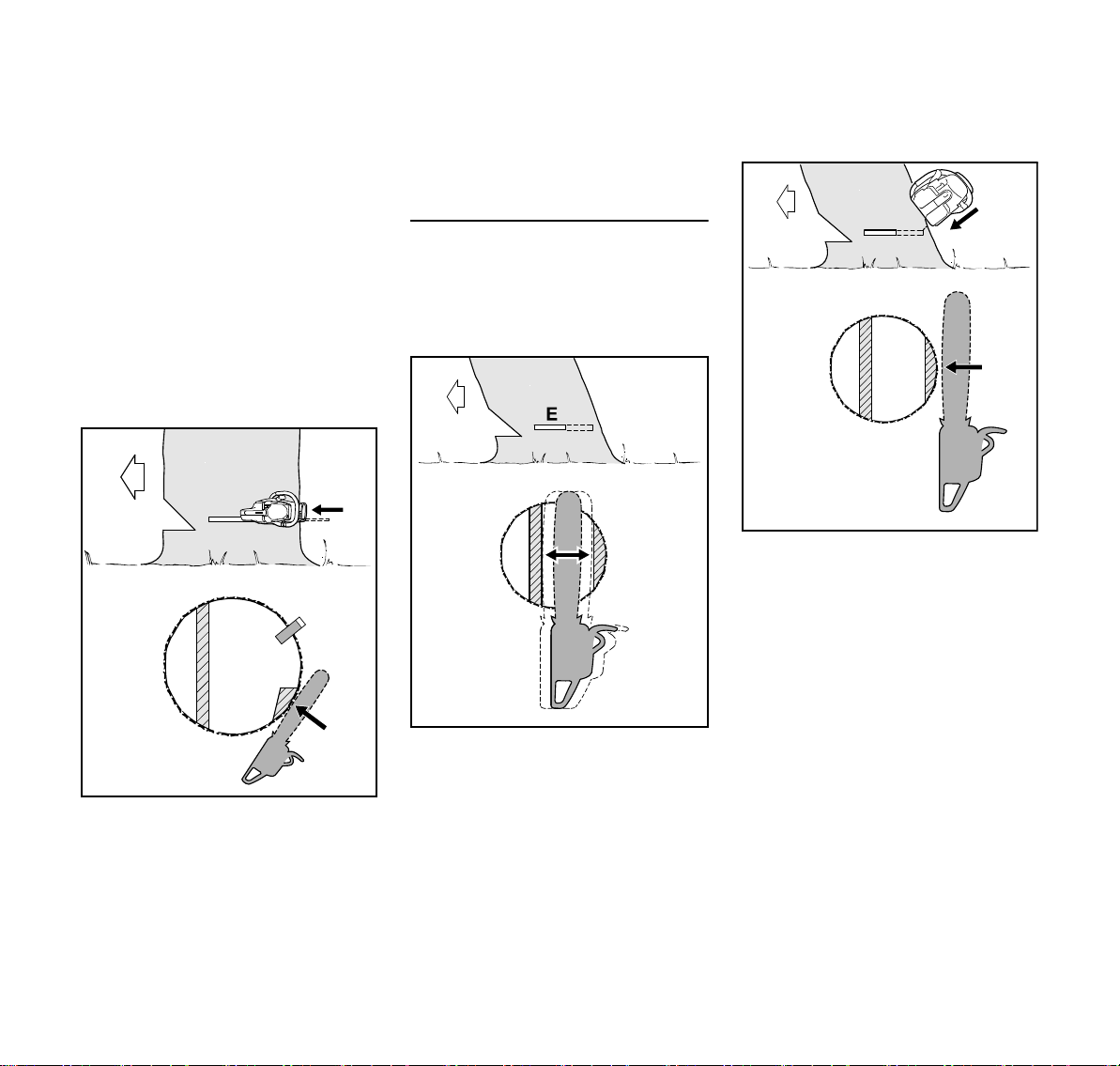

Перед проведением валочного комлевого (основного) пропила прокричите предостережение "Внимание!".

N Выполнить основной пропил (E) –

при этом полностью врезать направляющую шину

N Установить зубчатый упор за

недопилом и использовать как точку поворота – бензопилу подтягивать как можно меньше

N Основной пропил оформить до

недопила (1)

– При этом недопил не

подпиливать

N Основной пропил сформировать

до защитного ремня (2)

– При этом не подпиливать

защитный ремень

N Установить клин для валки

дерева (3)

Непосредственно перед падением дерева прокричать предостерегающий сигнал второй раз "Внимание!".

N Разъединить защитный ремень

снаружи, горизонтально плоскости основного пропила с помощью вытянутых рук

B) Толстый ствол

Выполнить данный основной пропил, если диаметр ствола больше длины реза бензопилы.

Перед проведением валочного комлевого (основного) пропила прокричите предостережение "Внимание!".

N Установить зубчатый упор на

высоте основного пропила и использовать как точку поворота – бензопилу подтягивать как можно меньше

N Вершина направляющей шины

перед недопилом входит в дерево (1) – вести бензопилу абсолютно горизонтально и отводить как можно дальше

N Основной пропил оформить до

недопила (2)

– При этом недопил не

подпиливать

N Основной пропил сформировать

до защитного ремня (3)

– При этом не подпиливать

защитный ремень

MS 261 C-MQ

pyccкий

001BA274 KN

001BA265 KN

001BA266 KN

Основной пропил продолжается с противоположной стороны ствола.

Следить за тем, чтобы второй рез проходил на том же уровне, как и первый.

N Сделать основной пропил N Основной пропил оформить до

недопила (4)

– При этом недопил не

подпиливать

N Основной пропил сформировать

до защитного ремня (5)

– При этом не подпиливать

защитный ремень

N Разъединить защитный ремень

снаружи, горизонтально плоскости основного пропила с помощью вытянутых рук

Основной пропил с удерживающим ремнем (дерево с нависшей кроной)

A) Тонкий ствол

Выполнить данный основной пропил, если диаметр ствола меньше длины реза бензопилы.

– Строго горизонтально

– При этом не подпиливать

удерживающий ремень

Непосредственно перед падением дерева прокричать предостерегающий сигнал второй раз "Внимание!".

N Защитный ремень снаружи,

сверху под наклоном разделить с помощью вытянутых рук

N Установить клин для валки

дерева (6)

Непосредственно перед падением дерева прокричать предостерегающий сигнал второй раз "Внимание!".

MS 261 C-MQ

N Врезаться направляющей шиной

до выхода с другой стороны

N Основной пропил (Е) оформить

до недопила (1)

– Строго горизонтально

– При этом недопил не

подпиливать

N Основной пропил оформить до

удерживающего ремня (2)

pyccкий

001BA267 KN

001BA268 KN

B) Толстые стволы

Выполнить такой основной пропил, если диаметр ствола больше длины реза бензопилы.

N Установить зубчатый упор за

защитным ремнем и использовать как точку поворота – бензопилу подтягивать как можно меньше

N Вершина направляющей шины

перед недопилом входит в дерево (1) – вести бензопилу абсолютно горизонтально и отводить как можно дальше

– При этом не подпиливать

удерживающий ремень и недопил

N Основной пропил оформить до

недопила (2)

– При этом недопил не

подпиливать

N Основной пропил сформировать

до защитного ремня (3)

– При этом не подпиливать

удерживающий ремень

Основной пропил продолжается с противоположной стороны ствола.

Следить за тем, чтобы второй рез проходил на том же уровне, как и первый.

N Установить зубчатый упор за

недопилом и использовать как точку поворота – бензопилу подтягивать как можно меньше

N Вершина направляющей шины

перед удерживающим ремнем входит в дерево (4) – вести бензопилу абсолютно горизонтально и отводить как можно дальше

N Основной пропил оформить до

недопила (5)

– При этом недопил не

подпиливать

N Основной пропил сформировать

до защитного ремня (6)

– При этом не подпиливать

удерживающий ремень

Непосредственно перед падением дерева прокричать предостерегающий сигнал второй раз "Внимание!".

N Защитный ремень снаружи,

сверху под наклоном разделить с помощью вытянутых рук

MS 261 C-MQ

pyccкий

001BA248 KN

001BA244 KN

001BA245 KN

Режущая гарнитура

Пильная цепь, направляющая шина и цепная звездочка образуют режущую гарнитуру.

Входящая в объем поставки режущая гарнитура оптимально адаптирована к бензопиле.

– Шаг (t) пильной цепи (1), цепной

звездочки и ведущей звездочки направляющей шины Rollomatic должен совпадать

– Толщина приводного звена (2)

пильной цепи (1) должна быть согласована с шириной паза направляющей шины (3)

При сопряжении двух не подходящих друг к другу компонентов может произойти неисправимое повреждение режущей гарнитуры уже через короткое время эксплуатации.

Кожух цепи

В объём поставки входит соответствующий режущей гарнитуре кожух цепи.

Если на бензопиле используются направляющие шины различной длины, то всегда использовать соответствующий кожух цепи, который закрывает всю направляющую шину.

На кожухе цепи сбоку нанесены данные относительно длины соответствующих направляющих шин.

У направляющих шин больше 90 см требуется удлинение кожуха цепи. У направляющих шин больше 120 см требуется два удлинения кожуха цепи.

В зависимости от оснащения удлинение кожуха цепи входит в объём поставки либо поставляется как специальное оборудование.

Установить удлинение кожуха цепи

N Соединить удлинение кожуха

цепи и кожух цепи – фиксирующие выступы (1) должны фиксироваться в кожухе цепи

MS 261 C-MQ

pyccкий

5902BA020 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

Монтаж направляющей шины и пильной цепи

Демонтировать крышку цепной звёздочки

N Нетеряемую гайку повернуть

влево, пока она не будет свободно висеть в крышке цепной звёздочки

N Снять крышку цепной звёздочки с

нетеряемой гайкой

N Болт (1) повернуть влево, пока

прижимная задвижка (2) не будет прилегать в выемке корпуса

Отпустить тормоз пильной цепи

N Защиту руки потянуть в

направлении трубчатой рукоятки до слышимого защелкивания – тормоз пильной цепи отпущен

Установить пильную цепь

ПРЕДУПРЕЖДЕНИЕ

Надеть защитные перчатки – опасность получения травмы острыми режущими зубцами

N Установить пильную цепь,

начиная с верхушки шины

N Направляющую шину наложить

на болты (1) – режущие края пильной цепи должны указывать вправо

N Фиксирующее отверстие (2)

положить на цапфу прижимной задвижки – одновременно пильную цепь положить на цепную звездочку (3)

N Нажать стопор рычага газа,

чтобы отпустить тормоз пильной цепи

N Болт (4) повернуть вправо, пока

пильная цепь не будет провисать внизу лишь немного и выступы ведущих звеньев не будут вложены в пазе шины

N Снова установить крышку цепной

звёздочки – и гайки затянуть вручную лишь слегка (гайки плотно затянуть только после натяжения пильной цепи)

N Далее см. "Натяжение пильной

цепи"

MS 261 C-MQ

pyccкий

133BA024 KN

143BA007 KN

Заточка пильной цепи

Для подтягивания во время работы:

N Остановите двигатель. N Отвинтите гайки. N Приподнимите за вершину

направляющую шину,

N винт (1) поверните отверткой

вправо, пока пильная цепь не будет прилегать к нижней стороне направляющей шины.

N Приподнимите еще выше

направляющую шину и затяните до отказа гайки.

N Далее: см. "Контроль натяжения

пильной цепи".

Новая пильная цепь должна подтягиваться значительно чаще, чем цепь, находящаяся длительное время в эксплуатации.

N Контролируйте часто натяжение

пильной цепи, – см. "Указания по эксплуатации".

Контроль натяжения пильной цепи

N Остановить двигатель N Надеть защитные перчатки N Нажать стопор рычага газа,

чтобы привести в действие тормоз цепи Quickstop Super

N Пильная цепь должна прилегать к

нижней стороне направляющей шины – и при отпущенном тормозе цепи должна существовать возможность протягивания цепи вдоль направляющей шины вручную

N Если необходимо, подтянуть

пильную цепь

N Проверять натяжение пильной

цепи чаще – см. раздел "Указания по эксплуатации"

Топливо

Двигатель должен работать на топливной смеси из бензина и моторного масла.

ПРЕДУПРЕЖДЕНИЕ

Избегать непосредственного контакта с топливом и вдыхания топливных паров.

STIHL MotoMix

Компания STIHL рекомендует применение смеси STIHL MotoMix. Данная топливная смесь не содержит бензол, тетраэтилсвинец, имеет высокое октановое число и всегда обеспечивает правильное соотношение смеси.

Топливная смесь STIHL MotoMix для максимального срока службы двигателя STIHL смешана с моторным маслом HP Ultra для двухтактных двигателей.

Топливная смесь MotoMix представлена не на всех рынках сбыта.

MS 261 C-MQ

pyccкий

Приготовление топливной смеси

УКАЗАНИЕ

Непригодные горюче-смазочные материалы, или не соответствующий инструкциям состав смеси, могут привести к серьезным повреждениям привода. Бензин или моторное масло более низкого качества могут повредить двигатель, уплотняющие кольца, трубопроводы и топливный бак.

Бензин

Применять только марочный бензин с минимальным октановым число 90 ROZ – содержащий или не содержащий тетраэтилсвинец.

Устройства с катализатором для нейтрализации отработавших газов должны эксплуатироваться только на бензине, не содержащем тетраэтилсвинец.

УКАЗАНИЕ

После частых заправок этилированным бензином может значительно понизиться эффективность катализатора.

Бензин с долей содержания этанола выше 10% у двигателей с карбюраторами, имеющими ручную регулировку, может вызвать сбои в работе и поэтому для данных двигателей использоваться не должен.

Двигатели с системой M-Tronic при использовании бензина с долей содержания этанола до 25% (E25) обеспечивают полную мощность.

Моторное масло

Использовать для двухтактных двигателей только качественное масло – лучше всего моторные масла ST IHL HP, H P Su per л ибо HP Ul tra для двухтактных двигателей, они оптимально подходят к двигателям STIHL. Самую высокую мощность и срок службы двигателя обеспечивает HP Ultra.

Данные моторные масла имеются не на всех рынках.

У агрегатов с катализатором с целью нейтрализации отработавших газов для приготовления топливной смеси должно использоваться только моторное масло STIHL для двухтактных двигателей 1:50.

Соотношение смеси

У моторного масла для двухтактных двигателей STIHL 1:50; 1:50 = 1 часть масла + 50 частей бензина

Примеры

Количество бензина

Литры Литры (мл) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

Масло STIHL для двухтактных двигателей 1:50

N В допущенную для топлива

канистру залить сначала моторное масло, а затем бензин и тщательно перемешать.

Хранение топливной смеси

Хранить только в допущенных для топлива резервуарах в безопасном, сухом и прохладном месте, защищать от света и солнца.

Топливная смесь стареет – запас смеси готовить только на несколько недель. Не хранить топливную смесь более 30 дней. Под воздействием света, солнечных лучей, низких или высоких температур топливная смесь быстрее теряет свои эксплуатационные характеристики.

Однако STIHL MotoMix может без проблем храниться до 2 лет.

N Перед заправкой канистру с

топливной смесью следует тщательно встряхнуть.

ПРЕДУПРЕЖДЕНИЕ

Давление в канистре может повыситься – открывать осторожно.

N Топливный бак и канистру время

от времени следует тщательно очищать.

Остатки топлива и жидкость, использованную для очистки, утилизировать согласно предписаниям и без ущерба для окружающей среды!

MS 261 C-MQ

pyccкий

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

Заправка топливом

Подготовка устройства

N Перед заправкой топливом

очистить запорное устройство и прилегающую поверхность, чтобы в топливный бак не попала грязь

N Устройство расположить так,

чтобы запорное устройство было направлено вверх

N Повернуть крышку бака

(ок. 1/4 оборота)

Маркировки на крышке бака и топливном баке должны друг с другом совпадать

Компания STIHL рекомендует систему заправки для топлива STIHL (специальные принадлежности).

N Заправка топлива

Закрыть

Хомутик находится в вертикальном положении:

N Установить крышку бака –

маркировки на крышке бака и топливном баке должны друг с другом совпадать

N Крышку бака нажать вниз до

прилегания

Открыть

N Поднять хомутик

MS 261 C-MQ

N Снять крышку бака

Заправка топлива

Во время заправки не разливать топливо и бак не заполнять до краёв.

N Крышку бака держать нажатой и

повернуть по часовой стрелке пока она не зафиксируется

pyccкий

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

Тогда будут совпадать между собой маркировки на крышке бака и топливном баке

N Закрыть хомутик

Если крышка бака не фиксируется вместе с топливным баком

Нижняя часть крышки по отношению к верхней части перекручена.

N Крышку бака снять с топливного

бака и осмотреть с верхней стороны

слева: Нижняя часть крышки бака

перекручена – расположенная внутри маркировка (1) совпадает со внешней маркировкой

справа: Нижняя часть крышки бака

в верной позиции – расположенная внутри маркировка находится под хомутиком. Она не совпадает со внешней маркировкой

N Установить крышку бака и

повернуть против часовой стрелки до тех пор, пока она не попадёт в посадку штуцера для заправки

N Крышку бака повернуть дальше

против часовой стрелки (ок. 1/4 оборота) – нижняя часть крышки бака будет, таким образом, повёрнута в правильное положение

N Крышку бака повернуть по

часовой стрелке и закрыть – см. раздел "Закрывание"

Крышка бака зафиксирована

MS 261 C-MQ

pyccкий

001BA158 KN

Масло для смазки цепей Залейте масло для смазки

Для автоматической длительной смазки пильной цепи и направляющей шины – применять только экологически безвредное качественное масло для смазки цепей – преимущественно, биологически быстро разлагающееся масло марки STIHL BioPlus.

УКАЗАНИЕ

Биологическое масло для смазки цепей должно обладать достаточной стойкостью против старения (например, STIHL BioPlus). Масло с недостаточным сопротивлением старению склонно к быстрому осмолению. Следствием являются твердые, тяжело удаляемые отложения, в особенности в зоне привода пильной цепи и на пильной цепи – вплоть до полной блокировки масляного насоса.

Срок службы пильной цепи и направляющей шины в значительной степени зависит от качества применяемого смазочного масла – поэтому применять только специальное масло для смазки цепей.

ПРЕДУПРЕЖДЕНИЕ

Не применять отработанное масло! Отработанное масло при длительном и повторном соприкосновении с кожей вызывает рак кожи и является вредным для окружающей среды!

УКАЗАНИЕ

Отработанное масло не обладает требуемыми смазочными свойствами и не годится для смазки цепей.

цепей

Подготовка устройства

N Очистите тщательно запорное

устройство бака и окружение, с тем чтобы в бак не попала какаялибо грязь.

N Устройство позиционируйте так,

чтобы запорное устройство бака указывало наверх.

N Откройте запорное устройство

бака

MS 261 C-MQ

pyccкий

143BA024 KN

Залейте масло для смазки цепей

N Залейте масло для смазки цепей,

– каждый раз при заправке топлива.

При заливке масло для смазки цепей не проливайте и не заполняйте бак до краев.

Фирма STIHL рекомендует систему заливки смазочного масла для цепей фирмы STIHL (специальные принадлежности).

N Закройте запорное устройство

бака

При полном опорожнении топливного бака в масляном баке должно оставаться еще некоторое количество смазочного масла.

Если количество смазочного масла в масляном баке не уменьшается, то это может свидетельствовать о повреждении системы подачи смазочного масла: контролируйте систему смазки пильной цепи, очистите масляные каналы, при необходимости обратитесь к торговому агенту-специалисту. Фирма STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только торговому агенту-специалисту фирмы STIHL.

Контроль системы смазки пильной цепи

Пильная цепь должна всегда отбрасывать небольшое количество масла.

УКАЗАНИЕ

Никогда не работайте без смазки пильной цепи! При работе пильной цепи всухую режущая гарнитура разрушается непоправимо в течение короткого времени. Пере началом работы контролируйте всегда смазку пильной цепи и уровень масла в баке.

Каждая новая пила требует время приработки от 2 до 3 минут.

После приработки контролируйте натяжение пильной цепи и, если необходимо, подрегулируйте, – см. "Контроль натяжения пильной цепи".

Тормоз пильной цепи

Система тормоза цепи имеет две функции:

N Тормоз цепи STIHL,

срабатывающий при обратной отдаче STIHL

N Инерционный тормоз STIHL

Инерционный тормоз останавливает движение пильной цепи, как только задняя рукоятка бензопилы отпущена.

Инерционный тормоз активирован

N При отпускании задней рукоятки

MS 261 C-MQ

pyccкий

Отпустить инерционный тормоз

N Нажать стопор рычага газа,

тормозная лента отпускает барабан сцепления – пильная цепь может двигаться

Тормоз, срабатывающий при обратной отдаче, активирован

N Посредством нажатия защиты

руки левой рукой в направлении вершины шины – либо автоматически благодаря достаточно сильной обратной отдаче

Пильная цепь блокируется и останавливается.

Отпустить тормоз, срабатывающий при обратной отдаче

N Защиту руки потянуть к трубчатой

рукоятке

УКАЗАНИЕ

Прежде чем давать газ (исключение при контроле работы) и перед пилением, необходимо отпустить тормоз пильной цепи.

Повышенная частота вращения двигателя при блокированном тормозе цепи (пильная цепь неподвижна) уже через короткое время ведет к повреждению приводного механизма и привода пильной цепи (сцепления, тормоза цепи).

Тормоз цепи приводится в действие автоматически

При достаточно сильной обратной отдаче – посредством инерции массы защиты руки.

Защита руки ударяет вперёд к вершине шины – также когда левая рука не находится на трубчатой рукоятке за защитой руки, как, например, при основном пропиле.

Тормоз пильной цепи работает только тогда, когда в конструкцию защиты руки не были внесены какиелибо изменения.

Проверить работу инерционного тормоза

Каждый раз перед началом работы: дать полный газ – отпустить заднюю рукоятку – пильная цепь должна остановится менее чем за секунду!

Проверить работу тормоза, срабатывающего при обратной отдаче

Каждый раз перед началом работы: при работе двигателя на холостом ходу блокировать пильную цепь (защита руки против вершины шины) и кратковременно (макс. 3 секунды) дать полный газ – пильная цепь не должна двигаться. Защита руки должна быть всегда очищена от грязи и должна легко перемещаться.

Если данные функции не обеспечиваются – обратиться к специализированному дилеру. Компания STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только специализированному дилеру фирмы STIHL.

MS 261 C-MQ

pyccкий

5902BA002 KN

5902BA003 KN

Техобслуживание тормоза пильной цепи

Тормоз пильной цепи подвержен износу вследствие трения (естественный износ). Чтобы тормоз мог выполнять свою функцию, он должен регулярно проходить техобслуживание и технический уход обученным персоналом. Компания STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только специализированному дилеру STIHL. Необходимо соблюдать следующие интервалы:

Эксплуатация на полный рабочий день:

Полупрофессиональн ая эксплуатация:

ежекварталь но

каждые полгода

Случайные работы: раз в год

Зимний режим работы

Подогрев карбюратора

N Демонтировать крышку – см.

"Крышка"

При температуре ниже +10 °C

N С помощью комбинированного

ключа или отвёртки вывести задвижку из позиции s (летний режим работы)

N Задвижку установить отверстием

по направлению к бензопиле (зимний режим работы) – стрелка указывает на символ r – задвижка должна зафиксироваться со щелчком

В позиции зимнего режима работы видна вершина стрелки (1).

N Установить крышку – см.

"Крышка"

Теперь теплый воздух, находящийся вокруг цилиндра будет обдувать карбюратор – обледенения карбюратора не происходит.

При температуре выше +20 °C N Обязательно вернуть задвижку в

положение s (летний режим работы)

УКАЗАНИЕ

Опасность возникновения перебоев в работе двигателя вследствие перегрева!

При температуре ниже -10 °C

При работе в чрезвычайных зимних условиях (температуры ниже -10°C, метель либо снегопад) рекомендуется применение монтажного комплекта "Защитная крышка" (специальные принадлежности).

Защитная крышка (специальные принадлежности) предохраняет от попадания снега.

При использовании защитной крышки задвижка должна находится в позиции эксплуатации в зимнем режиме.

При сбоях в работе двигателя, следует убедиться в необходимости использования защитной крышки.

MS 261 C-MQ

pyccкий

5902BA004 KN

5902BA042 KN

STOP

Монтаж крышки

N Вставить защитную крышку (1)

обеими фиксирующими пл аст инами (с тре л ки) и за кре пит ь болтами (2)

При применении монтажного комплекта задвижка должна находиться в положении, соответствующем зимнему режиму работы.

Если возникают неполадки в работе двигателя, прежде всего, необходимо проверить наличие защитной крышки.

Пуск / остановка мотора

Положения комбинированного рычага

STOP либо † – для выключения зажигания комбинированный рычаг следует нажать в направлении STOP либо †. После освобождения комбинированный рычаг отпружинивает в рабочее положение F.

ПРЕДУПРЕЖДЕНИЕ

После остановки двигателя зажигание включается автоматически. При приведении в действие пускового устройства двигатель может завестись в любое время.

Рабочее положение F – двигатель работает или может быть запущен

Start } – в этом положении запускается двигатель

Регулировка комбинированного рычага

Для установки комбинированного рычага из рабочего положения F в положение запуска } следует одновременно нажать стопор рычага газа и рычаг газа и удерживать их – комбинированный рычаг установить в положение запуска } и одновременно отпустить рычаг газа и стопор рычага газа.

За счет нажатия на стопор рычага газа и одновременно на рычаг газа комбинированный рычаг переводится из положения запуска } в рабочее положение F.

Для выключения двигателя комбинированный рычаг сместить в положение STOP либо † – после отпускания комбинированный рычаг пружинит назад в рабочее положение F.

Как держать бензопилу

Существует два способа удержания бензопилы при запуске.

MS 261 C-MQ

pyccкий

5902BA043 KN

5902BA044 KN

5902BA045 KN

На земле

N Надежно установить бензопилу

на земле. – Занять устойчивое положение. – Пильная цепь не должна соприкасаться с землей, а также с какими-либо предметами.

N Бензопилу крепко прижать левой

рукой за трубчатую рукоятку к земле – большой палец под трубчатой рукояткой

N правой ступнёй встать в заднюю

рукоятку или каблуком правой ступни встать на заднюю защиту руки

Между колен или бёдер

N Заднюю рукоятку зафиксировать

между колен либо бёдер

N Левой рукой надежно удерживать

трубчатую рукоятку – большой палец под трубчатой рукояткой

Пуск

N Правой рукой медленно вытянуть

пусковую рукоятку до упора – а затем резко протянуть ее – при этом, отжать вниз трубчатую рукоятку – трос не вытаскивать до конца – опасность разрыва! Не позволяйте рукоятке запуска быстро вернуться в исходное положение – отвести рукоятку вертикально, чтобы трос запуска правильно намотался

При эксплуатации нового двигателя, либо после длительного простоя или, когда бак был опустошен (двигатель выключился), у агрегатов без дополнительного ручного топливного насоса может понадобиться неоднократное протягивание пускового тросика – пока не будет подаваться достаточное количество топлива.

MS 261 C-MQ

pyccкий

5902BA006 KN

5902BA047 KN

5902BA048 KN

001BA186 KN

Запуск бензопилы

Декомпрессионный клапан

N Нажмите кнопку, откроется

клапан декомпрессии.

При первом срабатывании зажигания клапан декомпрессии закрывается автоматически. Поэтому следует нажимать кнопку перед каждым последующим запуском.

ПРЕДУПРЕЖДЕНИЕ

В рабочем диапазоне бензопилы не должны находиться посторонние лица.

N Защиту руки (1) отжать вперёд –

пильная цепь блокирована

N Одновременно нажать и

удерживать стопор рычага газа (2) и рычаг газа (3) – комбинированный рычаг (4) установить в положение запуска } одновременно отпустить рычаг газа и стопор рычага газа

N Удерживая бензопилу, запустить

ее

Как только двигатель заработает

N Одновременно нажать стопор

рычага газа (2) и рычаг газа (3), комбинированный рычаг (4) переходит в рабочее положение F, а двигатель переключается в режим холостого хода

N Защиту руки переместить к

трубчатой рукоятке

Тормоз цепи разблокирован – бензопила готова к работе.

MS 261 C-MQ

УКАЗАНИЕ

Газ давать только при отпущенном тормозе цепи. Повышенная частота оборотов двигателя при блокированном тормозе цепи (пильная цепь неподвижна) быстро приведет к повреждению сцепления и тормоза цепи.

pyccкий

5902BA049 KN

STOP

При чрезвычайно низкой температуре

N При необходимости, перейти на

эксплуатацию в зимнем режиме, см. "Эксплуатация в зимнем режиме"

остановить двигатель

N Комбинированный рычаг

переместить в положение STOP либо † – п осле отпу ска ния комбинированный рычаг отскакивает назад в рабочее положение F

Если двигатель не запускается

N Проверить, правильно ли

установлены все элементы системы управления

N Проверить, есть ли топливо в

топливном баке, при необходимости, заправить топливо;

N Проверить плотность посадки

контактного наконечника свечи зажигания.

N Повторить запуск мотора

либо:

Возможно в камере сгорания двигателя находится слишком богатая, негорючая топливновоздушная смесь – двигатель захлебнулся.

N Снять свечу зажигания, –

см. "Свеча зажигания".

N Просушить свечу зажигания N Бензопилу поставить на землю N Комбинированный рычаг до

упора нажать в направлении STOP или. †

ПРЕДУПРЕЖДЕНИЕ

Если комбинированный рычаг недолго удерживать в направлении STOP или †, то может появиться искра зажигания.

N Несколько раз задействовать

пусковое устройство

N Отпустить комбинированный

рычаг – комбинированный рычаг возвращается в рабочее положение F

N Вставить свечу зажигания –

см. раздел "Свеча зажигания"

N Удерживая бензопилу, запустить

ее

Указания по эксплуатации

Во время первой эксплуатации

Совершенно новое фабричное устройство не эксплуатировать с высокой частотой вращения без нагрузки, чтобы во время приработки не возникали какие-либо дополнительные нагрузки. Во время приработки подвижные детали должны притереться друг к другу – в приводном механизме имеет место повышенное сопротивление трения. Мотор достигает максимальной мощности после 5 – 15 заправок топливом.

Во время работы

УКАЗАНИЕ

Газ давать только при отпущенном тормозе пильной цепи. Повышенная частота вращения мотора при блокированном тормозе цепи (пильная цепь неподвижна) уже через короткое время ведет к повреждению приводного механизма и привода пильной цепи (сцепления, тормоза цепи).

Как можно чаще контролировать натяжение пильной цепи

Новая пильная цепь должна подтягиваться значительно чаще, чем цепь, находящаяся более длительное время в эксплуатации.

MS 261 C-MQ

pyccкий

001BA157 KN

В холодном состоянии

Пильная цепь должна прилегать к нижней стороне шины, однако, еще должна существовать возможность протягивания цепи от руки по направляющей шине. Если необходимо, подтянуть пильную цепь – см. "Натяжение пильной цепи".

При рабочей температуре

Пильная цепь удлиняется и провисает. Ведущие звенья на нижней стороне шины не должны выходить из паза – иначе пильная цепь может сорваться с шины. Подтянуть пильную цепь – см. "Натяжение пильной цепи".

УКАЗАНИЕ

При охлаждении пильная цепь стягивается. Не ослабленная цепь пилы может привести к повреждению коленвала и подшипников.

После более продолжительной работы при полной нагрузке

Мотор оставьте работать некоторое время на холостом ходу, пока большая часть тепла не будет отведена потоком охлаждающего воздуха, благодаря чему снижается нагрузка на детали привода (система зажигания, карбюратор) вследствие застоя тепла.

После работы

N Ос лаб и ть пильн у ю цепь, е сли он а

была натянута во время работы при рабочей температуре

УКАЗАНИЕ

По окончании работы обязательно снова ослабить пильную цепь! При охлаждении пильная цепь стягивается. Не ослабленная цепь пилы может привести к повреждению коленвала и подшипников.

При кратковременном перерыве в работе

Мотор оставить охладиться. Устройство с заполненным топливным баком хранить до следующего применения в сухом месте, вдали от источников воспламенения.

При длительном перерыве в работе

См. "Хранение устройства"

Регулирование количества масла

Регулируемый масляный насос – специальное оборудование.

Различные длины реза, древесные породы и методы работы потребляют различное количество смазочного масла.

Подача смазочного масла может регулироваться в зависимости от потребности с помощью регулировочного винта (1).

Ematic-позиция (E), средняя подача смазочного масла –

N Регулировочный винт поверните

на "E" (Ematic-позиция)

Увеличение подачи смазочного масла –

N регулировочный винт поверните

по часовой стрелке

Уменьшение подачи смазочного масла –

N регулировочный винт поверните

против часовой стрелки

MS 261 C-MQ

УКАЗАНИЕ

Пильная цепь должна смазываться маслом для смазки цепей постоянно.

pyccкий

143BA026 KN

001BA199 KN

Технический уход за направляющей шиной

N Направляющую шину

перевернуть – после каждой заточки и после каждой замены пильной цепи - во избежание одностороннего износа, особенно в месте поворота и на нижней стороне

N Равномерно почистить впускное

отверстие для масла (1), выпускной канал для масла (2) и паз шины (3)

N Измерьте глубину паза – с

помощью мерной линейки на опиловочном шаблоне (специальные принадлежности) – в зоне наибольшего износа режущей поверхности

Серия цепи

Picco 1/4" P 4,0 мм Rapid 1/4“ 4,0 мм Picco 3/8“ P 5,0 мм Rapid 3/8“; 0.325“ 6,0 мм Rapid 0.404“ 7,0 мм

Если глубина паза меньше минимального размера:

N заменить направляющую шину

В противном случае ведущие элементы истираются об основание паза – ножка зуба и соединительные звенья не обкатываются по траектории направляющей шины.

Шаг цепи Минимальн

ая глубина паза

Крышка

Демонтировать крышку

N Для выключения двигателя

комбинированный рычаг сместить в положение STOP либо † – после отпускания комбинированный рычаг пружинит назад в рабочее положение F.

N Переднюю защиту руки отжать

вперед – пильная цепь блокирована

N Открыть запорные устройства (1)

– с помощью комбинированного ключа повернуть против часовой стрелки на 1/4 оборота

N Снять крышку (2)

Смонтировать крышку

N Установить крышку N Блокировать запорные

устройства – запорные устройства повернуть на 1/4 оборота по часовой стрелке

MS 261 C-MQ

pyccкий

5902BA010 KN

5902BA011 KN

Очистка воздушного фильтра

Если мощность двигателя заметно падает

N Демонтировать крышку – см.

"Крышка"

Демонтировать воздушный фильтр N Поверхность вокруг фильтра

очистить от грязи

УКАЗАНИЕ

Для демонтажа и монтажа воздушного фильтра не следует использовать инструменты, они могут повредить фильтр.

N Воздушный фильтр повернуть

на 1/4 оборота против часовой стрелки и снять в направлении задней рукоятки

N Поврежденные фильтры

подлежат обязательной замене

или в чистой, негорючей жидкости для очистки (например, в теплой мыльной воде) – фильтр промыть струей воды изнутри наружу – не применять мойку высокого давления

N Просушить все детали фильтра –

не подводить чрезмерное тепло

N Фильтр не смазывать маслом N Вновь смонтировать фильтр

Монтаж воздушного фильтра

N Установить воздушный фильтр N Воздушный фильтр нажать в

направлении корпуса фильтра и одновременно поворачивать по часовой стрелке, пока он не зафиксируется – надпись "STIHL" должна быть выровнена в горизонтальном положении

N Установить крышку –

см. "Крышка"

M-Tronic

Базовая информация

M-Tronic электронным путём регулирует кол-во подачи топлива и момент зажигания для всех режимов работы.

M-Tronic обеспечивает простой, быстрый запуск, всегда оптимальную мощность двигателя, очень хорошее ускорение и автоматическую адаптацию к изменившимся условиям.

Не требуется ручная корректировка на карбюраторе – карбюратор не имеет регулировочных болтов.

Автоматическая адаптация

Если условия эксплуатации сильно изменились, достижение оптимальной регулировки может быть ускорено следующим образом:

N Сделать пять равномерных

поперечных надреза при полной нагрузке

Чистка воздушного фильтра N Фильтр промыть в

универсальном средстве для очистки марки STIHL (специальные принадлежности)

MS 261 C-MQ

pyccкий

5902BA013 KN

5902BA014 KN

000BA039 KN

000BA045 KN

Свеча зажигания

N При недостаточной мощности

двигателя, при плохом запуске или перебоях на холостом ходу в первую очередь следует проверить свечу зажигания.

N Замените свечу зажигания после

приблизительно 100 часов работы – при сильно обгоревших электродах уже раньше – применяйте только допущенные фирмой STIHL свечи зажигания с защитой от помех – см. "Технические данные".

Демонтаж свечи зажигания

N Демонтировать крышку –

см. "Крышка"

N Комбинированный ключ провести

через насадку (1) и, при необходимости, повернуть таким образом, чтобы установить комбинированный ключ на шестиграннике свечи зажигания

N Насаживать комбинированный

ключ до прилегания к цилиндру

N Выкрутить свечу зажигания

Контроль свечи зажигания

Возможные причины загрязнения:

– избыток моторного масла в

топливе,

– загрязненный воздушный

фильтр,

– неблагоприятные условия

эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

У свечи зажигания с отдельной подсоединительной гайкой (1) обязательно подсоединительную гайку прикрутить на резьбу и плотно затянуть – из-за образования искры опасность пожара!

N Снять контактный наконечник

свечи зажигания

N Окружающую фильтр

поверхность очистить от крупных загрязнений

N Очистите загрязненную свечу

зажигания

N Проверить расстояние между

электродами (A), если необходимо, то отрегулировать, величину расстояния – см. раздел "Технические данные"

N Устраните причины загрязнения

свечи зажигания.

MS 261 C-MQ

pyccкий

5902BA016 KN

Монтаж свечи зажигания

N Свечу зажигания провести через

насадку и установить вручную

N Ввинтить свечу зажигания и

прочно прижать штекер свечи

N Демонтировать крышку – см.

"Крышка"

Устройство запуска Хранение устройства

Для повышения срока службы троса запуска необходимо соблюдать следующие указания:

N Трос вытягивать только в

предписанном направлении вытягивания.

N Следите за тем, чтобы трос не

истирался о кромки направляющей.

N Трос не вытаскивать дальше, чем

описано в инструкции

N Трос запуска отвести назад

против направления вытягивания, без ускорения троса – см. "Пуск / остановка мотора".

Поврежденный трос запуска своевременно заменить у специализированного дилера. Фирма STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только специализированному дилеру фирмы STIHL.

При перерывах в работе более 3 месяцев

N Топливный бак опорожните на

хорошо проветриваемом месте и очистите.

N Топливо удаляйте согласно

предписаниям и без ущерба окружающей среде.

N Опорожните полностью

карбюратор, в противном случае может произойти склеивание мембран в карбюраторе.

N Снимите пильную цепь и

направляющую шину, очистите и нанесите распылением защитное масло.

N Очистите тщательно устройство,

особенно ребра цилиндра и воздушный фильтр.

N При применении биологического

масла (например, марки STIHL BioPlus) масляный бак заполняйте полностью.

N Устройство храните на сухом и

безопасном месте. Защитите от неправомочного пользования (например, детьми).

MS 261 C-MQ

pyccкий

001BA121 KN

001BA122 KN

Контроль и замена цепной звездочки

N Снять крышку звездочки цепи,

пильную цепь и направляющую шину

N Отпустить тормоз пил ьной це пи –

защитный щиток потянуть к трубчатой рукоятке

Заменить звездочку цепи

– после износа двух пильных цепей

либо раньше

– Если с леды прир абот ки (с трел ки)

превышают глубину 0,5 мм – в противном случае снижается срок службы пильной цепи – при проверке пользуйтесь контрольным калибром (специальные принадлежности)

Звездочка цепи изнашивается значительно меньше, если работать попеременно с двумя пильными цепями.

С целью обеспечения оптимального функционирования тормоза пильной цепи компания STIHL рекомендует применение оригинальных звездочек цепи STIHL.

N Стопорную шайбу (1) отжать с

помощью отвертки

N Снять шайбу (2) N Снять кольцевую звездочку

цепи (3)

N Обследовать профиль поводка

на барабане сцепления (4) – при наличии следов сильного износа замените также барабан сцепления

N Снять с коленвала барабан

сцепления или профильную звездочку цепи (5) вместе с сепаратором игольчатого роликоподшипника (6) – у тормозной системы цепи QuickStop Super нажмите перед этим фиксатор рычага управления подачей топлива.

Монтаж профильной / кольцевой звездочки цепи

N Торец коленвала и сепаратор

игольчатого роликоподшипника очистить и смазать смазкой марки SТlHL (специальные принадлежности)

N Сепаратор игольчатого

роликоподшипника одеть на цапфу коленвала

N Барабан сцепления и

профильную звёздочку цепи после одевания повернуть на приблизительно 1 оборот, чтобы зафиксировался поводковый патрон для привода маслонасо са – у системы торможения цепи QuickStop Super вначале нажать фиксатор рычага управления подачей топлива.

N Насадить кольцевую звездочку

цепи – полости обращены наружу

N Снова одеть на коленвал шайбу и

предохранительную шайбу

MS 261 C-MQ

pyccкий

689BA027 KN

689BA021 KN

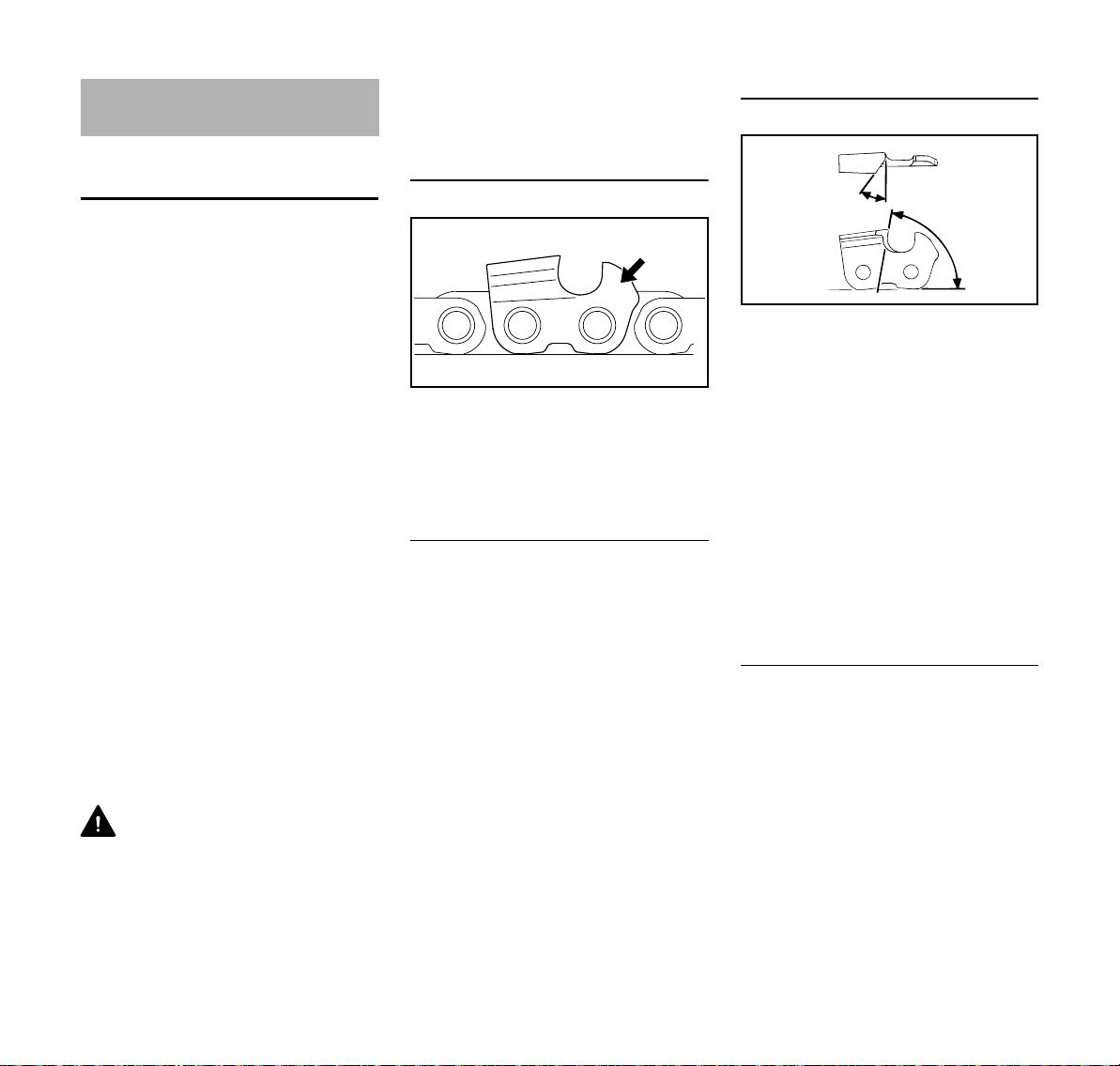

Техобслуживание и заточка пильной цепи

Лёгкое пиление правильно заточенной пильной цепью

Безупречно заточенная пильная цепь врезается в древесину уже при незначительном надавливании.

Не работайте тупой или поврежденной пильной цепью – это требует большого физического напряжения, имеет следствием высокую переменную нагрузку, неудовлетворительный результат резки и сильный износ.

N Очистить пильную цепь N Пильную цепь проверить на

наличие трещин и повреждения заклёпок

N Поврежденные либо изношенные

детали цепи заменить и новые детали и подогнать к остальным деталям по форме и степени износа – соответствующая дополнительная обработка

Элементы пильной цепи из твёрдого сплава (Duro) особенно износостойкие. Для оптимального результата заточки компания STIHL рекомендует обращаться к специализированному дилеру STIHL.

ПРЕДУПРЕЖДЕНИЕ

Обязательно соблюдать нижеприведенные углы и размеры. Неправильная заточка цепи пилы – особенно слишком низкие

ограничители глубины – может привести к повышенной склонности к обратной отдаче – опасность травмы!

Шаг цепи

Обозначение (a) шага цепи выгравировано в области ограничителя глубины реза каждого режущего зуба.

Обозначение (a)Шаг цепи

Дюйм мм 7 1/4 P 6,35 1 либо 1/4 1/4 6,35 6, P либо PM 3/8 P 9,32 2 либо 325 0.325 8,25 3 либо 3/8 3/8 9,32 4 либо 404 0.404 10,26

Диаметр напильника выбирается в соответствии с шагом цепи – см. таблицу "Инструменты для заточки".

При дополнительной заточке пилы должны обязательно выдерживаться углы на режущем зубце.

Угол заточки и передний угол

A Угол заточки

Пильные цепи STIHL затачиваются с углом заточки 30°. Исключениями являются пильные цепи для продольной распиловки с углом заточки 10°. Пильные цепи для продольной распиловки в обозначении имеют X.

B Передний угол

При использовании предписанной державки напильника и диаметра напильника правильный передний угол получается автоматически.

Формы зубцов Угол (°)

Micro = полудолотообразный зуб, например, 63 PM3, 26 RM3, 36 RM

Super = полностью долотообразный зуб, например, 63 PS3, 26 RS, 36 RS3

Пильная цепь для продольной распиловки, например, 63 PMX, 36 RMX

30 75

30 60

10 75

MS 261 C-MQ

pyccкий

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

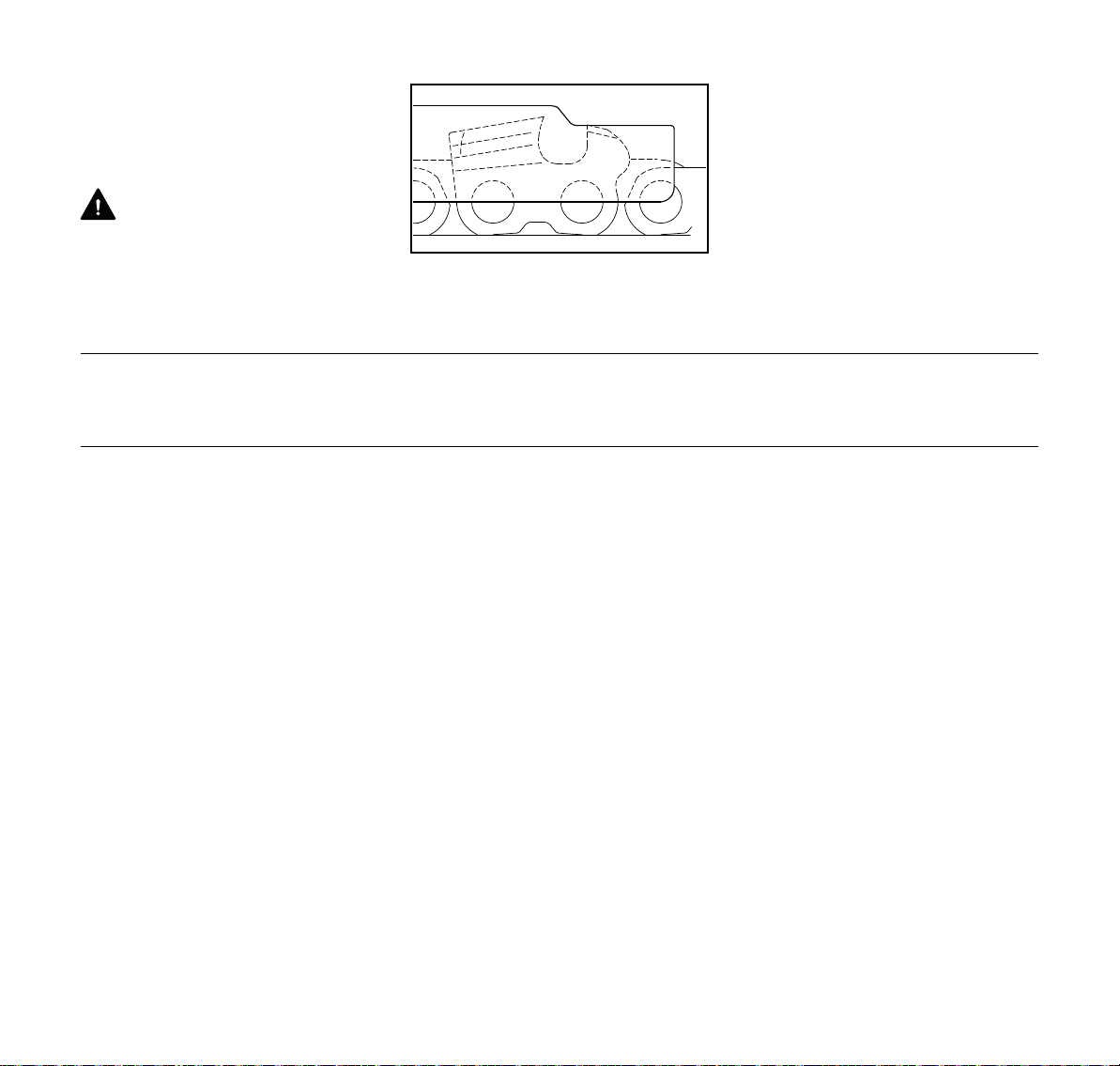

Углы у всех зубцов пильной цепи должны быть одинаковыми. При неодинаковых углах: грубый, неравномерный ход цепи, сильный износ – вплоть до разрыва пильной цепи.

Державка напильника

N Применять державки

напильников

Пильную цепь затачивать вручную только с применением державки напильника (специальный инструмент, см. таблицу "Инструменты для заточки"). На державках напильников нанесены маркировки для угла заточки.

Применять только специальные напильники для заточки пильных цепей! Другие напильники по своей форме и виду непригодны для заточки пильных цепей.

При контроле углов

Пользоваться опиловочным шаблоном STlHL (специальные принадлежности, см. таблицу "Инструменты для заточки") – универсальный инструмент для контроля угла заточки и переднего угла, высоты ограничителя глубины, длины зуба, глубины паза и для очистки пазов и впускных масляных отверстий.

Правильная заточка

N Выбрать инструмент для заточки

в соответствии с шагом пильной цепи

N При необходимости,

зафиксировать направляющую шину

N Блокируйте цепь пилы –

рукооградитель сместите вперед

N Для дальнейшего вытягивания

цепи пилы рукооградитель потяните к трубчатой ручке: тормоз цепи отпущен. У

тормозной системы пильной цепи QuickStop Super дополнительно нажать стопор рычага газа

N Затачивать часто, но снимать

мало материала - для простой дополнительной заточки обычно достаточно два или три опиловочных движения

N Напильник направлять:

горизонтально (под прямым углом к боковой поверхности направляющей шины), соответственно заданным углам – согласно маркировкам на державке напильника – державку напильника наложить на спинку зубца и на ограничитель глубины

N Заточку производить только

изнутри наружу

N Напильник опиливает только при

движении вперед – при отводе назад напильник приподнимать

MS 261 C-MQ

pyccкий

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

N Не опиливайте соединительные и

ведущие звенья

N Напильник регулярно немного

поворачивать, во избежание одностороннего износа.

N Опилки от заточки удалять куском

твердого дерева

N Проверить углы опиловочным

шаблоном

Все режущие зубцы пильной цепи должны иметь одинаковую длину.

При неодинаковой длине зубцов различной оказывается также высота зубцов, что вызывает грубый ход пильной цепи и ведет к обрыву цепи.

N Все режущие зубья опиливать на

глубину наиболее короткого режущего зуба – лучше всего в мастерской с помощью электрического заточного станка

Расстояние ограничителя глубины

При распиловке мягкой древесины вне сезона заморозков расстояние ограничителя глубины можно увеличить до 0,2 мм (0.008").

Шаг цепи Ограничитель

глубины

Расстояние (a) Дюйм (мм) мм (дюйм) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Подпилка ограничителя глубины

При заточке режущего зубца расстояние ограничителя глубины уменьшается.

N Расстояние ограничителя

глубины контролировать после каждой заточки

над шаблоном, то ограничитель должен быть дополнительно обработан

Пильные цепи с бугорчатым ведущим звеном (2) – верхняя деталь бугорчатого ведущего звена (2) (с сервисной маркировкой) обрабатывается одновременно с ограничителем глубины режущего зуба.

ПРЕДУПРЕЖДЕНИЕ

Остальная зона бугорчатого ведущего звена не должна обрабатываться, иначе может повыситься склонность мотопилы к обратной отдаче.

Ограничитель глубины определяет глубину врезания в древесину, т.е. толщину стружки.

a Заданное расстояние между

ограничителем глубины и режущим краем

MS 261 C-MQ

N На пильную цепь наложить

опиловочный шаблон (1), соответствующий шагу пильной цепи и прижать на режущем зубе подлежащем проверке – если ограничитель глубины выступает

N Ограничитель глубины

обрабатывать вместе с опиловочным шаблоном

N В заключение дополнительно

опилить ограничитель глубины резки под наклоном, параллельно

pyccкий

689BA052 KN

нанесенной сервисной маркировке (см. стрелку) – при этом, следить за тем, чтобы не смест ить назад наив ысшу ю точ ку ограничителя глубины

глубины должна находиться на одном уровне с опиловочным шаблоном

N После заточки очистить

тщательно пильную цепь, удалить прилипшие опилки от

ПРЕДУПРЕЖДЕНИЕ

Слишком низкий ограничитель глубины резки повышает склонность бензопилы к обратной отдаче.

N Наложите на пильную цепь

опиловочный шаблон – наивысшая точка ограничителя

заточки или абразивную пыль – интенсивно смазать пильную цепь.

N При длительных перерывах в

работе пильную цепь очистить и хранить смазанной маслом

Инструменты для заточки (специальные принадлежности) Шаг цепи Круглый

напильник ^

Круглый напильник

Державка напильника

Опиловочный шаблон

Плоский напильник

Набор для заточки

Дюйм (мм) мм (дюйм) Артикул Артикул Артикул Артикул Артикул 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

Состоят из державки с круглым напильником, плоским напильником и опиловочного шаблона

MS 261 C-MQ

Указания по техобслуживанию и техническому уходу

Нижеследующие данные относятся к нормальным условиям эксплуатации. В сложных условиях (сильное пылеобразование, смолистая древесина, древесина тропических пород и т.д.) и продолжительной ежедневной эксплуатации указанные интервалы следует соответственно сократить. При нерегулярной эксплуатации интервалы могут быть соответственно удлинены.

перед началом работы

по окончании работы или

ежедневно

после каждой заправки

бака

еженедельно

визуальный контроль (состояние,

агрегат в целом

Рычаг газа, стопор рычага газа, рычаг привода воздушной заслонки, рычаг воздушной заслонки, переключатель останова, комбинированный рычаг (в зависимости от компоновки)

Тормоз пильной цепи

Ручной топливный насос (если имеется)

Всасывающая головка/фильтр в топливном баке

Топливный бак Почистить X

Бак для смазочного масла Почистить X

Смазка пильной цепи Проверить X

Пильная цепь

герметичность)

Почистить X

проверка работоспособности XX

Проверку поручить специализированному дилеру

Проверить X

Ремонт специализированным

дилером

Проверить X

Очистка, замена фильтрующего элемента

Заменить XXX

Проверить, обратить внимание и на состояние заточки

Контроль натяжения пильной цепи XX

Заточка X

pyccкий

ежемесячно

раз в год

при неполадке

при повреждении

при необходимости

MS 261 C-MQ

pyccкий

перед началом работы

по окончании работы или

ежедневно

после каждой заправки

бака

еженедельно

ежемесячно

раз в год

при неполадке

при повреждении

при необходимости

Проверка (износ, повреждение) X

Направляющая шина

Цепная звездочка Проверить X

Воздушный фильтр

Антивибрационные элементы

Подача воздуха на корпусе вентилятора

Рёбра цилиндра Почистить XX X

Карбюратор

Свеча зажигания

доступные болты и гайки подтянуть

Очистка и поворот на другую сторону X

Очистить от заусенцев X

Заменить XX

Почистить XX

Заменить X

Проверить XX

Замена специализированным

дилером

Почистить XX X

Проверка холостого хода, пильная цепь не должна перемещаться

если пильная цепь в режиме холостого хода не стоит на месте, бензопилу нужно отдать в ремонт специализированному дилеру

Регулировка зазора между электродами

производить замену каждые 100 часов работы

MS 261 C-MQ

перед началом работы

по окончании работы или

ежедневно

после каждой заправки

бака

еженедельно

ежемесячно

раз в год

при неполадке

Цепеуловитель

выпускной канал

Наклейка с предупреждением по технике безопасности

Компания STIHL рекомендует специализированного дилера STIHL

Болты основания цилиндра при первом вводе бензопилы в эксплуатацию (мощность, начиная с 3,4 кВт) следует затянуть до отказа по истечении 10 – 20 часов работы

Проверить X

Заменить X

очистка от нагара через 139 часов работы, после этого каждые 150 часов эксплуатации

Заменить X

pyccкий

при повреждении

при необходимости

MS 261 C-MQ

pyccкий

Минимизация износа, а также избежание повреждений

Соблюдение заданных величин, указанных в данной инструкции по эксплуатации, поможет избежать преждевременный износ и повреждение устройства.

Эксплуатация, техническое обслуживание и хранение устройства должны осуществляться так тщательно, как это описано в данной инструкции по эксплуатации.

За все повреждения, которые были вызваны несоблюдением указаний относительно техники безопасности, работы и технического обслуживания, ответственность несёт сам пользователь. Это особенно актуально для таких случаев:

– Внесение изменений в продукте,

которые не разрешены фирмой STIHL,

– Применение инструментов либо

принадлежностей, которые не допускаются к использованию с данным устройством, не подходят либо имеют низкое качество,

– Пользование устройством не по

назначению,

– Устройство было использовано

для спортивных мероприятий и соревнований,

– Повреждение вследствие

эксплуатации устройства с дефектными комплектующими.

Работы по техническому обслуживанию

Все работы, перечисленные в разделе "Указания по техническому обслуживанию и уходу" должны проводиться регулярно. В случае если данные работы по техническому обслуживанию не могут быть выполнены самим пользователем, необходимо обратиться к специализированному дилеру.

Компания STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только специализированному дилеру STIHL. Специализированные дилеры STIHL посещают регулярно курсы по повышению квалификации и в их распоряжении предоставляется техническая информация.

Если данные работы не проводятся либо выполняются не надлежащим образом, то могут возникнуть повреждения, за которые отвечает сам пользователь. К ним относятся, среди прочего:

– Повреждение приводного

механизма вследствие несвоевременного или недостаточного обслуживания (например, воздушный и топливный фильтры),

неправильная настройка карбюратора или недостаточная очистка системы охлаждающего воздуха (всасывающие шлицы, ребра цилиндра),

– Коррозия и другие повреждения

как следствие неправильного хранения

– Повреждения устройства

вследствие применения запасных частей низкого качества

Быстроизнашивающиеся детали

Некоторые детали мотоустройства, даже при применении их по назначению, подвержены нормальному износу и должны своевременно заменяться, в зависимости от вида и продолжительности их использования. К этому относятся, среди прочего:

– пильная цепь, направляющая

шина

– приводные детали

(центробежная муфта, соединительный барабан, цепная звездочка)

– фильтры (воздушный, масляный,

топливный)

– пусковое устройство

– свеча зажигания

– демпфирующие элементы

антивибрационной системы

MS 261 C-MQ

Важные комплектующие

5902BA055 KN

MS 261 C-MQ

pyccкий

1 Замок крышки 2 Задвижка (летний и зимний

режимы работы) 3 Декомпрессионный клапан 4 Тормоз пильной цепи 5 Цепная звездочка 6 Крышка цепной звёздочки 7 Цепеуловитель 8 Система бокового натяжения

цепи 9 Зубчатый упор 10 Направляющая шина 11 Пильная цепь Oilomatic 12 Крышка масляного бака 13 Глушитель 14 Передняя защита руки 15 Передняя рукоятка (трубчатая

рукоятка) 16 Контактный наконечник свечи

зажигания 17 Пусковая рукоятка 18 Крышка топливного бака 19 Комбинированный рычаг 20 Рычаг газа 21 Выключающий рычаг

инерционного тормоза (стопор

рычага газа) 22 Задняя рукоятка, 23 Задняя защита руки, # Номер агрегата

pyccкий

Технические данные

Двигатель

Одноцилиндровый двухтактный двигатель STIHL

Рабочий объём: 50,2 см Внутренний

диаметр цилиндра: 44,7 мм Ход поршня: 32 мм Мощность согласно

ISO 7293: Число оборотов на

холостом ходу:

согласно ISO 11681 +/- 50 об/мин

2,9 кВт (3,9 л.с.) при 10000 1/мин

2800 об/мин

Система зажигания

Магнето с электронным управлением

Свеча зажигания (с защитой от помех):

Зазор между электродами: 0,5 мм

Топливная система

Bosch WSR 6 F, NGK BPMR 7 A

Объем топливного бака: 500 см

(0,5 л)

Смазка пильной цепи

Зависящий от частоты вращения автоматический масляный насос, с поворотным поршнем – дополнительно ручная регулировка расхода масла

Объем масляного бака: 270 см

(0,27 л)

Вес

Пустой топливный бак, без режущей гарнитуры: 5,3 кг

Режущая гарнитура

Направляющие шины Rollomatic

Длина реза (шаг .325"): 32, 37, 40, 45 см

Ширина паза: 1,6 мм Ведомая

звёздочка: 11 зубчатые

Пильные цепи 0.325"

Rapid Micro (26 RM) серия 3629 Rapid Super (26 RS) серия 3639 Rapid Super 3 (26 RM3) серия 3634 Шаг: 0.325" (8,25 мм) Толщина ведущего

звена: 1,6 мм

Цепная звездочка

7 зубцов для 0.325" Макс. скорость цепи

согласно ISO 11681: 25,6 м/с

Как правило, средняя скорость цепи в эксплуатации прибл. на 20% ниже, чем максимальная скорость цепи согласно ISO 11681. Для подбора средств индивидуальной защиты обращайтесь к дилеру STIHL.

Величина звука и вибрации

Дальнейшие данные, необходимые для соблюдения требований директивы для работодателей относительно уровня вибраций 2002/44EG, см. www.stihl.com/vib

Уровень звукового давления L

peq

согласно ISO 22868

Работающий независимо от положения мембранный карбюратор со встроенным топливным насосом

104 дБ (A)

MS 261 C-MQ

pyccкий

Уровень звукового давления L согласно ISO 22868

116 дБ (A)

Величина вибрации a ISO 22867

Рукоятка левая: 3,5 м/с Рукоятка правая: 3,5 м/с

Для уровня звукового давления и уровня звуковой мощности величина К- составляет согласно RL 2006/42/EG = 2,5 дБ(A); для уровня вибраций величина Ксоставляет согласно RL 2006/42/EG =

2,0 м/с

REACH

REACH обозначает постановление ЕС для регистрации, оценки и допуска химикатов.

Информация для выполнения постановления REACH (ЕС) № 1907/2006 см. www.stihl.com/reach

hv,eq

согласно

Специальные принадлежности

– Державка с круглым напильником

– Опиловочный шаблон

– Контрольные шаблоны

– Смазка STIHL

– Система заправки топливом

фирмы STIHL – предотвращает расплескивание и перелив топлива при заправке

– Система заливки масла для

смазки цепей фирмы STIHL – предотвращает расплескивание или перелив при заливке масла

Актуальную информацию по этим и другим специальным принадлежностям можно получить у специализированного дилера STIHL.

Заказ запасных частей

При заказе запасных частей укажите торговое обозначение мотопилы, заводской номер, а также номера направляющей шины и цепной звездочки, приведенные в нижеследующей таблице. Этим Вы облегчите себе покупку новой режущей гарнитуры.

Направляющая шина, пильная цепь и цепная звездочка являются быстроизнашивающимися деталями. При покупке деталей достаточно указать торговое обозначение мотопилы, номер и название детали.

Торговое обозначение

Заводской номер

Номер направляющей шины

Номер пильной цепи

MS 261 C-MQ

pyccкий

000BA073 KN

Указания по ремонту Устранение отходов

Пользователи данного устройства могут осуществлять только те работы по техническому обслуживанию и уходу, которые описаны в данной инструкции по эксплуатации. Остальные виды ремонтных работ могу осуществлять только специализированные дилеры.

Фирма STIHL рекомендует поручить проведение работ по техобслуживанию и ремонту только специализированному дилеру фирмы STIHL. Специализированные дилеры фирмы STIHL посещают регулярно курсы по повышению квалификации и в их распоряжении предоставляется техническая информация.

При ремонте монтировать только те комплектующие, которые допущены компанией STIHL для данного моторизированного устройства либо технически равноценные комплектующие. Применяйте только высококачественные запасные части. Иначе существует опасность возникновения несчастных случаев или повреждения устройства.

Фирма STIHL рекомендует использовать оригинальные запасные части фирмы STIHL.

Оригинальные запасные части фирмы STlHL можно узнать по номеру комплектующей STlHL, по надписи { и при необходимости по обозначению комплектующей STlHL K (на маленьких комплектующих может быть только одно обозначение).

При утилизации следует соблюдать специфические для страны нормы по утилизации отходов.

Продукты компании STIHL не являются бытовыми отходами. Продукт STIHL, аккумулятор, принадлежность и упаковка подлежат не загрязняющей окружающую среду повторной переработке.

Актуальную информацию относительно утилизации можно получить у специализированного дилера STIHL.

Декларация о соответствии стандартам ЕС

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

подтверждает, что

Конструкция: Бензопила Фабричная марка: STIHL Серия: MS 261 C-M

MS 261 C-MVW MS 261 C-BM

MS 261 C-MQ Серийный номер: 1141 Рабочий объём: 50,2 см

Устройство соответствует требованиям по выполнению директив 2006/42/EG, 2004/108/EG и 2000/14/EG, а также было разработано и изготовлено в соответствии со следующими нормами:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Установление измеренного и гарантированного уровня звуковой мощности производилось согласно директиве 2000/14/EG, приложение V, с использованием стандарта ISO 22868.

Измеренный уровень звуковой мощности

116 дБ (A)

Гарантированный уровень звуковой мощности

118 дБ(A)

MS 261 C-MQ

Испытание образца проведено в соответствии с стандартами ЕС

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Сертификационный № K-EG-2009/5306

Хранение технической документации:

ANDREAS STIHL AG & Co. KG Produktzulassung

Год выпуска и серийный номер указаны на устройстве.

Waiblingen, 01.01.2013

ANDREAS STIHL AG & Co. KG

Ваш

pyccкий

Thomas Elsner

Руководитель отдела ПродуктМенеджмент

MS 261 C-MQ

0458-160-1821-A

russisch

www.stihl.com

*04581601821A*

0458-160-1821-A

Stihl MS 261 C-MQ Instruction Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
