Sistem zavore verige QuickStop Super 2

Dodatek k tem navodilom za uporabo 2

Varnostni napotki 3 Reakcijske sile 8 Tehnika dela 10 Rezalna garnitura 18 Montaža meča in verige 19

Originalna navodila za uporaboNatisnjeno na beljenem papirju brez klora.

Napenjanje verige 20 Preverjanje napetosti verige 21 Sistem goriva 21 Polnjenje goriva 22 Olje za mazanje verige 24 Polnjenje olja za mazanje verige 24 Preverjanje mazanja verige 25 Zavora verige 25 Delo pozimi 27 Zagon / izklop motorja 28 Navodila za uporabo 31 Nastavitev količine olja 32 Vzdrževanje meča 32

Tiskarske barve vsebujejo rastlinska olja in papir je reciklažen.

Pokrov 33 Čiščenje zračnega filtra 33 M-Tronic 34 Vžigalna svečka 34 Shranjevanje naprave 35 Pregled in zamenjava verižnika 36 Vzdrževanje in ostrenje verige 37 Napotki za vzdrževanje in nego 41 Zmanjševanje obrabe in

preprečevanje poškodb 43

Pomembni sestavni deli 44 Tehnični podatki 45 Nabava nadomestnih delov 46 Navodila za popravilo 46 Odstranjevanje v odpad 46 Izjava EU o skladnosti 47

Spoštovani kupec, zahvaljujemo se Vam za nakup

visokokakovostnega izdelka proizvajalca STIHL.

Izdelek je bil izdelan z najsodobnejšimi proizvodnimi postopki in bil podvržen obsežni kontroli kakovosti. Naš trud je usmerjen predvsem v Vaše zadovoljstvo ob uporabi naših izdelkov.

V primeru vprašanj o naših izdelkih se obrnite na svojega pooblaščenega prodajalca ali neposredno na naš prodajni oddelek.

Vaš

Dr. Nikolas Stihl

{

0458-160-5721-A. VA0.F17.

0000006384_007_SLO

MS 261 C-MQ

Ta navodila za uporabo so avtorsko zaščitena. Vse pravice do ponatisa in razmonoževanja, prevoda in obdelave z elektronskim sistemom si pridržuje avtor teh navodil.

slovenščina

150BA000 KN

Sistem zavore verige QuickStop Super

STIHL-ova motorna žaga je opremljena z zavoro verige, ki se lahko aktivira na tri različne načine. Kot do sedaj, se zavora verige aktivira avtomatsko pri dovolj močnem povratnem udarcu – vztrajnostni sili ščitnika za roke – in ročno s pritiskom ščitnika za roke proti konici meča ter tako blokira premik verige v delčku sekunde. Dodatno k tej funkciji pa zakasnitvena zavora tega sistema ustavi gibanje verige v roku ene sekunde takoj, ko se zadnji ročaj motorne žage izpusti. Obratno pa se blokirana veriga ponovno sprosti, ko pritisnete zaporo ročice plina in dodate plin.

Zavoro verige lahko aktivirate na tri načine:

1 avtomatsko (sprožitev vztrajnostne

sile)

2 ročno (s pritiskom sprednjega

ščitnika za roke proti konici meča)

3 ročno (z izpustitvijo zadnjega

ročaja)

Sprožilni mehanizem zakasnitvene zavore verige QuickStop Super je brez dodatnih krmilnih elementov integriran v zaporo ročice plina (zadnji ročaj). Bistvena prednost pri delu je, da je veriga (npr. pri transportu) pri delujočem motorju avtomatsko blokirana tako dolgo, dokler je zadnji ročaj izpuščen.

OPOZORILO

Za preprečevanje škode ali poškodb pri delu je potrebno upoštevati nekaj podrobnosti, ki razlikujejo to motorno žago od motornih žag brez zakasnitvene zavore. Pred prvo uporabo motorne žage se dobro seznanite z načinom delovanja zavore verige! V ta namen si še posebej preberite poglavje "Zavora verige“.

Dodatek k tem navodilom za uporabo

Ta navodila za uporabo veljajo za motorno žago STIHL, ki je v teh navodilih za uporabo imenovana tudi motorna naprava.

Slikovni simboli

Slikovni simboli, ki so nameščeni na napravi so obrazloženi v teh navodilih za uporabo.

Odvisno od naprave in opreme so lahko na napravi nameščeni naslednji slikovni simboli.

Rezervoar za gorivo; mešanica bencina in motornega olja

Rezervoar olja za mazanje verige, olje za mazanje verige

Blokiranje in sproščanje zavore verige

Iztekalna zavora verige

Smer vrtenja verige

Ematic; nastavitev količine olja za mazanje verige

MS 261 C-MQ

slovenščina

Napenjanje verige

Sesalni dovod zraka: delo pozimi

Sesalni dovod zraka: delo poleti

Gretje ročaja

Aktiviranje dekompresijskega ventila

Vklop ročne črpalke za gorivo

Oznake besedilnih odstavkov

OPOZORILO

Opozorilo za nevarnost nesreče in poškodb oseb ter večje materialne škode.

OBVESTILO

Opozorilo za poškodbe naprave ali njenih sestavnih delov.

Tehnični razvoj

Podjetje STIHL neprestano razvija nove stroje in naprave. Na podlagi tega si pridržuje pravico do sprememb v obsegu dobave in opreme ter tehničnih sprememb.

Glede na zgoraj navedeno ne priznavamo nobenih pravic, ki izvirajo iz podatkov in upodobitev v teh navodilih za uporabo.

Varnostni napotki

Pri delu z motorno žago so potrebni posebni varnostni ukrepi, ker se dela z veliko hitrostjo verige in ker so rezalni zobje izredno ostri.

Pred prvo uporabo natančno preberite celotna navodila za uporabo in jih varno shranite za poznejšo uporabo. Neupoštevanje navodil za uporabo je lahko življenjsko nevarno.

Splošno je treba upoštevati

Upoštevajte varnostne predpise, ki veljajo v vaši državi, npr. poklicnih skupnosti, zdravstvenih zavarovalnic, organov za varstvo pri delu in drugih.

Uporaba motornih žag, ki oddajajo hrup, je lahko na podlagi mednarodnih in lokalnih predpisov časovno omejena.

Kdor prvič dela z motorno žago: naj mu prodajalec ali druga kompetentna oseba pokaže, kako se varno ravna z napravo – ali pa se naj udeleži strokovnega tečaja.

Mladoletnim osebam delo z motorno žago ni dovoljeno – izjema so mladostniki nad 16 let, ki se pod nadzorom usposabljajo.

Otroci, živali in gledalci naj se ne zadržujejo v bližini naprave.

MS 261 C-MQ

slovenščina

001BA115 KN

Uporabnik je odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim osebam ali njihovi lastnini.

Motorno žago posojajte ali dajte v uporabo le osebam, ki poznajo ta model in jim delo z njim ni tuje – in vedno dajte zraven tudi navodila za uporabo.

Kdor dela z motorno žago, mora biti spočit, zdrav in v dobri telesni pripravljenosti. Kdor se iz zdravstvenih razlogov ne sme naprezati, naj mu zdravnik svetuje, ali je delo z motorno žago za njega primerno.

Po uživanju alkohola, zdravil ali drog, ki vplivajo na reakcijske sposobnosti, delo z motorno žago ni dovoljeno.

Pri neugodnih vremenskih razmerah (dež, sneg, led, veter) prestavite delo na drug dan – povečana nevarnost za nesreče!

Samo uporabniki srčnih spodbujevalnikov: vžigalna naprava te motorne žage proizvaja majhno elektromagnetno polje. Vpliv tega na posamezne tipe srčnih spodbujevalnikov ni izključen. Da bi preprečili zdravstvena tveganja, STIHL priporoča predhoden posvet z zdravnikom in s proizvajalcem srčnega spodbujevalnika.

Pravilna uporaba

Motorno žago je dovoljeno uporabljati samo za žaganje česa in lesenih predmetov.

Motorne žage ni dovoljeno uporabljati za druge namene – nevarnost nesreče!

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena. Za poškodbe oseb in materialno škodo, ki bi nastala zaradi uporabe nedovoljenih priključkov, STIHL ne prevzema nobene odgovornosti.

Oblačila in oprema

Nosite oblačila in opremo v skladu s predpisi.

Obleka mora biti namenska in ne sme ovirati gibanja. Primerna je tesno prilegajoča se obleka s podlogo za zaščito pred vrezninami – nikakor ne delovna halja.

Ne nosite oblačil, ki bi se lahko zataknila v les, grmičevje ali vrteče se dele motorne žage. Tudi ne šala, kravate in nakita. Dolge lase spnite (z ruto, kapo, čelado itd.).

Nosite primerne zaščitne škornje – z zaščito pred vrezninami, grobim podplatom in jekleno konico.

OPOZORILO

Da bi zmanjšali nevarnost poškodb oči, je treba nositi tesno prilegajoča se očala v skladu s standardom EN 166. Bodite pozorni na pravilno prileganje zaščitnih očal.

Nosite zaščito obraza in bodite pozorni na pravilno namestitev. Zaščita obraza ni zadostna zaščita za oči.

Nosite "osebno" protihrupno zaščito – npr. ušesne čepe.

Nosite zaščitno čelado, če obstaja nevarnost padajočih predmetov.

Nosite robustne delovne rokavice iz trpežnega materiala (npr. usnja).

STIHL vam za ta namen ponuja obsežni program osebne zaščite.

Transport

Pred transportom – tudi na kratke razdalje – motorno žago vedno izklopite, blokirajte zavoro verige in namestite ščitnik verige. Tako ne more priti do nenamernega zagona verige.

Motorno žago pri nošenju držite za ročajno cev – vroč dušilnik zvoka držite stran od telesa, meč je obrnjen nazaj. Ne dotikajte se vročih delov stroja, še posebej ne površine dušilca zvoka – nevarnost opeklin!

Pri transportu z vozilom: motorno žago zavarujte pred prevrnitvijo, poškodbami in iztekanjem goriva.

MS 261 C-MQ

slovenščina

Čiščenje

Plastične dele očistite s krpo. Ostra in močna čistila lahko poškodujejo plastiko.

Z motorne žage očistite prah in umazanijo – ne uporabljajte sredstev, ki topijo maščobe.

Po potrebi očistite reže za hladen zrak. Za čiščenje motorne žage ne

uporabljajte visokotlačnih čistilnikov. Trd vodni curek lahko poškoduje dele motorne žage.

Dodatni pribor

Dovoljena je montaža orodij, mečev, verig, verižnikov, dodatnega pribora ali tehnično enakovrednih izdelkov, ki jih za to napravo dovoljuje STIHL. V primeru dodatnih vprašanj se obrnite na pooblaščenega prodajalca. Uporabljajte le kakovostna orodja in dodatni pribor. V nasprotnem primeru lahko pride do nesreč ali poškodb na motorni žagi.

STIHL priporoča uporabo originalnih orodij, mečev, verig, verižnikov in dodatnega pribora. Lastnosti le-teh so optimalno prilagojene izdelku in potrebam uporabnika.

Polnjenje goriva

Bencin je zelo vnetljiv – ne približujte se odprtemu ognju – ne razlivajte goriva – ne kadite.

Nikdar ne dolivajte goriva, ko je motor še vroč – gorivo se lahko polije – nevarnost požara!

Zapiralo rezervoarja za gorivo previdno odprite, da se obstoječi nadtlak počasi zmanjša in gorivo ne more brizgniti ven.

Gorivo polnite le na dobro prezračenih mestih. Če ste polili gorivo, motorno žago takoj očistite. Ne dovolite, da bi prišlo gorivo na vaša oblačila, sicer jih takoj zamenjajte.

Motorne žage so lahko serijsko opremljene z naslednjimi zapirali rezervoarjev za gorivo:

Pokrov rezervoarja s zložljivim ročajem (bajonetno zapiralo)

Pravilno vstavite zložljiv ročaj (bajonetno zapiralo), ga zavrtite do prislona in ga poklopite.

S tem se zmanjša tveganje, da se zapiralo rezervoarja za gorivo zaradi vibracij motorja odvije in gorivo izteče.

Pazite na netesnosti! Če je gorivo izteklo, motorja ne zaganjajte – življenjsko nevarno zaradi opeklin!

Pred delom

Preizkusite motorno žago glede varnega stanja za obratovanje – upoštevajte ustrezna poglavja v navodilih za uporabo:

– sistem za gorivo preverite glede

tesnjenja, predvsem vidne dele, kot na primer zapiralo rezervoarja, cevne priključke, ročno črpalko za gorivo (samo pri motornih žagah z ročno črpalko za gorivo). Pri netesnjenju ali poškodbah motorja ne zaganjajte – nevarnost požara! Motorno žago naj pred zagonom servisira strokovni prodajalec

– brezhibna zavora verige, sprednji

ščitnik za roke

– meč je pravilno montiran – veriga je pravilno napeta – ročica za plin in zapora ročice za

plin se morata na rahlo premikati – ko ročico za plin izpustite, se mora ta vzmeteno vrniti v izhodiščni položaj

– kombinirana ročica se mora dati na

rahlo postaviti v položaj STOP, 0 oz.†

– preverite pritrjenost vtiča vžigalnega

kabla – če ta ni trdno pritrjen, lahko nastanejo iskre, ki lahko vnamejo uhajajočo mešanico goriva in zraka – nevarnost požara!

– ne izvajajte nobenih sprememb na

napravah za upravljanje in varnostnih napravah

Pred polnjenjem goriva ugasnite motor.

MS 261 C-MQ

slovenščina

001BA087 LÄ

– ročaji naj bodo čisti in suhi ter brez

olja in smole – zaradi varnega vodenja motorne žage

– v rezervoarju mora biti dovolj goriva

in olja za mazanje verige

Motorno žago smete uporabljati le, če je v obratovalno varnem stanju – nevarnost nesreče!

Zagon motorne žage

Le na ravni podlagi. Vedno poskrbite za varno stojišče. Motorno žago pri tem varno držite – rezalna garnitura se ne sme dotikati predmetov in tal – nevarnost poškodb zaradi vrteče se verige.

Motorno žago naj upravlja samo ena oseba. Ne dovolite zadrževanja drugih oseb v delovnem območju – tudi pri zagonu ne.

Motorne žage ne zaganjajte, če se veriga nahaja v zarezu.

Motor zaženite najmanj 3 m od kraja natakanja goriva in ne v zaprtem prostoru.

Pred zagonom blokirajte zavoro verige – zaradi vrteče se verige obstaja nevarnost poškodb!

Motorja ne zaganjajte v roki – zaganjajte ga, kot je opisano v navodilih za uporabo.

Med uporabo

Vedno poskrbite za varno in stabilno stojišče. Previdno, če je lubje drevesa mokro – nevarnost zdrsa!

Motorno žago vedno držite trdno z obema rokama: desna roka naj bo na zadnjem ročaju – tudi pri levičarjih. Za varno vodenje cevni ročaj in zadnji ročaj trdno objemite s palcem.

Pri grozeči nevarnosti oz. v sili takoj ugasnite motor – kombinirano ročico/stop stikalo prestavite proti STOP, 0 oz. †.

Motorne žage nikoli ne puščajte nenadzorovane.

Previdno pri poledici, spolzkem terenu, snegu, ledu, na pobočjih, na neravnem terenu ali na sveže olupljenem deblu ali drevesni skorji – nevarnost zdrsa!

Pazite na drevesne štore, korenine in jarke – nevarnost spotikanja!

Nikoli ne delajte sami – vedno ohranjajte klicno razdaljo do drugih oseb, ki vam v primeru sile lahko nudijo pomoč. Če se na kraju uporabe naprave zadržuje pomožno osebje, mora le to nositi zaščitno obleko (čelado!) in ne sme stati neposredno pod vejami, ki jih režete.

Pri uporabi zaščite sluha je potrebna povečana previdnost in pozornost – ker je s tem okrnjena sposobnost dojemanja opozorilnih zvokov (klicev, signalnih tonov ipd.).

Pravočasno naredite odmore, da bi preprečili utrujenost in izčrpanost – nevarnost nesreče!

Med žaganjem nastajajo prah (npr. lesni prah), para in dim, ki lahko ogrozijo vaše zdravje. Pri močnem prašenju nosite zaščito dihal.

Ko motor deluje: ko izpustite ročico za plin, se veriga še kratek čas vrti – učinek naknadnega delovanja.

Ne kadite pri uporabi in v bližini motorne žage – nevarnost požara! Iz sistema za gorivo lahko uhajajo vnetljivi bencinski hlapi.

Redno preverjajte stanje verige v kratkih časovnih razmikih in pri občutnih spremembah:

– izklopite motor in počakajte, da se

veriga ustavi

– preverite stanje in trdno pritrjenost – bodite pozorni na naostrenost

Ne dotikajte se verige, ko je motor prižgan. Če veriga blokira zaradi nekega predmeta, takoj ugasnite motor – šele nato odstranite predmet – nevarnost poškodb!

Preden zapustite motorno žago, ugasnite motor.

Za zamenjavo verige ugasnite motor. Zaradi nenamernega zagona motorja – nevarnost poškodb!

Lahko vnetljivih materialov (npr. ostružkov, drevesne skorje, suhe trave, goriva) ne približujte vročemu izpušnemu toku in vročemu dušilniku zvoka – nevarnost požara! Dušilniki zvoka s katalizatorjem se lahko močno ogrejejo.

MS 261 C-MQ

slovenščina

Nikoli ne delajte brez mazanja verige, pri tem upoštevajte nivo olja v rezervoarju za olje. Takoj prenehajte z delom, če je nivo olja v rezervoarju za olje prenizek, in dolijte olje za mazanje verige – glej tudi "Polnjenje olja za mazanje verige" in "Preverjanje mazanja verige".

V primeru, ko je bila motorna žaga izpostavljena uporabi, ki ni v skladu s predpisi (npr. sila ali padec), pred nadaljnjo uporabo obvezno preverite varno in brezhibno delovanje – glej tudi "Pred uporabo naprave".

Še posebej preverite tesnjenje sistema za gorivo in tehnično uporabnost varnostnih naprav. Motorne žage, ki ni varna za nadaljnjo uporabo, ni dovoljeno uporabljati naprej. V primeru dvomov nemudoma poiščite pomoč pri pooblaščenem prodajalcu.

Pazite na brezhiben prosti tek motorja, da se veriga ne bo vrtela, ko spustite ročico za plin. Redno kontrolirajte nastavitev prostega teka oz. jo popravite, če je to možno. Če se veriga kljub temu vrti v prostem teku, naj vam napravo servisira pooblaščen prodajalec.

Motorna žaga proizvaja takoj, ko se motor zažene, strupene izpušne pline. Ti plini so lahko brez vonja in nevidni ter vsebujejo nezgorel ogljikovodik in benzen. Nikoli ne delajte z motorno žago v zaprtih ali slabo prezračenih prostorih – tudi ne s katalizatorjem.

Pri delu v jarkih, globelih ali na zoženih mestih vedno poskrbite za ustrezno kroženje zraka – življenjska nevarnost zaradi zastrupitve!

Pri slabosti, glavobolu, motnjah vida (npr. zmanjšano vidno polje), motnjah sluha, vrtoglavici, popuščanju koncentracije takoj prenehajte z delom – vzrok za te simptome so lahko previsoke koncentracije odpadnih plinov – nevarnost nesreče!

Po uporabi

Izklopite motor, blokirajte zavoro verige in namestite zaščito verige.

Shranjevanje

Ko motorne žage ne uporabljate več, jo odložite tako, da nikogar ne ogroža. Motorno žago zavarujte pred nedovoljeno uporabo.

Napravo žago shranite v suhem prostoru.

Vibracije

Daljša uporaba naprave lahko privede do vibracijsko pogojenih motenj prekrvavitve rok (“Raynaud sindrom“).

Splošno veljavnega časa uporabe ni možno določiti, saj je ta odvisen od številnih dejavnikov.

Čas uporabe se podaljša z:

– zaščito rok (tople rokavice) – odmori

Čas uporabe se skrajša pri: – nagnjenju k slabi prekrvavitvi (znaki:

pogosto hladni prsti in mravljinci)

– nižjih zunanjih temperaturah – uporabi velike prijemalne sile

(močan prijem ovira prekrvavitev)

Pri redni in daljši uporabi naprave in pri ponavljajočem pojavu določenih simptomov (na primer mravljinčenju) svetujemo zdravniški pregled.

Vzdrževanje in popravila

Pred vsemi popravili, čiščenji in vzdrževalnimi deli ter deli na rezalni garnituri vedno izklopite motor. Zaradi nenamernega zagona verige – nevarnost poškodb!

Motorno žago redno vzdržujte. Izvajajte le vzdrževalna dela in popravila, ki so opisana v navodilih za uporabo. Vsa preostala dela naj opravi pooblaščeni prodajalec.

STIHL priporoča, da vzdrževalna dela in popravila izvaja samo pooblaščeni prodajalec STIHL. Pooblaščenim STIHL-ovim prodajalcem ponujamo redna šolanja in tehnične informacije.

Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali poškodb na motorni žagi. V primeru dodatnih vprašanj se obrnite na pooblaščenega prodajalca.

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena – nevarnost poškodb!

Motorno žago s snetim vtičem za svečko ali odstranjeno svečko premikajte z zagonsko napravo le takrat, ko je

MS 261 C-MQ

slovenščina

001BA036 KN

kombinirana ročica v položaju STOP, 0 oz. † – nevarnost požara zaradi iskrenja izven valja!

Motorne žage nikoli ne popravljajte ali shranjujte v bližini odprtega ognja – zaradi goriva nevarnost požara!

Redno preverjajte tesnjenje pokrova rezervoarja.

Uporabljajte le brezhibne vžigalne svečke, ki jih je odobril STIHL – glej poglavje "Tehnični podatki".

Preverite stanje vžigalnega kabla (brezhibna izolacija, trden stik).

Preverite brezhibno stanje dušilnika zvoka.

Naprave ne uporabljajte s pokvarjenim ali odstranjenim dušilnikom zvoka – nevarnost požara, poškodbe sluha!

Ne dotikajte se vročega dušilnika zvoka – nevarnost opeklin!

Stanje antivibracijskih elementov vpliva na vibracije – redno preverjajte antivibracijske elemente.

Preglejte lovilca verige – če je poškodovan, ga zamenjajte.

Izklop motorja

– za preverjanje napetosti verige – za napenjanje verige – za zamenjavo verige – za odpravljanje motenj

Upoštevajte navodila za ostrenje – za varno in pravilno uporabo verige in meča mora biti veriga vedno v brezhibnem stanju, pravilno naostrena, napeta in dobro namazana.

Pravočasno zamenjajte verigo, meč in verižnik.

Redno preverjajte brezhibno stanje bobna sklopke.

Gorivo in olje za mazanje verige hranite le v dovoljenih in dobro označenih posodah. Hraniti na suhem, hladnem in varnem mestu, zaščiteno pred svetlobo in soncem.

Pri motnjah delovanja zavore verige takoj izklopite motor – nevarnost poškodb! Obiščite pooblaščenega prodajalca – motorne žage ne uporabljajte, dokler napaka ni odpravljena (glej poglavje “Zavora verige“).

Reakcijske sile

Najbolj pogoste reakcijske sile so: povratni udarec, povratni sunek in uvlečenje.

Nevarnost zaradi povratnega udarca

Povratni udarec lahko povzroči smrtne poškodbe.

Pri povratnem udarcu (Kickback) žago sunkovito in nenadzorovano zažene poti uporabniku.

MS 261 C-MQ

slovenščina

001BA257 KN

001BA037 KN

001BA038 KN

Povratni udarec nastane na primer, če

– se veriga z zgornjo četrtino rezalne

konice nenamerno dotakne lesa ali drugega trdega predmeta – npr. nenameren dotik druge veje pri obvejevanju

– se veriga na rezalni konici med

rezanjem za trenutek zagozdi

Zavora verige QuickStop:

Z njo v nekaterih primerih zmanjšate nevarnost poškodb – samega povratnega udarca pa ne morete preprečiti. Pri aktiviranju zavore verige se veriga ustavi v delcu sekunde – glej poglavje “Zavora verige“ v teh navodilih za uporabo.

Preprečevanje povratnega udarca

– s premišljenim in pravilnim delom – motorno žago je treba trdno držati z

obema rokama

– žagati je treba samo s polnim

plinom

– opazovati je treba konico meča – ne žagajte s konico meča

– previdno pri majhnih, žilavih

koreninah, nizki podrasti in poganjkih – ob njih se lahko veriga zatakne

– nikoli ne žagajte več vej naenkrat – ne delajte sklonjeni predaleč naprej – ne žagajte nad višino ramen – meč le zelo previdno vstavite v

začeti rez

– "vrezujte" le, če dobro obvladate to

tehniko dela

– pazite na lego debla in na sile, ki

stiskajo režo in lahko ukleščijo verigo

– delajte le s pravilno naostreno in

napeto verigo – odmik omejevala globine naj ne bo prevelik

– uporabljajte verigo, ki zmanjšuje

povratni udarec, in meč z majhno tirnično glavo

Uvlečenje (A)

Če se pri žaganju s spodnjo stranjo meča – rez od zgoraj – veriga zatakne ali naleti na trd predmet v lesu, lahko potegne motorno žago sunkovito naprej k deblu – da bi to preprečili, vedno varno naslonite krempljasti naslon.

Povratni udarec (B)

Če se pri žaganju z zgornjo stranjo meča – rez od spodaj – veriga zatakne ali naleti na trd predmet, lahko sune motorno žago nazaj proti uporabniku – da bi to preprečili:

– zgornje strani meča ne ukleščite – meča ne obračajte v rezu

Posebna previdnost

– na pobočjih – pri hlodih, ki so zaradi nepravilnega

padca vpeti med drugimi drevesi – pri delu ob močnem vetru V teh primerih ne uporabljajte motorne

žage – temveč uporabite prijemalno roko, vitel ali vlačilec.

Prosto ležeče in obrezane hlode izvlecite iz goščave. Nadaljnja obdelava debel naj poteka na čistinah.

Trhel les (suh ali odmrl les) predstavlja veliko in težko ocenljivo nevarnost. Zaradi tega je prepoznavanje nevarnosti oteženo ali pa sploh ni možno. Uporabite pripomočke kot je vitel ali vlačilec.

MS 261 C-MQ

slovenščina

001BA082 KN

Pri podiranju v bližini cest, železniških prog, električnih napeljav itd. delajte še posebej previdno. Če je potrebno, obvestite policijo, podjetje za oskrbo z energijo ali upravo železnice.

Tehnika dela

Žaganje in podiranje ter vsa dela, ki so s tem povezana (vbadanje, obvejevanje itd.), smejo izvajati samo osebe, ki so za to posebej usposobljene in šolane. Kdor nima izkušenj z motorno žago ali delovnimi tehnikami, takšnih del ne sme izvajati – povečana nevarnost poškodb!

Pri podiranju je treba obvezno upoštevati lokalne predpise o tehnikah podiranja.

Žaganje

Ne delajte v položaju zagonskega plina. Število vrtljajev motorja v tem položaju ročice za plin ni nastavljivo.

Delajte mirno in premišljeno – le ob dobri svetlobi in vidljivosti. Ne ogrožajte drugih – delajte preudarno.

Začetnikom priporočamo, da rezanje hlodovine vadijo na kozi za žaganje – glej "Žaganje tankega lesa".

Uporabljajte čim krajše meče: veriga, meč in verižnik se morajo ujemati.

Motorno žago uporabljajte izključno za žaganje – ne za dvigovanje ali odmetavanje vej ali korenin.

Prosto visečih vej ne režite iz spodnje strani.

Previdno pri rezanju grmičevja in mladih dreves. Veriga lahko zagrabi tanke poganjke in jih izvrže proti uporabniku.

Previdno pri rezanju razcepljenega lesa – nevarnost poškodb zaradi odtrganih delcev lesa!

Motorna žaga ne sme zadeti ob noben tujek: kamni, žeblji ipd. se lahko odbijejo od verige in jo poškodujejo. Motorna žaga lahko odskoči – nevarnost nesreče!

Če vrteča se veriga zadane ob kamen ali drugi trdi predmet, lahko nastanejo iskre, zaradi česar lahko v določenih pogojih pride do vžiga lahko vnetljivih materialov. Tudi suhe rastline in grmičevje so lahko vnetljivi, predvsem v vročih, suhih vremenskih razmerah. Če obstaja nevarnost požara, motorne žage ne uporabljajte v bližini lahko vnetljivih snovi, suhih rastlin ali grmičevja. Obvezno se pri pristojnem zavodu za gozdove pozanimajte, ali obstaja nevarnost požara.

Delov telesa ne približujte v širše območje gibanja verige.

Motorno žago povlecite iz lesa le z vrtečo se verigo.

MS 261 C-MQ

Na strmini stojte vedno nad ali ob strani

001BA033 KN

001BA151 KN

001BA152 KN

debla ali ležečega drevesa. Pazite na kotaleča se debla.

Pri delu na višini:

– vedno uporabite dvižni oder – nikoli ne delajte na lestvi ali stoje na

drevesu

– nikoli ne delajte na nestabilni

podlagi

– nikoli ne delajte nad višino ramen – nikoli ne delajte samo z eno roko

Zažagajte s polnim plinom in trdno nasadite krempljasti naslon – šele nato zažagajte.

Nikoli ne delajte brez krempljastega naslona, žaga lahko potegne uporabnika naprej. Vedno varno nasadite krempljasti naslon.

Na koncu reza rezalna garnitura ne podpira več motorne žage. Tako mora uporabnik držati celotno težo motorne žage – povečana nevarnost izgube nadzora nad napravo!

Žaganje tankega lesa: – uporabljajte stabilno vpenjalno

napravo – kozo za žaganje

– lesa ne držite z nogo – druge osebe ne smejo niti držati

veje niti kako drugače pomagati Obvejevanje: – uporabljajte verigo z manj

povratnimi udarci

– žago po možnosti naslonite – pri rezanju vej ne stojte na vejah – ne žagajte s konico meča – pazite na veje, ki so napete – nikoli ne žagajte več vej naenkrat

Napet ležeč ali stoječ les: Upoštevajte pravilen vrstni red rezov

(najprej napeta stran (1), nato natezna stran (2)). V nasprotnem primeru se lahko rezalna garnitura zatakne v rezu in udari nazaj – nevarnost poškodb!

slovenščina

N izvedite razbremenilni rez na napeti

strani (1)

N izvedite ločilni rez na natezni

strani (2)

Pri ločilnem rezu od spodaj navzgor (rez s hrbtom meča) – nevarnost povratnega sunka!

OBVESTILO

Ležeči les se na mestu rezanja ne sme dotikati tal – veriga se sicer poškoduje.

MS 261 C-MQ

slovenščina

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

45°

Vzdolžni rez:

Tehnika žaganja brez uporabe krempljastega naslona – nevarnost potega naprej – meč pristavite po možnosti pod najnižjim kotom – ravnajte še posebej previdno – povečana nevarnost povratnega udarca!

Pripravljanje podiranja

V območju podiranja dreves se lahko zadržujejo le osebe, ki sodelujejo pri podiranju.

Preverite, da nihče ni ogrožen zaradi padajočega drevesa – zaradi hrupa motorja bodo klici morda preslišani.

Oddaljenost od naslednjega delovnega mesta mora biti najmanj 2 1/2 dolžine drevesa.

Določanje smeri padanja in mesta umika

Izberite smer padanja, v katero se bo drevo podrlo.

Pri tem upoštevajte naslednje:

– naravni nagib drevesa – nenavadno močno vejevje,

asimetrično rast, poškodbe drevesa – smer vetra in hitrost vetra – ob

močnem vetru ne podirajte

– nagib terena – sosednja drevesa – težo snega – zdravstveno stanje drevesa – bodite

posebej previdni pri poškodbah

debla ali odmrlem deblu (posušen,

trhel ali odmrl les)

A Smer padanja drevesa B Mesto umika (analogno pot umika)

– določite mesto umika za vsakega

posameznika – približno 45° na smer podiranja

– očistite mesto umika in odstranite

ovire

– orodje odložite v varni razdalji – toda

ne v mesto umika

– pri podiranju se zadržujte le ob

strani padajočega drevesa in se umikajte le stransko na mesto umika

– mesta umika načrtujte vzporedno k

strmini

– pri vzvratni hoji pazite na padajoče

veje in opazujte prostor okoli krošnje drevesa

MS 261 C-MQ

slovenščina

001BA146 KN

001BA271 KN

001BA153 KN

Priprava delovnega območja okoli debla – iz delovnega območja okoli debla

odstranite moteče veje, grmičevje in ovire – varno stojišče za vse sodelujoče

– temeljito očistite podnožje drevesa

(npr. s sekiro) – pesek, kamni in drugi tujki skrhajo verigo

– odžagajte velike korenine: najprej

največji koreninski nastavek – najprej zažagajte navpično, nato vodoravno – samo pri zdravem lesu

Zasek

Priprava zaseka

Zasek (C) določa smer padanja drevesa.

Pomembno: – zasek izdelajte pravokotno na smer

podiranja

– žagajte čim bližje tlom – zažagajte približno 1/5 do največ

1/3 premera debla

Določanje smeri podiranja drevesa – s podiralnim vodilom na pokrovu in ohišju ventilatorja

Ta motorna žaga ima podiralno vodilo na pokrovu in ohišju ventilatorja. Uporabite podiralno vodilo.

Izdelava zaseka Pri izdelavi zaseka naravnajte motorno

žago tako, da je zasek v desnem kotu glede na smer podiranja.

Pri izdelavi zaseka z rezom na dnu zaseka (vodoravnim rezom) in rezom na zgornjem delu zaseka (poševnim rezom) so dovoljena različna zaporedja – upoštevajte lokalne predpise o tehniki podiranja dreves.

N naredite rez na dnu zaseka

(vodoravni rez)

N naredite rez na zgornjem delu

zaseka (poševni rez) pod kotom pribl. 45°- 60° od reza na dnu zaseka

MS 261 C-MQ

slovenščina

001BA153 KN

001BA150 KN

001BA259 KN

1/10

001BA269 KN

Preverjanje smeri podiranja

N motorno žago z mečem vstavite v

dno zaseka. Podiralno vodilo mora gledati v smeri vnaprej določene smeri podiranja – po potrebi popravite smer podiranja drevesa z ustreznim dorezovanjem zaseka

Zarezovanje beljave

nad nivojem dna zaseka približno 1/10 premera debla – pri debelejših deblih pa zažagajte največ do širine meča.

Pri bolnem lesu zarezovanje beljave ne pride v poštev.

Osnovno o podiralnem rezu

Enote reza

S podiralnim rezom (E) se drevo podre.

– popolnoma vodoravno – 1/10 (min. 3 cm) širine ščetine (D)

nad spodnjim robom zaseka (C)

Zadrževalni pas (F) ali varnostni pas (G) podpira drevo in ga zavaruje pred predčasnim padanjem.

– širina pasu: pribl. 1/10 do 1/5

premera debla

– pasu med podiralnim rezom v

nobenem primeru ne prežagajte – pri gnilem lesu pustite širši pas Vrezovanje – kot razbremenilni rez pri rezanju na

dolžino – pri rezbarjenju

Zarezovanje beljave preprečuje pri lesu z dolgimi vlakni cepljenje beljave pri podiranju debla – na obeh straneh debla

Zasek (C) določa smer padanja drevesa.

Ščetina (D) vodi drevo kot tečaj do tal. – širina ščetine: pribl. 1/10 premera

debla

– ščetine med podiralnim rezom v

nobenem primeru ne prežagajte – sicer izgubite kontrolo nad smerjo padanja drevesa – nevarnost nesreče!

– pri gnilem lesu pustite širšo ščetino

N uporabljajte verigo z manj

povratnimi udarci in postopajte še

posebej previdno

MS 261 C-MQ

slovenščina

001BA270 KN

001BA260 KN

001BA261 KN

1. Zažagajte s spodnjim delom konice meča – ne z zgornjim delom – nevarnost povratnega udarca! Zažagajte s polnim plinom, da je meč v deblu za svojo dvojno širino.

2. Počasi obrnite v vbodni položaj – nevarnost povratnega sunka in udarca!

3. Previdno zažagajte – nevarnost povratnega sunka!

Če je možno, uporabite vbodno letev. Vbodna letev in zgornja oz. spodnja stran meča sta vzporedni.

Pri vrezovanju vbodna letev pomaga, da je ščetina vzporedna, torej enako debela po celotni dolžini. Vbodna letev mora biti vzporedna z zasekom.

Klini Kline vstavite čim prej, torej ko klini več

ne morejo ovirati reza. Kline vstavite v podiralni rez in jih v rez potisnite s primernim orodjem.

Uporabite samo aluminijaste ali plastične kline – ne uporabljajte jeklenih klinov. Jekleni klini lahko poškodujejo verigo in lahko povzročijo nevarni povratni udarec.

Glede na premer debla in širino zareza (analogno podiralni rez (E)) izberite primerne kline.

Pri izbiranju klina (primerna dolžina, širina in višina) se obrnite na strokovnega prodajalca STIHL.

Izbiranje primernega podiralnega reza

Pri izbiranju primernega podiralnega reza je treba upoštevati iste dejavnike, ki jih je treba upoštevati pri določanju smeri padanja in mesta umika.

Razlikovati je mogoče med različnimi dejavniki. V teh navodilih za uporabo sta opisana dva najpogostejša primera:

levo: normalno drevo – navpično

drevo z enakomerno drevesno krošnjo

desno: previs – drevesna krošnja

gleda v smer padanja

Podiralni rez z varnostnim pasom (normalno drevo)

A) Tanka debla Ta podiralni rez izvedite, ko je premer

debla manjši od dolžine rezanja motorne žage.

Pred začetkom podiralnega reza opozorite okolico z opozorilnim klicem “Pozor!“.

N vrežite podiralni rez (E) – meč pri

tem do konca zarežite

N krempljasti naslon nastavite za

ščetino in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

N zažagajte podiralni rez do ščetine

(1) – ne prežagajte ščetine N zažagajte podiralni rez do

varnostnega pasa (2) – ne prežagajte varnostnega pasa

MS 261 C-MQ

slovenščina

001BA273 KN

001BA263 KN

001BA274 KN

N vrežite podiralni rez N zažagajte podiralni rez do ščetine

(4) – ne prežagajte ščetine N zažagajte podiralni rez do

varnostnega pasa (5) – ne prežagajte varnostnega pasa

N namestite klin (3) Neposredno pred padanjem drevesa se

še enkrat zaderite “Pozor!“. N varnostni pas od zunaj, horizontalno

v ravnini podiralnega reza prerežite

z iztegnjenimi rokami B) Debela debla Ta podiralni rez izvedite, ko je premer

debla večji od dolžine rezanja motorne žage.

Pred začetkom podiralnega reza opozorite okolico z opozorilnim klicem “Pozor!“.

N krempljasti naslon nastavite na

višino podiralnega reza in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

N konica meča gre v les pred ščetino

(1) – žago vodite popolnoma vodoravno in jo obrnite čim bolj stran

N zažagajte podiralni rez do ščetine

(2) – ne prežagajte ščetine N zažagajte podiralni rez do

varnostnega pasa (3) – ne prežagajte varnostnega pasa Podiralni rez je treba nadaljevati z

nasprotne strani debla. Bodite pozorni, da bo drugi rez na isti

višini kot prvi rez.

N namestite klin (6) Neposredno pred padanjem drevesa se

še enkrat zaderite “Pozor!“. N varnostni pas od zunaj, horizontalno

v ravnini podiralnega reza prerežite z iztegnjenimi rokami

MS 261 C-MQ

slovenščina

001BA265 KN

001BA266 KN

001BA267 KN

Podiralni rez z zadrževalnim pasom (previs)

A) Tanka debla Ta podiralni rez izvedite, ko je premer

debla manjši od dolžine rezanja motorne žage.

N vrežite meč, da izstopi na drugi

strani debla

N zažagajte podiralni rez (E) do

ščetine (1)

– popolnoma vodoravno – ne prežagajte ščetine

N zažagajte podiralni rez do

zadrževalnega pasa (2)

– popolnoma vodoravno – ne prežagajte zadrževalnega pasa

Neposredno pred padanjem drevesa se še enkrat zaderite “Pozor!“.

N zadrževalni pas od zunaj, poševno

od zgoraj prežagajte z iztegnjenimi

rokami

B) Debela debla

Ta podiralni rez izvedite, ko je premer debla večji od dolžine rezanja motorne žage.

N krempljasti naslon nastavite za

zadrževalni pas in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

N konica meča gre v les pred ščetino

(1) – žago vodite popolnoma vodoravno in jo obrnite čim bolj stran

– ne prežagajte zadrževalnega pasa

in ščetine

N zažagajte podiralni rez do ščetine

(2) – ne prežagajte ščetine N zažagajte podiralni rez do

zadrževalnega pasa (3) – ne prežagajte zadrževalnega pasa

MS 261 C-MQ

slovenščina

001BA268 KN

001BA248 KN

Podiralni rez je treba nadaljevati z nasprotne strani debla.

Bodite pozorni, da bo drugi rez na isti višini kot prvi rez.

N krempljasti naslon nastavite za

ščetino in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

N konica meča gre v les pred

zadrževalnim pasom (4) – žago vodite popolnoma vodoravno in jo obrnite čim bolj stran

N zažagajte podiralni rez do ščetine

(5) – ne prežagajte ščetine N zažagajte podiralni rez do

zadrževalnega pasa (6) – ne prežagajte zadrževalnega pasa

N zadrževalni pas od zunaj, poševno

od zgoraj prežagajte z iztegnjenimi rokami

Rezalna garnitura

Veriga, meč in verižnik tvorijo rezalno garnituro.

Rezalna garnitura, ki je del obsega dobave, je optimalno prilagojena motorni žagi.

– delitve (t) verige (1), verižnika in

obračalnika meča Rollomatic morajo biti usklajene

– debelina pogonskega člena (2)

verige (1) mora biti usklajena s širino utora v meču (3)

Pri kombiniranju komponent, ki se ne ujemajo, se le te lahko že po krajšem času delovanja nepopravljivo poškodujejo.

Neposredno pred padanjem drevesa se še enkrat zaderite “Pozor!“.

MS 261 C-MQ

slovenščina

001BA244 KN

001BA245 KN

5902BA020 KN

001BA185 KN

Zaščita verige

Obseg dobave zajema zaščito verige, ki ustreza rezalni garnituri.

Če na eni motorni žagi uporabljate meče različnih dolžin, morate vedno uporabljati ustrezno zaščito verige, ki v celoti pokrije meč.

Na zaščiti verige je ob strani navedba o dolžini ustreznih mečev.

Pri mečih, ki so daljši od 90 cm, je treba uporabiti podaljšek zaščite verige. Pri mečih, ki so daljši od 120 cm, je treba uporabiti dva podaljška zaščite verige.

Glede na opremo motorne žage je podaljšek zaščite verige že priložen ali pa je na voljo kot posebni pribor.

Montaža podaljška zaščite verige

N staknite podaljšek zaščite verige in

zaščito verige – zaskočke (1) morajo zaskočiti v zaščiti verige

Montaža meča in verige

Demontaža pokrova verižnika

N vrtite pritrjene matice v levo, dokler

le-te ne visijo ohlapno v pokrovu verižnika

N odstranite pokrov verižnika s

pritrjenimi maticami

MS 261 C-MQ

N vrtite vijak (1) v levo, dokler

napenjalni drsnik (2) ne naleže levo na odprtino ohišja

slovenščina

001BA186 KN

143BA003 KN

001BA187 KN

133BA024 KN

Sprostitev zavore verige

N vlečite ščitnik za roke v smeri

ročajne cevi, dokler se slišno ne

zaskoči – zavora verige je

sproščena

Namestitev verige

OPOZORILO

Nataknite zaščitne rokavice – nevarnost poškodb zaradi ostrih rezalnih zob

N namestite verigo tako, da začnete

na konici meča

N položite meč preko vijakov (1) –

rezalni robovi verige morajo gledati v desno

N postavite fiksacijsko izvrtino (2) nad

zatič napenjalnege drsnika – istočasno položite verigo preko verižnika (3)

N pritisnite zaporo ročice plina, da bi

tako sprostili zavoro verige

N vrtite vijak (4) v desno, dokler veriga

ne visi spodaj le še malo preko in nosovi pogonskih členov ne naležejo v utor meča

N ponovno namestite pokrov verižnika

– in ročno ter rahlo pritegnite matice (matice pritegnite močno šele po napenjanju verige)

N nadaljevanje v poglavju

"Napenjanje verige"

Napenjanje verige

Za napenjanje med delom:

N izklopite motor N odvijte matice N dvignite meč na konici N z izvijačem vrtite vijak (1) v desno,

dokler se veriga ne prilega spodnji strani meča

N držite meč še naprej dvignjen na

konici in pritegnite matice

N nadaljevanje: glej "Preverjanje

napetosti verige"

Novo verigo morate napenjati pogosteje od tiste, ki jo že dalj časa uporabljate!

N večkrat preverjajte napetost verige

– glej "Navodila za uporabo"

MS 261 C-MQ

slovenščina

143BA007 KN

Preverjanje napetosti verige

N izklopite motor N nadenite si zaščitne rokavice N pritisnite zaporo ročice plina, da bi

tako sprostili zavoro verige

Quickstop Super N veriga se mora prilegati spodnji

strani meča, vendar jo je mogoče pri

sproščeni zavori verige z roko

potegniti po vodilu meča N po potrebi ponovno napnite verigo Novo verigo morate napenjati pogosteje

od tiste, ki jo že dalj časa uporabljate. N večkrat preverjajte napetost verige

– glej "Navodila za uporabo"

Sistem goriva

Motor je treba uporabljati z mešanico bencina in motornega olja.

OPOZORILO

Izogibajte se neposrednemu stiku s kožo in vdihavanju bencinskih hlapov.

STIHL MotoMix

STIHL priporoča uporabo mešanice STIHL MotoMix. To že pripravljeno gorivo ne vsebuje benzena in svinca, odlikuje ga visoko oktansko število, vedno pa nudi pravo mešalno razmerje.

STIHL MotoMix je za najdaljšo možno življenjsko dobo motorja mešan s STIHL-ovim motornim oljem za dvotaktne motorje HP Ultra.

MotoMix ni na voljo v vseh trgovinah.

Mešanje goriva

OBVESTILO

Neustrezna goriva ali mešalna razmerja, ki niso v skladu s predpisi, lahko povzročijo resne okvare na motorju. Tako lahko bencin ali motorno olje slabše kakovosti poškoduje motor, tesnilne obroče, napeljave in rezervoar za gorivo.

Stroji s katalizatorjem izpušnih plinov se uporabljajo z neosvinčenim bencinom.

OBVESTILO

Pri uporabi stroja z več polnitvami osvinčenega bencina, se lahko delovanje katalizatorja občutno poslabša.

Bencin z vsebnostjo alkohola nad 10 % lahko pri motorjih z ročno nastavljivim uplinjačem povzroči motnje v delovanju in se zaradi tega odsvetuje pri tovrstnih motorjih.

Motorji s sistemom M-Tronic zagotavljajo polno moč z uporabo bencina z vsebnostjo alkohola do 25 % (E25).

Motorno olje Uporabljajte samo kakovostno

dvotaktno motorno olje – najbolje STIHL-ova dvotaktna motorna olja HP, HP Super ali HP Ultra. Le ta so optimalno prilagojena STIHL-ovim motorjem in zagotavljajo dolgo življenjsko dobo le-teh. Največjo moč in življenjsko dobo motorja zagotavlja HP Ultra.

Motorna olja niso na voljo v vseh trgovinah.

Pri motornih napravah s katalizatorjem izpušnih plinov se lahko kot dodatek mešanici goriva uporabi samo STIHLovo motorno olje za dvotaktne motorje v razmerju 1:50.

MS 261 C-MQ

Bencin Uporabljate samo bencin preverjenih

blagovnih znamk z oktanskim številom najmanj 90 – neosvinčen ali osvinčen.

Mešalno razmerje Pri STIHL-ovem motornem olju za

dvotaktne motorje 1:50; 1:50 = 1 enota olja + 50 enot bencina

slovenščina

001BA229 KN

001BA236 KN

Primeri

Količina bencina

STIHL-ovo motorno olje za dvotaktne motorje

1:50 liter liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N v posodo, ki je primerna za gorivo,

najprej vlijte motorno olje, nato bencin ter vse skupaj dobro premešajte

Shranjevanje mešanice goriva

Gorivo shranjujte v posodah, ki so primerne za gorivo, na varnem, suhem in hladnem mestu, kjer je zaščiteno pred svetlobo in soncem.

Mešanica goriva se stara – mešajte samo za potrebe nekaj tednov vnaprej. Mešanice goriva ne shranjujte več kot 30 dni. Pod vplivom svetlobe, sonca, nizkih ali visokih temperatur lahko mešanica goriva postane hitreje neuporabna.

STIHL MotoMix pa je mogoče brez težav skladiščiti do 2 leti.

N posodo z mešanico goriva pred

polnjenjem močno pretresite

N rezervoar za gorivo in posodo od

časa do časa temeljito očistite

Ostanke goriva in tekočino za čiščenje odstranjujte v odpad v skladu s predpisi in na okolju prijazen način!

Polnjenje goriva

Priprava naprave

N pred dolivanjem goriva temeljito

očistite pokrov rezervoarja in njegovo okolico, da umazanija ne pade v rezervoar

N postavite napravo tako, da gleda

pokrov rezervoarja navzgor

Odpiranje

OPOZORILO

V posodi lahko nastane tlak – previdno pri odpiranju.

N dvignite roč

MS 261 C-MQ

Zapiranje

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

slovenščina

N vrtite pokrov rezervoarja (približno

za 1/4 vrtljaja)

oznake na pokrovu rezervoarja in rezervoarju se morajo pokrivati

N snemite pokrov rezervoarja

Polnjenje goriva

Roč je pokonci: N pristavite pokrov rezervoarja –

oznake na pokrovu rezervoarja in rezervoarju se morajo pokrivati

N pritisnite pokrov rezervoarja

navzdol do naslona

N držite pokrov rezervoarja pritisnjen

in ga vrtite v smeri urnega kazalca, dokler se ne zaskoči

N poklopite roč

Pokrov rezervoarja je zaprt

Če pokrova rezervoarja ni možno zapreti na rezervoarju

Spodnji del pokrova rezervoarja je glede na zgornji del narobe zasukan.

N odstranite pokrov rezervoarja in si

ga oglejte od zgoraj

Pri polnjenju ne polivajte goriva in rezervoarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje goriva (posebni pribor).

N napolnite gorivo

MS 261 C-MQ

Potem se oznake na pokrovu rezervoarja in rezervoarju pokrivajo

slovenščina

001BA238 KN

001BA239 KN

001BA158 KN

levo: spodnji del pokrova rezervo-

arja je zasukan – notranja oznaka (1) se pokriva z zunanjo oznako

desno: spodnji del pokrova rezervo-

arja je v pravilnem položaju – notranja oznaka se nahaja na spodnjem delu roča. Oznaka se ne pokriva z zunanjo oznako

N pristavite pokrov rezervoarja in ga

vrtite tako dolgo v nasprotni smeri urnega kazalca, dokler ne zagrabi nastavka za polnjenje

N vrtite pokrov rezervoarja še naprej v

nasprotni smeri urnega kazalca (približno 1/4 vrtljaja) – spodnji del pokrova rezervoarja se s tem vrti v pravilen položaj

N vrtite pokrov rezervoarja v smeri

urnega kazalca in ga zaprite – glej odstavek "Zapiranje"

Olje za mazanje verige Polnjenje olja za mazanje

verige

Za avtomatsko in trajno mazanje verige in meča uporabljajte samo okolju prijazno olje – zelo primerno je biološko razgradljivo olje STIHL BioPlus.

Priprava naprave

OBVESTILO

Biološko olje za mazanje verig mora biti zelo obstojno proti staranju (npr. STIHL BioPlus). Olje z nizko obstojnostjo proti staranju se hitro strdi. Posledica so trdne in težko odstranljive obloge, še posebej v območju pogona verige in na verigi – in blokada oljne črpalke.

Življenska doba verige in meča je v glavnem odvisna od kakovosti mazalnega olja – zaradi tega uporabljajte samo posebno olje za mazanje verig.

OPOZORILO

Ne uporabljajte odpadnega olja! Odpadno olje lahko pri daljšem in pogostem stiku s kožo povzroči kožnega raka in je okolju škodljivo!

OBVESTILO

Odpadno olje nima zahtevanih lastnosti mazanja in je tako za mazanje verig neustrezno.

N pokrov rezervoarja in njegovo

okolico temeljito očistite, da umazanija ne pade v rezervoar za olje

N napravo postavite tako, da gleda

pokrov rezervoarja navzgor

N odprite pokrov

Polnjenje olja za mazanje verige

N napolnite olje za mazanje verige –

po vsakem polnjenju goriva

Pri dolivanju ne polivajte olja in rezervoarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje olja za mazanje verige (posebni pribor).

N zaprite pokrov Ko ste izpraznili rezervoar za gorivo se

mora v rezervoarju za olje nahajati še nekaj olja za mazanje verige.

MS 261 C-MQ

slovenščina

143BA024 KN

Če se količina olja v rezervoarju za olje ne zmanjšuje, je lahko moteno mazanje: Preverite mazanje verige, očistite kanale za olje, po potrebi se obrnite na pooblaščenega prodajalca. STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani STIHL-ovega pooblaščenega prodajalca.

Preverjanje mazanja verige

Z verige mora vedno škropiti nekaj mazalnega olja.

OBVESTILO

Nikoli ne delajte brez mazanja verige! Pri teku suhe verige se rezalna garnitura v kratkem času nepopravljivo pokvari. Pred delom vedno preverite mazanje verige in nivo olja.

Vsaka nova veriga potrebuje za utekanje 2 do 3 minute.

Po utekanju preverite napetost verige in jo po potrebi popravite – glej "Preverjanje napetosti verige".

Zavora verige

Zavora verige ima dve funkciji: N STIHL-ova zavora verige pri

povratnem udarcu N STIHL-ova zakasnitvena zavora Zakasnitvena zavora ustavi gibanje

verige takoj, ko izpustite zadnji ročaj motorne žage.

Zakasnitvena zavora je aktivirana

N pri izpustitvi zadnjega ročaja

MS 261 C-MQ

slovenščina

Aktiviranje zakasnitvene zavore

N pritisnite zaporo ročice plina,

zavorni jermen sprosti boben sklopke – veriga se lahko vrti

Aktiviranje zavore verige pri povratnem udarcu

Sprostitev zavore verige pri povratnem udarcu

N potegnite ščitnik za roke proti

cevnemu ročaju

OBVESTILO

Pred dodajanjem plina (razen pri preizkusu delovanja) in pred žaganjem je potrebno zavoro verige sprostiti.

Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

Preverjanje delovanja zakasnitvene zavore

Vedno pred začetkom dela: dodajte plin do konca – izpustite zadnji ročaj – veriga se mora ustaviti v manj kot eni sekundi!

Preverjanje delovanja zavore verige pri povratnem udarcu

Vedno pred začetkom dela: Blokirajte verigo (ščitnik za roke proti konici meča) pri praznem teku motorja in za kratek čas (največ 3 sekunde) dodajte plin do konca – veriga se pri tem ne sme vrteti. Ščitnik za roko mora biti čist in lahko gibljiv.

Če takšno delovanje ni zagotovljeno se obrnite na pooblaščenega prodajalca. STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL!

Vzdrževanje zavore verige

N s pritiskom ščitnika za roke z levo

roko proti konici meča – ali avtomatsko na podlagi dovolj močnega povratnega udarca žage

Veriga se blokira in se ustavi.

Zavora verige se aktivira avtomatsko

Pri dovolj močnem povratnem udarcu žage – zaradi vztrajnostne mase ščitnika za roko.

Le ta pri tem udari najprej proti konici meča – tudi če leva roka ni na cevnem ročaju za ščitnikom za roke, kot je to npr. pri podiranju dreves.

Povratna zavora deluje le, če na sprednjem ščitniku za roke niste ničesar spreminjali.

Zavora verige je pri delu zaradi trenja izpostavljena obrabi (naravna obraba). Da bi lahko pravilno delovala, jo mora redno vzdrževati in negovati strokovno usposobljeno osebje. STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pri tem je potrebno upoštevati naslednje časovne razmake:

Celodnevna uporaba: vsake 3

mesece

Poldnevna uporaba: vsakih 6

mesecev

Občasna uporaba: enkrat letno

MS 261 C-MQ

slovenščina

5902BA002 KN

5902BA003 KN

5902BA004 KN

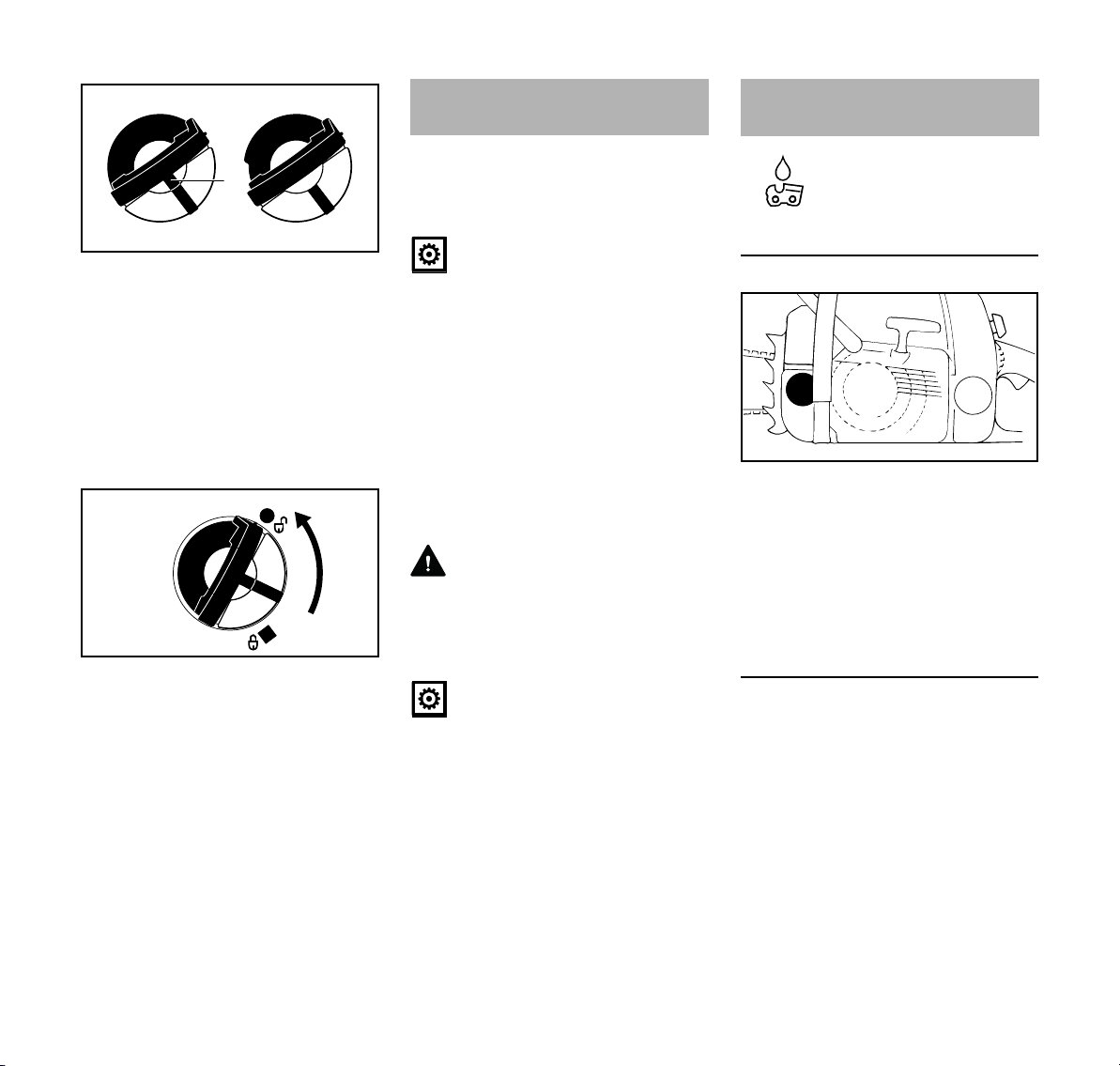

Delo pozimi

Predgretje uplinjača

N demontirajte pokrov – glej "Pokrov"

Pri temperaturah pod +10 ℃

N premaknite zasun s kombiniranim

ključem ali izvijačem iz položaja s (delo poleti)

Okrog uplinjača priteka zdaj topel zrak iz okolice valja – nobene zaledenitve uplinjača.

Pri temperaturah nad +20 ℃ N zasun obvezno spet zavrtite v

položaj s (delo poleti)

OBVESTILO

Nevarnost motenj delovanja motorja zaradi pregrevanja!

Pri temperaturah pod -10 °C

Pri ekstremnih zimskih razmerah (temperature pod -10 °C, pršiču ali sneženju) se priporoča montaža “pokrova“ (posebni pribor).

Pokrov (posebni pribor) preprečuje vstop pršiča ali snega.

Pri uporabi pokrova mora zasun biti v položaju za delo pozimi.

Pri motnjah delovanja motorja najprej preverite, ali je potrebna uporaba pokrova.

Pri uporabi montažnega kompleta mora zasun biti v položaju za delo pozimi.

Pri nastanku motenj v delovanju motorja preverite nujnost uporabe pokrova.

N vstavite zasun z odprtino v smeri

motorne žage (delo pozimi) – puščica kaže v smeri simbola r – zasun se mora slišno zaskočiti

V položaju za delo pozimi je konica puščice (1) vidna.

N montirajte pokrov – glej "pokrov"

MS 261 C-MQ

Montaža pokrova

N nataknite pokrov (1) z obema

sponama (puščici) in ga pritrdite z vijaki (2)

slovenščina

5902BA042 KN

STOP

5902BA043 KN

Zagon / izklop motorja

Položaji kombinirane ročice

STOP oz. † – za izklop vžiga je treba kombinirano ročico potisniti v smeri STOP oz. †. Ko jo izpustite, kombinirana ročica skoči nazaj v položaj obratovanja F.

OPOZORILO

Ko se motor ustavi, se vžig samodejno znova vklopi. Z uporabo zagonske naprave se lahko motor kadarkoli zažene.

Položaj obratovanja F – v tem položaju se zaganja topel motor ali motor deluje

Start } – v tem položaju se zaganja hladen motor

Nastavitev kombinirane ročice

Za prestavitev kombinirane ročice iz položaja obratovanja F v položaj Start } pritisnite istočasno zaporo ročice za plin in ročico za plin ter ju držite pritisnjeni – prestavite kombinirano ročico na Start } in istočasno izpustite ročico za plin in zaporo ročice za plin.

Če istočasno pritisnete zaporo ročice za plin in ročico za plin, kombinirana ročica skoči iz položaja Start } v položaj obratovanja F.

Za izklop motorja morate kombinirano ročico postaviti v položaj STOP oz. † – ko kombinirano ročico izpustite, le-ta skoči nazaj v položaj obratovanja F.

Drža motorne žage

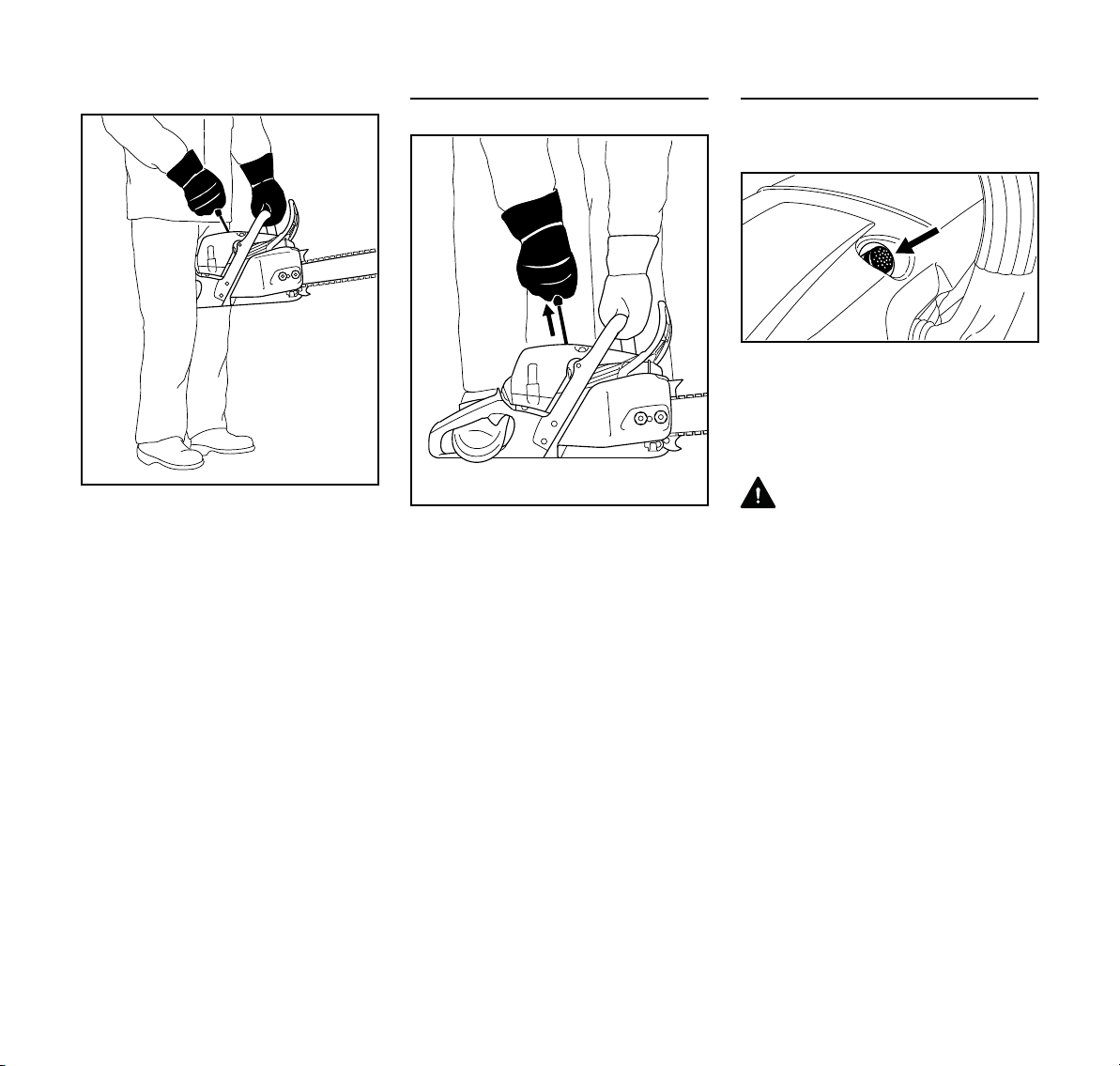

Obstajata dve možnosti drže motorne žage ob zagonu.

Na tleh

N motorno žago varno položite na tla –

zavzemite varen položaj – veriga se

ne sme dotikati nobenih predmetov

in ne tal N motorno žago z levo roko držite za

cevni ročaj in jo močno pritiskajte k

tlom – palec je pod ročajem N z desno nogo stopite v zadnji ročaj

ali s peto desne noge stopite na

zadnji ščitnik za roke

MS 261 C-MQ

slovenščina

5902BA044 KN

5902BA045 KN

5902BA006 KN

Med koleni ali stegni

N položite zadnji ročaj med koleni ali

stegni

N z levo roko trdno primite cevni ročaj

– palec je pod ročajem

Zaganjanje

N z desno roko počasi izvlecite

zagonsko ročico do naslona – in nato ročaj hitro in močno potegnite iz ohišja – pri tem ročajno cev potiskajte navzdol – vrvice ne izvlecite do konca – nevarnost pretrganja! Vrvice ne spuščajte prosto nazaj v ohišje – spuščajte jo v smeri izhoda vrvice, da se vrvica pravilno navije nazaj

Pri novem motorju ali daljšem mirovanju naprave ali pri popolnem izpraznjenju rezervoarja (motor se je ugasnil) bo pri napravah brez dodatne ročne črpalke za gorivo morda treba večkrat potegniti za zagonsko vrvico – dokler v uplinjaču ni dovolj goriva.

Zagon motorne žage

Dekompresijski ventil

N pritisnite gumb, dekompresijski

ventil se odpre Po prvem zagonu se dekompresijski

ventil avtomatsko zapre. Zato pritisnite gumb pred vsakim nadaljnjim zagonom.

OPOZORILO

V območju gibanja motorne žage se ne smejo zadrževati druge osebe.

MS 261 C-MQ

slovenščina

5902BA047 KN

5902BA048 KN

001BA186 KN

5902BA049 KN

STOP

Takoj, ko se motor zažene

N če je bil motor zagnan v položaju

Start }: na kratko pritisnite zaporo ročice za plin (2) in ročico za plin (3), kombinirana ročica (4) skoči v položaj obratovanja F in motor preklopi v prosti tek

N potisnite ščitnik za roke (1) naprej –

veriga je blokirana

Kombinirana ročica (4) je v položaju obratovanja F.

N Če je motor hladen: istočasno

pritisnite zaporo ročice za plin (2) in ročico za plin (3) ter ju držite – nastavite kombinirano ročico (4) na Start }

N držite motorno žago N močno povlecite za zagonsko

ročico, po potrebi tudi večkrat, dokler se motor ne zažene

N če se motor kljub temu ne zažene:

kombinirano ročico prestavite v položaj Start } in znova zaženite motorno žago

N ščitnik za roke potegnite proti

cevnemu ročaju

Zavora verige je sproščena – motorna žaga je pripravljena za uporabo.

OBVESTILO

Plin dodajajte le, ko je zavora verige sproščena. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na sklopki in zavori verige.

Pri zelo nizki temperaturi

N po potrebi nastavite na delo pozimi,

glej "Delo pozimi"

Izklop motorja

N potisnite kombinirano ročico v

položaj STOP oz. † – ko

kombinirano ročico izpustite, le-ta

skoči nazaj v položaj obratovanja F

Če se motor ne zažene

N preverite, če so vsi upravljalni

elementi pravilno nastavljeni N preverite, če je v rezervoarju gorivo,

po potrebi ga dolijte N preverite, če je vtikač vžigalne

svečke trdno nataknjen N ponovite postopek zagona ali: Morda je v prostoru za izgorevanje v

motorju premastna zmes goriva in zraka, ki se ne more vžgati – motor je zalilo.

N demontirajte vžigalno svečko – glej

"Vžigalna svečka" N posušite vžigalno svečko

MS 261 C-MQ

slovenščina

N držite motorno žago na tleh N kombinirano ročico potiskajte do

omejevala v smer STOP oz. †

OPOZORILO

Če kombinirane ročice trajno ne potisnete v smer STOP oz. †, lahko nastane iskra.

N večkrat pritisnite zagonsko napravo N izpustite kombinirano ročico –

kombinirana ročica skoči v položaj obratovanja F

N montirajte vžigalno svečko – glej

"Vžigalna svečka"

N držite motorno žago in jo zaženite

Navodila za uporabo

V času prvega obratovanja

Povsem nove naprave do tretjega polnjenja rezervoarja ne obremenjujte z visokimi vrtljaji, da v fazi utekanja ne pride do dodatnih obremenitev. Med fazo utekanja se morajo gibljivi deli medsebojno prilagoditi – v pogonski napravi nastaja povečano trenje. Motor doseže največjo moč po 5 do 15 polnjenju rezervoarja.

Med delom

OBVESTILO

Dodajajte plin le pri sproščeni zavori verige. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

Pogosto preverjanje napetosti verige Novo verigo morate napenjati pogosteje

od tiste, ki jo že dalj časa uporabljate.

Ko je veriga hladna Veriga se mora prilegati spodnji strani

meča, vendar jo je mogoče z roko potegniti po vodilu meča. Po potrebi ponovno napnite verigo – glej poglavje "Napenjanje verige".

Pri delovni temperaturi Veriga se raztegne in nekoliko visi.

Pogonski členi na spodnji strani meča ne smejo stopiti iz utora – veriga lahko sicer pade dol. Ponovno napnite verigo – glej poglavje "Napenjanje verige".

OBVESTILO

Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

Po daljšem delu pod polno obremenitvijo

Pustite motor delovati še nekaj časa v prostem teku, dokler se večji del toplote ne odvede s hladnim zrakom. Tako ne bodo deli pogonske naprave (vžigalna naprava, uplinjač) preobremenjeni zaradi toplotnega zastoja.

Po končanem delu

N sprostite verigo, če ste jo napeli

med delom in pri delovni

temperaturi

OBVESTILO

Verigo po končanem delu obvezno sprostite! Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

Pri krajši prekinitvi dela Pustite, da se motor ohladi. Postavite

napravo z napolnjenim rezervoarjem goriva do naslednje uporabe v suh prostor in ne v bližino vnetljivih snovi.

MS 261 C-MQ

slovenščina

001BA157 KN

143BA026 KN

Pri daljši prekinitvi dela glej poglavje "Shranjevanje naprave"

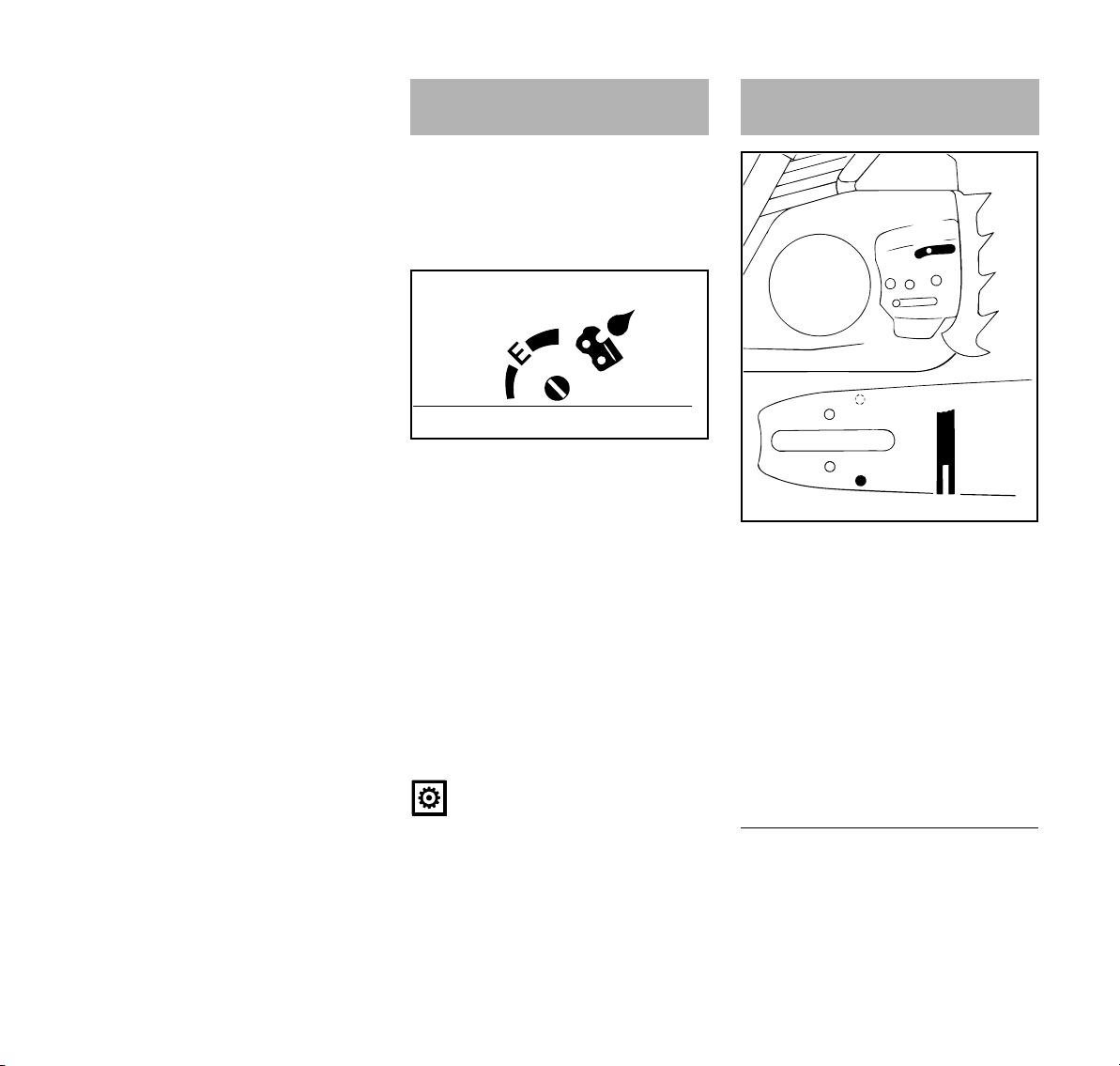

Nastavitev količine olja

Nastavljiva oljna črpalka je dodatna oprema.

Različne dolžine rezanja, vrste lesa in tehnike dela zahtevajo različne količine olja.

Z regulacijskim vijakom (1) (na spodnji strani stroja) lahko regulirate količino olja po potrebi.

Položaj Ematic (E), srednja količina olja –

N regulacijski vijak zavrtite v položaj

“E“ (Ematic) Povečanje količine olja – N zavrtite regulacijski vijak v smeri

urinega kazalca Zmanjšanje količine olja – N zavrtite regulacijski vijak v nasprotni

smeri urinega kazalca

OBVESTILO

Veriga mora biti vedno namazana z oljem.

Vzdrževanje meča

N obrnite meč – po vsakem ostrenju in

menjavi verige – zaradi preprečevanja enostranske obrabe, še posebej na obračalniku in spodnji strani

N redno čistite oljno odprtino (1), oljni

izstopni kanal (2) in utor meča (3)

N izmerite globino utora – z merilno

palico na merilni šabloni (posebni pribor) – v območju, kjer je obraba tekalne tirnice največja

tip verige delitev verige minimalna

globina utora Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

MS 261 C-MQ

slovenščina

001BA199 KN

5902BA010 KN

Če utor ni minimalno tako globok: N zamenjajte meč Pogonski členi sicer drsajo po dnu utora

– vznožje zoba in vezni členi ne nalegajo na tekalno tirnico meča.

MS 261 C-MQ

Pokrov

Demontaža pokrova

N za izklop motorja morate

kombinirano ročico potisniti v položaj STOP oz. † – ko kombinirano ročico izpustite, le-ta skoči nazaj v položaj obratovanja F

N potisnite sprednji ščitnik za roke

naprej – veriga je blokirana

N odprite zapirala (1) – s

kombiniranim ključem vrtite za 1/4 obrata v nasprotni smeri urinega kazalca

N odstranite pokrov (2)

Montaža pokrova

N nataknite pokrov N zapahnite zapirala – vrtite zapirala

za 1/4 obratov v smeri urinega kazalca

Čiščenje zračnega filtra

Ko moč motorja občutno pade

N demontirajte pokrov – glejte

"Pokrov"

Demontaža zračnega filtra N z okolice zračnega filtra očistite

grobo umazanijo

OBVESTILO

Za montažo in demontažo zračnega filtra ne uporabljajte orodja – zračni filter se pri tem lahko poškoduje.

N obrnite zračni filter za 1/4 obrata v

nasprotni smeri urinega kazalca in ga snemite v smeri zadnjega ročaja

N poškodovane zračne filtre obvezno

zamenjajte

Čiščenje zračnega filtra

N strkajte zračni filter N zunanjo stran zračnega filtra

napršite s specialnim čistilom STIHL ali mehko milnico

N zunanjo stran zračnega filtra sperite

pod tekoči vodo

slovenščina

5902BA011 KN

5902BA013 KN

OBVESTILO

Visoke temperature in olje lahko poškodujejo zračni filter. To lahko vpliva na delovanje filtra.

– počakajte, da se zračni filter posuši

brez dovajanja dodatne toplote

– zračnega filtra ne naoljite

N počakajte, da se zračni filter posuši N Montaža zračnega filtra

Montaža zračnega filtra

N pristavite zračni filter N potisnite zračni filter v smeri ohišja

filtra in ga istočasno vrtite v smeri urinega kazalca, dokler se ne zaskoči – napis "STIHL" mora biti obrnjen vodoravno

N montirajte pokrov – glejte "pokrov"

M-Tronic Vžigalna svečka

Osnovne informacije

Sistem M-Tronic elektronsko regulira količino goriva in trenutek vžiga za vsa obratovalna stanja.

Sistem M-Tronic je sinonim za enostaven in hiter zagon, vedno optimalno moč motorja, odlično pospeševanje in avtomatsko prilagajanje spremenjenim pogojem obratovanja.

Ročni popravki uplinjača niso potrebni – uplinjač nima nastavitvenih vijakov.

Samodejno prilagajanje

Pri ekstremno spremenjenih pogojih uporabe se lahko doseganje optimalne nastavitve pospeši kot sledi:

N izvedete pet enakomernih rezov

pod polno obremenitvijo

N pri nezadostni moči motorja, slabem

zagonu ali motnjah prostega teka najprej preverite vžigalno svečko

N po približno 100 obratovalnih urah

zamenjajte vžigalno svečko – pri močno izgorjenih elektrodah jo zamenjajte že prej – uporabljajte samo vžigalne svečke, ki jih dovoljuje STIHL – glej “Tehnični podatki“

Odstranjevanje vžigalne svečke

N odstranite pokrov – glej "pokrov"

N snemite vtič vžigalne svečke N očistite okolico vžigalne svečke

grobe umazanije

MS 261 C-MQ

N vstavite kombiniran ključ v

5902BA014 KN

000BA039 KN

000BA045 KN

5902BA016 KN

nastavek (1) in ga po potrebi zavrtite, da se bo le-ta prislonil na šestrobi vijak na vžigalni svečki

N potisnite kombiniran ključ do

naslona na cilindru

N odvijte vžigalno svečko

Preverjanje vžigalne svečke

OPOZORILO

Če priključna matica (1) ni privita ali ni nameščena, lahko nastanejo iskre. Pri delu v lahko gorljivem ali eksplozivnem območju, lahko nastanejo požari ali eksplozije. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda.

N uporabljajte samo dovoljene

vžigalne svečke s fiksno priključno matico

Montaža vžigalne svečke

slovenščina

Shranjevanje naprave

Pri prekinitvah dela daljših od približno 3 mesecev

N izpraznite in očistite rezervoar za

gorivo na dobro zračnem mestu

N gorivo odstranite v odpad v skladu z

varstvom okolja

N uplinjač izprazniti do konca, sicer se

lahko membrane v uplinjaču zlepijo

N snemite verigo in meč ter ju očistite

in namažite z zaščitnim oljem

N napravo temeljito očistite, še

posebej rebra cilindra in zračni filter

N pri dolivanju biološkega olja za

mazanje verige (npr. STIHL BioPlus) napolnite rezervoar za olje do roba

N shranite napravo na suhem in

varnem mestu. Napravo zaščitite pred nedovoljeno uporabo (npr. pred otroci)

N umazano vžigalno svečko očistite N preverite razmak elektrod (A) in ga

po potrebi nastavite, vrednosti za razmake – glej “Tehnični podatki“

N odstranite vzroke za onesnaženost

vžigalne svečke

Možni vzroki so:

– preveč motornega olja v gorivu – onesnažen zračni filter – neugodni obratovalni pogoji

MS 261 C-MQ

N potisnite vžigalno svečko skozi

nastavek in jo pristavite ročno

N pritegnite vžigalno svečko in trdno

nataknite vtikač

N montirajte pokrov – glej "pokrov"

slovenščina

001BA121 KN

001BA122 KN

Pregled in zamenjava verižnika

N snemite pokrov verižnika, verigo in

meč

N sprostite zavoro verige – potegnite

ščitnik za roko proti cevnemu ročaju

Zamenjava verižnika

– po izrabi dveh verig za žaganje ali

že prej

– če so sledovi obrabe (puščice)

globoki več kot 0,5 mm – v nasprotnem primeru to vpliva na življenjsko dobo verige – za preverjanje uporabite preizkusno merilo (posebni pribor)

Verižnik boste ohranili dlje časa, če delate izmenoma z dvema verigama.

Da bo zagotovljeno optimalno delovanje zavore verige priporoča STIHL uporabo originalnih STIHL-ovih verižnikov.

N z izvijačem odstranite varovalno

podložko (1)

N odstranite podložko (2) N odstranite krožni verižnik (3) N preglejte sojemalni profil na bobnu

sklopke (4) – pri močni obrabi zamenjajte tudi boben sklopke

N boben sklopke ali profilni

verižnik (5) snemite iz ročične gredi skupaj s kletko igličastega ležaja (6) – pri zavori verige QuickStop Super pred tem pritisnite zaporo ročice plina

Montaža profilnega/krožnega verižnika

N očistite zaključek ročične gredi in

kletko igličastega ležaja in ju namastite s STIHL-ovo mastjo (posebni pribor)

N potisnite kletko igličastega ležaja na

konec ročične gredi

N po namestitvi zavrtite boben

sklopke oz. profilni verižnik za približno 1 vrtljaj, da se bo sojemalnik za pogon oljne črpalke zaskočil – pri zavori verige QuickStop Super pred tem pritisnite zaporo ročice plina

N nataknite krožni verižnik – votli deli

navzven

N ponovno namestite na ročično gred

podložko in varovalno podložko

MS 261 C-MQ

slovenščina

689BA027 KN

689BA021 KN

Vzdrževanje in ostrenje verige

Žaganje brez truda s pravilno naostreno verigo

Pravilno naostrena veriga se že ob majhnem pritisku zareže v les.

Ne delajte s topo ali poškodovano verigo – to je lahko vzrok za močno povečano telesno obremenitev, močne vibracije, neustrezen rezultat rezanja in povečano obrabo.

N očistite verigo N preverite morebitne razpoke in

poškodovane zakovice verige

N zamenjajte obrabljene ali

poškodovane dele verige in z dodelavo prilagodite obliko in stopnjo obrabljenosti teh delov ostalim delom – ustrezna dodelava

Verige iz trdine (Duro) so še posebej odporne proti obrabi. Za optimalen rezultat ostrenja priporoča STIHL pooblaščenega prodajalca STIHL.

OPOZORILO

Obvezno upoštevajte v nadaljevanju navedene kote in mere. Nepravilno naostrena veriga – še posebej prenizki omejevalniki globine – poveča možnost povratnega udarca motorne žage – Nevarnost poškodb!

Delitev verige

Oznaka (a) delitve verige je vtisnjena v območju omejevalnika globine na vsakem rezalnem zobu.

oznaka (a) delitev verige

col mm 7 1/4 P 6,35 1 ali 1/4 1/4 6,35 6, P ali PM 3/8 P 9,32 2 ali 325 0.325 8,25 3 ali 3/8 3/8 9,32 4 ali 404 0.404 10,26

Določitev premera pile je odvisna od delitve verige – glej tabelo "Orodja za ostrenje".

Kote na rezalnih zobeh je potrebno pri ostrenju ohranjati.

Ostrilni in čelni kot

A ostrilni kot STIHL-ove verige se ostrijo z ostrilnim

kotom 30°. Izjeme so verige za vzdolžno rezanje z ostrilnim kotom 10°. Verige za vzdolžno rezanje imajo v oznaki črko X.

B čelni kot Pri uporabi predpisanega držala pile in

premera pile nastane avtomatsko pravilen čelni kot.

oblike zob kot (°)

Micro = poldletasti zob npr. 63 PM3, 26 RM3, 36 RM

Super = poln dletasti zob npr. 63 PS3, 26 RS, 36 RS3

Veriga za vzdolžno rezanje npr. 63 PMX, 36 RMX

Koti morajo biti enaki pri vseh zobeh verige. Pri neenakih kotih: nastaja grob, neenakomeren tek verige, močna obraba – vse do pretrganja verige.

30 75

30 60

10 75

MS 261 C-MQ

slovenščina

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

Držalo pile

N uporabljajte držalo pile Verige ostrite ročno s pomočjo držala za

pilo (posebni pribor, glej tabelo “Orodja za ostrenje“). Držala pil imajo oznake za ostrilni kot.

Uporabljajte samo specialne pile za verige! Druge pile so po obliki in naseku neprimerne.

Za kontrolo kotov

Pravilno ostrenje

N izberite orodje za ostrenje glede na

delitev verige

N po potrebi vpnite meč N blokirajte verigo – ščitnik za roke

naprej

N za vlečenje verige naprej potegnite

ščitnik za roke k cevnemu ročaju: Zavora verige je sproščena. Pri zavori verige QuickStop Super dodatno pritisnite zaporo ročice plina

N ostrite pogosto, odvzemajte malo –

za običajno ostrenje so navadno dovolj dva ali trije potegi s pilo

oznakah na držalu pile – položite držalo pile na streho zoba in na omejevalnik globine

N pilite samo z notranje proti zunanji

strani

N pila prijemlje le ob potegu naprej –

pri povratnem potegu pilo dvignite

N veznih in pogonskih členov ne pilite N pilo obračajte enakomerno v rednih

razmakih, da preprečite enostransko obrabo

N opilke odstranite s kosom lesa N preverite kot z merilno šablono

Vsi rezalni zobje morajo biti enako dolgi. Pri neenako dolgih zobeh so tudi višine

zob različne in povzročajo grob tek verige in razpoke na njej.

N vse rezalne zobe popilite na dolžino

najkrajšega zoba – najbolje je, če to opravi pooblaščen prodajalec z električno napravo za ostrenje

Razmak omejevalnika globine

STIHL-ova merilna šablona za piljenje (posebni pribor, glej tabelo “Orodja za ostrenje“) – univerzalno orodje za kontrolo ostrilnega in čelnega kota, višine omejevalnika globine, dolžine zoba, globine utora in za čiščenje utorov ter oljnih odprtin.

N vodenje pile: vodoravno

(pravokotno na stransko površino meča) glede na podane kote – po

Omejevalnik globine določa globino prodiranja v les in s tem debelino odrezka.

MS 261 C-MQ

slovenščina

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

a Predviden razmak med

omejevalnikom globine in robom rezila

Pri rezanju mehkega lesa izven dobe zmrzovanja je lahko razmak za 0,2 mm (0.008") večji.

delitev verige omejevalnik

globine

razmak (a) col (mm) mm (col) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Piljenje omejevalnika globine

Razmak omejevalnika globine se zmanjšuje pri ostrenju rezalnega zoba.

N preverite razmak omejevalnika

globine po vsakem ostrenju

Verige z grbastim pogonskim členom (2) – zgornji del grbastega pogonskega člena (2) (s servisno oznako) se obdela istočasno z omejevalnikom globine rezalnega zoba.

OPOZORILO

Preostali del grbastega pogonskega člena se ne sme popiliti, sicer se poveča možnost povratnega udarca motorne žage.

N popilite omejevalnik globine tako,

da bo izravnan z merilno šablono

OPOZORILO

Prenizki omejevalniki globine povečujejo možnost povratnega udarca motorne žage.

N položite merilno šablono na verigo –

najvišja točka omejevalnika globine mora biti izravnana z merilno šablono

N po ostrenju temeljito očistite verigo,

odstranite opilke ali brusni prah – verigo temeljito namažite v oljni kopeli

N pri daljših prekinitvah dela očistite

verigo in jo shranite v oljni kopeli

N položite na verigo merilno šablono

(1), ki ustreza delitvi verige in jo pritisnite na rezalni zob, ki ga želite preveriti – če omejevalnik globine gleda čez šablono, je potrebno omejevalnik globine še popiliti

MS 261 C-MQ

N za tem poševno popilite streho

omejevalnika globine vzporedno s servisno oznako (glej puščico) – pri tem ne zmanjšujte najvišje točke omejevalnika globine

slovenščina

Orodja za ostrenje (posebni pribor) delitev verige okrogle pile ^ okrogle pile držala pile merilne šablone ploščate pile kompleti za

ostrenje

col (mm) mm (col) št.dela št.dela št.dela št.dela št.dela 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

vsebuje držalo pile z okroglo pilo, ploščato pilo in merilno šablono

MS 261 C-MQ

Napotki za vzdrževanje in nego

Naslednji podatki se nanašajo na normalne delovne razmere. Pri oteženih pogojih dela (močno prašenje, močno smolnat les, tropski les itd.) in daljših delovnih časih je treba navedene časovne razmike ustrezno skrajšati. Pri samo občasni uporabi lahko časovne razmike ustrezno podaljšate.

pred začetkom dela

po končanem delu oz.

dnevno

po vsakem polnjenju

rezervoarja

tedensko

Celoten stroj

Ročica za plin, ročica zavore za plin, ročica za hladen zagon, ročica lopute za zagon, stop stikalo, kombinirana ročica (glede na opremo)

Zavora verige

Ročna črpalka za gorivo (če obstaja)

Sesalna glava/filter v rezervoarju za gorivo

Rezervoar za gorivo čiščenje X

Rezervoar za mazalno olje čiščenje X

Mazanje verige preverjanje X

Veriga

Meč

Verižnik preverjanje X

vizualni pregled (stanje, tesnjenje) XX

čiščenje X

preizkus delovanja XX

pregled pri pooblaščenem prodajalcu

preverjanje X

servis pri pooblaščenem prodajalcu

preverjanje X

čiščenje, zamenjava filtrskega vložka XX

zamenjava XXX

preverjanje, kontrola naostrenosti XX

preverjanje napetosti verige XX

ostrenje X

preverjanje (obrabljenosti, poškodovanosti)

čiščenje in obračanje X

ostrganje X

zamenjava XX

mesečno

letno

slovenščina

pri motnjah

pri poškodbah

po potrebi

MS 261 C-MQ

slovenščina

pred začetkom dela

po končanem delu oz.

dnevno

po vsakem polnjenju

rezervoarja

tedensko

mesečno

letno

pri motnjah

pri poškodbah

po potrebi

Zračni filter

Antivibracijski elementi

Dovod zraka na ohišju ventilatorja čiščenje XX X

Rebra valja čiščenje XX X

Uplinjač

Vžigalna svečka

Dostopni vijaki in matice pritegnitev

Lovilec verige

Izpušna odprtina

Varnostna nalepka zamenjava X

STIHL priporoča pooblaščenega prodajalca STIHL

Pri prvi uporabi motornih žag (od 3,4 kW dalje) je treba vijake podnožja valja po 10 do 20 urah delovanja močno pritegniti

čiščenje XX

zamenjava X

preverjanje XX

zamenjava s strani pooblaščenega prodajalca

preverjanje prostega teka – veriga se ne sme vrteti

če se veriga v prostem teku ne ustavi, naj motorno žago servisira pooblaščen

trgovec

nastavitev razmika elektrod X

zamenjava po 100 obratovalnih urah X

preverjanje X

zamenjava X

odstranjevanje saj po 139 obratovalnih urah, nato vsakih 150 obratovalnih ur

MS 261 C-MQ

slovenščina

Zmanjševanje obrabe in preprečevanje poškodb

Upoštevanje navedb v teh navodilih za uporabo preprečuje prekomerno obrabo in poškodbe na napravi.

Uporaba, vzdrževanje in shranjevanje naprave mora biti izvedeno skrbno, kot je to opisani v teh navodilih za uporabo.

Za vso nastalo škodo, ki bi nastala zaradi neupoštevanja varnostnih napotkov, navodil za uporabo in napotkov za vzdrževanje, odgovarja uporabnik sam. To velja še posebej za:

– s strani proizvajalca STIHL

nedovoljenih sprememb na izdelku

– uporabo orodja in dodatnega

pribora, ki ga ne dovoljuje STIHL in je neustrezen ter kakovostno manj vreden

– uporabo naprave, ki ni v skladu s

predpisi

– uporabo naprave za športne in

tekmovalne prireditve

– poškodbe, ki so posledica nadaljnje

uporabe že poškodovanih delov naprave

Vzdrževalna dela

Vsa vzdrževalna dela, ki so opisana v poglavju “Napotki za vzdrževanje in nego“ je potrebno izvajati redno. V kolikor ta vzdrževalna dela ne more izvesti uporabnik sam, je potrebno pooblastiti pooblaščenega STIHL– ovega prodajalca.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pooblaščenim STIHL-ovim prodajalcem ponujamo redna šolanja in tehnične informacije.

V primeru, da se ta dela ne izvedejo pravočasno ali pa se ne izvedejo strokovno lahko nastane škoda, za katero je odgovoren uporabnik sam. Sem spadajo:

– poškodbe pogonske naprave kot

posledica nepravočasnega in nepravilnega servisiranja (npr. zračni filter in filter za gorivo) ali nezadostnega čiščenja dovoda hladnega zraka (sesalna reža hladilnega zraka, rebra cilindra)

– korozija in druge poškodbe, ki so

posledica nepravilnega shranjevanja naprave

– poškodbe na napravi kot posledica

uporabe nekakovostnih in manjvrednih nadomestnih delov

Obrabni deli

Nekateri deli naprave se normalno obrabljajo kljub pravilni uporabi in jih je potrebno pravočasno zamenjati glede na vrsto in trajanje uporabe. Sem spadajo:

– veriga, meč – pogonski deli (centrifugalna

sklopka, boben sklopke, verižnik)

– filter (oljni, zračni in za gorivo) – zagonska naprava

– vžigalna svečka – blažilni elementi antivibracijskega

sistema

MS 261 C-MQ

slovenščina

5902BA055 KN

Pomembni sestavni deli

1 Zapiralo pokrova 2 Zasun (delo poleti in pozimi) 3 Dekompresijski ventil 4 Zavora verige 5 Verižnik 6 Pokrov verižnika 7 Lovilec verige 8 Naprava za stransko napenjanje

verige 9 Krempljasti naslon 10 Meč 11 Veriga Oilomatic 12 Zapiralo rezervoarja za olje 13 Dušilec zvoka 14 Sprednji ščitnik za roke 15 Sprednji ročaj (cevni ročaj) 16 Vtič vžigalne svečke 17 Zagonska ročica 18 Zapiralo rezervoarja za gorivo 19 Kombinirana ročica 20 Ročica za plin 21 Sprožilna ročica zakasnitvene

zavore (zapora ročice plina) 22 Zadnji ročaj 23 Zadnji ščitnik za roke # Serijska številka stroja

MS 261 C-MQ

slovenščina

Tehnični podatki

Pogon

Enovaljni dvotaktni motor STIHL

Gibna prostornina: 50,2 cm Povrtanje valja: 44,7 mm Hod bata: 32 mm Moč v skladu z ISO

7293: Število vrtljajev pros-

tega teka:

v skladu z ISO 11681 +/- 50 1/min

Vžigalna naprava

Elektronsko krmiljena magnetna vžigalna naprava

Vžigalna svečka (blokirana):

Razmik elektrod: 0,5 mm

Sistem za gorivo

3,0 kW (4,1 KM) pri 10000 1/min

2800 1/min

Bosch WSR 6 F, NGK BPMR 7 A

Volumen rezervoarja za olje: 270 cm

(0,27 l)

Vrednosti hrupa in vibracij

Dodatne informacije glede izpolnjevanja

Teža

direktive o obveznostih delodajalcev glede vibracij 2002/44/ES so na voljo na

brez goriva in brez rezalne

garniture: 5,0 kg

spletnem naslovu www.stihl.com/vib

Raven zvočnega tlaka L

v skladu s

peq

standardom ISO 22868

Rezalna garnitura

104 dB(A)

Dejanska dolžina rezanja je lahko manjša od navedenih dolžin rezanja.

Meči Rollomatic

Dolžine rezanja (delitev .325"): 32, 37, 40, 45 cm

Širina utora: 1,6 mm Obračalnik: 11-zobi

Verige .325"

Rapid Micro (26 RM) tip 3629 Rapid Super (26 RS) tip 3639 Rapid Super 3 (26 RM3) tip 3634 Delitev: .325" (8,25 mm)

Nivo hrupa ob obremenitvi Lw v skladu s standardom ISO 22868

116 dB(A)

Vrednost vibracij a

v skladu s

hv,eq

standardom ISO 22867

Ročaj levo: 3,5 m/s Ročaj desno: 3,5 m/s

Za dovoljen trajni nivo hrupa in nivo hrupa ob obremenitvi znaša K-faktor v skladu s smernico 2006/42/ES = 2,5 dB(A); za pospešek tresljajev znaša K-faktor v skladu s smernico 2006/42/ES = 2,0 m/s

2 2

Debelina pogonskega člena: 1,6 mm

REACH

Od položaja neodvisen membranski uplinjač z vgrajeno črpalko za gorivo

Volumen rezervoarja za gorivo: 500 cm3 (0,5 l)

Mazanje verige

Od števila vrtljajev odvisna avtomatska oljna črpalka z rotacijskim batom – dodatna ročna regulacija olja

MS 261 C-MQ

Verižnik

7-zobi za .325" Maks. hitrost verige v

skladu s standardom ISO 11681: 25,6 m/s

Praviloma je povprečna hitrost verige med delovanjem za pribl. 20 % manjša od največje hitrosti verige v skladu s standardom ISO 11681. Pri izbiranju osebne zaščitne opreme kontaktirajte pooblaščenega prodajalca STIHL.

REACH je oznaka za odredbo ES za registracijo, oceno in dovoljenje kemikalij.

Informacije za izpolnitev zahtev odredbe REACH (ES) št. 1907/2006 si oglejte na www.stihl.com/reach

slovenščina

000BA073 KN

Nabava nadomestnih delov

Prosimo, da pri naročilu nadomestnih delov vnesete v spodnjo tabelo prodajno oznako motorne žage, serijsko številko ter številko meča in verige. Tako si boste poenostavili nakup nove rezalne garniture.

Pri meču in verigi gre za potrošni material. Pri nakupu teh delov je dovolj, če navedete prodajno oznako motorne žage, številko in ime dela.

Prodajna oznaka

Serijska številka naprave

Številka meča

Številka verige

Navodila za popravilo Odstranjevanje v odpad

Uporabniki te naprave lahko izvajajo samo vzdrževalna dela in servise, ki so navedena v navodilih za uporabo. Ostala popravila lahko izvajajo samo pooblaščeni prodajalci.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega prodajalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

Pri popravilih je dovoljena samo uporaba nadomestnih delov, ki jih dovoljuje STIHL za to napravo ali pa tehnično enakovrednih izdelkov. Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali okvar na napravi.

STIHL priporoča uporabo originalnih nadomestnih delov.

STIHL-ove originalne nadomestne dele boste prepoznali po STIHL-ovi številki nadomestnega dela, po napisu { in po STIHL-ovi oznaki nadomestnega dela K (na manjših delih je lahko samo oznaka).

Pri odstranjevanju upoštevajte državne predpise o ravnanju z odpadki.

Izdelkov STIHL ne odvrzite med gospodinjske odpadke. Izdelek STIHL, akumulator, dodatni pribor in embalažo reciklirajte na okolju prijazen način.

Najnovejše informacije o ravnanju z odpadki so vam na voljo pri pooblaščenem prodajalcu STIHL.

MS 261 C-MQ

slovenščina

Izjava EU o skladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Nemčija na lastno odgovornost izjavlja, da

Izvedba: Motorna žaga Znamka izdelovalca: STIHL Tip: MS 261 C-M

MS 261 C-MVW MS 261 C-BM

MS 261 C-MQ Identifikacija serije: 1141 Gibna prostornina: 50,2 cm

ustreza ustreznim določbam direktiv 2006/42/ES, 2014/30/EU in 2000/14/ES in je bil razvit in izdelan v skladu z na datum proizvodnje veljavnimi različicami standardov:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Za ugotavljanje izmerjene in zajamčene ravni zvočne moči je bilo postopano v skladu z Direktivo 2000/14/ES, priloga V, z uporabo standarda ISO 22868.

Izmerjena raven zvočne moči

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Št. certifikata K-EG-2009/5306

Shranjevanje tehnične dokumentacije: ANDREAS STIHL AG & Co. KG

Produktzulassung Letnica izdelave in serijska števila stroja

sta navedeni na napravi. Waiblingen, 28. 10. 2016 ANDREAS STIHL AG & Co. KG ki ga zastopa

Thomas Elsner Vodja upravljanja izdelkov in storitev

116 dB(A) Zagotovljena raven zvočne moči

118 dB(A) ES-pregled tipa je bil opravljen pri

MS 261 C-MQ

slovenščina

MS 261 C-MQ

0458-160-5721-A

slowenisch

www.stihl.com

*04581605721A*

0458-160-5721-A

Stihl MS 261 C-MQ Instruction Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
