Gebrauchsanleitung
Notice d’emploi
Handleiding
Istruzioni d’uso
deutsch
Inhaltsverzeichnis
1 Vorwort........................................................2
2 Informationen zu dieser Gebrauchsanlei‐
tung............................................................. 2
3 Übersicht.....................................................3
4 Sicherheitshinweise.................................... 4
5 Motorsäge einsatzbereit machen..............12
6 Motorsäge zusammenbauen.................... 12
7 Kettenbremse einlegen und lösen............ 14
8 Kraftstoff mischen und Motorsäge betanken
.................................................................. 14
9 Motor starten und abstellen...................... 16
10 Motorsäge prüfen......................................18
11 Mit der Motorsäge arbeiten....................... 19
12 Nach dem Arbeiten................................... 24
13 Transportieren...........................................24
14 Aufbewahren.............................................24
15 Reinigen....................................................24
16 Warten...................................................... 26
17 Reparieren................................................ 27
18 Störungen beheben.................................. 27
19 Technische Daten..................................... 29
20 Kombinationen der Führungsschienen und
Sägeketten................................................30
21 Ersatzteile und Zubehör............................30
22 Entsorgen..................................................31
23 EU-Konformitätserklärung.........................31
24 Anschriften................................................ 31
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF‐
BEWAHREN.
2 Informationen zu dieser
Gebrauchsanleitung
2.1 Kennzeichnung der Warnhin‐
weise im Text
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
►
Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
Original-Gebrauchsanleitung
0000008714_003_D
Gedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschie‐
den haben. Wir entwickeln und fertigen unsere
Produkte in Spitzenqualität entsprechend der
Bedürfnisse unserer Kunden. So entstehen Pro‐
dukte mit hoher Zuverlässigkeit auch bei extre‐
mer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Ser‐
vice. Unser Fachhandel gewährleistet kompe‐
tente Beratung und Einweisung sowie eine
umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nach‐
haltigen und verantwortungsvollen Umgang mit
der Natur. Diese Gebrauchsanleitung soll Sie
unterstützen, Ihr STIHL Produkt über eine lange
Lebensdauer sicher und umweltfreundlich einzu‐
setzen.
Wir danken Ihnen für Ihr Vertrauen und wün‐
schen Ihnen viel Freude mit Ihrem STIHL Pro‐
dukt.
2 0458-528-9421-B
2.2 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
© ANDREAS STIHL AG & Co. KG 2021
0458-528-9421-B. VA0.C21.
3
7
8
6
4
5
12
11
#
9
10
2
14
13
15
16
20
25
28
26
27
22
21
24
23
19
17
18
1
0000-GXX-7551-A0
3 Übersicht deutsch
3 Übersicht
3.1 Motorsäge
1 Vergasereinstellschrauben
Die Vergasereinstellschrauben dienen zum
Einstellen des Vergasers.
2 Haubenverschluss
Der Haubenverschluss befestigt die Haube
an der Motorsäge.
3 Krallenanschlag
Der Krallenanschlag stützt während der
Arbeit die Motorsäge am Holz ab.
4 Führungsschiene
Die Führungsschiene führt die Sägekette.
5 Sägekette
Die Sägekette schneidet das Holz.
6 Spannschraube
Die Spannschraube dient zum Einstellen der
Kettenspannung.
7 Kettenrad
Das Kettenrad treibt die Sägekette an.
8 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion der Motorsäge.
0458-528-9421-B 3
9 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab
und befestigt die Führungsschiene an der
Motorsäge.
10 Mutter
Die Mutter befestigt den Kettenraddeckel an
der Motorsäge.
11 Kettenfänger
Der Kettenfänger fängt eine abgeworfene
oder gerissene Sägekette auf.
12 Vorderer Handschutz
Der vordere Handschutz schützt die linke
Hand vor Kontakt mit der Sägekette, dient
zum Einlegen der Kettenbremse und löst bei
einem Rückschlag die Kettenbremse automa‐
tisch aus.
13 Haube
Die Haube deckt den Motor ab.
14 Griffrohr
Das Griffrohr dient zum Halten, Führen und
Tragen der Motorsäge.
15 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
16 Kombihebel
Der Kombihebel dient zum Einstellen für das
Starten, zum Betrieb und zum Abstellen des
Motors.
17 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
18 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsäge.
19 Hinterer Handschutz
Der hintere Handschutz schützt die rechte
Hand vor Kontakt mit einer abgeworfenen
oder gerissenen Sägekette.
20 Gashebel
Der Gashebel dient zum Beschleunigen des
Motors.
21 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
22 Zündkerze
Die Zündkerze entzündet das Kraftstoff-LuftGemisch im Motor.
23 Kraftstoffhandpumpe
Die Kraftstoffhandpumpe erleichtert das Star‐
ten des Motors.
L
W
A
deutsch 4 Sicherheitshinweise
24 Startklappenhebel
Der Startklappenhebel dient zum Starten des
Motors.
25 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
26 Öltank-Verschluss
Der Öltank-Verschluss verschließt den
Öltank.
27 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den
Kraftstofftank.
28 Kettenschutz
Der Kettenschutz schützt vor Kontakt mit der
Sägekette.
# Maschinennummer
3.2 Symbole
Die Symbole können auf der Motorsäge sein und
bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Kraftstofftank.
Dieses Symbol kennzeichnet den Öltank
für Sägeketten-Haftöl.
In diese Richtung wird die Ketten‐
bremse eingelegt oder gelöst.
Dieses Symbol gibt die Laufrichtung
der Sägekette an.
Drehrichtung um die Sägekette zu span‐
nen
Dieses Symbol kennzeichnet die Kraftstoff‐
handpumpe.
In diese Richtung wird der Kombihebel
gestellt, um den Motor abzustellen.
In diese Position wird der Kombihebel
gestellt, um den Motor abzustellen.
In dieser Position des Kombihebels wird
der Motor betrieben.
In dieser Position des Kombihebels wird
der Motor gestartet.
In dieser Position des Startklappenhebels
wird der Motor auf das Starten vorbereitet.
In dieser Position des Startklappenhebels
wird der Motor gestartet.
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf der Motorsäge bedeuten
Folgendes:
Sicherheitshinweise und deren Maß‐
nahmen beachten.
Gebrauchsanleitung lesen, verstehen
und aufbewahren.
Schutzbrille, Gehörschutz und Schutz‐
helm tragen.
Sicherheitshinweise zum Rückschlag
und deren Maßnahmen beachten.
4.2 Bestimmungsgemäße Verwen‐
dung
Die Motorsäge STIHL MS 194 dient zum Sägen
von Holz und zum Entasten und Fällen von Bäu‐
men.
WARNUNG
■
Falls die Motorsäge nicht bestimmungsgemäß
verwendet wird, können Personen schwer ver‐
letzt oder getötet werden und Sachschaden
kann entstehen.
►
Motorsäge so verwenden, wie es in dieser
Gebrauchsanleitung beschrieben ist.
4.3 Anforderungen an den Benut‐
zer
WARNUNG
■
Benutzer ohne eine Unterweisung können die
Gefahren der Motorsäge nicht erkennen oder
nicht einschätzen. Der Benutzer oder andere
Personen können schwer verletzt oder getötet
werden.
► Gebrauchsanleitung lesen, verste‐
hen und aufbewahren.
► Falls die Motorsäge an eine andere Person
weitergegeben wird: Gebrauchsanleitung
mitgeben.
►
Sicherstellen, dass der Benutzer folgende
Anforderungen erfüllt:
Der Benutzer ist ausgeruht.
–
4 0458-528-9421-B
4 Sicherheitshinweise deutsch
Der Benutzer ist körperlich, sensorisch
–
und geistig fähig, die Motorsäge zu
bedienen und damit zu arbeiten.
Der Benutzer kann die Gefahren der
–
Motorsäge erkennen und einschätzen.
Der Benutzer ist volljährig oder der
–
Benutzer wird entsprechend nationaler
Regelungen unter Aufsicht in einem
Beruf ausgebildet.
Der Benutzer hat eine Unterweisung
–
von einem STIHL Fachhändler oder
einer fachkundigen Person erhalten,
bevor er das erste Mal mit der Motor‐
säge arbeitet.
Der Benutzer ist nicht durch Alkohol,
–
Medikamente oder Drogen beeinträch‐
tigt.
► Falls der Benutzer zum ersten Mal mit einer
Motorsäge arbeitet: Sägen von Rundholz
auf einem Sägebock oder einem Gestell
üben.
►
Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
■ Die Zündanlage der Motorsäge erzeugt ein
elektromagnetisches Feld. Das elektromagne‐
tische Feld kann Herzschrittmacher beeinflus‐
sen. Der Benutzer kann schwer verletzt oder
getötet werden.
►
Falls der Benutzer einen Herzschrittmacher
trägt: Sicherstellen, dass der Herzschrittma‐
cher nicht beeinflusst wird.
4.4 Bekleidung und Ausstattung
WARNUNG
■
Während der Arbeit können lange Haare in die
Motorsäge hineingezogen werden. Der Benut‐
zer kann schwer verletzt werden.
►
Lange Haare so zusammenbinden und so
sichern, dass sie sich oberhalb der Schul‐
tern befinden.
■
Während der Arbeit können Gegenstände mit
hoher Geschwindigkeit hochgeschleudert wer‐
den. Der Benutzer kann verletzt werden.
► Eine eng anliegende Schutzbrille tra‐
gen. Geeignete Schutzbrillen sind
nach Norm EN 166 oder nach natio‐
nalen Vorschriften geprüft und mit
der entsprechenden Kennzeichnung
im Handel erhältlich.
►
STIHL empfiehlt, einen Gesichtsschutz zu
tragen.
► Ein langärmliges, eng anliegendes Oberteil
tragen.
■ Während der Arbeit entsteht Lärm. Lärm kann
das Gehör schädigen.
■ Herabfallende Gegenstände können zu Kopf‐
verletzungen führen.
■ Während der Arbeit kann Staub aufgewirbelt
werden und Dunst entstehen. Eingeatmeter
Staub und Dunst kann die Gesundheit schädi‐
gen und allergische Reaktionen auslösen.
►
■ Ungeeignete Bekleidung kann sich in Holz,
Gestrüpp und in der Motorsäge verfangen.
Benutzer ohne geeignete Bekleidung können
schwer verletzt werden.
►
► Schals und Schmuck ablegen.
■ Während der Arbeit kann der Benutzer in Kon‐
takt mit der umlaufenden Sägekette kommen.
Der Benutzer kann schwer verletzt werden.
►
■ Während der Arbeit kann sich der Benutzer an
Holz schneiden. Während der Reinigung oder
Wartung kann der Benutzer in Kontakt mit der
Sägekette kommen. Der Benutzer kann ver‐
letzt werden.
►
■ Falls der Benutzer ungeeignetes Schuhwerk
trägt, kann er ausrutschen. Falls der Benutzer
in Kontakt mit der umlaufenden Sägekette
kommt, kann er sich schneiden. Der Benutzer
kann verletzt werden.
►
4.5 Arbeitsbereich und Umgebung
■
Unbeteiligte Personen, Kinder und Tiere kön‐
nen die Gefahren der Motorsäge und hochge‐
schleuderter Gegenstände nicht erkennen und
nicht einschätzen. Unbeteiligte Personen, Kin‐
der und Tiere können schwer verletzt werden
und Sachschaden kann entstehen.
►
► Motorsäge nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit der
► Einen Gehörschutz tragen.
► Falls während der Arbeit Gegen‐
stände herabfallen können: Einen
Schutzhelm tragen.
Falls Staub aufgewirbelt wird oder Dunst
entsteht: Eine Staubschutzmaske tragen.
Eng anliegende Bekleidung tragen.
Eine lange Hose mit Schnittschutz tragen.
Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
Motorsägen-Stiefel mit Schnittschutz tra‐
gen.
WARNUNG
Unbeteiligte Personen, Kinder und Tiere
aus dem Arbeitsbereich fernhalten.
Motorsäge spielen können.
0458-528-9421-B 5
deutsch 4 Sicherheitshinweise
■ Wenn der Motor läuft, strömen heiße Abgase
aus dem Schalldämpfer. Heiße Abgase kön‐
nen leicht entflammbare Materialien entzün‐
den und Brände auslösen.
►
Abgasstrahl von leicht entflammbaren
Materialien fernhalten.
4.6 Sicherheitsgerechter Zustand
4.6.1 Motorsäge
Die Motorsäge ist im sicherheitsgerechten
Zustand, falls folgende Bedingungen erfüllt sind:
Die Motorsäge ist unbeschädigt.
–
Es tritt kein Kraftstoff aus der Motorsäge aus.
–
Der Kraftstofftank-Verschluss und der Öltank-
–
Verschluss sind verschlossen.
Die Motorsäge ist sauber.
–
Der Kettenfänger ist angebaut und unbeschä‐
–
digt.
Die Kettenbremse funktioniert.
–
Die Bedienungselemente funktionieren und
–
sind unverändert.
Die Kettenschmierung funktioniert.
–
Die Einlaufspuren am Kettenrad sind nicht tie‐
–
fer als 0,5 mm.
Eine in dieser Gebrauchsanleitung angege‐
–
bene Kombination aus Führungsschiene und
Sägekette ist angebaut.
Die Führungsschiene und Sägekette sind rich‐
–
tig angebaut.
Die Sägekette ist richtig gespannt.
–
Original STIHL Zubehör für diese Motorsäge
–
ist angebaut.
Das Zubehör ist richtig angebaut.
–
WARNUNG
■
In einem nicht sicherheitsgerechten Zustand
können Bauteile nicht mehr richtig funktionie‐
ren, Sicherheitseinrichtungen außer Kraft
gesetzt werden und Kraftstoff austreten. Per‐
sonen können schwer verletzt oder getötet
werden.
►
Mit einer unbeschädigten Motorsäge arbei‐
ten.
► Falls Kraftstoff aus der Motorsäge austritt:
Nicht mit der Motorsäge arbeiten und einen
STIHL Fachhändler aufsuchen.
►
Kraftstofftank-Verschluss und Öltank-Ver‐
schluss schließen.
► Falls die Motorsäge verschmutzt ist: Motor‐
säge reinigen.
► Mit einem angebauten und unbeschädigten
Kettenfänger arbeiten.
► Motorsäge nicht verändern. Ausnahme:
Anbau einer in dieser Gebrauchsanleitung
angegebenen Kombination aus Führungs‐
schiene und Sägekette.
► Falls die Bedienungselemente nicht funktio‐
nieren: Nicht mit der Motorsäge arbeiten.
► Original STIHL Zubehör für diese Motor‐
säge anbauen.
► Führungsschiene und Sägekette so
anbauen, wie es in dieser Gebrauchsanlei‐
tung beschrieben ist.
►
Zubehör so anbauen, wie es in dieser
Gebrauchsanleitung oder in der
Gebrauchsanleitung des Zubehörs
beschrieben ist.
►
Gegenstände nicht in die Öffnungen der
Motorsäge stecken.
► Abgenutzte oder beschädigte Hinweisschil‐
der ersetzen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.6.2 Führungsschiene
Die Führungsschiene ist im sicherheitsgerechten
Zustand, falls folgende Bedingungen erfüllt sind:
Die Führungsschiene ist unbeschädigt.
–
Die Führungsschiene ist nicht verformt.
–
Die Nut ist so tief wie oder tiefer als die Min‐
–
destnuttiefe,
Die Stege der Nut sind gratfrei.
–
Die Nut ist nicht verengt oder gespreizt.
–
19.3.
WARNUNG
■
In einem nicht sicherheitsgerechten Zustand
kann die Führungsschiene die Sägekette nicht
mehr richtig führen. Die umlaufende Sägekette
kann von der Führungsschiene springen. Per‐
sonen können schwer verletzt oder getötet
werden.
►
Mit einer unbeschädigten Führungsschiene
arbeiten.
► Falls die Tiefe der Nut kleiner als die Min‐
destnuttiefe ist: Führungsschiene ersetzen.
► Führungsschiene wöchentlich entgraten.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.6.3 Sägekette
Die Sägekette ist im sicherheitsgerechten
Zustand, falls folgende Bedingungen erfüllt sind:
Die Sägekette ist unbeschädigt.
–
Die Sägekette ist richtig geschärft.
–
Die Verschleißmarkierungen an den Schnei‐
–
dezähnen sind sichtbar.
6 0458-528-9421-B
4 Sicherheitshinweise deutsch
WARNUNG
■ In einem nicht sicherheitsgerechten Zustand
können Bauteile nicht mehr richtig funktionie‐
ren und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer ver‐
letzt oder getötet werden.
►
Mit einer unbeschädigten Sägekette arbei‐
ten.
► Sägekette richtig schärfen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.7 Kraftstoff und Tanken
WARNUNG
■ Der für diese Motorsäge verwendete Kraftstoff
besteht aus einem Gemisch aus Benzin und
Zweitakt-Motoröl. Kraftstoff und Benzin sind
hochentzündlich. Falls Kraftstoff oder Benzin
in Kontakt mit offenem Feuer oder heißen
Gegenständen kommen, können der Kraftstoff
oder das Benzin Brände oder Explosionen
auslösen. Personen können schwer verletzt
oder getötet werden und Sachschaden kann
entstehen.
► Kraftstoff und Benzin vor Hitze und Feuer
schützen.
► Kraftstoff und Benzin nicht verschütten.
► Falls Kraftstoff verschüttet wurde: Kraftstoff
mit einem Tuch aufwischen und Motor erst
versuchen zu starten, wenn alle Teile der
Motorsäge trocken sind.
►
Nicht rauchen.
► In der Nähe von Feuer nicht tanken.
► Vor dem Tanken Motor abstellen und
abkühlen lassen.
► Motor mindestens 3 m vom Ort des Tank‐
ens entfernt starten.
■ Eingeatmete Kraftstoffdämpfe und Benzin‐
dämpfe können Personen vergiften.
► Kraftstoffdämpfe und Benzindämpfe nicht
einatmen.
► An einem gut belüfteten Ort tanken.
■ Während der Arbeit oder in sehr warmer
Umgebung erwärmt sich die Motorsäge.
Abhängig von der Art des Kraftstoffs, der
Höhe, der Umgebungstemperatur und der
Temperatur der Motorsäge dehnt sich der
Kraftstoff aus und im Kraftstofftank kann Über‐
druck entstehen. Wenn der Kraftstofftank-Ver‐
schluss geöffnet wird, kann Kraftstoff heraus‐
spritzen und sich entzünden. Der Benutzer
kann schwer verletzt werden und Sachscha‐
den kann entstehen.
► Motorsäge abkühlen lassen bevor der Kraft‐
stofftank-Verschluss geöffnet wird.
► Kraftstofftank-Verschluss langsam und
nicht in einem Zug öffnen.
■ Kleidung, die in Kontakt mit Kraftstoff oder
Benzin kommt, ist leichter entzündlich. Perso‐
nen können schwer verletzt oder getötet wer‐
den und Sachschaden kann entstehen.
►
Falls Kleidung in Kontakt mit Kraftstoff oder
Benzin kommt: Kleidung wechseln.
■ Kraftstoff, Benzin und Zweitakt-Motoröl kön‐
nen die Umwelt gefährden.
► Kraftstoff, Benzin und Zweitakt-Motoröl
nicht verschütten.
► Kraftstoff, Benzin und Zweitakt-Motoröl vor‐
schriftsmäßig und umweltfreundlich entsor‐
gen.
■
Falls Kraftstoff, Benzin oder Zweitakt-Motoröl
in Kontakt mit der Haut oder den Augen kom‐
men, können die Haut oder die Augen gereizt
werden.
►
Kontakt mit Kraftstoff, Benzin und ZweitaktMotoröl vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►
Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
■
Die Zündanlage der Motorsäge erzeugt Fun‐
ken. Funken können nach außen treten und in
leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden
und Sachschaden kann entstehen.
►
Zündkerzen verwenden, die in dieser
Gebrauchsanleitung beschrieben sind.
► Zündkerze eindrehen und fest anziehen.
► Zündkerzenstecker fest aufdrücken.
■ Falls die Motorsäge mit einem Kraftstoff
betankt wird, der aus ungeeignetem Benzin
oder ungeeignetem Zweitakt-Motoröl gemischt
wurde oder der ein falsches Mischungsverhält‐
nis von Benzin und Zweitakt-Motoröl aufweist,
kann die Motorsäge beschädigt werden.
►
Kraftstoff so mischen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■ Wird Kraftstoff längere Zeit gelagert, kann sich
das Gemisch aus Benzin und Zweitakt-Motoröl
entmischen. Falls die Motorsäge mit entmisch‐
tem Kraftstoff betankt wird, kann die Motor‐
säge beschädigt werden.
►
Bevor die Motorsäge betankt wird: Kraftstoff
durchmischen.
0458-528-9421-B 7
deutsch 4 Sicherheitshinweise
► Gemisch aus Benzin und Zweitakt-Motoröl
verwenden, das nicht älter als 30 Tage
(STIHL MotoMix: 2 Jahre) ist.
4.8 Arbeiten
4.8.1 Sägen
WARNUNG
■ Falls außerhalb des Arbeitsbereichs keine
Personen in Rufweite sind, kann im Notfall
keine Hilfe geleistet werden.
►
Sicherstellen, dass Personen außerhalb
des Arbeitsbereichs in Rufweite sind.
■ Falls der Benutzer den Motor nicht richtig star‐
tet, kann der Benutzer die Kontrolle über die
Motorsäge verlieren. Der Benutzer kann
schwer verletzt werden.
►
Motor so starten, wie es in dieser
Gebrauchsanleitung beschrieben ist.
► Falls die Sägekette den Boden oder
Gegenstände berührt: Motor nicht starten.
■ Der Benutzer kann in bestimmten Situationen
nicht mehr konzentriert arbeiten. Der Benutzer
kann die Kontrolle über die Motorsäge verlie‐
ren, stolpern, fallen und schwer verletzt wer‐
den.
►
Ruhig und überlegt arbeiten.
► Falls die Lichtverhältnisse und Sichtverhält‐
nisse schlecht sind: Nicht mit der Motor‐
säge arbeiten.
►
Motorsäge alleine bedienen.
► Nicht über Schulterhöhe arbeiten.
► Auf Hindernisse achten.
► Auf dem Boden stehend arbeiten und das
Gleichgewicht halten. Falls in der Höhe
gearbeitet werden muss: Eine Hubarbeits‐
bühne oder ein sicheres Gerüst verwenden.
►
Falls Ermüdungserscheinungen auftreten:
Eine Arbeitspause einlegen.
■ Wenn der Motor läuft, werden Abgase
erzeugt. Eingeatmete Abgase können Perso‐
nen vergiften.
►
Abgase nicht einatmen.
► An einem gut belüfteten Ort mit der Motor‐
säge arbeiten.
► Falls Übelkeit, Kopfschmerzen, Sehstörun‐
gen, Hörstörungen oder Schwindel auftre‐
ten: Arbeit beenden und einen Arzt aufsu‐
chen.
■
Wenn der Benutzer einen Gehörschutz trägt
und der Motor läuft, kann der Benutzer Geräu‐
sche eingeschränkt wahrnehmen und ein‐
schätzen.
►
Ruhig und überlegt arbeiten.
■ Falls mit der Motorsäge gearbeitet wird und
der Kombihebel in der Position steht, kann
der Benutzer nicht kontrolliert mit der Motor‐
säge arbeiten. Der Benutzer kann schwer ver‐
letzt werden.
►
Sicherstellen, dass der Kombihebel beim
Arbeiten in der Position steht.
► Motor so starten, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■ Falls mit eingelegter Kettenbremse Gas gege‐
ben wird, kann die Kettenbremse beschädigt
werden.
►
Vor dem Sägen die Kettenbremse lösen.
■ Die umlaufende Sägekette kann den Benutzer
schneiden. Der Benutzer kann schwer verletzt
werden.
►
Umlaufende Sägekette nicht berühren.
► Falls die Sägekette durch einen Gegen‐
stand blockiert ist: Motor abstellen und Ket‐
tenbremse einlegen. Erst dann den Gegen‐
stand beseitigen.
■
Die umlaufende Sägekette wird warm und
dehnt sich aus. Falls die Sägekette nicht aus‐
reichend geschmiert und nachgespannt wird,
kann die Sägekette von der Führungsschiene
springen oder reißen. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
►
Sägeketten-Haftöl verwenden.
► Während der Arbeit Füllstand des Öltanks
regelmäßig prüfen. Bevor das SägekettenHaftöl aufgebraucht ist: Sägeketten-Haftöl
einfüllen.
►
Während der Arbeit Spannung der Säge‐
kette regelmäßig prüfen. Falls die Span‐
nung der Sägekette zu gering ist: Sägekette
spannen.
■
Falls sich die Motorsäge während der Arbeit
verändert oder sich ungewohnt verhält, kann
die Motorsäge in einem nicht sicherheitsge‐
rechten Zustand sein. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
►
Arbeit beenden und einen STIHL Fach‐
händler aufsuchen.
■ Während der Arbeit können Vibrationen durch
die Motorsäge entstehen.
► Handschuhe tragen.
► Arbeitspausen machen.
► Falls Anzeichen einer Durchblutungsstö‐
rung auftreten: Einen Arzt aufsuchen.
■ Falls die umlaufende Sägekette auf einen har‐
ten Gegenstand trifft, können Funken entste‐
hen. Funken können in leicht brennbarer
Umgebung Brände auslösen. Personen kön‐
8 0458-528-9421-B
0000-GXX-1245-A0
1
2
1
2
4 Sicherheitshinweise deutsch
nen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
► Nicht in einer leicht brennbaren Umgebung
arbeiten.
■ Wenn der Gashebel losgelassen wird, läuft die
Sägekette noch kurze Zeit weiter. Die sich
bewegende Sägekette kann Personen schnei‐
den. Personen können schwer verletzt wer‐
den.
►
Warten, bis die Sägekette nicht mehr läuft.
WARNUNG
Falls unter Spannung stehendes Holz gesägt
■
wird, kann die Führungsschiene eingeklemmt
werden. Der Benutzer kann die Kontrolle über
die Motorsäge verlieren und schwer verletzt
werden.
►
Zuerst einen Entlastungsschnitt in die
Druckseite (1) sägen, dann einen Trenn‐
schnitt in die Zugseite (2) sägen.
4.8.2 Entasten
WARNUNG
■
Falls der gefällte Baum zuerst auf der Unter‐
seite entastet wird, kann der Baum nicht mehr
durch Äste am Boden gestützt werden. Wäh‐
rend der Arbeit kann sich der Baum bewegen.
Personen können schwer verletzt oder getötet
werden.
►
Größere Äste auf der Unterseite erst durch‐
sägen, wenn der Baum abgelängt ist.
► Nicht auf dem Stamm stehend arbeiten.
■ Während des Entastens kann ein abgesägter
Ast herunterfallen. Der Benutzer kann stol‐
pern, hinfallen und schwer verletzt werden.
►
Baum vom Stammfuß in Richtung Baum‐
krone entasten.
4.8.3 Fällen
WARNUNG
■
Ungeübte Personen können die Gefahren
beim Fällen nicht einschätzen. Personen kön‐
nen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
0458-528-9421-B 9
►
Falls Unklarheiten bestehen: Nicht selbst
fällen.
■ Während des Fällens kann ein Baum und kön‐
nen Äste auf Personen oder Gegenstände fal‐
len. Personen können schwer verletzt oder
getötet werden und Sachschaden kann entste‐
hen.
►
Fällrichtung so festlegen, dass der Bereich,
in den der Baum fällt, frei ist.
► Unbeteiligte Personen, Kinder und Tiere im
Umkreis von 2,5 Baumlängen um den
Arbeitsbereich fernhalten.
►
Abgeknickte oder dürre Äste vor dem Fäl‐
len aus der Baumkrone entfernen.
► Falls abgeknickte oder dürre Äste nicht aus
der Baumkrone entfernt werden können:
Baum nicht fällen.
►
Baumkrone und Baumkronen der benach‐
barten Bäume beobachten und herunterfal‐
lenden Ästen ausweichen.
■
Wenn der Baum fällt, kann er am Stamm bre‐
chen oder in Richtung Benutzer zurückschla‐
gen. Der Benutzer kann schwer verletzt oder
getötet werden.
►
Einen Fluchtweg seitlich hinter dem Baum
planen.
► Rückwärts auf dem Fluchtweg gehen und
den fallenden Baum beobachten.
► Nicht rückwärts hangabwärts gehen.
■ Hindernisse im Arbeitsbereich und auf dem
Fluchtweg können den Benutzer behindern.
Der Benutzer kann stolpern und hinfallen. Der
Benutzer kann schwer verletzt oder getötet
werden.
►
Hindernisse aus dem Arbeitsbereich und
dem Fluchtweg entfernen.
■ Falls die Bruchleiste, das Sicherheitsband
oder das Halteband angesägt oder zu früh
durchgesägt werden, kann die Fällrichtung
nicht mehr eingehalten sein oder der Baum
kann zu früh fallen. Personen können schwer
verletzt oder getötet werden und Sachschaden
kann entstehen.
►
Bruchleiste nicht ansägen oder durchsä‐
gen.
► Sicherheitsband oder Halteband als Letztes
durchsägen.
► Falls der Baum zu früh beginnt zu fallen:
Fällschnitt abbrechen und auf dem Flucht‐
weg zurückweichen.
■
Falls die umlaufende Sägekette im Bereich um
das obere Viertel der Spitze der Führungs‐
schiene auf einen harten Fällkeil trifft und
schnell abgebremst wird, kann Rückschlag
entstehen. Personen können schwer verletzt
oder getötet werden.
0000-GXX-2732-A0
0000-GXX-4119-A0
0000-GXX-1348-A0
0000-GXX-1349-A0
deutsch 4 Sicherheitshinweise
► Fällkeile aus Aluminium oder Kunststoff
verwenden.
■ Falls ein Baum nicht vollständig zu Boden fällt
oder in einem anderen Baum hängen bleibt,
kann der Benutzer die Fällung nicht mehr kon‐
trolliert beenden.
►
Fällung abbrechen und Baum mit einer
Seilwinde oder einem geeigneten Fahrzeug
zu Boden ziehen.
► Mit einer richtig geschärften und richtig
gespannten Sägekette arbeiten.
► Eine rückschlagreduzierte Sägekette ver‐
wenden.
► Eine Führungsschiene mit einem kleinen
Schienenkopf verwenden.
► Mit Vollgas sägen.
4.9.2 Hineinziehen
4.9 Reaktionskräfte
4.9.1 Rückschlag
Wenn mit der Unterseite der Führungsschiene
gearbeitet wird, wird die Motorsäge weg vom
Benutzer gezogen.
Ein Rückschlag kann durch folgende Ursachen
entstehen:
Die umlaufende Sägekette trifft im Bereich um
–
das obere Viertel der Spitze der Führungs‐
schiene auf einen harten Gegenstand und
wird schnell abgebremst.
Die umlaufende Sägekette ist an der Spitze
–
der Führungsschiene eingeklemmt.
Die Kettenbremse kann einen Rückschlag nicht
verhindern.
WARNUNG
WARNUNG
■ Falls die umlaufende Sägekette auf einen har‐
ten Gegenstand trifft und schnell abgebremst
wird, kann die Motorsäge plötzlich sehr stark
vom Benutzer weg gezogen werden. Der
Benutzer kann die Kontrolle über die Motor‐
säge verlieren und schwer verletzt oder getö‐
tet werden.
►
Motorsäge mit beiden Händen festhalten.
► So arbeiten, wie es in dieser Gebrauchsan‐
leitung beschrieben ist.
► Die Führungsschiene im Schnitt gerade
führen.
► Krallenanschlag richtig ansetzen.
► Mit Vollgas sägen.
4.9.3 Rückstoß
Falls ein Rückschlag entsteht, kann die Motor‐
■
säge in Richtung des Benutzers hochge‐
schleudert werden. Der Benutzer kann die
Kontrolle über die Motorsäge verlieren und
schwer verletzt oder getötet werden.
►
Motorsäge mit beiden Händen festhalten.
► Körper aus dem verlängerten Schwenkbe‐
reich der Motorsäge fernhalten.
► So arbeiten, wie es in dieser Gebrauchsan‐
Wenn mit der Oberseite der Führungsschiene
gearbeitet wird, wird die Motorsäge in Richtung
des Benutzers gestoßen.
leitung beschrieben ist.
► Nicht mit dem Bereich um das obere Viertel
der Spitze der Führungsschiene arbeiten.
10 0458-528-9421-B
0000099162_002
4 Sicherheitshinweise deutsch
WARNUNG
■ Falls die umlaufende Sägekette auf einen har‐
ten Gegenstand trifft und schnell abgebremst
wird, kann die Motorsäge plötzlich sehr stark
zum Benutzer hin gestoßen werden. Der
Benutzer kann die Kontrolle über die Motor‐
säge verlieren und schwer verletzt oder getö‐
tet werden.
►
Motorsäge mit beiden Händen festhalten.
► So arbeiten, wie es in dieser Gebrauchsan‐
leitung beschrieben ist.
► Die Führungsschiene im Schnitt gerade
führen.
► Mit Vollgas sägen.
4.10 Transportieren
WARNUNG
■ Während des Transports kann die Motorsäge
umkippen oder sich bewegen. Personen kön‐
nen schwer verletzt werden und Sachschaden
kann entstehen.
►
Motor abstellen.
► Kettenbremse einlegen.
► Kettenschutz so über die Führungsschiene
schieben, dass er die gesamte Führungs‐
schiene abdeckt.
►
Motorsäge mit Spanngurten, Riemen oder
einem Netz so sichern, dass sie nicht
umkippen und sich nicht bewegen kann.
Nachdem der Motor gelaufen ist, können der
■
Schalldämpfer und der Motor heiß sein. Der
Benutzer kann sich verbrennen.
►
Motorsäge mit der linken Hand so am Griff‐
rohr tragen, dass die Führungsschiene
nach hinten zeigt.
4.11 Aufbewahren
WARNUNG
■
Kinder können die Gefahren der Motorsäge
nicht erkennen und nicht einschätzen. Kinder
können schwer verletzt werden.
►
Motor abstellen.
► Kettenbremse einlegen.
► Kettenschutz so über die Führungsschiene
schieben, dass er die gesamte Führungs‐
schiene abdeckt.
►
Motorsäge außerhalb der Reichweite von
Kindern aufbewahren.
■ Die elektrischen Kontakte an der Motorsäge
und metallische Bauteile können durch Feuch‐
tigkeit korrodieren. Die Motorsäge kann
beschädigt werden.
►
Motorsäge sauber und trocken aufbewah‐
ren.
4.12 Reinigen, Warten und Reparie‐
ren
WARNUNG
■ Falls während der Reinigung, Wartung oder
Reparatur der Motor läuft, kann die Sägekette
unbeabsichtigt anlaufen. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
►
Motor abstellen.
► Kettenbremse einlegen.
■ Nachdem der Motor gelaufen ist, können der
Schalldämpfer und der Motor heiß sein. Per‐
sonen können sich verbrennen.
►
Warten, bis der Schalldämpfer und der
Motor abgekühlt sind.
■ Scharfe Reinigungsmittel, das Reinigen mit
einem Wasserstrahl oder spitzen Gegenstän‐
den können die Motorsäge, Führungsschiene
und Sägekette beschädigen. Falls die Motor‐
säge, die Führungsschiene oder die Sägekette
nicht richtig gereinigt werden, können Bauteile
nicht mehr richtig funktionieren und Sicher‐
heitseinrichtungen außer Kraft gesetzt wer‐
den. Personen können schwer verletzt wer‐
den.
► Motorsäge, Führungsschiene und Säge‐
kette so reinigen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■
Falls die Motorsäge nicht so gewartet oder
repariert wird, wie es in dieser Gebrauchsan‐
leitung beschrieben ist, können Bauteile nicht
mehr richtig funktionieren und Sicherheitsein‐
richtungen außer Kraft gesetzt werden. Perso‐
nen können schwer verletzt oder getötet wer‐
den.
►
Motorsäge so warten oder reparieren, wie
es in dieser Gebrauchsanleitung beschrie‐
ben ist.
■
Falls die Führungsschiene und die Sägekette
nicht so gewartet oder repariert werden, wie
es in dieser Gebrauchsanleitung beschrieben
ist, können Bauteile nicht mehr richtig funktio‐
0458-528-9421-B 11
2
1
4
3
0000-GXX-7552-A0
7
8
5
6
0000-GXX-7553-A0
7
6
0000-GXX-7569-A0
deutsch 5 Motorsäge einsatzbereit machen
nieren und Sicherheitseinrichtungen außer
Kraft gesetzt werden. Personen können
schwer verletzt werden.
►
Führungsschiene und Sägekette so warten
oder reparieren, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■
Während der Reinigung oder Wartung der
Sägekette kann der Benutzer sich an scharfen
Schneidezähnen schneiden. Der Benutzer
kann verletzt werden.
►
Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
5 Motorsäge einsatzbereit
machen

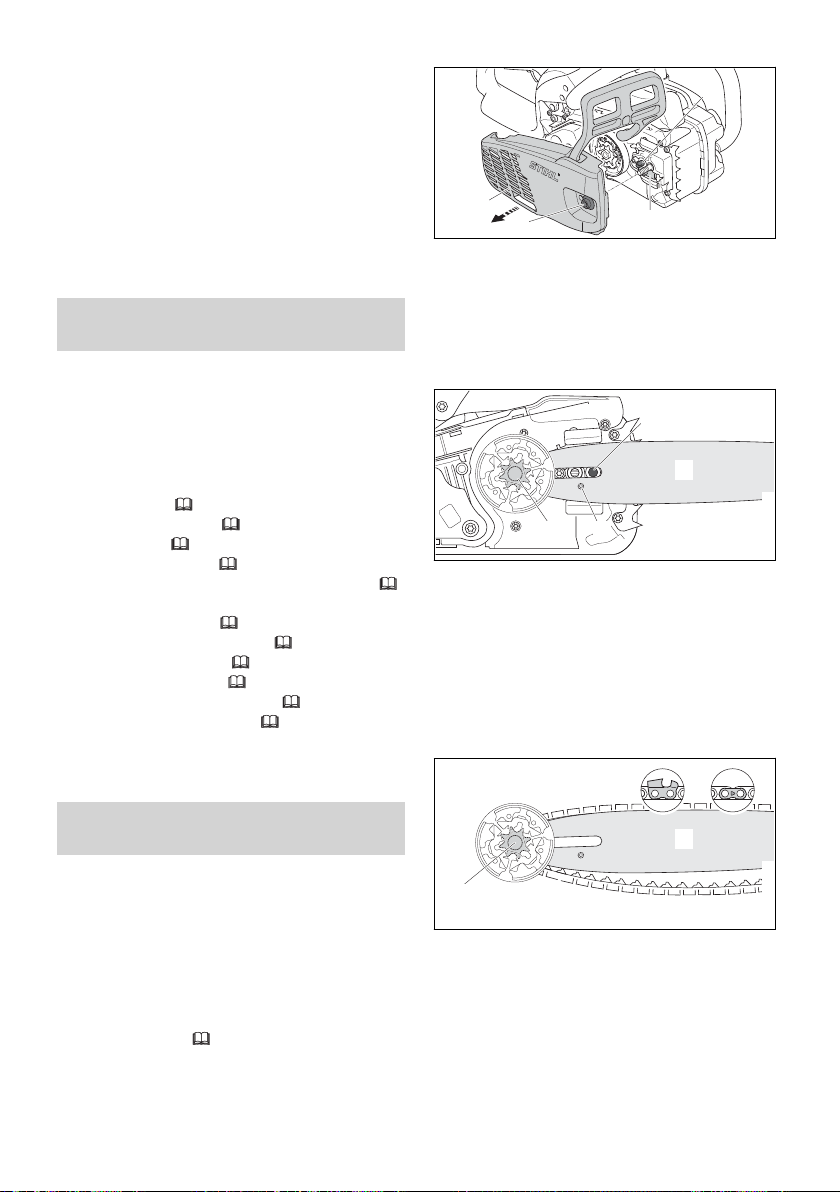

5.1 Motorsäge einsatzbereit
► Mutter (1) so lange gegen den Uhrzeigersinn
drehen, bis sich der Kettenraddeckel (2)
abnehmen lässt.
► Kettenraddeckel (2) abnehmen.
► Spannschraube (3) solange gegen den Uhr‐
zeigersinn drehen, bis der Spannschieber (4)
links am Gehäuse anliegt.
machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
–
Motorsäge, 4.6.1.
–
Führungsschiene, 4.6.2.
–
Sägekette, 4.6.3.
►
Motorsäge reinigen,
►
Führungsschiene und Sägekette anbauen,
6.1.1.
►
Sägekette spannen, 6.2.
►
Sägeketten-Haftöl einfüllen, 6.3.
►
Kettenbremse prüfen, 10.4.
►
Motorsäge betanken, 8.2.
►
Bedienungselemente prüfen, 10.5.
►
Kettenschmierung prüfen, 10.6.
► Falls die Schritte nicht durchgeführt werden
können: Motorsäge nicht verwenden und
einen STIHL Fachhändler aufsuchen.
15.1.
► Führungsschiene so auf die Motorsäge set‐
zen, dass folgende Bedingungen erfüllt sind:
Die Bundschraube (5) sitzt im Langloch der
–
Führungsschiene (6).
Der Zapfen des Spannschiebers (4) sitzt in
–
der Bohrung (8) der Führungsschiene (6).
Die Orientierung der Führungsschiene (6) spielt
keine Rolle. Der Aufdruck auf der Führungs‐
schiene (6) kann auch auf dem Kopf stehen.
6 Motorsäge zusammen‐
bauen
6.1 Führungsschiene und Säge‐
kette anbauen und abbauen
6.1.1 Führungsschiene und Sägekette
Die Kombinationen aus Führungsschiene und
Sägekette, die zum Kettenrad passen und ange‐
baut werden dürfen, sind in den technischen
Daten angegeben,
► Motor abstellen und Kettenbremse lösen.
12 0458-528-9421-B
anbauen
20.1.
► Sägekette so um das Kettenrad (7) legen,
dass die Treibglieder der Sägekette in den
Zähnen des Kettenrades (7) sitzen.
► Sägekette so in die Nut der Führungs‐
schiene (6) legen, dass die Pfeile auf den Ver‐
bindungsgliedern der Sägekette auf der Ober‐
seite in Laufrichtung zeigen.
3
6
0000-GXX-7554-A0
2
1
0000-GXX-7555-A0
a
0000-GXX-2930-A0
2
3
1
0000-GXX-2931-A0
1
6 Motorsäge zusammenbauen deutsch
Der Abstand a in der Mitte der Führungs‐
–
schiene beträgt 1 mm bis 2 mm.
Die Sägekette kann noch mit zwei Fingern
–
und mit geringem Kraftaufwand über die
Führungsschiene gezogen werden.
► Führungsschiene an der Spitze weiterhin
anheben und Mutter (1) fest anziehen.
► Falls der Abstand a in der Mitte der Führungs‐
schiene nicht 1 mm bis 2 mm beträgt: Säge‐
► Spannschraube (3) so lange im Uhrzeigersinn
drehen, bis die Sägekette an der Führungs‐
schiene anliegt. Dabei die Treibglieder der
Sägekette in die Nut der Führungsschiene füh‐
ren.
Die Führungsschiene (6) und die Sägekette
liegen an der Motorsäge an.
► Kettenraddeckel (2) so an die Motorsäge anle‐
gen, dass er bündig mit der Motorsäge ist.
► Mutter (1) aufschrauben und anziehen.
6.1.2 Führungsschiene und Sägekette
abbauen
► Motor abstellen und Kettenbremse lösen.
kette erneut spannen.
6.3 Sägeketten-Haftöl einfüllen
Sägeketten-Haftöl schmiert und kühlt die umlau‐
fende Sägekette.
STIHL empfiehlt, ein STIHL Sägeketten-Haftöl
oder ein anderes für Motorsägen freigegebenes
Sägeketten-Haftöl zu verwenden.
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge so auf eine ebene Fläche legen,
dass der Öltank-Verschluss nach oben zeigt.
► Bereich um den Öltank-Verschluss mit einem
feuchten Tuch reinigen.
► Mutter so lange gegen den Uhrzeigersinn dre‐
hen, bis sich der Kettenraddeckel abnehmen
lässt.
► Kettenraddeckel abnehmen.
► Spannschraube bis zum Anschlag gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
► Führungsschiene und Sägekette abnehmen.

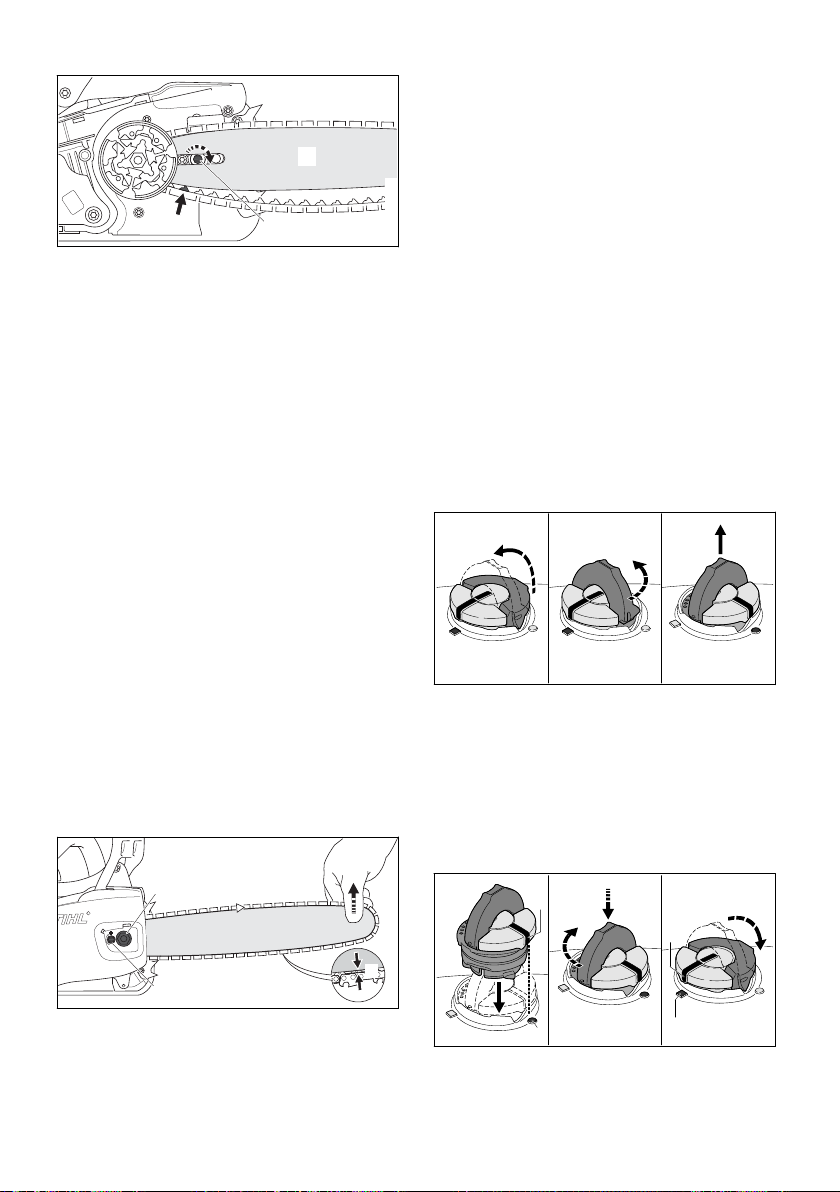

6.2 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus
oder zieht sich zusammen. Die Spannung der
Sägekette ändert sich. Während der Arbeit muss
die Spannung der Sägekette regelmäßig geprüft
und nachgespannt werden.
► Motor abstellen und Kettenbremse einlegen.
► Bügel des Öltank-Verschlusses aufklappen.
► Öltank-Verschluss bis zum Anschlag gegen
den Uhrzeigersinn drehen.
► Öltank-Verschluss abnehmen.
► Sägeketten-Haftöl so einfüllen, dass kein
Sägeketten-Haftöl verschüttet wird und der
Öltank nicht bis zum Rand gefüllt wird.
► Falls der Bügel des Öltank-Verschlusses
zugeklappt ist: Bügel aufklappen.
► Mutter (1) lösen.
► Kettenbremse lösen.
► Führungsschiene an der Spitze anheben und
Spannschraube (2) so lange im Uhrzeigersinn
oder gegen den Uhrzeigersinn drehen, bis fol‐
► Öltank-Verschluss so einsetzen, dass die Mar‐
kierung (1) auf die Markierung (2) zeigt.
gende Bedingungen erfüllt sind:
0458-528-9421-B 13
1
0000-GXX-3135-A0
2
0000-GXX-7557-A0
0000-GXX-7558-A0
deutsch 7 Kettenbremse einlegen und lösen
► Öltank-Verschluss nach unten drücken und bis
zum Anschlag im Uhrzeigersinn drehen.
Der Öltank-Verschluss rastet hörbar ein. Die
Markierung (1) zeigt auf die Markierung (3).
► Prüfen, ob sich der Öltank-Verschluss nach
oben abziehen lässt.
► Falls sich der Öltank-Verschluss nicht nach
oben abziehen lässt: Bügel des Öltank-Ver‐
schlusses zuklappen.
Der Öltank ist verschlossen.
Falls sich der Öltank-Verschluss nach oben
abziehen lässt, müssen folgende Schritte durch‐
geführt werden:
► Öltank-Verschluss in beliebiger Position ein‐
setzen.
► Handschutz mit der linken Hand weg vom
Griffrohr drücken.
Der Handschutz rastet hörbar ein. Die Ketten‐
bremse ist eingelegt.
7.2 Kettenbremse lösen
► Öltank-Verschluss nach unten drücken und bis
zum Anschlag im Uhrzeigersinn drehen.
► Öltank-Verschluss nach unten drücken und so
lange gegen den Uhrzeigersinn drehen, bis
die Markierung (1) auf die Markierung (2)
zeigt.
► Erneut versuchen, den Öltank zu verschlie‐
ßen.
► Falls sich der Öltank weiterhin nicht verschlie‐
ßen lässt: Nicht mit der Motorsäge arbeiten
und einen STIHL Fachhändler aufsuchen.
Die Motorsäge ist nicht im sicherheitsgerech‐
ten Zustand.
7 Kettenbremse einlegen
und lösen
7.1 Kettenbremse einlegen
Die Motorsäge ist mit einer Kettenbremse ausge‐
stattet.
Die Kettenbremse wird bei einem ausreichend
starken Rückschlag durch die Massenträgheit
des Handschutzes automatisch eingelegt oder
kann vom Benutzer eingelegt werden.
► Handschutz mit der linken Hand in Richtung
Benutzer ziehen.
Der Handschutz rastet hörbar ein. Die Ketten‐
bremse ist gelöst.
8 Kraftstoff mischen und
Motorsäge betanken
8.1 Kraftstoff mischen
Der für diese Motorsäge notwendige Kraftstoff
besteht aus einem Gemisch aus ZweitaktMotoröl und Benzin, im Mischungsverhältnis
1:50.
STIHL empfiehlt den fertig gemischten Kraftstoff
STIHL MotoMix.
Falls Kraftstoff selbst gemischt wird, darf nur ein
STIHL Zweitakt-Motoröl oder ein anderes Hoch‐
leistungs-Motoröl der Klassen JASO FB, JASO
FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder
ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP
Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzwerte über
die Maschinenlebensdauer gewährleisten zu
können.
► Sicherstellen, dass die Oktanzahl des Benzins
mindestens 90 ROZ beträgt und der Alkohol‐
anteil des Benzins nicht höher als 10 % ist.
14 0458-528-9421-B
0000-GXX-2934-A1
2
3
1
0000-GXX-2935-A1
1
4
8 Kraftstoff mischen und Motorsäge betanken deutsch
► Sicherstellen, dass das verwendete Zwei‐
takt‑Motoröl die Anforderungen erfüllt.
► Abhängig von der gewünschten Menge an
Kraftstoff, die richtigen Mengen an ZweitaktMotoröl und Benzin im Mischungsverhältnis
1:50 ermitteln. Beispiele für Kraftstoff-Misch‐
ungen:
20 ml Zweitakt-Motoröl, 1 l Benzin
–
60 ml Zweitakt-Motoröl, 3 l Benzin
–
100 ml Zweitakt-Motoröl, 5 l Benzin
–
► Zuerst Zweitakt-Motoröl, dann Benzin in einen
sauberen, für Kraftstoff zugelassenen Kanister
einfüllen.
► Kraftstoff durchmischen.

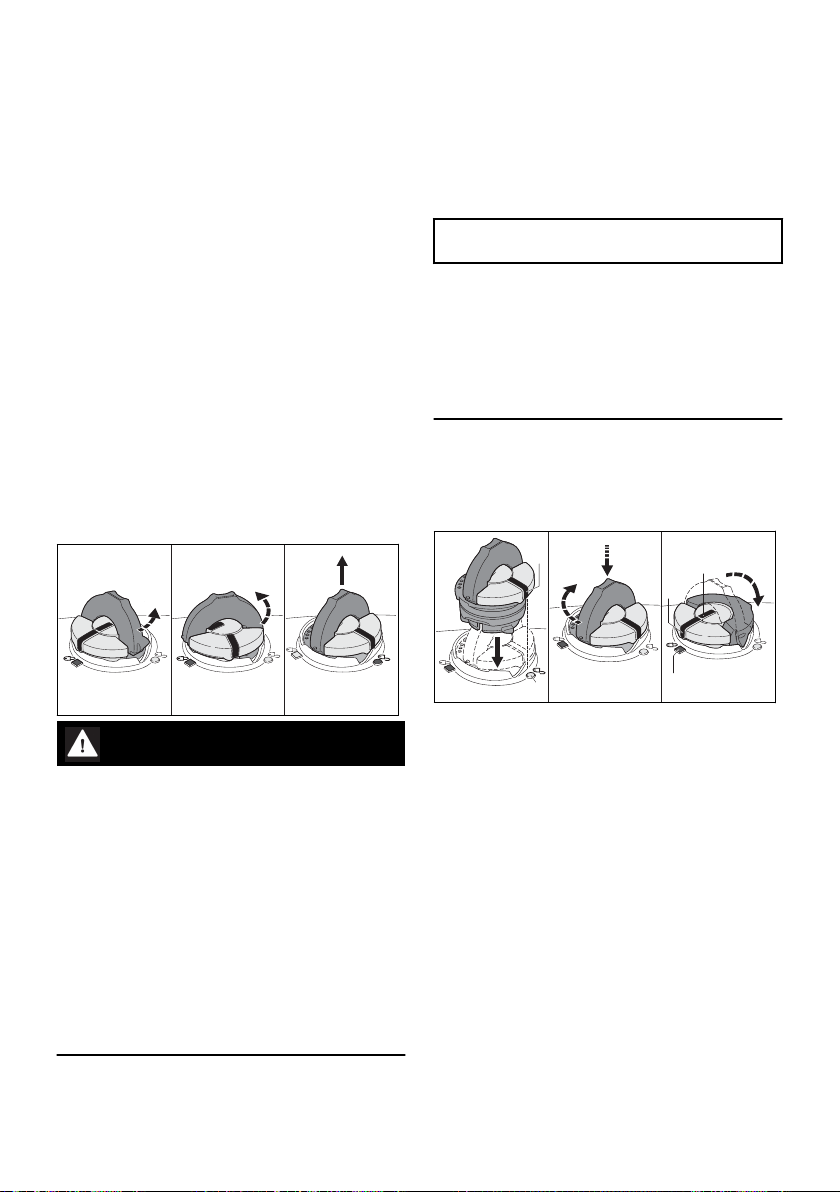

8.2 Motorsäge betanken
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge abkühlen lassen.
► Motorsäge so auf eine ebene Fläche legen,
dass der Kraftstofftank-Verschluss nach oben
zeigt.
► Bereich um den Kraftstofftank-Verschluss mit
einem feuchten Tuch reinigen.
► Bügel des Kraftstofftank-Verschlusses auf‐
klappen.
Falls der Kraftstofftank unter Druck steht, baut
sich der Überdruck hörbar ab.
► Wenn der Überdruck vollständig abgebaut ist:
Kraftstofftank-Verschluss so lange gegen den
Uhrzeigersinn drehen, bis die Markierungen
am Kraftstofftank-Verschluss und am Kraft‐
stofftank miteinander fluchten.
► Kraftstofftank-Verschluss abnehmen.
HINWEIS
■ Kraftstoff kann sich unter Einwirkung von
Licht, Sonneneinstrahlung und extremen Tem‐
peraturen schneller entmischen. Falls ent‐
mischter Kraftstoff getankt wird, kann die
Motorsäge beschädigt werden.
►
Kraftstoff durchmischen.
► Kraftstoff, der länger als 30 Tage aufbe‐
wahrt wurde, nicht tanken.
► Kraftstoff so einfüllen, dass kein Kraftstoff
verschüttet wird und mindestens 15 mm bis
zum Rand des Kraftstofftanks frei bleiben.
► Falls der Bügel des Kraftstofftank-Verschlus‐
ses zugeklappt ist: Den Bügel aufklappen.
► Kraftstofftank-Verschluss so einsetzen, dass
WARNUNG
■ Während der Arbeit oder in sehr warmer
Umgebung erwärmt sich die Motorsäge.
Abhängig von der Art des Kraftstoffs, der
Höhe, der Umgebungstemperatur und der
Temperatur der Motorsäge dehnt sich der
Kraftstoff aus und im Kraftstofftank kann Über‐
druck entstehen. Wenn der Kraftstofftank-Ver‐
schluss geöffnet wird, kann Kraftstoff heraus‐
spritzen und sich entzünden. Der Benutzer
kann schwer verletzt werden und Sachscha‐
den kann entstehen.
► Motorsäge abkühlen lassen bevor der Kraft‐
stofftank-Verschluss geöffnet wird.
► Kraftstofftank-Verschluss langsam und
nicht in einem Zug öffnen.
► Kraftstofftank-Verschluss ca. 1/8 Umdre‐
hung gegen den Uhrzeigersinn drehen.
die Markierung (1) auf die Markierung (2)
zeigt.
► Kraftstofftank-Verschluss nach unten drücken
und bis zum Anschlag im Uhrzeigersinn dre‐
hen.
Der Kraftstofftank-Verschluss rastet hörbar
ein. Die Markierung (1) fluchtet mit der Markie‐
rung (4) und zeigt auf die Markierung (3).
► Prüfen, ob sich der Kraftstofftank-Verschluss
nach oben abziehen lässt.
► Falls sich der Kraftstofftank-Verschluss nicht
nach oben abziehen lässt: Bügel des Kraft‐
stofftank-Verschlusses zuklappen.
Der Kraftstofftank ist verschlossen.
Falls sich der Kraftstofftank-Verschluss nach
oben abziehen lässt, müssen folgende Schritte
durchgeführt werden:
► Kraftstofftank-Verschluss in beliebiger Position
einsetzen.
0458-528-9421-B 15
0000-GXX-3136-A1
1
2
ABC
2
5
4
3
1
6
0000-GXX-7559-A0
0000-GXX-2936-A0
deutsch 9 Motor starten und abstellen
► Kraftstofftank-Verschluss nach unten drücken
und bis zum Anschlag im Uhrzeigersinn dre‐
hen.
► Kraftstofftank-Verschluss nach unten drücken
und so lange gegen den Uhrzeigersinn dre‐
hen, bis die Markierung (1) auf die Markie‐
rung (2) zeigt.
► Erneut versuchen, den Kraftstofftank zu ver‐
schließen.
► Falls sich der Kraftstofftank weiterhin nicht
verschließen lässt: Nicht mit der Motorsäge
arbeiten und einen STIHL Fachhändler aufsu‐
chen.
Die Motorsäge ist nicht im sicherheitsgerech‐
ten Zustand.
► Kettenbremse (2) einlegen.
► Kettenschutz abziehen.
► Kraftstoffhandpumpe (1) mindestens 10 Mal
drücken.
► Gashebelsperre (5) drücken und gedrückt hal‐
ten.
► Gashebel (4) drücken und gedrückt halten.
►
Kombihebel (3) in die Position
► Gashebel (4) und Gashebelsperre (5) loslas‐
sen.
►
Startklappenhebel (6) in die Position
9 Motor starten und abstellen
9.1 Richtigen Startvorgang aus‐
wählen
Wann muss der Motor auf das Starten vorberei‐
tet werden?
Der Motor muss auf das Starten vorbereitet wer‐
den, falls eine der folgenden Bedingungen erfüllt
ist:
Der Motor hat Umgebungstemperatur.
–
Der Motor ging beim ersten Beschleunigen
–
nach dem Starten aus.
Der Motor ging aus, weil der Kraftstofftank leer
–
war.
►
Motor auf das Starten vorbereiten,
anschließend Motor starten, 9.3.
Wann kann der Motor direkt gestartet werden?
Der Motor kann direkt gestartet werden, falls der
Motor mindestens 1 Minute gelaufen ist und nur
für eine kurze Arbeitsunterbrechung abgestellt
wurde.
►
Motor starten,
9.2 Motor auf das Starten vorberei‐
9.3.
9.2 und
ten
► Richtigen Startvorgang auswählen.
16 0458-528-9421-B
► Motorsäge auf eine der 3 möglichen Arten
festhalten:
Motorsäge auf ebenen Untergrund stellen,
–
mit der linken Hand am Griffrohr so festhal‐
ten, dass der Daumen das Griffrohr
umschließt, auf den Boden drücken und mit
der Spitze des rechten Motorsägen-Stiefels
in den hinteren Handgriff treten.
Motorsäge auf ebenen Untergrund stellen,
–
mit der linken Hand am Griffrohr so festhal‐
ten, dass der Daumen das Griffrohr
umschließt, auf den Boden drücken und mit
dem Absatz des rechten Motorsägen-Stie‐
fels in den hinteren Handgriff treten.
Motorsäge mit der linken Hand am Griffrohr
–
so festhalten, dass der Daumen das Griff‐
rohr umschließt und den hinteren Handgriff
zwischen den Knien oder den Oberschen‐
keln einklemmen.
stellen.
stellen.
0000-GXX-2937-A0
2
5
4
3
1
6
0000-GXX-7560-A0
0000-GXX-2936-A0
0000-GXX-2937-A0
9 Motor starten und abstellen deutsch
Motorsäge auf ebenen Untergrund stellen,
–
mit der linken Hand am Griffrohr so festhal‐
ten, dass der Daumen das Griffrohr
umschließt, auf den Boden drücken und mit
dem Absatz des rechten Motorsägen-Stie‐
fels in den hinteren Handgriff treten.
Motorsäge mit der linken Hand am Griffrohr
–
so festhalten, dass der Daumen das Griff‐
rohr umschließt und den hinteren Handgriff
► Anwerfgriff mit der rechten Hand langsam bis
zum spürbaren Widerstand herausziehen.
zwischen den Knien oder den Oberschen‐
keln einklemmen.
► So lange den Anwerfgriff schnell herausziehen
und zurückführen, bis der Motor einmalig
zündet und ausgeht.
►
Startklappenhebel (6) in die Position stel‐
len.
9.3 Motor starten
► Richtigen Startvorgang auswählen.
► Anwerfgriff mit der rechten Hand langsam bis
zum spürbaren Widerstand herausziehen.
► So lange den Anwerfgriff schnell herausziehen
und zurückführen, bis der Motor läuft.
► Gashebelsperre (5) drücken und gedrückt hal‐
ten.
► Gashebel (4) kurz drücken.
Der Kombihebel (3) springt in die Position .
► Kettenbremse (2) einlegen.
► Kettenschutz abziehen.
►
Startklappenhebel (6) in die Position
stel‐
len.
► Gashebelsperre (5) drücken und gedrückt hal‐
ten.
► Gashebel (4) drücken und gedrückt halten.
►
Kombihebel (3) in die Position
stellen.
Der Motor läuft im Leerlauf.
HINWEIS
■ Falls mit eingelegter Kettenbremse Gas gege‐
ben wird, kann die Kettenbremse beschädigt
werden.
►
Vor dem Sägen die Kettenbremse lösen.
► Kettenbremse lösen.
Die Motorsäge ist einsatzbereit.
► Falls die Sägekette im Leerlauf mitläuft: Stö‐
rungen beheben.
Der Leerlauf ist nicht richtig eingestellt.
► Falls der Motor nicht startet: Motor auf das
Starten vorbereiten und anschließend erneut
versuchen den Motor zu starten.
► Motorsäge auf eine der 3 möglichen Arten hal‐
ten:
Motorsäge auf ebenen Untergrund stellen,
–
mit der linken Hand am Griffrohr so festhal‐
ten, dass der Daumen das Griffrohr
umschließt, auf den Boden drücken und mit
der Spitze des rechten Motorsägen-Stiefels
in den hinteren Handgriff treten.
0458-528-9421-B 17
2
1
3
0000-GXX-7561-A0
0000-GXX-7568-A0
0000-GXX-1217-A0
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
deutsch 10 Motorsäge prüfen
9.4 Motor abstellen
► Führungsschiene ersetzen, falls eine der fol‐
genden Bedingungen erfüllt ist:
Die Führungsschiene ist beschädigt.
–
Die gemessene Nuttiefe ist kleiner als die
–
Mindestnuttiefe der Führungsschiene,
19.3.
Die Nut der Führungsschiene ist verengt
–
oder gespreizt.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
► Gashebel (3) und Gashebelsperre (2) loslas‐
sen.
10.3 Sägekette prüfen
► Motor abstellen und Kettenbremse einlegen.
Die Sägekette bewegt sich nicht mehr.
►
Kombihebel (1) in die Position
stellen.
Der Motor geht aus und der Kombihebel (1)
federt in die Position zurück.
10 Motorsäge prüfen
10.1 Kettenrad prüfen
► Motor abstellen.
► Kettenbremse lösen.
► Kettenraddeckel abbauen.
► Führungsschiene und Sägekette abbauen.
► Höhe der Tiefenbegrenzer (1) mit einer STIHL
Feillehre (2) messen. Die STIHL Feillehre
muss zur Teilung der Sägekette passen.
► Falls ein Tiefenbegrenzer (1) über die Feil‐
lehre (2) hinaussteht: Tiefenbegrenzer (1)
nachfeilen, 16.3.
► Falls Einlaufspuren sichtbar sind: Motorsäge
nicht verwenden und einen STIHL Fachhänd‐
ler aufsuchen.
Das Kettenrad muss ersetzt werden.
10.2 Führungsschiene prüfen
► Motor abstellen und Kettenbremse einlegen.
► Sägekette und Führungsschiene abbauen.
► Prüfen ob die Verschleißmarkierungen (1 bis
4) an den Schneidezähnen sichtbar sind.
► Falls eine der Verschleißmarkierungen an
einem Schneidezahn nicht sichtbar ist: Säge‐
kette nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
► Mit einer STIHL Feillehre prüfen, ob der
Schärfwinkel der Schneidezähne von 30° ein‐
gehalten ist. Die STIHL Feillehre muss zur
Teilung der Sägekette passen.
► Falls der Schärfwinkel von 30° nicht eingehal‐
ten ist: Sägekette schärfen.
► Nuttiefe der Führungsschiene mit dem Mess‐
stab einer STIHL Feillehre messen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
10.4 Kettenbremse prüfen
► Motor abstellen und Kettenbremse einlegen.
18 0458-528-9421-B
0000-GXX-3132-A0
H
0000-GXX-3131-A0
L
11 Mit der Motorsäge arbeiten deutsch
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf.
Der Benutzer kann sich schneiden.
► Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
► Versuchen, die Sägekette von Hand über
die Führungsschiene zu ziehen.
Falls die Sägekette von Hand nicht über die
Führungsschiene gezogen werden kann, funk‐
tioniert die Kettenbremse.
► Falls die Sägekette von Hand über die Füh‐
rungsschiene gezogen werden kann: Motor‐
säge nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
Die Kettenbremse ist defekt.
10.5 Bedienungselemente prüfen
Gashebelsperre und Gashebel
► Motor abstellen und Kettenbremse einlegen.
► Versuchen, den Gashebel zu drücken, ohne
die Gashebelsperre zu drücken.
► Falls sich den Gashebel drücken lässt: Motor‐
säge nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
Die Gashebelsperre ist defekt.
► Gashebelsperre drücken und gedrückt halten.
► Gashebel drücken und wieder loslassen.
► Falls der Gashebel schwergängig ist oder
nicht in die Ausgangsposition zurückfedert:
Motorsäge nicht verwenden und einen STIHL
Fachhändler aufsuchen.
Der Gashebel ist defekt.
Motor abstellen
► Motor starten.
►
Kombihebel (1) in die Position
Der Motor geht aus und der Kombihebel federt
in die Position
► Falls der Motor nicht ausgeht:
►
Startklappenhebel in die Position
Der Motor geht aus.
► Motorsäge nicht verwenden und einen
STIHL Fachhändler aufsuchen.
Der Kombihebel ist defekt.
zurück.
stellen.
stellen.
10.6 Kettenschmierung prüfen
► Motor starten und Kettenbremse lösen.
► Führungsschiene auf eine helle Oberfläche
richten.
► Gas geben.
Sägeketten-Haftöl wird abgeschleudert und ist
auf der hellen Oberfläche erkennbar. Die Ket‐
tenschmierung funktioniert.
11 Mit der Motorsäge arbeiten
11.1 Vergasereinstellung für Arbei‐
ten in großer Höhe anpassen
Falls mit der Motorsäge in großer Höhe gearbei‐
tet wird, kann die Motorsäge nicht mehr die opti‐
male Leistung haben. Die Vergasereinstellung
kann so angepasst werden, dass die Motorsäge
wieder die optimale Leistung hat.
► Motor starten und Kettenbremse lösen.
► Motor ca. 1 Minute lang mit Gasstößen auf‐
wärmen.
HINWEIS
■ Wenn mit der Motorsäge wieder in geringerer
Höhe gearbeitet wird, kann der Motor überhit‐
zen.
►
Standardeinstellung durchführen.
► Hauptstellschraube H solange im Uhrzeiger‐
sinn drehen, bis die Motorsäge beim Arbei‐
ten wieder die optimale Leistung hat.
11.2 Vergasereinstellung für Arbei‐
ten bei Temperaturen unter
‑10 °C anpassen
Falls mit der Motorsäge bei Temperaturen unter
‑10 °C gearbeitet wird, kann der Motor nicht
mehr richtig beschleunigen. Die Vergasereinstel‐
lung kann so angepasst werden, dass der Motor
wieder richtig beschleunigt.
► Motor starten und Kettenbremse lösen.
► Motor ca. 1 Minute lang mit Gasstößen auf‐
wärmen.
0458-528-9421-B 19
0000-GXX-2948-A1
0000-GXX-2949-A1
0000-GXX-2950-A1
0000-GXX-1245-A0
1
2
1
2
B
B
0000-GXX-1246-A0
deutsch 11 Mit der Motorsäge arbeiten
► Führungsschiene vollständig so durch das
HINWEIS
■ Wenn mit der Motorsäge wieder bei Tempera‐
turen über ‑10 °C gearbeitet wird, kann die
Motorleistung beim Sägen spürbar nachlas‐
sen.
►
Standardeinstellung durchführen.
Holz führen, dass der Krallenanschlag immer
wieder neu angesetzt wird.
► Am Ende des Schnitts das Gewicht der Motor‐
säge auffangen.
11.5 Entasten
► Leerlaufstellschraube L 1/4 Umdrehung
gegen den Uhrzeigersinn drehen.
► Falls die Sägekette dauerhaft mitläuft oder der
Motor ausgeht: Leerlauf einstellen.
11.3 Motorsäge halten und führen
► Motorsäge auf dem Stamm abstützen.
► Führungsschiene mit Vollgas mit einer Hebel‐
bewegung gegen den Ast drücken.
► Ast mit der Oberseite der Führungsschiene
durchsägen.
► Motorsäge mit der linken Hand am Griffrohr
und der rechten Hand am Bedienungsgriff so
festhalten und führen, dass der Daumen der
linken Hand das Griffrohr umschließt und der
Daumen der rechten Hand den Bedienungs‐
griff umschließt.
11.4 Sägen
► Falls der Ast unter Spannung steht: Entlas‐
WARNUNG
■ Falls Rückschlag entsteht, kann die Motor‐
säge in Richtung Benutzer hochgeschleudert
werden. Der Benutzer kann schwer verletzt
oder getötet werden.
►
Mit Vollgas sägen.
► Nicht mit dem Bereich um das obere Viertel
der Spitze der Führungsschiene sägen.
► Führungsschiene mit Vollgas so in den
Schnitt führen, dass die Führungsschiene
nicht verkantet.
tungsschnitt (1) in die Druckseite sägen und
danach von der Zugseite mit einem Trenn‐
schnitt (2) durchsägen.
11.6 Fällen
11.6.1 Fällrichtung und Rückweiche festlegen
► Fällrichtung so festlegen, dass der Bereich, in
den der Baum fällt, frei ist.
► Krallenanschlag ansetzen und als Drehpunkt
verwenden.
20 0458-528-9421-B
0000-GXX-1247-A0
Ø
1/10
0000-GXX-1251-A1
C
C
E
G
0000-GXX-1249-A0
0000-GXX-1250-A1
11 Mit der Motorsäge arbeiten deutsch
► Rückweiche (B) so festlegen, dass folgende
Bedingungen erfüllt sind:
Die Rückweiche (B) ist in einem Winkel von
–
45° zur Fällrichtung (A).
Auf der Rückweiche (B) sind keine Hinder‐
–
nisse.
Die Baumkrone kann beobachtet werden.
–
Falls die Rückweiche (B) an einem Hang ist,
–
muss die Rückweiche (B) parallel zum Hang
sein.
11.6.2 Arbeitsbereich am Stamm vorbereiten
► Hindernisse im Arbeitsbereich am Stamm ent‐
fernen.
► Bewuchs am Stamm entfernen.
► Falls der Stamm große, gesunde Wurzelan‐
läufe hat: Wurzelanläufe zuerst senkrecht und
dann waagrecht einsägen und dann entfernen.
11.6.3 Grundlagen zum Fällschnitt
Sicherheitsband ist 1/10 bis 1/5 des Stamm‐
durchmessers breit.
G Halteband
Das Halteband stützt den Baum und sichert
ihn gegen vorzeitiges Umfallen. Das Halte‐
band ist 1/10 bis 1/5 des Stammdurchmes‐
sers breit.
11.6.4 Fallkerb einsägen
Der Fallkerb bestimmt die Richtung, in die der
Baum fällt. Länderspezifische Vorgaben zur
Anlage des Fallkerbs müssen eingehalten wer‐
den.
► Motorsäge so ausrichten, dass der Fallkerb im
rechten Winkel zur Fällrichtung ist und die
Motorsäge bodennah ist.
► Waagrechten Sohlenschnitt einsägen.
► Dachschnitt im Winkel von 45° zum waagrech‐
ten Sohlenschnitt einsägen.
C Fallkerb
Der Fallkerb bestimmt die Fällrichtung.
D Bruchleiste
Die Bruchleiste führt den Baum wie ein
Scharnier zu Boden. Die Bruchleiste ist 1/10
des Stammdurchmessers breit.
E Fällschnitt
Mit dem Fällschnitt wird der Stamm durchge‐
sägt. Der Fällschnitt liegt 1/10 des Stamm‐
durchmessers (mindestens 3 cm) oberhalb
der Sohle des Fallkerbs.
F Sicherheitsband
Das Sicherheitsband stützt den Baum und
sichert ihn gegen vorzeitiges Umfallen. Das
0458-528-9421-B 21
► Falls das Holz gesund und langfasrig ist:
Splintschnitte so einsägen, dass folgende
Bedingungen erfüllt sind:
Die Splintschnitte sind auf beiden Seiten
–
gleich.
Die Splintschnitte sind auf Höhe der Fall‐
–
kerbsohle.
Die Splintschnitte sind 1/10 des Stamm‐
–
durchmessers breit.
Der Stamm reißt nicht auf, wenn der Baum
fällt.
11.6.5 Einstechen
Das Einstechen ist eine Arbeitstechnik, die zum
Fällen notwendig ist.
3.
1.
2.
0000-GXX-1252-A0
0000-GXX-1253-A0
1
2
0000-GXX-1254-A0
1.
2.
0000-GXX-1255-A0
3.
deutsch 11 Mit der Motorsäge arbeiten
ausgeführt werden, falls der Stammdurchmesser
kleiner als die tatsächliche Schnittlänge der
Motorsäge ist.
► Warnruf abgeben.
► Führungsschiene mit der Unterseite der Spitze
und mit Vollgas ansetzen.
► Einsägen, bis die Führungsschiene in doppel‐
ter Breite im Stamm ist.
► In die Einstichposition schwenken.
► Führungsschiene einstechen.
11.6.6 Geeigneten Fällschnitt wählen
Die Auswahl des geeigneten Fällschnitts hängt
von folgenden Bedingungen ab:
die natürlichen Neigung des Baums
–
die Astbildung des Baums
–
Schäden am Baum
–
der Gesundheitszustand des Baums
–
falls Schnee auf dem Baum liegt: der Schnee‐
–
► Führungsschiene in den Fällschnitt einstechen
bis sie auf der anderen Seite des Stammes
wieder sichtbar ist, 11.6.5.
► Krallenanschlag hinter der Bruchleiste anset‐
zen und als Drehpunkt benutzen.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Fällschnitt in Richtung Sicherheitsband ausfor‐
men.
last
die Hangrichtung
–
die Windrichtung und der Windgeschwindig‐
–
keit
vorhandenen Nachbarbäumen
–
Es werden verschiedene Ausprägungen dieser
Bedingungen unterschieden. In dieser
Gebrauchsanleitung werden nur 2 Ausprägun‐
gen beschrieben.
► Fällkeil setzen. Der Fällkeil muss zum Stamm‐
durchmesser und der Breite des Fällschnitts
passen.
► Warnruf abgeben.
► Sicherheitsband mit gestreckten Armen von
außen und horizontal in der Ebene des Fäll‐
schnitt durchtrennen.
Der Baum fällt.
11.6.8 Normalbaum mit großem Stamm‐
durchmesser fällen
Ein Normalbaum wird mit einem Fällschnitt mit
1 Normalbaum
Ein Normalbaum steht senkrecht und hat eine
gleichmäßige Baumkrone.
2 Vorhänger
Ein Vorhänger steht schräg und hat eine
Sicherheitsband gefällt. Dieser Fällschnitt muss
ausgeführt werden, falls der Stammdurchmesser
größer als die tatsächliche Schnittlänge der
Motorsäge ist.
► Warnruf abgeben.
Baumkrone, die in Fällrichtung zeigt.
11.6.7 Normalbaum mit kleinem Stamm‐
durchmesser fällen
Ein Normalbaum wird mit einem Fällschnitt mit
Sicherheitsband gefällt. Dieser Fällschnitt muss
22 0458-528-9421-B
0000-GXX-1256-A0
1.
2.
3.
4.
5.
6.
0000-GXX-1257-A0
0000-GXX-1258-A0
1.
2.
0000-GXX-1259-A0
0000-GXX-1260-A0
3.
2.
1.
5.
6.
4.
11 Mit der Motorsäge arbeiten deutsch
► Krallenanschlag auf Höhe des Fällschnitts
ansetzen und als Drehpunkt verwenden.
► Motorsäge waagerecht in den Fällschnitt füh‐
ren und so weit wie möglich schwenken.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Führungsschiene in den Fällschnitt einstechen
bis sie auf der anderen Seite des Stammes
wieder sichtbar ist, 11.6.5.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Fällschnitt in Richtung Halteband ausformen.
► Fällschnitt in Richtung Sicherheitsband ausfor‐
men.
► Auf die gegenüberliegende Seite des Stamms
wechseln.
► Führungsschiene in der gleichen Ebene in den
Fällschnitt einstechen.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Fällschnitt in Richtung Sicherheitsband ausfor‐
men.
► Warnruf abgeben.
► Halteband mit gestreckten Armen von außen
und schräg oben durchtrennen.
Der Baum fällt.
11.6.10 Vorhänger mit großem Stammdurch‐
messer fällen
Ein Vorhänger wird mit einem Fällschnitt mit Hal‐
teband gefällt. Dieser Fällschnitt muss ausge‐
► Fällkeil setzen. Der Fällkeil muss zum Stamm‐
durchmesser und der Breite des Fällschnitts
passen.
► Warnruf abgeben.
führt werden, falls der Stammdurchmesser grö‐
ßer als die tatsächliche Schnittlänge der Motor‐
säge ist.
► Warnruf abgeben.
► Sicherheitsband mit gestreckten Armen von
außen und horizontal in der Ebene des Fäll‐
schnitt durchtrennen.
Der Baum fällt.
11.6.9 Vorhänger mit kleinem Stammdurch‐
messer fällen
Ein Vorhänger wird mit einem Fällschnitt mit Hal‐
teband gefällt.Dieser Fällschnitt muss ausgeführt
werden, falls der Stammdurchmesser kleiner als
die tatsächliche Schnittlänge der Motorsäge ist.
► Warnruf abgeben.
► Krallenanschlag auf Höhe des Fällschnitts hin‐
ter dem Halteband ansetzen und als Dreh‐
punkt benutzen.
► Motorsäge waagerecht in den Fällschnitt füh‐
ren und so weit wie möglich schwenken.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Fällschnitt in Richtung Halteband ausformen.
0458-528-9421-B 23
0000-GXX-1261-A0
1
2
0000-GXX-7564-A0
deutsch 12 Nach dem Arbeiten
► Auf die gegenüberliegende Seite des Stamms
wechseln.
► Krallenanschlag auf Höhe des Fällschnitts hin‐
ter der Bruchleiste ansetzen und als Dreh‐
punkt benutzen.
► Motorsäge waagerecht in den Fällschnitt füh‐
ren und so weit wie möglich schwenken.
► Fällschnitt in Richtung Bruchleiste ausformen.
► Fällschnitt in Richtung Halteband ausformen.
► Warnruf abgeben.
► Halteband mit gestreckten Armen von außen
und schräg oben durchtrennen.
Der Baum fällt.
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge abkühlen lassen.
► Falls die Motorsäge nass ist: Motorsäge trock‐
nen lassen.
► Motorsäge reinigen.
► Luftfilter reinigen.
► Führungsschiene und Sägekette reinigen.
► Mutter am Kettenraddeckel lösen.
► Spannschraube 2 Umdrehungen gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
► Mutter am Kettenraddeckel anziehen.
► Kettenschutz so über die Führungsschiene
schieben, dass er die gesamte Führungs‐
schiene abdeckt.
13 Transportieren
13.1 Motorsäge transportieren
► Motor abstellen und Kettenbremse einlegen.
► Kettenschutz so über die Führungsschiene
schieben, dass er die gesamte Führungs‐
schiene abdeckt.
Motorsäge tragen
► Motorsäge mit der linken Hand so am Griffrohr
tragen, dass die Führungsschiene nach hinten
zeigt.
Motorsäge in einem Fahrzeug transportieren
► Motorsäge so sichern, dass die Motorsäge
nicht umkippen und sich nicht bewegen kann.
14 Aufbewahren
14.1 Motorsäge aufbewahren
► Motor abstellen und Kettenbremse einlegen.
► Kettenschutz so über die Führungsschiene
schieben, dass er die gesamte Führungs‐
schiene abdeckt.
► Motorsäge so aufbewahren, dass folgende
Bedingungen erfüllt sind:
Die Motorsäge ist außerhalb der Reichweite
–
von Kindern.
Die Motorsäge ist sauber und trocken.
–
15 Reinigen
15.1 Motorsäge reinigen
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge abkühlen lassen.
► Motorsäge mit einem feuchten Tuch oder
STIHL Harzlöser reinigen.
► Lüftungsschlitze mit einem Pinsel reinigen.
► Haubenverschluss (1) 1/2 Umdrehung gegen
den Uhrzeigersinn drehen.
► Haube (2) abnehmen.
► Kettenraddeckel abbauen.
► Innenseite der Haube mit einem Pinsel, einem
feuchten Tuch oder STIHL Harzlöser reinigen.
► Bereich um das Kettenrad mit einem feuchten
Tuch oder STIHL Harzlöser reinigen.
► Haube (2) aufsetzen.
► Haubenverschluss (1) so lange im Uhrzeiger‐
sinn drehen, bis ein Klick zu hören ist.
Der Haubenverschluss (1) ist verriegelt.
► Kettenraddeckel anbauen.
15.2 Führungsschiene und Säge‐
kette reinigen
► Motor abstellen und Kettenbremse einlegen.
► Führungsschiene und Sägekette abbauen.
24 0458-528-9421-B
1
2
3
3
0000-GXX-7565-A0
1
0000-GXX-7566-A0
1
0000-GXX-7567-A0
2
1
3
0000-GXX-7570-A0
2
1
3
0000-GXX-7571-A0
15 Reinigen deutsch
► Öleintrittsbohrung (1), Ölaustrittskanal (2), und
Nut (3) mit einem Pinsel, einer weichen Bürste
oder STIHL Harzlöser reinigen.
► Sägekette mit einem Pinsel, einer weichen
Bürste oder STIHL Harzlöser reinigen.
► Führungsschiene und Sägekette anbauen.
15.3 Zündkerze reinigen
► Motor abstellen und Kettenbremse einlegen.
► Motorsäge abkühlen lassen.
► Zündkerzenstecker (1) abziehen.
► Falls der Bereich um die Zündkerze ver‐
schmutzt ist: Den Bereich um die Zündkerze
mit einem Tuch reinigen.
► Zündkerze herausdrehen.
► Zündkerze mit einem Tuch reinigen.
► Falls die Zündkerze korrodiert ist: Zündkerze
ersetzen.
► Haubenverschluss (1) 1/2 Umdrehung gegen
den Uhrzeigersinn drehen.
► Haube (2) abnehmen.
► Luftfilter (3) abnehmen.
► Luftfilter (3) abklopfen.
► Luftfilter (3) mit einem weichen Pinsel reini‐
gen.
► Falls der Luftfilter (3) beschädigt ist: Luftfil‐
ter (3) ersetzen.
► Luftfilter (3) von der Reinseite mit Druckluft
ausblasen.
WARNUNG
■ Falls Reinigungsmittel mit der Haut oder den
Augen in Kontakt kommen, können die Haut
oder die Augen gereizt werden.
►
Gebrauchsanleitung des Reinigungsmittels
beachten.
► Kontakt mit Reinigungsmitteln vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►
Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
►
Falls der Luftfilter stark verschmutzt ist:
► Luftfilter (3) einsetzen.
► Zündkerze eindrehen und fest anziehen.
► Zündkerzenstecker (1) fest aufdrücken.
15.4 Luftfilter reinigen
15.4.1 Gewebeluftfilter reinigen
► Motor abstellen und Kettenbremse einlegen.
0458-528-9421-B 25
► Haube (2) aufsetzen.
► Haubenverschluss (1) so lange im Uhrzeiger‐
sinn drehen, bis ein Klick zu hören ist.
Der Haubenverschluss (1) ist verriegelt.
15.4.2 Vliesluftfilter reinigen
► Motor abstellen und Kettenbremse einlegen.
2
1
3
0000-GXX-7562-A0
2
1
3
0000-GXX-7563-A0
0000-GXX-1219-A0
deutsch 16 Warten
Monatlich
► Öltank von einem STIHL Fachhändler reinigen
lassen.
► Kraftstofftank von einem STIHL Fachhändler
reinigen lassen.
► Saugkopf im Kraftstofftank von einem STIHL
Fachhändler reinigen lassen.
Jährlich
► Saugkopf im Kraftstofftank von einem STIHL
► Haubenverschluss (1) 1/2 Umdrehung gegen
Fachhändler ersetzen lassen.
den Uhrzeigersinn drehen.
► Haube (2) abnehmen.
► Luftfilter (3) abnehmen.
► Luftfilter (3) abklopfen.
► Falls der Luftfilter (3) beschädigt ist: Luftfil‐
ter (3) ersetzen.
► Luftfilter (3) von der Reinseite mit Druckluft
ausblasen.
16.2 Führungsschiene entgraten
An der Außenkante der Führungsschiene kann
sich ein Grat bilden.
► Grat mit einer Flachfeile oder einem STIHL
Führungsschienenrichter entfernen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
16.3 Sägekette schärfen
Es erfordert viel Übung, Sägeketten richtig zu
schärfen.
STIHL Feilen, STIHL Feilhilfen, STIHL Schärfge‐
räte und die Broschüre „STIHL Sägeketten
schärfen“ helfen, die Sägekette richtig zu schär‐
fen. Die Broschüre ist unter www.stihl.com/shar‐
► Luftfilter (3) einsetzen.
► Haube (2) aufsetzen.
► Haubenverschluss (1) so lange im Uhrzeiger‐
sinn drehen, bis ein Klick zu hören ist.
Der Haubenverschluss (1) ist verriegelt.
16 Warten
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den
Umgebungsbedingungen und den Arbeitsbedin‐
gungen. STIHL empfiehlt folgende Wartungsin‐
tervalle:
Kettenbremse
► Kettenbremse in folgenden zeitlichen Abstän‐
den von einem STIHL Fachhändler warten las‐
sen:
Vollzeit-Einsatz: vierteljährlich
–
Teilzeit-Einsatz: halbjährlich
–
gelegentlicher Einsatz: jährlich
–
Alle 100 Betriebsstunden
► Zündkerze ersetzen.
Wöchentlich
► Kettenrad prüfen.
► Führungsschiene prüfen und entgraten.
► Sägekette prüfen und schärfen.
26 0458-528-9421-B
pening-brochure verfügbar.
STIHL empfiehlt, Sägeketten von einem STIHL
Fachhändler schärfen zu lassen.
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf.
Der Benutzer kann sich schneiden.
► Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
0000-GXX-1220-A1
17 Reparieren deutsch
► Jeden Schneidezahn mit einer Rundfeile so
feilen, dass folgende Bedingungen erfüllt sind:
Die Rundfeile passt zur Teilung der Säge‐
–
kette.
Die Rundfeile wird von innen nach außen
–
geführt.
Die Rundfeile wird im rechten Winkel zur
–
Führungsschiene geführt.
Der Schärfwinkel von 30° wird eingehalten.
–
► Tiefenbegrenzer mit einer Flachfeile so feilen,
dass sie bündig mit der STIHL Feillehre und
parallel zur Verschleißmarkierung sind. Die
STIHL Feillehre muss zur Teilung der Säge‐
kette passen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
17 Reparieren
17.1 Motorsäge, Führungsschiene
und Sägekette reparieren
Der Benutzer kann die Motorsäge, Führungs‐
schiene und Sägekette nicht selbst reparieren.
► Falls die Motorsäge, Führungsschiene oder
Sägekette beschädigt sind: Motorsäge, Füh‐
rungsschiene oder Sägekette nicht verwenden
und einen STIHL Fachhändler aufsuchen.
18 Störungen beheben
18.1 Störungen der Motorsäge beheben
Die meisten Störungen haben die gleichen Ursachen.
► Folgende Maßnahmen durchführen:
► Luftfilter reinigen.
► Zündkerze reinigen oder ersetzen.
► Standardeinstellung durchführen.
► Leerlauf einstellen.
► Vergasereinstellung für Arbeiten in großer Höhe anpassen.
► Vergasereinstellung für Arbeiten bei Temperaturen unter ‑10 °C anpassen.
► Falls die Störung weiterhin besteht: Maßnahmen aus der folgenden Tabelle durchführen.
Störung Ursache Abhilfe
Der Motor lässt sich
nicht starten.
Der Motor läuft im
Leerlauf unregelmä‐
ßig.
Der Motor geht im
Leerlauf aus.
Der Motor beschleu‐
nigt schlecht.
0458-528-9421-B 27
Im Kraftstofftank ist
nicht genügend Kraft‐
stoff.
Der Motor ist abge‐
soffen.
Der Vergaser ist zu
heiß.
Der Vergaser ist ver‐
eist.
Der Vergaser ist ver‐
eist.
Der Vergaser ist ver‐
eist.
Die Sägekette ist zu
stark gespannt.
Die Kettenschmie‐
rung fördert zu wenig
Sägekettenhaftöl.
► Kraftstoff mischen und Motorsäge betanken.
► Verbrennungsraum lüften.
► Motorsäge abkühlen lassen.
► Falls eine Kraftstoffhandpumpe vorhanden ist: Kraft‐
stoffhandpumpe mindestens 10 Mal drücken, bevor
der Motor gestartet wird.
► Motorsäge auf +10 °C erwärmen lassen.
► Motorsäge auf +10 °C erwärmen lassen.
► Motorsäge auf +10 °C erwärmen lassen.
► Sägekette richtig spannen.
► Motorsäge nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
0000-GXX-2946-A0
H
L
0000-GXX-2938-A0
deutsch 18 Störungen beheben
Störung Ursache Abhilfe
Die Sägekette läuft
nicht an, wenn Gas
gegeben wird.
Während der Arbeit
raucht es oder riecht
verbrannt.
18.2 Standardeinstellung durchfüh‐
ren
► Motor abstellen und Kettenbremse einlegen.
► Hauptstellschraube H gegen den Uhrzeiger‐
sinn bis zum Anschlag drehen.
► Leerlaufstellschraube L im Uhrzeigersinn bis
zum Anschlag drehen.
► Leerlaufstellschraube L 1/4 Umdrehung gegen
den Uhrzeigersinn drehen.
18.3 Leerlauf einstellen
Die Kettenbremse ist
eingelegt.
Die Sägekette ist zu
stark gespannt.
Der Umlenkstern der
Führungsschiene ist
blockiert.
Die Sägekette ist
nicht richtig
geschärft.
Im Öltank ist zu
wenig SägekettenHaftöl.
Die Kettenschmie‐
rung fördert zu wenig
Sägekettenhaftöl.
Die Sägekette ist zu
stark gespannt.
Die Motorsäge wird
nicht richtig angew‐
endet.
► Kettenbremse lösen.
► Sägekette richtig spannen.
► Umlenkstern der Führungsschiene mit STIHL Harzlö‐
ser reinigen.
► Sägekette richtig schärfen.
► Sägeketten-Haftöl einfüllen.
► Motorsäge nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
► Sägekette richtig spannen.
► Anwendung erklären lassen und üben.
Der Motor geht im Leerlauf aus
► Standardeinstellung durchführen.
► Motor starten und Kettenbremse lösen.
► Motor ca. 1 Minute lang mit Gasstößen auf‐
wärmen.
► Falls der Motor weiterhin im Leerlauf ausgeht:
Leerlaufanschlagschraube LA 1/2 Umdrehung
im Uhrzeigersinn drehen und Motor erneut
starten.
► Leerlaufanschlagschraube LA im Uhrzeiger‐
sinn drehen, bis die Sägekette beginnt mitzu‐
laufen.
► Leerlaufanschlagschraube LA 1 Umdrehung
gegen den Uhrzeigersinn drehen.
Die Sägekette läuft im Leerlauf dauerhaft mit
► Standardeinstellung durchführen.
► Motor starten und Kettenbremse lösen.
► Motor ca. 1 Minute lang mit Gasstößen auf‐
wärmen.
► Leerlaufanschlagschraube LA gegen den Uhr‐
zeigersinn drehen, bis die Sägekette stehen
bleibt.
► Leerlaufanschlagschraube LA 1 Umdrehung
gegen den Uhrzeigersinn drehen.
18.4 Verbrennungsraum lüften
► Kettenbremse einlegen.
28 0458-528-9421-B
1
0000-GXX-7566-A0
1
0000-GXX-7567-A0
19 Technische Daten deutsch
Gewicht bei leerem Kraftstofftank, leerem
–
Öltank, ohne Führungsschiene und ohne
Sägekette: 3,5 kg
Maximaler Inhalt des Kraftstofftanks: 270 cm³
–
(0,27 l)
Maximaler Inhalt des Öltanks: 220 cm³ (0,22 l)
–
19.2 Kettenräder und Kettenge‐
schwindigkeiten
► Zündkerzenstecker (1) abziehen.
► Zündkerze herausdrehen.
► Zündkerze trocknen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker
der Anwerfgriff herausgezogen wird, können
Funken nach außen treten. Funken können in
leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden
und Sachschaden kann entstehen.
►
Kombihebel in die Position stellen und
halten, bevor der Anwerfgriff herausgezo‐
gen wird.
►
Kombihebel in die Position stellen und hal‐
ten.
► Anwerfgriff mehrmals herausziehen und
zurückführen.
Der Verbrennungsraum ist gelüftet.
► Zündkerze eindrehen und fest anziehen.
Folgende Kettenräder können verwendet wer‐
den:
6-zähnig für 3/8“ P
Maximale Kettengeschwindigkeit nach
–
ISO 11681: 26,0 m/s
Kettengeschwindigkeit bei maximaler Leis‐
–
tung:
18,6 m/s
8-zähnig für 1/4" P und 1/4"
Maximale Kettengeschwindigkeit nach
–
ISO 11681:
23,6 m/s
Kettengeschwindigkeit bei maximaler Leis‐
–
tung:
16,9 m/s
19.3 Mindestnuttiefe der Führungs‐
schienen
Die Mindestnuttiefe hängt von der Teilung der
Führungsschiene ab.
3/8" P: 5 mm
–
1/4" P: 4 mm
–
1/4": 4 mm
–
19.4 Schallwerte und Vibrations‐
werte
► Zündkerzenstecker (1) fest aufdrücken.
19 Technische Daten
19.1 Motorsäge STIHL MS 194
Hubraum: 31,8 cm³
–
Leistung nach ISO 7293: 1,4 kW (1,9 PS)
–
Leerlaufdrehzahl nach ISO 11681:
–
3000 ± 50 min
Zulässige Zündkerzen: NGK CMR6H von
–
STIHL
Elektrodenabstand der Zündkerze: 0,5 mm
–
-1
Schalldruckpegel L
–
ISO 22868: 101 dB(A). Der K-Wert für den
Schalldruckpegel beträgt 2 dB(A).
Schallleistungspegel Lw gemessen nach
–
ISO 22868: 114 dB(A). Der K-Wert für den
Schallleistungspegel beträgt 2 dB(A).
Vibrationswert a
–
ISO 22867:
Griffrohr: 3,6 m/s². Der K-Wert für den Vib‐
–
rationswert beträgt 2 m/s².
Bedienungsgriff: 3,6 m/s². Der K-Wert für
–
den Vibrationswert beträgt 2 m/s².
Informationen zur Erfüllung der Arbeitgeberricht‐
linie Vibration 2002/44/EG sind unter
www.stihl.com/vib angegeben.
gemessen nach
peq
gemessen nach
hv, eq
0458-528-9421-B 29
deutsch 20 Kombinationen der Führungsschienen und Sägeketten
19.5 REACH
REACH bezeichnet eine EG-Verordnung zur
Registrierung, Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH Verord‐
nung sind unter www.stihl.com/reach angege‐
ben.
19.6 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemes‐
sene CO2-Wert ist unter www.stihl.com/co2 in
den produktspezifischen Technischen Daten
angegeben.
Der gemessene CO2-Wert wurde an einem
repräsentativen Motor nach einem genormten
Prüfverfahren unter Laborbedingungen ermittelt
und stellt keine ausdrückliche oder implizite
Garantie der Leistung eines bestimmten Motors
dar.
Durch die in dieser Gebrauchsanleitung
beschriebene bestimmungsgemäße Verwendung
und Wartung, werden die geltenden Anforderun‐
gen an die Abgas-Emissionen erfüllt. Bei Verän‐
derungen am Motor erlischt die Betriebserlaub‐
nis.
20 Kombinationen der Führungsschienen und Sägeketten
20.1 Motorsäge STIHL MS 194
Teilung Treibglieddi‐
cke/Nutweite
1,1 mm
3/8“ P
1,3 mm
1/4“ P 1,1 mm
1/4“ 1,3 mm 30 cm Carving E - 64 13 RMS (3661)
Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab.
Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein.
21 Ersatzteile und Zubehör
21.1 Ersatzteile und Zubehör
Diese Symbole kennzeichnen original
STIHL Ersatzteile und original STIHL
Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und
original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller kön‐
nen durch STIHL hinsichtlich Zuverlässigkeit,
Länge Führungsschiene Zähnezahl
25 cm Rollomatic E light
30 cm
35 cm
40 cm Rollomatic E 55
30 cm
35 cm 50
40 cm 55
45 cm 61
30 cm
35 cm 50
40 cm 55
25 cm
30 cm 64
35 cm 72
30 cm Carving E - 64
Rollomatic E
Rollomatic E light
Rollomatic E
Rollomatic E light
Rollomatic E
Rollomatic E light
Rollomatic E 8
Umlenkstern
7
9
Sicherheit und Eignung trotz laufender Marktbeo‐
bachtung nicht beurteilt werden und STIHL kann
für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL
Zubehör sind bei einem STIHL Fachhändler
erhältlich.
Anzahl Treib‐
glieder
Sägekette
39
44
50
44
44 63 PM (3613)
56
61 PMM3
(3610)
63 PD3 (3612)
63 PM (3613)
63 PM3 (3636)
63 PS (3617)
63 PS3 (3616)
63 PM3 (3636)
63 PS (3617)
63 PS3 (3616)
71 PM3 (3670)
30 0458-528-9421-B
Loading...
