STIHL MS 192 T

Gebrauchsanleitung

Inhaltsverzeichnis

deutsch

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise 3 Reaktionskräfte 9 Arbeitstechnik 10 Schneidgarnitur 12 Führungsschiene und Sägekette

montieren 13 Sägekette spannen (seitliche

Kettenspannung) 14

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Spannung der Sägekette prüfen 14 Kraftstoff 15 Kraftstoff einfüllen 16 Kettenschmieröl 20 Kettenschmieröl einfüllen 20 Kettenschmierung prüfen 21 Kettenbremse 21 Zur Information vor dem Starten 22 Motor starten / abstellen 22 Betriebshinweise 25 Führungsschiene in Ordnung

halten 26 Luftfiltersystem 27

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

Luftfilter reinigen 27 Vergaser einstellen 28 Funkenschutzgitter im

Schalldämpfer 29 Zündkerze 30 Anwerfvorrichtung 31 Gerät aufbewahren 31 Kettenrad prüfen und wechseln 32 Sägekette pflegen und schärfen 33 Wartungs- und Pflegehinweise 37

Verschleiß minimieren und Schäden vermeiden 39

Wichtige Bauteile 40 Technische Daten 41 Sonderzubehör 42 Ersatzteilbeschaffung 42 Reparaturhinweise 43 Entsorgung 43 EG Konformitätserklärung 43 Anschriften 44

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

{

0458-217-0021-C. VA3.E14.

0000000705_020_D

MS 192 T, MS 192 TC

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Diese Gebrauchsanleitung bezieht sich auf eine STIHL Motorsäge, in dieser Gebrauchsanleitung auch Motorgerät genannt.

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Tank für Kettenschmieröl; Kettenschmieröl

Kettenbremse blockieren und lösen

Sägekette spannen

Ansaugluftführung: Winterbetrieb

Ansaugluftführung: Sommerbetrieb

Griffheizung

Dekompressionsventil betätigen

Kraftstoffhandpumpe betätigen

Kennzeichnung von Textabschnitten

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Nachlaufbremse

Kettenlaufrichtung

Ematic; Mengenverstellung Kettenschmieröl

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

MS 192 T, MS 192 TC

deutsch

Sicherheitshinweise

Diese SpezialMotorsäge darf ausschließlich von besonders geschultem Personal zur Baumpflege eingesetzt werden.

Durch die besondere Konzeption des Griffsystems (kurzer Griffabstand) besteht bei der Benutzung dieser Motorsägen ein erhöhtes Unfallrisiko. (Schnittverletzungen durch unkontrollierte Reaktionsbewegungen der Motorsäge). Darüber hinaus sind besondere Sicherheitsmaßnahmen beim Arbeiten mit der Motorsäge erforderlich, weil mit sehr hoher Kettengeschwindigkeit gearbeitet wird und die Schneidezähne sehr scharf sind.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Allgemein beachten

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Der Einsatz Schall emittierender Motorsägen kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer zum ersten Mal mit der Motorsäge arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit der Motorsäge arbeiten. Ausgenommen sind Jugendliche über 16 Jahre, die für Baumpflegearbeiten mit der Baumpflege-Motorsäge ausgebildet wurden.

Kinder, Tiere und Zuschauer fernhalten. Der Benutzer ist verantwortlich für

Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorsäge nur an Personen weitergeben oder ausleihen, die für Baumpflegearbeiten mit der Baumpflege-Motorsäge geschult wurden und mit deren Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Wer mit der Motorsäge arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht

anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einer Motorsäge möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit der Motorsäge gearbeitet werden.

Bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) die Arbeit verschieben – erhöhte Unfallgefahr!

Nur Träger von Herzschrittmachern: Die Zündanlage dieser Motorsäge erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.

Bestimmungsgemäße Verwendung

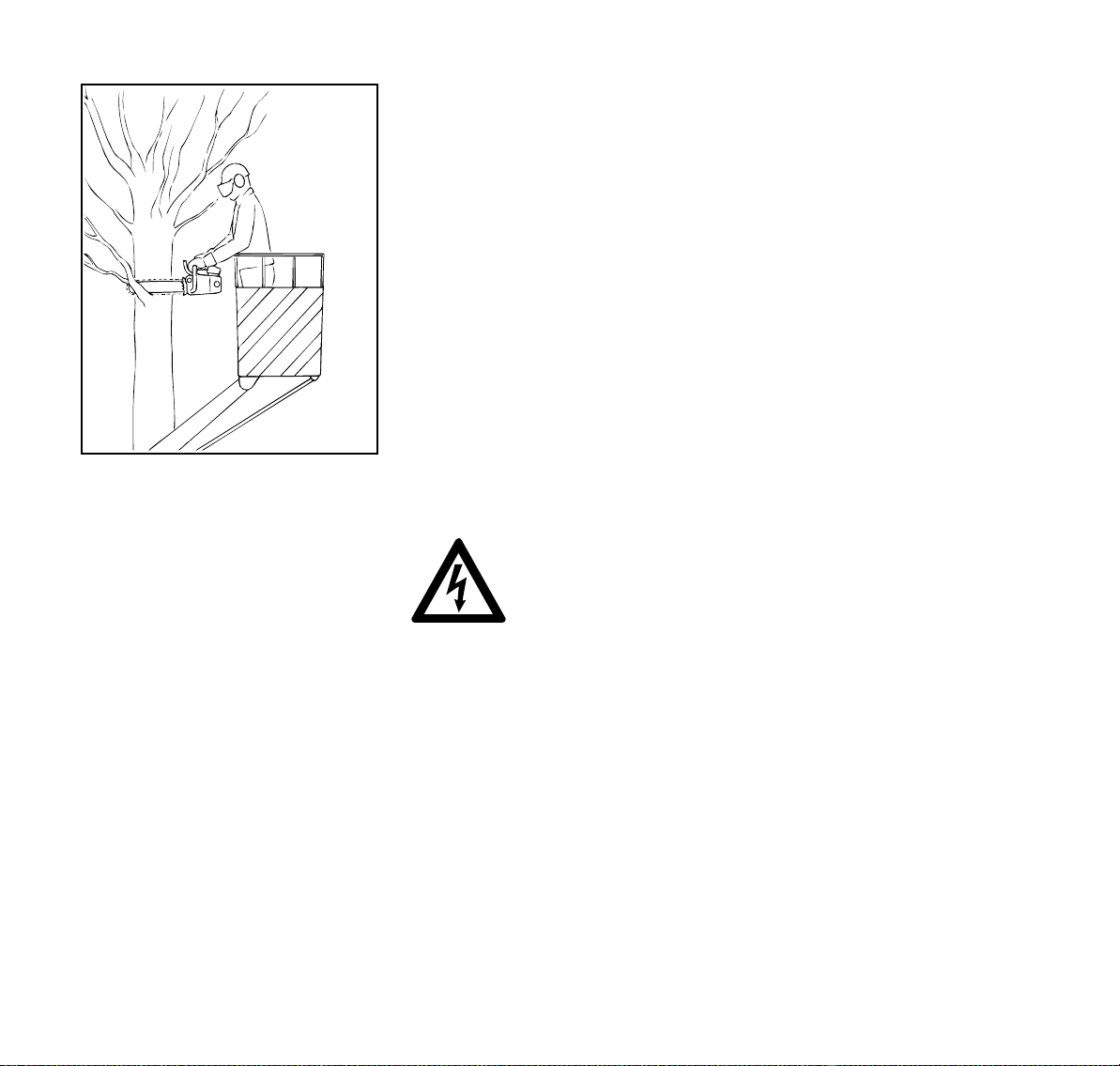

Baumpflege-Motorsägen sind SpezialMotorsägen mit oben liegendem Handgriff, speziell für die Baumpflege und Baumarbeiten in der Krone des stehenden Baumes.

Baumpflegearbeiten dürfen nur bei entsprechender Absicherung (z. B. Hubarbeitsbühne, persönliche Schutzausstattung, Sicherung gegen Absturz) durchgeführt werden.

Die Motorsäge nur zum Sägen von Holz und hölzernen Gegenständen verwenden.

Für andere Zwecke darf die Motorsäge nicht benutzt werden – Unfallgefahr!

MS 192 T, MS 192 TC

deutsch

0012BA024 KN

Fällarbeiten oder die Aufbereitung von Kaminholz dürfen nicht vorgenommen werden. Für diese Arbeiten müssen konventionelle Motorsägen mit langem Griffabstand benutzt werden.

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Bekleidung und Ausstattung

Vorschriftsmäßige Bekleidung und Ausstattung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung mit Schnittschutzeinlage für Füße, Beine, Hände und Unterarme tragen – Kombianzug, keinen Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen der Motorsäge verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Geeignetes Schuhwerk tragen – mit Schnittschutz, griffiger Sohle und Stahlkappe.

Schutzhelm mit Kinnriemen tragen – wenn Gegenstände herab fallen können. Schutzbrille oder Gesichtsschutz und "Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder) – mit Schnittschutz.

STIHL bietet ein umfangreiches Programm für persönliche Schutzausstattung an.

Persönliche Schutzausstattung zur Verhinderung von Absturz verwenden.

Nur für den jeweiligen Anwendungsfall geeignete und zertifizierte Ausrüstung verwenden.

Zustand der Ausrüstung vor Benutzung prüfen und beschädigte Teile ersetzen.

Transport

Vor dem Transport – auch über kürzere Strecken – Motorsäge immer abstellen, Kettenbremse blockieren und Kettenschutz anbringen. Dadurch kein unbeabsichtigtes Anlaufen der Sägekette.

Motorsäge nur am Bedienungsgriff tragen – heißer Schalldämpfer vom Körper weg, Führungsschiene nach hinten. Heiße Maschinenteile, insbesondere die Schalldämpferoberfläche, nicht berühren – Verbrennungsgefahr!

In Fahrzeugen: Motorsäge gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff und Kettenöl sichern.

Reinigen

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Motorsäge von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Kühlluftschlitze bei Bedarf reinigen. Zur Reinigung der Motorsäge keine

Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile der Motorsäge beschädigen.

Zubehör

Nur solche Werkzeuge, Führungsschienen, Sägeketten, Kettenräder, Zubehöre oder technisch

MS 192 T, MS 192 TC

deutsch

gleichartige Teile anbauen, die von STIHL für diese Motorsäge freigegeben sind. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen.

STIHL empfiehlt STIHL Original Werkzeuge, Führungsschienen, Sägeketten, Kettenräder und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch

heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorsäge sofort davon säubern. Keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Die Motorsägen können serienmäßig mit folgenden Tankverschlüssen ausgerüstet sein:

Tankverschluss mit Klappbügel (Bajonettverschluss)

Tankverschluss mit Klappflügel (Bajonettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten! Wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Vor der Arbeit

Motorsäge auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

– Kraftstoffsystem auf Dichtheit

prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorsägen mit Kraftstoffhandpumpe). Bei Undichtigkeit oder Beschädigung Motor nicht starten – Brandgefahr! Motorsäge vor Inbetriebnahme durch Fachhändler instand setzen lassen.

– funktionstüchtige Kettenbremse,

vorderer Handschutz

– richtig montierte Führungsschiene – richtig gespannte Sägekette

– Gashebel und Gashebelsperre

müssen leichtgängig sein – Gashebel muss nach dem Loslassen in die Ausgangsposition zurückfedern

– Kombihebel leicht auf STOP, 0

bzw.† stellbar

– Festsitz des Zündleitungssteckers

prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

– Handgriffe müssen sauber und

trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung der Motorsäge

– ausreichend Kraftstoff und

Kettenschmieröl im Tank

Die Motorsäge darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Motorsäge starten

Nur auf ebenem Untergrund. Auf festen und sicheren Stand achten. Motorsäge dabei sicher festhalten – die Schneidgarnitur darf keine Gegestände und nicht den Boden berühren – durch die umlaufende Sägekette Verletzungsgefahr.

Die Motorsäge wird nur von einer Person bedient. Keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

MS 192 T, MS 192 TC

deutsch

0012BA019 KN

Motorsäge nicht starten, wenn sich die Sägekette in einem Schnittspalt befindet.

Das Starten im Baum ist sehr gefährlich. Der Bediener kann die Kontrolle über die Motorsäge verlieren – Verletzungsgefahr!

Die Baumpflege-Motorsäge sollte am Boden von einem Bodenarbeiter geprüft, betankt, angelassen und warmgelaufen sein, bevor sie zum Arbeiter im Baum hochgelassen wird.

Motor mindestens 3 m vom Ort des Tankens entfernt und nicht in geschlossenen Räumen starten.

Vor dem Starten Kettenbremse blockieren – durch die umlaufende Sägekette Verletzungsgefahr!

Motor nicht aus der Hand anwerfen – Starten wie in der Gebrauchsanleitung beschrieben.

Während der Arbeit

Baumpflege-Motorsäge bei der Arbeit im Baum immer mit einem Seil sichern – an der Öse befestigen und mit dem Sicherungsseil verbinden. Vor dem Loslassen der Motorsäge ins Seil, immer die Kettenbremse blockieren.

Motorsäge mit beiden Händen festhalten – erhöhtes Unfallrisiko: Rechte Hand am Bedienungsgriff – auch bei Linkshändern. Zur sicheren Führung Griffrohr und Handgriff mit den Daumen fest umfassen.

Die Bedienung mit einer Hand ist besonders gefährlich – z. B. beim Sägen in trockenem, knorrigem und abgestorbenem Holz zieht sich die Kette nicht in das Holz. Die Maschine kann durch Reaktionskräfte unkontrollierte Bewegungen ausführen ("tanzen", "zurückschlagen") und der Bediener kann die Kontrolle über die Maschine verlieren. Erhöhte Rückschlaggefahr – tödliche Verletzungsgefahr!

Einhändige Benutzung der Baumpflegemotorsäge nur:

– wenn beidhändiger Einsatz nicht

möglich ist

– wenn es notwendig ist, mit einer

Hand die Arbeitsposition abzusichern

– wenn die Motorsäge mit festem Griff

gehalten wird

– wenn alle Körperteile außerhalb des

verlängerten Schwenkbereichs der

Motorsäge sind Bei einhändigem Sägen: – niemals am abzusägenden Ast

festhalten – niemals mit der Schienenspitze

arbeiten – niemals versuchen, fallende Äste zu

halten Immer für festen und sicheren Stand

sorgen. Vorsicht, wenn die Rinde des Baumes nass ist – Rutschgefahr!

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – den Kombihebel/Stoppschalter in Richtung STOP, 0 bzw. † stellen.

Motorsäge niemals unbeaufsichtigt laufen lassen.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände, auf frisch geschältem Holz oder Rinde – Rutschgefahr!

Vorsicht bei Baumstümpfen, Wurzeln und Gräben – Stolpergefahr!

Nicht alleine arbeiten – stets Rufweite einhalten zu anderen Personen, die in Notfall-Maßnahmen ausgebildet sind

MS 192 T, MS 192 TC

deutsch

und im Notfall Hilfe leisten können. Wenn sich Hilfskräfte am Einsatzort aufhalten, müssen diese auch Schutzkleidung tragen (Helm!) und dürfen nicht direkt unter den zu sägenden Ästen stehen.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Während des Sägens entstehende Stäube (z. B. Holzstaub), Dunst und Rauch können gesundheitsgefährdend sein. Bei Staubentwicklung Staubschutzmaske tragen.

Wenn der Motor läuft: Die Sägekette läuft noch kurze Zeit weiter, nachdem der Gashebel losgelassen wurde – Nachlaufeffekt.

Nicht rauchen bei der Benutzung und in der näheren Umgebung der Motorsäge– Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Sägekette regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:

– Motor abstellen, abwarten, bis die

Sägekette still steht

– Zustand und festen Sitz prüfen – Schärfzustand beachten

Bei laufendem Motor Sägekette nicht berühren. Wird die Sägekette durch einen Gegenstand blockiert, sofort

Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr!

Vor dem Verlassen der Motorsäge Motor abstellen.

Zum Wechseln der Sägekette Motor abstellen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und vom heißen Schalldämpfer fernhalten – Brandgefahr! Schalldämpfer mit Katalysator können besonders heiß werden.

Niemals ohne Kettenschmierung arbeiten, dazu den Ölstand im Öltank beachten. Arbeiten sofort einstellen, wenn der Ölstand im Öltank zu niedrig ist und Kettenschmieröl auffüllen – siehe auch "Kettenschmieröl auffüllen" und "Kettenschmierung prüfen".

Falls die Motorsäge nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor der der Arbeit".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssichere Motorsäge auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Auf einwandfreien Motorleerlauf achten, damit die Sägekette nach dem Loslassen des Gashebels nicht mehr mitläuft. Regelmäßig

Leerlaufeinstellung kontrollieren bzw. korrigieren. Wenn die Sägekette im Leerlauf trotzdem mitläuft, vom Fachhändler instandsetzen lassen.

Die Motorsäge erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit der Motorsäge arbeiten – auch nicht mit Katalysator.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Nach der Arbeit

Motor abstellen, Kettenbremse blockieren und Kettenschutz anbringen.

MS 192 T, MS 192 TC

deutsch

Aufbewahren

Wird die Motorsäge nicht benutzt, ist sie so abzustellen, dass niemand gefährdet wird. Motorsäge vor unbefugtem Zugriff sichern.

Motorsäge sicher in einem trockenen Raum aufbewahren.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme

Handschuhe) – Pausen Die Benutzungsdauer wird verkürzt

durch: – besondere persönliche

Veranlagung zu schlechter

Durchblutung (Merkmal: häufig

kalte Finger, Kribbeln)

– niedrige Außentemperaturen – Größe der Greifkräfte (festes

Zugreifen behindert die

Durchblutung) Bei regelmäßiger, langandauernder

Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender

Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Vor allen Reparatur-, Reinigungs und Wartungsarbeiten sowie Arbeiten an der Schneidgarnitur immer Motor abstellen. Durch unbeabsichtigtes Anlaufen der Sägekette – Verletzungsgefahr!

Ausnahme: Vergaser- und Leerlaufeinstellung.

Motorsäge regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen. Bei Fragen dazu an einen Fachhändler wenden.

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden – Unfallgefahr!

Motorsäge bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nur dann in Bewegung setzen, wenn der

Kombihebel auf STOP, 0 bzw. † steht – Brandgefahr durch Zündfunken ausserhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr, Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.

Kettenfänger prüfen – falls beschädigt austauschen.

Motor abstellen

– zum Prüfen der Kettenspannung – zum Nachspannen der Sägekette – zum Wechseln der Sägekette – zum Beseitigen von Störungen

Schärfanleitung beachten – zur sicheren und richtigen Handhabung Sägekette und Führungsschiene immer in einwandfreiem Zustand halten, Sägekette richtig geschärft, gespannt und gut geschmiert.

MS 192 T, MS 192 TC

deutsch

0012BA022 KN

001BA257 KN

Sägekette, Führungsschiene und Kettenrad rechtzeitig wechseln.

Kupplungstrommel regelmäßig auf einwandfreien Zustand prüfen.

Kraftstoff und Kettenschmieröl nur in dafür zugelassenen und einwandfrei beschrifteten Behältern lagern. Lagerung an einem trockenen, kühlen und sicheren Ort, gegen Licht und Sonne geschützt.

Bei Störung der Funktion der Kettenbremse, Motor sofort abstellen – Verletzungsgefahr! Fachhändler aufsuchen – Motorsäge nicht benutzen, bis die Störung behoben ist – siehe "Kettenbremse".

Reaktionskräfte

Die am häufigsten auftretenden Reaktionskräfte sind: Rückschlag, Rückstoß und Hineinziehen.

Gefahr durch Rückschlag

Rückschlag kann zu tödlichen Schnittverletzungen führen.

Ein Rückschlag entsteht, z. B. wenn

– die Sägekette im Bereich um das

obere Viertel der Schienenspitze unbeabsichtigt auf Holz oder einen festen Gegenstand trifft – z. B. beim Entasten unbeabsichtigt einen anderen Ast berührt

– die Sägekette an der

Schienenspitze im Schnitt kurz eingeklemmt wird

QuickStop-Kettenbremse:

Damit wird in bestimmten Situationen die Verletzungsgefahr verringert – der Rückschlag selbst kann nicht verhindert werden. Beim Auslösen der Kettenbremse kommt die Sägekette im Bruchteil einer Sekunde zum Stillstand – siehe Kapitel “Kettenbremse“ in dieser Gebrauchsanleitung.

MS 192 T, MS 192 TC

Bei einem Rückschlag (Kickback) wird die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.

Rückschlaggefahr vermindern

– durch überlegtes, richtiges Arbeiten – Säge fest mit beiden Händen und

mit sicherem Griff halten

– nur mit Vollgas sägen – Schienenspitze beobachten

deutsch

001BA037 KN

001BA038 KN

9923BA034 KN

– nicht mit der Schienenspitze sägen – Vorsicht bei kleinen, zähen Ästen,

niedrigem Unterholz und

Sprösslingen – die Sägekette kann

sich darin verfangen

– nie mehrere Äste auf einmal sägen – nicht zu weit vorgebeugt arbeiten – nicht über Schulterhöhe sägen – Schiene nur mit äußerster Vorsicht

in einen begonnenen Schnitt

einbringen – nur “einstechen“, wenn man mit

dieser Arbeitstechnik vertraut ist – auf Lage des Stammes achten und

auf Kräfte, die den Schnittspalt

schließen und die Sägekette

einklemmen können – nur mit richtig geschärfter und

gespannter Sägekette arbeiten –

Tiefenbegrenzerabstand nicht zu

groß – Rückschlag reduzierende

Sägekette sowie Führungsschiene

mit kleinem Schienenkopf

verwenden

Hineinziehen (A)

Wenn beim Sägen mit der Unterseite der Führungsschiene – Vorhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge ruckartig zum Stamm gezogen werden – zur Vermeidung Krallenanschlag immer sicher ansetzen.

Rückstoß (B)

Arbeitstechnik

Sägen

Nicht mit Startgaseinstellung arbeiten. Die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Andere nicht gefährden – umsichtig arbeiten.

Möglichst kurze Führungsschiene verwenden: Sägekette, Führungsschiene und Kettenrad müssen zueinander und zur Motorsäge passen.

Kein Körperteil im verlängerten Schwenkbereich der Sägekette.

Wenn beim Sägen mit der Oberseite der Führungsschiene – Rückhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge in Richtung Benutzer zurück gestoßen werden – zur Vermeidung:

– Oberseite der Führungsschiene

nicht einklemmen

– Führungsschiene im Schnitt nicht

verdrehen

MS 192 T, MS 192 TC

deutsch

001BA064 LÄ

Bevorzugt von einer Hubarbeitsbühne aus arbeiten, wenn es die Einsatzbedingungen erlauben.

Nicht auf einer Leiter arbeiten, nicht an unstabilen Standorten und nicht über Schulterhöhe.

Areal gegen herabfallende Äste sichern (absperren) – zur Vermeidung von Verletzungen und Sachschäden (z. B. an Fahrzeugen).

Bei Arbeiten mit Seilsicherung besteht Gefahr der Seildurchtrennung – Absturzgefahr! Doppelte Seilsicherung (Redundanz) zwingend erforderlich.

Besondere Vorsicht beim Durchsägen eines Astes. Vorschub der Maschine durch festen Zugriff und Gegenhalten kontrollieren. Am Ende des Schnittes wird die Motorsäge nicht mehr über die Schneidgarnitur im Schnitt abgestützt. Der Benutzer muss die Gewichtskraft der Motorsäge aufnehmen – erhöhte Unfallgefahr!

Keine Fremdkörper an die Motorsäge kommen lassen: Steine, Nägel usw. können weggeschleudert werden und die Sägekette beschädigen. Die Motorsäge kann hochprellen – Unfallgefahr!

Wenn eine rotierende Sägekette auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar, besonders bei heißen, trockenen Wetterbedingungen. Wenn Brandgefahr besteht, Motorsäge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden. Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.

Achtung! Stromschlaggefahr beim Freischneiden von Hochspannungstrassen. Bei Arbeiten im näheren Umfeld von stromführenden Leitungen muss der Strom abgeschaltet sein.

Freihängende Äste nicht von unten durchtrennen – Rückstoßgefahr durch Einklemmen der Sägekette!

Vorsicht beim Schneiden von Gestrüpp und jungen Bäumen. Dünne Triebe können von der Sägekette erfasst und in Richtung des Benutzers geschleudert werden.

Vorsicht beim Schneiden von gesplittertem Holz – Verletzungsgefahr durch mitgerissene Holzstücke!

Nach Beendigung eines Schnittes und vor dem Bewegen der Motorsäge an einen anderen Punkt im Baum (Umsetzen) Kettenbremse blockieren oder Motor abstellen.

Hinweise zur Sägetechnik: Motorsäge mit Vollgas in den Schnitt

bringen. Motorsäge nur mit laufender Kette aus

dem Holz ziehen. – dünne Äste mit einem Schnitt

durchsägen

– bei dicken Ästen zuerst

Entlastungsschnitt von unten (ca. 1/5 des Durchmessers), dann von

oben durchsägen – schwere Äste anseilen Falls die Motorsäge im Schnitt

eingeklemmt wird: – Motorsäge ausschalten und am

Baum zum Stamm hin sichern – Motorsäge vorsichtig befreien,

gegebenenfalls mit einer anderen

Säge

MS 192 T, MS 192 TC

deutsch

001BA248 KN

001BA244 KN

Unter Spannung stehendes Holz:

N immer zuerst an der Druckseite (A)

Entlastungsschnitt (1) einsägen

N dann an der Zugseite (B)

Trennschnitt (2) einsägen – die Motorsäge kann sonst klemmen oder zurückschlagen

Nur wenn es nicht anders möglich ist, Trennschnitt von unten nach oben (im Rückhandschnitt) ausführen – Rückstoßgefahr!

Schneidgarnitur

Sägekette, Führungsschiene und Kettenrad bilden die Schneidgarnitur.

Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Motorsäge abgestimmt.

– Teilung (t) der Sägekette (1), des

Kettenrades und des Umlenksterns der Rollomatic Führungsschiene müssen übereinstimmen

– Treibglieddicke (2) der

Sägekette (1) muss auf die Nutbreite der Führungsschiene (3) abgestimmt sein

Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.

Kettenschutz

Im Lieferumfang ist ein zur Schneidgarnitur passender Kettenschutz enthalten.

Werden Führungsschienen unterschiedlicher Länge auf einer Motorsäge verwendet, muss immer ein passender Kettenschutz verwendet werden, der die komplette Führungsschiene abdeckt.

Am Kettenschutz ist seitlich die Angabe zur Länge der dazu passenden Führungsschienen eingeprägt.

MS 192 T, MS 192 TC

deutsch

142BA057 KN

142BA058 KN

142BA059 KN

142BA060 KN

142BA061 KN

142BA062 KN

Führungsschiene und Sägekette montieren

Kettenbremse lösen

N Handschutz (4) gegen den

Bediengriff drücken bis es hörbar klickt – Kettenbremse ist gelöst

Kettenraddeckel abbauen

Führungsschiene montieren

N Schraube (7) nach links drehen, bis

der Spannschieber (8) links an der Gehäuseaussparung anliegt

N Führungsschiene auf die

Schraube (9) stecken und die Fixierbohrung (10) über den Zapfen des Spannschiebers führen

N Sägekette um das Kettenrad (11)

und auf die Führungsschiene

auflegen – die Schneidkanten der

Zähne müssen nach rechts zeigen

N Schraube (7) nach rechts drehen,

bis die Sägekette unten nur noch

ein wenig durchhängt – und die

Nasen der Treibglieder sich in die

Schienennut einlegen

N Mutter (5) abdrehen und Deckel (6)

abnehmen

MS 192 T, MS 192 TC

Sägekette auflegen

WARNUNG

Schutzhandschuhe anziehen – Verletzungsgefahr durch die scharfen Schneidezähne

deutsch

142BA063 KN

142BA064 KN

N Kettenraddeckel wieder aufsetzen –

der Lagerzapfen des Handschutzes muss in die Hülse eingreifen – und die Mutter von Hand nur leicht anziehen

N weiter siehe "Sägekette spannen"

Sägekette spannen (seitliche Kettenspannung)

Zum Nachspannen während des Betriebs:

N Motor abstellen N Mutter lösen N Führungsschiene an der Spitze

anheben

N mit dem Schraubendreher die

Schraube (1) nach rechts drehen, bis die Sägekette an der Schienenunterseite anliegt

N Führungsschiene weiterhin

anheben und die Mutter fest anziehen

N weiter: siehe "Spannung der

Sägekette prüfen"

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist!

N Kettenspannung öfter kontrollieren

– siehe "Betriebshinweise"

Spannung der Sägekette prüfen

N Motor abstellen N Schutzhandschuhe anziehen N Sägekette muss an der

Schienenunterseite anliegen – und

sie muss sich bei gelöster

Kettenbremse von Hand über die

Führungsschiene ziehen lassen N wenn nötig, Sägekette

nachspannen Eine neue Sägekette muss öfter

nachgespannt werden, als eine, die schon länger in Betrieb ist.

N Kettenspannung öfter kontrollieren

– siehe "Betriebshinweise"

MS 192 T, MS 192 TC

deutsch

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Maschinen mit Abgaskatalysator müssen mit bleifreiem Benzin betrieben werden.

HINWEIS

Bei Verwendung mehrerer Tankfüllungen verbleiten Benzins kann sich die Wirkung des Katalysators deutlich verringern.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl

Nur Qualitäts-Zweitakt-Motoröl verwenden – am besten STIHL Zweitakt-Motoröl HP, HP Super oder HP Ultra, diese sind auf STIHL Motoren optimal abgestimmt. Allerhöchste Leistung und Motorlebensdauer gewährleistet HP Ultra.

Die Motoröle sind nicht in allen Märkten verfügbar.

Bei Motorgeräten mit Abgaskatalysator darf zum Ansetzen der Kraftstoffmischung nur STIHL ZweitaktMotoröl 1:50 verwendet werden.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N in einen für Kraftstoff zugelassenen

Kanister zuerst Motoröl, dann

Benzin einfüllen und gründlich

mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

N Kanister mit dem Kraftstoffgemisch

vor dem Auftanken kräftig schütteln

MS 192 T, MS 192 TC

deutsch

001BA240 KN

001BA218 KN

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

N Kraftstofftank und Kanister von Zeit

zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

Kraftstoff einfüllen

Gerät vorbereiten

links: Tankverschluss – ohne

Markierungen

rechts: Tankverschluss – mit Markie-

rungen auf Verschluss und Kraftstofftank

Tankverschluss ohne Markierung

Öffnen

N Tankverschluss und Umgebung vor

dem Auftanken reinigen, damit kein Schmutz in den Tank fällt

N Gerät so positionieren, dass der

Tankverschluss nach oben weist

Unterschiedliche Markierungen an Tankverschlüssen

Tankverschlüsse und Kraftstofftanks können unterschiedlich markiert sein.

Je nach Ausführung können Tankverschluss und Kraftstofftank mit oder ohne Markierungen vorhanden sein.

N Bügel aufklappen bis er senkrecht

steht

MS 192 T, MS 192 TC

deutsch

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

N Tankverschluss gegen den

Uhrzeigersinn drehen (ca. 1/4 Umdrehung)

N Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Kraftstoff einfüllen

Schließen

Bügel ist senkrecht: N Tankverschluss ansetzen –

Positionsmarkierungen an Tankverschluss und Einfüllstutzen müssen miteinander fluchten

N Tankverschluss bis zur Anlage nach

unten drücken

N Tankverschluss gedrückt halten

und im Uhrzeigersinn drehen bis er einrastet

Verriegelung prüfen

– Nase des Bügels muss ganz in der

Aussparung (Pfeil) liegen

N Tankverschluss greifen –

Tankverschluss ist richtig verriegelt,

wenn er sich weder bewegen noch

abnehmen lässt

Wenn sich der Tankverschluss bewegen oder abnehmen lässt

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht:

MS 192 T, MS 192 TC

N Bügel bis zur Anlage zuklappen

deutsch

001BA227 KN

001BA226 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

Tankverschluss mit Markierung

Öffnen

links: Unterteil des Tankverschlus-

ses verdreht

rechts: Unterteil des Tankverschlus-

ses in richtiger Position

N Tankverschluss ansetzen und so

lange gegen den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift

N Tankverschluss weiter gegen den

Uhrzeigersinn drehen (ca. 1/4 Umdrehung) – Unterteil des Tankverschlusses wird dadurch in die richtige Position gedreht

N Tankverschluss im Uhrzeigersinn

drehen und schließen – siehe Abschnitt "Schließen" und "Verriegelung prüfen"

N Bügel aufklappen

N Tankverschluss drehen

(ca. 1/4 Umdrehung)

Markierungen an Tankverschluss und Kraftstofftank müssen miteinander fluchten

N Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Kraftstoff einfüllen

Schließen

Bügel ist senkrecht: N Tankverschluss ansetzen –

Markierungen an Tankverschluss

und Kraftstofftank müssen

miteinander fluchten N Tankverschluss bis zur Anlage nach

unten drücken

MS 192 T, MS 192 TC

deutsch

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

N Tankverschluss gedrückt halten

und im Uhrzeigersinn drehen bis er einrastet

Dann fluchten Markierungen an Tankverschluss und Kraftstofftank miteinander

N Bügel zuklappen

Tankverschluss ist verriegelt

Wenn sich der Tankverschluss nicht mit dem Kraftstofftank verriegeln lässt

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht.

N Tankverschluss vom Kraftstofftank

abnehmen und von der Oberseite aus betrachten

links: Unterteil des Tankverschlus-

ses verdreht – innenliegende Markierung (1) fluchtet mit der äußeren Markierung

rechts: Unterteil des Tankverschlus-

ses in richtiger Position – innenliegende Markierung befindet sich unterhalb des Bügels. Sie fluchtet nicht mit der äußeren Markierung

N Tankverschluss ansetzen und so

lange gegen den Uhrzeigersinn

drehen, bis er in den Sitz des

Einfüllstutzens eingreift N Tankverschluss weiter gegen den

Uhrzeigersinn drehen

(ca. 1/4 Umdrehung) – Unterteil des

Tankverschlusses wird dadurch in

die richtige Position gedreht N Tankverschluss im Uhrzeigersinn

drehen und schließen – siehe

Abschnitt "Schließen"

MS 192 T, MS 192 TC

deutsch

Kettenschmieröl Kettenschmieröl einfüllen

Zur automatischen, dauerhaften Schmierung von Sägekette und Führungsschiene – nur umweltfreundliches QualitätsKettenschmieröl verwenden – vorzugsweise das biologisch schnell abbaubare STIHL BioPlus.

HINWEIS

Biologisches Kettenschmieröl muss ausreichende Alterungs-Beständigkeit haben (z. B. STIHL BioPlus). Öl mit zu geringer Alterungs-Beständigkeit neigt zu schnellem Verharzen. Die Folge sind feste, schwer entfernbare Ablagerungen, insbesondere im Bereich des Kettenantriebes und an der Sägekette – bis hin zum Blockieren der Ölpumpe.

Die Lebensdauer von Sägekette und Führungsschiene wird wesentlich von der Beschaffenheit des Schmieröls beeinflusst – deshalb nur spezielles Kettenschmieröl verwenden.

Gerät vorbereiten

N Tankverschluss und Umgebung

gründlich reinigen, damit kein Schmutz in den Öltank fällt

N Gerät so positionieren, dass der

Tankverschluss nach oben weist

N Tankverschluss öffnen

Kettenschmieröl einfüllen

HINWEIS

Es muss noch ein Rest Kettenschmieröl im Öltank sein, wenn der Kraftstofftank leer gefahren ist.

Verringert sich die Ölmenge im Öltank nicht, kann eine Störung der Schmierölförderung vorliegen: Kettenschmierung prüfen, Ölkanäle reinigen, evtl. Fachhändler aufsuchen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

WARNUNG

Kein Altöl verwenden! Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verursachen und ist umweltschädlich!

HINWEIS

Altöl hat nicht die erforderlichen Schmiereigenschaften und ist für die Kettenschmierung ungeeignet.

N Kettenschmieröl einfüllen – jedes

Mal wenn Kraftstoff eingefüllt wurde

Beim Auftanken kein Kettenschmieröl verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kettenschmieröl (Sonderzubehör).

N Tankverschluss schließen

MS 192 T, MS 192 TC

deutsch

142BA069 KN

Kettenschmierung prüfen

Die Sägekette muss immer etwas Öl abschleudern.

HINWEIS

Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.

Jede neue Sägekette braucht eine Einlaufzeit von 2 bis 3 Minuten.

Nach dem Einlaufen Kettenspannung prüfen und wenn nötig korrigieren – siehe "Spannung der Sägekette prüfen".

Kettenbremse

Sägekette blockieren

– im Notfall – beim Starten – im Leerlauf

Handschutz mit der linken Hand zur Schienenspitze drücken – oder automatisch durch den Sägenrückschlag: die Sägekette wird blockiert – und steht.

Kettenbremse lösen

N Handschutz zum Griffrohr ziehen

HINWEIS

Vor dem Gasgeben (außer bei der Funktionskontrolle) und vor dem Sägen muss die Kettenbremse gelöst werden.

Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).

Die Kettenbremse wird automatisch aktiviert bei einem ausreichend starken Sägenrückschlag – durch die Massenträgheit des Handschutzes: Der Handschutz schnellt nach vorn zur Schienenspitze.

Die Kettenbremse funktioniert nur, wenn am Handschutz nichts verändert wird.

Funktion der Kettenbremse kontrollieren

Jedes Mal vor Arbeitsbeginn: Bei Motorleerlauf Sägekette blockieren (Handschutz gegen die Schienenspitze) und kurzzeitig (max. 3 Sek.) Vollgas geben – die Sägekette darf nicht mitlaufen. Der Handschutz muss frei von Schmutz und leicht beweglich sein.

Kettenbremse warten

Die Kettenbremse ist Verschleiß durch Reibung (natürlicher Verschleiß) unterworfen. Damit sie ihre Funktion erfüllen kann, muss sie regelmäßig durch geschultes Personal gewartet und gepflegt werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. Folgende Intervalle müssen eingehalten werden:

MS 192 T, MS 192 TC

deutsch

151BA006 KN

STOP

Vollzeit-Einsatz: vierteljährlich Teilzeit-Einsatz: halbjährlich

Zur Information vor dem Starten

Die drei Stellungen des Kombihebels

Stop 0 – Motor aus – Zündung ist ausgeschaltet

Betriebsstellung F – Motor läuft oder kann anspringen

Zum Verstellen des Kombihebels von F nach n Gashebelsperre und gleichzeitig Gashebel drücken.

Startgasstellung n – in dieser Stellung wird der warme Motor gestartet – der Kombihebel springt beim Betätigen des Gashebels in Betriebsstellung

Motor starten / abstellen

Motor starten

N Balg der Kraftstoffhandpumpe

mindestens fünf mal drücken – auch

wenn der Balg noch mit Kraftstoff

gefüllt ist

N Handschutz (1) nach vorn drücken

– Sägekette ist blockiert N Gashebelsperre (2) drücken und

gleichzeitig den Gashebel (3)

drücken – beide Hebel gedrückt

halten N Kombihebel (4) auf n schieben

und ebenfalls festhalten N Nacheinander Gashebel,

Kombihebel und Sperrhebel wieder

loslassen – Startgasstellung

MS 192 T, MS 192 TC

bei kaltem Motor

N Chokehebel (5) auf l stellen

bei warmem Motor

deutsch

N Chokehebel (5) auf j stellen –

auch wenn der Motor schon gelaufen, aber noch kalt ist

MS 192 T, MS 192 TC

N Motorsäge sicher auf den Boden

stellen und sicheren Stand einnehmen – die Sägekette darf keine Gegenstände oder den Boden berühren

WARNUNG

Im Schwenkbereich der Säge darf sich keine weitere Person aufhalten.

N Bedienungsgriff der Motorsäge mit

der rechten Hand fest umfassen, das rechte Knie auf den Vergaserkastendeckel abstützen

bei Standard-Ausführungen N mit der linken Hand den Anwerfgriff

langsam bis zum ersten spürbaren

Anschlag herausziehen – und dann

schnell und kräftig durchziehen –

dabei das Griffrohr nach unten

drücken – Seil nicht bis zum

Seilende herausziehen –

Bruchgefahr! N Anwerfgriff nicht zurückschnellen

lassen – senkrecht zurückführen,

damit sich das Anwerfseil richtig

aufwickelt

bei Ausführungen mit ErgoStart

Der ErgoStart speichert die Energie zum Starten der Motorsäge. Aus diesem Grund können zwischen Anwerfen und Starten des Motors wenige Sekunden vergehen.

deutsch

N mit der linken Hand den Anwerfgriff

langsam und gleichmäßig durchziehen – dabei das Griffrohr nach unten drücken – Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

N Anwerfgriff nicht zurückschnellen

lassen – senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt

nach der ersten Zündung

bei kaltem Motor: N Chokehebel (5) auf j stellen und

weiter anwerfen, bis der Motor läuft

bei warmem Motor: N weiter anwerfen, bis der Motor läuft

sobald der Motor läuft

N Gashebel (3) kurz antippen, der

Kombihebel (4) springt in Betriebsstellung F, und der Motor geht in den Leerlauf

HINWEIS

Der Motor muss sofort in den Leerlauf geschaltet werden – sonst können bei blockierter Kettenbremse Schäden an Motorgehäuse und Kettenbremse auftreten.

zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).

N zuerst immer Kettenschmierung

überprüfen

bei sehr niedriger Temperatur N wenig Gas geben – Motor kurze Zeit

warmlaufen lassen

Motor abstellen

N Kombihebel auf 0 bzw. STOP

stellen

Der Tank wurde restlos leergefahren und wieder aufgetankt

N Handschutz zum Griffrohr ziehen –

Kettenbremse ist gelöst – die Motorsäge ist einsatzbereit

HINWEIS

Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit

N Nach dem Betanken den Balg der

Kraftstoffhandpumpe mindestens

fünf mal drücken – auch wenn der

Balg mit Kraftstoff gefüllt ist

Wenn der Motor nicht anspringt

Motor ist abgesoffen Nach der ersten Motorzündung wurde

der Chokehebel nicht rechtzeitig auf Warmstart j gestellt, der Motor ist abgesoffen.

MS 192 T, MS 192 TC

deutsch

N Zündkerze ausbauen, siehe

"Zündkerze"

N Zündkerze trocknen N Gashebel ganz eindrücken N Chokehebel auf Warmstart j N Anwerfseil mehrmals durchziehen –

zum Lüften des Verbrennungsraumes

N Zündkerze einbauen, siehe

"Zündkerze"

N Kombihebel auf n stellen –

Startgasstellung

N Chokehebel auf Warmstart j

stellen – auch bei kaltem Motor

N Motor erneut anwerfen

Betriebshinweise

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

HINWEIS

Vergaser nicht magerer einstellen, um eine vermeintlich höhere Leistung zu erzielen – der Motor könnte sonst Schaden nehmen – siehe "Vergaser einstellen".

HINWEIS

Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).

Kettenspannung öfter kontrollieren

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist.

Im kalten Zustand

Die Sägekette muss an der Schienenunterseite anliegen, aber von Hand noch über die Führungsschiene gezogen werden können. Wenn nötig, Sägekette nachspannen – siehe "Sägekette spannen".

Bei Betriebstemperatur

Die Sägekette dehnt sich und hängt durch. Die Treibglieder an der Schienenunterseite dürfen nicht aus der Nut heraustreten – die Sägekette kann sonst abspringen. Sägekette nachspannen – siehe "Sägekette spannen".

HINWEIS

Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.

Nach längerem Volllastbetrieb

Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

MS 192 T, MS 192 TC

N Sägekette entspannen, wenn sie

während der Arbeit bei

Betriebstemperatur gespannt wurde

deutsch

143BA026 KN

HINWEIS

Sägekette nach der Arbeit unbedingt wieder entspannen! Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.

Bei kurzzeitigem Stillsetzen

Motor abkühlen lassen. Gerät mit gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren.

Bei längerer Stilllegung

siehe "Gerät aufbewahren"

Führungsschiene in Ordnung halten

N Führungsschiene wenden – nach

jedem Kettenschärfen und nach jedem Kettenwechsel – um eine einseitige Abnutzung zu vermeiden, besonders an der Umlenkung und an der Unterseite

N Öleintrittsbohrung (1),

Ölaustrittskanal (2) und Schienennut (3) regelmäßig reinigen

N Nuttiefe messen – mit dem

Messstab an der Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß am größten ist

Kettentyp Kettentei-

lung Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Ist die Nut nicht mindestens so tief: N Führungsschiene ersetzen Die Treibglieder schleifen sonst auf dem

Nutgrund – Zahnfuß und Verbindungsglieder liegen nicht auf der Schienenlaufbahn auf.

Mindestnuttiefe

MS 192 T, MS 192 TC

Luftfiltersystem Luftfilter reinigen

deutsch

Das Luftfiltersystem kann unterschiedlichen Betriebsbedingungen durch den Einbau verschiedener Filter angepasst werden. Umrüstungen sind einfach möglich.

Je nach Ausstattung ist das Motorgerät mit einem Gewebefilter oder Vliesfilter ausgestattet.

Gewebefilter

Für normale Betriebsbedingungen und Winterbetrieb

Vliesfilter

Für trockene, sehr staubige Einsatzgebiete

Wenn die Motorleistung spürbar nachlässt

N Filter (3) ansetzen und positionieren N Vergaserkastendeckel montieren

N Verschlussschraube (1) in

Pfeilrichtung öffnen

N Vergaserkastendeckel (2)

abnehmen

N Umgebung des Filters von grobem

Schmutz befreien

N Filter abnehmen N Filter ausklopfen oder mit Druckluft

von innen nach außen ausblasen

N beschädigte Filter ersetzen bei hartnäckiger Verschmutzung: N Filter mit STIHL Universalreiniger

oder sauberer, nicht entflammbarer Reinigungsflüssigkeit (z. B. warmes Seifenwasser) auswaschen und trocknen

MS 192 T, MS 192 TC

HINWEIS

Vlies-Filter (je nach Ausstattung) nicht ausbürsten.

deutsch

151BA038 KN

Vergaser einstellen

Basisinformationen

Der Vergaser ist ab Werk mit der Standardeinstellung versehen.

Die Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Gerät vorbereiten

N Motor abstellen N Luftfilter prüfen – falls erforderlich

reinigen oder ersetzen

N Funkenschutzgitter (nur

länderabhängig vorhanden) im Schalldämpfer prüfen – falls erforderlich reinigen oder ersetzen

Unterschiedliche Standardeinstellungen

Ab Werk werden unterschiedliche Vergaser eingebaut. Für jeden dieser Vergaser ist eine unterschiedliche Standardeinstellung notwendig:

N Standardeinstellung ermitteln, dazu

die Leerlaufstellschraube (L) im Uhrzeigersinn gefühlvoll bis zum Anschlag bzw. Festsitz eindrehen – dann gegen den Uhrzeigersinn drehen

Ist der Verstellbereich größer als 1 Umdrehung?

N weiter mit "Standardeinstellung A" Ist der Verstellbereich kleiner als

1 Umdrehung? N weiter mit "Standardeinstellung B"

Standardeinstellung A

Standardeinstellung B

151BA037 KN

N Hauptstellschraube (H) gegen den

Uhrzeigersinn bis zum Anschlag drehen – max. 3/4 Drehung

N Leerlaufstellschraube (L) im

Uhrzeigersinn bis zum Anschlag drehen – dann gegen den Uhrzeigersinn 1/4 Umdrehung drehen

Leerlauf einstellen

N Standardeinstellung vornehmen N Motor starten und warmlaufen

lassen

Standardeinstellung A

– Hauptstellschraube (H) = 3/4 – Leerlaufstellschraube (L) = 1

Standardeinstellung B

– Hauptstellschraube (H) = 3/4 – Leerlaufstellschraube (L) = 1/4

N Hauptstellschraube (H) gegen den

Uhrzeigersinn bis zum Anschlag drehen – max. 3/4 Drehung

N Leerlaufstellschraube (L) im

Uhrzeigersinn gefühlvoll bis zum Festsitz drehen – dann gegen den Uhrzeigersinn 1 Umdrehung drehen

MS 192 T, MS 192 TC

deutsch

Motor bleibt im Leerlauf stehen N Leerlaufanschlagschraube (LA) im

Uhrzeigersinn drehen, bis die Sägekette mitzulaufen beginnt – dann 2 Umdrehungen zurückdrehen

Sägekette läuft im Leerlauf mit N Leerlaufanschlagschraube (LA)

gegen den Uhrzeigersinn drehen, bis die Sägekette stehen bleibt – dann 2 Umdrehungen in der gleichen Richtung weiter drehen

WARNUNG

Bleibt die Sägekette nach erfolgter Einstellung im Leerlauf nicht stehen, Motorsäge vom Fachhändler instandsetzen lassen.

Drehzahl im Leerlauf unregelmäßig; schlechte Beschleunigung (trotz Standardeinstellung an der Leerlaufstellschraube)

Die Leerlaufeinstellung ist zu mager. N Leerlaufstellschraube (L) gegen

den Uhrzeigersinn drehen, bis der Motor regelmäßig läuft und gut beschleunigt – max. bis zum Anschlag

Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) nötig.

Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe

151BA039 KN

Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur notwendig sein:

N Standardeinstellung vornehmen N Motor warmlaufen lassen N Hauptstellschraube (H) geringfügig

im Uhrzeigersinn (magerer) drehen – max. bis zum Anschlag

HINWEIS

Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.

Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung.

Funkenschutzgitter im Schalldämpfer

In einigen Ländern ist der Schalldämpfer mit einem Funkenschutzgitter ausgestattet.

N bei nachlassender Motorleistung

Funkenschutzgitter im Schalldämpfer prüfen

N Schalldämpfer abkühlen lassen N Kettenraddeckel abnehmen

N Schraube (1) herausdrehen N Ablenkblech (2) abnehmen N Funkenschutzgitter (3)

herausnehmen

N verschmutztes Funkenschutzgitter

reinigen, bei Beschädigung oder starker Verkokung ersetzen

N Funkenschutzgitter wieder

einsetzen

N Ablenkblech montieren

MS 192 T, MS 192 TC

deutsch

000BA039 KN

000BA045 KN

Zündkerze

N bei ungenügender Motorleistung,

schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen

N nach ca. 100 Betriebsstunden die

Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

N Kombihebel auf 0 bzw. STOP

stellen

N in die Lasche am

Zündkerzenstecker (3) mit geeignetem Werkzeug eingreifen

N Zündkerzenstecker abhebeln N Zündkerze herausdrehen

Zündkerze prüfen

N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen und

falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"

N Ursachen für die Verschmutzung

der Zündkerze beseitigen

Mögliche Ursachen sind:

– zu viel Motoröl im Kraftstoff – verschmutzter Luftfilter – ungünstige Betriebsbedingungen

N Verschlussschraube (1) in

Pfeilrichtung öffnen

N Vergaserkastendeckel (2)

abnehmen

WARNUNG

Bei einer Zündkerze mit separater Anschlussmutter (1) unbedingt die Anschlussmutter auf das Gewinde drehen und fest anziehen – durch Funkenbildung Brandgefahr!

MS 192 T, MS 192 TC

deutsch

Zündkerze einbauen

N Zündkerze von Hand ansetzen und

eindrehen

N Zündkerze mit Kombischlüssel

anziehen

N Zündleitungsstecker fest auf die

Zündkerze drücken

Anwerfvorrichtung Gerät aufbewahren

Zur Erhöhung der Lebensdauer des Anwerfseils nachfolgende Hinweise beachten:

N Seil nur in der vorgeschriebenen

Ausziehrichtung herausziehen

N Seil nicht über die Kante der

Seilführung schleifen lassen

N Seil nicht weiter als beschrieben

herausziehen

N Anwerfgriff entgegen der

Ausziehrichtung zurückführen, nicht zurückschnellen lassen – siehe "Motor starten / abstellen"

Ein beschädigtes Anwerfseil sollte rechtzeitig beim Fachhändler ausgetauscht werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Bei Betriebspausen ab ca. 3 Monaten N Kraftstofftank an gut belüftetem Ort

entleeren und reinigen

N Kraftstoff vorschriften- und

umweltgerecht entsorgen

N Vergaser leerfahren, andernfalls

können die Membranen im Vergaser verkleben

N Sägekette und Führungsschiene

abnehmen, reinigen und mit Schutzöl einsprühen

N Gerät gründlich säubern, besonders

Zylinderrippen und Luftfilter

N bei Verwendung von biologischem

Kettenschmieröl (z. B. STIHL BioPlus) Schmieröltank ganz auffüllen

N Gerät an einem trockenen und

sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

MS 192 T, MS 192 TC

deutsch

001BA120 KN

217BA051 KN

Kettenrad prüfen und wechseln

N Kettenraddeckel, Sägekette und

Führungsschiene abnehmen

N Kettenbremse lösen – Handschutz

gegen das Griffrohr ziehen

Kettenrad erneuern

– nach dem Verbrauch von zwei

Sägeketten oder früher

– wenn die Einlaufspuren (Pfeile)

tiefer als 0,5 mm sind – sonst wird die Lebensdauer der Sägekette beeinträchtigt – zur Prüfung Prüflehre (Sonderzubehör) verwenden

Das Kettenrad wird geschont, wenn zwei Sägeketten im Wechsel betrieben werden.

STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Kettenbremse gewährleistet ist.

Ausbau

N Zündkerzenstecker (1) abziehen N Zündkerze (2) ausschrauben

N Anschlagleiste (3) mit der schmalen

Seite voran in den Zylinder einführen und dann 90° drehen

N Kupplung im Uhrzeigersinn bis zum

Anschlag drehen

N Kettenrad (4) und Nadelkäfig (5)

von der Kurbelwelle abziehen

N Kurbelwellenstumpf und Nadelkäfig

reinigen und mit STIHL Schmierfett (Sonderzubehör) einfetten

Zusammenbau

N Nadelkäfig und Kettenrad auf die

Kurbelwelle stecken

N Kupplung entgegen dem

Uhrzeigersinn auf die Kurbelwelle drehen

N Kupplung fest anziehen N Anschlagleiste aus dem Zylinder

ziehen, Zündkerze einschrauben und fest anziehen

N Zündkerzenstecker auf die

Zündkerze stecken

N Sechskant der Kupplung im

Uhrzeigersinn lösen (Linksgewinde)

N Kupplung abdrehen

MS 192 T, MS 192 TC

deutsch

689BA027 KN

689BA021 KN

Sägekette pflegen und schärfen

Mühelos sägen mit richtig geschärfter Sägekette

Eine einwandfrei geschärfte Sägekette zieht sich schon bei geringem Vorschubdruck mühelos in das Holz.

Nicht mit stumpfer oder beschädigter Sägekette arbeiten – dies führt zu starker körperlicher Beanspruchung, hoher Schwingungsbelastung, unbefriedigendem Schnittergebnis und hohem Verschleiß.

N Sägekette reinigen N Sägekette auf Risse und

beschädigte Niete kontrollieren

N beschädigte oder abgenützte

Kettenteile erneuern und diese Teile den übrigen Teilen in Form und Abnutzungsgrad anpassen – entsprechend nacharbeiten

Hartmetallbestückte Sägeketten (Duro) sind besonders verschleißfest. Für ein optimales Schärfergebnis empfiehlt STIHL den STIHL Fachhändler.

WARNUNG

Die nachfolgend aufgeführten Winkel und Maße sind unbedingt einzuhalten. Eine falsch geschärfte Sägekette – insbesondere zu niedrige Tiefenbegrenzer – kann zu erhöhter Rückschlagneigung der Motorsäge führen – Verletzungsgefahr!

Kettenteilung

Die Kennzeichnung (a) der Kettenteilung ist im Bereich des Tiefenbegrenzers jedes Schneidezahnes eingeprägt.

Kennzeichnung (a) Kettenteilung

Zoll mm 7 1/4 P 6,35 1 oder 1/4 1/4 6,35 6, P oder PM 3/8 P 9,32 2 oder 325 0.325 8,25 3 oder 3/8 3/8 9,32 4 oder 404 0.404 10,26

Die Zuordnung des Feilendurchmessers erfolgt nach der Kettenteilung – siehe Tabelle "Werkzeuge zum Schärfen".

Die Winkel am Schneidezahn müssen beim Nachschärfen eingehalten werden.

Schärf- und Brustwinkel

A Schärfwinkel STIHL Sägeketten werden mit 30°

Schärfwinkel geschärft. Ausnahmen sind Längsschnitt-Sägeketten mit 10° Schärfwinkel. Längsschnitt-Sägeketten führen ein X in der Benennung.

B Brustwinkel Bei Verwendung des vorgeschriebenen

Feilenhalters und Feilendurchmessers ergibt sich automatisch der richtige Brustwinkel.

Zahnformen Winkel (°)

Micro = Halbmeißelzahn z. B. 63 PM3, 26 RM3, 36 RM

Super = Vollmeißelzahn z. B. 63 PS3, 26 RS, 36 RS3

Längsschnitt-Sägekette z. B. 63 PMX, 36 RMX

Die Winkel müssen bei allen Zähnen der Sägekette gleich sein. Bei ungleichen Winkeln: Rauer, ungleichmäßiger Sägekettenlauf, stärkerer Verschleiß – bis zum Bruch der Sägekette.

30 75

30 60

10 75

MS 192 T, MS 192 TC

deutsch

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Feilenhalter

N Feilenhalter verwenden Sägeketten von Hand nur mit Hilfe eines

Feilenhalters (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") schärfen. Feilenhalter haben Markierungen für den Schärfwinkel.

Nur Spezial-Sägekettenfeilen verwenden! Andere Feilen sind in Form und Hiebart ungeeignet.

Zur Kontrolle der Winkel

Richtig schärfen

N Schärf-Werkzeuge entsprechend

der Kettenteilung auswählen

N Führungsschiene ggf. einspannen N Sägekette blockieren – Handschutz

nach vorn

N zum Weiterziehen der Sägekette

Handschutz zum Griffrohr ziehen: Kettenbremse ist gelöst. Bei Kettenbremssystem Quickstop Super zusätzlich Gashebelsperre drücken

N oft schärfen, wenig wegnehmen –

für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche

Feilenhalter – Feilenhalter auf dem Zahndach und auf dem Tiefenbegrenzer auflegen

N nur von innen nach außen feilen N die Feile greift nur im Vorwärtsstrich

– beim Rückführen Feile abheben

N Verbindungs- und Treibglieder nicht

anfeilen

N Feile in regelmäßigen Abständen

etwas drehen, um eine einseitige Abnützung zu vermeiden

N Feilgrat mit einem Stück Hartholz

entfernen

N Winkel mit der Feillehre prüfen Alle Schneidezähne müssen gleich lang

sein. Bei ungleichen Zahnlängen sind auch

die Zahnhöhen unterschiedlich und verursachen einen rauen Sägekettenlauf und Kettenrisse.

N alle Schneidezähne auf die Länge

des kürzesten Schneidezahnes zurückfeilen – am besten vom Fachhändler mit einem ElektroSchärfgerät machen lassen

STIHL Feillehre (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") – ein Universalwerkzeug zur Kontrolle von Schärf- und Brustwinkel, Tiefenbegrenzer-Abstand, Zahnlänge, Nuttiefe und zur Reinigung von Nut und Öleintrittsbohrungen.

N Feile führen: Waagerecht (im

rechten Winkel zur Seitenfläche der Führungsschiene) entsprechend den angegebenen Winkeln – nach den Markierungen auf dem

MS 192 T, MS 192 TC

Tiefenbegrenzer-Abstand

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

deutsch

Der Tiefenbegrenzer bestimmt die Eindringtiefe in das Holz und damit die Spandicke.

a Sollabstand zwischen

Tiefenbegrenzer und Schneidkante

Beim Schneiden im Weichholz außerhalb der Frostperiode kann der Abstand bis zu 0,2 mm (0.008") größer gehalten werden.

Kettenteilung Tiefenbegrenzer

Abstand (a) Zoll (mm) mm (Zoll) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Tiefenbegrenzer nachfeilen

Der Tiefenbegrenzer-Abstand verringert sich beim Schärfen des Schneidezahnes.

N Tiefenbegrenzer-Abstand nach

jedem Schärfen prüfen

N zur Kettenteilung passende

Feillehre (1) auf die Sägekette legen und am zu prüfenden Schneidezahn andrücken – ragt der Tiefenbegrenzer über die Feillehre heraus muss der Tiefenbegrenzer nachgearbeitet werden

Sägeketten mit Höcker-Treibglied (2) – oberer Teil des Höcker-Treibgliedes (2) (mit Servicemarkierung) wird gleichzeitig mit dem Tiefenbegrenzer des Schneidezahnes bearbeitet.

WARNUNG

Der übrige Bereich des HöckerTreibgliedes darf nicht bearbeitet werden, sonst könnte sich die Rückschlagneigung der Motorsäge erhöhen.

N Tiefenbegrenzer bündig zur

Feillehre nacharbeiten

N anschließend parallel zur Service-

Markierung (siehe Pfeil) das Tiefenbegrenzerdach schräg nachfeilen – dabei die höchste Stelle des Tiefenbegrenzers nicht weiter zurück setzen

WARNUNG

Zu niedrige Tiefenbegrenzer erhöhen die Rückschlagneigung der Motorsäge.

N Feillehre auf die Sägekette legen –

höchste Stelle des Tiefenbegrenzers muss mit der Feillehre bündig sein

N nach dem Schärfen Sägekette

gründlich reinigen, anhaftende Feilspäne oder Schleifstaub entfernen – Sägekette intensiv schmieren

N bei längeren

Arbeitsunterbrechungen Sägekette reinigen und eingeölt aufbewahren

MS 192 T, MS 192 TC

deutsch

Werkzeuge zum Schärfen (Sonderzubehör) Kettenteilung Rundfeile ^ Rundfeile Feilenhalter Feillehre Flachfeile Schärfset

Zoll (mm) mm (Zoll) Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre

MS 192 T, MS 192 TC

Wartungs- und Pflegehinweise

Die folgenden Arbeiten beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall, stark harzende Hölzer, tropische Hölzer etc.) und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

komplette Maschine

Gashebel, Gashebelsperre, Chokehebel, Startklappenhebel, Stoppschalter, Kombihebel (je nach Ausstattung)

Kettenbremse

Kraftstoffhandpumpe (falls vorhanden)

Saugkopf/Filter im Kraftstofftank

Kraftstofftank reinigen X

Schmieröltank reinigen X

Kettenschmierung prüfen X

Sägekette

Führungsschiene

Kettenrad prüfen X

Luftfilter

Sichtprüfung (Zustand, Dichtheit) XX

reinigen X

Funktionsprüfung XX

prüfen durch Fachhändler

prüfen X

instandsetzen durch Fachhändler

prüfen X

reinigen, Filtereinsatz ersetzen XX

ersetzen XXX

prüfen, auch auf Schärfzustand achten XX

Kettenspannung prüfen XX

schärfen X

prüfen (Abnutzung, Beschädigung) X

reinigen und wenden X

entgraten X

ersetzen XX

reinigen XX

ersetzen X

deutsch

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

MS 192 T, MS 192 TC

deutsch

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Antivibrationselemente

Luftzufuhr am Lüftergehäuse reinigen XX X

Zylinderrippen reinigen XX X

Vergaser

Zündkerze

zugängliche Schrauben und Muttern (außer Einstellschrauben)

Kettenfänger

Auslasskanal

Sicherheitsaufkleber ersetzen X

STIHL empfiehlt den STIHL Fachhändler

Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach einer Laufzeit von 10 bis 20 Stunden fest anziehen

prüfen XX

ersetzen durch Fachhändler

Leerlauf kontrollieren, Sägekette darf nicht mitlaufen

Leerlauf einstellen, ggf. Motorsäge vom Fachhändler instandsetzen lassen

Elektrodenabstand nachstellen X

jeweils nach 100 Betriebsstunden ersetzen

nachziehen

prüfen X

ersetzen X

entkoken nach 139 Betriebsstunden, danach jeweils nach 150 Betriebsstunden

MS 192 T, MS 192 TC

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Werkzeugen

oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

– Schäden am Triebwerk infolge nicht

rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luftund Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Sägekette, Führungsschiene – Antriebsteile (Fliehkraft-Kupplung,

Kupplungstrommel, Kettenrad)

– Filter (für Luft, Öl, Kraftstoff)

– Anwerfvorrichtung – Zündkerze – Dämpfungselemente des

Antivibrationssystems

MS 192 T, MS 192 TC

deutsch

217BA043 KN

Wichtige Bauteile

1 Verschlussschraube des

Vergaserkastendeckels 2 Vergaserkastendeckel 3 Vergasereinstellschrauben 4 Bedienungsgriff 5 Gashebelsperre 6 Kombischalthebel 7 Gashebel 8 Kettenbremse 9 Kettenrad 10 Kettenraddeckel 11 Zündkerzenstecker 12 Schalldämpfer 13 Kettenspannvorrichtung 14 Kettenfänger 15 Führungsschiene 16 Oilomatic-Sägekette 17 Krallenanschlag 18 Kraftstofftankverschluss 19 Öltankverschluss 20 Handschutz 21 Griffrohr 22 Anwerfgriff 23 Chokehebel 24 manuelle Kraftstoffpumpe 25 Öse für Seilsicherung # Maschinennummer

MS 192 T, MS 192 TC

deutsch

Technische Daten

Triebwerk

STIHL Einzylinder-Zweitaktmotor

MS 192 T, MS 192 TC

Hubraum: 30,1 cm Zylinderbohrung: 37 mm Kolbenhub: 28 mm Leistung nach

ISO 7293: Leerlaufdrehzahl:

nach ISO 11681 +/- 50 1/min

1,3 kW bei 9500 1/min

3000 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK BPMR 7 A Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 270 cm

Kettenschmierung

Drehzahlabhängig arbeitende (vollautomatische) Ölpumpe mit Drehkolben

Öltankinhalt: 220 cm3 (0,22 l)

(0,27 l)

Gewicht

unbetankt, ohne Schneidgarnitur MS 192 T: 3,0 kg MS 192 TC: 3,2 kg

Schneidgarnitur

Führungsschienen Rollomatic

Schnittlängen (Teilung 3/8"P): 30, 35, 40 cm

Nutbreite: 1,1 mm

Schnittlängen (Teilung 3/8"P): 30, 35, 40 cm

Nutbreite: 1,3 mm

Führungsschienen Carving

Schnittlängen (Teilung 1/4"): 25, 30 cm

Nutbreite: 1,3 mm

Sägeketten 3/8"Picco

Picco Micro Mini 3 (61 PMM3) Typ 3610

Teilung: 3/8"P (9,32 mm) Treibglieddicke: 1,1 mm

Picco Micro 3 (63 PM3) Typ 3636 Teilung: 3/8"P (9,32 mm) Treibglieddicke: 1,3 mm

Sägeketten 1/4"

Rapid Micro Spezial (13 RMS) Typ 3661

Teilung: 1/4" (6,36 mm) Treibglieddicke: 1,3 mm

Kettenräder

6-zähnig für 3/8"P (Profilkettenrad) Max. Kettengeschwindig-

keit nach ISO 11681: 23,6 m/s

8-zähnig für 1/4" (Profilkettenrad) Max. Kettengeschwindig-

keit nach ISO 11681: 21,4 m/s In der Regel ist die durchschnittliche

Kettengeschwindigkeit im Betrieb um ca. 20% geringer als die maximale Kettengeschwindigkeit nach ISO 11681. Zur Auswahl der persönlichen Schutzausstattung STIHL Fachhändler kontaktieren.

Schall- und Vibrationswerte

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L

nach ISO 22868

peq

97 dB(A)

Schallleistungspegel L

weq

nach

ISO 22868

112 dB(A)

Vibrationswert a

nach ISO 22867

hv,eq

Handgriff links: 2,9 m/s Handgriff rechts: 3,1 m/s

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 2,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG =

2,0 m/s

MS 192 T, MS 192 TC

deutsch

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Sonderzubehör Ersatzteilbeschaffung

– Feilenhalter mit Rundfeile – Feillehre – Prüflehren – STIHL Schmierfett – STIHL Einfüllsystem für Kraftstoff –

verhindert Verschütten oder Überfüllen beim Tanken

– STIHL Einfüllsystem für

Kettenschmieröl – verhindert Verschütten oder Überfüllen beim Tanken

Aktuelle Informationen zu diesem und weiterem Sonderzubehör sind beim STIHL Fachhändler erhältlich.

Bitte tragen Sie für Ersatzbestellungen die Verkaufsbezeichnung der Motorsäge, die Maschinennummer und die Nummern von Führungsschiene und Sägekette in unten stehende Tabelle ein. Sie erleichtern sich damit den Kauf einer neuen Schneidgarnitur.

Bei Führungsschiene und Sägekette handelt es sich um Verschleißteile. Beim Kauf der Teile genügt es, wenn die Verkaufsbezeichnung der Motorsäge, die Teilenummer und die Benennung der Teile angegeben wird.

Verkaufsbezeichnung

Maschinennummer

Nummer der Schiene

Nummer der Sägekette

MS 192 T, MS 192 TC

deutsch

000BA073 KN

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EG Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

bestätigt, dass

Bauart: Motorsäge Fabrikmarke: STIHL Typ: MS 192 T

MS 192 TC

MS 192 TC-E Serienidentifizierung: 1137 Hubraum: 30,1 cm

den Vorschriften in Umsetzung der Richtlinien 2006/42/EG, 2004/108/EG und 2000/14/EG entspricht und in Übereinstimmung mit den folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11681-2, EN 61000-6-1, EN 55012

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren.

Gemessener Schallleistungspegel

112 dB(A) Garantierter Schallleistungspegel

MS 192 T, MS 192 TC

113 dB(A) Die EG-Baumusterprüfung wurde

durchgeführt beim

deutsch

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Zertifizierungs-Nr. K-EG-2009/3919

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG i. V.

Thomas Elsner Leiter Produktgruppen Management

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +38736350536

KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44

MS 192 T, MS 192 TC

0458-217-0021-C

deutsch

www.stihl.com

*04582170021C*

0458-217-0021-C

Stihl MS 192 T Instruction Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
