STIHL MS 171, 181, 211

Instrukcja użytkowania2 - 50

polski

Spis treści

1 Wprowadzenie do niniejszej Instrukcji użyt‐

kowania.......................................................2

2 Wskazówki dotyczące bezpieczeństwa

pracy........................................................... 3

3 Siły reakcji...................................................8

4 Technika pracy..........................................10

5 Zespół tnący..............................................17

6 Montowanie prowadnicy i piły łańcuchowej

(system bocznego napinania piły łańcucho‐

wej)........................................................... 17

Montowanie prowadnicy i piły łańcuchowej

(system szybkiego napinania piły łańcucho‐

wej)........................................................... 18

Napinanie piły łańcuchowej (system bocz‐

nego napinania piły łańcuchowej)............. 20

9 Napinanie piły łańcuchowej (system szyb‐

kiego napinania piły łańcuchowej)............ 20

10 Sprawdzanie napięcia piły łańcuchowej....21

11 Paliwo....................................................... 21

12 Tankowanie paliwa................................... 22

13 Olej do smarowania piły łańcuchowej....... 26

14 Tankowanie oleju do smarowania piły łań‐

cuchowej................................................... 26

15 Sprawdzić układ smarowania piły łańcucho‐

wej.............................................................27

16 Hamulec piły łańcuchowej.........................27

17 Eksploatacja w warunkach zimowych.......28

18 Uruchamianie i wyłączanie silnika............ 29

19 Wskazówki dotyczące eksploatacji........... 34

20 Prawidłowa eksploatacja prowadnicy....... 35

21 Pokrywa.................................................... 35

22 System filtrowania powietrza.................... 36

23 Czyszczenie filtra powietrza......................36

24 Regulacja gaźnika.....................................36

25 Świeca zapłonowa.................................... 38

26 Charakterystyka pracy silnika................... 38

27 Przechowywanie urządzenia.................... 39

28 Badanie stanu technicznego i wymiana koła

napędu piły łańcuchowej...........................39

29 Pielęgnacja i ostrzenie piły łańcuchowej...40 30 Wskazówki dotyczące przeglądów technicz‐

nych i konserwacji.....................................44

31 Ograniczanie zużycia eksploatacyjnego i

unikanie uszkodzeń.................................. 45

32 Zasadnicze podzespoły urządzenia..........46

33 Dane techniczne....................................... 47

34 Organizacja zaopatrzenia w części

zamienne.................................................. 48

35 Wskazówki dotyczące napraw.................. 49

36 Utylizacja...................................................49

37 Deklaracja zgodności UE..........................49

Szanowni Państwo,

uprzejmie dziękujemy za to, że zdecydowaliście się na nabycie najwyższej jakości produktu firmy STIHL.

Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować.

Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do autoryzowanego dealera lub bezpośred‐ nio do naszego dystrybutora.

Wasz

Dr. Nikolas Stihl

1 Wprowadzenie do niniej‐

szej Instrukcji użytkowania

Niniejsza instrukcja użytkowania dotyczy piły sil‐ nikowej marki STIHL, określanej także mianem narzędzia silnikowego.

1.1 Piktogramy

Wszystkie piktogramy, które zostały zamie‐ szczone na urządzeniu, zostały objaśnione w niniejszej instrukcji użytkowania.

W zależności od modelu urządzenia oraz jego wyposażenia, na urządzeniu mogą zostać umie‐ szczone następujące symbole graficzne.

Zbiornik paliwa; mieszanka paliwowa z benzyny i oleju silnikowego

Zbiornik oleju do smarowania piły łań‐ cuchowej; olej do smarowania piły łańcuchowej

Blokowanie i luzowanie hamulca piły łańcuchowej

Hamulec wybiegu bezwładnościo‐ wego

Kierunek ruchu piły łańcuchowej

Ematic; sterowanie ilością podawa‐ nego oleju do smarowania piły łańcu‐ chowej

Oryginalna Instrukcja Użytkowania

0000000876_033_PL

Wydrukowano na papierze bielonym bez stosowania chloru.

Farby drukarskie zawierają oleje roślinne, papier ulega recyrkulacji.

0458-533-5121-E. VA0.F21.

2 0458-533-5121-E

2 Wskazówki dotyczące bezpieczeństwa pracy polski

Napinanie piły łańcuchowej

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warunkach zimowych

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warunkach letnich

Ogrzewanie rękojeści

Nacisnąć zawór dekompresyjny

Nacisnąć pompę paliwową

1.2 Oznaczenie akapitów

OSTRZEŻENIE

Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach.

WSKAZÓWKA

Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów.

1.3 Rozwój techniczny

Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wpro‐ wadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia.

W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej instrukcji użytkowania.

2 Wskazówki dotyczące bez‐

pieczeństwa pracy

Podczas używania pilarki wymagane są specjalne środki ostrożności, ponieważ wykonywana jest praca przy dużej prędkości łańcucha, a zęby tnące są bardzo ostre.

Przed pierwszym użyciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję użytkowa‐ nia i starannie przechowywać ją w

2.1 Ogólne wskazówki

Należy przestrzegać lokalnych przepisów doty‐ czących bezpieczeństwa pracy (BHP) opracowa‐ nych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje bezpieczeństwa pracy i inne.

Czas użytkowania urządzeń emitujących hałas może zostać ograniczony przepisami ogólnokra‐ jowymi lub lokalnymi.

Kto zamierza po raz pierwszy podjąć pracę przy użyciu pilarki powinien: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym.

Osobom niepełnoletnim nie wolno pracować z użyciem piły silnikowej – wyjątek stanowią mło‐ dociani powyżej lat 16, którzy pod nadzorem pobierają naukę zawodu.

Z miejsca pracy urządzenia należy zabrać dzieci, zwierzęta oraz osoby postronne.

Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagro‐ żenia w stosunku do innych osób oraz ich majątku.

Pilarkę spalinową można udostępnić bądź wypo‐ życzyć tylko tym osobom, które są zaznajomione z jego obsługą – należy zawsze wręczyć użyt‐ kownikowi instrukcję użytkowania.

Kto pracuje z użyciem piły silnikowym, musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. Jeżeli ze względów zdrowotnych osoba, która ma obsługiwać maszynę, nie może wykonywać robót związanych z obciążeniami fizycznymi, to powinna się ona zwrócić do swojego lekarza z pytaniem, czy może wykonywać ten rodzaj pracy.

Nie wolno pracować pilarką po spożyciu alko‐ holu, leków, które osłabiają zdolność reagowania lub narkotyków.

Przy niekorzystnych warunkach atmosferycznych (deszcz, śnieg, lód, wiatr) należy przełożyć wykonywanie robót na inny termin – zwiększone niebezpieczeństwo wypadku!

Dotyczy wyłącznie osób ze stymulatorami pracy serca: układ zapłonowy tej piły silnikowej wytwa‐

celu późniejszego użycia. Zlekcewa‐ żenie zasad bezpieczeństwa pod‐ anych w instrukcji użytkowania może spowodować utratę życia.

0458-533-5121-E 3

001BA115 KN

polski 2 Wskazówki dotyczące bezpieczeństwa pracy

rza pole magnetyczne o niewielkiej intensyw‐ ności. Nie można całkowicie wykluczyć wpływu urządzenia na poszczególne typy rozruszników. W celu uniknięcia ryzyka zdrowotnego firma STIHL zaleca uzyskanie w powyższej spra‐ wie opinii lekarza stosującego terapię oraz pro‐ ducenta rozrusznika.

2.2 Użytkowanie zgodne z prze‐

znaczeniem

Piła silnikowa służy wyłącznie do piłowania drewna i przedmiotów drewnianych.

Nie należy używać piły silnikowej do innych celów – niebezpieczeństwo wypadku!

Nie należy podejmować żadnych zmian kon‐ strukcyjnych piły silnikowej – zmiany takie mogą zagrozić bezpieczeństwu eksploatacyjnemu urządzenia. Firma STIHL wyklucza swoją odpo‐ wiedzialność za szkody na osobach lub na rze‐ czach, które powstaną w wyniku stosowania nie‐ dozwolonych przystawek.

2.3 Odzież i wyposażenie

Należy nosić przepisową odzież i wyposażenie.

Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki i posia‐ dać warstwę ochronną zabezpiecza‐ jącą przez przecięciem – nie może być to fartuch roboczy.

Nie wolno stosować odzieży, która mogłaby się zaplątać w drewno, krzewach lub w poruszają‐ cych się elementach pilarki. Nie należy nosić podczas pracy także szali, krawatów ani biżuterii. Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.).

Nosić odpowiednie obuwie – wyposa‐ żone w zelówki o dobrej przyczep‐ ności oraz okute blachą noski.

OSTRZEŻENIE

Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń oczu, należy zakładać ciasno przylegające okulary ochronne zgodne z normą EN 166. Zadbać o odpowiednio dopasowane gogle oraz osłonę twarzy.

Należy nosić "osobistą" ochronę narządu słuchu jak np. zatyczki (stopery) chroniące narząd słu‐ chu przed hałasem.

W przypadku zagrożenia ze strony spadających przedmiotów należy nosić kask ochronny.

Zakładać solidne rękawice robocze wykonane z wytrzymałego materiału (np. ze skóry).

Firma STIHL oferuje szeroki program w zakresie osobistego sprzętu ochronnego.

2.4 Transport

Przed rozpoczęciem transportu – nawet na krót‐ kich odcinkach – zawsze wyłączać pilarkę, zablo‐ kować hamulec piły łańcuchowej i założyć osłonę piły łańcuchowej. Ma to na celu uniknięcie nieza‐ mierzonego uruchomienia piły łańcuchowej.

Pilarkę spalinową należy wyłącznie przenosić, trzymając za rurę uchwytu – trzymać z dala od ciała rozgrzany tłumik wydechu spalin, prowad‐ nica skierowana do tyłu. Nie dotykać rozgrza‐ nych elementów urządzenia, w szczególności powierzchni tłumika – niebezpieczeństwo opa‐ rzenia!

Podczas transportu samochodem: zabezpieczyć pilarkę przed przewróceniem, uszkodzeniem oraz przed wylaniem się paliwa i oleju do smaro‐ wania piły łańcuchowej.

2.5 Czyszczenie

Podzespoły wykonane z tworzyw sztucznych należy czyścić stosując do tego ścierkę. Stoso‐ wanie ostrych środków czyszczących może doprowadzić do uszkodzenia tworzywa.

Oczyścić piłę silnikową z kurzu i innych zanie‐ czyszczeń. Do czyszczenia nie używać rozpusz‐ czalników do tłuszczów.

Jeżeli zachodzi potrzeba, oczyścić szczeliny cyr‐ kulacji powietrza chłodzącego.

Do czyszczenia piły silnikowej nie używać myjki wysokociśnieniowej. Mocny strumień wody może uszkodzić elementy piły silnikowej.

4 0458-533-5121-E

2 Wskazówki dotyczące bezpieczeństwa pracy polski

2.6 Wyposażenie

Montować tylko narzędzia, szyny prowadzące, łańcuchy piły, koła łańcuchowe, akcesoria lub elementy podobne pod względem technicznym, które zostały dopuszczone przez firmę STIHL dla tej piły silnikowej. W razie wątpliwości prosimy zwracać się z pytaniami do autoryzowanego dealera. Należy stosować wyłącznie kwalifiko‐ wane narzędzia oraz wyposażenie dodatkowe. W przeciwnym razie może wystąpić niebezpie‐ czeństwo wypadków lub uszkodzenia piły silniko‐ wej.

Firma STIHL zaleca stosowanie oryginalnych narzędzi, prowadnic, pił łańcuchowych, kół napę‐ dowych oraz wyposażenia dodatkowego tej firmy. Właściwości powyższych części zostały w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użyt‐ kownika.

2.7 Tankowanie

Benzyna jest materiałem szczególnie łatwopalnym – należy pozostawać z dala od źródeł otwartego ognia – nie rozlewać paliwa – nie palić tytoniu.

Przed tankowaniem wyłączyć silnik urządzenia. Nie należy tankować urządzenia zanim nie

ostygnie silnik – paliwo może się przelać – nie‐ bezpieczeństwo pożaru!

Zamknięcie zbiornika należy otwierać z najwięk‐ szą ostrożnością tak, żeby powoli zlikwidować ciśnienie panujące w zbiorniku i zapobiec roz‐ pryskaniu paliwa.

Paliwo należy tankować tylko w miejscach o dobrej cyrkulacji powietrza. W przypadku rozla‐ nia paliwa należy natychmiast oczyścić z niego piłę. Unikać rozlania paliwa na odzież – jeżeli to nastąpiło, należy ją natychmiast zmienić.

Piły silnikowe mogą być wyposażone seryjnie w różne zamknięcia zbiornika:

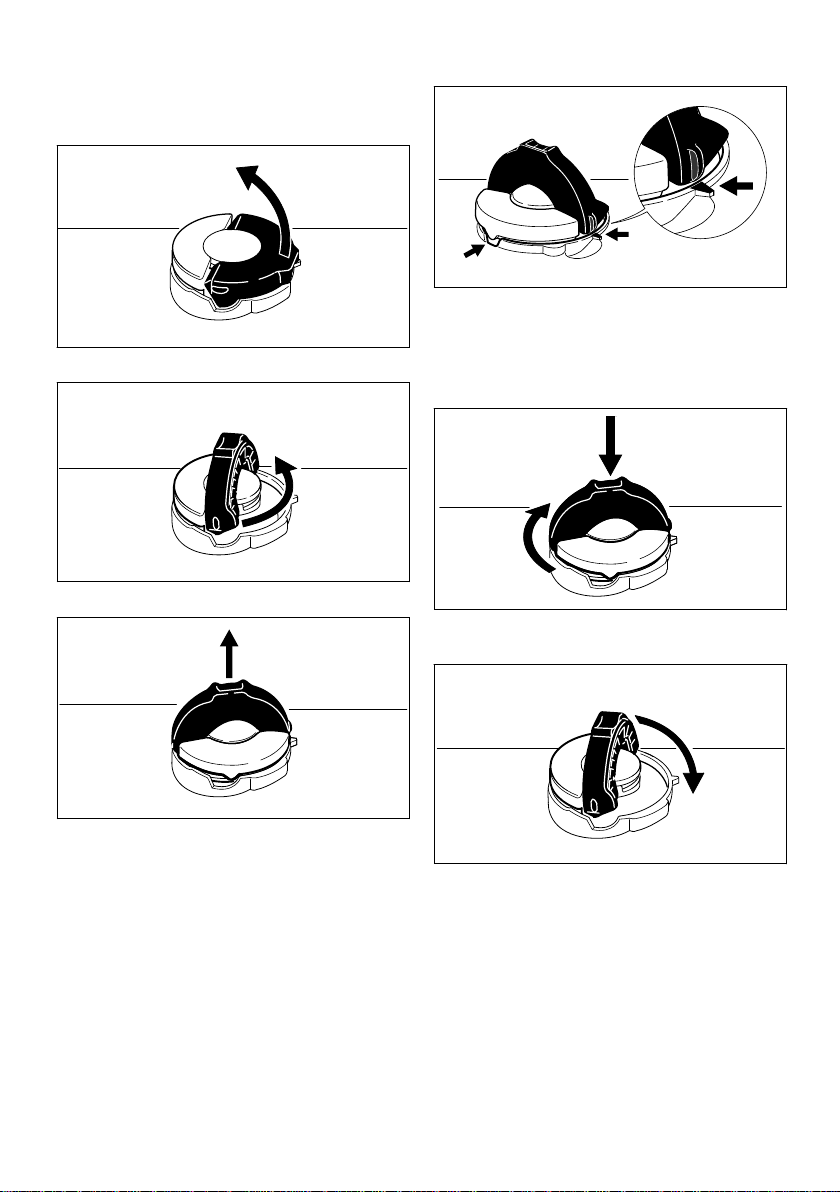

Zakrętka zamknięcia zbiornika z uchwytem skła‐ danym (zamknięcie bagnetowe)

Zamknięcie zbiornika wyposażone w składany uchwyt (zamknięcie bagne‐ towe) należy prawidłowo założyć, dokręcić aż do oporu i następnie zło‐ żyć uchwyt.

W ten sposób zmniejsza się ryzyko samoczyn‐ nego otwarcia zamknięcia zbiornika wskutek drgań silnika oraz związanego z tym rozlania paliwa.

2.8 Przed rozpoczęciem pracy

Skontrolować stan bezpieczeństwa eksploatacyj‐ nego pilarki spalinowej – należy przy tym stoso‐ wać się do wskazówek zawartych w odpowied‐ nich rozdziałach instrukcji użytkowania – należy stwierdzić czy:

–

– – –

–

Pilarkę można eksploatować tylko wtedy, jeżeli znajduje się ono w prawidłowym stanie technicz‐ nym – niebezpieczeństwo wypadku!

2.9 Uruchamianie piły silnikowej

Tylko na równym podłożu. Uważać na stabilne i bezpieczne ustawienie. Mocno trzymać przy tym piłę silnikową – zespół tnący nie może doty‐ kać żadnych przedmiotów ani podłoża – niebez‐

Zwrócić uwagę na nieszczelności. Jeżeli z urządzenia wycieka paliwo nie należy uruchamiać silnika – zagrożenie dla życia wskutek popa‐ rzeń!

Sprawdzić szczelność układu paliwowego, zwłaszcza widocznych elementów, takich jak zamknięcie zbiornika, połączenia węży, pompa paliwa (tylko w urządzeniach z ręczną pompą paliwową). W razie wykrycia nieszczel‐ ności lub uszkodzenia nie uruchamiać silnika – niebezpieczeństwo pożaru! Przed uruchomie‐ niem przekazać pilarkę spalinową do naprawy autoryzowanemu dealerowi. Sprawny technicznie hamulec piły łańcucho‐ wej, przednia osłona dłoni Nastąpiło właściwe zamontowanie prowadnicy Napięcie piły łańcuchowej jest prawidłowe Dźwignia gazu i blokada dźwigni gazu muszą się swobodnie poruszać – po zwolnieniu dźwignia gazu musi wrócić do pozycji wyjścio‐ wej. Dźwignia wielofunkcyjna musi się łatwo poru‐ szać do pozycji STOP, 0 lub † Wtyczka przewodu zapłonowego jest mocno osadzona – przy luźno osadzonej wtyczce może wystąpić iskrzenie, które w konsekwen‐ cji może spowodować zapłon ulatniającej się mieszanki paliwowo-powietrznej – niebezpie‐ czeństwo wybuchu pożaru! Nie należy podejmować żadnych zmian kon‐ strukcyjnych przy elementach manipulacyj‐ nych czy urządzeniach zabezpieczających W celu pewnego prowadzenia pilarki, uchwyty muszą być czyste i suche – wolne od oleju i zanieczyszczeń. Wystarczająca ilość paliwa i oleju do smaro‐ wania łańcucha w zbiorniku

0458-533-5121-E 5

001BA087 LÄ

polski 2 Wskazówki dotyczące bezpieczeństwa pracy

pieczeństwo zranienia przez obiegający łańcuch piły.

Pilarkę spalinową obsługuje tylko jedna osoba. Nie należy tolerować obecności innych osób w miejscu pracy urządzenia – także podczas uru‐ chamiania.

Nie uruchamiać pilarki spalinowej, której piła łań‐ cuchowa znajduje się w rzazie.

Uruchomienie silnika może nastąpić w odległości minimum 3 metrów od miejsca tankowania. Nie wolno uruchamiać urządzenia w zamkniętych pomieszczeniach.

Przed rozpoczęciem uruchamiania należy uak‐ tywnić hamulec piły łańcuchowej (zablokować piłę łańcuchową) – zagrożenie odniesienia obra‐ żeń ze strony piły łańcuchowej znajdującej się w ruchu!

Nie należy uruchamiać silnika trzymając maszynę w rękach. Uruchamianie należy wyko‐ nać tak, jak to zostało opisane w instrukcji użyt‐ kowania.

2.10 Podczas pracy

Zawsze wybierać do uruchamiania pewne i bez‐ pieczne stanowisko. Uwaga na wilgotną korę drzewa – niebezpieczeństwo poślizgnięcia!

Pilarkę spalinową należy zawsze trzymać obyd‐ woma rękami: prawa dłoń na tylnym uchwycie – także w przypadku osób leworęcznych. W celu pewnego i bezpiecznego prowadzenia maszyny należy objąć kciukami rurę uchwytu i uchwyt.

W razie grożącego niebezpieczeństwa bądź w krytycznej sytuacji natychmiast wyłączyć silnik – dźwignię wielofunkcyjną przesunąć w kie‐ runku STOP, 0 wzgl. †

Nigdy nie pozostawiać pracującej pilarki spalino‐ wej bez dozoru.

Ostrożnie na śliskim i mokrym podłożu, śniegu, lodzie, pochyłościach, nierównym terenie oraz na

świeżo okorowanym drewnie (kora) – czeństwo poślizgnięcia!

Zwracać uwagę na przeszkody: pieńki, korzenie, wykroty – niebezpieczeństwo potknięcia!

Nie należy pracować samotnie (w pojedynkę) – należy stale znajdować się w zasięgu głosu w stosunku do innych osób, które posiadają prze‐ szkolenie w zakresie pierwszej pomocy i w kry‐ tycznej sytuacji mogą tej pomocy udzielić. Jeżeli w miejscu wykonywania robót znajdują się pomocnicy, to są oni także zobowiązani do noszenia odzieży ochronnej (hełm!) i nie wolno im przebywać bezpośrednio pod gałęziami, które mają zostać obcięte.

Przy stosowaniu ochronników słuchu zalecane jest zachowanie szczególnej ostrożności oraz orientacji – percepcja sygnałów alarmowych przy wystąpieniu zagrożeń (takich jak okrzyki ostrze‐ gawcze, sygnały alarmowe, itp.) jest wtedy znacznie ograniczona.

W odpowiednim czasie robić przerwy w pracy. Należy zapobiegać zmęczeniu i utracie sił – nie‐ bezpieczeństwo wypadku!

Podczas pracy powyższym urządzeniem mecha‐ nicznym emitowane są pyły (np. pył drzewny), które mogą stanowić zagrożenie dla zdrowia. Przy występowaniu pyłów należy stosować maskę ochronną.

Po podjęciu pracy przez silnik: Po zwolnieniu dźwigni gazu piła łańcuchowa porusza się jeszcze przez pewien czas – efekt bezwładnego wybiegu!

Nie palić tytoniu w czasie pracy pilarką spali‐ nową oraz w jej najbliższym otoczeniu – niebez‐ pieczeństwo pożaru! Z układu zasilania paliwem mogą się wydobywać łatwopalne pary benzyny.

Regularnie i w krótkich odstępach czasu należy kontrolować piłę łańcuchową, a przy wyczuwal‐ nych zmianach charakterystyki pracy, należy to uczynić natychmiast:

Wyłączyć silnik, odczekać aż zatrzyma się piła

–

łańcuchowa Sprawdzić stan techniczny i zamocowanie

–

Zwrócić uwagę na stan naostrzenia

–

Nie należy dotykać piły łańcuchowej przy pracu‐ jącym silniku. Jeżeli piła łańcuchowa została zablokowana przez jakiś przedmiot, należy natychmiast wyłączyć silnik – dopiero wtedy usu‐ nąć blokujący przedmiot – zagrożenie odniesie‐ nia obrażeń!

niebezpie‐

6 0458-533-5121-E

2 Wskazówki dotyczące bezpieczeństwa pracy polski

Przed opuszczeniem pilarki spalinowej wyłączyć silnik.

W celu wymiany piły łańcuchowej wyłączyć sil‐ nik. Niebezpieczeństwo odniesienia obrażeń wskutek nieoczekiwanego rozruchu silnika urzą‐ dzenia!

Należy uważać, żeby gorący strumień spalin nie został skierowany na materiały łatwopalne (np. trociny, korę, suchą trawę czy paliwo). Należy także uniemożliwić kontakt w/w materia‐ łów z rozgrzaną powierzchnią tłumika – niebez‐ pieczeństwo pożaru! Tłumiki wyposażone w katalizatory mogą być szczególnie gorące.

Nigdy nie pracować bez smarowania piły łańcu‐ chowej, pilnować poziomu oleju w zbiorniku. Gdy poziom oleju w zbiorniku będzie zbyt niski, natychmiast przerwać pracę – patrz również "Dolewanie oleju do smarowania" i "Sprawdzanie smarowania piły łańcuchowej".

Jeżeli pilarka została poddana ponadnormatyw‐ nym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeństwa eksploatacyjnego maszyny – patrz także rozdział "Przed uruchomieniem".

Szczególną uwagę należy zwrócić na szczelność układu zasilania paliwem oraz na poprawność działania urządzeń zabezpieczających. W żad‐ nym wypadku nie używać pilarki niegotowej do pracy. W razie wątpliwości należy się zwrócić do autoryzowanego dealera.

Zwrócić uwagę na prawidłową regulację biegu jałowego – po zwolnieniu dźwigni gazu piła łań‐ cuchowa powinna się zatrzymać. Systematycz‐ nie kontrolować regulację biegu jałowego – jeżeli zachodzi potrzeba, korygować. Jeżeli pomimo to piła łańcuchowa będzie się poruszać podczas pracy silnika na biegu jałowym, należy zlecić naprawę urządzenia autoryzowanemu dealerowi.

Po uruchomieniu silnika wytwarzane są trujące spaliny. Gazy zawarte w spalinach mogą być niewidoczne i bez zapachu, a także zawierać niedo‐ palone węglowodory i benzol. Nie należy nigdy pracować piłą silnikową w zamkniętych bądź niewystarcza‐ jąco wentylowanych pomieszcze‐ niach – dotyczy to także urządzeń wyposażonych w katalizatory.

Podczas pracy w rowach, obniżeniach, wyko‐ pach lub warunkach ograniczonej swobody ruchu należy stale zwracać uwagę na wystarcza‐

jącą wymianę powietrza – wskutek zatrucia spalinami!

W razie wystąpienia mdłości, bólu głowy, zakłó‐ ceń wzroku (zawężenie pola widzenia), zakłóceń słuchu, zawrotów głowy, spadku koncentracji należy natychmiast przerwać pracę – powyższe symptomy mogą między innymi być wywołane wskutek wysokiej koncentracji spalin – niebez‐ pieczeństwo zaistnienia wypadku!

zagrożenie dla życia

2.11 Po zakończeniu pracy

Wyłączyć silnik, zablokować hamulec łańcucha i założyć zabezpieczenie łańcucha.

2.12 Przechowywanie

Jeżeli piła nie będzie użytkowana przez dłuższy czas, to należy ją tak odstawić, żeby nie stano‐ wiła dla nikogo zagrożenia. Zabezpieczyć piłę przed użyciem przez osoby nieupoważnione.

Piłę należy przechowywać w bezpiecznym, suchym pomieszczeniu.

2.13 Drgania

Dłuższe użytkowanie urządzenia może doprowa‐ dzić do spowodowanych przez drgania zaburzeń w funkcjonowaniu układu krążenia w obszarze rąk operatora ("niedokrwienie palców rąk").

Niemożliwe jest ogólne określenie okresu użyt‐ kowania maszyny, ponieważ zależy to od wielu różnorodnych czynników.

Czas użytkowania maszyny można wydłużyć przez:

stosowanie osłony dłoni (ciepłe rękawice);

–

stosowanie przerw.

–

Czas użytkowania maszyny ulega skróceniu przy:

szczególnych, indywidualnych skłonnościach

–

do niedokrwienia (objawy: często występujące zimne palce, cierpnięcie); niskich temperaturach zewnętrznych,

–

intensywności chwytu (mocny chwyt rękojeści

–

maszyny zaburza ukrwienie).

Przy regularnym użytkowaniu urządzenia oraz przy powtarzającym się występowaniu określo‐ nych symptomów (np. cierpnięcia palców) zaleca się poddanie badaniom lekarskim.

2.14 Obsługa techniczna i naprawy

Przed jakimikolwiek naprawami, czyszczeniem i konserwacją, a także pracami przy zestawie tną‐ cym zawsze wyłączyć silnik. Niebezpieczeństwo

0458-533-5121-E 7

polski 3 Siły reakcji

odniesienia obrażeń wskutek niezamierzonego rozruchu piły łańcuchowej!

Wyjątek: regulacje gaźnika i biegu jałowego. Regularnie wykonywać czynności obsługi tech‐

nicznej. Wykonywać należy tylko te czynności obsługi okresowej i naprawy, które zostały opi‐ sane w instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić autoryzo‐ wanemu dealerowi.

Firma STIHL radzi wykonywanie czynności kon‐ serwacyjnych i napraw wyłącznie przez autory‐ zowanego dealera STIHL. Autoryzowanym dea‐ lerom STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia informacje tech‐ niczne.

Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może dojść do wypadku lub uszkodzenia pilarki spalinowej. W razie wątpliwości prosimy zwracać się z pyta‐ niami do autoryzowanego dealera.

Nie należy dokonywać jakichkolwiek zmian kon‐ strukcyjnych w pilarce spalinowej – zmiany takie mogą powodować występowanie zagrożeń – nie‐ bezpieczeństwo zaistnienia wypadku!

Układem korbowo–tłokowym pilarki spalinowej można obracać po zdjęciu wtyczki przewodu zapłonowego ze świecy lub po całkowitym wykręceniu świecy, i tylko wtedy, gdy dźwignia wielofunkcyjna znajduje się w pozycji STOP, 0 wzgl. † – niebezpieczeństwo pożaru!

Nie należy wykonywać obsługi technicznej ani przechowywać urządzenia mechanicznego w pobliżu źródeł otwartego ognia – zagrożenie wybuchem pożaru ze względu na paliwo!

Regularnie sprawdzać szczelność zamknięcia zbiornika paliwa (korka)

Stosować wyłącznie sprawne technicznie i dozwolone świece zapłonowe – patrz rozdział "Dane techniczne"

Sprawdzić stan techniczny przewodu zapłono‐ wego (izolacja w nienagannym stanie, mocne połączenia).

Sprawdzić stan techniczny tłumika wydechu spa‐ lin.

Nie należy eksploatować urządzenia z uszkodzo‐ nym lub zdemontowanym tłumikiem wydechu spalin – niebezpieczeństwo, uszkodzenie słuchu!

Nie należy dotykać rozgrzanego tłumika wyde‐ chu spalin – niebezpieczeństwo poparzenia!

Stan techniczny elementów układu tłumienia drgań (AV) wywiera wpływ na intensywność wibracji – należy regularnie kontrolować stan techniczny elementów AV.

Zbadać stan techniczny wychwytnika piły łańcu‐ chowej – jeżeli jest uszkodzony, wymienić.

Wyłączyć silnik

W celu sprawdzenia napięcia piły łańcuchowej

–

W celu skorygowania napięcia piły łańcucho‐

–

wej W celu wymiany piły łańcuchowej

–

W celu usunięcia zakłóceń w pracy

–

Należy stosować się do instrukcji ostrzenia – umożliwia to pewną i bezpieczną pracę. Piłę łań‐ cuchową oraz prowadnicę należy utrzymywać we właściwym stanie technicznym. Piła łańcu‐ chowa musi być prawidłowo naostrzona, napięta i dobrze nasmarowana.

We właściwym czasie należy dokonać wymiany piły łańcuchowej, prowadnicy oraz koła napędo‐ wego.

Regularnie sprawdzać stan techniczny bębna sprzęgłowego.

Paliwo i olej do smarowania piły łańcuchowej należy przechowywać wyłącznie w przepisowych i prawidłowo opisanych pojemnikach. Paliwo należy przechowywać w suchym, chłodnym i bezpiecznym miejscu, osłonięte przed działa‐ niem światła i promieni słonecznych.

Przy zakłóceniach w funkcji hamulca piły łańcu‐ chowej natychmiast wyłączyć silnik – niebezpie‐ czeństwo odniesienia obrażeń! Z powyższym problemem należy się zwrócić do autoryzowa‐ nego dealera – urządzenia mechanicznego nie należy eksploatować aż do usunięcia zakłócenia, patrz rozdział "Hamulec piły łańcuchowej".

3 Siły reakcji

Do najczęściej spotykanych sił reakcji należą: odbicie wsteczne, odepchnięcie wsteczne oraz szarpnięcie piły łańcuchowej do przodu.

3.1 Zagrożenie wskutek odrzuce‐ nia wstecznego

Odbicie wsteczne może spowodować rany cięte ze skutkiem śmiertelnym.

8 0458-533-5121-E

001BA036 KN

001BA257 KN

001BA037 KN

3 Siły reakcji polski

Wykonywanie pracy wyłącznie przy pełnym

–

otwarciu przepustnicy Stała obserwacja wierzchołka prowadnicy

–

Nie piłować wierzchołkiem prowadnicy

–

Zachowanie ostrożności przy cięciu młodych

–

elastycznych gałęzi czy pędów – piła łańcu‐ chowa może się w nich zaplątać Nie piłować kilku gałęzi jednocześnie

–

Unikać pracy w nadmiernie wychylonej pozycji

–

Niewykonywanie robót powyżej wysokości

–

barków Wprowadzanie prowadnicy do już rozpoczę‐

Przy odbiciu (kickback) pilarka łańcuchowa zos‐ taje niespodziewanie i w niekontrolowany sposób odrzucona w kierunku operatora.

3.2 Odbicie wsteczne następuje wtedy, gdy:

–

tego rzazu z najwyższą ostrożnością Wykonywanie rzazu "wcinania" tylko wtedy,

–

gdy jest się zaznajomionym z tą techniką pracy Zwracanie uwagi na położenie pnia oraz na

–

siły, które mogą prowadzić do zaciśnięcia rzazu i przychwycenia piły łańcuchowej Praca tylko dobrze naostrzoną i napiętą piłą

–

łańcuchową – wysokość ogranicznika zagłę‐ biania nie może być zbyt duża Stosowanie pił łańcuchowych o niskiej skłon‐

–

ności do odrzucania (odbijania) oraz prowad‐ nic o małych średnicach wierzchołków

3.5 Szarpnięcie do przodu (A)

Piła łańcuchowa w niezamierzony sposób

–

natrafi górnym sektorem wierzchołka prowad‐ nicy na drewno czy inny twardy przedmiot – np. przy okrzesywaniu piła dotknie drugiej gałęzi jednocześnie Piła łańcuchowa zostanie na wierzchołku pro‐

–

wadnicy przychwycona przez moment w rza‐ zie

3.3 Hamulec piły łańcuchowej QuickStop:

Zmniejsza w określonych sytuacjach zagrożenia odniesienia obrażeń – samego odrzucenia wstecznego nie można jednak zupełnie wyelimi‐ nować. Podczas aktywacji hamulca piła łańcu‐ chowa zostaje zatrzymana w ułamku sekundy – dokładny opis zamieszczono w niniejszej Instruk‐ cji użytkowania w rozdziale „Hamulec piły łańcu‐ chowej”.

Jeżeli przy piłowaniu dolną krawędzią prowad‐ nicy (forehand) piła łańcuchowa zostanie przy‐ chwycona lub natrafi w drewnie na twardy przed‐ miot, to pilarka spalinowa może zostać raptownie szarpnięta w kierunku pnia – należy zawsze pewnie osadzać zderzak oporowy zębaty.

3.4 Jak zapobiec niebezpieczeń‐ stwu odbicia

Pracować rozważnie i prawidłowo.

–

Należy zawsze mocno trzymać pilarkę spali‐

–

nową obydwoma rękami pewnie za uchwyt.

0458-533-5121-E 9

001BA038 KN

001BA082 KN

polski 4 Technika pracy

3.6 Odbicie (B)

być wykonywane tylko przez osoby o odpowied‐ nim przeszkoleniu i doświadczeniu. Osoby, które nie dysponują doświadczeniem w użytkowaniu piły silnikowej lub w zakresie technik pracy nie mogą wykonywać tych czynności – zwiększone niebezpieczeństwo wypadków!

Podczas ścinania drzew należy koniecznie prze‐ strzegać obowiązujących przepisów krajowych.

4.1 Cięcie

Nie pracować w pozycji gazu rozruchowego.

Jeżeli przy piłowaniu górną krawędzią prowad‐ nicy (backhand) piła łańcuchowa zostanie przy‐ chwycona lub natrafi w drewnie na twardy przed‐ miot, to pilarka spalinowa może zostać raptownie odepchnięta do tyłu w kierunku użytkownika – w celu uniknięcia powyższej sytuacji:

Nie powodować przychwycenia górnej krawę‐

–

dzi tnącej prowadnicy w rzazie Nie skręcać prowadnicy w rzazie

–

3.7 Zaleca się zachowanie najwyż‐ szej ostrożności:

Przy pniach na pochyłościach

–

Przy pniach, które wskutek niekorzystnej

–

pozycji mogą się znajdować w stanie napręże‐ nia Podczas robót przy wiatrołomach

–

W powyższych sytuacjach należy zrezygnować z pracy pilarką spalinową – w zamian tego należy posłużyć się wyciągami chwytakowymi, podnoś‐ nikami linowymi lub ciągnikiem.

Wolnoleżące pnie i uformowane kłody należy usunąć z miejsca pracy. Dalszą obróbkę prowa‐ dzić możliwie na wolnej przestrzeni.

Drewno martwe (suche, spróchniałe lub obu‐ marłe pnie) tworzy poważne i trudne do oceny zagrożenia. Rozpoznanie zagrożenia jest bardzo utrudnione, jeżeli w ogóle możliwe. W takiej sytuacji należy posłużyć się środkami pomocni‐ czymi, takimi jak podnośniki linowe czy ciągnik.

Podczas obalania drzew w pobliżu ulic, torowisk kolejowych, linii energetycznych itd. należy pra‐ cować z zachowaniem szczególnej uwagi. Jeżeli zachodzi konieczność, należy poinformować o robotach policję, właściwe przedsiębiorstwo energetyczne czy zarząd kolei.

4 Technika pracy

Piłowanie i ścinanie oraz wszystkie prace z tym związane (wcinanie, okrzesywanie itp.) mogą

W tej pozycji dźwigni gazu nie można regulować prędkości obrotowej silnika.

Pracować spokojnie i rozważnie – tylko w warun‐ kach dobrego oświetlenia i dobrej widoczności. Nie powodować zagrożenia dla innych osób.

Osobom, które zamierzają po raz pierwszy pod‐ jąć pracę maszyną, zaleca się najpierw zdobycie wstępnego doświadczenia poprzez przecięcie kilku okrąglaków ułożonych na koziołku – patrz rozdział „Piłowanie słabszego drzewostanu”.

Stosować możliwie najkrótszą prowadnicę: piła łańcuchowa, prowadnica i koło napędowe muszą pasować wzajemnie do siebie oraz do pilarki spalinowej.

W przedłużeniu linii pracy piły łańcuchowej nie mogą się znajdować żadne części ciała.

Pilarkę spalinową należy wyprowadzać z rzazu w drewnie tylko przy poruszającej się pile łańcu‐ chowej.

Pilarkę spalinową należy używać wyłącznie do piłowania – nie stosować urządzenia do np. heblowania lub szuflowania gałęzi czy korzeni.

Nie obcinać wolno zwisających gałęzi od dołu. Ostrożnie przy cięciu krzewów i młodych drzew.

Piła łańcuchowa może chwycić cienkie pędy i odrzucić je w kierunku użytkownika.

10 0458-533-5121-E

001BA033 KN

001BA151 KN

001BA152 KN

4 Technika pracy polski

Zachować ostrożność podczas cięcia złamanego drewna – niebezpieczeństwo obrażeń przez por‐ wane kawałki drewna!

Zabezpieczyć pilarkę przed kontaktem z ciałami obcymi: Kamienie, gwoździe itd. mogą zostać odrzucone z dużą siłą lub uszkodzić piłę łańcu‐ chową. Pilarka może także zostać podrzucona do góry – zagrożenie wypadkiem!

Gdy obracający się łańcuch piły trafi na kamień lub inny twardy przedmiot, powstające iskry mogą spowodować zapalenie łatwopalnych materiałów. Suche rośliny i gałęzie są również łatwopalne, szczególnie w gorących i suchych warunkach. W razie pojawienia się zagrożenia pożarowego, nie używać pilarki w pobliżu łatwo‐ palnych materiałów, suchych roślin lub gałęzi. Koniecznie skonsultować się z właściwym nad‐ leśnictwem co do tego, czy występuje zagroże‐ nie pożarowe.

Na końcu rzazu pilarka straci oparcie o zestaw tnący. Użytkownik musi przejąć na siebie ciężar pilarki – Zagrożenie utraty kontroli nad maszyną!

Piłowanie słabszych drzewostanów:

Stosować stabilny stelaż – koziołek mocujący

–

Nie stabilizować ciętego drewna, stawiając na

–

nim stopę Innym osobom nie wolno trzymać ciętego

–

drewna ani pomagać w inny sposób

Podkrzesywanie:

Stosować piły łańcuchowe o niskiej skłonności

–

do odrzucania W miarę możliwości podeprzeć pilarkę spali‐

–

nową Nie okrzesywać, stojąc na pniu

–

Nie piłować wierzchołkiem prowadnicy

–

Uważać na gałęzie znajdujące się w stanie

–

naprężenia Nie piłować kilku gałęzi jednocześnie

–

Leżące lub stojące pnie, znajdujące się w stanie naprężenia:

Należy bezwzględnie zachować prawidłową kolejność wykonywania rzazów: najpierw po stro‐ nie ściskania (1), następnie po stronie rozciąga‐ nia (2). W przeciwnym razie zestaw tnący może zostać przychwycony w rzazie lub odrzucony do tyłu – niebezpieczeństwo odniesienia obrażeń!

Przy pracy na pochyłościach należy pozostawać zawsze powyżej lub z boku pnia lub obalonego drzewa. Zwracać uwagę na staczające się kłody.

Podczas wykonywania prac na wysokości:

Używać podnośnika koszowego.

–

Nie pracować, stojąc na drabinie lub na drze‐

–

wie. Nie pracować na niestabilnych stanowiskach

–

pracy. Nie pracować powyżej wysokości ramion.

–

Nigdy nie pracować, trzymając urządzenie

–

jedną ręką.

Pilarkę spalinową wprowadzać do rzazu przy pełnym otwarciu przepustnicy i mocno osadzić w drewnie zęby przypory – dopiero wtedy można rozpocząć piłowanie.

Nie należy nigdy pracować bez zderzaka oporo‐ wego zębatego, w przeciwnym razie pilarka może szarpnąć obsługującego do przodu. Zde‐ rzak oporowy zębaty należy zawsze mocno osa‐ dzić w drewnie.

0458-533-5121-E 11

► Wykonać rzaz odciążający po stronie ściska‐

nia (1)

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

polski 4 Technika pracy

► Wykonać rzaz dzielący po stronie rozciąga‐

nia (2)

Przy rzazie dzielącym wykonywanym od dołu do góry (backhand) – niebezpieczeństwo odep‐ chnięcia wstecznego!

WSKAZÓWKA

Pień w pozycji leżącej nie może w miejscu wyko‐ nywania rzazu dotykać podłoża – w przeciwnym razie może nastąpić uszkodzenie piły łańcucho‐ wej.

Rzaz wzdłużny:

Technika piłowania bez stosowania przypory zębatej – niebezpieczeństwo szarpnięcia do przodu – prowadnicę należy osadzić pod możli‐ wie najbardziej wypłaszczonym kątem – praco‐ wać z najwyższą ostrożnością – wysoki stopień zagrożenia uderzeniem wstecznym!

4.2 Przygotowanie do ścinki

Na terenie ścinki mogą przebywać wyłącznie osoby zatrudnione do ścinki.

Należy sprawdzić, czy obalane drzewo nikomu nie zagraża – przy hałasie powodowanym przez silniki można nie usłyszeć okrzyków ostrzega‐ wczych.

Odległość do następnego stanowiska pracy musi wynosić minimum 2 1/2 długości obalanego drzewa.

Ustalanie kierunku obalania oraz drogi ucieczki Wybrać lukę w drzewostanie, w którą ma zostać

obalone drzewo. Należy przy tym uwzględnić następujące czyn‐

niki:

Naturalne pochylenie drzewa

–

Nienaturalnie rozwinięta korona, asymetryczny

–

kształt, uszkodzenia Kierunek i siła wiatru – przy silnym wietrze

–

należy zrezygnować z obalania Kierunek pochylenia zbocza

–

Sąsiednie drzewa

–

Obciążenie korony śniegiem

–

Stan zdrowia drzewa – szczególna ostrożność

–

zalecana jest przy uszkodzeniach pnia lub przy drzewie martwym (uschniętym, zmursza‐ łym lub obumarłym).

A Kierunek obalania B Droga ewakuacyjna (inaczej droga ucieczki)

Wyznaczyć drogę ewakuacyjną dla każdej

–

pracującej osoby – skośnie pod kątem ok. 45° względem kierunku obalania. Oczyścić drogę ewakuacyjną i usunąć prze‐

–

szkody. Narzędzia i urządzenia odłożyć w bezpiecznej

–

odległości – jednakże nie na drogach ewakua‐ cyjnych. Podczas obalania należy znajdować się

–

zawsze z boku obalanego drzewa i również z boku wycofać się drogą ewakuacyjną. Drogi ewakuacyjne na stromych zboczach

–

wyznaczyć zawsze równolegle do zbocza. Podczas wycofywania się należy obserwować

–

spadające gałęzie oraz koronę drzewa.

Przygotowanie stanowiska pracy wokół pnia

Oczyścić stanowisko pracy wokół pnia z utrud‐

–

niających pracę gałęzi, krzewów oraz innych przeszkód, aby zapewnić bezpieczne stanowi‐ sko dla wszystkich osób zatrudnionych przy obalaniu.

12 0458-533-5121-E

001BA146 KN

001BA271 KN

001BA153 KN

001BA150 KN

4 Technika pracy polski

Dokładnie oczyścić podstawę pnia (np. przy

–

pomocy topora) – piasek, kamienie i inne ciała obce powodują stępienie piły łańcuchowej.

Pilarka jest wyposażona w listwę kierunkową na pokrywie i obudowie wentylatora. Używać listwy kierunkowej.

Wykonanie podcięcia kierunkowego Podczas wykonywania podcięcia kierunkowego

pilarkę należy trzymać tak, aby podcięcie leżało pod kątem prostym względem kierunku obalania.

Wykonując podcięcie kierunkowe rzazem pozio‐ mym i ukośnym dopuszcza się różne kolejności – należy stosować się do lokalnych przepisów regulujących technikę obalania. ► Wykonać rzaz poziomy

Podpiłować duże odnogi korzeni: najpierw naj‐

–

większą odnogę – jako pierwszy wykonać rzaz pionowy, a następnie poziomy – tylko w zdro‐ wym drewnie.

► Wykonać rzaz ukośny pod kątem ok. 45°‑ 60°

do rzazu poziomego

Sprawdzanie kierunku obalania

4.3 Podcięcie kierunkowe

Przygotowanie do podcięcia kierunkowego

► Pilarkę z prowadnicą włożyć do dna podcięcia

kierunkowego. Listwa kierunkowa musi być skierowana w kierunku obalania – w razie potrzeby skorygować kierunek obalania przez

Podcięcie kierunkowe (C) określa kierunek oba‐ lania.

Ważne:

Podcięcie kierunkowe wykonywać pod kątem

–

odpowiednie docięcie podcięcia kierunkowego

4.4 Rzazy w drewnie bielastym

prostym do kierunku obalania Piłować możliwie jak najbliżej podłoża

–

Głębokość podcięcia powinna wynosić mniej

–

więcej 1/5 do maks. 1/3 średnicy pnia

Ustalanie kierunku obalania – z listwą kierun‐ kową na pokrywie i obudowie wentylatora

Rzazy w drewnie bielastym zapobiegają przy długowłóknistych gatunkach drewna rozrywaniu drewna bielastego przy obalaniu pnia. Po obu stronach pnia, na wysokości podstawy podcięcia kierunkowego należy wykonać rzazy na głębo‐ kość około 1/10 średnicy pnia – przy pniach o większych średnicach, najwyżej na głębokość równą szerokości prowadnicy.

0458-533-5121-E 13

001BA259 KN

1/10

001BA269 KN

001BA270 KN

polski 4 Technika pracy

Przy drzewach chorych należy zrezygnować z wykonywania rzazów w drewnie bielastym.

4.5 Podstawowe informacje na temat rzazu ścinającego

Wymiary pnia

► Stosować piły łańcuchowe o niskiej skłonności

do odbijania i zachować szczególną ostroż‐ ność

1.Przyłożyć prowadnicę dolną częścią końcówki – nie przykładać prowadnicy górną częścią – nie‐ bezpieczeństwo odbicia! Wykonać wcięcie z peł‐ nym gazem, aż prowadnica wejdzie w pień na

Podcięcie kierunkowe (C) określa kierunek oba‐ lania.

Zawiasa (D) prowadzi obalany pień jak przegub w kierunku podłoża.

Szerokość zawiasy: ok. 1/10 średnicy pnia

–

Nie wolno nacinać zawiasy podczas rzazu ści‐

–

nającego. Mogłoby wtedy dojść do zmiany kie‐ runku obalania – niebezpieczeństwo wypadku! Przy murszejących pniach należy pozostawić

–

szerszą zawiasę

Rzaz ścinający (E) służy do obalenia drzewa.

Idealnie w poziomie

–

1/10 (min. 3 cm) średnicy pnia nad dnem pod‐

–

cięcia kierunkowego (C)

Listwa przytrzymująca (F) lub listwa zabezpie‐ czająca (G) podpiera drzewo i zabezpiecza je przed przedwczesnym obaleniem.

Szerokość listwy ok. 1/10 do 1/5 średnicy pnia

–

W żadnym wypadku nie nacinać listwy pod‐

–

czas wykonywania rzazu ścinającego. W przypadku uszkodzonych lub chorych pni

–

pozostawić szerszą listwę.

Rzaz sztyletowy

Jako rzaz odciążający przy formowaniu kłód

–

Podczas zrębkowania

–

14 0458-533-5121-E

głębokość równą swojej podwójnej szero‐ kości2.Powoli odchylić prowadnicę od pozycji wcięcia – niebezpieczeństwo odbicia lub odep‐ chnięcia wstecznego!3.Kontynuować wcinanie – niebezpieczeństwo odepchnięcia wstecznego!

W miarę możliwości użyć listwy do wcinania. Listwa do wcinania i górna lub dolna część pro‐ wadnicy przebiegają równolegle.

Podczas cięcia sztyletowego listwa pomaga ufor‐ mować zawiasę równolegle, tj. o tej samej gru‐ bości we wszystkich miejscach. W tym celu pro‐ wadzić listwę do wcinania równolegle względem podcięcia kierunkowego.

Kliny do obalania Klin do obalania włożyć jak najwcześniej, tj. gdy

nie trzeba spodziewać się utrudnień przy prowa‐ dzeniu cięcia. Włożyć klin do obalania w rzaz ści‐ nający i wbić go za pomocą odpowiednich narzę‐ dzi.

Używać wyłącznie klinów aluminiowych lub z tworzywa sztucznego – nie używać klinów stalo‐ wych. Stalowe kliny mogą poważnie uszkodzić łańcuch piły i spowodować niebezpieczne odbi‐ cie.

001BA260 KN

001BA261 KN

001BA273 KN

001BA263 KN

4 Technika pracy polski

Wybrać odpowiednie kliny, zależnie od średnicy pnia i szerokości nacięcia (analogicznie do rzazu ścinającego (E)).

W celu dobrania klina do obalania (odpowiednia długość, szerokość i wysokość) skontaktować się z autoryzowanym dealerem STIHL.

4.6 Wybór odpowiedniego rzazu ścinającego

► Wykonać rzaz ścinający (E) cięciem sztyleto‐

wym całą długością prowadnicy.

► Założyć zderzak oporowy zębaty za zawiasą

i użyć go jako punktu obrotu, starając się w miarę możliwości nie przemieszczać pilarki.

► Uformować rzaz ścinający do zawiasy (1).

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający aż do listwy zabez‐

pieczającej (2).

Nie naciąć przy tym listwy zabezpieczającej.

–

Wybór odpowiedniego rzazu ścinającego zależy od tych samych czynników, które należy uwz‐ ględnić przy ustalaniu kierunku obalania i dróg ewakuacyjnych.

Rozróżnia się kilka różnych wersji. W niniejszej instrukcji opisano tylko dwie najpopularniejsze wersje:

► Włożyć klin do obalania (3). Bezpośrednio przed obaleniem należy wznieść

okrzyk ostrzegawczy "Uwaga!". ► Przeciąć listwę zabezpieczającą od zewnątrz,

poziomo na poziomie rzazu ścinającego z wyprostowanymi ramionami.

B) Grube pnie

po lewej: Normalne drzewo – drzewo stojące

pionowo z równomierną koroną

po pra‐ wej:

Drzewo pochylone – korona skiero‐ wana w kierunku obalania

Ten rzaz ścinający należy wykonać, gdy śred‐ nica pnia jest większa od długości cięcia pilarki.

4.7 Rzaz ścinający z listwą zabez‐ pieczającą (normalne drzewo)

A) Cienkie pnie Ten rzaz ścinający należy wykonać, gdy śred‐

nica pnia jest mniejsza od długości cięcia pilarki.

Przed rozpoczęciem rzazu ścinającego należy wznieść okrzyk ostrzegawczy "Uwaga!". ► Założyć zderzak oporowy zębaty na wyso‐

kości rzazu ścinającego i użyć go jako punktu obrotu, starając się w miarę możliwości nie przemieszczać pilarki.

Przed rozpoczęciem rzazu ścinającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

0458-533-5121-E 15

► Końcówka prowadnicy wchodzi w drewno

przed zawiasą (1) – pilarkę prowadzić idealnie poziomo i odchylić jak najdalej.

► Uformować rzaz ścinający do zawiasy (2).

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający aż do listwy zabez‐

pieczającej (3).

001BA274 KN

001BA265 KN

001BA266 KN

001BA267 KN

polski 4 Technika pracy

Nie naciąć przy tym listwy zabezpieczającej.

–

Kontynuować rzaz ścinający po przeciwnej stro‐

Idealnie w poziomie

–

Nie naciąć przy tym listwy przytrzymującej.

–

nie pnia. Uważać, aby drugi rzaz znajdował się na tym

samym poziomie co pierwszy. ► Rzaz ścinający cięciem sztyletowym ► Uformować rzaz ścinający do zawiasy (4).

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający aż do listwy zabez‐

pieczającej (5).

Nie naciąć przy tym listwy zabezpieczającej.

–

Bezpośrednio przed obaleniem należy wznieść okrzyk ostrzegawczy "Uwaga!". ► Rozciąć listwę przytrzymującą od zewnątrz,

skośnie od góry z rozpostartymi ramionami.

B) Grube pnie

► Włożyć klin do obalania (6). Bezpośrednio przed obaleniem należy wznieść

okrzyk ostrzegawczy "Uwaga!". ► Przeciąć listwę zabezpieczającą od zewnątrz,

poziomo na poziomie rzazu ścinającego z wyprostowanymi ramionami.

4.8 Rzaz ścinający z listwą przy‐ trzymującą (drzewo pochylone w kierunku obalania)

A) Cienkie pnie Ten rzaz ścinający należy wykonać, gdy śred‐

nica pnia jest mniejsza od długości cięcia pilarki.

Ten rzaz ścinający należy wykonać, gdy śred‐ nica pnia jest większa od długości cięcia pilarki. ► Założyć zderzak oporowy zębaty za listwą

przytrzymującą i użyć go jako punktu obrotu, starając się w miarę możliwości nie przemie‐ szczać pilarki.

► Końcówka prowadnicy wchodzi w drewno

przed zawiasą (1) – pilarkę prowadzić idealnie poziomo i odchylić jak najdalej.

Nie naciąć przy tym listwy przytrzymującej

–

i zawiasy.

► Uformować rzaz ścinający do zawiasy (2).

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający do listwy przytrzy‐

mującej (3).

Nie naciąć przy tym listwy przytrzymującej.

–

Kontynuować rzaz ścinający po przeciwnej stro‐

► Wciąć prowadnicę, aż wyjdzie po drugiej stro‐

nie pnia.

► Uformować rzaz ścinający (E) do zawiasy (1)

Idealnie w poziomie

–

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający do listwy przytrzy‐

mującej (2).

nie pnia. Uważać, aby drugi rzaz znajdował się na tym

samym poziomie co pierwszy. ► Założyć zderzak oporowy zębaty za zawiasą

i użyć go jako punktu obrotu, starając się w miarę możliwości nie przemieszczać pilarki.

16 0458-533-5121-E

001BA268 KN

001BA248 KN

001BA244 KN

533BA001 KN

001BA185 KN

5 Zespół tnący polski

► Końcówka prowadnicy wchodzi w drewno

przed listwą przytrzymującą (4) – pilarkę pro‐ wadzić idealnie poziomo i odchylić jak najda‐ lej.

► Uformować rzaz ścinający do zawiasy (5).

Nie uszkodzić przy tym zawiasy.

–

► Uformować rzaz ścinający do listwy przytrzy‐

mującej (6).

Nie naciąć przy tym listwy przytrzymującej.

–

Bezpośrednio przed obaleniem należy wznieść okrzyk ostrzegawczy "Uwaga!". ► Rozciąć listwę przytrzymującą od zewnątrz,

skośnie od góry z rozpostartymi ramionami.

5.1 Osłona piły łańcuchowej

W zakresie dostawy znajduje się odpowiednia do zestawu tnącego osłona piły łańcuchowej.

Jeżeli do tej samej pilarki spalinowej będą użyt‐ kowane prowadnice o różnej długości, należy zawsze używać odpowiedniej osłony piły łańcu‐ chowej, która zakryje całą prowadnicę.

Na osłonie piły łańcuchowej po boku podano dłu‐ gość pasujących prowadnic.

6 Montowanie prowadnicy i

piły łańcuchowej (system

5 Zespół tnący

Piła łańcuchowa, prowadnica i koło napędowe tworzą zestaw tnący.

Zestaw tnący należący do zakresu dostawy zos‐ tał w optymalny sposób dobrany do właściwości technicznych pilarki.

bocznego napinania piły łańcuchowej)

6.1 Wymontowanie koła napędu piły łańcuchowej

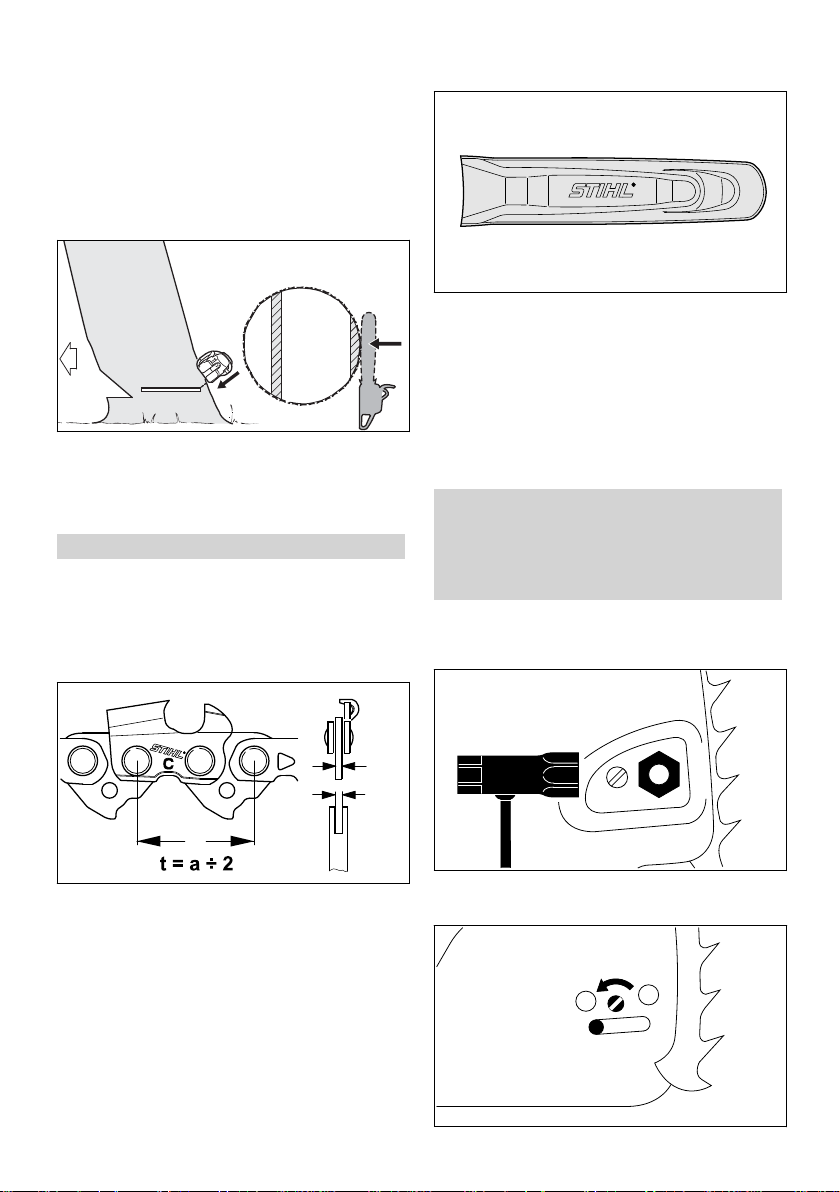

Podziałka (t) piły łańcuchowej (1), koła napę‐

–

dowego oraz kółka gwiazdkowego prowadnicy Rollomatic muszą być prawidłowo dobrane Grubość ogniwa napędowego (2) piły łańcu‐

–

chowej (1) musi być dobrana do szerokości rowka prowadnicy (3)

Przy zastosowaniu komponentów, które do sie‐ bie nie pasują, zestaw tnący może już po krótkim okresie eksploatacji ulec nieodwracalnemu usz‐ kodzeniu.

► odkręcić nakrętkę i zdjąć pokrywę koła napędu

piły łańcuchowej

0458-533-5121-E 17

001BA186 KN

143BA003 KN

001BA187 KN

2310BA013 KN

2310BA014 KN

polski

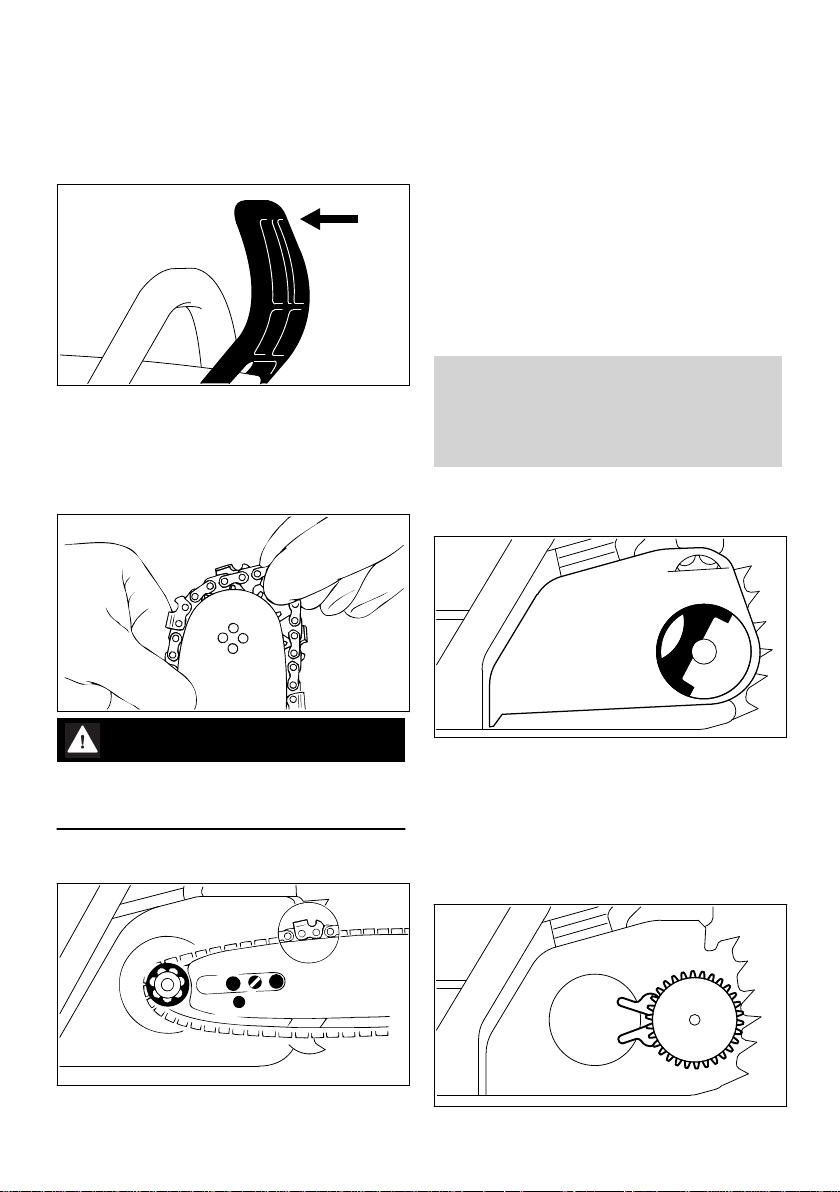

7 Montowanie prowadnicy i piły łańcuchowej (system szybkiego napinania piły

► obracać śrubę (1) w lewo, aż suwak napina‐

cza (2) zacznie przylegać do wpustu w obudo‐ wie

6.2 Poluzować hamulec piły łańcu‐ chowej

► przyciągnąć przednią osłonę dłoni w kierunku

przedniego uchwytu aż do wyraźnego odgłosu zaryglowania – hamulec piły łańcuchowej zos‐ tał zluzowany (nie blokuje)

6.3 Zakładanie piły łańcuchowej

łańcuchowej)

► założyć prowadnicę na śrubach dwustron‐

nych (1) – krawędzie tnące piły łańcuchowej muszą być zwrócone w prawo

► otwór ustalający (2) umieścić na kołku suwaka

napinającego – jednocześnie założyć piłę łań‐ cuchową na kole napędu piły łańcuchowej (3)

► obracać śrubę (4) w prawo aż do momentu, w

którym piła łańcuchowa będzie jeszcze mini‐ malnie zwisała po dolnej stronie prowadnicy – a noski ogniw napędowych wsuną się do rowka prowadnicy

► ponownie założyć pokrywę koła napędu piły

łańcuchowej – lekko, ręcznie dokręcić nakrętki

► dalej patrz rozdział "Napinanie piły łańcucho‐

wej"

7 Montowanie prowadnicy i

piły łańcuchowej (system szybkiego napinania piły łańcuchowej)

7.1 Wymontowanie koła napędu piły łańcuchowej

OSTRZEŻENIE

Założyć rękawice ochronne – niebezpieczeństwo odniesienia obrażeń wskutek skaleczenia ostrymi krawędziami zębów tnących

► założyć piłę łańcuchową – rozpoczynając od

wierzchołka prowadnicy

► rozłożyć uchwyt (1) (aż nastąpi jego zaryglo‐

wanie)

► obracać nakrętkę skrzydełkową (2) w lewo, aż

będzie luźno zwisała w pokrywie koła napędu piły łańcuchowej (3)

► zdjąć koło napędu piły łańcuchowej (3)

7.2 zamontować tarczę napinacza

18 0458-533-5121-E

► zdjąć i obrócić tarczę napinacza (1)

2310BA015 KN

2310BA016 KN

2310BA017 KN

001BA186 KN

181BA012 KN

181BA013 KN

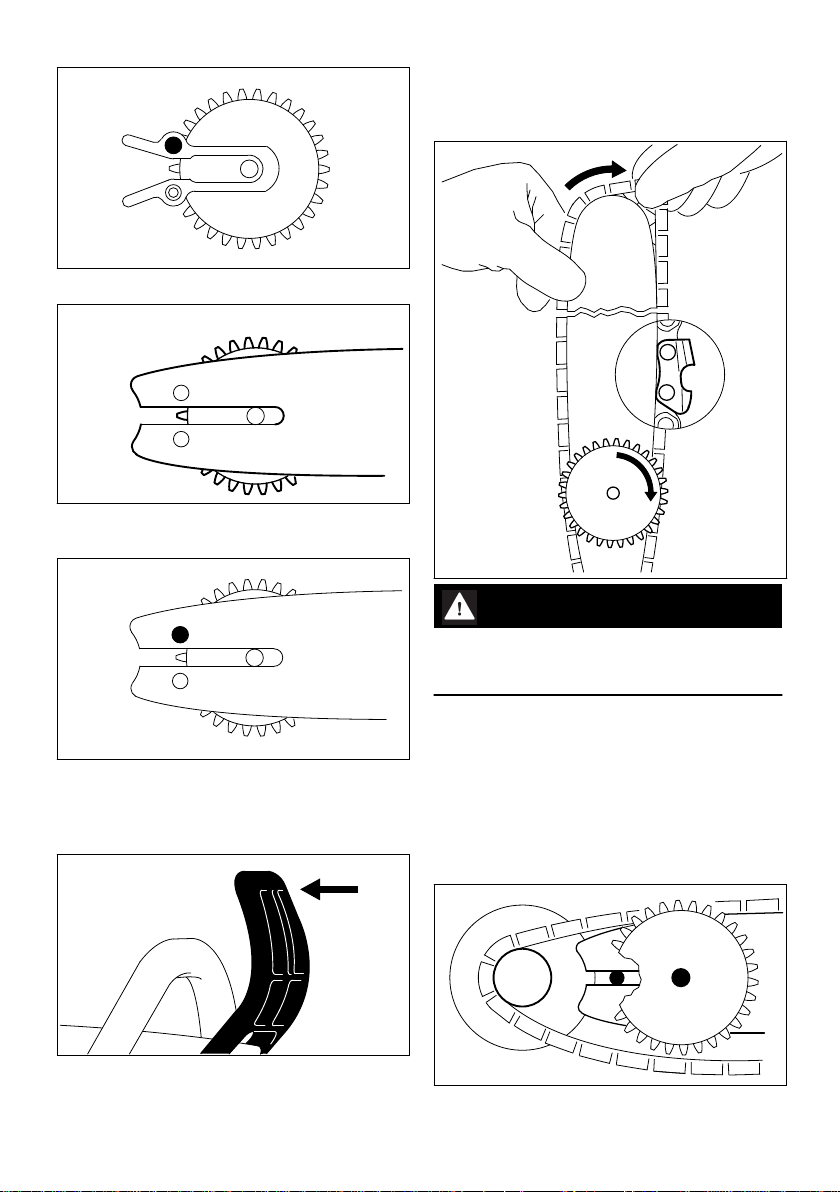

7 Montowanie prowadnicy i piły łańcuchowej (system szybkiego napinania piły łańcuchowej) polski

zaryglowania – hamulec piły łańcuchowej zos‐ tał zluzowany (nie blokuje)

7.4 Zakładanie piły łańcuchowej

► wykręcić śrubę (2)

► ustawić tarczę napinacza (1) oraz prowad‐

nicę (3) w pozycji naprzeciw siebie

OSTRZEŻENIE

założyć rękawice ochronne – niebezpieczeństwo odniesienia obrażeń wskutek skaleczenia ostrymi krawędziami zębów tnących

► założyć piłę łańcuchową – zakładanie rozpo‐

cząć od wierzchołka prowadnicy – zwracać uwagę na położenie tarczy napinacza oraz

► wkręcić i dokręcić śrubę (2)

7.3 poluzować hamulec piły łańcu‐ chowej

krawędzi tnących

► obrócić tarczę napinacza (1) aż do oporu w

prawą stronę

► obrócić prowadnicę w taki sposób, żeby tarcza

napinacza była zwrócona w kierunku obsługu‐ jącego

► przyciągnąć przednią osłonę dłoni w kierunku

przedniego uchwytu aż do wyraźnego odgłosu

► założyć piłę łańcuchową na koło napędu

piły (2)

0458-533-5121-E 19

135BA011 KN

2310BA018 KN

142BA063 KN

001BA112 KN

polski 8 Napinanie piły łańcuchowej (system bocznego napinania piły łańcuchowej)

► założyć prowadnicę na śrubę kołnierzową (3),

łeb tylnej śruby kołnierzowej musi się wsunąć do owalnego otworu

► założyć nakrętkę skrzydełkową i lekko dokrę‐

cić

► dalej patrz rozdział "Napinanie piły łańcucho‐

wej"

8 Napinanie piły łańcuchowej

(system bocznego napina‐ nia piły łańcuchowej)

W celu skorygowania napięcia piły łańcuchowej podczas eksploatacji: ► Wyłączyć silnik ► poluzować nakrętkę ► unieść do góry wierzchołek prowadnicy

► wprowadzić ogniwo napędowe do rowka pro‐

wadnicy (patrz strzałka) i obrócić tarczę napi‐ nacza aż do oporu w lewą stronę

► założyć pokrywę koła napędu piły łańcuchowej

wprowadzając jednocześnie noski ustalające do otworów w obudowie silnika

► przy pomocy śrubokręta obracać w prawo

śrubę (1), aż piła łańcuchowa zacznie przyle‐ gać do dolnej krawędzi prowadnicy

► unieść wierzchołek prowadnicy jeszcze wyżej i

mocno dokręcić nakrętkę

► dalsze czynności: patrz rozdział "Badanie

napięcia piły łańcuchowej"

Napięcie nowej piły łańcuchowej musi być częś‐ ciej korygowane niż napięcie piły, która już od dłuższego czasu znajduje się w eksploatacji. ► Należy częściej sprawdzać napięcie piły łań‐

cuchowej – (patrz rozdział "Wskazówki doty‐ czące eksploatacji").

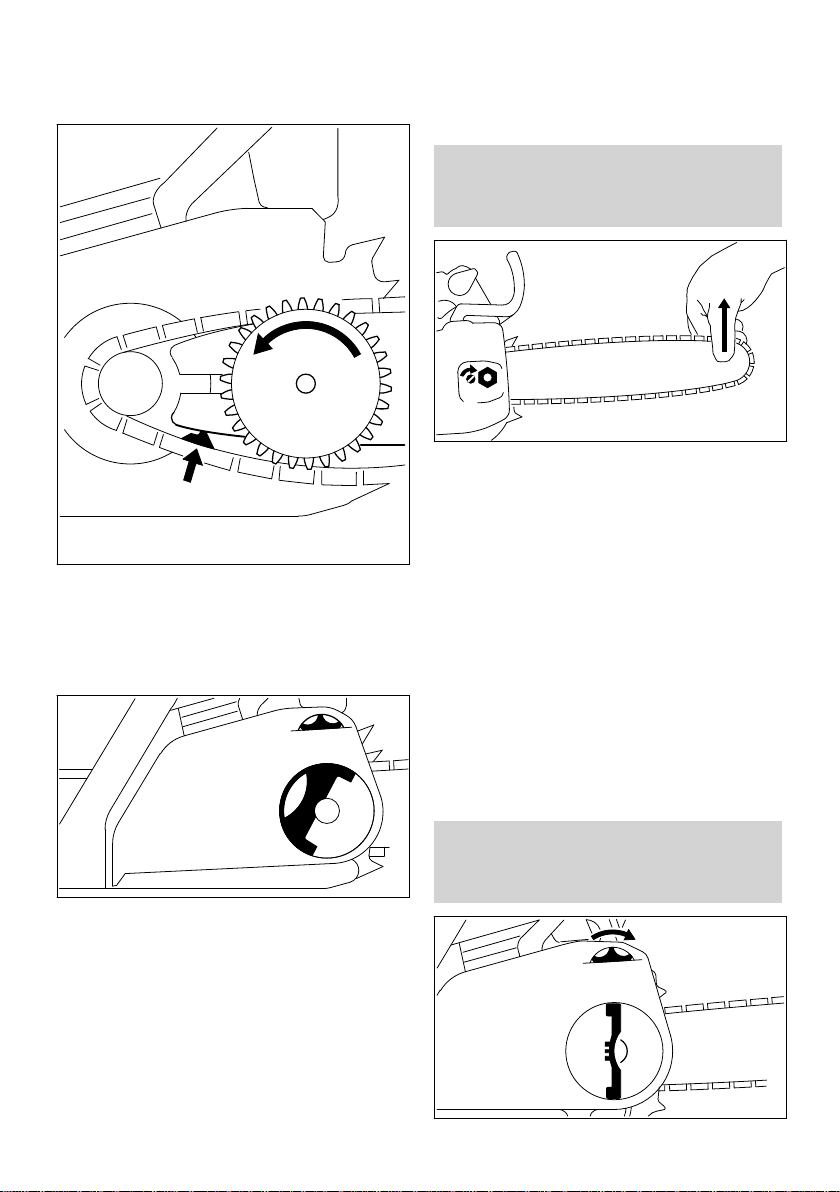

9 Napinanie piły łańcuchowej

(system szybkiego napina‐ nia piły łańcuchowej)

Przy zakładaniu pokrywy koła napędu piły łańcu‐ chowej musi nastąpić zazębienie zębów koła napinacza z zębami tarczy napinacza, jeżeli zachodzi potrzeba, ► minimalnie obrócić koło napinacza (4) aż

będzie można całkowicie dosunąć pokrywę koła napędu piły łańcuchowej do obudowy sil‐ nika

► rozłożyć uchwyt (5) (aż nastąpi jego zaryglo‐

wanie)

20 0458-533-5121-E

142BA064 KN

10 Sprawdzanie napięcia piły łańcuchowej

polski

W celu skorygowania napięcia łańcucha tnącego podczas eksploatacji: ► Wyłączyć silnik ► rozłożyć uchwyt nakrętki skrzydełkowej i polu‐

zować nakrętkę

► obracać koło napinacza (1) aż do oporu w

prawą stronę ► dokręcić ręcznie nakrętkę skrzydełkową (2) ► złożyć uchwyt nakrętki skrzydełkowej ► dalsze czynności: patrz rozdział "Badanie

napięcia piły łańcuchowej" Napięcie nowego łańcucha tnącego musi być

częściej korygowane niż napięcie łańcucha, który już od dłuższego czasu znajduje się w eksploata‐ cji. ► Należy częściej sprawdzać napięcie łańcucha

tnącego – (patrz rozdział "Wskazówki doty‐

czące eksploatacji").

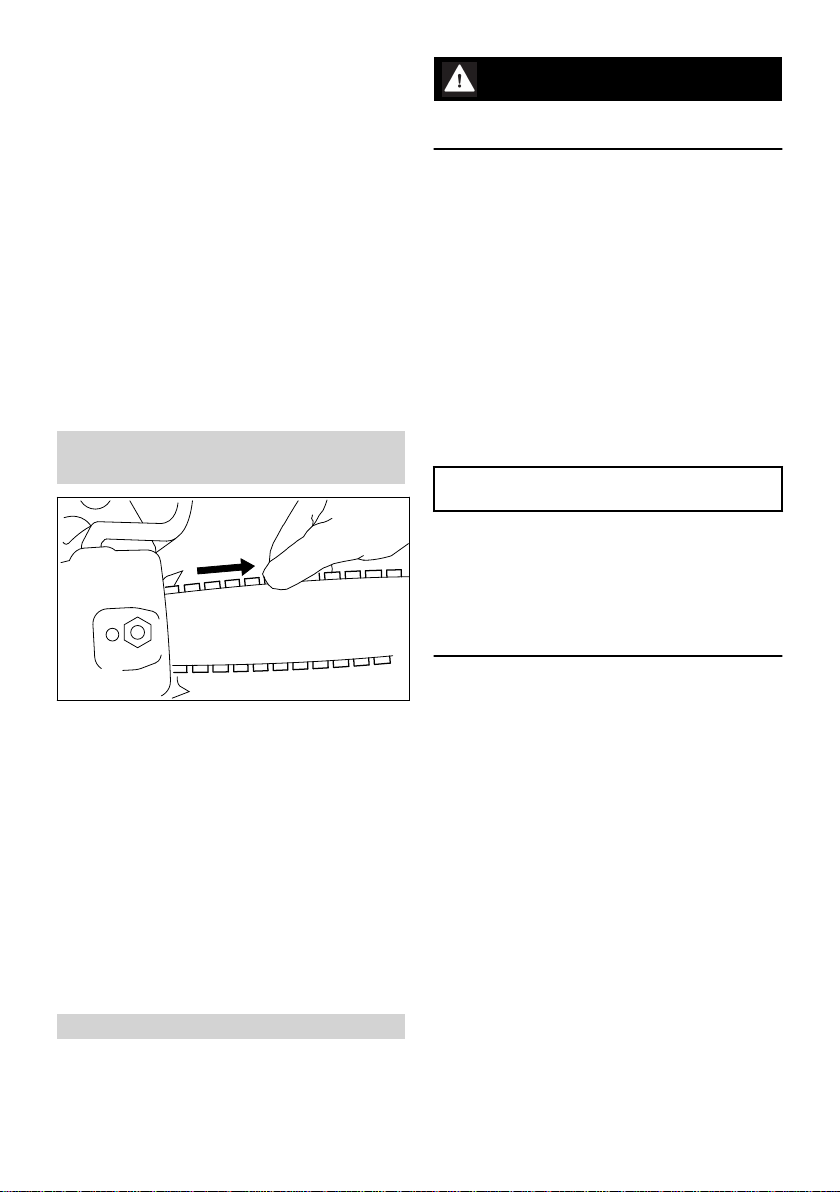

10 Sprawdzanie napięcia piły

łańcuchowej

OSTRZEŻENIE

Należy unikać bezpośredniego kontaktu paliwa z ciałem oraz wdychania jego par.

11.1 STIHL MotoMix

STIHL zaleca stosowanie mieszanki STIHL MotoMix. Jest to gotowa mieszanka pali‐ wowa niezawierająca benzolu i ołowiu, charakte‐ ryzująca się wysoką liczbą oktanową i oferująca zawsze prawidłowy stosunek mieszanki.

W celu zapewnienia maksymalnej żywotności sil‐ nika mieszanka STIHL MotoMix zawiera olej do silników dwusuwowych STIHL HP Ultra.

Mieszanka paliwowa MotoMix nie jest oferowana na niektórych rynkach.

11.2 Przygotowywanie mieszanki paliwowej

WSKAZÓWKA

Niewłaściwe składniki paliwa lub stosunek mie‐ szanki odbiegający od przepisowego mogą pro‐ wadzić do poważnych uszkodzeń jednostki napędowej. Benzyna lub olej silnikowy niższej jakości mogą spowodować uszkodzenia silnika, pierścieni tłokowych, przewodów paliwowych oraz zbiornika paliwa.

11.2.1 Benzyna

► Wyłączanie silnika ► założyć rękawice ochronne ► piła łańcuchowa musi przylegać do dolnej

części prowadnicy – przy zluzowanym hamulcu musi jednak istnieć możliwość ręcz‐ nego przesuwania piły łańcuchowej po pro‐ wadnicy.

► jeżeli zachodzi potrzeba, należy skorygować

napięcie piły łańcuchowej

Nowa piła łańcuchowa musi być częściej napi‐ nana od piły łańcuchowej, która już od dłuższego czasu znajduje się w eksploatacji. ► Należy częściej sprawdzać napięcie piły łań‐

cuchowej – (patrz rozdział "Wskazówki doty‐ czące eksploatacji").

11 Paliwo

Do napędu silnika należy stosować wyłącznie mieszankę paliwową składającą się z benzyny oraz oleju silnikowego.

0458-533-5121-E 21

Należy stosować wyłącznie benzynę markową o liczbie oktanowej minimum 90 ROZ – bezołowio‐ wej lub ołowiowej.

W przypadku silników z regulowanym ręcznie gaźnikiem benzyna o zawartości alkoholu powy‐ żej 10% może powodować zakłócenia pracy sil‐ nika i dlatego nie należy jej używać do takich sil‐ ników.

Silniki wyposażone w system M-Tronic rozwijają pełną moc przy udziale alkoholu w paliwie w wysokości do 25% (E25).

11.2.2 Olej silnikowy

W przypadku samodzielnego przyrządzania mie‐ szanki wolno stosować wyłącznie olej STIHL do silników dwusuwowych albo inny olej silnikowy klasy JASO FB, JASO FC, JASO FD, ISO-LEGB, ISO-L-EGC lub ISO-L-EGD.

Firma STIHL zaleca olej do silników dwusuwo‐ wych STIHL HP Ultra lub równorzędny olej silni‐ kowy, aby móc zagwarantować wartości gra‐

001BA229 KN

001BA240 KN

polski 12 Tankowanie paliwa

niczne emisji przez cały okres eksploatacji urzą‐ dzenia.

11.2.3 Proporcje mieszanki Olej do silników dwusuwowych STIHL 1:50;

1:50 = 1 część oleju + 50 części benzyny

11.2.4 Przykłady Ilość benzyny Olej do silników dwusu‐

wowych STIHL 1:50 Litr Litr (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► do kanistra dozwolonego do przechowywania

paliwa należy najpierw wlać olej silnikowy, następnie benzynę i dokładnie wymieszać obydwa składniki

11.3 Przechowywanie paliwa

Paliwo należy przechowywać w specjalnie ates‐ towanych kanistrach, w suchym, chłodnym i bez‐ piecznym miejscu, osłonięte przed działaniem światła i promieni słonecznych.

Mieszanka paliwa starzeje się – przygotowywać mieszankę na okres maks. kilku tygodni. Mie‐ szanka paliwowa nie może być przechowywana przez okres dłuższy niż 30 dni. Wskutek działa‐ nia światła, słońca, niskich lub wysokich tempe‐ ratur mieszanka paliwowa może stać się bezuży‐ teczna już po krótszym okresie czasu.

STIHL MotoMix można przechowywać bez prob‐ lemu nawet przez 2 lata. ► Przed tankowaniem należy mocno wstrząsnąć

kanistrem, w którym znajduje się mieszanka paliwowa.

12.1 Przygotowanie urządzenia

► dokładnie oczyścić zamknięcie zbiornika

paliwa (korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczyszczenia

► ustawić urządzenie w takiej pozycji, żeby

otwór zamknięcia zbiornika był skierowany ku górze

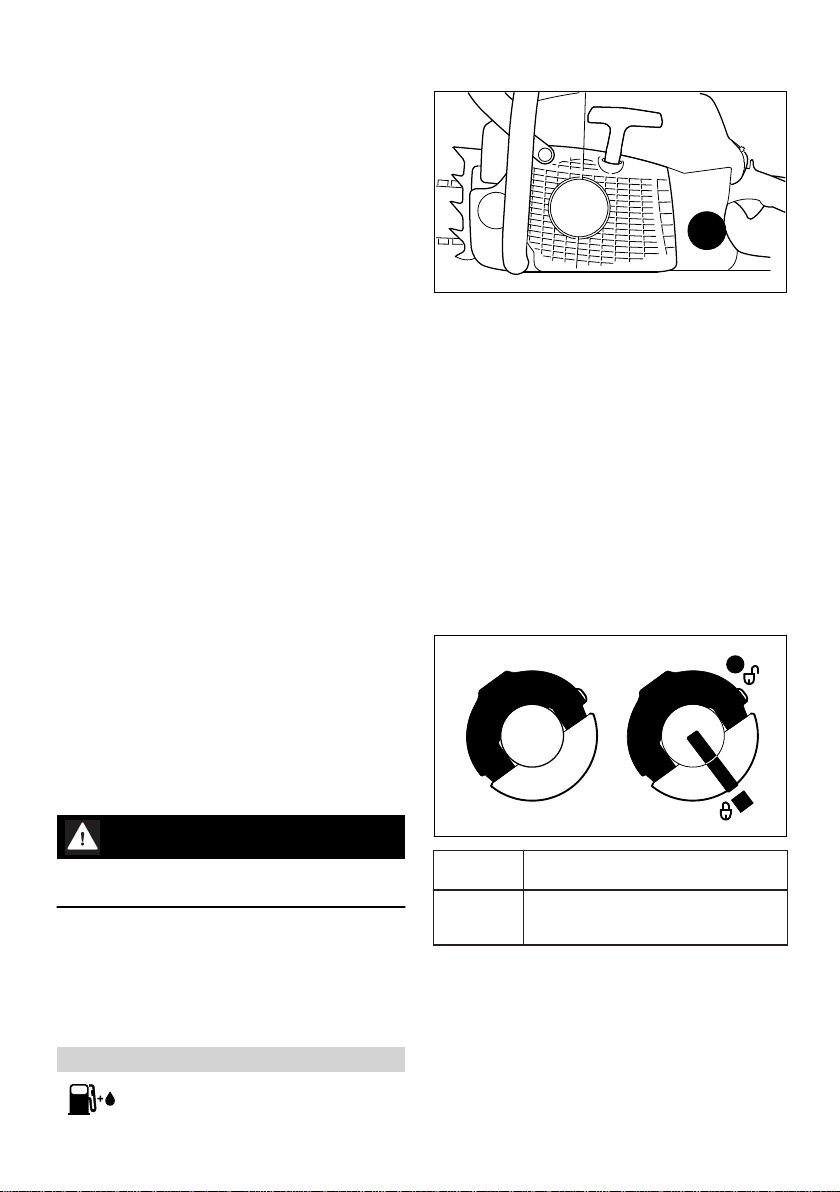

12.2 Różne oznakowanie zamknięć zbiornika paliwa

Zamknięcia zbiorników paliwa (korki) oraz kor‐ pusy zbiorników mogą posiadać zróżnicowane oznaczenia.

W zależności od wykonania zakrętki zamknięcia zbiornika (korka) oraz korpusu zbiornika paliwa mogą posiadać lub nie posiadać oznakowań.

OSTRZEŻENIE

W kanistrze mogło powstać ciśnienie – należy zachować ostrożność podczas otwierania!

► Zbiornik paliwa i kanister należy od czasu do

czasu dokładnie wyczyścić.

Pozostałości paliwa oraz ciecz użytą do czy‐ szczenia należy zdeponować zgodnie z przepi‐ sami o usuwaniu odpadów oraz w sposób nie‐ szkodliwy dla środowiska naturalnego!

po lewej: Zamknięcie zbiornika – bez oznako‐

wań

po prawej: Zamknięcie zbiornika – z oznako‐

waniami na zakrętce (korku) oraz na zbiorniku paliwa

12 Tankowanie paliwa

22 0458-533-5121-E

001BA218 KN

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

12 Tankowanie paliwa polski

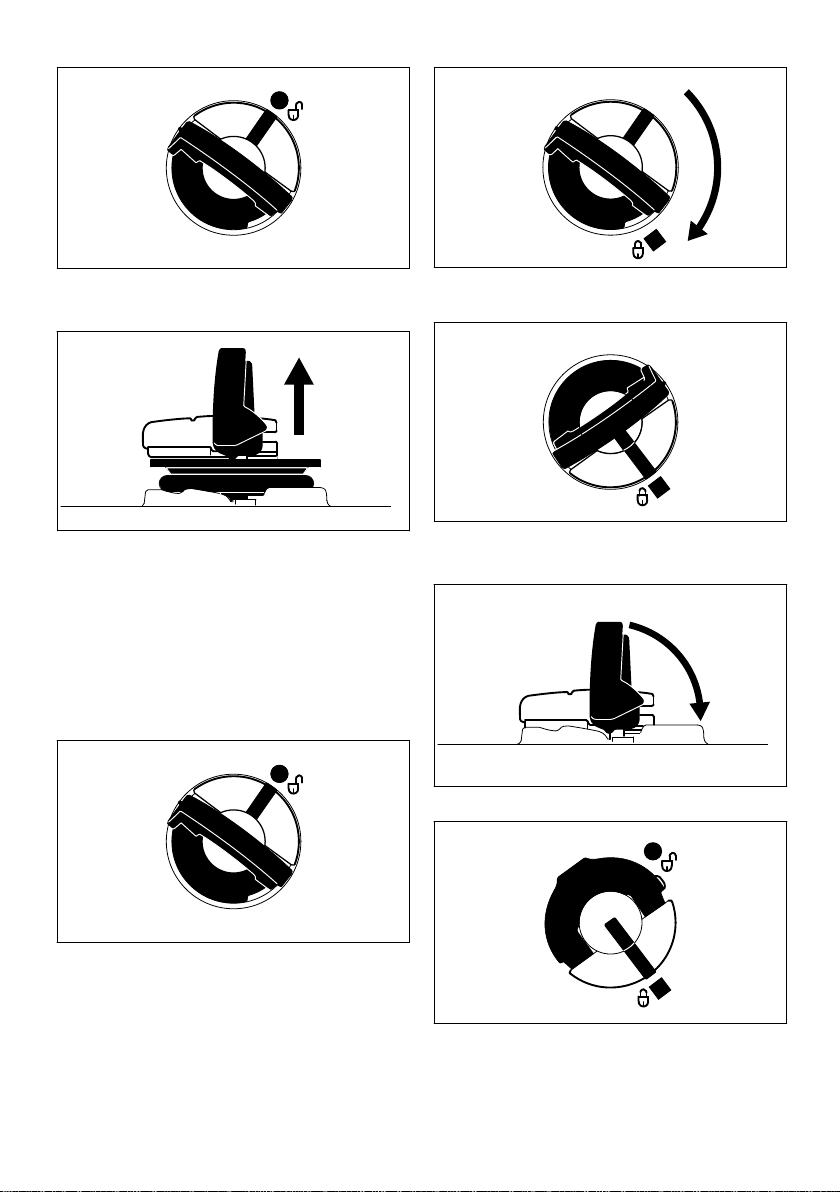

12.3 Zamknięcie zbiornika bez

12.3.3 Zamknij

oznakowania

12.3.1 Otwieranie

Uchwyt znajduje się w pozycji pionowej: ► założyć korek zbiornika – oznakowania na

► Podnieść pałąk do pozycji pionowej

► Przekręcić korek w lewo (ok. 1/4 obrotu)

korku i króćcu napełniania zbiornika muszą się znajdować w jednej linii

► Wcisnąć korek zbiornika do oporu w dół

► Przytrzymać wciśnięty korek i przekręcić go w

prawo, aby się zablokował

► Zdjąć korek zbiornika

12.3.2 Wlać paliwo Nie rozlewać paliwa podczas tankowania, ani

► Zamknąć pałąk

napełniać zbiornika po same brzegi. Firma STIHL zaleca stosowanie systemu tanko‐

wania paliwa STIHL (wyposażenie specjalne). ► Wlać paliwo

0458-533-5121-E 23

001BA223 KN

001BA225 KN

001BA227 KN

001BA226 KN

001BA236 KN

001BA232 KN

polski 12 Tankowanie paliwa

12.3.4 Kontrola zablokowania

Nosek pałąka musi znajdować się w całości

–

we wpuście (strzałka)

► Chwycić korek – korek jest zablokowany pra‐

widłowo, jeśli nie można go ani przekręcić ani wyjąć

12.3.5 Jeżeli korek można przekręcić lub wyjąć

Dolna część korka została przekręcona wzglę‐ dem górnej części:

► Założyć korek i przekręcić go w lewo, aż wej‐

dzie w gniazdo wlewu

► Korek obrócić dalej w lewo (ok. 1/4 obrotu) –

dolna część korka ustawi się w prawidłowej pozycji

► Obrócić korek w prawo i zamknąć – patrz roz‐

dział "Zamykanie" oraz "Kontrola zablokowa‐ nia"

12.4 Zamknięcie zbiornika z oznako‐ waniem

12.4.1 Otwieranie

► Otworzyć pałąk

po lewej: dolna część korka przekręcona po prawej: dolna część korka w prawidłowej

pozycji

► Obrócić korek zbiornika (ok. 1/4 obrotu)

24 0458-533-5121-E

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

12 Tankowanie paliwa polski

Zaznaczenia na zamknięciu zbiornika i zbiorniku muszą się znaleźć naprzeciw siebie

► Zdjąć korek zbiornika

12.4.2 Wlać paliwo Nie rozlewać paliwa podczas tankowania, ani

napełniać zbiornika po same brzegi. Firma STIHL zaleca stosowanie systemu tanko‐

wania paliwa STIHL (wyposażenie specjalne). ► Wlać paliwo

12.4.3 Zamknij

► Przytrzymać wciśnięty korek i przekręcić go w

prawo, aby się zablokował

Zaznaczenia na korku i zbiorniku muszą się zna‐ leźć w jednej linii

► Złożyć pałąk

Uchwyt znajduje się w pozycji pionowej: ► Założyć zamknięcie zbiornika – zaznaczenia

na zamknięciu zbiornika i zbiorniku muszą się znaleźć naprzeciw siebie

► Wcisnąć korek zbiornika do oporu w dół

Korek zbiornika jest zablokowany

0458-533-5121-E 25

001BA238 KN

001BA239 KN

001BA158 KN

polski 13 Olej do smarowania piły łańcuchowej

12.4.4 Jeśli nie można zablokować korka

Dolna część korka została przekręcona wzglę‐ dem górnej części. ► Wykręcić korek ze zbiornika i patrząc z góry

po lewej: Dolna część korka została przekrę‐

po prawej: Dolna część korka w prawidłowym

zbiornika paliwa

cona – wewnętrzne oznaczenie (1) znajduje się w jednej linii z ozna‐ czeniem zewnętrznym.

położeniu – wewnętrzne oznaczenie znajduje się pod pałąkiem. Nie jest ustawione w jednej linii z oznacze‐ niem zewnętrznym

WSKAZÓWKA

Biologiczny olej do smarowania pił łańcuchowych musi posiadać wystarczającą odporność na sta‐ rzenie (np. STIHL BioPlus). Olej o mniejszej odporności na starzenie wykazuje tendencje do szybkiego wytrącania żywic. Następstwem takiego stanu rzeczy jest powstawanie trwałych, trudnych do usunięcia osadów w strefie napędu piły łańcuchowej, sprzęgła oraz na samej pile łańcuchowej – aż do zablokowania pompy olejo‐ wej.

Trwałość eksploatacyjna piły łańcuchowej i pro‐ wadnicy zależy w znacznym zakresie od właści‐ wości oleju smarującego – w związku z tym należy stosować wyłącznie specjalny olej do smarowania pił łańcuchowych!

OSTRZEŻENIE

Nie stosować przepracowanego oleju silniko‐ wego! Przy dłuższym i powtarzającym się kon‐ takcie z ciałem przepracowany olej może wywo‐ łać chorobę nowotworową i jest szkodliwy dla środowiska naturalnego!

WSKAZÓWKA

Przepracowany olej nie dysponuje niezbędnymi właściwościami smarującymi i nie nadaje się do smarowania pił łańcuchowych.

14 Tankowanie oleju do sma‐

rowania piły łańcuchowej

► Założyć korek i przekręcić go w lewo, aż wej‐

dzie w gniazdo wlewu

► Korek obrócić dalej w lewo (ok. 1/4 obrotu) –

dolna część korka ustawi się w prawidłowej pozycji

► Obrócić korek w prawo i zamknąć – patrz roz‐

dział „Zamykanie”

14.1 Przygotowanie urządzenia

13 Olej do smarowania piły

łańcuchowej

Do automatycznego, trwałego smarowania piły łańcuchowej i prowadnicy należy stosować – wyłącznie kwalifikowany olej smarujący – szcze‐ gólnie zaleca się stosowanie oleju STIHL Bio‐ Plus ulegającego szybkiemu rozkładowi biolo‐ gicznemu.

26 0458-533-5121-E

143BA024 KN

143BA011 KN

143BA012 KN

15 Sprawdzić układ smarowania piły łańcuchowej polski

► dokładnie oczyścić zamknięcie zbiornika oleju

(korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczy‐ szczenia

► ustawić urządzenie w takiej pozycji, żeby

otwór zamknięcia zbiornika był skierowany ku górze

► otworzyć zamknięcie zbiornika

WSKAZÓWKA

Nigdy nie pracować bez smarowania piły łańcu‐ chowej! Przy pracy piły łańcuchowej na sucho zestaw tnący już po krótkiej chwili ulegnie nie‐ odwracalnemu zniszczeniu. Przed rozpoczęciem prac należy zawsze sprawdzać układ smarowa‐ nia piły łańcuchowej i poziom oleju w zbiorniku.

14.2 Tankowanie oleju do smarowa‐ nia piły łańcuchowej

► Tankowanie oleju do smarowania piły łańcu‐

chowej – za każdym razem kiedy ma miejsce tankowanie paliwa

Nie należy podczas tankowania rozlewać oleju ani napełniać zbiornika po same brzegi.

STIHL zaleca stosowanie praktycznego systemu tankowania oleju firmy STIHL (wyposażenie spe‐ cjalne). ► zamknąć zbiornik paliwa

W sytuacji, w której paliwo zostało wypracowane do końca, w zbiorniku oleju musi zawsze pozos‐ tawać reszta oleju do smarowania piły łańcucho‐ wej.

Jeżeli ilość oleju w zbiorniku się nie zmniejsza, to może to oznaczać zakłócenie w pracy układu podawania oleju: sprawdzić układ smarowania piły łańcuchowej, wyczyścić kanały olejowe, ewentualnie zwrócić się do wyspecjalizowanego dystrybutora. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy.

15 Sprawdzić układ smarowa‐

nia piły łańcuchowej

Każda nowa piła łańcuchowa wymaga okresu dotarcia, który trwa od 2 do 3 minut.

Po zakończeniu docierania sprawdzić napręże‐ nie łańcucha piły i, jeżeli to konieczne, skorygo‐ wać – patrz rozdział „Sprawdzanie naprężenia łańcucha piły”.

16 Hamulec piły łańcuchowej

16.1 Blokowanie piły łańcuchowej

w razie niebezpieczeństwa

–

przy uruchamianiu

–

na biegu jałowym

–

Przednią osłonę dłoni odsunąć lewą dłonią w kie‐ runku wierzchołka prowadnicy – lub nastąpi to automatycznie wskutek odrzucenia pilarki do tyłu: piła łańcuchowa zostaje zablokowana – nie porusza się.

16.2 Luzowanie hamulca łańcucha

Piła łańcuchowa musi zawsze odrzucać trochę oleju.

► Przyciągnąć osłonę dłoni do rury uchwytu

0458-533-5121-E 27

533BA003 KN

polski 17 Eksploatacja w warunkach zimowych

WSKAZÓWKA

Hamulec piły łańcuchowej musi zostać zluzo‐ wany przed wciśnięciem przycisku przyspies‐ znika (dodaniem gazu) – (z wyjątkiem sprawdza‐ nia sprawności funkcjonalnej) – oraz przed roz‐ poczęciem piłowania.

Zwiększenie prędkości obrotowej silnika przy blokującym hamulcu piły łańcuchowej (piła łańcu‐ chowa pozostaje nieruchoma) doprowadzi już po krótkim czasie do uszkodzenia zespołu napędo‐ wego i układu napędu piły łańcuchowej (sprzę‐ gło, hamulec piły łańcuchowej).

Hamulec piły łańcuchowej zostaje automatycznie aktywowany przy wystarczająco silnym odrzuce‐ niu wstecznym pilarki – wskutek działania siły bezwładności przedniej osłony dłoni: osłona dłoni zostaje w takim przypadku pchnięta do przodu, w kierunku wierzchołka prowadnicy – także wtedy, gdy lewa dłoń nie spoczywa na przednim uchwy‐ cie za osłoną, jak to ma miejsce np. przy rzazie obalającym.

Hamulec piły łańcuchowej funkcjonuje sprawnie tylko wtedy, gdy nie dokonano żadnych zmian w konstrukcji osłony dłoni.

16.3 Kontrola sprawności funkcjo‐ nalnej hamulca piły łańcucho‐ wej

Należy ją przeprowadzić przed każdym rozpo‐ częciem pracy: podczas pracy silnika na biegu jałowym zablokować piłę łańcuchową (osłona dłoni przesunięta w kierunku wierzchołka pro‐ wadnicy) i następnie przez chwilę (maks. 3 sek.) wcisnąć przycisk przyspiesznika (pełny gaz). Piła łańcuchowa nie może się przy tym poruszać. Osłona dłoni musi być czysta i swobodnie się poruszać.

16.4 Konserwacja hamulca piły łań‐ cuchowej

Hamulec piły łańcuchowej ulega, wskutek wystę‐ powania tarcia, naturalnemu zużyciu eksploata‐ cyjnemu. Żeby mógł on spełniać swoją funkcję, musi być regularnie poddawany obsługom tech‐ nicznym i konserwacjom poprzez przeszkolony personel. Firma STIHL zaleca zlecanie wykony‐ wania czynności konserwacyjnych i napraw wyłącznie autoryzowanemu dealerowi STIHL. Czynności te należy wykonywać w następują‐ cych odstępach czasu:

przy eksploatacji całodzien‐ nej: przy użytkowaniu okresowym:co pół roku przy użytkowaniu okazjonal‐ nym:

co kwartał

raz w roku

17 Eksploatacja w warunkach

zimowych

17.1 Zasuwka do stosowania w warunkach zimowych (tylko MS 211)

Przy temperaturze poniżej +10 °C ► zdemontować pokrywę – patrz rozdział

"Pokrywa"

► przy pomocy klucza wielofunkcyjnego obrócić

suwak obok świecy o 45° w kierunku przeciw‐ nym do ruchu wskazówek zegara

1 Eksploatacja w warun‐

kach zimowych

2 Eksploatacja w warun‐

kach letnich

► zdemontować pokrywę – patrz rozdział

"Pokrywa"

Gaźnik będzie teraz opływać strumień ciepłego powietrza z okolicy cylindra – zabezpiecza to gaźnik przed oblodzeniem.

28 0458-533-5121-E

533BA014 KN

STOP

001BA140 KN

18 Uruchamianie i wyłączanie silnika polski

WSKAZÓWKA

18 Uruchamianie i wyłączanie

silnika

Przy temperaturze powyżej +20 °C należy bez‐ względnie przesunąć suwak do pozycji eksploa‐ tacji w warunkach letnich! Niebezpieczeństwo zakłóceń pracy silnika – przegrzanie!

17.2 Zamontować płytę osłonową

(wyposażenie specjalne, nie stosować do wyko‐ nań ErgoStart)

► założyć płytę osłonową (1) i przymocować śru‐

bami (2)

► przy intensywnie ochłodzonej pilarce łańcu‐

chowej należy po uruchomieniu rozgrzać silnik do temperatury roboczej

Tylko MS 211: przy zastosowaniu płyty osłono‐ wej suwak eksploatacji zimowej może pozosta‐ wać w pozycji eksploatacji zimowej lub w pozycji eksploatacji letniej. Przy temperaturze poniżej +10 °C przesunąć do pozycji eksploatacji zimo‐ wej.

0458-533-5121-E 29

18.1 Pozycje dźwigni przełącznika wielofunkcyjnego

Stop 0 – silnik zostaje wyłączony – układ zapło‐ nowy zostaje wyłączony

Eksploatacja zasadnicza F – silnik pracuje lub można go uruchomić

Gaz rozruchowy n – w tej pozycji należy uru‐ chamiać ciepły silnik – przy wciśnięciu przycisku przyspiesznika (gazu) dźwignia przełącznika wie‐ lofunkcyjnego przeskoczy do pozycji eksploatacji zasadniczej

Zamknięta przepustnica układu rozrucho‐ wego l – w tej pozycji należy uruchamiać zimny silnik

18.2 Regulacja położenia dźwigni przełącznika wielofunkcyjnego

W celu przemieszczenia dźwigni przełącznika wielofunkcyjnego z pozycji eksploatacji zasadni‐ czej F do pozycji zamknięcia przysłony przepust‐ nicy układu rozruchowego l wcisnąć jedno‐ cześnie i przytrzymać w pozycji wciśniętej przy‐ cisk blokady przyspiesznika oraz przycisk przy‐ spiesznika (gazu) – następnie przemieścić dźwignię przełącznika wielofunkcyjnego.

143BA018 KN

polski 18 Uruchamianie i wyłączanie silnika

W celu wyboru pozycji uruchamiania ciepłego sil‐ nika n należy najpierw ustawić dźwignię prze‐ łącznika wielofunkcyjnego w pozycji uruchamia‐ nia zimnego silnika l, a następnie przestawić dźwignię do pozycji uruchamianie ciepłego sil‐ nika n.

Przejście do pozycji gazu rozruchowego n może nastąpić wyłącznie z pozycji zamkniętej przepustnicy układu rozruchowego l.

Poprzez naciśnięcie przycisku blokady przy‐ spiesznika (gazu) oraz przez jednoczesne krót‐ kie naciśnięcie przycisku przyspiesznika, dźwig‐ nia przełącznika uniwersalnego przemieści się z pozycji gazu rozruchowego n do pozycji eks‐ ploatacji zasadniczej F.

W celu wyłączenia silnika należy ustawić dźwig‐ nię przełącznika wielofunkcyjnego w pozycji STOP 0.

18.2.1 Zamknięta przepustnica układu rozru‐

– –

–

18.2.2

–

– –

chowego l Przy zimnym silniku jeżeli po uruchomieniu silnik przerywa pracę po dodaniu gazu jeżeli paliwo w zbiorniku zostało wypracowane do końca (silnik przerwał pracę)

Pozycja gazu rozruchowego n przy ciepłym silniku (z chwilą, gdy silnik prze‐ pracował już około jednej minuty) po pierwszym zapłonie po przewietrzeniu komory spalania, jeżeli uprzednio została zalana paliwem

18.4.1 Na podłożu

► postawić mechaniczną pilarkę łańcuchową

pewnie na podłożu – należy wybrać do tego bezpieczne stanowisko – piła łańcuchowa nie może przy tym dotykać żadnych przedmiotów ani podłoża

► trzymając lewą dłonią za przedni uchwyt

mocno docisnąć mechaniczną pilarkę łańcu‐ chową do podłoża – kciuk obejmuje uchwyt od dołu

► prawą stopę postawić na tylnej rękojeści,

18.3 Pompa paliwowa

nacisnąć przynajmniej 5-krotnie mieszek pompki paliwowej – także, jeżeli mieszek jest jeszcze wypełniony paliwem

przy pierwszym uruchomieniu

–

jeżeli paliwo w zbiorniku zostało wypracowane

–

do końca (silnik przerwał pracę)

18.4 Pozycja mechanicznej pilarki łańcuchowej podczas urucha‐ miania

Istnieją dwie możliwości trzymania mechanicznej pilarki łańcuchowej podczas uruchamiania.

30 0458-533-5121-E

143BA019 KN

143BA020 KN

18 Uruchamianie i wyłączanie silnika polski

18.4.2 Pomiędzy kolanami lub udami

18.5 Uruchamianie

18.5.1 Wykonania standardowe

► tylną rękojeść ścisnąć pomiędzy kolanami lub

udami,

► lewą dłonią przytrzymać mocno maszynę za

przedni uchwyt – kciuk obejmuje uchwyt od dołu

► prawą dłonią wyciągnąć powoli uchwyt linki,

aż do zaryglowania mechanizmu zapadko‐ wego – następnie szybkim i energicznym ruchem szarpnąć – przedni uchwyt należy przy tym dociskać do dołu – nie wyciągać linki do końca z urządzenia rozruchowego – nie‐ bezpieczeństwo zerwania! nie zwalniać swo‐ bodnie uchwytu linki, tylko powoli wprowadzić ją pionowo do urządzenia rozruchowego tak, żeby się mogła prawidłowo nawinąć

Przy nowym silniku lub po dłuższym okresie postoju urządzenia przy maszynach nieposiada‐ jących ręcznej pompki paliwowej, w celu podania wystarczającej ilości paliwa może być niezbędne wielokrotne zaciągnięcie linką urządzenia rozru‐ chowego.

18.5.2 Wykonania z systemem ErgoStart

OSTRZEŻENIE

Uruchamianie tego urządzenia jest ekstremalnie proste i łatwe, także możliwe do wykonania przez dzieci – zagrożenie wystąpieniem wypadku!

Należy bezwzględnie uniemożliwić próby doko‐ nania uruchomienia urządzenia przez dzieci lub inne osoby nieupoważnione:

0458-533-5121-E 31

533BA004 KN

533BA005 KN

polski 18 Uruchamianie i wyłączanie silnika

podczas przerw w pracy nie należy pozosta‐

–

wiać urządzenia bez nadzoru bezpieczne przechowywanie urządzenia po

–

zakończeniu pracy

System ErgoStart akumuluje energię stosowaną następnie do uruchomienia mechanicznej pilarki łańcuchowej. W związku z tym, pomiędzy zaciągnięciem urządzeniem rozruchowym a uru‐ chomieniem silnika może upłynąć kilka sekund.

Przy wykonaniach z systemem ErgoStart istnieją dwie możliwości uruchomienia silnika: ► ująć prawą dłonią uchwyt linki urządzenia roz‐

ruchowego i powoli, równomiernym ruchem zaciągnąć – lub – ująć prawą dłonią uchwyt linki urządzenia rozruchowego zaciągnąć kil‐ koma ruchami, wyciągając linkę za każdym razem tylko na niewielką długość

► w czasie czynności uruchamiania należy

dociskać rękojeść manipulacyjną do dołu, nie wyciągać linki urządzenie rozruchowego na pełną długość – niebezpieczeństwo zerwania!

► nie zwalniać swobodnie uchwytu linki, tylko

powoli wprowadzić ją pionowo do urządzenia rozruchowego tak, żeby się mogła prawidłowo nawinąć

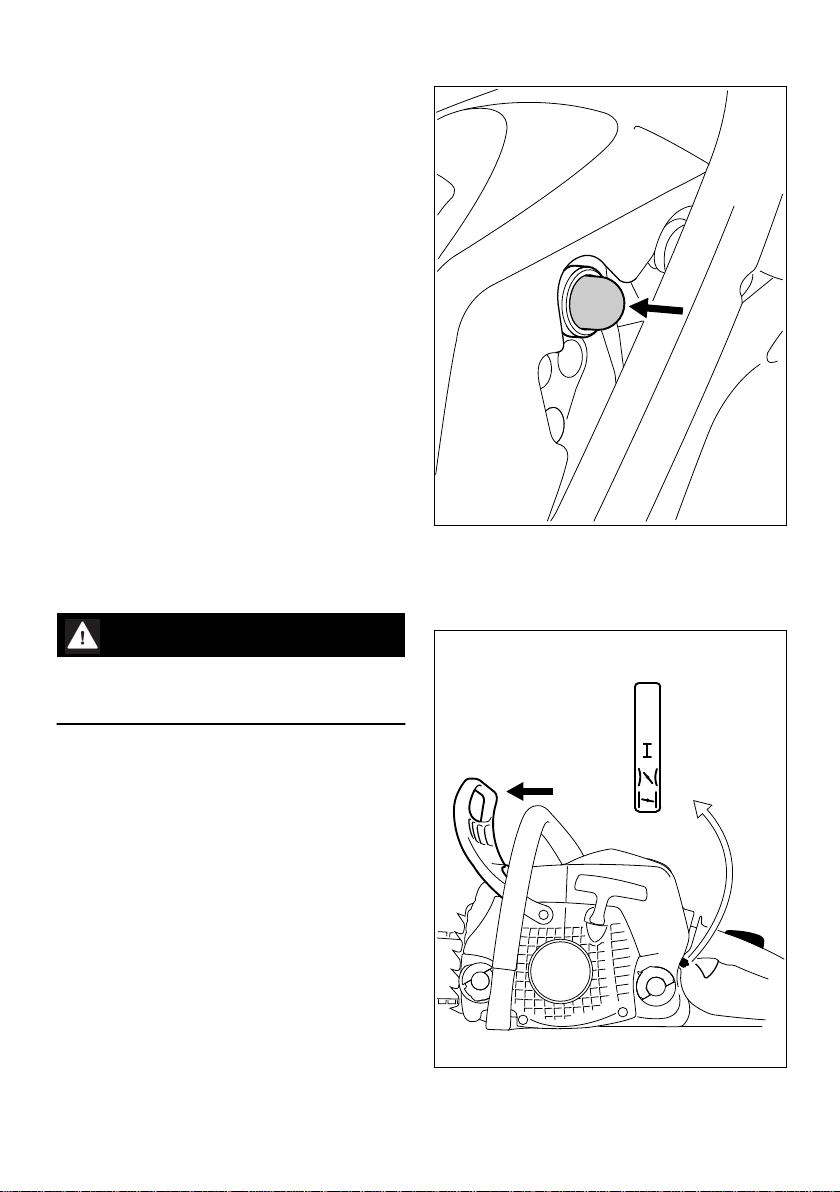

18.6 Uruchomić mechaniczną pilarkę łańcuchową

OSTRZEŻENIE

18.6.1 Wykonania z pompką paliwową

► nacisnąć przynajmniej 5-krotnie mieszek

pompki paliwowej – także, jeżeli mieszek jest jeszcze wypełniony paliwem

18.6.2 Przy wszystkich wykonaniach

W zasięgu pracy mechanicznej pilarki łańcucho‐ wej nie mogą się znajdować żadne dalsze osoby!

► należy stosować się do przepisów bezpie‐

czeństwa pracy

32 0458-533-5121-E

► nacisnąć w kierunku do przodu osłonę

dłoni (1) i – piła łańcuchowa zostaje zabloko‐ wana

533BA006 KN

143BA012 KN

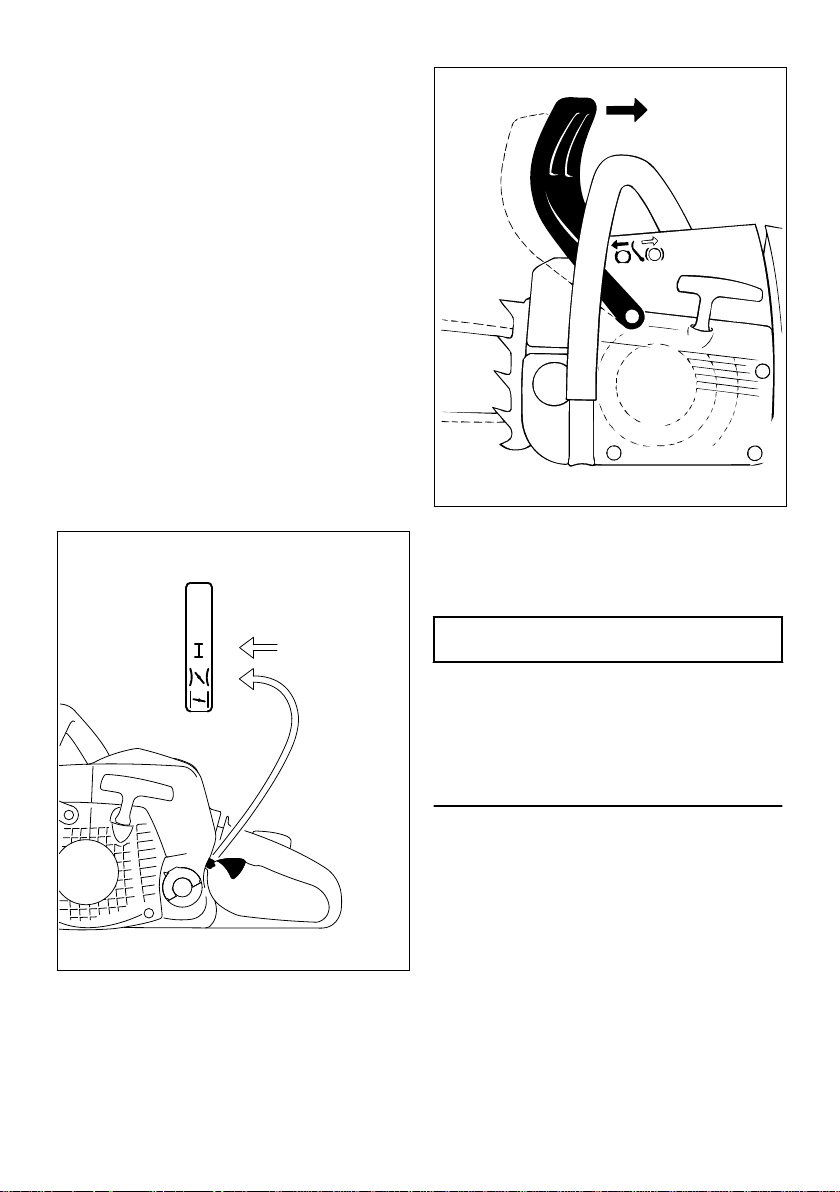

18 Uruchamianie i wyłączanie silnika

► wcisnąć jednocześnie przycisk blokady

dźwigni głównej przepustnicy (2) oraz dźwig‐ nię sterowania główną przepustnicą i przytrzy‐ mać je w tej pozycji – wyregulować pozycję dźwigni przełącznika wielofunkcyjnego (3)

Zamknięta przepustnica układu rozrucho‐ wego l

przy zimnym silniku (jeżeli po uruchomieniu

–

silnik przerywa pracę po dodaniu gazu)

Pozycja gazu rozruchowego n

przy ciepłym silniku (z chwilą, gdy silnik prze‐

–

pracował już około jednej minuty)

► Przytrzymać i powtarzać uruchamianie

mechanicznej pilarki łańcuchowej

18.7 Po pierwszym zapłonie

► ustawić dźwignię przełącznika wieloczynnoś‐

ciowego w pozycji gazu rozruchowego n

► Przytrzymać i powtarzać uruchamianie

mechanicznej pilarki łańcuchowej

18.8 Z chwilą podjęcia pracy przez silnik

polski

► przyciągnąć osłonę dłoni do przedniego uch‐

wytu

Hamulec piły łańcuchowej został zwolniony – mechaniczna pilarka łańcuchowa jest teraz gotowa do pracy.

WSKAZÓWKA

Dodawanie gazu może następować tylko przy zluzowanym hamulcu piły łańcuchowej. Zwięk‐ szenie obrotów silnika przy blokującym hamulcu piły łańcuchowej (piła łańcuchowa pozostaje nie‐ ruchoma) doprowadzi już po krótkim czasie do uszkodzenia sprzęgła i hamulca piły łańcucho‐ wej.

18.9 Przy bardzo niskiej temperatu‐

► przez krótką chwilę rozgrzać silnik przy nie‐

rze:

wielkim otwarciu głównej przepustnicy

18.10 Wyłączanie silnika

► przesunąć dźwignię przełącznika wielofunkcyj‐

► krótko nacisnąć na przycisk blokady dźwigni

gazu oraz na dźwignię gazu (przyspiesz‐ nik) (4), dźwignia przełącznika wielofunkcyj‐ nego (3) przeskoczy do pozycji eksploatacji zasadniczej F i silnik przejdzie do pracy na biegu jałowym

0458-533-5121-E 33

nego do pozycji wyłączenia 0

18.11 Jeżeli silnik nie podejmuje pracy

Po pierwszym zapłonie silnika dźwignia przełącz‐ nika wielofunkcyjnego nie została we właściwym czasie przesunięta z pozycji zamknięcia prze‐ pustnicy układu rozruchowego l do pozycji

polski 19 Wskazówki dotyczące eksploatacji

gazu rozruchowego n i nastąpiło zalanie komory spalania paliwem. ► przesunąć dźwignię przełącznika wielofunkcyj‐

nego do pozycji wyłączenia 0

► wykręcić świecę zapłonową – patrz rozdział

"Świeca zapłonowa" ► osuszyć świecę zapłonową ► kilkakrotnie zaciągnąć linką urządzenia rozru‐

chowego w celu przewietrzenia komory spala‐

nia ► ponownie zamontować świecę zapłonową –

patrz rozdział "Świeca zapłonowa" ► ustawić dźwignię przełącznika wielofunkcyj‐

nego w pozycji gazu rozruchowego n –

także, jeżeli silnik jest jeszcze zimny! ► ponowić czynność rozruchu silnika

19 Wskazówki dotyczące eks‐

ploatacji

19.1 Podczas wstępnej fazy eks‐

ploatacyjnej

Aż do trzeciego tankowania nie należy eksploa‐ tować fabrycznie nowego urządzenia na wyso‐ kich obrotach bez obciążenia. W ten sposób zapobiega się wystąpieniu dodatkowych obcią‐ żeń w fazie docierania. Podczas fazy docieranie wszystkie poruszające się podzespoły maszyny muszą się wzajemnie do siebie dopasować – w jednostce napędowej występuje wtedy wysoki opór powodowany przez tarcie. Silnik rozwija swoją pełną moc po okresie 5 do 15 tankowań.

19.2 Podczas pracy

WSKAZÓWKA

Nie należy regulować gaźnika w kierunku "zubo‐ żenia" mieszanki chcąc przez to uzyskać zwięk‐ szenie mocy silnika – silnik może wskutek tego ulec uszkodzeniu – patrz rozdział "Regulacja gaźnika".

WSKAZÓWKA

19.2.1 Częściej kontrolować napięcie piły łań‐ cuchowej

Napięcie nowej piły łańcuchowej musi być częś‐ ciej korygowane niż napięcie piły łańcuchowej, która już od dłuższego czasu znajduje się w eks‐ ploatacji.

19.2.2 W stanie zimnym

Piła łańcuchowa musi przylegać do dolnej części prowadnicy – przy zluzowanym hamulcu musi jednak istnieć możliwość przesuwania piły łańcu‐ chowej ręcznie po prowadnicy. Jeżeli zachodzi potrzeba, należy skorygować napięcie piły łańcu‐ chowej – patrz rozdział "Napinanie piły łańcucho‐ wej".

19.2.3 W temperaturze roboczej

Piła łańcuchowa rozciąga się i zaczyna zwisać. Ogniwa napędowe po dolnej stronie prowadnicy nie mogą się wysunąć z rowka – piła łańcuchowa może w takiej sytuacji spaść. Korygowanie napięcia piły łańcuchowej: patrz rozdział "Napi‐ nanie piły łańcuchowej".

34 0458-533-5121-E

143BA026 KN

533BA002 KN

20 Prawidłowa eksploatacja prowadnicy polski

WSKAZÓWKA

Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcuchowa, która nie została poluzowana, może uszkodzić wał korbowy i łoży‐ ska.

19.2.4 Po dłuższej pracy pod pełnym obcią‐ żeniem

Nie należy natychmiast wyłączać silnika, lecz pozostawić go przez chwilę na biegu jałowym tak, żeby nagromadzone ciepło zostało odprowa‐ dzone przez strumień chłodnego powietrza. Zapobiega to ekstremalnemu obciążeniu ter‐ micznemu podzespołów jednostki napędowej (układ zapłonowy, gaźnik), co może nastąpić wskutek spiętrzenia ciepła.

19.3 Po zakończeniu pracy

► Jeżeli piła łańcuchowa była napinana podczas

pracy w temperaturze roboczej, to należy ją zluzować.

WSKAZÓWKA

Po zakończonej pracy należy bezwzględnie odprężyć piłę łańcuchową! Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcu‐ chowa, która nie została poluzowana, może usz‐ kodzić wał korbowy i łożyska.

19.3.1 Przy krótkotrwałych przerwach w eks‐ ploatacji

Ochłodzić silnik. Odstawić urządzenie aż do ponownego użycia z zatankowanym do pełna zbiornikiem, w suchym miejscu, z dala od źródeł ognia.

19.3.2 Przy dłuższych przerwach w eksploa‐ tacji

patrz rozdział "Przechowywanie urządzenia mechanicznego"

20 Prawidłowa eksploatacja

prowadnicy

► Obrócić prowadnicę – po każdym naostrzeniu

piły łańcuchowej i po każdej wymianie koła napędu piły łańcuchowej – czynność ta ma na celu uniknięcie jednostronnego zużycia pro‐ wadnicy, szczególnie w strefie zwrotnicy i po dolnej stronie

► Regularnie czyścić otwór dopływu oleju (1),

kanał wypływu oleju (2) i rowek prowadnicy (3)

► Mierzyć głębokość rowka – używając miarki na

przymiarze do ostrzenia (wyposażenie spe‐ cjalne) – w miejscu, w którym występuje naj‐ większe zużycie bieżni

Typ łańcucha Podziałka łańcu‐

cha

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Jeżeli głębokość rowka prowadnicy jest mniej‐ sza: ► Wymienić prowadnicę

W przeciwnym razie ogniwa napędowe trą o dno rowka – podstawa zęba i ogniwa łączące nie spoczywają na bieżni prowadnicy.

Minimalna głębokość rowka

21 Pokrywa

21.1 Zdemontować pokrywę

0458-533-5121-E 35

533BA008 KN

533BA009 KN

polski 22 System filtrowania powietrza

► wcisnąć jednocześnie blokadę dźwigni stero‐

wania główną przepustnicą oraz dźwignię ste‐ rowania główną przepustnicą (gazem) i usta‐ wić dźwignię przełącznika wielofunkcyjnego w

pozycji uruchamiania zimnego silnika l ► przesunąć suwak w kierunku do tyłu ► zdjąć pokrywę w kierunku do tyłu

21.2 Zamontowanie pokrywy

► ponownie założyć pokrywę i zaryglować przy

pomocy suwaka

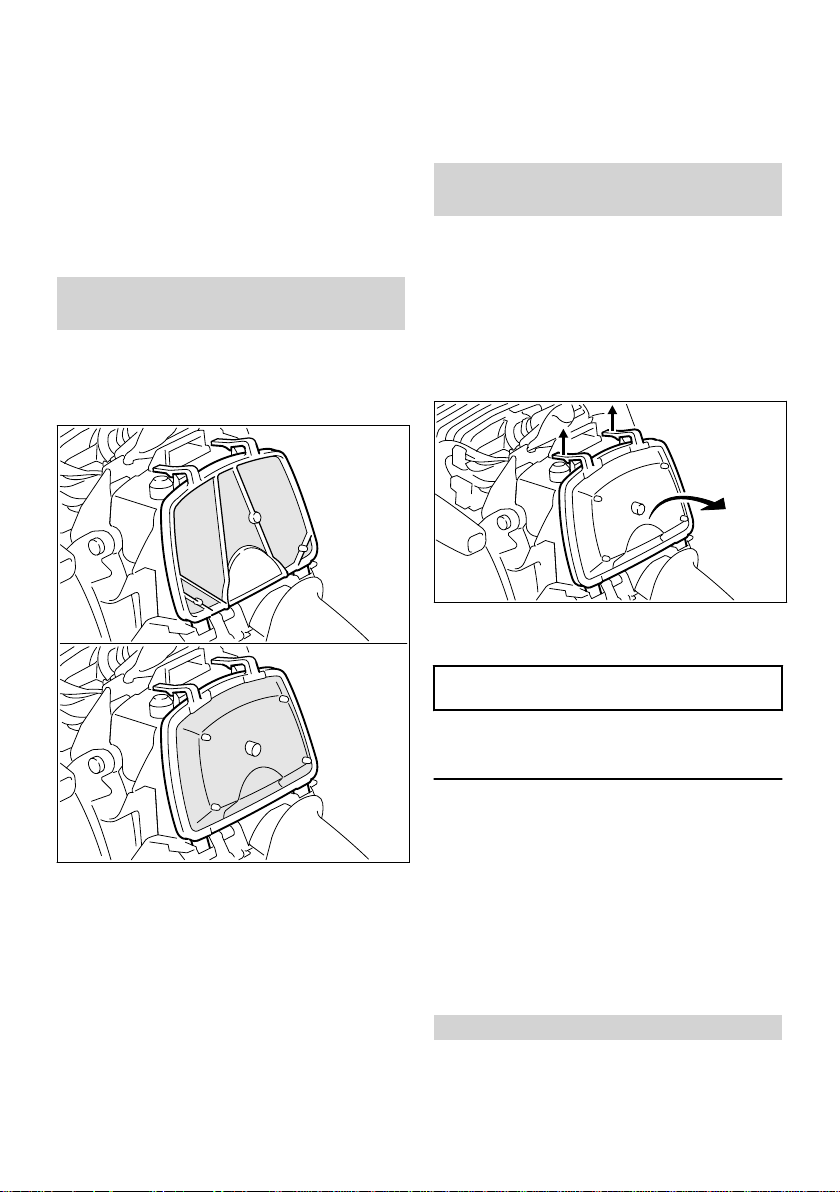

22 System filtrowania powie‐

trza

Wskutek zastosowania różnych filtrów system fil‐ trowania powietrza może zostać dostosowany do występujących warunków eksploatacyjnych. Przezbrojenia są proste i nieskomplikowane.

22.3 jednoczęściowy filtr tekstylny (wyposażenie specjalne)

Do eksploatacji w warunkach wysokiej wilgot‐ ności i ekstremalnie niskiej temperatury.

23 Czyszczenie filtra powie‐

trza

23.1 Jeżeli wyraźnie spada moc sil‐ nika:

► zdemontować pokrywę – patrz rozdział

"Pokrywa"

► należy bezwzględnie wymienić uszkodzony

filtr powietrza

► usunąć z otoczenia filtra grubsze zanieczy‐

szczenia.

► odgiąć noski obydwóch rygli w kierunku do

góry, odchylić filtr powietrza w kierunku tylnej rękojeści i zdjąć

WSKAZÓWKA

Do wymontowania i zamontowania filtra powie‐ trza nie potrzeba stosować narzędzi – filtr powie‐ trza mógłby ulec przy tym uszkodzeniu.

► stosując sprężone powietrze przedmuchać filtr

od czystej strony

Jeżel wkład filtrujący filtra tekstylnego jest okle‐ jony zanieczyszczeniami, lub jeżeli nie ma do

22.1 płyta włókninowa (MS 171)

Patrz górny rysunek.

22.2 jednoczęściowy filtr włókninowy z krawędzią uszczelniającą (MS 181, MS 211)

Patrz dolny rysunek, wyposażenie specjalne do MS 171.

36 0458-533-5121-E

dyspozycji sprężonego powietrza: ► wymyć filtr w czystym, niepalnym, płynnym

środku czyszczącym (np. ciepłe mydliny) i

następnie wysuszyć ► ponownie zamontować filtr powietrza ► zdemontować pokrywę – patrz rozdział

"Pokrywa"

24 Regulacja gaźnika

24.1 Podstawowe informacje

Gaźnik otrzymuje fabryczne ustawienie standar‐ dowe.

533BA020 KN

533BA021 KN

24 Regulacja gaźnika polski

Powyższa regulacja gaźnika powoduje, że w każdej fazie eksploatacyjnej do silnika zostaje dostarczona mieszanka paliwowo-powietrzna o optymalnym stosunku.

24.2 Przygotowanie urządzenia

► Wyłączyć silnik ► Sprawdzić stan techniczny filtra powietrza –

jeżeli zachodzi potrzeba oczyścić lub wymie‐ nić

► Sprawdzić stan techniczny kratki przeciwiskro‐

wej (oferowana nie na wszystkich rynkach) w tłumiku – jeżeli zachodzi potrzeba, oczyścić lub wymienić

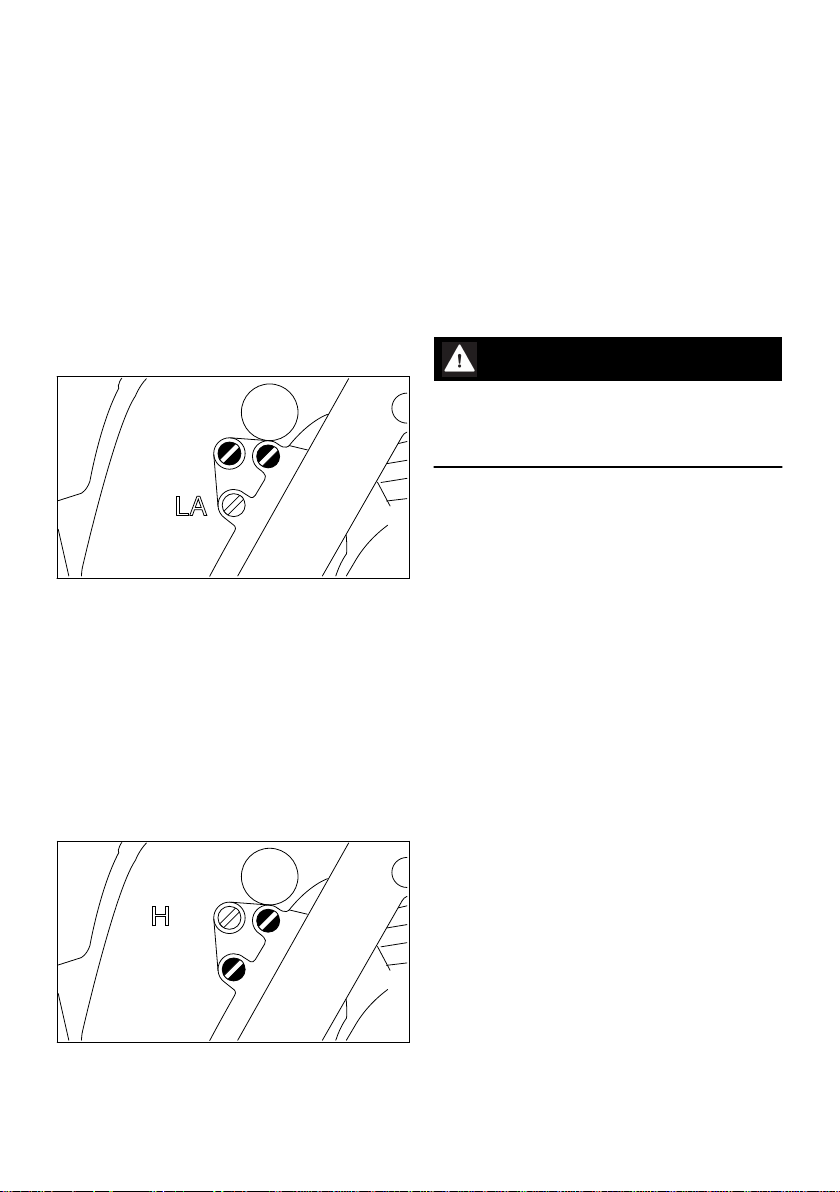

24.3 Ustawienia standardowe

24.4.1 Silnik przerywa pracę na biegu jało‐

wym

► Śrubę regulacji biegu jałowego (LA) obracać w

kierunku zgodnym z ruchem wskazówek

zegara, aż piła łańcuchowa zacznie się obra‐

cać – następnie obrócić ją o 2 obroty w prze‐

ciwnym kierunku

24.4.2 Piła łańcuchowa porusza się podczas

pracy silnika na biegu jałowym

► Śrubę oporową regulacji obrotów biegu jało‐

wego (LA) obracać w kierunku przeciwnym do

ruchu wskazówek zegara, aż piła łańcuchowa

się zatrzyma – następnie obrócić ją o dalszą

2 obrotu w tym samym kierunku

OSTRZEŻENIE

Jeżeli po wykonaniu regulacji piła łańcuchowa porusza się podczas pracy silnika na biegu jało‐ wym, należy zlecić naprawę pilarki spalinowej autoryzowanemu dealerowi.

► Obracać z wyczuciem główną śrubę regula‐

cyjną (H) w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu – maksymal‐ nie o 3/4 obrotu

► Obracać śrubę regulacyjną biegu jałowego (L)

aż do oporu w kierunku zgodnym z ruchem wskazówek zegara – i następnie obrócić ją o 1/4 obrotu w kierunku odwrotnym do ruchu wskazówek zegara

24.4 Regulacja biegu jałowego

► Wykonywanie ustawienia standardowego ► Uruchomić i rozgrzać silnik

24.4.3 Nieregularna praca silnika na biegu

jałowym, niezadowalające przyspie‐ szanie (pomimo ustawienia standardo‐ wego śrubą regulacyjną biegu jało‐ wego)

Zbyt "bogata" regulacja biegu jałowego. ► Obracać śrubą regulacyjną biegu jałowego (L)

w kierunku przeciwnym do ruchu wskazówek

zegara, aż silnik zacznie regularnie pracować i

dobrze przyspieszać – maksymalnie aż do

oporu Po korektach wykonanych przy pomocy śruby

regulacyjnej biegu jałowego (L) najczęściej nie‐ zbędna jest także zmiana położenia śruby regu‐ lacji biegu jałowego (LA).

24.5 Korekta regulacji gaźnika przy

eksploatacji urządzenia na dużych wysokościach

Jeżeli silnik pracuje niezadowalająco, to może okazać się niezbędnym dokonanie niewielkiej korekty regulacji gaźnika: ► Wykonywanie ustawienia standardowego ► Rozgrzać silnik ► Obracać nieznacznie główną śrubą regula‐

cyjną (H) w kierunku zgodnym z ruchem wska‐

zówek zegara (w kierunku "zubożenia") – mak‐

symalnie aż do oporu

0458-533-5121-E 37

533BA007 KN

000BA039 KN

000BA045 KN

polski 25 Świeca zapłonowa

WSKAZÓWKA

Po powrocie z większej wysokości regulację gaź‐ nika ponownie przestawić na ustawienia standar‐ dowe.

Przy zbyt "ubogim" ustawieniu istnieje zagroże‐ nie uszkodzenia zespołu napędowego wskutek niedoboru środków smarujących lub przegrzania.

► Sprawdzić odstęp (A) między elektrodami

i w razie potrzeby wyregulować; prawidłowa

wartość odstępu — patrz rozdział "Dane tech‐

niczne". ► Usunąć przyczynę zanieczyszczenia świecy

zapłonowej. Do ewentualnych przyczyn należą:

zbyt duża ilość oleju silnikowego w paliwie,

–

zanieczyszczony filtr powietrza,

–

niekorzystne warunki eksploatacji.

–

25 Świeca zapłonowa

► Przy niezadowalającej mocy silnika, trudnoś‐

ciach w uruchamianiu lub zakłóceniach w pracy silnika na biegu jałowym należy najpierw sprawdzić stan techniczny świecy zapłonowej.

► Świecę należy wymienić po upływie 100

godzin eksploatacyjnych – przy intensywnie nadpalonych elektrodach świecę należy wymienić już wcześniej – stosować tylko odkłócone świece zapłonowe dozwolone przez firmę STIHL – patrz rozdział "Dane tech‐ niczne".

25.1 Wymontowanie świecy zapło‐ nowej

► zdemontować pokrywę – patrz rozdział

"Pokrywa"

OSTRZEŻENIE

Przy niedokręconej lub brakującej nakrętce przy‐ łączeniowej (1) mogą powstawać iskry. W przy‐ padku pracy w łatwopalnym lub wybuchowym otoczeniu może dojść do pożarów lub wybu‐ chów. Możliwe są poważne obrażenia osób lub znaczne straty materialne.

► Używać odkłóconych świec zapłonowych ze

stałą nakrętką przyłączeniową.

25.3 Zamontowanie świecy zapłono‐ wej

► wkręcić świecę zapłonową i mocno wcisnąć

na nią wtyczkę przewodu zapłonowego (fajkę)

– montaż podzespołów następuje w kolejności ► zdjąć wtyczkę (fajkę) ze świecy zapłonowej ► wykręcić świecę zapłonową

odwrotnej do demontażu.

26 Charakterystyka pracy sil‐

25.2 Kontrola świecy zapłonowej

► Oczyścić zanieczyszczoną świecę zapłonową.

nika

Jeżeli pomimo oczyszczenia filtra powietrza i prawidłowej regulacji gaźnika charakterystyka pracy silnika pozostaje niezadowalająca, to przy‐ czyną tej sytuacji może być tłumik wydechu spa‐ lin.

Należy zlecić zbadanie stanu zanieczyszczenia tłumika wydechu spalin nagarem fachowemu dystrybutorowi!

Firma STIHL radzi zlecanie wykonywania czyn‐ ności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy.

38 0458-533-5121-E

001BA121 KN

001BA122 KN

27 Przechowywanie urządzenia polski

27 Przechowywanie urządze‐

nia

Przy przerwach w eksploatacji trwających powy‐ żej 3 miesięcy ► opróżnić i wyczyścić zbiornik paliwa w miejscu

o dobrej wymianie powietrza

► Paliwo należy utylizować zgodnie z obowiązu‐

jącymi przepisami i w sposób, który nie zagraża środowisku naturalnemu.

► wypracować do końca paliwo znajdujące się w

gaźniku, w przeciwnym razie może nastąpić sklejenie membran

► zdjąć piłę łańcuchową i prowadnicę, oczyścić

spryskać olejem konserwującym

► dokładnie oczyścić urządzenie, a szczególnie

ożebrowanie cylindra i filtr powietrza

► przy stosowaniu biologicznego oleju do sma‐

rowania piły łańcuchowej (np. STIHL-Bioplus) napełnić w całości zbiornik oleju

► Przechowywać urządzenie w suchym i bez‐

piecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci).

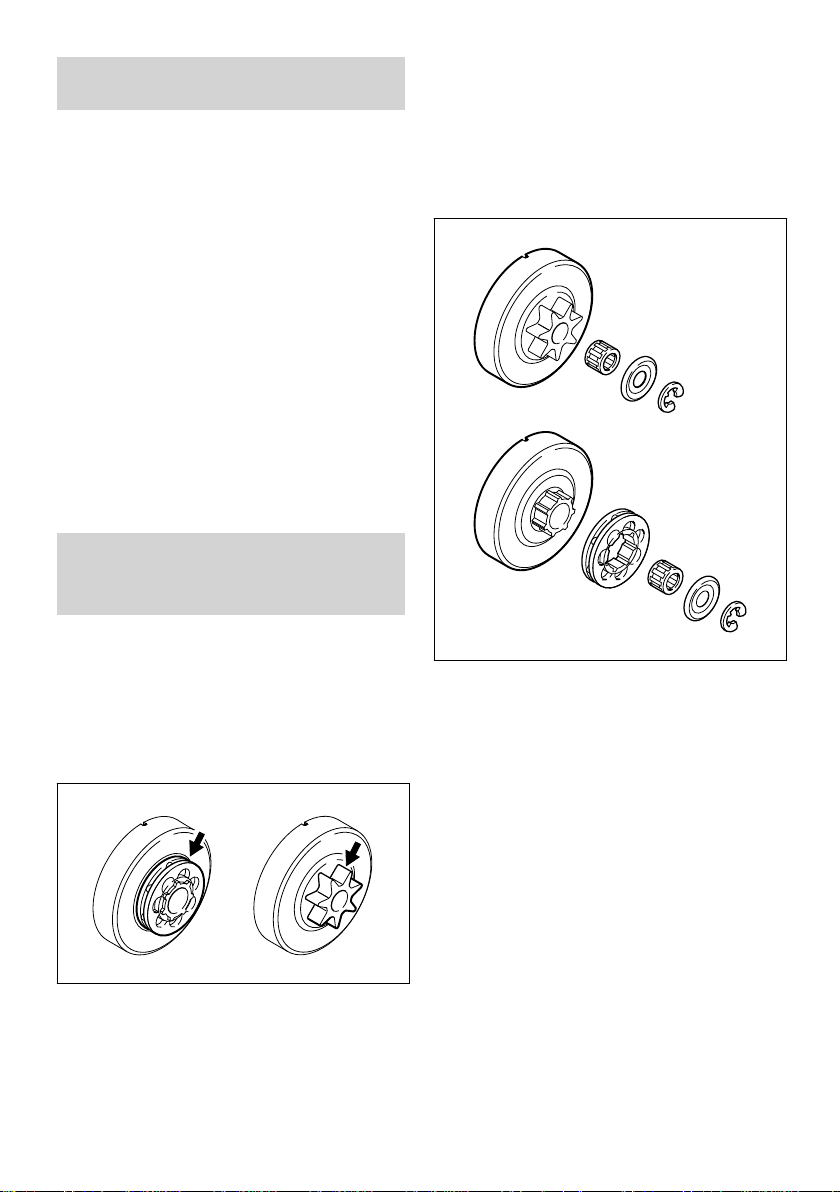

28 Badanie stanu technicz‐

nego i wymiana koła napędu piły łańcuchowej

► zdemontować pokrywę koła napędu piły łańcu‐

chowej, piłę łańcuchową i prowadnicę

► zluzować (odblokować) hamulec piły łańcu‐

chowej – przednią osłonę dłoni przyciągnąć do przedniego uchwytu

28.1 Wymiana koła napędu piły łań‐

cuchowej

po zużyciu dwóch pił łańcuchowych lub

–

wcześniej jeżeli ślady zużycia (strzałki) są głębsze niż

–

0,5 mm – w przeciwnym razie będzie to miało negatywny wpływ na trwałość piły łańcuchowej – do pomiaru należy stosować przymiar kon‐ trolny (wyposażenie specjalne)

Pozytywny wpływ na trwałość koła napędu piły łańcuchowej będzie miała eksploatacja koła z dwoma piłami łańcuchowymi na przemian.

W celu zapewnienia optymalnej sprawności funk‐ cjonalnej hamulca piły łańcuchowej firma STIHL zaleca stosowanie oryginalnych kół napędu piły łańcuchowej STIHL

► przy pomocy śrubokręta wyważyć podkładkę

zabezpieczającą (1)

► zdjąć podkładkę (2) ► zdjąć pierścieniowe koło napędu piły łańcu‐

chowej (3)

► sprawdzić stan techniczny zdawczego ele‐

mentu napędowego na bębnie sprzęgło‐

wym (4) – przy intensywnych śladach zużycia

wymienić także bęben sprzęgłowy

► zdjąć bęben sprzęgłowy lub profilowe koło

napędu piły łańcuchowej (5) razem z łożys‐

kiem igłowym (6) z wału korbowego – jeżeli

zastosowany został system hamowania piły

łańcuchowej QuickStop Super, należy naj‐

pierw wcisnąć przycisk blokady

28.2 Zamontowanie profilowego/ pierścieniowego koła napędu piły łańcuchowej

► oczyścić czop wału korbowego oraz łożysko

igłowe i nasmarować je smarem STIHL (wypo‐ sażenie specjalne)

0458-533-5121-E 39

689BA027 KN

689BA021 KN

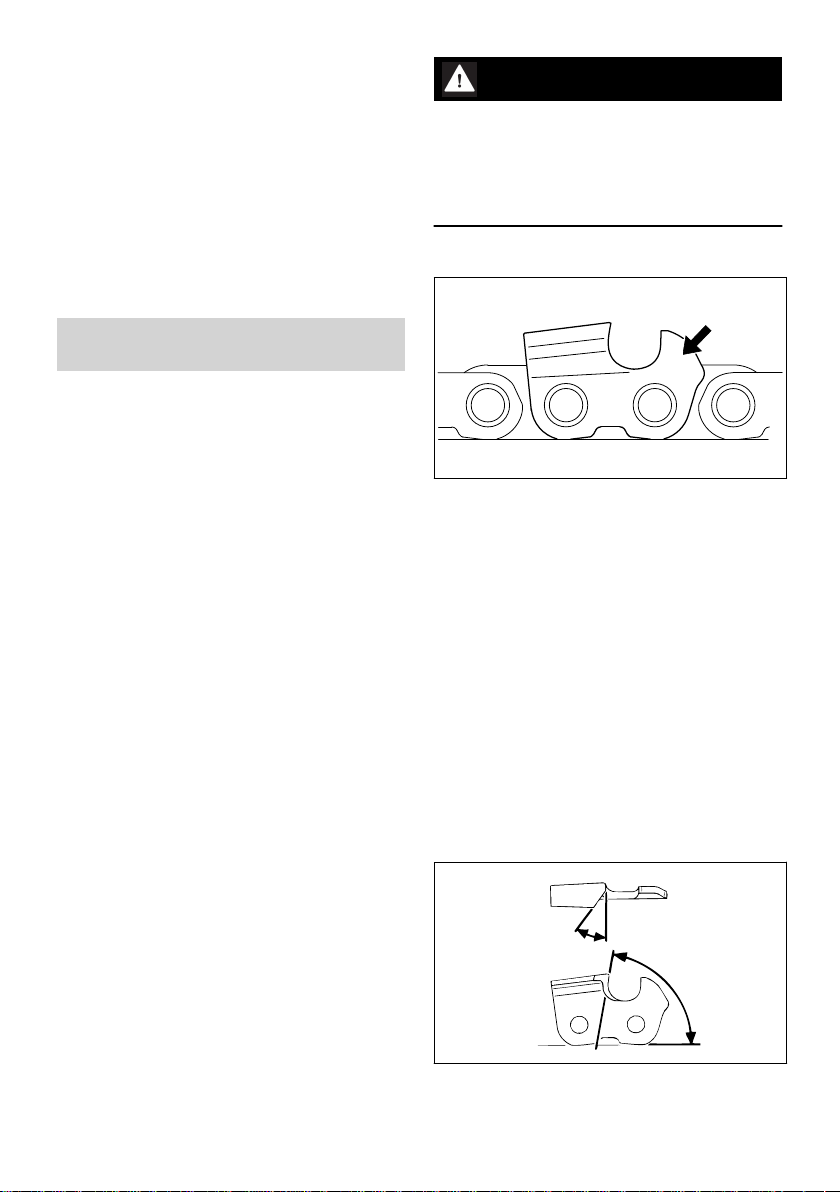

polski 29 Pielęgnacja i ostrzenie piły łańcuchowej

► założyć łożysko igłowe na czopie wału korbo‐

wego

► bęben sprzęgłowy lub profilowe koło napędu

piły łańcuchowej należy po założeniu obrócić o około 1 obrotu, w celu zaryglowania zabieraka napędu pompy olejowej – jeżeli zastosowany został system hamowania piły łańcuchowej QuickStop Super, należy najpierw wcisnąć przycisk blokady

► założyć pierścieniowe koło napędu piły łańcu‐

chowej – drążenia skierowane na zewnątrz

► założyć podkładkę i pierścień zabezpieczający

na wale korbowym

OSTRZEŻENIE

Należy przy tym zachować wartości wszystkich podanych kątów i wymiarów. Nieprawidłowo naostrzony łańcuch – a szczególnie zbyt niski ogranicznik zagłębiania – może powodować zwiększoną skłonność do odbijania pilarki spali‐ nowej – niebezpieczeństwo odniesienia obrażeń!

29.2 Podziałka piły łańcuchowej

29 Pielęgnacja i ostrzenie piły

łańcuchowej

29.1 Piłowanie dobrze naostrzoną piłą łańcuchową jest łatwe

Dobrze naostrzona piła łańcuchowa wcina się łatwo w drewno już przy niewielkim nacisku awansującym.

Nie należy pracować tępym ani uszkodzonym łańcuchem – praca jest wtedy bardzo męcząca, występuje wysoka wibracja, wyniki piłowania są niezadowalające i ma miejsce intensywne, natu‐ ralne zużycie eksploatacyjne. ► Czyszczenie łańcucha ► Sprawdzić, czy na łańcuchu nie widać pęk‐

nięć, ani czy nity nie są uszkodzone

► Uszkodzone lub zużyte elementy łańcucha

należy wymienić oraz dostosować je formą do stopnia zużycia pozostałych elementów

Piły łańcuchowe (Duro) opancerzone elementami z proszków spiekanych (Widia) są szczególnie odporne na naturalne zużycie eksploatacyjne. W celu uzyskania optymalnego wyniku ostrze‐ nia STIHL radzimy zlecenie wykonania tej czyn‐ ności fachowemu dystrybutorowi firmy STIHL.

Oznaczenie (a) podziałki piły łańcuchowej zos‐ tało wytłoczone w strefie ogranicznika zagłębia‐ nia każdego zęba tnącego.

Oznaczenie (a) Podziałka piły łań‐

cuchowej cal mm 7 1/4 P 6,35 1 lub 1/4 1/4 6,35 6, P lub PM 3/8 P 9,32 2 lub 325 0.325 8,25 3 lub 3/8 3/8 9,32 4 lub 404 0.404 10,26

Przyporządkowanie pilnika następuje wyłącznie na podstawie podziałki piły łańcuchowej – patrz tabela "Narzędzia ostrzące"

Podczas ostrzenia wartości kątów zęba tnącego muszą zostać bezwzględnie zachowane.

29.3 Kąt ostrzenia i kąt natarcia

40 0458-533-5121-E

A Kąt ostrzenia

689BA025 KN

001BA203 KN

689BA018 KN

90°

29 Pielęgnacja i ostrzenie piły łańcuchowej polski

Do ostrzenia pił łańcuchowych STIHL stosuje się kąt ostrzenia o wartości 30°. Wyjątek stanowią piły łańcuchowe do wykonywania rzazów wzdłuż‐ nych, których kąt ostrzenia wynosi 10°. W ozna‐ czeniu pił łańcuchowych do wykonywania rzazów wzdłużnych jako identyfikator zastosowano znak X.

B kąt natarcia

Przy stosowaniu przepisowego prowadnika pil‐ nika oraz pilnika o przepisowej średnicy kąt natarcia powstanie automatycznie.

Forma zęba tnącego kąt (°) A B Micro = ząb tnący półstrugowy np. 63 PM3, 26 RM3, 36 RM Super = ząb tnący pełnostrugowy np. 63 PS3, 26 RS, 36 RS3 Piła łańcuchowa do wykonywania rzazów wzdłużnych np. 63 PMX, 36 RMX

Kąty muszą być identyczne dla każdego zęba łańcucha. Przy nierównych kątach wystąpi niere‐ gularny bieg łańcucha, intensywne zużycie eks‐ ploatacyjne – aż do zerwania włącznie.

30 75

30 60

10 75

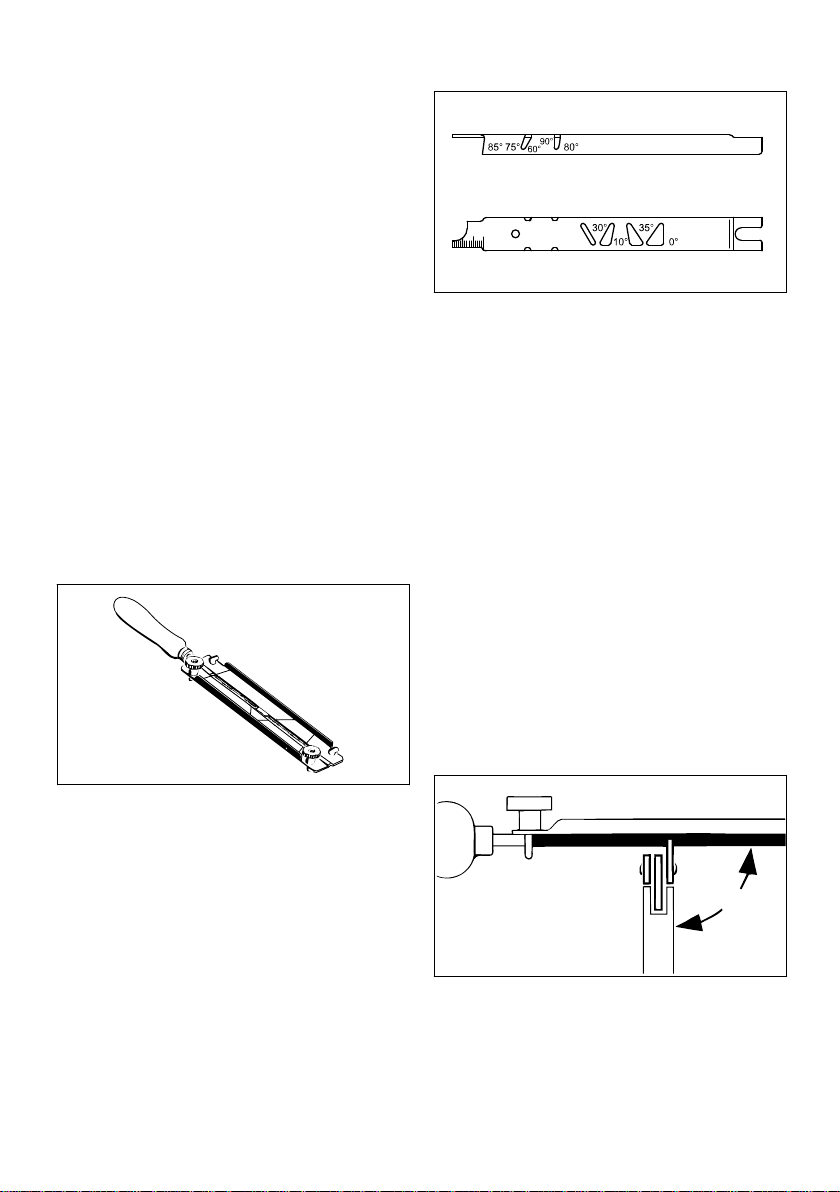

29.4 Prowadnik pilnika

29.5 Do kontroli kątów

Przymiar STIHL (wyposażenie specjalne) – uni‐ wersalne narzędzie do kontroli wartości kąta ostrzenia i kąta natarcia, wysokości ogranicznika zagłębiania i długości zęba oraz do czyszczenia i badania głębokości rowka, a także do czyszcze‐ nia otworów dopływu oleju.

29.6 Prawidłowe ostrzenie

► narzędzia ostrzące należy wybrać odpowied‐

nio do podziałki piły łańcuchowej

► jeżeli zachodzi potrzeba, wymienić i napiąć

prowadnicę

► zablokowanie piły łańcuchowej – przesunąć

przednią osłonę dłoni do przodu

► w celu przesunięcia piły łańcuchowej po pro‐

wadnicy przyciągnąć osłonę dłoni do uchwytu przedniego – piła łańcuchowa zostaje odbloko‐ wana. przy systemach hamowania pił łańcu‐ chowych QuickStop Super należy dodatkowo wcisnąć przycisk blokady dźwigni głównej przepustnicy (gazu)

► częściej ostrzyć, lecz zbierać mniej metalu –

do zwykłego podostrzenia wystarczą najczęś‐ ciej dwa do trzech ruchów pilnika

► Stosowanie prowadnika pilnika Piły łańcuchowe można ostrzyć ręcznie tylko z

zastosowaniem prowadników pilnika! (wyposaże‐ nie specjalne, patrz także rozdział "Narzędzia ostrzące"). Prowadniki posiadają wzorzec dla kąta ostrzenia.

Do ostrzenia należy stosować wyłącznie spe‐ cjalne pilniki do pił łańcuchowych! Inne pilniki nie nadają się do tego ze względu na rodzaj zacię‐ cia.

0458-533-5121-E 41

689BA043 KN

689BA023 KN

689BA061 KN

polski 29 Pielęgnacja i ostrzenie piły łańcuchowej

Ogranicznik zagłębiania (OZ) określa poziom zagłębiania zęba tnącego w drewnie i tym samym grubość wióra.

a standardowa wartość odstępu pomiędzy

ogranicznikiem zagłębiania a krawędzią tnącą

Przy cięciu miękkiego drewna poza porą mro‐ zów, odstęp ogranicznika zagłębiania można zwiększyć o 0,2 mm (0,008").

► prowadzenie pilnika: w pozycji poziomej (pod

kątem prostym w stosunku do bocznej powierzchni prowadnicy) odpowiednio do pod‐ anej wartości kątów – zgodnie z oznaczeniami na prowadnikach pilników

► piłować tylko w kierunku od wewnątrz na zew‐

nątrz

► pilnik zbiera metal tylko podczas ruchu do

przodu – przy ruchu powrotnym pilnik należy

lekko unieść ► nie piłować ogniw łączących i napędowych ► w celu uniknięcia jednostronnego zużycia pil‐

niki należy w regularnych odstępach czasu

obracać w niewielkim zakresie ► grat powstały przy piłowaniu usunąć kawał‐

kiem twardego drewna ► przy pomocy przymiaru kontrolnego sprawdzić

wartości kątów Wszystkie zęby tnące muszą posiadać równą

długość. Przy nierównej długości zębów nierówna jest

także ich wysokość co może prowadzić do szorstkiego biegu, a nawet zerwania łańcucha. ► wszystkie zęby tnące należy podpiłować do

długości najkrótszego zęba tnącego – najlepiej

zlecić to specjalistycznemu serwisowi, który

wykona tę czynność elektrycznym urządze‐

niem ostrzącym

29.7 Odstęp ogranicznika zagłębia‐

nia

Podziałka piły łańcucho‐ wej Odstęp (a) cal (mm) mm (cal) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

29.8 Podszlifowywanie ogranicznika zagłębiania

Odstęp ogranicznika zagłębiania zmniejsza się poprzez ostrzenie zęba tnącego. ► W związku z tym należy po każdym ostrzeniu

sprawdzić wysokość ogranicznika zagłębiania

► położyć na pile łańcuchowej przymiar kon‐

trolny (1) odpowiedni do podziałki piły łańcu‐ chowej – jeżeli ogranicznik zagłębiania wystaje ponad przymiar, to należy go podpiło‐ wać płaskim pilnikiem do wysokości wskaza‐ nej przez przymiar

Piły łańcuchowe z wygarbionym ogniwem napę‐ dowym (2) – górna część wygarbionego ogniwa napędowego (z oznaczeniami serwisowymi) jest obrabiana jednocześnie z ogranicznikiem zagłę‐ biania zęba tnącego.

Ogranicznik zagłębiania

42 0458-533-5121-E

689BA051 KN

689BA044 KN

689BA052 KN

29 Pielęgnacja i ostrzenie piły łańcuchowej polski

OSTRZEŻENIE

Pozostała część potrójnie wygarbionego lub standardowo wygarbionego ogniwa napędowego nie może być poddana obróbce, ponieważ w przeciwnym razie mogłaby się zwiększyć skłon‐ ność mechanicznej pilarki łańcuchowej do odbi‐ jania.

► zeszlifować ogranicznik zagłębiania do wyso‐

kości wskazanej przez przymiar

OSTRZEŻENIE

Zbyt niskie ograniczniki zagłębiania zwiększają skłonność mechanicznej pilarki łańcuchowej do odbijania.

► położyć na pile łańcuchowej przymiar kon‐

trolny – najwyższy punkt ogranicznika zagłę‐ biania musi się znaleźć w jednej płaszczyźnie z przymiarem kontrolnym

► po zakończeniu ostrzenia należy dokładnie

oczyścić piłę łańcuchową, usunąć wióry i pył szlifierski – poddać piłę łańcuchową intensyw‐ nemu smarowaniu.

► Przed dłuższymi przerwami w eksploatacji

oczyścić łańcuch i przechowywać go w naole‐ jonym stanie

► następnie należy obrobić ukośnie górną połać

ogranicznika zagłębiania równolegle do wybi‐ tego oznaczenia serwisowego (strzałka) – nie należy przy tym zeszlifowywać najwyższego punktu ogranicznika zagłębiania w kierunku do tyłu

Narzędzia ostrzące (wyposażenie specjalne) Podziałka piły łańcuchowej

cal (mm) mm (cal) Numer katalo‐

1/4P (6,35) 3,2 (1/8) 5605 771

Pilnik okrągły ^

pilnik okrągły Prowadnik pil‐

nika Numer katalo‐

gowy

gowy 5605 750

3206

4300

Przymiar Pilnik płaski Zestaw

ostrzący Numer katalo‐ gowy 0000 893 4005

Numer katalo‐ gowy 0814 252 3356

Numer kata‐

logowy

5605 007

1000

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027

3/8 P (9,32) 4,0 (5/32) 5605 772

4006

0.325 (8,25) 4,8 (3/16) 5605 772 4806

3/8 (9,32) 5,2 (13/64) 5605 772

5206

0.404 (10,26)5,5 (7/32) 5605 772 5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

0458-533-5121-E 43

polski 30 Wskazówki dotyczące przeglądów technicznych i konserwacji

Narzędzia ostrzące (wyposażenie specjalne)

1)składający się z prowadnika z pilnikiem okrągłym, pilnikiem płaskim oraz przymiarem kontrolnym

30 Wskazówki dotyczące przeglądów technicznych i konserwacji

Niżej opisane czynności dotyczą pracy urządzenia w normal‐ nych warunkach eksploatacyjnych. W przypadku utrudnio‐ nych warunków pracy (intensywny kurz, przeżywiczenie drewna, drewno egzotyczne itp.) oraz wydłużonego dnia pracy podane poniżej terminy należy odpowiednio skrócić. W przypadku użytkowania sporadycznego terminy te można odpowiednio wydłużyć.

raz na tydzień

raz w roku

raz na miesiąc

w razie usterki

w razie uszkodzenia

w razie potrzeby

przed rozpoczęciem pracy

po każdym zatankowaniu

po zakończeniu pracy lub codziennie

Całe urządzenie Kontrola wizualna (stan,

X X

szczelność) Wyczyszczenie X

Dźwignia gazu, blokada

Sprawdzenie działania X X dźwigni gazu, dźwignia ssania, dźwignia przepustnicy rozru‐ chowej, przełącznik STOP, dźwignia wielofunkcyjna (w zależności od wyposażenia)

Hamulec łańcucha Sprawdzenie działania X X

Ręczna pompka paliwowa (jeśli występuje)

Głowica ssąca/filtr w zbiorniku paliwa

Kontrola przez autoryzowa‐

nego dealera

Kontrola X

Naprawa przez autoryzowa‐

nego dealera

Kontrola X

Wyczyszczenie, wymiana

wkładu filtra

Wymiana X X X Zbiornik paliwa Wyczyszczenie X Zbiornik oleju smarującego Wyczyszczenie X Smarowanie łańcucha Kontrola X Łańcuch piły Sprawdzenie, zwracając

X X uwagę również na stan naostrzenia

Kontrola naprężenia łańcucha X X Naostrzenie X

Prowadnica Kontrola (zużycie, uszkodze‐

X nie)

Wyczyszczenie i obrócenie X Usunięcie zadziorów X

X X

STIHL zaleca korzystanie z usług autoryzowanego dealera STIHL

Przy pierwszym uruchomieniu profesjonalnych pilarek spalinowych (o mocy powyżej 3,4 kW) po

upływie 10 do 20 godzin pracy należy dokręcić śruby podstawy cylindra 44 0458-533-5121-E

31 Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń polski

raz na tydzień

raz w roku

raz na miesiąc

w razie usterki

w razie uszkodzenia

w razie potrzeby

przed rozpoczęciem pracy

Wymiana X X

Koło napędowe Kontrola X Filtr powietrza Wyczyszczenie X X

Wymiana X

Elementy antywibracyjne Kontrola X X

Wymiana przez autoryzowa‐ nego dealera

Dopływ powietrza do obudowy wentylatora

Ożebrowanie cylindra Wyczyszczenie X X X Gaźnik Kontrola biegu jałowego, łań‐

Świeca zapłonowa Regulacja szczeliny iskrowej X

Dostępne śruby i nakrętki (poza śrubami regulacyjnymi)

Wychwytnik łańcucha Kontrola X

Naklejki ostrzegawcze Wymiana X

Wyczyszczenie X X X

cuch nie może się poruszać Wyregulować bieg jałowy,

ewent. zlecić naprawę pilarki autoryzowanemu dealerowi

Wymiana co 100 godz. pracy Dokręcenie

Wymiana X

31 Ograniczanie zużycia eks‐

ploatacyjnego i unikanie uszkodzeń

Stosowanie się do wskazówek niniejszej Instruk‐ cji użytkowania pozwoli uniknąć ponadnormatyw‐ nego zużycia eksploatacyjnego urządzenia oraz uszkodzeń urządzenia.

Użytkowanie, obsługi techniczne oraz przecho‐ wywanie musi się odbywać z taką starannością, jak to opisano w niniejszej Instrukcji obsługi.

STIHL zaleca korzystanie z usług autoryzowanego dealera STIHL

Przy pierwszym uruchomieniu profesjonalnych pilarek spalinowych (o mocy powyżej 3,4 kW) po

upływie 10 do 20 godzin pracy należy dokręcić śruby podstawy cylindra 0458-533-5121-E 45

X X

Za wszystkie szkody jakie wystąpią wskutek nie‐ przestrzegania wskazówek dotyczących bezpie‐ czeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy:

dokonano zmian konstrukcyjnych produktu

–

bez zezwolenia firmy STIHL zastosowano narzędzia lub elementy wyposa‐

–

żenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się, lub nie przedstawiały odpowiedniej jakości użytkowano urządzenie w sposób sprzeczny z

–

jego przeznaczeniem

po każdym zatankowaniu

po zakończeniu pracy lub codziennie

533BA015 KN

polski 32 Zasadnicze podzespoły urządzenia

urządzeniem posługiwano się podczas imprez

–

sportowych czy zawodów wystąpiły szkody będące konsekwencją użyt‐

–

kowania urządzenia z podzespołami niespraw‐ nymi technicznie

elementy amortyzujące systemu antywibracyj‐

–

nego

32 Zasadnicze podzespoły

urządzenia

31.1 Czynności obsługi technicznej

Należy regularnie wykonywać wszystkie czyn‐ ności, które zostały opisane w rozdziale "Wska‐ zówki dotyczące obsługi technicznej i konserwa‐ cji". Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowa‐ nemu dystrybutorowi.

Firma STIHL zaleca wykonywanie obsług okres‐ owych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystry‐ butorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkow‐ nik. Należą do tego między innymi:

uszkodzenia jednostki napędowej, które

–

powstaną w wyniku przeglądów technicznych nie wykonanych we właściwych terminach lub w nieodpowiednim zakresie (np. filtry powie‐ trza i paliwa), niewłaściwa regulacja gaźnika lub niedostateczny stan czystości szczelin dopływu powietrza chłodzącego (szczeliny zasysania powietrza, ożebrowanie cylindra) korozja oraz szkody powstałe wskutek niepra‐

–

widłowego magazynowania uszkodzenia urządzenia w wyniku zastosowa‐

–

nia części zamiennych nieodpowiedniej jakości

31.2 Podzespoły ulegające zużyciu eksploatacyjnemu

Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowa‐ nia, zostać w odpowiednim czasie wymienione. Należą do tego między innymi:

piła łańcuchowa, prowadnica

–

podzespoły układu napędowego (sprzęgło

–

odśrodkowe, bęben sprzęgłowy, piła łańcu‐ chowa) filtry (powietrza, oleju, paliwa)

–

Urządzenie rozruchowe

–

Świeca zapłonowa

–

46 0458-533-5121-E

1 Suwak pokrywy 2 Śruby regulacyjne gaźnika 3 Ręczna pompa paliwowa (system ułatwio‐

nego rozruchu1))

4 Suwak (eksploatacja w okresie letnim/ eks‐

ploatacja w okresie zimowym, tylko MS 211) 5 Hamulec łańcucha 6 Koło łańcuchowe 7 Pokrywa koła napędowego 8 Wychwytnik piły łańcuchowej 9 Napinacz piły łańcuchowej (boczny) 10 Ogranicznik kłowy 11 Prowadnica 12 Piła łańcuchowa Oilomatic 13

Koło napinacza (system szybkiego napinania

piły łańcuchowej) 14

Uchwyt nakrętki skrzydełkowej1) (układ szyb‐

kiego napinania piły łańcuchowej) 15 Korek zbiornika oleju 16 Tłumik 17 Przednia osłona dłoni

33 Dane techniczne polski

18 Przedni uchwyt (rura uchwytu) 19 Nasadka świecy zapłonowej 20 Uchwyt rozrusznika 21 Korek zbiornika paliwa 22 Dźwignia przełącznika wielofunkcyjnego 23 Dźwignia sterowania główną przepustnicą

(gazem) 24 Blokada dźwigni gazu 25 Tylny uchwyt 26 Tylna osłona dłoni # Numer seryjny

33 Dane techniczne

33.1 Zespół napędowy

Jednocylindrowy silnik dwusuwowy STIHL

33.1.1 MS 171, MS 171 C Pojemność skokowa:

Średnica cylindra: 38 mm Skok tłoka: 28 mm Moc wg ISO 7293: 1,3 kW (1,8 KM) przy

Liczba obrotów biegu jało‐

wego:

33.1.2 MS 181, MS 181 C Pojemność skokowa:

Średnica cylindra: 38 mm Skok tłoka: 28 mm Moc wg ISO 7293: 1,5 kW (2,0 KM) przy

Liczba obrotów biegu jało‐

wego:

33.1.3 MS 211, MS 211 C Pojemność skokowa:

Średnica cylindra: 40 mm Skok tłoka: 28 mm Moc wg ISO 7293: 1,7 kW (2,3 KM) przy

Liczba obrotów biegu jało‐

wego:

33.2 Układ zapłonowy

Sterowany elektronicznie zapłon magnetyczny Świeca zapłonowa (odkłó‐

cona)

Odstęp między elektrodami: 0,5 mm

31,8 cm

10000 1/min 2800 1/min

31,8 cm

10000 1/min 2800 1/min

35,2 cm

10000 1/min 2800 1/min

NGK CMR6H

Bosch USR4AC

33.3 Układ zasilania paliwem

Niezależny od położenia roboczego gaźnik mem‐ branowy z wbudowaną pompą paliwową

Pojemność zbiornika paliwa:

270 cm3 (0,27 l)

33.4 Smarowanie łańcucha

Zależna od prędkości obrotowej, automatyczna pompa olejowa z tłokiem obrotowym

Pojemność zbiornika oleju:

265 cm3 (0,265 l)

33.5 Ciężar

W stanie niezatankowanym, bez zestawu tną‐ cego MS 171: 4,3 kg MS 171 C: 4,6 kg MS 181: 4,3 kg MS 181 C: 4,6 kg MS 211: 4,3 kg MS 211 C: 4,6 kg

33.6 Zestaw tnący MS 171, MS 171 C, MS 181, MS 181 C

Faktyczna długość cięcia może być krótsza niż podana długość cięcia.

33.6.1 Prowadnice Rollomatic E Mini Light

Długości cięcia: 30, 35 cm Podziałka: 3/8"P (9,32 mm) Szerokość rowka: 1,1 mm Kółko gwiazdkowe: 7-zębowe

33.6.2 Prowadnice Rollomatic E Mini

Długości cięcia: 30, 35, 40 cm Podziałka: 3/8"P (9,32 mm) Szerokość rowka: 1,1 mm Kółko gwiazdkowe: 7-zębowe

33.6.3 Piła łańcuchowa 3/8" Picco

Picco Micro Mini 3 (61 PMM3) typ 3610 Podziałka: 3/8"P (9,32 mm) Grubość ogniwa napędo‐ wego:

33.6.4 Koło łańcuchowe

6-zębowe do 3/8"P (koło profilowe) Maksymalna prędkość piły łańcu‐ chowej zgodnie z normą ISO 11681: Prędkość łańcucha przy maksy‐ malnej mocy:

1,1 mm

24,8 m/s

18,6 m/s

W zależności od wyposażenia

zgodnie z normą ISO 11681 +/- 50 1/min

0458-533-5121-E 47

polski 34 Organizacja zaopatrzenia w części zamienne

33.7 Zestaw tnący MS 211, MS 211 C

Faktyczna długość cięcia może być krótsza niż podana długość cięcia.

33.7.1 Prowadnice Rollomatic E Light i Rollo‐

matic E

Długości cięcia: 30, 35, 40 cm Podziałka: 3/8"P (9,32 mm) Szerokość rowka: 1,3 mm Kółko gwiazdkowe: 9-zębowe

33.7.2 Piły łańcuchowe 3/8" Picco

Picco Micro 3 (63 PM3) typ 3636 Picco Duro 3 (63 PD3) typ 3612 Picco Super 3 (63 PS3) typ 3616 Podziałka: 3/8"P (9,32 mm) Grubość ogniwa napędo‐

1,3 mm

wego:

33.7.3 Koło łańcuchowe

6-zębowe do 3/8"P (koło profilowe) Maksymalna prędkość piły łańcu‐ chowej zgodnie z normą

24,8 m/s

ISO 11681: Prędkość łańcucha przy maksy‐ malnej mocy:

18,6 m/s

33.8 Wartości hałasu i drgań

Dalsze informacje dot. spełnienia wymagań Wytycznych dla pracodawców Wibracje 2002/44/EG patrz www.stihl.com/vib/

33.8.1 Poziom ciśnienia akustycznego L

odpowiednio do normy ISO 22868

MS 171: 99 dB(A) MS 171 C: 99 dB(A) MS 181: 100 dB(A) MS 181 C: 100 dB(A) MS 211: 100 dB(A) MS 211 C: 100 dB(A)

33.8.2 Poziom mocy akustycznej Lw odpo‐

wiednio do ISO 22868

MS 171: 112 dB(A) MS 171 C: 112 dB(A) MS 181: 112 dB(A) MS 181 C: 112 dB(A) MS 211: 113 dB(A) MS 211 C: 113 dB(A)

33.8.3 Wartość drgań a

odpowiednio do

hv,eq

ISO 22867

Uchwyt lewy Uchwyt

MS 171: MS 171 C: MS 181: MS 181 C:

4,0 m/s 3,5 m/s 3,5 m/s 3,5 m/s

2 2 2 2

prawy 4,5 m/s 3,5 m/s 3,0 m/s 3,0 m/s

peq

2 2 2 2

Uchwyt lewy Uchwyt

MS 211: MS 211 C:

3,5 m/s 3,5 m/s

2 2

3,5 m/s 3,5 m/s

2 2

prawy

Współczynnik K‑poziomu ciśnienia akustycznego i mocy akustycznej wyznaczony wg dyrek‐ tywy 2006/42/WE wynosi 2,5 dB(A), zaś współ‐ czynnik K‑poziomu drgań wyznaczony wg dyrek‐

tywy 2006/42/WE wynosi 2,0 m/s².

33.9 REACH

Skrót REACH oznacza Zarządzenie UE w przed‐ miocie rejestracji, oceny i zezwoleń eksploatacyj‐ nych dla chemikaliów.

Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reach

33.10 Wartość emisji spalin

Wartość CO2 zmierzoną w procedurze homolo‐ gacji typu UE można znaleźć na stronie

www.stihl.com/co2 w danych technicznych pro‐ duktu.

Wartość CO2 została zmierzona na reprezenta‐ tywnym silniku zgodnie ze znormalizowaną

metodą badania w warunkach laboratoryjnych. Nie stanowi ona wyraźnej ani dorozumianej gwa‐ rancji osiągów danego silnika.

Użytkowanie zgodnie z przeznaczeniem i kon‐ serwacja w sposób opisany w niniejszej instrukcji obsługi zapewni spełnienie obowiązujących wymogów dotyczących emisji spalin. Modyfikacje w silniku powodują utratę homologacji.

34 Organizacja zaopatrzenia

w części zamienne

Podczas zamawiania części zamiennych należy podać w zamieszczonej poniżej tabeli nazwę handlową mechanicznej pilarki łańcuchowej, numer maszyny oraz numery prowadnicy i piły łańcuchowej. Ułatwi to zakup nowego zespołu tnącego.

W przypadku prowadnicy i piły łańcuchowej cho‐ dzi o części ulegające zużyciu eksploatacyj‐ nemu. Przy zakupie części zamiennych wystar‐ cza, jeżeli zostanie podana nazwa handlowa mechanicznej pilarki łańcuchowej, numer katalo‐ gowy części oraz jej nazwa.

Nazwa handlowa

Numer fabryczny maszyny

48 0458-533-5121-E

000BA073 KN

35 Wskazówki dotyczące napraw

polski

Numer prowadnicy

Numer piły łańcuchowej

35 Wskazówki dotyczące

napraw

Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zos‐ tały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi.

Firma STIHL radzi zlecanie wykonywania czyn‐ ności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autory‐ zowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostęp‐ nia Informacje techniczne.

Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagro‐ żenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia.

Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy.

Oryginalne części zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniej‐ szych częściach zamiennych znak ten może występować samodzielnie).

36 Utylizacja

W zakresie gospodarki odpadami należy stoso‐ wać się do krajowych przepisów regulujących gospodarkę odpadami.

Produkty STIHL nie należą do odpadków z gos‐ podarstwa domowego. Produkt STIHL, akumula‐ tor, wyposażenie dodatkowe i opakowanie należy utylizować w sposób przyjazny dla środo‐ wiska naturalnego.

Aktualne informacje dotyczące gospodarki odpa‐ dami można uzyskać u autoryzowanego dealera firmy STIHL.

37 Deklaracja zgodności UE

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Niemcy oświadcza na własną odpowiedzialność, że Urządzenie: Pilarka spalinowa

Marka: STIHL Typ: MS 171 MS 171 C MS 171 C-BE MS 181 MS 181 C MS 181 C-BE MS 211 MS 211 C MS 211 C-BE Identyfikacja serii: 1139 Pojemność skokowa wszystkie MS 171:

wszystkie MS 181: wszystkie MS 211:

spełnia odnośne postanowienia dyrek‐ tyw 2011/65/UE, 2006/42/WE, 2014/30/UE oraz 2000/14/WE oraz zostało skonstruowane i wyprodukowane zgodnie z następującymi nor‐ mami w wersji obowiązującej w dniu produkcji:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1 Zmierzony i gwarantowany poziom mocy akus‐

tycznej został wyznaczony zgodnie z dyrektywą 2000/14/WE, załącznik V oraz normą ISO 9207.

Zmierzony poziom mocy akustycznej wszystkie MS 171: 112 dB(A)

wszystkie MS 181: 112 dB(A) wszystkie MS 211: 113 dB(A)

31,8 cm 31,8 cm 35,2 cm

3 3 3

Gwarantowany poziom mocy akustycznej wszystkie MS 171: 114 dB(A)

wszystkie MS 181: 114 dB(A) wszystkie MS 211: 115 dB(A)

Badanie typu WE zostało przeprowadzone przez DPLF

Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363)

0458-533-5121-E 49

polski 37 Deklaracja zgodności UE

Spremberger Straße 1 D-64823 Groß-Umstadt

Numer certyfikacji wszystkie MS 171: K-EG-2009/4442 wszystkie MS 181: K-EG-2009/4446 wszystkie MS 211: K-EG-2009/4444

Przechowywanie dokumentacji technicznej: ANDREAS STIHL AG & Co. KG

Produktzulassung Rok produkcji i numer seryjny są podane na

urządzeniu. Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG z up.

dr Jürgen Hoffmann Dyrektor działu danych, przepisów oraz certyfika‐

cji produktów

50 0458-533-5121-E

37 Deklaracja zgodności UE polski

0458-533-5121-E 51

www.stihl.com

*04585335121E*

0458-533-5121-E

*04585335121E*

0458-533-5121-E

Stihl MS 171, MS 181, MS 211 Instruction Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 171, 181, 211

1.1 Piktogramy

2 Wskazówki dotyczące bezpieczeństwa pracy polski

1.2 Oznaczenie akapitów

1.3 Rozwój techniczny

2.1 Ogólne wskazówki

2.3 Odzież i wyposażenie

2.4 Transport

2.5 Czyszczenie

2.6 Wyposażenie

2.7 Tankowanie

2.8 Przed rozpoczęciem pracy

2.9 Uruchamianie piły silnikowej

2.10 Podczas pracy

2.11 Po zakończeniu pracy

2.12 Przechowywanie

2.13 Drgania

2.14 Obsługa techniczna i naprawy

polski 3 Siły reakcji

3.2 Odbicie wsteczne następuje wtedy, gdy:

3.5 Szarpnięcie do przodu (A)

3.3 Hamulec piły łańcuchowej QuickStop:

polski 4 Technika pracy

3.6 Odbicie (B)

4.1 Cięcie

4.2 Przygotowanie do ścinki

4.3 Podcięcie kierunkowe

4.4 Rzazy w drewnie bielastym

4.5 Podstawowe informacje na temat rzazu ścinającego

4.6 Wybór odpowiedniego rzazu ścinającego

5 Zespół tnący polski

5.1 Osłona piły łańcuchowej

6.1 Wymontowanie koła napędu piły łańcuchowej

6.3 Zakładanie piły łańcuchowej

7.1 Wymontowanie koła napędu piły łańcuchowej

7.2 zamontować tarczę napinacza

7.4 Zakładanie piły łańcuchowej

polski 8 Napinanie piły łańcuchowej (system bocznego napinania piły łańcuchowej)

10 Sprawdzanie napięcia piły łańcuchowej

11.1 STIHL MotoMix

11.2 Przygotowywanie mieszanki paliwowej

11 Paliwo

polski 12 Tankowanie paliwa

11.3 Przechowywanie paliwa

12.1 Przygotowanie urządzenia

12.2 Różne oznakowanie zamknięć zbiornika paliwa

polski 13 Olej do smarowania piły łańcuchowej

14.1 Przygotowanie urządzenia

15 Sprawdzić układ smarowania piły łańcuchowej polski

16 Hamulec piły łańcuchowej

16.1 Blokowanie piły łańcuchowej

16.2 Luzowanie hamulca łańcucha

polski 17 Eksploatacja w warunkach zimowych

17.1 Zasuwka do stosowania w warunkach zimowych (tylko MS 211)

18 Uruchamianie i wyłączanie silnika polski

17.2 Zamontować płytę osłonową

18.1 Pozycje dźwigni przełącznika wielofunkcyjnego

18.2 Regulacja położenia dźwigni przełącznika wielofunkcyjnego

18.3 Pompa paliwowa

18.5 Uruchamianie

18.6 Uruchomić mechaniczną pilarkę łańcuchową

18.7 Po pierwszym zapłonie

18.8 Z chwilą podjęcia pracy przez silnik

18.10 Wyłączanie silnika

18.11 Jeżeli silnik nie podejmuje pracy

polski 19 Wskazówki dotyczące eksploatacji

19.2 Podczas pracy

20 Prawidłowa eksploatacja prowadnicy polski

19.3 Po zakończeniu pracy

21 Pokrywa

21.1 Zdemontować pokrywę

polski 22 System filtrowania powietrza

21.2 Zamontowanie pokrywy

22.3 jednoczęściowy filtr tekstylny (wyposażenie specjalne)

22.1 płyta włókninowa (MS 171)

22.2 jednoczęściowy filtr włókninowy z krawędzią uszczelniającą (MS 181, MS 211)
