STIHL MS 170, 180

Instrucţiuni de utilizare

Cuprins

română

Despre acest manual de utilizare 2 Instrucţiuni de siguranţă şi tehnica

de lucru 3 Garnitura tăietoare 15 Montarea şinei port-lanţ şi lanţului

de fierăstrău (tensionarea frontală a lanţului) 15

Montarea şinei port-lanţ şi lanţului de fierăstrău (tensionare rapidă a

Manual de utilizare originalTipărit pe hârtie albă netratată chimic cu clor.

lanţului) 16 Tensionarea lanţului de fierăstrău

(tensionarea frontală a lanţului) 18 Tensionarea lanţului de fierăstrău

(tensionare rapidă a lanţului) 19 Verificarea tensionării lanţului de

fierăstrău 19 Combustibil 19 Alimentarea cu combustibil 21 Ulei de lubrifiere a lanţului 21 Alimentarea cu ulei de lubrifiere a

lanţului 22 Verificarea lubrifierii lanţului 22 Frâna lanţului 23

În compoziţia cernelurilor intră uleiuri din plante, hârtia este

reciclabilă.

Pornirea / oprirea motorului 24 Instrucţiuni de funcţionare 27 Păstrarea ireproşabilă a şinei port-

lanţ 28 Carcasă 29 Curăţarea filtrului de aer 30 Reglarea carburatorului 30 Grilajul de protecţie contra

scânteilor din toba de eşapament 31 Catalizator pentru gazele de ardere 32

Bujia 32 Şnur demaror 33 Depozitarea utilajului 34 Verificarea şi înlocuirea roţii de lanţ 34 Îngrijirea şi ascuţirea lanţului de

fierăstrău 35 Instrucţiuni de întreţinere şi îngrijire 39 Minimizarea uzurii şi evitarea

pagubelor 41 Componente principale 42 Date tehnice 43 Accesorii speciale 45 Procurarea pieselor de schimb 45 Instrucţiuni pentru reparaţii 45 Colectarea deşeurilor 46 Declaraţie de conformitate UE 46 Certificat de calitate 47

Stimată cumpărătoare, stimate cumpărător,

vă mulţumim că aţi ales un produs de calitate al firmei STIHL.

Acest produs a fost obţinut prin metode moderne de prelucrare, la care s-au adăugat măsuri sporite de asigurare a calităţii. Am depus toate eforturile pentru a ne asigura că acest aparat va corespunde cerinţelor dumneavoastră şi că îl puteţi utiliza fără probleme.

Pentru informaţii cu privire la aparatul dumneavoastră, vă rugăm să vă adresaţi dealerului dvs. sau direct, societăţii noastre de distribuţie.

Al dvs.

Dr. Nikolas Stihl

{

0458-207-5521-B. VA4.C13.

0000000366_015_RO

MS 170, MS 170 C, MS 180, MS 180 C

Acest manual de utilizare este protejat prin legea dreptului de autor. Ne rezervăm toate drepturile, în special dreptul de a multiplica, traduce şi prelucra prin sisteme electronice.

română

Despre acest manual de utilizare

Simboluri

Simbolurile care se găsesc pe aparat, sunt descrise în acest manual de utilizare.

În funcţie de utilaj şi de echiparea acestuia se pot aplica următoarele simboluri.

Rezervor de combustibil; amestec de combustibil din benzină şi ulei de motor

Rezervor pentru ulei de lubrifiere a lanţului; ulei de lubrifiere a lanţului

Blocarea şi eliberarea frânei de lanţ

Frână a mişcării de inerţie

Direcţia de rulare a lanţului

Ematic; reglarea cantităţii uleiului de lubrifiere a lanţului

Tensionarea lanţului de fierăstrău

Ghidajul aerului de aspiraţie: regim de iarnă

Ghidajul aerului de aspiraţie: regim de vară

Încălzirea mânerului

Acţionarea ventilului de decompresiune

Acţionarea pompei manuale de combustibil

Simbolizarea paragrafelor

AVERTISMENT

Avertisment cu privire la pericolul de accident şi rănire, precum şi pericolul unor pagube materiale semnificative.

INDICAŢIE

Avertisment cu privire la avarierea utilajului sau componentelor individuale.

Dezvoltare tehnică

STIHL se preocupă în mod constant de îmbunătăţirea tuturor maşinilor şi utilajelor; prin urmare ne rezervăm

dreptul de a efectua modificări în programul de livrare în ceea ce priveşte forma, tehnologia şi echiparea.

Prin urmare nu pot fi ridicate pretenţii cu privire la informaţiile şi figurile din acest manual de utilizare.

MS 170, MS 170 C, MS 180, MS 180 C

română

Instrucţiuni de siguranţă şi tehnica de lucru

Măsuri speciale de siguranţă se impun în cazul utilizării motofierăstrăului, deoarece acesta funcţionează mai repede decât toporul şi fierăstrăul manual, cu o viteză foarte mare a lanţului iar dinţii tăietori sunt foarte ascuţiţi.

Manualul de utilizare se va citi în întregime cu atenţie înainte de punerea în funcţiune şi se va păstra în siguranţă pentru a fi utilizat ulterior. Nerespectarea instrucţiunilor de utilizare poate duce la grave accidente.

Se vor respecta normele de siguranţă specifice ţării respective, de ex. cele emise de asociaţiile profesionale, casele de asigurări sociale, autorităţile însărcinate cu protecţia muncii şi altele.

La prima întrebuinţare a utilajului: Se solicită vânzătorului sau persoanelor de specialitate explicaţii referitoare la funcţionarea în siguranţă – sau se participă la un curs de instruire.

Minorilor nu le este permisă folosirea motoutilajului – cu excepţia tinerilor peste 16 ani care se instruiesc sub supraveghere.

Copiii, animalele şi persoanele privitoare trebuie să păstreze distanţa.

În cazul neutilizării utilajul se va depozita în aşa fel încât să nu pună în pericol nici o persoană. Motoutilajul se va asigura împotriva accesului neautorizat.

Utilizatorul este responsabil pentru accidentele sau pericolele apărute faţă de alte persoane sau de lucrurile aparţinând acestora.

Motoutilajul va fi înmânat sau împrumutat numai acelor persoane care au cunoştinţe despre modelul respectiv şi utilizarea lui – întotdeauna se va înmâna şi manualul de utilizare.

Întrebuinţarea motoutilajelor cu emisie prin ultrasunete poate fi limitată temporar atât prin hotărâri naţionale, cât şi locale.

Persoanele care întrebuinţează utilajul trebuie să fie odihnite, sănătoase şi în buna formă fizică. În cazul când vi s-a recomandat evitarea solicitării din motive de sănătate, adresaţi-vă unui medic pentru a afla dacă este posibil să se utilizeze aparatul.

Numai pentru purtătorii de by-pass: Sistemul de aprindere al acestui utilaj produce un câmp slab electromagnetic. Nu putem exclude complet influenţa asupra tipurilor individuale de by-pass. Pentru a evita riscurile din punct de vedere al sănătăţii, STIHL vă recomandă să vă adresaţi medicului personal şi fabricantului de by-pass.

După administrarea de alcool, medicamente care influenţează capacitatea de reacţie sau droguri nu este permisă utilizarea utilajului.

Amânaţi lucrul în caz de vreme nefavorabilă (ploaie, zăpadă, gheţă, vânt) – pericol crescut de accidente!

Debitarea se va executa numai pentru lemn şi obiecte din lemn.

Motoutilajul nu se va utiliza în alte scopuri – pericol de accidente!

Se vor utiliza numai uneltele, şinele portlanţ, lanţurile de fierăstrău, roţile de lanţ sau accesoriile care sunt aprobate de STIHL şi destinate acestui motoutilaj sau piese similare din punct de vedere tehnic. Pentru orice nelămurire adresaţivă unui dealer de specialitate. Se vor utiliza numai piese şi accesorii de calitate. În caz contrar apare pericolul accidentării sau avarierii motoutilajului.

Firma STIHL recomandă utilizarea uneltelor, şinelor port-lanţ, lanţurilor de fierăstrău, roţilor de lanţ sau accesoriilor originale STIHL. Datorită caracteristicilor lor acestea sunt optime pentru produs şi corespund cerinţelor utilizatorului.

Asupra utilajului nu se va executa nici o modificare – în caz contrar ar putea fi periclitată siguranţa. STIHL nu îşi poate asuma nici o răspundere pentru leziuni asupra persoanelor şi daunele provocate bunurilor, cauzate de folosirea utilajelor ataşabile neaprobate de STIHL.

Pentru curăţarea utilajului nu întrebuinţaţi aspiratorul de înaltă presiune. Jetul puternic de apă poate avaria componentele utilajului.

Îmbrăcăminte şi echipament

Îmbrăcămintea şi echipamentul se vor purta în conformitate cu prevederile.

MS 170, MS 170 C, MS 180, MS 180 C

română

Îmbrăcămintea trebuie să fie adaptată scopului şi să fie confortabilă. Costumul nu trebuie să fie lejer şi va trebui să deţină protecţie contra tăieturilor – costum combinat, fără manta de lucru.

Nu se poartă îmbrăcăminte care se poate agăţa de lemn, mărăciniş sau de piesele utilajului care se găsesc în mişcare. Nici şaluri, cravată şi bijuterii. Părul lung se va strânge şi proteja (batic, şapcă, cască etc.).

Purtaţi cizme de protecţie – cu protecţie contra tăieturilor, talpă aderentă şi ştaif de oţel.

Purtaţi cască de protecţie – dacă este necesară protecţia împotriva obiectelor căzătoare.

Purtaţi ochelari de protecţie sau mască de protecţie şi o protecţie “personală“ auditivă – de ex. căşti de protecţie auditivă.

Purtaţi mănuşi rezistente.

STIHL oferă un program cuprinzător în privinţa echipamentului personal de protecţie.

Transportarea motofierăstrăului

Întotdeauna blocaţi frâna lanţului şi ataşaţi apărătoarea lanţului – şi în cazul transportului pe distanţe scurte. Suplimentar, în cazul transporturilor pe distanţe mai mari (mai mult de cca. 50 m) opriţi motorul.

Prindeţi motofierăstrăul numai de mânerul tubular – toba fierbinte de eşapament se va ţine la distanţă de corp, şina port-lanţ în spate. Nu atingeţi piesele fierbinţi ale utilajului, în special suprafaţa tobei de eşapament – pericol de ardere!

În vehicule: Motoutilajul se asigură contra răsturnării, stricării şi revărsării combustibilului.

Alimentarea cu combustibil

Benzina este extrem de inflamabilă – menţineţi distanţa faţă de flacără – nu răsturnaţi combustibilul – nu fumaţi.

Înaintea alimentării cu combustibil motorul se opreşte.

Nu alimentaţi atâta timp cât motorul este încă fierbinte – combustibilul se poate revărsa – pericol de incendiu!

Capacul rezervorului se deschide cu atenţie pentru ca suprapresiunea să scadă încet iar combustibilul să nu se reverse.

Alimentarea se va executa numai în spaţii bine aerisite. Dacă s-a revărsat combustibil, curăţaţi imediat motoutilajul

– combustibilul nu trebuie să atingă îmbrăcămintea, altfel aceasta se va schimba imediat.

Motoutilajele pot fi echipate în serie cu diferite tipuri de capace de rezervor.

După alimentare capacul rezervorului se înşurubează cât mai strâns posibil.

Capacul de rezervor cu mâner rabatabil (tip baionetă) se aşează corect, se roteşte până la limită iar mânerul se rabatează.

Astfel se va reduce riscul desfacerii capacului rezervorului din cauza vibraţiei motorului şi revărsării combustibilului.

Atenţie la neetanşeităţi! Dacă se revarsă combustibil, nu porniţi motorul – pericol grav din cauza arsurilor!

Înaintea pornirii

Se verifică starea sigură de funcţionare a utilajului, conform instrucţiunilor – atenţie la capitolul corespunzător din manualul de utilizare:

– frâna de lanţ, apărătoarea frontală

de mână funcţionale

– şina port-lanţ corect montată – lanţul fierăstrăului corect tensionat

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA087 LÄ

– Pârghia de acceleraţie şi blocatorul

pârghiei de acceleraţie uşor accesibile – pârghia de acceleraţie trebuie să se retragă automat în poziţia de mers în gol

– pârghia combinată / comutatorul de

oprire trebuie să fie uşor poziţionabilă pe STOP respectiv 0

– Se verifică locaşul fix al fişei cablului

de aprindere – în cazul când fişa nu este bine fixată pot lua naştere scântei care aprind amestecul combustibil-aer – pericol de incendiu!

– Nu se execută nici o modificare la

dispozitivele de comandă şi siguranţă

– mânerele se menţin curate şi

uscate, se îndepărtează uleiul şi răşina – important pentru dirijarea mai sigură a motofierăstrăului

Utilajul se utilizează numai când se găseşte în stare sigură de funcţionare – pericol de accident!

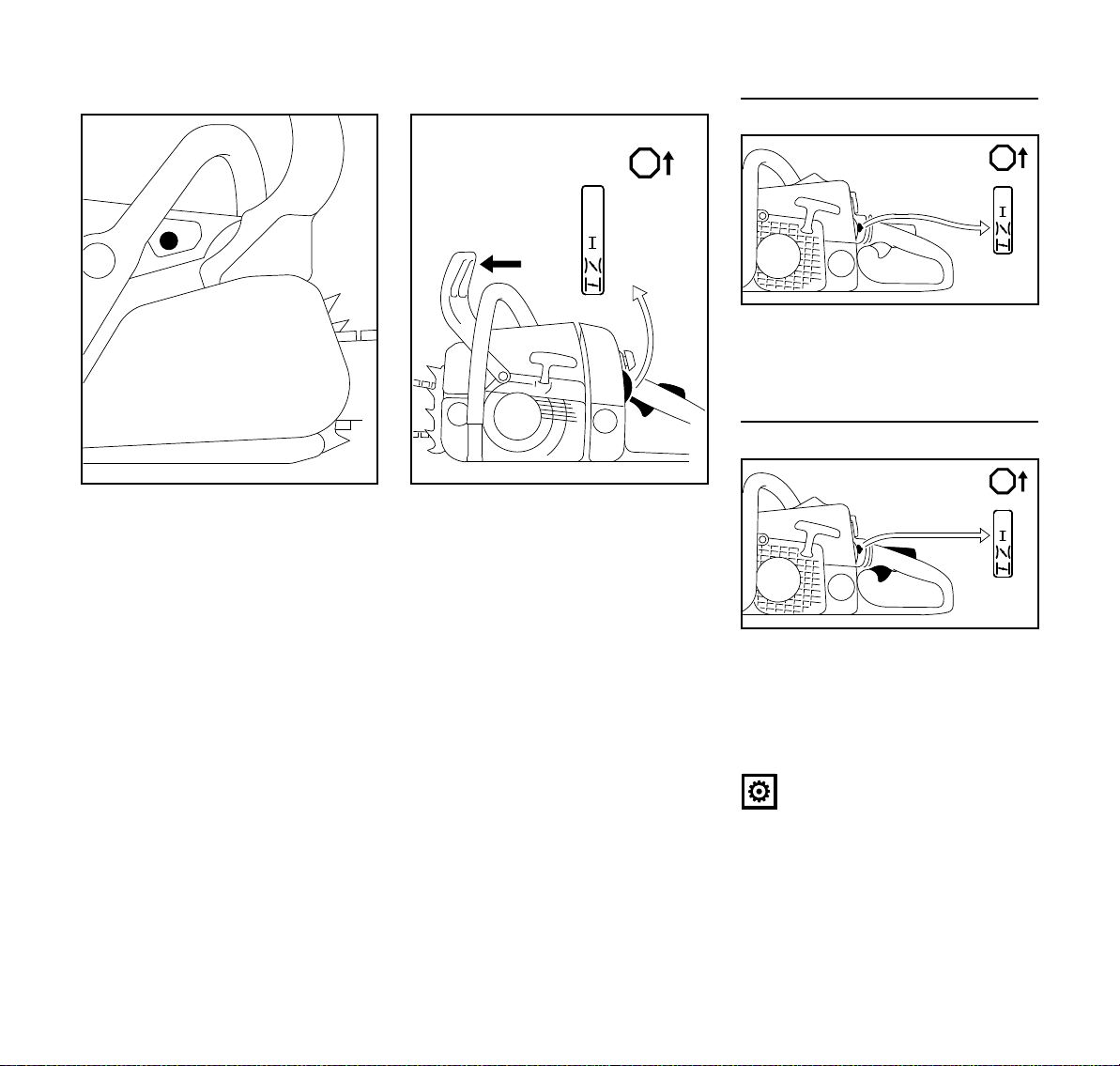

Pornirea motorului

Porniţi la minumum 3 metri depărtare de locul alimentării şi nu în spaţii închise.

Numai pe teren uniform, adoptaţi o poziţie stabilă şi sigură, apucaţi bine motoutilajul – unealta de lucru nu trebuie să atingă nici un obiect şi nici solul, pentru că la pornire acestea pot fi antrenate în mişcare de rotaţie.

Utilajul va fi operat numai de către o singură persoană – în zona de lucru nu trebuie să se găsească alte persoane – nici la pornire.

Înaintea pornirii blocaţi frâna lanţului – din cauza lanţului de fierăstrău rulant pericol de rănire!

Motorul nu se demarează manual – pornirea se va face după cum este descris în manualul de utilizare.

Nu porniţi motofierăstrăul dacă lanţul fierăstrăului se găseşte într-o tăietură.

Prinderea şi dirijarea utilajului

Întotdeauna motofierăstrăul se apucă ferm cu ambele mâini: Mâna dreaptă pe mânerul din spate – chiar şi pentru stângaci. Pentru o dirijare mai sigură, mânerul tubular şi mânerul se apucă ferm cu degetele mari.

În timpul lucrului

Asiguraţi întotdeauna o poziţie sigură şi stabilă.

Opriţi imediat motorul în cazul unui pericol, respectiv în situaţii de urgenţă – poziţionaţi pârghia combinată / comutatorul de oprire pe STOP respectiv 0.

Utilajul va fi utilizat numai de o singură persoană – în zona de lucru nu trebuie să se găsească şi alte persoane.

Utilajul nu se lasă să funcţioneze nesupravegheat.

De îndată ce motorul a pornit: Lanţul fierăstrăului se mişcă în continuare la scurt timp după eliberarea pârghiei de acceleraţie – efect de inerţie.

Atenţie la polei, umezeală, zăpadă, gheaţă, remorci, teren neuniform sau la lemnul proaspăt decojit (scoarţa) – pericol de alunecare!

Atenţie la cioturi de copaci, rădăcini, gropi – pericol de împiedicare!

Nu lucraţi singur – păstraţi permanent o distanţă care să permită alertarea prin strigăte către alte persoane, care să poată interveni în caz de urgenţă.

Este necesară o atenţie mărită şi precauţie la purtarea căştii de protecţie auditivă – percepţia pericolului prin zgomote (ţipete, tonuri de semnalizare etc) este limitată.

Pauzele de lucru trebuie luate la momentele corespunzătoare pentru a evita oboseala şi epuizarea – pericol de accident!

Materialele uşor inflamabile (de ex. şpan de lemn, coajă de copac, iarbă uscată, combustibil) se vor ţine la distanţă de gazele de ardere fierbinţi şi de toba fierbinte de eşapament – pericol de incendiu! Tobele de eşapament cu catalizator pot fi deosebit de fierbinţi.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA036 KN

Motoutilajul produce gaze otrăvitoare de îndată ce motorul este în stare de funcţionare. Aceste gaze sunt inodore şi invizibile şi conţin hidrocarburi nearse şi benzol. Nu lucraţi niciodată cu motoutilajul în spaţii închise sau slab aerisite – chiar şi în cazul maşinilor cu catalizator.

La lucrări în canale, tranşee sau în spaţii strâmte schimbul de aer trebuie să se facă în condiţii optime. Pericol mortal prin intoxicare!

Opriţi de îndată lucrul dacă prezentaţi stări de greaţă, dureri de cap, tulburări de vedere (de ex. câmpul vizual se micşorează), tulburări de auz, ameţeală, scăderea capacităţii de concentrare – aceste simptome pot fi provocate printre altele de concentraţii prea mari de gaze de ardere – pericol de accident!

Praful (de ex. rumeguş), aburii şi fumul care iau naştere în timpul lucrului pot reprezenta un pericol pentru sănătate. În cazul emisiei puternice de praf purtaţi mască de protecţie.

Lanţul fierăstrăului se verifică la intervale regulate, scurte şi imediat dacă sesizaţi vreo modificare:

– opriţi motorul, aşteptaţi până la

oprirea lanţului fierăstrăului

– verificaţi starea şi poziţia fixă – atenţie la gradul de ascuţire

Când motorul funcţionează nu atingeţi lanţul fierăstrăului. În cazul când lanţul fierăstrăului a fost blocate de către un obiect, opriţi imediat motorul – abia apoi îndepărtaţi obiectul – pericol de rănire!

Pentru înlocuirea lanţului fierăstrăului opriţi motorul – pericol de rănire!

Nu fumaţi în timpul utilizării sau în apropierea motoutilajului – pericol de incendiu! Din sistemul de combustibil pot să apară vapori de benzină inflamabili.

În cazul în care motoutilajul a fost supus unei solicitări necorespunzătoare (de ex. prin lovire sau prăbuşire), înainte de a fi folosit în continuare, neapărat se va verifica starea sigură de funcţionare – vezi şi capitolul "Înaintea pornirii". Verificaţi în special etanşeitatea sistemului de combustibil şi funcţionarea dispozitivelor de siguranţă. Dacă utilajul nu garantează funcţionarea în condiţii de siguranţă, se va înceta imediat utilizarea acestuia. În caz de nesiguranţă se va solicita serviciul de asistenţă tehnică.

Atenţie la mersul în gol ireproşabil, pentru ca la eliberarea pârghiei de acceleraţie lanţul fierăstrăului să nu se mai mişte. Verificaţi, respectiv corectaţi reglajul la mers în gol la intervale periodice. Dacă totuşi lanţul fierăstrăului se mişcă la mers în gol, apelaţi la serviciul de asistenţă tehnică.

Forţe de reacţie

Forţele de reacţie cele mai des întâlnite sunt: forţa de recul, de reacţie şi de retragere.

Pericol din cauza forţei de recul

Efectul de recul poate duce la răniri mortale.

În caz de recul (Kickback) fierăstrăul este aruncat brusc şi incontrolabil înspre utilizator.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA257 KN

001BA037 KN

001BA038 KN

Efectul de reculul apare, de ex. în cazul când

– se atinge involuntar în zona

superioară a vârfului şinei cu lanţul fierăstrăului lemnul sau un obiect fix – de ex. când la tăierea ramurilor se atinge accidental o altă ramură

– lanţul fierăstrăului de la vârful şinei

se prinde în tăietură

Frâna lanţului QuickStop: Cu ajutorul acesteia în anumite situaţii

se reduce pericolul de rănire – reculul propriu-zis nu poate fi evitat. La eliberarea frânei lanţul ajunge într-o fracţiune de secundă în stare de repaus – vezi capitolul "Frâna de lanţ" din acest manual de utilizare.

Reducerea pericolului efectului de recul – printr-un mod de lucru precaut,

corect

– fierăstrăul se ţine cu ambele mâini şi

se apucă ferm

– se debitează numai la acceleraţie

maximă

– vârful şinei se ţine sub observaţie – nu secţionaţi cu vârful şinei

– se acordă atenţie ramurilor mici,

flexibile, copacilor scunzi şi puieţilor – lanţul fierăstrăului s-ar putea prinde în ele

– nu se debitează niciodată mai multe

ramuri simultan

– nu vă aplecaţi prea mult în timpul

lucrului

– nu efectuaţi tăieri la nivel mai înalt

decât înălţimea umărului

– şina se introduce cu deosebită

atenţie în tăietura începută

– când sunteţi sigur pe această

tehnică de lucru, efectuaţi numai "împungeri"

– atenţie la poziţia trunchiului şi la

forţele din tăietură, care ar putea prinde lanţul fierăstrăului

– lucraţi numai cu lanţul de fierăstrău

corect ascuţit şi întins – distanţa între limitatorii de adâncime să nu fie prea mare

– utilizaţi lanţuri de fierăstrău cu

reducerea efectului de recul precum şi şine port-lanţ cu capete mici de şină

Retragerea (A)

Dacă la debitarea cu partea inferioară a şinei port-lanţ – tăietura frontală – lanţul fierăstrăului se prinde sau atinge un obiect fix din interiorul lemnului, motofierăstrăul poate fi atras către trunchi – pentru evitarea impactului atenţie la poziţionarea sigură a opritorului gheară.

Reacţia (B)

Dacă la debitarea cu partea superioară a şinei port-lanţ – tăietura cu reversul – lanţul fierăstrăului se prinde sau atinge un obiect fix din interiorul lemnului, motofierăstrăul poate fi atras în direcţia utilizatorului – pentru evitare:

– nu prindeţi partea superioară a şinei

port-lanţ

– nu răsuciţi şina port-lanţ în tăietură

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA082 KN

001BA033 KN

Acordaţi atenţie maximă

– cortinelor agăţate – trunchiurilor care în cazul căderii

nefavorabile printre alţi copaci se

pot găsi sub tensiune – în cazul lucrului pe vânt puternic În aceste cazuri nu lucraţi cu

motofierastraul – ci utilizaţi sisteme de tracţiune, troliul cu frânghie sau remorcherul.

Se degajează zona de trunchiurile libere şi tăiate. Lucraţi cât mai mult posibil în spaţii degajate.

Lemnul mort (lemn uscat, putred sau mort) reprezintă un pericol sporit şi greu de evaluat. Sesizarea pericolului este dificilă sau imposibilă. Utilizaţi elemente auxiliare precum troliul sau remorcherul.

La debitări în apropierea străzilor, liniilor de transport, reţelelor electrice etc. lucraţi cu deosebită precauţie. Dacă este necesar informaţi poliţia, companiile de electricitate, de alimentare sau de transporturi.

Debitarea

Nu lucraţi cu poziţia de pornire. În această poziţie turaţia motorului nu este reglabilă.

Lucraţi calm şi precaut – numai în condiţii de bună vizibilitate şi cu lumină suficientă. Evitaţi pericolul pentru cei din jur – lucraţi cu atenţie.

Utilizaţi pe cât posibil şine port-lanţ scurte: lanţul fierăstrăului, şina port-lanţ şi roata lanţului trebuie să se potrivească una cu alta şi cu motofierăstrăul.

În zona de basculare a lanţului de fierăstrău nu trebuie să se găsească nici o parte a corpului.

Motofierăstrăul se extrage din lemn în timp ce lanţul de fierăstrău se află în mişcare.

Motofierăstrăul se utilizează numai pentru debitare – nu pentru înălţarea sau înlăturarea ramurilor sau rădăcinilor.

Ramurile care atârnă liber nu se separă de jos.

Atenţie la tăierea aşchiilor de lemn – pericol de rănire datorită bucăţilor de lemn fragmentate!

Nu permiteţi atingerea motofierăstrăului de corpurile străine: Pietrele, cuiele etc. pot fi antrenate în mişcare şi avaria lanţul fierăstrăului – motofierăstrăul se va defecta.

Poziţionaţi-vă întotdeauna deasupra sau în partea laterală a trunchiului sau copacului aflat în poziţie orizontală. Atenţie la trunchiurile care se pot rostogoli.

În cazul lucrului la altitudine: – utilizaţi întotdeauna platforma de

lucru

– nu lucraţi niciodată stând pe o scară

sau în copac

– nu lucraţi în locuri instabile – nu lucraţi peste înălţimea umărului – niciodată cu o singură mână

Motofierăstrăul se aduce în secţiune accelerat la maxim şi opritorul-gheară se poziţionează ferm – abia apoi se efectuează debitarea.

Nu lucraţi fără opritorul-gheară, fierăstrăul poate împinge utilizatorul în faţă. Asiguraţi-vă întotdeauna că opritorul-gheară este bine fixat.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA088 LÄ

1 1

001BA040 KN

45°

La capătul tăieturii motofierăstrăul nu mai este sprijinit în crestătură prin garnitura tăietoare. Utilizatorul trebuie să preia forţa greutăţii utilajului – pericol de pierdere a controlului!

Debitarea

Debitarea poate fi executată numai de către persoane special instruite. Persoanele neexperimentate în utilizarea motofierăstrăului nu trebuie să execute debitări sau emondări – pericol sporit de accidente!

Respectaţi normativele locale specifice pentru tehnica de debitare.

În zona în care se debitează vor staţiona numai persoanele care se ocupă cu debitarea.

Asiguraţi-vă că nimeni nu va fi pus în pericol de copacul aflat în cădere – strigătele de atenţionare pot fi acoperite de zgomotul motorului.

Astfel acordaţi atenţie:

– înclinării naturale a copacului – direcţiei neobişnuite de dezvoltare a

ramurilor, creşterilor asimetrice, defectelor din lemn

– direcţiei şi vitezei vântului – nu

debitaţi pe vânt puternic

– direcţiei de agăţare – copacilor din vecinătate – aglomerărilor de zăpadă – luaţi în considerare starea de

sănătate a copacului – atenţie specială la defecte ale trunchiului sau la existenţa lemnului mort (lemn uscat, putred sau mort)

– stabiliţi căi de evacuare pentru

fiecare lucrător – la cca. 45° prin spate

– curăţaţi căile de evacuare, înlăturaţi

obstacolele

– păstraţi uneltele şi utilajele la o

distanţă de siguranţă – însă nu pe căile de evacuare

– la debitări poziţionaţi-vă numai în

partea laterală a copacului aflat în cădere şi retrageţi-vă numai pe calea de evacuare

– în cazul înclinării abrupte, stabiliţi

căi de evacuare paralele cu înclinarea

– la retragere, atenţie la ramurile în

cădere şi ţineţi sub observaţie coroana

Pregătirea zonei de lucru din jurul trunchiului

– curăţaţi zona de lucru din jurul

trunchiului de ramuri, mărăciniş şi obstacole – toţi lucrătorii trebuie să adopte o poziţie sigură

– curăţaţi temeinic baza trunchiului

(de ex. cu toporul) – nisipul, pietrele şi alte corpuri străine tocesc lanţul fierăstrăului

Distanţa până la următorul post de lucru trebuie să fie de minim 2 1/2 lungimi de copac

Stabilirea direcţiei de cădere şi căilor de evacuare

Alegeţi zone degajate în care copacul poate să cadă.

MS 170, MS 170 C, MS 180, MS 180 C

A Direcţia de cădere B Căi de evacuare

română

001BA146 KN

001BA153 KN

001BA143 KN

001BA150 KN

– eliminaţi rădăcinile mari crescute: în

primul rând rădăcina cea mai mare

– se taie mai întâi vertical, apoi

orizontal – numai când lemnul este

sănătos

Efectuarea crestăturii

La tăierea crestăturii direcţia de cădere poate fi controlată cu ajutorul liniei de ghidare de pe carcasa apărătoare şi carcasa ventilatorului.

La efectuarea crestăturii poziţionaţi motofierăstrăul în aşa fel încât linia de ghidare să fie îndreptată exact pe direcţia în care trebuie să cadă copacul.

Există mai multe posibilităţi de tăieturi succesive orizontale şi oblice – respectaţi normativele specifice locale pentru tehnica de debitare.

Crestătura (C) determină direcţia de cădere.

STIHL vă recomandă următoarele procedee:

N efectuaţi tăierea în plan orizontal –

veţi controla direcţia de cădere cu ajutorul liniei de ghidare

N efectuaţi tăierea oblică la cca. 45° N verificaţi crestătura – dacă este

necesar ajustaţi crestătura Important: – crestătura trebuie să se găsească

în unghi drept faţă de direcţia de

cădere

– cât mai aproape posibil de sol – secţionaţi aprox. 1/5 până la 1/3 din

diametrul trunchiului

Crestăturile mici

La lemnul cu fibre lungi crestăturile mici împiedică sfâşierea lemnului la căderea trunchiului – se secţionează pe ambele părţi ale trunchiului la înălţimea bazei crestăturii cu aprox. 1/10 din diametrul trunchiului – la trunchiuri mai groase crestătura se efectuează de cel mult lăţimea şinei port-lanţ.

Dacă lemnul nu este sănătos renunţaţi la crestăturile mici.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA144 KN

001BA145 KN

001BA147 KN

Debitarea propriu-zisă

Înainte de a începe debitarea avertizaţi strigând "Atenţie!".

N secţiunea la debitare (D) trebuie să

fie puţin mai înaltă decât tăietura orizontală a crestăturii

– perfect orizontal – între secţiunea de debitare şi

crestătură trebuie să rămână o porţiune de cca. 1/10 din diametrul trunchiului = porţiunea de rupere

Introduceţi la timp pene în secţiunea de debitare – numai pene din lemn, metal uşor sau material plastic – nu utilizaţi pene din oţel. Penele din oţel avariază lanţul fierăstrăului şi pot provoca efect de recul.

Porţiunea de rupere (E) se comportă ca o balama care conduce copacul la sol.

– nu schimbaţi direcţia secţiunii de

debitare – în caz contrar direcţia de

cădere se abate de la cea prevăzută

– pericol de accident! – la trunchiuri putrede asiguraţi o

porţiune de rupere mai mare Înaintea căderii copacului neapărat

strigaţi a doua oară "Atenţie!".

La trunchiuri subţiri: secţionare simplă

N Se aşează opritorul-gheară în

spatele porţiunii de rupere. Motofierăstrăul se basculează în jurul acestui punct – numai până la porţiunea de rupere – astfel opritorul-gheară rulează pe trunchi.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA148 KN

001BA179 KN

La trunchiuri groase: secţionare cu retragere

Efectuaţi secţionarea cu retragere (secţionare în mai multe sectoare) dacă diametrul trunchiului este mai mare decât lungimea de tăiere a motofierăstrăului.

1. Prima secţionare Vârful şinei port-lanţ trece prin lemn

în spatele porţiunii de rupere – motofierăstrăul se poziţionează perfect orizontal şi se basculează cât mai mult posibil – opritorulgheară se utilizează ca punct de rotaţie – motofierăstrăul se retrage cât mai puţin posibil.

2. la retragerea pentru următoarea secţiune şina port-lanţ se lasă complet în tăietură pentru evitarea secţionării neuniforme – se poziţionează din nou opritorulgheară etc.

3. introduceţi pana (3)

4. ultima secţionare: motofierăstrăul se poziţionează ca la secţionarea simplă – nu se taie porţiunea de rupere!

Tehnici speciale de secţionare Împungerea şi secţionarea miezului

necesită instruire şi experienţă. Împungerea

– la tăierea cortinelor – la tăieri de descongestionare – la bricolaje

N se utilizează lanţ de fierăstrău cu

efect scăzut de recul şi se procedează cu deosebită precauţie

1. şina port-lanţ se aşează cu partea inferioară a vârfului – nu cu partea superioară – pericol de recul! Debitaţi până când şina pătrunde la o lăţime dublă în trunchi

2. basculaţi încet în poziţia de împungere – pericol de recul sau de reacţiune!

3. efectuaţi împungerea cu atenţie – pericol de reacţiune!

Secţionarea miezului

– dacă diametrul trunchiului este mai

mare decât dublul lungimii şinei

– dacă la trunchiuri deosebit de

groase rămâne o bucată de miez

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA151 KN

001BA152 KN

001BA189 KN

– la copacii care se debitează cu

dificultate (stejari, fagi), pentru a se păstra direcţia exactă de cădere şi pentru ca miezul dur să nu se sfâşie

– la foioase, pentru a elimina

tensiunea existentă în trunchi şi pentru a împiedica fragmentarea lemnului din trunchi

N împungeţi cu atenţie în crestătură –

pericol de reacţiune! – apoi basculaţi în direcţia săgeţii

Emondarea

Operaţiunea de emondare se va efectua numai de către persoane calificate şi instruite. Persoanele fără experienţă în lucrul cu motofierăstrăul nu trebuie să efectueze debitări şi nici emondări – pericol sporit de accidente!

– utillizaţi lanţuri de fierăstrău cu efect

scăzut la recul

– sprijiniţi motofierăstrăul cât mai mult

posibil

– nu efectuaţi emondarea şezând pe

trunchi

– nu secţionaţi cu vârful şinei – atenţie la ramurile care se găsesc

sub tensiune

– nu se debitează niciodată mai multe

ramuri simultan

Debitarea lemnului subţire

– utilizaţi dispozitive de fixare stabile

şi rezistente – capra de montaj

– lemnul nu se fixează cu piciorul – nu se permite prezenţa altor

persoane care să apuce lemnul, nici să asiste în alt fel

Lemn poziţionat orizontal sau vertical, aflat sub tensiune

Se va respecta neapărat succesiunea corectă a secţionărilor (mai întâi partea comprimată (1), apoi partea tensionată (2)), în caz contrar motofierăstrăul s-ar putea prinde sau ar acţiona sub recul – pericol de rănire!

La secţiunea de separare de jos în sus (tăietura de revers) – pericol de recul!

INDICAŢIE

La lemnul aşezat orizontal nu atingeţi zona secţiunii cu solul – în caz contrar sar avaria lanţul fierăstrăului.

Tăierea longitudinală

Tehnica de debitare fără utilizarea opritorului-gheară – pericol de retragere – şina port-lanţ se poziţionează pe cât posibil în unghi întins – se procedează cu precauţie – pericol crescut de recul!

MS 170, MS 170 C, MS 180, MS 180 C

N practicaţi o tăietură de detensionare

în partea comprimată (1)

N practicaţi o tăietură de separare în

partea tensionată (2)

Vibraţii

O perioadă mai îndelungată de utilizare a motoutilajului poate duce la afecţiuni ale circulaţiei periferice a mâinilor induse de vibraţii ("boala degetelor albe").

română

Nu se poate stabili o durată general valabilă de utilizare deoarece aceasta depinde de mai mulţi factori de influenţă.

Durata de utilizare este prelungită prin: – Protecţia mâinilor (mănuşi

călduroase) – Pauze Durata de utilizare este scurtată prin: – tendinţă specială spre afecţiuni

circulatorii (caracteristici: adeseori

degete reci, tremurături)

– temperaturi exterioare scăzute – intensitatea forţei cu care se prinde

utilajul (o forţă prea mare împiedică

circulaţia periferică) În cazul unei utilizări periodice, de lungă

durată a motoutilajului şi la apariţia repetată a semnelor caracteristice (de ex. tremurături ale degetelor) se recomandă un consult medical.

Întreţinere şi reparaţii

Executaţi întreţinerea motoutilajului la intervale periodice. Se vor efectua numai lucrările de întreţinere şi reparaţii descrise în manualul de utilizare. Toate celelalte lucrări vor fi executate de către serviciul de asistenţă tehnică.

Pentru executarea lucrărilor de întreţinere şi reparaţii, STIHL vă recomandăm să vă adresaţi serviciului de asistenţă tehnică STIHL. Serviciile de asistenţă tehnică STIHL sunt instruite la intervale periodice de timp şi vă pot pune la dispoziţie documentaţia tehnică necesară.

Utilizaţi numai piese de schimb de înaltă calitate. În caz contrar apare pericolul accidentării sau avarierii motoutilajului. Pentru orice nelămurire adresaţi-vă unui serviciu de asistenţă tehnică.

STIHL vă recomandă utilizarea pieselor de schimb originale STIHL. Datorită caracteristicilor lor acestea sunt optime pentru produs şi corespund cerinţelor utilizatorului.

Pentru reparare, întreţinere şi curăţare întotdeauna motorul se opreşte – pericol de rănire! – Excepţie: reglarea carburatorului şi regimului de mers în gol.

Dacă fişa cablului de aprindere este scoasă sau bujia este deşurubată, motorul se pune în mişcare cu demarorul numai când cursorul combinat / comutatorul de oprire este poziţionat pe STOP respectiv 0 – pericol de incendiu din cauza scânteilor din exteriorul cilindrului.

Nu executaţi lucrări de întreţinere asupra motoutilajului şi nici nu-l depozitaţi în apropiere de flacără deschisă – din cauza carburantului pericol de incendiu!

Verificaţi la intervale periodice etanşeitatea capacului de rezervor.

Utilizaţi numai bujii noi, aprobate de STIHL – vezi "Date Tehnice".

Verificaţi cablul de aprindere (izolaţie ireproşabilă, conexiune stabilă).

Verificaţi starea ireproşabilă a tobei de eşapament.

Nu lucraţi cu toba de eşapament defectă sau fără toba de eşapament – pericol de incendiu! – perturbarea auzului!

Nu atingeţi toba de eşapament fierbinte – pericol de ardere!

Starea elementelor antivibraţii influenţează comportamentul la vibraţii – controlaţi elementele antivibraţii la intervale periodice.

Verificaţi reţinătorul de lanţ – dacă este avariat înlocuiţi-l.

opriţi motorul

– pentru verificarea tensiunii în lanţ – pentru retensionarea lanţului – pentru înlocuirea lanţului – pentru eliminarea avariilor

Respectaţi instrucţiunile de ascuţire – pentru mânuirea sigură şi corectă a lanţului fierăstrău şi şinei port-lanţ, starea acestora trebuie să fie întotdeauna ireproşabilă, lanţul fierăstrău corect ascuţit, tensionat şi bine lubrifiat.

Înlocuiţi la timp lanţul fierăstrău, şina port-lan şi roata lanţului.

Verificaţi la intervale periodice starea ireproşabilă a tamburului de ambreiaj.

Combustibilul şi uleiul de lubrifiere a lanţului se vor păstra numai în recipiente speciale şi inscripţionate. Evitaţi contactul direct al pielii cu benzina, nu inspiraţi vaporii de benzină – pericol pentru sănătate!

În caz de avariere a lanţului de fierăstrău, opriţi imediat motoutilajul – pericol de rănire! Solicitaţi asistenţă tehnică de specialitate – nu utilizaţi motoutilajul până când nu se remediază avaria, vezi capitolul "Frâna lanţului".

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA248 KN

001BA244 KN

143BA034 KN

207BA009 KN

Garnitura tăietoare

STIHL este singurul fabricant cu producţie proprie de motofierăstraie, şine port-lanţ, lanţuri de fierăstrău şi roţi de lanţ.

Lanţul de fierăstrău, şina port-lanţ şi roata lanţului formează garnitura tăietoare.

Garnitura tăietoare oferită în programul de livrare este adaptată motofierăstrăului în condiţii optime.

– Diviziunea (t) lanţului de

fierăstrău (1), roţii de lanţ şi stelei de

întoarcere a şinei port-lanţ

Rollomatic trebuie să corespundă – Grosimea elementului de

transmisie (2) al lanţului de

fierăstrău (1) trebuie să corespundă

lăţimii canalului şinei port-lanţ (3) La împerecherea unor componente

nepotrivite garnitura tăietoare se poate deteriora ireparabil chiar şi la scurt timp de la punerea în funcţiune.

Apărătoare de lanţ

Programul de livrare include o apărătoare de lanţ corespunzătoare garniturii tăietoare.

Dacă la un motofierăstrău se utilizează şine port-lanţ de lungimi diferite, întotdeauna se va întrebuinţa o apărătoare de lanţ corespunzătoare, care să acopere în întregime şina portlanţ.

Pe apărătoarea lanţului este imprimată informaţia cu privire la lungimea şinelor port-lanţ corespunzătoare.

Montarea şinei port-lanţ şi lanţului de fierăstrău (tensionarea frontală a lanţului)

Demontarea capacului roţii de lanţ

N desfaceţi piuliţele şi extrageţi

capacul roţii de lanţ

N rotiţi spre stânga şurubul (1) până

când piuliţa de tensionare (2) se poziţionează la stânga degajării carcasei

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA186 KN

143BA003 KN

207BA010 KN

2310BA013 KN

2310BA014 KN

Eliberarea frânei de lanţ

N trageţi apărătoarea de mână în

direcţia mânerului tubular până

când se aude un clinchet specific –

frâna lanţului este eliberată

Aşezarea lanţului de fierăstrău

N poziţionaţi şina port-lanţ peste

şuruburi (1) – muchiile tăietoare ale lanţului de fierăstrău trebuie să fie îndreptate spre dreapta

N poziţionaţi alezajul de fixare (2)

peste fusurile cursorului de tensionare – simultan aşezaţi lanţul fierăstrăului peste roata lanţului (3)

N şurubul (4)se roteşte spre dreapta

până când lanţul fierăstrăului mai face o mică săgeată în partea de jos – şi nasurile elementelor de transmisie pătrund în canelura şinei

N aşezaţi la loc capacul roţii de lanţ –

şi strângeţi piuliţele uşor manual

N în continuare: vezi capitolul

"Tensionarea lanţului de fierăstrău"

Montarea şinei port-lanţ şi lanţului de fierăstrău (tensionare rapidă a lanţului)

Demontarea capacului roţii de lanţ

N rabataţi mânerul (1) în exterior

(până se fixează)

N rotiţi piuliţa fluture (2) la stânga

până când nu mai rămâne fixată în capacul roţii lanţului (3)

N demontaţi capacul roţii de lanţ (3)

Ataşarea şaibei de tensionare

AVERTISMENT

Puneţi-vă mănuşile de protecţie – pericol de rănire din cauza dinţilor ascuţiţi.

N poziţionaţi lanţul fierăstrăului –

începeţi de la vârful şinei

N scoateţi şi rotiţi şaiba de

tensionare (1)

MS 170, MS 170 C, MS 180, MS 180 C

română

2310BA015 KN

2310BA016 KN

2310BA017 KN

001BA186 KN

181BA012 KN

181BA013 KN

N desfaceţi şurubul (2)

N poziţionaţi şaiba de tensionare (1)

lângă şina port-lanţ (3)

Eliberarea frânei de lanţ

N trageţi apărătoarea de mână în

direcţia mânerului tubular până când se aude un clinchet specific – frâna lanţului este eliberată

Aşezarea lanţului de fierăstrău

N poziţionaţi lanţul fierăstrăului –

începeţi de la vârful şinei – atenţie la poziţia şaibei de tensionare şi muchiilor tăietoare

N rotiţi şaiba de tensionare (1) spre

dreapta până la limită

N rotiţi şina port-lanţ în aşa fel încât

şaiba de tensionare să fie îndreptată către utilizator

N aşezaţi lanţul fierăstrăului peste

roata lanţului (2)

N împingeţi şina port-lanţ peste

şurubul de îmbinare (3), capul şurubului trebuie să pătrundă în gaura longitudinală

N poziţionaţi şi strângeţi şurubul (2)

MS 170, MS 170 C, MS 180, MS 180 C

AVERTISMENT

Puneţi-vă mănuşile de protecţie – pericol de rănire din cauza dinţilor ascuţiţi.

română

135BA011 KN

2310BA018 KN

143BA045 KN

N ghidaţi elementul de transmisie în

canelura şinei (vezi săgeata) şi rotiţi

la stânga şaiba de tensionare până

la limită N poziţionaţi capacul roţii lanţului

împingând nasurile de ghidare în

orificiile carcasei motorului

La poziţionarea capacului roţii de lanţ dinţii roţii de tensionare şi şaibei de tensionare trebuie să se întrepătrundă, dacă este necesar

N rotiţi puţin roata de tensionare (4)

până când capacul roţii de lanţ permite împingerea completă în carter

N rabataţi mânerul (5) în exterior

(până se fixează)

N poziţionaţi piuliţa fluture şi strângeţi

uşor

N în continuare: vezi capitolul

"Tensionarea lanţului de fierăstrău"

Tensionarea lanţului de fierăstrău (tensionarea frontală a lanţului)

Pentru tensionarea ulterioară în timpul funcţionării:

N Oprirea motorului N desfaceţi piuliţa N ridicaţi şina port-lanţ de la vârful

şinei

N cu ajutorul şurubelniţei rotiţi la

dreapta şurubul (1) până când lanţul fierăstrăului se aşează pe partea inferioară a şinei

N ridicaţi în continuare şina port-lanţ şi

strângeţi ferm piuliţele

N în continuare: vezi capitolul

"Verificarea tensionării lanţului de fierăstrău"

Un lanţ nou de fierăstrău trebuie tensionat mai des decât unul care se găseşte de mult timp în funcţionare!

N Tensiunea în lanţ se verifică des –

vezi capitolul "Instrucţiuni de funcţionare"

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA112 KN

143BA007 KN

Tensionarea lanţului de fierăstrău (tensionare rapidă a lanţului)

Pentru tensionarea ulterioară în timpul funcţionării:

N Oprirea motorului N rabataţi în exterior mânerul piuliţei

fluture şi desfaceţi piuliţa N rotiţi şaiba de tensionare (1) spre

dreapta până la limită N strângeţi ferm manual piuliţa

fluture (2) N rabataţi în interior mânerul piuliţei

fluture N în continuare: vezi capitolul

"Verificarea tensionării lanţului de

fierăstrău" Un lanţ nou de fierăstrău trebuie

tensionat mai des decât unul care se găseşte de mult timp în funcţionare!

N Tensiunea în lanţ se verifică des –

vezi capitolul "Instrucţiuni de

funcţionare"

Verificarea tensionării lanţului de fierăstrău

N Oprirea motorului N puneţi-vă mănuşile de protecţie N Lanţul fierăstrăului trebuie să se

aşeze pe partea inferioară a şinei port-lanţ – şi să permită tragerea manuală prin partea de deasupra şinei port-lanţatunci când frâna lanţului este eliberată

N dacă este necesar, executaţi o

corecţie a tensionării lanţului de fierăstrău

Un lanţ nou de fierăstrău trebuie tensionat mai des decât unul care se găseşte de mult timp în funcţionare.

N Tensiunea în lanţ se verifică des –

vezi capitolul "Instrucţiuni de funcţionare"

Combustibil

Motorul va funcţiona cu un amestec de carburant format din benzină şi ulei de motor.

AVERTISMENT

Evitaţi contactul direct al pielii cu combustibilul şi inhalarea vaporilor de combustibil.

MotoMix STIHL

STIHL vă recomandă utilizarea MotoMix STIHL. Acest carburant mixt nu conţine benzol, plumb, se caracterizează printro cifră octanică ridicată şi oferă întotdeauna raportul de amestec corect.

MotoMix STIHL este un amestec destinat duratei maxime de viaţă a motorului şi conţine ulei STIHL de motor în doi timpi HP Ultra.

MotoMix nu este disponibil pe toate pieţele.

Mixarea combustibilului

INDICAŢIE

Substanţele combustibile necorespunzătoare sau un raport de amestec care se abate de la norme pot duce la avarii serioase ale grupului motor. Benzina sau uleiul de motor de calitate inferioară pot avaria motorul, garniturile, conductele şi rezervorul de combustibil.

MS 170, MS 170 C, MS 180, MS 180 C

română

Benzina Întrebuinţaţi numai benzină de calitate

cu o cifră octanică de minimum 90 ROZ – cu sau fără plumb.

Utilajele cu catalizator pentru gazele de ardere vor funcţiona cu benzină fără plumb.

INDICAŢIE

Dacă rezervorul se alimentează de mai multe ori cu benzină cu plumb eficienţa catalizatorului se poate reduce semnificativ.

Benzina cu o proporţie de alcool mai mare de 10% poate cauza la avarieri în funcţionare la motoarele cu carburatoare reglabile manual şi, prin urmare, nu se va utiliza la aceste motoare.

Motoarele cu M-Tronic furnizează putere completă cu o benzină cu până la 25% proporţia de alcool (E25).

Ulei de motor Utilizaţi numai ulei de calitate pentru

motor în doi timpi – ideal ulei STIHL de motor în doi timpi HP, HP Super sau HP Ultra, care sunt în mod optim adaptate motoarelor STIHL. Randamentul maxim şi durata de viaţă a motorului sunt garantate de HP Ultra.

Uleiurile de motor nu sunt disponibile pe toate pieţele.

La motoutilajele cu catalizator pentru gazele de ardere la prepararea amestecului de carburant se va folosi numai ulei pentru motor în doi timpi STIHL 1:50.

Raport de amestec la ulei STIHL de motor în doi timpi 1:50;

1:50 = 1 parte Öl + 50 părţi benzină

Exemple

Cantitatea de benzină

litru litru (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N Intr-o canistră specială de

combustibil mai întâi se introduce uleiul de motor, apoi se adaugă benzina şi se amestecă temeinic

Depozitarea amestecului de combustibil

Depozitarea se face numai în recipiente speciale pentru combustibili, în locuri uscate, răcoroase şi sigure, fără a fi expuse la lumină şi soare.

Amestecul de combustibil se alterează – mixaţi numai necesarul pentru câteva săptămâni. Nu depozitaţi amestecul de combustibil mai mult de 3 luni. Dacă este expus la lumină, soare, temperaturi scăzute sau ridicate amestecul de combustibil poate deveni mai rapid inutilizabil.

N Înaintea alimentării scuturaţi bine

canistra cu amestecul de combustibil.

Ulei pentru motor în doi timpi STIHL 1:50

AVERTISMENT

În canistră se poate crea presiune – deschideţi cu atenţie.

N Rezervorul de combustibil şi

canistra se vor curăţa la intervale periodice

Deversaţi restul de combustibil şi lichidul folosit la curăţare conform normelor şi condiţiilor ecologice!

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA000 KN

143BA009 KN

Alimentarea cu combustibil

Pregătirea utilajului

N capacul rezervorului şi zona

adiacentă se curăţă înaintea

alimentării, pentru ca în rezervor să

nu pătrundă murdărie N utilajul se poziţionează în aşa fel

încât capacul rezervorului să fie

îndreptat în sus N deschideţi capacul rezervorului

Alimentarea cu combustibil

La alimentare combustibilul nu trebuie să se reverse iar rezervorul nu se va umple până la refuz.

STIHL vă recomandă sistemul de alimentare STIHL pentru combustibil (accesorii speciale).

La capacele de rezervor cu fantă utilizaţi o unealtă adecvată (de ex. cheia universală).

Schimbarea sorbului de combustibil

Schimbarea anuală a sorbului de combustibil, astfel:

N goliţi rezervorul de combustibil N extrageţi sorbul de combustibil din

rezervor cu ajutorul unui cârlig şi scoateţi-l din furtun

N introduceţi noul sorb în furtun N aşezaţi sorbul la loc în rezervor

Ulei de lubrifiere a lanţului

Pentru lubrifierea automată, durabilă a lanţului de fierăstrău şi şinei port-lanţ – se utilizează numai ulei ecologic de calitate – preferabil uleiul biologic STIHL uşor degradabil BioPlus.

INDICAŢIE

Uleiul de lubrifiere biologic trebuie să aibă rezistenţă suficientă în timp (de ex. STIHL BioPlus). Uleiul cu rezistenţă scăzută în timp tinde să devină repede vâscos. Ca urmare apar depuneri rezistente, greu de îndepărtat, în special în zona mecanismului de antrenare a lanţului şi la lanţul fierăstrăului – până la blocarea pompei de ulei.

Durata de viaţă a lanţului de fierăstrău şi şinei port-lanţ este influenţată semnificativ de structura uleiului de lubrifiere – prin urmare utilizaţi numai ulei special pentru lubrifierea lanţului.

AVERTISMENT

Nu utilizaţi ulei învechit! La un contact îndelungat şi repetat cu pielea uleiul vechi poate provoca cancer de piele şi este neecologic!

INDICAŢIE

Uleiul vechi nu are caracteristicile de lubrifiere necesare şi nu este corespunzător pentru gresarea lanţului.

AVERTISMENT

După alimentare capacul rezervorului se strânge cât mai mult posibil cu mâna.

MS 170, MS 170 C, MS 180, MS 180 C

română

001BA158 KN

143BA024 KN

Alimentarea cu ulei de lubrifiere a lanţului

Pregătirea utilajului

N Capacul rezervorului şi zona

adiacentă se curăţă temeinic pentru

a evita pătrunderea murdăriei în

rezervorul de ulei N utilajul se poziţionează în aşa fel

încât capacul rezervorului să fie

îndreptat în sus N deschideţi capacul rezervorului

introduceţi uleiul de lubrifiere a lanţului

N adăugarea uleiului de lubrifiere a

lanţului – se face la fiecare

alimentare cu combustibil La alimentare uleiul de lubrifiere a

lanţului nu trebuie să se reverse iar rezervorul nu se va umple până la refuz.

STIHL vă recomandă sistemul de alimentare STIHL pentru uleiul de lubrifiere a lanţului – (accesorii speciale).

N Închideţi capacul rezervorului

Când rezervorul de combustibil s-a golit complet, în rezervorul de ulei trebuie să se mai găsească încă un rest de ulei de lubrifiere.

În cazul când cantitatea de ulei din rezervor nu se micşorează, este posibil să fi fost avariat sistemul de transportare a uleiului de lubrifiere: Se verifică starea de lubrifiere a lanţului, se curăţă canalele de ulei, eventual se solicită asistenţă tehnică de specialitate. Pentru executarea lucrărilor de întreţinere şi reparaţii, STIHL vă recomandă să vă adresaţi serviciului de asistenţă tehnică STIHL.

Verificarea lubrifierii lanţului

Întotdeauna lanţul fierăstrăului trebuie să arunce puţin ulei.

INDICAŢIE

Nu lucraţi niciodată fără lanţul gresat! Când lanţul funcţionează uscat, garnitura tăietoare se distruge în scurt timp ireparabil. Înaintea lucrului se verifică întotdeauna lubrifierea lanţului şi nivelul uleiului din rezervor.

Fiecare nou lanţ de fierăstrău necesită un timp de rodaj de 2 până la 3 minute.

După rodaj se verifică tensionarea lanţului şi dacă este necesar se corectează – vezi "Verificarea tensionării lanţului de fierăstrău".

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA011 KN

143BA012 KN

Frâna lanţului

Blocarea lanţului de fierăstrău

– în caz de urgenţă – la pornire – în regim de mers în gol

apăsaţi apărătoarea de mână cu mâna stângă spre vârful şinei – sau automat prin reculul fierăstrăului: lanţul fierăstrăului se blochează – şi rămâne în stare de repaus.

Eliberarea frânei de lanţ

N trageţi apărătoarea de mână spre

mânerul tubular

INDICAŢIE

Înainte de a accelera (cu excepţia controlului funcţional) şi înaintea debitării, frâna lanţului trebuie să fie deblocată.

Turaţia mărită a motorului când frâna lanţului este blocată (lanţul fierăstrăului se găseşte în stare de repaus) duce în scurt timp la avarierea grupului motor şi sistemului de antrenare a lanţului (cuplaj, frâna lanţului).

Frâna lanţului se activează automat la un recul suficient de puternic al fierăstrăului – datorită inerţiei apărătoarei de mână: apărătoarea de mână se deplasează frontal, spre vârful şinei – chiar dacă mâna stângă nu se

găseşte pe mânerul tubular, în spatele apărătoarei de mână, ca de ex. la debitare.

Frâna de lanţ funcţionează numai dacă nu apare nicio modificare la apărătoarea de mână.

Controlul funcţional al frânei lanţului

De fiecare dată înainte de a începe lucrul: La mersul în gol al motorului blocaţi lanţul fierăstrăului (apărătoarea de mână în sens opus vârfului de şină) şi acceleraţi la maxim pentru scurt timp (max. 3 sec) – lanţul fierăstrăului nu trebuie să fie antrenat în mişcare. Apărătoarea de mână nu trebuie să prezinte murdărie şi trebuie să fie uşor deplasabilă.

Întreţinerea frânei de lanţ

Frâna de lanţ este supusă uzurii datorită frecării (uzură naturală). Pentru a putea să-şi îndeplinească funcţia, aceasta trebuie supusă lucrărilor de întreţinere şi îngrijire la intervale periodice de către personal calificat. Pentru executarea lucrărilor de întreţinere şi reparaţii, STIHL vă recomandă să vă adresaţi serviciului de asistenţă tehnică STIHL. Se vor respecta următoarele intervale:

Utilizare permanentă: trimestrial Utilizare periodică: semianual Utilizare ocazională: anual

MS 170, MS 170 C, MS 180, MS 180 C

română

STOP

001BA140 KN

143BA018 KN

Pornirea / oprirea motorului

Poziţiile pârghiei combinate

Stop 0 – motorul oprit – contactul este luat

poziţia de funcţionare F – motorul funcţionează sau poate demara

acceleraţie la pornire n – în această poziţie este pornit motorul cald – pârghia combinată sare în poziţie de funcţionare la activarea pârghiei de acceleraţie

clapeta de şoc închisă l – în această poziţie este pornit motorul rece

Reglarea pârghiei combinate

blocatorul pârghiei de acceleraţie şi simultan pârghia de acceleraţie – reglaţi pârghia combinată.

Pentru reglajul la acceleraţia de pornire n poziţionaţi mai întâi pârghia combinată pe clapeta de şoc l, apoi apăsaţi pârghia combinată în poziţia acceleraţie de pornire n.

Trecerea în poziţia acceleraţia de pornire n este posibilă numai din poziţia clapeta de şoc închisă l.

Prin apăsarea blocatorului pârghiei de acceleraţie şi simultan a pârghiei de acceleraţie, pârghia combinată sare din poziţia acceleraţie de pornire n în poziţia de lucru F.

Pentru oprirea motorului poziţionaţi pârghia combinată pe Stop 0.

Poziţia clapeta de şoc închisă l

– la motorul rece – dacă dupa pornire motorul se

opreşte la accelerare

– dacă rezervorul a funcţionat în

regim de mers în gol (motorul s-a oprit)

Poziţia acceleraţie la pornire n – la motorul cald (imediat după ce

motorul a funcţionat cca. un minut)

– după primul contact – după ventilarea camerei de ardere,

dacă motorul s-a înecat

Mânuirea motofierăstrăului

Pe sol

N aşezaţi motofierăstrăul în siguranţă

pe sol şi adoptaţi o poziţie sigură – lanţul fierăstrăului nu trebuie să atingă niciun obiect şi nici solul

N apăsaţi ferm pe sol motofierăstrăul

cu mâna stângă pe mânerul tubular – degetul mare se va găsi sub mânerul tubular

N cu piciorul drept apăsaţi mânerul

posterior

Pentru reglajul pârghiei combinate de la poziţia de funcţionare F la clapeta de şoc închisă l, apăsaţi şi meţineţi apăsate

Există două posibilităţi de a ţine motofierăstrăul la pornire.

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA019 KN

143BA020 KN

Între genunchi sau coapse

N mânerul posterior se prinde între

genunchi sau coapse N cu mâna stângă prindeţi ferm

mânerul tubular – degetul mare sub

mânerul tubular

Demararea

Variante Standard

N cu mâna dreaptă trageţi încet

mânerul demaror până la limită – şi apoi trageţi rapid şi puternic – în acest timp apăsaţi în jos mânerul tubular – şnurul nu trebuie tras până la capăt – pericol de rupere! Nu permiteţi revenirea de la sine a mânerului demaror – conduceţi-l vertical în sens contrar direcţiei de tragere astfel încât şnurul demaror să se înfăşoare corect

La prima punere în funcţiune sau după o pauză mai îndelungată, pot fi necesare mai multe trageri ale şnurului demaror – până când este adus suficient combustibil.

Variante cu ErgoStart ErgoStart înmagazinează energie la

pornirea motofierăstrăului. Din acest motiv se pot scurge câteva secunde între demararea şi pornirea motorului.

N cu mâna dreaptă trageţi incet şi

uniform mânerul demaror – apăsaţi în jos mânerul tubular – nu trageţi şnurul până la capăt – pericol de rupere!

N Nu permiteţi revenirea de la sine a

mânerului demaror – conduceţi-l vertical în sens contrar direcţiei de tragere astfel încât şnurul demaror să se înfăşoare corect

Pornirea motofierăstrăului

AVERTISMENT

În zona de balans a fierăstrăului nu trebuie să se găsească alte persoane.

N respectaţi instrucţiunile de siguranţă

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA016 KN

STOP

143BA017 KN

207BA006 KN

STOP

207BA007 KN

STOP

Modele cu ventil de decompresiune

N apăsaţi butonul, supapa de

decompresiune se deschide La primul contact acesta se închide

automat. N prin urmare înaintea fiecărui

procedeu de pornire apăsaţi butonul

La toate modelele

N apăsaţi frontal apărătoarea de

mână (1) – lanţul fierăstrăului este blocat

N apăsaţi simultan şi menţineţi apăsat

blocatorul pârghiei de acceleraţie (2) şi pârghia de acceleraţie – reglaţi pârghia combinată

Poziţia clapeta de şoc închisă l – la motor rece (chiar dacă după

pornire motorul s-a oprit la accelerare)

Poziţia acceleraţie la pornire n – la motorul cald (imediat după ce

motorul a funcţionat cca. un minut)

N apucaţi şi demaraţi motofierăstrăul

După primul contact

N poziţionaţi pârghia combinată (3) pe

acceleraţie la pornire n şi demaraţi în continuare

De îndată ce motorul a pornit

N apăsaţi blocatorul pârghiei de

acceleraţie (2) şi scurt pârghia de acceleraţie (4), pârghia combinată (3) sare în poziţia de lucru F, iar motorul trece în regim de mers în gol

INDICAŢIE

Motorul trebuie imediat trecut în regim de mers în gol – în caz contrar, când frâna lanţului este blocată, pot lua naştere avarii în carter şi frâna lanţului.

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA012 KN

N trageţi apărătoarea de mână spre

mânerul tubular Frâna lanţului este eliberată –

motofierăstrăul este pregătit de utilizare.

INDICAŢIE

Acceleraţi numai când frâna lanţului este eliberată. Turaţia mărită a motorului când frâna lanţului este blocată (lanţul fierăstrăului se găseşte în stare de repaus) duce în scurt timp la avarierea cuplajului şi frânei lanţului.

În cazul temperaturilor foarte scăzute

N acceleraţi motorul pentru o scurtă

perioadă pentru a-i permite să se

încălzească

opriţi motorul

N aşezaţi pârghia combinată în poziţia

de oprire 0

Dacă motorul nu porneşte

Dacă după primul contact pârghia combinată nu a fost poziţionată la timp din poziţia clapeta de şoc închisă l pe poziţia acceleraţie de pornire n, probabil motorul a fost înecat.

N aşezaţi pârghia combinată în poziţia

de oprire 0

N demontaţi bujia – vezi "Bujia" N uscaţi bujia N demarorul se trage de mai multe ori

– pentru ventilarea camerei de ardere

N montaţi bujia la loc – vezi "Bujia" N poziţionaţi pârghia combinată pe

acceleraţia de pornire n – chiar dacă motorul este rece

N demaraţi motorul din nou

Instrucţiuni de funcţionare

La prima punere în funcţionare

Până la cea de-a treia alimentare a rezervorului, noul utilaj fabricat se utilizează fără a fi solicitat la turaţii mari, pentru ca în timpul fazei de rodaj să nu apară solicitări suplimentare. În timpul fazei de rodaj piesele aflate în mişcare trebuie să se rodeze unele de altele – la grupul motor există un grad ridicat de rezistenţă la frecare. Motorul îşi atinge puterea maximă după o fază de 5 până la 15 alimentări ale rezervorului.

În timpul lucrului

INDICAŢIE

Carburatorul nu se reglează pe un amestec prea sărăcit, pentru a obţine o putere mai ridicată – în caz contrar motorul s-ar putea avaria – vezi "Reglarea carburatorului".

INDICAŢIE

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA026 KN

Controlaţi des tensionarea lanţului Un lanţ nou de fierăstrău trebuie

tensionat mai des decât unul care se găseşte de mult timp în funcţionare.

În starea rece Lanţul fierăstrăului trebuie să se

găsească în partea inferioară a şinei şi să poată fi tras cu mâna peste şina portlanţ. Dacă este necesar, retensionaţi lanţul de fierăstrău – vezi "Tensionarea lanţului de fierăstrău".

La temperatura de funcţionare Lanţul de fierăstrău se dilată şi face o

săgeată. Elementele de transmisie din partea inferioară a şinei nu trebuie să iasă din canelură – altfel lanţul ar putea sări. Tensionaţi lanţul fierăstrăului – vezi capitolul "Tensionarea lanţului de fierăstrău".

INDICAŢIE

La răcire lanţul fierăstrăului se contractă. Dacă lanţul nu este detensionat, arborele cotit şi lagărul se avariază.

După funcţionarea îndelungată la sarcină maximă

motorul se lasă scurt timp să mai tureze în gol, până când căldura intensă este condusă de către curentul de aer rece, astfel componentele grupului motor (sistemul de aprindere, carburator) nu sunt solicitate la maximum de un blocaj de căldură.

După utilizare

N lanţul se detensionează dacă a fost

tensionat în timpul lucrului la temperatura de funcţionare

INDICAŢIE

După lucru neapărat lanţul se detensionează! La răcire lanţul fierăstrăului se contractă. Dacă lanţul nu este detensionat, arborele cotit şi lagărul se avariază.

La oprirea pentru scurt timp Se lasă motorul să se răcească. Utilajul

se păstrează având rezervorul de combustibil plin, într-un loc uscat, la distanţă de surse de foc, până la următoarea utilizare.

La oprirea mai îndelungată vezi "Depozitarea utilajului"

Păstrarea ireproşabilă a şinei port-lanţ

N întoarceţi şina port-lanţ – după

fiecare ascuţire a lanţului şi după fiecare înlocuire a lanţului – pentru a evita uzura unilaterală, în special la vârf şi în partea inferioară

N curăţaţi periodic orificiul de

pătrundere a uleiului (1), canalul de pătrundere a uleiului (2) şi canelura şinei (3)

N măsuraţi adâncimea canelurii – cu

rigla de măsurare de la lera de pilire (accesoriu special) – în zona în care uzura pistei de rulare este cea mai mare

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA057 KN

143BA056 KN

Tip de lanţ Diviziunea

lanţului

Adâncimea minimă a

canelurii Picco 1/4" P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

În cazul când canelura nu are adâncimea minimă:

N Inlocuiţi şina port-lanţ În caz contrar elementele de transmisie

alunecă pe baza canelurii – piciorul dintelui şi elementele de legătură nu se găsesc pe pista şinei.

Carcasă

demontaţi carcasa

În funcţie de echipare modul de închidere a carcasei poate varia.

Model A

N cu ajutorul unei unelte

corespunzătoare încuietoarea se deschide spre stânga printr-o rotaţie de 90°

N carcasa apărătoare se scoate prin

partea superioară

Montarea carcasei apărătoare

Montarea se efectuează în ordine inversă.

MS 170, MS 170 C, MS 180, MS 180 C

Model B

N pârghia se roteşte spre stânga

cu 90°

N carcasa apărătoare se scoate prin

partea superioară

română

207BA028 KN

143BA048 KN

Curăţarea filtrului de aer

Dacă randamentul motorului scade sensibil

N blocatorul pârghiei de acceleraţie şi

simultan pârghia de acceleraţie se apasă iar pârghia combinată se poziţionează pe clapeta de şoc l

N curăţaţi zona adiacentă filtrului de

murdăria grosieră

N demontaţi carcasa apărătoare –

vezi "Carcasa apărătoare"

N filtrul se scoate prin partea

superioară

N bateţi filtrul sau suflaţi-l cu aer

comprimat dinspre interior spre

exterior – nu-l spălaţi Filtrele din fibre nu se periază! Când filtrul nu se mai poate curăţa sau

este deteriorat, acesta trebuie să fie înlocuit

N filtrul de aer se montează la loc

Reglarea carburatorului

Informaţii de bază

Reglajul carburatorului este executat în aşa fel încât în toate stările de funcţionare la motor să fie dirijat un amestec optim combustibil-aer.

Reglajul standard

N controlaţi filtrul de aer – dacă este

necesar, înlocuiţi-l

N controlaţi grilajul de protecţie contra

scânteilor – dacă este necesar, se curăţă sau se înlocuieşte

N Şurubul de turaţie la mers în

gol (LD) se roteşte în sens contrar sensului orar până la limită (filet pe stânga), apoi se roteşte cu 2 rotaţii în sens orar (reglaj standard LD = 2)

MS 170, MS 170 C, MS 180, MS 180 C

română

143BA029 KN

Reglarea mersului în gol

N porniţi motorul – şi lăsaţi-l să se

încălzească în funcţionare N Cu ajutorul şurubului de turaţie al

mersului în gol (LD) reglaţi corect

mersul în gol: Lanţul fierăstrăului nu

trebuie să fie antrenat la mers în

mişcare Turaţia motorului la mers în gol prea

joasă: N şurubul de turaţie la mers în

gol (LD) se roteşte încet în sens

orar până când lanţul fierăstrău este

antrenat în mişcare – apoi 1/2 rotaţii

în sens opus Lanţul fierăstrăului este antrenat în

regim de mers în gol: N şurubul de turaţie la mers în gol(LD)

se roteşte încet în sens contrar

sensului orar până când lanţul

fierăstrău intră în repaus – apoi se

roteşte în continuarea cu 1/2 rotaţii

în aceeaşi direcţie

Grilajul de protecţie contra scânteilor din toba de eşapament

În unele ţări tobele de eşapament sunt echipate cu un grilaj de protecţie împotriva scânteilor.

N când puterea motorului este

insuficientă, verificaţi grilajul de protecţie contra scânteilor din toba de eşapament

N toba de eşapament se lasă să se

răcească

N curăţaţi grilajul murdar, înlocuiţi-l în

caz de deteriorare sau calaminare puternică

N montaţi din nou grilajul de protecţie

contra scânteilor – aşezaţi capacul şi asiguraţi-l cu şuruburile

AVERTISMENT

Dacă lanţul fierăstrăului nu se opreşte în regim de mers în gol după un reglaj executat corespunzător, motofierăstrăul va fi adus la serviciul de asistenţă tehnică pentru a fi reparat.

MS 170, MS 170 C, MS 180, MS 180 C

N desfaceţi şuruburile (1) şi scoateţi

capacul (2)

N scoateţi grilajul contra scânteilor (3)

de pe toba de eşapament (4)

română

143BA043 LÄ

000BA039 KN

000BA045 KN

Catalizator pentru gazele de ardere

Motoutilajele cu catalizator pentru gazele de ardere (în funcţie de echipare) pot funcţiona numai cu combustibil fără plumb şi uleiuri pentru motoare în doi timpi STIHL sau uleiuri similare pentru motoarele în doi timpi în raport de amestec 1 : 50 – vezi "Combustibilul".

Catalizatorul pentru gazele de ardere integrat în toba de eşapament reduce nivelul substanţelor toxice din gazele de ardere.

Reglajul corect al carburatorului (în cazul când acesta este reglabil) şi menţinerea exactă a raportului de amestec din benzină şi ulei pentru motor în doi timpi sunt de o mare importanţă pentru un nivel scăzut al substanţelor toxice în gazele de ardere şi o durată mare de viaţă a catalizatorului.

Bujia

N În cazul unei puteri insuficiente a

motorului, pornirii necorespunzătoare sau disfuncţionalităţilor la mersul în gol în primul rând verificaţi bujia.

N după cca. 100 ore de funcţionare

înlocuiţi bujia – chiar mai devreme în cazul electrozilor foarte arşi – utilizaţi numai bujii ecranate, aprobate de STIHL – vezi "Date tehnice"

Demontarea bujiei

N blocatorul pârghiei de acceleraţie şi

simultan pârghia de acceleraţie se apasă iar pârghia combinată se poziţionează pe clapeta de şoc l

N demontaţi carcasa apărătoare –

vezi "Carcasa apărătoare"

Verificarea bujiei

N curăţaţi bujia murdărită N verificaţi distanţa dintre electrozi (A)

şi dacă este necesar ajustaţi, valoarea pentru distanţă – vezi "Date tehnice"

N înlăturaţi cauzele care au dus la

murdărirea bujiei

Cauzele posibile sunt:

– prea mult ulei de motor în carburant – filtru de aer murdar – condiţii de funcţionare nefavorabile

N scoateţi fişa bujiei N deşurubaţi bujia

AVERTISMENT

La o bujie cu piuliţă de racord separată (1) neapărat rotiţi piuliţa pe filet şi strângeţi ferm – pericol de incendiu din cauza formării scânteilor!

MS 170, MS 170 C, MS 180, MS 180 C

română

Montarea bujiei

N înşurubaţi bujia şi apăsaţi ferm fişa

bujiei – asamblaţi piesele la loc în

ordine inversă

Şnur demaror

INDICAŢIE

Pentru creşterea duratei de viaţă respectaţi următoarele indicaţii:

N extrageţi şnurul numai în direcţia de

extragere prescrisă

N Nu lăsaţi şnurul să se rodeze de

muchia ghidajului pentru şnur!

N nu extrageţi mai mult şnur decât

este prescris – pericol de rupere!

N conduceţi mânerul demaror în sens

contrar direcţiei de extragere – nu

permiteţi retragerea rapidă Vezi "Pornirea / oprirea motorului"! Şnurul demaror avariat trebuie înlocuit

de urgenţă la faţa locului, respectiv de către serviciul de asistenţă tehnică!

Schimbarea şnurului demarorului / arcului de rapel

N desfaceţi şuruburile carcasei

ventilatorului, respectiv apărătoarei

N scoateţi carcasa ventilatorului N tensionaţi şnurul demaror sau arcul

de rapel, respectiv dacă este necesar, înlocuiţi-le

MS 170, MS 170 C, MS 180, MS 180 C

N demontaţi carcasa apărătoare –

vezi "Carcasa apărătoare" N deşurubaţi capacul rezervorului de

ulei – goliţi rezervorul de ulei N deşurubaţi capacul rezervorului de

combustibil – goliţi rezervorul de

combustibil Uleiul de lubrifiere a lanţului şi

amestecul de combustibil trebuie păstrate în canistre special destinate acestui scop.

română

143BA042 KN

001BA086 KN

Depozitarea utilajului Verificarea şi înlocuirea roţii

de lanţ

La pauze în funcţionare începând cu cca. 3 luni

N Goliţi şi curăţaţi rezervorul de

combustibil în locuri cu bună ventilaţie

N Deversaţi combustibilul conform

normelor şi conform condiţiilor de mediu

N Carburatorul se trece pe regim de

mers în gol, în caz contrar membranele carburatorului se pot lipi

N Demontaţi lanţul fierăstrăului şi şina

port-lanţ, curăţaţi şi pulverizaţi cu ulei protector

N Motoutilajul se curăţă temeinic, în

special nervurile cilindrului şi filtrul de aer

N La utilizarea uleiului biologic de

lubrifiere a lanţului (de ex. STIHL BioPlus) completaţi la maxim rezervorul de ulei

N Utilajul se depozitează într-un loc

uscat şi sigur. Protejaţi utilajul împotriva utilizării neautorizate (de ex. de către copii)

N demontaţi capacul roţii de lanţ,

lanţul fierăstrăului şi şina port-lanţ N eliberaţi frâna lanţului – trageţi

apărătoarea de mână în sens opus

mânerului tubular

Înlocuirea roţii de lanţ

– după utilizarea a două lanţuri de

fierăstrău sau mai devreme – când urmele de rodaj (săgeţi) sunt

mai mari de 0,5 mm – în caz contrar

este afectată durata de viaţă a

lanţului de fierăstrău – pentru

verificare utilizaţi lera de control

(accesoriu special) Roata lanţului este mai puţin solicitată

dacă se lucrează cu două lanţuri la schimb

STIHL vă recomandă utilizarea roţilor de lanţ originale STIHL pentru a vă asigura funcţionarea optimă a frânei de lanţ.

N extrageţi prin apăsare şaiba de

siguranţă cu ajutorul şurubelniţei

N scoateţi şaiba N roata lanţului împreună cu colivia cu

ace se extrag de pe arborele cotit

Montarea roţii de lanţ

N curăţaţi butucul arborelui cotit şi

colivia şi gresaţi cu unsoare STIHL (accesoriu special)

N montaţi colivia pe butucul arborelui

cotit

N după poziţionare rotiţi cu cca. 1

turaţie roata lanţului pentru fixarea sistemului de antrenare a pompei de ulei

N şaiba şi şaiba de siguranţă se

aşează la loc pe arborele cotit

MS 170, MS 170 C, MS 180, MS 180 C

română

689BA027 KN

689BA021 KN

Îngrijirea şi ascuţirea lanţului de fierăstrău

Debitarea fără efort cu ajutorul unui lanţ de fierăstrău corect ascuţit

Lanţul de fierăstrău ascuţit corespunzător pătrunde fără efort în lemn la o mişcare redusă de avans.

Nu lucraţi cu lanţul de fierăstrău tocit sau deteriorat – aceasta duce la o solicitare fizică puternică, solicitare mare prin vibraţii, rezultat nesatisfăcător al tăierii şi grad mare de uzură.

N curăţaţi lanţul de fierăstrău N controlaţi lanţul de fierăstrău dacă

prezintă fisuri şi nituri deteriorate

N înlocuiţi componentele deteriorate

sau uzate ale lanţului şi adaptaţi aceste componente în mod corespunzător la restul componentelor în ceea ce priveşte forma şi gradul de uzură – lucraţi astfel în mod corespunzător

Lanţurile din metal dur (Duro) sunt deosebit de rezistente la uzură. Pentru un rezultat optim al ascuţirii STIHL vă recomandă serviciul de asistenţă tehnică STIHL.

AVERTISMENT

Se vor respecta obligatoriu unghiurile şi cotele prezentate în cele ce urmează. Dacă lanţul de fierăstrău este ascuţit incorect – în special la limitatoare de adâncime prea scunde – se poate ajunge la o tendinţă pronunţată de recul al motofierăstrăului – pericol de rănire!

Diviziunea lanţului

Simbolul (a) diviziunii lanţului este ştanţat în zona limitatorului de adâncime al fiecărui dinte tăietor.

Simbolul (a) Diviziunea

lanţului

Ţoli mm 7 1/4 P 6,35 1 sau 1/4 1/4 6,35 6, P sau PM 3/8 P 9,32 2 sau 325 0.325 8,25 3 sau 3/8 3/8 9,32 4 sau 404 0.404 10,26

Ordonarea diametrului pilei se face conform diviziunii lanţului – vezi tabelul "Unelte pentru ascuţire".

Unghiurile dintelui tăietor trebuie să fie păstrate la ascuţirea ulterioară.

Unghiul de ascuţire şi unghiul frontal

A Unghiul de ascuţire Lanţurile de fierăstrău STIHL sunt

ascuţite la un unghi de 30°. Excepţii fac lanţurile pentru secţiuni longitudinale cu unghi de ascuţire de 10°. Lanţurile de fierăstrău pentru secţiuni longitudinale deţin un X în cadrul denumirii lor.

B Unghiul frontal La utilizarea suportului de pilă prescris şi

diametrului de pilă rezultă automat unghiul frontal corect.

Formele dintelui Unghi (°)

Micro = dinte semi-daltă de ex. 63 PM3, 26 RM3, 36 RM

Super = dinte daltă de ex. 63 PS3, 26 RS, 36 RS3

Lanţ de fierăstrău pentru secţiuni longitudinale de ex. z. B. 63 PMX, 36 RMX

Unghiurile trebuie să fie aceleaşi pentru toţi dinţii lanţului de fierăstrău. La unghiuri inegale: rulaj greoi, neuniform al lanţului de fierăstrău, uzură puternică – până la ruperea lanţului de fierăstrău.

30 75

30 60

10 75

MS 170, MS 170 C, MS 180, MS 180 C

română

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Suportul pilei

N utilizaţi suportul de pilă Lanţurile de fierăstrău se pot ascuţi

manual numai cu ajutorul unui suport de pilă (vezi tabelul "Unelte pentru ascuţire"). Suporturile de pile au marcaje pentru unghiurile de ascuţit.

Utilizaţi numai pile speciale pentru lanţuri de fierăstrău! Alte pile nu corespund din punct de vedere al formei şi modului de utilizare.

Pentru controlul unghiului

Lera de pilire STlHL (accesoriu special, vezi tabelul "Unelte pentru ascuţire") – este o unealtă universală pentru controlul unghiului de ascuţire şi frontal, distanţa limitatorilor de adâncime, lungimea dinţilor, adâncimea canelurii şi curăţarea canelurii şi orificiilor de introducere a uleiului.

Ascuţirea corectă

N selectaţi uneltele de ascuţire

corespunzător diviziunii lanţului

N dacă este necesar tensionaţi şina

port-lanţ

N blocaţi lanţul fierăstrăului –

apărătoarea de mână în partea frontală

N pentru întinderea suplimentară a

lanţului trageţi apărătoarea de mână către mânerul tubular: frâna de lanţ este eliberată. La sistemul de frânare a lanţului Quickstop Super apăsaţi suplimentar blocatorul pârghiei de acceleraţie

N executaţi des ascuţiri, preluaţi câte

puţin material – pentru o ascuţire simplă de cele mai multe ori sunt suficiente două până la trei curse ale pilei

N Ghidarea pilei: orizontal (în unghi

drept faţă de suprafaţa laterală a şinei port-lanţ) corespunzător unghiurilor date – conform marcajelor de pe suportul de pile – aşezaţi suportul de pile pe dinte şi pe limitatorul de adâncime

N ascuţirea cu pila se face numai

dinspre interior către exterior

N pila pătrunde numai la mişcarea de

avans – la retragere, pila se ridică

N nu ascuţiţi cu pila elementele de

îmbinare şi de transmisie

N la intervale regulate rotiţi puţin pila

pentru a evita uzura unilaterală

N îndepărtaţi urmele pilei cu o bucată

de lemn dur

N verificaţi unghiul cu lera pilei Toţi dinţii tăietori trebuie să aibă lungime

egală.

MS 170, MS 170 C, MS 180, MS 180 C

română

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

Dacă lungimile dinţilor sunt inegale, şi înălţimile dinţilor vor fi diferite şi vor provoca rularea greoaie a lanţului de fierăstrău şi fisuri ale lanţului.

N toţi dinţii tăietori se vor pili la

lungimea celui mai scurt dinte tăietor – recomandabil să se execute la serviciul de asistenţă tehnică cu un electroaparat de ascuţire

Distanţa limitatoarelor de adâncime

Limitatorul de adâncime determină adâncimea de pătrundere în lemn şi astfel grosimea şpanului.

a distanţa necesară între limitatoarele

de adâncime şi muchia tăietoare

La tăierea în lemnul moale, cu excepţia perioadei de îngheţ, distanţa se poate păstra până la cu 0,2 mm (0,008") mai mare.

Diviziunea lanţului Limitatorul de

adâncime

Distanţa (a) Ţoli (mm) mm (ţoli) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Pilirea limitatorului de adâncime

Distanţa limitatoarelor de adâncime se reduce la ascuţirea dintelui tăietor.

N verificaţi distanţa limitatoarelor de

adâncime după fiecare ascuţire

N lera pilei (1) corespunzătoare

diviziunii lanţului se aşează pe lanţul fierăstrăului şi se apasă pe dintele tăietor ce urmează a fi verificat – dacă limitatorul de adâncime depăşeşte lera pilei, acesta trebuie din nou prelucrat

Lanţurile de fierăstrău cu element de transmisie cu camă (2) – partea superioară a elementului de transmisie cu camă (2) (cu marcajul din service) se prelucrează simultan cu limitatorul de adâncime al dintelui tăietor.

AVERTISMENT

Restul elementului de transmisie cu camă nu trebuie prelucrat, altfel se măreşte tendinţa de recul a motofierăstrăului.

N limitatorul de adâncime se

prelucrează pentru adaptarea la lera pilei

N în final, paralel cu marcajul de la

Service (vezi săgeata), capul limitatorului de adâncime se pileşte oblic – astfel încât porţiunea cea mai înaltă a limitatorului de adâncime să nu fie poziţionată prea mult înapoi

AVERTISMENT

Limitatoarele de adâncime prea scunde sporesc tendinţa de recul a motofierăstrăului.

MS 170, MS 170 C, MS 180, MS 180 C

română

689BA052 KN

N după ascuţire lanţul fierăstrăului se

curăţă temeinic, şpanul aderent rezultat în urma pilirii sau praful se îndepărtează – lanţul fierăstrăului se gresează intensiv.

N la întreruperi mai îndelungate de

lucru, lanţul fierăstrăului se curăţă şi se păstrează lubrifiat

N aşezaţi lera pilei pe lanţul

fierăstrăului – zona cea mai înaltă a limitatorului de adâncime trebuie să se îmbine cu lera pilei

Unelte pentru ascuţire (accesorii speciale) Diviziunea lanţului Pilă rotundă ^ Pilă rotundă Suportul pilei Leră de pilire Pilă plată Set de ascuţire Ţoli (mm) mm (ţoli) Seria piesei Seria piesei Seria piesei Seria piesei Seria piesei 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

constând în suportul pilei cu pilă rotundă, pilă plată şi lera pilei

MS 170, MS 170 C, MS 180, MS 180 C

Instrucţiuni de întreţinere şi îngrijire

Lucrările următoare se referă la condiţii de lucru normale. În cazul unor condiţii grele de lucru (căderi masive de praf, lemne cu răşini puternice, lemn exotic etc.) şi timpi zilnici de lucru mai îndelungaţi, intervalele date se reduc corespunzător. La utilizarea ocazională intervalele de timp pot fi prelungite corespunzător.

Înainte de utilizare

după utilizare, respectiv zilnic

după fiecare alimentare a

rezervorului

săptămânal

Utilajul complet

Pârghia de acceleraţie, blocatorul pârghiei de acceleraţie, pârghia de şoc, pârghia clapetei de şoc, comutatorul de oprire, pârghia combinată (în funcţie de echipare)

Frâna lanţului

Sorbul/filtrul din rezervorul de combustibil

Rezervor de combustibil Curăţare X

Rezervorul uleiului de lubrifiere Curăţare X

Lubrifierea lanţului Verificare X

Lanţul fierăstrăului

Şina port-lanţ

Roata lanţului Verificare X

Filtrul de aer

Control vizual (stare, etanşeitate) XX

Curăţare X

Verificare funcţională XX

Verificare prin serviciul de asistenţă tehnică

Verificare X

Curăţare, înlocuirea casetei filtrului XX

Înlocuire XXX

Verificare, atenţie şi la starea de ascuţire XX

Controlaţi tensionarea lanţului XX

Ascuţire X

Verificare (uzură, avariere) X

Curăţare şi întoarcere X

Debavurare X

Înlocuire XX

Curăţare XX

Înlocuire X

română

lunar

anual

la avarie

la deteriorare

dacă este necesar

MS 170, MS 170 C, MS 180, MS 180 C

română

Înainte de utilizare

după utilizare, respectiv zilnic

după fiecare alimentare a

rezervorului

săptămânal

lunar

anual

la avarie

Elemente antivibraţii

Fante de aspirare a aerului rece Curăţare X

Nervurile cilindrului Curăţare XX

Carburator

Bujia

Şuruburi şi piuliţe accesibile (cu excepţia şuruburilor de reglaj)

Grilajul de protecţie contra scânteilor din toba de eşapament (disponibil în funcţie de piaţă)

Reţinător de lanţ

Autocolant de siguranţă Înlocuire X

STIHL vă recomandă serviciul de asistenţă tehnică STIHL

La prima punere în funcţiune a motofierăstraielor profesionale (începând cu valori ale puterii de 3,4 kW), după un interval de 10 până la 20 ore, strângeţi ferm şuruburile cu picior cilindric.

Verificare XX

Înlocuire prin serviciul de asistenţă tehnică

Controlul mersului în gol – lanţul nu trebuie să fie antrenat în mişcare

Reglarea mersului în gol X

Reglarea distanţei dintre electrozi X

Înlocuire după 100 ore de funcţionare

Strângere ulterioară X

Verificare

Curăţare, respectiv înlocuire

Verificare X

Înlocuire X

la deteriorare

dacă este necesar

MS 170, MS 170 C, MS 180, MS 180 C

română

Minimizarea uzurii şi evitarea pagubelor

Respectarea datelor acestui manual de utilizare duce la evitarea uzurii considerabile şi avarierii aparatului.

Exploatarea, întreţinerea şi depozitarea utilajului trebuie să se facă aşa cum este descris în acest manual.

Utilizatorul este responsabil pentru toate pagubele apărute ca urmare a nerespectării instrucţiunilor de siguranţă, utilizare şi întreţinere. Acest lucru este valabil în special pentru:

– modificări ale produsului care nu

sunt aprobate de către STIHL

– utilizarea uneltelor şi accesoriilor

care nu sunt aprobate, corespunzătoare sau sunt calitativ inferioare

– utilizarea necorespunzătoare a

utilajului

– utilizarea utilajului la evenimente

sportive sau concursuri

– pagube provocate de continuarea

utilizării utilajului cu piese defecte

Lucrări de întreţinere

Toate lucrările prezentate în capitolul „Instrucţiuni de întreţinere şi îngrijire“ trebuie executate la intervale periodice. Atunci când aceste lucrări nu pot fi executate de către utilizator, se va solicita un serviciul de asistenţă tehnică.

Pentru executarea lucrărilor de întreţinere şi reparaţii, STIHL vă recomandă să vă adresaţi serviciului de asistenţă tehnică STIHL. Serviciile de

asistenţă tehnică STIHL sunt instruite la intervale periodice de timp şi au la dispoziţie documentaţia tehnică necesară.

În cazul omiterii acestor lucrări sau executării necorespunzătoare, pot apărea pagube pentru care este răspunzător utilizatorul. Printre acestea se numără:

– avarii ale grupului motor ca urmare

a întreţinerii neexecutate la timp sau întreţinerii necorespunzătoare (de ex. la filtrul de aer şi combustibil), reglajului incorect al carburatorului sau curăţării insuficiente a conductei de aer rece (fante de aspiraţie, nervurile cilindrului)

– coroziune şi alte avarieri ca urmare

a depozitării necorespunzătoare

– pagube ale utilajului ca urmare a

utilizării unei piese de schimb calitativ inferioare

Piese supuse uzurii

Unele componente ale motoutilajului sunt supuse unei uzuri normale, chiar dacă utilizarea lor s-a făcut în conformitate cu instrucţiunile iar în funcţie de tipul şi durata utilizării acestea trebuie înlocuite la timp. Printre acestea se numără:

– lanţul fierăstrăului, şina port-lanţ – piesele de antrenare (ambreiaj

pentru forţa centrifugă, tamburul de ambreiaj, roata lanţului)

– filtrul (pentru aer, ulei, combustibil) – Demarorul

– Bujia – Elementele de amortizare al

sistemului antivibraţii

MS 170, MS 170 C, MS 180, MS 180 C

română

207BA011 KN

Componente principale

1 Carcasă capac 2 Şurub de reglaj carburator 3 Supapă de decompresiune (în

funcţie de echipare) 4 Frâna lanţului 5 Toba de eşapament 6 Roata lanţului 7 Capacul roţii de lanţ 8 Reţinător de lanţ 9 Dispozitiv de tensionare a lanţului

(frontal) 10 Şina port-lanţ 11 Lanţ de fierăstrău Oilomatic 12 Roata de tensionare (tensionarea

rapidă a lanţului) 13 Mâner 14 Capacul rezervorului de ulei 15 Opritor-gheară 16 Apărătoarea frontală de mână 17 Mâner frontal (mâner tubular) 18 Fişa bujiei 19 Mânerul demaror 20 Pârghia combinată 21 Capacul rezervorului de combustibil 22 Pârghia de acceleraţie 23 Blocatorul pârghiei de acceleraţie 24 Mâner posterior 25 Apărătoare posterioară de mână # Seria maşinii

MS 170, MS 170 C, MS 180, MS 180 C

română

Date tehnice

Grupul motor

Motor monocilindric STIHL în doi timpi

MS 170, MS 170 C

Cilindree: 30,1 cm Alezajul cilindrului: 37 mm Cursa pistonului: 28 mm Putere conform

ISO 7293: Turaţie la mers în

: 2800 1/min

gol:

1,3 kW (1,8 CP) la 8500 1/min

MS 170 cu catalizator

Cilindree: 30,1 cm Alezajul cilindrului: 37 mm Cursa pistonului: 28 mm Putere conform

ISO 7293: Turaţie la mers în

: 2800 1/min

gol:

1,2 kW (1,6 CP) la 9500 1/min

MS 180, MS 180 C

Cilindree: 31,8 cm Alezajul cilindrului: 38 mm Cursa pistonului: 28 mm Putere conform

ISO 7293: Turaţie la mers în

gol:

conform ISO 11681 +/- 50 1/min

1,5 kW (2,0 CP) la 9000 1/min

2800 1/min

Sistemul de aprindere

Magnetou cu comandă electronică

Bujie (ecranată): Bosch WSR 6 F,

NGK BPMR 7 A

Distanţa dintre electrozi: 0,5 mm

Sistem de combustibil

Carburator cu membrană, insensibil la poziţie, cu pompă integrată de combustibil

Capacitatea rezervorului de combustibil: 0,25 l

Lubrifierea lanţului

Pompă dependentă de turaţie, complet automată cu piston rotativ

Capacitatea rezervorului de ulei: 0,145 l

Greutate

nealimentat, fără garnitura tăietoare MS 170: 3,9 kg MS 170 cu catalizator: 4,2 kg MS 170 C cu ErgoStart: 4,2 kg MS 180: 3,9 kg MS 180 C cu tensionare rapidă

a lanţului şi ErgoStart: 4,2 kg

Garnitura tăietoare MS 170, MS 170 C

Şine port-lanţ Rollomatic

Lungimi de secţionare (diviziunea 3/8"P): 30, 35, 40 cm

Lăţimea canelurii: 1,1 mm

Lanţ de fierăstrău 3/8" Picco

Picco Micro Mini 3 (61 PMM3) Tip 3610 Diviziunea: 3/8" P

(9,32 mm)

Grosimea elementului de transmisie: 1,1 mm

Roţi de lanţ

6 dinţi pentru 3/8"P Viteză maximă lanţ con-

form ISO 11681: 21,1 m/s

6 dinţi pentru 3/8" P (MS 170 cu catalizator)

Viteză maximă lanţ conform ISO 11681: 23,6 m/s

De regulă viteza medie a lanţului în funcţionare este cu cca. 20% mai mică decât viteza maximă a lanţului conform ISO 11681. Pentru alegerea echipamentului de protecţie individual contataţi dealerul specializat pe produse STIHL.

MS 170, MS 170 C, MS 180, MS 180 C

română

Garnitura tăietoare MS 180, MS 180 C

Şine port-lanţ Rollomatic

Lungimi de secţionare (diviziunea 3/8"P): 30, 35, 40 cm

Lăţimea canelurii: 1,1 mm Lăţimea canelurii: 1,3 mm

Lanţuri de fierăstrău 3/8"Picco

Picco Micro Mini 3 (61 PMM3) Tip 3610 Diviziunea: 3/8" P

(9,32 mm)

Grosimea elementului de transmisie: 1,1 mm

Picco Micro 3 (63 PM3) tip 3636 Picco Duro (63 PD3) Tip 3612 Diviziunea: 3/8" P

(9,32 mm)

Grosimea elementului de transmisie: 1,3 mm

roata lanţului

6 dinţi pentru 3/8"P Viteză maximă lanţ con-

form ISO 11681: 22,3 m/s De regulă viteza medie a lanţului în

funcţionare este cu cca. 20% mai mică decât viteza maximă a lanţului conform ISO 11681. Pentru alegerea echipamentului de protecţie individual contataţi dealerul specializat pe produse STIHL.

Nivelul presiunii sonore L

conform

peq

ISO 22868

MS 170: 98 dB(A) MS 170 cu catalizator: 100 dB(A) MS170C: 98dB(A) MS 180: 97 dB(A) MS 180 C: 97 dB(A)

Nivelul puterii sonore L

conform

weq

ISO 22868

MS 170: 108 dB(A) MS 170 cu catalizator: 111 dB(A) MS 170 C: 108 dB(A) MS 180: 109 dB(A) MS 180 C: 109 dB(A)

Valoarea vibraţiilor a

hv,eq

conform

ISO 22867

Mâner

stânga MS 170: 4,2 m/s MS 170 cu

catalizator: 4,3 m/s MS 170 C: 4,2 m/s MS 180: 6,6 m/s MS 180 C: 7,6 m/s

Mâner dreapta

5,9 m/s

6,2 m/s 5,9 m/s 7,8 m/s 7,4 m/s

Pentru nivelul presiunii sonore şi nivelul puterii sonore valoarea factorului K-conform RL2006/42/EG = 2,5dB(A); pentru acceleraţia vibraţiilor valoarea factorului K-conform RL2006/42/EG =

2,0m/s

Informaţii cu privire la îndeplinirea normativului REACH (CE) Nr. 1907/2006, vezi www.stihl.com/reach

Valori ale sunetelor şi vibraţiilor

Pentru datele complete ce îndeplinesc standardul Vibraţii 2002/44/CE, vezi www.stihl.com/vib

REACH

REACH reprezintă un normativ CE pentru înregistrarea, evaluarea şi aprobarea substanţelor chimice.

MS 170, MS 170 C, MS 180, MS 180 C

română

Accesorii speciale Procurarea pieselor de

schimb

– Suport de pilă cu pilă rotundă – Leră de pilire – Lere de control – Unsoare STIHL – Sistemul STIHL de umplere cu

combustibil – împiedică revărsarea sau supraalimentarea rezervorului

– Sistemul STIHL de umplere cu ulei

de lubrifiere a lanţului – împiedică revărsarea sau supraalimentarea rezervorului

Informaţii actualizate referitoare la cele de mai sus precum şi la alte accesorii speciale sunt disponibile la Serviciul de asistenţă tehnică STIHL.

Pentru comenzile de înlocuire vă rugăm să completaţi în tabelul de mai jos codul de vânzare al motofierăstrăului, seria utilajului şi seriile şinei port-lanţ şi lanţului de fierăstrău. În acest mod veţi facilita achiziţionarea unei noi garnituri tăietoare.

La şina port-lanţ şi la lanţui fierăstrăului este vorba de piesele de uzură. La achiziţionarea pieselor este suficientă menţionarea codului de vânzare a motofierăstrăului, serisei pieselor şi denumirea pieselor.

Codul de vânzare

Seria maşinii

Seria şinei

Seria lanţului de fierăstrău

Instrucţiuni pentru reparaţii

Utilizatorii acestui aparat vor executa numai lucrările de întreţinere şi îngrijire descrise în acest manual de utilizare. Celelalte tipuri de reparaţii vor fi executate de serviciile de asistenţă tehnică.

Pentru executarea lucrărilor de întreţinere şi reparaţii, STIHL vă recomandă să vă adresaţi serviciului de asistenţă tehnică STIHL. Serviciile de asistenţă tehnică STIHL sunt instruite la intervale periodice de timp şi vă pot pune la dispoziţie documentaţia tehnică necesară.

La reparaţii se vor utiliza numai piesele de schimb aprobate de STIHL şi destinate acestui motoutilaj sau piese similare din punct de vedere tehnic. Utilizaţi numai piese de schimb de înaltă calitate. În caz contrar apare pericolul accidentării sau avarierii motoutilajului.

STIHL vă recomandă utilizarea pieselor de schimb originale STIHL.

Piesele de schimb originale STlHL se recunoscu după seria piesei de schimb STlHL, după textul { şi dacă e cazul, după simbolul piesei de schimb STlHL K (pe piesele mici se poate găsi doar simbolul respectiv).

MS 170, MS 170 C, MS 180, MS 180 C

română

000BA073 KN

Colectarea deşeurilor

Se vor respecta reglementările privind depozitarea deşeurilor specifice fiecărei ţări.

Produsele STIHL nu se aruncă la gunoiul menajer. Produsele STIHL, acumulatorul, accesoriile şi ambalajul se vor recicla conform normelor de protecţie a mediului.

Serviciile de asistenţă tehnică STIHL vă stau la dispoziţie cu informaţii actualizate cu privire la reglementările de depozitare a deşeurilor.

Declaraţie de conformitate UE

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

confirmă că

Model constructiv: Motofierăstrău Marca de fabricaţie: STIHL Tip: MS 170

MS 170 C-E MS 170 D MS 180 MS 180 C

MS 180 C-BE Identificator de serie: 1130 Cilindree toate MS 170: 30,1 cm toate MS 180: 31,8 cm

corespunde directivelor 2006/42/CE, 2004/108/CE şi 2000/14/CE a fost conceput şi fabricat în conformitate cu următoarele norme:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Pentru determinarea nivelului de putere sonoră măsurat şi garantat s-a procedat conform directivei 2000/14/CE, Anexa V, cu aplicarea normei ISO 9207.

Nivelul de putere sonoră măsurat

toate MS 170: 108 dB(A) în afară de MS 170 D: 111 dB(A) toate MS 180: 109 dB(A)

Nivelul de putere sonoră garantat

toate MS 170: 110 dB(A) în afară de MS 170 D, MS 170 C-E D: 113 dB(A) toate MS 180: 111 dB(A)

Omologarea modelului CE a fost efectuată la

DPLF Institutul German de testare şi certificare a tehnologiei din agricultură şi silvicultură (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Număr de certificare toate MS 170: K-EG-2009/3408 toate MS 180: K-EG-2009/3409

Păstrarea documentelor tehnice: ANDREAS STIHL AG & Co. KG

Produktzulassung Anul de fabricaţie şi seria maşinii sunt

menţionate pe utilaj. Waiblingen, 30.11.2012 ANDREAS STIHL AG & Co. KG reprezentat de

Thomas Elsner Şef Managementul grupelor de produse

MS 170, MS 170 C, MS 180, MS 180 C

Certificat de calitate

000BA025 LÄ

Produsele STIHL corespund cerinţelor maxime de calitate.

Prin certificarea din partea unei societăţi independente producătorului STIHL i se atestă faptul că toate produsele îndeplinesc cerinţele stricte ale standardului internaţional ISO 9001 pentru sistemele de managementul calităţii, în ceea ce priveşte dezvoltarea produsului, structura materialelor, producţia, montajul, documentaţia şi serviciul de relaţii cu clienţii.

română

MS 170, MS 170 C, MS 180, MS 180 C

română

MS 170, MS 170 C, MS 180, MS 180 C

0458-207-5521-B

rumänisch

www.stihl.com

*04582075521B*

0458-207-5521-B

Stihl MS 170, MS 180 Instruction Manual [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual
