STIHL MS 170, 180 Eksploatavimo instrukcija

Turinys

lietuviškai

Apie šią naudojimo instrukciją 2 Nurodymai saugumui ir darbo

technika 2 Pjovimo įranga 14 Pjovimo juostos ir grandinės

montavimas (šoninis pjovimo grandin

ės įtempimas) 14

Pjovimo juostos ir grandinės montavimas (Greitas pjovimo

Originali naudojimo instrukcijaIšspausdinta ant be chloro balinto popieriaus.

grandinės įtempimas) 15 Pjovimo grandinę įtempti

(įtempimas iš priekio) 17 Pjovimo grandinės įtempimas

(Greitas grandinės įtempimas) 17 Pjovimo grandinės įtempimo

patikrinimas 18 Degalai 18 Degalų užpylimas 19 Grandinių tepimo alyva 20 Grandinių tepimo alyvos užpylimas 20 Grandinės tepimo patikrinimas 21 Pjovimo grandinės stabdys 21 Variklio užvedimas/išjungimas 22

Dažai su augaliniais aliejais, popierius antrinio perdirbimo.

Nurodymai darbui 26 Pjovimo juostos priežiūra 27 Gaubtas 27 Oro filtro valymas 28 Karbiuratoriaus reguliavimas 28 Kibirkščių gaudytuvo grotelės

duslintuve 29 Katalizatorius 29 Uždegimo žvakė 29 Užvedimo virvutė 30

Įrenginio saugojimas 31 Var ančiosios žvaigždutės tikrinimas

ir keitimas 31 Pjovimo grandinės priežiūra ir

aštrinimas 32 Techninė priežiūra ir remontas 36 Kaip sumažinti įrenginio dėvėjimąsi

ir išvengti gedim

ų 38 Svarbiausios dalys 39 Techniniai daviniai 40 Specialūs reikmenys 42 Atsarginių dalių įsigijimas 42 Pastabos dėl remonto darbų 43 CE atitikties deklaracija 43 Kokybės pažymėjimas 44

Gerbiamos pirkėjos ir pirkėjai, dėkoju, kad Jūs pasirinkote

kokybišką firmos STIHL gaminį. Šis gaminys buvo pagamintas,

taikant modernius technologinius metodus ir kokybę garantuojančias priemones. Mes stengėmės padaryti viską, kad Jūs būtumėt patenkinti šiuo įrenginiu ir galėtumėt be problemų juo dirbti.

Jeigu turėtumėt klausimų apie šį įrenginį, kreipkitės į savo prekybinį atstovą arba į mūsų įmonės realizavimo skyrių.

Jūsų

Hans Peter Stihl

{

0458-207-5321-B. M1.B11.HFP.

0000000366_007_LT

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Apie šią naudojimo instrukciją

Simboliai

Visų simbolių, kurie yra ant įrenginio, reikšmės yra paaiškintos šioje naudojimo instrukcijoje.

Priklausomai nuo įrenginio ir komplektacijos, ant įrenginio gali būti pavaizduoti sekantys simboliai.

Degalų rezervuaras; kuro mišinys iš benzino ir variklinės alyvos

Rezervuaras grandinių tepimo alyvai; grandinių tepimo alyva

Grandinės stabdžio blokavimas ir paleidimas

Grandinės stabdys

Pjovimo grandinės judėjimo kryptis

Ematic;grandinės tepimo alyvos kiekio reguliavimas

Pjovimo grandinės įtempimas

Siurbimo angos: Žiemos režimas

Įsiurbimo angos: Vasaros režimas

Šildomos rankenos

Dekompresinį vožtuvą paspausti

Rankinį degalų siurbliuką paspausti

Atžymos tekste

Perspėjims apie nelaimingų atsitikimų pavojų asmenims, taip pat galimus nuostolius.

Perspėjimas apie įrenginio arba jo atskirų dalių pažeidimus.

Techniniai pakeitimai

STIHL nuolat tobulina visus įrenginius, todėl mes pasiliekame teisę į komplektacijos, techninius ir išorinius jų pakeitimus.

Todėl pretenzijos, remiantis šios instrukcijos techniniais duomenimis ir iliustracijomis, nepriimamos.

Nurodymai saugumui ir darbo technika

Būtina laikytis ypatingų saugumo priemonių, dirbant su motoriniu pjūklu, nes juo dirbama greičiau nei su kirviu ar rankiniu pjūklu, o grandinės judėjimo greitis yra labai didelis ir pjaunanteji grandinės dantukai yra labai aštrūs.

Naudojimo instrukciją atidžiai perskaityti prieš pirmą įrenginio naudojimą ir saugoti ją. Naudojimo instrukcijos nurodymų nesilaikymas gali būti pavojingas gyvybei.

Laikytis šalies reikalavimų saugumui, pvz. profesinių sąjungų, socialinių kasų, darbo apsaugos įstaigų ir kt.

Pirmą kartą dirbantiems su įrenginiu: pasikonsultuoti su pardavėju ar kitu specialistu, kaip juo saugiai naudotis ar išklausyti mokymo kursą.

Nepilnamečiams draudžiama dirbti su įrenginiu – išskyrus jaunuolius virš 16 metų, kurie apmokomi, prižiūrint suaugusiems.

Vaikai, gyvūnai ir pašaliniai asmenys turi stovėti saugiu atstumu.

Jeigu įrenginys nenaudojamas, jį pastatyti taip, kad jis niekam nekliudytų. Motorinį įrenginį apsaugoti nuo neteisėto panaudojimo.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Naudotojas yra atsakingas dėl nelaimingų atsitikimų ir pavojų, gresiančių pašaliniams asmenims arba jų nuosavybei.

Motorinį įrenginį galima perduoti ar išnuomoti tik tiems asmenims, kurie yra susipažinę su jo konstrukcija ir moka jį valdyti – visada kartu perduoti ir naudojimo instrukciją.

Motorinių įrenginių, sukeliančių triukšmą, naudojimas gali būti ribojamas šalies ar vietinių institucijų nurodymais.

Dirbantysis su motoriniu įrenginiu turi būti pailsėjęs, sveikas ir geros fizinės būklės. Kas dėl sveikatos būklės negali dirbti sunkaus darbo, turi pasiteirauti pas gydytoją, ar jis gali dirbti su šiuo įrenginiu.

Tik nešiojantiems širdies stimuliatorių: šio įrenginio uždegimo sistema sukuria labai mažą elektromagnetinį lauką. Tod

ėl gali atsirasti neigiamas poveikis kai kurių tipų širdies stimuliatoriams. Norint išvengti sveikatos sutrikimo rizikos, STIHL rekomenduoja pasitarti su gydančiu gydytoju ar širdies stimuliatoriaus gamintoju.

Draudžiama dirbti įrenginiu, išgėrus alkoholio ar vartojant vaistus, galinčius sutrikdyti reakciją bei orientaciją.

Esant nepalankioms oro sąlygoms (lietus, sniegas, ledas, vėjas) nedirbti –

padidintas nelaimingo atsitikimo pavojus!

Pjauti tik medžius ir medinius daiktus. Draudžiama naudoti motorinį įrenginį

kitiems tikslams – nelaimingo

atsitikimo pavojus!

Darbui naudoti tik tą pjovimo įrangą ir priedus, kuriuos gamina ir tiekia firma STIHL arba jie rekomenduojami šiam įrenginiui, arba techniškai tas pačias dalis. Kilus klausimams, kreiptis į specializuotą pardavėją. Naudoti tik kokybiškus darbinius įrankius ar priedus. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai motoriniame įrenginyje.

STIHL rekomenduoja naudoti originalius STIHL įrankius, pjovimo juostas, pjovimo grandines, varančiąsias žvaigždutes ir priedus. Jie savo savybėmis optimaliai pritaikyti gaminiui ir naudotojo reikalavimams.

Nedaryti jokių pakeitimų įrenginyje – dėl to gali nukentėti J Asmenims, turintiems materialinių nuostolių, naudojant nestandartinę įrangą, firma STIHL nesuteikia jokių garantijų.

Įrenginio valymui nenaudoti aukšto slėgio plovimo įrenginių. Stipri vandens srovė gali pažeisti įrenginio dalis.

Apranga ir amunicija

Dėvėti specialius rūbus ir apsaugos priemones.

Nedėvėti drabužių, kurie gali įsipainioti tarp medžių, krūmų arba besisukančių

įrenginio dalių. Taip pat jokių šalikų,

ūsų saugumas.

Rūbai turi būti naudojami pagal paskirtį ir netrukdyti dirbant. Prigludęs rūbas su neperpjaunamu sluoksniu – kombinezonas, jokiu būdu ne darbinis apsiaustas.

kaklaraiščių ir papuošalų. Ilgus plaukus reikia surišti ir apsaugoti (skarele, kepure, šalmu ar pan.).

Apsauginius batus avėti – su apsauga nuo įpjovimo, grublėtais padais ir plieniniais antgaliais

Apsauginis šalmas būtinas – kai gali būti krentančių daiktų.

Naudoti apsauginius akinius arba apsaugą veidui ir "asmenines" klausos apsaugos priemones – pvz.

apsauginius kamštelius.

Tvirtas pirštines mūvėti.

STIHL siūlo plačią asmeninių apsauginių priemonių programą.

Motorinio pjūklo transportavimas

Visada įjungti pjovimo grandinės stabdį ir uždėti apsaugą grandinei – taip pat ir transportuojant nedideliu atstumu. Transportuojant tolimesniu atstumu (daugiau nei 50 m) išjungti variklį.

Motorinį pjūklą nešti tik už vamzdinės rankenos – įkaitusį duslintuvą nukreipti priešinga kryptimi nuo kūno – pjovimo

įranga atsukta atgal. Neliesti įkaitusių įrenginio dalių, ypač duslintuvo

paviršiaus – pavojus apsideginti!

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA087 LÄ

Autotransporto priemonėse: motorinį įrenginį pritvirtinti taip, kad jis neapvirstų, nebūtų pažeistas ir neišbėgtų degalai.

Degalų užpylimas

Benzinas užsidega labai greitai – laikytis

saugaus atstumo nuo atviros ugnies – nepalieti

degalų – nerūkyti. Prieš pilant degalus variklį išjungti. Neužpildinėti degalų, kol variklis yra

įkaitęs – degalai gali ištekėti – gaisro pavojus!

Degalų rezervuaro kamštį atidaryti atsargiai, lėtai sumažinant susikaupusį vidinį slėgį, kad neišsipiltų degalai.

Degalus pilti tik gerai vėdinamoje patalpoje. Jeigu degalai pasiliejo, motorinį įrenginį tuojau pat nuvalyti – saugotis, kad degalų nepatektų ant rūbų, priešingu atveju tuojau pat pakeisti.

Motoriniai įrenginiai gali būti su skirtingų modifikacijų degalų rezervuaro kamščiais.

Po degalų užpylimo

užsukamą degalų

rezervuaro kamštį užsukti

kiek galima stipriau.

Degalų rezervuaro kamštį

su atlenkiama rankenėle

(Bajonet užraktas)

teisingai uždėti, pasukti

iki galo ir atlenkti

rankenėlę.

Taip sumažinamas rizikos laipsnis, kad varikliui dirbant, kamštis dėl variklio vibracijos atsisuks ir degalai ištekės.

Prieš užvedimą

Patikrinti motorinio pjūklo nepriekaištingą būklę – naudojimo instrukcijos atitinkamas skyrius:

– ar funkcionuoja pjovimo grandinės

stabdys, automatinis grandinės stabdys

– ar teisingai sumontuota pjovimo

juosta

– ar teisingai įtempta pjovimo

grandinė

– akceleratoriaus sverto rankenėlė

privalo nestrigti – gazo rankenėlė turi pati grįžti į laisvos eigos padėtį

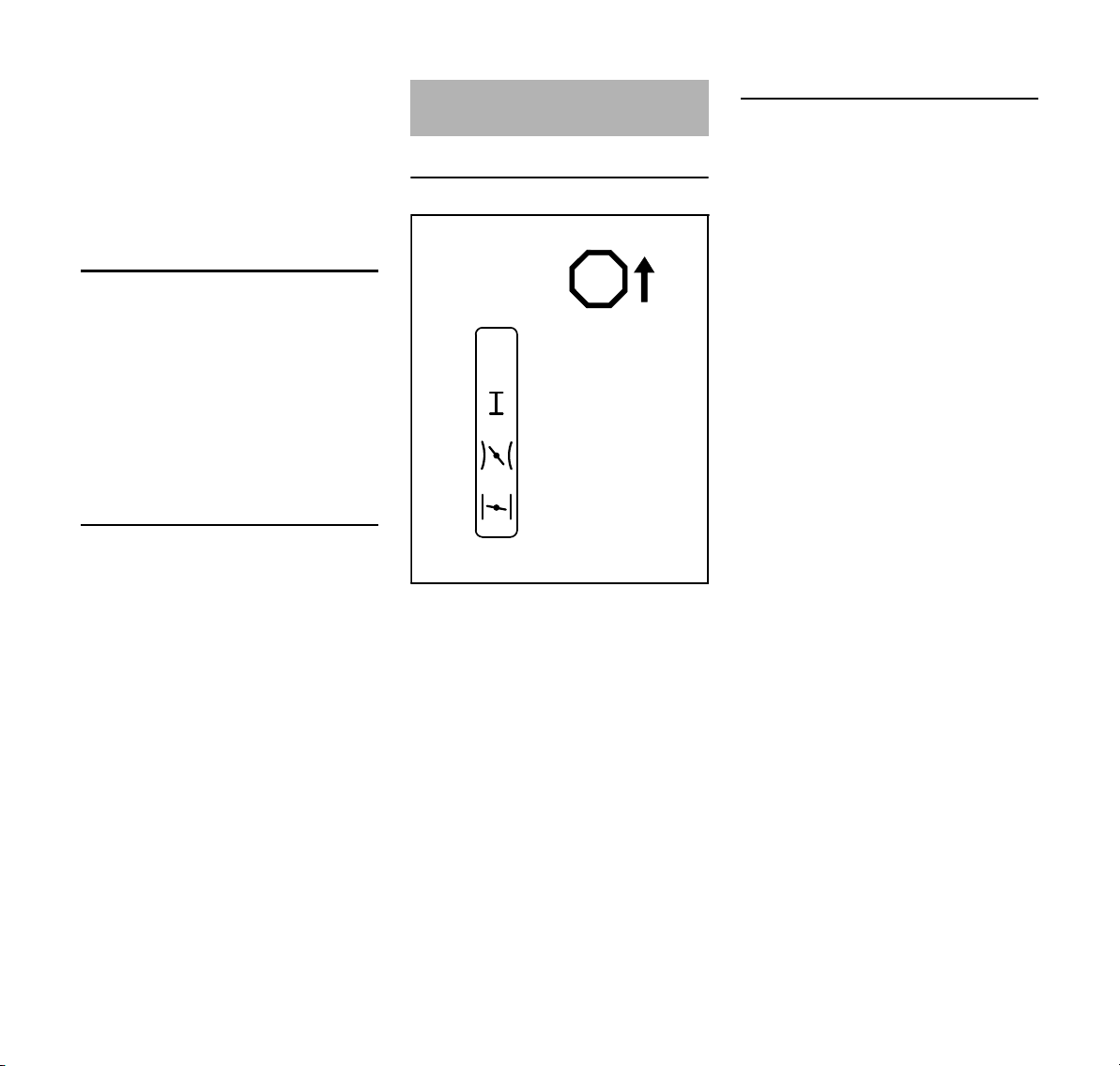

– uždegimo ir oro sklendės valdymo

svirtelė/išjungiklis turi būti lengvai pastatoma į padėtį STOP ar 0

– patikrinti uždegimo laidų jungimo

vietas – jei jie laisvi, gali atsirasti kibirkštys, kurios gali uždegti ištekantį degalų-oro mišinį – gaisro

pavojus!

– nekeisti jokių valdymo ir saugumą

užtikrinančių įrenginių

– rankenos turi būti švarios ir sausos,

nesuteptos tepalais ar purvu – svarbu saugiam motorinio įrenginio valdymui

Įrenginys gali būti eksploatuojamas tik nepriekaištingos būklės – nelaimingo

atsitikimo pavojus!

Variklio užvedimas

Atviroje vietovėje pasitraukti mažiausiai 3 metrus nuo degalų užpylimo vietos, jokiu būdu ne uždaroje patalpoje.

Tik stovint ant tvirto ir saugaus pagrindo, tvirtai laikant motorinį įrenginį rankose – pjovimo įranga neturi liesti kitų daiktų ar žemės paviršiaus, nes ji gali pasisukti užvedimo metu.

Įrenginys aptarnaujamas tik vieno asmens – darbo vietoje pašaliniams asmenims būti draudžiama – taip pat ir užvedimo metu.

Prieš užvedant variklį, įjungti pjovimo grandinės stabdį – į judančią pjovimo grandinę galite susižaloti!

Variklio neužvedinėti už starterio virvutės – užvedinėti taip, kaip aprašyta naudojimo instrukcijoje.

Neužvedinėti variklio, jei pjovimo juosta su grandine yra pjūvyje.

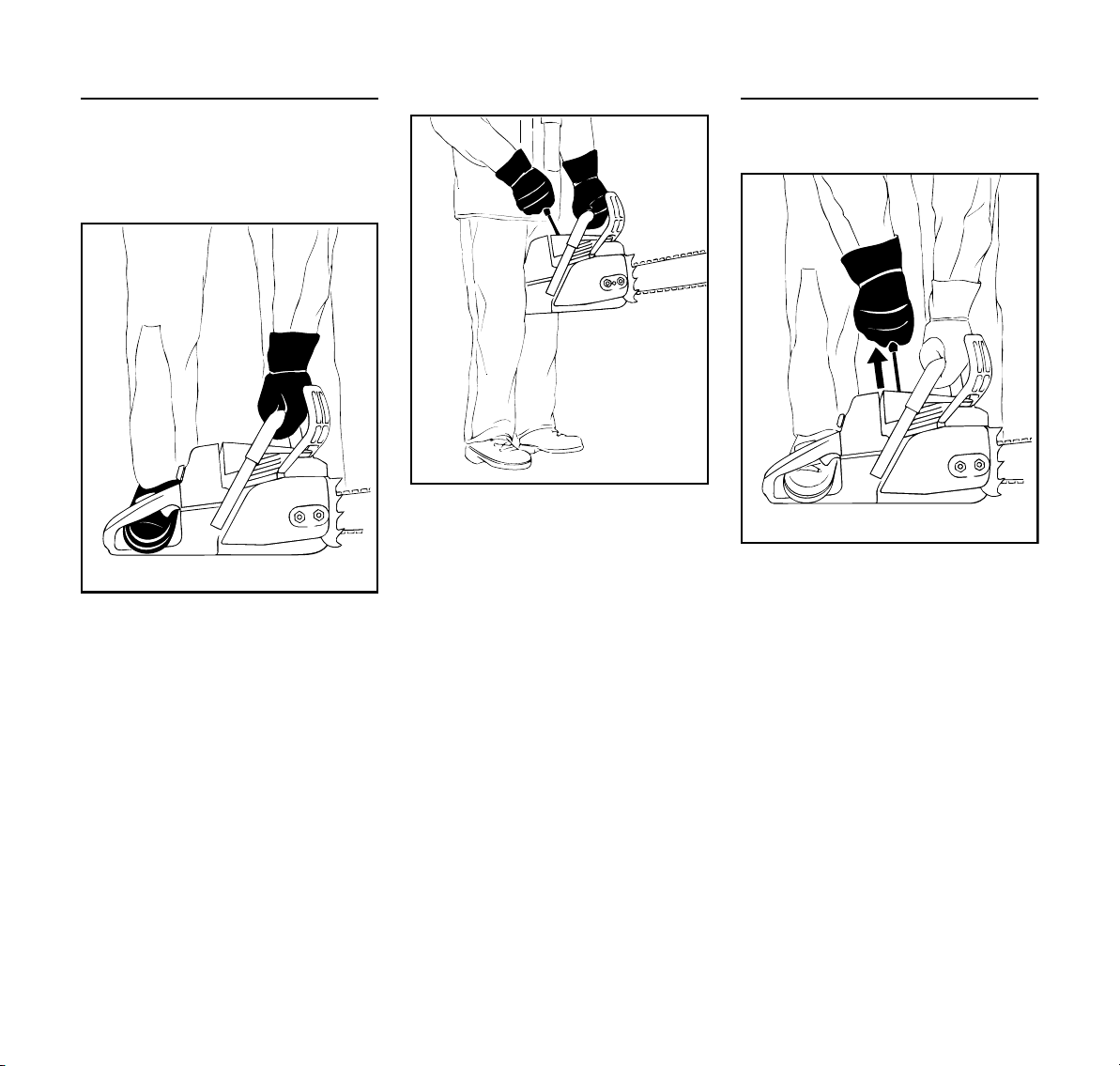

Įrenginio laikymas ir valdymas

Dirbant motorinį pjūklą visada tvirtai laikyti abiejomis rankomis: dešine

ranka suspausti rėmo rankeną – taip pat ir kairiarankiams. Norint saugiai valdyti įrenginį, vamzdinę ir rėmo rankenas laikyti tvirtai suspaudus.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Darbo metu

Visada pasirūpinti tvirta ir saugia stovėsena.

Gresiant įvairiems pavojams ar nelaimingo atsitikimo atveju, variklį tuojau pat išjungti – oro ir kuro padavimo valdymo svirtelę/išjungiklį pastatyti ant STOP ar 0.

Įrenginys aptarnaujamas tik vieno asmens – pašaliniams asmenims darbo vietoje būti draudžiama.

Niekada nepalikti veikiančio variklio be priežiūros.

Kai variklis dirba: pjovimo grandinė kurį laiką juda, kai akceleratoriaus rankenėlė paleista – įsibėgėjimo efektas.

Atsargiai esant plikledžiui, drėgmei, sniegui, ledui, skardžiuose, nelygiam paviršiui ar ant šviežiai nupjautos medienos (žievės) – galite paslysti!

Atsargiai prie medžių kelmų, šaknų, duobių – pavojus suklupti!

Nedirbti pavieniui – laikytis saugaus atstumo nuo kitų dirbančiųjų, kad pavojaus atveju galėtumėte prisišaukti pagalbos.

Nepamirškite, kad darbo metu, dėvint klausos apsaugos priemones, turite būti ypač atidūs – kadangi galite neišgirsti triukšmo (šauksmų, pavojaus signalų ar kt.), pranešančių apie pavojų.

Laiku daryti pertraukas, kad išvengti nuovargio ir išsekimo – nelaimingo

atsitikimo pavojus!

Lengvai užsiliepsnojančias medžiagas (pvz. medžio skiedras, žievę, sausą žolę, degalus) laikyti toliau nuo išmetamų dujų srauto ir įkaitusio

duslintuvo paviršiaus – gaisro pavojus! Duslintuvas su katalizatoriumi gali labai įkaisti.

Motorinis įrenginys, esant įjungtam varikliui, išmeta nuodingas dujas. Šios dujos yra bekvapės ir nematomos ir savo sudėtyje turi nesudegusių angliavandenilių bei benzolo. Niekuomet nedirbti su motoriniu įrenginiu uždarose ar blogai vėdinamose patalpose – tai liečia ir įrenginius su katalizatoriumi.

Dirbant grioviuose, šachtose arba siaurose vietose, pasirūpinti pakankama oro ventiliacija – pavojus gyvybei dėl apsinuodijimo! Apsinuodijimo

pavojus!

Esant negerumui, galvos skausmams, regėjimo sutrikimams (pvz. mažesnis regėjimo laukas), klausos sutrikimams, pykinimui, sumažėjus sugebėjimui susikaupti, tuojau pat nutraukti darbą – šiuos simptomus gali sąlygoti ir per didelės išmetamų dujų koncentracijos –

nelaimingo atsitikimo pavojus!

Darbo metu susidariusios dulkės (pvz. medžio dulkės), tvaikas, dūmai gali pakenkti sveikatai, esant ore daug dulkių, reikia naudoti kvėpavimo takų apsaugą.

Reguliariai tikrinti pjovimo įrangos būklę, trumpais intervalais, o esant juntamiems pakitimams, tuojau pat:

– variklį išjungti, palaukti, kol pjovimo

grandinė sustos

– patikrinti būklę ir tvirtą padėtį – Atkreipti dėmesį į aštrumą

Veikiant varikliui, neliesti pjovimo grandinės. Jeigu pjovimo grandinė buvo prispausta kažkokiu daiktu, tuojau pat išjungti variklį – tik tada pašalinti daiktą –

pavojus susižeisti!

Keičiant pjovimo grandinę, variklį išjungti – pavojus susižeisti!

Nerūkyti dirbant motoriniu įrenginiu ir netoli jo – gaisro pavojus! Maitinimo sistemoje gali būti lengvai užsidegantis benzino garų nuotėkis.

Jeigu įrenginys buvo neteisingai naudojamas (pvz. prispaustas, paveiktas smūgio ar kt.), prieš tęsiant darbą, užtikrinti jo nepriekaištingą būklę – žiūrėti "Prieš darbą". Atkreipti ypatingą dėmesį į maitinimo sistemos sandarum ir saugos įrangos funkcionavimą. Jokiu būdu netęsti darbo, nesant užtikrintam motorinio įrenginio saugumu. Suabejojus kreiptis į specialistą.

Atkreipti dėmesį į nepriekaištingą laisvą eigą, kad atleidus akceleratoriaus klavišą, grandinė daugiau nebesisuktų. Reguliariai tikrinti laisvos eigos darbą, jei reikia pakoreguoti. Jeigu pjovimo grandinė vis tiek juda, kreiptis į specialistą.

Inercinės jėgos

Dažniausiai atsirandančios inercinės jėgos yra atatranka, atgalinis smūgis ir judėjimas pirmyn.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA036 KN

001BA093 LÄ

001BA037 KN

Pavojus esant atatrankai

Esant atatrankai,

galima pavojingai

susižaloti.

Esant atatrankai (smūgis atgal ir aukštyn), pjūklas pjovėjui gali išsprūsti ir tapti nekontroliuojamas.

Atatranka atsiranda, kai pvz.

– pjovimo grandinė viršutiniame

pjovimo juostos smaigalio ketvirtyje netyčia paliečia medieną ar kitą kietą daiktą – pvz. genint šakas netyčia paliečiama kita šaka

– pjovimo grandinė viršutinėje juostos

dalyje trumpam užstringa pjūvyje

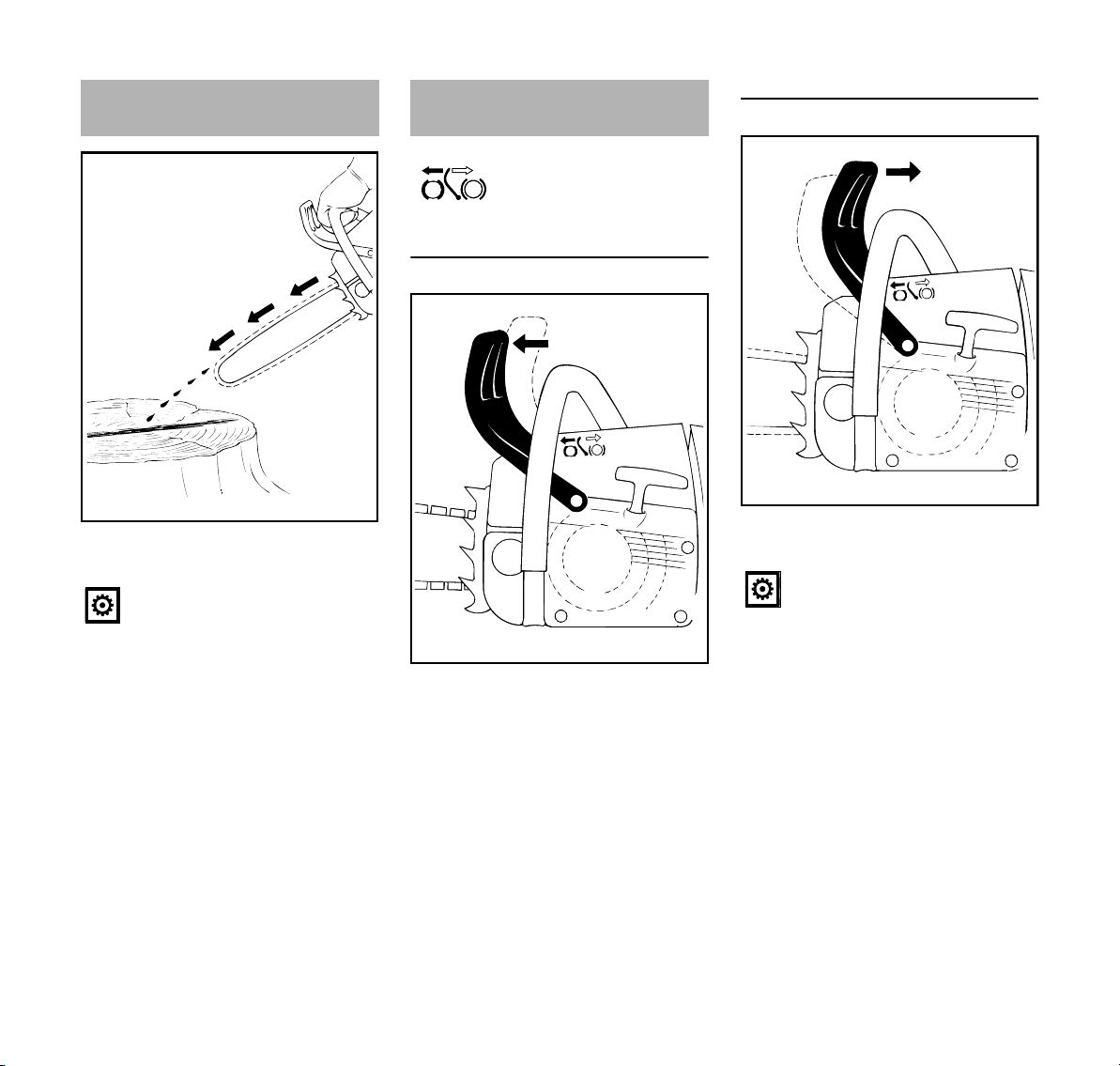

Pjovimo grandinės stabdys QuickStop

Jo pagalba tam tikrose situacijose sužeidimų pavojus gali sumažėti, bet įvykus atatrankai vis tiek nepavyksta. Suveikus stabdžiui, pjovimo grandinė per sekundės dalis sustoja – aprašyta šios instrukcijos skyriuje "Pjovimo grandinės stabdys".

Atatrankos sumažinimui – dirbti ramiai ir apgalvotai – pjūklą laikyti tvirtai abiejomis

rankomis

– pjauti tik esant maksimaliems

alkūninio veleno sūkiams

– pastoviai stebėti pjovimo juostos

galą

– nepjauti pjovimo juostos galu – saugotis mažų, kietų

šakų, pomiškio

ir atžalų – grandinė jose gali užstrigti

– niekuomet vienu metu nepjauti

keletos šakų

– dirbant nereikia pernelyg pasilenkti – niekuomet nepjauti aukščiau pečių

lygio

– pjovimo juostą taikyti į jau pradėtą

įpjovą

– "durti" tik tada, kai esate gerai

susipažinę su šia darbo technika

– atkreipti dėmesį į kamieno padėties

pasikeitimą, kad išvengti grandinės užspaudimo

– dirbti tik su gerai išgaląsta ir įtempta

pjovimo grandine – gylio ribotuvas turi būti ne per aukštas

– darbui naudoti mažą atmetimą

turinčią pjovimo juostą su maža "galva"

Judėjimas pirmyn (A)

Jeigu pjaunama pjovimo juostos apatine dalimi, pjovimo grandinei užstrigus arba atsimušus į kietą daiktą medienoje, motorinis pjūklas gali būti traukiamas link kamieno – todėl visuomet

pjaunant reikia priglausti pjūklo karterį prie kamieno.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA038 KN

001BA082 KN

001BA033 KN

Atatranka (B)

Jeigu pjaunama pjovimo juostos viršutine dalimi, pjovimo grandinei užstrigus arba atsimušus į kietą daiktą medienoje, motorinis pjūklas gali judėti atgal dirbančiojo link – Kad to išvengti:

– neužspausti pjovimo juostos

viršutinės dalies

– pjovimo juostą nepersukti pjūvyje

Būkite ypač atsargūs – įkibusių medžių atveju – medžių, turinčių kamieno įtempimą

– įstrigusių tarp dviejų medžių atveju

– dirbant vėjolaužose Šiais atvejais dirbti ne su pjūklu, o su

svirtele, suktuvu arba vilkiku. Ištraukti supjaustytas kamieno dalis.

Dirbti kiek galima laisvesnėse vietose. Pjaunant negyvą (išdžiūvusią,

sutrūnijusią ar apmirusią medieną) kyla didelis, sunkiai įvertinamas pavojus. Pavojaus atpažinimas yra apsunkintas ir beveik neįmanomas. Naudoti pagalbines priemones kaip suktuką ar vilkiką.

Pjaunant medžius prie kelių, geležinkelio linijų, elektros linijų ir t.t.dirbti ypač dėmesingai. esant reikalui, pranešti policijai, energetikos įmonei ar geležinkelio vadovybei.

Pjovimas

Nepjauti, kai uždegimo ir oro sklendės valdymo rankenėlė užvedimo padėtyje. Alkūninio veleno sūkių šioje padėtyje negalima reguliuoti.

Dirbti ramiai ir apgalvotai – tik esant geram apšvietimui ir matomumui. Nesukelti pavojaus kitiems – dirbti apdairiai.

Darbui naudoti kiek įmanoma trumpesnę pjovimo juostą: pjovimo grandinės, juostos ir varančiosios žvaigždutės žingsnis turi sutapti ir tikti šio modelio pjūklui.

Nė viena kūno dalis negali būti tame pačiame lygmenyje su besisukančia pjovimo grandine.

Motorinį pjūklą iš medžio ištraukti tik su besisukančia pjovimo grandine.

Motorinį pjūklą naudoti tik švarios medienos pjovimui – bet ne šaknų pjaustymui ar pakėlimui.

pasvirusių šakų nepjaustyti iš apačios.

Atsargiai pjaustyti supleišėjusią,

įskilusią medieną – pavojus susižeisti atplyšusias dalis!

Stebėti, kad pjovimo metu grandinė neliestų jokių pašalinių daiktų: akmenų, vinių ir pan. Jie gali pažeisti pjovimo grandinę – motorinis pjūklas gali šoktelti aukštyn.

Dirbant šlaite, stovėti visada aukščiau arba šone kamieno. Saugotis riedančių kamienų.

Dirbant didesniame auštyje:

– visuomet naudoti pastolius – niekada nedirbti stovint ant kopėčių

arba medyje

– nedirbti nestabiliose vietose – nedirbti virš pečių lygio – nepjauti viena ranka

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA088 LÄ

1 1

001BA040 KN

45°

Pilnai gazuojant, pjovimo grandinės dantelių aštriąsias briaunas įstatyti į įpjovos vietą, prispausti atraminius dantukus – tik po to pradėti pjauti.

Niekuomet nedirbti neatrėmus pjūklo atraminių dantukų. Atraminius dantukus saugiai prispausti prie medžio.

Baigiant pjūvį, motorinio pjūklo pjovimo įranga nebetenka atramos pjūvyje. Naudotojas turi perimti įrenginio svorio jėgą – kyla pavojus prarasti įrenginio

kontrolę!

Miško kirtimas

Kirsti mišką gali tik asmenys, turintys reikalingą kvalifikaciją. kas neturi darbo motoriniu pjūklu patirties, neturėtų nei kirsti mišką, nei genėti šakas –

padidintas nelaimingo atsitikimo pavojus!

Atkreipti dėmesį į specifinius šalies nurodymus kirtimo darbų technikai.

Miško kirtimo plote dirba tik kirtimo darbus atliekantys asmenys.

Kontroliuoti, kad krentantis medis neužkliudytų kito asmens – dėl variklio sukeliamo triukšmo galite neišgirsti šauksmo.

Nustatyti medžio virtimo kryptį ir atsitraukimo takus

Pasirinkti plotą, kuriame bus galima kirsti medį.

Atkreipti dėmesį į:

– natūralų medžio pasvirimą – neįprastai didelį šakotumą,

asimetrišką šakų išsidėstymą, medienos pažeidimus

– vėjo kryptį ir greitį – esant stipriam

vėjui miško kirtimas yra draudžiamas

– šlaito kryptį – šalia augančius medžius – sniego dangos storį – medžio gyvybingumo būklę – ypač

esant kamieno pažeidimams arba negyvai medienai(sausai, supuvusiai ar apmirusiai)

B Atsitraukimo kryptis – kiekvienam miško pjovėjui paruošti

atsitraukimo takus apie 45° kampu nuo medžio kamieno virtimo krypties

– atsitraukimo takus išvalyti, kliūtis

pašalinti

– įrenginius ir įrankius laikyti saugiu

atstumu – bet ne atsitraukimo takuose

– medžiui virstant, atsitraukti į šalį, į

darbo vietą sugrįžti atsitraukimo taku

– Šlaite atsitraukimo takai turi būti

įrengti lygiagrečiai šlaito nuolydžiui

– atsitraukimo metu stebėti

krentančias šakas ir medžio vainiko užimamą plotą

Paruošti darbo vietą – nuvalyti kamieną ir iš darbo

aikštelės pašalinti trukdančias šakas, krūmus ir kitas kliūtis – garantuoti darbo metu kiekvieno miško pjovėjo stabilią stovėsen

– kruopščiai nuvalyti apatinę kamieno

dalį (pvz. su kirviu ) – smėlis, akmenys ir kiti svetimkūniai atšipina pjovimo grandinę

ą.

Mažiausias atstumas iki kitos darbo vietos 2 1/2 kamieno ilgių

A Virtimo kryptis

MS 170, MS 170 C, MS 180, MS 180 C

– nupjauti stambias priešaknines

001BA146 KN

001BA153 KN

001BA143 KN

001BA150 KN

ataugas – visų pirma įpjauti vertikaliai, po to horizontaliai – tik esant sveikai medienai

Įpjova kamiene

Atžymos ant pjūklo korpuso pagalba, darant įpjovą kamiene, galima kontroliuoti virtimo kryptį.

Darant įpjovą, motorinį pjūklą nukreipti taip, kad įpjova tiksliai rodytų kryptį, kur virs medis.

Yra keletas galimybių, kokia tvarka galima atlikti horizontalų ir įstrižą pjūvį – atkreipti dėmesį į specifinius šalies reikalavimus medžių kirtimo technikai.

Nenupjautos medienos dalis (C) nustato medžio virtimo kryptį.

STIHL rekomenduoja sekančią darbo eigą:

N padaryti horizontalų pjūvį – atžymos

ant pjūklo pagalba kontroliuoti medžio virtimo kryptį

N padaryti įstrižą pjū

vį 45° kampu

N patikrinti ar teisingai atlikta įpjova –

jeigu reikia pakoreguoti

Svarbu: – įpjova turi būti tik dešiniu kampu

virtimo krypties link

– kiek galima arčiau žemės paviršiaus – įpjauti maždaug 1/5 iki 1/3 kamieno

skersmens

lietuviškai

Įpjova iš šonų

Šis pjūvis apsaugo kamieno šonus nuo plyšimo, verčiant medį – iš abiejų kamieno pusių kiek galima žemiau apie 1/10 kamieno skersmens į gylį – storesniuose kamienuose daugiausiai pjovimo juostos pločio.

Negalima daryti šių pjūvių, jeigu yra puvinys.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA144 KN

001BA145 KN

001BA147 KN

Pagrindinis pjūvis

Prieš atliekant pagrindinį pjūvį, reikia perspėti aplinkinius "Dėmesio!"

N pagrindinį pjūvį (D) atlikti truputį

aukščiau nei įpjovos apatinis pjūvis

– tiksliai horizontaliai – tarp įpjovos ir pagrindinio pjūvio

palikti 1/10 kamieno skersmens = nenupjauta medienos dalis

Laiku įstatyti pleištą į pagrindinį pjūvį – naudoti tik pleištus iš medienos, aliuminio ar plastmasės – plieniniai pleištai nerekomenduojami. Plieniniai pleištai gali pakenkti pjovimo grandinei, sąlygoti pjūklo atmetimą atgal.

Nenupjauta medienos dalis (E) veikia kaip šarnyras.

– jokiu būdu negalima jos nupjauti –

kitaip nebus galima kontroliuoti medžio virtimo krypties –

nelaimingo atsitikimo pavojus!

– supuvusiuose kamienuose palikti

platesnę nenupjautos medienos dalį

Prieš pjaunant medį, dar kartą perspėti netoliese esančius šūksniu "Dėmesio!"

Mažo skersmens medžiams:paprastas v pjūvis

N Atraminiai dantukai atremiami

tiesiog į medienos dalį. Motorinis pjūklas pasukamas apie ašį – paliekant nenupjautą medienos dalį – atraminiai dantukai remiasi tuo metu į kamieną.

ėduoklinis

MS 170, MS 170 C, MS 180, MS 180 C

Storesniems medžiams:

001BA148 KN

001BA179 KN

daugiapakopis pjūvis

Jeigu kamieno skersmuo viršija motorinio pjūklo pjovimo juostos ilgį, atliekamas daugiapakopis pjūvis.

1. Pirmas pjūvis

Pjovimo juostos galas įstatomas į medieną už paliktos nenupjautos medienos dalies – motorinis pjūklas turi judėti tik horizontaliai ir kiek įmanoma plačiau – atraminius dantukus naudoti kaip sukimosi tašką – motorinį pjūklą perkėlinėti kiek įmanoma mažiau.

2. atliekant sekantį pjūvį, pjovimo

juiosta, kad pjūvis būtų lygus, turi likti įpjovoje – vėl naudoti atraminius dantukus ir t.t.

3. pleištą (3) įdėti

4. paskutinis pjūvis: motorinis pjūklas

pastatomas kaip ir vėduoklinio pjūvio metu – nenupjauti paliktos medienos dalies!

Ypatingos pjovimo technikos

duriamasis pjūvis ir medžio šerdies pjūvis reikalauja specialaus pasiruošimo ir patyrimo.

Duriamasis pjūvis – atliekamas pjaunant medžius be

viršutinės dalies

– taip pat verčiant nulūžusius

medžius

– meistraujant

lietuviškai

N naudoti pjovimo grandinę su maža

atatranka ir elgtis ypač atsargiai

1. pjauti pjovimo juostos apatine dalimi

– jokiu būdu ne viršutine – atatrankos pavojus! Pjauti, kol pjūvis bus dvigubai platesnis nei pjovimo juostos plotis

2. pjovimo juostą lėtai pasukinėti į šonus – atatrankos ar atgalinio

smūgio pavojus!

3. "durti"atsargiai – atgalinio smūgio pavojus!

Medžio šerdies pjūvis

– kai medžio skersmuo yra dukart

didesnis už pjovimo juostos ilgį

– norint išvengti kietos šerdies

plyšimo, pjaunant ypač storus medžius

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA151 KN

001BA152 KN

001BA189 KN

– pjaunant kietuosius lapuočius

(ąžuolus, bukus), kad būtų tiksliau išlaikyta medžio virtimo kryptis ir neplyštų kieta šerdis

– pjaunant minkštuosius lapuočius

medžius, norint sumažinti kamieno įtempimą ir apsisaugoti nuo atplaišų

N atsargiai durti į pjūvio vietą –

atgalinio smūgio pavojus! – po to pasukinėti rodyklės kryptimi

Šakų genėjimas

Genėti šakas gali tik specialiai paruoštas ir apmokytas asmuo. Neturintis patirties dirbti su motoriniu pjūklu, neturėtų nei pjauti medžius, nei genėti šakas –

nelaimingo atsitikimo pavojus! – naudoti mažą atmetimą atgal

turinčią pjovimo grandinę

– motorinį pjūklą, esant galimybei,

atremti ar paremti į kamieną

– negenėti šakų, stovint ant kamieno – nepjauti pjovimo juostos galu – atkreipti dėmesį į šakas su įtempimu – niekuomet vienu metu nepjauti

keletos šakų

Pjaustant mažo skersmens medieną

– naudoti stabiliu, tvirtus padėklus

medienai – "ožius"

– negalima prilaikyti medienos koja – pašaliniams asmenims draudžiama

pagelbėti, prilaikant medieną

Skersinis gulsčios ar stačios medienos pjovimas

Būtinai laikytis teisingos pjūvio sekos: visų pirma įpjova, sauganti nuo įplyšimo (1), po to įpjova įtempimo vietoje (2), priešingu atveju pjovimo juosta gali būti užspausta arba atmesta atgal – pavojus susižeisti!

N Padaryti kamieno įpjovą, saugančią

nuo įplyšimo (1)

N Padaryti įpjovą įtempimo vietoje (2) Atliekant šią įpjovą, pjauti iš apačios į

viršų (atbulinis pjūvis) – atbulinio

smūgio pavojus!

Gulintis kamienas pjovimo vietoje neturi liesti žemės paviršiaus – priešingu atveju gali būti pažeista pjovimo grandinė.

Išilginis pjūvis

Pjovimo technika, kai nenaudojami atraminiai dantukai – pavojus būti patrauktam link pjaunamo kamieno – pjauti kiek įmanoma plokštesniu kampu – elgtis ypač atsargiai – padidintas

atbulinio smūgio pavojus!

Vibracija

Ilgalaikis darbas motoriniu įrenginiu gali iššaukti vibracijos sukeliamus kraujo apytakos rankose sutrikimus ("Baltų pirštų liga").

Nustatyti visiems vienodai trunkančią darbo trukmę negalima, nes tai priklauso nuo daugelio faktorių.

Darbo laiką prailgina:

– apsauga rankoms (šiltos pirštinės) – pertraukos

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Darbo laiką sutrumpina: – bloga asmeninė dirbančiojo kraujo

apytaka (simptomai: dažnai šalti pirštai, tirpimas)

– žema oro temperatūra – didelė rankenų suėmimo jėga

(stiprus suspaudimas taip pat sutrikdo kraujo apytaką)

Ilgai naudojant motorinį įrenginį ir pasikartojus atitinkamiems požymiams (pirštų tirpimui), reikėtų kreiptis į gydytoją dėl medicininės apžiūros.

Techninė priežiūra ir remontas

Reguliariai atlikti techninės priežiūros darbus. Atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti naudojimo instrukcijoje. Visus kitus darbus pavesti atlikti prekybos atstovui.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje. Kilus klausimams, kreiptis į specializuotą pardavėją.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales. Jos savo savybėmis optimaliai pritaikytos įrenginiui ir naudotojo reikalavimams.

Remontuojant, atliekant techninę priežiūrą bei valant, visada išjungti variklį – pavojus susižeisti! – Išimtis: karbiuratoriaus ir laisvos eigos reguliavimas.

Variklį, esant nuimtam uždegimo laidui ar išsuktai uždegimo žvakei, užvedinėti su užvedimo virvute tik tada, kai oro ir degalų padavimo rankenėlė/išjungiklis padėtyje STOP ar 0 – gaisro pavojus dėl kibirkščių susidarymo išorinė cilindro pusėje.

Motorinio įrenginio netaisyti ir nelaikyti arti atviros ugnies – dėl degalų galimas

gaisro pavojus!

Reguliariai tikrinti degalų rezervuaro kamščio sandarumą.

Naudoti tik nepriekaištingos būklės STIHL rekomenduojamas uždegimo žvakes – žiūrėti "Techniniai daviniai".

Patikrinti uždegimo laidą (nepriekaištinga izoliacija, tvirtas pajungimas).

Patikrinti nepriekaištingą duslintuvo būklę.

Niekada nedirbti su pažeistu duslintuvu arba be jo – gaisro pavojus! – galimi

klausos pažeidimai! Neliesti karšto duslintuvo – nudegimo

pavojus!

Antivibracinių elementų būklė įtakoja vibraciją – reguliariai tikrinti antivibracinius elementus.

Grandinės gaudytuvą patikrinti – jei pažeistas, pakeisti.

Išjungti variklį – tikrinant pjovimo grandinės

įtempimą

– patempiant pjovimo grandinę – keičiant pjovimo grandinę – šalinant gedimus

Laikytis grandinės aštrinimo instrukcijos reikalavimų – saugiam ir

teisingam darbui reikia visada laikyti pjovimo grandinę ir juostą nepriekaištingos būklės, pjovimo grandinė turi būti teisingai išaštrinta, įtempta ir gerai sutepta.

Pjovimo grandinę, pjovimo juostą ir varančiąją žvaigždutę keisti laiku.

Reguliariai tikrinti sankabos būgnelio nepriekaištingą būklę.

Degalai ir grandinių tepimo alyva turi būti laikoma tik atitinkančiose reikalavimus ir nepriekaištingos būklės talpose. Vengti tiesioginio odos kontakto su benzinu, neįkvėpti benzino garų – pavojus

sveikatai!

Esant pjovimo grandinės stabdžio gedimams, tuojau pat išjungti motorinį įrenginį – pavojus susižeisti! Kreiptis į specializuotą prekybos atstovą – nedirbti su motoriniu įrenginiu, kol nebus pašalintas gedimas, žiūrėti "Pjovimo grandinės stabdys".

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA191 KN

t = a : 2

143BA034 KN

207BA009 KN

001BA186 KN

143BA003 KN

Pjovimo įranga

STIHL yra vienintelis gamintojas, kuris pats gamina motorinius pjūklus, pjovimo juostas, pjovimo grandines ir varančiąsias žvaigždutes.

Pjovimo grandinė, pjovimo juosta ir varančioji žvaigždutė sudaro pjovimo įrangą.

Komplektacijoje esanti pjovimo įranga yra optimaliai priderinta motoriniam pjūklui.

– Pjovimo grandinės (1), varančiosios

žvaigždutės ir Rollomatic pjovimo juostos varomosios žvaigždutės žingsnis (t) turi sutapti

– Pjovimo grandinės (1) varančiojo

narelio storis (2) turi būti suderintas prie pjovimo juostos (3) griovelio pločio

Jei komponentai tarpusavyje nedera, pjovimo įranga po trumpo darbo laiko gali nepataisomai sugesti.

Pjovimo juostos ir grandinės montavimas (šoninis pjovimo grandinės įtempimas)

Varančiosios žvaigždutės dangtelį nuimti

N Atsukti veržles ir nuimti

varančiosios žvaigždutės dangtelį

N Varžtą (1) sukti į kairę, kol įtempimo

veržlė (2) priglus prie korpuso

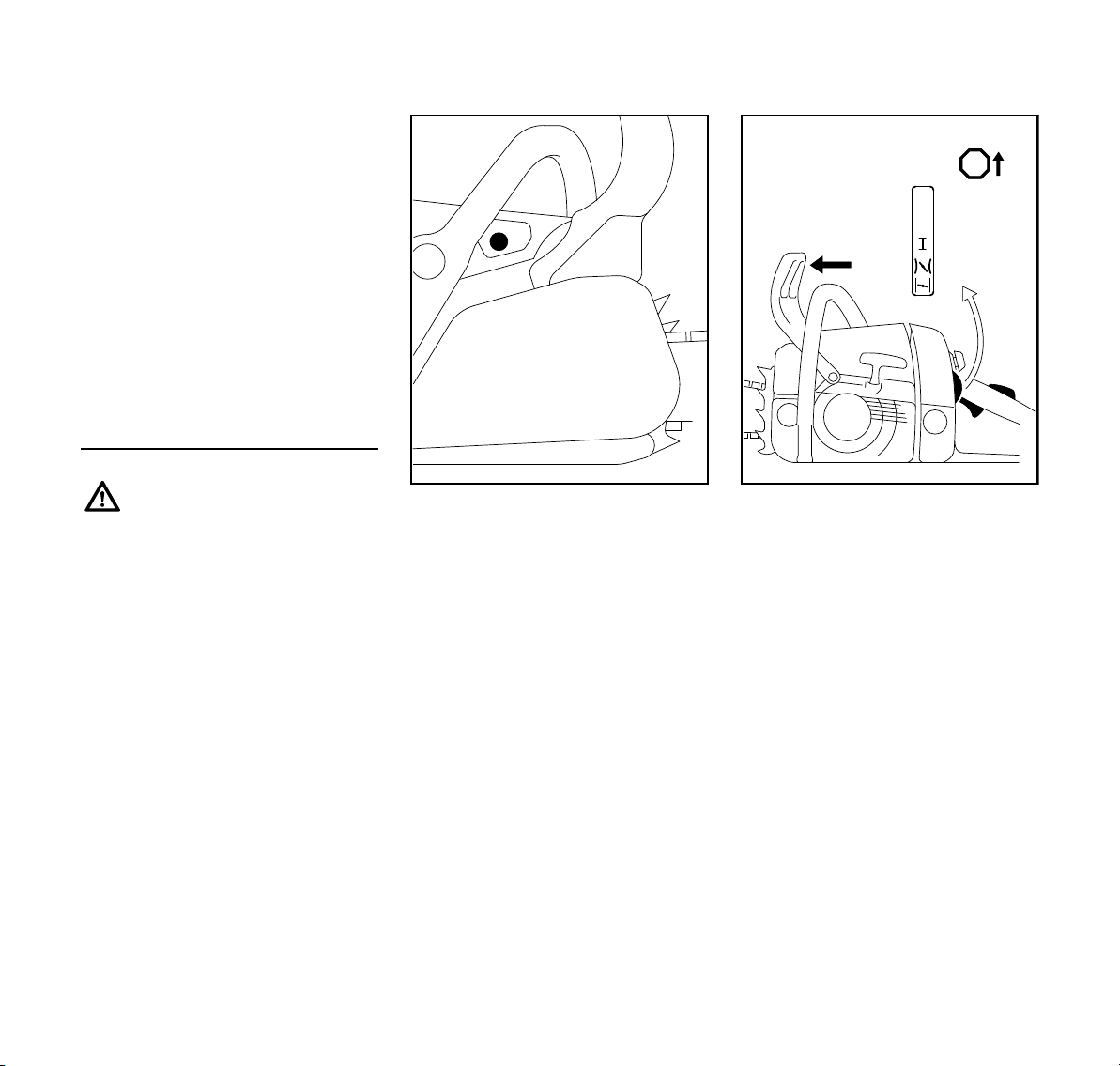

Išjungti pjovimo grandinės stabdį

N Apsauginę stabdžio rankeną

atlenkti iki vamzdinės rankenos, kol ji trakštels – grandinės stabdys išjungtas

Pjovimo grandinę uždėti

Užsimauti apsaugines pirštines – pavojus susižeisti į aštrius pjovimo dantelius.

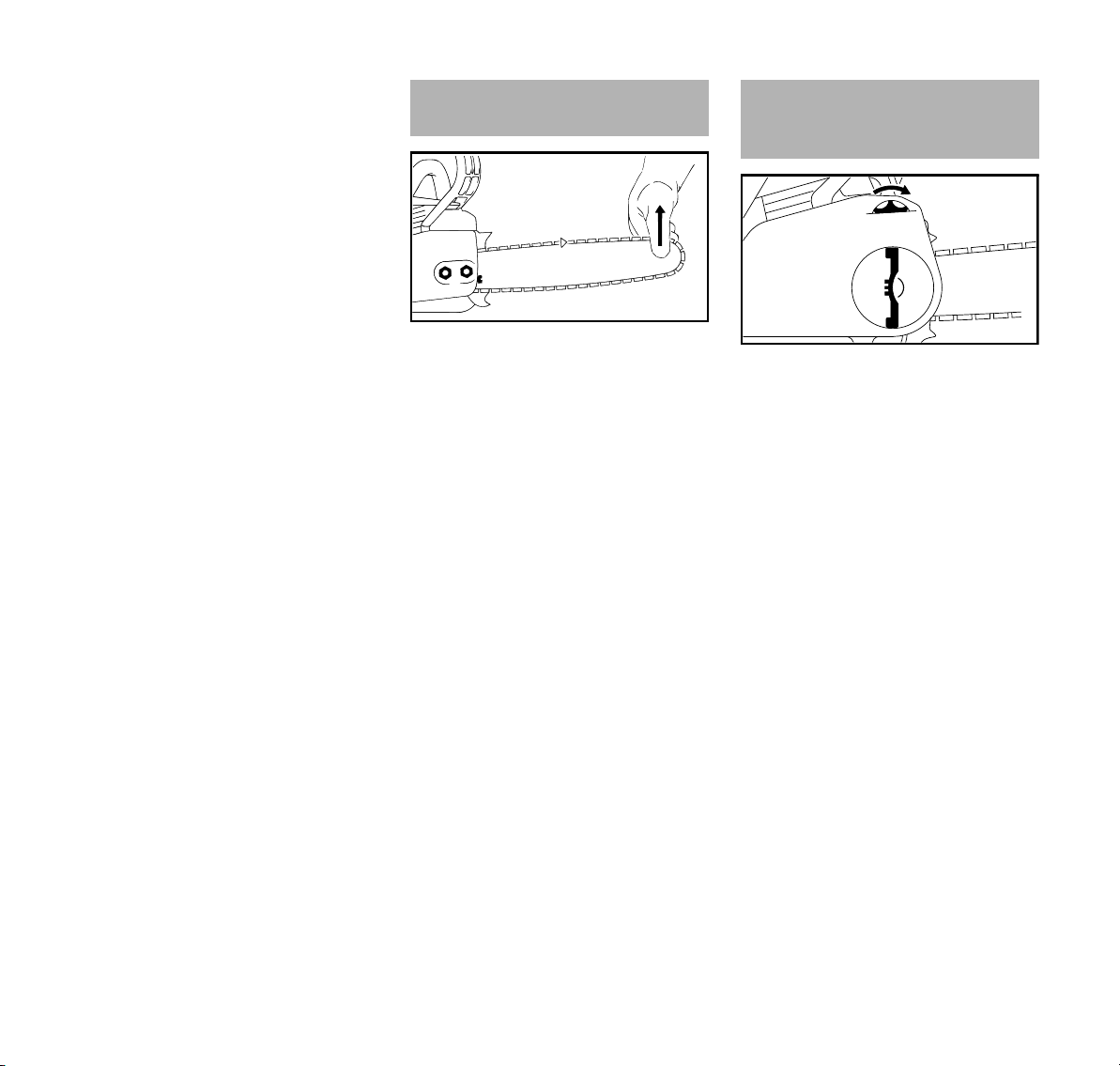

N Pjovimo grandinę uždėti – pradėjus

nuo pjovimo juostos galo

MS 170, MS 170 C, MS 180, MS 180 C

207BA010 KN

Pjovimo juostos ir

2310BA013 KN

2310BA014 KN

2310BA015 KN

2310BA016 KN

2310BA017 KN

grandinės montavimas (Greitas pjovimo grandinės įtempimas)

Varančiosios žvaigždutės dangtelį nuimti

lietuviškai

N Pjovimo juostą uždėti ant varžtų (1)

– pjaunantieji grandinės dantukų paviršiai turi būti nukreipti į dešinę

N Fiksavimo kiaurymę (2) uždėti ant

įtempimo skriemulio dantelių – tuo

metu pjovimo grandinę uždėti ant varančiosios žvaigždutės(3)

N Varžtą (4) sukti į dešinę, kol pjovimo

grandinė dar truputį kabos – o nareliai įeis į pjovimo juostos griovelius

N Varančiosios žvaigždutės dangtelį

vėl uždėti – veržles lengvai priveržti ranka

N toliau: žiūr. "Pjovimo grandinės

įtempimas"

N Rankenėlę (1) atlenkti (kol ji

užsifiksuos)

N Veržlę (2) pasukti į kairę, kol ši

laisvai kabos starterio dangtelyje (3)

N Sankabos dangtelį (3) nuimti

Įtempimo skriemulio montavimas

N Varžtą (2) išsukti

N Įtempimo skriemulį (1) ir pjovimo

grandinę (3) pridėti vieną prie kito

N Varžtą (2) įdėti ir priveržti

MS 170, MS 170 C, MS 180, MS 180 C

N Įtempimo skriemulį (1) nuimti ir

apsukti

lietuviškai

001BA186 KN

181BA012 KN

181BA013 KN

135BA011 KN

2310BA018 KN

Išjungti pjovimo grandinės stabdį

N Apsauginę stabdžio rankeną

atlenkti iki vamzdinės rankenos, kol ji trakštels – grandinės stabdys išjungtas

Pjovimo grandinę uždėti

N Pjovimo grandinę uždėti – pradėti

nuo pjovimo juostos smaigalio – atkreipti dėmesį į įtempimo skriemulio ir pjaunančiųjų dantukų padėtis

N Įtempimo skriemulį (1) pasukti į

dešinę iki atramos

N Pjovimo juostą pasukti taip, kad

įtempimo skriemulys būtų nukreiptas į naudotoją

N Pjovimo juostą uždėti ant

varančiosios žvaigždutės(2)

N Pjovimo juostą uždėti ant

smeigių (3), galinė smeigė turi patekti į pailgą angą juostoje

N Centriniai nareliai turi patekti į

juostos griovelį (žiūrėti rodykl

ė), o

įtempimo skriemulį pasukti į kairę iki

galo

N Uždėti varančiosios žvaigždutės

dangtelį, kad varžtai patektų į angeles karteryje

Uždedant varančiosios žvaigždutės dangtelį, įtempimo ratuko ir įtempimo

Užsimauti apsaugines pirštines – pavojus susižeisti į aštrius pjovimo

skriemulio dantys turi sukibti vieni su kitais.

dantelius.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA045 KN

001BA112 KN

N Įtempimo skriemulį (4) truputį

pasukti, kol varančiosios žvaigždutės dangtelis pilnai užsidės ant karterio

N Rankenėlę (5) atlenkti (kol ji priglus

prie dangtelio)

N Veržles uždėti ir lengvai prisukti N toliau: žiūr. "Pjovimo grandinės

įtempimas"

Pjovimo grandinę įtempti (įtempimas iš priekio)

Norint įtempti pjovimo grandinę darbo metu:

N Išjungti variklį N Veržkes atsukti N Pjovimo juostą pakelti už galo N su atsuktuvu įtempimo varžtą (1)

sukti į dešinę, kol pjovimo grandinė priglus prie pjovimo juostos apatinės dalies

N pjovimo juostą dar pakelti ir stipriai

prisukti veržles

N toliau: žiūrėti "Pjovimo grandinės

įtempimo tikrinimas"

Nauja pjovimo grandinė turi būti įtempiama dažniau, negu ta, su kuria jau buvo kurį laiką dirbama!

N Dažniau tikrinti pjovimo grandinės

įtempimą – žiūrėti "Nurodymai

darbui"

Pjovimo grandinės įtempimas (Greitas grandinės įtempimas)

Norint įtempti pjovimo grandinę darbo eigoje:

N Išjungti variklį N Veržlės rankenėlę atlenkti ir veržlę

atlaisvinti

N Įtempimo skriemulį(1) pasukti iki

atramos į dešinę

N Verlžlę (2) tvirtai prisukti ranka N Veržlės rankenėlę grąžinti į vidų N toliau: žiūrėti "Pjovimo grandinės

įtempimo tikrinimas"

Nauja pjovimo grandinė turi būti įtempiama dažniau nei ta, kuri jau buvo ilgesnį laiką eksploatuojama!

N Dažniau tikrinti pjovimo grandinės

įtempimą – žiūrėti "Nurodymai

darbui"

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA007 KN

Pjovimo grandinės įtempimo patikrinimas

N Išjungti variklį N Apsaugines pirštines užsimauti N Pjovimo grandinė turi būti prigludusi

prie pjovimo juostos apatinės dalies taip, kad, atleidus apsauginį stabdį, ją būtų galima tempti ranka apie pjovimo juostą

N Jeigu reikia, patempti pjovimo

grandinę

Nauja pjovimo grandinė turi būti įtempiama žymiai dažniau, nei ta, kuri jau buvo ilgesnį laiką eksploatuojama.

N Dažniau tikrinti pjovimo grandinės

įtempimą – žiūrėti "Nurodymai

darbui"

Degalai

Variklio darbui reikalingas kuro mišinys iš benzino ir variklinės alyvos.

Vengti tiesioginio degalų kontakto su oda ir benzino garų įkvėpimo.

STIHL MotoMix

STIHL rekomenduoja naudoti STIHL MotoMix. Šio paruošto naudojimui degalų mišinio sudėtyje nėra benzolo, švino, jis pasižymi dideliu oktaniniu skaičiumi ir visada pateikia tikslų sudedamųjų dalių santykį.

STIHL MotoMix yra skirtas STlHL varikliams ir garantuoja ilgą variklio tarnavimo laiką.

MotoMix disponuoja ne visos rinkos.

Kuro mišinio paruošimas

Nekokybiški degalai ir neatitinkantis nurodymų kuro mišinio santykis gali sąlygoti rimtus variklio gedimus. Mažesnės kokybės benzinas ar variklinė alyva gali pažeisti variklį, riebokšlius, maitinimo sistemą ir degalų rezervuarą.

Benzinas

Naudoti tik kokybišką benziną ne mažesnio oktaninio skaičiaus nei 90 ROZ – bešvinį arba paprastą.

Įrenginiams su katalizatoriumi turi būti naudojamas bešvinis benzinas.

Ilgesnį laiką naudojant paprastą benziną, gali žymiai sumažėti katalizatoriaus efektyvumas.

Benzinas, turintis savo sudėtyje virš 10% alkoholio gali pakenkti varikliams su ranka reguliuojamu karbiuratoriumi ir todėl jo šiems varikliams naudoti negalima.

Varikliams su M-Tronic benzinas su iki 25% alkoholio (E25) galingumo priduoda

Variklinė alyva

Naudoti tik kokybišką dvitaktę variklinę alyvą – geriausiai STIHL dvitaktę

variklinę alyvą, kuri labiausiai tinka STlHL varikliams ir garantuoja ilgą jų tarnavimo laiką.

Jeigu neturite STIHL dvitaktės variklinės alyvos, naudoti tik dvitaktę variklinę alyvą, skirtą oru aušinamiems varikliams – nenaudoti variklinės alyvos, skirtos naudoti varikliams, aušinamiems vandeniu arba varikliams su atskira tepimo sistema (pvz. konvenciniams keturtakčiams varikliams).

Motoriniams įrenginiams su katalizatoriumi kuro mišiniui galima naudoti tik STIHL dvitaktę variklinę

alyvą 1:50.

Maišymo santykis

naudojant STIHL dvitaktę 1:50; 1:50 = 1 dalis alyvos + 50 dalių benzino

variklinę alyvą

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA000 KN

143BA009 KN

Pavyzdžiai

Benzino kiekis STIHL dvitaktė alyva

1:50 Litrai Litrai (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N į degalams skirtą specialią talpą

visų pirma supilti variklinę alyvą, po to benziną ir kruopščiai sumaišyti

Kuro mišinio saugojimas

Saugoti tik degalams skirtose talpose sausoje, vėsioje ir saugioje patalpoje, apsaugotoje nuo šviesos ir saulės spindulių.

Kuro mišinys sensta – mišinį ruošti tik pagal poreikį kelioms savaitėms. Kuro mišinį laikyti ne ilgiau kaip 3 mėnesius. Esant šviesos, saulės spindulių poveikiui, žemai arba aukštai temperatūrai, kuro mišinys gali pasenti greičiau.

N Talpą su kuro mišiniu prieš pildymą

stipriai papurtyti

Talpoje gali būti padidėjęs spaudimas – indą atidaryti atsargiai.

N Degalų rezervuarą ir talpą kurui

laikas nuo laiko kruopščiai išvalyti

Kuro likučius ir valymui naudotą skystį sunaikinti pagal nurodymus, nekenkiant aplinkai!

Degalų užpylimas

Įrenginio paruošimas

N Prieš pilant degalus, nuvalyti degalų

rezervuaro kamštį ir aplink jį, kad į rezervuarą nepatektų nešvarumai

N Įrenginį pastatyti taip, kad

rezervuaro kamštis būtų viršuje

N atsukti alyvos rezervuaro kamštį

Degalų užpylimas

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja naudoti STIHL degalų pildymo sistemą (Specialus priedas).

Po degalų pildymo rezervuaro kamštį ranka užsukti kiek galima tvirčiau.

Jei kamščiai su įpjova, naudoti atitinkamą įrankį (pvz.kombi rakto atsuktuvą).

Kuro filtro keitimas

Kuro filtrą keisti kasmet, tam:

N Ištuštinti degalų rezervuarą N Kabliuku iš rezervuaro ištraukti kuro

filtrą ir nuimti jį nuo žarnelės

N Ant žarnelės uždėti naują kuro filtrą N Filtrą įleisti į degalų rezervuarą

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA158 KN

Grandinių tepimo alyva

Automatiniam , pastoviam pjovimo grandinės ir juostos tepimui naudoti – tik nekenksmingą aplinkai kokybišką grandinių tepimo alyvą – geriausiai biologiškai greitai susiskaidančią STIHL Bioplus.

Biologinė grandinių tepimo alyva turi būti pakankamai atspari senėjimui (pvz. STIHL Bioplus). Alyva su per mažu atsparumu senėjimui linkusi greitai sutirštėti. To pasekmės yra kietos ir sunkiai pašalinamos nuosėdos, ypač ant varančiosios žvaigždutės, ant sankabos ir ant grandinės – iki alyvos siurblio užblokavimo.

Pjovimo grandinės ir pjovimo juostos tarnavimo laikas žymiai priklauso nuo tepimo alyvos savybių – todėl reikia naudoti specialią grandinės tepimo alyvą.

Nenaudoti senos panaudotos alyvos! panaudota alyva, esant

ilgesniam ar pakartotinam kontaktui su oda gali sukelti odos vėžinius susirgimus ir yra žalinga aplinkai!

Sena alyva neturi reikalingų tepimo savybių ir netinka grandinės tepimui.

Grandinių tepimo alyvos užpylimas

Įrenginio paruošimas

N Kruopščiai nuvalyti alyvos

rezervuaro kamštį ir aplink jį, kad į vidų nepatektų nešvarumai

N Įrenginį pastatyti taip, kad

rezervuaro kamštis būtų viršuje

N atsukti alyvos rezervuaro kamštį

Grandinių tepimo alyvos užpylimas

N Grandinių tepimo alyvą pilti –

kiekvieną kartą , kai pilami degalai

Užpilant degalus, jų nepalieti, neperpildyti degalų rezervuaro.

STIHL rekomenduoja STIHL grandinių alyvos užpildymo sistemą (specialus priedas).

N Užsukti rezervuaro kamštį Pasibaigus kurui degalų rezervuare,

alyvos rezervuare dar turi būti likę tepimo alyvos .

Jeigu alyvos kiekis rezervuare nemažėja, tai turėtų būti grandinės tepimo sistemos gedimo priežastis: patikrinti pjovimo grandinės tepimą, išvalyti tepimo angeles, ar kreiptis į techninio aptarnavimo tarnybą. STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA024 KN

143BA011 KN

143BA012 KN

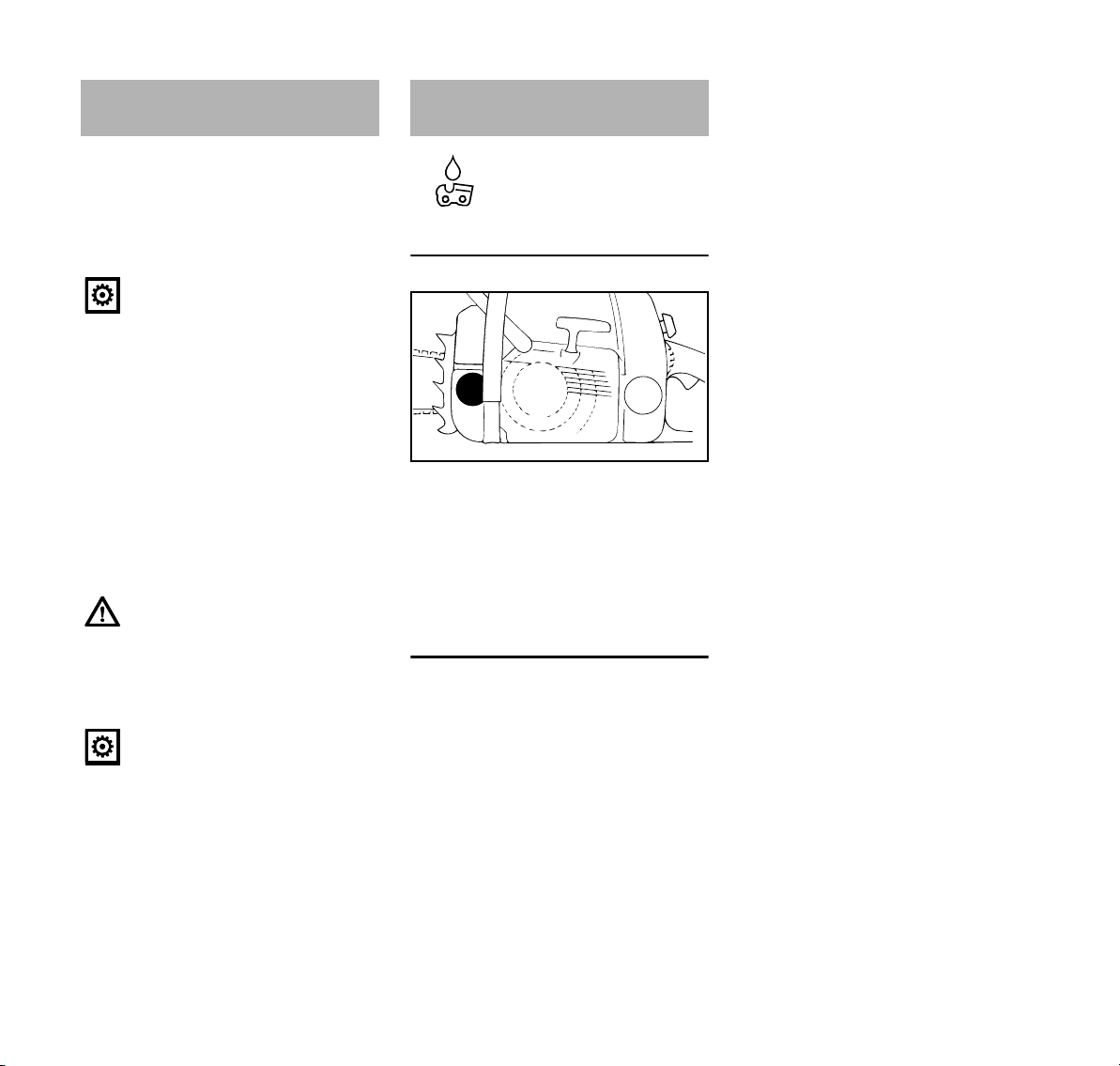

Grandinės tepimo patikrinimas

Pjovimo grandinė visada turi šiek tiek taškyti tepimo alyvą.

Niekada nedirbti netepant pjovimo grandinės! Dirbant netepama pjovimo grandine, intensyviai dyla darbinės dalys. Prieš pradedant dirbti, visada būtina patikrinti grandinės tepimą ir alyvos kiekį rezervuare.

Kiekvienos pjovimo grandinės pridirbimas vyksta 2 – 3 minutes.

Po pridirbimo pjūvių patikrinti pjovimo granbdinės įtempimą, reikalui esant, ją

įtempti – žiūrėti "Pjovimo grandinės įtempimo tikrinimas".

Pjovimo grandinės stabdys

Pjovimo grandinę užblokuoti

– avariniu atveju – užvedimo metu – variklio laisvos eigos metu

Spaudžiant kaire ranka apsauginę rankeną pjovimo juostos galo link – arba automatiškai dėl staigaus pjūklo atmetimo atgal – grandinė užblokuojama ir nebejuda.

Išjungti pjovimo grandinės stabdį

N apsauginio stabdžio rankeną

patraukti vamzdinės rankenos link

Prieš "gazuojant" (išskyrus veikimo patikrinimą ) ir prieš pradedant pjauti , grandinės stabdys turi būti atleistas.

Padidintas variklio alkūninio veleno sūkių skaičius, esant užblokuotai pjovimo grandinei ( pjovimo grandinė nejuda), net ir per trumpą laiką gali sąlygoti variklio ir atskirų mazgų gedimus ( sankabos, grandinės stabdžio).

Pjovimo grandinės stabdis suveikia automatiškai, esant pakankamai stipriam pjūklo atmetimui – dėl apsauginės rankenos masės ir inercijos: apsauginio stabdžio rankena pajuda pirmyn pjovimo juostos galo link – ir

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

STOP

001BA140 KN

tuomet, kai darbininko dešinioji ranka nėra uždėta ant vamzdinės rankenos, pvz.atliekant pjūvį.

Stabdžio kinematinė dalis veikia tik tuo atveju, kai apsauginėje rankenoje nebuvo atlikta jokių pakeitimų .

Apsauginio stabdžio kinematinės dalies tikrinimas

Kiekvieną kartą prieš darbo pradžią: laisvos eigos metu užblokuoti pjovimo grandinę (apsauginę stabdžio rankeną pastumti link juostos galo) ir trumpai (maks. 3 sek.) pilnai "pagazuoti" – pjovimo grandinė turi nejudėti. Apsauginio stabdžio rankena turi būti švari ir laisvai judėti.

Pjovimo grandinės stabdžio techninė priežiūra

Apsauginio stabdžio kinematinė dalis dėl trinties dėvisi (natūralus dilimas). Tam, kad ji normaliai dirbtų, būtina ją reguliariai tikrinti pas specialistą. STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos atstovui. Reikia laikytis sekančių intervalų:

Dirbant profesionaliai: kas ketvirtį Dirbant pusiau

profesionaliai: Dirbant mėgėjiškai: kartą į metus

kas pusmetį

Variklio užvedimas/išjungimas

Valdymo svirtelės padėtys

STOP 0 – variklis išjungtas – degimas

išjungtas Darbinė padėtis F – variklis dirba arba

gali įsijungti Užvedimo padėtis n – šioje padėtyje

užvedinėjamas šiltas variklis – oro ir kuro padavimo valdymo rankenėlė, paspaudus akceleratoriaus rankenėlę, pašoka į darbinę padėtį

Sklendė uždaryta l – šioje padėtyje užvedamas šaltas variklis

Valdymo svirtelės reguliavimas

Valdymo svirtelės perstatymui iš darbinės padėties F į uždarytos sklendės padėtį l tuo pačiu metu spausti apsauginį akceleratoriaus klavišą ir gazo rankenėlę – nustatyti "kombi" svertą.

Norint nustatyti užvedimo padėtį n valdymo svirtelę pirmiausiai pastatyti į uždarytos sklendės padėtį l, po to paspausti į užvedimo padėtį n.

Pakeitimas į užvedimo padėtį galimas tik tada, kai uždegimo sklendė uždaryta l.

Paspaudus apsauginį akceleratoriaus klavišą ir gazo svirtelę, oro ir kuro padavimo sklendė pašoka iš užvedimo padėties n į darbinę padėtį F.

Variklio išjungimui valdymo svirtelę pastatyti ant Stop 0.

Padėtis sklendė uždaryta l – esant šaltam varikliui – kai variklis po užvedimo gazuojant

išsijungia

– kai degalų rezervuaras buvo

ištuštintas (variklis išsijungė)

Padėtis "šiltas užvedimas" n – esant šiltam varikliui(kai tik variklis

padirba apie minutę)

– po pirmųjų uždegimo procesų

cilindre

– po degimo kameros vėdinimo, kai

variklis buvo užsisiurbęs

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA018 KN

143BA019 KN

143BA020 KN

Motorinį pjūklą laikyti

Yra dvi galimybės kaip laikyti motorinį pjūklą užvedimo metu.

Ant žemės paviršiaus

N Motorinį pjūklą tvirtai pastatyti ant

žemės – atsistoti saugioje padėtyje – pjovimo grandinė neturi liesti jokių daiktų ar žemės paviršiaus

N Motorinį pjūklą tvirtai prispausti

kairė ranka ant vamzdinės rankenos prie žemės paviršiaus – nykštys po vamzdine rankena

N dešinę koją įstatyti į rėmo rankeną

Tarp kelių arba šlaunų

N pjūklo korpusą prispausti tarp kelių

arba šlaunų

N kairiąja ranka tvirtai laikyti už

vamzdinės rankenos – nykštys po vamzdine rankena

Užvedimas

Standartiniai modeliai

N dešiniąja ranka lėtai ištraukti

starterio virvutę iki atramos – po to ją greitai ir staigiai trūktelėti – tuo metu vamzdinę rankeną spausti žemyn – virvutės neištraukti iki galo – gali nutrūkti! Starterio rankenėlės staigiai nepaleisti – atleidinėti vertikaliai, kad virvutė galėtų teisingai susivynioti.

Esant naujam varikliui arba ilgesnį laiką nedirbus, gali reikėti keletą kartų patraukti užvedimo virvutę – kol bus paimta pakankamai degalų.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA016 KN

STOP

143BA017 KN

Modeliai su ErgoStart

ErgoStart sukaupia energiją motorinio pjūklo užvedimui. Dėl šios priežasties tarp starterio virvutės patraukimo ir variklio užsivedimo gali praeiti kelios sekundės.

N su dešine ranka lėtai ir tolygiai

traukti užvedimo rankenėlę – tuo metu vamzdinę rankeną paspausti žemyn – virvutės neištraukti iki galo – gali nutrūkti!

N Starterio rankenėlės staigiai

nepaleisti – atleidinėti vertikaliai, kad virvutė galėtų teisingai susivynioti.

Motorinio pjūklo užvedimas

Pašaliniai asmenys turi stovėti saugiu atstumu.

N Būtina laikytis nurodymų saugiam

darbui

Modeliai su dekompresiniu vožtuvu

N paspausti mygtuką, dekompresinis

vožtuvas atsidaro

Po pirmo užvedimo jis automatiškai užsidaro.

N Todėl mygtuką spausti prieš

kiekvieną sekantį užvedimą

Visiems modeliams

N Apsauginio stabdžio rankeną (1)

paspausti į priekį – pjovimo grandinė užblokuojama

N Apsauginį akceleratoriaus

klavišą (2) ir akceleratoriaus rankenėlę paspausti tuo pačiu metu ir tvirtai laikyti – uždegimo valdymo rankenėlę nustatyti

Padėtis sklendė uždaryta l – esant šaltam varikliui (taip pat ir kai

variklis po užvedimo pagazavus išsijungė)

Padėtis "šiltas užvedimas" n – esant šiltam varikliui (kai tik variklis

padirba apie minutę)

N Motorinį pjūklą laikyti ir užvesti

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

207BA006 KN

STOP

207BA007 KN

STOP

143BA012 KN

Po pirmųjų uždegimo procesų cilindre

N Oro ir kuro padavimo valdymo

svirtelę (3) pastatyti užvedimo padėtyje

n ir užvedinėti toliau

Kai tik variklis pradeda dirbti, tuojau pat

N apsauginį akceleratoriaus

klavišą (2) ir akceleratoriaus rankenėlę (4) trumpai spustelėti, valdymo svirtelė (3) pašoka į darbinę padėtį F ir variklis pradeda dirbti laisva eiga

Variklis turi būti tuojau pat perjungtas į darbo laisva eiga režimą – kitu atveju, esant užblokuotai pjovimo grandinei, gali atsirasti variklio ir grandinės stabdžio gedimai.

N Apsauginio stabdžio rankeną

patraukti vamzdinės rankenos link

Pjovimo grandinės stabdys išjungtas – motorinis pjūklas paruoštas darbui.

Gazuoti tik atleidus grandinės stabdį. Padidintas variklio alkūninio veleno sūkių skaičius, esant užblokuotai pjovimo grandinei (pjovimo grandinė nejuda), net ir per trumpą laiką gali sąlygoti variklio ir atskirų mazgų gedimus (sankabos, grandinės stabdžio).

Esant labai žemai oro temperatūrai

N trumpai "pagazavus", leisti pašilti

varikliui

Išjungti variklį

N oro ir kuro padavimo valdymo

rankenėlę pastatyti padėtyje 0

Jei variklis neužsiveda

Po pirmųjų uždegimo procesų cilindre, kai karbiuratoriaus oro sklendės valdymo svirtelė nebuvo laiku pastatyta iš padėties l į startinę padėtį n, variklis tikriausiai užsisiurbė.

N oro ir kuro padavimo valdymo

rankenėlę pastatyti padėtyje 0

N Uždegimo žvakę išsukti – žiūrėti

"Uždegimo žvakė"

N Uždegimo žvakę išdžiovinti N keletą kartų patraukti užvedimo

rankenėlę, degimo kameros išvėdinimui

N Uždegimo žvakę vėl įsukti – žiūrėti

"Uždegimo žvakė"

N Oro ir kuro padavimo valdymo

rankenėlę pastatyti "šilto" užvedimo padėtyje n – taip pat ir esant šaltam varikliui

N v

ėl užvedinėti variklį

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Nurodymai darbui

Darbo pradžioje

Naujas įrenginys iki trečio kuro užpylimo neturėtų dirbti pilnu apkrovimu,kad pridirbimo metu negautų per didelio krūvio. Pridirbimo metu judančios variklio detalės turi prisiderinti viena prie kitos – variklyje atsiranda didelė trintis. Variklis pasiekia maksimalų galingumą tik po 5 iki 15 užpildymų degalais.

Darbo metu

Karbiuratorių sureguliuoti ne per liesam mišiniui tam, kad pasiekti tariamai didesnį galingumą – galite pažeisti variklį – žiūrėti "Karbiuratoriaus reguliavimas".

Grandinės įtempimą tikrinti kuo dažniau

Nauja pjovimo grandinė turi būti įtempiama dažniau, nei ta, kuri jau ilgą laiką buvo eksploatuojama.

Esant šaltai grandinei

Pjovimo grandinė yra įtempta teisingai, jei ji prigludusi prie pjovimo juostos apatinės dalies ir laisvai juda, traukiama ranka. Jeigu reikia pjovimo grandinę

įtemti – žiūrėti "Pjovimo grandinės įtempimas".

Esant darbinei temperatūrai

Pjovimo grandinė pailgėja, kabo. Pavaros nareliai, esantys pjovimo juostos apatinėje dalyje, negali atitolti nuo pjovimo juostos krašto – pjovimo grandinė gali nušokti. Pjovimo grandinę

įtempti – žiūrėti "Pjovimo grandinės įtempimas".

Atvėsdama pjovimo grandinė traukiasi. Todėl neatpalaiduota grandinė gali deformuoti alkūninio veleno pusašį ir guolius.

Po darbo didelės apkrovos režimu

Po ilgesnio variklio apkrovimo darbo metu, leisti jam trumpai padirbti laisva eiga, kol jis pravės, kad variklio detalės (uždegimo sistema, karbiuratorius) per daug neįkaistų.

Po darbo

N Pjovimo grandinę atlaisvinti, jeigu ji

darbo metu, esant darbinei temperatūrai, buvo įtempta

Užbaigus darbą, pjovimo grandinė turi būti atlaisvinama! Atvėsdama pjovimo grandinė traukiasi. Todėl neatpalaiduota grandinė gali deformuoti alkūninio veleno pusašį ir guolius.

Įrenginio išjungimas trumpam laikui

Leisti atvėsti varikliui. Įrenginį su pilnu degalų rezervuaru laikyti iki sekančio panaudojimo sausoje, saugioje vietoje, atokiau nuo atviros ugnies.

Įrenginio išjungimas ilgesniam laikui

žiūrėti "Įrenginio saugojimas"

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA026 KN

143BA057 KN

143BA056 KN

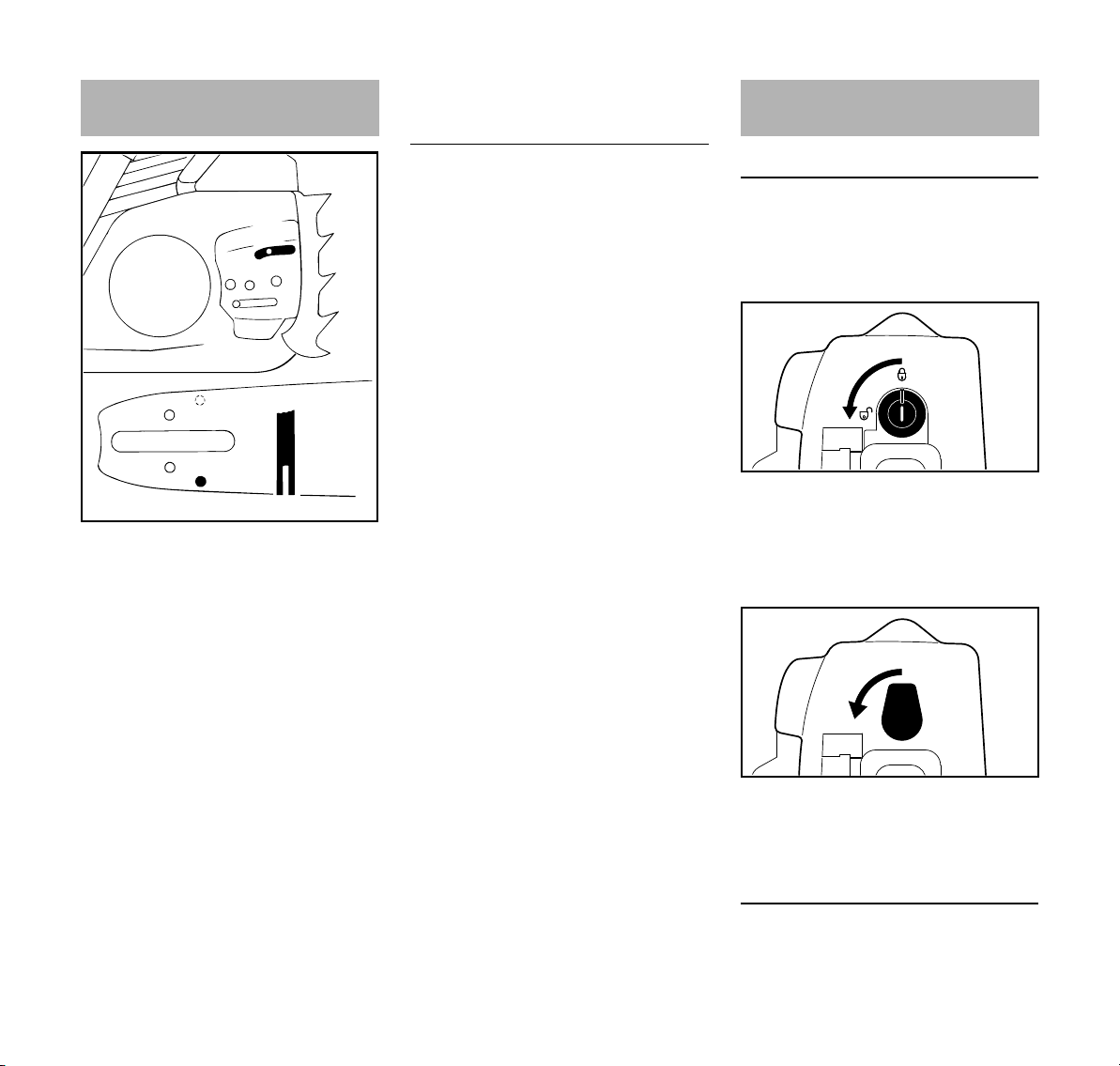

Pjovimo juostos priežiūra

N Pjovimo juostos padėtį keisti – po

kiekvieno pjovimo grandinės aštrinimo ir pakeitus grandinę – kad išvengti netolygaus pjovimo juostos nusidėvėjimo, ypač juostos gale ir apatinėje dalyje

N Alyvos patekimo į juostą

angeles (1), alyvos padavimo iš karterio kanalą (2) ir pjovimo juostos griovelius (3) valyti reguliariai

N Griovelio gylį pamatuoti – su

specialia gylio ribotuvo plokštele (Specialūs reikmenys) – vietose, kur pjovimo juostos griovelio nudilimas yra didžiausias

Grandinės tipas

Picco 3/8“ P 5,0 mm Rapid 1/4“ 4,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Jeigu pjovimo juostos griovelio gylis nėra pakankamas:

N pjovimo juostą pakeisti kadangi grandinės nareliai slysta

pjovimo juostos kraštais – varomieji nareliai sieks griovelio dugną.

Grandinės žingsnis

Minimalus griovelio gylis

Gaubtas

Gaubtą nuimti

Priklausomai nuo modelio gaubto užraktas gali skirtis.

Modelis A

N Užraktą su atitinkamu įrankiu,

pasukus 90° į kairę , atidaryti

N gaubtą patraukti į viršų

Modelis B

N Rankenėlę pasukti 90° kampu į

kairę

N gaubtą patraukti į viršų

Gaubto uždėjimas

MS 170, MS 170 C, MS 180, MS 180 C

Uždedame atvirkštine eilės tvarka.

lietuviškai

143BA054 ST

143BA048 KN

Oro filtro valymas

Kai variklio galingumas žymiai sumažėja

N Apsauginį akceleratoriaus klavišą ir

kartu akceleratoriaus rankenėlę paspausti,o valdymo svirtelę pastatyti į šalto starto padėtį l

N Gaubtą nuimti – žiūrėti "Gaubtas"

N Filtrą nuimti į viršų N Filtro dalis išplauti švariame,

nedegiame skystyje (pvz. šiltame, muiliname vandenyje) ir išdžiovinti

Pažeistą filtrą reikia pakeisti nauju. N Vėl sumontuoti oro filtrą

Karbiuratoriaus reguliavimas

Bendra informacija

Karbiuratorius gamykloje yra sureguliuotas taip, kad dirbant bet kokioje padėtyje , varikliui yra paduodamas optimalus kiekis degalų- oro mišinio.

Standartinis reguliavimas

(kairys sriegis),po to pasukti varžtą 2 ratus pagal laikrodžio rodyklę (Standartinė padėtis LD = 2)

Laisvos eigos reguliavimas

N Variklį užvesti – ir leisti pašilti N Su laisvos eigos sūkių reguliavimo

varžtu (LD) teisingai sureguliuoti laisvą eigą: pjovimo grandinė turi nejudėti

Variklio sūkių skaičius laisva eiga yra per mažas:

N Laisvos eigos reguliavimo

varžtą (LD) sukti laikrodžio rodyklės kryptimi, kol pjovimo grandinė pradės judėti – po to 1/2 rato atsukti atgal

Pjovimo grandinė juda laisvos eigos metu

N Laisvos eigos reguliavimo varžtą

(LD) lėtai sukti prieš laikrodžio rodyklę, kol pjovimo grandinė sustos – tada 1/2 rato dar pasukti ta pačia kryptimi

Jeigu pjovimo grandinė po laisvos eigos reguliavimo nesustoja, parodyti motorinį pjūklą specialistui.

N Oro filtrą patikrinti – jei reikia

pakeisti

N Kibirkščių gaudytuvo groteles

patikrinti –jei reikia išvalyti arba pakeisti

N Laisvos eigos reguliavimo

varžtą (LD) įsukti įsukti prieš laikrodžio rodyklę iki atramos

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

143BA029 KN

143BA043 LÄ

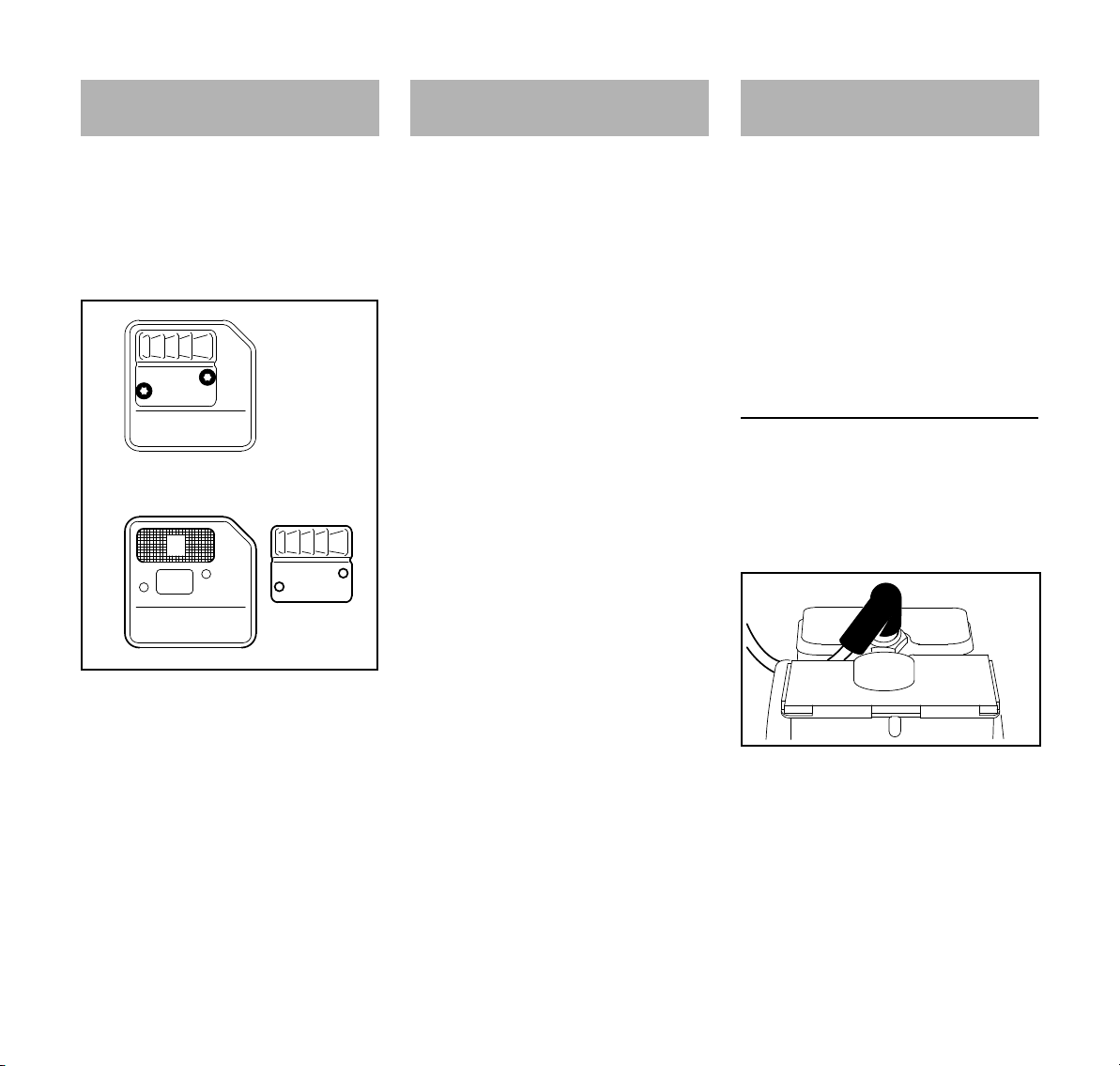

Kibirkščių gaudytuvo grotelės duslintuve

Kai kuriose šalyse duslintuvuose yra kibirkščių gaudytuvo grotelės.

N mažėjant variklio galingumui,

patikrinti kibirkščių gaudytuvo groteles duslintuve

N Duslintuvui leisti atvėsti

Katalizatorius Uždegimo žvakė

Motoriniams įrenginiams su katalizatoriumi (priklausomai nuo komplektacijos) gali būti naudojami tik

bešvinis benzinas ir STIHL dvitaktė variklinė alyva arba lygiavertė dvitaktė

variklinė alyva santykiu 1 : 50 – žiūrėti "Degalai".

Duslintuve integruotas katalizatorius sumažina nuodingų medžiagų kiekį išmetamose dujose.

Teisingas karbiuratoriaus sureguliavimas (jeigu galima reguliuoti) ir tikslaus mišinio (benzino ir dvitaktės alyvos)santykio laikymasis turi didelę reikšmę mažesniam nuodingų medžiagų kiekiui išmetamose dujose ir ilgesniam katalizatoriaus tarnavimo laikui.

N esant nepakankamam variklio

galingumui, blogam užvedimui arba laisvos eigos sutrikimams, visų pirma patikrinti uždegimo žvakę.

N Po maždaug 100 darbo valandų

uždegimo žvakę pakeisti – jeigu elektrodai labai apdegę, dar anksčiau – naudoti tik STIHL rekomenduojamas, žvakes su apsauga nuo trukdžių – žiūrėti "Techniniai daviniai"

Uždegimo žvakės išmontavimas

N Apsauginį akceleratoriaus klavišą ir

kartu akceleratoriaus rankenėlę paspausti,o valdymo svirtelę pastatyti į šalto starto padėtį l

N Gaubtą nuimti – žiūrėti "Gaubtas"

N Varžtus (1) atsukti ir dangtelį (2)

nuimti

N Kibirkščių gaudytuvo groteles (3)

nuo duslintuvo (4) nuimti

N užterštas kibirkščių gaudytuvo

N Kibirkščių gaudytuvo groteles vėl

groteles nuvalyti – pažeistas ar stipriai pridegusias pakeisti

įdėti – dangtelį uždėti ir pritvirtinti varžtais

MS 170, MS 170 C, MS 180, MS 180 C

N nuimti uždegimo žvakės antgalį N Uždegimo žvakę išsukti

lietuviškai

000BA039 KN

000BA045 KN

Uždegimo žvakės tikrinimas

N užterštą uždegimo žvakę išvalyti N patikrinti nuotolį tarp elektrodų (A) ir

jei reikia pareguliuoti, atstumo dydį – žiūrėti "Techniniai daviniai"

N pašalinti uždegimo žvakės

užteršimo priežastis

Galimos priežastys: – per daug variklinės alyvos

degaluose

– užterštas oro filtras – nepalankios darbo sąlygos

Naudojant žvakes su atskira kontaktine veržle (1), būtina veržlę ant sriegio užsukti ir stipriai priveržti – dėl kibirkščių susidarymo gaisro pavojus!

Uždegimo žvakės sumontavimas

N Uždegimo žvakę įsukti ir laidą tvirtai

užspausti – detales vėl sumontuoti atvirkštine eilės tvarka

Užvedimo virvutė

Kad pailginti tarnavimo laiką, laikytis sekančių nurodymų:

N virvutę traukti tik nurodyta kryptimi N ją ištraukinėti teisingu kampu N neištraukti virvutės daugiau nei

nurodyta

N Neleisti užvedimo rankenėlei

staigiai grįžti atgal – grąžinti pamažu

Žiūrėti "Variklio užvedimas /išjungimas"! Pažeistą užvedimo virvutę reikia laiku

pakeisti vietoje arba pas prekybos atstovą techninio aptarnavimo dirbtuvėse!

Starterio virvutės / jos grąžinamosios spyruoklės pakeitimas

N Gaubtą nuimti – žiūrėti "Gaubtas" N Alyvos rezervuaro kamštį atsukti –

išpilti alyvą

N Degalų rezervuaro kamštį atsukti –

degalus išpilti

Grandinių tepimo alyva ir degalų mišinys gali būti saugomi tik specialioje taroje.

N Varžtus ant starterio dangtelio ir

apsauginio stabdžio rankenos išsukti

N Starterio dangtelį nuimti N užvedimo virvutę arba starterio

spyruoklę įtempti, jei reikia pakeisti.

MS 170, MS 170 C, MS 180, MS 180 C

Įrenginio saugojimas Varančiosios žvaigždutės

143BA042 KN

001BA086 KN

tikrinimas ir keitimas

lietuviškai

Kai darbo pertrauka apie 3 mėnesiai N Degalų rezervuarą gerai

vėdinamoje patalpoje ištuštinti ir išvalyti

N degalus sunaikinti pagal gamtos

apsaugos reikalavimus

N karbiuratorių ištuštinti, priešingu

atveju gali sulipti karbiuratoriaus membranos

N nuimti pjovimo grandinę ir juostą,

nuvalyti ir sutepti apsaugine alyva

N įrenginį kruopščiai nuvalyti, ypač

cilindro briaunas ir oro filtrą

N naudojant biologinę grandinių

tepimo alyvą (pvz. STIHL BioPlus) pilnai užpildyti grandinės tepimo alyvos rezervuarą

N Įrenginį saugoti sausoje ir saugioje

vietoje. Apsaugoti nuo neteisėto panaudojimo (pvz. vaikų)

N Nuimti varančiosios žvaigždutės

dangtelį, pjovimo juostą ir pjovimo grandinę

N atlaisvinti pjovimo grandinės stabdį

– apsauginio stabdžio rankeną pastumti link vamzdinės rankenos

Pakeisti varančiąją žvaigždutę nauja

– sudėvėjus dvi lygiagrečiai naudotas

pjovimo grandines arba anksčiau

– jei sudilimo žymės (rodyklės) viršija

0,5 mm gylį – priešingu atveju sutrumpėja pjovimo grandinės naudojimo laikas – sudilimo žymių gylis matuojamas matuoklės pagalba (Specialūs reikmenys)

Varančioji žvaigždutė tarnaus ilgiau, jei darbui bus naudojamos dvi pjovimo grandinės pakaitomis.

STIHL rekomenduoja naudoti tik originalias STIHL varančiąsias žvaigždutes, kad apsauginbio stabdžio kinematinė dalis dirbtų patikimai.

N Spyruoklinį žiedą išspausti su

atsuktuvu

N Poveržlę nuimti N Varančiąją žvaigždutę kartu su

adatiniu guoliu nuimti nuo alkūninio veleno

Varančiosios žvaigždutės montavimas

N Nuvalyti alkūninio veleno pusašį bei

adatinį guolį ir sutepti juos STlHL tepalu (Specialūs reikmenys)

N Adatinį guolį užmauti ant alkūninio

veleno pusašio

N Uždėjus sankabos būgnelį arba

sankabos būgnelį su varančiąja žvaigždute, pasukti maždaug 1 ratą, kad sliekinė pavara patektų į alyvos siurblio išpjovą

N Poveržlę ir spyruoklinį žiedą vėl

užmauti ant alkūninio veleno

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

689BA027 KN

689BA021 KN

Pjovimo grandinės priežiūra ir aštrinimas

Aštria pjovimo grandine dirbama žymiai produktyviau

Teisingai išaštrinta pjovimo grandinė teisingai įsirėžia į medieną vos spustelėjus.

Nedirbti atšipusia ar pažeista pjovimo grandine – tai fiziškai apsunkina darbą, padidina vibraciją, dėvėjimąsi ir neduoda pageidaujamo pjovimo rezultato.

N Pjovimo grandinę nuvalyti N patikrinti ar pjovimo grandinėje nėra

įtrūkimų, ar nepažeistos kniedės

N defektuotas ar nusidėvėjusias

grandinės detales būtina pakeisti naujomis, o naujas detales priderinti prie likusiųjų pagal jų formą ir nusidėvėjimo laipsnį

Pjovimo grandinės su kietmetalio plokštelėmis (Duro) yra ypač atsparios dilimui. Kad optimaliai jas pagaląsti, STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

Labai svarbu išlaikyti nustatytus užgalandinimo, priekinės briaunos bei užaštrinimo kampus. Neteisingai prižiūrėta pjovimo grandinė – ypač, kai gylio ribotuvas per žemas – gali sąlygoti didelį motorinio pjūklo atmetimą – pavojus susižeisti!

Grandinės žingsnis

Grandinės žingsnio žymėjimas (a) yra įspaustas kiekvieno dantuko gylio

ribotuvo srityje.

Žymėjimas (a) Grandinės

žingsnis

Coliais mm 7 1/4 P 6,35 1 arba 1/4 1/4 6,35 6, P arba PM 3/8 P 9,32 2 arba 325 0.325 8,25 3 arba 3/8 3/8 9,32 4 arba 404 0.404 10,26

Dildės skersmuo yra parenkamas pagal pjovimo grandinės žingsnį – žiūrėti lentelėje "Galandinimo įrankiai".

Aštrinant pjovimo dantukus, būtina išlaikyti nustatytus užgalandinimo kampus.

Užgalandinimo ir užaštrinimo kampai

A Užgalandinimo kampas

STIHL pjovimo grandinės galandamos 30° kampu Išimtis yra išilginio pjovimo grandinės galandamos 10° kampu. Išilginio pjovimo grandinės pavadinime turi žymėjimą X.

B užaštrinimo kampas Naudojant nurodytus galandinimo

rėmelius ir tinkamo skersmens dildes, automatiškai pasiekiamas teisingas užaštrinimo kampas.

Dantukų formos Kampai (°)

Micro = pusiau kalto formos dantukas, pvz. 63 PMC3, 26 RMC3, 36 RMC

Super = kalto formos dantukas, pvz. 63 PS3, 26 RSC, 36 RSC3

Išilginio pjovimo grandinė, pvz. 63 PMX, 36 RMX

Pjovimo grandinės darbinių narelių forma turi būti vienoda. Nevienodi kampai sąlygoja netolygų pjovimo grandinės darbą, didesnį pjovimo grandinės nusidėvėjimą – iki grandinės trūkimo.

30 75

30 60

10 75

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Dildės rėmelis

N naudoti specialų rėmelį su dilde

Pjovimo grandines galąsti ranka, tik naudojant specialų rėmelį su dilde (Specialus įrankis, žiūrėti lentelėje "Galandinimo įrankiai"). Šie rėmeliai turi specialų ženklinimą užgalandinimo kampui.

Naudoti tik specialias dildes, skirtas grandinių galandinimui! Kitos dildės

pjovimo grandinėms aštrinti netinka.

Kampų patikrinimui

STlHL kalibruota plokštelė (Specialus įrankis, žiūrėti lentelėje "Galandinimo įrankiai") – universalus įrankis, skirtas

priekinės briaunos, užgalandinimo kampo tikrinimui, gylio ribotuvui žeminti, dantuko gylio nustatymui, griovelio, alyvos angų išvalymui.

Teisingas galandinimas

N Galandinimo įrankius pasirinkti,

atsižvelgiant į pjovimo grandinės žingsnį

N pjovimo juostą, reikalui esant

įtempti

N pjovimo grandinę užblokuoti –

apsauginė rankena pastumiama į priekį

N norint patraukti grandinę, apsauginę

rankeną patraukti link vamzdinės rankenos: grandinės stabdys išjungtas. Esant grandinės stabdymo sistemai QuickStop Super, papildomai paspausti apsauginį akceleratoriaus klavišą

N Dažniau aštrinti, nuimti mažiau

paviršiaus nedideliam paaštrinimui pakaks pabraukti dilde du -tris kartus

N Dildę laikyti: horizontaliai (dešiniu

kampu į pjovimo juostos šoninį paviršių) išlaikant tinkamą užgalandinimo kampą – pagal atžymas ant galandinimo rėmelio – rėmelį uždėti ant dantuko viršaus ir ant gylio ribotuvo

N grandinę aštrinti tik iš vidaus į išorę N dildė nuima metalo sluoksnį, tik

aštrinant judesiu į priek

į – atliekant

judesį atgal, dildę kilstelėti

N nebraukti dilde per grandinės

jungiamuosius centrinius narelius

N dildę reguliariai pasukti, kad būtų

išvengta vienpusio jos dilimo

N aštrinimo metu atsiradusias metalo

drožles pašalinti kietu medžio gabalėliu

N užgalandinimo kampus patikrinti

kalibruota plokštele

Visi pjaunamieji dantukai turi būti vienodo ilgio.

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

Esant nevienodam dantukų ilgiui, jų aukštis būna taip pat nevienodas, kas sąlygoja pjovimo grandinės trūkčiojimą ir jos trūkimą.

N visus pjaunamuosius grandinės

dantukus aštrinti pagal mažiausią pjaunamąjį dantuką – geriausiai tai gali atlikti prekybos atstovas elektriniu galandinimo prietaisu

Dantuko pjovimo gylio ribojimas

Gylio ribotuvo aukštis pjovimo dantuko atžvilgiu formuoja drožlės storumą.

a Privalomas nuotolis tarp gylio

ribotuvo ir pjovimo briaunos

Pjaunant minkštą medieną, išskyrus tada, kai ji įšalus, gylio ribotuvo aukštį galima padidinti iki 0,2 mm (0.008") .

Grandinės žingsnis Gylio ribotuvas

Atstumas (a) Coliais (mm) mm (coliais) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Gylio ribotuvo žeminimas

Aštrinant pjovimo dantuką, nuotolis tarp gylio ribotuvo ir pjovimo briaunos mažėja.

N po kiekvieno aštrinimo reikia tikrinti

gylio ribotuvo aukštį gylio ribotuvo plokštelės pagalba

N Pjovimo grandinės žingsnį

atitinkančią plokštelę (1) uždėti ant grandinės – jei gylio ribotuvas išlenda virš plokštelės, jį reikia pažeminti

Pjovimo grandinės su dvigubu varančiojo narelio gylio ribotuvu (2) – viršutinė dvigubo gylio ribotuvo dalis (2) (su serviso atžyma) galandama kartu su pjaunančiojo dantuko gylio ribotuvu.

Likusioji gylio ribotuvo prie jungiamojo narelio dalis taip pat varančiojo narelio gylio ribotuvas negali būti šlifuojami, priešingu atveju, gali padidėti pjūklo atmetimo atgal pavojus.

N Gylio ribotuvą žeminti kaip parodyta

iliustracijoje

N pabaigoje lygiagrečiai su serviso

atžymomis (žiūr. rodyklė) nušlifuoti gylio ribotuvo viršutinę dalį su plokštele iš galandinimo rinkinio – negalima sužeminti ribotuvą žemiau atžymos

Per žemi gylio ribotuvai padidina motorinio pjūklo atmetimą atgal.

N Ant pjovimo grandinės uždėti

ribotuvo plokštelę – aukščiausia ribotuvo vieta turi sutapti su plokštele

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

N po galandinimo pjovimo grandinę

kruopščiai nuvalyti, pašalinti prilipusias drožles ar dulkes – pjovimo grandinę gerai sutepti

N ilgesnį laiką nedirbant, pjovimo

grandinę saugoti nuvalytą ir gerai suteptą

Galandinimo įrankiai (Specialūs reikmenys)

Grandinės žingsnis Apvali dildė ^ Apvali dildė Dildės rėmelis Kalibruota

plokštelė

Plokščia dildė Galandinimo

rinkinys

Coliais (mm) mm (coliais) Det.Nr. Det.Nr. Det.Nr. Det.Nr. Det.Nr. 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

1)susideda iš dildės rėmelio su apvalia dilde, plokščios dildės ir ribotuvo plokštelės

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Techninė priežiūra ir remontas

Sekantys darbai numatyti, dirbant normaliomis eksploatavimo sąlygomis. Kitomis sąlygomis (esant dideliam dulkių susidarymui, dervuotai medienai, tropinių rūšių medienai) ir prailgintam kasdieniniam darbui, nurodytus intervalus reikia atitinkamai sumažinti. Retai dirbant su pjūklu, intervalus galima atitinkamai pailginti.

prieš darbo pradžią

baigus darbą ar kasdien

po kiekvieno degalų

užpylimo

kas savaitę

Visas įrenginys

Gazo rankenėlė, apsauginis akceleratoriaus klavišas, užvedimo svirtelė, Stopp-jungiklis, valdymo svirtelė (atsižvelgiant į modelį)

Pjovimo grandinės stabdys

Degalų rezervuaro filtras

Degalų rezervuaras valyti X

Grandinių tepimo alyvos rezervuaras valyti X

Pjovimo grandinės tepimas patikrinti X

Pjovimo grandinė

Pjovimo juosta

Varančioji žvaigždutė patikrinti X

Oro filtras

Antivibraciniai elementai

Vizualinė apžiūra (būklė, sandarumas) XX

valyti X

Darbo tikrinimas XX

patikrinti techninio aptarnavimo tarnyboje

patikrinti X

išvalyti, pakeisti filtro elementus XX

pakeisti XXX

patikrinti, taip pat aštrumą XX

patikrinti grandinės įtempimą XX

paaštrinti X

patikrinti (nusidėvėjimą, pažeidimus) X

valyti ir apversti X

pašalinti užvartas X

pakeisti XX

valyti XX

pakeisti X

patikrinti XX

pakeisti techninio aptarnavimo tarnyboje

kas mėnesį

kartą į metus

esant trukdžiams

esant pažeidimams

jei reikia

MS 170, MS 170 C, MS 180, MS 180 C

prieš darbo pradžią

baigus darbą ar kasdien

po kiekvieno degalų

užpylimo

kas savaitę

kas mėnesį

kartą į metus

esant trukdžiams

Starterio grotelės valyti X

Cilindro briaunos valyti XX

Karbiuratorius

Uždegimo žvakė

Varžtiniai bei veržliniai sujungimai (išskyrus karbiuratoriaus reguliavimo varžtus)

Kibirkščių gaudytuvo grotelės duslintuve (priklausomai nuo šalies)

Grandinės gaudytuvas

patikrinti laisvą eigą – grandinė neturi judėti XX

Laisvos eigos reguliavimas X

tarpo tarp elektrodų reguliavimas X

pakeisti po 100 darbo valandų

paveržti X

patikrinti

Valyti, jei reikia pakeisti

patikrinti X

pakeisti X

Lipdukas su piktogramomis pakeisti X

STIHL rekomenduoja STIHL prekybos atstovą.

Padirbus su profesionaliu pjūklu (nuo 3,4 kW galios) 10 – 20 val., cilindro varžtus būtina paveržti

lietuviškai

esant pažeidimams

jei reikia

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Kaip sumažinti įrenginio dėvėjimąsi ir išvengti gedimų

Šios instrukcijos nurodymų laikymasis leidžia išvengti pernelyg didelio susidėvėjimo ir įrenginio gedimų.

Reikia taip kruopščiai naudoti, prižiūrėti ir saugoti įrenginį, kaip aprašyta šioje naudojimoinstrukcijoje.

Dėl visų gedimų, kurie atsirado dėl saugumo, valdymo ir priežiūros nurodymų nesilaikymo, atsakingas pats naudotojas. Prie jų priskiriami šie gedimai:

– dėl STIHL neleidžiamų įrenginio

konstrukcijos pakeitimų

– dėl papildomos įrangos, kuri yra

prastos kokybės arba nerekomenduojama bei netinka šiam įrenginiui, naudojimo

– dėl įrenginio naudojimo ne pagal

paskirtį

– dėl įrenginio naudojimo sportinėse ir

kitose varžybose

– dėl tolimesnio įrenginio su

pažeistomis detalėmis ar mazgais naudojimo

Techninės priežiūros darbai

Visi skyriuje „Nurodymai techninei priežiūrai ir remontui“ aprašyti darbai turi būti atliekami reguliariai. Jeigu šių darbų negali atlikti pats naudotojas, reikia kreiptis į specializuotas dirbtuves.

STIHL rekomenduoja techninės priežiūros ir remonto darbus pavesti atlikti tik specializuotam STIHL prekybos

atstovui. STIHL specializuoti pardavėjai reguliariai apmokomi ir gauna techninę informaciją.

Jeigu šie darbai nebuvo atlikti arba atlikti nereguliariai, gali atsirasti gedimai, dėl kurių atsakingas pats naudotojas. Dazu gehören u. a.:

– variklio gedimai dėl ne laiku atliktos

ar netinkamos techninės priežiūros (pvz.oro ir degalų filtrų), neteisingo karbiuratoriaus sureguliavimo arba nepakankamo aušinimo angų valymo (starterio grotelių, cilindro briaunų)

– korozija ir kiti dėl jos atsiradę

gedimai dėl neteisingo sandėliavimo

– gedimai ir pasekmės dėl

neoriginalių, nekokybiškų detalių naudojimo

Besidėvinčios detalės

Kai kurios įrenginio detalės normaliai dėvisi, taip pat ir įrenginį eksploatuojant pagal paskirtį, todėl priklausomai nuo rūšies ir naudojimo trukmės, būtina jas laiku pakeisti. Prie jų priskiriama:

– pjovimo grandinė, juosta – darbinės dalys (sankaba, sankabos

būgnelis, varančioji žvaigždutė)

– Filtrai (oro, alyvos, degalų) – Užvedimo mechanizmas – Uždegimo žvakė – Antivibracinės sistemos guminiai

elementai

MS 170, MS 170 C, MS 180, MS 180 C

Svarbiausios dalys

143BA058 KN

lietuviškai

1 Karbiuratoriaus gaubto spynelė 2 Karbiuratoriaus reguliavimo varžtas 3 Dekompresinis vožtuvas

(priklausomai nuo komplektacijos)

4 Pjovimo grandinės stabdys 5 Duslintuvas 6 Varančioji žvaigždutė 7 Sankabos gaubtas 8 Grandinės gaudytuvas 9 Grandinė sįtempimo

įranga(frontalus įtempimas)

10 Pjovimo juosta 11 Oilomatic- pjovimo grandinė 12 Įtempimo ratukas (Greitas

grandinės įtempimas)

13 Rankena 14 Alyvos rezervuaro kamštis 15 Atraminiai dantukai 16 Apsauginio stabdžio rankena 17 Priekinė rankena (Vamzdinė

rankena)

18 Uždegimo žvakės laidas 19 Užvedimo rankenėlė 20 Oro ir kuro padavimo valdymo

sklendė

21 Degalų rezervuaro kamštis 22 Akceleratoriaus rankenėlė 23 Apsauginis akceleratoriaus klavišas 24 Rėmo rankena 25 Rėmo rankenos padas # Į

renginio nu meris

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Techniniai daviniai

Variklis

Vieno cilindro dvitaktis STIHL variklis

MS 170, MS 170 C

Cilindro darbinis tūris: 30,1 cm

Cilindro vidaus skersmuo: 37 mm

Stūmoklio eiga: 28 mm Variklio galia pagal

ISO 7293:

1,3 kW (1,8 AG) esant 9000 1/min

Laisvos eigos sūkių skaičius: 2800 1/min

MS 170 su katalizatoriumi

Cilindro darbinis tūris: 30,1 cm

Cilindro vidaus skersmuo: 37 mm

Stūmoklio eiga: 28 mm Variklio galia pagal

ISO 7293:

1,2 kW (1,6 AG), esant 9500 1/min

Laisvos eigos sūkių skaičius: 2800 1/min

MS 180, MS 180 C

Cilindro darbinis tūris: 31,8 cm

Cilindro vidaus skersmuo: 38 mm

Stūmoklio eiga: 28 mm Variklio galia pagal

ISO 7293:

1,5 kW (2,0 AG), esant 9000 1/min

Laisvos eigos sūkių skaičius: 2800 1/min

Magnetinė uždegimo sistema

valdoma elektroniniu būdu

Uždegimo žvakė (su apsauga nuo trukdžių):

Bosch WSR 6 F, NGK BPMR 7 A

Atstumas tarp elektrodų:0,5mm

Maitinimo sistema

Nejautrus padėties kitimui membraninis karbiuratorius su integruotu degalų siurbliuku

Degalų rezervuaro talpa: 0,25 l

Pjovimo grandinės tepimas

Svoris

be degalų, be pjovimo įrangos MS 170: 3,9 kg MS 170 su katalizatoriumi: 4,1 kg MS 170 C su ErgoStart: 4,2 kg MS 180: 3,9 kg MS 180 C Su greito grandinės

įtempimo įranga: 4,0 kg

MS 180 C su greito grandinės

įtempimo įranga ir ErgoStart: 4,2 kg

Pjovimo įranga MS 170, MS 170 C

Pjovimo juostos Rollomatic

Juostos ilgis (Žingsnis 3/8"P): 30, 35, 40 cm

Juostos griovelio plotis: 1,1 mm

Pjovimo grandinė 3/8"Picco

Picco Micro Mini Comfort 3 (61 PMMC3)

Žingsnis: 3/8"P (9,32 mm) Narelio storis: 1,1 mm

Varančioji žvaigždutė

stūmoklinis alyvos siurblys (pilnai automatinis) priklausomas nuo sūkių skaičiaus

Alyvos grandinei rezervuaro tūris: 0,145 l

6-dantų, 3/8"P (profilinė žvaigždutė)

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Pjovimo įranga MS 180, MS 180 C

Pjovimo juostos Rollomatic

Juostos ilgis (Žingsnis 3/8"P): 30, 35, 40 cm

Juostos griovelio plotis: 1,1 mm

Juostos griovelio plotis: 1,3 mm

Pjovimo grandinės 3/8"Picco

Picco Micro Mini Comfort 3 (61 PMMC3)

Žingsnis: 3/8"P (9,32 mm) Narelio storis: 1,1 mm

Picco Micro Comfort 3 (63 PMC3), Picco Duro (63 PD3) Žingsnis: 3/8"P (9,32 mm) Narelio storis: 1,3 mm

Varančioji žvaigždutė

6-dantų, 3/8"P (profilinė žvaigždutė)

Garso lygio ir vibracijos vertės

Nustatant triukšmo ir vibracijos vertes, laisvos eigos , pilnos eigos ir maksimalių sūkių režimo duomenys imami lygiomis dalimis.

Išsamesnius duomenis apie atitikimą vibracijos reikalavimams pagal direktyvą 2002/44/EG ieškokite www.stihl.com/vib/.

Garso lygis L

pagal ISO 7182

peq

MS 170: 98 dB(A) MS170C: 98dB(A) MS 180: 97 dB(A) MS180C: 97dB(A)

Ilgalaikis triukšmo lygis L

peq

pagal

ISO 22868

MS 170 su katalizatoriumi: 100 dB(A)

Triukšmo lygis L

pagal ISO 9207

weq

MS 170: 106 dB(A) MS 170 C: 106 dB(A) MS 180: 106 dB(A) MS 180 C: 106 dB(A)

Ilgalaikis triukšmo lygis L

weq

pagal

ISO 22868

MS 170 su katalizatoriumi: 109 dB(A)

Vibracijos vertė a

hv,eq

pagal

ISO 22867

Rankena kairė

MS 170: 4,2 m/s

Rankena dešinė

5,9 m/s

MS 170 su katalizatoriu mi: 4,3 m/s

MS 170 C: 4,2 m/s MS 180 C: 7,6 m/s

Vibracinė vertė a

MS 180: 6,6 m/s

hv,eq

Rankena kairė

6,2 m/s

5,9 m/s

7,4 m/s

pagal ISO 7505

Rankena dešinė

7,8 m/s

Garso ir triukšmo vertė sudaro K-faktorius pagal RL 2006/42/EG = 2,5 dB(A); vibracijos vertė sudaro Kfaktorius pagal RL 2006/42/EG =

2,0 m/s

REACH

REACH pažymi ES potvarkį dėl registravimo, vertinimo ir chemikalų leistinas normas.

Informacijos apie atitikimą REACH potvarkiui (ES) Nr. 1907/2006 žiūrėti www.stihl.com/reach

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

001BA207 KN

INCH

Specialūs reikmenys

Grandinės apsauga

Jeigu prie motorinio pjūklo naudojamos skirtingo ilgio pjovimo juostos, grandinės apsaugos ilgis turi būti pritaikytas prie pjovimo juostos ilgio, kad išvengti susižeidimų.

Jeigu grandinės apsauga pilnai neuždengia pjovimo juostos, reikia parinkti tinkamą grandinės apsaugą arba naudoti grandinės apsaugos pailginimą.

Priklausomai nuo komplektacijos grandinės apsaugos pailginimas gali būti tiekiamas kartu arba įsigijamas papildomai.

Grandinės apsaugos pailginimo uždėjimas

Kita speciali įranga

– Dildės rėmelis su dilde – Kalibruota plokštelė – Patikrinimo plokštelė – STIHL tepimo alyva – STIHL vožtuvas kuro užpylimui –

padeda išvengti degalų paliejimo ir perpildymo, degalų užpylimo metu

– STIHL vožtuvas grandinių tepimo

alyvos užpylimui – padeda išvengti paliejimo ir perpildymo, alyvos užpylimo metu

Išsamesnę informaciją apie šiuos ir kitus specialius reikmenis Jūs galite gauti pas STIHL prekybininką.

Atsarginių dalių įsigijimas

Užsakydami atsargines dalis, įrašykite pjūklo prekinį ženklą, jo gamyklinį numerį bei pjovimo juostos, grandinės numerius žemiau esančioje lentelėje. Taip Jums bus lengviau įsigyti naują darbinę įrangą.

Pjovimo juosta ir grandinė yra besidėvinčios detalės. Perkant šias dalis, pakanka nurodyti motorinio pjūklo prekinį ženklą, detalių numerius ir paavadinimus.

Užsakymo blankas

Įrenginio nu meris

Pjovimo juostos numeris

Pjovimo grandinės numeris

N Grandinės apsaugos pailginimą su

fiksatoriais (1) užmauti ant grandinės apsaugos, kol pailginimas atitiks pjovimo juostos ilgį

MS 170, MS 170 C, MS 180, MS 180 C

lietuviškai

Pastabos dėl remonto darbų

Šio įrenginio naudotojas gali atlikti tik tuos priežiūros ir remonto darbus, kurie aprašyti šioje naudojimo instrukcijoje. Kitus remonto darbus gali atlikti tik specializuotas pardavėjas.

Remontuojant naudoti tik atsargines dalis, kurias STIHL leidžia naudoti šiam įrenginiui. Naudoti tik kokybiškas atsargines detales. Priešingu atveju gali kilti nelaimingo atsitikimo pavojus ar atsirasti gedimai įrenginyje.

STIHL rekomenduoja naudoti tik STIHL originalias atsargines detales.

STlHL originalias atsargines dalis atpažinsite pagal STlHL atsarginės detalės numerį, pagal užrašą { ir taip pat STlHL atsarginės detalės atpažinimo ženklą K (ant smulkių detalių gali būti tik šis ženklas).

CE atitikties deklaracija

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

patvirtina, kad

Rūšis: Motorinis

pjūklas Prekės ženklas: STIHL Tipas: MS 170

MS 170 C

MS 170 C-E

MS 170-D

MS 180

MS 180 C

MS 180 C-BE Serijos identifikacija: 1130 Cilindro darbinis tūris visų MS 170: 30,1 cm visų MS 180: 31,8 cm

atitinka visus direktyvų 2006/42/EG, 2004/108/EG ir 2000/14/EG reikalavimus ir yra sukonstruotas ir pagamintas, remiantis normomis:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Išmatuotas ir garantuotas triukšmo lygis buvo bandomas, remiantis direktyva 2000/14/EG, skyrius V, naudojant normas ISO 9207.

Išmatuotas triukšmo lygis

Garantuotas triukšmo lygis

visų MS 170: 110 dB(A) išskyrus MS 170-D: 113 dB(A) visų MS 180: 111 dB(A)

CE bandomasis eksperimentas buvo atliktas

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Kokybės pažymėjimo Nr. visų MS 170: K-EG-2009/3408 visų MS 180: K-EG-2009/3409

Techninė dokumentacija saugoma: ANDREAS STIHL AG & Co. KG

Produktzulassung Pagaminimo metai ir gamyklinis numeris

yra nurodyti ant Waiblingen, 01.07.2010 ANDREAS STIHL AG & Co. KG Jūsų

Elsner vadovas gamybos sektoriui

įrenginio.

MS 170, MS 170 C, MS 180, MS 180 C

visų MS 170: 108 dB(A) išskyrus MS 170-D: 111 dB(A) visų MS 180: 109 dB(A)

lietuviškai

000BA025 LÄ

Kokybės pažymėjimas

Visi STIHL gaminiai atitinka aukštus kokybės reikalavimus.

Šiuo pažymėjimu, išduotu nepriklausomos draugijos firma gamintojai STIHL, patvirtinama, kad visa firmos produkcija, susijusi su gaminių tobulinimu, medžiagų įsigijimu, gamyba ir montavimu, dokumentacija ir dėmesiu užsakovui, atitinka griežtus tarptautinių standartų reikalavimus ISO 9001, skirtus kokybės valdymo sistemai.

MS 170, MS 170 C, MS 180, MS 180 C

0458-207-5321-B litauisch

www.stihl.com

*04582075321B*

0458-207-5321-B

Stihl MS 170, MS 180 Instruction Manual [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual
