STIHL MS 171, 181, 211

Navodilo za uporabo2 - 44

slovenščina

Vsebina

1 Dodatek k tem navodilom za uporabo........ 2

2 Varnostni napotki........................................ 3

3 Reakcijske sile............................................ 7

4 Tehnika dela............................................... 8

5 Rezalna garnitura......................................15

6 Montaža meča in verige (stransko napenja‐

nje verige)................................................. 15

7 Montaža meča in verige (hitro napenjanje

verige)....................................................... 16

8 Napenjanje verige (stransko napenjanje

verige)....................................................... 18

9 Napenjanje verige (hitro napenjanje verige)

.................................................................. 18

10 Preverjanje napetosti verige..................... 19

11 Sistem goriva............................................ 19

12 Polnjenje goriva........................................ 20

13 Olje za mazanje verige............................. 23

14 Polnjenje olja za mazanje verige.............. 24

15 Preverjanje mazanja verige...................... 24

16 Zavora verige............................................ 24

17 Delo pozimi............................................... 25

18 Zagon / izklop motorja...............................26

19 Navodila za uporabo................................. 30

20 Vzdrževanje meča.................................... 31

21 Pokrov.......................................................31

22 Sistem zračnega filtra............................... 31

23 Čiščenje zračnega filtra.............................32

24 Nastavitev uplinjača.................................. 32

25 Vžigalna svečka........................................ 33

26 Lastnosti delovanja motorja...................... 34

27 Shranjevanje naprave............................... 34

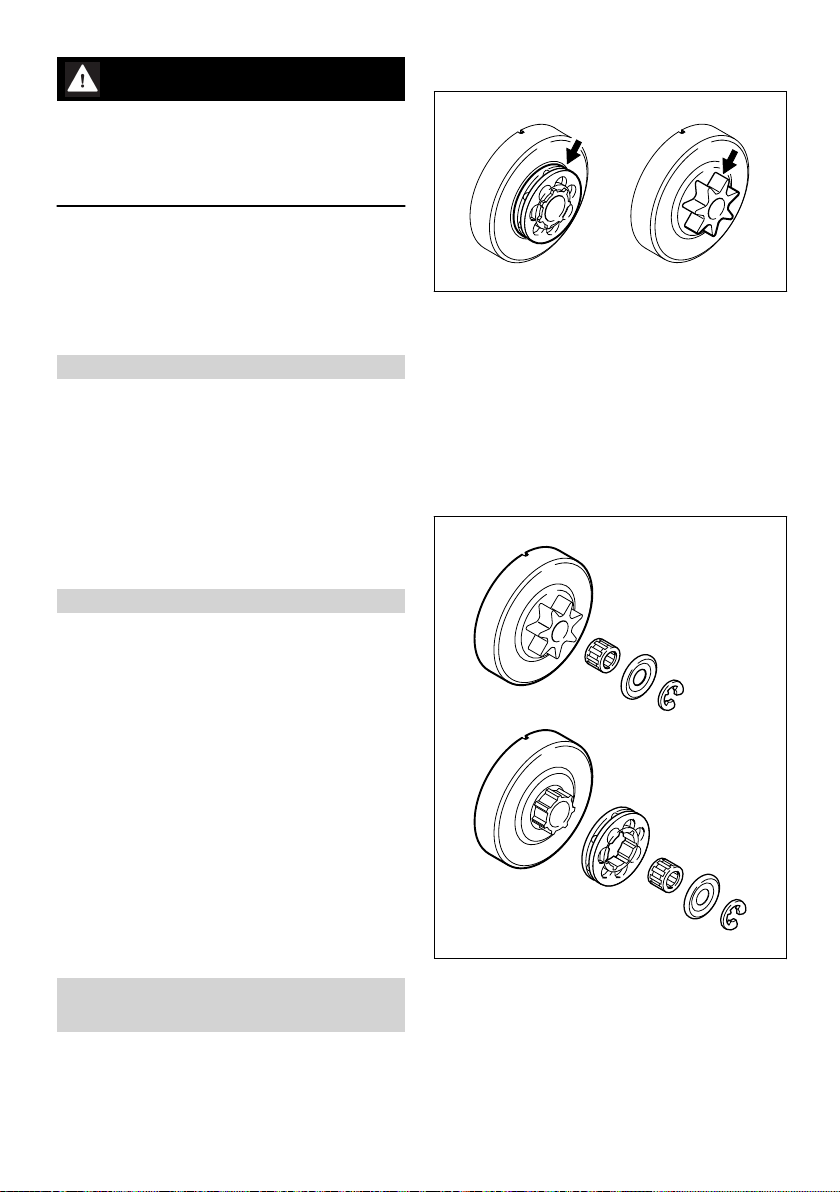

28 Pregled in zamenjava verižnika................ 34

29 Vzdrževanje in ostrenje verige..................35

30 Napotki za vzdrževanje in nego................ 38

31 Zmanjševanje obrabe in preprečevanje

poškodb.................................................... 40

32 Pomembni sestavni deli............................ 41

33 Tehnični podatki........................................41

34 Nabava nadomestnih delov...................... 43

35 Navodila za popravilo................................43

36 Odstranjevanje v odpad............................ 43

37 Izjava EU o skladnosti...............................43

Spoštovani kupec, zahvaljujemo se Vam za nakup visokokakovost‐

nega izdelka proizvajalca STIHL. Izdelek je bil izdelan z najsodobnejšimi proizvod‐

nimi postopki in bil podvržen obsežni kontroli kakovosti. Naš trud je usmerjen predvsem v Vaše zadovoljstvo ob uporabi naših izdelkov.

V primeru vprašanj o naših izdelkih se obrnite na svojega pooblaščenega prodajalca ali nepo‐ sredno na naš prodajni oddelek.

Vaš

Dr. Nikolas Stihl

1 Dodatek k tem navodilom

za uporabo

Ta navodila za uporabo veljajo za motorno žago STIHL, ki je v teh navodilih za uporabo imeno‐ vana tudi motorna naprava.

1.1 Slikovni simboli

Slikovni simboli, ki so nameščeni na napravi so obrazloženi v teh navodilih za uporabo.

Odvisno od naprave in opreme so lahko na napravi nameščeni naslednji slikovni simboli.

Rezervoar za gorivo; mešanica ben‐ cina in motornega olja

Rezervoar olja za mazanje verige, olje za mazanje verige

Blokiranje in sproščanje zavore verige

Iztekalna zavora verige

Smer vrtenja verige

Ematic; nastavitev količine olja za mazanje verige

Napenjanje verige

Sesalni dovod zraka: delo pozimi

Sesalni dovod zraka: delo poleti

Gretje ročaja

Aktiviranje dekompresijskega ventila

Originalna navodila za uporabo

0000000876_033_SLO

Natisnjeno na beljenem papirju brez klora.

Tiskarske barve vsebujejo rastlinska olja in papir je reciklažen.

0458-533-5721-E. VA0.F21.

2 0458-533-5721-E

2 Varnostni napotki slovenščina

Vklop ročne črpalke za gorivo

1.2 Oznake besedilnih odstavkov

OPOZORILO

Opozorilo za nevarnost nesreče in poškodb oseb ter večje materialne škode.

OBVESTILO

Opozorilo za poškodbe naprave ali njenih sestavnih delov.

1.3 Tehnični razvoj

Podjetje STIHL neprestano razvija nove stroje in naprave. Na podlagi tega si pridržuje pravico do sprememb v obsegu dobave in opreme ter teh‐ ničnih sprememb.

Glede na zgoraj navedeno ne priznavamo nobe‐ nih pravic, ki izvirajo iz podatkov in upodobitev v teh navodilih za uporabo.

2 Varnostni napotki

Pri delu z motorno žago so potrebni posebni varnostni ukrepi, ker se dela z veliko hitrostjo verige in ker so rezalni zobje izredno ostri.

Pred prvo uporabo natančno prebe‐ rite celotna navodila za uporabo in jih varno shranite za poznejšo uporabo. Neupoštevanje navodil za uporabo je lahko življenjsko nevarno.

2.1 Splošno je treba upoštevati

Upoštevajte varnostne predpise, ki veljajo v vaši državi, npr. poklicnih skupnosti, zdravstvenih zavarovalnic, organov za varstvo pri delu in dru‐ gih.

Uporaba motornih žag, ki oddajajo hrup, je lahko na podlagi mednarodnih in lokalnih predpisov časovno omejena.

Kdor prvič dela z motorno žago: naj mu prodaja‐ lec ali druga kompetentna oseba pokaže, kako se varno ravna z napravo – ali pa se naj udeleži strokovnega tečaja.

Mladoletnim osebam delo z motorno žago ni dovoljeno – izjema so mladostniki nad 16 let, ki se pod nadzorom usposabljajo.

Otroci, živali in gledalci naj se ne zadržujejo v bli‐ žini naprave.

Uporabnik je odgovoren za nesreče ali nevarno‐ sti, ki se zgodijo drugim osebam ali njihovi last‐ nini.

Motorno žago posojajte ali dajte v uporabo le osebam, ki poznajo ta model in jim delo z njim ni tuje – in vedno dajte zraven tudi navodila za upo‐ rabo.

Kdor dela z motorno žago, mora biti spočit, zdrav in v dobri telesni pripravljenosti. Kdor se iz zdrav‐ stvenih razlogov ne sme naprezati, naj mu zdrav‐ nik svetuje, ali je delo z motorno žago za njega primerno.

Po uživanju alkohola, zdravil ali drog, ki vplivajo na reakcijske sposobnosti, delo z motorno žago ni dovoljeno.

Pri neugodnih vremenskih razmerah (dež, sneg, led, veter) prestavite delo na drug dan – pove‐ čana nevarnost za nesreče!

Samo uporabniki srčnih spodbujevalnikov: vži‐ galna naprava te motorne žage proizvaja majhno elektromagnetno polje. Vpliv tega na posamezne tipe srčnih spodbujevalnikov ni izključen. Da bi preprečili zdravstvena tveganja, STIHL priporoča predhoden posvet z zdravnikom in s proizvajal‐ cem srčnega spodbujevalnika.

2.2 Pravilna uporaba

Motorno žago je dovoljeno uporabljati samo za žaganje česa in lesenih predmetov.

Motorne žage ni dovoljeno uporabljati za druge namene – nevarnost nesreče!

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena. Za poškodbe oseb in materialno škodo, ki bi nastala zaradi uporabe nedovoljenih priključkov, STIHL ne pre‐ vzema nobene odgovornosti.

2.3 Oblačila in oprema

Nosite oblačila in opremo v skladu s predpisi.

Obleka mora biti namenska in ne sme ovirati gibanja. Primerna je tesno pri‐ legajoča se obleka s podlogo za zaščito pred vrezninami – nikakor ne delovna halja.

Ne nosite oblačil, ki bi se lahko zataknila v les, grmičevje ali vrteče se dele motorne žage. Tudi ne šala, kravate in nakita. Dolge lase spnite (z ruto, kapo, čelado itd.).

Nosite primerne zaščitne škornje – z zaščito pred vrezninami, grobim pod‐ platom in jekleno konico.

0458-533-5721-E 3

001BA115 KN

slovenščina 2 Varnostni napotki

OPOZORILO

Da bi zmanjšali nevarnost poškodb oči, je treba nositi tesno prilegajoča se zaščitna očala v skladu s standar‐ dom EN 166 ali zaščito obraza. Bodite pozorni na pravilno prileganje zaščitnih očal in zaščite obraza.

Nosite "osebno" protihrupno zaščito – npr. ušesne čepe.

Nosite zaščitno čelado, če obstaja nevarnost padajočih predmetov.

Nosite robustne delovne rokavice iz trpežnega materiala (npr. usnja).

STIHL vam za ta namen ponuja obsežni program osebne zaščite.

2.4 Transportu

Pred transportom – tudi na kratke razdalje – motorno žago vedno izklopite, blokirajte zavoro verige in namestite ščitnik verige. Tako ne more priti do nenamernega zagona verige.

Motorno žago pri nošenju držite za ročajno cev – vroč dušilnik zvoka držite stran od telesa, meč je obrnjen nazaj. Ne dotikajte se vročih delov stroja, še posebej ne površine dušilnika zvoka – nevar‐ nost opeklin!Ne dotikajte se vročih delov stroja, še posebej ne površine dušilnika zvoka – nevar‐ nost opeklin!

Pri transportu z vozilom: motorno žago zavarujte pred prevrnitvijo, poškodbami in iztekanjem goriva.

2.5 Čiščenje

Plastične dele očistite s krpo. Ostra in močna čistila lahko poškodujejo plastiko.

Z motorne žage očistite prah in umazanijo – ne uporabljajte sredstev, ki topijo maščobe.

Po potrebi očistite reže za hladen zrak.

Za čiščenje motorne žage ne uporabljajte visoko‐ tlačnih čistilnikov. Trd vodni curek lahko poško‐ duje dele motorne žage.

2.6 Dodatni pribor

Dovoljena je montaža orodij, mečev, verig, veri‐ žnikov, dodatnega pribora ali tehnično enako‐ vrednih izdelkov, ki jih za to napravo dovoljuje STIHL. V primeru dodatnih vprašanj se obrnite na pooblaščenega prodajalca. Uporabljajte le kakovostna orodja in dodatni pribor. V nasprot‐ nem primeru lahko pride do nesreč ali poškodb na motorni žagi.

STIHL priporoča uporabo originalnih orodij, mečev, verig, verižnikov in dodatnega pribora. Lastnosti le-teh so optimalno prilagojene izdelku in potrebam uporabnika.

2.7 Polnjenje goriva

Bencin je zelo vnetljiv – ne približujte se odprtemu ognju – ne razlivajte goriva – ne kadite.

Pred polnjenjem goriva ugasnite motor. Nikdar ne dolivajte goriva, ko je motor še vroč –

gorivo se lahko polije – nevarnost požara! Zapiralo rezervoarja za gorivo previdno odprite,

da se obstoječi nadtlak počasi zmanjša in gorivo ne more brizgniti ven.

Gorivo polnite le na dobro prezračenih mestih. Če ste polili gorivo, motorno žago takoj očistite. Ne dovolite, da bi prišlo gorivo na vaša oblačila, sicer jih takoj zamenjajte.

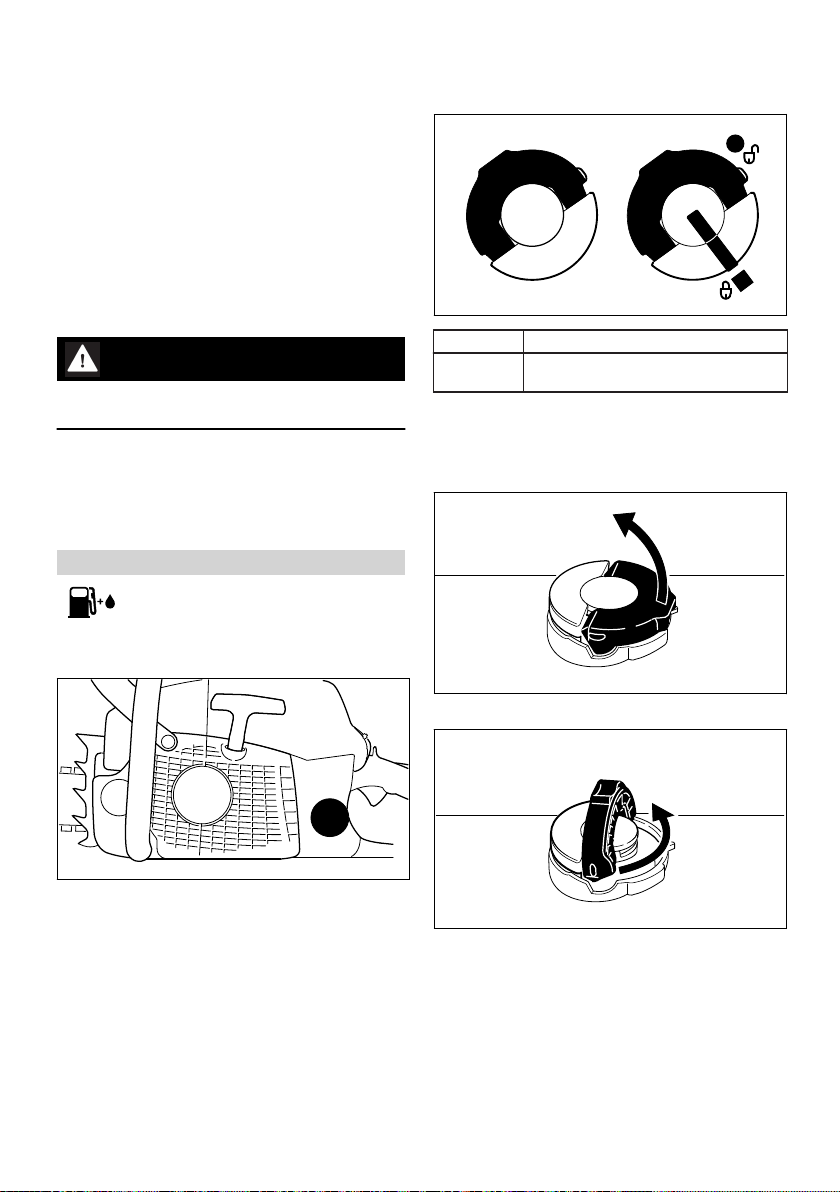

Motorne žage so lahko serijsko opremljene z naslednjimi zapirali rezervoarjev za gorivo:

Pokrov rezervoarja s zložljivim ročajem (bajo‐ netno zapiralo)

Pravilno vstavite zložljiv ročaj (bajo‐ netno zapiralo), ga zavrtite do pri‐ slona in ga poklopite.

S tem se zmanjša tveganje, da se zapiralo rezer‐ voarja za gorivo zaradi vibracij motorja odvije in gorivo izteče.

Pazite na netesnosti! Če je gorivo izteklo, motorja ne zaganjajte – živ‐ ljenjsko nevarno zaradi opeklin!

4 0458-533-5721-E

001BA087 LÄ

2 Varnostni napotki

2.8 Pred delom

Preizkusite motorno žago glede varnega stanja za obratovanje – upoštevajte ustrezna poglavja v navodilih za uporabo:

sistem za gorivo preverite glede tesnjenja,

–

predvsem vidne dele, kot na primer zapiralo rezervoarja, cevne priključke, ročno črpalko za gorivo (samo pri motornih žagah z ročno črpalko za gorivo). Pri netesnjenju ali poškod‐ bah motorja ne zaganjajte – nevarnost požara! Motorno žago naj pred zagonom servisira stro‐ kovni prodajalec brezhibna zavora verige, sprednji ščitnik za

–

roke meč je pravilno montiran

–

veriga je pravilno napeta

–

ročica za plin in zapora ročice za plin se

–

morata na rahlo premikati – ko ročico za plin izpustite, se mora ta vzmeteno vrniti v izho‐ diščni položaj kombinirana ročica se mora dati na rahlo

–

postaviti v položaj STOP, 0 oz.† preverite pritrjenost vtiča vžigalnega kabla –

–

če ta ni trdno pritrjen, lahko nastanejo iskre, ki lahko vnamejo uhajajočo mešanico goriva in zraka – nevarnost požara! ne izvajajte nobenih sprememb na napravah

–

za upravljanje in varnostnih napravah ročaji naj bodo čisti in suhi ter brez olja in

–

smole – zaradi varnega vodenja motorne žage v rezervoarju mora biti dovolj goriva in olja za

–

mazanje verige

Motorno žago smete uporabljati le, če je v obra‐ tovalno varnem stanju – nevarnost nesreče!

2.9 Zagon motorne žage

Le na ravni podlagi. Vedno poskrbite za varno stojišče. Motorno žago pri tem varno držite – rezalna garnitura se ne sme dotikati predmetov in tal – nevarnost poškodb zaradi vrteče se verige.

Motorno žago naj upravlja samo ena oseba. Ne dovolite zadrževanja drugih oseb v delovnem območju – tudi pri zagonu ne.

Motorne žage ne zaganjajte, če se veriga nahaja v zarezu.

Motor zaženite najmanj 3 m od kraja natakanja goriva in ne v zaprtem prostoru.

Pred zagonom blokirajte zavoro verige – zaradi vrteče se verige obstaja nevarnost poškodb!

Motorja ne zaganjajte v roki – zaganjajte ga, kot je opisano v navodilih za uporabo.

slovenščina

2.10 Med uporabo

Vedno poskrbite za varno in stabilno stojišče. Previdno, če je lubje drevesa mokro – nevarnost zdrsa!

Motorno žago vedno držite trdno z obema rokama: desna roka naj bo na zadnjem ročaju – tudi pri levičarjih. Za varno vodenje cevni ročaj in zadnji ročaj trdno objemite s palcem.

Pri grozeči nevarnosti oz. v sili takoj ugasnite motor – kombinirano ročico/stop stikalo presta‐ vite proti STOP, 0 oz. †.

Motorne žage nikoli ne puščajte nenadzorovane. Previdno pri poledici, spolzkem terenu, snegu,

ledu, na pobočjih, na neravnem terenu ali na sveže olupljenem deblu ali drevesni skorji – nevarnost zdrsa!

Pazite na drevesne štore, korenine in jarke – nevarnost spotikanja!

Nikoli ne delajte sami – vedno ohranjajte klicno razdaljo do drugih oseb, ki vam v primeru sile lahko nudijo pomoč. Če se na kraju uporabe naprave zadržuje pomožno osebje, mora le to nositi zaščitno obleko (čelado!) in ne sme stati neposredno pod vejami, ki jih režete.

Pri uporabi zaščite sluha je potrebna povečana previdnost in pozornost – ker je s tem okrnjena sposobnost dojemanja opozorilnih zvokov (kli‐ cev, signalnih tonov ipd.).

Pravočasno naredite odmore, da bi preprečili utrujenost in izčrpanost – nevarnost nesreče!

Med žaganjem nastajajo prah (npr. lesni prah), para in dim, ki lahko ogrozijo vaše zdravje. Pri močnem prašenju nosite zaščito dihal.

Ko motor deluje: ko izpustite ročico za plin, se veriga še kratek čas vrti – učinek naknadnega delovanja.

Ne kadite pri uporabi in v bližini motorne žage – nevarnost požara! Iz sistema za gorivo lahko uhajajo vnetljivi bencinski hlapi.

0458-533-5721-E 5

slovenščina 2 Varnostni napotki

Redno preverjajte stanje verige v kratkih časov‐ nih razmikih in pri občutnih spremembah:

izklopite motor in počakajte, da se veriga

–

ustavi preverite stanje in trdno pritrjenost

–

bodite pozorni na naostrenost

–

Ne dotikajte se verige, ko je motor prižgan. Če veriga blokira zaradi nekega predmeta, takoj ugasnite motor – šele nato odstranite predmet – nevarnost poškodb!

Preden zapustite motorno žago, ugasnite motor. Za zamenjavo verige ugasnite motor. Zaradi

nenamernega zagona motorja – nevarnost poškodb!

Lahko vnetljivih materialov (npr. ostružkov, dre‐ vesne skorje, suhe trave, goriva) ne približujte vročemu izpušnemu toku in vročemu dušilniku zvoka – nevarnost požara! Dušilniki zvoka s katalizatorjem se lahko močno ogrejejo.

Nikoli ne delajte brez mazanja verige, pri tem upoštevajte nivo olja v rezervoarju za olje. Takoj prenehajte z delom, če je nivo olja v rezervoarju za olje prenizek, in dolijte olje za mazanje verige – glej tudi "Polnjenje olja za mazanje verige" in "Preverjanje mazanja verige".

V primeru, ko je bila motorna žaga izpostavljena uporabi, ki ni v skladu s predpisi (npr. sila ali padec), pred nadaljnjo uporabo obvezno preve‐ rite varno in brezhibno delovanje – glej tudi "Pred uporabo naprave".

Še posebej preverite tesnjenje sistema za gorivo in tehnično uporabnost varnostnih naprav. Motorne žage, ki ni varna za nadaljnjo uporabo, ni dovoljeno uporabljati naprej. V primeru dvo‐ mov nemudoma poiščite pomoč pri pooblašče‐ nem prodajalcu.

Pazite na brezhiben prosti tek motorja, da se veriga ne bo vrtela, ko spustite ročico za plin. Redno kontrolirajte nastavitev prostega teka oz. jo popravite, če je to možno. Če se veriga kljub temu vrti v prostem teku, naj vam napravo servi‐ sira pooblaščen prodajalec.

Motorna žaga proizvaja takoj, ko se motor zažene, strupene izpušne pline. Ti plini so lahko brez vonja in nevidni ter vsebujejo nezgorel ogljiko‐ vodik in benzen. Nikoli ne delajte z motorno žago v zaprtih ali slabo pre‐ zračenih prostorih – tudi ne s kataliza‐ torjem.

Pri delu v jarkih, globelih ali na zoženih mestih vedno poskrbite za ustrezno kroženje zraka – življenjska nevarnost zaradi zastrupitve!

Pri slabosti, glavobolu, motnjah vida (npr. zmanj‐ šano vidno polje), motnjah sluha, vrtoglavici, popuščanju koncentracije takoj prenehajte z delom – vzrok za te simptome so lahko previsoke koncentracije odpadnih plinov – nevarnost nesreče!

2.11 Po uporabi

Izklopite motor, blokirajte zavoro verige in name‐ stite zaščito verige.

2.12 Shranjevanje

Ko motorne žage ne uporabljate več, jo odložite tako, da nikogar ne ogroža. Motorno žago zava‐ rujte pred nedovoljeno uporabo.

Napravo žago shranite v suhem prostoru.

2.13 Vibracije

Daljša uporaba naprave lahko privede do vibra‐ cijsko pogojenih motenj prekrvavitve rok (“Ray‐ naud sindrom“).

Splošno veljavnega časa uporabe ni možno določiti, saj je ta odvisen od številnih dejavnikov.

Čas uporabe se podaljša z:

zaščito rok (tople rokavice)

–

odmori

–

Čas uporabe se skrajša pri:

nagnjenju k slabi prekrvavitvi (znaki: pogosto

–

hladni prsti in mravljinci) nižjih zunanjih temperaturah

–

uporabi velike prijemalne sile (močan prijem

–

ovira prekrvavitev)

Pri redni in daljši uporabi naprave in pri ponavlja‐ jočem pojavu določenih simptomov (na primer mravljinčenju) svetujemo zdravniški pregled.

2.14 Vzdrževanje in popravila

Pred vsemi popravili, čiščenji in vzdrževalnimi deli ter deli na rezalni garnituri vedno izklopite motor. Zaradi nenamernega zagona verige – nevarnost poškodb!

Izjema: nastavitev uplinjača in prostega teka. Motorno žago redno vzdržujte. Izvajajte le

vzdrževalna dela in popravila, ki so opisana v navodilih za uporabo. Vsa preostala dela naj opravi pooblaščen prodajalec.

6 0458-533-5721-E

001BA036 KN

001BA257 KN

3 Reakcijske sile slovenščina

STIHL priporoča, da vzdrževalna dela in popra‐ vila izvaja samo pooblaščeni prodajalec STIHL. Pooblaščenim STIHL-ovim prodajalcem ponu‐ jamo redna šolanja in tehnične informacije.

Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali poškodb na motorni žagi. V primeru dodatnih vprašanj se obrnite na pooblaščenega proda‐ jalca.

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena – nevarnost poškodb!

Motorno žago s snetim vtičem za svečko ali odstranjeno svečko premikajte z zagonsko napravo le takrat, ko je kombinirana ročica v položaju STOP, 0 oz. † – nevarnost požara zaradi iskrenja izven valja!

Motorne naprave nikoli ne popravljajte ali shra‐ njujte v bližini odprtega ognja – zaradi goriva nevarnost požara!

Redno preverjajte tesnjenje pokrova rezervoarja. Uporabljajte le brezhibne vžigalne svečke, ki jih

je odobril STIHL – glej poglavje "Tehnični pod‐ atki".

Preverite stanje vžigalnega kabla (brezhibna izolacija, trden stik).

Preverite brezhibno stanje dušilnika zvoka. Naprave ne uporabljajte s pokvarjenim ali odstra‐

njenim dušilnikom zvoka – nevarnost požara, poškodbe sluha!

Ne dotikajte se vročega dušilnika zvoka – nevar‐ nost opeklin!

Stanje antivibracijskih elementov vpliva na vibra‐ cije – redno preverjajte antivibracijske elemente.

Preglejte lovilca verige – če je poškodovan, ga zamenjajte.

Izklop motorja

za preverjanje napetosti verige

–

za napenjanje verige

–

za zamenjavo verige

–

za odpravljanje motenj

–

Upoštevajte navodila za ostrenje – za varno in pravilno uporabo verige in meča mora biti veriga vedno v brezhibnem stanju, pravilno naostrena, napeta in dobro namazana.

Pravočasno zamenjajte verigo, meč in verižnik. Redno preverjajte brezhibno stanje bobna

sklopke.

Gorivo in olje za mazanje verige hranite le v dovoljenih in dobro označenih posodah. Hraniti na suhem, hladnem in varnem mestu, zaščiteno pred svetlobo in soncem.

Pri motnjah delovanja zavore verige takoj izklo‐ pite motor – nevarnost poškodb! Obiščite poobla‐ ščenega prodajalca – motorne žage ne uporab‐ ljajte, dokler napaka ni odpravljena (glej poglavje “Zavora verige“).

3 Reakcijske sile

Najpogostejše reakcijske sile so: povratni uda‐ rec, povratni sunek in uvlečenje.

3.1 Nevarnost zaradi povratnega udarca

Povratni udarec lahko povzroči smrtne poškodbe.

Pri povratnem udarcu (Kickback) žago sunkovito in nenadzorovano zažene poti uporabniku.

3.2 Povratni udarec nastane na pri‐ mer, če

se veriga z zgornjo četrtino rezalne konice

–

nenamerno dotakne lesa ali drugega trdega predmeta – npr. nenameren dotik druge veje pri obvejevanju se veriga na rezalni konici med rezanjem za

–

trenutek zagozdi

0458-533-5721-E 7

001BA037 KN

001BA038 KN

slovenščina 4 Tehnika dela

3.3 Zavora verige QuickStop:

Z njo v nekaterih primerih zmanjšate nevarnost poškodb – samega povratnega udarca pa ne morete preprečiti. Pri aktiviranju zavore verige se veriga ustavi v delcu sekunde – glej poglavje “Zavora verige“ v teh navodilih za uporabo.

3.6 Povratni udarec (B)

3.4 Preprečevanje povratnega udarca

s premišljenim in pravilnim delom

–

motorno žago je treba trdno držati z obema

–

rokama žagati je treba samo s polnim plinom

–

opazovati je treba konico meča

–

ne žagajte s konico meča

–

previdno pri majhnih, žilavih koreninah, nizki

–

podrasti in poganjkih – ob njih se lahko veriga zatakne nikoli ne režite več vej naenkrat

–

ne delajte sklonjeni predaleč naprej

–

ne žagajte nad višino ramen

–

meč le zelo previdno vstavite v začeti rez

–

"vrezujte" le, če dobro obvladate to tehniko

–

dela pazite na lego debla in na sile, ki stiskajo režo

–

in lahko ukleščijo verigo delajte le s pravilno naostreno in napeto verigo

–

– odmik omejevala globine naj ne bo prevelik uporabljajte verigo, ki zmanjšuje povratni uda‐

–

rec, in meč z majhno glavo meča

3.5 Uvlečenje (A)

Če se pri žaganju z zgornjo stranjo meča – rez od spodaj – veriga zatakne ali naleti na trd pred‐ met, lahko sune motorno žago nazaj proti upo‐ rabniku – da bi to preprečili:

zgornje strani meča ne ukleščite

–

meča ne obračajte v rezu

–

3.7 Posebna previdnost

na pobočjih

–

pri hlodih, ki so zaradi nepravilnega padca

–

vpeti med drugimi drevesi pri delu ob močnem vetru

–

V teh primerih ne uporabljajte motorne žage – temveč uporabite prijemalno roko, vitel ali vlači‐ lec.

Prosto ležeče in obrezane hlode izvlečite iz goščave. Nadaljnja obdelava debel naj poteka na čistinah.

Trhel les (suh ali odmrl les) predstavlja veliko in težko ocenljivo nevarnost. Zaradi tega je prepo‐ znavanje nevarnosti oteženo ali pa sploh ni možno. Uporabite pripomočke kot sta vitel ali vla‐ čilec.

Pri podiranju v bližini cest, železniških prog, elek‐ tričnih napeljav itd. delajte še posebej previdno. Če je potrebno obvestite policijo, elektrodistribu‐ cijo ali upravo železnice.

4 Tehnika dela

Žaganje in podiranje ter vsa dela, ki so s tem

Če se pri žaganju s spodnjo stranjo meča – rez od zgoraj – veriga zatakne ali naleti na trd pred‐ met v lesu, lahko potegne motorno žago sunko‐ vito naprej k deblu – da bi to preprečili, vedno varno naslonite krempljasti naslon.

8 0458-533-5721-E

povezana (vbadanje, obvejevanje itd.), smejo izvajati samo osebe, ki so za to posebej uspo‐ sobljene in šolane. Kdor nima izkušenj z motorno žago ali delovnimi tehnikami, takšnih del ne sme izvajati – povečana nevarnost poškodb!

Pri podiranju je treba obvezno upoštevati lokalne predpise o tehnikah podiranja.

001BA082 KN

001BA033 KN

4 Tehnika dela slovenščina

4.1 Žaganje

Ne delajte v položaju zagonskega plina. Število vrtljajev motorja v tem položaju ročice plina ni nastavljivo.

Delajte mirno in premišljeno – le ob dobri svetlobi in vidljivosti. Ne ogrožajte drugih – delajte pre‐ udarno.

Začetnikom priporočamo, da rezanje hlodovine vadijo na kozi za žaganje – glej "Žaganje tan‐ kega lesa".

Uporabljajte čim krajše meče: veriga, meč in verižnik se morajo ujemati.

V območju podaljšanega gibanja verige naj ne bo delov telesa.

Motorno žago povlecite iz lesa le z vrtečo se verigo.

Motorno žago uporabljajte izključno za žaganje – ne za dvigovanje ali odmetavanje vej ali korenin.

Prosto visečih vej ne režite iz spodnje strani. Previdno pri rezanju grmičevja in mladih dreves.

Veriga lahko zagrabi tanke poganjke in jih izvrže proti uporabniku.

Previdno pri rezanju razcepljenega lesa – nevar‐ nost poškodb zaradi odtrganih delcev lesa!

Motorna žaga ne sme zadeti ob noben tujek: kamni, žeblji ipd. se lahko odbijejo od verige in jo poškodujejo. Motorna žaga lahko odskoči – nevarnost nesreče!

Če vrteča se veriga zadane ob kamen ali drugi trdi predmet, lahko nastanejo iskre, zaradi česar lahko v določenih pogojih pride do vžiga lahko vnetljivih materialov. Tudi suhe rastline in grmi‐ čevje so lahko vnetljivi, predvsem v vročih, suhih vremenskih razmerah. Če obstaja nevarnost požara, motorne žage ne uporabljajte v bližini lahko vnetljivih snovi, suhih rastlin ali grmičevja. Obvezno se pri pristojnem zavodu za gozdove pozanimajte, ali obstaja nevarnost požara.

Na strmini stojte vedno nad ali ob strani debla ali ležečega drevesa. Pazite na kotaleča se debla.

Pri delu na višini:

vedno uporabite dvižni oder

–

nikoli ne delajte na lestvi ali stoje na drevesu

–

nikoli ne delajte na nestabilni podlaginikoli ne

–

delajte na nestabilni podlagi nikoli ne delajte nad višino ramen

–

nikoli ne delajte samo z eno roko

–

Zažagajte s polnim plinom in trdno nasadite krempljasti naslon – šele nato zažagajte.

Nikoli ne delajte brez krempljastega naslona, žaga lahko potegne uporabnika naprej. Kremp‐ ljasti naslon nasadite trdno.

Na koncu reza rezalna garnitura ne podpira več motorne žage. Tako mora uporabnik držati celotno težo motorne žage – povečana nevar‐ nost izgube nadzora nad napravo!

Žaganje tankega lesa:

uporabljajte stabilno vpenjalno napravo – kozo

–

za žaganje lesa ne držite z nogo

–

druge osebe ne smejo niti držati veje niti kako

–

drugače pomagati

Obvejevanje

uporabljajte verigo z manj povratnimi udarci

–

žago po možnosti naslonite

–

pri rezanju vej ne stojte na vejah

–

ne žagajte s konico meča

–

pazite na veje, ki so napete

–

nikoli ne režite več vej naenkrat

–

Napet ležeč ali stoječ les: Upoštevajte pravilen vrstni red rezov (najprej

napeta stran (1), nato natezna stran (2)). V nasprotnem primeru se lahko rezalna garnitura zatakne v rezu in udari nazaj – nevarnost poškodb!

0458-533-5721-E 9

001BA151 KN

001BA152 KN

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

slovenščina 4 Tehnika dela

Preverite, da nihče ni ogrožen zaradi padajočega drevesa – zaradi hrupa motorja bodo klici morda preslišani.

Oddaljenost od naslednjega delovnega mesta mora biti najmanj 2 1/2 dolžine drevesa.

Določanje smeri padanja in mesta umika Izberite smer padanja, v katero se bo drevo pod‐

rlo.

► izvedite razbremenilni rez na napeti strani (1) ► izvedite ločilni rez na natezni strani (2)

Pri ločilnem rezu od spodaj navzgor (rez s hrbtom meča) – nevarnost povratnega sunka!

OBVESTILO

Ležeči les se na mestu rezanja ne sme dotikati tal – veriga se sicer poškoduje.

Vzdolžni rez:

Pri tem upoštevajte naslednje:

naravni nagib drevesa

–

nenavadno močno vejevje, asimetrično rast,

–

poškodbe drevesa Smer vetra in hitrost vetra – ob močnem vetru

–

ne podirajte Smer strmine

–

Sosednja drevesa

–

Težo snega

–

Zdravstveno stanje drevesa – bodite posebej

–

previdni pri poškodbah debla ali odmrlem deblu (posušen, trhel ali odmrl les)

Tehnika žaganja brez uporabe krempljastega naslona – nevarnost potega naprej – meč prista‐ vite po možnosti pod najnižjim kotom – ravnajte še posebej previdno – povečana nevarnost povratnega udarca!

4.2 Pripravljanje podiranja

V območju podiranja dreves se lahko zadržujejo le osebe, ki sodelujejo pri podiranju.

10 0458-533-5721-E

A Smer padanja drevesa B Mesto umika (analogno pot umika)

Določite mesto umika za vsakega posamez‐

–

nika – približno 45° na smer podiranja Očistite mesto umika in odstranite ovire

–

Orodje in naprave odložite v varni razdalji –

–

toda ne v mesto umika

001BA146 KN

001BA271 KN

001BA153 KN

4 Tehnika dela slovenščina

pri podiranju se zadržujte le ob strani padajo‐

–

čega drevesa in se umikajte le stransko na mesto umika Mesta umika načrtujte vzporedno k strmini

–

pri vzvratni hoji pazite na padajoče veje in

–

Določanje smeri podiranja drevesa – s podiral‐ nim vodilom na pokrovu in ohišju ventilatorja

opazujte prostor okoli krošnje drevesa

Priprava delovnega območja okoli debla

Iz delovnega območja okoli debla odstranite

–

moteče veje, grmičevje in ovire – varno sto‐ jišče za vse sodelujoče Temeljito očistite podnožje drevesa (npr. s

–

sekiro) – pesek, kamni in drugi tujki skrhajo verigo

Ta motorna žaga ima podiralno vodilo na pokrovu in ohišju ventilatorja. Uporaba te vodilno.

Izdelava zaseka Pri izdelavi zaseka naravnajte motorno žago

tako, da je zasek v desnem kotu glede na smer podiranja.

Pri izdelavi zaseka z rezom na dnu zaseka (vodoravnim rezom) in rezom na zgornjem delu

odžagajte velike korenine: najprej največji

–

koreninski nastavek – najprej zažagajte navpično, nato vodoravno – samo pri zdravem lesu

4.3 Zasek

Priprava zaseka

zaseka (poševnim rezom) so dovoljena različna zaporedja – upoštevajte lokalne predpise o teh‐ niki podiranja dreves. ► Naredite rez na dnu zaseka (vodoravni rez) ► Naredite rez na zgornjem delu zaseka

(poševni rez) pod kotom pribl. 45°‑ 60° od reza na dnu zaseka

Preverjanje smeri podiranja

Zasek (C) določa smer padanja drevesa. Pomembno:

Zasek izdelajte pravokotno na smer podiranja

–

žagajte čim bližje tlom

–

zažagajte približno 1/5 do največ 1/3 premera

–

debla

► Motorno žago z mečem vstavite v dno zaseka.

Podiralno vodilo mora gledati v smeri vnaprej določene smeri podiranja – po potrebi popra‐ vite smer podiranja drevesa z ustreznim dore‐ zovanjem zaseka

0458-533-5721-E 11

001BA150 KN

001BA259 KN

1/10

001BA269 KN

001BA270 KN

slovenščina 4 Tehnika dela

4.4 Zarezovanje beljave

Vrezovanje

kot razbremenilni rez pri rezanju na dolžino

–

pri rezbarjenju

–

Zarezovanje beljave preprečuje pri lesu z dolgimi vlakni cepljenje beljave pri podiranju debla – na obeh straneh debla nad nivojem dna zaseka pri‐ bližno 1/10 premera debla – pri debelejših deblih pa zažagajte največ do širine meča.

Pri bolnem lesu zarezovanje beljave ne pride v poštev.

4.5 Osnovno o podiralnem rezu

Enote reza

► uporabljajte verigo z manj povratnimi udarci in

postopajte še posebej previdno

1.Zažagajte s spodnjim delom konice meča – ne z zgornjim delom – nevarnost povratnega udarca! Zažagajte s polnim plinom, da je meč v deblu za svojo dvojno širino.2.počasi obrnite v vbodni položaj – nevarnost povratnega sunka in udarca!3.previdno zažagajte – nevarnost povrat‐ nega sunka!

Zasek (C) določa smer padanja drevesa. Ščetina (D) vodi drevo kot tečaj do tal.

širina ščetine: pribl. 1/10 premera debla

–

ščetine med podiralnim rezom v nobenem pri‐

–

meru ne prežagajte – sicer izgubite kontrolo nad smerjo padanja drevesa – nevarnost nesreče! pri gnilem lesu pustite širšo ščetino

–

S podiralnim rezom (E) se drevo podre.

popolnoma vodoravno

–

1/10 (najm. 3 cm) premera debla nad spod‐

–

njim robom zaseka (C)

Zadrževalni pas (F) ali varnostni pas (G) podpira drevo in ga zavaruje pred predčasnim padanjem.

širina pasu: pribl. 1/10 do 1/5 premera debla

–

Pasu med podiralnim rezom v nobenem pri‐

–

meru ne prežagajte pri gnilem lesu pustite širši pas

–

12 0458-533-5721-E

Če je možno, uporabite vbodno letev. Vbodna letev in zgornja oz. spodnja stran meča sta vzpo‐ redni.

Pri vrezovanju vbodna letev pomaga, da je šče‐ tina vzporedna, torej enako debela po celotni dolžini. Vbodna letev mora biti vzporedna z zase‐ kom.

Klini Kline vstavite čim prej, torej ko klini več ne

morejo ovirati reza. Kline vstavite v podiralni rez in jih v rez potisnite s primernim orodjem.

Uporabite samo aluminijaste ali plastične kline – ne uporabljajte jeklenih klinov. Jekleni klini lahko poškodujejo verigo in lahko povzročijo nevarni povratni udarec.

Glede na premer debla in širino zareza (ana‐ logno podiralni rez (E)) izberite primerne kline.

001BA260 KN

001BA261 KN

001BA273 KN

001BA263 KN

4 Tehnika dela slovenščina

Pri izbiranju klina (primerna dolžina, širina in višina) se obrnite na strokovnega prodajalca STIHL.

4.6 Izbiranje primernega podiral‐

► Zažagajte podiralni rez do ščetine (1)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa

(2)

Ne prežagajte varnostnega pasa

–

nega reza

Pri izbiranju primernega podiralnega reza je treba upoštevati iste dejavnike, ki jih je treba upoštevati pri določanju smeri padanja in mesta umika.

Razlikovati je mogoče med različnimi dejavniki. V teh navodilih za uporabo sta opisana dva najpo‐ gostejša primera:

► Namestite klin (3) Neposredno pred padanjem drevesa se še

enkrat zaderite "Pozor!". ► Varnostni pas od zunaj, horizontalno v ravnini

podiralnega reza prerežite z iztegnjenimi rokami

B) Debela debla Ta podiralni rez izvedite, ko je premer debla večji

levo: Normalno drevo – navpično drevo z

enakomerno drevesno krošnjo

desno: Previs – drevesna krošnja gleda v

smer padanja

od dolžine rezanja motorne žage.

4.7 Podiralni rez z varnostnim pasom (normalno drevo)

A) Tanka debla Ta podiralni rez izvedite, ko je premer debla

manjši od dolžine rezanja motorne žage.

Pred začetkom podiralnega reza opozorite oko‐ lico z opozorilnim klicem "Pozor!". ► Krempljasti naslon nastavite na višino podiral‐

nega reza in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred ščetino (1) – žago

vodite popolnoma vodoravno in jo obrnite čim bolj stran

► Zažagajte podiralni rez do ščetine (2)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa Pred začetkom podiralnega reza opozorite oko‐ lico z opozorilnim klicem "Pozor!". ► Vrežite podiralni rez (E) – meč pri tem do

konca zarežite

► Krempljasti naslon nastavite za ščetino in ga

uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

0458-533-5721-E 13

(3)

Ne prežagajte varnostnega pasa

–

Podiralni rez je treba nadaljevati z nasprotne

strani debla.

Bodite pozorni, da bo drugi rez na isti višini kot

prvi rez.

001BA274 KN

001BA265 KN

001BA266 KN

001BA267 KN

slovenščina 4 Tehnika dela

► Vrežite podiralni rez ► Zažagajte podiralni rez do ščetine (4)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa

(5)

Ne prežagajte varnostnega pasa

–

Neposredno pred padanjem drevesa se še

enkrat zaderite "Pozor!".

► Zadrževalni pas od zunaj, poševno od zgoraj

prežagajte z iztegnjenimi rokami

B) Debela debla ► Namestite klin (6)

Neposredno pred padanjem drevesa se še enkrat zaderite "Pozor!". ► Varnostni pas od zunaj, horizontalno v ravnini

podiralnega reza prerežite z iztegnjenimi rokami

4.8 Podiralni rez z zadrževalnim

pasom (previs)

A) Tanka debla Ta podiralni rez izvedite, ko je premer debla

manjši od dolžine rezanja motorne žage.

► Vrežite meč, da izstopi na drugi strani debla ► Zažagajte podiralni rez (E) do ščetine (1)

popolnoma vodoravno

–

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do zadrževalnega

pasa (2)

popolnoma vodoravno

–

Ne prežagajte zadrževalnega pasa

–

14 0458-533-5721-E

Ta podiralni rez izvedite, ko je premer debla večji

od dolžine rezanja motorne žage.

► Krempljasti naslon nastavite za zadrževalni

pas in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred ščetino (1) – žago

vodite popolnoma vodoravno in jo obrnite čim bolj stran

Ne prežagajte zadrževalnega pasa in šče‐

–

tine

► Zažagajte podiralni rez do ščetine (2)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do zadrževalnega

pasa (3)

Ne prežagajte zadrževalnega pasa

–

Podiralni rez je treba nadaljevati z nasprotne

strani debla.

Bodite pozorni, da bo drugi rez na isti višini kot

prvi rez.

► Krempljasti naslon nastavite za ščetino in ga

uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred zadrževalnim

pasom (4) – žago vodite popolnoma vodo‐ ravno in jo obrnite čim bolj stran

► Zažagajte podiralni rez do ščetine (5)

Ne prežagajte ščetine

–

001BA268 KN

001BA248 KN

001BA244 KN

533BA001 KN

001BA185 KN

001BA186 KN

5 Rezalna garnitura slovenščina

► Zažagajte podiralni rez do zadrževalnega

pasa (6)

Ne prežagajte zadrževalnega pasa

–

Obseg dobave zajema zaščito verige, ki ustreza

rezalni garnituri.

Če na eni motorni žagi uporabljate meče različ‐

nih dolžin, morate vedno uporabljati ustrezno

zaščito verige, ki v celoti pokrije meč.

Na zaščiti verige je ob strani navedba o dolžini

ustreznih mečev.

6 Montaža meča in verige

(stransko napenjanje verige)

Neposredno pred padanjem drevesa se še enkrat zaderite "Pozor!". ► Zadrževalni pas od zunaj, poševno od zgoraj

prežagajte z iztegnjenimi rokami

6.1 Demontaža pokrova verižnika

5 Rezalna garnitura

Veriga, meč in verižnik tvorijo rezalno garnituro. Rezalna garnitura, ki je del obsega dobave, je

optimalno prilagojena motorni žagi.

► odvijte matico in odstranite pokrov verižnika

delitve (t) verige (1), verižnika in obračalnika

–

meča Rollomatic morajo biti usklajene debelina pogonskega člena (2) verige (1)

–

mora biti usklajena s širino utora v meču (3)

Pri kombiniranju komponent, ki se ne ujemajo, se le te lahko že po krajšem času delovanja nepo‐ pravljivo poškodujejo.

► vrtite vijak (1) v levo, dokler napenjalni drs‐

nik (2) ne naleže levo na odprtino ohišja

6.2 Sprostitev zavore verige

5.1 Zaščita verige

0458-533-5721-E 15

143BA003 KN

001BA187 KN

2310BA013 KN

2310BA014 KN

2310BA015 KN

slovenščina 7 Montaža meča in verige (hitro napenjanje verige)

► potegnite ščitnik za roke v smeri ročajne cevi,

dokler se slišno ne zaskoči – zavora verige je sproščena

6.3 Namestitev verige

7 Montaža meča in verige

(hitro napenjanje verige)

7.1 Demontaža pokrova verižnika

OPOZORILO

Nataknite zaščitne rokavice – nevarnost poškodb zaradi ostrih rezalnih zob.

► namestite verigo tako, da začnete na konici

meča

► položite meč preko vijakov (1) – rezalni robovi

verige morajo gledati v desno

► postavite fiksacijsko izvrtino (2) nad zatič

napenjalnege drsnika – istočasno položite verigo preko verižnika (3)

► vrtite vijak (4) v desno, dokler veriga ne visi

spodaj le še malo preko – in nosovi pogonskih členov ne naležejo v utor meča

► ponovno namestite pokrov verižnika –

in matico le rahlo pritegnite z roko

► nadaljevanje: glej "Napenjanje verige"

► razklopite ročaj (1) (dokler se ne zaskoči)

► vrtite krilno matico (2) v levo, dokler ta ne visi

ohlapno v pokrovu verižnika (3)

► odstranite pokrov verižnika (3)

7.2 Montaža napenjalnega koluta

► odstranite napenjalni kolut (1) in ga obrnite

► odvijte vijak (2)

16 0458-533-5721-E

2310BA016 KN

2310BA017 KN

001BA186 KN

181BA012 KN

181BA013 KN

7 Montaža meča in verige (hitro napenjanje verige) slovenščina

7.4 Namestitev verige

► pozicionirajte napenjalni kolut (1) in meč (3)

drug do drugega

► pristavite vijak (2) in ga pritegnite

7.3 Sprostitev zavore verige

OPOZORILO

Nataknite zaščitne rokavice – nevarnost poškodb

zaradi ostrih rezalnih zob.

► namestite verigo tako, da začnete na konici –

pazite na položaj napenjalnega koluta in rezal‐ nih robov

► zavrtite napenjalni kolut (1) v desno do

naslona

► vrtite meč tako, da bo napenjalni kolut gledal k

uporabniku

► potegnite ščitnik za roke v smeri ročajne cevi,

dokler se slišno ne zaskoči – zavora verige je sproščena

► položite verigo preko verižnika (2)

► potisnite meč preko veznega vijaka (3), glava

zadnjega veznega vijaka mora štrleti v vgrezno izvrtino

0458-533-5721-E 17

135BA011 KN

2310BA018 KN

142BA063 KN

001BA112 KN

slovenščina 8 Napenjanje verige (stransko napenjanje verige)

8 Napenjanje verige (stran‐

sko napenjanje verige)

Za napenjanje med delom:

► izklopite motor

► odvijte matico

► dvignite meč na konici

► z izvijačem vrtite vijak (1) v desno, dokler se

veriga ne prilega spodnji strani meča

► držite meč še naprej dvignjen na konici in pri‐

tegnite matico

► nadaljevanje: glej "Preverjanje napetosti ► vodite pogonski člen v utor meča (glej

puščico) in vrtite napenjalni kolut v levo do naslona

► pristavite pokrov verižnika, pri tem potisnite

vodilne nastavke v odprtine ohišja motorja

verige"

Novo verigo morate napenjati pogosteje od tiste,

ki jo že dalj časa uporabljate!

► večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

9 Napenjanje verige (hitro

napenjanje verige)

Pri nameščanju pokrova verižnika morajo zobje napenjalnega kolesa in koluta prijeti drug v dru‐ gega, po potrebi ► nekoliko zavrtite napenjalno kolo (4), dokler ni

mogoče pokrova verižnika potisniti do konca k

ohišju motorja ► razklopite ročaj (5) (dokler se ne zaskoči) ► pristavite krilno matico in jo rahlo pritegnite ► nadaljevanje: glej "Napenjanje verige"

18 0458-533-5721-E

Za napenjanje med delom: ► Izklopite motor ► Razklopite ročaj krilne matice in jo odvijte ► Napenjaln kolo (1) zavrtite v desno do naslona ► Krilno matico (2) močno zategnite ročno ► Poklopite ročaj krilne matice ► Nadaljevanje: glej "Preverjanje napetosti

verige"

Novo verigo morate napenjati pogosteje od tiste, ki jo že dalj časa uporabljate!

142BA064 KN

10 Preverjanje napetosti verige slovenščina

► Večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

10 Preverjanje napetosti

verige

► izklopite motor ► nadenite si zaščitne rokavice ► veriga se mora prilegati spodnji strani meča,

vendar jo je mogoče pri sproščeni zavori

verige z roko potegniti po vodilu meča ► po potrebi ponovno napnite verigo

Novo verigo morate napenjati pogosteje od tiste, ki jo že dalj časa uporabljate. ► večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

11 Sistem goriva

Motor je treba uporabljati z mešanico bencina in motornega olja.

OPOZORILO

Izogibajte se neposrednemu stiku s kožo in vdi‐ havanju bencinskih hlapov.

11.1 STIHL MotoMix

STIHL priporoča uporabo mešanice STIHL Moto‐ Mix. To že pripravljeno gorivo ne vsebuje ben‐ zena in svinca, odlikuje ga visoko oktansko šte‐ vilo, vedno pa nudi pravo mešalno razmerje.

STIHL MotoMix je za najdaljšo možno življenjsko dobo motorja mešan s STIHL-ovim motornim oljem za dvotaktne motorje HP Ultra.

MotoMix ni na voljo v vseh trgovinah.

11.2 Mešanje goriva

OBVESTILO

Neustrezna goriva ali mešalna razmerja, ki niso v skladu s predpisi, lahko povzročijo resne okvare na motorju. Tako lahko bencin ali motorno olje slabše kakovosti poškoduje motor, tesnilne obroče, napeljave in rezervoar za gorivo.

11.2.1 Bencin Uporabljate samo bencin preverjenih blagovnih

znamk z oktanskim številom najmanj 90 RON – neosvinčen ali osvinčen.

Bencin z vsebnostjo alkohola nad 10 % lahko pri motorjih z ročno nastavljivim uplinjačem povzroči motnje v delovanju in se zaradi tega odsvetuje pri tovrstnih motorjih.

Motorji s sistemom M-Tronic zagotavljajo polno moč z uporabo bencina z vsebnostjo alkohola do 25 % (E25).

11.2.2 Motorno olje Če gorivo mešate sami, smete uporabljati samo

STIHL-ovo motorno olje za dvotaktne motorje ali drugo visoko zmogljivo motorno olje razredov JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ali ISO-L-EGD.

STIHL predpisuje motorno olje za dvotaktne motorje STIHL HP Ultra ali enakovredno visoko zmogljivo motorno olje, da lahko zagotavlja mejne vrednosti emisij za celotno življenjsko dobo naprav.

11.2.3 Mešalno razmerje Pri STIHL-ovem motornem olju za dvotaktne

motorje 1:50; 1:50 = 1 enota olja + 50 enot ben‐ cina

11.2.4 Primeri Količina bencina STIHL-ovo motorno

olje za dvotaktne moto‐

rje 1:50 liter liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► v posodo, ki je primerna za gorivo, najprej

vlijte motorno olje, nato bencin ter vse skupaj dobro premešajte

0458-533-5721-E 19

001BA229 KN

001BA240 KN

001BA218 KN

001BA219 KN

slovenščina 12 Polnjenje goriva

11.3 Shranjevanje mešanice goriva

Gorivo shranjujte v posodah, ki so primerne za gorivo, na varnem, suhem in hladnem mestu, kjer je zaščiteno pred svetlobo in soncem.

Mešanica goriva se stara – mešajte samo za potrebe nekaj tednov v naprej. Mešanice goriva ne shranjujte več kot 30 dni. Pod vplivom svet‐ lobe, sonca, nizkih ali visokih temperatur lahko mešanica goriva postane hitreje neuporabna.

STIHL MotoMix pa je mogoče brez težav skladiš‐ čiti do 2 leti. ► posodo z mešanico goriva pred polnjenjem

močno pretresite

OPOZORILO

V posodi lahko nastane tlak – previdno pri odpi‐ ranju.

► rezervoar za gorivo in posodo občasno teme‐

ljito očistite

Ostanke goriva in tekočino za čiščenje odstra‐ njujte v odpad v skladu s predpisi in na okolju pri‐ jazen način!

Glede na izvedbo so lahko pokrovi rezervoarjev in rezervoarji za gorivo z ali brez oznak.

levo: pokrov rezervoarja – brez oznak desno: pokrov rezervoarja – z oznakami na

pokrovu in rezervoarju

12.3 Pokrov rezervoarja brez

oznake

12.3.1 Odpiranje

12 Polnjenje goriva

12.1 Priprava naprave

► dvignite ročaj, dokler ne stoji pokonci

► pred dolivanjem goriva temeljito očistite

pokrov rezervoarja in njegovo okolico, da umazanija ne pade v rezervoar

► postavite napravo tako, da gleda pokrov rezer‐

voarja navzgor

► vrtite pokrov rezervoarja v nasprotni smeri

urnega kazalca (približno 1/4 vrtljaja)

12.2 Različne oznake na pokrovih rezervoarjev

Pokrovi rezervoarjev in rezervoarji za gorivo so lahko različno označeni.

20 0458-533-5721-E

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

001BA227 KN

12 Polnjenje goriva slovenščina

► snemite zapiralo rezervoarja

12.3.2 napolnite gorivo

Pri nalivanju goriva ne polivajte goriva in rezer‐ voarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje goriva (posebni pribor). ► napolnite gorivo

12.3.3 Zapiranje

Roč je pokonci: ► pristavite pokrov rezervoarja – oznake polo‐

žaja na pokrovu rezervoarja in nastavku za polnjenje se morajo pokrivati

► pritisnite zapiralo rezervoarja navzdol do

naslona

► poklopite roč do konca dol

12.3.4 Preverjanje zapaha

nos ročaja mora biti cel v odprtini (puščica)

–

► primite za pokrov rezervoarja – pokrov je pra‐

vilno zaprt, če se ga ne da sneti niti premikati

12.3.5 Če se pokrov lahko sname ali premika Spodnji del pokrova rezervoarja je glede na zgor‐

nji del narobe zasukan:

► pritiskajte zapiralo rezervoarja in ga vrtite v

smeri urinega kazalca, dokler se ne zaskoči

0458-533-5721-E 21

001BA226 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

slovenščina 12 Polnjenje goriva

levo: spodnji del pokrova rezervoarja je

narobe zasukan

desno: spodnji del pokrova rezervoarja je v

pravilnem položaju

► pristavite zapiralo rezervoarja in ga vrtite v

nasprotni smeri urinega kazalca, dokler ga ne zagrabi nastavek za polnjenje

► vrtite zapiralo rezervoarja še naprej v

nasprotni smeri urinega kazalca (pri‐ bližno 1/4 obrata) – spodnji del zapirala rezer‐ voarja se s tem zavrti v pravilen položaj

► vrtite pokrov rezervoarja v smeri urnega

kazalca in ga zaprite – glej odstavek "Zapira‐ nje" in "Preverjanje zapaha"

12.4 Pokrov rezervoarja z oznako

12.4.1 Odpiranje

oznake na pokrovu rezervoarja in rezervoarju se morajo pokrivati

► snemite zapiralo rezervoarja

12.4.2 napolnite gorivo Pri nalivanju goriva ne polivajte goriva in rezer‐

voarja ne napolnite do roba. STIHL priporoča STIHL-ov sistem za polnjenje

goriva (posebni pribor). ► napolnite gorivo

12.4.3 Zapiranje

► dvignite roč

Roč je pokonci: ► pristavite pokrov rezervoarja – oznake na

pokrovu rezervoarja in rezervoarju se morajo pokrivati

► pritisnite zapiralo rezervoarja navzdol do

naslona

► zavrtite zapiralo rezervoarja (približno

za 1/4 obrata)

22 0458-533-5721-E

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

13 Olje za mazanje verige slovenščina

12.4.4 Če pokrova rezervoarja ni možno zapreti na rezervoarju

Spodnji del zapirala rezervoarja je glede na zgor‐ nji del narobe zasukan. ► odstranite pokrov rezervoarja in si ga oglejte

od zgoraj

► pritiskajte zapiralo rezervoarja in ga vrtite v

smeri urinega kazalca, dokler se ne zaskoči

Potem se oznake na pokrovu rezervoarja in rezervoarju pokrivajo

► poklopite roč

Zapiralo rezervoarja je zaprto

levo: spodnji del zapirala rezervoarja je

zasukan – notranja oznaka (1) je poravnana z zunanjo oznako

desno: spodnji del zapirala rezervoarja je v

pravilnem položaju – notranja oznaka se nahaja pod ročem. Oznaka ni poravnana z zunanjo oznako

► pristavite zapiralo rezervoarja in ga vrtite v

nasprotni smeri urinega kazalca, dokler ga ne zagrabi nastavek za polnjenje

► vrtite zapiralo rezervoarja še naprej v

nasprotni smeri urinega kazalca (pri‐ bližno 1/4 obrata) – spodnji del zapirala rezer‐ voarja se s tem zavrti v pravilen položaj

► vrtite zapiralo rezervoarja v smeri urinega

kazalca in ga zaprite – glejte odstavek "Zapira‐ nje"

13 Olje za mazanje verige

Za avtomatsko in trajno mazanje verige in meča uporabljajte samo okolju prijazno olje – zelo pri‐ merno je biološko razgradljivo olje STIHL Bio‐ Plus.

0458-533-5721-E 23

001BA158 KN

143BA024 KN

slovenščina 14 Polnjenje olja za mazanje verige

OBVESTILO

Biološko olje za mazanje verig mora biti zelo obstojno proti staranju (npr. STIHL BioPlus). Olje z nizko obstojnostjo proti staranju se hitro strdi. Posledica so trdne in težko odstranljive obloge, še posebej v območju pogona verige in na verigi – in blokada oljne črpalke.

Življenska doba verige in meča je v glavnem odvisna od kakovosti mazalnega olja – zaradi tega uporabljajte samo posebno olje za mazanje verig.

OPOZORILO

Ne uporabljajte odpadnega olja! Odpadno olje lahko pri daljšem in pogostem stiku s kožo povzroči kožnega raka in je okolju škodljivo!

OBVESTILO

Odpadno olje nima zahtevanih lastnosti mazanja in je tako za mazanje verig neustrezno.

14 Polnjenje olja za mazanje

verige

14.1 Priprava naprave

Pri dolivanju ne polivajte olja in rezervoarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje olja za mazanje verige (posebni pribor). ► zaprite pokrov

Ko ste izpraznili rezervoar za gorivo se mora v rezervoarju za olje nahajati še nekaj olja za mazanje verige.

Če se količina olja v rezervoarju za olje ne zmanjšuje, je lahko moteno mazanje: Preverite mazanje verige, očistite kanale za olje, po potrebi se obrnite na pooblaščenega prodajalca. STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani STIHL-ovega poobla‐ ščenega prodajalca.

15 Preverjanje mazanja verige

Z verige mora vedno škropiti nekaj mazalnega olja.

OBVESTILO

Nikoli ne delajte brez mazanja verige! Pri teku suhe verige se rezalna garnitura v kratkem času nepopravljivo pokvari. Pred delom vedno preve‐ rite mazanje verige in nivo olja.

Vsaka nova veriga potrebuje za utekanje 2 do 3 minute.

Po utekanju preverite napetost verige in jo po potrebi popravite – glej "Preverjanje napetosti

► pokrov rezervoarja in njegovo okolico temeljito

očistite, da umazanija ne pade v rezervoar za olje

► napravo postavite tako, da gleda pokrov rezer‐

voarja navzgor

► odprite pokrov

verige".

16 Zavora verige

14.2 Polnjenje olja za mazanje verige

► napolnite olje za mazanje verige – po vsakem

polnjenju goriva

24 0458-533-5721-E

143BA011 KN

143BA012 KN

533BA003 KN

17 Delo pozimi slovenščina

16.1 Blokiranje zavore verige

16.3 Preverjanje delovanja zavore verige

Vsakič pred začetkom dela: blokirajte verigo (ščitnik za roke proti konici meča) pri praznem teku motorja in za kratek čas (največ 3 sekunde) dodajte plin do konca – veriga se pri tem ne sme vrteti. Ščitnik za roko mora biti čist in lahko gib‐ ljiv.

16.4 Vzdrževanje zavore verige

v sili

–

pri zagonu

–

v prostem teku

–

Z levo roko potisnite ščitnik za roke proti konici meča – ali avtomatsko ob povratnem udarcu žage: veriga se blokira in se ustavi.

16.2 Sprostite zavoro verige

Zavora verige je pri delu zaradi trenja izpostav‐ ljena obrabi (naravna obraba). Da bi lahko pra‐ vilno delovala, jo mora redno vzdrževati in nego‐ vati strokovno usposobljeno osebje. STIHL pripo‐ roča, da vzdrževalna dela in popravila opravi pooblaščeni prodajalec STIHL. Pri tem je treba upoštevati naslednje časovne intervale:

Redna uporaba: četrtletno Delna uporaba: polletno pri občasni uporabi enkrat letno

17 Delo pozimi

17.1 Zasun za delo pozimi (samo MS 211)

Pri temperaturah pod +10 °C:

► ščitnik za roke potegnite proti cevnemu ročaju

► demontirajte pokrov – glej "pokrov"

OBVESTILO

Pred dodajanjem plina (razen pri preizkusu delo‐ vanja) in pred žaganjem je treba zavoro verige sprostiti.

Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

Zavora verige se avtomatsko vklopi pri dovolj močnem povratnem udarcu žage – zaradi vztraj‐ nosti mase ščitnika za roke: le ta pri tem udari najprej proti konici meča – tudi če leva roka ni na ročajni cevi za ščitnikom za roke, kot je to npr. pri podiranju dreves.

Zavora verige deluje le, če na ščitniku za roke niste ničesar spreminjali.

0458-533-5721-E 25

533BA014 KN

STOP

001BA140 KN

slovenščina 18 Zagon / izklop motorja

► vrtite zasun poleg vžigalne svečke s pomočjo

kombiniranega ključa za 45° v nasprotni smeri urnega kazalca

1 Delo pozimi 2 Delo poleti

► montirajte pokrov – glej "pokrov" Okrog uplinjača priteka zdaj ogret zrak iz okolice

cilindra – nobene zaledenitve uplinjača.

OBVESTILO

Pri temperaturah nad + 20 °C postavite zasun obvezno v položaj za delo poleti! Nevarnost motenj delovanja motorja – pregreva‐ nja!

18 Zagon / izklop motorja

18.1 Položaji kombinirane ročice

17.2 Montaža pokrova

(posebni pribor, ni za izvedbe s sistemom Ergo‐ Start)

Stop 0 – motor je izklopljen – vžigalna naprava je izklopljena

Obratovanje F – motor deluje ali se lahko

► nataknite pokrov (1) in ga privijačite z vijaki (2) ► pri močno ohlajeni motorni žagi je potrebno po

zagonu motor ogreti na delovno temperaturo

Samo MS 211: Pri uporabi pokrova je lahko zasun v položaju za delo pozimi ali za delo poleti. Pri temperaturah pod +10°C postavite zasun v položaj za delo pozimi.

zažene Položaj zagonskega plina n – v tem položaju

se zaganja topel motor – kombinirana ročica skoči pri pritisku na ročico plina v položaj obrato‐ vanja

Startna loputa je zaprta l – v tem položaju se zaganja hladen motor

18.2 Nastavitev kombinirane ročice

Za prestavitev kombinirane ročice iz položaja obratovanja F v položaj startna loputa je zaprta l prtisnite istočasno zaporo ročice plina in ročico plina in ju držite – nastavite kombinirano ročico.

Za prestavitev v položaj zagonskega plina n postavite kombinirano ročico najprej v položaj startna loputa zaprta l in zatem potisnite kom‐ binirano ročico v položaj zagonskega plina n.

Menjava v položaj zagonskega plina n je možna samo iz položaja startna loputa je zaprta l.

26 0458-533-5721-E

143BA018 KN

143BA019 KN

18 Zagon / izklop motorja slovenščina

S pritiskom na ročico plina in istočasno zapore ročice plina skoči kombinirana ročica iz položaja zagonskega plina n v položaj obratovanja F.

Za izklop motorja morate kombinirano ročico postaviti v položaj stop 0.

18.2.1

– –

Položaj startna loputa je zaprta l pri hladnem motorju če se je motor po zagonu in dodajanju plina

► motorno žago varno položite na tla – zavze‐

mite varen položaj – veriga se ne sme dotikati nobenih predmetov in ne tal

► motorno žago z levo roko držite za cevni ročaj

in jo močno pritisnite k tlom – palec je pod ročajem

► stopite z desno nogo v zadnji ročaj

18.4.2 Med koleni ali stegni

ugasnil ko ste rezervoar za gorivo izpraznili do konca

–

(motor se je ugasnil)

18.2.2

–

Položaj zagonskega plina n pri toplem motorju (ko motor deluje že pri‐ bližno eno minuto) po prvem zagonu

–

po prezračevanju izgorevalnega prostora, ko

–

je motor zalilo

18.3 Črpalka za gorivo

Pritisnite večkrat meh črpalke za gorivo – tudi če je meh še napolnjen z gorivom:

pri prvem zagonu

–

ko ste rezervoar za gorivo izpraznili do konca

–

(motor se je ugasnil)

18.4 Drža motorne žage

Obstajata dve možnosti drže motorne žage ob zagonu.

18.4.1 Na tleh ► primite zadnji ročaj med koleni ali stegni ► z levo roko trdno primite cevni ročaj – palec je

pod ročajem

0458-533-5721-E 27

143BA020 KN

533BA004 KN

slovenščina 18 Zagon / izklop motorja

18.5 Zaganjanje

18.5.1 Standardne izvedbe

njanjem in zagonom motorja preteče nekaj sekund.

Pri izvedbah s sistemom ErgoStart obstajata dve možnosti za zagon: ► z desno roko vlečite zagonsko ročico počasi in

enakomerno do prvega občutnega priboja – ali – z desno roko zagonsko ročico potegnite iz ohišja z večimi kratkimi potegi, pri tem izvlečite le krajši kos vrvice

► pri zagonu potisnite ročajno cev navzdol –

vrvice ne izvlečite do konca – Nevarnost pre‐ trganja!

► vrvice ne spuščajte prosto nazaj v ohišje –

spuščajte jo v smeri izhoda vrvice, da se vrvica pravilno navije nazaj

18.6 Zagon motorne žage

OPOZORILO

V območju možnega premika motorne žage se ne smejo zadrževati druge osebe.

► upoštevajte varnostne predpise

18.6.1 Izvedbe s črpalko za gorivo

► z desno roko počasi izvlečite zagonsko ročico

do naslona – in nato ročaj hitro in močno potegnite iz ohišja – pri tem ročajno cev poti‐ skajte navzdol – vrvice ne izvlečite do konca ven – Nevarnost pretrganja! Vrvice ne spu‐ ščajte prosto nazaj v ohišje – spuščajte jo v smeri izhoda vrvice, da se vrvica pravilno navije nazaj

Pri novem motorju ali daljšem mirovanju naprave je lahko pri napravah brez dodatne ročne črpalke za gorivo potreben večkratni poteg zagonske vrvice – dokler v uplinjaču ni dovolj goriva.

18.5.2 Izvedbe s sistemom ErgoStart

OPOZORILO

Zagon te naprave je izjemno enostaven, saj ga lahko izvedejo celo otroci – Nevarnost nesreče!

Obvezno pazite, da naprave ne bodo poskušali zagnati otroci ali nepooblaščene osebe:

med delovnimi odmori vedno nadzorujte

–

napravo po končanem delo shranite napravo na varno

–

► meh črpalke za gorivo pritisnite najmanj pet

krat – tudi če je meh še napolnjen z gorivom

mesto

Naprava ErgoStart akumulira energijo za zagon motorne žage. Iz tega razloga lahko med zaga‐

28 0458-533-5721-E

533BA005 KN

533BA006 KN

143BA012 KN

18 Zagon / izklop motorja slovenščina

18.6.2 Pri vseh izvedbah

18.8 Takoj, ko se motor zažene

► potisnite ščitnik za roke (1) naprej – veriga je

blokirana

► istočasno pritisnite zaporo ročice plina (2) in

ročico za plin ter ju držite – nastavite kombini‐ rano ročico (3)

Položaj startna loputa je zaprta l

pri hladnem motorju (tudi, če se je motor po

–

zagonu in dodajanju plina ugasnil)

Položaj zagonskega plina n

pri toplem motorju (ko motor deluje že pri‐

–

bližno eno minuto)

► držite motorno žago in jo zaženite

18.7 Po prvem zagonu

► postavite kombinirano ročico v položaj zagon‐

skega plina n

► držite motorno žago in jo zaženite

► pritisnite zaporo ročice plina in na kratko

ročico za plin (4), kombinirana ročica (3) skoči v položaj obratovanja F in motor preklopi v pro‐ sti tek

► potegnite ščitnik za roke proti cevnemu ročaju

0458-533-5721-E 29

slovenščina 19 Navodila za uporabo

Zavora verige je sproščena – motorna žaga je pripravljena za uporabo.

OBVESTILO

Dodajajte plin le pri sproščeni zavori verige. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na sklopki in zavori verige.

19.2 Med delom

OBVESTILO

Uplinjača ne nastavljajte na manj mastno, da bi dosegli navidez večjo moč – motor se sicer lahko poškoduje siehe – glej "Nastavitev uplinjača".

OBVESTILO

18.9 Pri zelo nizki temperaturi

► pustite, da se motor z malo plina nekoliko

ogreje

18.10 Izklop motorja

► postavite kombinirano ročico v položaj Stop 0

18.11 Če se motor ne zažene

Po prvem vžigu motorja kombinirane ročice niste pravočasno prestavili iz položaja startna loputa je zaprta l v položaj zagonskega plina n, motor je zalilo. ► postavite kombinirano ročico v položaj Stop 0 ► demontirajte vžigalno svečko – glej "Vžigalna

svečka" ► posušite vžigalno svečko ► potegnite zagonsko vrvico večkrat do konca –

za prezračitev izgorevalnega prostora ► ponovno montirajte vžigalno svečko – glej

"Vžigalna svečka" ► postavite kombinirano ročico v položaj zagon‐

skega plina n – tudi pri hladnem motorju ► ponovno zaženite motor

19 Navodila za uporabo

19.1 V času prvega obratovanja

Povsem nove naprave do tretjega polnjenja rezervoarja ne obremenjujte z visokimi vrtljaji, da v fazi utekanja ne pride do dodatnih obremeni‐ tev. Med fazo utekanja se morajo gibljivi deli medsebojno prilagoditi – v pogonski napravi nastaja povečano trenje. Motor doseže največjo moč po 5 do 15 polnjenjih rezervoarja.

Dodajajte plin le pri sproščeni zavori verige. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

19.2.1 Pogosto kontrolirajte napetost verige Novo verigo morate napenjati pogosteje od tiste,

ki jo že dalj časa uporabljate.

19.2.2 Ko je veriga hladna Veriga se mora prilegati spodnji strani meča,

vendar jo je mogoče z roko potegniti po vodilu meča. Po potrebi ponovno napnite verigo – glej poglavje "Napenjanje verige".

19.2.3 Pri delovni temperaturi Veriga se raztegne in nekoliko visi. Pogonski

členi na spodnji strani meča ne smejo gledati iz utora – veriga lahko pade dol. Ponovno napnite verigo – glej poglavje "Napenjanje verige".

OBVESTILO

Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

19.2.4 Po daljšem delu pod polno obremenit‐ vijo

Pustite motor delovati še nekaj časa v prostem teku, dokler se večji del toplote ne odvede s hladnim zrakom. Tako ne bodo deli pogonske naprave (vžigalna naprava, uplinjač) preobreme‐ njeni zaradi toplotnega zastoja.

19.3 Po končanem delu

► Sprostite verigo, če ste jo napeli med delom

pri delovni temperaturi

30 0458-533-5721-E

143BA026 KN

533BA002 KN

533BA008 KN

20 Vzdrževanje meča slovenščina

OBVESTILO

Verigo po končanem delu obvezno sprostite! Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

19.3.1 Pri krajši prekinitvi dela Pustite, da se motor ohladi. Napravo z napolnje‐

nim rezervoarjem goriva postavite do naslednje uporabe v suh prostor in ne v bližino vnetljivih snovi.

19.3.2 Pri daljši prekinitvi dela glej poglavje "Shranjevanje naprave".

20 Vzdrževanje meča

► obrnite meč – po vsakem ostrenju in menjavi

verige – zaradi preprečevanja enostranske obrabe, še posebej na obračalniku in spodnji strani

► redno čistite oljno odprtino (1), oljni izstopni

kanal (2) in utor meča (3)

► izmerite globino utora – z merilno palico na

šabloni za ostrenje (posebni pribor) – v območju, kjer je obraba tekalne tirnice naj‐ večja

Tip verige Delitev verige Minimalna

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Če utor ni minimalno tako globok: ► zamenjajte meč

Pogonski členi sicer drsajo po dnu utora – vznožje zoba in vezni členi ne nalegajo na tekalno tirnico meča.

globina utora

21 Pokrov

21.1 Demontaža pokrova

► pritisnite istočasno zaporo ročice plina in

ročico za plin ter postavite kombinirano ročico

v položaj l ► potisnite zasun nazaj ► pokrov snemite tako, da ga potegnete nazaj in

navzgor

21.2 Montaža pokrova

► ponovno nataknite pokrov in ga zapahnite z

zasunom

22 Sistem zračnega filtra

Sistem zračnega filtra lahko z vgradnjo različnih filtrov prilagodite različnim pogojem dela. Pred‐ elave so enostavne.

0458-533-5721-E 31

533BA009 KN

533BA020 KN

533BA021 KN

slovenščina 23 Čiščenje zračnega filtra

22.1 Vložek iz koprene (MS 171)

Slika zgoraj.

22.2 Enodelni vložek iz koprene s tesnilom (MS 181, MS 211)

Slika spodaj, posebni pribor pri MS 171.

22.3 Enodelni filter iz tkanine (posebni pribor)

Za vlažne in ekstremno hladne pogoje dela.

23 Čiščenje zračnega filtra

Uplinjač je nastavljen tako, da se motorju dovaja v vseh razmerah delovanja optimalna mešanica goriva in zraka.

24.2 Pripravljanje naprave

► izklopite motor ► preverite zračni filter – po potrebi ga očistite ali

zamenjajte

► preverite rešetko za zaščito pred iskrami (na

voljo glede na državo) v dušilniku zvoka – po potrebi jo očistite ali zamenjajte

24.3 Standardna nastavitev

23.1 Ko moč motorja občutno pade

► demontirajte pokrov – glej "pokrov" ► poškodovane filtre obvezno zamenjajte ► očistite okolico filtra grobe umazanije

► vrtite glavni nastavitveni vijak (H) v nasprotni

smeri urinega kazalca do naslona – naj‐ več 3/4 obrata

► nastavitveni vijak prostega teka (L) vrtite v

smeri urinega kazalca do naslona – nato ga v

► pritisnite obe zaskočki navzgor, prekucnite

zračni filter v smeri nazaj proti zadnjemu ročaju in ga snemite

OBVESTILO

Za montažo in demontažo zračnega filtra ne upo‐ rabljajte orodja – zračni filter se pri tem lahko poškoduje.

► spihajte filter s komprimiranim zrakom s čiste

strani

Če je filter zlepljen od umazanije ali pa ni na voljo komprimiranega zraka: ► filter operite v čisti, negorljivi čistilni tekočini

(npr. topli milnici) in ga osušite ► ponovno vgradite zračni filter ► montirajte pokrov – glej "pokrov"

24 Nastavitev uplinjača

24.1 Osnovne informacije

Uplinjač je ob dobavi iz tovarne nastavljen na standardno nastavitev.

nasprotni smeri urinega kazalca zavrtite nazaj za 1/4 obrata

24.4 Nastavljanje prostega teka

► izvedite standardno nastavitev ► zaženite motor in pustite, da se ogreje

24.4.1 Motor se v prostem teku ustavi ► vrtite omejitveni vijak prostega teka (LA) v

smeri urinega kazalca, dokler se veriga ne prične vrteti – nato zavrtite za 2 vrtljaja nazaj

32 0458-533-5721-E

533BA007 KN

000BA039 KN

000BA045 KN

25 Vžigalna svečka slovenščina

24.4.2 Veriga se v prostem teku vrti ► vrtite omejitveni vijak prostega teka (LA) v

nasprotno smer urinega kazalca, dokler se

veriga ne ustavi – nato vrtite za 2 vrtljaja v isto

smer naprej

OPOZORILO

Če se veriga po izvedeni nastavitvi ne ustavi v prostem teku, naj vam napravo servisira poobla‐ ščeni prodajalec.

25.1 Demontaža vžigalne svečke

► demontirajte pokrov – glej "pokrov"

24.4.3 Vrtljaji so v prostem teku neenako‐

merni; pospeševanje je slabo (kljub standardni nastavitvi nastavitvenega vijaka prostega teka)

Nastavitev prostega teka je prerevna. ► vrtite nastavitveni vijak prostega teka (L) z

občutkom v nasprotni smeri urinega kazalca,

dokler motor ne teče enakomerno in dobro ne

pospešuje – največ do naslona Po vsakem popravku na vijaku za nastavitev pro‐

stega teka (L) je običajno treba nastaviti tudi omejitveni vijak prostega teka (LA).

24.5 Popravek nastavitve uplinjača

pri uporabi v veliki višini

Če delovanje motorja ni zadovoljivo, je morda potreben majhen popravek: ► izvedite standardno nastavitev ► pustite, da se motor nekoliko ogreje ► zavrtite glavni nastavitveni vijak (H) za malen‐

kost v smeri urinega kazalca (bolj revno) – naj‐

več do naslona

OBVESTILO

Po vrnitvi z velike višine je treba nastavitev upli‐ njača znova ponastaviti na standardno nastavi‐ tev.

Pri prerevni nastavitvi obstaja nevarnost poškodb pogonske naprave zaradi pomanjkanja maziva in pregrevanja.

► snemite vtič vžigalne svečke ► odvijte vžigalno svečko

25.2 Preverjanje vžigalne svečke

► umazano vžigalno svečko očistite ► preverite razmak elektrod (A) in ga po potrebi

nastavite, vrednosti za razmake – glej “Teh‐ nični podatki“

► odstranite vzroke za onesnaženost vžigalne

svečke

Možni vzroki so:

preveč motornega olja v gorivu

–

onesnažen zračni filter

–

neugodni obratovalni pogoji

–

25 Vžigalna svečka

► pri nezadostni moči motorja, slabem zagonu

ali motnjah prostega teka najprej preverite vži‐

galno svečko ► po približno 100 obratovalnih urah zamenjajte

vžigalno svečko – pri močno izgorjenih elektro‐

dah jo zamenjajte že prej – uporabljajte samo

vžigalne svečke, ki jih dovoljuje STIHL –

glej “Tehnični podatki“

0458-533-5721-E 33

001BA121 KN

001BA122 KN

slovenščina 26 Lastnosti delovanja motorja

OPOZORILO

Če priključna matica (1) ni privita ali ni name‐ ščena, lahko nastanejo iskre. Pri delu v lahko gorljivem ali eksplozivnem območju, lahko nasta‐ nejo požari ali eksplozije. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda.

► uporabljajte samo dovoljene vžigalne svečke s

fiksno priključno matico

28.1 Zamenjava verižnika

25.3 Montaža vžigalne svečke

► privijte vžigalno svečko in trdno nataknite vtič

vžigalne svečke – dele montirajte v obratnem

zaporedju

26 Lastnosti delovanja motorja

Če so kljub očiščenem zračnem filtru in pravilno nastavljenem uplinjaču lastnosti delovanja moto‐ rja nezadovoljive, je lahko vzrok tudi dušilec zvoka.

Naj Vam pooblaščen prodajalec pregleda ones‐ naženost (zoglenitev) dušilca zvoka!

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega proda‐ jalca STIHL.

po izrabi dveh verig za žaganje ali že prej

–

če so sledovi obrabe (puščice) globoki več kot

–

0,5 mm – v nasprotnem primeru to vpliva na življenjsko dobo verige – za preverjanje upora‐ bite preizkusno merilo (posebni pribor)

Verižnik boste ohranili dlje časa, če delate izme‐ noma z dvema verigama.

Da bo zagotovljeno optimalno delovanje zavore verige priporoča STIHL uporabo originalnih STIHL-ovih verižnikov.

27 Shranjevanje naprave

Pri prekinitvah dela daljših od približno 3 mese‐ cev ► izpraznite in očistite rezervoar za gorivo na

dobro zračnem mestu ► gorivo odstranite v odpad v skladu z varstvom

okolja ► uplinjač izprazniti do konca, sicer se lahko

membrane v uplinjaču zlepijo ► snemite verigo in meč ter ju očistite in nama‐

žite z zaščitnim oljem ► napravo temeljito očistite, še posebej rebra

cilindra in zračni filter ► pri dolivanju biološkega olja za mazanje verige

(npr. STIHL BioPlus) napolnite rezervoar za

olje do roba ► shranite napravo na suhem in varnem mestu.

Napravo zaščitite pred nedovoljeno uporabo

(npr. pred otroci)

28 Pregled in zamenjava veri‐

► snemite pokrov verižnika, verigo in meč ► sprostite zavoro verige – potegnite ščitnik za

roko proti cevnemu ročaju

žnika

► z izvijačem odstranite varovalno podložko (1) ► odstranite podložko (2) ► odstranite krožni verižnik (3) ► preglejte sojemalni profil na bobnu sklopke (4)

– pri močni obrabi zamenjajte tudi boben sklopke

34 0458-533-5721-E

689BA027 KN

689BA021 KN

29 Vzdrževanje in ostrenje verige slovenščina

► boben sklopke ali profilni verižnik (5) snemite

iz ročične gredi skupaj s kletko igličastega

ležaja (6) – pri zavori verige QuickStop Super

pred tem pritisnite zaporo ročice plina

28.2 Montaža profilnega/krožnega

verižnika

► očistite zaključek ročične gredi in kletko igliča‐

stega ležaja in ju namastite s STIHL-ovo mas‐

tjo (posebni pribor) ► potisnite kletko igličastega ležaja na konec

ročične gredi ► po namestitvi zavrtite boben sklopke oz. pro‐

filni verižnik za približno 1 vrtljaj, da se bo

sojemalnik za pogon oljne črpalke zaskočil –

pri zavori verige QuickStop Super pred tem

pritisnite zaporo ročice plina ► nataknite krožni verižnik – votli deli navzven ► ponovno namestite na ročično gred podložko

in varovalno podložko

OPOZORILO

Obvezno upoštevajte v nadaljevanju navedene kote in mere. Nepravilno naostrena veriga – še posebej prenizki omejevalniki globine – poveča možnost povratnega udarca motorne žage – Nevarnost poškodb!

29.2 Delitev verige

29 Vzdrževanje in ostrenje

verige

29.1 Žaganje brez truda s pravilno

naostreno verigo

Pravilno naostrena veriga se že ob majhnem pri‐ tisku zareže v les.

Ne delajte s topo ali poškodovano verigo – to je lahko vzrok za močno povečano telesno obreme‐ nitev, močne vibracije, neustrezen rezultat reza‐ nja in povečano obrabo. ► očistite verigo ► preverite morebitne razpoke in poškodovane

zakovice verige ► zamenjajte obrabljene ali poškodovane dele

verige in z dodelavo prilagodite obliko in stop‐

njo obrabljenosti teh delov ostalim delom –

ustrezna dodelava Verige iz trdine (Duro) so še posebej odporne

proti obrabi. Za optimalen rezultat ostrenja pripo‐ roča STIHL pooblaščenega prodajalca STIHL.

Oznaka (a) delitve verige je vtisnjena v območju omejevalnika globine na vsakem rezalnem zobu.

oznaka (a) delitev verige col mm 7 1/4 P 6,35 1 ali 1/4 1/4 6,35 6, P ali PM 3/8 P 9,32 2 ali 325 0.325 8,25 3 ali 3/8 3/8 9,32 4 ali 404 0.404 10,26

Določitev premera pile je odvisna od delitve verige – glej tabelo "Orodja za ostrenje".

Kote na rezalnih zobeh je potrebno pri ostrenju ohranjati.

29.3 Ostrilni in čelni kot

A ostrilni kot

STIHL-ove verige se ostrijo z ostrilnim kotom 30°. Izjeme so verige za vzdolžno rezanje z ostrilnim kotom 10°. Verige za vzdolžno rezanje imajo v oznaki črko X.

0458-533-5721-E 35

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

slovenščina 29 Vzdrževanje in ostrenje verige

B čelni kot

Pri uporabi predpisanega držala pile in premera pile nastane avtomatsko pravilen čelni kot.

oblike zob kot (°) A B Micro = poldletasti zob npr. 63 PM3, 26 RM3, 36 RM Super = poln dletasti zob npr. 63 PS3, 26 RS, 36 RS3 Veriga za vzdolžno rezanje npr. 63 PMX, 36 RMX

Koti morajo biti enaki pri vseh zobeh verige. Pri neenakih kotih: nastaja grob, neenakomeren tek verige, močna obraba – vse do pretrganja verige.

30 75

30 60

10 75

29.6 Pravilno ostrenje

► izberite orodje za ostrenje glede na delitev

verige ► po potrebi vpnite meč ► blokirajte verigo – ščitnik za roke naprej ► za vlečenje verige naprej potegnite ščitnik za

roke k cevnemu ročaju: Zavora verige je spro‐

ščena. Pri zavori verige QuickStop Super

dodatno pritisnite zaporo ročice plina ► ostrite pogosto, odvzemajte malo – za obi‐

čajno ostrenje so navadno dovolj dva ali trije

potegi s pilo

29.4 Držalo pile

► uporabljajte držalo pile Verige ostrite ročno s pomočjo držala za pilo

(posebni pribor, glej tabelo “Orodja za ostrenje“). Držala pil imajo oznake za ostrilni kot.

Uporabljajte samo specialne pile za verige! Druge pile so po obliki in naseku neprimerne.

29.5 Za kontrolo kotov

STIHL-ova merilna šablona za piljenje (posebni pribor, glej tabelo “Orodja za ostrenje“) – univer‐ zalno orodje za kontrolo ostrilnega in čelnega kota, višine omejevalnika globine, dolžine zoba, globine utora in za čiščenje utorov ter oljnih odpr‐ tin.

36 0458-533-5721-E

► vodenje pile: vodoravno (pravokotno na stran‐

sko površino meča) glede na podane kote –

po oznakah na držalu pile – položite držalo

pile na streho zoba in na omejevalnik globine ► pilite samo z notranje proti zunanji strani ► pila prijemlje le ob potegu naprej – pri povrat‐

nem potegu pilo dvignite ► veznih in pogonskih členov ne pilite ► pilo obračajte enakomerno v rednih razmakih,

da preprečite enostransko obrabo ► opilke odstranite s kosom lesa ► preverite kot z merilno šablono

Vsi rezalni zobje morajo biti enako dolgi. Pri neenako dolgih zobeh so tudi višine zob raz‐

lične in povzročajo grob tek verige in razpoke na njej. ► vse rezalne zobe popilite na dolžino najkraj‐

šega zoba – najbolje je, če to opravi poobla‐

ščen prodajalec z električno napravo za ostre‐

nje

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

29 Vzdrževanje in ostrenje verige slovenščina

29.7 Razmak omejevalnika globine

Omejevalnik globine določa globino prodiranja v les in s tem debelino odrezka.

a Predviden razmak med omejevalnikom glo‐

bine in robom rezila

Pri rezanju mehkega lesa izven dobe zmrzovanja je lahko razmak za 0,2 mm (0.008") večji.

delitev verige omejevalnik globine razmak (a) col (mm) mm (col) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

OPOZORILO

Preostali del grbastega pogonskega člena se ne sme popiliti, sicer se poveča možnost povrat‐ nega udarca motorne žage.

► popilite omejevalnik globine tako, da bo izrav‐

nan z merilno šablono

29.8 Piljenje omejevalnika globine

Razmak omejevalnika globine se zmanjšuje pri ostrenju rezalnega zoba. ► preverite razmak omejevalnika globine po vsa‐

kem ostrenju

► za tem poševno popilite streho omejevalnika

globine vzporedno s servisno oznako (glej

puščico) – pri tem ne zmanjšujte najvišje točke

omejevalnika globine

OPOZORILO

Prenizki omejevalniki globine povečujejo mož‐ nost povratnega udarca motorne žage.

► položite na verigo merilno šablono (1), ki

ustreza delitvi verige in jo pritisnite na rezalni zob, ki ga želite preveriti – če omejevalnik glo‐ bine gleda čez šablono, je potrebno omejeval‐ nik globine še popiliti

Verige z grbastim pogonskim členom (2) – zgor‐ nji del grbastega pogonskega člena (2) (s ser‐ visno oznako) se obdela istočasno z omejevalni‐ kom globine rezalnega zoba.

0458-533-5721-E 37

► položite merilno šablono na verigo – najvišja

točka omejevalnika globine mora biti izrav‐

nana z merilno šablono

slovenščina 30 Napotki za vzdrževanje in nego

► po ostrenju temeljito očistite verigo, odstranite

opilke ali brusni prah – verigo temeljito nama‐ žite v oljni kopeli

► pri daljših prekinitvah dela očistite verigo in jo

shranite v oljni kopeli

Orodja za ostrenje (posebni pribor) delitev verige okrogle pile^okrogle pile držala pile merilne

šablone

ploščate pile kompleti za

ostrenje

col (mm) mm (col) št.dela št.dela št.dela št.dela št.dela 1/4P (6,35) 3,2 (1/8) 5605 771

3206

5605 750 4300

0000 893 4005

0814 252 3356

5605 007 1000

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027

3/8 P (9,32) 4,0 (5/32) 5605 772

4006

0.325 (8,25) 4,8 (3/16) 5605 772 4806

3/8 (9,32) 5,2 (13/64) 5605 772

5206

0.404 (10,26)5,5 (7/32) 5605 772 5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

1)vsebuje držalo pile z okroglo pilo, ploščato pilo in merilno šablono

30 Napotki za vzdrževanje in nego

Naslednja dela se nanašajo na normalne pogoje uporabe. Pri oteženih pogojih dela (močno prašenje, močno smolnati les, tropski les itd.) in daljših delovnih časih je treba navedene časovne razmike ustrezno skrajšati. Pri samo občasni uporabi lahko časovne razmike ustrezno podaljšate.

mesečno

tedensko

pri motnjah

enkrat letno

pri poškodbah

po potrebi

pred začetkom dela

po končanem delu oz. dnevno

po vsakem polnjenju rezervoarja

celoten stroj vizualni pregled (stanje, tes‐

X X

nenje) čiščenje X

Ročica za plin, zaporna ročica

Preizkus delovanja X X za plin, ročica za hladen zagon, ročica startne lopute, stop stikalo, kombinirana ročica (glede na opremo)

Zavora verige Preizkus delovanja X X

Ročna črpalka za gorivo (če obstaja)

Sesalna glava/filter v rezervoa‐

pregled s strani pooblašče‐

nega prodajalca

preveriti X

servis pri pooblaščenem pro‐

dajalcu

preveriti X

rju za gorivo

STIHL priporoča pooblaščenega prodajalca STIHL

Pri prvi uporabi profesionalnih motornih žag (od 3,4 kW dalje) vijake podnožja cilindra po 10 do 20

urah delovanja močno pritegnite 38 0458-533-5721-E

30 Napotki za vzdrževanje in nego slovenščina

mesečno

tedensko

pri motnjah

enkrat letno

pri poškodbah

pred začetkom dela

po končanem delu oz. dnevno

po vsakem polnjenju rezervoarja

čiščenje, zamenjava filtr‐

X X

skega vložka

zamenjava X X X Rezervoar za gorivo čiščenje X Rezervoar za mazalno olje čiščenje X Mazanje verige preveriti X Veriga preverjanje, kontrola naostre‐

X X

nosti

Preverjanje napetosti verige X X

brušenje X Meč preverjanje (obrabljenosti,

poškodovanosti)

čiščenje in obračanje X

ostrganje X

zamenjava X X Verižnik preveriti X Zračni filter čiščenje X X

zamenjava X Protivibracijski elementi preveriti X X

Dovod zraka na ohišju ventila‐

zamenjava s strani poobla‐

ščenega prodajalca

čiščenje X X X

torja Rebra valja čiščenje X X X Uplinjač Preverjanje prostega teka –

X X

veriga se ne sme vrteti

Nastavljanje prostega teka,

X po potrebi mora motorno žago servisirati strokovni pro‐

dajalec

Vžigalna svečka Nastavitev razmika elektrod X

zamenjava po 100 obratoval‐ nih urah

dostopni vijaki in matice (razen nastavitveni vijaki)

pritegnitev

Lovilec verige preveriti X

STIHL priporoča pooblaščenega prodajalca STIHL

Pri prvi uporabi profesionalnih motornih žag (od 3,4 kW dalje) vijake podnožja cilindra po 10 do 20

urah delovanja močno pritegnite 0458-533-5721-E 39

po potrebi

slovenščina 31 Zmanjševanje obrabe in preprečevanje poškodb

pred začetkom dela

po končanem delu oz. dnevno

zamenjava X

Varnostna nalepka zamenjava X

31 Zmanjševanje obrabe in

preprečevanje poškodb

Upoštevanje navedb v teh navodilih za uporabo preprečuje prekomerno obrabo in poškodbe na napravi.

Uporaba, vzdrževanje in shranjevanje naprave mora biti izvedeno skrbno, kot je to opisani v teh navodilih za uporabo.

Za vso nastalo škodo, ki bi nastala zaradi neupo‐ števanja varnostnih napotkov, navodil za upo‐ rabo in napotkov za vzdrževanje, odgovarja upo‐ rabnik sam. To velja še posebej za:

s strani proizvajalca STIHL nedovoljenih spre‐

–

memb na izdelku uporabo orodja in dodatnega pribora, ki ga ne

–

dovoljuje STIHL in je neustrezen ter kako‐ vostno manj vreden uporabo naprave, ki ni v skladu s predpisi

–

uporabo naprave za športne in tekmovalne pri‐

–

reditve poškodbe, ki so posledica nadaljnje uporabe

–

že poškodovanih delov naprave

31.1 Vzdrževalna dela

Vsa vzdrževalna dela, ki so opisana v poglavju “Napotki za vzdrževanje in nego“ je potrebno izvajati redno. V kolikor ta vzdrževalna dela ne more izvesti uporabnik sam, je potrebno pooblastiti pooblaščenega STIHL–ovega proda‐ jalca.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega proda‐ jalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

STIHL priporoča pooblaščenega prodajalca STIHL

Pri prvi uporabi profesionalnih motornih žag (od 3,4 kW dalje) vijake podnožja cilindra po 10 do 20

urah delovanja močno pritegnite 40 0458-533-5721-E

V primeru, da se ta dela ne izvedejo pravočasno ali pa se ne izvedejo strokovno lahko nastane škoda, za katero je odgovoren uporabnik sam. Sem spadajo poškodbe kot so:

poškodbe na motorju kot posledica nepravo‐

–

časnega in nepravilnega servisiranja (npr. menjava zračnih filtrov in filtrov za gorivo), nepravilna nastavitev uplinjača ali nezadostno čiščenje cevi za dovod hladnega zraka (sesalne reže hladilnega zraka, rebra cilindra) korozija in druge poškodbe, ki so posledica

–

nepravilnega shranjevanja naprave poškodbe na napravi kot posledica uporabe

–

nekakovostnih in manjvrednih nadomestnih delov

31.2 Obrabni deli

Nekateri deli naprave se normalno obrabljajo kljub pravilni uporabi in jih je potrebno pravo‐ časno zamenjati glede na vrsto in trajanje upo‐ rabe. Sem spadajo:

veriga, meč

–

pogonski deli (centrifugalna sklopka, boben

–

sklopke, verižnik) filter (oljni, zračni in za gorivo)

–

zagonska naprava

–

vžigalna svečka

–

blažilni elementi antivibracijskega sistema

–

po vsakem polnjenju rezervoarja

mesečno

tedensko

pri motnjah

enkrat letno

pri poškodbah

po potrebi

533BA015 KN

32 Pomembni sestavni deli slovenščina

32 Pomembni sestavni deli

23 Ročica za plin 24 Zapora ročice za plin 25 Zadnji ročaj 26 Zadnji ščitnik za roke # Serijska številka stroja

33 Tehnični podatki

33.1 Pogon

Enovaljni dvotaktni motor STIHL

33.1.1 MS 171, MS 171 C Gibna prostornina:

Povrtanje valja: 38 mm Hod bata: 28 mm Moč v skladu z ISO 7293: 1,3 kW (1,8 KM) pri

Število vrtljajev prostega

teka:

33.1.2 MS 181, MS 181 C Gibna prostornina:

1 Zasun pokrova 2 Vijaki za nastavitev uplinjača 3

Ročna črpalka za gorivo (lahek zagon1)) 4 Zasun (delo poleti/pozimi, samo MS 211) 5 Zavora verige 6 Verižnik 7 Pokrov verižnika 8 Lovilec verige 9 Naprava za napenjanje verige (stranska) 10 Krempljasti naslon 11 Meč 12 Veriga Oilomatic 13

Napenjalno kolo (hitro napenjanje verige) 14

Ročaj krilne matice 15 Zapiralo rezervoarja za olje 16 Dušilec zvoka 17 Sprednji ščitnik za roke

(hitro napenjanje verige)

18 Sprednji ročaj (cevni ročaj) 19 Vtič vžigalne svečke 20 Zagonska ročica 21 Zapiralo rezervoarja za gorivo 22 Kombinirana ročica

glede na opremo

v skladu z ISO 11681 +/- 50 1/min

0458-533-5721-E 41

Povrtanje valja: 38 mm Hod bata: 28 mm Moč v skladu z ISO 7293: 1,5 kW (2,0 KM) pri

Število vrtljajev prostega

teka:

33.1.3 MS 211, MS 211 C Gibna prostornina:

Povrtanje valja: 40 mm Hod bata: 28 mm Moč v skladu z ISO 7293: 1,7 kW (2,3 KM) pri

Število vrtljajev prostega

teka:

33.2 Vžigalna naprava

Elektronsko krmiljena magnetna vžigalna naprava

Vžigalna svečka (blokirana):NGK CMR6H

Razmik elektrod: 0,5 mm

33.3 Sistem za gorivo

Od položaja neodvisen membranski uplinjač z vgrajeno črpalko za gorivo

Volumen rezervoarja za gorivo:

270 cm3 (0,27 l)

31,8 cm

10000 1/min 2800 1/min

31,8 cm

10000 1/min 2800 1/min

35,2 cm

10000 1/min 2800 1/min

Bosch USR4AC

slovenščina 33 Tehnični podatki

33.4 Mazanje verige

Avtomatska oljna črpalka z rotacijskim batom, ki je odvisna od števila vrtljajev

Volumen rezervoarja za olje:

265 cm3 (0,265 l)

33.5 Teža

Brez goriva in brez rezalne garniture MS 171: 4,3 kg MS 171 C 4,6 kg MS 181: 4,3 kg MS 181 C: 4,6 kg MS 211: 4,3 kg MS 211 C: 4,6 kg

33.6 Rezalna garnitura MS 171,

MS 171 C, MS 181, MS 181 C

Dejanska dolžina rezanja je lahko manjša od navedenih dolžin rezanja.

33.6.1 Meči Rollomatic E Mini Light Dolžine rezanja: 30, 35 cm

Delitev: 3/8" P (9,32 mm) Širina utora: 1,1 mm Obračalnik: 7-zobi

33.6.2 Meči Rollomatic E Mini Dolžine rezanja: 30, 35, 40 cm

Delitev: 3/8" P (9,32 mm) Širina utora: 1,1 mm Obračalnik: 7-zobi

33.6.3 Veriga 3/8" Picco Picco Micro Mini 3 (61 PMM3) tip 3610

Delitev: 3/8" P (9,32 mm) Debelina pogonskega

1,1 mm

člena:

33.6.4 Verižnik 6-zobi za 3/8" P (profilni verižnik)

Maks. hitrost verige v skladu s standardom ISO 11681: Hitrost verige pri največji moči:

24,8 m/s

18,6 m/s

33.7 Rezalna garnitura MS 211,

MS 211 C

Dejanska dolžina rezanja je lahko manjša od navedenih dolžin rezanja.

33.7.1 Meči Rollomatic E Light in Rolloma‐

Dolžine rezanja: 30, 35, 40 cm Delitev: 3/8" P (9,32 mm) Širina utora: 1,3 mm Obračalnik: 9-zobi

tic E

Picco Duro 3 (63 PD3) tip 3612 Picco Super 3 (63 PS3) tip 3616 Delitev: 3/8" P (9,32 mm) Debelina pogonskega

1,3 mm

člena:

33.7.3 Verižnik 6-zobi za 3/8" P (profilni verižnik)

Maks. hitrost verige v skladu s standardom ISO 11681: Hitrost verige pri največji moči:

24,8 m/s

18,6 m/s

33.8 Vrednosti hrupa in vibracij

Dodatne informacije glede izpolnjevanja direktive o obveznostih delodajalcev glede vibracij 2002/44/ES so na voljo na spletnem naslovu www.stihl.com/vib

33.8.1 Raven zvočnega tlaka L

v skladu s

peq

standardom ISO 22868

MS 171: 99 dB(A) MS 171 C: 99 dB(A) MS 181: 100 dB(A) MS 181 C: 100 dB(A) MS 211: 100 dB(A) MS 211 C: 100 dB(A)

33.8.2 Raven zvočne moči Lw v skladu s standardom ISO 22868

MS 171: 112 dB(A) MS 171 C: 112 dB(A) MS 181: 112 dB(A) MS 181 C: 112 dB(A) MS 211: 113 dB(A) MS 211 C: 113 dB(A)

33.8.3 Vrednost vibracij a

v skladu s

hv,eq

standardom ISO 22867

Ročaj levo Ročaj

MS 171: MS 171 C: MS 181: MS 181 C: MS 211: MS 211 C:

4,0 m/s 3,5 m/s 3,5 m/s 3,5 m/s 3,5 m/s 3,5 m/s

2 2 2 2 2 2

4,5 m/s 3,5 m/s 3,0 m/s 3,0 m/s 3,5 m/s 3,5 m/s

2 2 2 2 2 2

desno

Za dovoljen trajni nivo hrupa in nivo hrupa ob obremenitvi znaša K‑vrednost v skladu s smer‐ nico 2006/42/ES = 2,0 dB(A); za vrednost vibra‐ cij pa znaša K‑vrednost v skladu s smer‐

nico 2006/42/ES = 2,0 m/s2.

33.9 REACH

REACH je oznaka za odredbo ES za registracijo, oceno in dovoljenje kemikalij.

33.7.2 Verige 3/8"Picco Picco Micro 3 (63 PM3) tip 3636

42 0458-533-5721-E

000BA073 KN

34 Nabava nadomestnih delov slovenščina

Informacije za izpolnitev zahtev odredbe REACH (ES) št. 1907/2006 si oglejte na www.stihl.com/ reach

33.10 Emisije izpušnih plinov

Z EU postopkom homologacije izmerjena vred‐ nost CO2 je navedena na www.stihl.com/co2 v

za izdelek specifičnih tehničnih podatkih. Izmerjena vrednost CO2 je bila določena na

reprezentativnem motorju po standardiziranem preizkusnem postopku v laboratorijskih pogojih in ne predstavlja izrecne ali implicitne garancije za moč določenega motorja.

Veljavne zahteve za emisije izpušnih plinov se izpolnijo z upoštevanjem v teh navodilih za upo‐ rabo opisane pravilne uporabe in vzdrževanja. Pri spremembah na motorju homologacija pre‐ neha veljati.

34 Nabava nadomestnih delov

Prosimo, da pri naročilu nadomestnih delov vne‐ sete v spodnjo tabelo prodajno oznako motorne žage, serijsko številko ter številko meča in verige. Tako si boste poenostavili nakup nove rezalne garniture.

Pri meču in verigi gre za potrošni material. Pri nakupu teh delov je dovolj, če navedete prodajno oznako motorne žage, številko in ime dela.

Prodajna oznaka

Serijska številka naprave

Številka meča

Številka verige

35 Navodila za popravilo

Uporabniki te naprave lahko izvajajo samo vzdrževalna dela in servise, ki so navedena v navodilih za uporabo. Ostala popravila lahko izvajajo samo pooblaščeni prodajalci.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega proda‐ jalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

Pri popravilih je dovoljena samo uporaba nado‐ mestnih delov, ki jih dovoljuje STIHL za to napravo ali pa tehnično enakovrednih izdelkov. Uporabljajte le kakovostne nadomestne dele. V

nasprotnem primeru lahko pride do nesreč ali okvar na napravi.

STIHL priporoča uporabo originalnih nadomest‐ nih delov.

STIHL-ove originalne nadomestne dele boste prepoznali po STIHL-ovi številki nadomestnega dela, po napisu { in po STIHL-ovi oznaki nadomestnega dela K (na manjših delih je lahko samo oznaka).

36 Odstranjevanje v odpad

Pri odstranjevanju upoštevajte državne predpise o ravnanju z odpadki.

Izdelkov STIHL ne odvrzite med gospodinjske odpadke. Izdelek STIHL, akumulator, dodatni pri‐ bor in embalažo reciklirajte na okolju prijazen način.

Najnovejše informacije o ravnanju z odpadki so vam na voljo pri pooblaščenem prodajalcu STIHL.

37 Izjava EU o skladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Nemčija z izključno odgovornostjo izjavlja, da Izvedba: motorna žaga

Znamka izdelovalca: STIHL Tip: MS 171 MS 171 C MS 171 C-BE MS 181 MS 181 C MS 181 C-BE MS 211 MS 211 C MS 211 C-BE Identifikacija serije: 1139 Delovna prostornina vse MS 171:

vse MS 181:

31,8 cm 31,8 cm

3 3

0458-533-5721-E 43

slovenščina 37 Izjava EU o skladnosti

vse MS 211:

35,2 cm

ustreza ustreznim določbam smernic 2011/65/EU, 2006/42/ES, 2014/30/EU in 2000/14/ES in je bila razvita in izdelana v skladu z na datum proizvodnje veljavnimi različicami standardov:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1 Za ugotavljanje izmerjenega in zajamčenega

nivoja hrupa ob obremenitvi je bilo postopano v skladu s smernico 2000/14/ES, priloga V, z upo‐ rabo standarda ISO 9207.

Izmerjena raven zvočne moči vse MS 171: 112 dB(A)

vse MS 181: 112 dB(A) vse MS 211: 113 dB(A)

Zajamčena raven zvočne moči vse MS 171: 114 dB(A)

vse MS 181: 114 dB(A) vse MS 211: 115 dB(A)

ES-pregled tipa je bil opravljen pri DPLF

Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Št. certifikata vse MS 171: K-EG-2009/4442 vse MS 181: K-EG-2009/4446 vse MS 211: K-EG-2009/4444

Tehnična dokumentacija shranjena pri: ANDREAS STIHL AG & Co. KG

Produktzulassung Letnica izdelave in serijska številka sta navedeni

na napravi. Waiblingen, 3.2.2020 ANDREAS STIHL AG & Co. KG za

Dr. Jürgen Hoffmann vodja podatkov, predpisov in dovoljenj za izdelke

44 0458-533-5721-E

37 Izjava EU o skladnosti slovenščina

0458-533-5721-E 45

slovenščina 37 Izjava EU o skladnosti

46 0458-533-5721-E

37 Izjava EU o skladnosti slovenščina

0458-533-5721-E 47

www.stihl.com

*04585335721E*

0458-533-5721-E

*04585335721E*

0458-533-5721-E

Stihl MS 171, MS 181, MS 211 Instruction Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 171, 181, 211

1.1 Slikovni simboli

2 Varnostni napotki slovenščina

1.2 Oznake besedilnih odstavkov

1.3 Tehnični razvoj

2.1 Splošno je treba upoštevati

2.2 Pravilna uporaba

2.3 Oblačila in oprema

2.4 Transportu

2.5 Čiščenje

2.6 Dodatni pribor

2.7 Polnjenje goriva

2.8 Pred delom

2.9 Zagon motorne žage

2.10 Med uporabo

2.11 Po uporabi

2.12 Shranjevanje

2.13 Vibracije

2.14 Vzdrževanje in popravila

3 Reakcijske sile slovenščina

3.1 Nevarnost zaradi povratnega udarca

slovenščina 4 Tehnika dela

3.3 Zavora verige QuickStop:

3.6 Povratni udarec (B)

3.4 Preprečevanje povratnega udarca

3.5 Uvlečenje (A)

3.7 Posebna previdnost

4.1 Žaganje

4.2 Pripravljanje podiranja

4.3 Zasek

4.4 Zarezovanje beljave

4.5 Osnovno o podiralnem rezu

4.7 Podiralni rez z varnostnim pasom (normalno drevo)

5 Rezalna garnitura slovenščina

6.1 Demontaža pokrova verižnika

6.2 Sprostitev zavore verige

5.1 Zaščita verige

slovenščina 7 Montaža meča in verige (hitro napenjanje verige)

6.3 Namestitev verige

7.1 Demontaža pokrova verižnika

7.2 Montaža napenjalnega koluta

7.4 Namestitev verige

7.3 Sprostitev zavore verige

slovenščina 8 Napenjanje verige (stransko napenjanje verige)

10 Preverjanje napetosti verige slovenščina

11 Sistem goriva

11.1 STIHL MotoMix

11.2 Mešanje goriva

slovenščina 12 Polnjenje goriva

11.3 Shranjevanje mešanice goriva

12.1 Priprava naprave

12.2 Različne oznake na pokrovih rezervoarjev

12.4 Pokrov rezervoarja z oznako

13 Olje za mazanje verige slovenščina

slovenščina 14 Polnjenje olja za mazanje verige

14.1 Priprava naprave

15 Preverjanje mazanja verige

16 Zavora verige

14.2 Polnjenje olja za mazanje verige

17 Delo pozimi slovenščina

16.1 Blokiranje zavore verige

16.3 Preverjanje delovanja zavore verige

16.4 Vzdrževanje zavore verige

16.2 Sprostite zavoro verige

17.1 Zasun za delo pozimi (samo MS 211)

slovenščina 18 Zagon / izklop motorja

18.1 Položaji kombinirane ročice

17.2 Montaža pokrova

18.2 Nastavitev kombinirane ročice

18.3 Črpalka za gorivo

18.4 Drža motorne žage

18.5 Zaganjanje

18.6 Zagon motorne žage

18.8 Takoj, ko se motor zažene

18.7 Po prvem zagonu

slovenščina 19 Navodila za uporabo
