STIHL MS 171, 181, 211

Gebrauchsanleitung2 - 46

deutsch

Inhaltsverzeichnis

1 Zu dieser Gebrauchsanleitung....................2

2 Sicherheitshinweise.................................... 3

3 Reaktionskräfte........................................... 7

4 Arbeitstechnik............................................. 9

5 Schneidgarnitur.........................................15

6 Führungsschiene und Sägekette montieren

(seitliche Kettenspannung)....................... 16

7 Führungsschiene und Sägekette montieren

(Kettenschnellspannung).......................... 17

8 Sägekette spannen (seitliche Kettenspan‐

nung).........................................................19

9 Sägekette spannen (Kettenschnellspan‐

nung).........................................................19

10 Spannung der Sägekette prüfen............... 19

11 Kraftstoff....................................................19

12 Kraftstoff einfüllen..................................... 20

13 Kettenschmieröl........................................ 24

14 Kettenschmieröl einfüllen..........................25

15 Kettenschmierung prüfen..........................25

16 Kettenbremse............................................25

17 Winterbetrieb.............................................26

18 Motor starten / abstellen........................... 27

19 Betriebshinweise.......................................31

20 Führungsschiene in Ordnung halten.........31

21 Haube....................................................... 32

22 Luftfiltersystem..........................................32

23 Luftfilter reinigen....................................... 32

24 Vergaser einstellen................................... 33

25 Zündkerze................................................. 34

26 Motorlaufverhalten.................................... 34

27 Gerät aufbewahren................................... 35

28 Kettenrad prüfen und wechseln................ 35

29 Sägekette pflegen und schärfen............... 36

30 Wartungs- und Pflegehinweise................. 39

31 Verschleiß minimieren und Schäden ver‐

meiden...................................................... 41

32 Wichtige Bauteile...................................... 42

33 Technische Daten..................................... 42

34 Ersatzteilbeschaffung................................44

35 Reparaturhinweise.................................... 44

36 Entsorgung................................................44

37 EU-Konformitätserklärung.........................44

38 Anschriften................................................ 45

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Qualitätser‐

zeugnis der Firma STIHL entschieden haben. Dieses Produkt wurde mit modernen Fertigungs‐

verfahren und umfangreichen Qualitätssiche‐ rungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrie‐ den sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wen‐ den Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

1 Zu dieser Gebrauchsanlei‐

tung

Diese Gebrauchsanleitung bezieht sich auf eine STIHL Motorsäge, in dieser Gebrauchsanleitung auch Motorgerät genannt.

1.1 Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können fol‐ gende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Tank für Kettenschmieröl; Ketten‐ schmieröl

Kettenbremse blockieren und lösen

Nachlaufbremse

Kettenlaufrichtung

Ematic; Mengenverstellung Ketten‐ schmieröl

Sägekette spannen

Ansaugluftführung: Winterbetrieb

Ansaugluftführung: Sommerbetrieb

Griffheizung

Dekompressionsventil betätigen

Original Gebrauchsanleitung

0000001058_030_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-533-0021-E. VA0.F21.

2 0458-533-0021-E

2 Sicherheitshinweise deutsch

Kraftstoffhandpumpe betätigen

1.2 Kennzeichnung von Textab‐

schnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sach‐ schäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

1.3 Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Aus‐ stattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

2 Sicherheitshinweise

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit der Motorsäge erforderlich, weil mit sehr hoher Ket‐ tengeschwindigkeit gearbeitet wird und die Schneidezähne sehr scharf sind.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerk‐ sam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebens‐ gefährlich sein.

2.1 Allgemein beachten

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beach‐ ten.

Der Einsatz Schall emittierender Motorsägen kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer zum ersten Mal mit der Motorsäge arbeitet: Vom Verkäufer oder von einem anderen Fach‐ kundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilneh‐ men.

Minderjährige dürfen nicht mit der Motorsäge arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten. Der Benutzer ist verantwortlich für Unfälle oder

Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorsäge nur an Personen weitergeben oder ausleihen, die mit seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Wer mit der Motorsäge arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einer Motorsäge möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit der Motorsäge gearbeitet werden.

Bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) die Arbeit verschieben – erhöhte Unfallge‐ fahr!

Nur Träger von Herzschrittmachern: Die Zündan‐ lage dieser Motorsäge erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf ein‐ zelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und Hersteller des Herz‐ schrittmachers zu befragen.

2.2 Bestimmungsgemäße Verwen‐ dung

Die Motorsäge nur zum Sägen von Holz und hölzernen Gegenständen verwenden.

Für andere Zwecke darf die Motorsäge nicht benutzt werden – Unfallgefahr!

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

2.3 Bekleidung und Ausstattung

Vorschriftsmäßige Bekleidung und Ausstattung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anlie‐ gende Kleidung mit Schnittschutzein‐ lage – kein Arbeitsmantel.

0458-533-0021-E 3

001BA115 KN

deutsch 2 Sicherheitshinweise

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen der Motorsäge ver‐ fangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammen‐ binden und sichern (Kopftuch, Mütze, Helm etc.).

Geeignetes Schuhwerk tragen – mit Schnittschutz, griffiger Sohle und Stahlkappe.

WARNUNG

Um die Gefahr von Augenverletzun‐ gen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 oder Gesichtschutz tragen. Auf richtigen Sitz der Schutzbrille und des Gesichtschutzes achten.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Schutzhelm tragen bei Gefahr von herabfallen‐ den Gegenständen.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm für persönliche Schutzausstattung an.

2.4 Transport

Vor dem Transport – auch über kürzere Strecken – Motorsäge immer abstellen, Kettenbremse blo‐ ckieren und Kettenschutz anbringen. Dadurch kein unbeabsichtigtes Anlaufen der Sägekette.

Motorsäge nur am Griffrohr tragen – heißer Schalldämpfer vom Körper weg, Führungs‐ schiene nach hinten. Heiße Maschinenteile, ins‐ besondere die Schalldämpferoberfläche, nicht berühren – Verbrennungsgefahr!

In Fahrzeugen: Motorsäge gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff und Kettenöl sichern.

2.5 Reinigen

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschä‐ digen.

Motorsäge von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Kühlluftschlitze bei Bedarf reinigen. Zur Reinigung der Motorsäge keine Hochdruck‐

reiniger verwenden. Der harte Wasserstrahl kann Teile der Motorsäge beschädigen.

2.6 Zubehör

Nur solche Werkzeuge, Führungsschienen, Sägeketten, Kettenräder, Zubehöre oder tech‐ nisch gleichartige Teile anbauen, die von STIHL für diese Motorsäge freigegeben sind. Bei Fra‐ gen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwen‐ den. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen.

STIHL empfiehlt STIHL Original Werkzeuge, Führungsschienen, Sägeketten, Kettenräder und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

2.7 Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch heiß ist –

Kraftstoff kann überlaufen – Brandgefahr! Tankverschluss vorsichtig öffnen, damit besteh‐

ender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraft‐ stoff verschüttet, Motorsäge sofort davon säu‐ bern. Keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Die Motorsägen können serienmäßig mit folgen‐ den Tankverschlüssen ausgerüstet sein:

Tankverschluss mit Klappbügel (Bajonettver‐ schluss)

Tankverschluss mit Klappbügel (Bajo‐ nettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.

4 0458-533-0021-E

001BA087 LÄ

2 Sicherheitshinweise deutsch

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten! Wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennun‐ gen!

2.8 Vor der Arbeit

Motorsäge auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanlei‐ tung beachten:

Kraftstoffsystem auf Dichtheit prüfen, beson‐

–

ders die sichtbaren Teile wie z. B. Tankver‐ schluss, Schlauchverbindungen, Kraftstoff‐ handpumpe (nur bei Motorsägen mit Kraft‐ stoffhandpumpe). Bei Undichtigkeit oder Beschädigung Motor nicht starten – Brandge‐ fahr! Motorsäge vor Inbetriebnahme durch Fachhändler instand setzen lassen. funktionstüchtige Kettenbremse, vorderer

–

Handschutz richtig montierte Führungsschiene

–

richtig gespannte Sägekette

–

Gashebel und Gashebelsperre müssen leicht‐

–

gängig sein – Gashebel muss nach dem Los‐ lassen in die Ausgangsposition zurückfedern Kombihebel leicht auf STOP, 0 bzw.† stellbar

–

Festsitz des Zündleitungssteckers prüfen – bei

–

lose sitzendem Stecker können Funken ent‐ stehen, die austretendes Kraftstoff-Luftge‐ misch entzünden können – Brandgefahr! keine Änderung an den Bedienungs- und

–

Sicherheitseinrichtungen vornehmen Handgriffe müssen sauber und trocken, frei

–

von Öl und Schmutz sein – wichtig zur siche‐ ren Führung der Motorsäge ausreichend Kraftstoff und Kettenschmieröl im

–

Tank

Die Motorsäge darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

2.9 Motorsäge starten

Nur auf ebenem Untergrund. Auf festen und sicheren Stand achten. Motorsäge dabei sicher festhalten – die Schneidgarnitur darf keine Gege‐ stände und nicht den Boden berühren – durch die umlaufende Sägekette Verletzungsgefahr.

Die Motorsäge wird nur von einer Person bedient. Keine weiteren Personen im Arbeitsbe‐ reich dulden – auch nicht beim Starten.

Motorsäge nicht starten wenn sich die Sägekette in einem Schnittspalt befindet.

Motor mindestens 3 m vom Ort des Tankens ent‐ fernt und nicht in geschlossenen Räumen star‐ ten.

Vor dem Starten Kettenbremse blockieren – durch die umlaufende Sägekette Verletzungsge‐ fahr!

Motor nicht aus der Hand anwerfen –Starten wie in der Gebrauchsanleitung beschrieben.

2.10 Während der Arbeit

Immer für festen und sicheren Stand sorgen. Vorsicht, wenn die Rinde des Baumes nass ist – Rutschgefahr!

Motorsäge immer mit beiden Händen festhalten: Rechte Hand am hinteren Handgriff – auch bei Linkshändern. Zur sicheren Führung Griffrohr und Handgriff mit den Daumen fest umfassen.

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – den Kombihebel/Stoppschalter in Richtung STOP, 0 bzw. † stellen.

Motorsäge niemals unbeaufsichtigt laufen las‐ sen.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände, auf frisch geschältem Holz oder Rinde – Rutschgefahr!

Vorsicht bei Baumstümpfen, Wurzeln und Grä‐ ben – Stolpergefahr!

Nicht alleine arbeiten – stets Rufweite einhalten zu anderen Personen, die in Notfall-Maßnahmen ausgebildet sind und im Notfall Hilfe leisten kön‐ nen. Wenn sich Hilfskräfte am Einsatzort aufhal‐ ten, müssen diese auch Schutzkleidung tragen (Helm!) und dürfen nicht direkt unter den zu sägenden Ästen stehen.

Bei angelegtem Gehörschutz ist erhöhte Acht‐ samkeit und Umsicht erforderlich – das Wahr‐ nehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

0458-533-0021-E 5

deutsch 2 Sicherheitshinweise

Rechtzeitig Arbeitspausen einlegen, um Müdig‐ keit und Erschöpfung vorzubeugen – Unfallge‐ fahr!

Während des Sägens entstehende Stäube (z. B. Holzstaub), Dunst und Rauch können gesund‐ heitsgefährdend sein. Bei Staubentwicklung Staubschutzmaske tragen.

Wenn der Motor läuft: Die Sägekette läuft noch kurze Zeit weiter, nachdem der Gashebel losge‐ lassen wurde – Nachlaufeffekt.

Nicht rauchen bei der Benutzung und in der näheren Umgebung der Motorsäge– Brandge‐ fahr! Aus dem Kraftstoffsystem können entzünd‐ liche Benzindämpfe entweichen.

Sägekette regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:

Motor abstellen, abwarten, bis die Sägekette

–

still steht Zustand und festen Sitz prüfen

–

Schärfzustand beachten

–

Bei laufendem Motor Sägekette nicht berühren. Wird die Sägekette durch einen Gegenstand blo‐ ckiert, sofort Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr!

Vor dem Verlassen der Motorsäge Motor abstel‐ len.

Zum Wechseln der Sägekette Motor abstellen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!

Leicht entflammbare Materialien (z. B. Holz‐ späne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und vom heißen Schall‐ dämpfer fernhalten – Brandgefahr! Schalldämp‐ fer mit Katalysator können besonders heiß wer‐ den.

Niemals ohne Kettenschmierung arbeiten, dazu den Ölstand im Öltank beachten. Arbeiten sofort einstellen, wenn der Ölstand im Öltank zu niedrig ist und Kettenschmieröl auffüllen – siehe auch "Kettenschmieröl auffüllen" und "Kettenschmie‐ rung prüfen".

Falls die Motorsäge nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor der der Arbeit".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitsein‐ richtungen prüfen. Nichtbetriebssichere Motor‐

säge auf keinen Fall weiter benutzen. Im Zwei‐ felsfall Fachhändler aufsuchen.

Auf einwandfreien Motorleerlauf achten, damit die Sägekette nach dem Loslassen des Gashe‐ bels nicht mehr mitläuft. Regelmäßig Leerlaufein‐ stellung kontrollieren bzw. wenn möglich korrigie‐ ren. Wenn die Sägekette im Leerlauf trotzdem mitläuft, vom Fachhändler instandsetzen lassen.

Die Motorsäge erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsicht‐ bar sein und unverbrannte Kohlen‐ wasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit der Motorsäge arbeiten – auch nicht mit Katalysator.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Ver‐ giftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörun‐ gen, Schwindel, nachlassender Konzentrations‐ fähigkeit, Arbeit sofort einstellen – diese Symp‐ tome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

2.11 Nach der Arbeit

Motor abstellen, Kettenbremse blockieren und Kettenschutz anbringen.

2.12 Aufbewahren

Wird die Motorsäge nicht benutzt, ist sie so abzustellen, dass niemand gefährdet wird. Motorsäge vor unbefugtem Zugriff sichern.

Motorsäge sicher in einem trockenen Raum auf‐ bewahren.

2.13 Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

Schutz der Hände (warme Handschuhe)

–

Pausen

–

Die Benutzungsdauer wird verkürzt durch:

6 0458-533-0021-E

3 Reaktionskräfte deutsch

besondere persönliche Veranlagung zu

–

schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln) niedrige Außentemperaturen

–

Größe der Greifkräfte (festes Zugreifen behin‐

–

dert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten ent‐ sprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

2.14 Wartung und Reparaturen

Vor allen Reparatur-, Reinigungs und Wartungs‐ arbeiten sowie Arbeiten an der Schneidgarnitur immer Motor abstellen. Durch unbeabsichtigtes Anlaufen der Sägekette – Verletzungsgefahr!

Ausnahme: Vergaser- und Leerlaufeinstellung. Motorsäge regelmäßig warten. Nur Wartungsar‐

beiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler aus‐ führen lassen.

STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmä‐ ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansons‐ ten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen. Bei Fragen dazu an einen Fachhändler wenden.

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden – Unfallgefahr!

Motorsäge bei abgezogenem Zündleitungsste‐ cker oder bei ausgeschraubter Zündkerze nur dann in Bewegung setzen, wenn der Kombihebel auf STOP, 0 bzw. † steht – Brandgefahr durch Zündfunken ausserhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen. Nur einwandfreie, von STIHL freigegebene

Zündkerze – siehe "Technische Daten" – ver‐ wenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prü‐ fen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr, Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbren‐ nungsgefahr!

Der Zustand der Antivibrationselemente beein‐ flusst das Vibrationsverhalten – Antivibrationsele‐ mente regelmäßig kontrollieren.

Kettenfänger prüfen – falls beschädigt austau‐ schen.

Motor abstellen

zum Prüfen der Kettenspannung

–

zum Nachspannen der Sägekette

–

zum Wechseln der Sägekette

–

zum Beseitigen von Störungen

–

Schärfanleitung beachten richtigen Handhabung Sägekette und Führungs‐ schiene immer in einwandfreiem Zustand halten, Sägekette richtig geschärft, gespannt und gut geschmiert.

Sägekette, Führungsschiene und Kettenrad rechtzeitig wechseln.

Kupplungstrommel regelmäßig auf einwandfreien Zustand prüfen.

Kraftstoff und Kettenschmieröl nur in dafür zuge‐ lassenen und einwandfrei beschrifteten Behäl‐ tern lagern. Lagerung an einem trockenen, küh‐ len und sicheren Ort, gegen Licht und Sonne geschützt.

Bei Störung der Funktion der Kettenbremse, Motor sofort abstellen – Verletzungsgefahr! Fachhändler aufsuchen – Motorsäge nicht benut‐ zen, bis die Störung behoben ist – siehe "Ketten‐ bremse".

– zur sicheren und

3 Reaktionskräfte

Die am häufigsten auftretenden Reaktionskräfte sind: Rückschlag, Rückstoß und Hineinziehen.

3.1 Gefahr durch Rückschlag

Rückschlag kann zu tödlichen Schnittverletzungen führen.

0458-533-0021-E 7

001BA036 KN

001BA257 KN

001BA037 KN

001BA038 KN

deutsch 3 Reaktionskräfte

nie mehrere Äste auf einmal sägen

–

nicht zu weit vorgebeugt arbeiten

–

nicht über Schulterhöhe sägen

–

Schiene nur mit äußerster Vorsicht in einen

–

begonnenen Schnitt einbringen nur “einstechen“, wenn man mit dieser

–

Arbeitstechnik vertraut ist auf Lage des Stammes achten und auf Kräfte,

–

die den Schnittspalt schließen und die Säge‐ kette einklemmen können nur mit richtig geschärfter und gespannter

–

Bei einem Rückschlag (Kickback) wird die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.

3.2 Ein Rückschlag entsteht, z. B. wenn

Sägekette arbeiten –Tiefenbegrenzerabstand nicht zu groß Rückschlag reduzierende Sägekette sowie

–

Führungsschiene mit kleinem Schienenkopf verwenden

3.5 Hineinziehen (A)

die Sägekette im Bereich um das obere Viertel

–

der Schienenspitze unbeabsichtigt auf Holz oder einen festen Gegenstand trifft – z. B. beim Entasten unbeabsichtigt einen anderen Ast berührt die Sägekette an der Schienenspitze im

–

Schnitt kurz eingeklemmt wird

3.3 QuickStop-Kettenbremse:

Damit wird in bestimmten Situationen die Verlet‐ zungsgefahr verringert – der Rückschlag selbst kann nicht verhindert werden. Beim Auslösen der Kettenbremse kommt die Sägekette im Bruchteil einer Sekunde zum Stillstand – siehe Kapitel “Kettenbremse“ in dieser Gebrauchsanleitung.

Wenn beim Sägen mit der Unterseite der Füh‐ rungsschiene – Vorhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge ruckartig zum Stamm gezogen werden – zur Vermeidung Kral‐ lenanschlag immer sicher ansetzen.

3.6 Rückstoß (B)

3.4 Rückschlaggefahr vermindern

durch überlegtes, richtiges Arbeiten

–

Motorsäge fest mit beiden Händen und mit

–

sicherem Griff halten nur mit Vollgas sägen

–

Schienenspitze beobachten

–

nicht mit der Schienenspitze sägen

–

Vorsicht bei kleinen, zähen Ästen, niedrigem

–

Unterholz und Sprösslingen – die Sägekette kann sich darin verfangen

8 0458-533-0021-E

Wenn beim Sägen mit der Oberseite der Füh‐ rungsschiene – Rückhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge in Richtung Benut‐ zer zurück gestoßen werden – zur Vermeidung:

001BA082 KN

4 Arbeitstechnik deutsch

Oberseite der Führungsschiene nicht einklem‐

–

men Führungsschiene im Schnitt nicht verdrehen

–

Möglichst kurze Führungsschiene verwenden: Sägekette, Führungsschiene und Kettenrad müs‐ sen zueinander und zur Motorsäge passen.

3.7 Größte Vorsicht ist geboten

bei Hängern

–

bei Stämmen, die durch ungünstiges Fallen

–

zwischen andere Bäume unter Spannung ste‐ hen beim Arbeiten im Windwurf

–

In diesen Fällen nicht mit der Motorsäge arbeiten – sondern Greifzug, Seilwinde oder Schlepper einsetzen.

Frei liegende und frei geschnittene Stämme heraus ziehen. Aufarbeiten möglichst an freien Plätzen.

Totholz (dürres, morsches oder abgestorbenes Holz) stellt eine erhebliche, schwer einschätz‐ bare Gefahr dar. Ein Erkennen der Gefahr ist sehr erschwert oder so gut wie nicht möglich. Hilfsmittel wie Seilwinde oder Schlepper verwen‐ den.

Beim Fällen in der Nähe von Straßen, Bahnli‐ nien, Stromleitungen usw. besonders umsichtig arbeiten. Wenn nötig, Polizei, Energie-Versor‐ gungsunternehmen oder Bahnbehörde informie‐ ren.

4 Arbeitstechnik

Säge- und Fällarbeiten, sowie sämtliche damit verbundenen Arbeiten (Einstechen, Entasten etc.) darf nur ausführen, wer dafür besonders ausgebildet und geschult ist. Wer keine Erfah‐ rung mit der Motorsäge oder den Arbeitstechni‐ ken hat, sollte keine dieser Arbeiten ausführen – erhöhte Unfallgefahr!

Bei Fällarbeiten müssen unbedingt länderspezifi‐ sche Vorschriften zur Fälltechnik beachtet wer‐ den.

4.1 Sägen

Nicht mit Startgasstellung arbeiten. Die Motor‐ drehzahl ist bei dieser Gashebelstellung nicht regulierbar.

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Andere nicht gefährden – umsichtig arbeiten.

Erstbenutzern wird empfohlen, das Schneiden von Rundholz auf einem Sägebock zu üben – siehe "Dünnes Holz sägen".

Kein Körperteil im verlängerten Schwenkbereich der Sägekette.

Motorsäge nur mit laufender Sägekette aus dem Holz ziehen.

Motorsäge nur zum Sägen verwenden – nicht zum Abhebeln oder Wegschaufeln von Ästen oder Wurzelanläufen.

Frei hängende Äste nicht von unten durchtren‐ nen.

Vorsicht beim Schneiden von Gestrüpp und jun‐ gen Bäumen. Dünne Triebe können von der Sägekette erfasst und in Richtung des Benutzers geschleudert werden.

Vorsicht beim Schneiden von gesplittertem Holz – Verletzungsgefahr durch mitgerissene Holzstü‐ cke!

Keine Fremdkörper an die Motorsäge kommen lassen: Steine, Nägel usw. können weggeschleu‐ dert werden und die Sägekette beschädigen. Die Motorsäge kann hochprellen – Unfallgefahr!

Wenn eine rotierende Sägekette auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar, besonders bei heißen, trockenen Wetterbedin‐ gungen. Wenn Brandgefahr besteht, Motorsäge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden. Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.

0458-533-0021-E 9

001BA033 KN

001BA151 KN

001BA152 KN

001BA189 KN

deutsch 4 Arbeitstechnik

Am Hang immer oberhalb oder seitlich vom Stamm oder liegenden Baum stehen. Auf abrol‐ lende Stämme achten.

Bei Arbeiten in der Höhe:

immer Hubarbeitsbühne benutzen

–

niemals auf einer Leiter oder im Baum ste‐

–

hend arbeiten niemals an unstabilen Standorten

–

niemals über Schulterhöhe arbeiten

–

niemals mit einer Hand arbeiten

–

Motorsäge mit Vollgas in den Schnitt bringen und Krallenanschlag fest ansetzen – dann erst sägen.

Niemals ohne Krallenanschlag arbeiten, die Säge kann den Benutzer nach vorn reißen. Kral‐ lenanschlag immer sicher ansetzen.

Am Ende des Schnittes wird die Motorsäge nicht mehr über die Schneidgarnitur im Schnitt abge‐ stützt. Der Benutzer muss die Gewichtskraft der Motorsäge aufnehmen – Gefahr des Kontrollver‐ lustes!

Dünnes Holz sägen:

stabile, standfeste Spannvorrichtung verwen‐

–

den – Sägebock Holz nicht mit dem Fuß festhalten

–

andere Personen dürfen weder das Holz fest‐

–

halten noch sonst mithelfen

Entasten:

rückschlagarme Sägekette verwenden

–

Motorsäge möglichst abstützen

–

nicht auf dem Stamm stehend entasten

–

nicht mit der Schienenspitze sägen

–

auf Äste achten, die unter Spannung stehen

–

nie mehrere Äste auf einmal sägen

–

Liegendes oder stehendes Holz unter Spannung: Die richtige Reihenfolge der Schnitte (zuerst

Druckseite (1), dann Zugseite (2) unbedingt ein‐ halten, sonst kann die Schneidgarnitur im Schnitt einklemmen oder zurück schlagen – Verlet‐ zungsgefahr!

10 0458-533-0021-E

► Entlastungsschnitt in Druckseite (1) sägen ► Trennschnitt in Zugseite (2) sägen

Bei Trennschnitt von unten nach oben (Rück‐ handschnitt) – Rückstoßgefahr!

HINWEIS

Liegendes Holz darf an der Schnittstelle nicht den Boden berühren – die Sägekette wird sonst beschädigt.

Längsschnitt:

Sägetechnik ohne Benutzung des Krallenan‐ schlages – Gefahr des Hineinziehens – Füh‐ rungsschiene in möglichst flachem Winkel anset‐ zen – besonders vorsichtig vorgehen – erhöhte Rückschlaggefahr!

4.2 Fällen vorbereiten

Im Fällbereich dürfen sich nur Personen aufhal‐ ten, die mit dem Fällen beschäftigt sind.

001BA088 LÄ

1 1

001BA040 KN

001BA146 KN

001BA271 KN

4 Arbeitstechnik deutsch

beim Fällen nur seitwärts vom fallenden

Kontrollieren, dass niemand durch den fallenden Baum gefährdet wird – Zurufe können bei Moto‐ renlärm überhört werden.

Entfernung zum nächsten Arbeitsplatz mindes‐ tens 2 1/2 Baumlängen.

Fällrichtung und Rückweiche festlegen Bestandslücke auswählen, in die der Baum

gefällt werden kann. Dabei beachten:

die natürliche Neigung des Baumes

–

ungewöhnlich starke Astbildung, asymmetri‐

–

scher Wuchs, Holzschäden Windrichtung und Windgeschwindigkeit – bei

–

starkem Wind nicht fällen Hangrichtung

–

Nachbarbäume

–

Schneelast

–

Gesundheitszustand des Baumes – beson‐

–

dere Vorsicht bei Stammschäden oder Totholz (dürres, morsches oder abgestorbenes Holz)

–

Stamm aufhalten und nur seitwärts auf die Rückweiche zurück gehen Rückweiche am Steilhang parallel zum Hang

–

anlegen beim Zurückgehen auf fallende Äste achten

–

und Kronenraum beobachten

Arbeitsbereich am Stamm vorbereiten

Arbeitsbereich am Stamm von störenden

–

Ästen, Gestrüpp und Hindernissen säubern – sicherer Stand für alle Beschäftigten Stammfuß gründlich säubern (z. B. mit der

–

Axt) – Sand, Steine und andere Fremdkörper machen die Sägekette stumpf

große Wurzelanläufe beisägen: zuerst den

–

größten Wurzelanlauf – erst senkrecht, dann waagerecht einsägen – nur bei gesundem Holz

4.3 Fallkerb

Fallkerb vorbereiten

A Fällrichtung B Rückweiche (analog Fluchtweg)

Rückweiche für jeden Beschäftigten anlegen –

–

ca. 45° schräg entgegen der Fällrichtung Rückweiche säubern, Hindernisse beseitigen

–

Werkzeuge und Geräte in sicherer Entfernung

–

ablegen – aber nicht auf der Rückweiche

0458-533-0021-E 11

Der Fallkerb (C) bestimmt die Fällrichtung. Wichtig:

Fallkerb im rechten Winkel zur Fällrichtung

–

anlegen möglichst bodennah sägen

–

etwa 1/5 bis max. 1/3 des Stammdurchmes‐

–

sers einschneiden

001BA153 KN

001BA150 KN

001BA259 KN

1/10

deutsch 4 Arbeitstechnik

Fällrichtung festlegen – mit Fällleiste an Haube

4.4 Splintschnitte

und Lüftergehäuse

Splintschnitte verhindern bei langfaserigen Höl‐

zern das Aufreißen des Splintholzes beim Fallen Diese Motorsäge ist mit einer Fällleiste an Haube und Lüftergehäuse versehen. Diese Fällleiste verwenden.

Fallkerb anlegen Beim Anlegen des Fallkerbes die Motorsäge so

ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung liegt.

Bei der Vorgehensweise zur Anlage des Fallker‐ bes mit Sohlenschnitt (waagrechter Schnitt) und

des Stammes – an beiden Seiten des Stammes

auf Höhe der Fallkerbsohle etwa 1/10 des

Stammdurchmessers – bei dickeren Stämmen

höchstens bis Breite der Führungsschiene – ein‐

sägen.

Bei krankem Holz auf Splintschnitte verzichten.

4.5 Grundlagen zum Fällschnitt

Stockmaße

Dachschnitt (schräger Schnitt) sind unterschiedli‐ che Reihenfolgen zulässig – länderspezifische Vorschriften zur Fälltechnik beachten. ► Sohlenschnitt (waagrechter Schnitt) anlegen ► Dachschnitt (schräger Schnitt) ca. 45°‑ 60°

zum Sohlenschnitt anlegen

Fällrichtung überprüfen

Der Fallkerb (C) bestimmt die Fällrichtung.

Die Bruchleiste (D) führt den Baum wie ein

Scharnier zu Boden.

Breite der Bruchleiste: ca. 1/10 des Stamm‐

–

durchmessers Bruchleiste auf keinen Fall während des Fäll‐

–

schnittes ansägen – sonst Abweichung von

► Motorsäge mit Führungsschiene in die Fall‐

kerbsohle legen. Die Fällleiste muss in Rich‐ tung der festgelegten Fällrichtung zeigen – sofern erforderlich Fällrichtung durch entspre‐ chendes Nachschneiden des Fallkerbes korri‐ gieren

der vorgesehenen Fallrichtung – Unfallgefahr! bei faulen Stämmen breitere Bruchleiste ste‐

–

hen lassen

Mit dem Fällschnitt (E) wird der Baum gefällt.

exakt waagerecht

–

1/10 (mind. 3 cm) des Stammdurchmessers

–

über der Sohle des Fallkerbs (C)

Das Halteband (F) oder das Sicherheitsband (G)

stützt den Baum und sichert ihn gegen vorzeiti‐

ges Umfallen.

Breite des Bandes: ca. 1/10 bis 1/5 des

12 0458-533-0021-E

–

Stammdurchmessers

001BA269 KN

001BA270 KN

001BA260 KN

001BA261 KN

4 Arbeitstechnik deutsch

Band auf keinen Fall während des Fällschnit‐

–

tes ansägen bei faulen Stämmen breiteres Band stehen

–

lassen

Einstechen

als Entlastungsschnitt beim Ablängen

–

bei Schnitzarbeiten

–

die Sägekette schwer beschädigen und gefährli‐

chen Rückschlag verursachen.

Geeignete Fällkeile abhängig vom Stammdurch‐

messser und von der Breite der Schnittfuge

(analog Fällschnitt (E)) auswählen.

Für die Auswahl des Fällkeils (geeignete Länge,

Breite und Höhe) an den STIHL Fachhändler

wenden.

4.6 Geeigneten Fällschnitt wählen

Die Auswahl des geeigneten Fällschnitts ist

abhängig von den selben Merkmalen, die bei der

Festlegung der Fällrichtung und der Rückweiche

beachtet werden müssen.

Es werden mehrere verschiedene Ausprägungen

dieser Merkmale unterschieden. In dieser ► rückschlagarme Sägekette verwenden und

besonders vorsichtig vorgehen

1.Führungsschiene mit der Unterseite der Spitze ansetzen – nicht mit der Oberseite – Rückschlag‐ gefahr! Mit Vollgas einsägen, bis die Schiene in doppelter Breite im Stamm liegt2.langsam in die Einstichposition schwenken – Rückschlag- und Rückstoßgefahr!3.vorsichtig einstechen – Rück‐ stoßgefahr!

Gebrauchsanleitung werden nur die zwei am

häufigsten vorkommenden Ausprägungen

beschrieben:

links: Normalbaum –senkrecht stehender

Baum mit gleichmäßiger Baumkrone

rechts: Vorhänger – Baumkrone zeigt in Fäll‐

richtung

4.7 Fällschnitt mit Sicherheitsband

Wenn möglich, Stechleiste verwenden. Die Stechleiste und die Ober- bzw. Unterseite der Führungsschiene sind parallel.

Beim Einstechen hilft die Stechleiste die Bruch‐ leiste parallel, d.h. an allen Stellen gleich dick, auszuformen. Dazu die Stechleiste parallel zu

A) Dünne Stämme

Diesen Fällschnitt ausführen, wenn der Stamm‐

durchmesser kleiner ist als die Schnittlänge der

Motorsäge.

Fallkerbsehne führen.

Fällkeile Den Fällkeil möglichst frühzeitig einsetzen, d.h.

sobald keine Behinderung der Schnittführung zu erwarten ist. Den Fällkeil im Fällschnitt ansetzen und mittels geeigneter Werkzeuge eintreiben.

Nur Aluminium- oder Kunststoffkeile verwenden – keine Stahlkeile verwenden. Stahlkeile können

0458-533-0021-E 13

(Normalbaum)

001BA273 KN

001BA263 KN

001BA274 KN

001BA265 KN

deutsch 4 Arbeitstechnik

Bruchleiste dabei nicht ansägen

Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben. ► Fällschnitt (E) einstechen – Führungsschiene

dabei vollständig einstechen

► Krallenanschlag hinter der Bruchleiste anset‐

zen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

► Fällschnitt bis zur Bruchleiste ausformen (1)

Bruchleiste dabei nicht ansägen

–

► Fällschnitt bis zum Sicherheitsband ausfor‐

men (2)

Sicherheitsband dabei nicht ansägen

–

► Fällschnitt bis zum Sicherheitsband ausfor‐

men (3)

Sicherheitsband dabei nicht ansägen

–

Der Fällschnitt wird von der gegenüberliegenden

Seite des Stammes fortgesetzt.

Darauf achten, dass der zweite Schnitt auf der

gleichen Ebene liegt wie der erste Schnitt.

► Fällschnitt einstechen

► Fällschnitt bis zur Bruchleiste ausformen (4)

Bruchleiste dabei nicht ansägen

–

► Fällschnitt bis zum Sicherheitsband ausfor‐

men (5)

Sicherheitsband dabei nicht ansägen

–

► Fällkeil setzen (3) Unmittelbar vor dem Fallen des Baumes zweiten

Warnruf “Achtung!“ abgeben. ► Sicherheitsband von außen, horizontal in der

Ebene des Fällschnitts mit ausgestreckten Armen durchtrennen

B) Dicke Stämme Diesen Fällschnitt ausführen, wenn der Stamm‐

durchmesser größer ist als die Schnittlänge der Motorsäge.

► Fällkeil setzen (6)

Unmittelbar vor dem Fallen des Baumes zweiten

Warnruf “Achtung!“ abgeben.

► Sicherheitsband von außen, horizontal in der

Ebene des Fällschnitts mit ausgestreckten Armen durchtrennen

4.8 Fällschnitt mit Halteband (Vor‐ hänger)

A) Dünne Stämme Diesen Fällschnitt ausführen, wenn der Stamm‐

durchmesser kleiner ist als die Schnittlänge der Motorsäge.

Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben. ► Krallenanschlag auf Höhe des Fällschnitts

ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

► Spitze der Führungsschiene geht vor der

Bruchleiste ins Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken

► Fällschnitt bis zur Bruchleiste ausformen (2)

► Führungschiene bis zum Austritt auf der ande‐

ren Seite in den Stamm einstechen

► Fällschnitt (E) zur Bruchleiste hin ausfor‐

men (1)

14 0458-533-0021-E

001BA266 KN

001BA267 KN

001BA268 KN

001BA248 KN

5 Schneidgarnitur deutsch

exakt waagerecht

–

Bruchleiste dabei nicht ansägen

–

► Fällschnitt zum Halteband hin ausformen (2)

exakt waagerecht

–

Halteband dabei nicht ansägen

–

Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben. ► Halteband von außen, schräg oben mit ausge‐

streckten Armen durchtrennen

B) Dicke Stämme

► Krallenanschlag hinter der Bruchleiste anset‐

zen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

► Spitze der Führungsschiene geht vor dem Hal‐

teband ins Holz (4) – Motorsäge absolut waa‐ gerecht führen und möglichst weit schwenken

► Fällschnitt bis zur Bruchleiste ausformen (5)

Bruchleiste dabei nicht ansägen

–

► Fällschnitt bis zum Halteband ausformen (6)

Halteband dabei nicht ansägen

–

Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben. ► Halteband von außen, schräg oben mit ausge‐

streckten Armen durchtrennen

5 Schneidgarnitur

Sägekette, Führungsschiene und Kettenrad bil‐ den die Schneidgarnitur.

Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Motorsäge abgestimmt.

Diesen Fällschnitt ausführen, wenn der Stamm‐ durchmesser größer als die Schnittlänge der Motorsäge ist. ► Krallenanschlag hinter dem Halteband anset‐

zen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

► Spitze der Führungsschiene geht vor der

Bruchleiste in Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken

Halteband und Bruchleiste dabei nicht ansä‐

–

gen

► Fällschnitt bis zur Bruchleiste ausformen (2)

Bruchleiste dabei nicht ansägen

–

► Fällschnitt bis zum Halteband ausformen (3)

Halteband dabei nicht ansägen

–

Der Fällschnitt wird von der gegenüberliegenden Seite des Stammes fortgesetzt.

Darauf achten, dass der zweite Schnitt auf der gleichen Ebene liegt wie der erste Schnitt.

0458-533-0021-E 15

Teilung (t) der Sägekette (1), des Kettenrades

–

und des Umlenksterns der Rollomatic Füh‐ rungsschiene müssen übereinstimmen Treibglieddicke (2) der Sägekette (1) muss auf

–

die Nutbreite der Führungsschiene (3) abge‐ stimmt sein

Bei Paarung von Komponenten, die nicht zuei‐ nander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.

001BA244 KN

533BA001 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

deutsch 6 Führungsschiene und Sägekette montieren (seitliche Kettenspannung)

5.1 Kettenschutz

► Schraube (1) nach links drehen, bis der

Spannschieber (2) links an der Gehäuseaus‐ sparung anliegt

6.2 Kettenbremse lösen

Im Lieferumfang ist ein zur Schneidgarnitur pas‐ sender Kettenschutz enthalten.

Werden Führungsschienen unterschiedlicher Länge auf einer Motorsäge verwendet, muss immer ein passender Kettenschutz verwendet werden, der die komplette Führungsschiene abdeckt.

Am Kettenschutz ist seitlich die Angabe zur Länge der dazu passenden Führungsschienen eingeprägt.

► Handschutz in Richtung des Griffrohrs ziehen

bis es hörbar klickt – Kettenbremse ist gelöst

6.3 Sägekette auflegen

6 Führungsschiene und

Sägekette montieren (seitli‐ che Kettenspannung)

6.1 Kettenraddeckel abbauen

WARNUNG

Schutzhandschuhe anziehen – Verletzungsge‐ fahr durch die scharfen Schneidezähne.

► Sägekette auflegen – an der Schienenspitze

beginnen

► Mutter abdrehen und Kettenraddeckel abneh‐

men

16 0458-533-0021-E

► Führungsschiene über die Schrauben (1)

legen – die Schneidkanten der Sägekette müssen nach rechts zeigen

► Fixierbohrung (2) über den Zapfen des Spann‐

schiebers legen – gleichzeitig die Sägekette über das Kettenrad (3) legen

2310BA013 KN

2310BA014 KN

2310BA015 KN

2310BA016 KN

2310BA017 KN

001BA186 KN

7 Führungsschiene und Sägekette montieren (Kettenschnellspannung) deutsch

► Schraube (4) nach rechts drehen, bis die

Sägekette unten nur noch ein wenig durch‐ hängt – und die Nasen der Treibglieder sich in die Schienennut einlegen

► Kettenraddeckel wieder aufsetzen –

und die Mutter von Hand nur leicht anziehen

► weiter: siehe "Sägekette spannen"

7 Führungsschiene und

Sägekette montieren (Ket‐ tenschnellspannung)

7.1 Kettenraddeckel abbauen

► Spannscheibe (1) und Führungsschiene (3)

zueinander positionieren

► Griff (1) ausklappen (bis er einrastet) ► Flügelmutter (2) nach links drehen, bis diese

locker im Kettenraddeckel (3) hängt

► Kettenraddeckel (3) abnehmen

► Schraube (2) ansetzen und anziehen

7.3 Kettenbremse lösen

7.2 Spannscheibe anbauen

► Handschutz in Richtung des Griffrohrs ziehen

bis es hörbar klickt – Kettenbremse ist gelöst

► Spannscheibe (1) abnehmen und umdrehen

► Schraube (2) herausdrehen

0458-533-0021-E 17

181BA012 KN

181BA013 KN

135BA011 KN

2310BA018 KN

deutsch 7 Führungsschiene und Sägekette montieren (Kettenschnellspannung)

7.4 Sägekette auflegen

► Treibglied in die Schienennut führen (siehe

Pfeil) und Spannscheibe bis zum Anschlag

WARNUNG

Schutzhandschuhe anziehen – Verletzungsge‐ fahr durch die scharfen Schneidezähne.

► Sägekette auflegen – an der Schienenspitze

beginnen – auf die Lage der Spannscheibe und der Schneidkanten achten

► Spannscheibe (1) bis zum Anschlag nach

rechts drehen

► Führungsschiene so drehen, dass die Spann‐

scheibe zum Benutzer weist

nach links drehen

► Kettenraddeckel ansetzen, dabei die Füh‐

rungsnasen in die Öffnungen des Motorgehäu‐ ses schieben

Beim Ansetzen des Kettenraddeckels müssen die Zähne von Spannrad und Spannscheibe inei‐ nander greifen, ggf. ► Spannrad (4) etwas verdrehen, bis sich der

Kettenraddeckel vollständig gegen das Motor‐ gehäuse schieben lässt

► Sägekette über das Kettenrad (2) legen ► Führungsschiene über die Bundschraube (3)

schieben, der Kopf der hinteren Bundschraube muss in das Langloch ragen

► Griff (5) ausklappen (bis er einrastet) ► Flügelmutter ansetzen und leicht anziehen ► weiter: siehe "Sägekette spannen"

18 0458-533-0021-E

142BA063 KN

001BA112 KN

142BA064 KN

8 Sägekette spannen (seitliche Kettenspannung) deutsch

8 Sägekette spannen (seitli‐

che Kettenspannung)

Zum Nachspannen während des Betriebs: ► Motor abstellen ► Mutter lösen ► Führungsschiene an der Spitze anheben ► mit dem Schraubendreher die Schraube (1)

nach rechts drehen, bis die Sägekette an der Schienenunterseite anliegt

► Führungsschiene weiterhin anheben und die

Mutter fest anziehen

► weiter: siehe "Spannung der Sägekette prü‐

fen"

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist! ► Kettenspannung öfter kontrollieren – siehe

"Betriebshinweise"

9 Sägekette spannen (Ket‐

tenschnellspannung)

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist! ► Kettenspannung öfter kontrollieren – siehe

"Betriebshinweise"

10 Spannung der Sägekette

prüfen

► Motor abstellen ► Schutzhandschuhe anziehen ► Sägekette muss an der Schienenunterseite

anliegen – und sie muss sich bei gelöster Ket‐ tenbremse von Hand über die Führungs‐ schiene ziehen lassen

► wenn nötig, Sägekette nachspannen Eine neue Sägekette muss öfter nachgespannt

werden, als eine, die schon länger in Betrieb ist. ► Kettenspannung öfter kontrollieren – siehe

"Betriebshinweise"

11 Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

11.1 STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist

Zum Nachspannen während des Betriebs: ► Motor abstellen ► Griff der Flügelmutter ausklappen und Flügel‐

mutter lösen

► Spannrad (1) bis zum Anschlag nach rechts

drehen ► Flügelmutter (2) von Hand fest anziehen ► Griff der Flügelmutter einklappen ► weiter: siehe "Spannung der Sägekette prü‐

fen"

0458-533-0021-E 19

benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

001BA229 KN

deutsch 12 Kraftstoff einfüllen

11.2 Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vor‐ schrift abweichendes Mischungsverhältnis kön‐ nen zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

11.2.1 Benzin Nur Markenbenzin mit einer Oktanzahl von min‐

destens 90 ROZ verwenden – bleifrei oder ver‐ bleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leis‐ tung.

11.2.2 Motoröl Falls Kraftstoff selbst gemischt wird, darf nur ein

STIHL Zweitakt-Motoröl oder ein anderes Hoch‐ leistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges HochleistungsMotoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

11.2.3 Mischungsverhältnis bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl

+ 50 Teile Benzin

11.2.4 Beispiele Benzinmenge STIHL Zweitaktöl 1:50

Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► in einen für Kraftstoff zugelassenen Kanister

zuerst Motoröl, dann Benzin einfüllen und

gründlich mischen

11.3 Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperatu‐ ren kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden. ► Kanister mit dem Kraftstoffgemisch vor dem

Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsich‐ tig öffnen.

► Kraftstofftank und Kanister von Zeit zu Zeit

gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht ent‐ sorgen!

12 Kraftstoff einfüllen

12.1 Gerät vorbereiten

► Verschluss und Umgebung vor dem Auftanken

reinigen, damit kein Schmutz in den Kraftstoff‐ tank fällt

► Gerät so positionieren, dass der Verschluss

nach oben weist

12.2 Unterschiedliche Markierungen an Tankverschlüssen

Tankverschlüsse und Kraftstofftanks können unterschiedlich markiert sein.

20 0458-533-0021-E

001BA240 KN

001BA218 KN

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

12 Kraftstoff einfüllen deutsch

Je nach Ausführung können Tankverschluss und Kraftstofftank mit oder ohne Markierungen vor‐ handen sein.

► Tankverschluss abnehmen

12.3.2 Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten

links: Tankverschluss – ohne Markierun‐

gen

rechts: Tankverschluss – mit Markierungen

auf Verschluss und Kraftstofftank

12.3 Tankverschluss ohne Markie‐

und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für

Kraftstoff (Sonderzubehör). ► Kraftstoff einfüllen

12.3.3 Schließen

rung

12.3.1 Öffnen

Bügel ist senkrecht: ► Tankverschluss ansetzen – Positionsmarkie‐

► Bügel aufklappen bis er senkrecht steht

rungen an Tankverschluss und Einfüllstutzen müssen miteinander fluchten

► Tankverschluss bis zur Anlage nach unten

drücken

► Tankverschluss gegen den Uhrzeigersinn dre‐

hen (ca. 1/4 Umdrehung)

► Tankverschluss gedrückt halten und im Uhr‐

zeigersinn drehen bis er einrastet

0458-533-0021-E 21

001BA222 KN

001BA223 KN

001BA225 KN

001BA227 KN

001BA226 KN

001BA236 KN

deutsch 12 Kraftstoff einfüllen

► Bügel bis zur Anlage zuklappen

12.3.4 Verriegelung prüfen

Nase des Bügels muss ganz in der Ausspa‐

–

rung (Pfeil) liegen

► Tankverschluss greifen – Tankverschluss ist

richtig verriegelt, wenn er sich weder bewegen noch abnehmen lässt

12.3.5 Wenn sich der Tankverschluss bewe‐ gen oder abnehmen lässt

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht:

links: Unterteil des Tankverschlusses ver‐

dreht

rechts: Unterteil des Tankverschlusses in

richtiger Position

► Tankverschluss ansetzen und so lange gegen

den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift

► Tankverschluss weiter gegen den Uhrzeiger‐

sinn drehen (ca. 1/4 Umdrehung) – Unterteil des Tankverschlusses wird dadurch in die richtige Position gedreht

► Tankverschluss im Uhrzeigersinn drehen und

schließen – siehe Abschnitt "Schließen" und "Verriegelung prüfen"

12.4 Tankverschluss mit Markierung

12.4.1 Öffnen

► Bügel aufklappen

22 0458-533-0021-E

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

12 Kraftstoff einfüllen deutsch

12.4.3 Schließen

► Tankverschluss drehen (ca. 1/4 Umdrehung)

Bügel ist senkrecht: ► Tankverschluss ansetzen – Markierungen an

Tankverschluss und Kraftstofftank müssen miteinander fluchten

► Tankverschluss bis zur Anlage nach unten

drücken

Markierungen an Tankverschluss und Kraftstoff‐ tank müssen miteinander fluchten

► Tankverschluss gedrückt halten und im Uhr‐

zeigersinn drehen bis er einrastet

► Tankverschluss abnehmen

12.4.2 Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör). ► Kraftstoff einfüllen

Dann fluchten Markierungen an Tankverschluss und Kraftstofftank miteinander

0458-533-0021-E 23

001BA235 KN

001BA241 KN

001BA238 KN

001BA239 KN

deutsch 13 Kettenschmieröl

► Bügel zuklappen

Tankverschluss ist verriegelt

12.4.4 Wenn sich der Tankverschluss nicht mit dem Kraftstofftank verriegeln lässt

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht. ► Tankverschluss vom Kraftstofftank abnehmen

und von der Oberseite aus betrachten

► Tankverschluss ansetzen und so lange gegen

den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift

► Tankverschluss weiter gegen den Uhrzeiger‐

sinn drehen (ca. 1/4 Umdrehung) – Unterteil des Tankverschlusses wird dadurch in die richtige Position gedreht

► Tankverschluss im Uhrzeigersinn drehen und

schließen – siehe Abschnitt "Schließen"

13 Kettenschmieröl

Zur automatischen, dauerhaften Schmierung von Sägekette und Führungsschiene – nur umwelt‐ freundliches Qualitäts-Kettenschmieröl verwen‐ den – vorzugsweise das biologisch schnell abbaubare STIHL BioPlus.

HINWEIS

Biologisches Kettenschmieröl muss ausrei‐ chende Alterungs-Beständigkeit haben (z. B. STIHL BioPlus). Öl mit zu geringer AlterungsBeständigkeit neigt zu schnellem Verharzen. Die Folge sind feste, schwer entfernbare Ablagerun‐ gen, insbesondere im Bereich des Kettenantrie‐ bes und an der Sägekette – bis hin zum Blockie‐ ren der Ölpumpe.

Die Lebensdauer von Sägekette und Führungs‐ schiene wird wesentlich von der Beschaffenheit des Schmieröls beeinflusst – deshalb nur spezi‐ elles Kettenschmieröl verwenden.

links: Unterteil des Tankverschlusses ver‐

rechts: Unterteil des Tankverschlusses in

dreht – innenliegende Markie‐ rung (1) fluchtet mit der äußeren Markierung

richtiger Position – innenliegende Markierung befindet sich unterhalb des Bügels. Sie fluchtet nicht mit der äußeren Markierung

24 0458-533-0021-E

001BA158 KN

143BA024 KN

143BA011 KN

14 Kettenschmieröl einfüllen deutsch

WARNUNG

Kein Altöl verwenden! Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verur‐ sachen und ist umweltschädlich!

HINWEIS

Altöl hat nicht die erforderlichen Schmiereigen‐ schaften und ist für die Kettenschmierung unge‐ eignet.

14 Kettenschmieröl einfüllen

14.1 Gerät vorbereiten

► Tankverschluss und Umgebung gründlich rei‐

nigen, damit kein Schmutz in den Öltank fällt

► Gerät so positionieren, dass der Tankver‐

schluss nach oben weist

► Tankverschluss öffnen

14.2 Kettenschmieröl einfüllen

► Kettenschmieröl einfüllen – jedes Mal wenn

Kraftstoff eingefüllt wurde

Beim Auftanken kein Kettenschmieröl verschüt‐ ten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kettenschmieröl (Sonderzubehör). ► Tankverschluss schließen

Es muss noch ein Rest Kettenschmieröl im Öltank sein, wenn der Kraftstofftank leer gefah‐ ren ist.

Verringert sich die Ölmenge im Öltank nicht, kann eine Störung der Schmierölförderung vor‐ liegen: Kettenschmierung prüfen, Ölkanäle reini‐ gen, evtl. Fachhändler aufsuchen. STIHL emp‐ fiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

15 Kettenschmierung prüfen

Die Sägekette muss immer etwas Öl abschleu‐ dern.

HINWEIS

Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneid‐ garnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.

Jede neue Sägekette braucht eine Einlaufzeit von 2 bis 3 Minuten.

Nach dem Einlaufen Kettenspannung prüfen und wenn nötig korrigieren – siehe "Spannung der Sägekette prüfen".

16 Kettenbremse

16.1 Sägekette blockieren

im Notfall

–

beim Starten

–

im Leerlauf

–

Handschutz mit der linken Hand zur Schienen‐ spitze drücken – oder automatisch durch den Sägenrückschlag: Sägekette wird blockiert – und steht.

0458-533-0021-E 25

143BA012 KN

533BA003 KN

deutsch 17 Winterbetrieb

16.2 Kettenbremse lösen

gelegentlicher Einsatz: jährlich

17 Winterbetrieb

17.1 Winterschieber (nur MS 211)

Bei Temperaturen unter +10 °C: ► Haube abbauen – siehe "Haube"

► Handschutz zum Griffrohr ziehen

HINWEIS

Vor dem Gasgeben (außer bei der Funktionskon‐ trolle) und vor dem Sägen muss die Ketten‐ bremse gelöst werden.

Erhöhte Motordrehzahl bei blockierter Ketten‐ bremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Ketten‐ antrieb (Kupplung, Kettenbremse).

Die Kettenbremse wird automatisch aktiviert bei einem ausreichend starken Sägenrückschlag – durch die Massenträgheit des Handschutzes: Der Handschutz schnellt nach vorn zur Schie‐ nenspitze – auch wenn die linke Hand nicht am Griffrohr hinter dem Handschutz ist, wie z. B. beim Fällschnitt.

Die Kettenbremse funktioniert nur, wenn am Handschutz nichts verändert wird.

16.3 Funktion der Kettenbremse

kontrollieren

Jedes Mal vor Arbeitsbeginn: Bei Motorleerlauf Sägekette blockieren (Handschutz gegen die Schienenspitze) und kurzzeitig (max. 3 Sek.) Vollgas geben – die Sägekette darf nicht mitlau‐ fen. Der Handschutz muss frei von Schmutz und leicht beweglich sein.

16.4 Kettenbremse warten

Die Kettenbremse ist Verschleiß durch Reibung (natürlicher Verschleiß) unterworfen. Damit sie ihre Funktion erfüllen kann, muss sie regelmäßig durch geschultes Personal gewartet und gepflegt werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durch‐ führen zu lassen. Folgende Intervalle müssen eingehalten werden:

Vollzeit-Einsatz: vierteljährlich Teilzeit-Einsatz: halbjährlich

► Schieber neben der Zündkerze mit dem Kom‐

bischlüssel um 45° gegen den Uhrzeigersinn drehen

1 Winterbetrieb 2 Sommerbetrieb

► Haube anbauen – siehe "Haube" Der Vergaser wird nun mit erwärmter Luft aus

der Umgebung des Zylinders umströmt – keine Vereisung des Vergasers.

HINWEIS

Über + 20 °C Schieber unbedingt wieder auf Sommerbetrieb stellen! Gefahr von Motorlaufstörung – Überhitzung!

17.2 Abdeckplatte anbauen

(Sonderzubehör, nicht für ErgoStart- Ausführun‐ gen)

26 0458-533-0021-E

533BA014 KN

STOP

001BA140 KN

18 Motor starten / abstellen deutsch

Startklappe geschlossen l – in dieser Stellung wird der kalte Motor gestartet

18.2 Kombihebel einstellen

Zum Verstellen des Kombihebels von Betriebs‐ stellung F auf Startklappe geschlossen l Gas‐ hebelsperre und Gashebel gleichzeitig drücken und festhalten – Kombihebel einstellen.

Zum Einstellen auf Startgas n den Kombihebel

► Abdeckplatte (1) aufsetzen und mit Schrau‐

ben (2) befestigen

► bei stark abgekühlter Motorsäge Motor nach

dem Starten auf Betriebstemperatur bringen

Nur MS 211: Bei Verwendung der Abdeckplatte kann der Winterschieber auf Winterbetrieb oder auf Sommerbetrieb stehen. Bei Temperaturen unter +10°C auf Winterbetrieb stellen.

18 Motor starten / abstellen

18.1 Stellungen des Kombihebels

erst auf Startklappe geschlossen l stellen, dann den Kombihebel in die Stellung Startgas n drücken.

Der Wechsel in die Stellung Startgas n ist nur aus der Stellung Startklappe geschlossen l möglich.

Durch Drücken der Gashebelsperre und gleich‐ zeitiges Antippen des Gashebels springt der Kombihebel aus der Stellung Startgas n in die Betriebsstellung F.

Zum Ausschalten des Motors den Kombihebel auf Stop 0 stellen.

18.2.1

– –

–

18.2.2

–

– –

Stellung Startklappe geschlossen l

bei kaltem Motor wenn der Motor nach dem Start beim Gasge‐ ben ausgeht wenn der Tank leergefahren wurde (Motor ging aus)

Stellung Startgas n

bei warmem Motor (sobald der Motor ca. eine Minute gelaufen ist) nach der ersten Zündung nach dem Lüften des Verbrennungsraumes, wenn der Motor abgesoffen war

18.3 Kraftstoffpumpe

Stop 0 – Motor aus – Zündung ist ausgeschaltet Betriebsstellung F – Motor läuft oder kann

anspringen Startgas n – in dieser Stellung wird der warme

Motor gestartet – der Kombihebel springt beim Betätigen des Gashebels in die Betriebsstellung

0458-533-0021-E 27

Balg der Kraftstoffpumpe einige Male drücken – auch wenn der Balg noch mit Kraftstoff gefüllt ist:

beim ersten Start

–

wenn der Tank leergefahren wurde (Motor

–

ging aus)

18.4 Motorsäge halten

Es gibt zwei Möglichkeiten die Motorsäge beim Starten zu halten.

143BA018 KN

143BA019 KN

143BA020 KN

deutsch 18 Motor starten / abstellen

18.4.1 Auf dem Boden

18.4.2 Zwischen Knie oder Oberschenkel

► Motorsäge sicher auf den Boden stellen –

sicheren Stand einnehmen – die Sägekette darf keine Gegenstände und auch nicht den Boden berühren

► Motorsäge mit der linken Hand am Griffrohr

fest an den Boden drücken – Daumen unter dem Griffrohr

► mit dem rechten Fuß in den hinteren Handgriff

treten

► hinteren Handgriff zwischen Knie oder Ober‐

schenkel klemmen

► mit der linken Hand das Griffrohr festhalten –

Daumen unter dem Griffrohr

18.5 Anwerfen

18.5.1 Standard-Ausführungen

28 0458-533-0021-E

533BA004 KN

533BA005 KN

18 Motor starten / abstellen deutsch

► mit der rechten Hand den Anwerfgriff langsam

bis zum Anschlag herausziehen – und dann schnell und kräftig durchziehen – dabei das Griffrohr nach unten drücken – Seil nicht bis zum Seilende herausziehen – Bruchgefahr! Anwerfgriff nicht zurückschnellen lassen – senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt

Bei neuem Motor oder nach längerer Standzeit kann bei Maschinen ohne zusätzliche manuelle Kraftstoffpumpe mehrmaliges Durchziehen des Anwerfseils notwendig sein – bis genügend Kraftstoff gefördert wird.

18.5.2 Ausführungen mit ErgoStart

WARNUNG

Das Starten dieses Gerätes ist extrem einfach und leicht, auch von Kindern durchführbar – Unfallgefahr!

Unbedingt verhindern, dass Kinder oder andere unbefugte Personen versuchen können, das Gerät zu starten:

während Arbeitspausen Gerät immer beauf‐

–

sichtigen sichere Lagerung nach der Arbeit

–

Der ErgoStart speichert die Energie zum Starten der Motorsäge. Aus diesem Grund können zwi‐ schen Anwerfen und Starten des Motors wenige Sekunden vergehen.

Bei Ausführungen mit ErgoStart bestehen zwei Möglichkeiten zum Starten: ► mit der rechten Hand den Anwerfgriff langsam

und gleichmäßig durchziehen – oder – mit der rechten Hand den Anwerfgriff in mehreren, kurzen Anwerfhüben ziehen, Seil dabei jeweils nur ein kurzes Stück herausziehen

► beim Starten das Griffrohr nach unten drücken

– Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

► Anwerfgriff nicht zurückschnellen lassen –

senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt

18.6.1 Ausführungen mit Kraftstoffpumpe

► Balg der Kraftstoffpumpe mindestens fünf mal

drücken – auch wenn der Balg noch mit Kraft‐ stoff gefüllt ist

18.6.2 Bei allen Ausführungen

18.6 Motorsäge starten

WARNUNG

Im Schwenkbereich der Motorsäge darf sich keine weitere Person aufhalten.

► Sicherheitsvorschriften beachten

0458-533-0021-E 29

► Handschutz (1) nach vorn drücken – Säge‐

kette ist blockiert

533BA006 KN

143BA012 KN

deutsch 18 Motor starten / abstellen

► Gashebelsperre (2) und Gashebel gleichzeitig

drücken und festhalten – Kombihebel (3) ein‐ stellen

Stellung Startklappe geschlossen l

bei kaltem Motor (auch wenn der Motor nach

–

dem Start beim Gasgeben ausgegangen ist)

Stellung Startgas n

bei warmem Motor (sobald der Motor ca. eine

–

Minute gelaufen ist)

► Motorsäge halten und anwerfen

18.7 Nach der ersten Zündung

►

Kombihebel auf Stellung Startgas n stellen

► Motorsäge halten und anwerfen

18.8 Sobald der Motor läuft

► Handschutz zum Griffrohr ziehen Die Kettenbremse ist gelöst – die Motorsäge ist

einsatzbereit.

HINWEIS

Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Ketten‐ bremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Kupplung und Ketten‐ bremse.

18.9 Bei sehr niedriger Temperatur

► Motor kurze Zeit mit wenig Gas warmlaufen

lassen

► Gashebelsperre drücken und Gashebel (4)

kurz antippen, der Kombihebel (3) springt in Betriebsstellung F und der Motor geht in den Leerlauf

30 0458-533-0021-E

18.10 Motor abstellen

► Kombihebel auf Stoppstellung

0 stellen

18.11 Wenn der Motor nicht anspringt

Nach der ersten Zündung wurde der Kombihebel nicht rechtzeitig von der Stellung Startklappe geschlossen l auf Startgas n gestellt, der Motor ist möglicherweise abgesoffen. ► Kombihebel auf Stoppstellung ► Zündkerze ausbauen – siehe "Zündkerze" ► Zündkerze trocknen ► Anwerfvorrichtung mehrmals durchziehen –

zum Lüften des Verbrennungsraumes

► Zündkerze wieder einbauen – siehe "Zünd‐

kerze"

0 stellen

143BA026 KN

19 Betriebshinweise deutsch

►

Kombihebel auf Startgas n stellen – auch bei kaltem Motor

► Motor erneut anwerfen

19 Betriebshinweise

19.1 Während der ersten Betriebs‐

zeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

19.2 Während der Arbeit

HINWEIS

Vergaser nicht magerer einstellen, um eine ver‐ meintlich höhere Leistung zu erzielen – der Motor könnte sonst Schaden nehmen – siehe "Vergaser einstellen".

HINWEIS

Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Ketten‐ bremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Ketten‐ antrieb (Kupplung, Kettenbremse).

HINWEIS

Beim Abkühlen zieht sich die Sägekette zusam‐ men. Eine nicht entspannte Sägekette kann Kur‐ belwelle und Lager beschädigen.

19.2.4 Nach längerem Volllastbetrieb Motor noch kurze Zeit im Leerlauf laufen lassen,

bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wär‐ mestau extrem belastet werden.

19.3 Nach der Arbeit

► Sägekette entspannen, wenn sie während der

Arbeit bei Betriebstemperatur gespannt wurde

HINWEIS

Sägekette nach der Arbeit unbedingt wieder ent‐ spannen! Beim Abkühlen zieht sich die Säge‐ kette zusammen. Eine nicht entspannte Säge‐ kette kann Kurbelwelle und Lager beschädigen.

19.3.1 Bei kurzzeitigem Stillsetzen Motor abkühlen lassen. Gerät mit gefülltem Kraft‐

stofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Ein‐ satz aufbewahren.

19.3.2 Bei längerer Stilllegung siehe "Gerät aufbewahren"

20 Führungsschiene in Ord‐

19.2.1 Kettenspannung öfter kontrollieren

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist.

19.2.2 Im kalten Zustand

Die Sägekette muss an der Schienenunterseite anliegen, aber von Hand noch über die Füh‐ rungsschiene gezogen werden können. Wenn nötig, Sägekette nachspannen – siehe "Säge‐ kette spannen".

19.2.3 Bei Betriebstemperatur

Die Sägekette dehnt sich und hängt durch. Die Treibglieder an der Schienenunterseite dürfen nicht aus der Nut heraustreten – die Sägekette kann sonst abspringen. Sägekette nachspannen – siehe "Sägekette spannen".

nung halten

► Führungsschiene wenden – nach jedem Ket‐

tenschärfen und nach jedem Kettenwechsel – um eine einseitige Abnutzung zu vermeiden, besonders an der Umlenkung und an der Unterseite

► Öleintrittsbohrung (1), Ölaustrittskanal (2) und

Schienennut (3) regelmäßig reinigen

0458-533-0021-E 31

533BA002 KN

533BA008 KN

deutsch 21 Haube

► Nuttiefe messen – mit dem Messstab an der

Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß am größten ist

Kettentyp Kettenteilung Mindest‐

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Ist die Nut nicht mindestens so tief: ► Führungsschiene ersetzen

Die Treibglieder schleifen sonst auf dem Nut‐ grund – Zahnfuß und Verbindungsglieder liegen nicht auf der Schienenlaufbahn auf.

nuttiefe

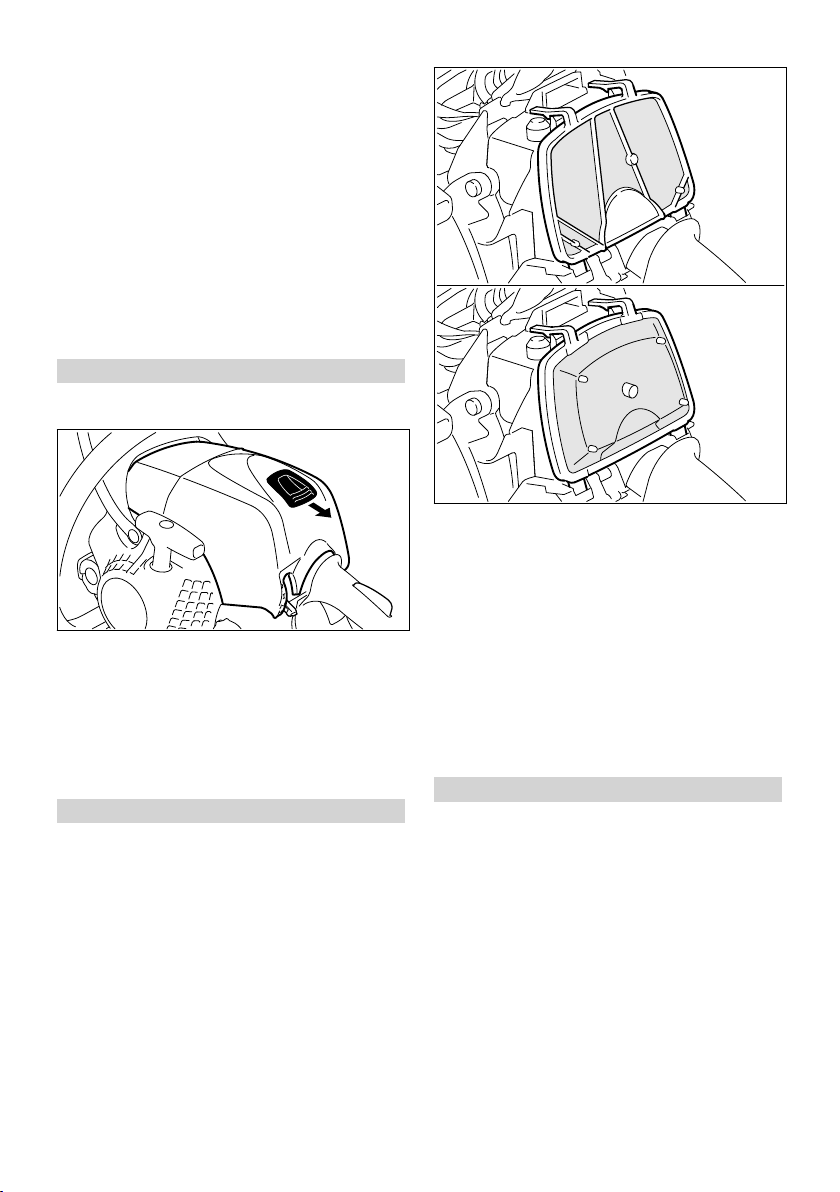

21 Haube

21.1 Haube abbauen

22.1 Vliesplatte (MS 171)

Abbildung oben.

22.2 Einteiliger Vliesfilter mit Dicht‐ lippe (MS 181, MS 211)

► Gashebelsperre und gleichzeitig Gashebel

drücken und Kombihebel auf l stellen

► Schieber nach hinten drücken ► Haube nach hinten und oben abziehen

21.2 Haube anbauen

► Haube wieder aufsetzen und mit dem Schie‐

ber verriegeln

22 Luftfiltersystem

Das Luftfiltersystem kann unterschiedlichen Betriebsbedingungen durch den Einbau ver‐ schiedener Filter angepasst werden. Umrüstun‐ gen sind einfach möglich.

Abbildung unten, Sonderzubehör bei MS 171.

22.3 Einteiliger Gewebefilter (Son‐ derzubehör)

Für feuchte und extrem kalte Betriebsbedingun‐ gen.

23 Luftfilter reinigen

23.1 Wenn die Motorleistung spür‐ bar nachlässt

► Haube abbauen – siehe "Haube" ► beschädigte Filter unbedingt ersetzen ► Umgebung des Filters von grobem Schmutz

befreien

32 0458-533-0021-E

533BA009 KN

533BA020 KN

533BA021 KN

24 Vergaser einstellen

► die beiden Rasten nach oben drücken, Luftfil‐

ter in Richtung hinterem Handgriff kippen und abnehmen

HINWEIS

Zum Aus- und Einbau des Luftfilters keine Werk‐ zeuge verwenden – der Luftfilter könnte dabei beschädigt werden.

► Filter von der Reinseite mit Druckluft ausbla‐

sen

Wenn das Filtergewebe mit Schmutz verklebt ist oder keine Druckluft zur Verfügung steht: ► Filter in sauberer, nicht entflammbarer Reini‐

gungs-flüssigkeit (z. B. warmes Seifenwasser)

auswaschen und trocknen ► Luftfilter wieder einbauen ► Haube anbauen – siehe "Haube"

deutsch

24.3 Standardeinstellung

► Hauptstellschraube (H) gegen den Uhrzeiger‐

sinn bis zum Anschlag drehen – max. 3/4 Dre‐ hung

► Leerlaufstellschraube (L) im Uhrzeigersinn bis

zum Anschlag drehen – dann gegen den Uhr‐ zeigersinn 1/4 Umdrehung drehen

24.4 Leerlauf einstellen

► Standardeinstellung vornehmen ► Motor starten und warmlaufen lassen

24 Vergaser einstellen

24.1 Basisinformationen

Der Vergaser ist ab Werk mit der Standardein‐ stellung versehen.

Die Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein opti‐ males Kraftstoff-Luft-Gemisch zugeführt wird.

24.2 Gerät vorbereiten

► Motor abstellen ► Luftfilter prüfen – falls erforderlich reinigen

oder ersetzen ► Funkenschutzgitter (nur länderabhängig vor‐

handen) im Schalldämpfer prüfen – falls erfor‐

derlich reinigen oder ersetzen

0458-533-0021-E 33

24.4.1 Motor bleibt im Leerlauf stehen ► Leerlaufanschlagschraube (LA) im Uhrzeiger‐

sinn drehen, bis die Sägekette mitzulaufen beginnt – dann 2 Umdrehungen zurückdrehen

24.4.2 Sägekette läuft im Leerlauf mit ► Leerlaufanschlagschraube (LA) gegen den

Uhrzeigersinn drehen, bis die Sägekette ste‐ hen bleibt – dann 2 Umdrehungen in der glei‐ chen Richtung weiter drehen

WARNUNG

Bleibt die Sägekette nach erfolgter Einstellung im Leerlauf nicht stehen, Motorsäge vom Fachhänd‐ ler instandsetzen lassen.

24.4.3 Drehzahl im Leerlauf unregelmäßig; schlechte Beschleunigung (trotz Stan‐ dardeinstellung an der Leerlaufstell‐ schraube)

Die Leerlaufeinstellung ist zu mager.

533BA007 KN

000BA039 KN

000BA045 KN

deutsch 25 Zündkerze

► Leerlaufstellschraube (L) gefühlvoll gegen den

Uhrzeigersinn drehen, bis der Motor regelmä‐ ßig läuft und gut beschleunigt – max. bis zum Anschlag

Nach jeder Korrektur an der Leerlaufstell‐ schraube (L) ist meistens auch eine Verände‐ rung der Leerlaufanschlagschraube (LA) nötig.

25.2 Zündkerze prüfen

24.5 Korrektur der Vergasereinstel‐ lung bei Einsätzen in großer Höhe

Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur notwendig sein: ► Standardeinstellung vornehmen ► Motor warmlaufen lassen ► Hauptstellschraube (H) geringfügig im Uhrzei‐

gersinn (magerer) drehen – max. bis zum Anschlag

HINWEIS

Nach der Rückkehr aus großer Höhe die Verga‐ sereinstellung wieder auf Standardeinstellung zurücksetzen.

Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung.

► verschmutzte Zündkerze reinigen ► Elektrodenabstand (A) prüfen und falls not‐

wendig nachstellen, Wert für Abstand – siehe "Technische Daten"

► Ursachen für die Verschmutzung der Zünd‐

kerze beseitigen

Mögliche Ursachen sind:

zu viel Motoröl im Kraftstoff

–

verschmutzter Luftfilter

–

ungünstige Betriebsbedingungen

–

25 Zündkerze

► bei ungenügender Motorleistung, schlechtem

Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen

► nach ca. 100 Betriebsstunden die Zündkerze

ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigege‐ bene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

25.1 Zündkerze ausbauen

► Haube abbauen – siehe "Haube"

► Zündkerzenstecker abziehen ► Zündkerze herausschrauben

34 0458-533-0021-E

WARNUNG

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umge‐ bung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.

► entstörte Zündkerzen mit fester Anschlussmut‐

ter verwenden

25.3 Zündkerze einbauen

► Zündkerze einschrauben und Kerzenstecker

fest aufdrücken – Teile in umgekehrter Rei‐ henfolge wieder zusammenbauen

26 Motorlaufverhalten

Ist trotz gereinigtem Luftfilter und korrekter Ver‐ gasereinstellung das Motorlaufverhalten unbe‐

001BA121 KN

001BA122 KN

27 Gerät aufbewahren deutsch

friedigend, kann die Ursache auch am Schall‐ dämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Ver‐ schmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen.

27 Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten ► Kraftstofftank an gut belüftetem Ort entleeren

und reinigen

► Kraftstoff vorschriften- und umweltgerecht ent‐

sorgen

► Vergaser leerfahren, andernfalls können die

Membranen im Vergaser verkleben

► Sägekette und Führungsschiene abnehmen,

reinigen und mit Schutzöl einsprühen

► Gerät gründlich säubern, besonders Zylinder‐

rippen und Luftfilter

► bei Verwendung von biologischem Ketten‐

schmieröl (z. B. STIHL BioPlus) Schmieröltank ganz auffüllen

► Gerät an einem trockenen und sicheren Ort

aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

28 Kettenrad prüfen und

wechseln

► Kettenraddeckel, Sägekette und Führungs‐

schiene abnehmen

► Kettenbremse lösen – Handschutz gegen das

Griffrohr ziehen

28.1 Kettenrad erneuern

nach dem Verbrauch von zwei Sägeketten

–

oder früher wenn die Einlaufspuren (Pfeile) tiefer als

–

0,5 mm sind – sonst wird die Lebensdauer der Sägekette beeinträchtigt – zur Prüfung Prüf‐ lehre (Sonderzubehör) verwenden

Das Kettenrad wird geschont, wenn zwei Säge‐ ketten im Wechsel betrieben werden.

STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Ket‐ tenbremse gewährleistet ist.

► Sicherungsscheibe (1) mit dem Schraubendre‐

her abdrücken ► Scheibe (2) abnehmen ► Ringkettenrad (3) abziehen ► Mitnahmeprofil an der Kupplungstrommel (4)

untersuchen – bei starken Verschleißspuren

auch die Kupplungstrommel ersetzen ► Kupplungstrommel oder Profilkettenrad (5)

samt Nadelkäfig (6) von der Kurbelwelle

abziehen – bei Kettenbremssystem QuickStop

Super vorher Gashebelsperre drücken

28.2 Profil- /Ringkettenrad einbauen

► Kurbelwellenstumpf und Nadelkäfig reinigen

und mit STIHL Schmierfett (Sonderzubehör)

einfetten ► Nadelkäfig auf Kurbelwellenstumpf schieben ► Kupplungstrommel bzw. Profilkettenrad nach

dem Aufstecken ca. 1 Umdrehung drehen,

damit die Mitnahme für den Ölpumpenantrieb

einrastet – bei Kettenbremssystem QuickStop

Super vorher Gashebelsperre drücken ► Ringkettenrad aufstecken – Hohlräume nach

außen ► Scheibe und Sicherungsscheibe wieder auf

die Kurbelwelle setzen

0458-533-0021-E 35

689BA027 KN

689BA021 KN

deutsch 29 Sägekette pflegen und schärfen

29 Sägekette pflegen und

schärfen

29.1 Mühelos sägen mit richtig geschärfter Sägekette

Eine einwandfrei geschärfte Sägekette zieht sich schon bei geringem Vorschubdruck mühelos in das Holz.

Nicht mit stumpfer oder beschädigter Sägekette arbeiten – dies führt zu starker körperlicher Beanspruchung, hoher Schwingungsbelastung, unbefriedigendem Schnittergebnis und hohem Verschleiß. ► Sägekette reinigen ► Sägekette auf Risse und beschädigte Niete

kontrollieren

► beschädigte oder abgenützte Kettenteile

erneuern und diese Teile den übrigen Teilen in Form und Abnutzungsgrad anpassen – ent‐ sprechend nacharbeiten

Hartmetallbestückte Sägeketten (Duro) sind besonders verschleißfest. Für ein optimales Schärfergebnis empfiehlt STIHL den STIHL Fachhändler.

WARNUNG

Die nachfolgend aufgeführten Winkel und Maße sind unbedingt einzuhalten. Eine falsch geschärfte Sägekette – insbesondere zu niedrige Tiefenbegrenzer – kann zu erhöhter Rückschlag‐ neigung der Motorsäge führen – Verletzungsge‐ fahr!

29.2 Kettenteilung

6, P oder PM 3/8 P 9,32 2 oder 325 0.325 8,25 3 oder 3/8 3/8 9,32 4 oder 404 0.404 10,26

Die Zuordnung des Feilendurchmessers erfolgt nach der Kettenteilung – siehe Tabelle "Werk‐ zeuge zum Schärfen".

Die Winkel am Schneidezahn müssen beim Nachschärfen eingehalten werden.

29.3 Schärf- und Brustwinkel

A Schärfwinkel

STIHL Sägeketten werden mit 30° Schärfwinkel geschärft. Ausnahmen sind Längsschnitt-Säge‐ ketten mit 10° Schärfwinkel. Längsschnitt-Säge‐ ketten führen ein X in der Benennung.

B Brustwinkel

Bei Verwendung des vorgeschriebenen Feilen‐ halters und Feilendurchmessers ergibt sich auto‐ matisch der richtige Brustwinkel.

Zahnformen Winkel (°) A B Micro = Halbmeißelzahn z. B. 63 PM3, 26 RM3, 36 RM Super = Vollmeißelzahn z. B. 63 PS3, 26 RS, 36 RS3 Längsschnitt-Sägekette z. B. 63 PMX, 36 RMX

Die Winkel müssen bei allen Zähnen der Säge‐ kette gleich sein. Bei ungleichen Winkeln: Rauer, ungleichmäßiger Sägekettenlauf, stärkerer Ver‐ schleiß – bis zum Bruch der Sägekette.

30 75

30 60

10 75

Die Kennzeichnung (a) der Kettenteilung ist im Bereich des Tiefenbegrenzers jedes Schneide‐ zahnes eingeprägt.

Kennzeichnung (a) Kettenteilung Zoll mm 7 1/4 P 6,35 1 oder 1/4 1/4 6,35

36 0458-533-0021-E

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

29 Sägekette pflegen und schärfen deutsch

29.4 Feilenhalter

► Feilenhalter verwenden Sägeketten von Hand nur mit Hilfe eines Feilen‐

halters (Sonderzubehör, siehe Tabelle "Werk‐ zeuge zum Schärfen") schärfen. Feilenhalter haben Markierungen für den Schärfwinkel.

Nur Spezial-Sägekettenfeilen verwenden! Andere Feilen sind in Form und Hiebart ungeeig‐ net.

29.5 Zur Kontrolle der Winkel

STIHL Feillehre (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") – ein Universal‐ werkzeug zur Kontrolle von Schärf- und Brust‐ winkel, Tiefenbegrenzer-Abstand, Zahnlänge, Nuttiefe und zur Reinigung von Nut und Öleint‐ rittsbohrungen.

29.6 Richtig schärfen

► Schärf-Werkzeuge entsprechend der Ketten‐

teilung auswählen ► Führungsschiene ggf. einspannen ► Sägekette blockieren – Handschutz nach vorn ► zum Weiterziehen der Sägekette Handschutz

zum Griffrohr ziehen: Kettenbremse ist gelöst.

Bei Kettenbremssystem Quickstop Super

zusätzlich Gashebelsperre drücken ► oft schärfen, wenig wegnehmen – für das ein‐

fache Nachschärfen genügen meist zwei bis

drei Feilenstriche

► Feile führen: Waagerecht (im rechten Winkel

zur Seitenfläche der Führungsschiene) ent‐ sprechend den angegebenen Winkeln – nach den Markierungen auf dem Feilenhalter – Fei‐ lenhalter auf dem Zahndach und auf dem Tie‐

fenbegrenzer auflegen ► nur von innen nach außen feilen ► die Feile greift nur im Vorwärtsstrich – beim

Rückführen Feile abheben ► Verbindungs- und Treibglieder nicht anfeilen ► Feile in regelmäßigen Abständen etwas dre‐

hen, um eine einseitige Abnützung zu vermei‐

den ► Feilgrat mit einem Stück Hartholz entfernen ► Winkel mit der Feillehre prüfen

Alle Schneidezähne müssen gleich lang sein. Bei ungleichen Zahnlängen sind auch die Zahn‐

höhen unterschiedlich und verursachen einen rauen Sägekettenlauf und Kettenrisse. ► alle Schneidezähne auf die Länge des kürzes‐

ten Schneidezahnes zurückfeilen – am besten

vom Fachhändler mit einem Elektro-Schärfge‐

rät machen lassen

0458-533-0021-E 37

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

deutsch 29 Sägekette pflegen und schärfen

29.7 Tiefenbegrenzer-Abstand

Der Tiefenbegrenzer bestimmt die Eindringtiefe in das Holz und damit die Spandicke.

a Sollabstand zwischen Tiefenbegrenzer und

Schneidkante

Beim Schneiden im Weichholz außerhalb der Frostperiode kann der Abstand bis zu 0,2 mm (0.008") größer gehalten werden.

Kettenteilung Tiefenbegrenzer Abstand (a) Zoll (mm) mm (Zoll) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

markierung) wird gleichzeitig mit dem Tiefenbe‐ grenzer des Schneidezahnes bearbeitet.

WARNUNG

Der übrige Bereich des Höcker-Treibgliedes darf nicht bearbeitet werden, sonst könnte sich die Rückschlagneigung der Motorsäge erhöhen.

► Tiefenbegrenzer bündig zur Feillehre nachar‐

beiten

29.8 Tiefenbegrenzer nachfeilen

Der Tiefenbegrenzer-Abstand verringert sich beim Schärfen des Schneidezahnes. ► Tiefenbegrenzer-Abstand nach jedem Schär‐

fen prüfen

► anschließend parallel zur Service-Markierung

(siehe Pfeil) das Tiefenbegrenzerdach schräg

nachfeilen – dabei die höchste Stelle des Tie‐

fenbegrenzers nicht weiter zurück setzen

WARNUNG

Zu niedrige Tiefenbegrenzer erhöhen die Rück‐ schlagneigung der Motorsäge.

► zur Kettenteilung passende Feillehre (1) auf

die Sägekette legen und am zu prüfenden Schneidezahn andrücken – ragt der Tiefenbe‐ grenzer über die Feillehre heraus muss der Tiefenbegrenzer nachgearbeitet werden

Sägeketten mit Höcker-Treibglied (2) – oberer Teil des Höcker-Treibgliedes (2) (mit Service‐

38 0458-533-0021-E

30 Wartungs- und Pflegehinweise deutsch

► Feillehre auf die Sägekette legen – höchste

Stelle des Tiefenbegrenzers muss mit der Feil‐ lehre bündig sein

► nach dem Schärfen Sägekette gründlich reini‐

gen, anhaftende Feilspäne oder Schleifstaub entfernen – Sägekette intensiv schmieren

► bei längeren Arbeitsunterbrechungen Säge‐

kette reinigen und eingeölt aufbewahren

Werkzeuge zum Schärfen (Sonderzubehör) Kettenteilung

Rundfeile ^

Rundfeile Feilenhalter Feillehre Flachfeile

Schärfset

Zoll (mm) mm (Zoll) Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer Teile-Num‐

mer

1/4P (6,35) 3,2 (1/8) 5605 771

3206

5605 750 4300

0000 893 4005

0814 252 3356

5605 007 1000

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027

3/8 P (9,32) 4,0 (5/32) 5605 772

4006

0.325 (8,25) 4,8 (3/16) 5605 772 4806

3/8 (9,32) 5,2 (13/64) 5605 772

5206

0.404 (10,26) 5,5 (7/32) 5605 772 5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

1)bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre

30 Wartungs- und Pflegehinweise

Die folgenden Arbeiten beziehen sich auf normale Einsatzbe‐ dingungen. Bei erschwerten Bedingungen (starker Stauban‐ fall, stark harzende Hölzer, tropische Hölzer etc.) und länge‐ ren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.

wöchentlich

vor Arbeitsbeginn

jährlich

monatlich

bei Störung

bei Beschädigung

bei Bedarf

nach jeder Tankfüllung

nach Arbeitsende bzw. täglich

komplette Maschine Sichtprüfung (Zustand, Dicht‐

X X

heit) reinigen X

Gashebel, Gashebelsperre,

Funktionsprüfung X X Chokehebel, Startklappenhe‐ bel, Stoppschalter, Kombihe‐ bel (je nach Ausstattung)

Kettenbremse Funktionsprüfung X X

Kraftstoffhandpumpe (falls vor‐ handen)

Saugkopf/Filter im Kraftstoff‐

prüfen durch Fachhändler

prüfen X

instandsetzen durch Fach‐

händler

prüfen X

tank

STIHL empfiehlt den STIHL Fachhändler

Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach

einer Laufzeit von 10 bis 20 Stunden fest anziehen

0458-533-0021-E 39

deutsch 30 Wartungs- und Pflegehinweise

wöchentlich

vor Arbeitsbeginn

jährlich

monatlich

bei Störung

bei Beschädigung

nach jeder Tankfüllung

bei Bedarf

reinigen, Filtereinsatz erset‐

X X

zen

ersetzen X X X Kraftstofftank reinigen X Schmieröltank reinigen X Kettenschmierung prüfen X

nach Arbeitsende bzw. täglich

Sägekette prüfen, auch auf Schärfzu‐

X X

stand achten

Kettenspannung prüfen X X

schärfen X Führungsschiene prüfen (Abnutzung, Beschädi‐

gung)

reinigen und wenden X

entgraten X

ersetzen X X Kettenrad prüfen X Luftfilter reinigen X X

ersetzen X Antivibrationselemente prüfen X X

ersetzen durch Fachhändler

Luftzufuhr am Lüftergehäuse reinigen X X X Zylinderrippen reinigen X X X Vergaser Leerlauf kontrollieren, Säge‐

X X

kette darf nicht mitlaufen

Leerlauf einstellen, ggf.

Motorsäge vom Fachhändler

instandsetzen lassen Zündkerze Elektrodenabstand nachstel‐

len

jeweils nach 100 Betriebs‐

stunden ersetzen zugängliche Schrauben und

Muttern (außer Einstellschrau‐

nachziehen

ben) Kettenfänger prüfen X

ersetzen X

STIHL empfiehlt den STIHL Fachhändler

Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach

einer Laufzeit von 10 bis 20 Stunden fest anziehen

40 0458-533-0021-E

31 Verschleiß minimieren und Schäden vermeiden deutsch

wöchentlich

vor Arbeitsbeginn

nach jeder Tankfüllung

jährlich

monatlich

bei Störung

bei Beschädigung

bei Bedarf

Sicherheitsaufkleber ersetzen X

31 Verschleiß minimieren und

Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanlei‐ tung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshin‐ weise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

nicht von STIHL freigegebene Änderungen am

–

Produkt die Verwendung von Werkzeugen oder Zube‐

–

hör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind nicht bestimmungsgemäße Verwendung des

–

Gerätes Einsatz des Gerätes bei Sport- oder Wettbe‐

–

werbs-Veranstaltungen Folgeschäden infolge der Weiterbenutzung

–

des Gerätes mit defekten Bauteilen

31.1 Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durch‐ geführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftra‐ gen.

STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmä‐

ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachge‐ mäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

Schäden am Triebwerk infolge nicht rechtzei‐

–

tig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Verga‐ ser-Einstellung oder unzureichender Reini‐ gung der Kühlluftführung (Ansaugschlitze, Zylinderrippen) Korrosions- und andere Folgeschäden infolge

–

unsachgemäßer Lagerung Schäden am Gerät infolge Verwendung quali‐

–

tativ minderwertiger Ersatzteile

31.2 Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem nor‐ malen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

Sägekette, Führungsschiene

–

Antriebsteile (Fliehkraft-Kupplung, Kupplungs‐

–

trommel, Kettenrad) Filter (für Luft, Öl, Kraftstoff)

–

Anwerfvorrichtung

–

Zündkerze

–

Dämpfungselemente des Antivibrationssys‐

–

tems

nach Arbeitsende bzw. täglich

STIHL empfiehlt den STIHL Fachhändler

Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach

einer Laufzeit von 10 bis 20 Stunden fest anziehen

0458-533-0021-E 41

533BA015 KN

deutsch 32 Wichtige Bauteile

32 Wichtige Bauteile

21 Kraftstofftankverschluss 22 Kombihebel 23 Gashebel 24 Gashebelsperre 25 hinterer Handgriff 26 hinterer Handschutz # Maschinennummer

33 Technische Daten

33.1 Triebwerk

STIHL Einzylinder-Zweitaktmotor

33.1.1 MS 171, MS 171 C Hubraum:

Zylinderbohrung: 38 mm Kolbenhub: 28 mm Leistung nach ISO 7293: 1,3 kW (1,8 PS) bei

Leerlaufdrehzahl:

33.1.2 MS 181, MS 181 C 1 Schieber der Haube 2 Vergasereinstellschrauben 3

Kraftstoffhandpumpe (Leichtstart1))

4 Schieber (Sommerbetrieb/ Winterbetrieb, nur

MS 211) 5 Kettenbremse 6 Kettenrad 7 Kettenraddeckel 8 Kettenfänger 9 Kettenspannvorrichtung (seitlich) 10 Krallenanschlag 11 Führungsschiene 12 Oilomatic-Sägekette 13

Spannrad (Kettenschnellspannung) 14

Griff der Flügelmutter

nung) 15 Öltankverschluss 16 Schalldämpfer

(Kettenschnellspan‐

17 vorderer Handschutz 18 vorderer Handgriff (Griffrohr) 19 Zündkerzenstecker 20 Anwerfgriff

Je nach Ausstattung

nach ISO 11681 +/- 50 1/min

42 0458-533-0021-E

Hubraum: Zylinderbohrung: 38 mm

Kolbenhub: 28 mm Leistung nach ISO 7293: 1,5 kW (2,0 PS) bei

Leerlaufdrehzahl:

33.1.3 MS 211, MS 211 C Hubraum:

Zylinderbohrung: 40 mm Kolbenhub: 28 mm Leistung nach ISO 7293: 1,7 kW (2,3 PS) bei

Leerlaufdrehzahl:

33.2 Zündanlage

Elektronisch gesteuerter Magnetzünder Zündkerze (entstört): NGK CMR6H

Bosch USR4AC Elektrodenabstand: 0,5 mm

33.3 Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt:

270 cm3 (0,27 l)

31,8 cm

10000 1/min 2800 1/min

31,8 cm

10000 1/min 2800 1/min

35,2 cm

10000 1/min 2800 1/min

33 Technische Daten deutsch

33.4 Kettenschmierung

Drehzahlabhängige vollautomatische Ölpumpe mit Drehkolben

Öltankinhalt:

265 cm3 (0,265 l)

33.5 Gewicht

unbetankt, ohne Schneidgarnitur MS 171: 4,3 kg MS 171 C 4,6 kg MS 181: 4,3 kg MS 181 C: 4,6 kg MS 211: 4,3 kg MS 211 C: 4,6 kg

33.6 Schneidgarnitur MS 171,

MS 171 C, MS 181, MS 181 C

Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.

33.6.1 Führungsschienen Rolloma‐

tic E Mini Light

Schnittlängen: 30, 35 cm Teilung: 3/8"P (9,32 mm) Nutbreite: 1,1 mm Umlenkstern: 7-zähnig

33.6.2 Führungsschienen Rollomatic E Mini Schnittlängen: 30, 35, 40 cm

Teilung: 3/8"P (9,32 mm) Nutbreite: 1,1 mm Umlenkstern: 7-zähnig

33.6.3 Sägekette 3/8"Picco Picco Micro Mini 3 (61 PMM3) Typ 3610

Teilung: 3/8"P (9,32 mm) Treibglieddicke: 1,1 mm

33.6.4 Kettenrad 6-zähnig für 3/8"P (Profilkettenrad)

Max. Kettengeschwindigkeit nach ISO 11681: Kettengeschwindigkeit bei maxi‐ maler Leistung:

24,8 m/s

18,6 m/s

33.7 Schneidgarnitur MS 211,

MS 211 C

Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.

Picco Duro 3 (63 PD3) Typ 3612 Picco Super 3 (63 PS3) Typ 3616 Teilung: 3/8"P (9,32 mm) Treibglieddicke: 1,3 mm

33.7.3 Kettenrad 6-zähnig für 3/8"P (Profilkettenrad)

Max. Kettengeschwindigkeit nach ISO 11681: Kettengeschwindigkeit bei maxi‐ maler Leistung:

24,8 m/s

18,6 m/s

33.8 Schall- und Vibrationswerte

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

33.8.1 Schalldruckpegel L ISO 22868

MS 171: 99 dB(A) MS 171 C: 99 dB(A) MS 181: 100 dB(A) MS 181 C: 100 dB(A) MS 211: 100 dB(A) MS 211 C: 100 dB(A)

33.8.2 Schallleistungspegel Lw nach ISO 22868

MS 171: 112 dB(A) MS 171 C: 112 dB(A) MS 181: 112 dB(A) MS 181 C: 112 dB(A) MS 211: 113 dB(A) MS 211 C: 113 dB(A)

33.8.3 Vibrationswert a

Handgriff

links

MS 171: MS 171 C: MS 181: MS 181 C: MS 211: MS 211 C:

4,0 m/s 3,5 m/s 3,5 m/s 3,5 m/s 3,5 m/s 3,5 m/s

Für den Schalldruckpegel und den Schallleis‐ tungspegel beträgt der K‑Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrations‐ wert beträgt der K‑Wert nach RL 2006/42/EG =

2,0 m/s2.

nach

peq

nach ISO 22867

hv,eq

Hand‐ griff rechts

4,5 m/s

3,5 m/s

3,0 m/s

3,5 m/s

2 2 2 2 2 2

33.7.1 Führungsschienen Rollomatic E Light und Rollomatic E

Schnittlängen: 30, 35, 40 cm Teilung: 3/8"P (9,32 mm) Nutbreite: 1,3 mm Umlenkstern: 9-zähnig

33.9 REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

33.7.2 Sägeketten 3/8"Picco

Picco Micro 3 (63 PM3) Typ 3636

0458-533-0021-E 43

000BA073 KN

deutsch 34 Ersatzteilbeschaffung

Informationen zur Erfüllung der REACH Verord‐ nung (EG) Nr. 1907/2006 siehe www.stihl.com/ reach

33.10 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemes‐ sene CO2-Wert ist unter www.stihl.com/co2 in

den produktspezifischen Technischen Daten angegeben.

Der gemessene CO2-Wert wurde an einem repräsentativen Motor nach einem genormten

Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderun‐ gen an die Abgas-Emissionen erfüllt. Bei Verän‐ derungen am Motor erlischt die Betriebserlaub‐ nis.

34 Ersatzteilbeschaffung

Bitte tragen Sie für Ersatzbestellungen die Ver‐ kaufsbezeichnung der Motorsäge, die Maschi‐ nennummer und die Nummern von Führungs‐ schiene und Sägekette in unten stehende Tabelle ein. Sie erleichtern sich damit den Kauf einer neuen Schneidgarnitur.

Bei Führungsschiene und Sägekette handelt es sich um Verschleißteile. Beim Kauf der Teile genügt es, wenn die Verkaufsbezeichnung der Motorsäge, die Teilenummer und die Benennung der Teile angegeben wird.

Verkaufsbezeichnung

Maschinennummer

Nummer der Schiene

Nummer der Sägekette

35 Reparaturhinweise

Benutzer dieses Gerätes dürfen nur Wartungsund Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weiterge‐ hende Reparaturen dürfen nur Fachhändler aus‐ führen.

STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen

zu lassen. STIHL Fachhändlern werden regelmä‐ ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwer‐ tige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

36 Entsorgung

Bei der Entsorgung die länderspezifischen Ent‐ sorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Ver‐ packung einer umweltfreundlichen Wiederver‐ wertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

37 EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass Bauart: Motorsäge

Fabrikmarke: STIHL Typ: MS 171 MS 171 C MS 171 C-BE MS 181 MS 181 C MS 181 C-BE

44 0458-533-0021-E

38 Anschriften deutsch

MS 211 MS 211 C MS 211 C-BE Serienidentifizierung: 1139 Hubraum alle MS 171:

alle MS 181: alle MS 211:

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1 Zur Ermittlung des gemessenen und des garan‐

tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren.

Gemessener Schallleistungspegel alle MS 171: 112 dB(A)

alle MS 181: 112 dB(A) alle MS 211: 113 dB(A)

Garantierter Schallleistungspegel alle MS 171: 114 dB(A)

alle MS 181: 114 dB(A) alle MS 211: 115 dB(A)

Die EG-Baumusterprüfung wurde durchgeführt bei

DPLF Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Zertifizierungs-Nr. alle MS 171: K-EG-2009/4442 alle MS 181: K-EG-2009/4446 alle MS 211: K-EG-2009/4444

Aufbewahrung der Technischen Unterlagen: ANDREAS STIHL AG & Co. KG

Produktzulassung Das Baujahr und die Maschinennummer sind auf

dem Gerät angegeben. Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG i. V.

31,8 cm 31,8 cm 35,2 cm

3 3 3

Dr. Jürgen Hoffmann Leiter Erzeugnisdaten, -vorschriften und Zulas‐

sung

38 Anschriften

38.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

38.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg

Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

38.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

0458-533-0021-E 45

deutsch 38 Anschriften

Sjedište: Amruševa 10, 10000 Zagreb

Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

46 0458-533-0021-E

38 Anschriften deutsch

0458-533-0021-E 47

www.stihl.com

*04585330021E*

0458-533-0021-E

*04585330021E*

0458-533-0021-E

Stihl MS 171, MS 181, MS 211 Instruction Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 171, 181, 211

1.1 Bildsymbole

2 Sicherheitshinweise deutsch

1.3 Technische Weiterentwicklung

2.1 Allgemein beachten

2.3 Bekleidung und Ausstattung

2.4 Transport

2.5 Reinigen

2.6 Zubehör

2.7 Tanken

2.8 Vor der Arbeit

2.9 Motorsäge starten

2.10 Während der Arbeit

2.11 Nach der Arbeit

2.12 Aufbewahren

2.13 Vibrationen

3 Reaktionskräfte deutsch

2.14 Wartung und Reparaturen

3.1 Gefahr durch Rückschlag

3.2 Ein Rückschlag entsteht, z. B. wenn

3.5 Hineinziehen (A)

3.3 QuickStop-Kettenbremse:

3.6 Rückstoß (B)

3.4 Rückschlaggefahr vermindern

4 Arbeitstechnik deutsch

3.7 Größte Vorsicht ist geboten

4.1 Sägen

4.2 Fällen vorbereiten

4.3 Fallkerb

4.4 Splintschnitte

4.5 Grundlagen zum Fällschnitt

4.6 Geeigneten Fällschnitt wählen

5 Schneidgarnitur deutsch

deutsch 6 Führungsschiene und Sägekette montieren (seitliche Kettenspannung)

5.1 Kettenschutz

6.2 Kettenbremse lösen

6.3 Sägekette auflegen

6.1 Kettenraddeckel abbauen

7 Führungsschiene und Sägekette montieren (Kettenschnellspannung) deutsch

7.1 Kettenraddeckel abbauen

7.3 Kettenbremse lösen

7.2 Spannscheibe anbauen

7.4 Sägekette auflegen

8 Sägekette spannen (seitliche Kettenspannung) deutsch

11 Kraftstoff

11.1 STIHL MotoMix

deutsch 12 Kraftstoff einfüllen

11.2 Kraftstoff mischen

11.3 Kraftstoffgemisch aufbewahren

12.1 Gerät vorbereiten

12.2 Unterschiedliche Markierungen an Tankverschlüssen

12.4 Tankverschluss mit Markierung

deutsch 13 Kettenschmieröl

14 Kettenschmieröl einfüllen deutsch

14.1 Gerät vorbereiten

14.2 Kettenschmieröl einfüllen

15 Kettenschmierung prüfen

16 Kettenbremse

16.1 Sägekette blockieren

deutsch 17 Winterbetrieb

16.2 Kettenbremse lösen

17.1 Winterschieber (nur MS 211)

16.4 Kettenbremse warten

17.2 Abdeckplatte anbauen

18 Motor starten / abstellen deutsch

18.2 Kombihebel einstellen

18.1 Stellungen des Kombihebels

18.3 Kraftstoffpumpe

18.4 Motorsäge halten

18.5 Anwerfen

18.6 Motorsäge starten

18.7 Nach der ersten Zündung

18.8 Sobald der Motor läuft

18.9 Bei sehr niedriger Temperatur

18.10 Motor abstellen

18.11 Wenn der Motor nicht anspringt
